Разборка Bluesmart Black Edition

Разборка Bluesmart Black Edition

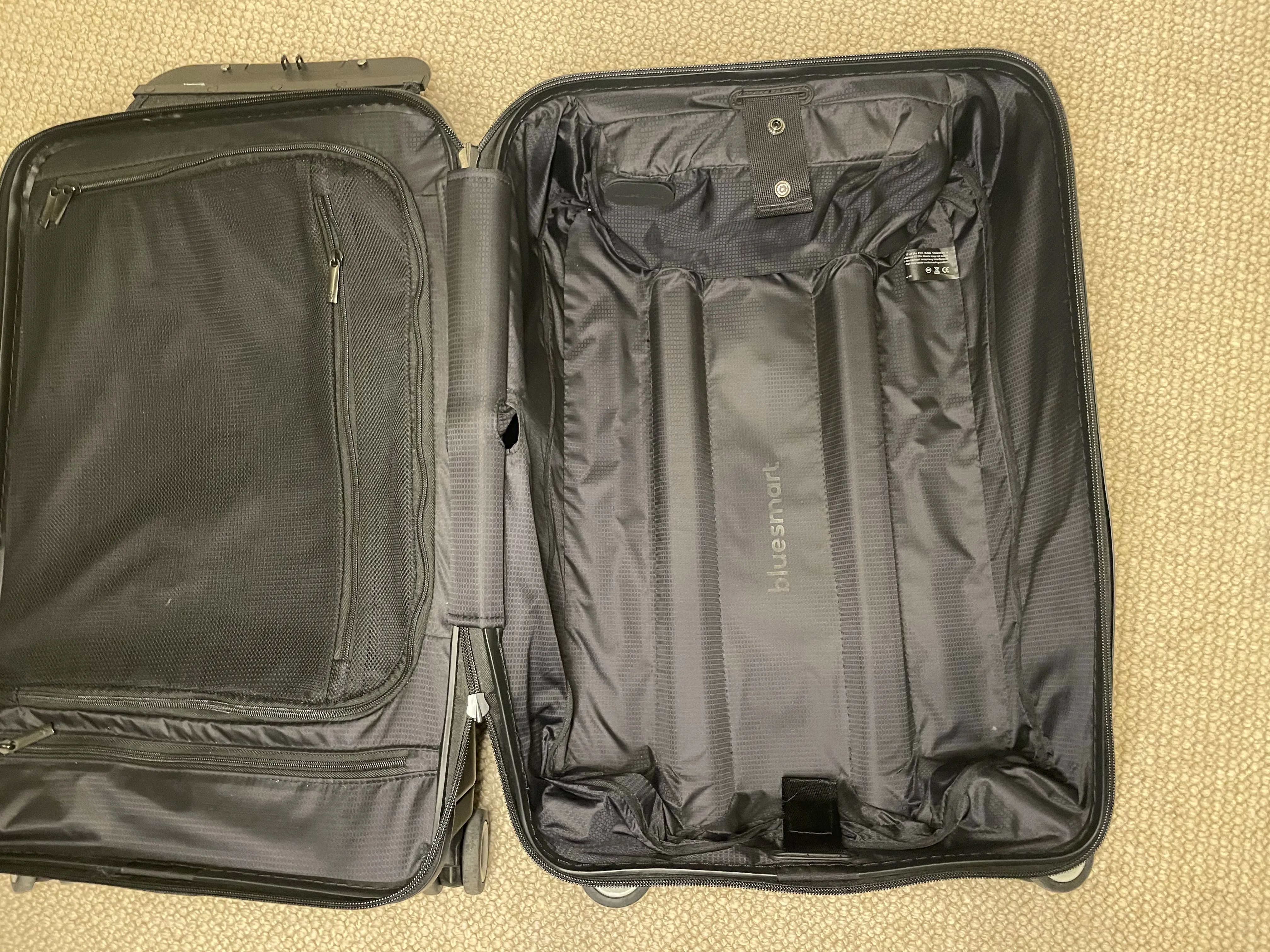

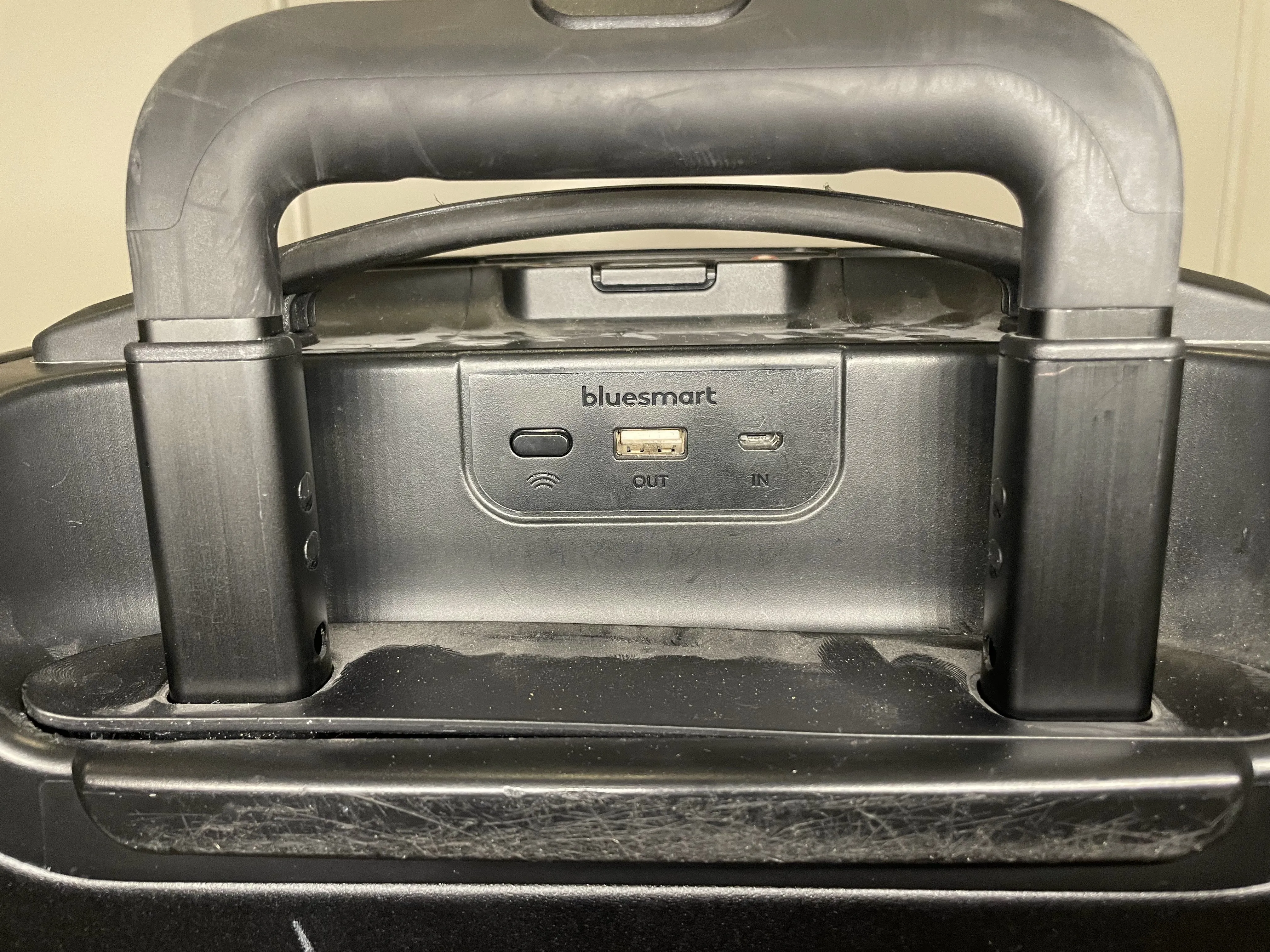

Шаг 1 Открыть чемодан

Bluesmart Black Edition Teardown, открытый чемодан: шаг 1, изображение 1 из 3
Bluesmart Black Edition Teardown, открытый чемодан: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Bluesmart Black Edition Teardown, открытый чемодан: шаг 1, изображение 2 из 3
Bluesmart Black Edition Teardown, открытый чемодан: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Bluesmart Black Edition Teardown, открытый чемодан: шаг 1, изображение 3 из 3
Bluesmart Black Edition Teardown, открытый чемодан: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Откройте чемодан.

Шаг 2 Выключите чемодан

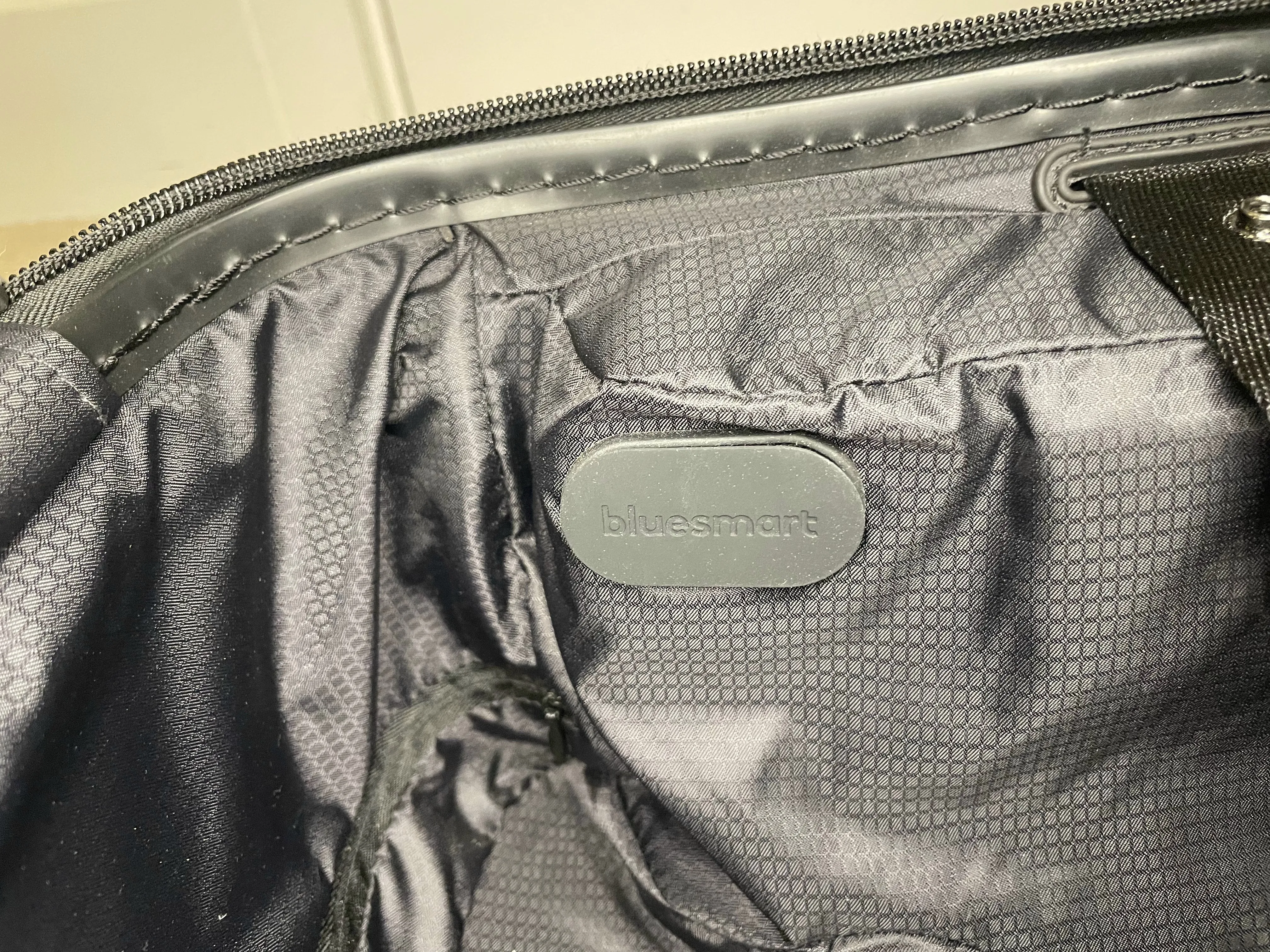

Bluesmart Black Edition Teardown, Выключение чемодана: шаг 2, изображение 1 из 3
Bluesmart Black Edition Teardown, Выключение чемодана: шаг 2, изображение 1 из 3 | Источник - ifixit.com

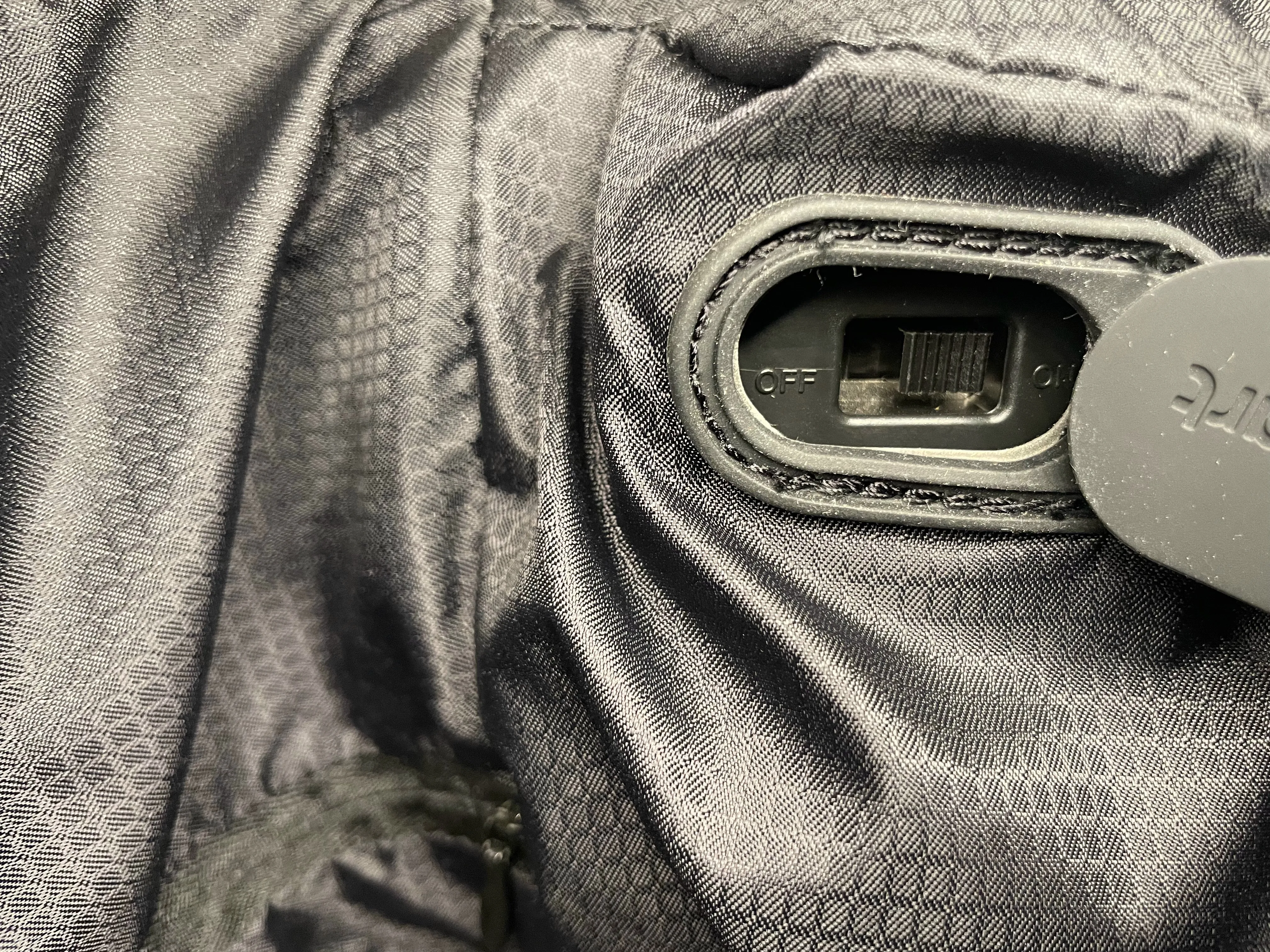

Bluesmart Black Edition Teardown, Выключите чемодан: шаг 2, изображение 2 из 3
Bluesmart Black Edition Teardown, Выворачивание чемодана: шаг 2, изображение 2 из 3 | Источник - ifixit.com

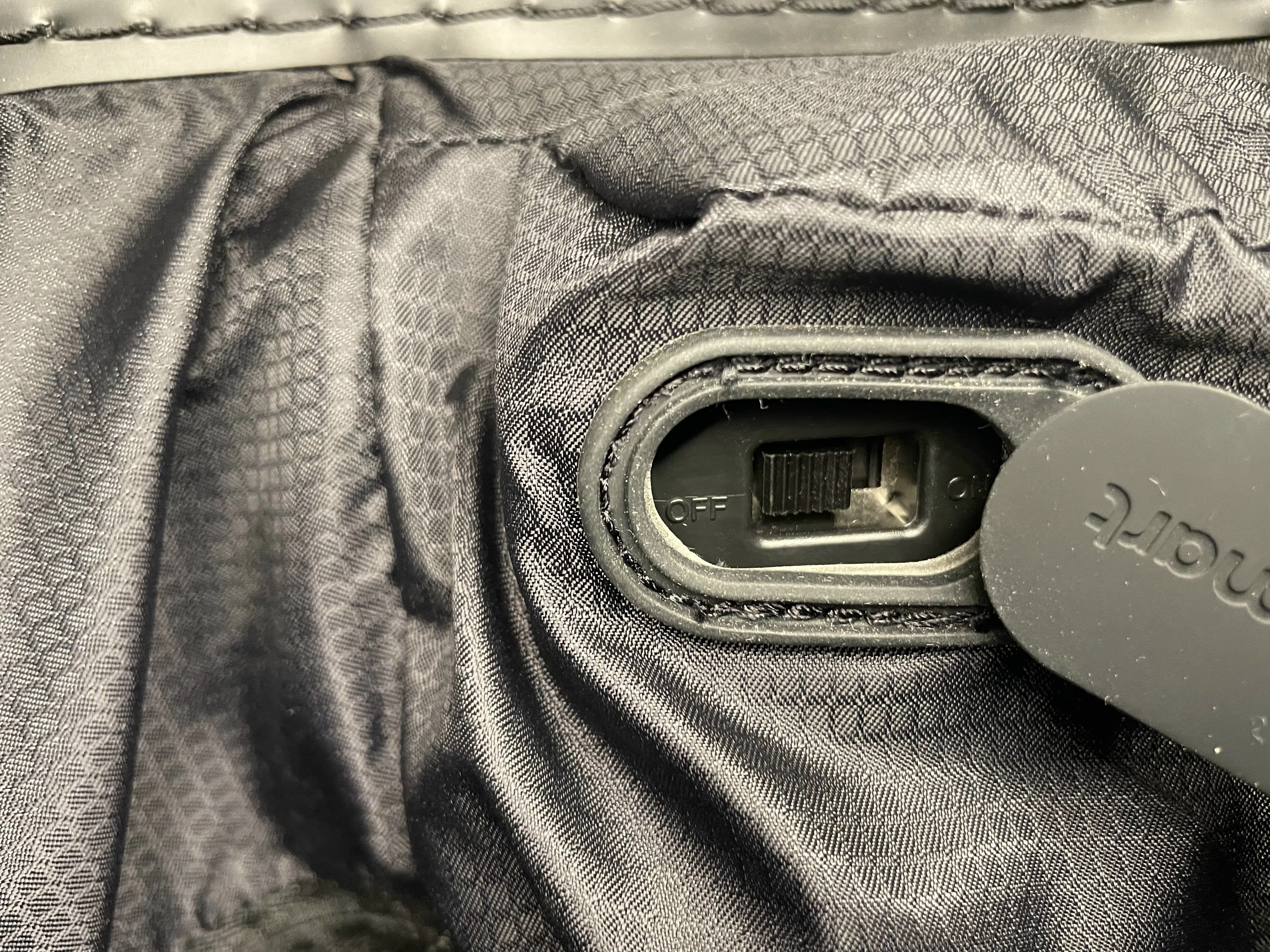

Bluesmart Black Edition Teardown, Выключите чемодан: шаг 2, изображение 3 из 3
Bluesmart Black Edition Teardown, Выключение чемодана: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Откройте крышку выключателя и выключите устройство.

Шаг 3 Расстегните молнию на внутренней подкладке

Bluesmart Black Edition Teardown, расстегивание молнии внутренней обшивки: шаг 3, изображение 1 из 2
Bluesmart Black Edition Teardown, распаковка внутренней обшивки: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Bluesmart Black Edition Teardown, расстегивание молнии на внутренней подкладке: шаг 3, изображение 2 из 2
Bluesmart Black Edition Teardown, расстегивание молнии на внутренней подкладке: шаг 3, изображение 2 из 2 | Источник - ifixit.com

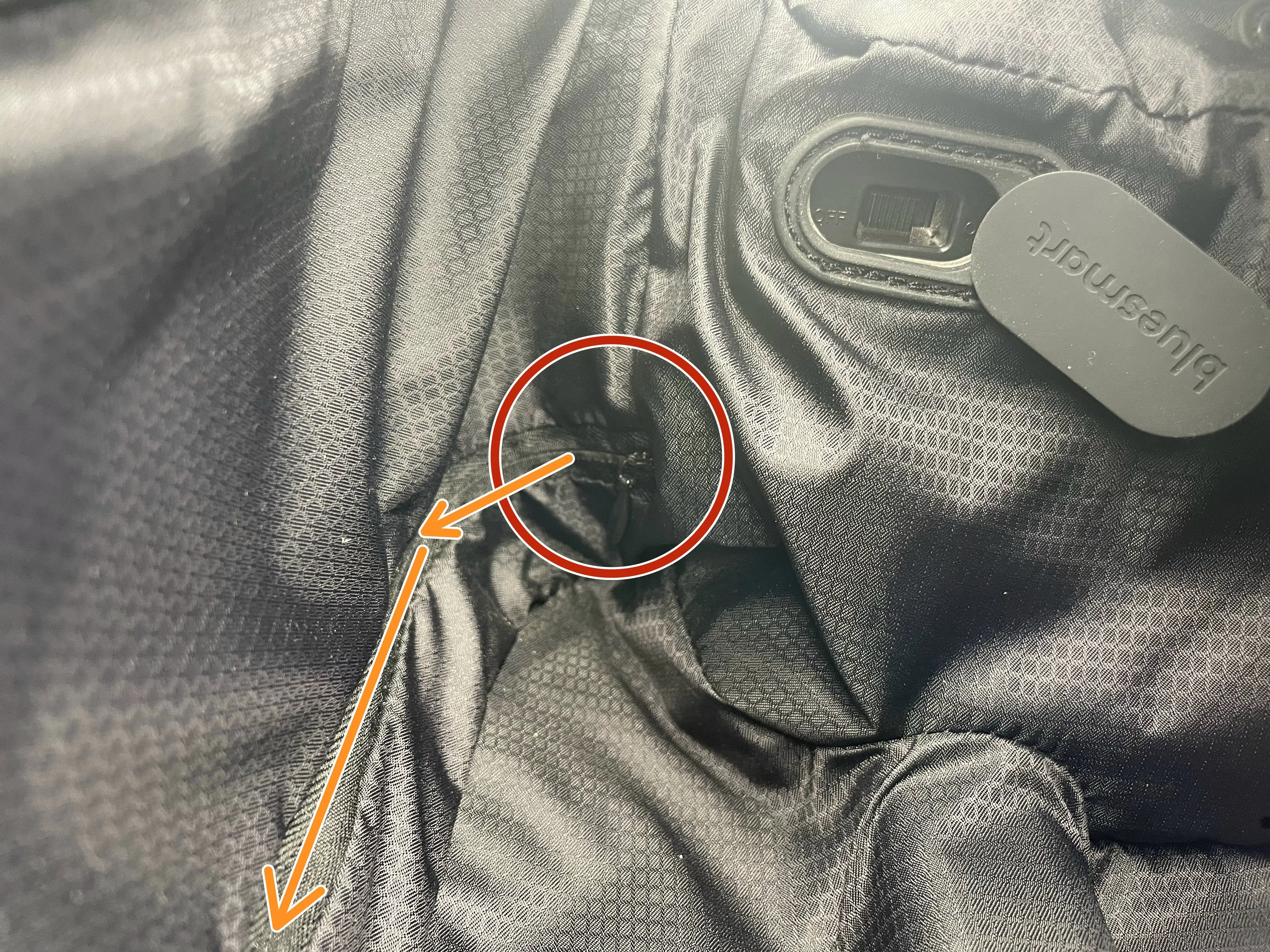

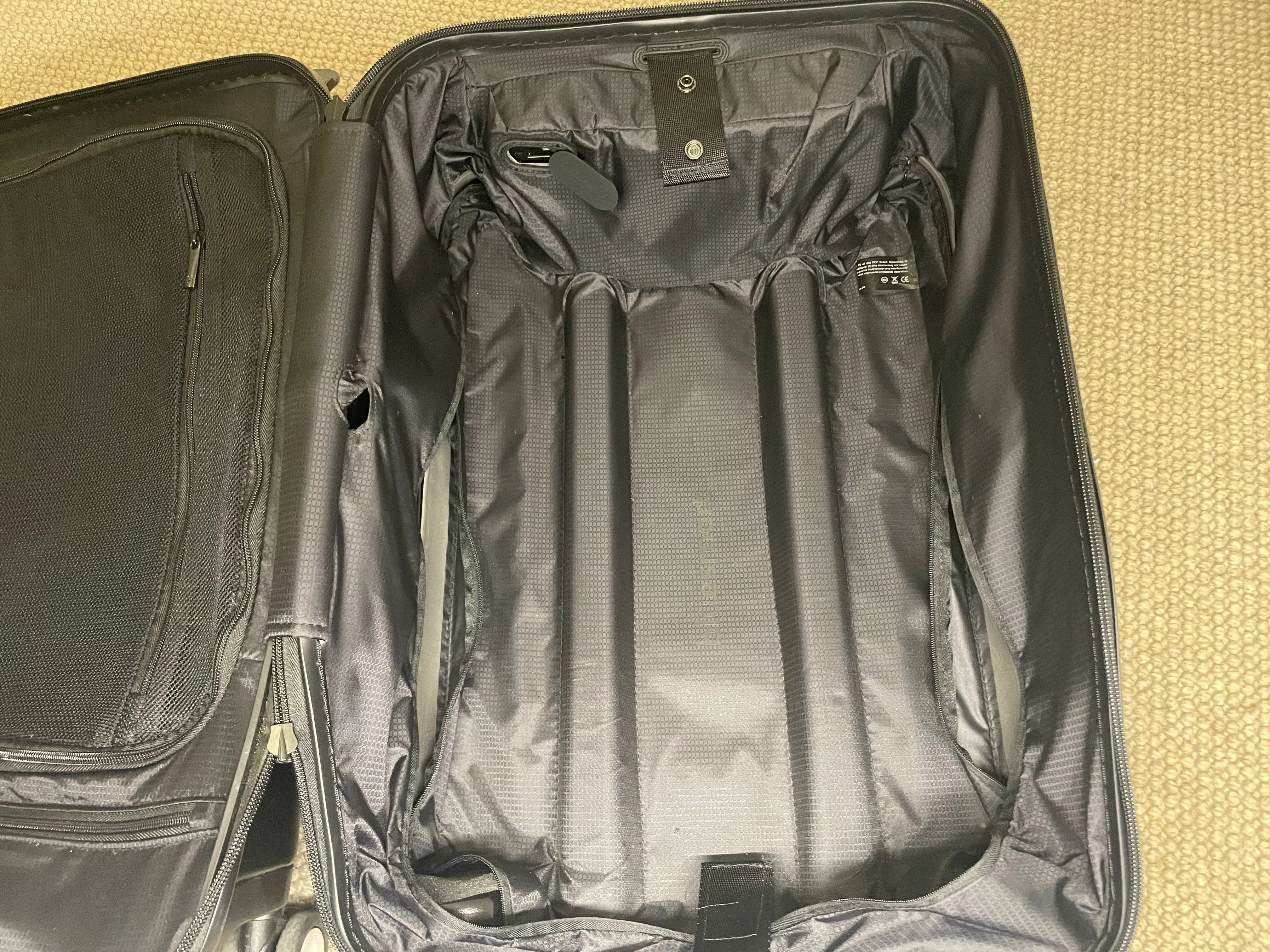

  • Сдвиньте молнию в этом направлении

Шаг 4 Поднимите внутреннюю подкладку

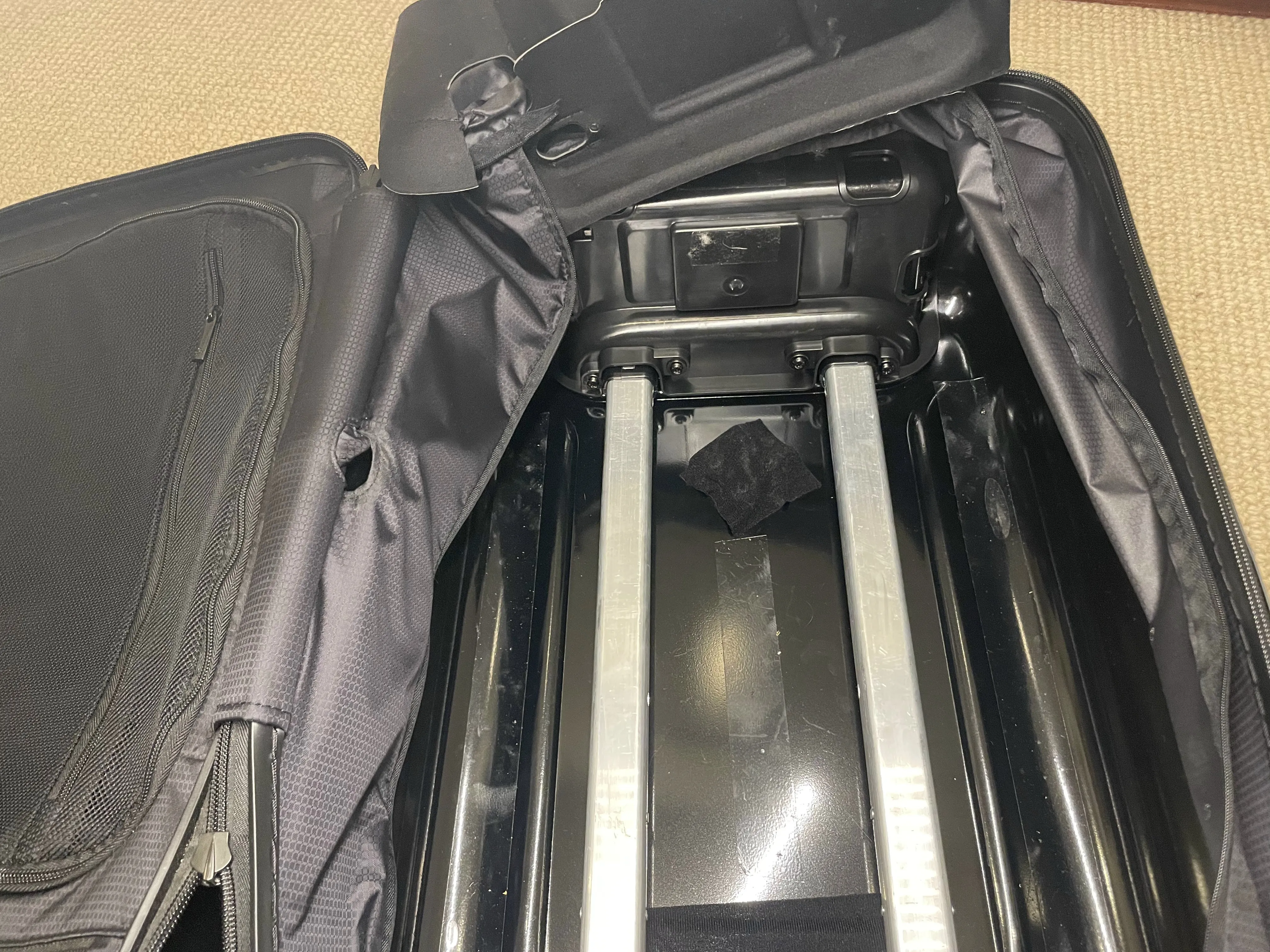

Bluesmart Black Edition Teardown, Поднимите внутреннюю подкладку: шаг 4, изображение 1 из 1
Bluesmart Black Edition Teardown, Снять внутреннюю подкладку: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Поднимите ее.

Шаг 5

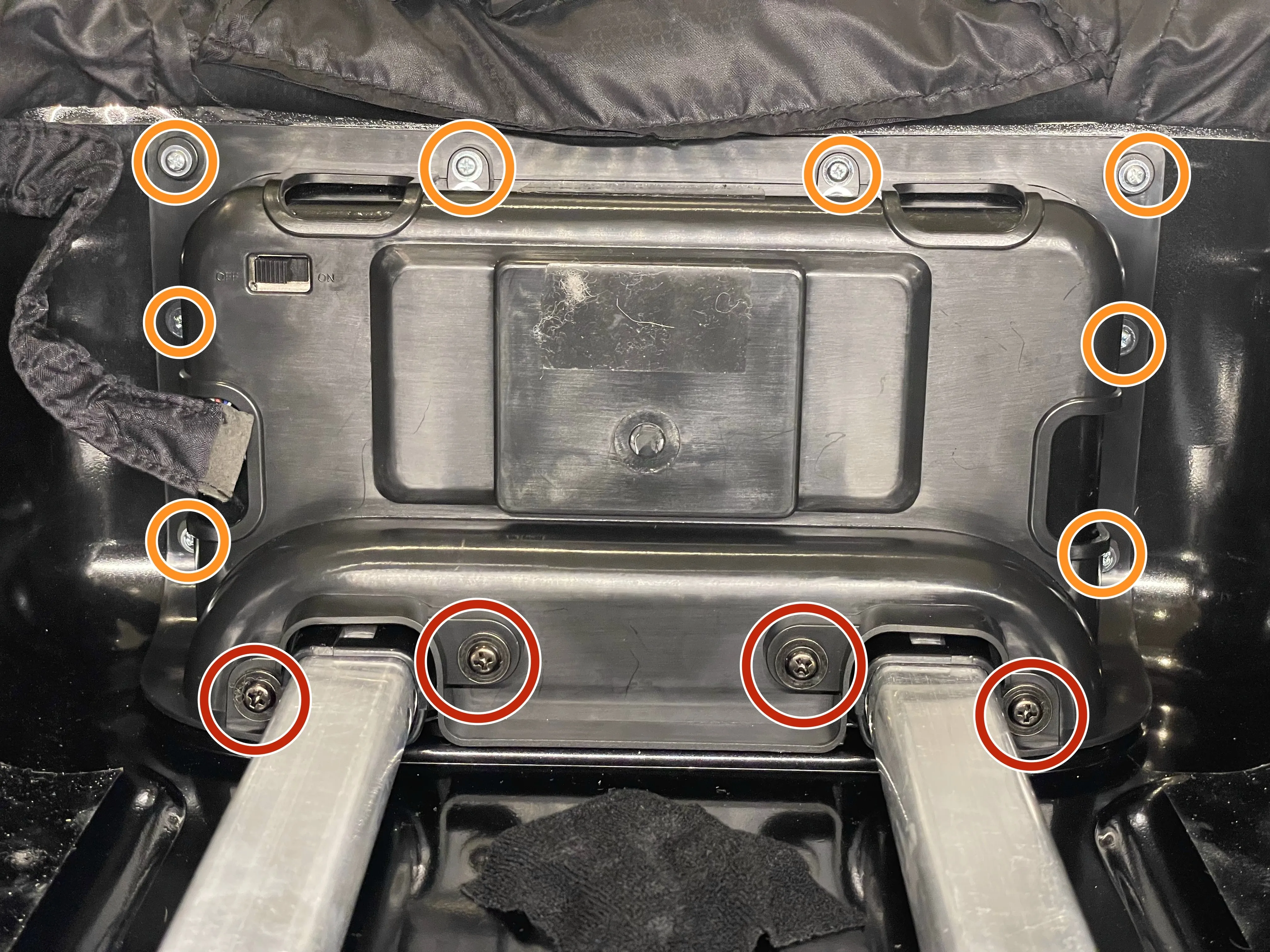

Bluesmart Black Edition Teardown: шаг 5, изображение 1 из 1
Bluesmart Black Edition Teardown: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Открутите 4 больших винта Phillips

  • Открутите 8 маленьких крестообразных винтов

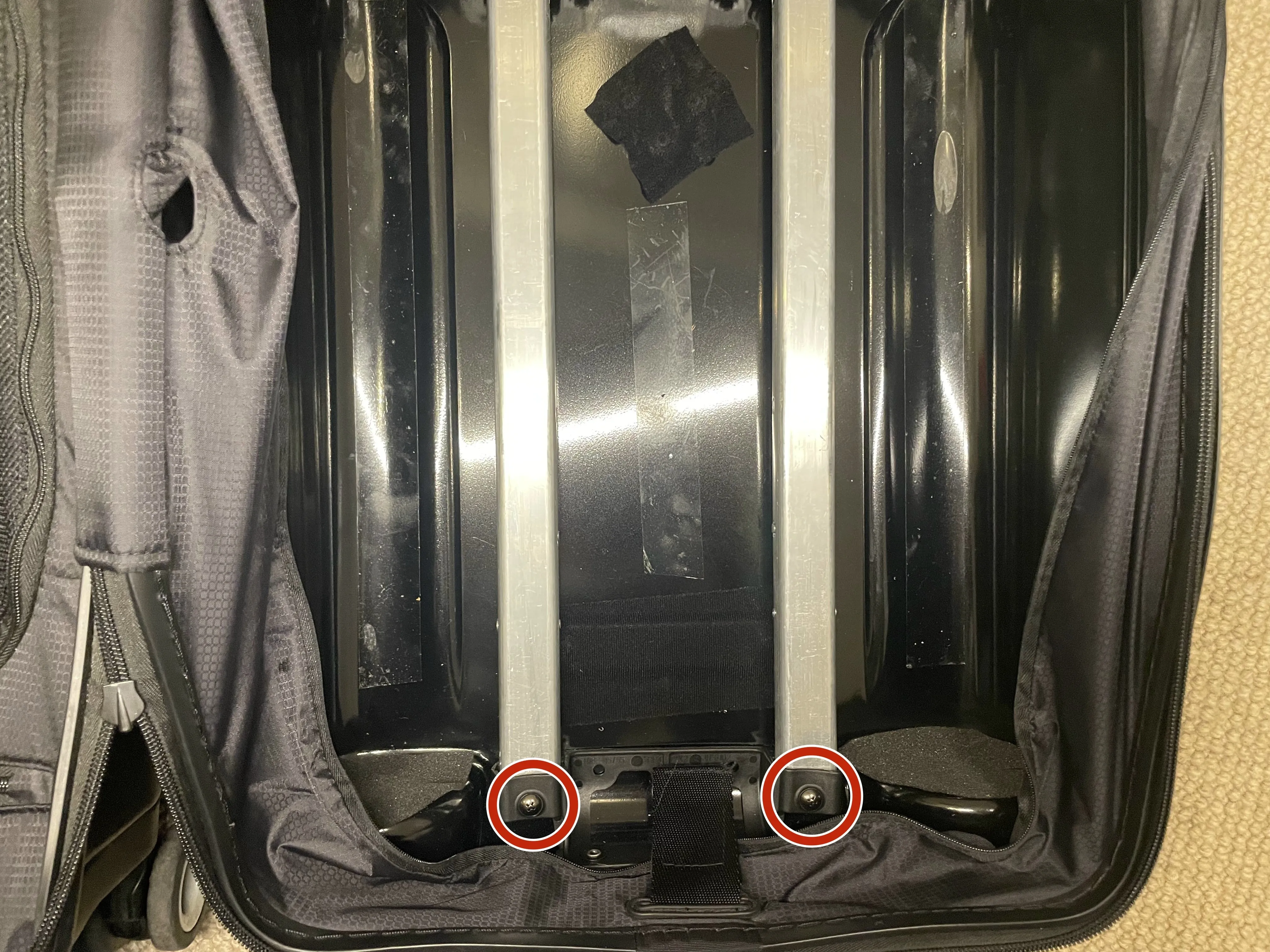

Шаг 6

Разборка Bluesmart Black Edition: шаг 6, изображение 1 из 1
Разборка Bluesmart Black Edition: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите 2 больших винта Phillips.

  • Эти винты отличаются от винтов из предыдущего шага. Держите их отдельно.

Шаг 7 Проверьте

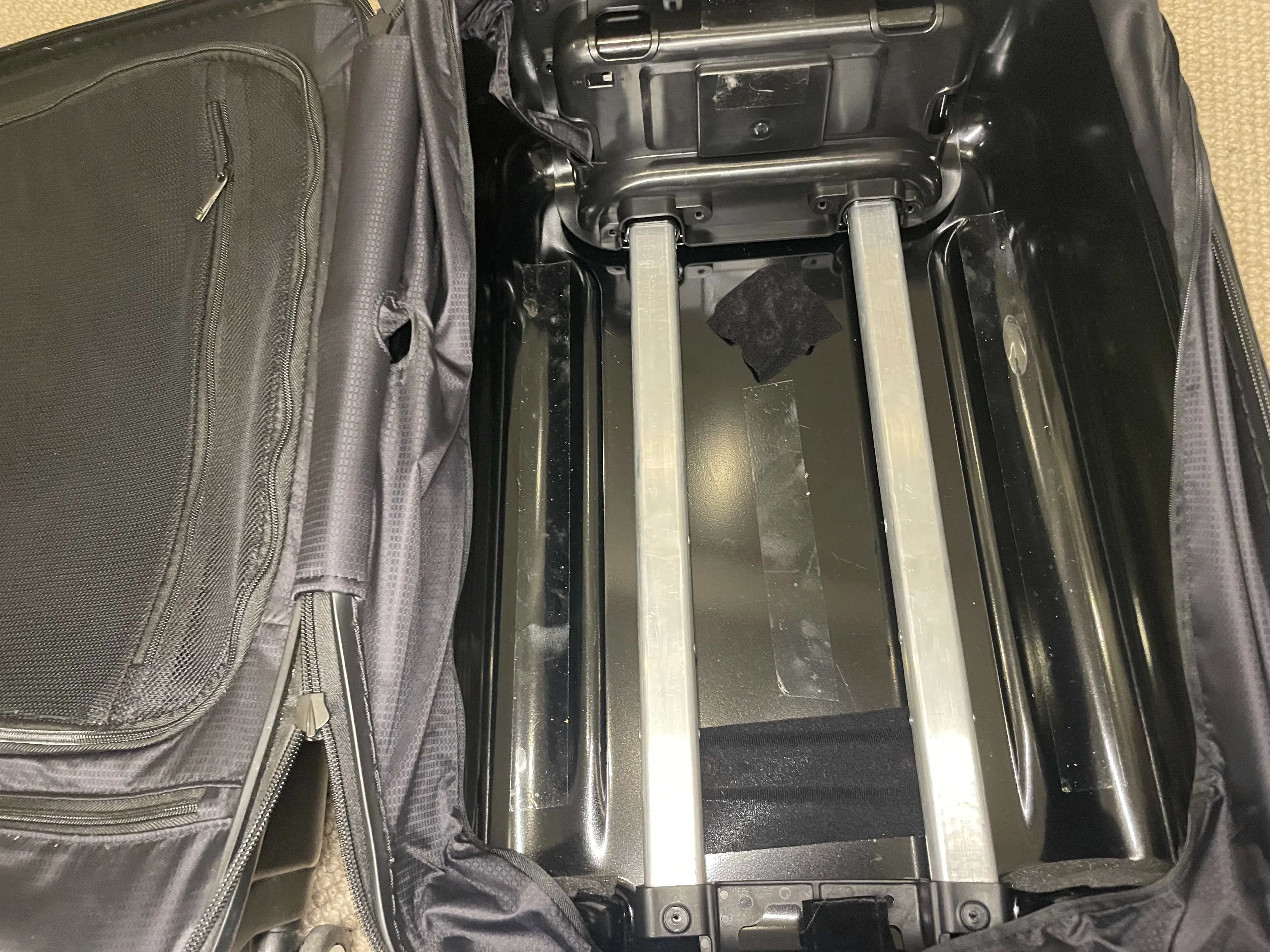

Bluesmart Black Edition Teardown, проверка: шаг 7, изображение 1 из 1
Разборка Bluesmart Black Edition, проверка: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Убедитесь, что все винты полностью удалены, прежде чем продолжить

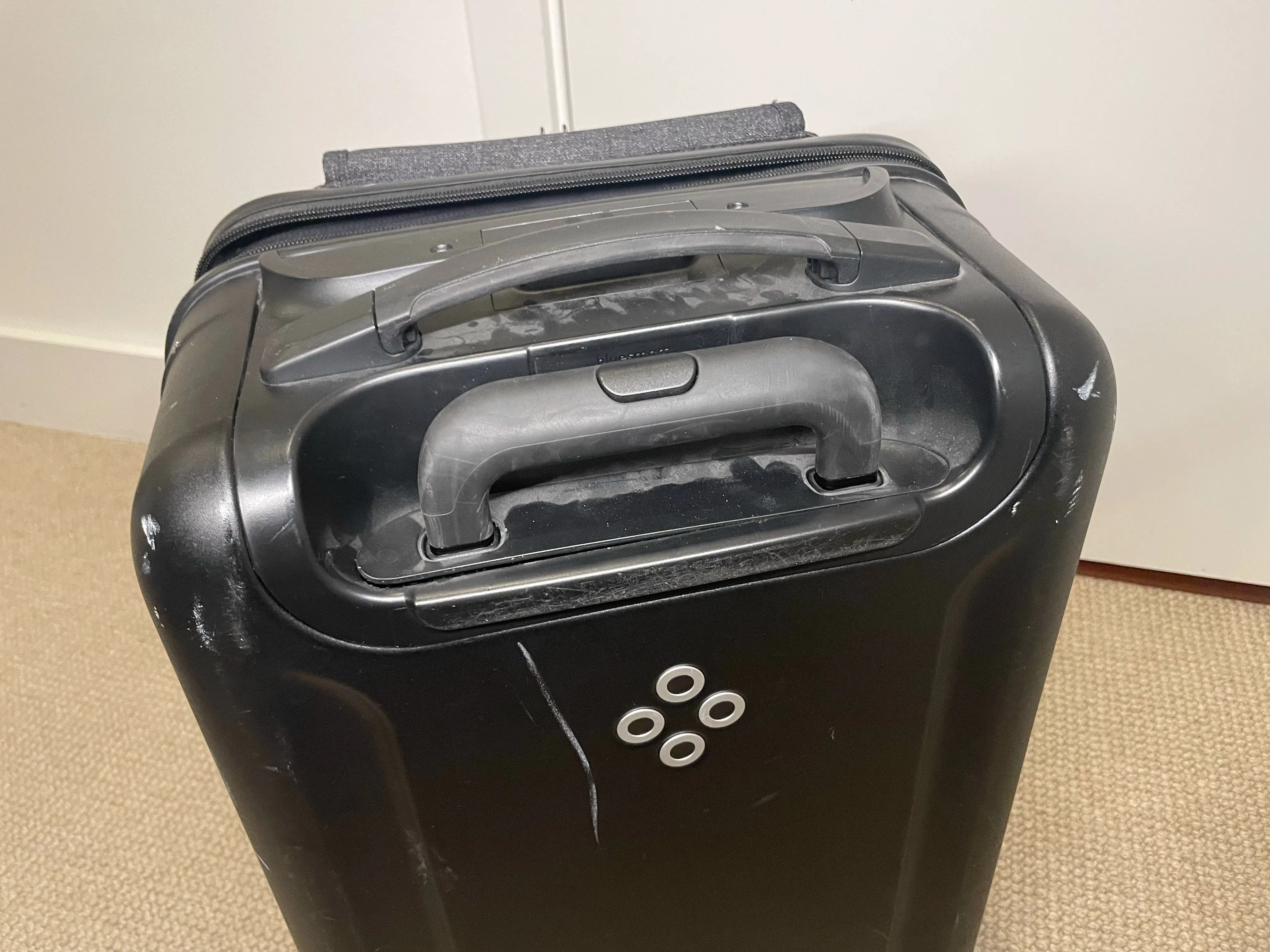

Шаг 8

Разборка Bluesmart Black Edition: шаг 8, изображение 1 из 2
Bluesmart Black Edition Teardown: шаг 8, изображение 1 из 2 | Источник - ifixit.com

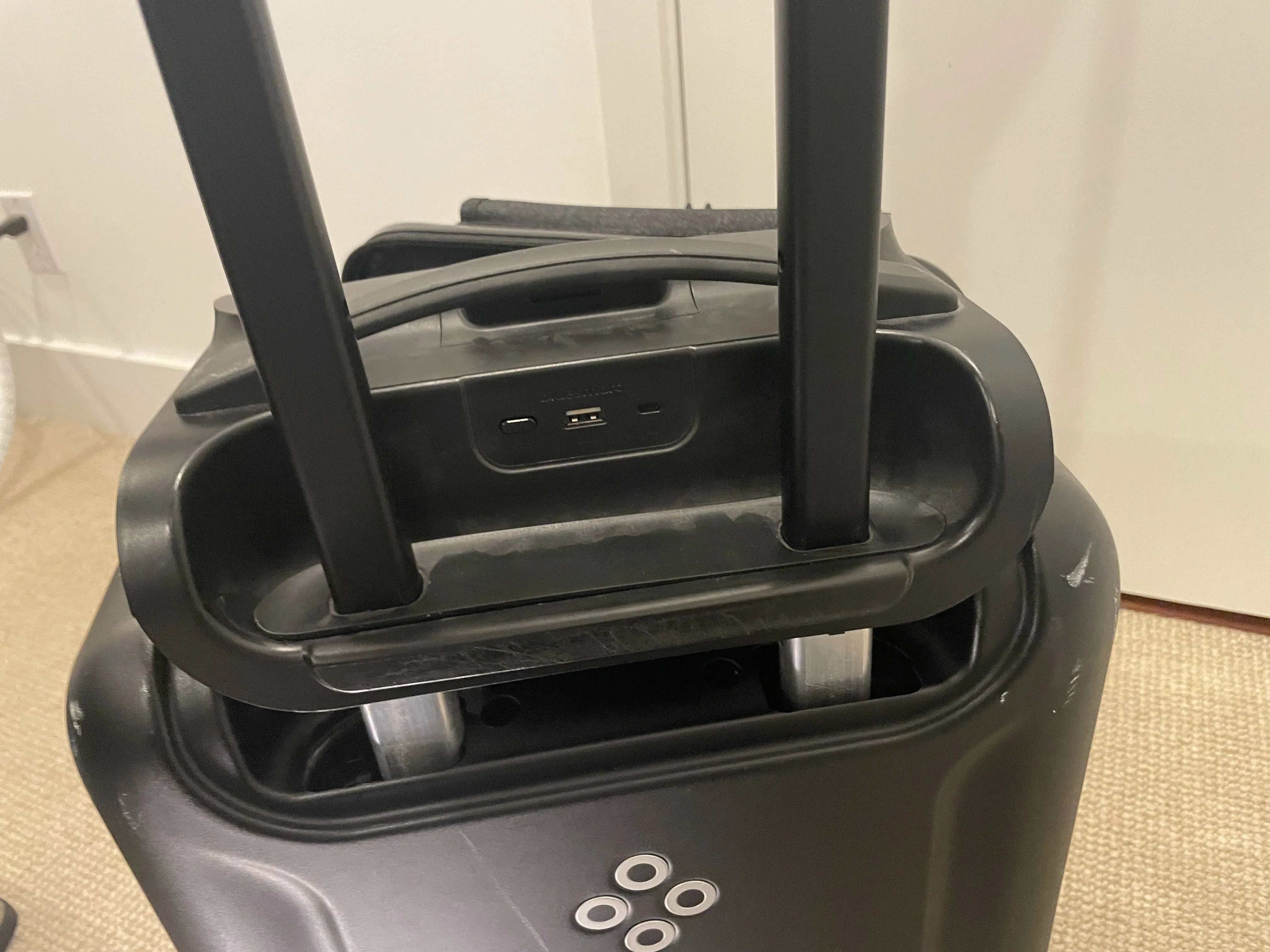

Bluesmart Black Edition Teardown: шаг 8, изображение 2 из 2
Bluesmart Black Edition Teardown: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Поднимите чемодан

  • Потяните вверх за ручку

  • Тяните только до упора, как показано на фото, иначе вы можете сломать кабели.

Шаг 9

Разборка Bluesmart Black Edition: шаг 9, изображение 1 из 2
Разборка Bluesmart Black Edition: шаг 9, изображение 1 из 2 | Источник - ifixit.com
Bluesmart Black Edition Teardown: шаг 9, изображение 2 из 2
Разборка Bluesmart Black Edition: шаг 9, изображение 2 из 2 | Источник - ifixit.com

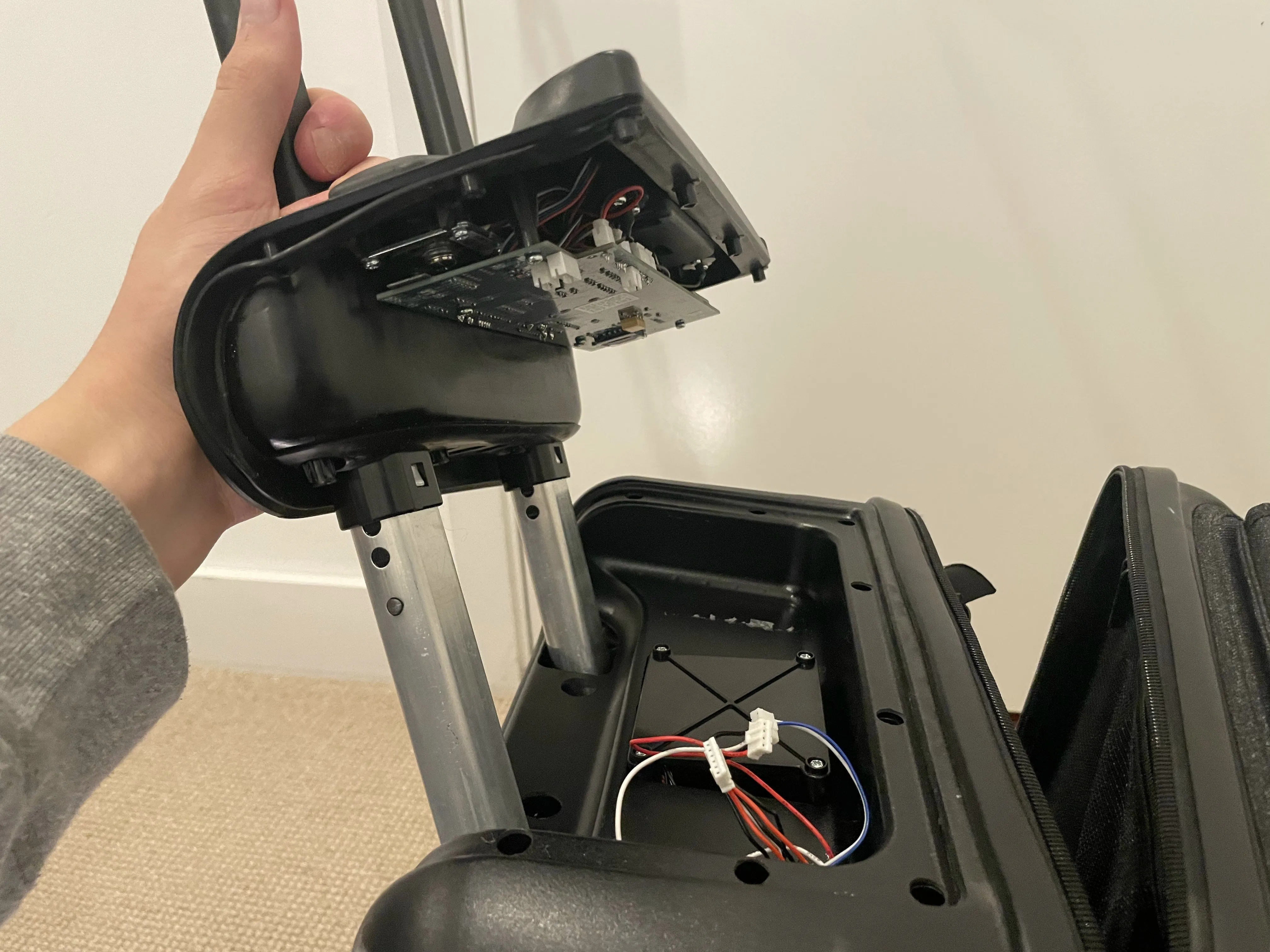

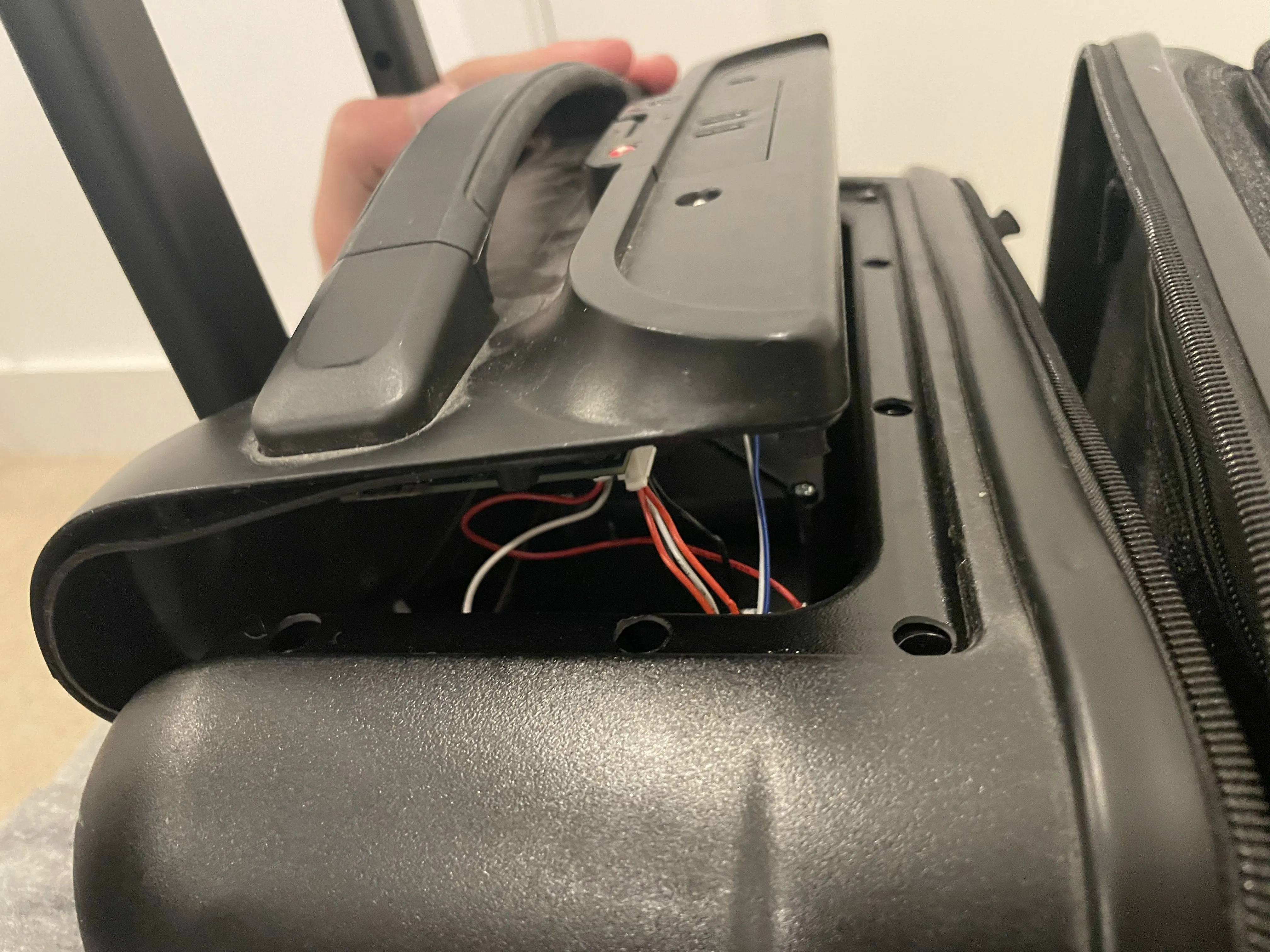

  • Осторожно отсоедините 3 кабеля, соединяющие печатную плату с чемоданом.

  • Тяните за разъем, а не за провода.

Шаг 10

Bluesmart Black Edition Teardown: шаг 10, изображение 1 из 1
Bluesmart Black Edition Teardown: шаг 10, изображение 1 из 1 | Источник - ifixit.com

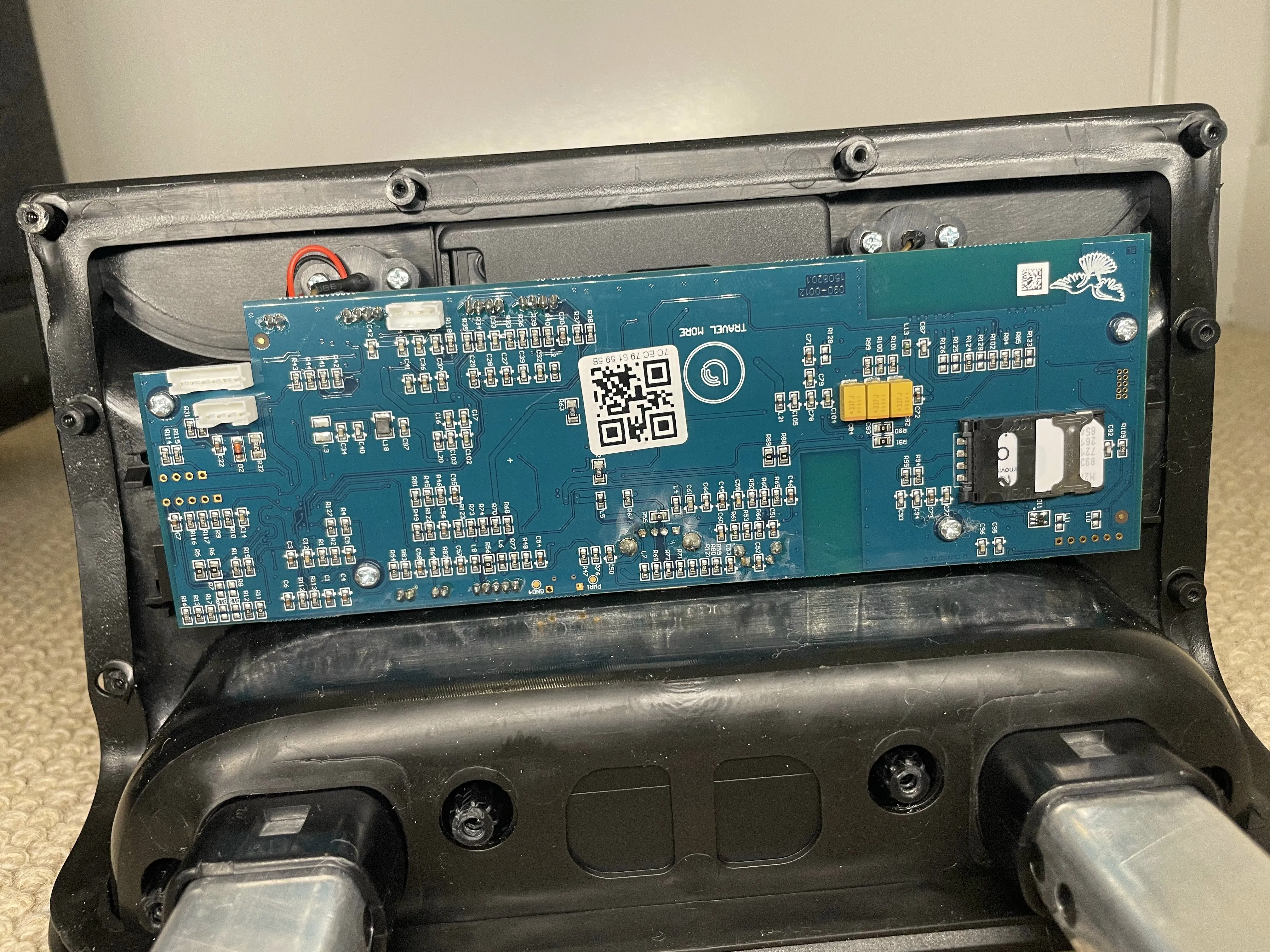

  • Теперь мы можем увидеть нижнюю часть печатной платы. На ней есть QR-код с серийным номером или MAC-адресом.

  • Также на ней есть слот для SIM-карты.

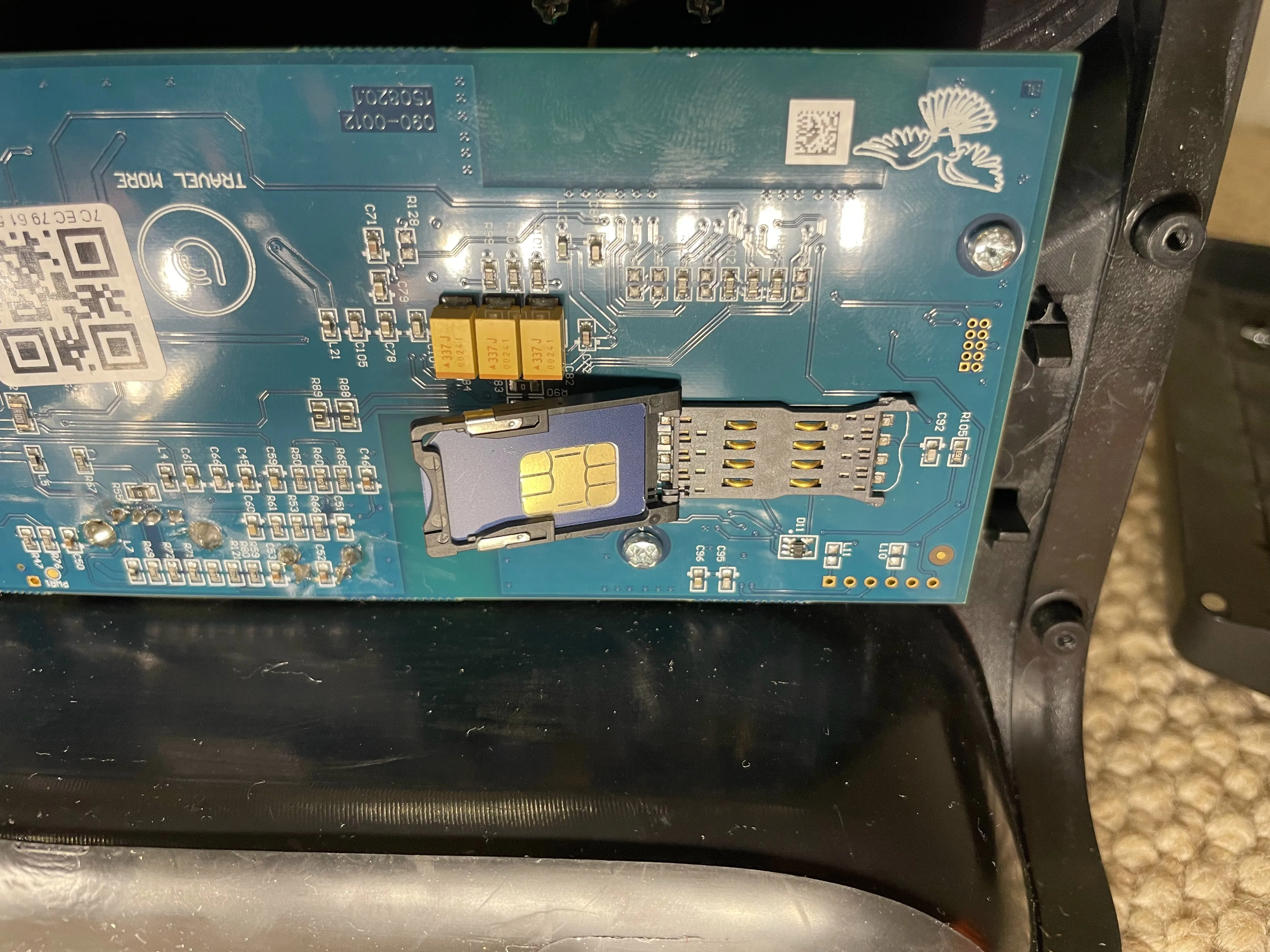

Шаг 11 Извлечение SIM-карты

Bluesmart Black Edition Teardown, извлечение SIM-карты: шаг 11, изображение 1 из 3
Разборка Bluesmart Black Edition, извлечение SIM-карты: шаг 11, изображение 1 из 3 | Источник - ifixit.com
Разборка Bluesmart Black Edition, извлечение SIM-карты: шаг 11, изображение 2 из 3
Разборка Bluesmart Black Edition, извлечение SIM-карты: шаг 11, изображение 2 из 3 | Источник - ifixit.com

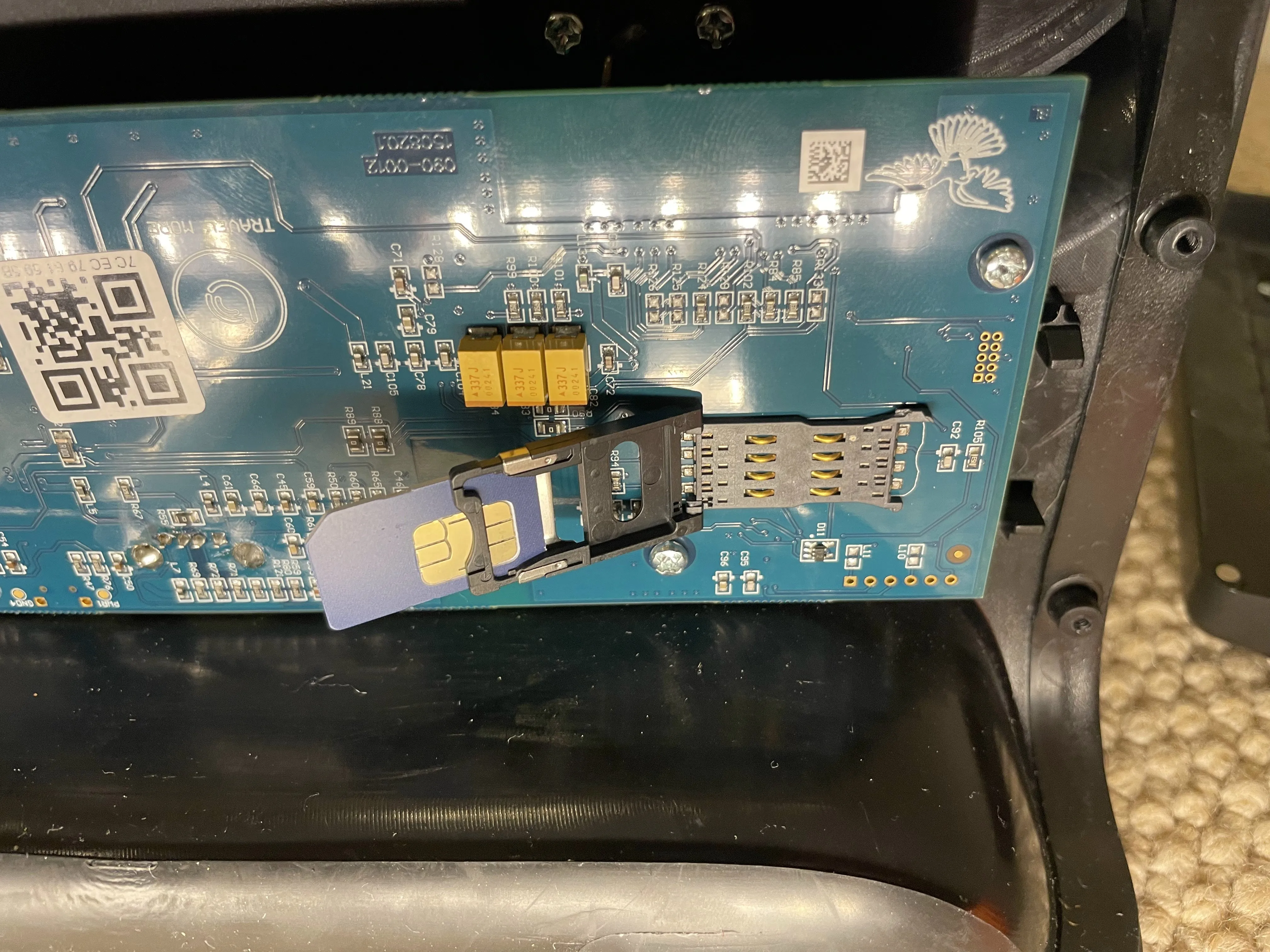

Разборка Bluesmart Black Edition, извлечение SIM-карты: шаг 11, изображение 3 из 3
Bluesmart Black Edition Разборка, извлечение SIM-карты: шаг 11, изображение 3 из 3 | Источник - ifixit.com

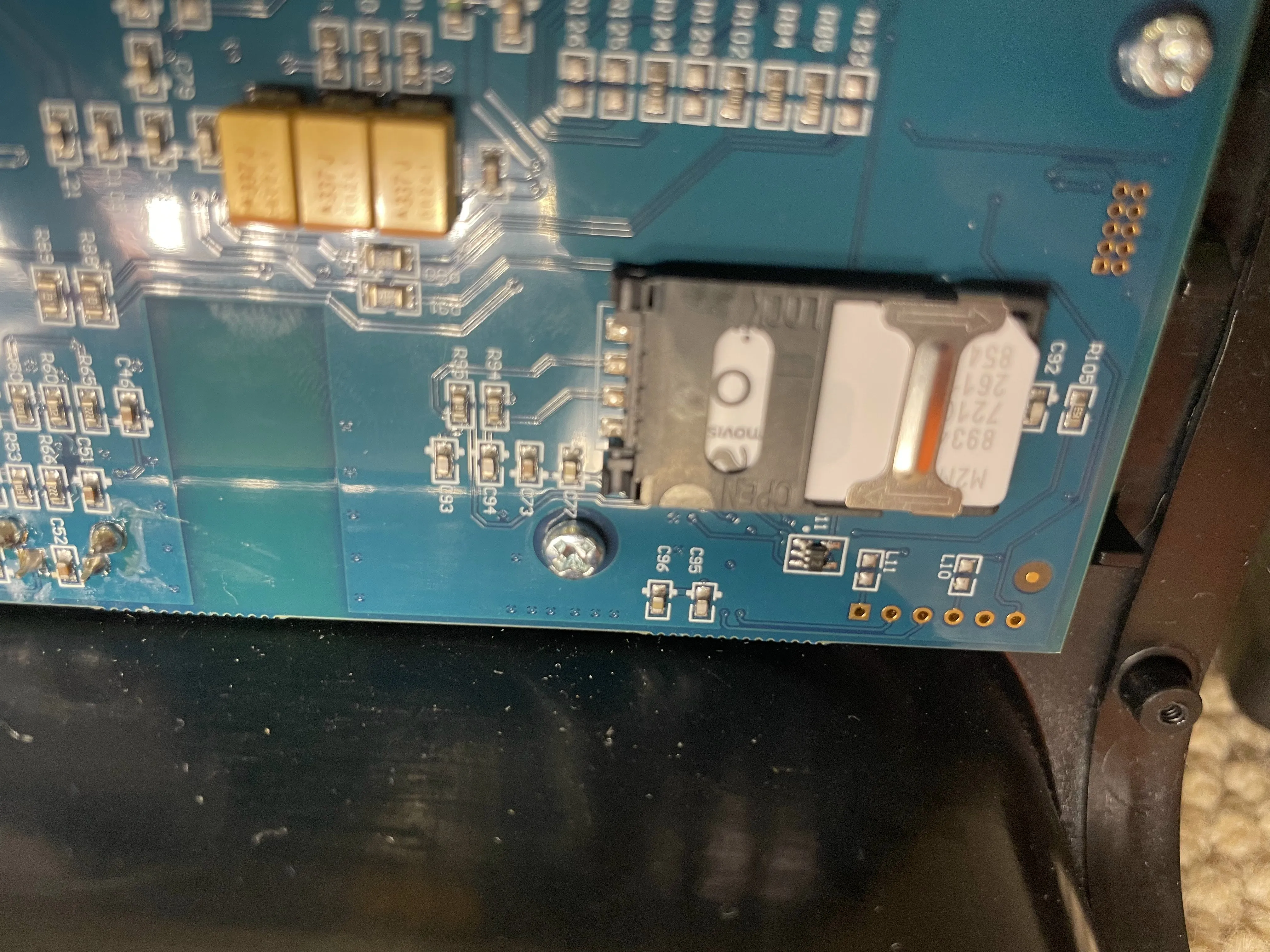

  • Чтобы извлечь SIM-карту, подденьте ногтем металлическую скобу.

  • Затем переверните скобу и извлеките SIM-карту.

  • Перед закрытием убедитесь, что SIM-карта до конца вставлена в кронштейн.

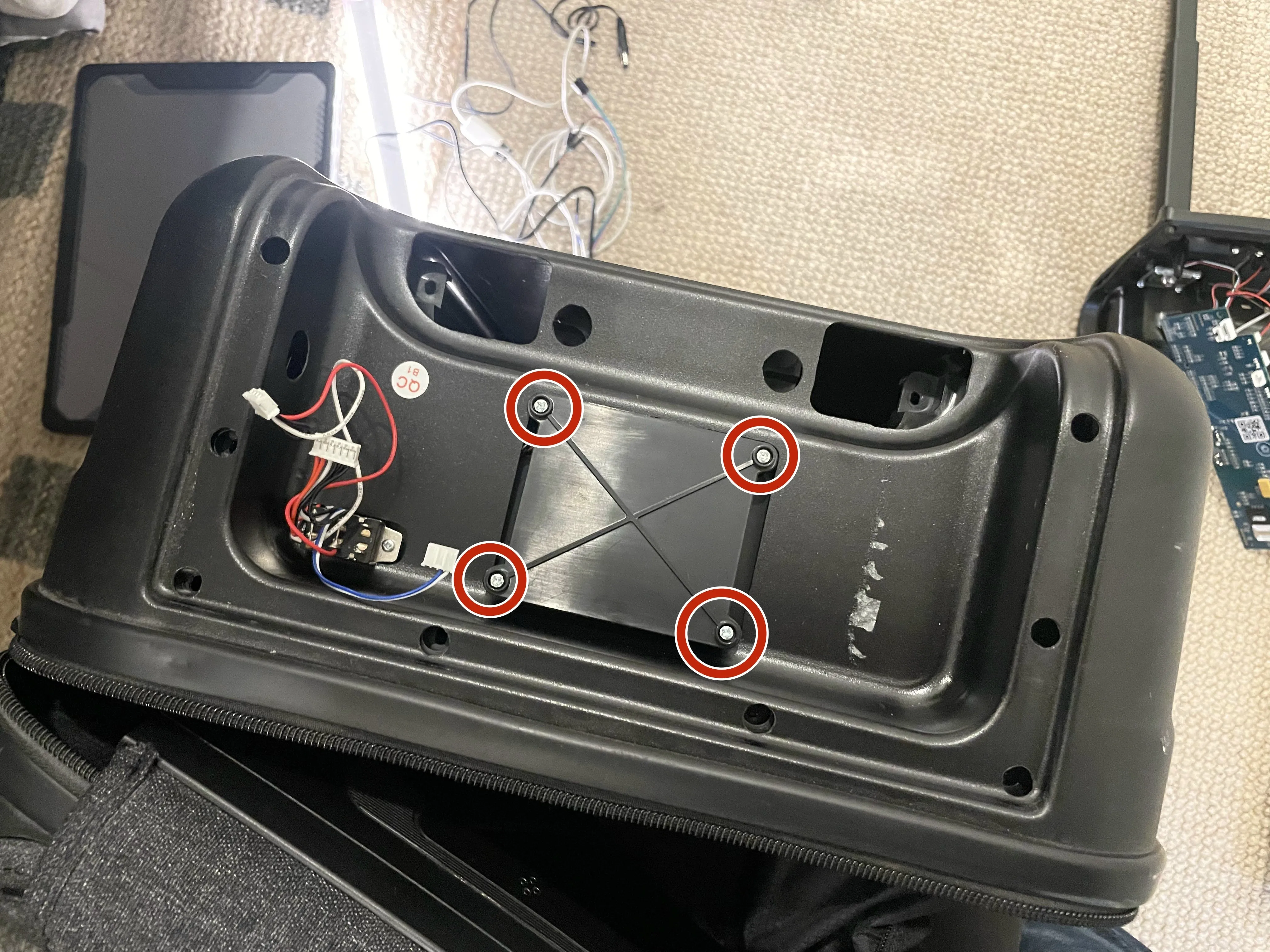

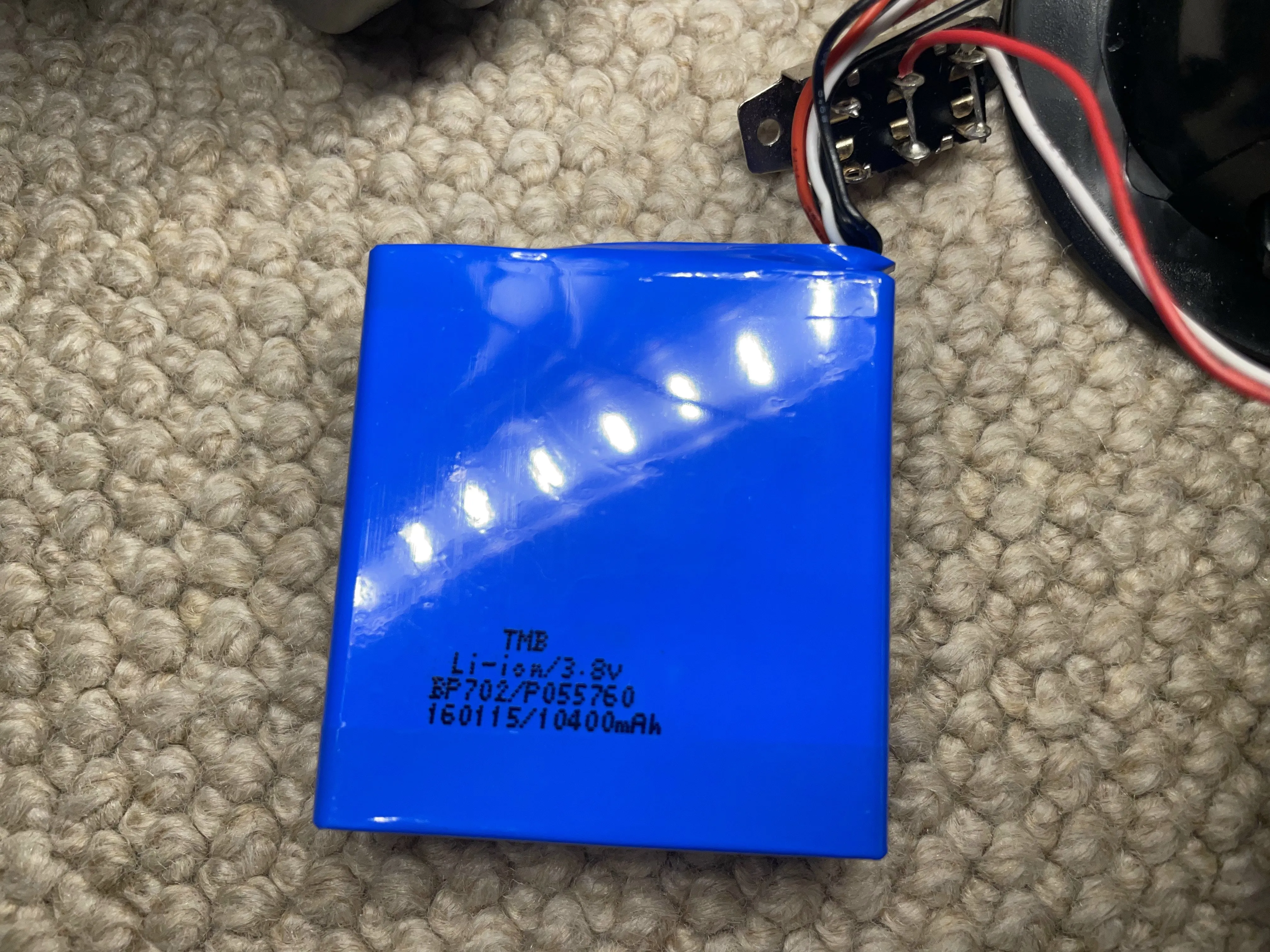

Шаг 12 Батарейный отсек

Bluesmart Black Edition Teardown, батарейный отсек: шаг 12, изображение 1 из 3
Bluesmart Black Edition Teardown, батарейный отсек: шаг 12, изображение 1 из 3 | Источник - ifixit.com
Bluesmart Black Edition Teardown, батарейный отсек: шаг 12, изображение 2 из 3
Bluesmart Black Edition Teardown, батарейный отсек: шаг 12, изображение 2 из 3 | Источник - ifixit.com
Bluesmart Black Edition Teardown, батарейный отсек: шаг 12, изображение 3 из 3
Разборка Bluesmart Black Edition, батарейный отсек: шаг 12, изображение 3 из 3 | Источник - ifixit.com

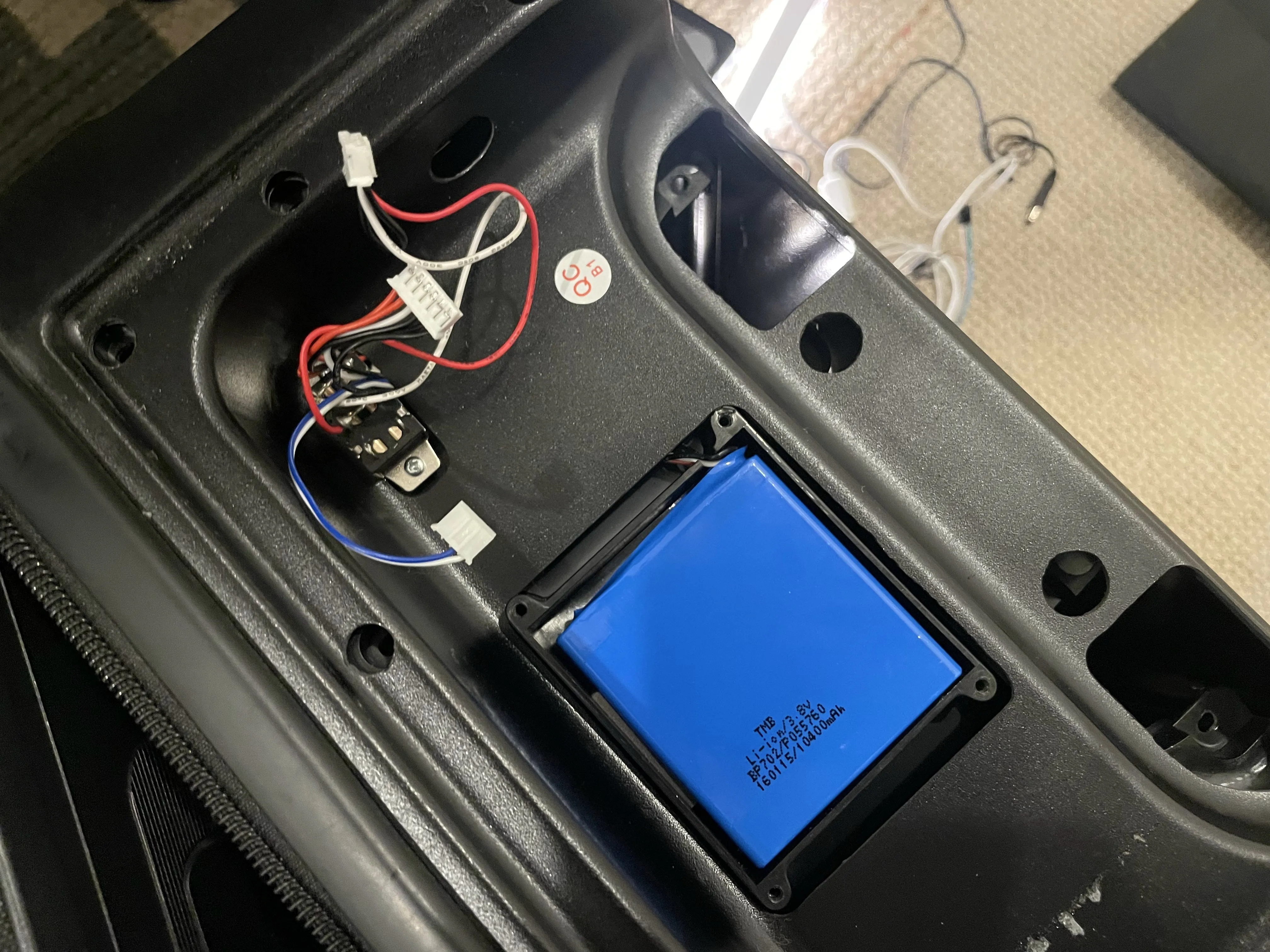

  • Чтобы заменить батарею, выкрутите 4 крестообразных винта.

Шаг 13 Снятие выключателя

Bluesmart Black Edition Teardown, снятие выключателя: шаг 13, изображение 1 из 1
Bluesmart Black Edition Teardown, извлечение выключателя: шаг 13, изображение 1 из 1 | Источник - ifixit.com

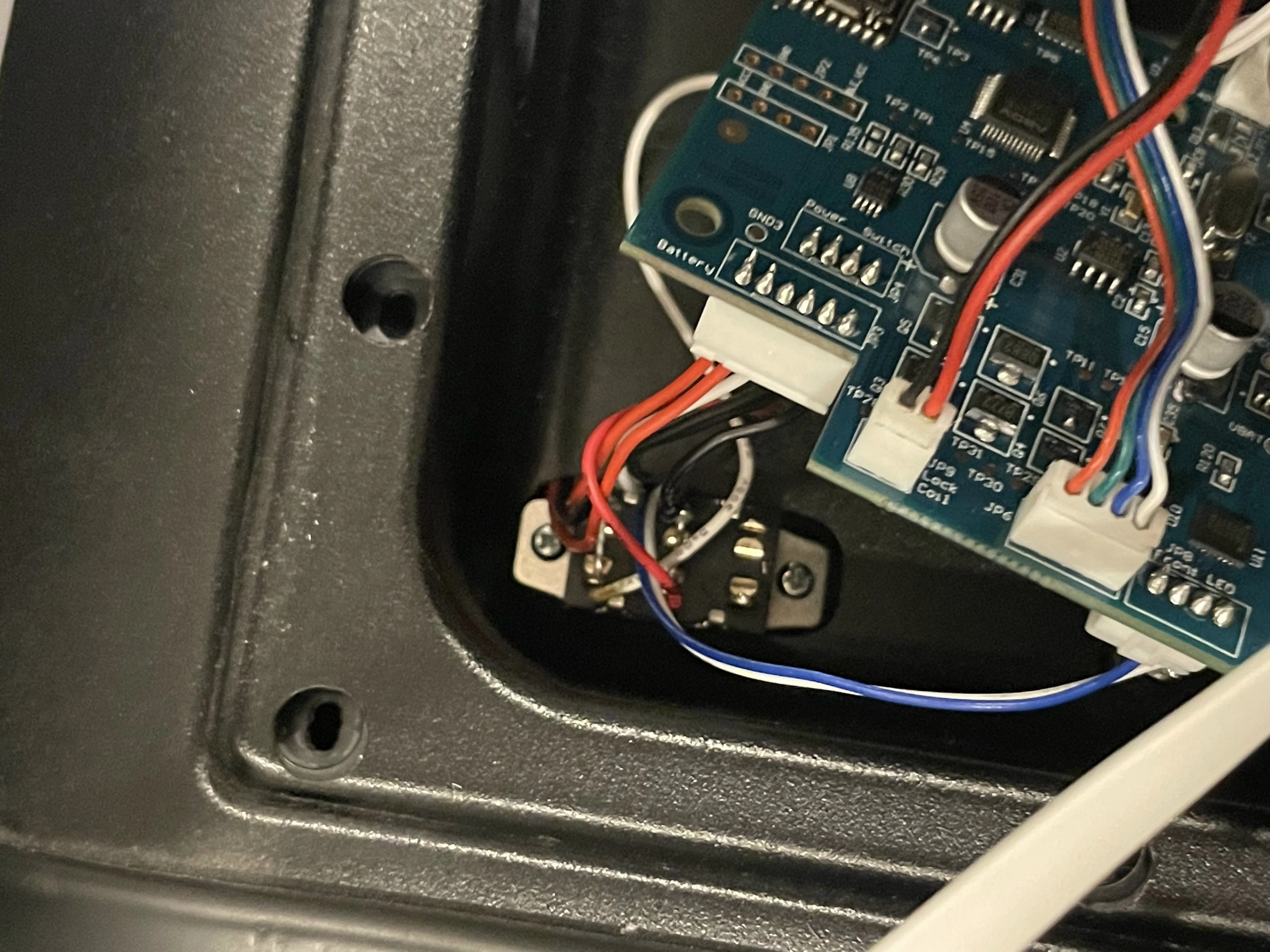

  • Чтобы снять выключатель питания, открутите 2 маленьких крестообразных винта.

  • Вам понадобится отвертка меньшего размера

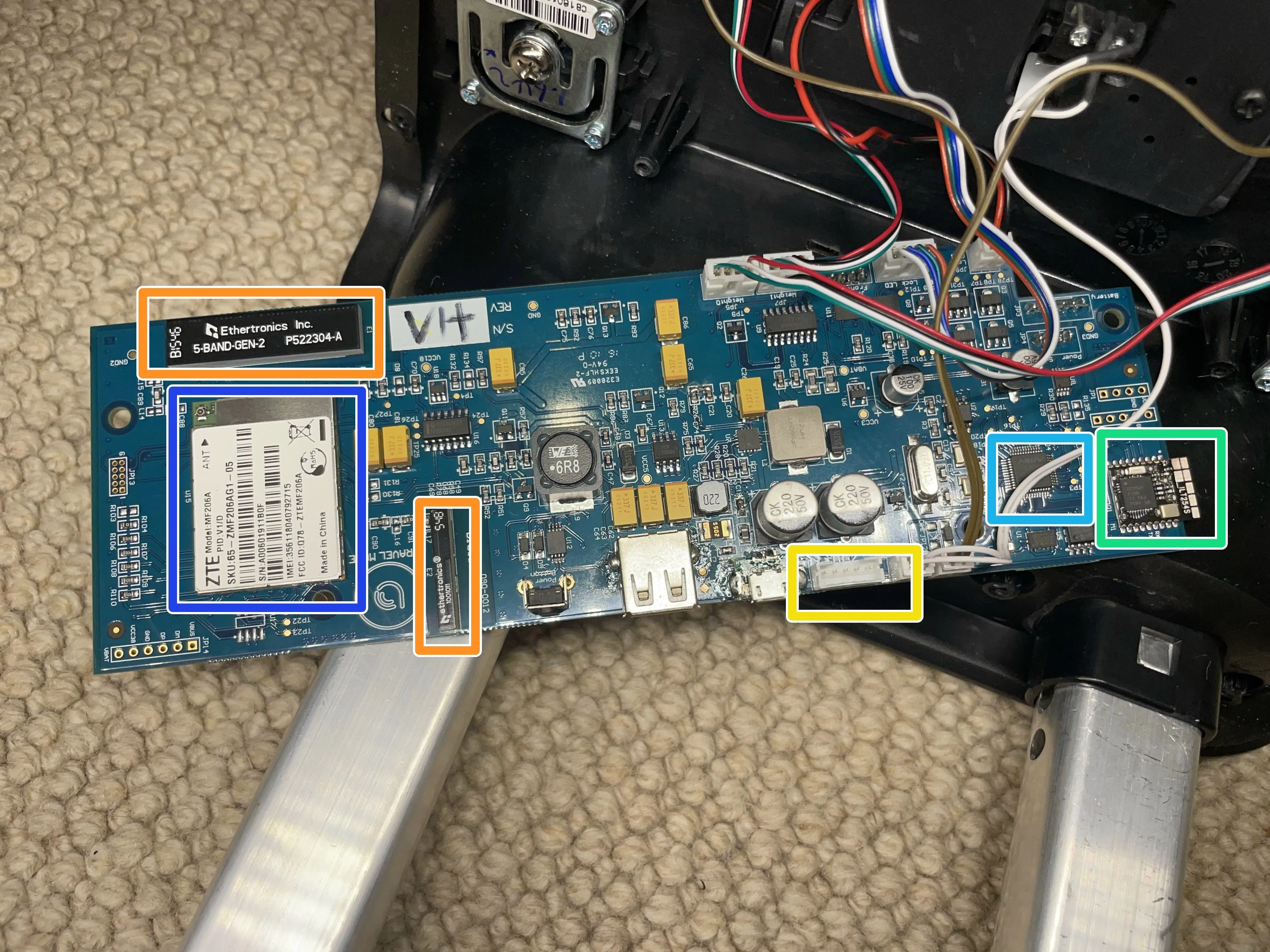

Шаг 14

Разборка Bluesmart Black Edition: шаг 14, изображение 1 из 3
Bluesmart Black Edition Teardown: шаг 14, изображение 1 из 3 | Источник - ifixit.com

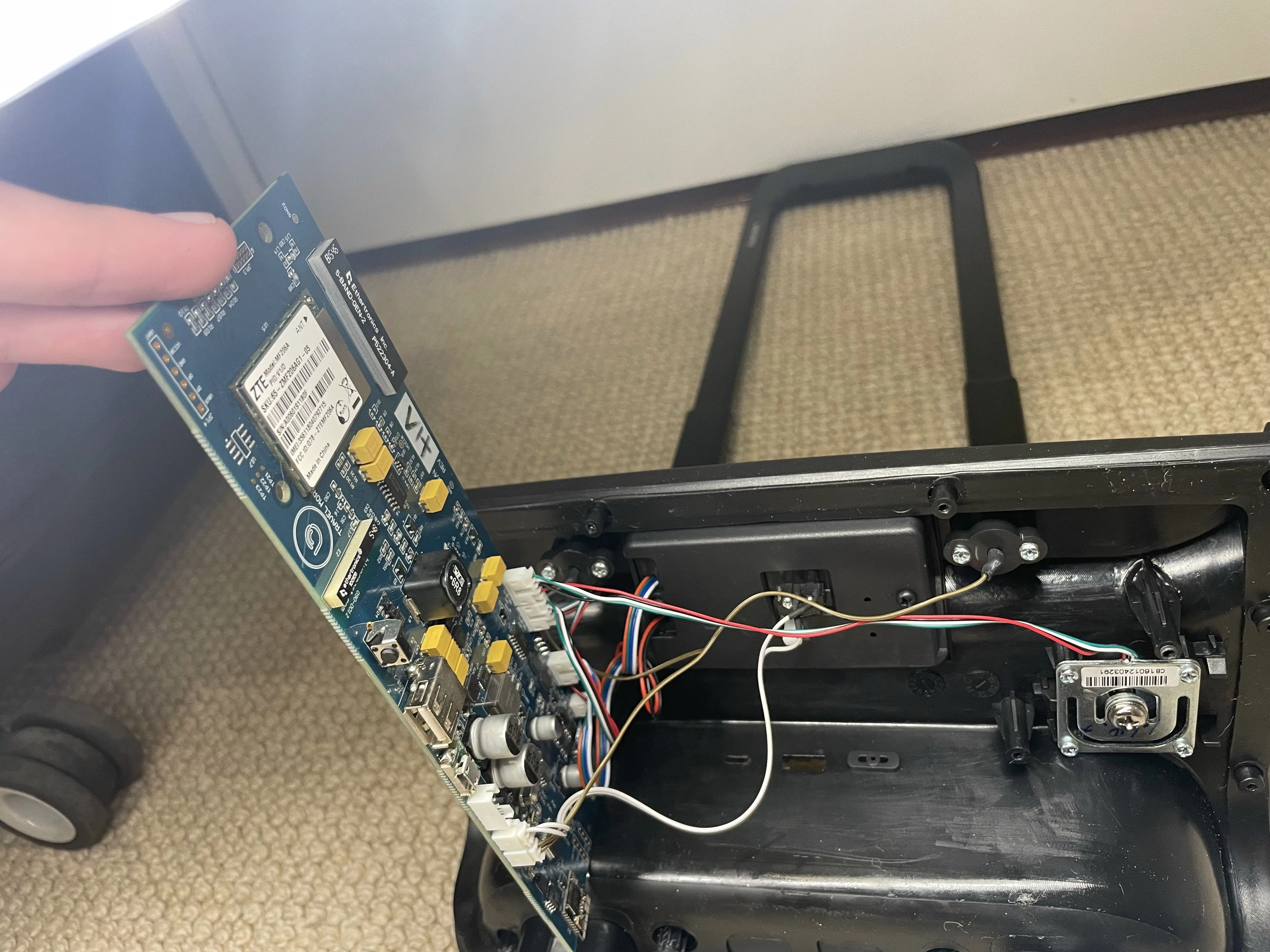

Bluesmart Black Edition Teardown: шаг 14, изображение 2 из 3
Bluesmart Black Edition Teardown: шаг 14, изображение 2 из 3 | Источник - ifixit.com
Bluesmart Black Edition Teardown: шаг 14, изображение 3 из 3
Разборка Bluesmart Black Edition: шаг 14, изображение 3 из 3 | Источник - ifixit.com

  • Открутив винты, удерживающие печатную плату на месте, переверните ее вниз.

  • Антенны сотовой связи/GPS

  • Пустой USB-заголовок, используемый в Bluesmart One

  • Модуль Bluetooth (CC2541)

  • Микроконтроллер - ABOV 96F4548L (48KB ROM, 2KB EEPROM, 256B iRAM, 1.5KB xRAM)

  • Модуль сотовой связи/GPS (ZTE MF206A)
