Разборка Bluetrek Skin
Введение
Сегодня мы разбираем bluetooth-гарнитуру под названием Bluetrek Skin. Вопреки названию, на этой гарнитуре нет ни одной эпидермальной ткани. На самом деле она больше похожа на пластиковый экзоскелет. Правда маркетинга за окном...
Что вам нужно
Инструменты
Точный нож | Источник - ifixit.com
Шаг 1 Разборка кожи Bluetrek

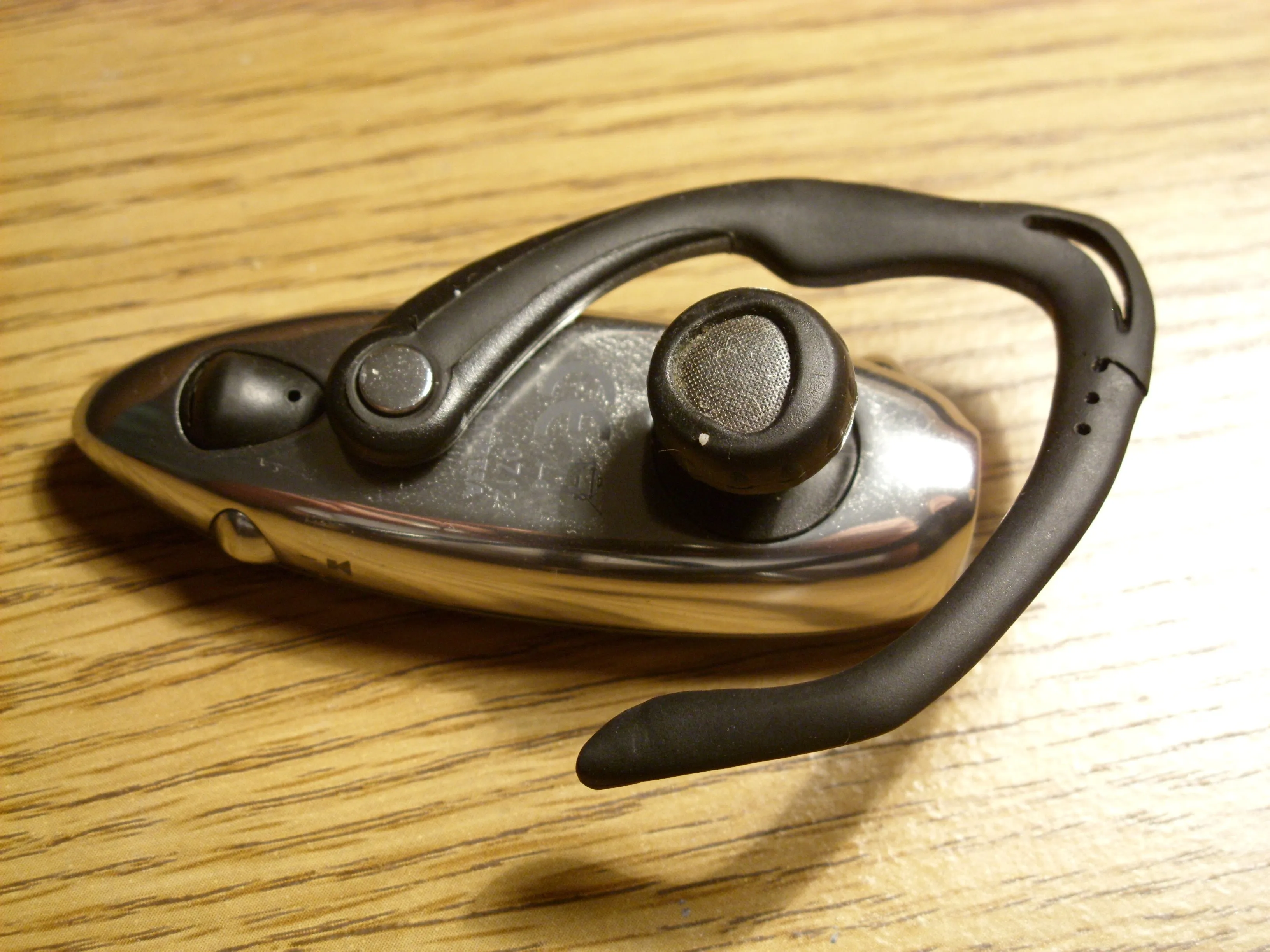

Он наносит лосьон на кожу... Иначе он снова получит шланг.

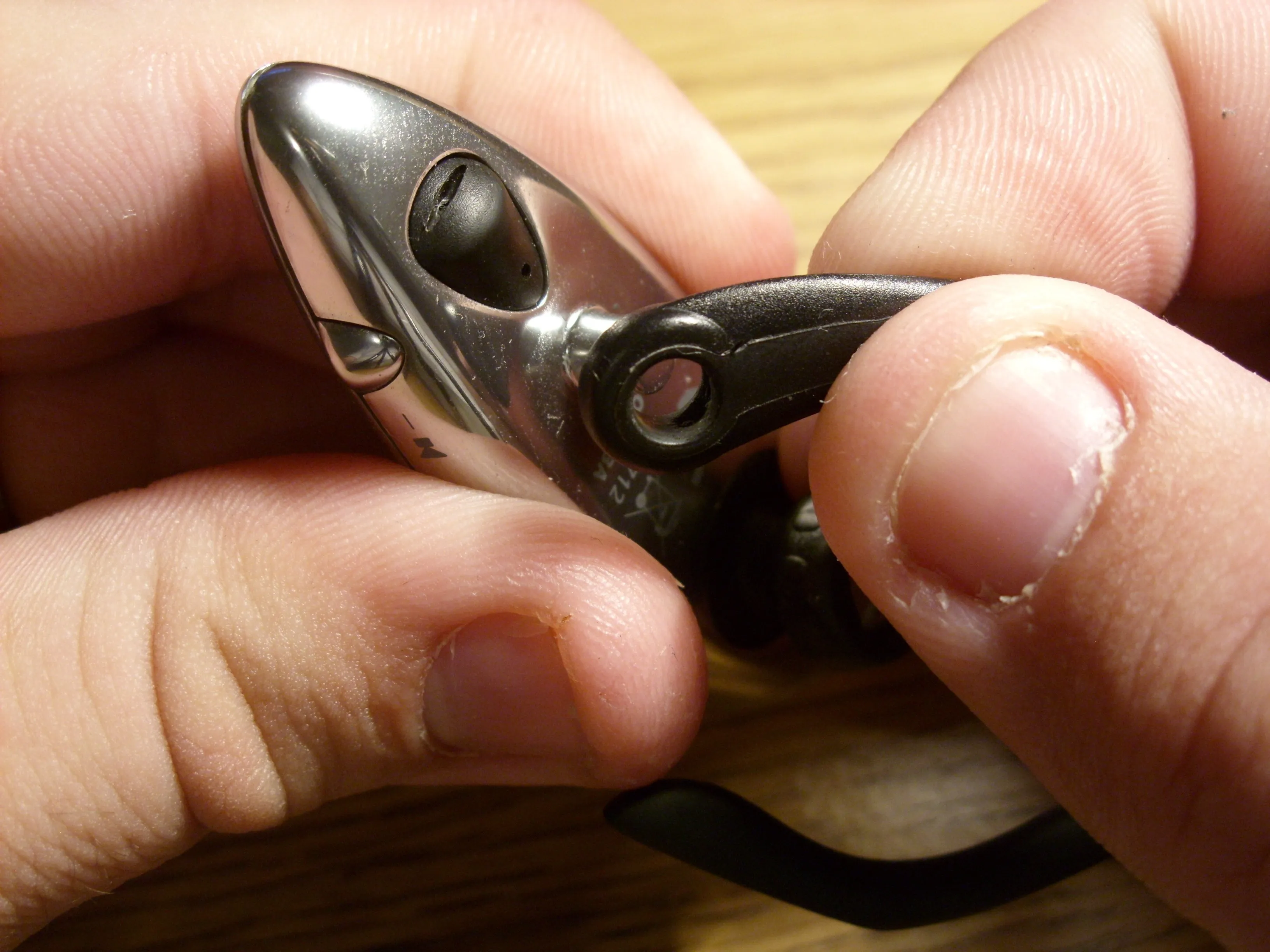

На последней фотографии я снимаю съемный ушной зажим. Не волнуйтесь, дальше будет лучше.
Шаг 2

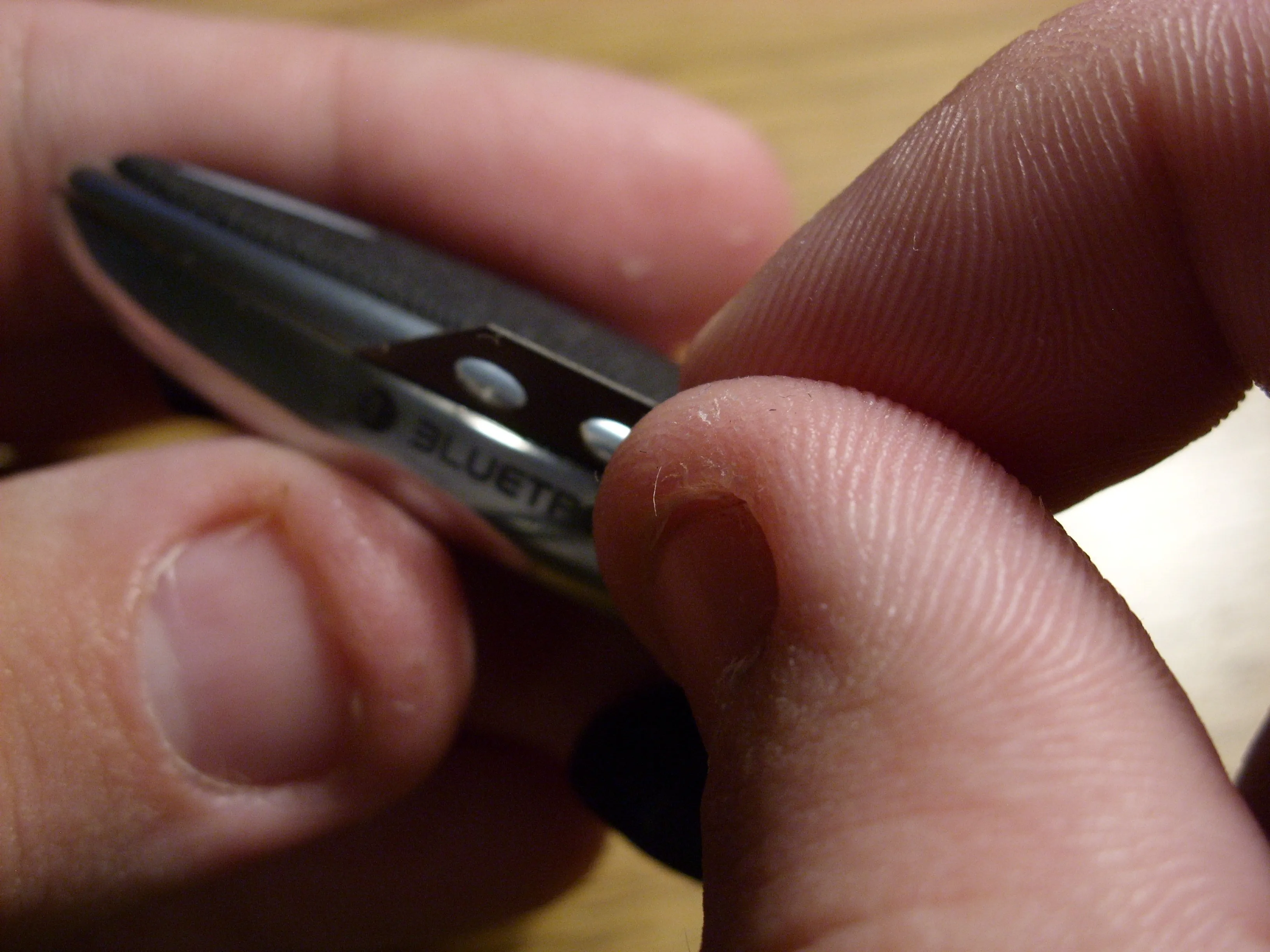

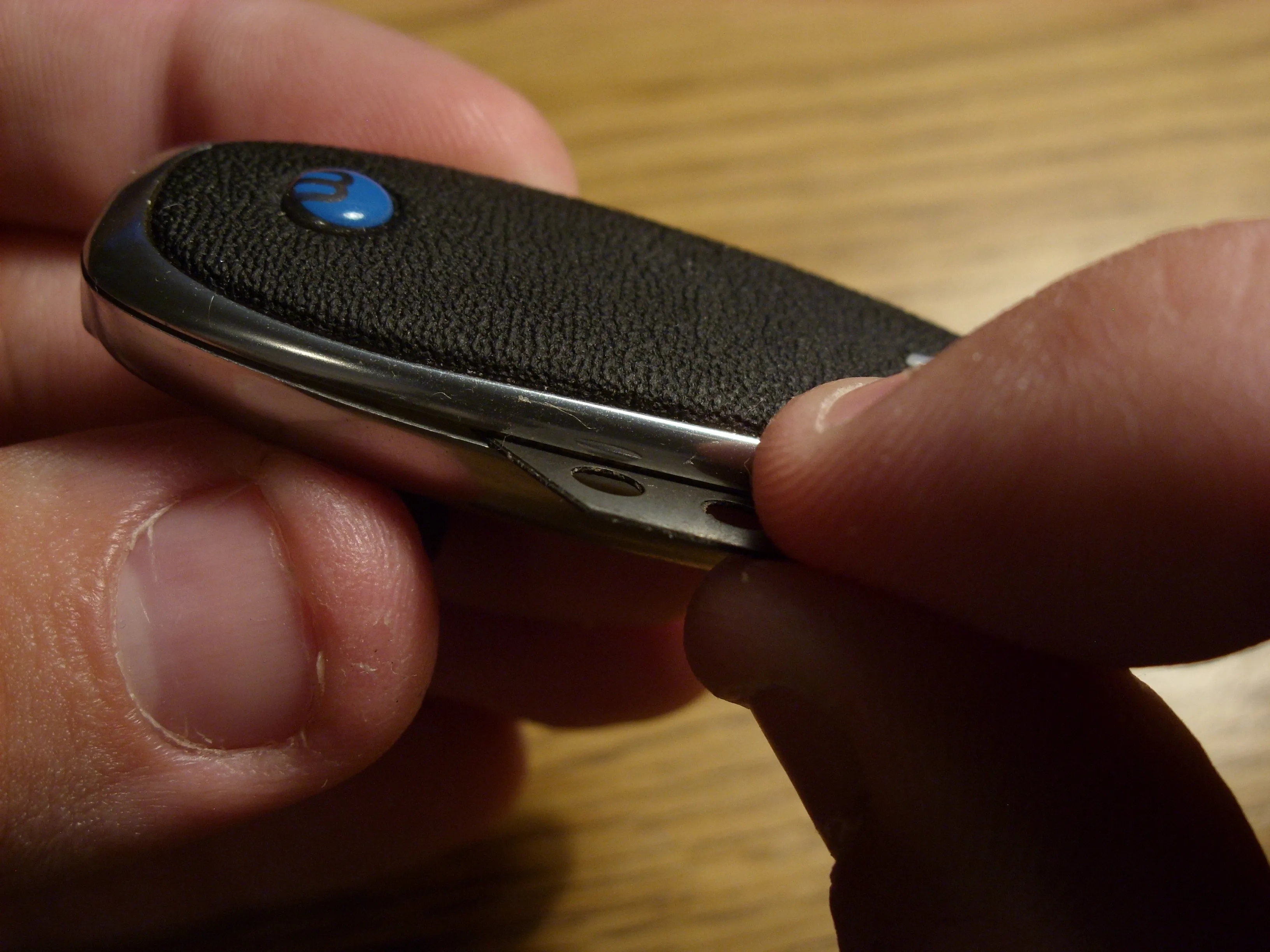

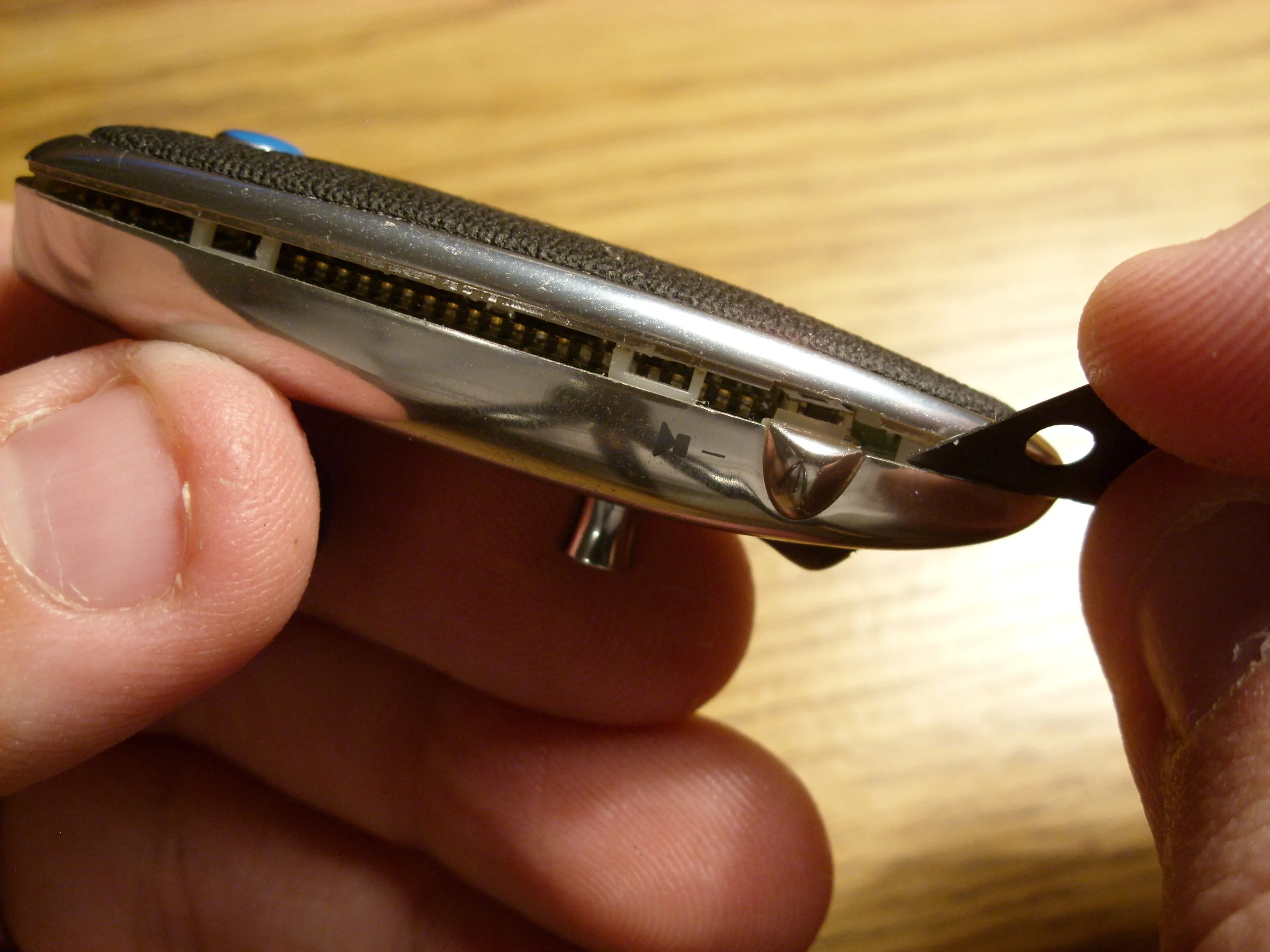

Здесь все довольно просто, просто проведите маленьким лезвием по шву, чтобы открыть защелки.
Возможно, вы могли бы воспользоваться шпателем, но у меня его не было.
Шаг 3

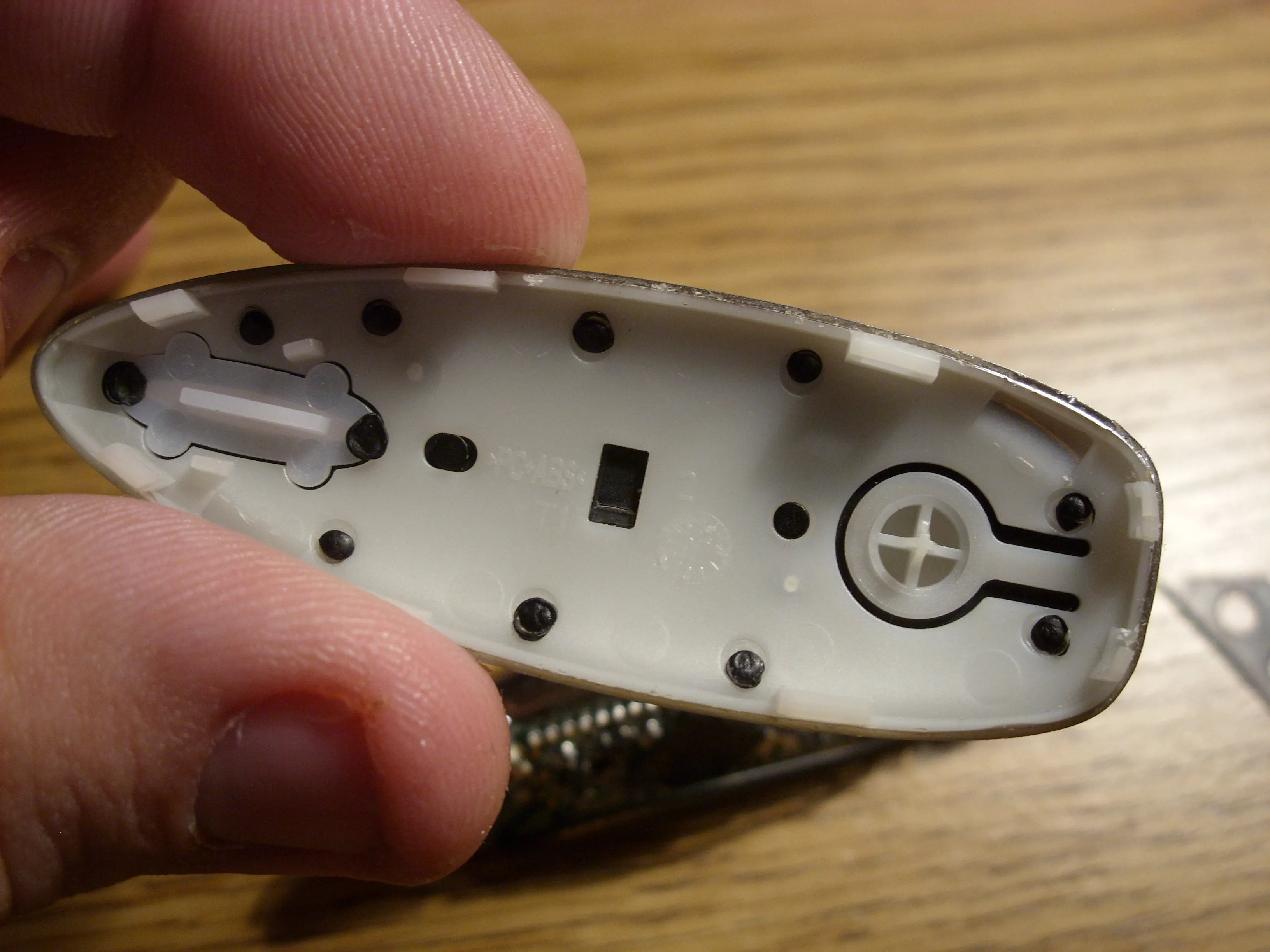

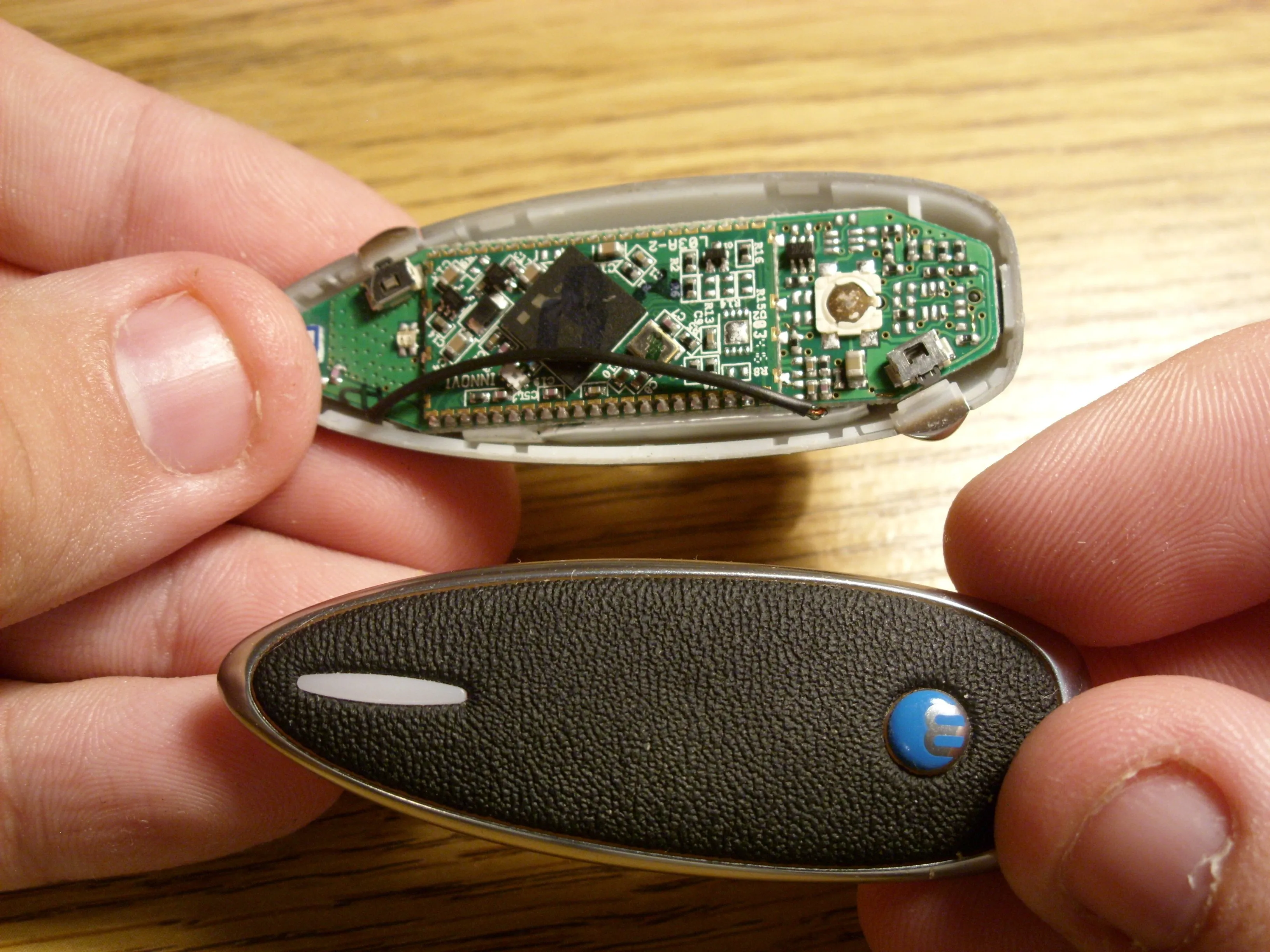

Мы внутри!
На нижней стороне верхней оболочки ничего интересного. По-прежнему нет дермальной ткани.
Шаг 4

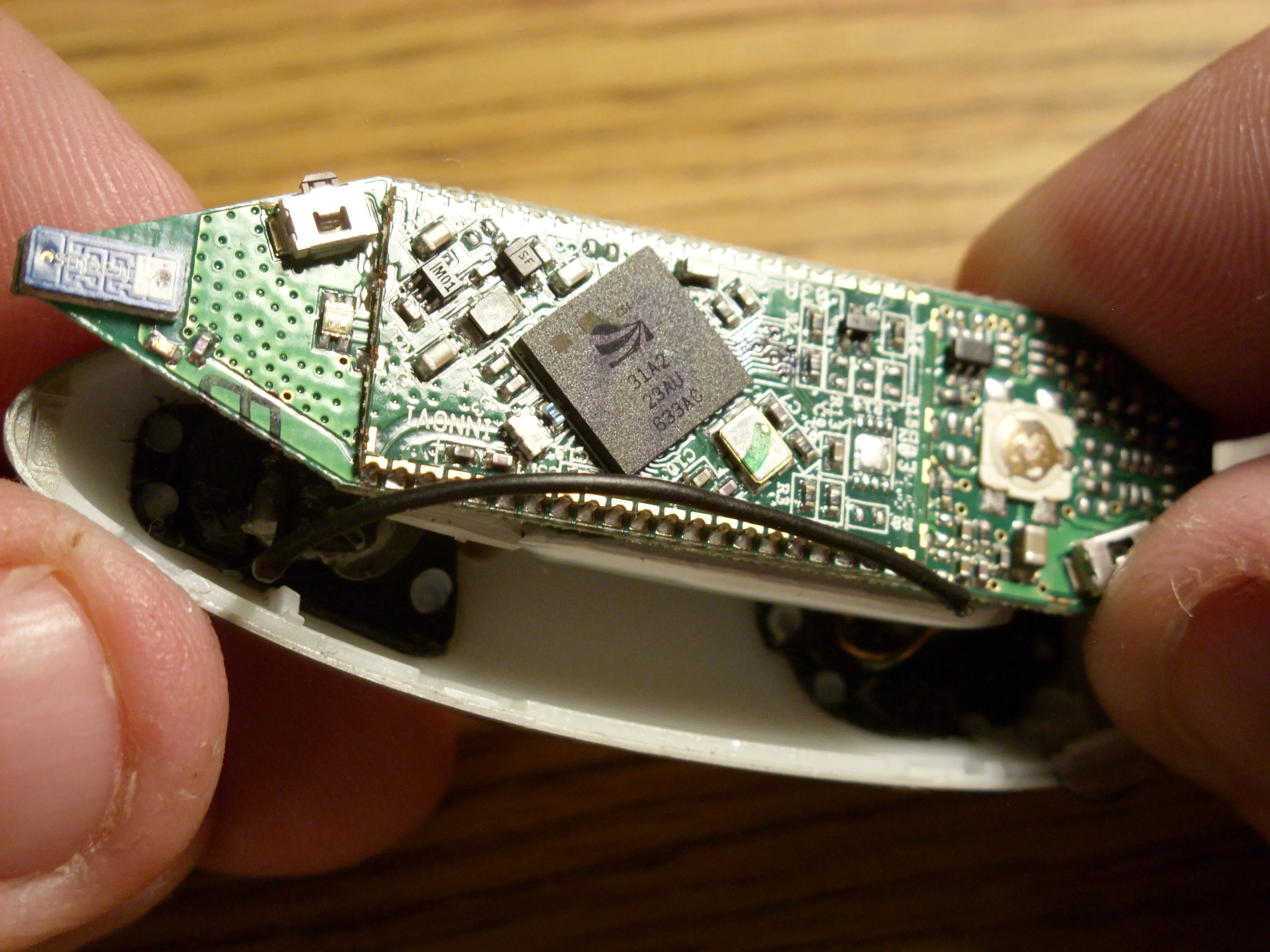

Вся плата просто вынимается.
Шаг 5

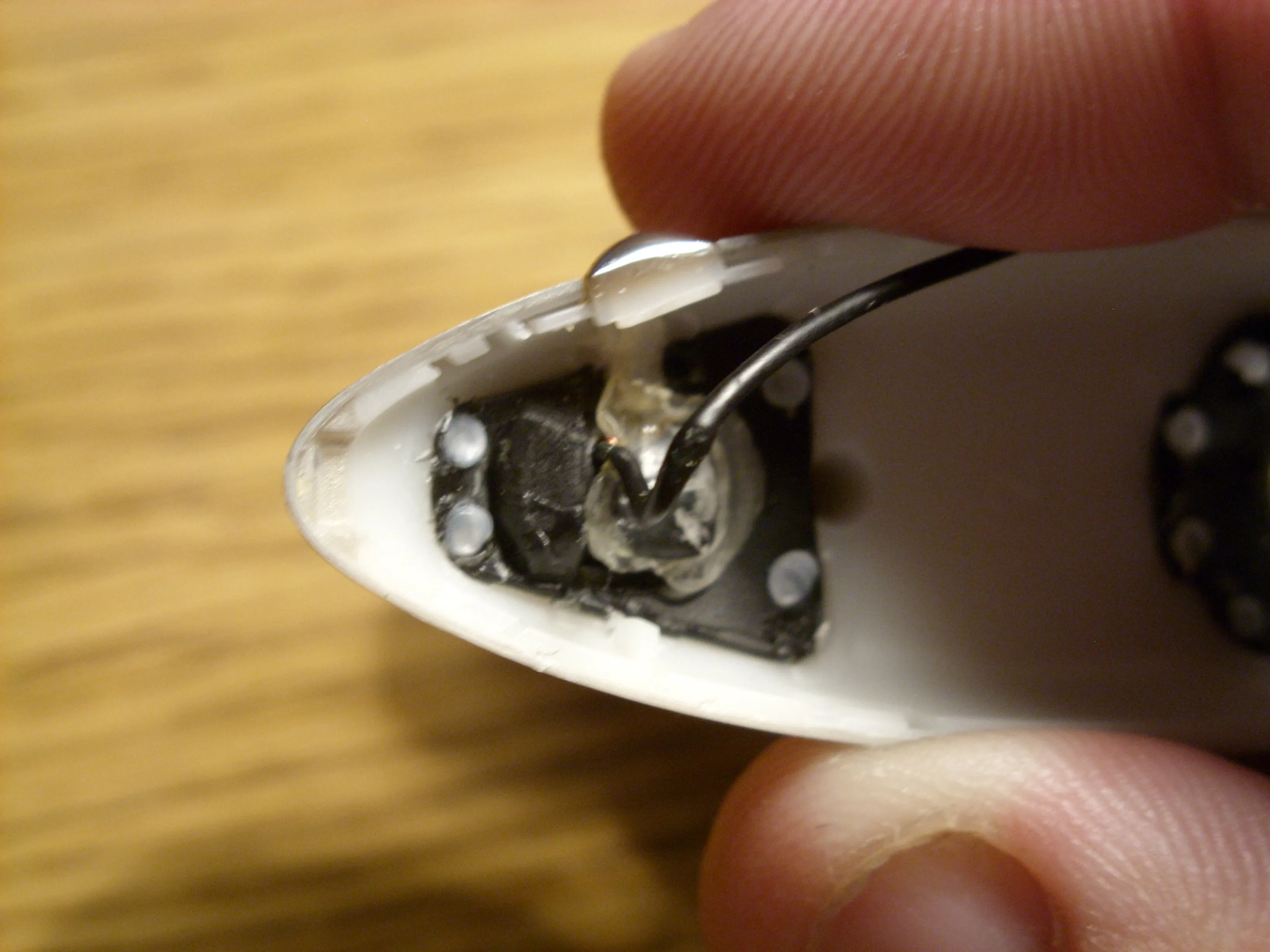

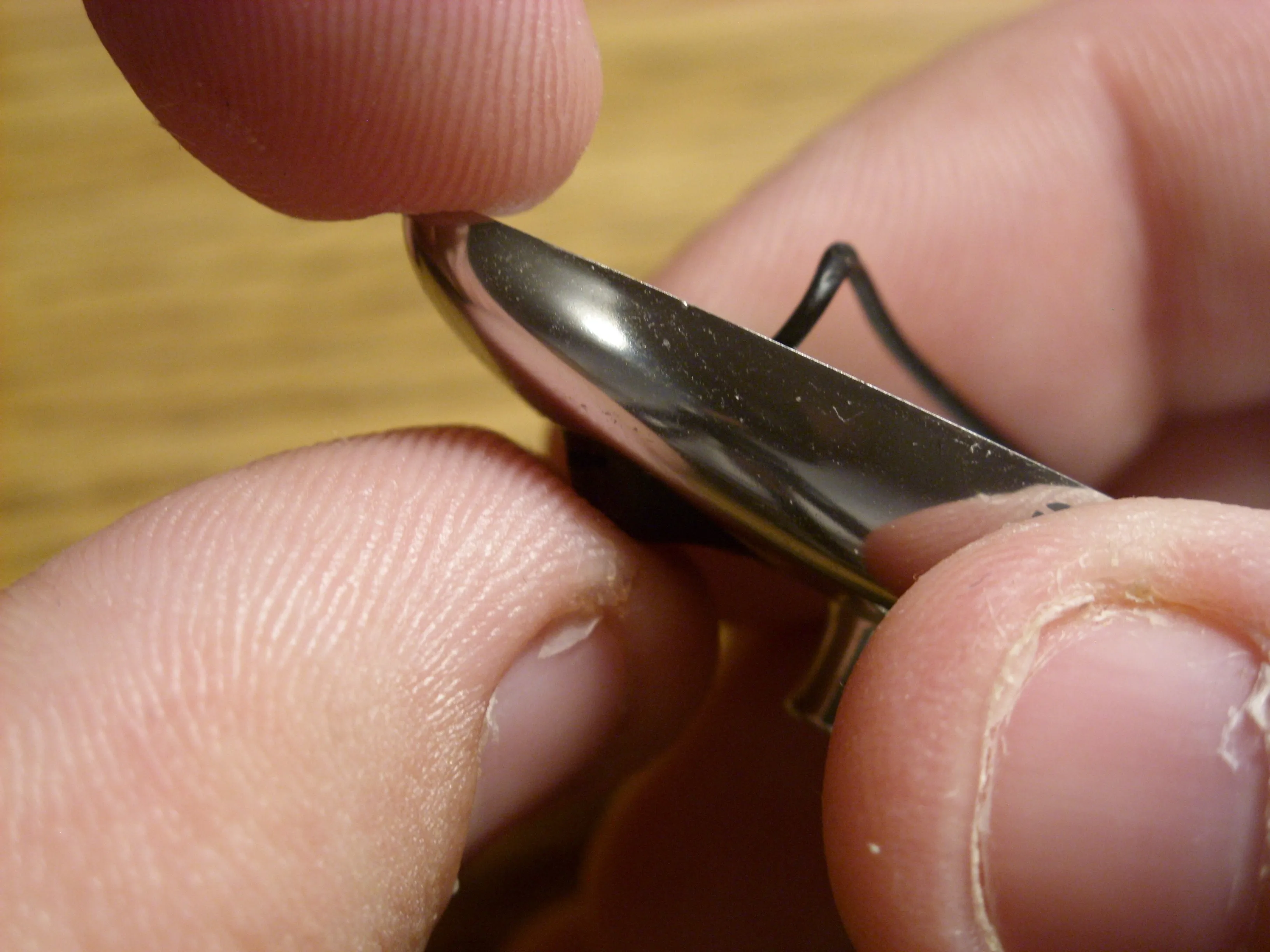

Микрофон крепится с помощью горячего клея.

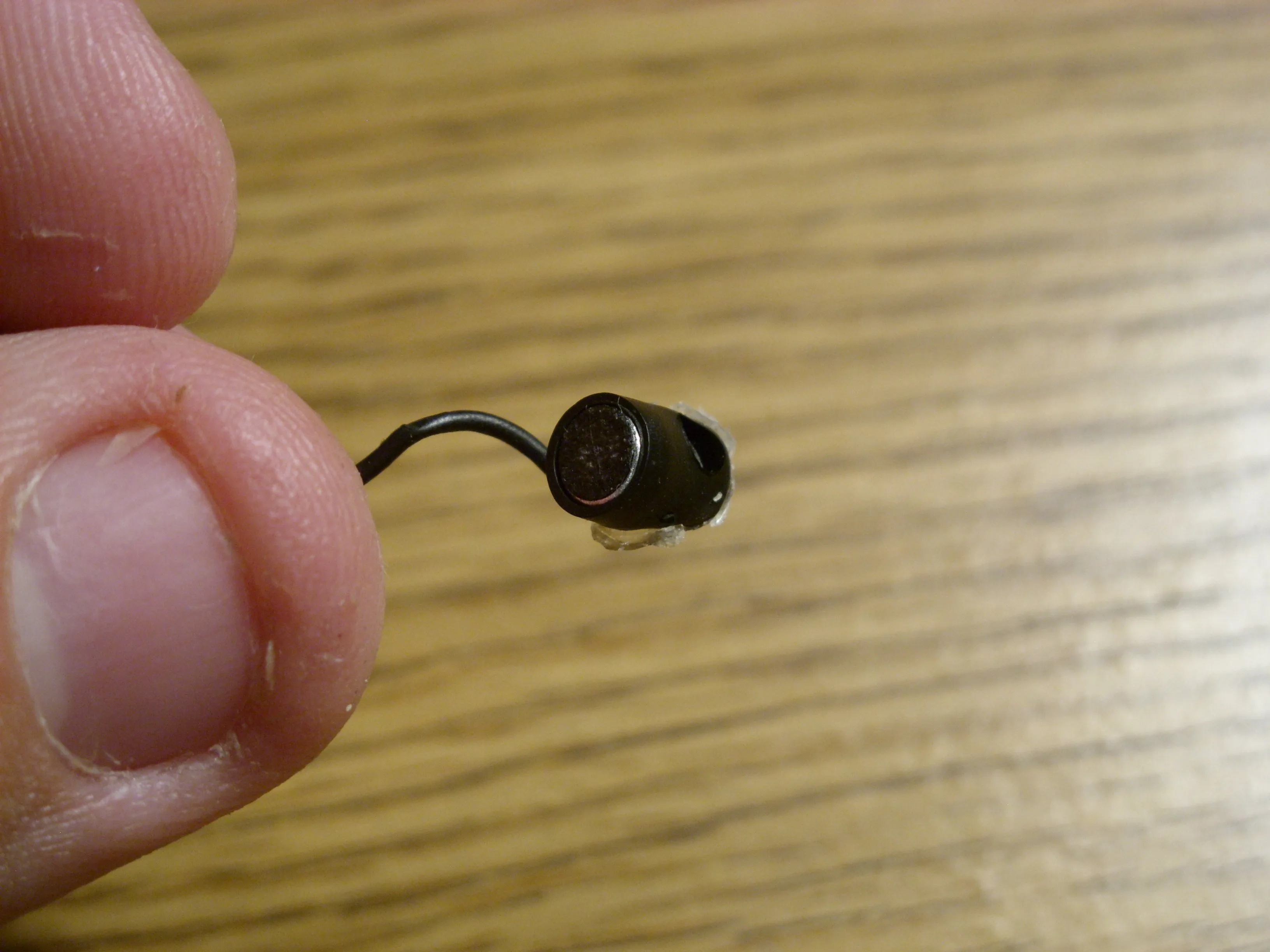

Просто нажмите на резиновую часть, закрывающую микрофон снаружи, и он сразу же выскочит.
Шаг 6

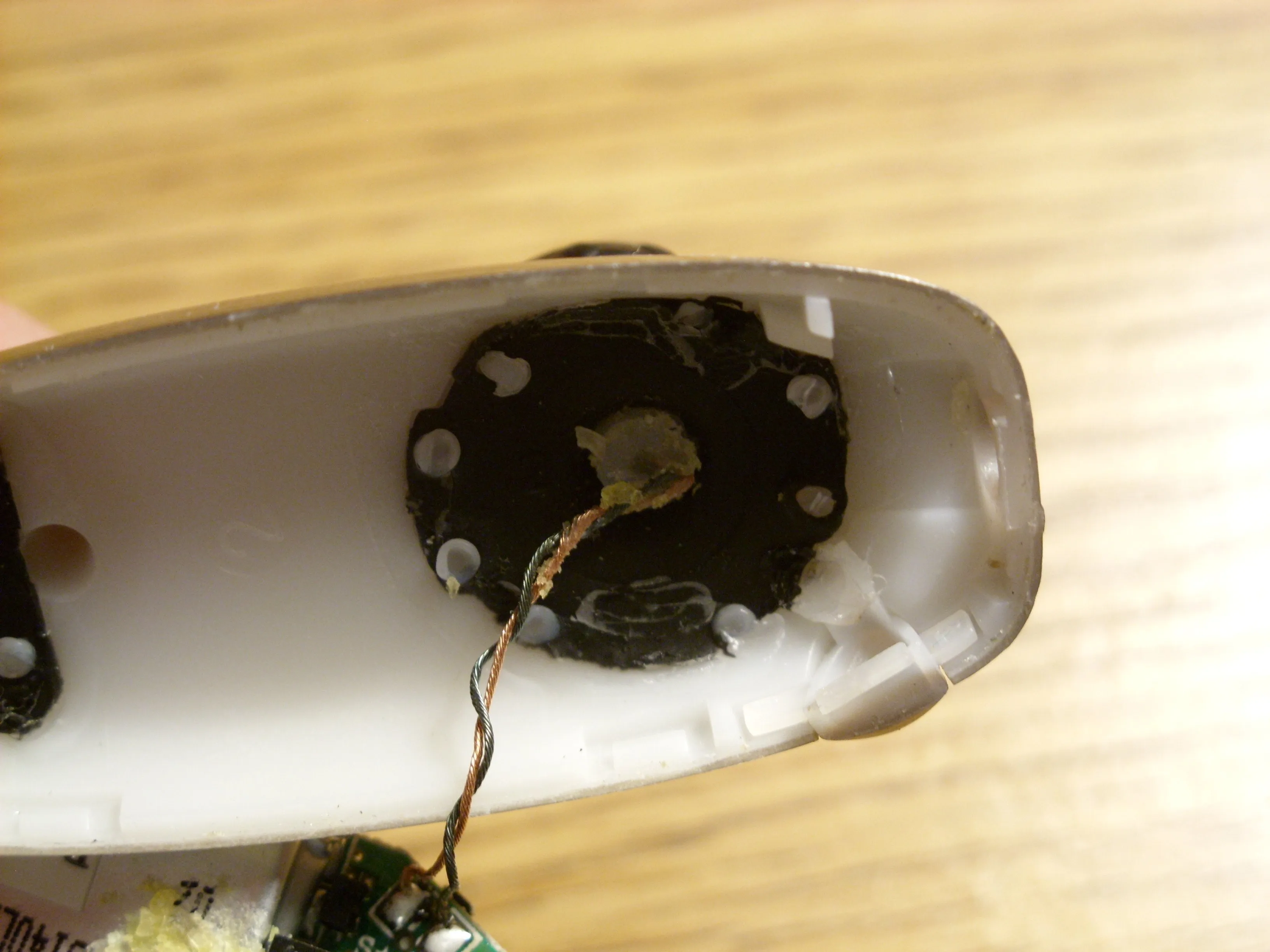

К сожалению, наушник не так охотно расстается с корпусом.
Я пока не придумал, как вытащить его, не сломав ничего, а я все еще хочу пользоваться этой гарнитурой.
Шаг 7

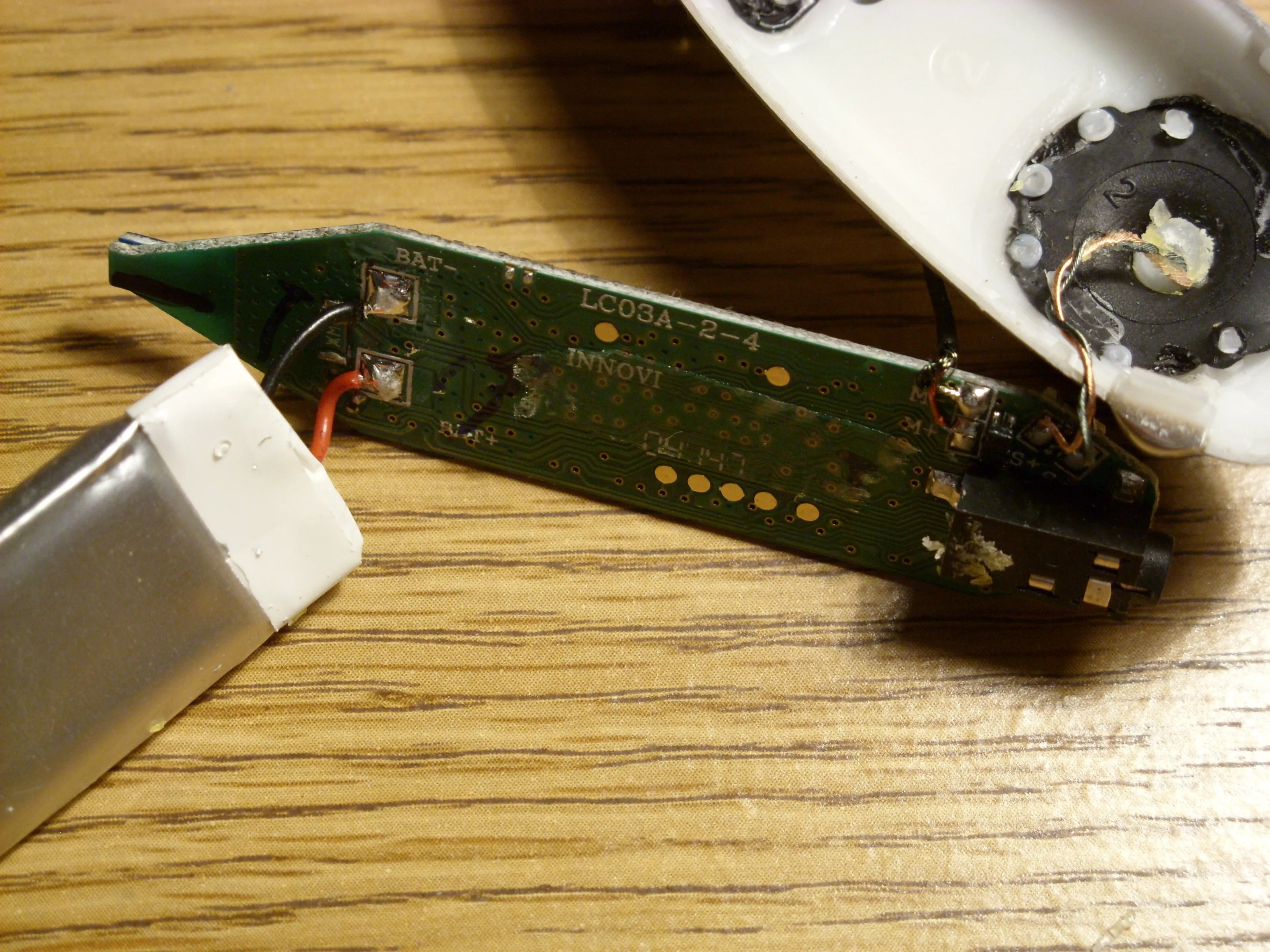

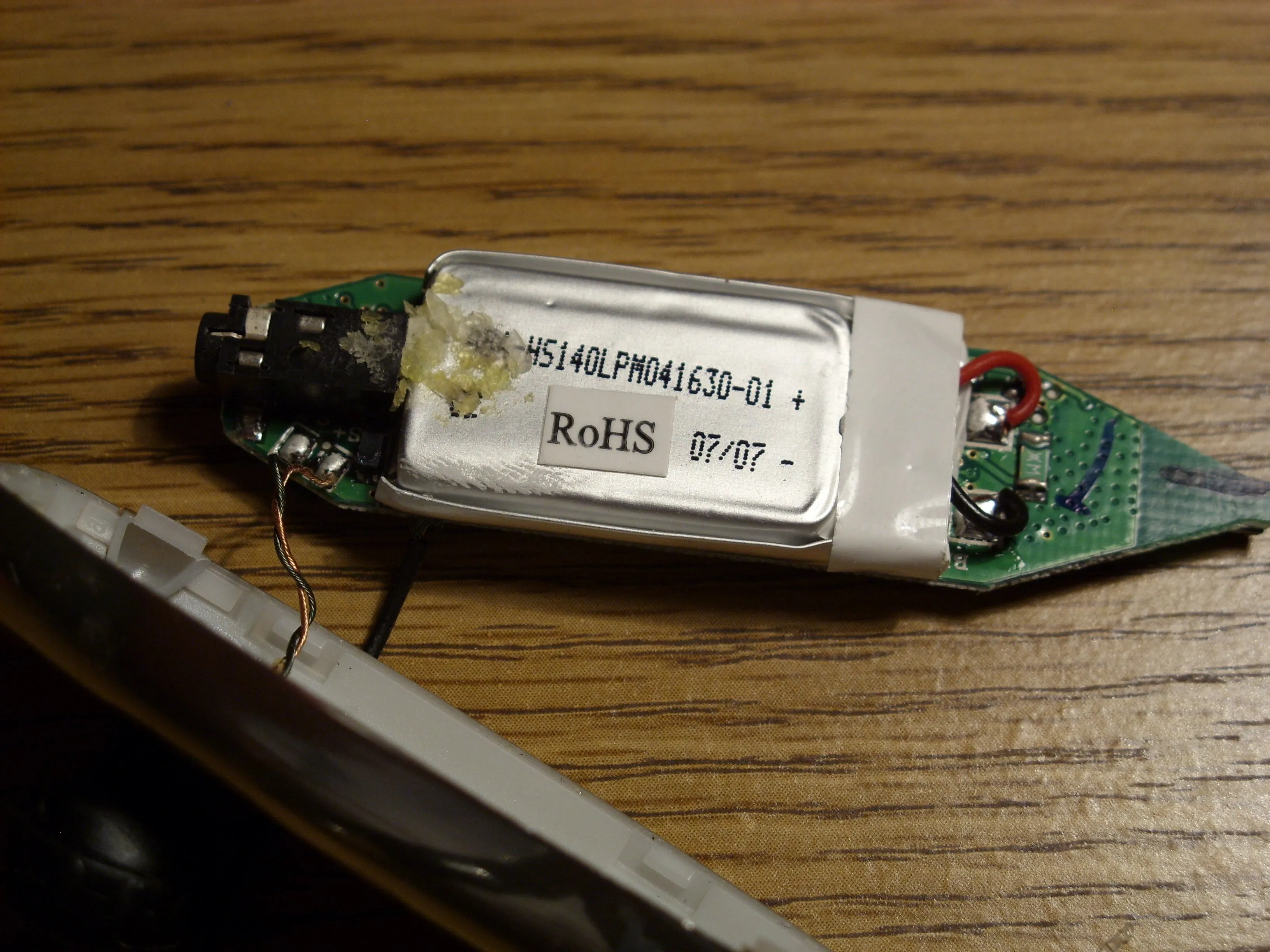

А теперь мы представляем вам аккумулятор.
На ней есть красивая наклейка RoHS, указывающая на то, что она содержит опасные вещества (не может же она относиться к горючести литий-ионных батарей?). Лучше его не открывать.
Аккумулятор держится на месте с помощью слабого клея. Просто подденьте ее пальцами.
Шаг 8

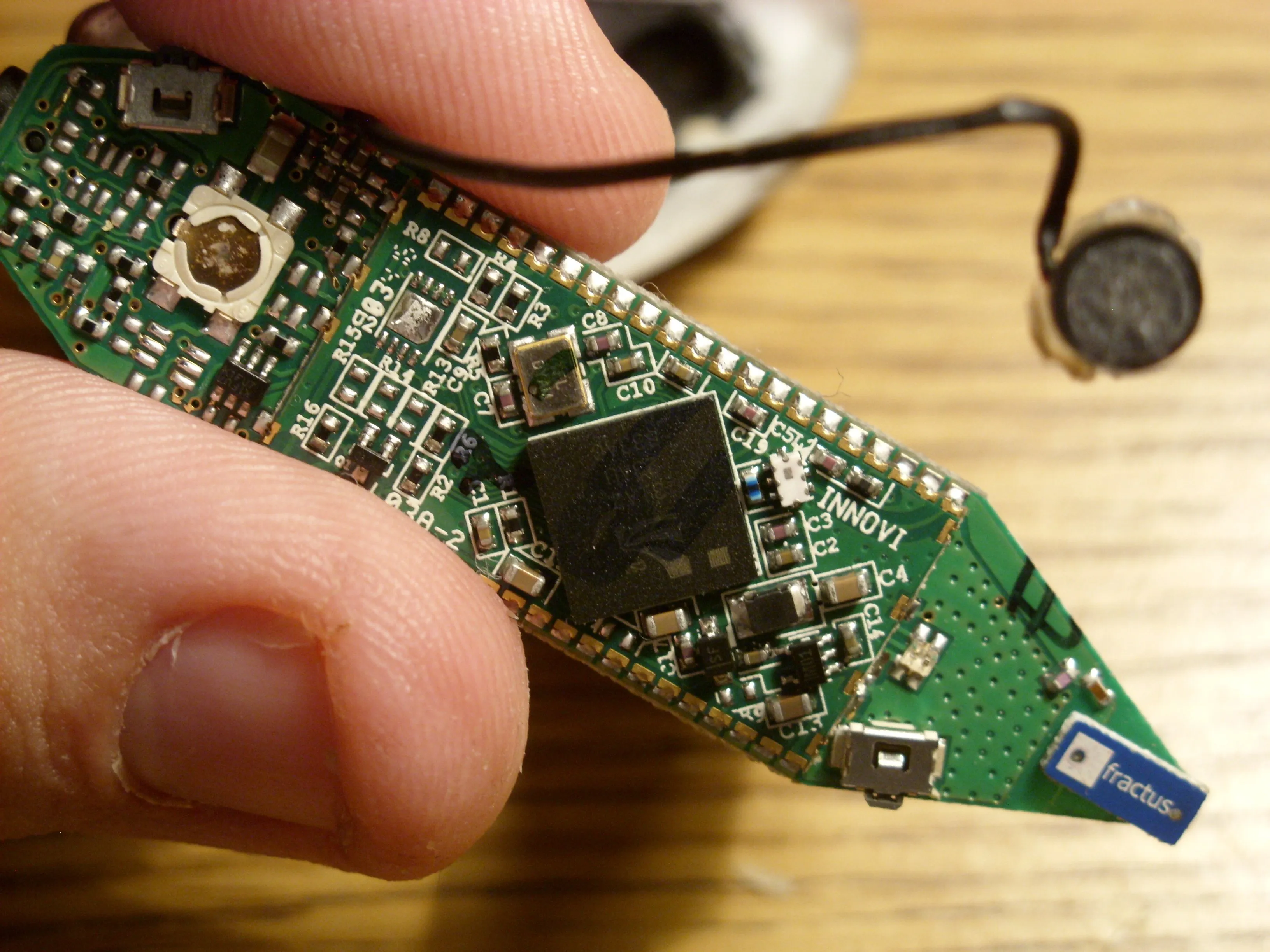

А теперь несколько обязательных крупных планов печатной платы.
Идентичность микросхемы в центре платы (второе фото, в красном квадрате) долгое время не давала мне покоя. На логотипе написано 'CSI', но на самом деле это 'csr'. Учитывая размер и крепление, это, вероятно, серия BlueCore4 (не уверен в точной модели).
Этот один чип выполняет практически все функции. Она содержит радио, базовый диапазон и микроконтроллер. Он работает от 1,8 до 3,6 В под управлением встроенного стабилизатора напряжения. Он поддерживает v2.0+ EDR и может сосуществовать с близлежащими сетями 802.11 (WiFi). Он даже может работать напрямую с флэш-памятью объемом до 8 Мбит (согласно спецификациям, учитывая размер корпуса 8x8 мм (не лезьте в чужие дела, пожалуйста), она, скорее всего, является внешней по отношению к чипу).
Возможно, что-то находится под платой, на которой установлен основной чип, но у меня нет возможности добраться до него.
На плате есть несколько упоминаний о Innovi. Согласно LinkedIn, Innovi может быть либо старым названием Bluetrek, либо их материнской компанией.
Комментарии к шагу
Это такой длинный шаг, но очень подробный. Отличная работа.
Что касается платы, то без выпаивания, к сожалению, ничего нельзя сделать, насколько я знаю.
Можете ли вы сказать, как она запрограммирована?
Шаг 9

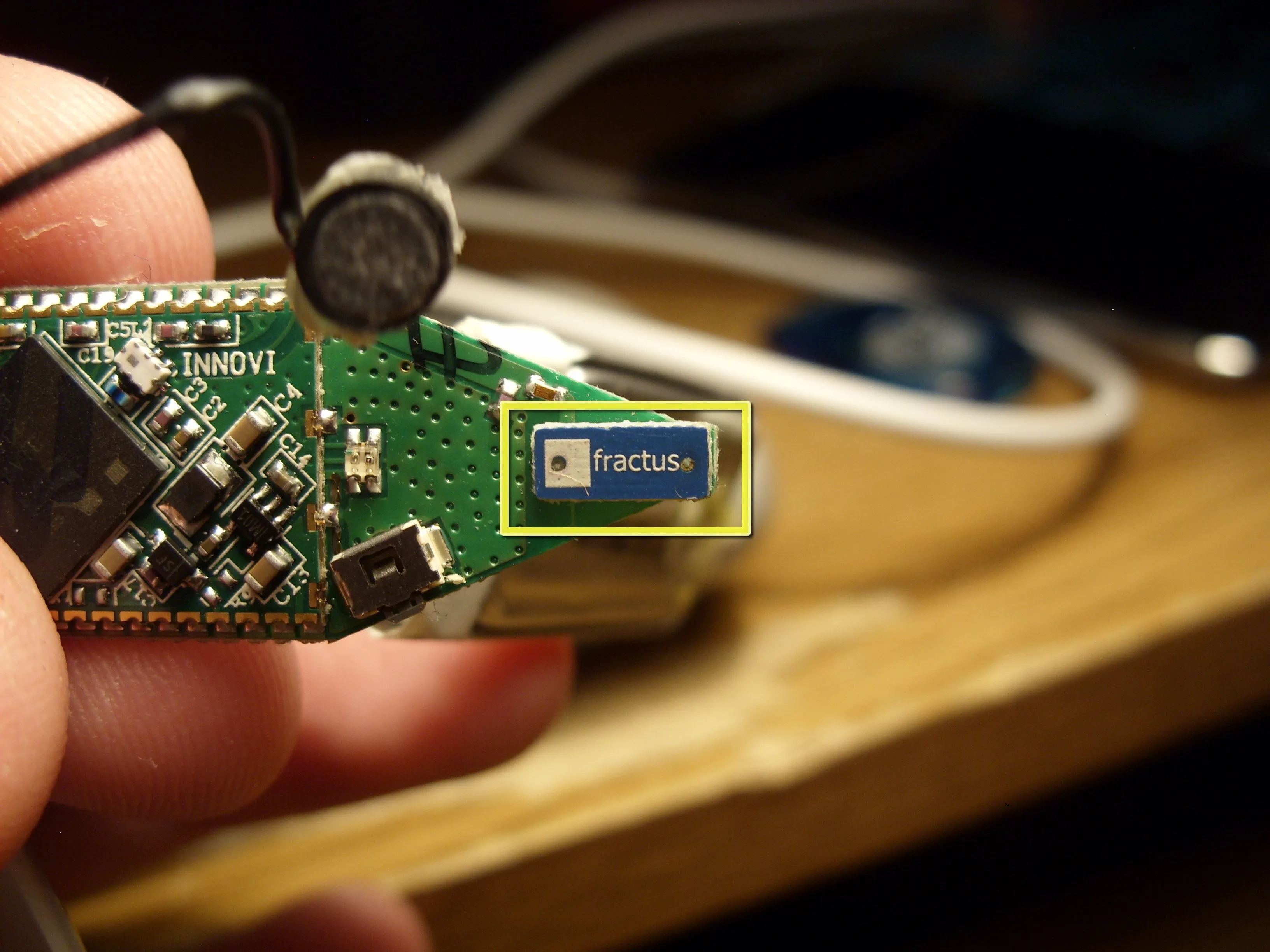

Это было гораздо проще определить. Это антенна.
Это 'антенна Fractus Slim Reach Xtend™ Bluetooth Wireless Headset Antenna', предназначенная для поддержки 802.11b/g/n (в основном все, что находится в диапазоне 2,4 ГГц). Она крошечная, всего 7x3x1 мм. Это не особенно эффективная антенна (эффективность излучения составляет около 50 %), но, вероятно, она была выбрана из-за размера. Она все еще хороша, я могу находиться на противоположной от телефона стороне дома и все равно иметь хороший прием.
При толщине всего 1 мм компания Bluetrek могла бы использовать более эффективную модель 'Compact Reach Xtend™' с эффективностью излучения>70%.
Шаг 10

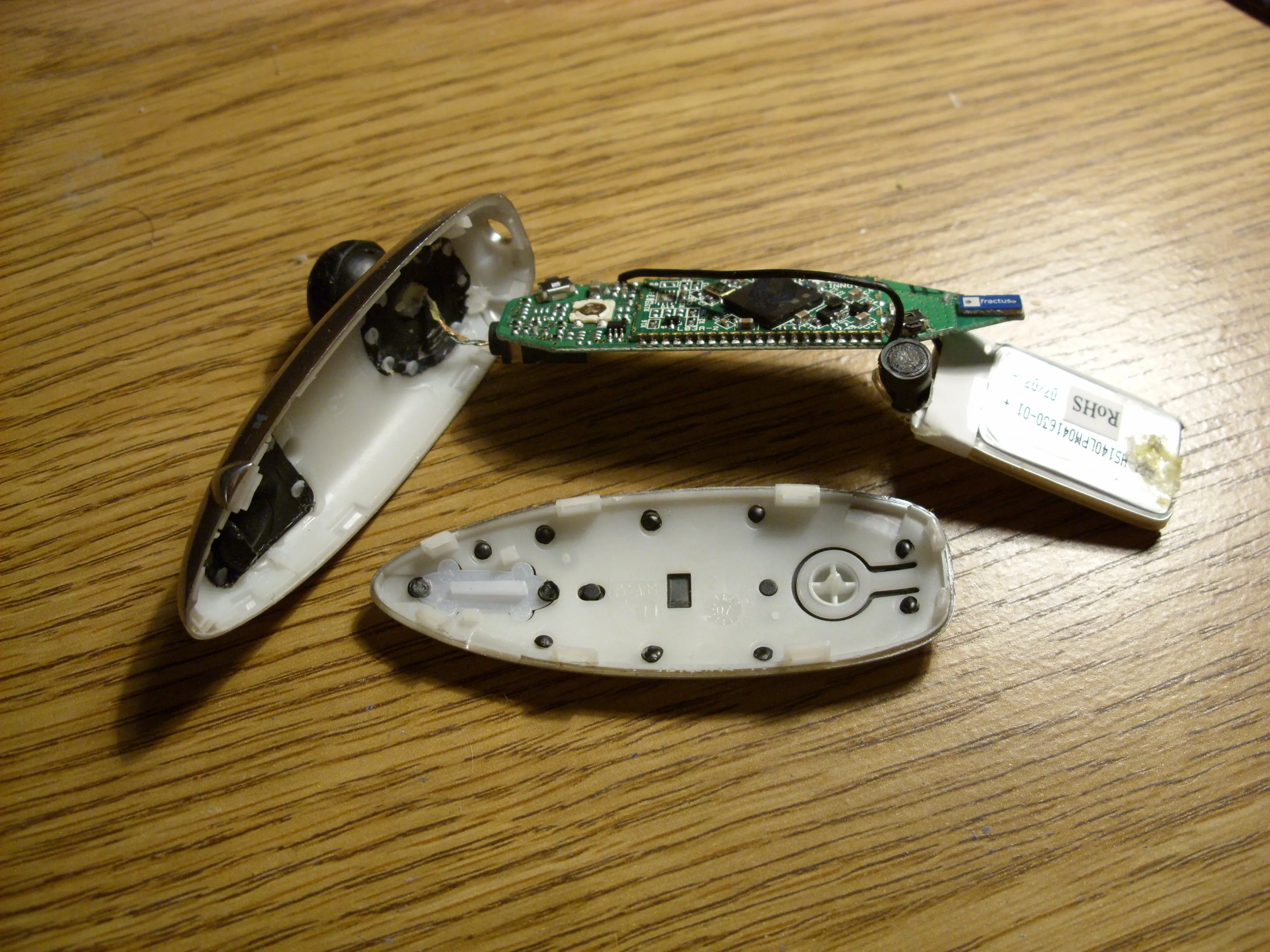

Перед вами (в основном) разобранная гарнитура Bluetrek Skin.
Скин - это ложь!
Все просто защелкивается обратно.
