Разборка карманной колонки Boomphones

Введение

Boomphones Pocket Speaker - это интересная портативная колонка с поддержкой Bluetooth. Он может легко наполнить музыкой комнату, сохраняя при этом небольшой, карманный форм-фактор. Что же за колдовство таит в себе эта маленькая колонка? Давайте разберемся, что к чему.

Что вам понадобится

Инструменты

•

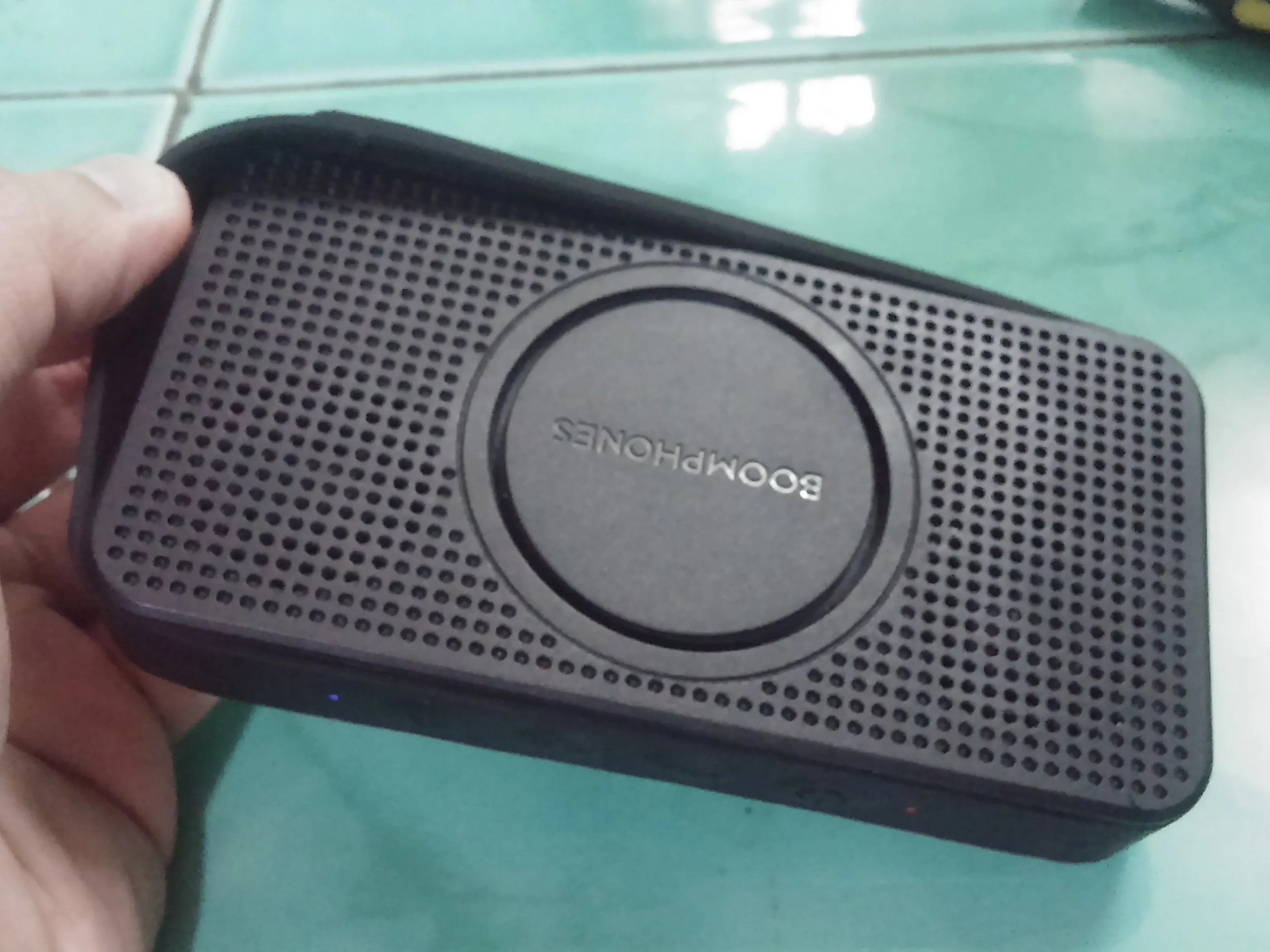

Шаг 1 Снятие резиновой/силиконовой крышки.

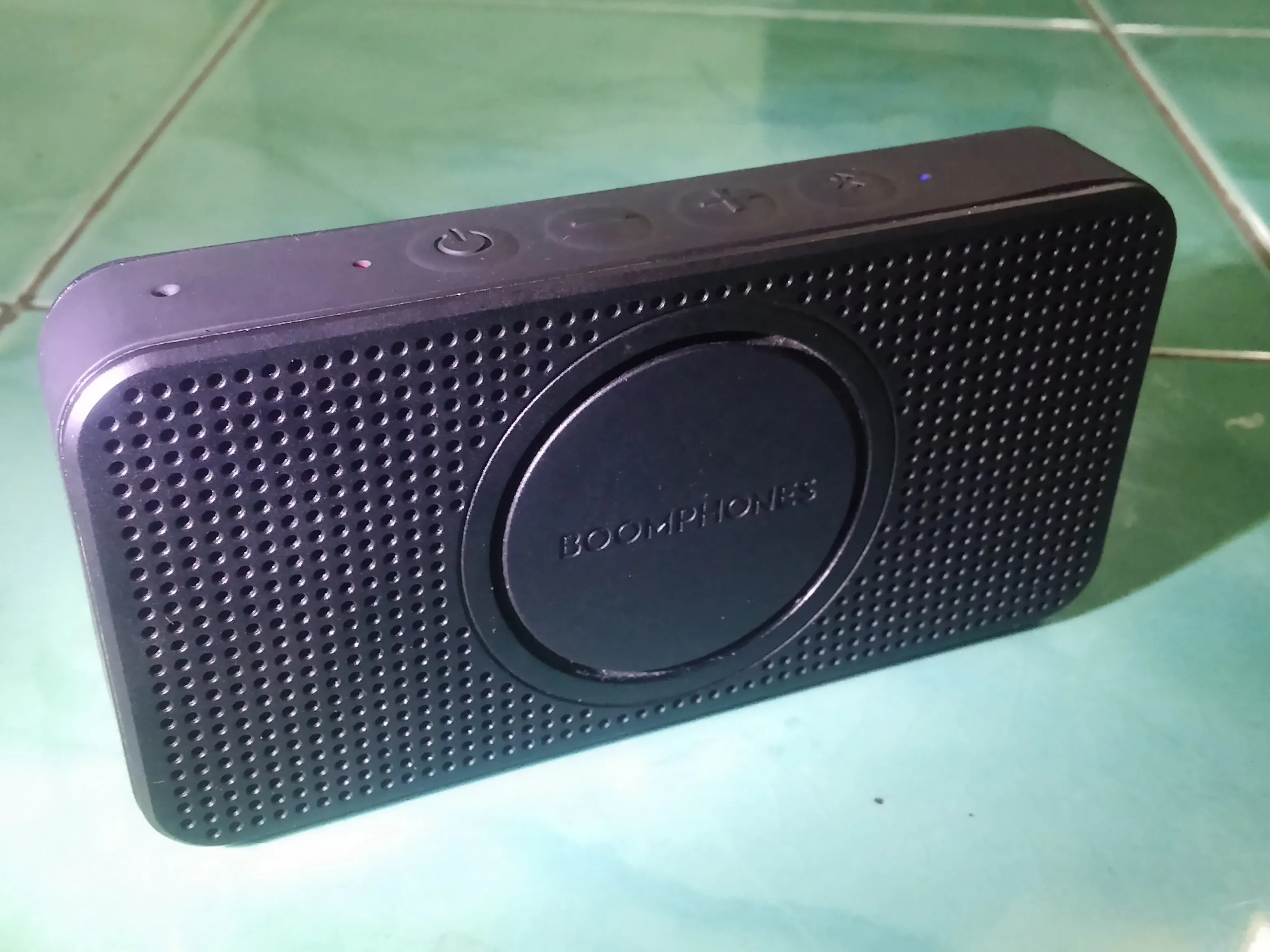

• Сбоку эта суперкомпактная Bluetooth-колонка покрыта резиновой силиконовой крышкой.

• Снаружи кажется, что нет никаких винтов, чтобы открыть этого маленького монстра. Возможно, они спрятаны под силиконовой лентой, опоясывающей бока.

• Силиконовая лента крепится к пластиковому корпусу с помощью двустороннего клея, напоминающего скотч.

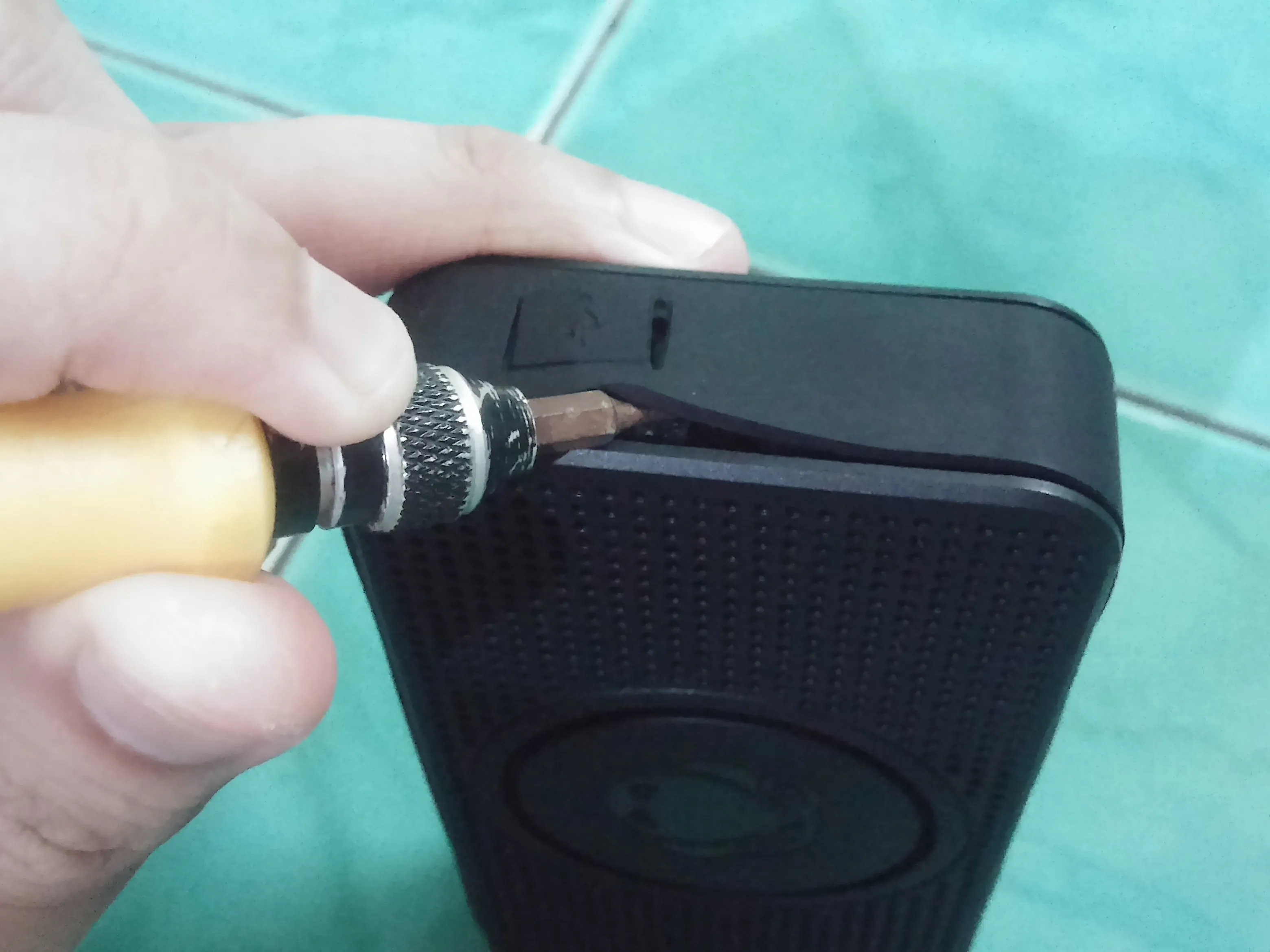

• Мы можем снять этот резиновый силиконовый чехол, зажав плоскую отвертку между пластиковым корпусом и силиконовым чехлом. Только будьте осторожны, чтобы не поцарапать пластиковый корпус в процессе.

• Кроме того, будьте особенно осторожны при снятии силиконовой крышки, так как материал может легко сломаться, если приложить слишком большое усилие. Не используйте маленькие плоские отвертки.

• После того как силиконовая полоска немного отклеится от корпуса, продолжайте аккуратно отклеивать ее со всех сторон, пока она полностью не оторвется от пластикового корпуса.

Шаг 2 Открываем пластиковый корпус.

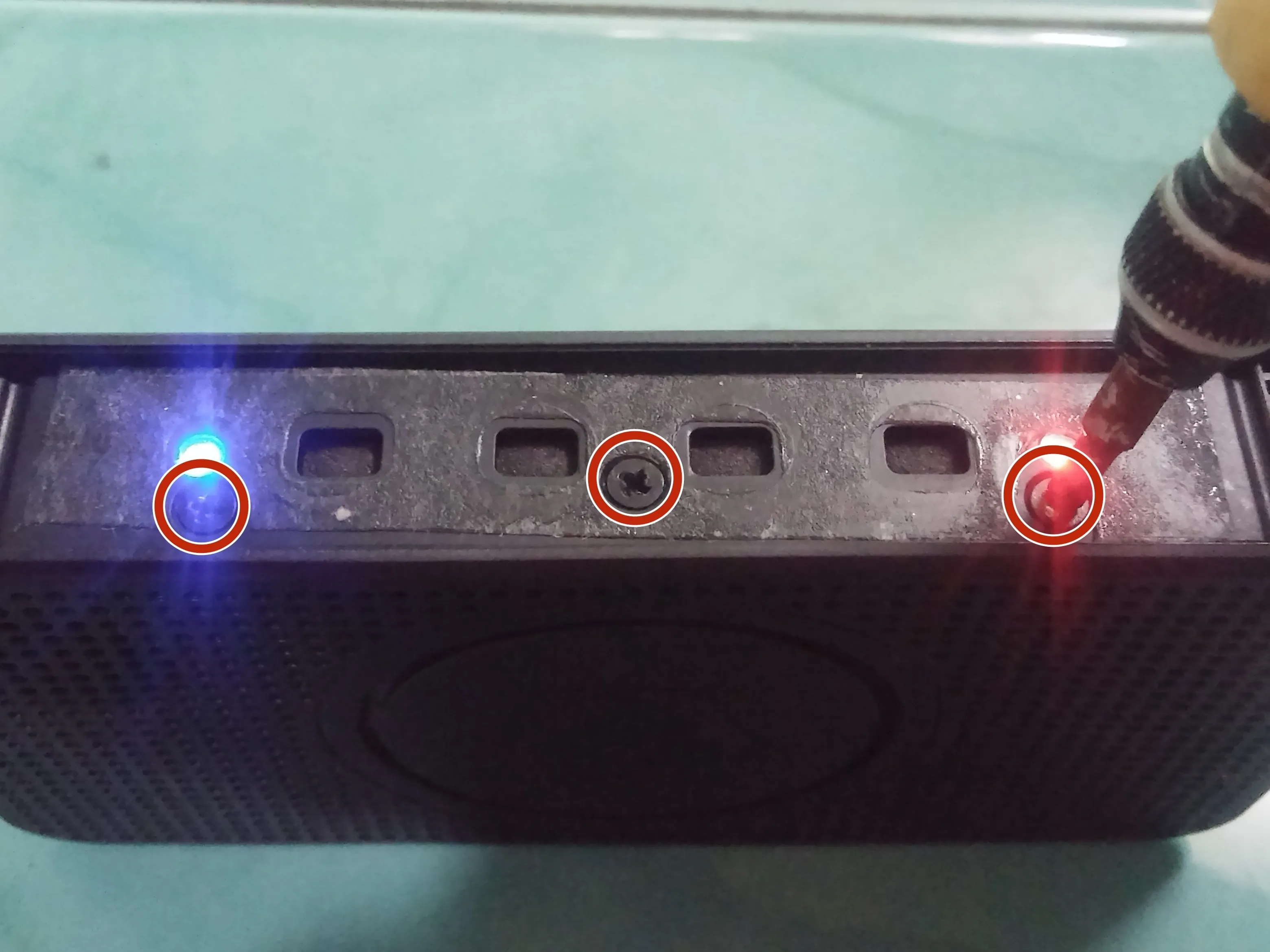

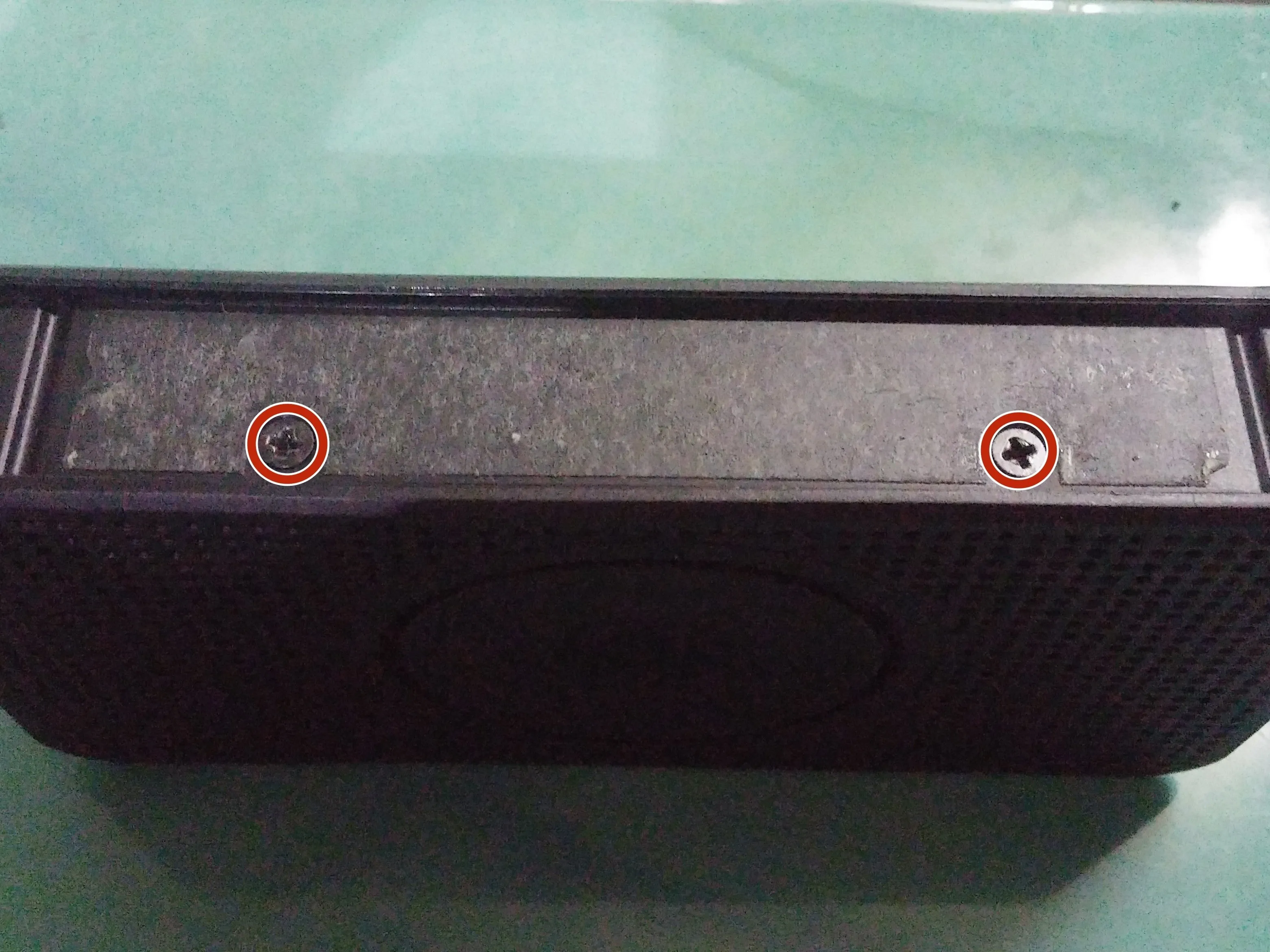

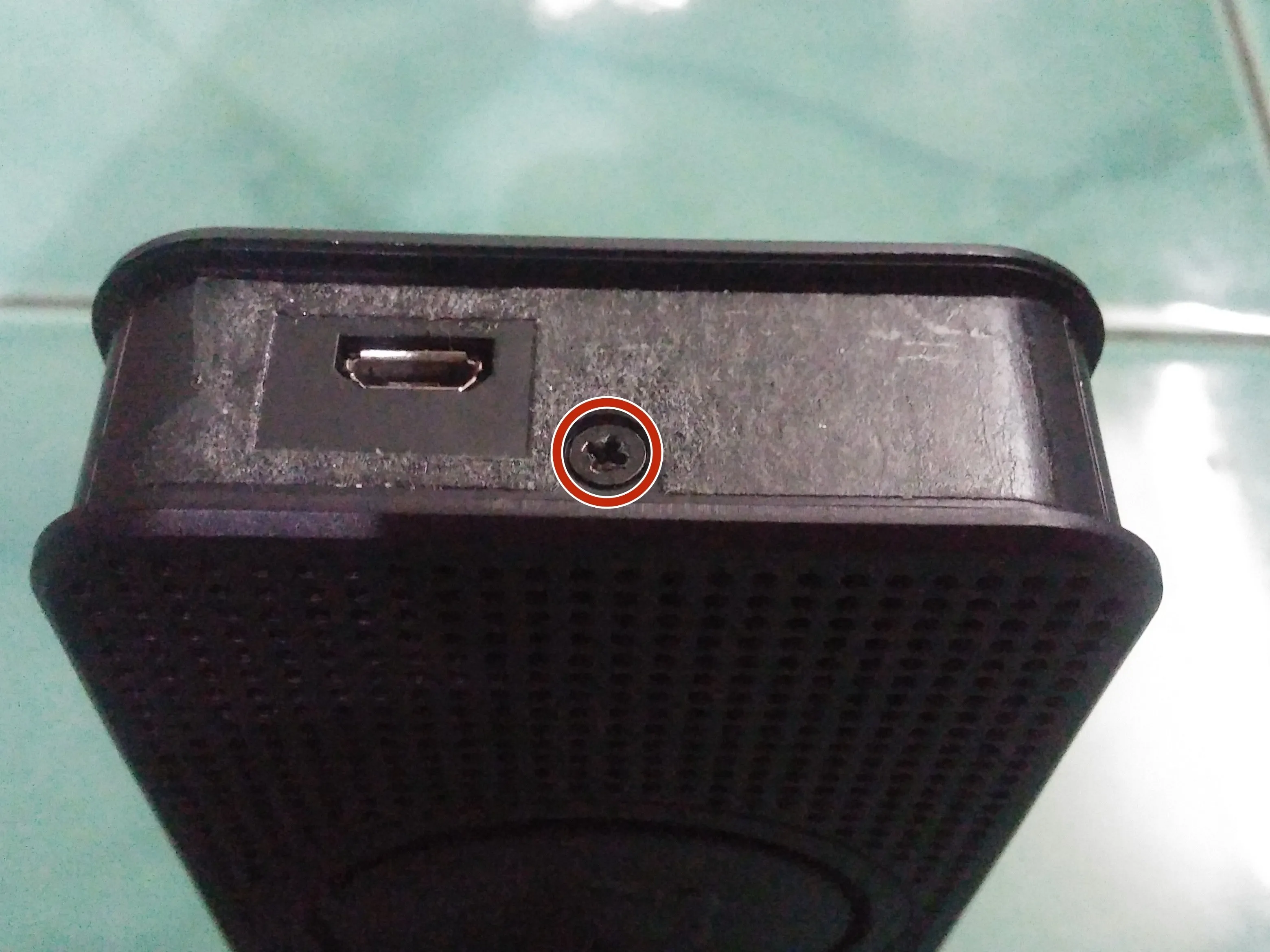

• Наконец-то, несколько винтов! Давайте вскроем эту крошку с помощью отвертки Philips. Всего здесь 7 винтов, удерживающих корпус вместе.

• Да, он включен, потому что я люблю слушать музыку, когда разбираю электронику :D

• Не пытайтесь сделать это дома, друзья! Вы можете закоротить некоторые компоненты на материнской плате, если оставите питание включенным во время разборки.

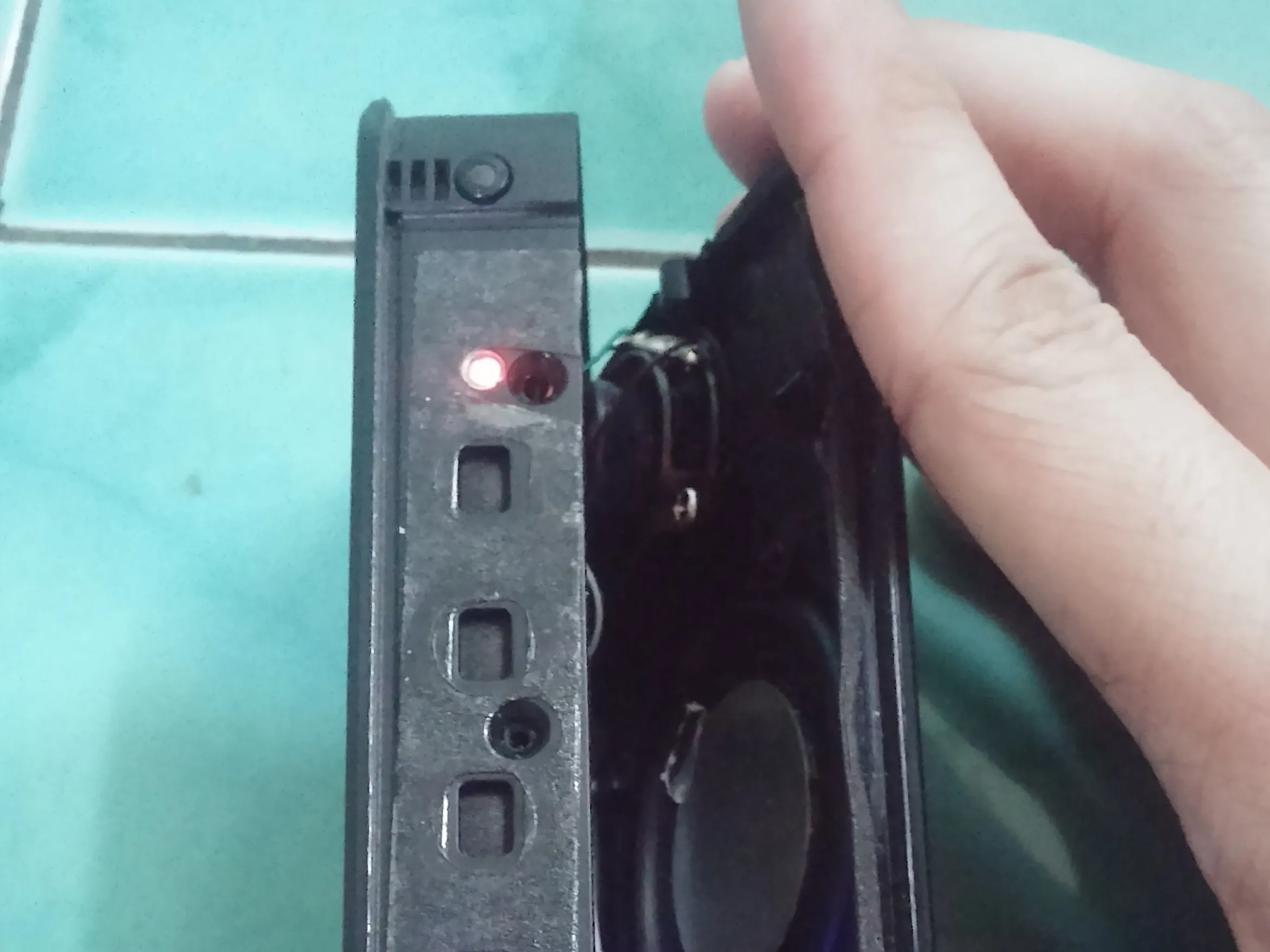

Шаг 3 Первый взгляд на материнскую плату и прочее,

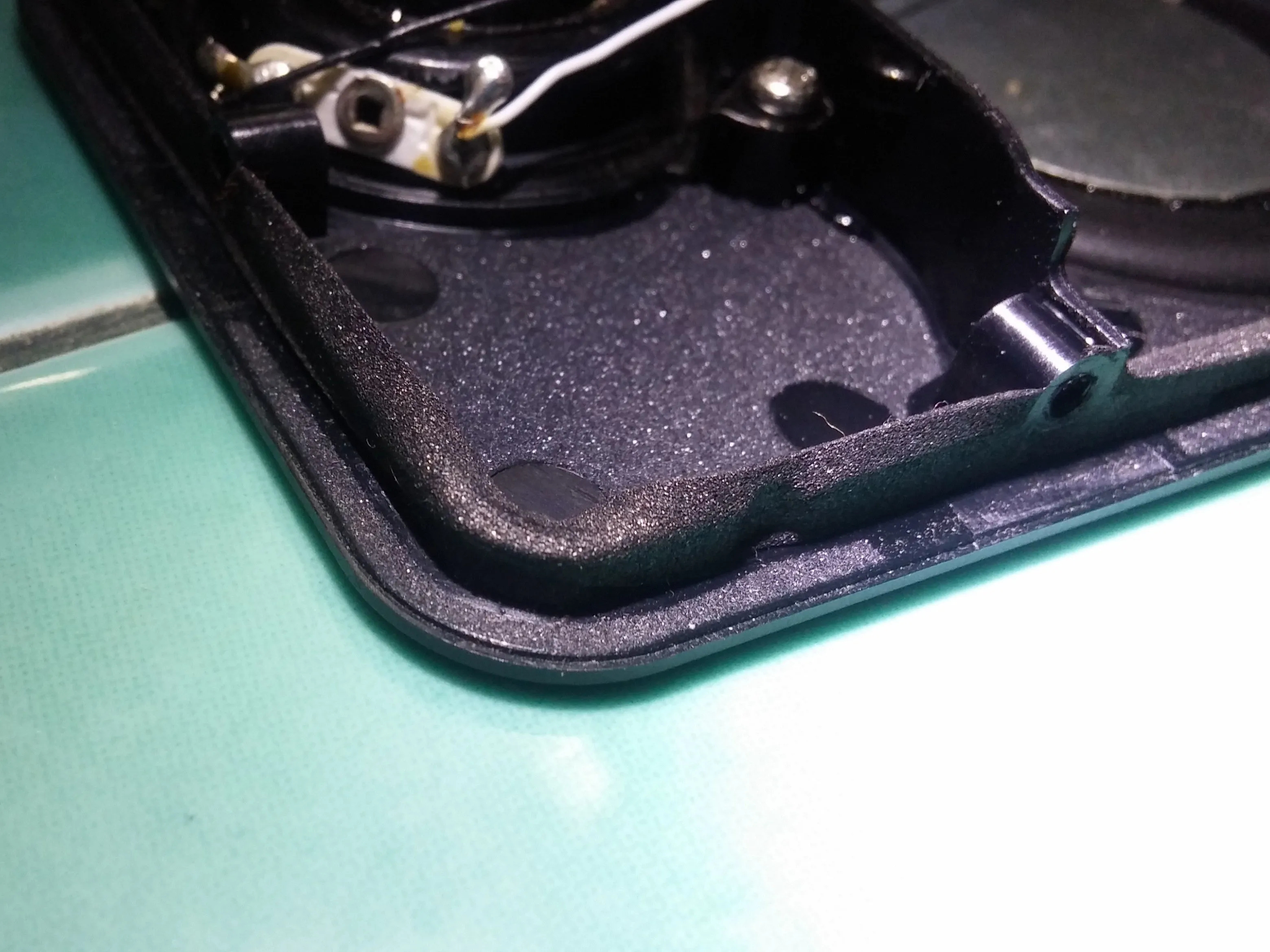

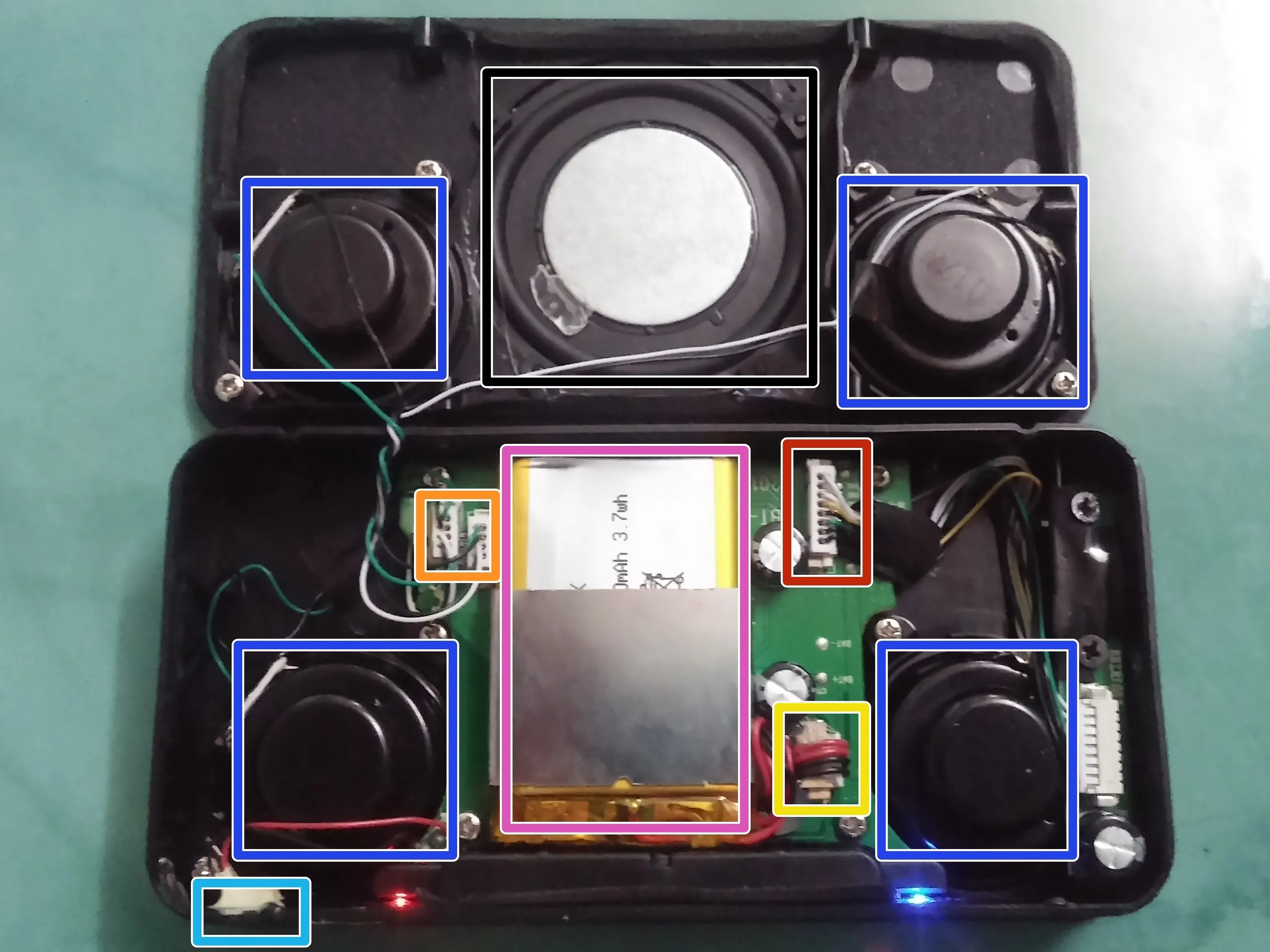

• После того, как все 7 винтов откручены, мы можем легко вскрыть эту штуку. И вуаля! Мы можем четко видеть 4 динамика и материнскую плату. По бокам корпуса есть что-то вроде пены, чтобы воздух, движущийся внутри корпуса, не мог легко выйти наружу и обеспечить максимальную вибрацию пассивному радиатору.

• 4 крошечных динамика

• Один из двух пассивных радиаторов

• Литий-ионный аккумулятор емкостью 3,7 Втч. Рассчитан на 8 часов непрерывной работы от Boomphones.

• Если мы предположим, что напряжение батареи составляет 3,7 В, это означает, что батарея имеет емкость 1000 мАч.

• Разъем аккумулятора

• Разъем MicroUSB для зарядки и аудиовхода

• Разъем динамика

Шаг 4 Динамики

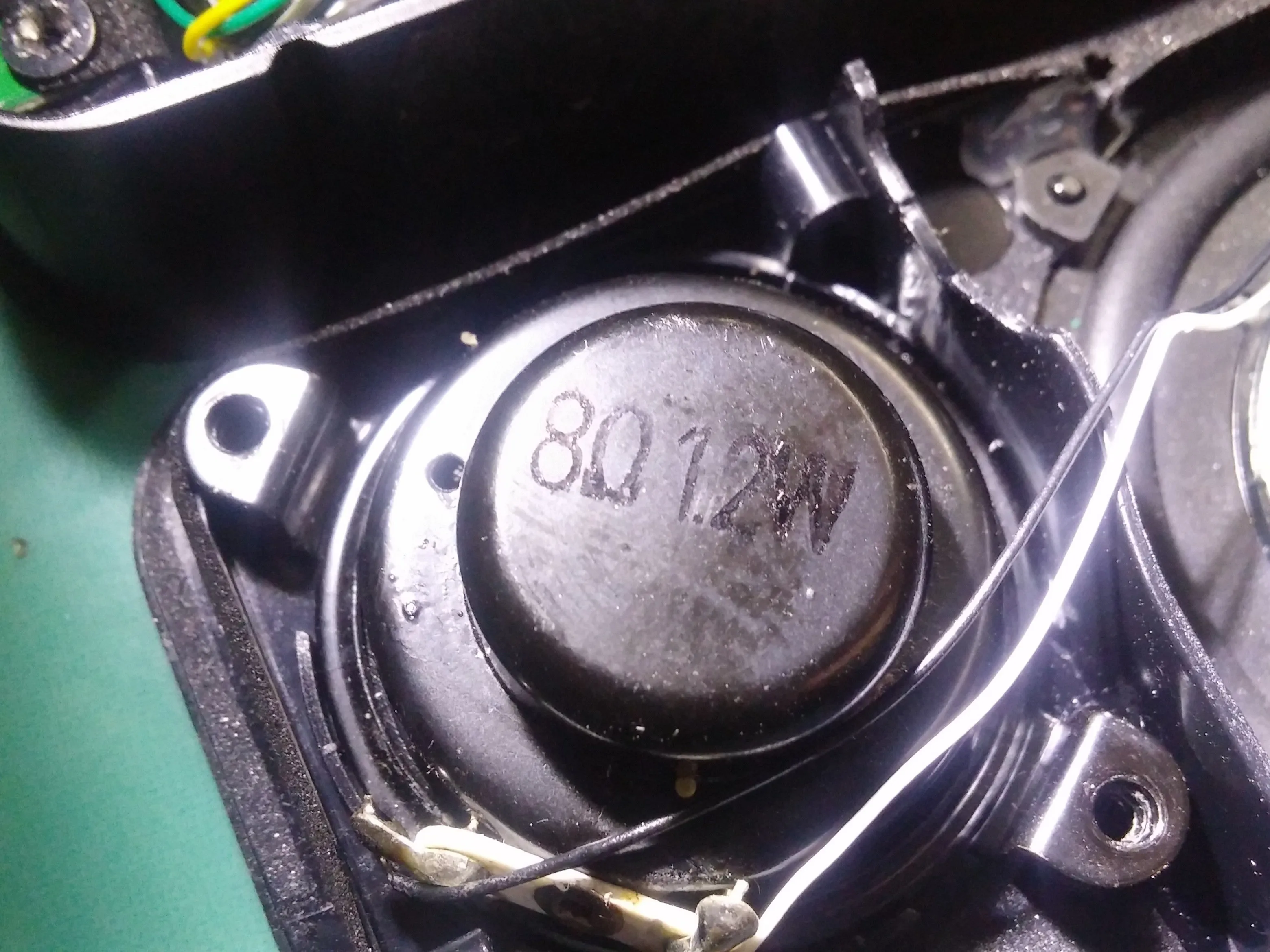

• Каждый динамик рассчитан на нагрузку 8 Ом и мощность 1,2 Вт. В совокупности это дает 4,8 Вт звуковой мощности. Этот детский бумбокс обладает серьезной мощью.

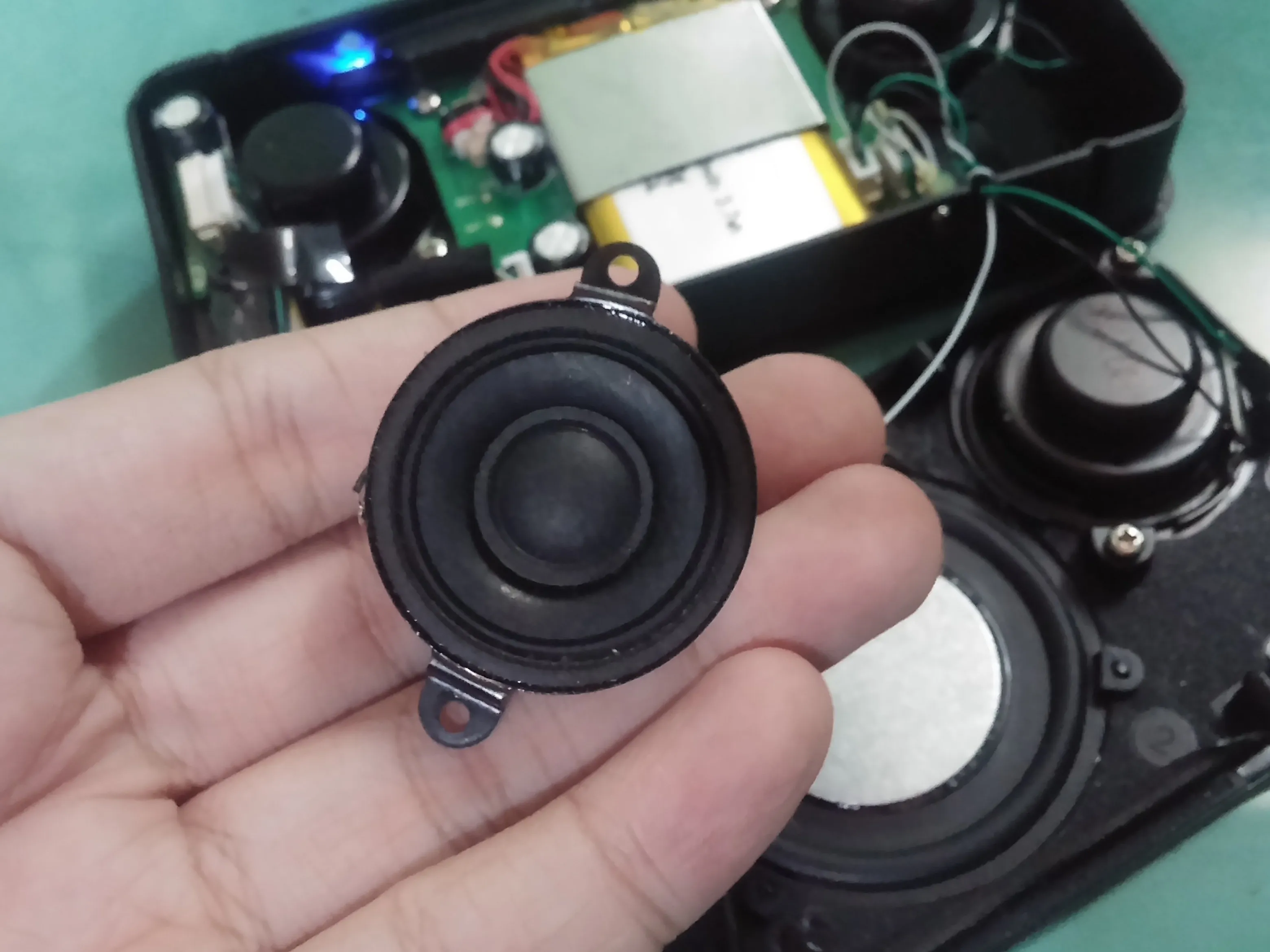

• Открутив 2 винта с головкой Philips, можно извлечь динамик из корпуса.

• Посмотрите, какой он крошечный!

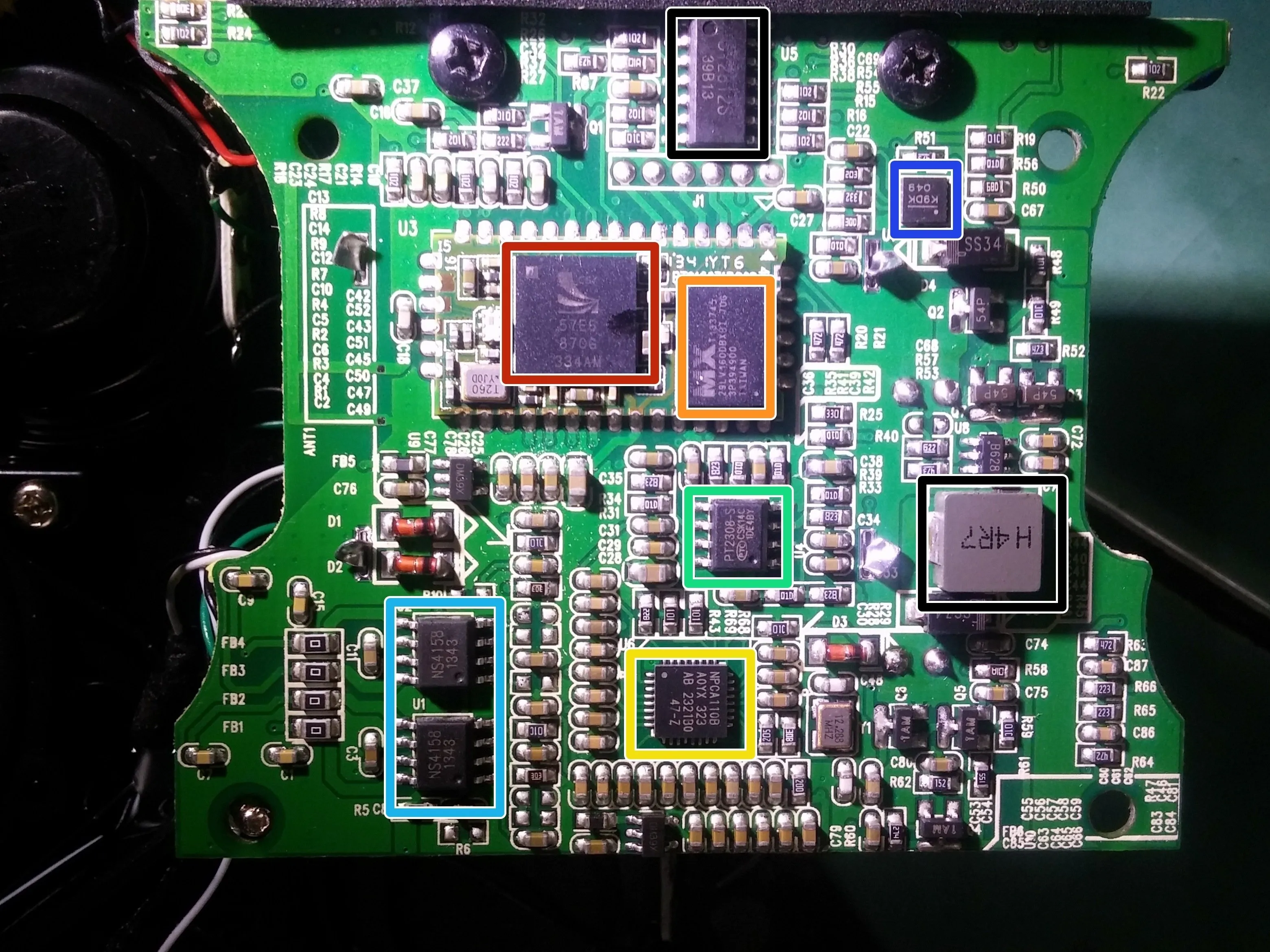

Шаг 5 Материнская плата

• Открутив 4 винта с головкой Philips на каждом углу материнской платы, мы сможем приподнять ее и увидеть, что скрывается за ней.

• Чип Bluetooth CSR 57E6 с низким энергопотреблением

• Микросхема флэш-памяти MX29LV160DBXBI-70G 16M

• Монофонический усилитель Nsiway NS 4158 мощностью 2,6 Вт (по одному на каждый стереоканал)

• Усилитель и кодек звука Nuvoton NPCA110B. В нем используется технология улучшения звука Waves MaxxAudio для борьбы с искажениями на высоких уровнях громкости

• Микросхема драйвера стереонаушников класса AB PTC PT2308

• Неопознанная микросхема, предположительно для управления питанием и зарядки аккумулятора

• Неопознанная микросхема и большой индуктор для регулирования мощности

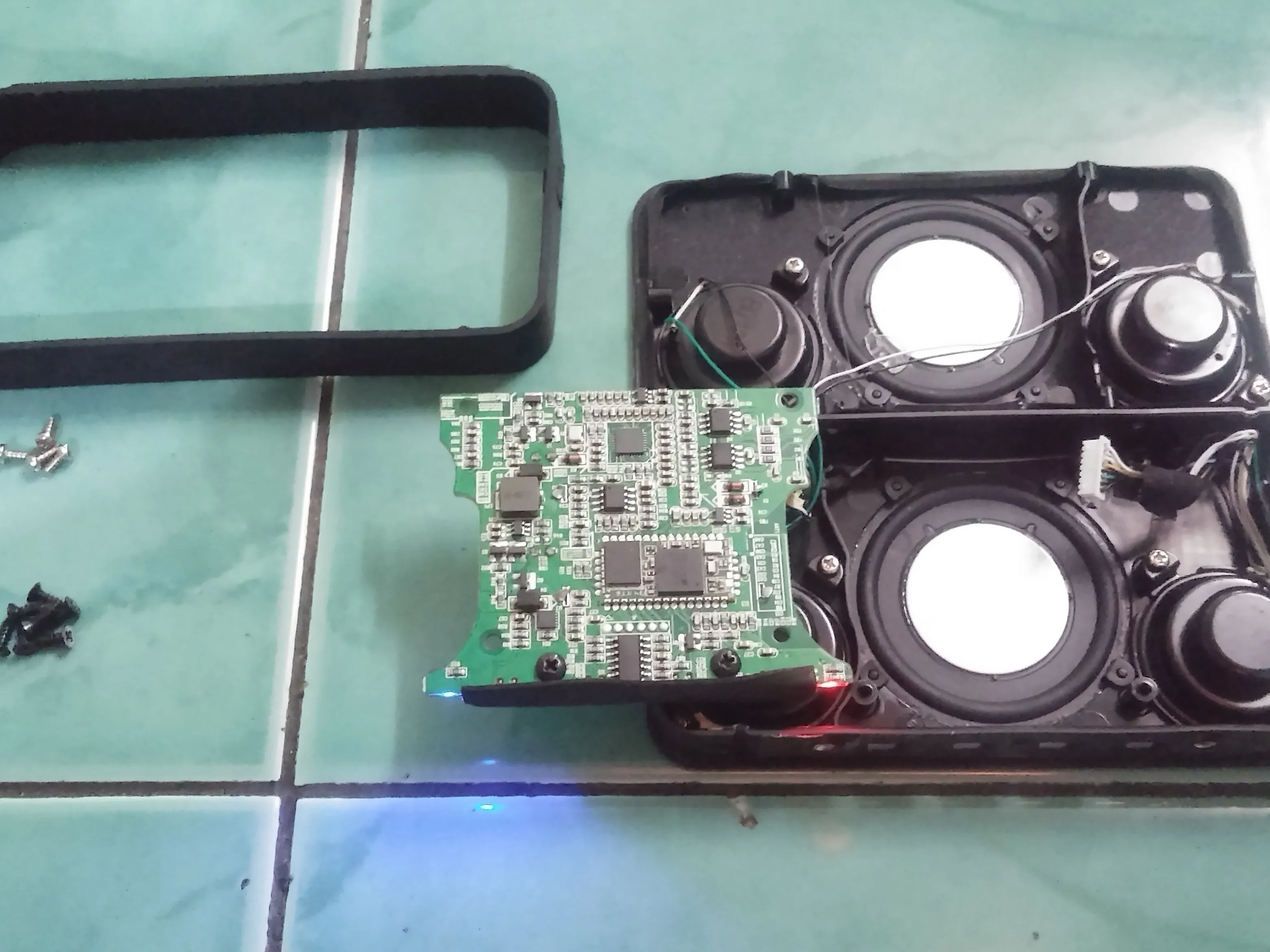

Шаг 6 Финиш

• Этот карманный динамик относительно легко разбирается, я ставлю ему 9/10.

• Батарею можно легко заменить, выкрутив фиксирующий зажим на основной плате.

• Стандартные винты с головкой Philips облегчают открытие

• Минимальное количество клея (не слишком сильного) на внешнем силиконовом покрытии

• Отсутствие подробной документации по электронике и официального руководства по разборке

Комментарии к статье

возможно ли добавить выходной 3,5 мм разъем?

С помощью некоторых работ Dremel и пайки это абсолютно возможно :D

Подключите 3,5 мм разъем к разъему динамика (на шаге 3, отмечен оранжевым цветом). Пожалуйста, делайте это аккуратно, я буду рад увидеть ваш результат, если он сработает!

Можно ли заменить батарею на более емкую?

Можно, но, возможно, вы сможете заменить его только на немного больший размер (может быть, от 1000 мАч до 1200 мАч), потому что оригинальный аккумулятор уже занимает достаточно много свободного места внутри. Вы всегда можете использовать портативные банки питания для питания этой штуки.

Мой не включится, если не подключить его к стене. Как вы думаете, это гиблое дело или мне стоит залезть туда и повозиться?

Похоже, что аккумулятор этой колонки Bluetooth подвержен поломкам. У 2 моих друзей аккумулятор разрядился (не принимает зарядку). Я думаю, что вы можете заменить аккумулятор на аналогичный по размеру (старый аккумулятор Nokia, например BL-5C, скорее всего, подойдет с небольшими изменениями). Обратите внимание на емкость батареи и убедитесь, что вы купили качественные батареи, потому что это устройство требует много 'мгновенной' энергии для тяжелой басовой музыки!
