Разборка Bose QuietComfort 35 PARTIAL

Введение

Сложность: Средняя

Частичная разборка беспроводных наушников с шумоподавлением Bose QuietComfort 35.

Открываются все печатные платы и аккумулятор.

Не разбирайте оголовье, не открывайте доступ к динамикам/драйверам и не разбирайте кнопки.

Что вам понадобится

Инструменты

•

Шаг 1 Частичная разборка Bose QuietComfort 35

• Сегодня мои наушники Bose разрядили свой аккумулятор примерно наполовину всего за 1 час. Раньше их хватало более чем на 15 часов. Это был знак, что батарея на исходе.

• Официально замена аккумулятора в Bose стоит $259 + $100 доставка. Эти наушники стоят 300 долларов. Невероятно. Я не смог найти ни одной батареи для них в интернете, а в службе поддержки сказали, что батарея не подлежит замене.

• В этом руководстве показана разборка до аккумулятора.

• Необходимые инструменты: Крестовая отвертка с тонким лезвием, пластиковая или деревянная лопатка при работе с батареей, небольшая отвертка с плоским лезвием. Микроотвертки тоже подойдут.

• Остерегайтесь ESD (статического электричества). При вскрытии электроники не все детали будут защищены от электростатического разряда. Это может привести к поломке некоторых или всех ваших устройств. Не работайте на/над/вблизи ковров и пушистых вещей. Не носите пушистую одежду. Перед работой разрядитесь на большой металлический предмет. Рекомендуется использовать заземляющий коврик и наручный ремень. Можно также работать голышом.

• ESD: Вы даже можете работать голыми или почти голыми, чтобы снизить риск ESD от одежды. Я не шучу. Очевидно, что не стоит снимать одежду на людях...

Комментарии к шагу

Не шучу насчет голой части: https://forums.tomshardware.com/threads/...

Я впервые узнал об этом из веб-комикса 'Мегатокио' :D

Вероятно, электростатический разряд убил микрофонную плату моих наушников. Отсюда и предупреждение.

Шаг 2

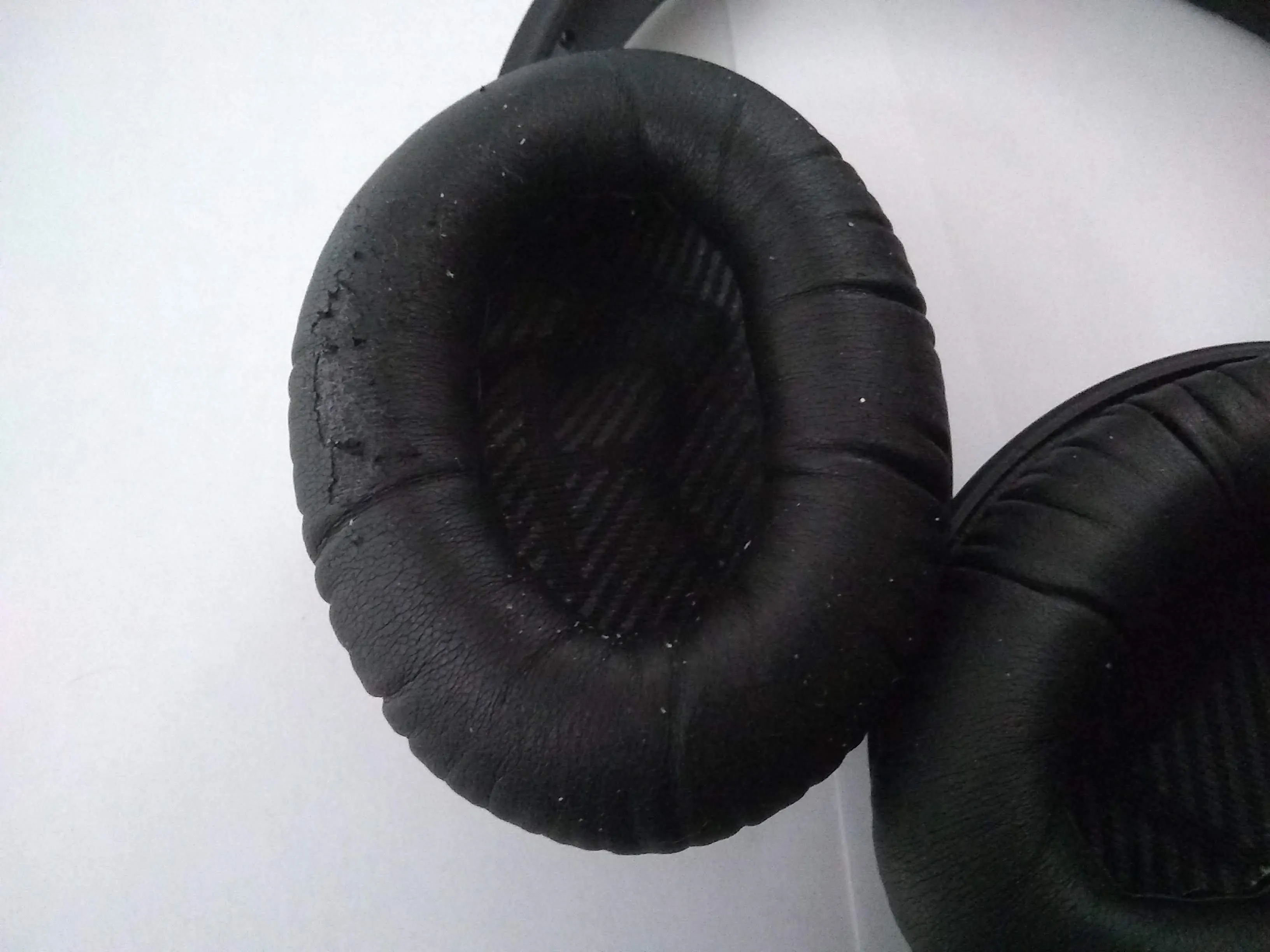

• Начнем с правой стороны.

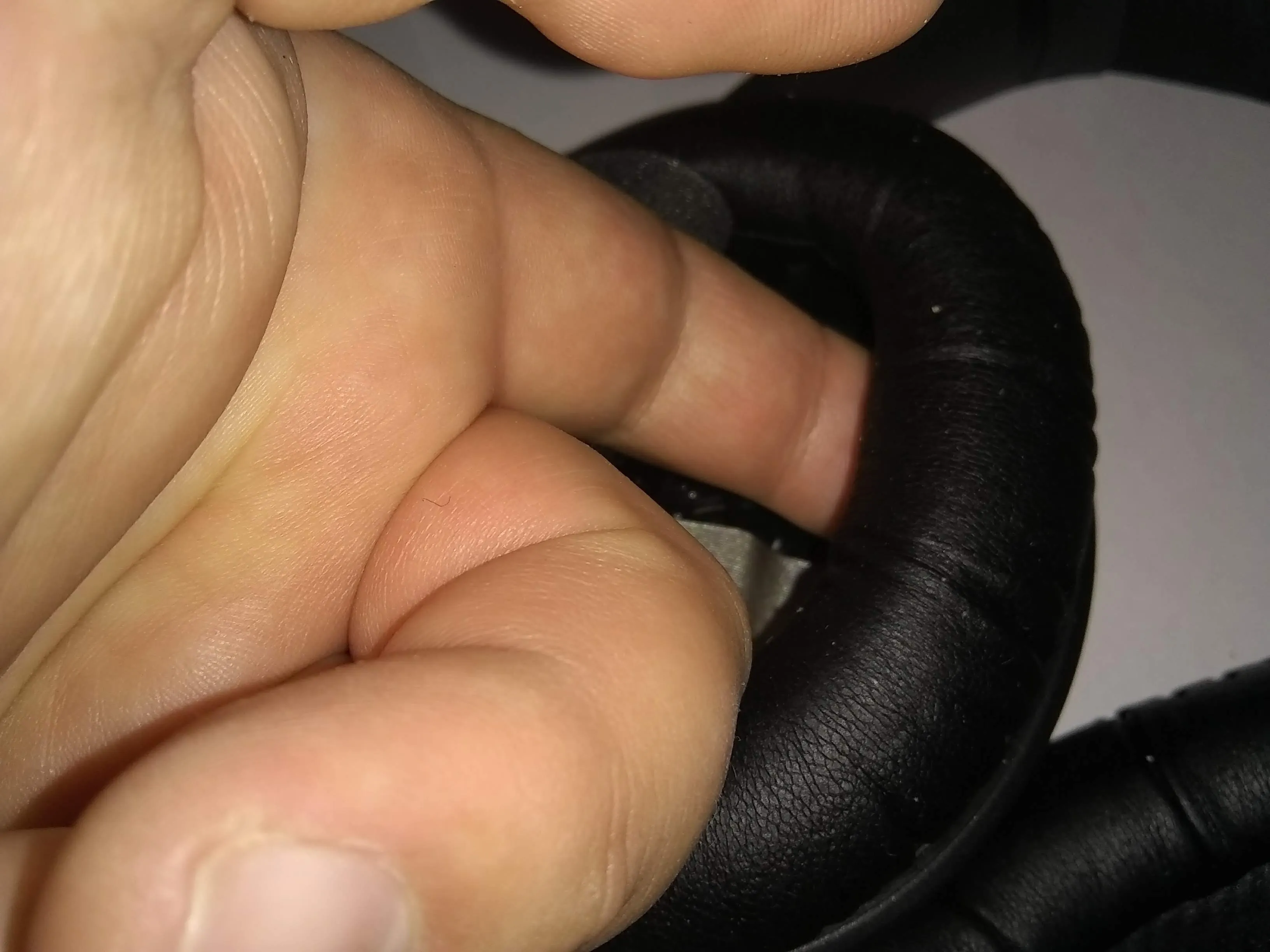

• Опустите палец за поролоновую муфту и потяните вверх, чтобы отстегнуть ее.

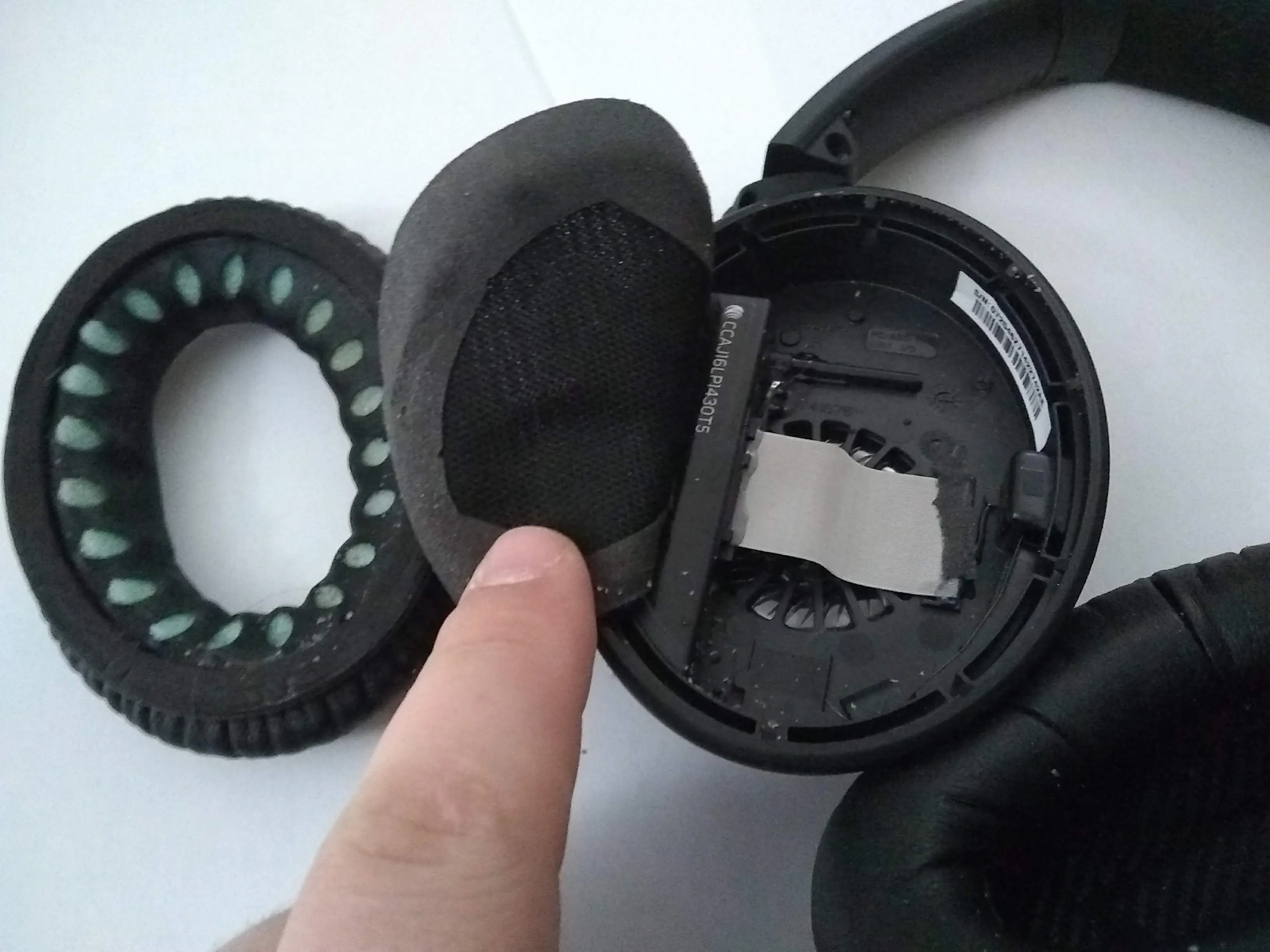

• Потяните пенопластовую крышку с наушников, чтобы открыть винты и отсек.

Комментарии к шагу

Правая сторона: там находится переключатель питания/глюка

Да, это так. На внутренней стороне наушников также написано R. Вы можете увидеть это здесь.

Шаг 3

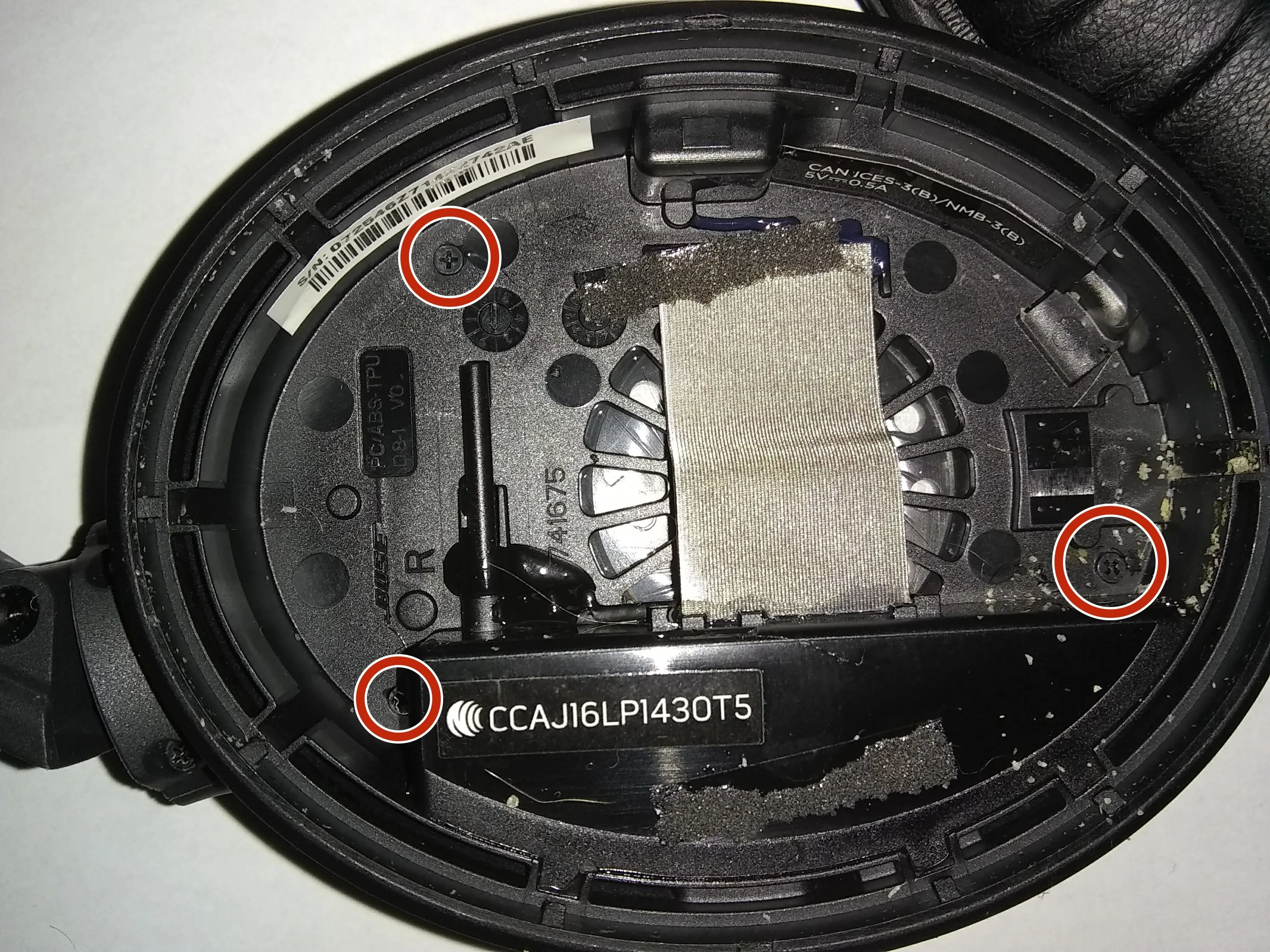

• Внешняя металлическая крышка крепится 3 винтами.

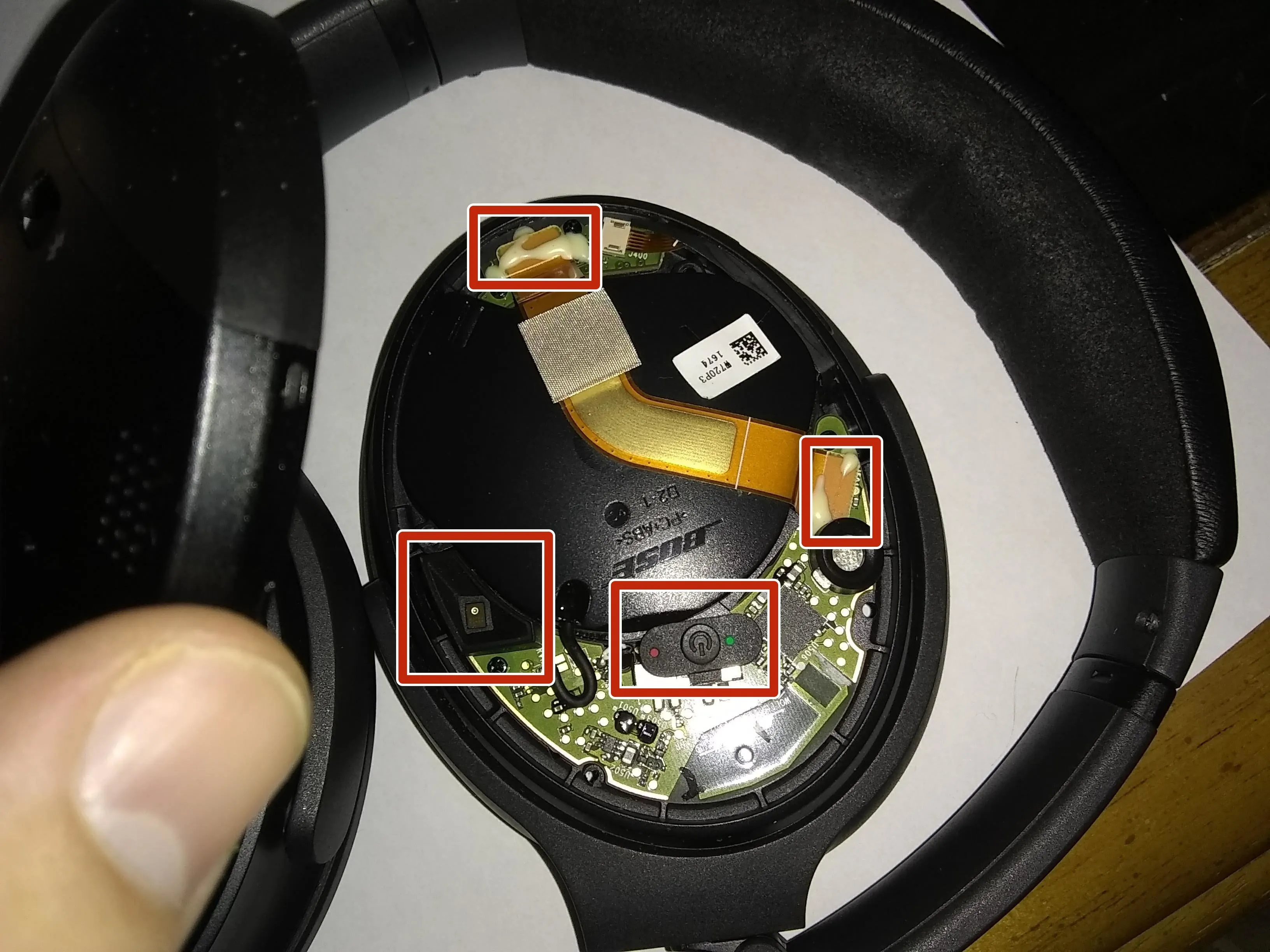

• Это открывает доступ к печатной плате. Будьте осторожны, чтобы не потерять резину вокруг микрофона.

• Убедитесь, что вы не потеряли выключатель питания.

• Безопасность ленточного кабеля: Не перерезайте из стороны в сторону. Не перекручивайте. При отсоединении отсоединяйте его с помощью выколотки у разъема, никогда не тяните за кабель!

• ЭТО НЕОБЯЗАТЕЛЬНО. Делайте это только в случае необходимости: Если вы отсоединяете ленточный кабель, то после его отсоединения вы можете аккуратно потянуть за него (не слишком резко!), чтобы отсоединить клей от камеры динамика.

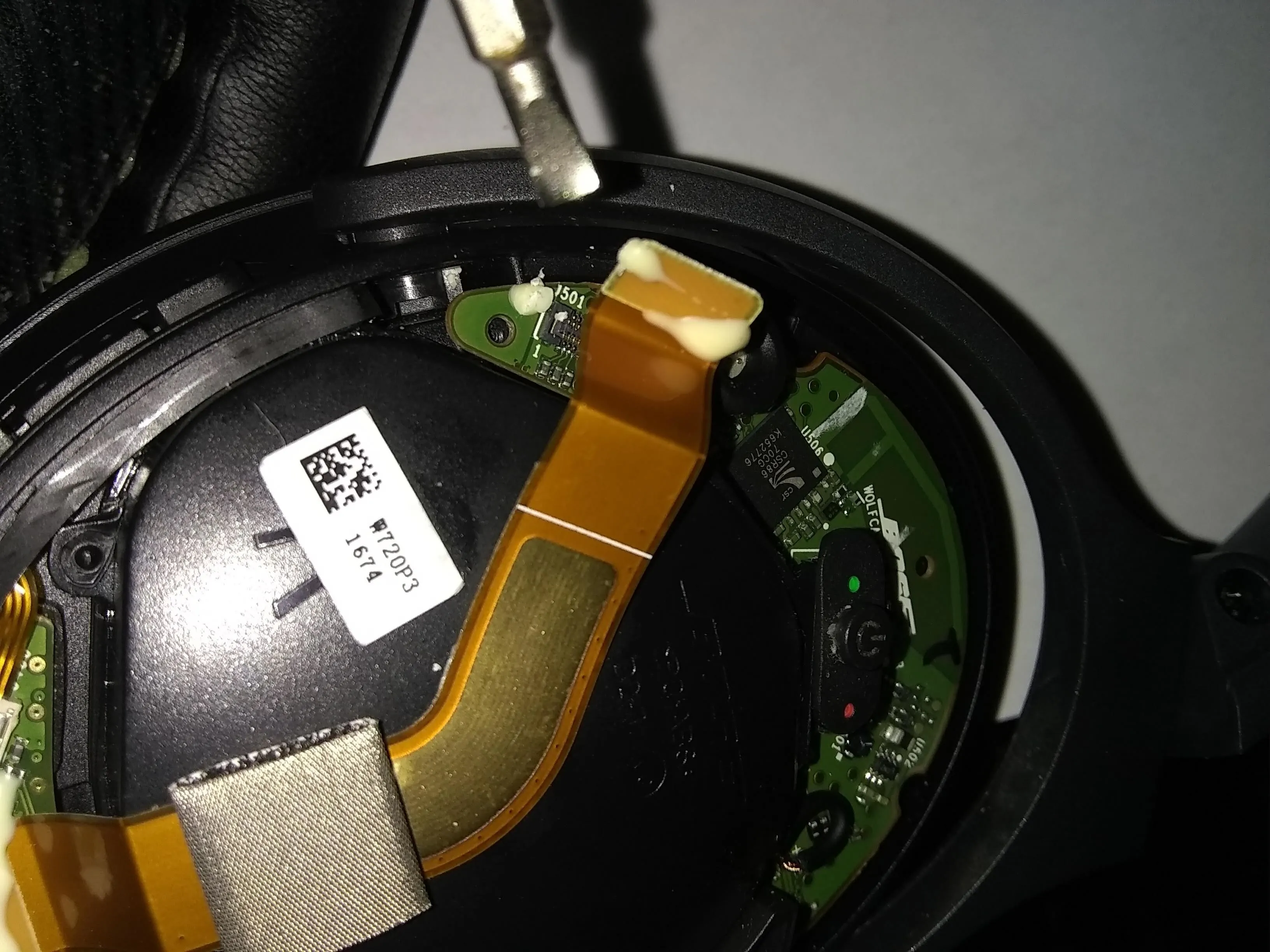

• На 3-м рисунке показано, как нужно поддеть край ленточного разъема. На нем есть немного клея, который нужно отодвинуть в сторону. Он слабый, так что вы, вероятно, сможете просто поддеть ленточный разъем.

Комментарии к шагу

Удаление ленточного кабеля в исследовательских целях привело к неприятностям в дальнейшем. Я не установил его на место, когда собирал обратно, поэтому кнопки и индикаторы были мертвы. И теперь кажется, что кнопки работают только с перебоями? Не уверен, что это мой Mac мешает кнопкам работать. Возможно, клей, фиксирующий разъем, был там, чтобы предотвратить его отсоединение (что могло произойти в данный момент).

Какого размера отвертка?

Мне нужно заменить динамик для Bose 35, так как правая сторона не имеет никакого звука. Как безопасно снять ленту и крышку над динамиком.

Шаг 4

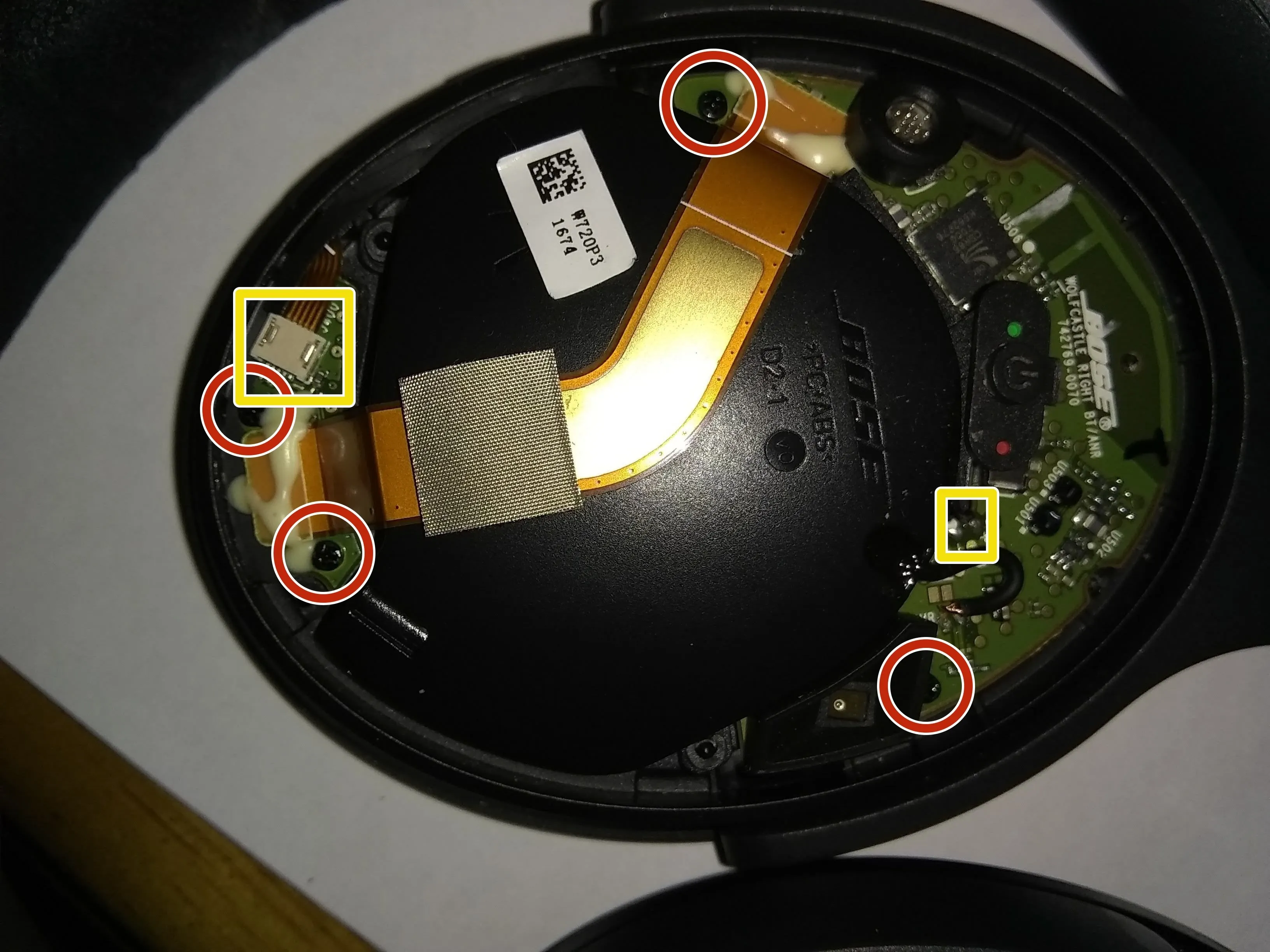

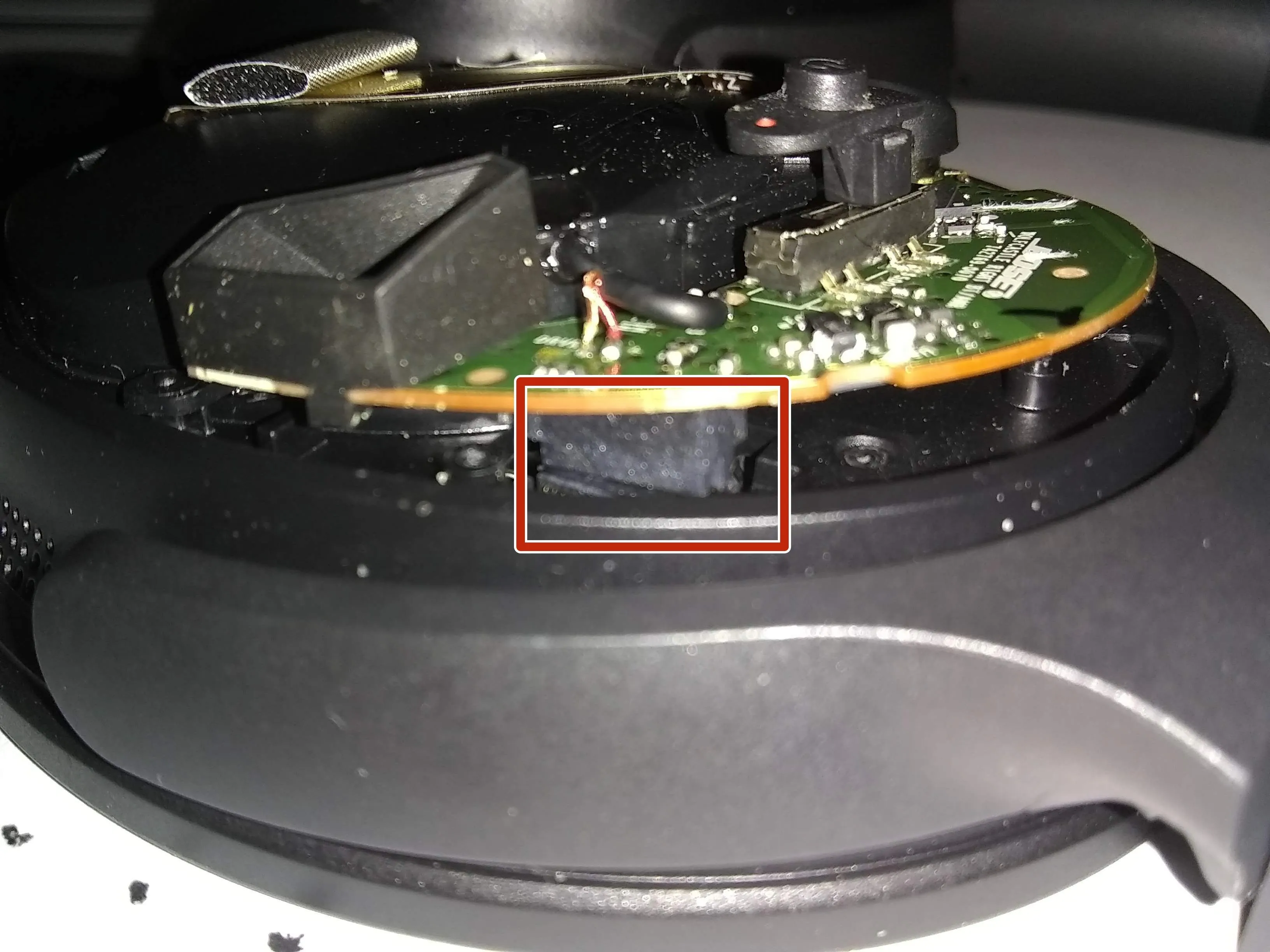

• Чтобы снять печатные платы, вы можете открутить 4 коротких винта, как показано на рисунке.

• Верхнюю плату можно поддеть по краям (используйте пластиковый или деревянный инструмент). Обратите внимание, что на задней стороне есть разъем, который подключается к плате внутри отсека на другой стороне.

• Нижняя плата, насколько я помню, была просто свободна. Остерегайтесь испортить другой ленточный разъем (желтый), подключенный к ней.

• На верхней плате есть провод динамика (желтый), проходящий за ней, который не позволит ее снять. Он тонкий, поэтому его можно легко переломить.

Шаг 5

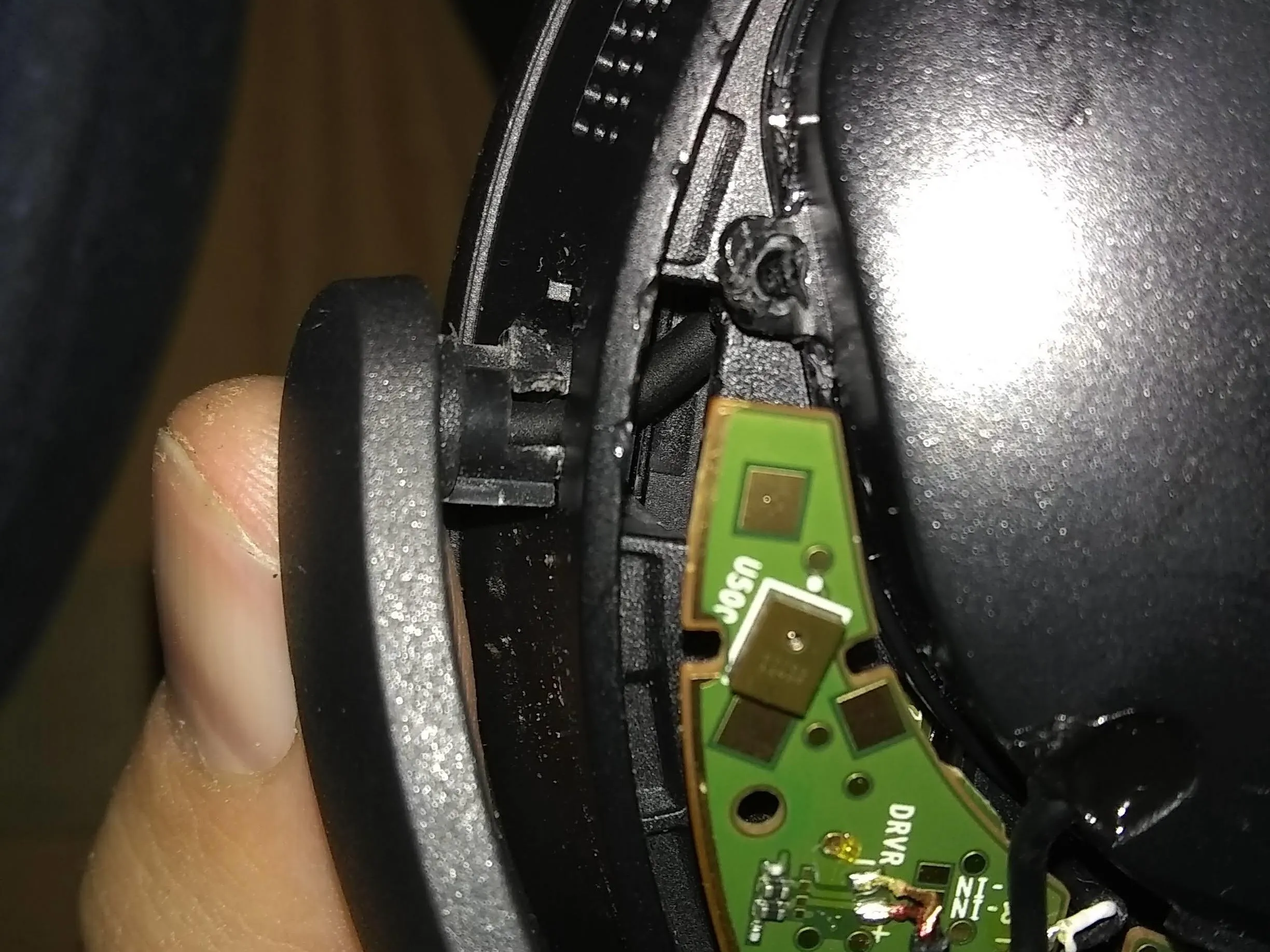

• К вашему сведению, оголовье можно отсоединить, просто поддев его между корпусом телефона и оголовьем.

Шаг 6

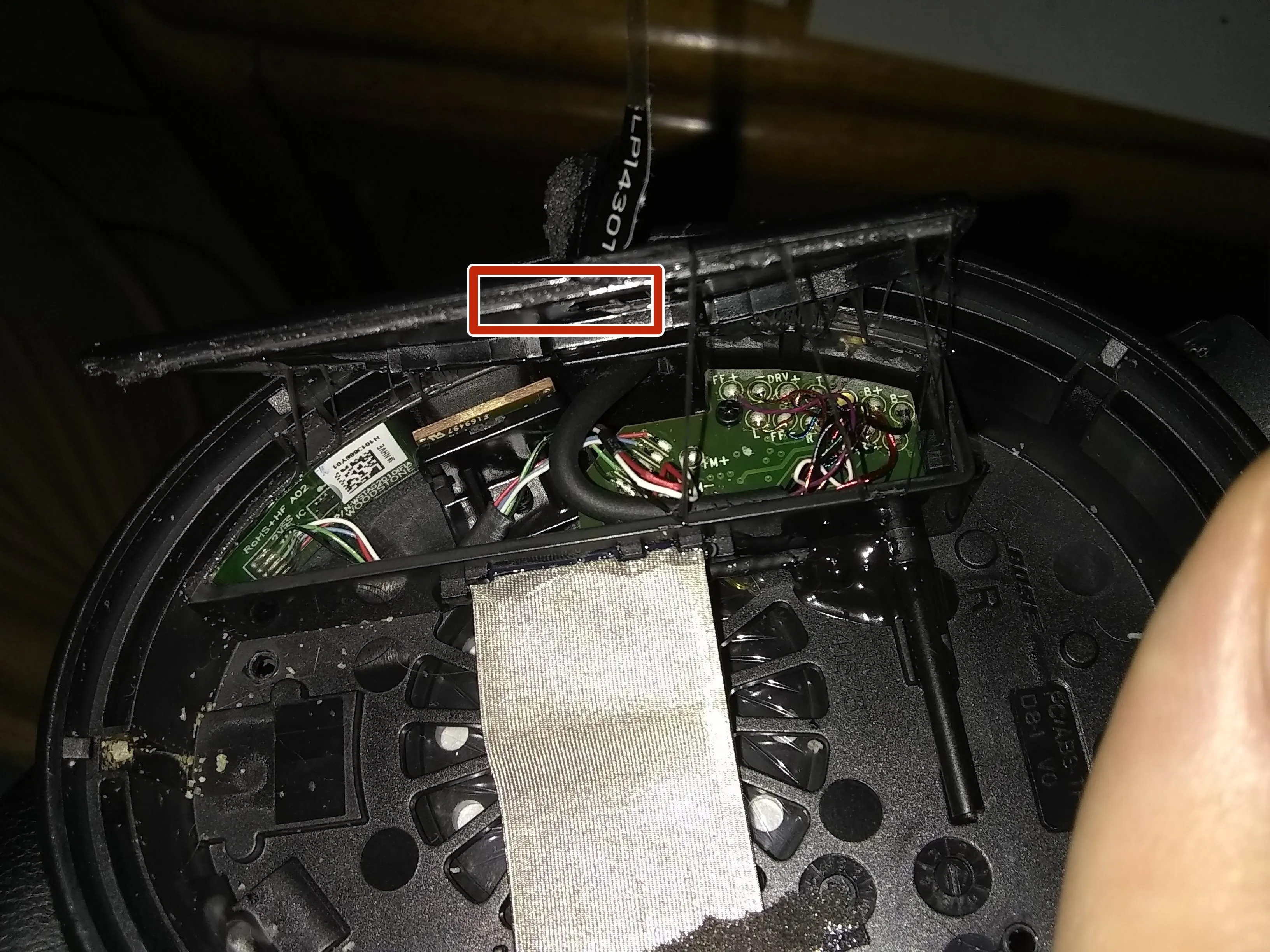

• С другой стороны находится отсек с приклеенной к нему крышкой. Клей не очень прочный. Вы можете вставить тонкую отвертку в показанную выемку, чтобы открыть ее.

• После открытия клей, скорее всего, не застынет должным образом.

• Внутри находится печатная плата и еще один микрофон, а также кабель для подключения к другой стороне.

• У меня возникли проблемы с открытием, так как я пытался открыть его с другой стороны, используя отверстие с другой стороны для оголовья.

Шаг 7 Левая сторона

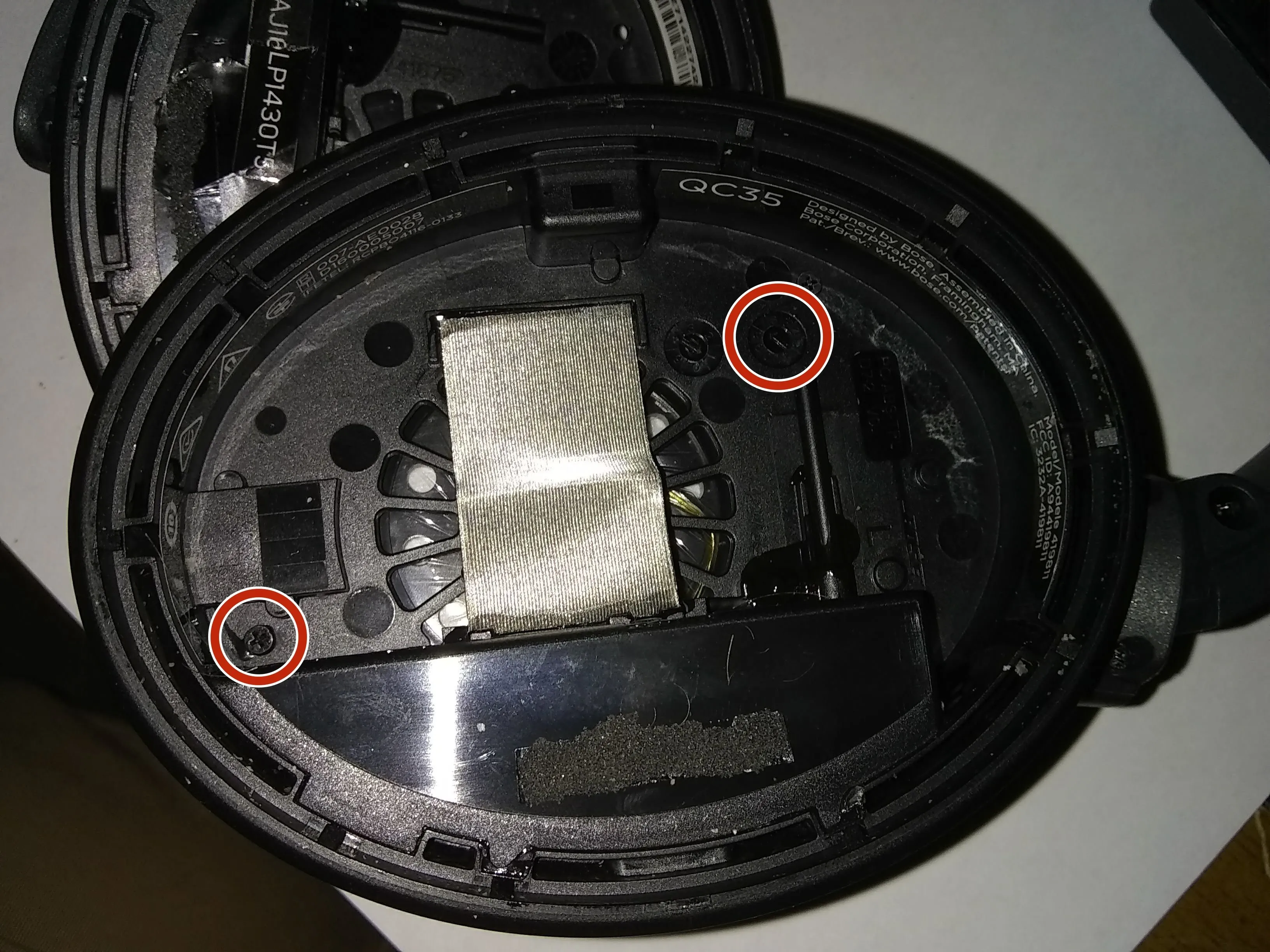

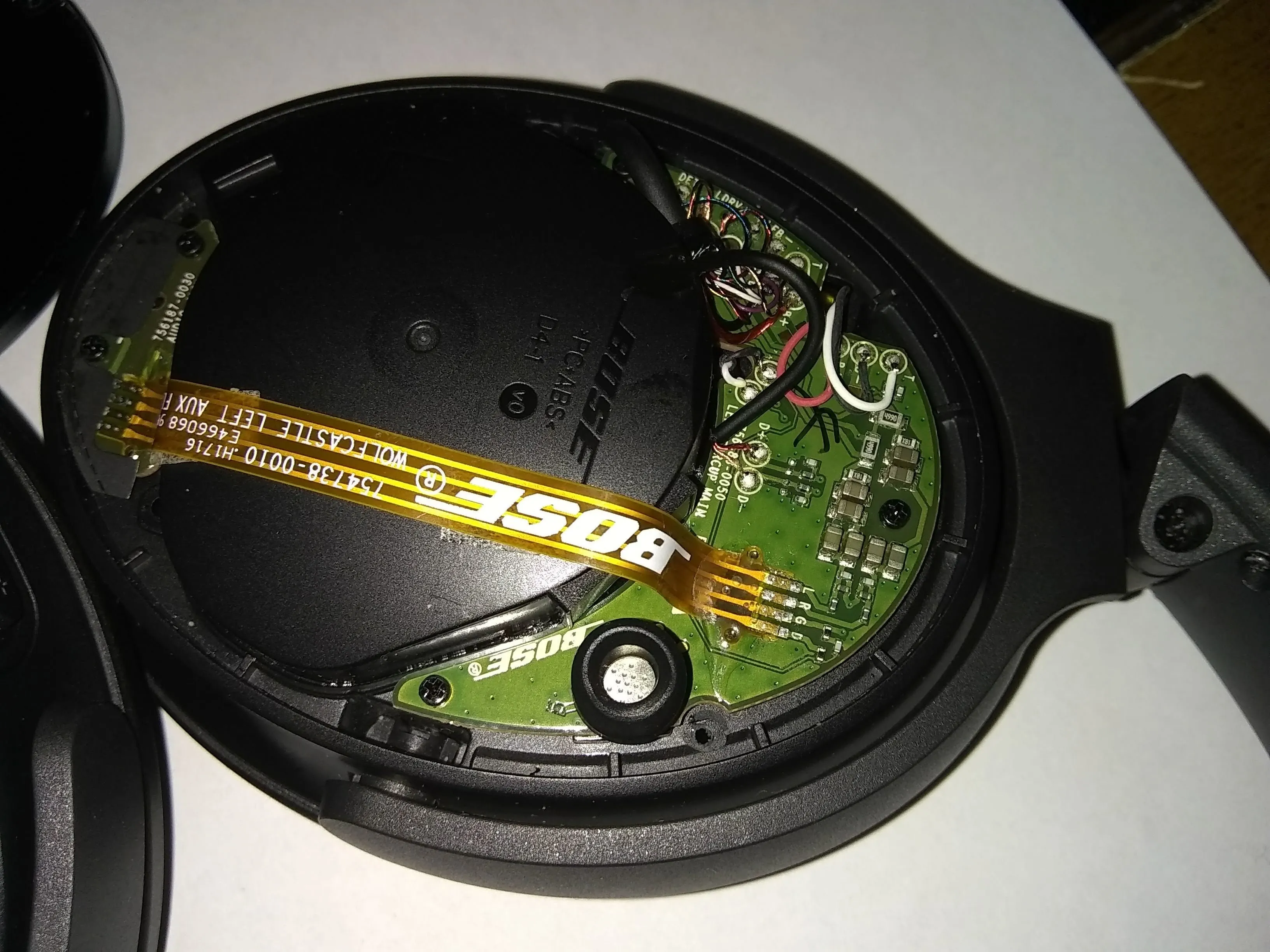

• Переходя к левой стороне, снимите крышку и кусочки пенопласта.

• На этой стороне есть только 2 винта, удерживающие переднюю крышку.

• Вот схема для левой стороны.

Шаг 8

• Переверните его

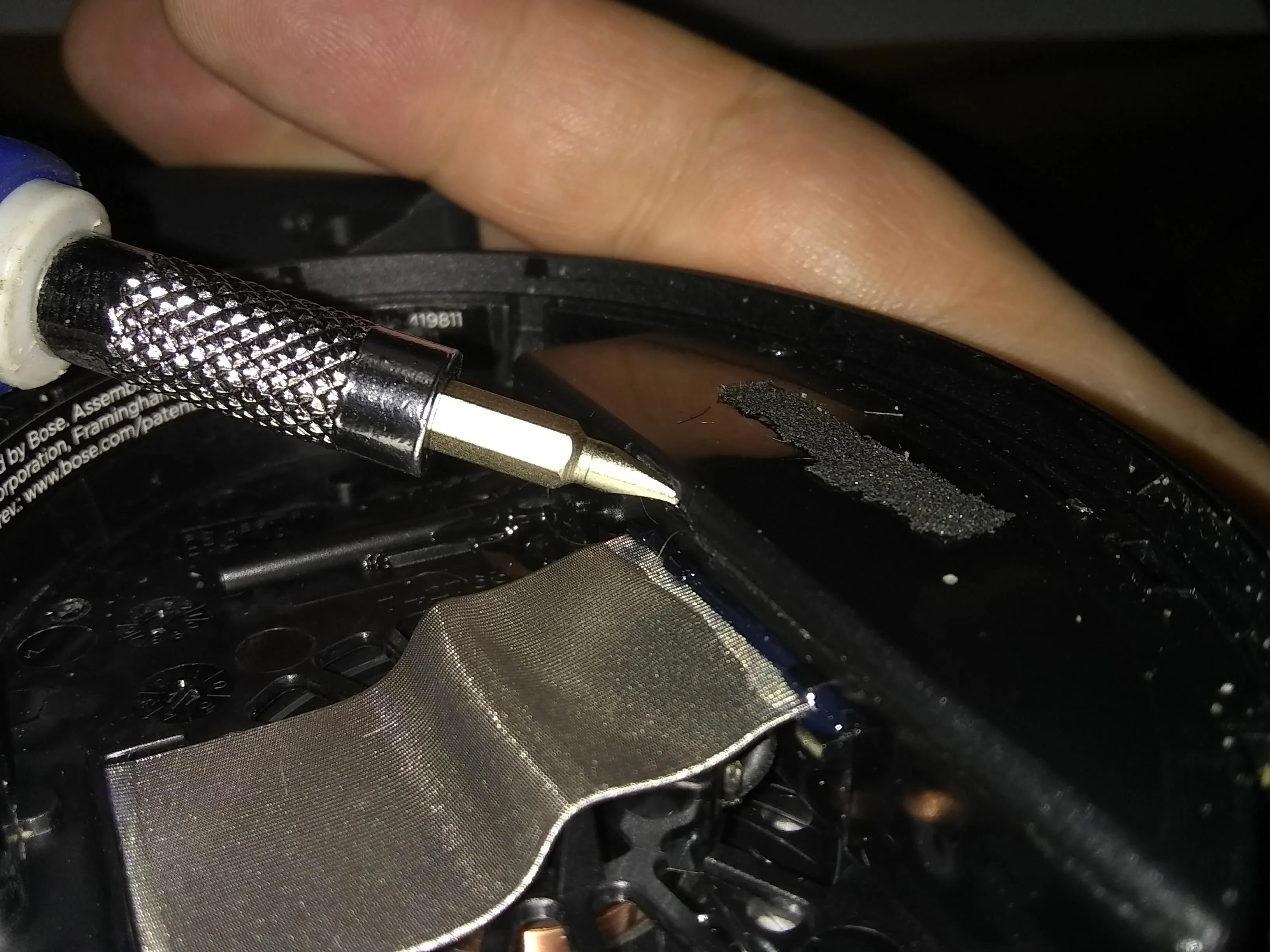

• Здесь я вставил отвертку в выемку на крышке отсека. Чтобы протолкнуть туда отвертку, нужно приложить немалое усилие.

• Лучше использовать для этого микроотвертку, а не то, что сделал я. Она, вероятно, проскользнет туда легче.

• На этом этапе следует соблюдать предельную осторожность. Старайтесь не засовывать туда металлическую отвертку, потому что прямо за ней находится аккумулятор. Вы же не хотите проткнуть батарею.

Шаг 9

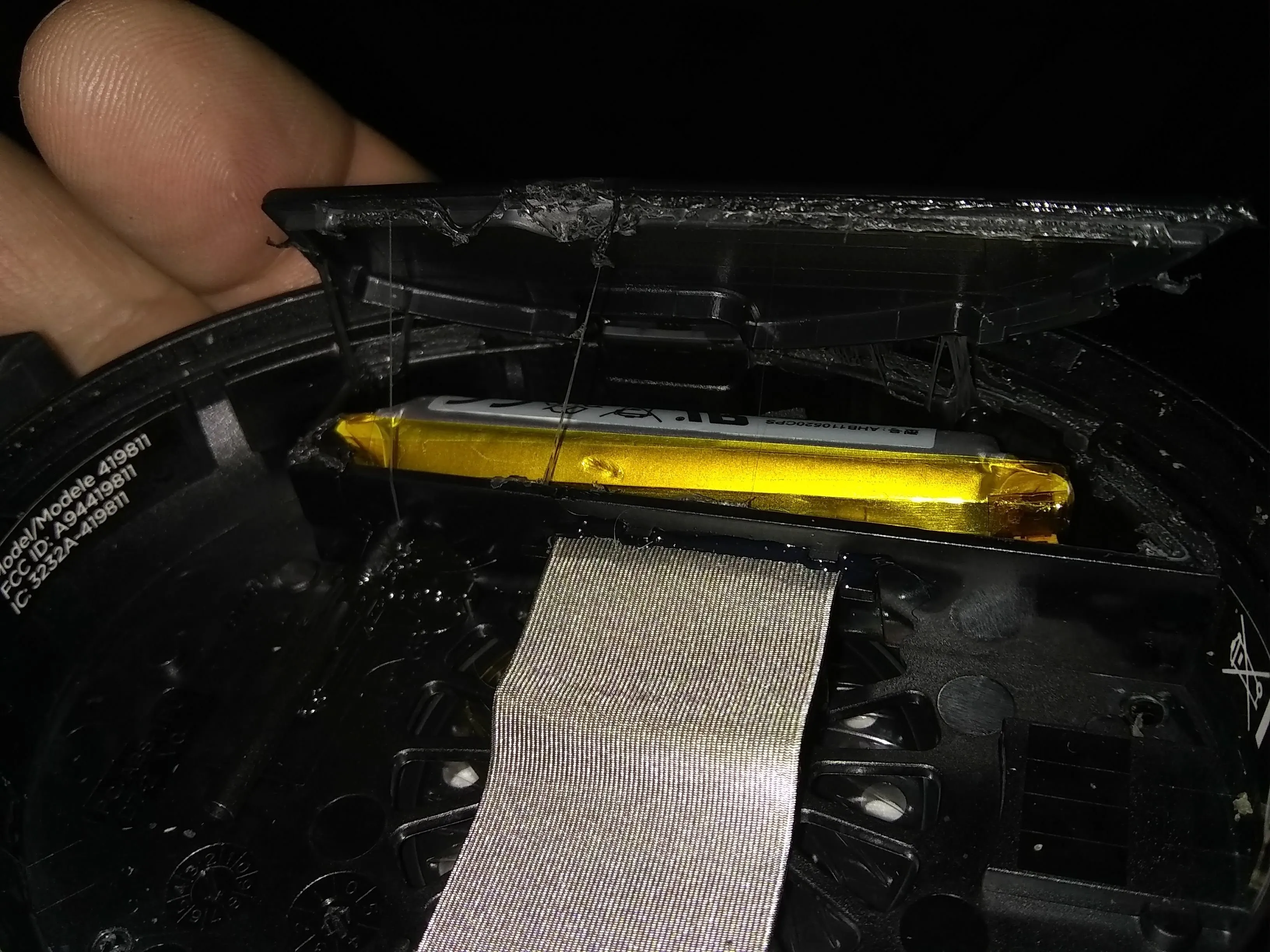

• Батарея раскрыта!

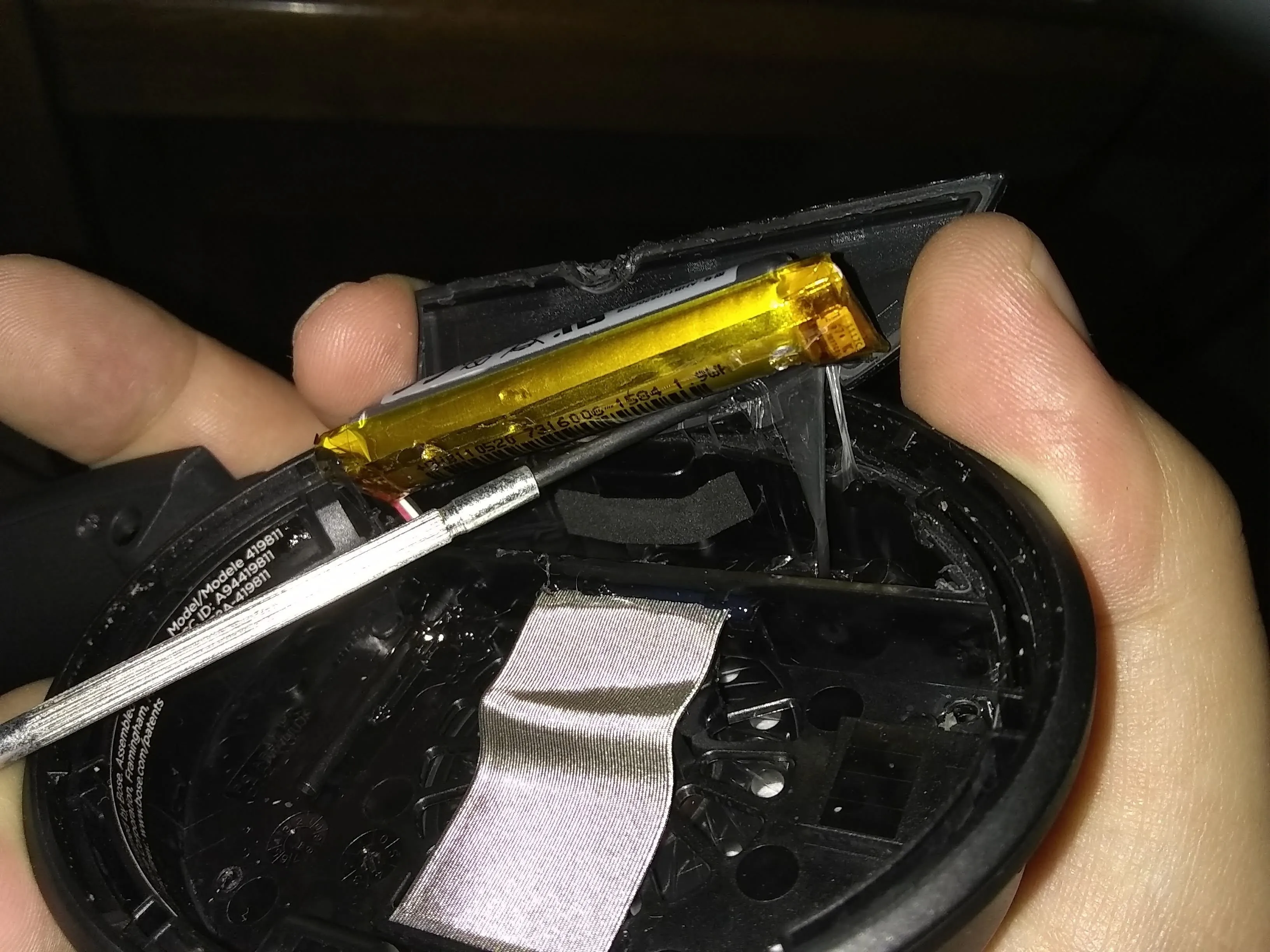

• С помощью деревянного или пластмассового инструмента подденьте батарею, чтобы освободить ее от клея. Она держится не очень прочно. Если вы используете металлический инструмент, вы можете проколоть внешнюю пленку и повредить батарею.

Шаг 10 Батарея

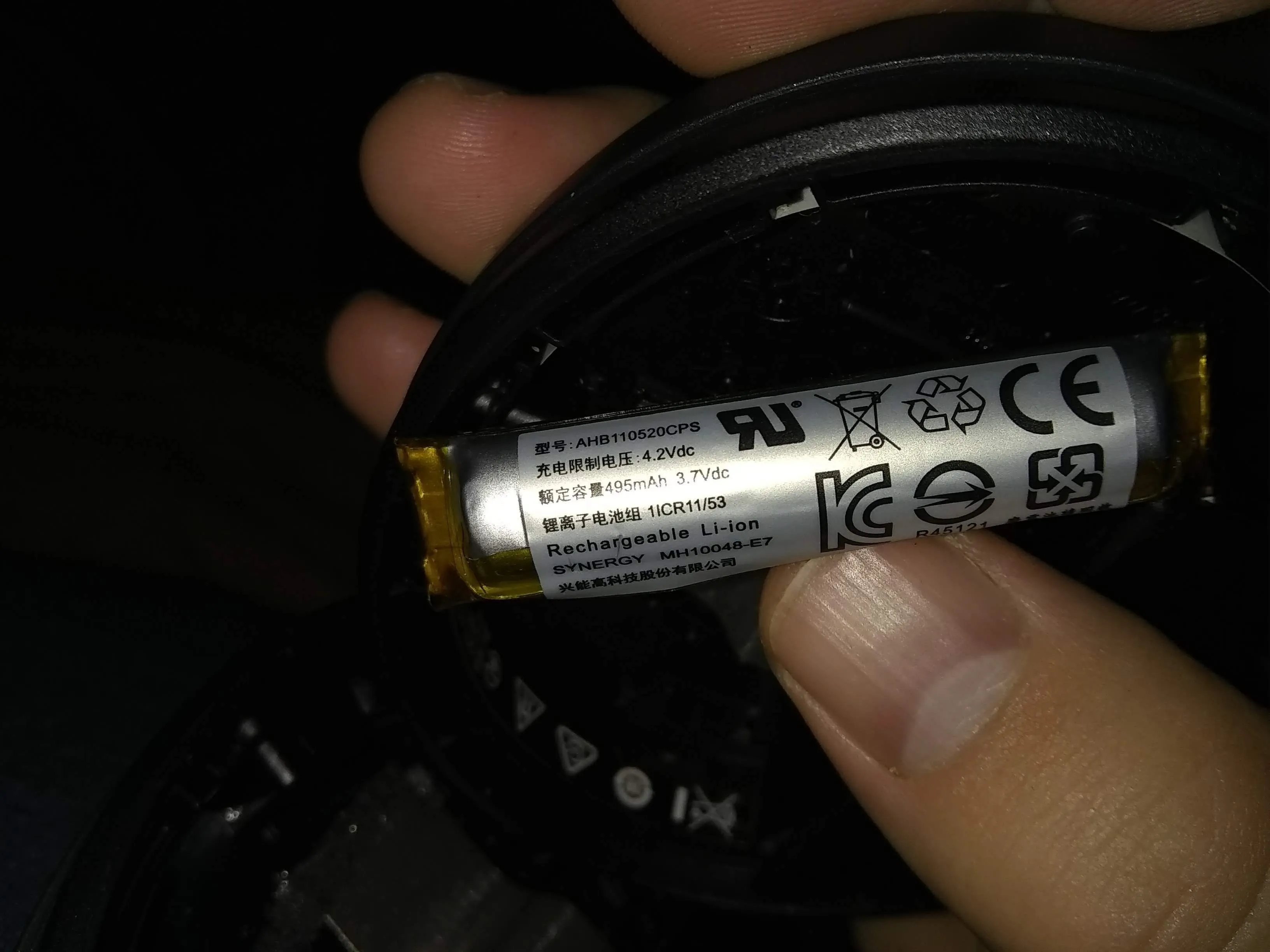

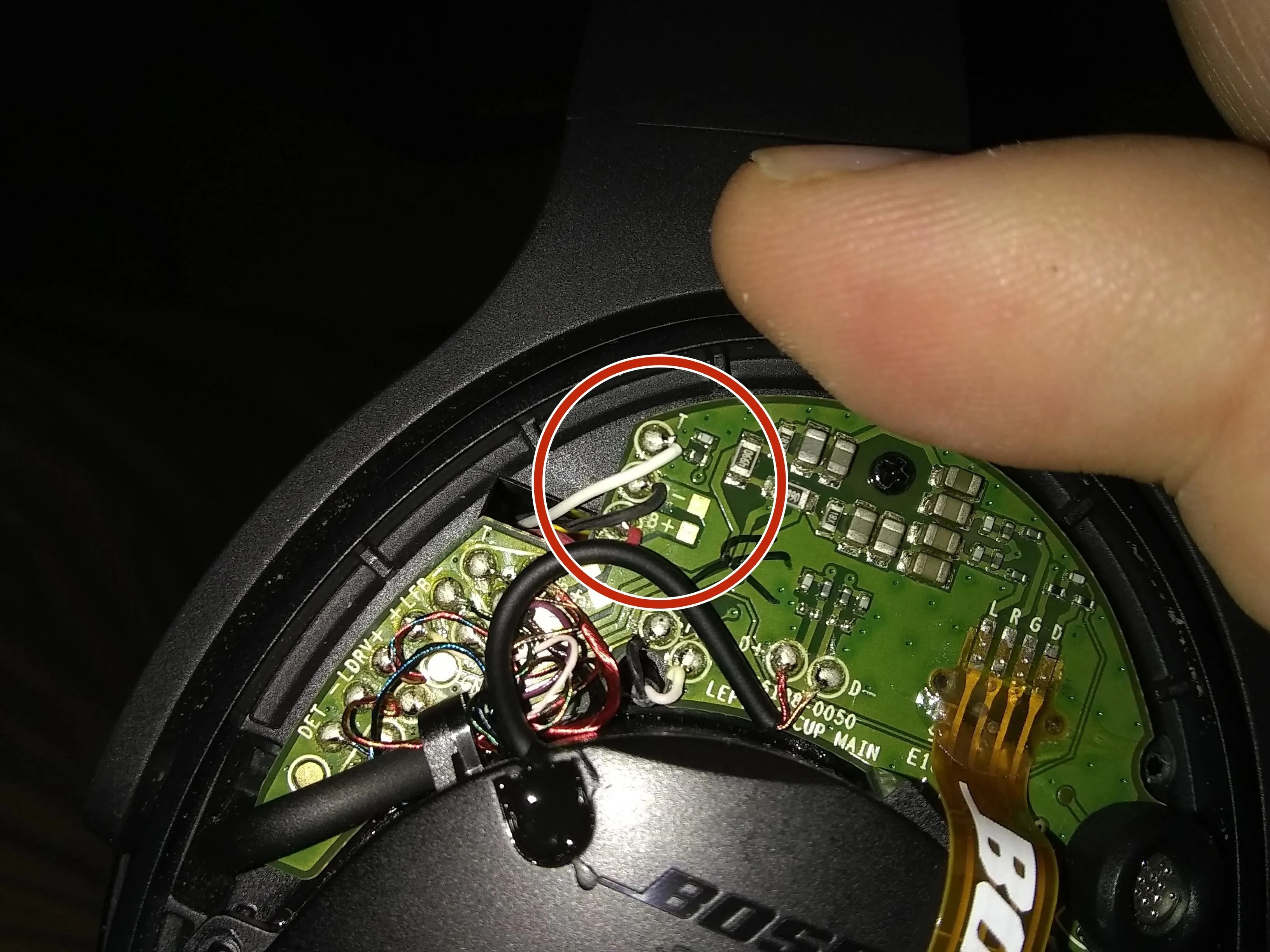

• С другой стороны к плате припаяна батарейка.

• На ней нанесены обозначения T (температура), B- и B+.

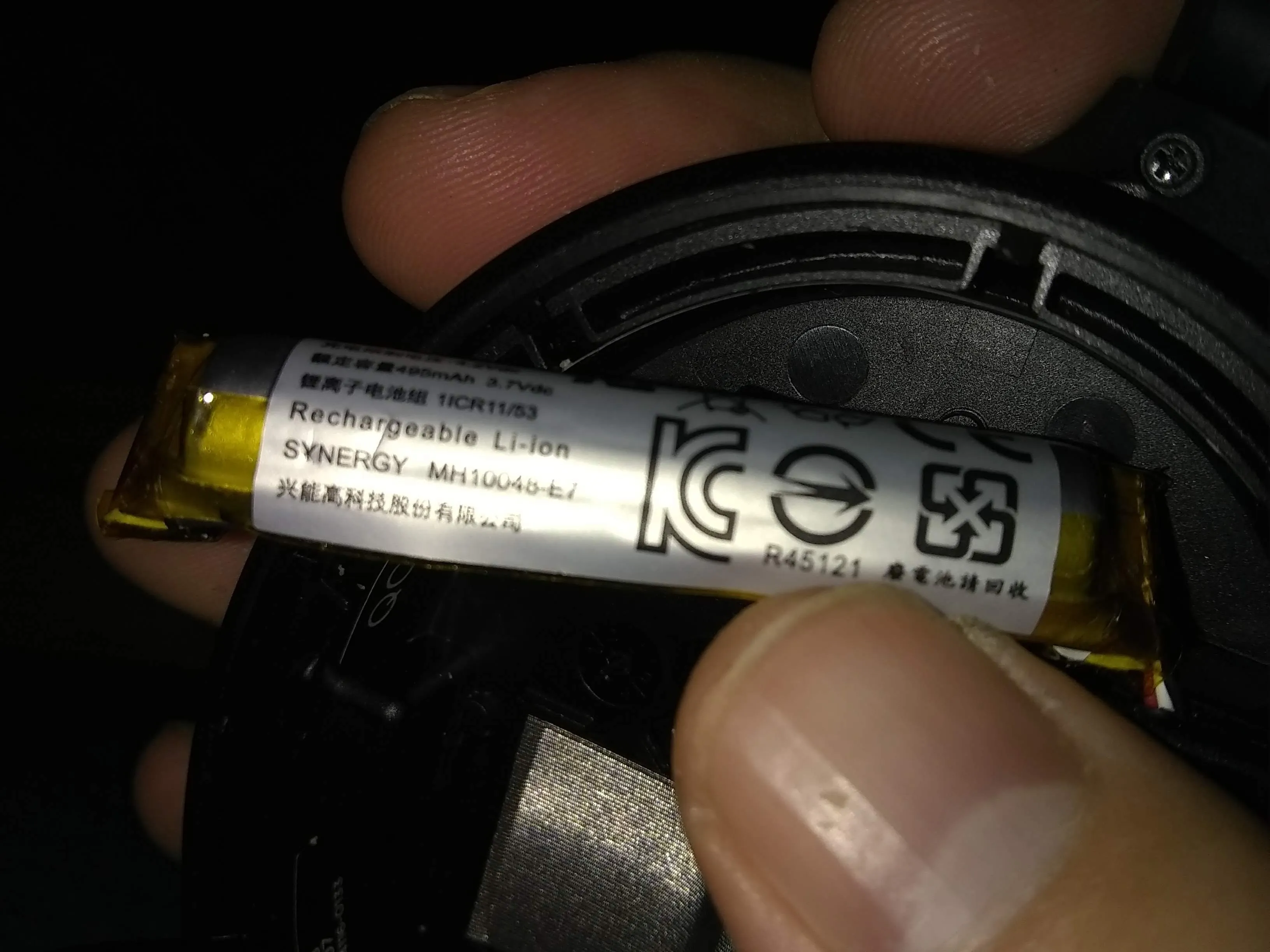

• Батарея - Synergy AHB110520CPS. Поиск в Интернете ничего не дал. Интересно, это проприетарная батарея, продаваемая только Bose, или она просто уже устарела (1,5 года назад).

• Характеристики батареи: 495 мАч 3,7 В, 4,2 В максимум (я думаю).

• Это гибридная батарея Advanced Hybrid Battery, которая представляет собой очень компактную батарею, изготовленную компанией Synergy Taiwan.

• Замените его батареей с аналогичными характеристиками и постарайтесь найти батарею с аналогичным внутренним сопротивлением. Я не уверен, как измерить его для этой батареи, но вы можете поискать его в Интернете.

Комментарии к шагу

Можете ли вы сказать физические размеры батареи?

+1 к этому :)

Вы утверждаете, что батарее 1,5 года. Когда у меня возникла проблема с моими 2,5-летними наушниками QC35, я отнес их в магазин Bose, описал проблему, и менеджер сказал: 'Этого не должно было случиться', и поменял мои наушники на новый комплект. Очень просто и без каких-либо затрат. Не совсем понятно, откуда взялась упомянутая ранее цена ремонта в $259 + $100. Мой опыт - это только хорошее обслуживание клиентов.

Это то, что указано на сайте. Думаю, когда вы идете в магазин и общаетесь с ними лично, они намного приятнее.

Шаг 11

• Сборка является обратной процедурой по отношению к разборке.

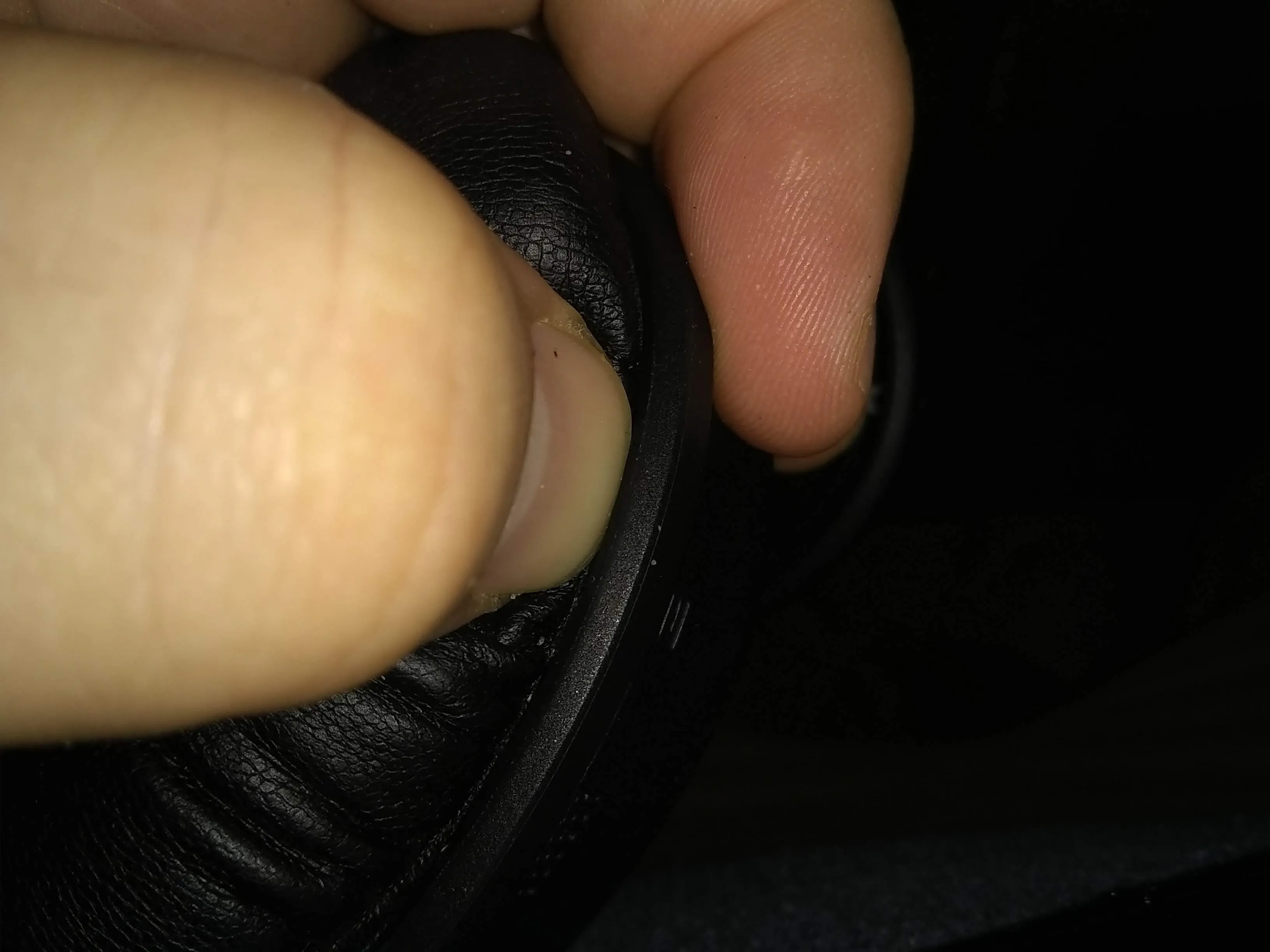

• Чтобы прикрепить пенопластовые муфты, вдавите бортик в пластиковую рамку наушников ногтем (лучше всего большим). Она защелкнется в разных местах.

Комментарии к статье

@No Name Я заменил свой на этот: https://www.ebay.com/itm/3-7V-500-mAh-Po... . Я закрепил его за ушной раковиной вот так: https://imgur.com/m7fLX6F . Ушной войлок держит его внутри.

До сих пор я не знаю, будет ли он заряжаться, но он работает. Он не перегрелся на зарядном устройстве. Даже не нагрелся. Также не работают подсветка и регуляторы громкости/воспроизведения/микрофон. Я отсоединил один из ленточных разъемов и, возможно, неправильно собрал его обратно. В остальном все работает нормально.

Обновление: Я использую запасной аккумулятор и заряжаю/разряжаю его просто отлично. Он также работает долго. Уровень заряда батареи увеличивается и уменьшается точно так же, как и у старой батареи. Идеальная замена.

Также я снова открыл его, и один из ленточных кабелей, с которым я возился, оказался не совсем подключен. Я подключил его, и у меня появились индикаторы и регуляторы громкости (первоначально регуляторы громкости, но сейчас они у меня не работают). Микрофон, кажется, все еще не работает, но он подключен. Не знаю, почему.

Привет, Junrei, очень хорошие попытки ремонта и советы! У меня есть вопрос. Запасная батарея уже имеет свой собственный термистор в упаковке или ее нужно поместить рядом с существующим термистором, где когда-то была старая батарея? Спасибо.

Рэй

Здравствуйте, Юнрей,

Мне интересно, держит ли батарея https://www.ebay.com/itm/3-7V-500-mAh-Po... до 20 часов, как и оригинальная батарея Synergy AHB110520CPS для Bose Q35? Как это влияет на работоспособность ANC?

У меня была такая же проблема с батареей Synergy AHB110520CPS, и я пошел в местный магазин компьютеров и бытовой техники, чтобы узнать, можно ли это исправить. IT-эксперт заменил батарею на какую-то другую (я даже не знаю тип замененной батареи), и вот результат: ANC ужасен, около 50% от прежней емкости, я слышу шум вокруг, а в самолете вой двигателя больше не изолирован должным образом. Батарея разряжается за 4-5 часов примерно, время зарядки около 25-30 минут.

Похоже, что это не тот аккумулятор. Моя работает очень долго. Я не измерял, но кажется, что его хватает на 2-3 8-часовых рабочих дня с некоторыми перерывами в использовании. ANC по-прежнему работает, но я не заметил в нем ничего особенного. В моем офисе не очень шумно (и ANC работает только для фоновых шумов, таких как щелчки, вентиляторы и тому подобное, а не голоса).

Похоже, что ваша батарея не в порядке. Его характеристики ужасны. Выбирайте батарею с напряжением 3,7 В, максимум 4,2 В и емкостью 500 мАч или больше (больше мАч - больше емкость).

Может быть, напряжение на батарее было неправильным? Я бы ожидал, что вещи не будут хорошо работать при пониженном напряжении. Обычно они вообще не работают. Может быть, это была старая батарея или батарея меньшей емкости?

@Junrei Я думаю, что лучшим вариантом будет литий-ионная батарея 10440. Он примерно такого же размера, как и оригинальный, обычно около 300-400mah, так что разница не слишком велика. Я бы не чувствовал себя слишком уверенно, разместив батарею прямо возле уха. Батареи Lipo обладают большой мощностью и могут нанести вам реальный ущерб. 10440 поместится в оригинальный отсек (я думаю. Еще не пробовал.) и будет немного более защищен, если что-то пойдет не так.

Единственная проблема в том, что на этих батареях нет датчика температуры. Я думал, что эти батареи только немного шипят и выпускают газы... но я вижу, что они взрываются при перезарядке... это нехорошо.

Может ли кто-нибудь найти похожую батарею, которая поместится в оригинальный отсек?

Риск все еще ниже, потому что я не заряжаю их, когда ношу их. Я бы подумал, что повреждение, вызвавшее внутреннее короткое замыкание, в конечном итоге приведет к перегреву... и, возможно, к тому же результату.

Я только что установил батареи 10440, 5 минут назад, и они идеально подошли. Вы правы, у них нет датчика температуры, я купил упаковку 10-килограммовых термисторов и просто приклеил их к боковой стороне батареи с помощью термопасты и термоусадки сверху. Вы также можете просто поставить 10-килограммовый резистор с земли на температуру, но тогда вы потеряете датчик температуры.

Определенно обратите внимание на 10440, если вы собираетесь менять их позже, они относительно дешевы и имеют тот же размер, что и оригинальные батареи. Термисторы и термопаста также стоят очень дешево. Единственный недостаток 10440 в том, что вам нужно припаять провода непосредственно к батареям, а для этого нужен приличный паяльник.

Звучит неплохо, Дирт. Я бы держал его в металлической кастрюле или другом огнеупорном месте в течение нескольких дней и контролировал температуру время от времени во время зарядки. Я думаю, что без терморезистора вы удалите защитный механизм. При чрезмерном заряде эти батареи взрываются.

Мой даже не нагревается после зарядки, поэтому я чувствую себя в безопасности. Кроме того, процент заряда батареи поднимается и опускается (даже до 100%), как и должно быть.

Инструкции по частичной разборке показывают, что нужно разобрать как правую, так и левую сторону телефона. Однако, поскольку батарея находится в левой части, действительно ли необходимо разбирать правую часть, если все, что мне нужно сделать, - это заменить батарею?

Вы правы. Разбирайте только ту сторону, где находится аккумулятор - левую. Это руководство должно было быть руководством по разборке, а не только по батарее.

Винты какого размера (3 с правой стороны, шаг 3) используются для крепления металлической крышки и платы?

#00 Phillips
