Разборка Boxee Box

Введение

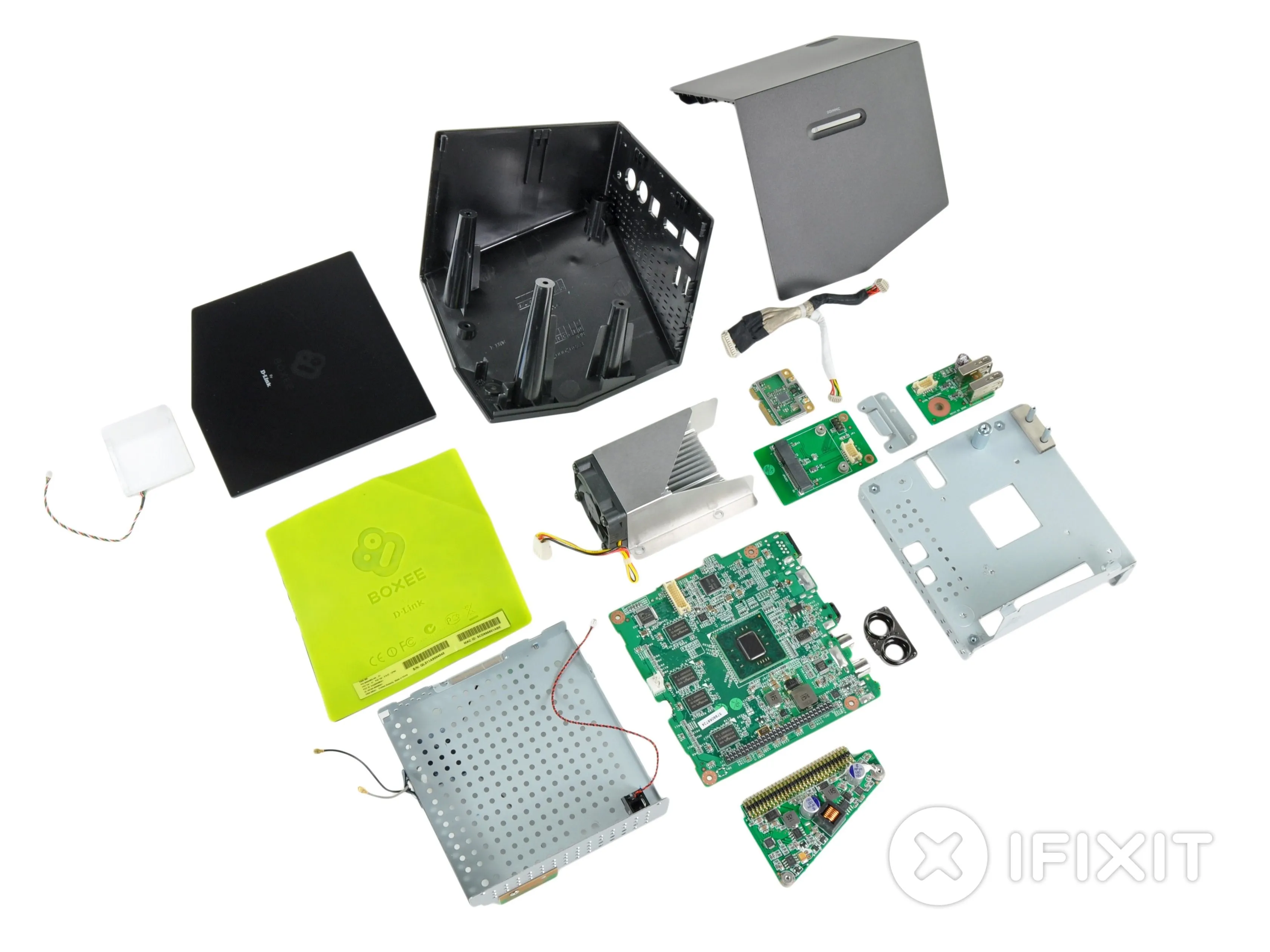

Boxee Box - это кубическое отклонение от традиционно прямоугольной приставки. Странный форм-фактор заставил компанию D-Link сделать внутренности столь же странными. Но благодаря этому ее еще и очень весело разбирать!

Мы также принимаем меры против устройств, вышедших из употребления, с помощью нашего Манифеста о самостоятельном ремонте. Оплатите твит и получите бесплатный плакат!

Что вам нужно

Инструменты

•

•

  Посмотреть

•

Шаг 1 Разборка бокса Boxee Box

• Дамы и господа, Делаете.ру с гордостью представляет Boxee Box от D-Link.

• Трудно не заметить, насколько Boxee Box выше, чем Apple TV и Logitech Revue. Этот полузатонувший куб определенно будет выделяться в вашей развлекательной системе.

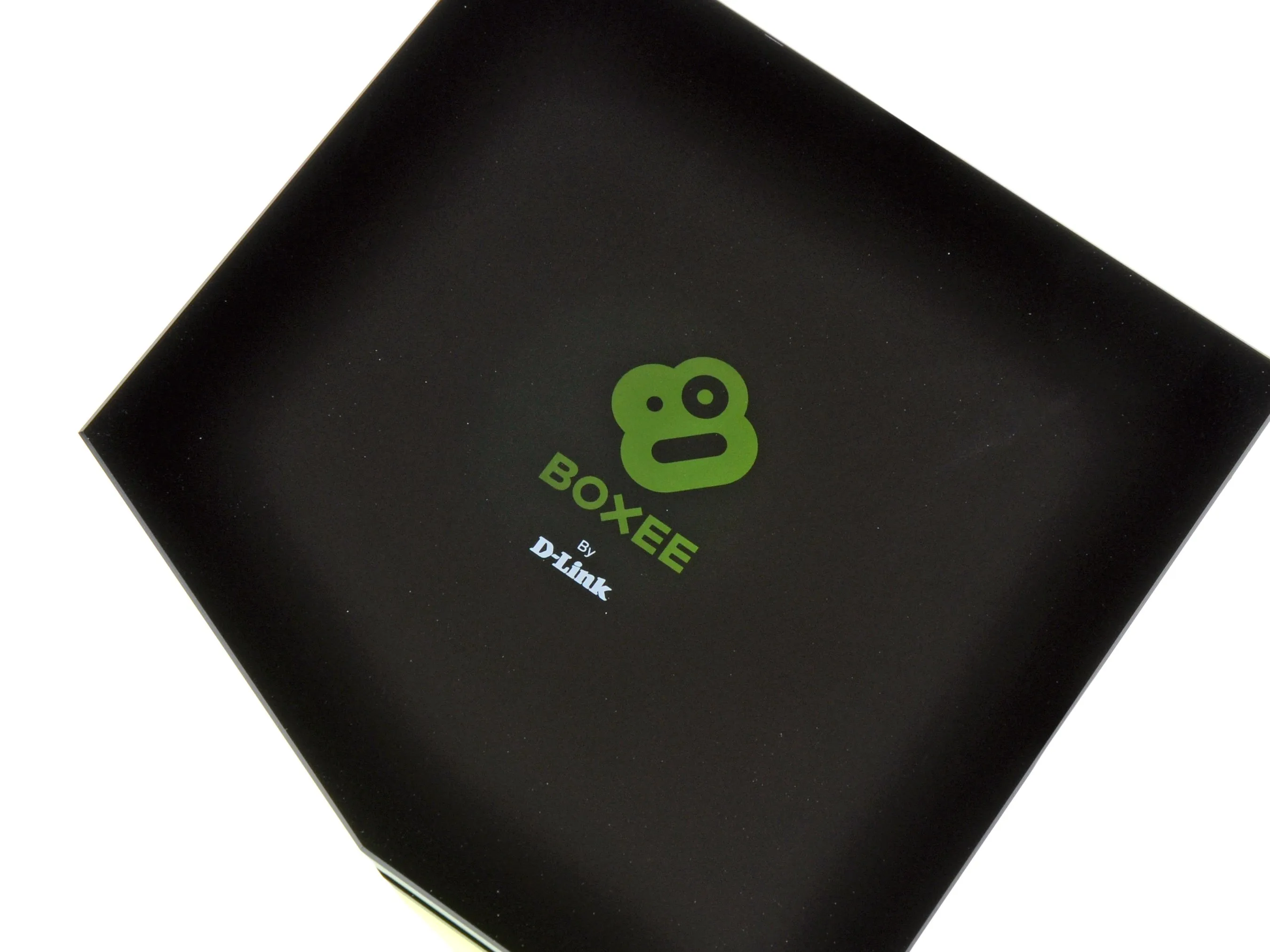

• Тем не менее, по нашему мнению, качество сборки Boxee не уступает Apple и выглядит гораздо солиднее, чем Revue. Передняя панель выполнена из прочного пластика, и на ней отображается логотип Boxee, как только вы включаете устройство.

Шаг 2

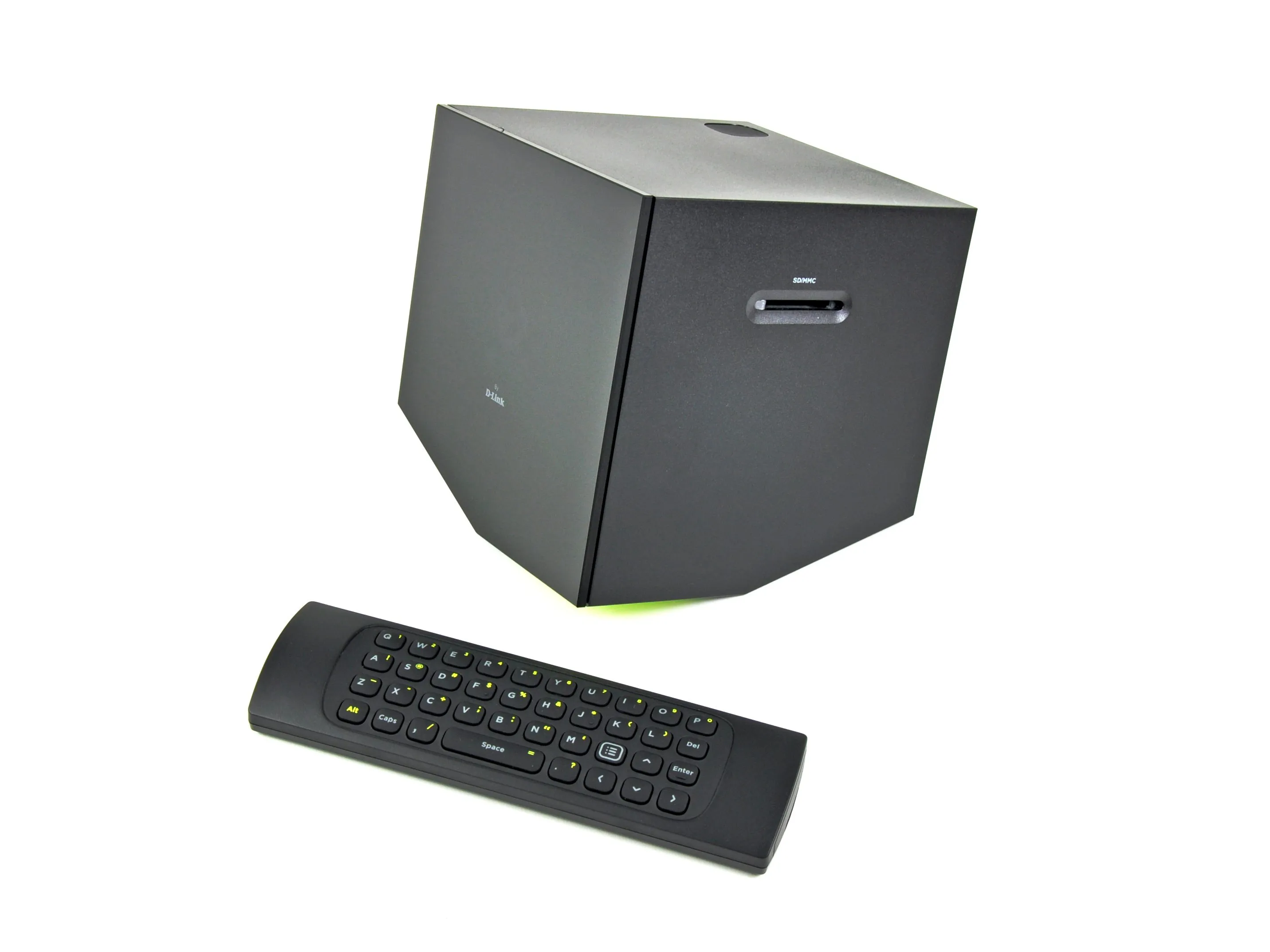

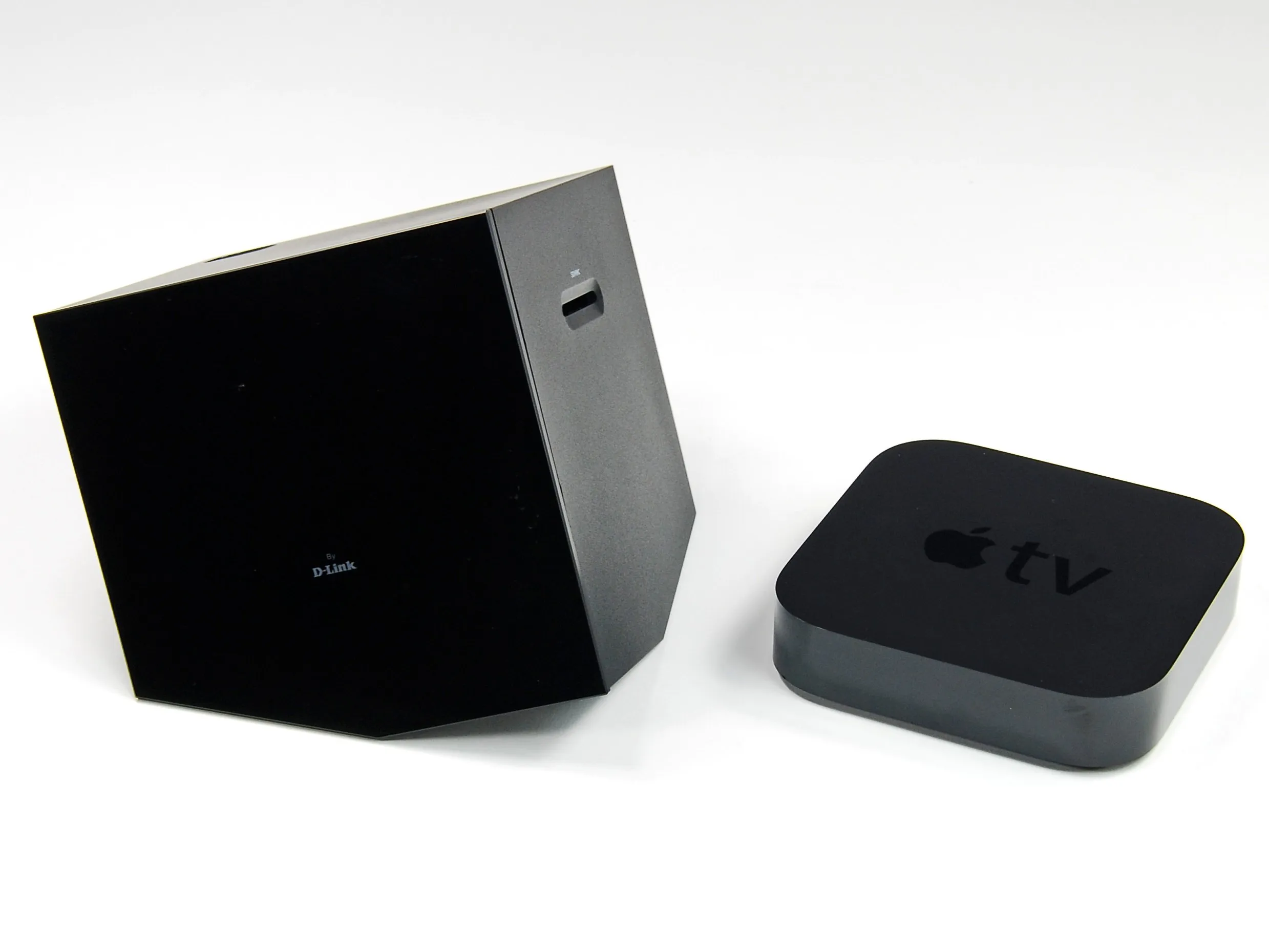

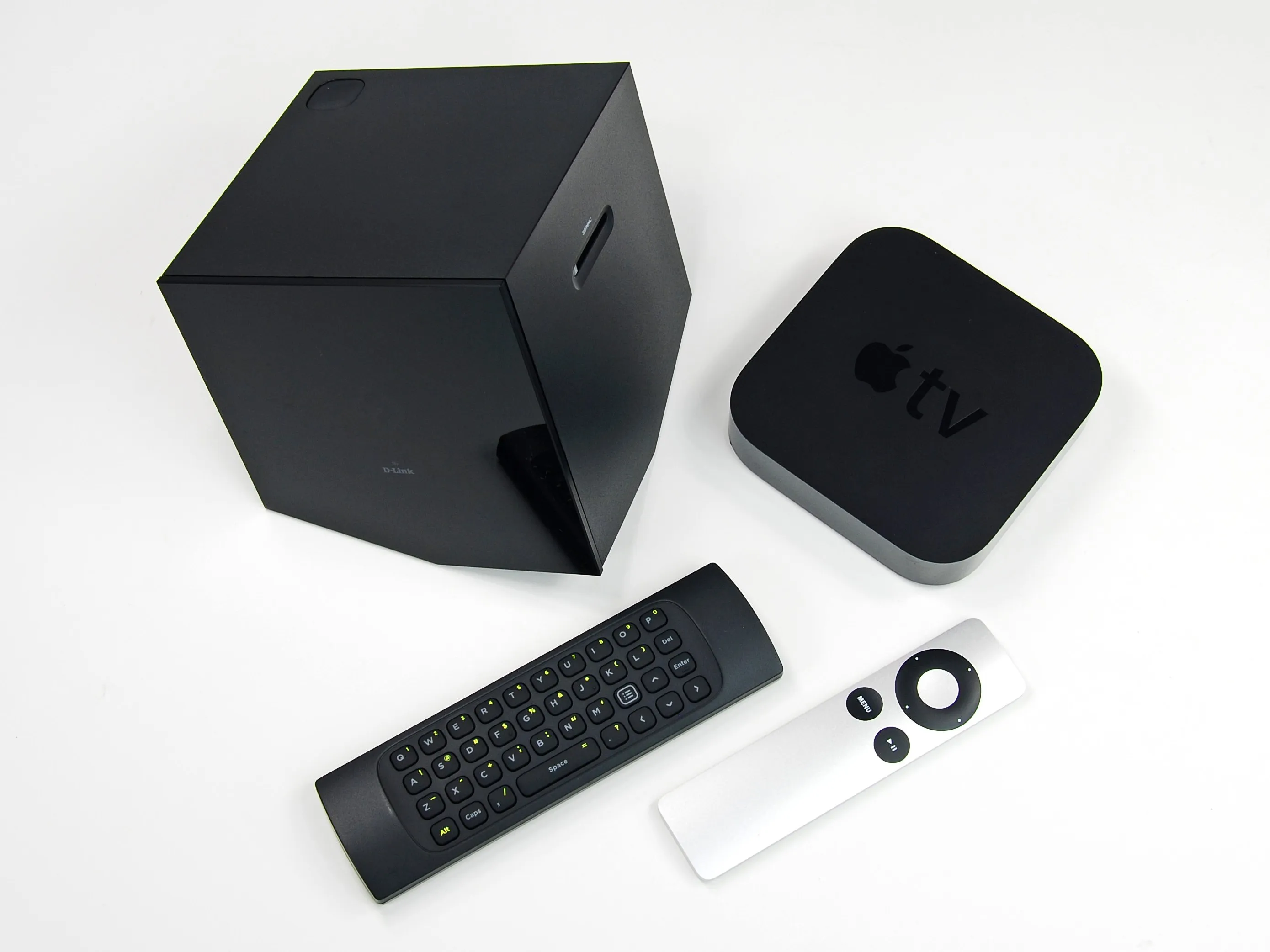

• Boxee Box выглядит огромным по сравнению с Apple TV, но в реальности он не такой уж и громоздкий - Apple TV просто крошечный.

• Пульт Boxee Box лишь немного больше, но на нем есть Qwerty-клавиатура, которая будет очень кстати на Apple TV. В противном случае, написание 'одинокий остров' на YouTube занимает много времени.

• Правда, он напоминает нам о другом продукте Apple...

Шаг 3

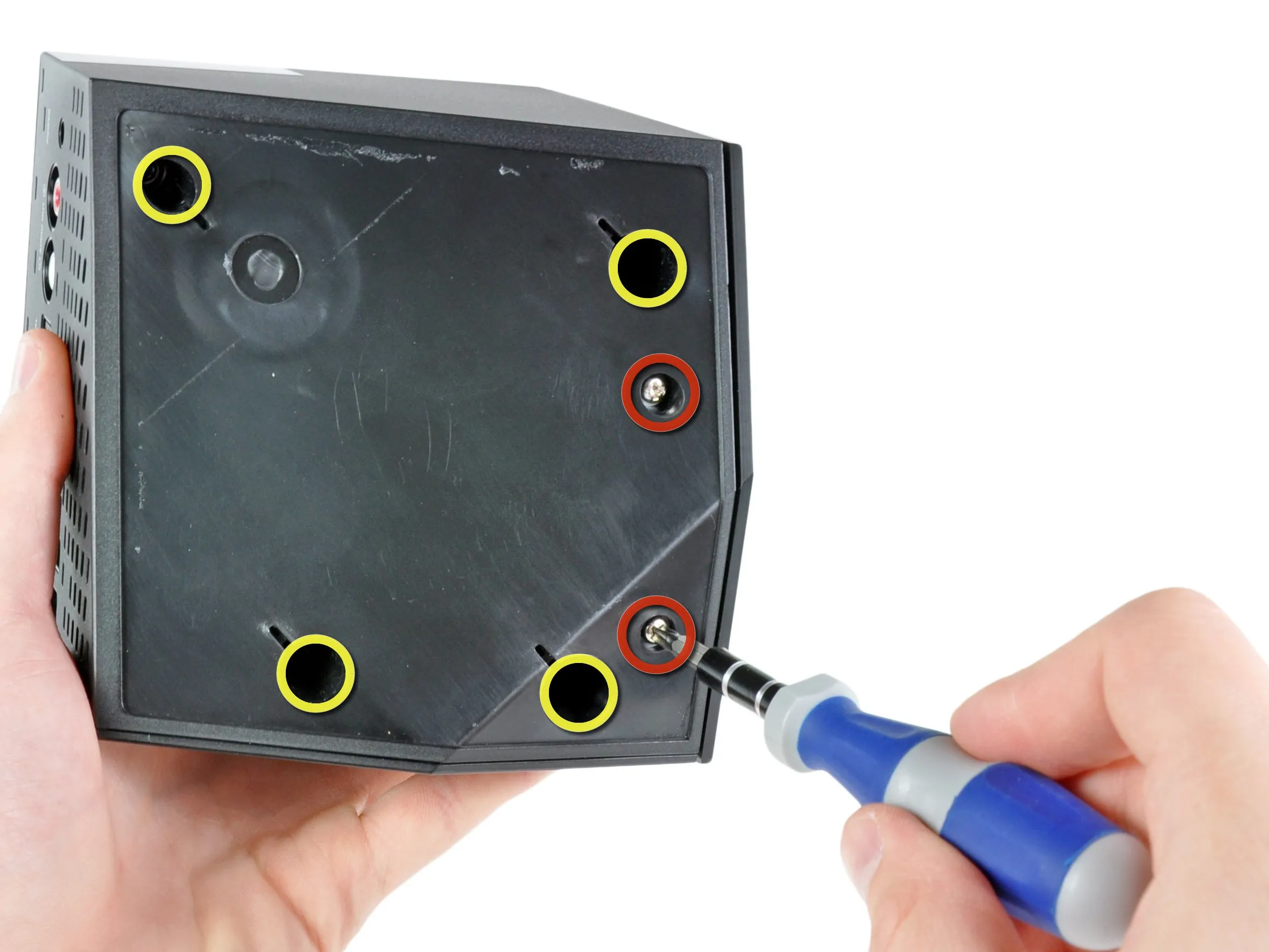

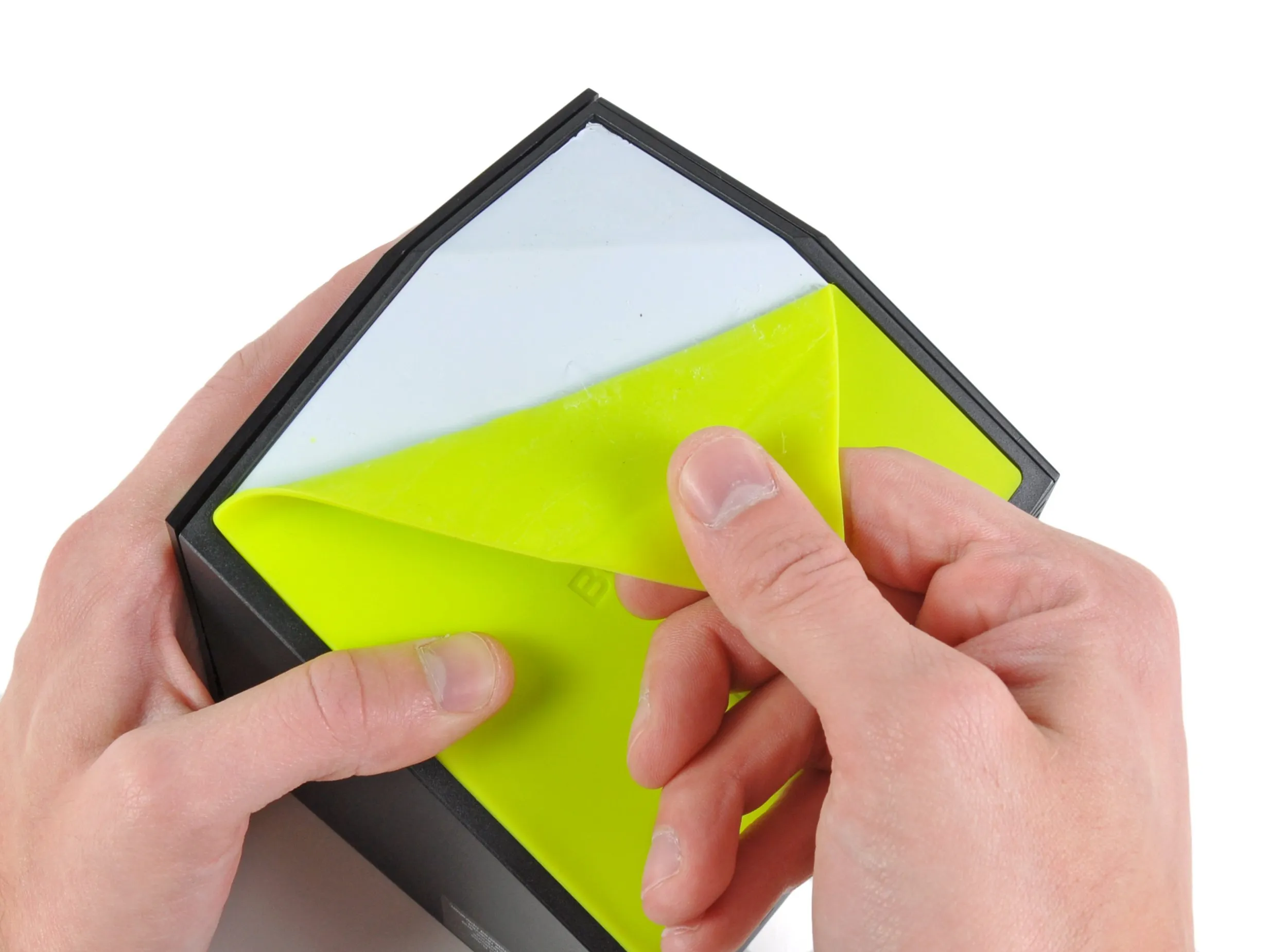

• Нам пришлось отклеить известково-зеленую резиновую основу Boxee и клейкую пленку под ней, чтобы обнаружить четыре винта #1 Phillips и два винта #2 Phillips.

• Винты #2 Phillips хорошо видны, когда вы отклеиваете резиновую основу.

• Винты #1 Phillips утоплены, поэтому для доступа к ним вам понадобится отвертка с более длинным стержнем.

Комментарии к шагу

Может быть, вместо того чтобы отклеивать всю накладку, вы просто вырежете крестик над каждым отверстием?

Да, хороший выбор - мы хотели убедиться, что под ним нет ничего страшного.

Шаг 4

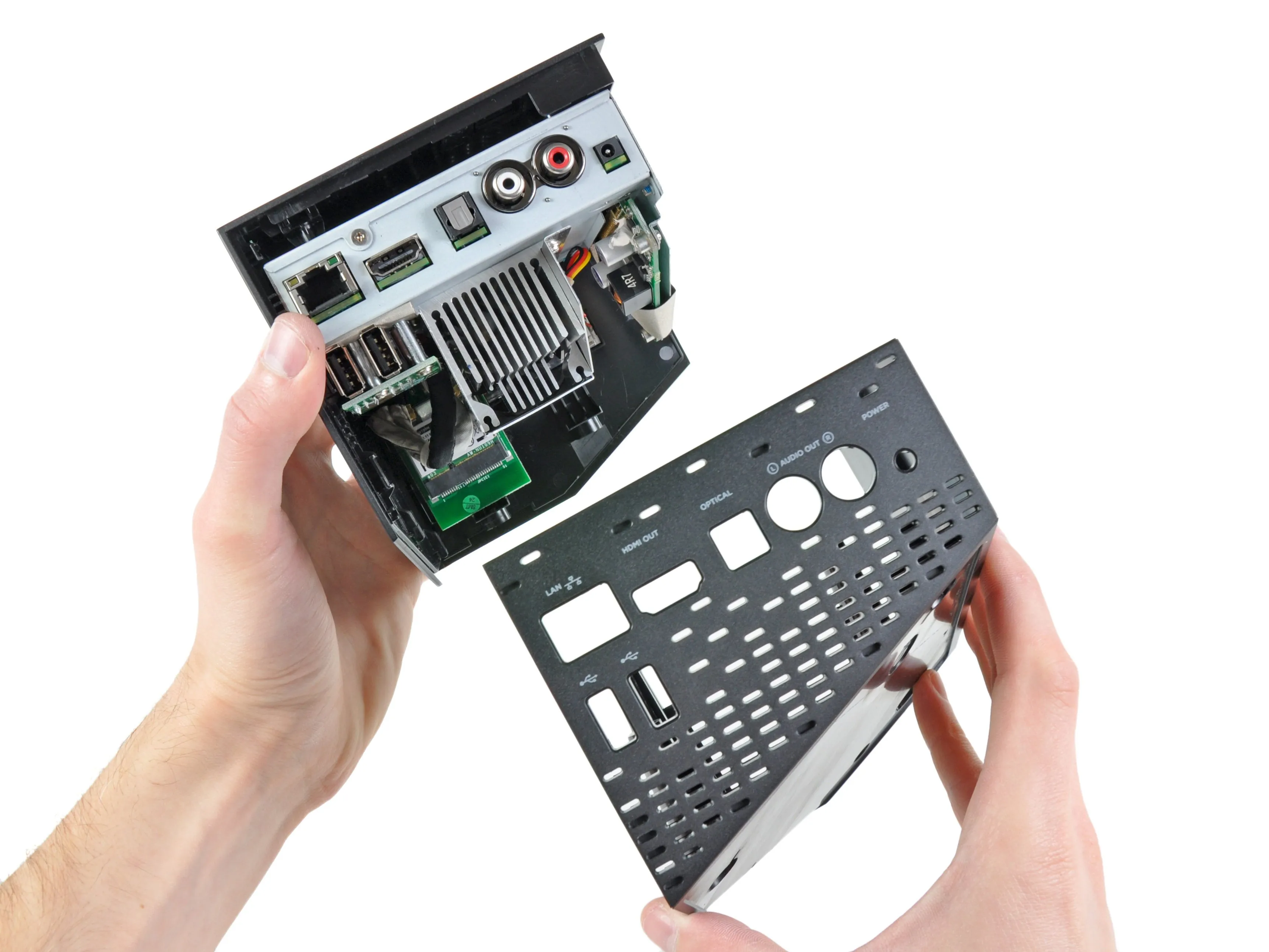

• Нижняя крышка Boxee Box снимается довольно легко, обнажая все его 'коробочные' достоинства.

• Boxee Box дает нам все, что мы хотим, и ничего, что нам не нужно:

• HDMI-выход

• Оптический и аналоговый (RCA) аудиовыходы

• Ethernet

• Два порта USB

• Разъемы RCA - отличное дополнение для тех, кто хочет подключить Boxee напрямую к компьютерным колонкам или ретро-стереооборудованию.

Шаг 5

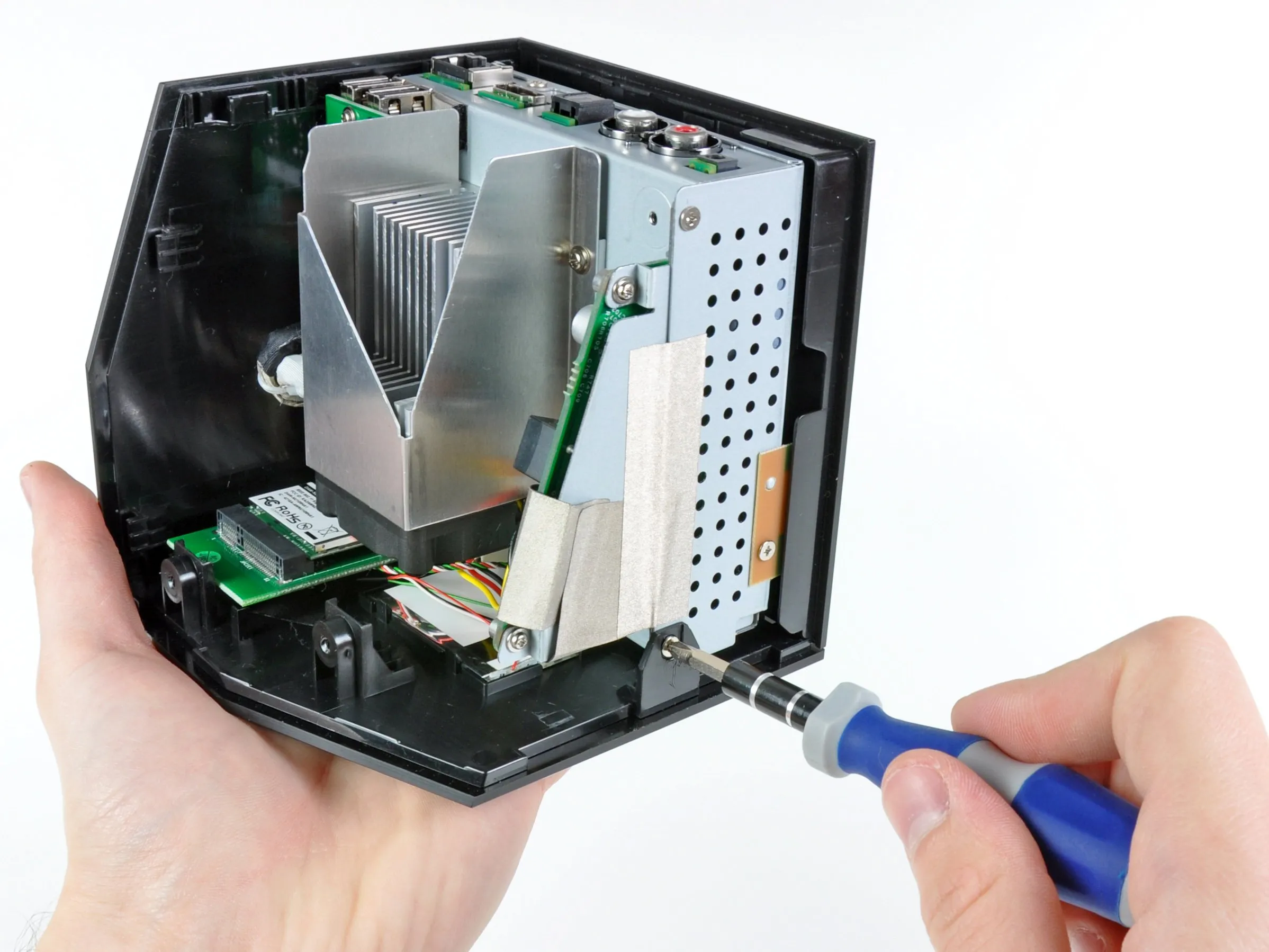

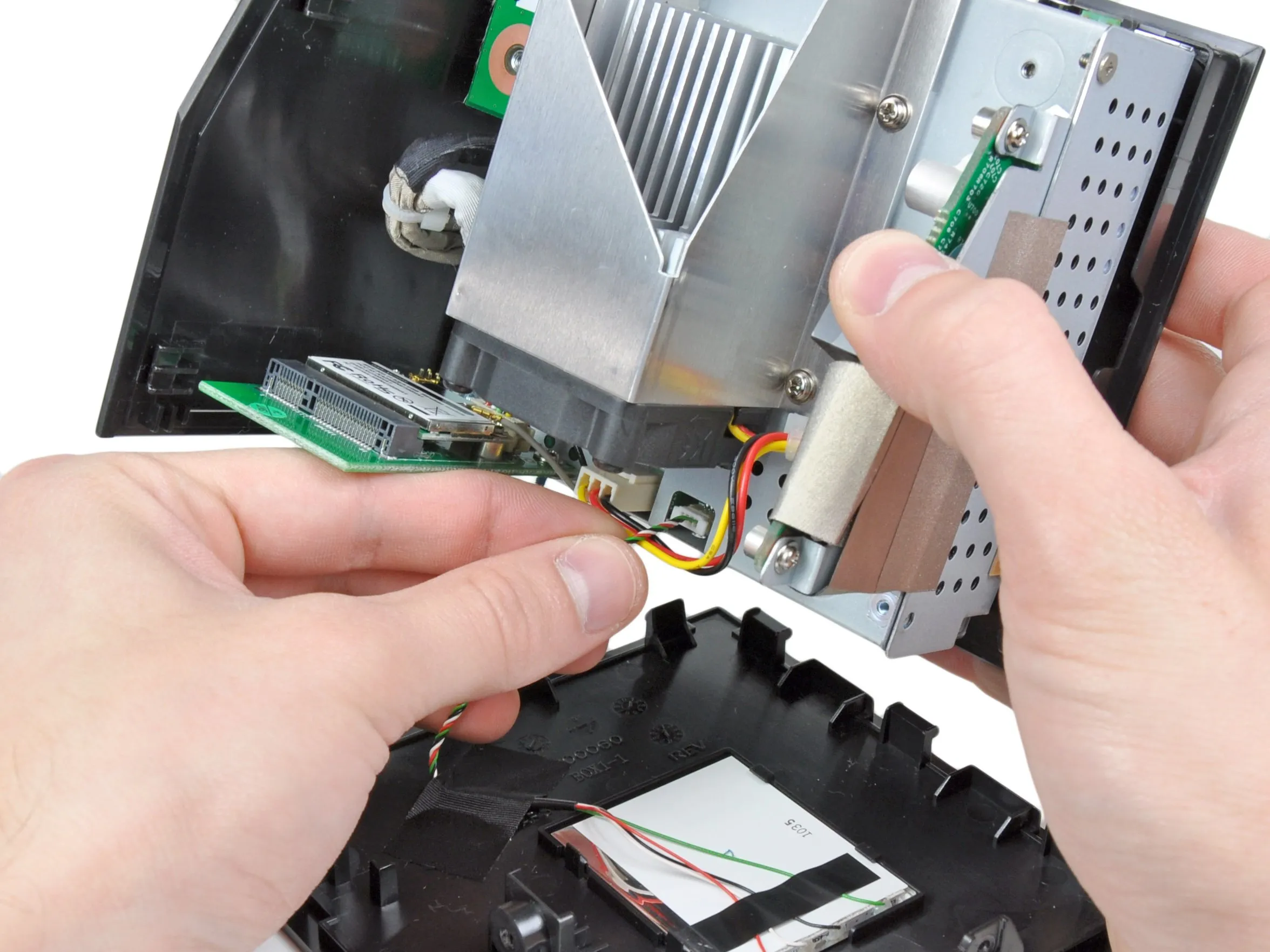

• Один крестообразный винт №1 и несколько пластиковых клипс крепят переднюю панель к боковой стенке Boxee Box.

• Переднюю панель можно снять, отсоединив разъем для панели состояния.

Шаг 6

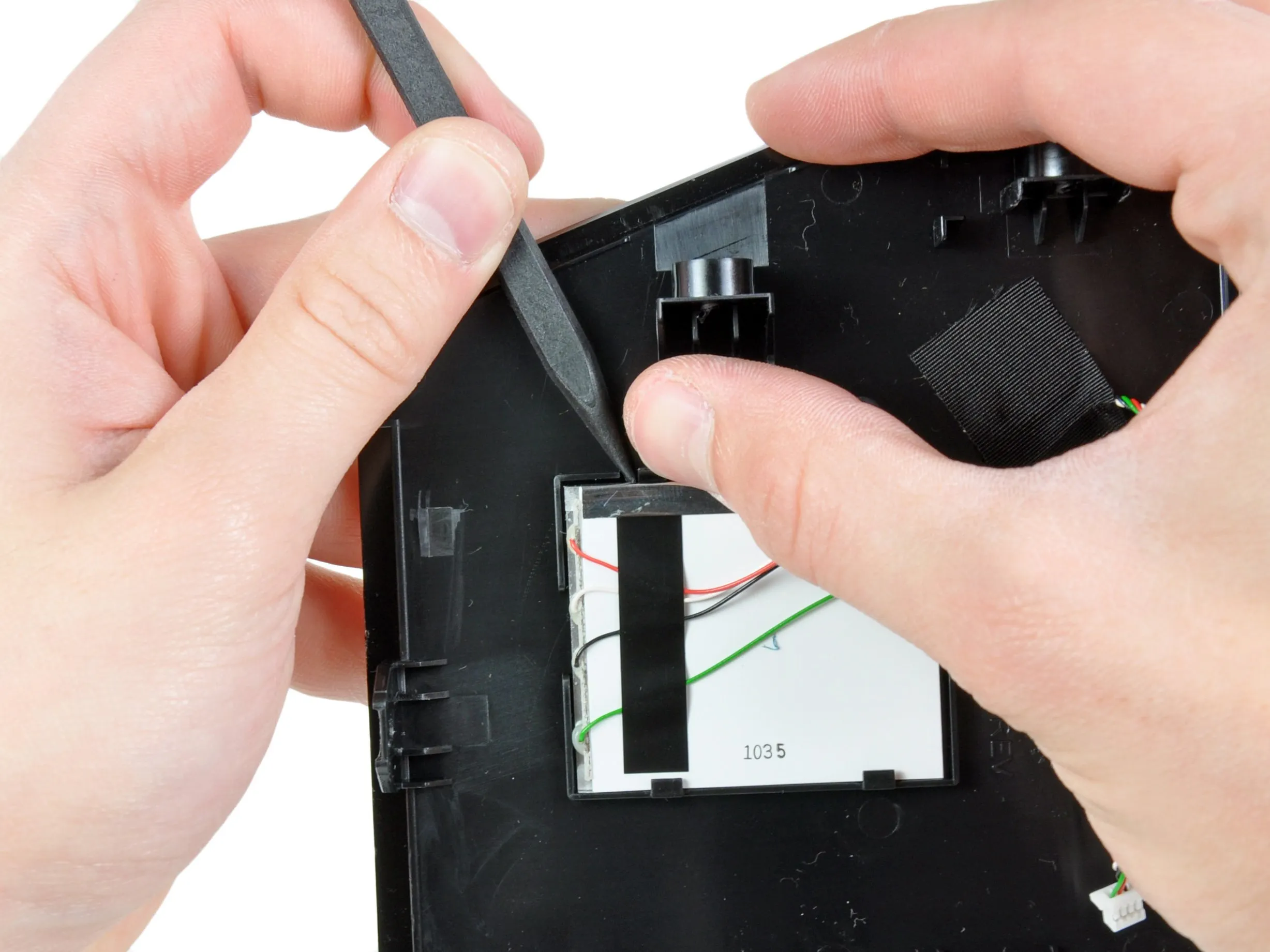

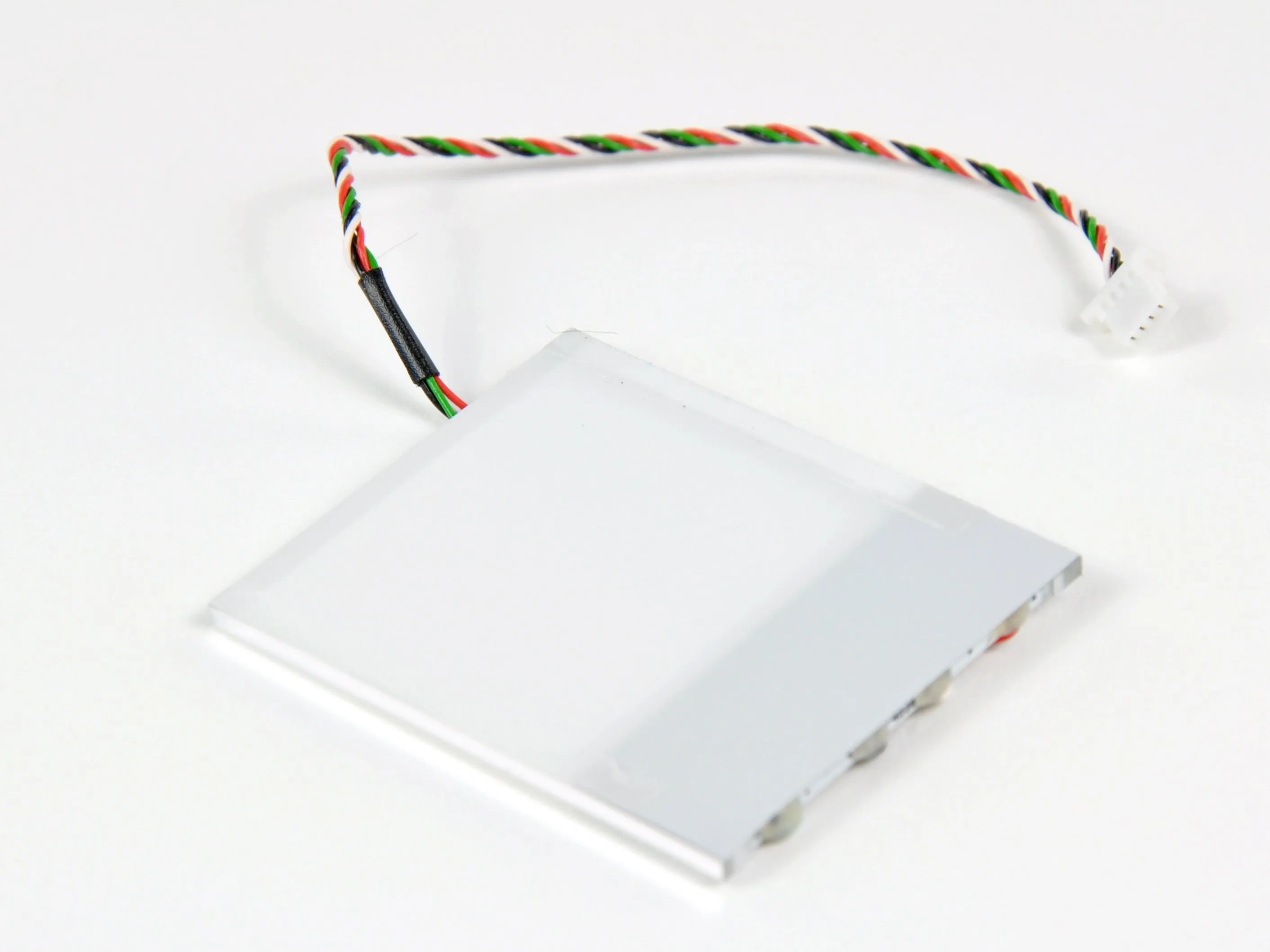

• Немного поднатужившись, можно снять панель состояния с передней панели.

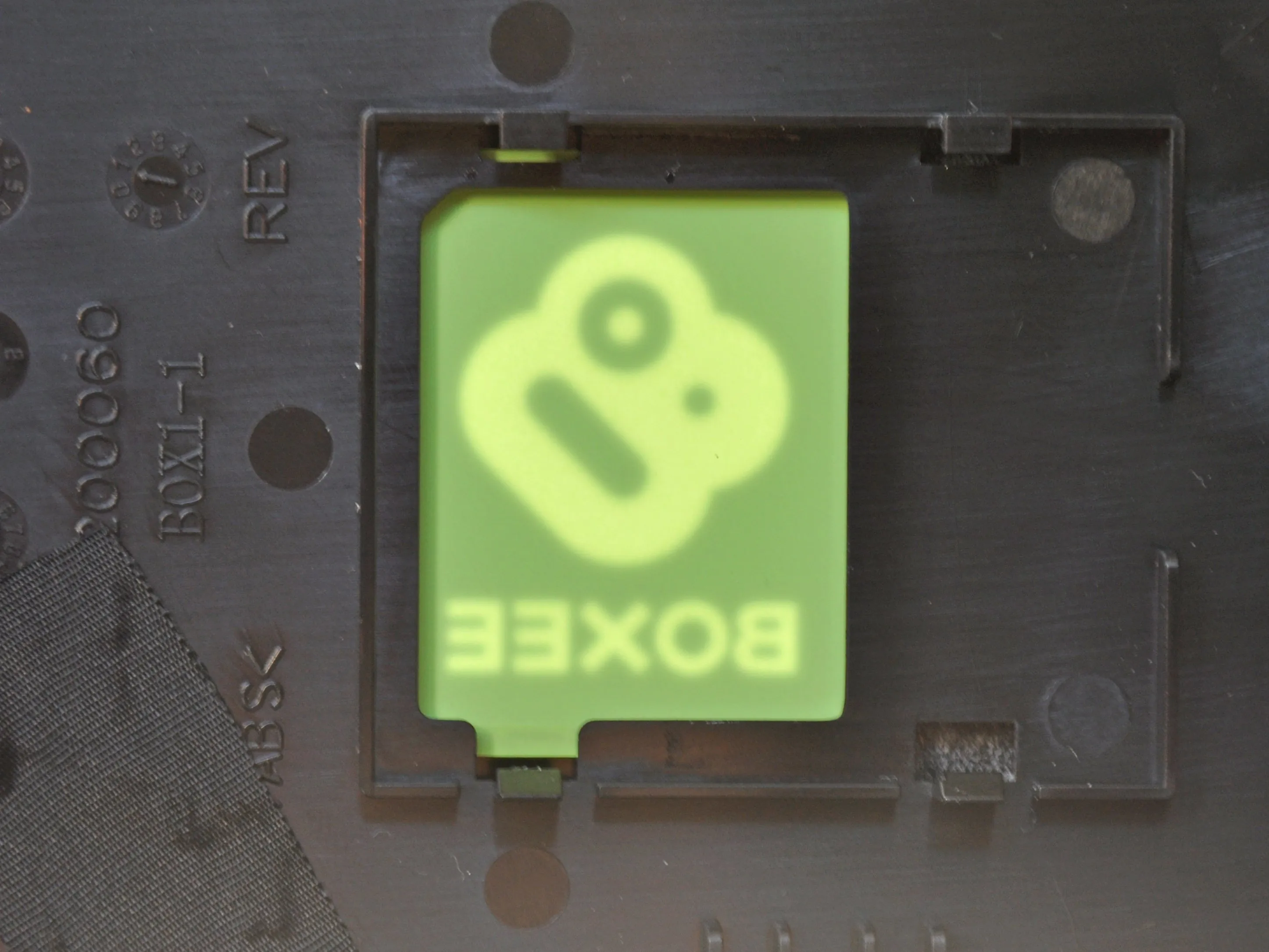

• Мягкая белая пластина на панели состояния рассеивает свет от нескольких светодиодов, чтобы подсветить полупрозрачный логотип Boxee оранжевым (в режиме ожидания) или зеленым (в режиме работы).

Шаг 7

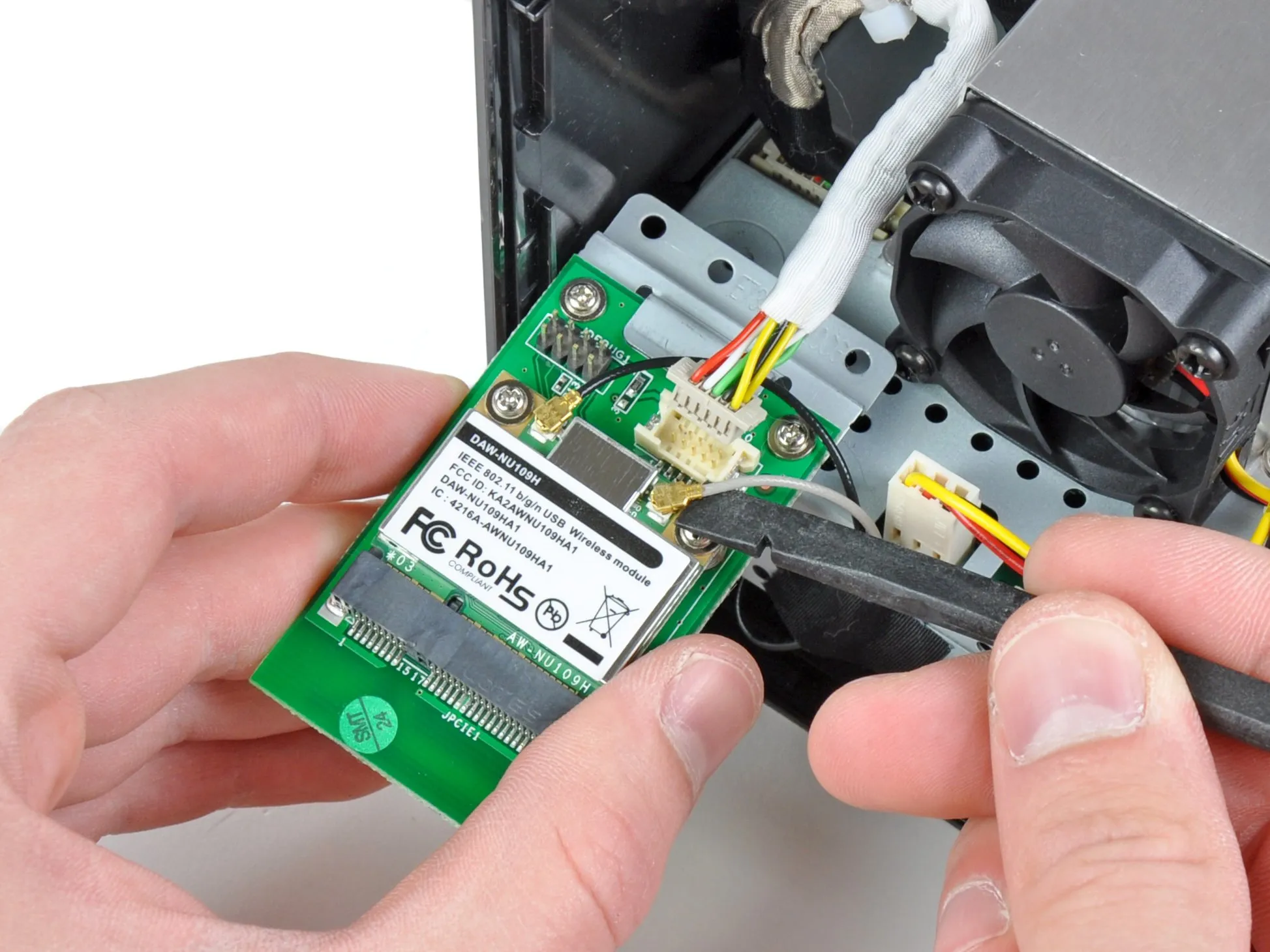

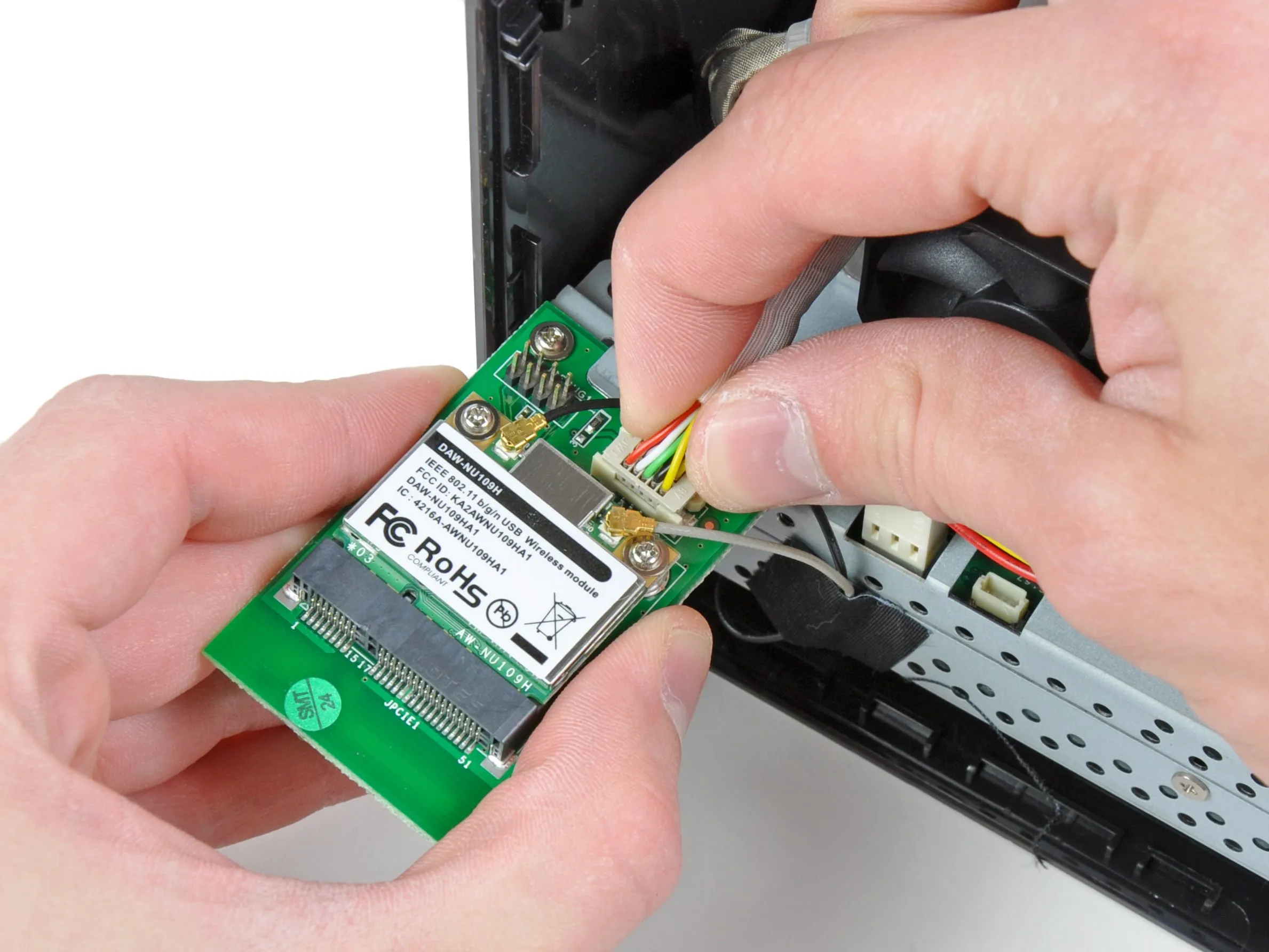

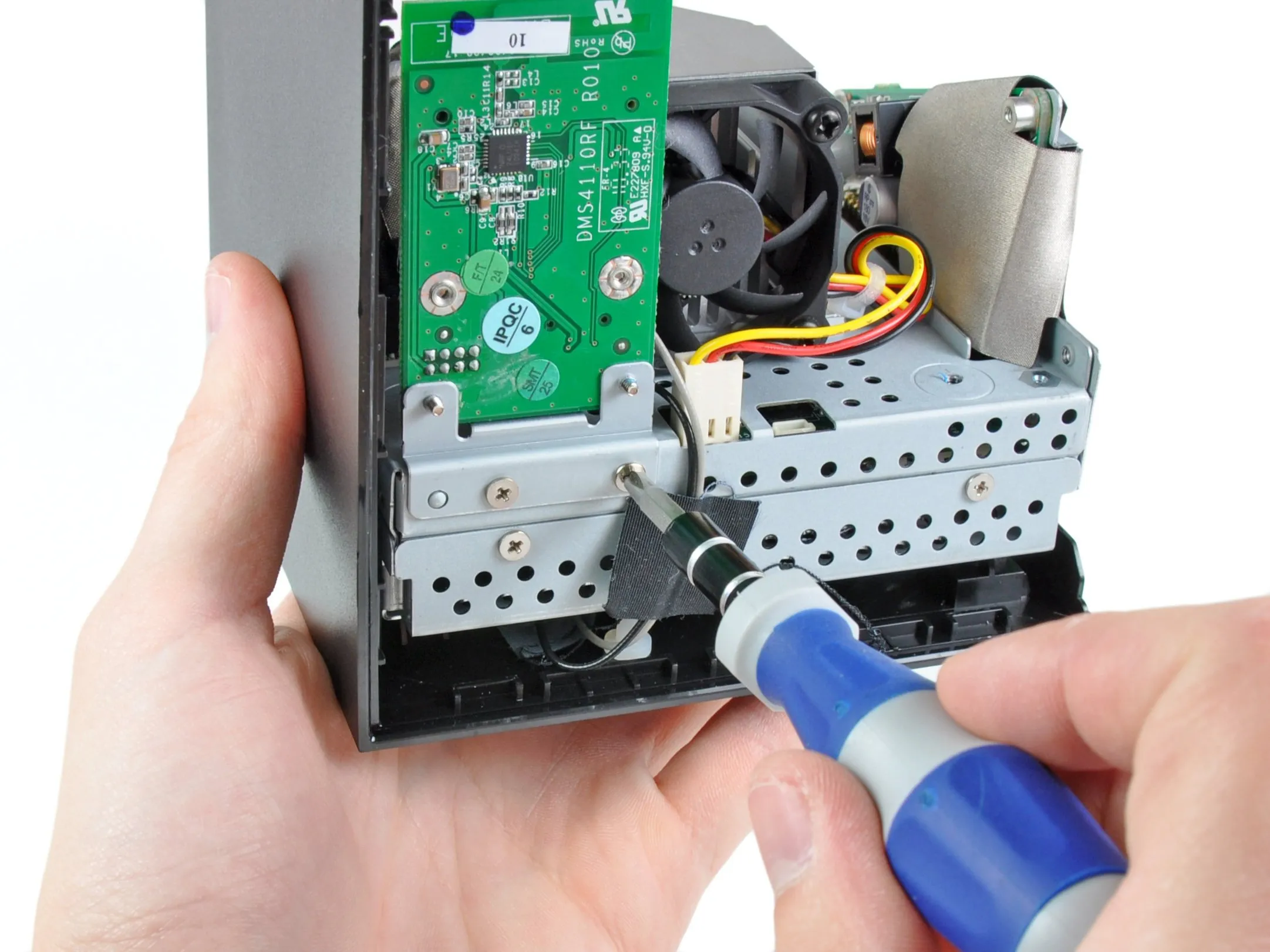

• Беспроводная плата Boxee Box крепится к металлической раме с помощью нескольких винтов Phillips.

• Конечно, приятно видеть распространенные типы винтов в электронике. Когда для ремонта устройства не нужны специальные инструменты, проще починить его самому.

• Беспроводная плата держится на разъеме для передачи данных и паре антенных кабелей.

Шаг 8

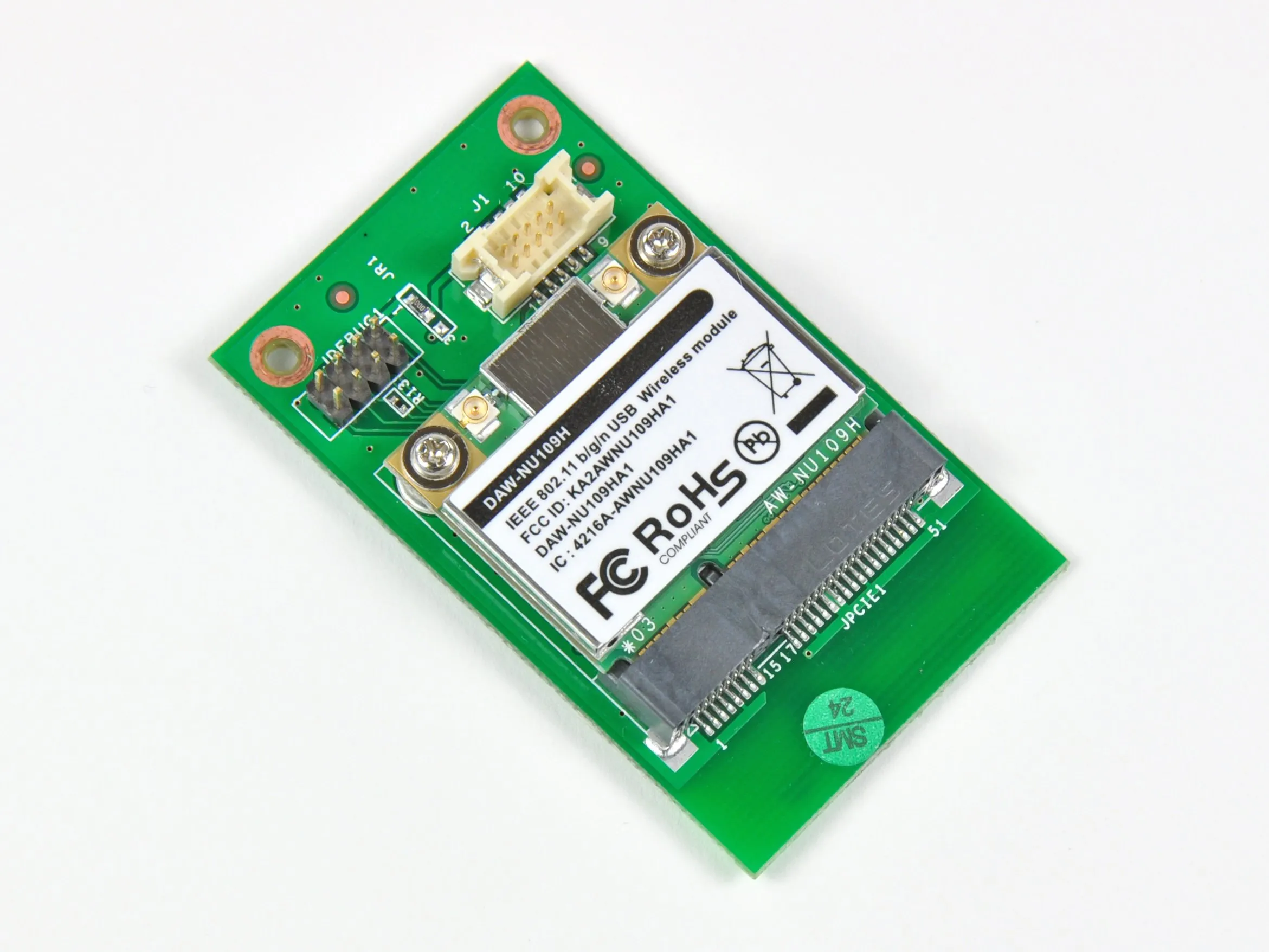

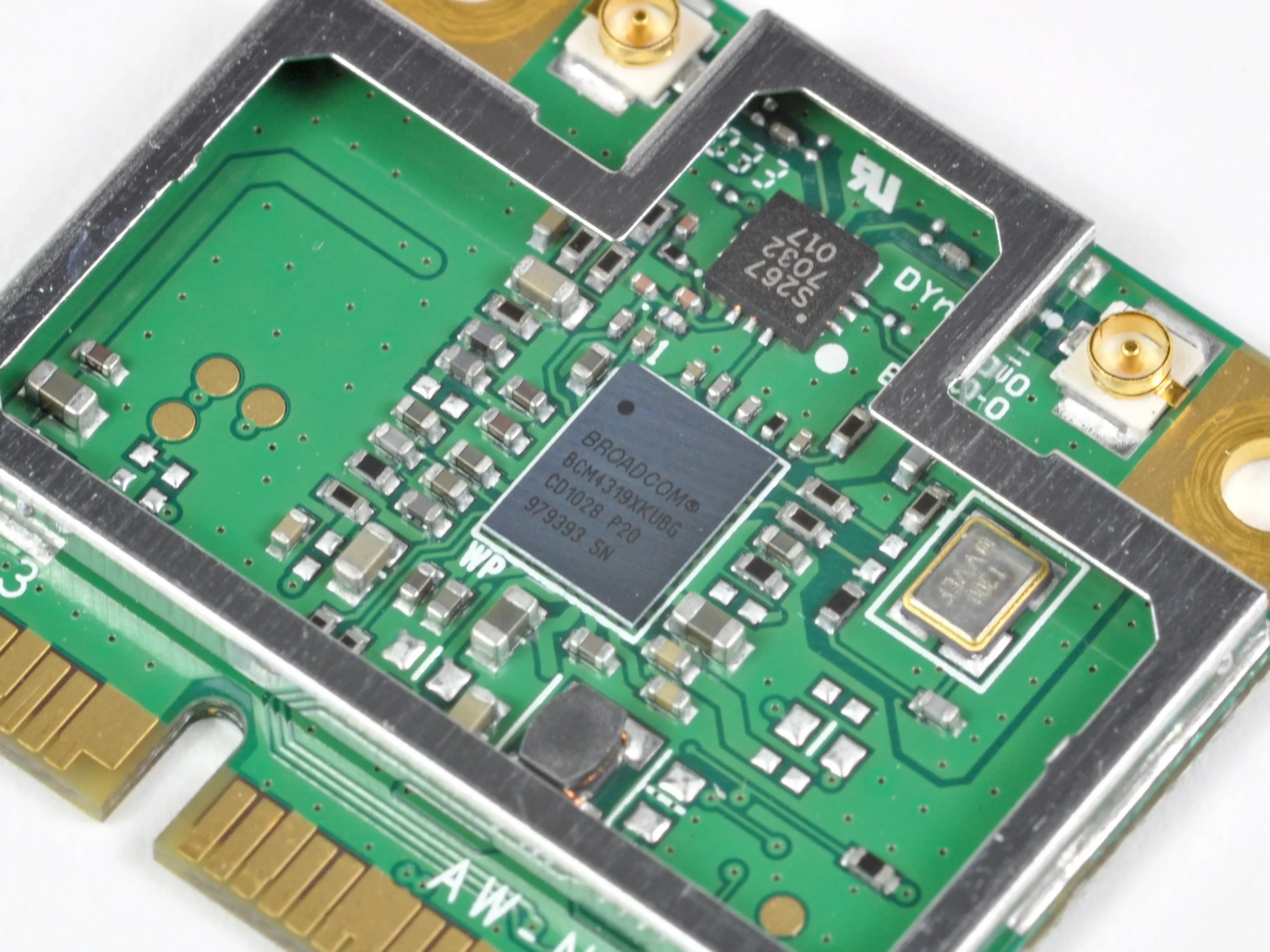

• Блок беспроводной карты состоит из беспроводной карты Mini PCI-E и соединительной платы, куда подключается кабель от материнской платы.

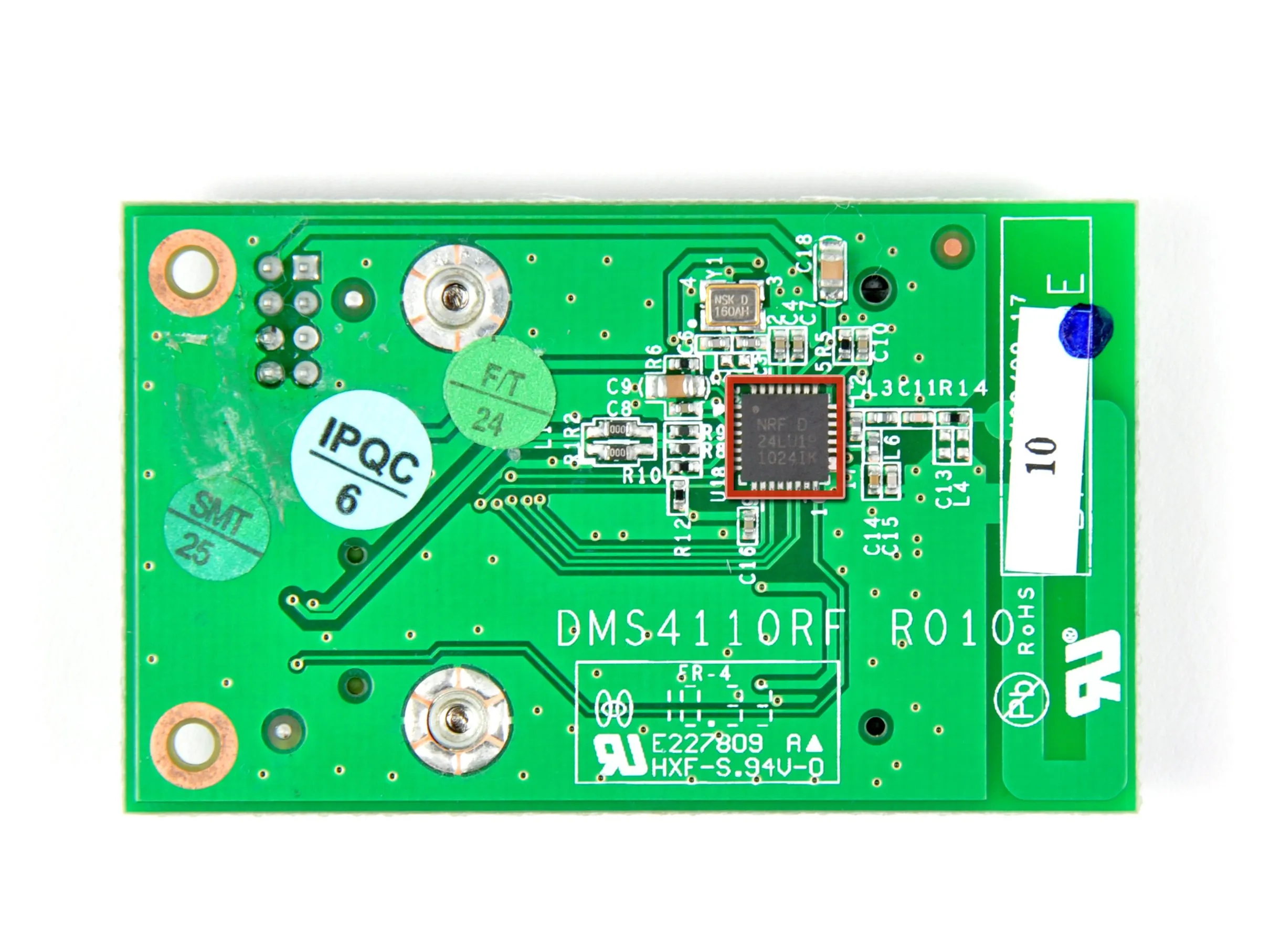

• На обратной стороне соединительной платы мы обнаружили трансивер Nordic Semiconductor NRF24LU1P.

• Скорее всего, этот чип используется для декодирования сигналов, получаемых от удивительного беспроводного пульта QWERTY.

• Недавно мы обнаружили тот же чип в прямом конкуренте Boxee, устройстве Logitech Revue.

• В беспроводной карте Mini PCI-E используется Broadcom BCM4319XKUBG.

• Антенна дистанционного управления вмонтирована в межплатное соединение прямо под разъемом Mini PCI-E. В собранном виде она располагается в верхней части устройства, чтобы помочь в приеме сигналов дистанционного управления.

Шаг 9

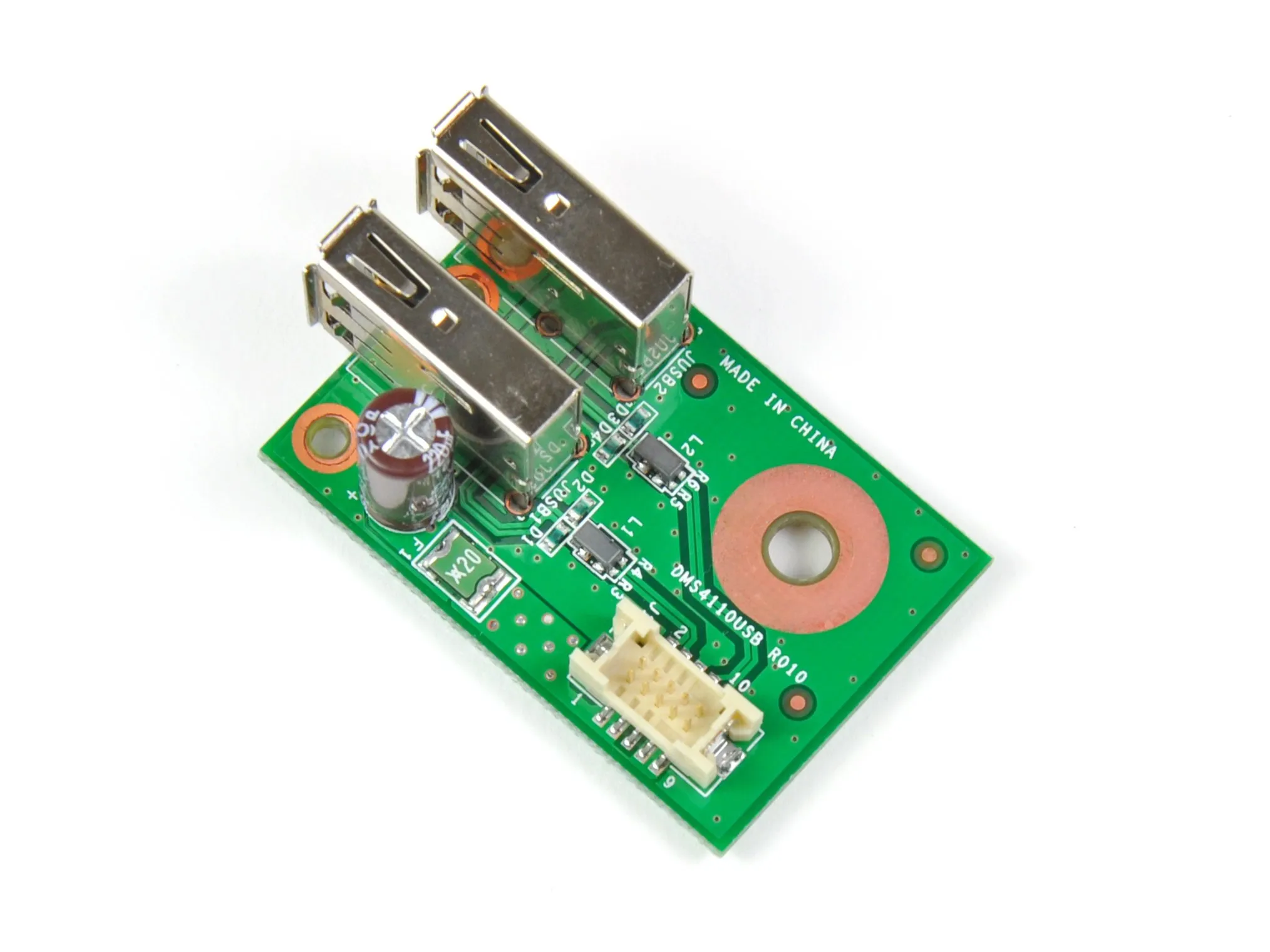

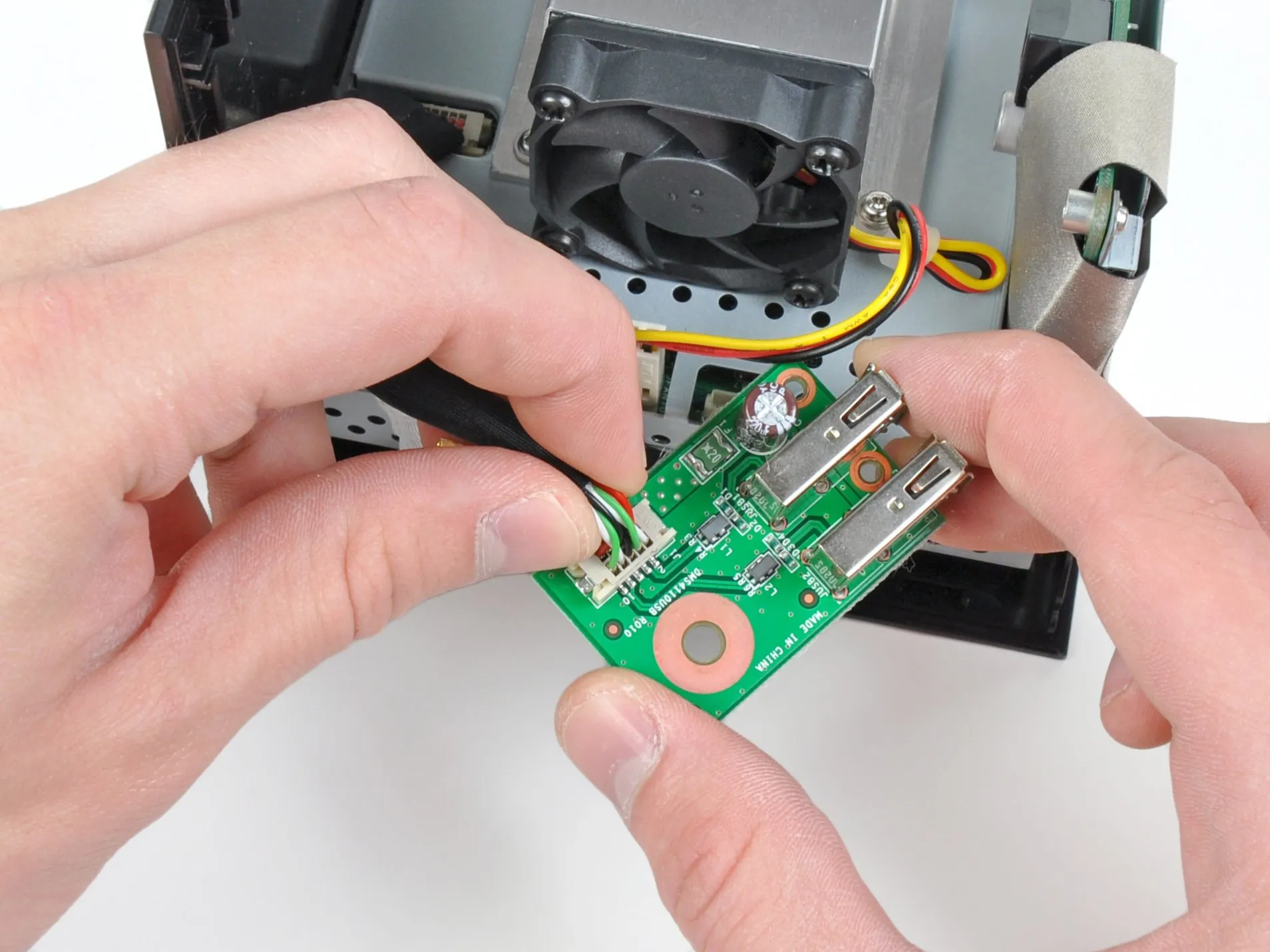

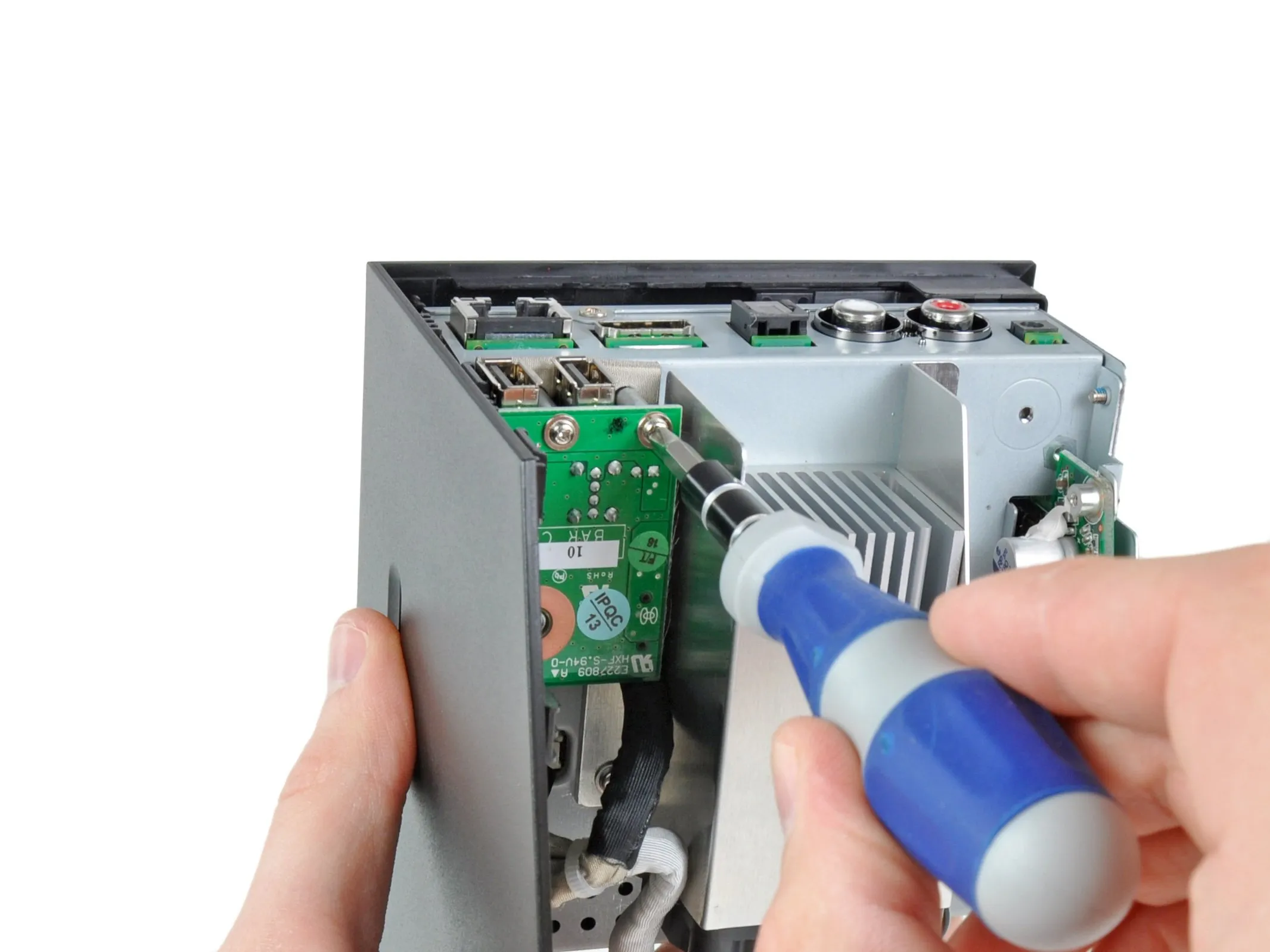

• Далее следуют два порта USB, которые установлены на небольшой печатной плате.

• Печатная плата соединена двумя винтами #1 Phillips, а также разъемом, который идет к материнской плате.

• При тщательном анализе платы USB можно обнаружить конденсатор емкостью 220 мкФ, предохранитель PTC для защиты от неисправных USB-устройств, аппаратные средства защиты от электростатического разряда (диоды Clamp и последовательные индуктивности), а также два USB-разъема.

Шаг 10

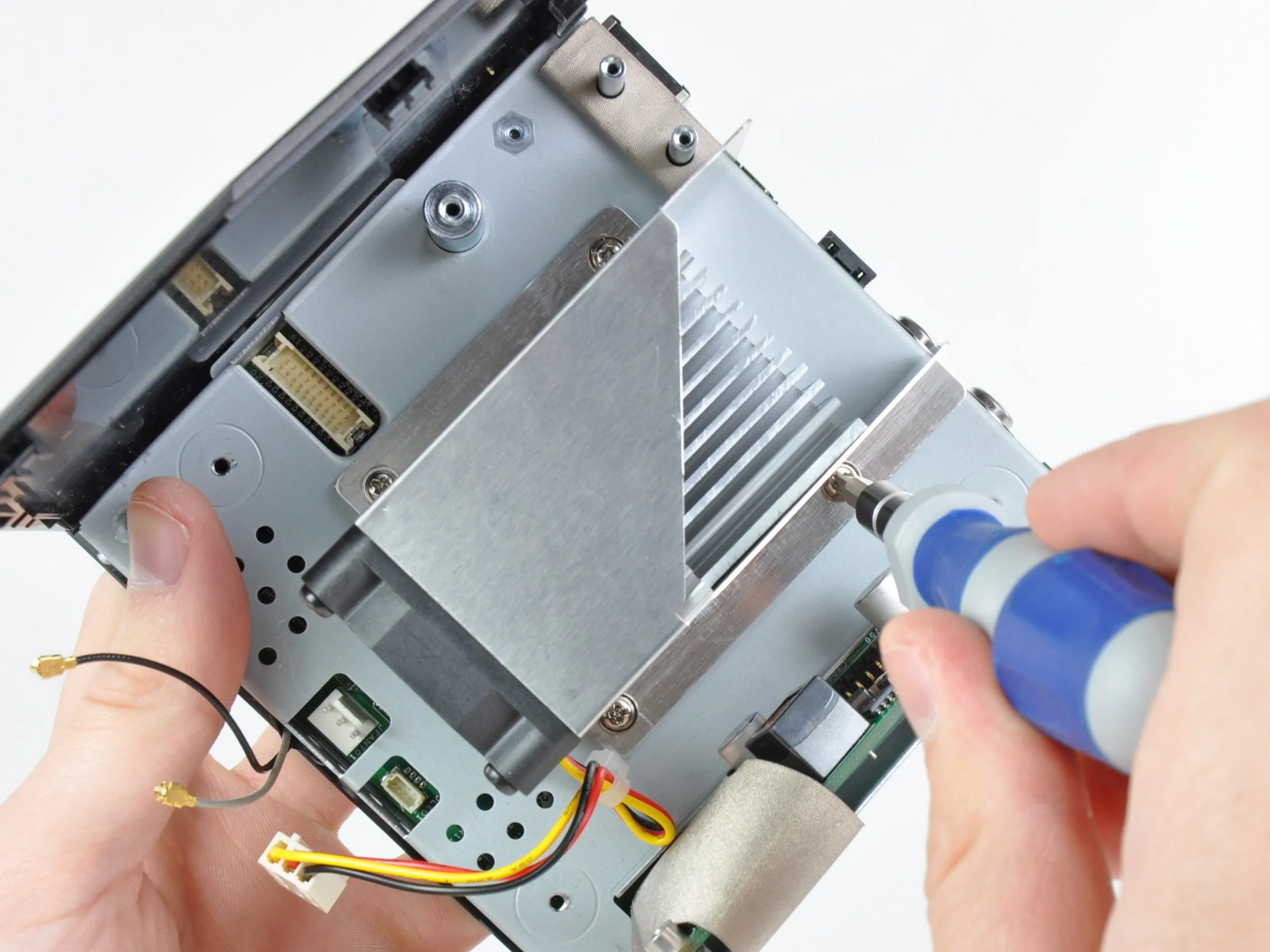

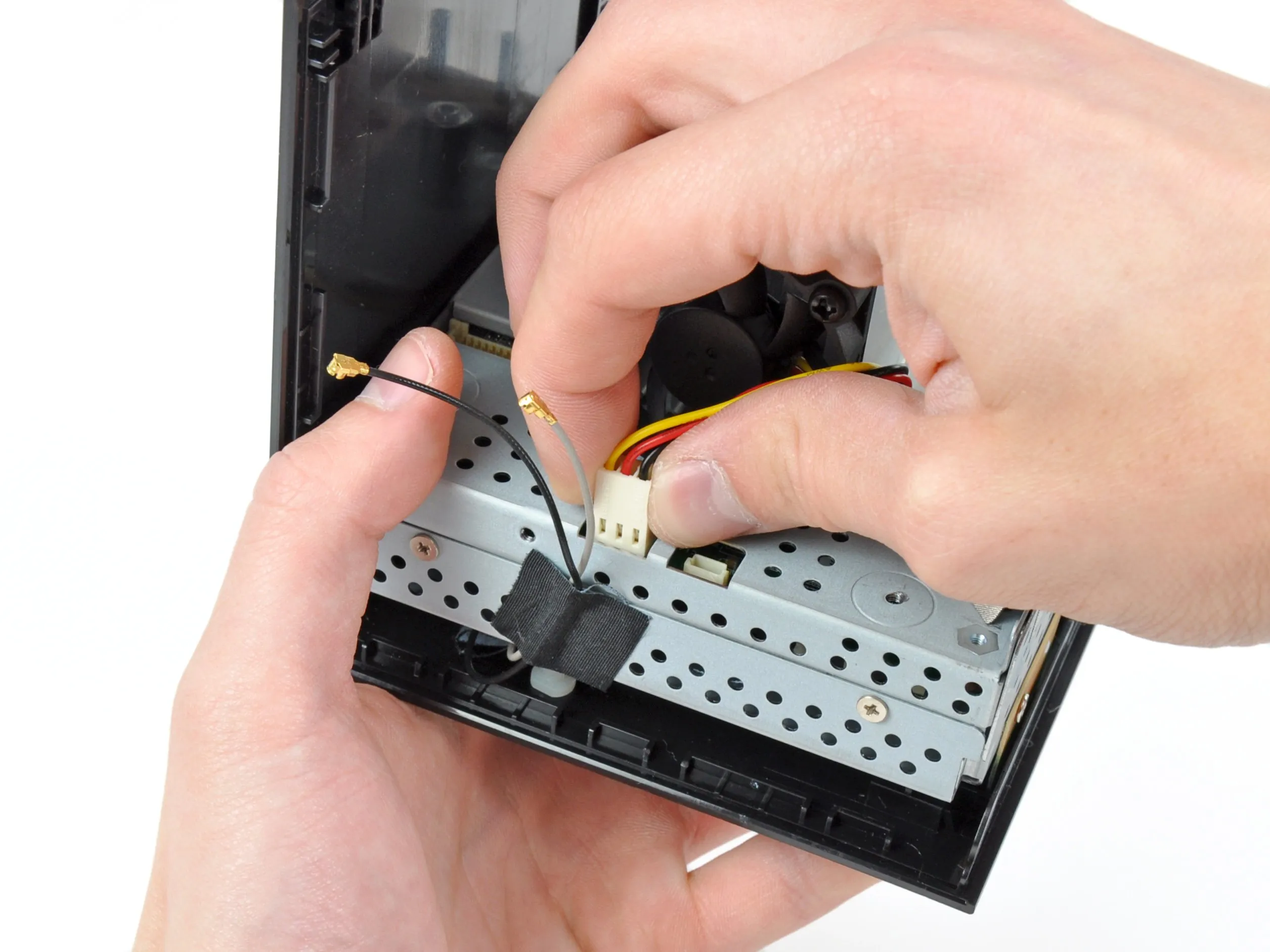

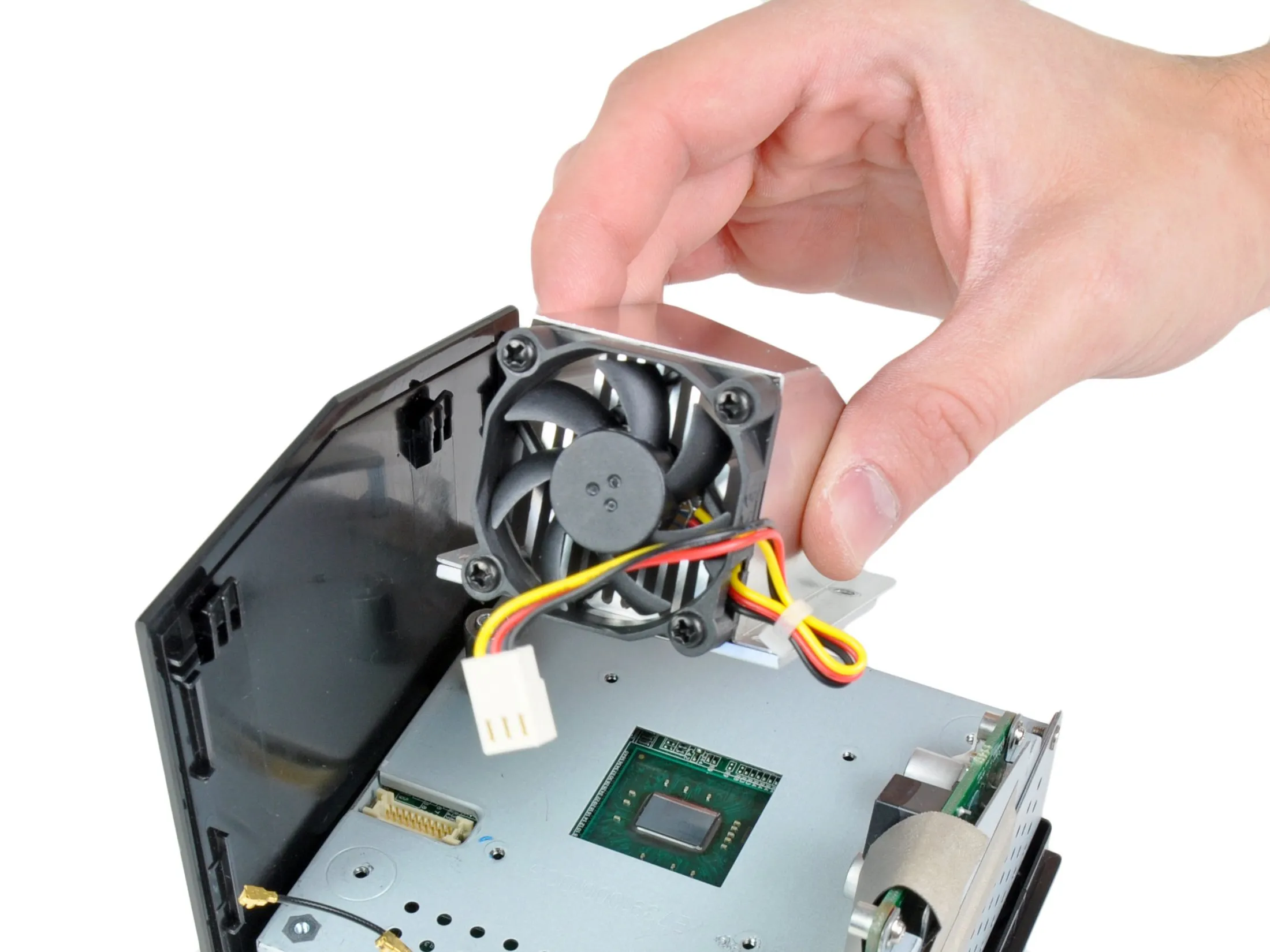

• Мы приступаем к снятию вентилятора и радиатора с процессора. Пришло время узнать, что заставляет этого малыша работать.

• Вместо термопасты в Boxee Box используется термопрокладка с фазовым переходом, подобная той, что находится на радиаторе Logitech Revue.

Шаг 11

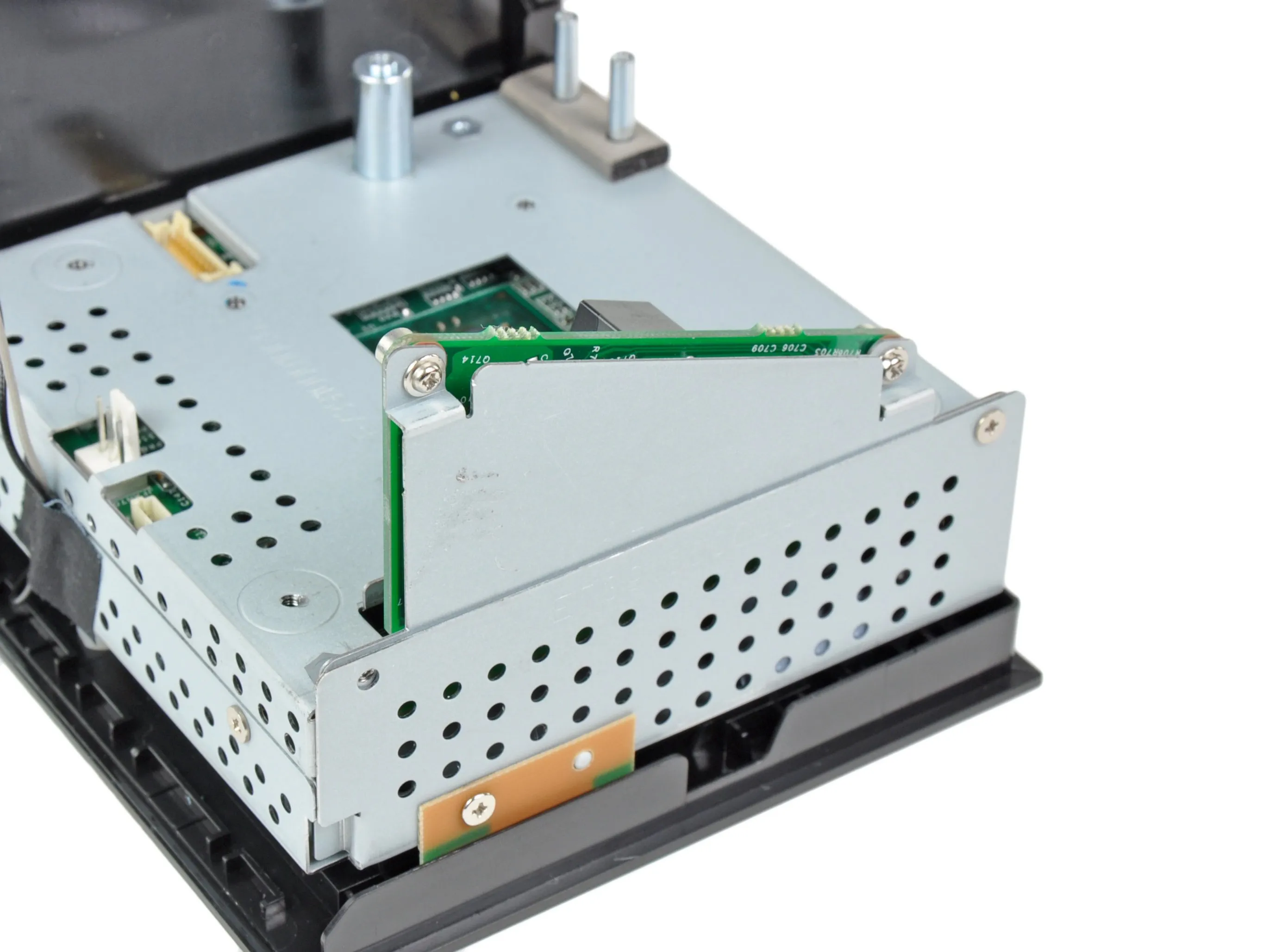

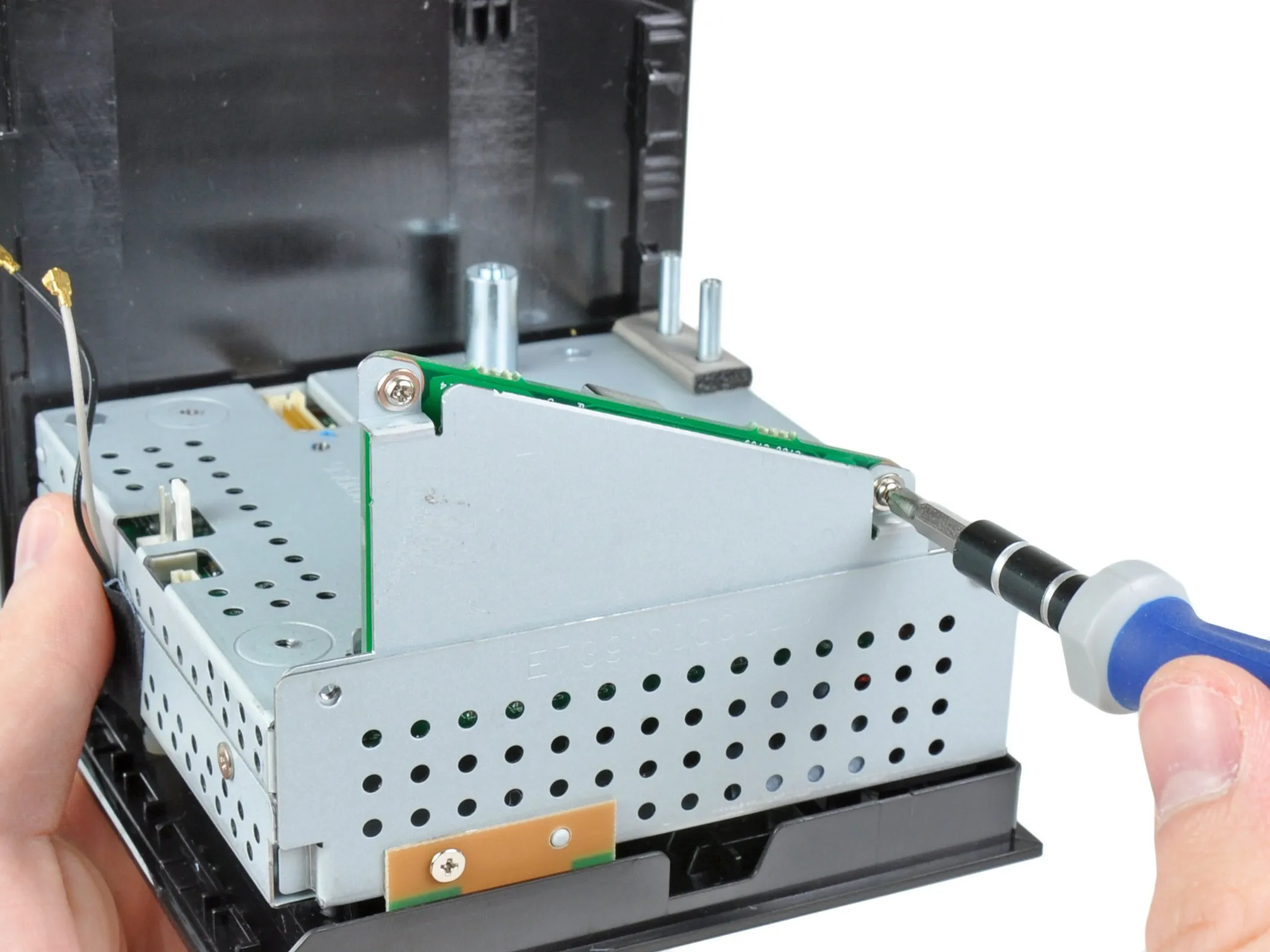

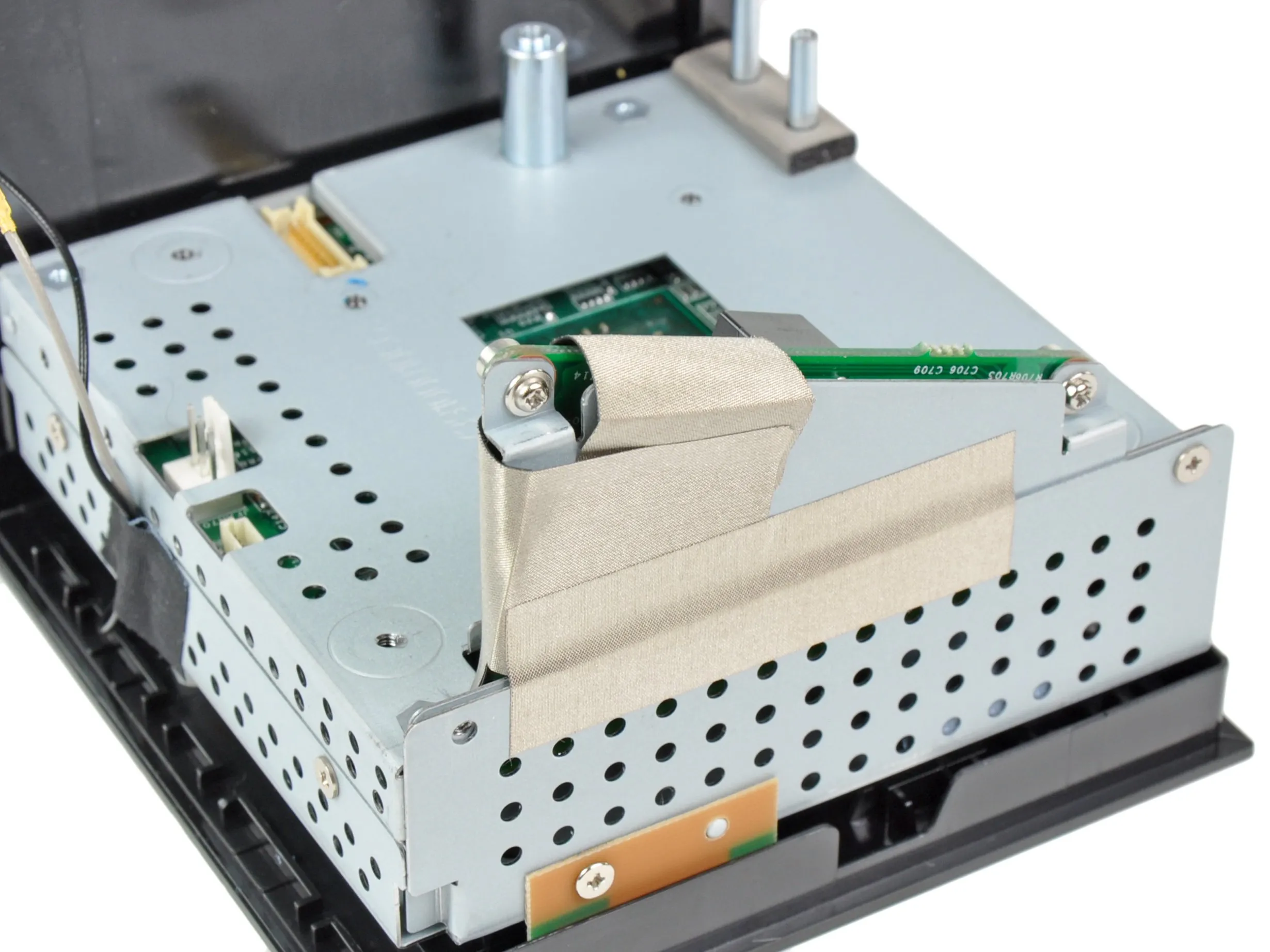

• Пара полосок EMI-ленты и еще несколько крестовых винтов удерживают на месте треугольную плату питания.

• Скорее всего, лента наклеена вокруг открытых цепей, чтобы устранить звуковые помехи от процесса преобразования питания.

Шаг 12

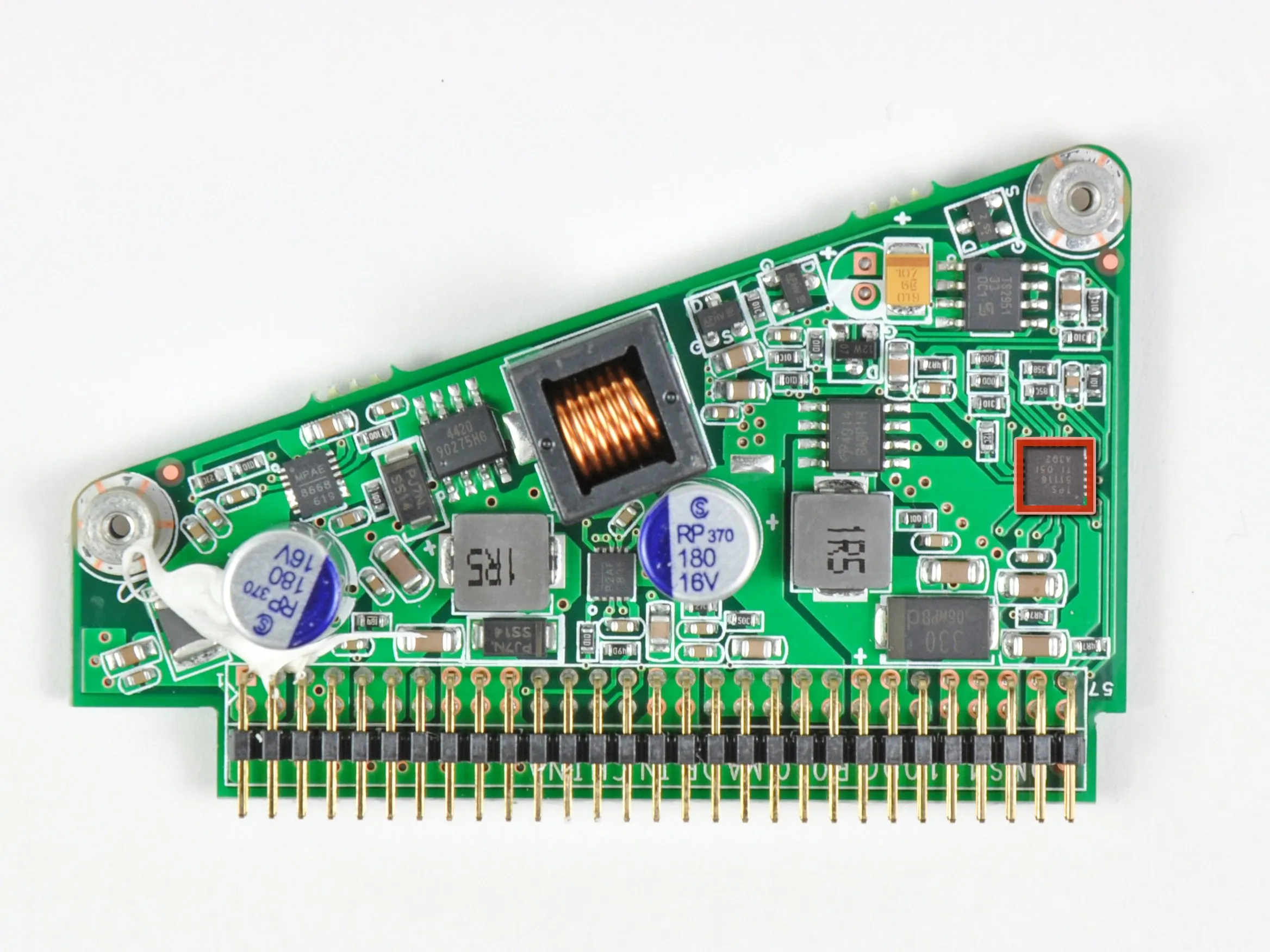

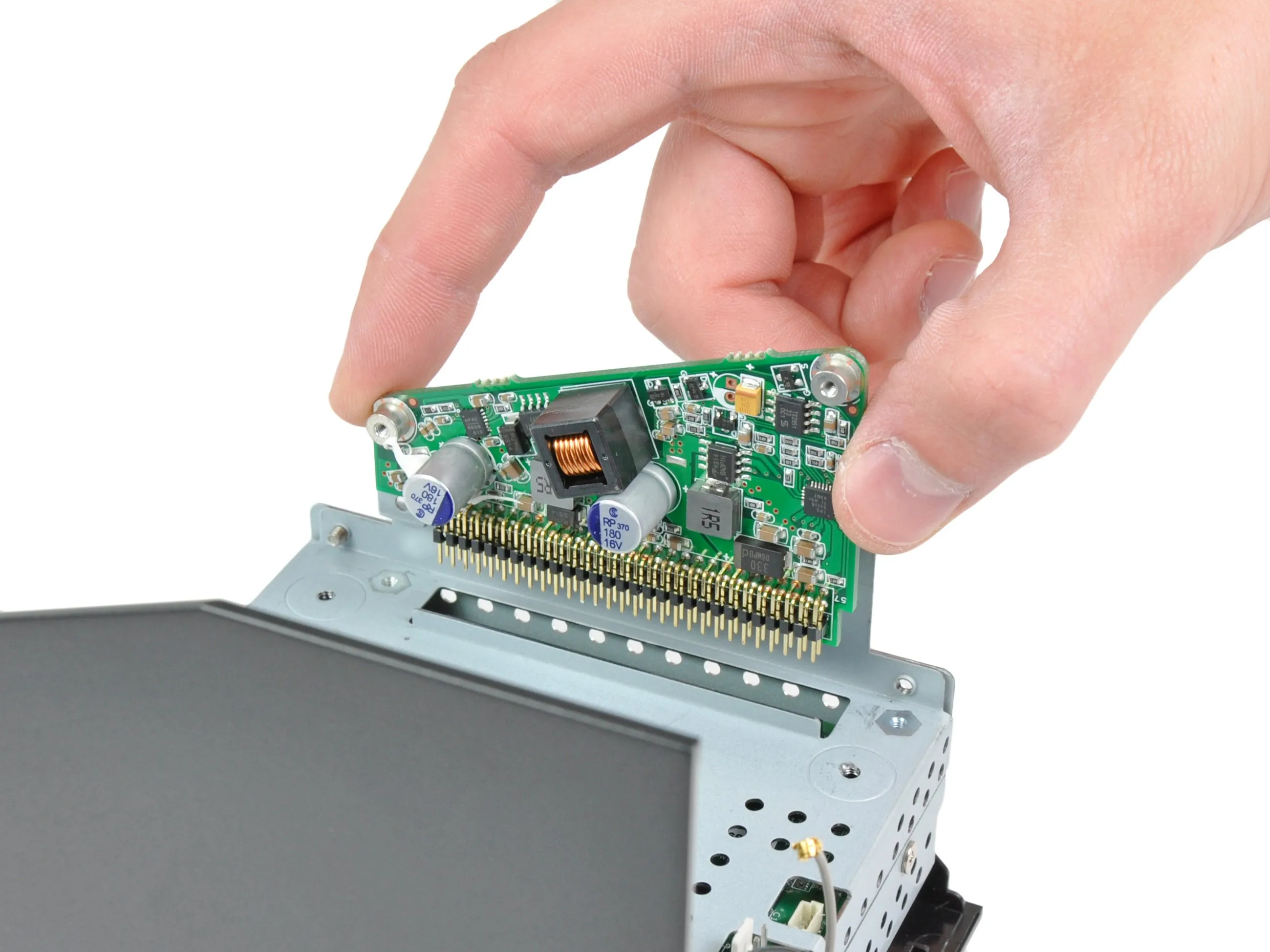

• Что можно найти внутри устройства странной формы? Конечно же, плату питания странной формы.

• На этой плате мы находим:

• DC/DC-контроллер Texas Instruments TPS51116.

• Скорее всего, эта плата используется для преобразования напряжения 12 В, получаемого от адаптера питания, в напряжение, используемое материнской платой и всеми дополнительными платами.

Шаг 13

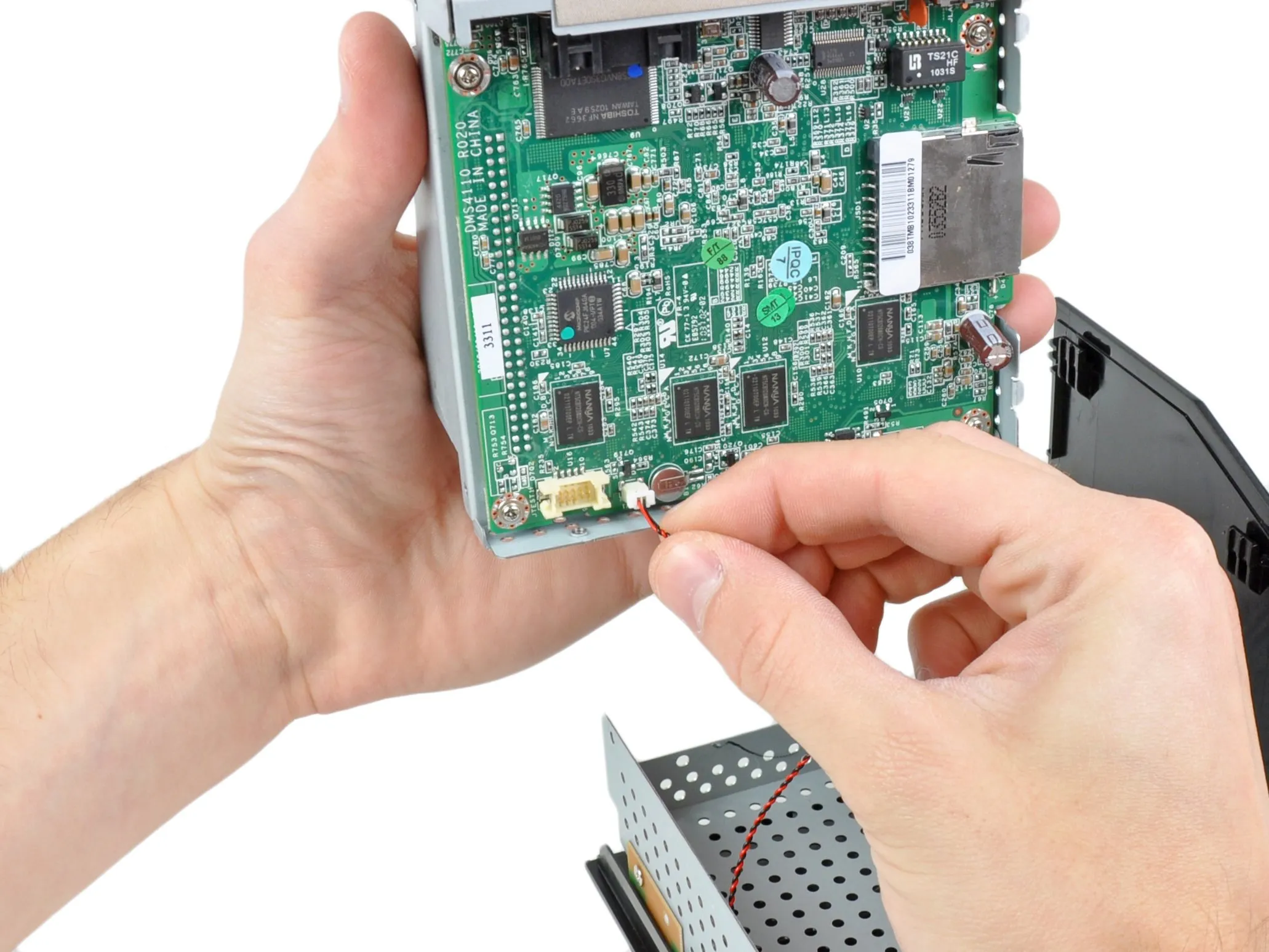

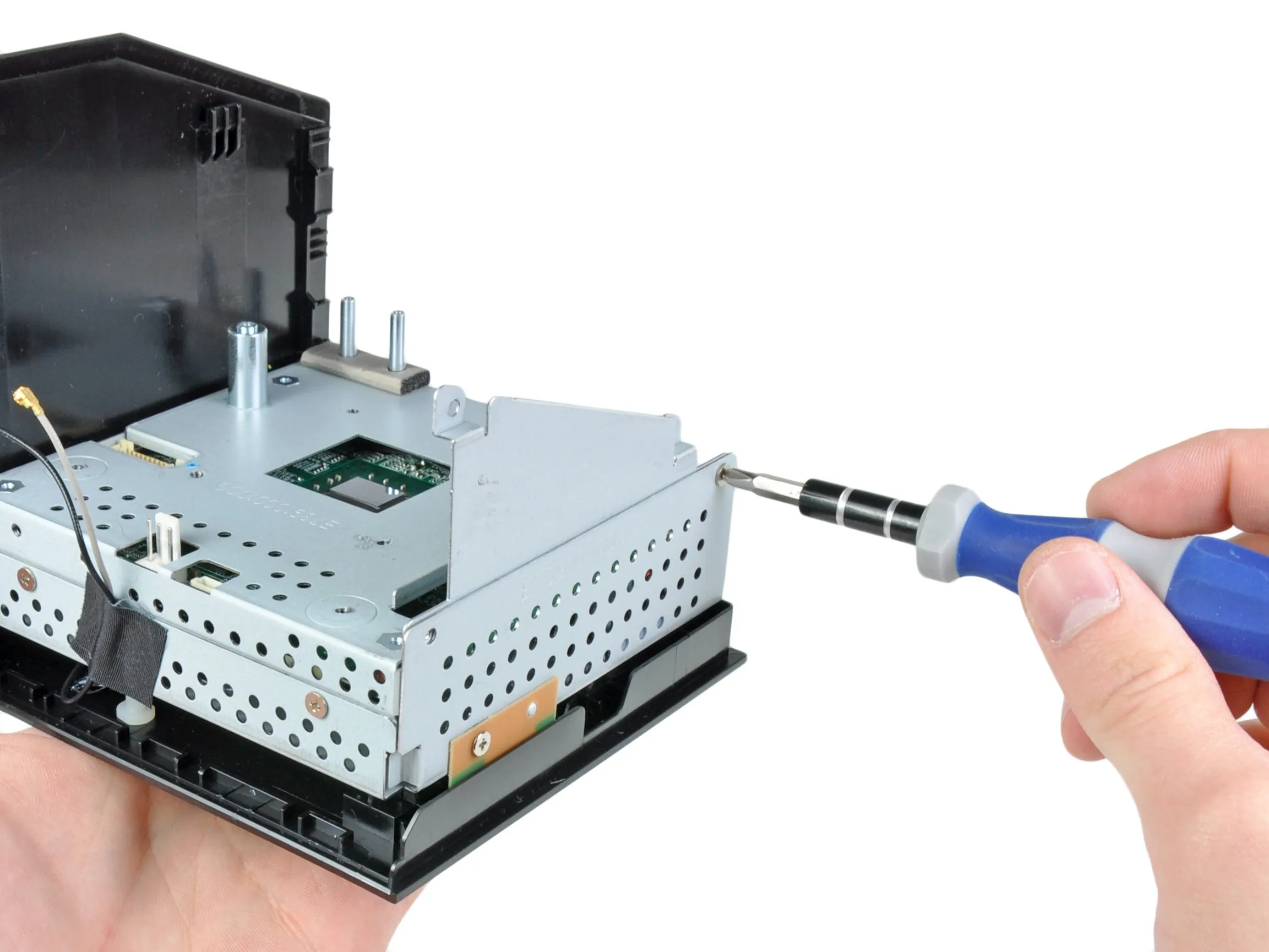

• Открутив еще пару винтов Phillips, можно отделить материнскую плату от остальной металлической рамы.

• Когда она извлечена, единственное, что мешает нам рассмотреть плату поближе, - это разъем кнопки питания.

• После того как материнская плата извлечена, можно снять нижнюю металлическую рамку с пластикового внешнего корпуса.

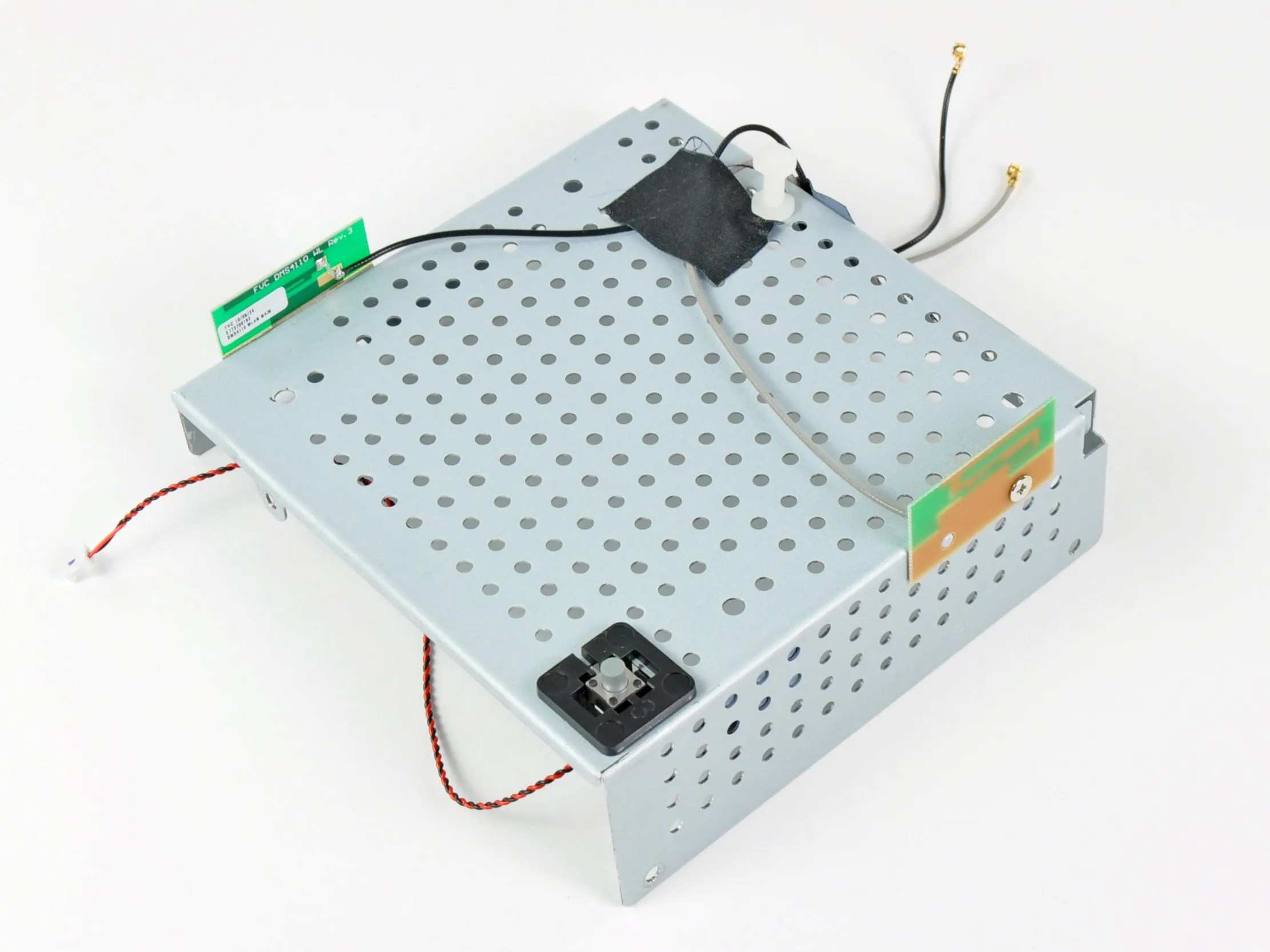

• Переключатель кнопки питания и две антенны закреплены на нижней металлической рамке, что делает ее единым компактным устройством.

Шаг 14

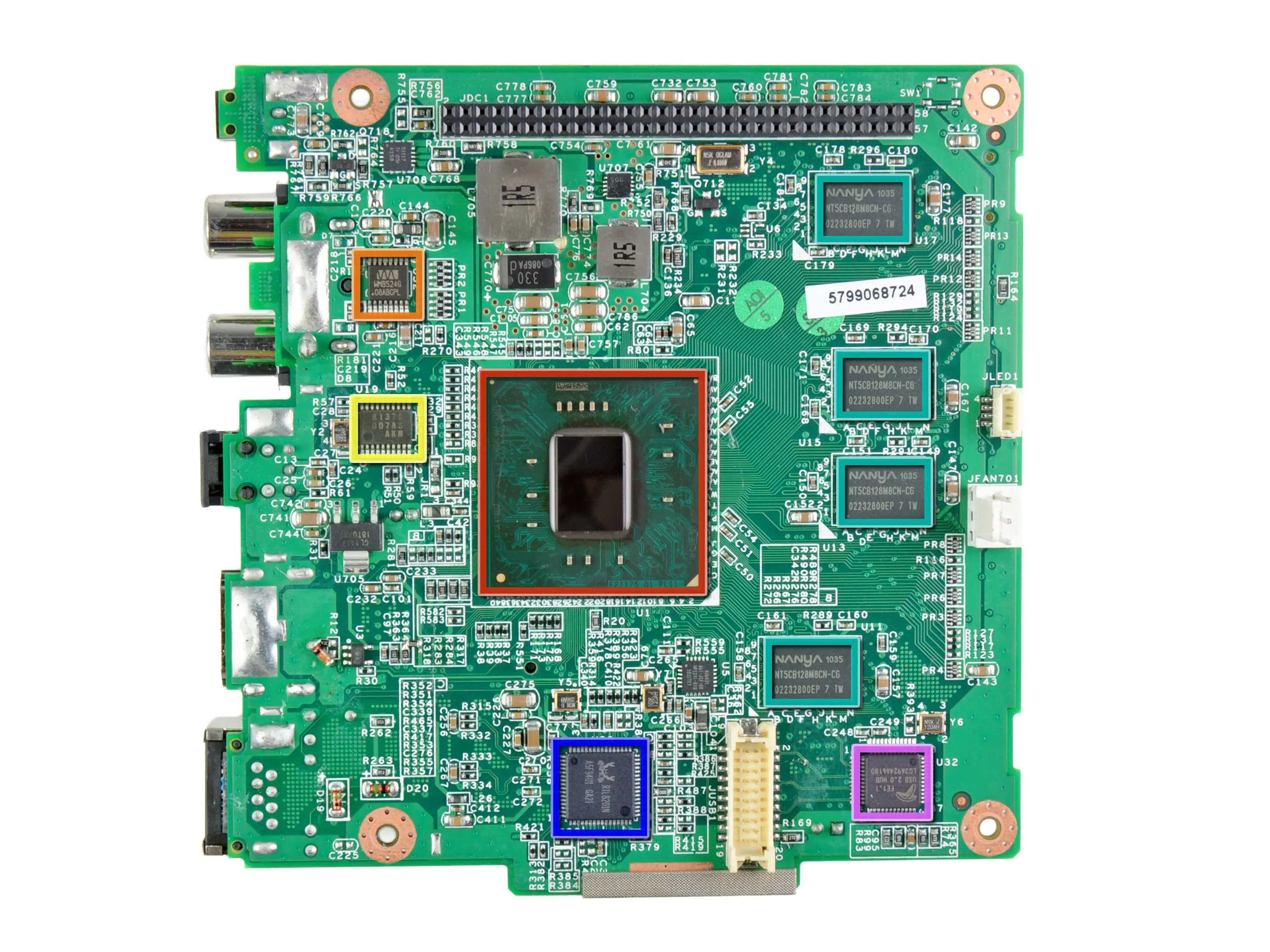

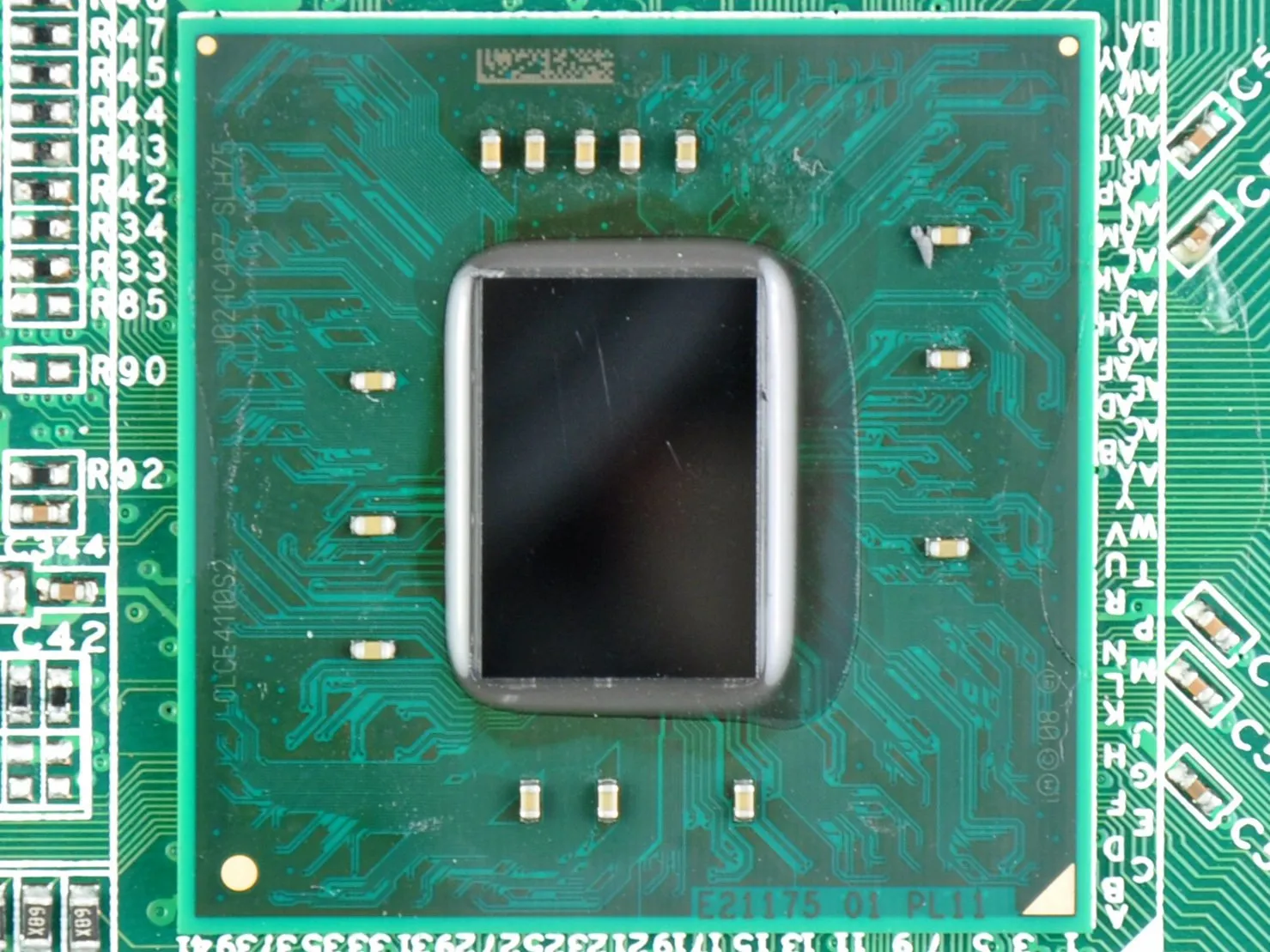

• Открутив верхнюю металлическую крышку, мы обнаруживаем:

• SOC-процессор Intel Atom CE4110

• Wolfson WM8524G стерео ЦАП

• AKM 8137A мультичасовой генератор

• Nanya 1035 NT5CB128MCN-CG 512 МБ DDR3 SDRAM (1/2 общего объема оперативной памяти)

• RealTek RTL8201N PHYceiver 10/100 Ethernet

• КОНЦЕНТРАТОР FE1.1 USB 2.0 LG3A924A6180

Шаг 15

• Другая сторона материнской платы:

• Toshiba NF3662 TC58NVG3S0ETA00 1 ГБ NAND Flash

• LB TS21C HF 1031S

• Microchip PIC24FJ64GA004-I/PT 16-битный микроконтроллер

• Nanya NT5CB128M8CN-CG 512 МБ DDR3 SDRAM (1/2 общего объема оперативной памяти)

Шаг 16

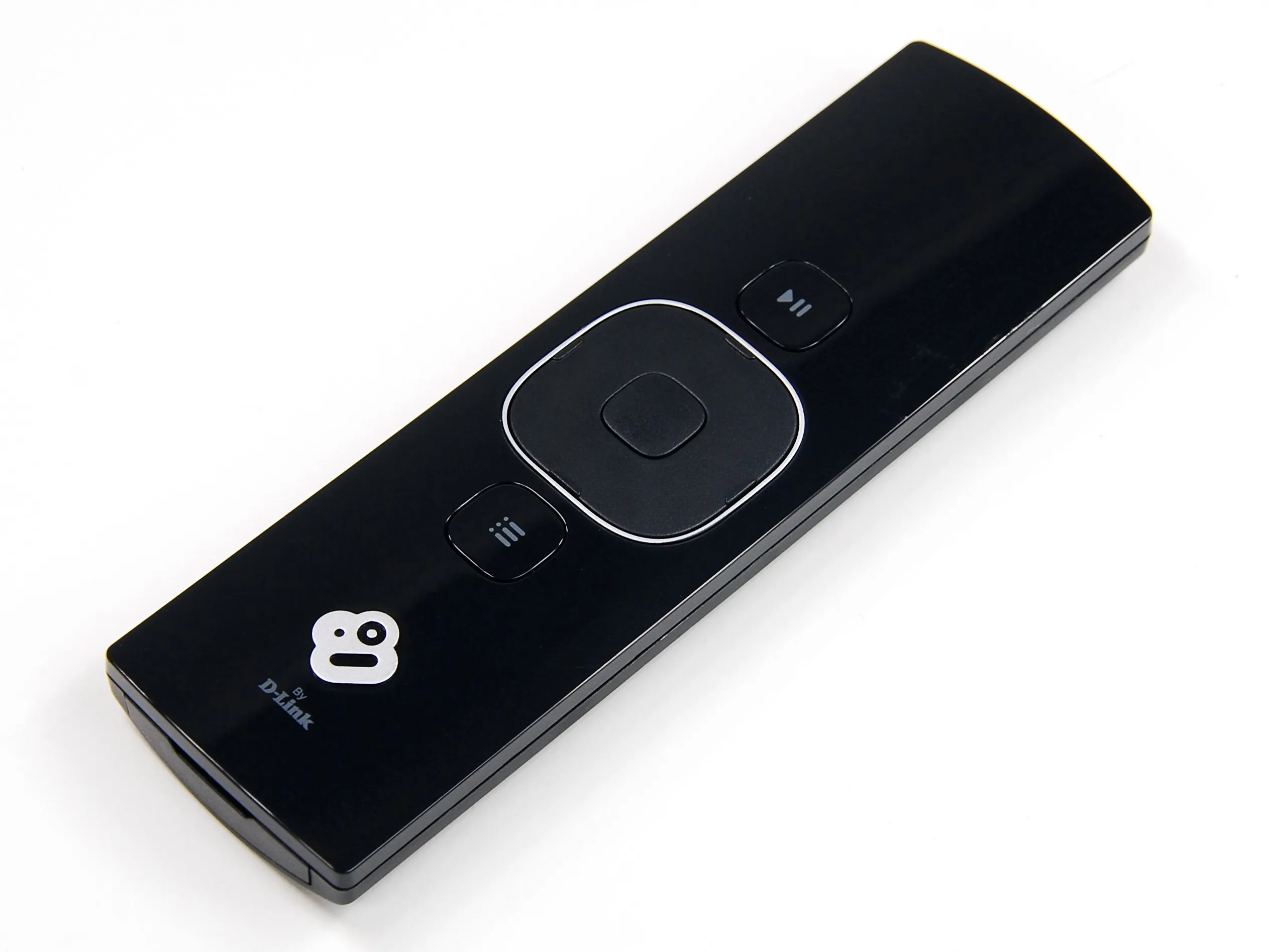

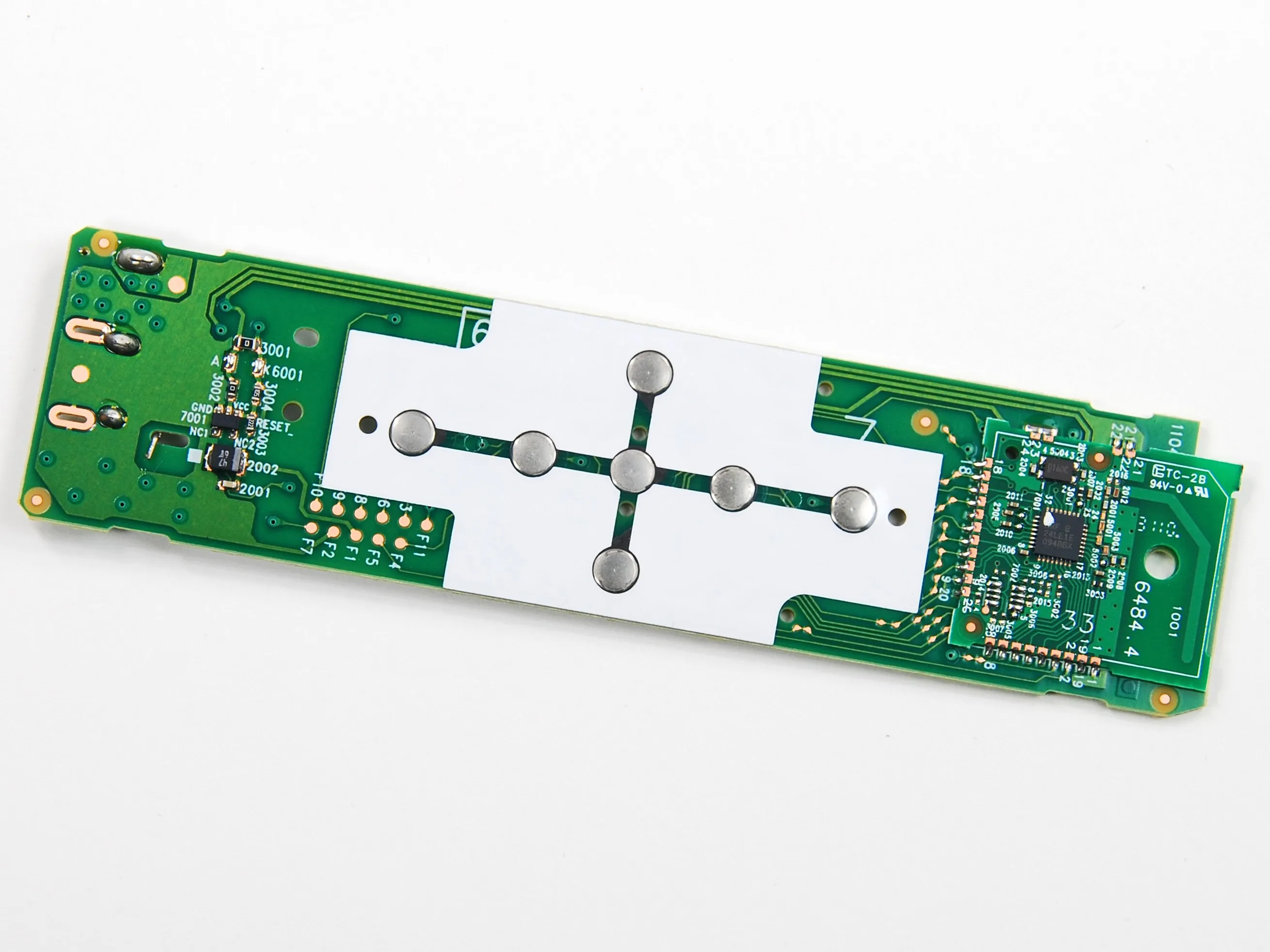

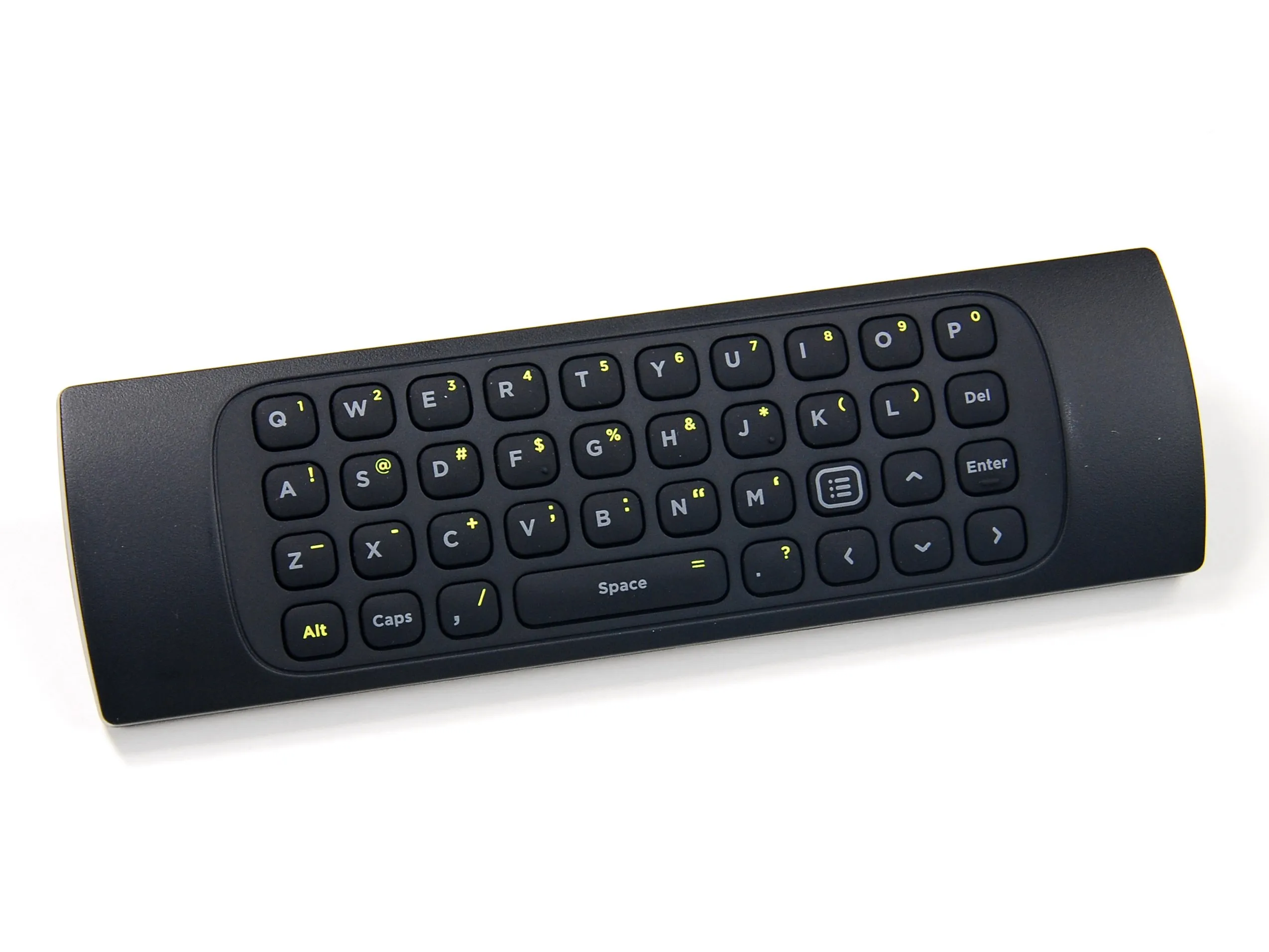

• Пульт дистанционного управления Boxee Box очень впечатляет. На лицевой стороне находится основная панель управления с кнопкой выбора, а также отдельные кнопки воспроизведения и меню.

• Вместо полноразмерной клавиатуры, как у Logitech Revueинженеры Boxee Box предусмотрительно разместили мини-клавиатуру QWERTY на задней стороне пульта.

• Вскрыв пульт, мы обнаружили Nordic Semi NRF24LE1 для беспроводного подключения к приемопередатчику Nordic Semi NRF24LU1P, установленному на плате беспроводного соединения.

• Это те же два чипа, что и в беспроводном передатчике Logitech Revue передатчике и приёмник цепях.

Шаг 17

• Ремонтопригодность бокса Boxee: 7 из 10 (10 - легче всего отремонтировать)

• В Boxee есть отдельная плата питания, которую можно заменить независимо от материнской платы, если она вдруг выйдет из строя.

• Внутри устройства используются все винты Phillips, поэтому вам потребуется только одна отвертка.

• Внутри все компоненты разбираются довольно логично.

• Зеленое резиновое дно Boxee Box трудно снять, и после снятия оно уже никогда не будет выглядеть так, как раньше.
