Разборка Breville Induction Cooker (LIC400BLKANZ)

Введение

Breville Induction Cooker (LIC400BLK ANZ) - это эффективная варочная панель, использующая индукцию для быстрого нагрева посуды.

Что вам понадобится

Инструменты

•

• Посмотреть

Шаг 1 Корпус

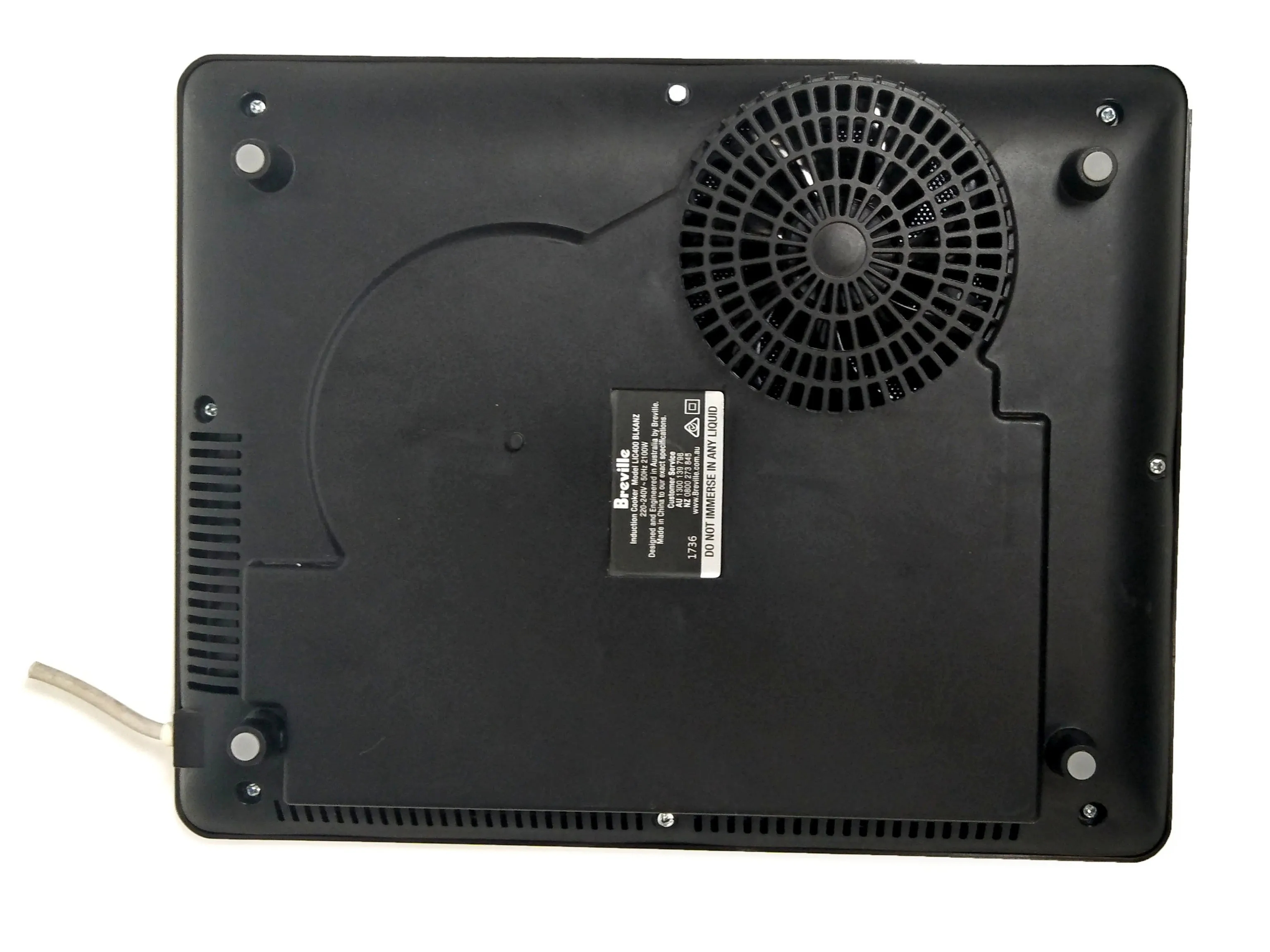

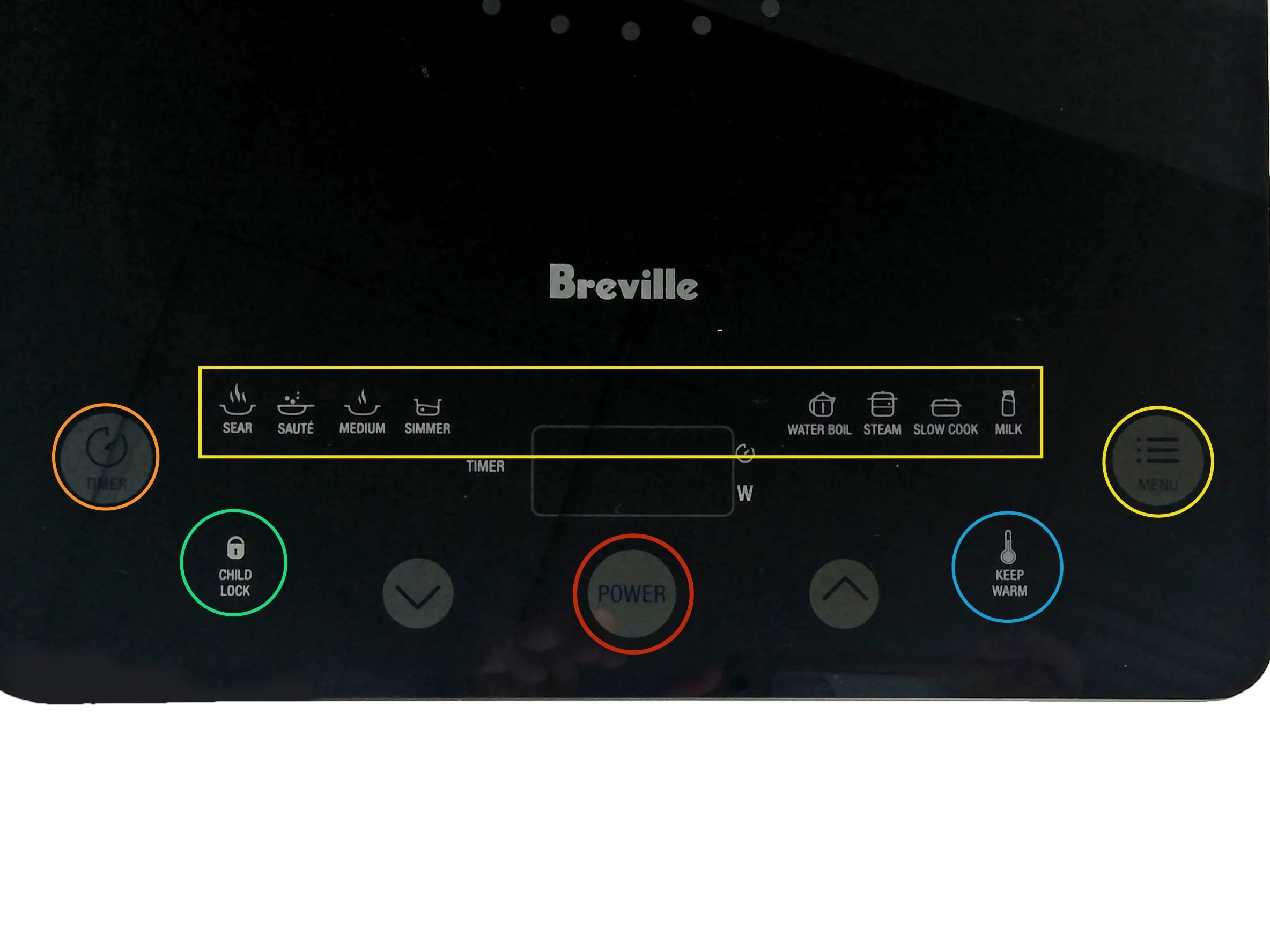

• Как только вы получили индукционную плиту Breville. Вы заметите, что корпус состоит из литого под давлением основания из ABS и стеклокерамической верхней панели. Давайте подробнее рассмотрим функции на верхней панели;

• Кнопка включения

• регулятор времени

• 8 режимов приготовления: поиск, соте, средний, тушение, кипячение воды, пар, медленное приготовление и молоко.

• Блокировка от детей

• поддержание тепла

• Зона обнаружения кастрюли

• ПРЕДУПРЕЖДЕНИЕ: Отключите плиту от сети, прежде чем разбирать ее. НЕ ТРОГАЙТЕ БЕЛУЮ ПАСТУ, это токсичная термопаста. Если вы все-таки дотронулись, тщательно вымойте руки и ограничьте контакт с лицом. Вы можете очистить термопасту с помощью спирта.

Шаг 2 Разборка корпуса

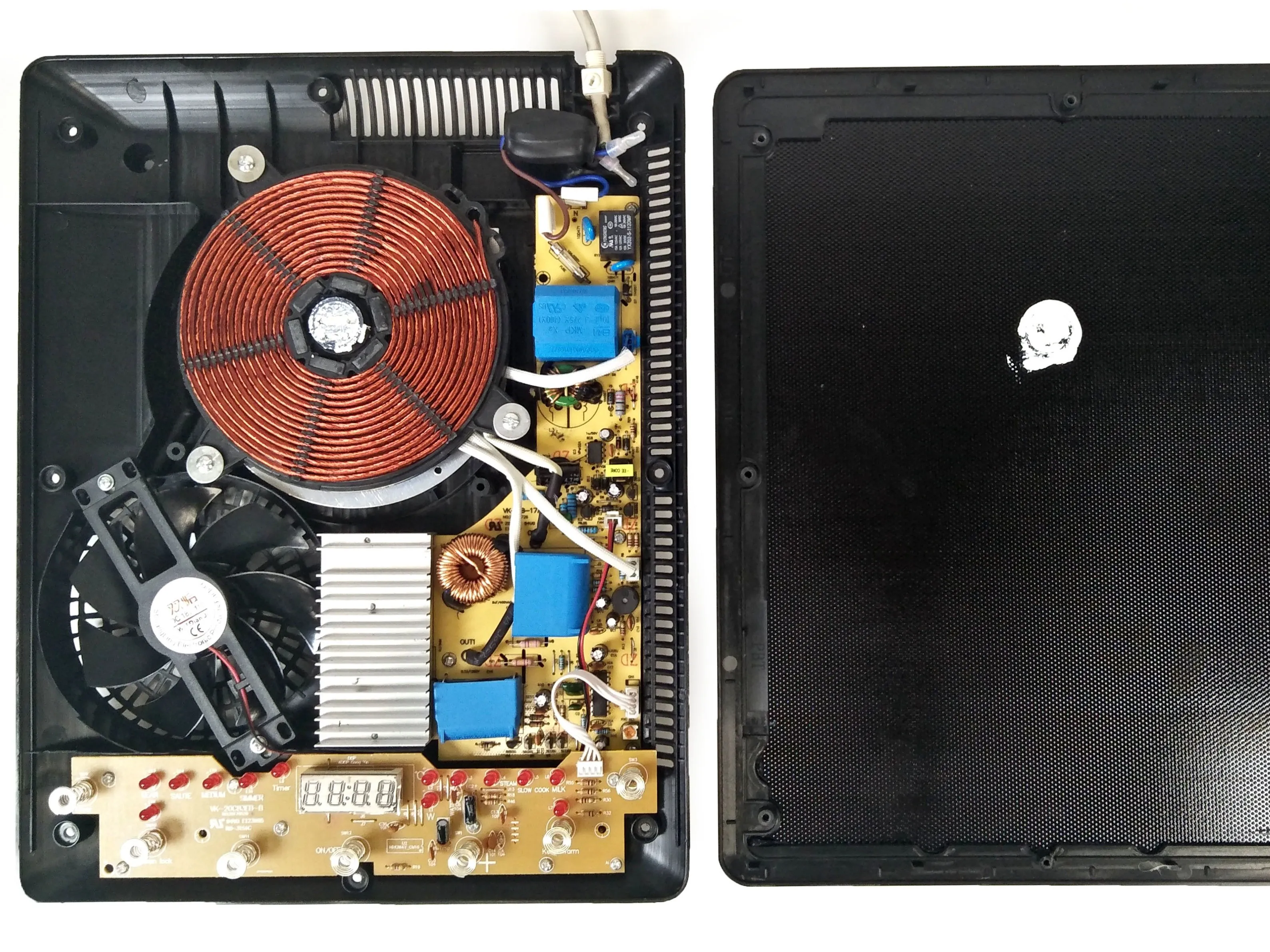

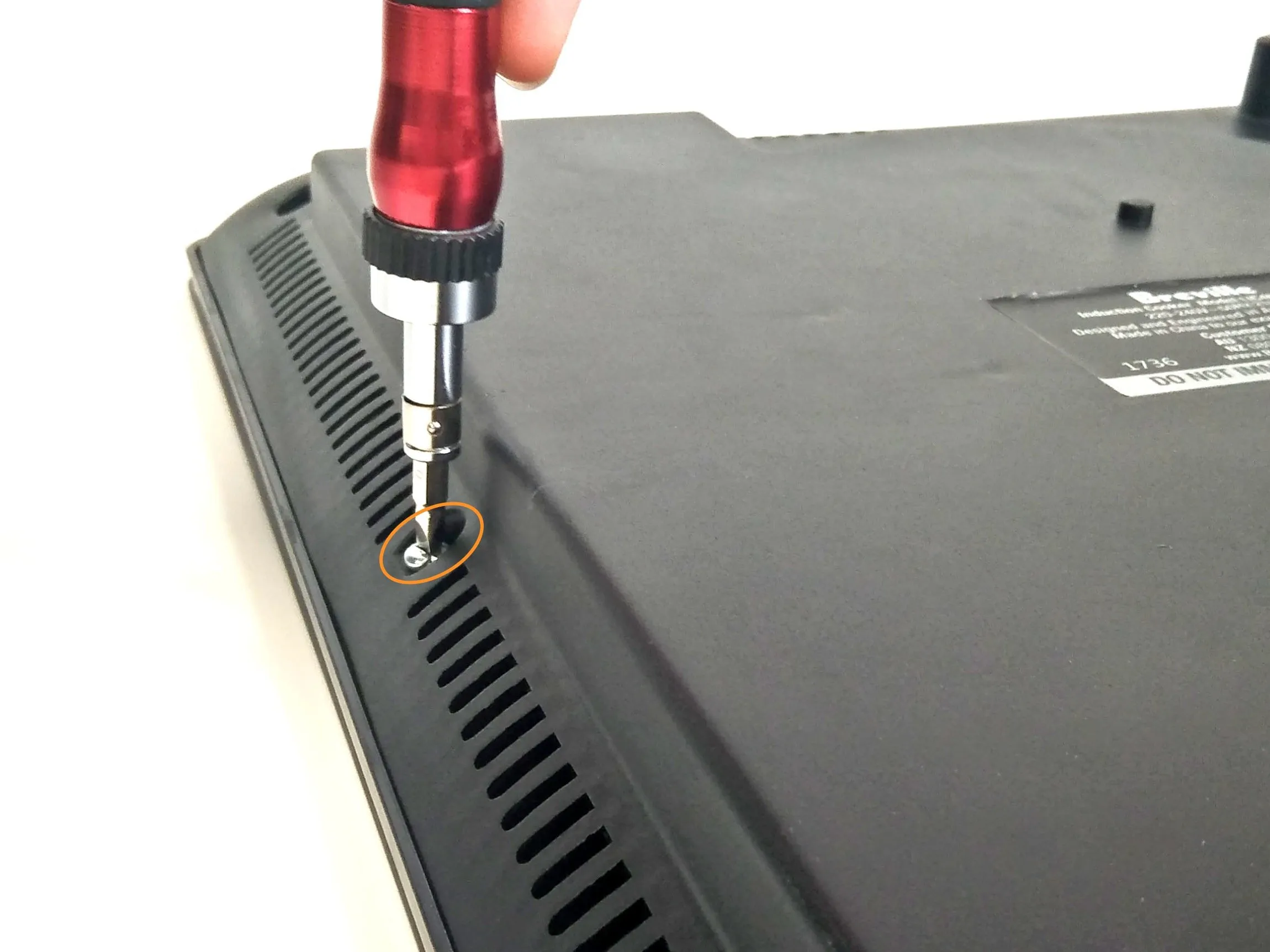

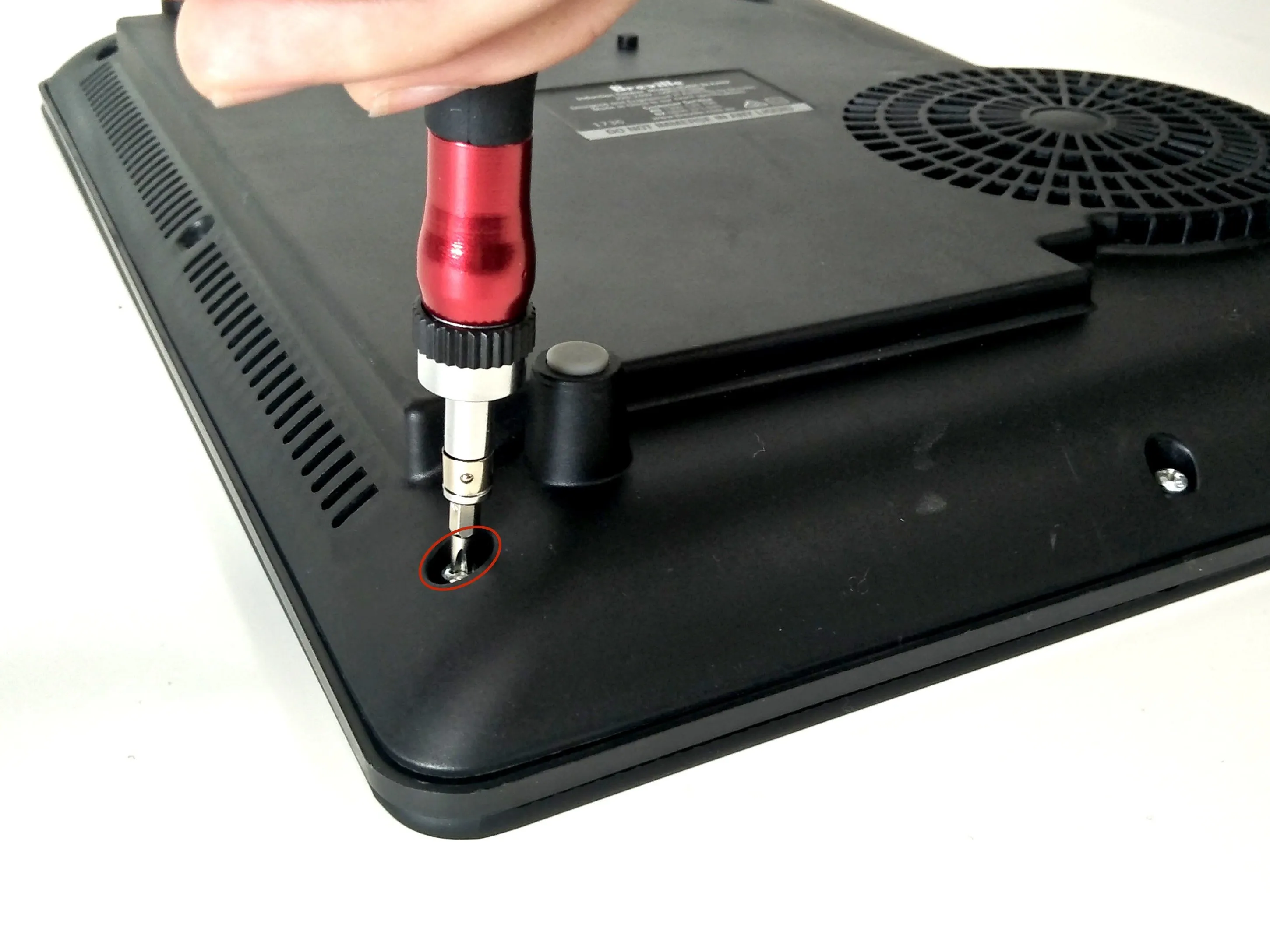

• Теперь давайте разберем его. С помощью крестообразной отвертки открутите 6 винтов, расположенных по краям задней панели. Также необходимо открутить 2 треугольных винта, расположенных посередине (всего 8 винтов). Осторожно переверните плиту так, чтобы керамическая панель оказалась сверху, затем поднимите панель, чтобы извлечь ее из корпуса.

• Винт с куполообразной головкой Philips x6 - M4x8 мм

• Винт с треугольной купольной головкой x2 - M4x10 мм

Шаг 3 Печатная плата пользовательского интерфейса

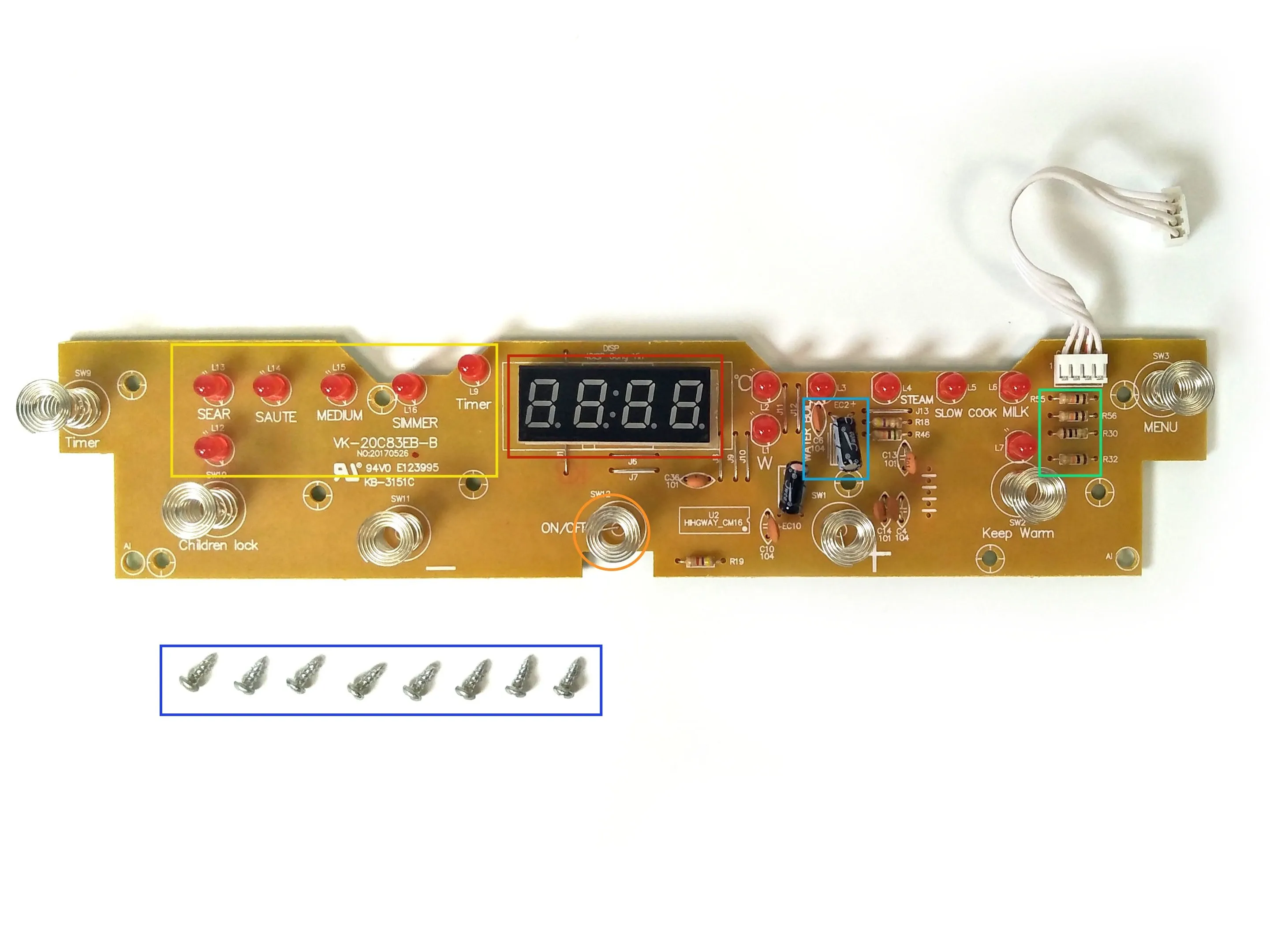

• Открыв ее, вы сможете найти печатную плату пользовательского интерфейса (User Interface PCB). На ней мы можем увидеть;

• таймер

• сенсорные кнопки

• светодиодный дисплей

• Резисторы

• Конденсаторы

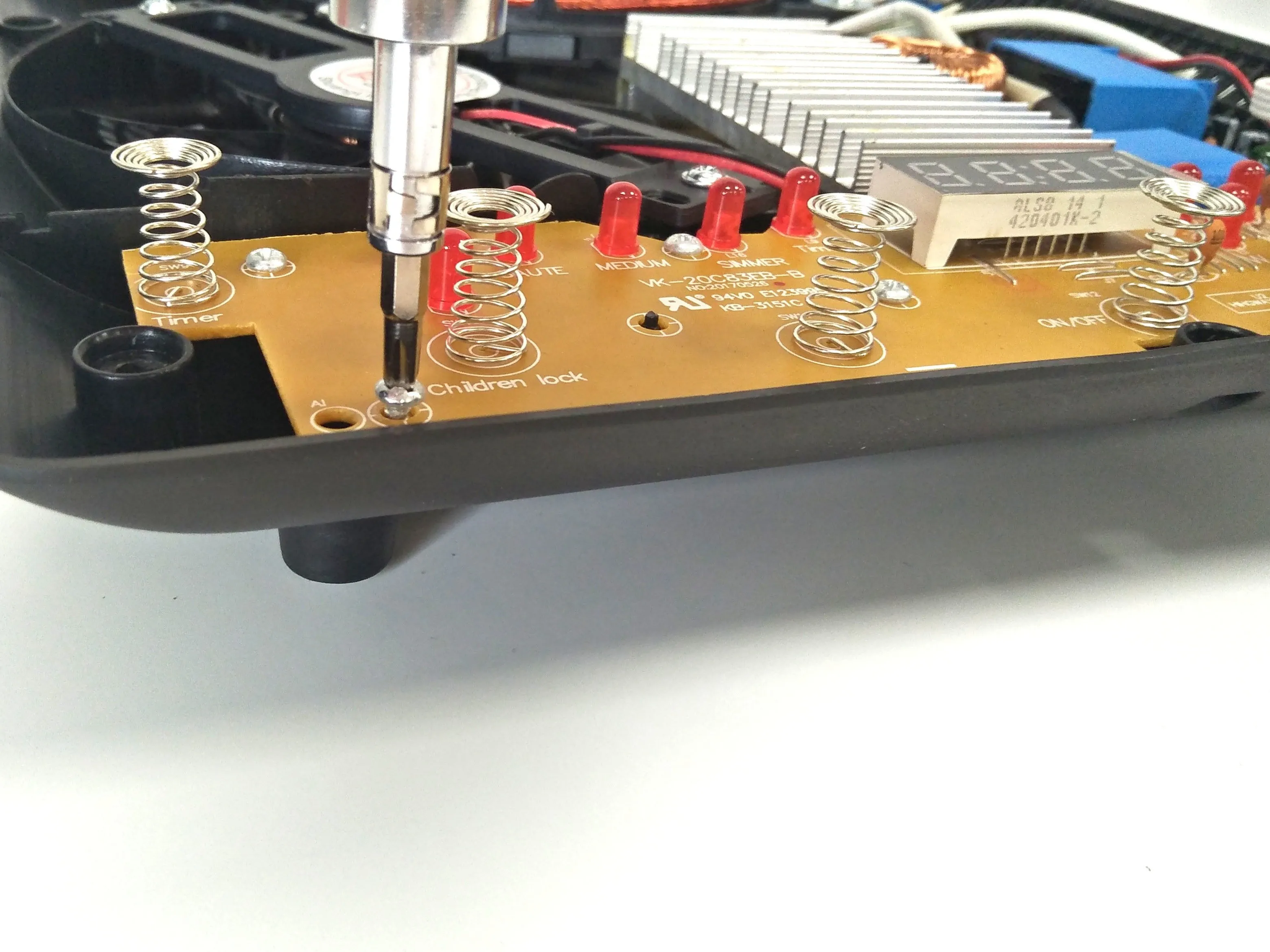

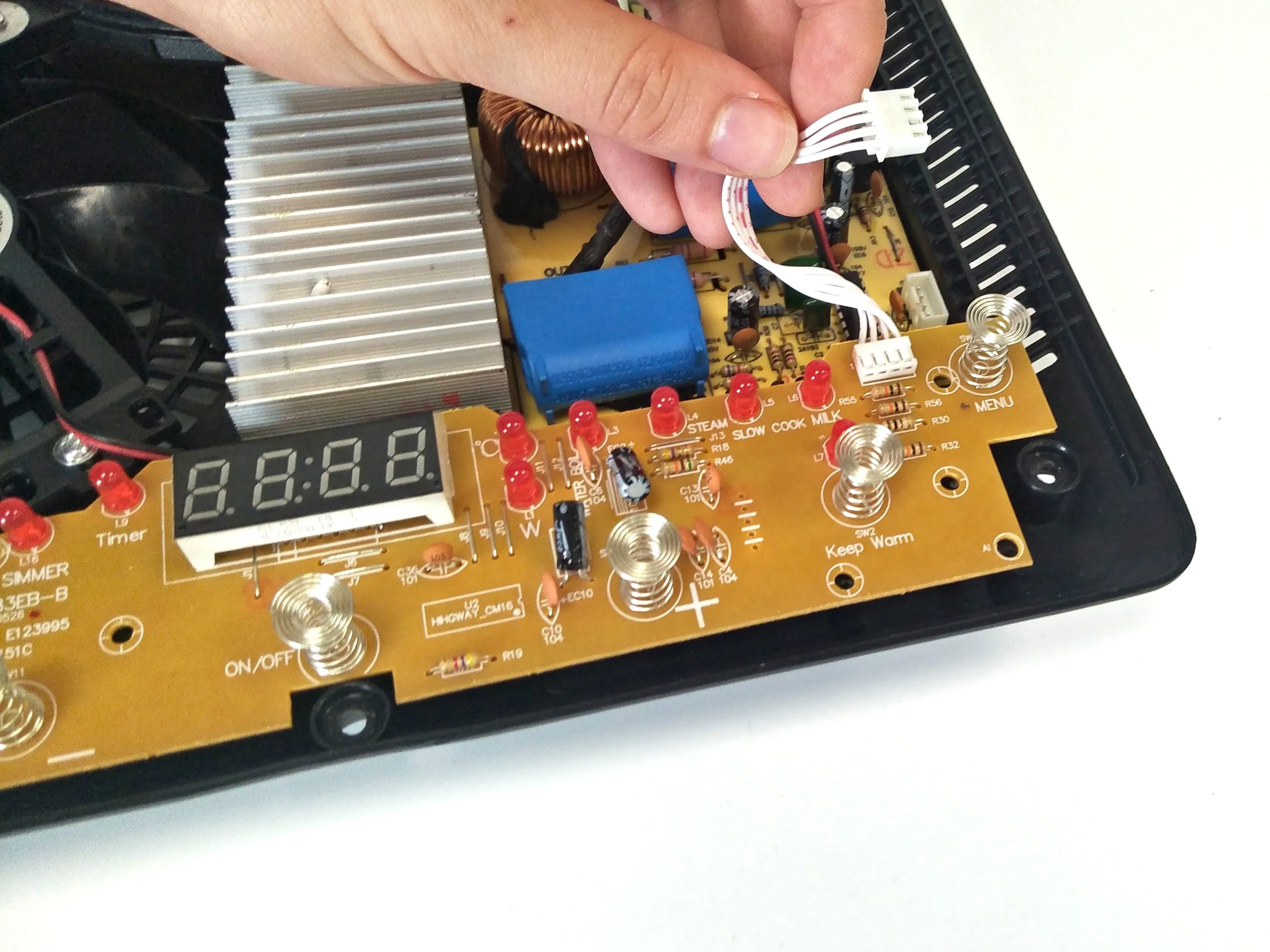

• Чтобы снять пользовательскую печатную плату, с помощью отвертки с головкой Philips открутите 8 винтов, крепящих ее к основанию. Отсоедините белые провода, которые крепятся к основной печатной плате, прежде чем вынимать плату.

• Винт с круглой головкой Phillips x8 - M3x6 мм

Шаг 4 Индукционная катушка

• Далее находится медная индукционная катушка, которая использует переменный ток для создания магнитного поля. Таким образом, создается тепло за счет индукции тока.

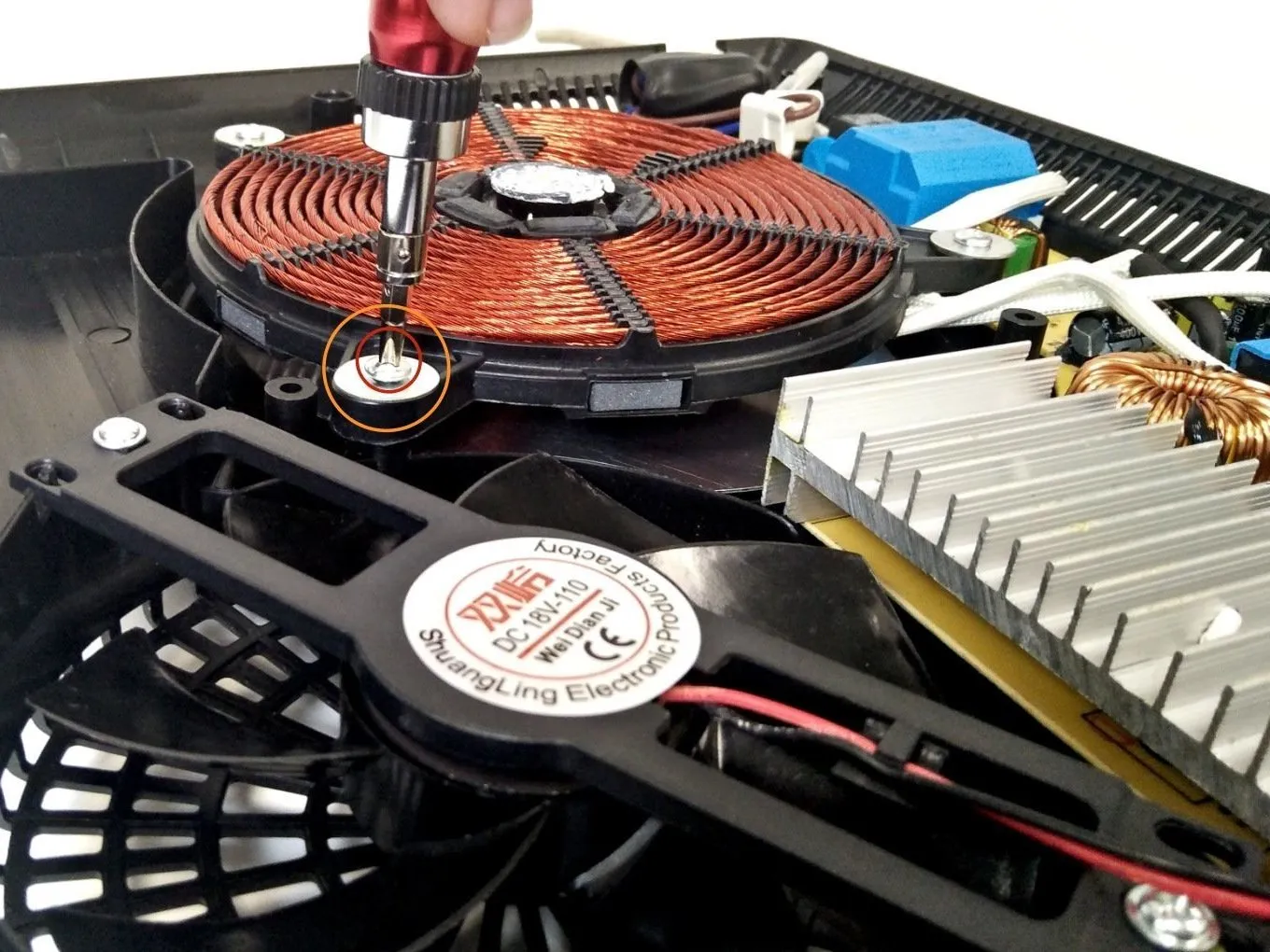

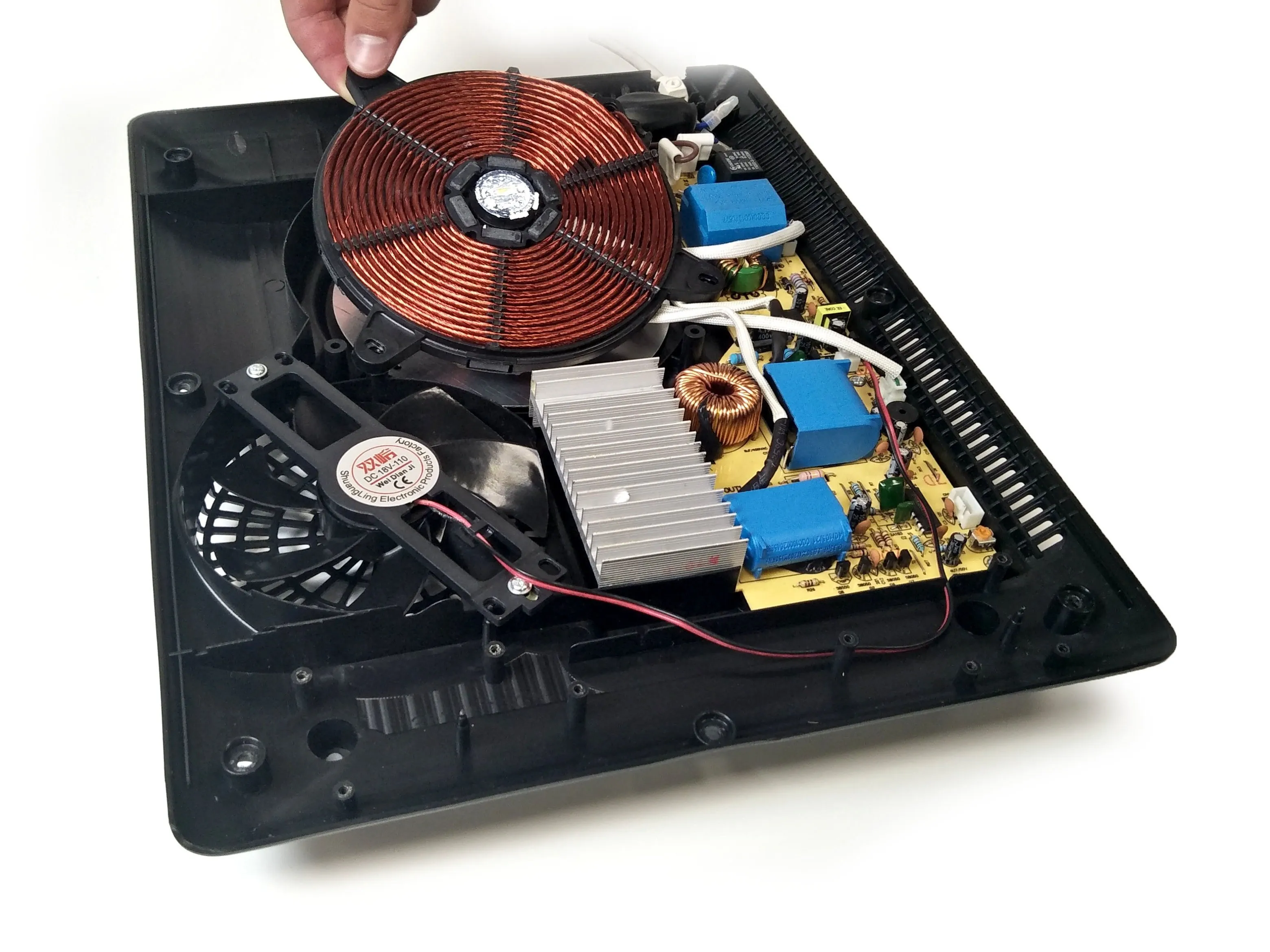

• С помощью крестообразной отвертки открутите 3 винта, крепящих индукционную катушку к основанию. Выкрутите каждый винт и снимите соответствующие шайбы. Затем извлеките ее и положите рядом с основанием.

• Винт с круглой головкой с двойным крестообразным/шлицевым шлицем x3 - M4x12 мм

• Шайбы x3 - внутренняя Ø 4 мм, внешняя Ø 16 мм

Шаг 5 Основная печатная плата

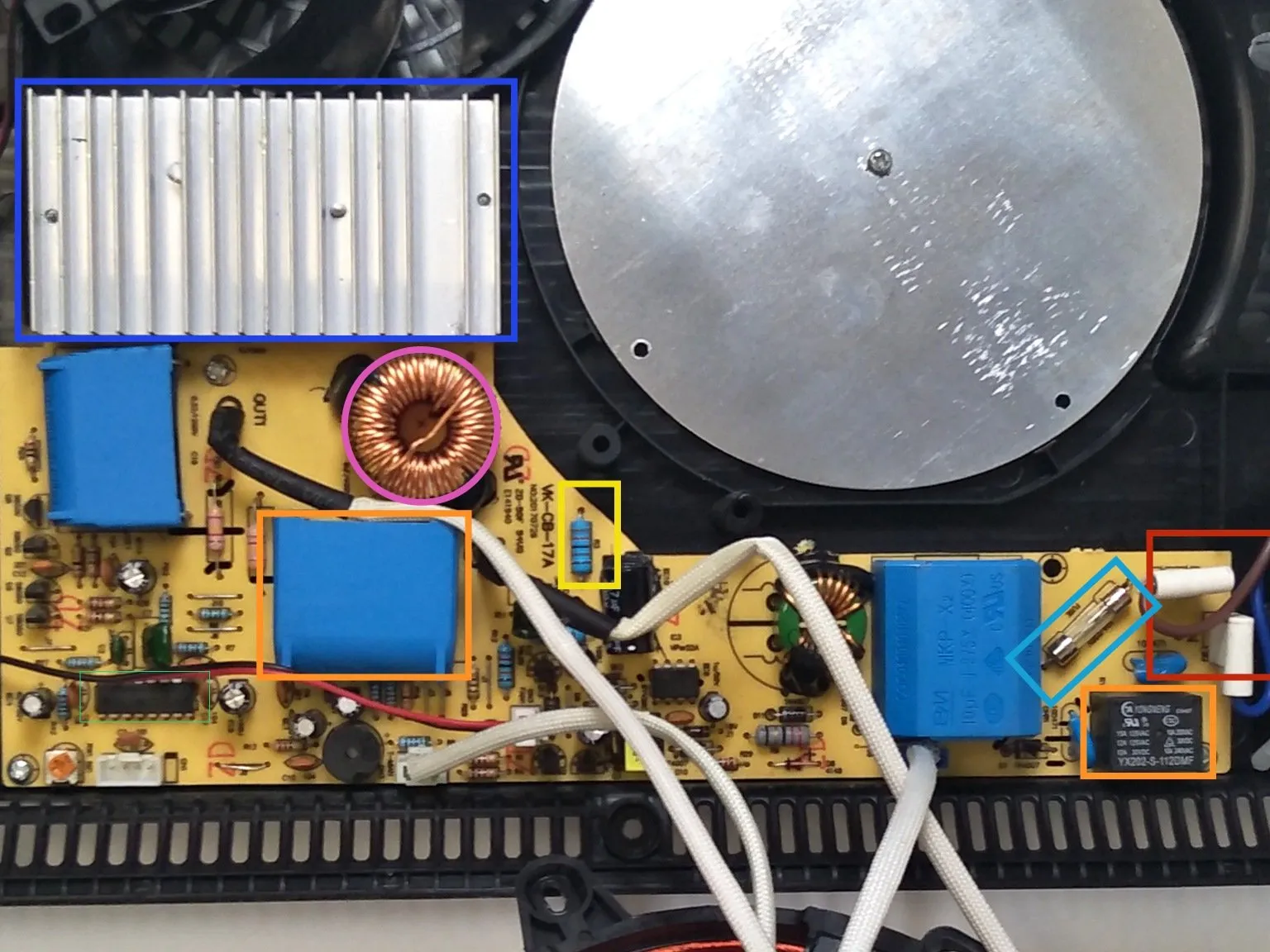

• Справа от схемы находится главная печатная плата, которая питает внутренние компоненты. На ней мы видим;

• штекеры питания переменного тока

• Конденсаторы

• Резисторы

• Микропроцессоры

• Предохранитель

• Теплоотвод

• Индукторы

Шаг 6 Главная печатная плата

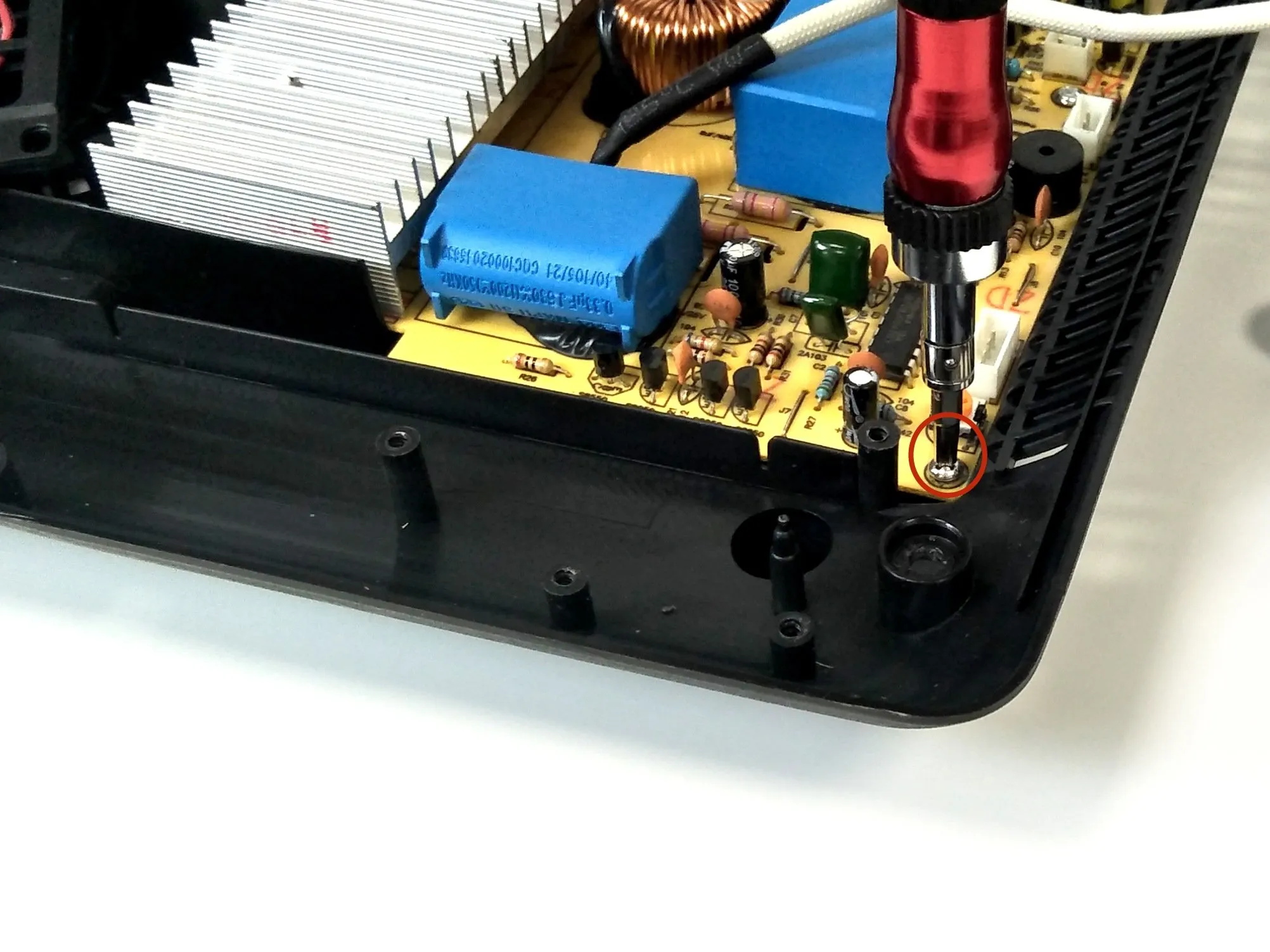

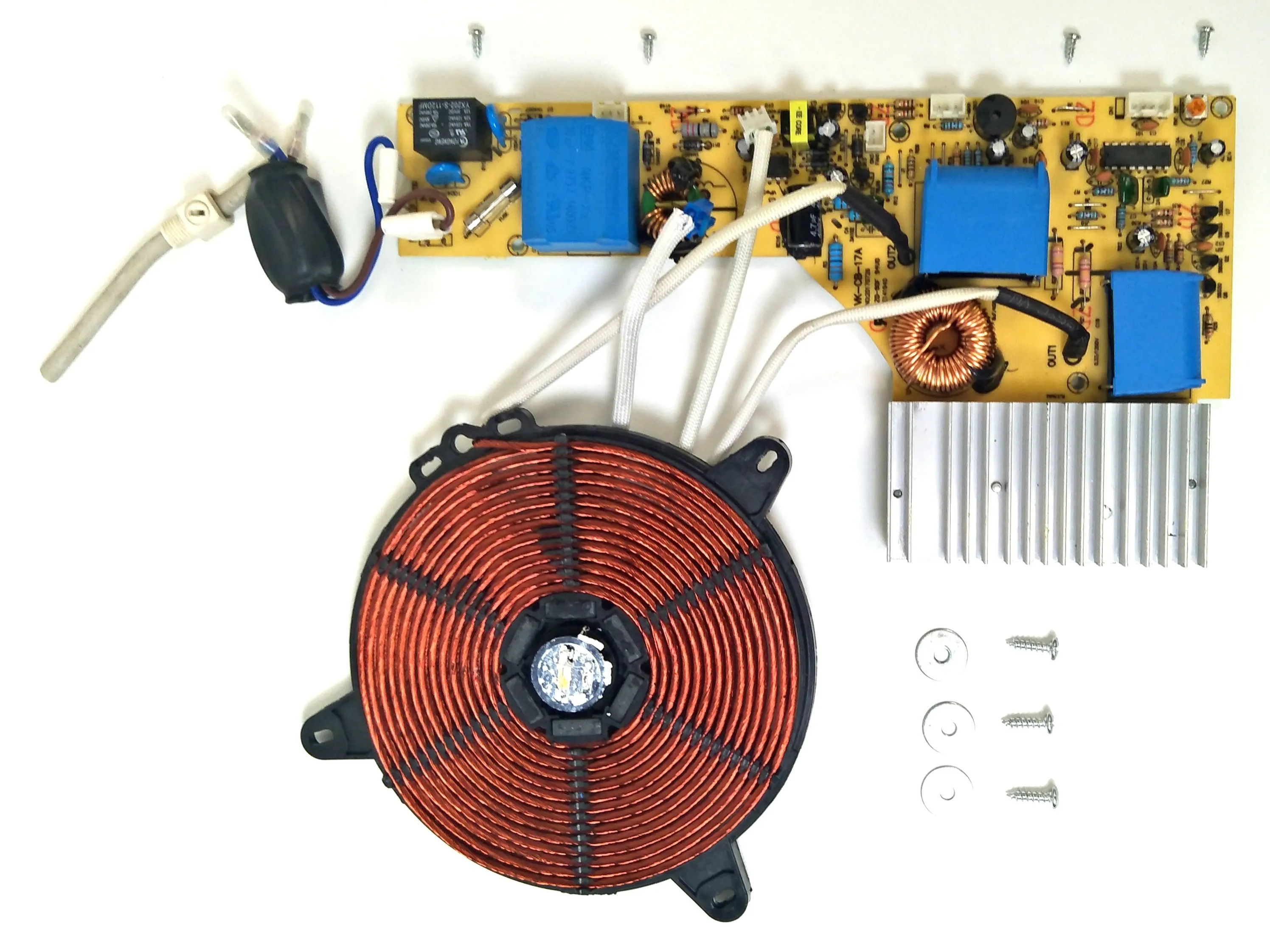

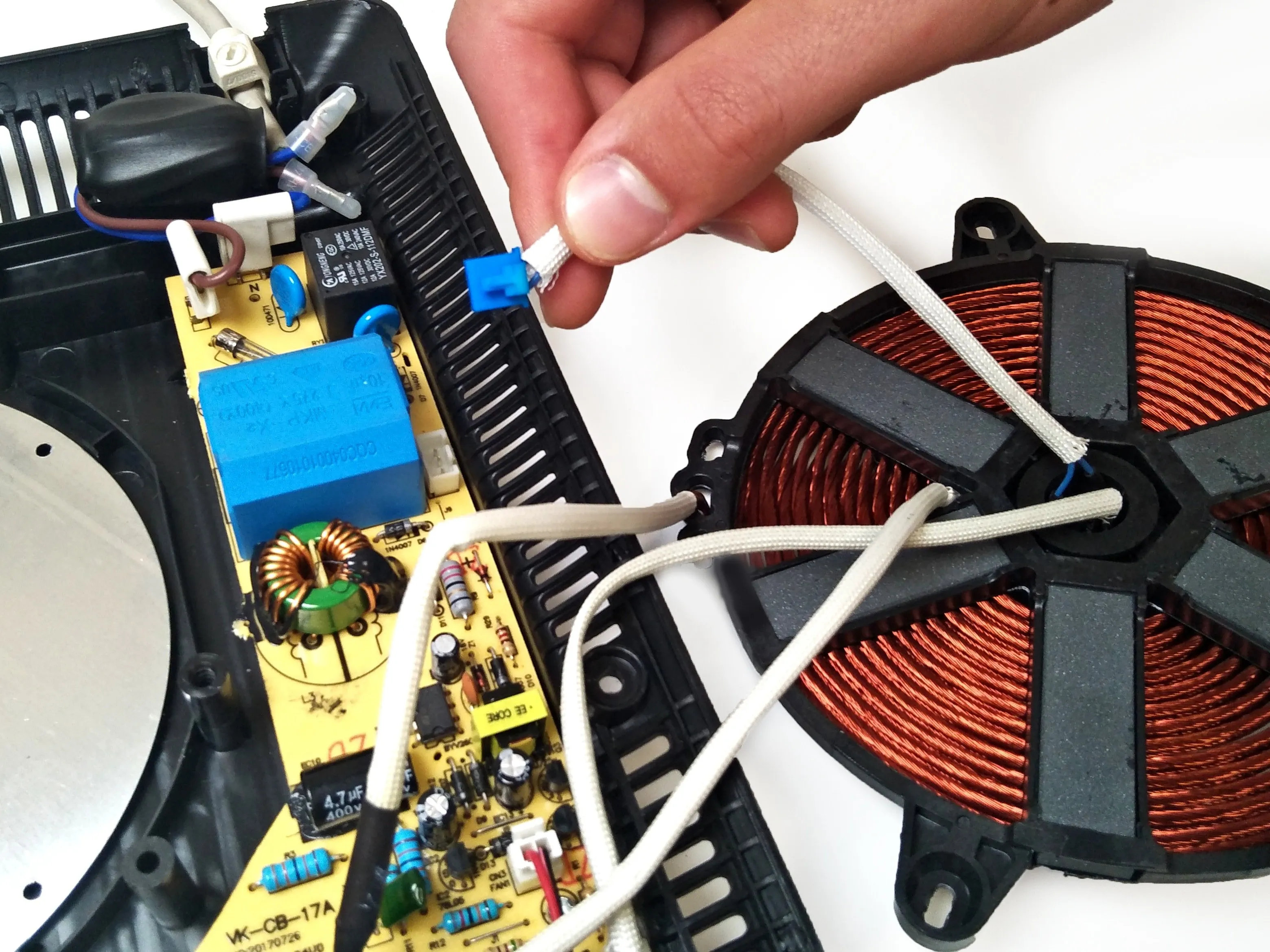

• Для извлечения используйте крестообразную отвертку, чтобы открутить 4 винта, крепящих ее к основанию. Затем аккуратно выньте все хорды из креплений на печатной плате. После того как будут отвинчены и катушка индуктивности, и основная печатная плата, снимите обе.

• Винт с круглой головкой Phillips x4 - M3x6 мм

Шаг 7 Радиатор

• Алюминиевый радиатор, как мы определили в шаге 5, является пассивным устройством охлаждения, то есть в нем нет электроники. Ребра обеспечивают площадь поверхности, чтобы поток воздуха от вентилятора мог охлаждать внутренние компоненты.

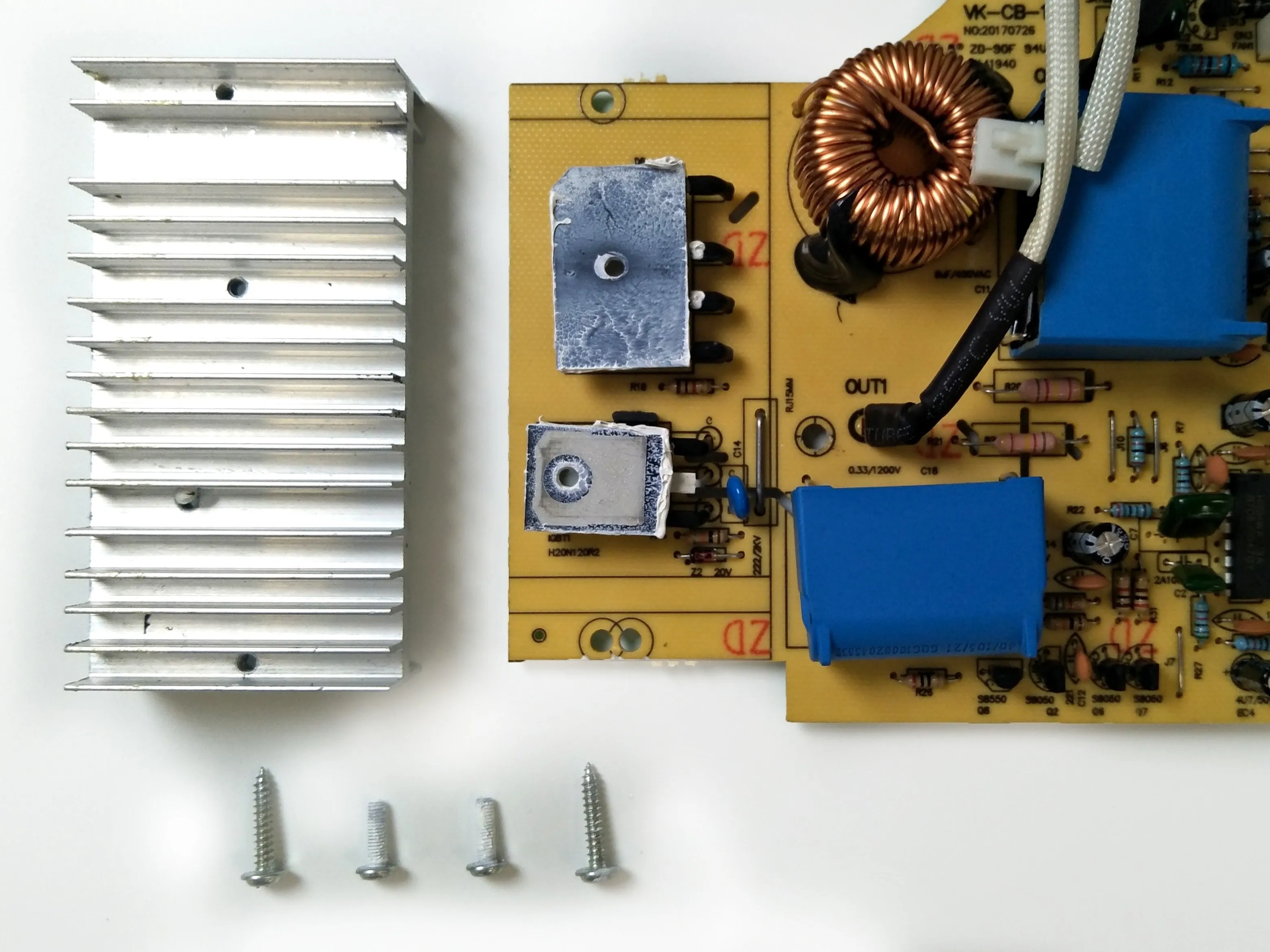

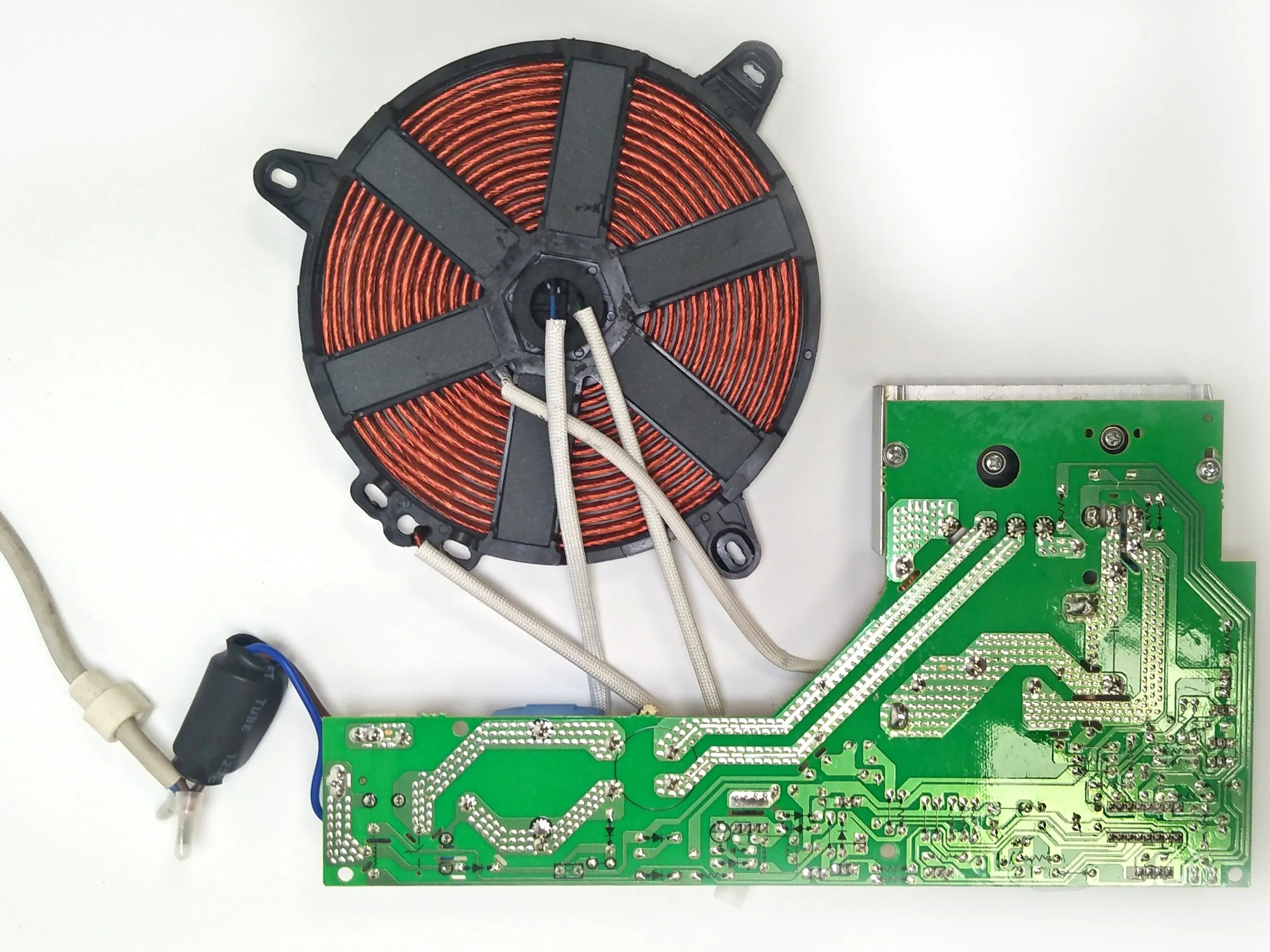

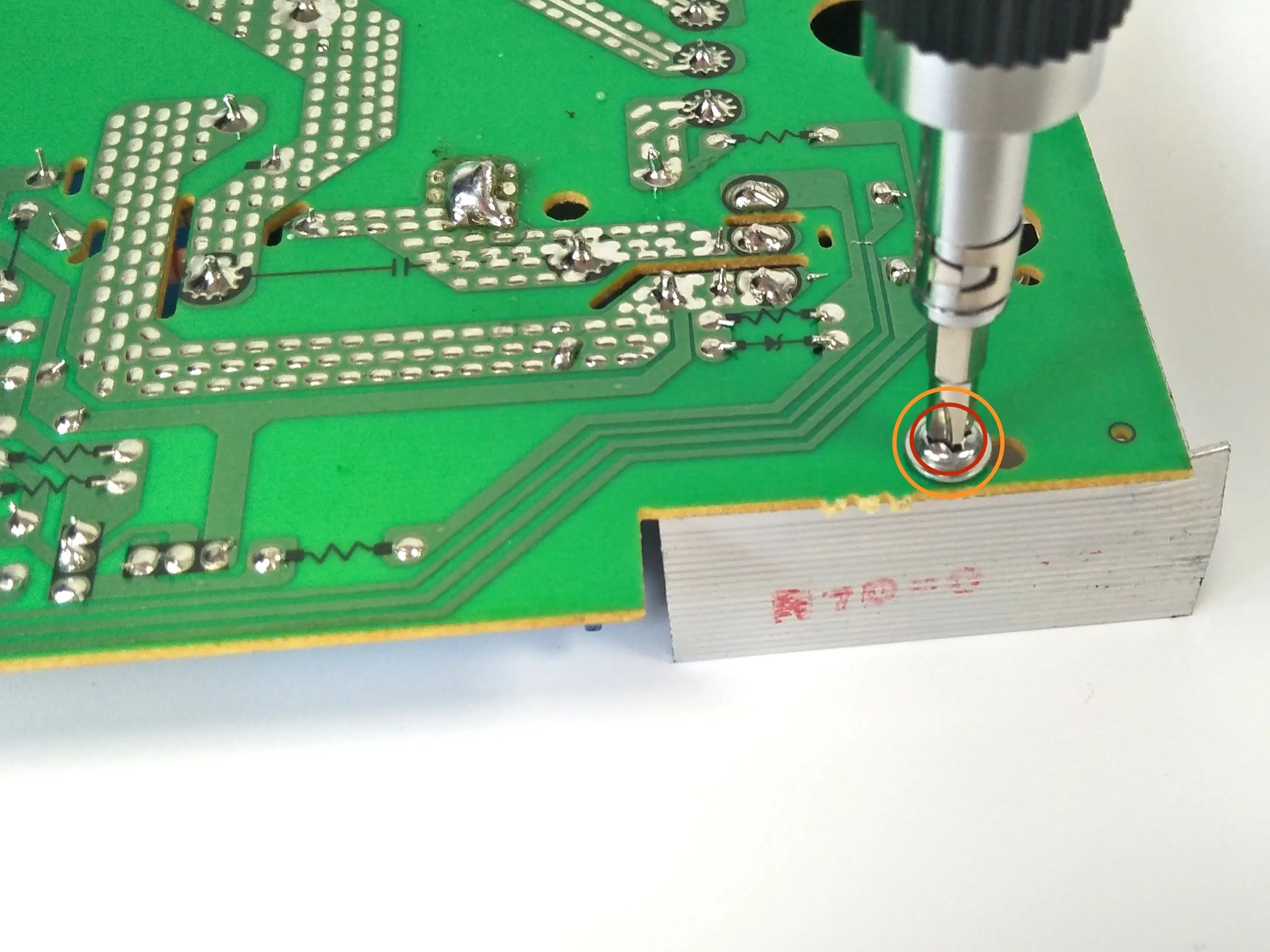

• Чтобы снять его, переверните основную печатную плату вверх дном и с помощью крестообразной отвертки открутите 4 винта вокруг радиатора. Затем снимите печатную плату

• Винт с шайбообразной головкой Phillips x2 - M3x10 мм

• Винт с шайбой Phillips x2 - M3x16 мм

• ПРЕДУПРЕЖДЕНИЕ: Термопаста на основании радиатора и на резьбе винтов меньшего размера является токсичной. Не прикасайтесь к ней, а если прикоснулись, тщательно вымойте руки и ограничьте контакт с лицом. Термопасту можно очистить с помощью спирта.

Шаг 8 Датчики

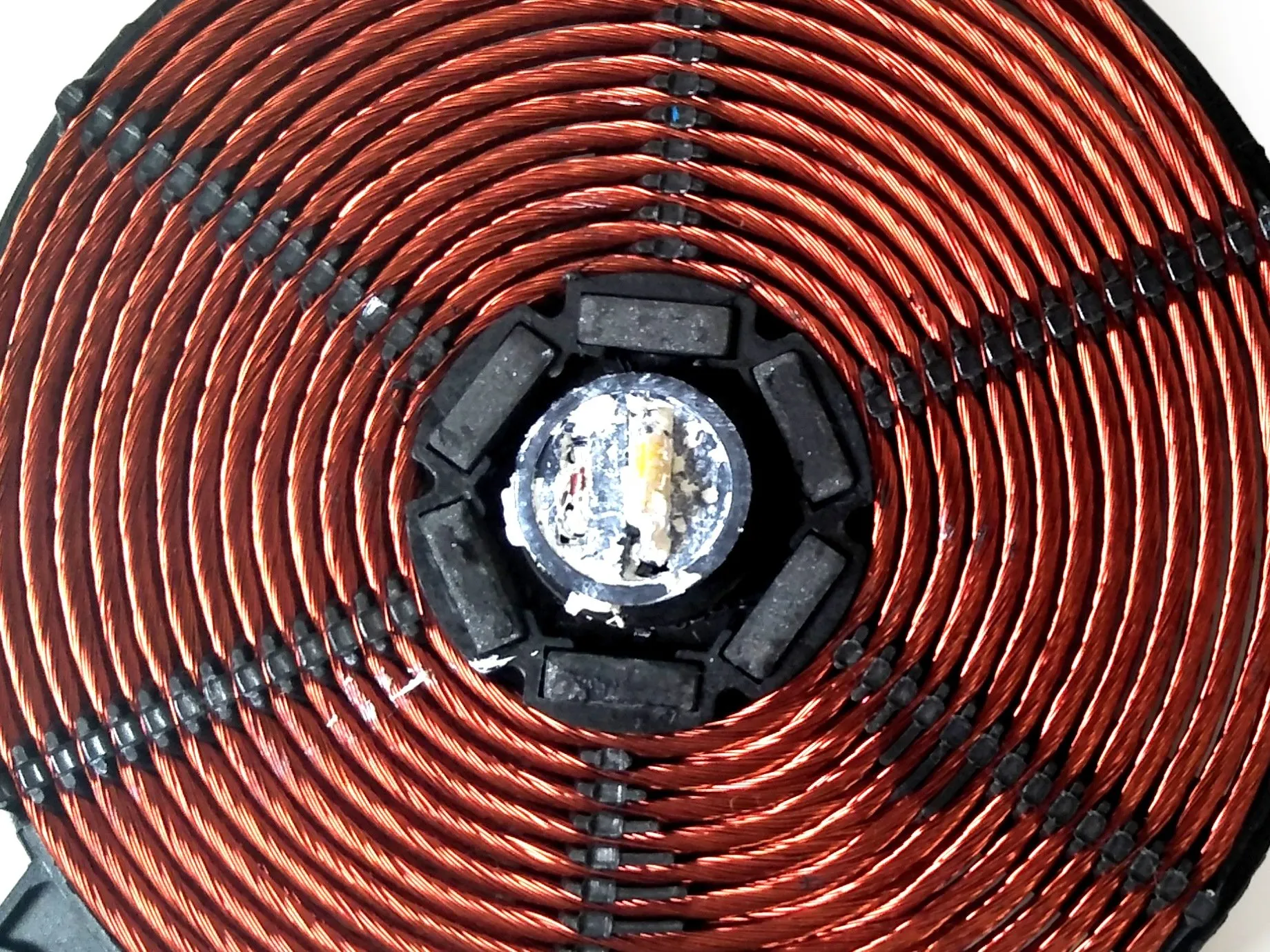

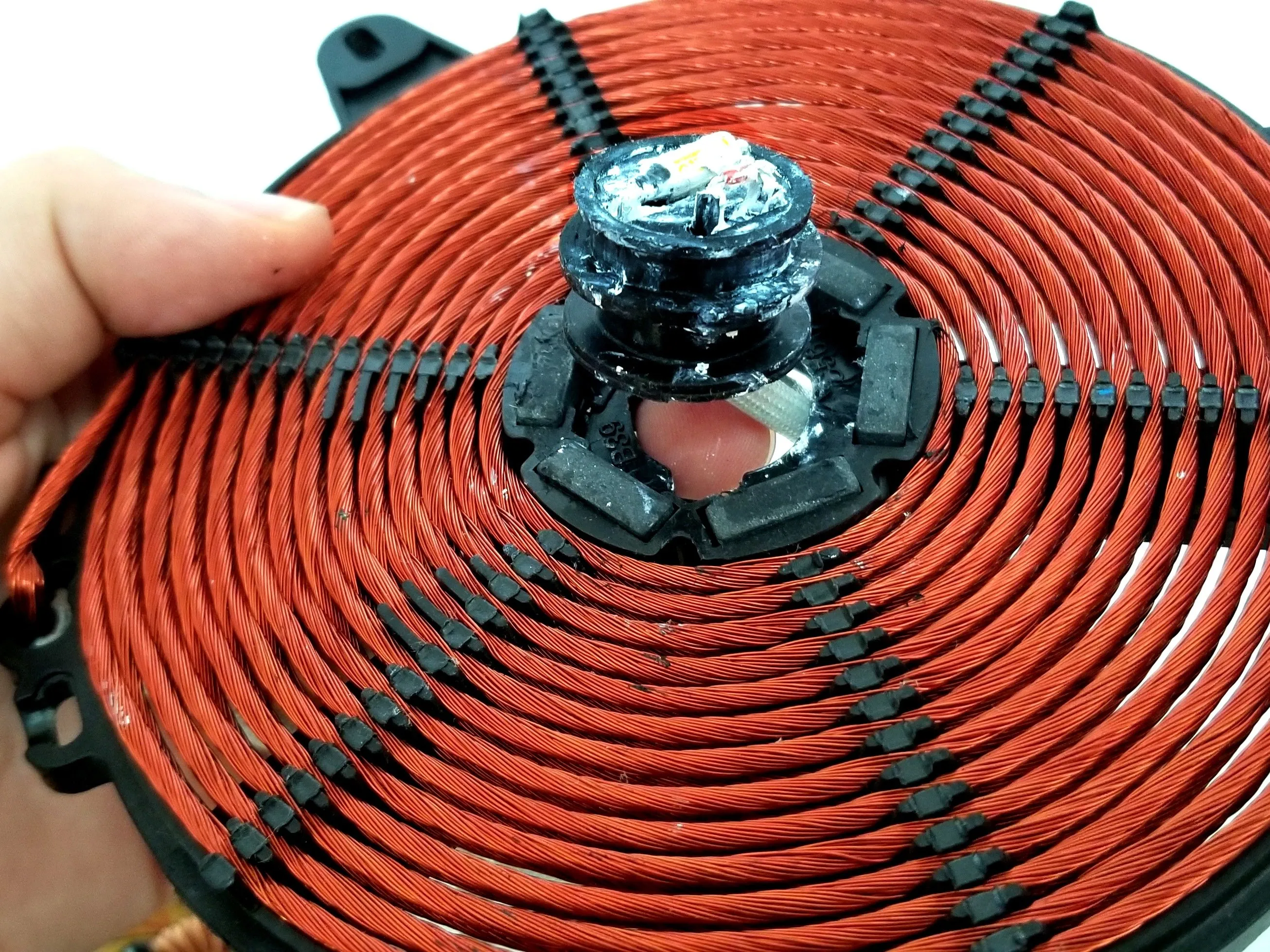

• В центре спирали находятся два датчика - датчик температуры и датчик электромагнитных волн. Они прикреплены к стеклокерамической пластине с помощью термопасты.

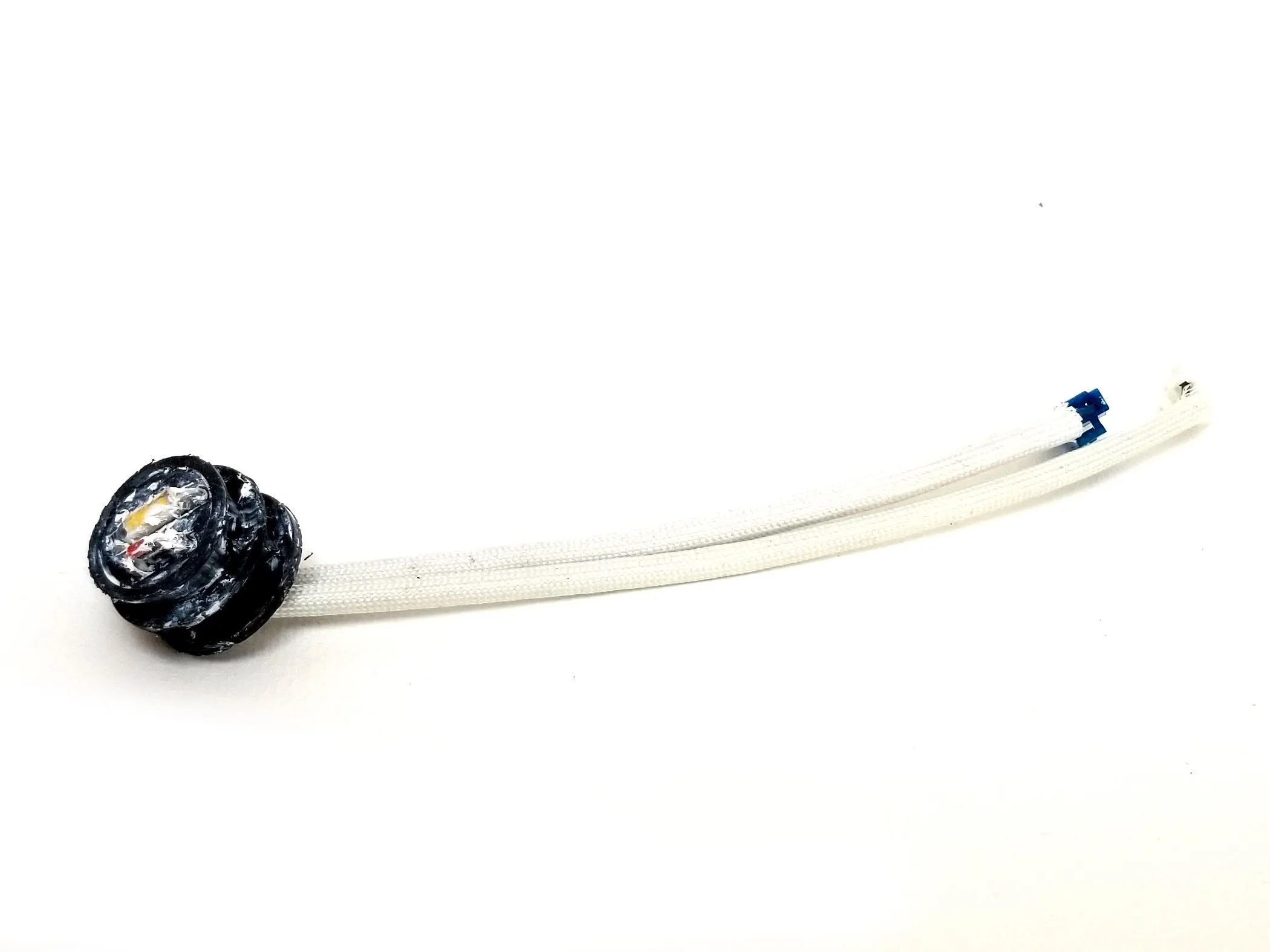

• Осторожно вытолкните резиновый кожух датчиков из индукционной катушки.

• ПРЕДУПРЕЖДЕНИЕ: термопаста на датчиках токсична. Не прикасайтесь к ней, а если прикоснулись, тщательно вымойте руки и ограничьте контакт с лицом. Вы можете очистить термопасту с помощью спирта.

Шаг 9 Вентилятор

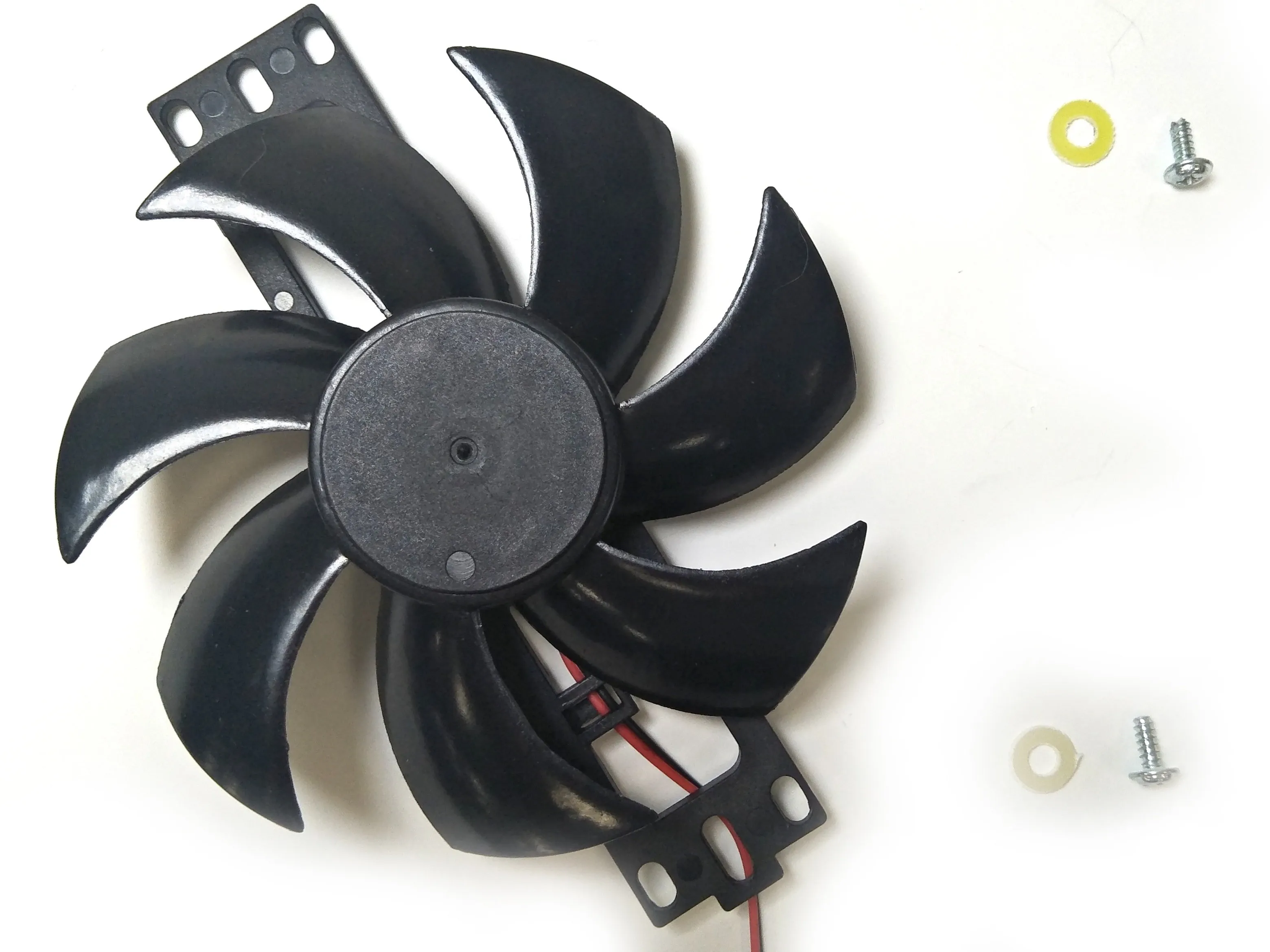

• Вернувшись к основанию, найдите вентилятор ABS, который охлаждает электрические компоненты.

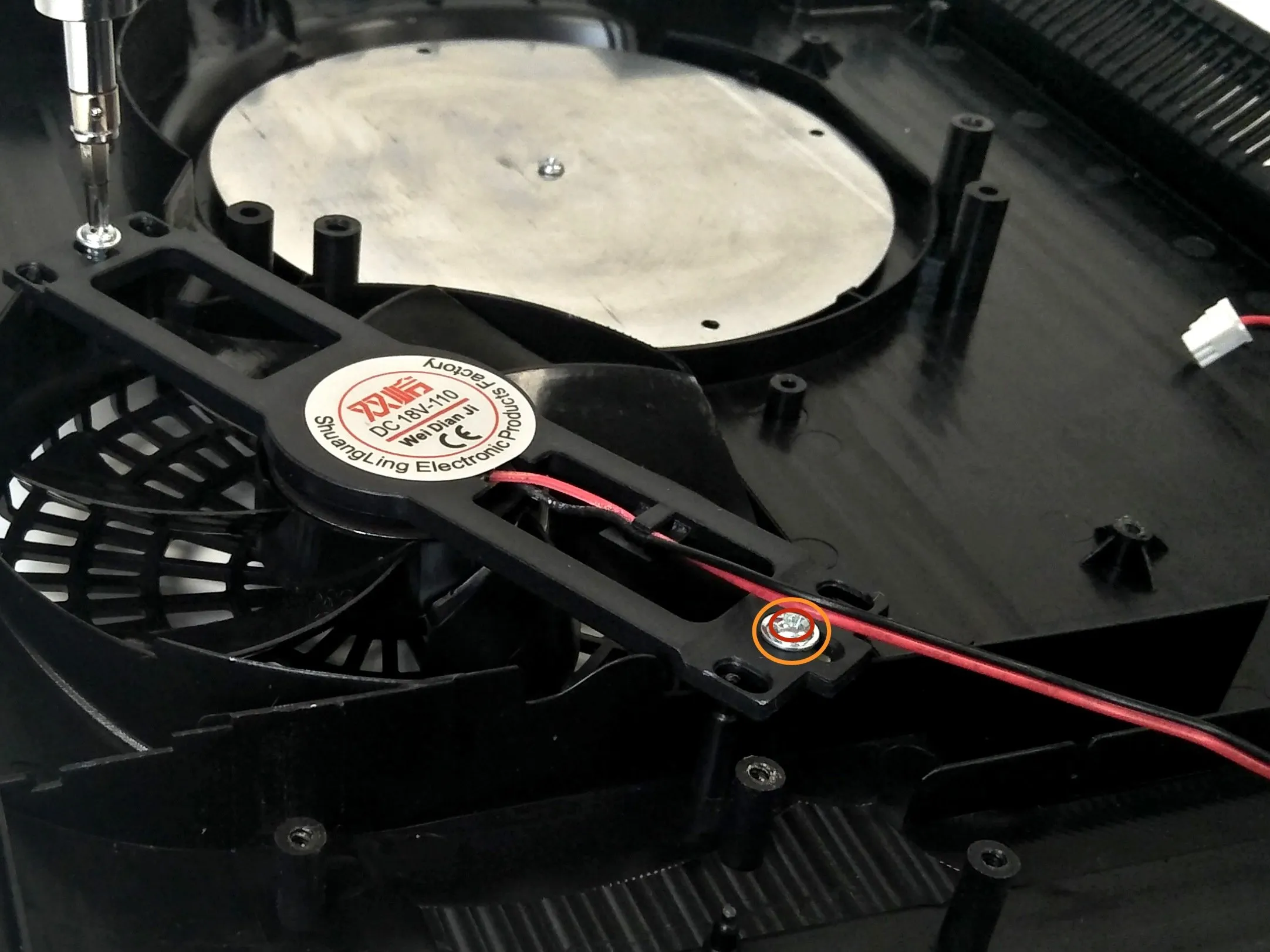

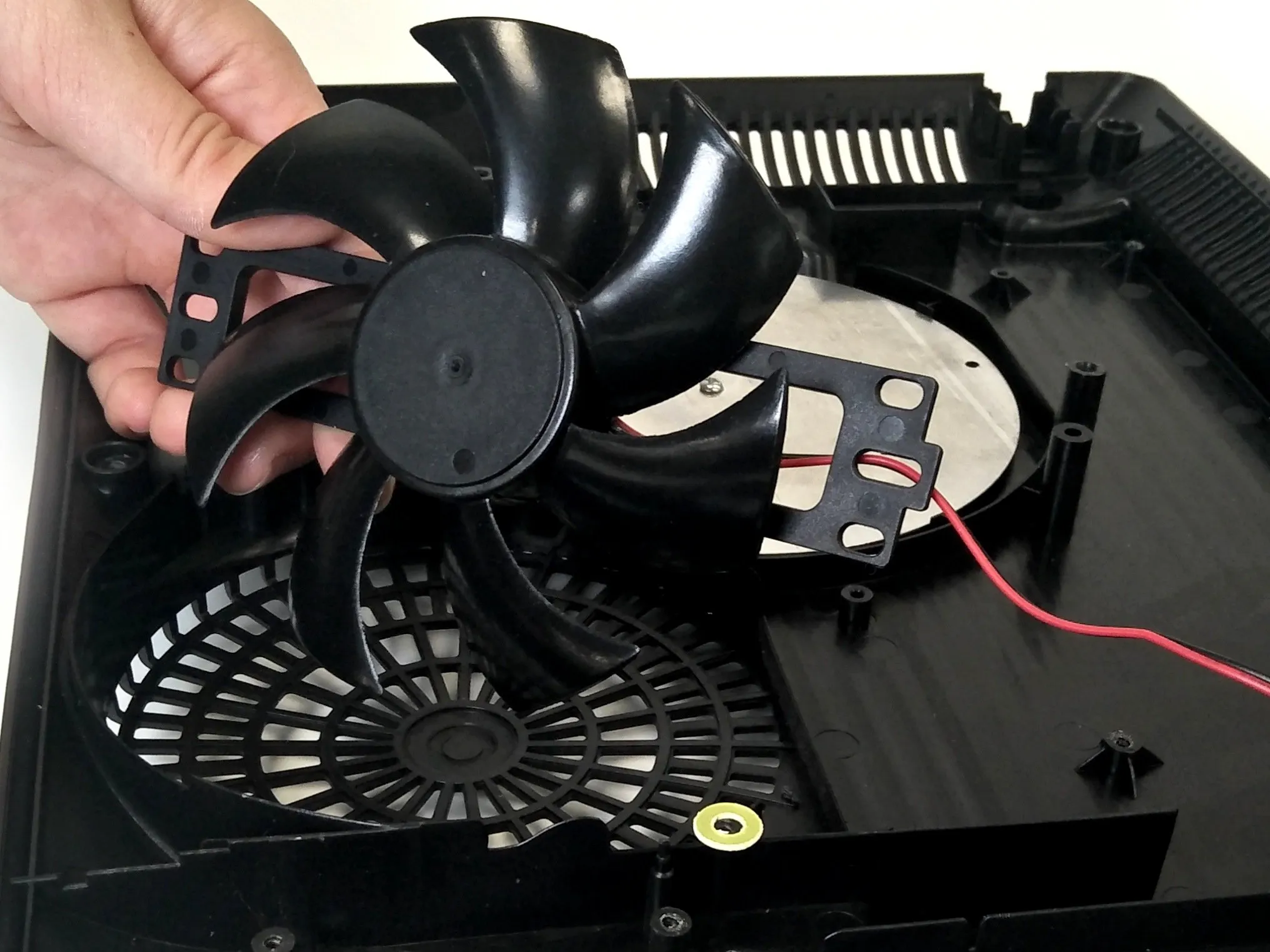

• С помощью крестообразной отвертки открутите 2 винта. Перед тем как снять вентилятор с основания, выверните каждый винт и снимите соответствующие шайбы.

• Пластиковые шайбы x2 - внутренняя Ø4 мм, внешняя Ø10 мм

• Винты с шайбой Phillips x2 - M3x8 мм

Шаг 10 Электрический щит

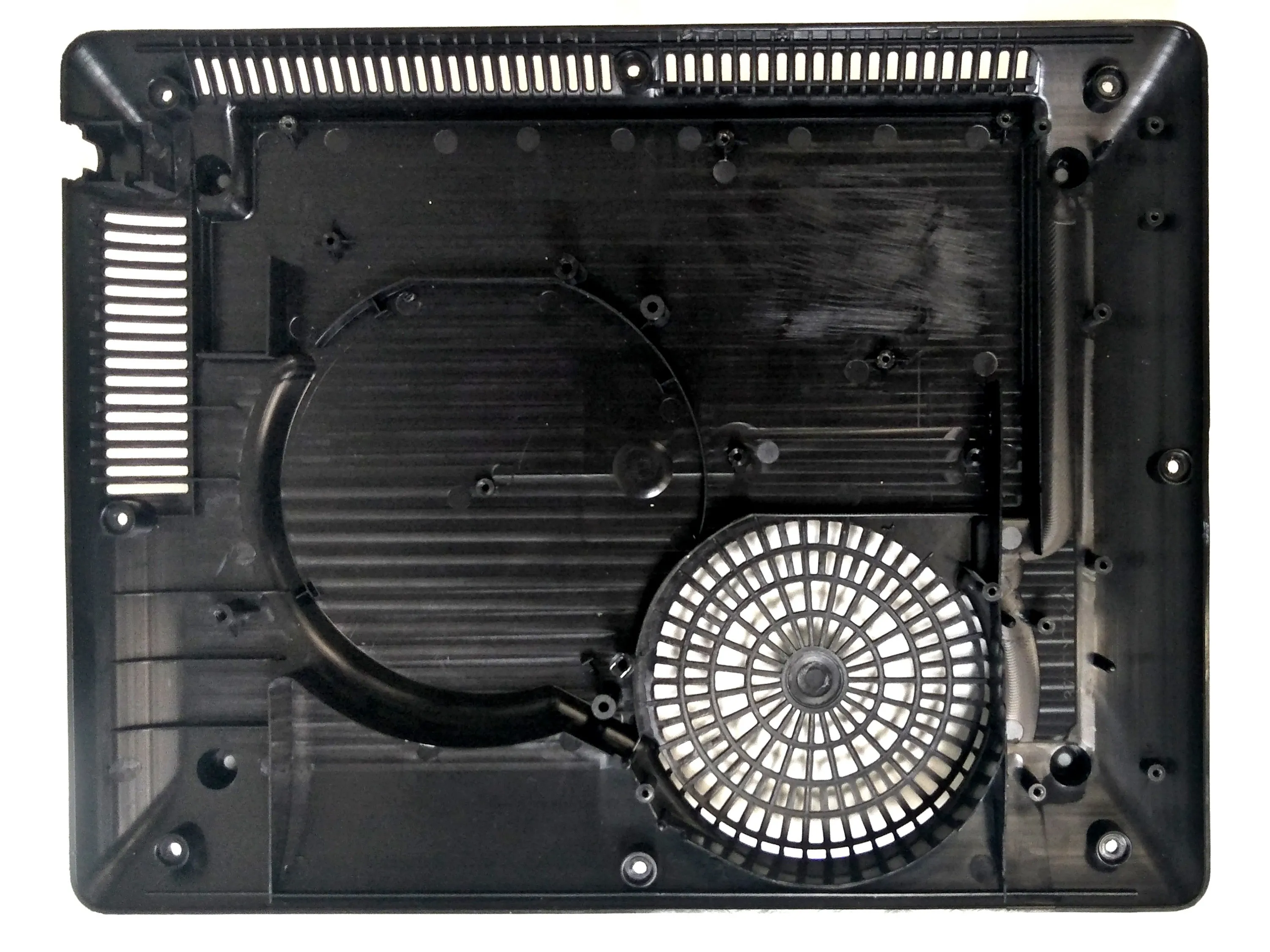

• Наконец, там, где находилась индукционная катушка, к основанию прикреплен круглый алюминиевый экран. Щит предотвращает выход энергии от индукционной катушки вниз.

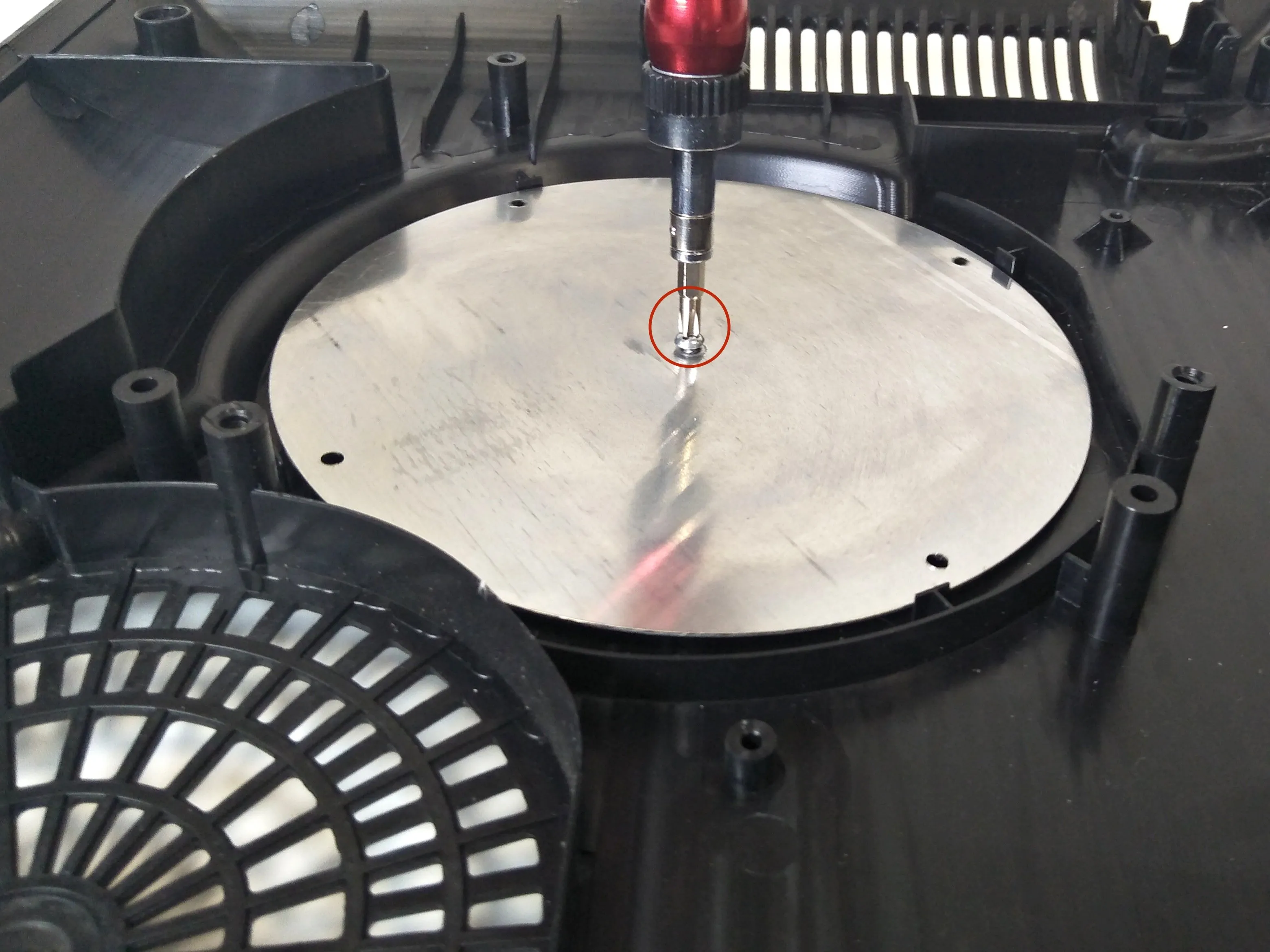

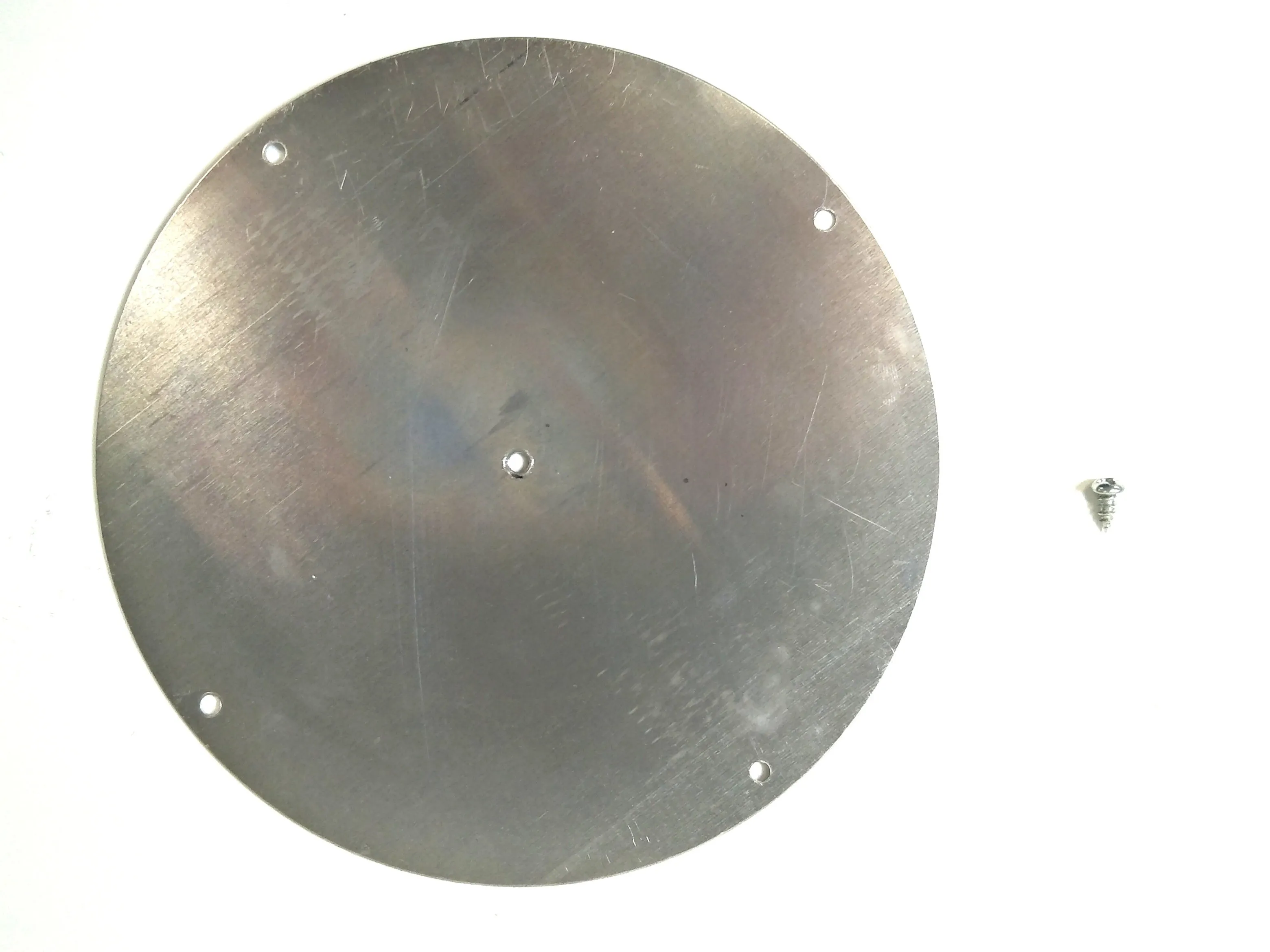

• Чтобы снять его, просто открутите винт, расположенный в центре, с помощью отвертки с головкой Philips. Приподнимите экран, чтобы снять его с основания.

• Винт с куполообразной головкой Phillips x1 - M3x6 мм

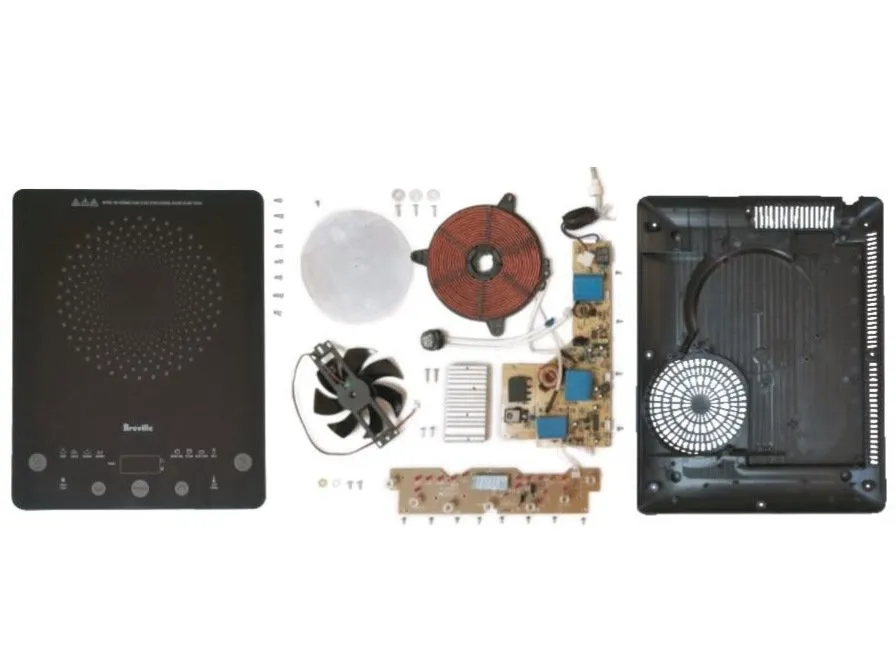

Шаг 11 Заключительные размышления

• Для разборки понадобятся только крестовая и треугольная отвертки.

• Индукционная плита состоит всего из нескольких узлов, которые легко снять.

• При вскрытии легко разобраться, так как узлы хорошо разложены.

• Необходимость в треугольной отвертке может потребовать приобретения дополнительного оборудования.

• Термопаста на многих деталях делает работу опасной.

• Эта индукционная плита - не самая последняя версия, поэтому замена деталей может быть затруднена.
