Разборка Breville Smart Kettle BKE825

Введение

Пошаговый процесс разборки чайника Breville Smart Kettle.

Участники:

- Кэмпбелл Хаттон-Уорд

- Хэмиш Макфарлейн

- Джай Брайен

Что вам понадобится

Инструменты

•

•

•

•

  Посмотреть

•

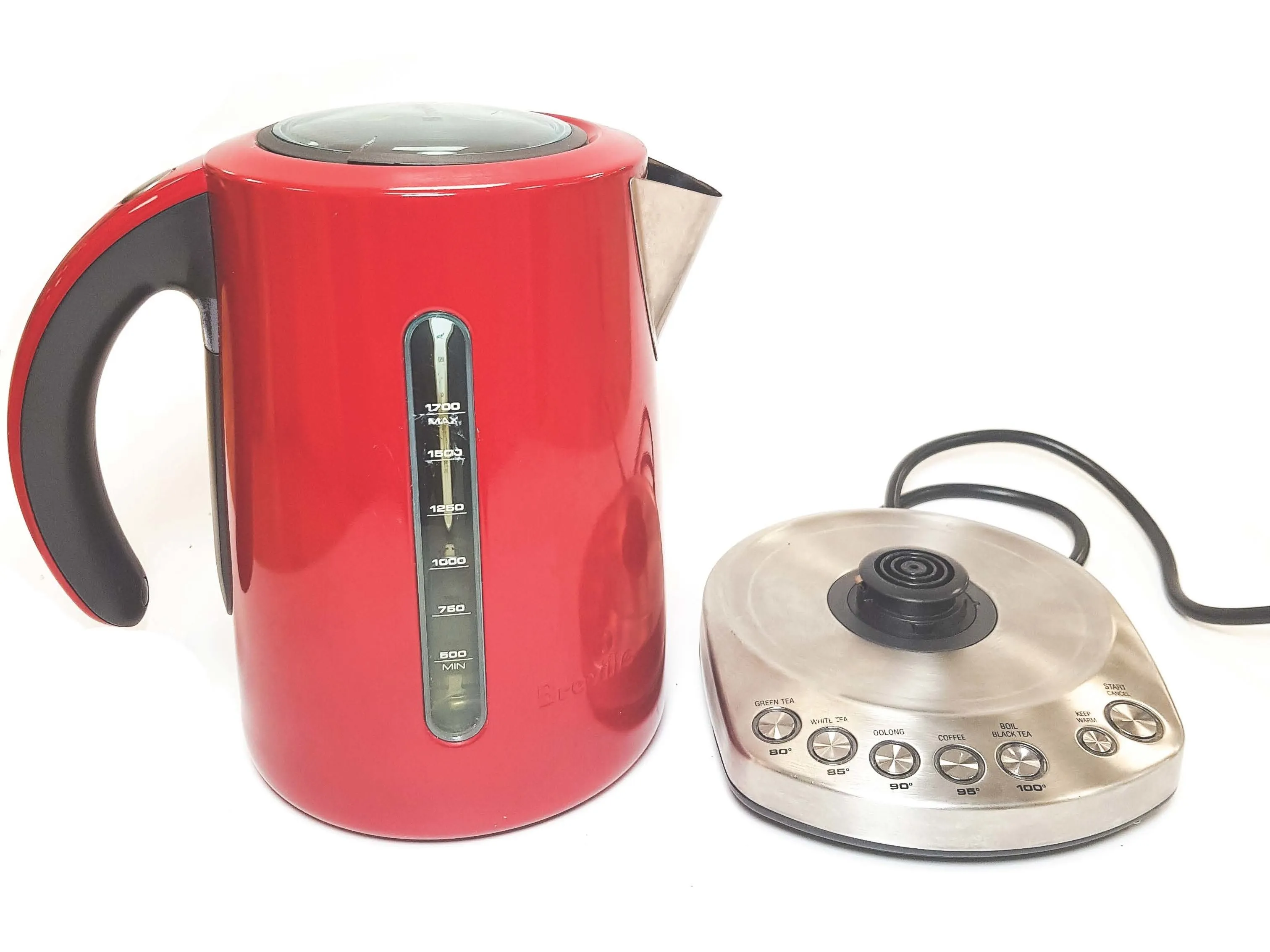

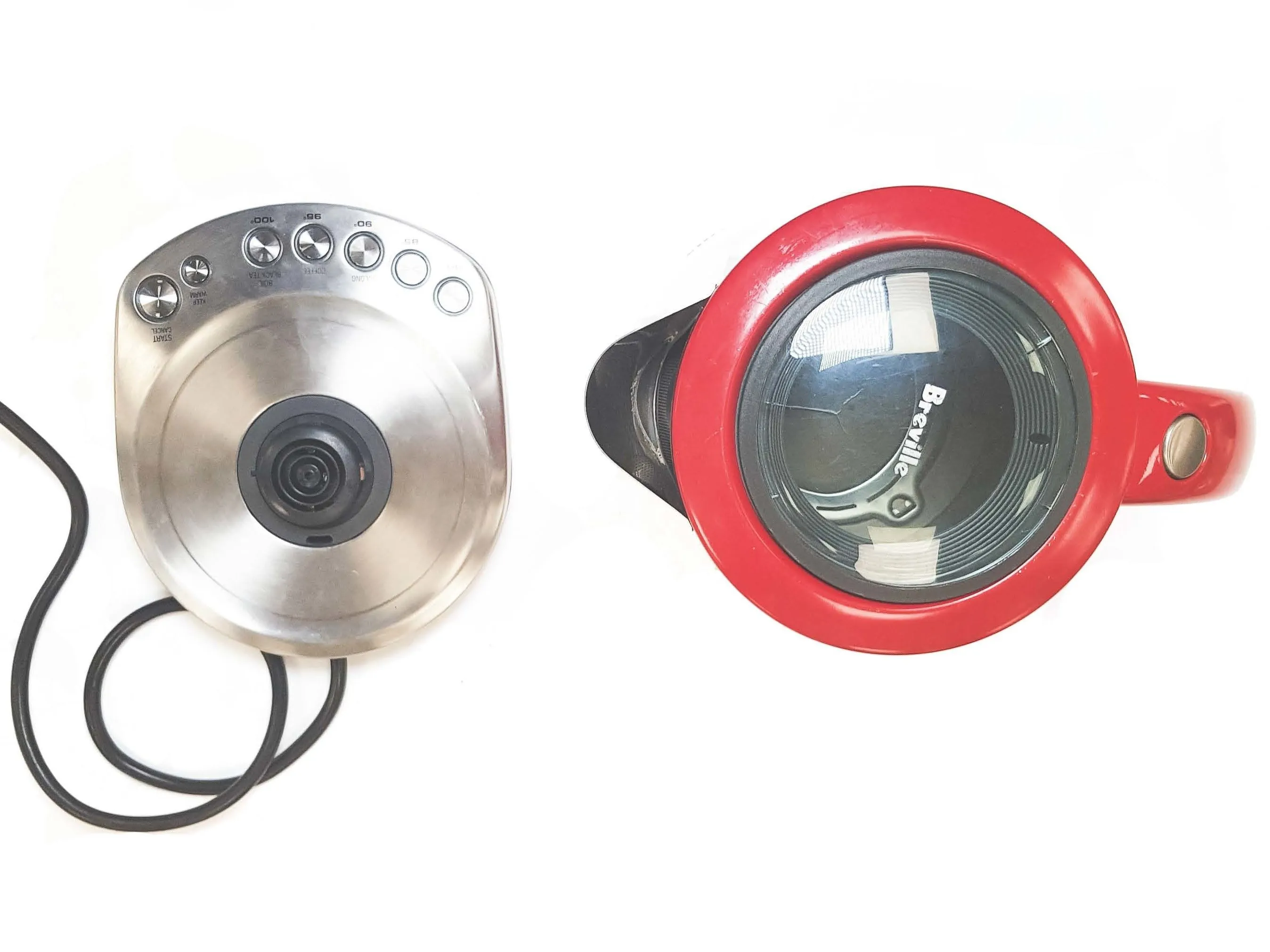

Шаг 1 Технические характеристики чайника Breville Smart Kettle

• Этот чайник емкостью 1,7 знает идеальную температуру для чая или кофе. 5 режимов заваривания обеспечивают нужную температуру для черного, зеленого, белого и улунского чая и кофе френч-пресс.

• Характеристики изделия:

• Размеры: 23,2 x 156 x 25 см

• Материалы конструкции: Нержавеющая сталь

• Вместимость: Большая емкость 1,7 л / 7 чашек

• Настройки: 5 температурных режимов (зеленый чай, белый чай, чай улун, черный чай, кофе).

• Чайник состоит из 2 основных компонентов - электрической базы и отсека для воды. В данном руководстве мы разберем каждый отсек по отдельности, начиная с основного отсека для воды.

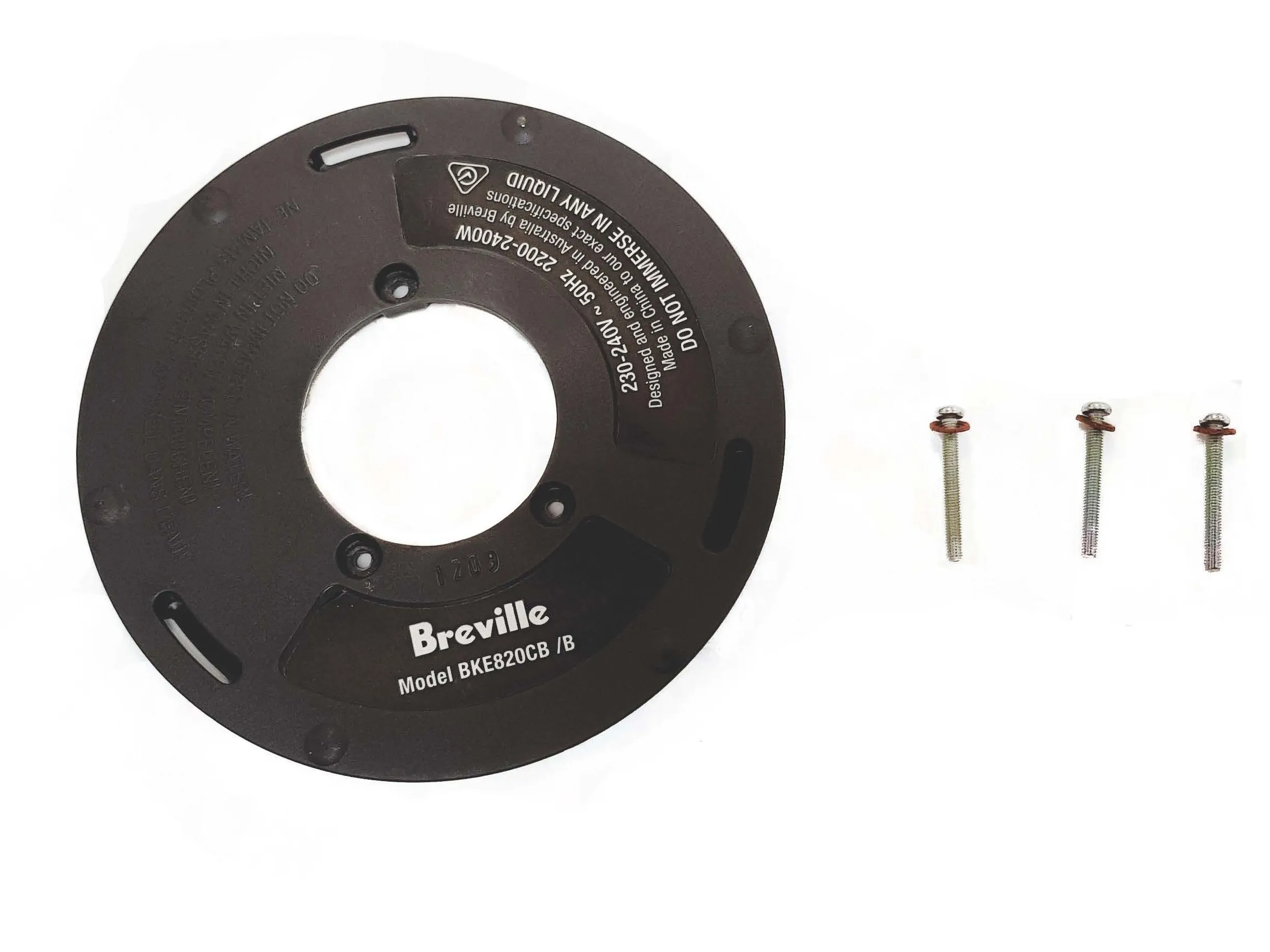

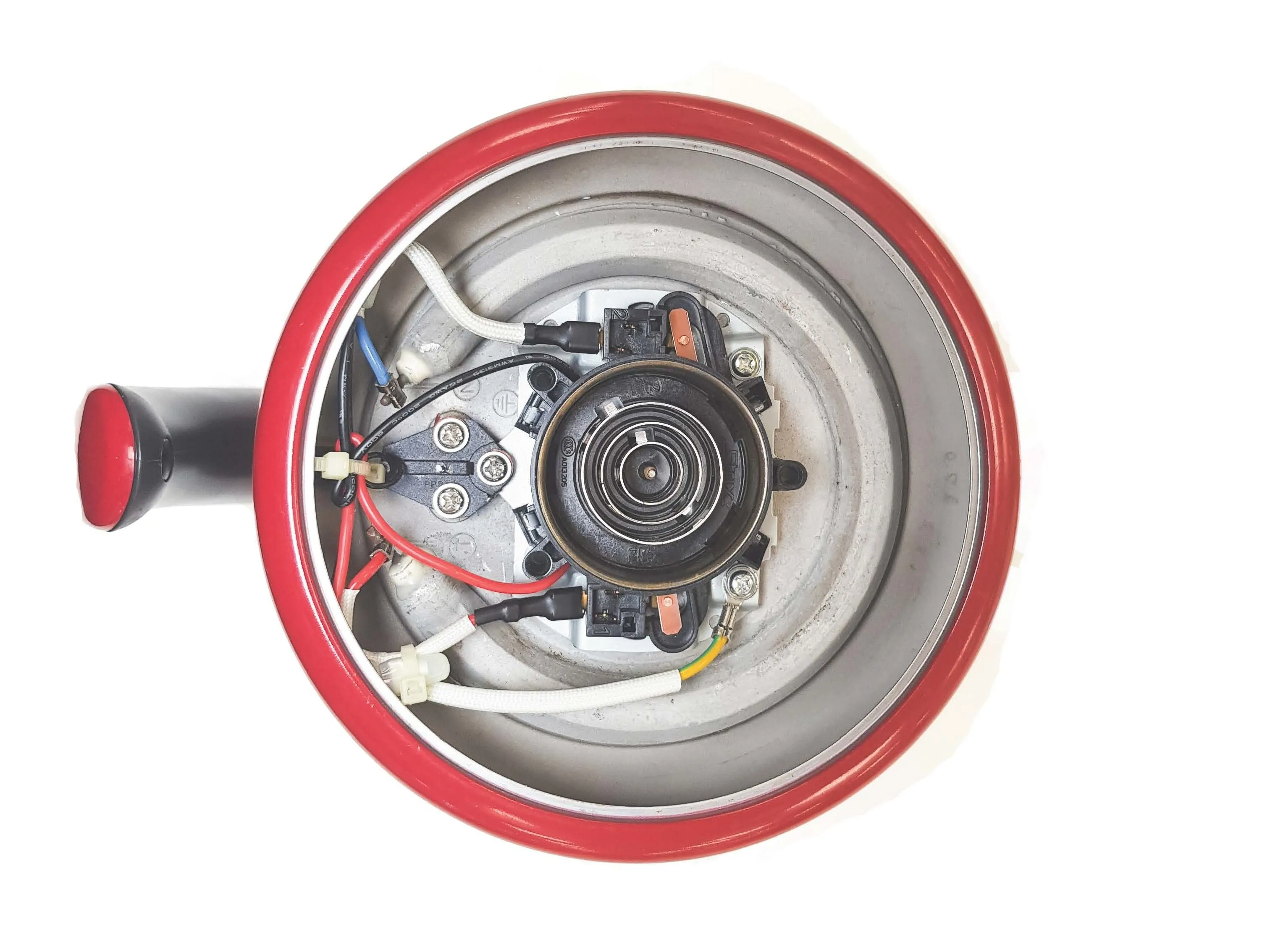

Шаг 2 Снятие дна чайника.

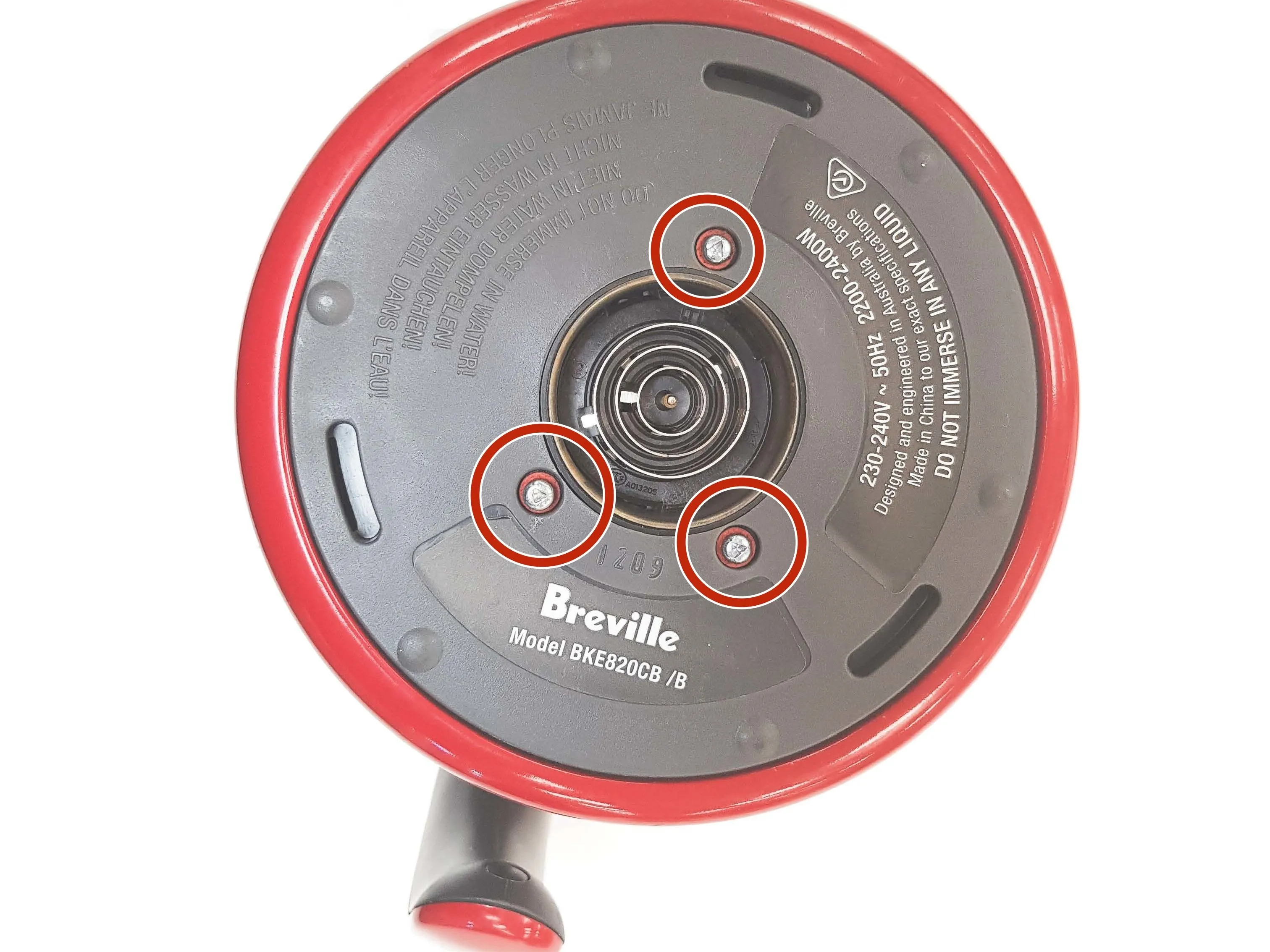

• Начните разборку, перевернув чайник вверх дном. Вы увидите 3 маленьких винта с треугольной головкой (показаны красными кругами), которые держат пластиковый кожух для основания.

• Выкрутите каждый винт с помощью небольшой отвертки с треугольной головкой.

• После этого пластиковый кожух должен легко сняться с основания.

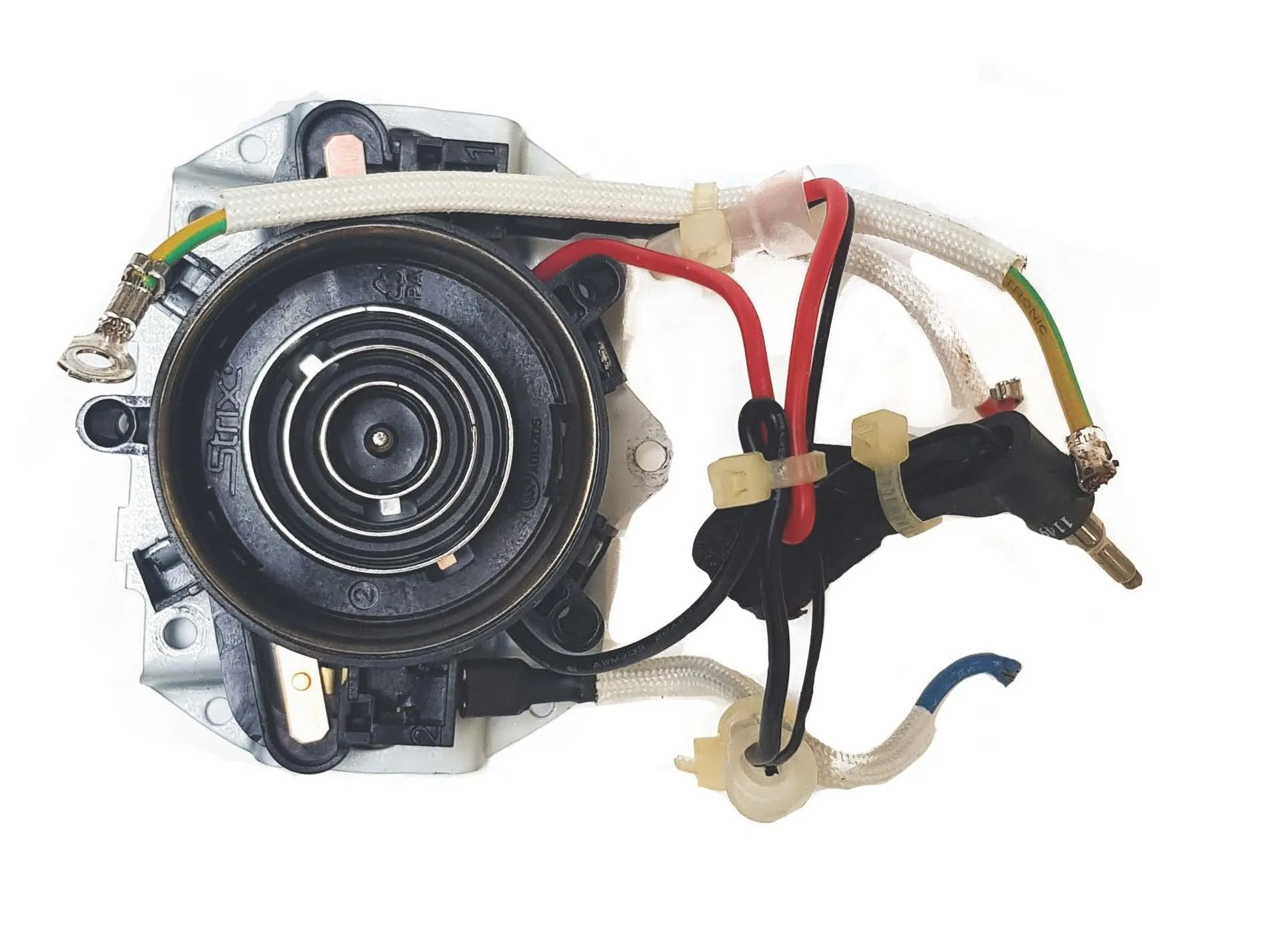

Шаг 3 Сборка теплообменника

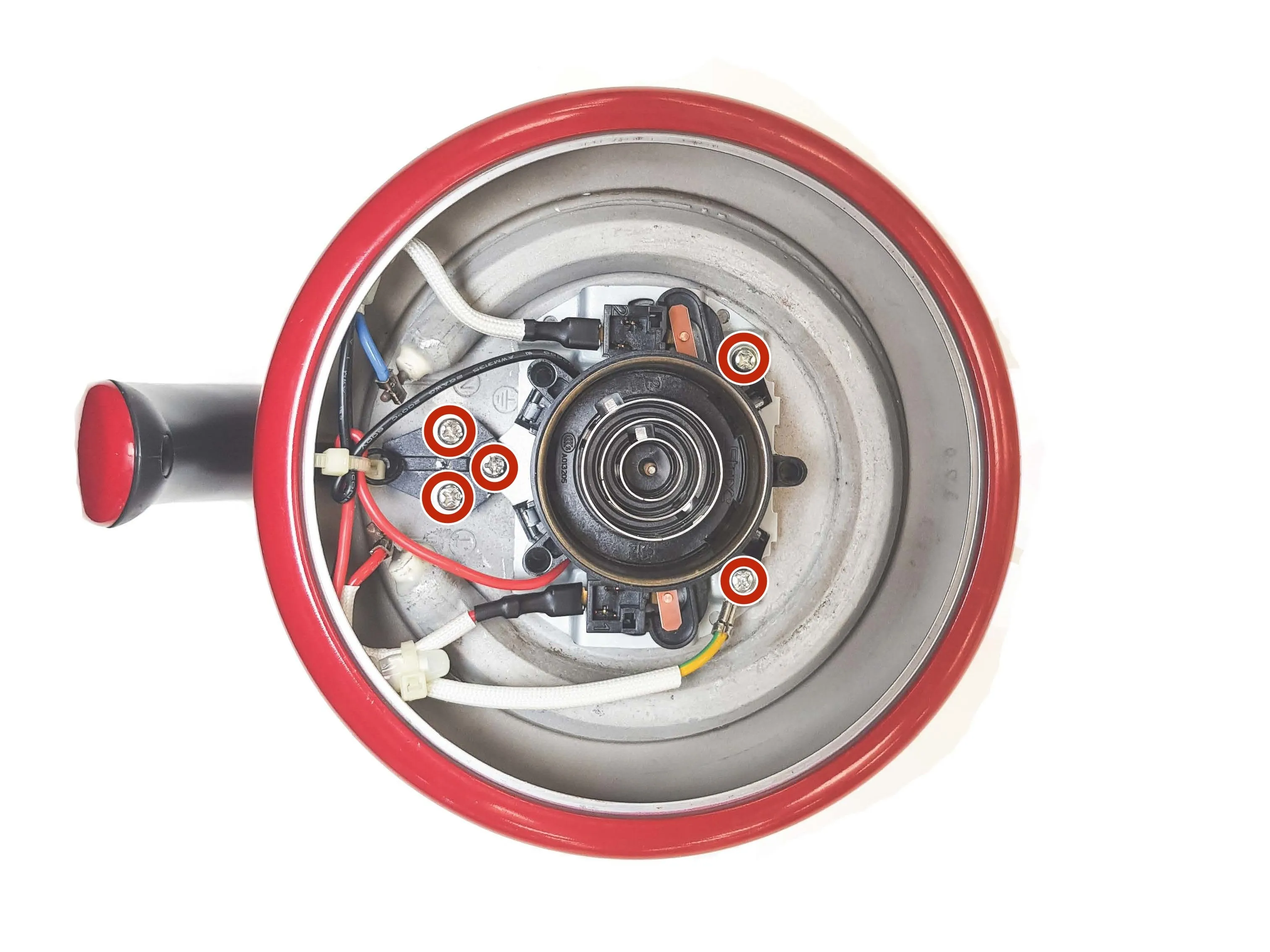

• Теперь снимите датчик нагрева/пара.

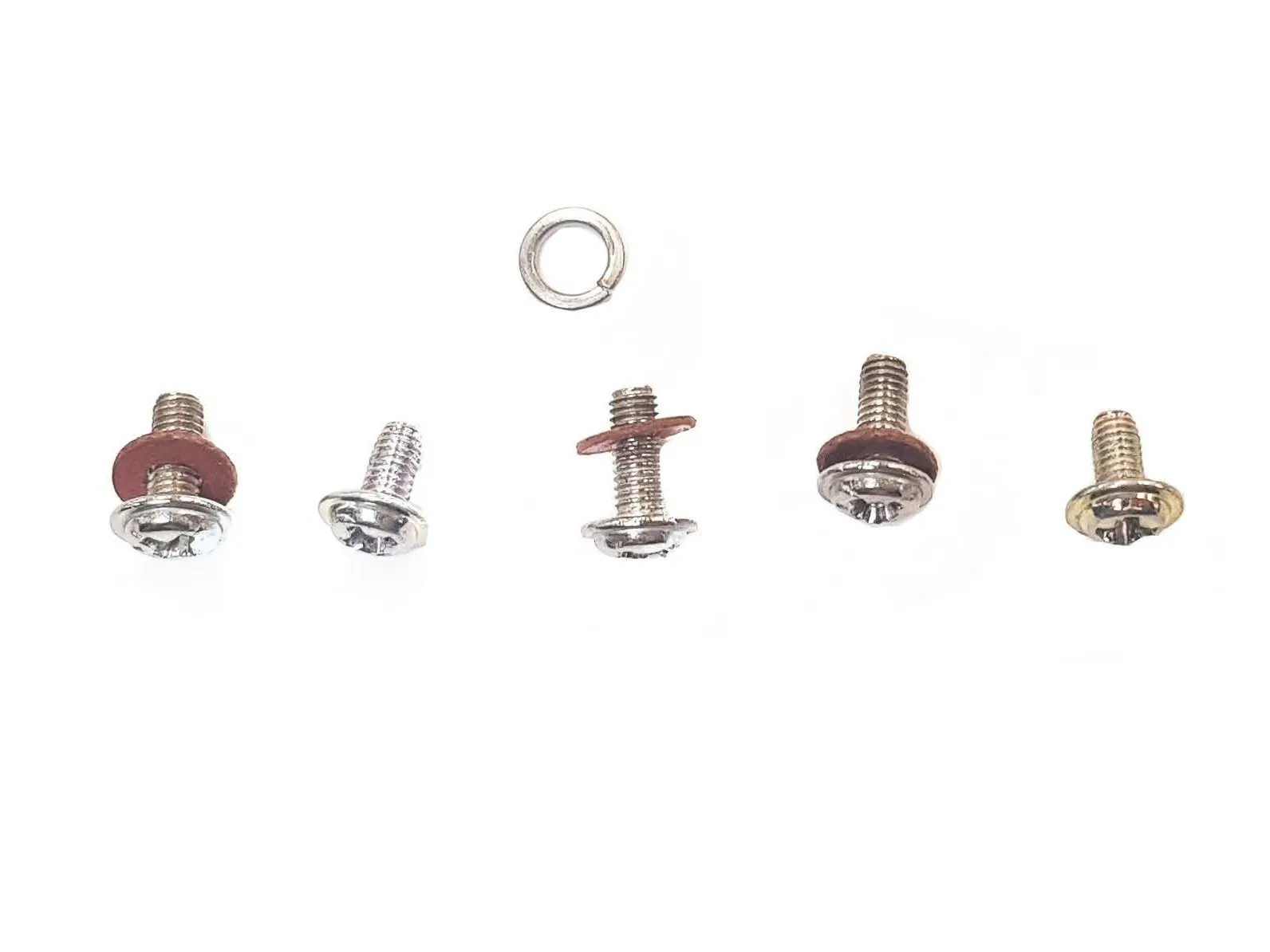

• С помощью маленькой крестообразной отвертки открутите 5 винтов (показаны красными кружками).

• С помощью кусачек отрежьте все необходимые провода, удерживающие датчик на месте.

• Когда все эти элементы будут освобождены, датчик можно будет легко снять с основания.

Шаг 4 Боковой вид портов

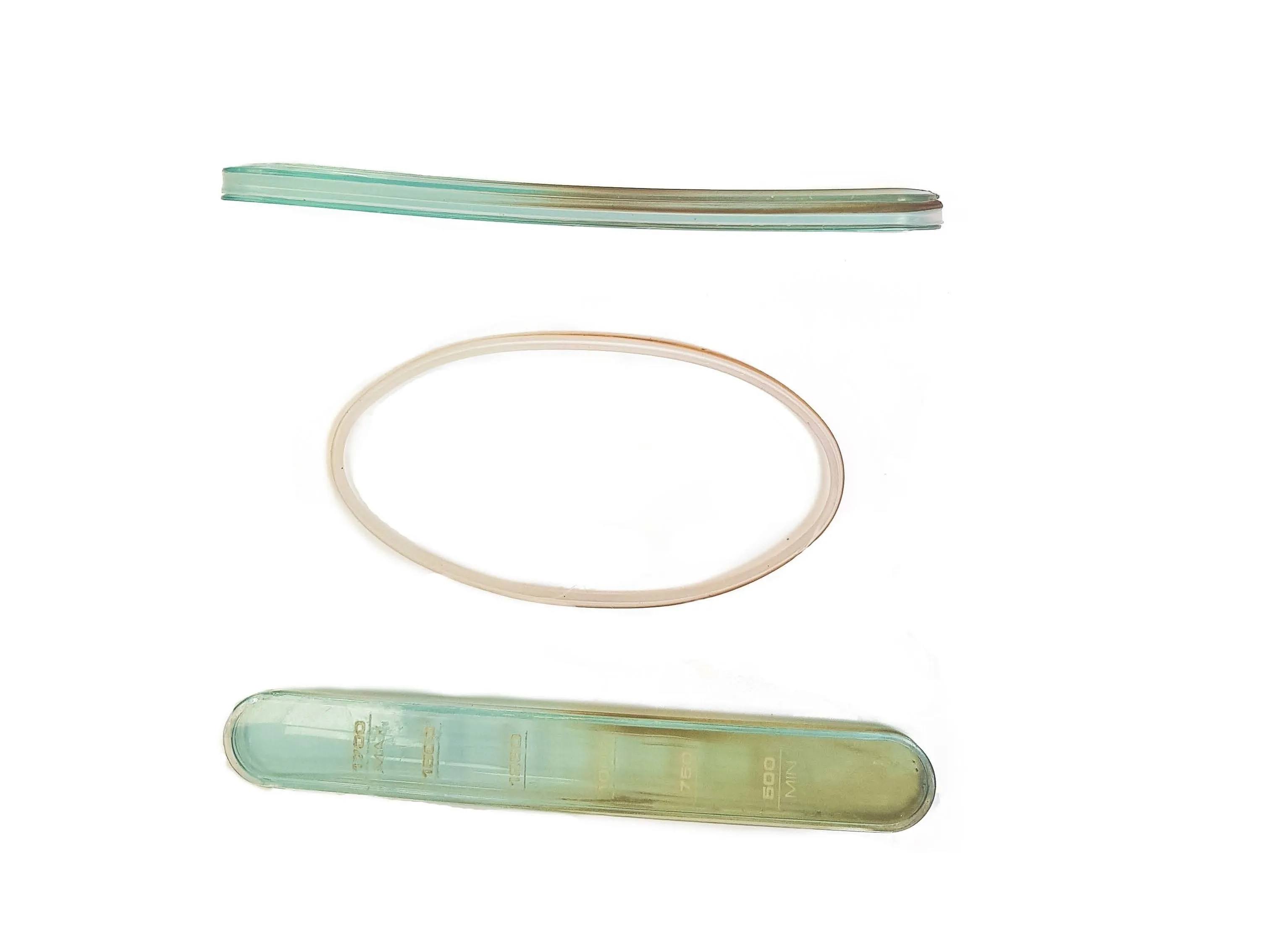

• Пластиковые смотровые окошки по бокам чайника теперь можно подтолкнуть внутрь чайника, чтобы снять их.

• Они удерживаются на месте только резиновым уплотнителем вокруг них, и их довольно легко протолкнуть внутрь.

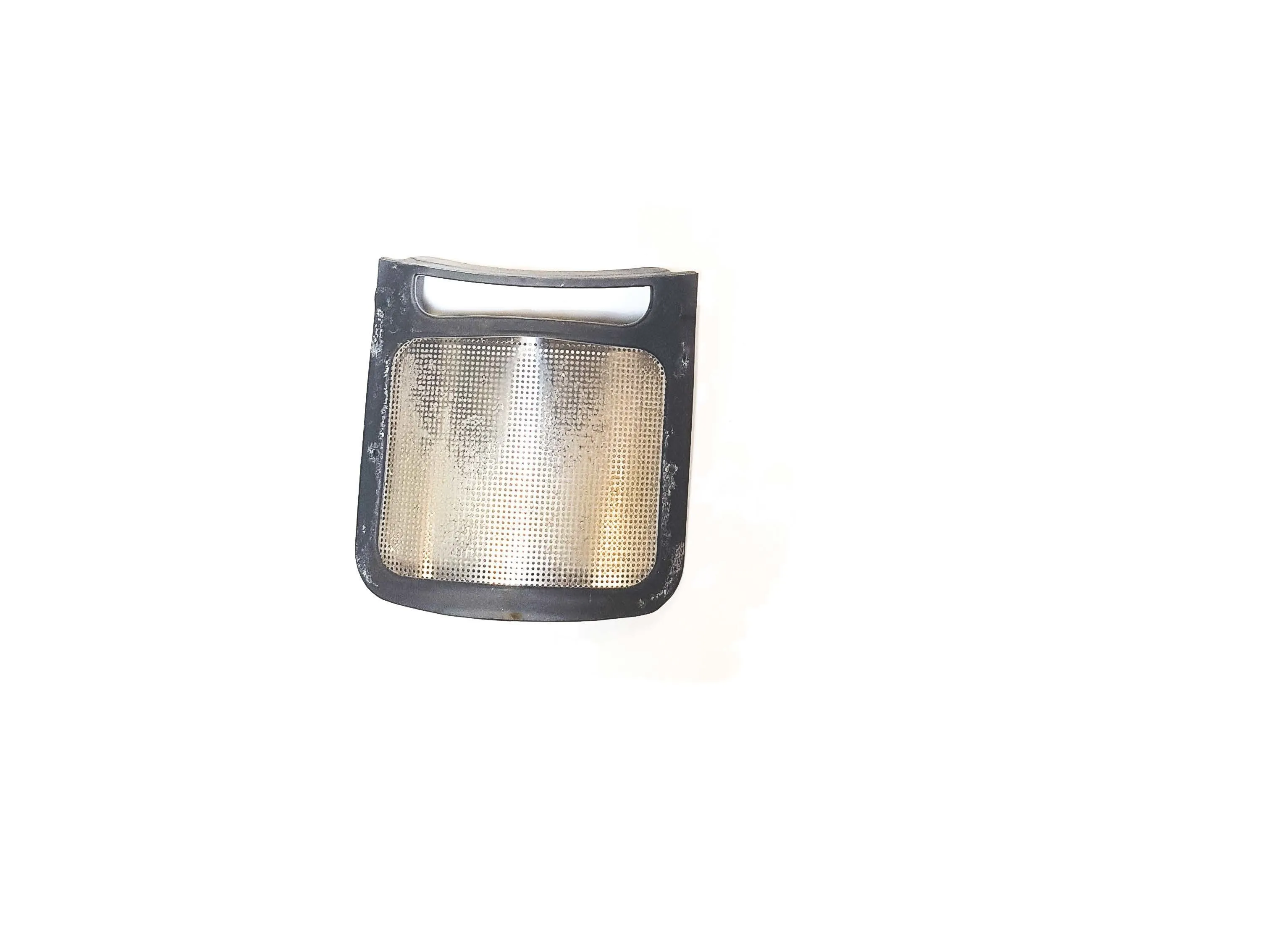

Шаг 5. Извлечение фильтра для мусора

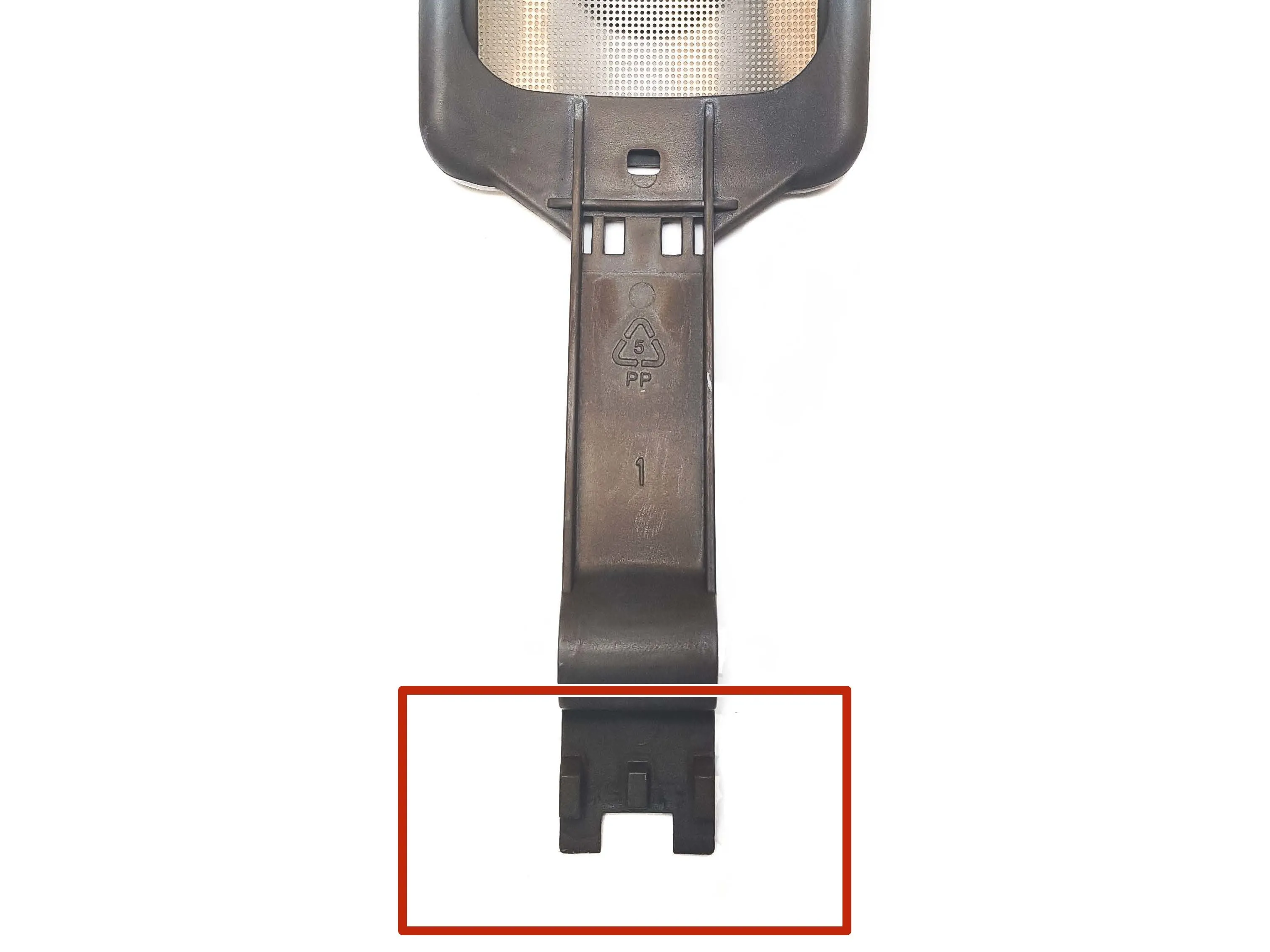

• Извлеките фильтр для мусора из чайника, подцепив защелки на дне и вытащив весь узел.

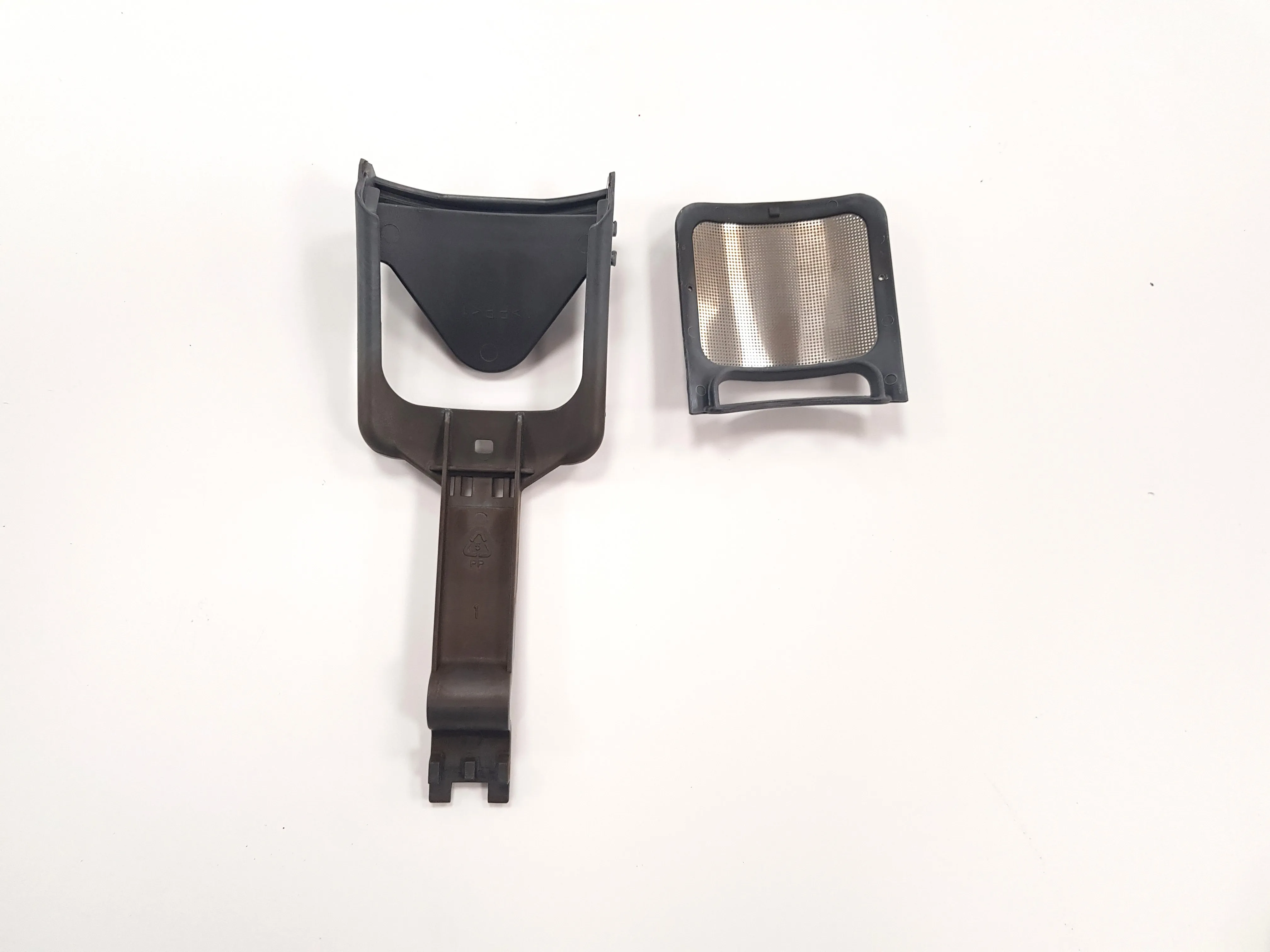

• Решетку фильтра также можно извлечь из корпуса, сдвинув ее вверх.

Шаг 6 Снятие крышки

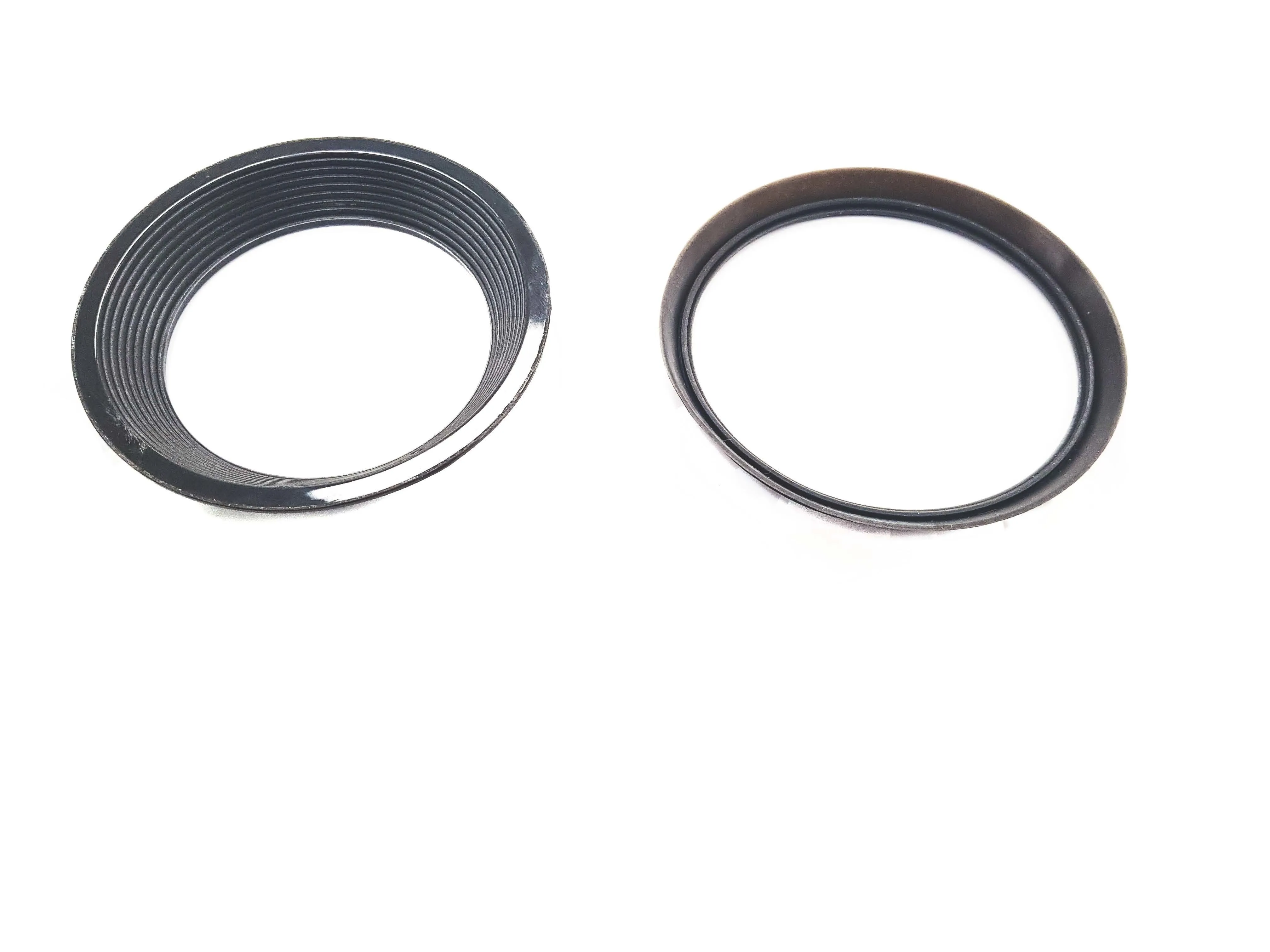

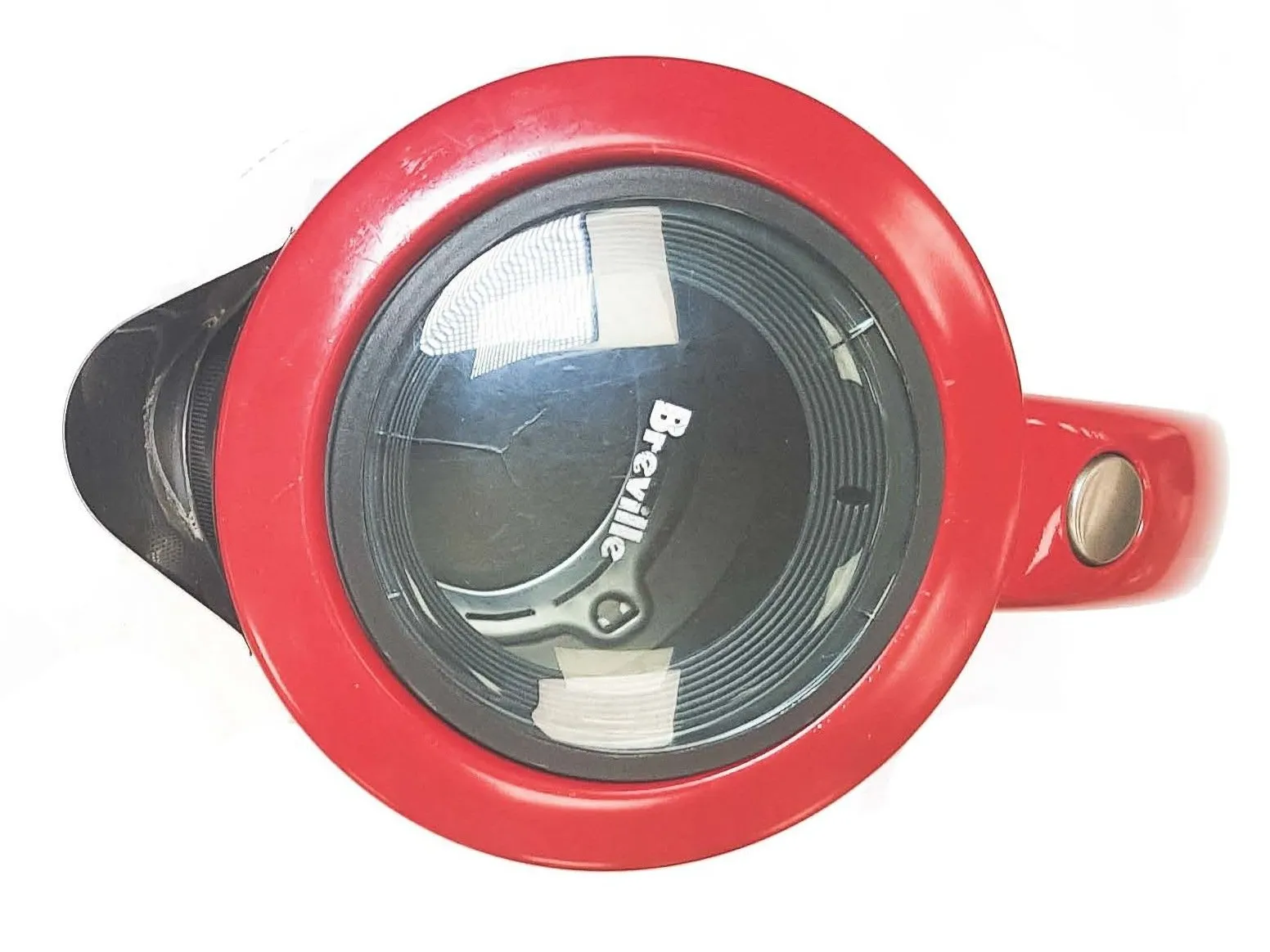

• Теперь мы можем приступить к разборке крышки. Начните с открытия крышки и удаления резиновой прокладки вокруг нее.

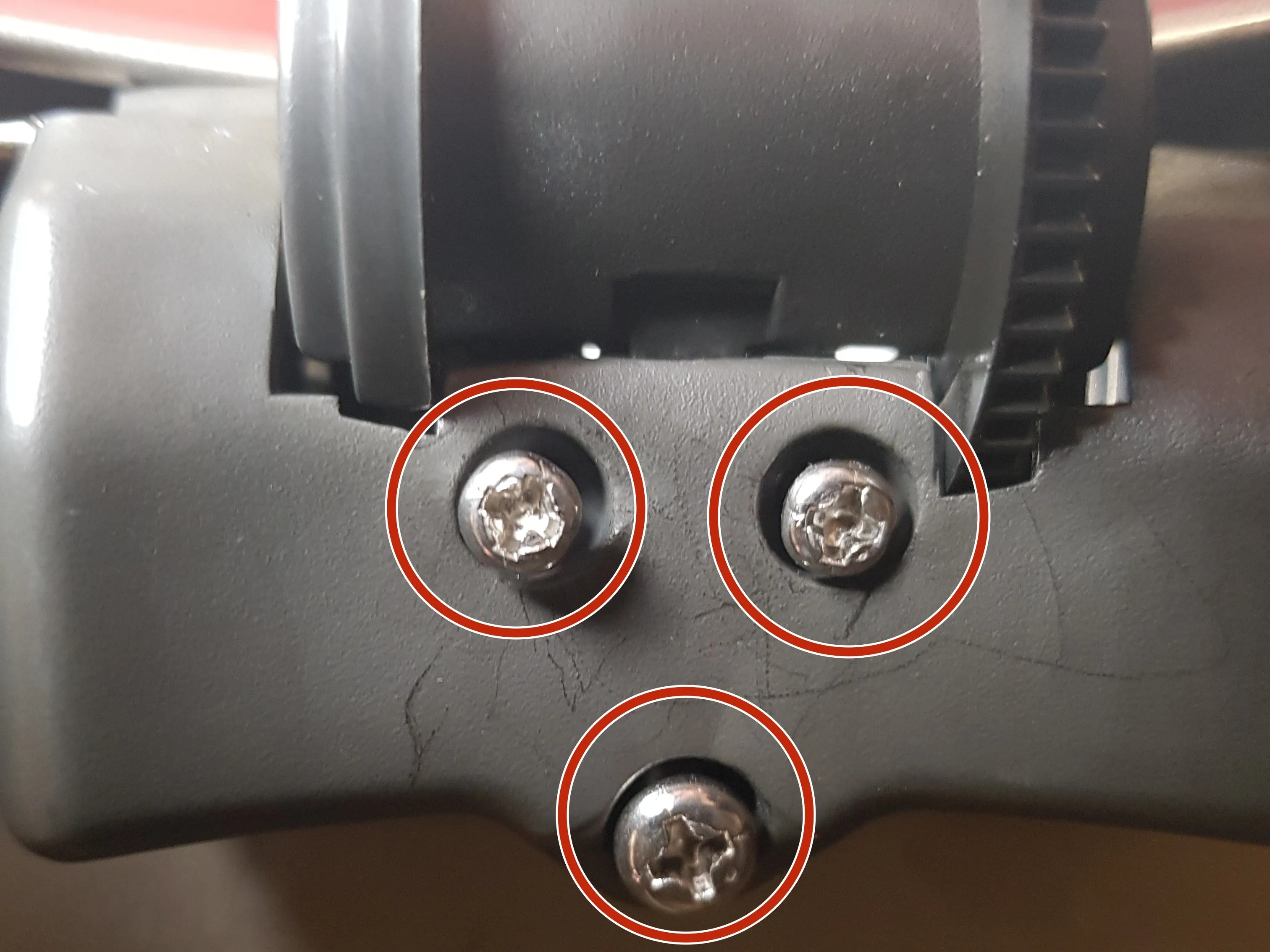

• Теперь можно снять всю крышку и шарнир с помощью этих 3 винтов.

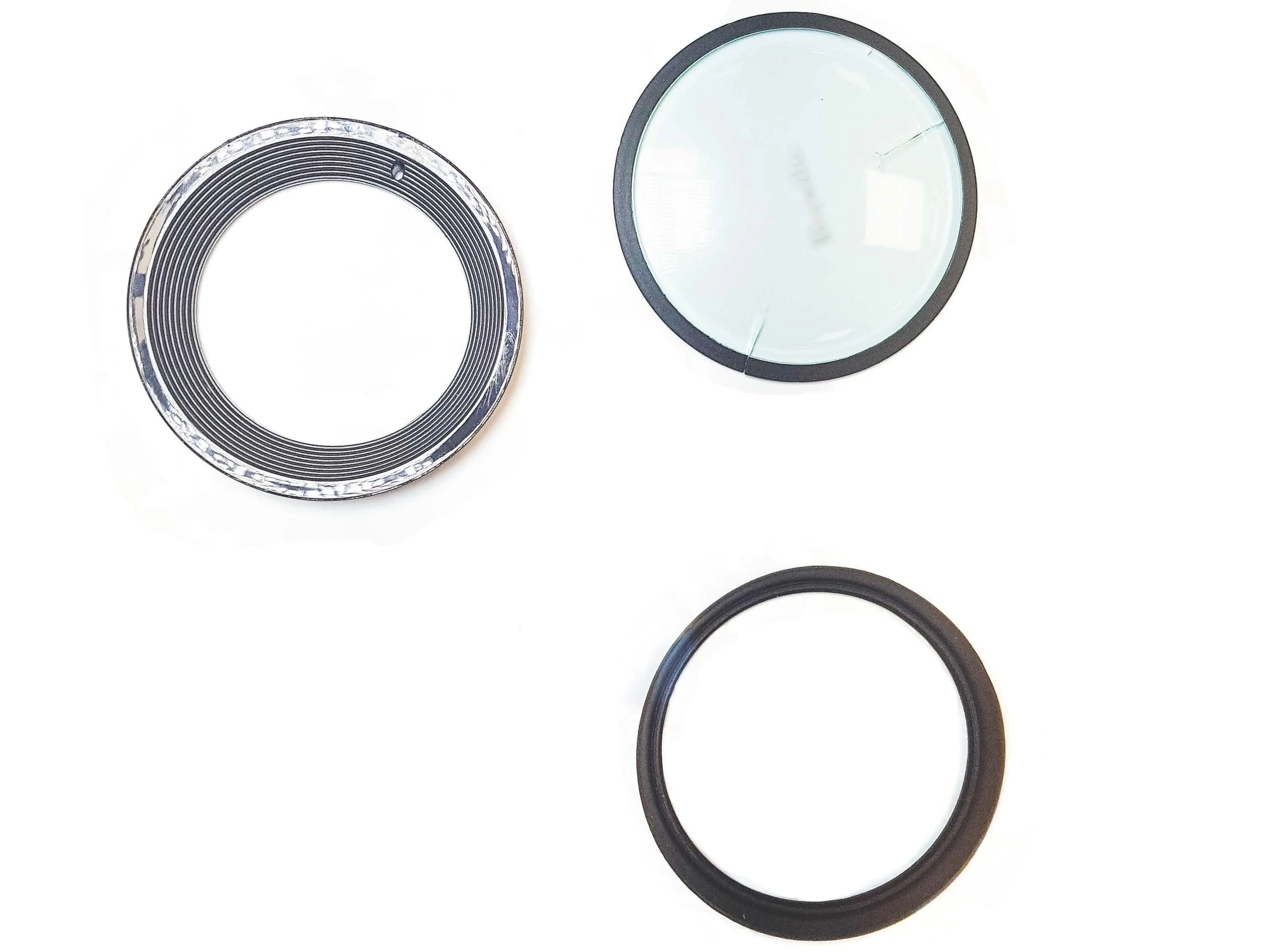

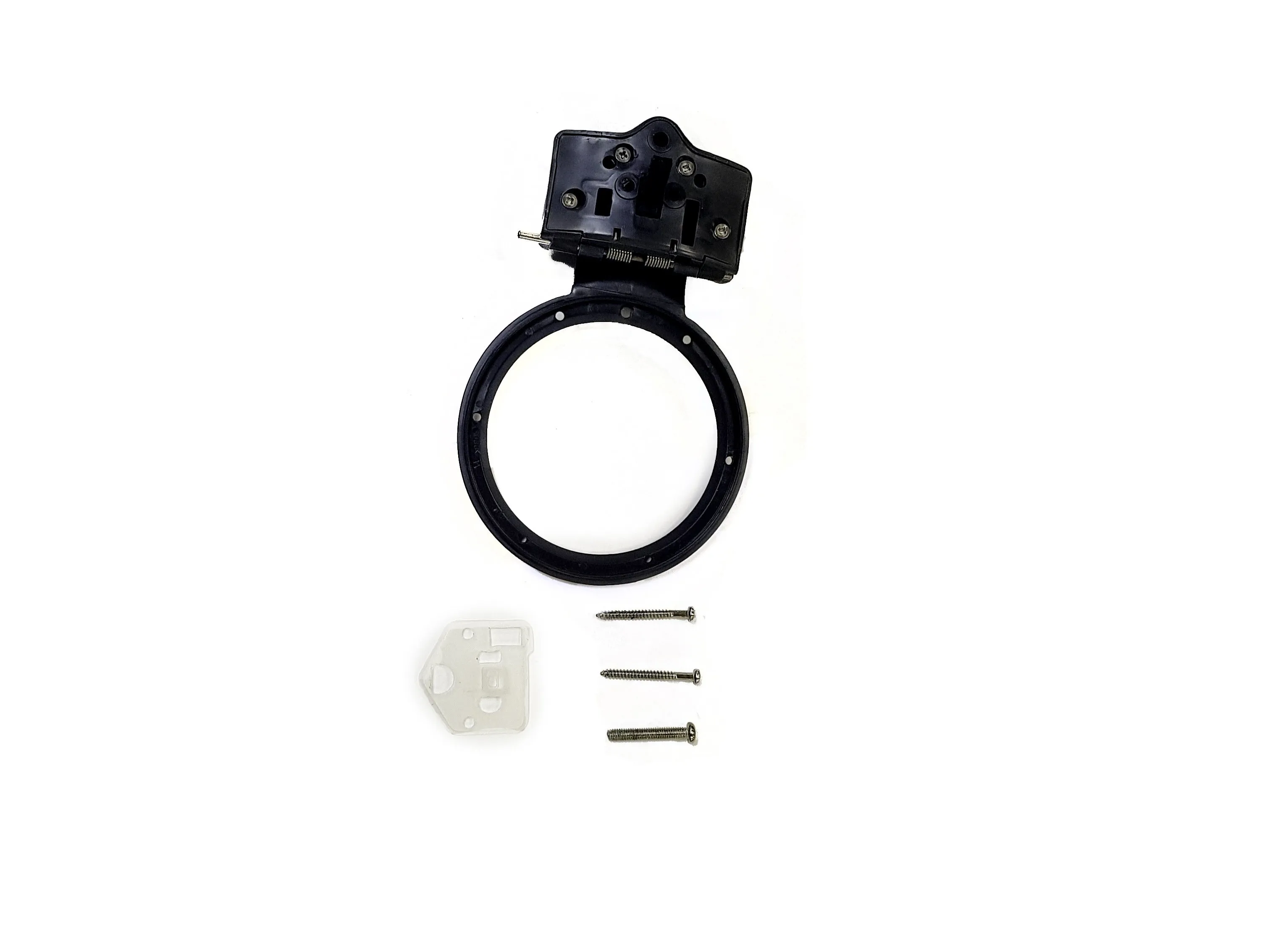

Шаг 7 Компоненты крышки

• Теперь крышку можно разобрать, нажав на прозрачную часть вверх и вытащив ее из корпуса.

• Все эти детали крышки не требуют инструментов, так как они устанавливаются под давлением или держатся вместе с помощью клея.

Шаг 8 Снятие ручки

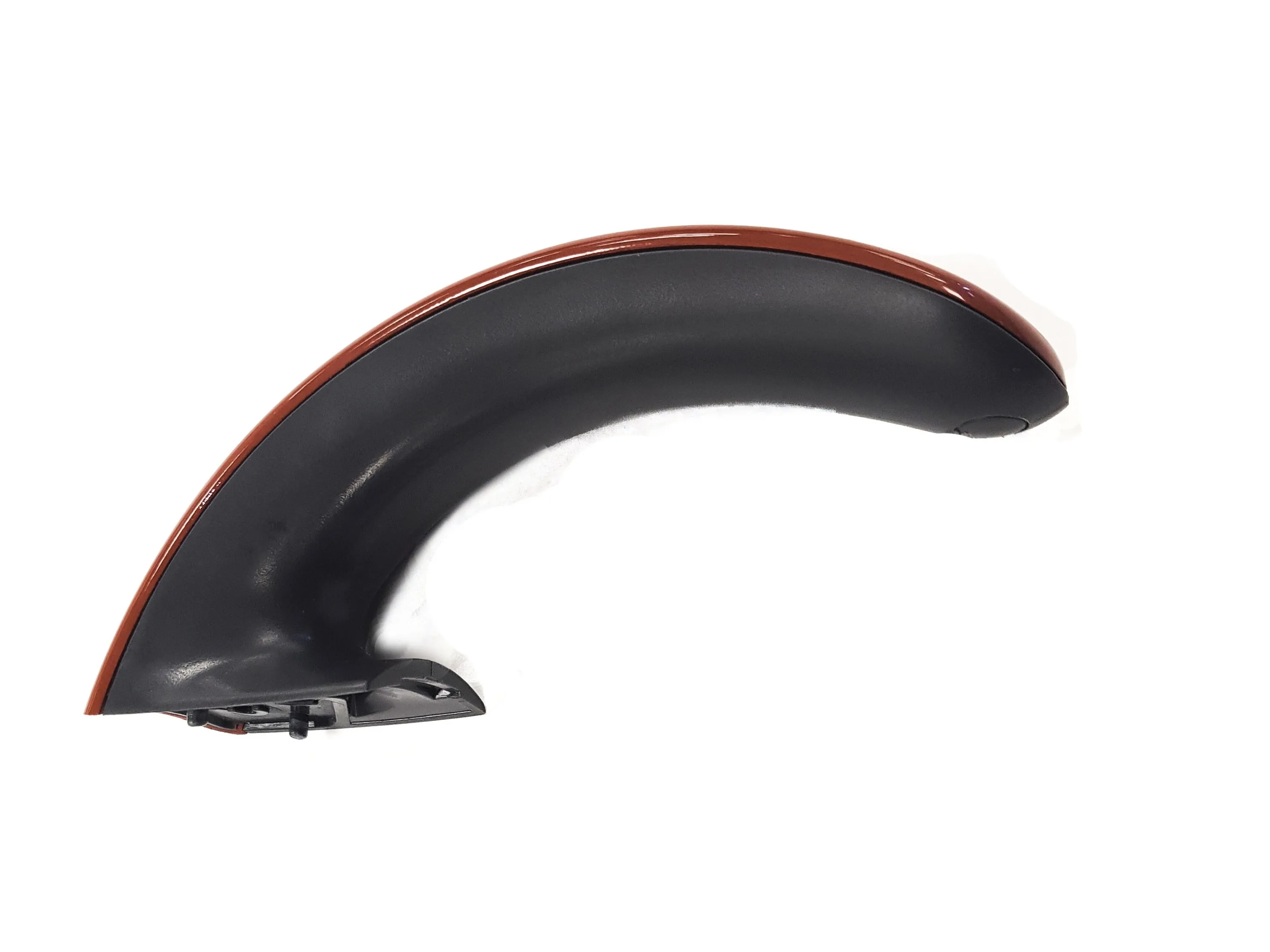

• После того как 3 винта из шарнира будут удалены, ручку можно будет легко снять.

• Небольшой черный кусок пластика, который находится под ручкой, теперь можно поддеть отверткой или зубилом.

• Этот маленький кусочек служит только для эстетики и приклеен клеем.

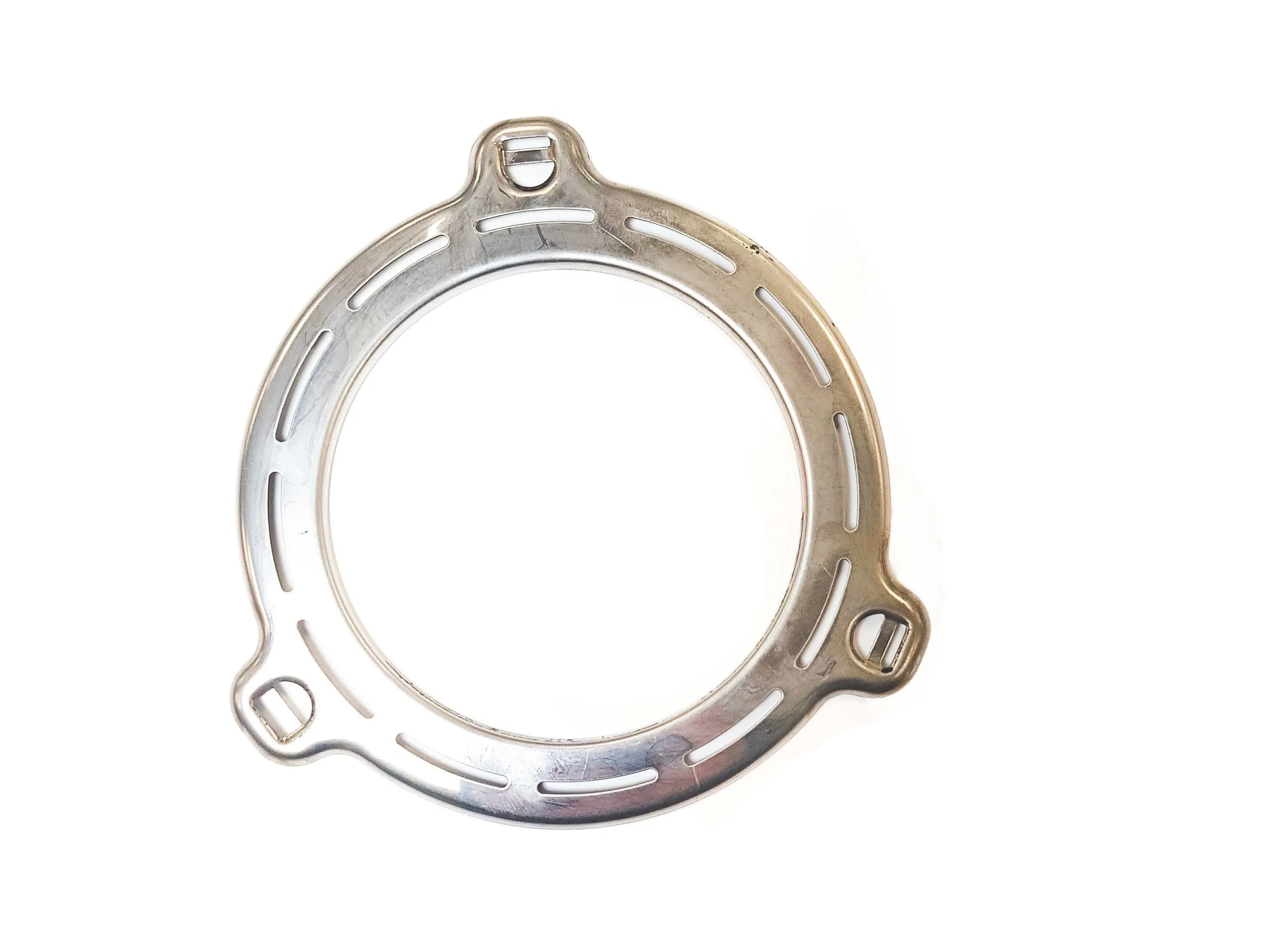

Шаг 9 Снятие рассеивателя тепла

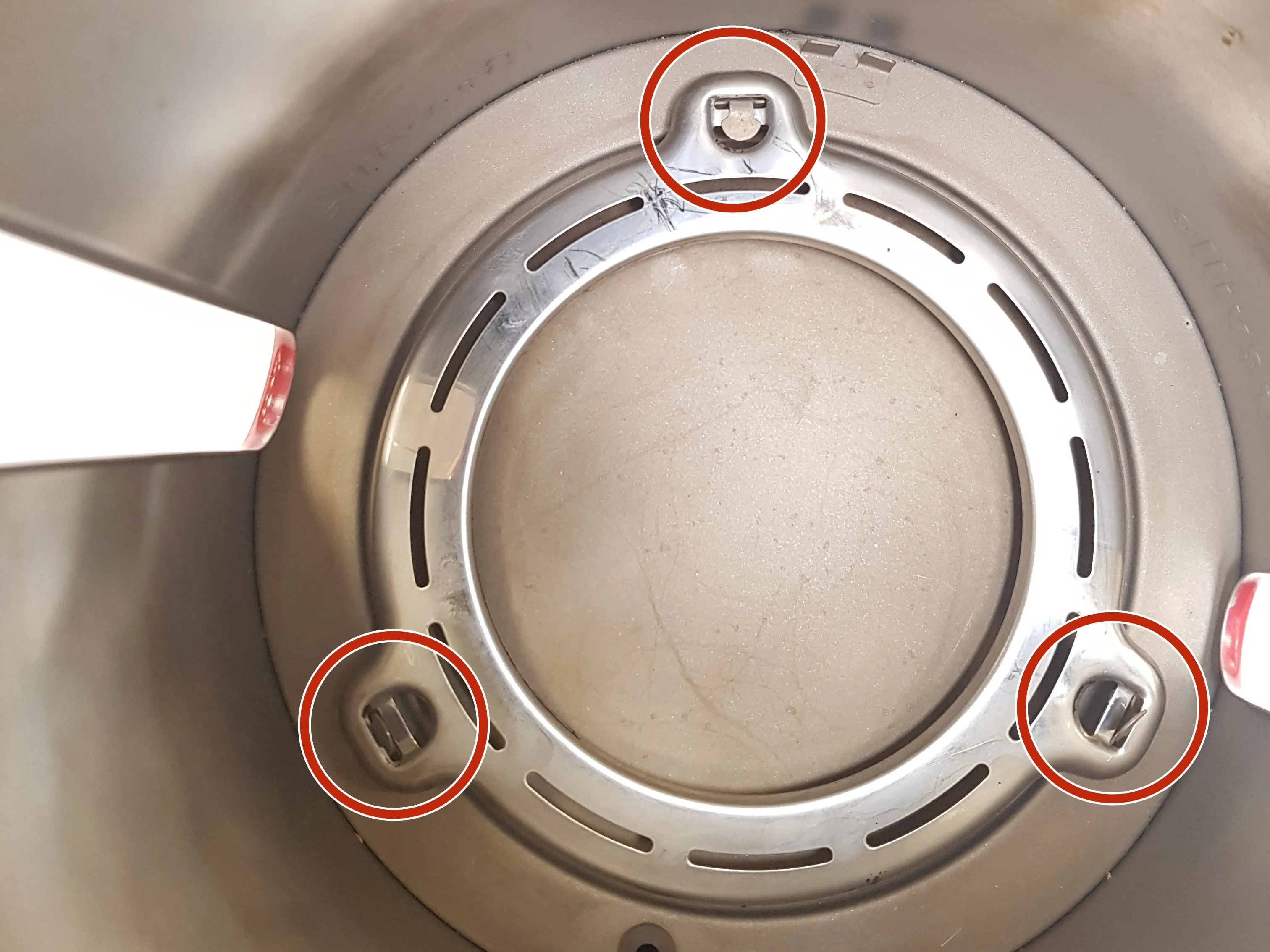

• Для снятия кольца на внутренней стороне чайника отогните три выступа, удерживающие его, с помощью отвертки или длинногубцев.

• После этого кольцо можно извлечь.

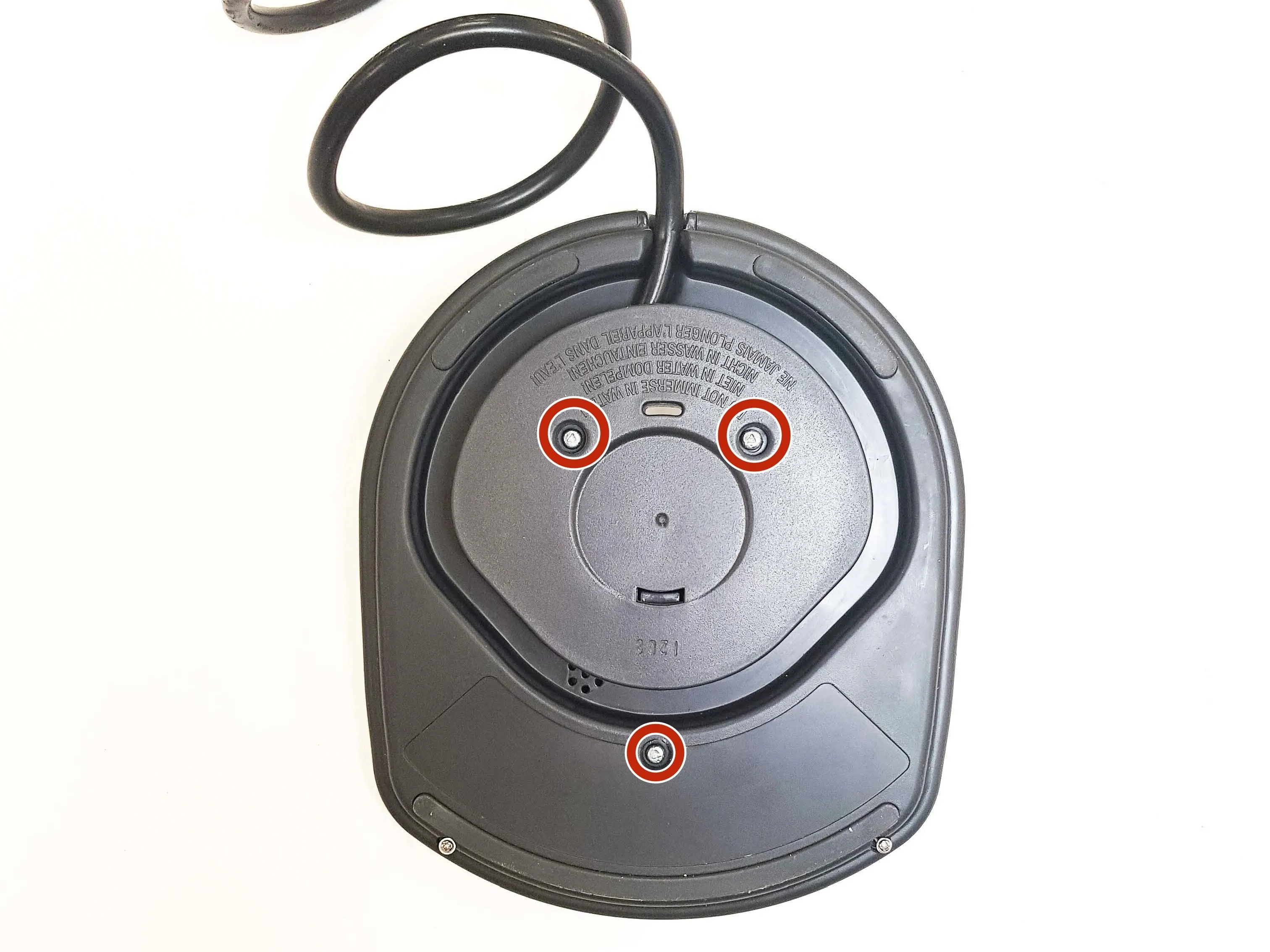

Шаг 10

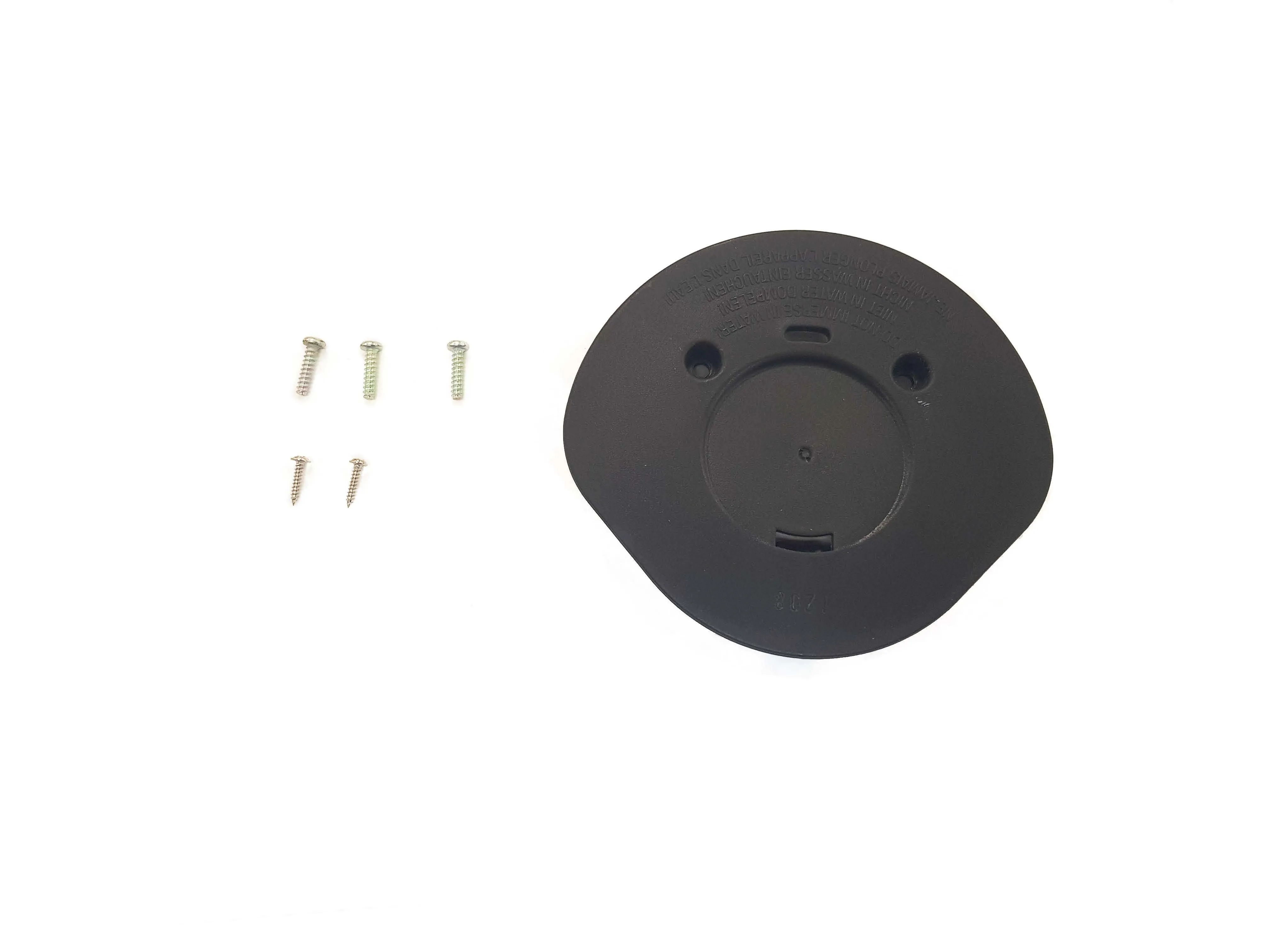

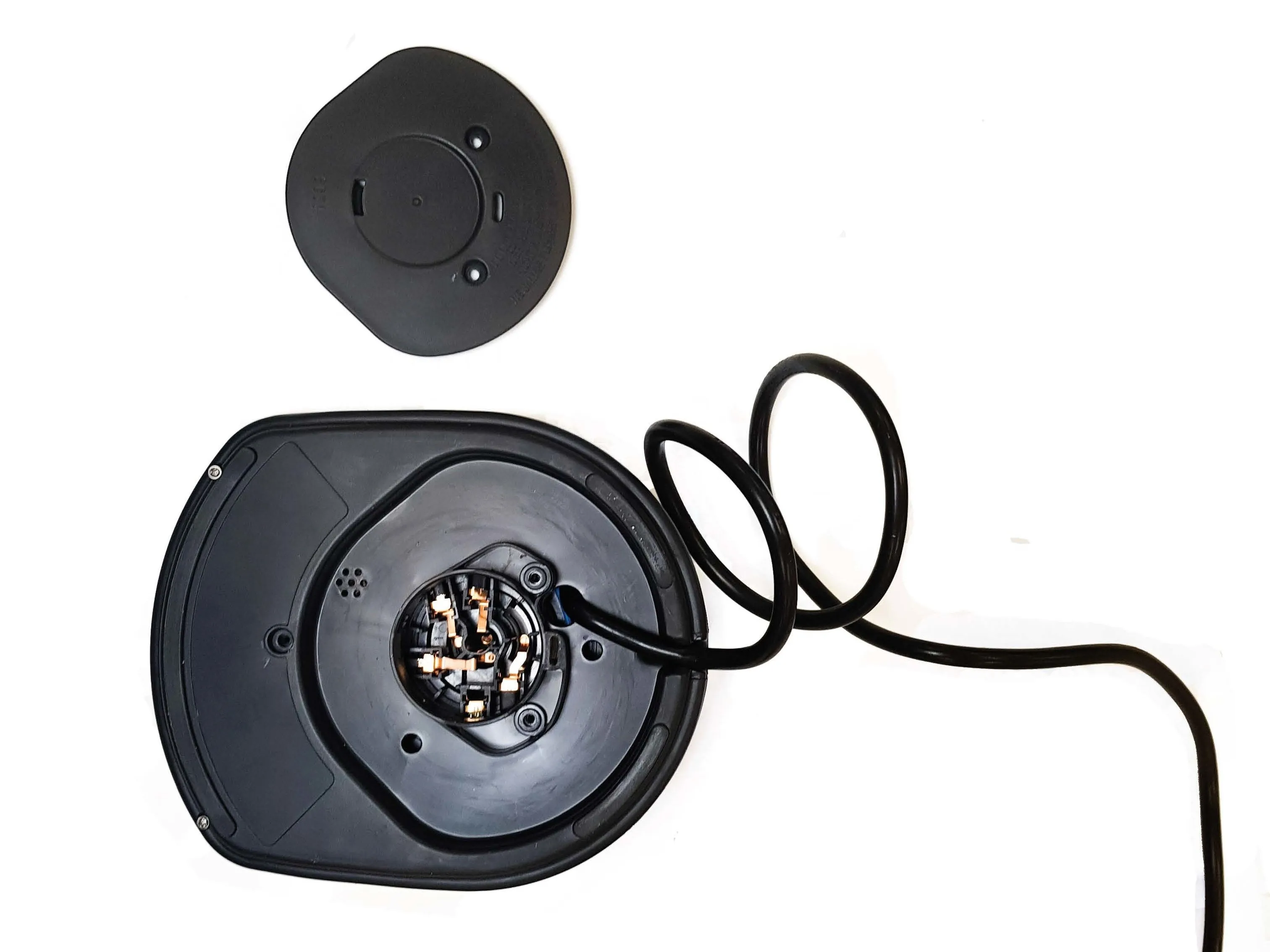

• Чтобы начать разборку базового компонента электрочайника, переверните его вверх дном и найдите 3 винта с треугольной головкой (обведены красным).

• Выкрутите эти 3 винта с помощью маленькой треугольной отвертки и снимите пластиковый корпус.

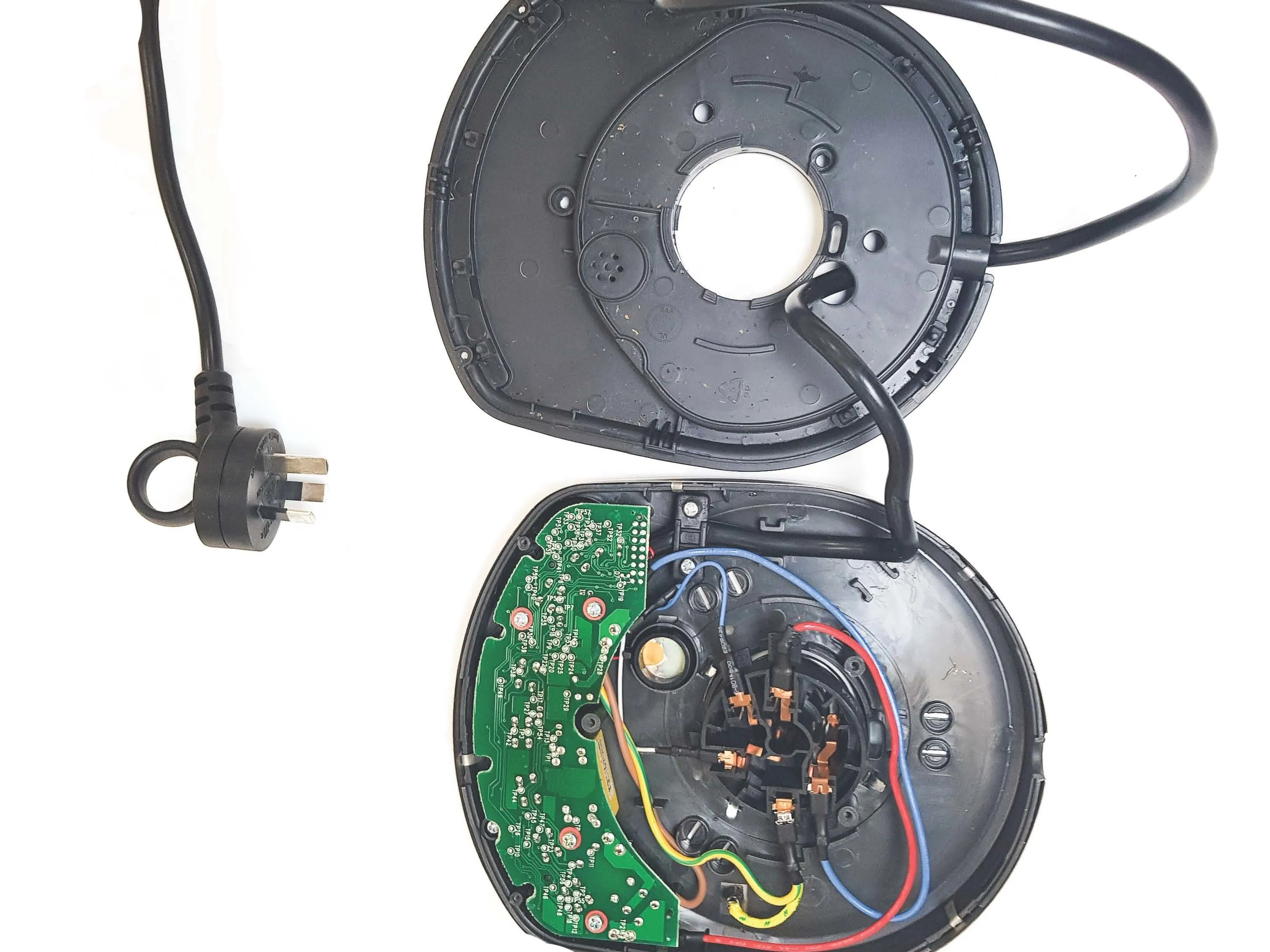

Шаг 11

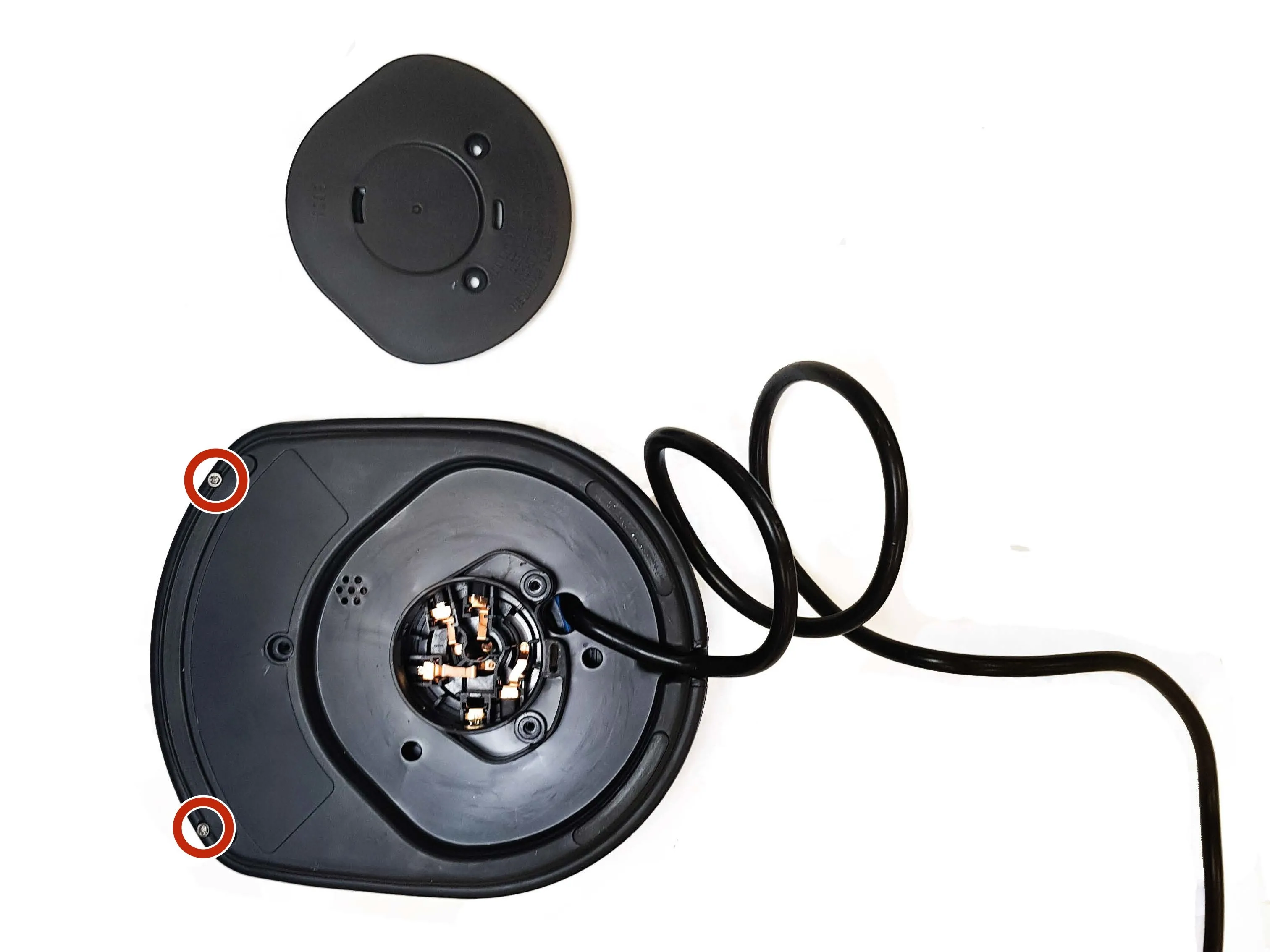

• Затем открутите 2 нижних винта с крестообразной головкой (обведены красным) с помощью маленькой крестообразной отвертки.

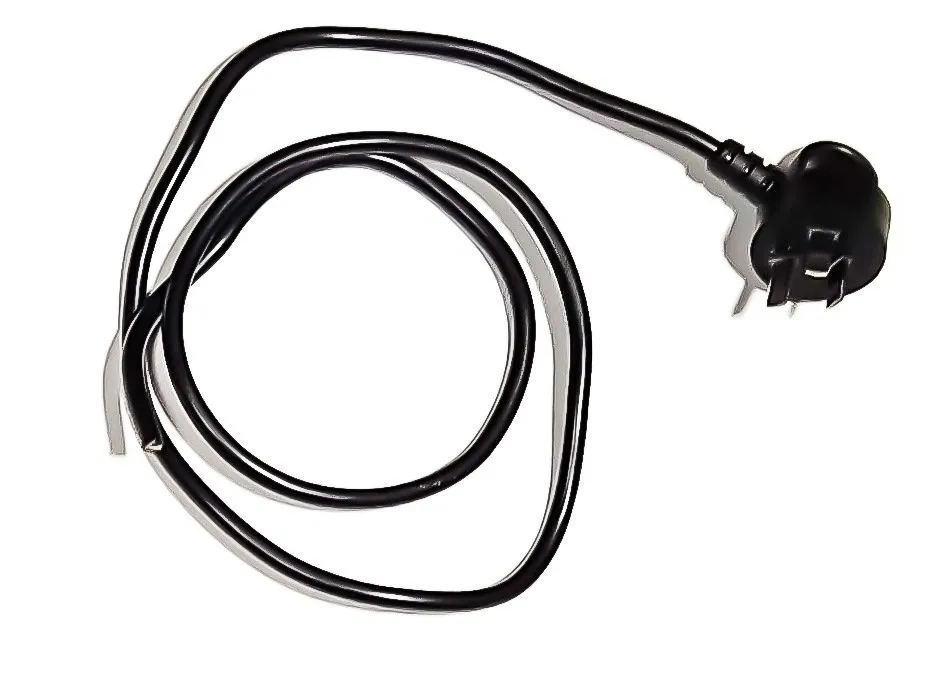

• Поднимите пластиковый корпус нагревательного элемента. Вы заметите, что шнур питания все еще пропущен через крышку.

• Перережьте шнур кусачками и извлеките его из корпуса.

Шаг 12

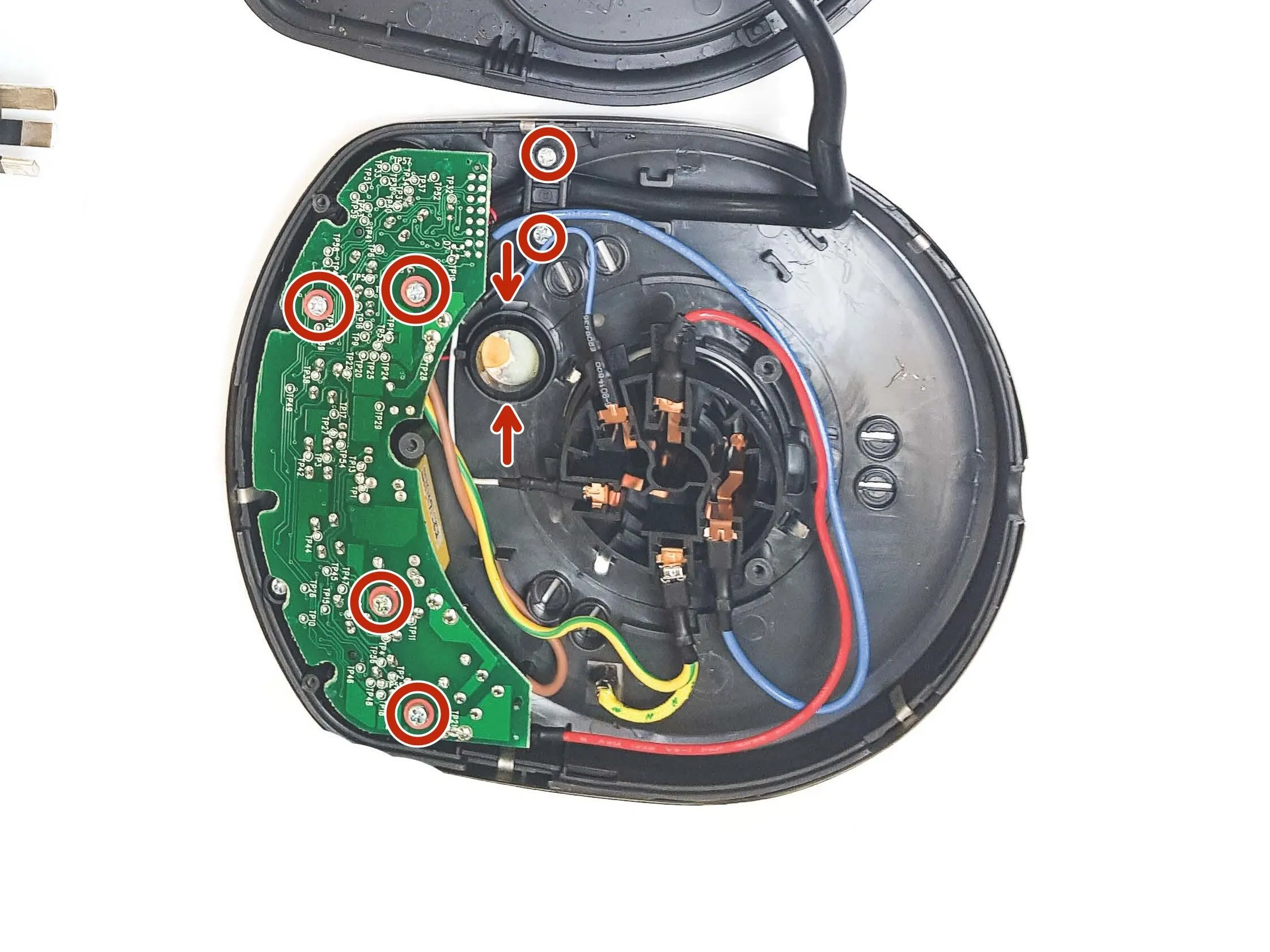

• Открутите и извлеките 6 винтов с крестообразной головкой (показаны красными кругами). Два винта будут частью крепления кронштейна. После их удаления также снимите небольшой пластиковый кронштейн.

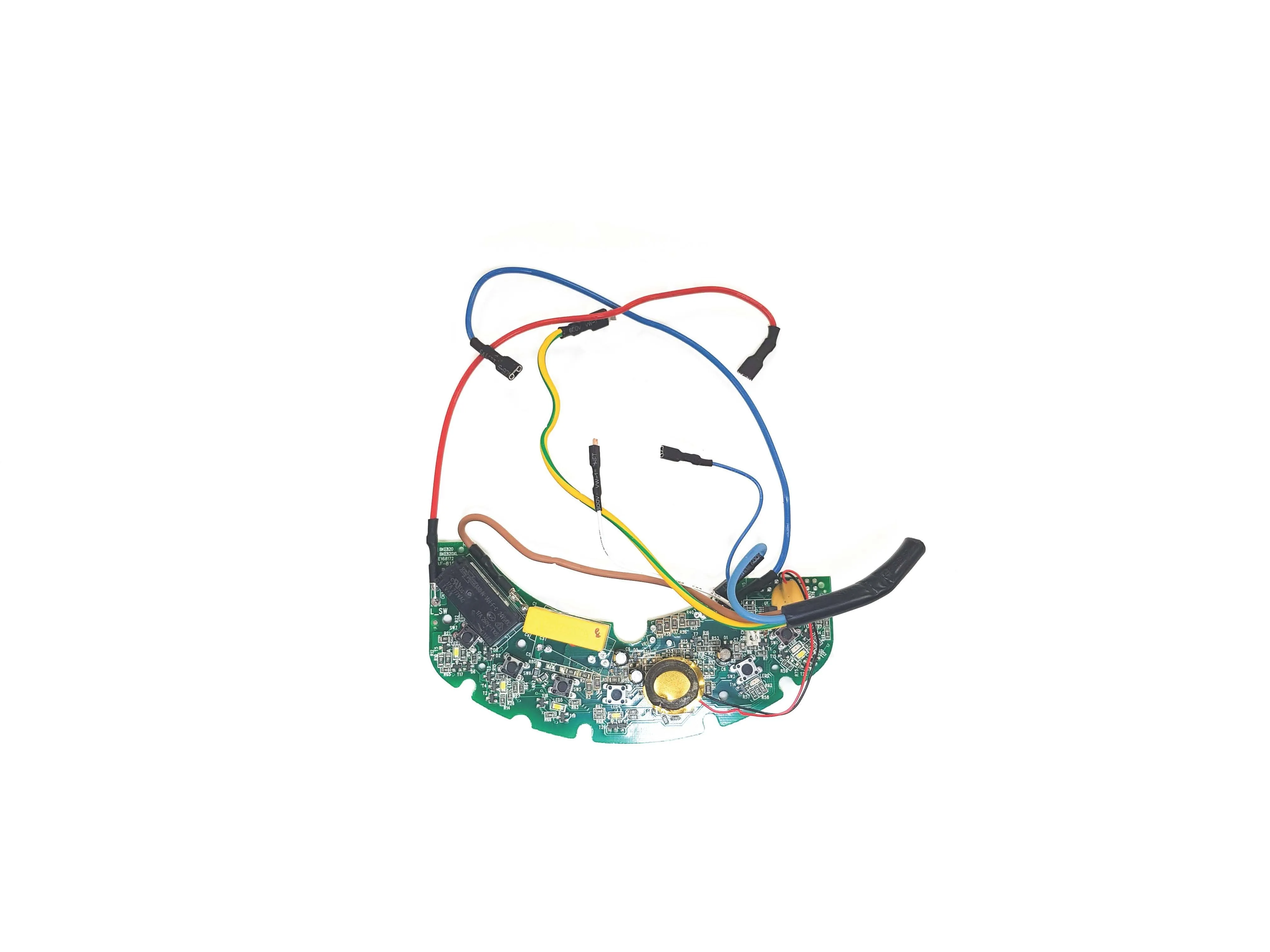

• Чтобы снять печатную плату (PCB), вам нужно будет использовать 2 длинных тонких инструмента, чтобы нажать на защелку - мы использовали 2 отвертки. Приложите давление внутрь вставки, показанной на изображении (красные стрелки), и одновременно потяните разъем печатной платы наружу. При приложении некоторого усилия печатная плата в конце концов должна отсоединиться.

• С помощью кусачек отрежьте все необходимые провода, соединяющие нагревательный компонент с пластиковым корпусом.

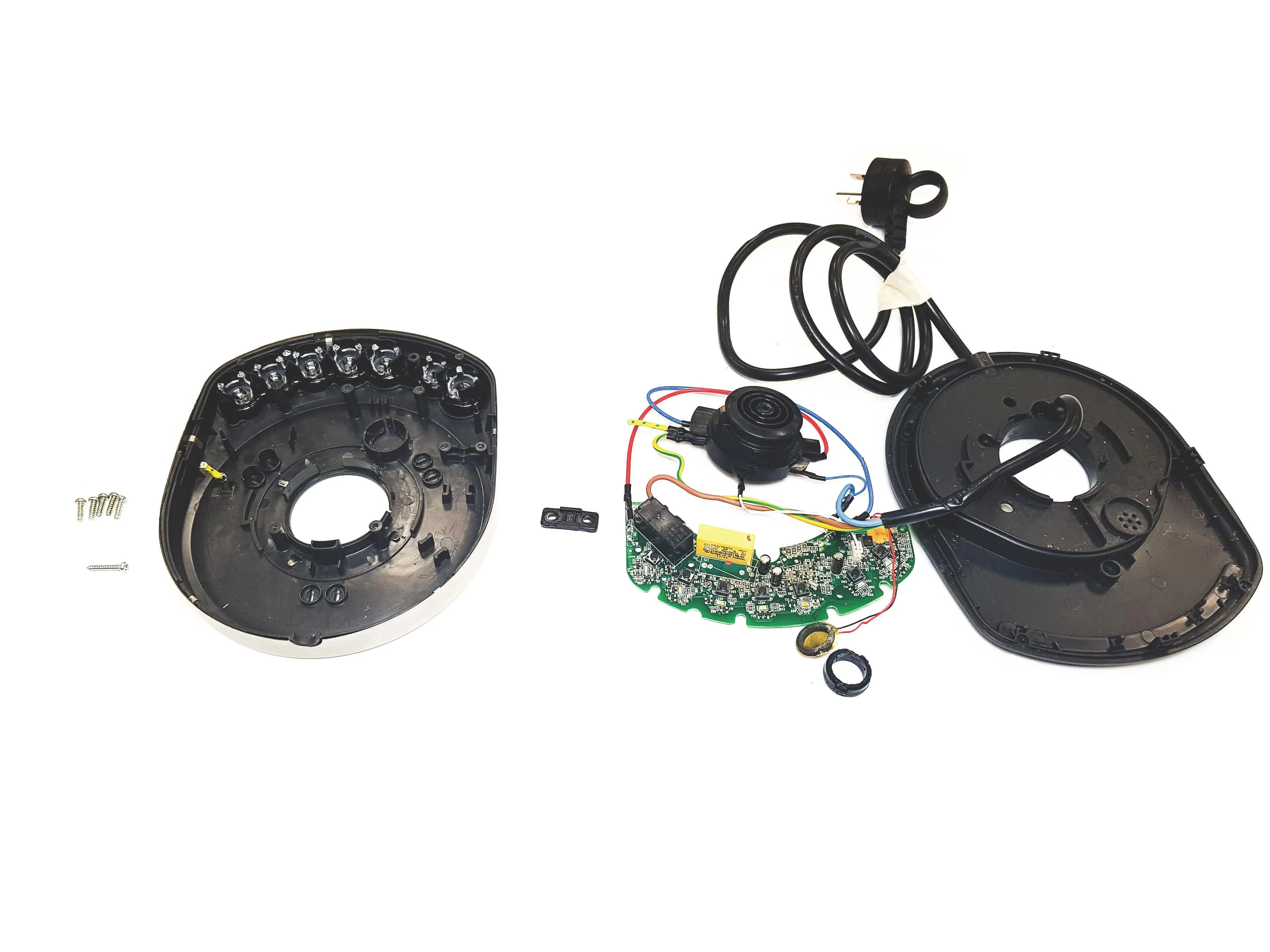

• Как только все эти крепления будут удалены, нагревательный элемент должен отделиться от пластикового основания.

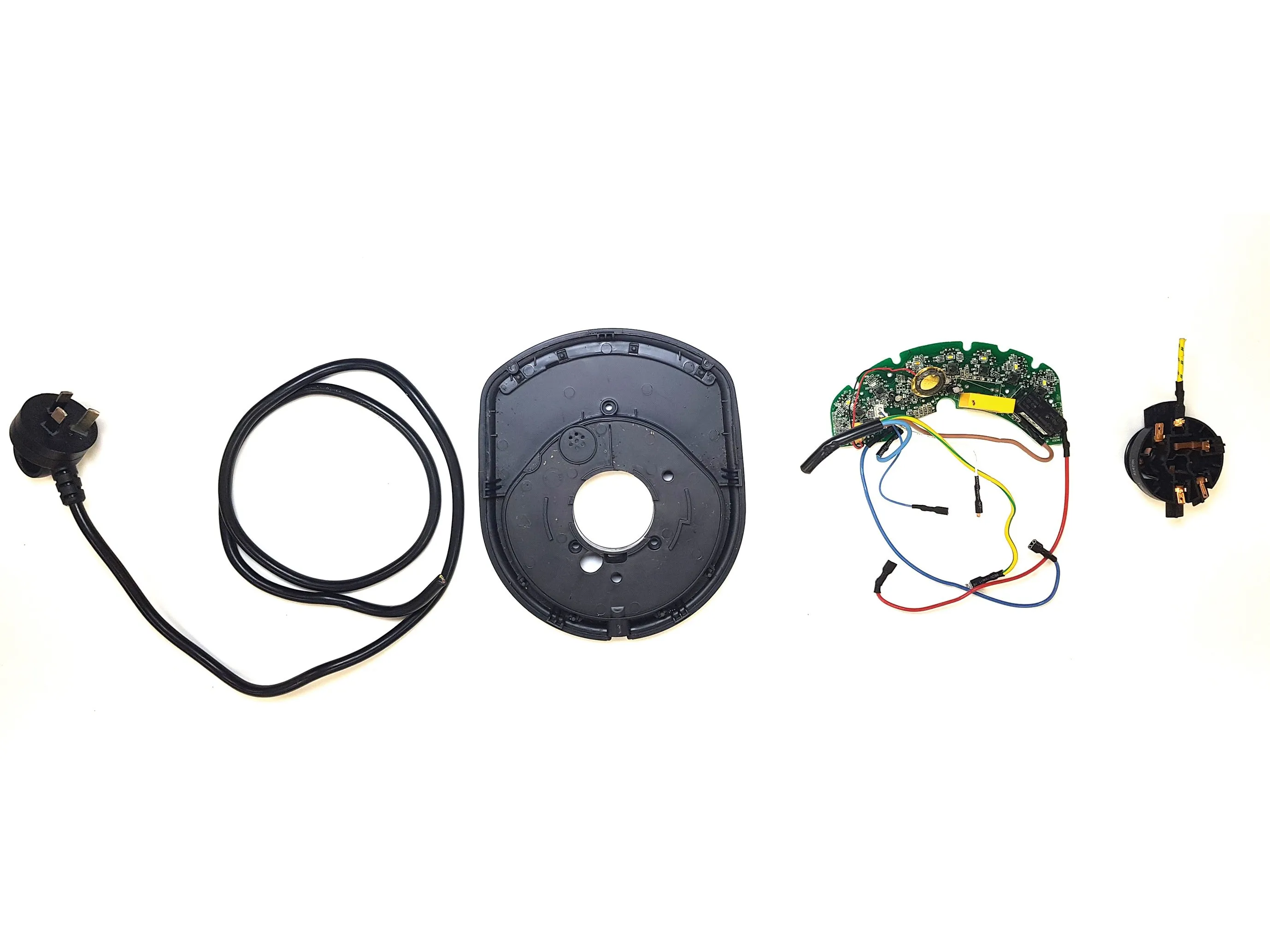

Шаг 13

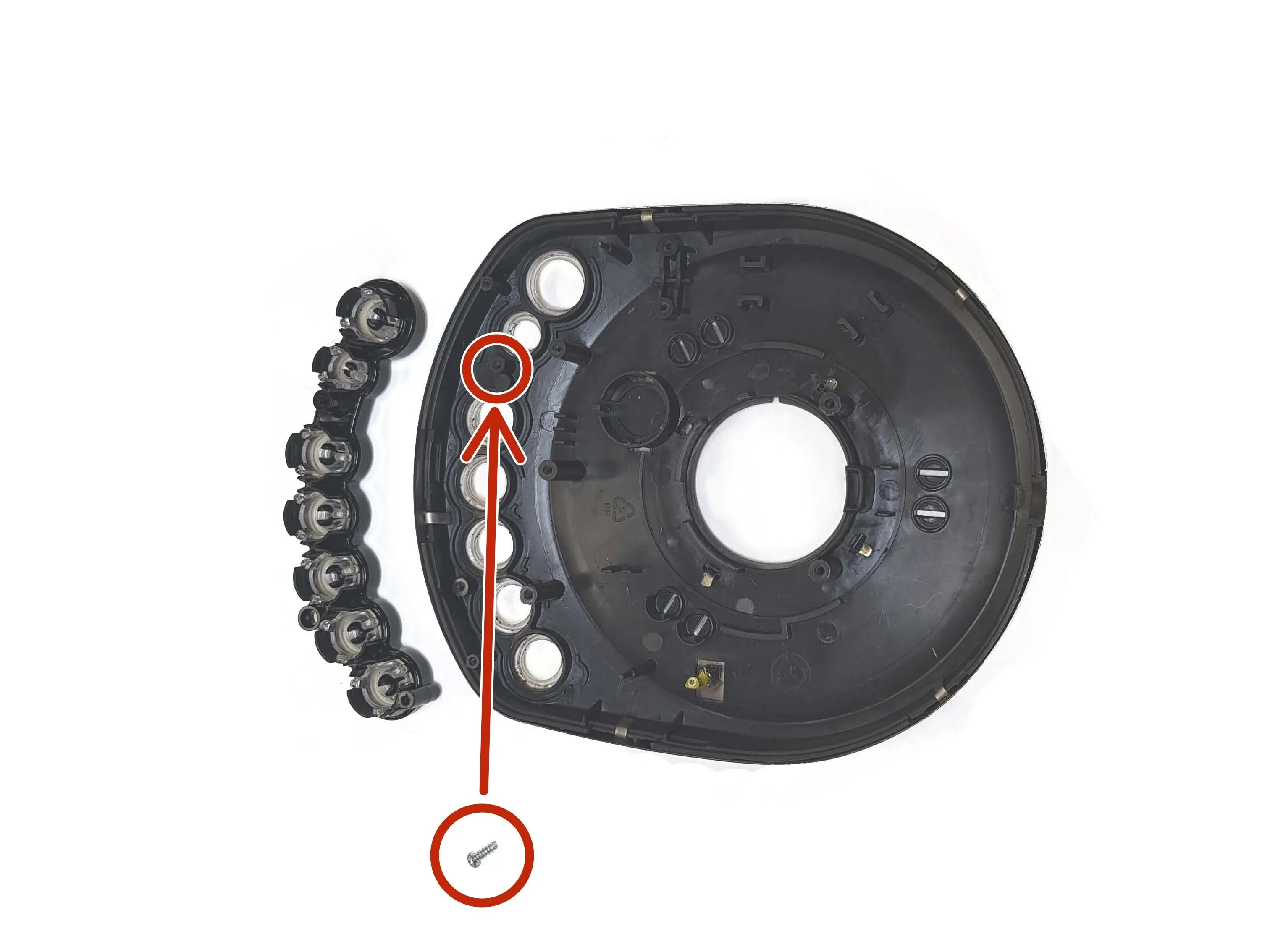

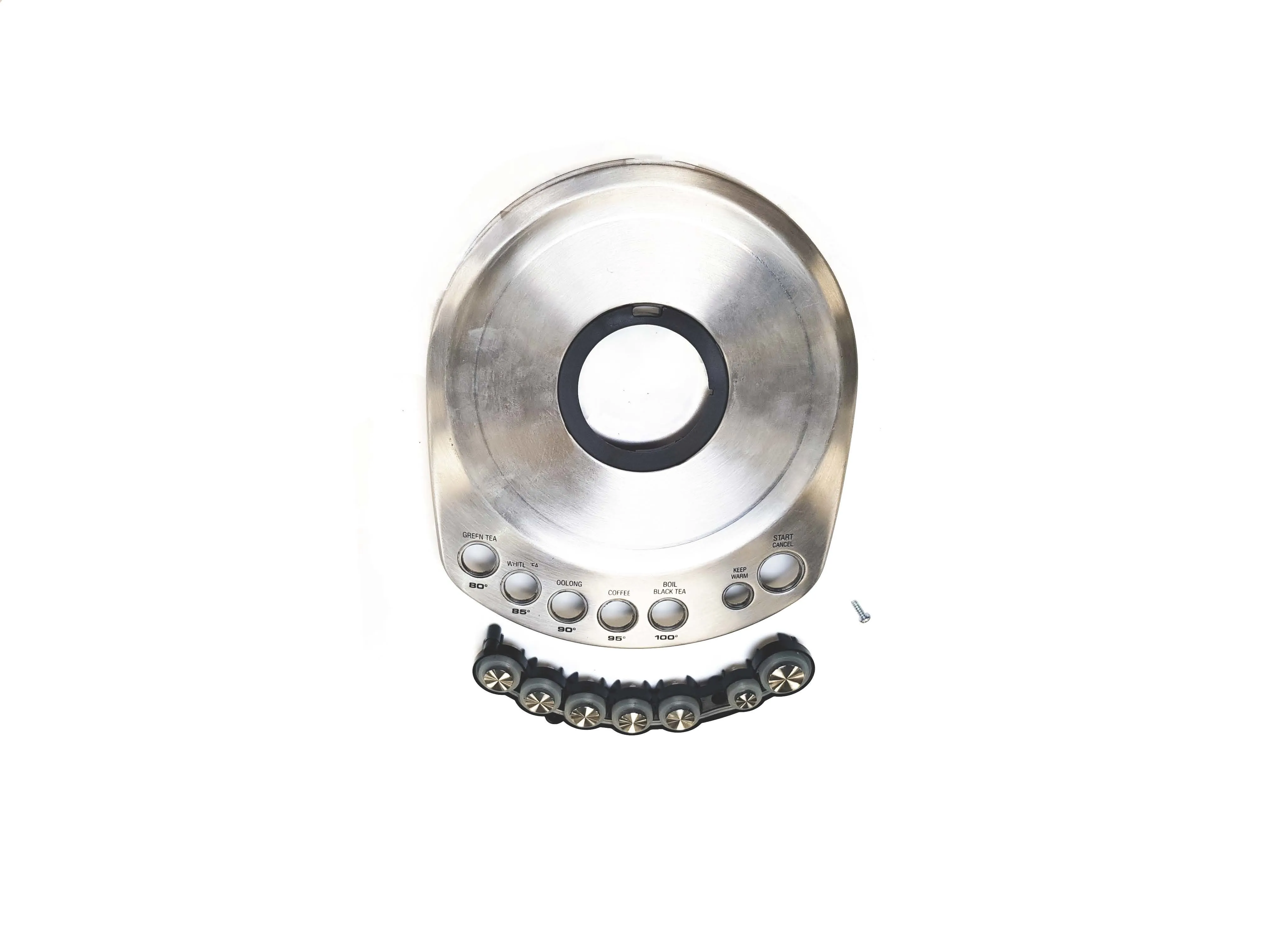

• Чтобы снять компонент кнопки, необходимо выкрутить 1 винт с крестообразной головкой из пластикового основания (показан красным кругом).

• Узел кнопки должен отделиться от основания чайника для дальнейшего демонтажа.

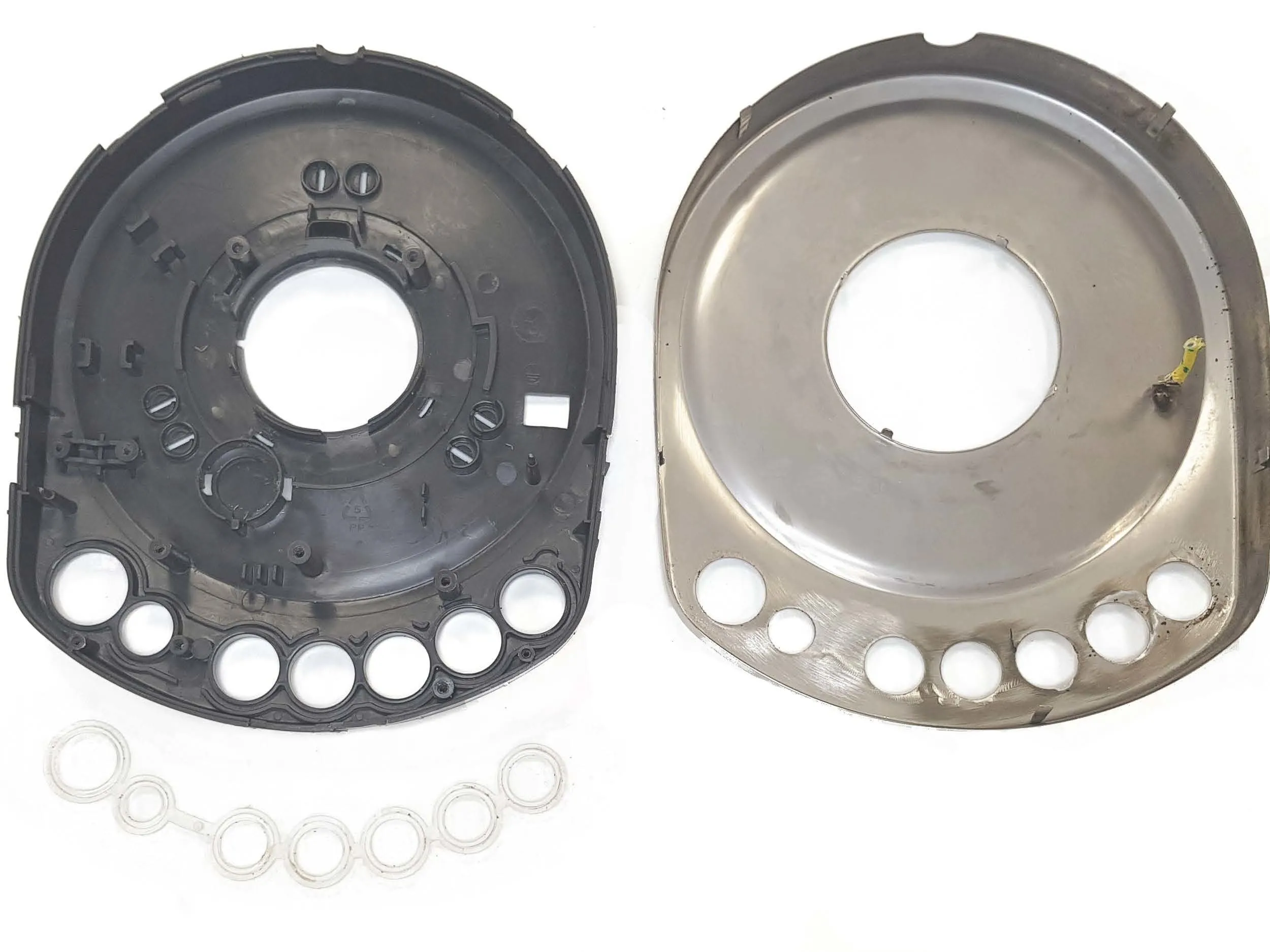

Шаг 14

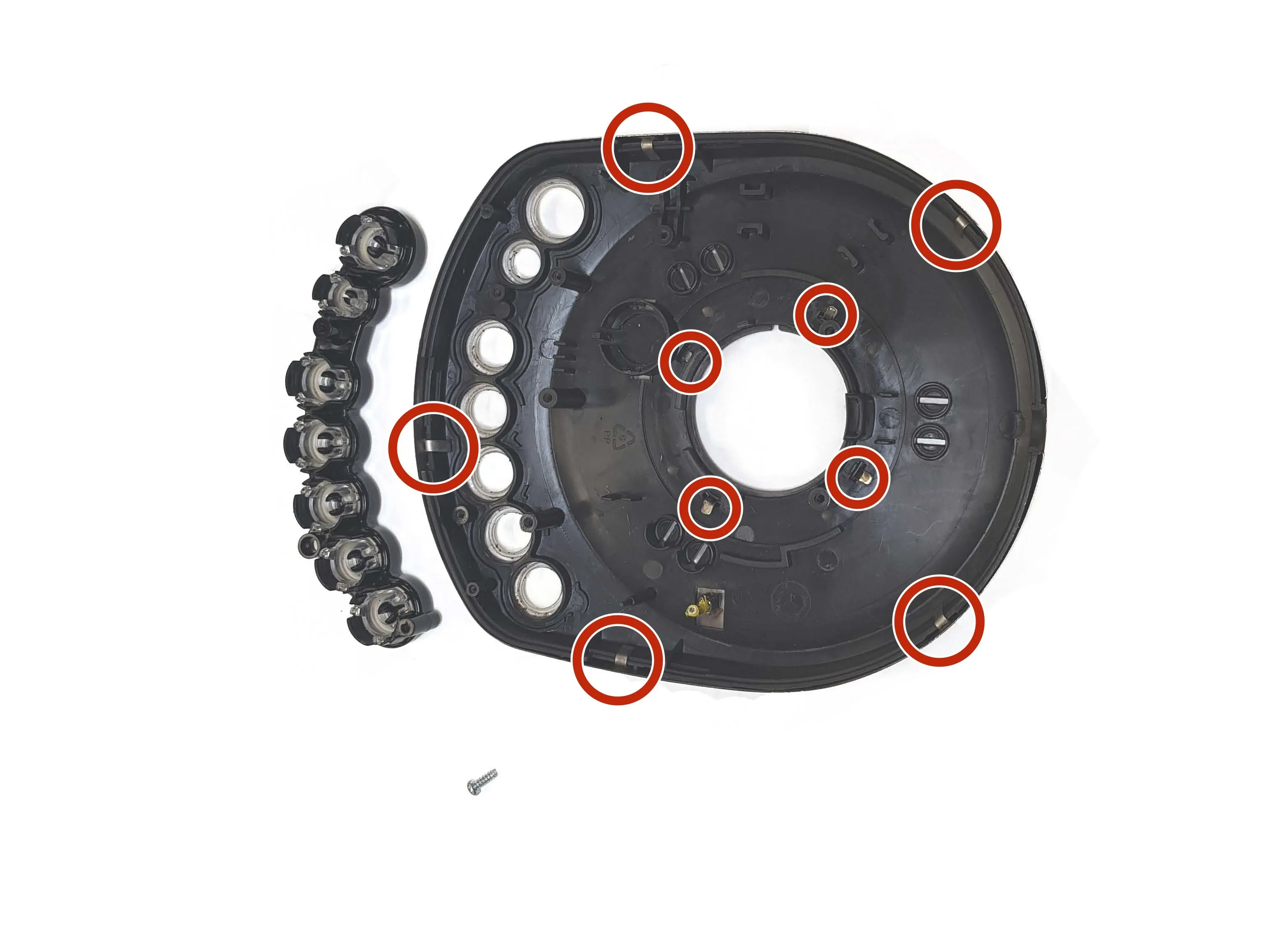

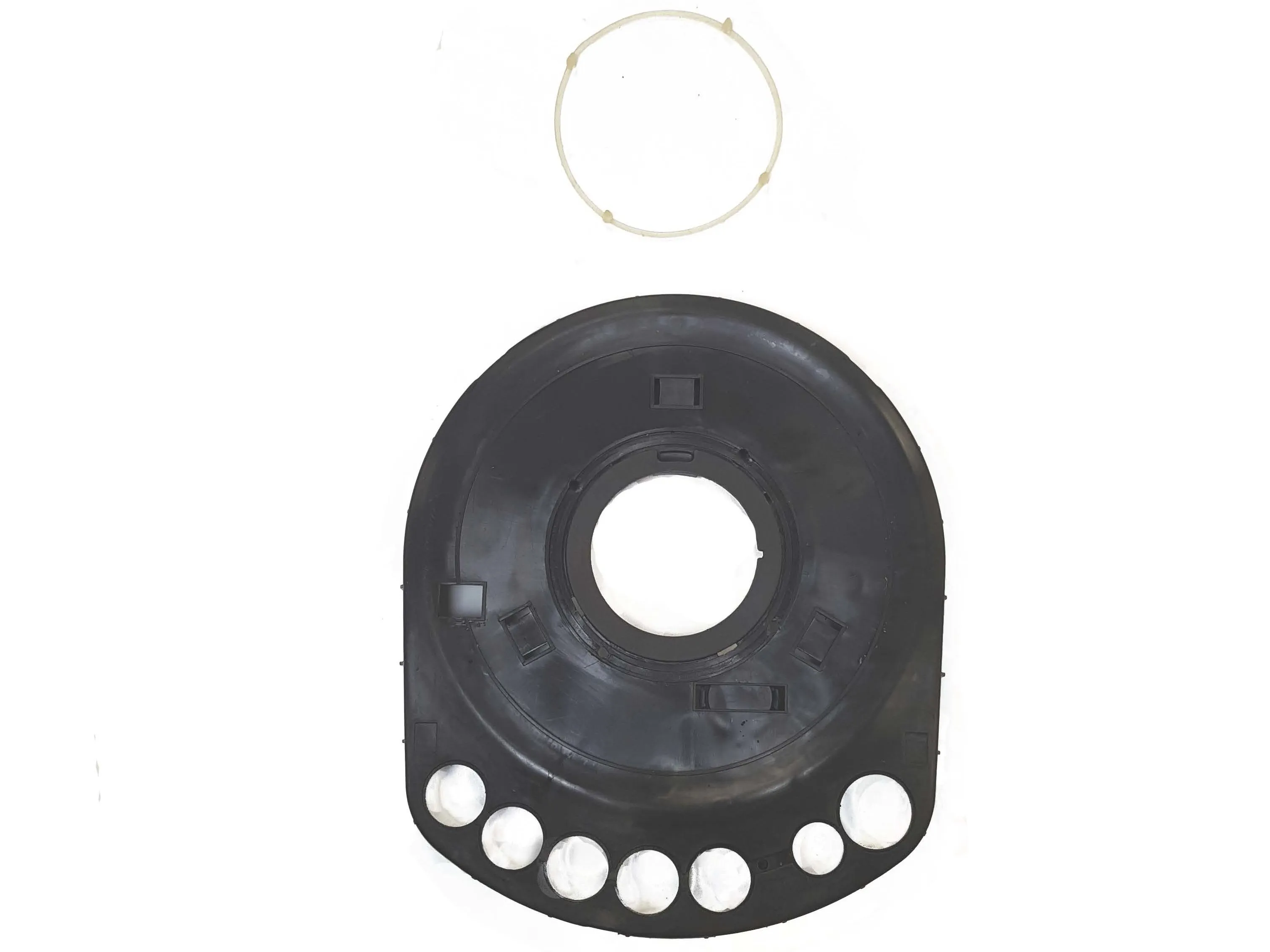

• Следующий шаг - извлечение рамки из нержавеющей стали из пластиковой формы.

• На стальной рамке есть 9 удлиненных тонких выступов (красные круги), которые обхватывают пластиковую форму и удерживают ее на месте.

• Поднимите эти выступы вертикально, а затем отделите металл от пластика.

• В местах, где это необходимо, между слоями будет находиться тонкая резиновая защита. Отделите и их.

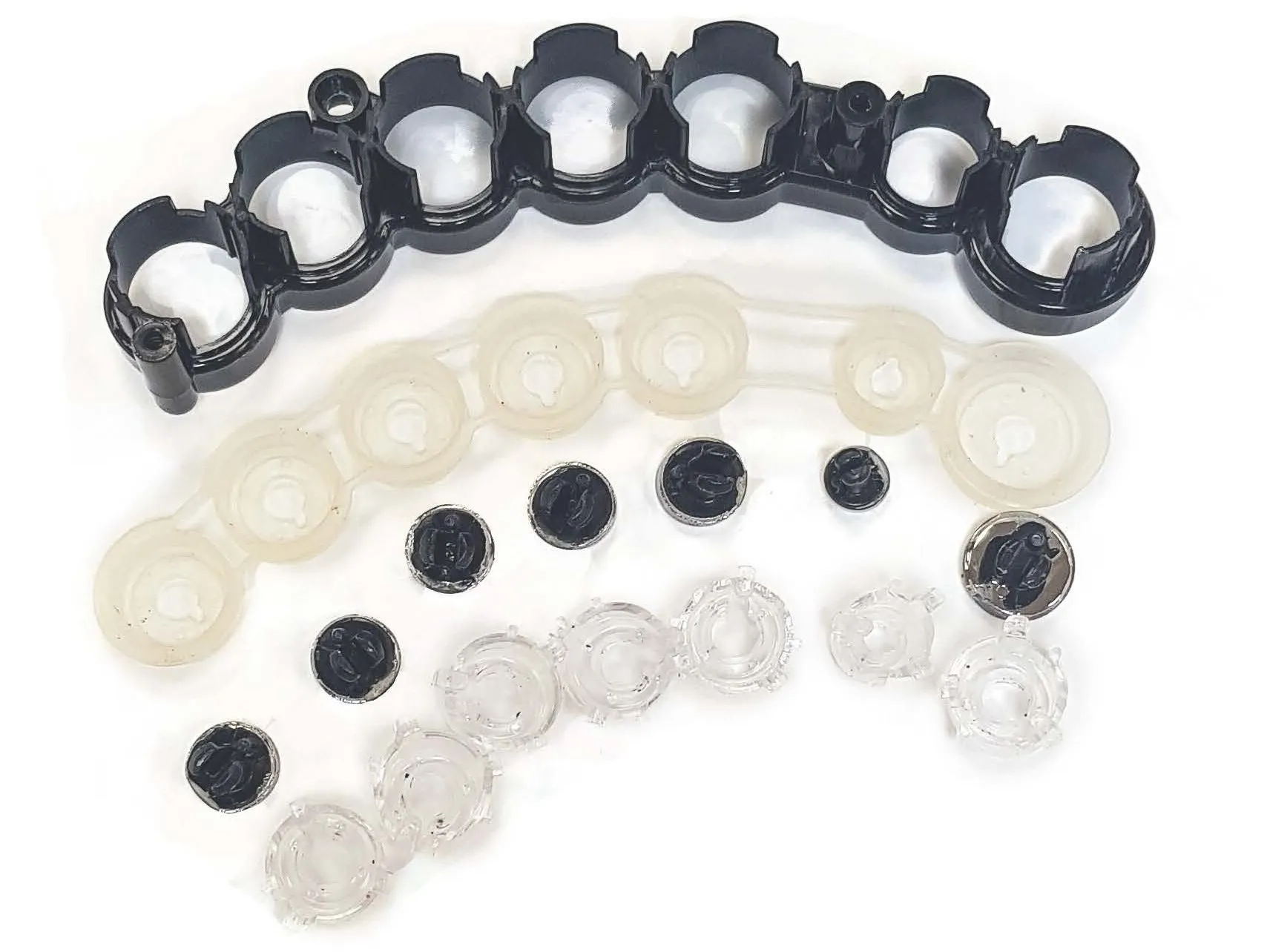

Шаг 15

• Далее мы разберем узел кнопки, разложив каждый компонент по отдельности.

• Начнем с удаления металлических заклепок кнопки.

• После этого пластиковая накладка должна легко отделиться.

• Прозрачные пластиковые заклепки должны выкрутиться и также легко удалиться.

• На этом разборка основания чайника завершена.

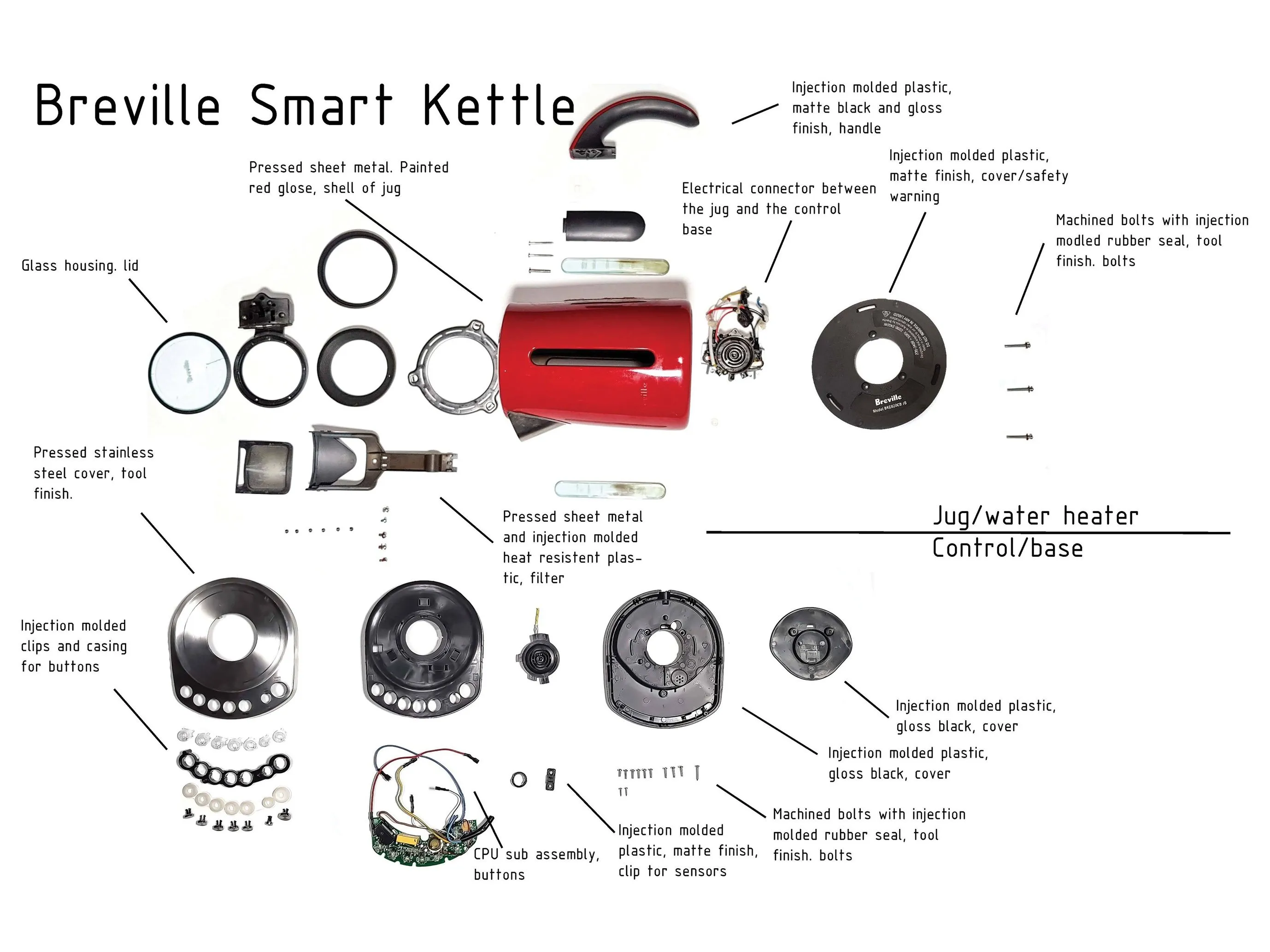

Шаг 16 Чайник Breville Smart - все компоненты

• Окончательная схема после завершения разборки с указанием всех компонентов
