Разборка тостера Breville

Введение

Эта разборка выполнена в соответствии с заданием 2 IDES 2072, 2020. Фотография и авторская работа Анджело Диаса, Джеймса Розенберга, Джайи Йоаннидис и Юэна Маккей-Круза. Студенты второго курса бакалавриата промышленного дизайна UNSW Sydney, Австралия.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка тостера Breville

• Тостер Breville.

Шаг 2

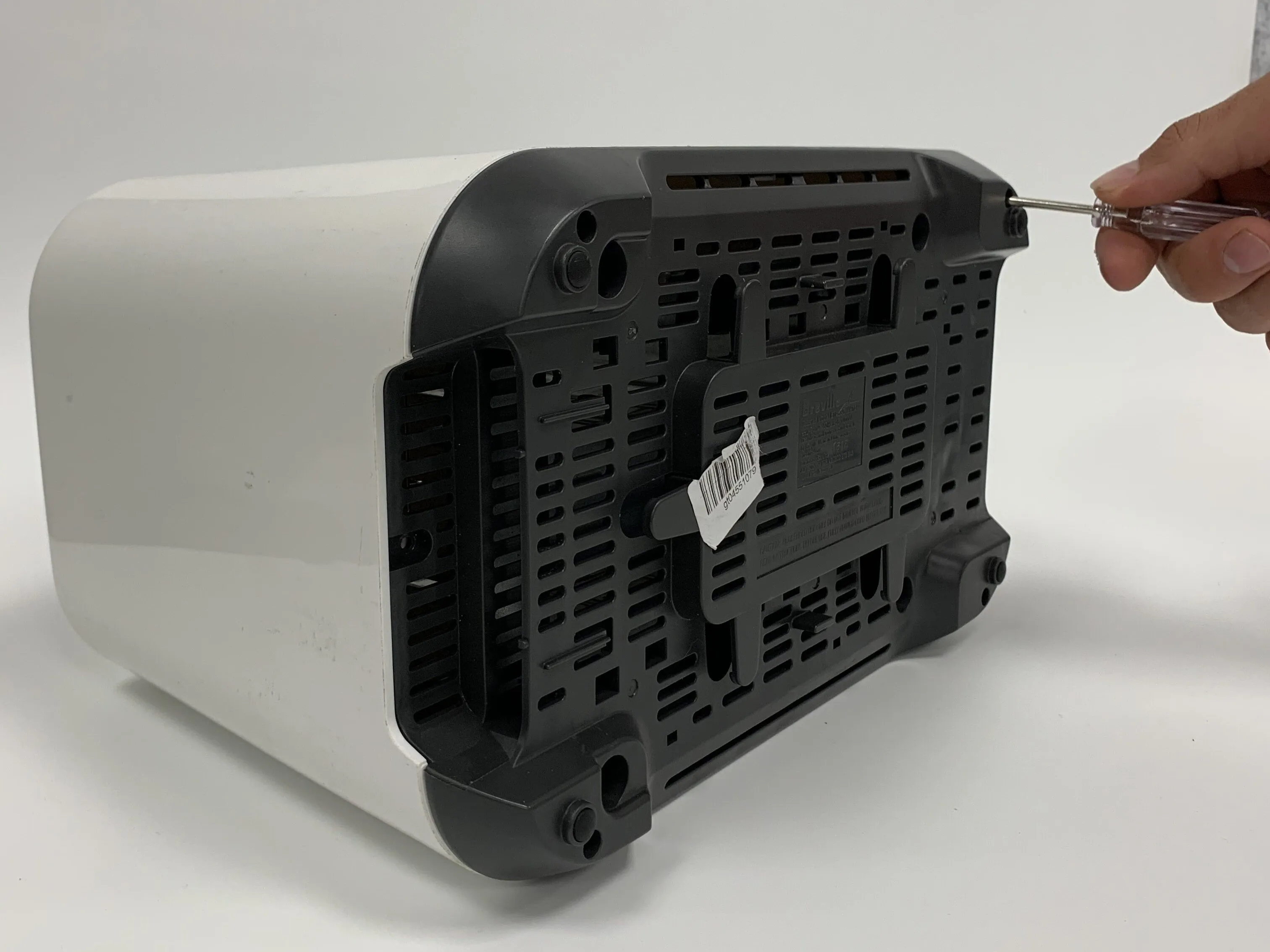

• Переверните тостер на нижнюю сторону, чтобы найти необходимые для снятия винты.

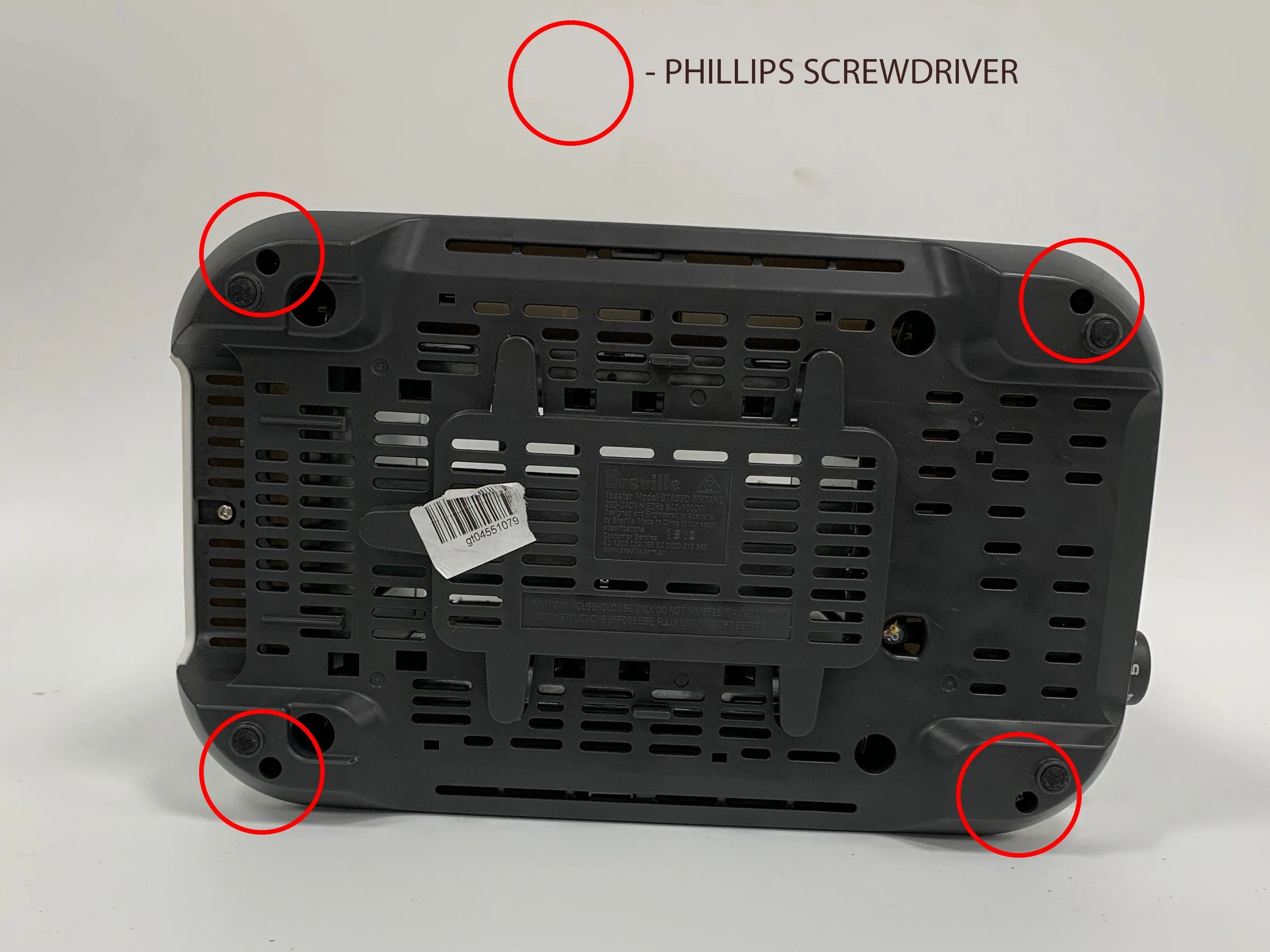

• С помощью крестообразной отвертки открутите 4 винта, как показано на рисунке.

• После их удаления отделите нижний корпус от корпуса, чтобы подготовиться к снятию (см. следующий шаг).

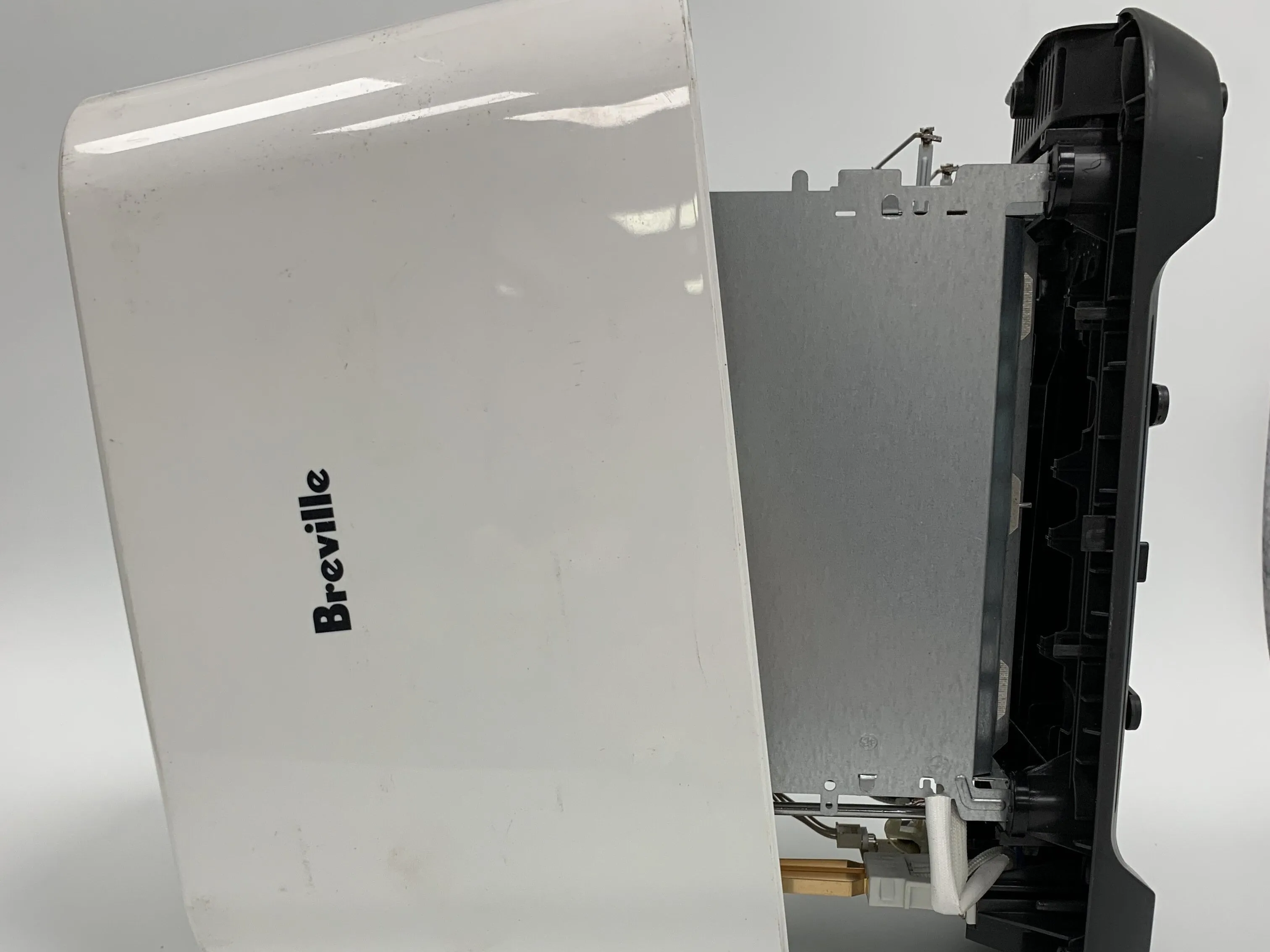

Шаг 3

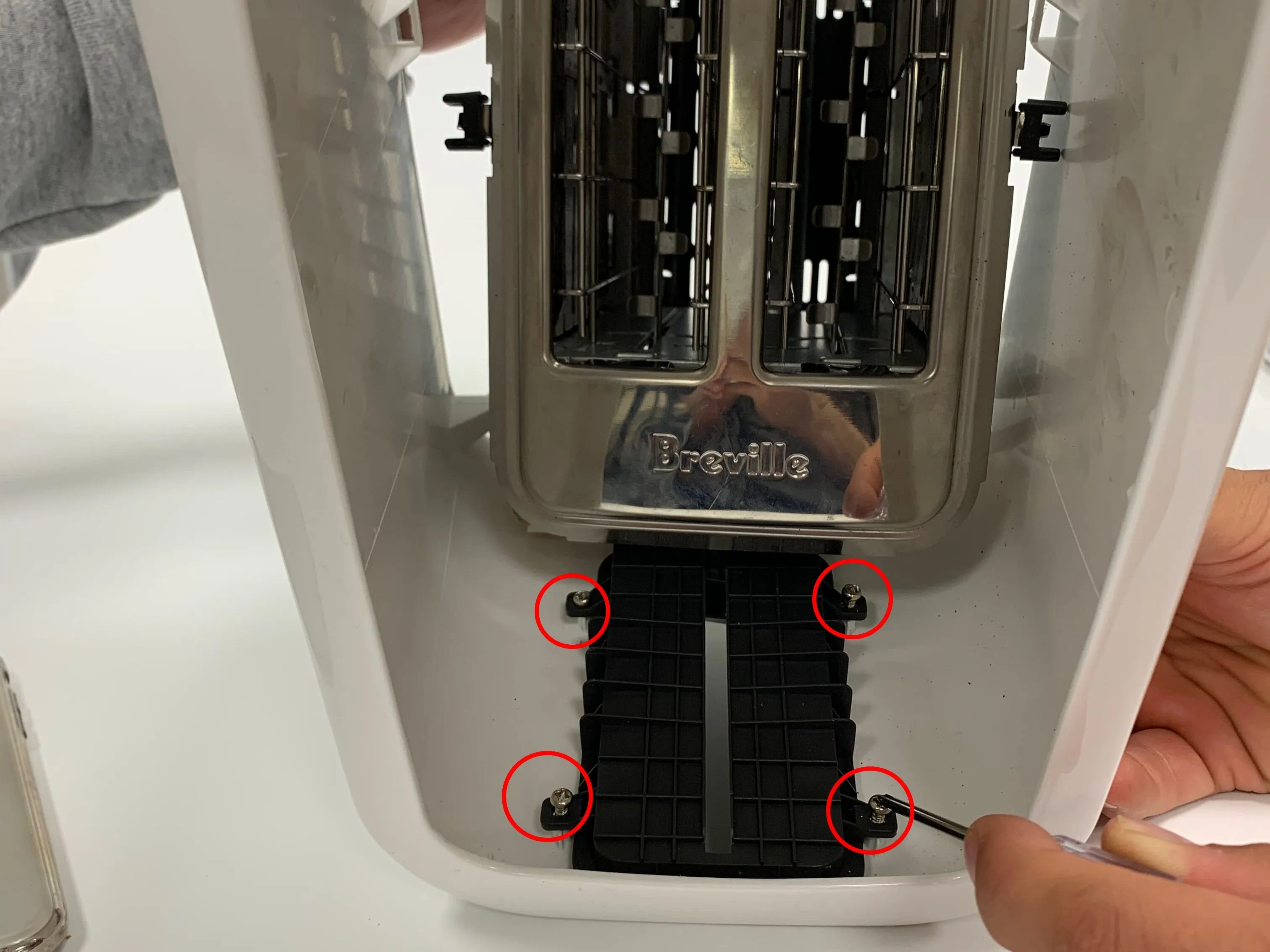

• Открутив винты, частично отделите корпус от белого кожуха.

• Как показано на рисунке, для полного разделения двух частей необходимо выкрутить 4 винта.

• Используйте крестовую отвертку, чтобы открутить винты.

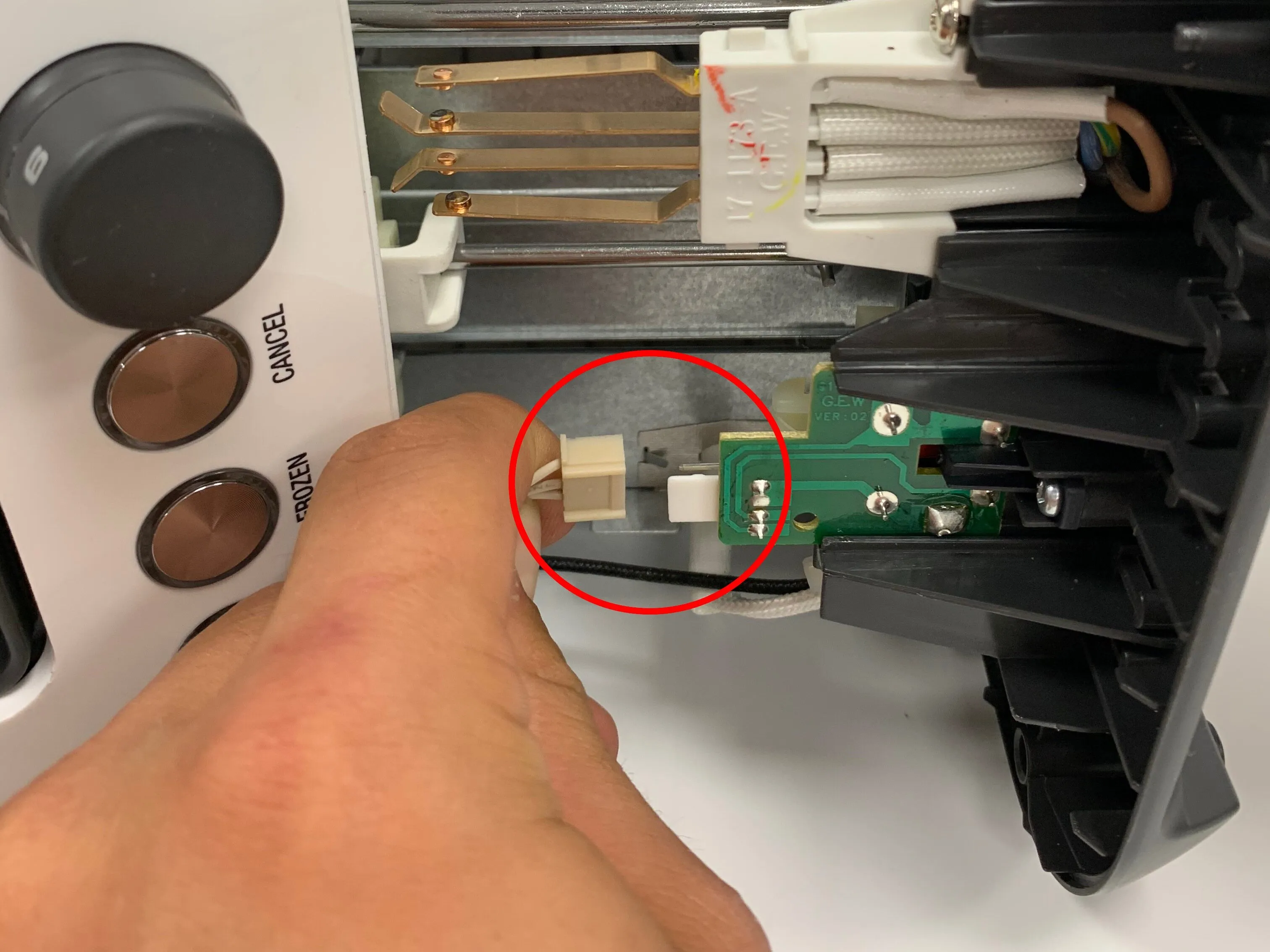

• Переверните тостер на другую сторону и потяните за выделенный провод, чтобы отсоединить его от нижней части.

• Теперь вы можете разделить части, чтобы получить 2 отдельные части. (Белый корпус и электрический корпус).

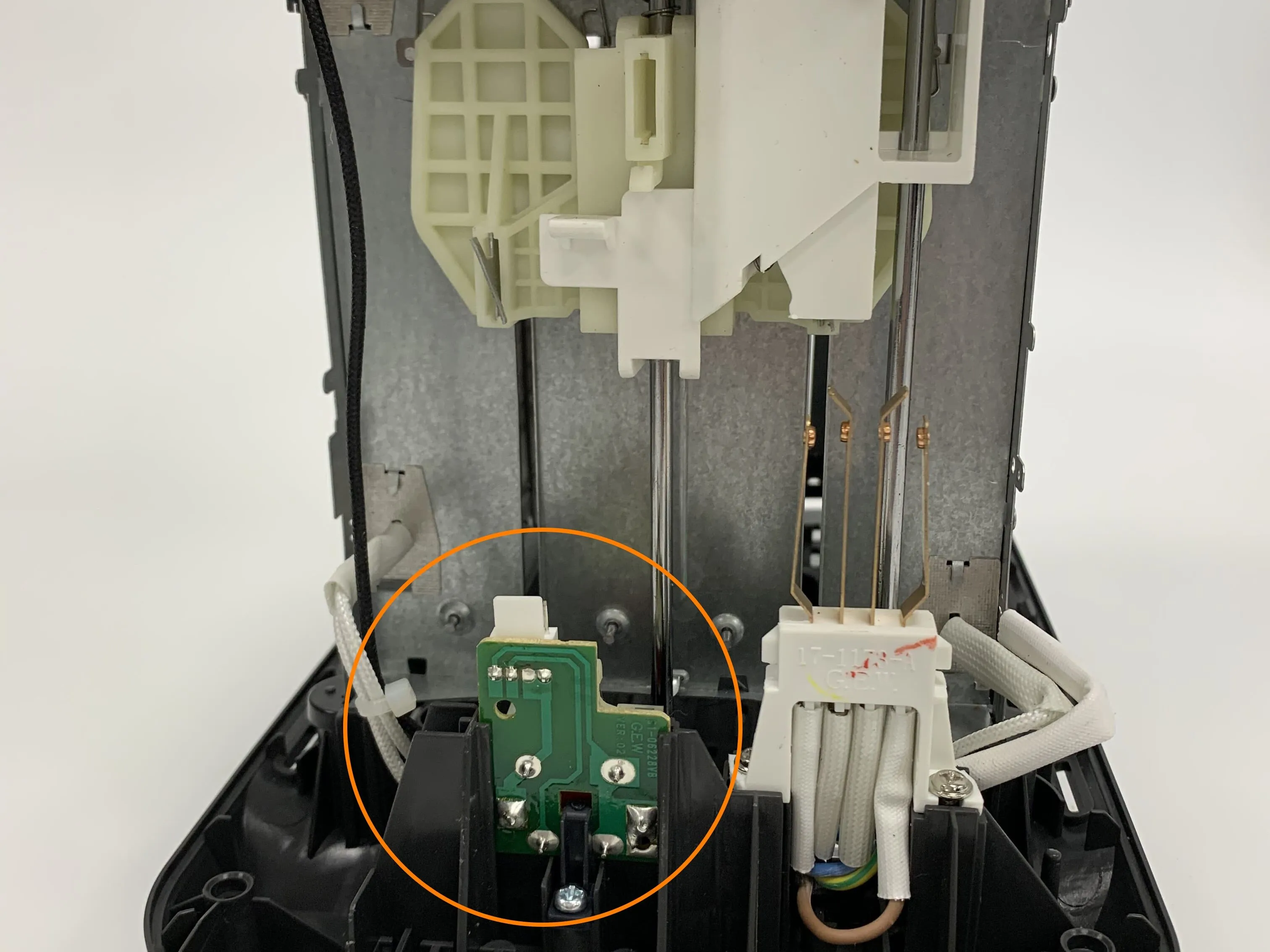

Шаг 4

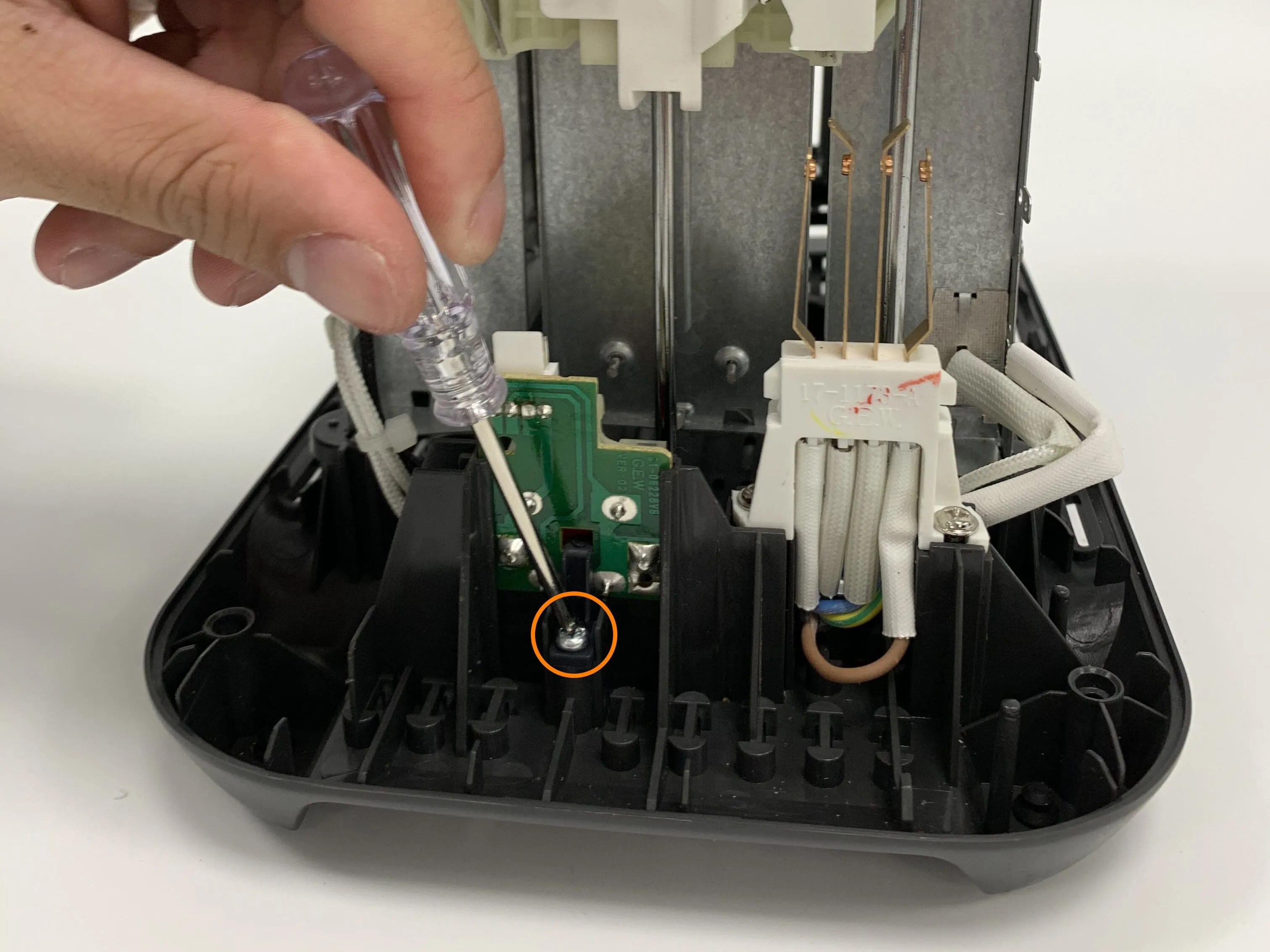

• Чтобы отсоединить основание тостера, необходимо открутить один винт, показанный на изображении. Он прикрепляет основание тостера к его печатной плате.

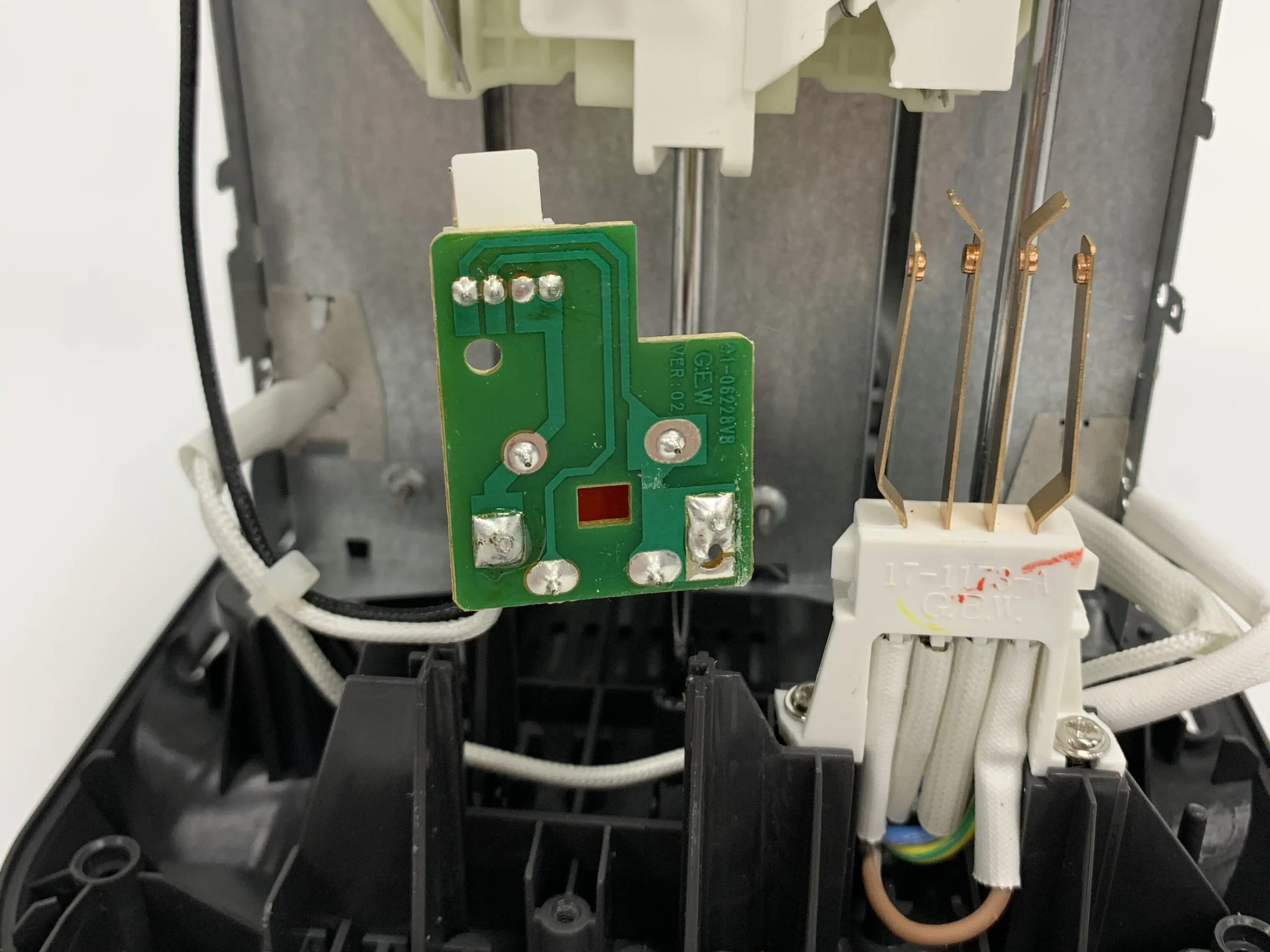

• После удаления этого винта плату можно отсоединить от основания тостера, как показано на рисунке.

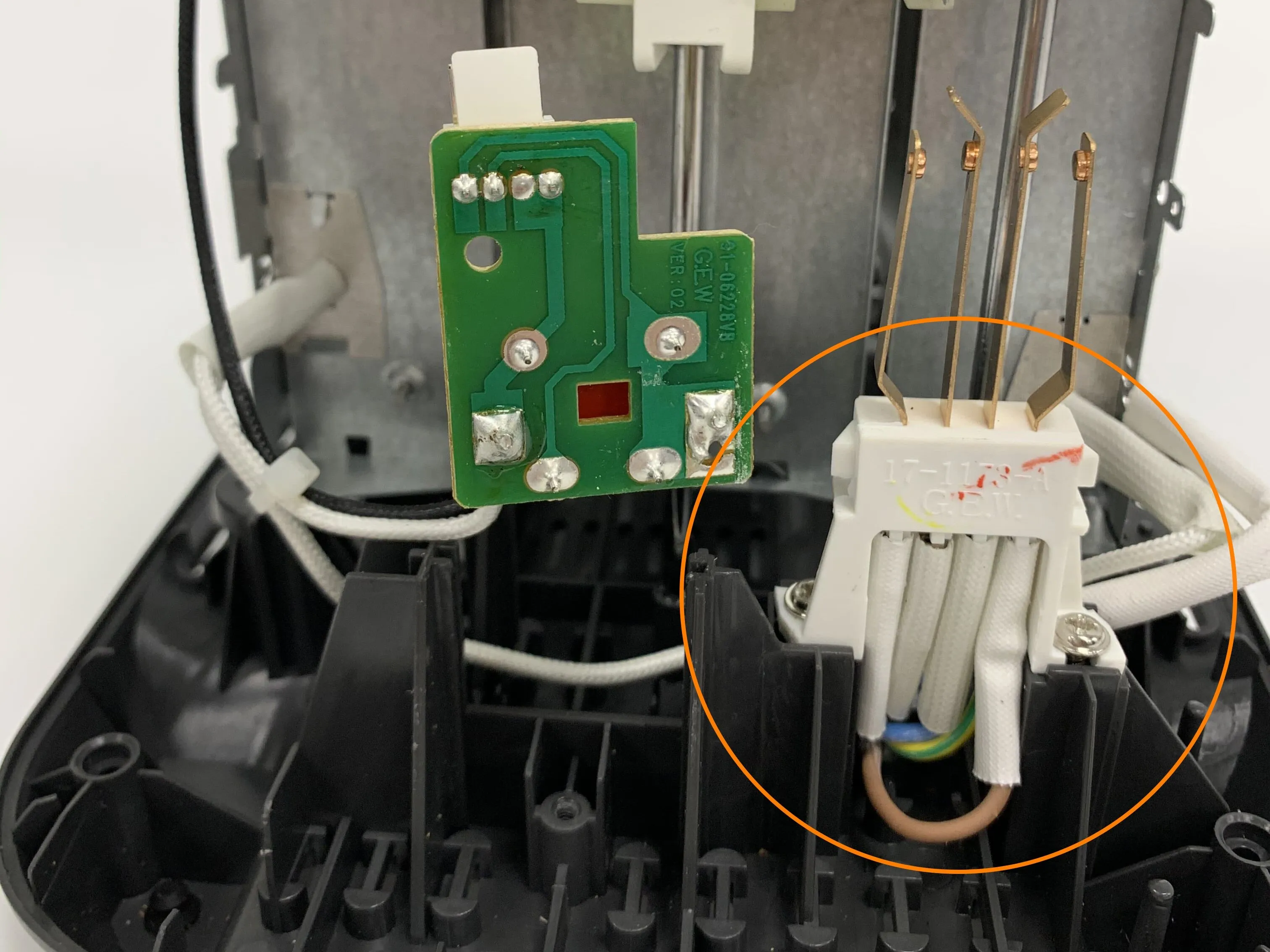

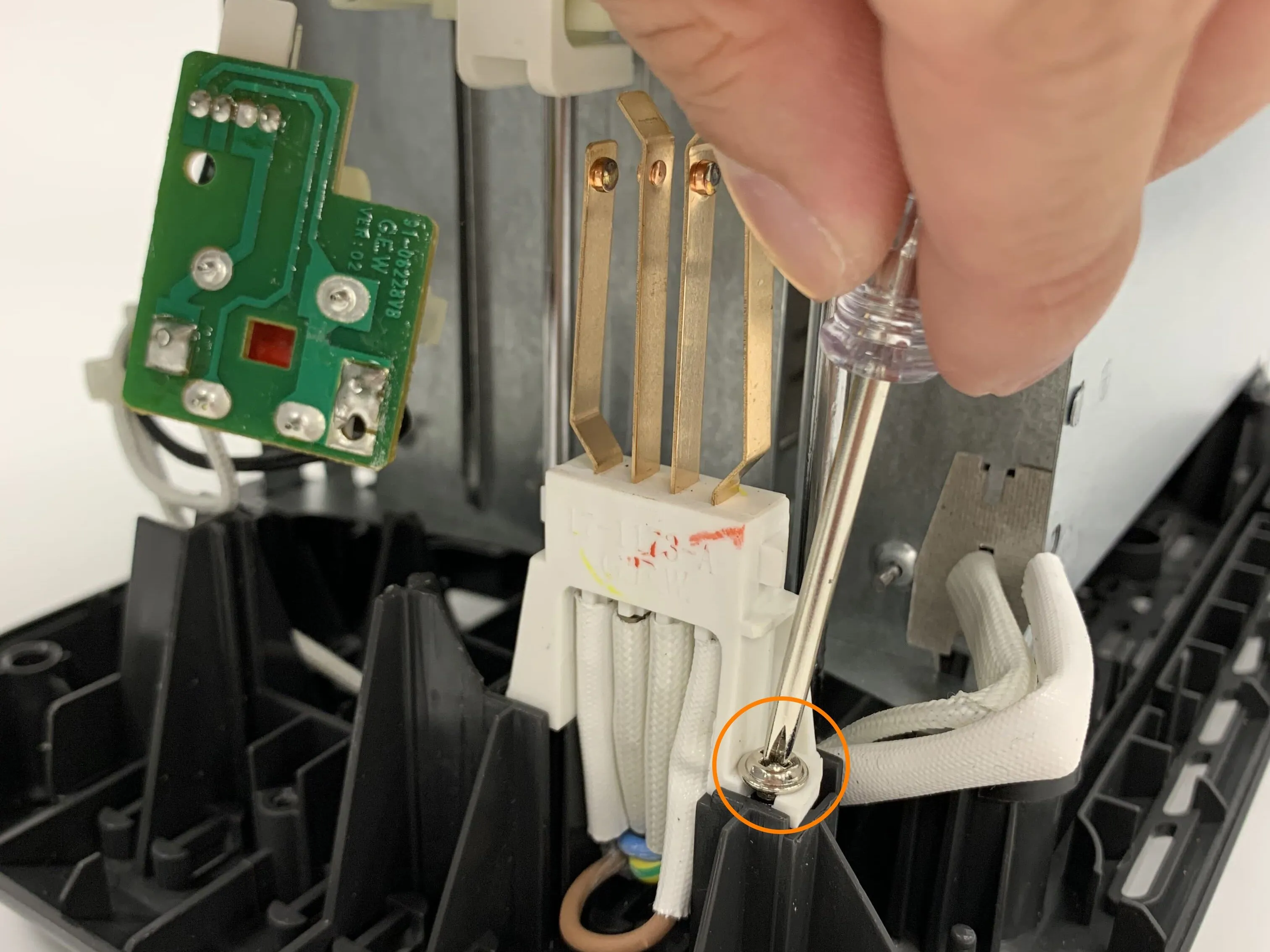

Шаг 5

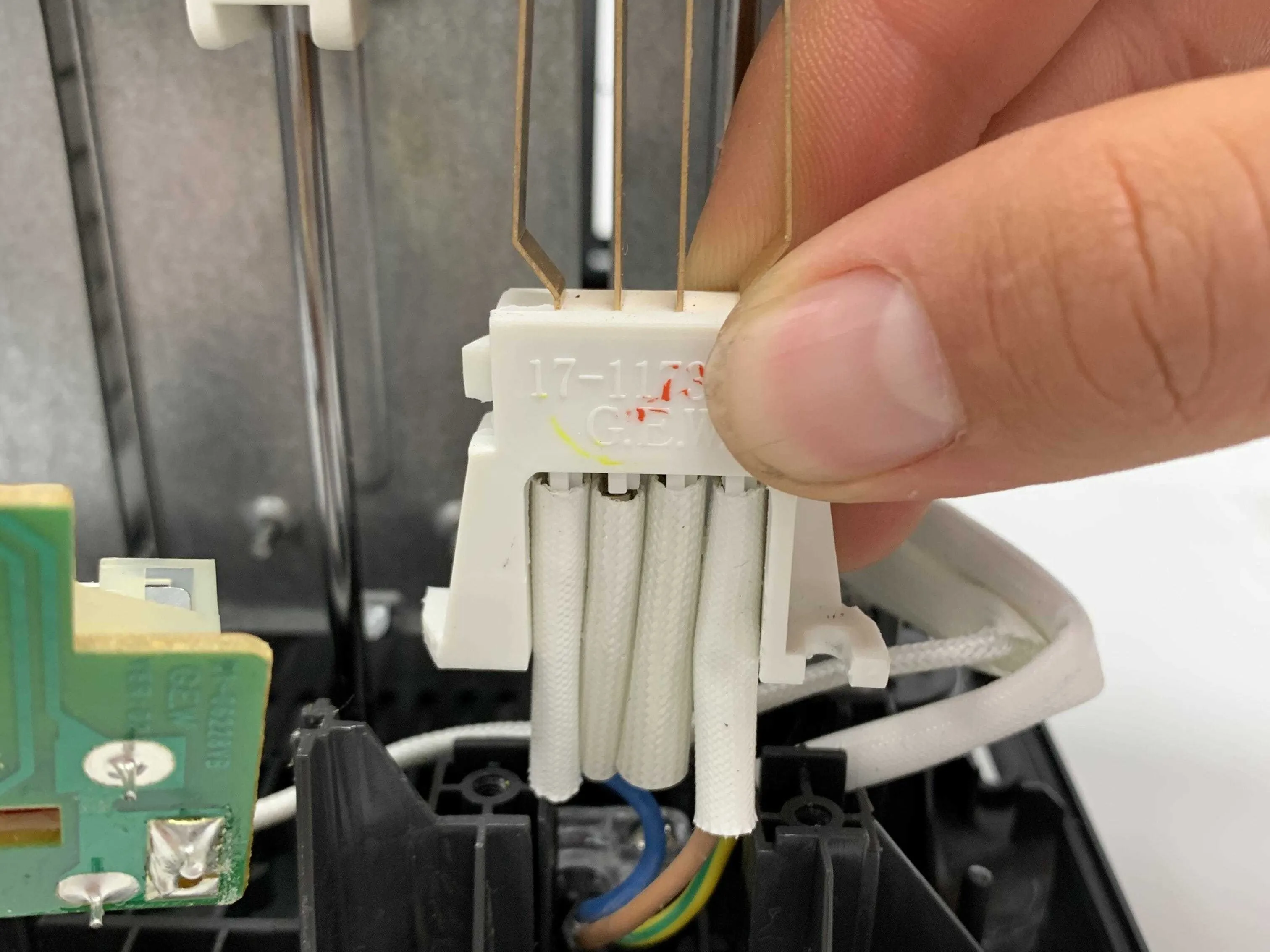

• Еще один компонент, соединенный с основанием тостера, - трансформатор электричества.

• Трансформатор также можно отсоединить от основания, открутив один винт, как показано на рисунке.

• После удаления винта трансформатор больше не будет прикреплен к основанию.

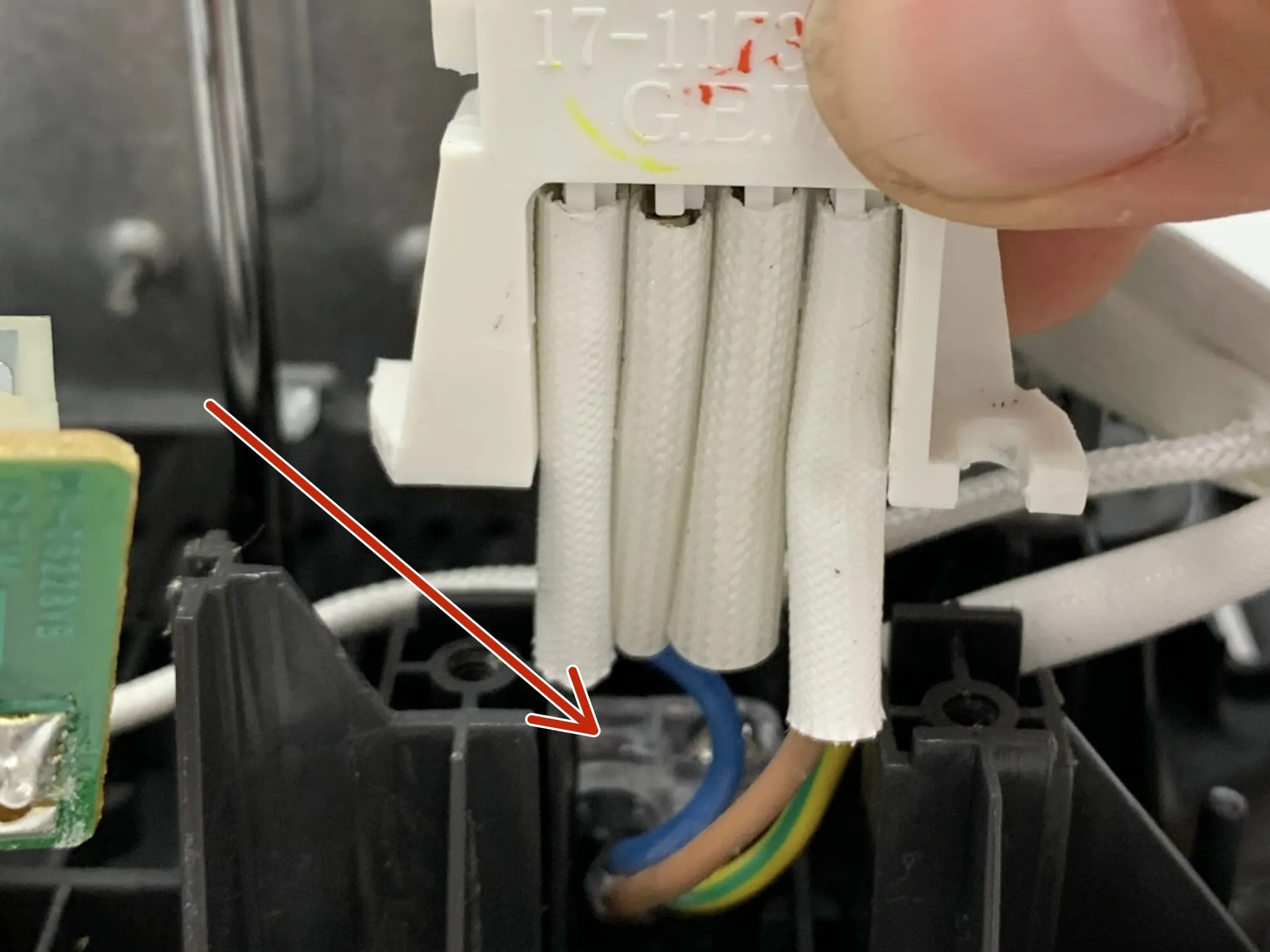

Шаг 6

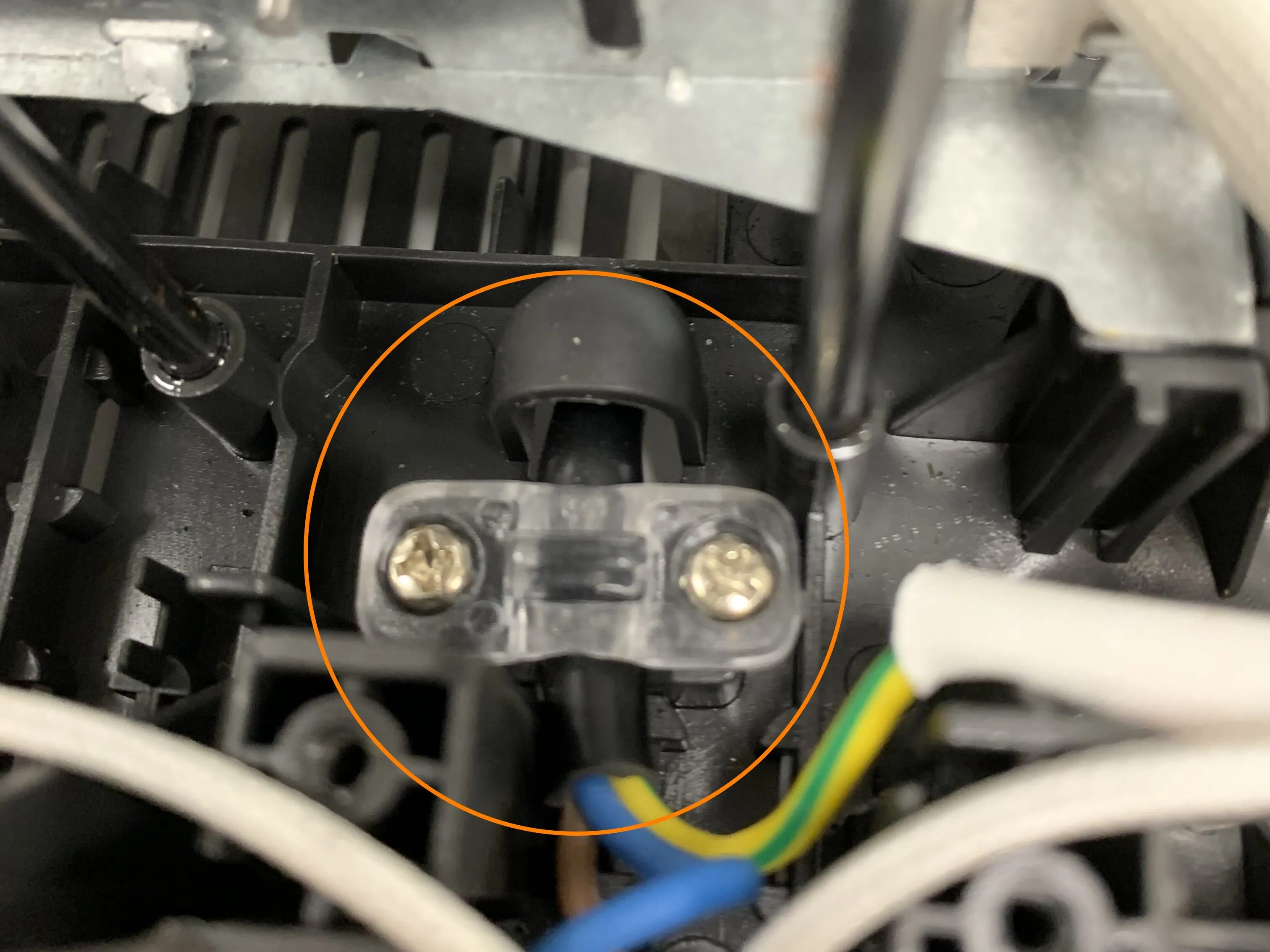

• Хотя пластиковый корпус трансформатора был отсоединен, все еще остается небольшой кусок пластика, удерживающий подключенные провода трансформатора.

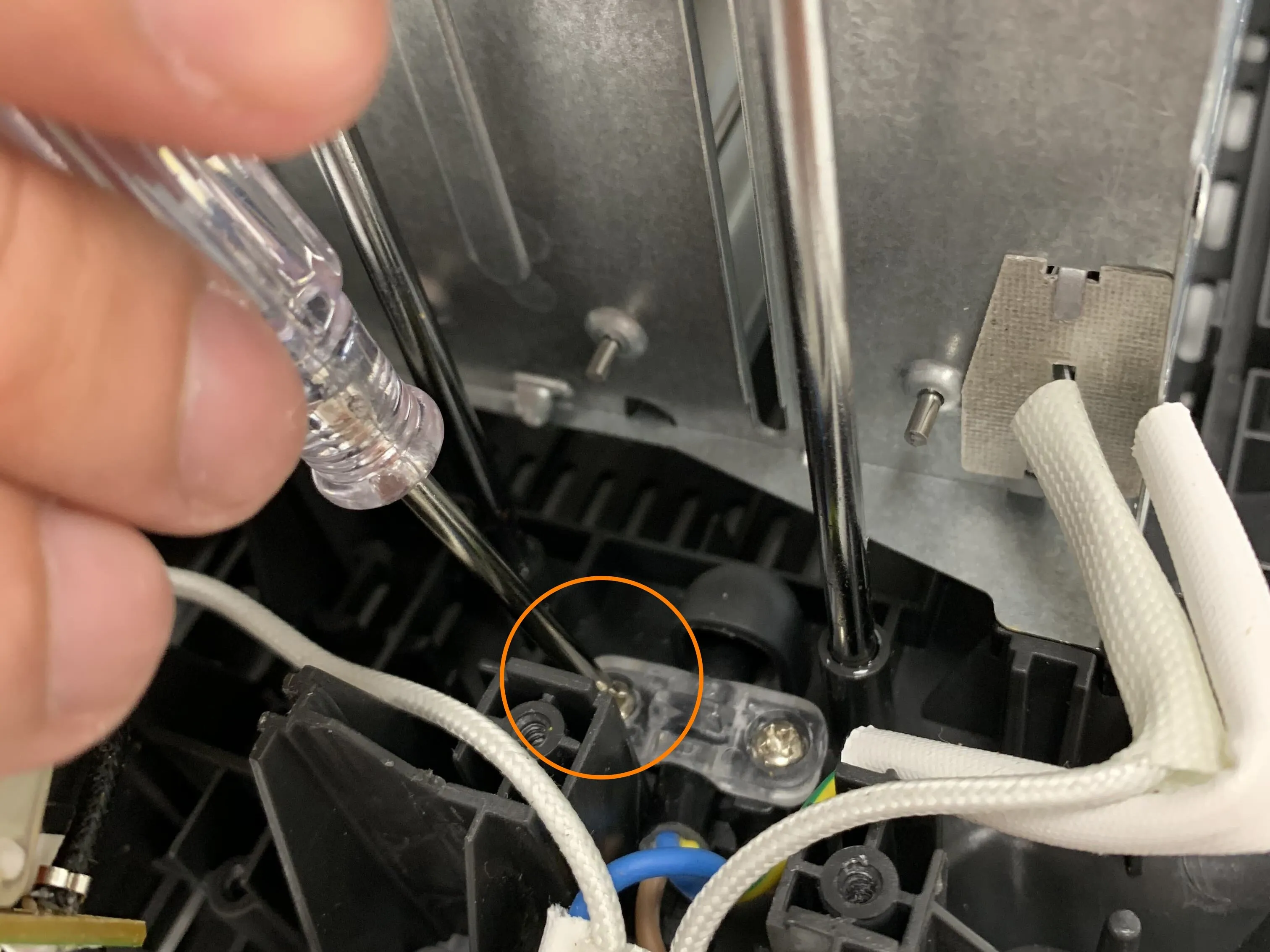

• Его можно снять, открутив оба винта, показанные на изображениях.

• Как только этот кусок пластика перестанет удерживаться винтами, вы сможете полностью отсоединить трансформатор, вытащив провода изнутри тостера.

Шаг 7

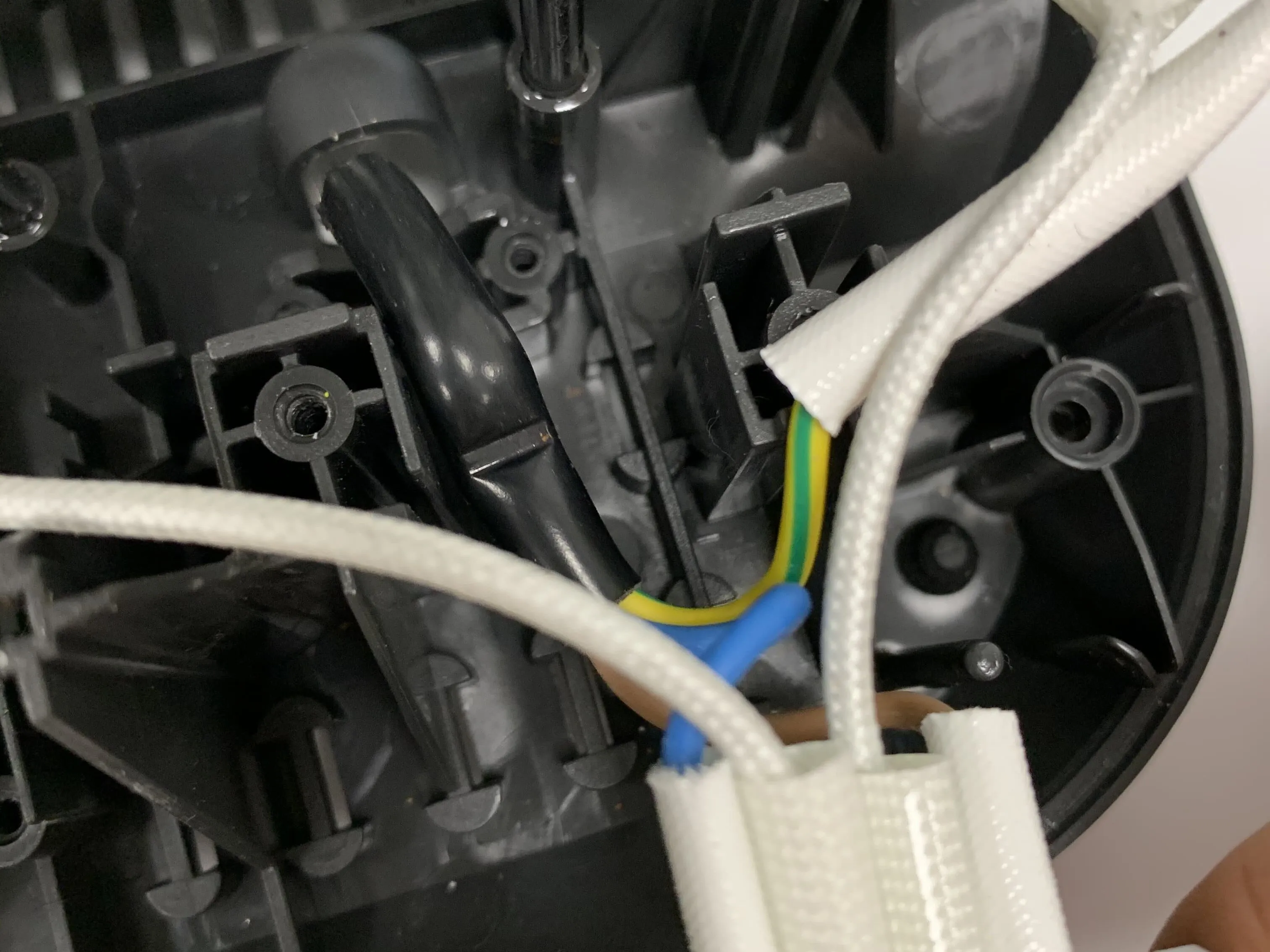

• После того как провода будут полностью вытащены из тостера, можно снять основание со средней части.

Шаг 8

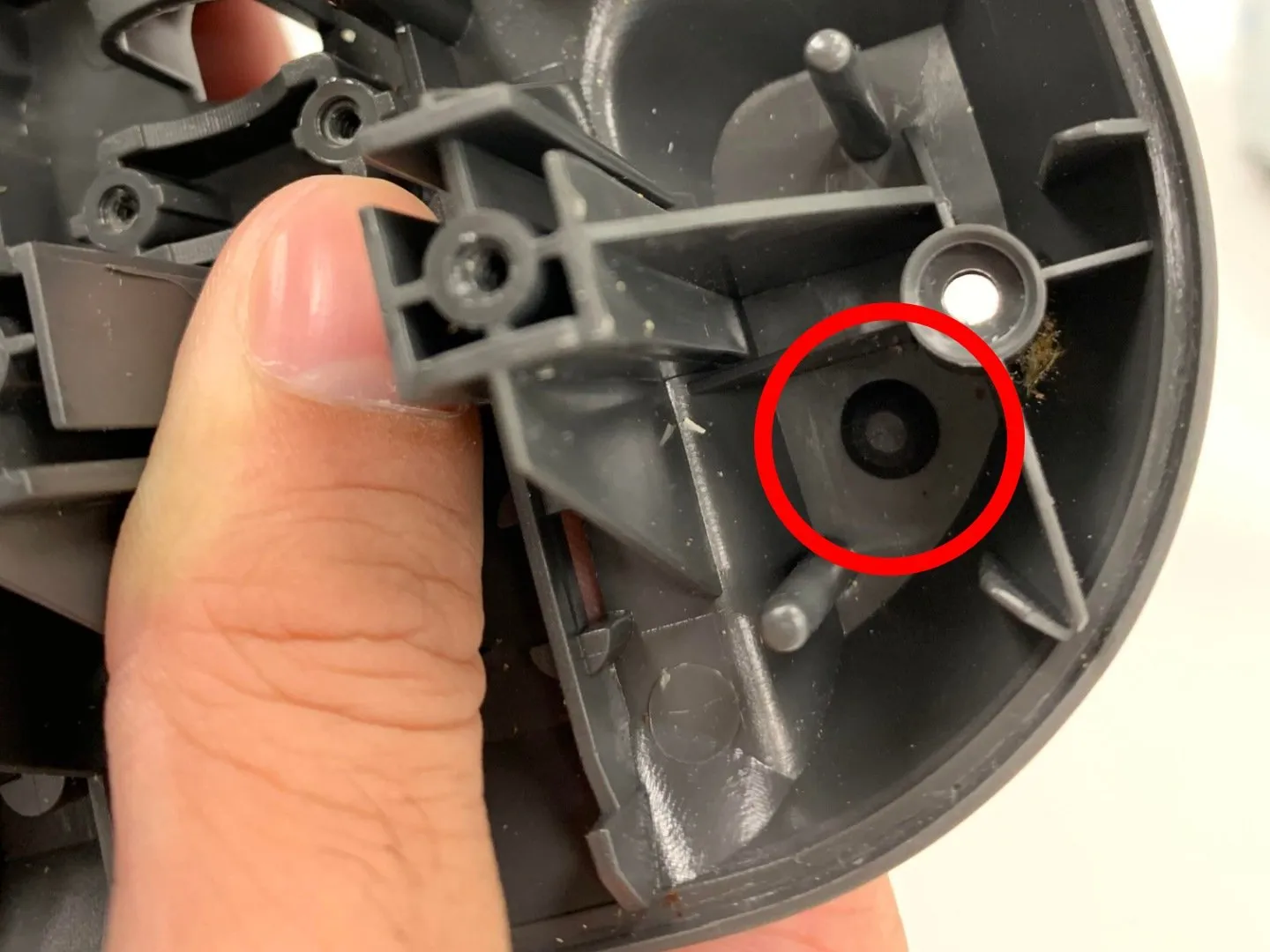

• После этого на основании появились резиновые ножки, которые легко снимаются, если вставить металлический стержень, чтобы вытолкнуть резину.

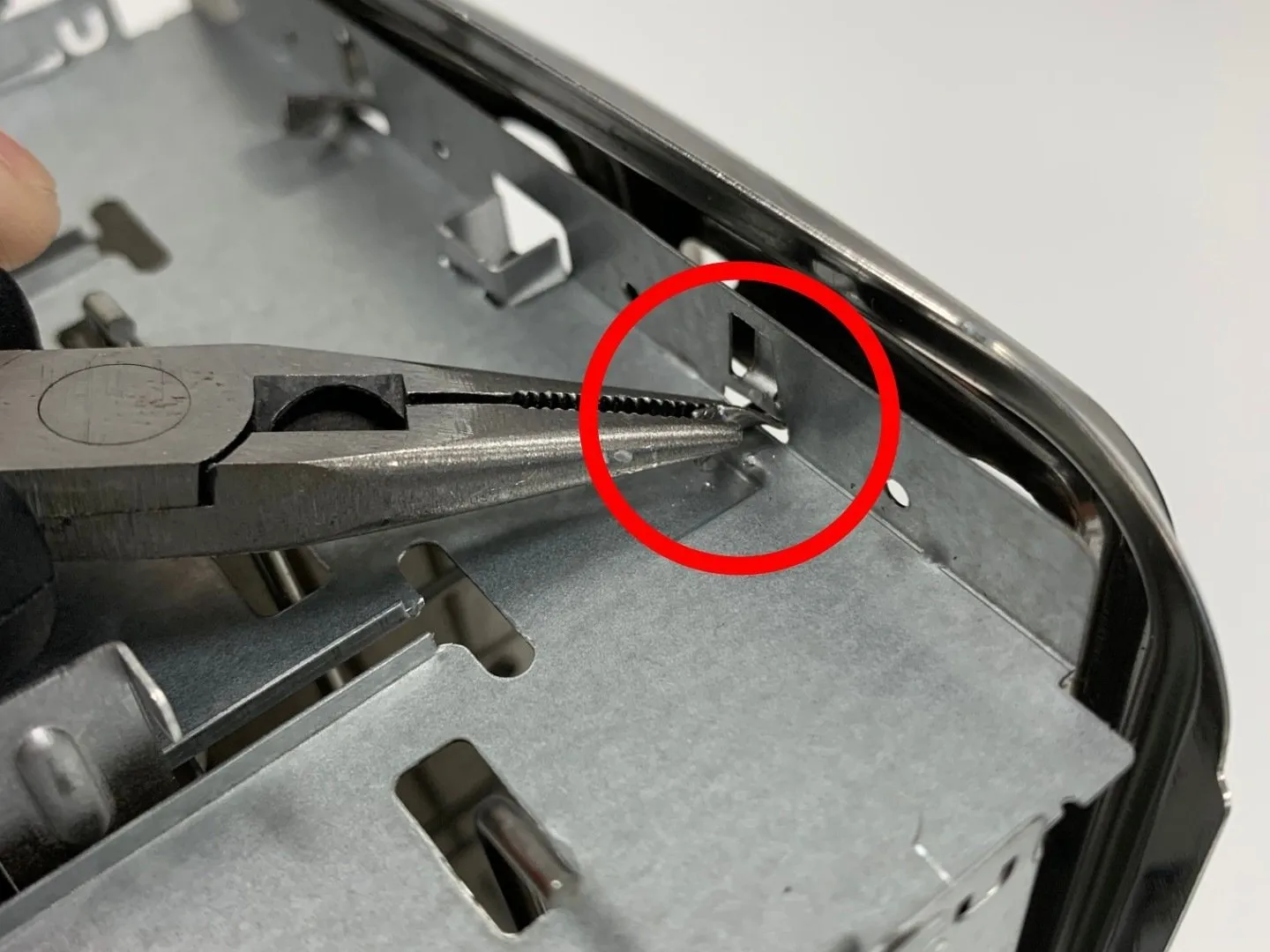

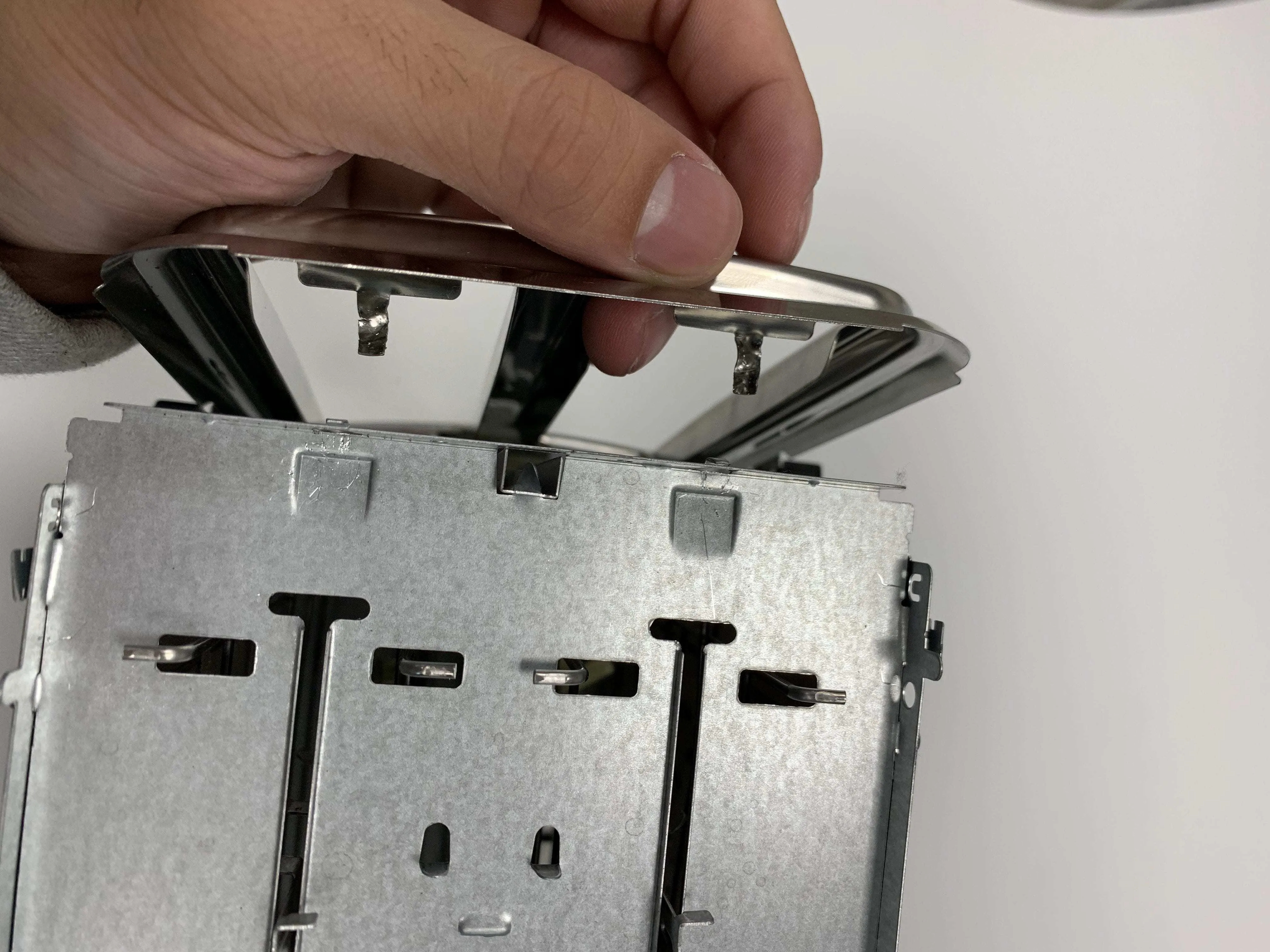

Шаг 9

• С помощью плоскогубцев снимите верхнюю крышку со среднего компонента.

• Чтобы снять верхнюю крышку с общего основания тостера, необходимо потянуть за язычки.

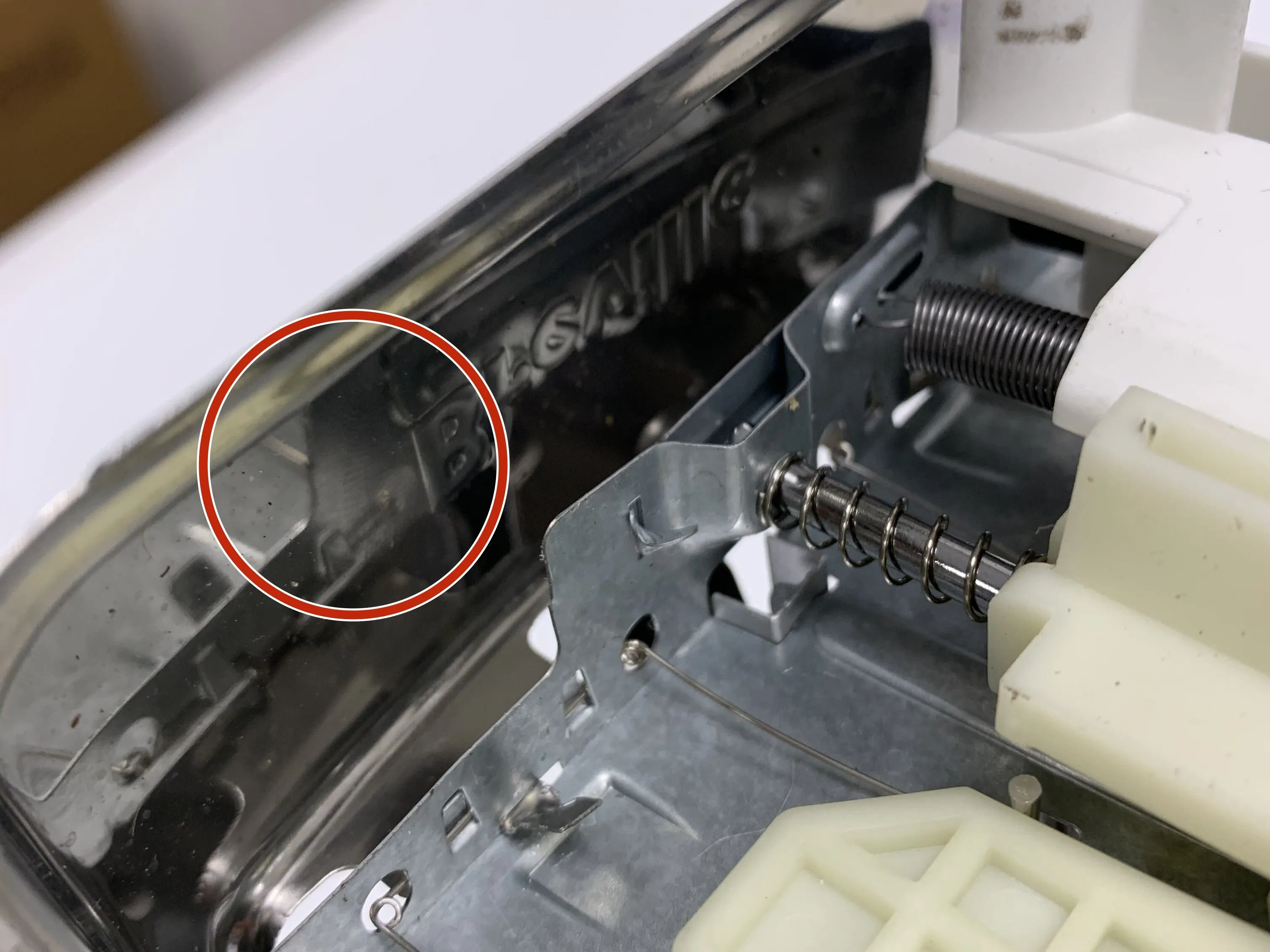

Шаг 10

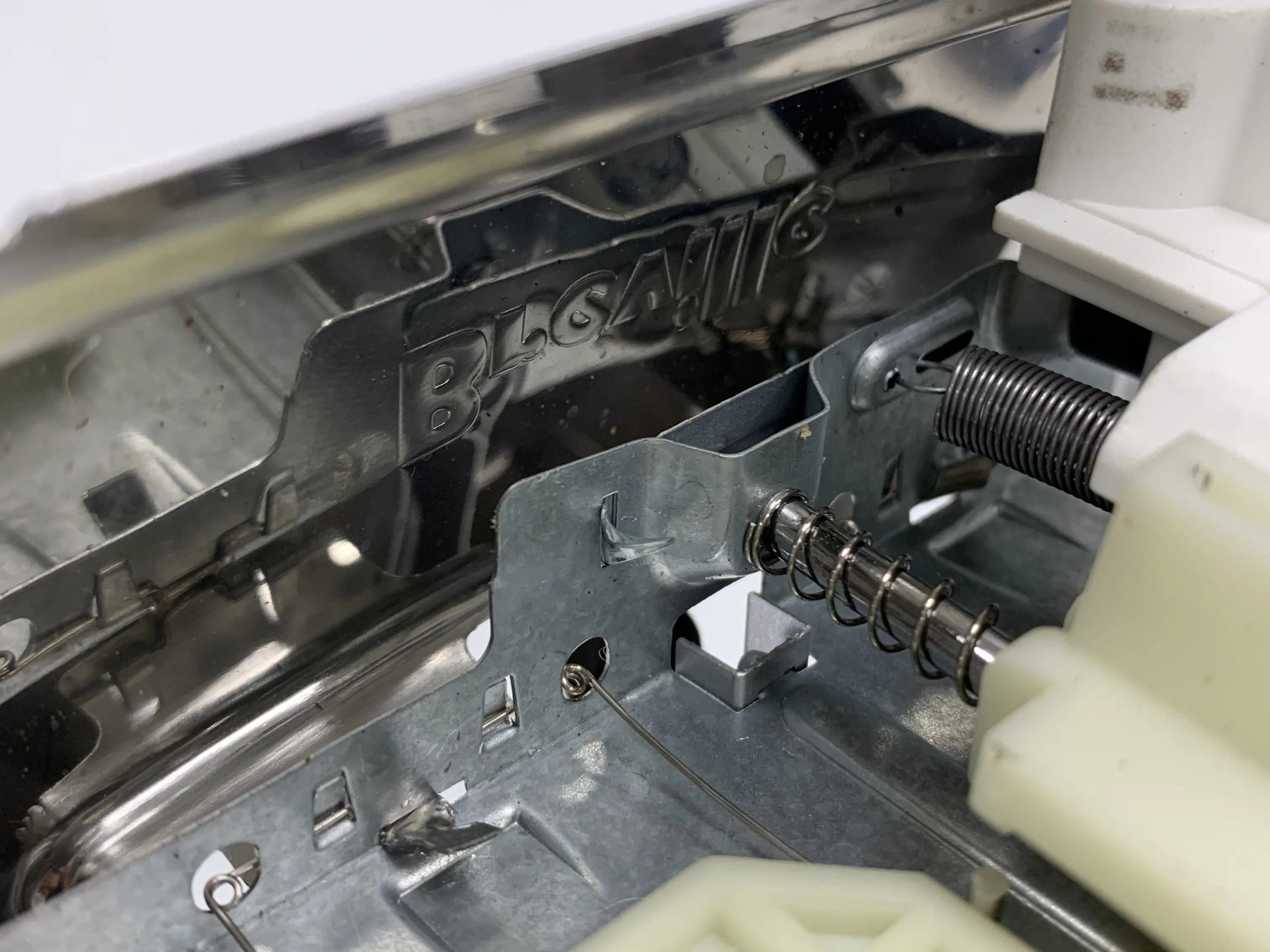

• Теперь сделайте то же самое с другой стороны, потянув за выступы с помощью плоскогубцев.

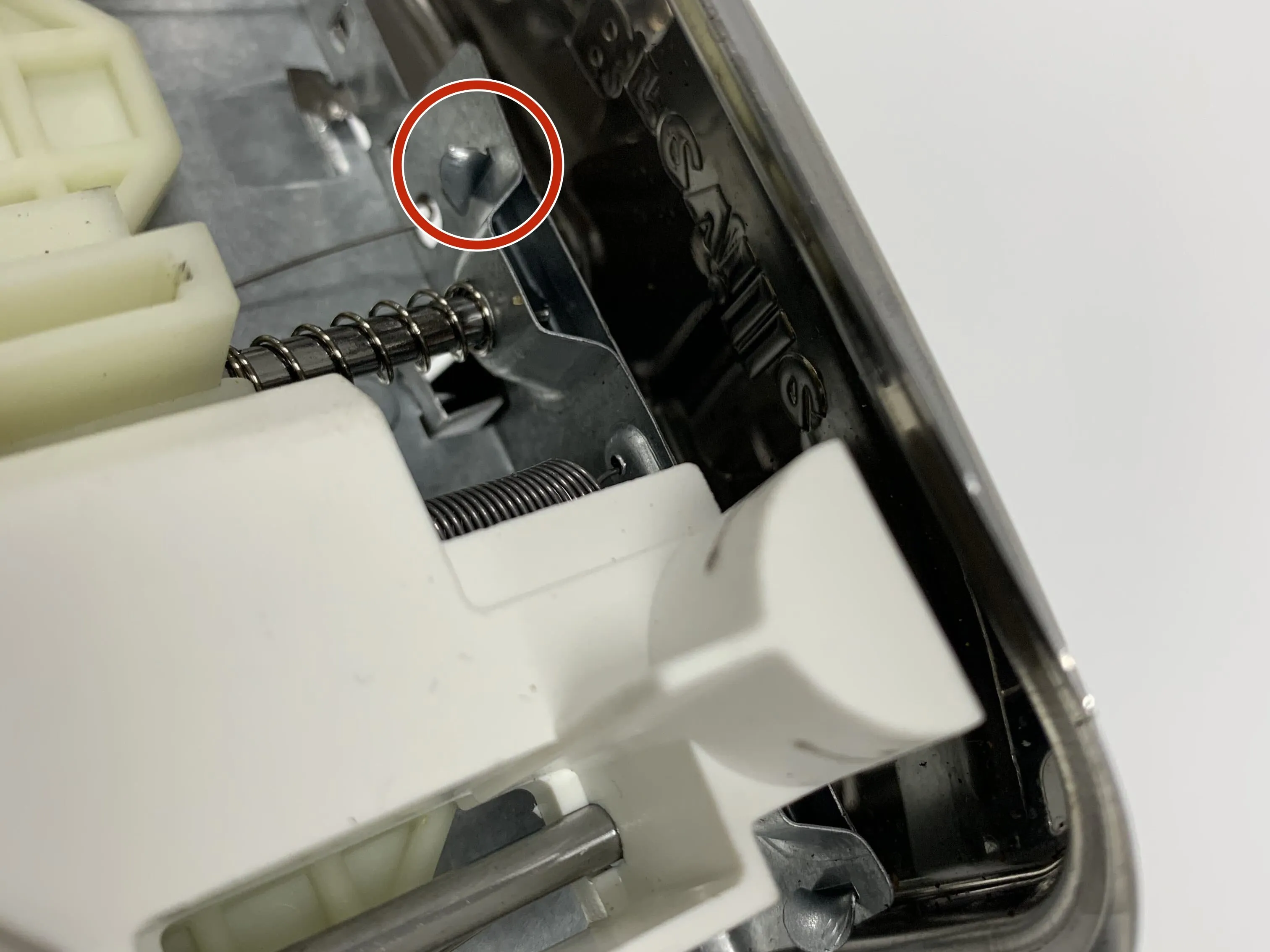

Шаг 11

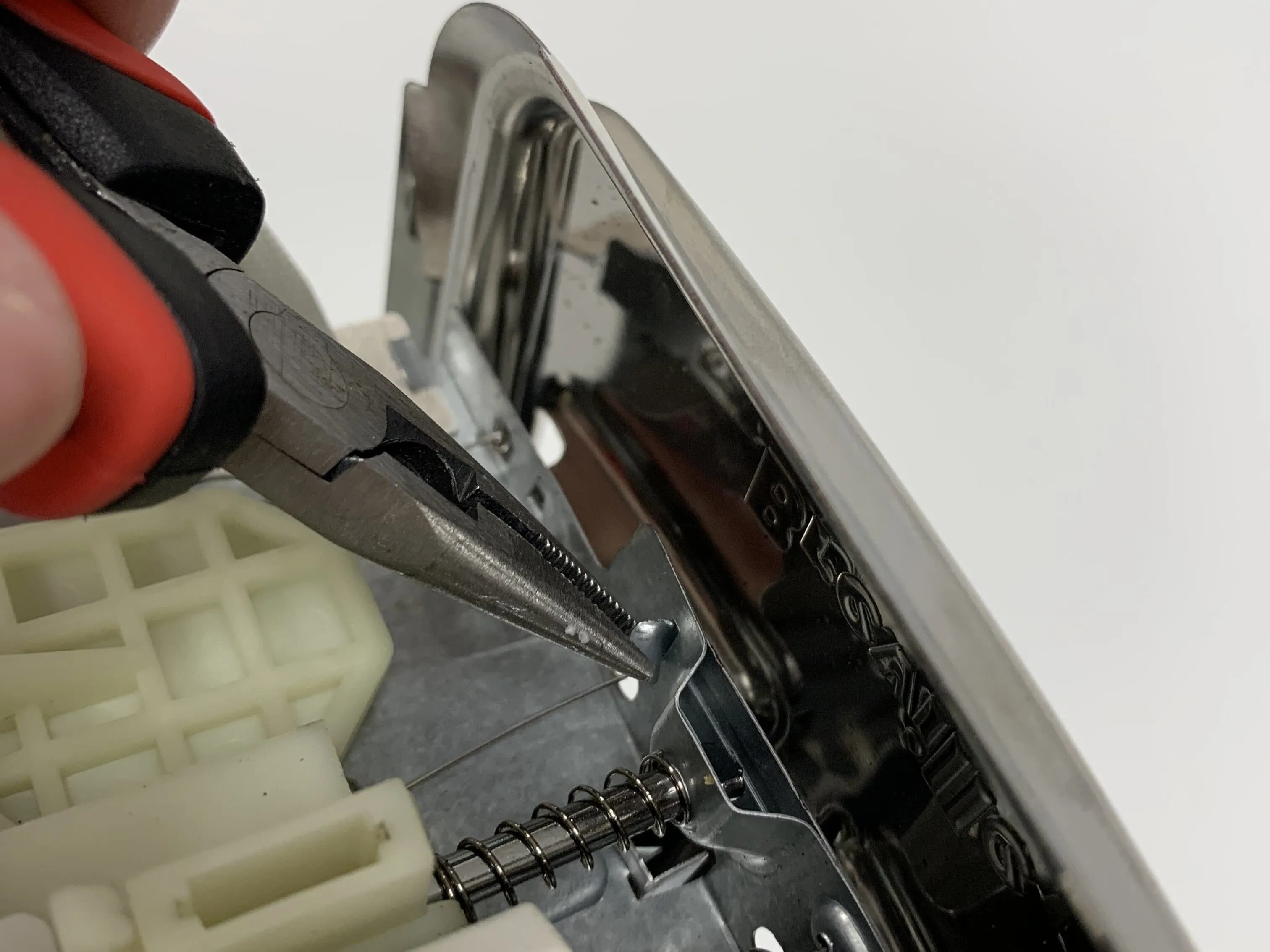

• То же самое примените и здесь, с помощью плоскогубцев вытащите язычки.

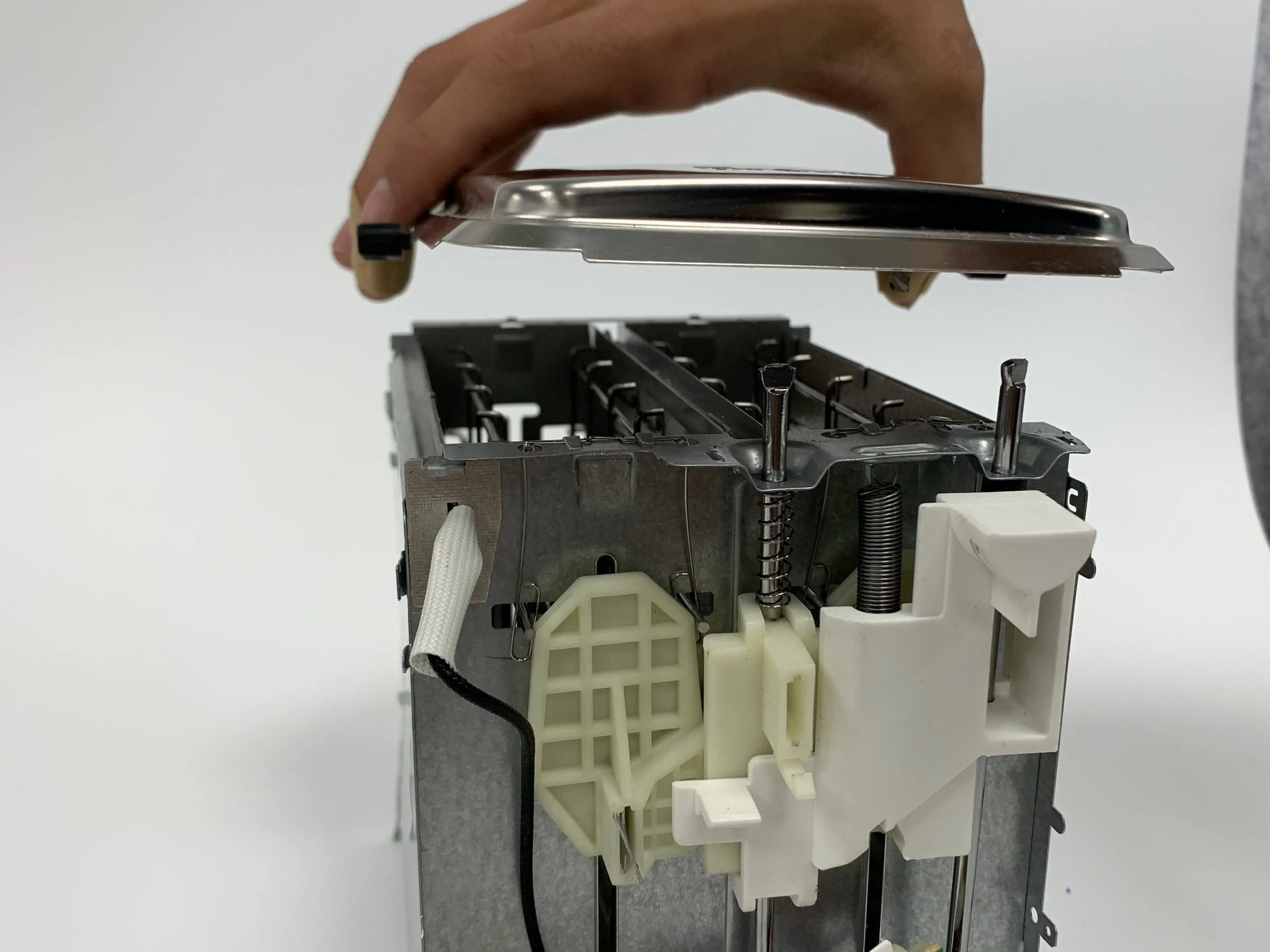

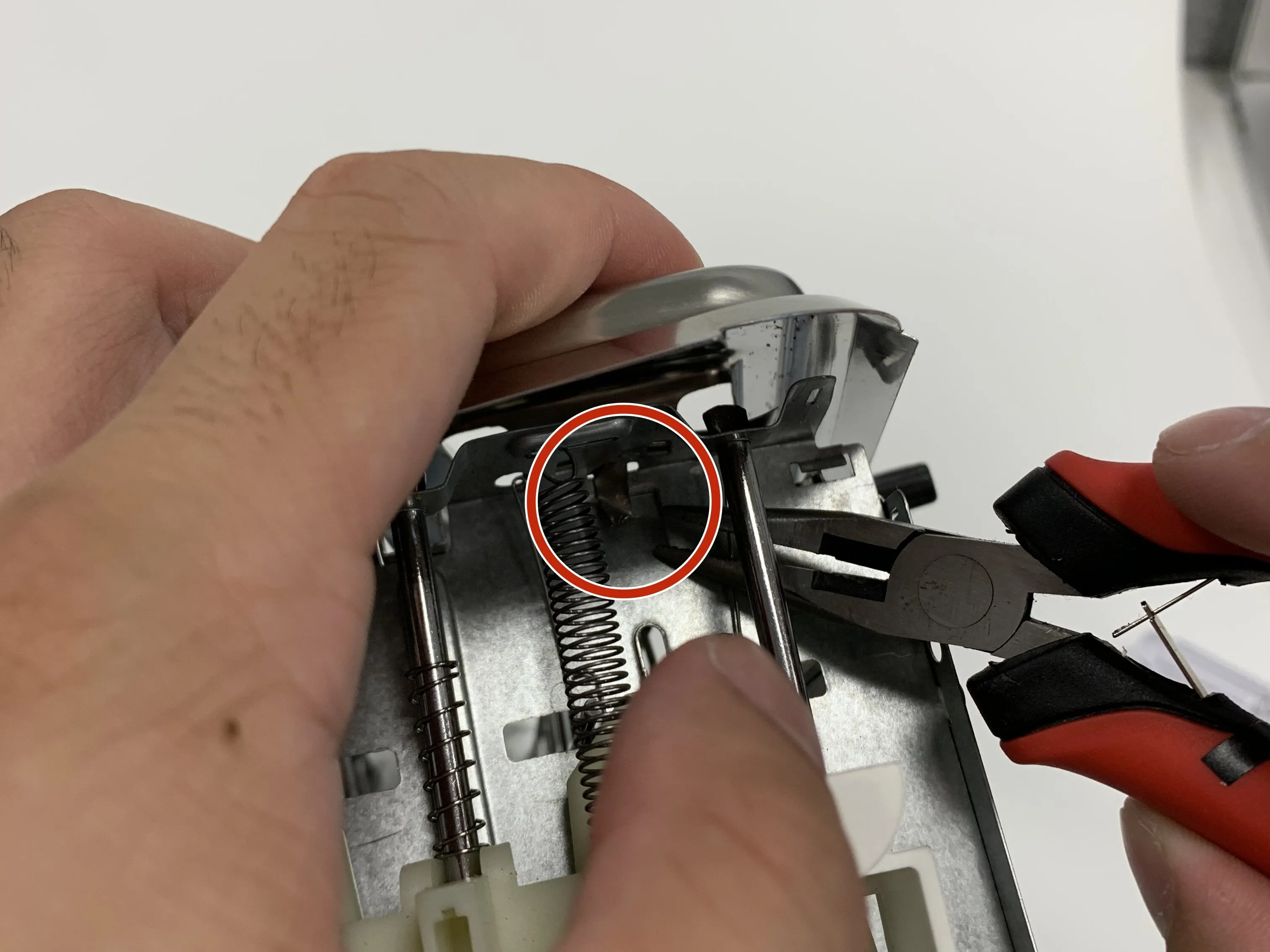

Шаг 12

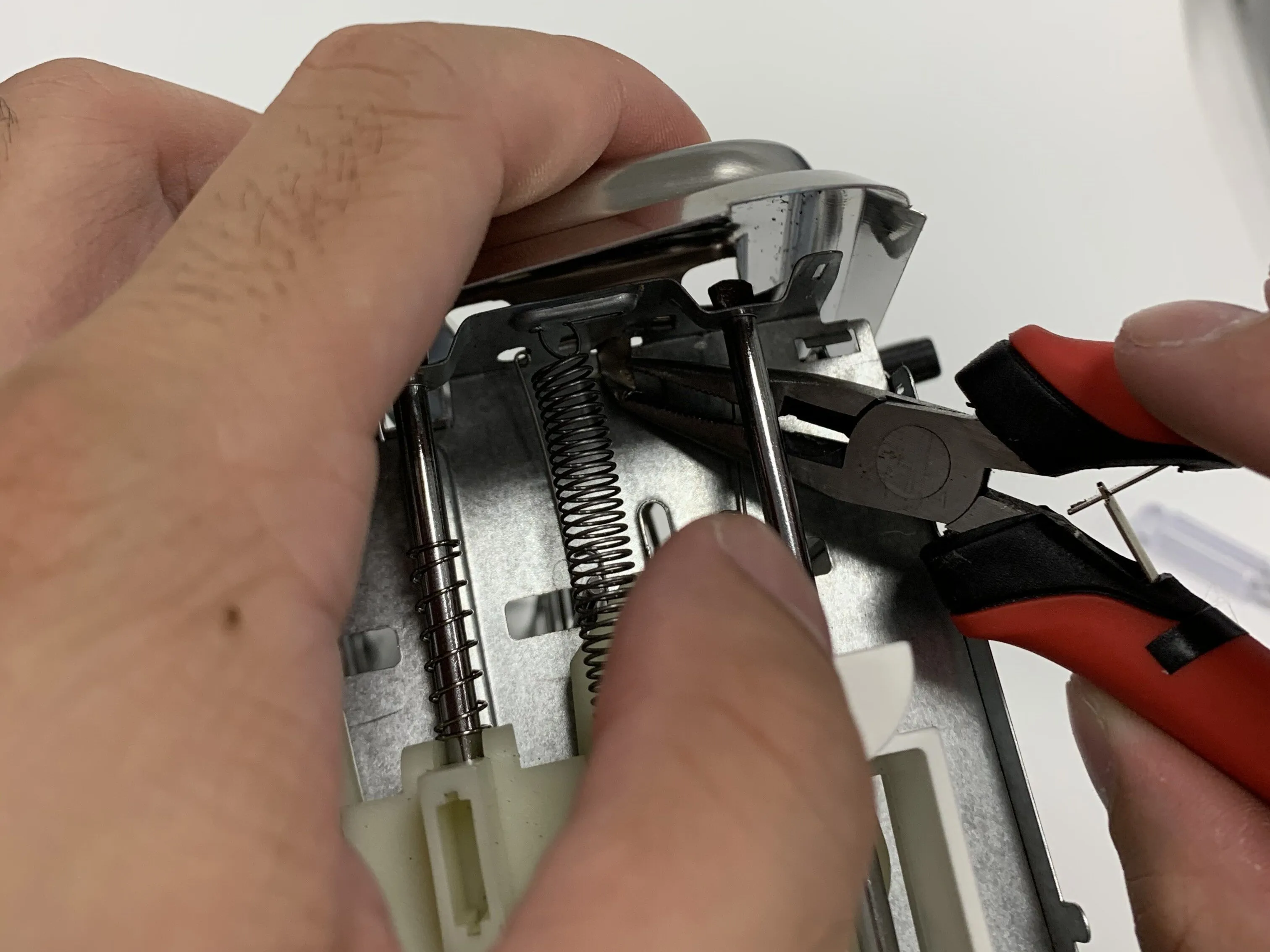

• Теперь, когда все выступы с обеих сторон извлечены, можно снять верхнюю крышку корпуса.

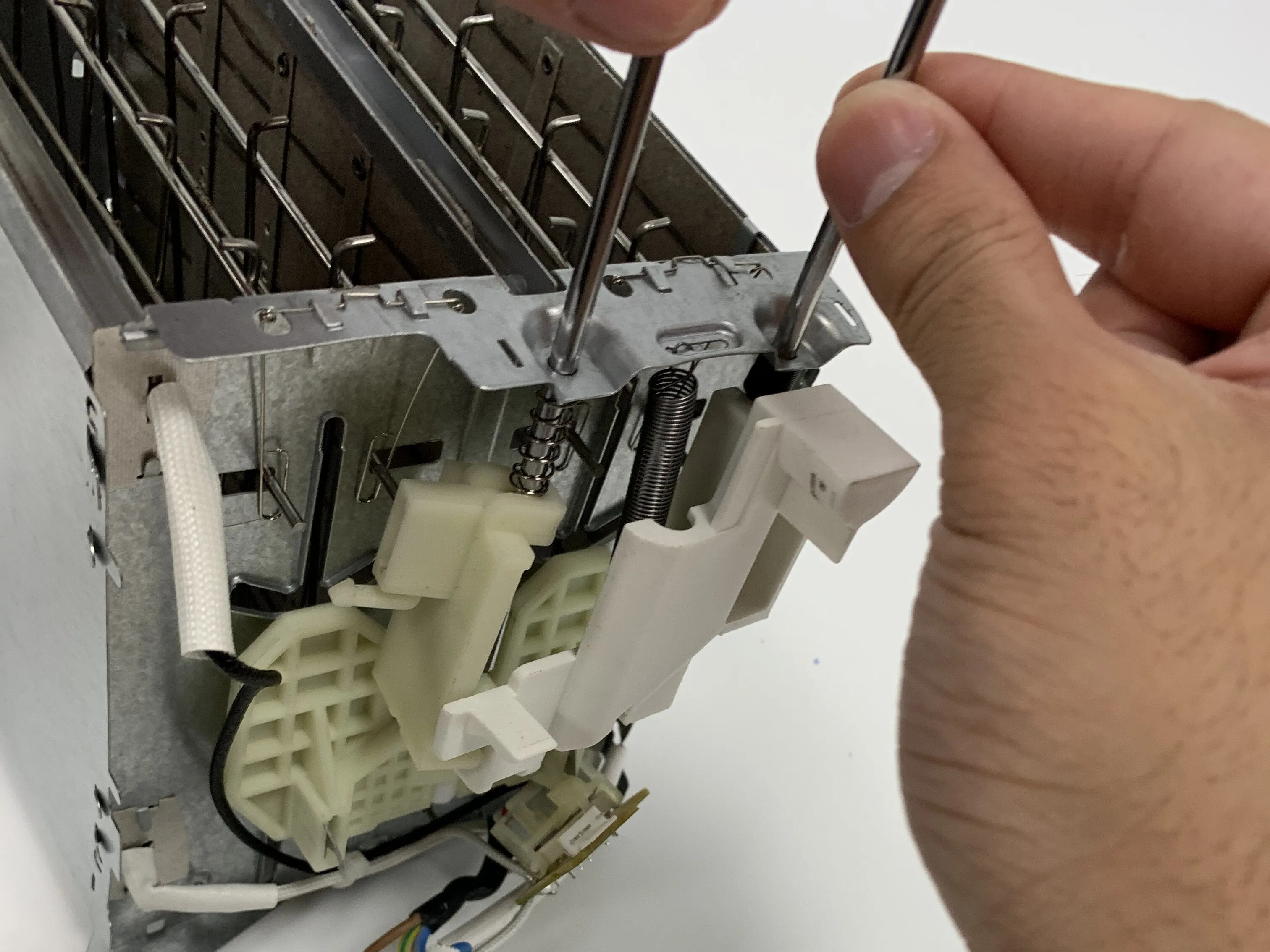

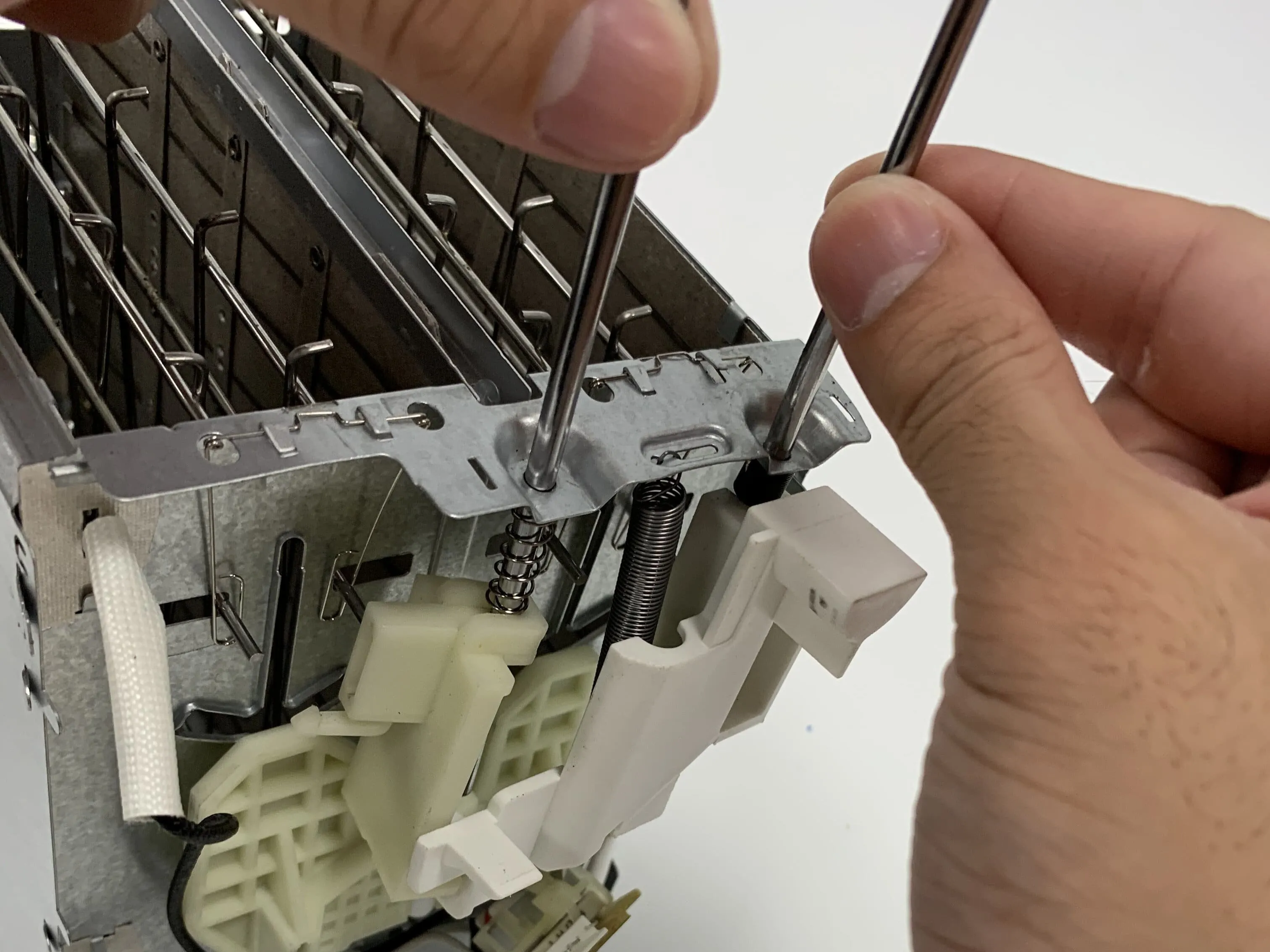

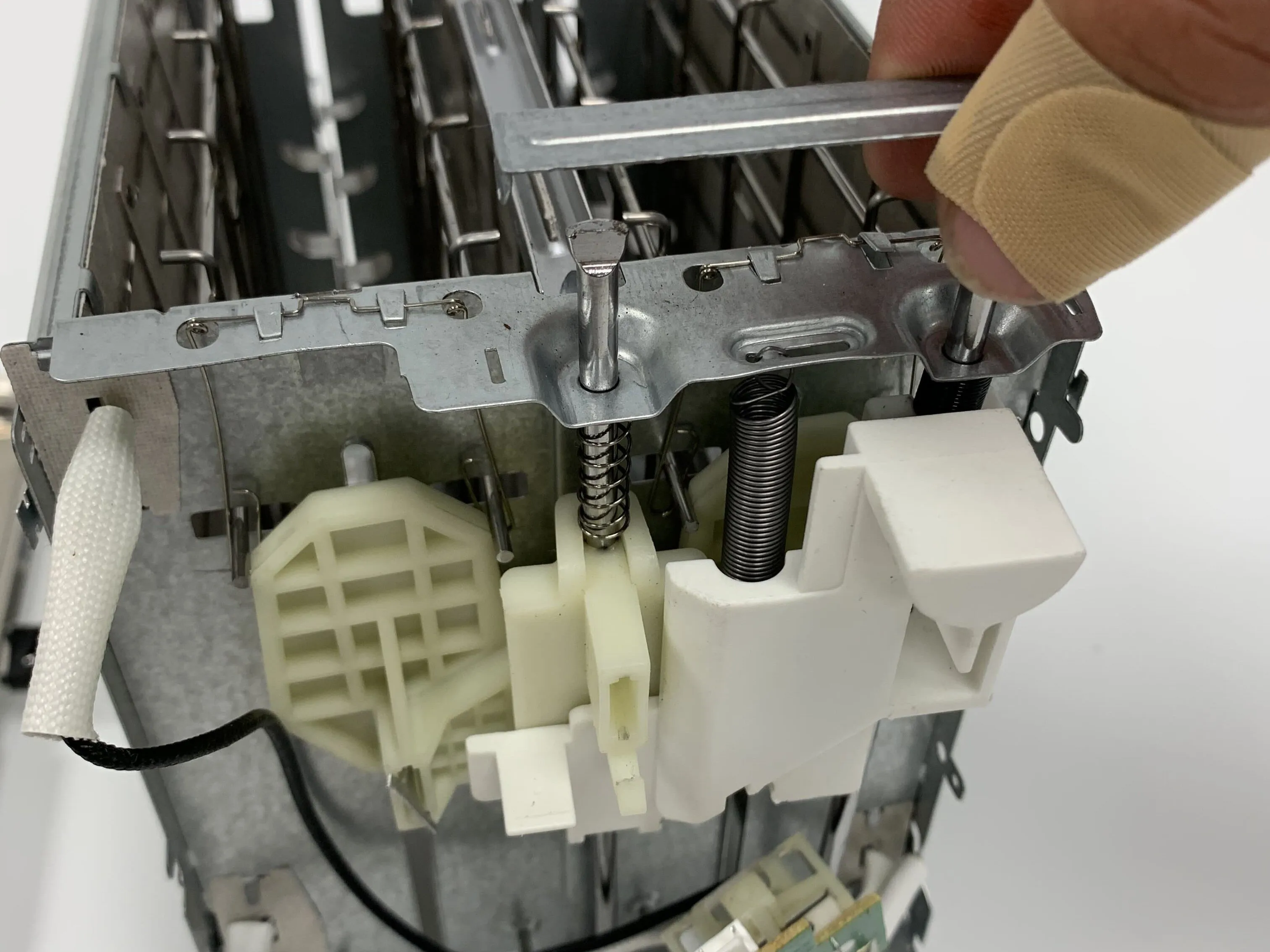

Шаг 13

• Теперь вы можете снять два стержня, поддерживающих и крепящих пластиковые детали и проводку снаружи.

• Теперь эти пластиковые детали будут легко сниматься, поэтому будьте осторожны.

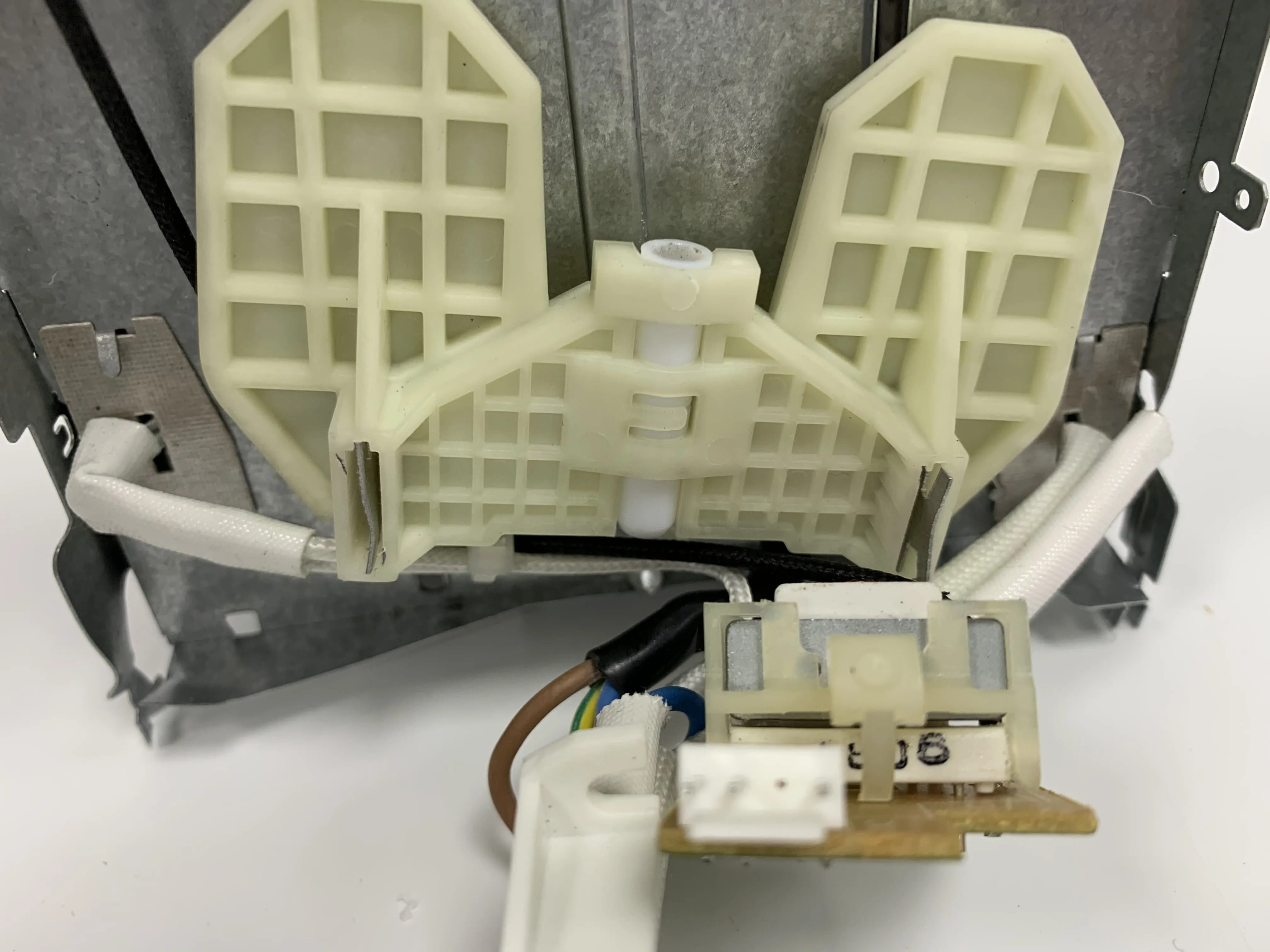

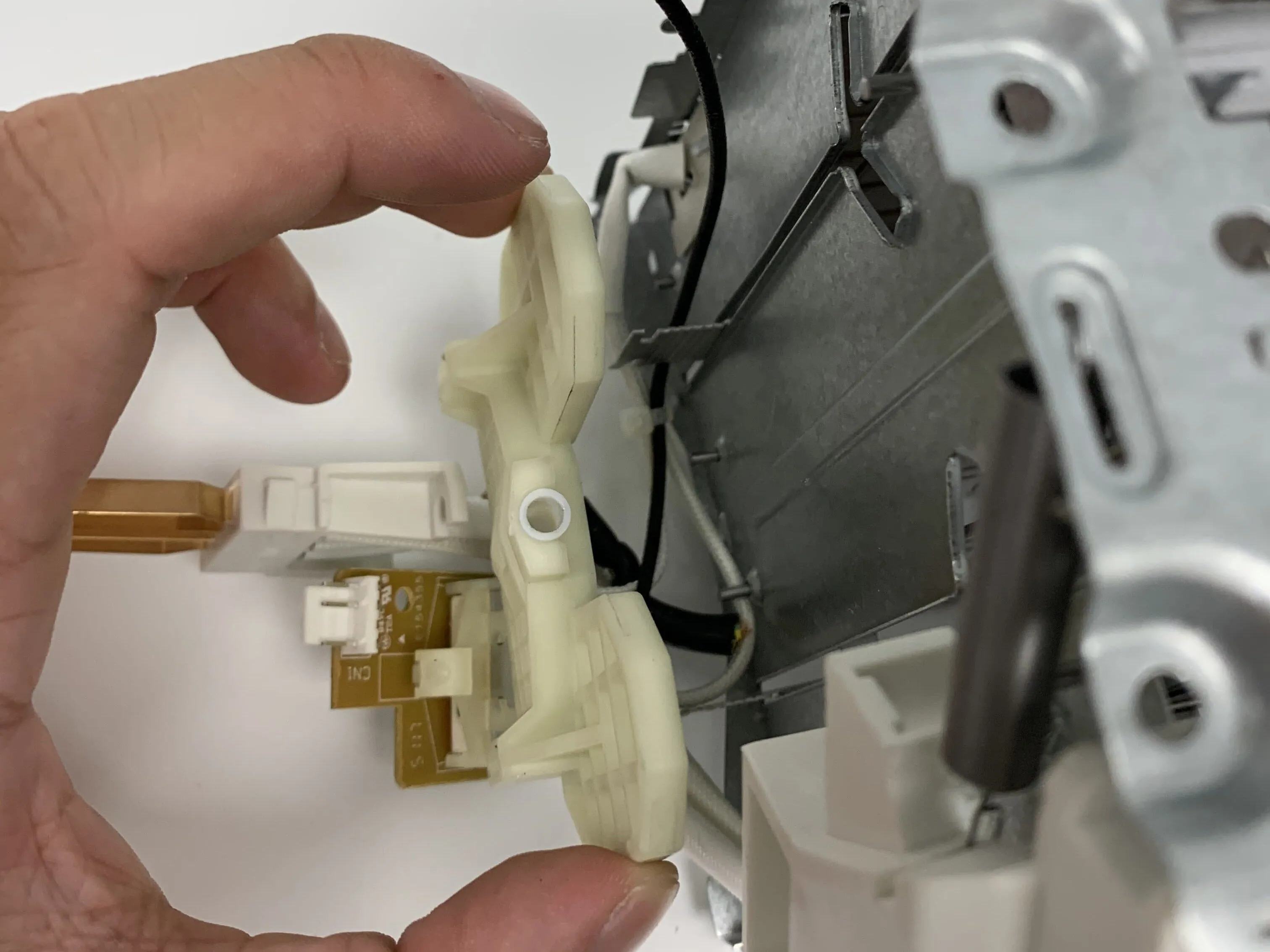

Шаг 14

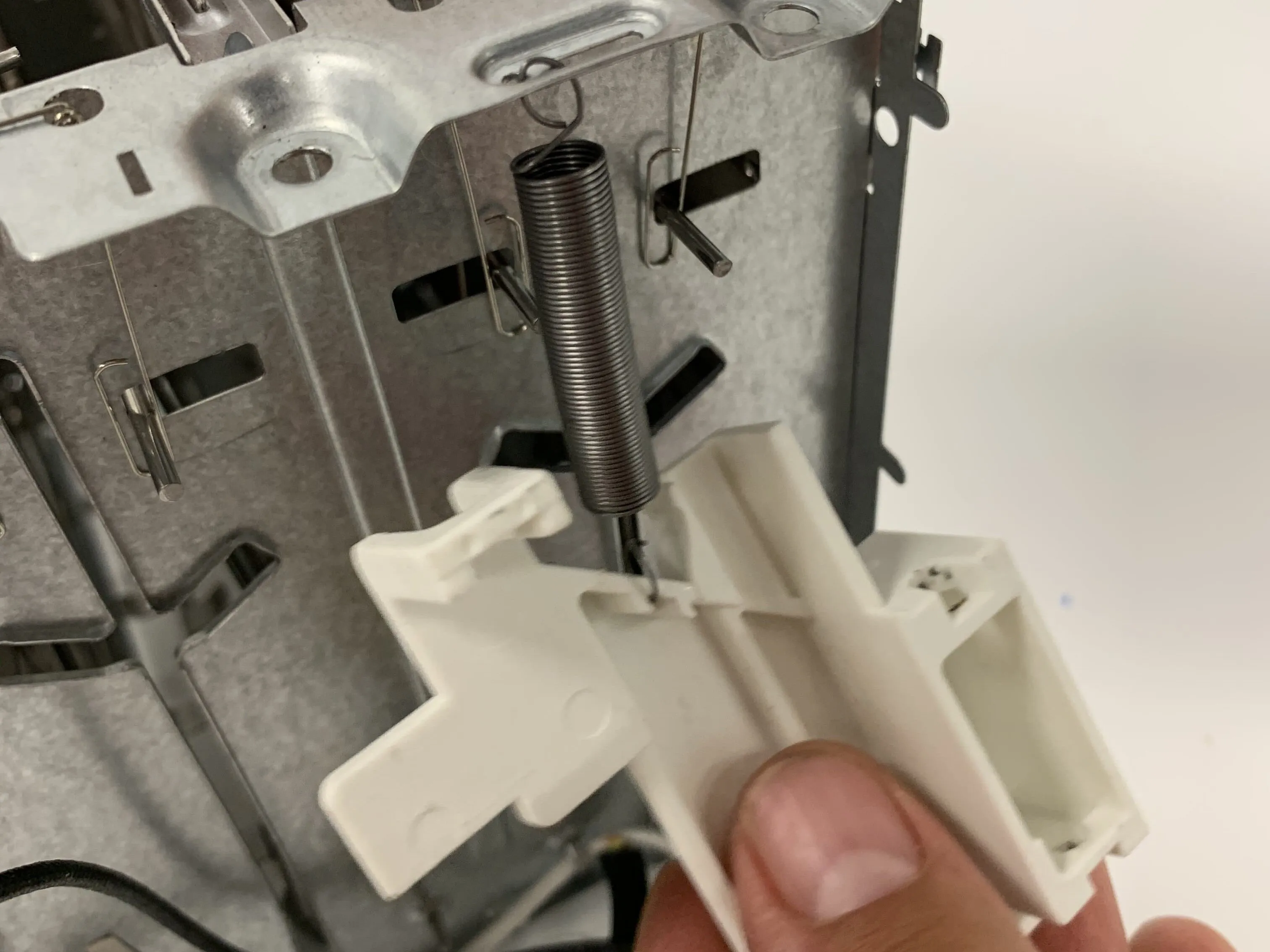

• Пластиковые детали должны легко сниматься, однако они все еще прикреплены к проводам и припаяны. Они ведут в основное шасси.

• Следующим шагом будет удаление всех проводов, ведущих в шасси.

• Будьте осторожны, не тяните слишком сильно за детали, так как внутри могут быть прикреплены провода.

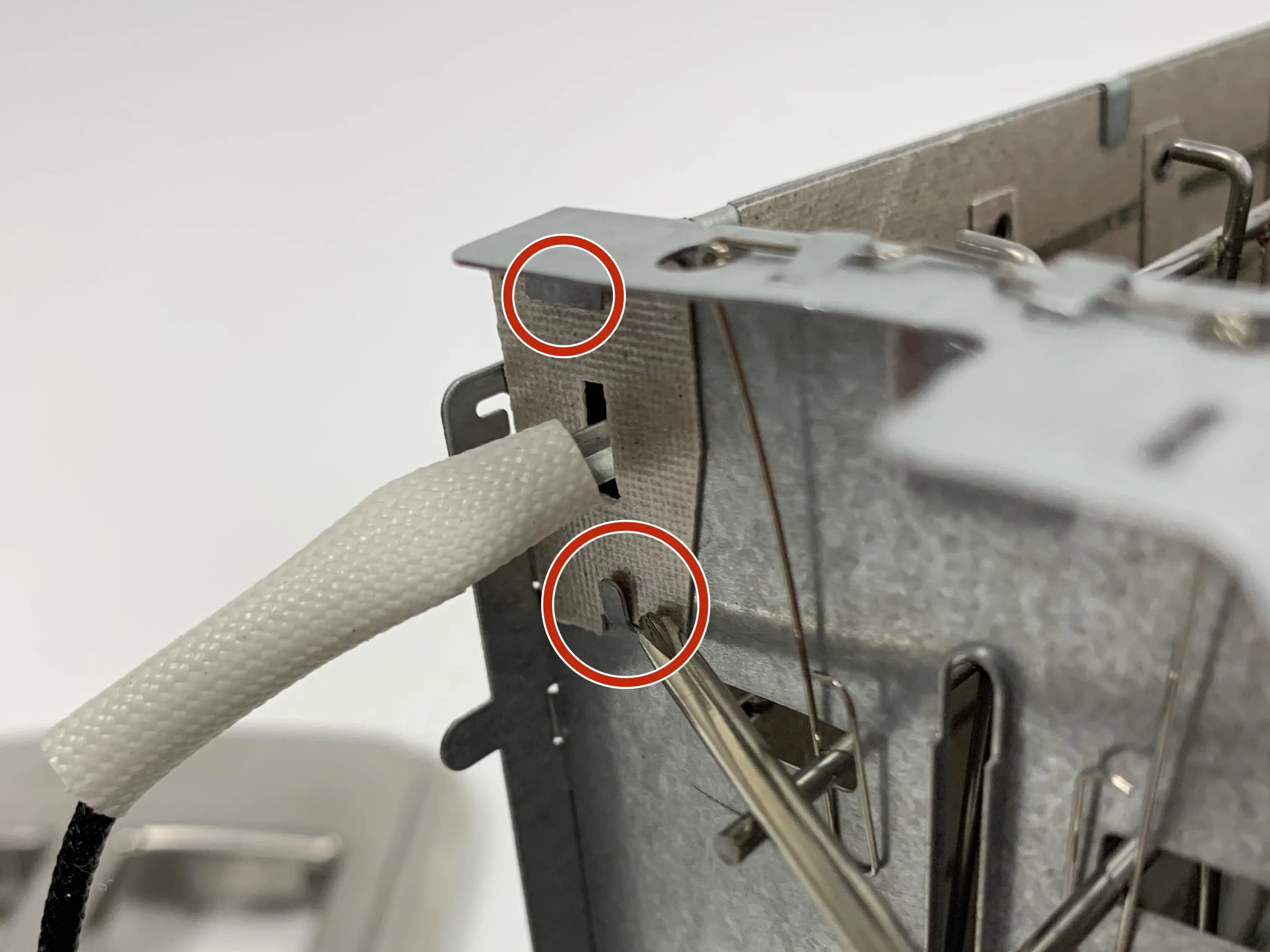

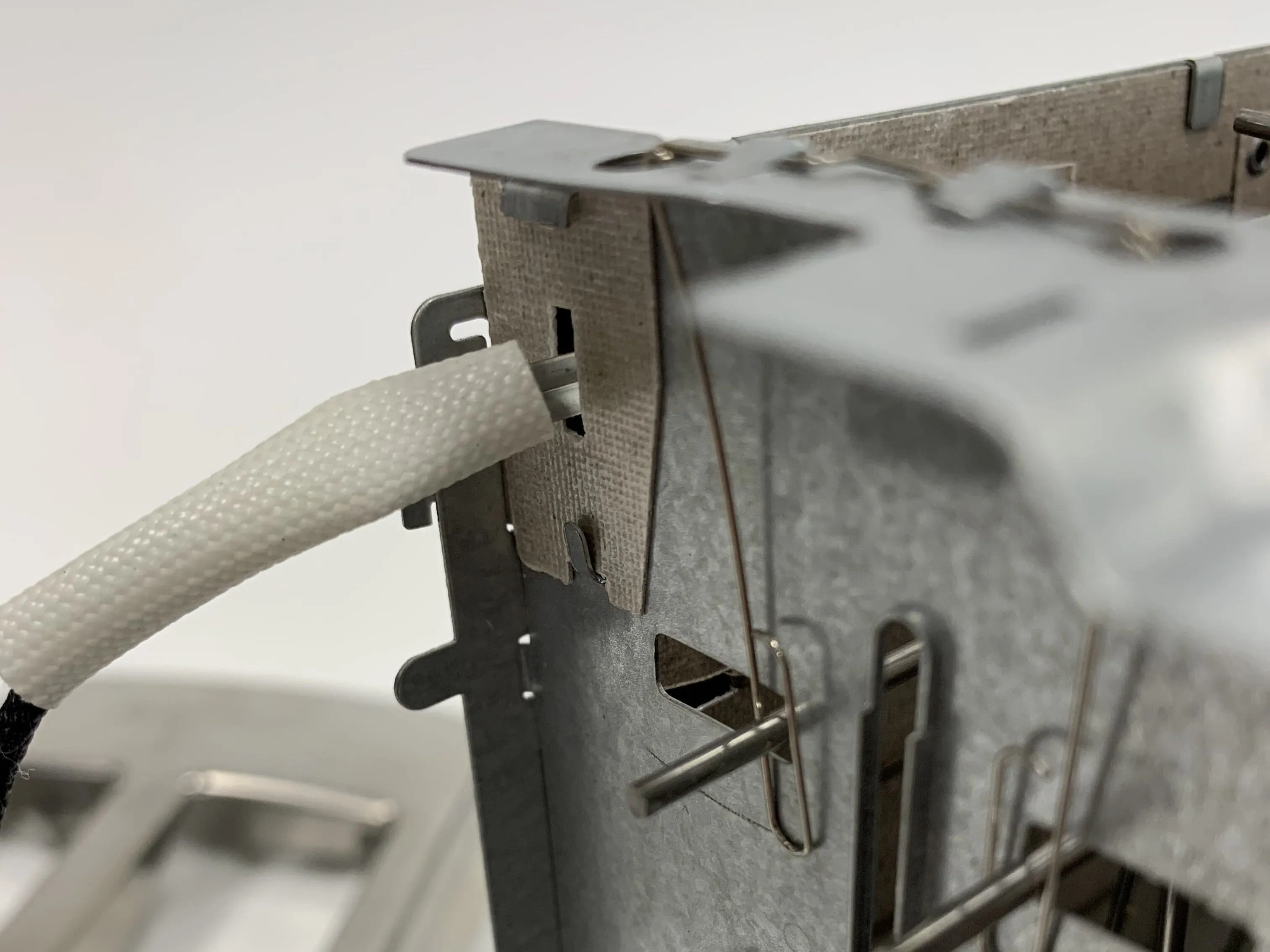

Шаг 15

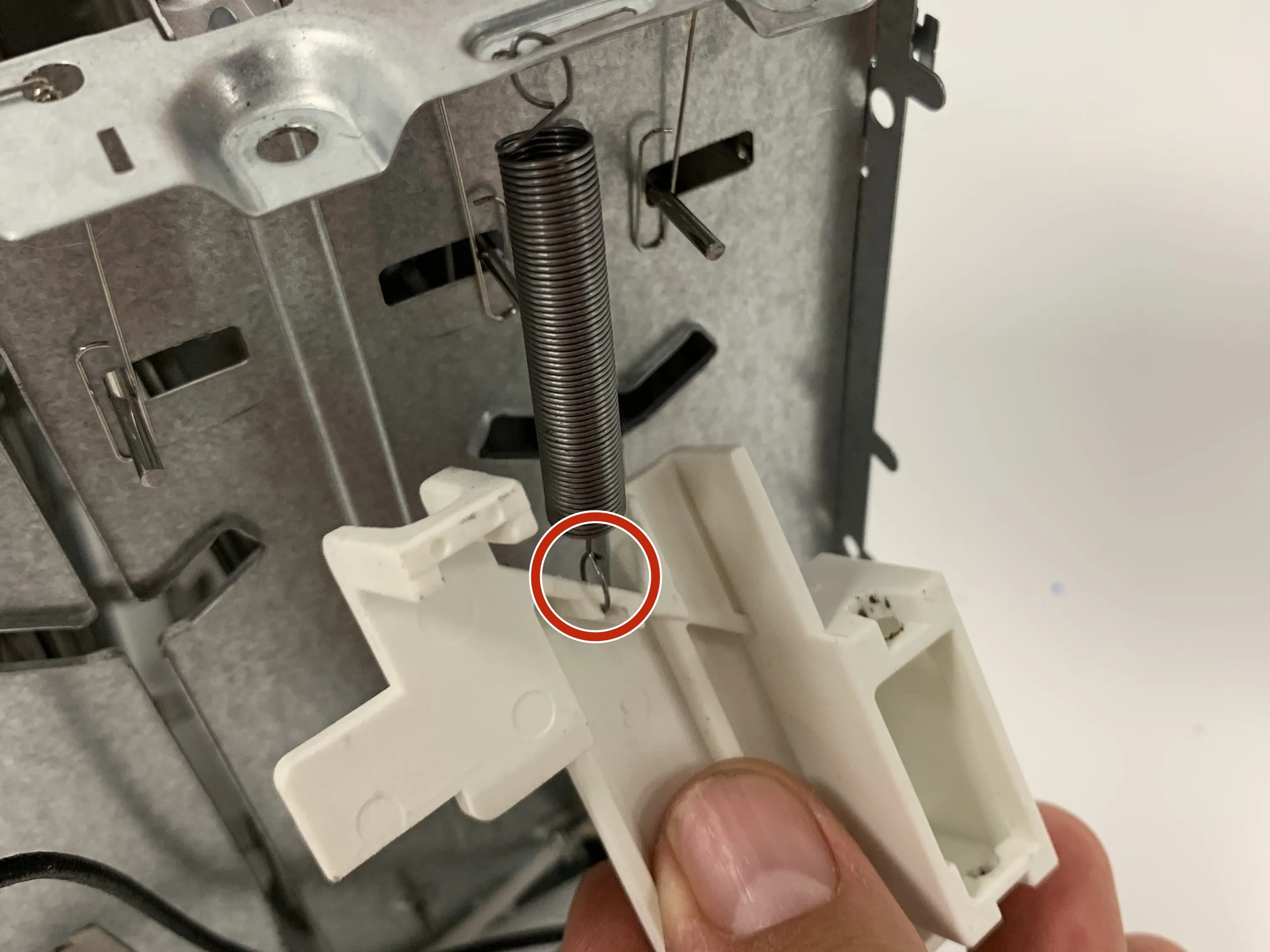

• Отсоедините пружину от пластиковой части.

• Отсоедините последний провод от внутреннего корпуса, для этого нужно отжать защелки, чтобы он открылся и был извлечен.

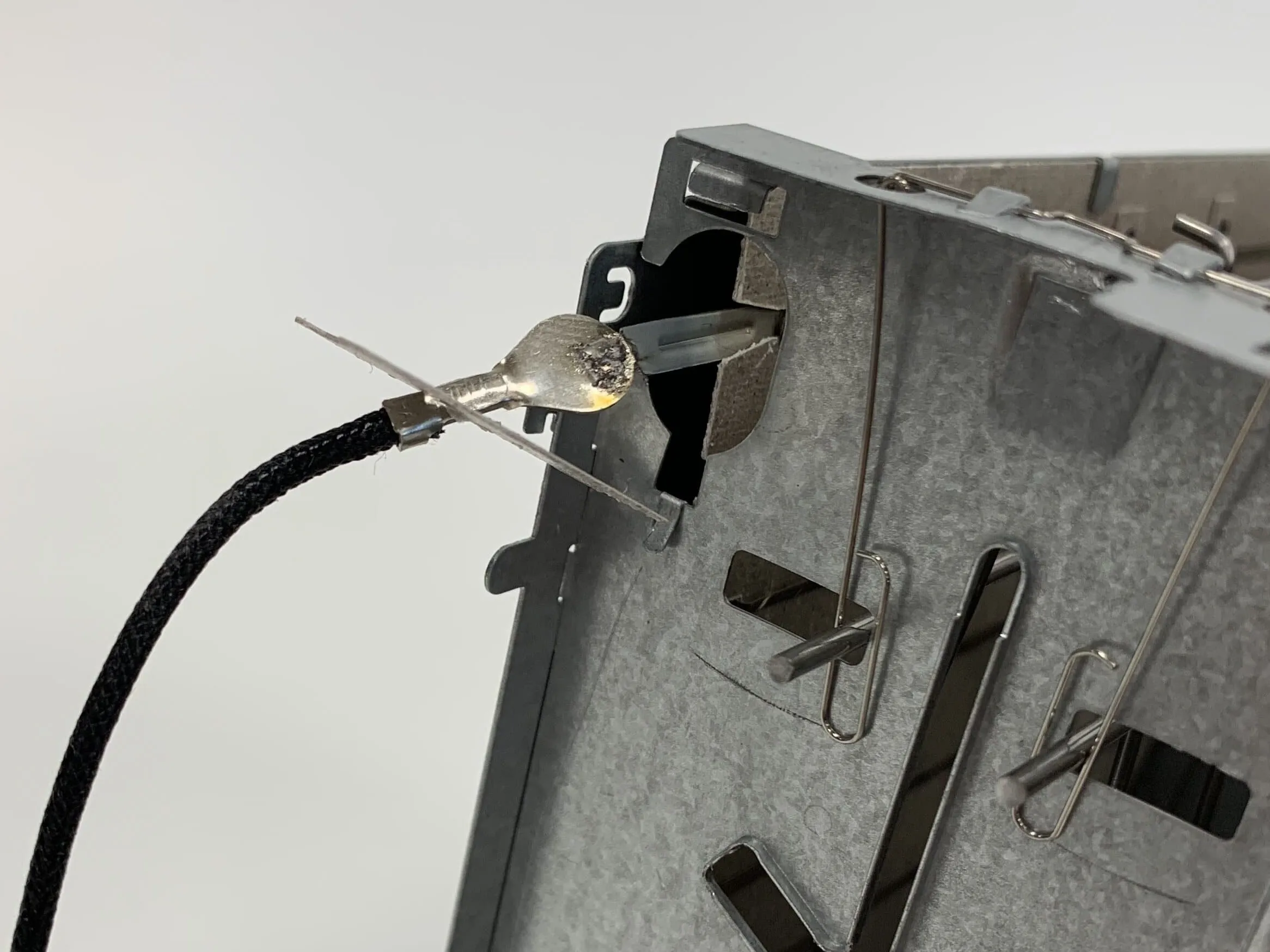

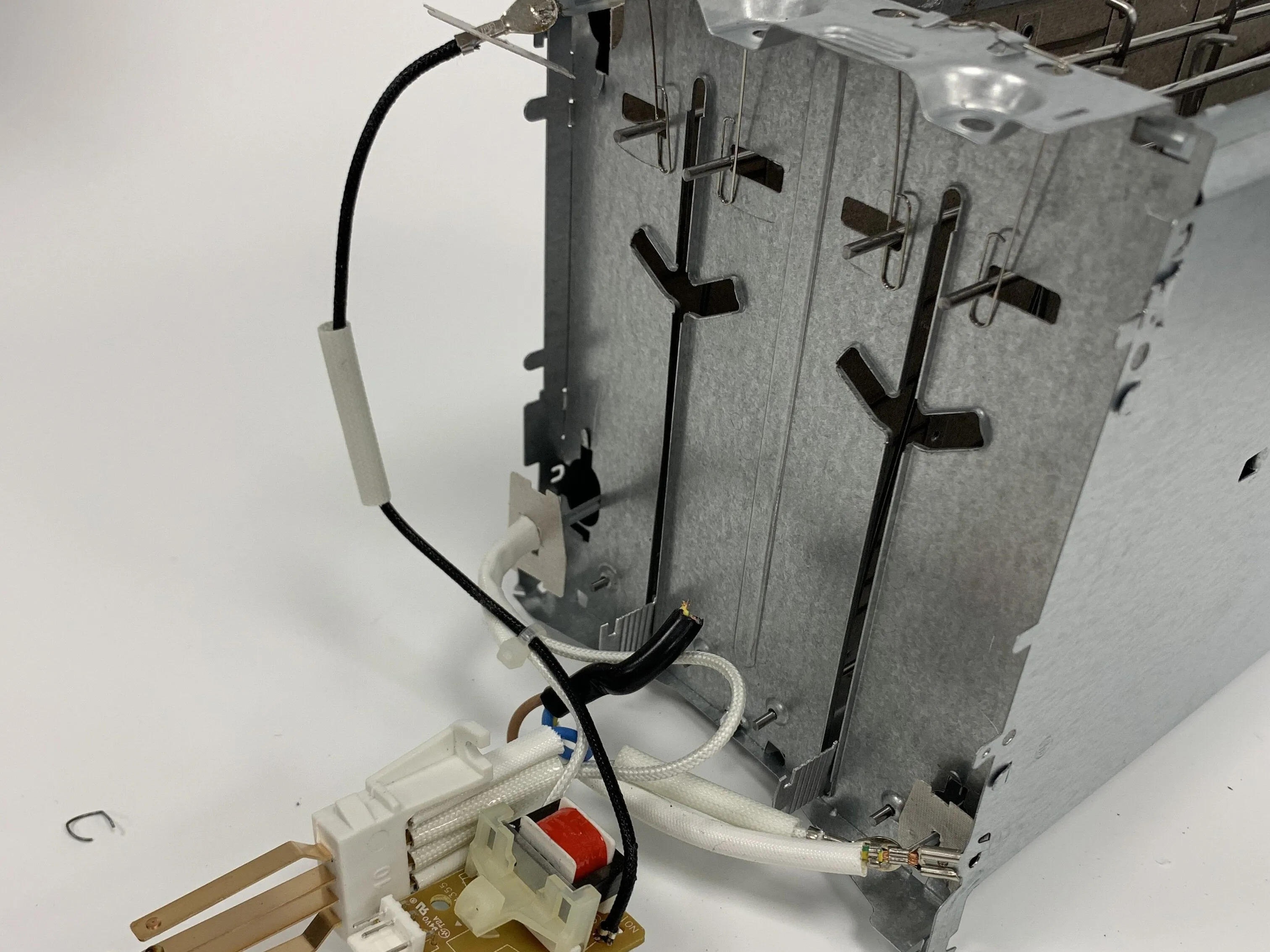

Шаг 16

• Теперь, когда защелка открыта, вы можете удалить последний провод, прикрепленный к пластиковой части. На этом разборка съемных деталей тостера завершена.

• Примечание: Удаление других оставшихся частей может привести к нарушению работы тостера, так как они неразъемно соединены.

• Теперь вы завершили разборку.
