Разборка: Тостер Breville

Введение

Эта разборка выполнена в соответствии с заданием 2 IDES 2171. Фотографировали и писали Эшли Мутандиро и Айсия Азми, студентки первого курса бакалавриата промышленного дизайна UNSW Sydney, Австралия.

Что вам понадобится

Инструменты

•

•

•

  Посмотреть

Шаг 1 Разборка тостера Breville

• Тостер Breville.

• Тостер перед процессом разборки.

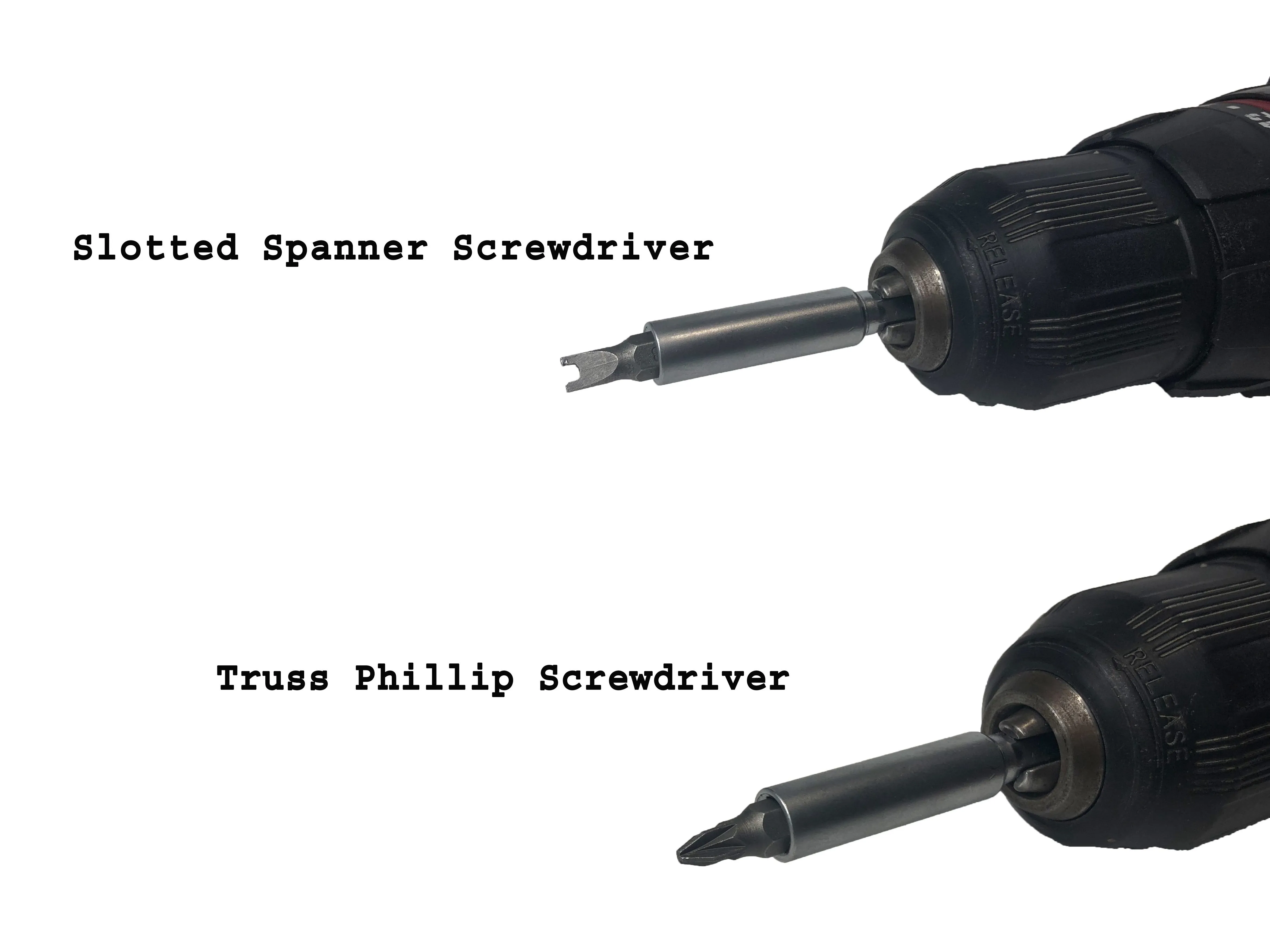

Шаг 2

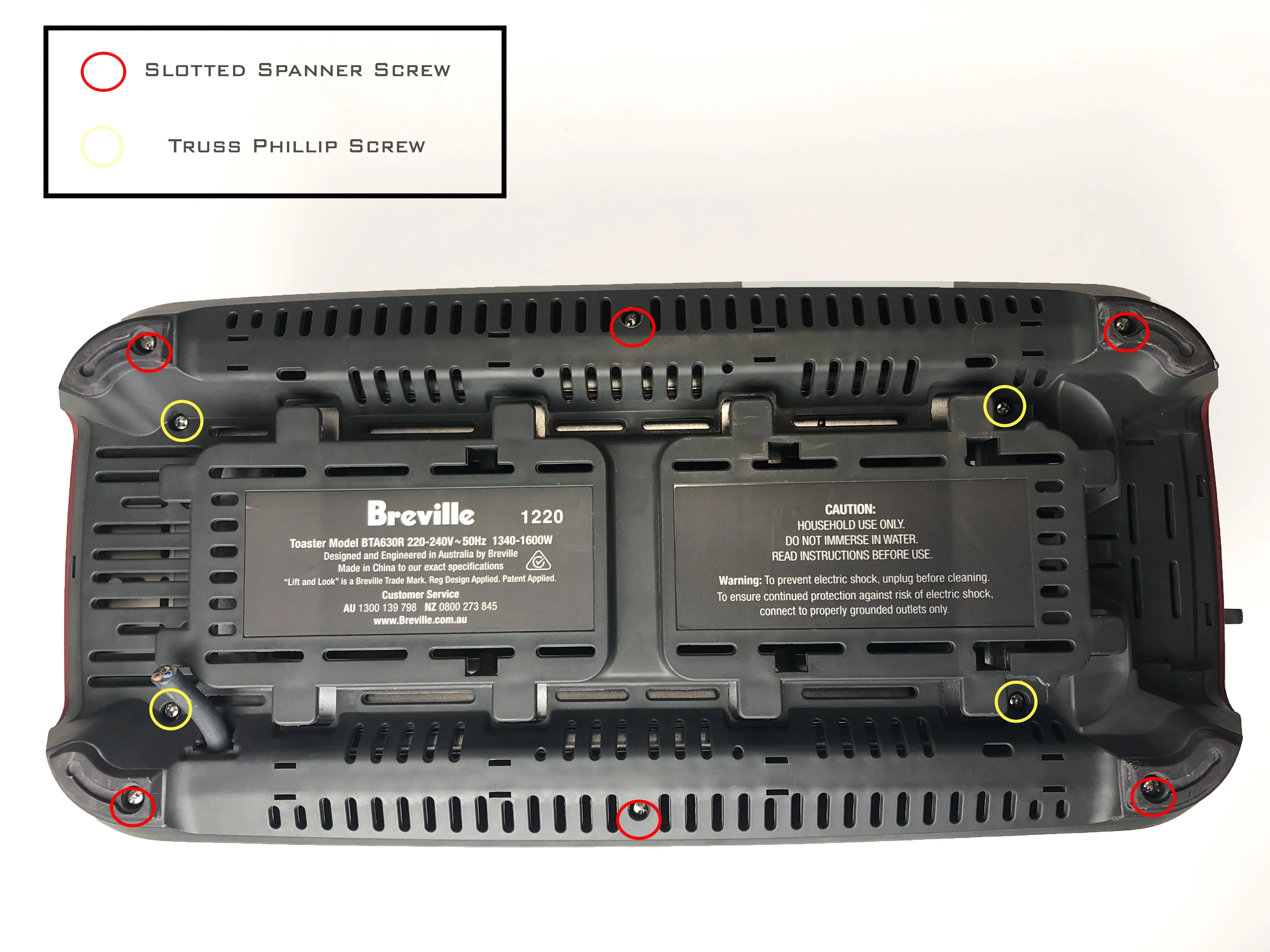

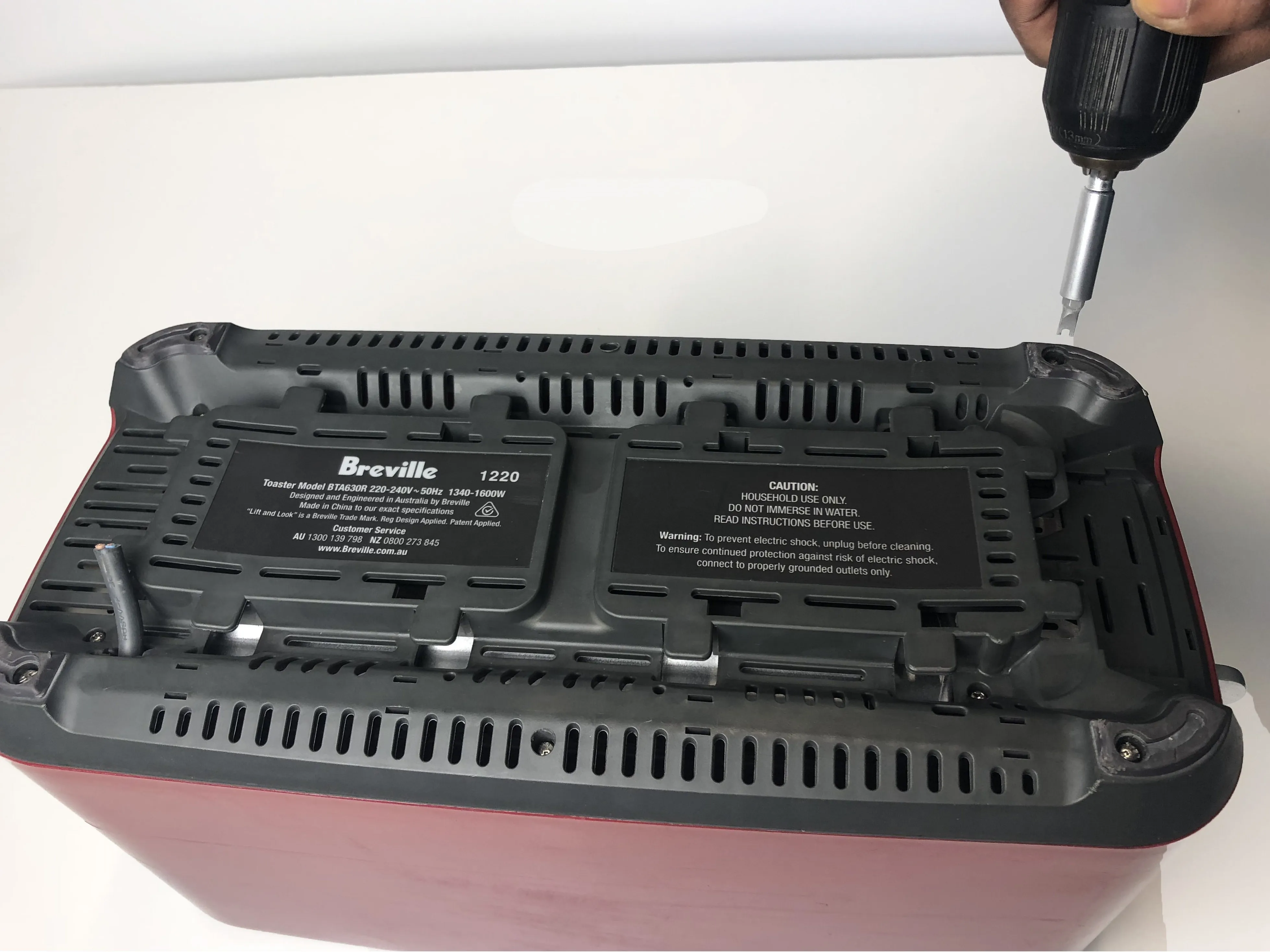

• Переверните тостер вверх дном.

• С помощью дрели открутите шесть винтов со шлицем и головкой Spanner.

• С помощью дрели с соответствующей насадкой-отверткой выкрутите винты Truss Phillip.

• Винты со шлицевой головкой Spanner удерживают четыре резиновые ножки на дне корпуса.

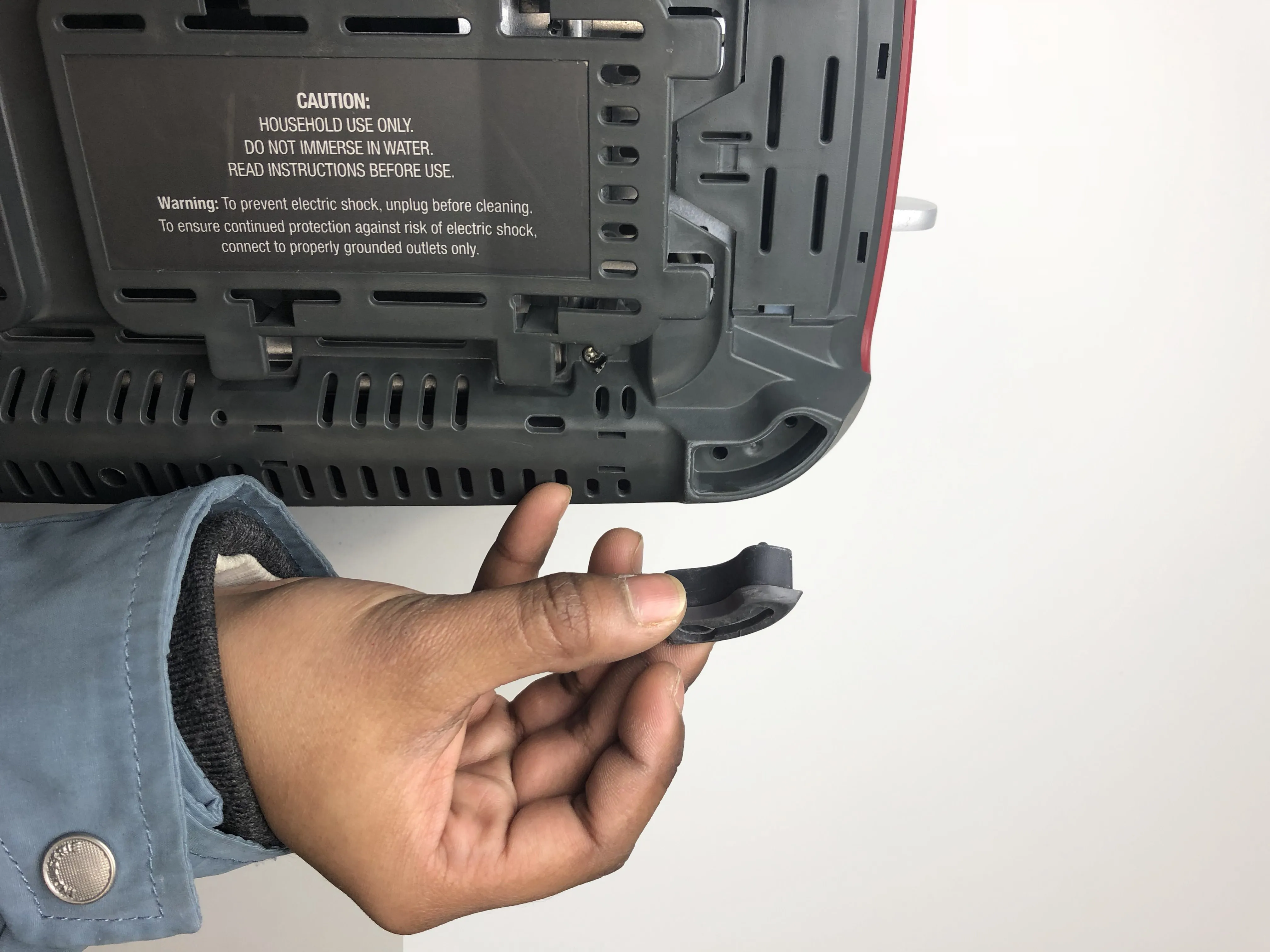

Шаг 3

• Отсоедините четыре резиновые ножки.

Шаг 4

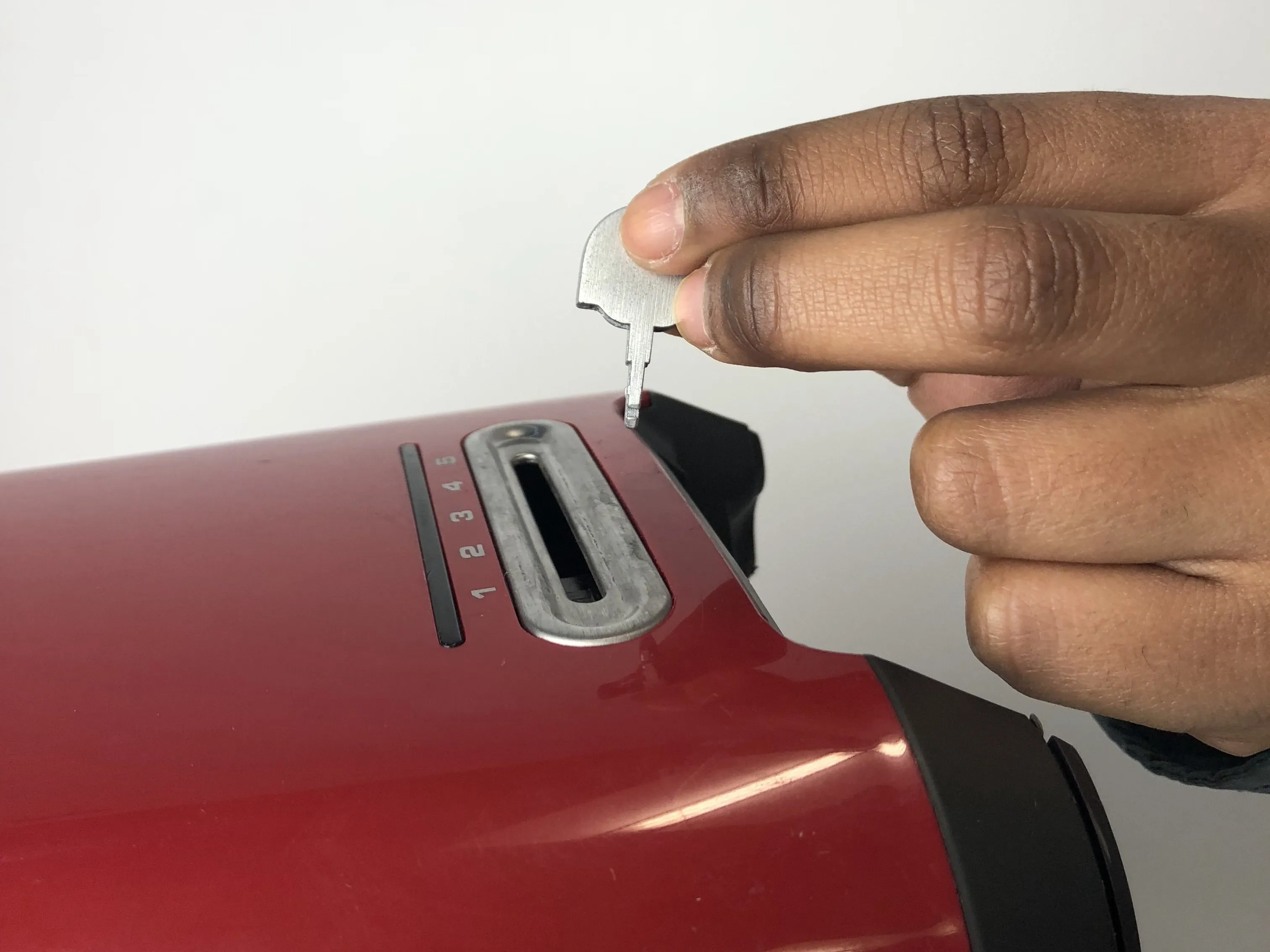

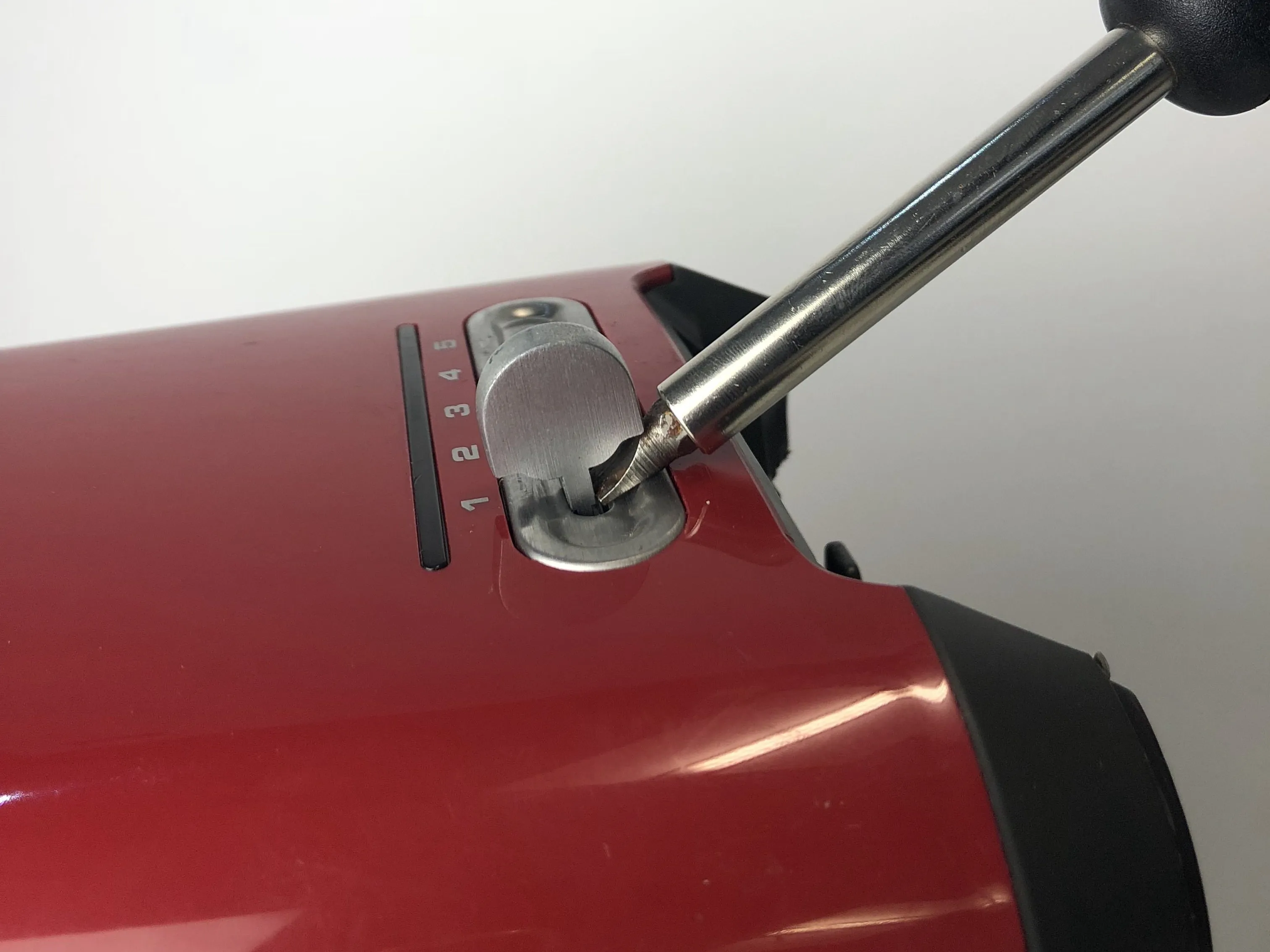

• Отсоедините ручку таймера с помощью плоской отвертки.

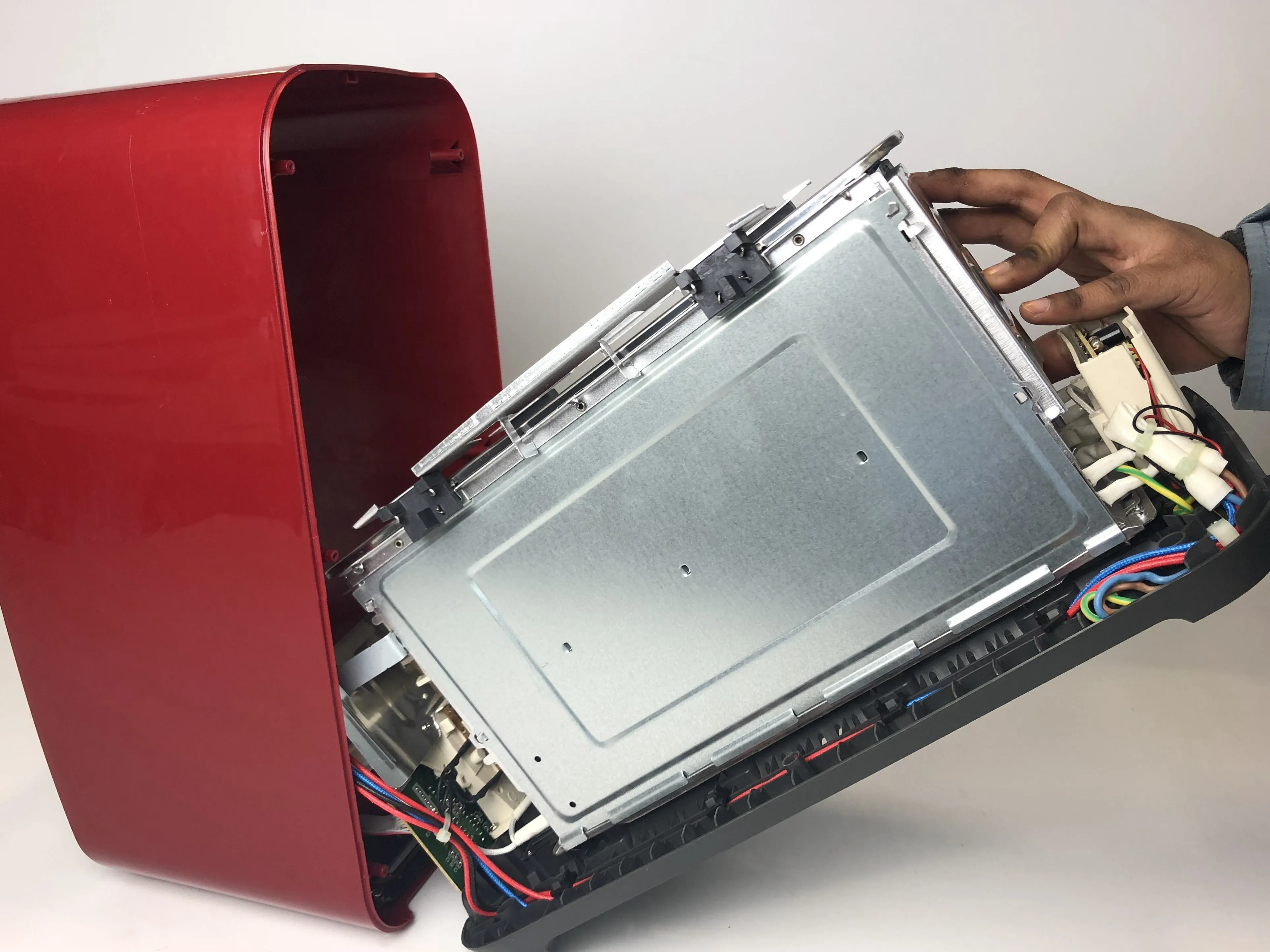

• Извлеките внутренние компоненты из красного корпуса

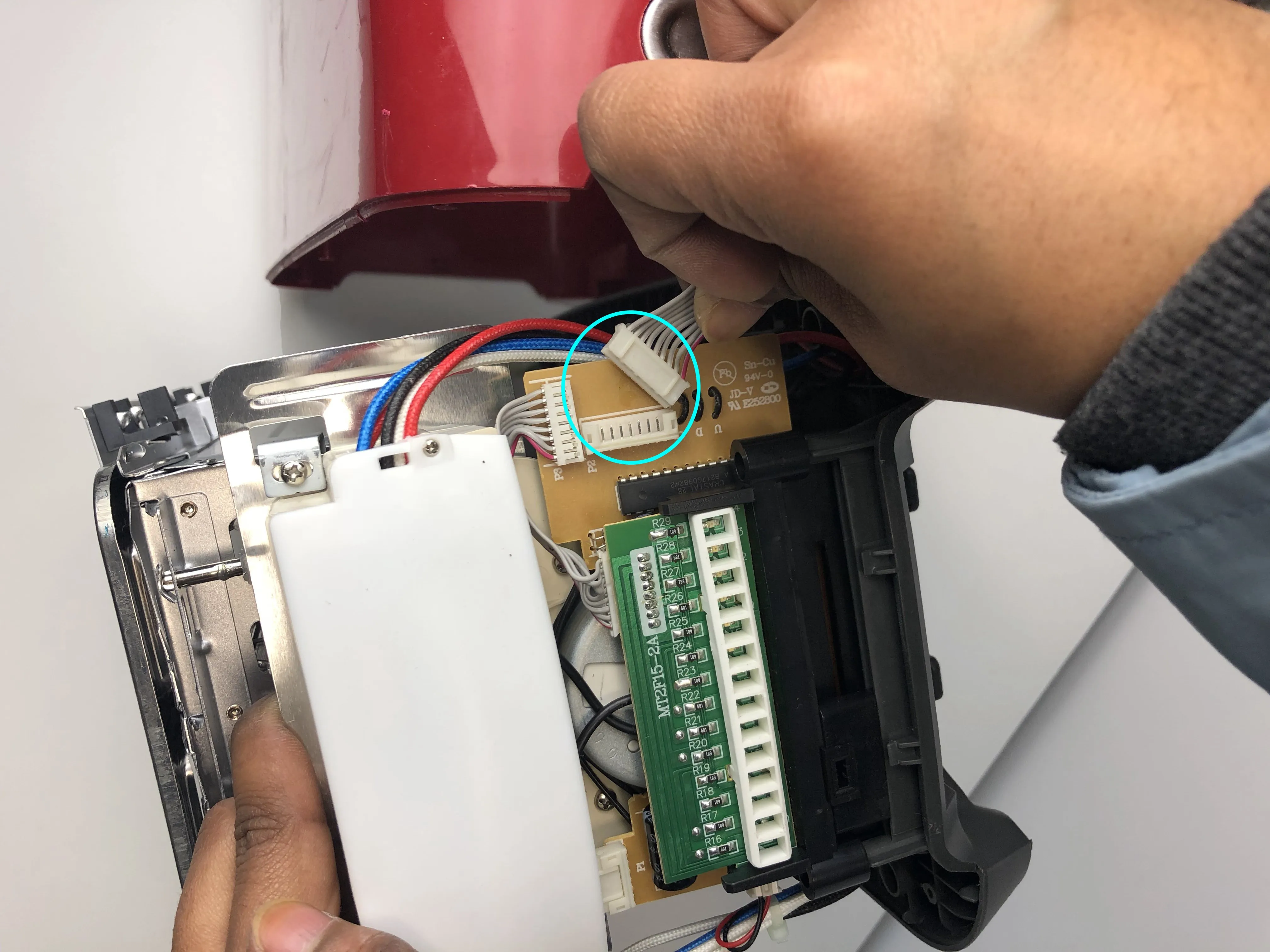

Шаг 5

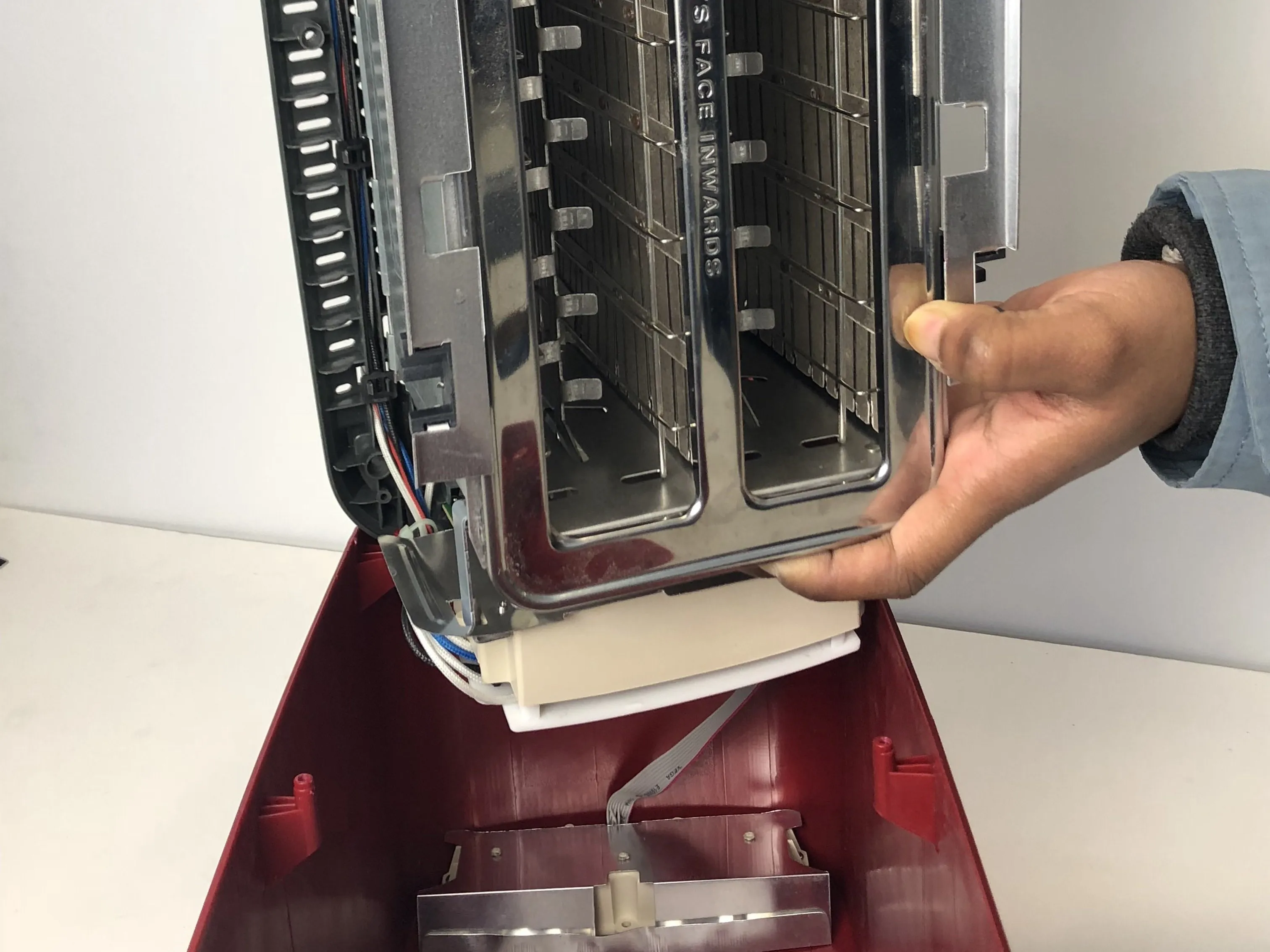

• Примечание: Красный корпус все еще прикреплен к внутреннему корпусу тостера.

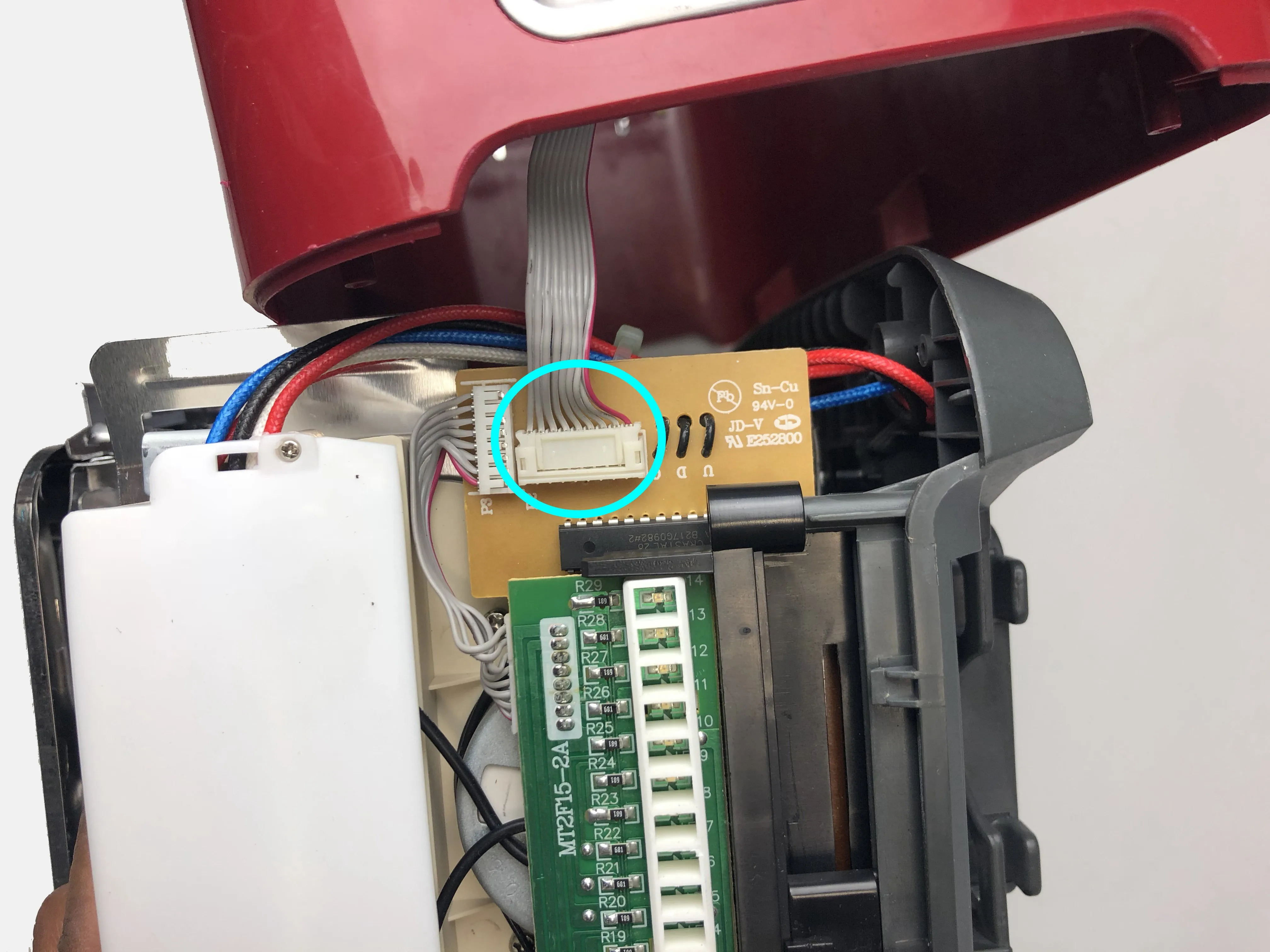

• Отсоедините корпус электрической цепи от красного корпуса

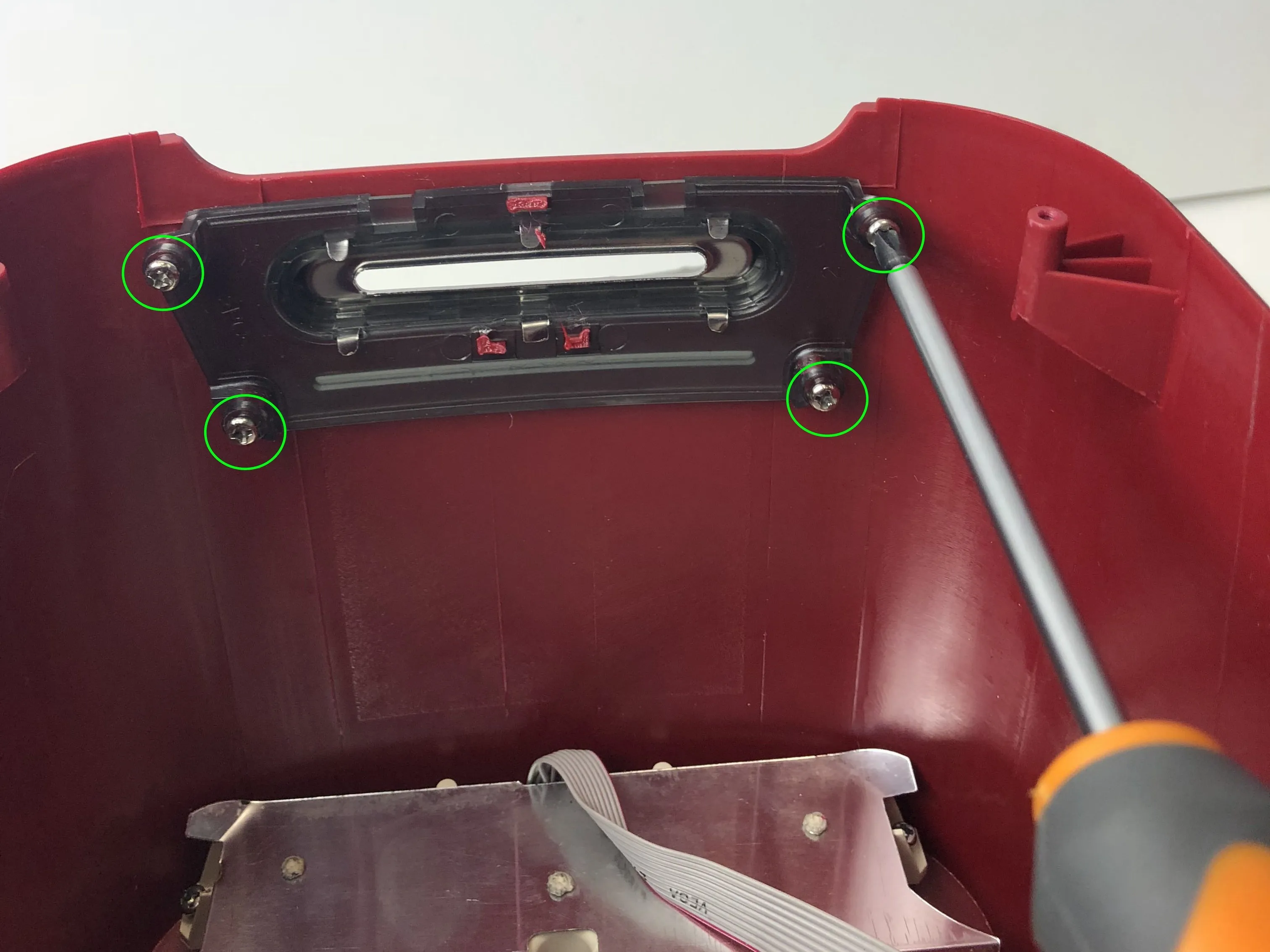

Шаг 6

• Сначала открутите четыре винта с головкой Pan Phillip.

• Затем отщелкните три приваренных пластиковых шпильки, чтобы отсоединить корпус ручки таймера от красного корпуса

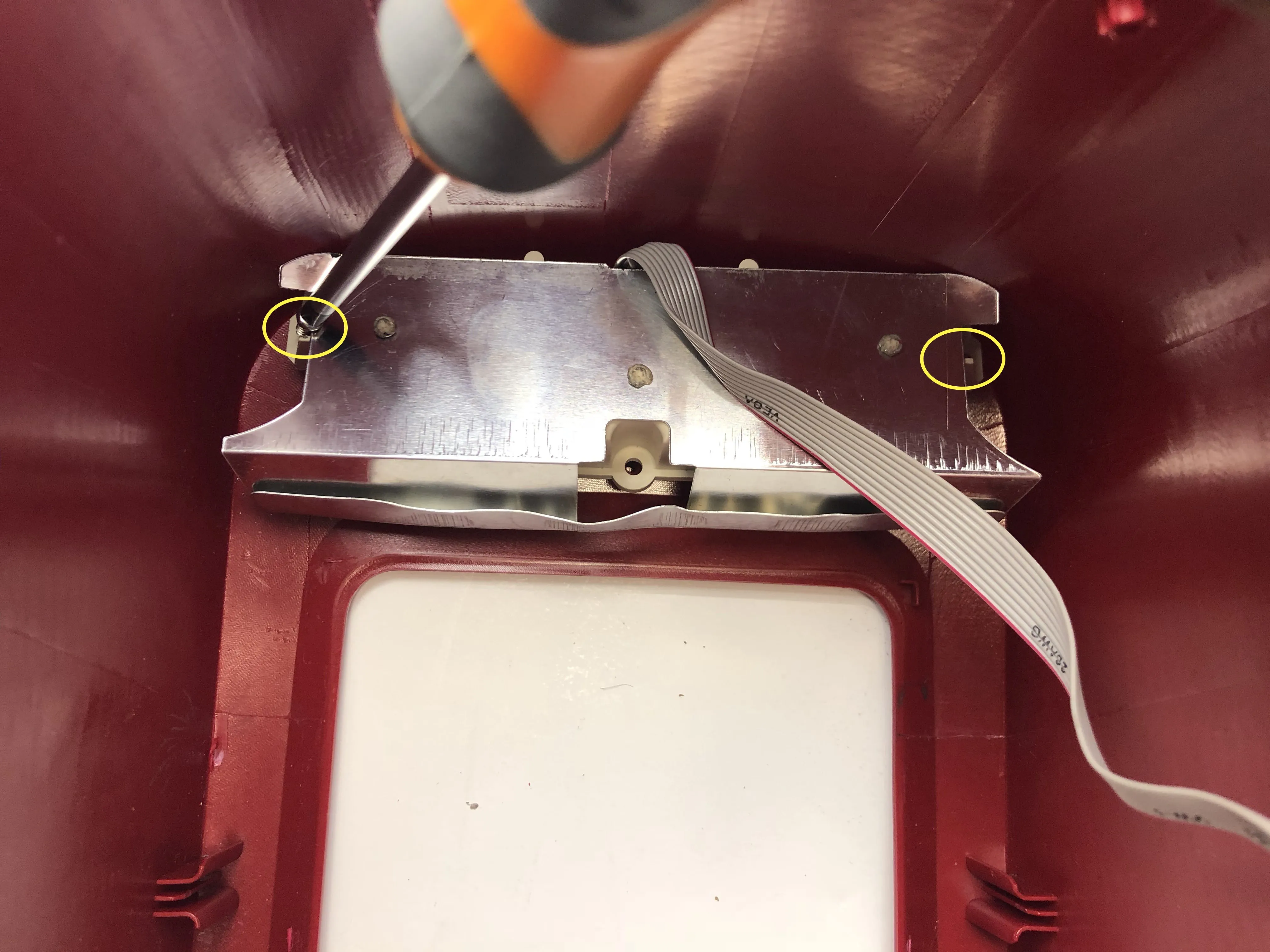

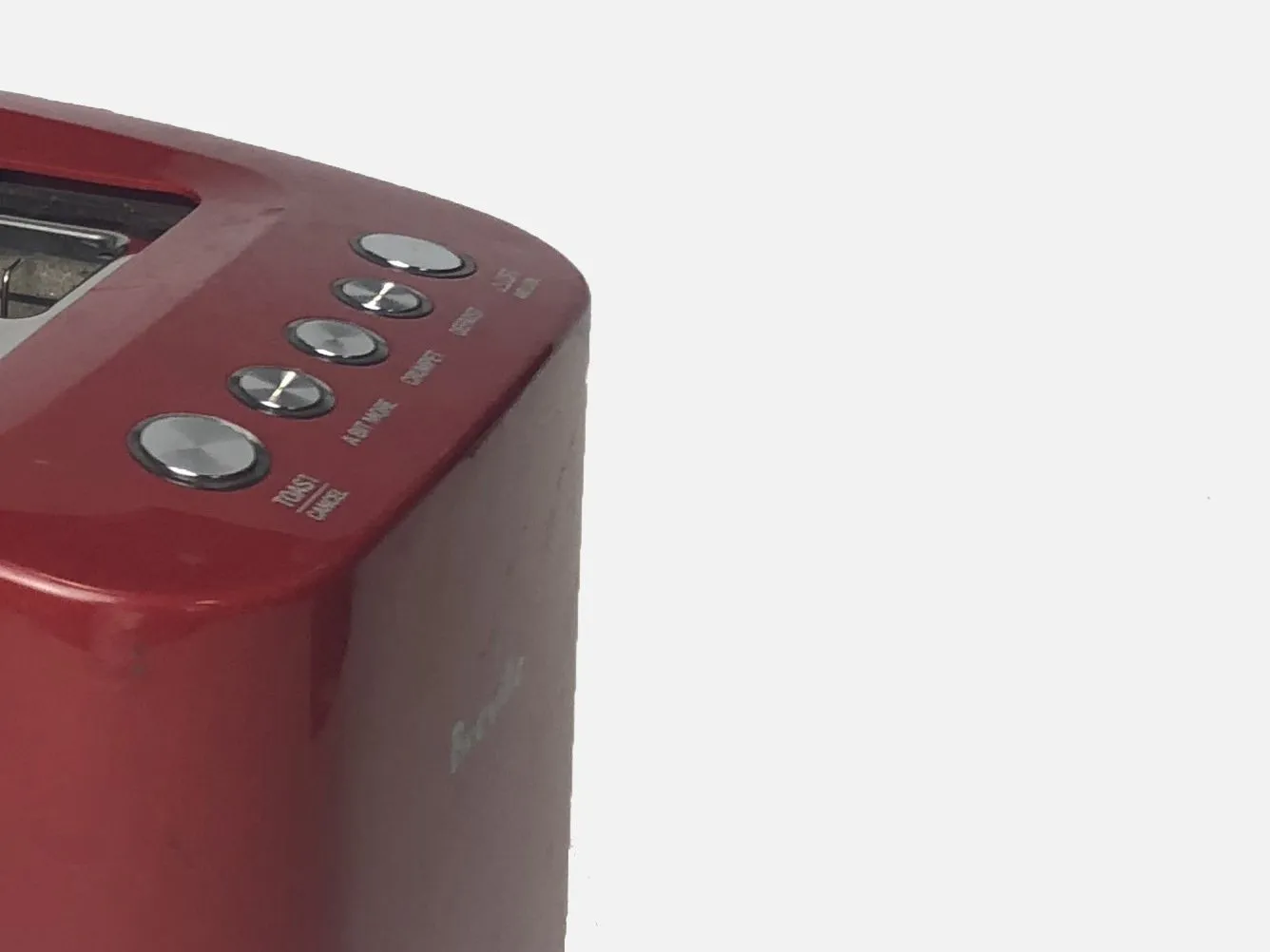

Шаг 7

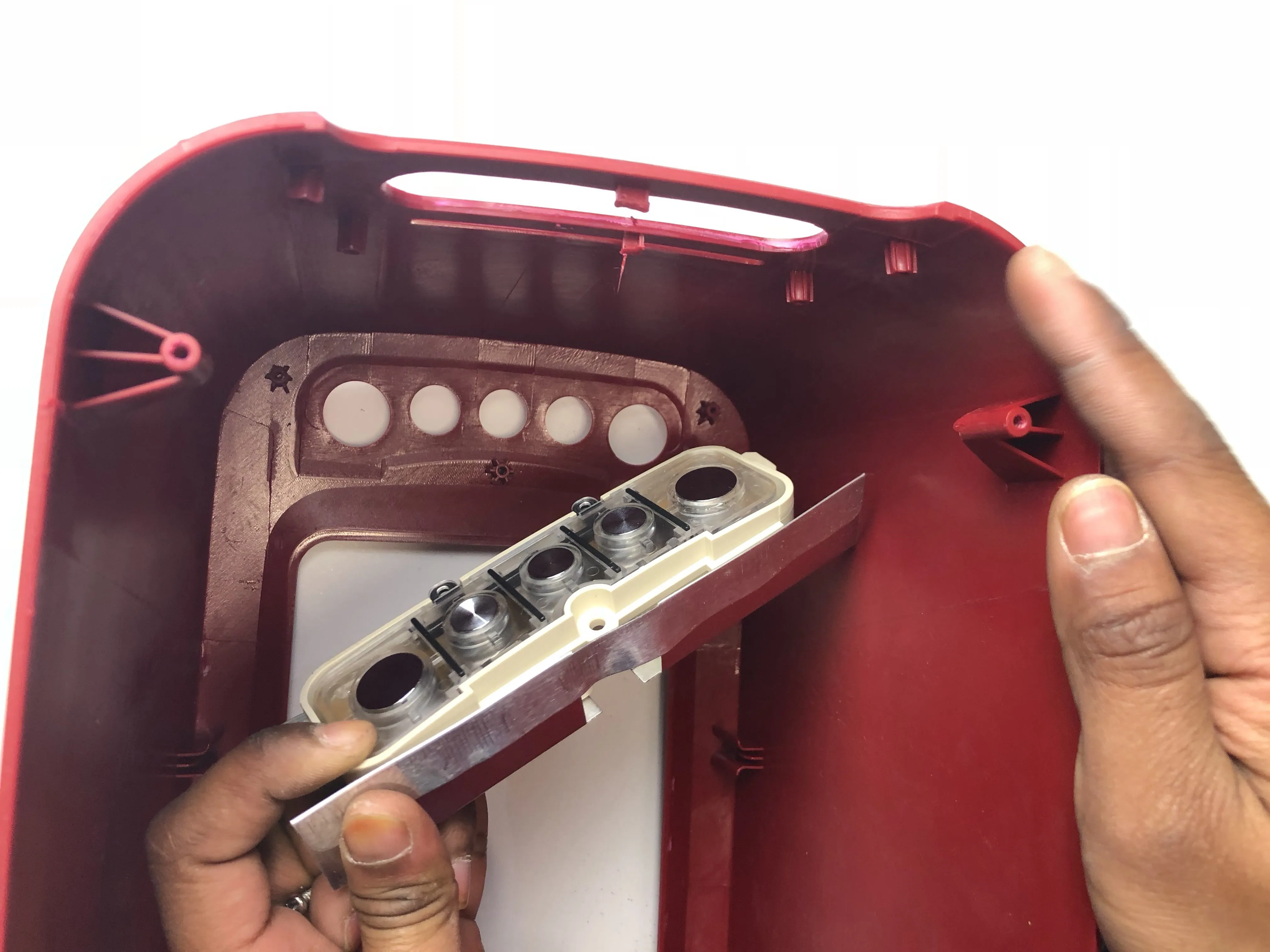

• Открутите два винта с головкой Pan Phillip, чтобы отсоединить корпус кнопок.

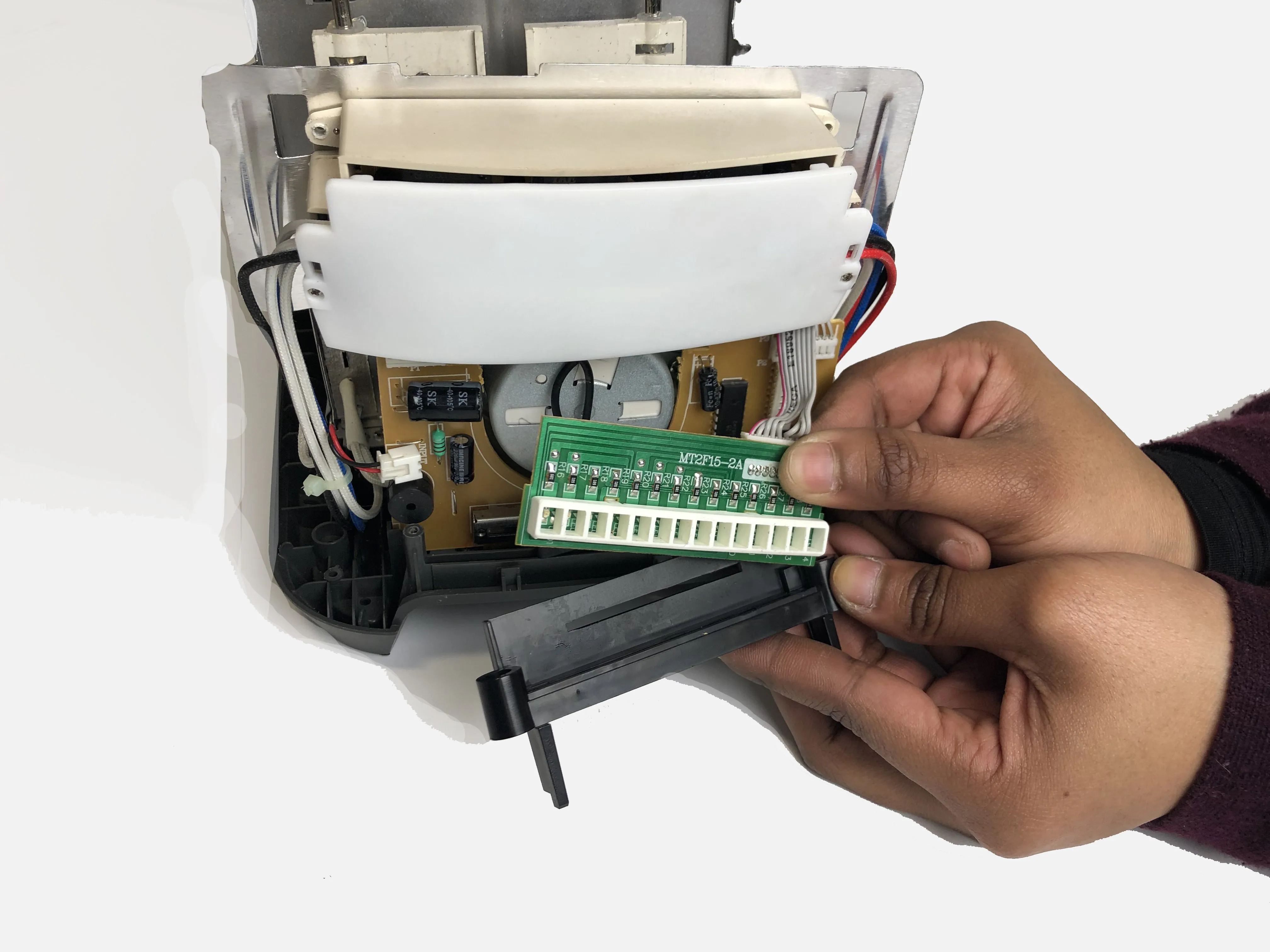

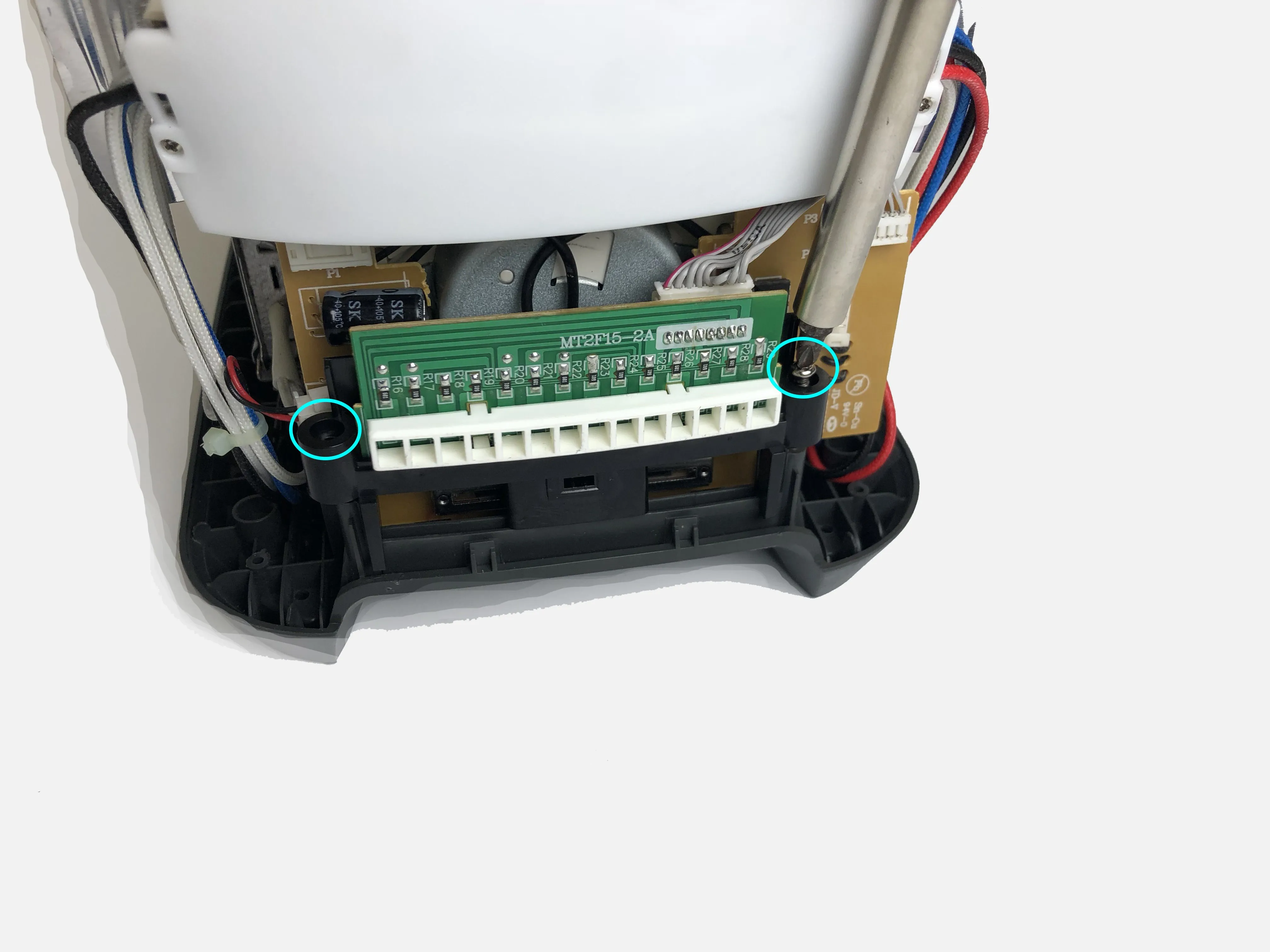

Шаг 8

• Примечание: К внутренней части корпуса тостера с обеих сторон прикреплены два корпуса.

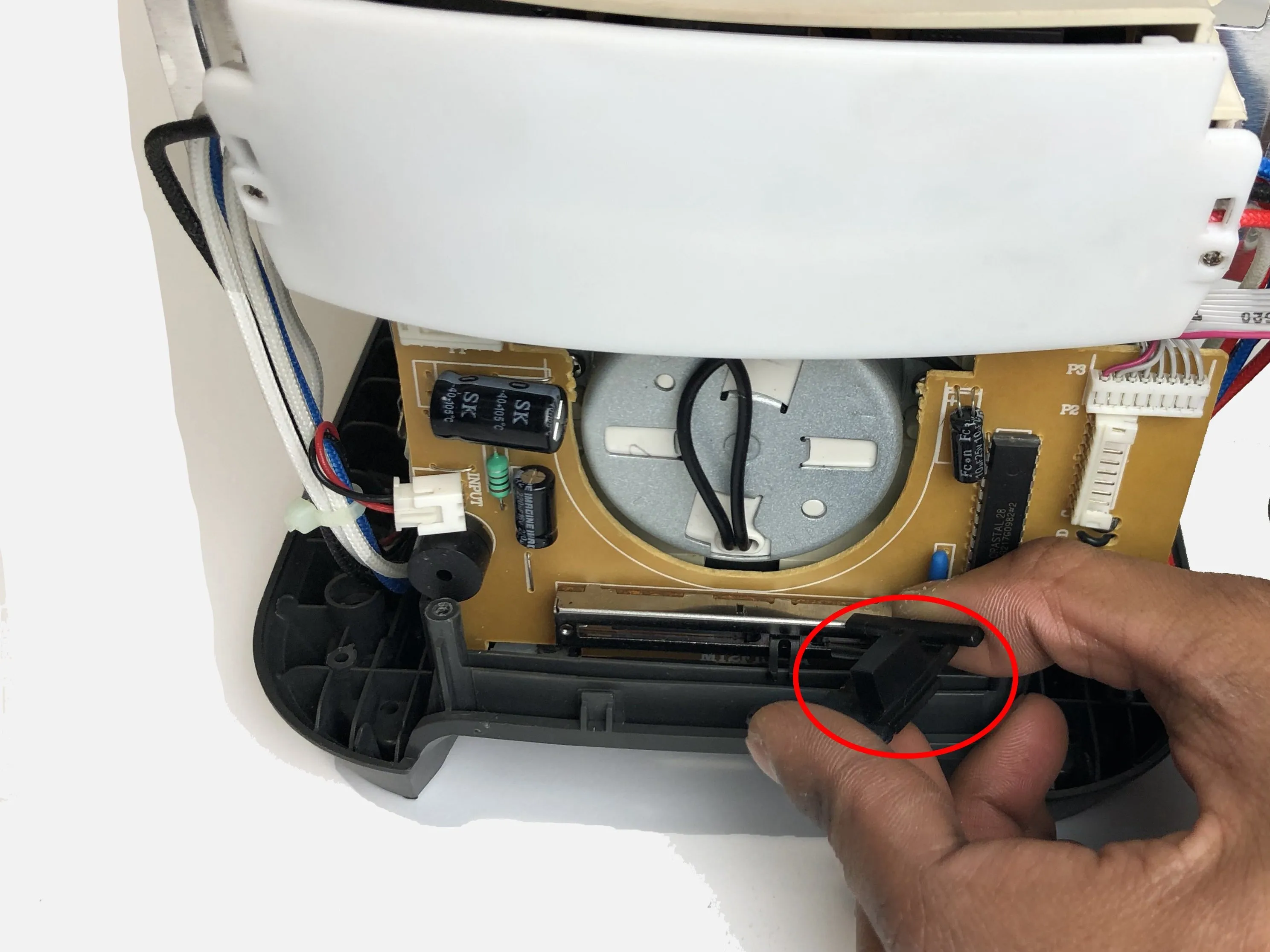

• Открутите два винта с головкой Pan Phillip, чтобы отсоединить печатную плату от корпуса терморегулятора.

• Затем снимите и ползунок.

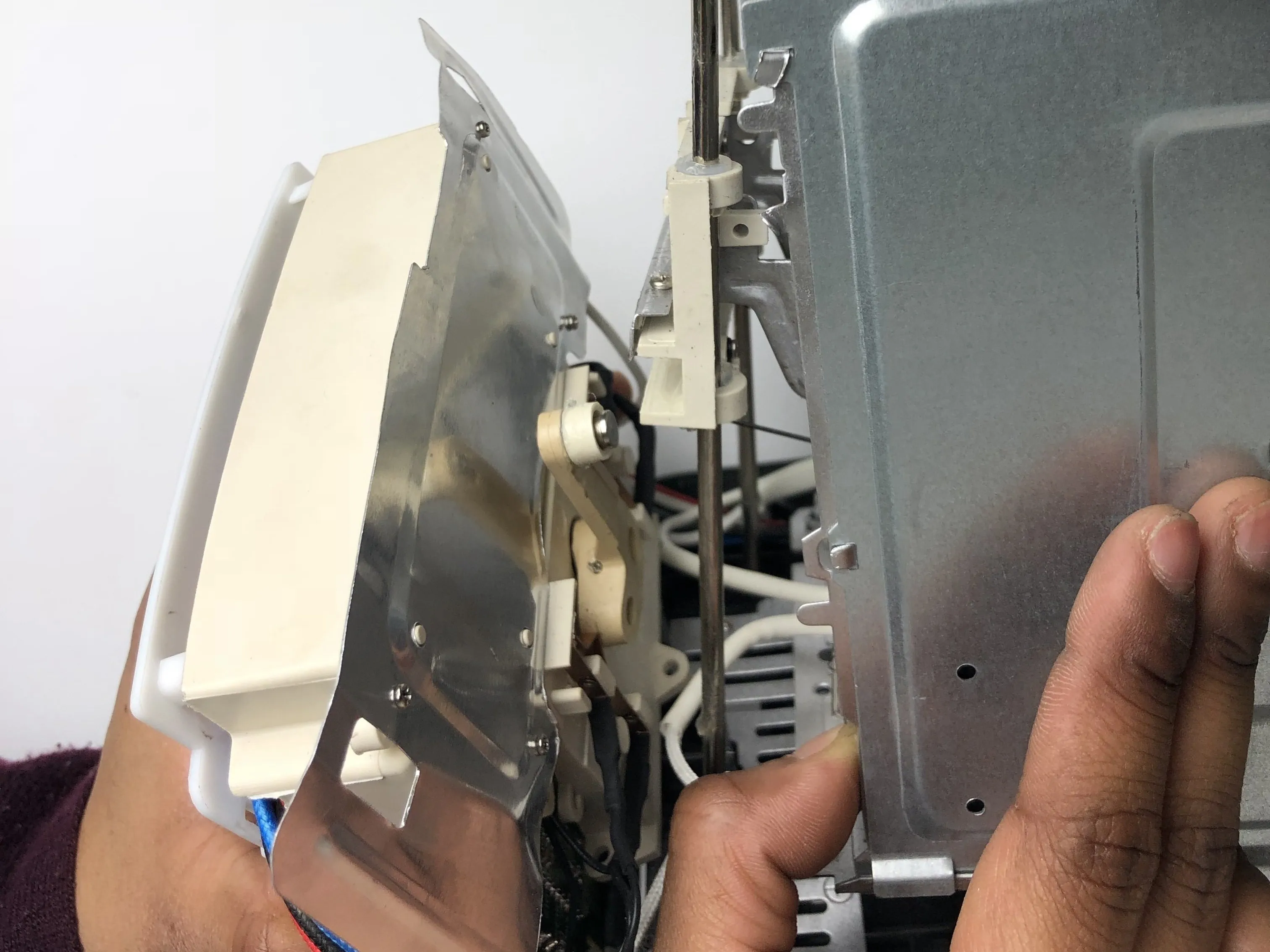

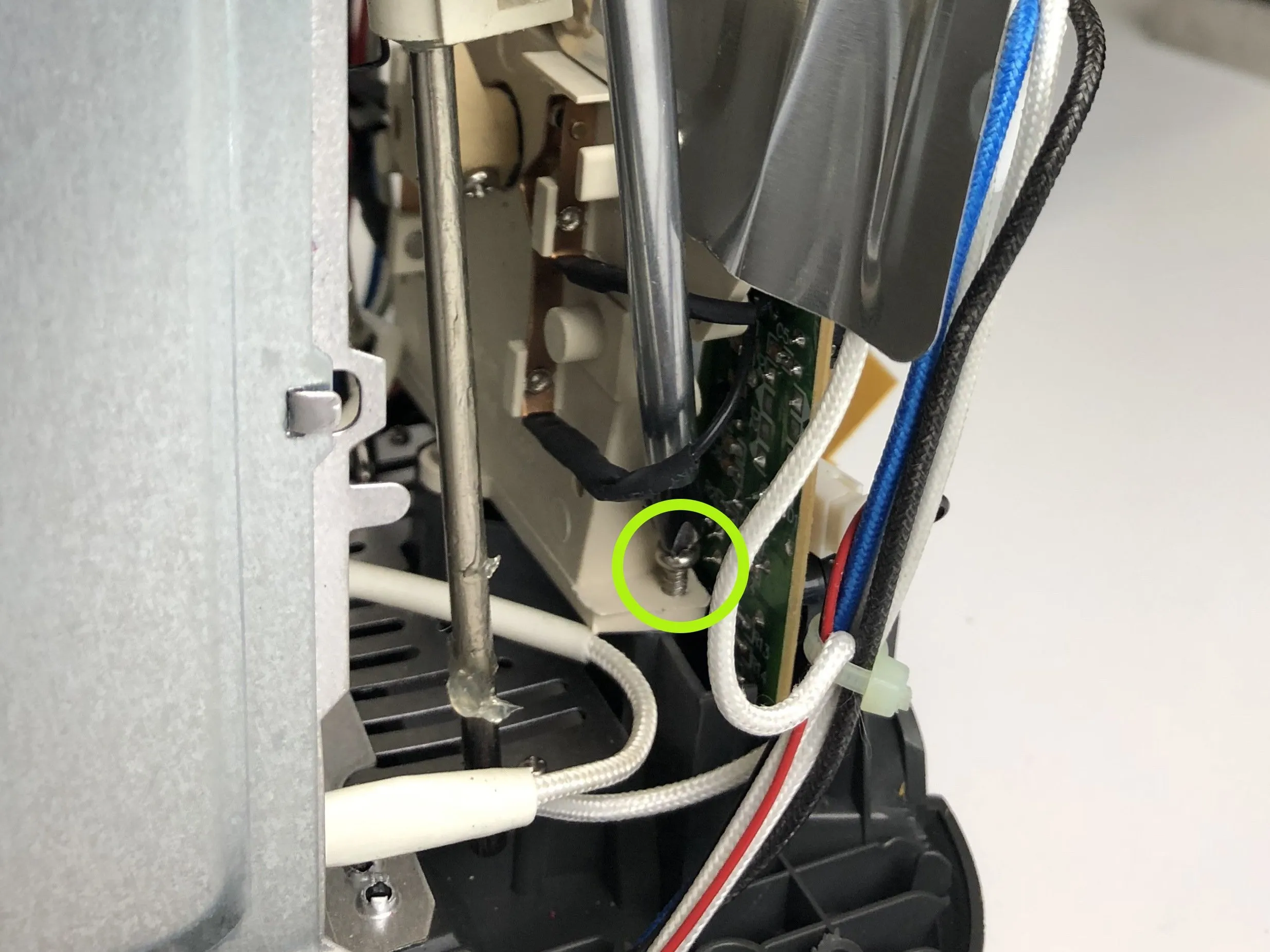

Шаг 9

• Снимите корпус печатной платы терморегулятора с внутреннего корпуса тостера, открутив два винта с головкой Pan Phillip.

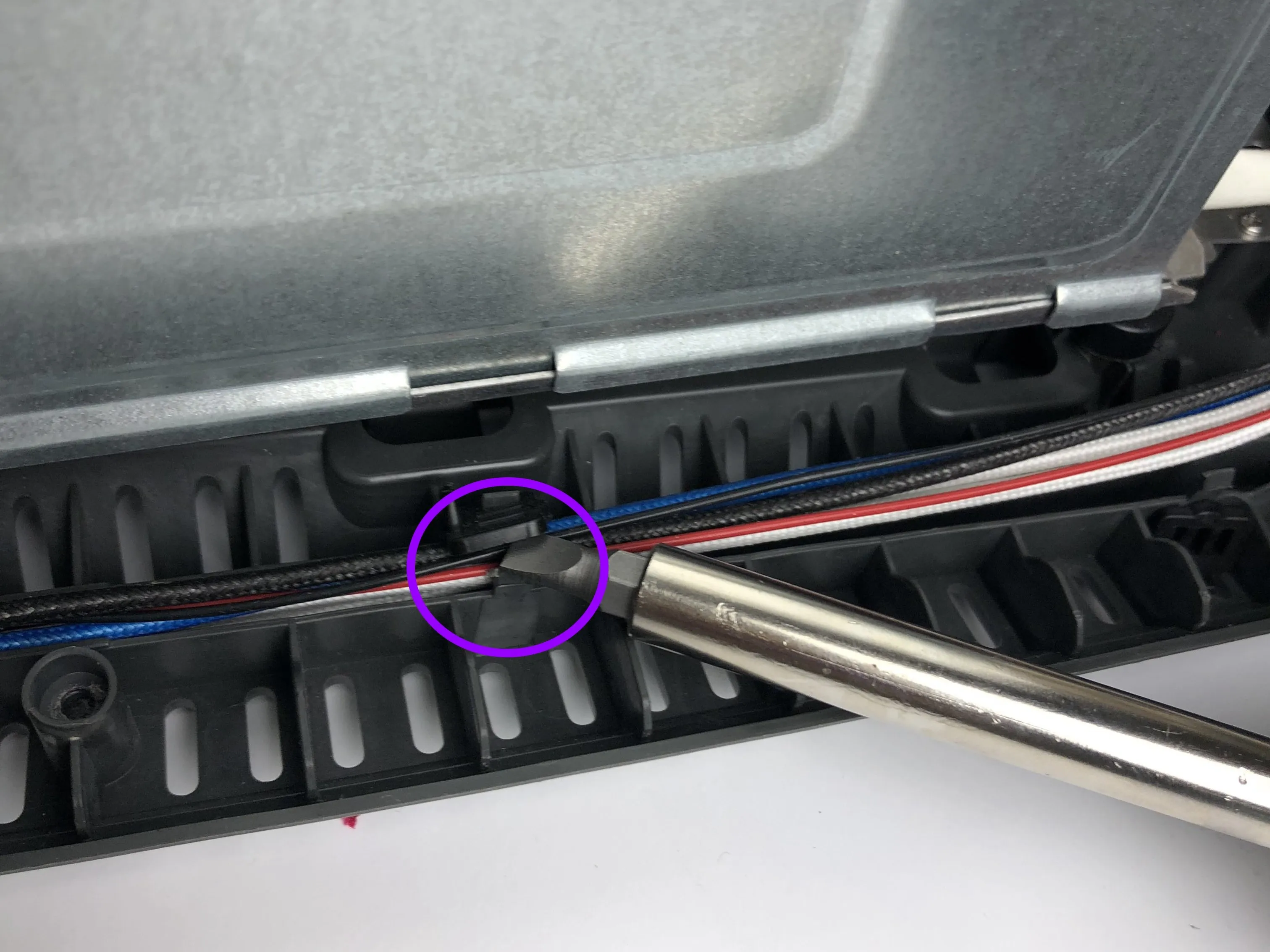

• Снимите крепеж кабеля с помощью отвертки с плоской головкой

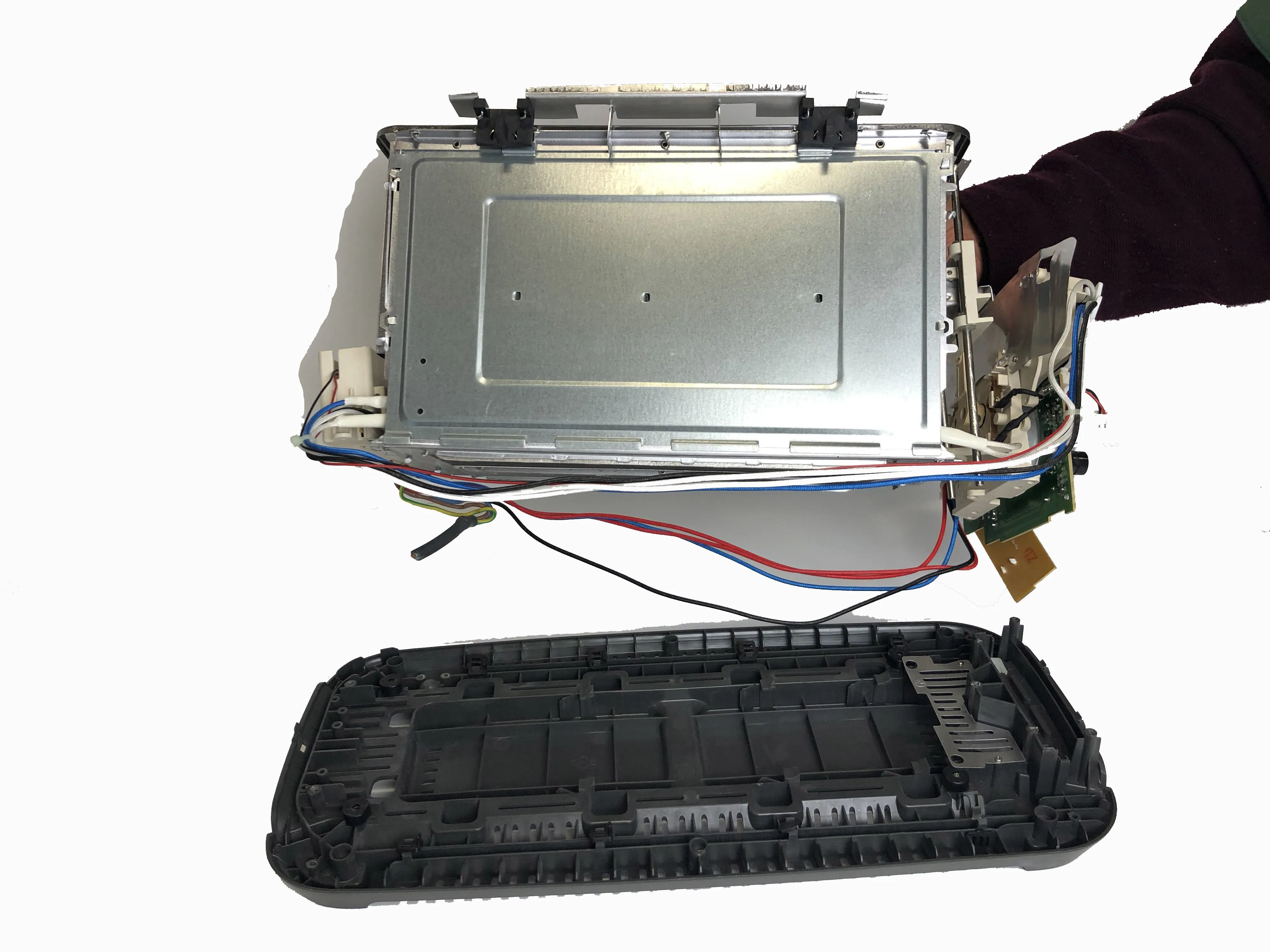

Шаг 10

• Отделите внутренний корпус тостера от нижней крышки.

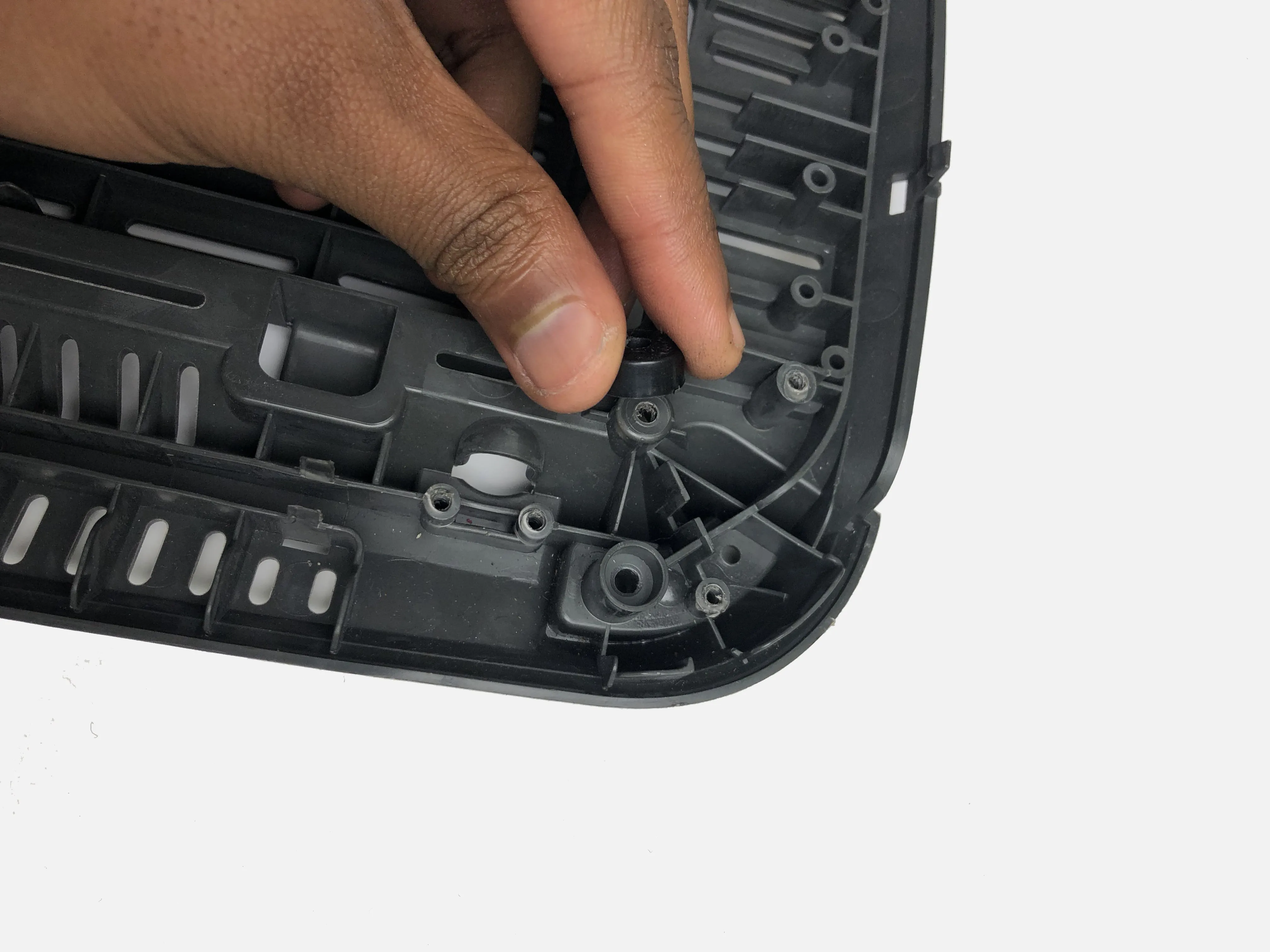

• Снимите крышки винтов

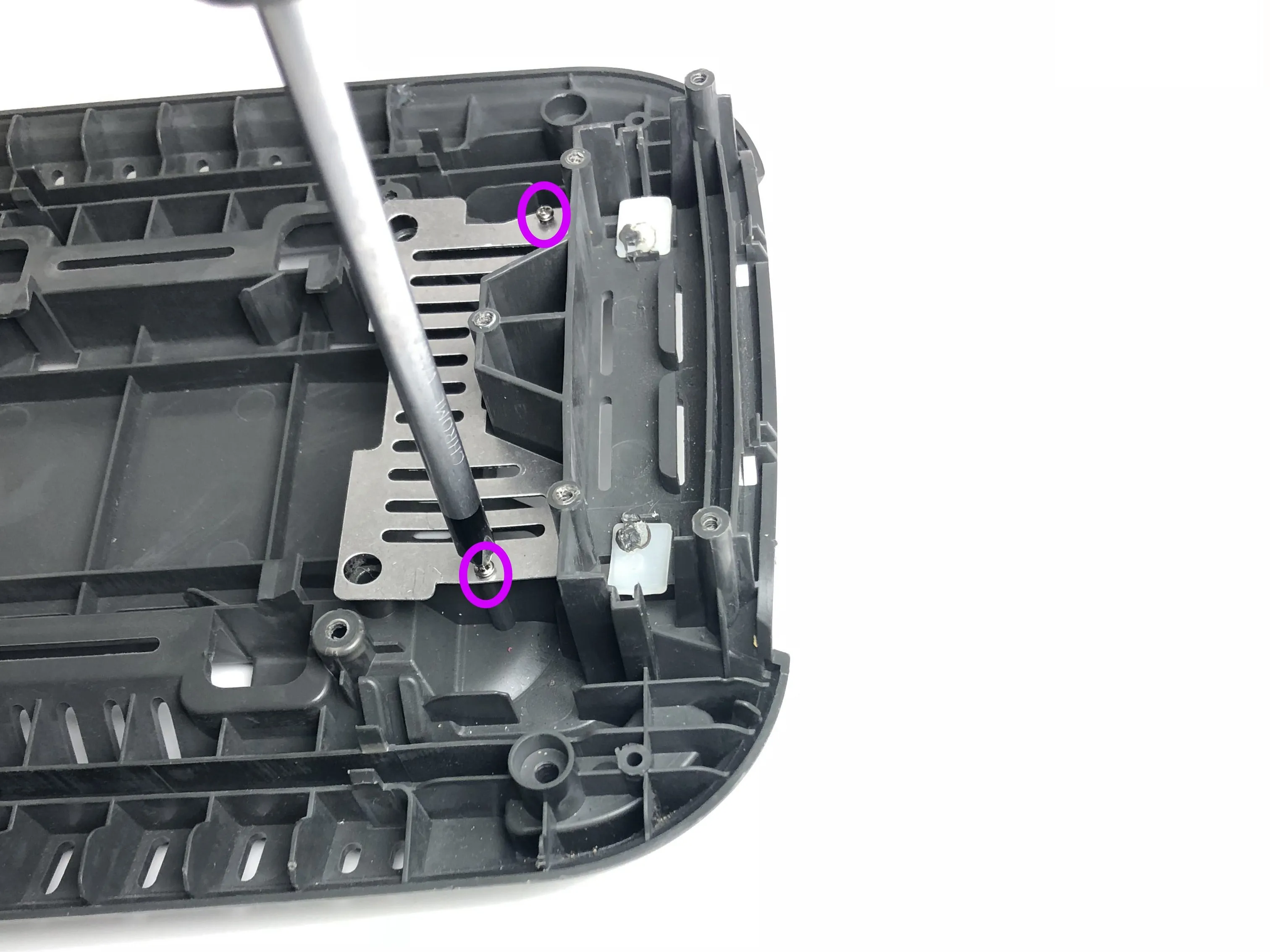

• Открутите два винта с головкой Pan Phillip, чтобы отсоединить алюминиевое вентиляционное отверстие.

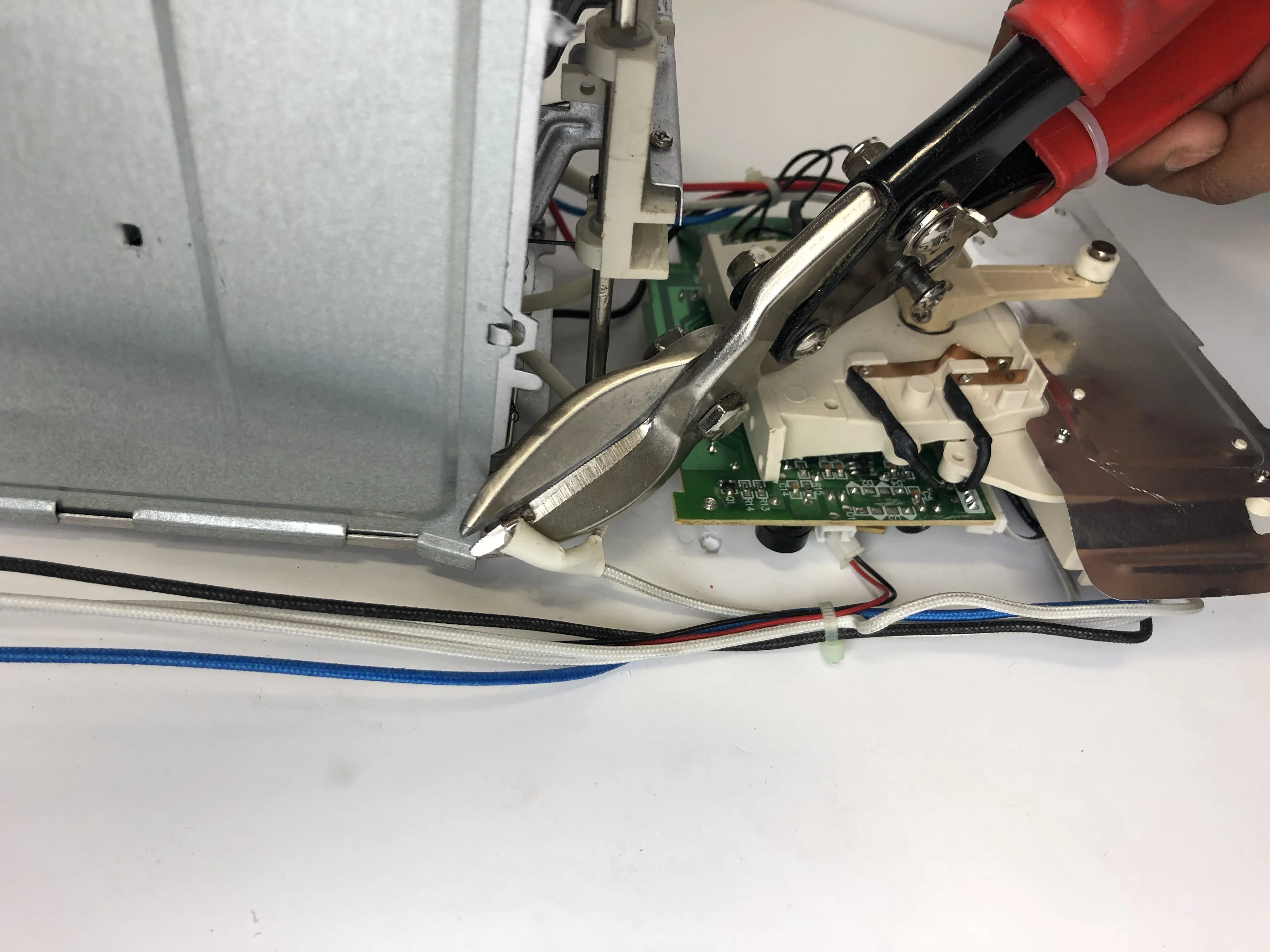

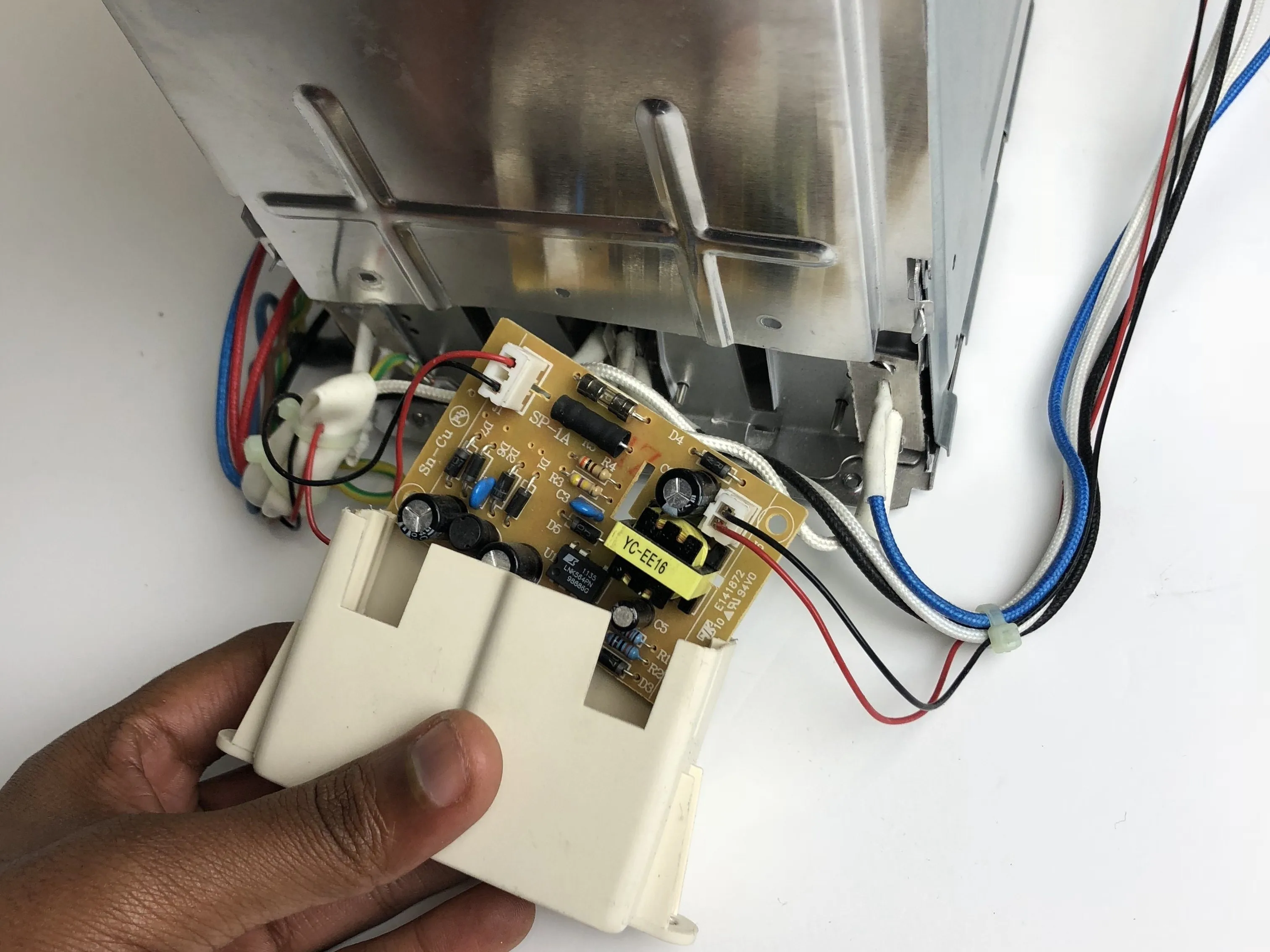

Шаг 11

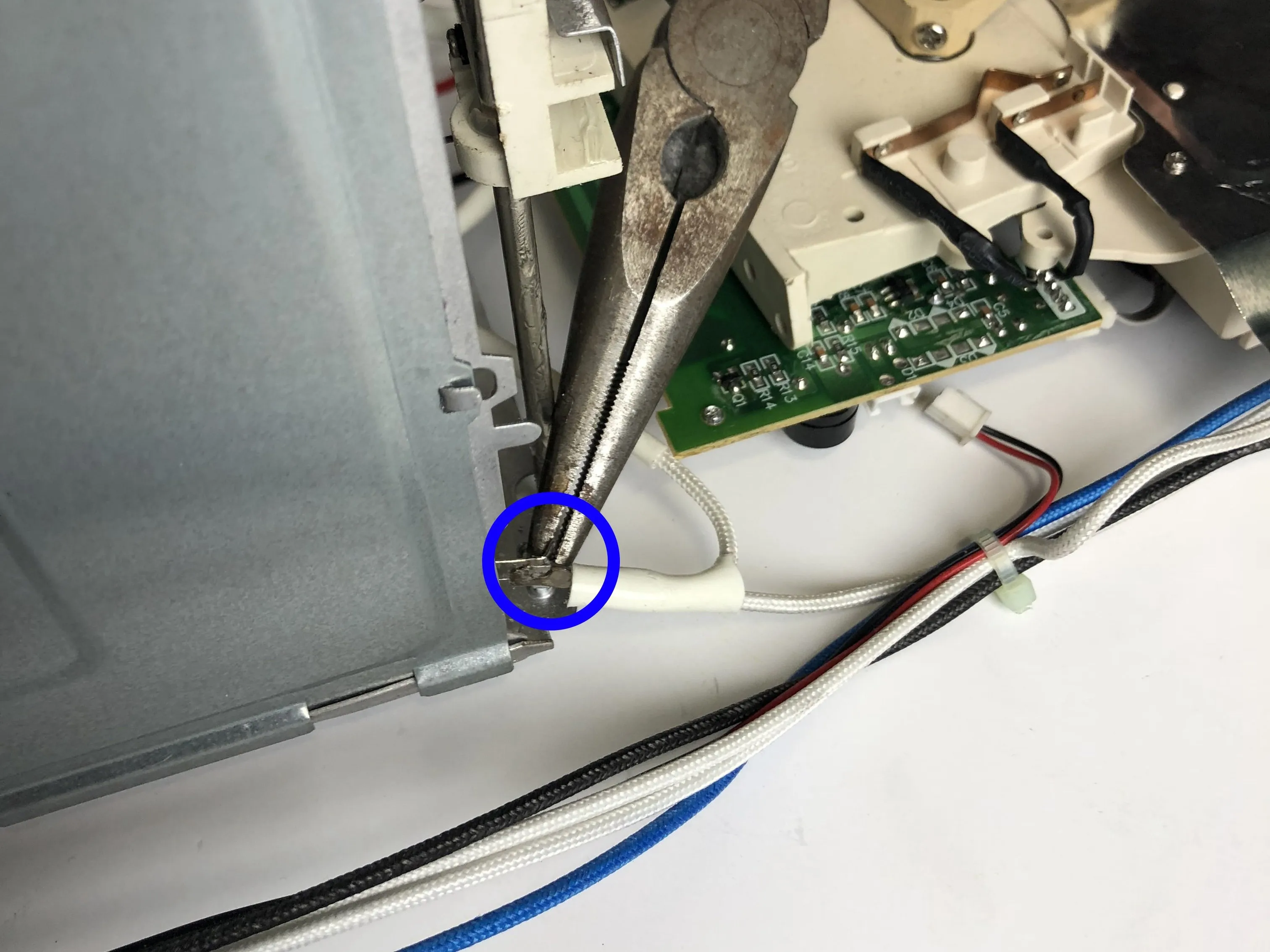

• С помощью плоскогубцев отделите сваренные провода от внутреннего корпуса.

• Отрежьте оставшиеся провода, прикрепленные к внутреннему корпусу, с помощью кусачек.

• Извлеките печатную плату из корпуса

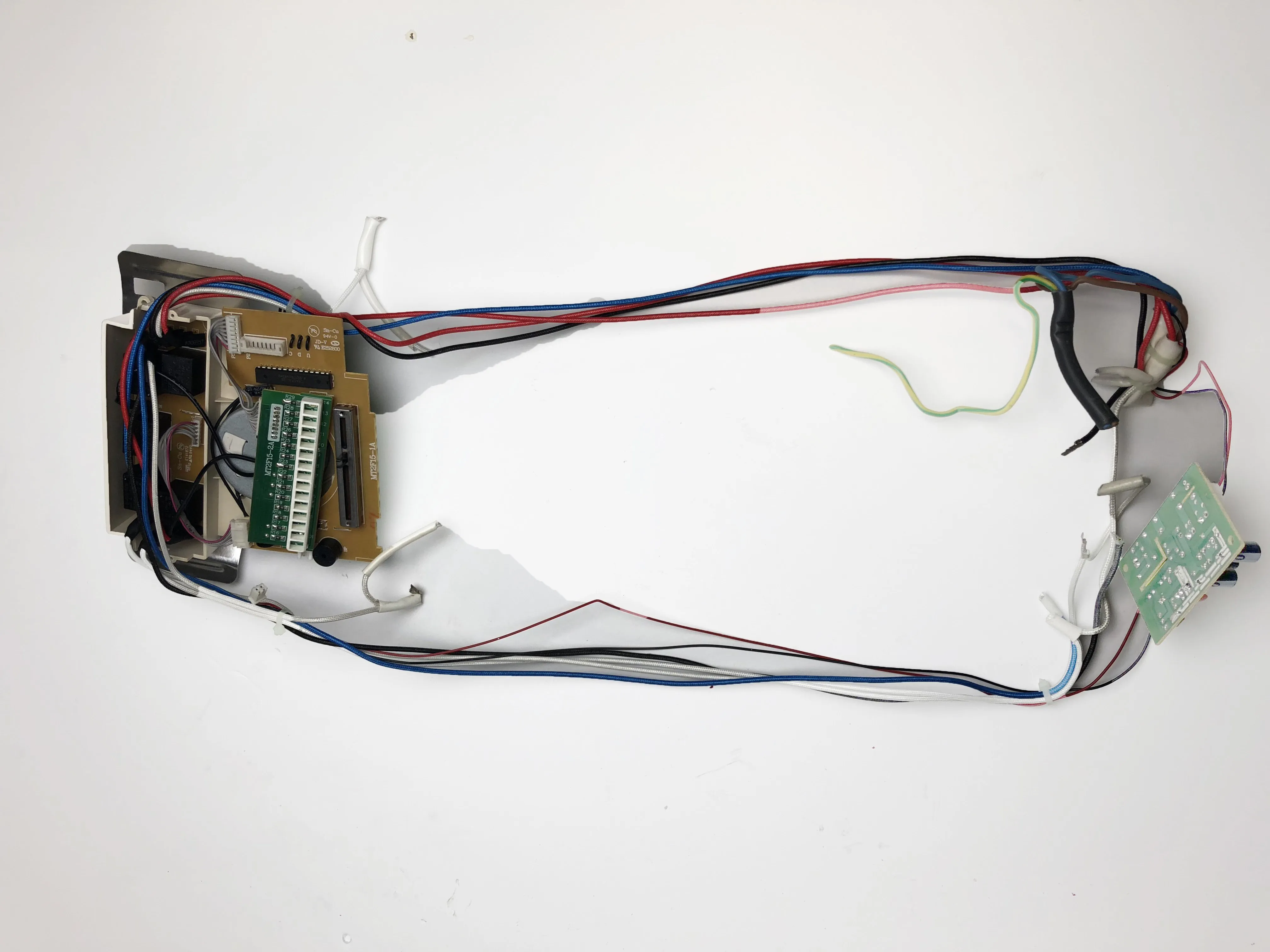

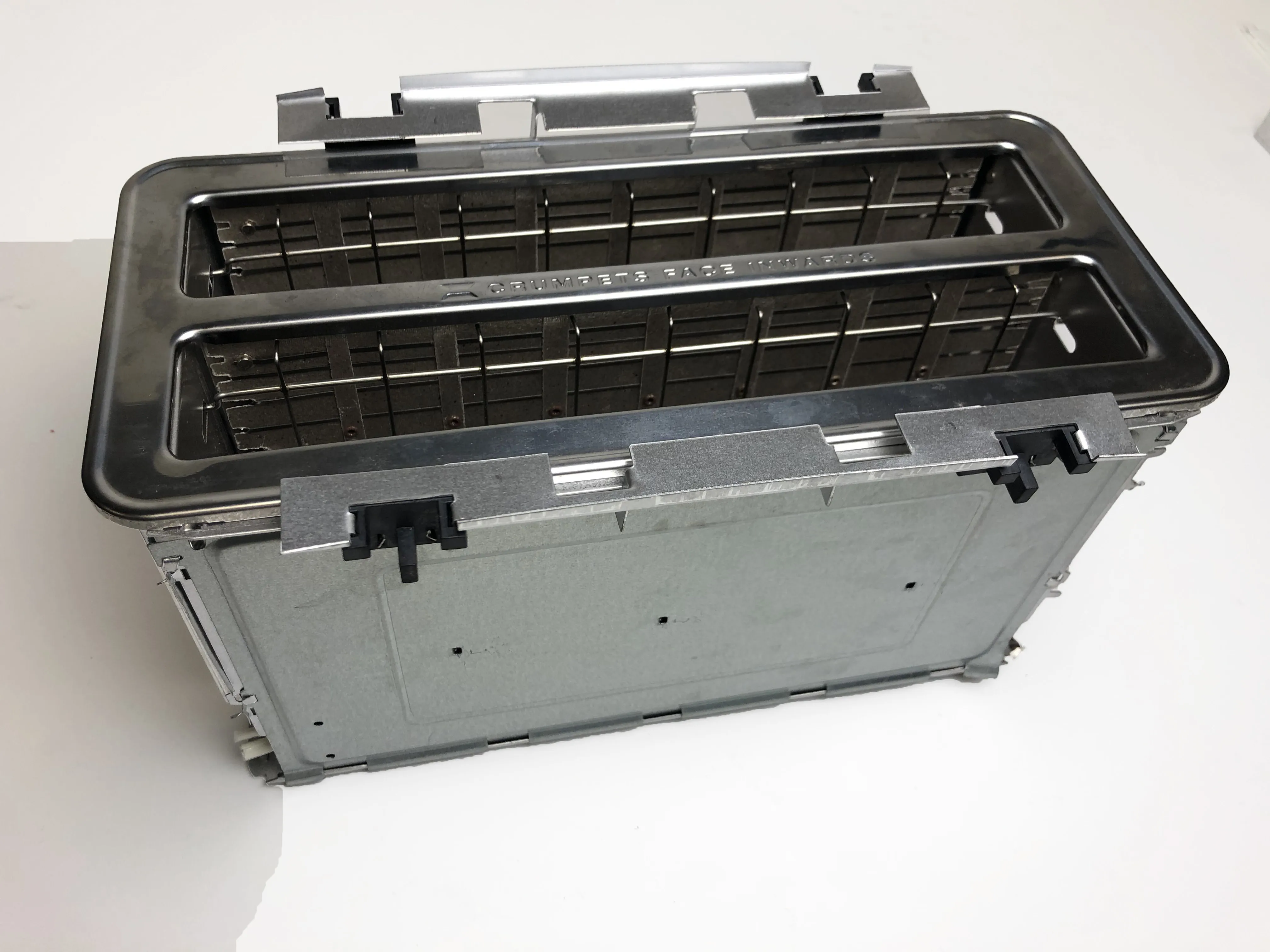

Шаг 12

• Отделите электрические компоненты от внутреннего корпуса

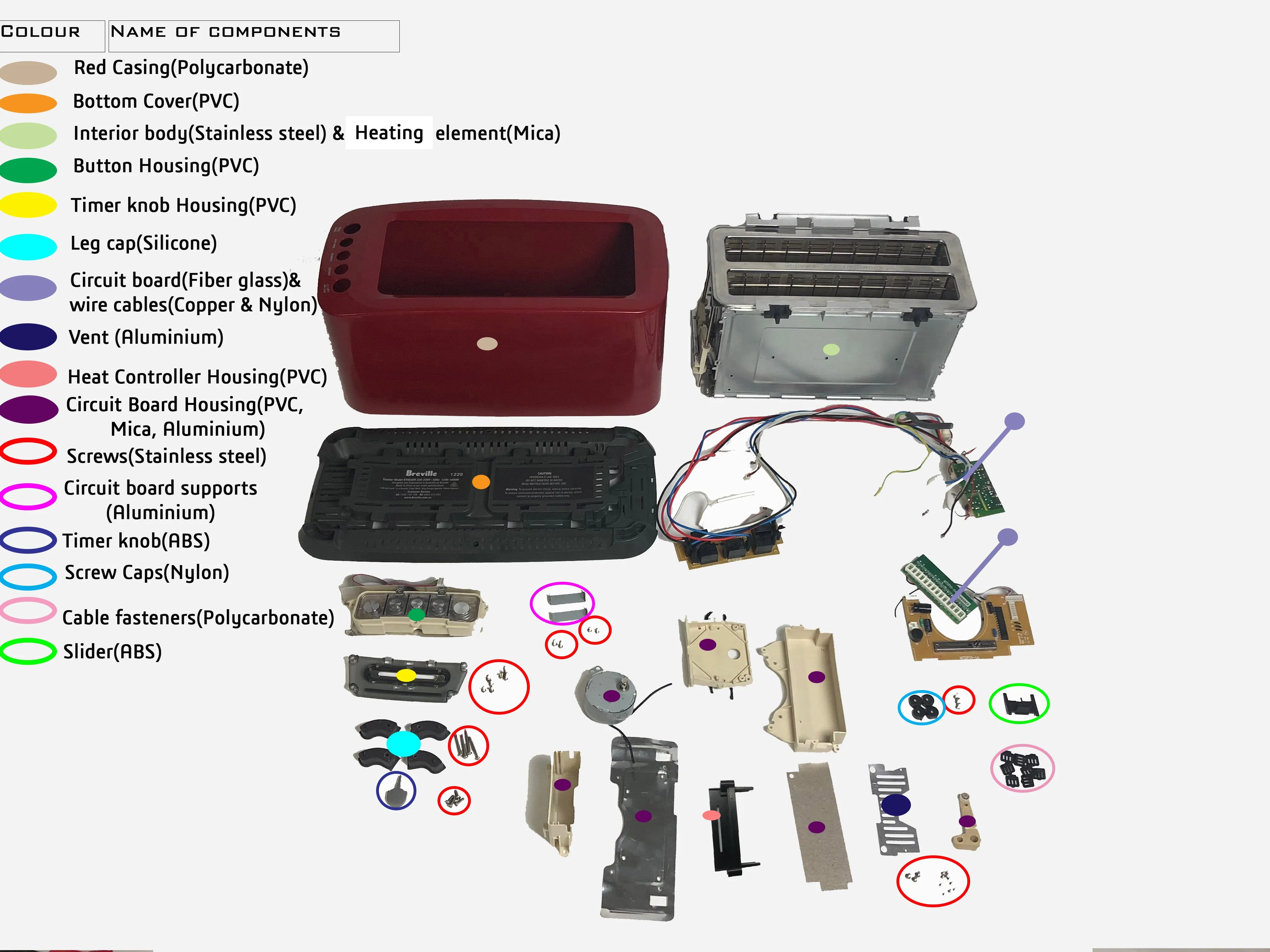

Шаг 13 Компоненты тостера Разборка

• Вставьте сюда мудрость.
