Разборка Brother MFC-240C

Что вам нужно
Инструменты
Отвертка Phillips #0 | Источник - ifixit.com Плоская головка 3/32 | Источник - ifixit.com

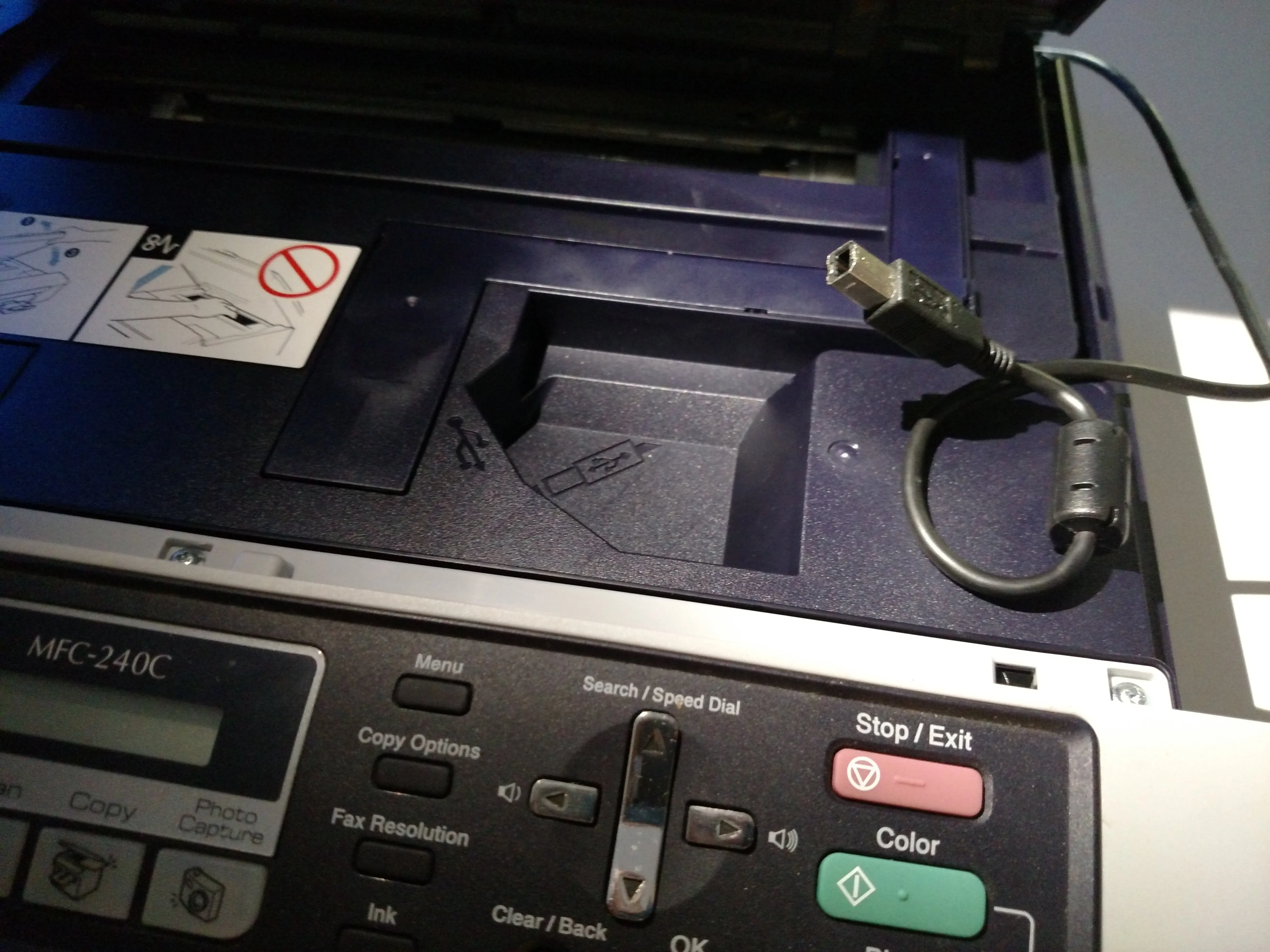

Шаг 1 Разборка Brother MFC-240C



Полностью поднимите сканерную часть принтера и отсоедините видимый USB-шнур.

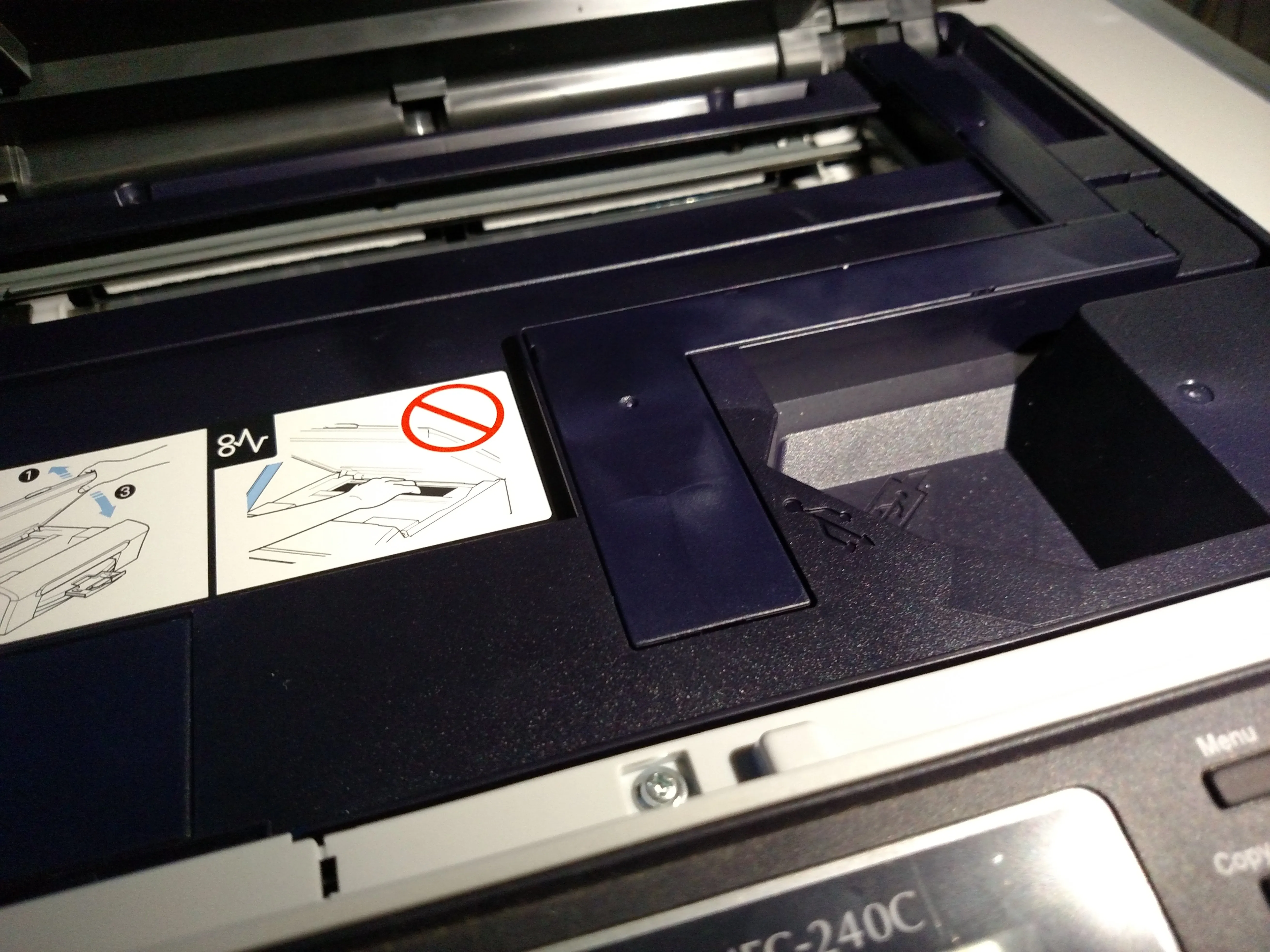

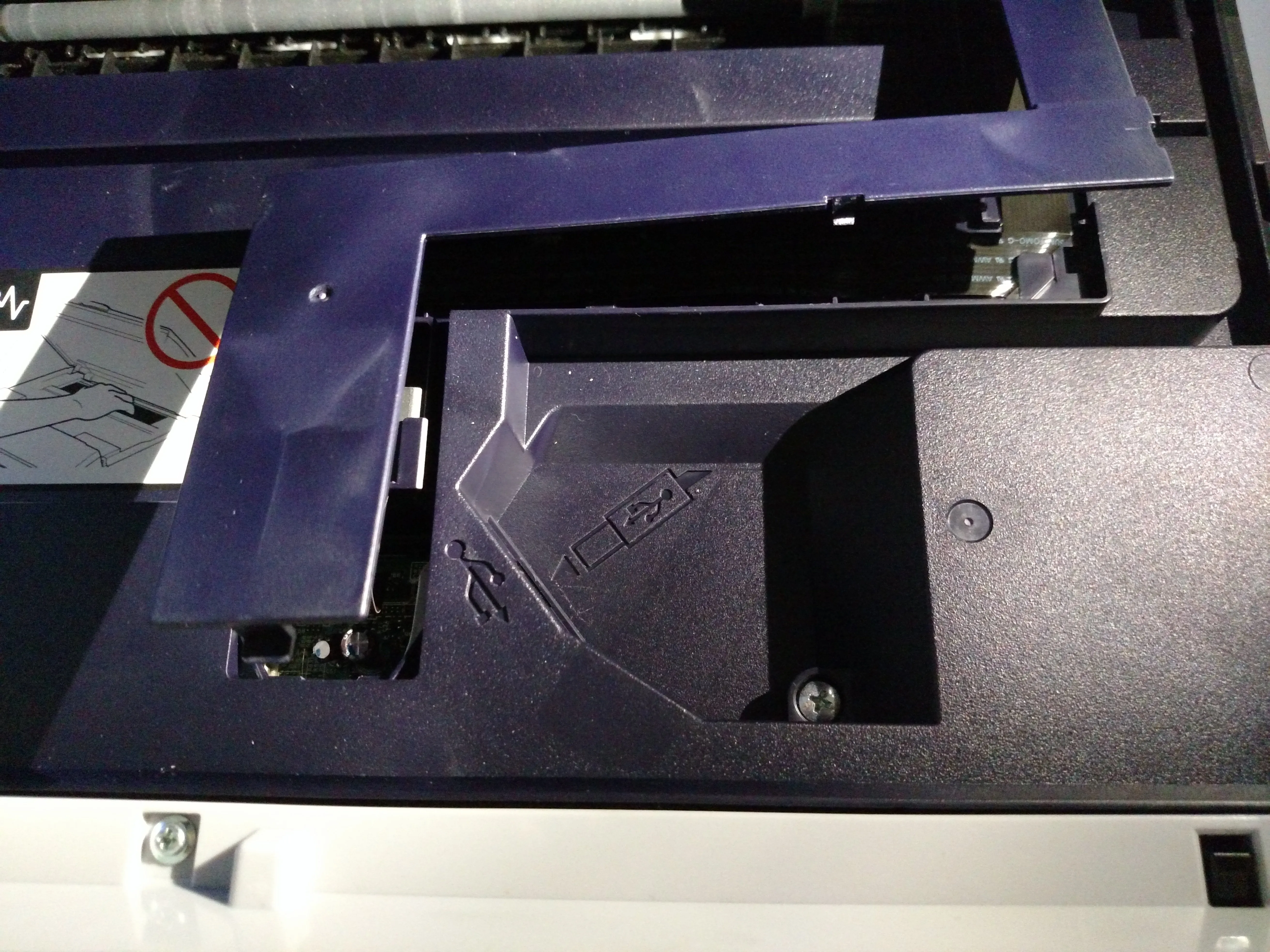

Шаг 2

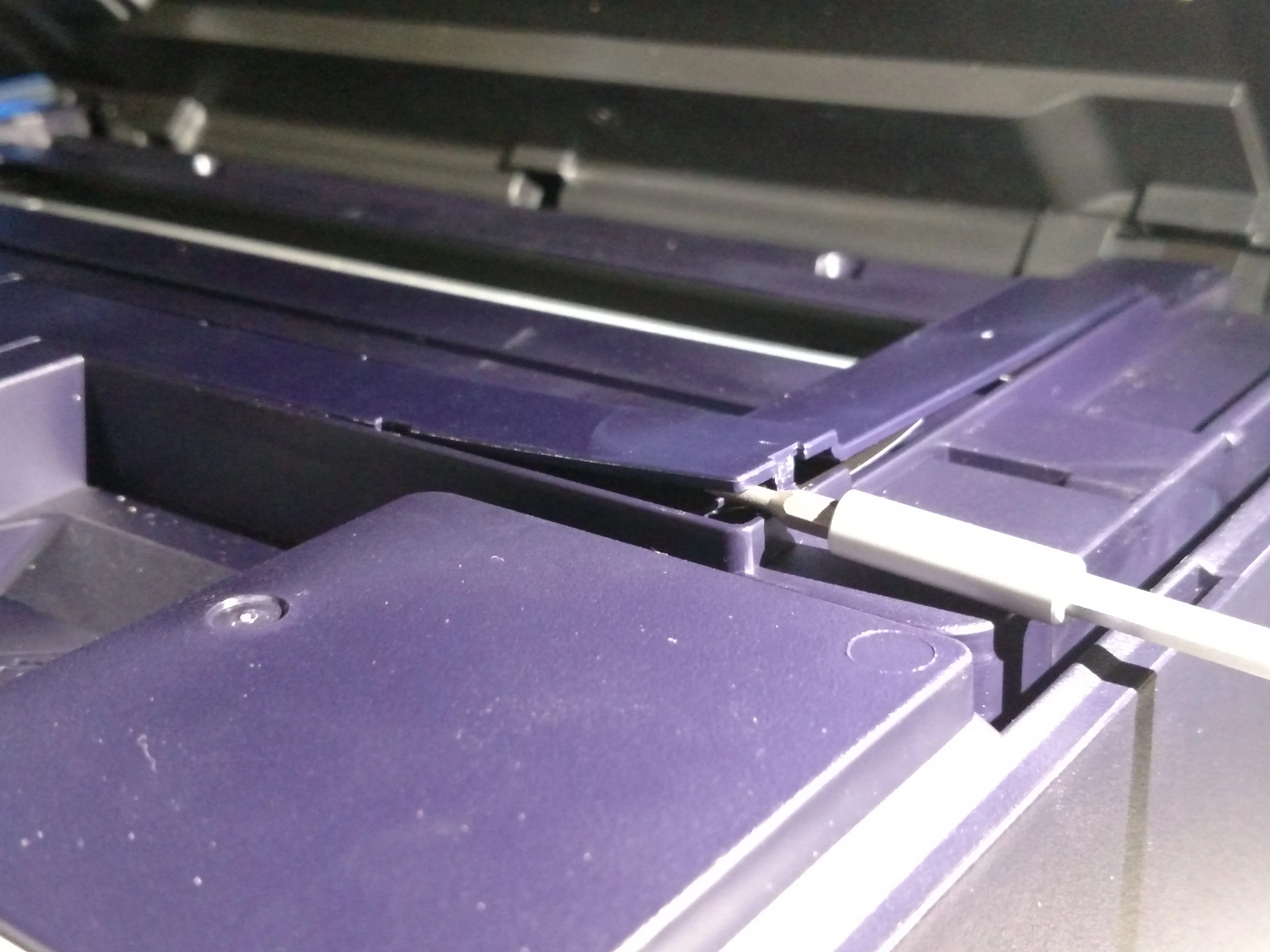

С помощью плоской отвертки подденьте панель с вкладками.

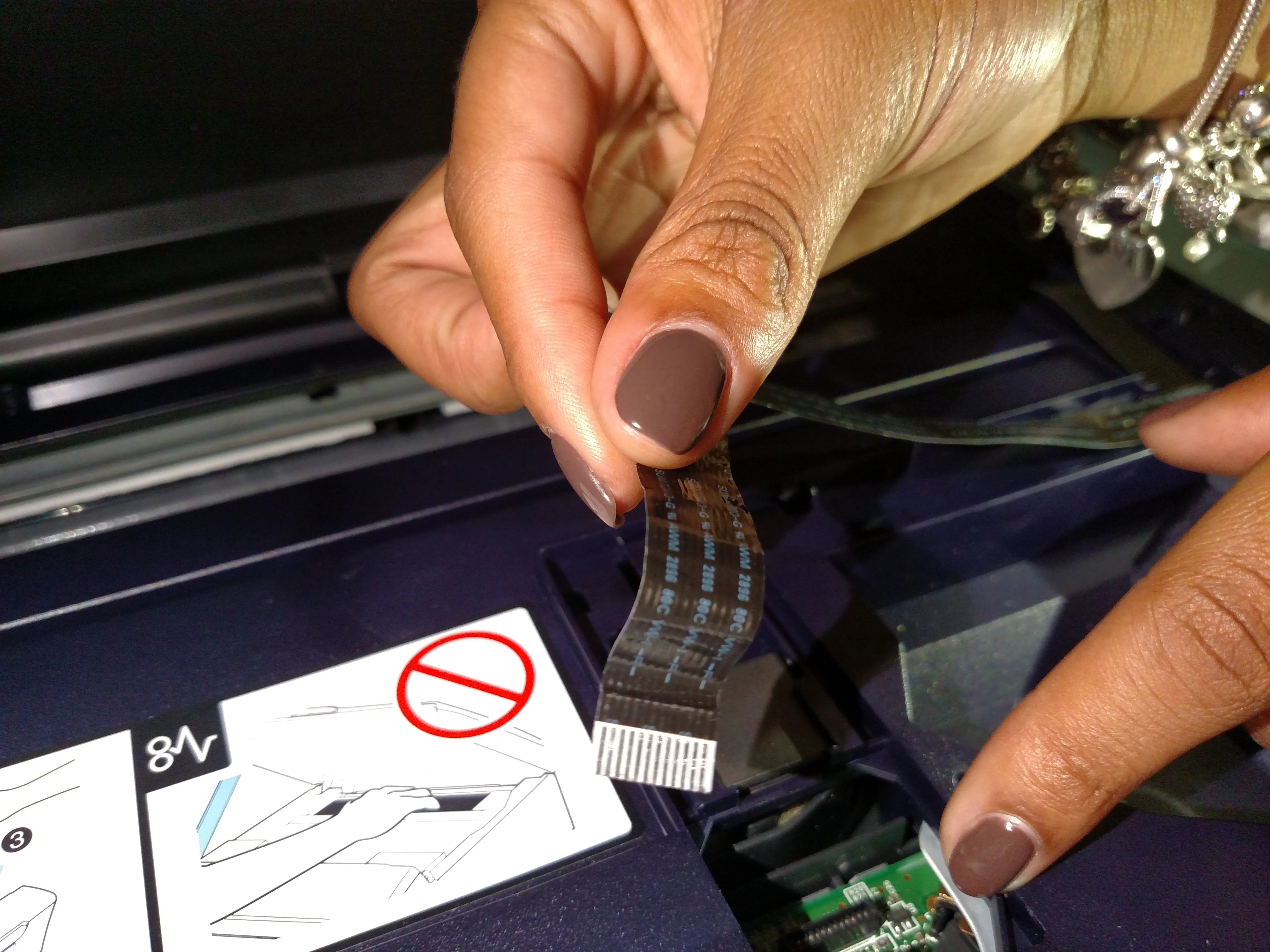

Шаг 3

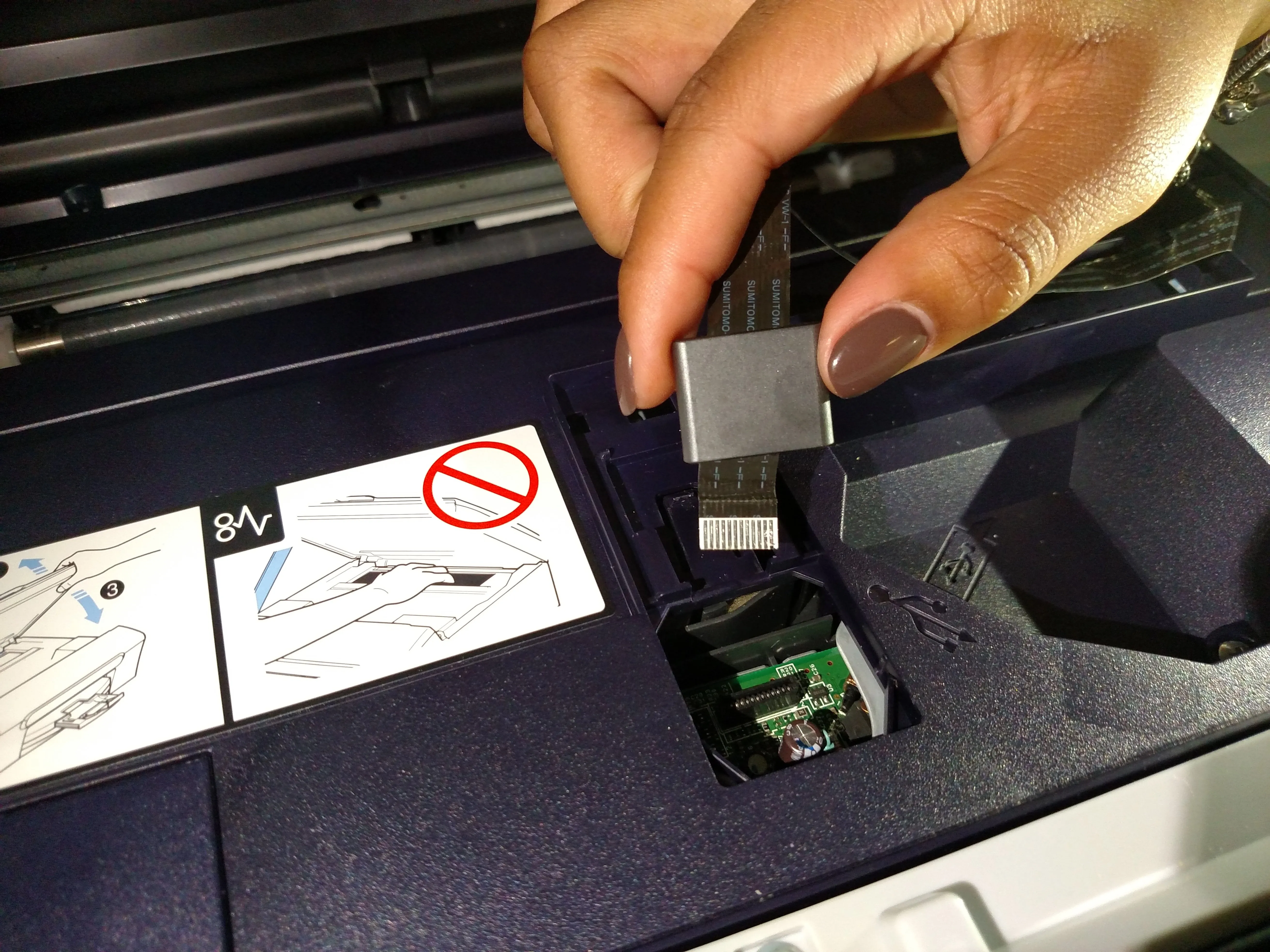

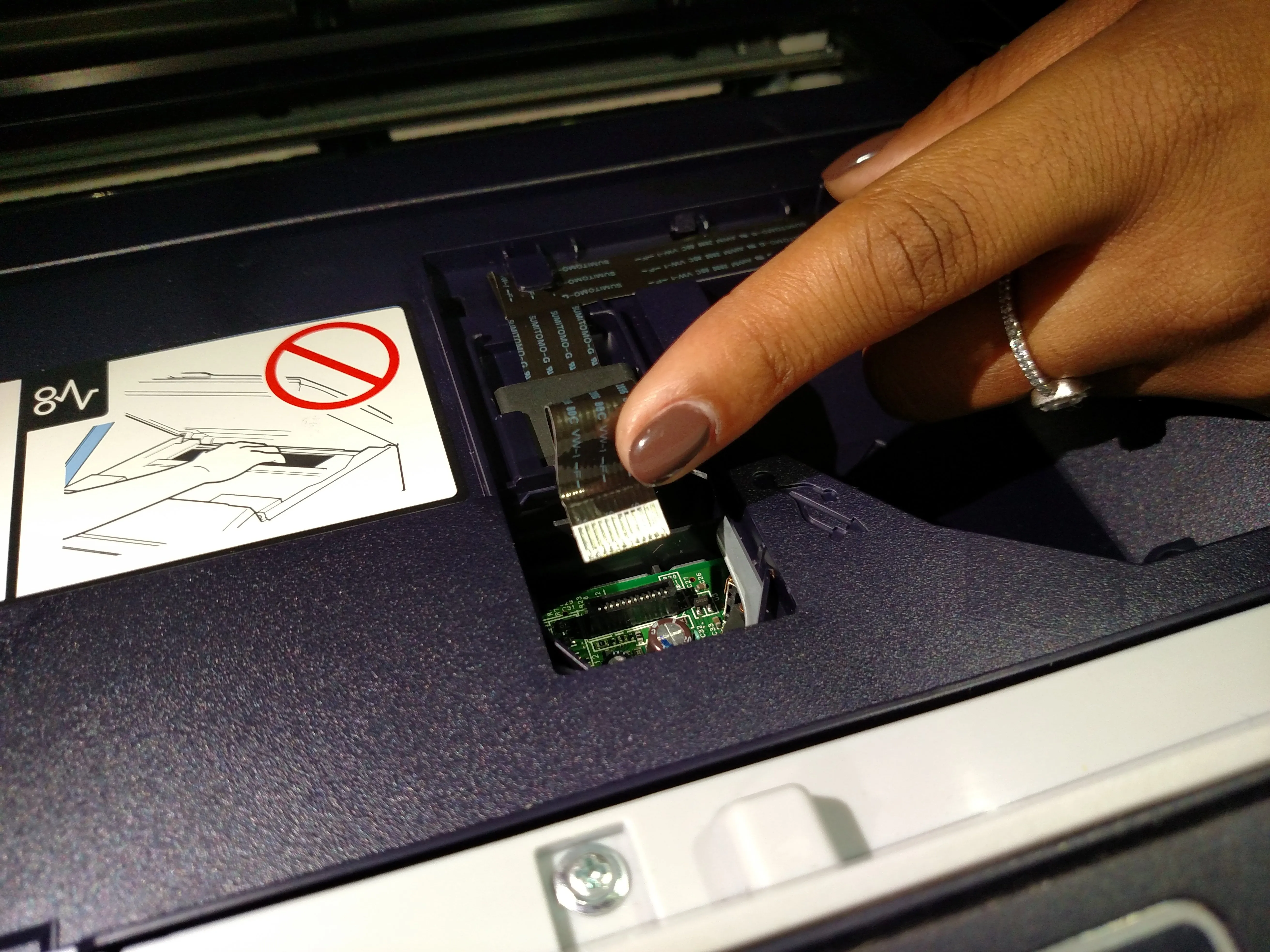

Аккуратно поднимите ленточный кабель и протяните его через держатель, затем извлеките ленточный кабель из его направляющей.
Шаг 4

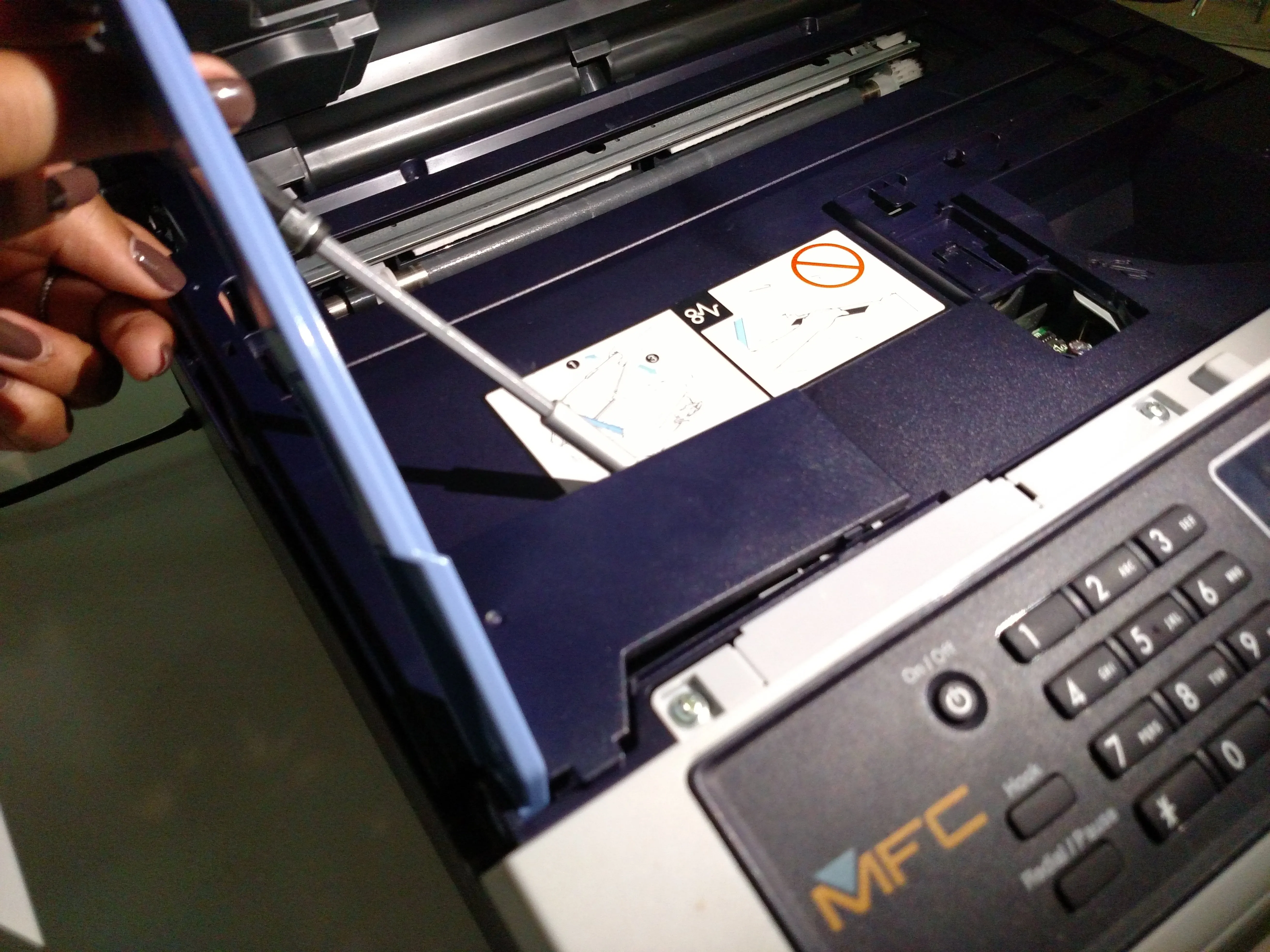

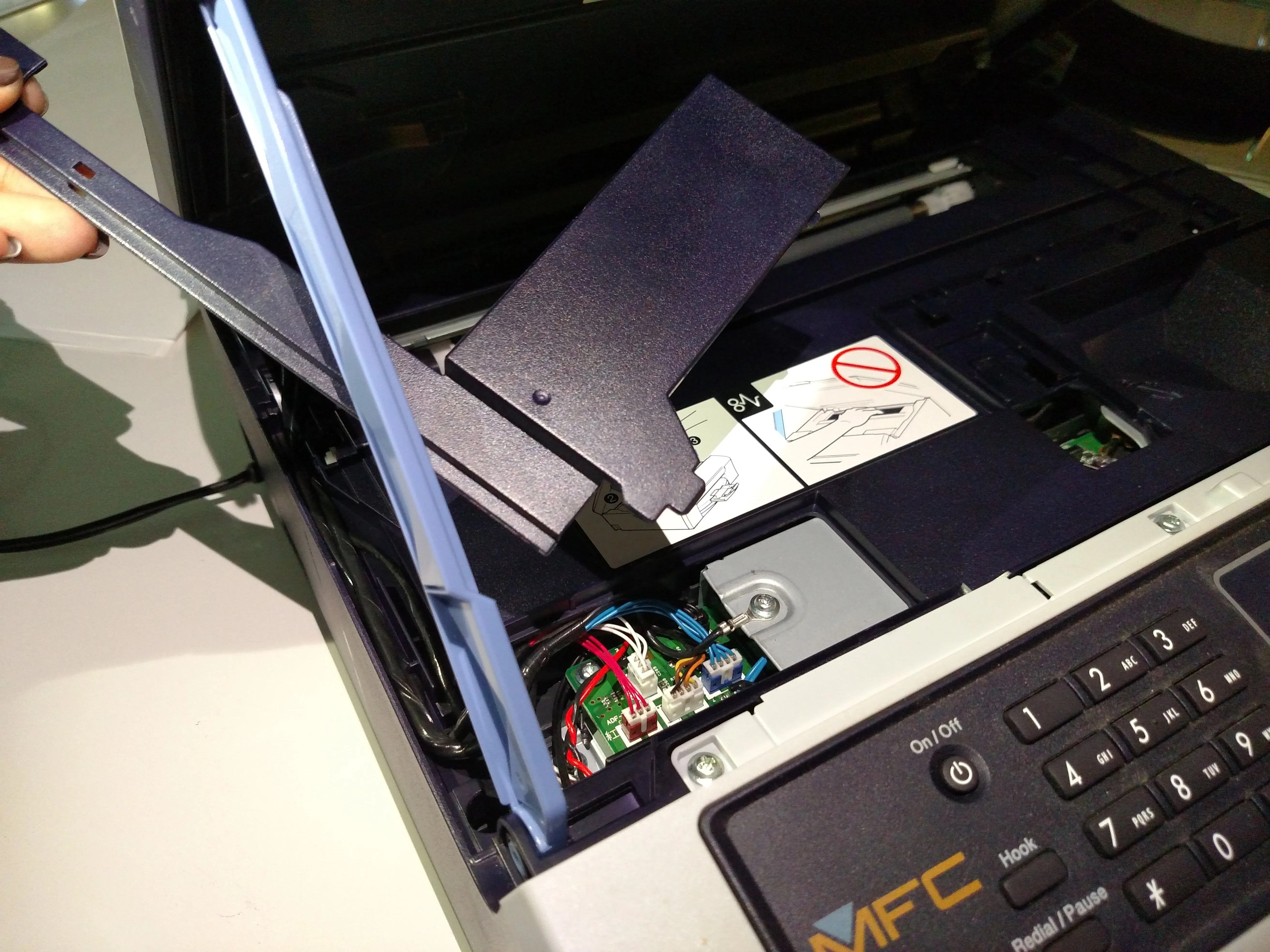

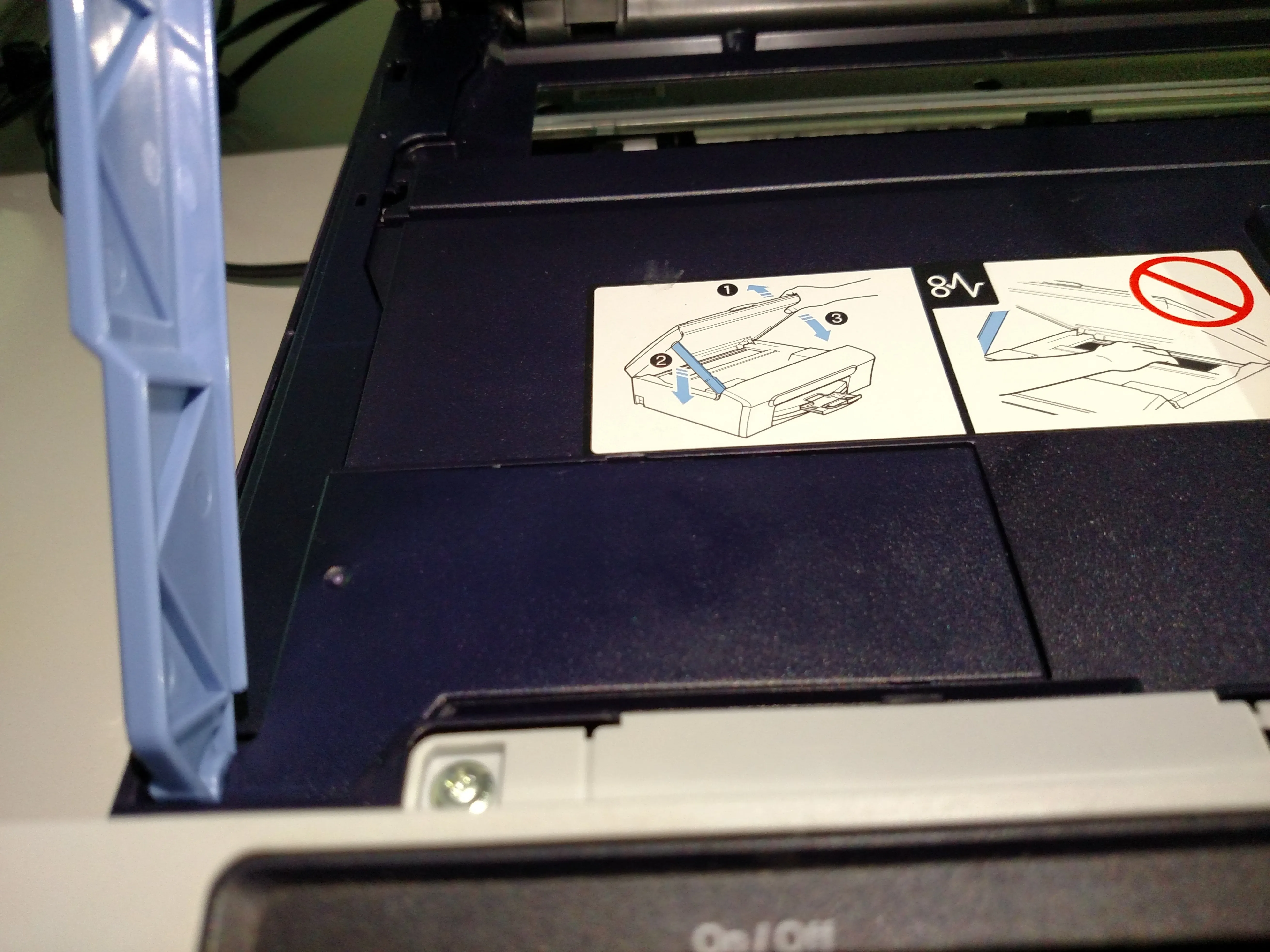

С помощью плоской отвертки снимите 2-ю панель с вкладками.

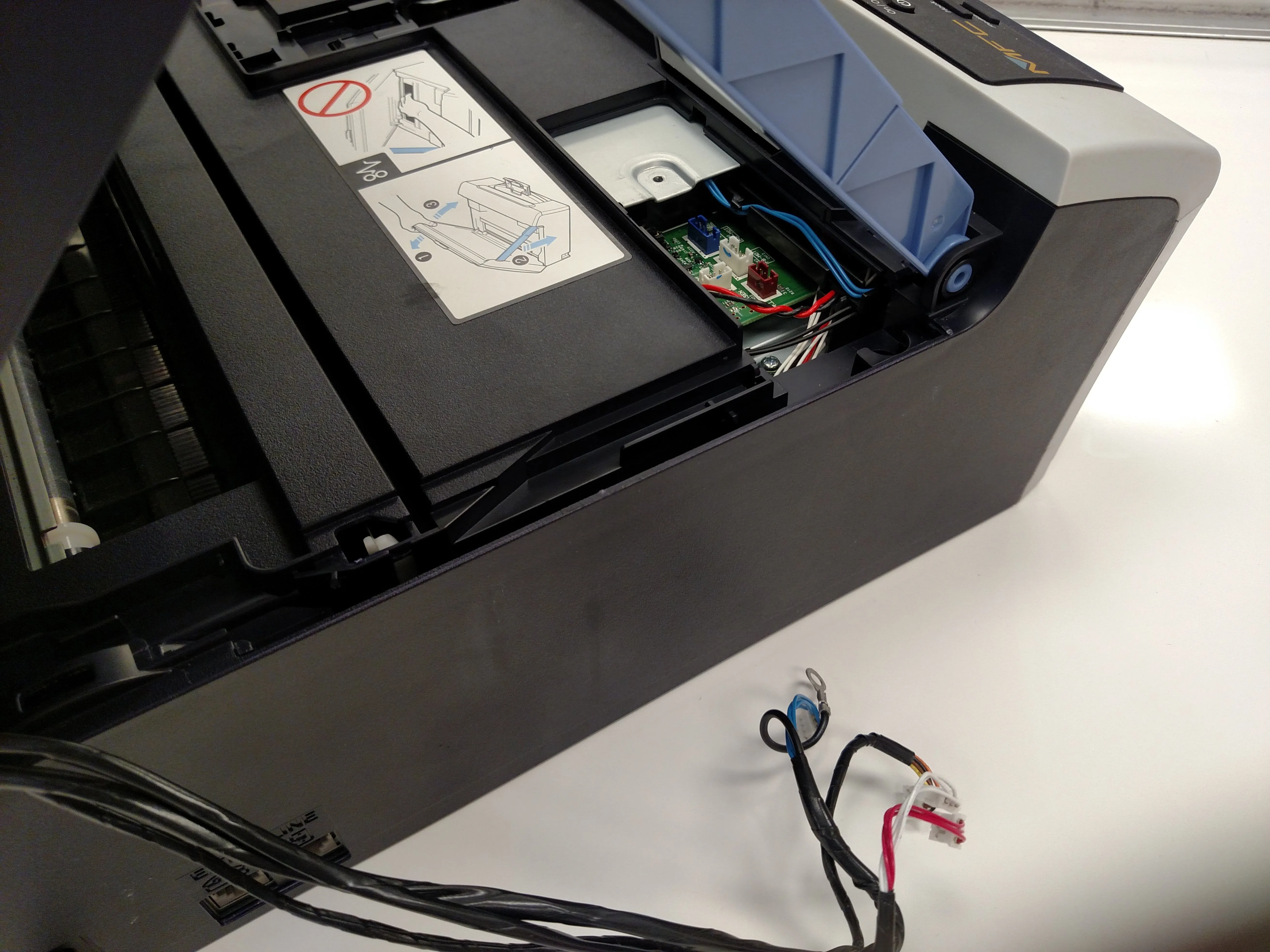

Шаг 5

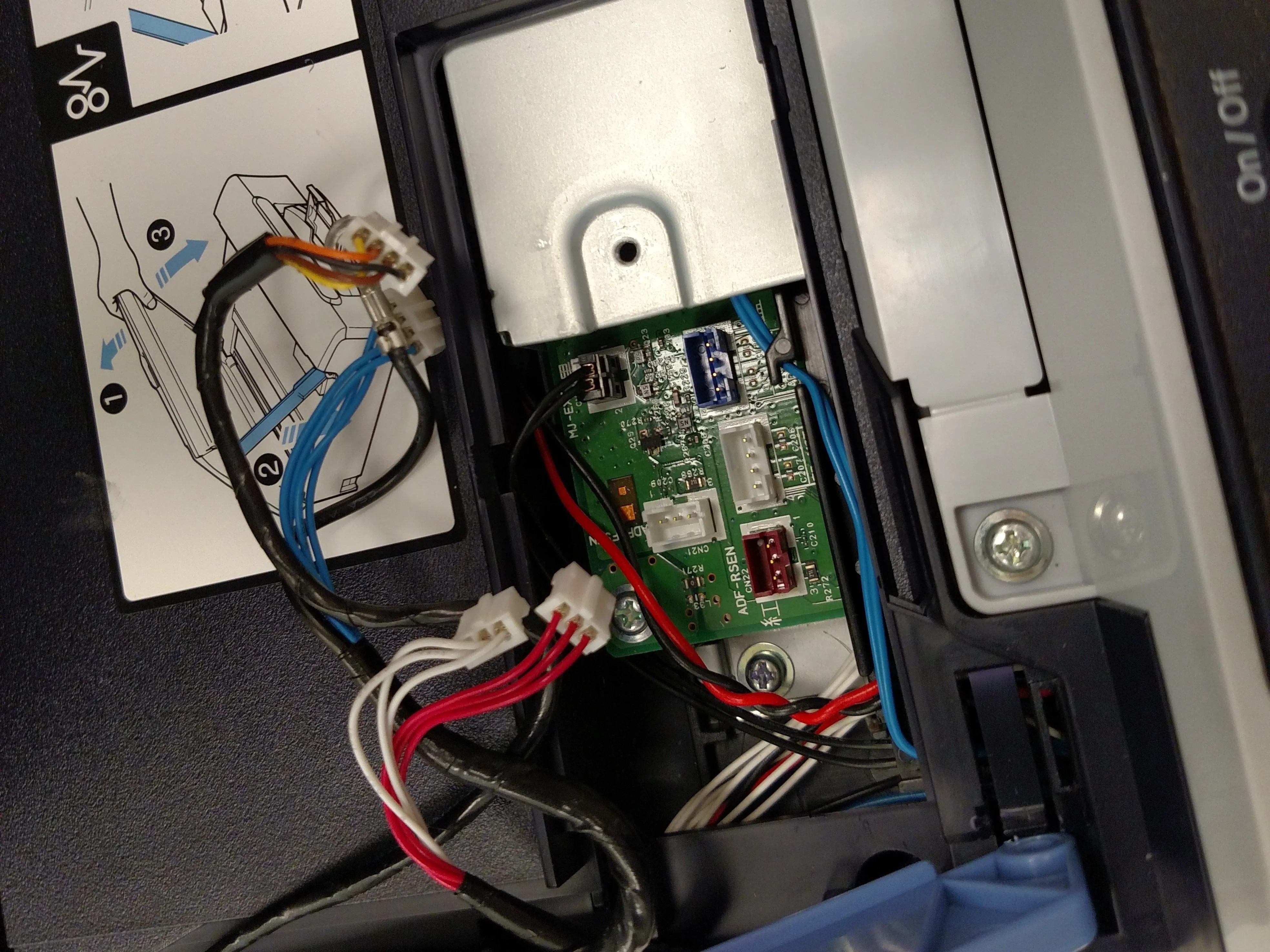

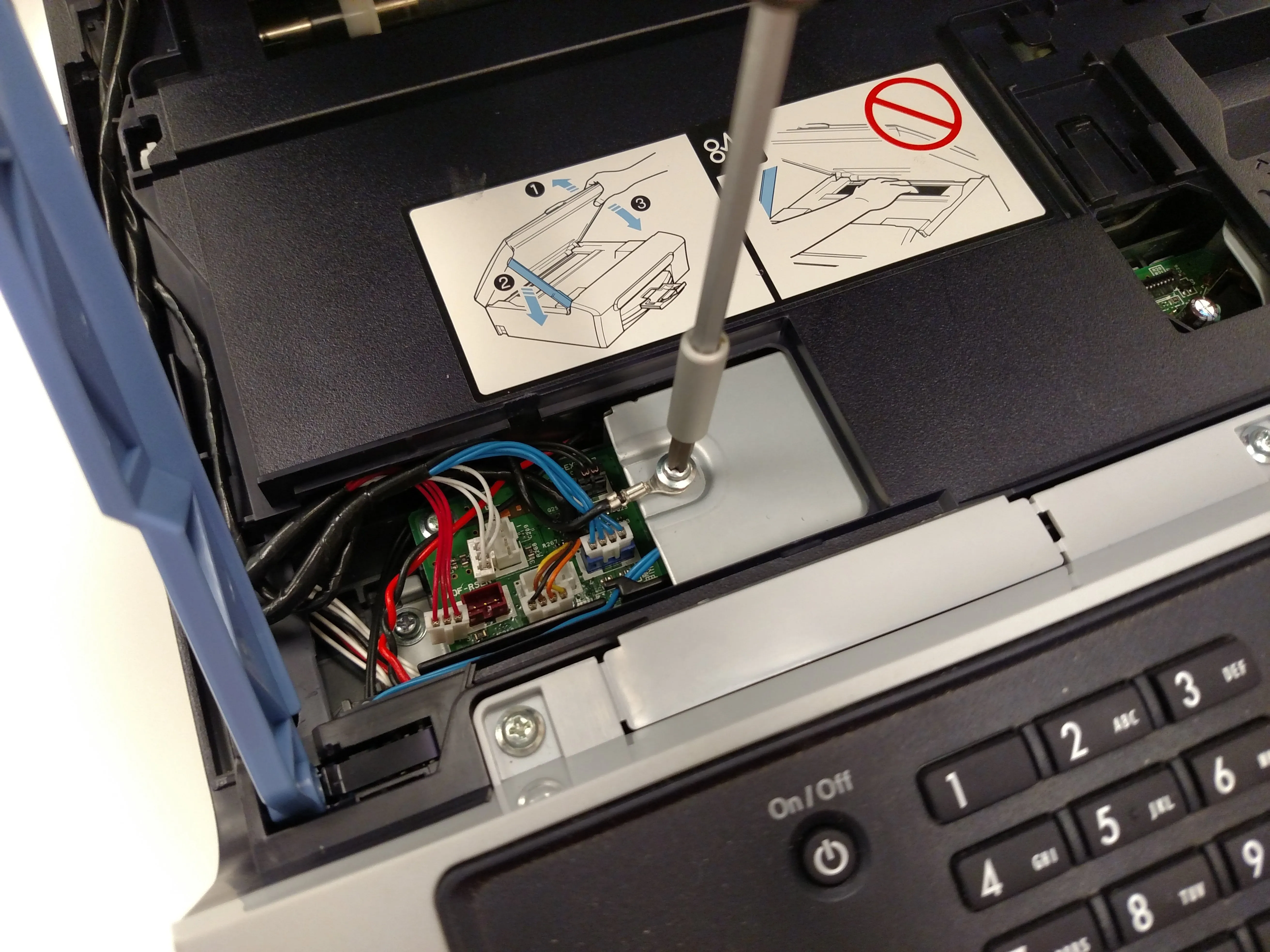

Выньте 4 штекера и открутите провод заземления, затем отложите штекеры в сторону.
Шаг 6

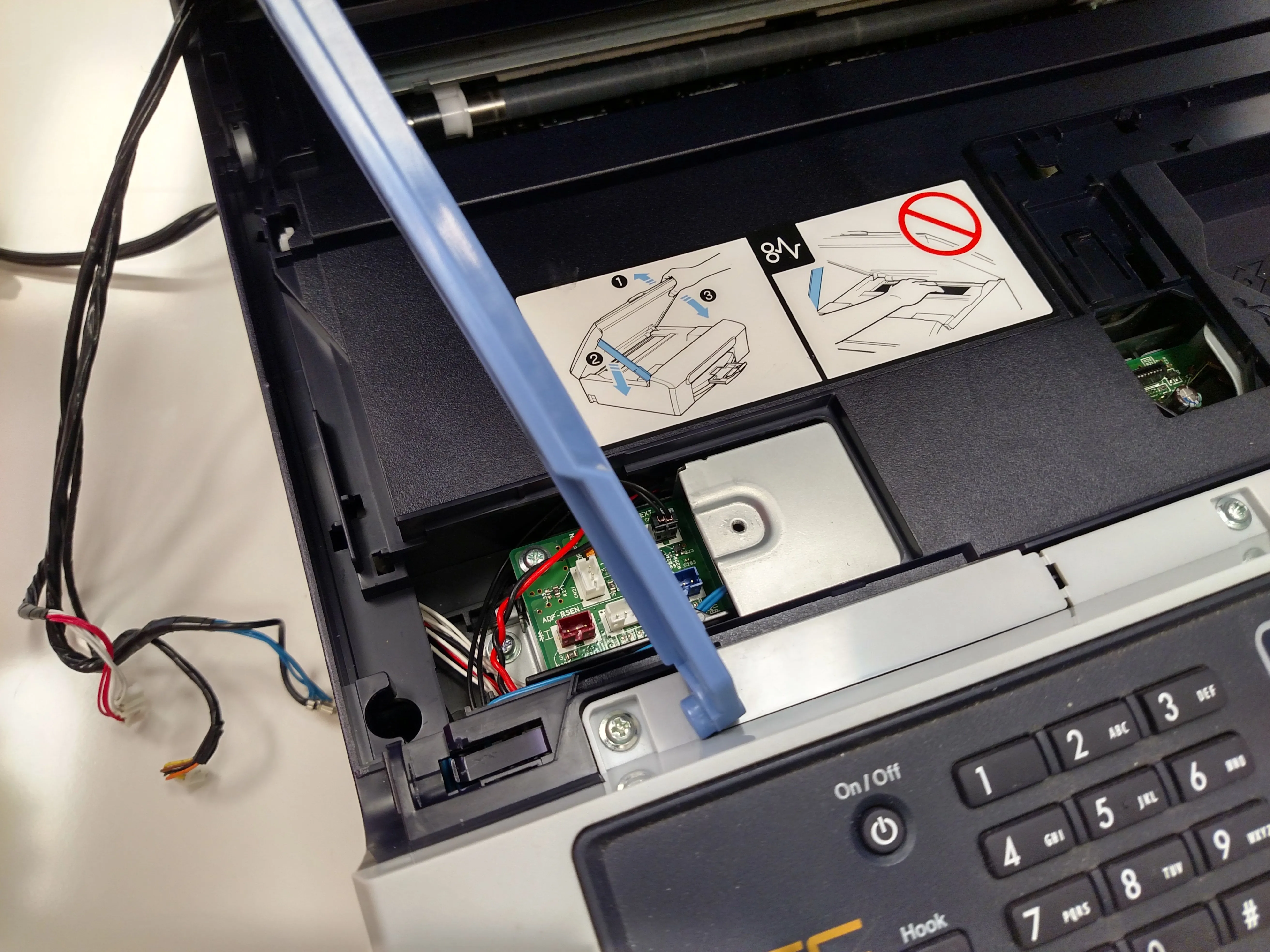

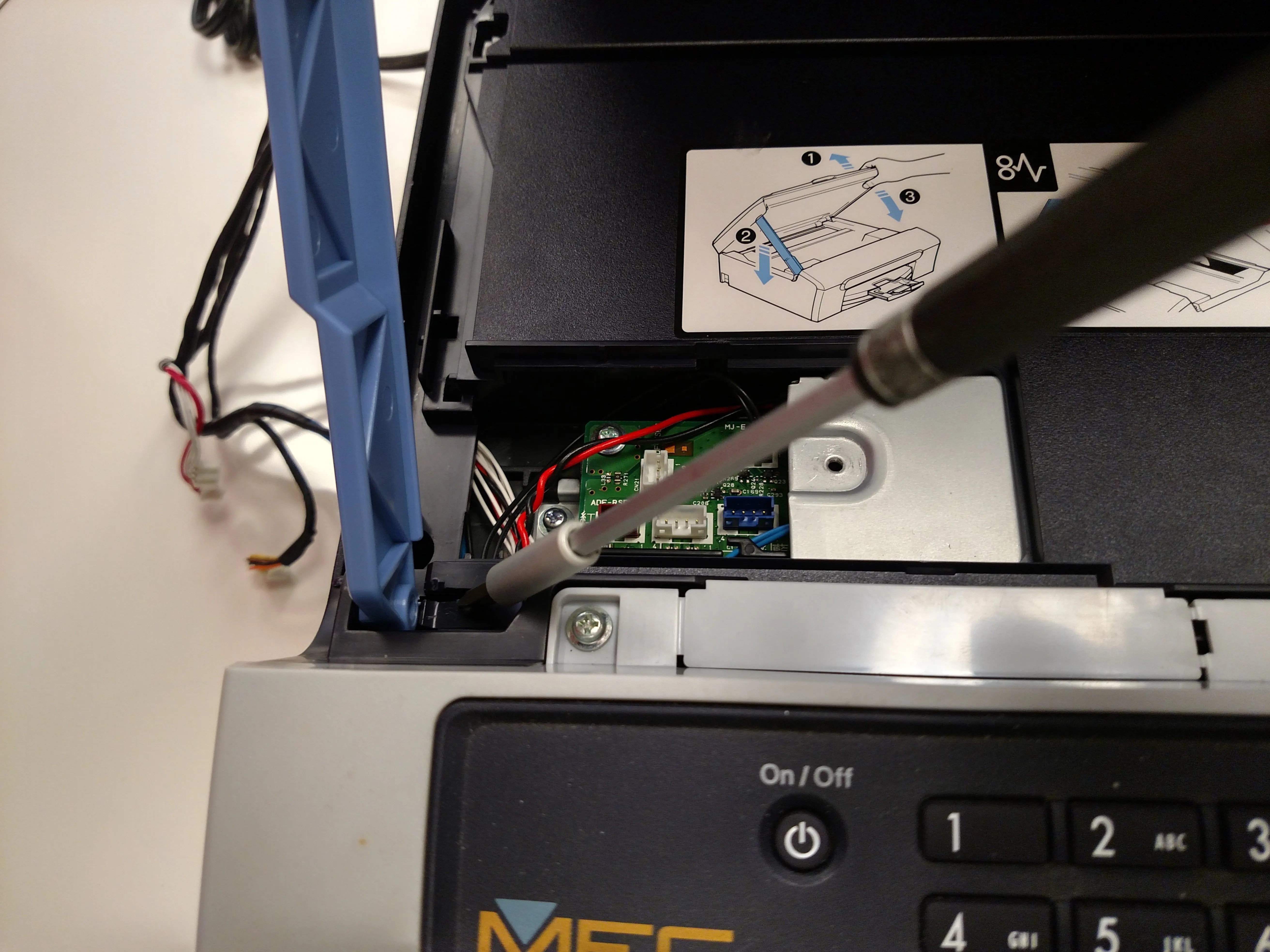

С помощью отвертки надавите на выступ, как показано на рисунке. Это позволит отсоединить шарнир от корпуса принтера, как показано на фото.

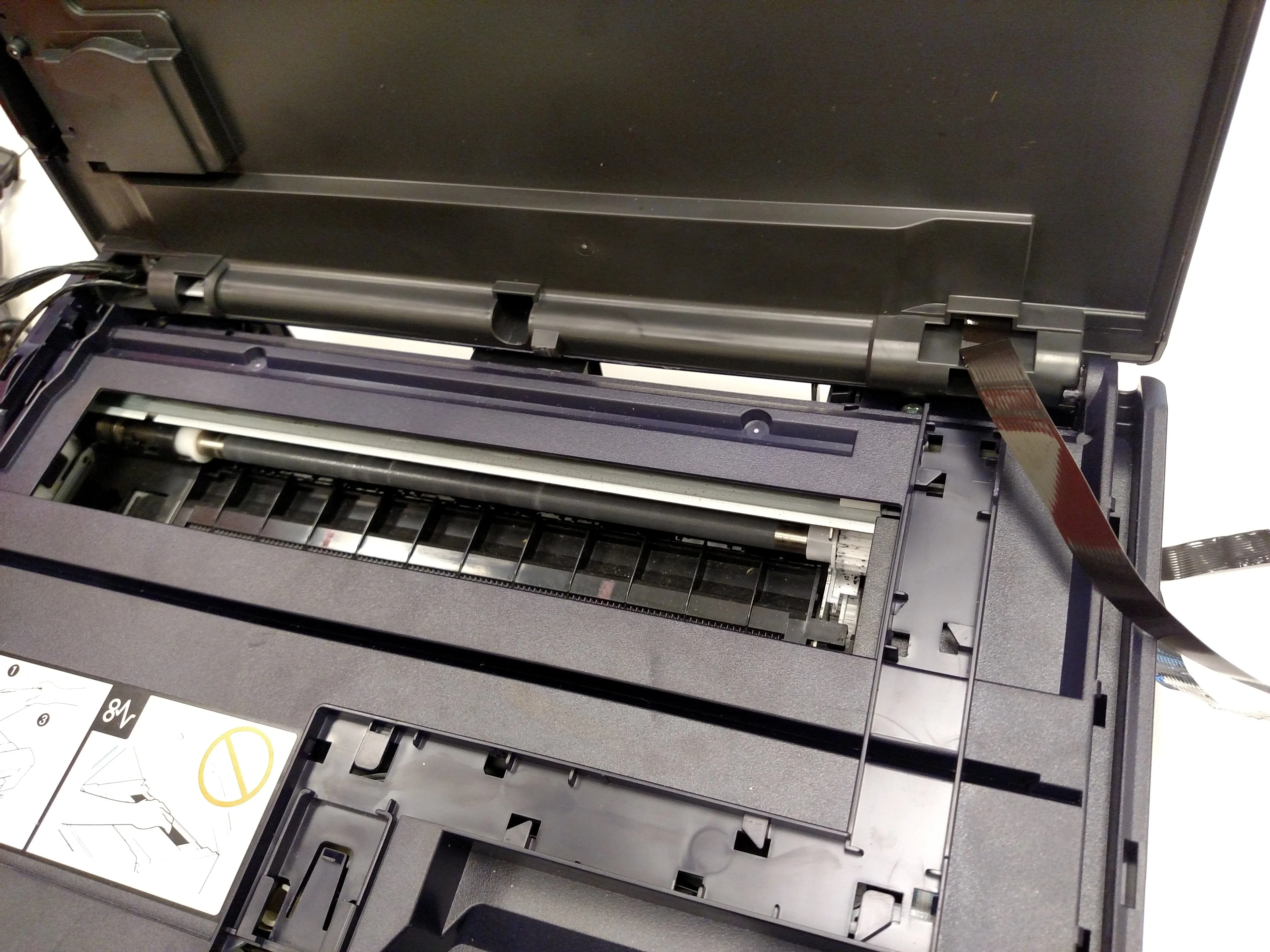

Шаг 7

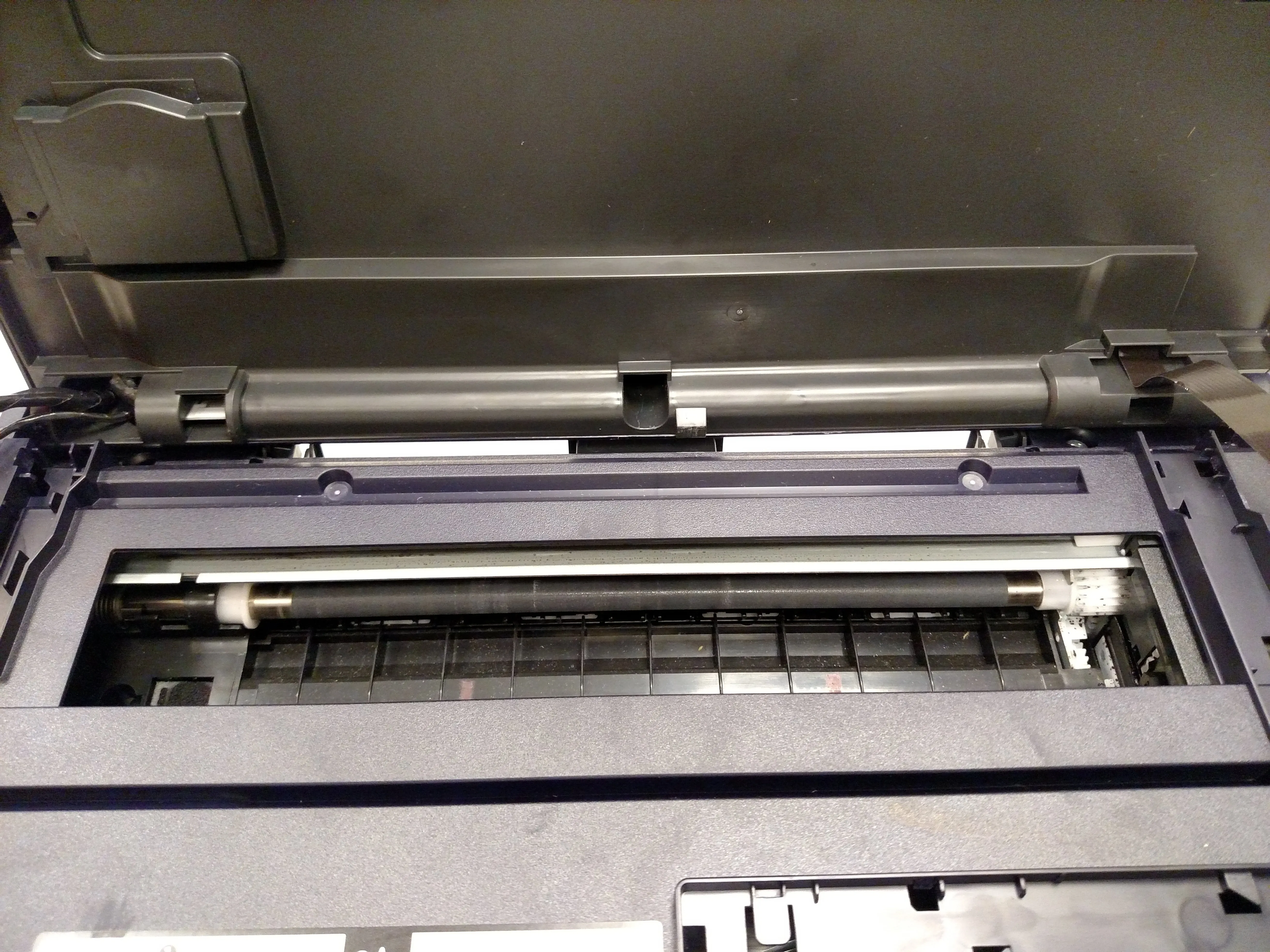

Полностью выдвиньте узел сканера, чтобы извлечь его часть.

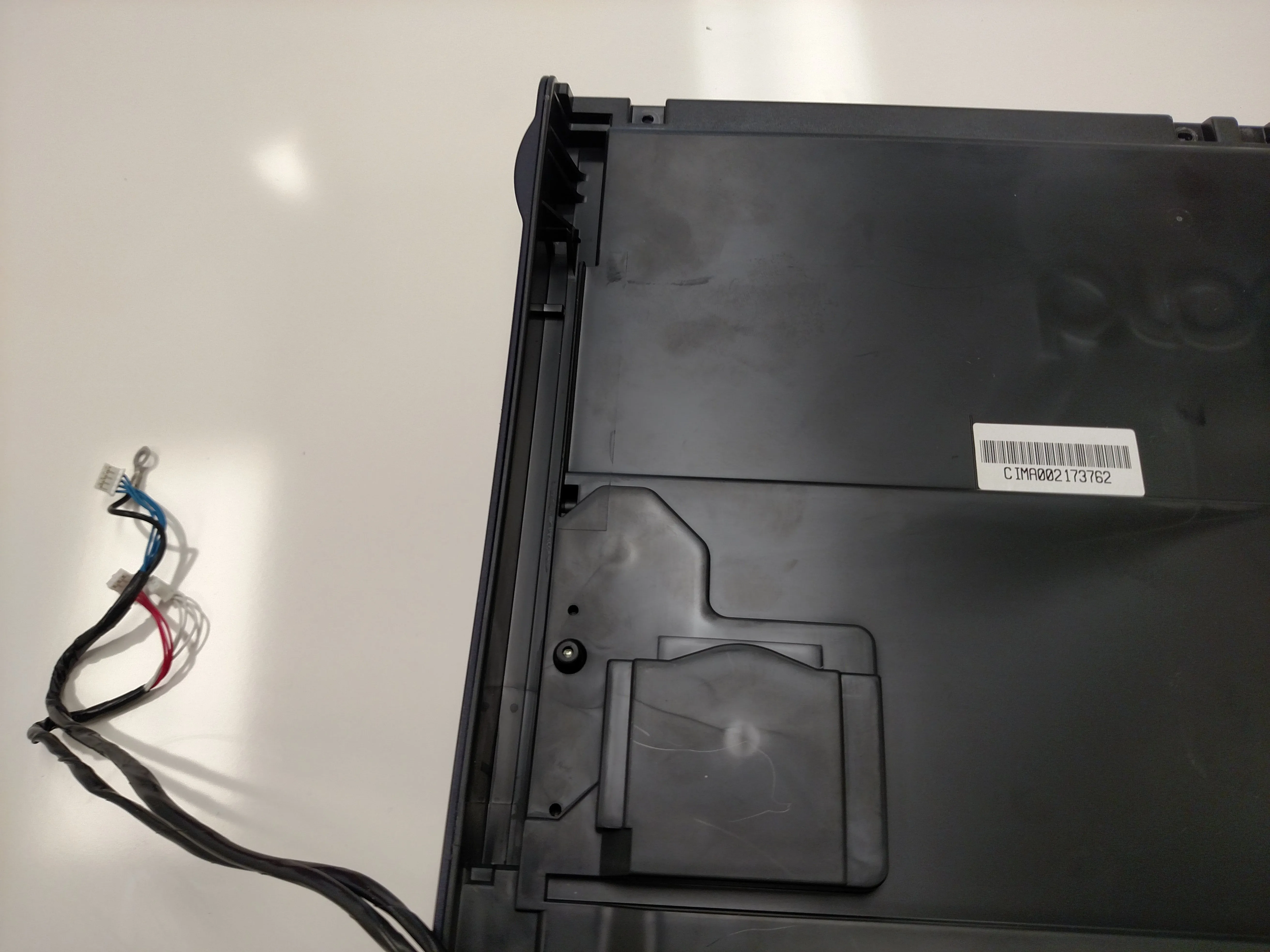

Шаг 8

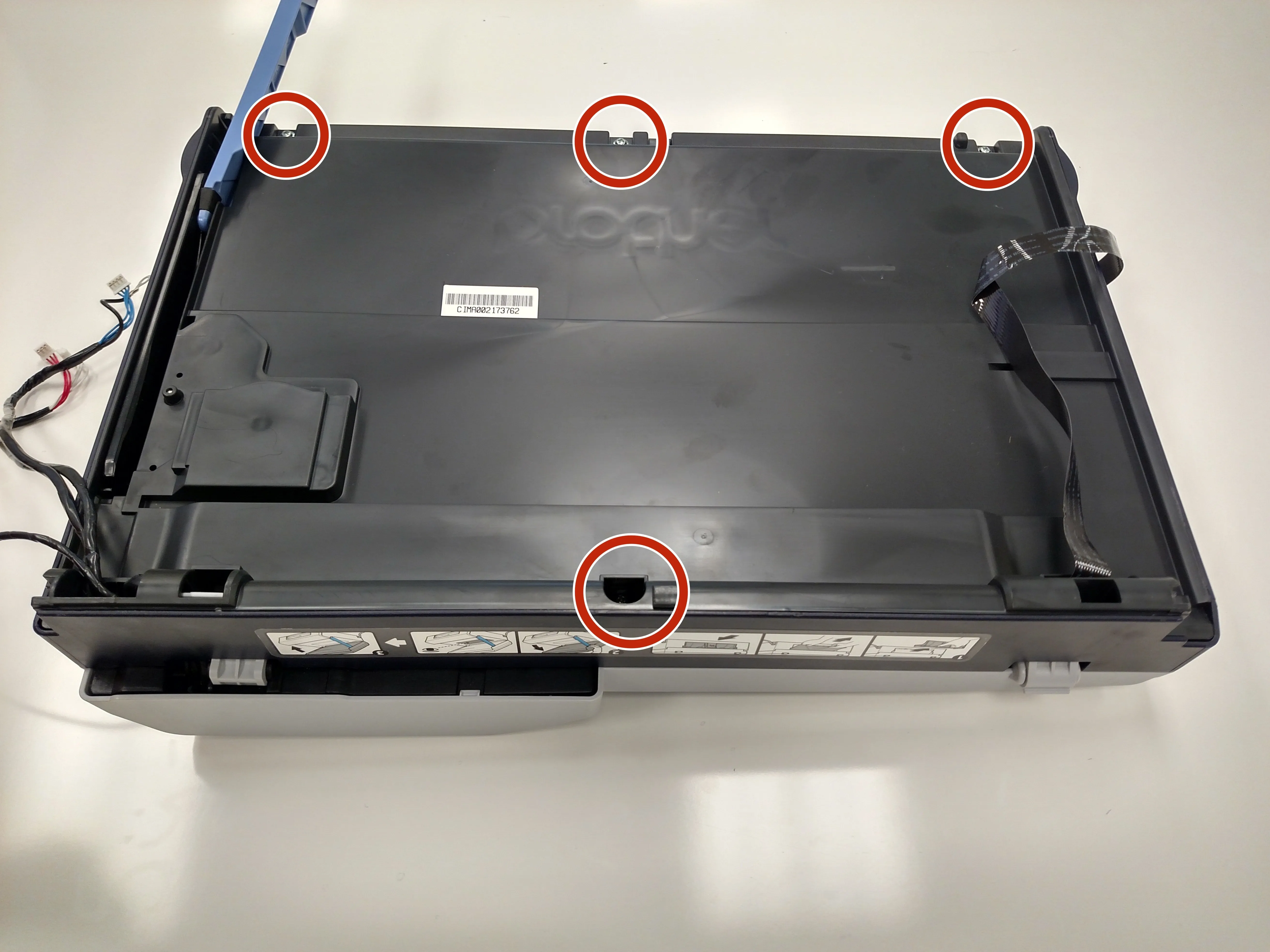

Сняв узел сканера, установите его на головку. С помощью отвертки Philips снимите шарнир и 4 винта с нижней части сканера.

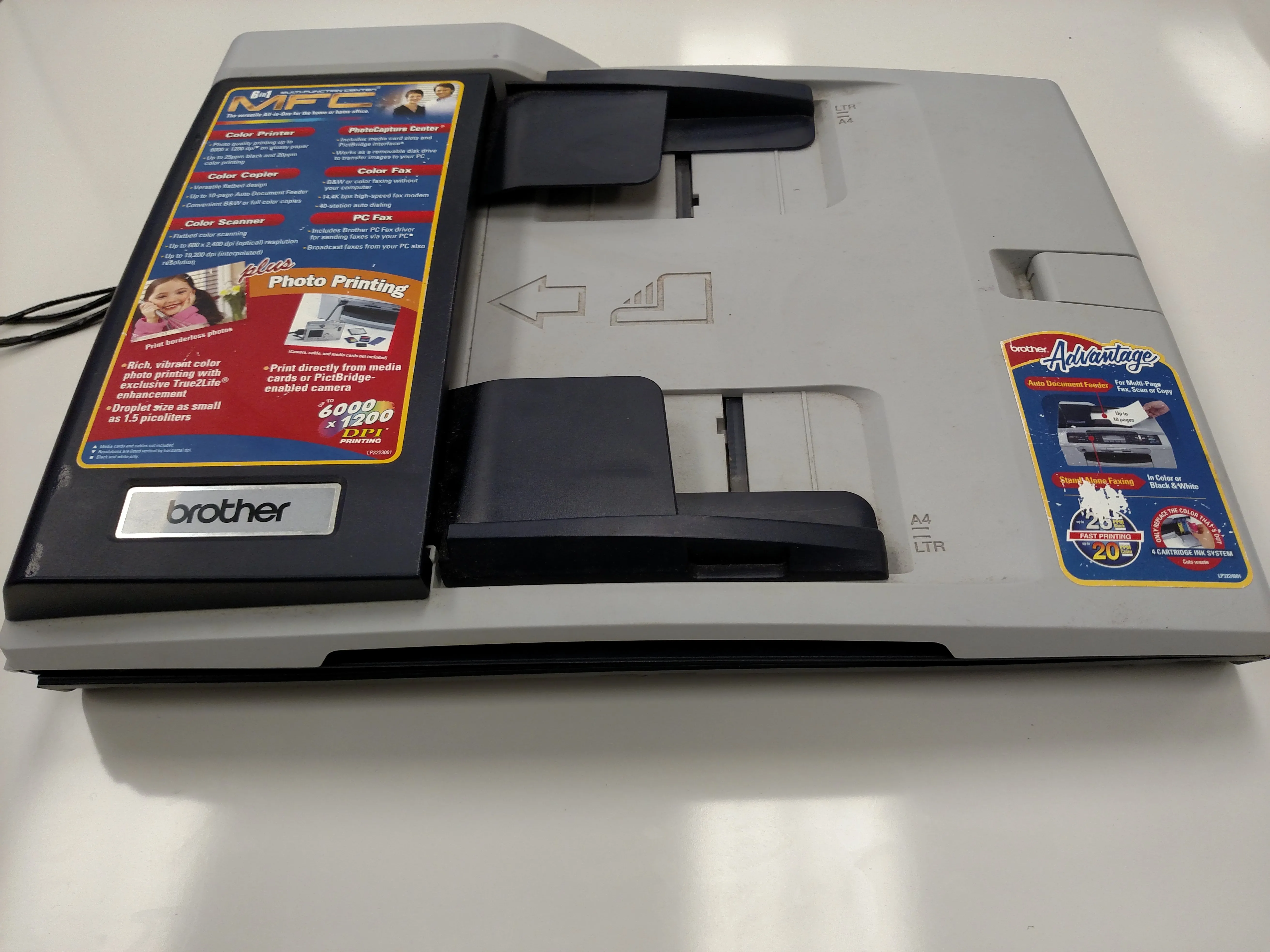

Шаг 9

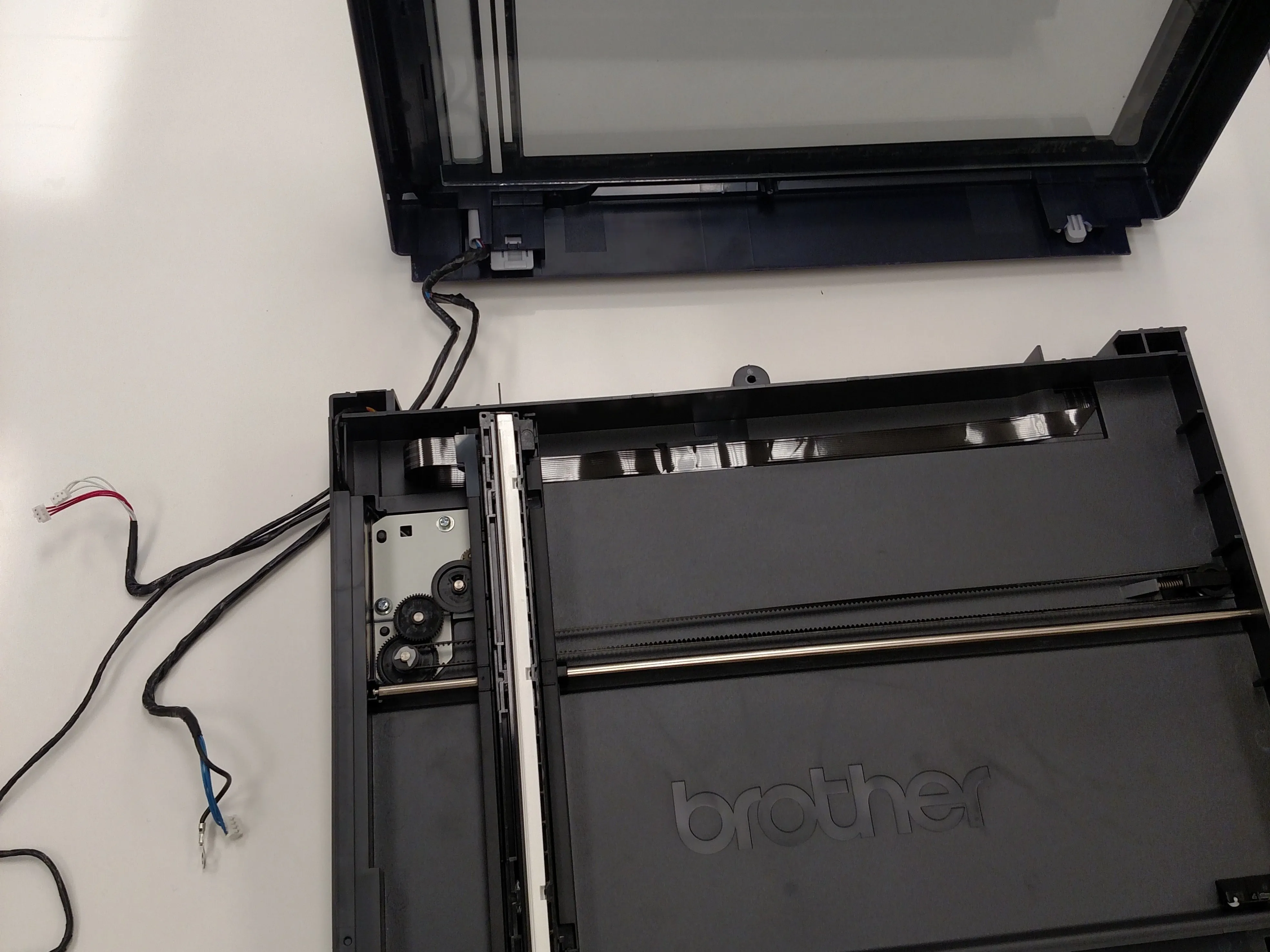

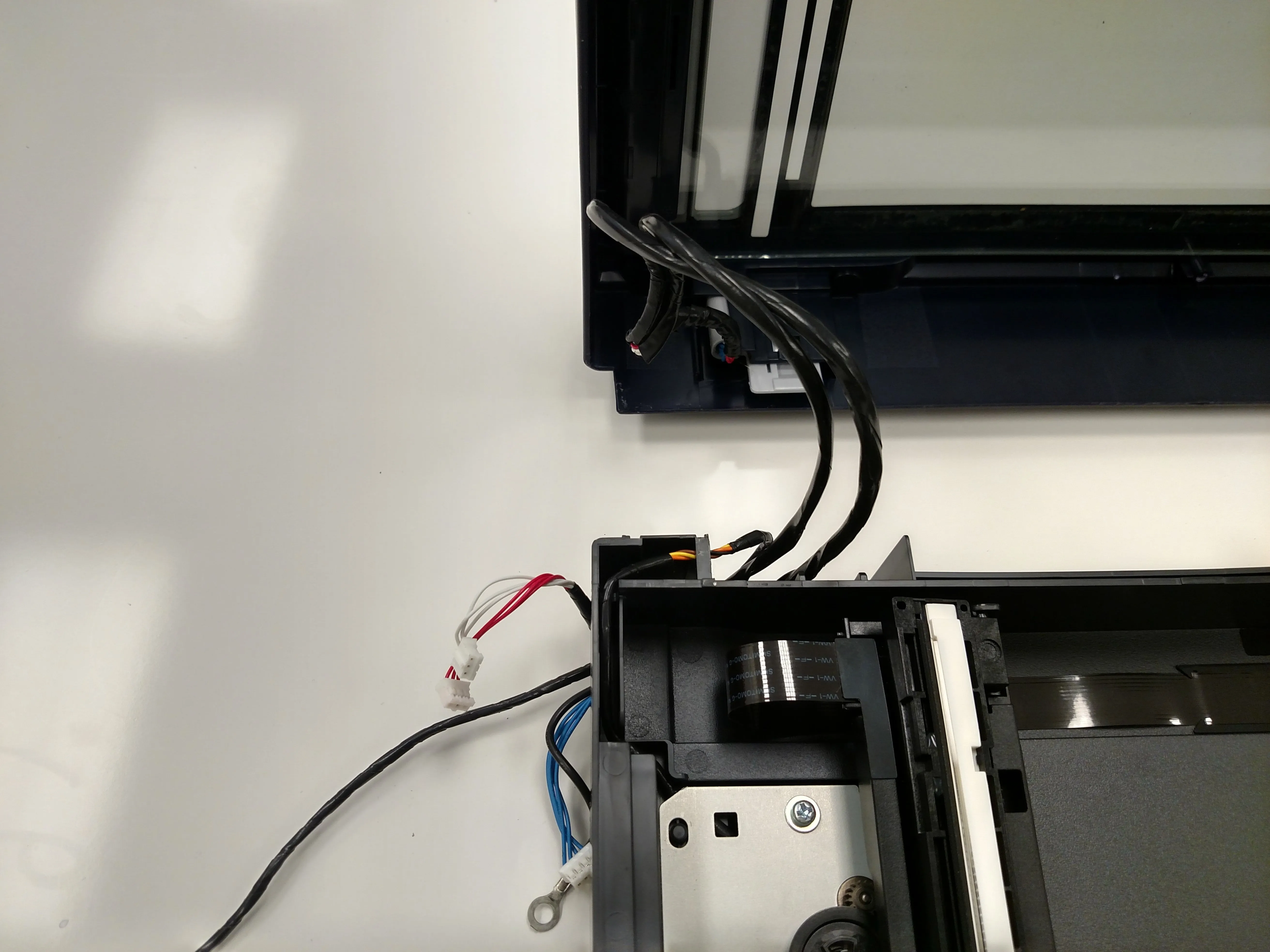

Положите устройство на противоположную сторону и осторожно подденьте верхнюю и нижнюю части сканера. Извлеките 4 заглушки из нижней части сканера.

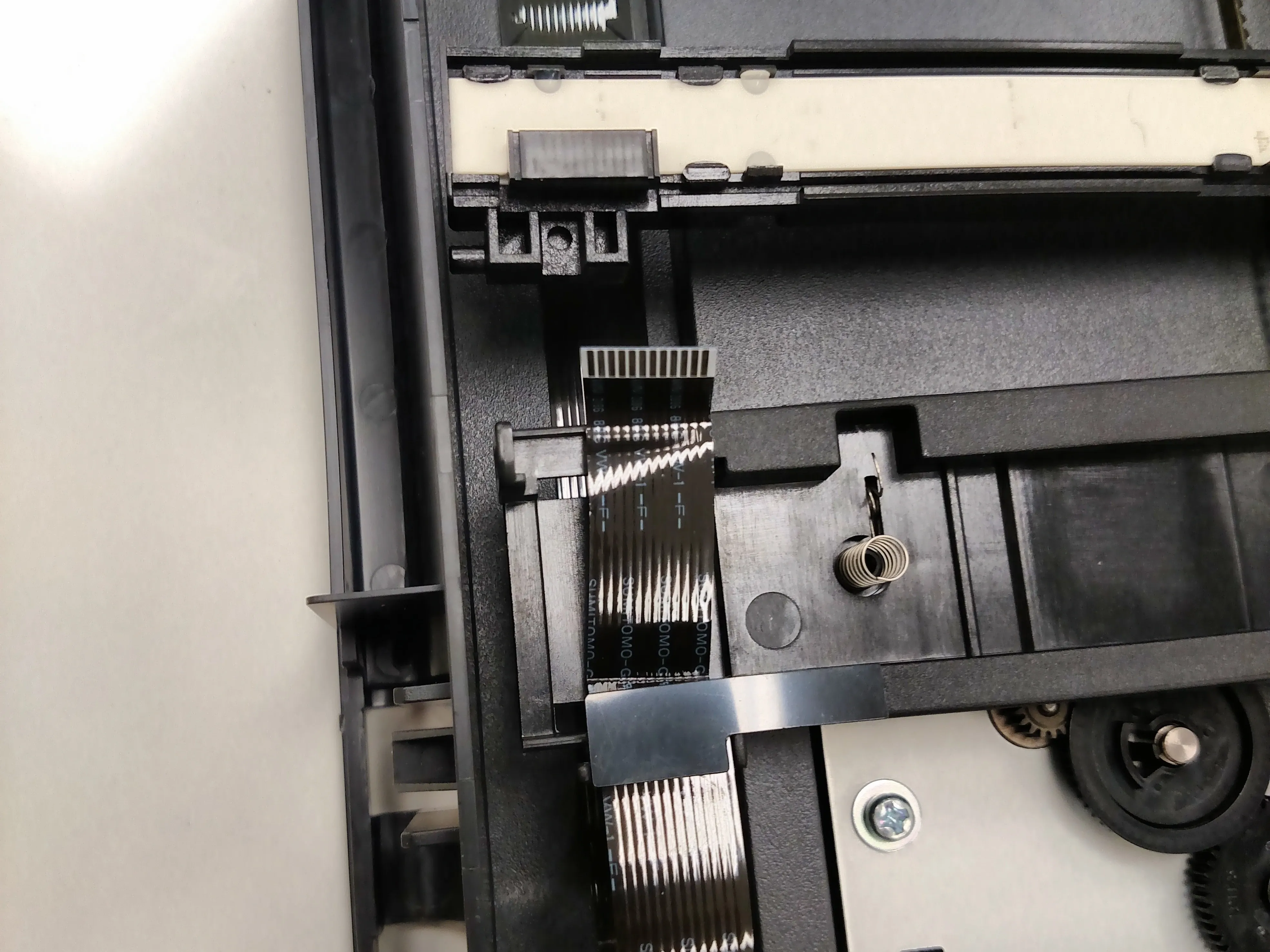

Шаг 10

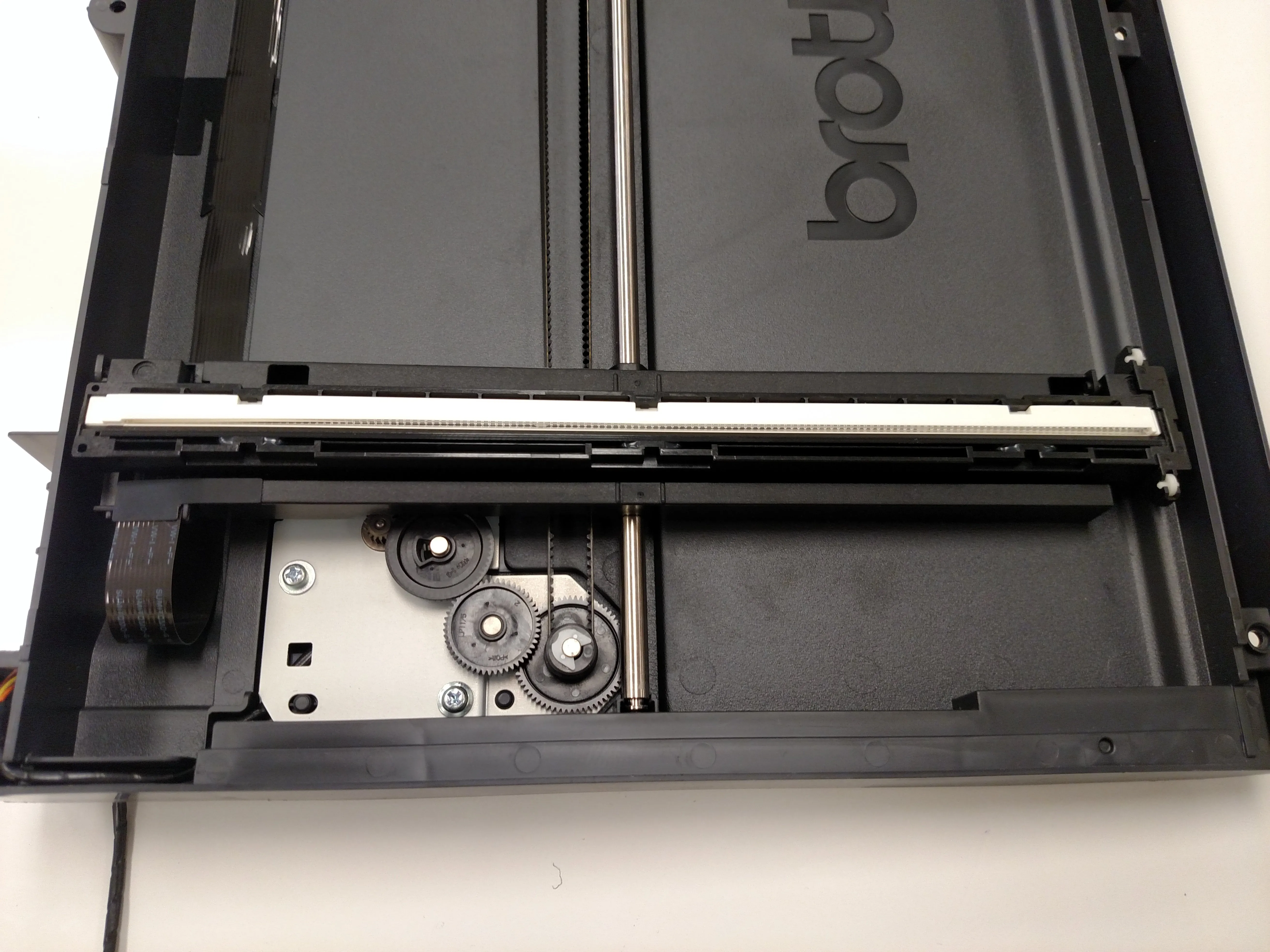

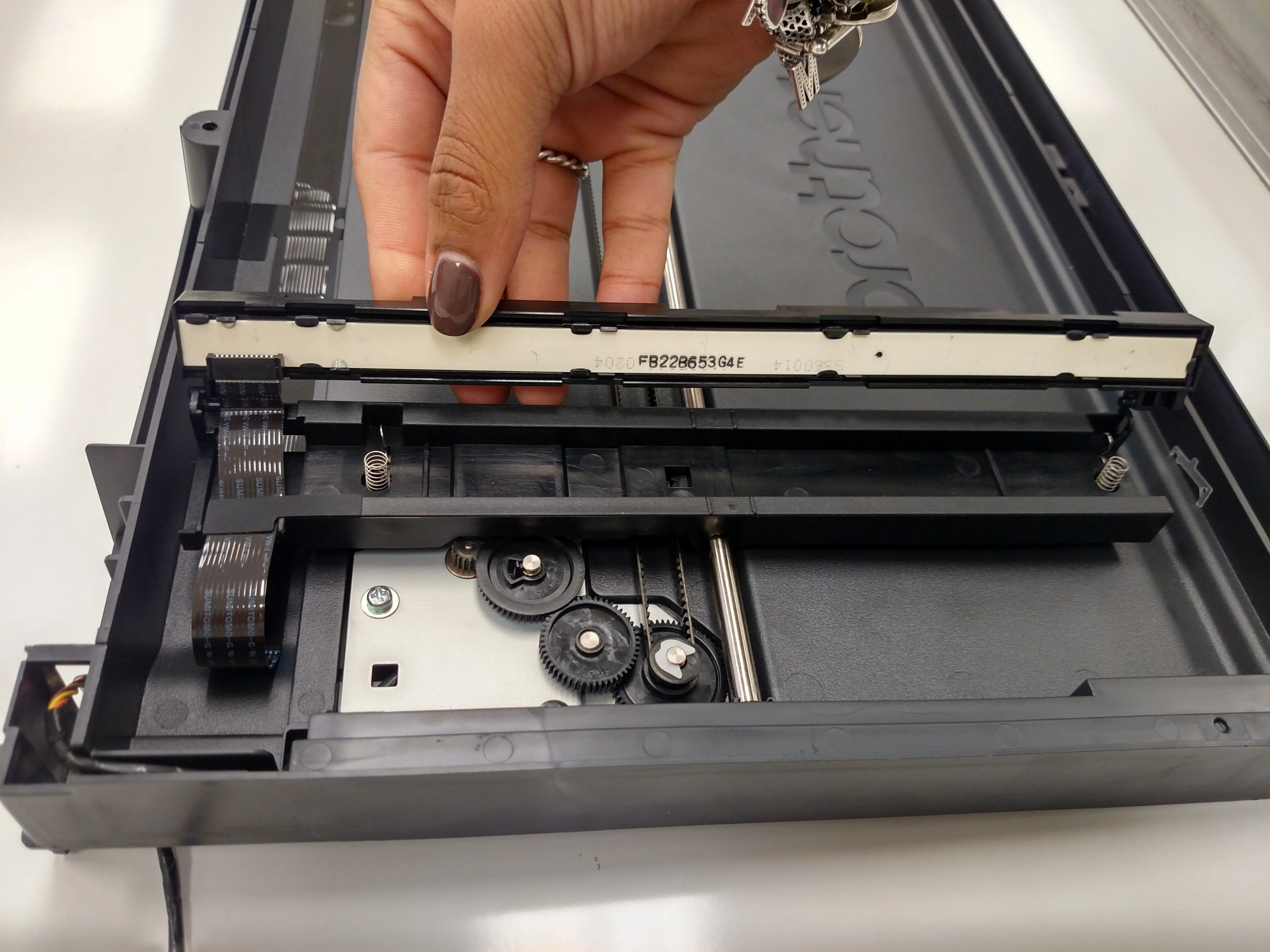

Чтобы снять датчик изображения, отсоедините колодку проводов и потяните его. После извлечения датчика изображения снимите две пружины, которые находятся под ним.
Шаг 11

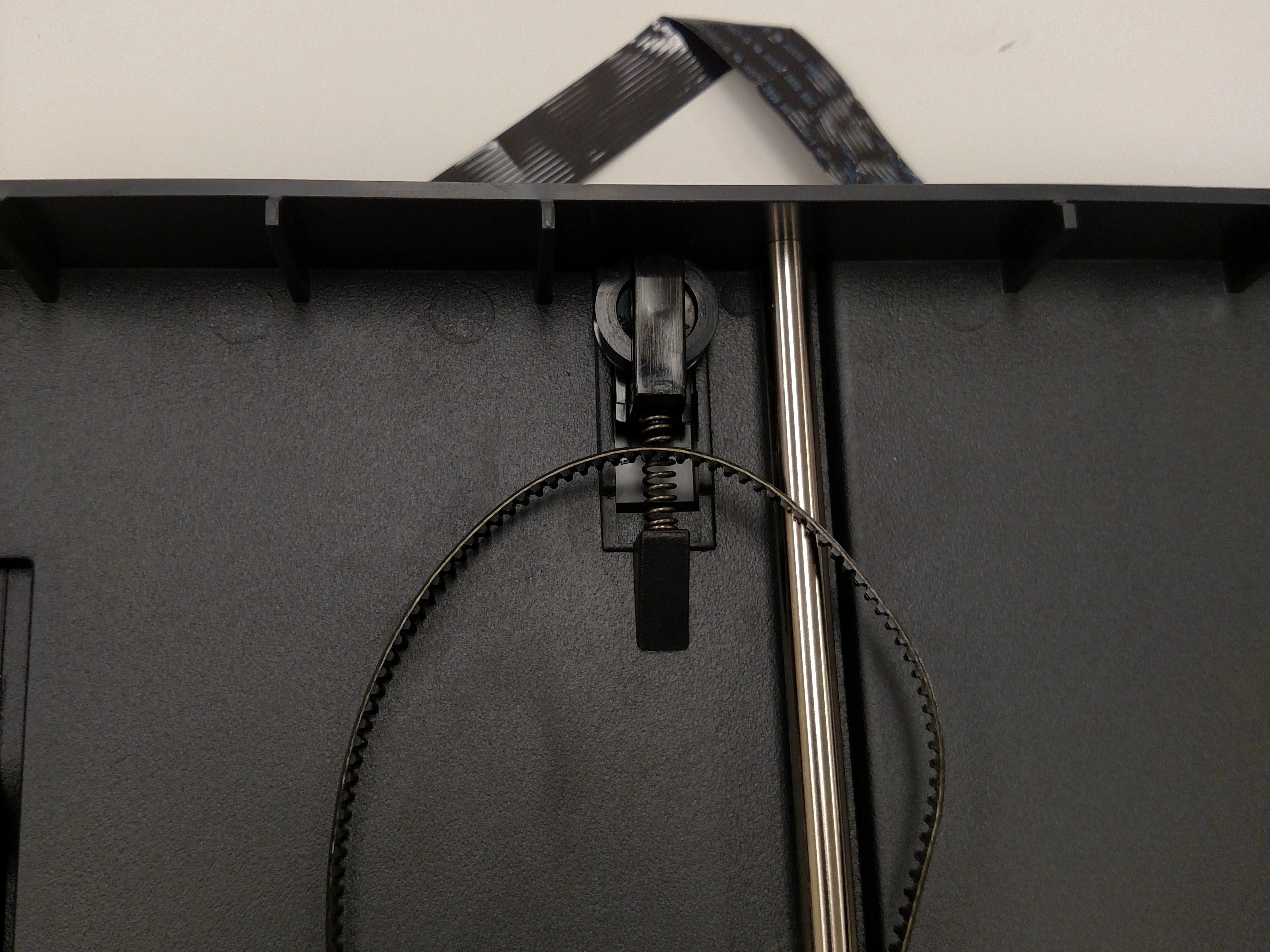

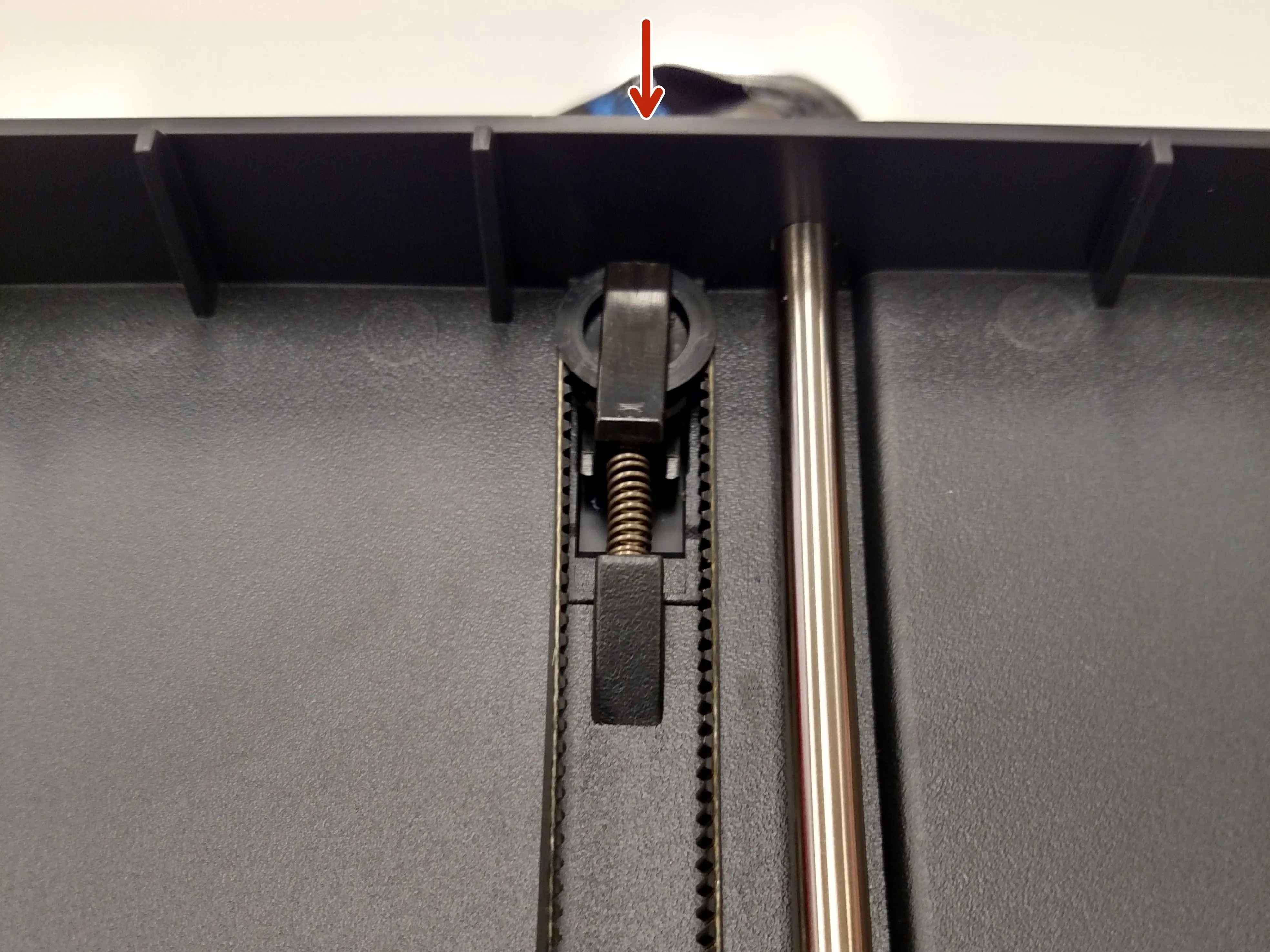

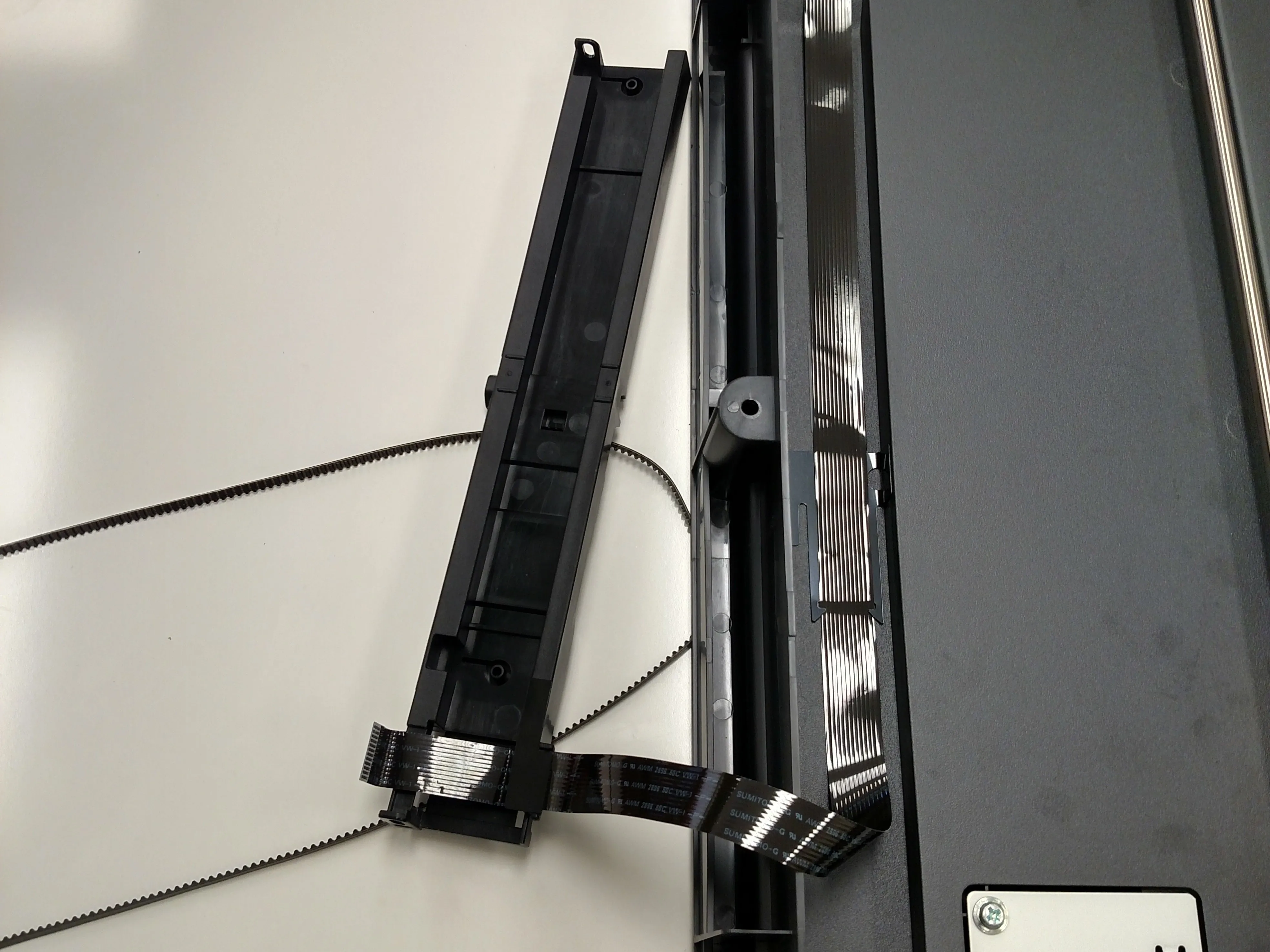

Чтобы снять ремень, сначала отложите датчик изображения в сторону, затем нажмите на основание шестерни, чтобы ослабить ремень и снять его с шестерни.

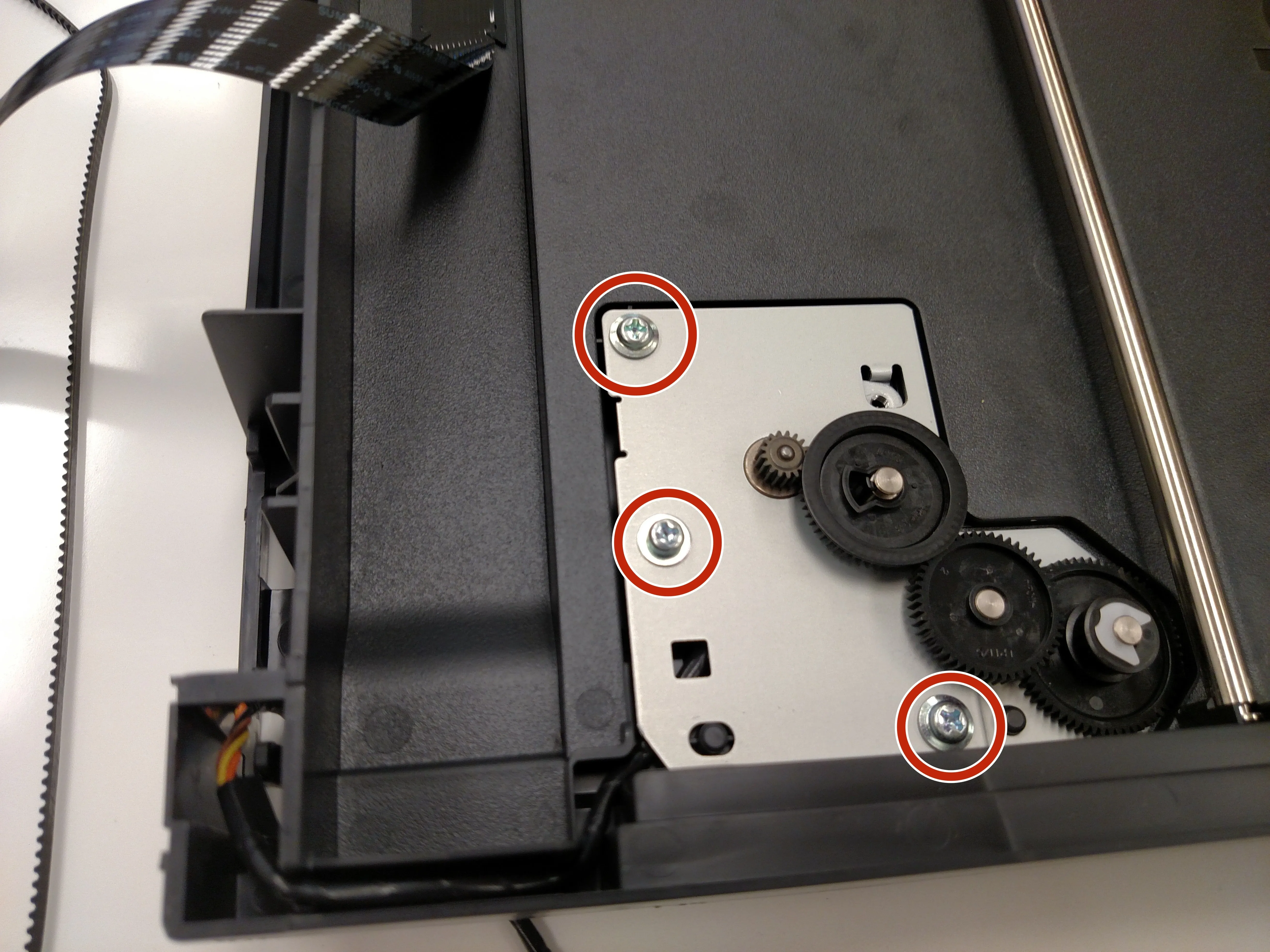

Шаг 12

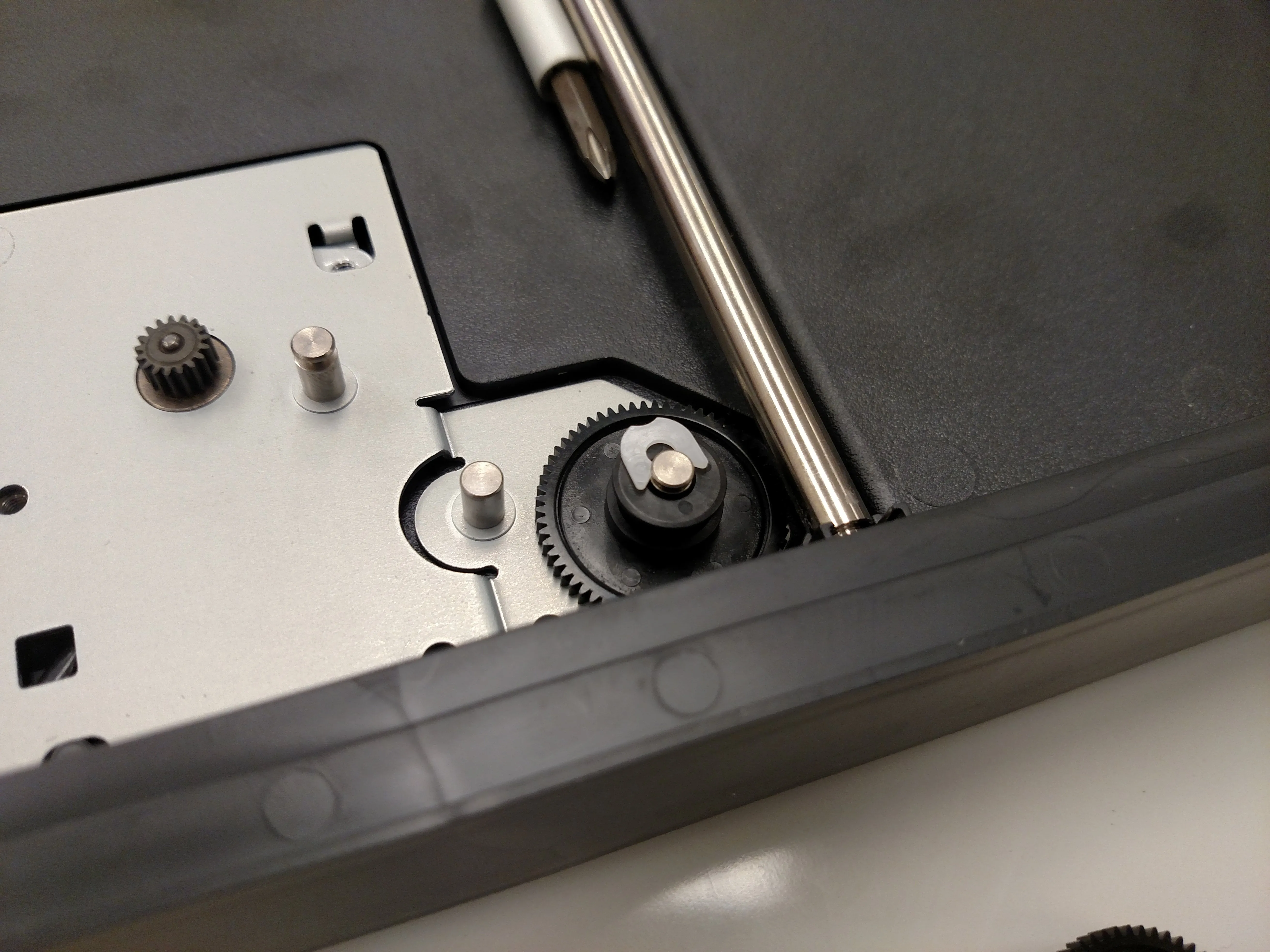

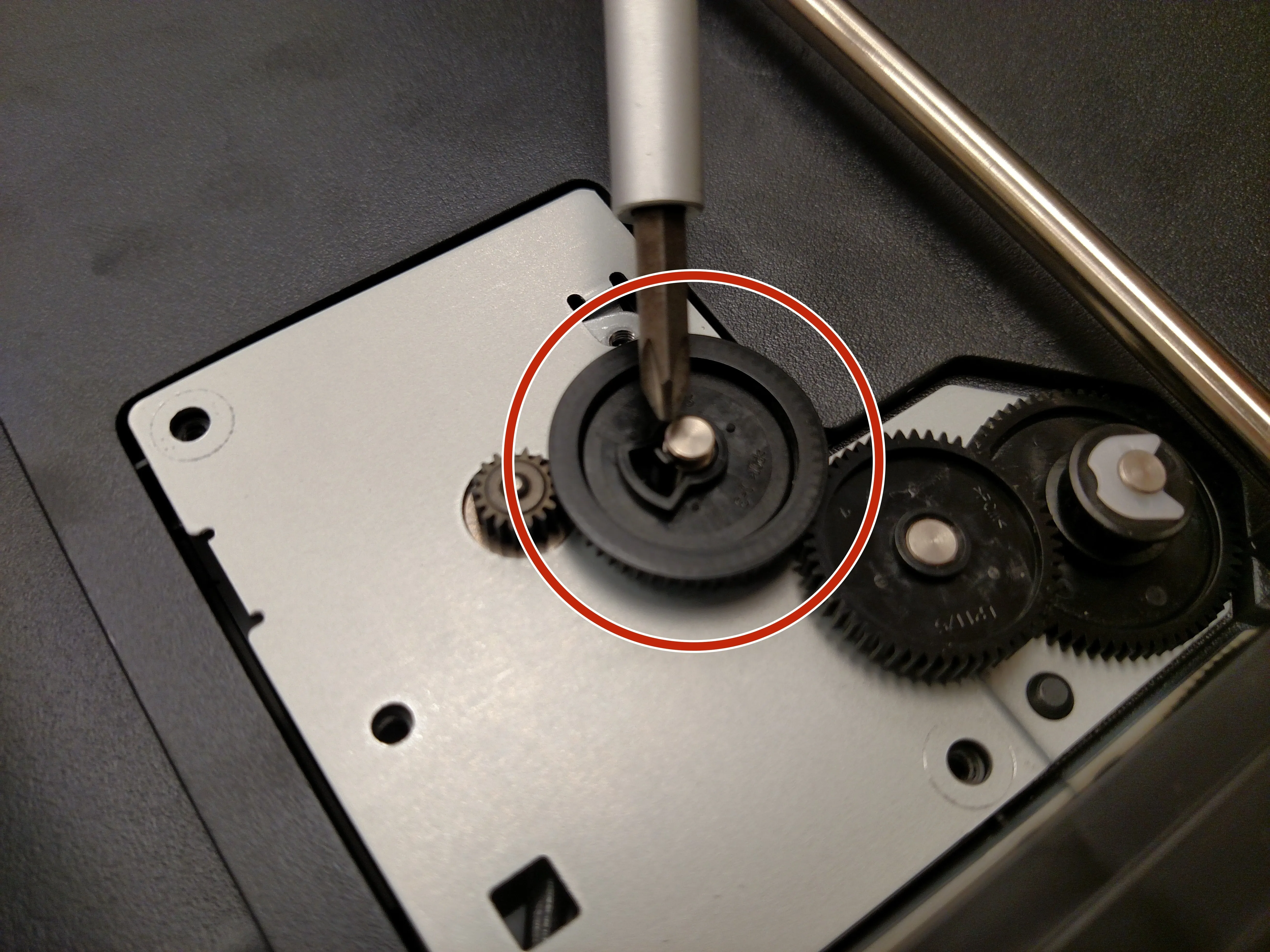

Выкрутите 3 выделенных винта. Для шестерни, приводимой в движение двигателем, нажмите на выступ в выделенной шестерне, чтобы снять установленную шестерню. Для шестерни, которая была прикреплена к ремню, снимите С-образный зажим, чтобы снять шестерню, а затем снимите последнюю шестерню.

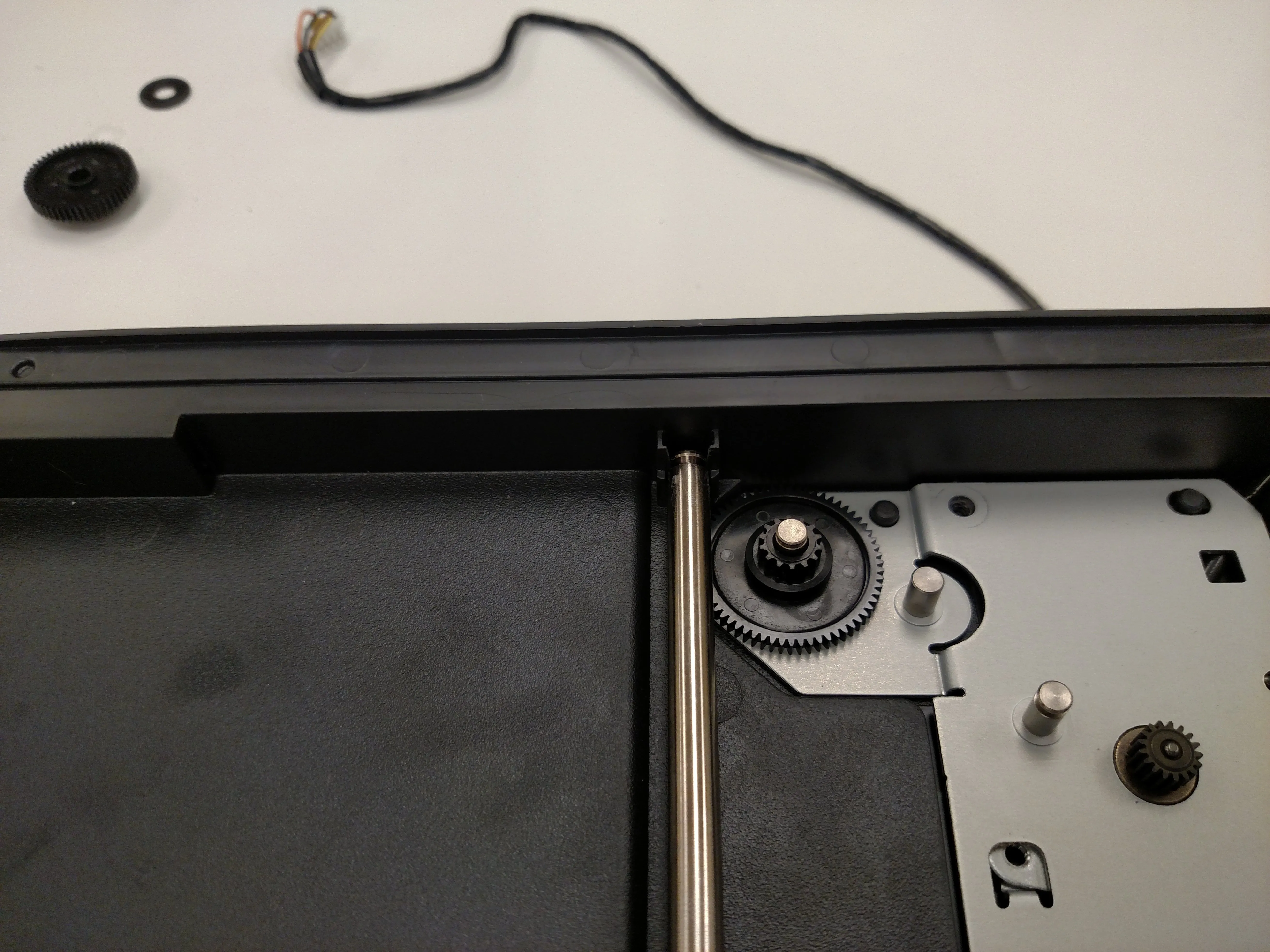

Шаг 13

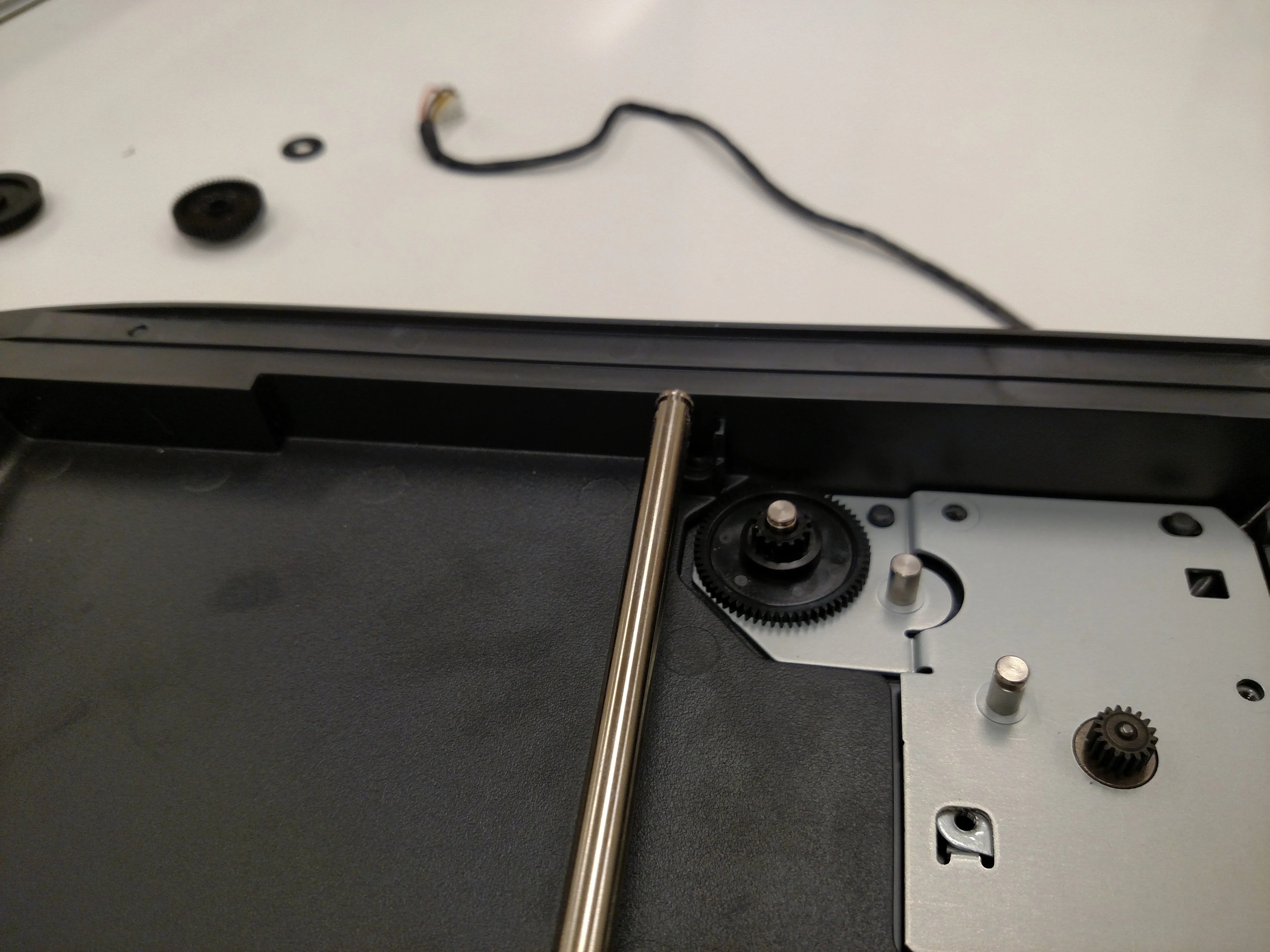

После снятия шестеренок приподнимите удерживаемый конец металлического стержня и вытащите его с другой стороны.
Шаг 14

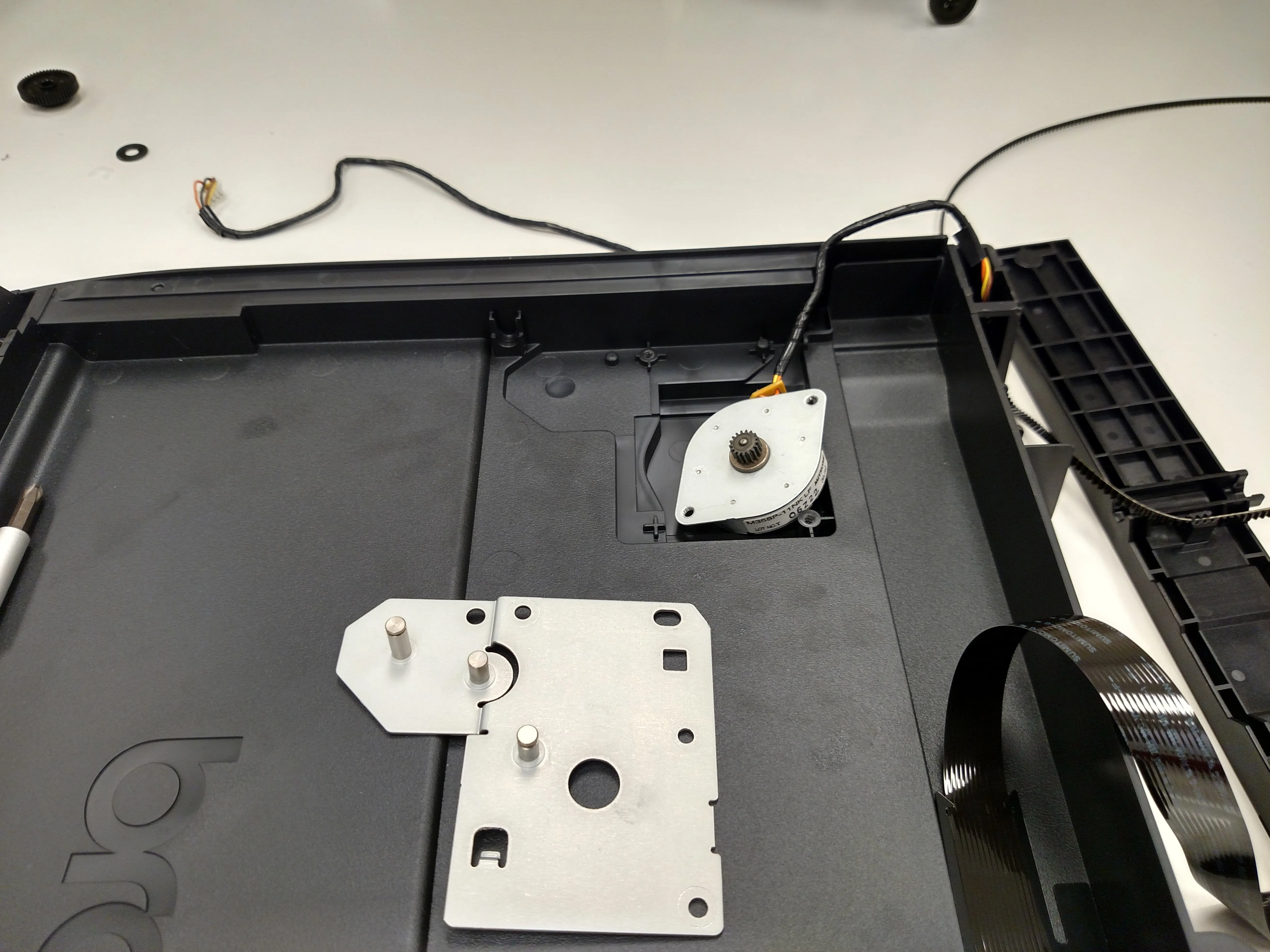

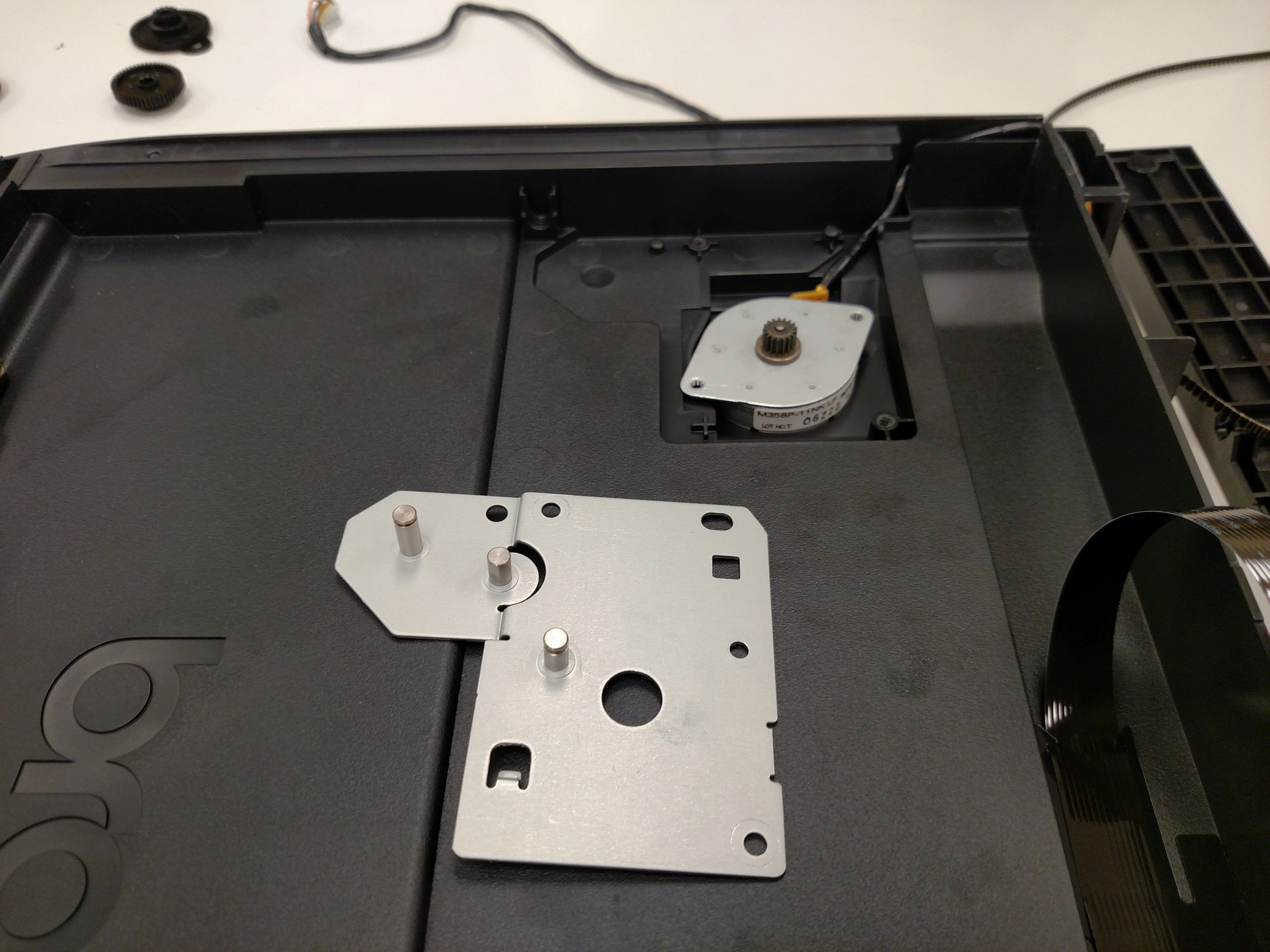

После извлечения штока снимите металлическую пластину, в которой находились шестерни, а затем извлеките двигатель.
