Разборка Brother P-Touch TZe Tape 12mm
Введение
Обзор картриджа, процесса печати и разрешения.
Разборка была немного разрушительной. Возможно, при достаточной осторожности удастся вскрыть картридж неразрушающим способом.
Шаг 1 Обзор картриджа
Вставьте сюда мудрость.
Шаг 2 Расход ленты
Верхняя прозрачная лента
Лента с термочернилами
Белая подложка с клеем
Зона термопринтера

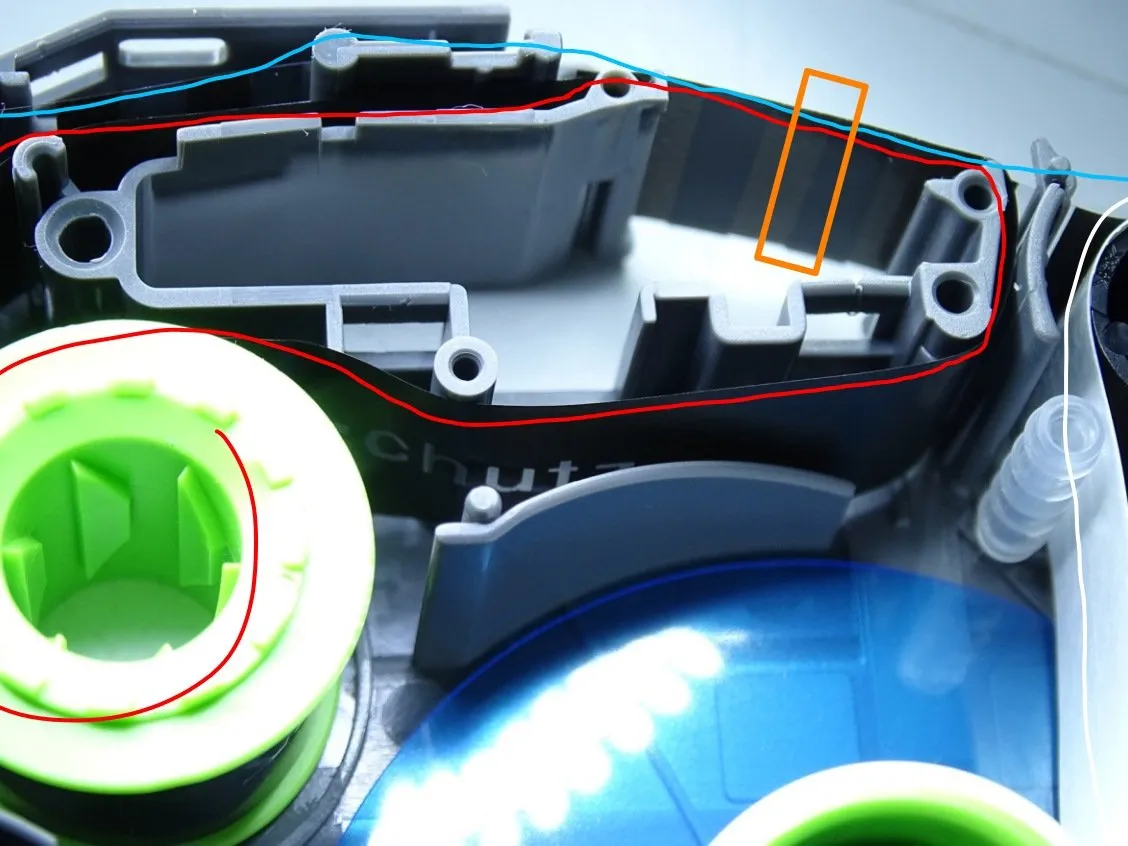

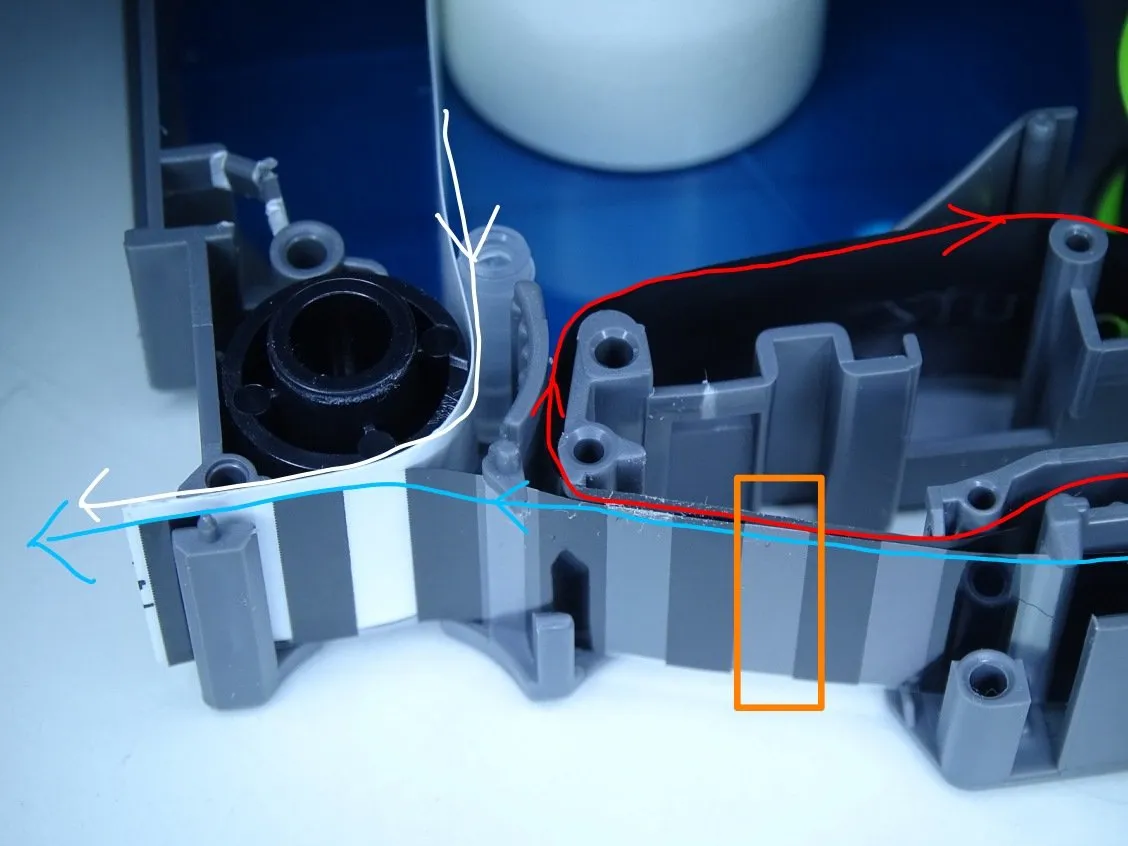

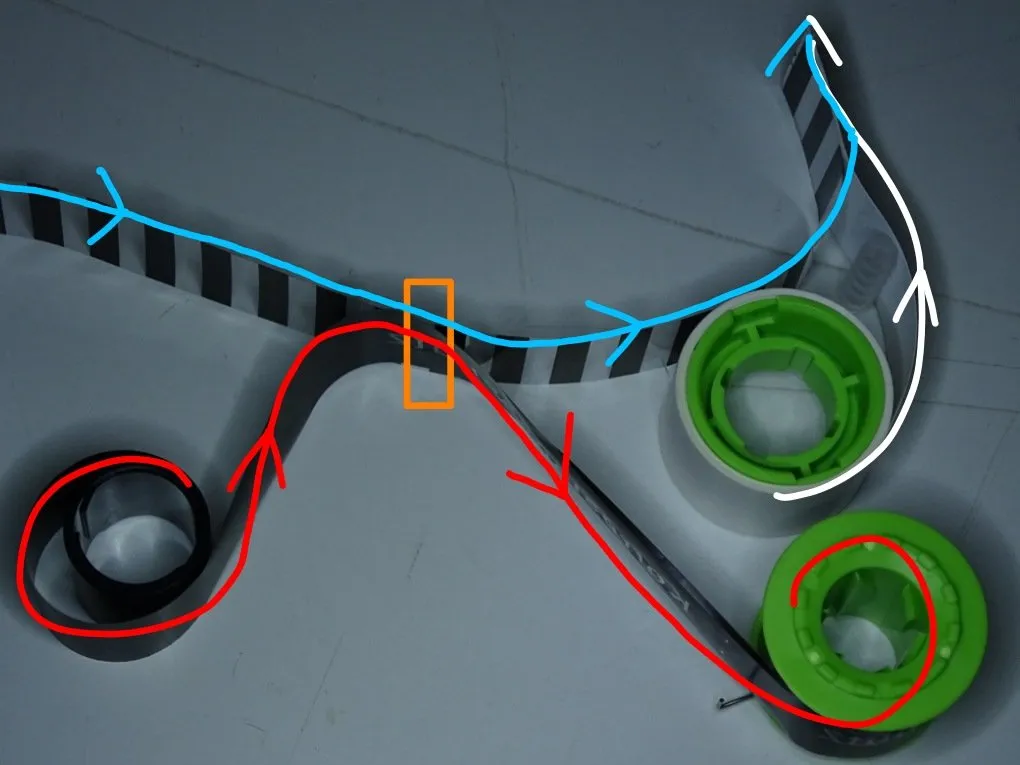

Шаг 3 Процесс печати
Верхняя прозрачная лента (светло-голубая линия) обычно полностью чистая.
Лента пуста, и полоски зебры указывают на это пользователю.
Лента с термочернилами разматывается и снова накатывается на другой ролик.
В зоне печати один столбец тепловых 'пикселей' нагревает термочернила (красная линия) и приклеивает их к прозрачной верхней ленте (синяя линия).
Затем прозрачная верхняя лента ламинируется белой подложкой (белая линия).

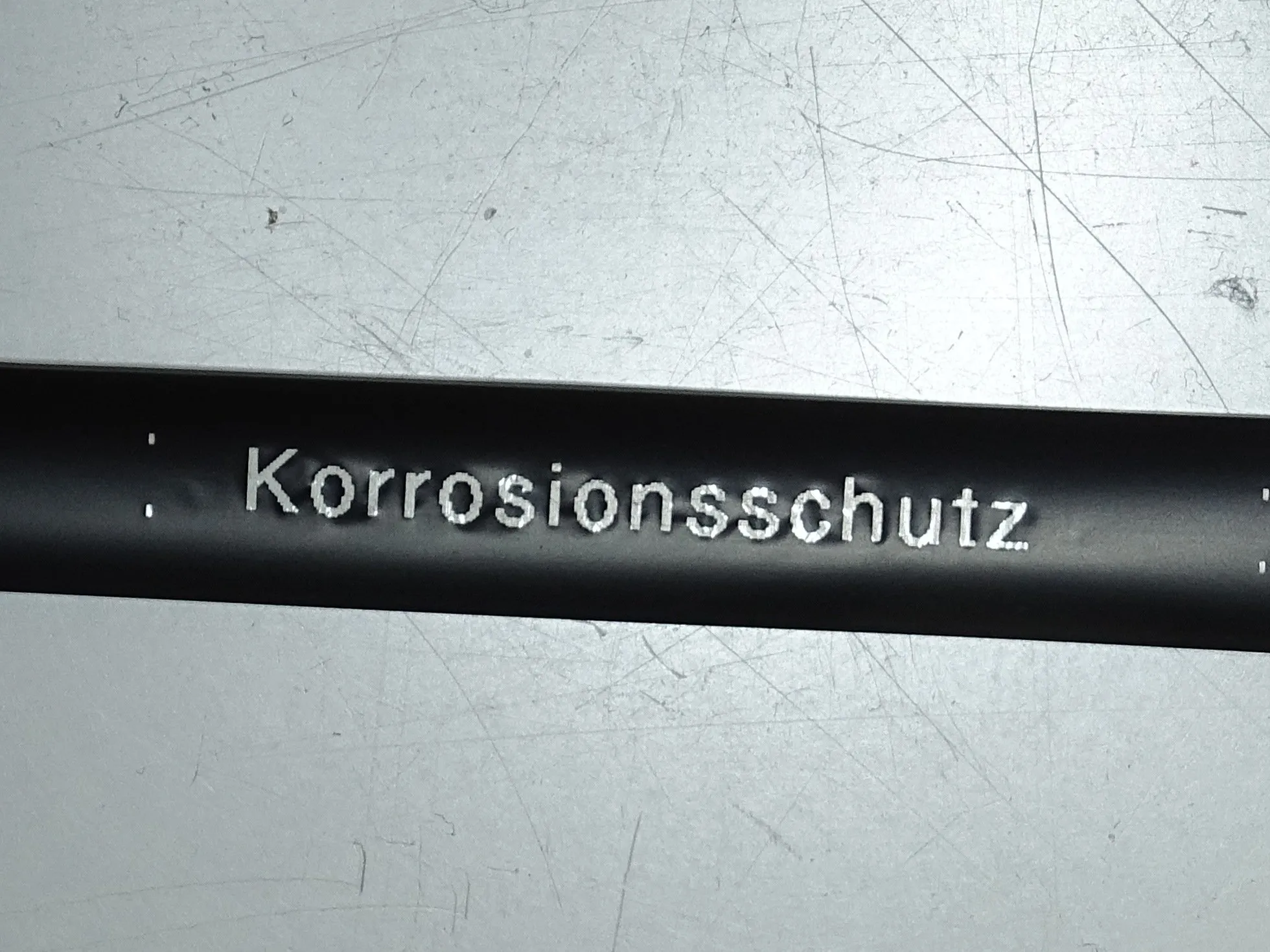

Шаг 4 Перевернутое изображение на чернильной ленте
Поскольку чернила из напечатанных мест теперь находятся на этикетке, а не на чернильной ленте, вы можете увидеть перевернутое изображение всего, что когда-либо печатал картридж.
Имейте это в виду при печати конфиденциальной информации, такой как пароли или PPI!

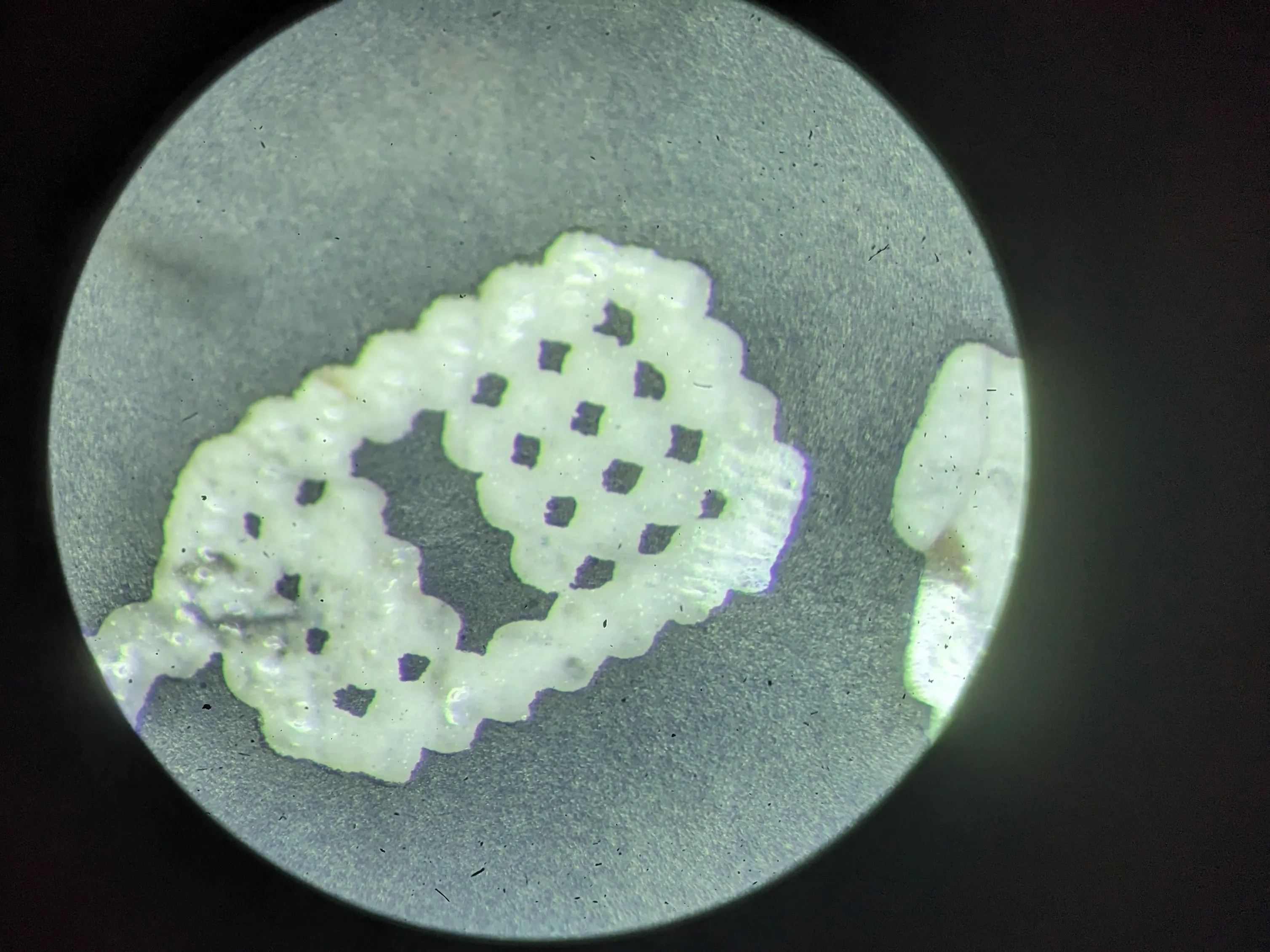

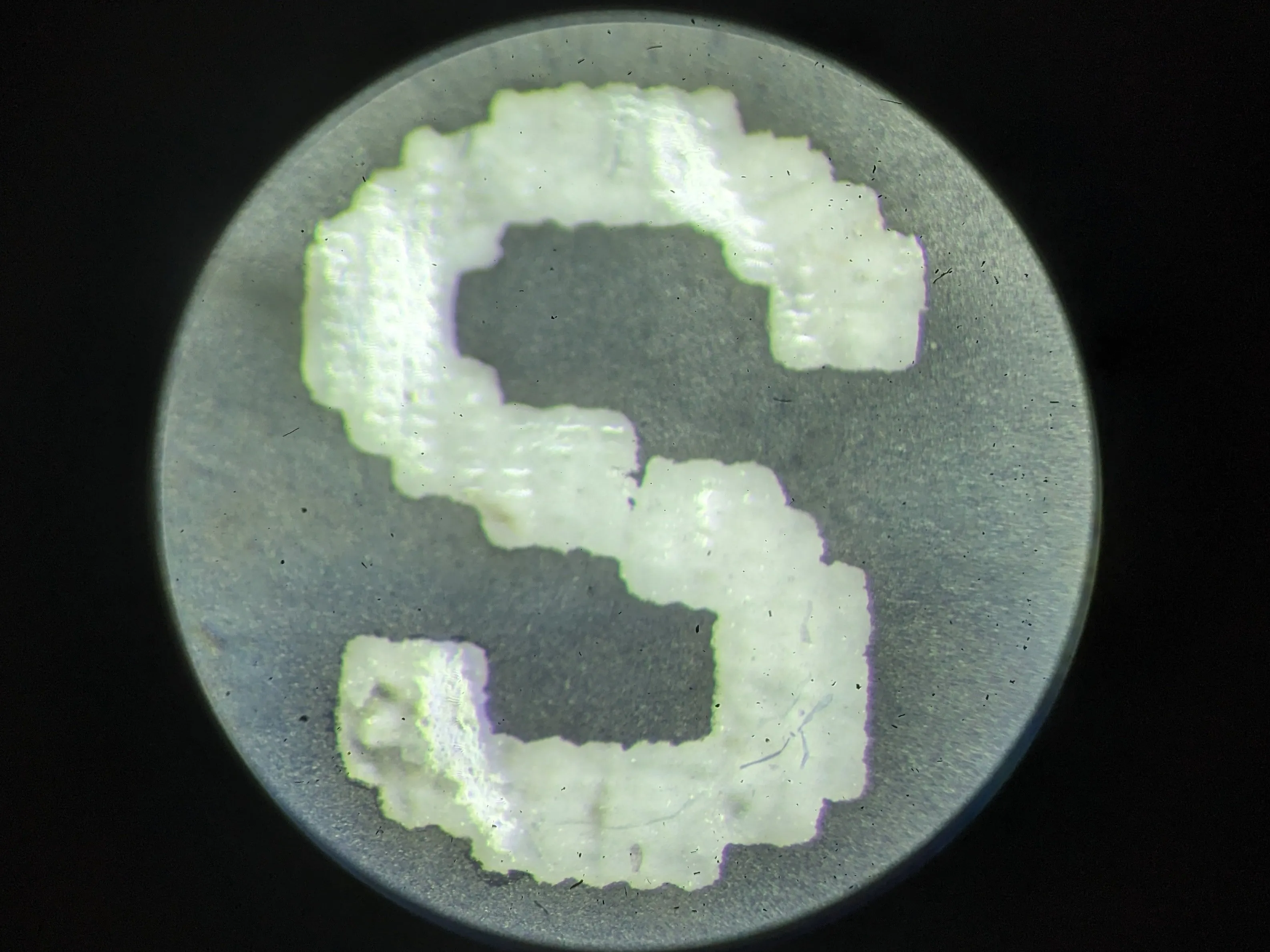

Шаг 5 Разрешение
Разрешение шрифта текста кажется ниже, чем у иконок (эта иконка должна напоминать старый мобильный телефон).
Маленькие точки на мобильном телефоне находятся на расстоянии около 180 мкм друг от друга.
Оба изображения получены при одинаковом увеличении. Диаметр круга изображения составляет около 2,5 мм.
