Разборка беспроводного маршрутизатора Buffalo WZR-300HP

Что вам нужно

Инструменты

Снимите четыре резиновые втулки, они хорошо приклеены, так что потребуется некоторое усилие.

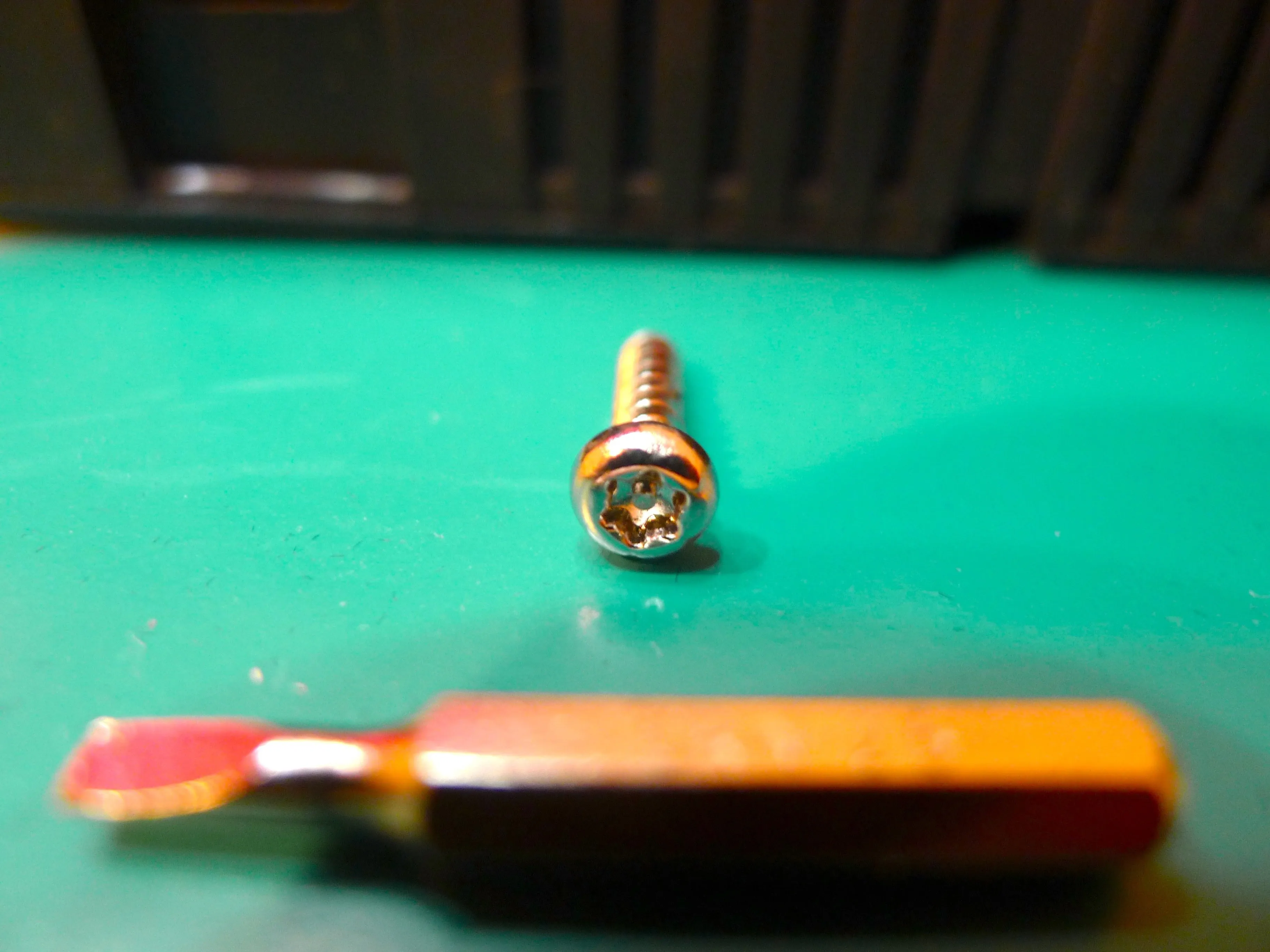

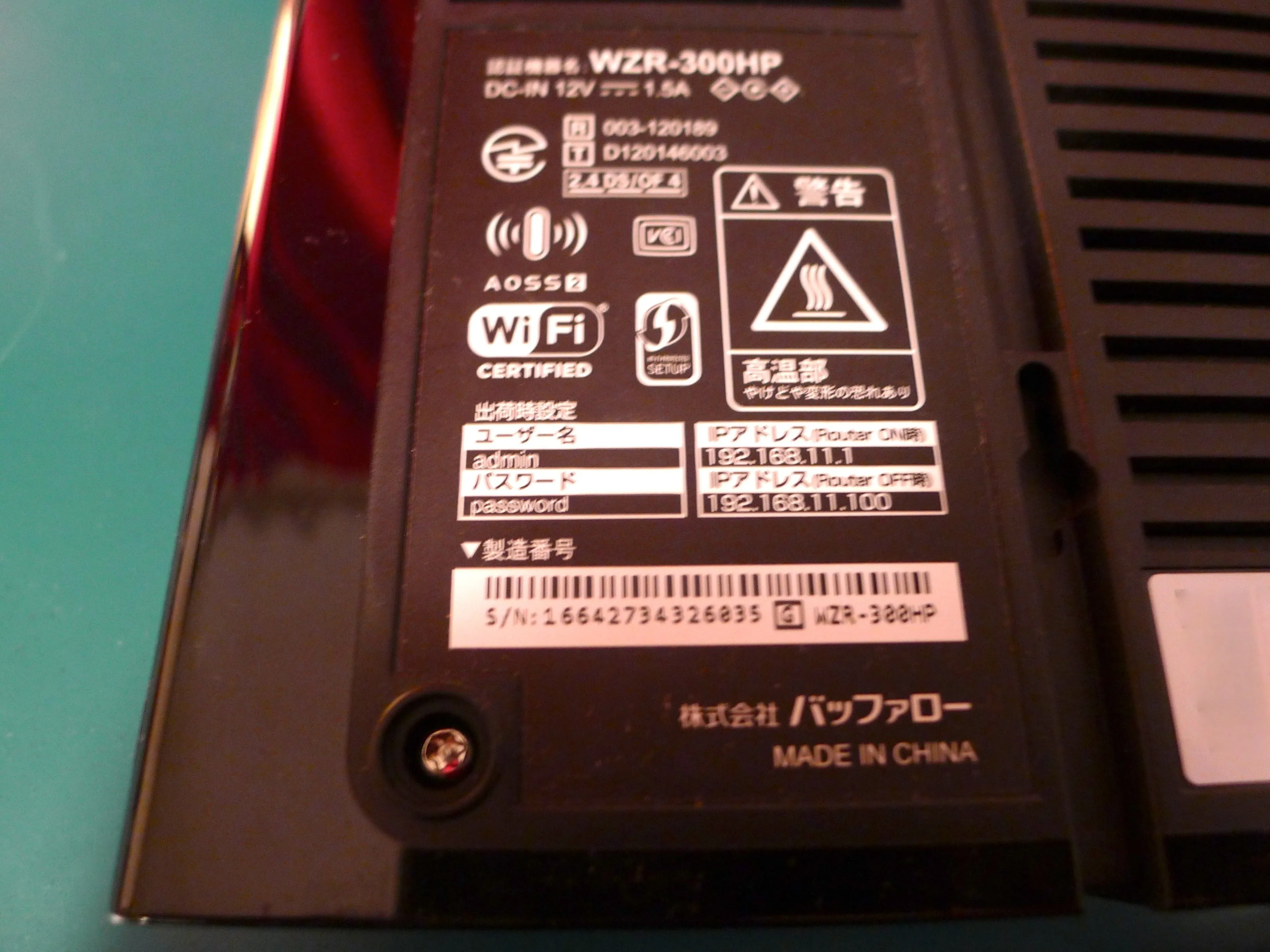

Головка винта нестандартная (Torx T9 или T10) с 'защитным штифтом'.
Если у вас нет биты Torx, вы можете использовать тонкую плоскую отвертку (около 1,5 мм), чтобы вставить ее в паз :)
На моем маршрутизаторе я легко отщелкнул этот штифт, что позволило мне использовать стандартные биты.

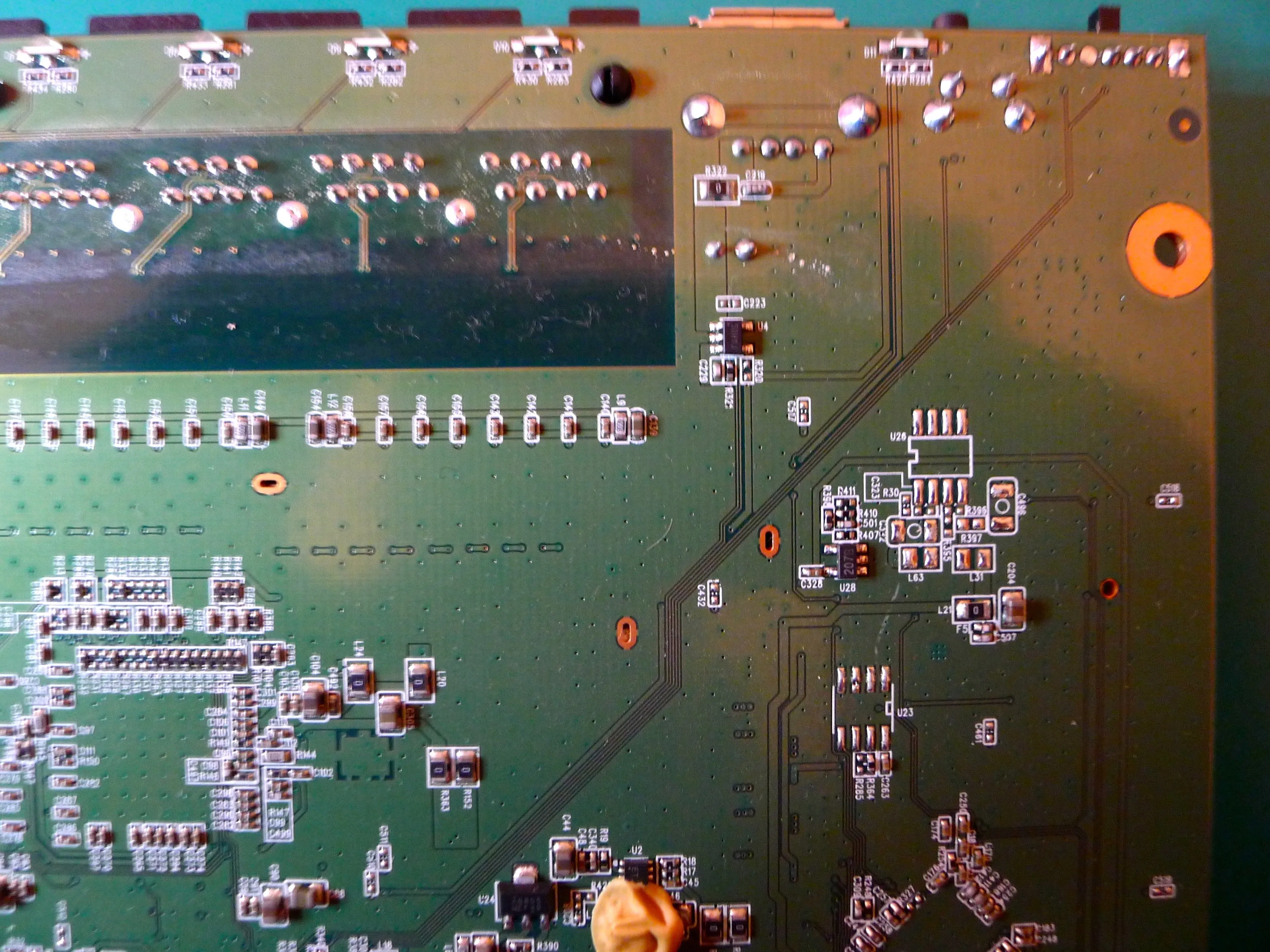

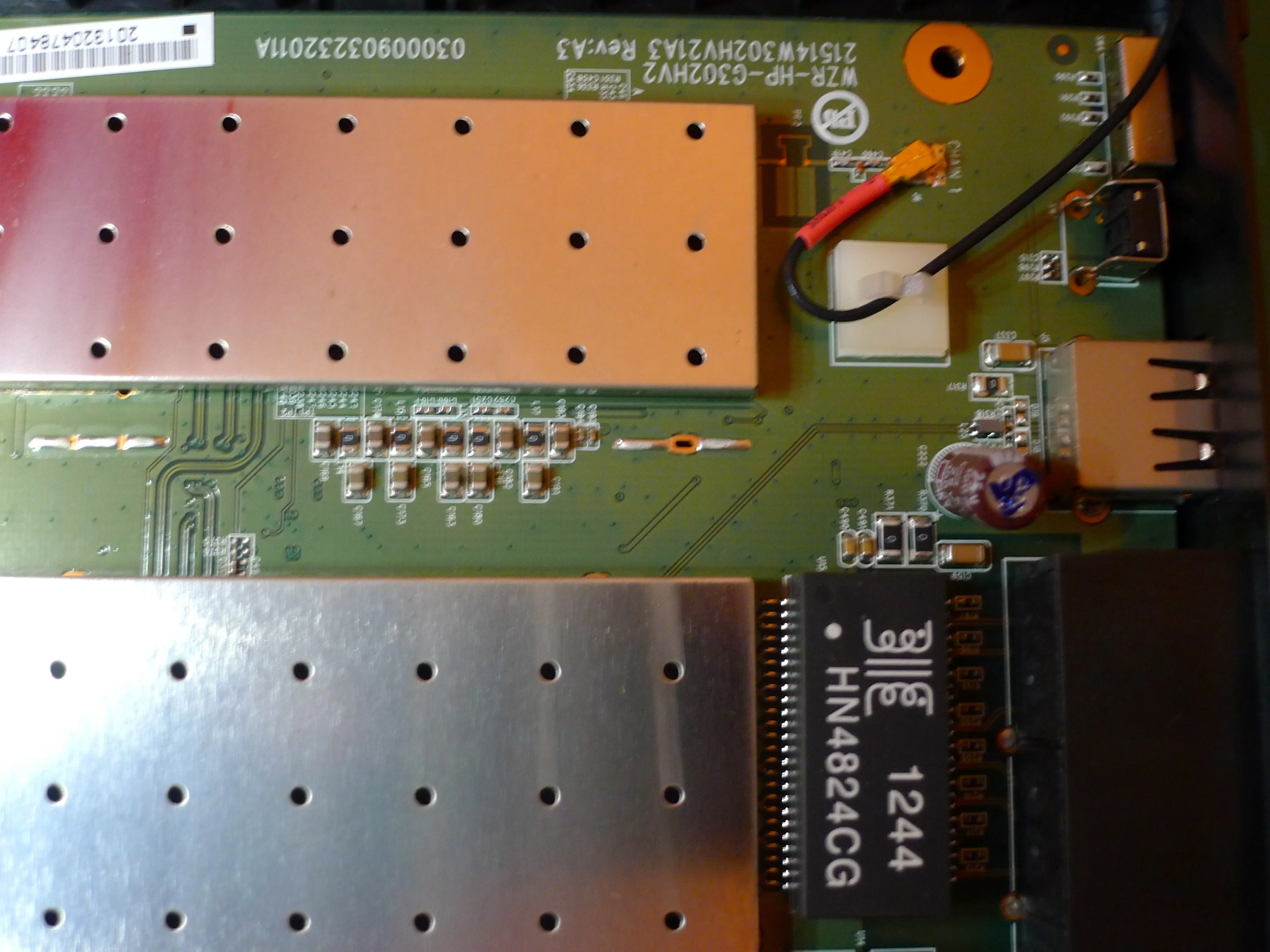

Последовательный интерфейс (4 'пина') не припаян, его можно найти в правом верхнем углу платы (если Ethernet-порты были обращены к вам).
На снимке крупным планом показаны 4 последовательных сквозных 'штырька'. Расположение выводов:
pin1 : VCC +3,3 В
pin2 : GND
pin3 : TX
pin4 : RX
Если вы хотите подключиться с помощью адаптера USB TTL, я предлагаю припаять провода-перемычки и вывести их за пределы корпуса. НЕ ПОДКЛЮЧАЙТЕ К VCC (не подавайте внешнее питание!)
Последовательный порт включен по умолчанию, и вы можете наблюдать за загрузкой Linux. Если погуглить, можно найти, как войти в консоль (это зависит от ОС, установленной на маршрутизаторе).
