Разборка проводной оптической мыши Cabstone

Разборка проводной оптической мыши Cabstone

Что вам нужно

Инструменты

  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com

Шаг 1 Разборка проводной оптической мыши Cabstone

Разборка проводной оптической мыши Cabstone, Разборка проводной оптической мыши Cabstone: шаг 1, изображение 1 из 2
Разборка проводной оптической мыши Cabstone, Разборка проводной оптической мыши Cabstone: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Cabstone проводной оптической мыши Teardown, Cabstone проводной оптической мыши Teardown: шаг 1, изображение 2 из 2
Разборка проводной оптической мыши Cabstone, Разборка проводной оптической мыши Cabstone: шаг 1, изображение 2 из 2 | Источник - ifixit.com

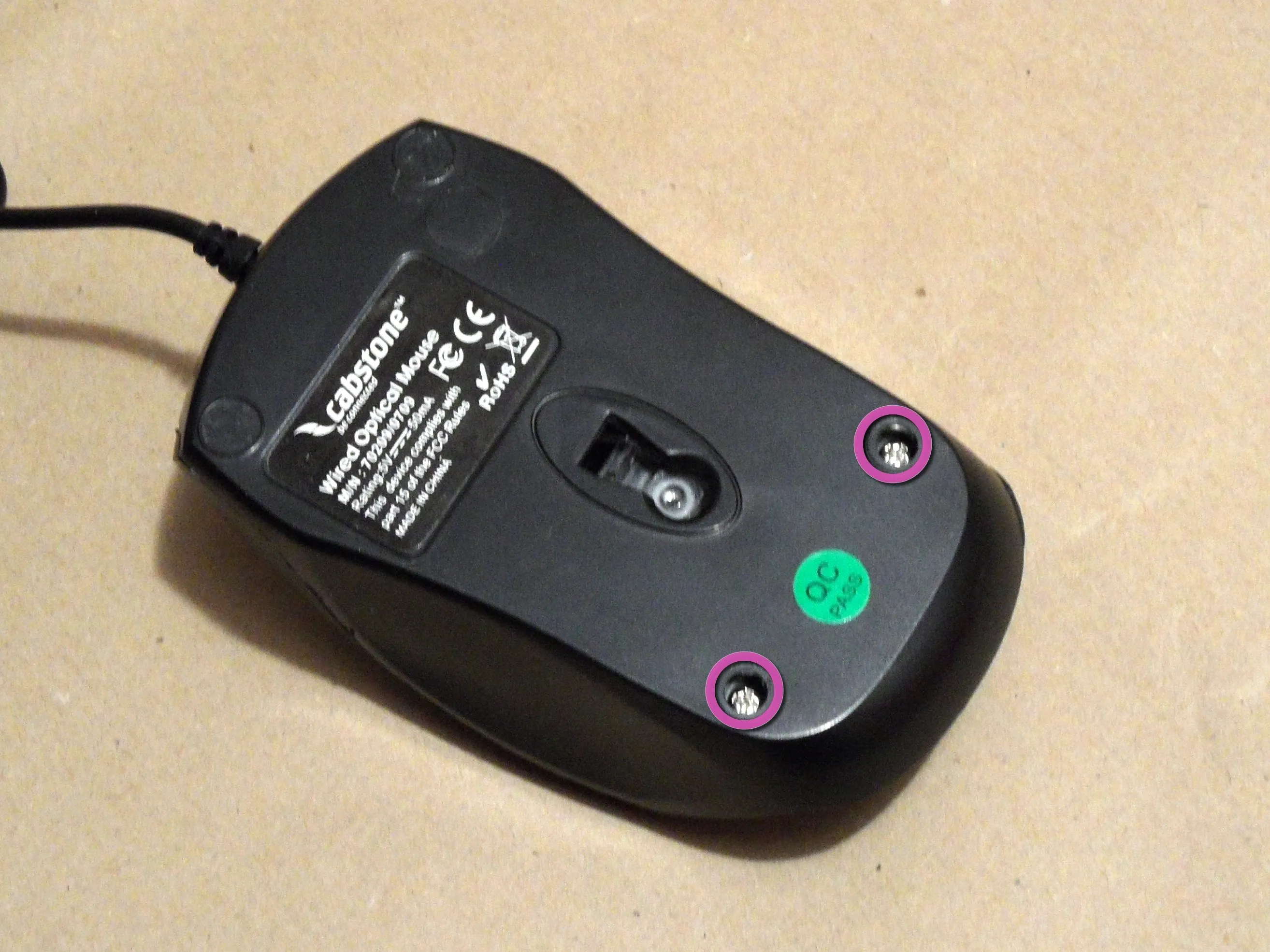

  • Сначала отсоедините USB-шнур мыши от компьютера!

  • Снимите нижние скользящие накладки в нижней части мыши.

  • С помощью отвертки выкрутите винты, отмеченные здесь.

Шаг 2

Разбор проводной оптической мыши Cabstone: шаг 2, изображение 1 из 2
Разбор проводной оптической мыши Cabstone: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Проводная оптическая мышь Cabstone Разборка: шаг 2, изображение 2 из 2
Разборка проводной оптической мыши Cabstone: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Приподнимите крышку, где находятся винты, и слегка сдвиньте ее назад (в сторону от кабеля). Все остальное внутри мыши освобождается при выполнении этого шага.

Шаг 3

Разбор проводной оптической мыши Cabstone: шаг 3, изображение 1 из 3
Разбор проводной оптической мыши Cabstone: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Проводная оптическая мышь Cabstone Разборка: шаг 3, изображение 2 из 3
Разборка проводной оптической мыши Cabstone: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Проводная оптическая мышь Cabstone: шаг 3, изображение 3 из 3
Разборка проводной оптической мыши Cabstone: шаг 3, изображение 3 из 3 | Источник - ifixit.com

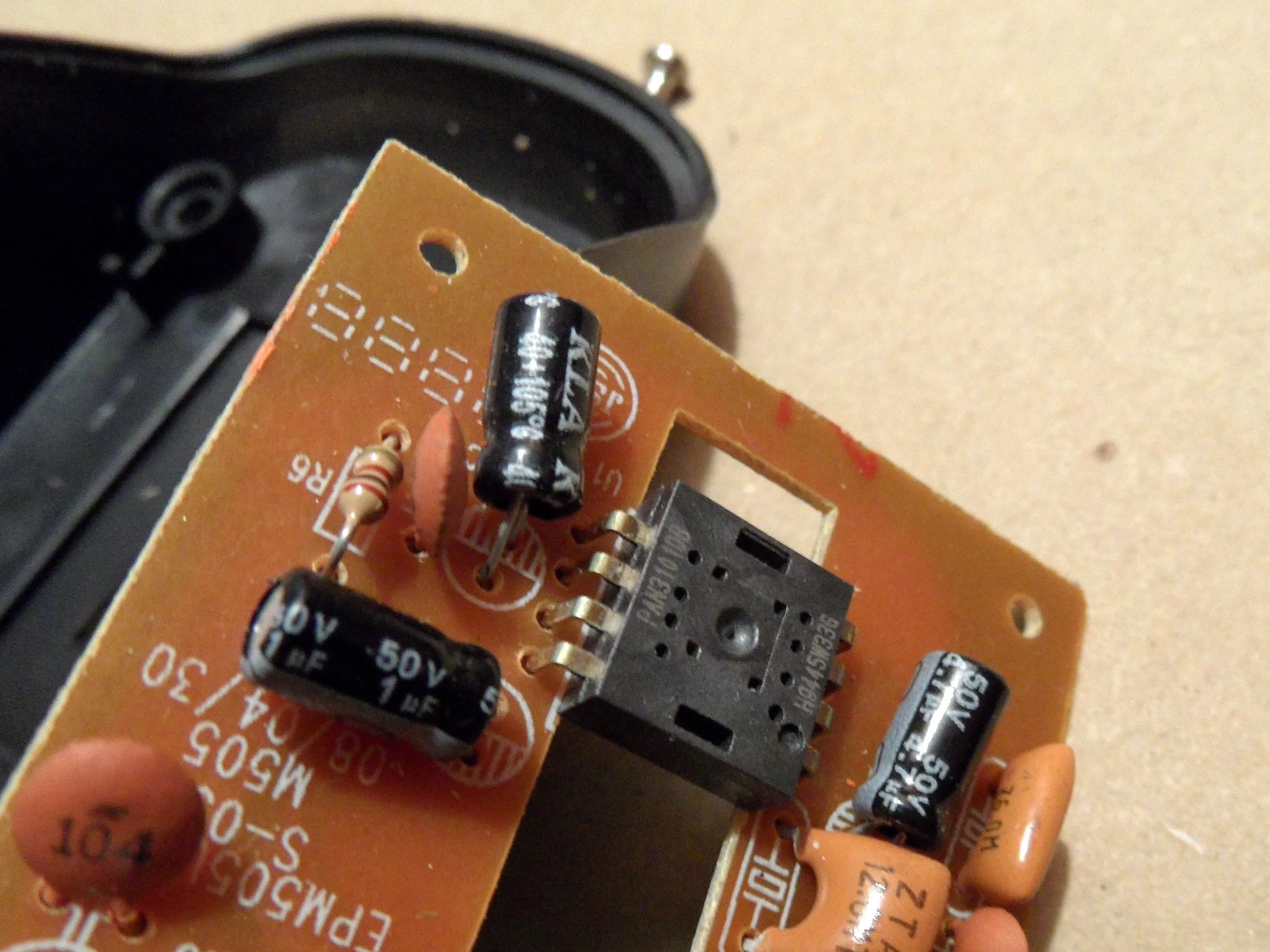

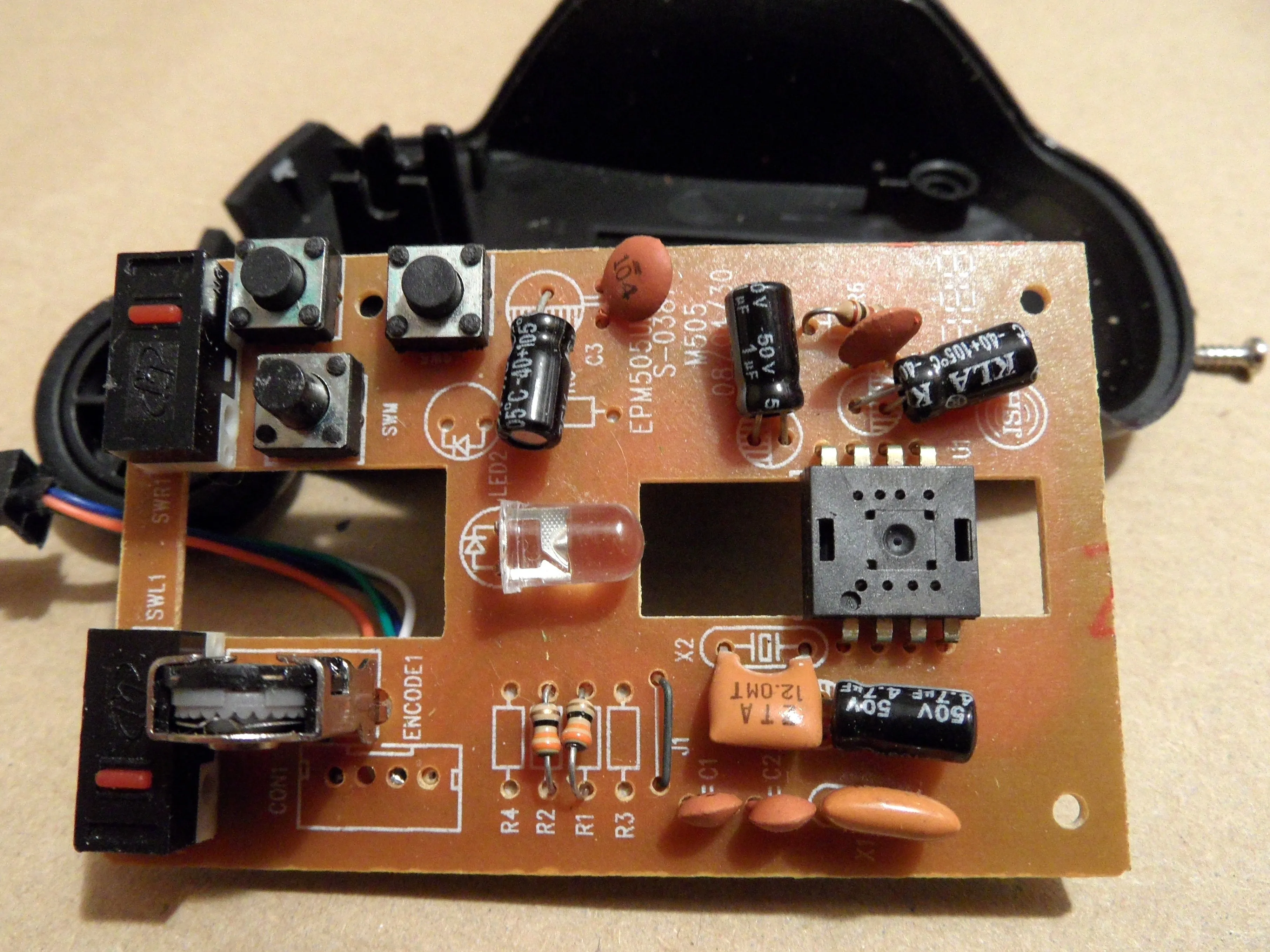

  • Плата электроники содержит:

  • 5 маленьких кнопок

  • один механический поворотный энкодер (колесико мыши)

  • один светодиод

  • сенсорная микросхема Pixart PAN3101DB
