Canary Connect (домашняя камера видеонаблюдения)

Введение

Canary не так-то просто разобрать. Но стоит повозиться с резиновой ножкой, пока она не отскочит, и вы уже в пути...

Инструменты

Ключ к вскрытию Canary находится в основании. Сначала снимите резиновую ножку и открутите четыре винта.
В Canary используется несколько типов винтов. Если вы надеетесь собрать его обратно, подумайте о системе управления винтами (например, пластиковые пакеты для каждой части разборки).
После того как вы снимите основание, вам нужно будет отклеить переднюю панель (она держится на двойной липкой ленте).

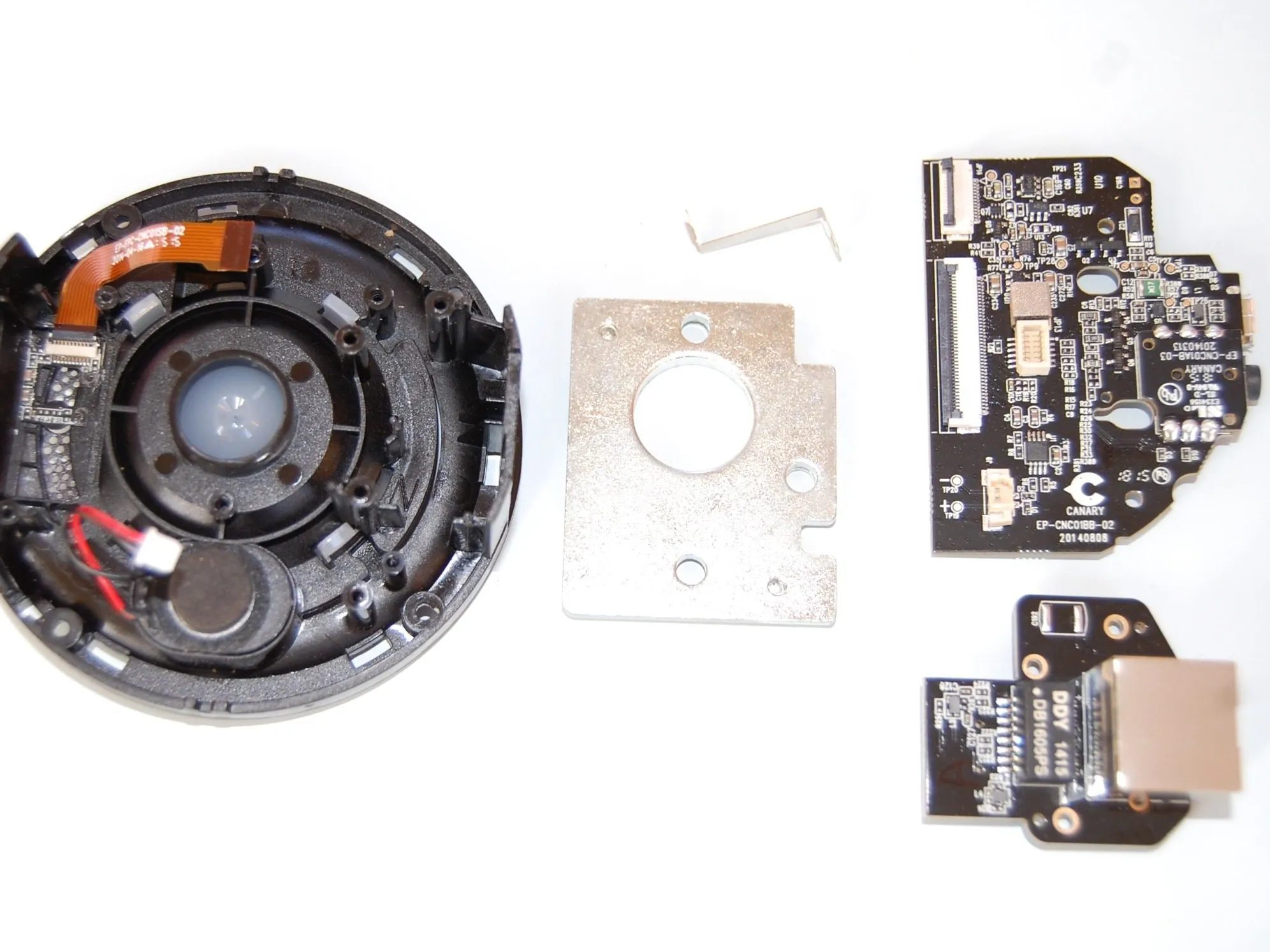

База не так уж и много делает. На ней расположены разъемы Ethernet, аудиоразъем и USB, а также стальная пластина для придания прочности.

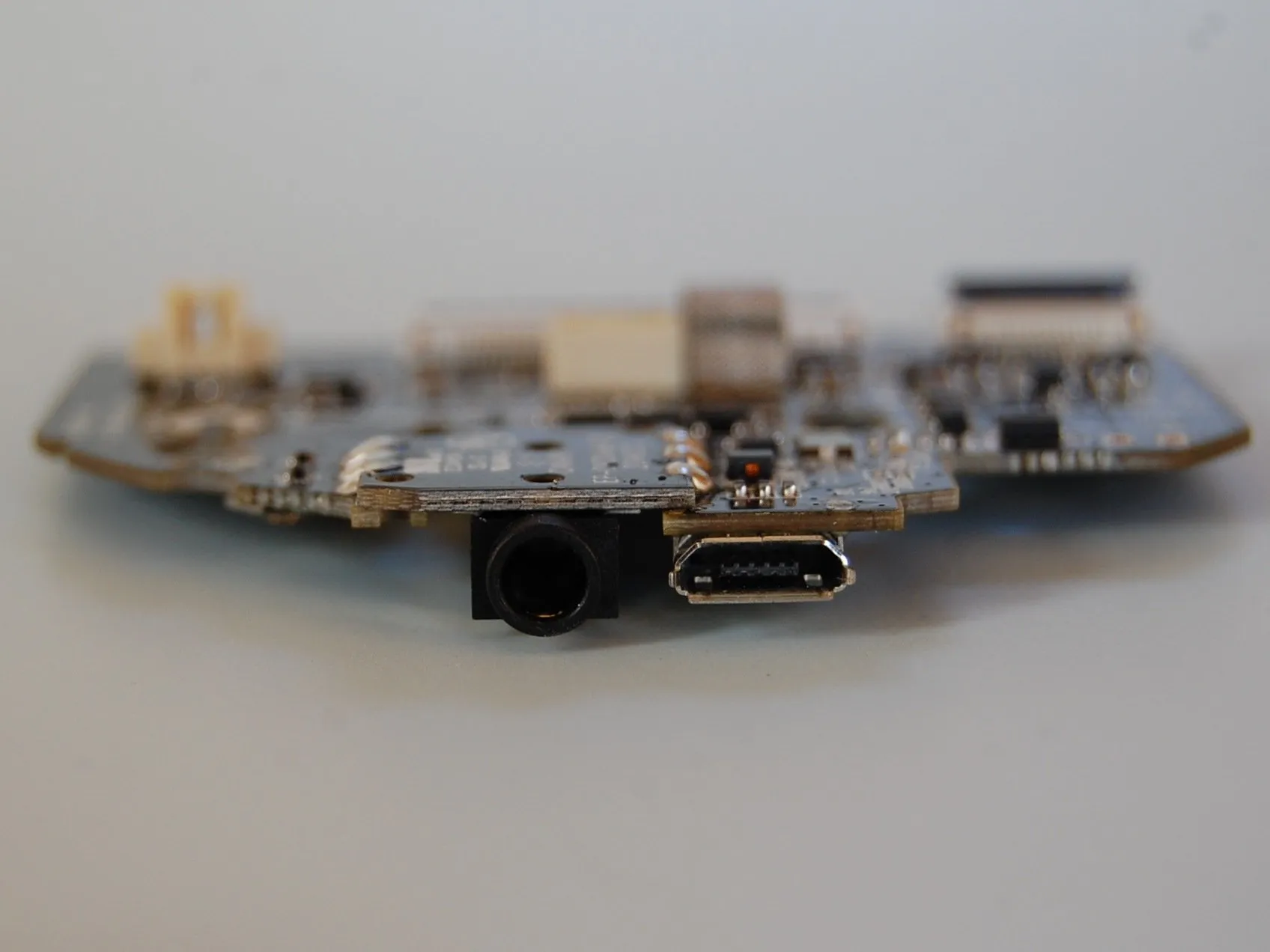

Обратите внимание на внимание к деталям: здесь есть вторая печатная плата без видимой цели, кроме как сделать так, чтобы аудиоразъем совпадал с USB-разъемом. Это одержимость!
Маленький дымоход - это, собственно, и есть дымоход. Идея заключается в том, что горячий воздух от электроники поднимается вверх, вытягивая воздух из комнаты. Это более старый подход (см. затертый патент США https://patents.justia.com/patent/6347747 ).

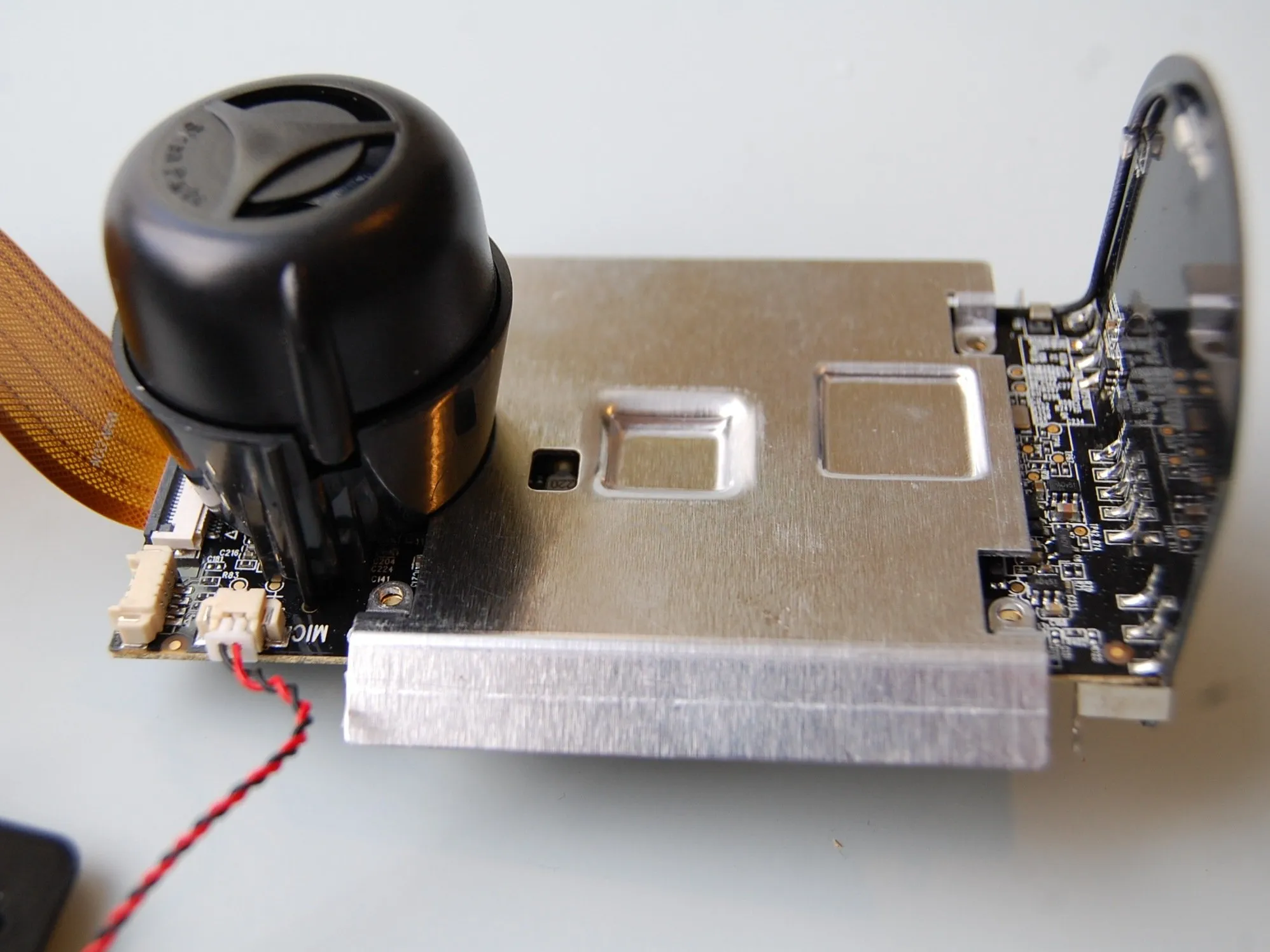

Внутри доминирует алюминиевая пластина с углублениями для процессора Ambarella A5S и задней части датчика изображения. Теплоотвод прижимается к внешнему корпусу через хлюпкий материал термоинтерфейса (TIM).

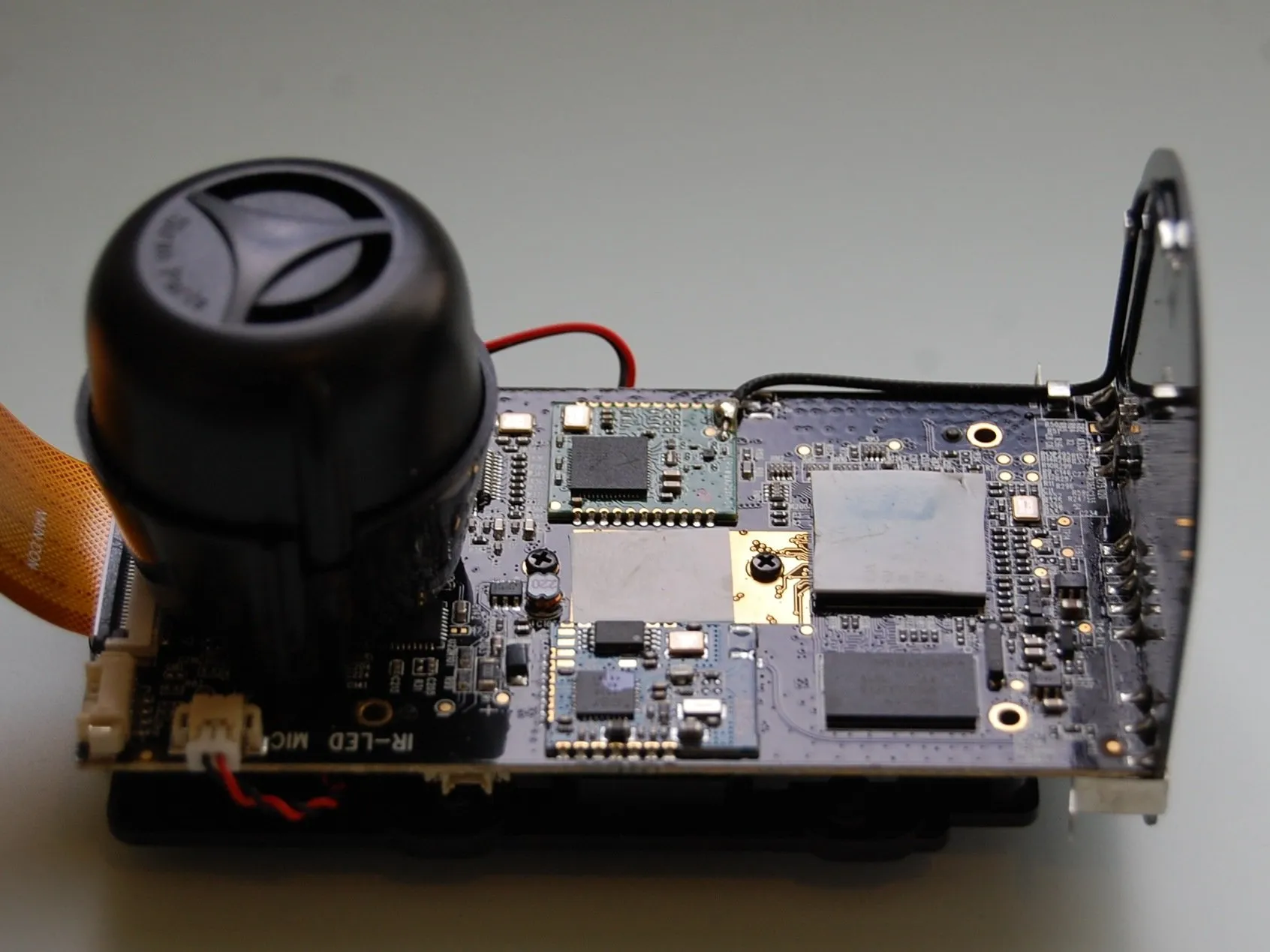

Огромная круглая штука - это зуммер. На круглой печатной плате расположены антенны WiFi и bluetooth на частоте 2,4 ГГц (5 ГГц нет).

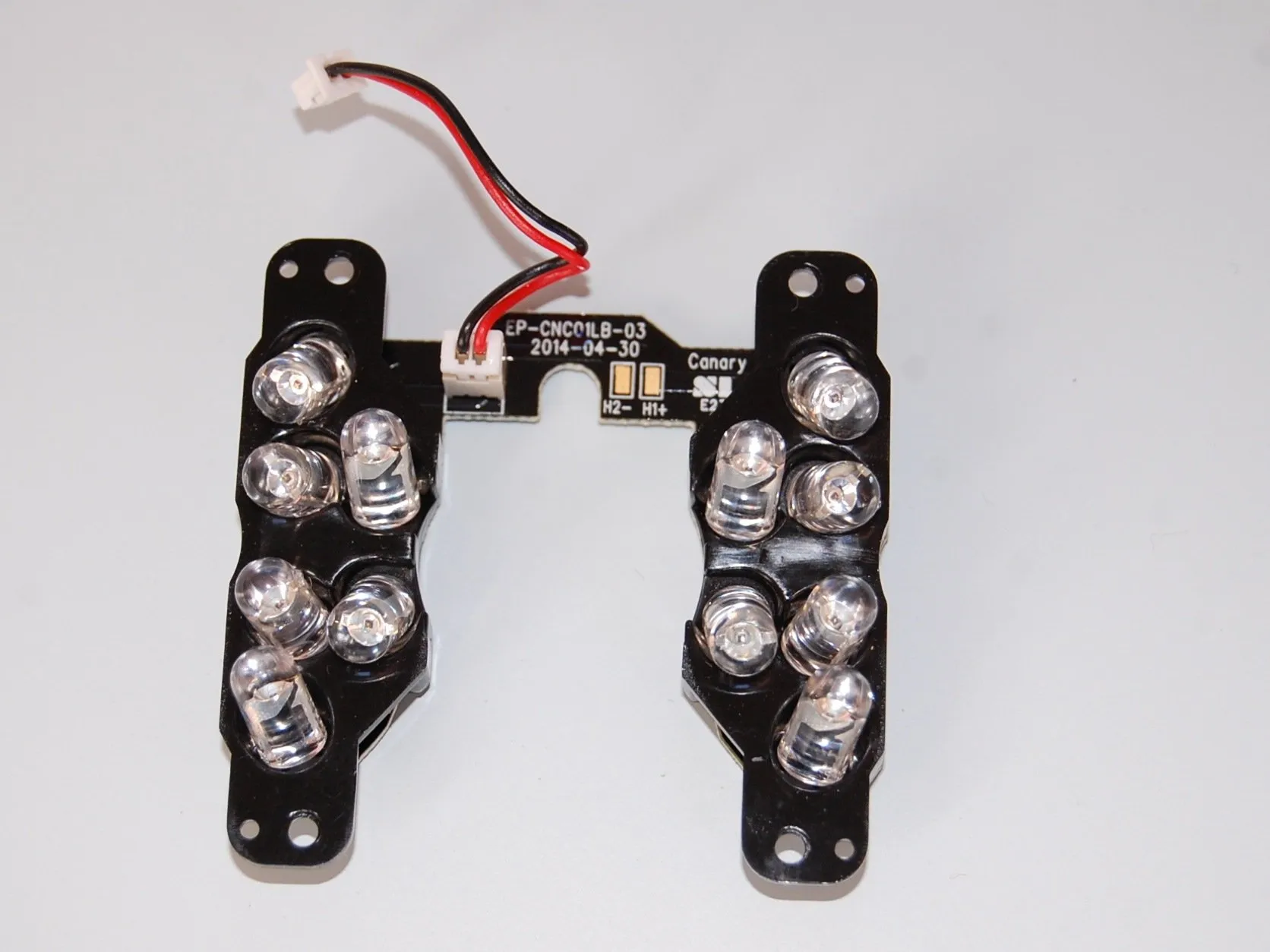

На плате инфракрасных светодиодов есть пластиковая рамка, чтобы направлять каждый светодиод отдельно.

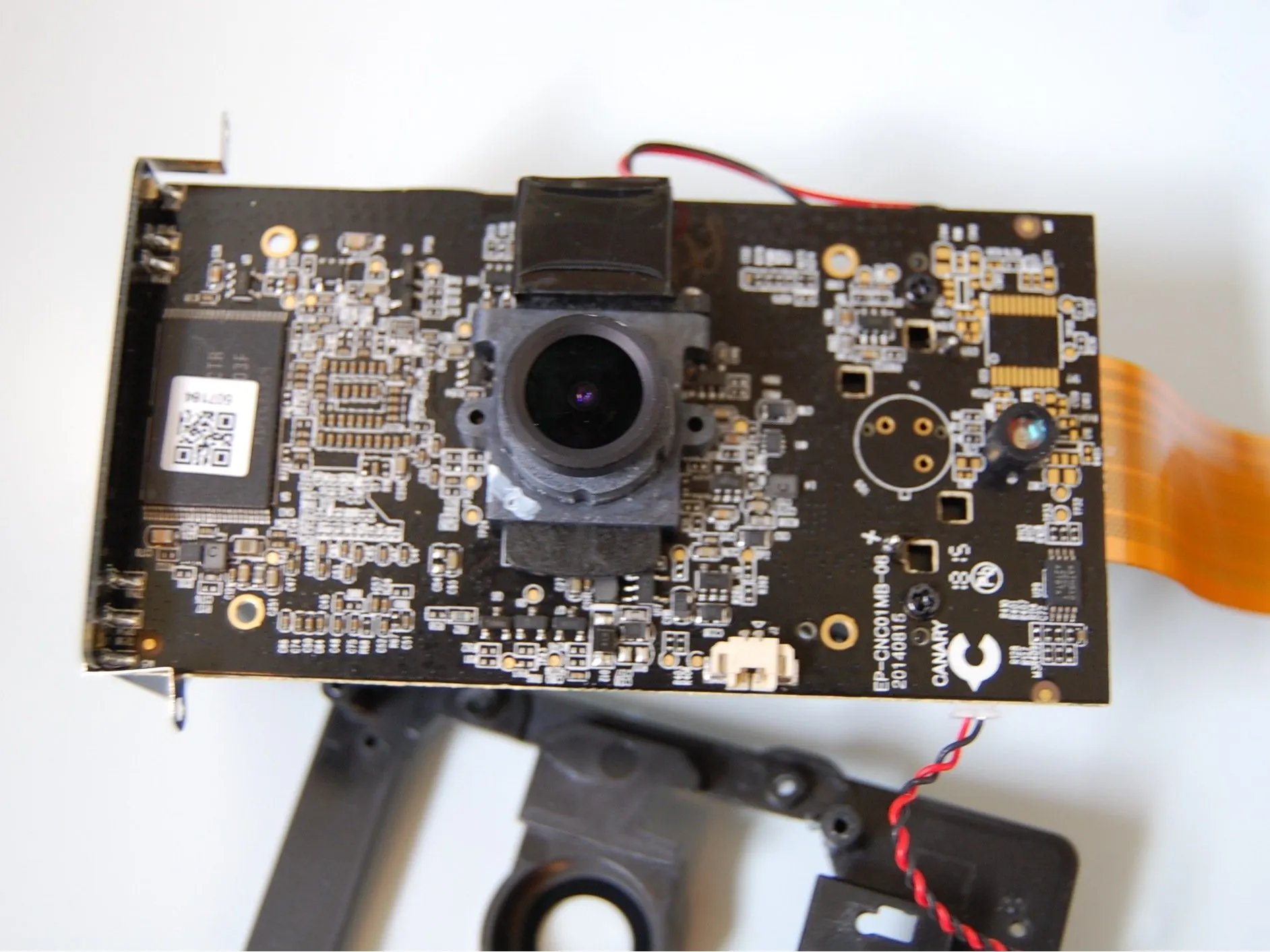

Плоская передняя панель объектива Canary достигается за счет дополнительного листа стекла, которое не является оптически активным. Внутри скрывается защитная линза M12 обычной формы.

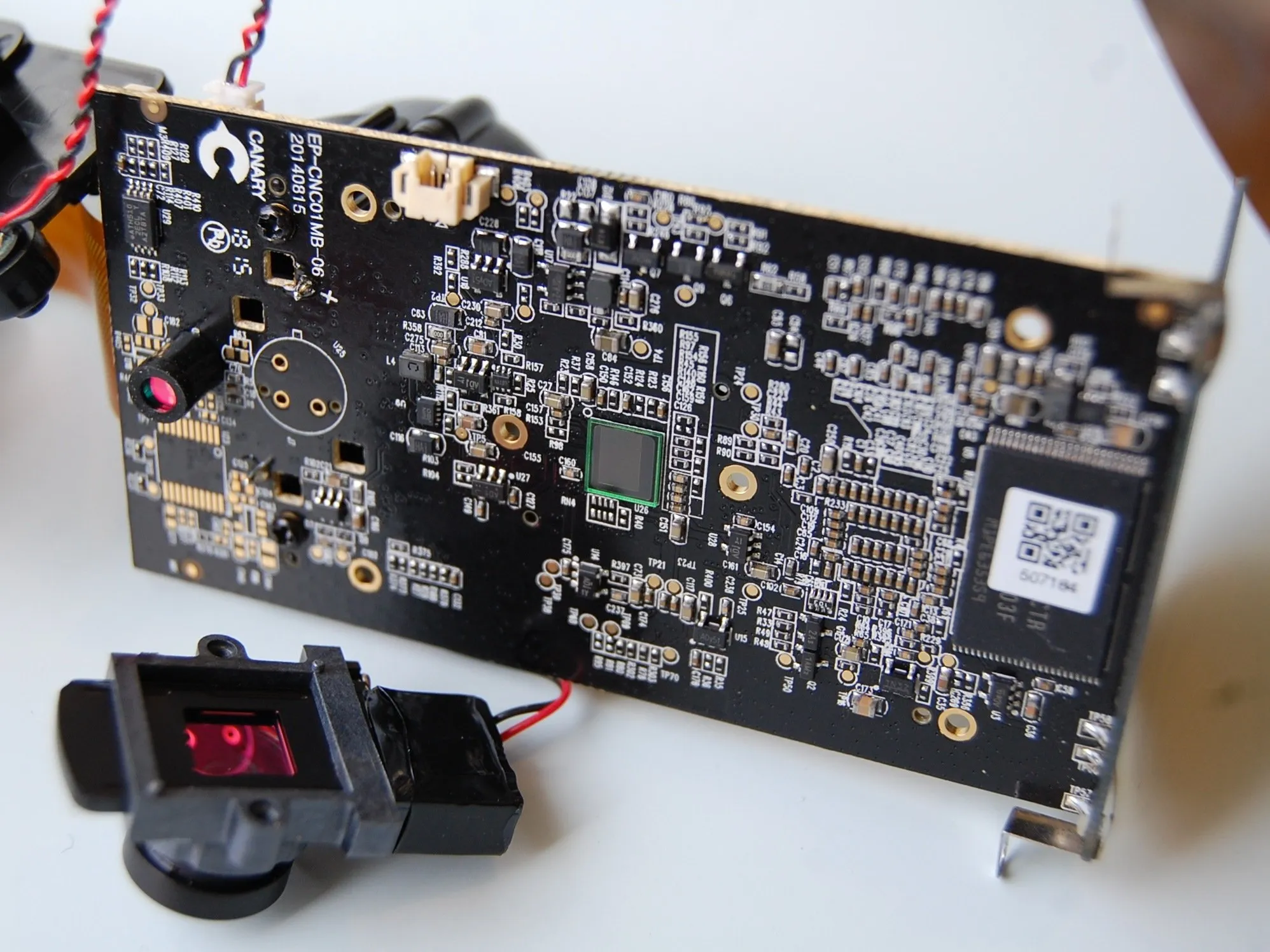

В комплект входит переключаемый ИК-фильтр для режима 'день/ночь'. Днем он блокирует ИК-излучение, а ночью становится прозрачным.
Держатель объектива ничем не примечателен. Компоненты размещены внутри светового отсека, чтобы задняя часть могла поддерживать теплоотвод.
Обратите внимание на пустые отверстия для... какого-то датчика. Может быть, качества воздуха?
Вот и все. Надеюсь, вам понравился этот экскурс во внутренности Canary.
