Разборка Canon EOS M5

Введение

Не забудьте записать (например, сфотографировать) винты, которые вы открутили. Некоторые из них имеют мелкую металлическую резьбу, а другие - крупные саморезы для пластика. Не смешивайте их!

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Снимите ремешок

• Canon EOS M5

• Снимите ремешок, иначе он будет мешать во время разборки/ремонта. Снимите его, если только вы не такой умелый (ленивый), как я.

Шаг 2 Дно

• ПЕРВЫМ делом извлеките аккумулятор и SD-карту.

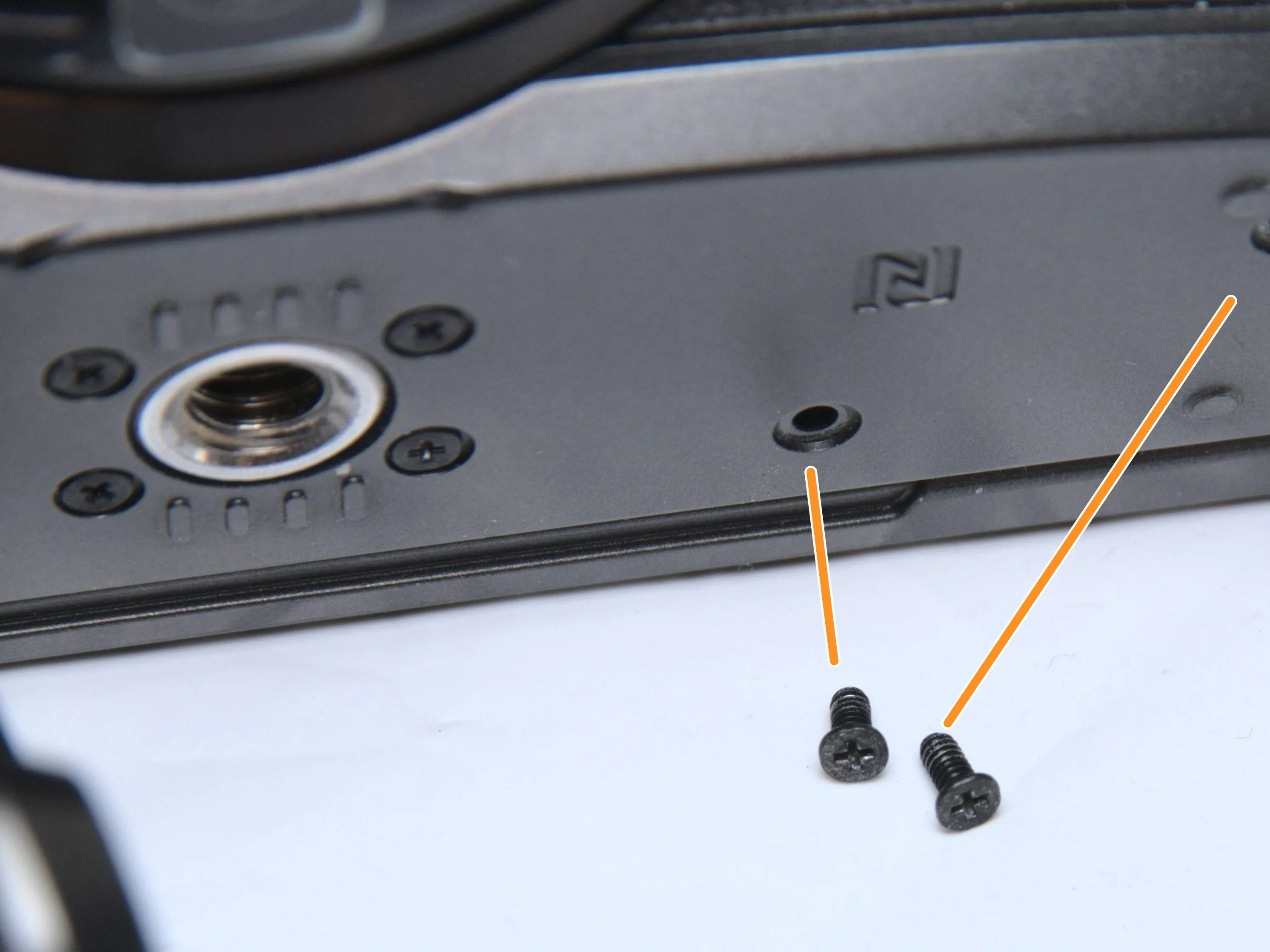

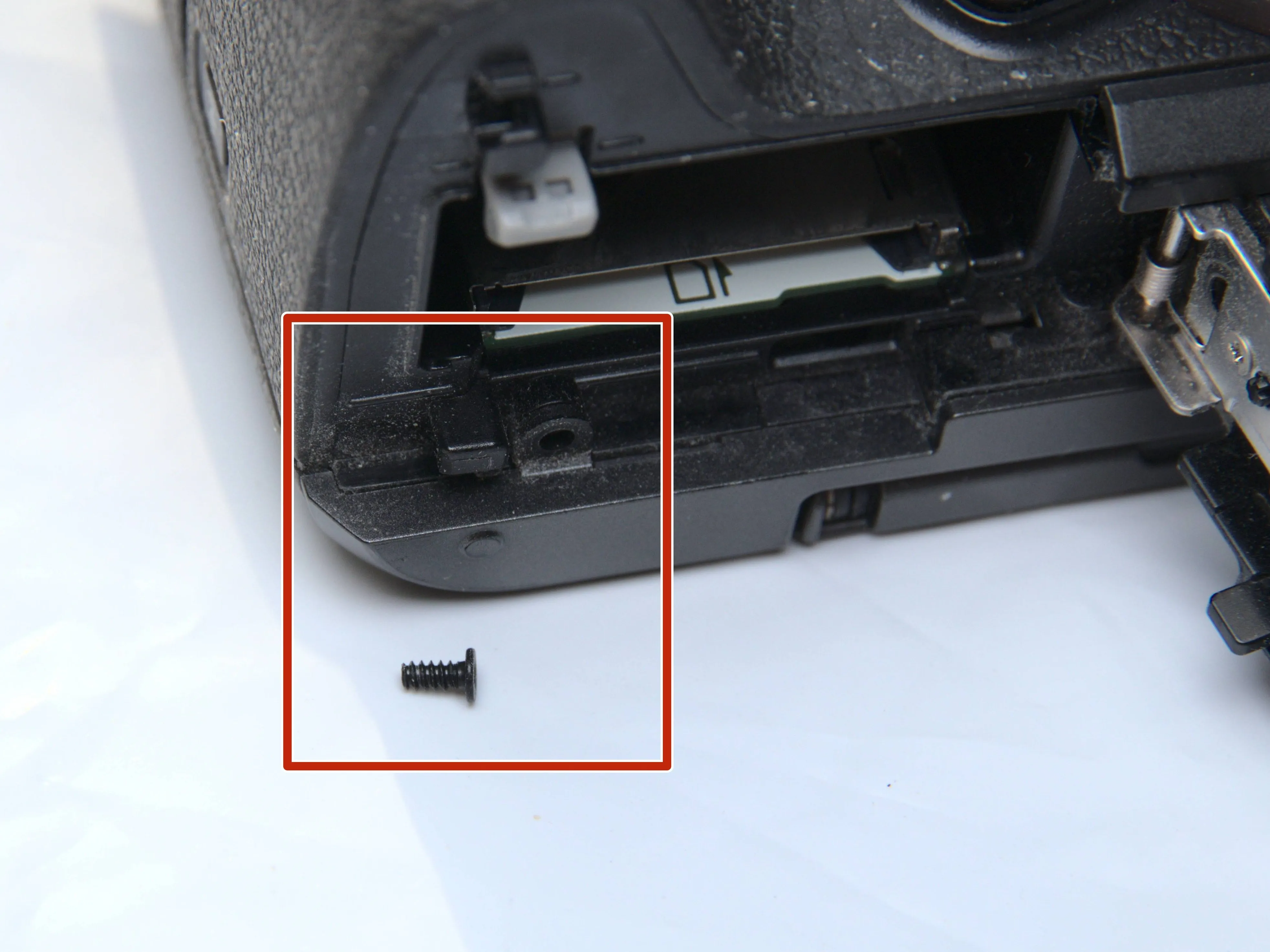

• выкрутите 1 самонарезающий винт

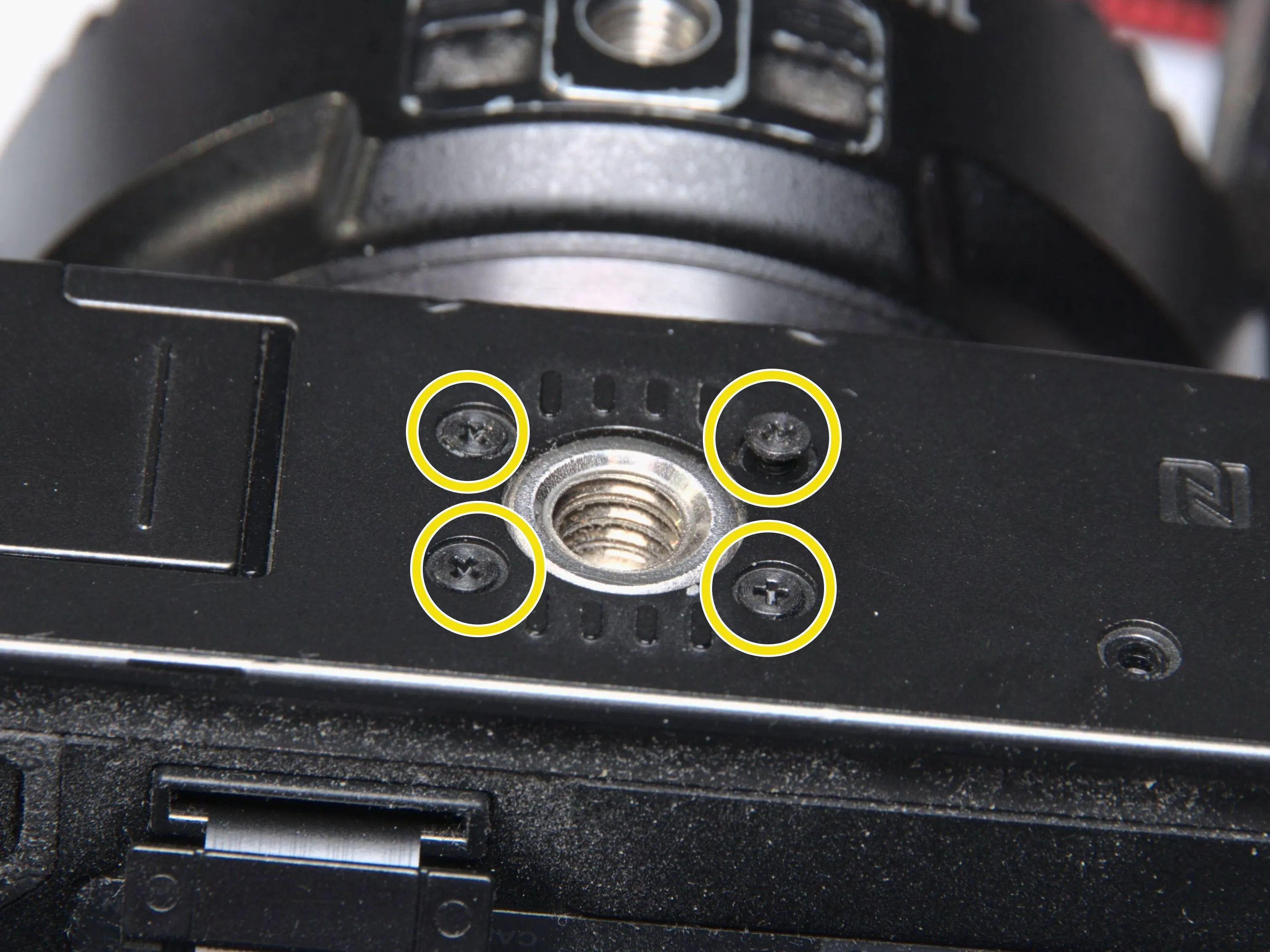

• открутите 6 винтов

• Эти 2

• И эти 4

Шаг 3 Нижний корпус

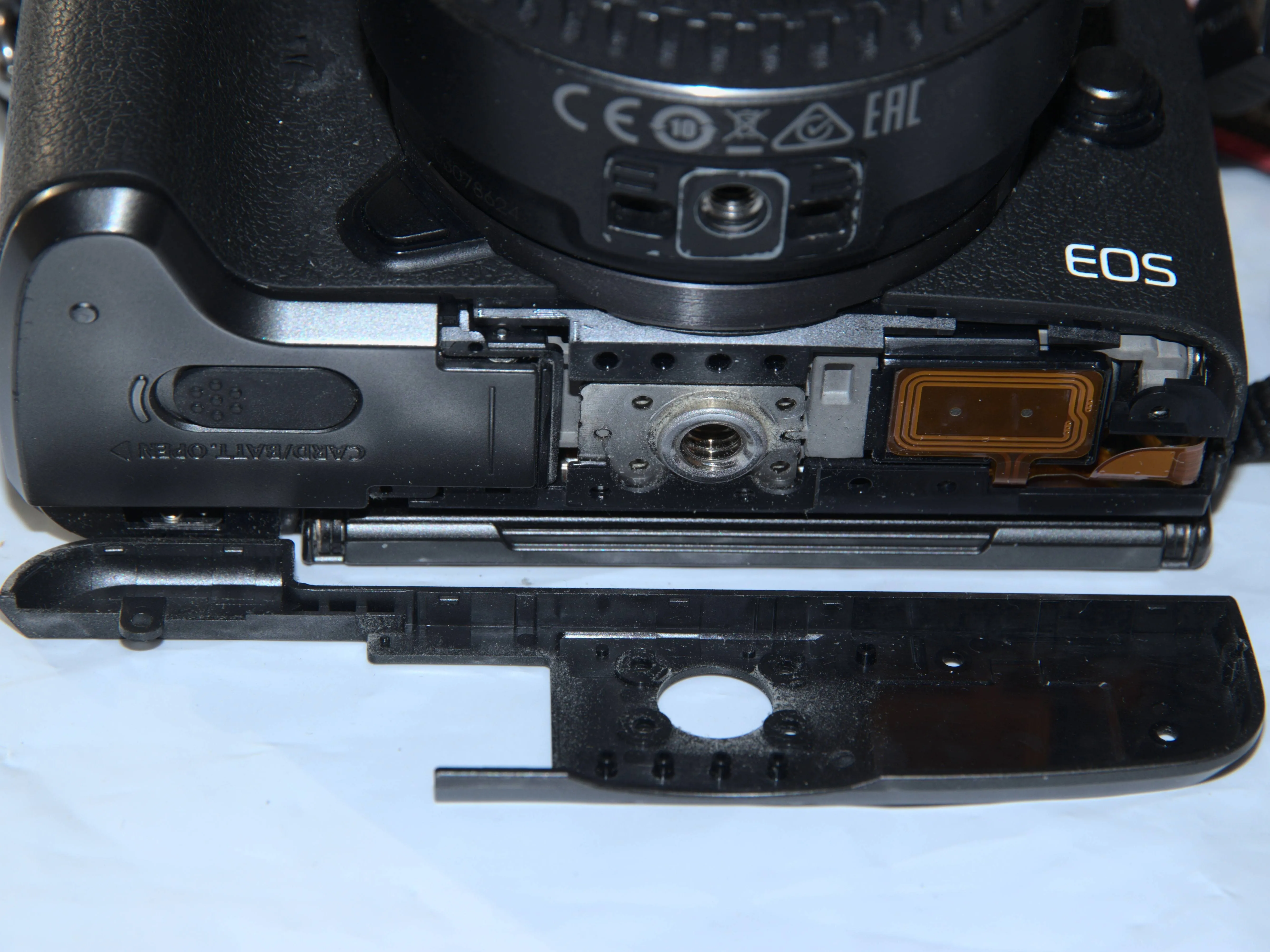

• Снимите нижнюю крышку

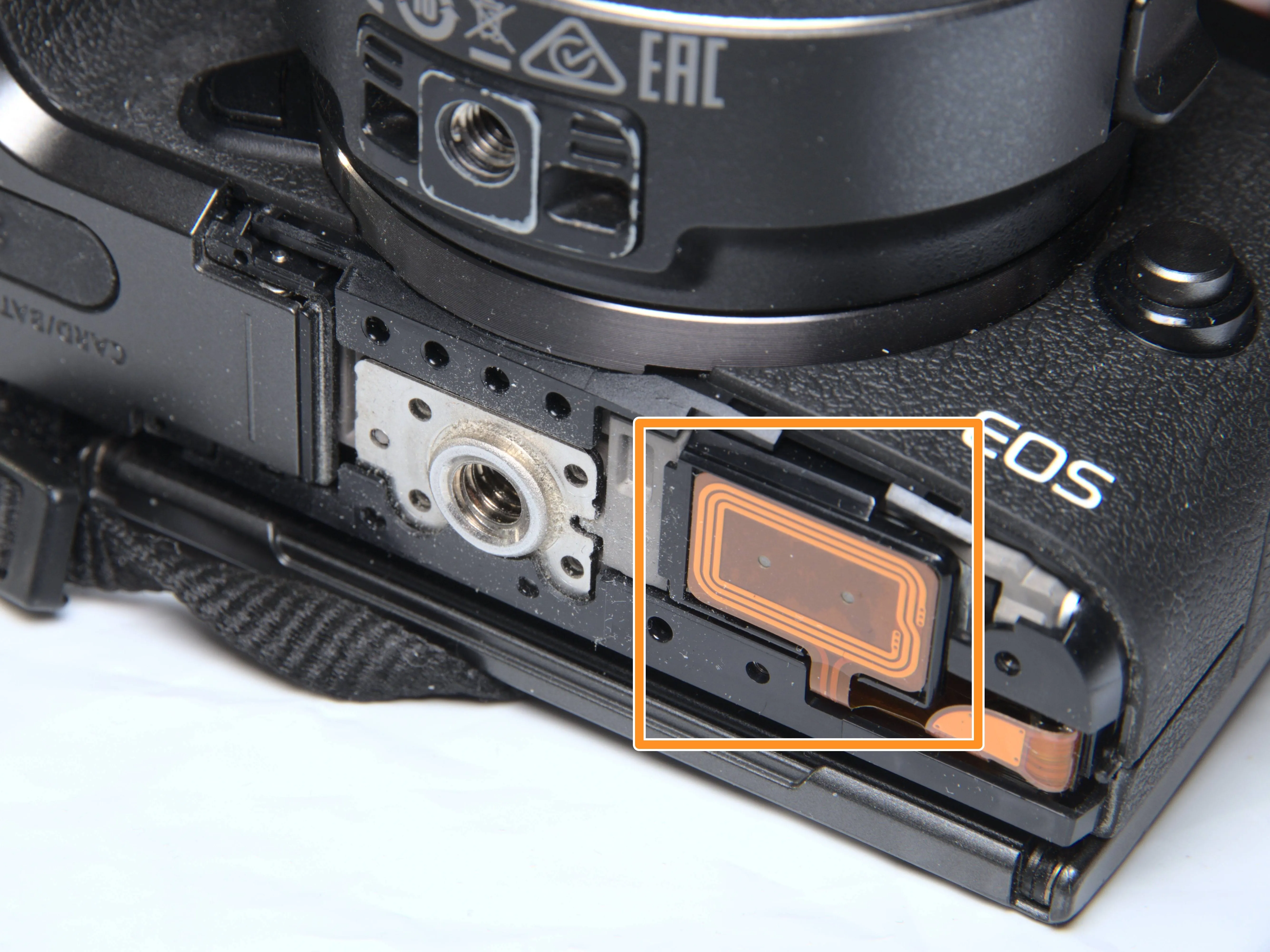

• Это антенна (катушка) NFC.

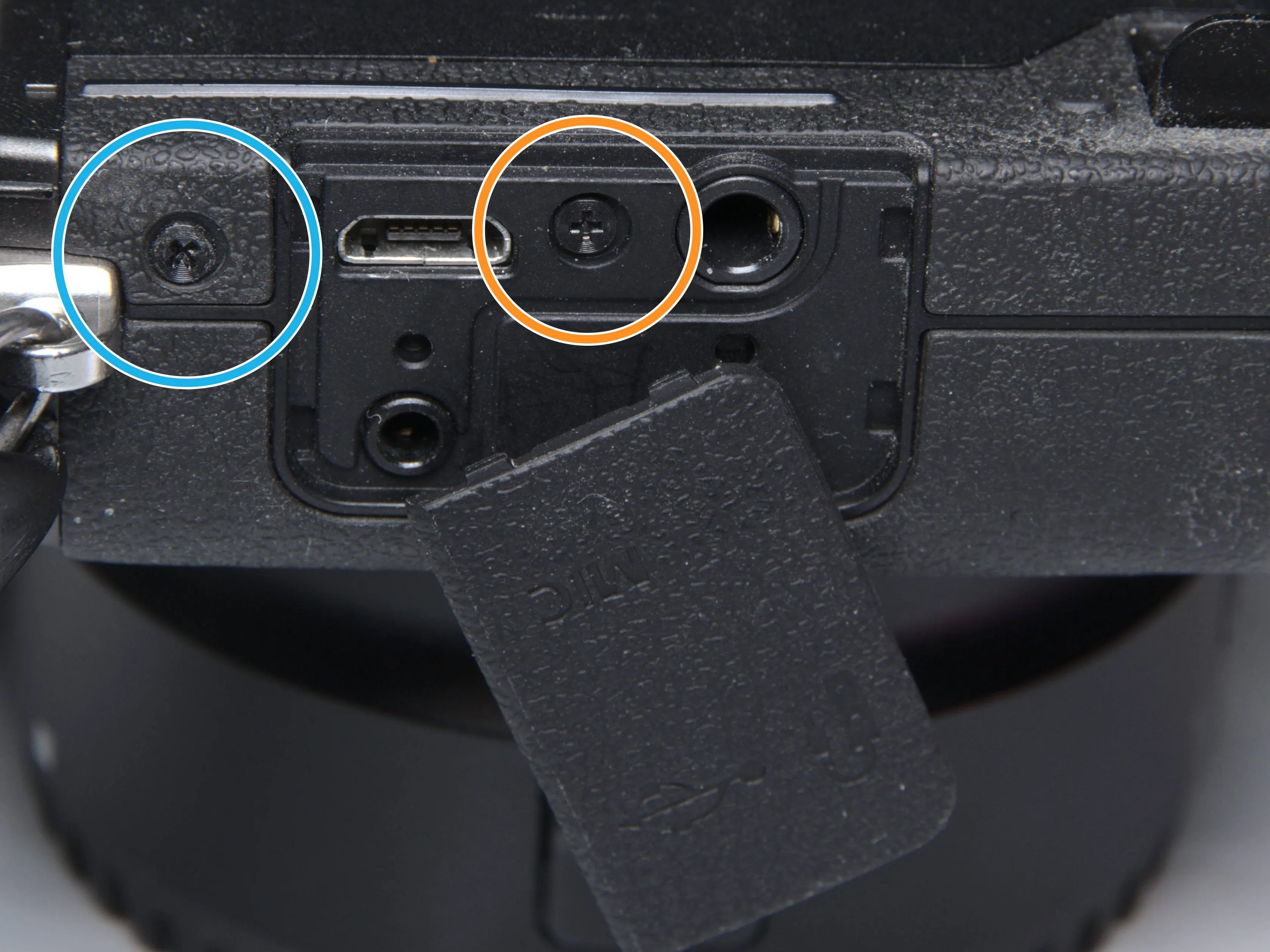

Шаг 4 Задняя панель, слева

• Левая сторона:

• Выкрутите винт с металлической резьбой

• Выкрутите самонарезающий винт

Шаг 5 Задняя крышка, справа

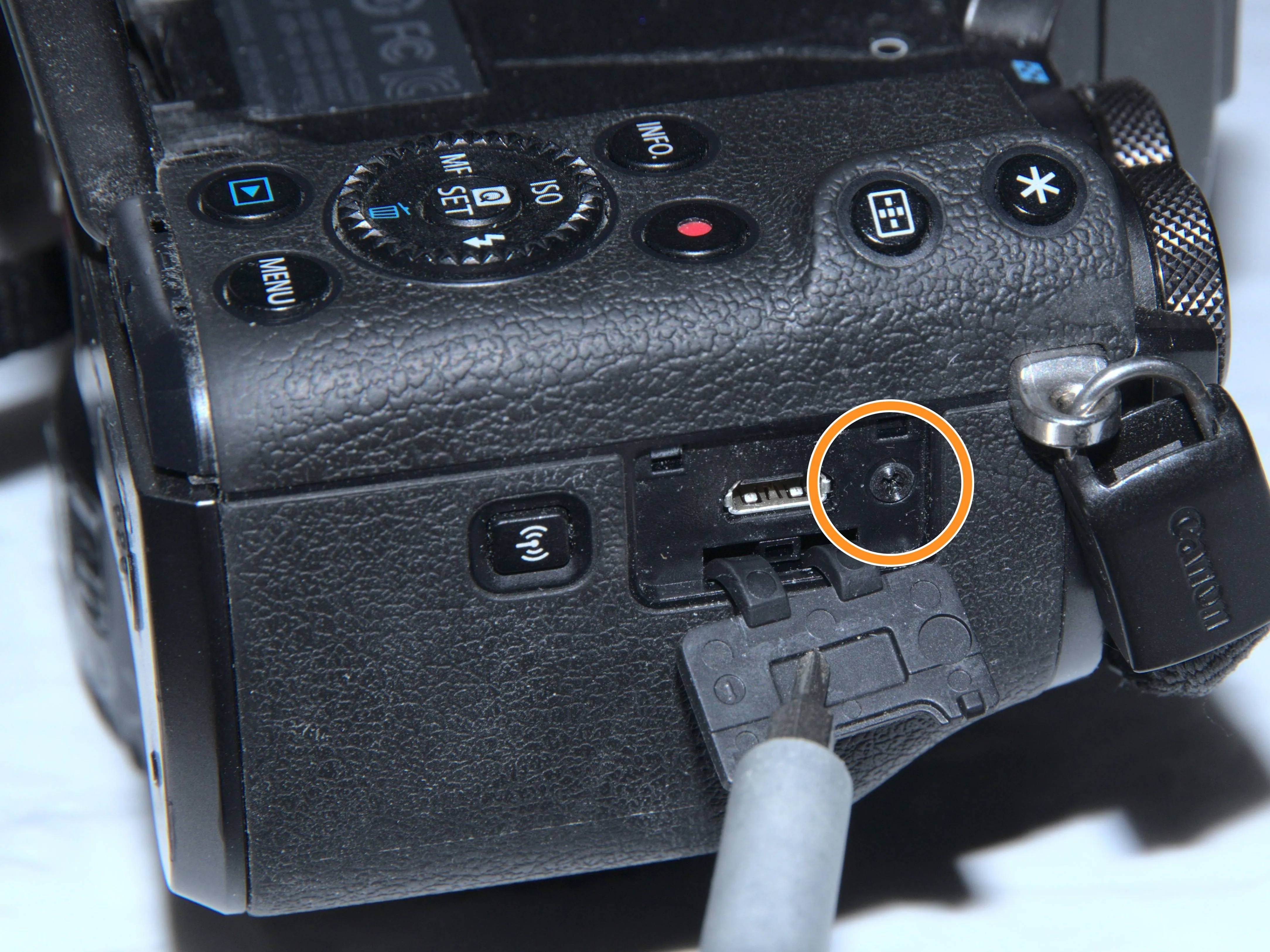

• Выкрутите 1 винт.

Шаг 6 Задняя панель, задняя часть

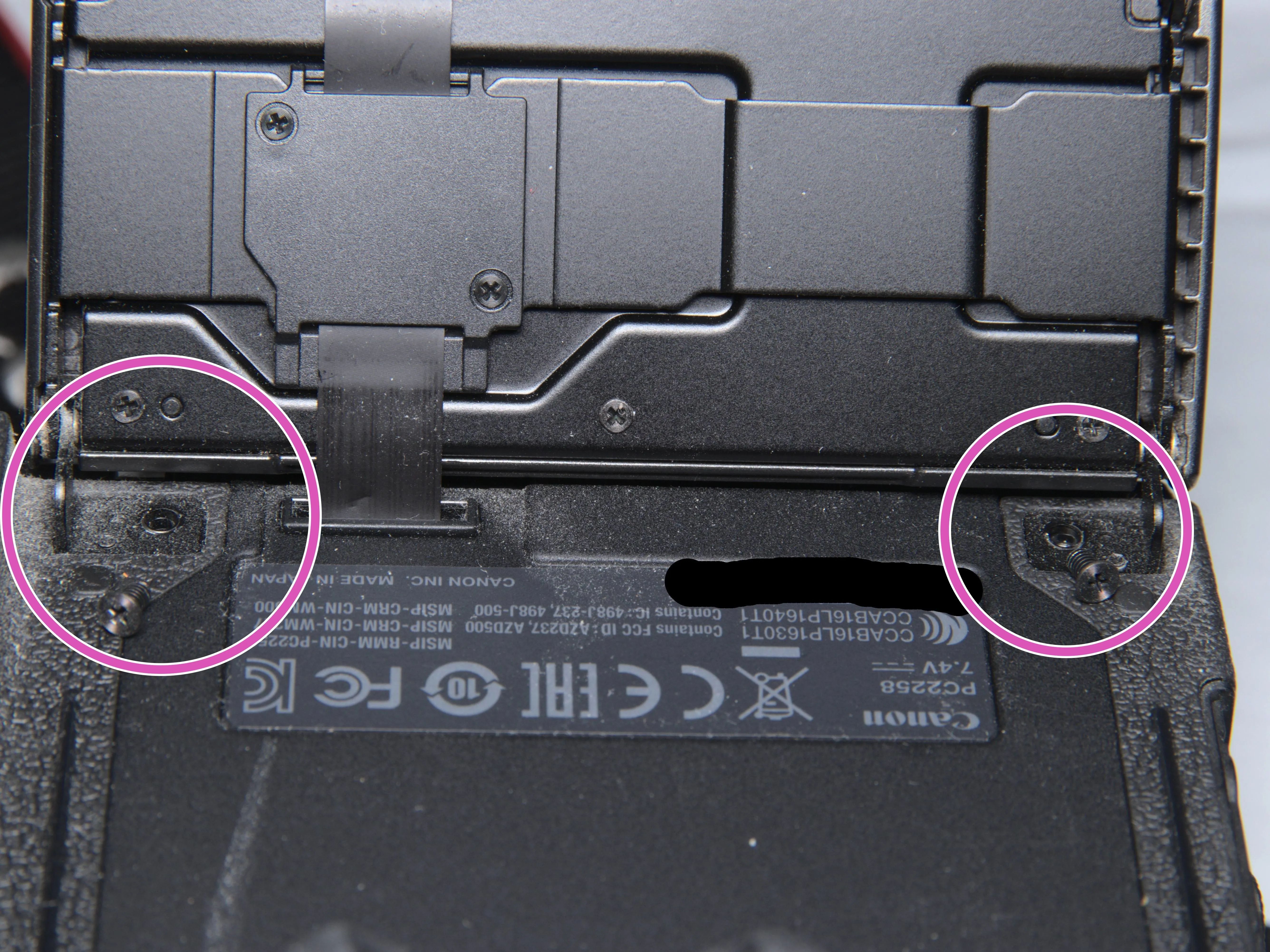

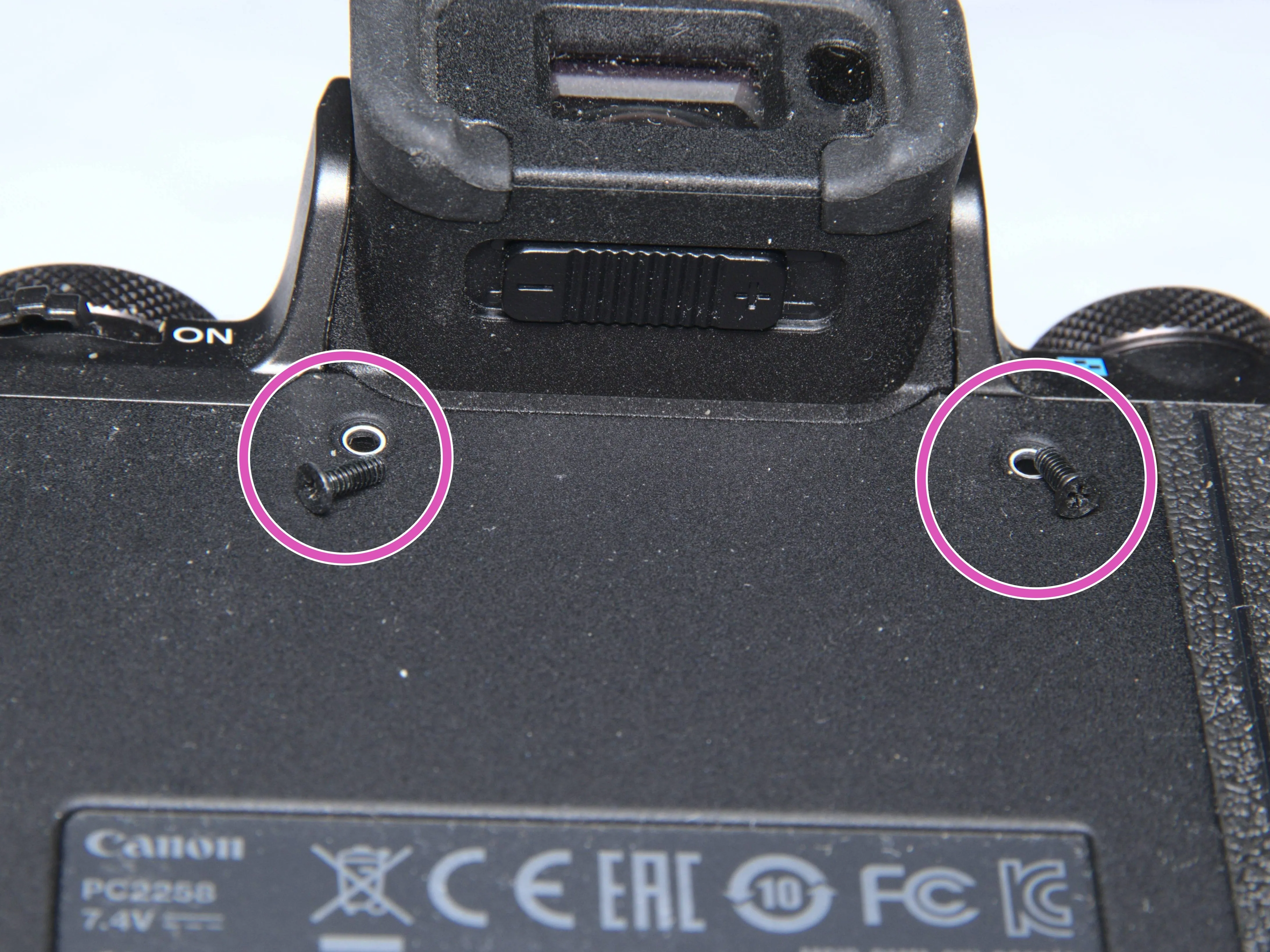

• Выкрутите 4 металлических винта с резьбой.

Шаг 7 Задний корпус, отсоедините FPC

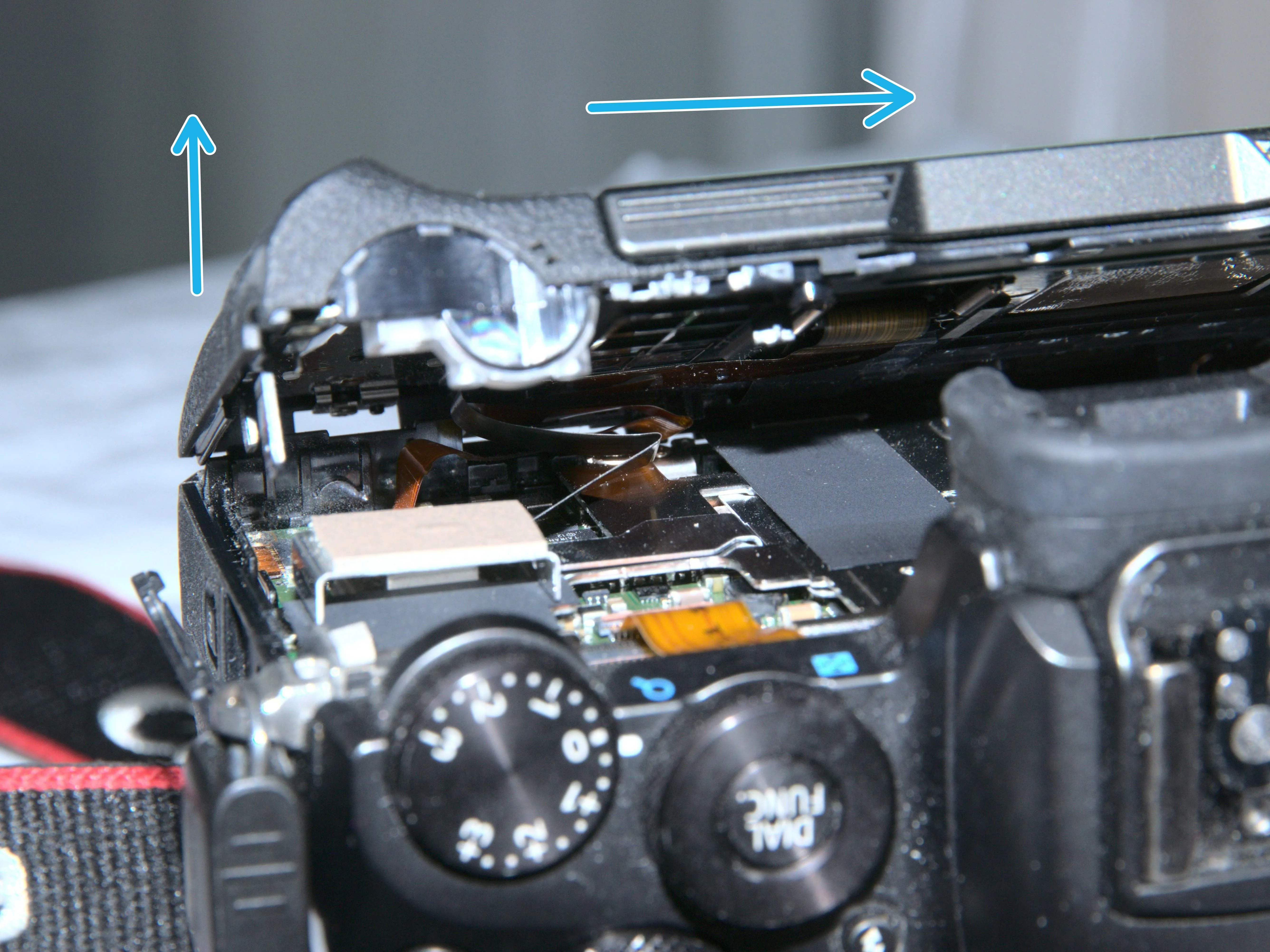

• Аккуратно поднимите (в направлении назад) и сдвиньте заднюю крышку влево (ВЛЕВО, когда вы держите камеру).

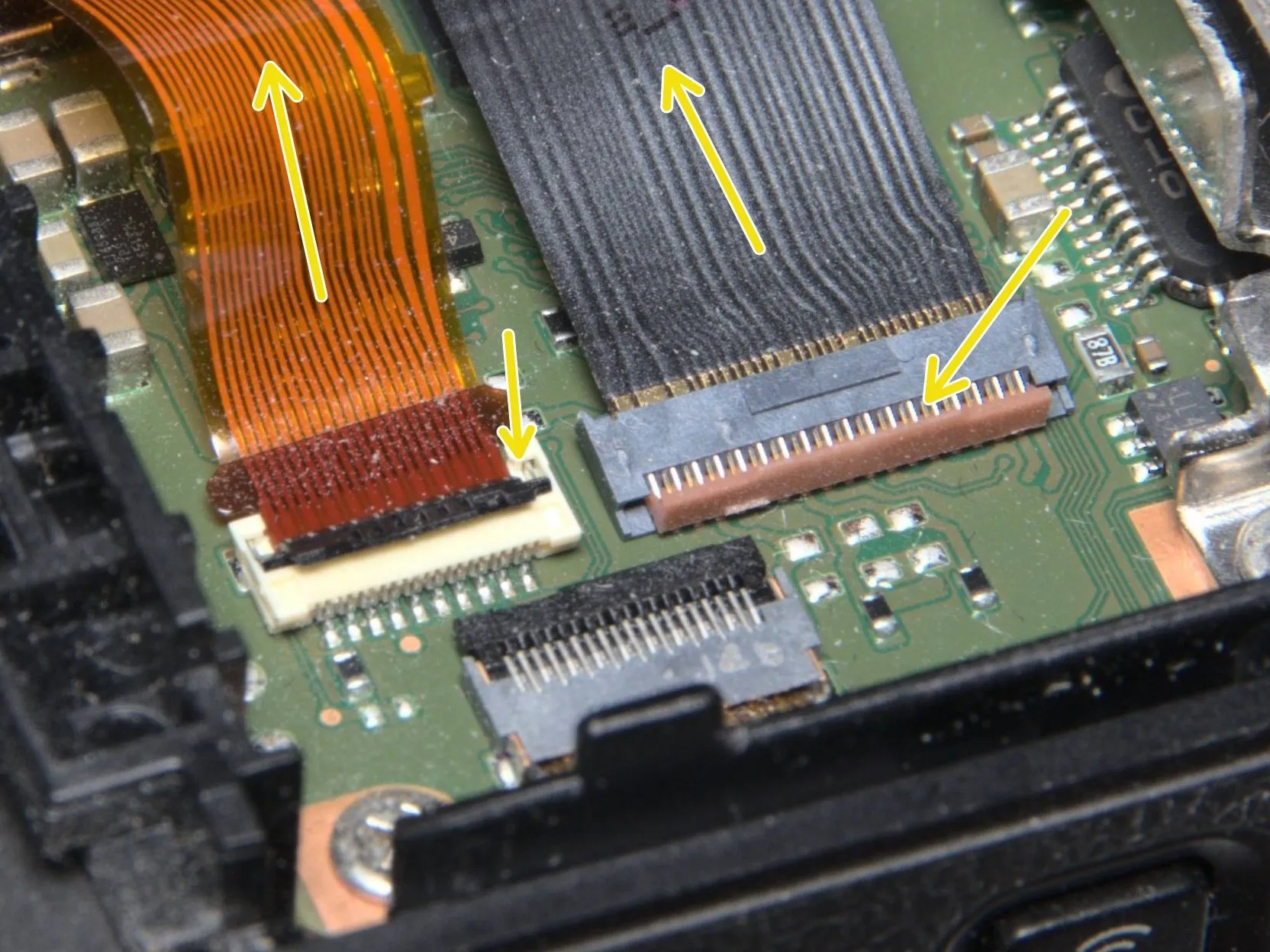

• Отсоедините 2 FPC.

Шаг 8 Задняя крышка и сенсорный ЖК-дисплей.

• Задняя панель с ЖК-дисплеем в сборе.

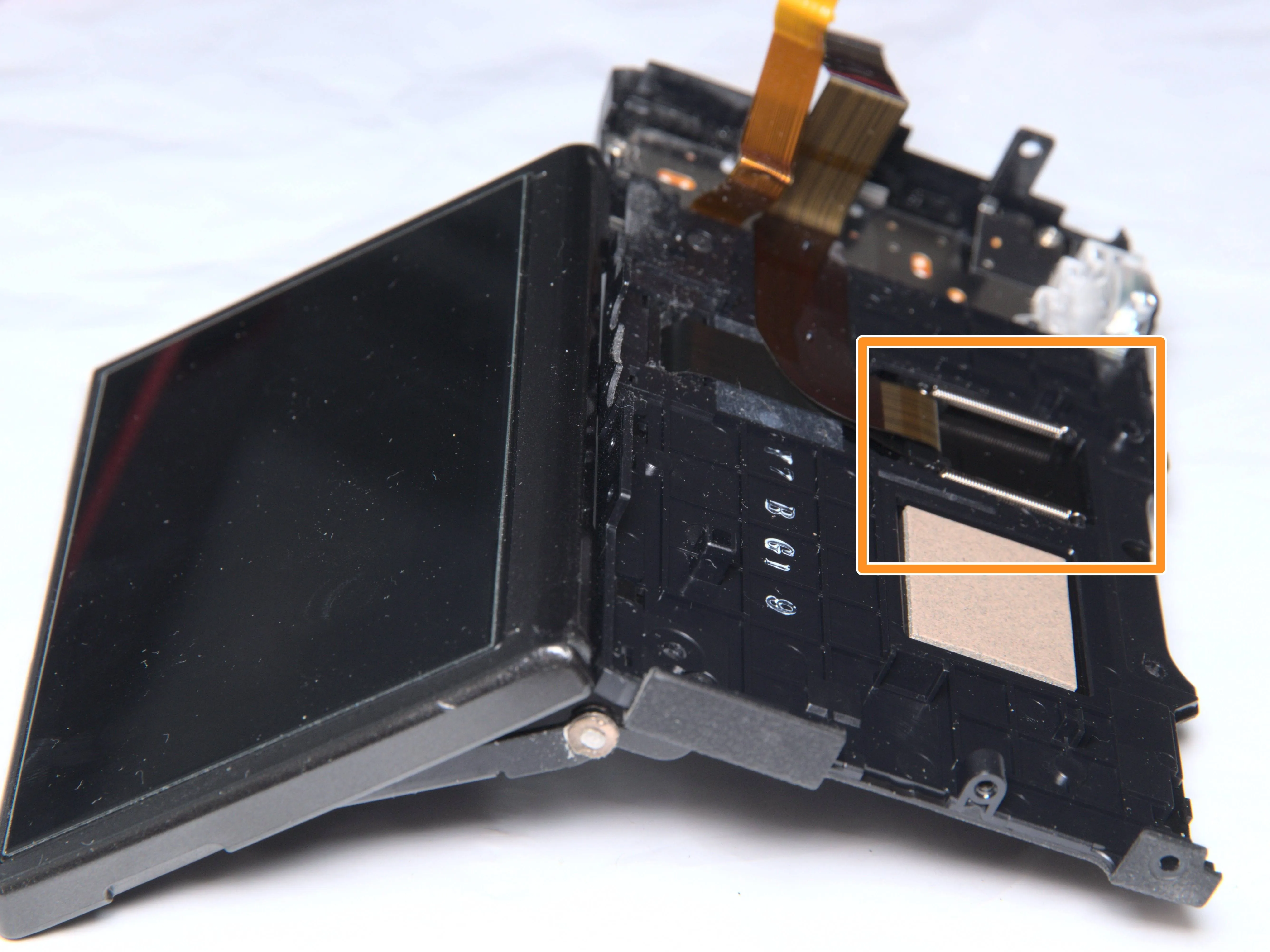

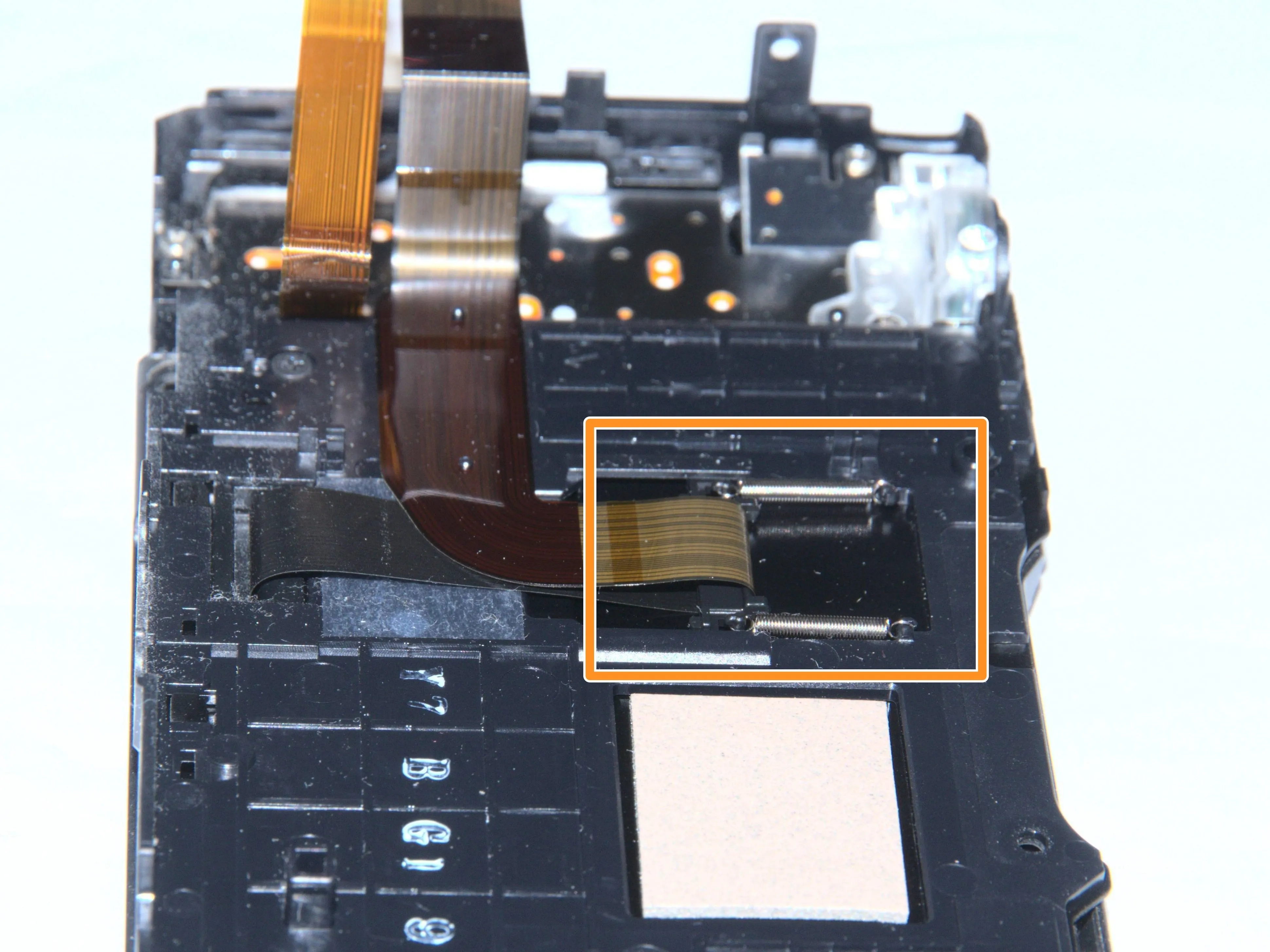

• Красивая растяжка LCD FPC

Шаг 9 Внутри камеры, задняя панель

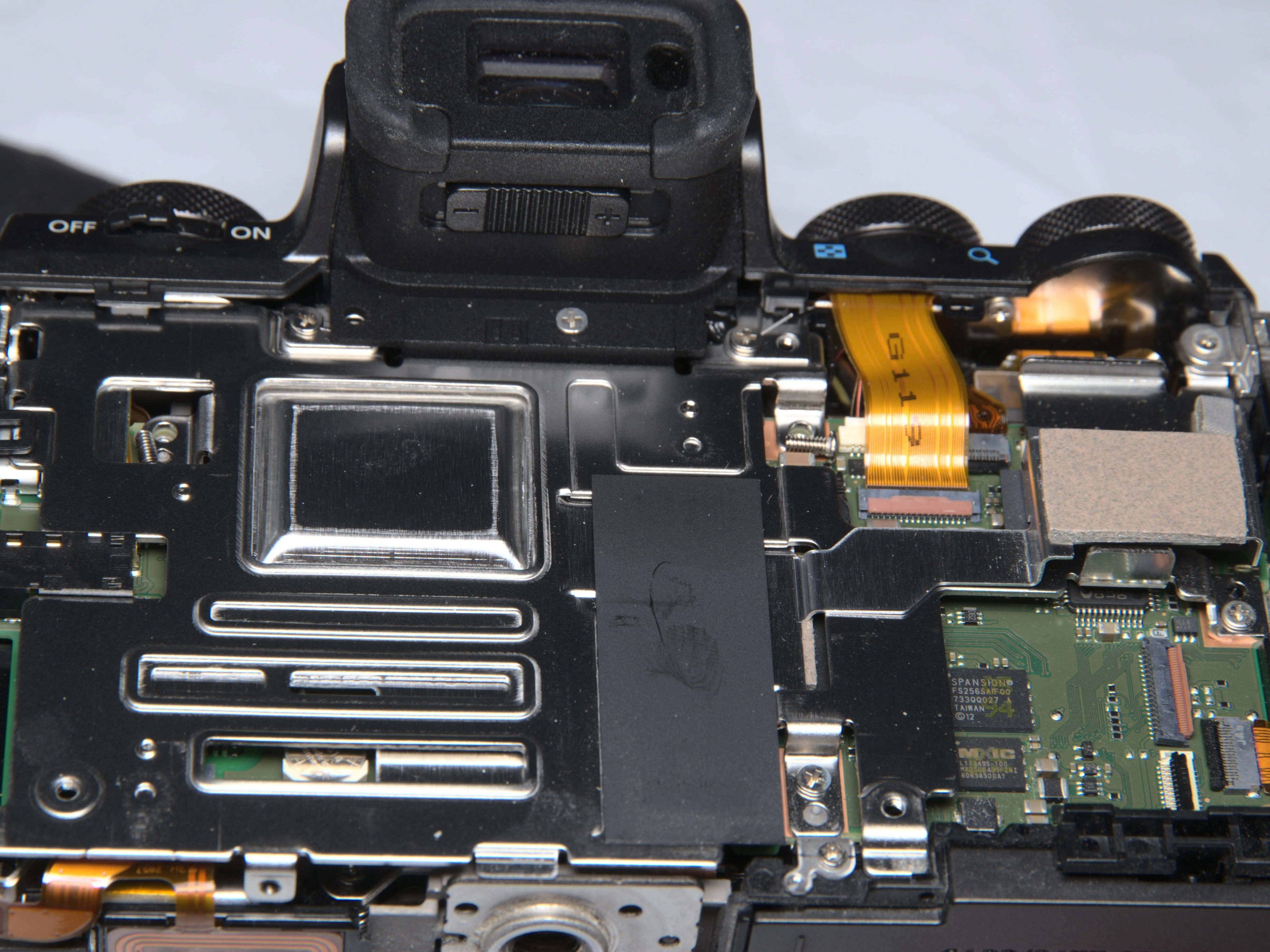

• Мы находимся внутри камеры.

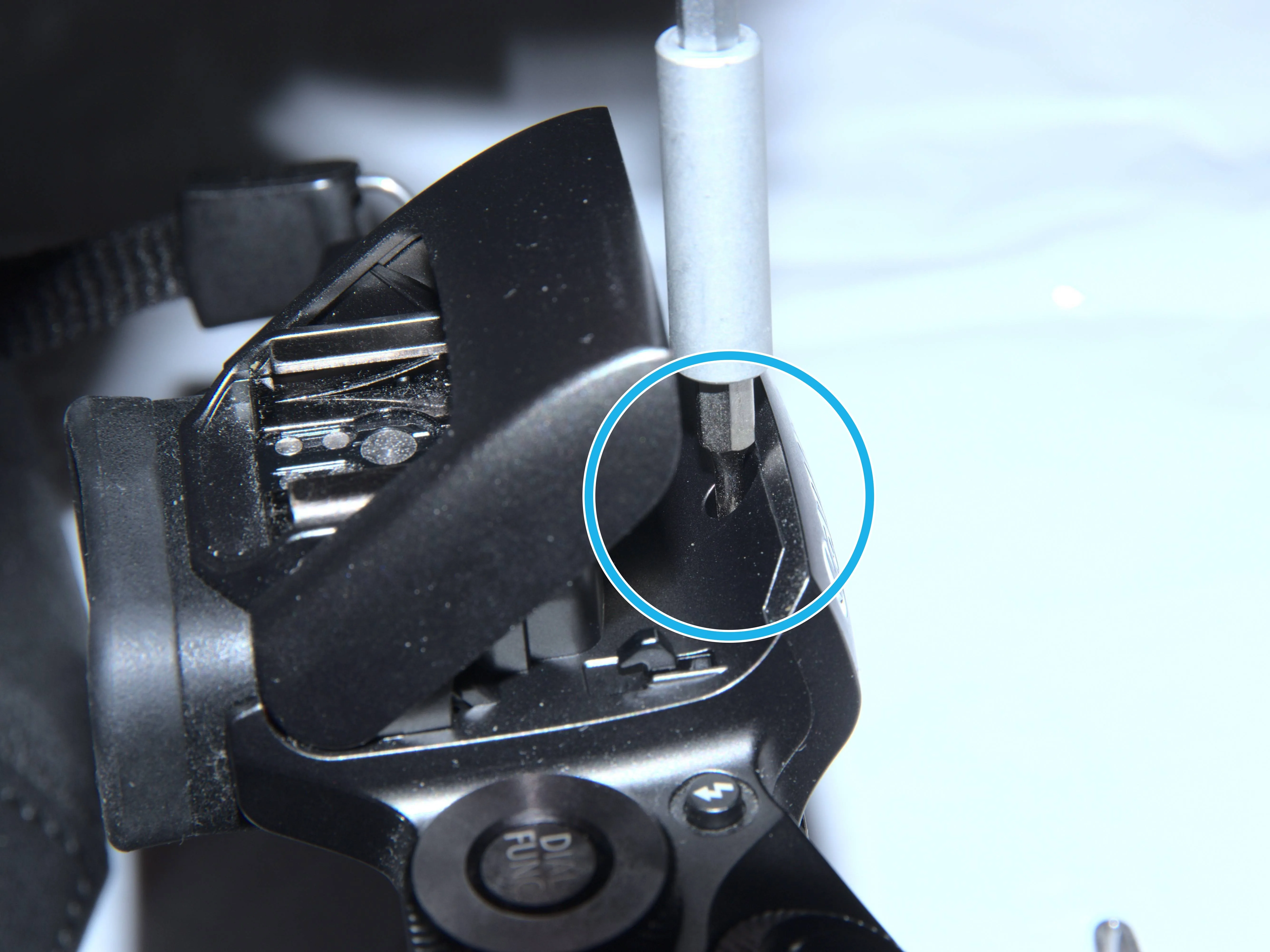

Шаг 10 Винт, винт, винт, винт, винт

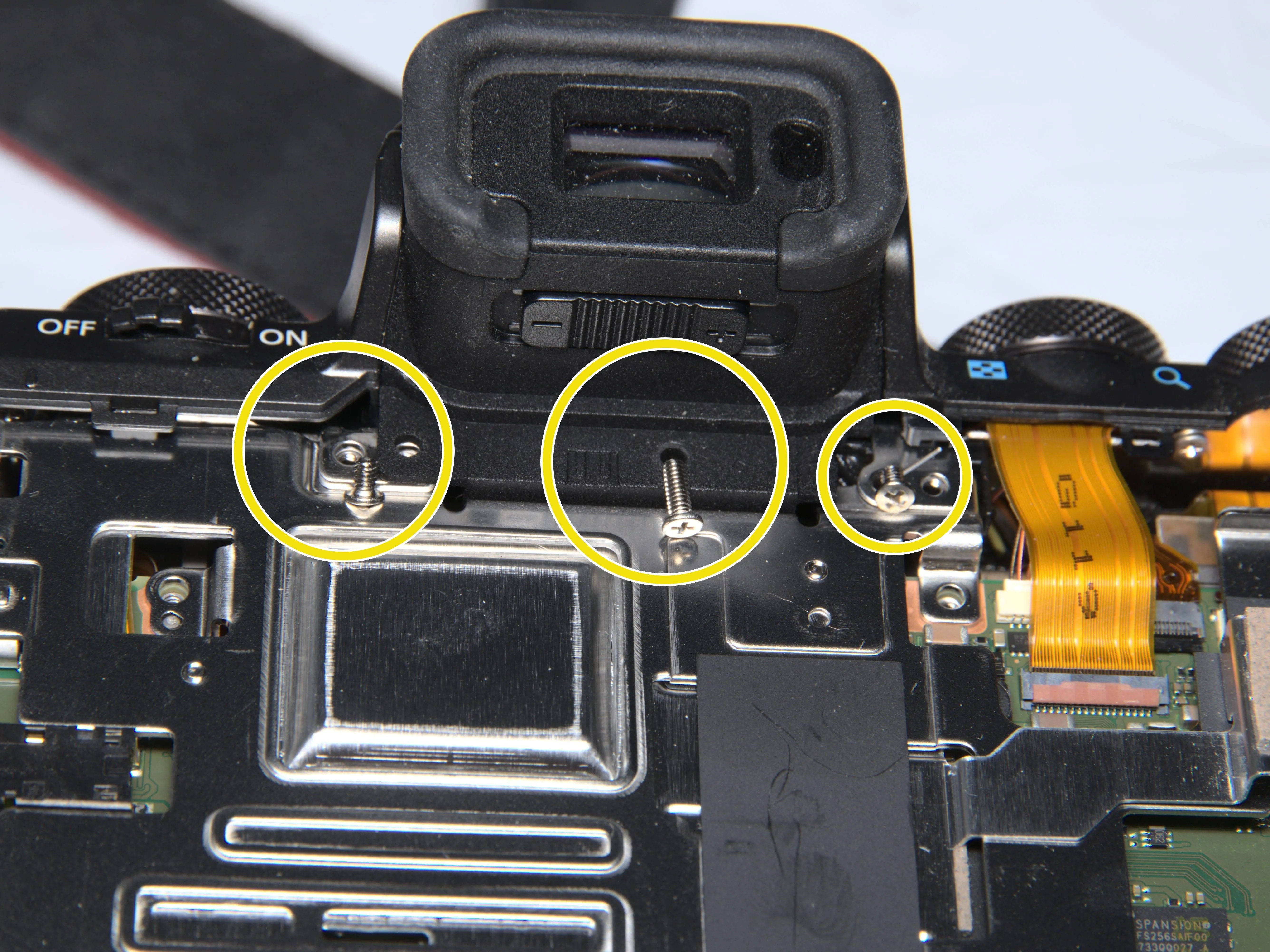

• Открутите 3 винта рядом с электронным видоискателем. Запомните длину и расположение отверстий. Центральный винт длиннее. Левые отверстия.

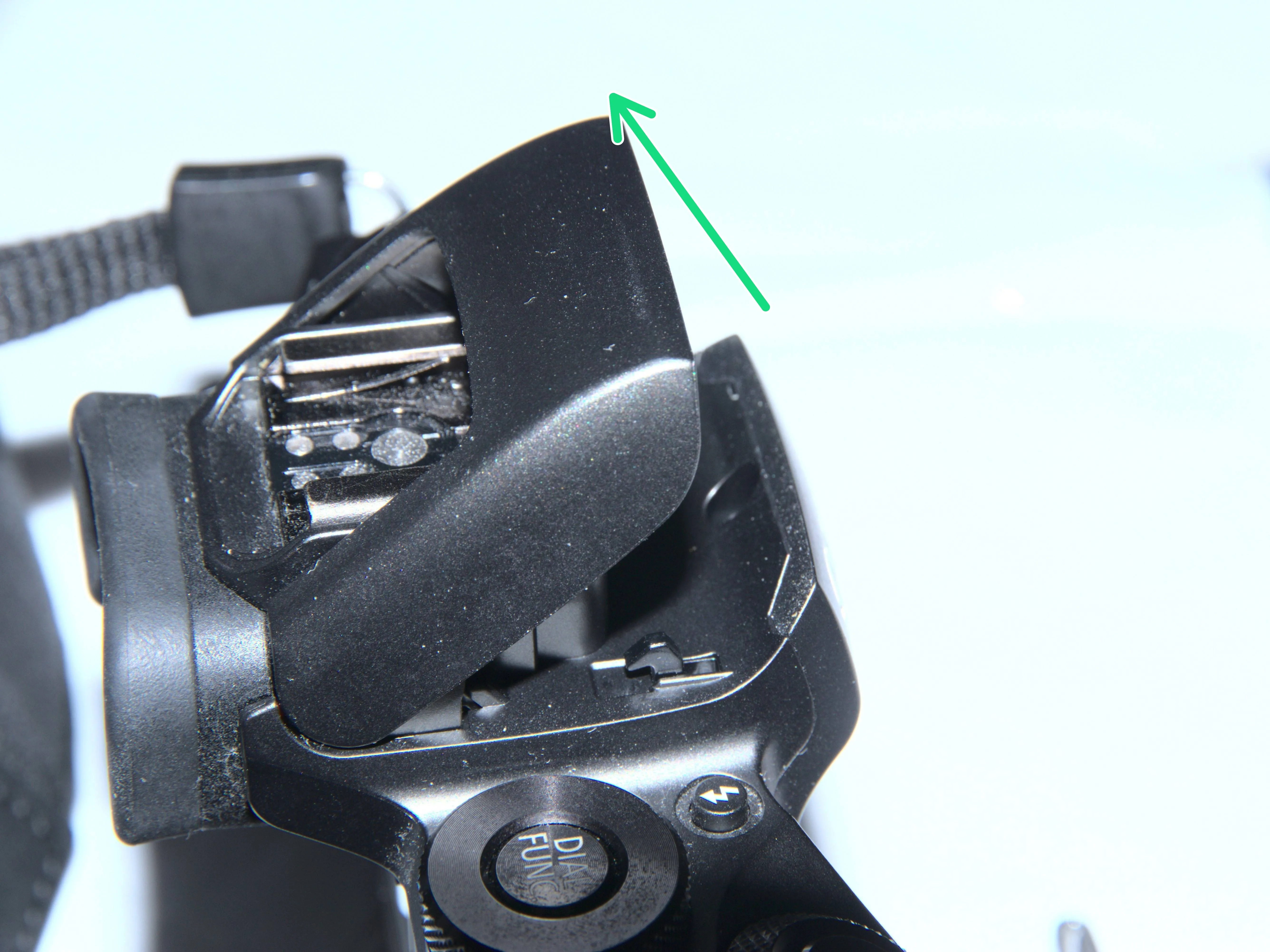

• Выньте спидлайт (вспышку)

• Выкрутите винт, закрывающий фонарь.

Шаг 11 Еще один винт, батарейный отсек

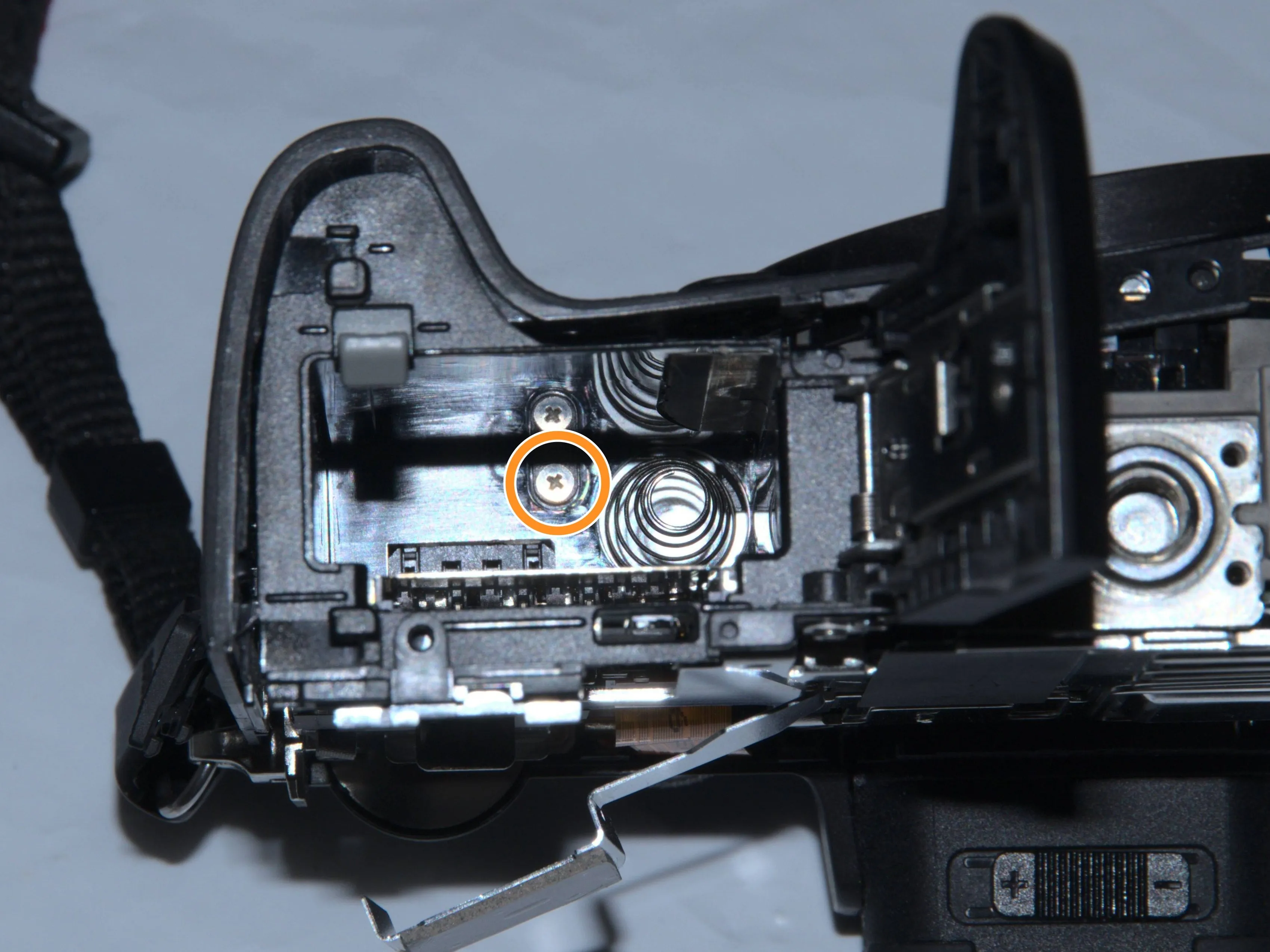

• Выкрутите 1 винт в батарейном отсеке.

• Там только один. Поверьте мне.

Шаг 12 Снимите передний корпус

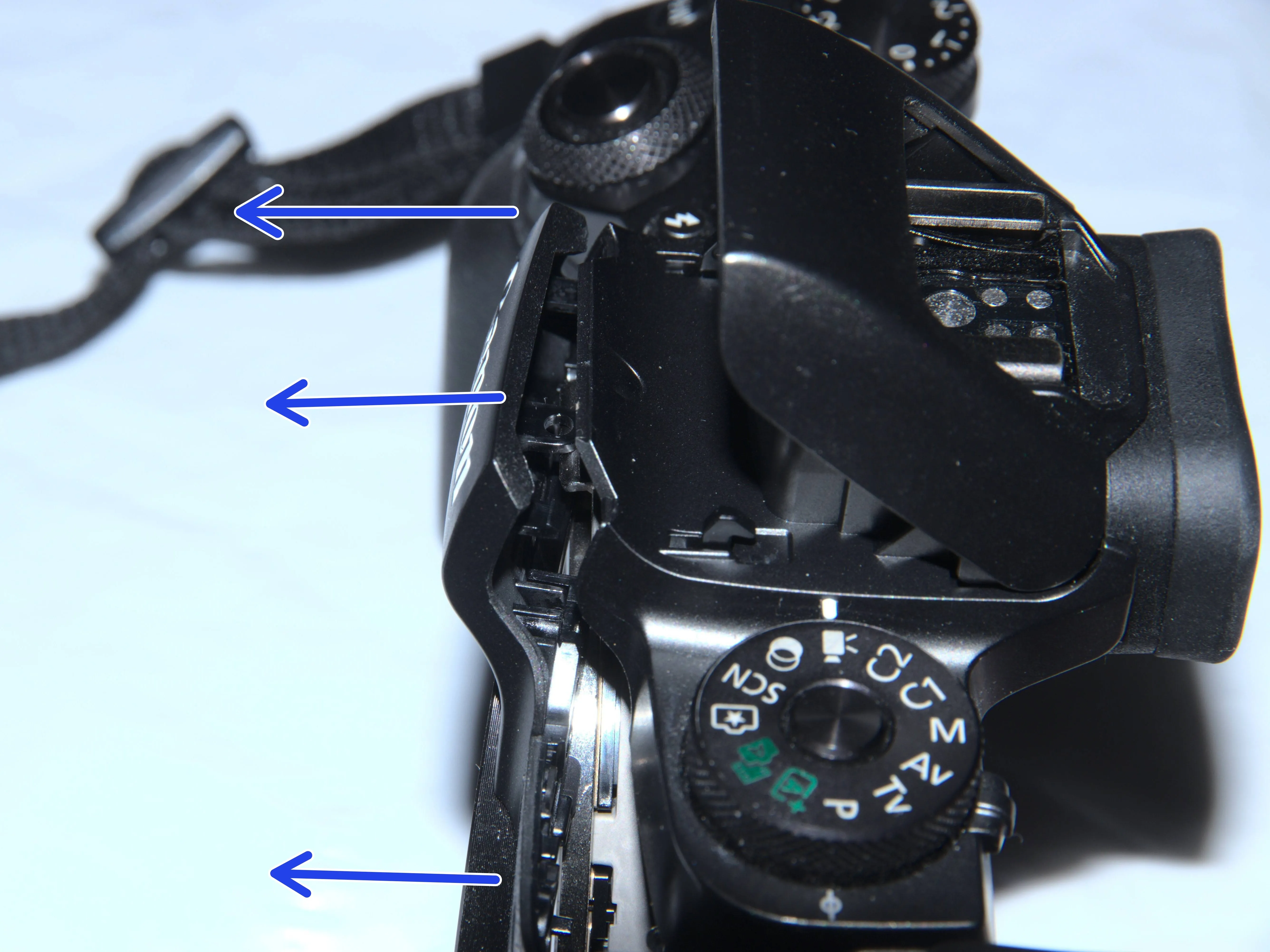

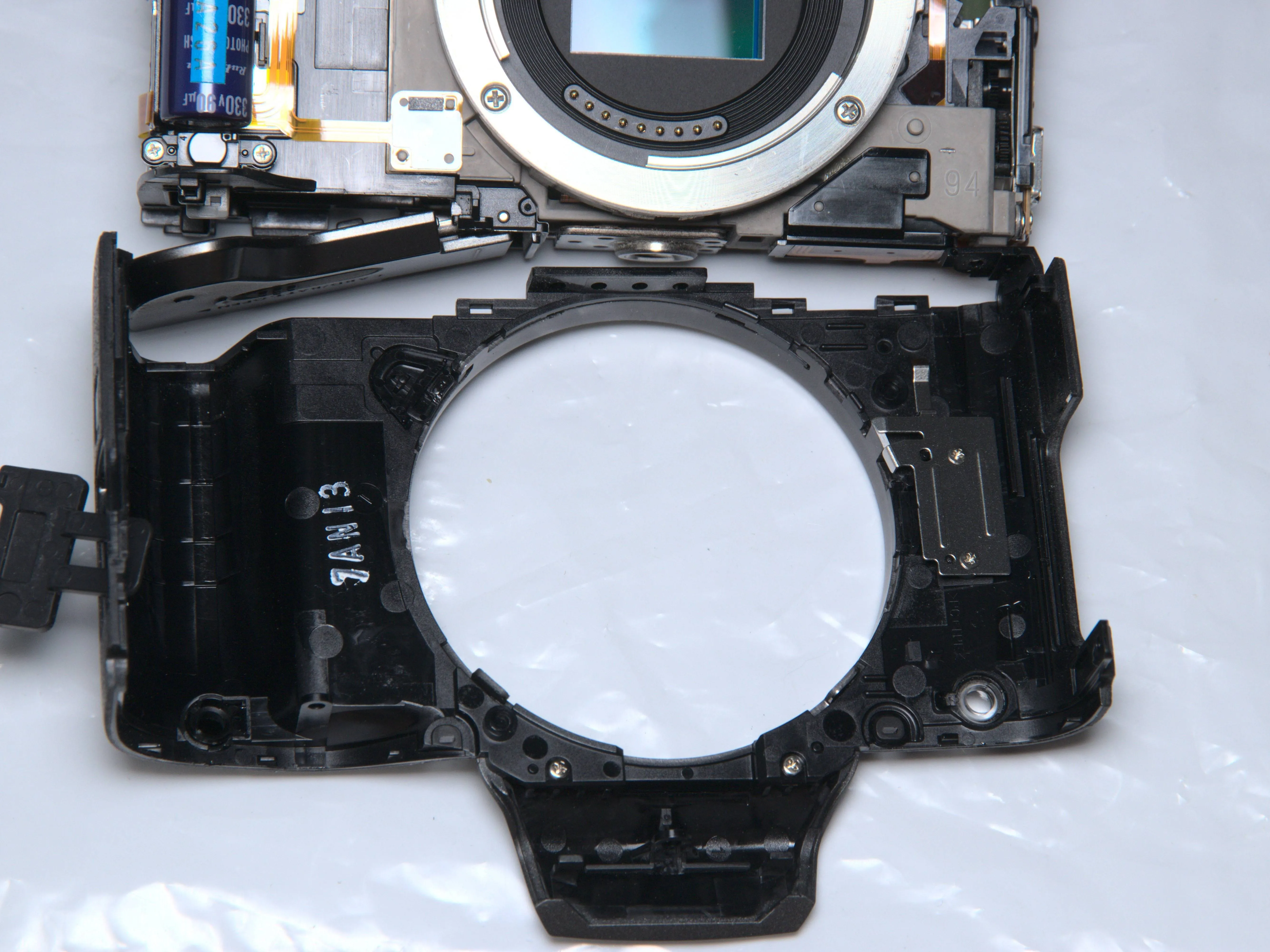

• Теперь снимается передняя панель.

• Там есть несколько зажимов, будьте осторожны и терпеливы.

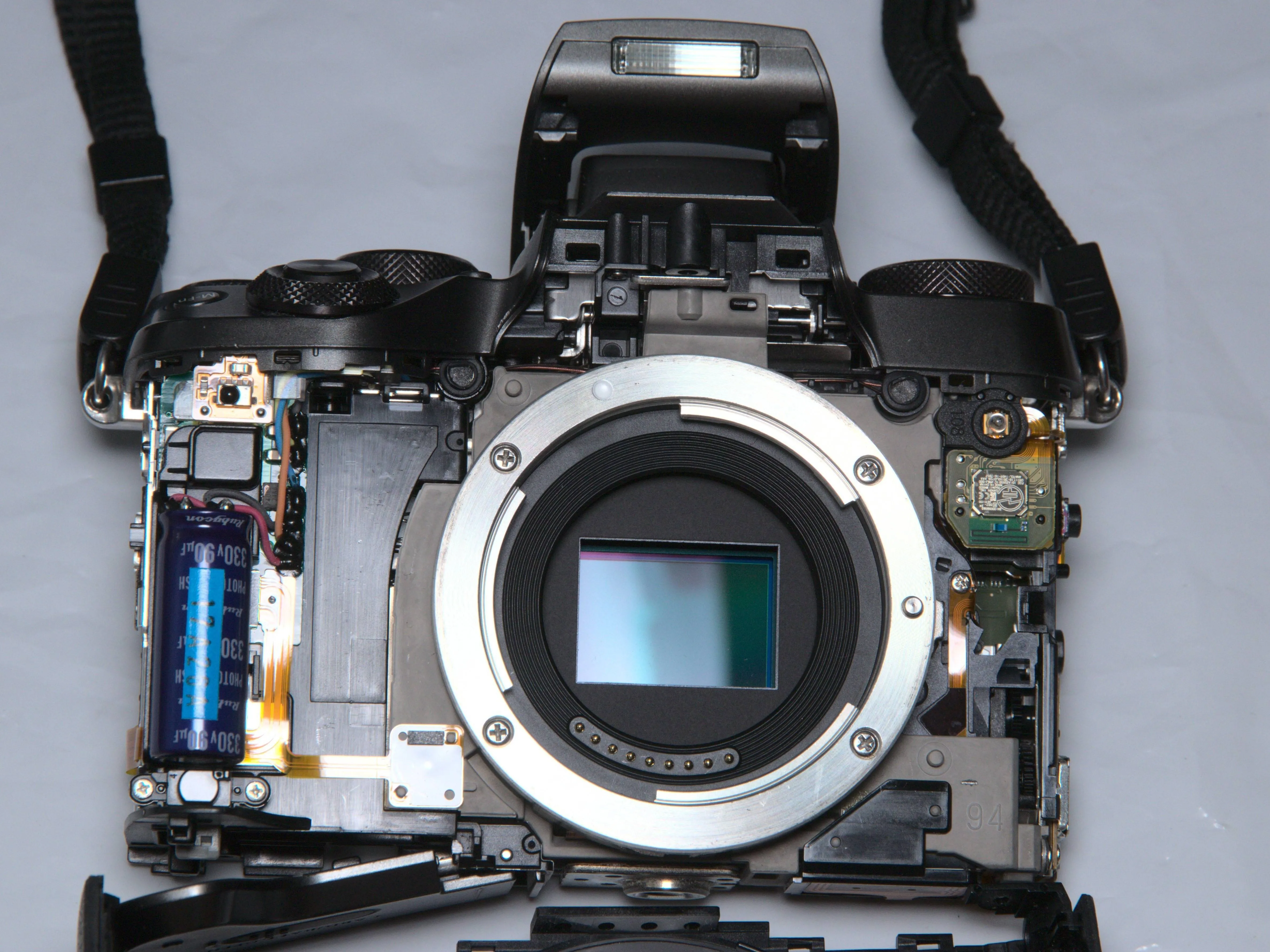

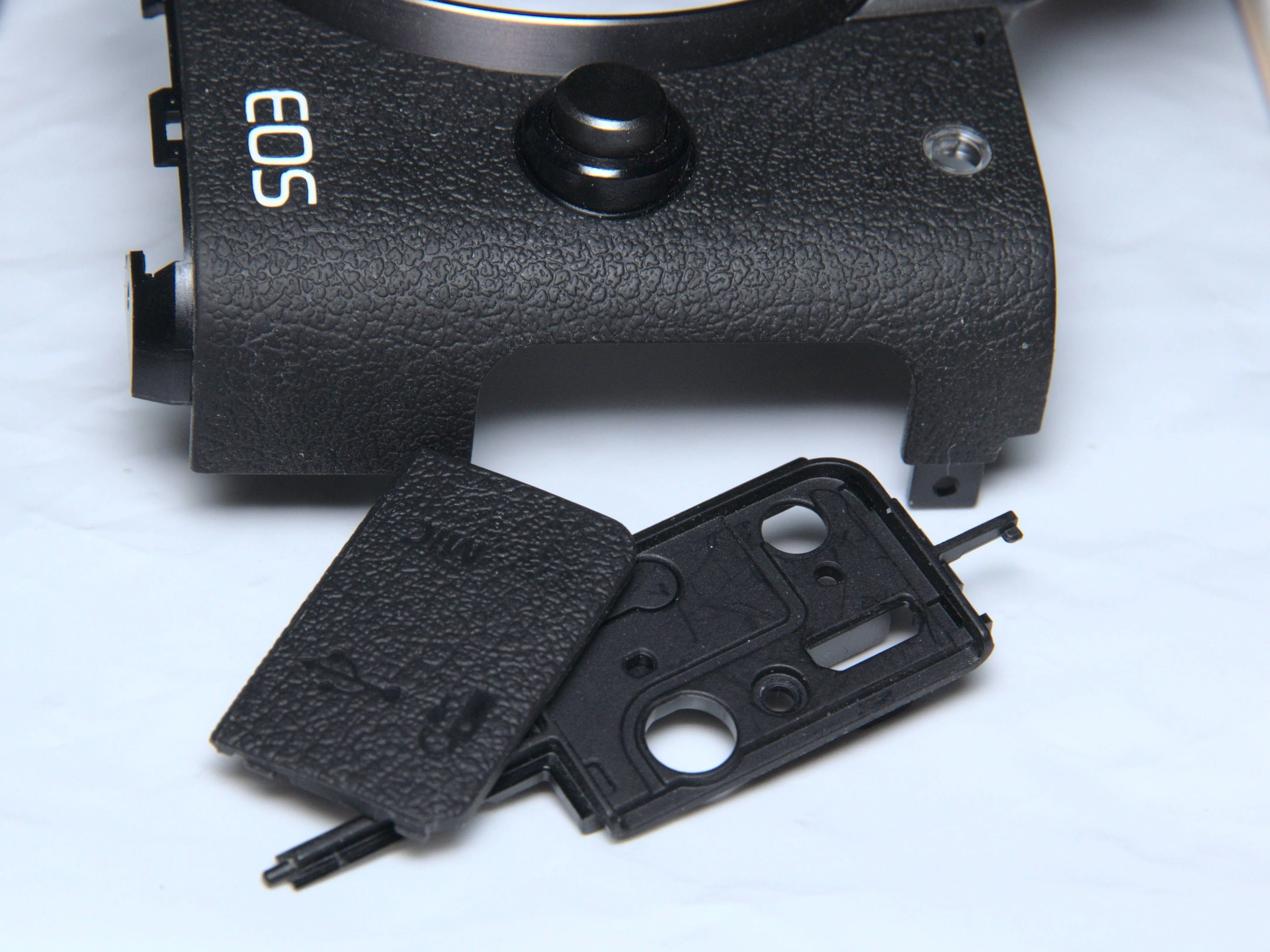

Шаг 13 Передняя панель и внутренности.

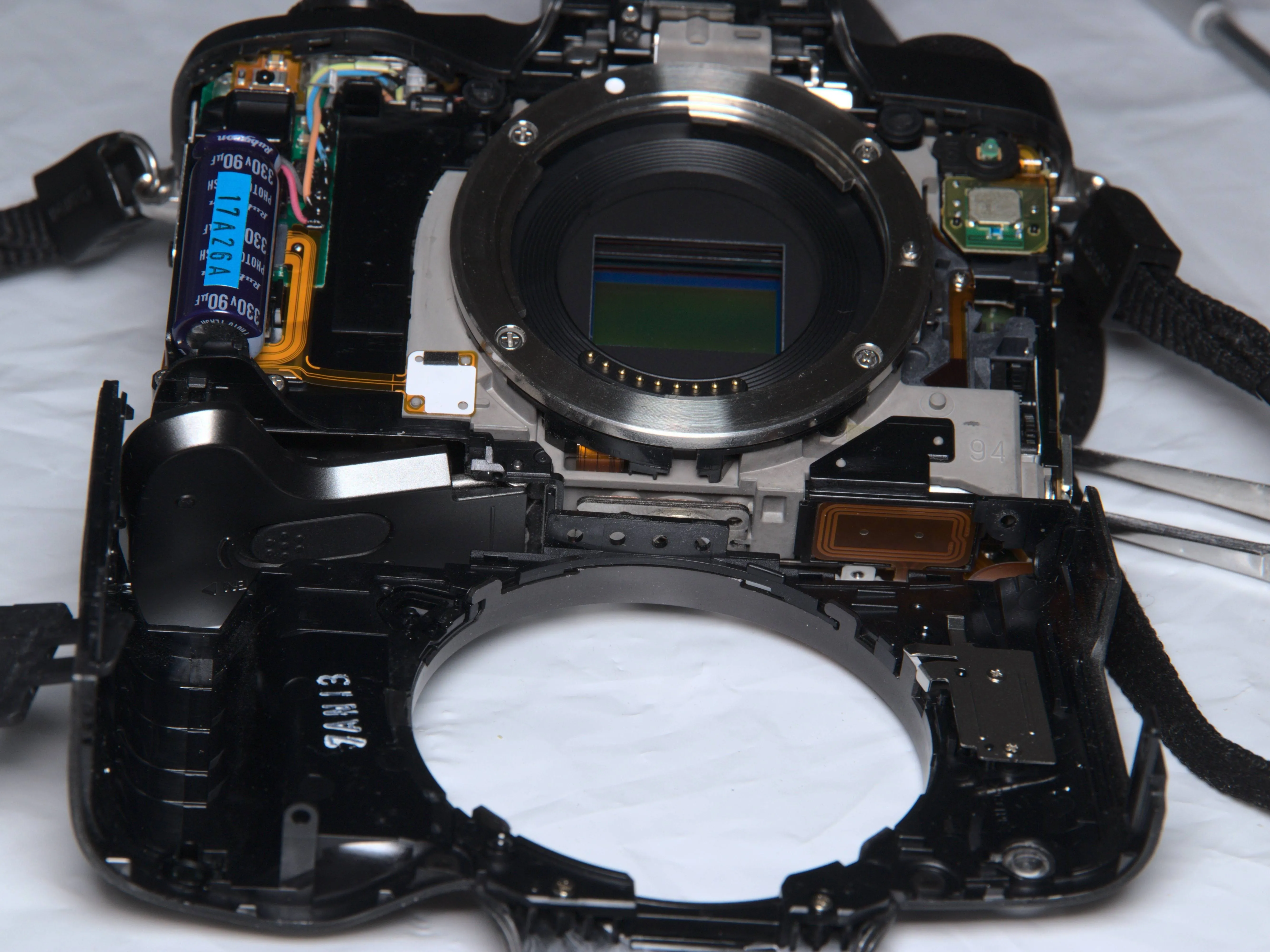

• Пожалуйста, не снимайте крышку корпуса для защиты от пыли.

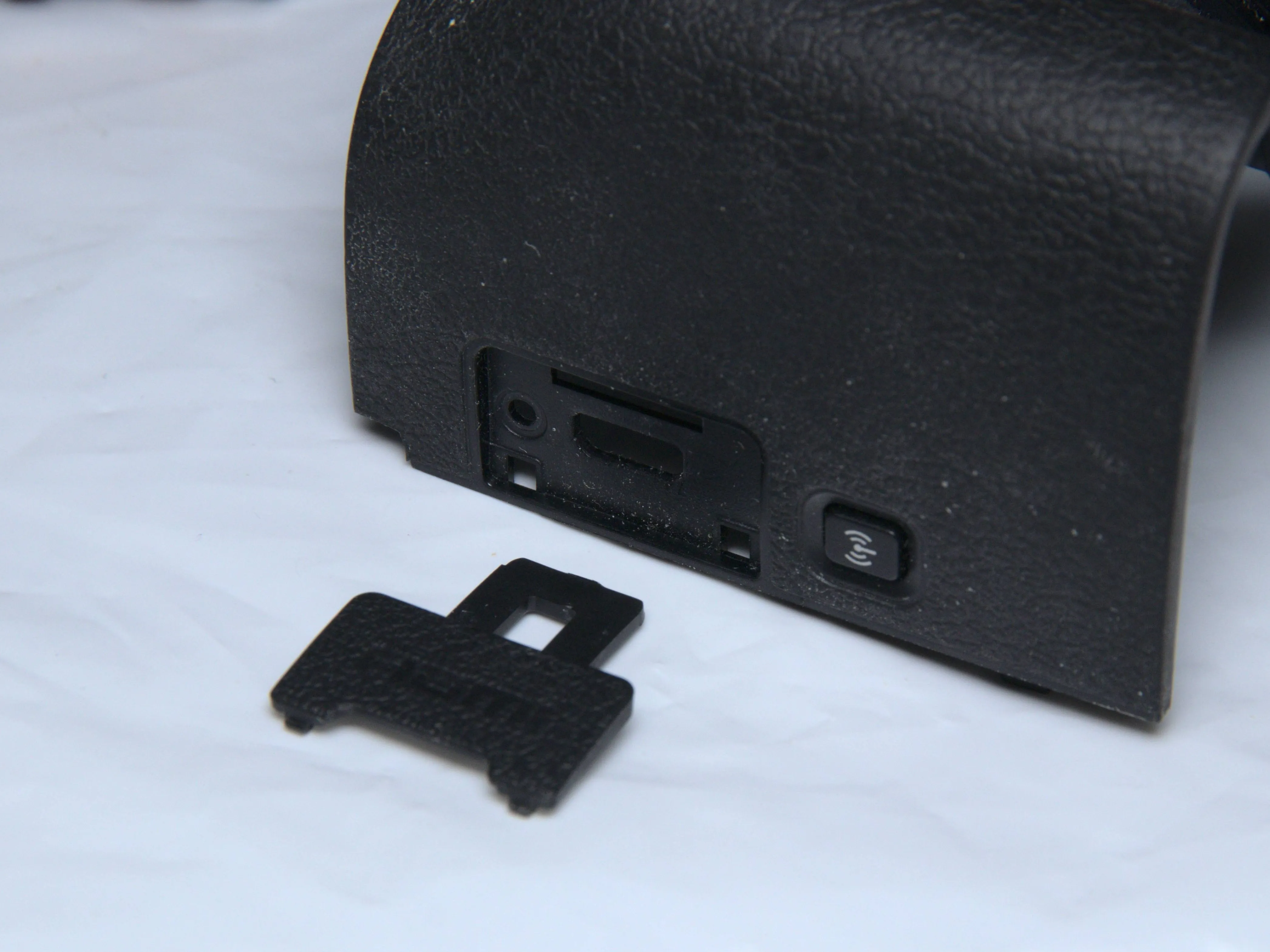

• Передняя крышка снимается с помощью 2 маленьких деталей. Не потеряйте их.

Шаг 14 Выньте конденсатор!!!

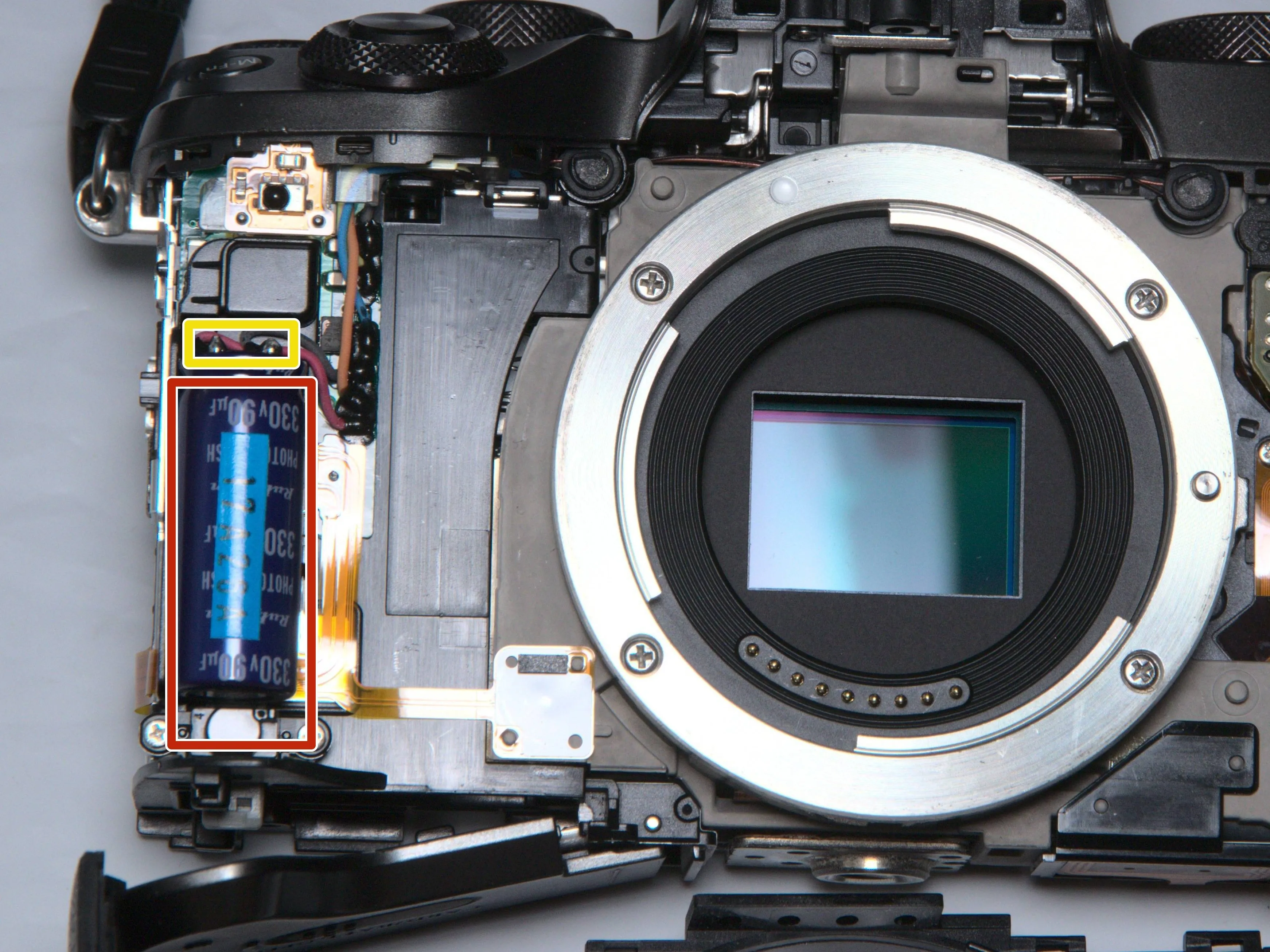

• Когда вы увидите конденсатор speedlight resevoire.

• Конденсатор

• Во избежание поражения электрическим током и повреждений, разрядите его с помощью резистора 2 кОм~10 кОм на более чем 15 секунд, как можно скорее!!!

Шаг 15 Металлическая рамка, левая, правая

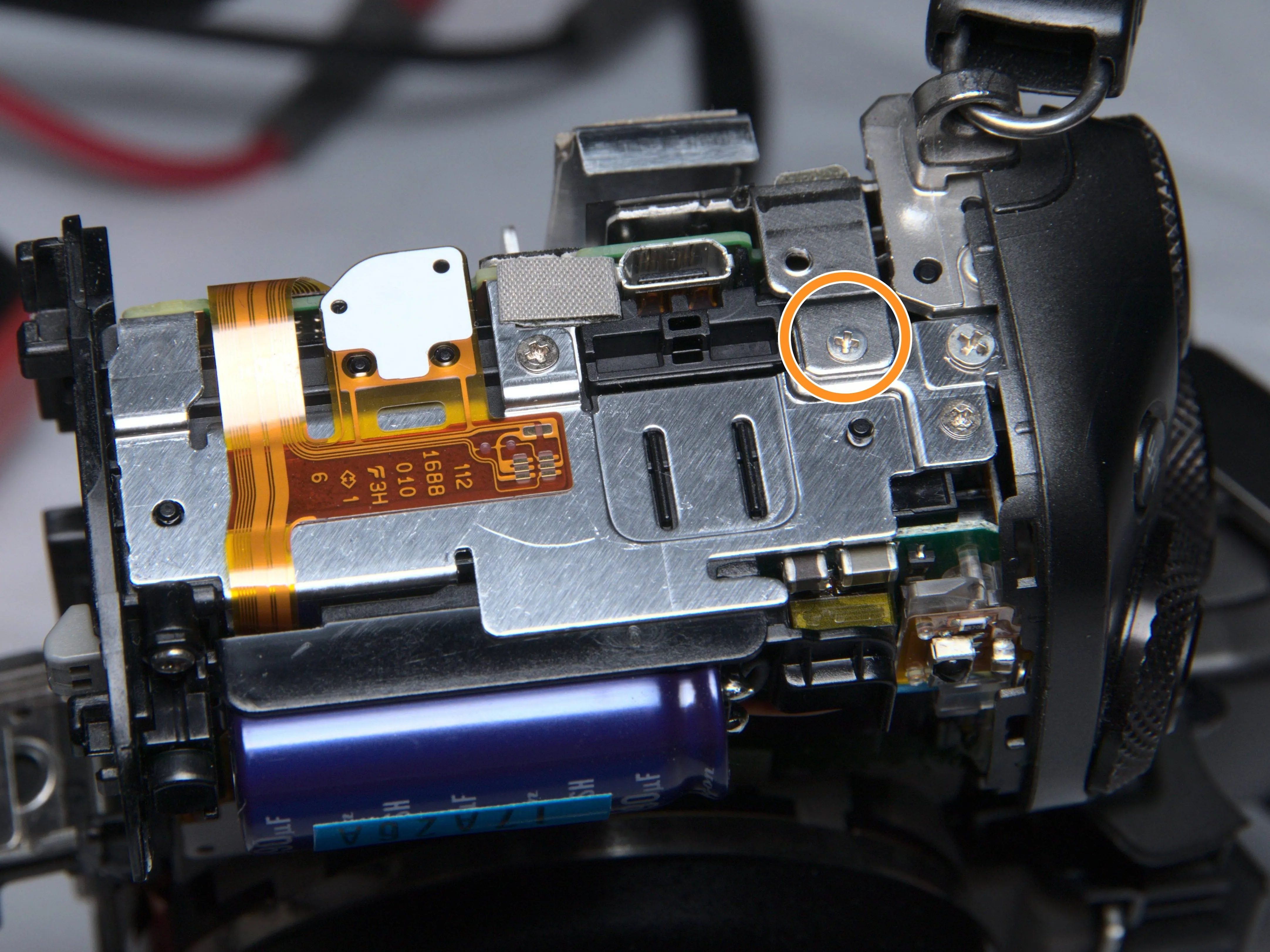

• Правая сторона: выкрутите 1 винт.

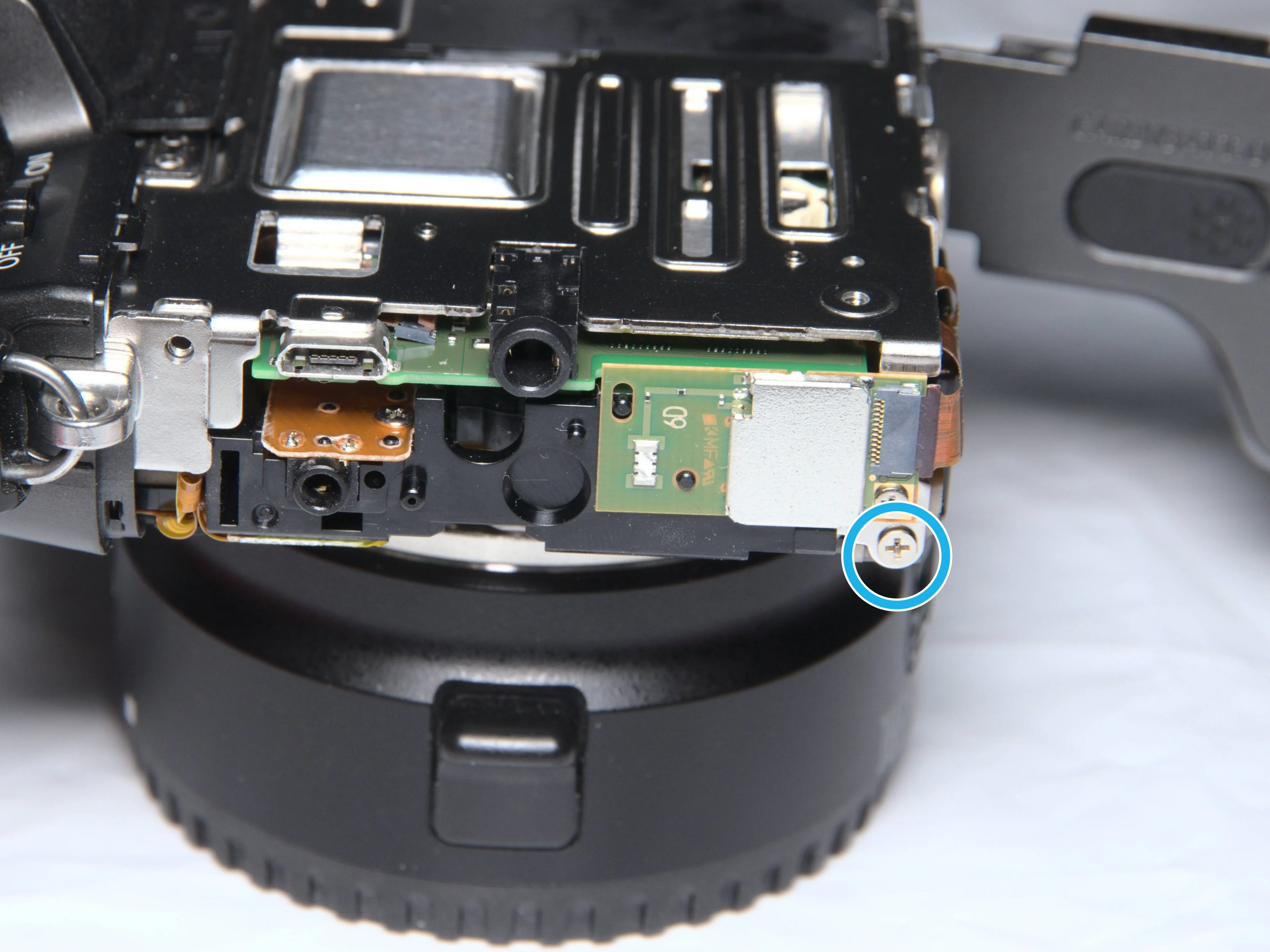

• Левая сторона: выкрутите 1 винт.

Шаг 16 Металлическая рамка, задняя часть

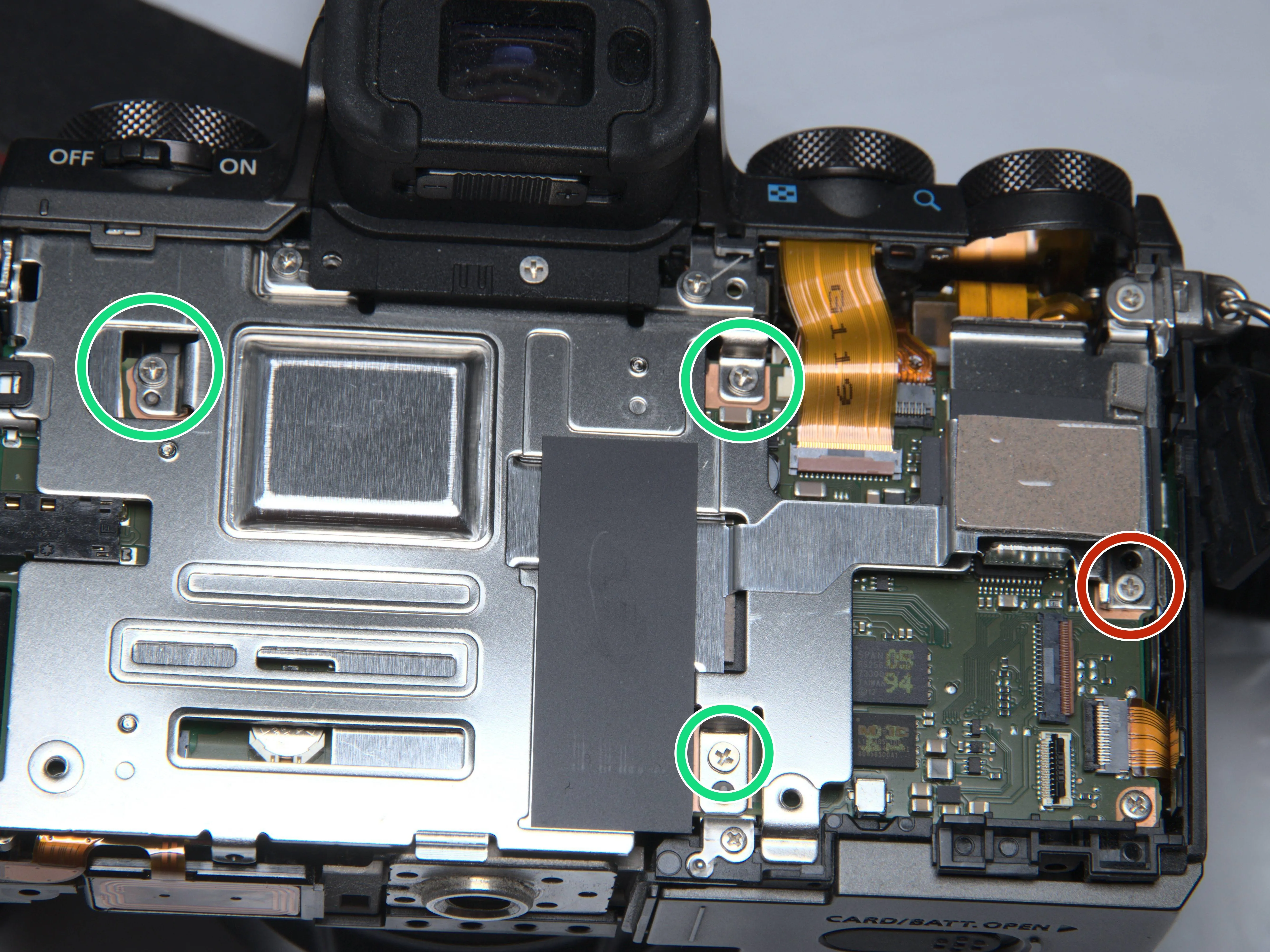

• Выкрутите 3 винта с металлической резьбой

• Выкрутите 1 самонарезающий винт.

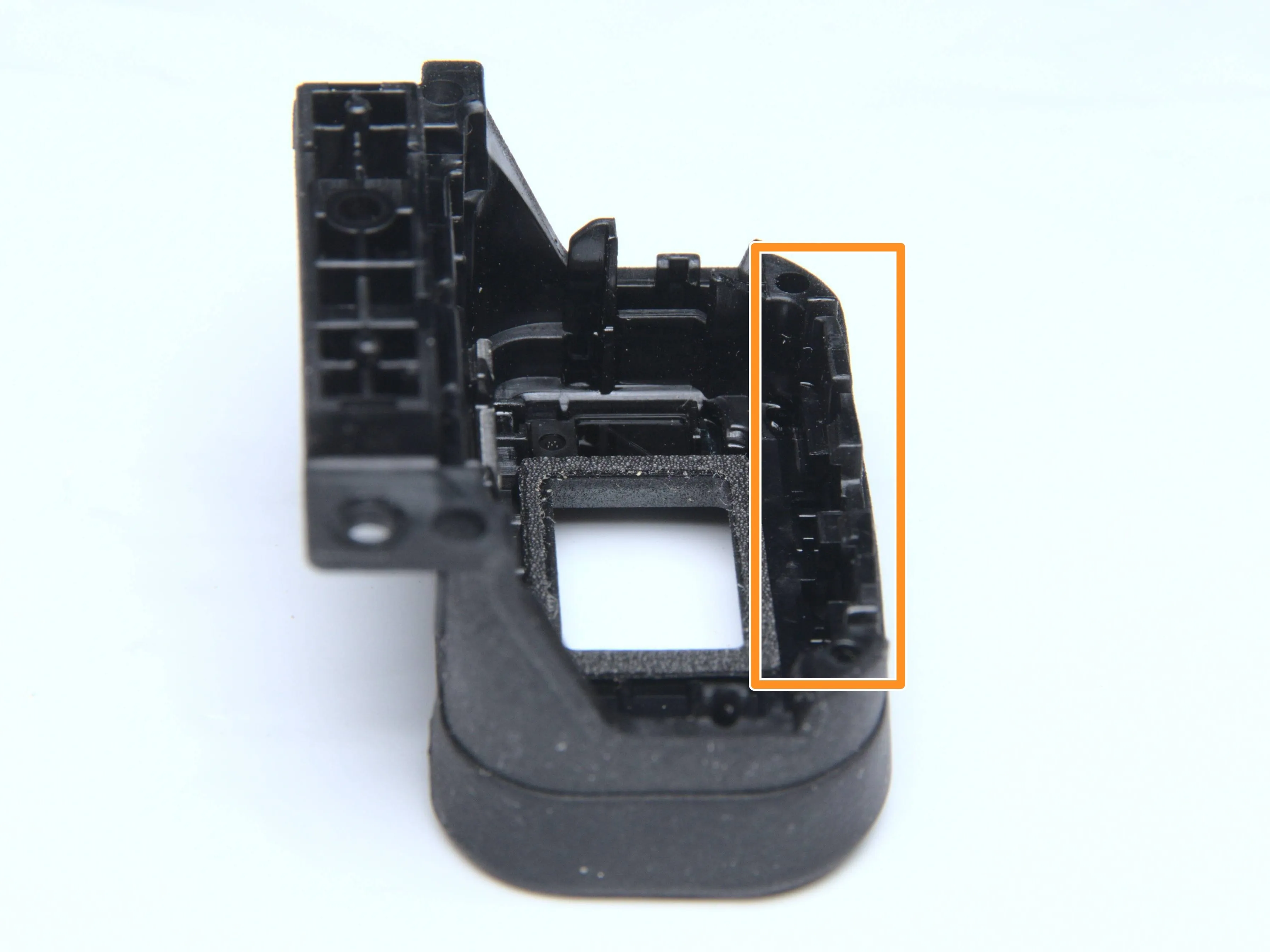

Шаг 17 Корпус электронного видоискателя

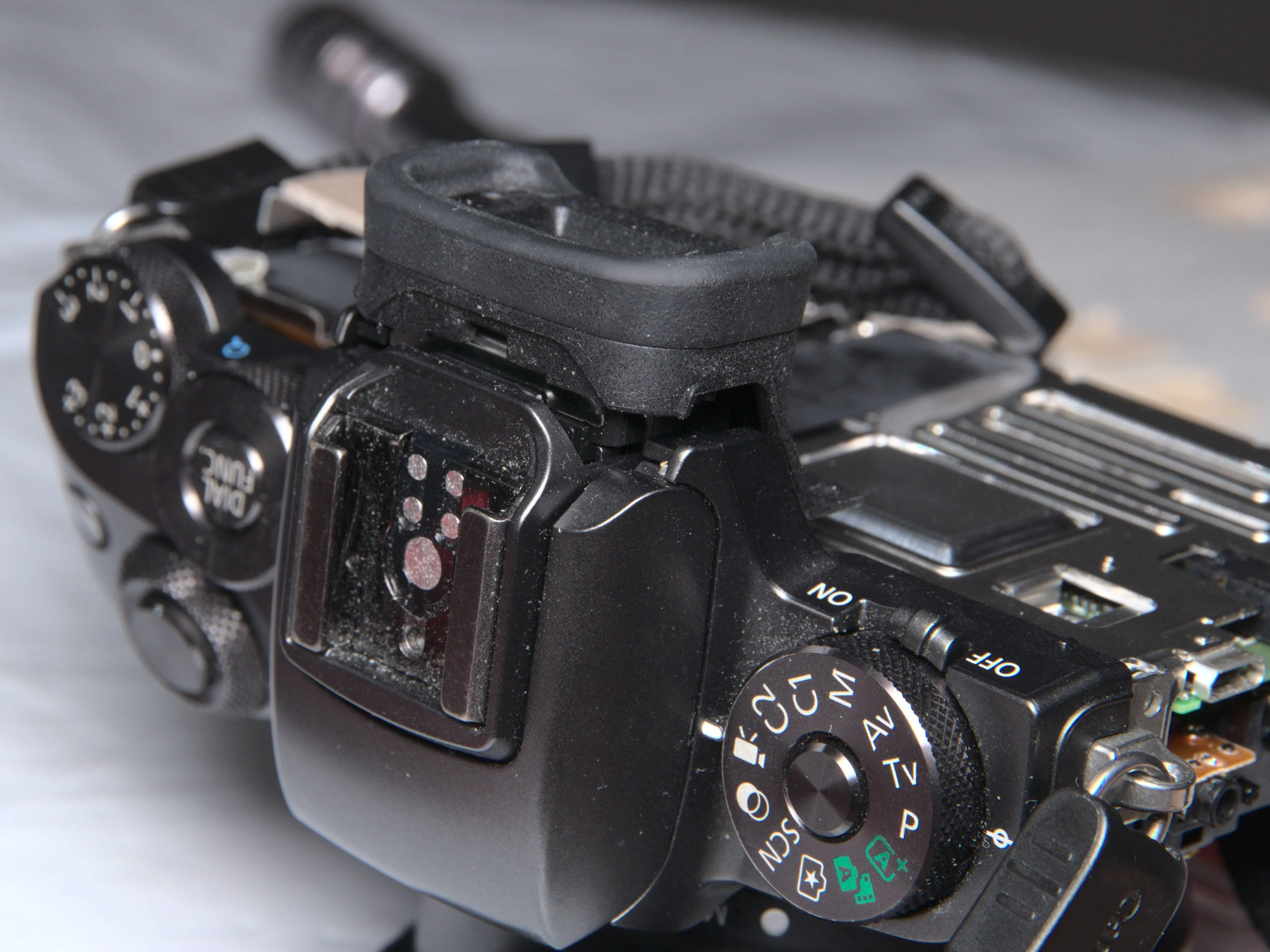

• Снимите пластиковый корпус электронного видоискателя.

• Там есть несколько клипс.

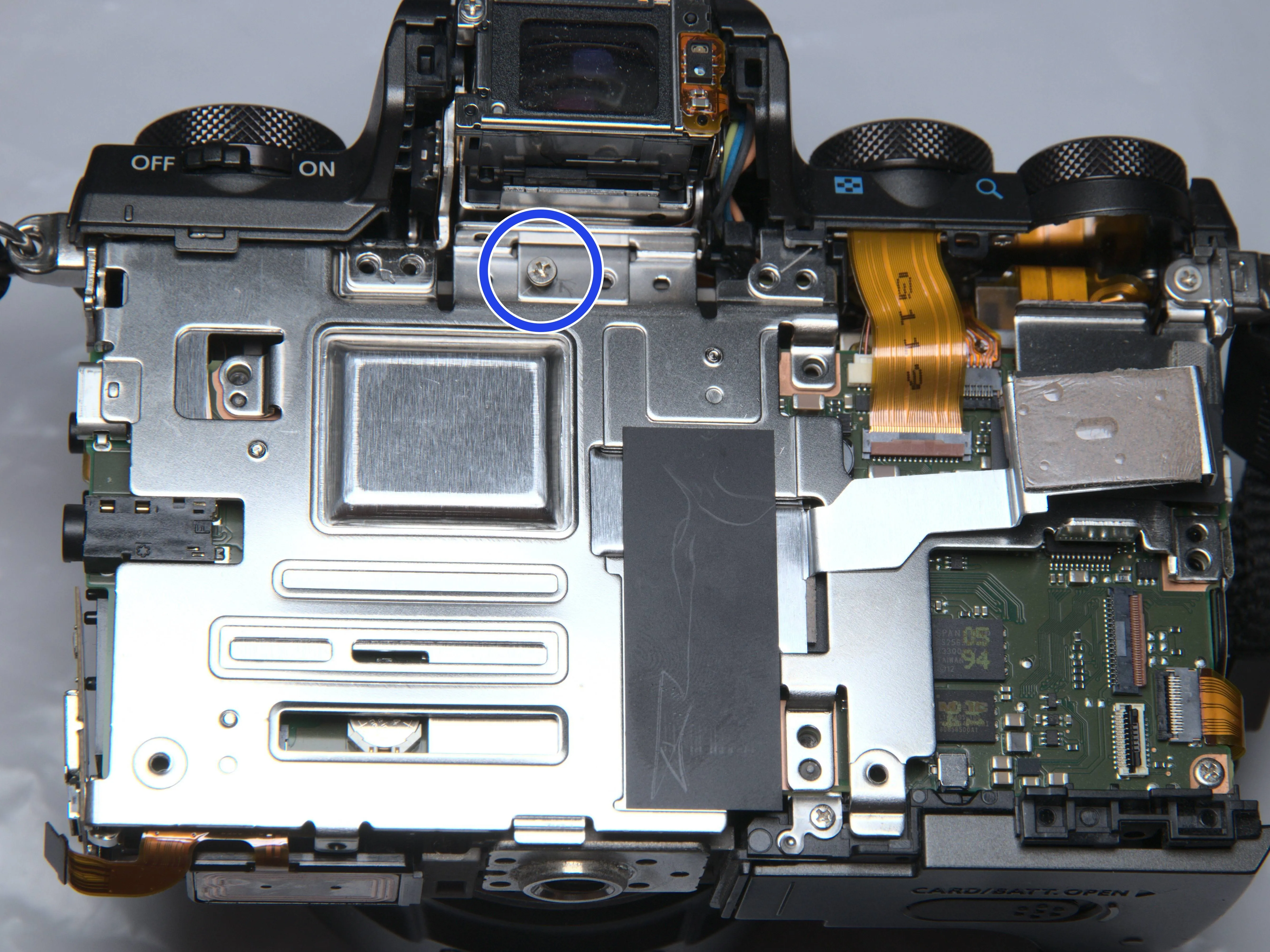

• Выкрутите 1 винт, ПОМНИТЕ, из какого отверстия!

Шаг 18 Верхний корпус, справа

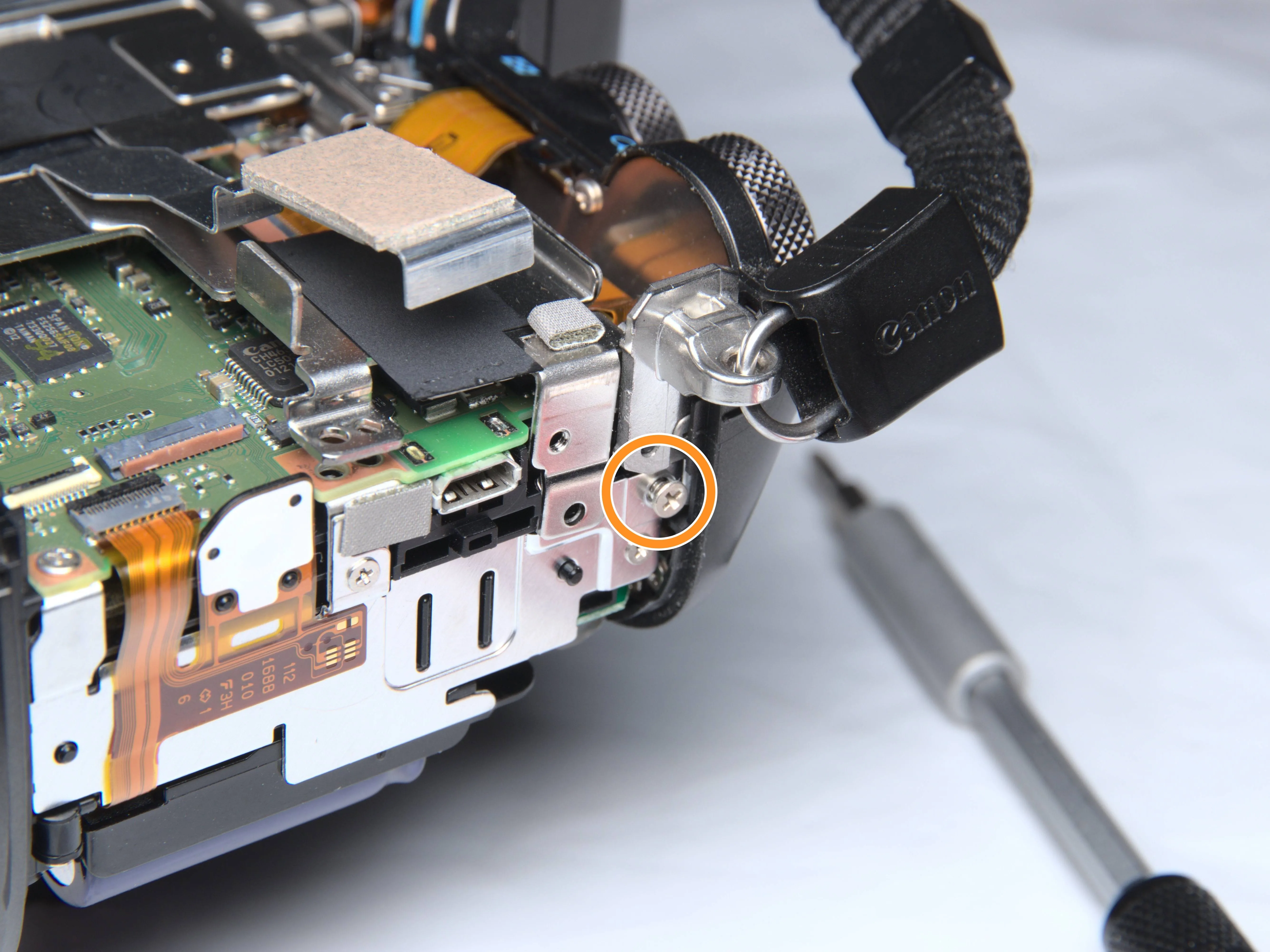

• Правая сторона: Выкрутите 1 винт

Шаг 19 Верхний корпус, FPC

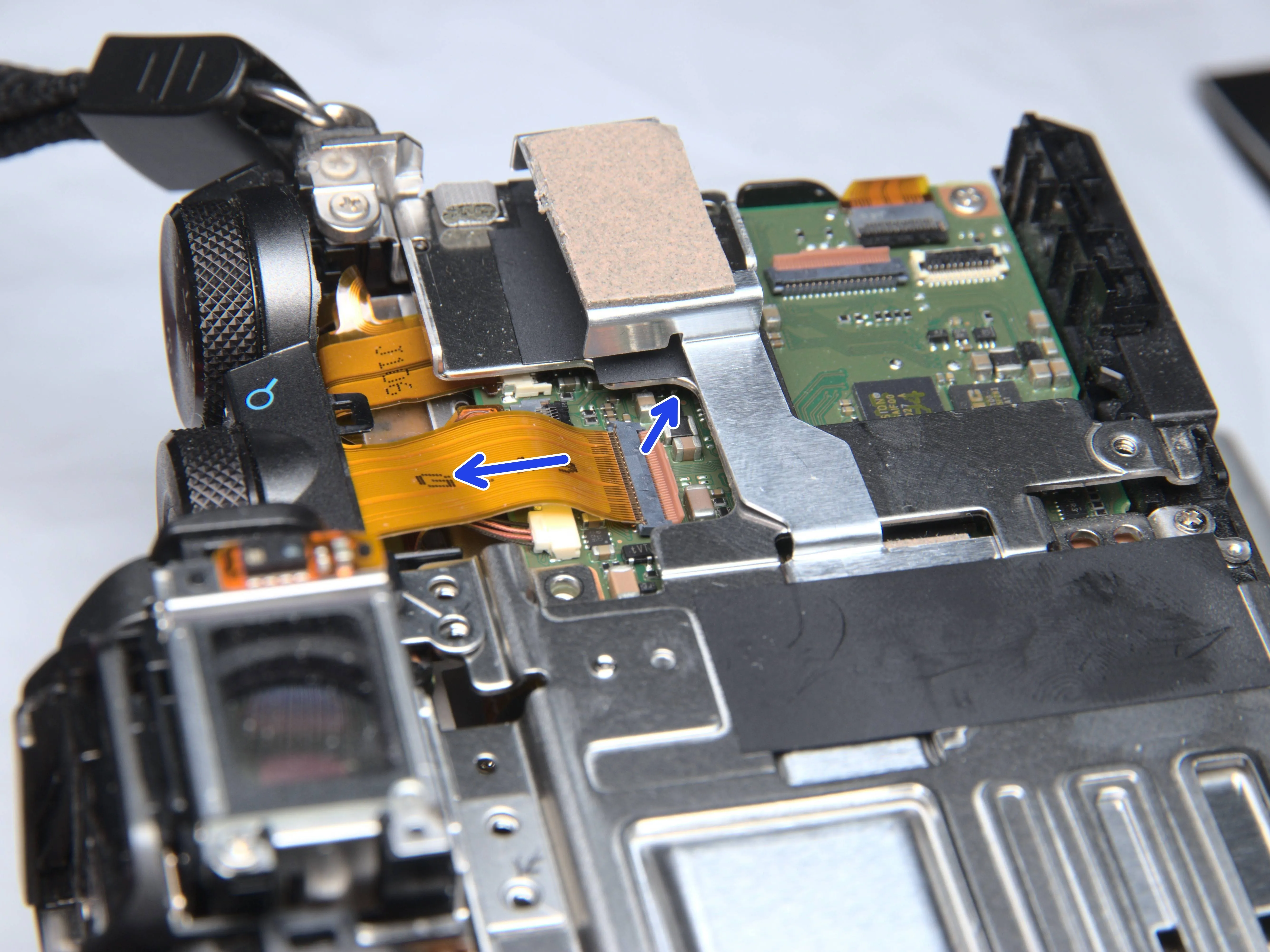

• Отсоедините FPC.

• Будьте достаточно аккуратны. Мы НЕ снимаем верхний корпус. Потому что он немного грязный и с клеем...

Шаг 20 Металлическая рамка

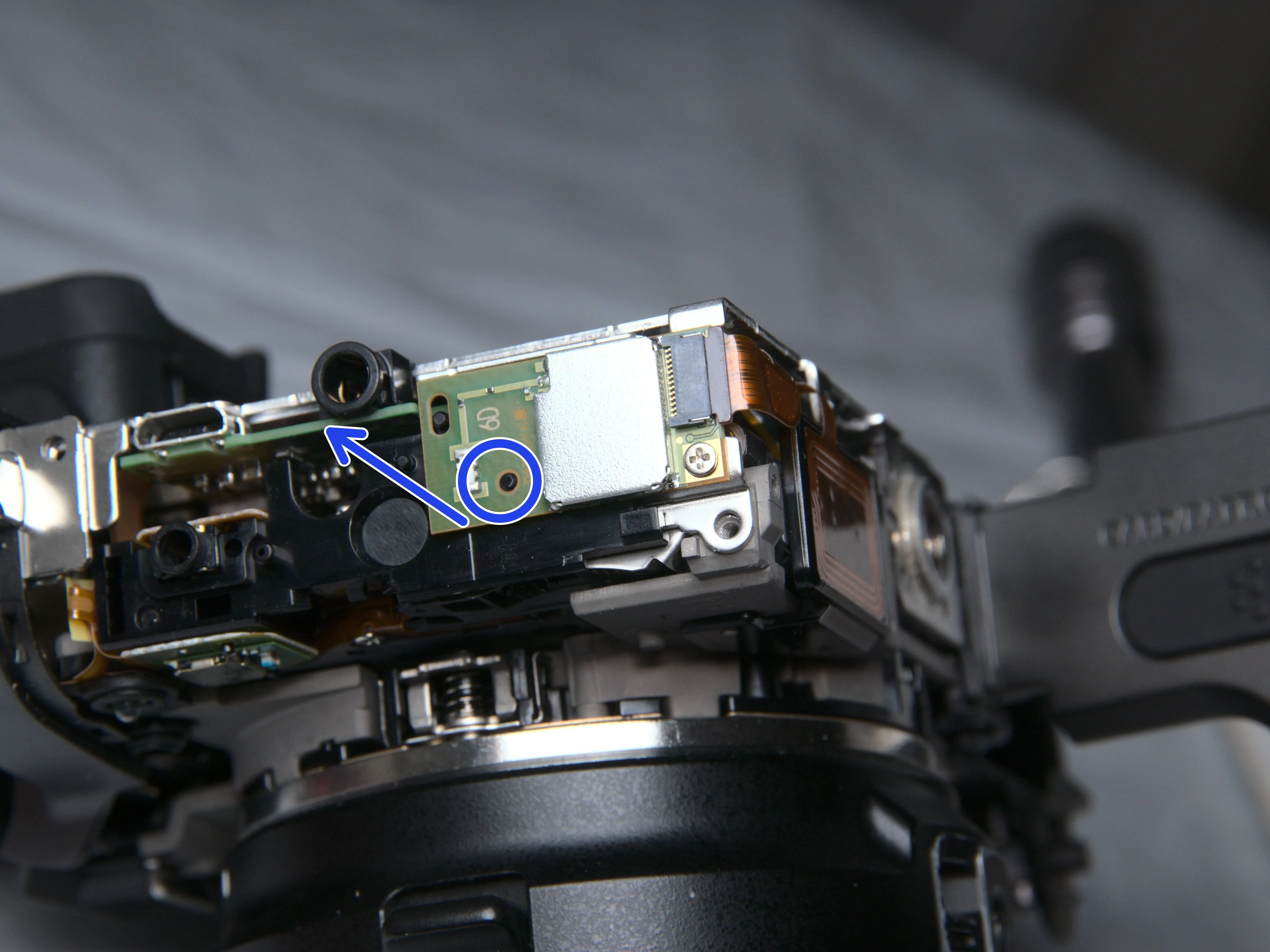

• Когда верхний корпус ослабнет, снимите металлическую рамку.

• Или вы можете снять эту плату BlueTooth, если не лень.

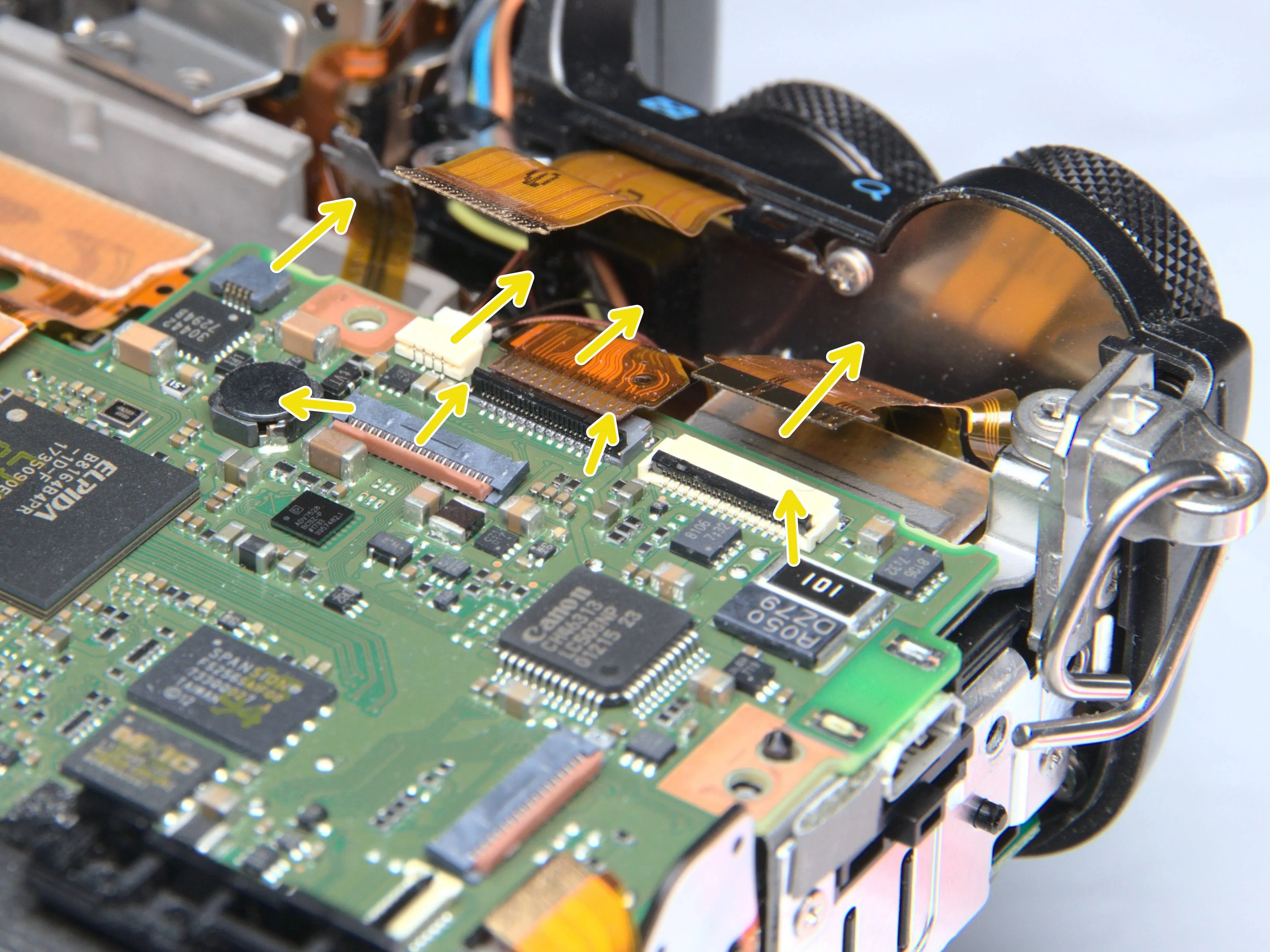

Шаг 21 Основная печатная плата, 11 FPC

• Если вы умеете считать до 5:

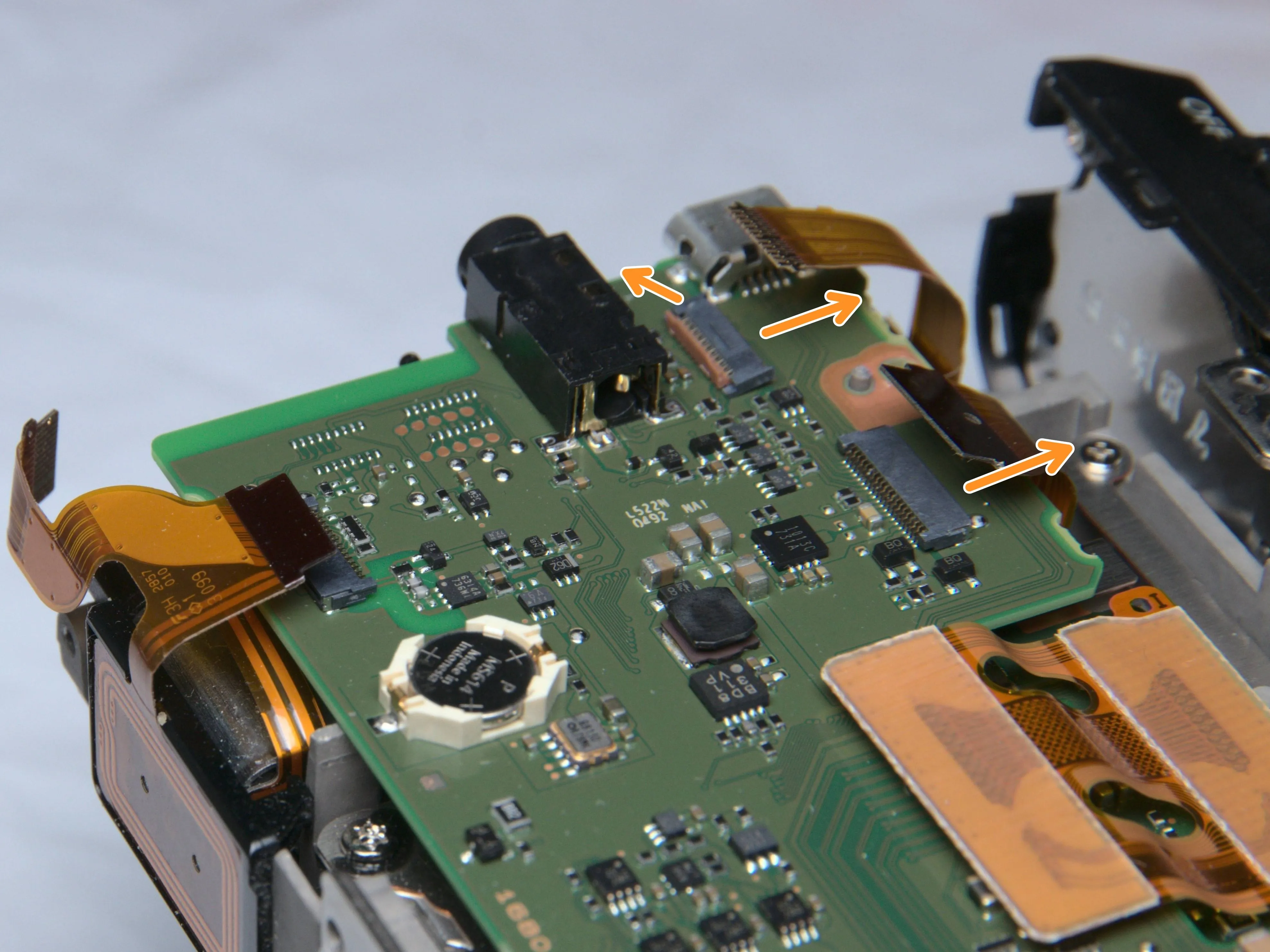

• Печатная плата вверху слева, отсоедините 2 FPC. 1 ZIF, 1 не ZIF

• Печатная плата вверху справа, отсоедините 4 FPC и 1 кабельный разъем

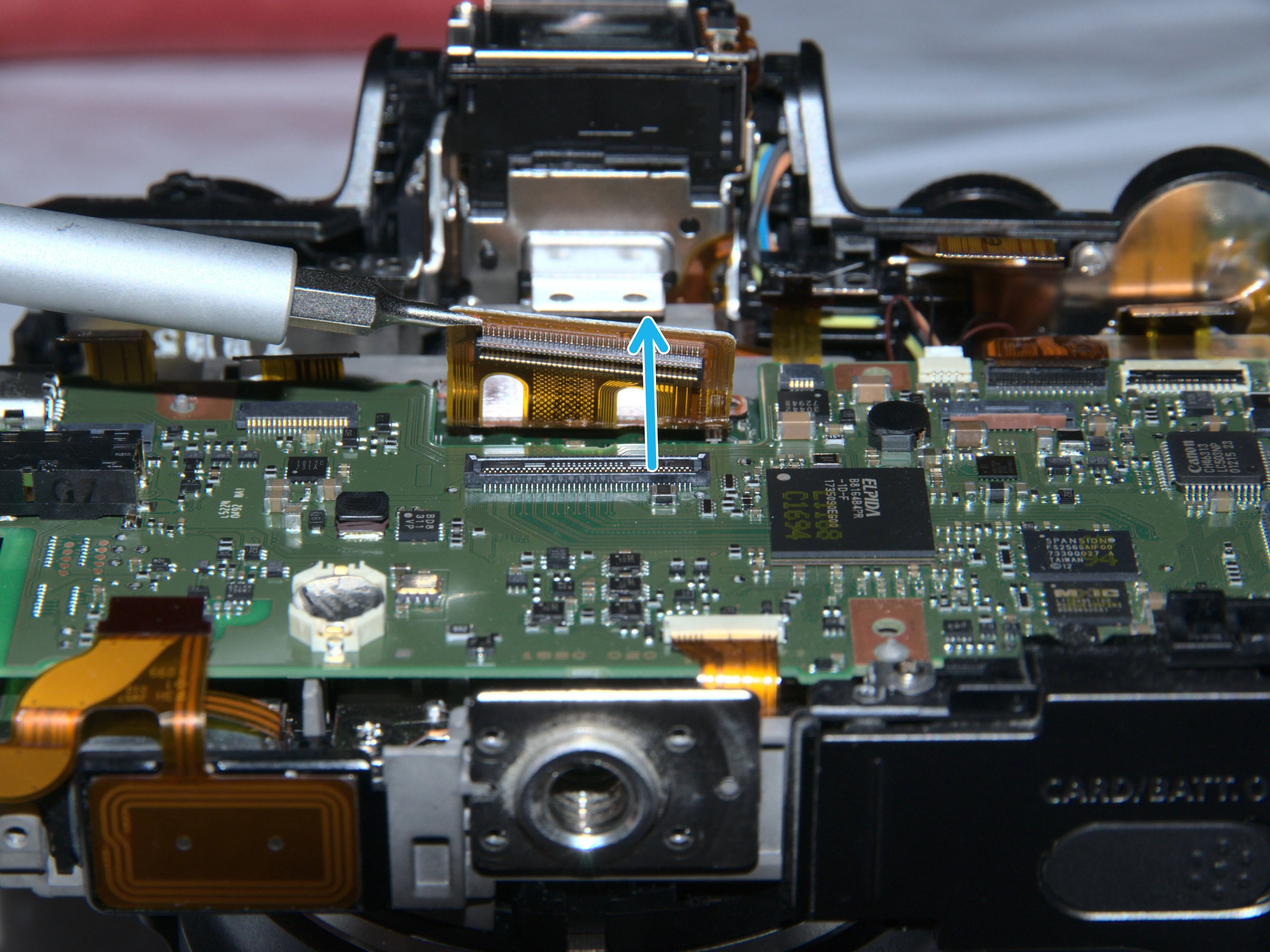

• Печатная плата сверху по центру. отсоедините кабель датчика.

Шаг 22 Основная печатная плата, больше FPC и винт

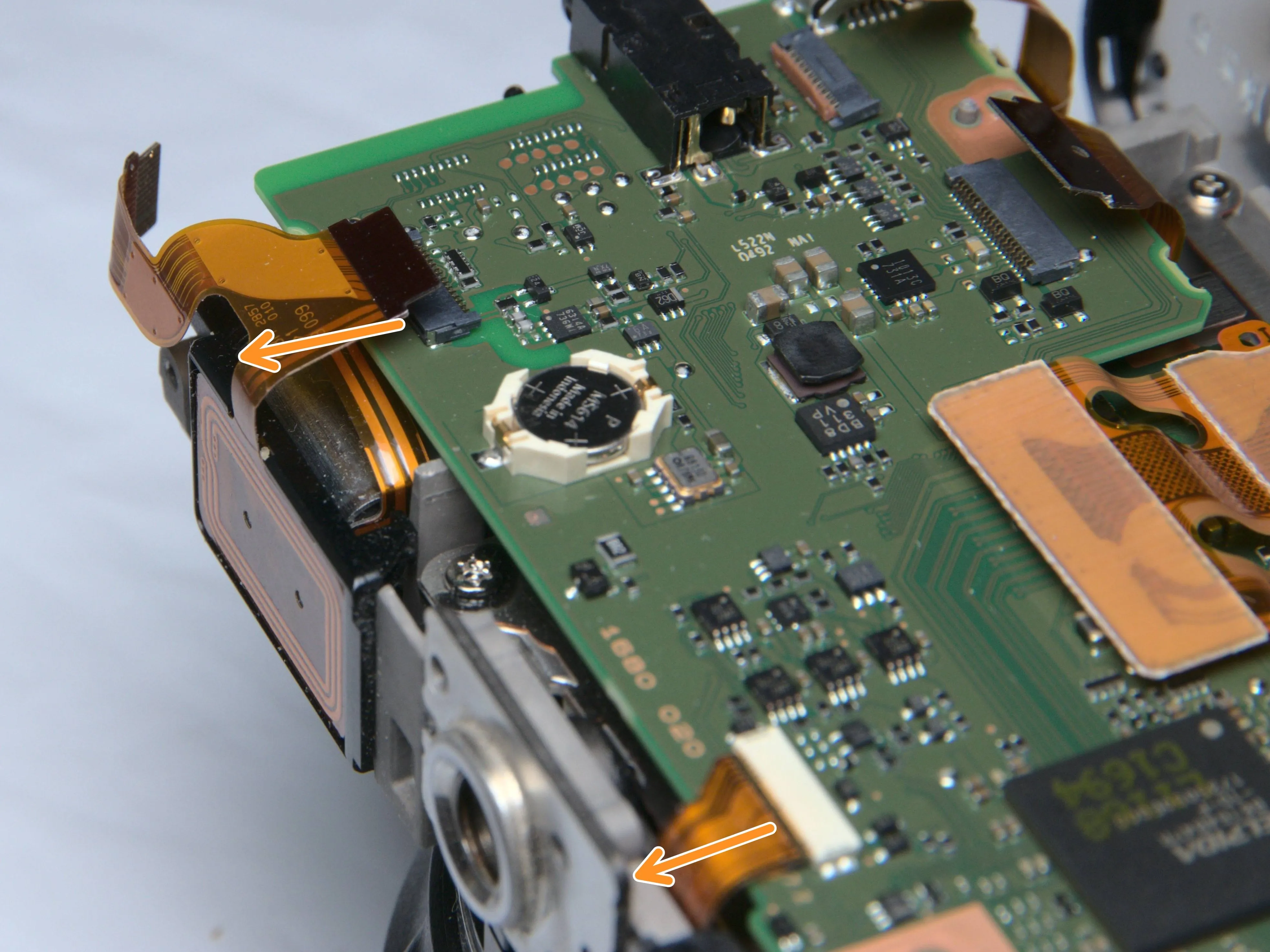

• Правая нижняя часть печатной платы.

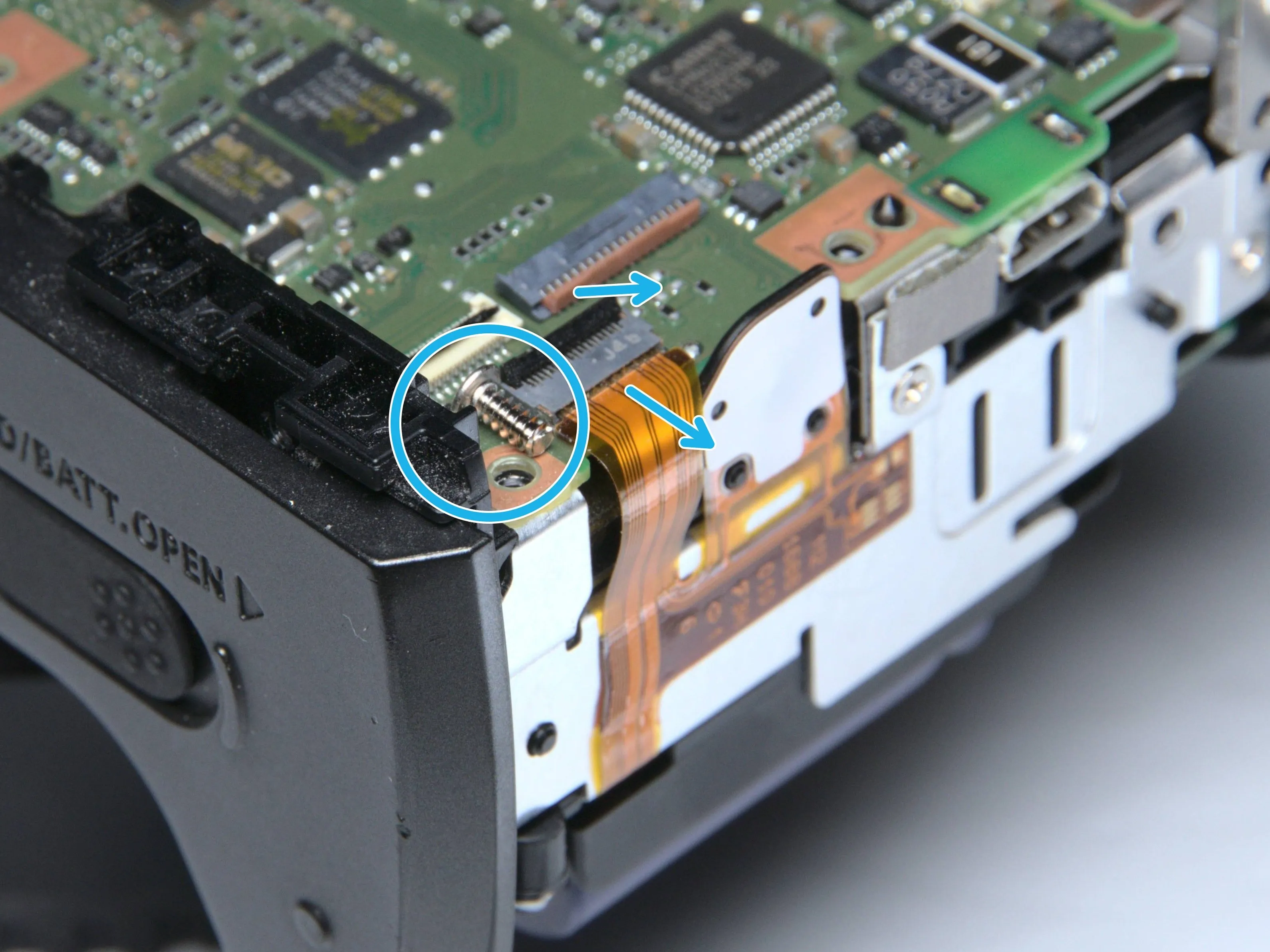

• Выкрутите 1 винт

• Отсоедините 1 FPC

• Отсоедините 2 FPC

Шаг 23 Наслаждайтесь (или замените) главную печатную плату

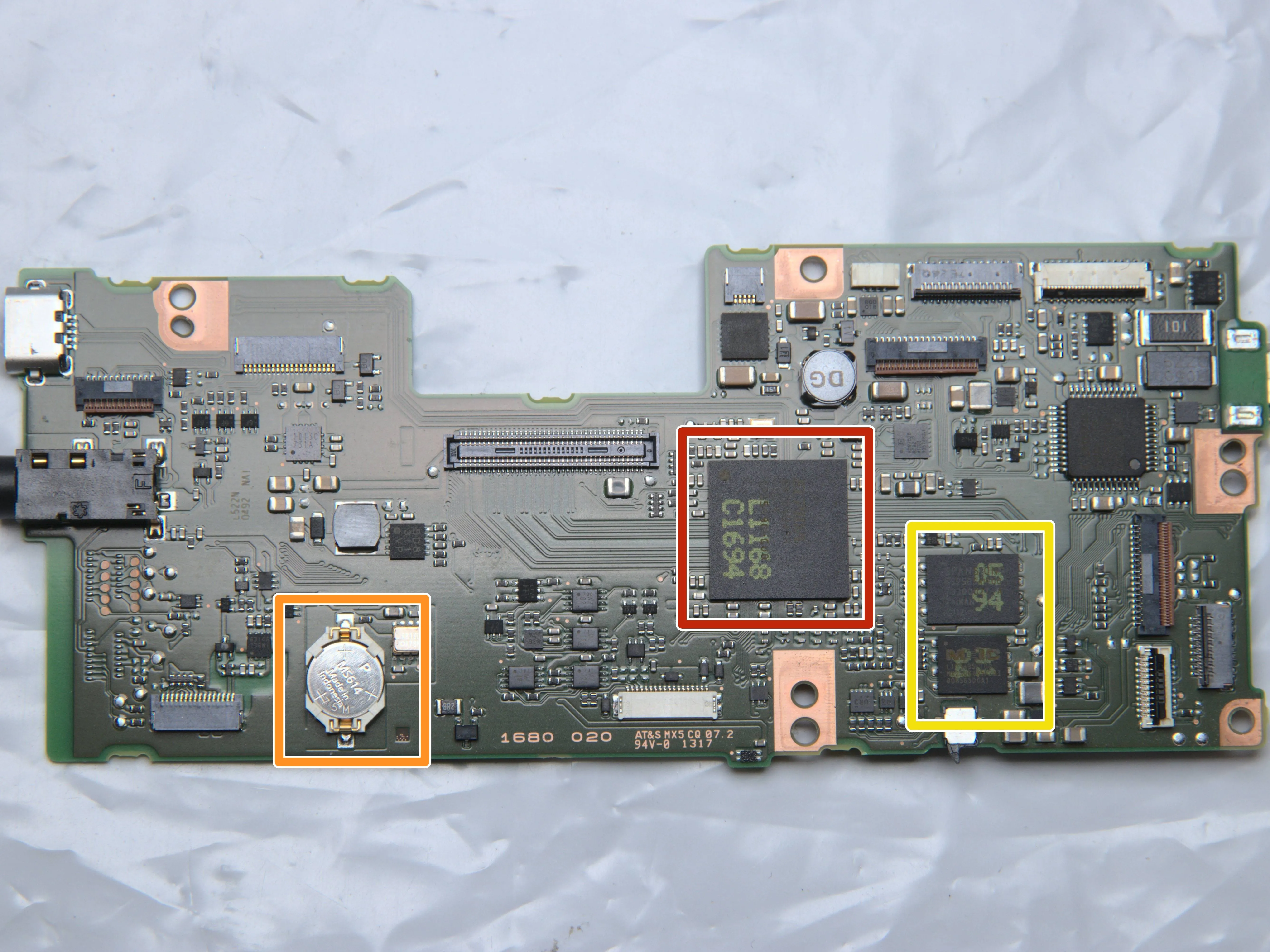

• Дамы и господа, материнская плата

• Оперативная память и микросхемы

• Батарейка RTC

• Немного флэш-памяти

• гнездо SD

• Блок питания

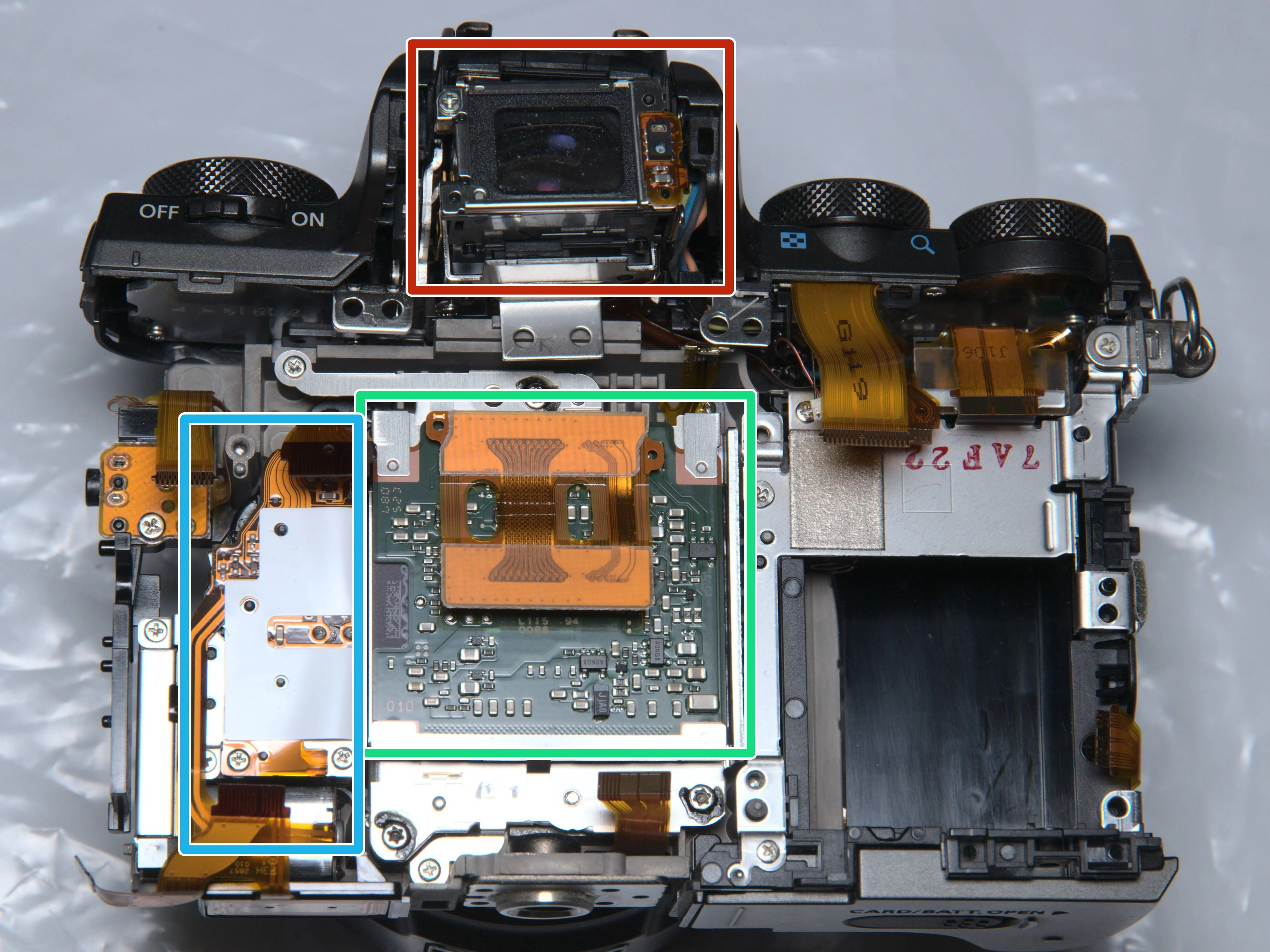

Шаг 24 Под главной печатной платой.

• ЭЛЕКТРОННЫЙ ВИДОИСКАТЕЛЬ

• Сборка сенсора

• Сборка затвора

• Не имея соответствующих измерительных приборов, я не стал возиться со сборкой датчика. иначе задний фокус будет испорчен.
