Разборка Canon PIXMA iP4850

Введение

всем привет,

Сегодня мы разберем принтер canon pixma ip4850.

Этот принтер имеет хорошо известную проблему: B200.

Чаще всего это проблема печатающей головки.

Вы увидите, как можно заменить печатающую головку и другие детали. наслаждайтесь!

будьте осторожны: это не простое руководство!

Что вам понадобится

Инструменты

•

•

•

  Посмотреть

•

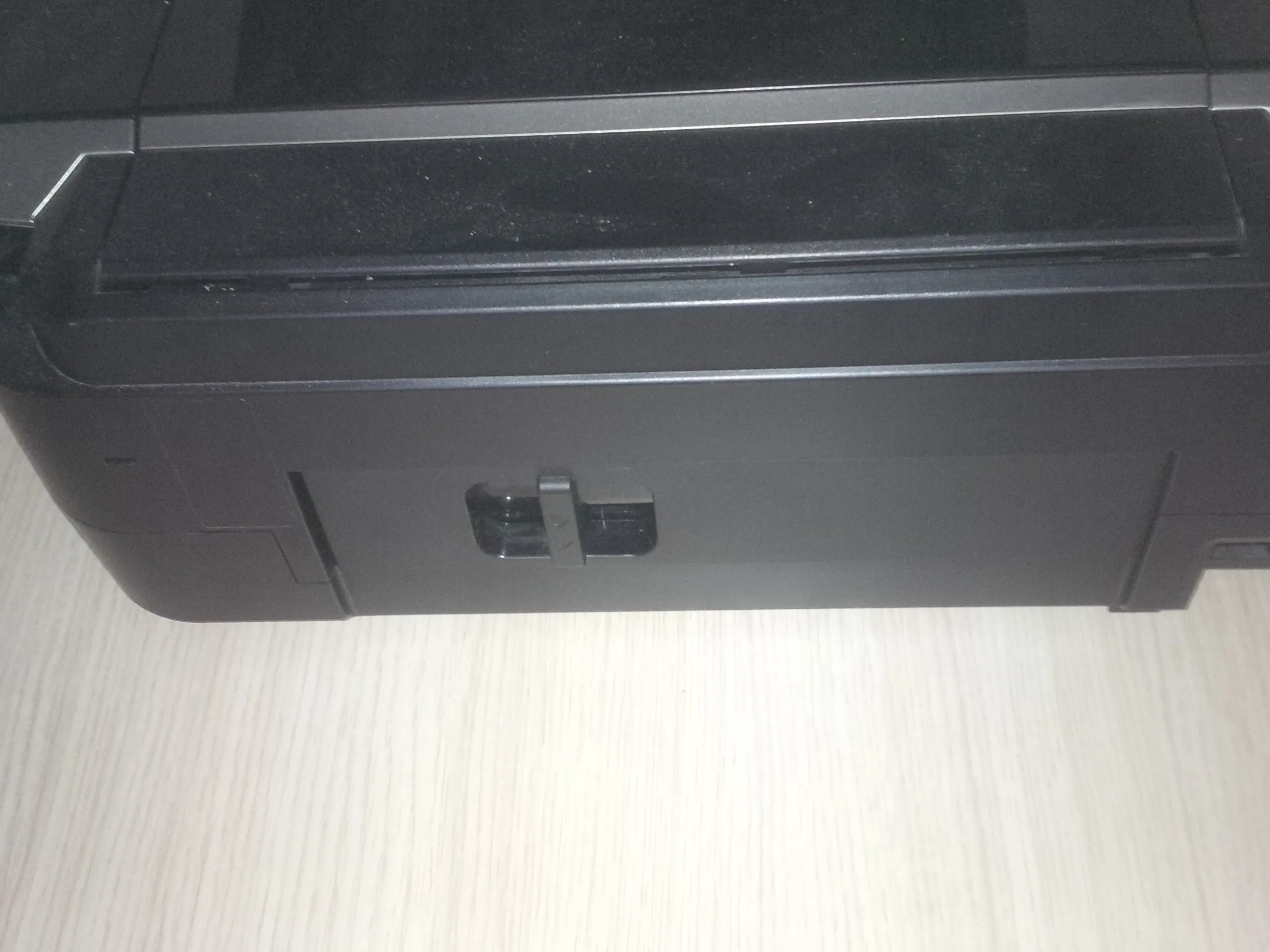

Шаг 1 Разборка Canon PIXMA iP4850

• Этот принтер имеет хорошо известную ошибку B200.

• Мы разберем принтер на части.

• Первый шаг: извлеките все незакрепленные детали.

• снимите панель сзади.

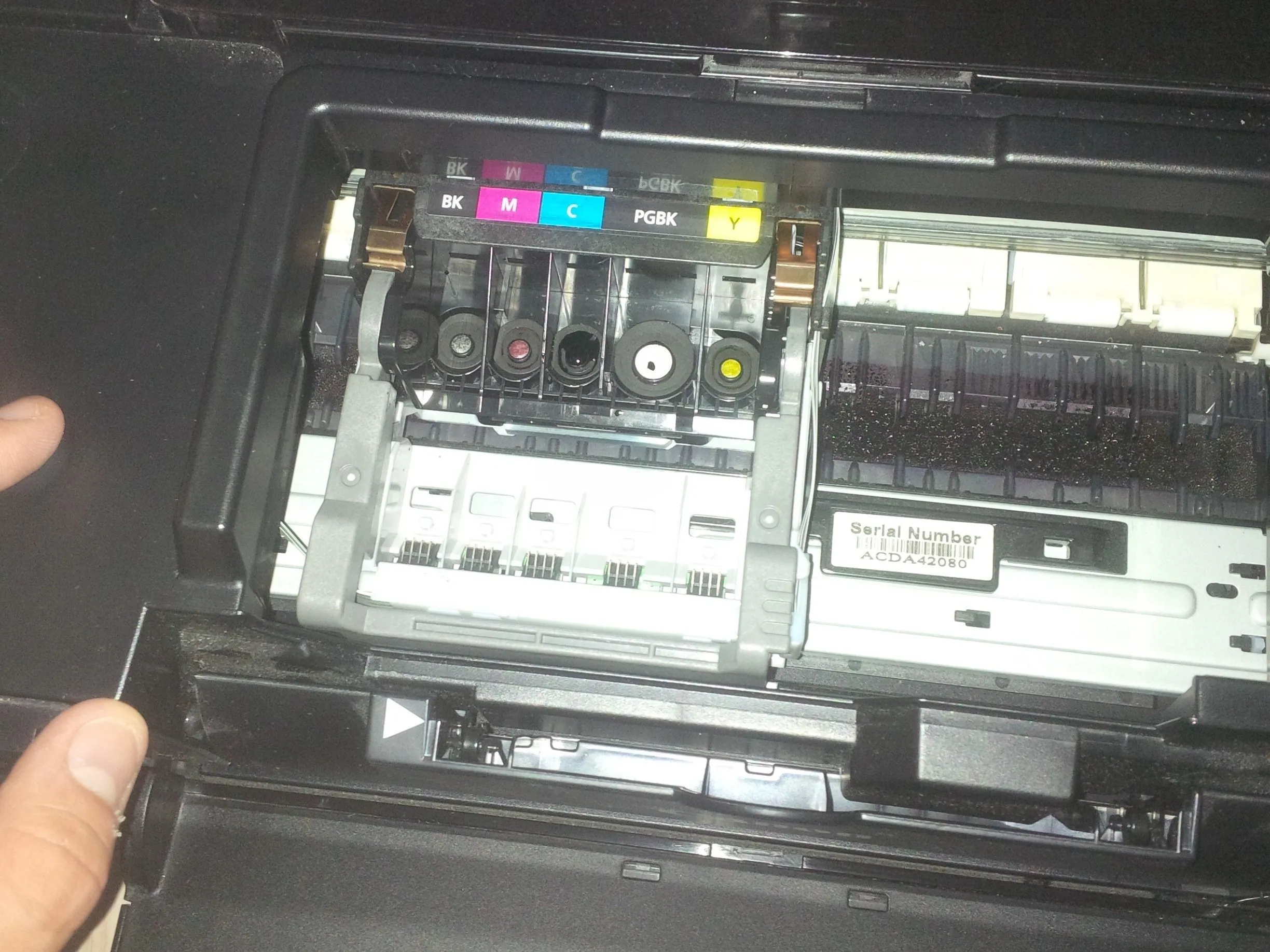

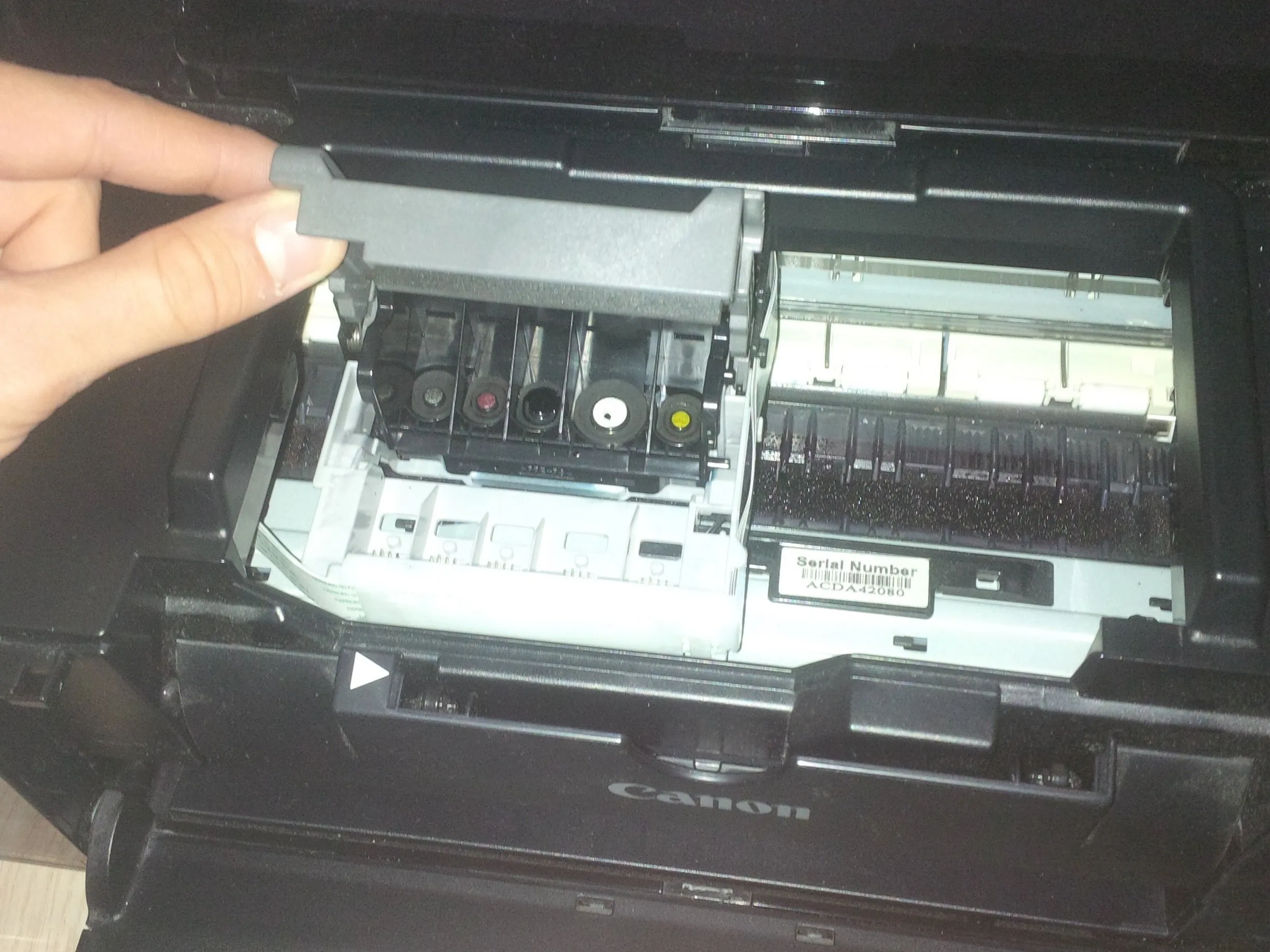

Шаг 2

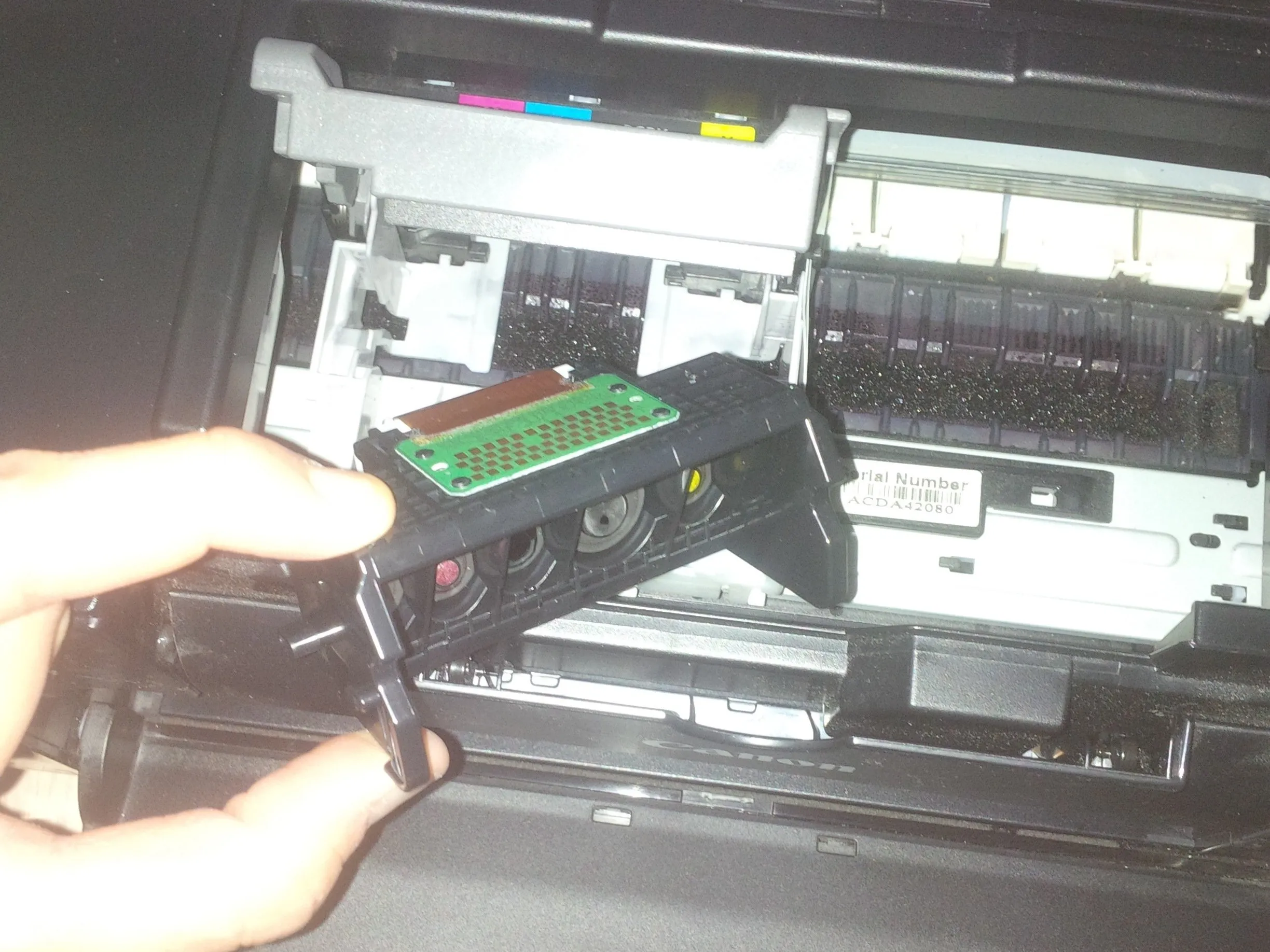

• Нет, мы будем снимать печатающую головку и картриджи.

• будьте осторожны с оставшимися деталями.

• Чтобы снять печатающую головку, нужно снова подключить принтер к сети и открыть переднюю панель (как для снятия картриджей).

• Чтобы снять печатающую головку, нужно потянуть левую часть вверх (серая), будьте осторожны, она очень жесткая.

• Снимите печатающую головку, если вы только заменяете ее, направляющая остановится здесь. будьте осторожны с печатной платой, если вы только чистите печатающую головку, делайте это аккуратно. протрите ее дестиллированной водой, но не прикасайтесь к печатной плате.

Шаг 3

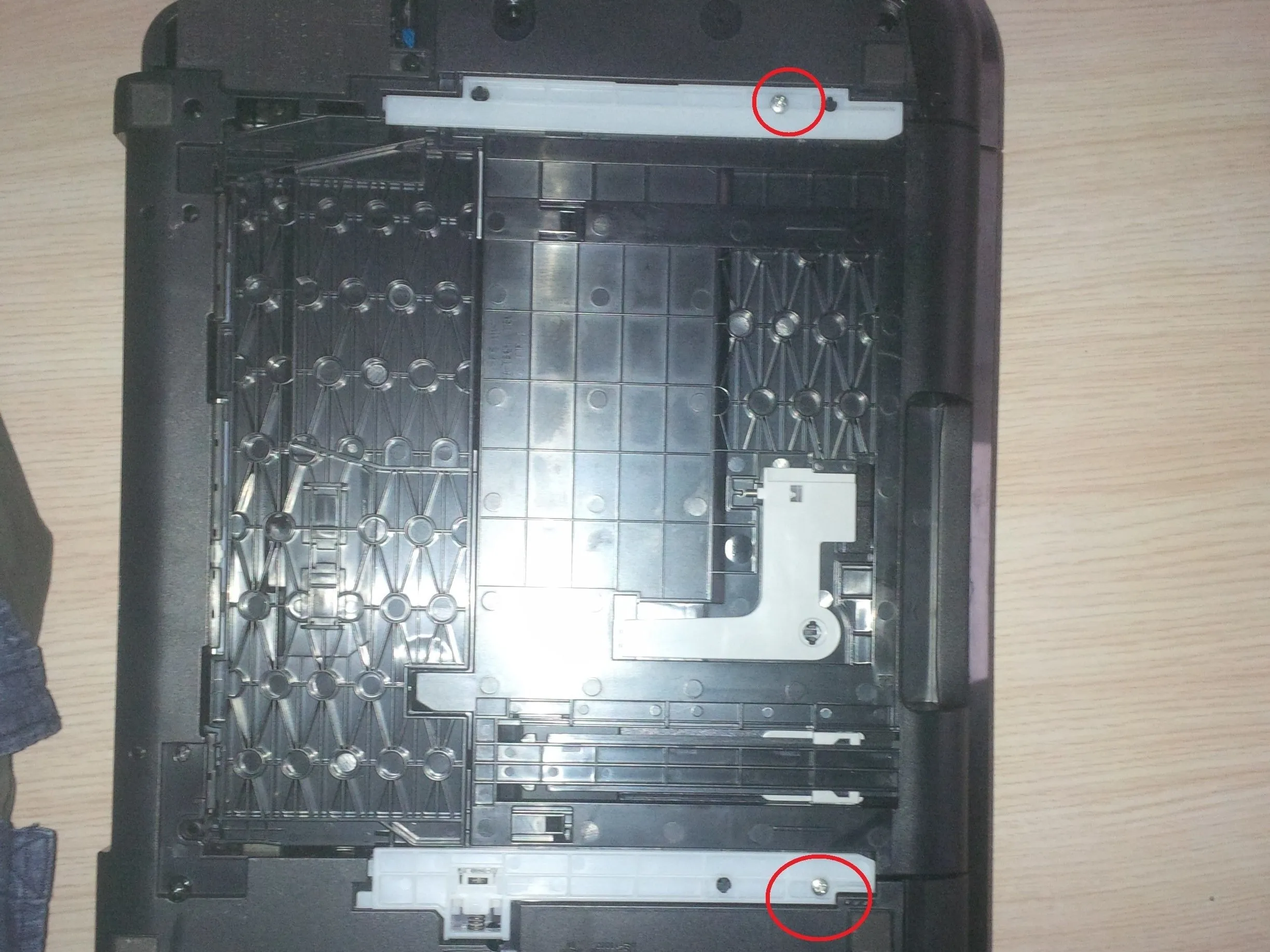

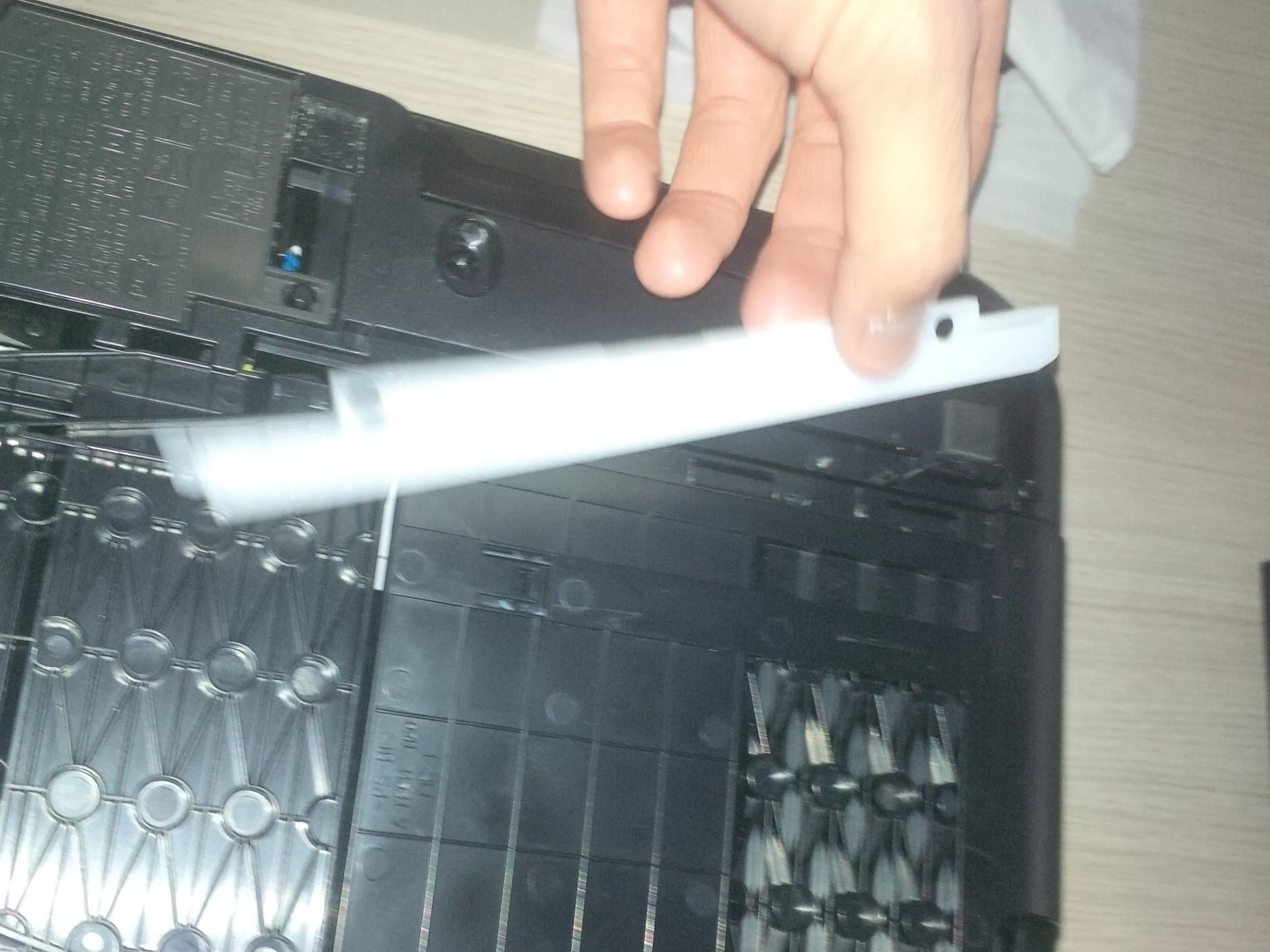

• снимите бумажный лоток в боковой части, см. рисунок 3

• Теперь открутите винты на белых клипсах.

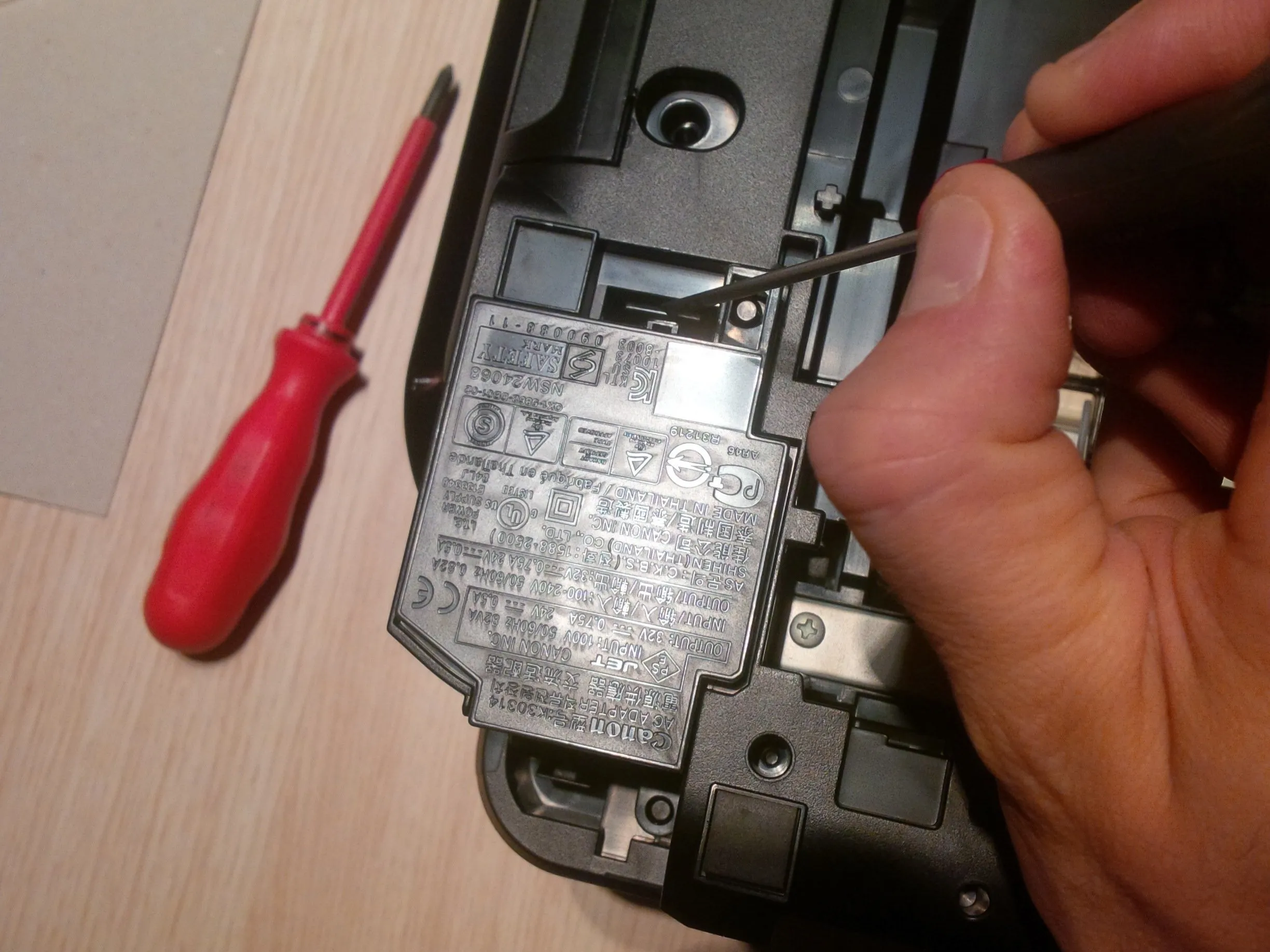

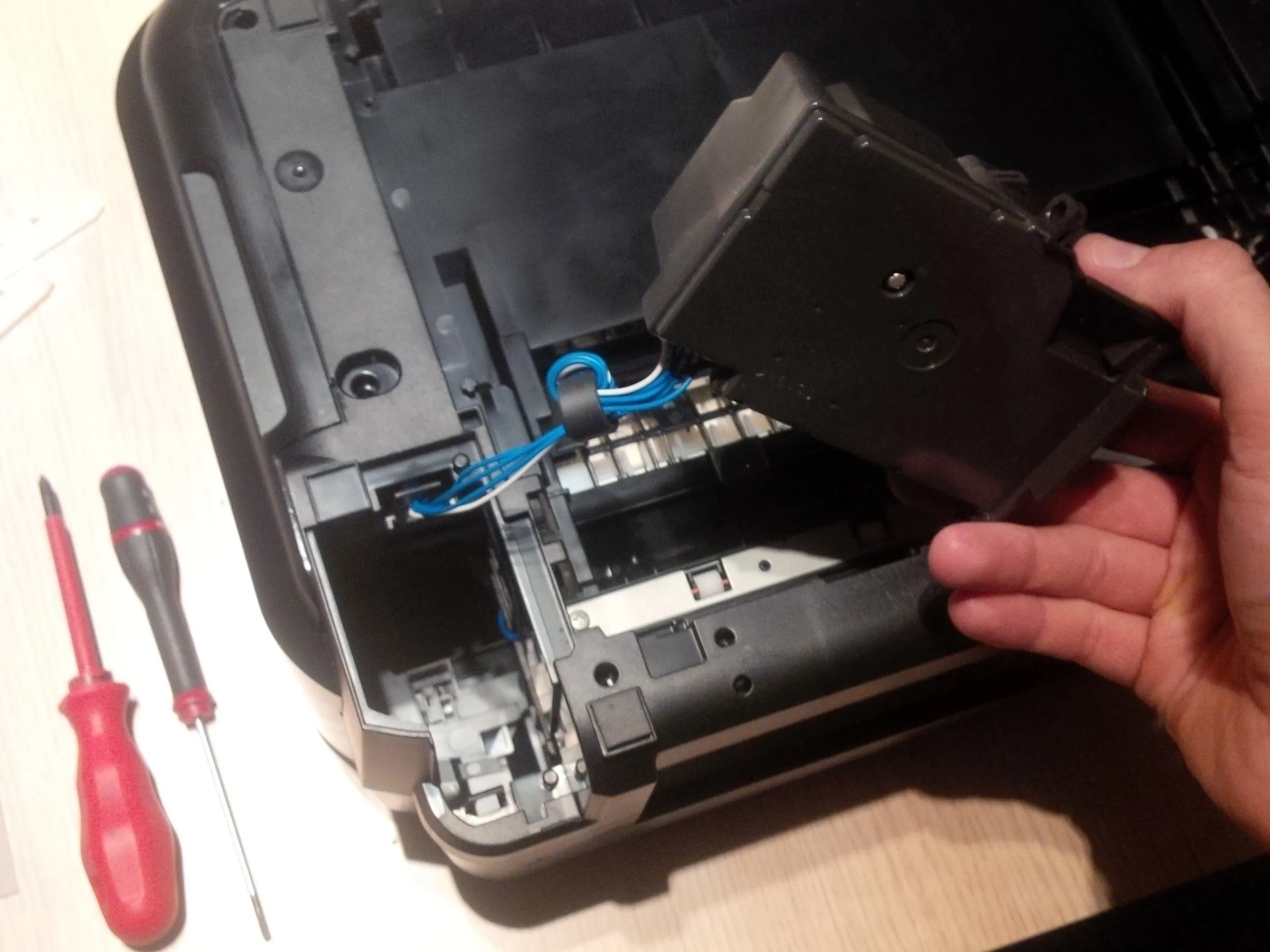

Шаг 4

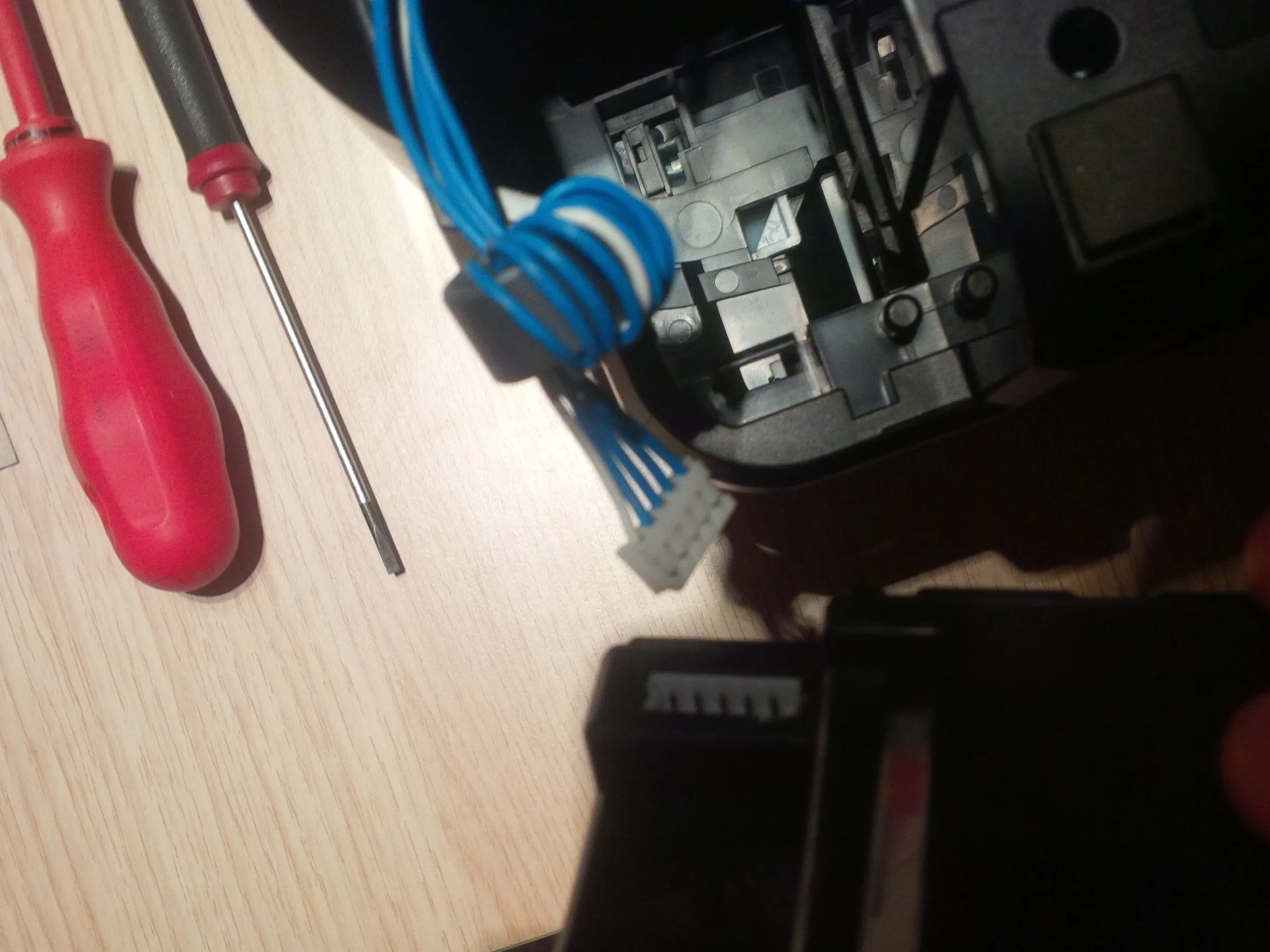

• Теперь мы снимем блок питания.

• Вы найдете зажимы, чтобы отсоединить блок питания. На картинке (номер 1) показано, как это делается. Вы увидите щелчки.

• Вытащите блок питания из принтера, и вы увидите белый и синий провода. Эти провода вы увидите позже в принтере снова.

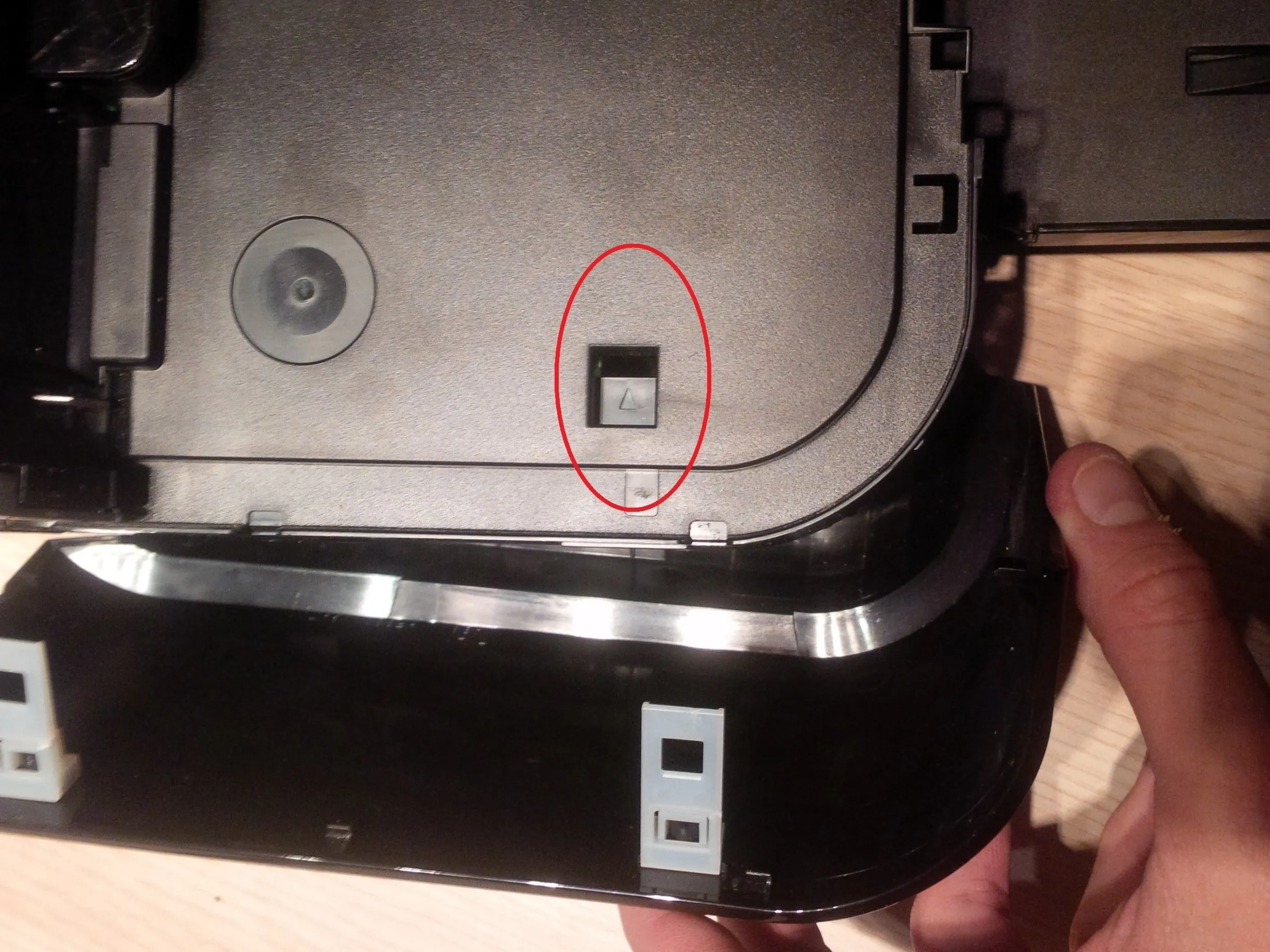

Шаг 5

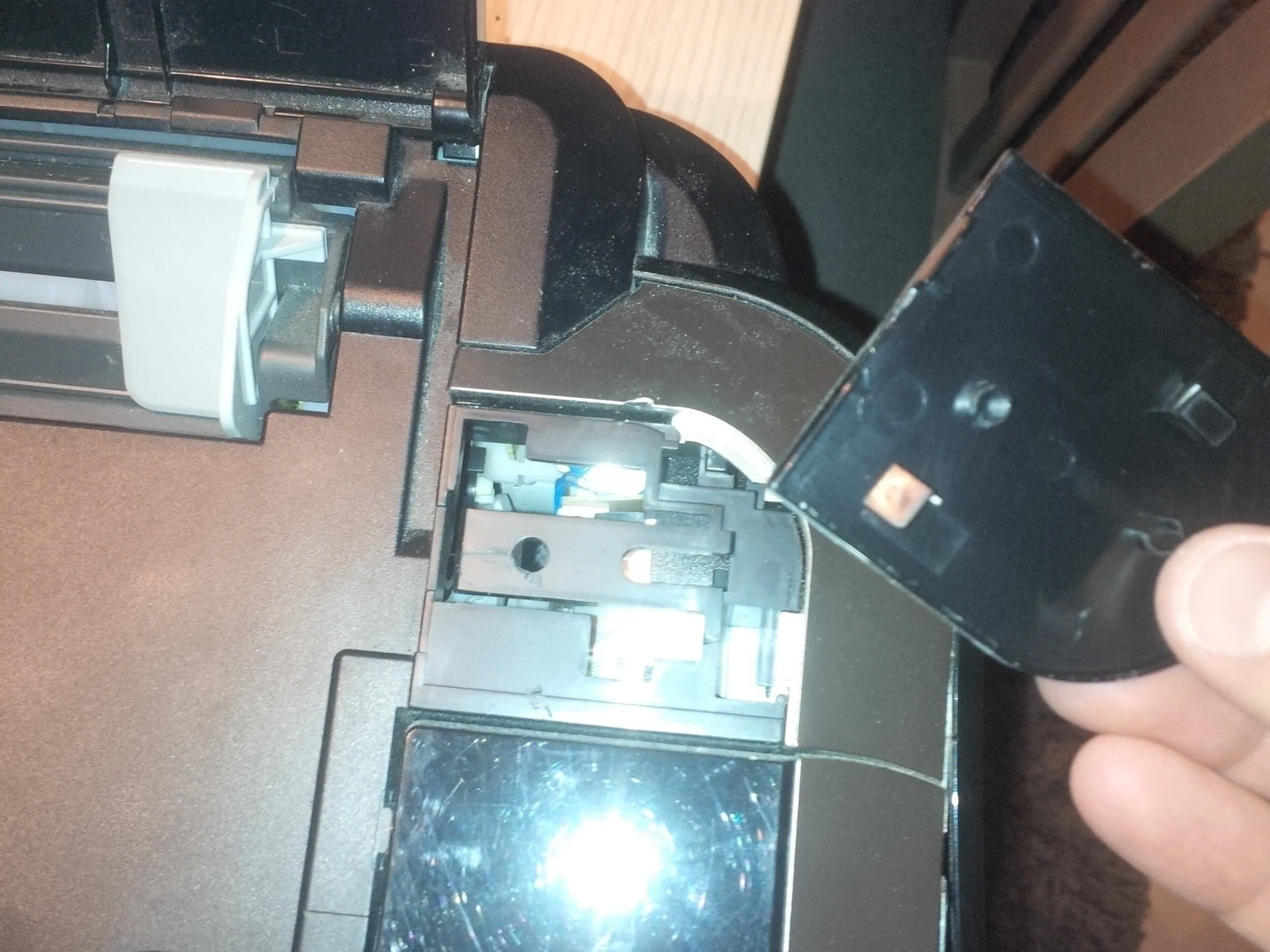

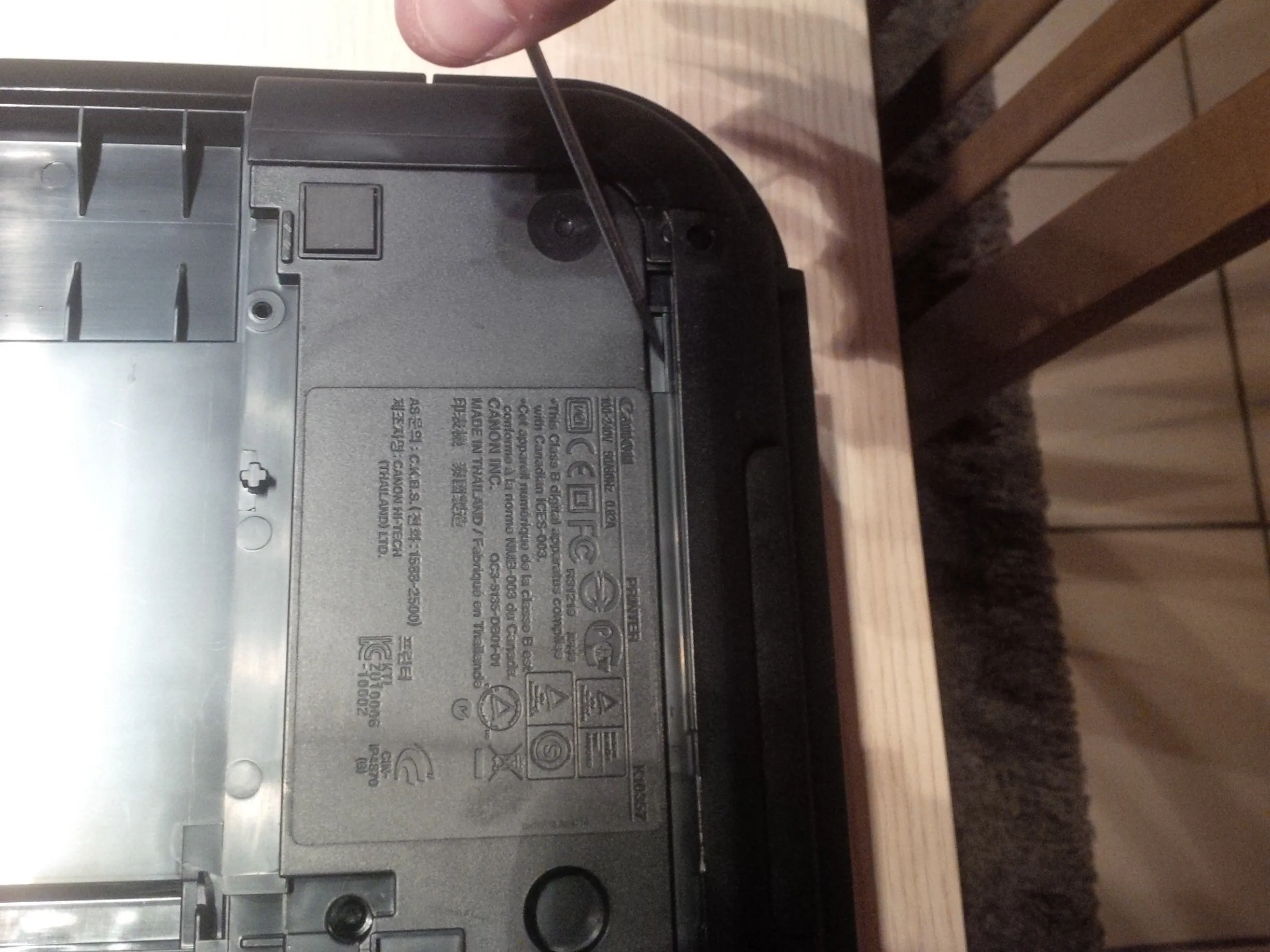

• снимите боковые панели

• Вы можете снять ее, нажав на панель.

• Найдите стрелки на верхней панели принтера. см. рисунок 1

• Затем нажмите на панель losse в нижней части принтера.

• Опять же, и я думаю, вы уже знаете, что это не так просто разобрать принтер. Приходится отщелкивать панели, и иногда кажется, что пластик тормозит, но он довольно гибкий.

• С левой стороны вы найдете ролик привода бумаги, а с правой - печатные платы.

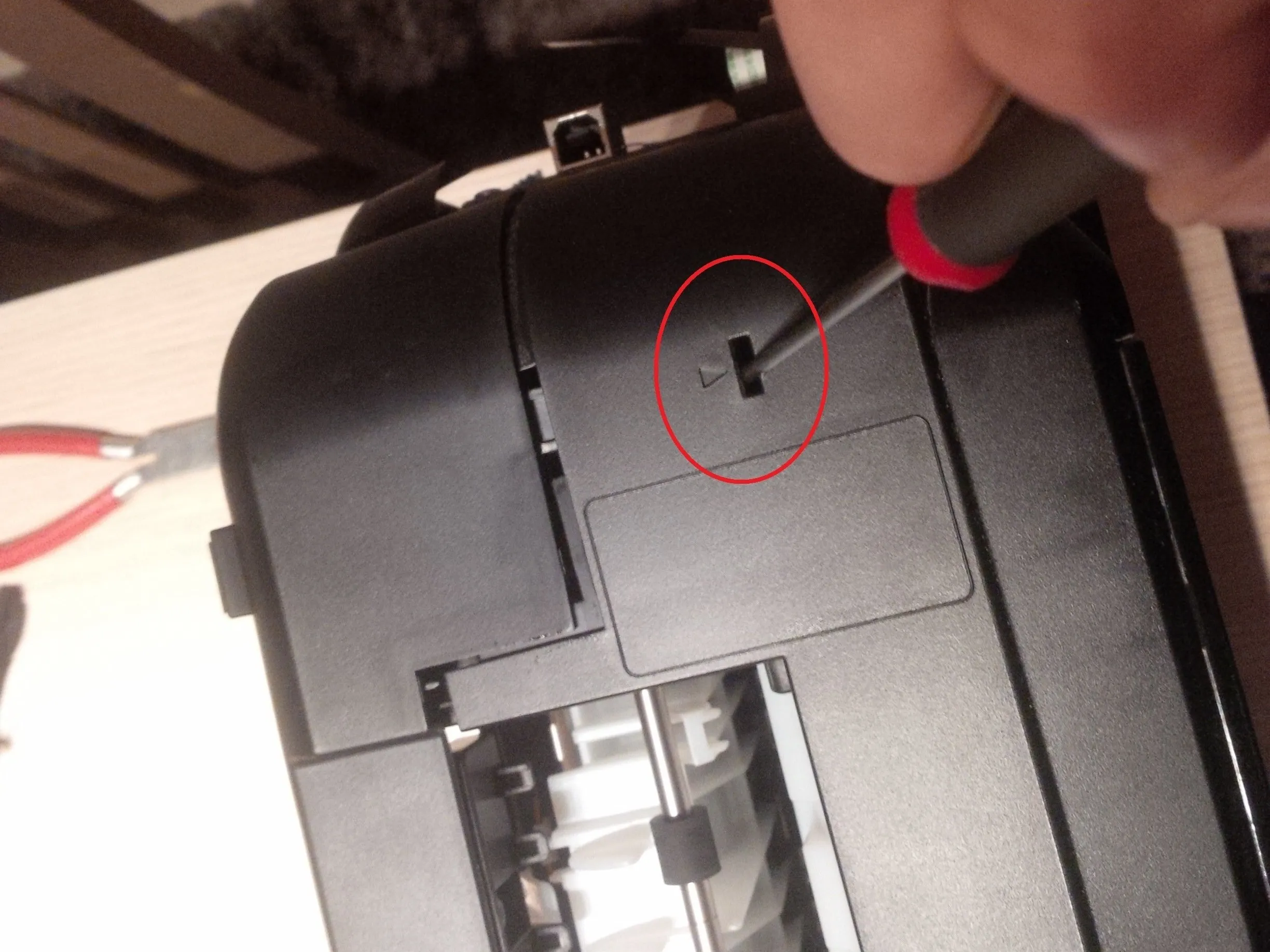

Шаг 6

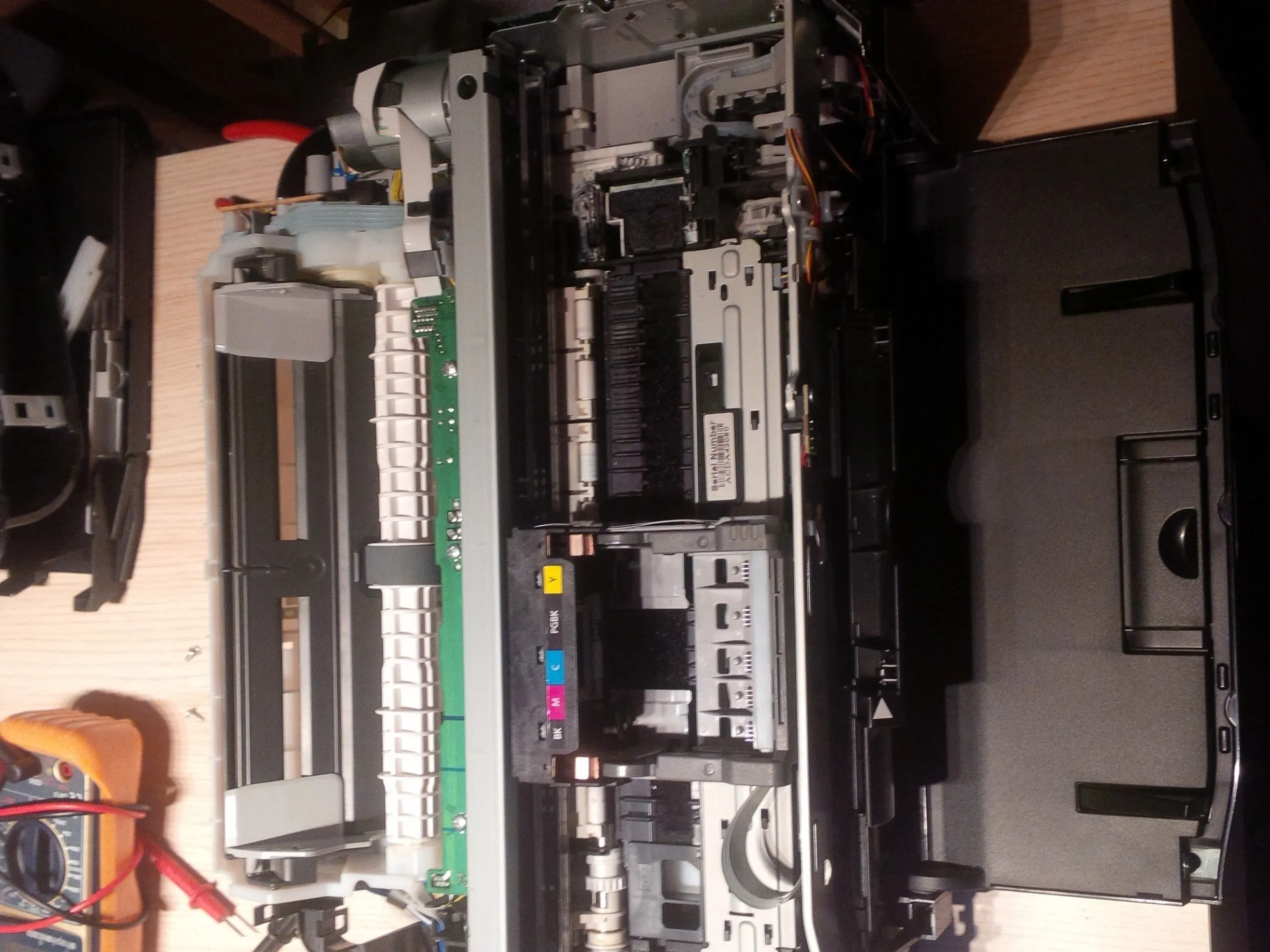

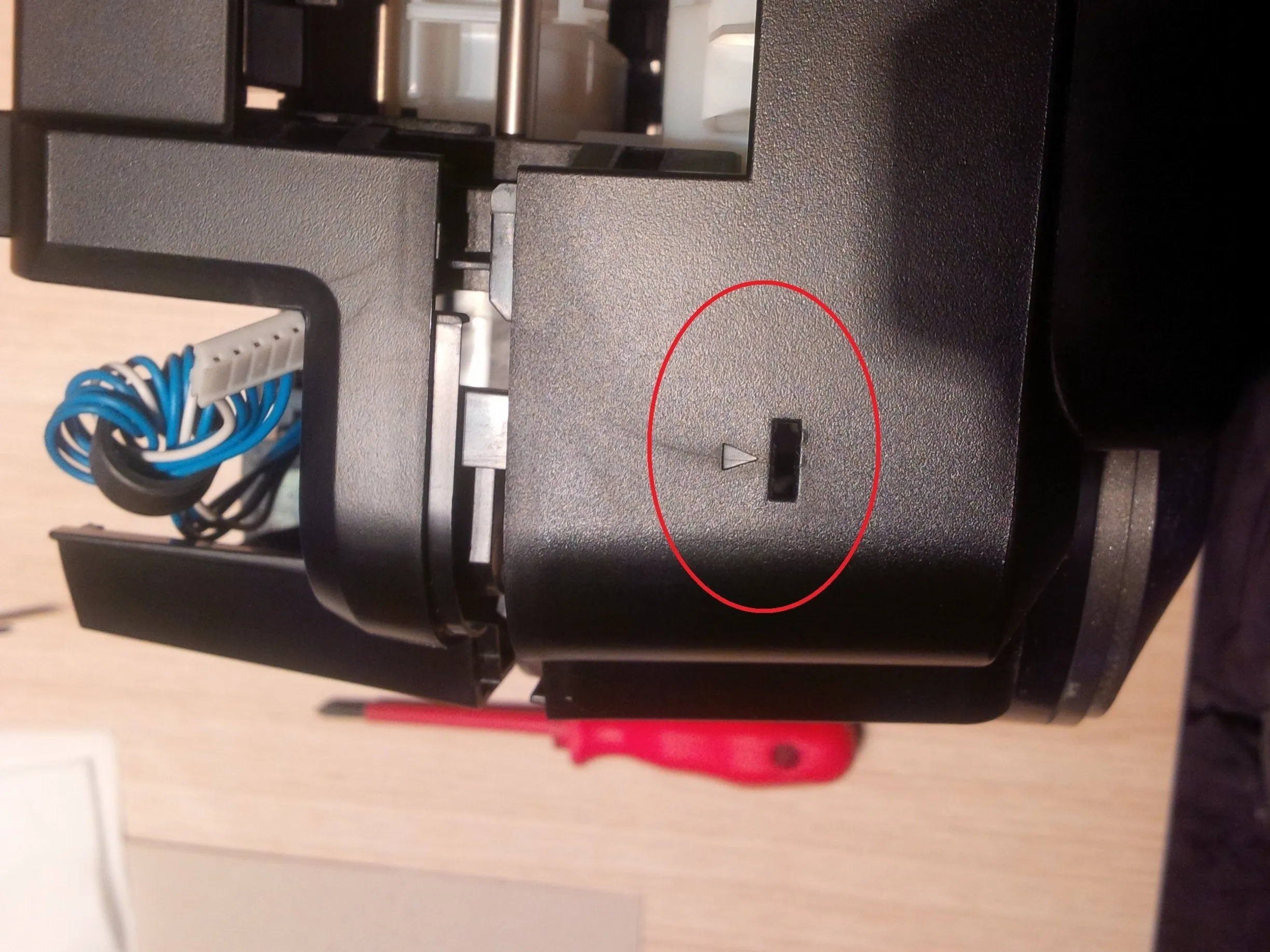

• Снимите верхнюю панель, отщелкнув два зажима с задней стороны.

• В нормальном случае, если моя инструкция достаточно хороша, принтер будет выглядеть как на рисунке 3.

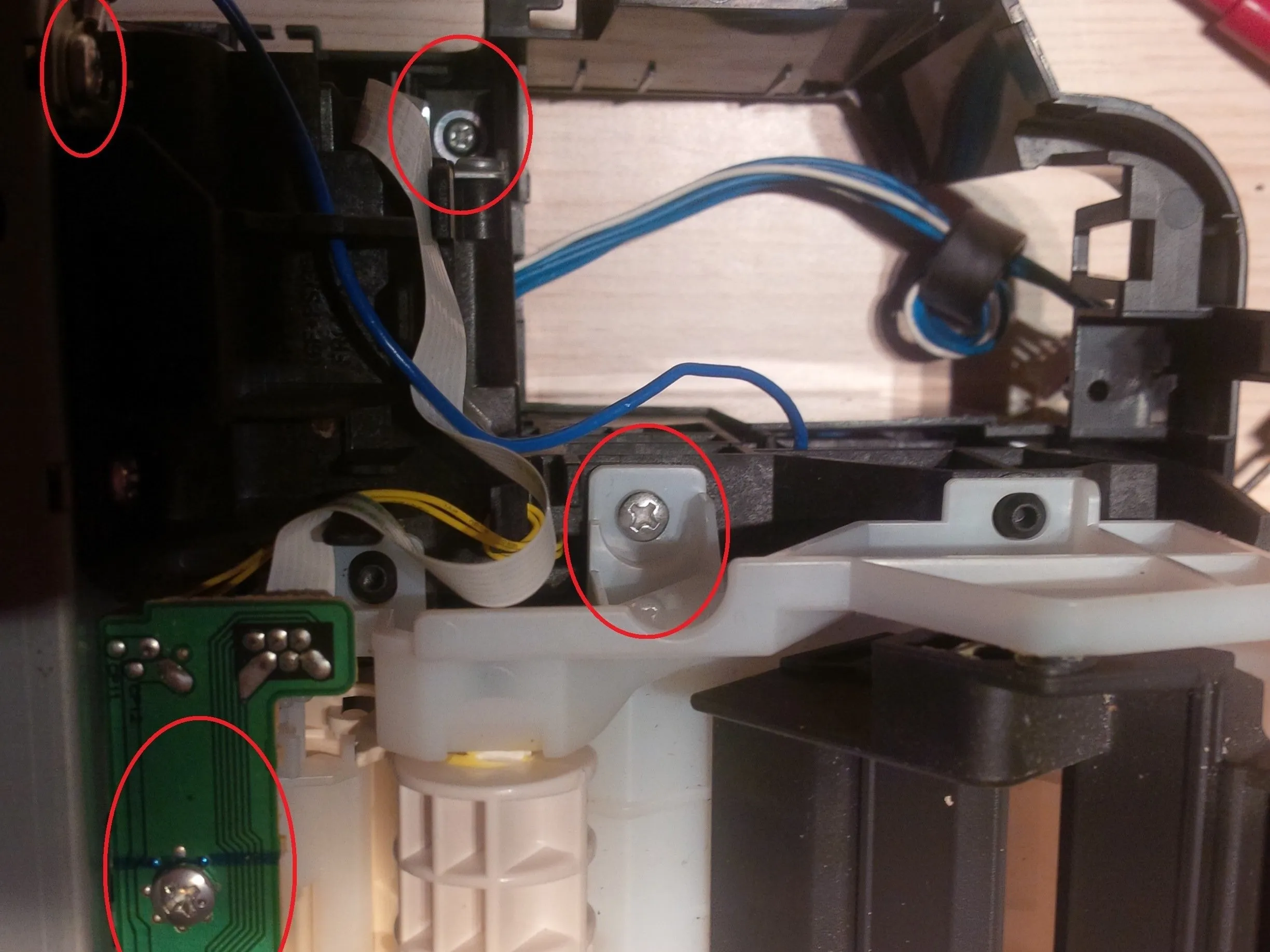

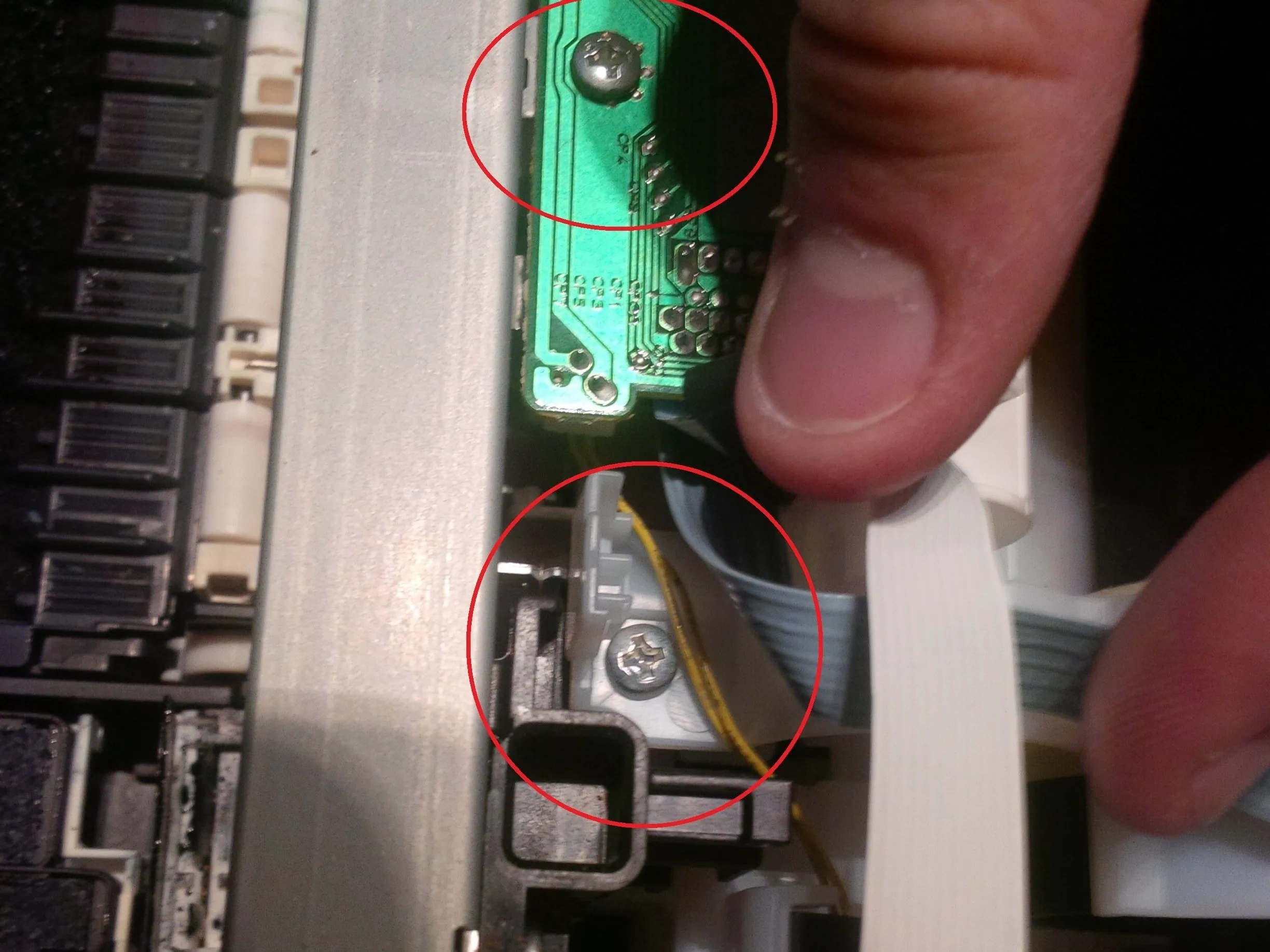

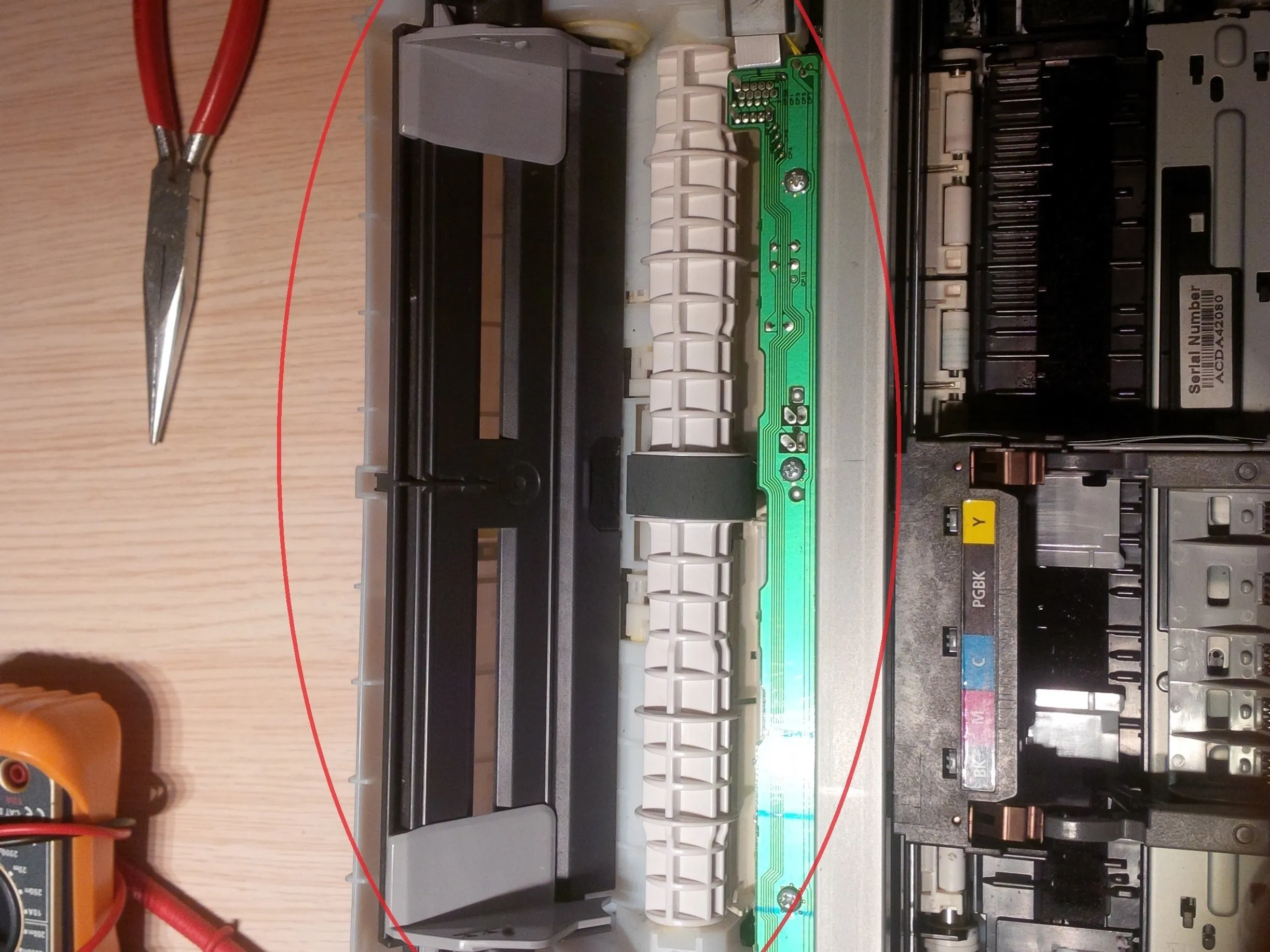

Шаг 7

• извлеките рулон бумаги для принтера

• открутите винты, обведенные красным кружком.

• Этот и следующий шаг - фактически один большой шаг.

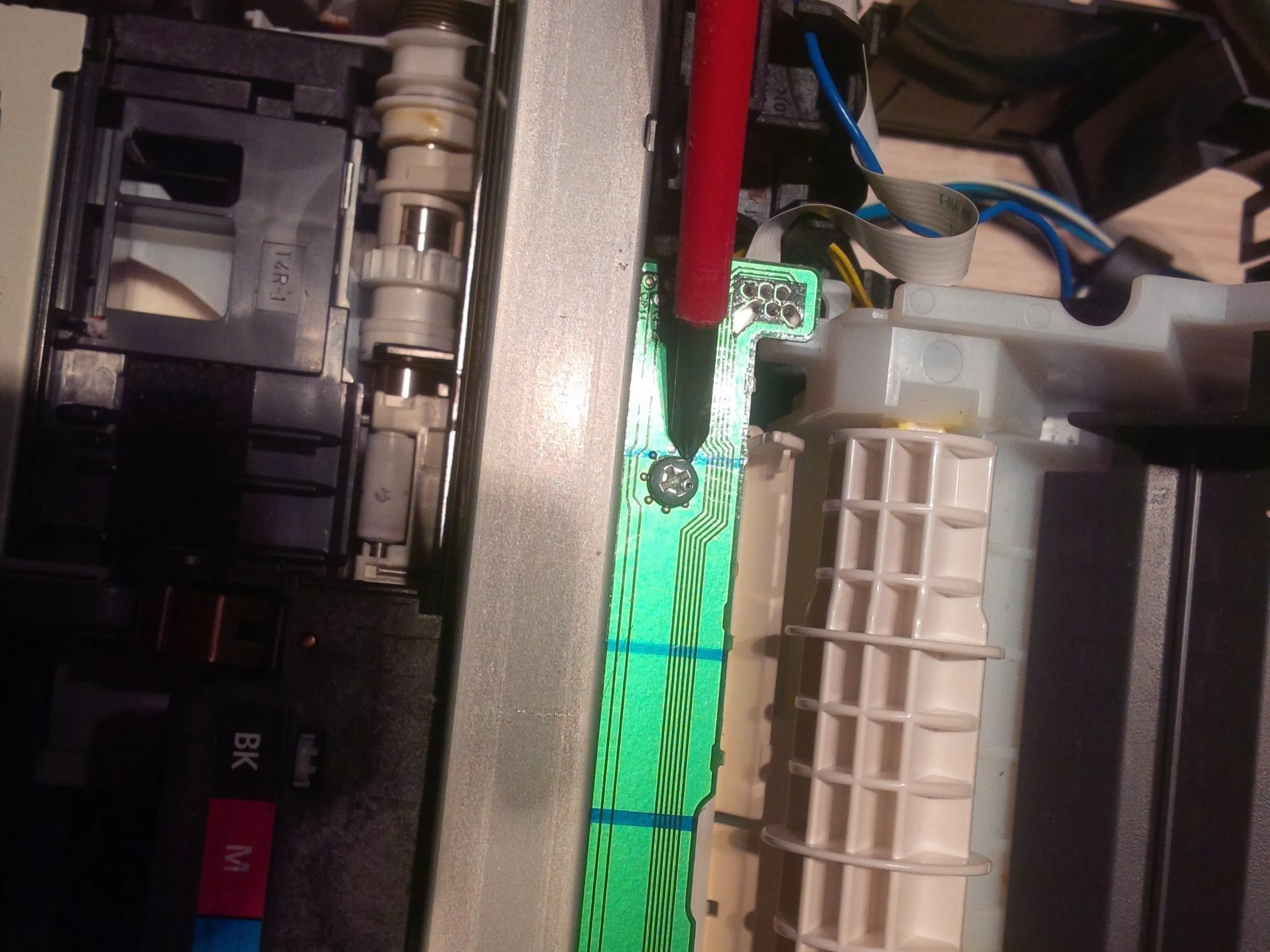

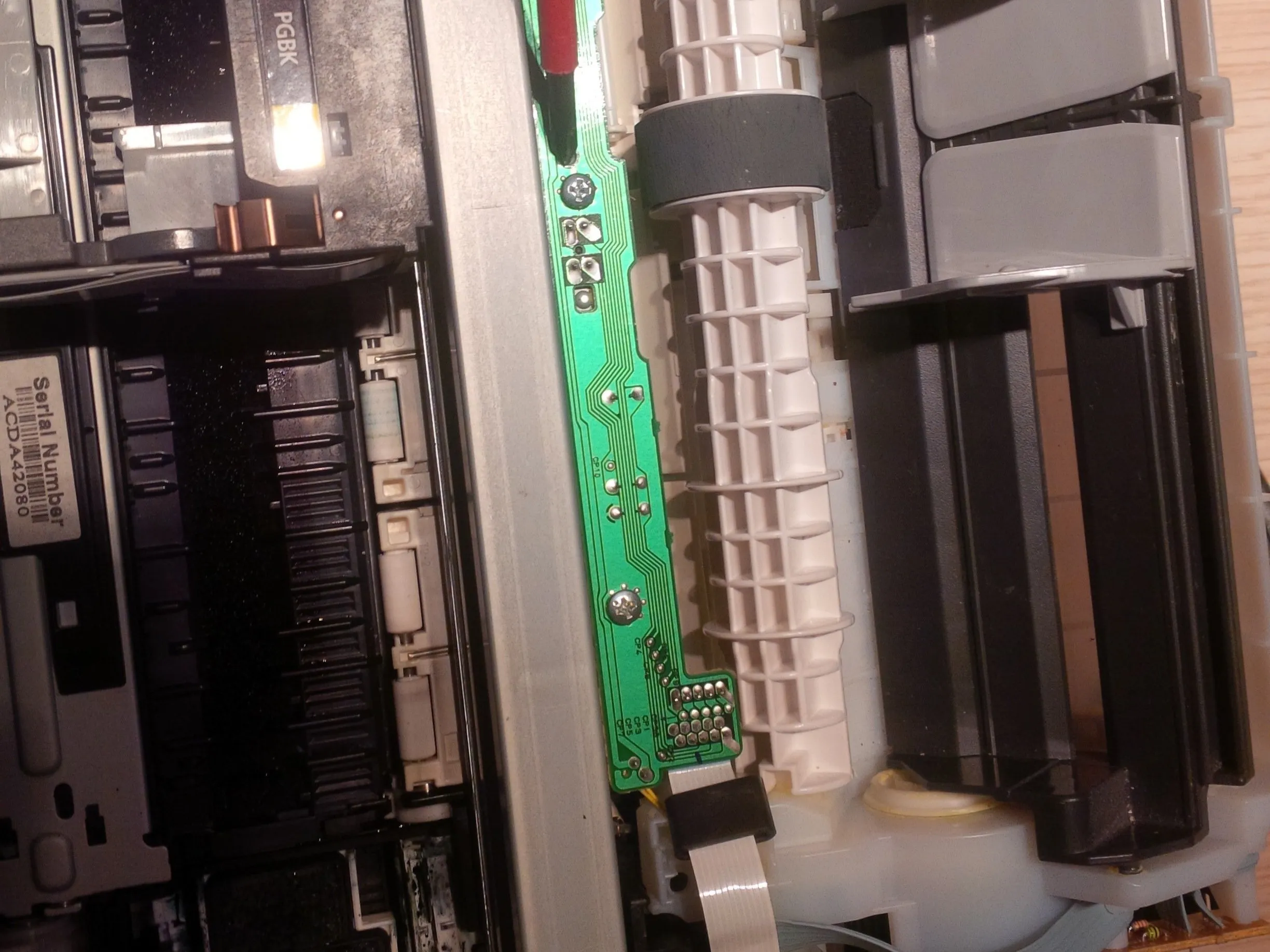

Шаг 8

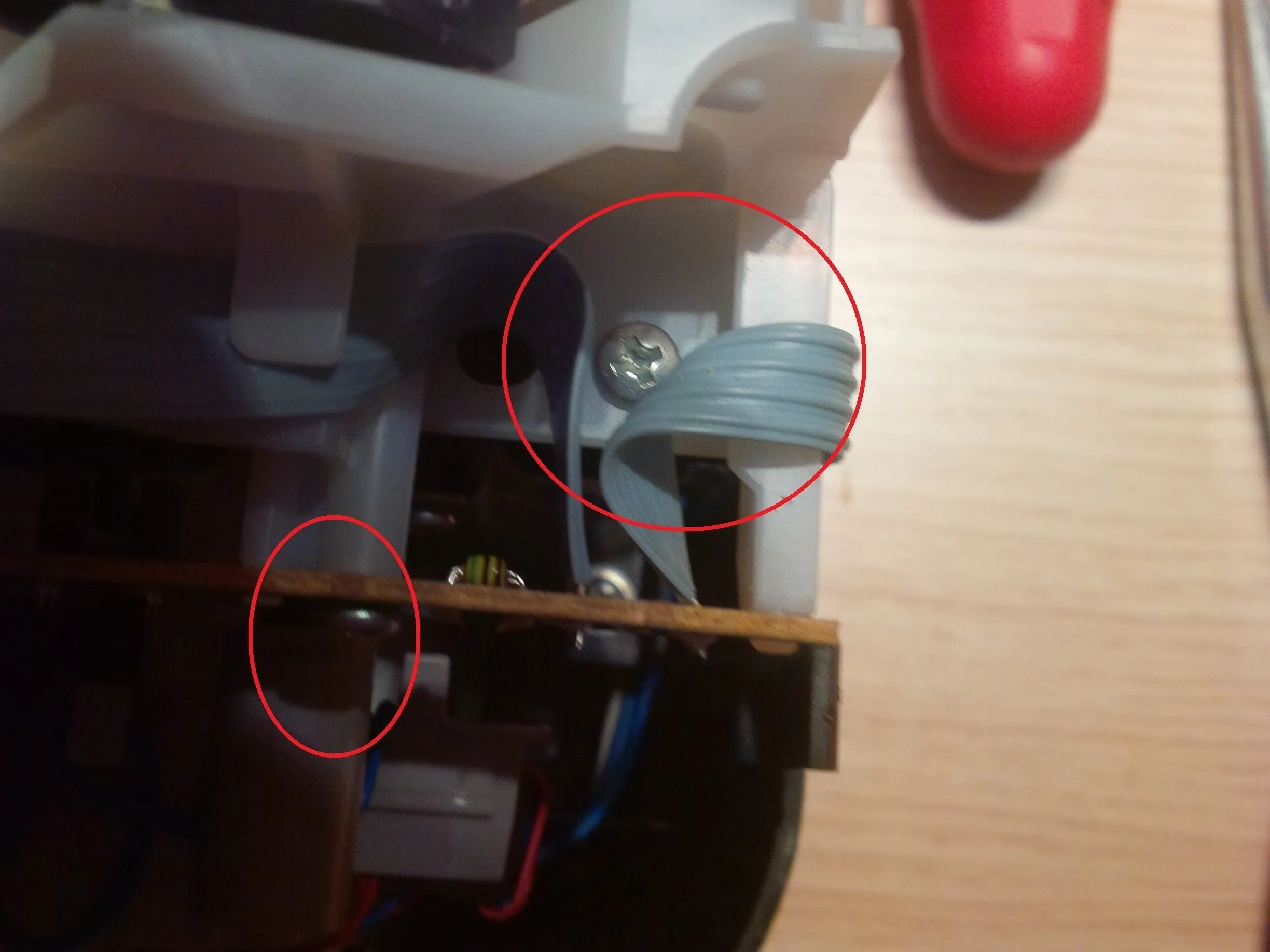

• Открутите 2 винта: один на плате печатной платы, другой - в белом пластике.

• Снимите длинную печатную плату, удалите три толстых винта.

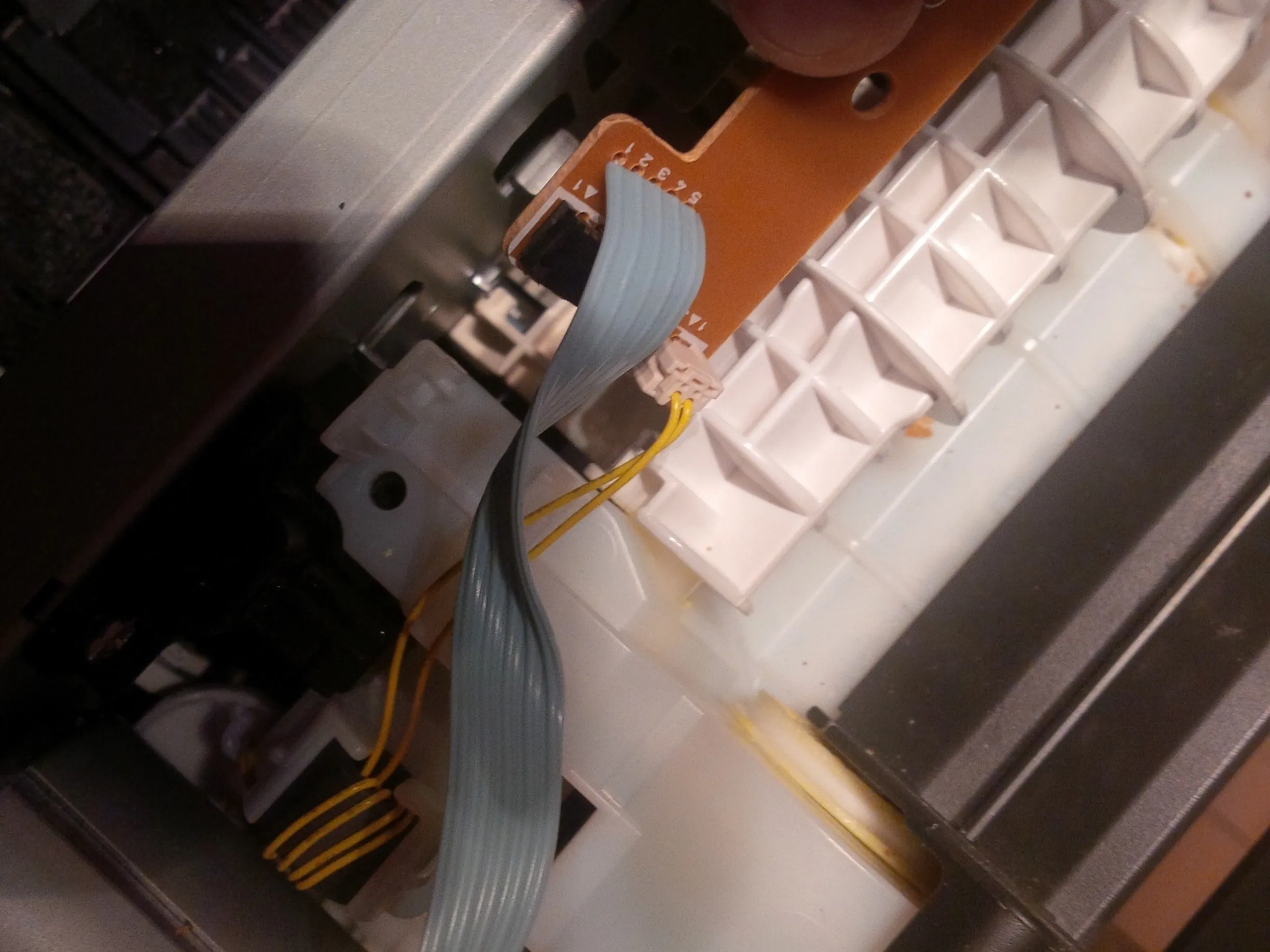

Шаг 9

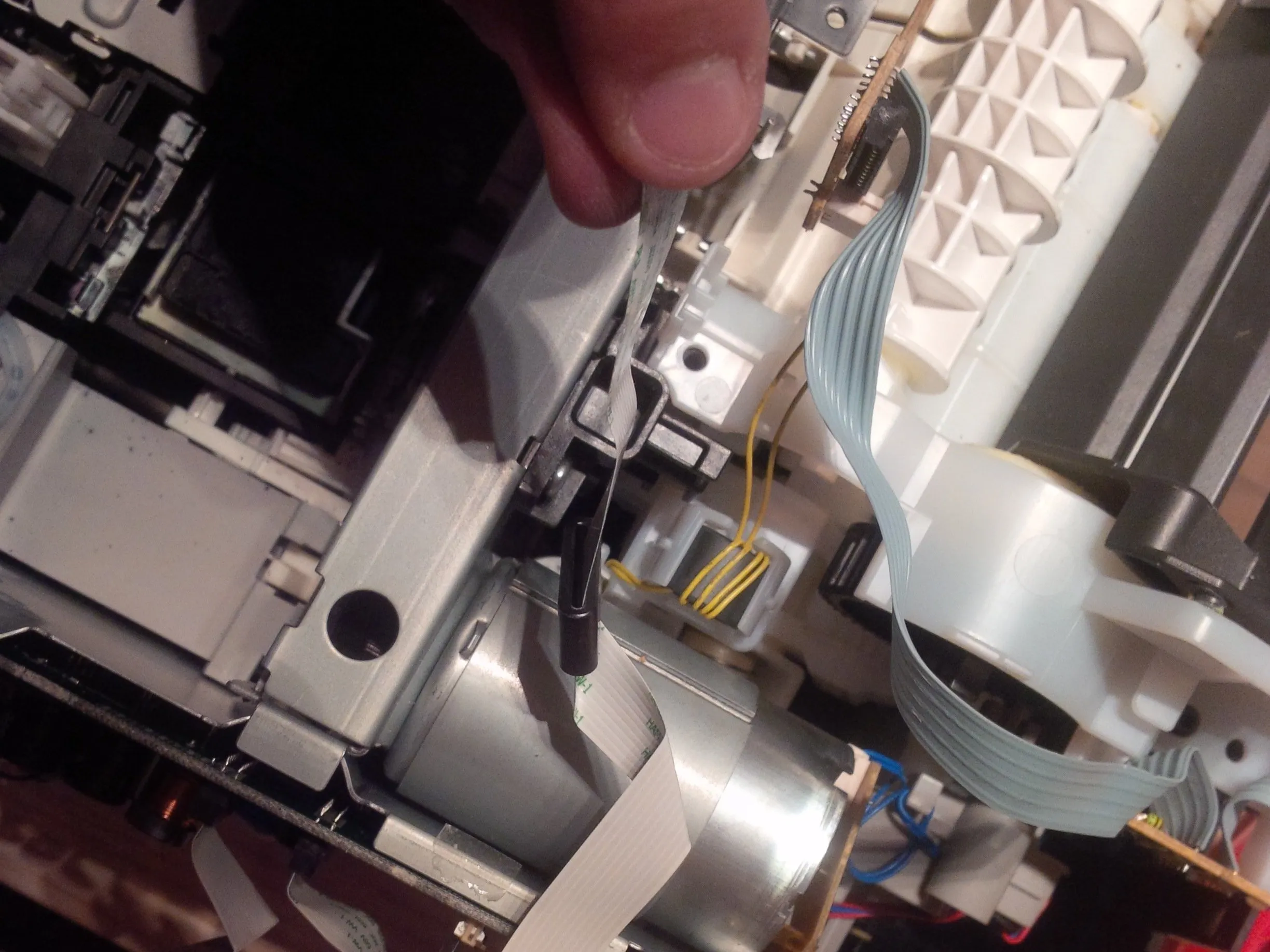

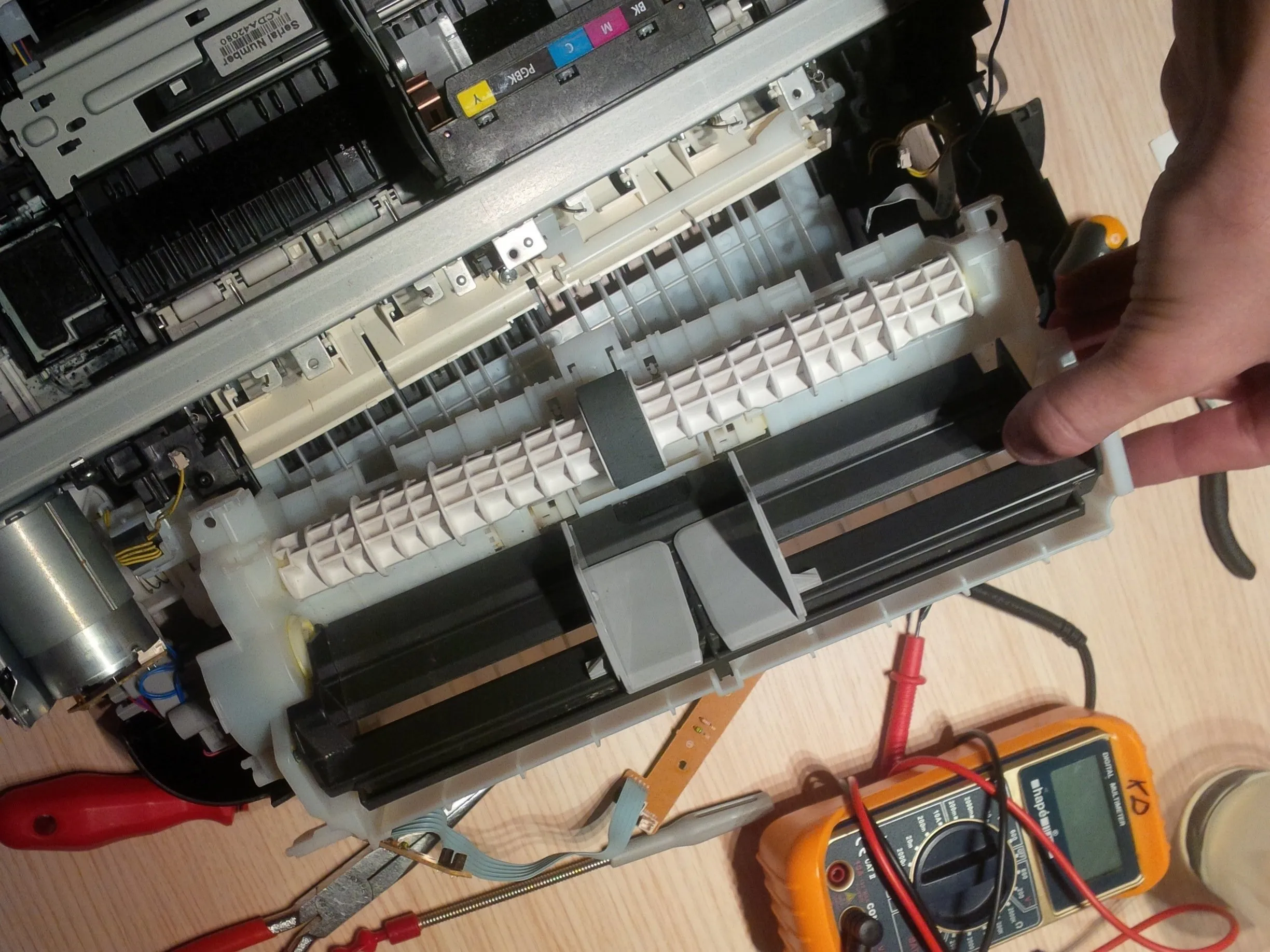

• Отсоедините все провода, некоторые из них прикреплены к печатной плате.

• Теперь вы можете снять рулон бумаги.

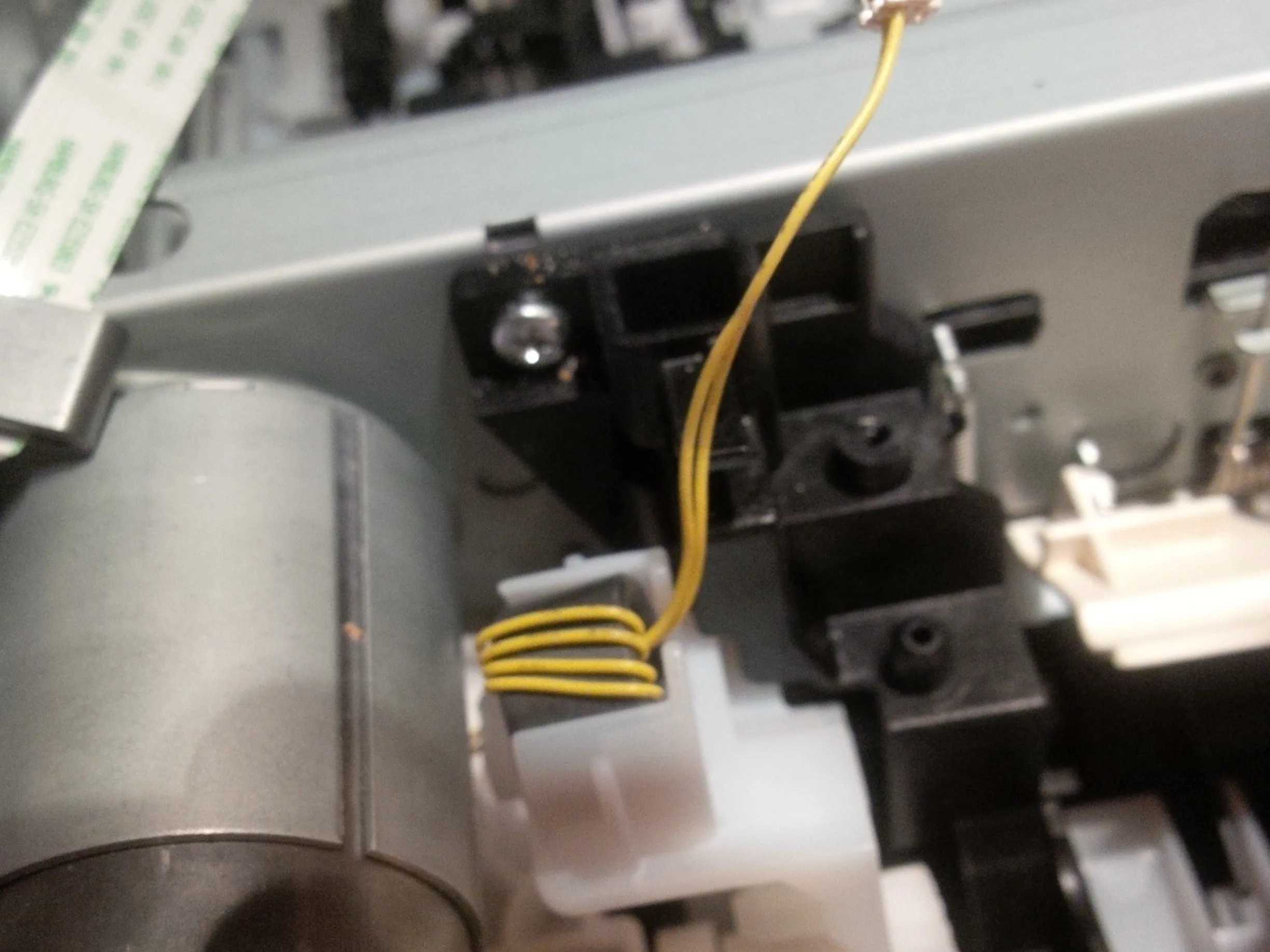

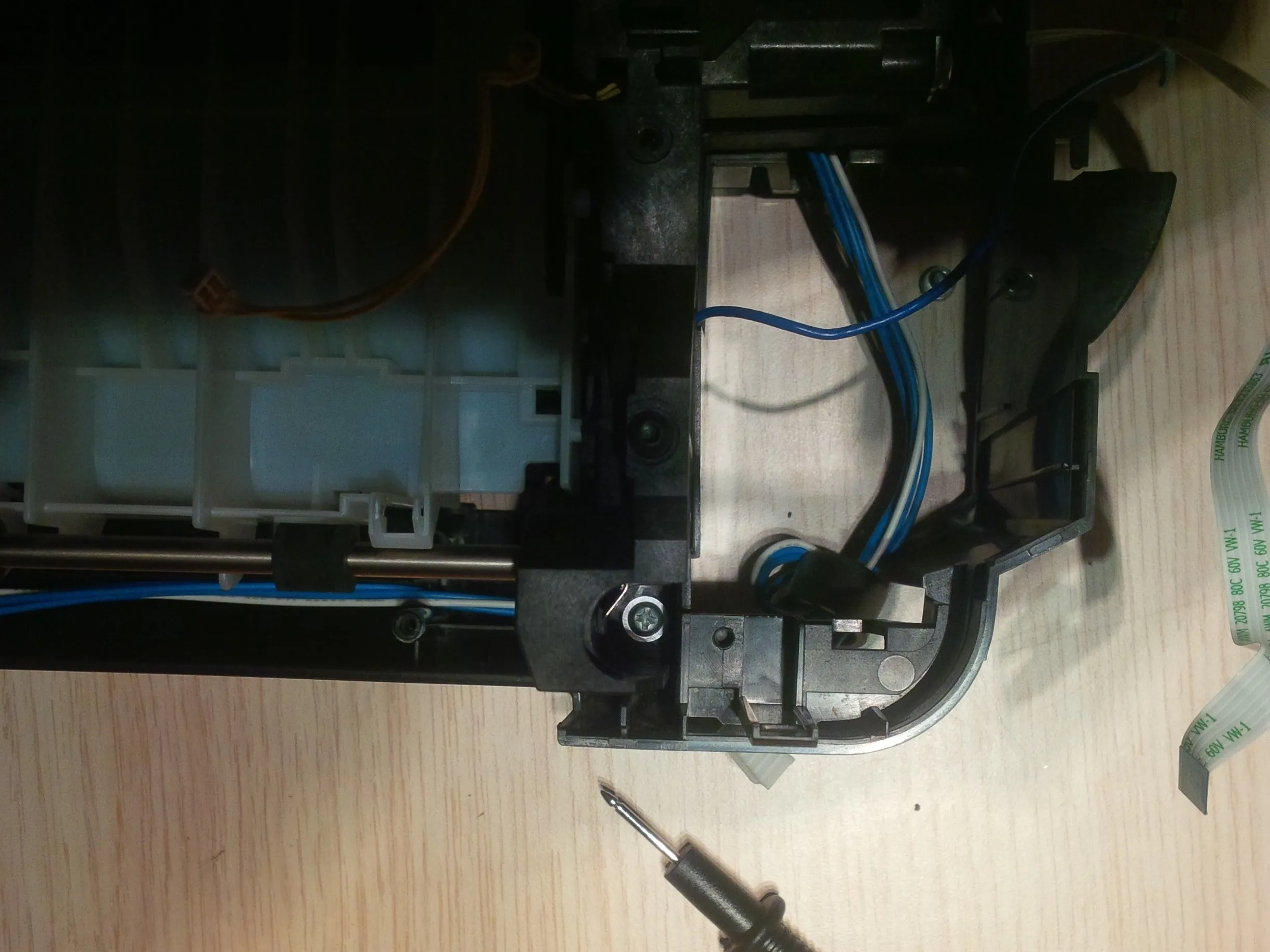

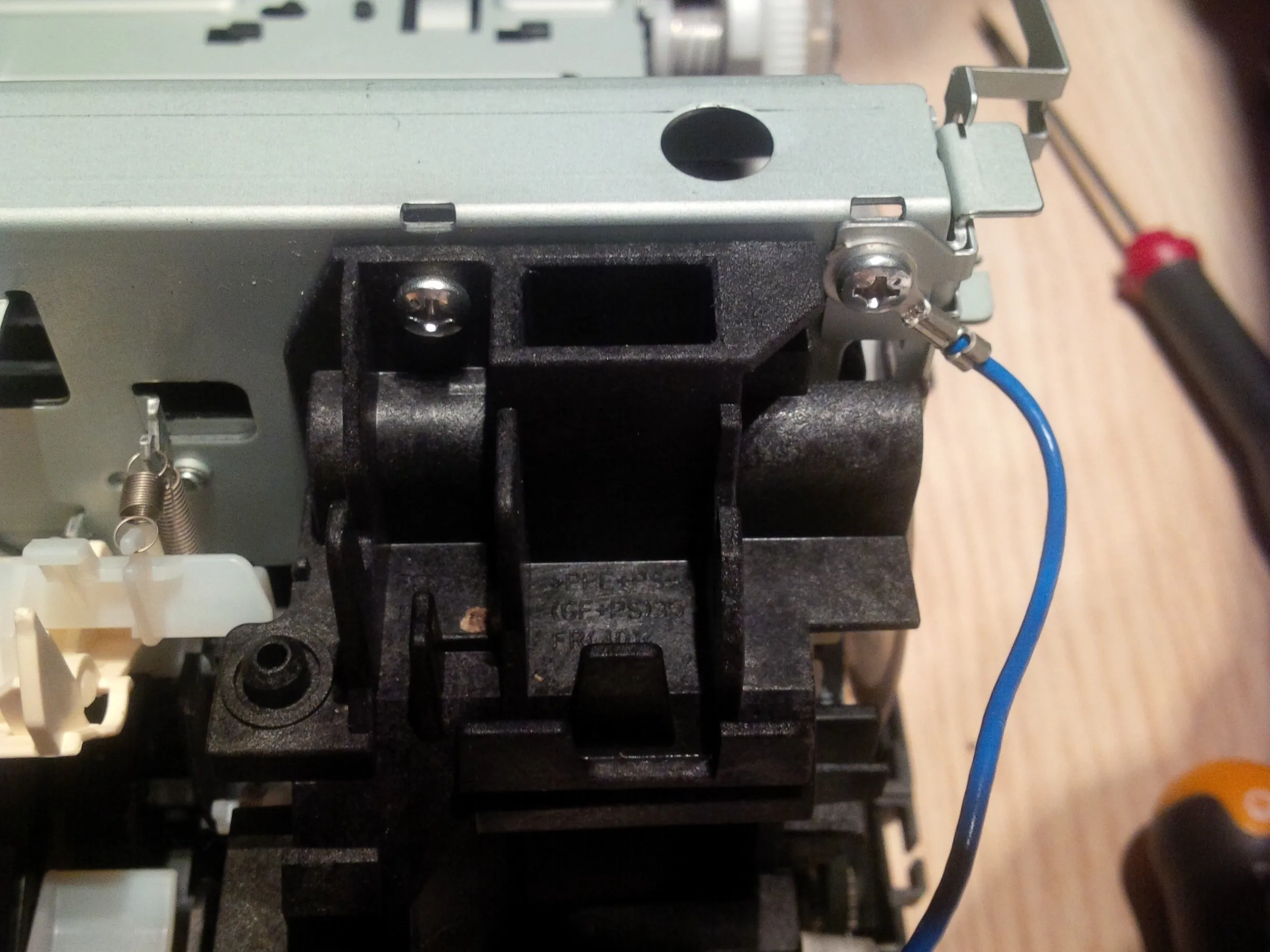

Шаг 10

• удалите другие видимые закрутки на задней панели.

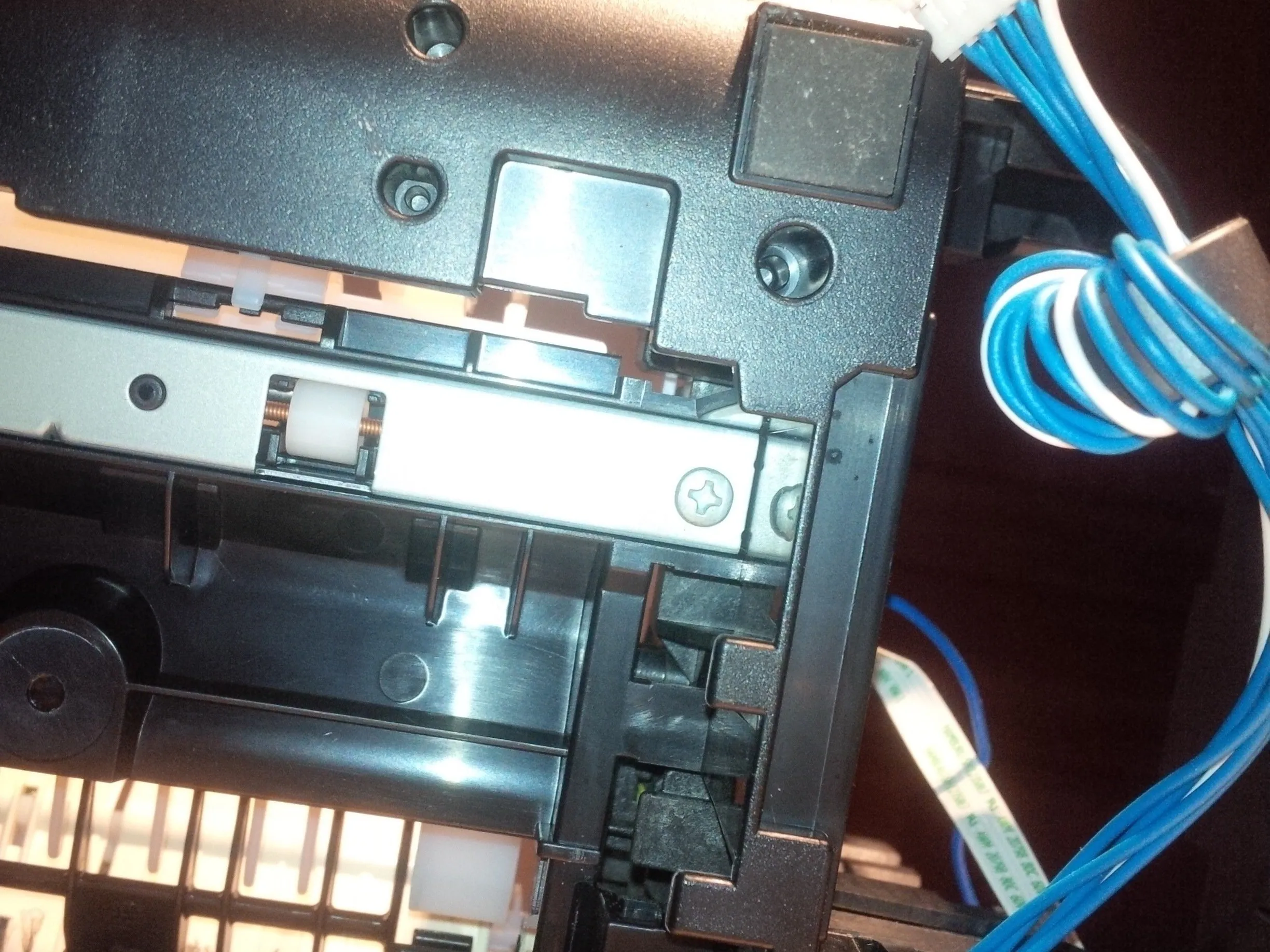

Шаг 11

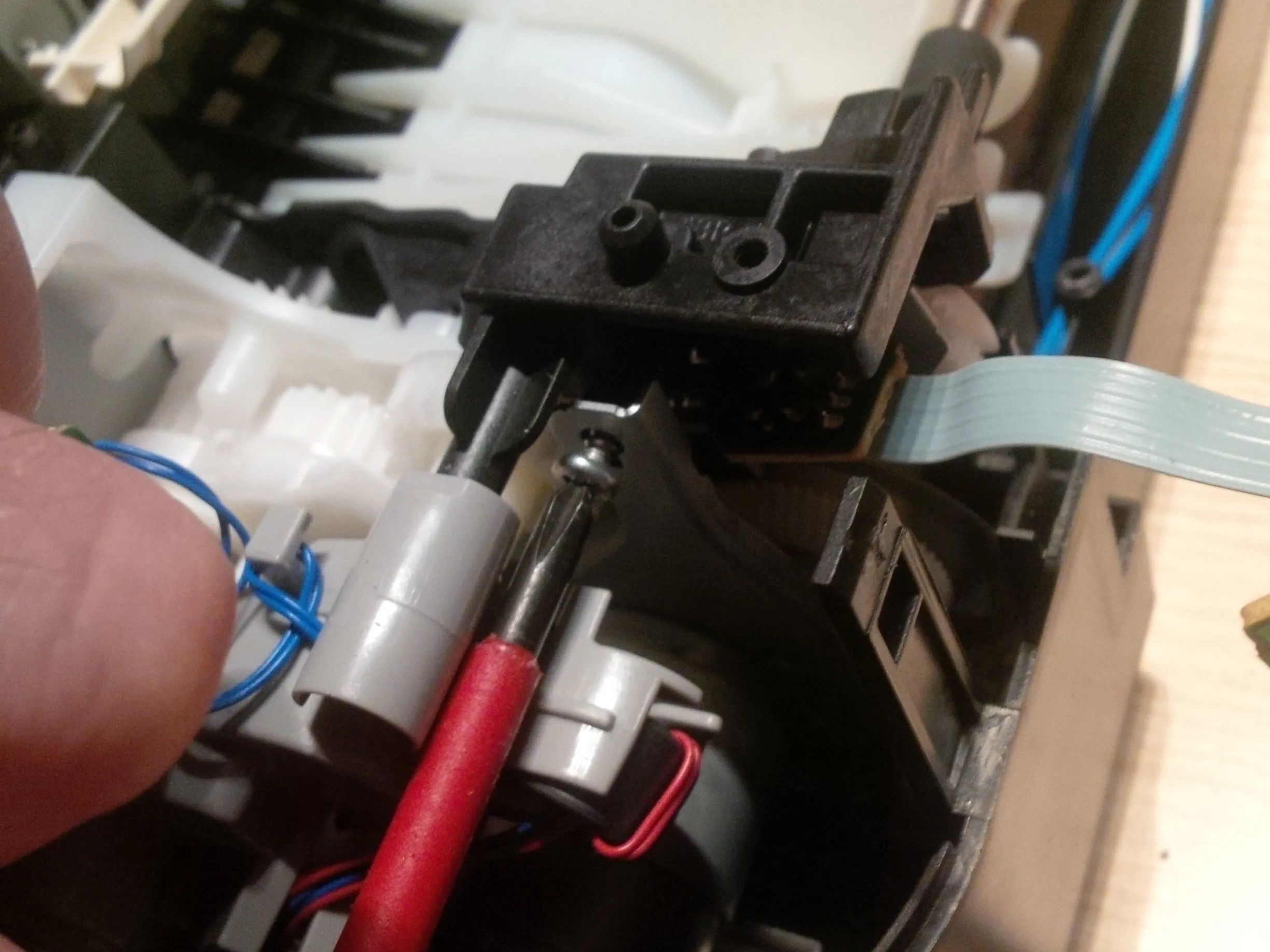

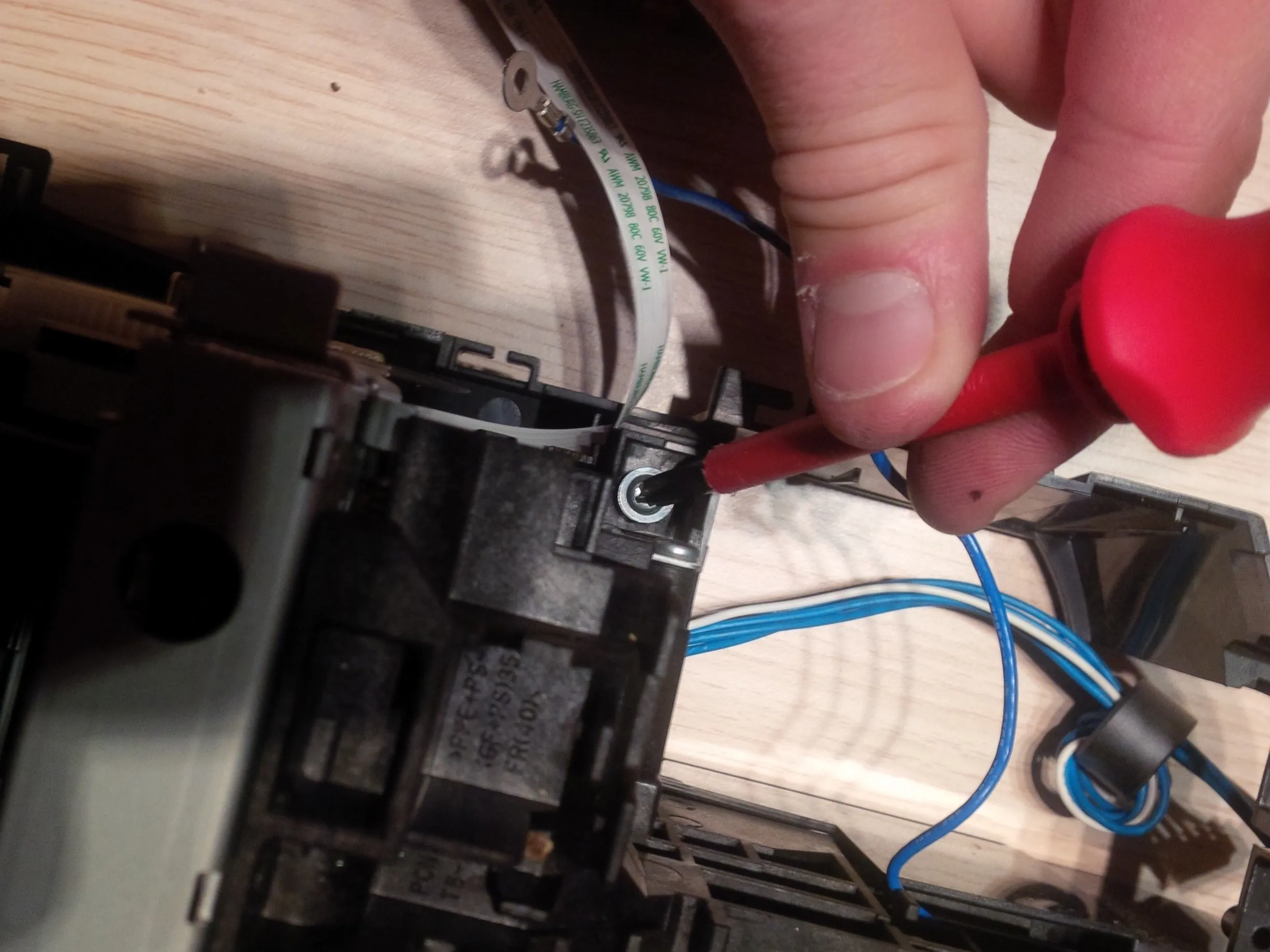

• Так же, как и раньше, открутите все остальные видимые винты сбоку.

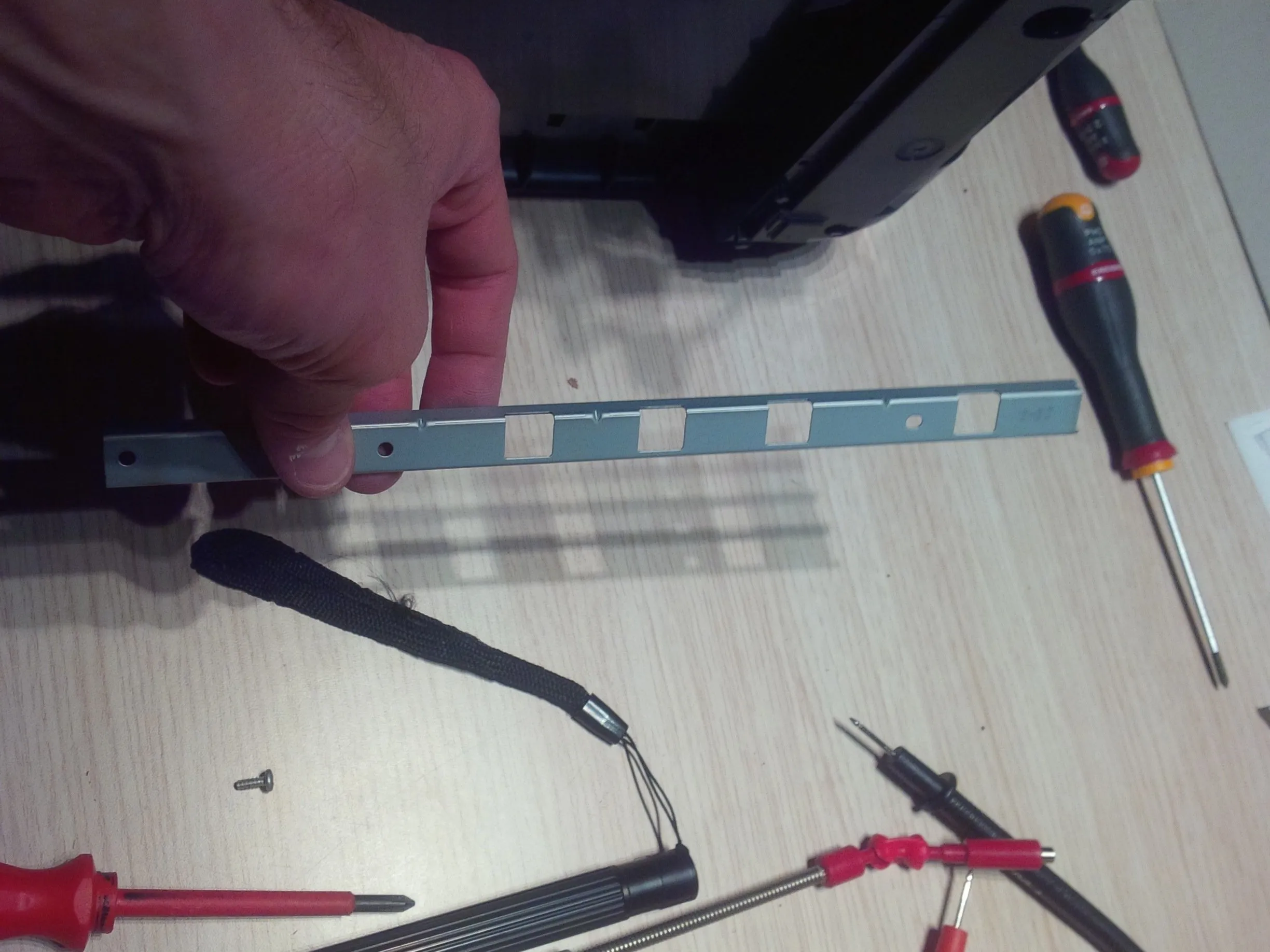

Шаг 12

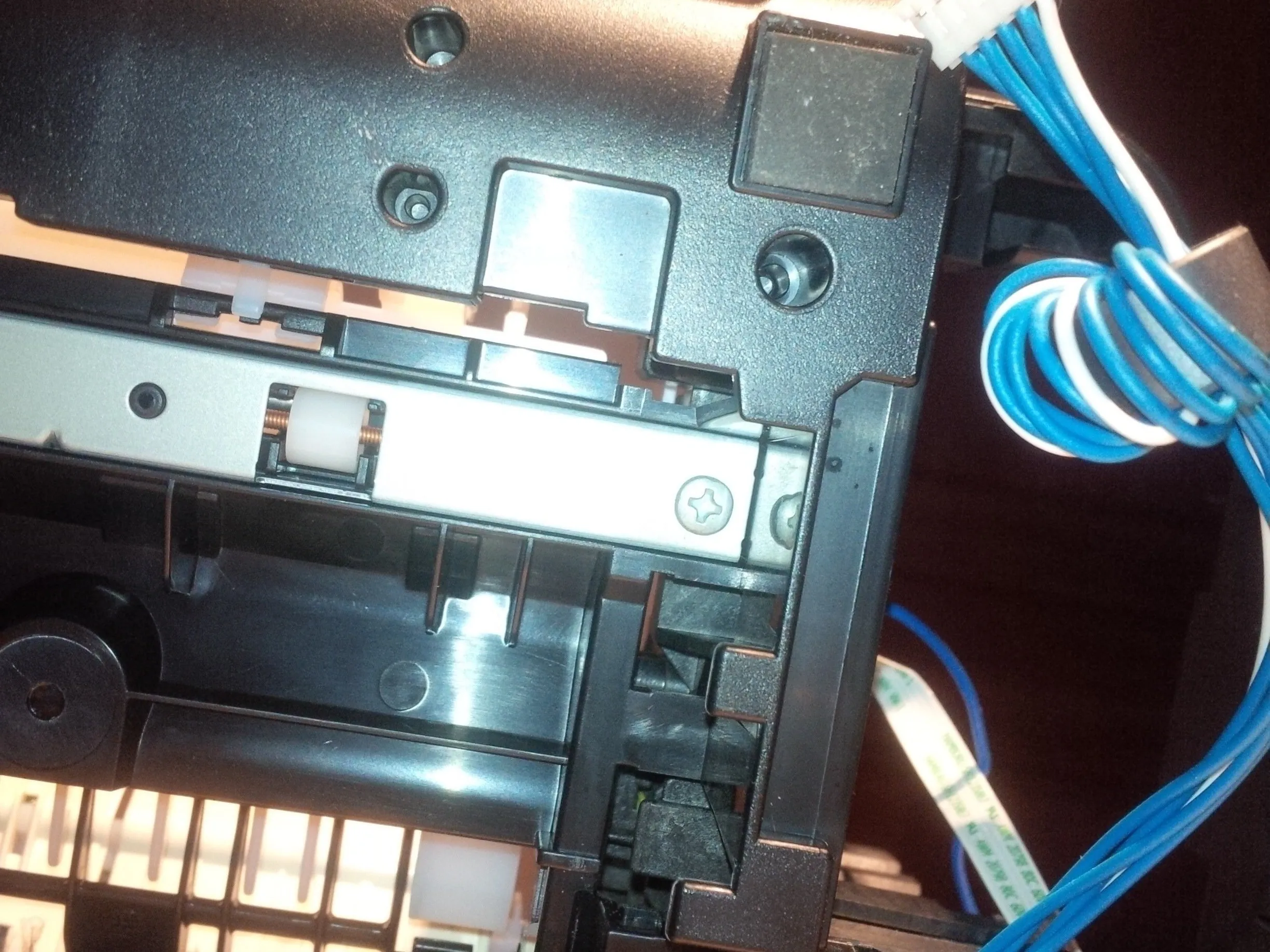

• Теперь снимите металлическую пластину (длинную), всего 4 винта. 1 винт прикреплен к плате печатной платы.

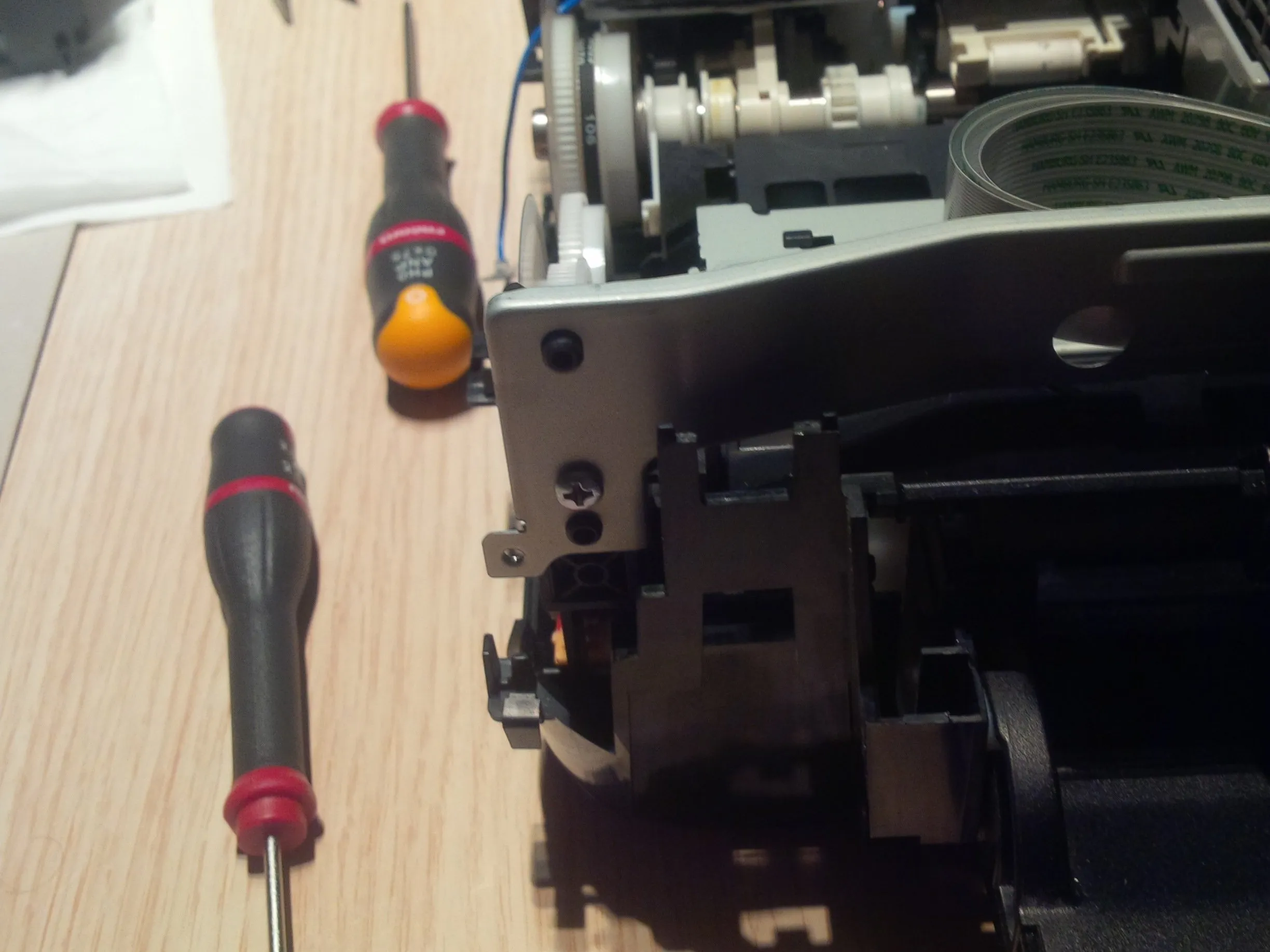

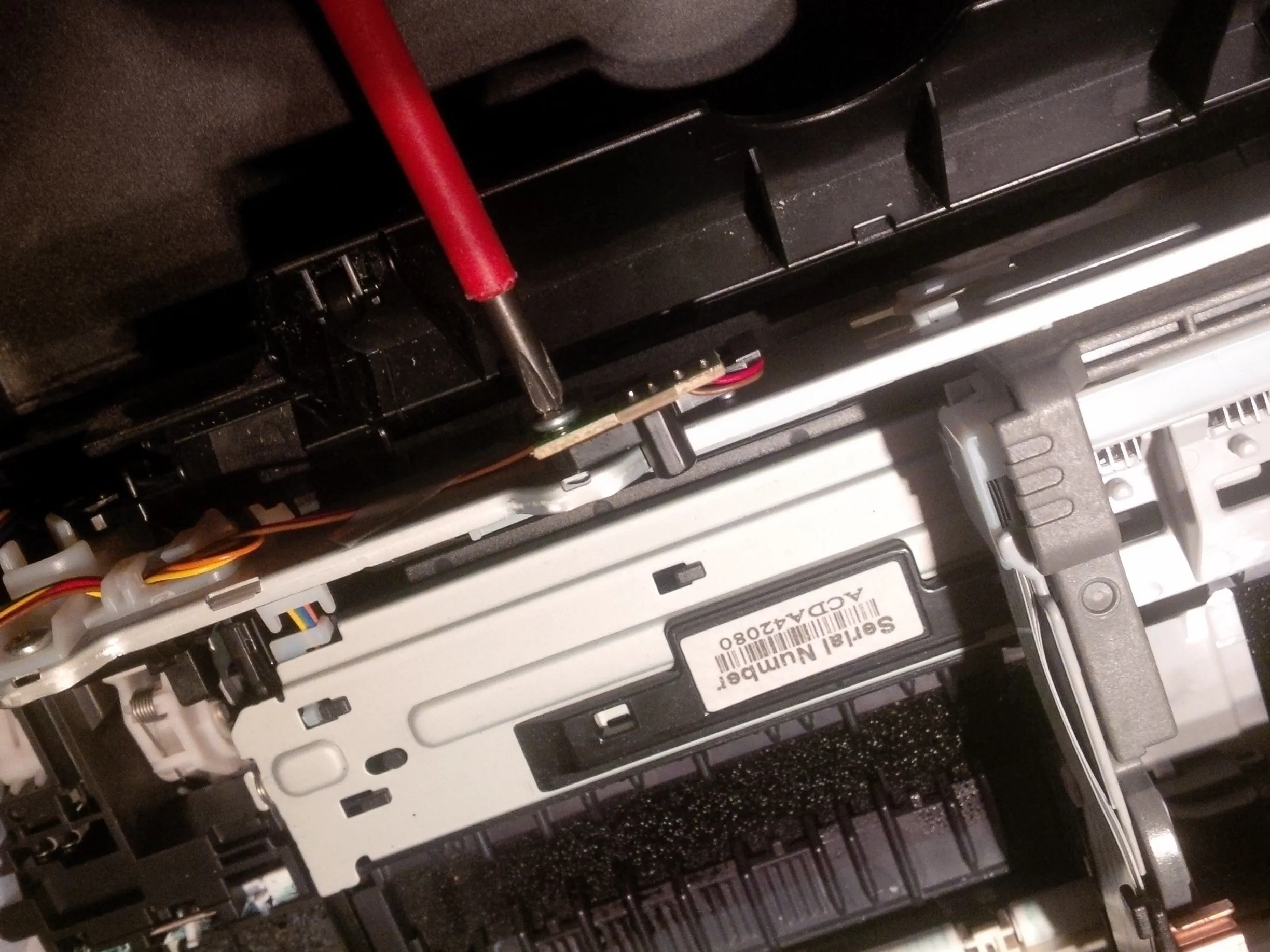

Шаг 13

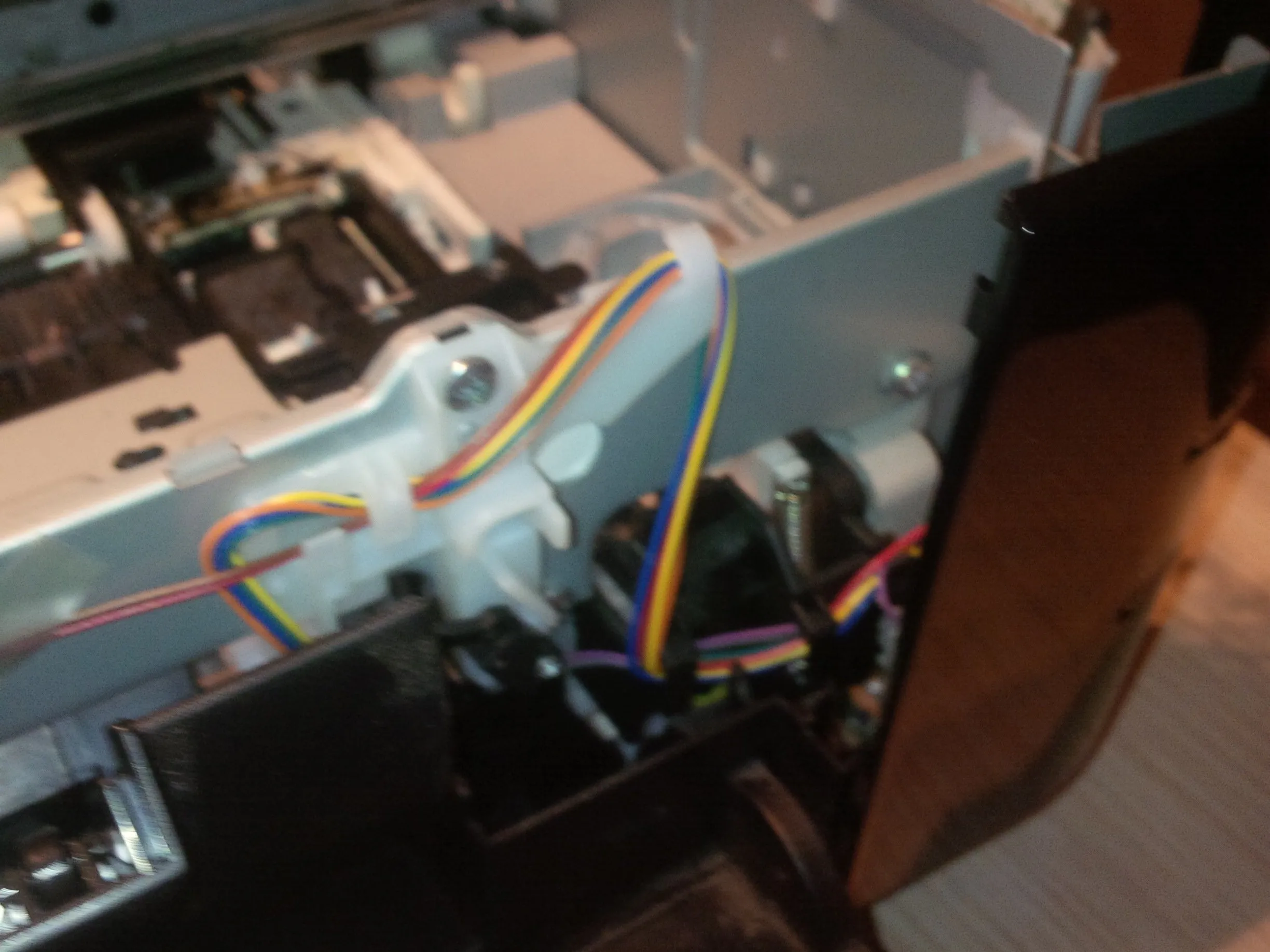

• На рисунках показано, как снять другую металлическую пластину, вы увидите цветные провода, идущие по желобу. снимите пластик и металлическую рамку

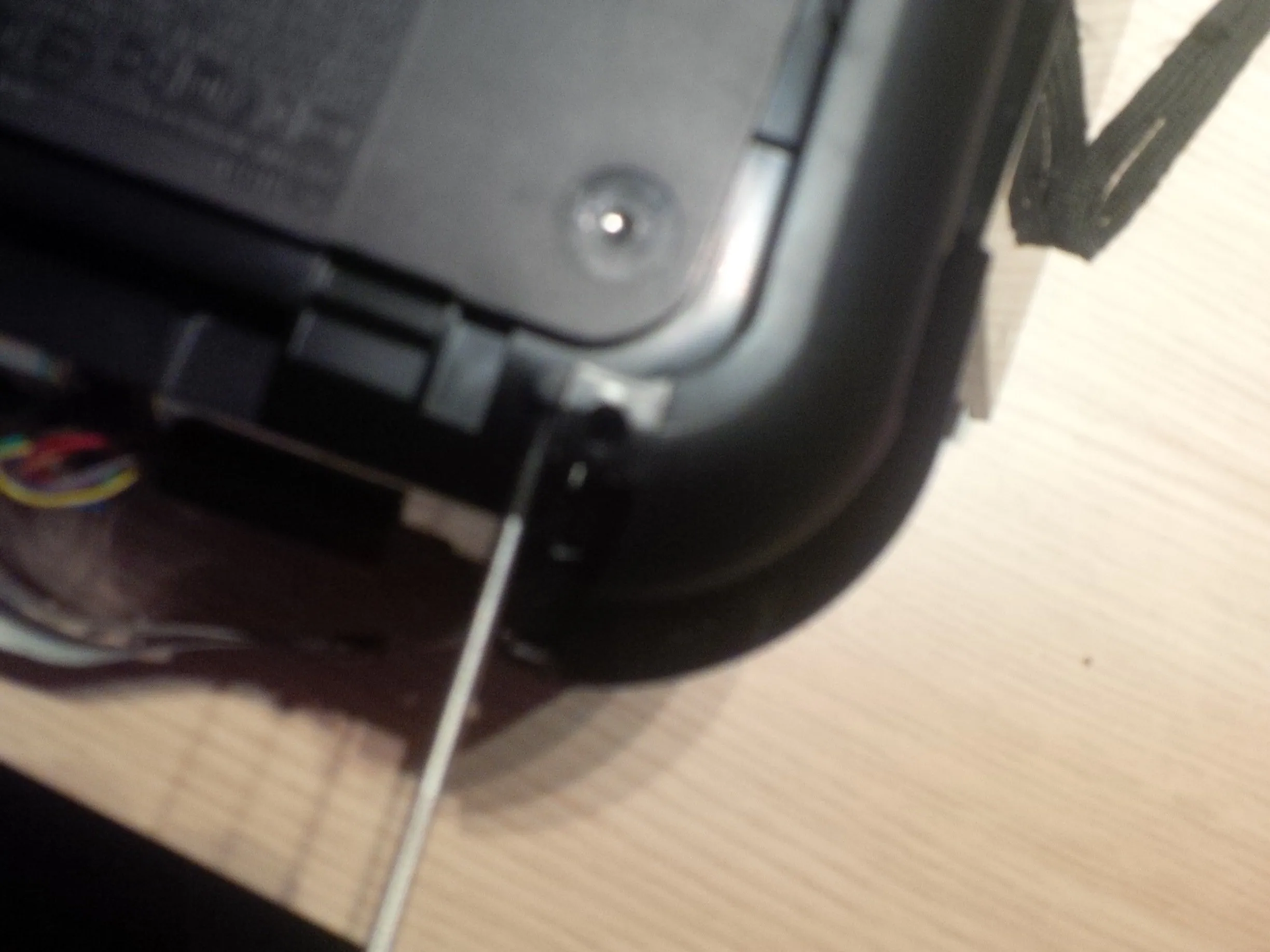

Шаг 14

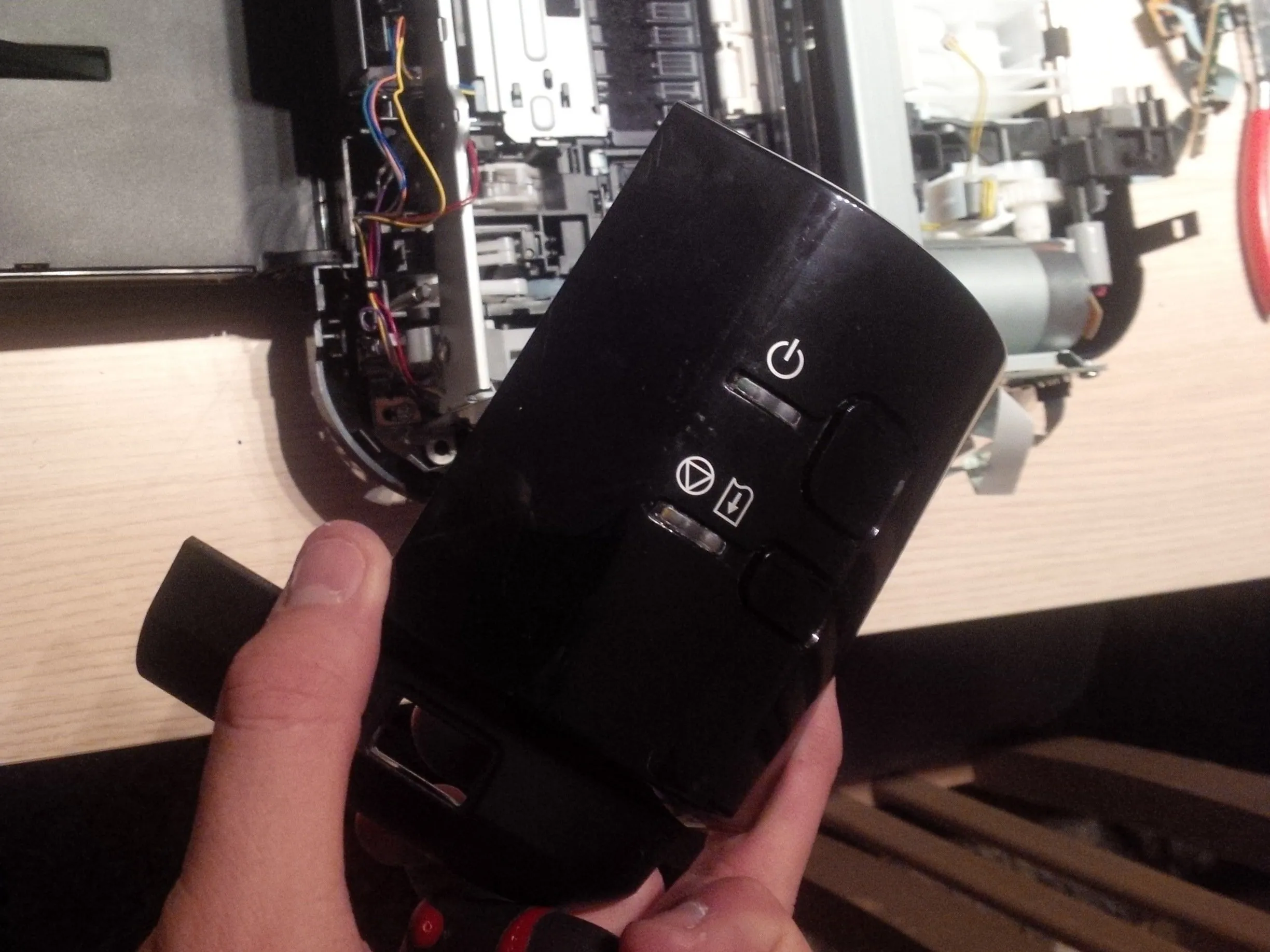

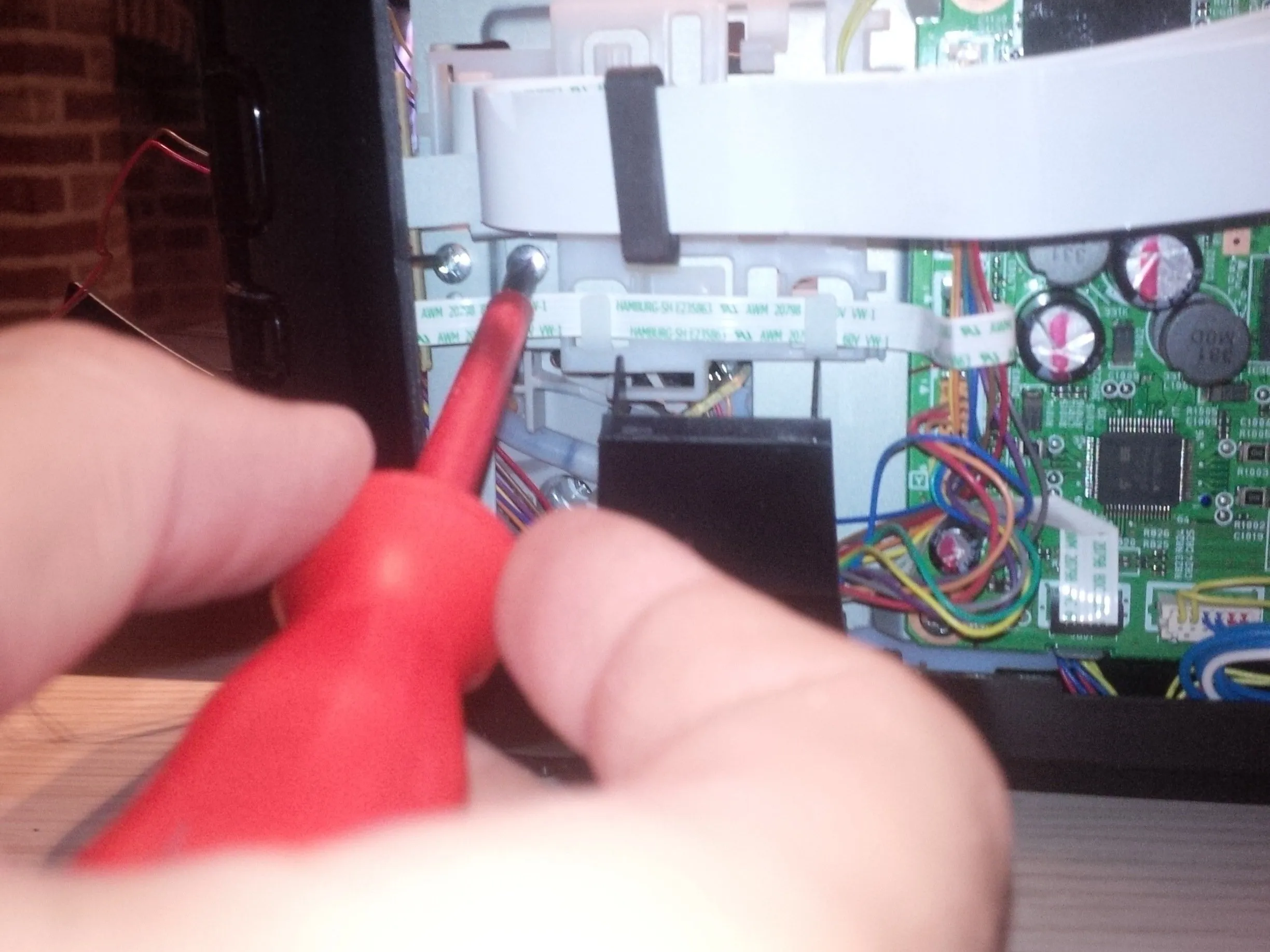

• В этом шаге мы снимем панель и печатную плату кнопки питания.

• Открутите видимые винты и снимите пластиковую рамку.

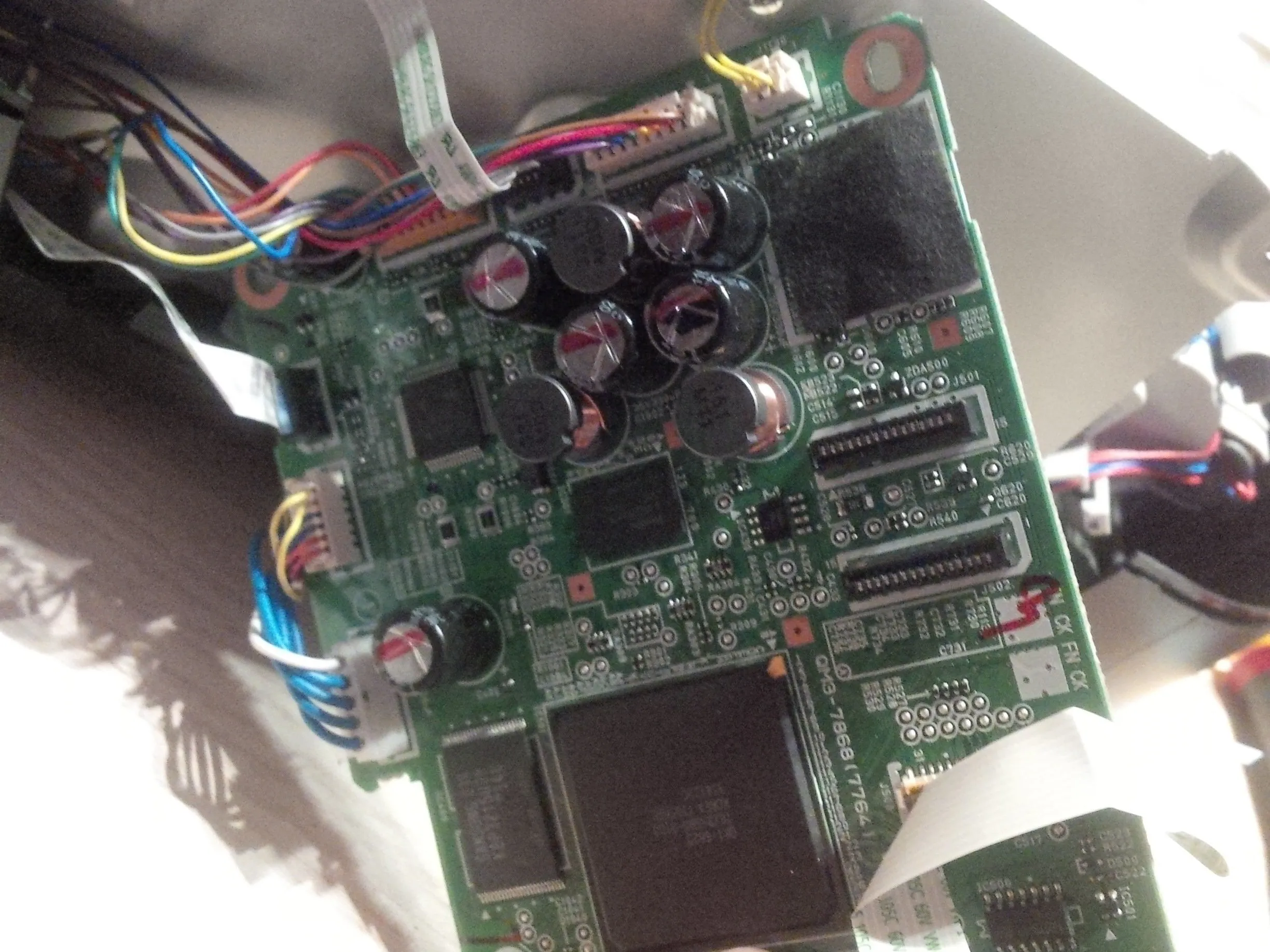

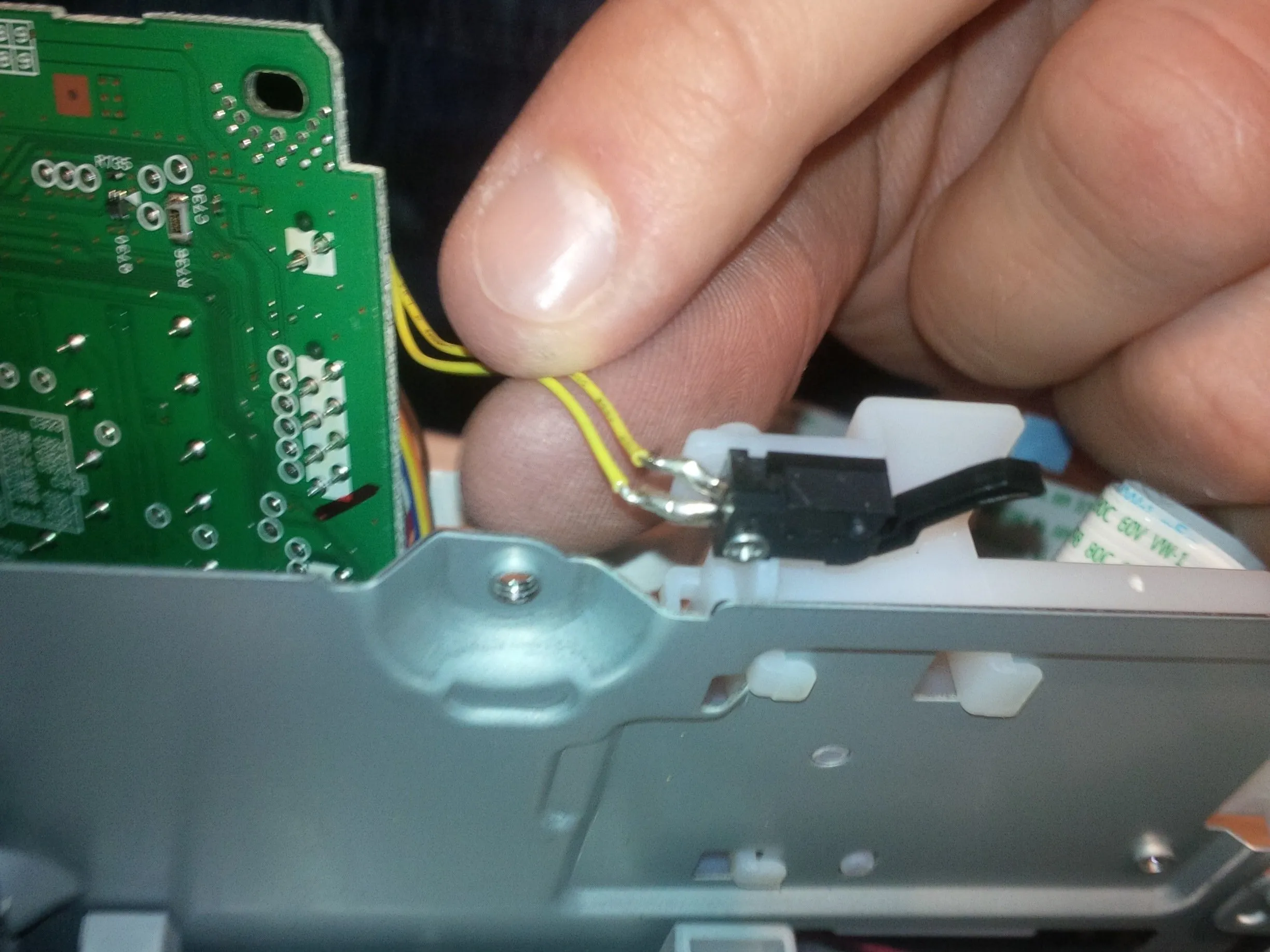

Шаг 15

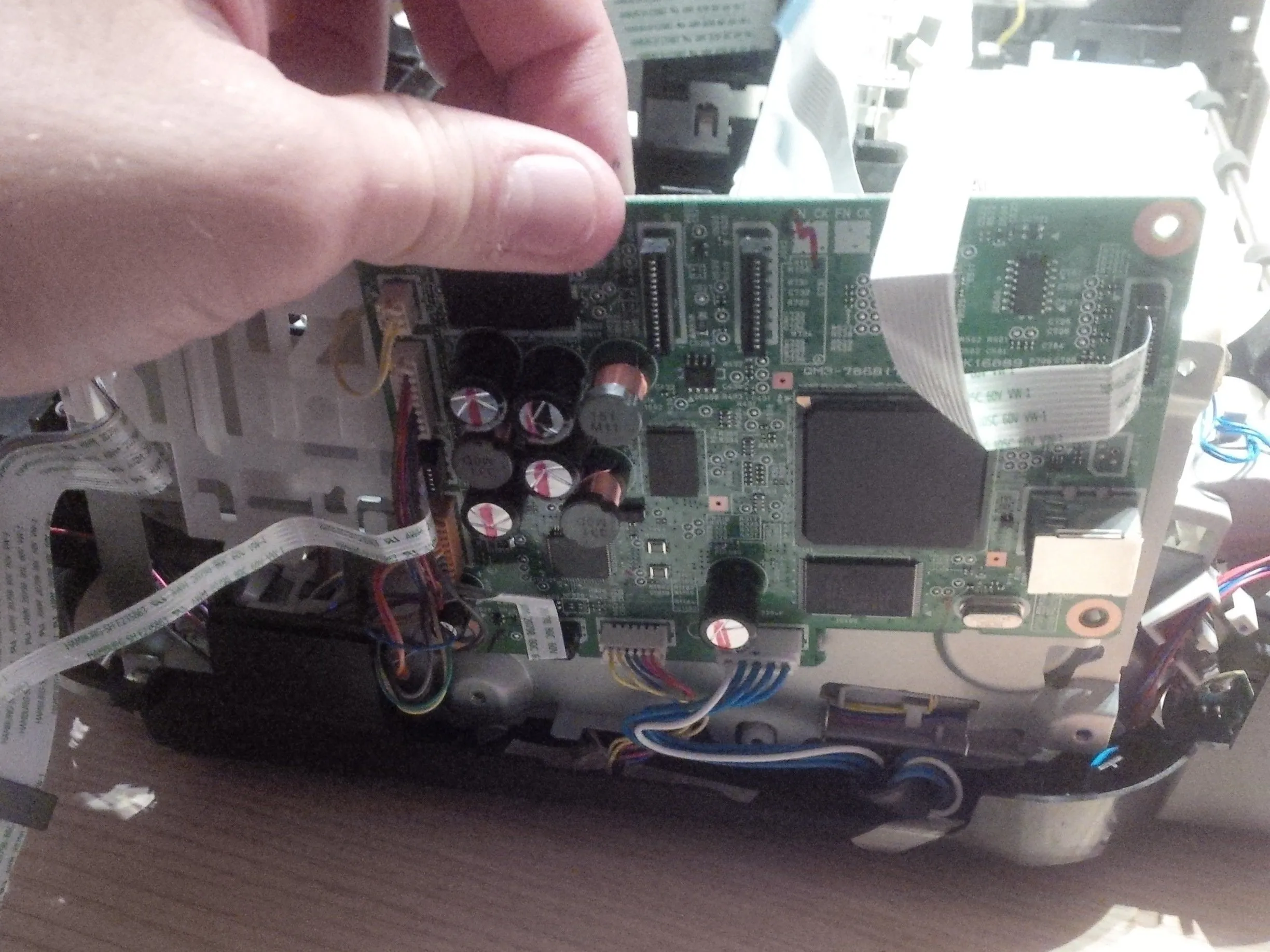

• Снимите основную плату печатной платы.

• Я сделал план этой платы, чтобы потом использовать ее в другом принтере.

Шаг 16

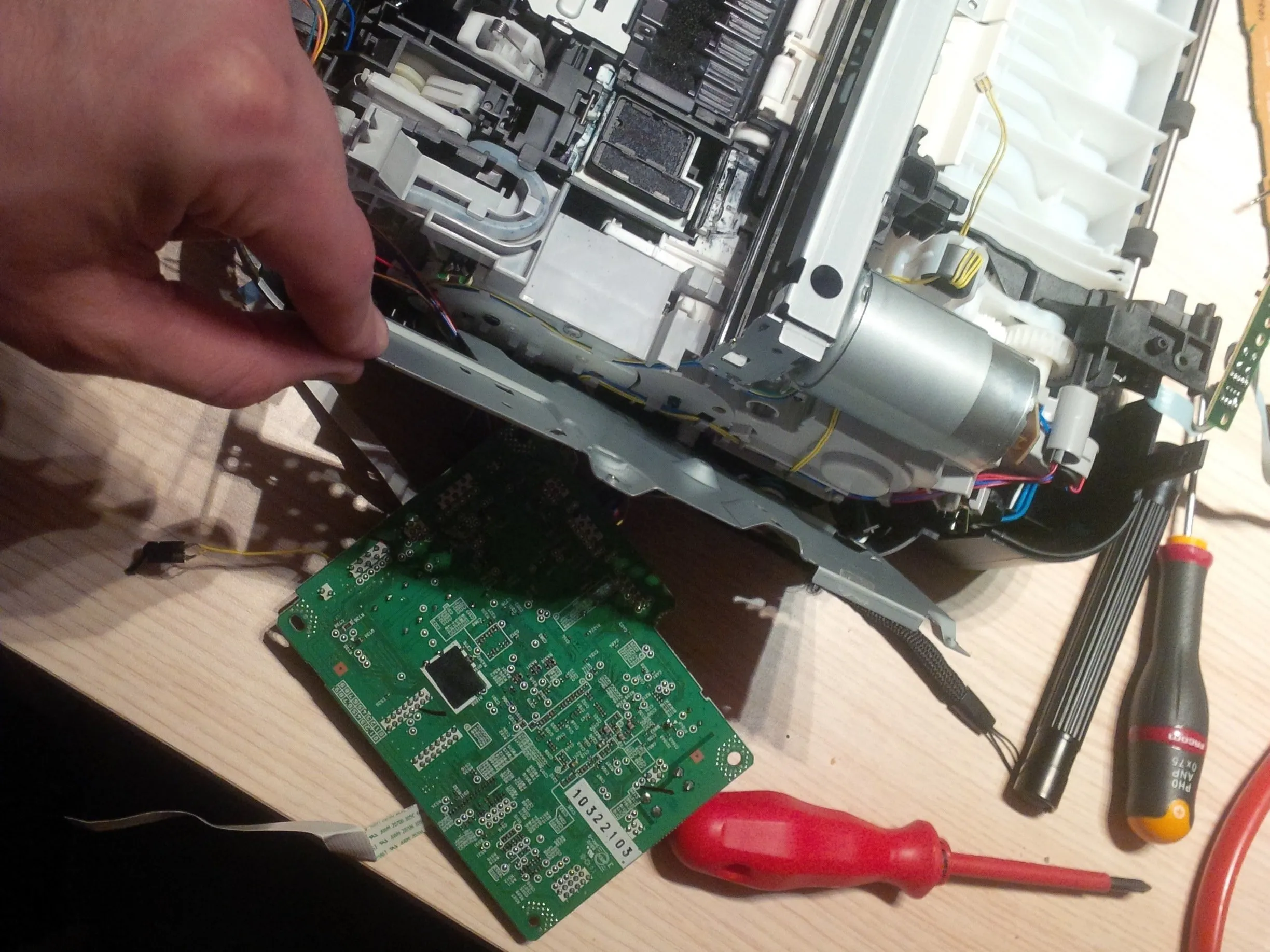

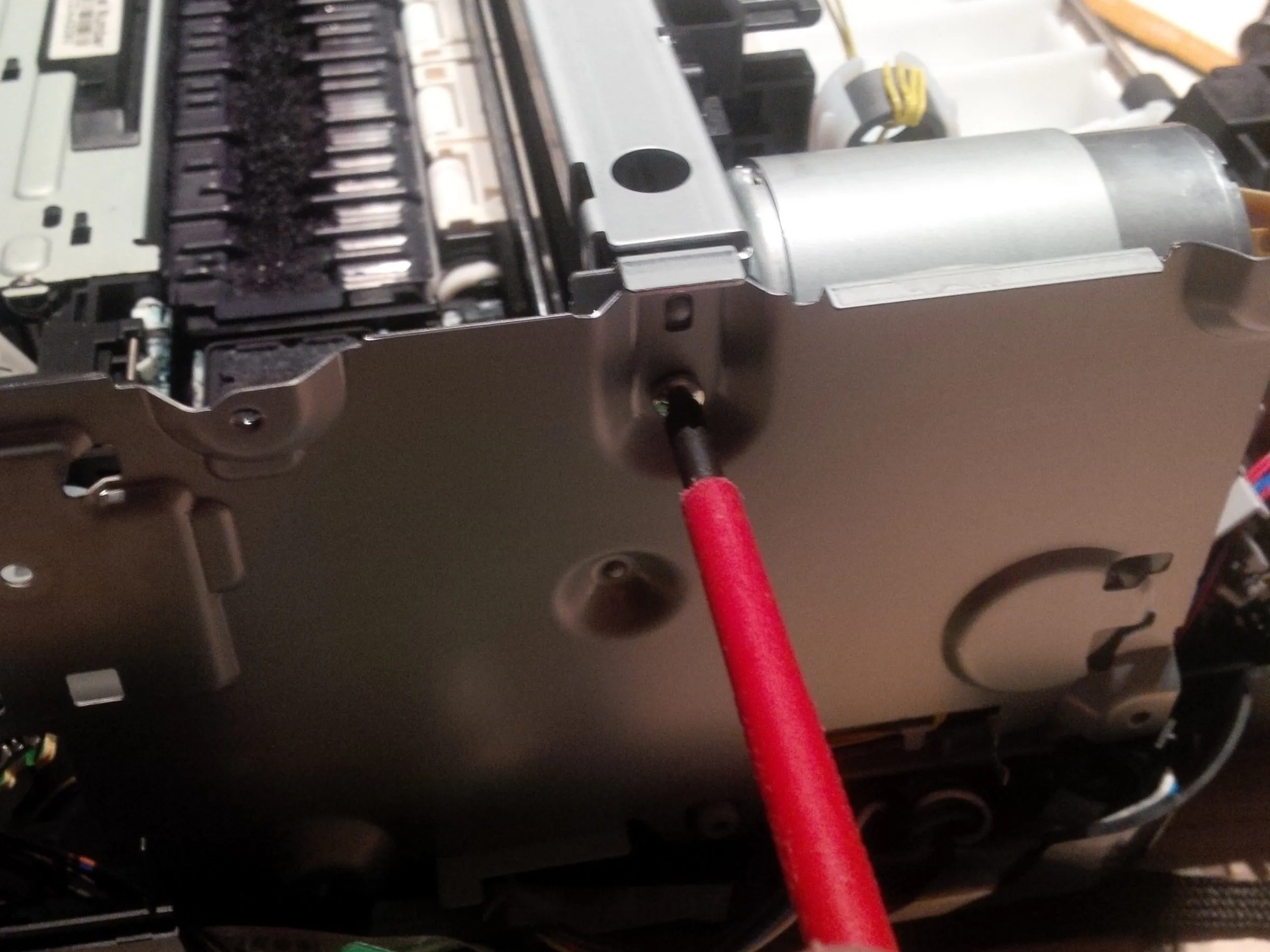

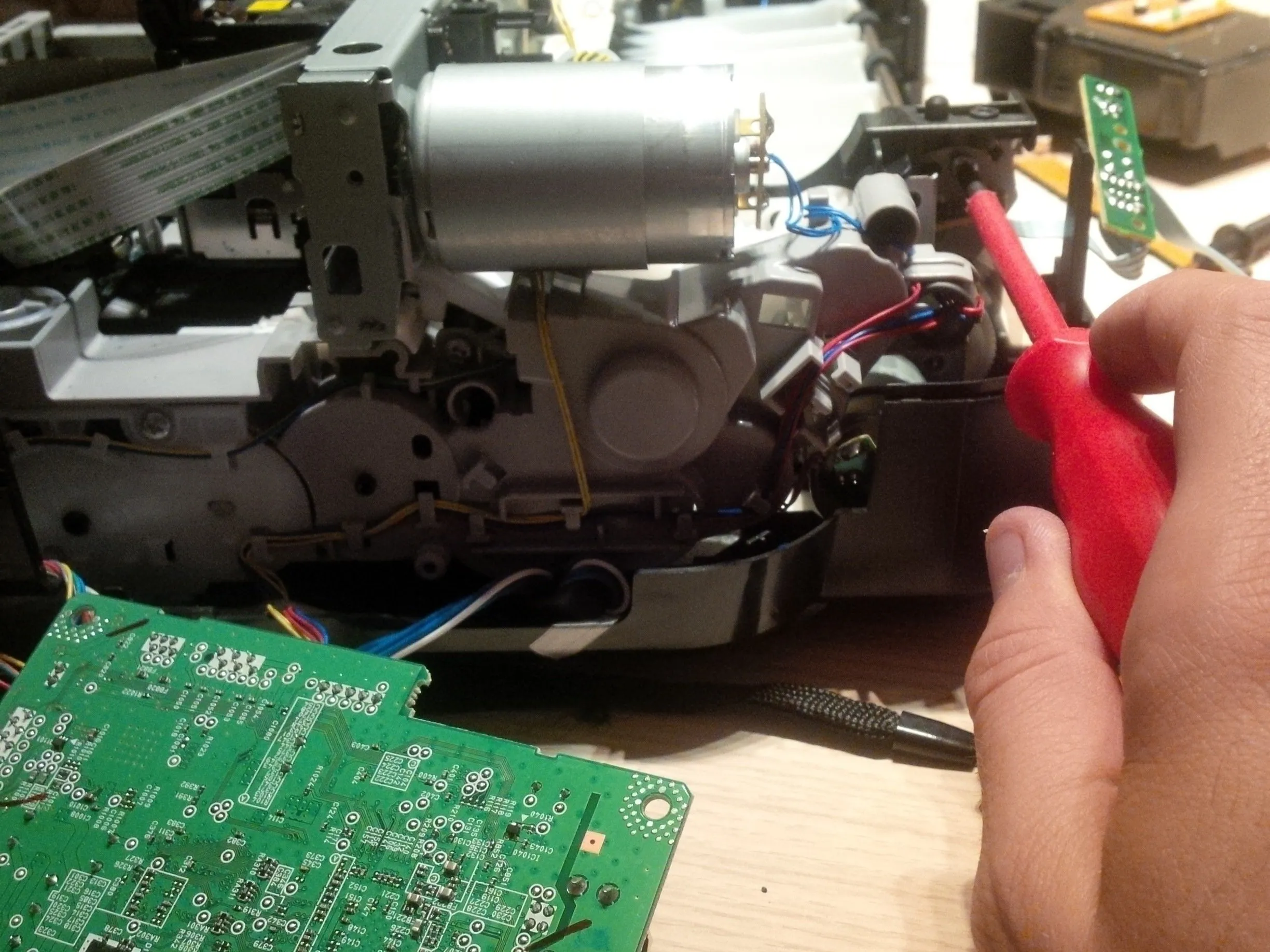

• снимите металлическую пластину и винт за платой печатной платы

• снимите пластину и выкрутите скрытые винты

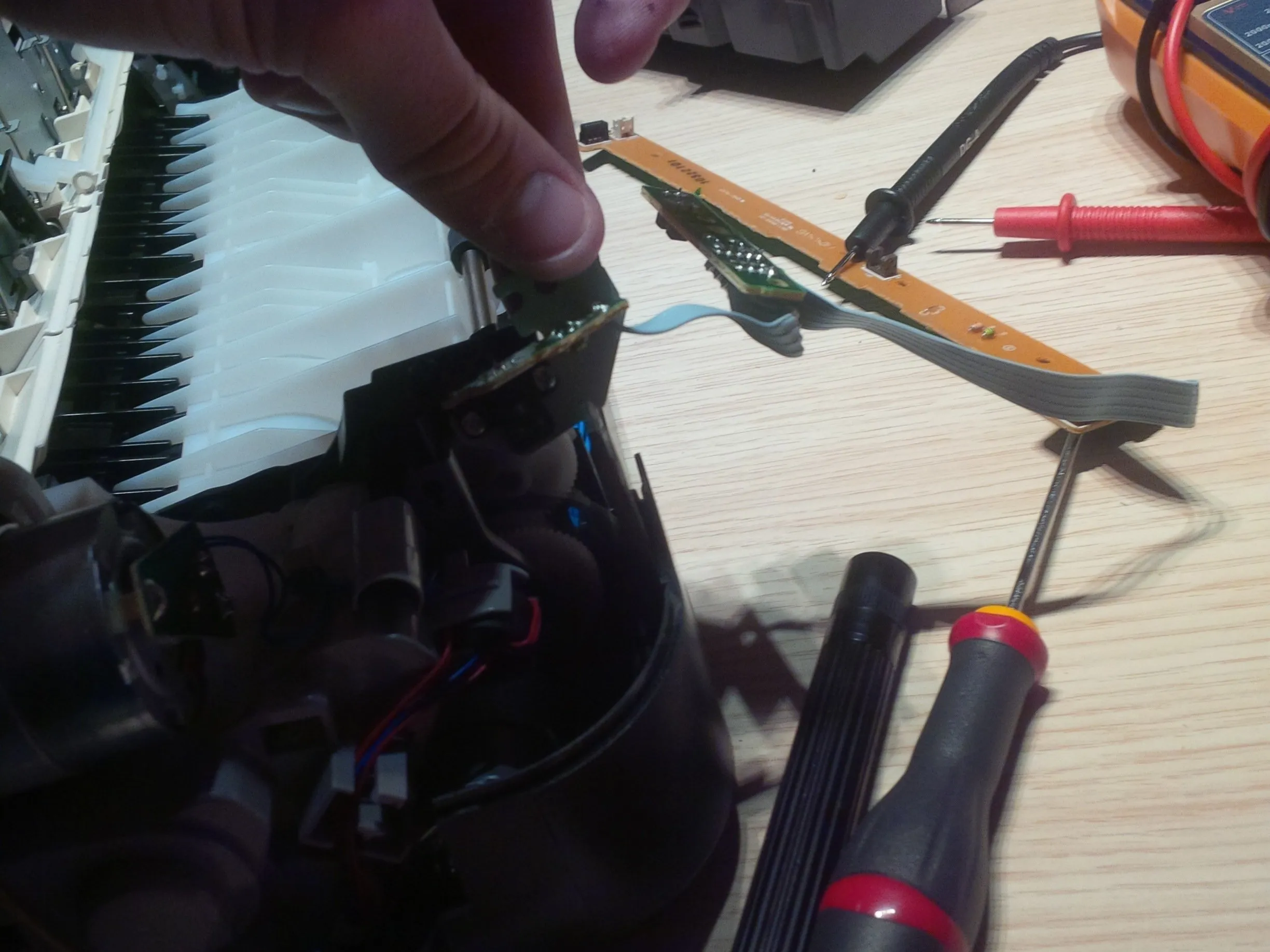

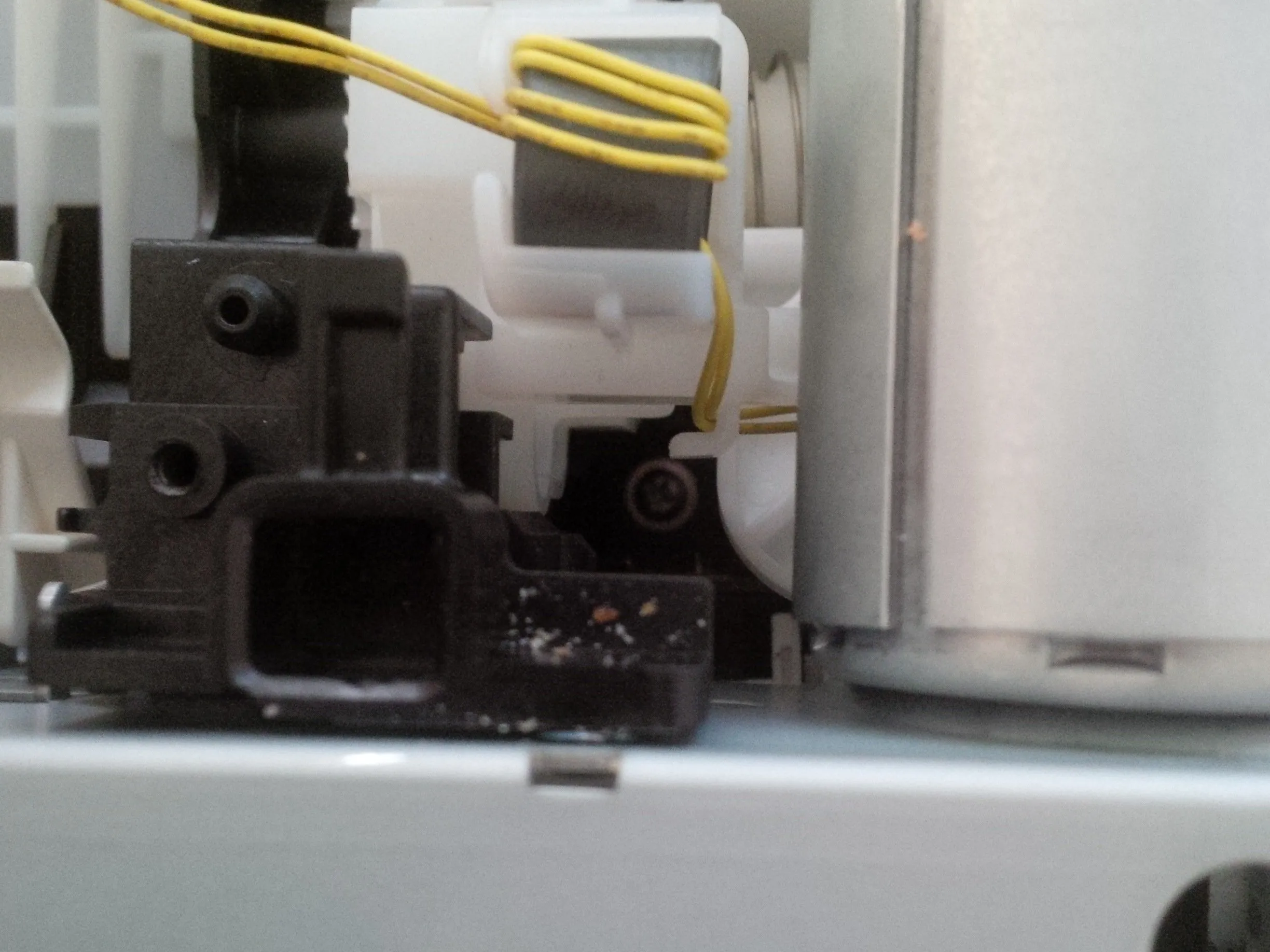

Шаг 17

• открутите все остальные винты

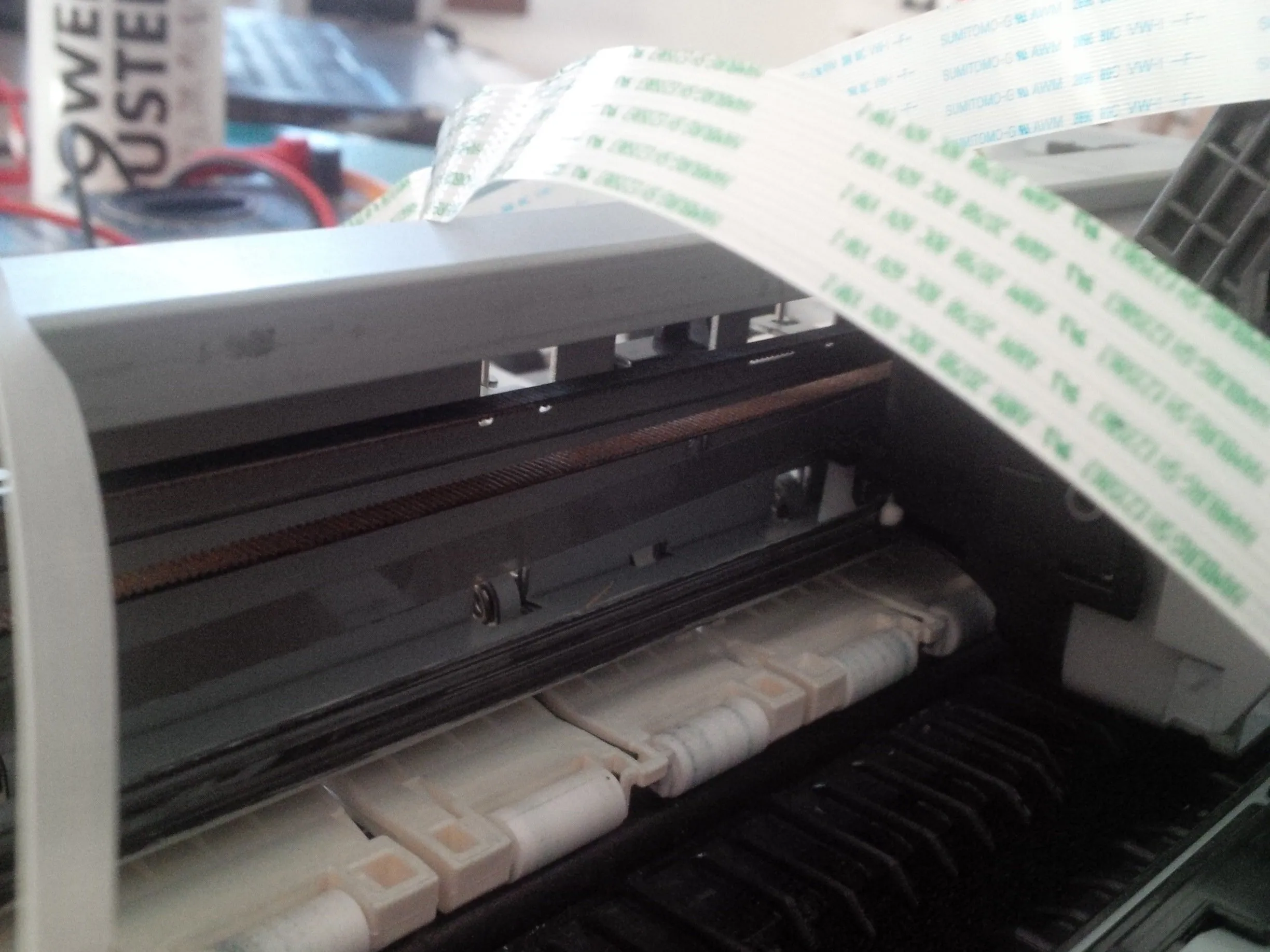

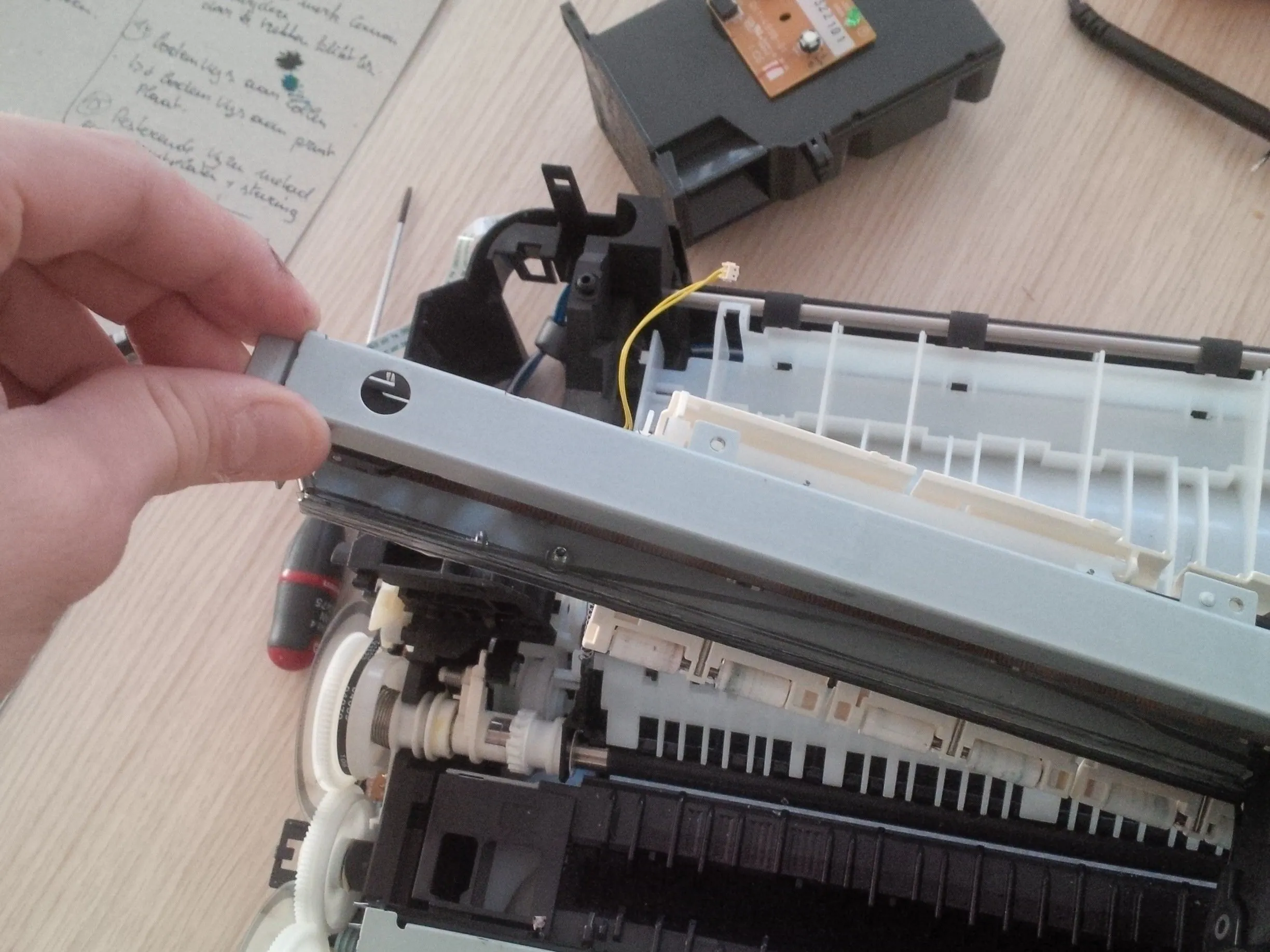

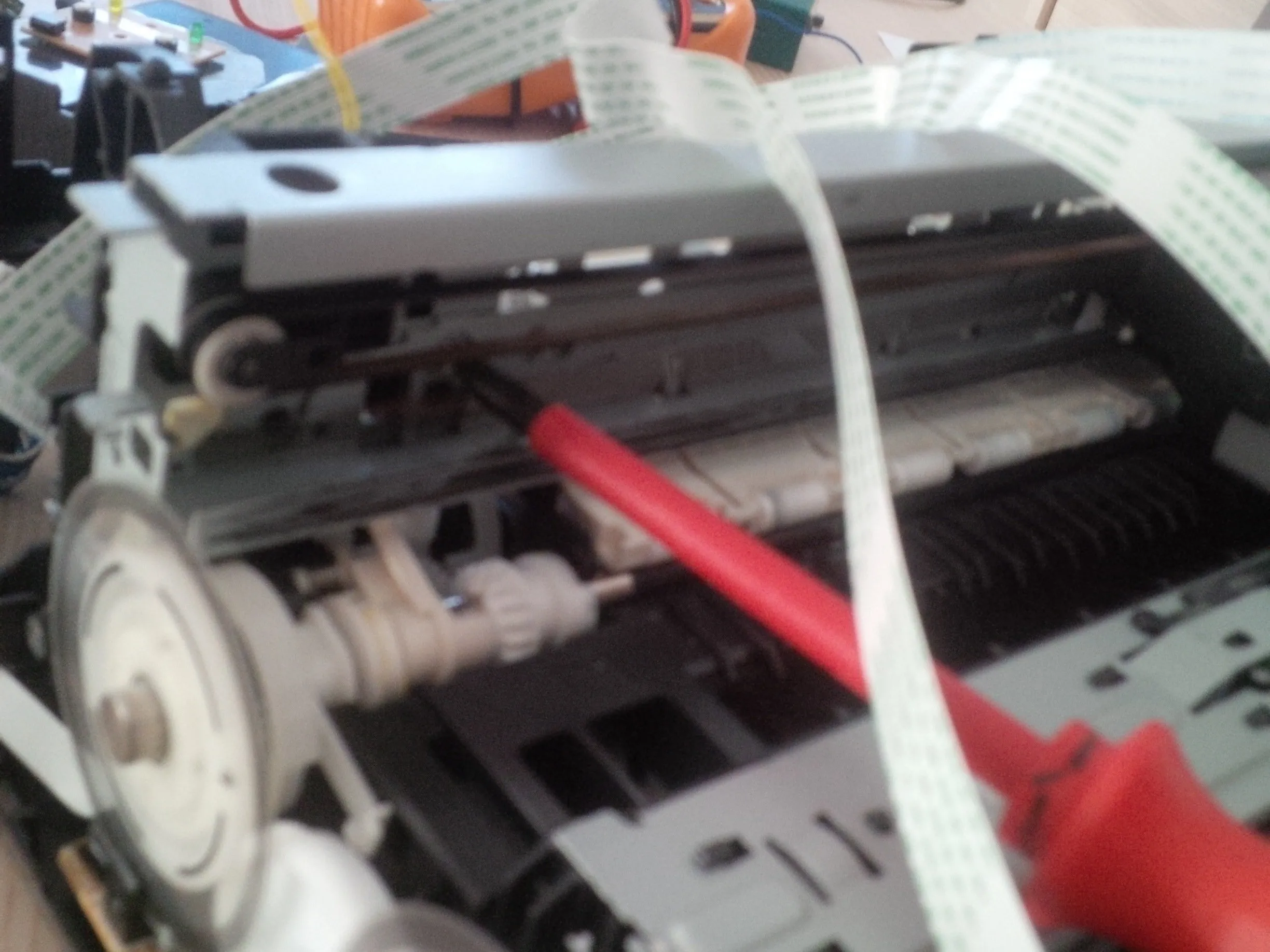

Шаг 18

• снимите металлическую пластину (где проходит кабель печатающей головки).

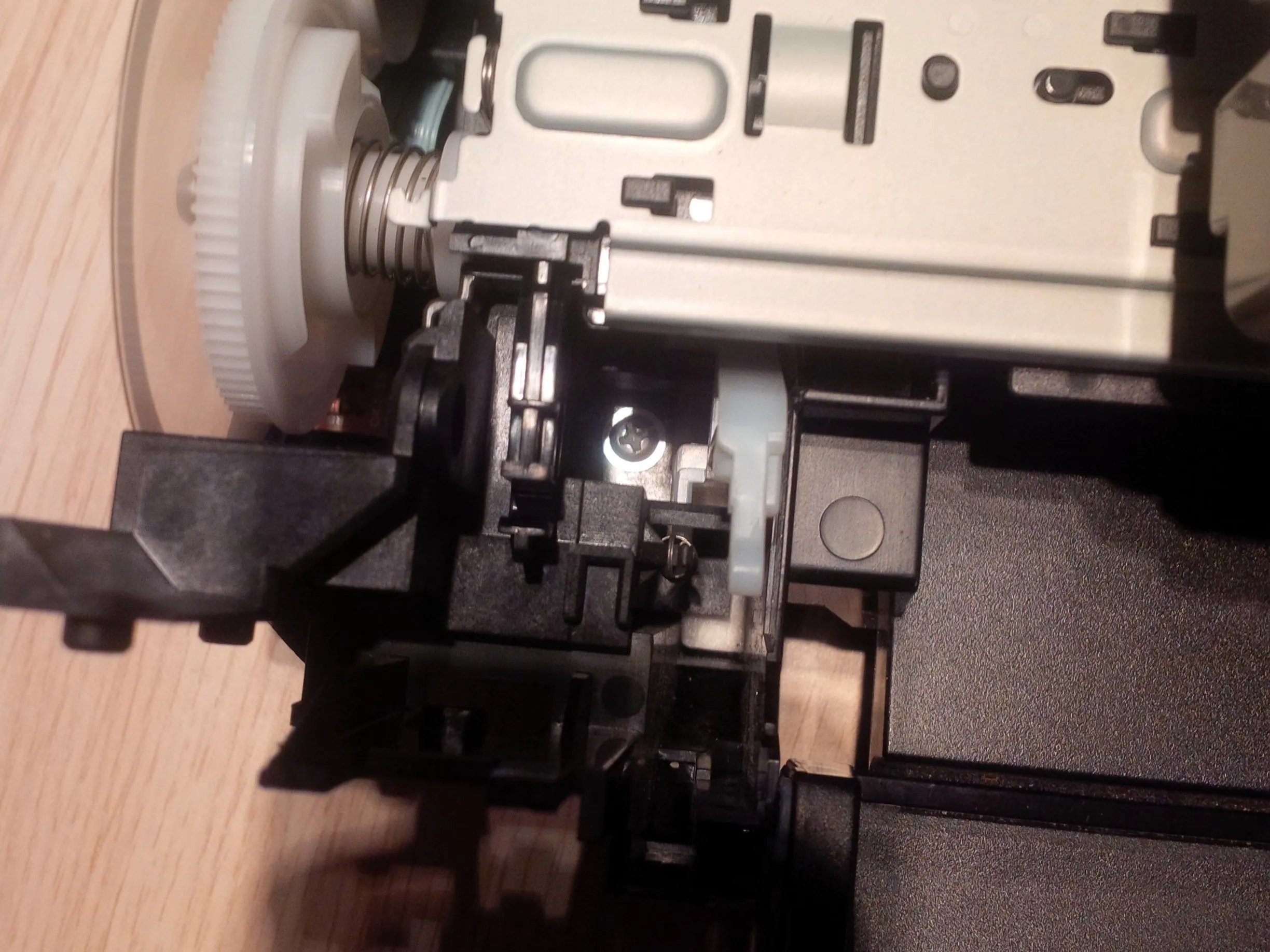

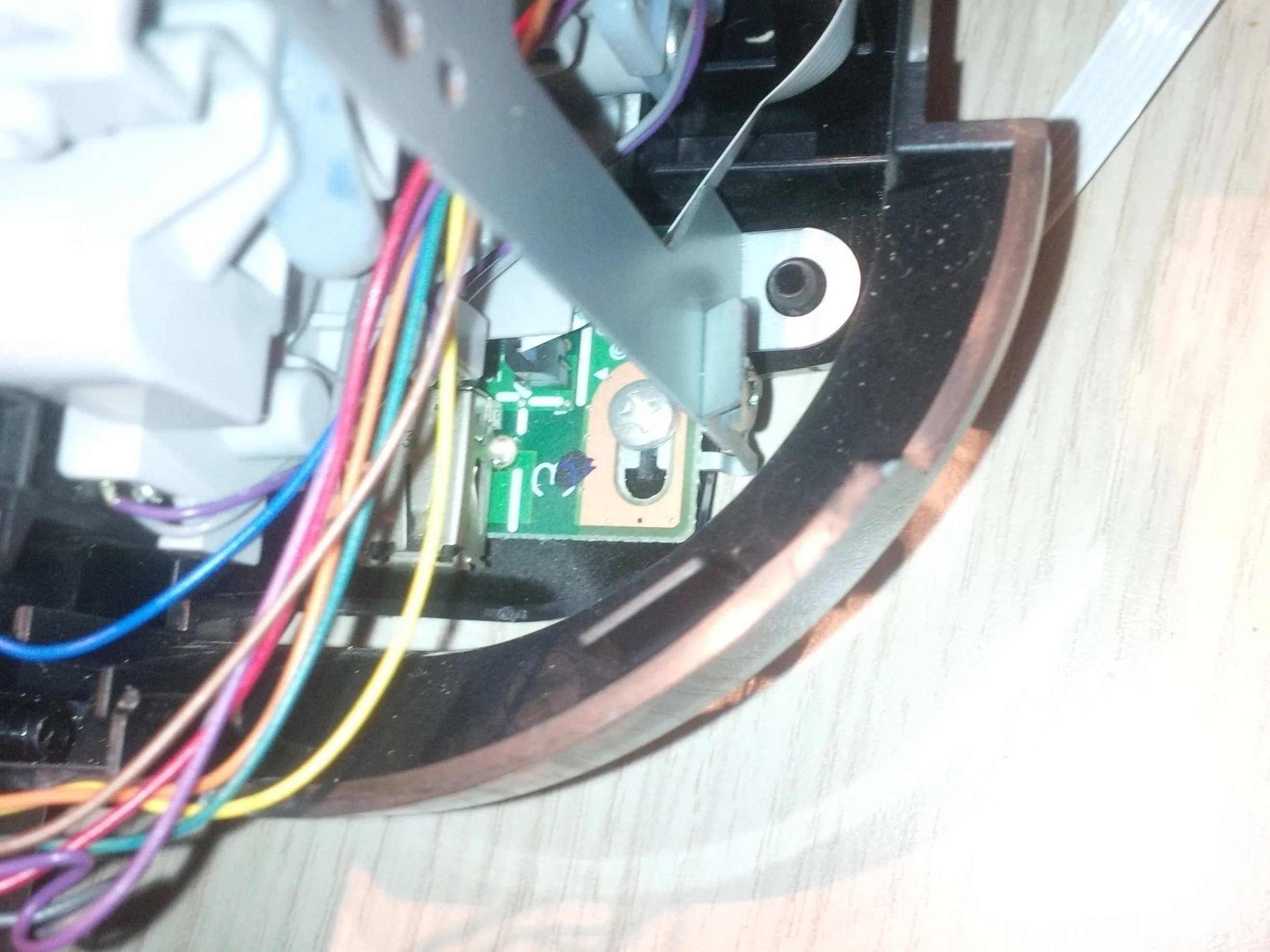

Шаг 19

• выкрутите последние винты из нижней панели

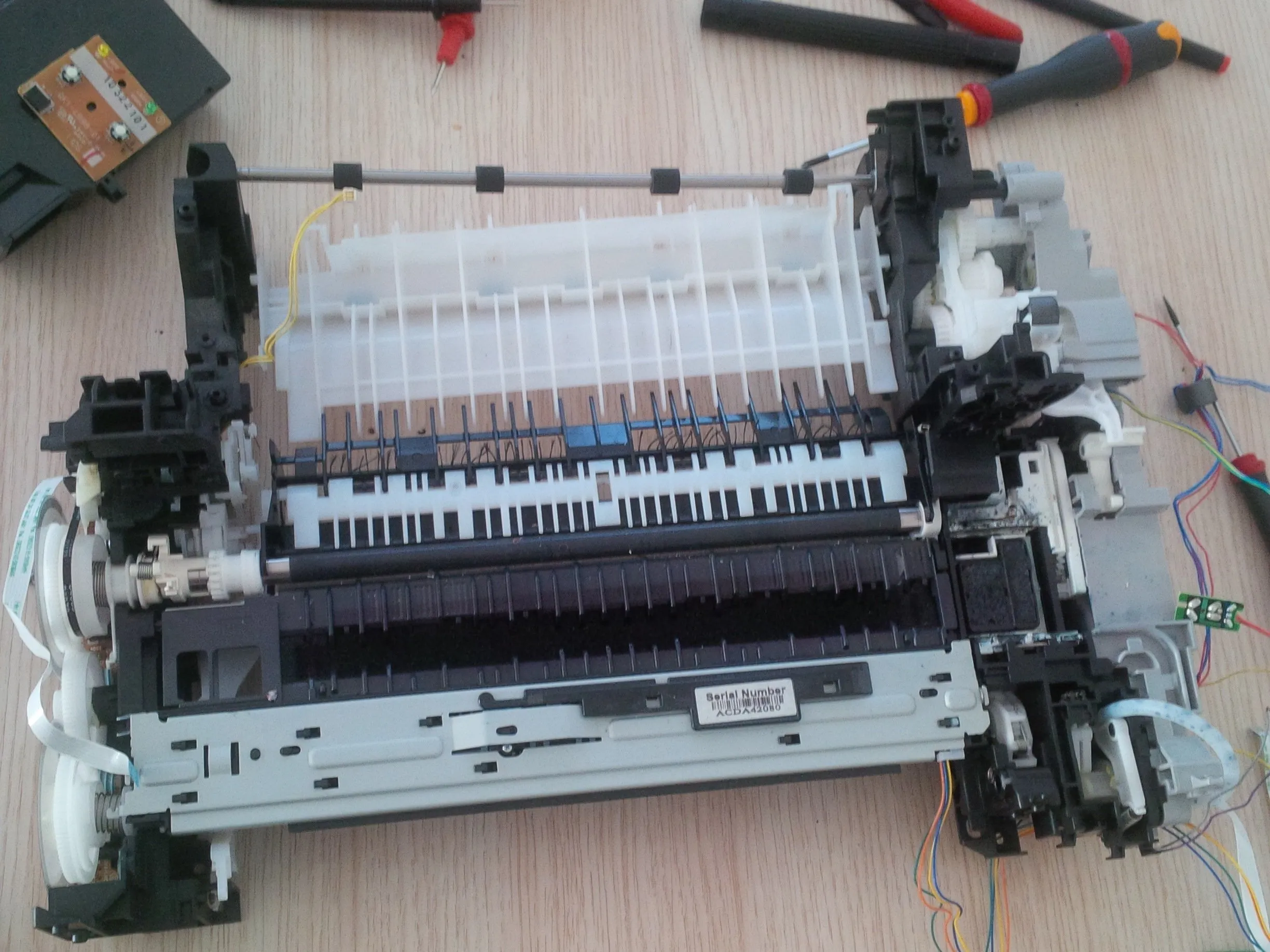

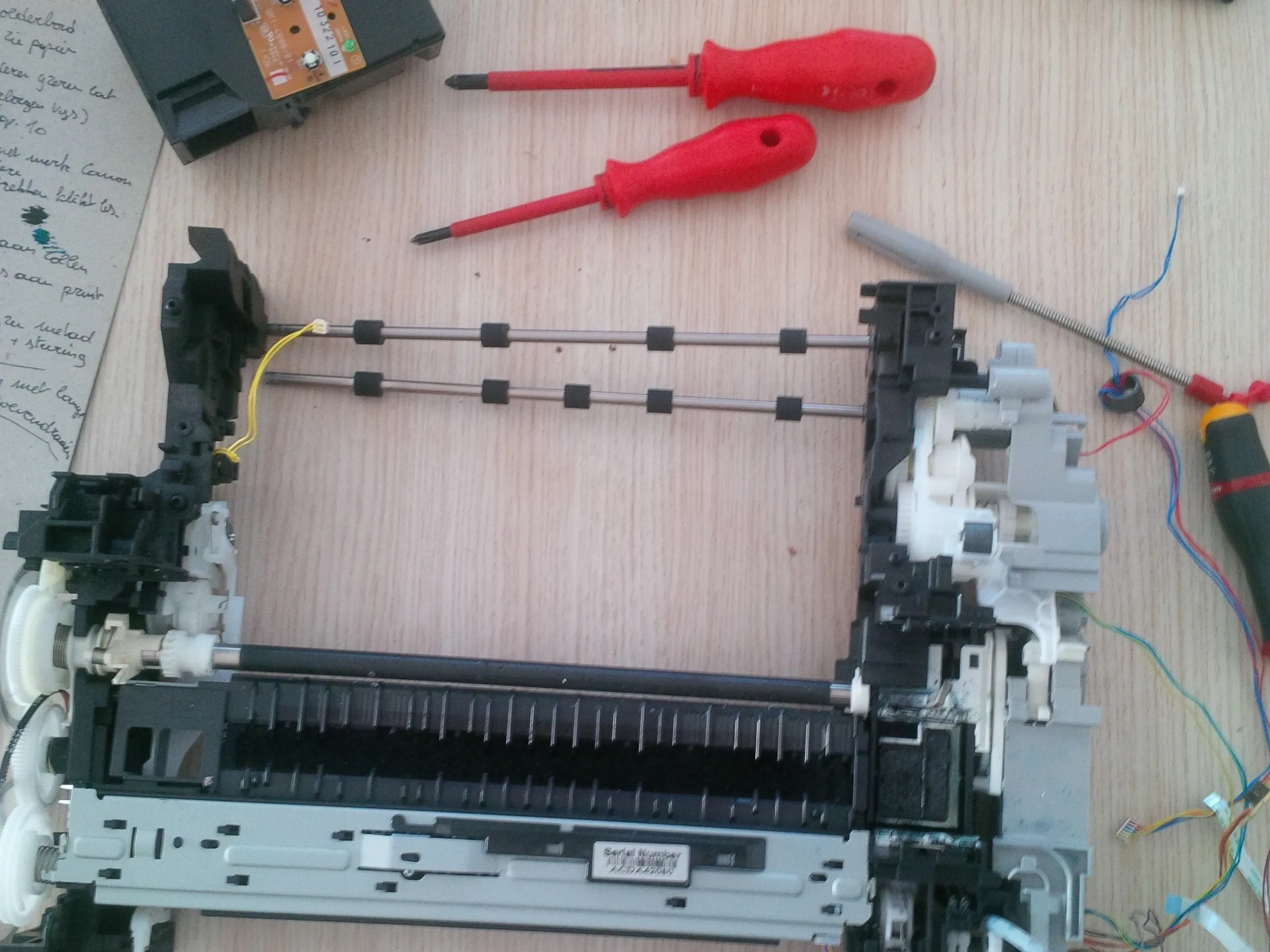

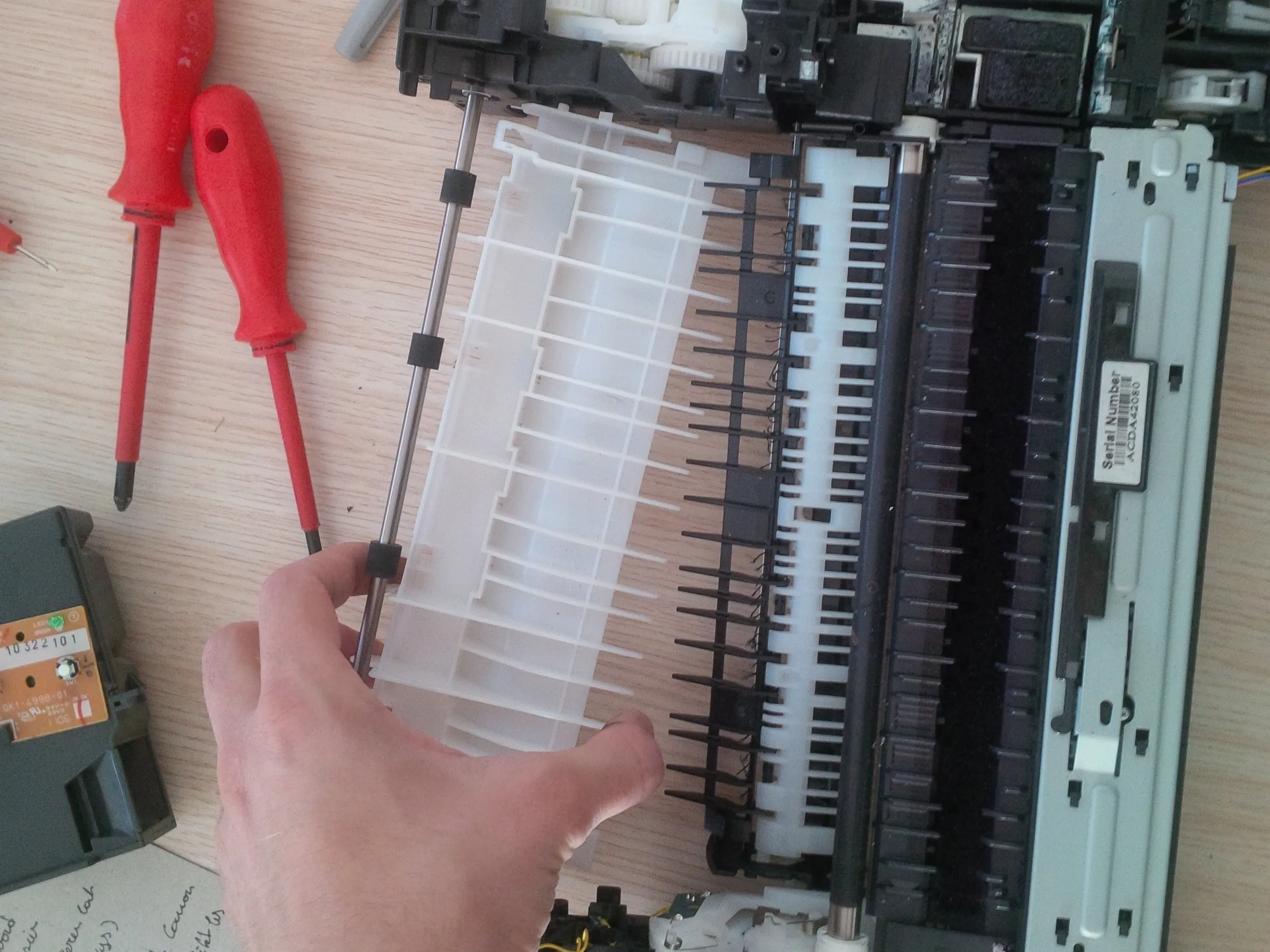

Шаг 20

• снимите белую пластиковую пластину, как показано на фотографии

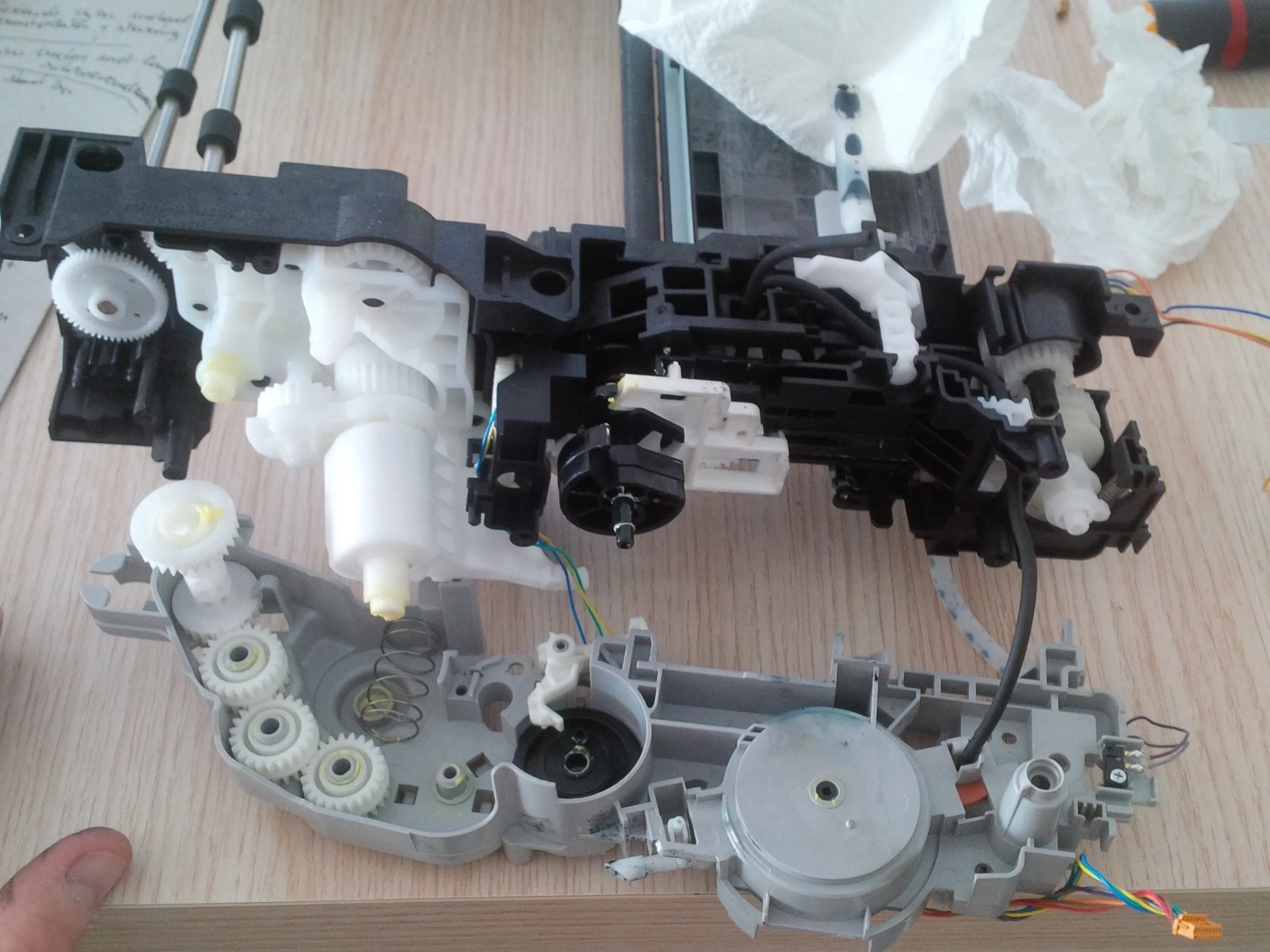

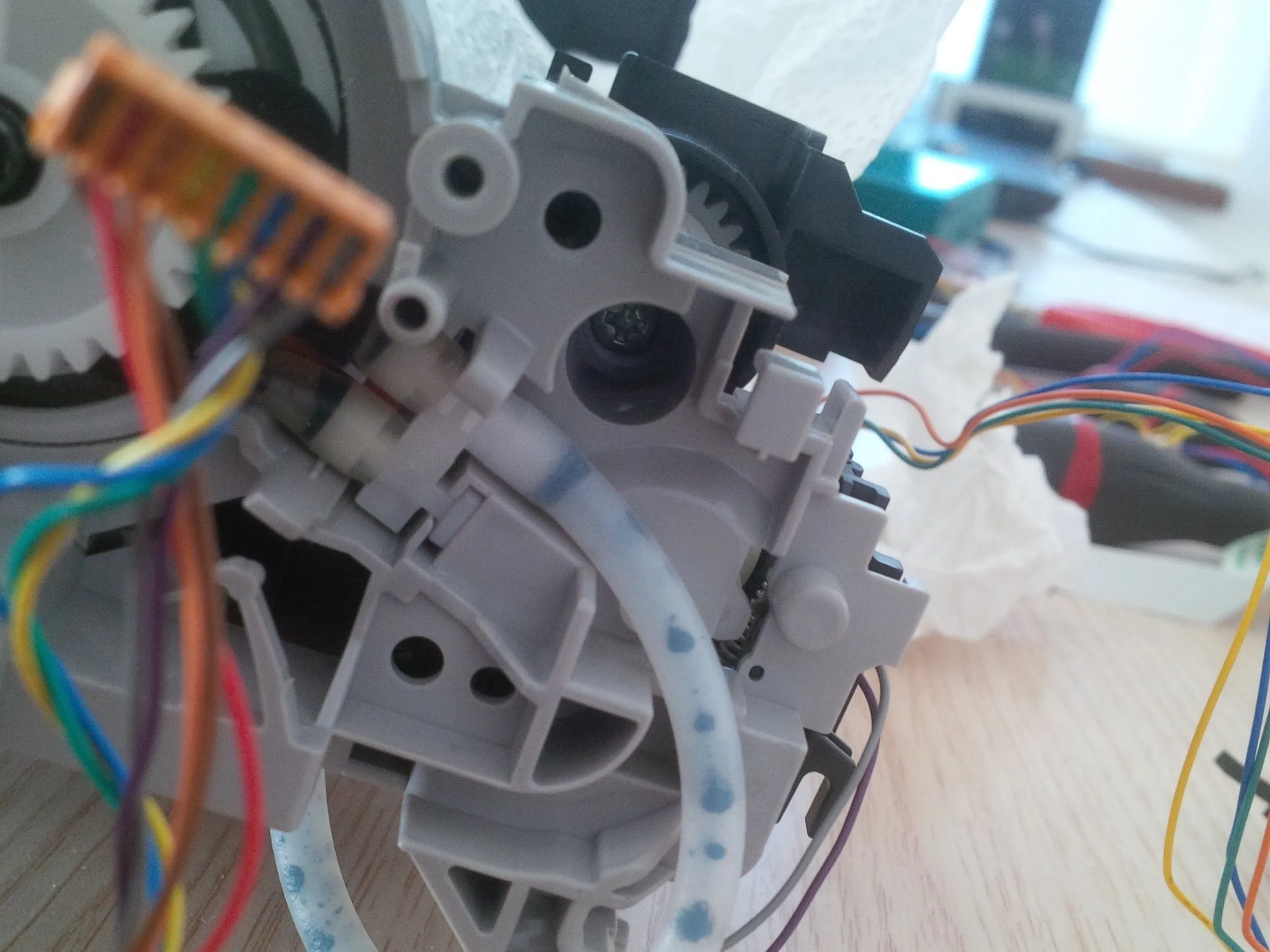

Шаг 21

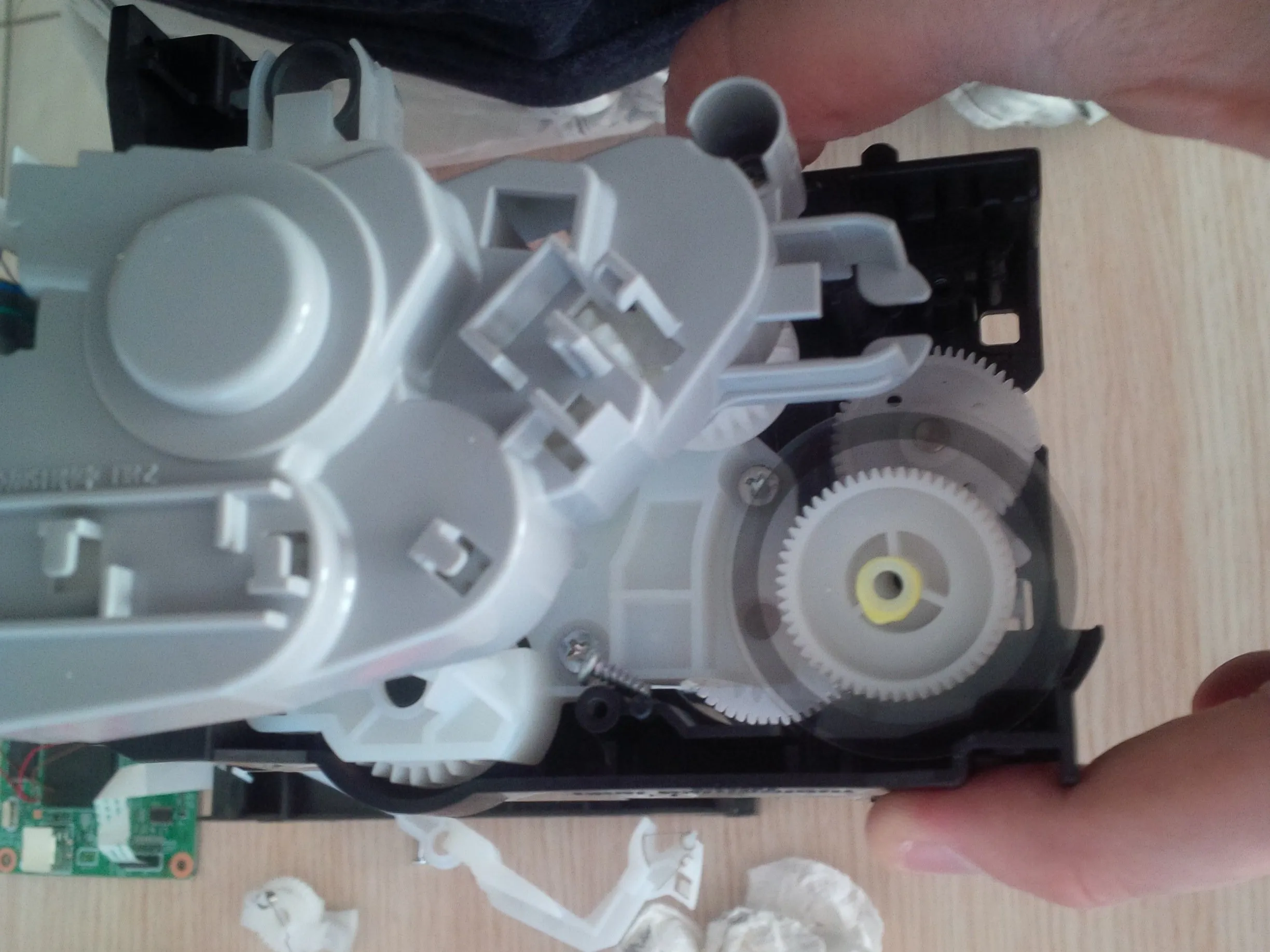

• Снимите пластиковые роторы.

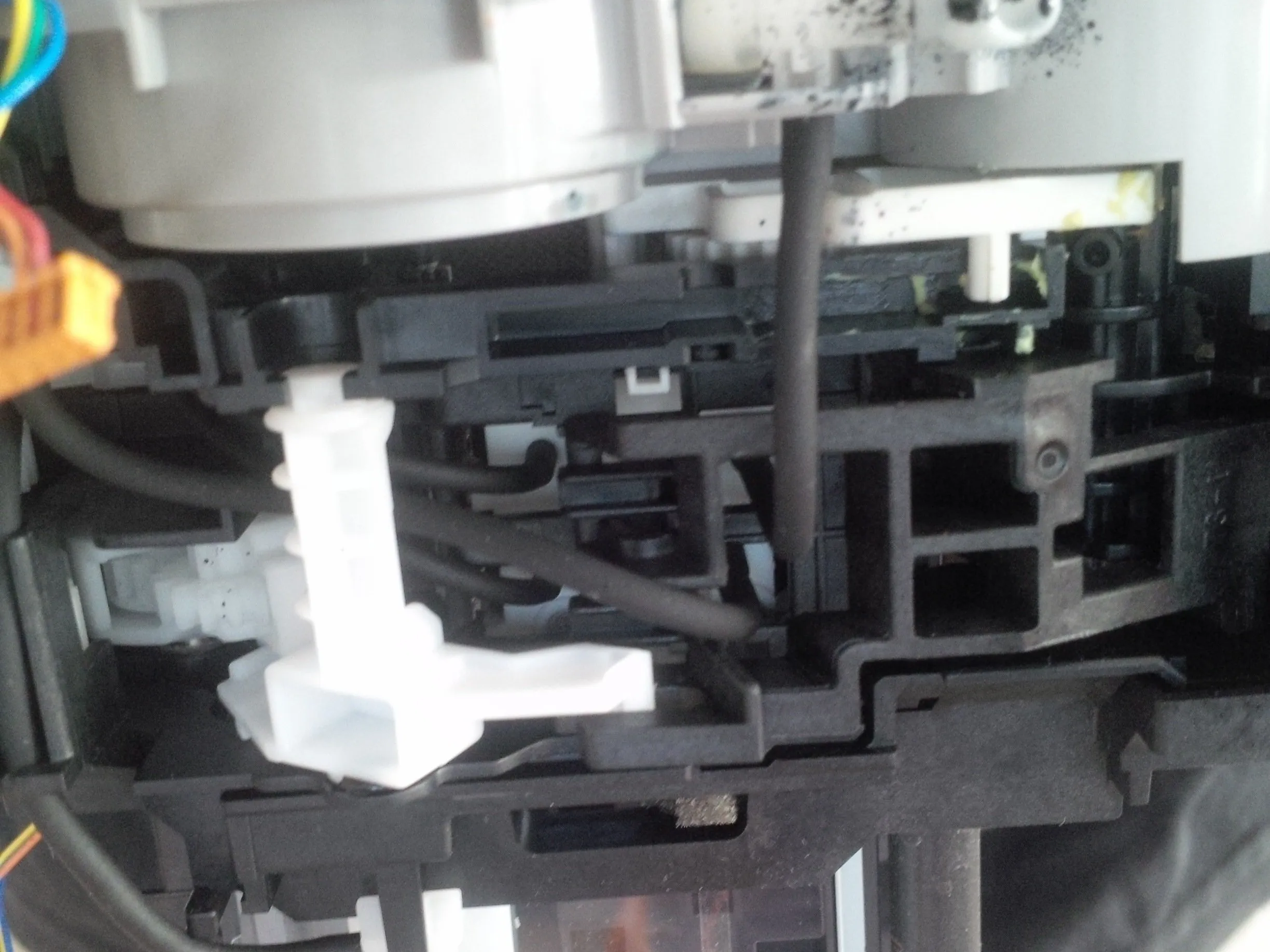

Шаг 22

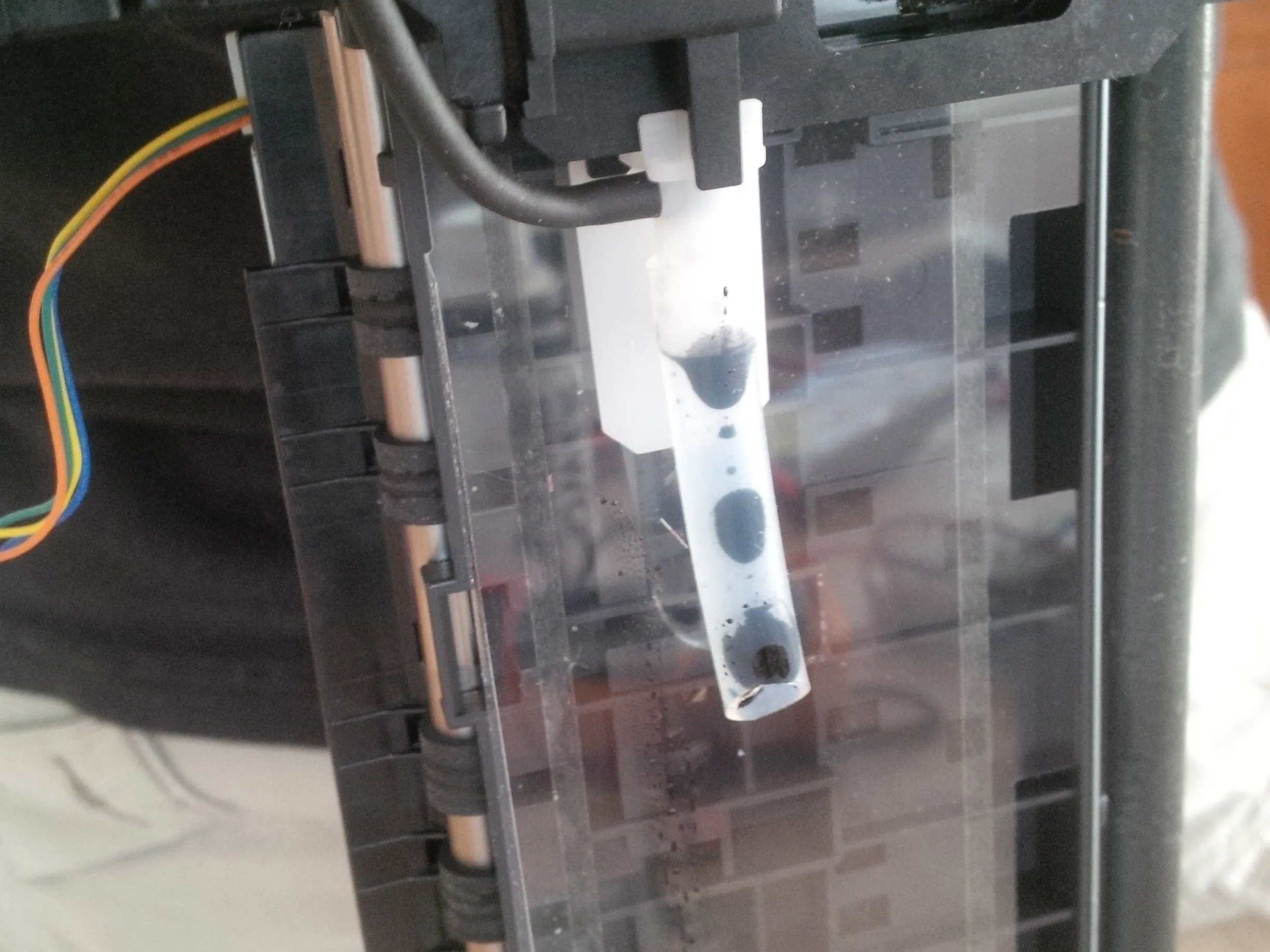

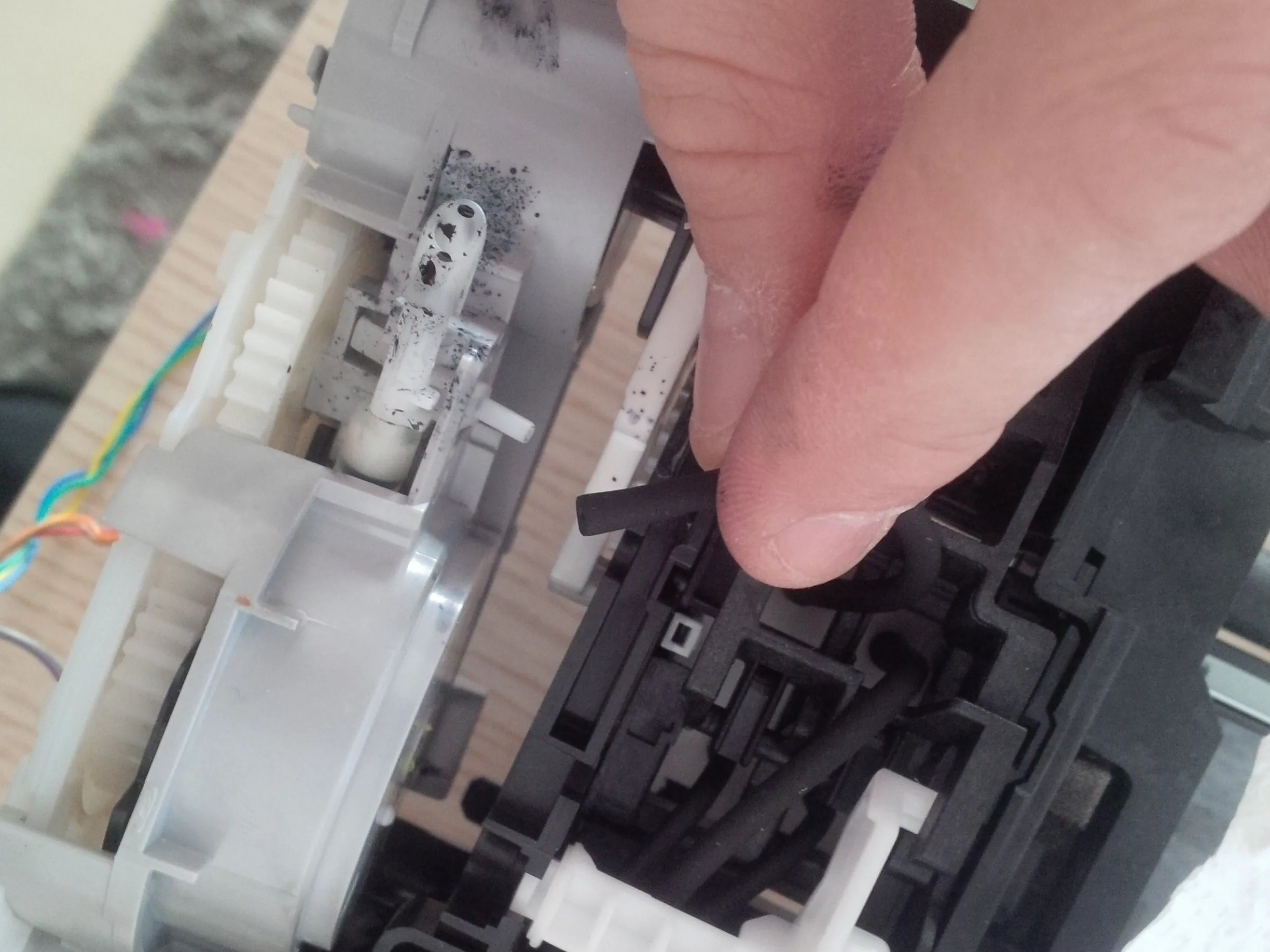

• осторожно извлеките чернильные трубки.

• В трубках еще остались чернила, поэтому используйте хлопчатобумажные полотенца или салфетки.

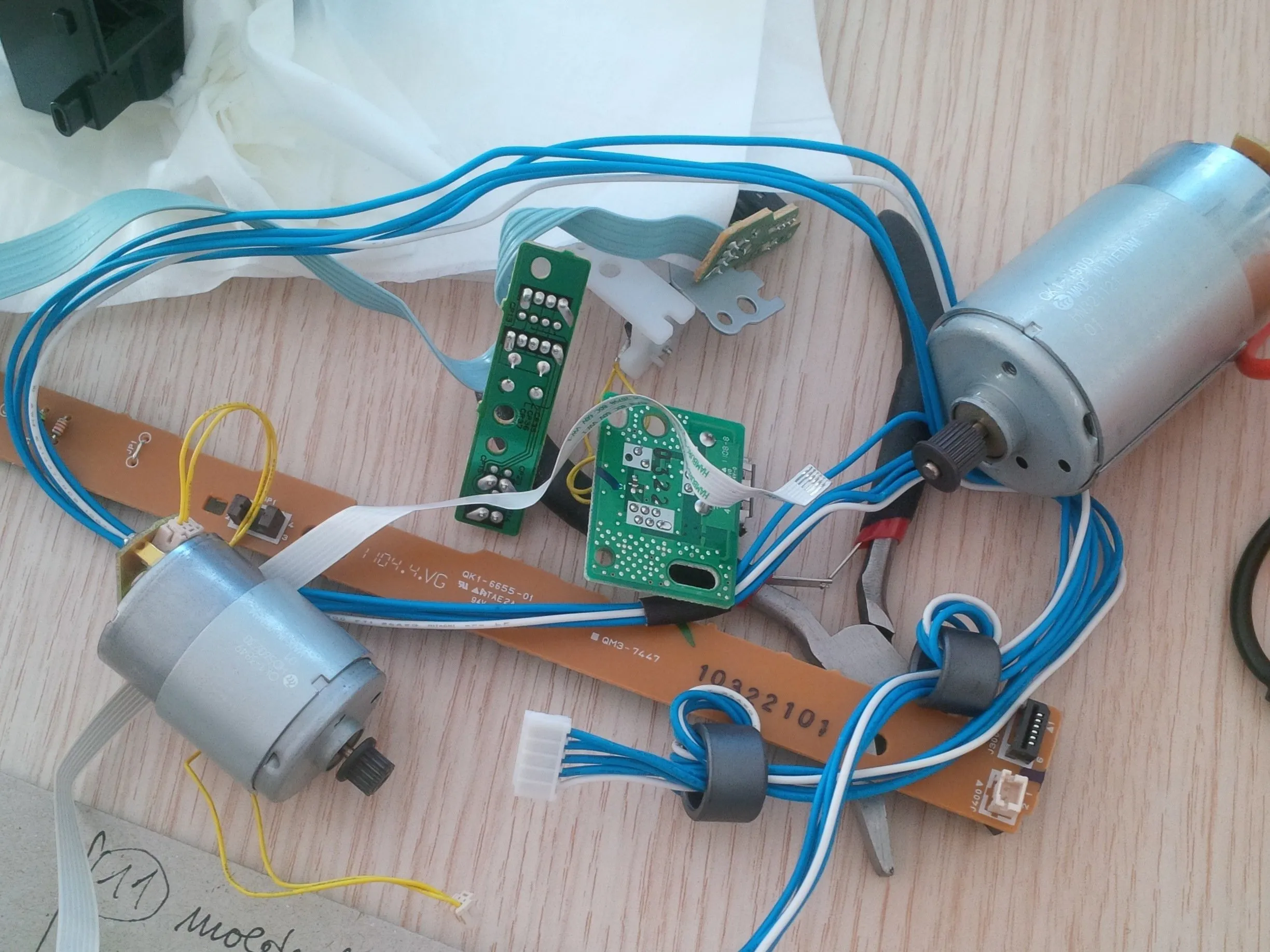

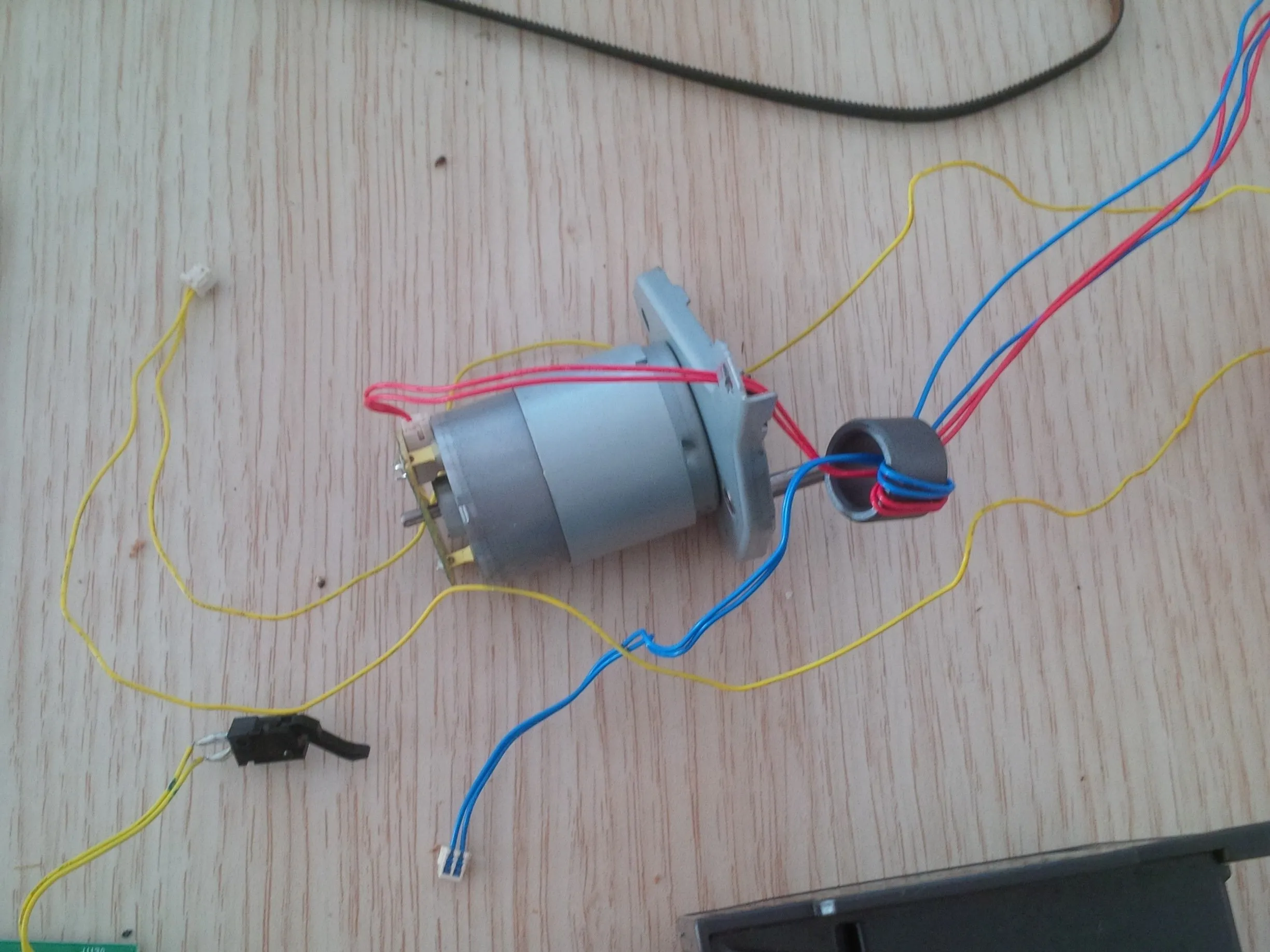

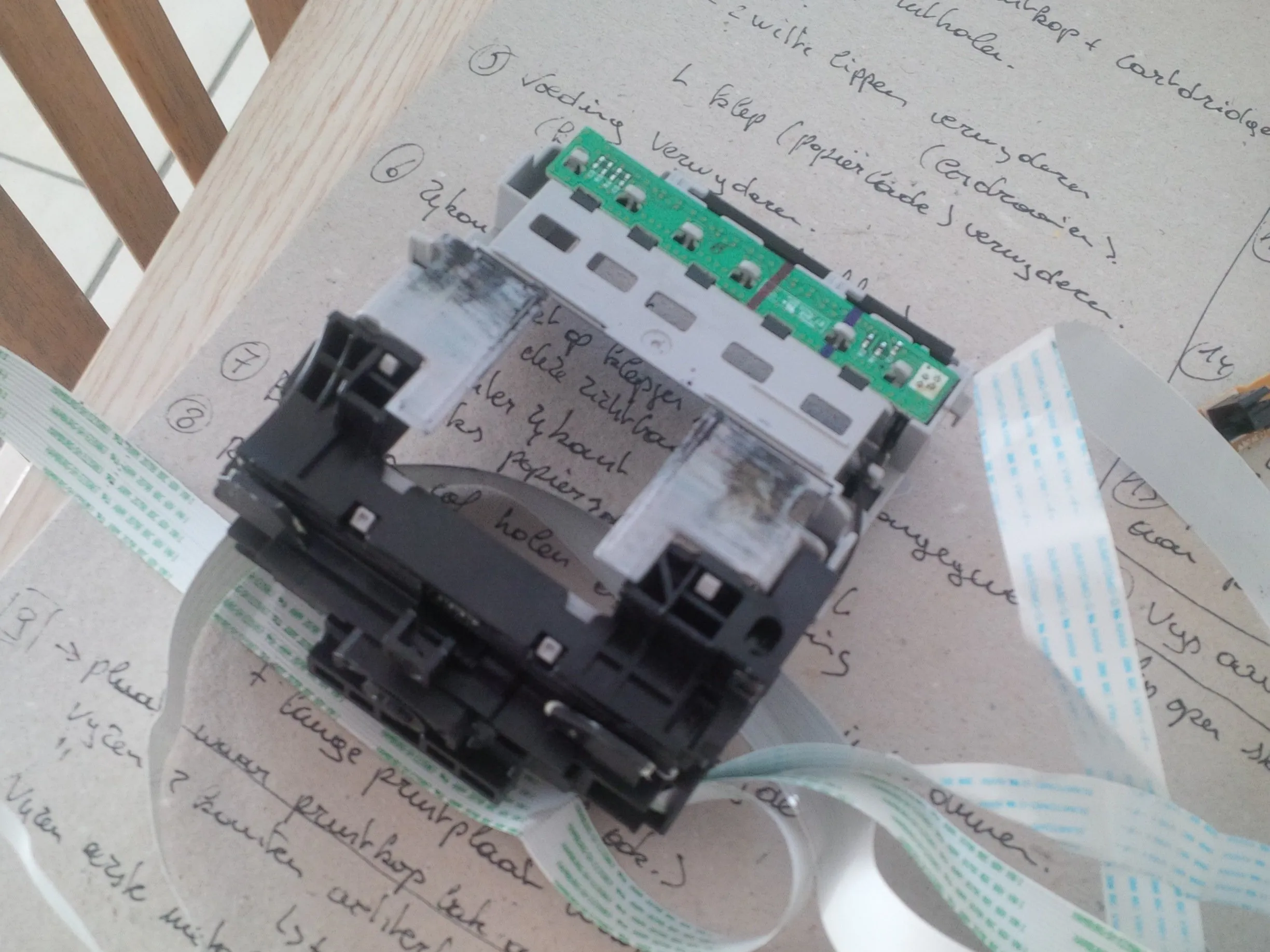

Шаг 23

• На последних фотографиях вы увидите все части, такие как двигатель PCB платы, кнопка питания держатель печатающей головки ...

• Надеюсь, это руководство помогло вам.
