Разборка Canon PowerShot A1000 IS

Что вам нужно

Инструменты

•

•

•

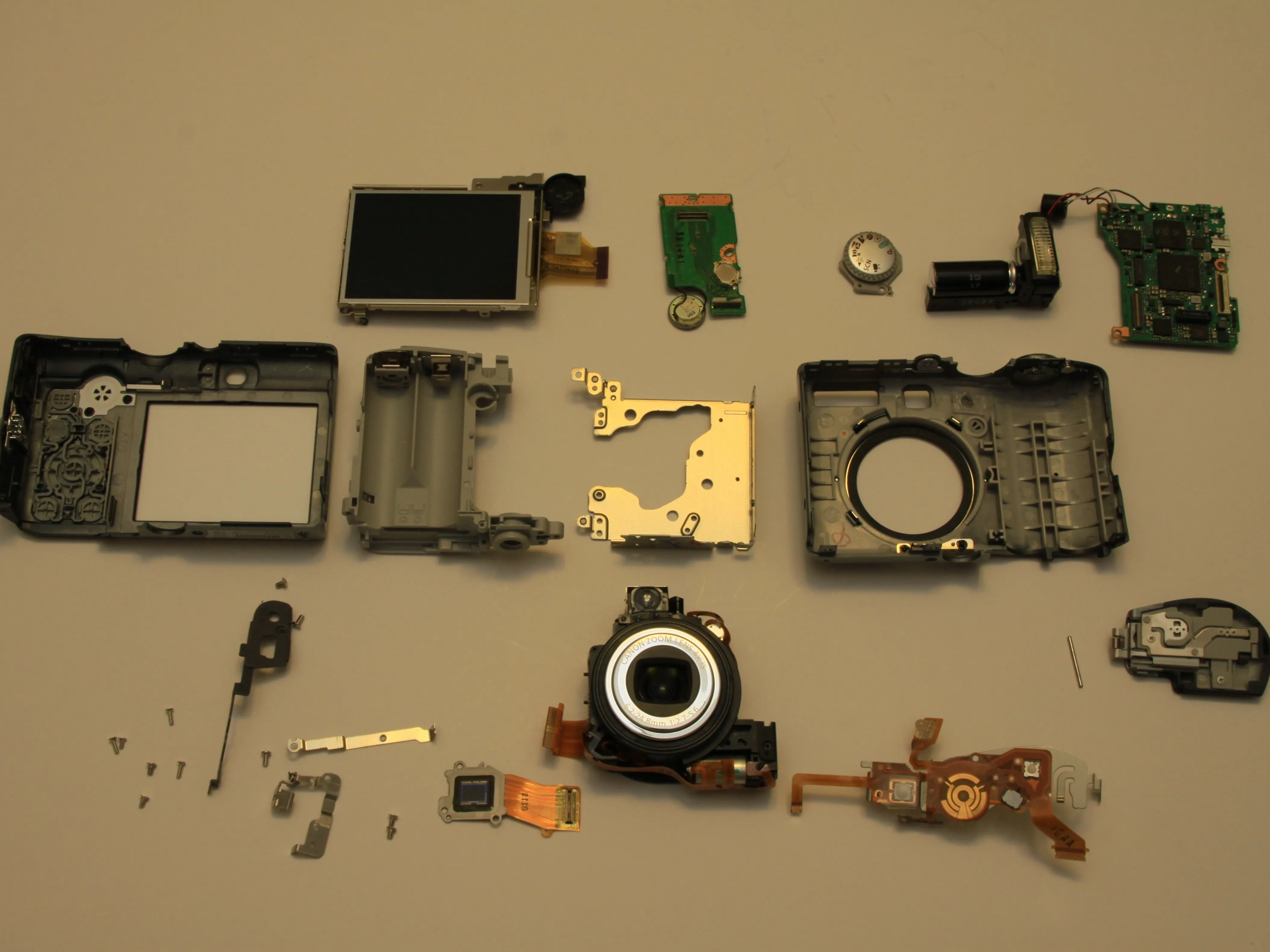

Шаг 1 Разборка Canon PowerShot A1000 IS

• Я начал ремонтировать фотоаппараты Canon Powershot. Многие из них стали появляться с ошибками объектива E18, сломанными крышками батарейных отсеков и, конечно же, знаменитой сломанной крышкой/экраном ЖК-дисплея. Этот разбор и прилагаемые к нему руководства по ремонту должны помочь вам справиться с большинством этих проблем. Время разбирать!

Шаг 2

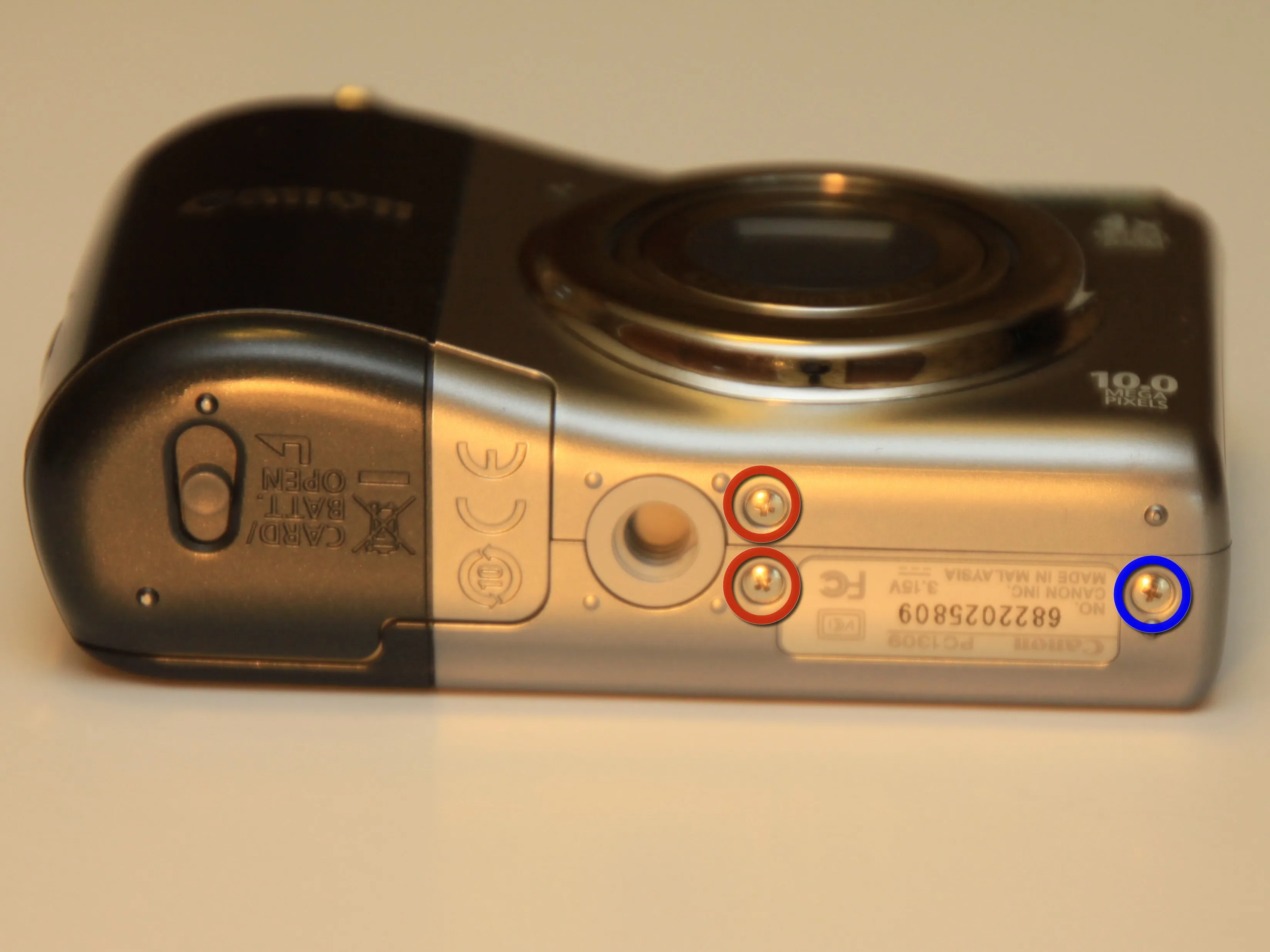

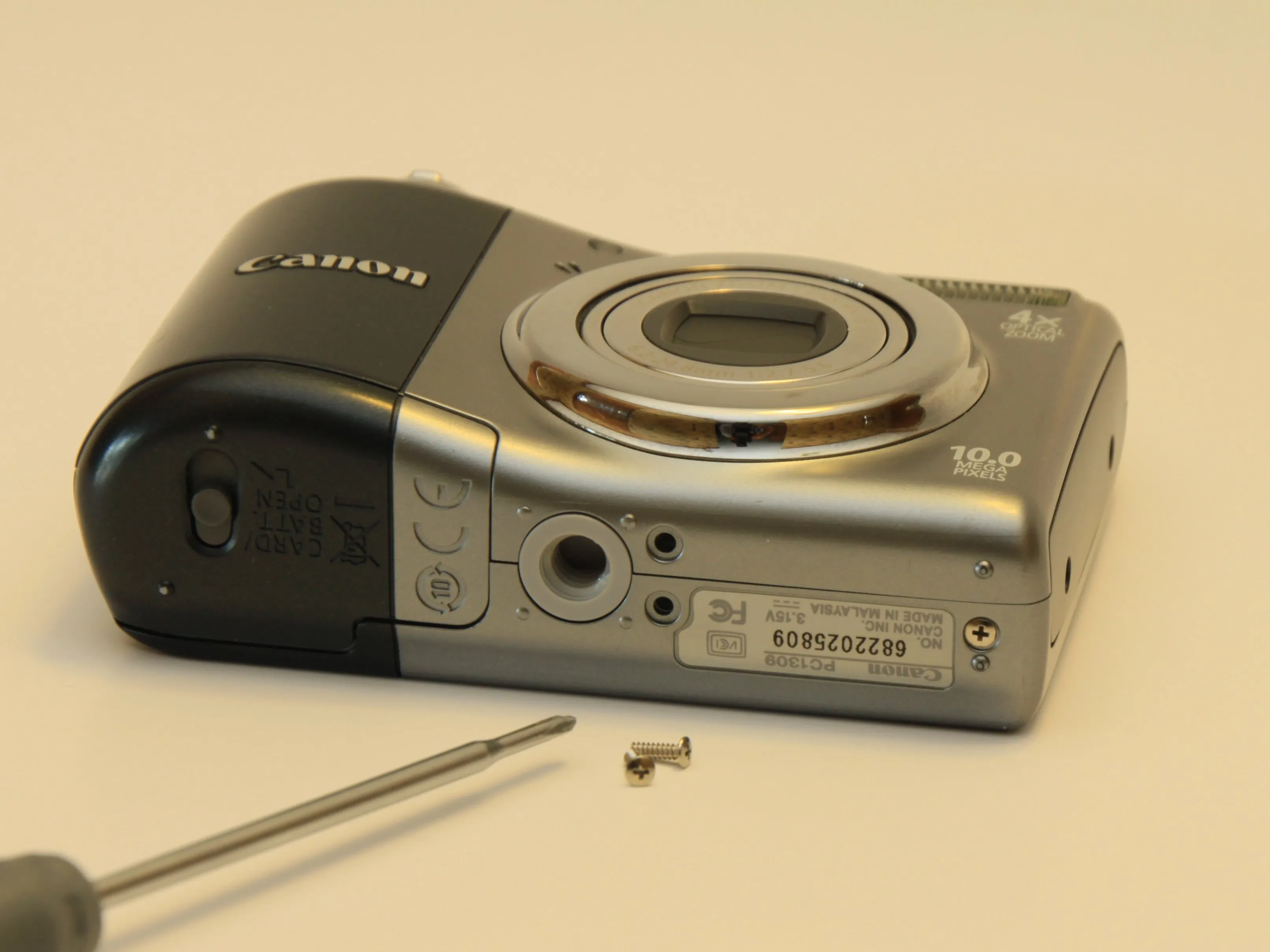

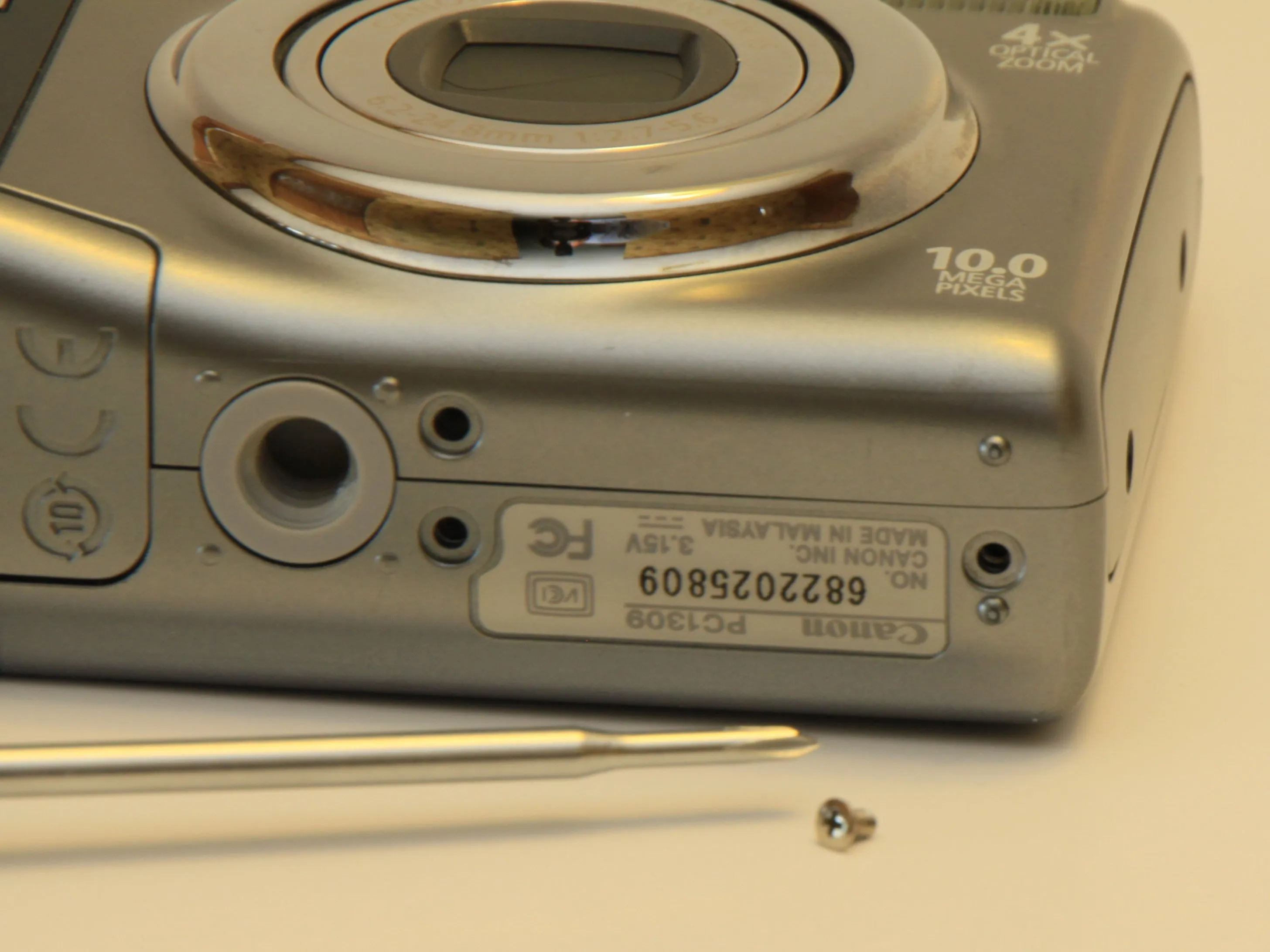

• Начните с откручивания этих трех винтов. Первые два слева - длинные, с крупной резьбой для пластика, а правый - с мелкой резьбой, который ввинчивается в металлическую пластину под ним.

Шаг 3

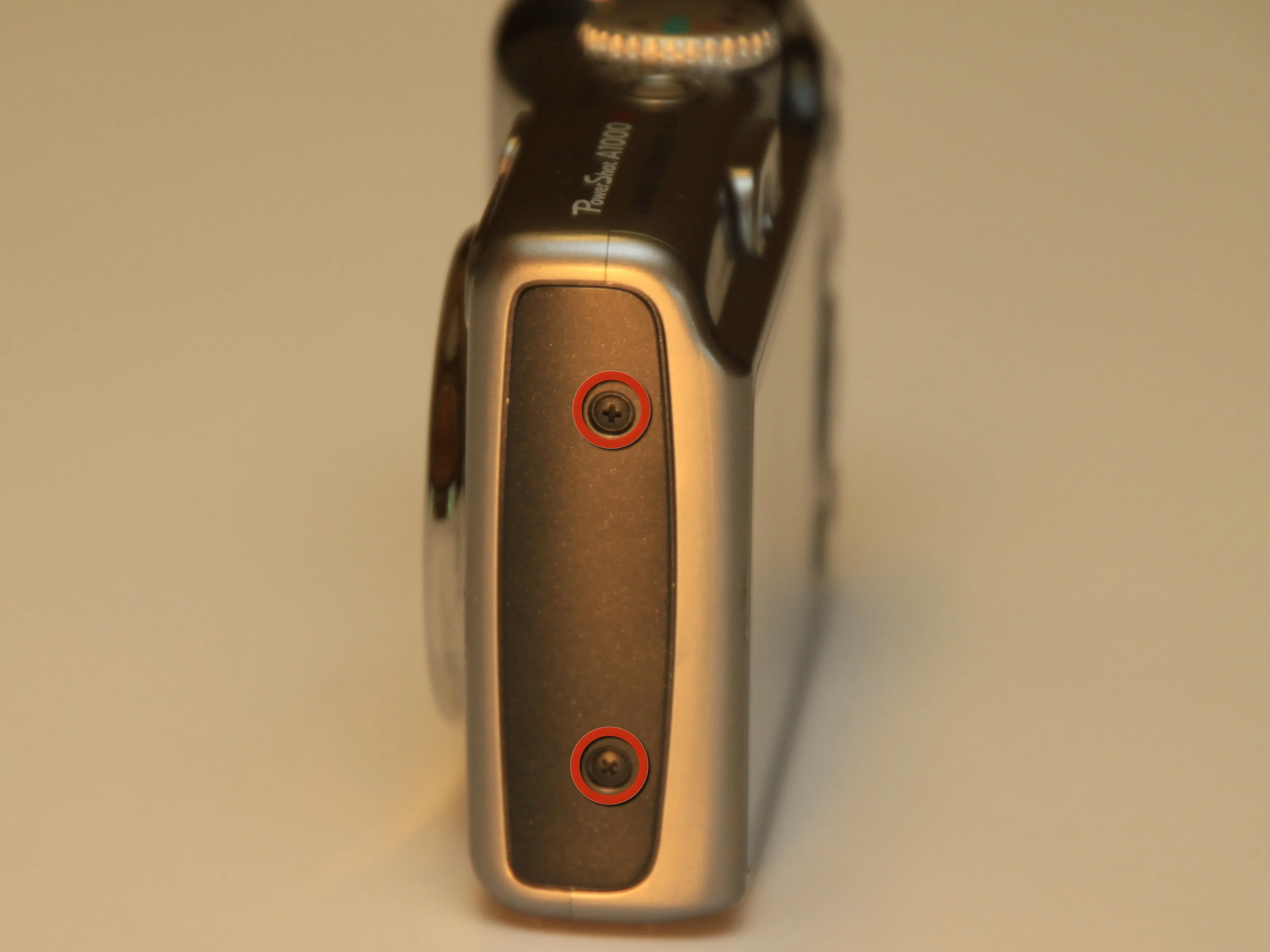

• На правой стороне камеры открутите два винта с мелкой резьбой.

Шаг 4

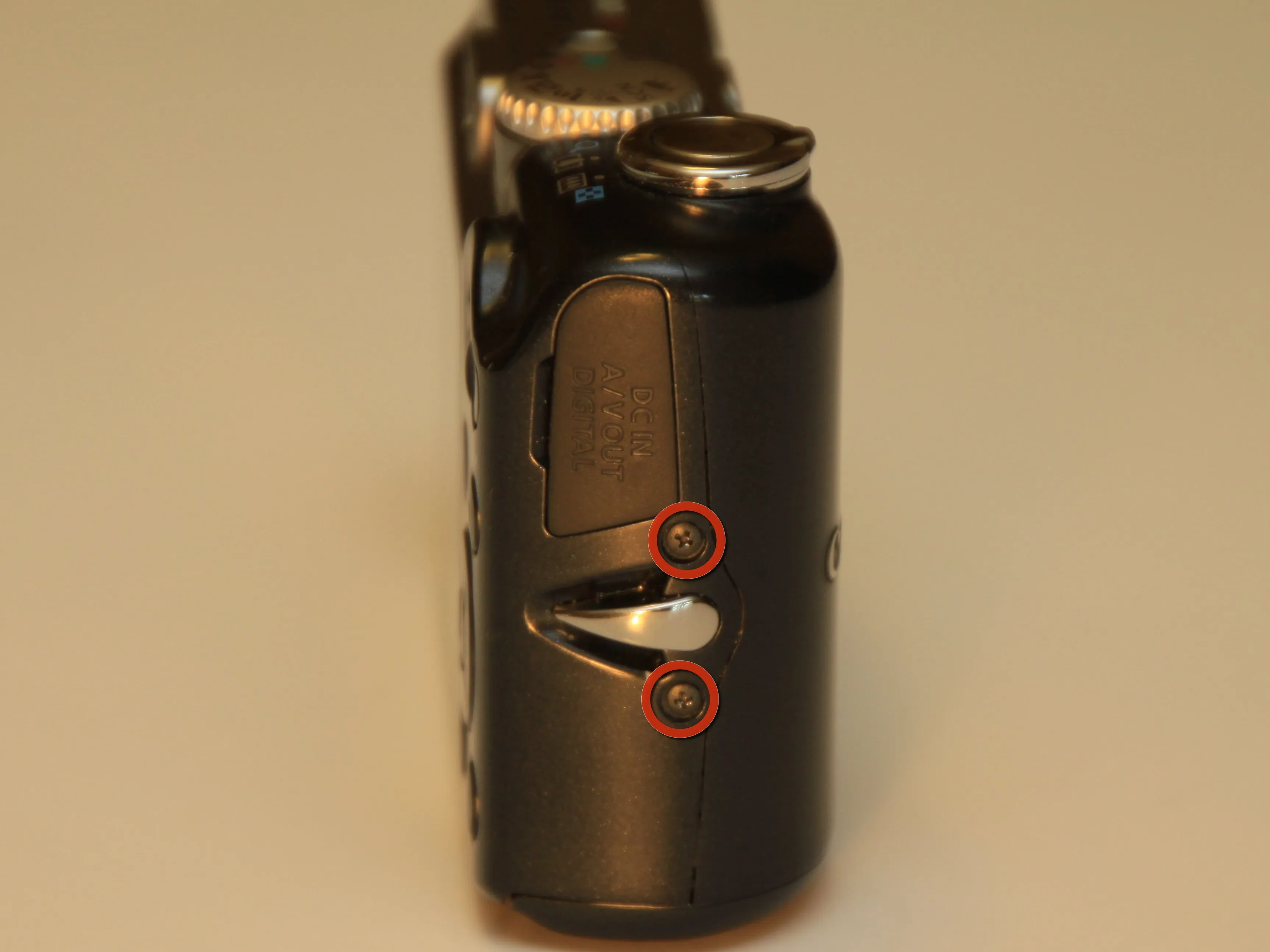

• С левой стороны выкрутите два винта с крупной резьбой.

Шаг 5

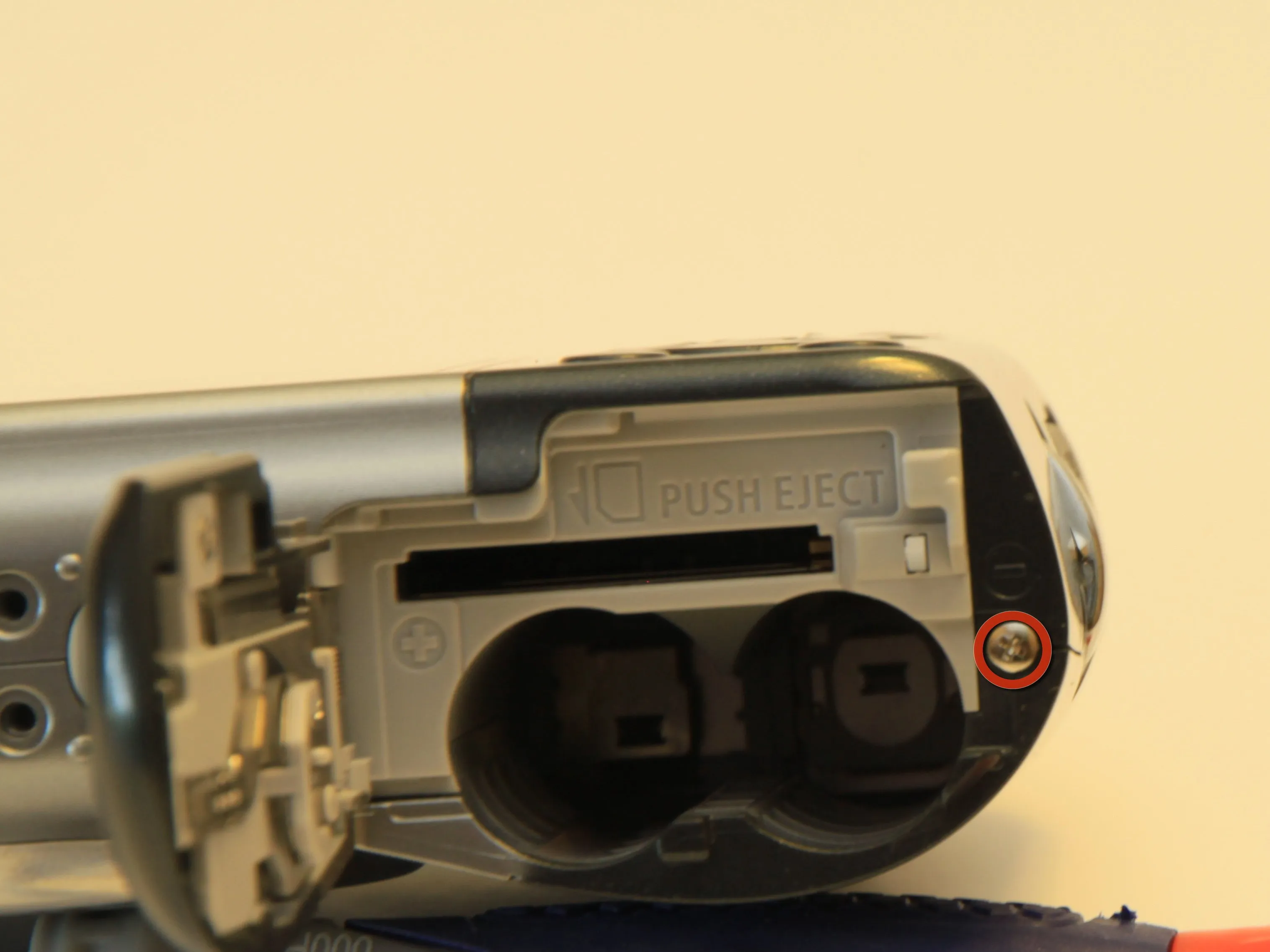

• Последний винт с крупной резьбой находится под крышкой отсека аккумулятора/карты памяти. Выкрутите этот винт, и мы будем готовы открыть эту крошку!

Шаг 6

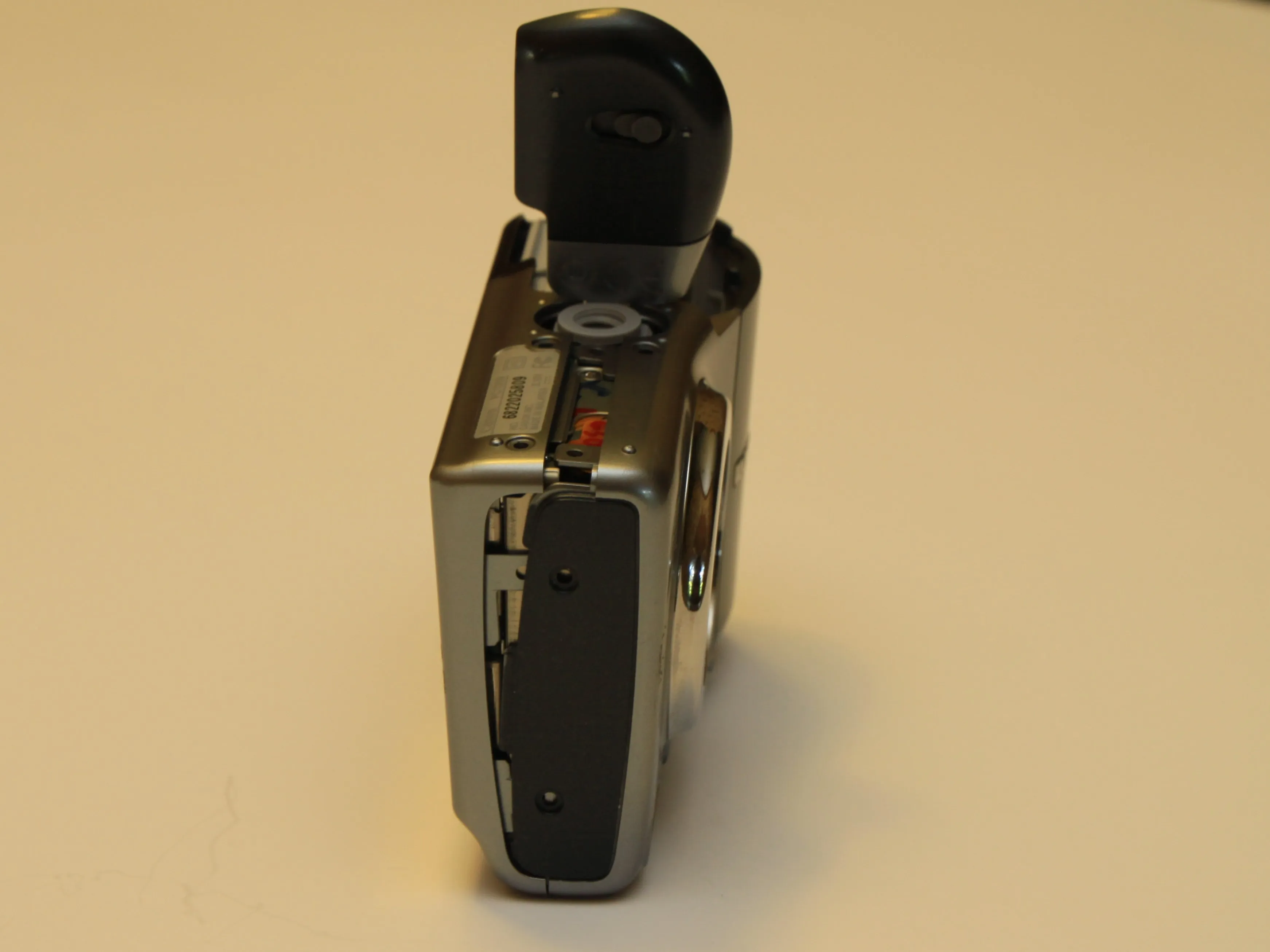

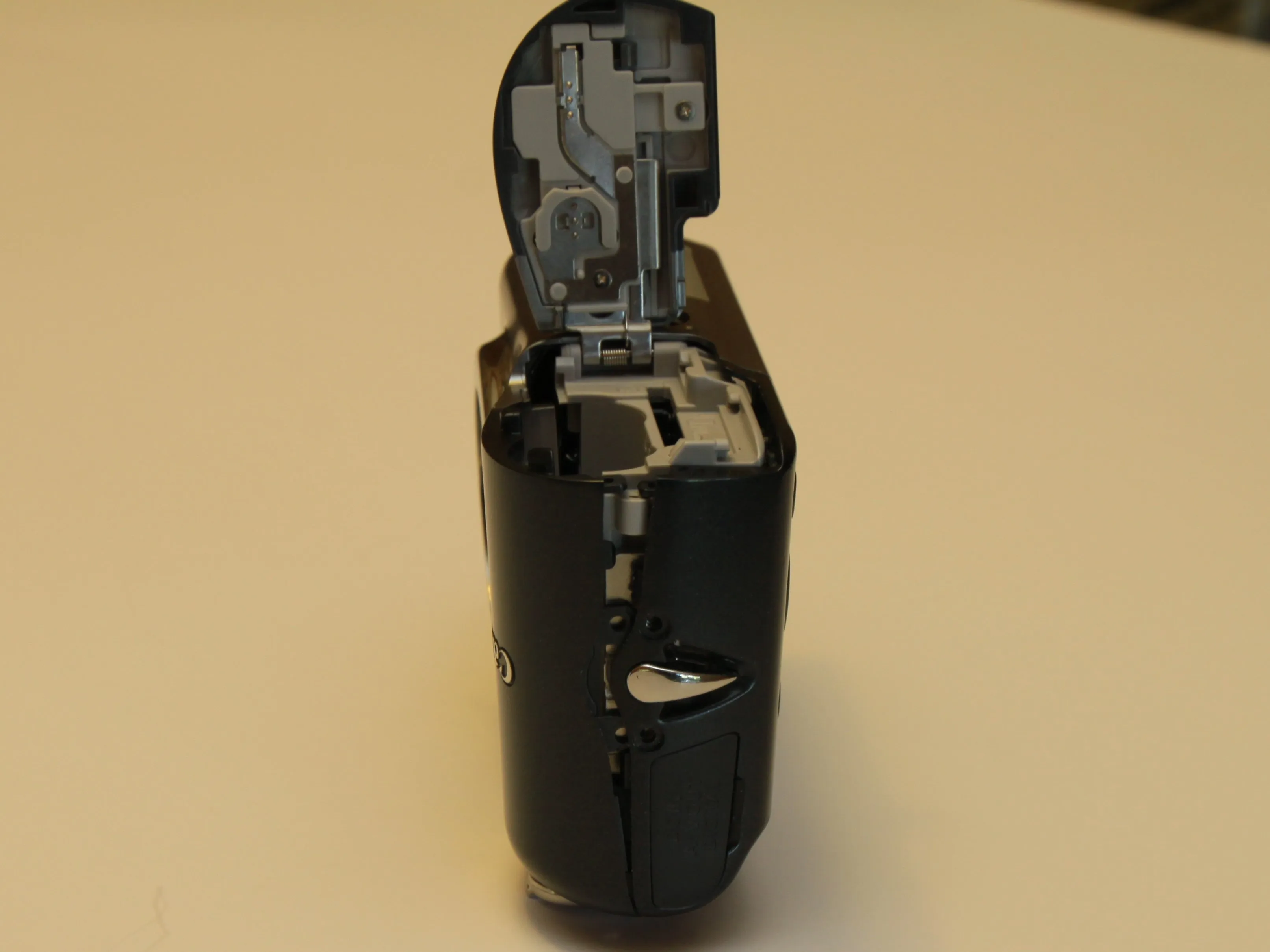

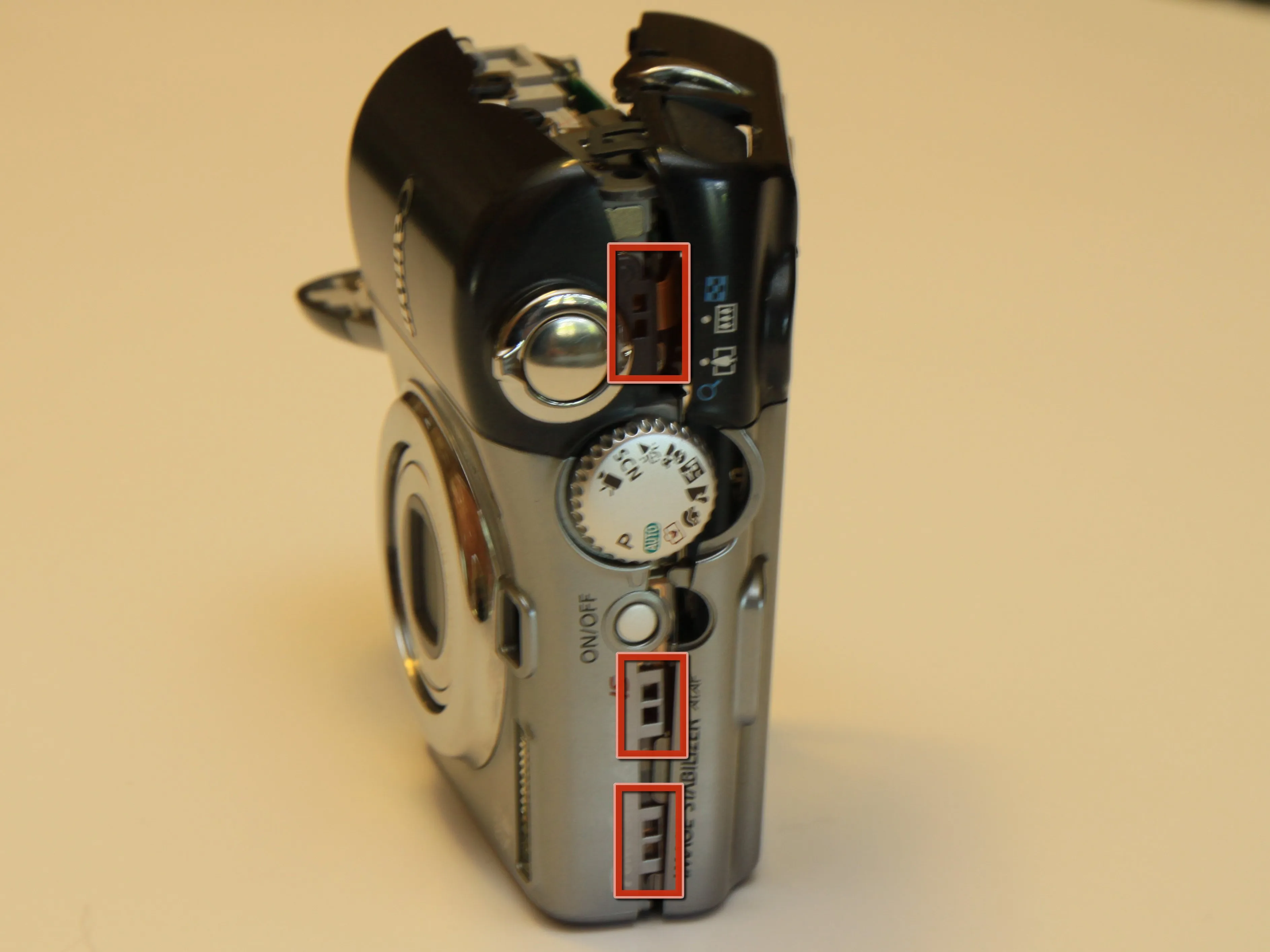

• Медленно подденьте две крышки снизу. Когда они будут раздвинуты примерно на 1/4 дюйма, возьмите палец и слегка проведите им по верхней части камеры со стороны задней крышки. Это должно освободить три фиксатора на корпусе.

Шаг 7

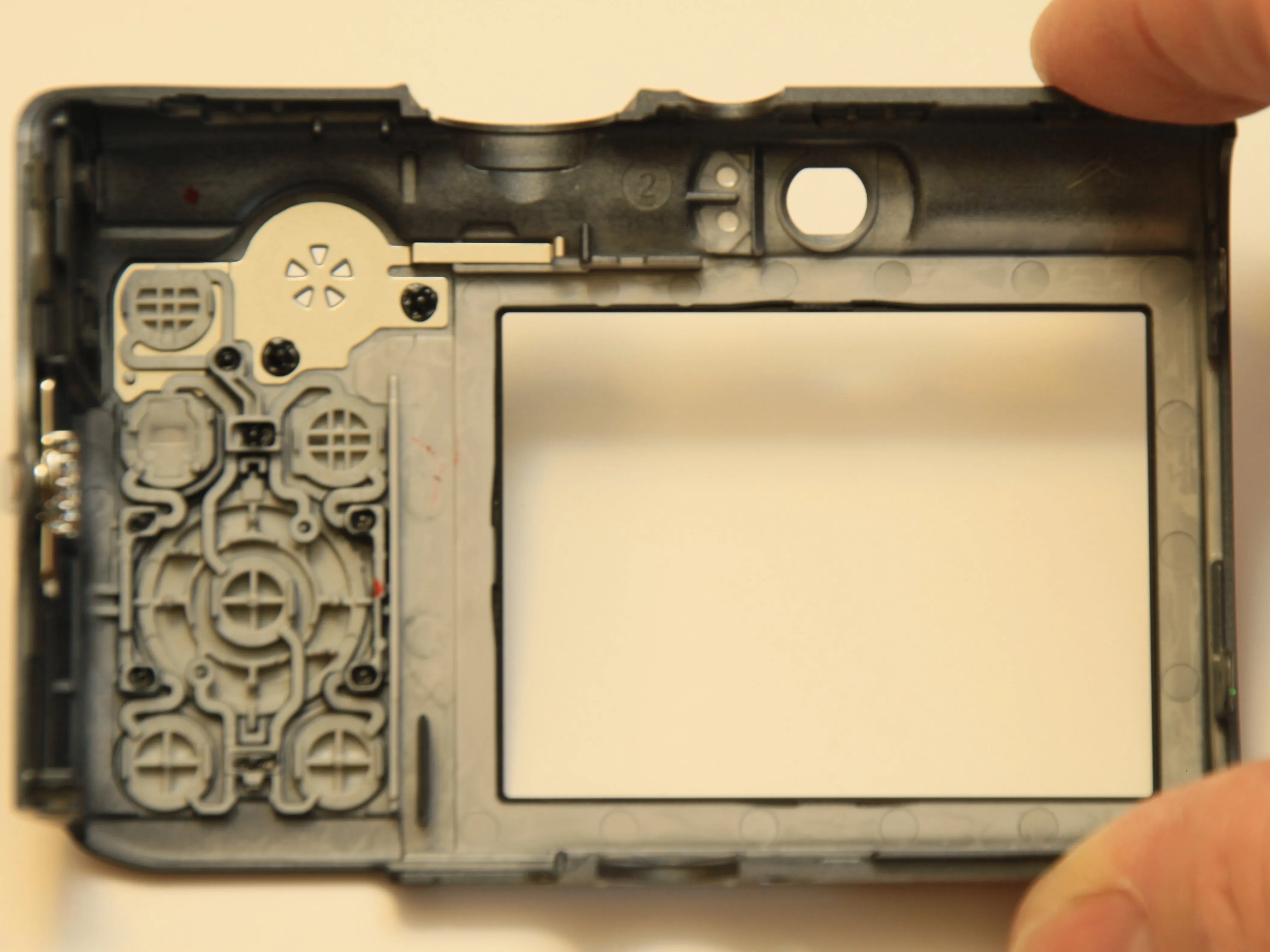

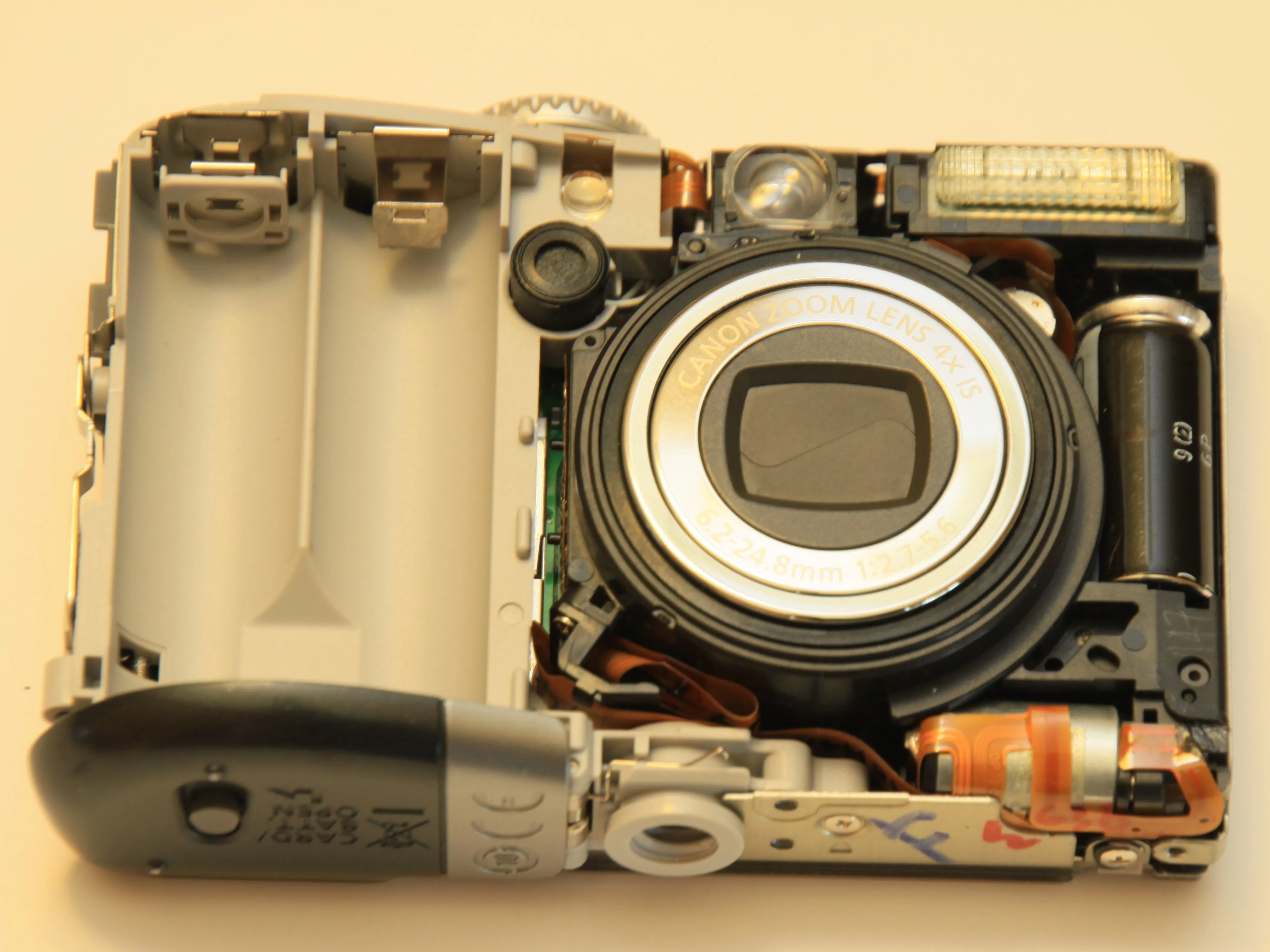

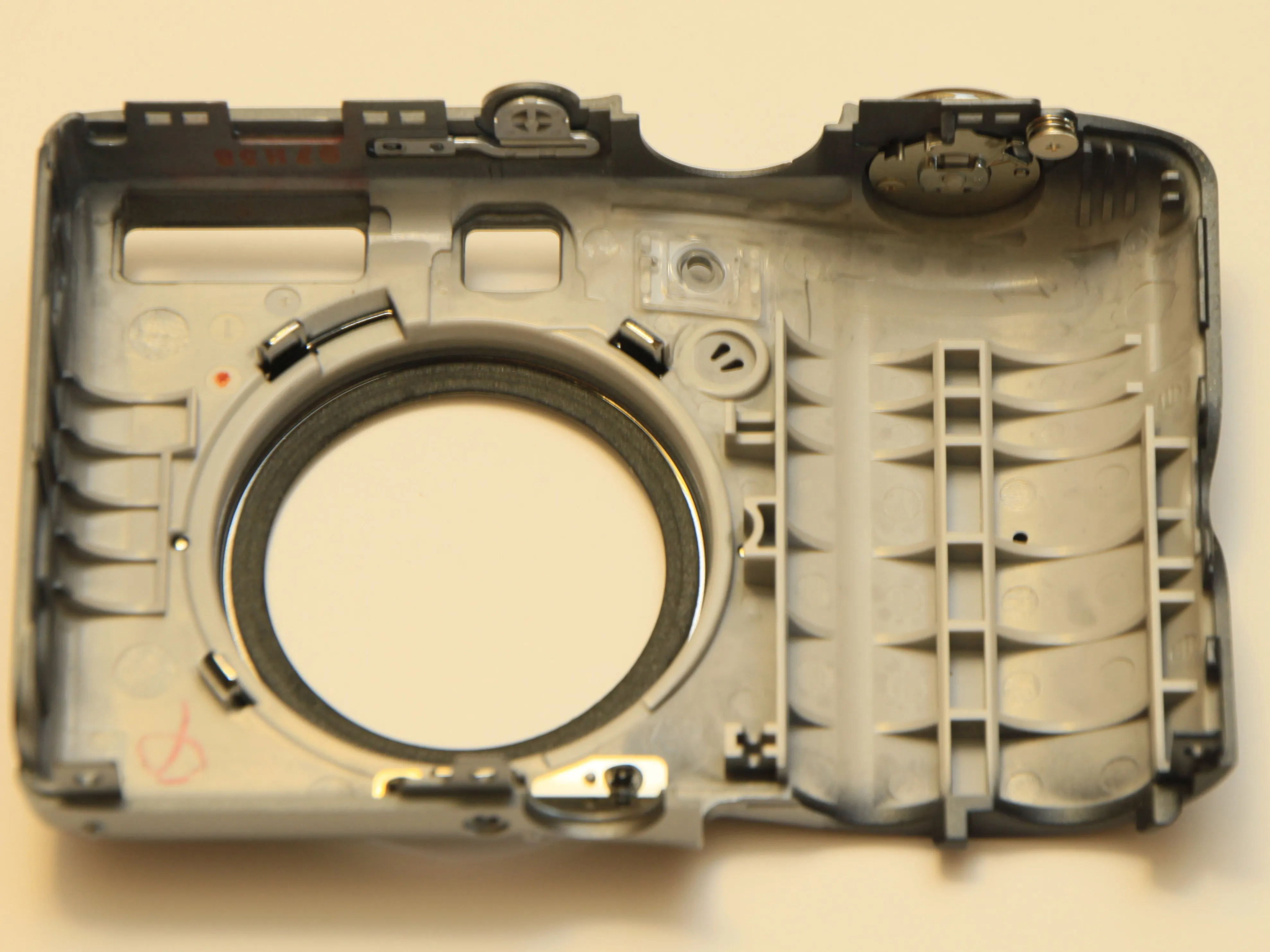

• Теперь у нас есть передняя крышка, задняя крышка и основная камера. Далее мы снимем клавиатуру.

Шаг 8

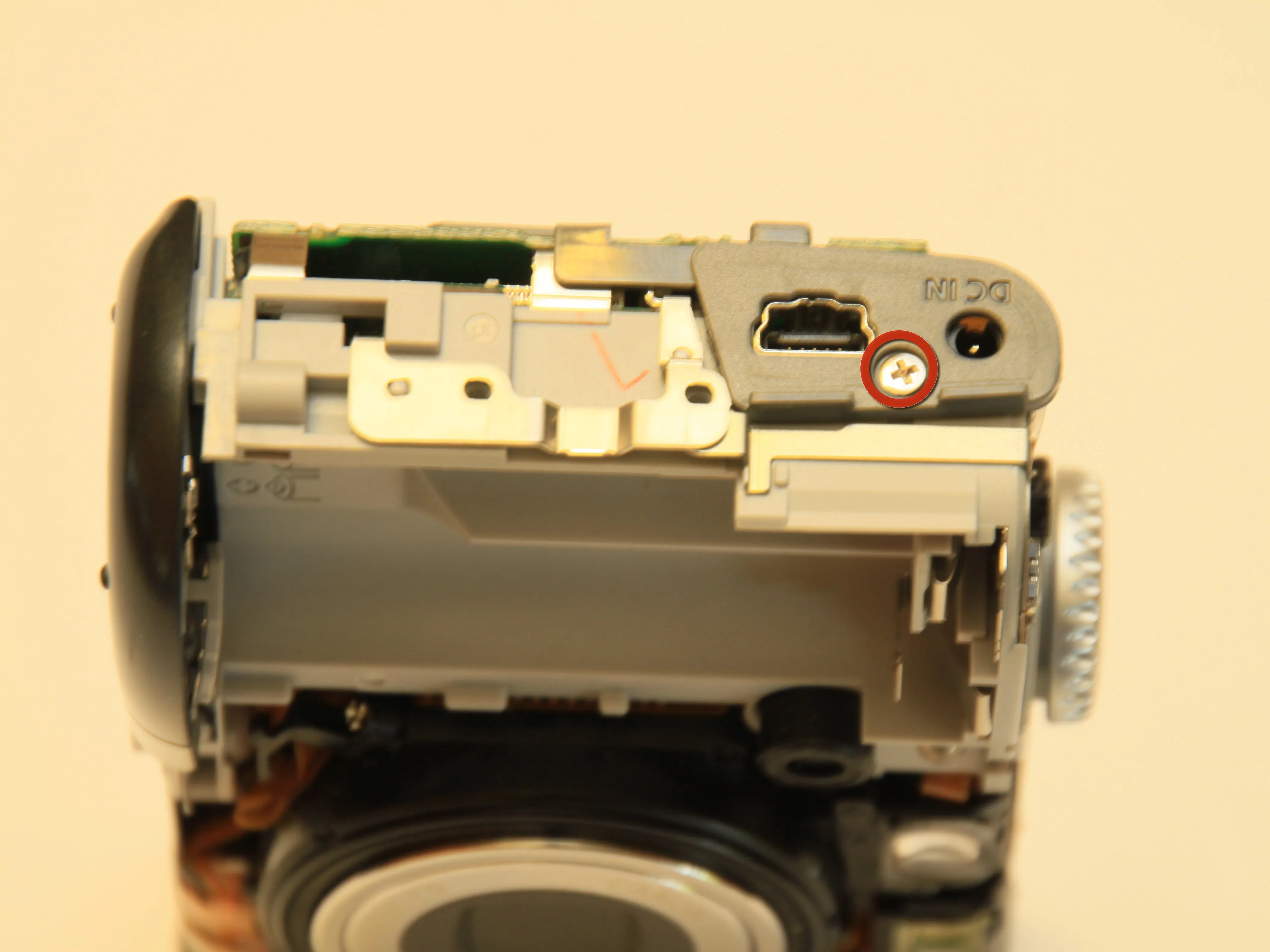

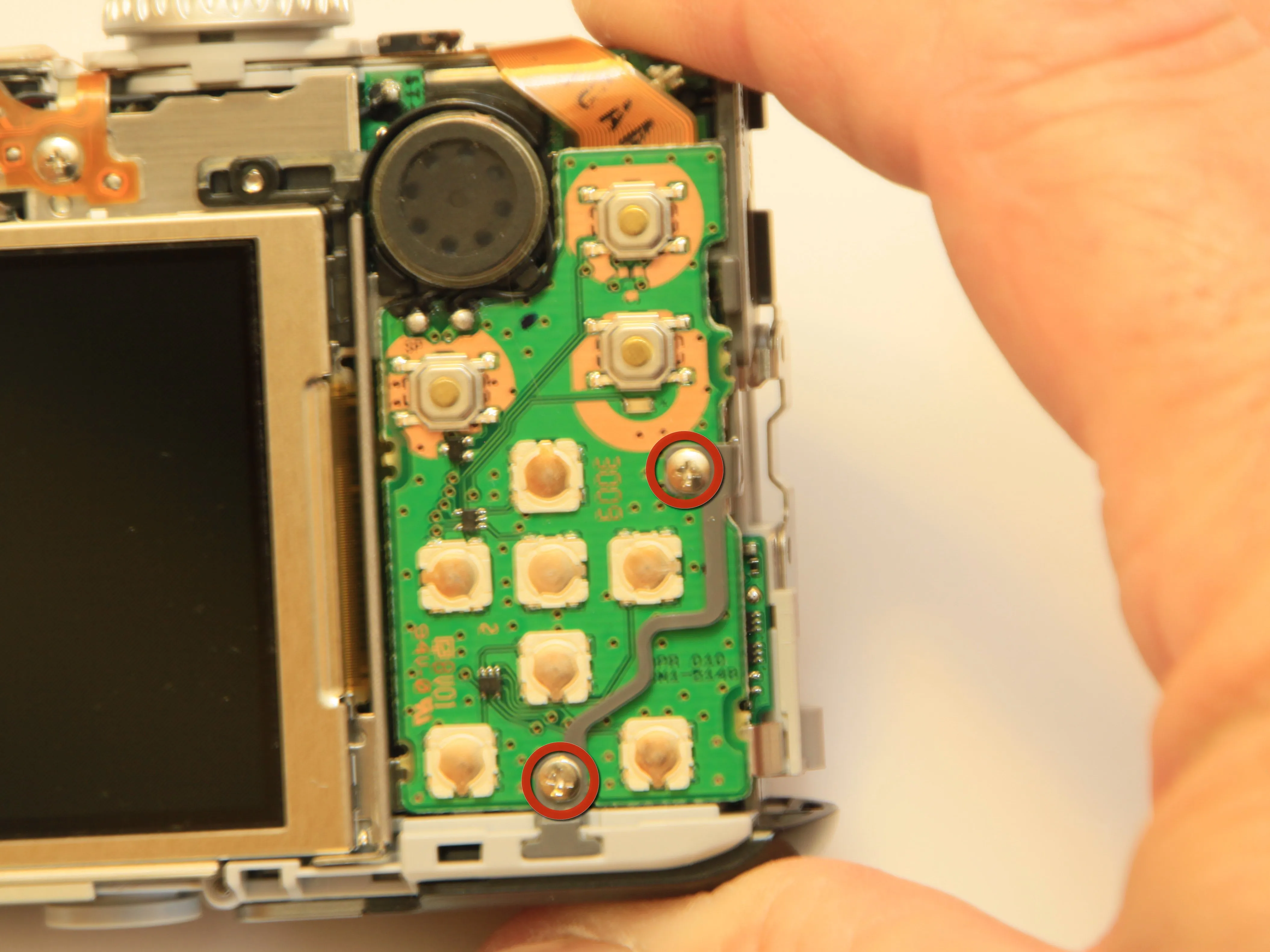

• Выкрутите два винта с мелкой резьбой в верхней части клавиатуры. Затем выкрутите один винт с крупной резьбой, удерживающий пластиковую деталь на боковой стороне камеры. Снимите пластиковую деталь.

Шаг 9

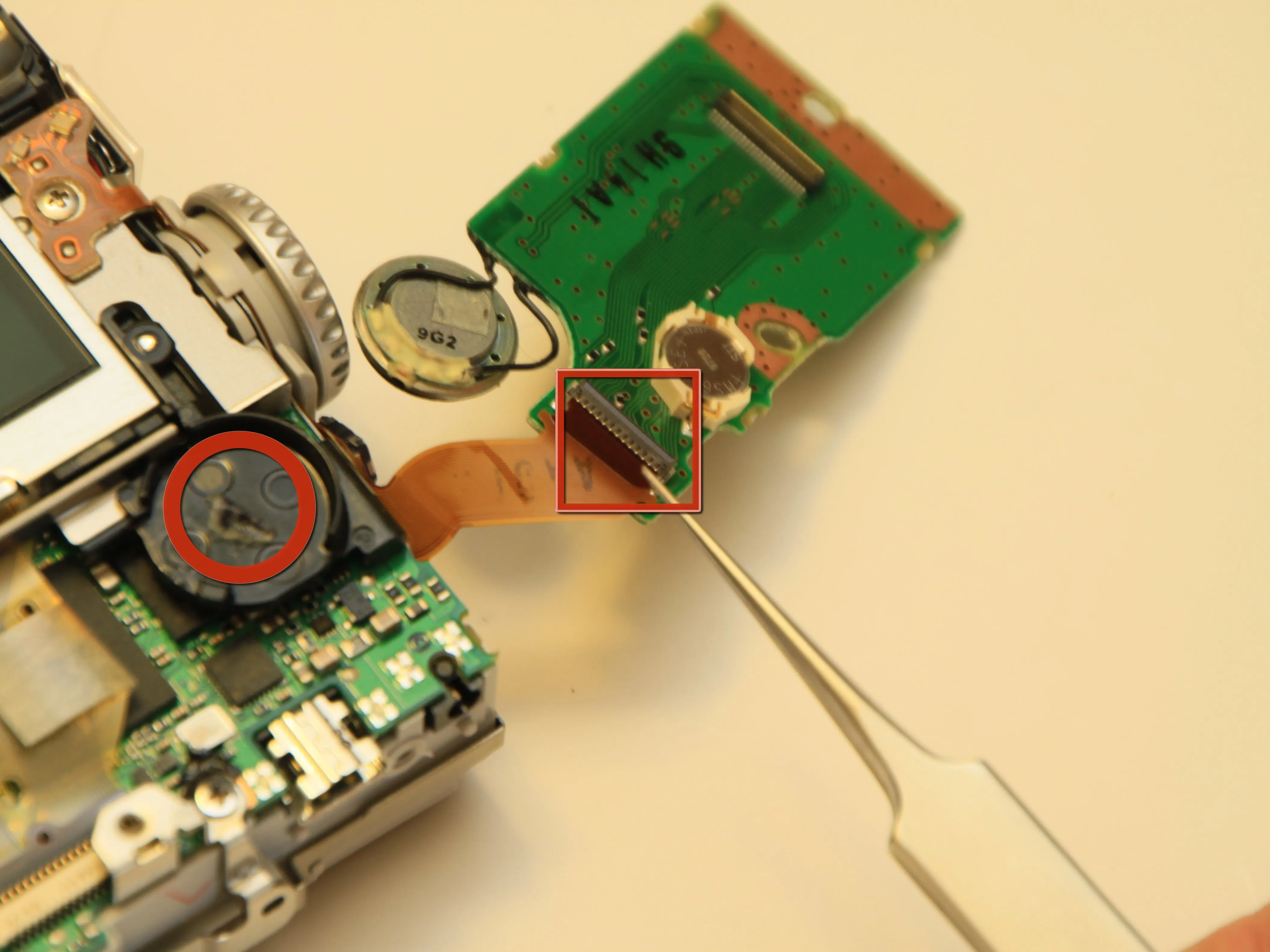

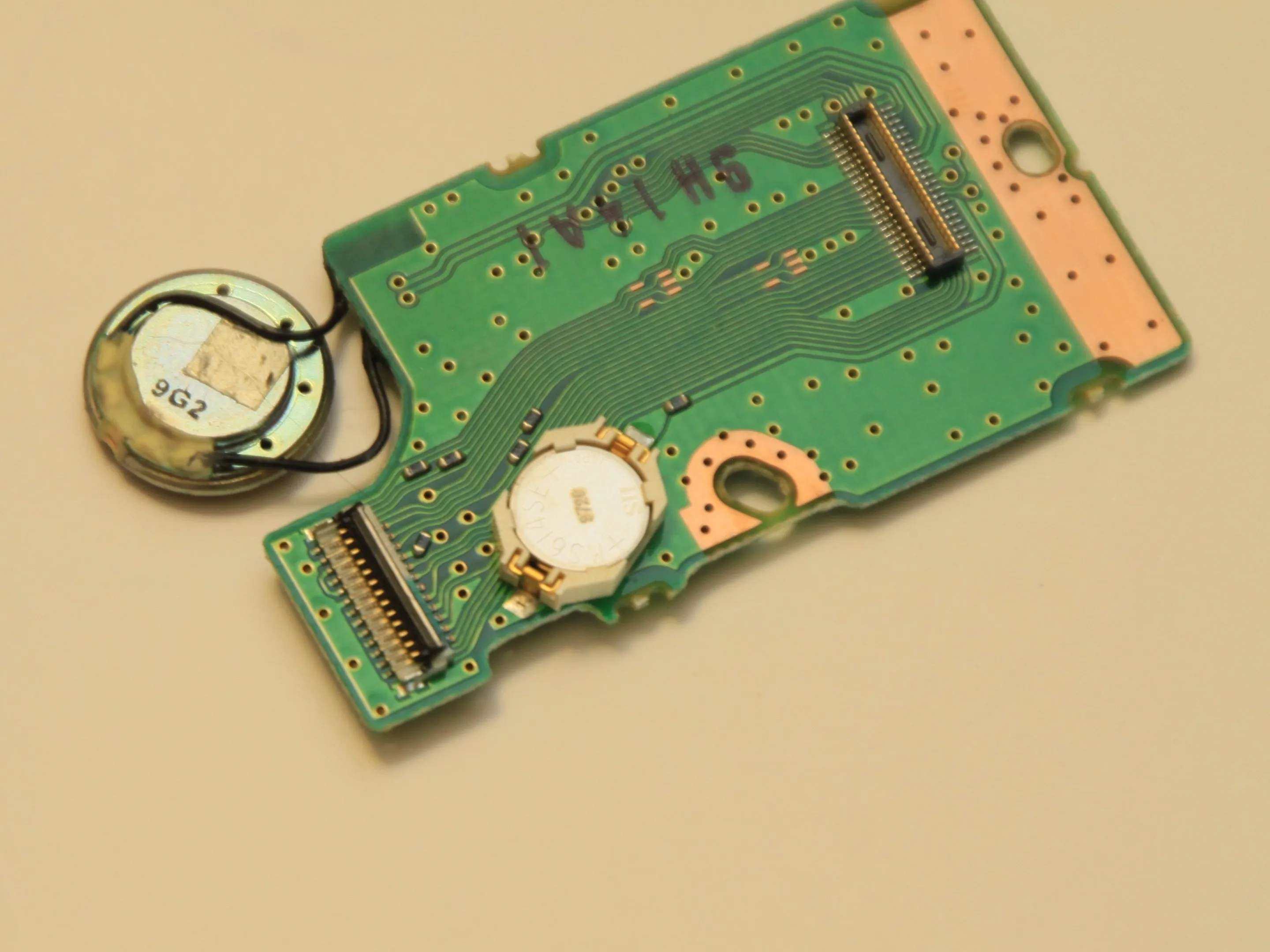

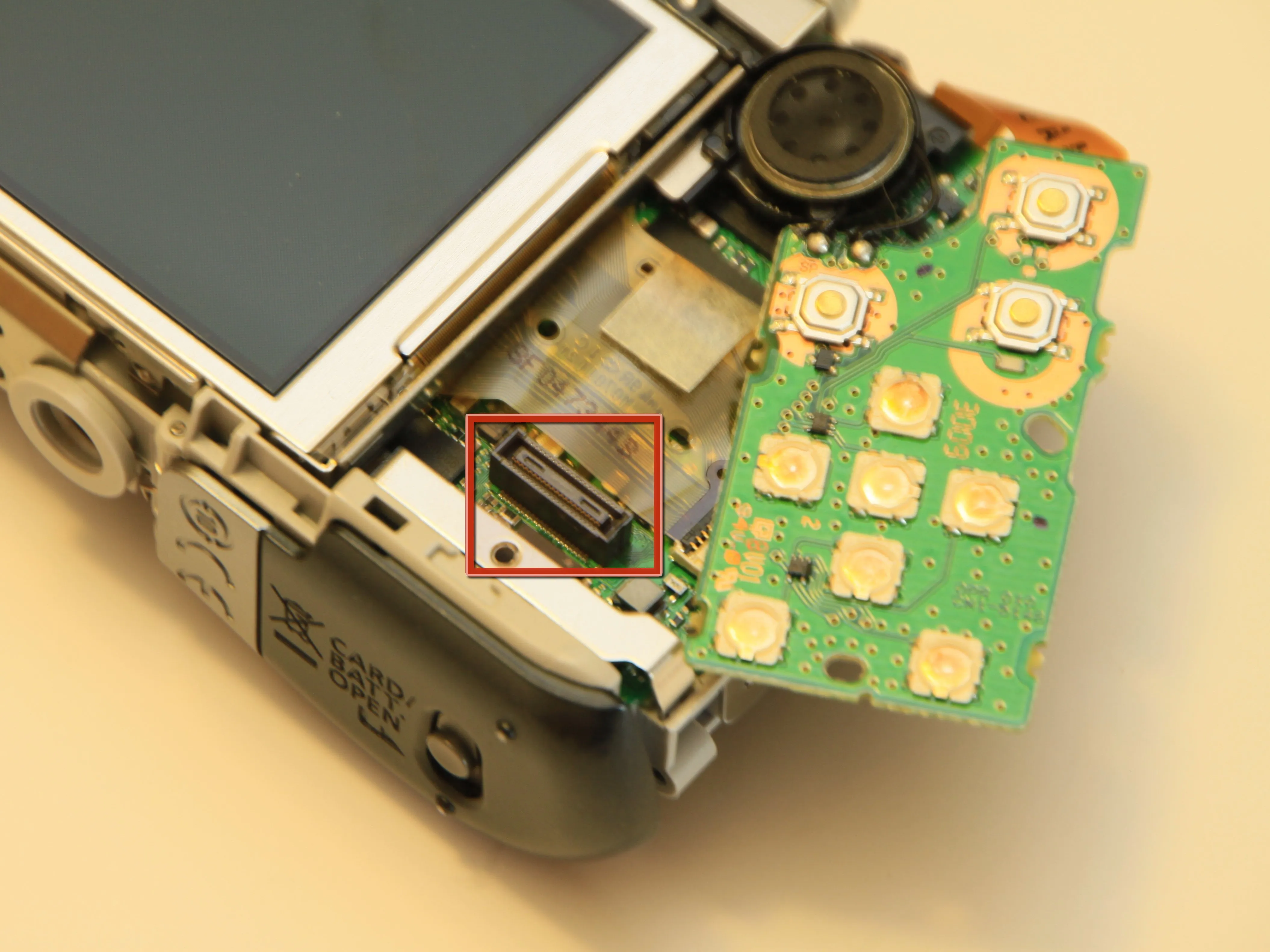

• Аккуратно поднимите клавиатуру снизу вверх, чтобы извлечь ее из показанного разъема. Возможно, вам придется поддеть динамик, который держится на двустороннем скотче. Поднимите клавиатуру вверх и отсоедините разъем, приподняв серый кулачок и отсоединив гибкий кабель.

Шаг 10

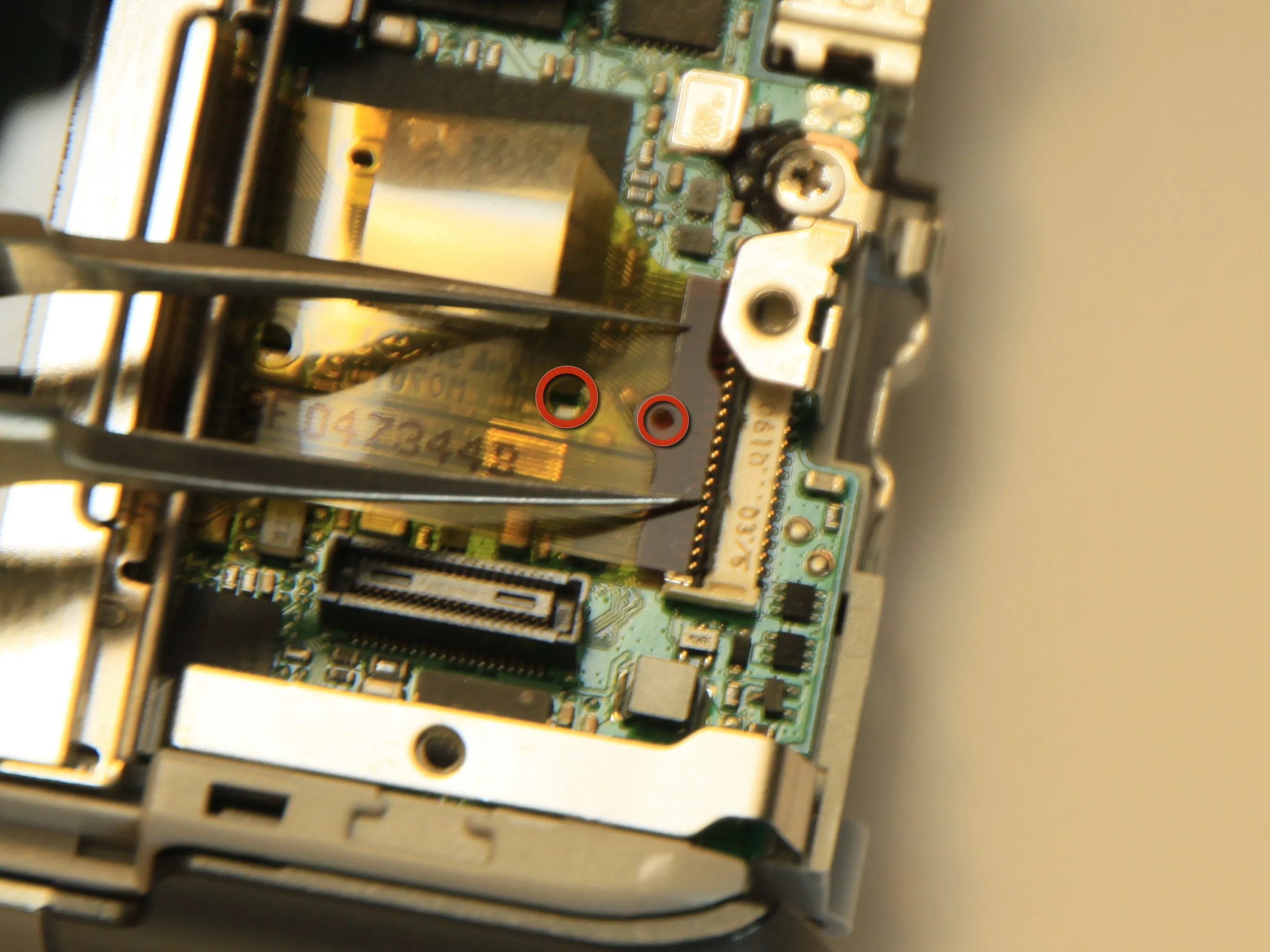

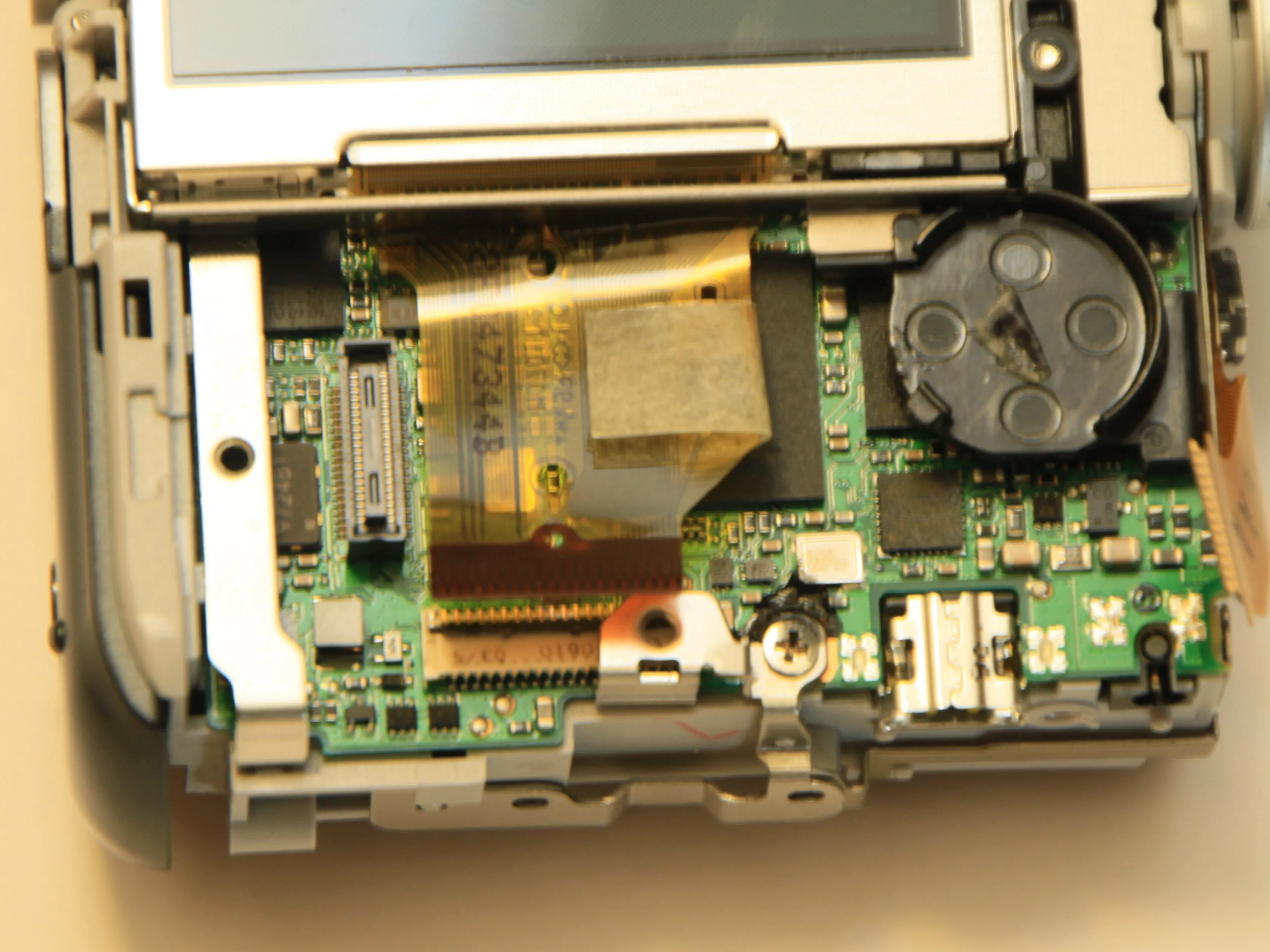

• Давайте снимем ЖК-экран. Аккуратно приподнимите черную камеру и извлеките гибкий кабель. Вы можете захватить его пинцетом или использовать одно из отверстий в гибком кабеле, чтобы вытащить его из разъема.

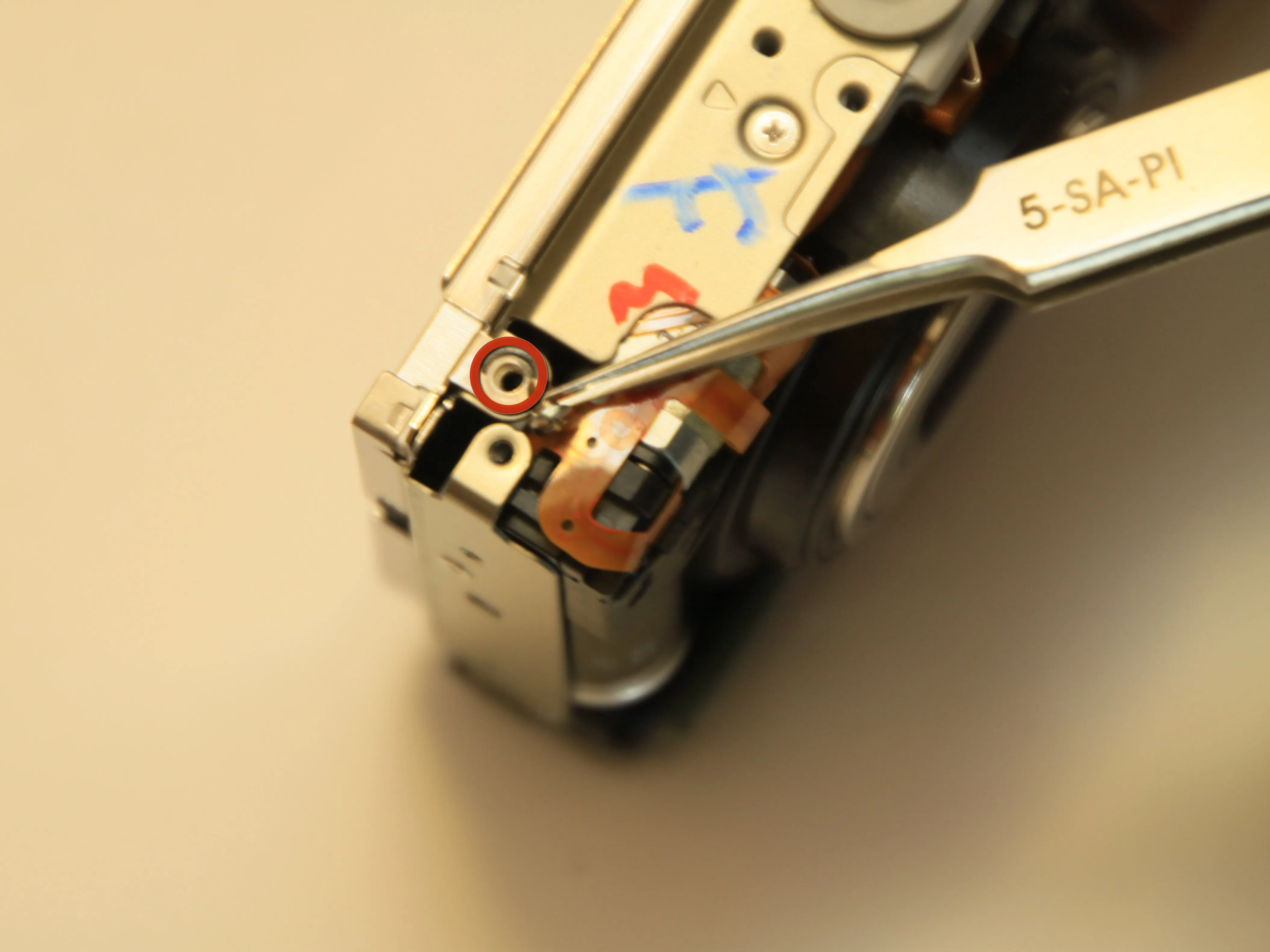

• Затем выкрутите винт с мелкой резьбой, крепящий пластину экрана к нижней части камеры.

Шаг 11

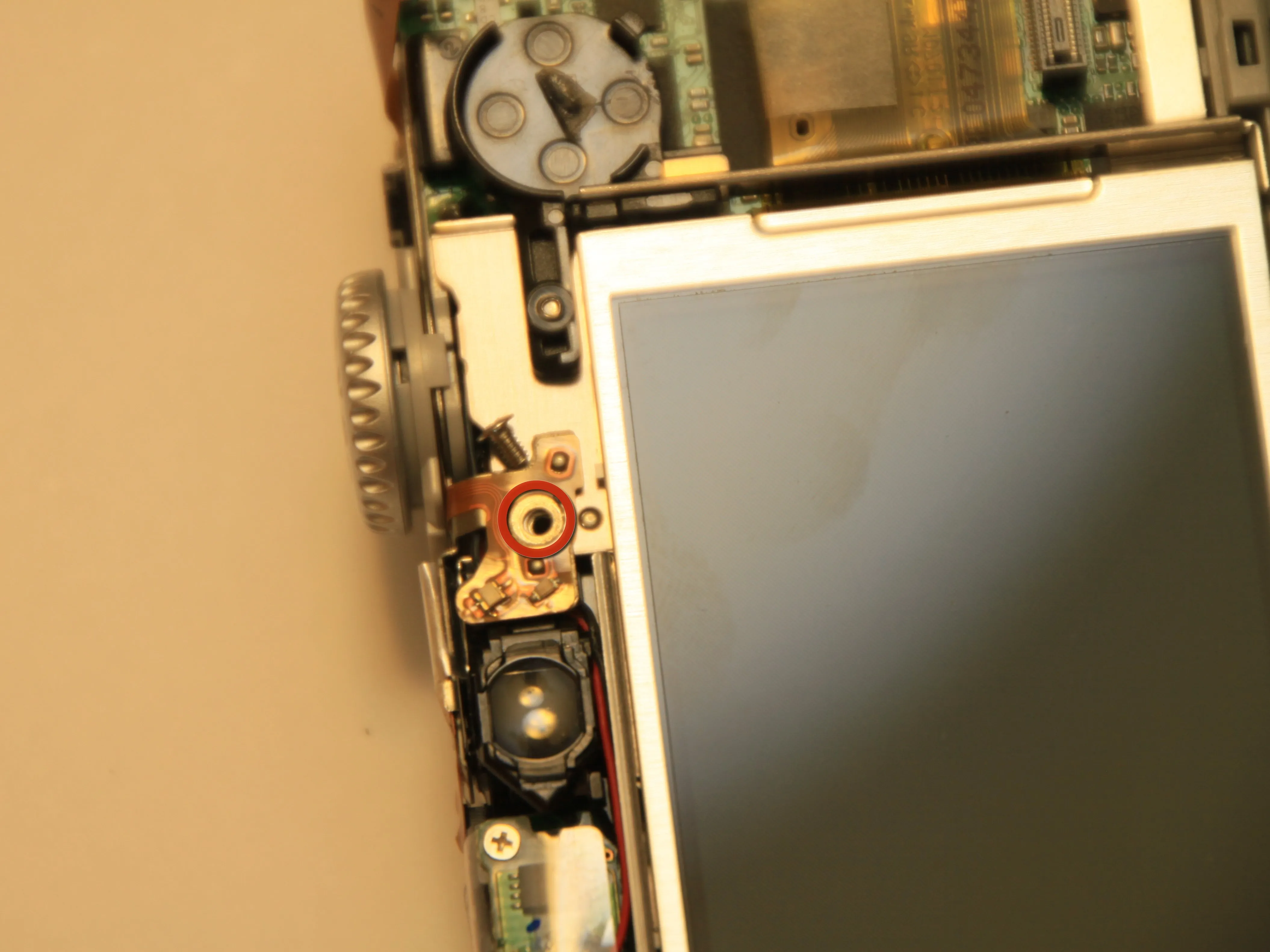

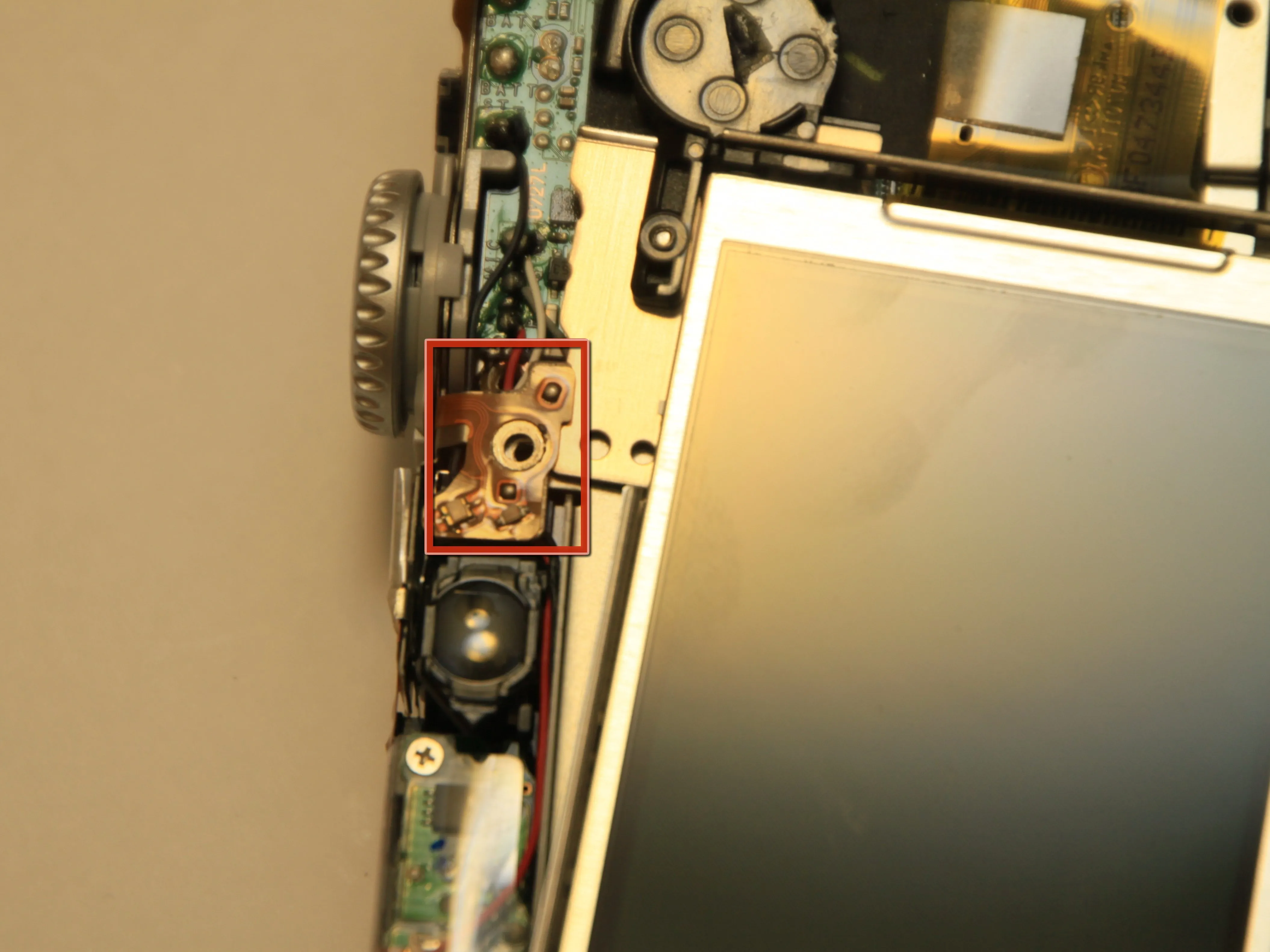

• Выкрутите винт с мелкой резьбой, крепящий пластину экрана к верхней части фотокамеры рядом с обзорной панелью.

• Маленькой отверткой или палочкой подденьте фиксатор в нижней части экрана.

• Это освободит экран, и его можно будет вывернуть из-под гибкой печатной платы и извлечь.

Шаг 12

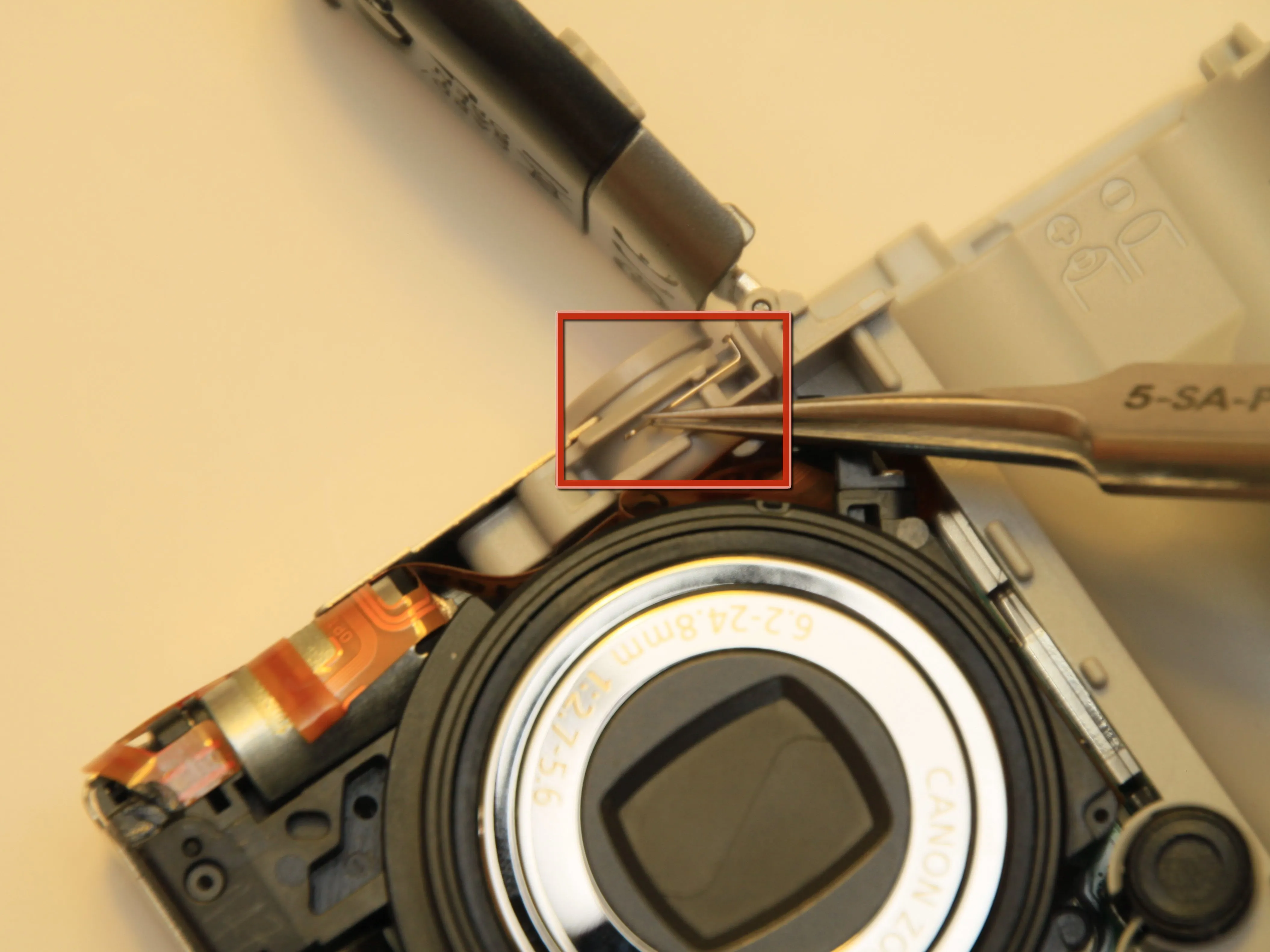

• Далее давайте снимем крышку батарейного отсека.

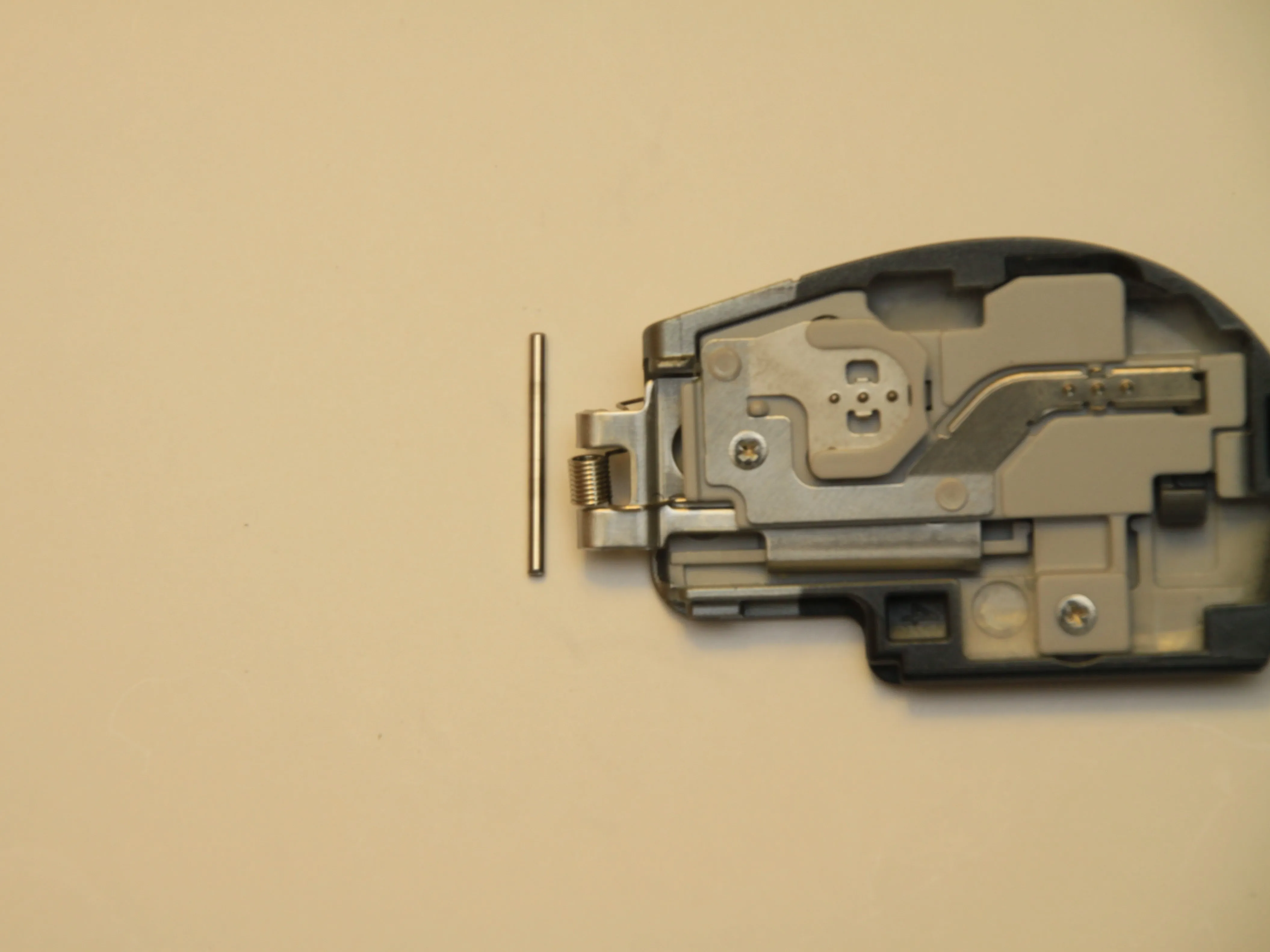

• Крышка батарейного отсека удерживается на месте стальным штифтом, но сначала ослабьте натяжение пружины, вытащив ее из фиксатора.

• Проденьте штифт через булавку, конец пинцета или скрепку.

• Возьмитесь за дюбель с другого конца и вытащите его.

Шаг 13

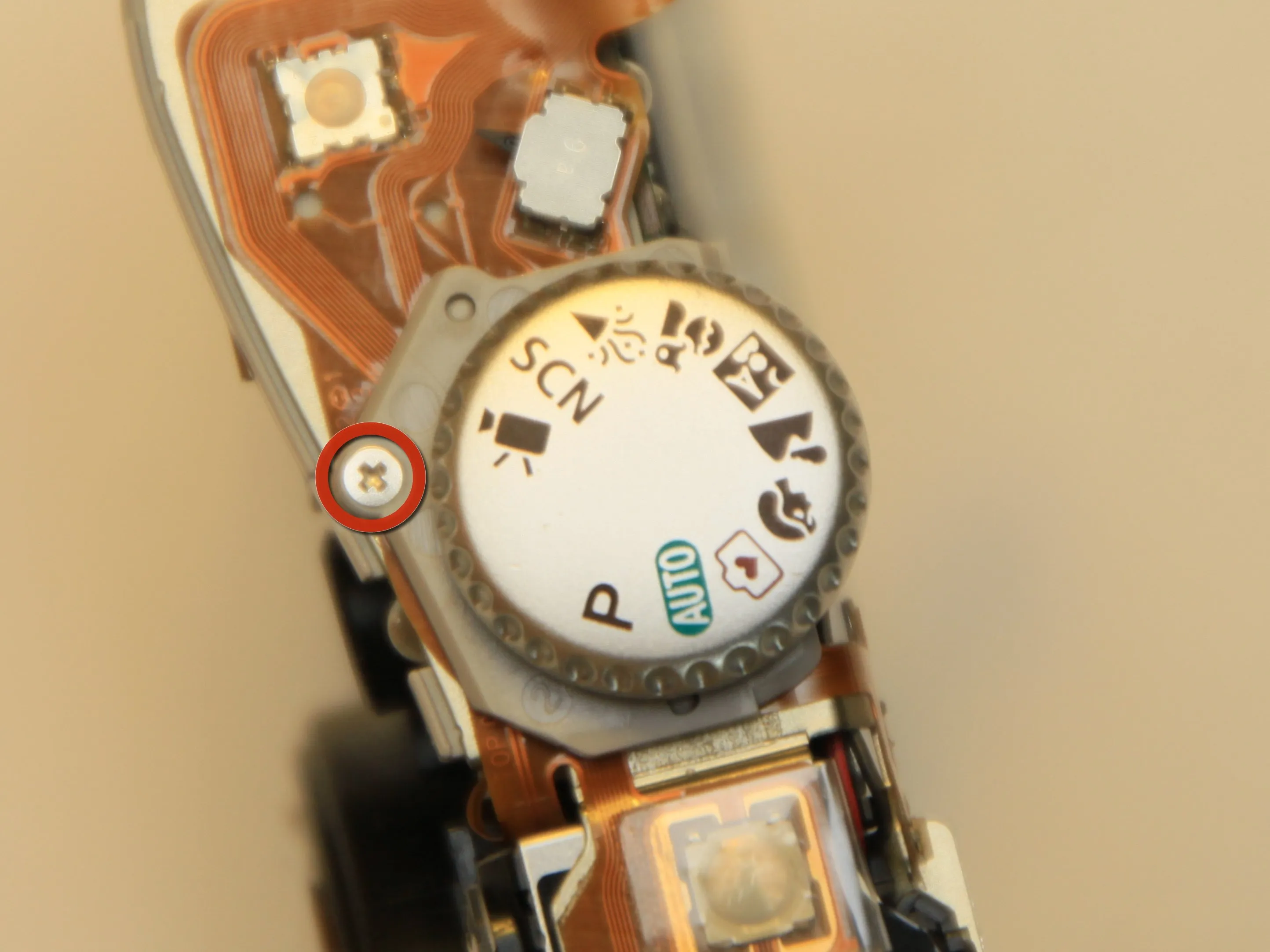

• Далее мы снимем переключатель режимов.

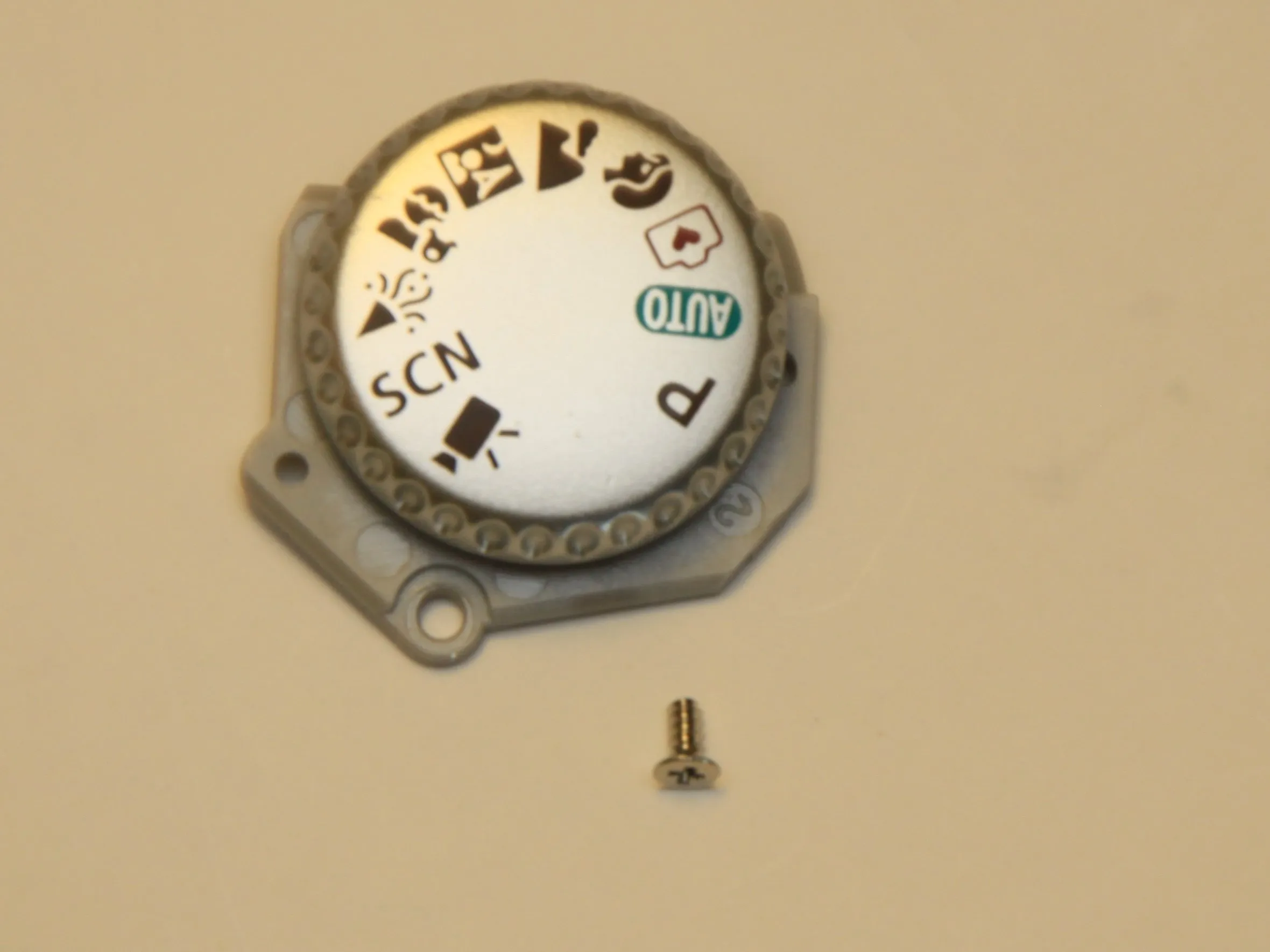

• Выкрутите винт с крупной резьбой, а затем поверните переключатель в сторону задней панели камеры.

Шаг 14

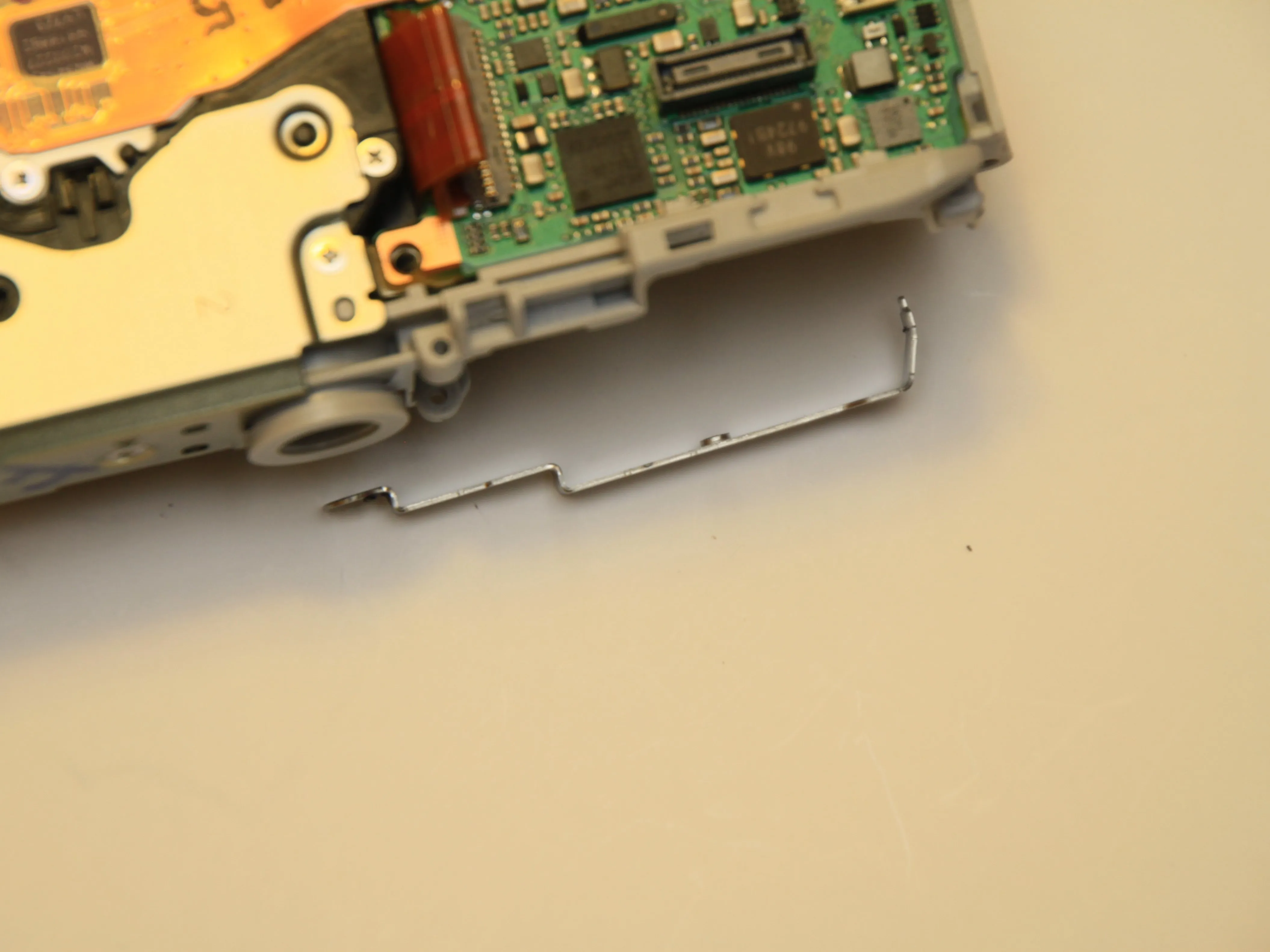

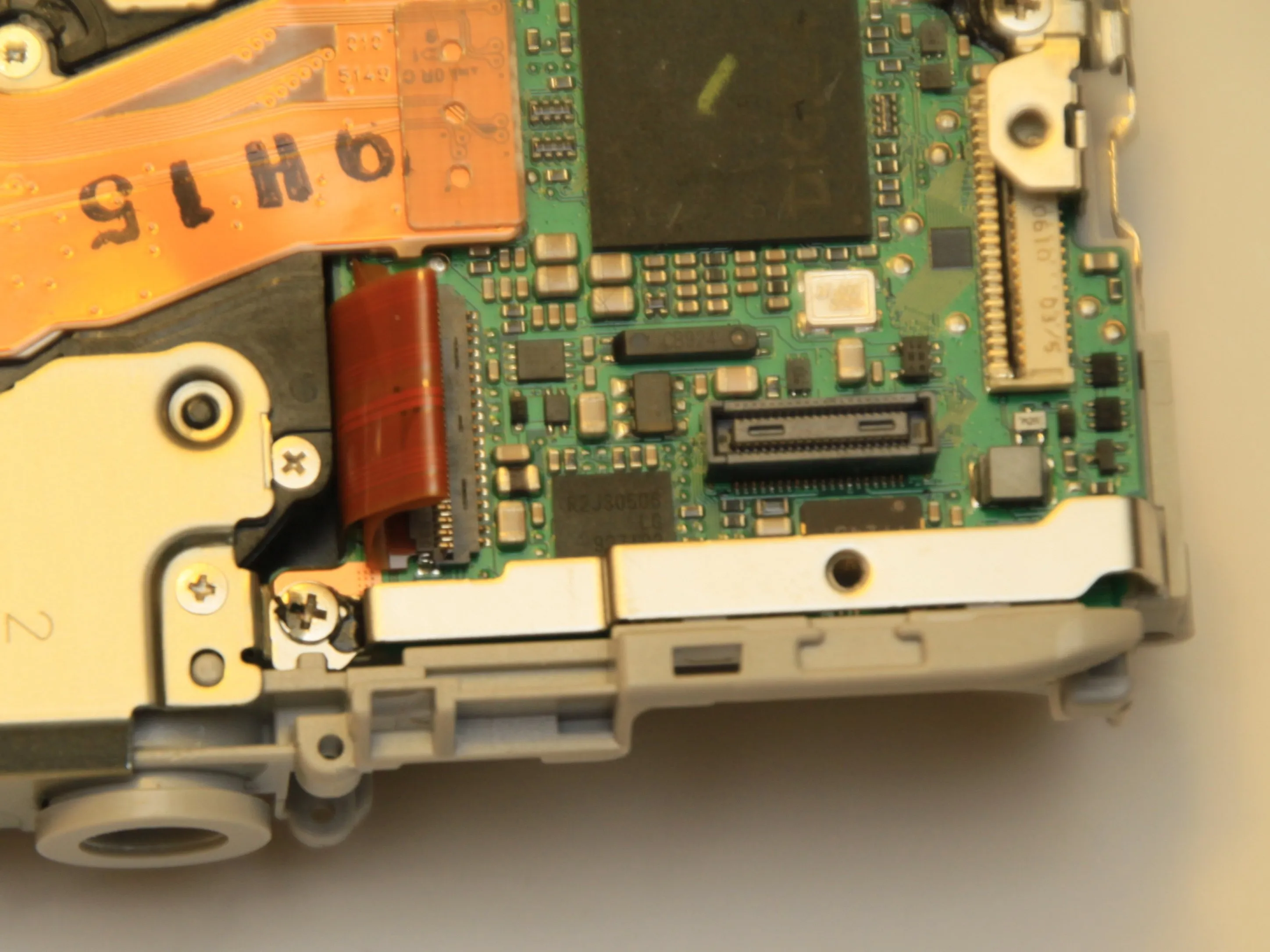

• Выкрутите винт с крупной резьбой из нижнего кронштейна клавиатуры.

Шаг 15

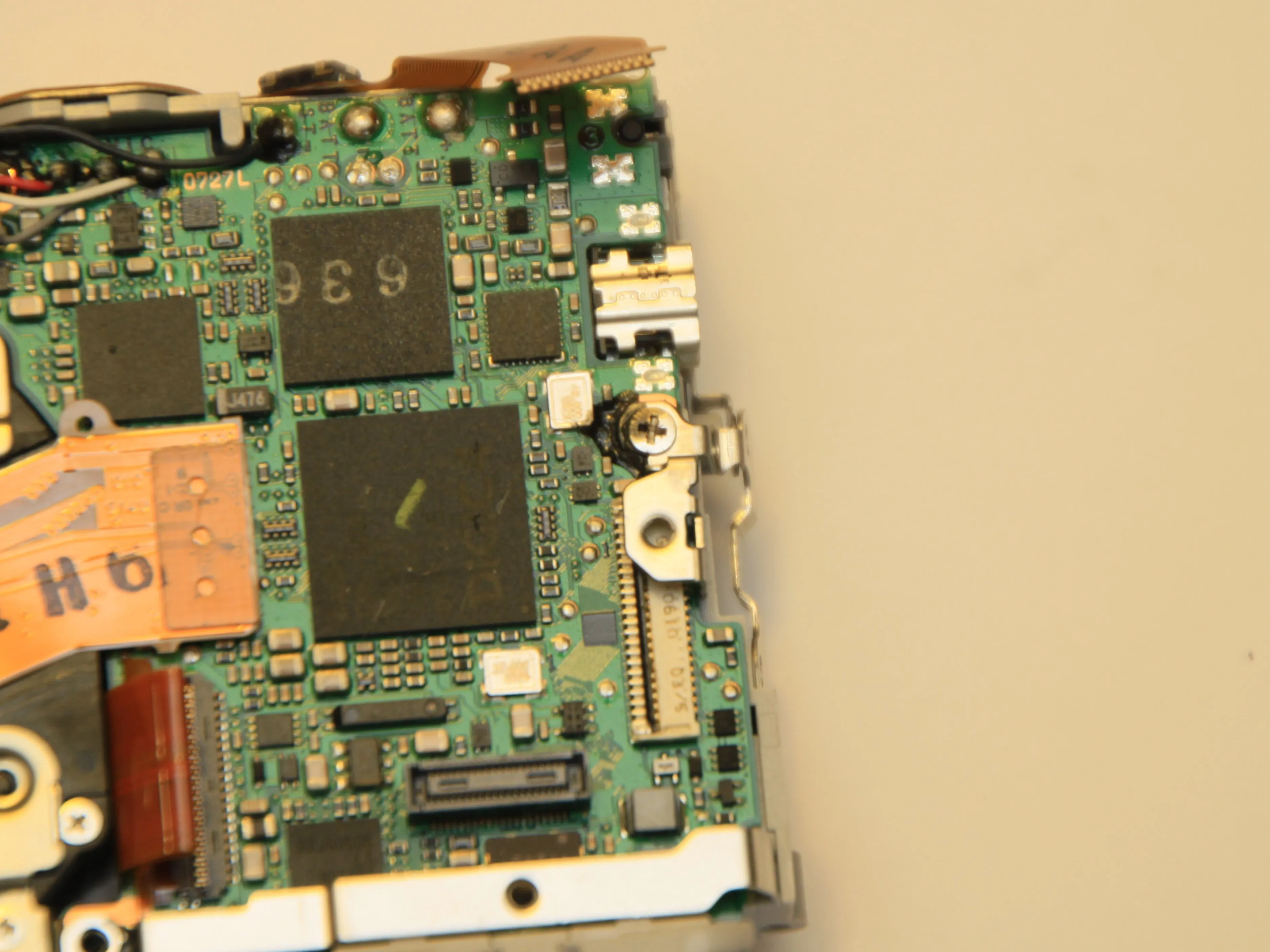

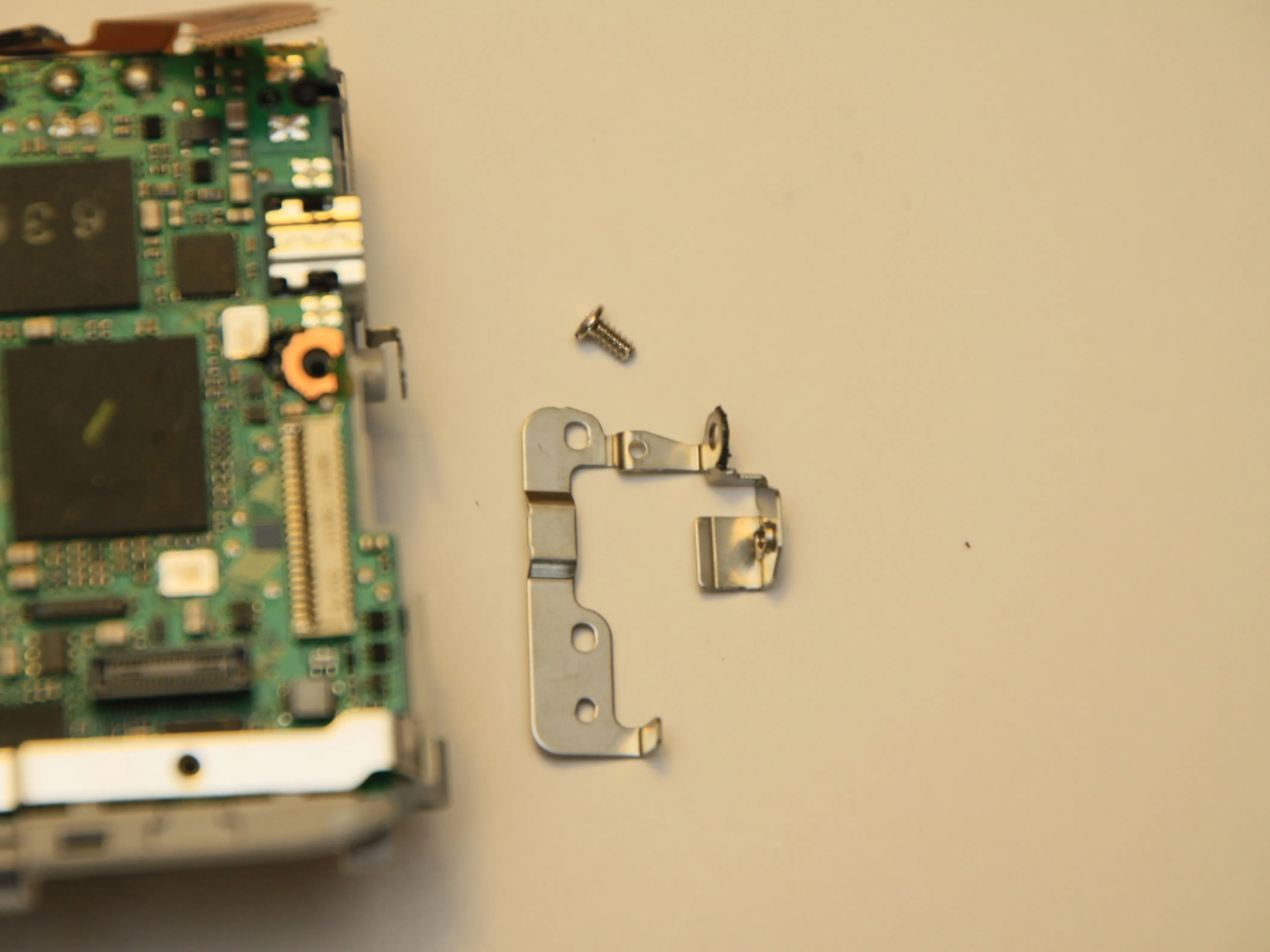

• Выкрутите винт с крупной резьбой из верхнего кронштейна клавиатуры.

Шаг 16

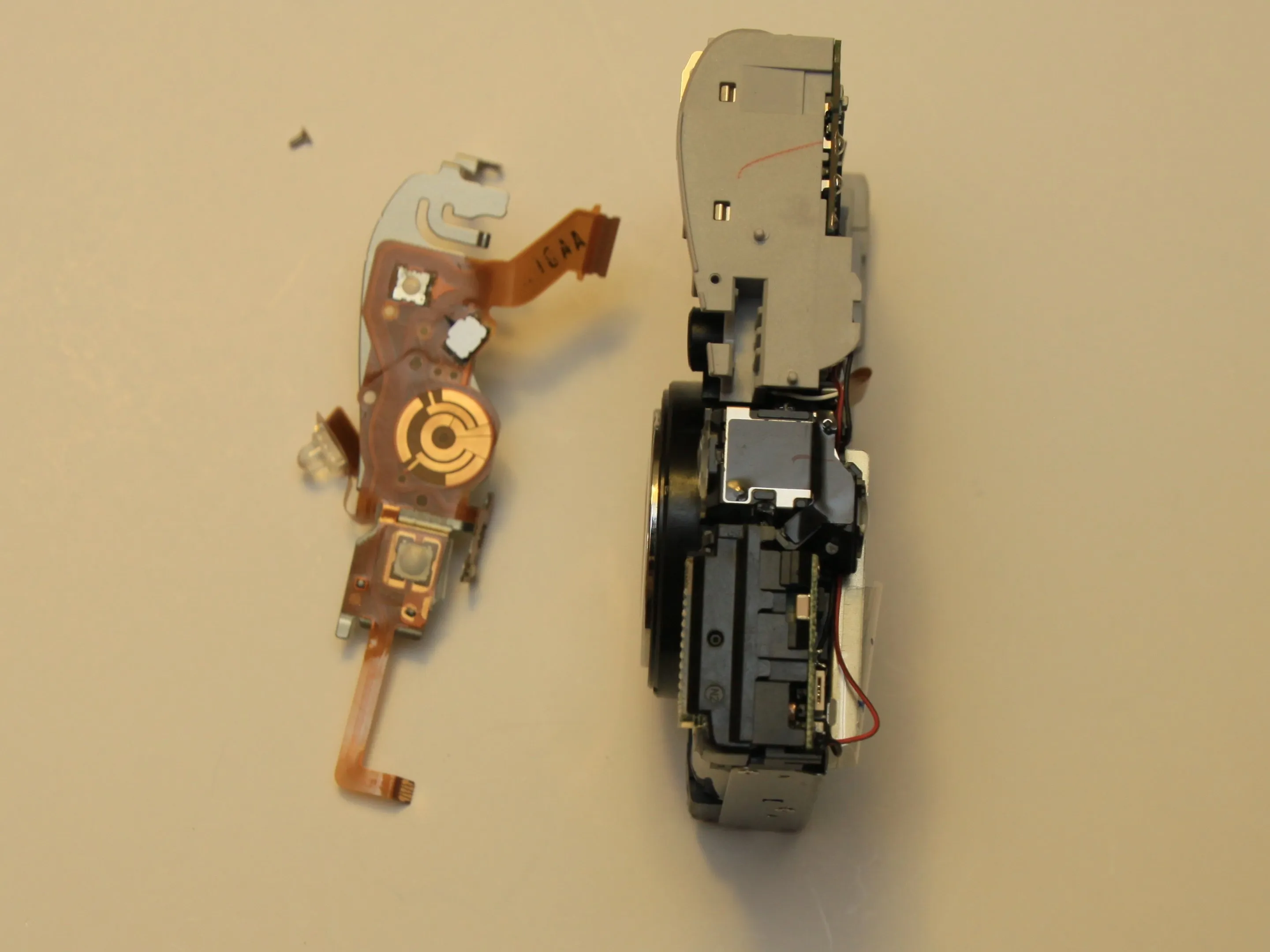

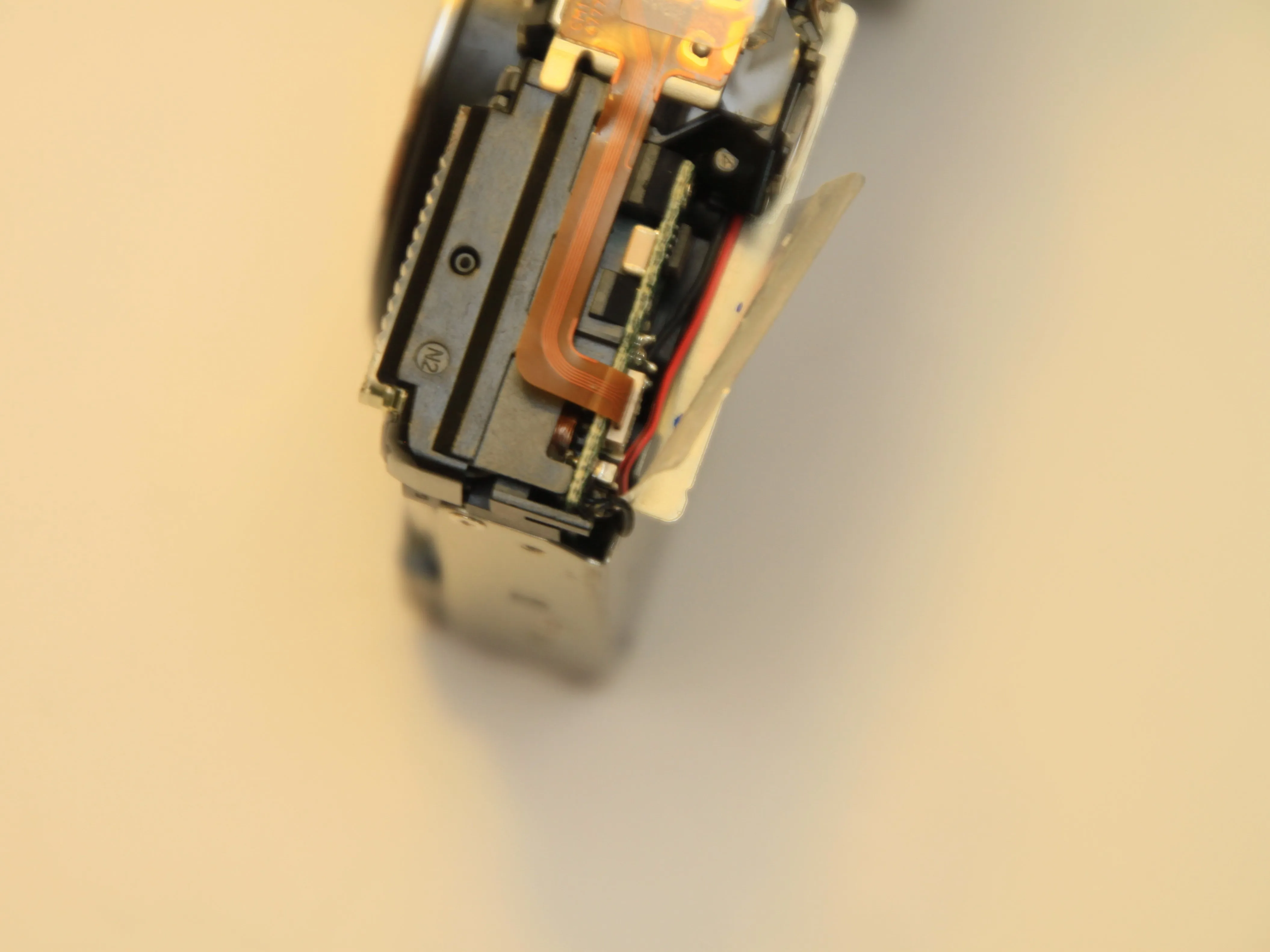

• Поднимите пластиковый защитный кожух с гибкой ленты в верхней части камеры.

• Возьмитесь за гибкую ленту возле разъема и потяните вверх. Это один из немногих разъемов, у которых нет кулачкового механизма, удерживающего ленту на месте. Аккуратно выведите ленту из защелок на верхней части блока вспышки.

• Узел вспышки можно снять с верхней части камеры.

Шаг 17

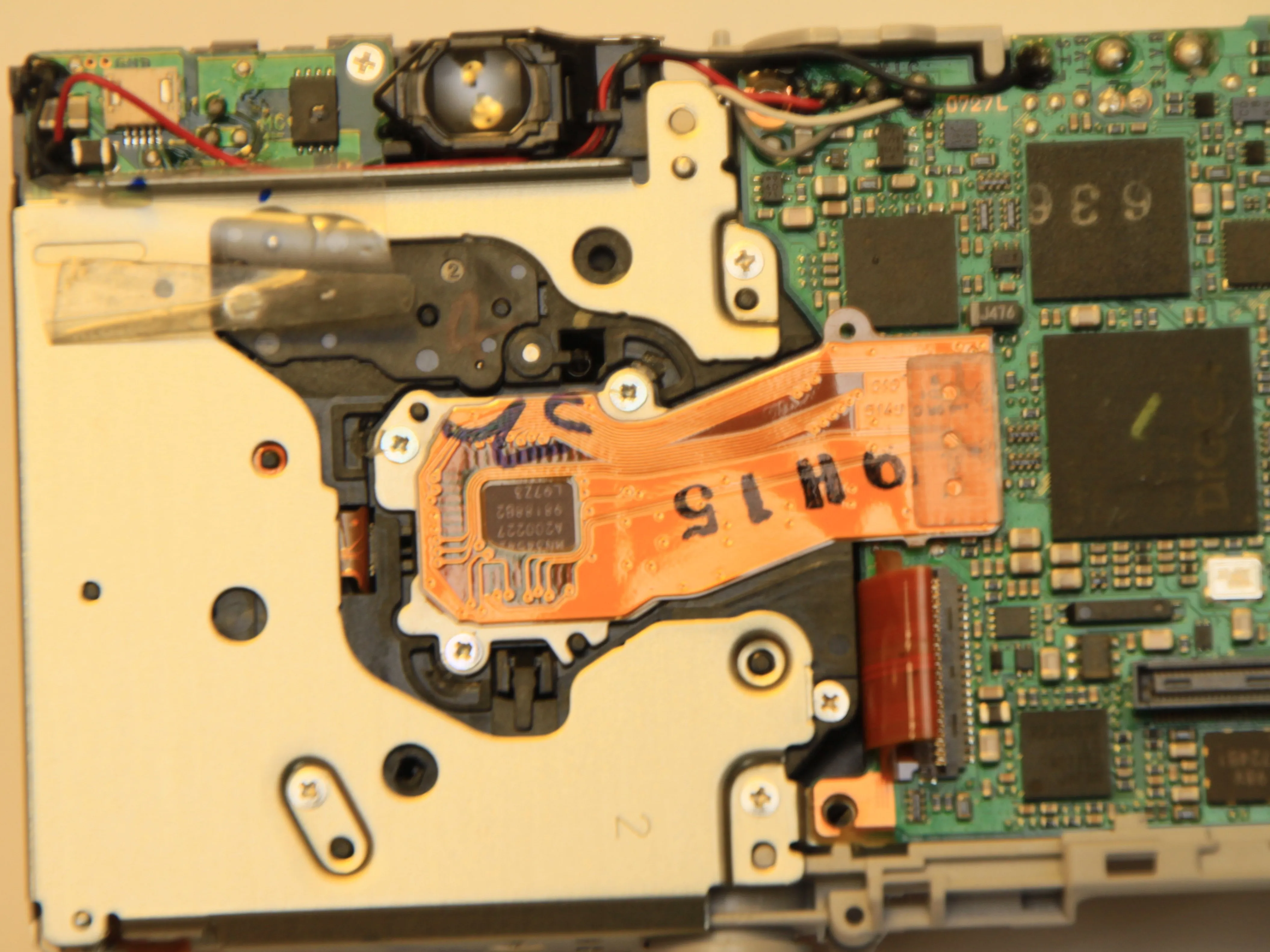

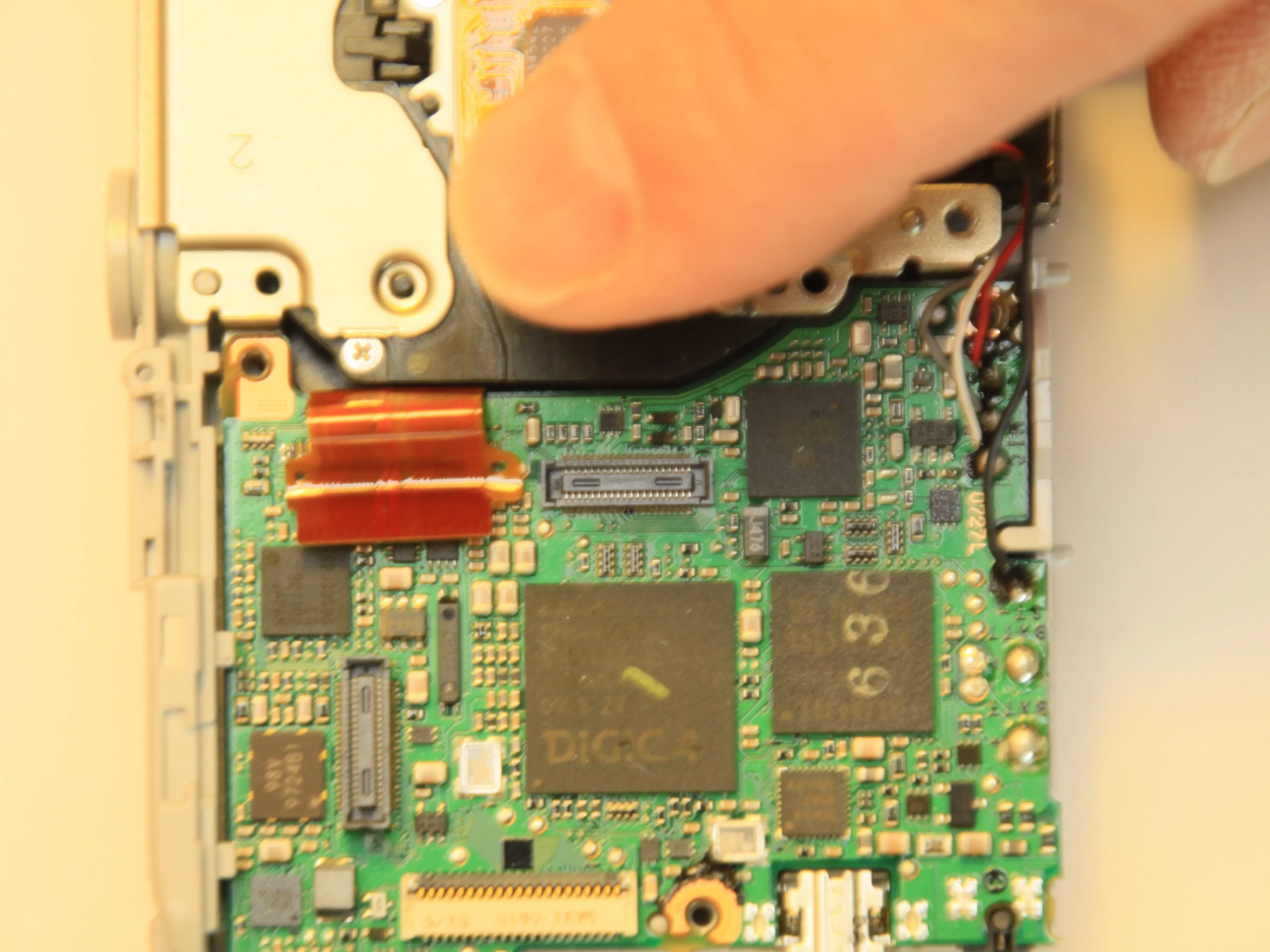

• Аккуратно отсоедините гибкий кабель ПЗС от главной печатной платы, подцепив его пинцетом или ногтем.

• Поднимите серый кулачок на узле двигателя задержки и извлеките гибкий кабель пинцетом.

Шаг 18

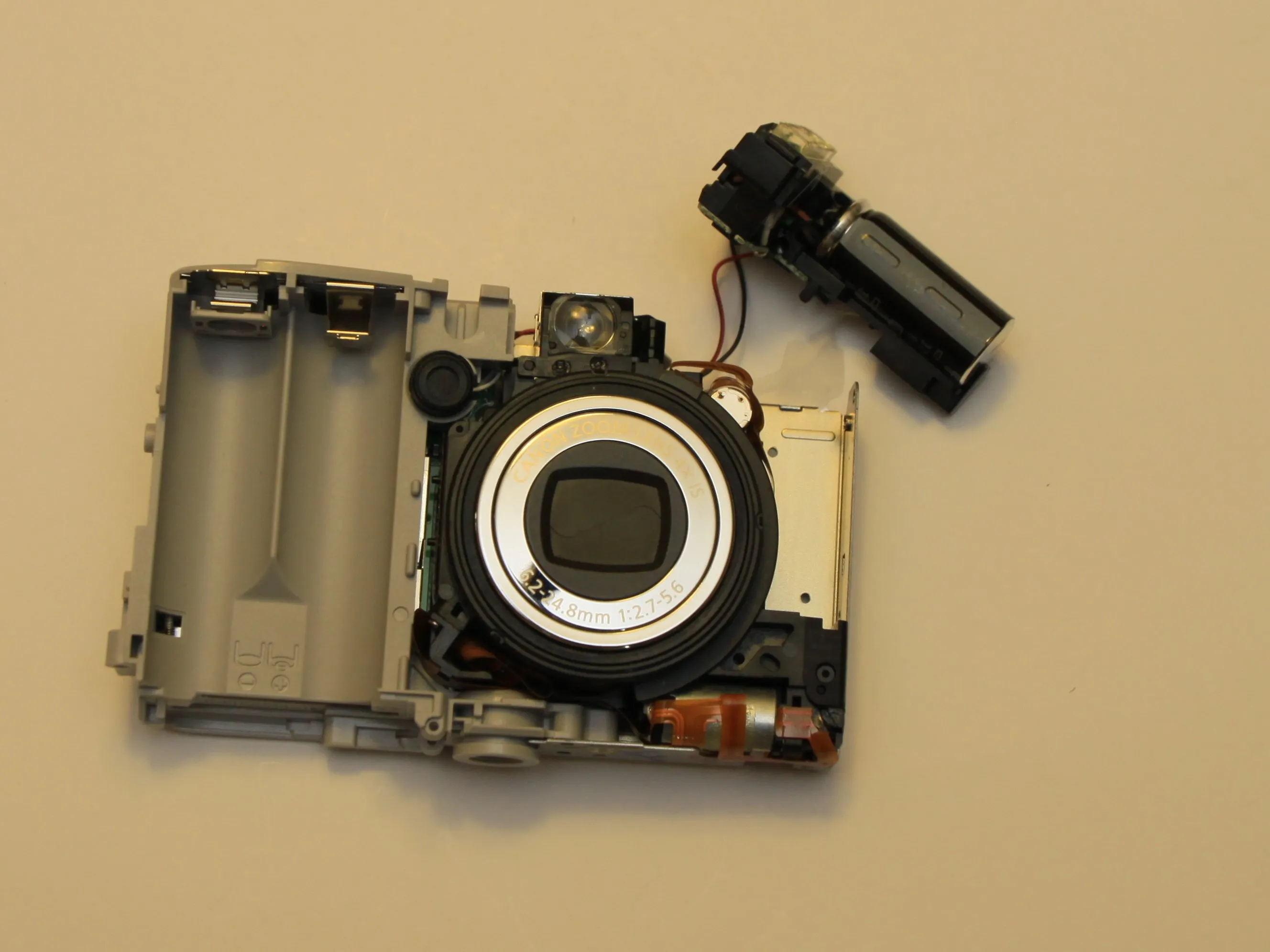

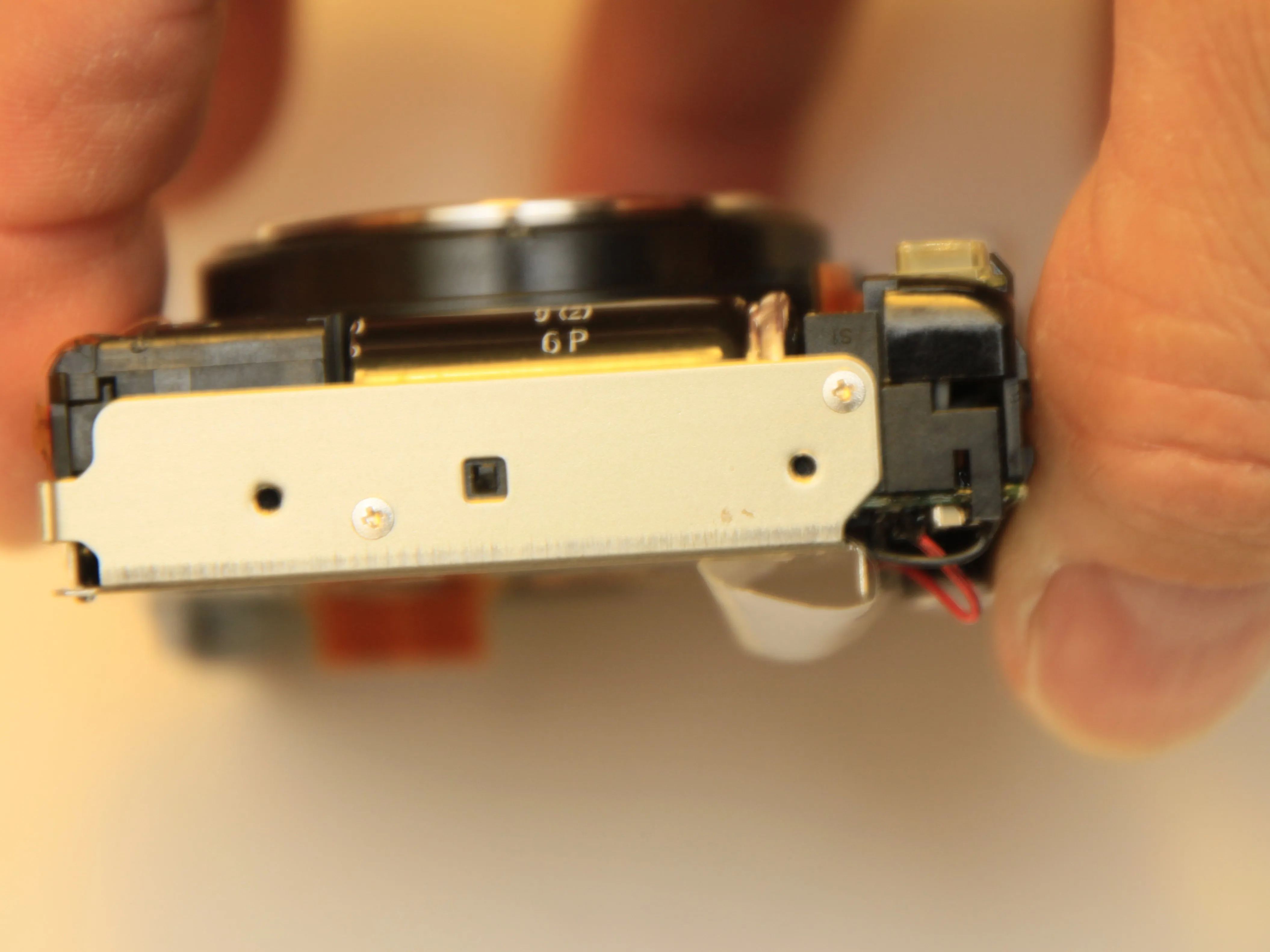

• Выкрутите два винта с крупной резьбой из основного кронштейна камеры. Эти винты удерживают блок вспышки на месте.

• Теперь блок вспышки можно осторожно поднять вверх и вынуть из кронштейна основной камеры.

• Осторожно! Конденсатор вспышки обладает большой силой удара!

Шаг 19

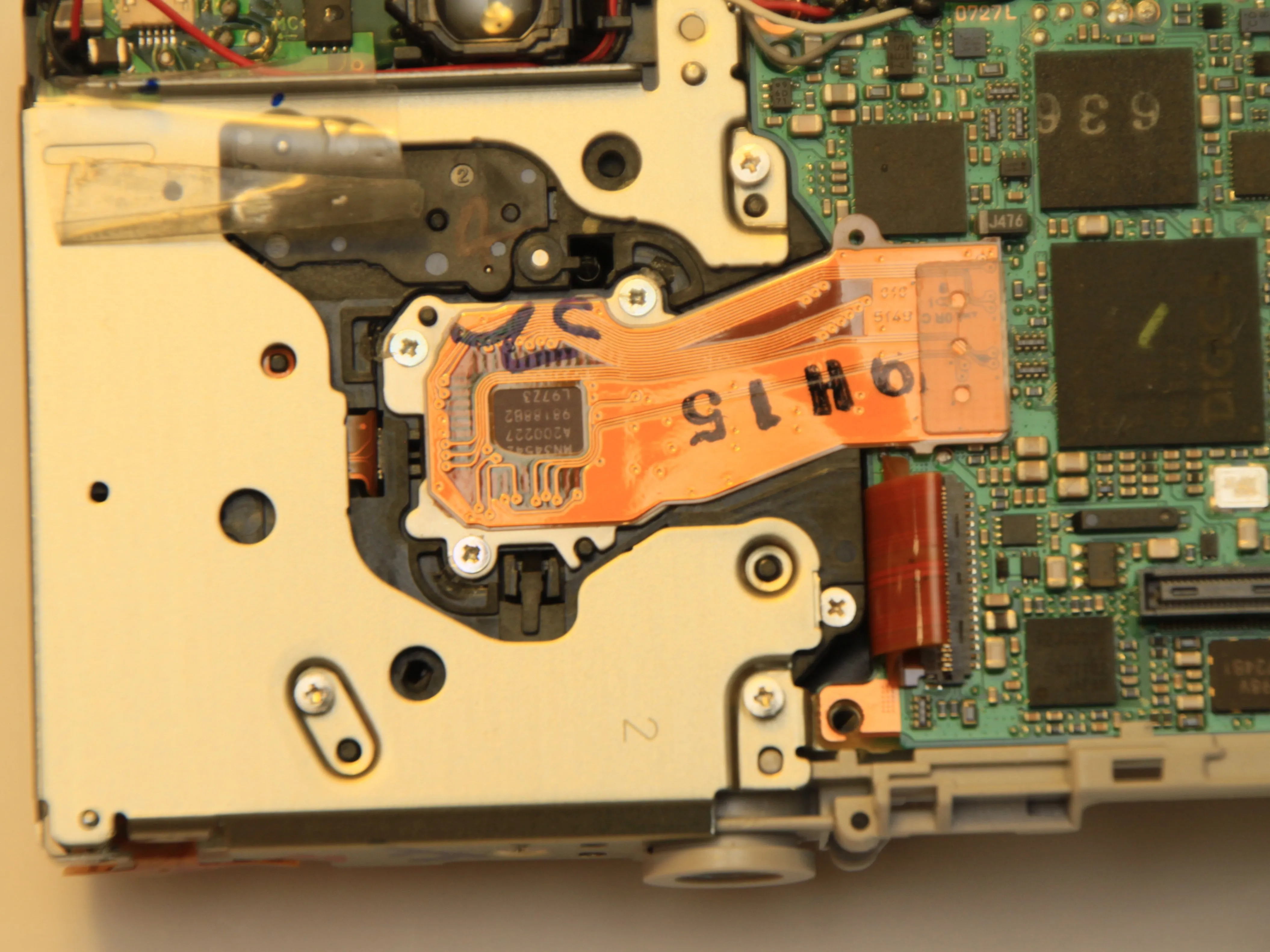

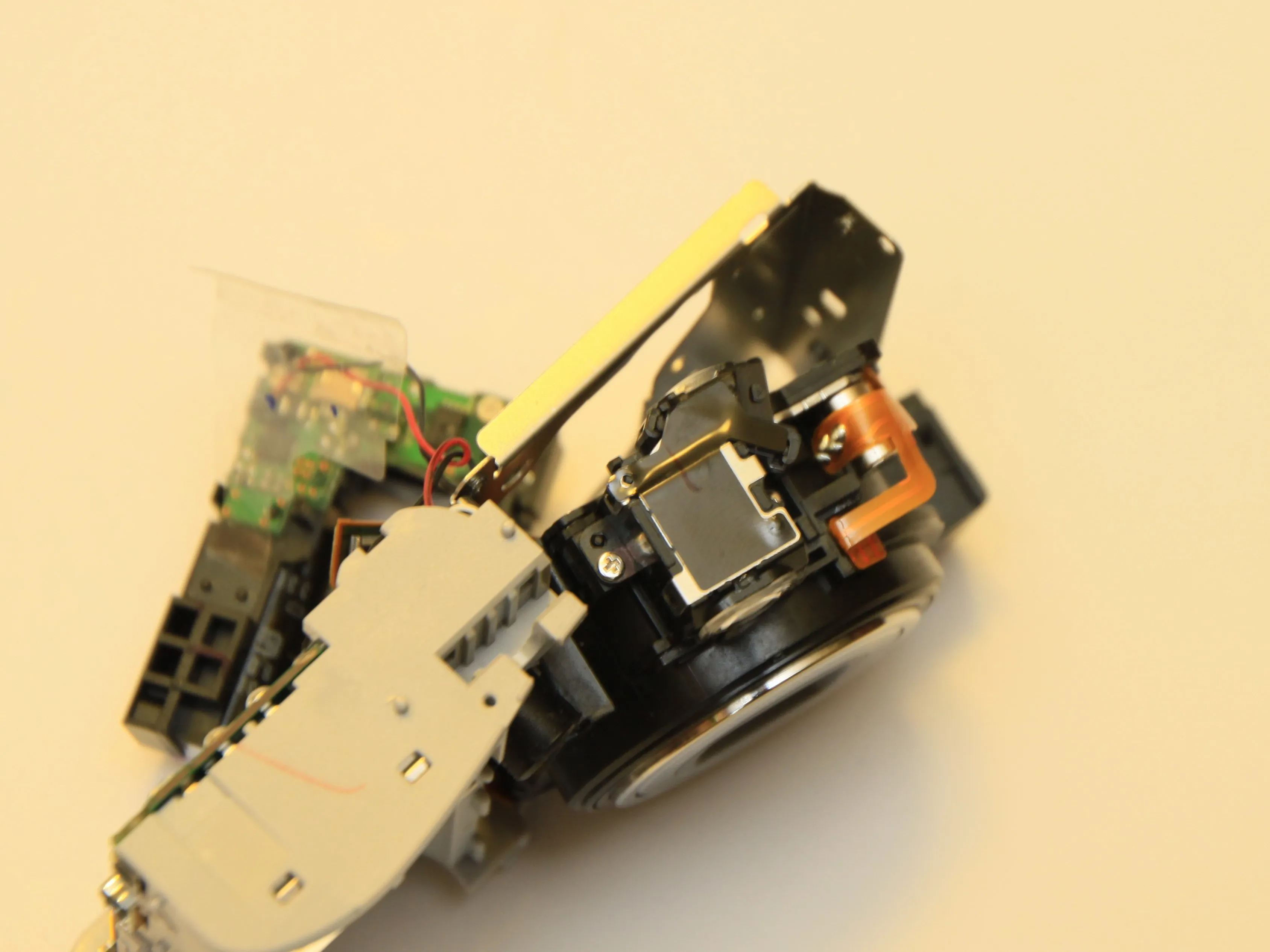

• Выкрутите три винта с крупной резьбой, которыми блок объектива крепится к основному кронштейну камеры.

• Теперь узел объектива можно повернуть и извлечь из кронштейна основной камеры.

• Следите за тем, чтобы гибкие разъемы ПЗС-матрицы и объектива в сборе не прошли через отверстие.

Шаг 20

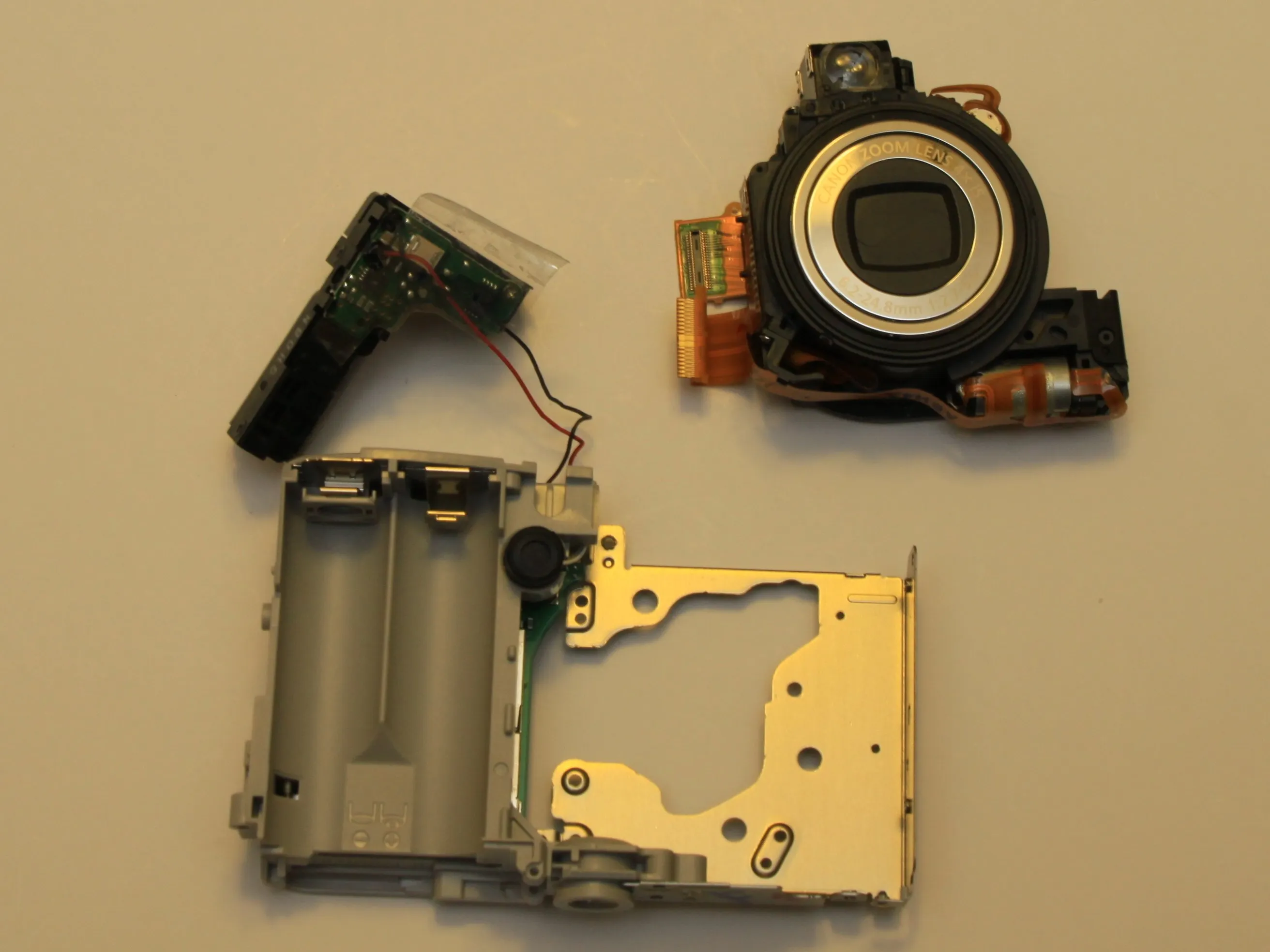

• Теперь объектив в сборе свободен. На следующем этапе мы снимем ПЗС-матрицу.

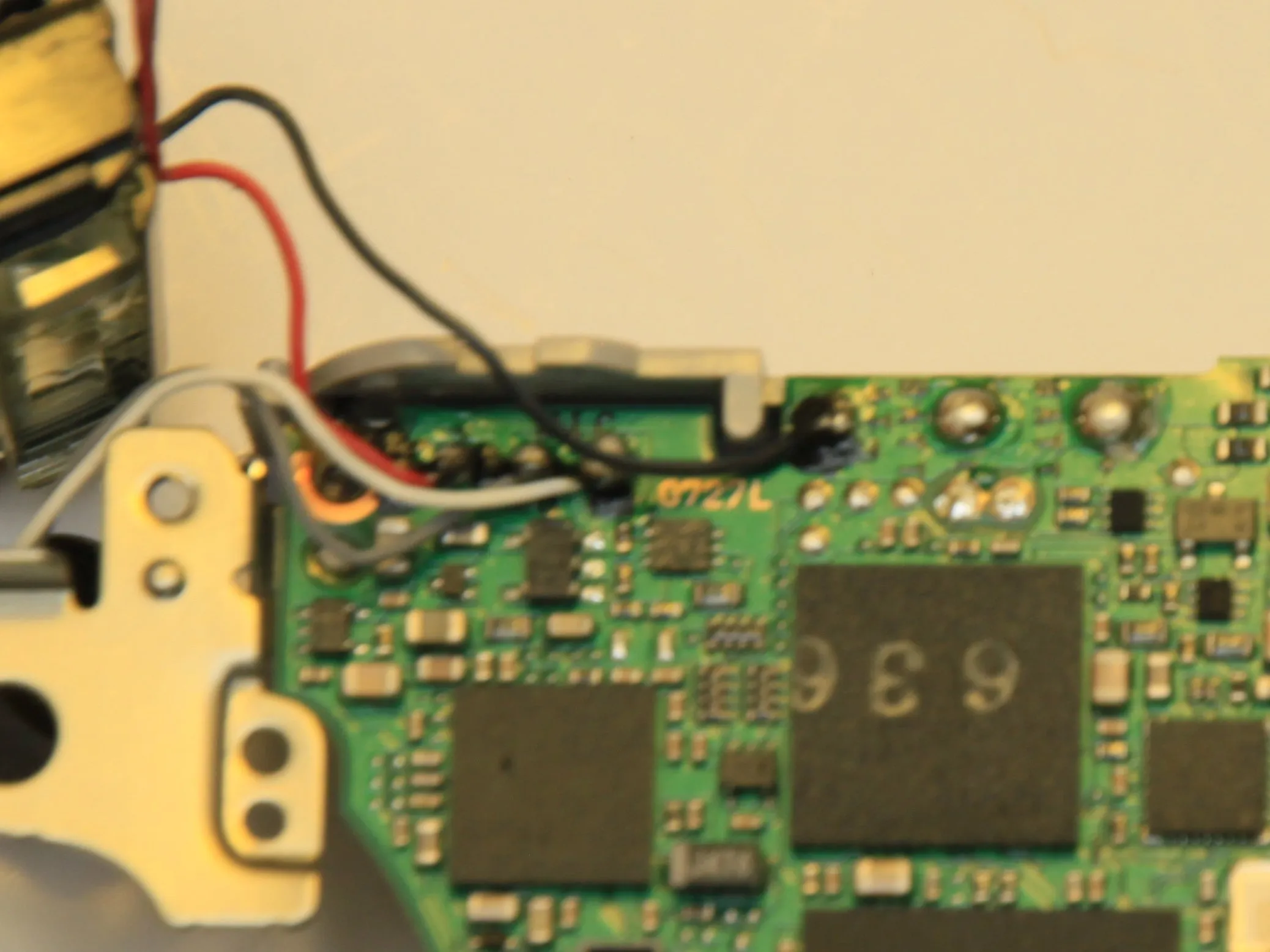

• Теперь вы можете отпаять блок вспышки и микрофон. Я не стал этого делать, потому что хотел собрать эту штуку обратно!

Шаг 21

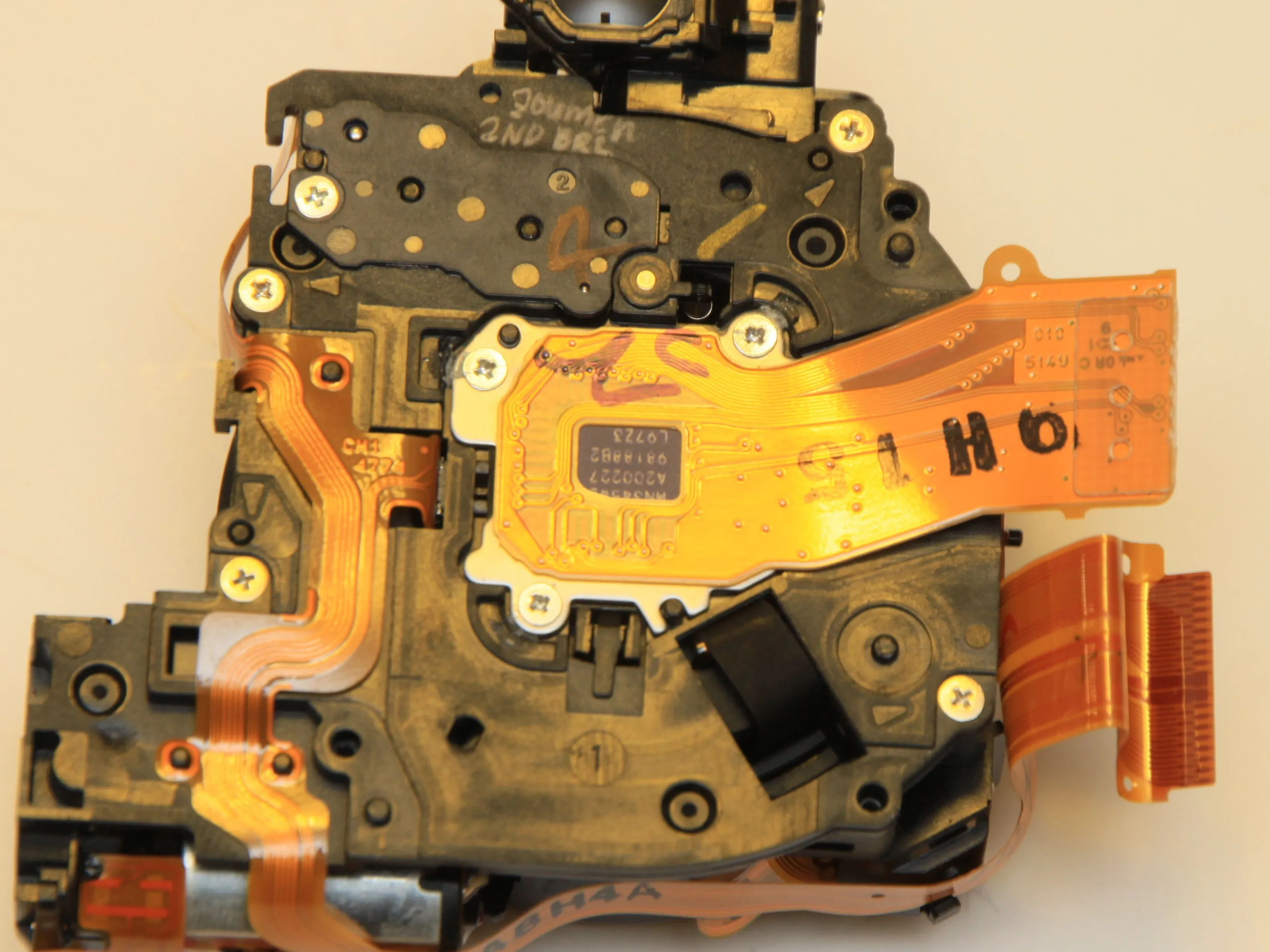

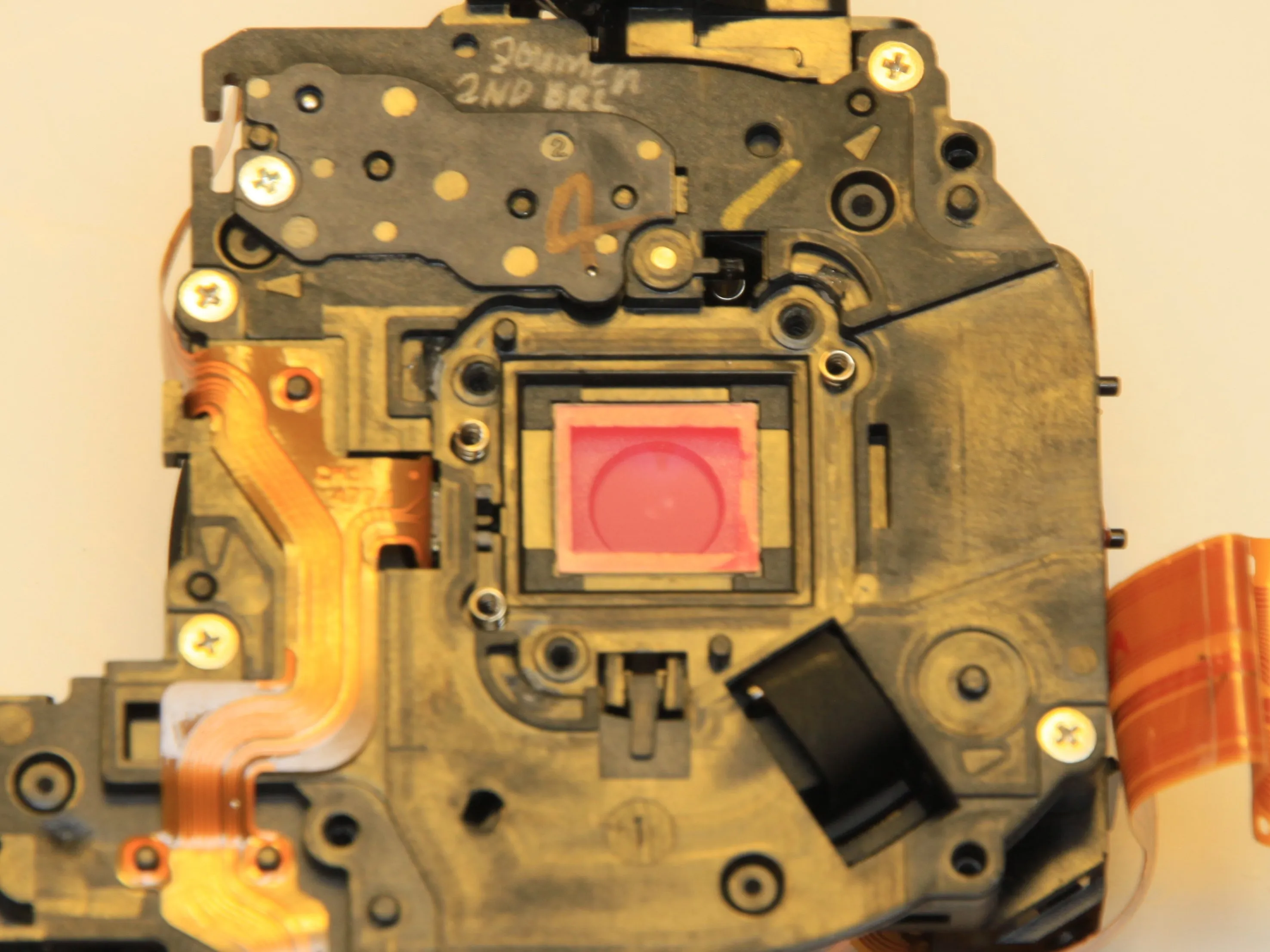

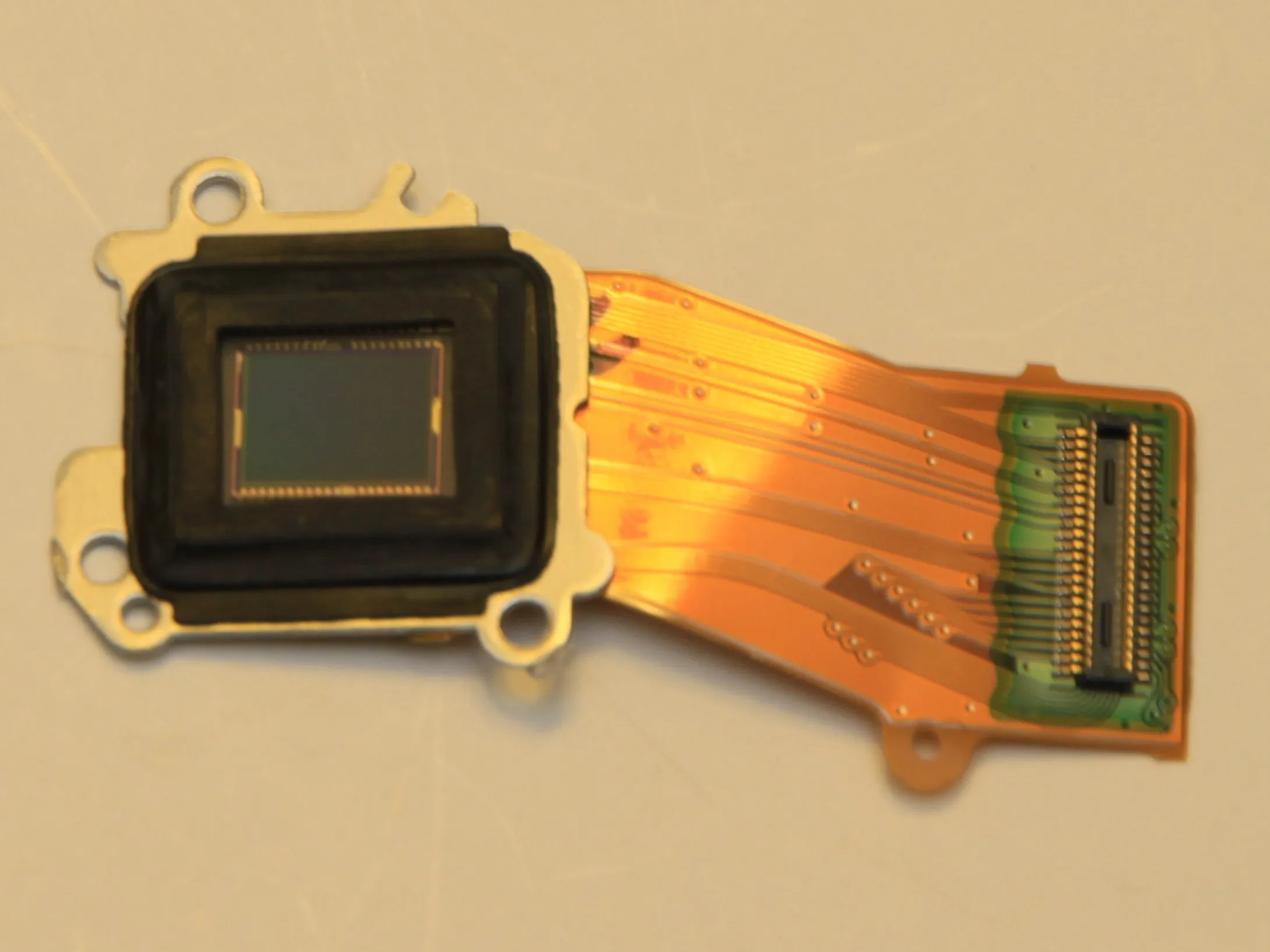

• Удалите эпоксидную смолу с трех винтов с крупной резьбой. Медленно открутите три винта понемногу. Под металлической пластиной находятся три пружины, которые лучше не запускать. В первый раз, когда я это сделал, я потерял две из трех. Розовая линза - это фильтр, если ее перевернуть, она выпадет, поэтому будьте осторожны, если хотите ее сохранить.

Шаг 22

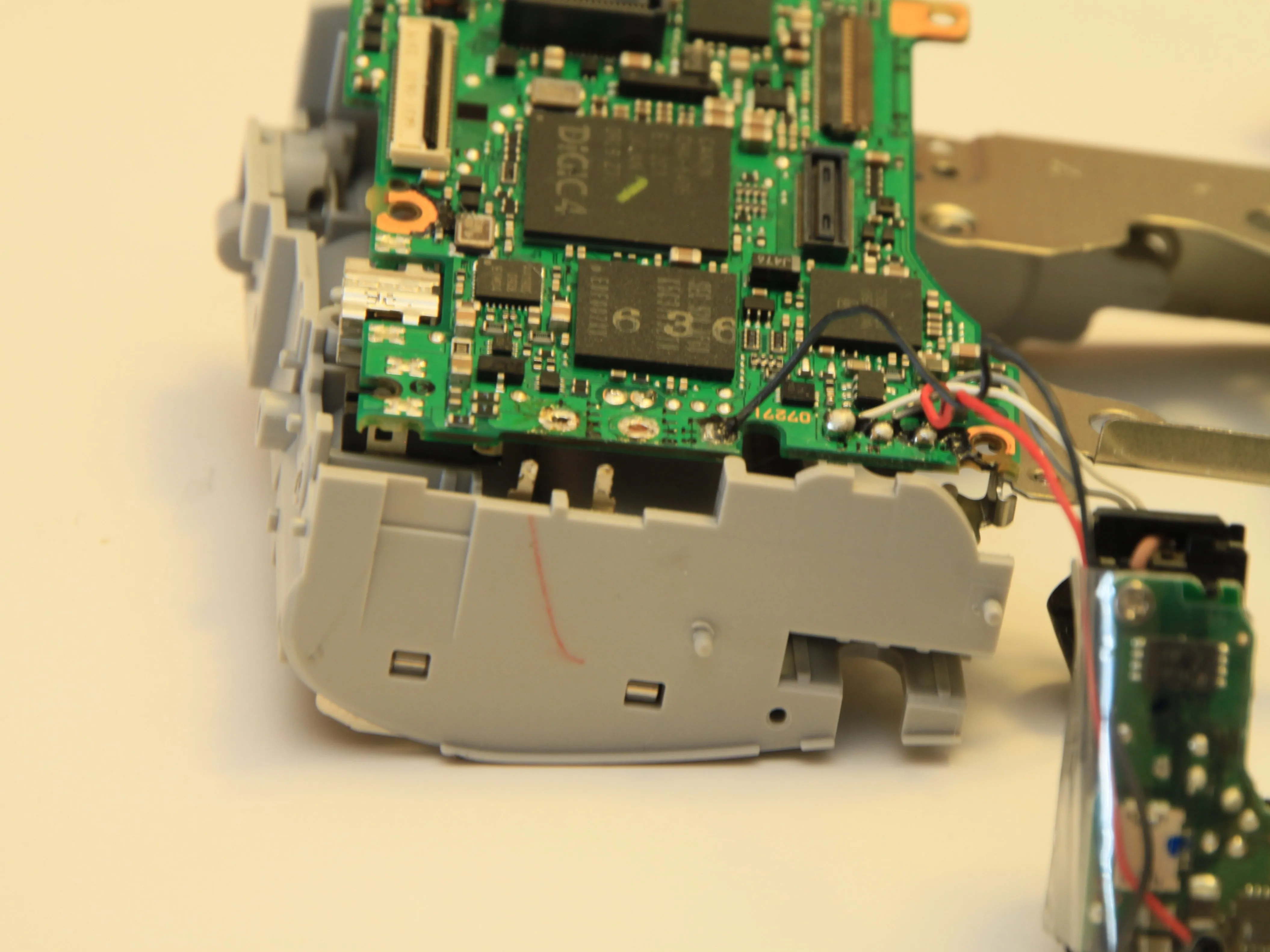

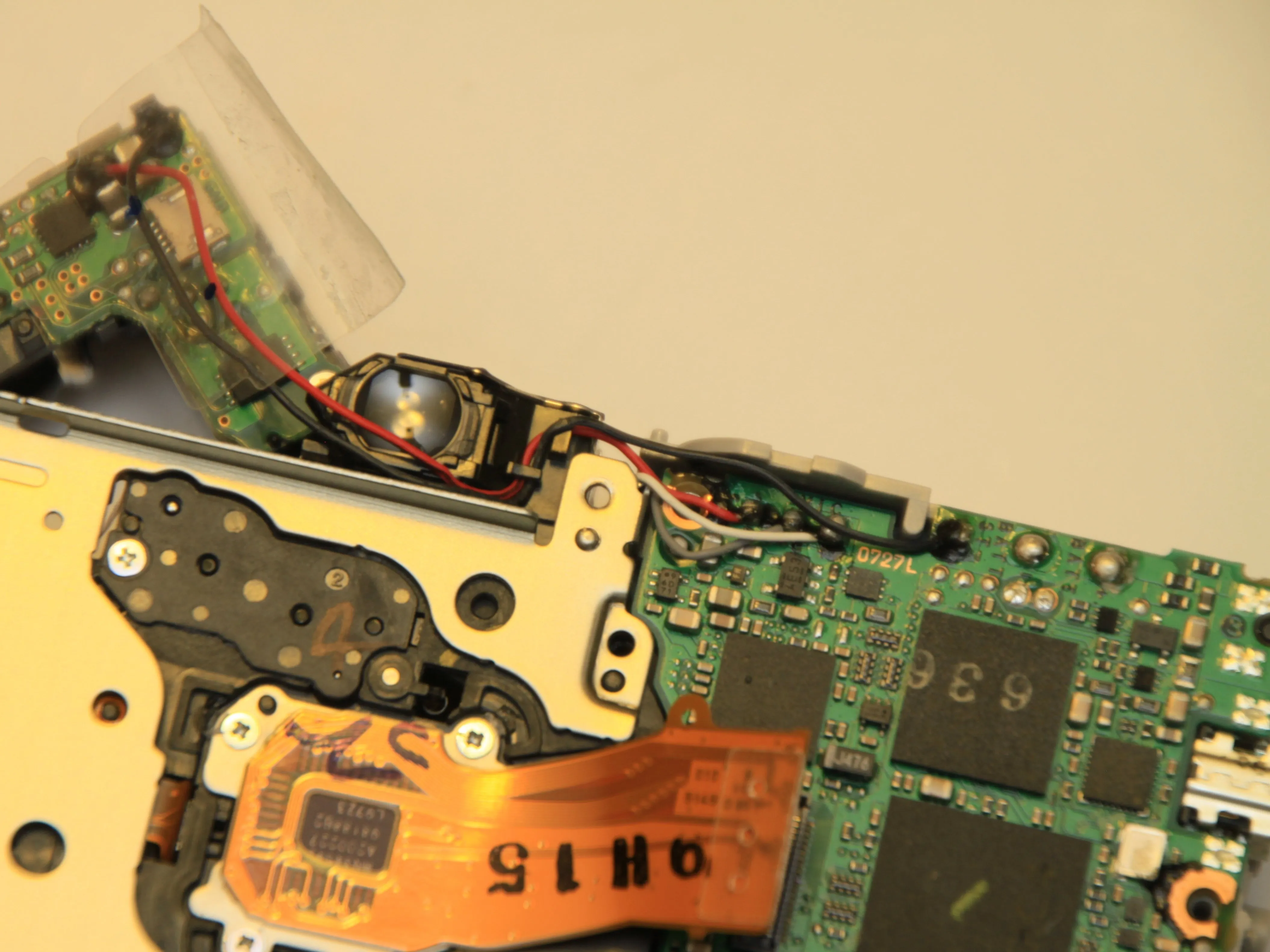

• Отпаяйте две точки крепления батарейного отсека к основной печатной плате.

• Аккуратно поднимите печатную плату с батарейного отсека.

Шаг 23

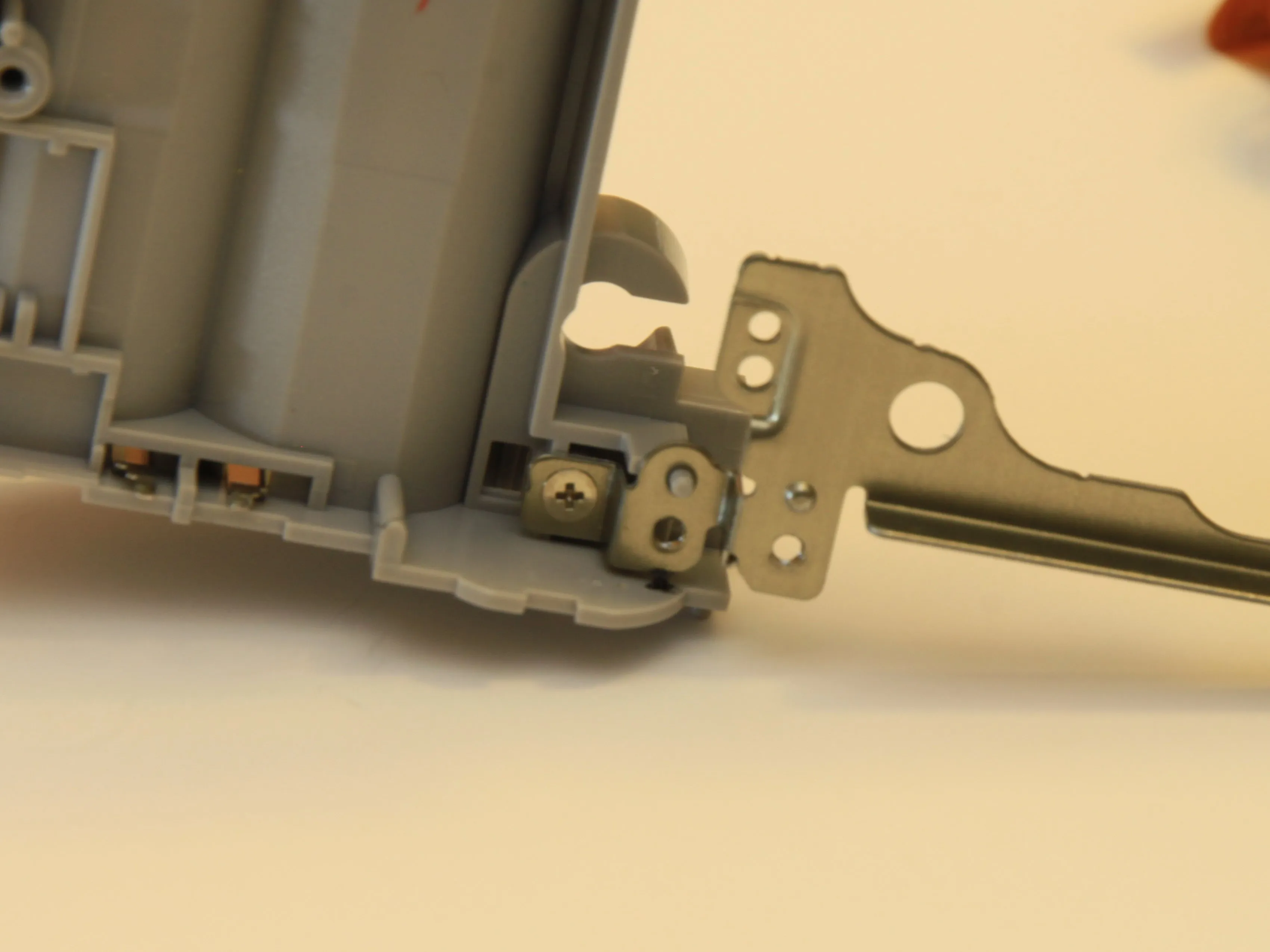

• Выкрутите винт с крупной резьбой из верхней части батарейного отсека.

• Выкрутите винт с крупной резьбой, крепящий батарейный отсек к нижней части основного кронштейна камеры.

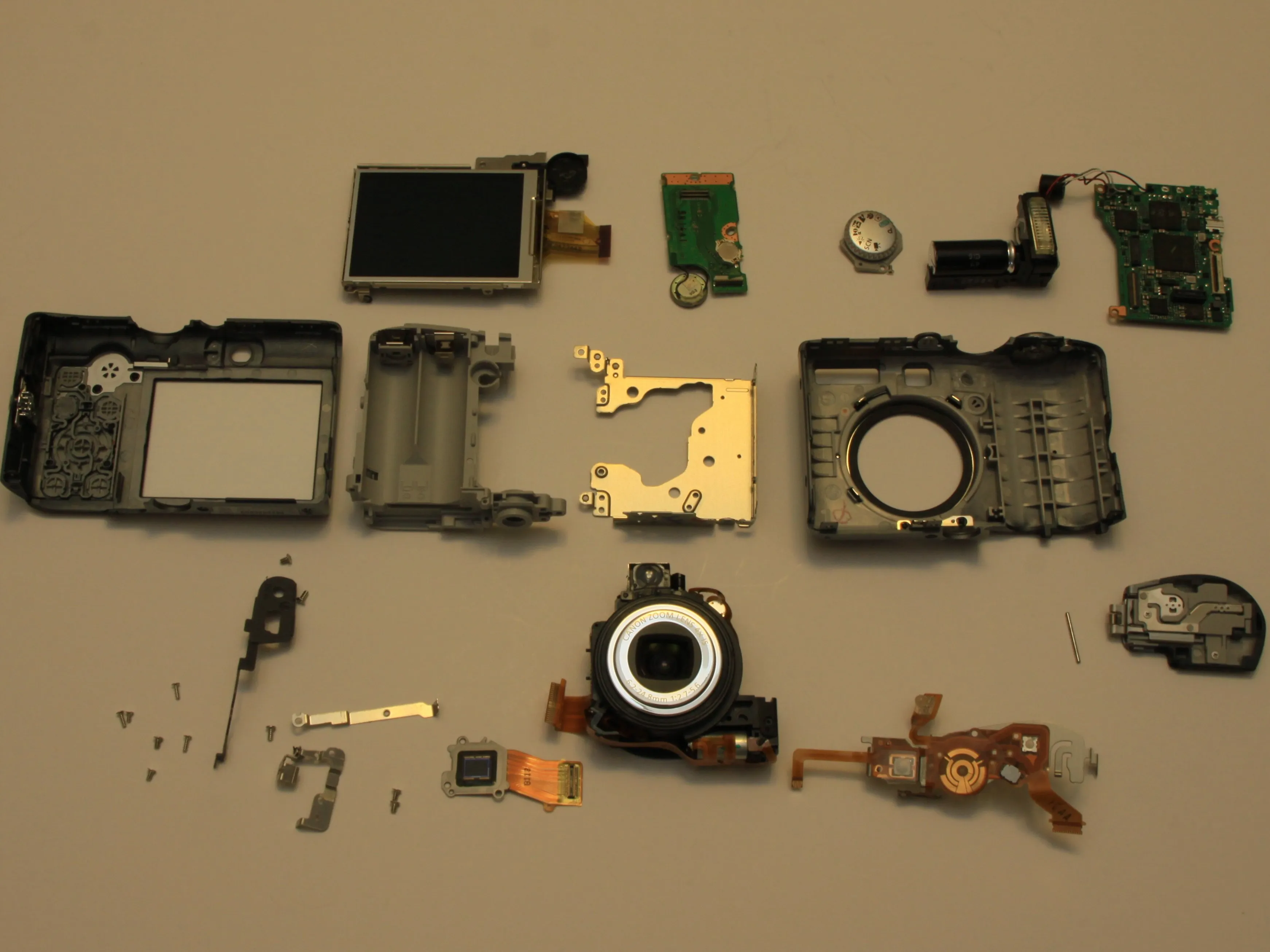

• Вот и все!
