Разборка Canon PowerShot N

Введение

Мы научим вас разбирать и собирать фотоаппарат Cannon Powershot N.

Что вам понадобится

Инструменты

•

•

Шаг 1 Canon PowerShot N Teardown

• Найдите крышку корпуса аккумулятора.

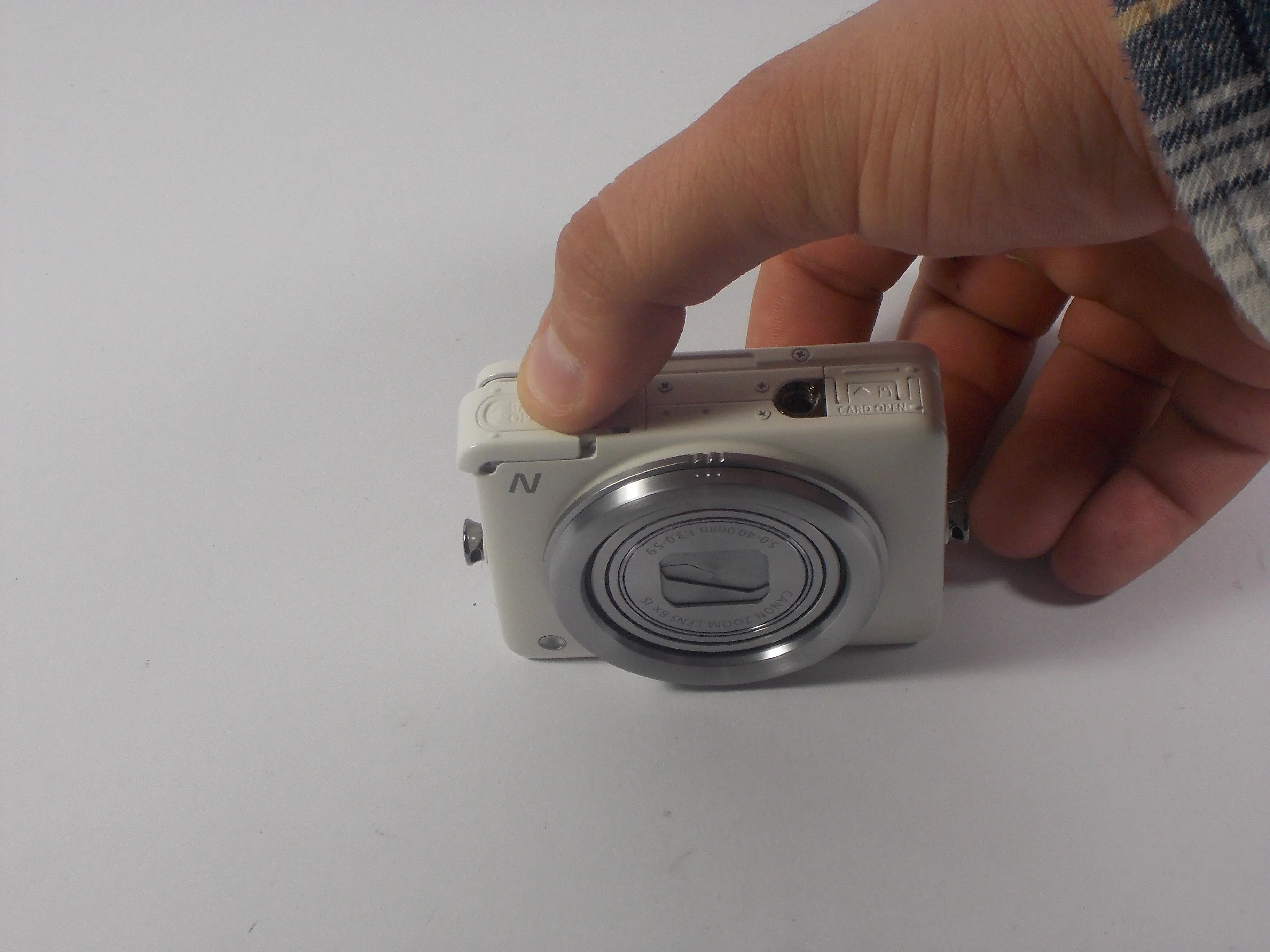

Шаг 2

• Поместите палец на текстурированную часть крышки корпуса аккумулятора и сдвиньте крышку в указанном направлении.

Шаг 3

• Найдите бежевый выступ и отодвиньте его от аккумулятора.

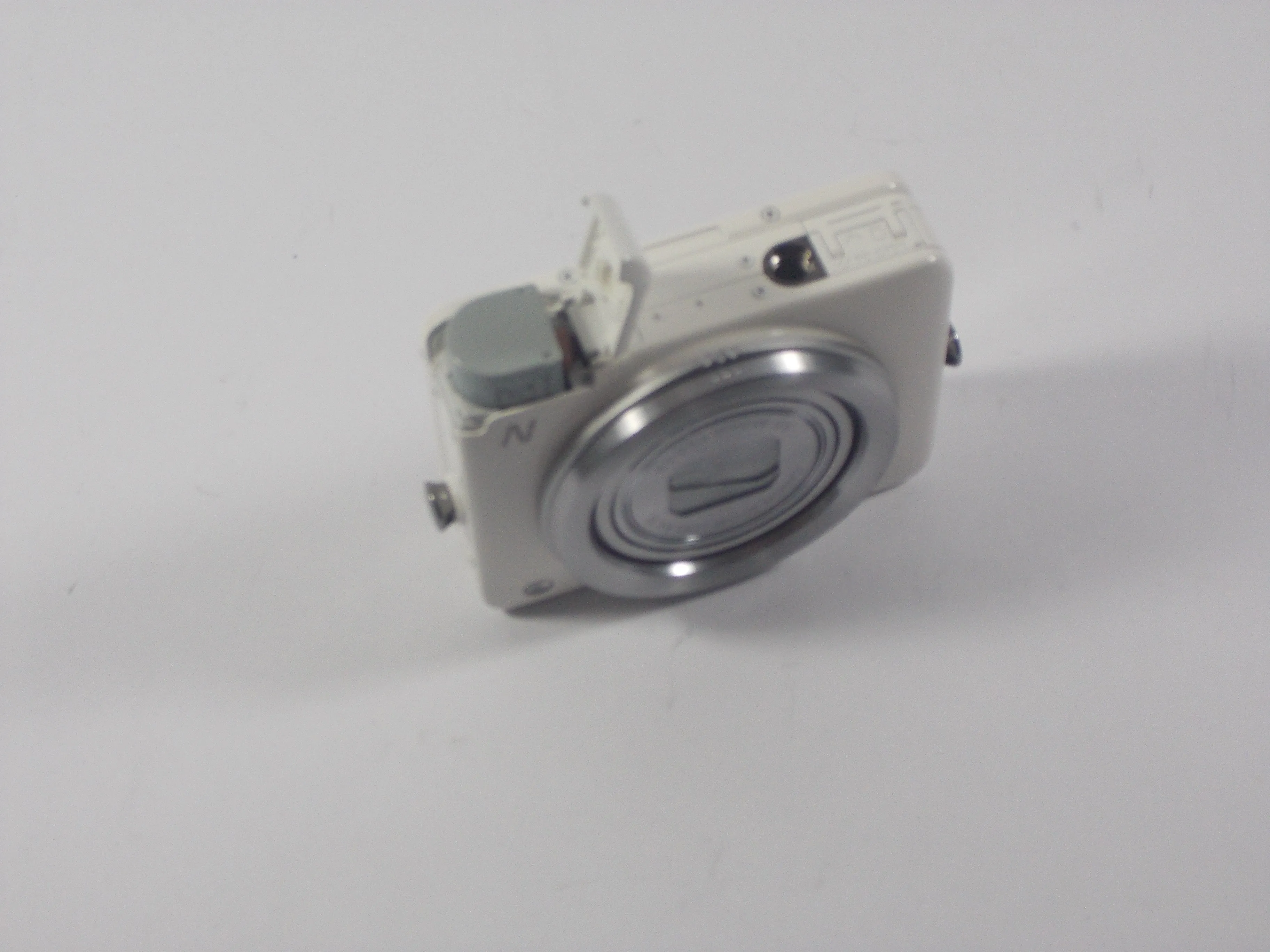

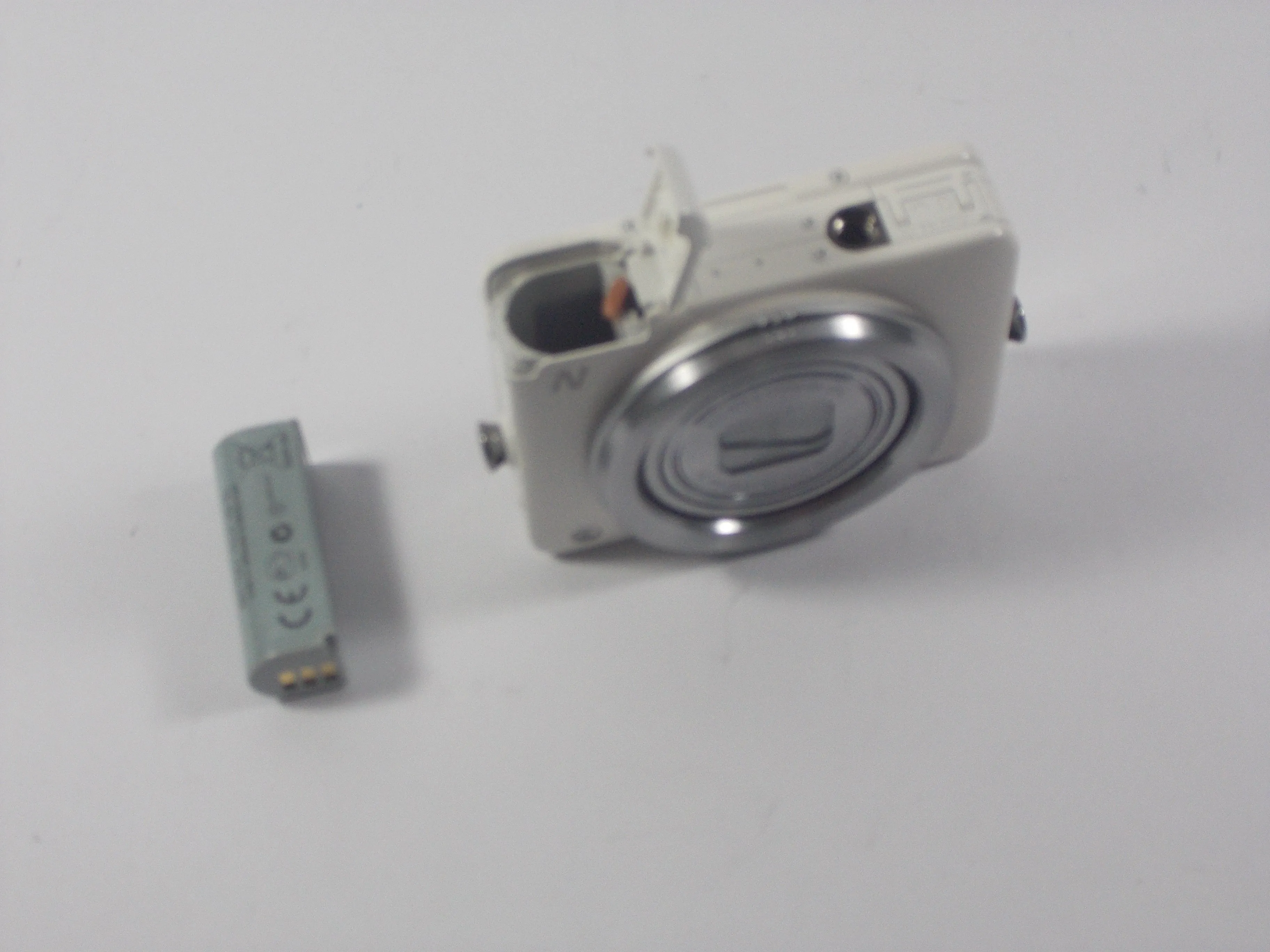

Шаг 4

• Пальцами извлеките аккумулятор из гнезда.

Шаг 5

• С помощью отвертки размером PH000 открутите четыре винта под экраном.

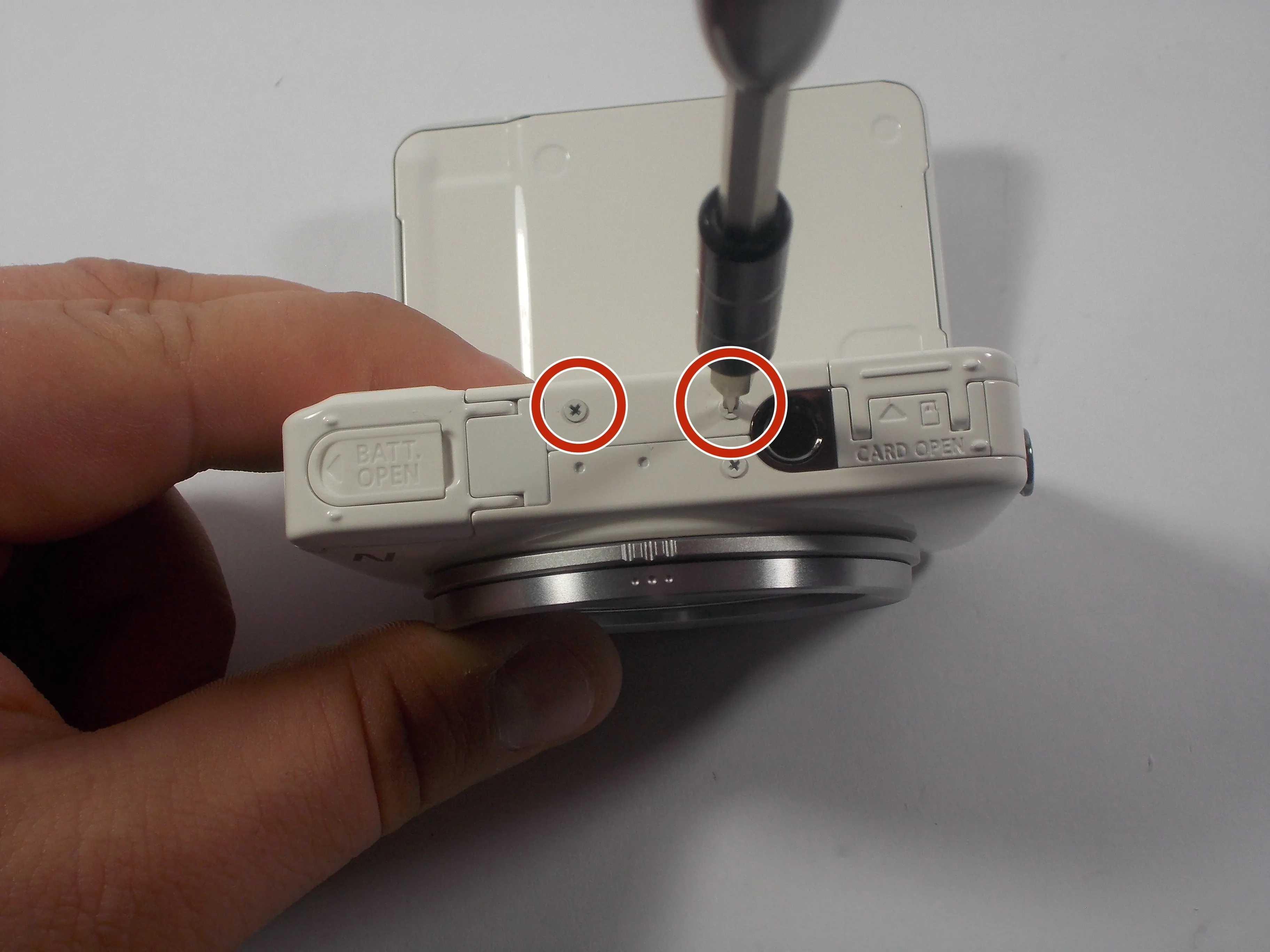

Шаг 6

• Открутите 2 винта в нижней части камеры.

Шаг 7

• Открутите 2 винта с боковой стороны камеры, на которой расположены кнопки включения и выключения.

Шаг 8

• Снимите заднюю панель.

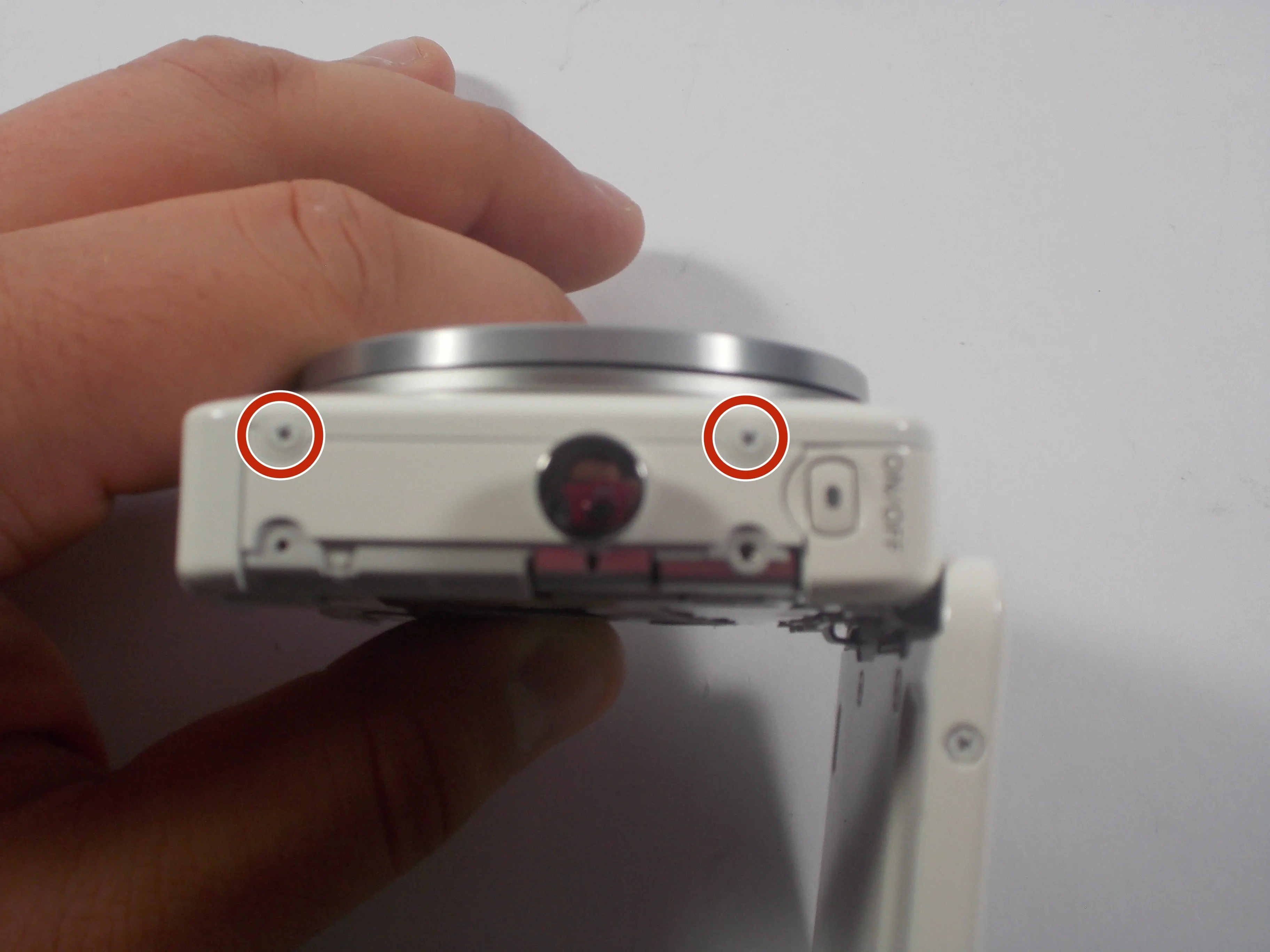

Шаг 9

• Найдите 2 винта на стороне 'вкл/выкл' камеры и открутите их.

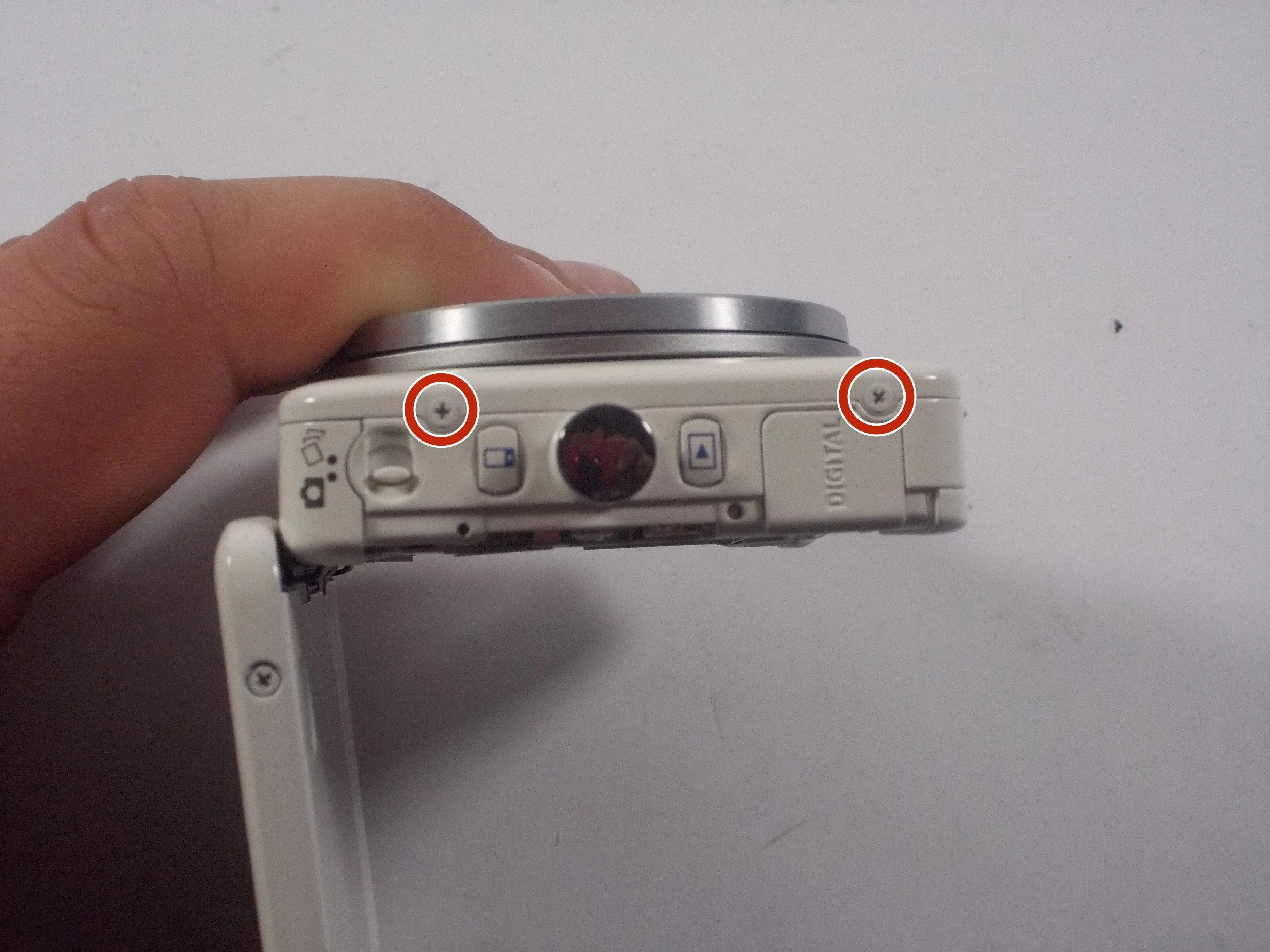

Шаг 10

• Найдите 2 винта на другой стороне камеры и выкрутите их.

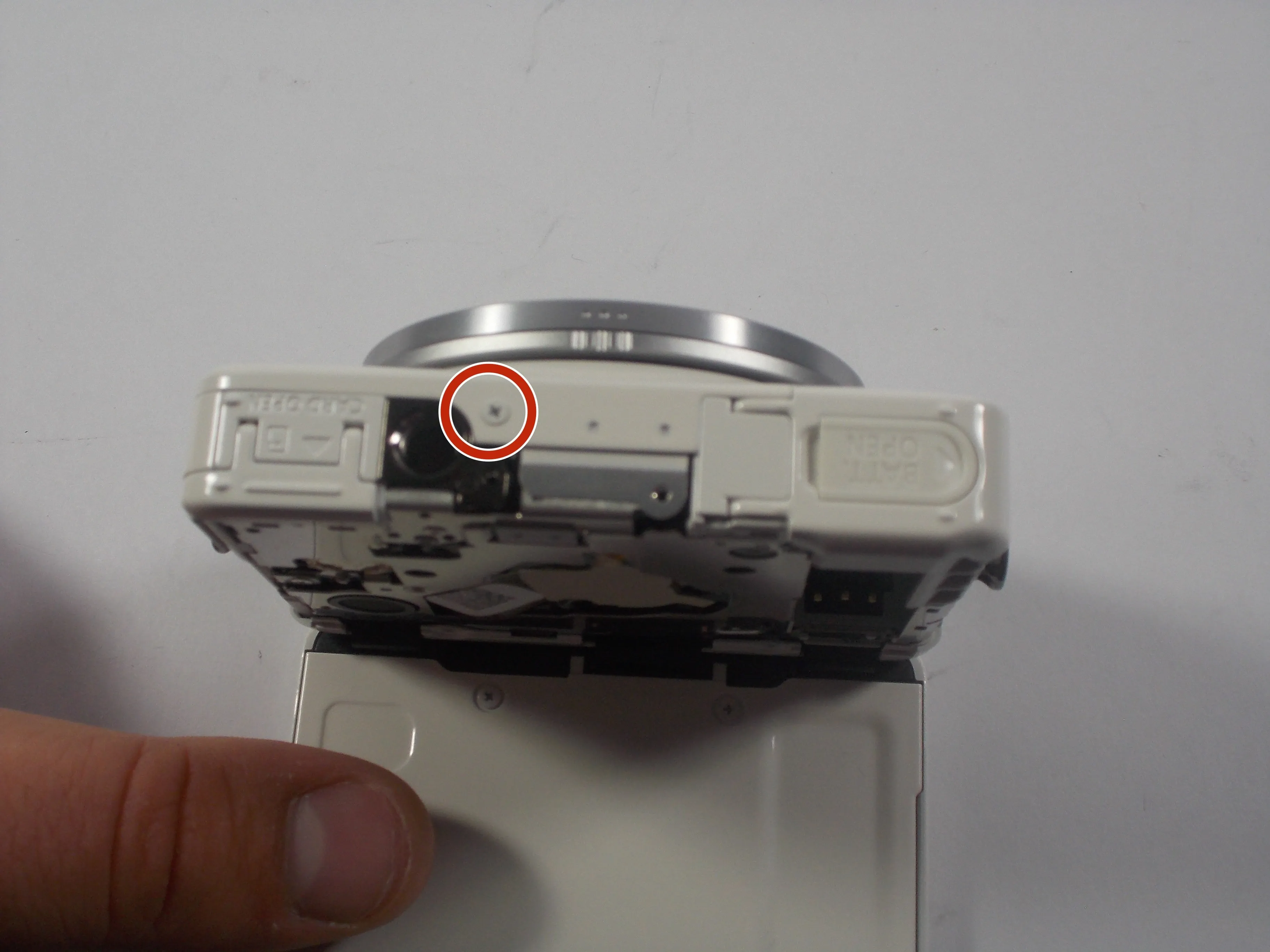

Шаг 11

• Выкрутите один винт из нижней части камеры.

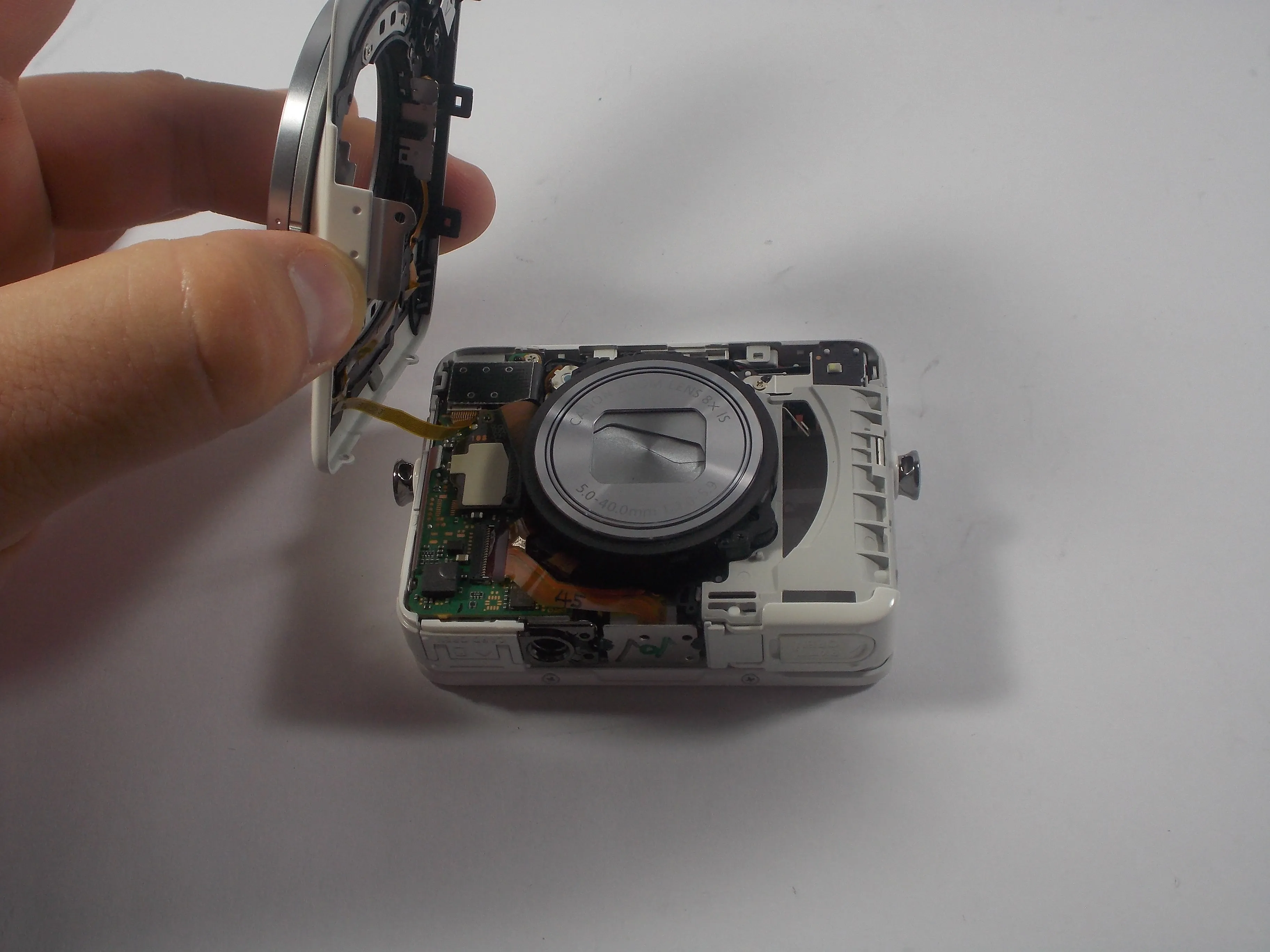

Шаг 12

• Снимите переднюю панель с материнской платы так, чтобы обнажился один ленточный кабель.

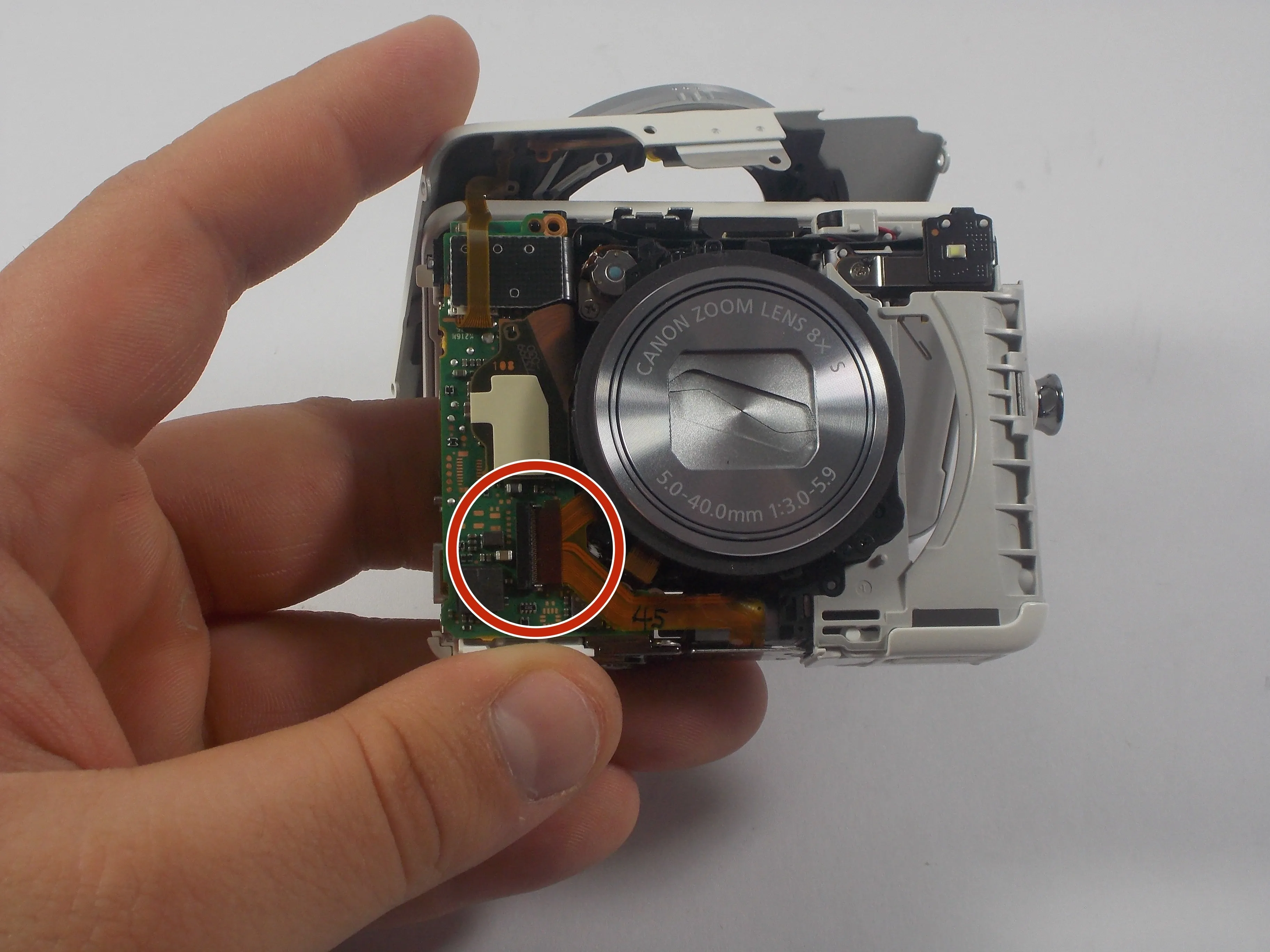

Шаг 13

• Найдите второй ленточный кабель.

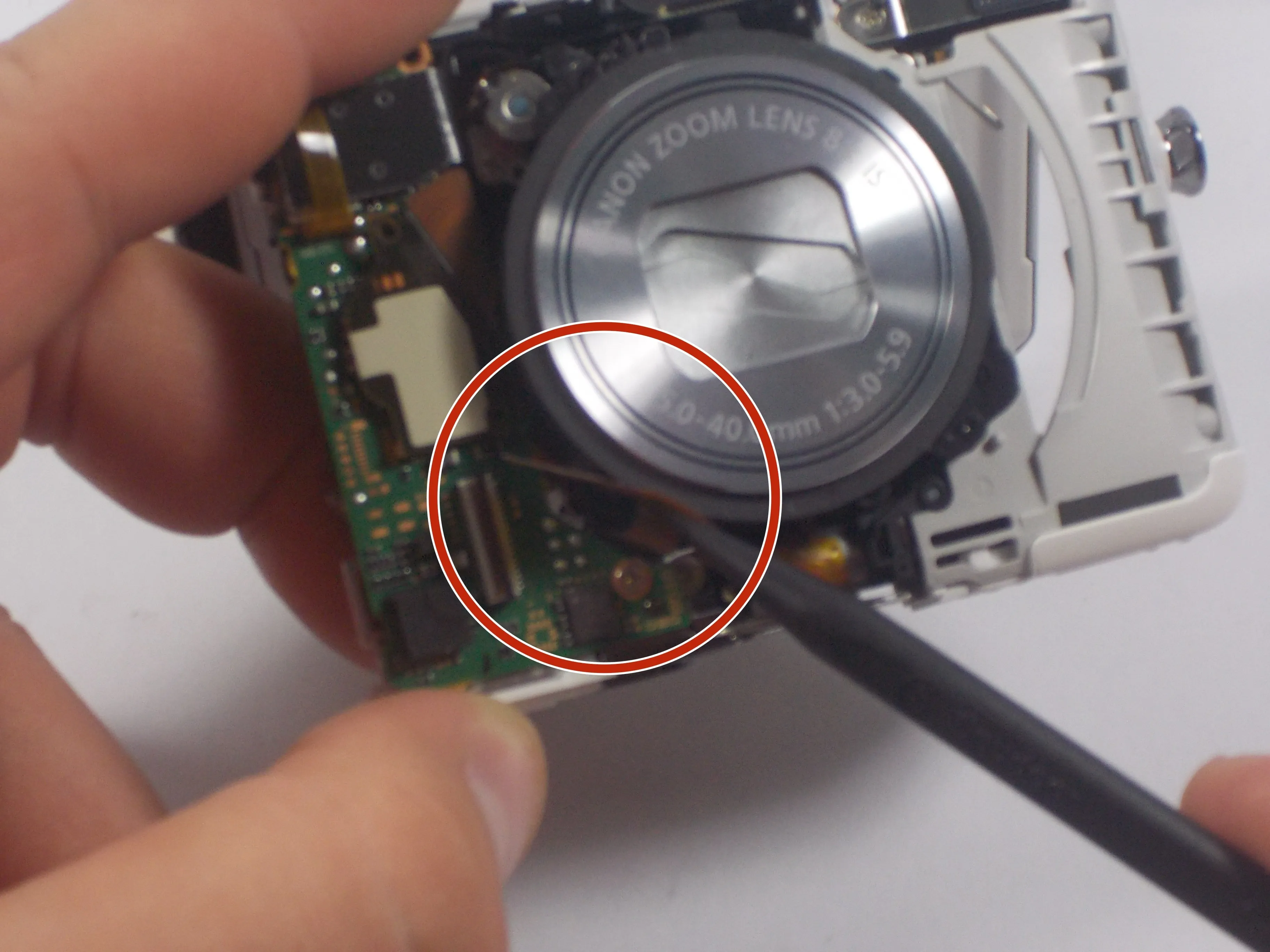

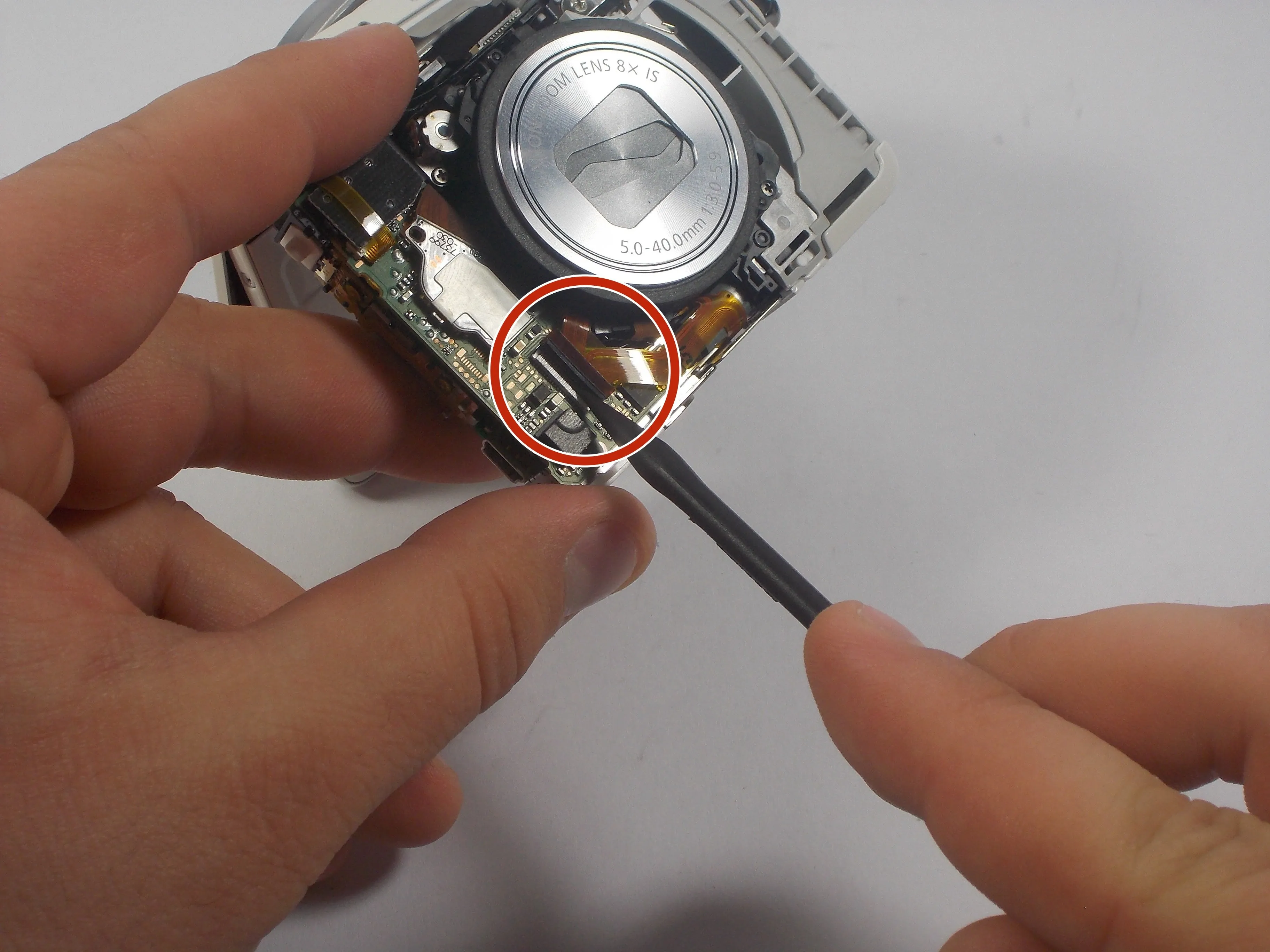

Шаг 14

• С помощью пластиковой лопатки нажмите на выступ, чтобы освободить ленточный кабель.

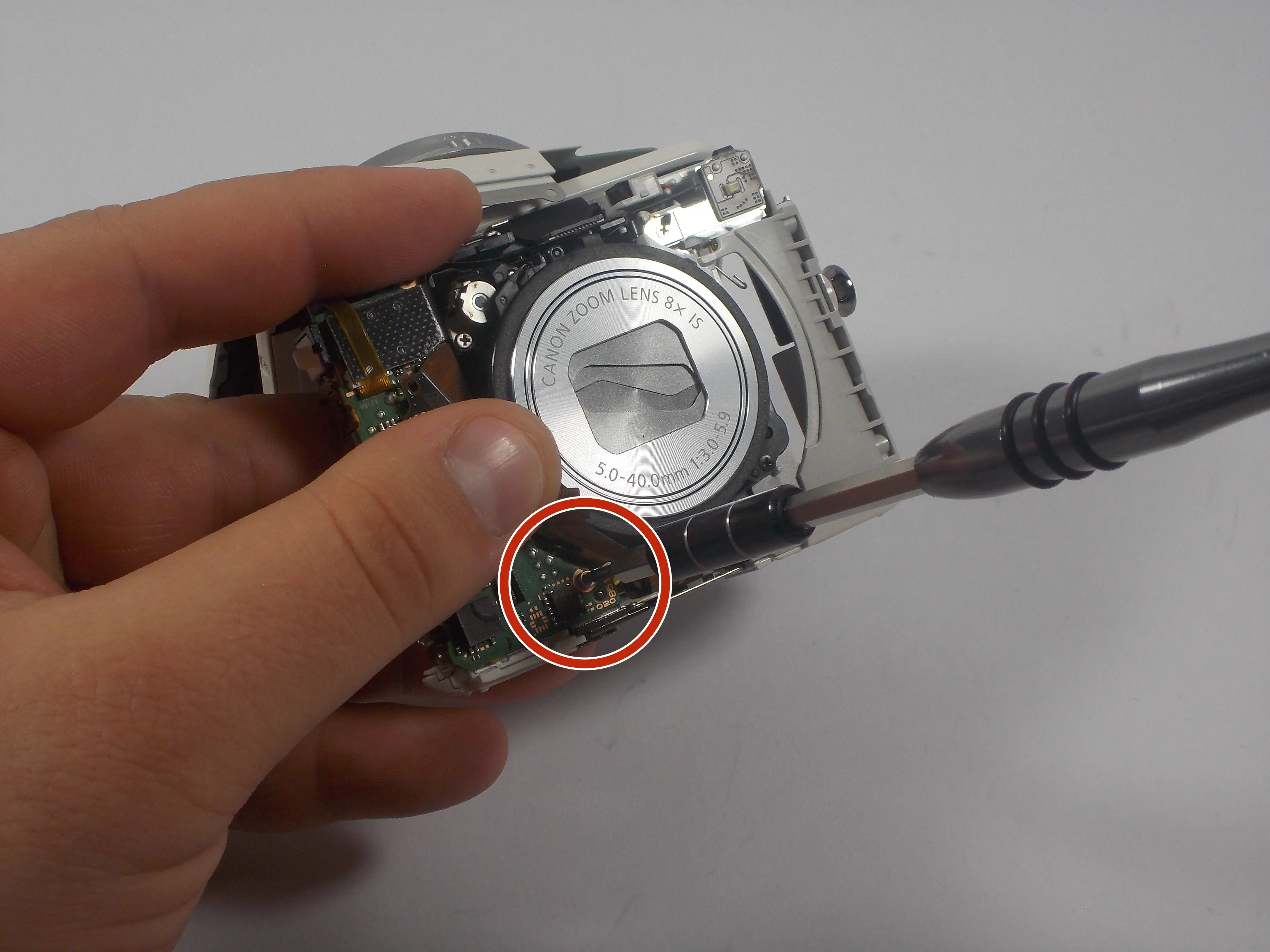

Шаг 15

• Найдите винт под выпущенным ленточным кабелем и извлеките его.

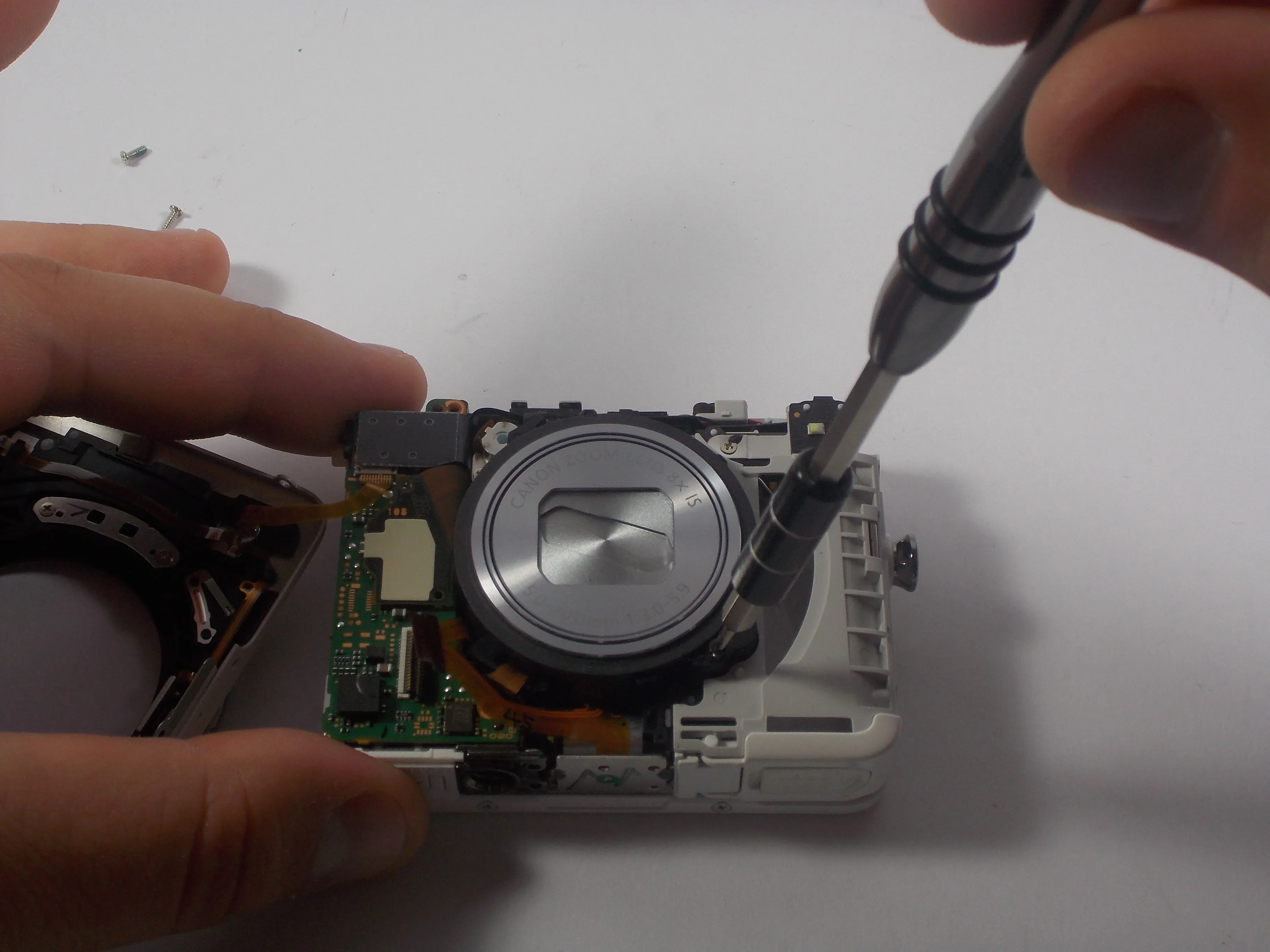

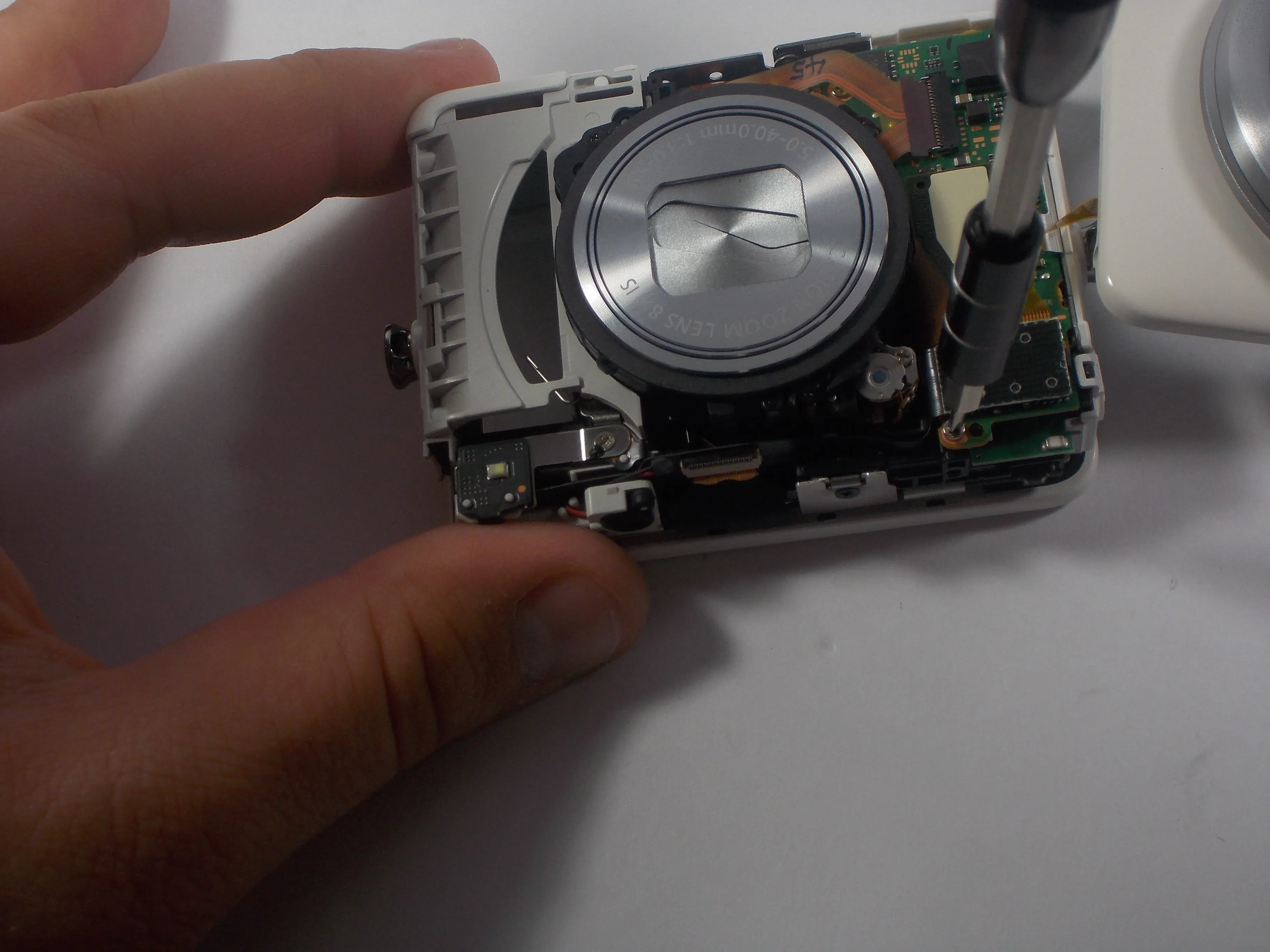

Шаг 16

• Повернув объектив камеры лицом к себе, открутите 4 винта вокруг объектива.

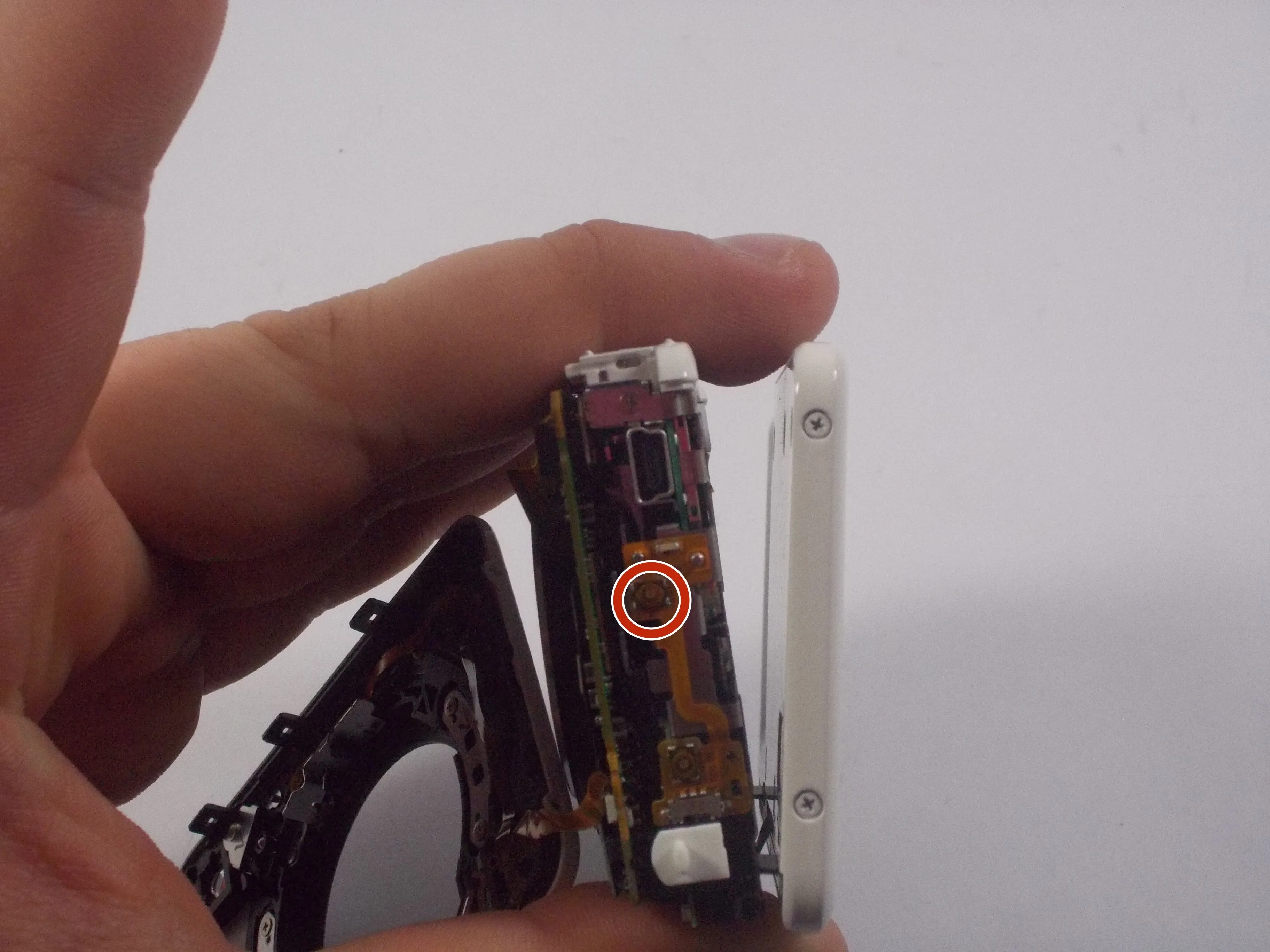

Шаг 17

• Переверните и выкрутите 1 винт с боковой стороны с опциями воспроизведения/телефона.

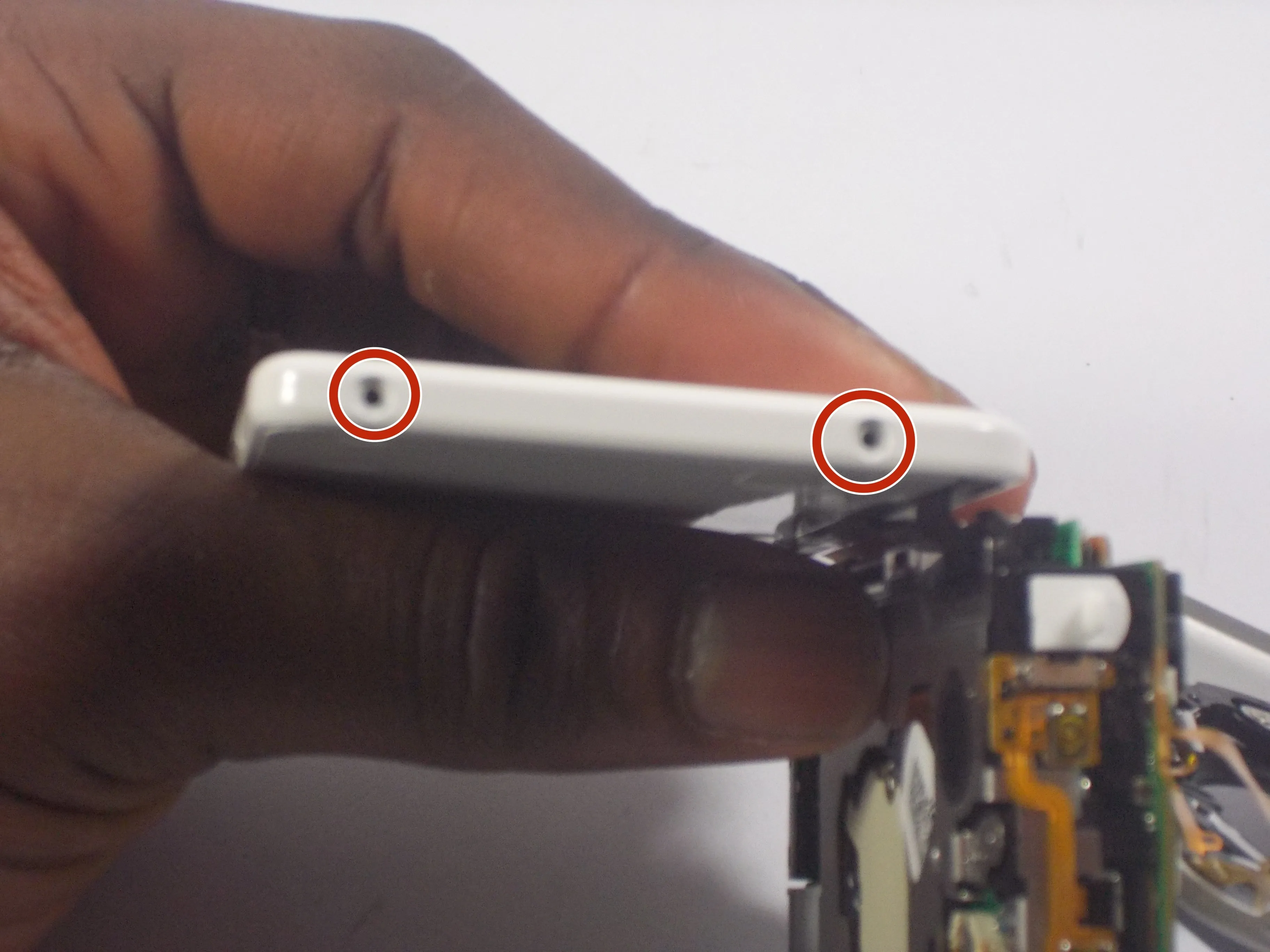

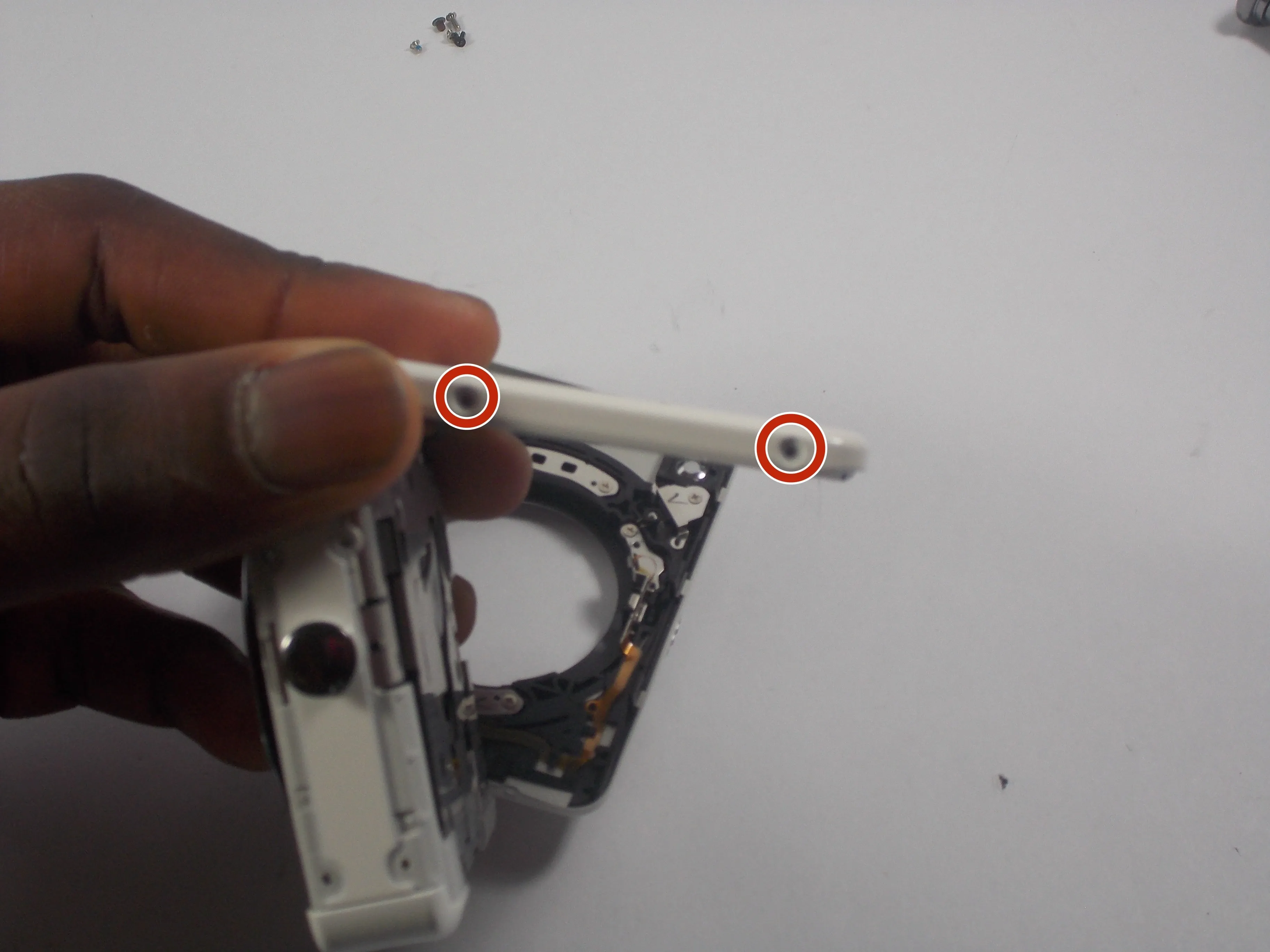

Шаг 18

• Открутите по 2 винта сверху, снизу и с обеих сторон экрана.

Шаг 19

• Снимите белую крышку, окаймляющую экран.

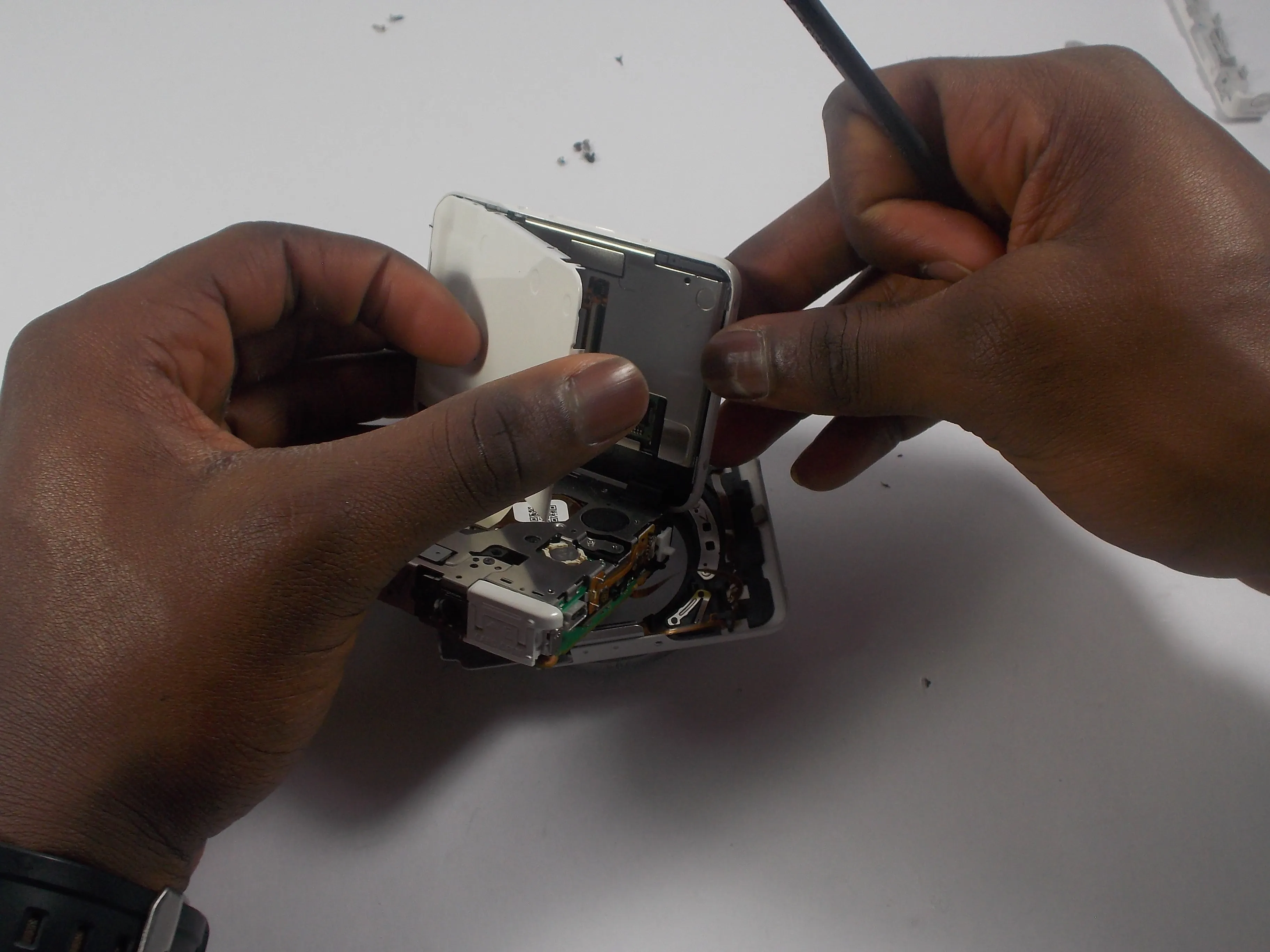

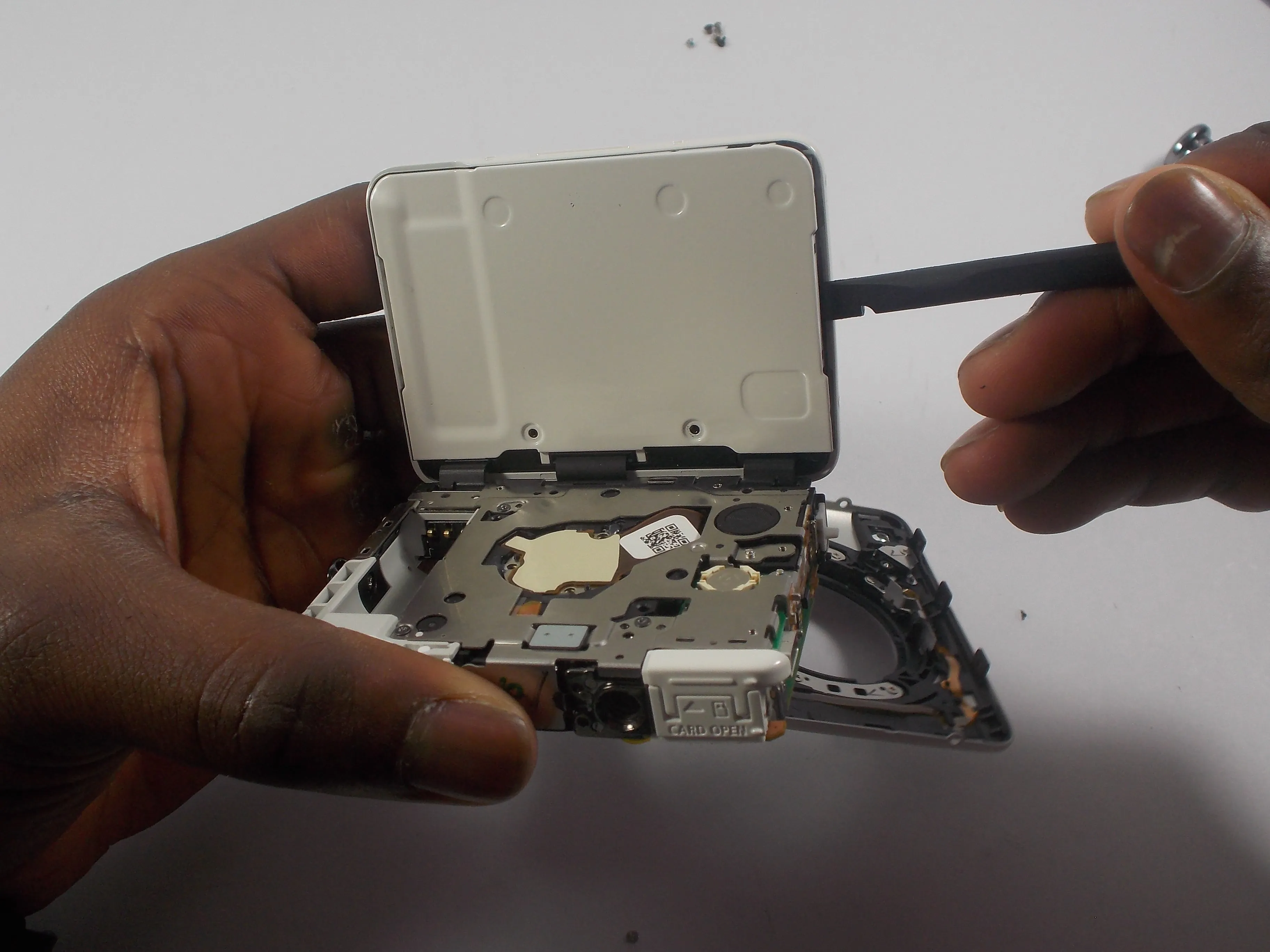

Шаг 20

• Снимите белую металлическую пластину за экраном (совет: старайтесь не погнуть).

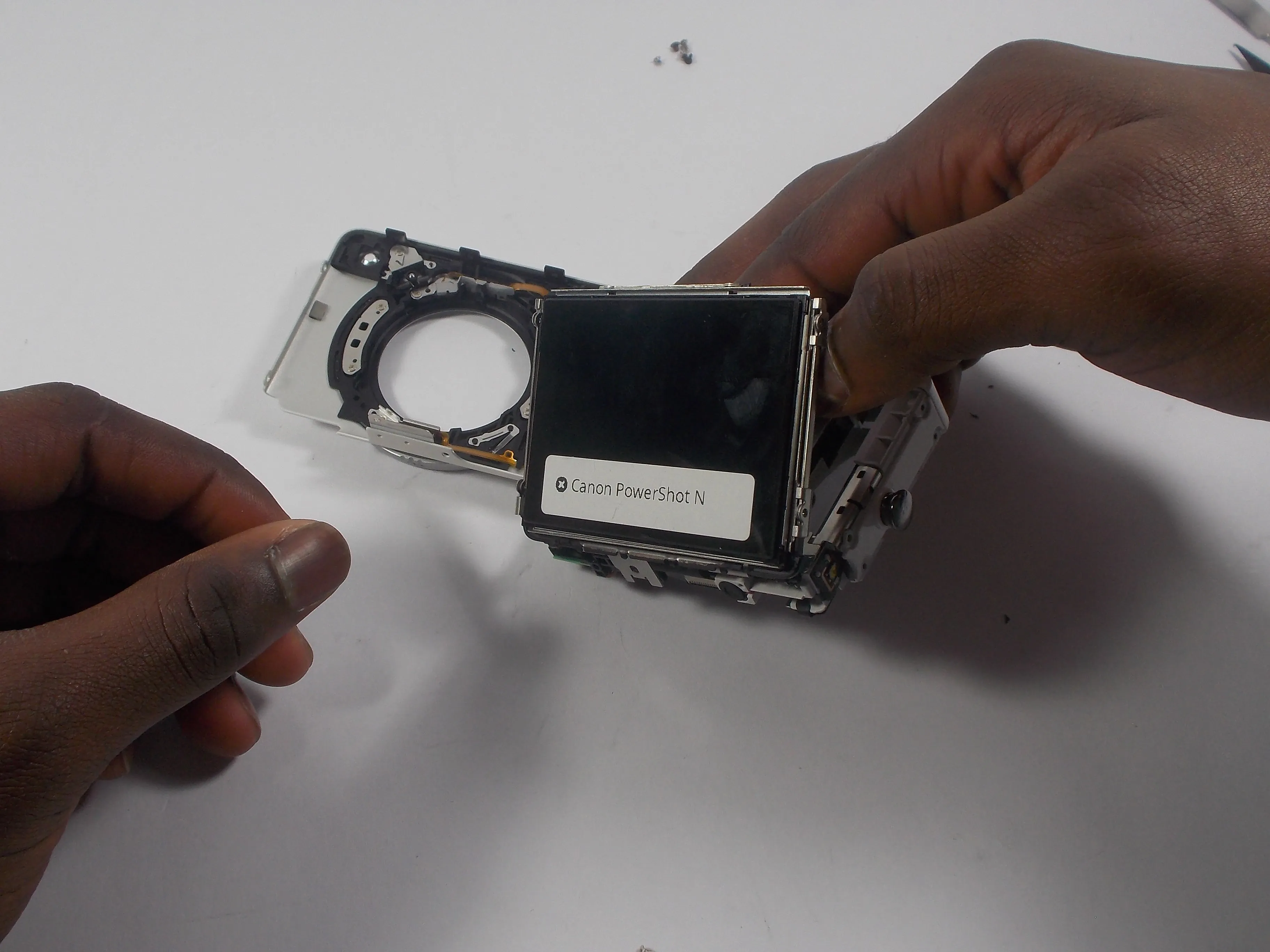

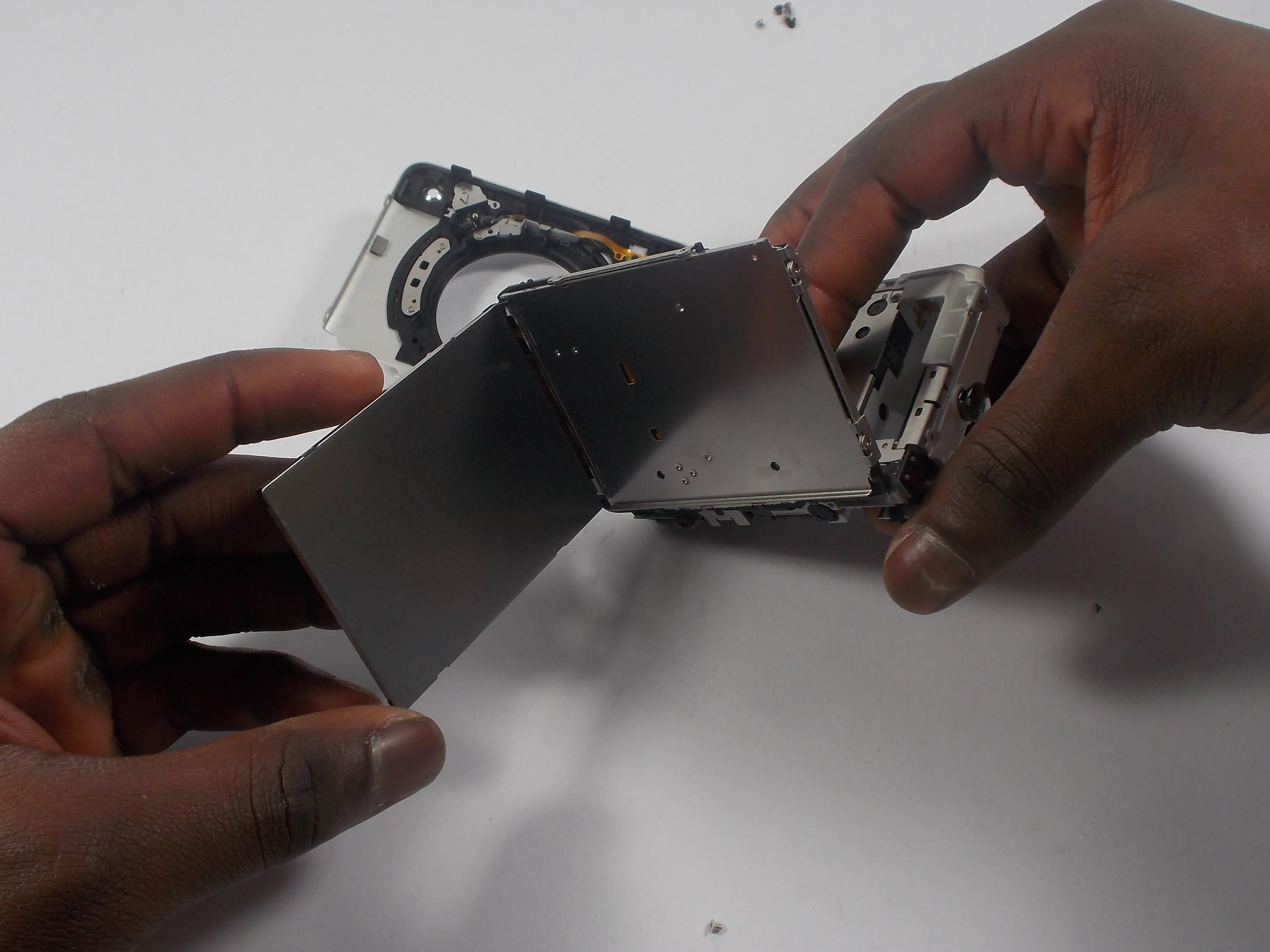

Шаг 21

• Вытащите ЖК-экран.
