Разборка Canon PowerShot S400

Введение

В этом руководстве описаны шаги по разбору камеры на основные компоненты.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 ЖК-экран

• Если не указано иное, используйте крестовую отвертку №00 для откручивания всех винтов.

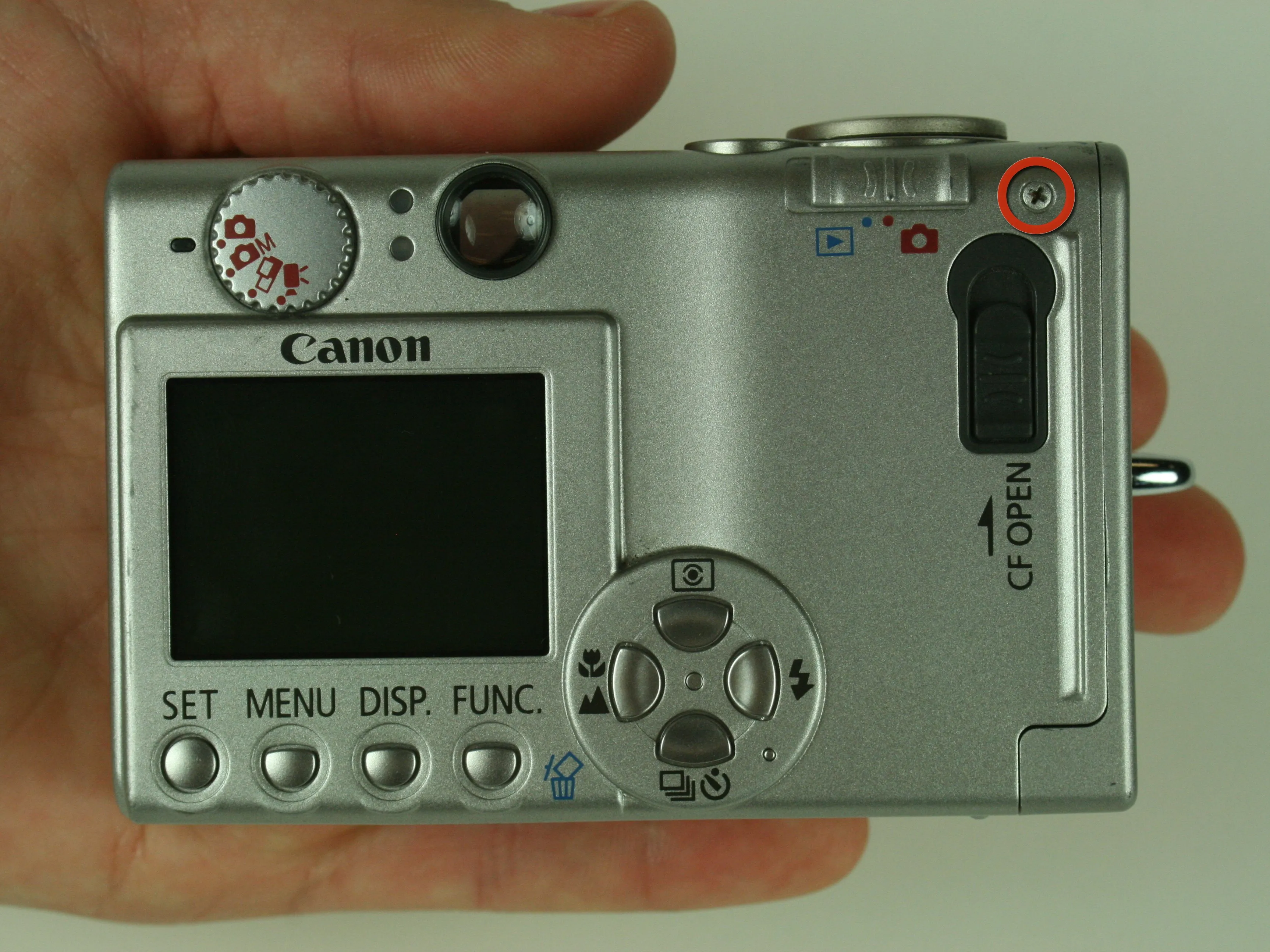

• На задней стороне камеры открутите винт 4,75 мм, расположенный в правом верхнем углу.

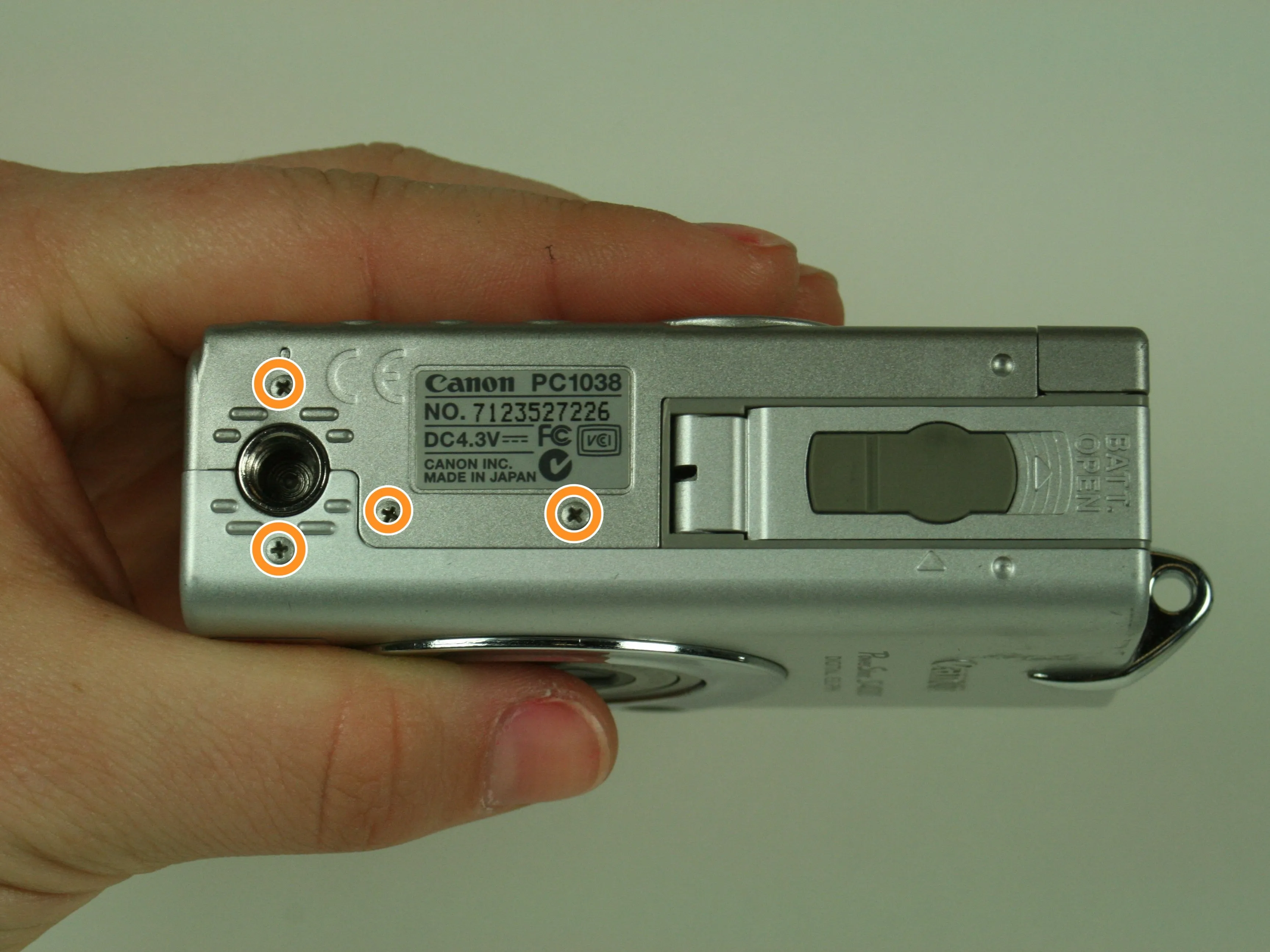

• Выкрутите четыре винта 4,75 мм, расположенные в нижней части камеры.

Шаг 2

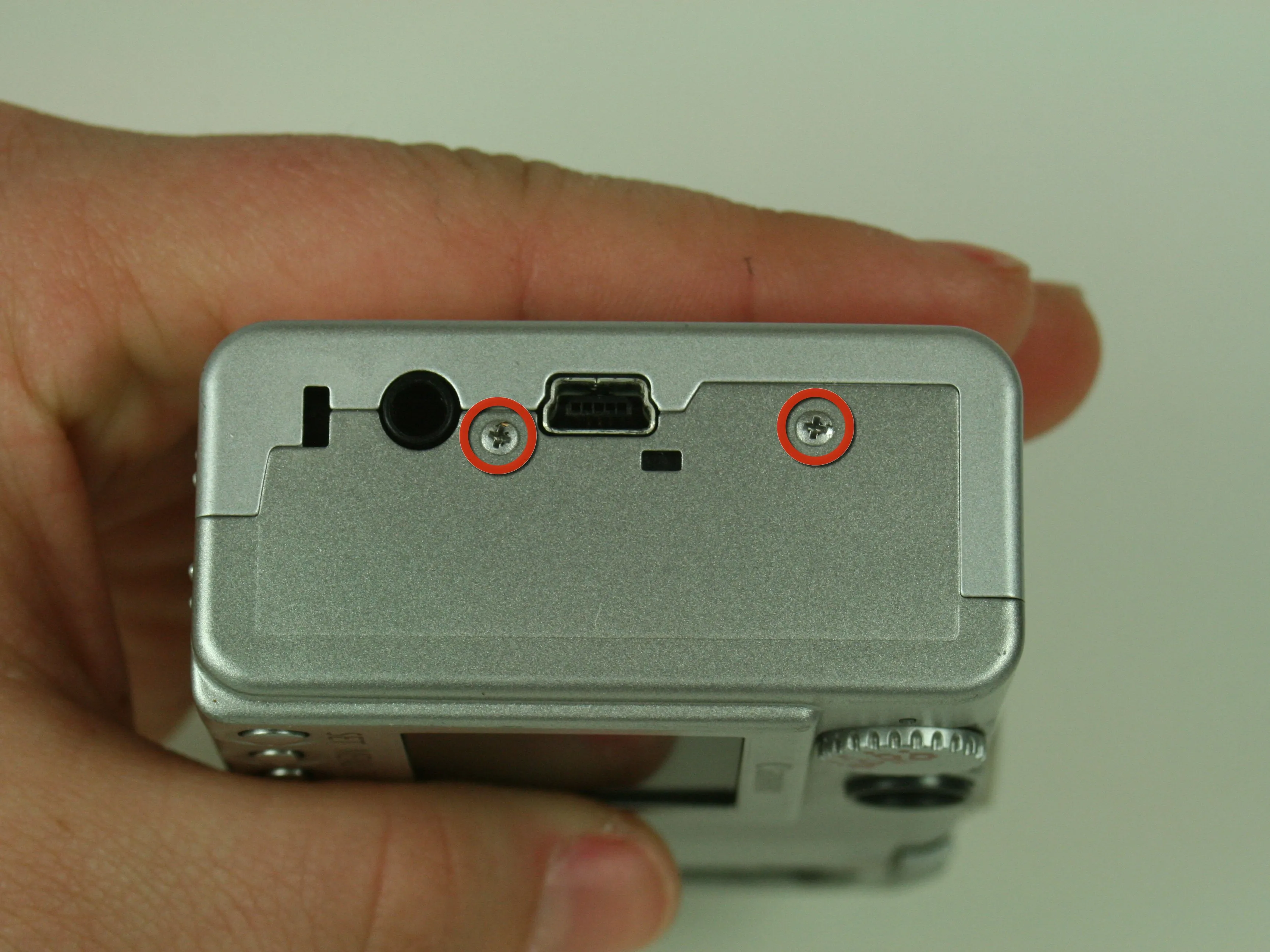

• На боковой стороне камеры выкрутите два винта 4,75 мм, которые находятся рядом с цифровым разъемом USB.

Шаг 3

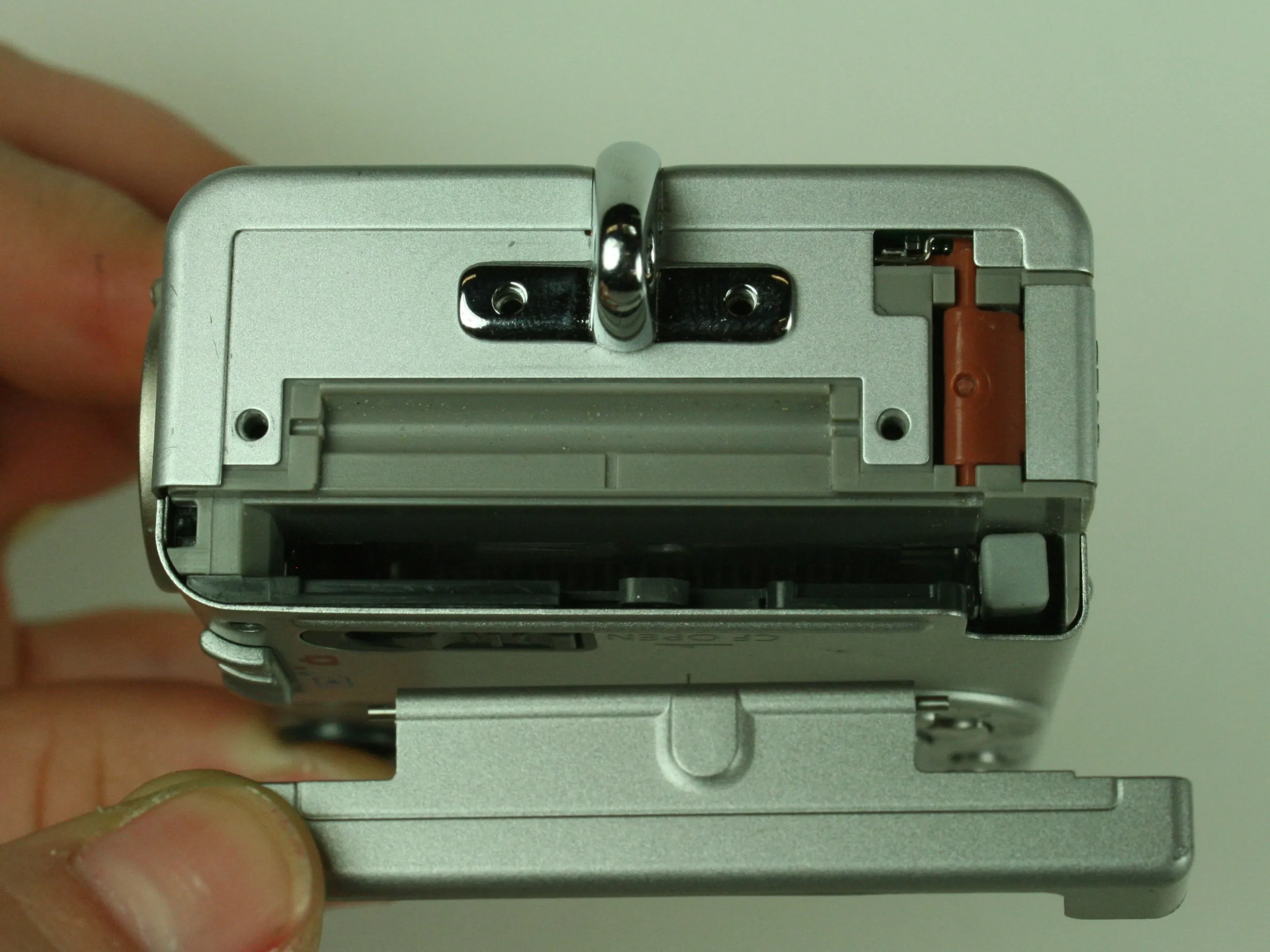

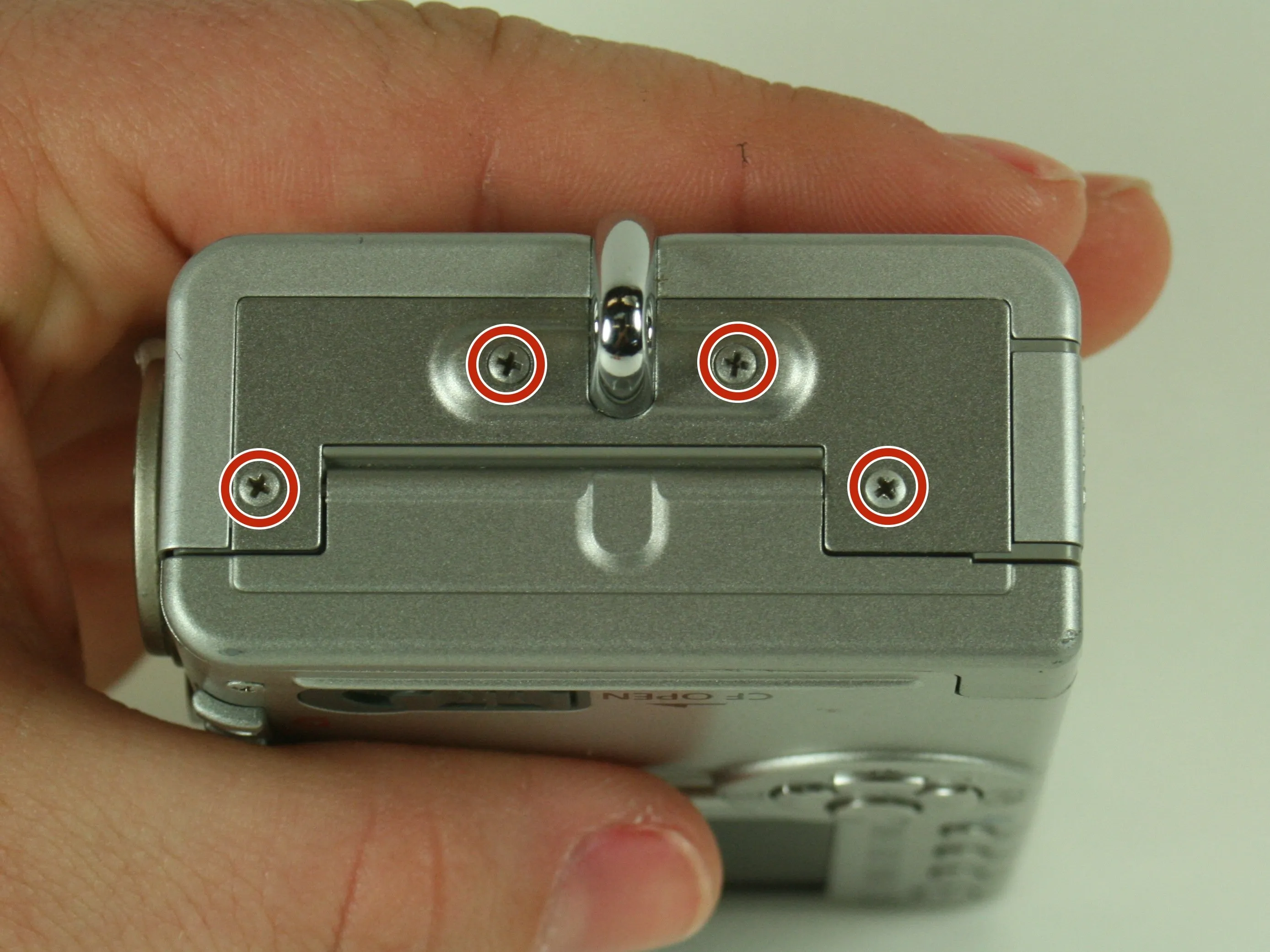

• На боковой стороне камеры выкрутите четыре винта 4,75 мм, которые находятся рядом с креплением ремешка для запястья.

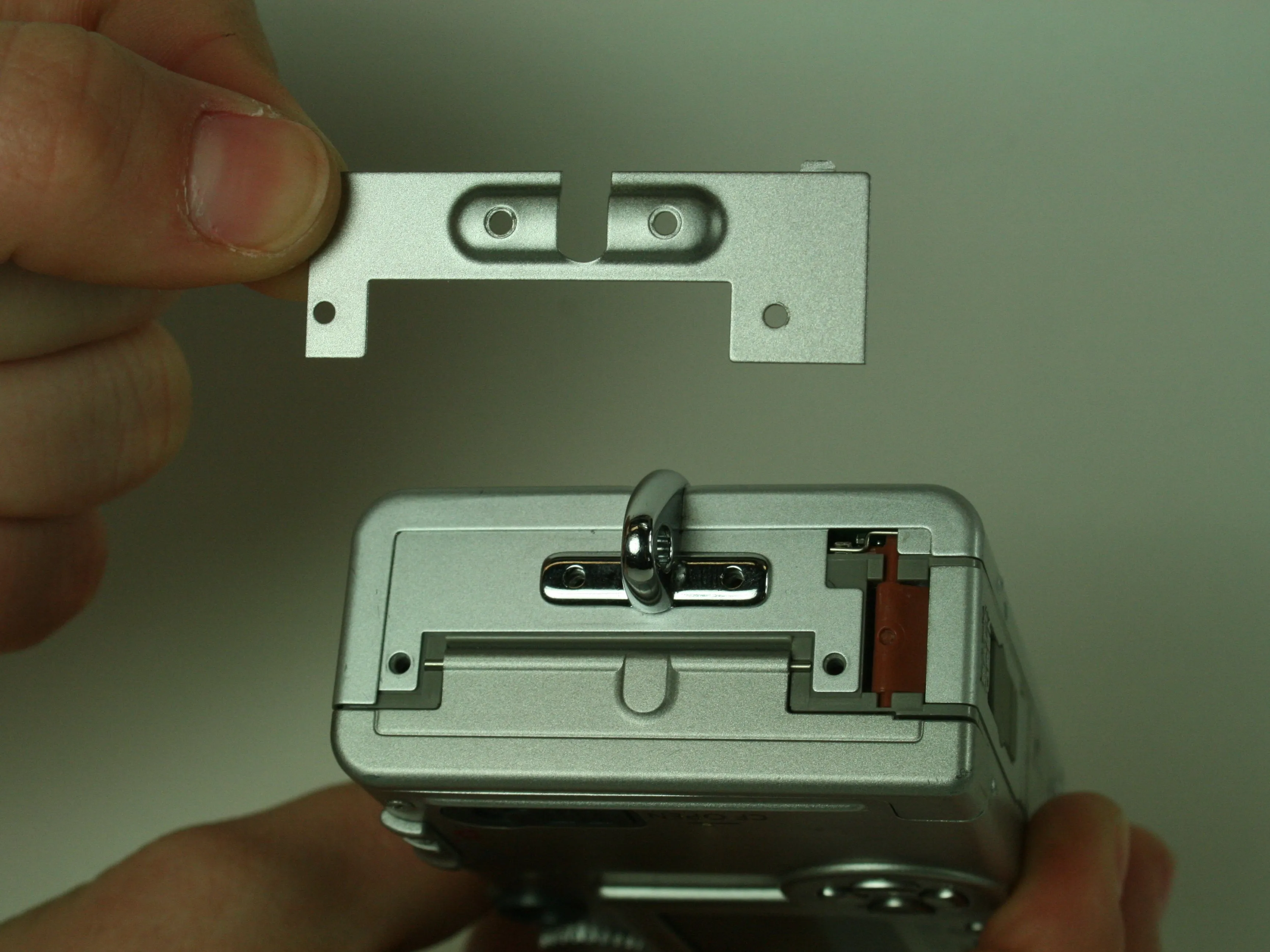

• Снимите две небольшие металлические пластины, которые удерживаются четырьмя винтами.

Шаг 4

• При снятии корпуса не уроните маленькую черную пластиковую деталь. Эта деталь находится в небольшом зазоре над объективом, слева от вспышки и под корпусом камеры.

• Извлеките маленькую черную пластиковую деталь и отложите ее в сторону. При необходимости используйте пинцет, чтобы извлечь маленькую черную пластиковую деталь.

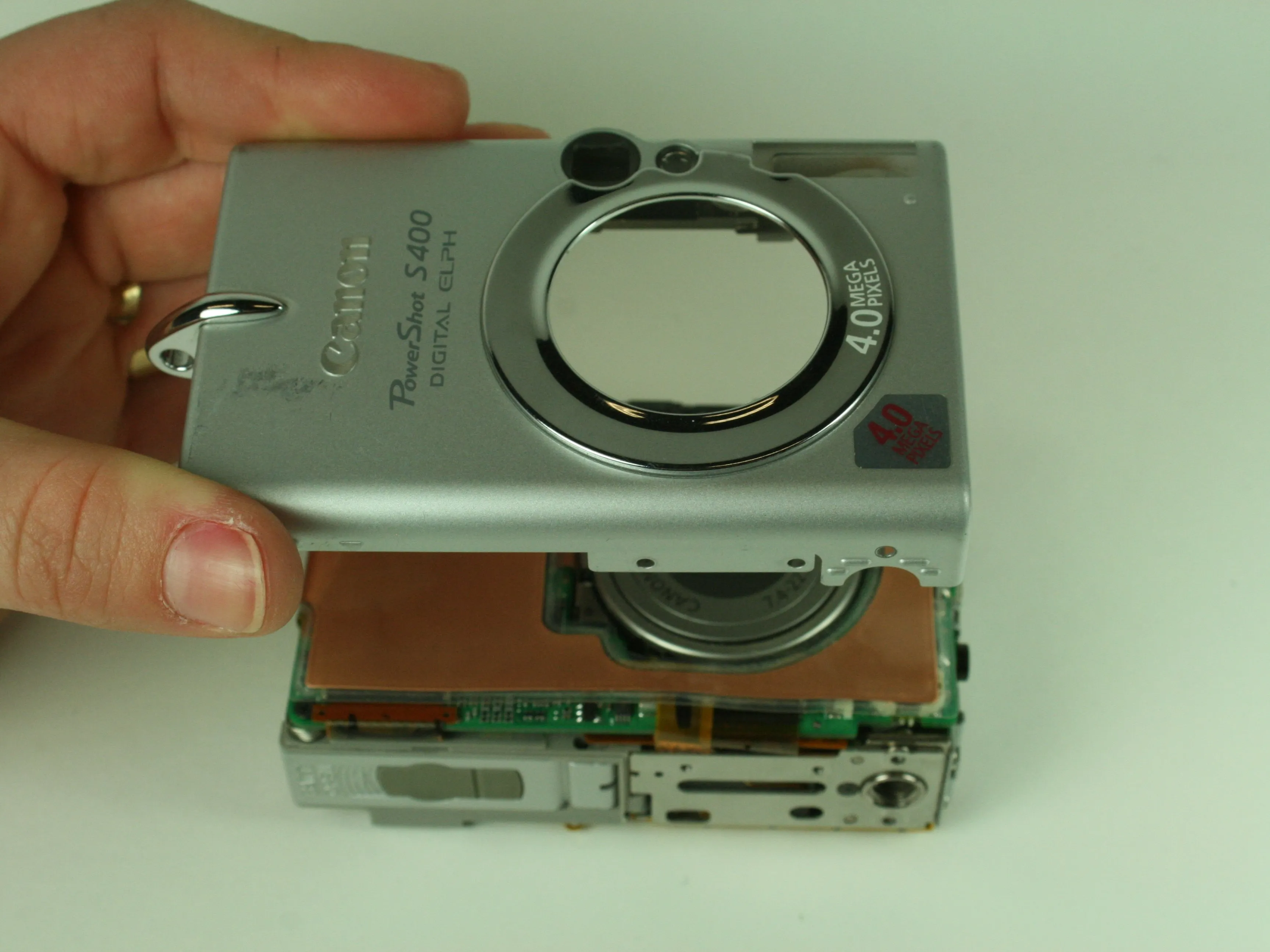

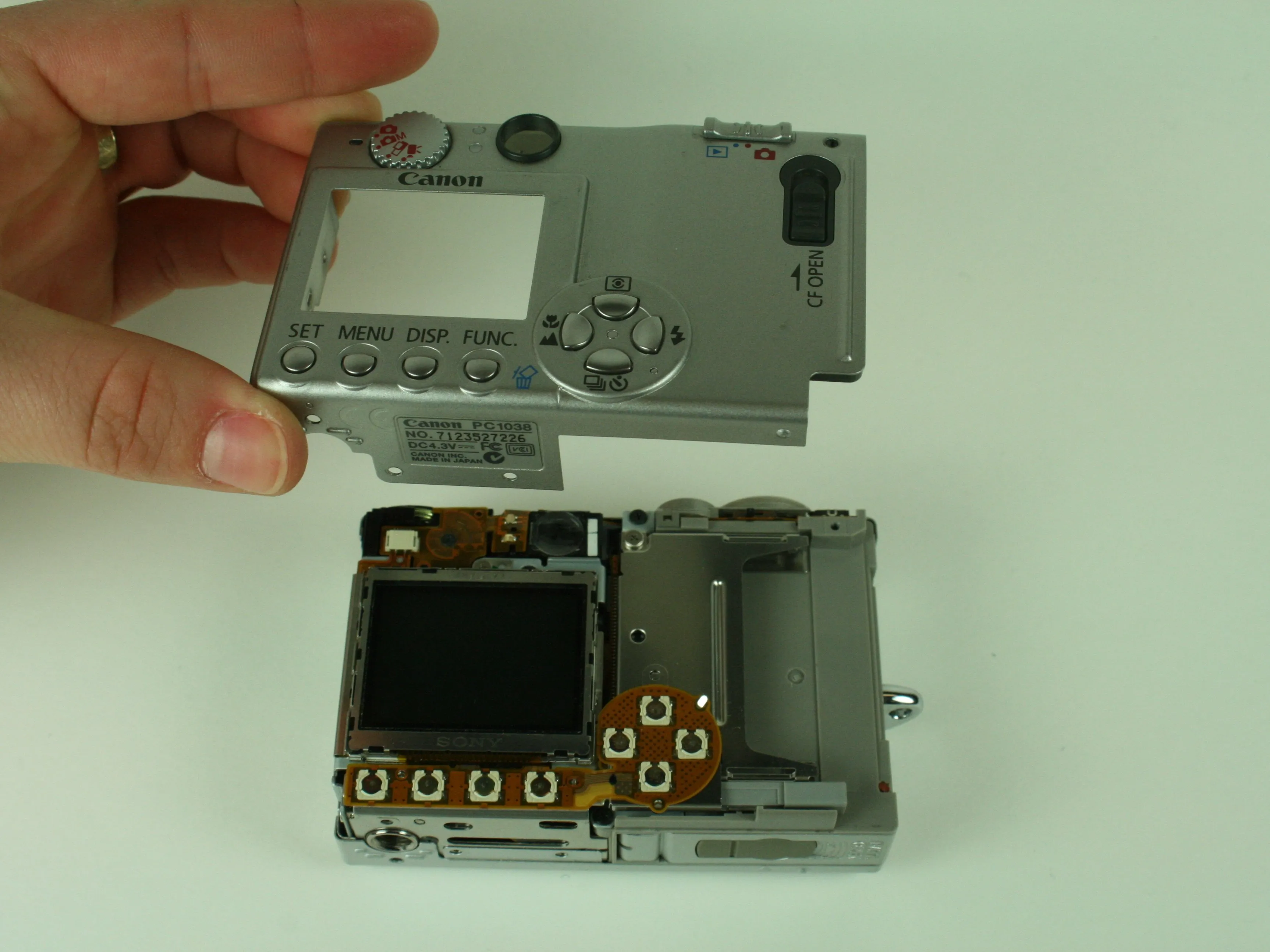

• Отсоедините передний и задний корпуса.

Шаг 5

• Не снимайте металлическую пластину, к которой относится этот шаг. Ее снятие на этом этапе может привести к повреждению ленточного кабеля. Подождите до следующего шага, чтобы снять пластину.

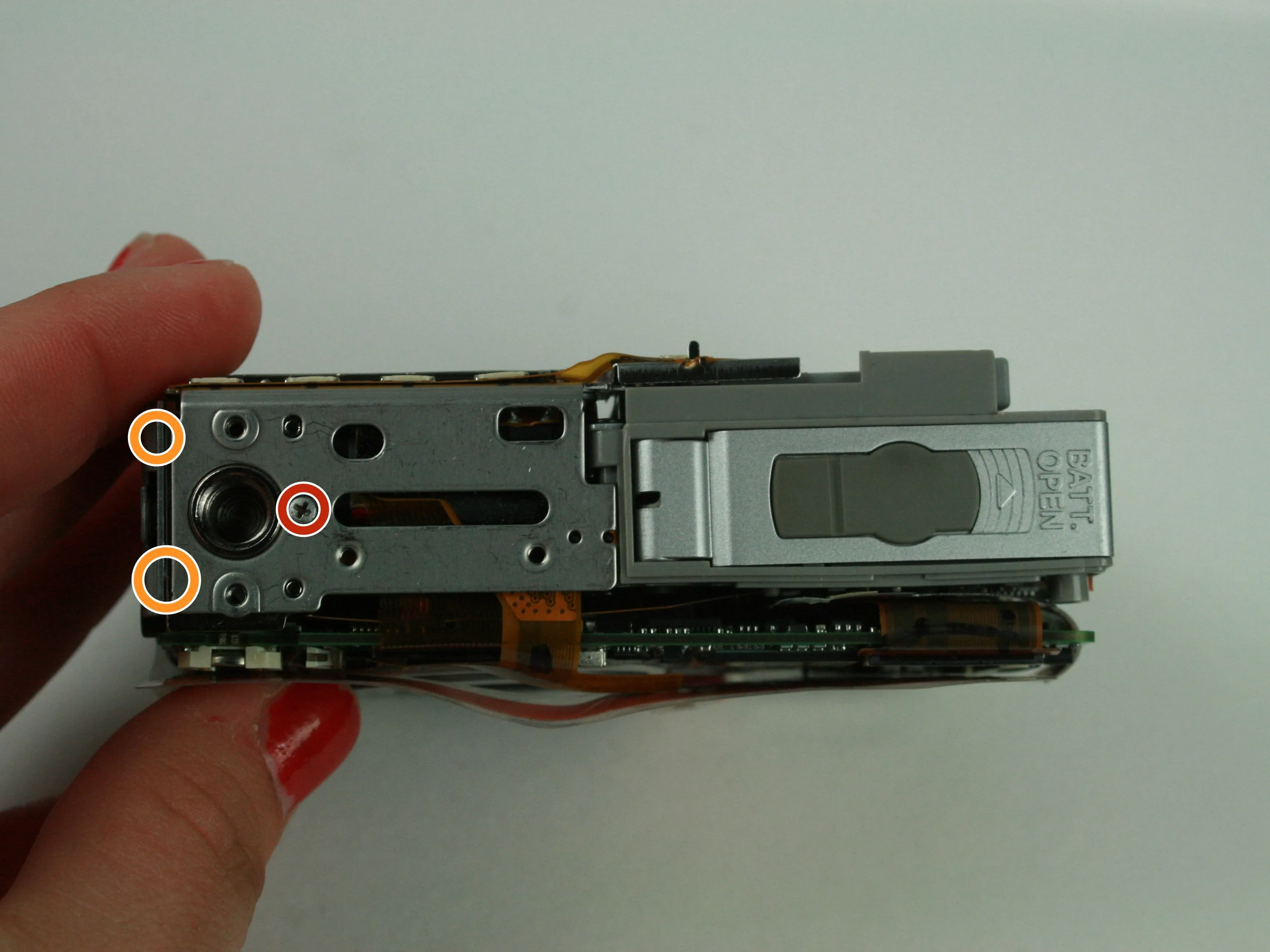

• Выкрутите винт 3,5 мм, который находится на металлической пластине в нижней части камеры.

• Выкрутите два других винта 3,5 мм, которые находятся сбоку, слева от только что выкрученного винта.

• На изображении мы уже удалили некоторые винты.

Шаг 6

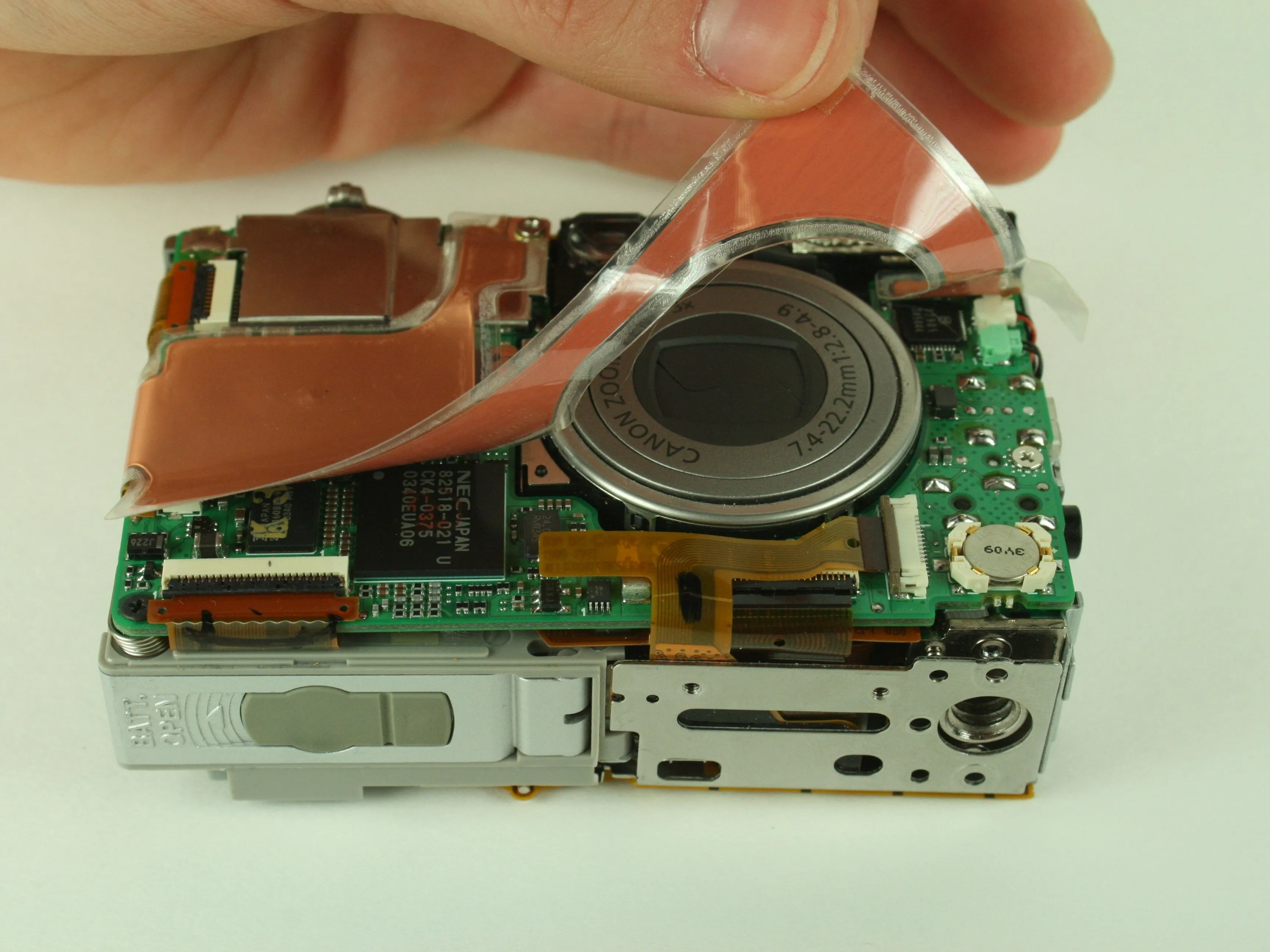

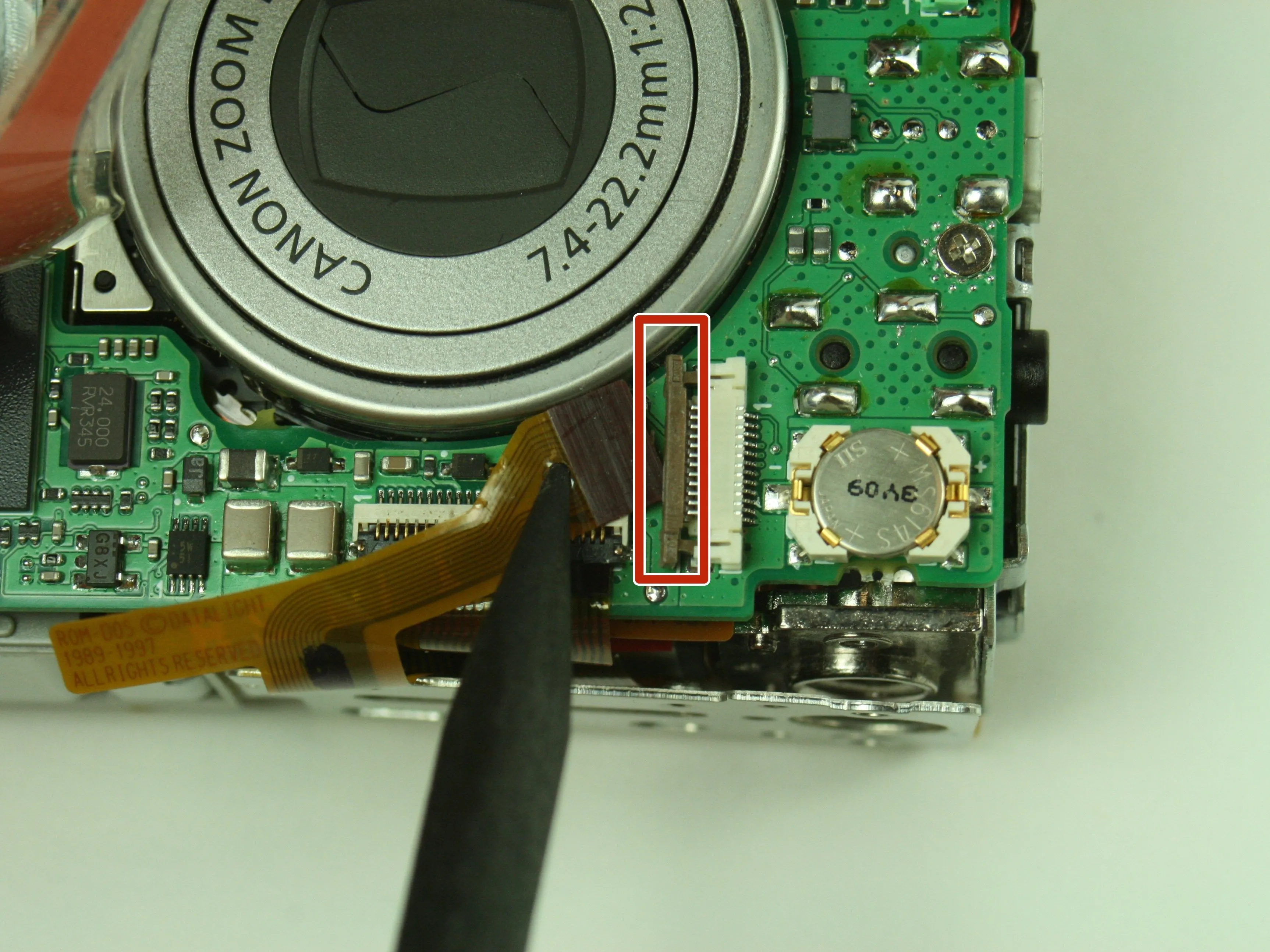

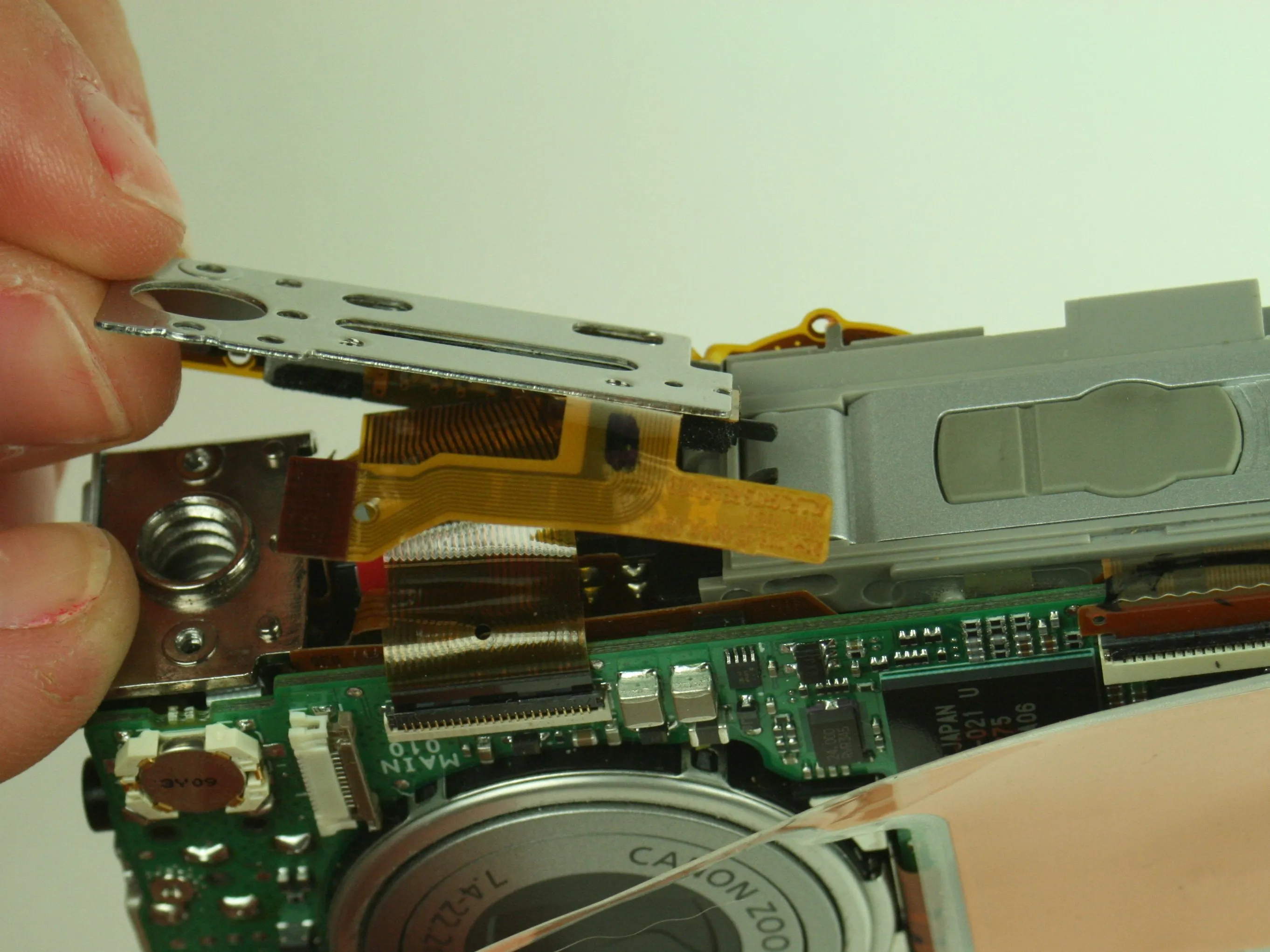

• Ленточный кабель крепится к металлической пластине и главной печатной плате на передней панели камеры.

• Аккуратно освободите черную защелку.

• Извлеките ленточный кабель и металлическую пластину в сборе.

Шаг 7

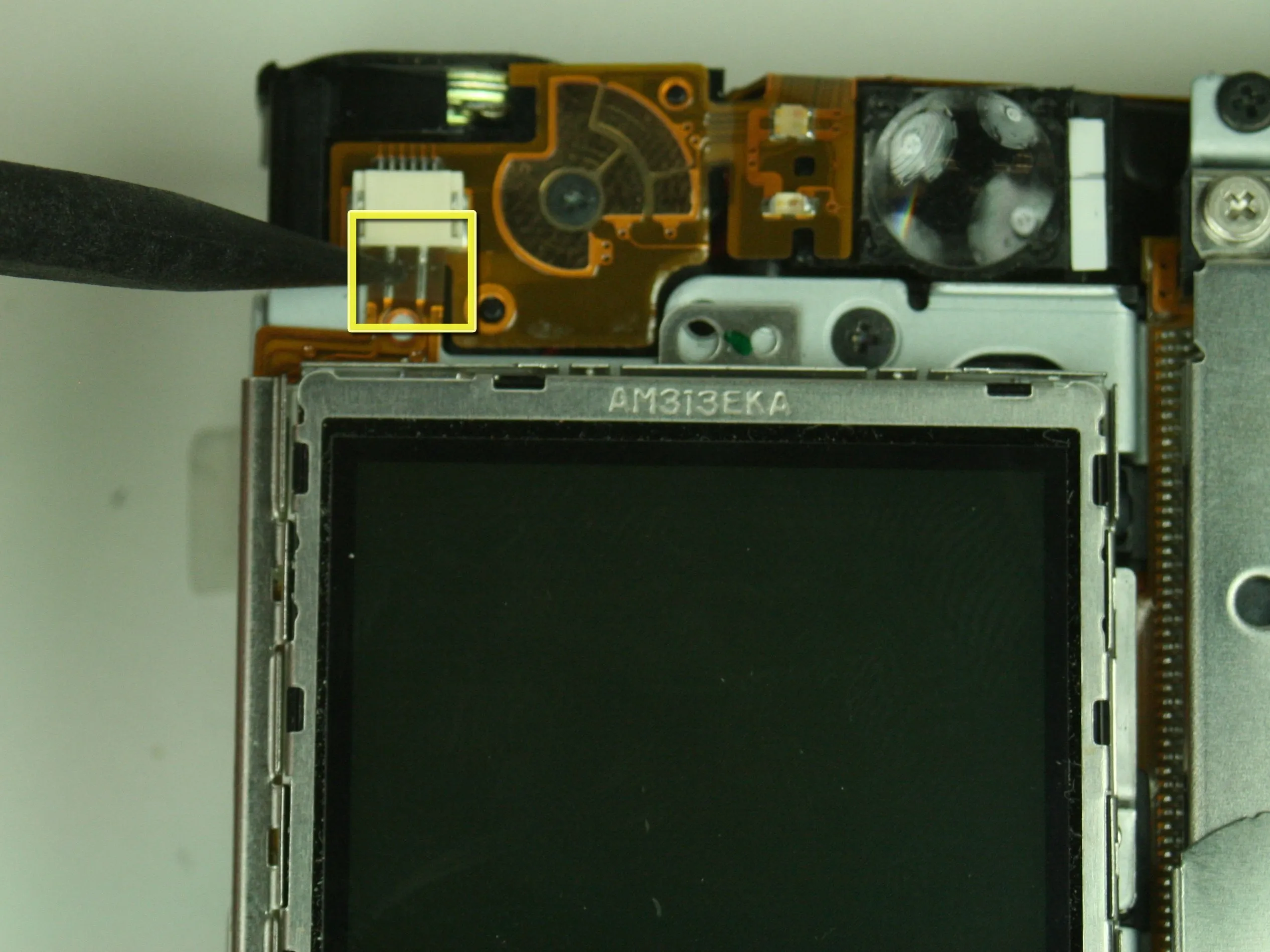

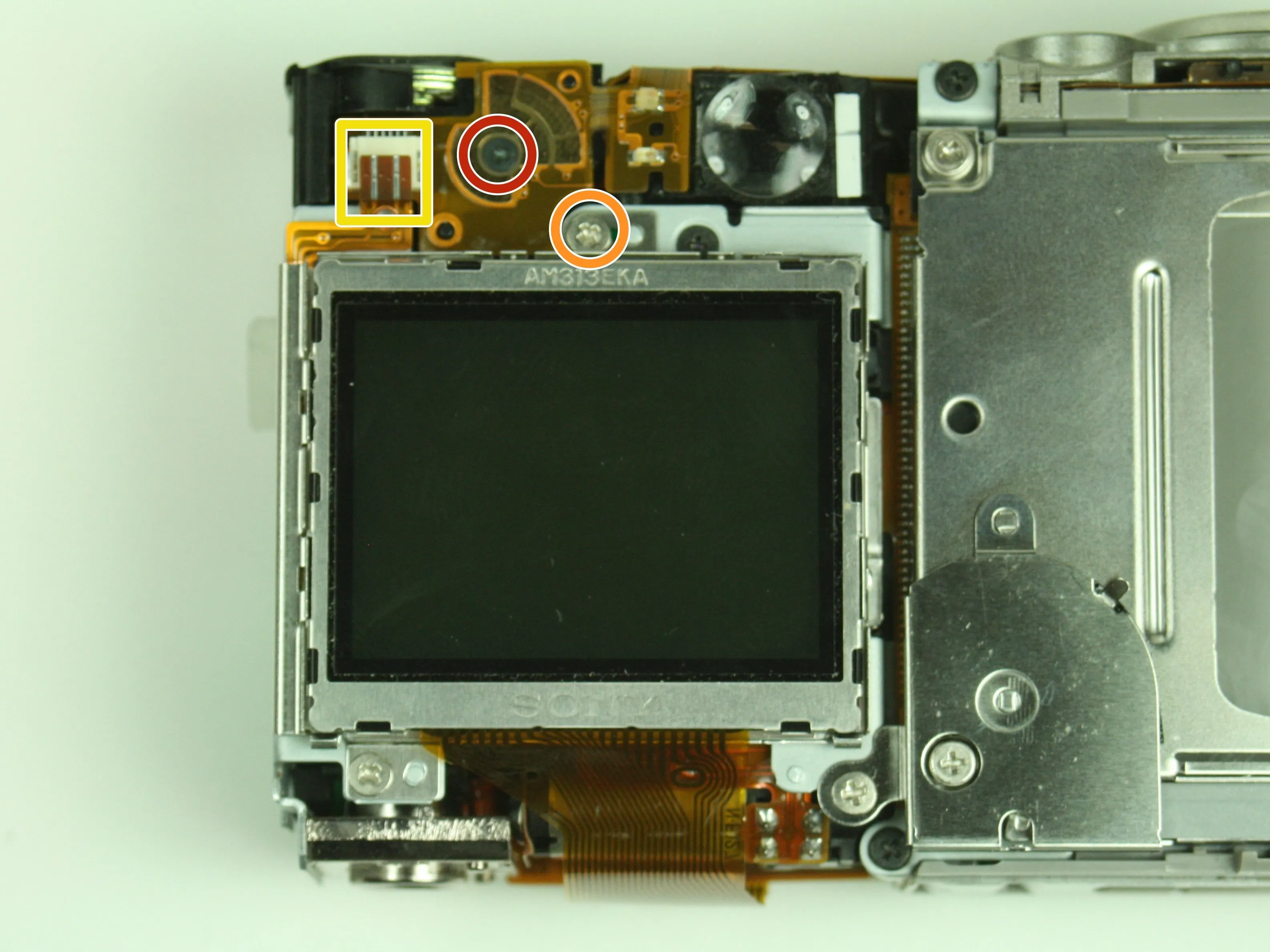

• На задней стороне камеры выкрутите 3,5 мм винт, расположенный слева от видоискателя и над ЖК-экраном.

• Выкрутите второй винт 3,5 мм, который находится прямо над ЖК-экраном.

• Аккуратно отсоедините ленточный кабель.

Шаг 8

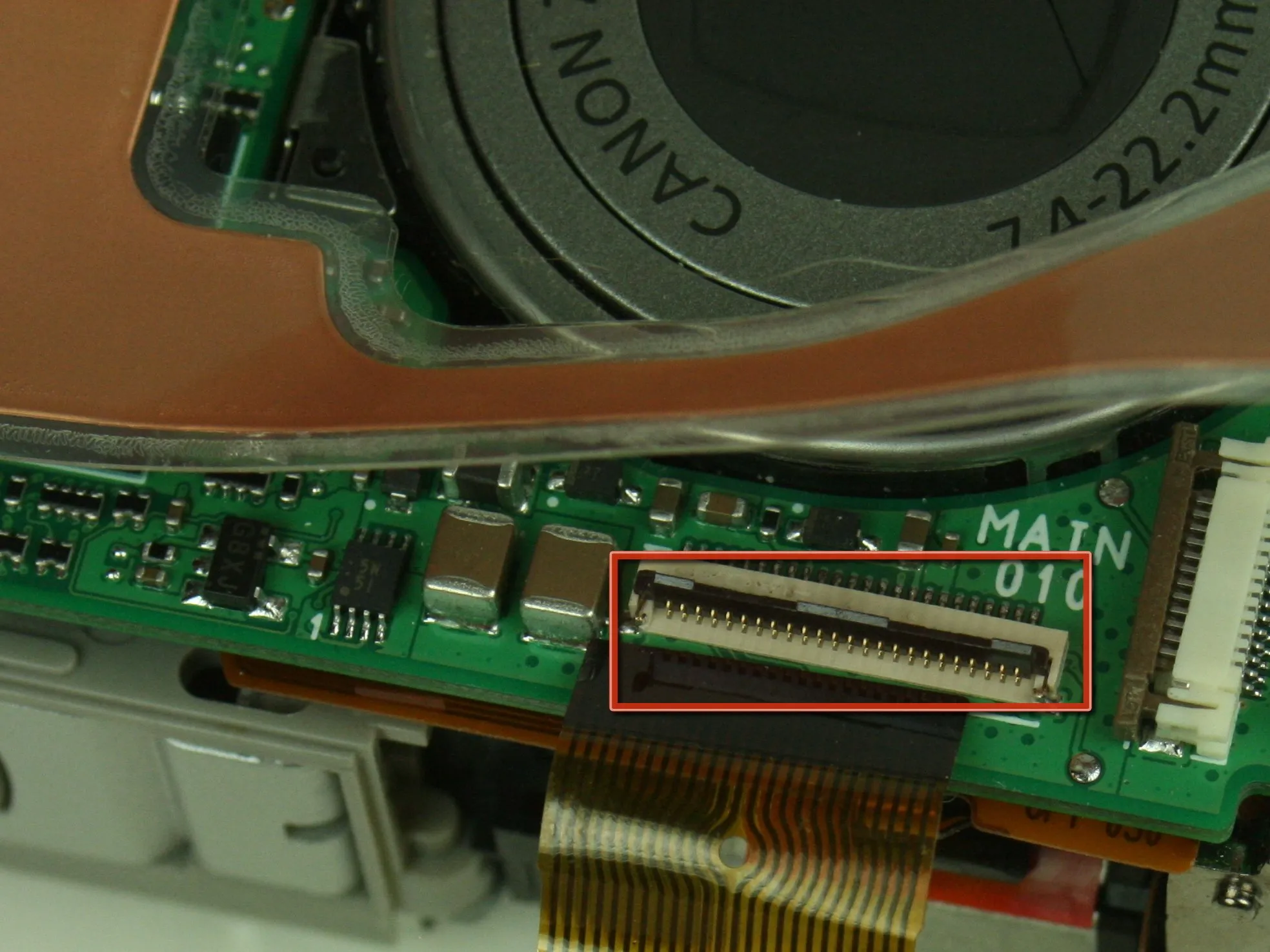

• Найдите ленточный кабель на главной печатной плате, которая находится под объективом.

• Аккуратно освободите черную защелку на разъеме ленточного кабеля и отсоедините ленточный кабель.

Шаг 9

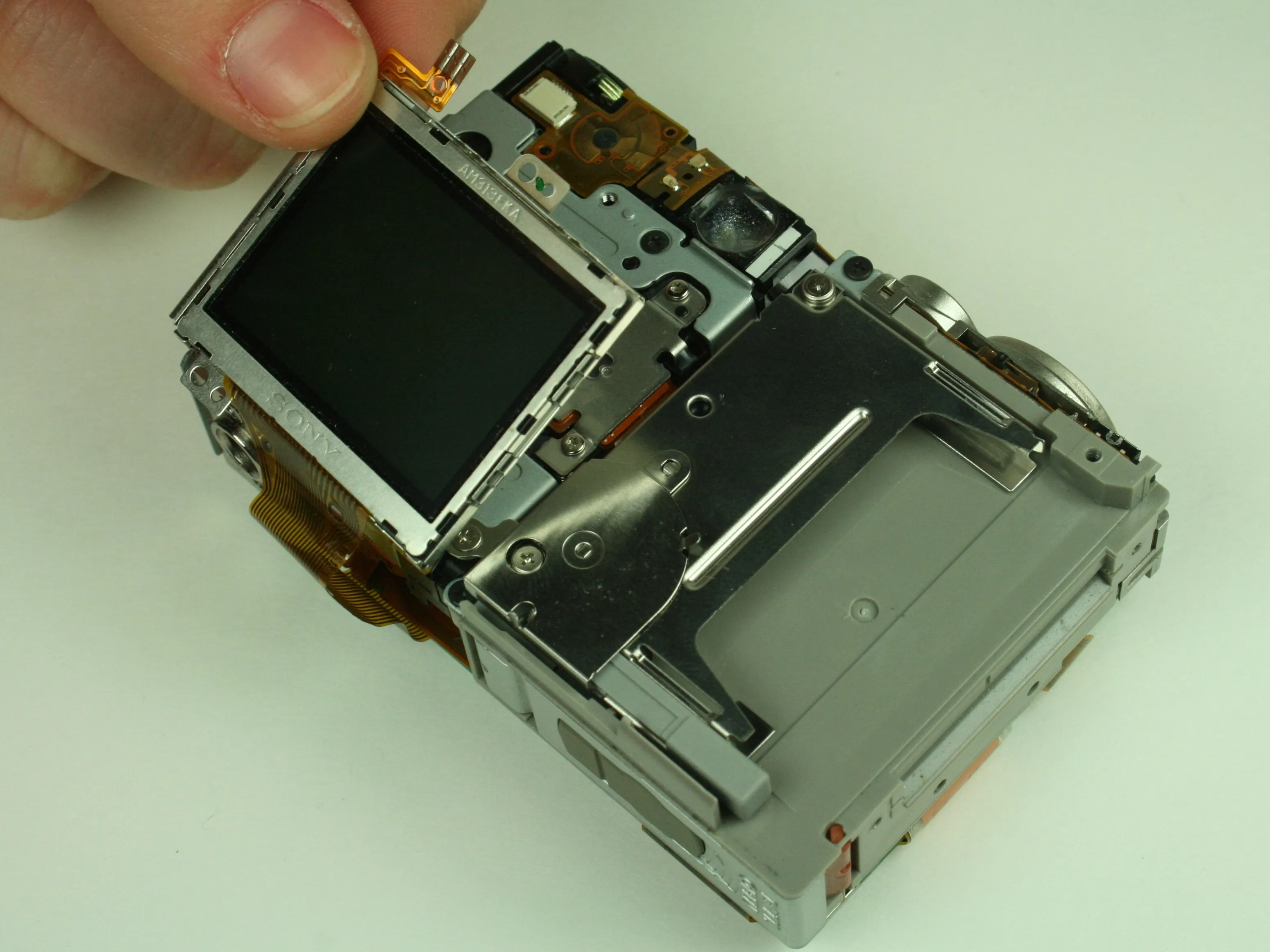

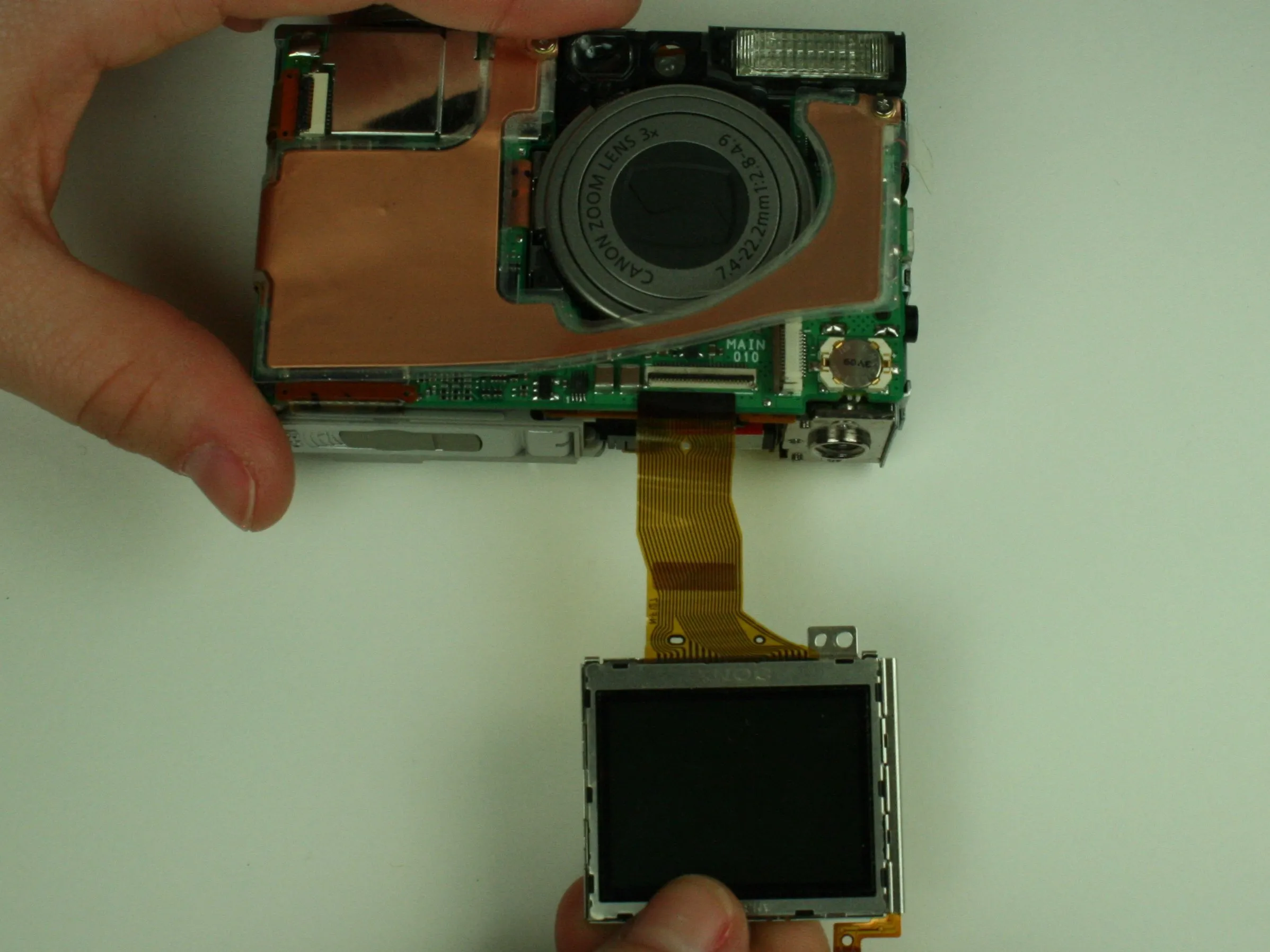

• Снимите ЖК-экран и отложите его в сторону.

Шаг 10 Материнская плата

• На главной печатной плате аккуратно освободите черные защелки четырех ленточных кабелей.

• Аккуратно отсоедините ленточные кабели.

Шаг 11

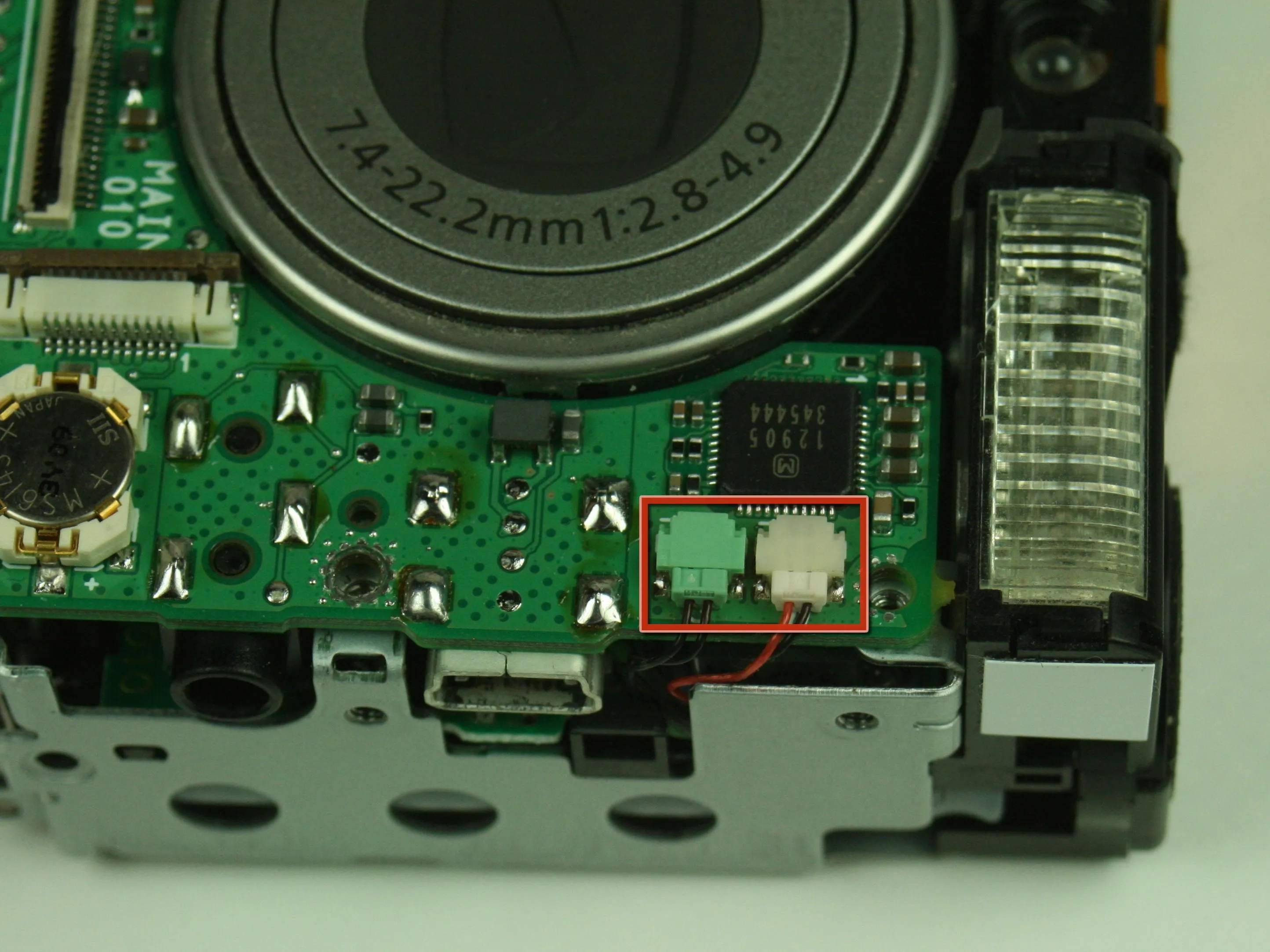

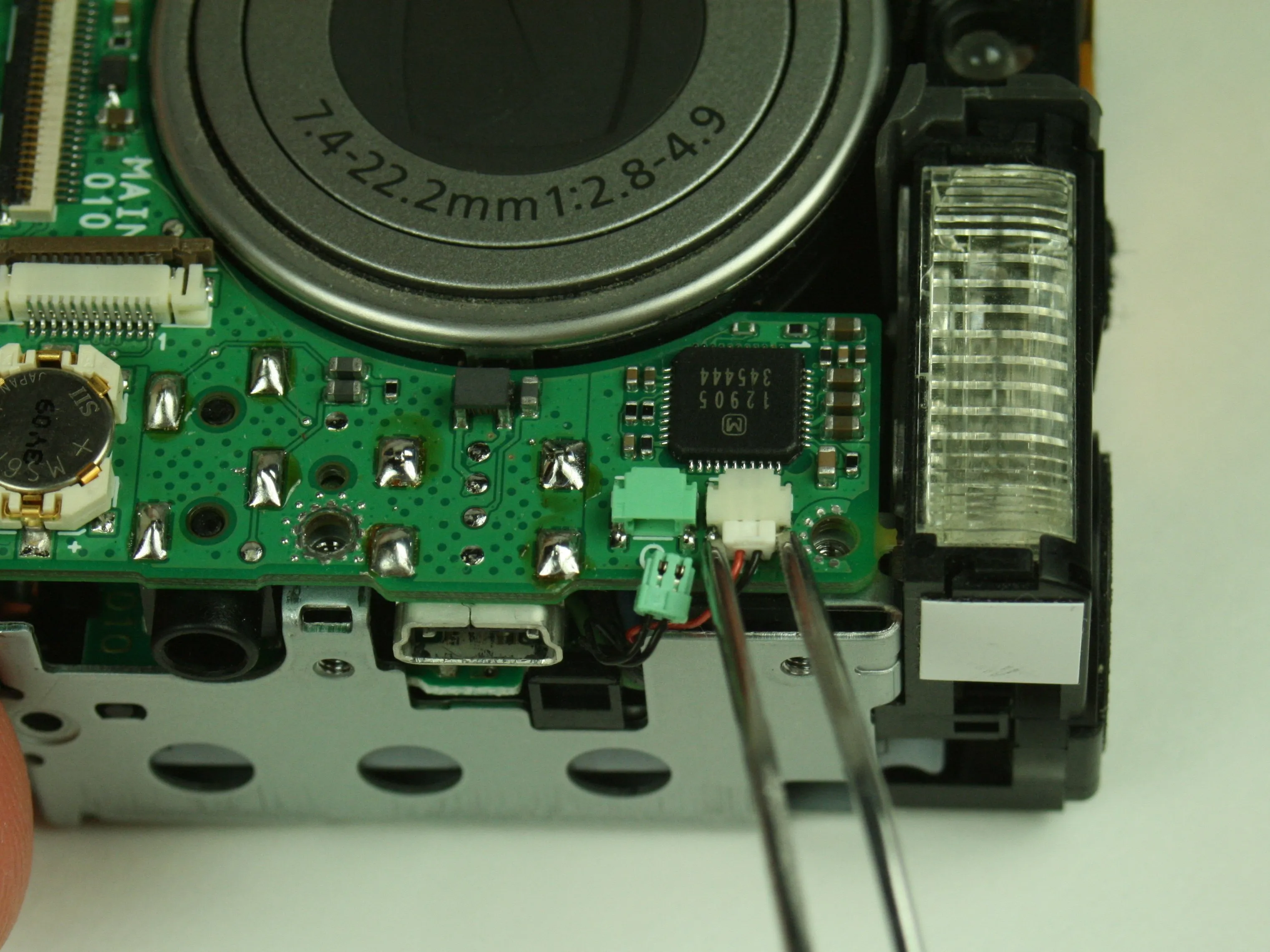

• Отсоедините провода с белым и зеленым наконечниками, которые находятся рядом со вспышкой.

Шаг 12

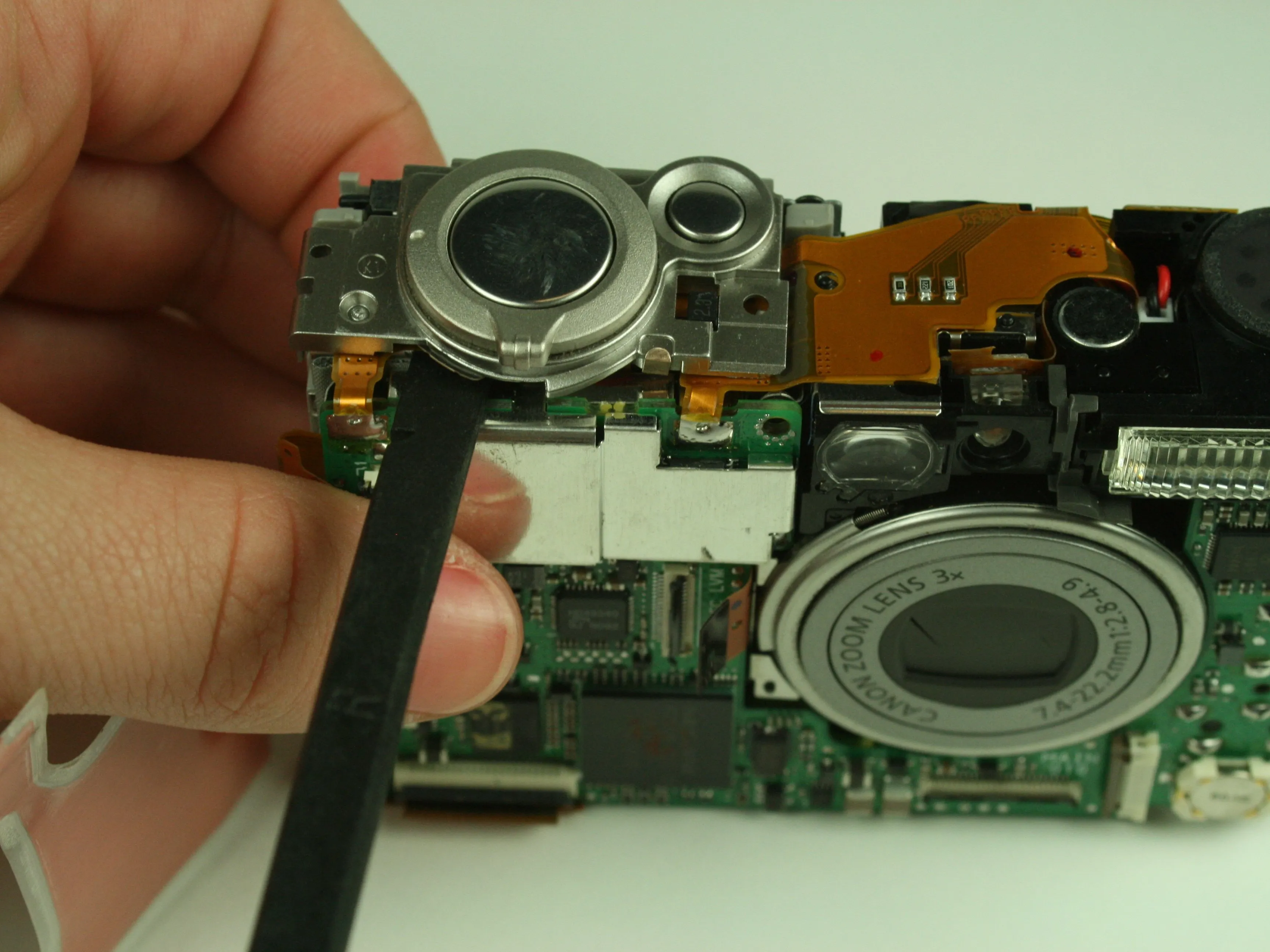

• С помощью пробки аккуратно отсоедините узел кнопки спуска затвора от камеры.

Шаг 13

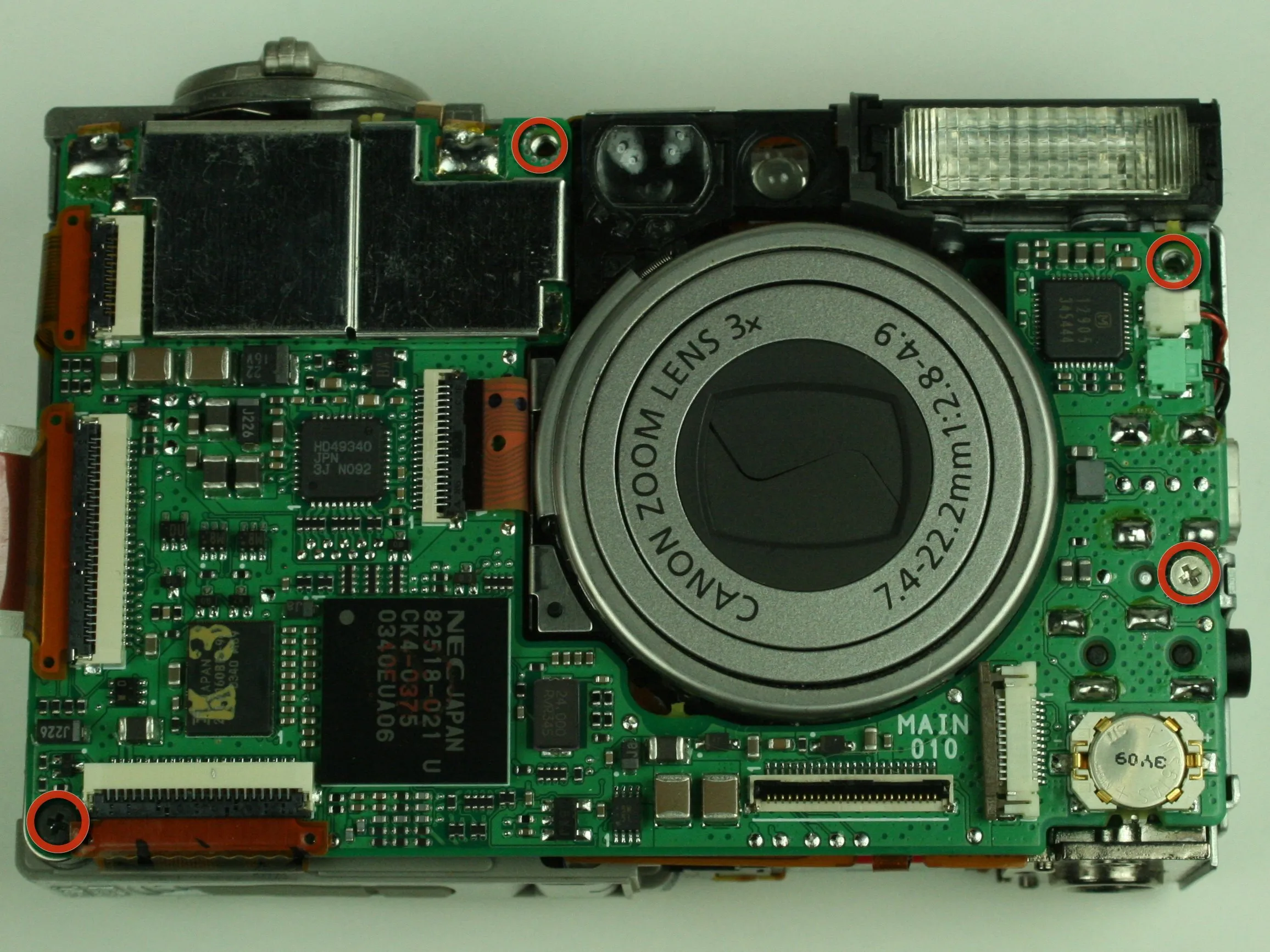

• Открутите четыре винта 3,5 мм, которые держат главную печатную плату.

• На изображении мы уже открутили часть винтов.

• Не снимайте пока главную печатную плату.

Шаг 14

• Не извлекайте главную печатную плату из камеры полностью. Припаянный ленточный кабель по-прежнему крепит плату к камере. Полное извлечение приведет к разрушению мест пайки.

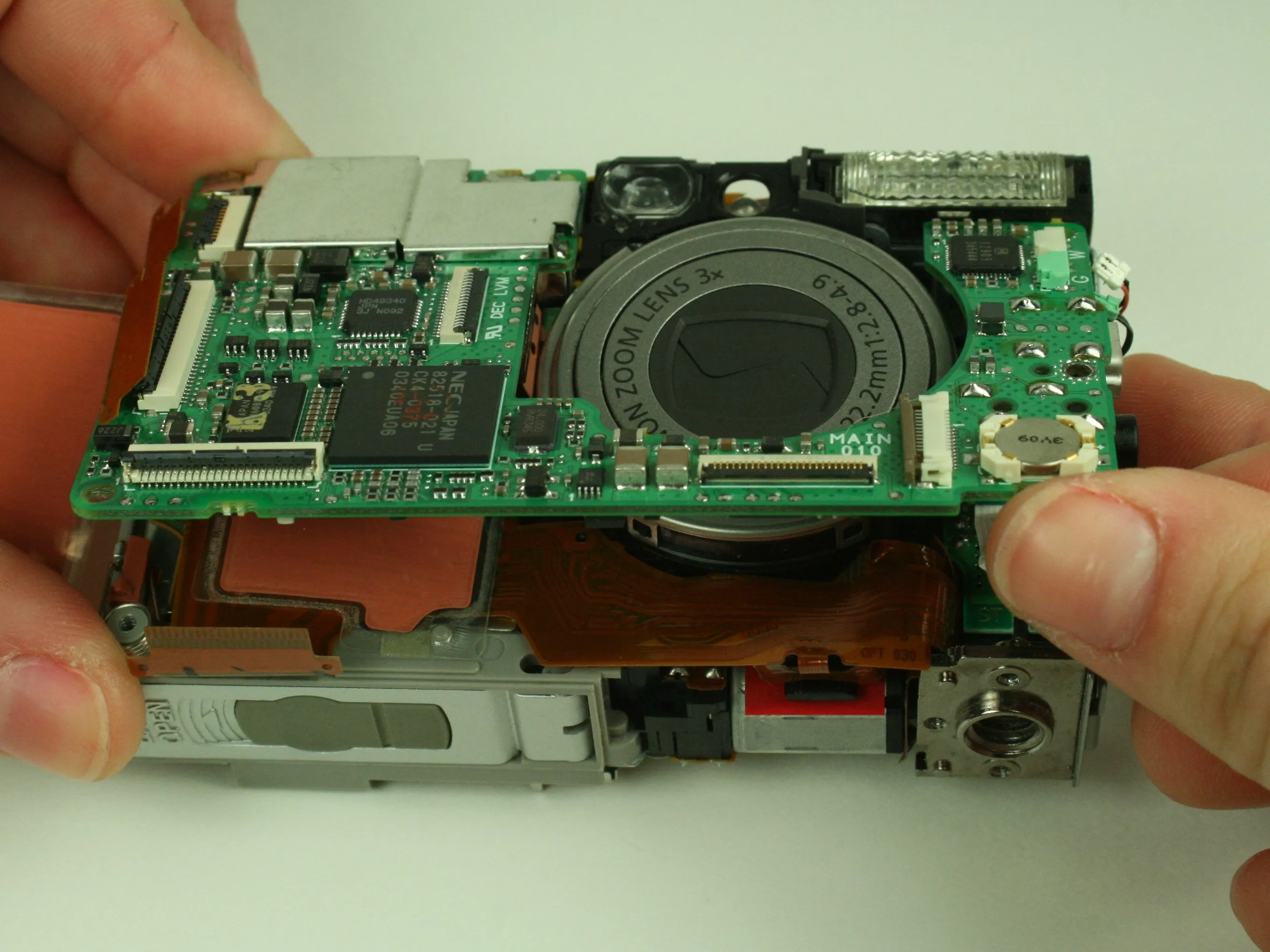

• Осторожно приподнимите нижнюю часть главной печатной платы, которая не имеет точек пайки.

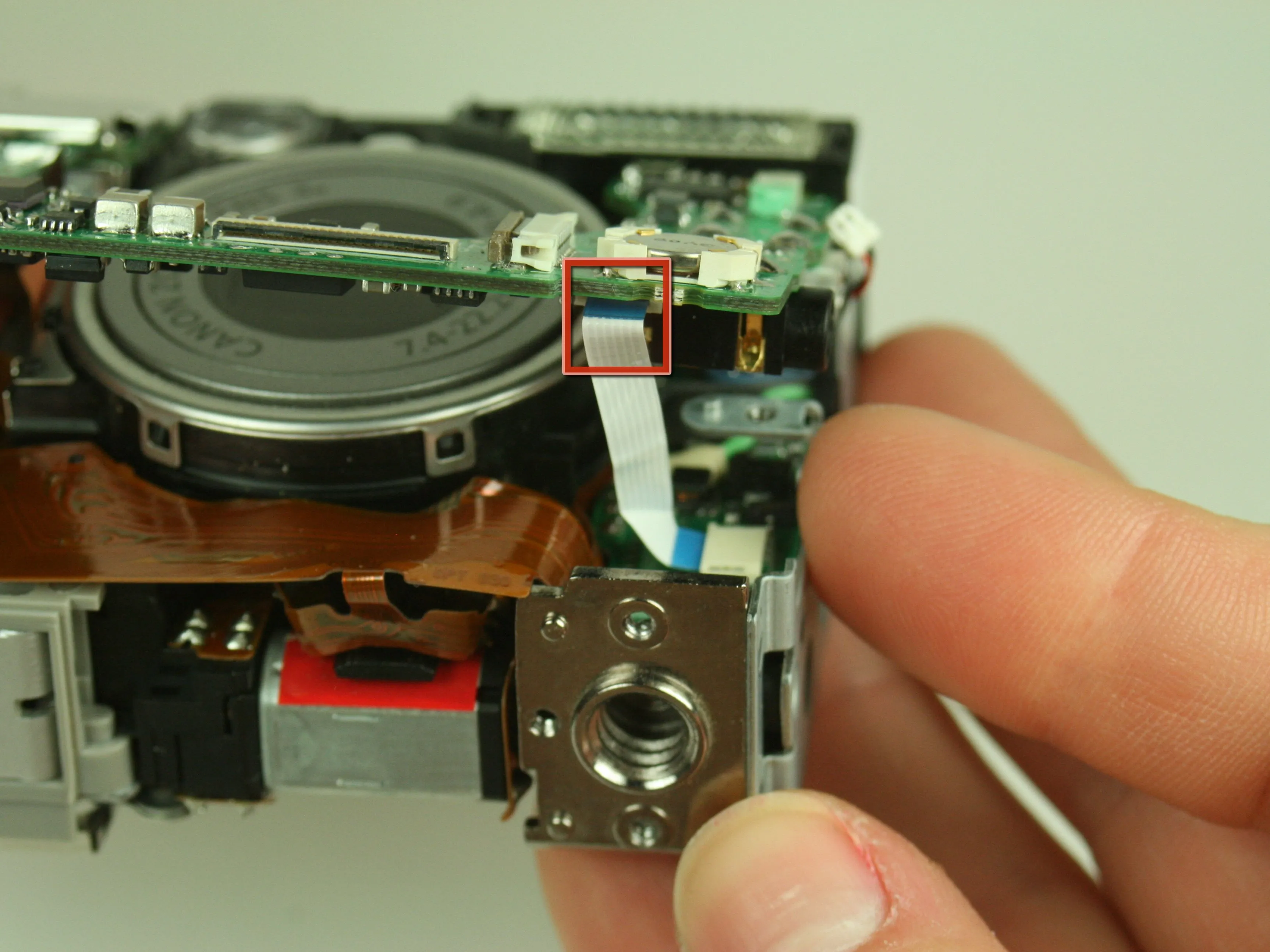

• Аккуратно отсоедините белый ленточный кабель от нижней части главной печатной платы.

Шаг 15

• Не пытайтесь выполнить этот шаг, если у вас нет опыта пайки и вы не чувствуете себя уверенно при отпаивании. В противном случае вы можете повредить камеру.

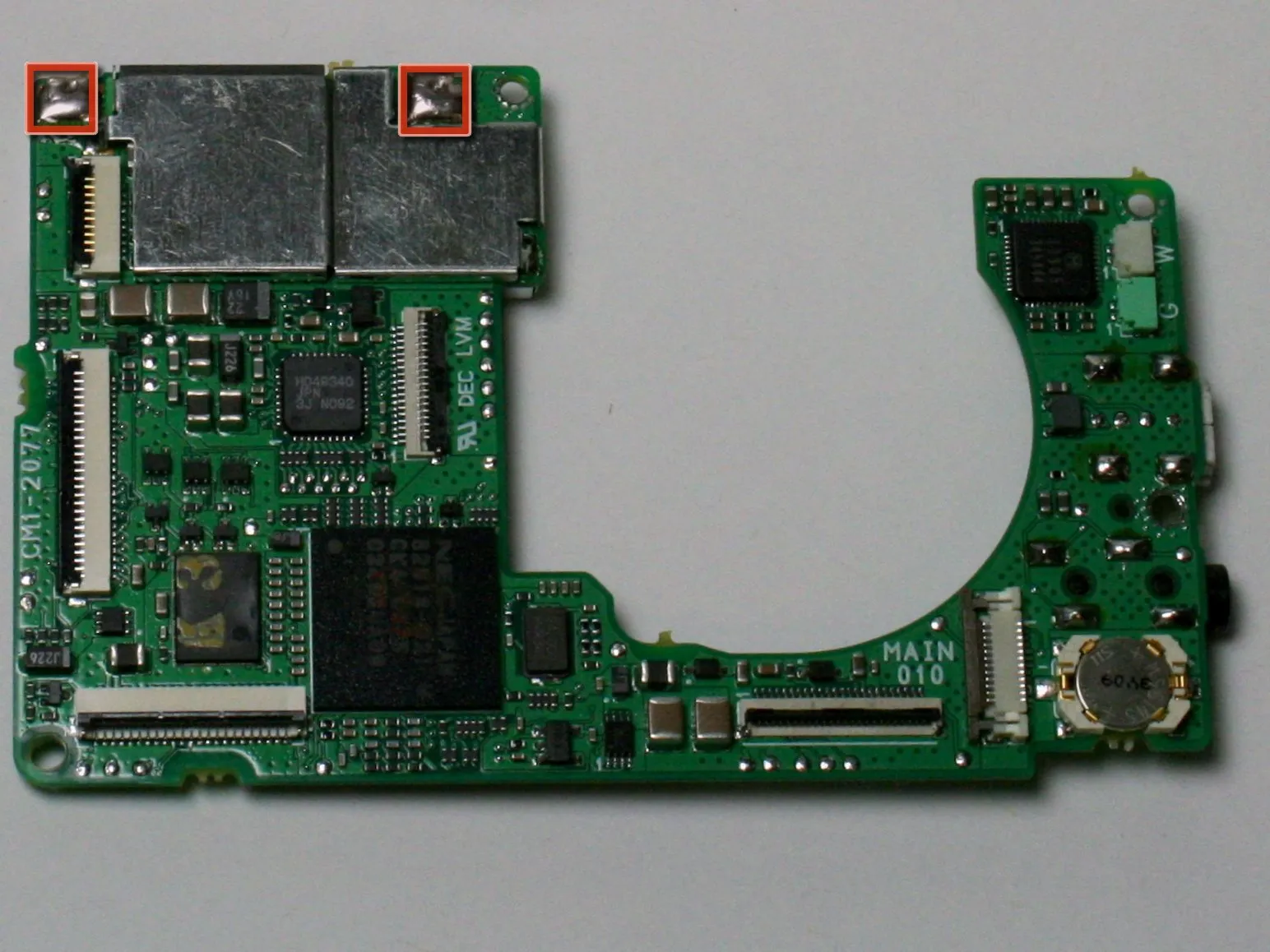

• Аккуратно отпаяйте два ленточных кабеля, прикрепленных к материнской плате.

• Снимите материнскую плату.

Шаг 16 Разборка Canon PowerShot S400

• На этом шаге вы увидите конденсатор вспышки - чёрный цилиндрический объект, который является частью узла вспышки. Конденсатор может стать причиной поражения электрическим током.

• Работая с объективом и вспышкой в сборе, выкрутите три винта 3,45 мм, расположенные на металлической пластине.

• Отделите блок вспышки от блока объектива.

• Отложите сборку вспышки в сторону.

Шаг 17

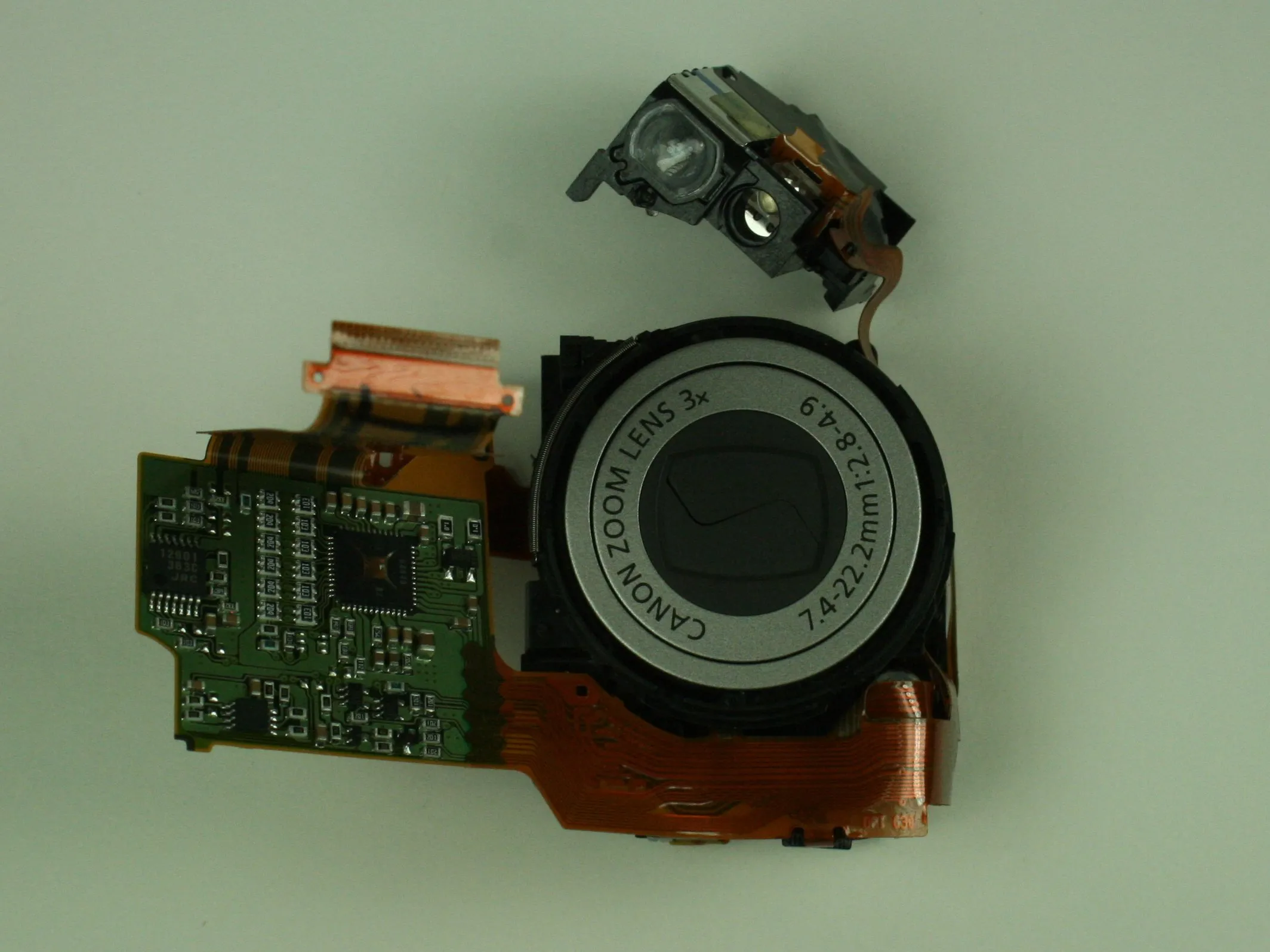

• Ленточный кабель предотвращает полное разделение видоискателя и объектива.

• Выкрутите три винта 2,5 мм, соединяющие видоискатель с остальной частью блока объектива.

Шаг 18

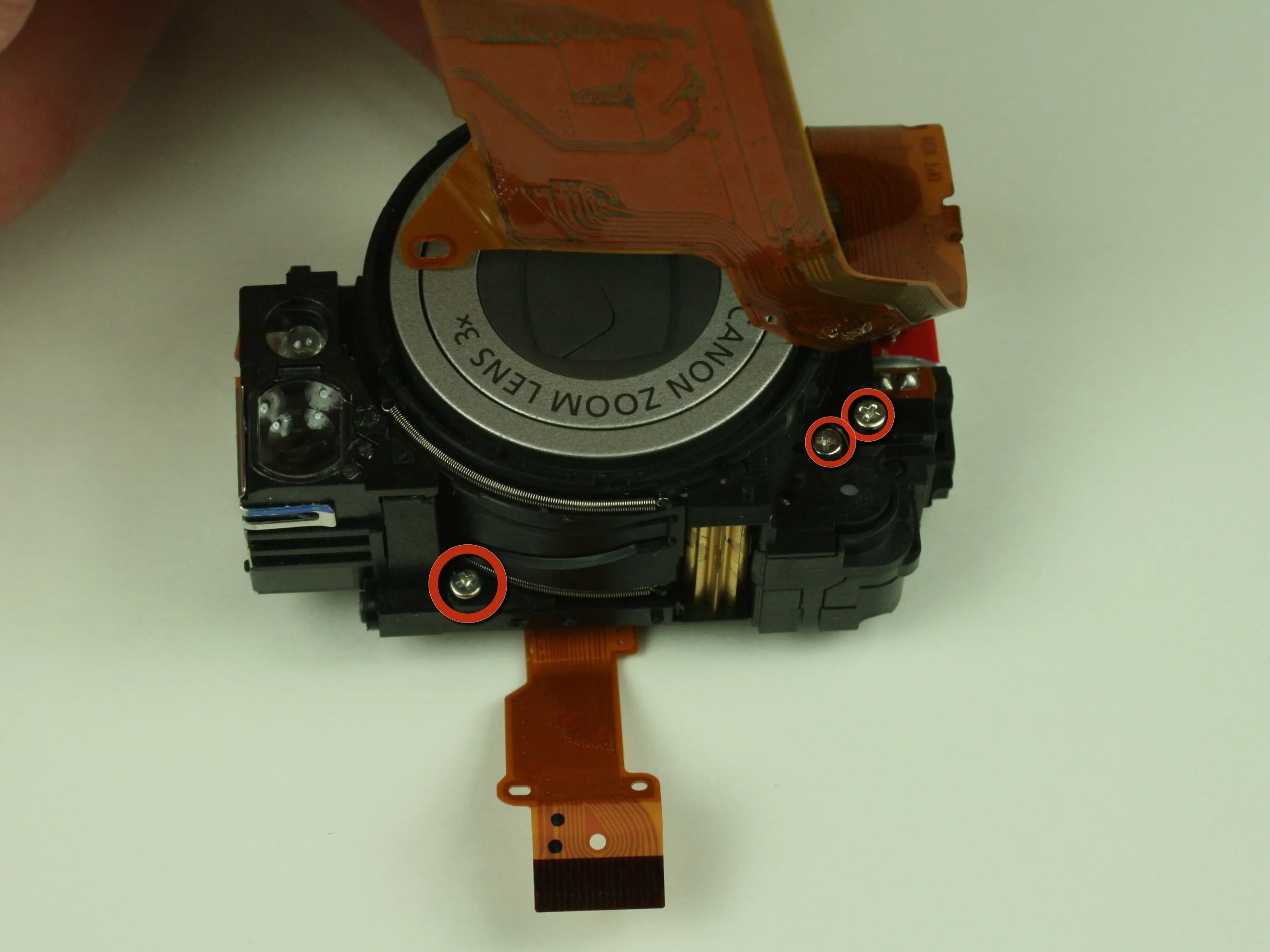

• Выкрутите три винта 2,5 мм под гибкой цепью.

Шаг 19

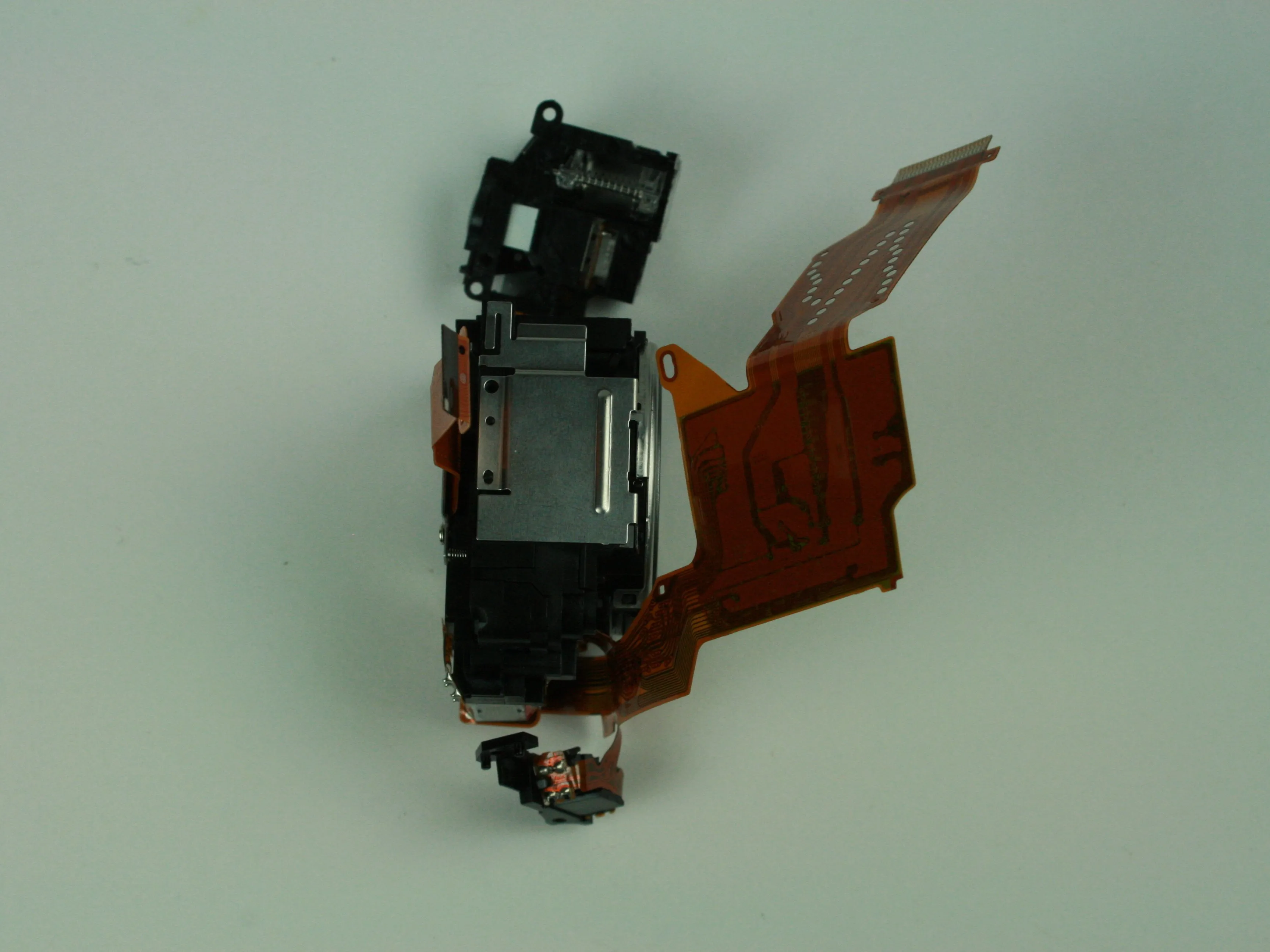

• Выкрутите маленький 1,5-миллиметровый винт, крепящий металлическую пластину к блоку объектива.

Шаг 20

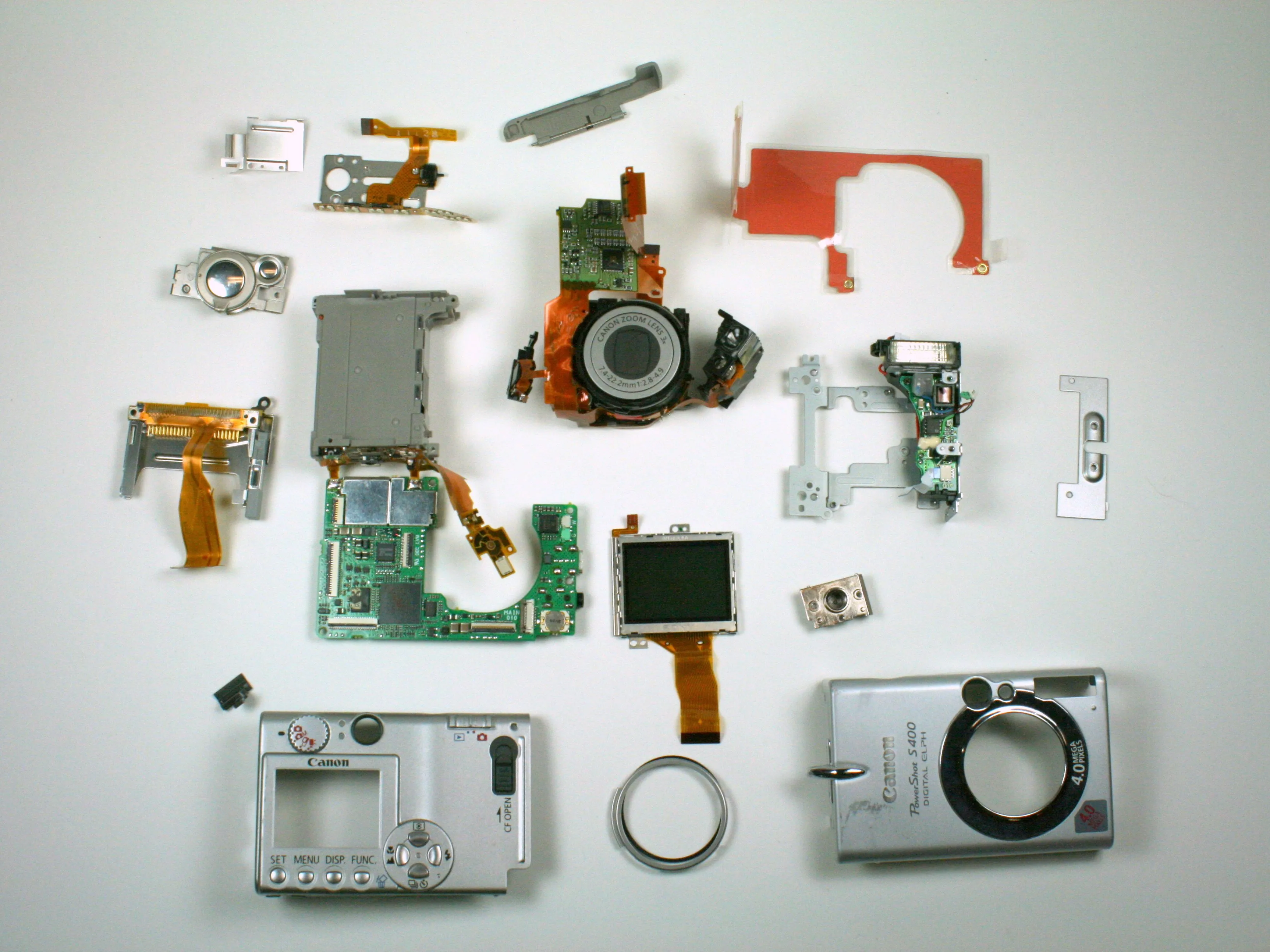

• Здесь показаны все компоненты фотокамеры.

• Чтобы собрать камеру, выполните все шаги в обратном порядке.
