Разборка Canon PowerShot S500
Введение
Однажды моя старая цифровая камера Canon PowerShot S500 внезапно перестала работать.
Камера издавала громкий звуковой сигнал и отображала код ошибки 'E18' на ЖК-дисплее, когда вы пытались включить ее. Этот код означает, что объектив застрял и не выдвигается/задвигается - это общая проблема многих камер Canon PowerShot. Я предположил, что внутрь попала грязь или песок и заклинила объектив.
Попытки освободить объектив внешними методами не увенчались успехом, поэтому, не теряя ничего, я решил разобрать камеру и попытаться починить ее.
На следующих фотографиях показано, как разобрать S500.
(К вашему сведению, PowerShot S500 - это 5-мегапиксельная камера, представленная в феврале 2004 года)
Что вам понадобится
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Отвертка Phillips #0 | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Шаг 1 Разборка Canon PowerShot S500
Вот все компоненты моего разобранного Canon PowerShot S500, за исключением батареи и винтов.

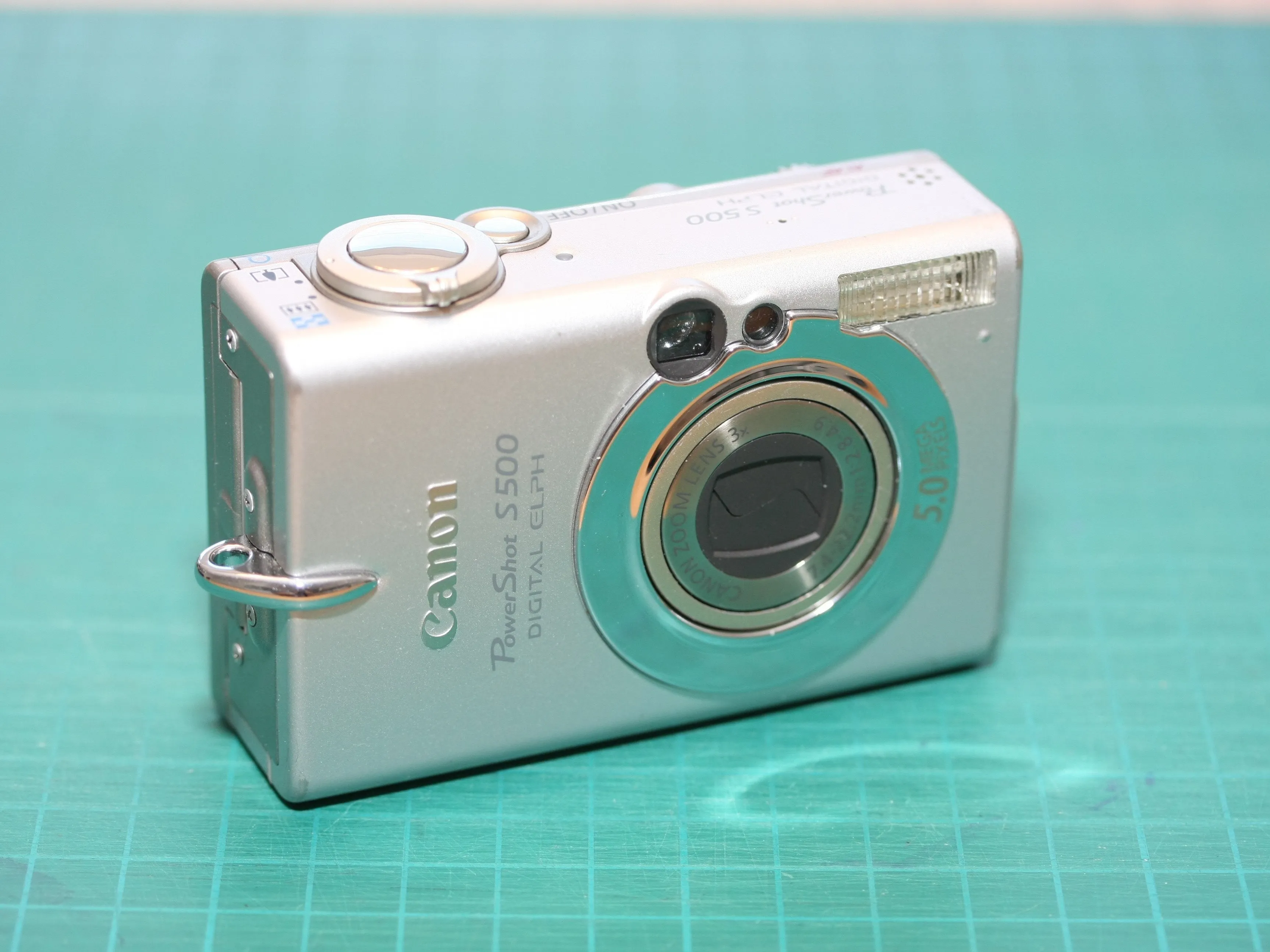

На второй фотографии показано, как выглядит камера до (и, надеюсь, после!) ремонта. (Да, я смог собрать ее снова!).
Следуйте дальше, чтобы узнать, как разобрать и отремонтировать эту камеру, а также посмотреть, что находится внутри...
Шаг 2

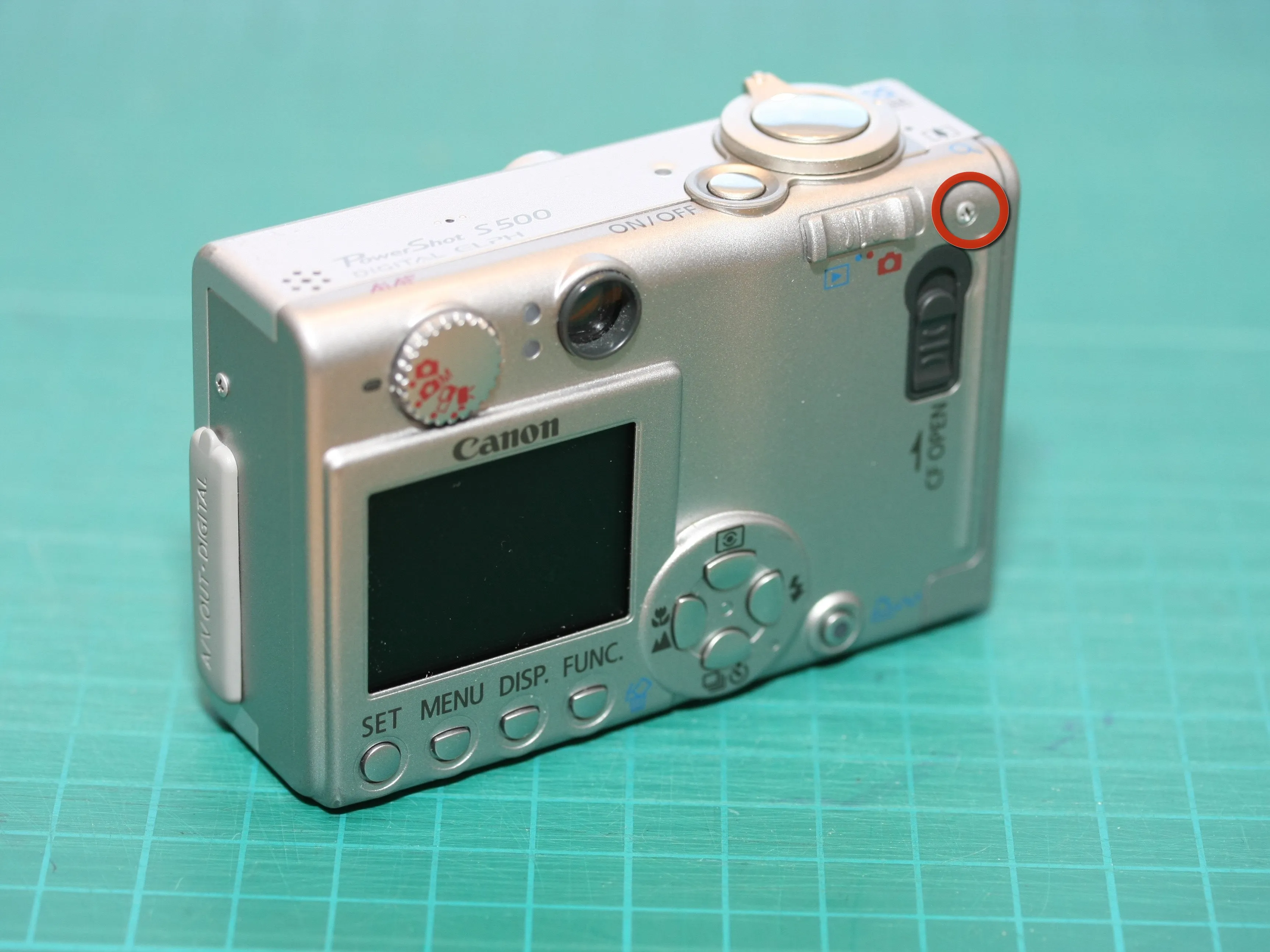

С помощью маленькой крестовой отвертки открутите винт в верхней правой части задней панели камеры.

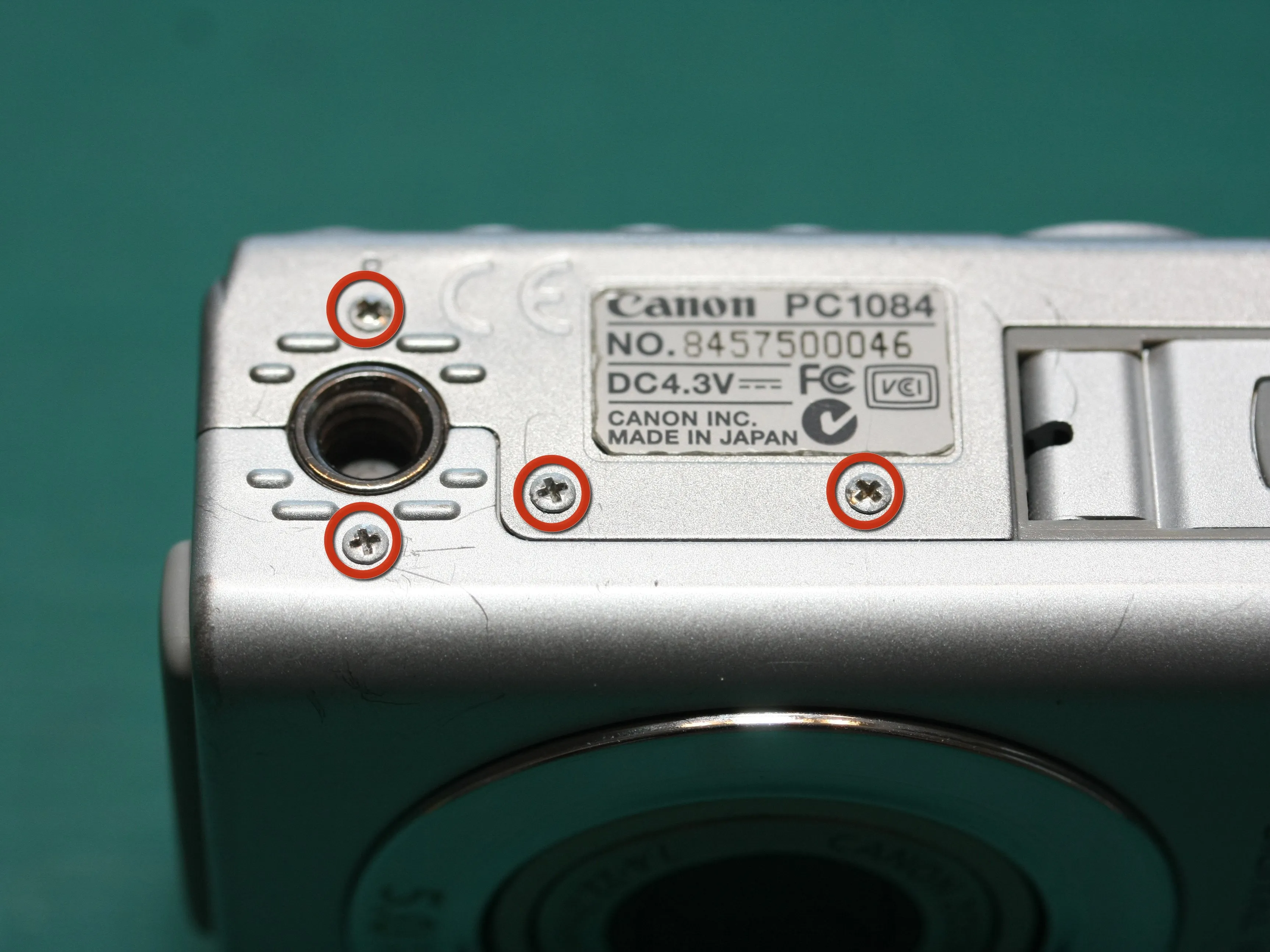

Выкрутите 4 винта в нижней части камеры рядом с гнездом для штатива.

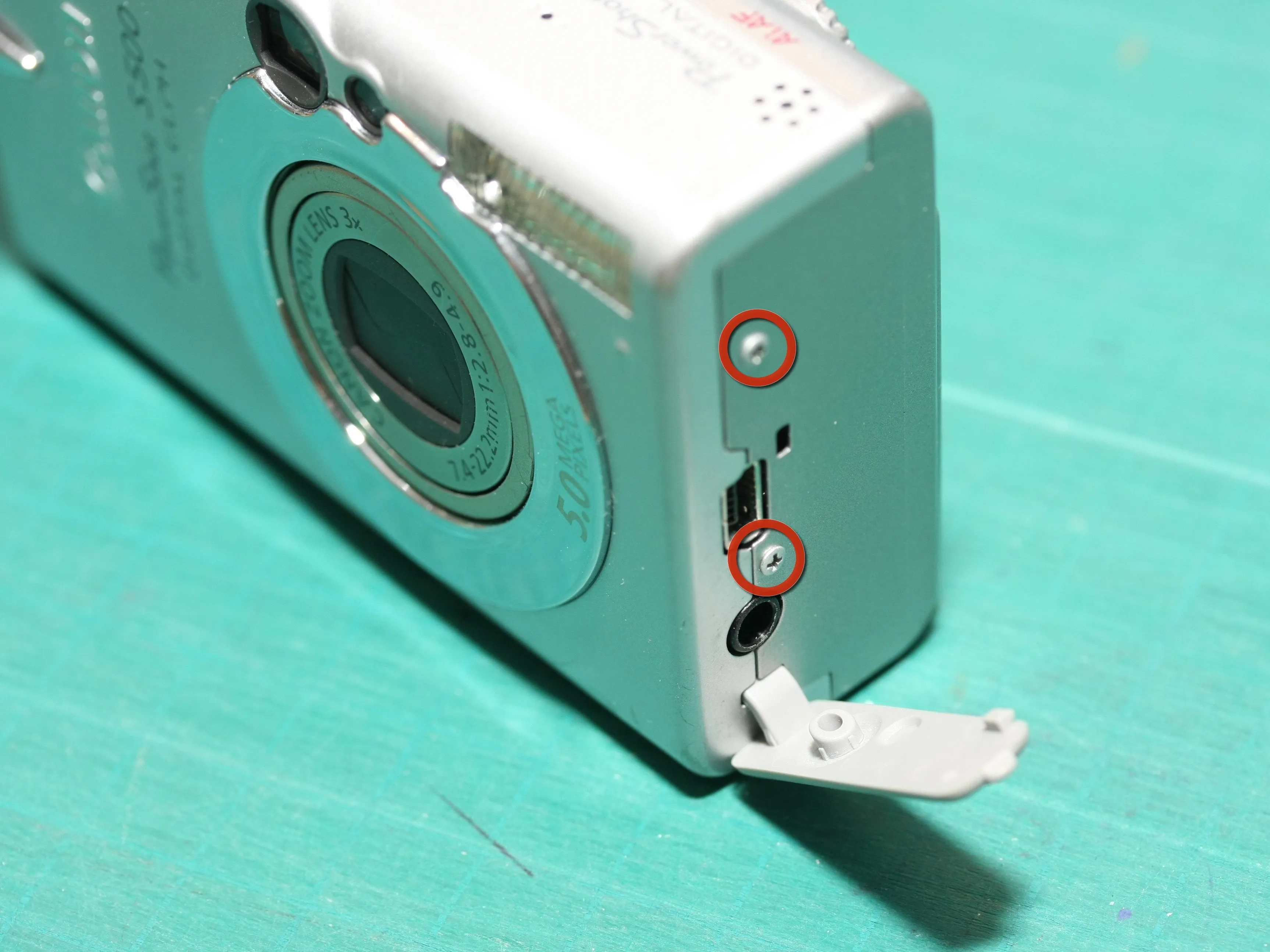

Выкрутите 2 винта на стороне с крышкой USB-разъема (один из винтов находится под крышкой).
Шаг 3

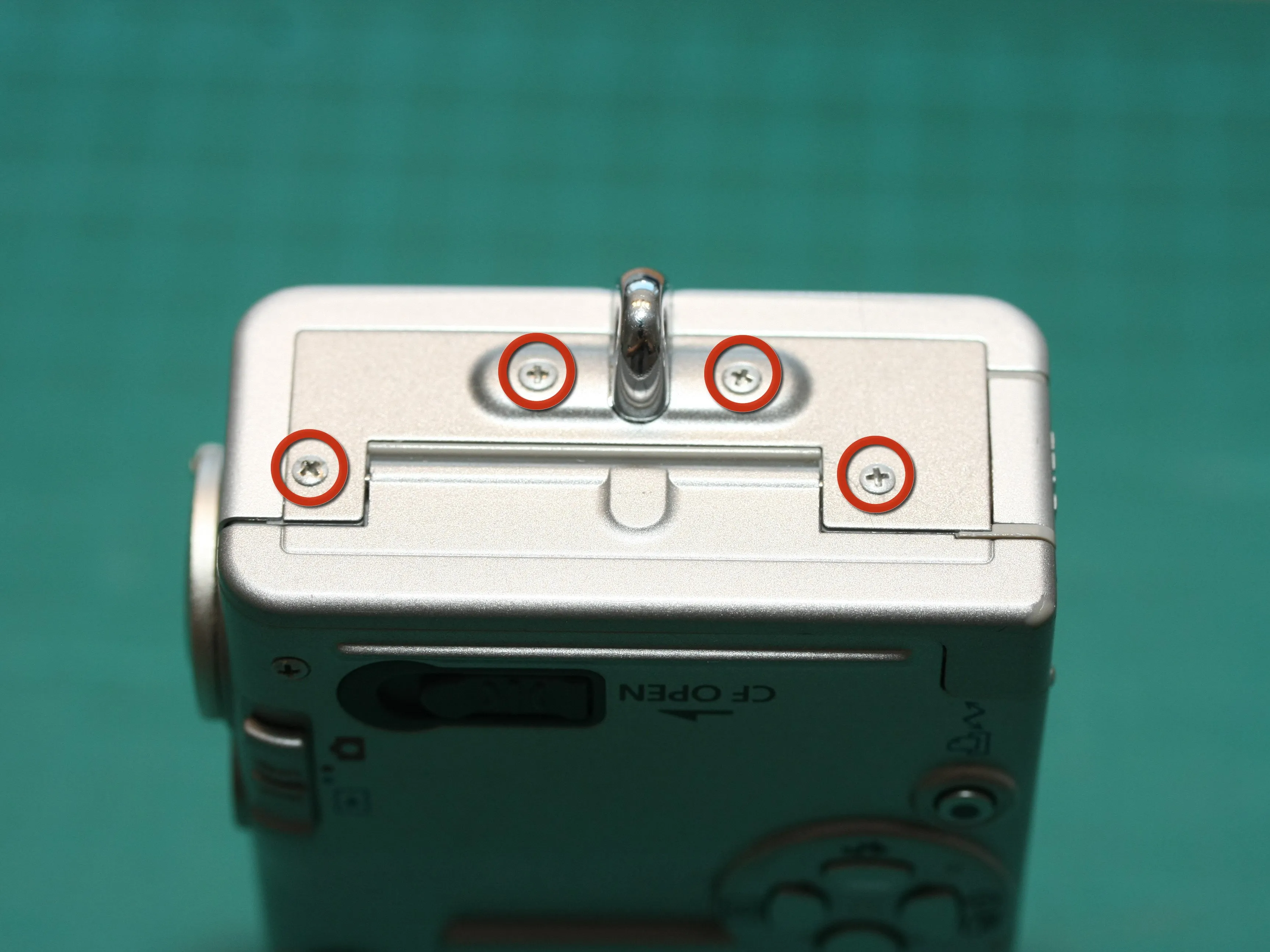

С другой стороны камеры открутите 4 винта возле ушка для крепления ремешка на запястье.

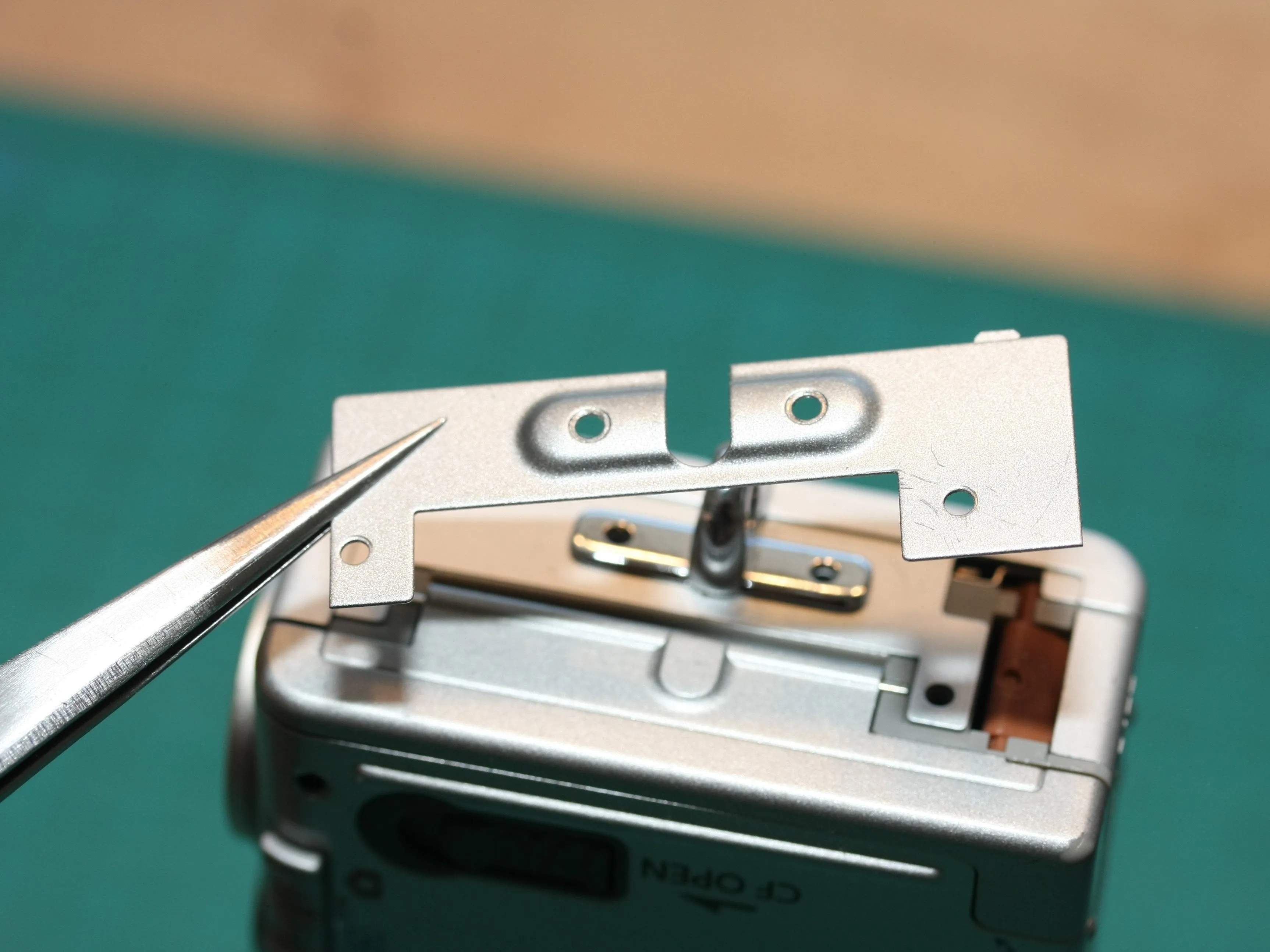

Снимите небольшую металлическую пластину. Это также освободит дверцу Compact Flash.
Шаг 4

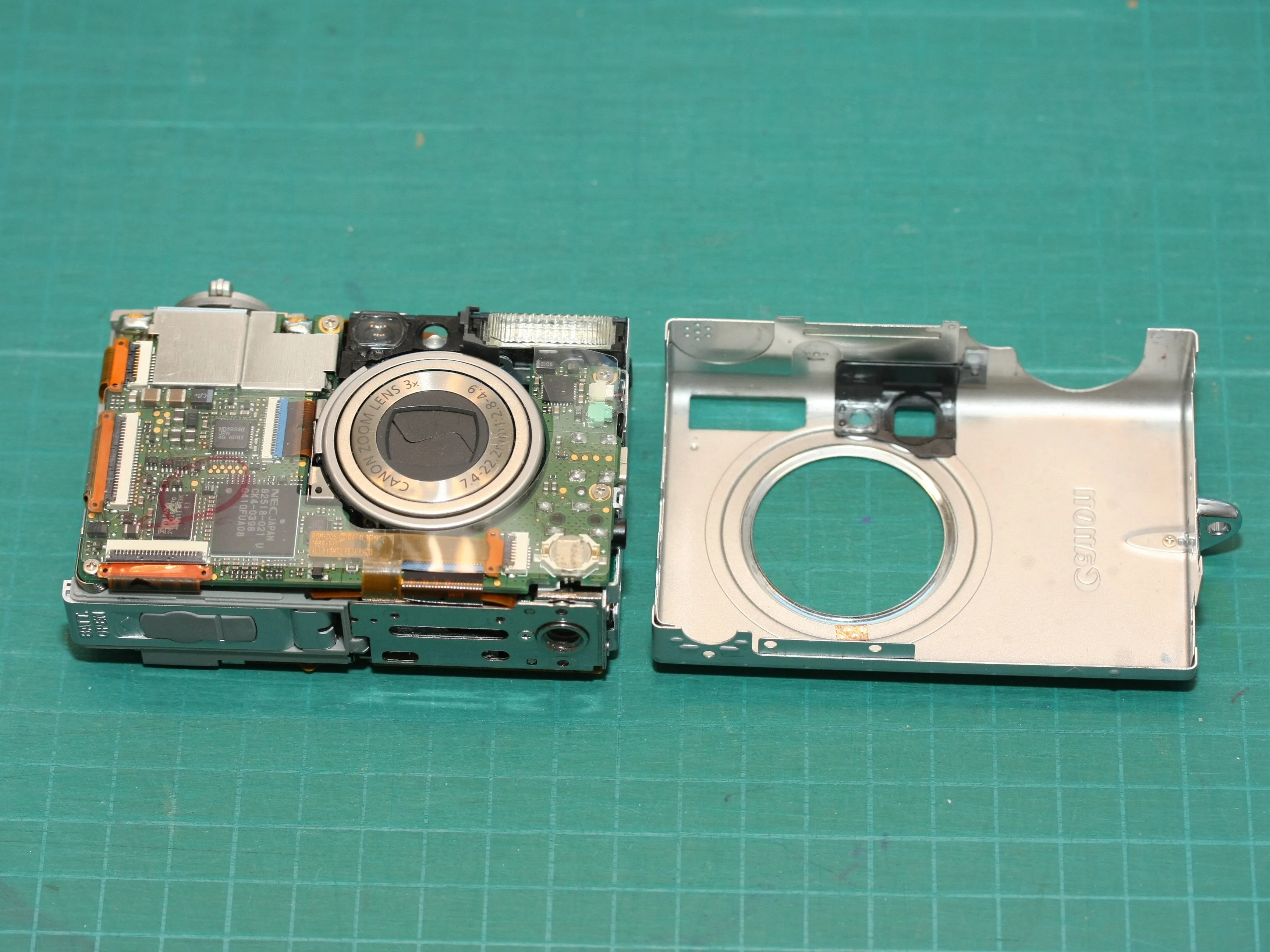

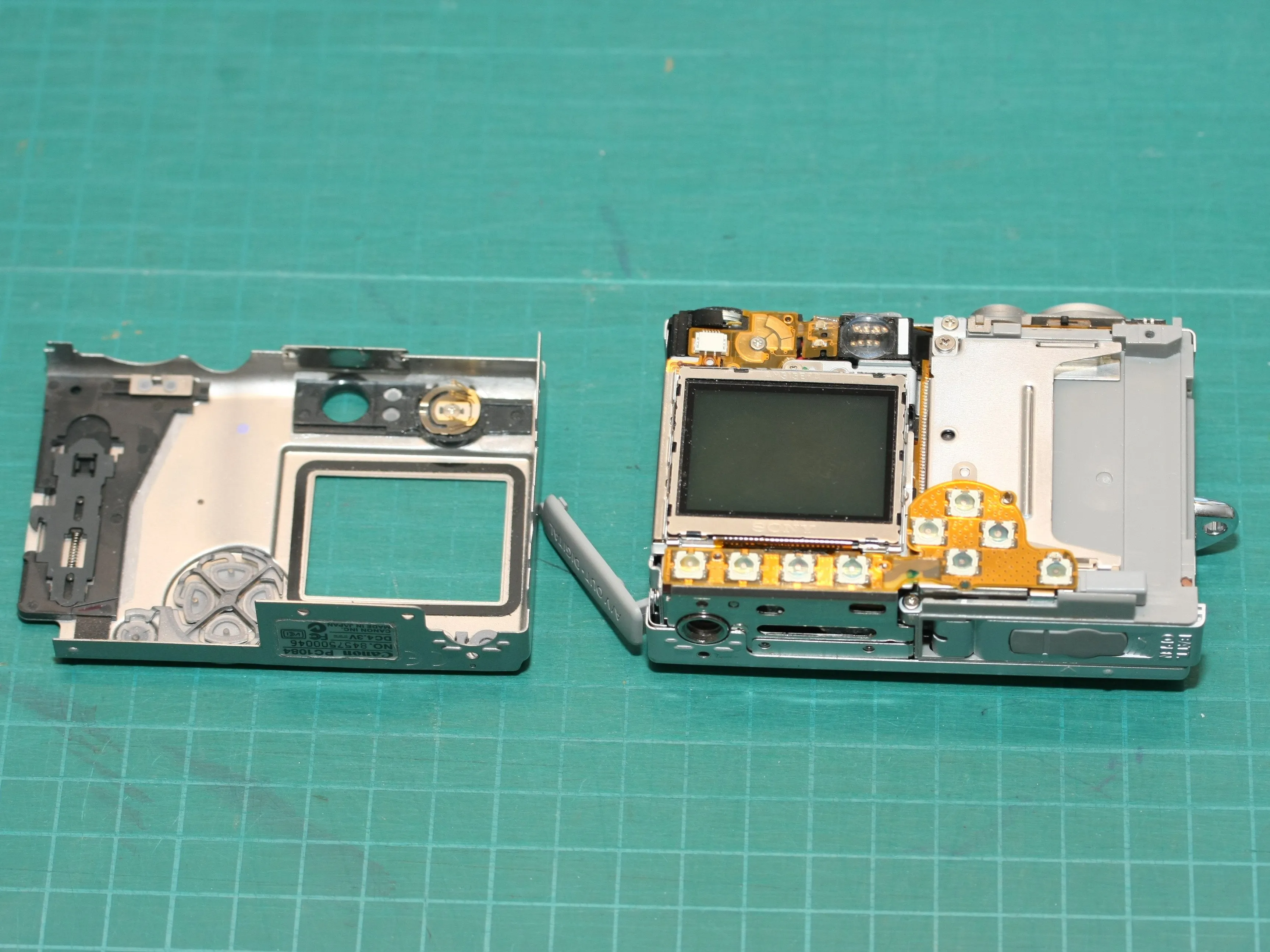

Теперь вы можете снять переднюю и заднюю крышки корпуса камеры.
Слава богу, корпус фотоаппарата держится на винтах, что облегчает его разборку! Многие другие камеры Canon PowerShot устроены аналогичным образом.
Шаг 5

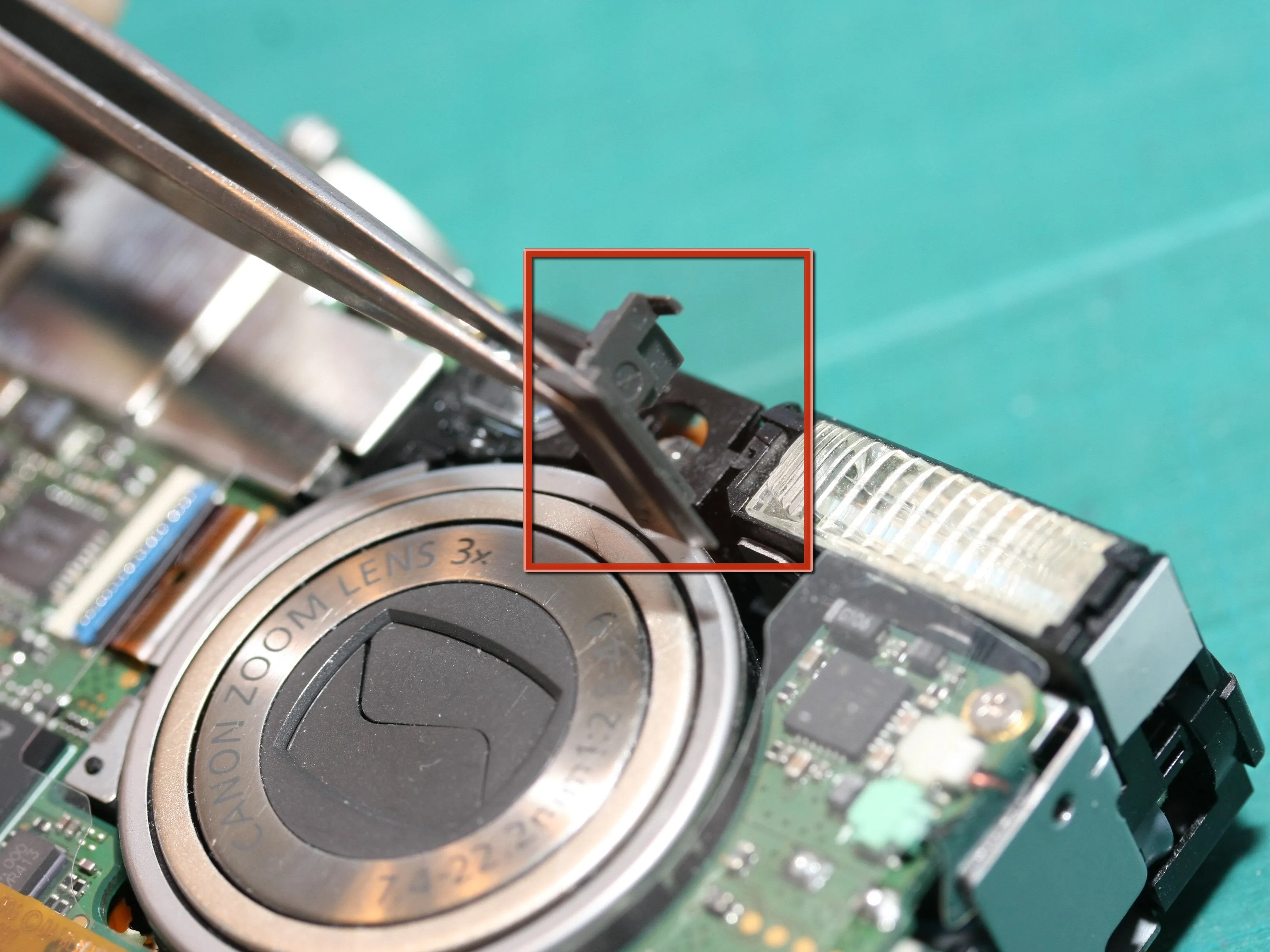

В пространстве рядом со вспышкой есть небольшой свободный черный пластиковый элемент. Сначала она выпала, и я не заметил, откуда она взялась!
Извлеките пластиковую деталь, отметив, куда ее можно будет установить в дальнейшем
Шаг 6
Вот задняя часть камеры без корпуса. Внизу на гибкой схеме видны контакты переключателя. Они прикреплены к небольшой металлической пластине, которую мы снимем на следующем этапе...
Комментарии к шагу
Фирменный ЖК-дисплей Sony в камере Canon?
Это не так необычно, как вы можете подумать. Sony производит ЖК-дисплеи, которые используются во многих видах электронных устройств - у них есть бизнес по производству компонентов и отдельное подразделение по производству потребительских товаров, как и у многих других компаний, о которых вы можете подумать только как о потребительских брендах. Кроме того, Sony производит ПЗС-матрицы, используемые в камерах других производителей.
Я сделал еще один шаг вперед, сняв матрицу ПЗС с задней части узла объектива. Где я могу получить функциональную матрицу ПЗС для замены?
Отличные фотографии и описание. Моя камера не выводила изображение и не делала приличных снимков. Я подозревал, что один из разъемов гибкой цепи больше не имеет хорошего контакта, но без этого описания я был бы в неведении. Я следовал инструкциям, разобрал камеру, собрал ее обратно, и ура! Она работает! Спасибо миллион раз!
Нет ничего удивительного в том, что внутри вещей можно встретить продукцию других брендов в качестве ODM/OEM (Original Design Manufacturer/Original Equipment Manufacturer).
Многие компании производят детали для других вещей - если вы посмотрите на другую фотографию, там тоже есть микросхема NEC.
У меня есть Vauxhall Zafira, в которой есть некоторые детали, разработанные Porsche, о чем вы и не подумали бы.
Кроме того, владелец Sanyo был родственником г-на Мацуситы (Panasonic), и некоторые детали Sanyo попали в продукцию Panasonic (а теперь Panasonic владеет Sanyo).
Sony также много сотрудничала с Philips. Лазер для компакт-дисков был изобретением Sony/Philips, а разъем TOS на большинстве устройств также называется S/PDIF, что означает - Sony/Philips Digital InterFace.
Так что конкуренты довольно часто работают друг с другом в рамках ODM/OEM.
Шаг 7

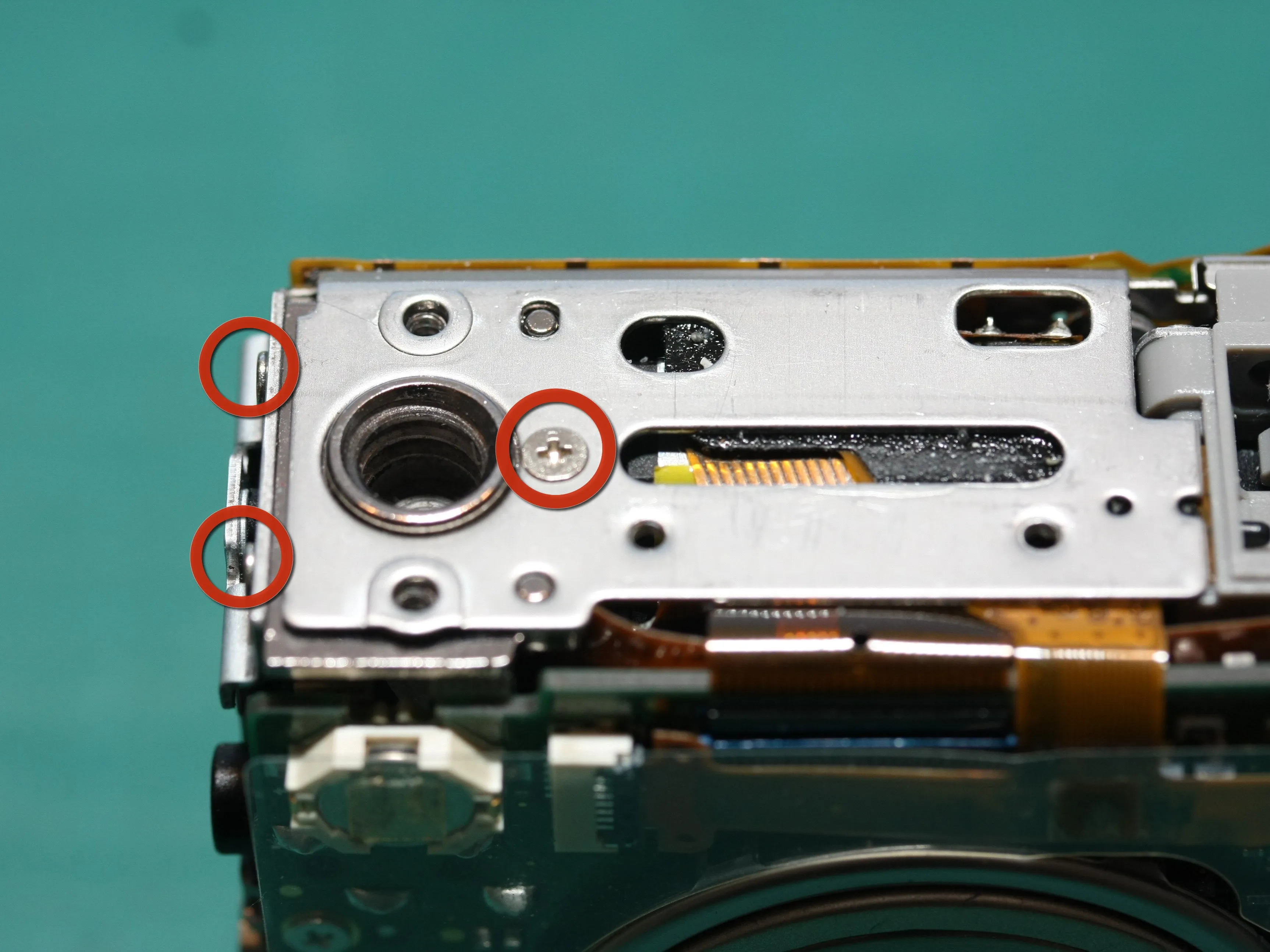

Открутите винт на нижней панели. Сбоку рядом есть 2 винта (2 круга слева). Они крепят штативное гнездо к боковой раме.

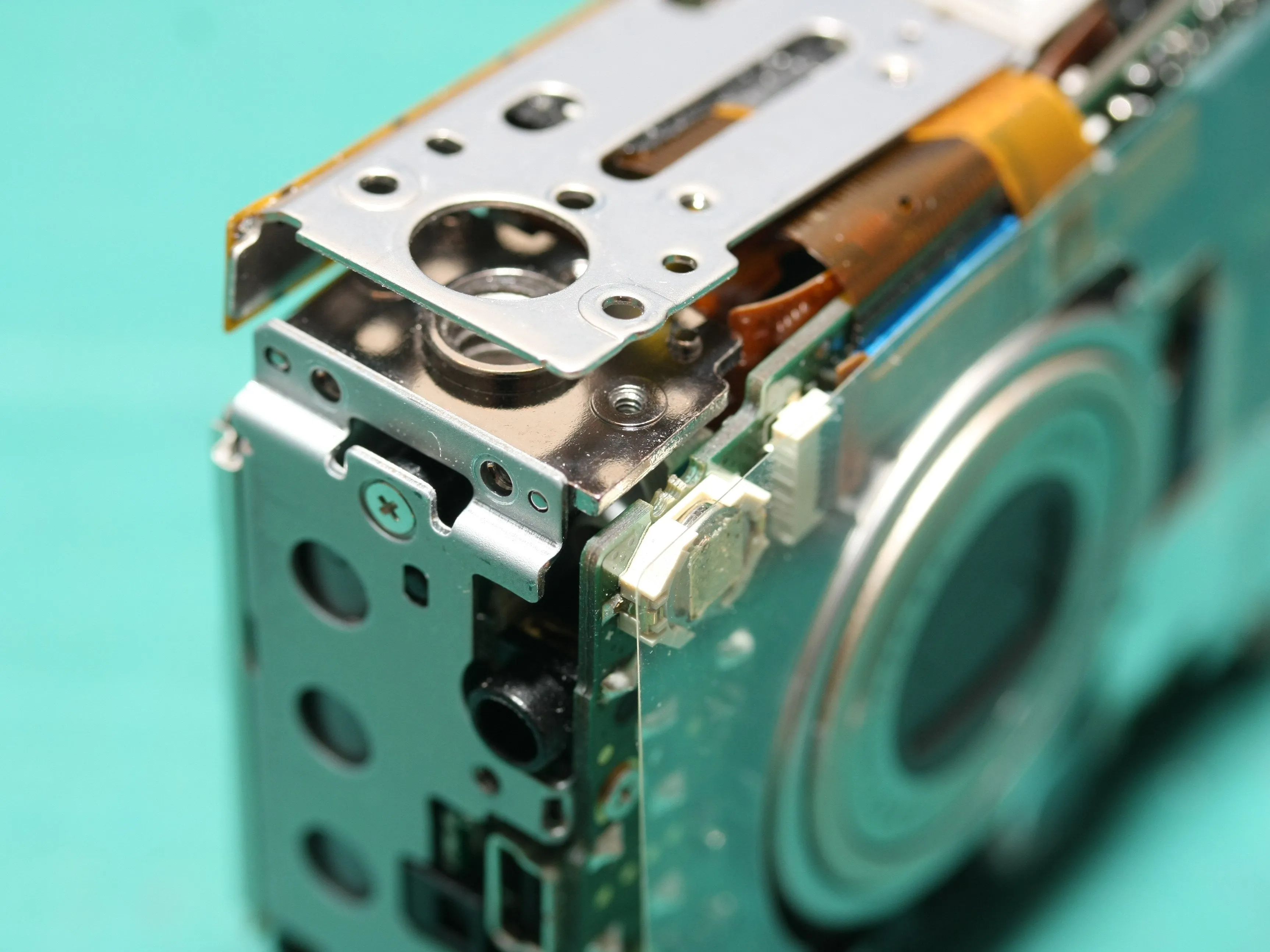

Выкрутив 3 винта, вы можете аккуратно снять нижнюю металлическую пластину.
Шаг 8

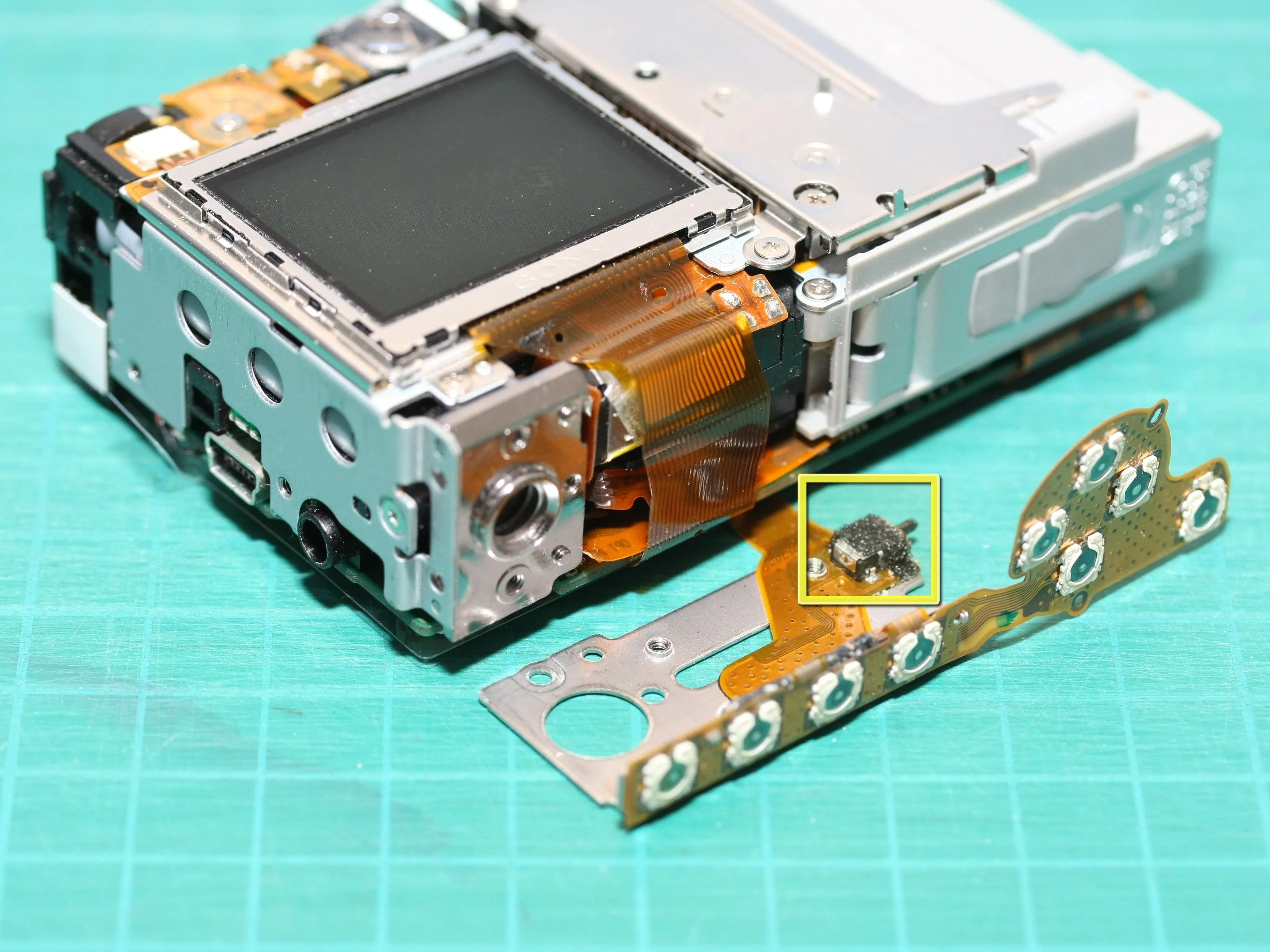

Вот нижняя панель снята. Остался плоский ленточный кабель, соединяющий ее с камерой...
На правом конце металлической пластины виден маленький черный микропереключатель. Он определяет, закрыта или открыта крышка батарейного отсека.
Шаг 9

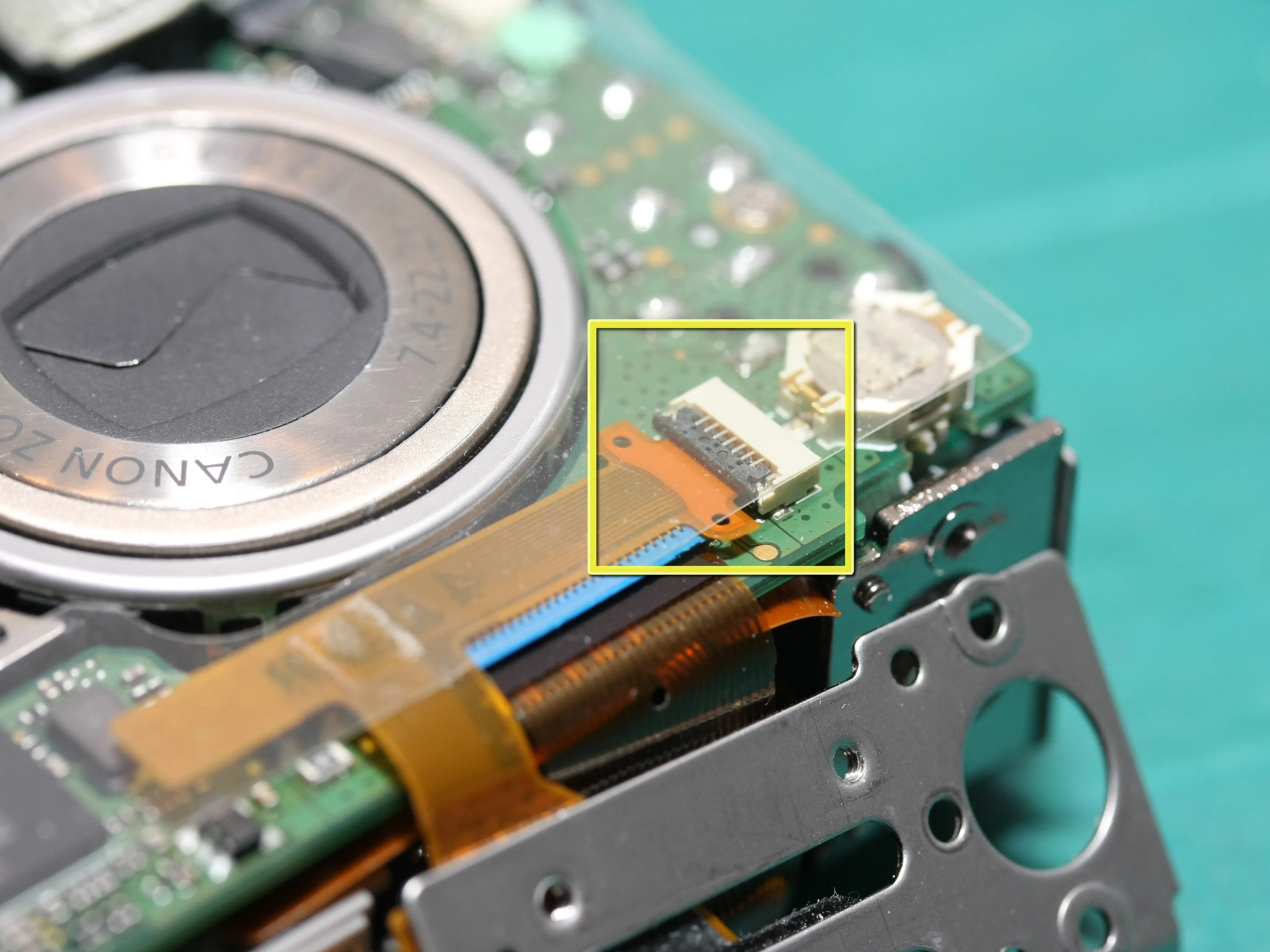

... осторожно подденьте черный фиксатор на краю разъема ленточного кабеля. Теперь вы можете вытащить ленточный кабель из разъема.

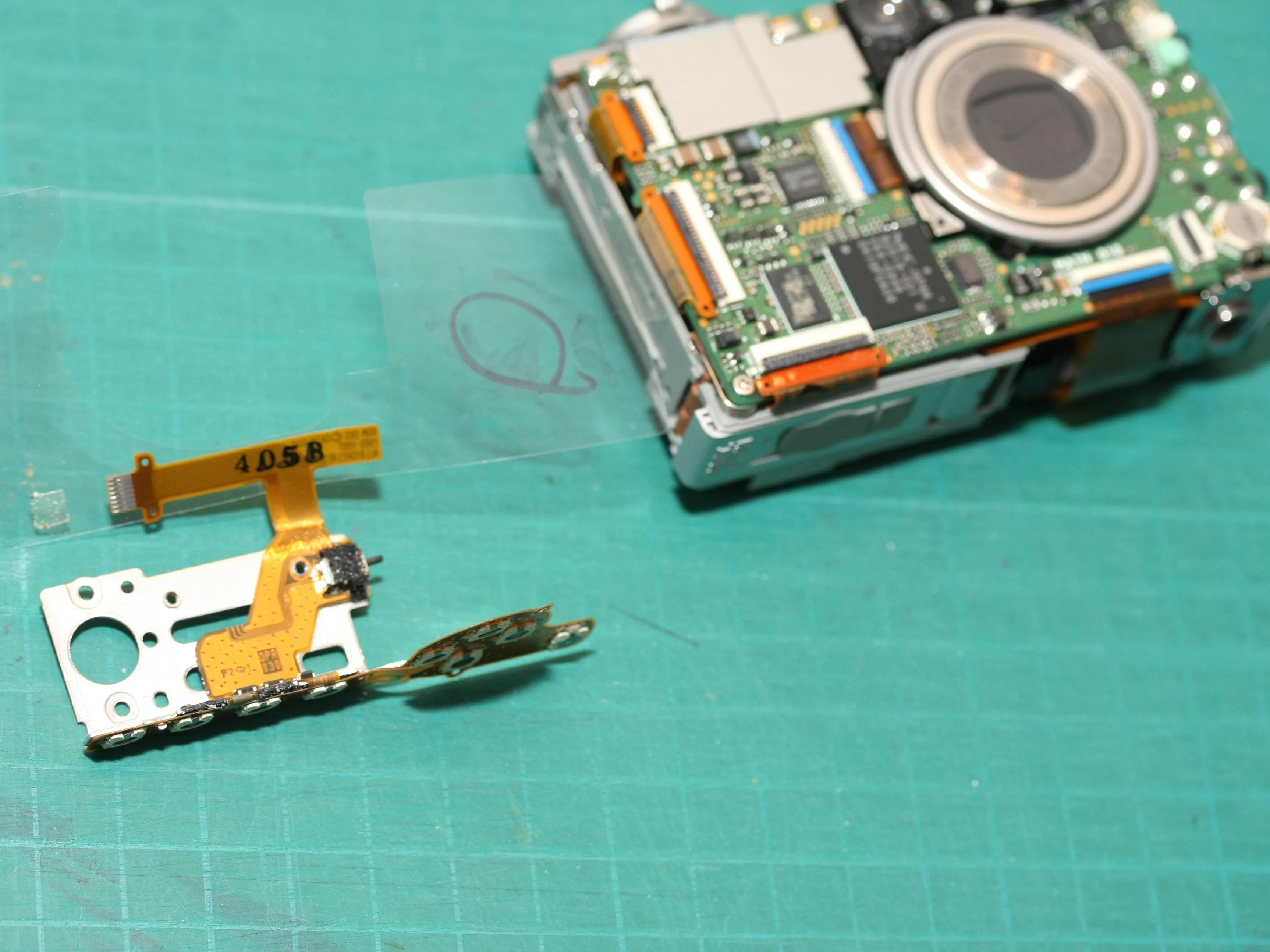

На 2-й фотографии вы можете видеть нижнюю панель, а также задние кнопочные переключатели и микропереключатель батарейного отсека.
Обратите внимание: между этим узлом и камерой по-прежнему находится прозрачный пластиковый изоляционный лист. Он будет отсоединен на следующем этапе.
Шаг 10
Открутите винт, удерживающий гибкую схему под переключателем режимов (красная цикля).
Желтый квадрат указывает на небольшой ленточный кабель, идущий к ЖК-экрану. Этот ленточный кабель питает подсветку ЖК-дисплея. Аккуратно вытащите ленточный кабель из разъема.
Шаг 11

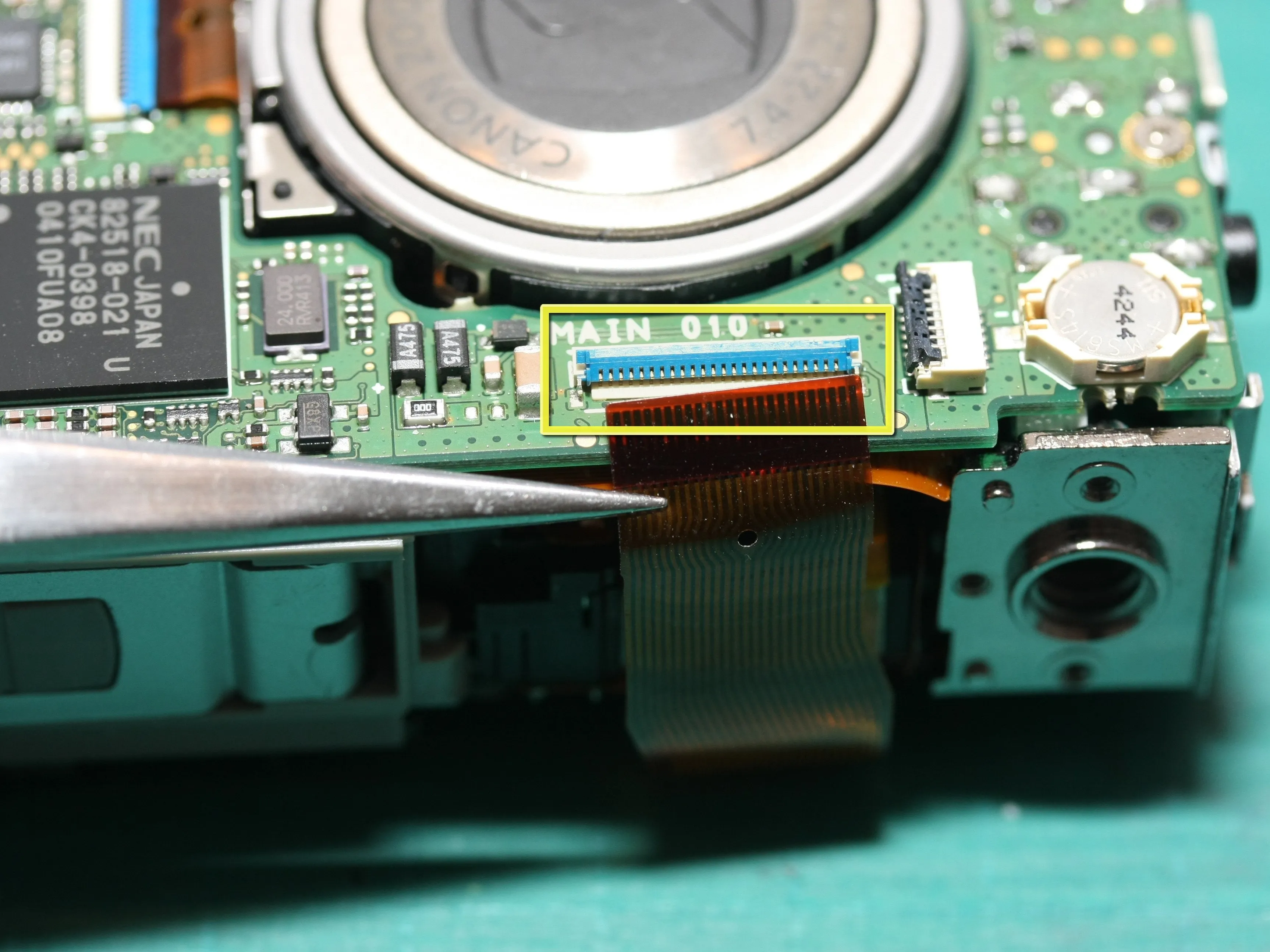

На передней панели камеры находится второй ленточный кабель, идущий под камерой к ЖК-экрану - он содержит сигналы данных и синхронизации, которые управляют дисплеем.
Осторожно поднимите черную пластиковую защелку, а затем вытащите ленточный кабель из разъема.
Большая черная интегральная схема слева - это микропроцессор NEC, по-видимому, пользовательский вариант 80186. Над гнездом штатива находится маленькая батарейка - для поддержания часов реального времени.
Шаг 12

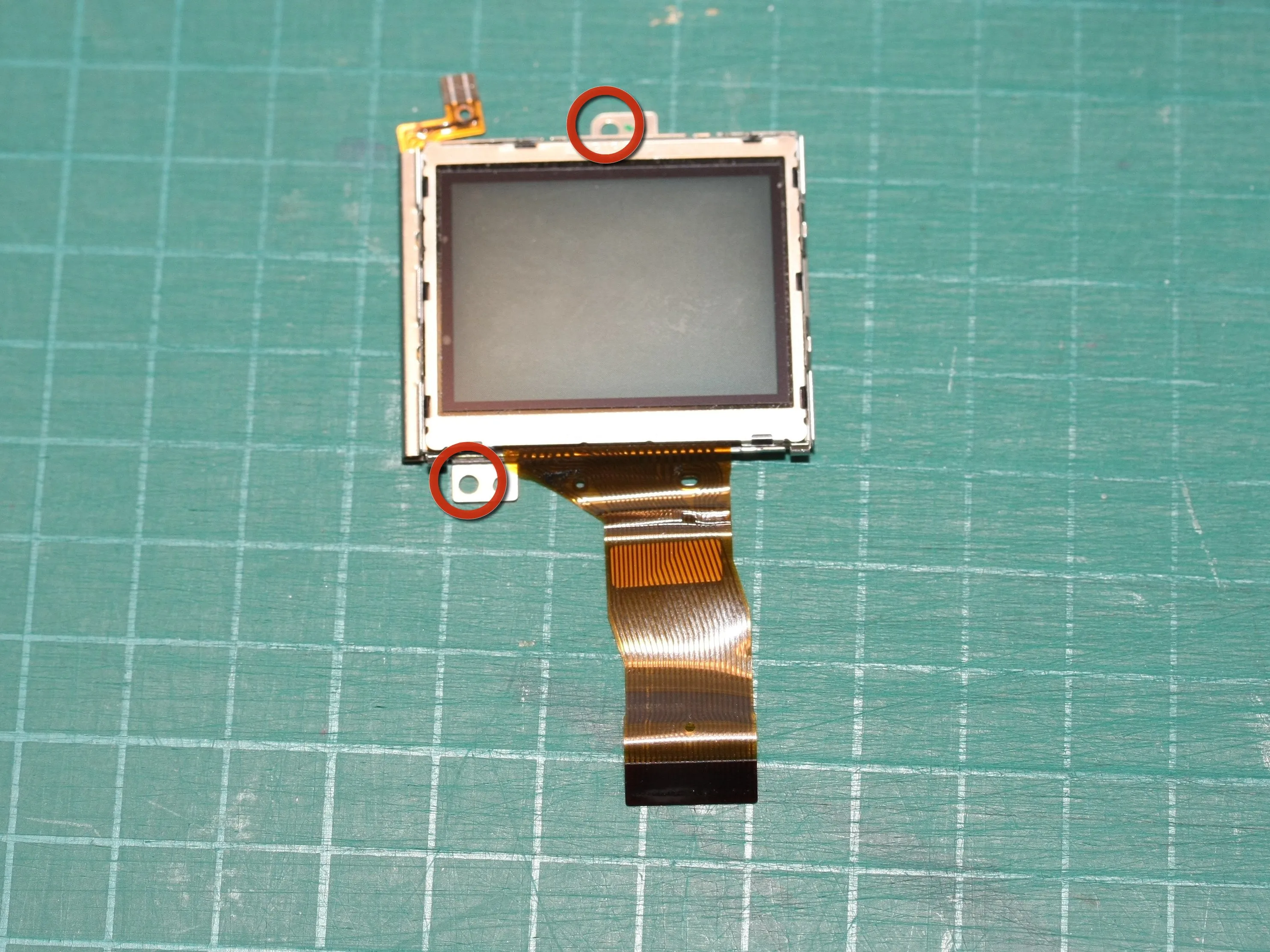

Открутите 2 винта, крепящие модуль ЖК-дисплея (на этой фотографии он уже отсоединен от остальной части камеры).
На этой фотографии не видно, но модуль ЖК-дисплея изготовлен компанией Sony - номер детали 'AM313EKA'.
ЖК-дисплей представляет собой 1,8-дюймовый TFT-дисплей с активной матрицей.
Шаг 13

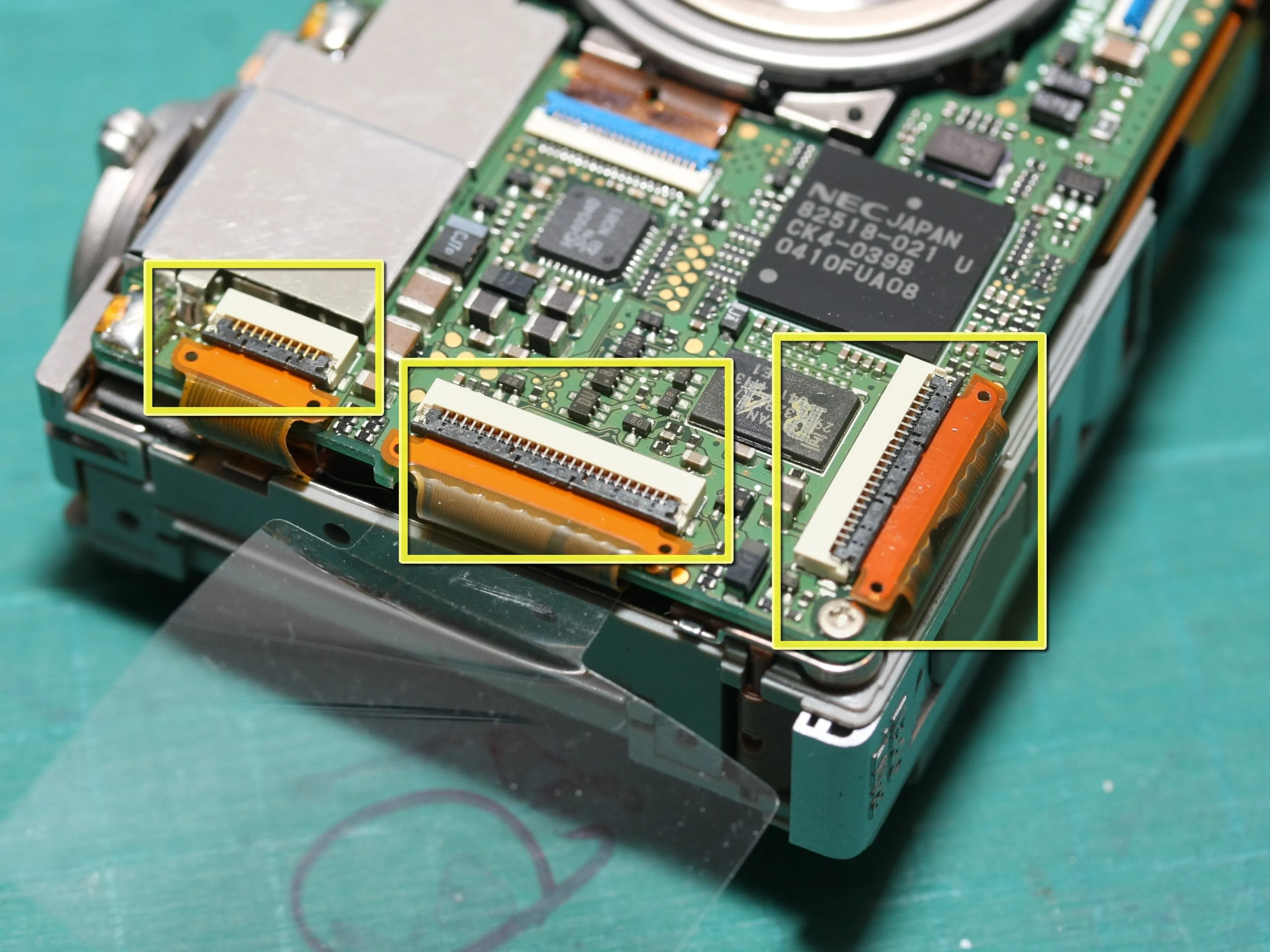

На передней панели камеры есть еще 3 разъема для ленточного кабеля. Аккуратно подденьте черные защелки на каждом разъеме...

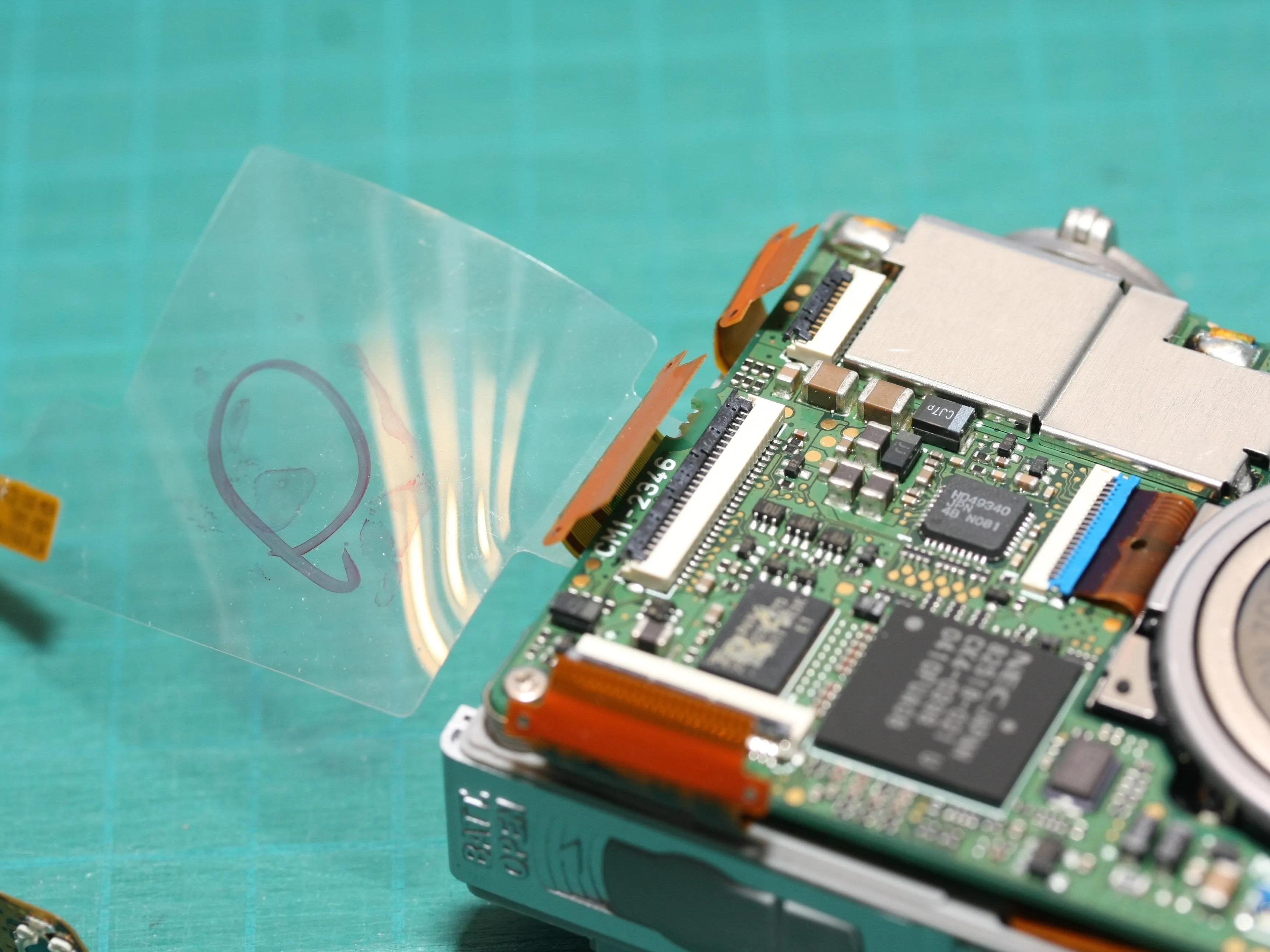

...после чего можно отсоединить ленточные кабели.
Шаг 14

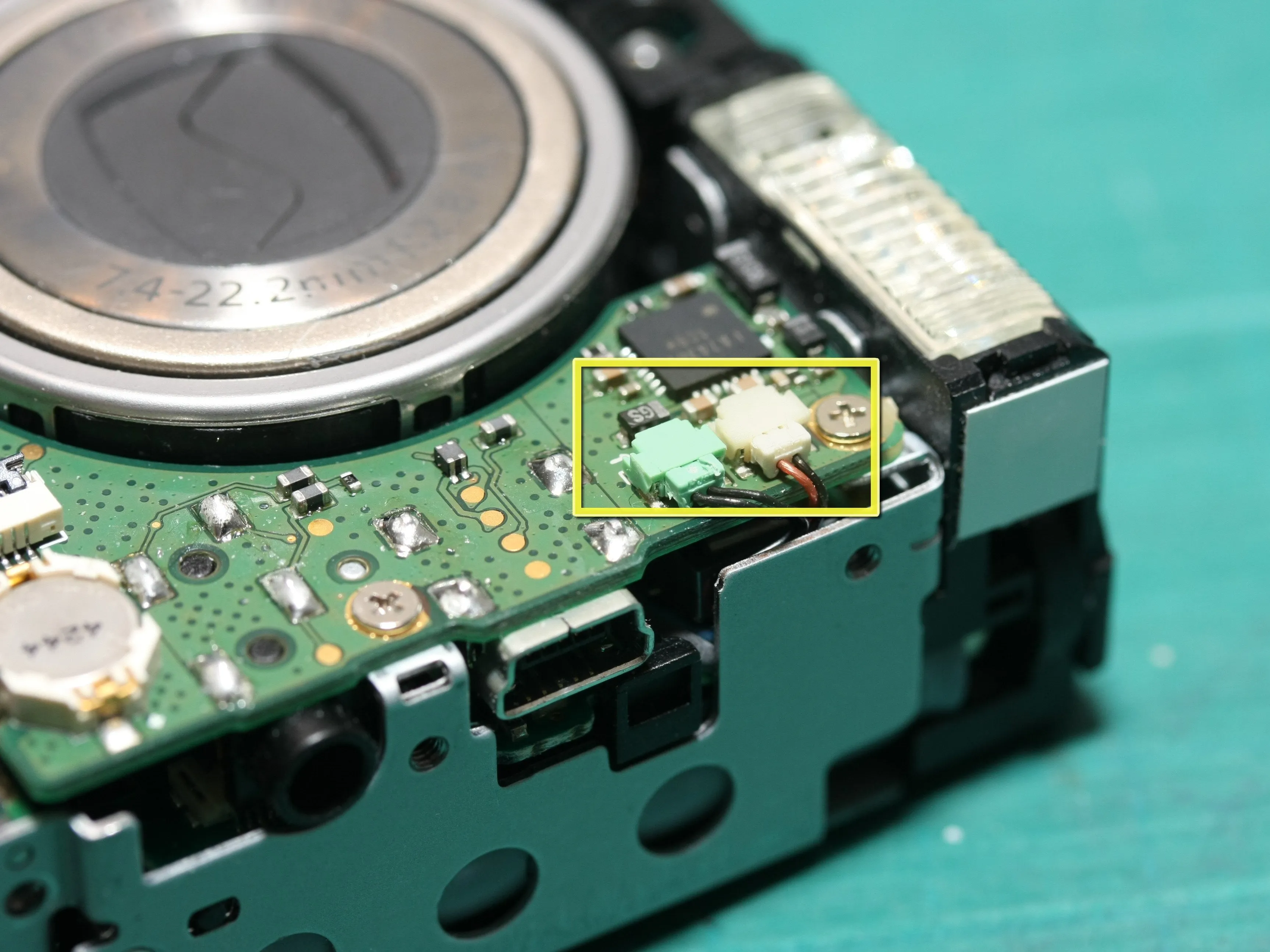

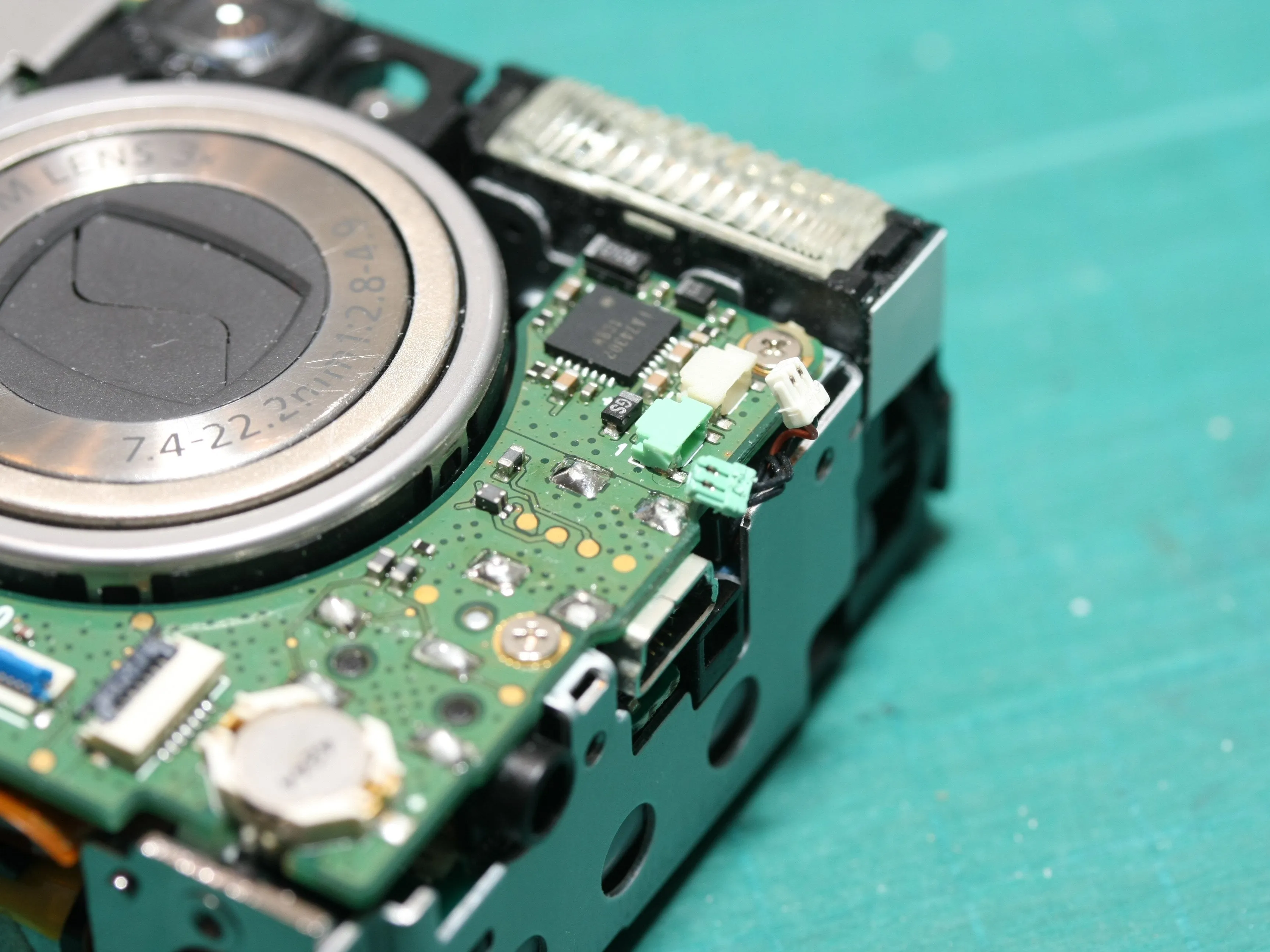

Рядом со вспышкой находятся 2 разъема...
Аккуратно вытащите разъемы из гнезд.
Шаг 15

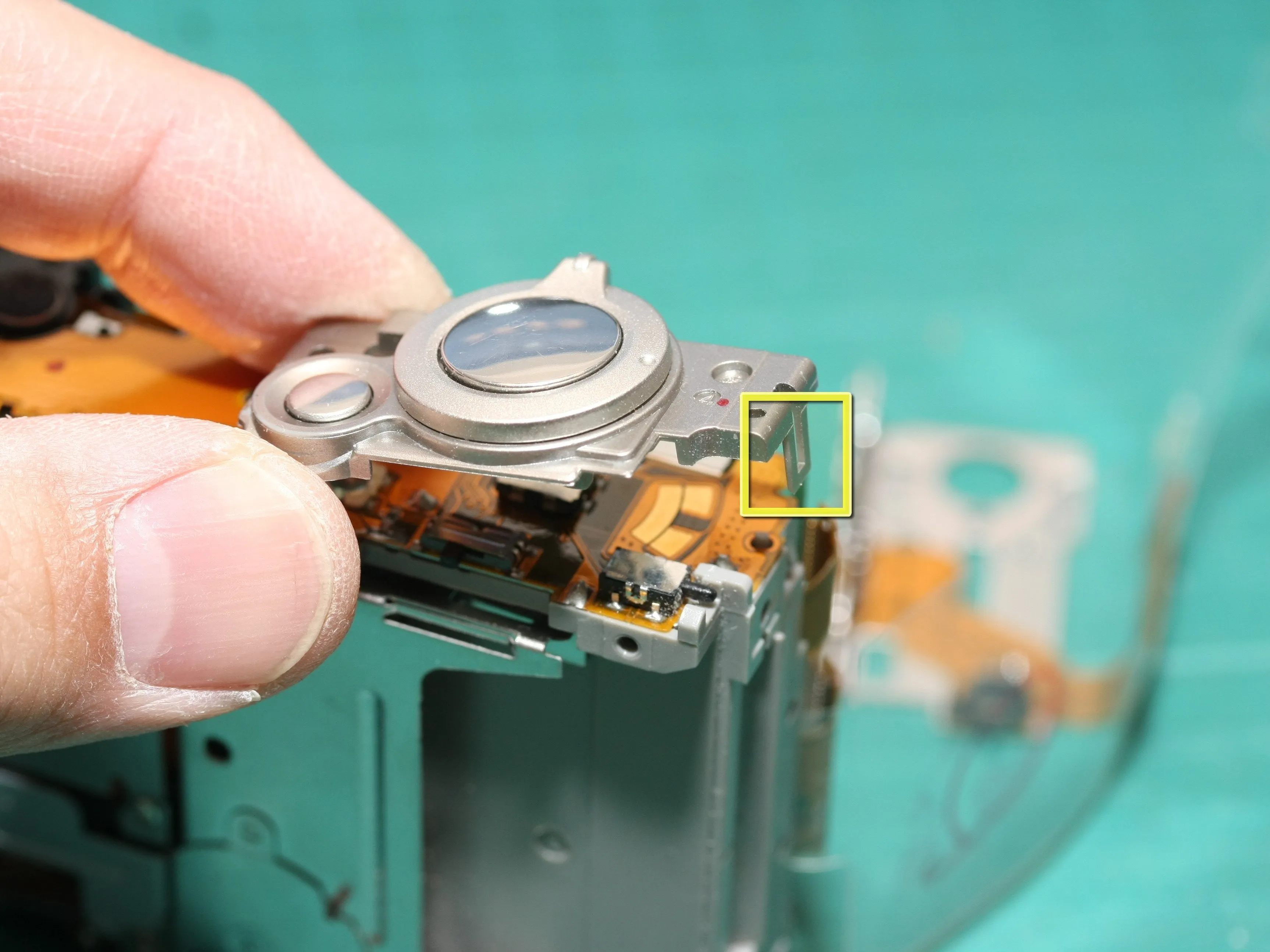

Кнопку спуска затвора можно снять, просто отпустив 2 небольших фиксатора (один из них очерчен желтым квадратом, другой скрыт большим пальцем).
Шаг 16
Выкрутите 4 винта, крепящие главную логическую плату к остальным частям камеры.
Шаг 17
Прежде чем снять логическую плату, нужно отсоединить еще один ленточный кабель...
...аккуратно подденьте синий фиксатор на гнезде, а затем выньте ленточный кабель из гнезда.
Шаг 18
Осторожно приподнимите нижний край печатной платы, и вы увидите еще один узкий белый ленточный кабель, прикрепленный к нижней стороне.
Аккуратно вытащите ленточный кабель из разъема (на этом разъеме нет защелки).
Шаг 19
Вот печатная плата, перевернутая и отделенная от корпуса камеры.
Обратите внимание: есть 2 гибкие дорожки, соединяющие печатную плату с шасси - они припаяны и не могут быть отсоединены без повторной пайки. Будьте осторожны, не перегибайте гибкую цепь слишком сильно, иначе она может сломаться. Мне пришлось заново припаивать одно из соединений после того, как я закончил.
Шаг 20
Вот задняя часть главной логической платы. Обратите внимание на чип DIGIC (главный процессор камеры).
Шаг 21

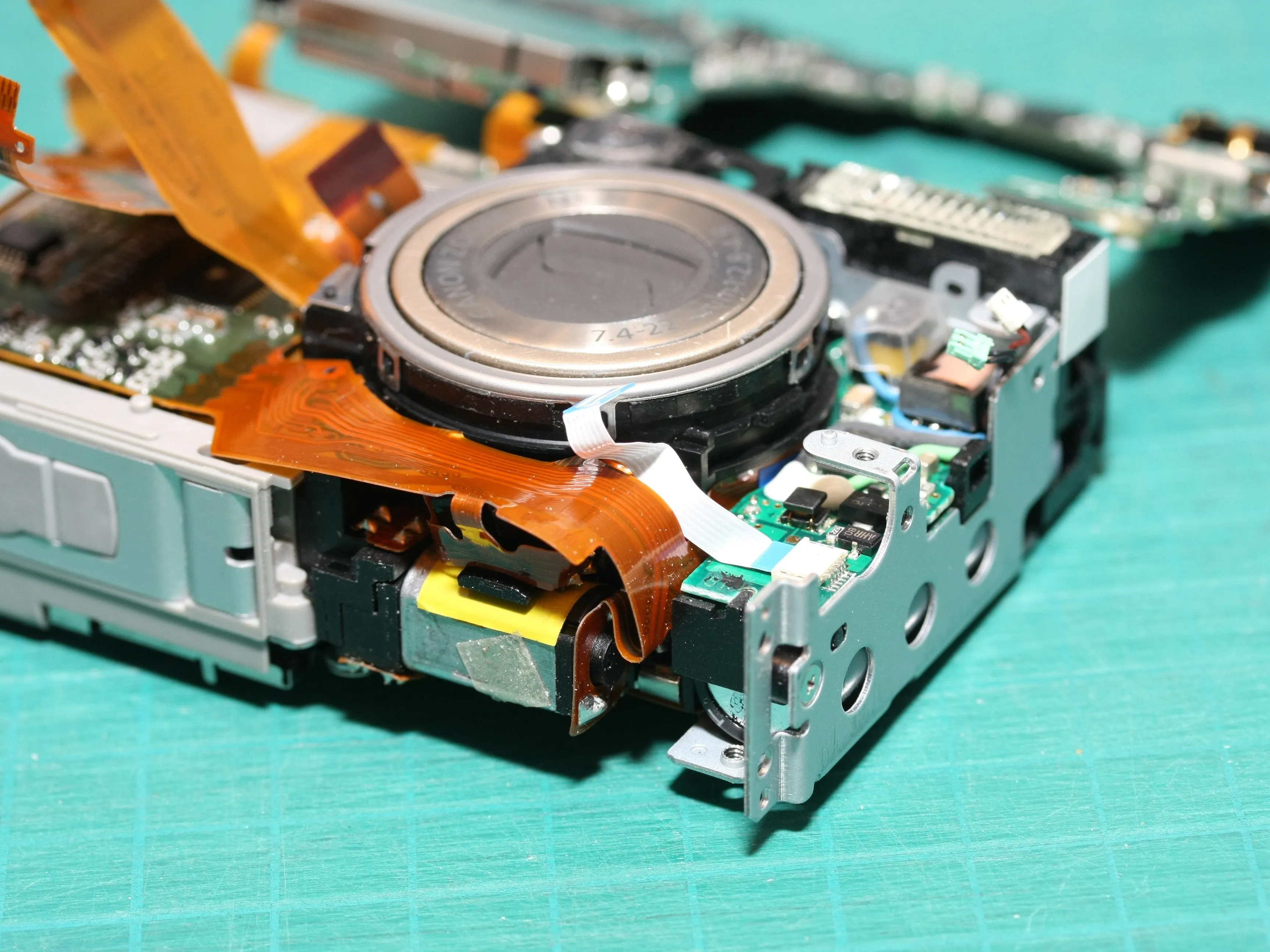

Когда главная логическая плата откинута в сторону, цель нашего ремонта почти видна! - Модуль объектива...

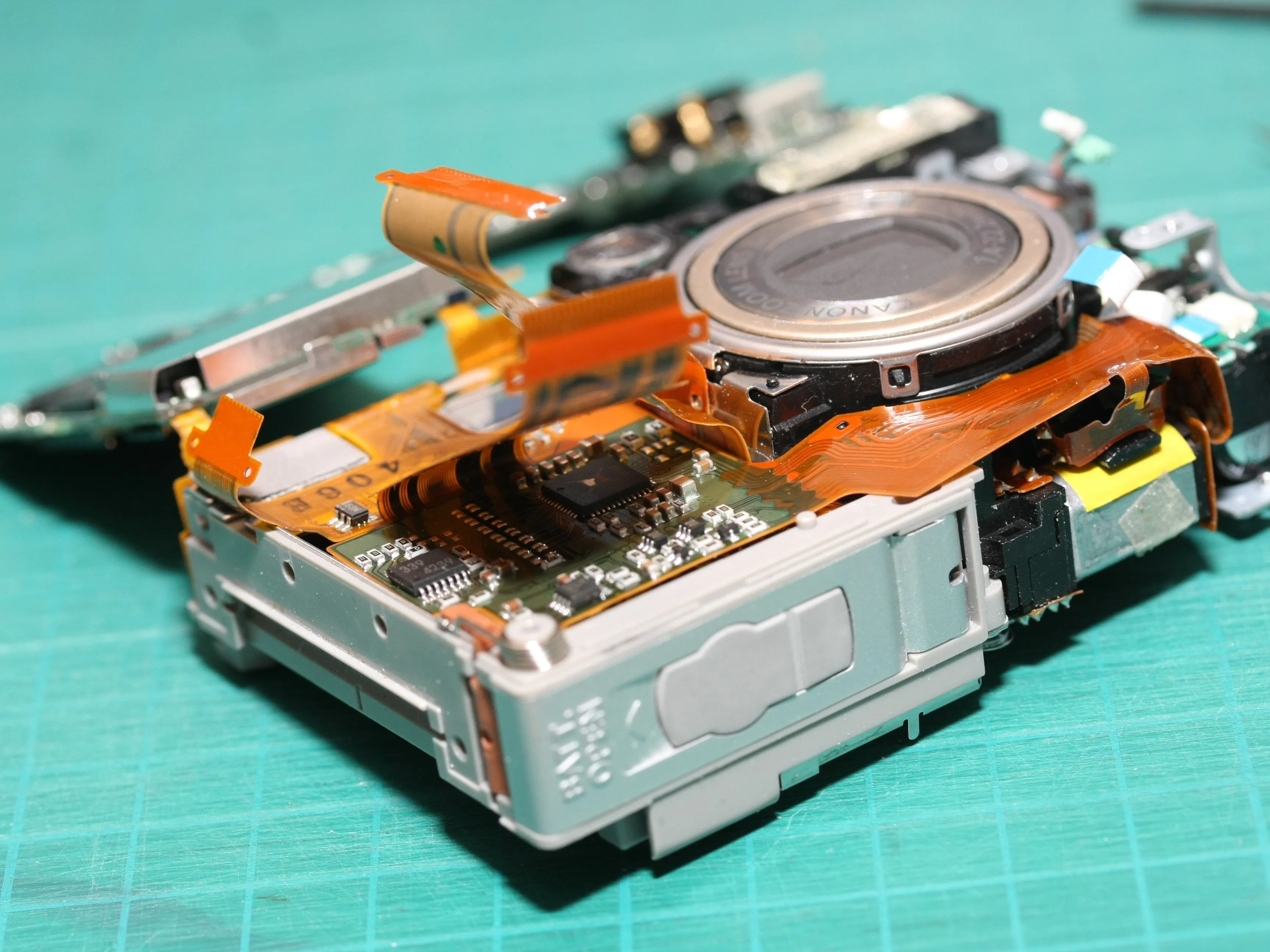

На 2-й фотографии показан другой вид, когда логическая плата убрана с дороги. Прозрачный пластиковый изоляционный лист, удерживающий нижнюю металлическую пластину, закреплен здесь и теперь может быть удален
Шаг 22

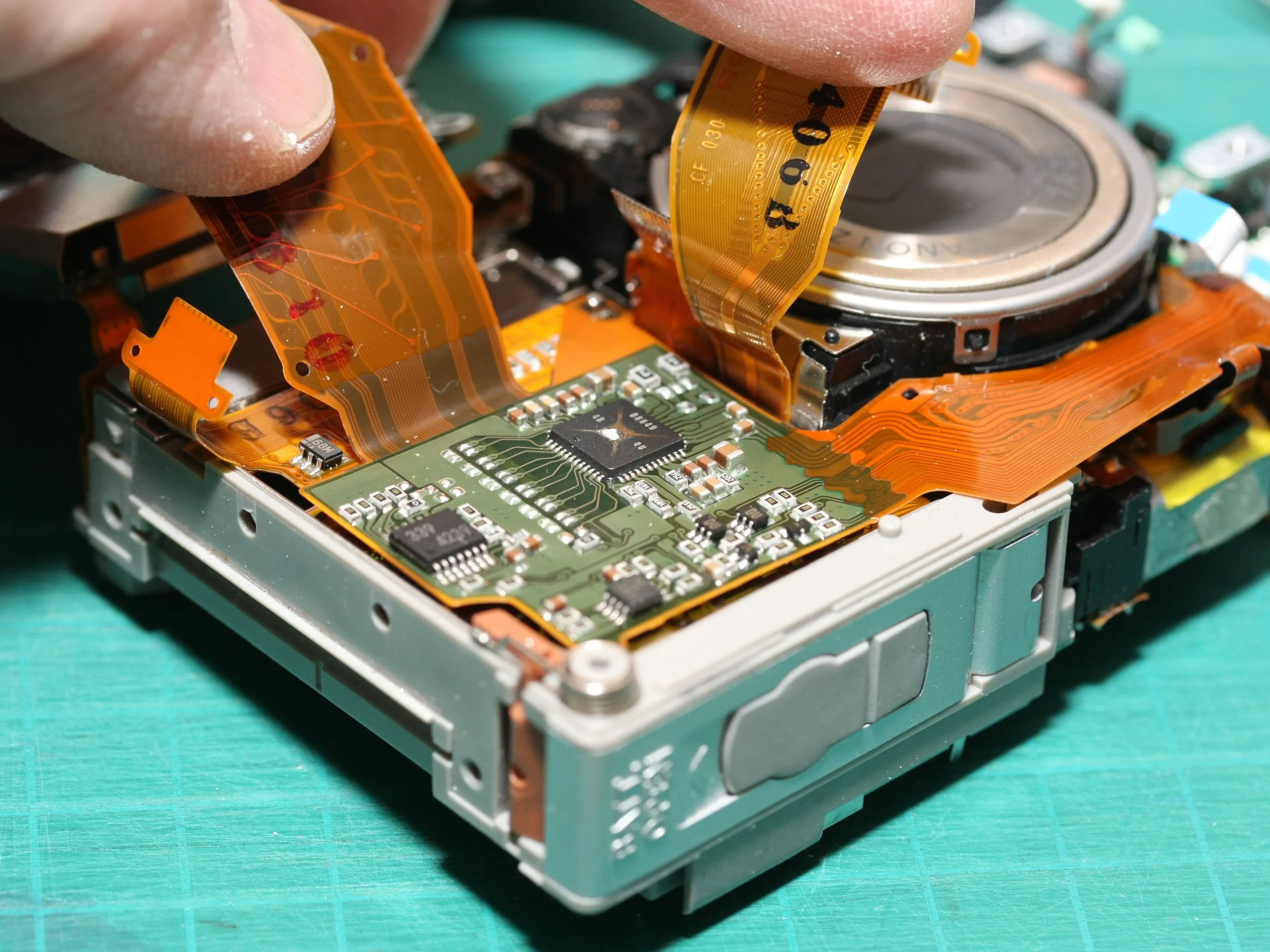

Под ленточными кабелями находится еще одна небольшая печатная плата. Она подключена к модулю объектива и, похоже, содержит различные микросхемы управления двигателем.
Шаг 23

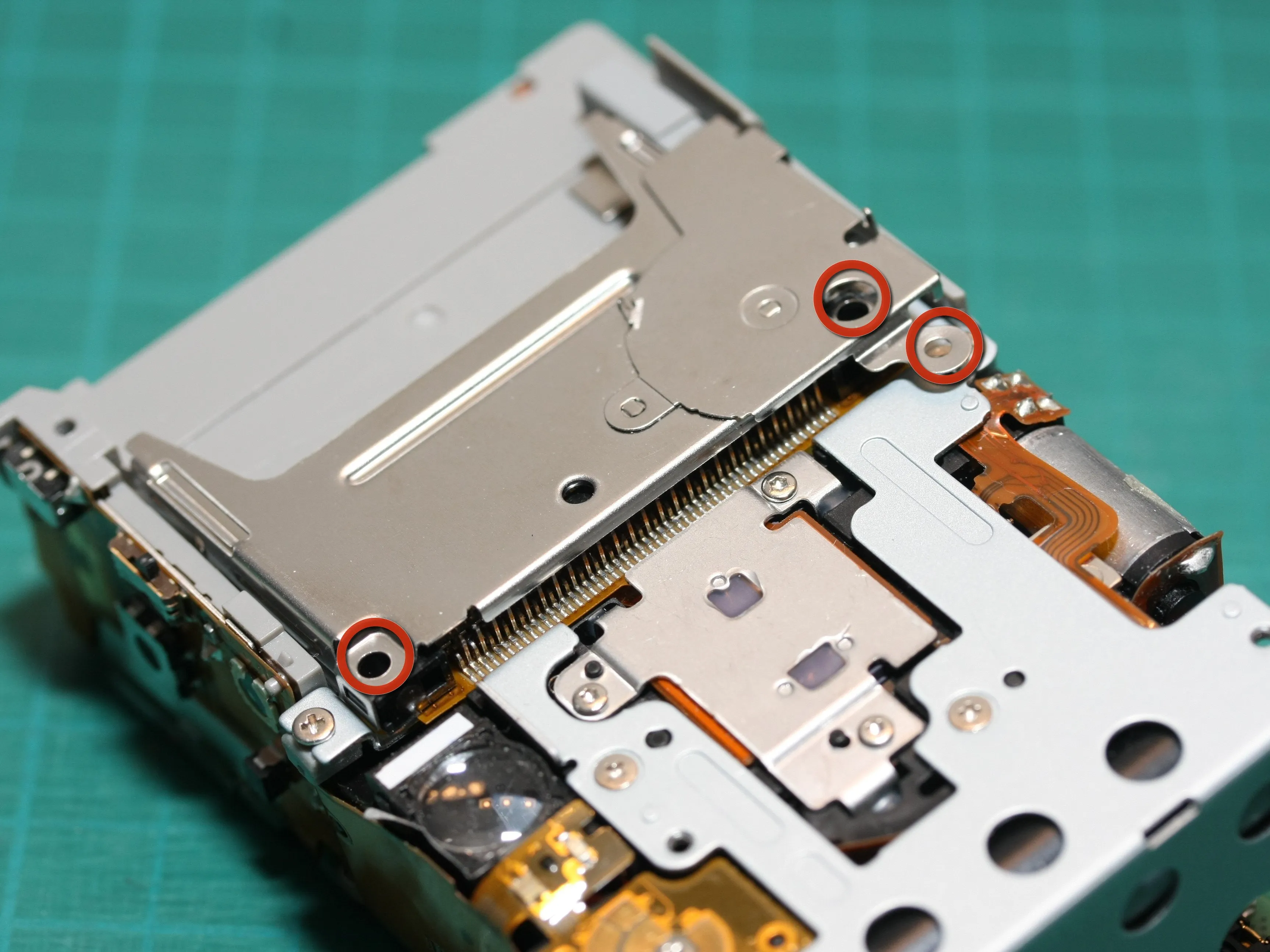

Выкрутите 3 винта, крепящие слот для CF-карты.

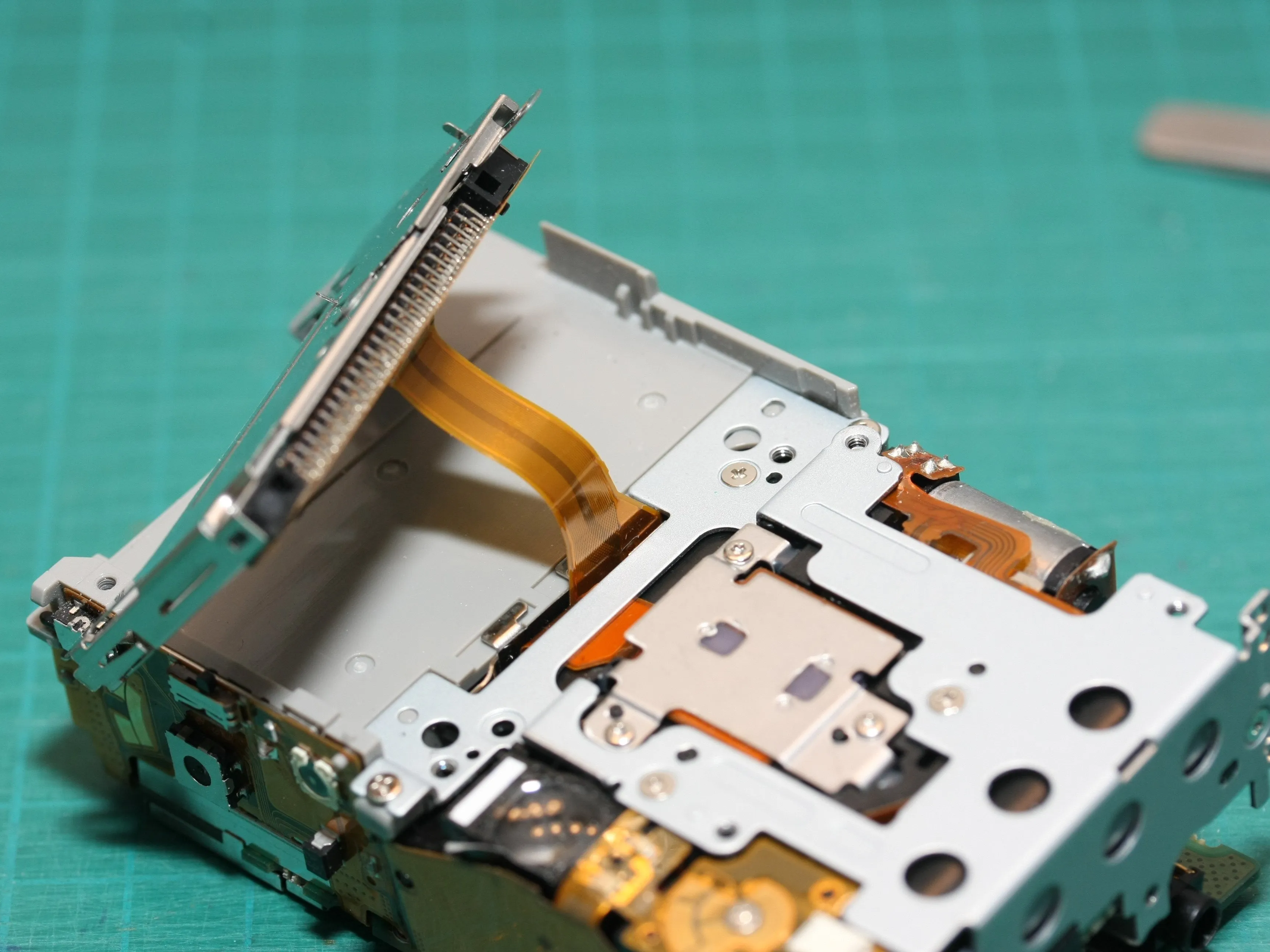

Поднимите слот CF-карты - на 2-й фотографии вы увидите ленточный кабель, проходящий через слот к передней панели камеры. Ранее мы отсоединили этот ленточный кабель от гнезда на передней панели основной печатной платы.
Просто вытащите ленточный кабель, но не забудьте отметить гнездо, через которое он проходит, для последующей сборки.

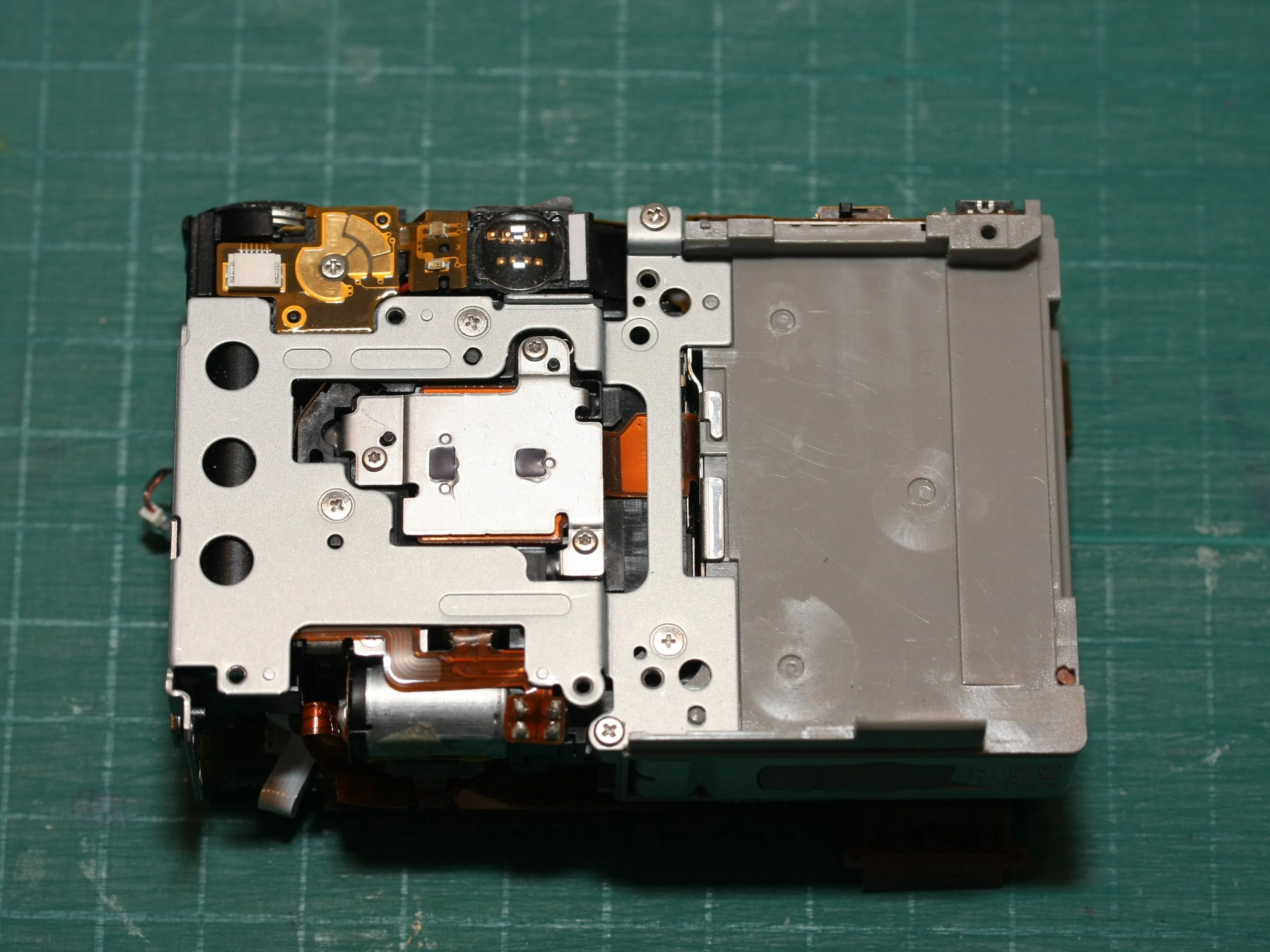

На 3-й фотографии показана задняя часть камеры со снятым слотом для CF-карты.
Шаг 24

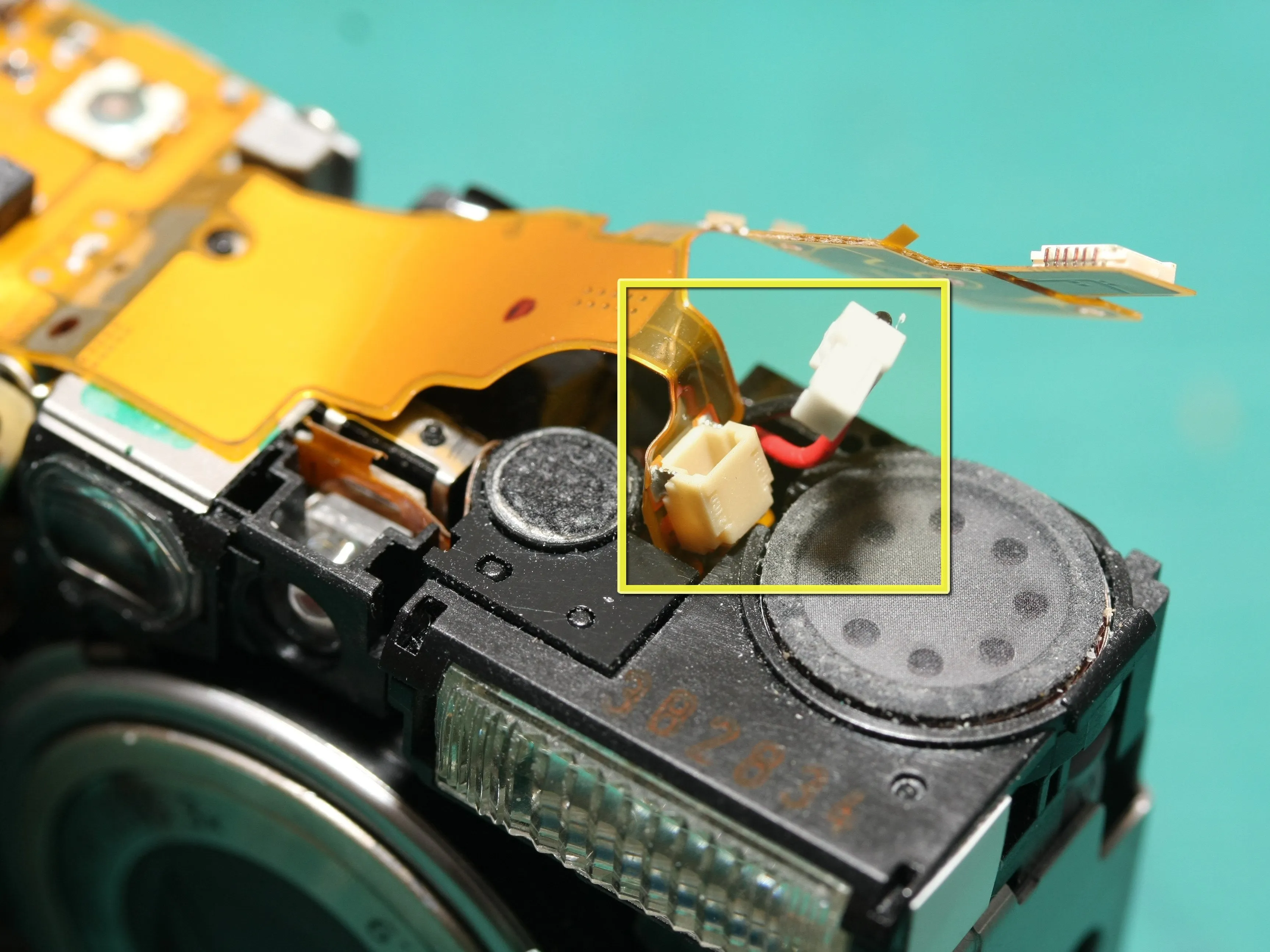

В верхней части камеры аккуратно извлеките белый разъем с красным/черным проводами из гнезда.
Теперь аккуратно потяните вверх гибкую цепь и гнездо в сторону от верхней части камеры.

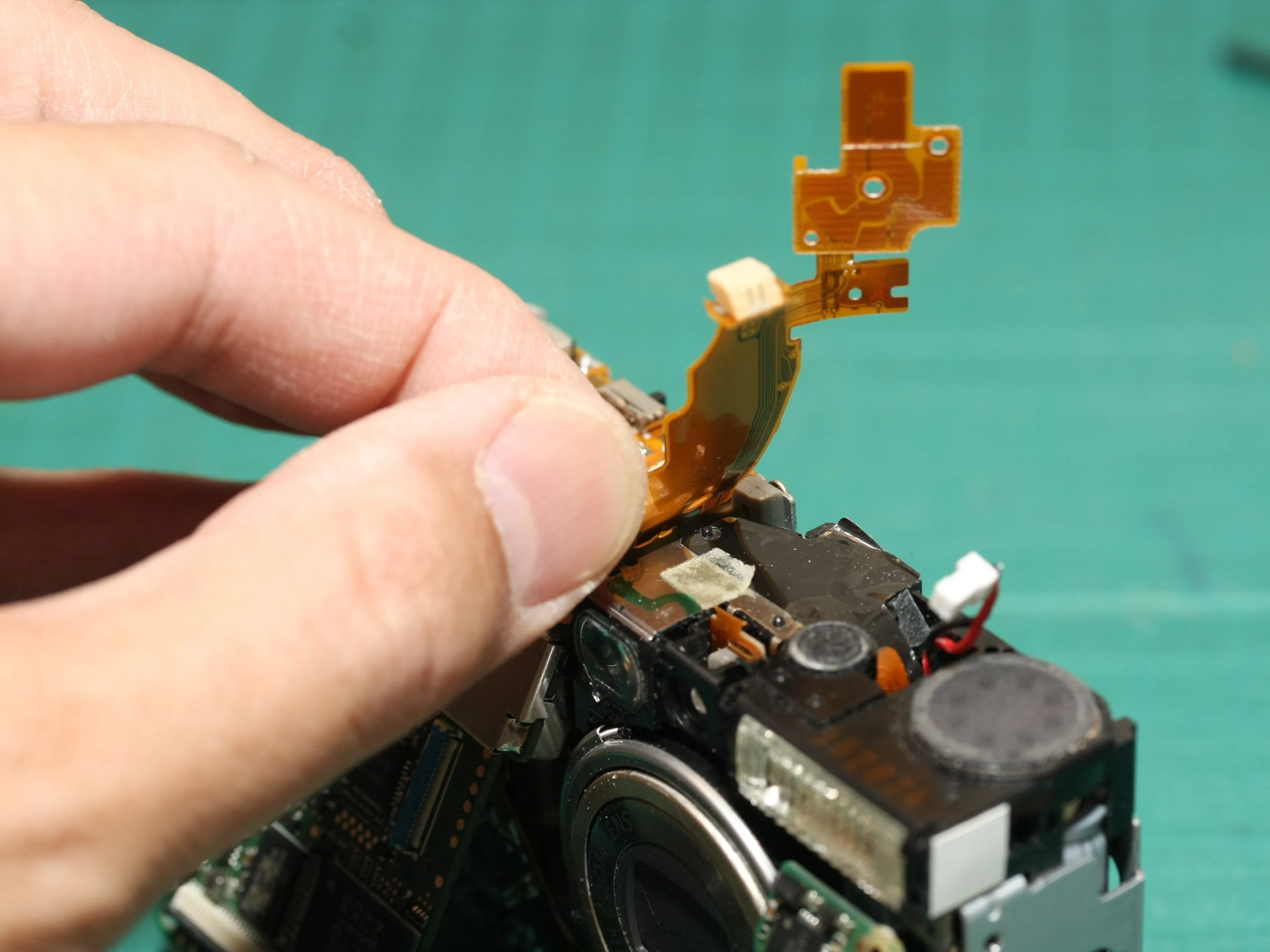

На 2-й фотографии показано, как гибкая цепь и разъем из предыдущего шага подняты от камеры. Это позволит нам отделить пластиковое шасси камеры от блока модуля объектива в следующих шагах...
Шаг 25

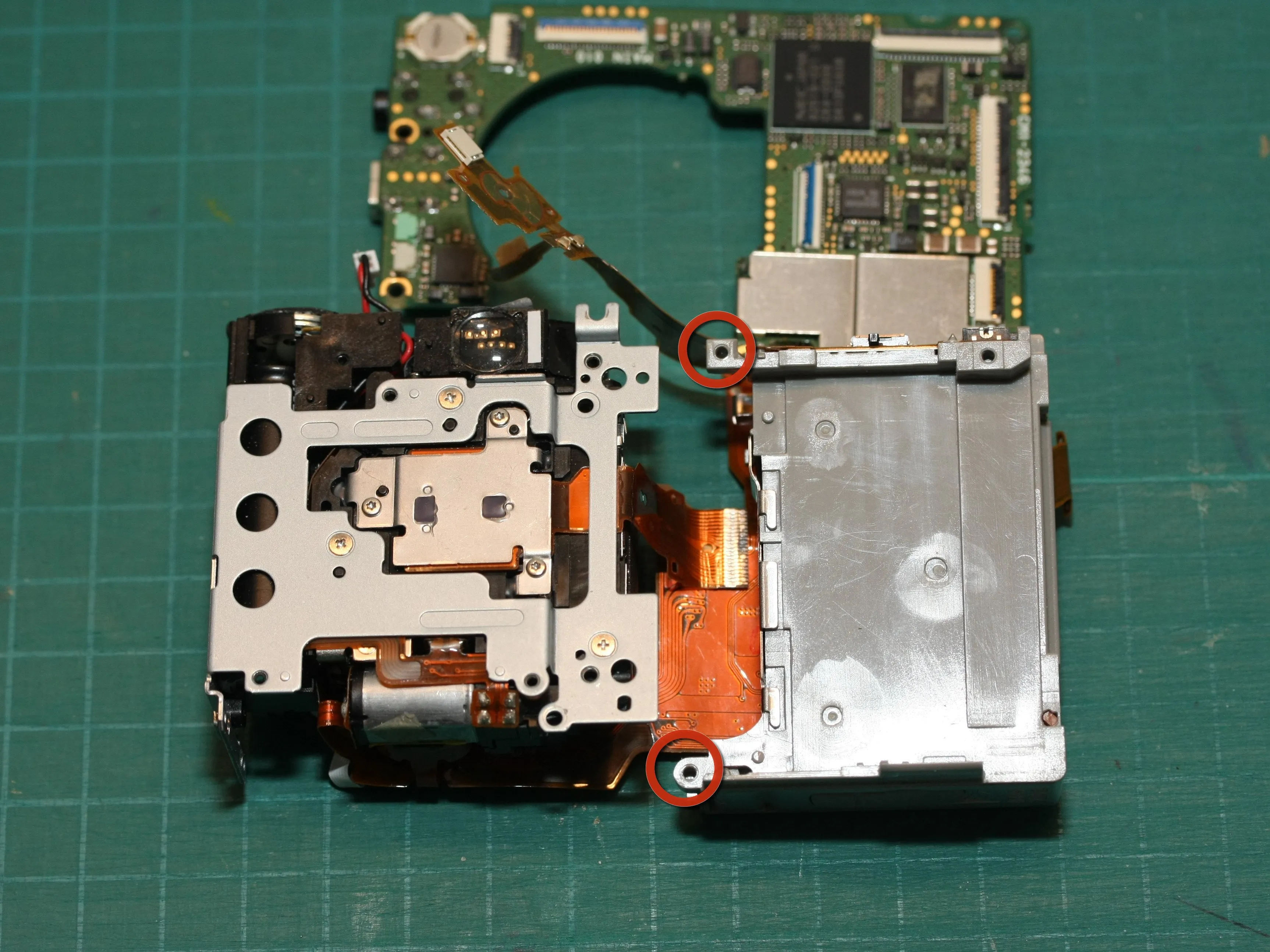

Выкрутите 2 винта (на рисунке уже выкручены - отмечены красными кружками).
Теперь вы можете отделить пластиковый корпус справа (батарейный отсек) от модуля объектива/вспышки/видоискателя слева.
Шаг 26

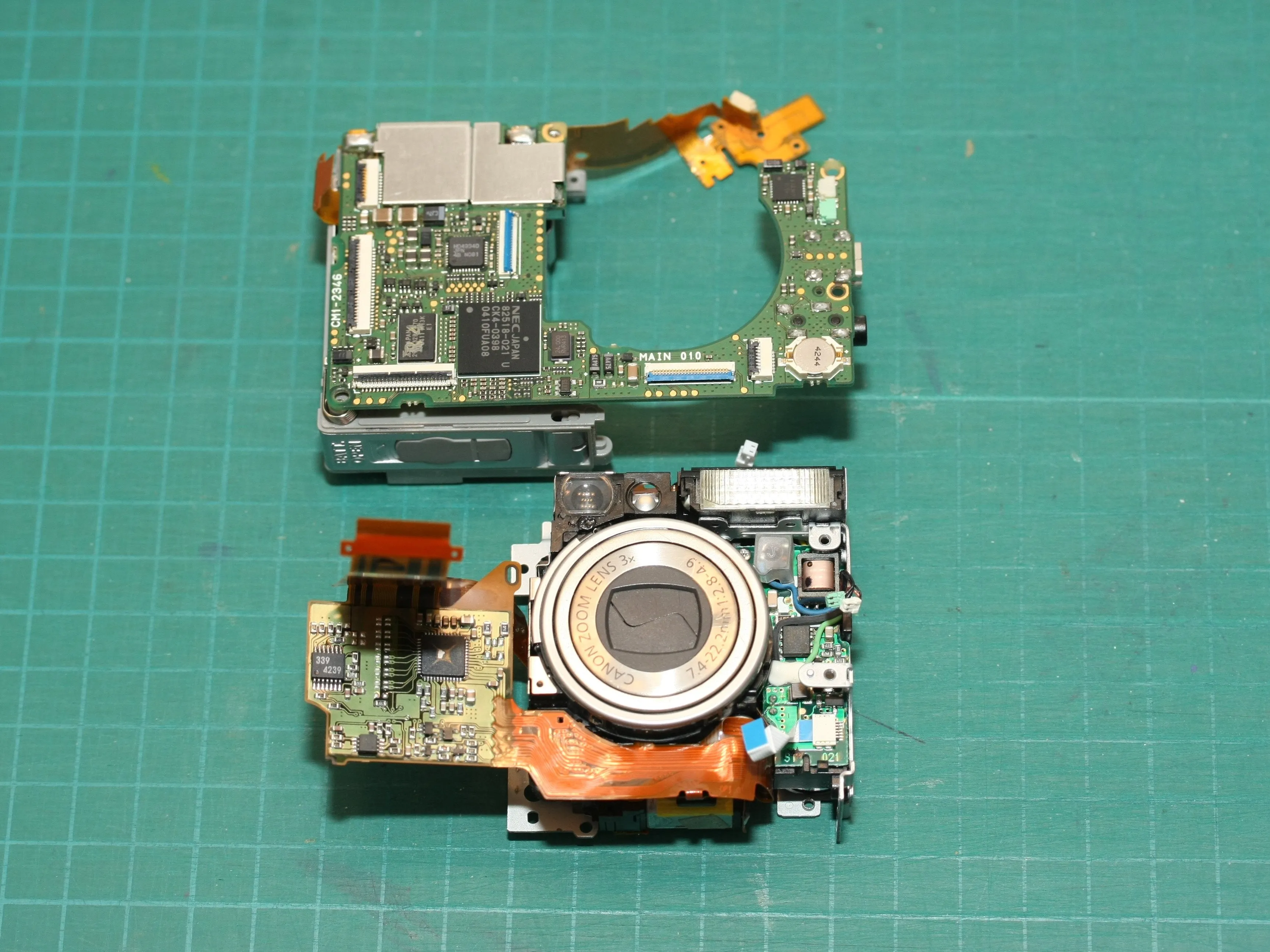

Здесь показан вид модуля объектива/видоискателя/вспышки в сборе (снизу), отделенного от основной логической платы/отсека аккумулятора (сверху)
Шаг 27

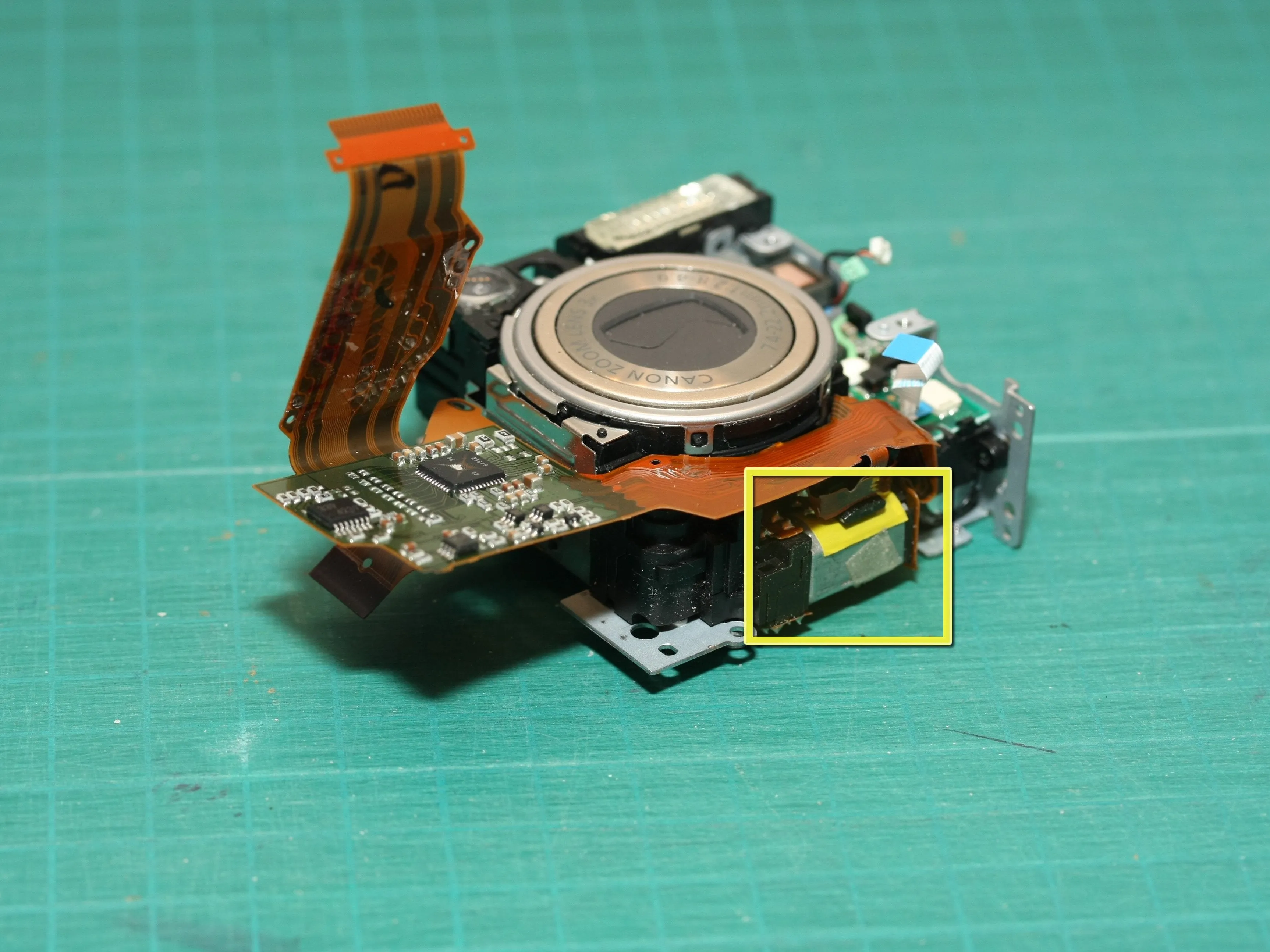

В нижней части модуля объектива находится больший из двух моторов (желтый квадрат) - это мотор, который выдвигает/задвигает объектив.
Теперь мы хотим добраться до зубчатой передачи, приводимой в движение этим двигателем, чтобы понять, в чем причина проблемы.
Шаг 28

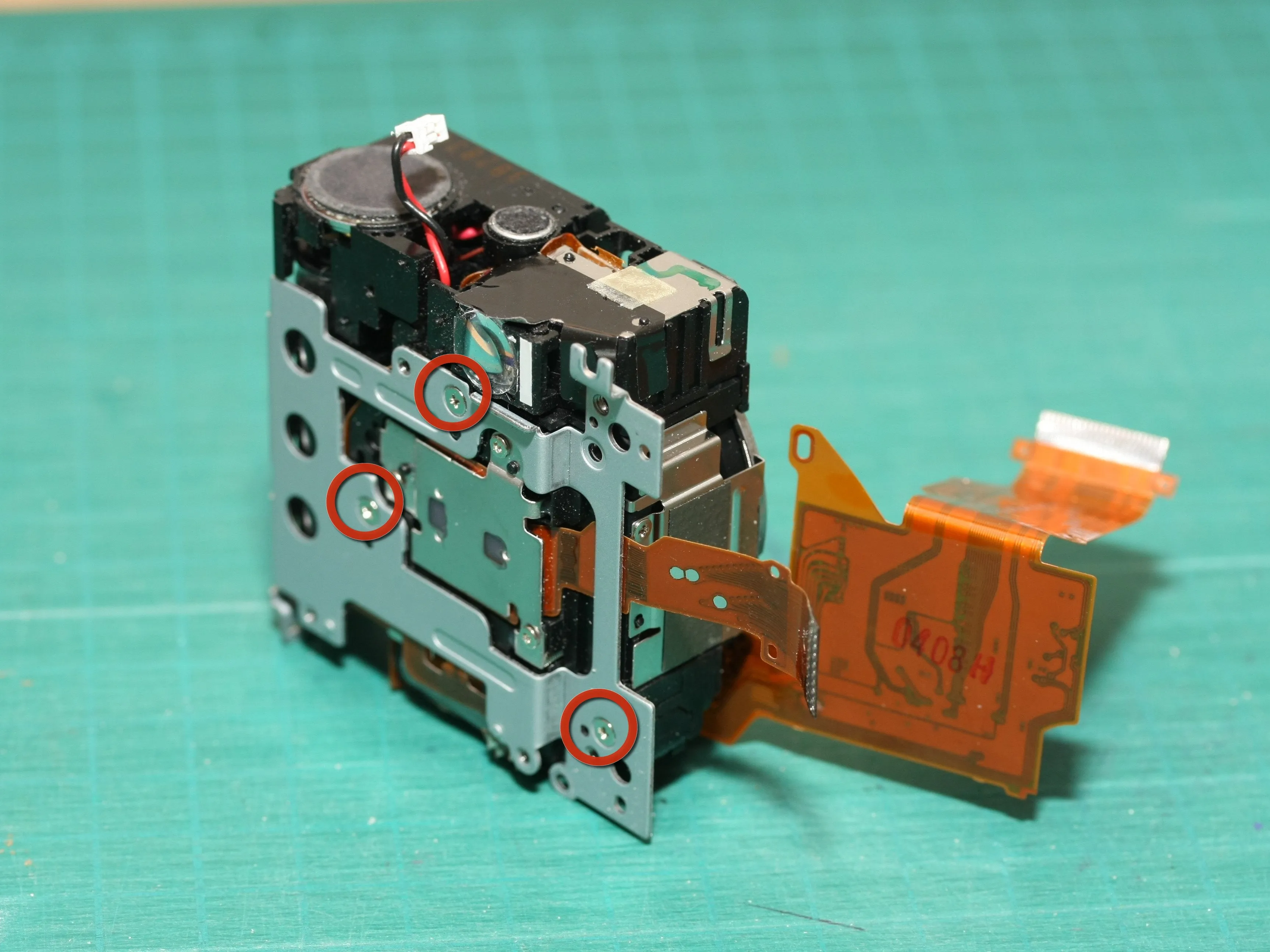

Открутите 3 винта, показанные здесь.

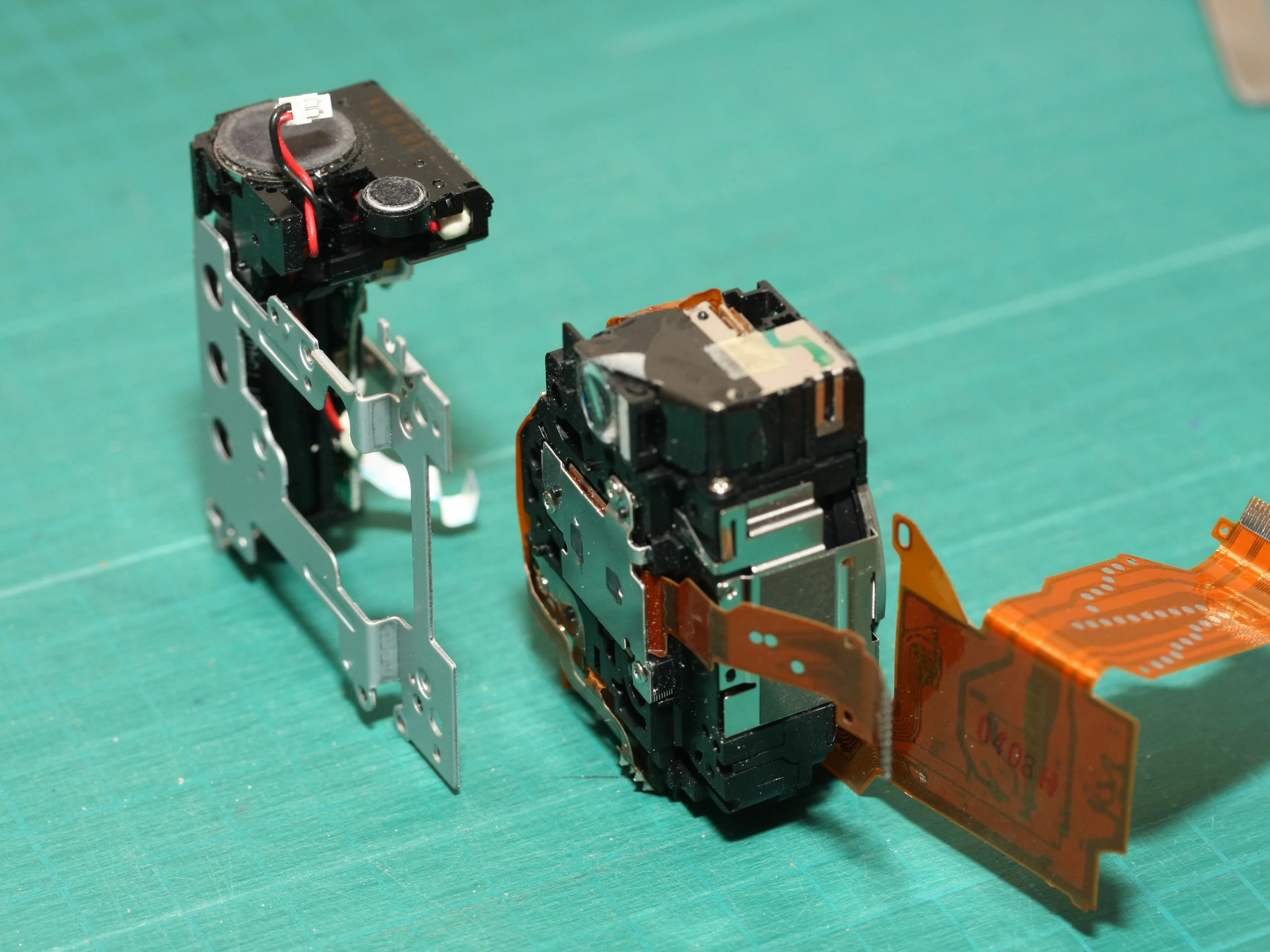

2-е фото: После откручивания винтов вы можете отделить модуль электронной вспышки (слева) от модуля объектива (справа)
Шаг 29
Вот модуль электронной вспышки.
**ПРЕДУПРЕЖДЕНИЕ** В управлении вспышкой задействованы цепи с очень высоким напряжением. Конденсатор (большой черный цилиндрический элемент под маленькой печатной платой) содержит большой заряд и может привести к поражению электрическим током - обращайтесь с ним осторожно. К счастью, все цепи здесь хорошо изолированы и нет открытых высоковольтных контактов.
Шаг 30
Вот вид на модуль объектива после снятия модуля вспышки. Оптический видоискатель находится в правой части устройства.
Шаг 31

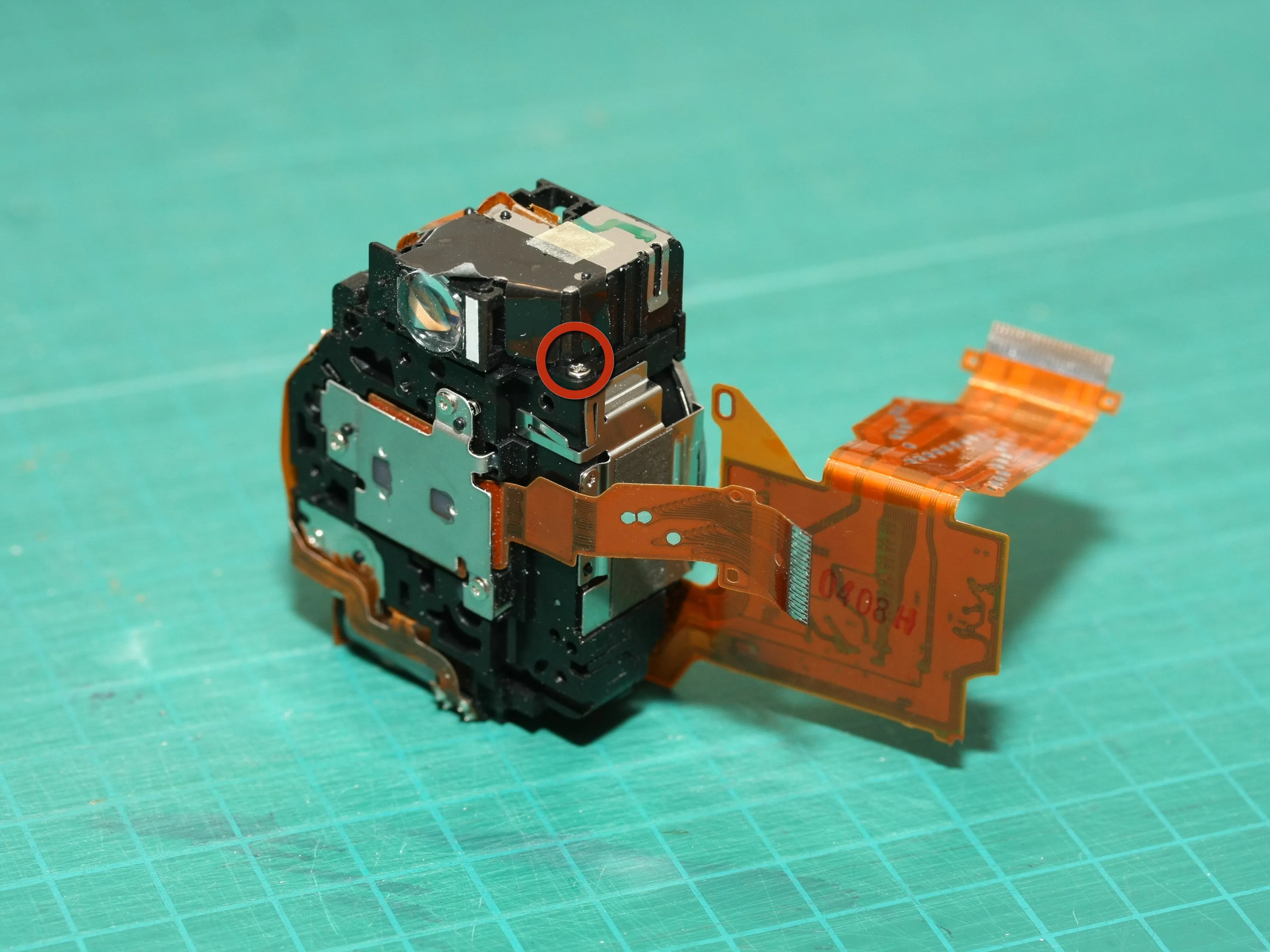

Выкрутите первый из трех винтов, крепящих оптический видоискатель к остальной части модуля объектива...

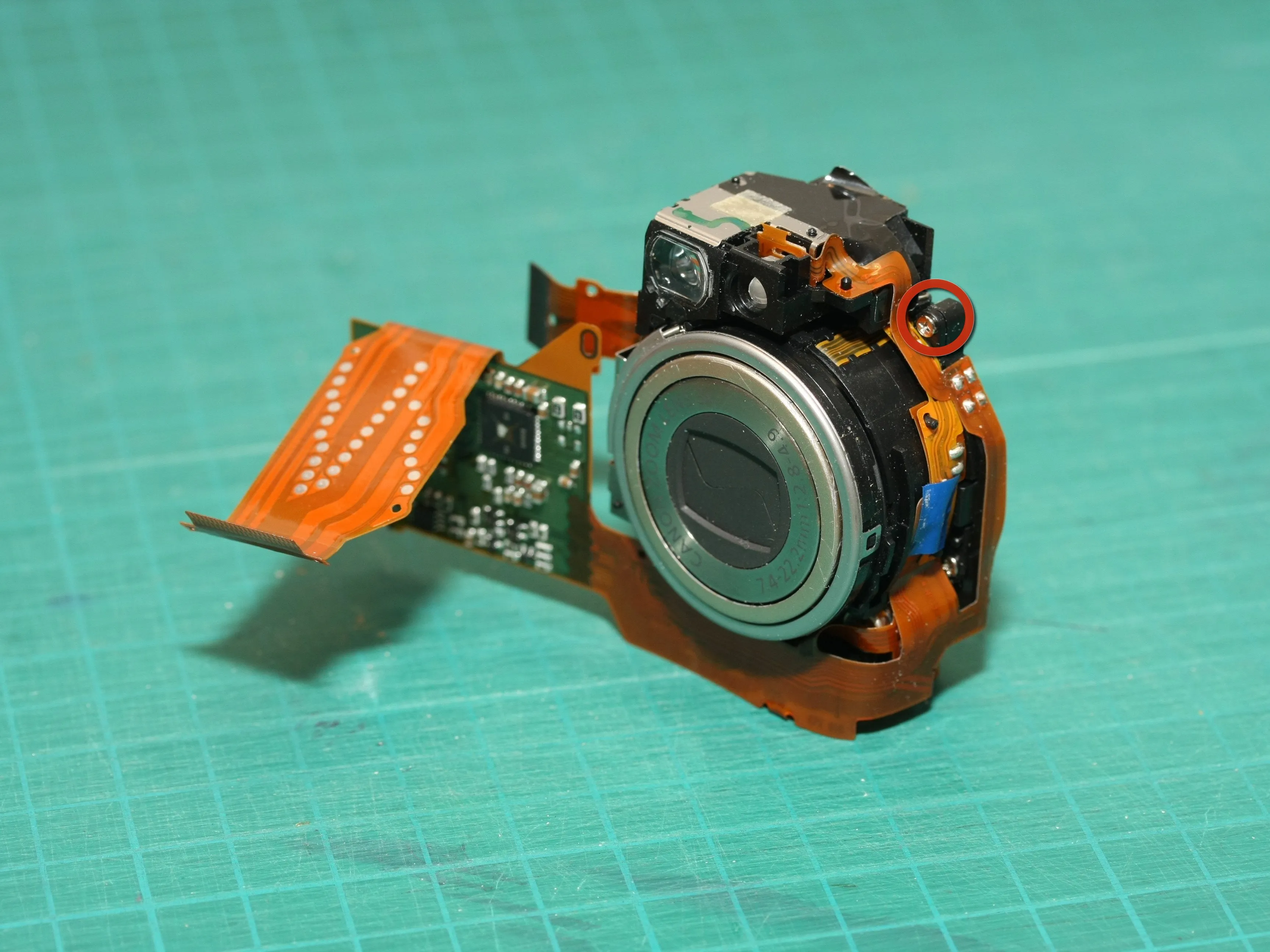

...затем выкрутите второй винт (2-е фото).
Оптический видоискатель можно отделить от модуля объектива - однако он по-прежнему соединен плоским гибким проводом - будьте осторожны, не повредите этот гибкий провод; просто оставьте видоискатель болтаться в стороне.
Шаг 32

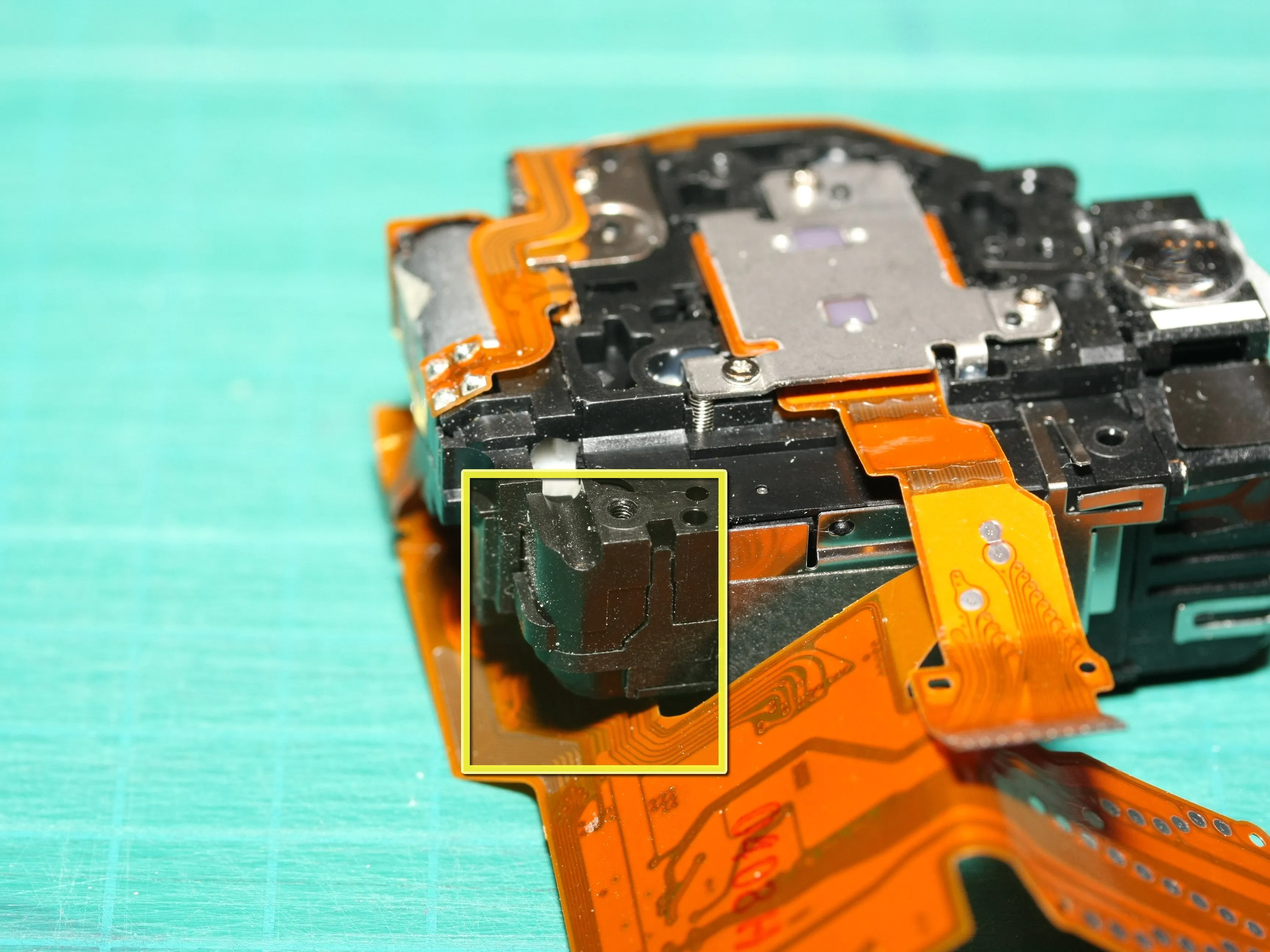

В этом углу модуля объектива находится зубчатая передача для двигателя выдвижения объектива.
(Обратите внимание, что на этой фотографии оптический видоискатель все еще прикреплен справа)

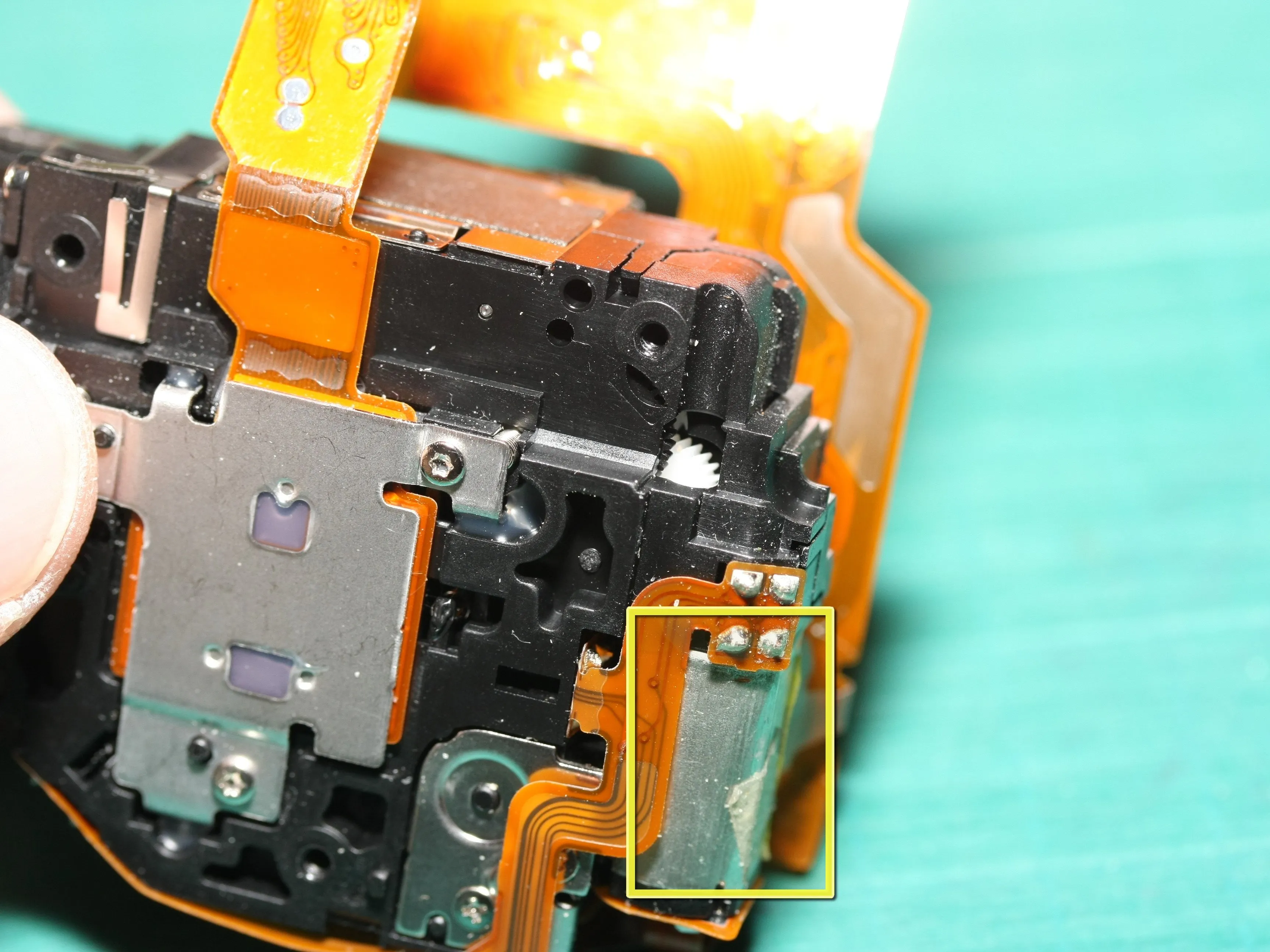

На 2-й фотографии, снятой под другим углом, виден намек на редуктор выдвижения объектива - маленькая белая шестеренка, видимая через отверстие в задней части. Двигатель выдвижения объектива выделен желтым прямоугольником на 2-й фотографии.
Шаг 33
Эти 2 винта необходимо выкрутить, прежде чем отделять переднюю и заднюю половинки модуля объектива.
Шаг 34

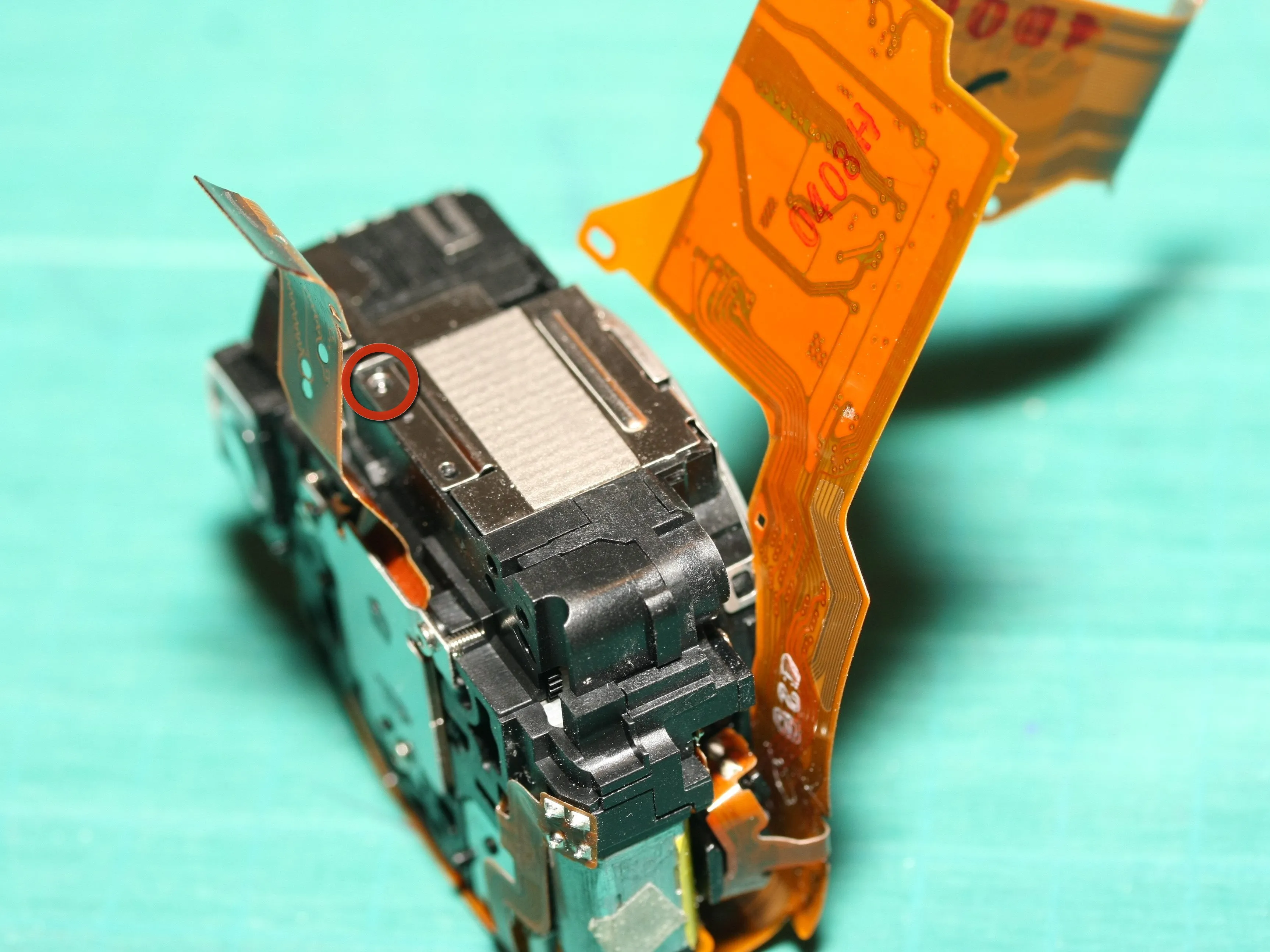

Выкрутив этот маленький винт, обведенный красным, вы освободите небольшую металлическую пластину на этой стороне блока модуля объектива.

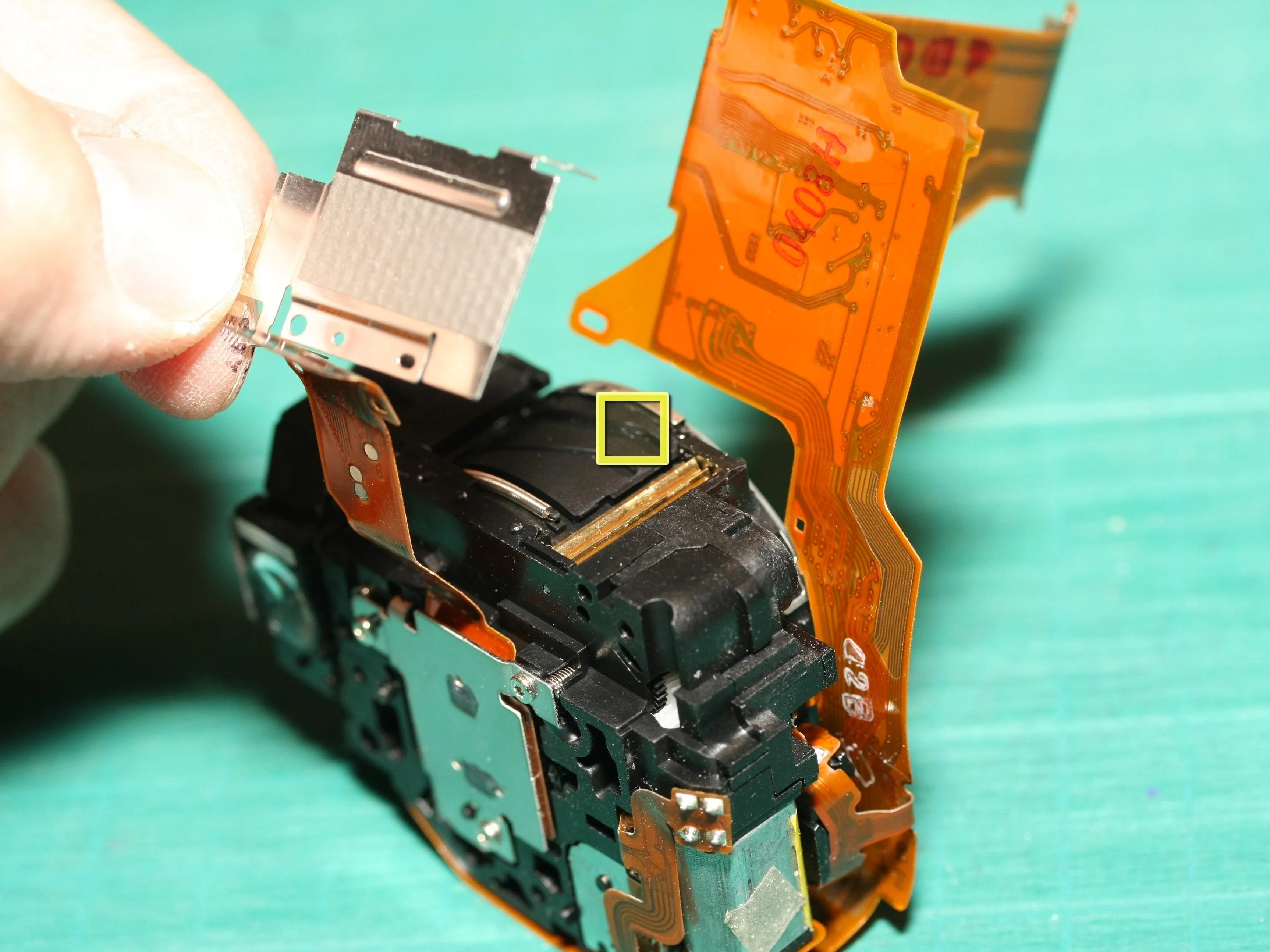

На 2-й фотографии маленькая пластина снимается.
Теперь вы можете увидеть главную большую латунную шестерню, которая приводит в движение блок объектива, а также ползунок/камеру, которая увеличивает оптический видоискатель (желтый квадрат).
Шаг 35
Аккуратно раздвинув переднюю и заднюю половинки модуля объектива, мы обнаружим черную и белую шестеренки, соединяющие большую латунную шестеренку с мотором.
С помощью пинцета можно извлечь черную шестеренку, не открывая полностью половинки модуля объектива - достаточно открыть их достаточно широко, как показано здесь, чтобы получить доступ.
Примечание: гибкие цепи вокруг модуля линз припаяны и не могут быть удалены. Поэтому при извлечении модуля объектива их нужно аккуратно отодвинуть в сторону.
В правой части фотографии находится небольшая пластиковая деталь с прикрепленной гибкой цепью. Эта деталь удерживается одним из винтов и передней/задней половинками модуля линз. При сборке ее будет трудно вернуть на место, если вы не будете внимательны.
Шаг 36
Успех!!! Сняв маленькую черную шестеренку, показанную на предыдущих фотографиях, я смог вручную раскрутить большую латунную шестеренку, чтобы выдвинуть и задвинуть объектив.
При ближайшем рассмотрении я обнаружил в черной шестеренке немного песка или песчинок - должно быть, они заклинили шестеренку, вызвав ошибку E18.
Прочистив шестеренки, я смог собрать и протестировать камеру. Ошибки E18 больше не было - объектив выдвигался и задвигался нормально.
Шаг 37
Подождите!... не так быстро. После сборки камеры я обнаружил огромный кусок пыли на сенсоре на всех новых снимках, которые я сделал. Должно быть, пыль попала в модуль объектива во время разборки. Пришлось снова полностью разобрать камеру! На этот раз, чтобы открыть и почистить модуль объектива. :-(
Вот снова модуль объектива, две половинки которого слегка раздвинуты, чтобы почистить матрицу и/или внутренние элементы объектива. Во второй раз разбирать камеру было проще :-)
Шаг 38
Здесь показан модуль объектива с разделенными передней и задней половинами. Матрица находится под задним элементом объектива (желтый круг).
Здесь также видны оптический видоискатель (вверху) и передняя часть модуля объектива (справа).
Шаг 39

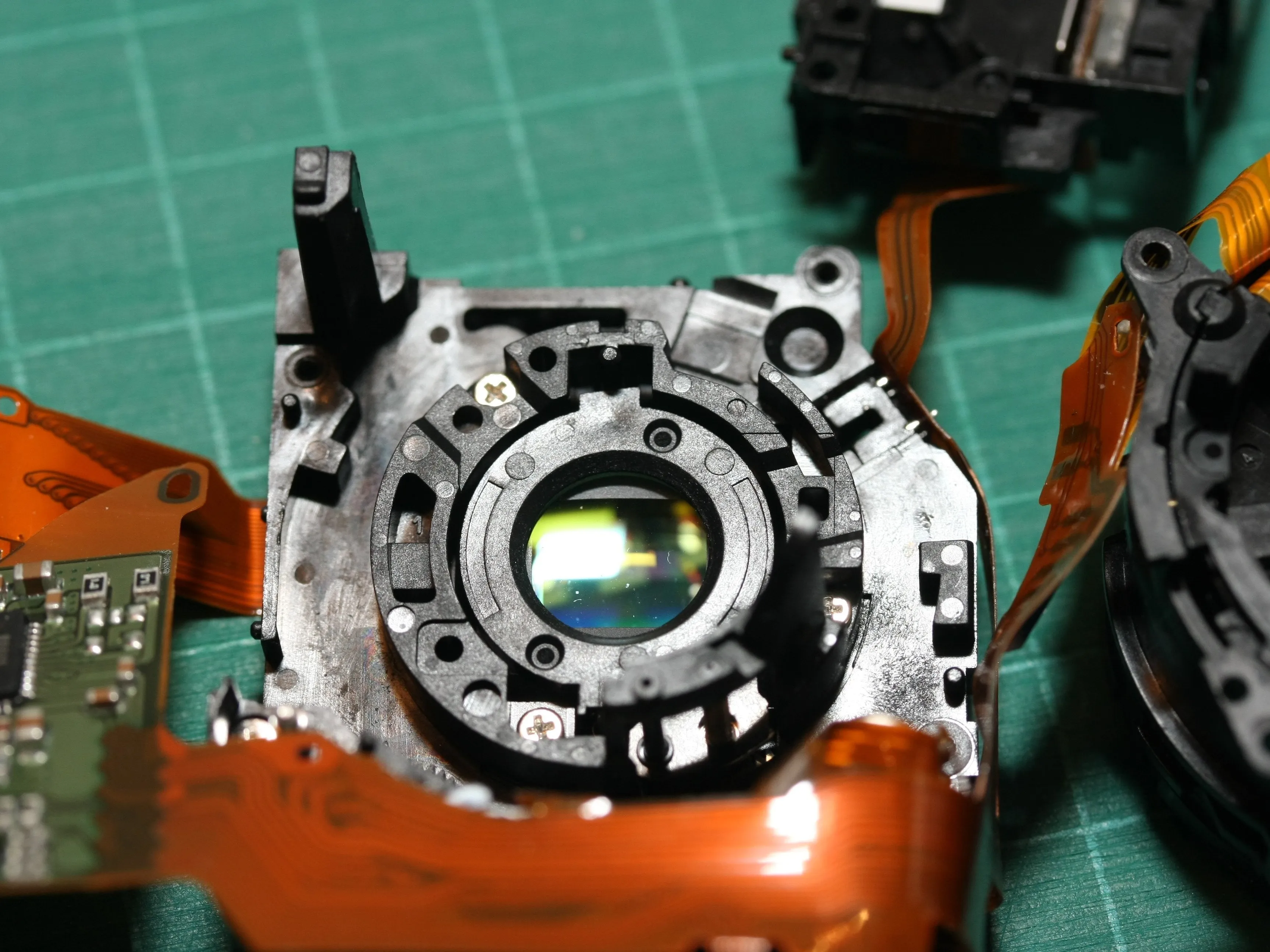

На задней половине модуля объектива, на этом снимке вы можете увидеть немного пыли с другой стороны заднего элемента объектива. Сам датчик чист.
Этот задний элемент закреплен на пружине и может перемещаться вперед/назад для фокусировки с помощью второго меньшего мотора.

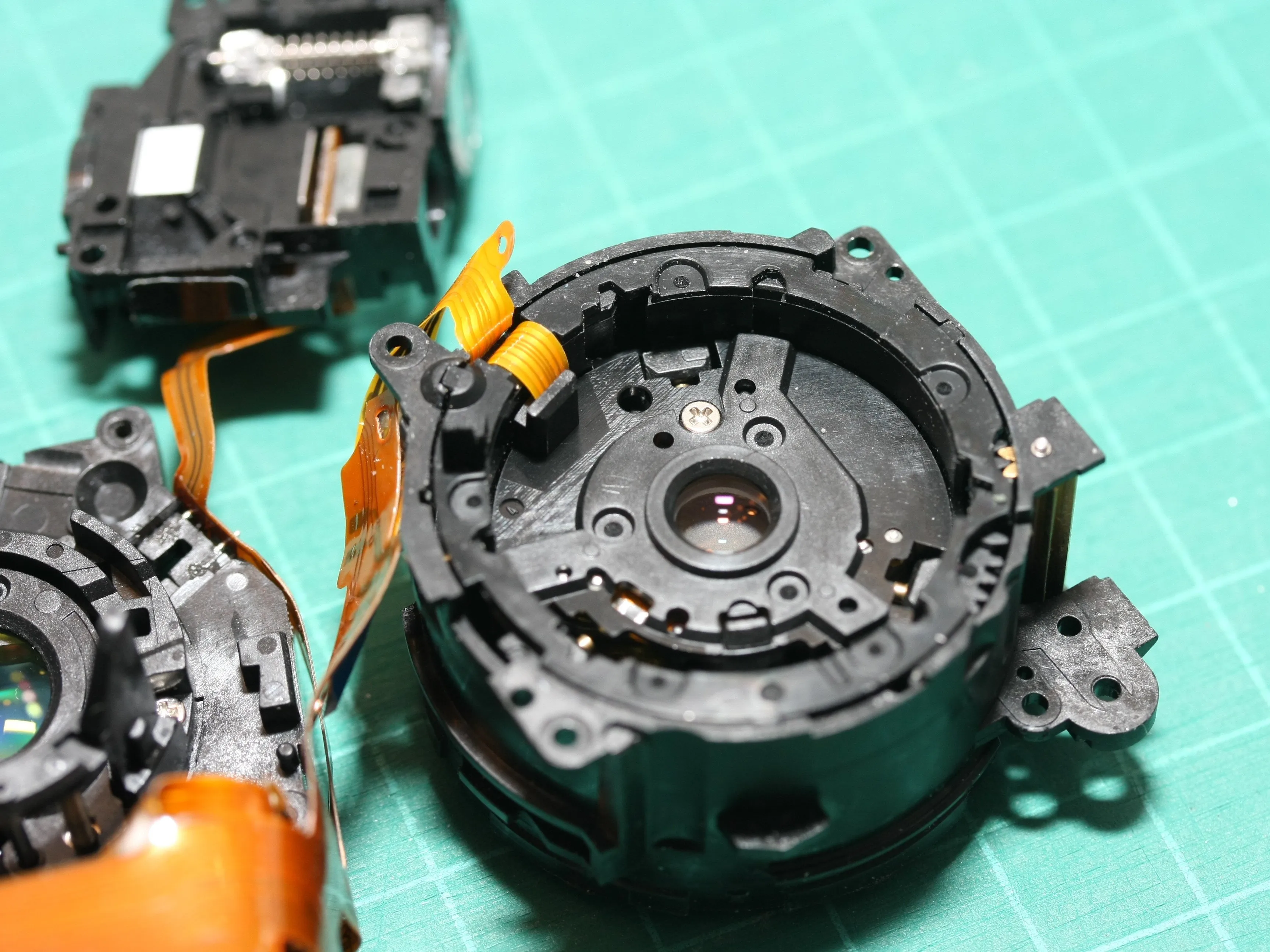

На 2-й фотографии показан еще один вид на переднюю половину модуля объектива.
Шаг 40
Три винта (красные круги, здесь показаны уже снятыми) удерживают кольцо вокруг заднего элемента объектива.
Сняв кольцо, можно аккуратно поддеть пинцетом подпружиненный задний элемент (желтый круг). После этого я смог очистить заднюю часть элемента от пыли.
Пришло время собрать все обратно (снова!) - на этот раз все работает отлично, и на снимках больше нет пятен пыли. Успех!
Шаг 41

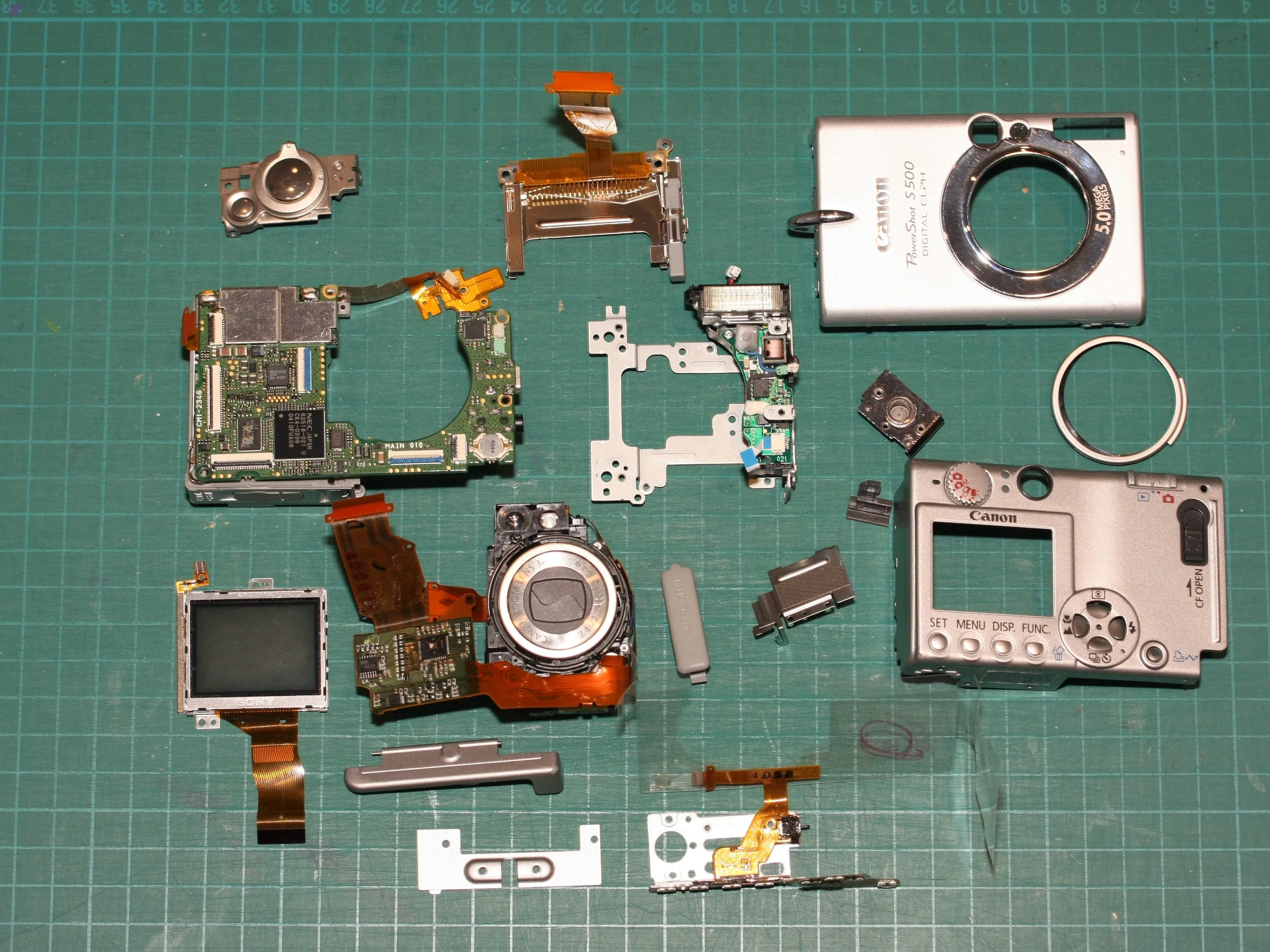

Здесь представлены все компоненты моей разобранной камеры Canon PowerShot S500, за исключением аккумулятора и винтов.
Сборка камеры включает в себя выполнение предыдущих шагов в обратном порядке.
