В продолжение моего увлечения зарядными устройствами на базе Quick Charge 2.0 это вторая разборка серии быстрой зарядки.
Что вам понадобится
Инструменты
Инструмент для вскрытия iFixit | Источник - ifixit.com
Зажимы для тисков | Источник - ifixit.comПосмотреть
Шаг 1 Разбор автомобильного зарядного устройства
Разборка автомобильного зарядного устройства, разборка автомобильного зарядного устройства: шаг 1, изображение 1 из 3 | Источник - ifixit.comРазборка автомобильного зарядного устройства, разборка автомобильного зарядного устройства: шаг 1, изображение 2 из 3 | Источник - ifixit.comРазборка автомобильного зарядного устройства, разборка автомобильного зарядного устройства: шаг 1, изображение 3 из 3 | Источник - ifixit.com

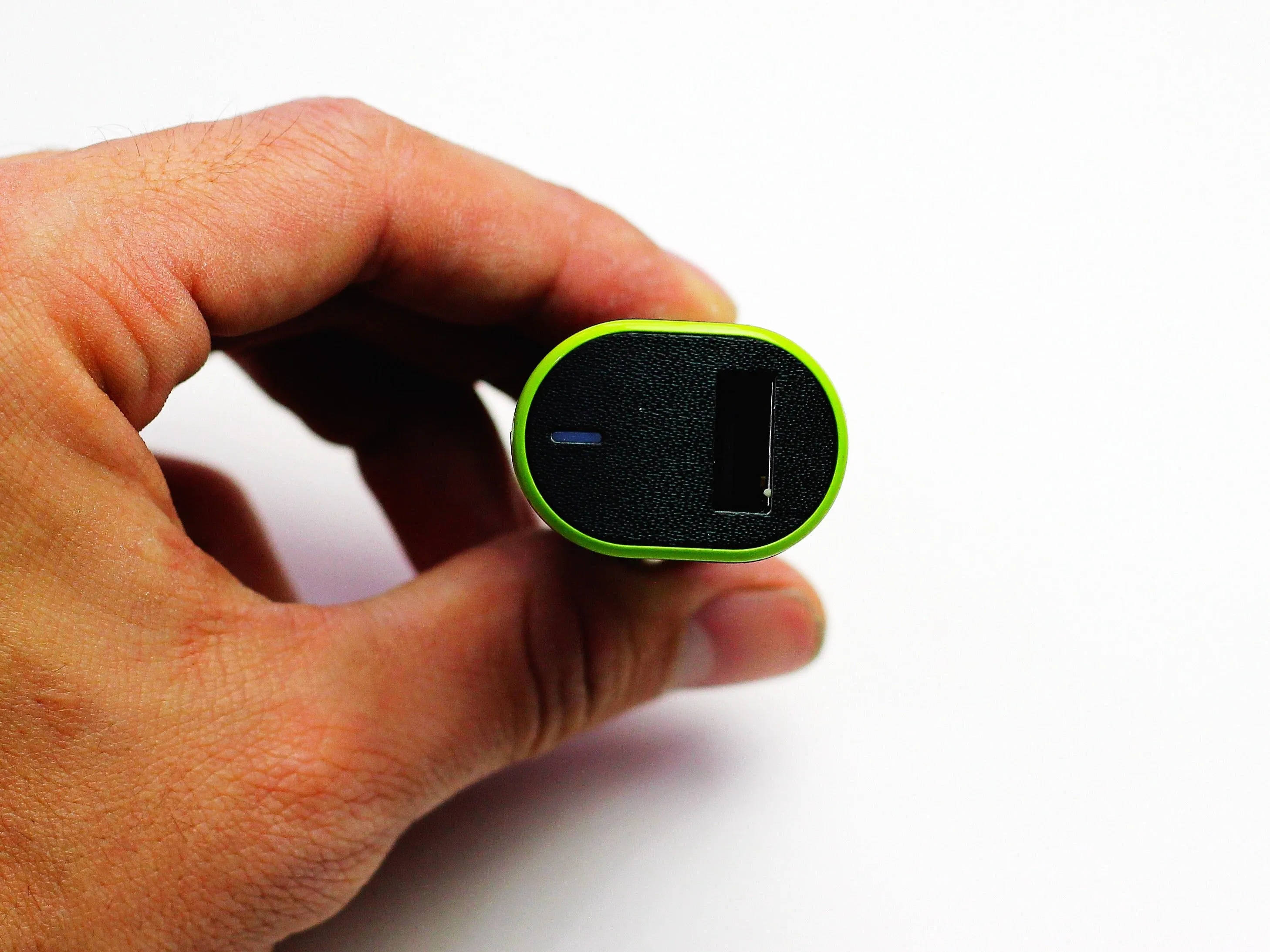

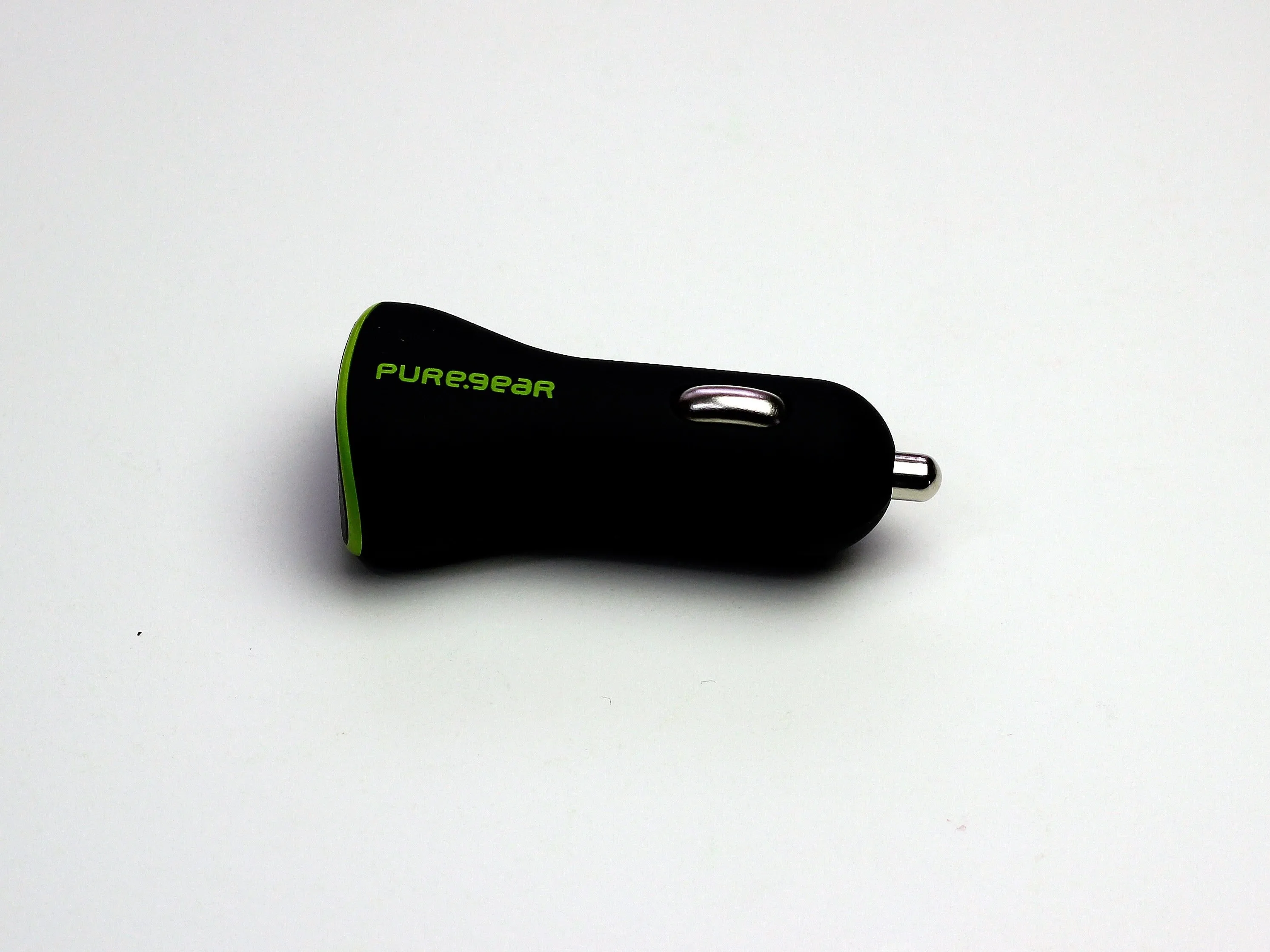

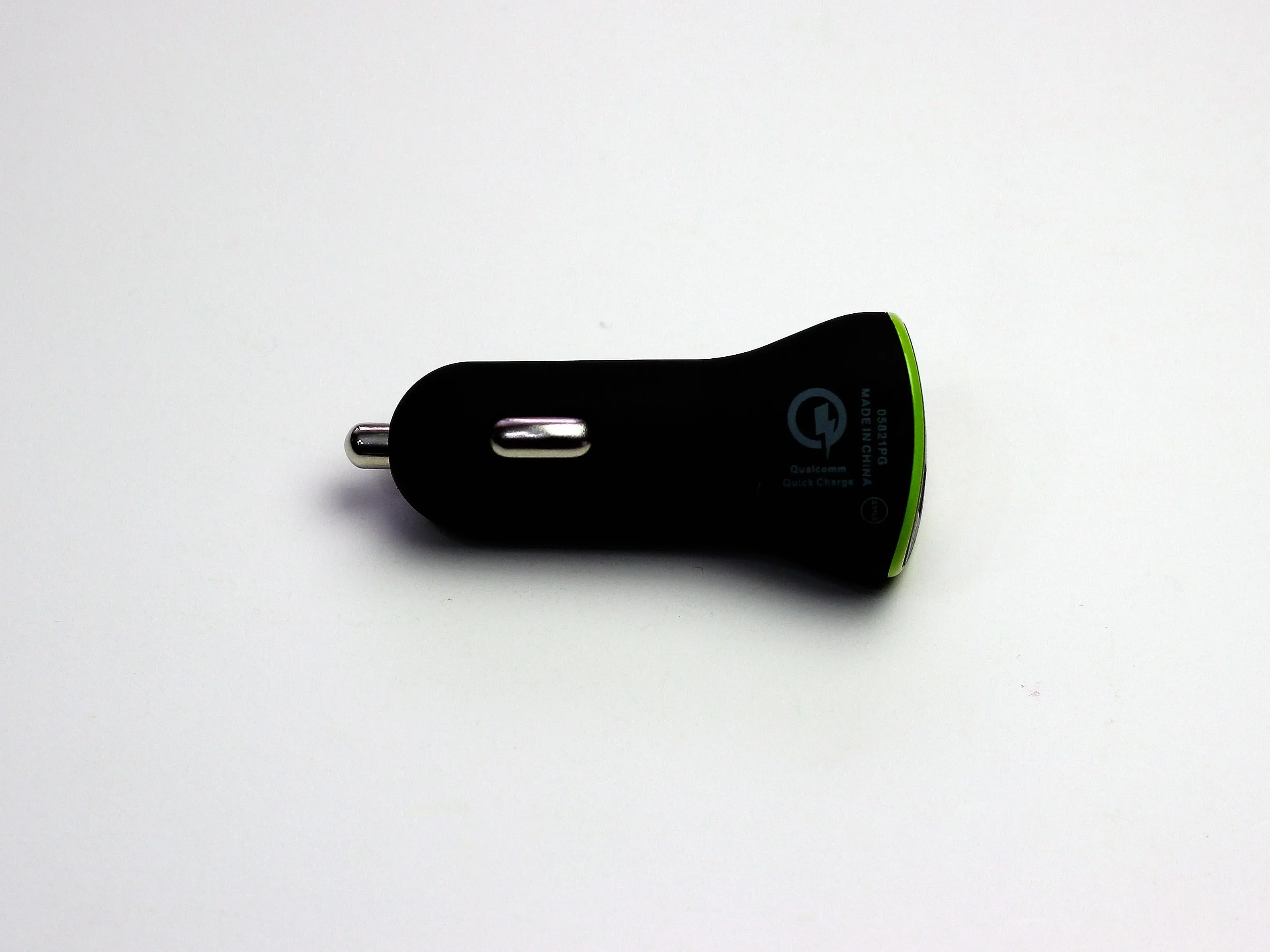

Автомобильное зарядное устройство Extreme USB от PureGear - это элегантное автомобильное зарядное устройство для прикуривателя с гладким матовым корпусом.
Это зарядное устройство способно заряжать устройства с процессорами, совместимыми с Qualcomm Quick Charge 2.0, в 4 раза быстрее.
Мощность адаптера составляет 12 Вт, 5 В/2,4 А для устройств с поддержкой Quick Charge и 5 В/1 А для всех остальных.
В комплект зарядного устройства входят:
USB-адаптер
Светодиодный индикатор для отображения состояния заряда
Шаг 2
Разбор автомобильного зарядного устройства: шаг 2, изображение 1 из 2 | Источник - ifixit.comРазбор автомобильного зарядного устройства: шаг 2, изображение 2 из 2 | Источник - ifixit.com

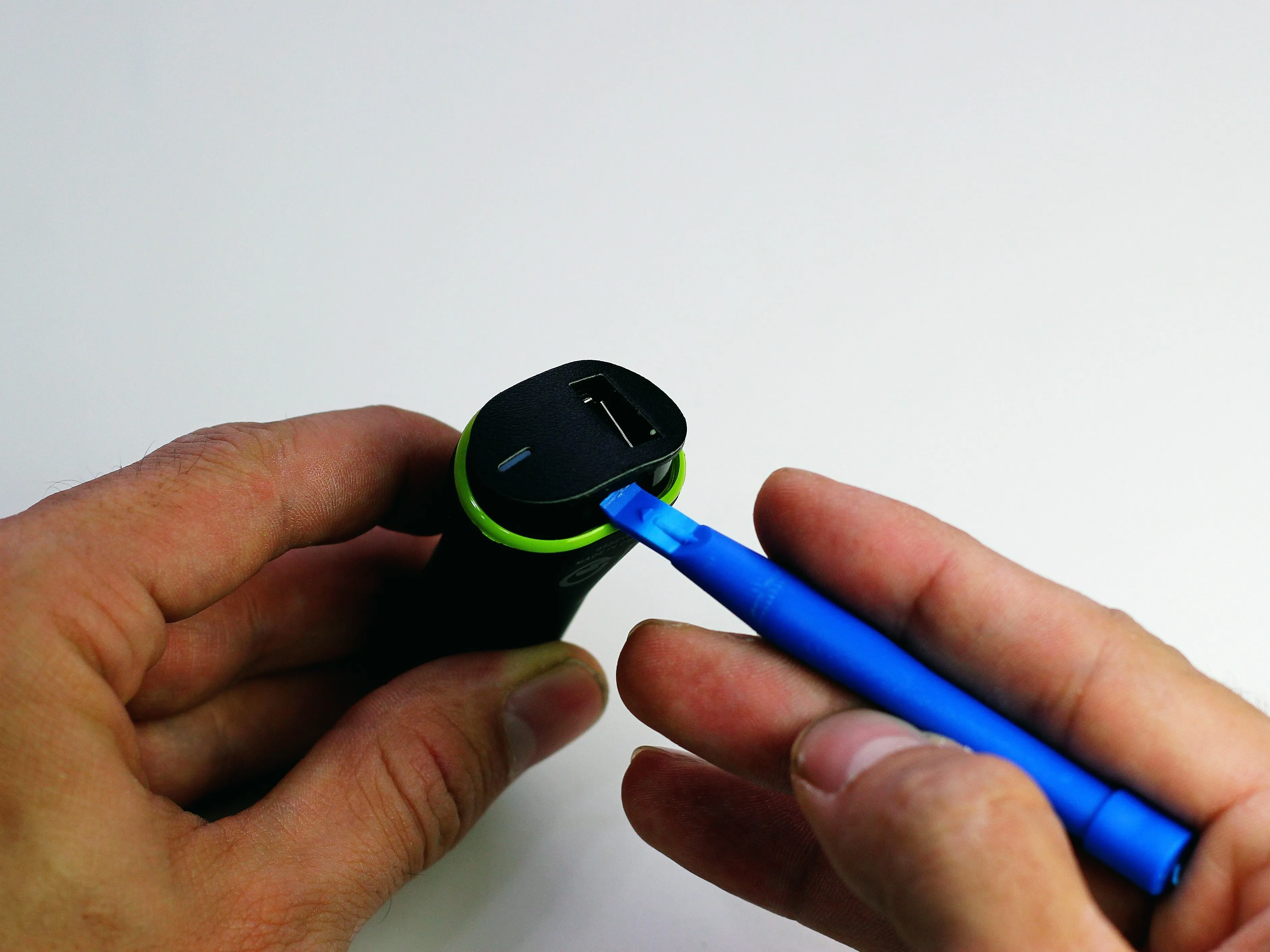

Как и у большинства автомобильных зарядных устройств, у корпуса нет очевидной точки входа.
Чтобы добраться до внутренностей, нам придется использовать наш верный инструмент для открывания пластика, чтобы поддеть крышку зарядного устройства.

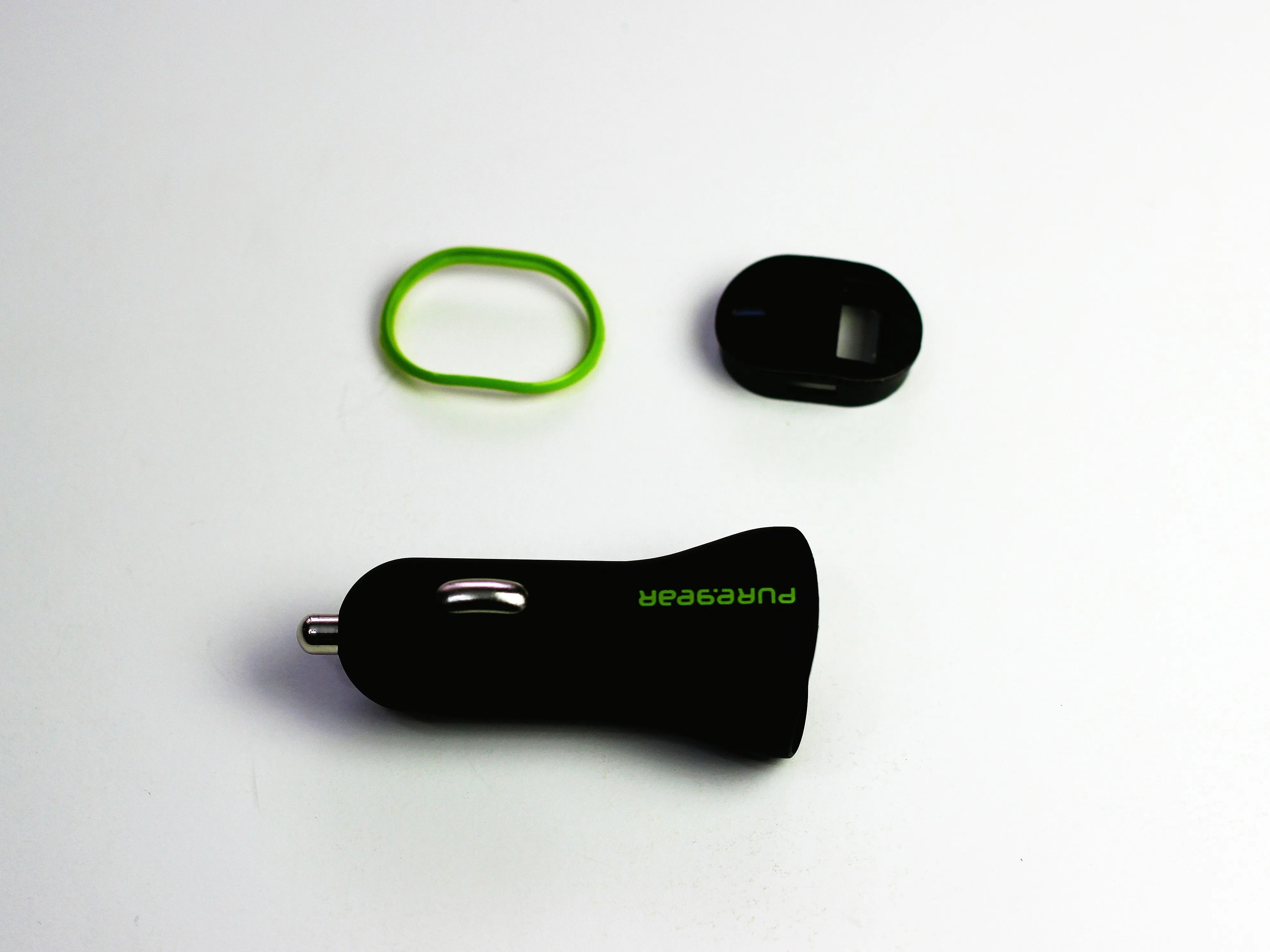

Крышка снимается достаточно легко, и зеленый ободок тоже вынимается.
Шаг 3
Разбор автомобильного зарядного устройства: шаг 3, изображение 1 из 1 | Источник - ifixit.com

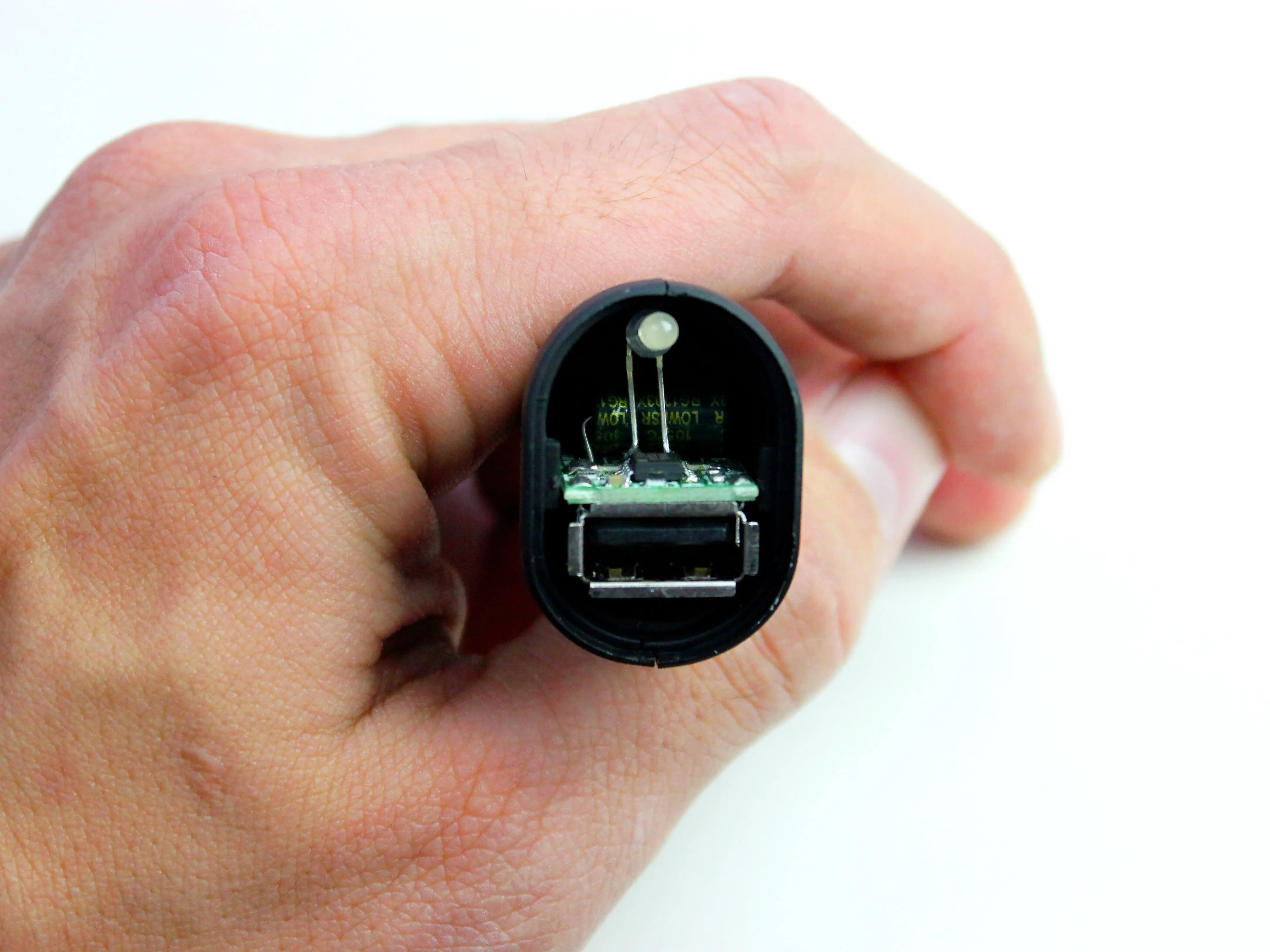

Теперь мы впервые видим схему, которая позволяет нашим устройствам с поддержкой Quick Charge 2.0 заряжаться... очень быстро.
Отсюда мы можем видеть:
USB-адаптер
Светодиод, показывающий состояние заряда
Большой конденсатор
Какой-то USB-чип (предполагается, что он находится рядом с USB-адаптером).
Шаг 4
Разбор автомобильного зарядного устройства: шаг 4, изображение 1 из 3 | Источник - ifixit.comРазборка зарядного устройства: шаг 4, изображение 2 из 3 | Источник - ifixit.comРазбор автомобильного зарядного устройства: шаг 4, изображение 3 из 3 | Источник - ifixit.com

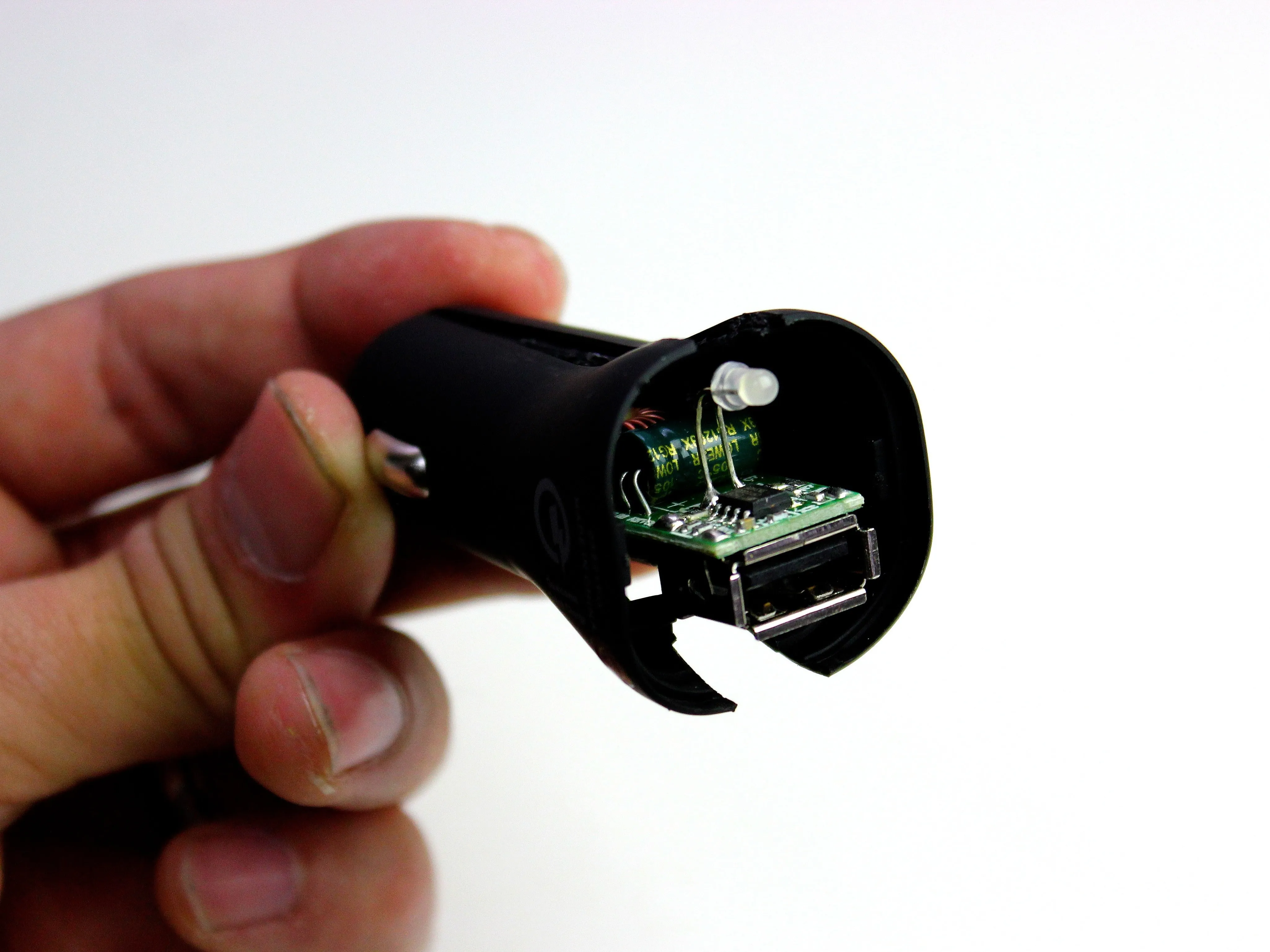

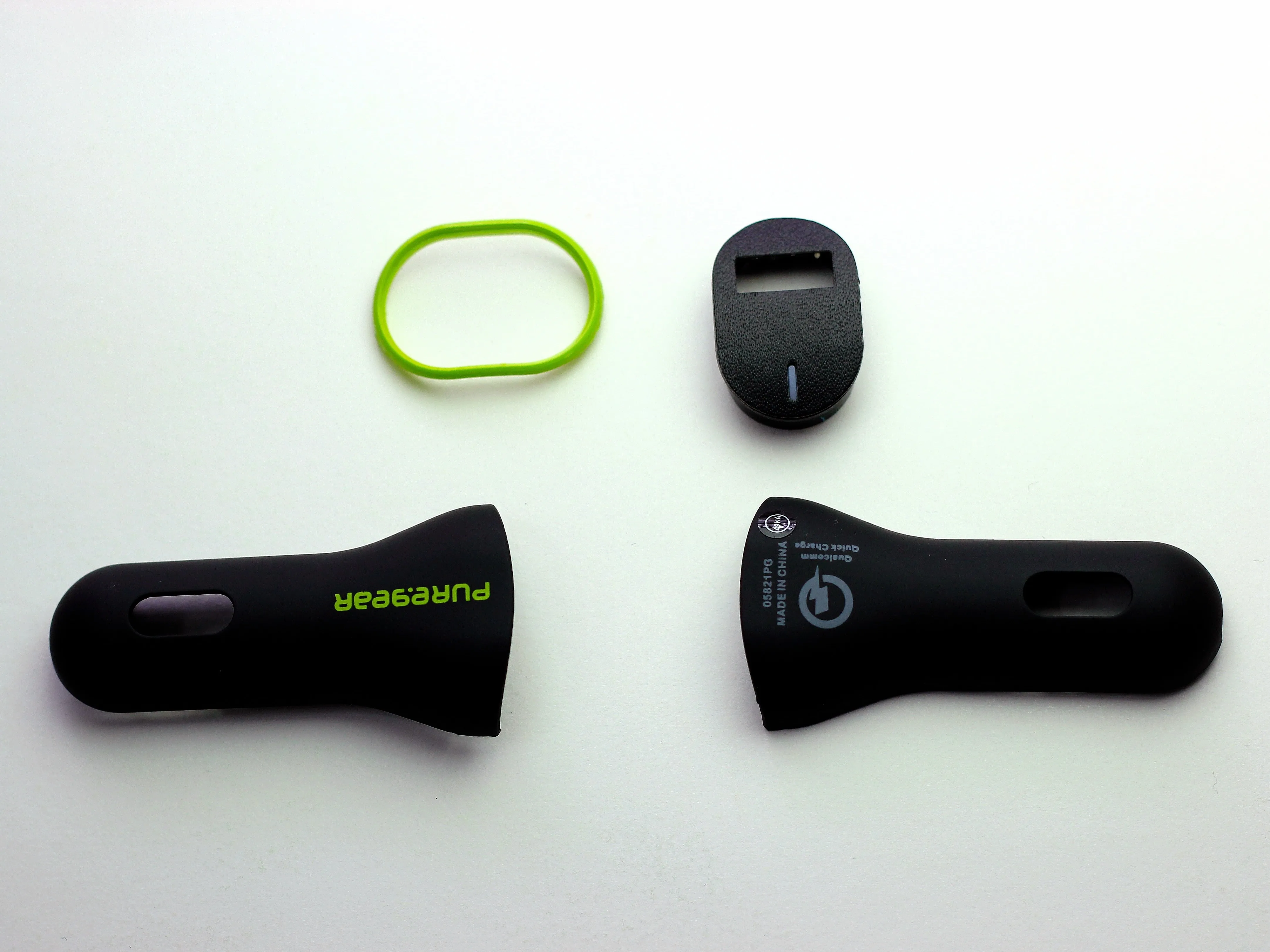

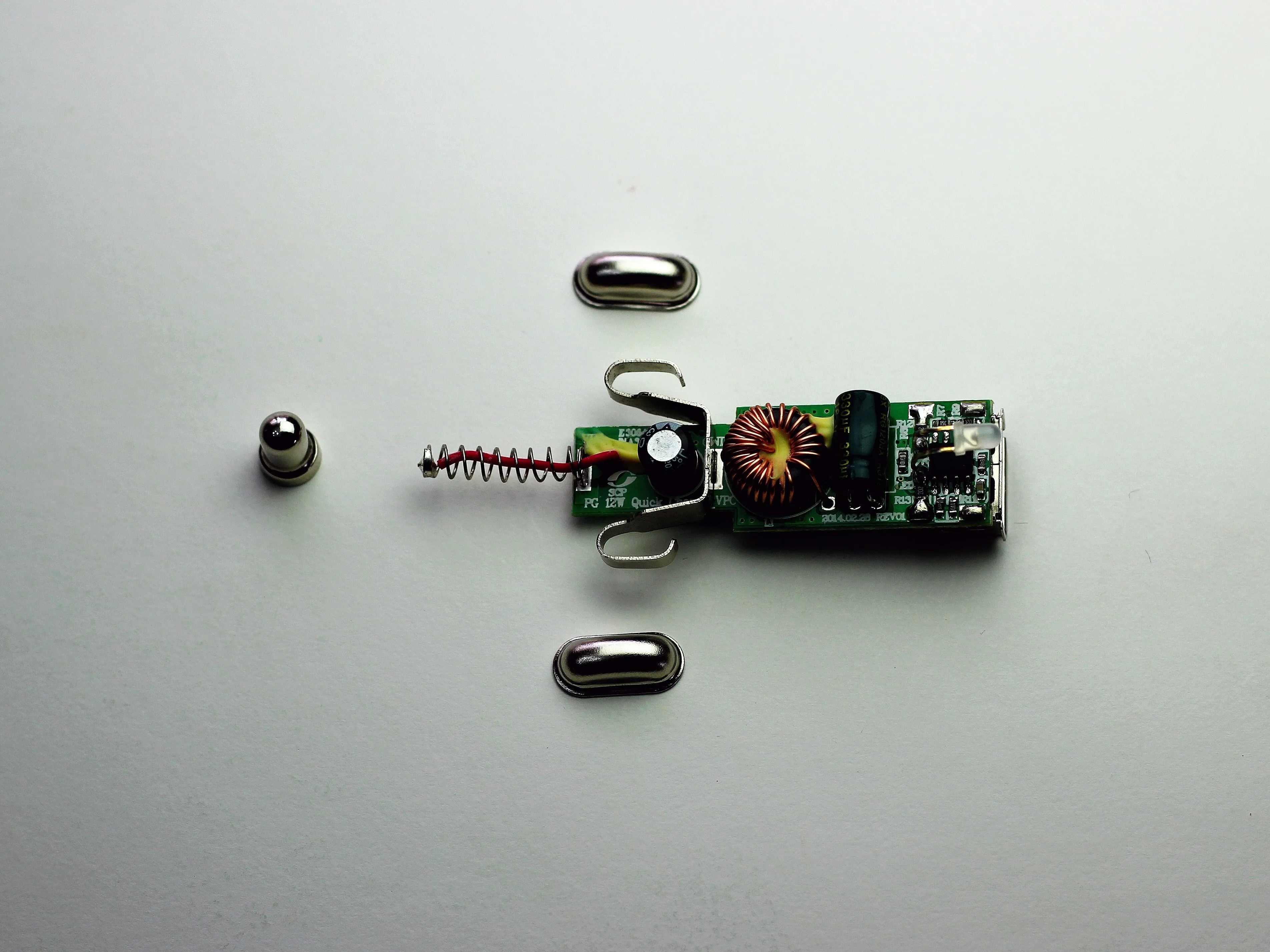

Чтобы отделить последнюю часть внешней оболочки, нужно немного надавить на нее с помощью плоскогубцев.
Сжатие оболочки по всей видимости приведет к тому, что соединительные выступы разойдутся настолько, что мы сможем их раздвинуть.
Внутри оболочки находятся три металлических провода, которые выпали при отделении частей оболочки.
Шаг 5
Разборка зарядного устройства: шаг 5, изображение 1 из 3 | Источник - ifixit.comРазбор автомобильного зарядного устройства: шаг 5, изображение 2 из 3 | Источник - ifixit.comРазбор автомобильного зарядного устройства: шаг 5, изображение 3 из 3 | Источник - ifixit.com

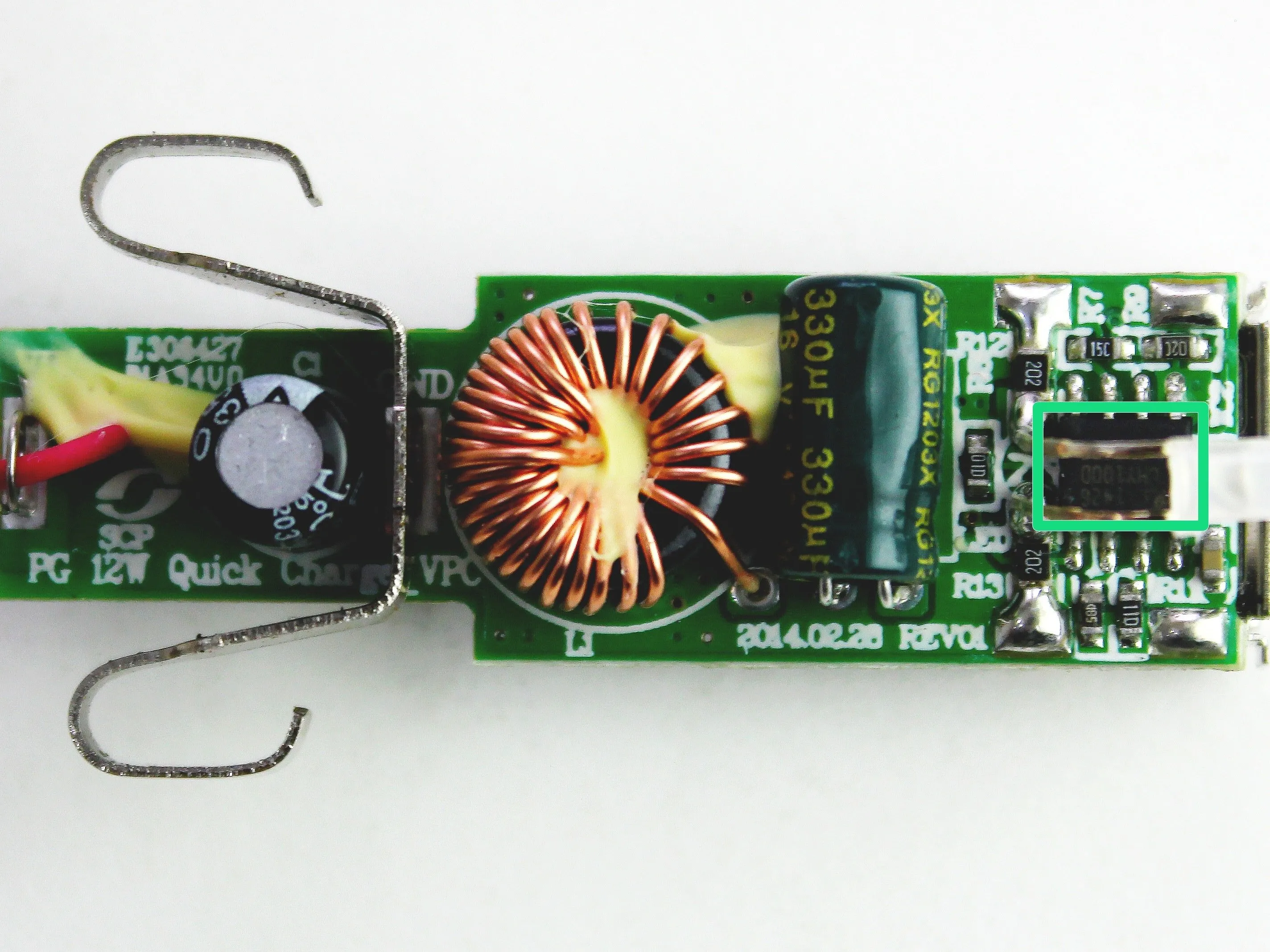

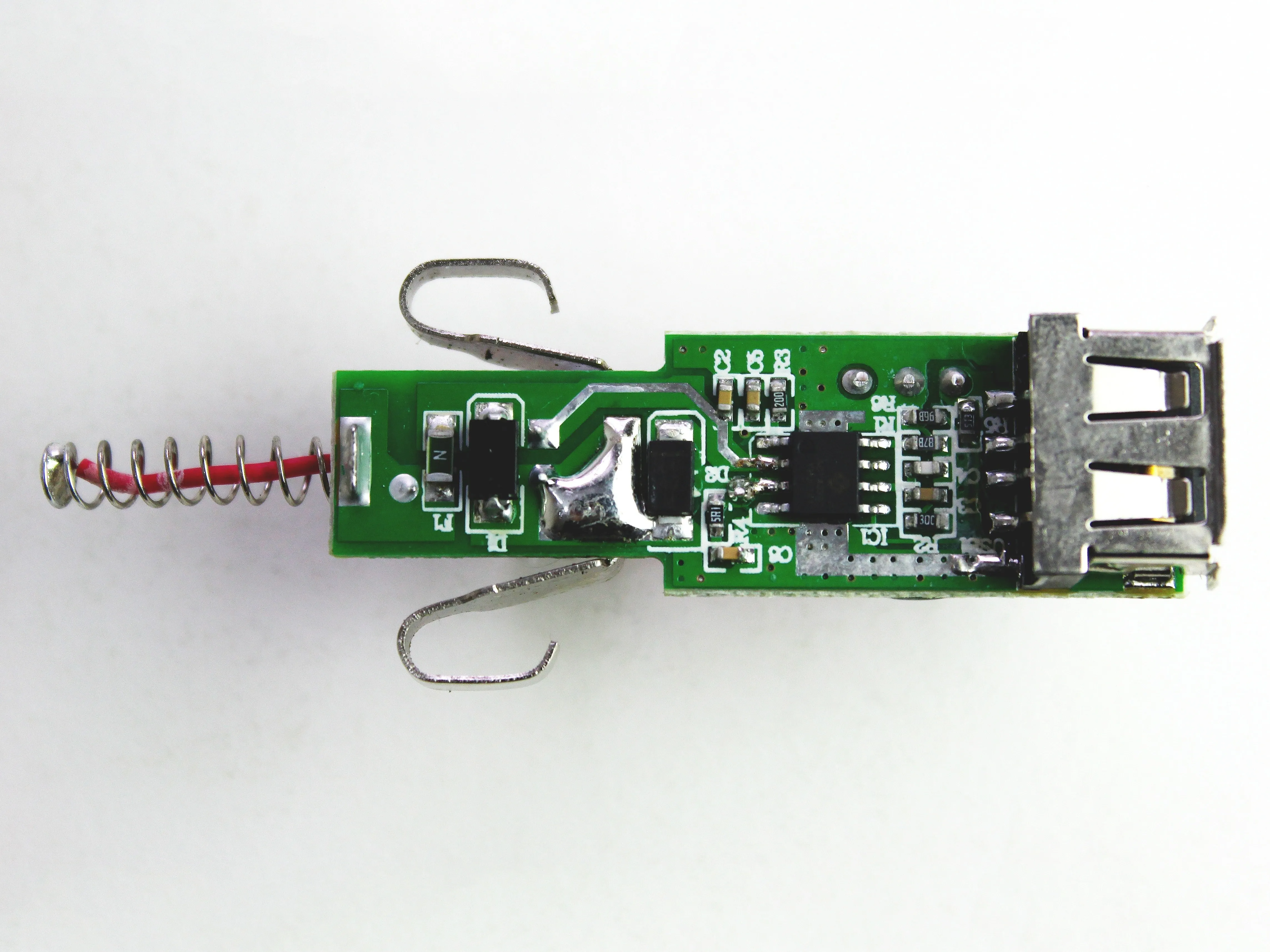

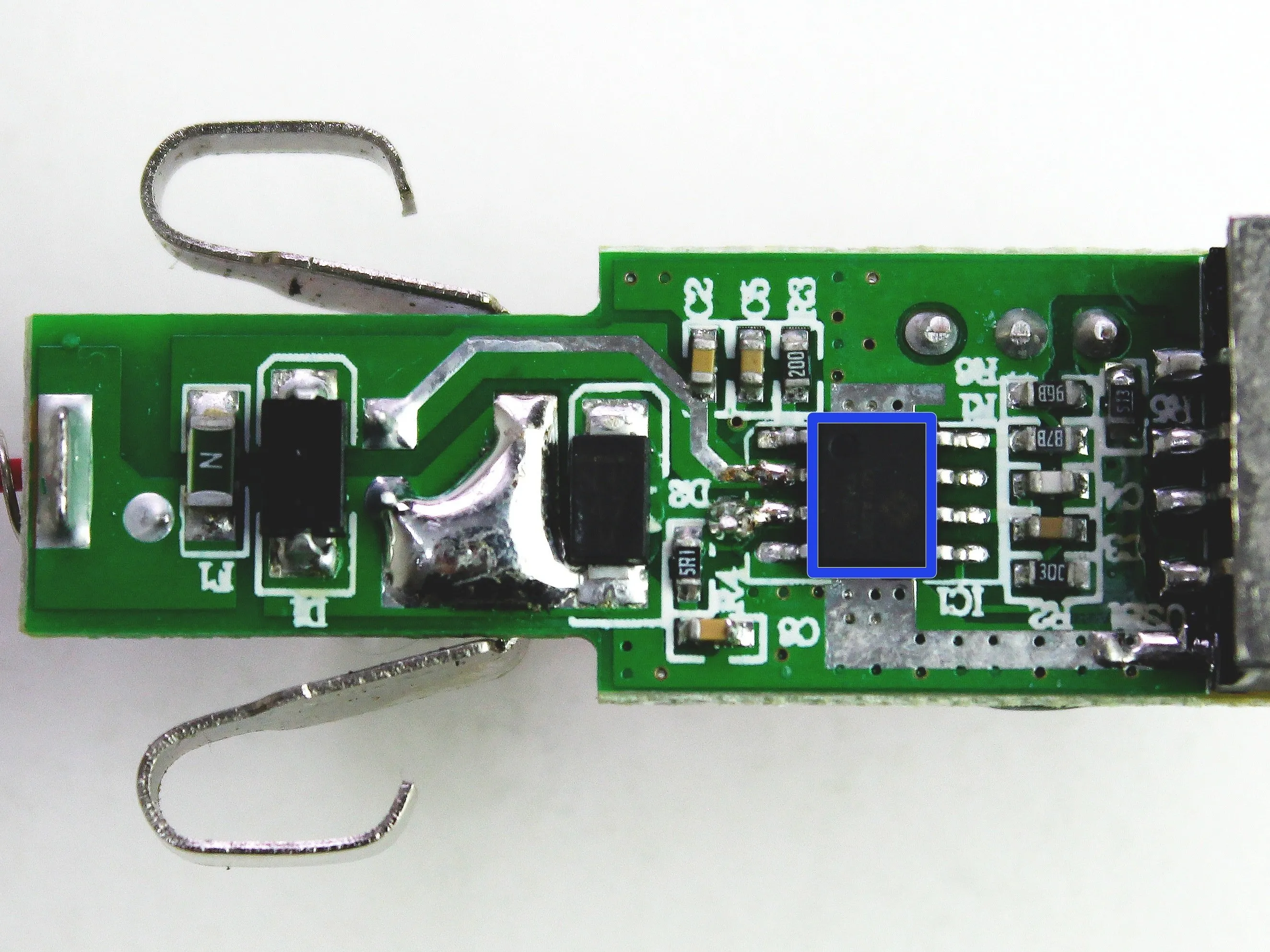

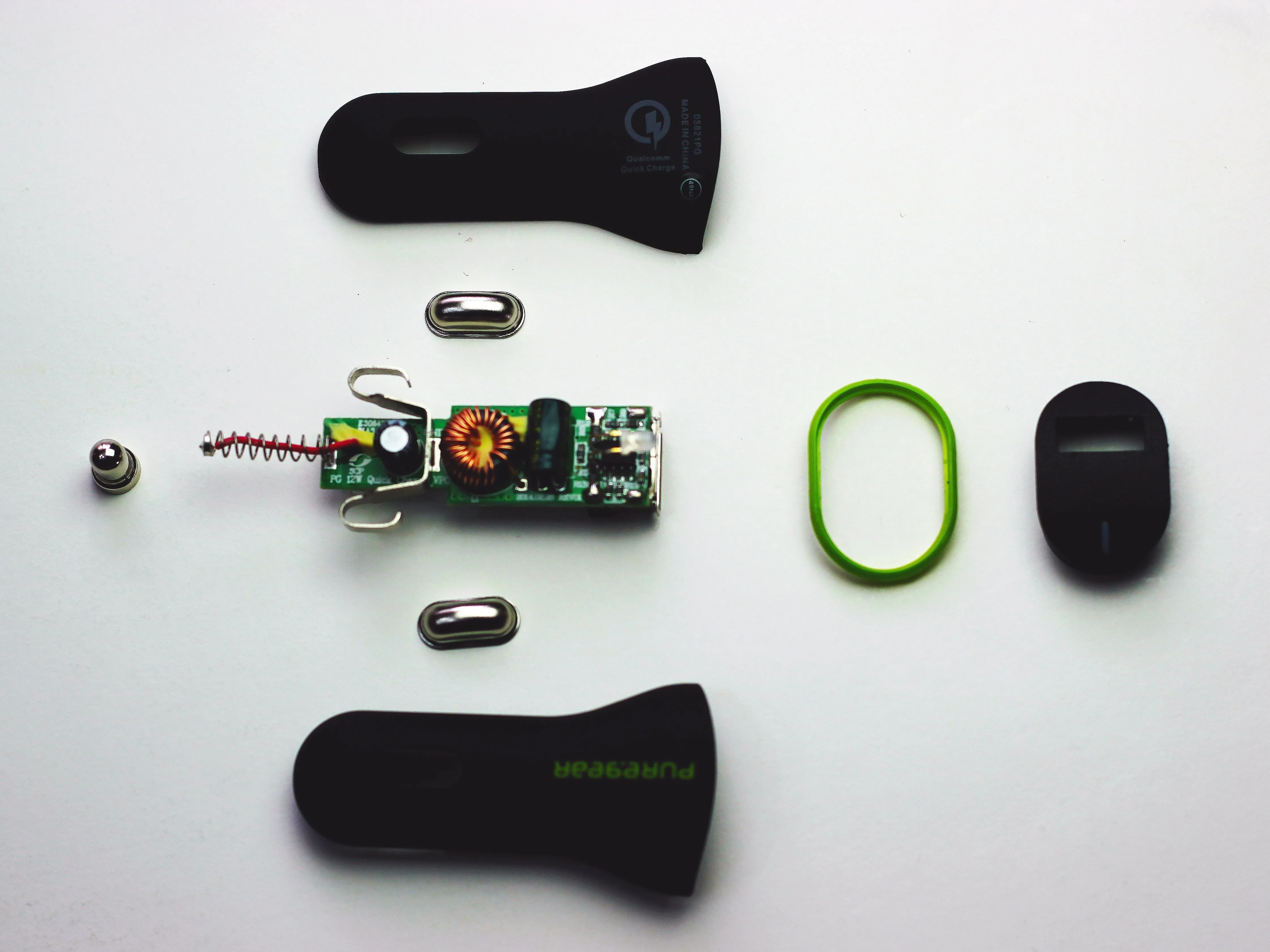

Наконец-то мы можем увидеть, что заставляет это зарядное устройство работать, и, похоже, здесь есть два важных чипа:
