Разборка Career Fair Aruba Small Black Flashlight

Введение

Авторы: Елена Поступальская, Кевин Шипп, Эйлин Тран, Натан Ванг.

Продукт представляет собой небольшой фонарик с кнопочным переключателем I/O, который включает или выключает свет. На другой стороне светоизлучающего конца находится встроенный карабин, с помощью которого фонарик можно повесить на различные места. На этом черном фонарике есть логотип Aruba, так как он был куплен компанией Aruba и раздавался потенциальным сотрудникам на ярмарке вакансий. Разборка показывает, что находится внутри.

Шаг 1 Открутите верхнюю часть, чтобы увидеть контейнер для батареек

Разборка маленького чёрного фонарика Aruba на ярмарке карьеры, откручивание верхней части для просмотра контейнера с батарейками: шаг 1, изображение 1 из 2 — Карьерная ярмарка Aruba Small Black Flashlight Teardown, откручивание верхней части для просмотра контейнера с батарейками: шаг 1, изображение 1 из 2 | Источник - ifixit.com

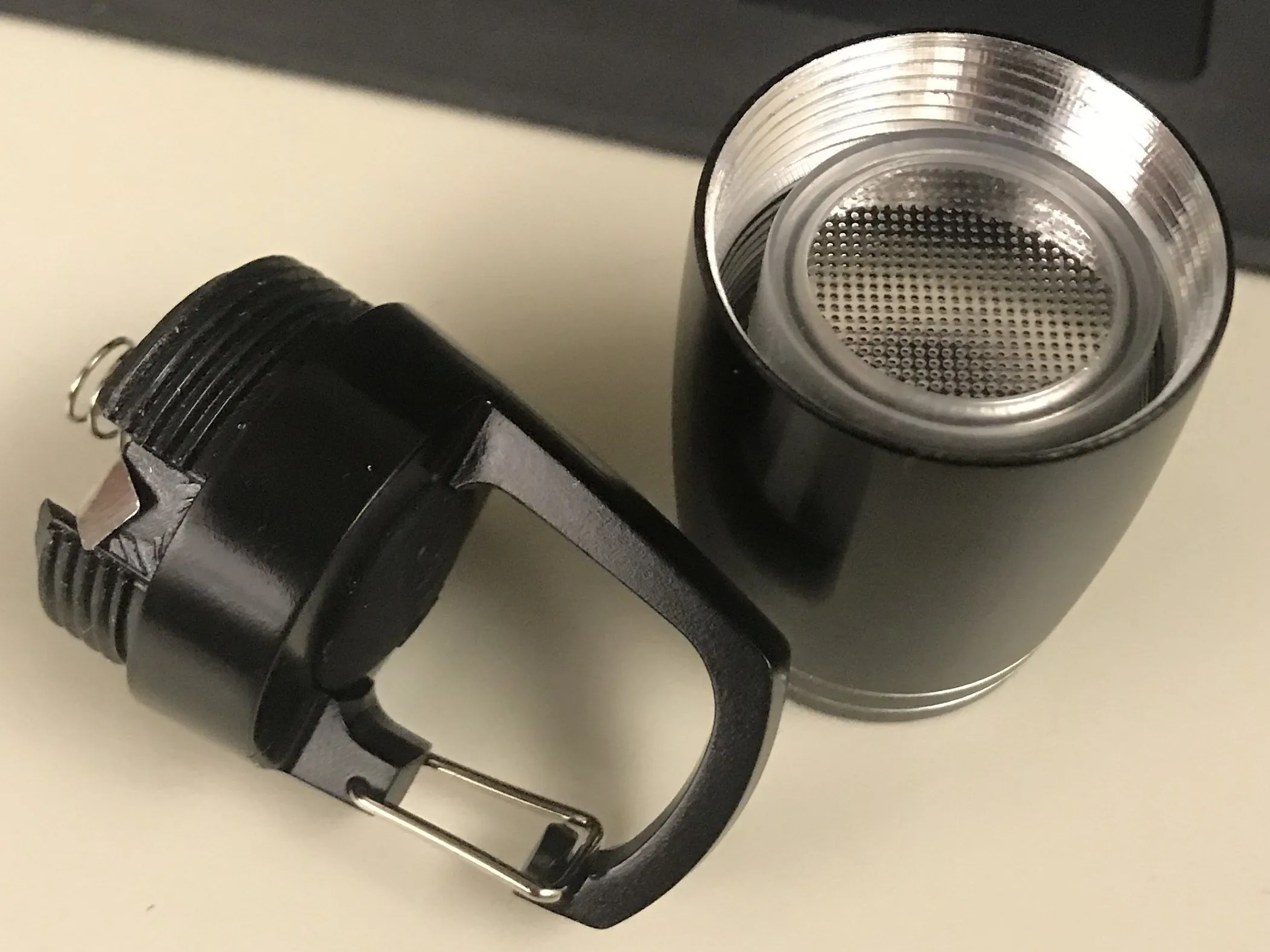

Карьерная ярмарка Aruba Small Black Flashlight Teardown, отвинтите верхнюю часть для просмотра контейнера батареи: шаг 1, изображение 2 из 2 — Карьерная ярмарка Aruba Small Black Flashlight Teardown, откручивание верхней части для просмотра контейнера с батарейками: шаг 1, изображение 2 из 2 | Источник - ifixit.com

Открутите карабин на конце фонарика, чтобы увидеть внутреннюю часть фонарика, в которой находится батарея

Шаг 2 Снимите черную резиновую крышку со стороны карабина

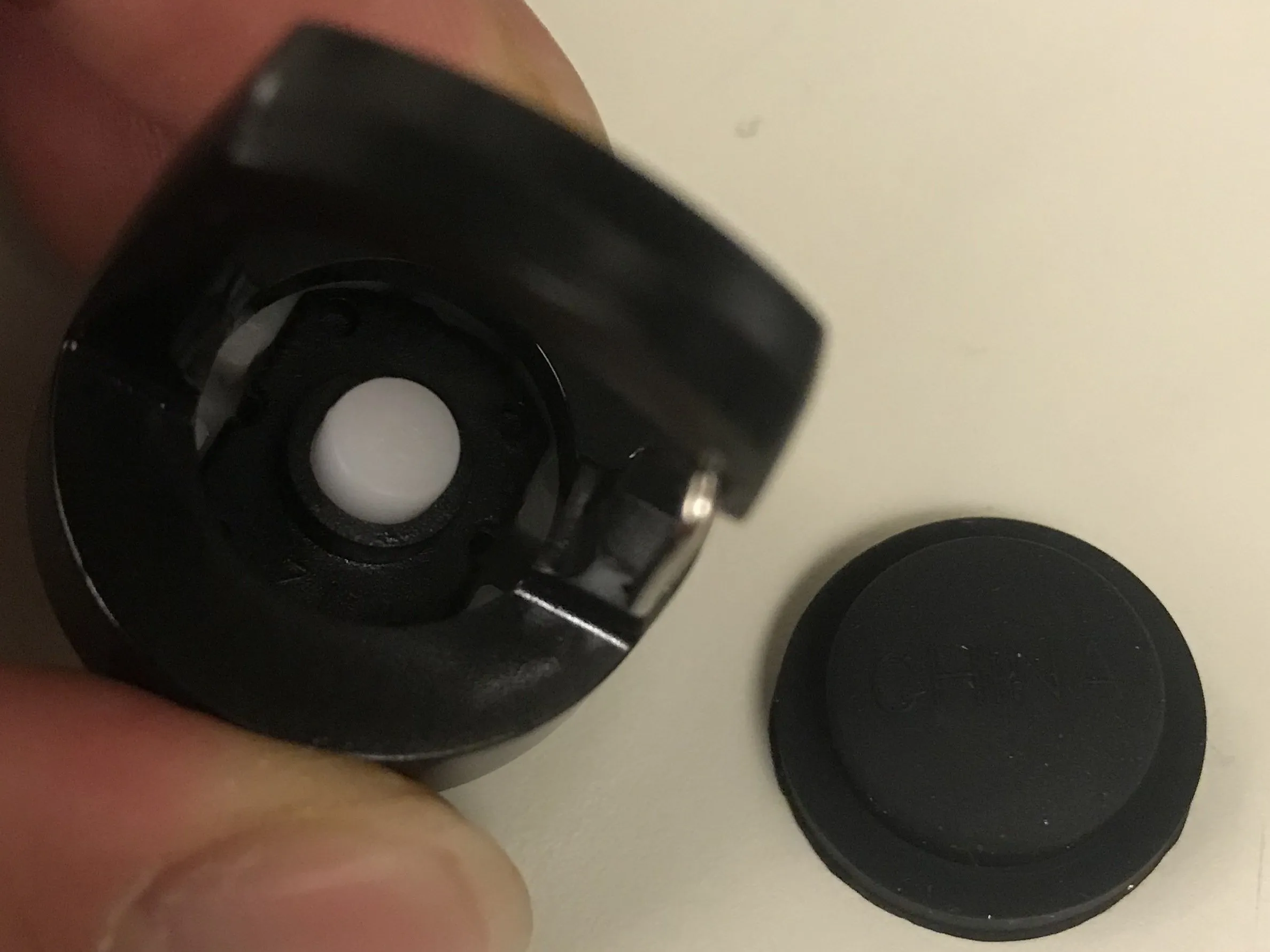

Ярмарка профессий Aruba Small Black Flashlight Teardown, Remove the Black Rubber Cover on Carabiner Side: step 2, image 1 of 1 — Карьерная ярмарка Aruba Small Black Flashlight Teardown, Снимите черную резиновую крышку со стороны карабина: шаг 2, изображение 1 из 1 | Источник - ifixit.com

Снимите черную резиновую крышку на конце фонаря с карабином. Вы заметите маленькую белую пластиковую деталь в центре. Эта деталь позволяет подключить физический переключатель ввода/вывода.

Шаг 3 Извлеките батарейки из фонарика

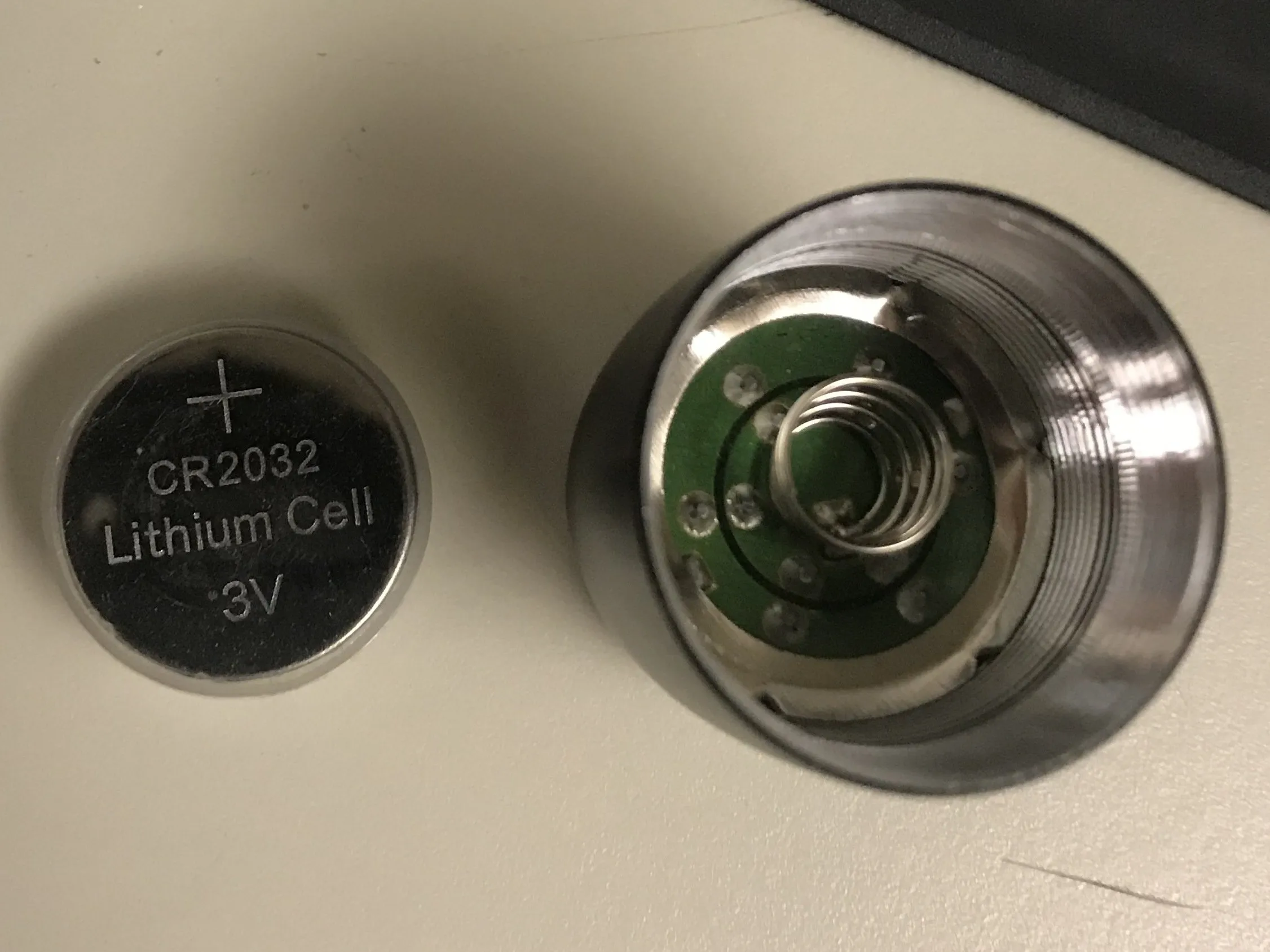

Карьерная ярмарка Aruba Small Black Flashlight Teardown, извлечение батареек из фонарика: шаг 3, изображение 1 из 3 | Источник - ifixit.com

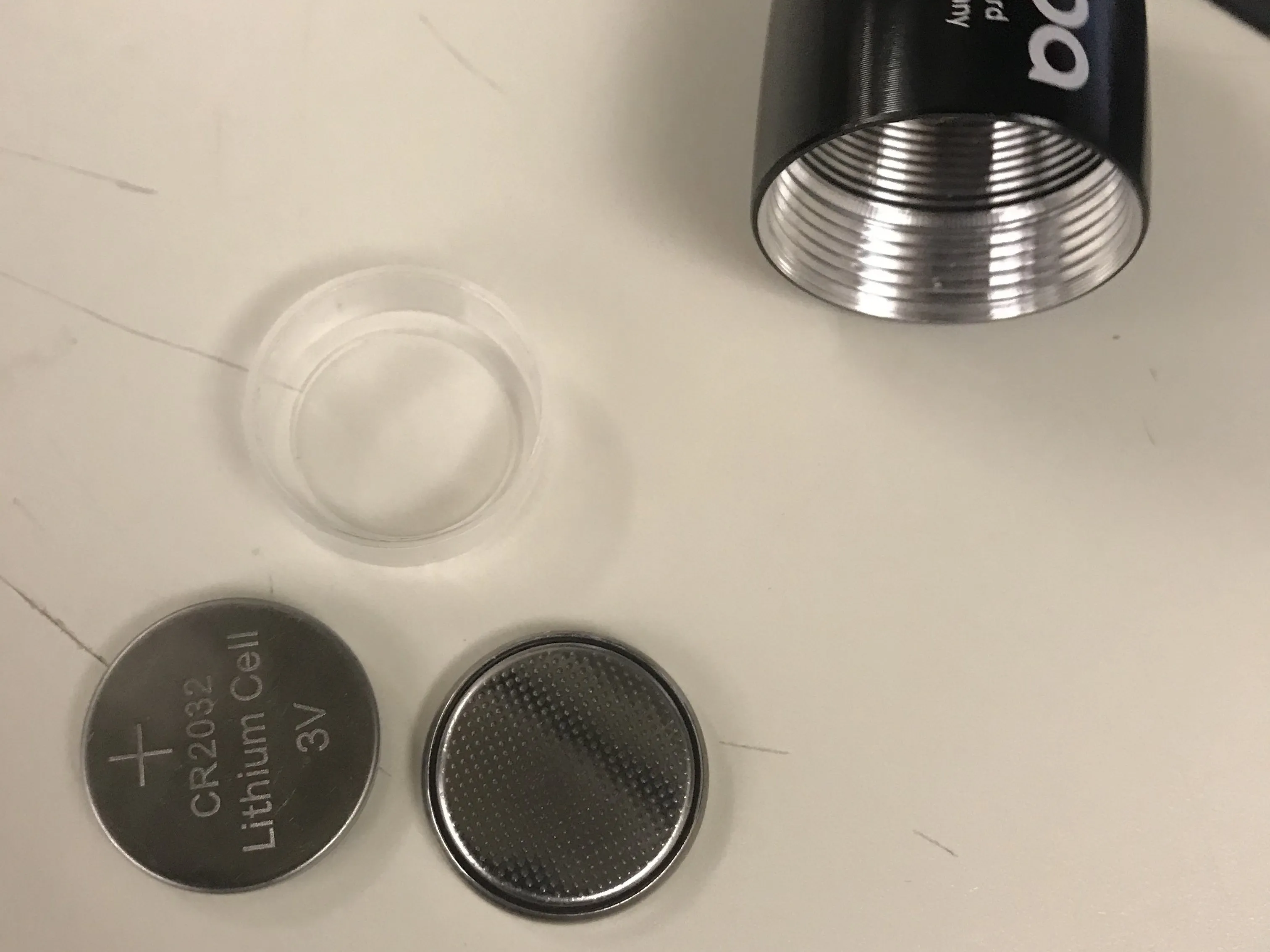

Карьерная ярмарка Aruba маленький черный фонарик Teardown, извлечение батареек из фонарика: шаг 3, изображение 2 из 3 — Карьерная ярмарка Aruba Small Black Flashlight Teardown, извлечение батареек из фонарика: шаг 3, изображение 2 из 3 | Источник - ifixit.com

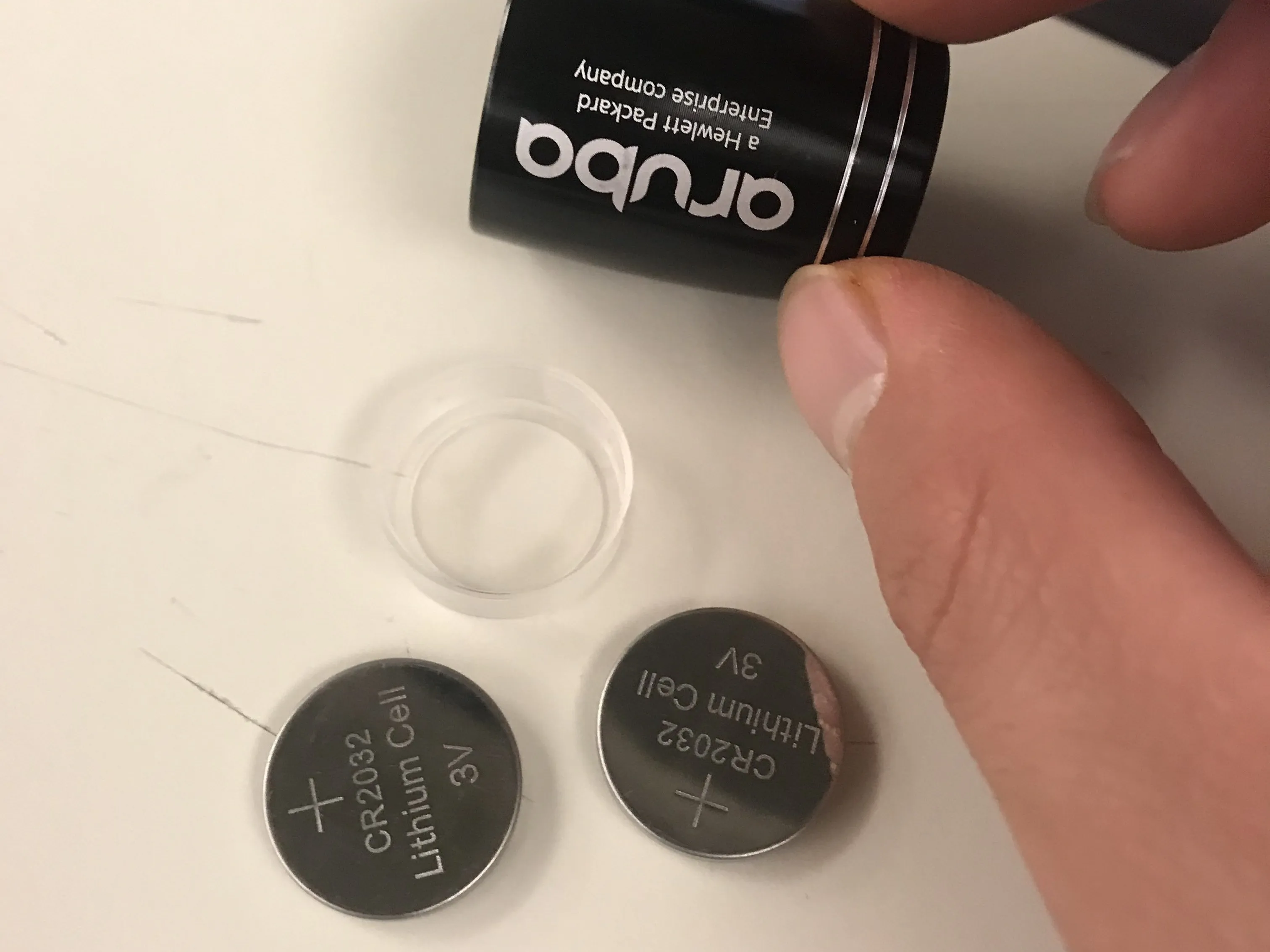

Карьерная ярмарка Aruba маленький черный фонарик Teardown, извлечение батареек из фонарика: шаг 3, изображение 3 из 3 — Карьерная ярмарка Aruba Small Black Flashlight Teardown, извлечение батареек из фонарика: шаг 3, изображение 3 из 3 | Источник - ifixit.com

Извлеките батарейки из фонарика, как показано на рисунке. То, что кажется одной батарейкой, на самом деле две последовательно соединенные CR2032, которые удерживаются вместе пластиковым корпусом.
На зеленой печатной плате с другой стороны находится токоограничивающий резистор для шести светодиодов. Показанные паяные соединения предназначены для катодов (внешний круг) и анодов (внутренний круг) шести светодиодов, а также пружины, которая соединяется с двумя 3В батареями.
Тада! Это разборка фонаря Aruba Black с карабином :)
