Введение

В этом руководстве вы получите инструкции по полной разборке Caterpillar B15.

Что вам понадобится

Инструменты

  • Крестовая отвертка № 0
    Отвертка Phillips #0 | Источник - ifixit.com
  • Отвертка T5 Torx
    Отвертка T5 Torx | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

Шаг 1 Разборка Caterpillar B15

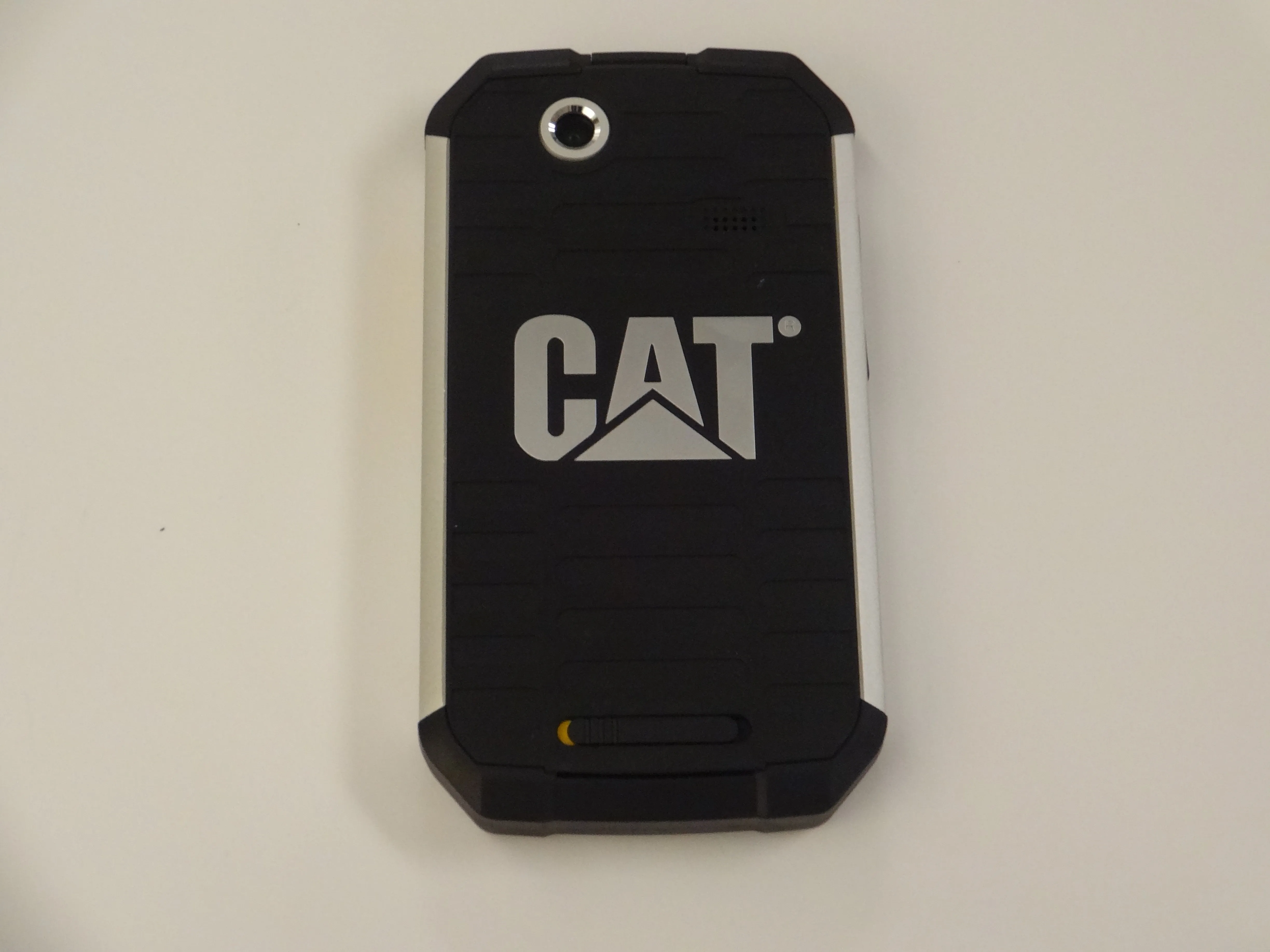

Caterpillar B15 Teardown, Caterpillar B15 Teardown: шаг 1, изображение 1 из 1
Caterpillar B15 Teardown, Caterpillar B15 Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Положите телефон экраном вниз и поместите большой палец на желто-черный переключатель. Сдвиньте переключатель вправо, чтобы разблокировать заднюю крышку для снятия.

Шаг 2

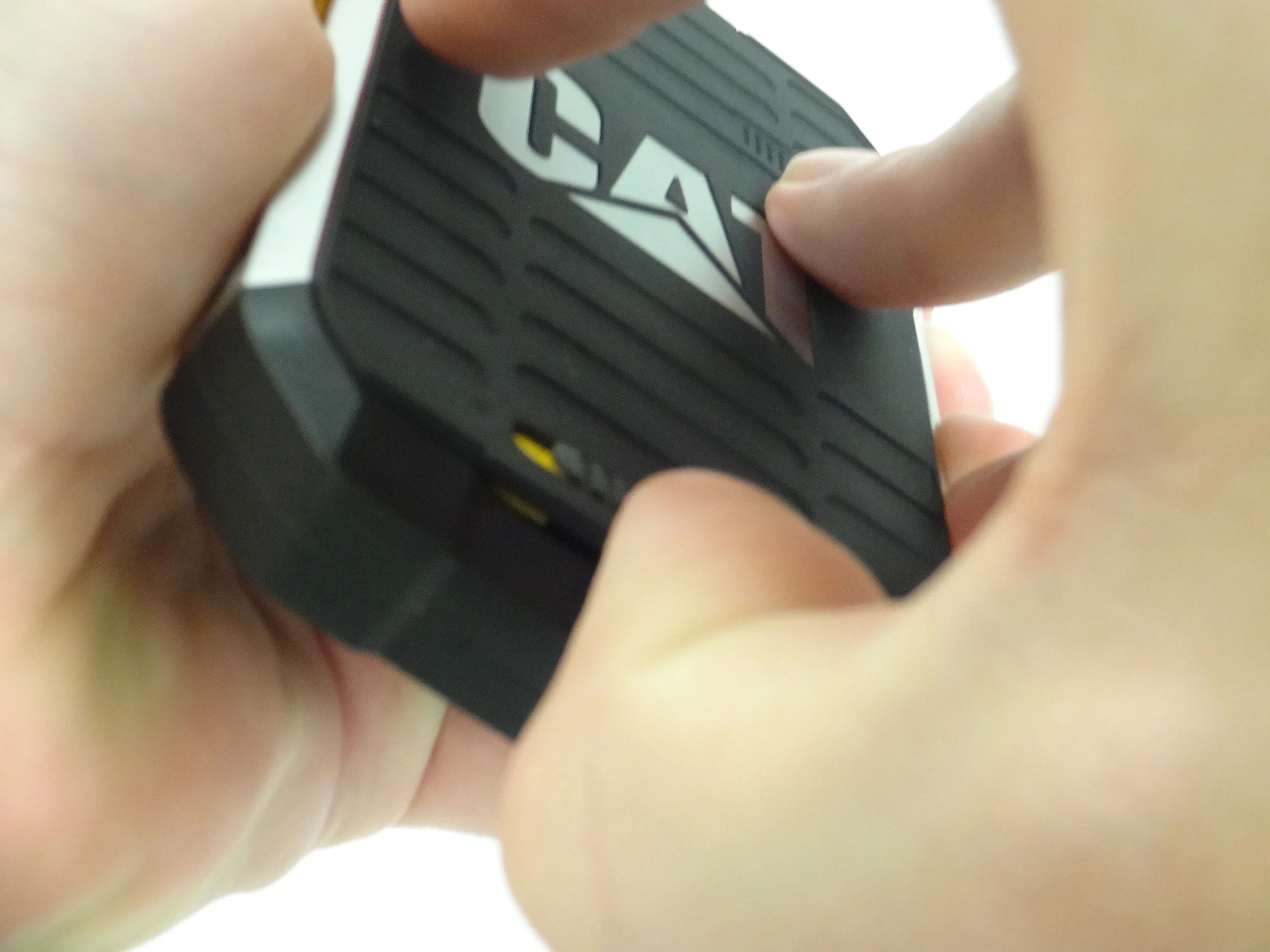

Разборка Caterpillar B15: шаг 2, изображение 1 из 2
Разборка Caterpillar B15: шаг 2, изображение 1 из 2 | Источник - ifixit.com

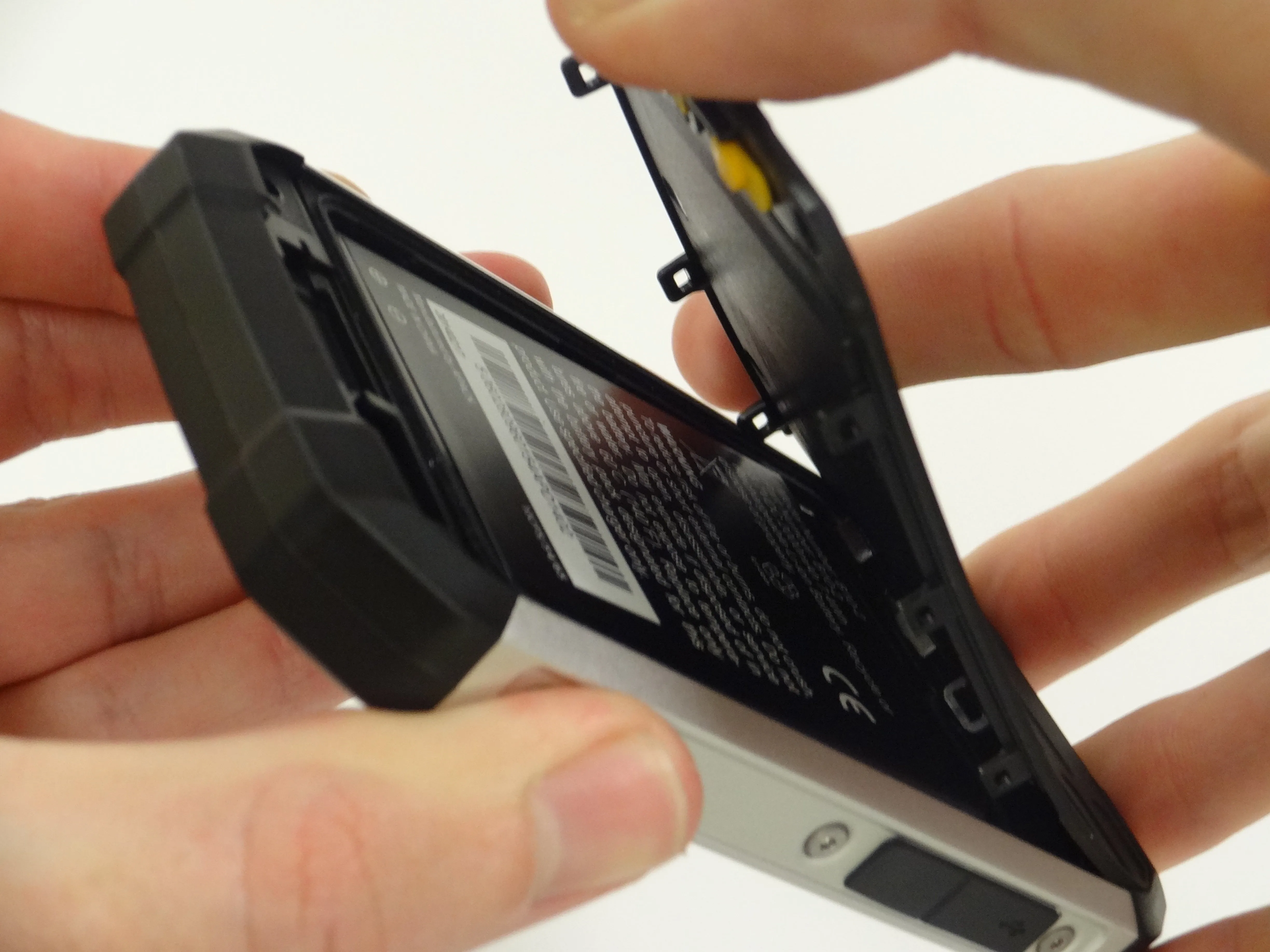

Разборка Caterpillar B15: шаг 2, изображение 2 из 2
Разборка Caterpillar B15: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Снимите заднюю крышку, осторожно приподняв ее снизу вверх. Задняя часть отщелкнется, и откроется доступ к аккумулятору.

Шаг 3

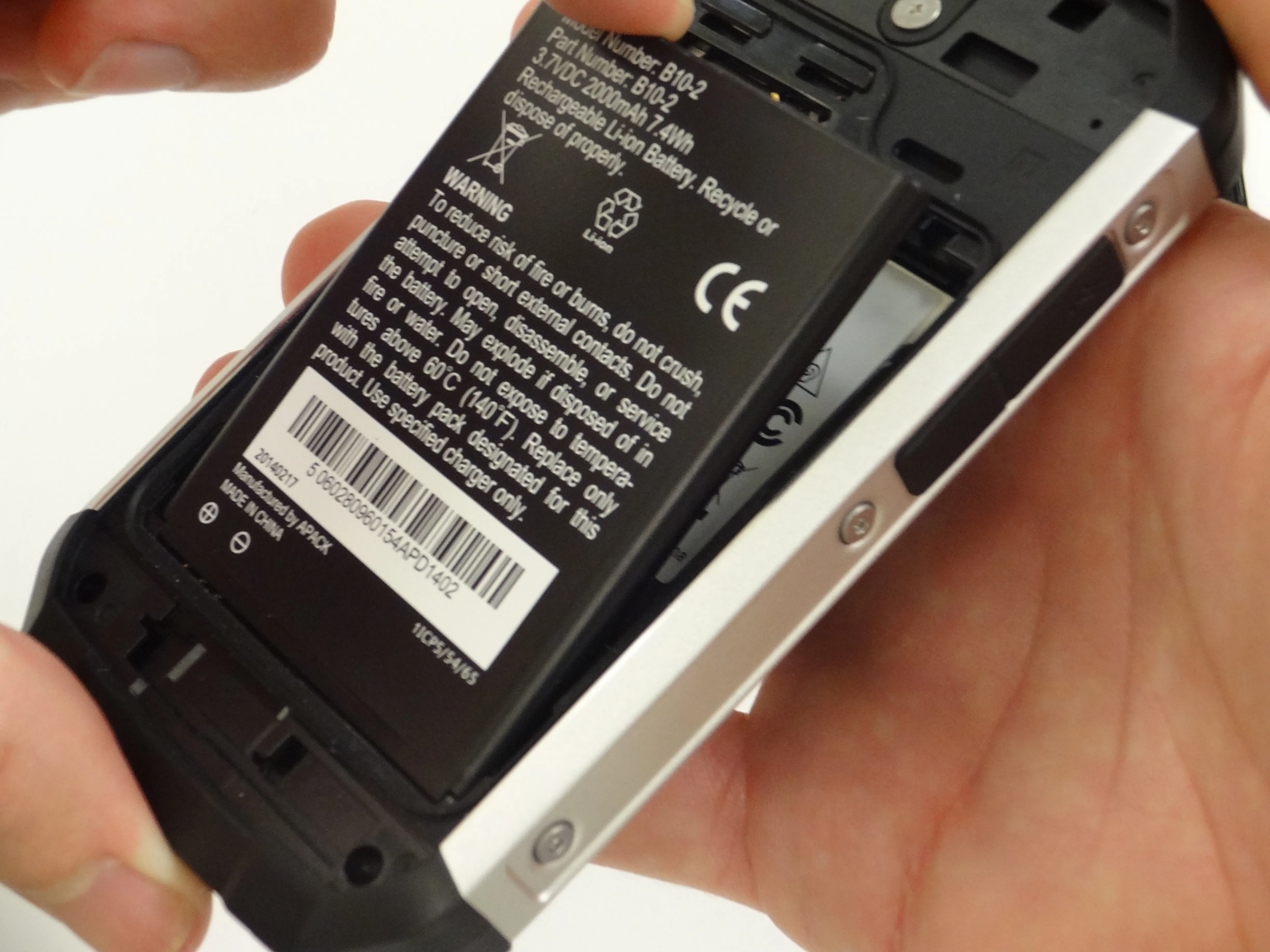

Разборка Caterpillar B15: шаг 3, изображение 1 из 2
Разборка Caterpillar B15: шаг 3, изображение 1 из 2 | Источник - ifixit.com

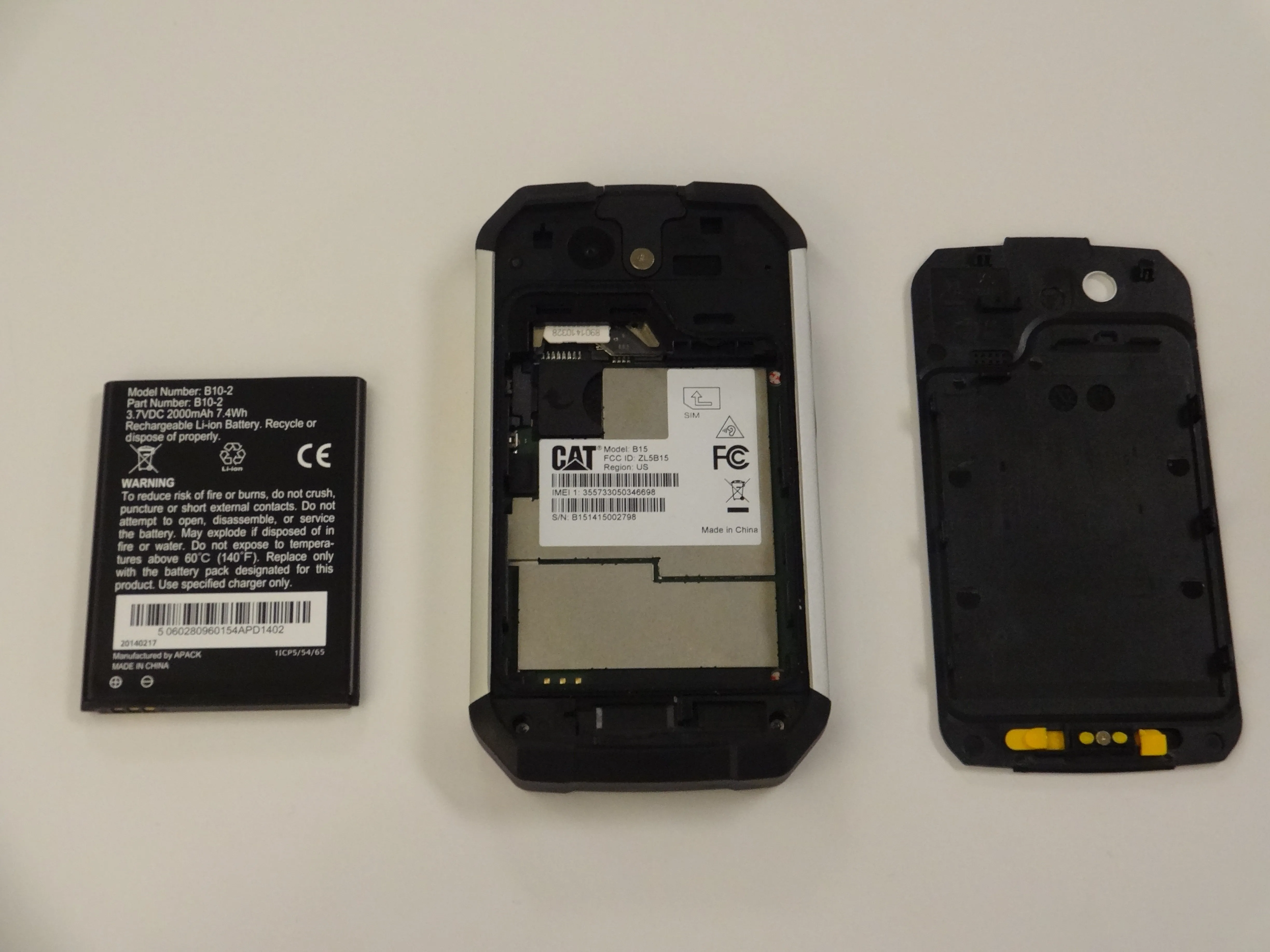

Разборка Caterpillar B15: шаг 3, изображение 2 из 2
Разборка Caterpillar B15: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Поместите указательный палец на верхний край аккумулятора и осторожно поднимите его вверх. Батарея аккуратно выскользнет из телефона.

Шаг 4

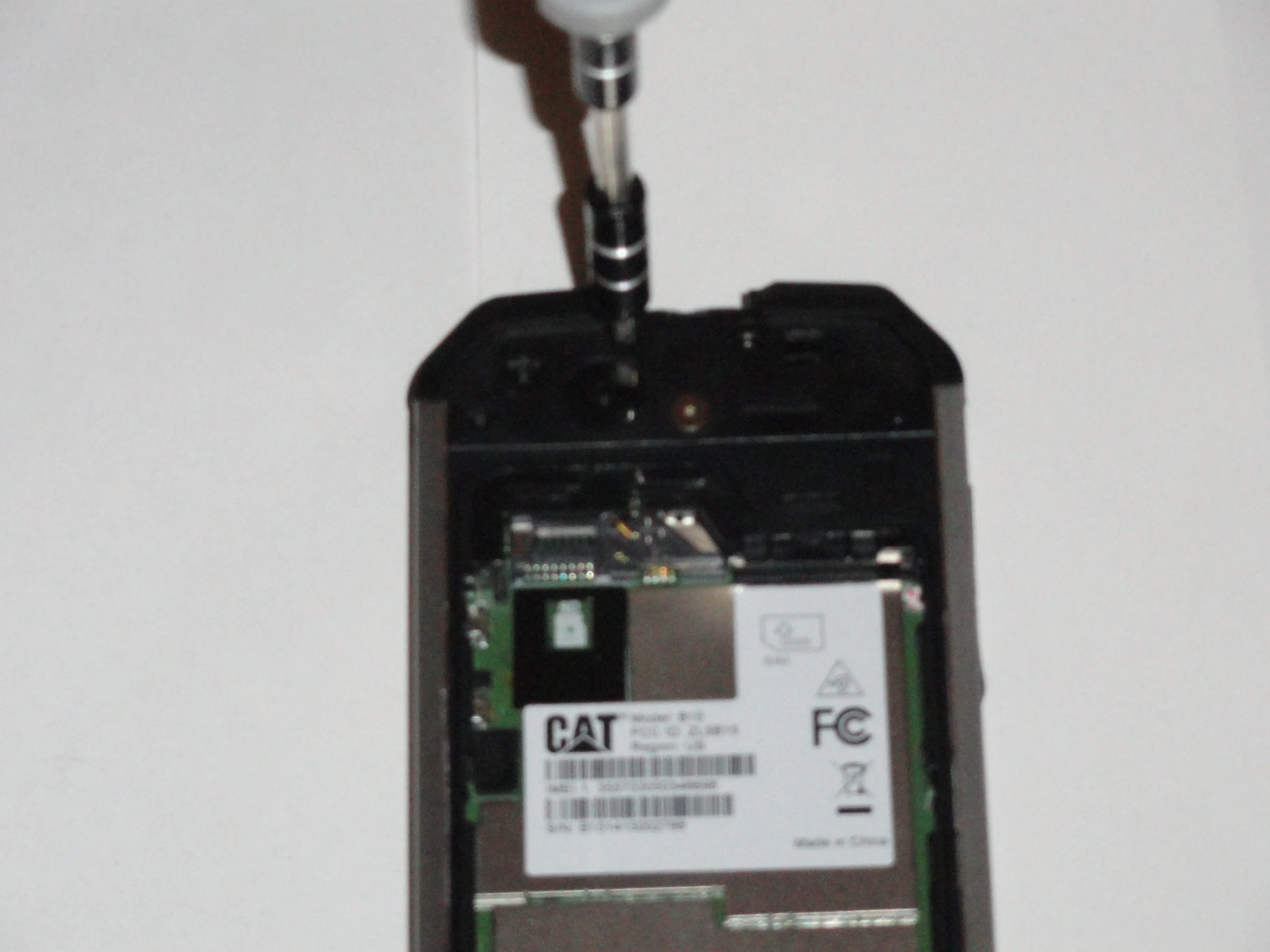

Разборка Caterpillar B15: шаг 4, изображение 1 из 2
Caterpillar B15 Teardown: шаг 4, изображение 1 из 2 | Источник - ifixit.com

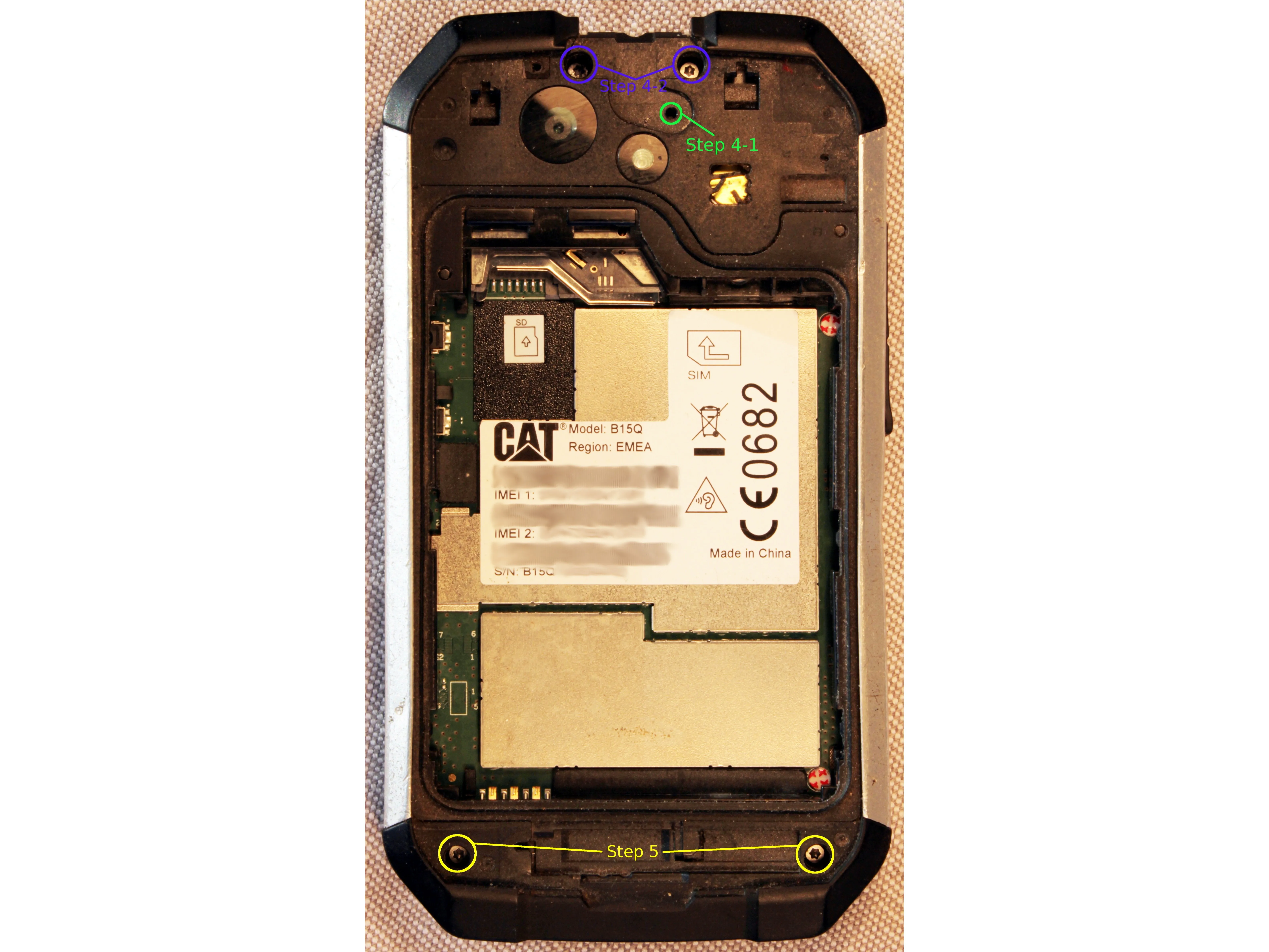

Разборка Caterpillar B15: шаг 4, изображение 2 из 2
Разборка Caterpillar B15: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Сняв заднюю крышку, найдите и извлеките винт Phillips, изображенный вверху по центру, и два винта torx, расположенные выше и по обе стороны от винта Phillips. Для извлечения винтов torx требуется бита T-5.

  • ПРЕДУПРЕЖДЕНИЕ: Дальнейшие действия приведут к аннулированию гарантии на данное устройство.

Шаг 5

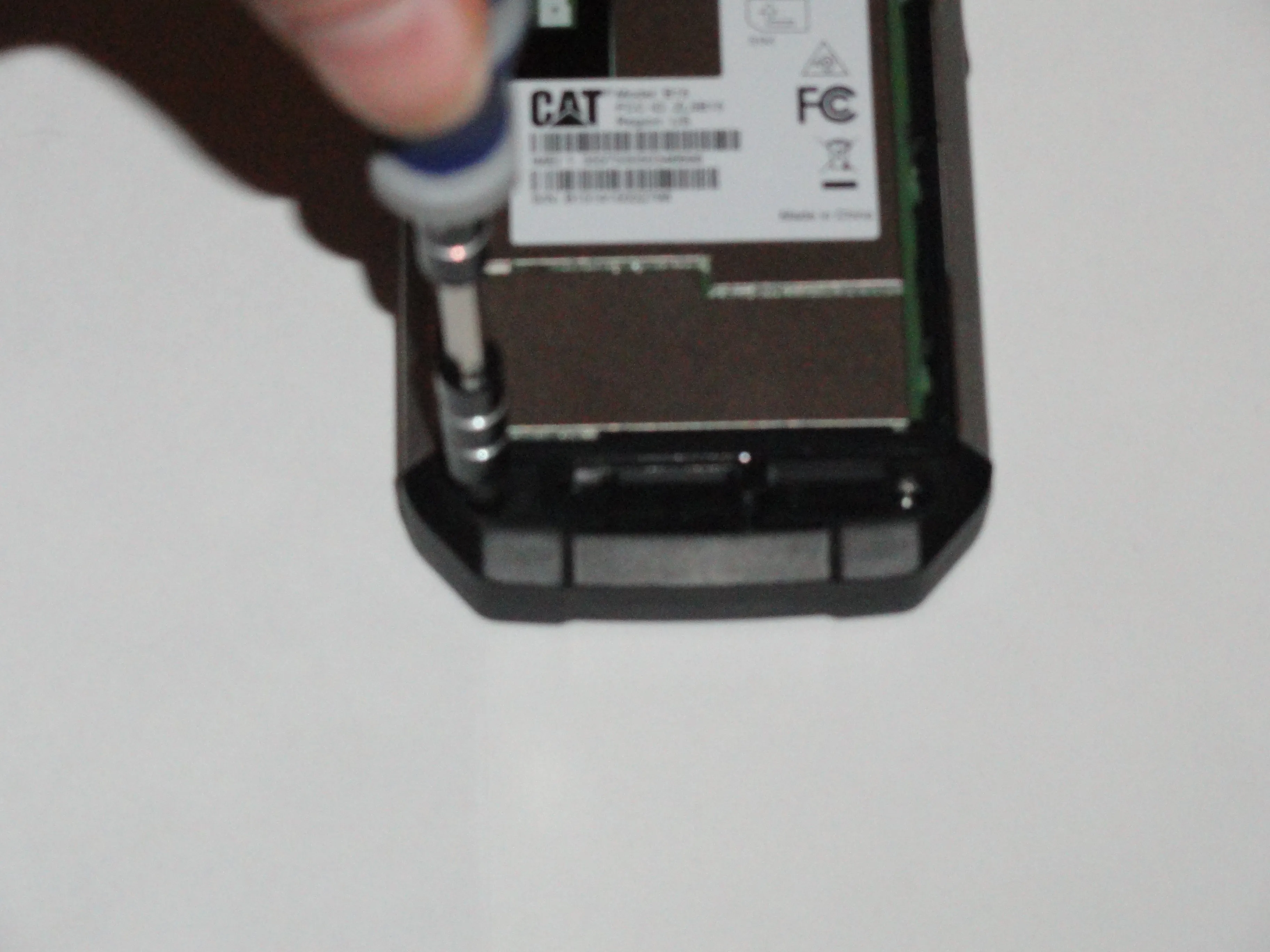

Разборка Caterpillar B15: шаг 5, изображение 1 из 1
Разборка Caterpillar B15: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Затем выкрутите два винта torx (в форме звезды) под аккумулятором. Эти винты крепят внешнюю оболочку телефона вокруг материнской платы. Для их извлечения потребуется бита T-5.

Шаг 6

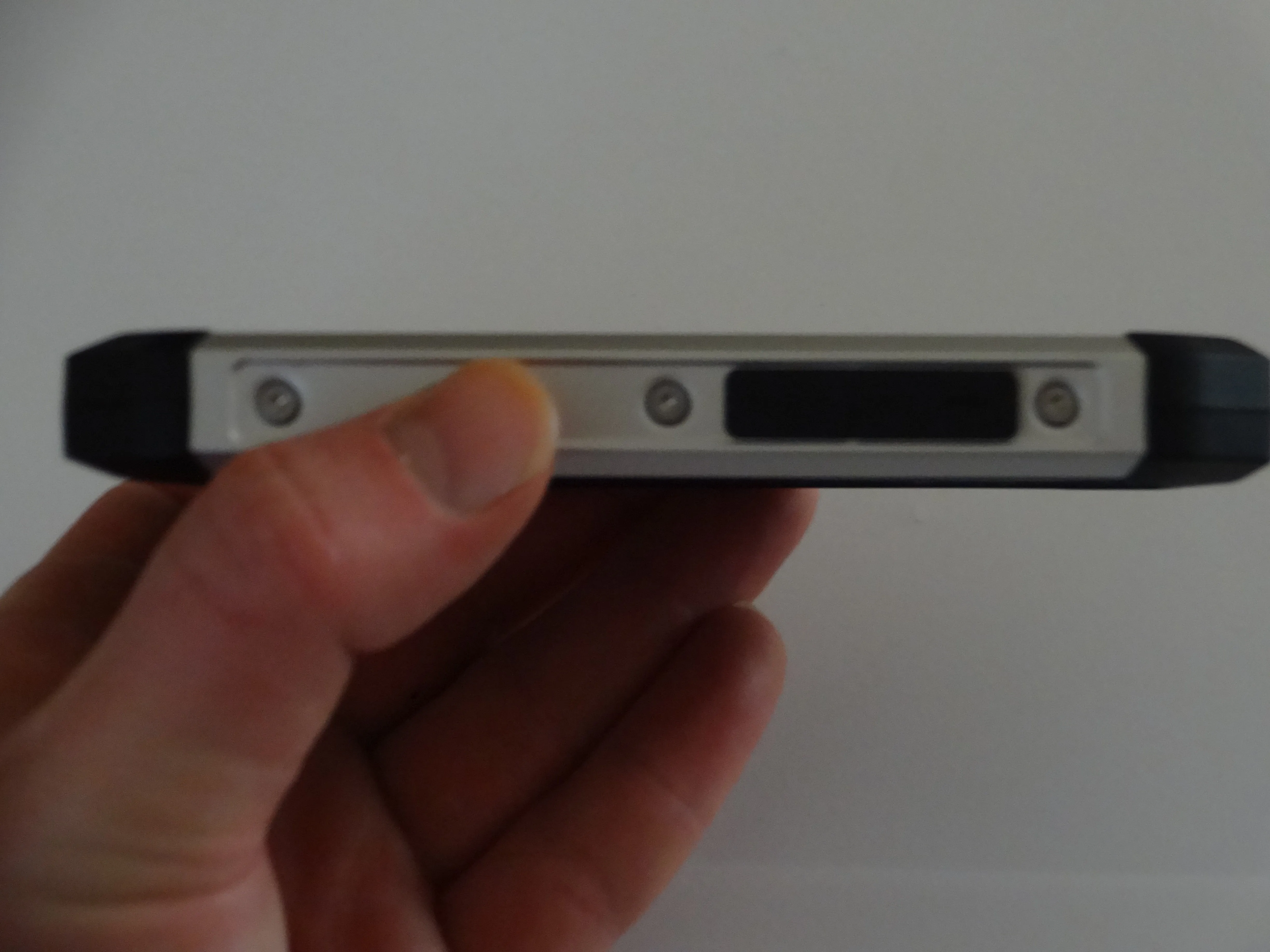

Разборка Caterpillar B15: шаг 6, изображение 1 из 1
Разборка Caterpillar B15: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • На каждой длинной стороне телефона есть три оставшихся винта. Для их извлечения потребуется небольшая шестигранная бита.

Шаг 7

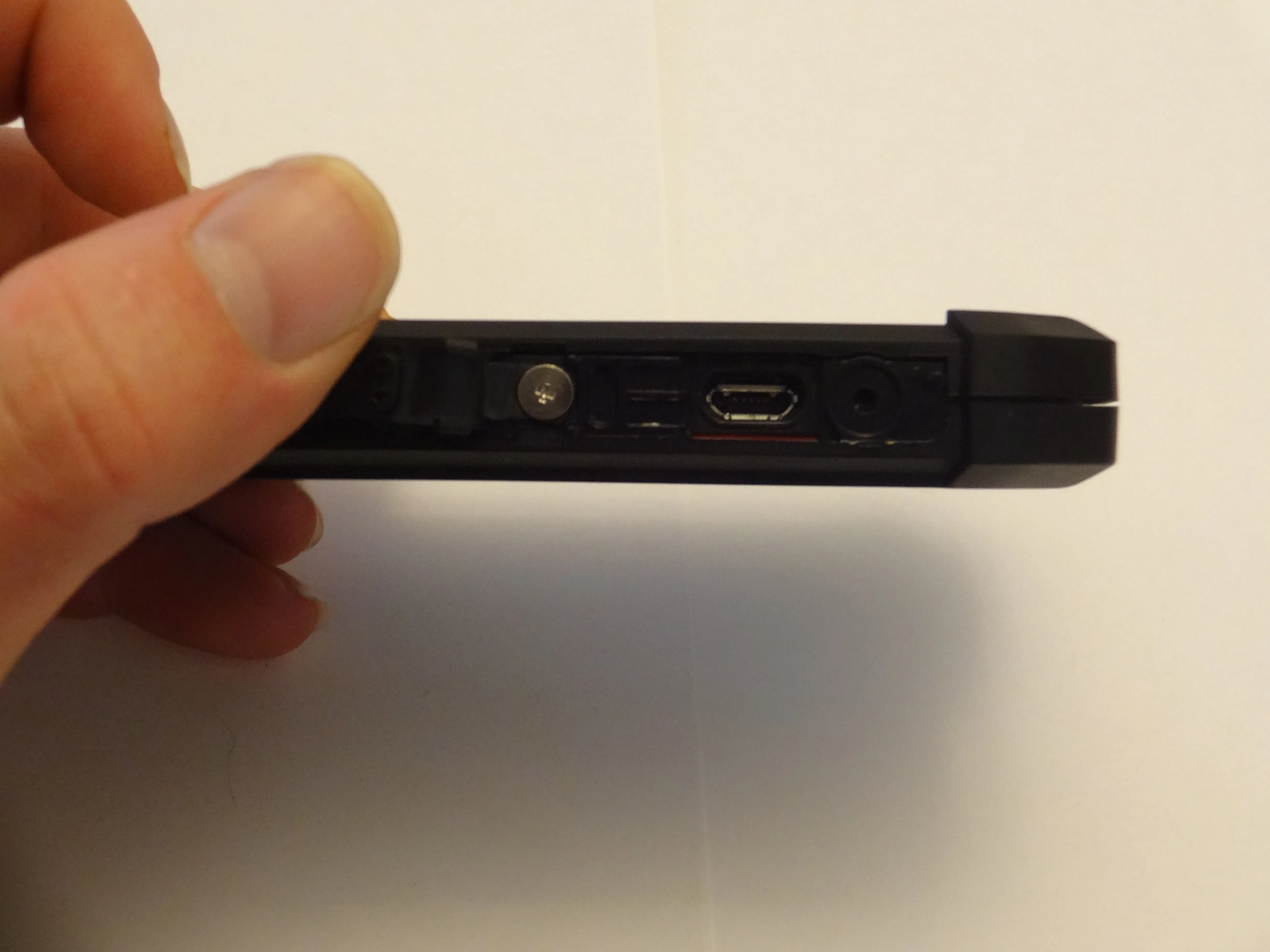

Разборка Caterpillar B15: шаг 7, изображение 1 из 1
Разборка Caterpillar B15: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Остался еще один крестообразный винт. Он расположен под крышкой наушников.

Шаг 8

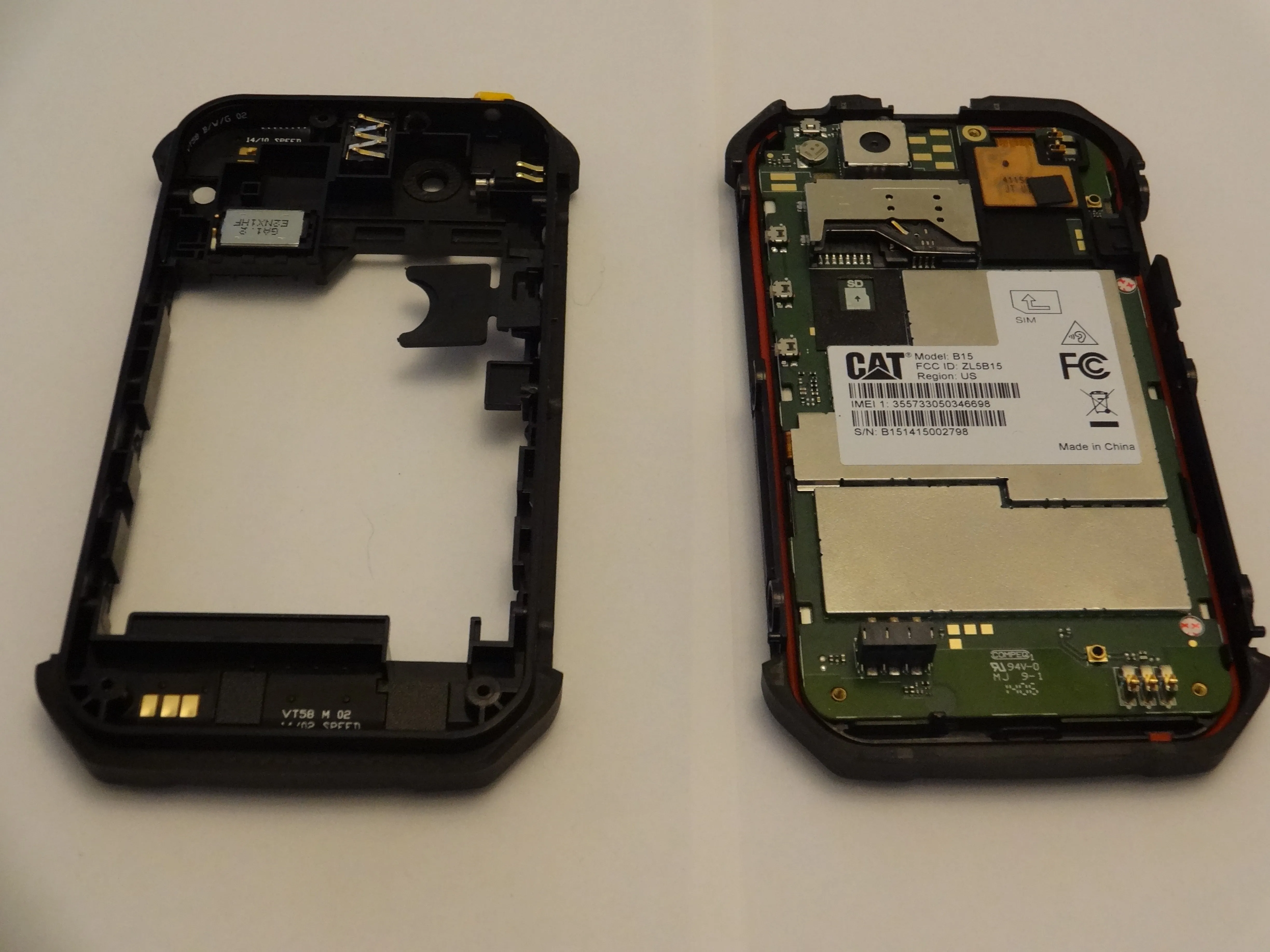

Разборка Caterpillar B15: шаг 8, изображение 1 из 1
Разборка Caterpillar B15: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • После откручивания всех винтов задняя и боковые части должны отсоединиться от передней панели телефона, обнажив материнскую плату и различные компоненты, как показано на рисунке.

Шаг 9

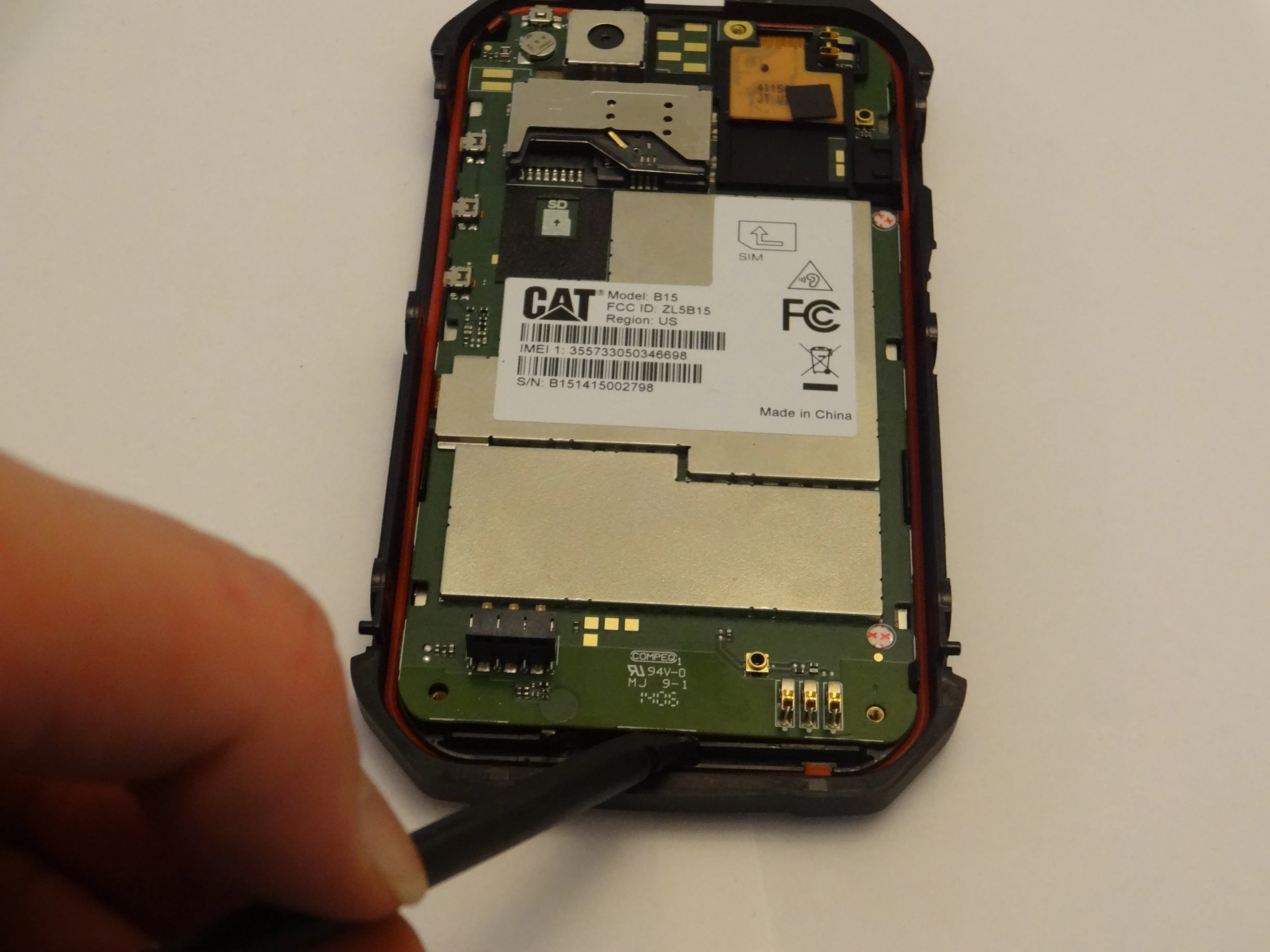

Разборка Caterpillar B15: шаг 9, изображение 1 из 1
Разборка Caterpillar B15: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Открутив все винты, двигайтесь вокруг материнской платы, аккуратно отделяя ее от остатков корпуса.

Шаг 10

Разборка Caterpillar B15: шаг 10, изображение 1 из 1
Разборка Caterpillar B15: шаг 10, изображение 1 из 1 | Источник - ifixit.com

  • Наконец, отсоедините микросхему, показанную в правом верхнем углу, и плата должна отделиться от остальной части телефона.

Шаг 11

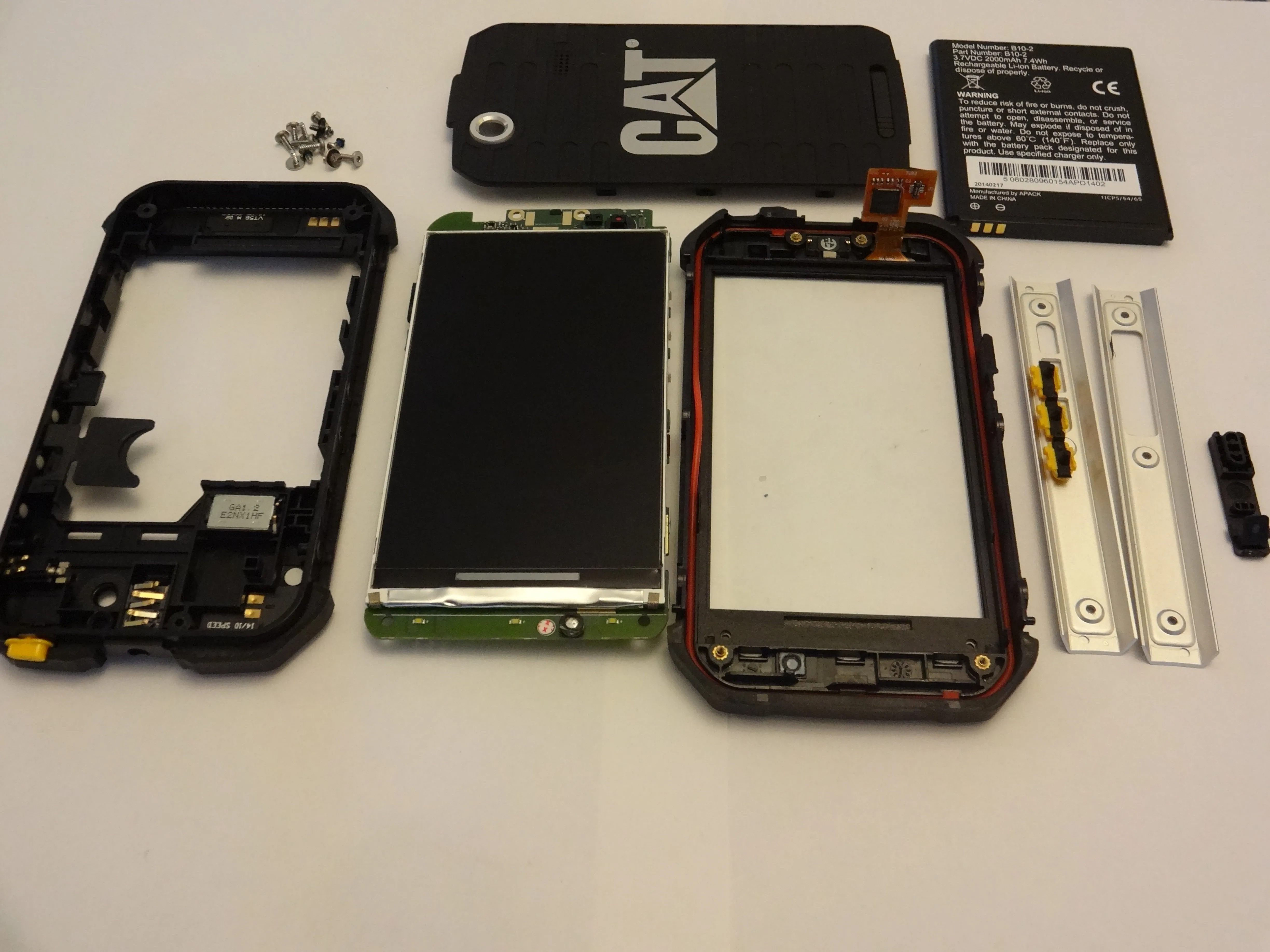

Разборка Caterpillar B15: шаг 11, изображение 1 из 1
Разборка Caterpillar B15: шаг 11, изображение 1 из 1 | Источник - ifixit.com

  • Поздравляем. Вы успешно разобрали Caterpillar B15.
