Разборка CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор

Разборка CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор

Введение

Убедитесь, что устройство отключено от сети, прежде чем выполнять какие-либо работы с ним. Никогда не открывайте лопасти вентилятора при его работе, так как скорость, на которой работает двигатель, может привести к серьезным травмам.

Что вам понадобится

Инструменты

  • Набор драйверов Mako - 64 прецизионные биты
    Набор драйверов Mako - 64 прецизионные биты | Источник - ifixit.com

Шаг 1 Безопасность и принадлежности

CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор разборка, безопасность и принадлежности: шаг 1, изображение 1 из 2
CH-6CF 2-Speed Clip-On 6-Inch Fan Teardown, Safety and Supplies: шаг 1, изображение 1 из 2 | Источник - ifixit.com

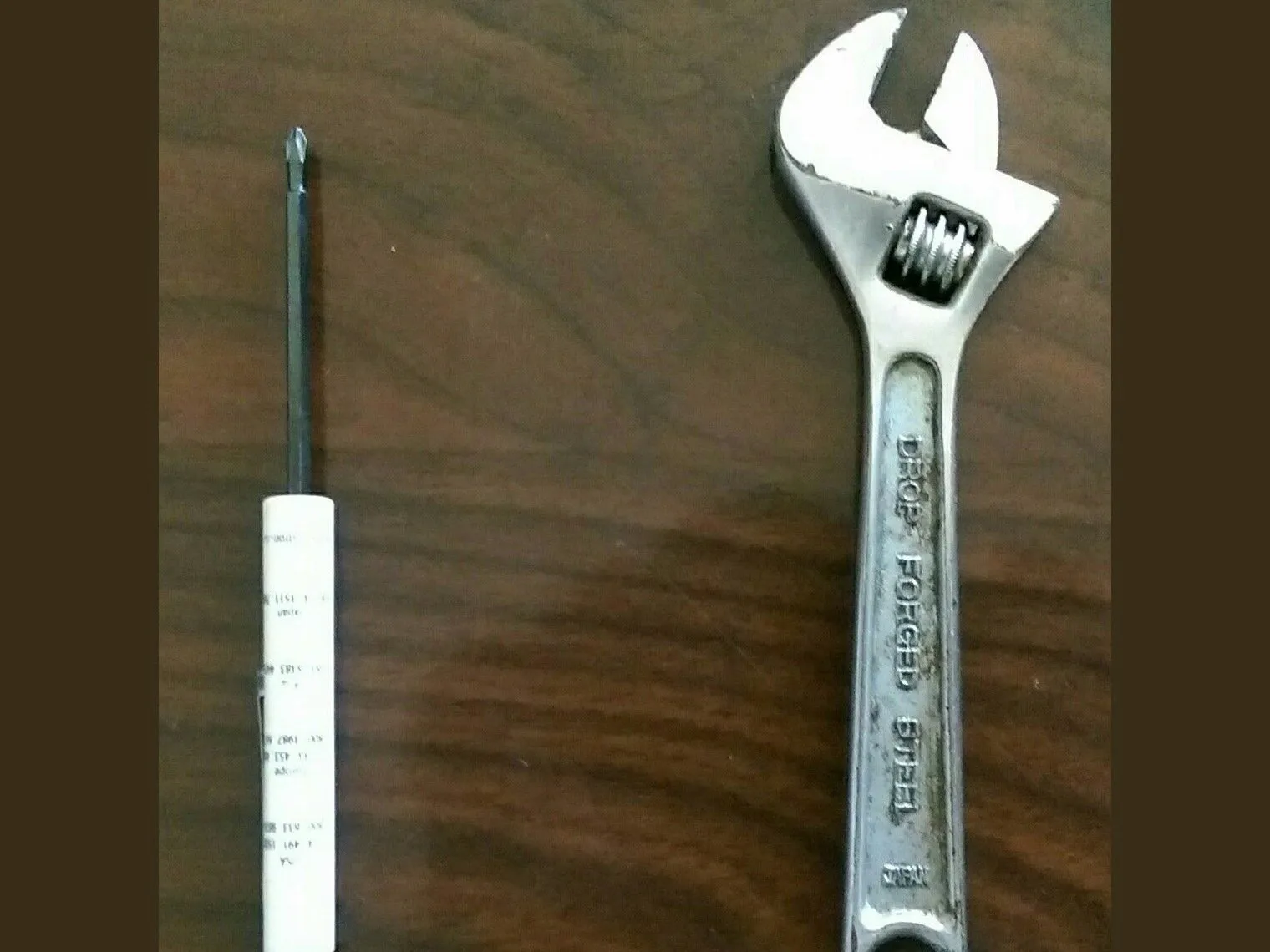

CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор Разборка, безопасность и принадлежности: шаг 1, изображение 2 из 2
CH-6CF 2-Speed Clip-On 6-Inch Fan Teardown, Safety and Supplies: step 1, image 2 of 2 | Источник - ifixit.com

  • Соберите необходимые инструменты: маленькую крестовую отвертку и гаечный ключ.

  • Перед началом работы убедитесь, что устройство отключено от сети и лопасти вентилятора не вращаются.

Шаг 2 Открытие корпуса

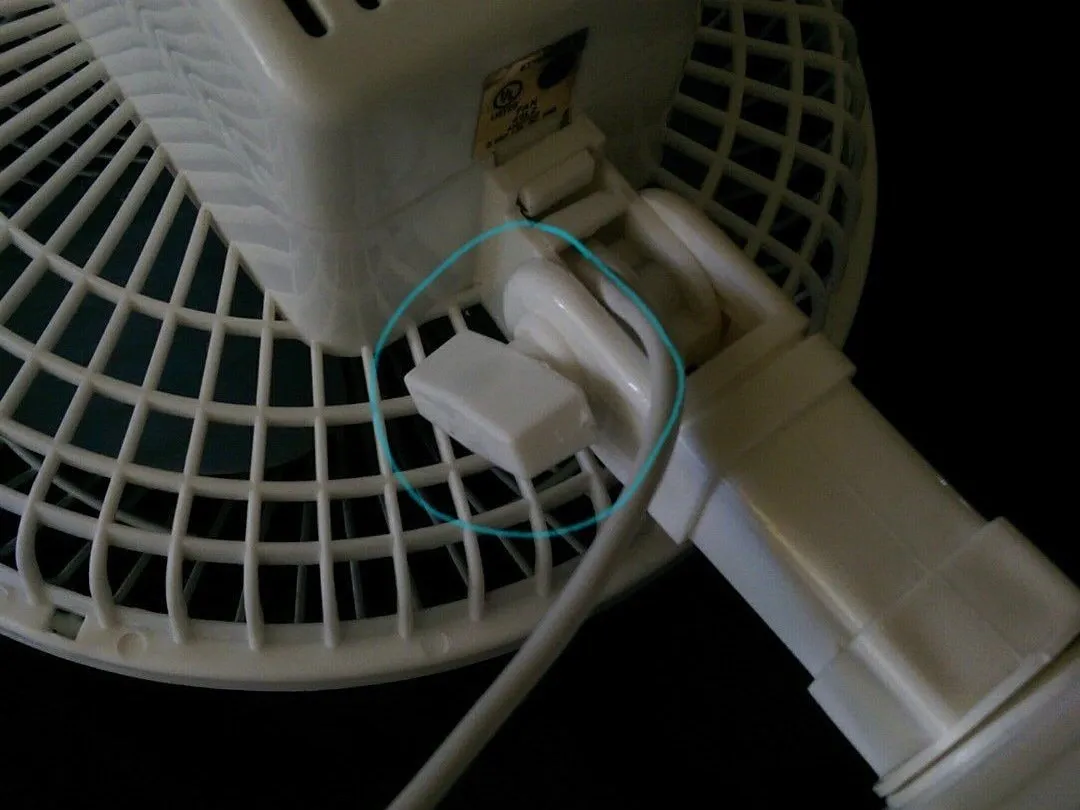

CH-6CF 2-Speed Clip-On 6-Inch Fan Teardown, открытие корпуса: шаг 2, изображение 1 из 3
CH-6CF 2-Speed Clip-On 6-Inch Fan Teardown, открытие корпуса: шаг 2, изображение 1 из 3 | Источник - ifixit.com

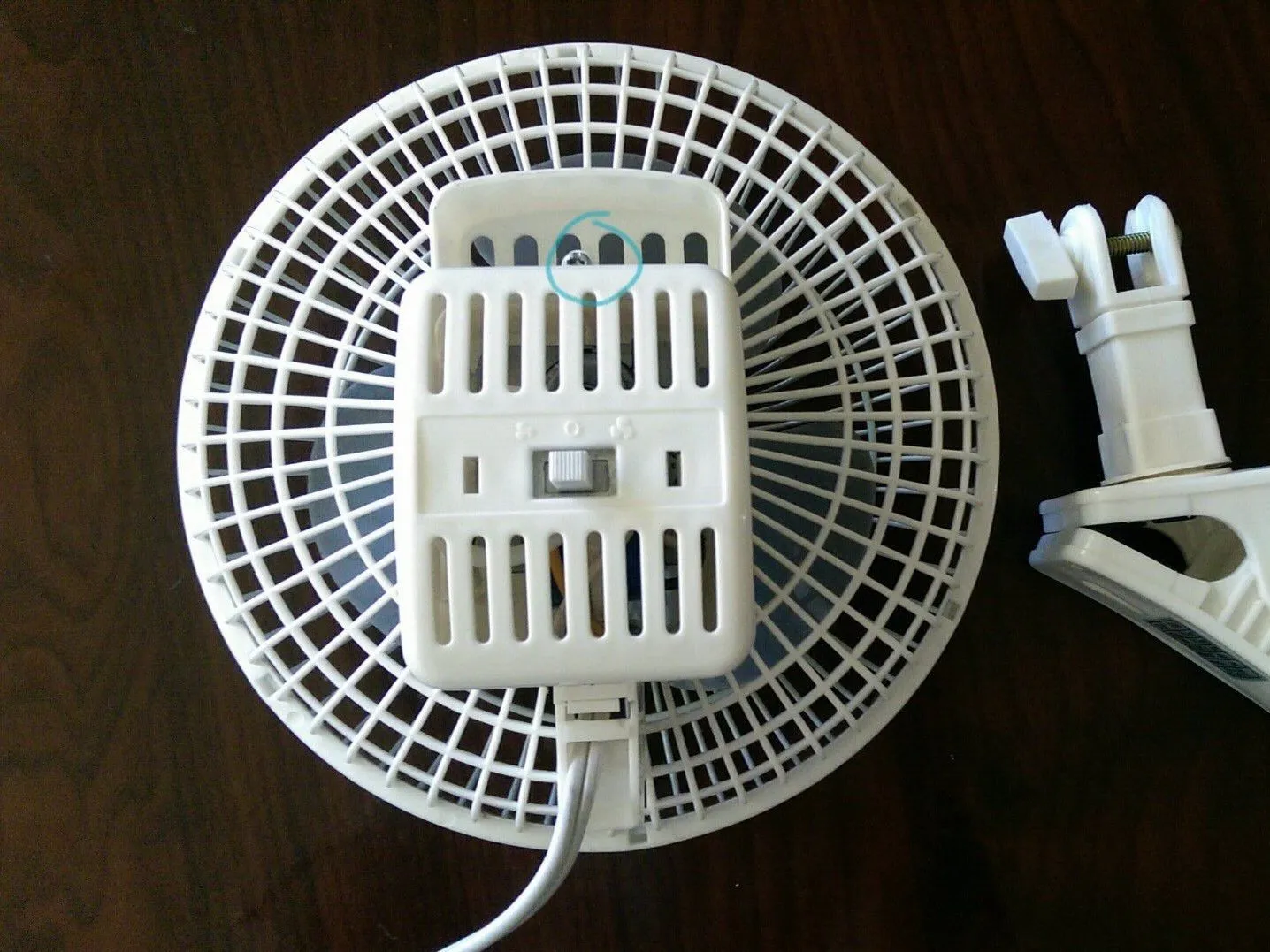

CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор разборка, открытие корпуса: шаг 2, изображение 2 из 3
CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор разборка, открытие корпуса: шаг 2, изображение 2 из 3 | Источник - ifixit.com

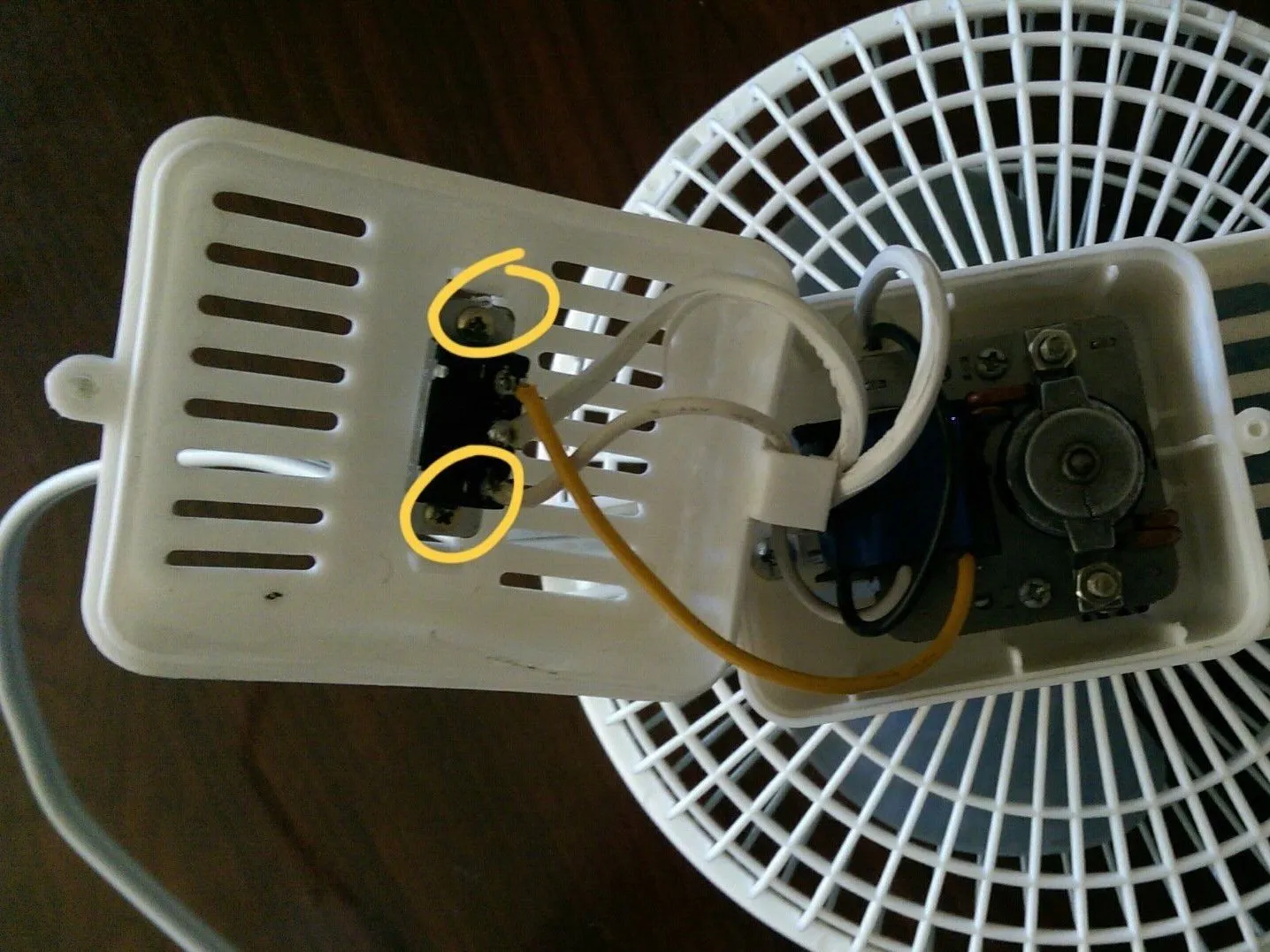

CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор разборка, открытие корпуса: шаг 2, изображение 3 из 3
CH-6CF 2-Speed Clip-On 6-Inch Fan Teardown, Opening the Shell: step 2, image 3 of 3 | Источник - ifixit.com

  • Открутите прижимную подставку, на которой закреплен вентилятор. Это можно сделать вручную.

  • Поверните вентилятор так, чтобы его задняя часть была обращена вверх, и открутите винт в верхней части корпуса.

  • Снимите задний кожух, чтобы обнаружить винты выключателя на внутренней части корпуса. Открутите и их.

  • Настройки переключателя:

  • Выключено (в центре)

  • Скорость 1 (слева)

  • Скорость 2 (справа)

Шаг 3 Снятие лопасти вентилятора

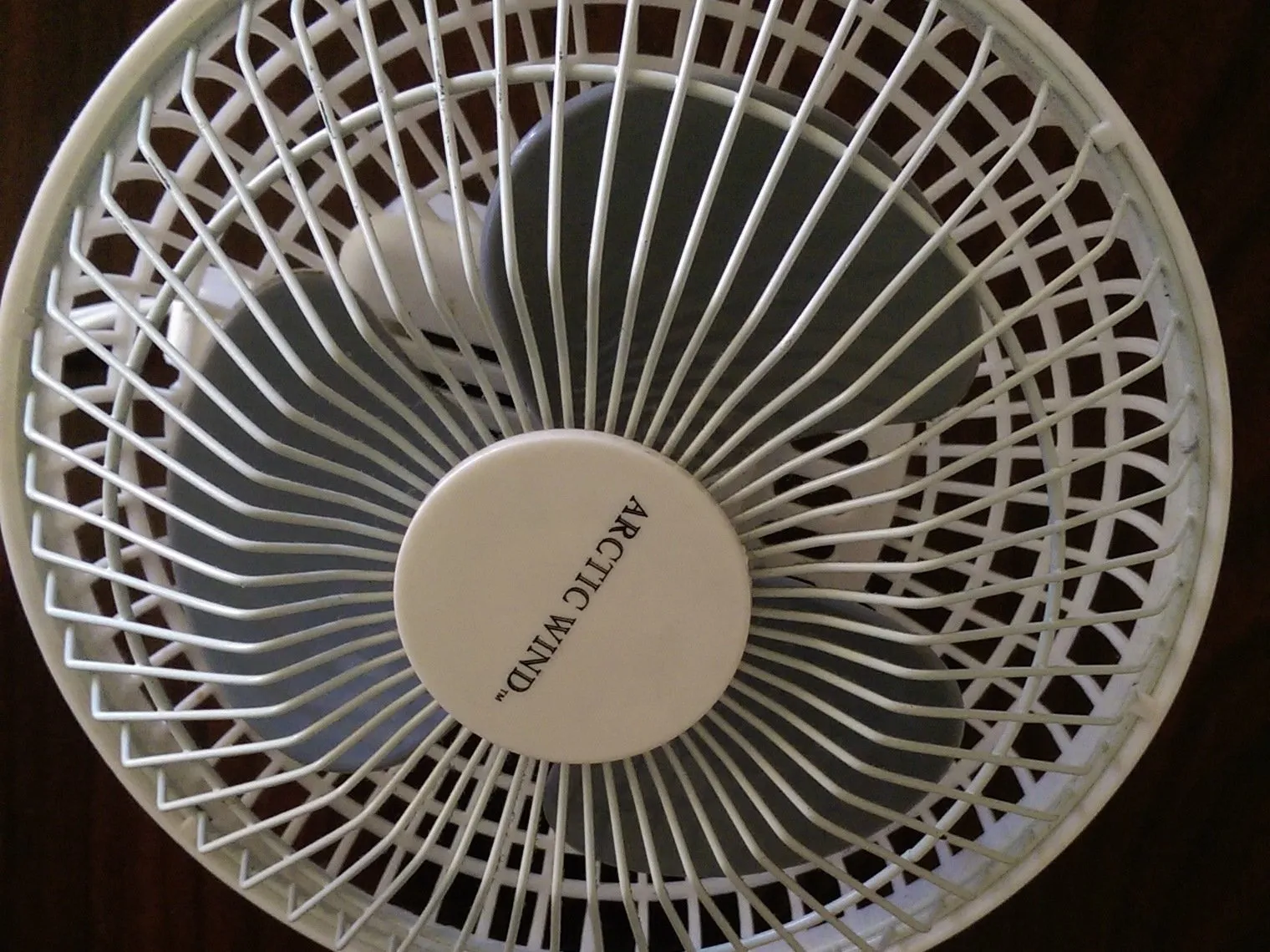

CH-6CF 2-Speed Clip-On 6-Inch Fan Teardown, Removing the Fan Blade: шаг 3, изображение 1 из 2
CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор разборка, снятие лопасти вентилятора: шаг 3, изображение 1 из 2 | Источник - ifixit.com

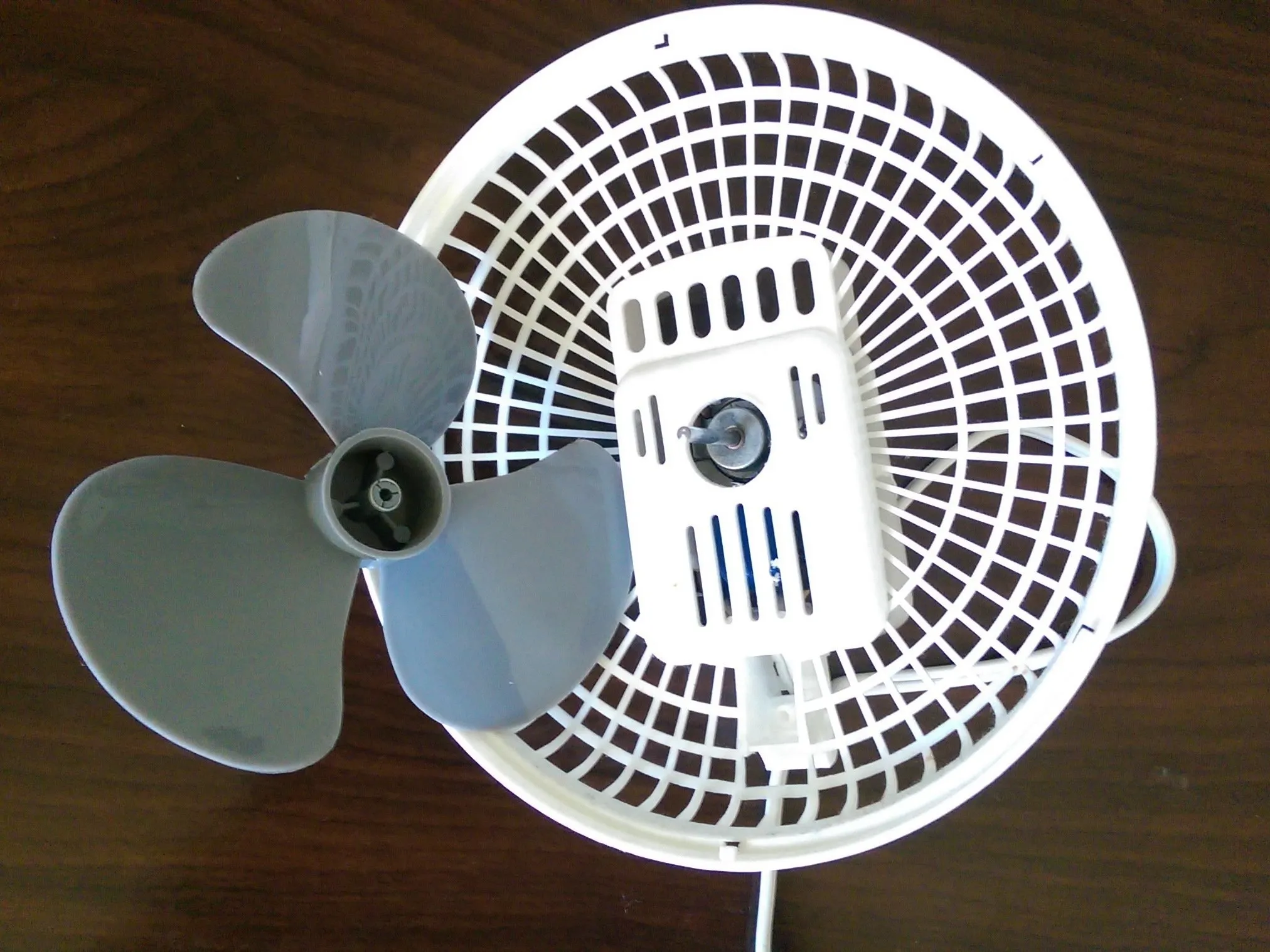

CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор разборка, снятие лопасти вентилятора: шаг 3, изображение 2 из 2
CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор разборка, снятие лопасти вентилятора: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Поверните вентилятор так, чтобы передняя часть была направлена вверх. Снимите переднюю решетку, осторожно подцепив ее края за пластиковые выступы вокруг корпуса.

  • Снимите лопасть вентилятора, осторожно сдвинув ее с вала двигателя. Может помочь использование гаечного ключа в качестве рычага и медленное выталкивание.

Шаг 4 Взгляд на двигатель

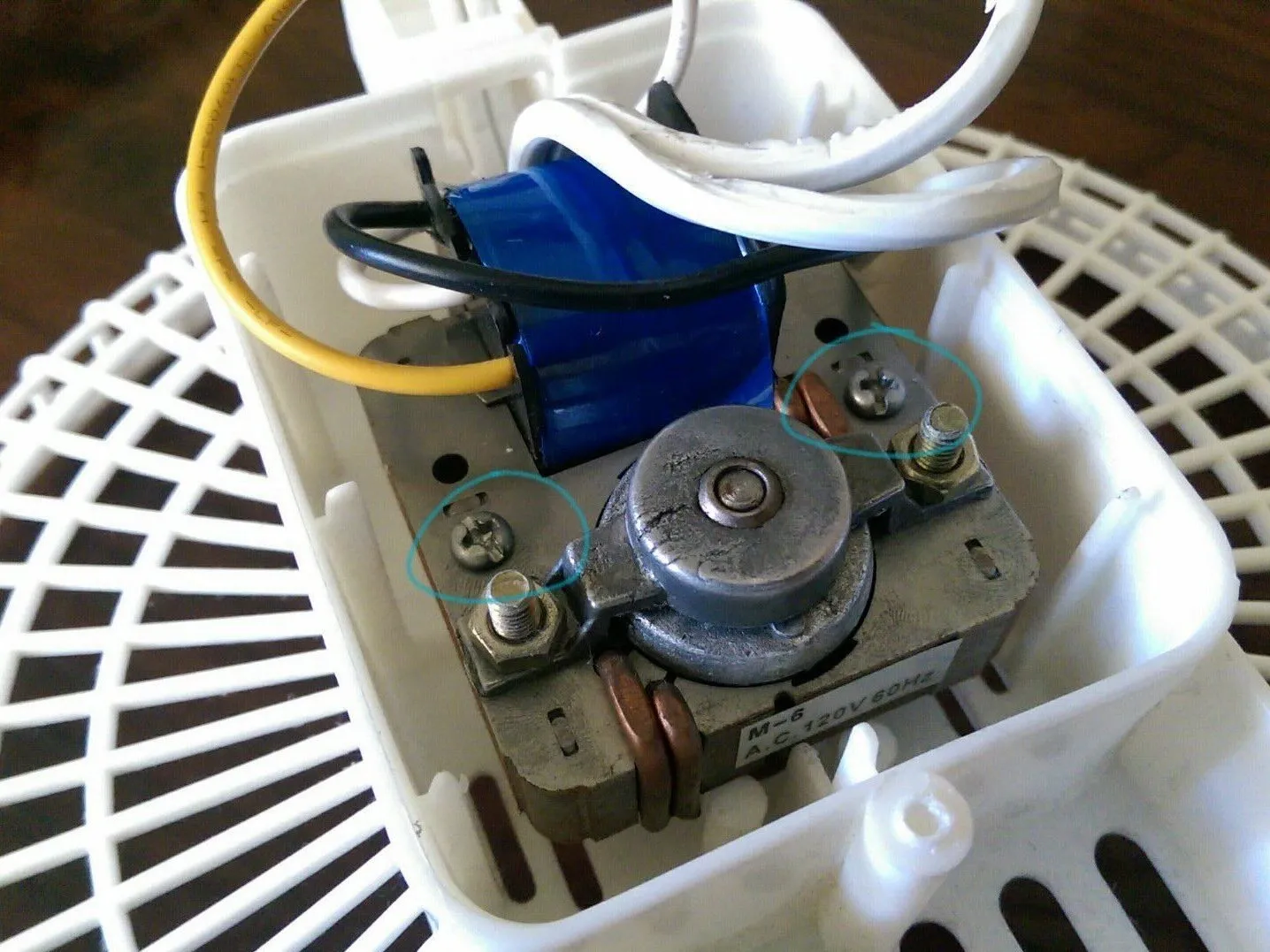

CH-6CF 2-Speed Clip-On 6-Inch Fan Teardown, Looking at the Motor: step 4, image 1 of 2
CH-6CF 2-Speed Clip-On 6-Inch Fan Teardown, Looking at the Motor: step 4, image 1 of 2 | Источник - ifixit.com

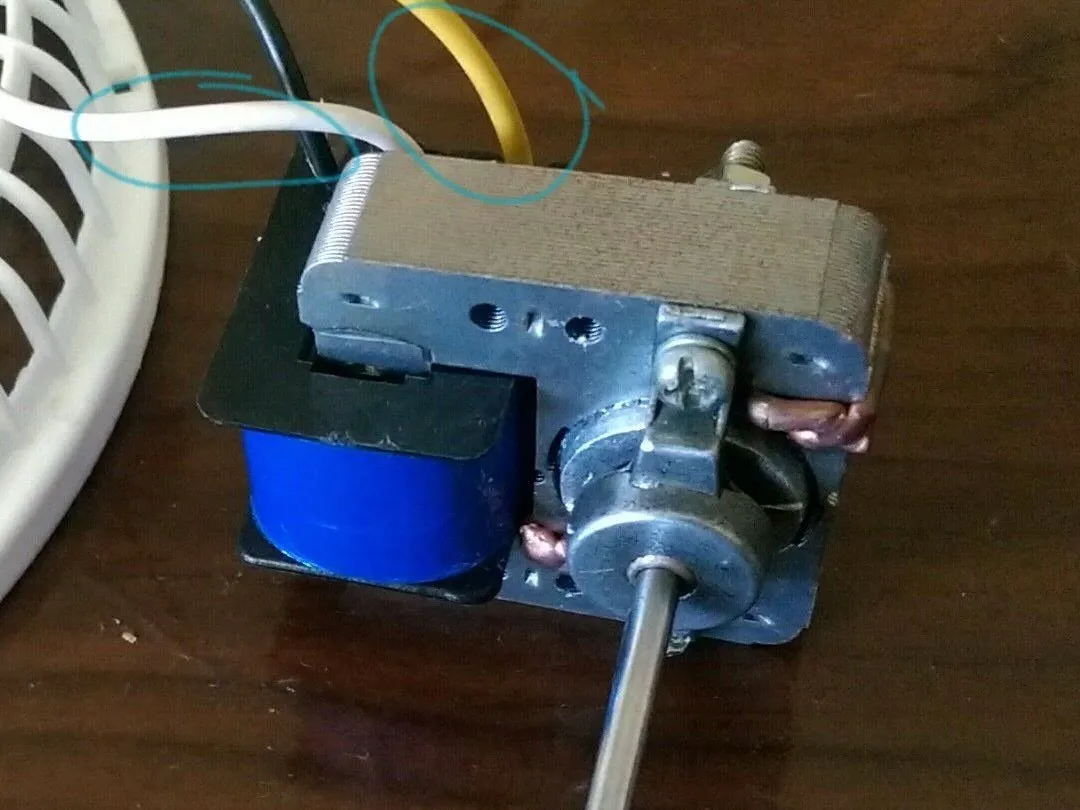

CH-6CF 2-скоростной клипсовый 6-дюймовый вентилятор Разборка, взгляд на двигатель: шаг 4, изображение 2 из 2
CH-6CF 2-Speed Clip-On 6-Inch Fan Teardown, Looking at the Motor: step 4, image 2 of 2 | Источник - ifixit.com

  • Теперь, когда лопасти сняты. Теперь можно извлечь двигатель из другой половины корпуса.

  • Открутите два указанных винта, чтобы извлечь модуль из пластика.

  • Мотор подключен к синему трансформатору. Желтый и белый провода указывают на два выхода мощности для скорости вращения двигателя.

Шаг 5

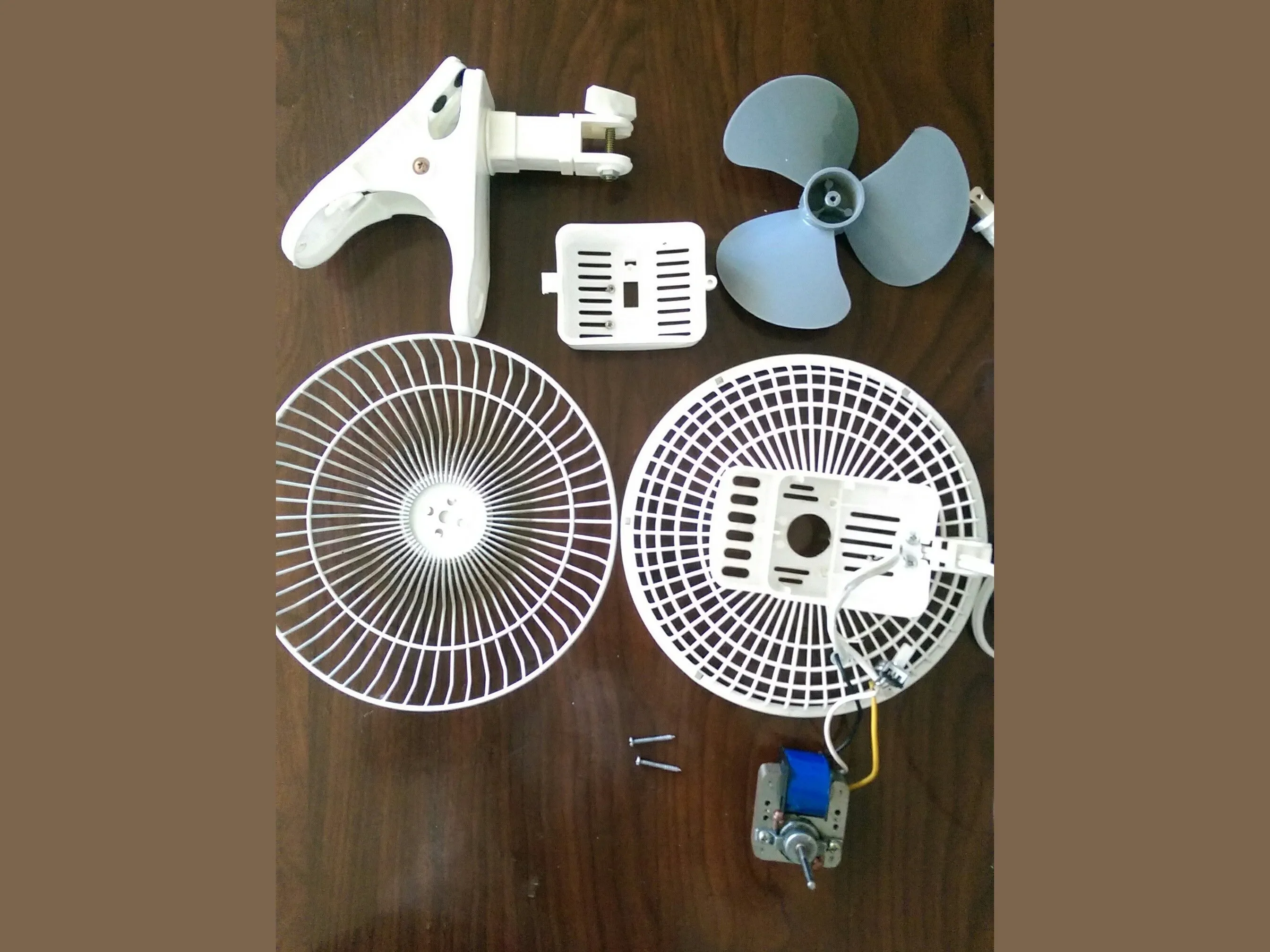

Разборка 2-скоростного 6-дюймового вентилятора CH-6CF 2-Speed Clip-On: шаг 5, изображение 1 из 1
CH-6CF 2-Speed Clip-On 6-Inch Fan Teardown: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Вот и все! Разбирать это устройство не так уж и сложно.

  • Примечание: Вы можете продолжить разборку, разобрав схему соединения трансформатора с двигателем постоянного тока, но это настолько простая схема, что нет необходимости ее рассматривать.
