Разборка беспроводного голосового шлюза CH7284E

Введение

CH7284/E Беспроводной голосовой шлюз DOCSIS/EuroDOCSIS 3.0 16X4

CH7284/E включает в себя двухдиапазонную беспроводную точку доступа 2x2 2,4 ГГц 802.11n и 3x3 5 ГГц 11ac, а также усовершенствованный тюнер, поддерживающий захват всего диапазона до 1 ГГц, что позволяет операторам увеличить частотный спектр для развертывания новых дорогостоящих услуг, таких как удаленная диагностика, пропускная способность по требованию, коммерческие услуги, интерактивные игры и IPTV для своих клиентов.

2,4 ГГц 802.11n/5 ГГц 802.11ac AC1500

• LAN: два порта RJ-45 10/100/1000 Мбит/с с автоматической настройкой и автоподключением
• Один голосовой порт RJ-11
• 2,4 ГГц 2X2 11n и 5 ГГц 3X3 11ac Двухдиапазонный одновременный

Размеры: 132x132x36 мм

https://www.icbn.com.tw/products/product_...

Что вам нужно

Инструменты

•

•

  Просмотр

Шаг 1 Разборка беспроводного голосового шлюза CH7284E

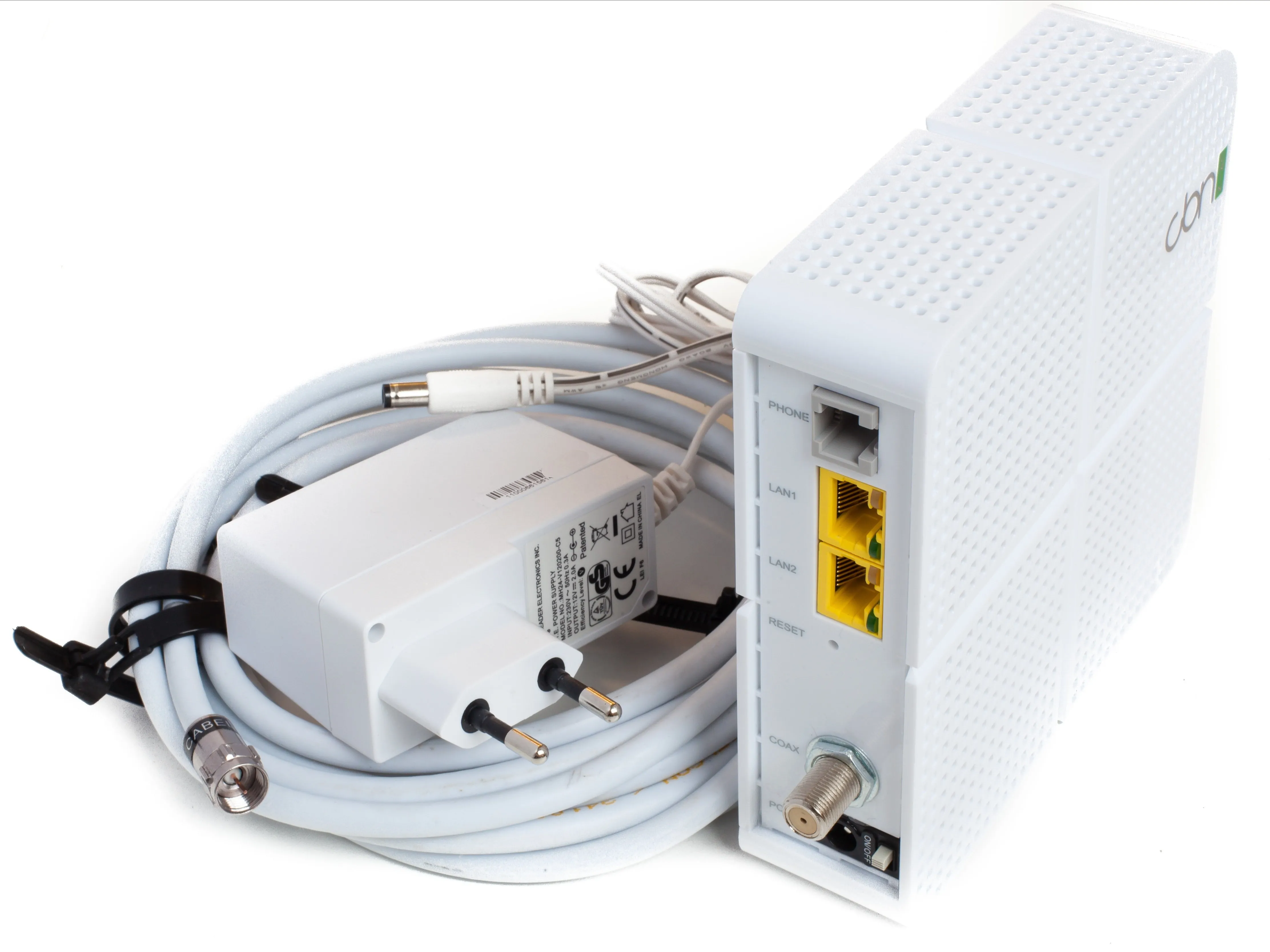

• Кирпич питания 12 В 2,0 А.

Шаг 2

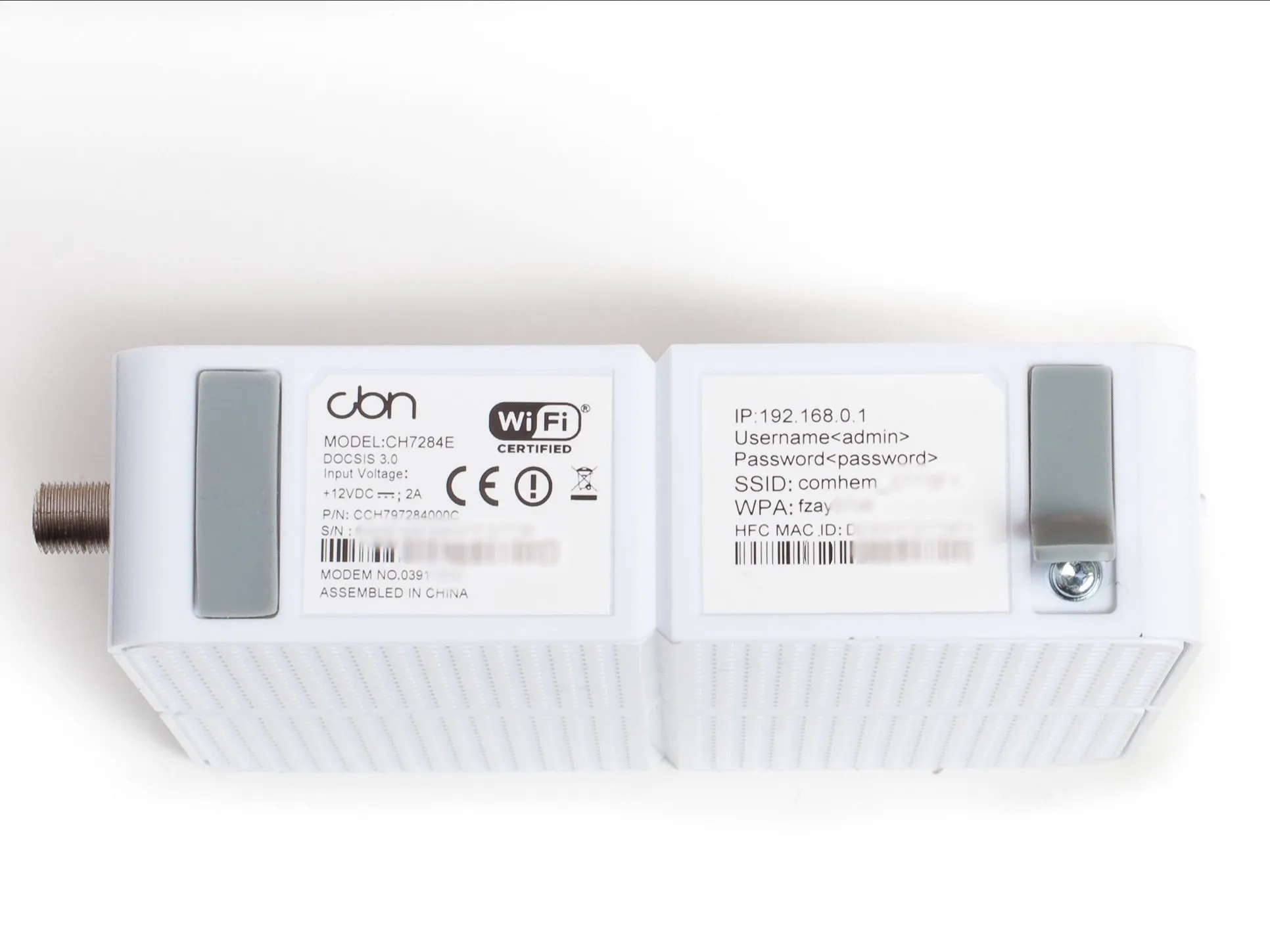

• Поднимите резиновые ножки и откройте два винта Torx 10.

Шаг 3

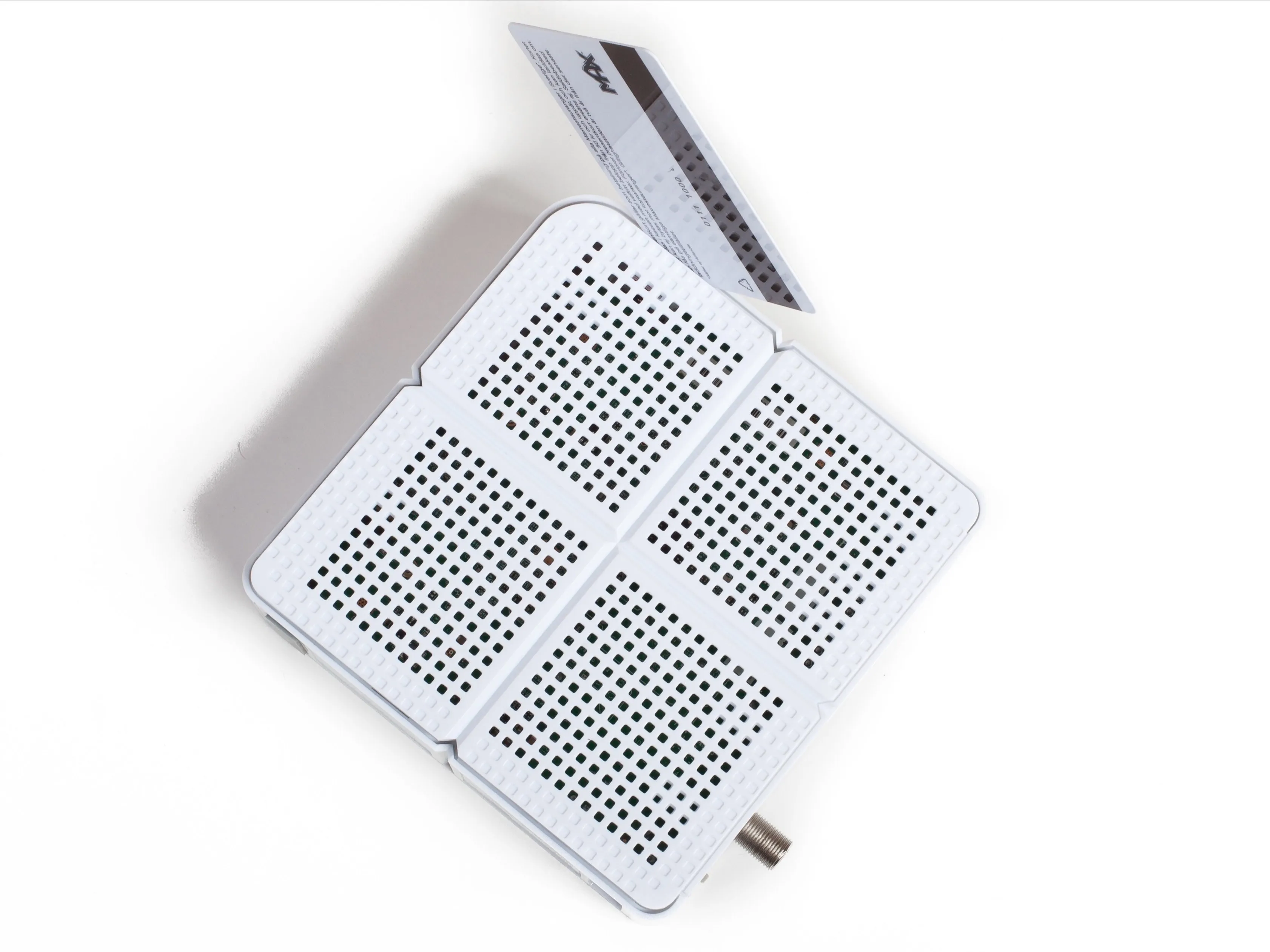

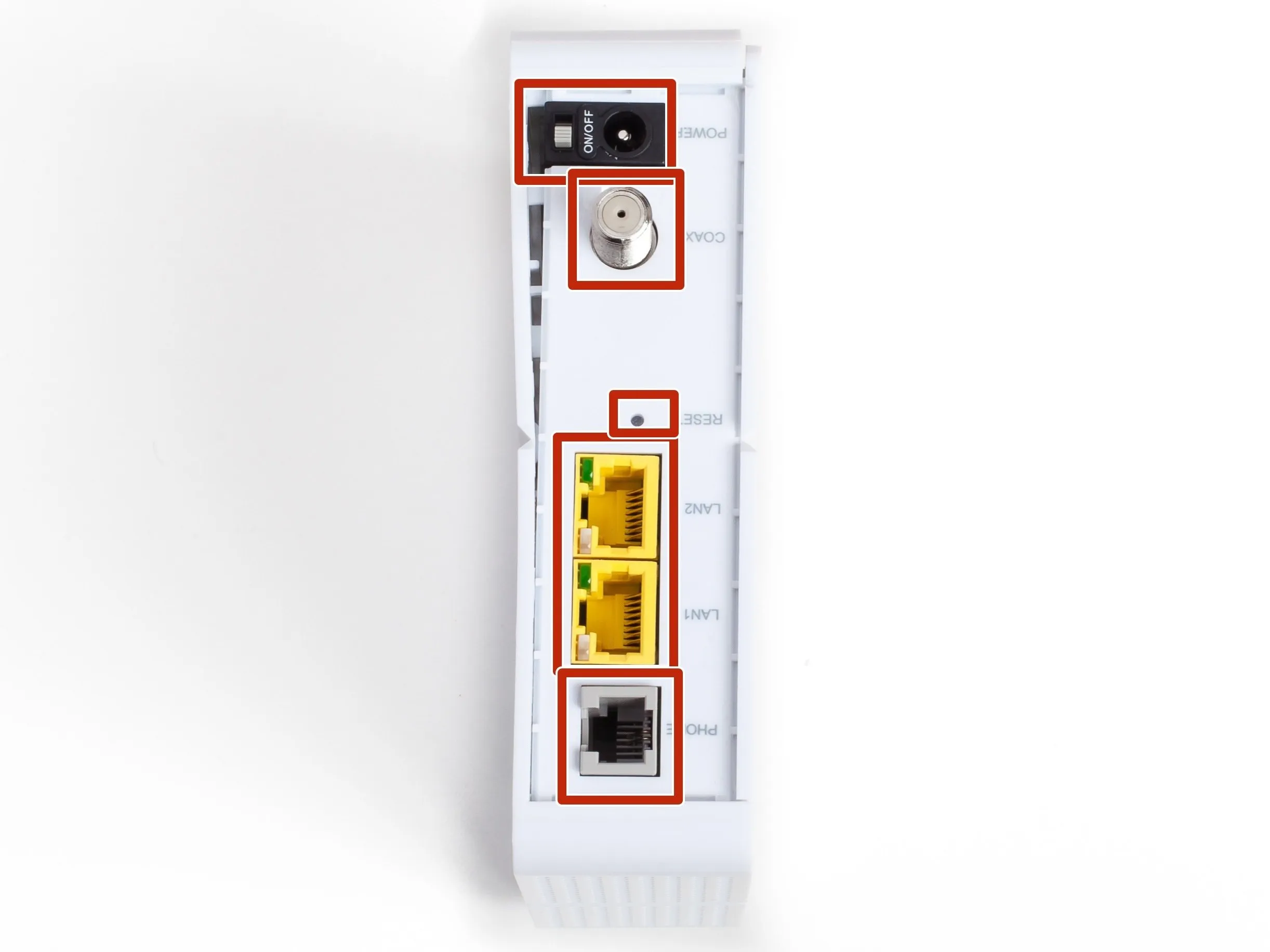

• Откройте корпус. Не волнуйтесь, его довольно легко открыть.

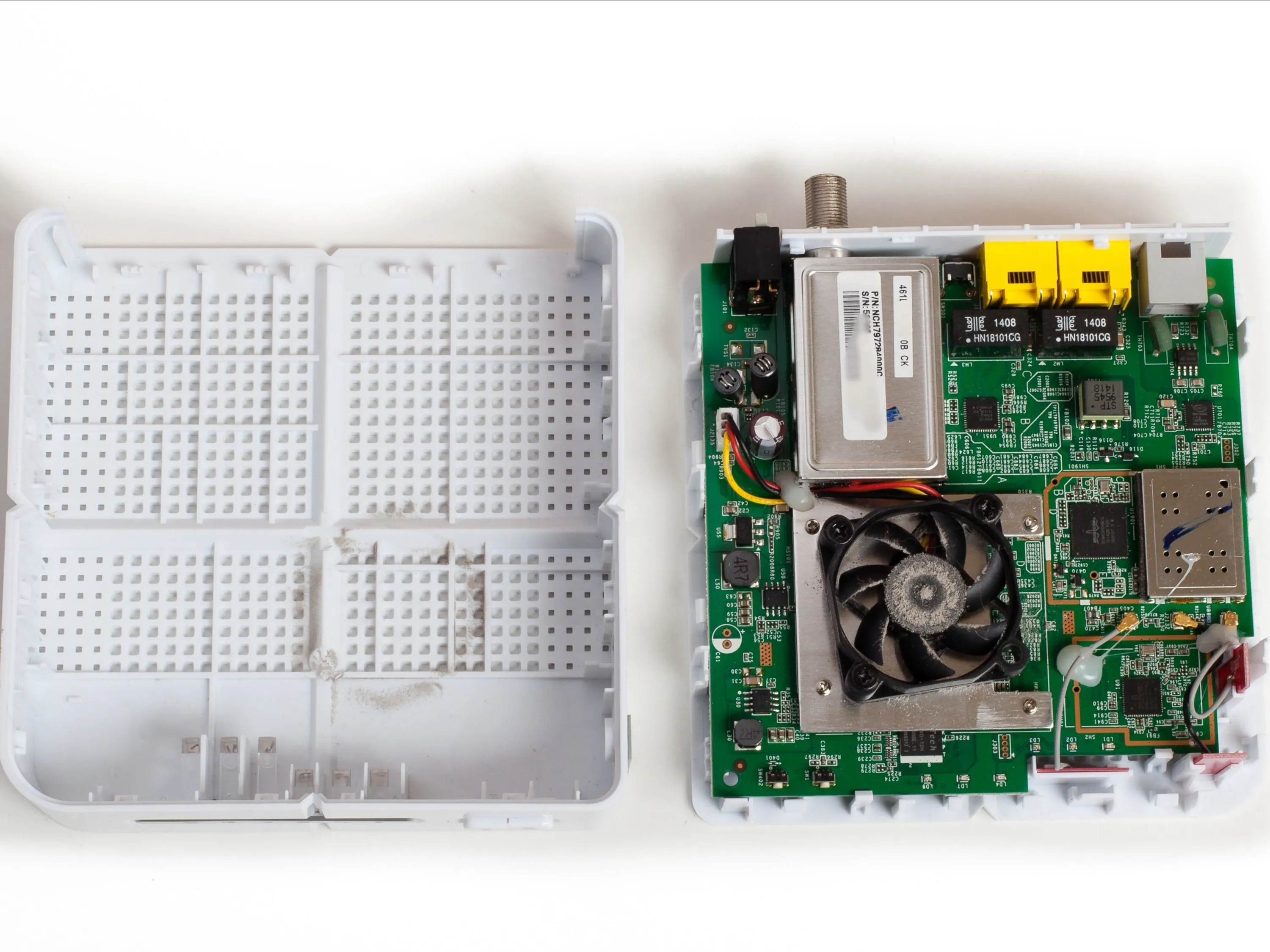

Шаг 4

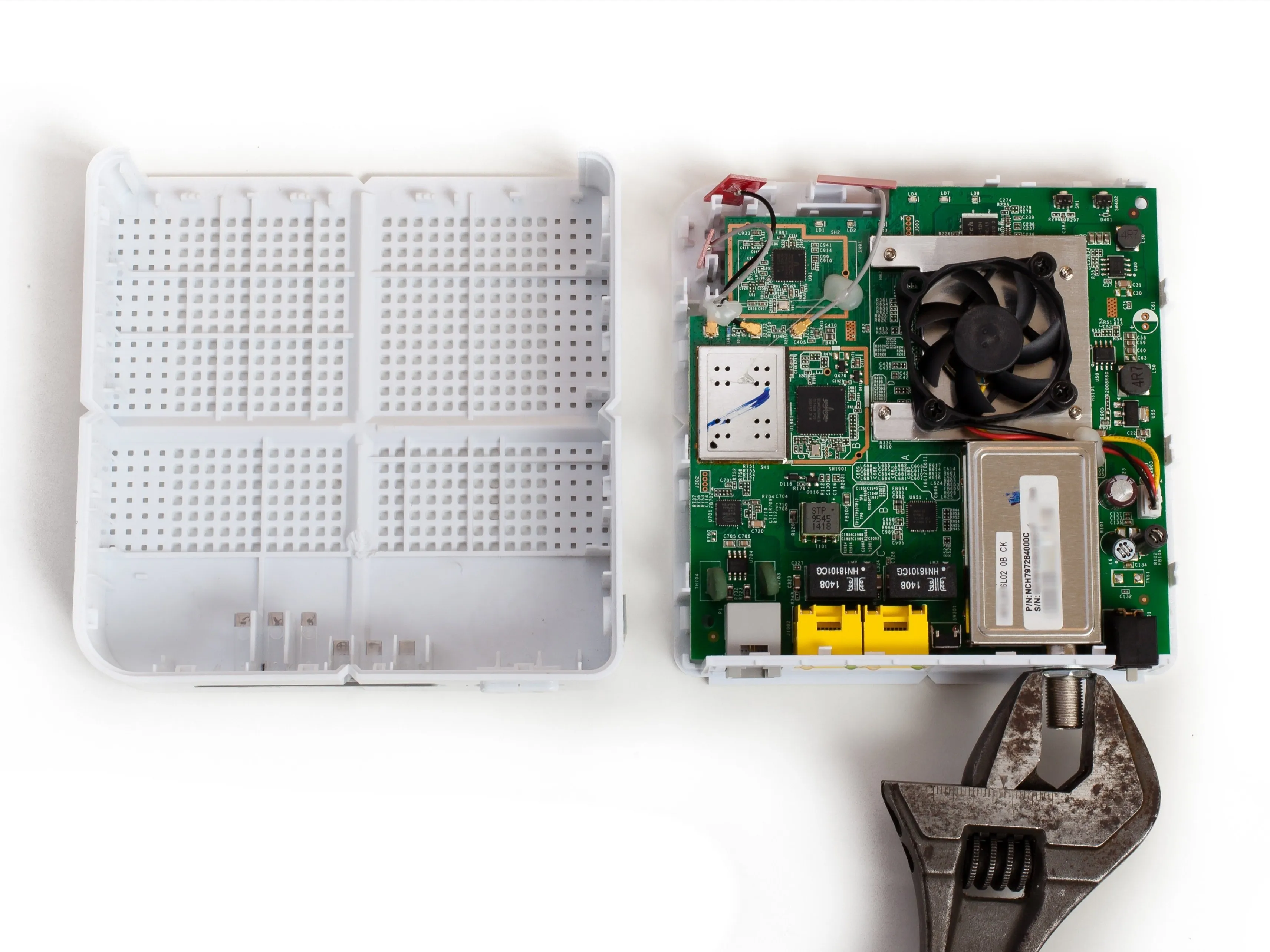

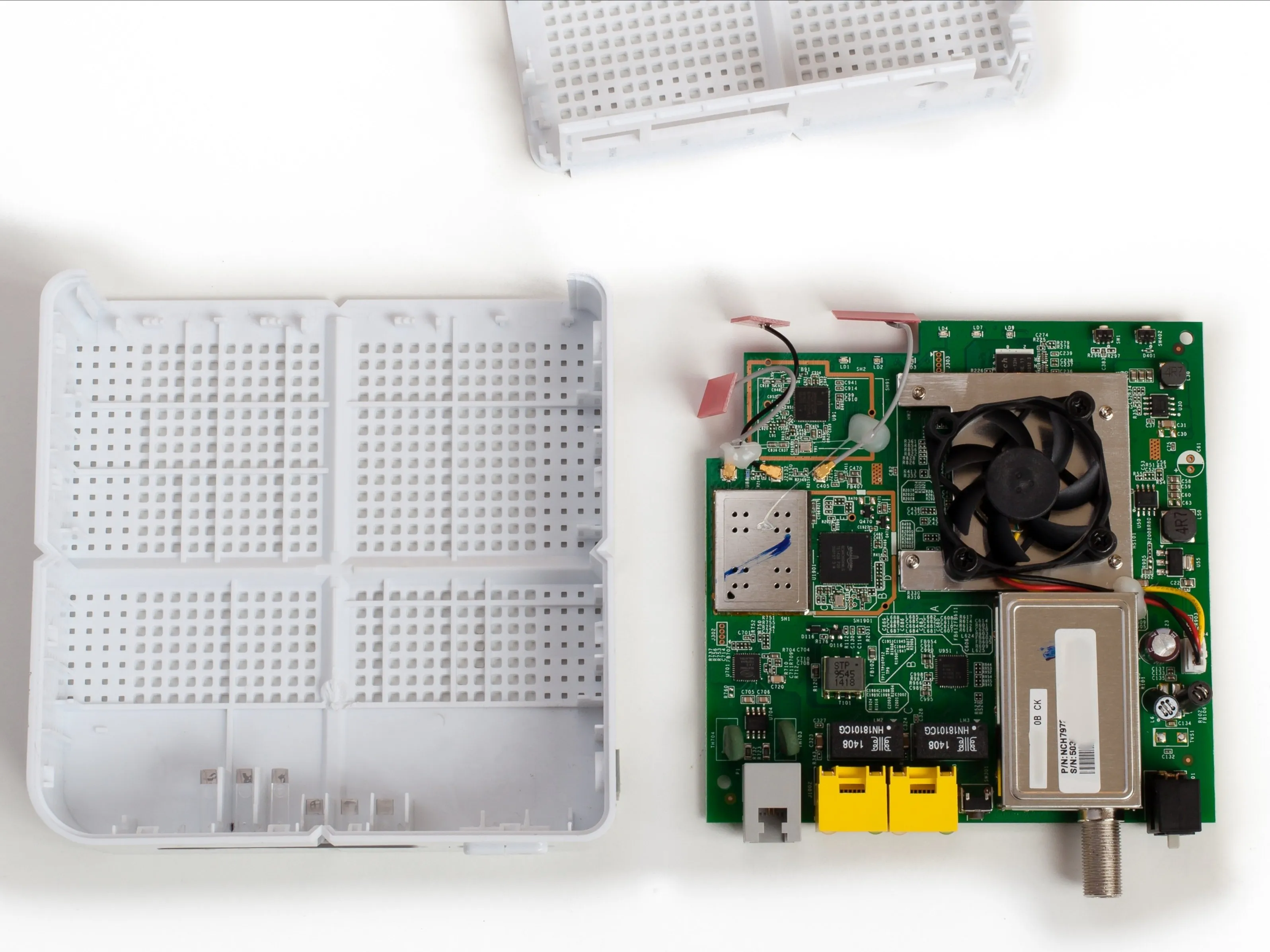

• У этого маршрутизатора есть вентилятор. И он становится пыльным. Достаньте свой баллончик со сжатым воздухом!

• Открутите гайку на коаксиальном порте с помощью гаечного ключа.

• Поднимите три антенны Wifi из своих гнезд.

• Нажмите на два пластиковых выступа вниз (они расположены на противоположных сторонах портов) и поднимите печатную плату.

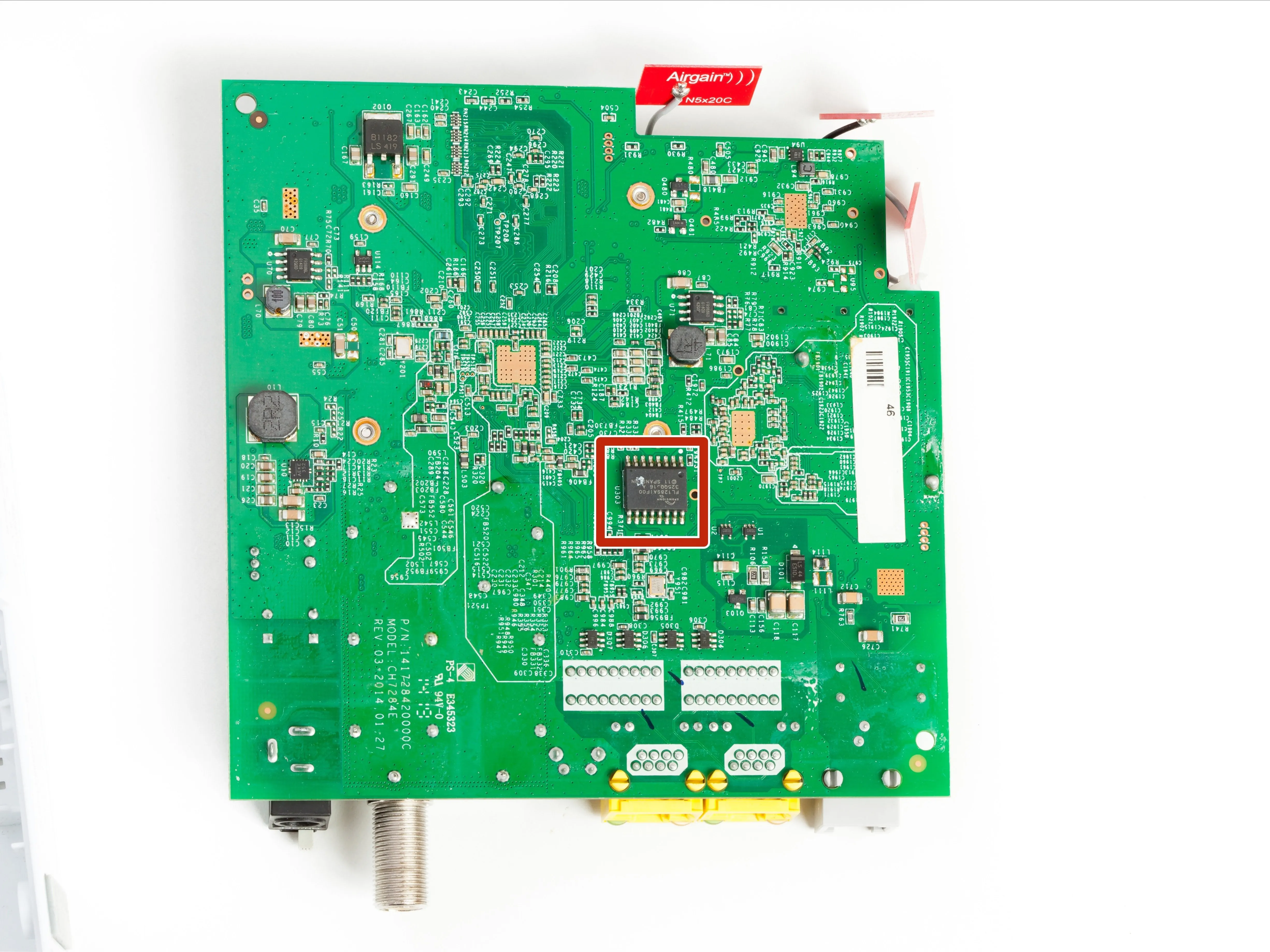

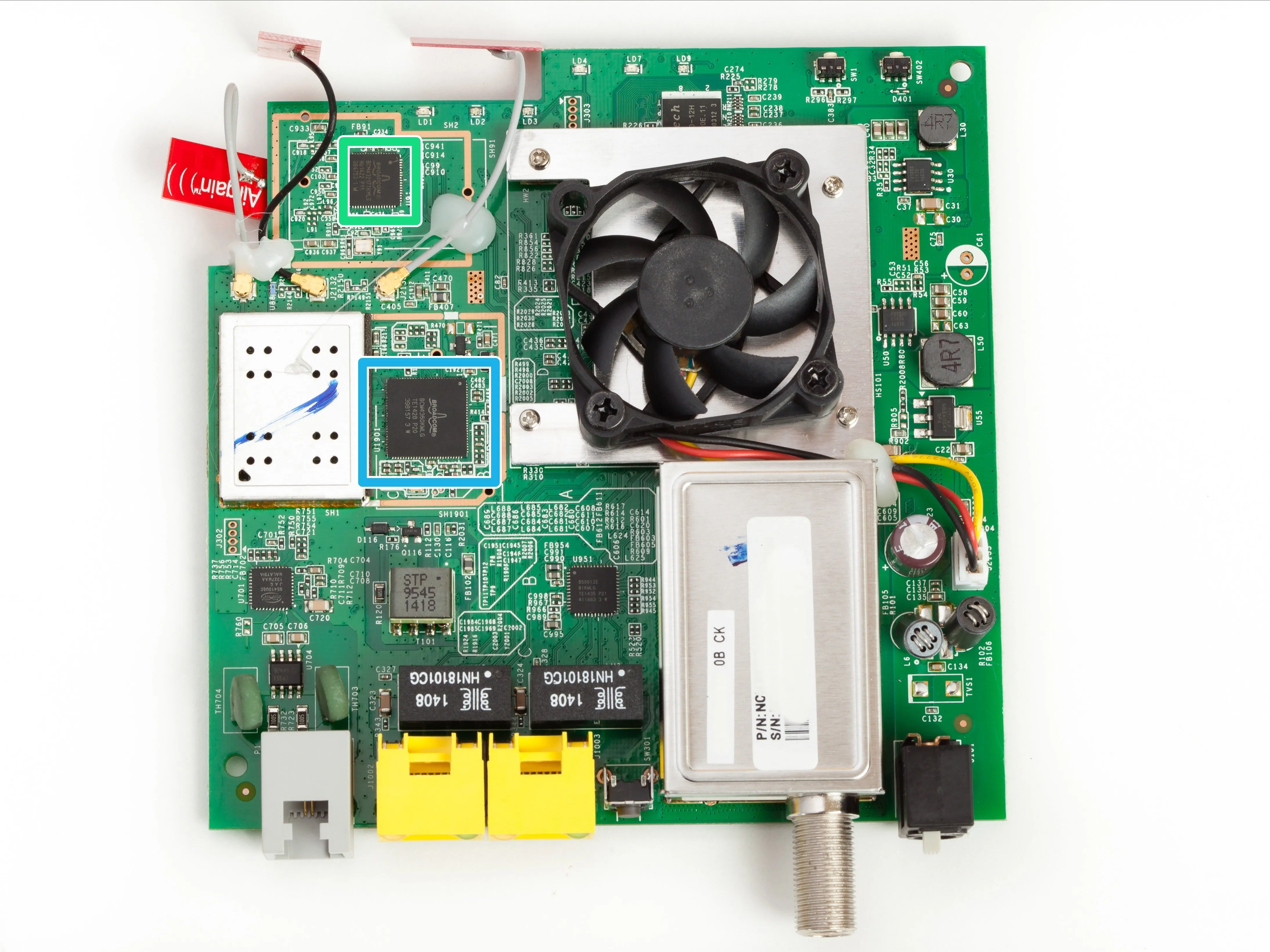

Шаг 5

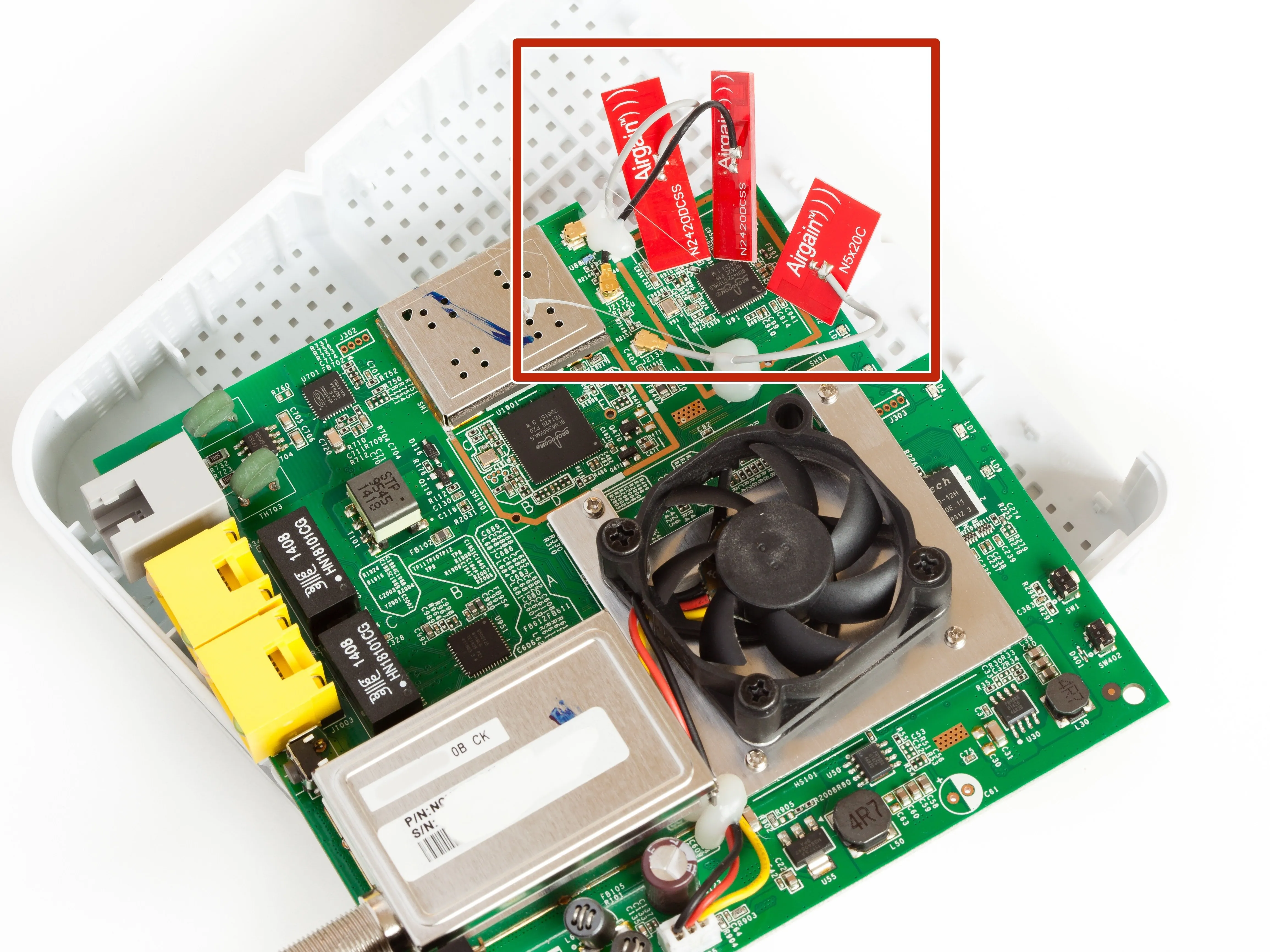

• Две антенны 2,4 ГГц и одна 5 ГГц.

• BCM4360KMLG

• BCM43217TKMLG

Шаг 6

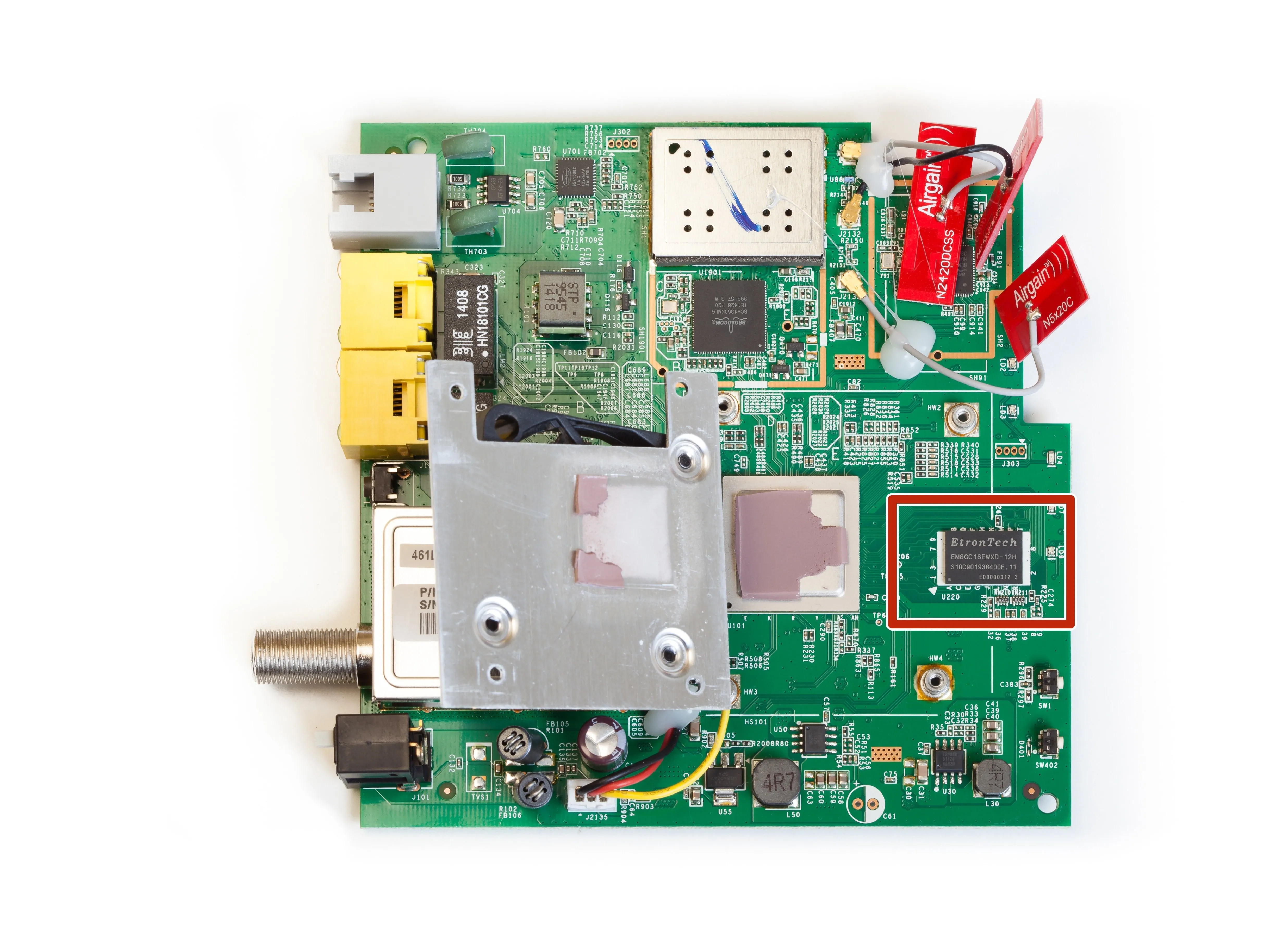

• EtronTech EM6GC16EWXD-12H

• Убедитесь, что радиатор установлен правильно.
