Разборка ЖК-телевизора Changhong UD42YC5500UA 4K 42" LED

Введение

Разберите и посмотрите на внутренности телевизора 4K.

Инструменты

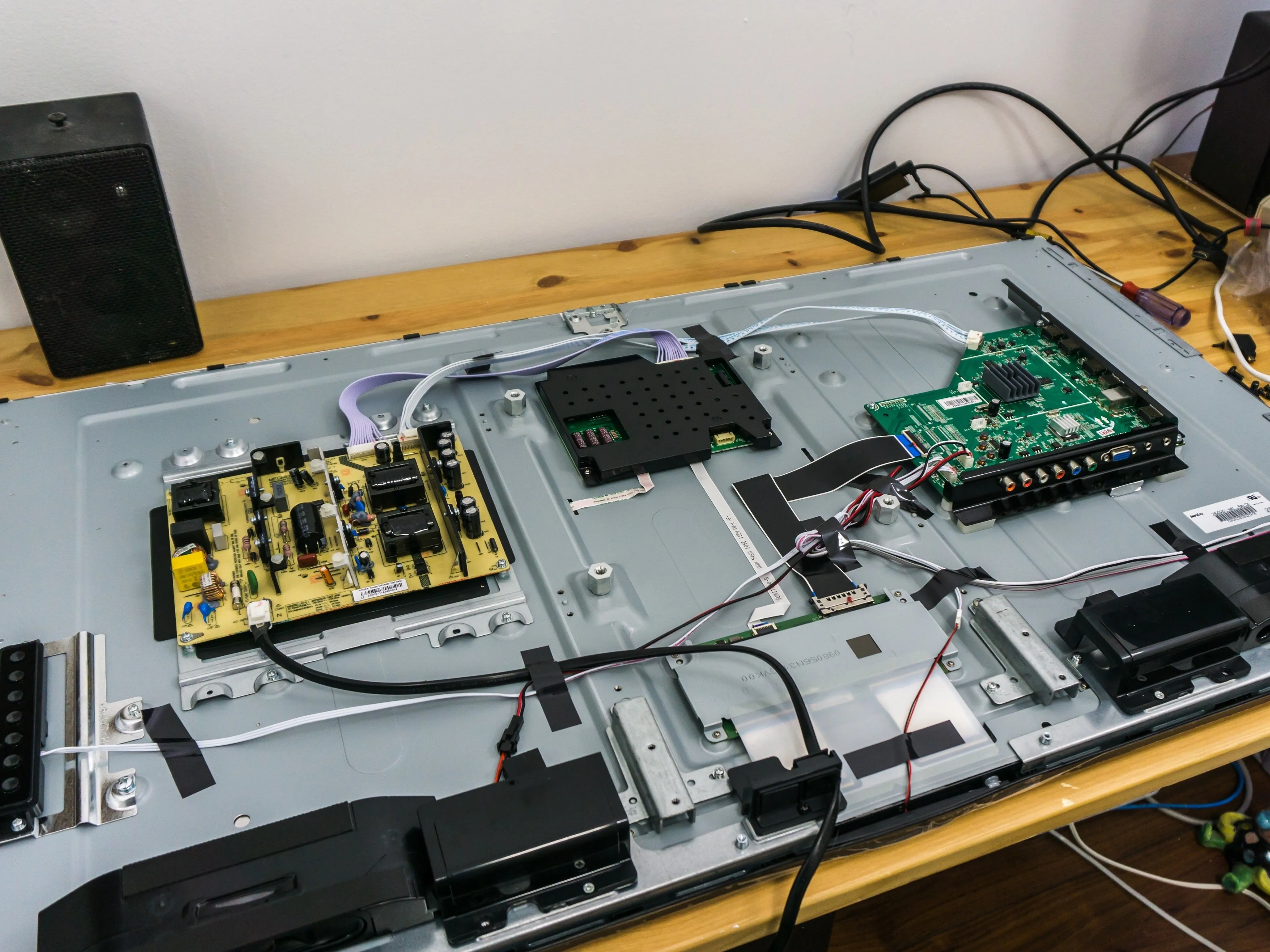

Это блок питания. Выходные напряжения: 24 В (подсветка), 12 В (управление + панель).

Это главная цифровая плата телевизора. Она управляет всеми функциями телевизора.
Интересное замечание: в сервисном меню (нажмите Input, затем 3138 на пульте ДУ) есть опция сброса к заводским настройкам, НЕ используйте ее никогда. Это приведет к сбою в работе дисплея, и вам придется снова запускать его вслепую, чтобы восстановить видеовыход.
Основной микросхемой является чип MStar. Радиатор плохо приклеен к ИС с помощью двусторонней термоленты, что может привести к раннему тепловому разрушению ИС (похоже, это распространенная проблема на форумах Newegg, цифровая плата вышла из строя).
Я приклеил радиатор с помощью термоклея RTV, который я купил на eBay.
На плате есть какой-то порт I2C или последовательный порт UART, может быть, его можно использовать? USB может подавать 5 В.
Один кабель подает данные с дисплея на панель.

Это плата TCON (Timing Controller) дисплея. Она считается частью панели Innolux.
Эта микросхема очень, очень сильно нагревается во время работы, а предусмотренное охлаждение кажется недостаточным. Для того чтобы она прослужила дольше, я добавил несколько вентиляторов в эту область и запитал их от 12 В с основной платы.

Это контроллер светодиодной подсветки. Похоже, что подсветка работает на довольно высоком напряжении, поэтому кабель подсветки довольно тонкий (кабель под прямым углом на первом изображении). Он закрыт пластиковой крышкой.
Контроллер, судя по всему, построен с использованием кучи MOSFET и индуктивностей в качестве повышающего/бустерного/токоограничивающего DC-DC-преобразователя. Плата хорошо охлаждается с большим количеством плотной медной заливки, по моему опыту, она не нуждается в дополнительном охлаждении, чтобы быть в порядке
Прямой ленточный кабель идет к TCON, чтобы обеспечить динамическую регулировку контрастности подсветки и управление включением/выключением/яркостью.

Номер модели панели Innolux 3840*2160. Она может поддерживать 60p/60Hz, если вы замените плату драйвера на плату с Alibaba, я думаю, в соответствии с ее техническим описанием.

Динамики в телевизоре не очень хорошие, поэтому я не буду подробно останавливаться на них. У меня есть калиброванный профиль эквалайзера для них, но я его потерял, возможно, сделаю другой, если будет спрос.
Порт настроен на ~300 Гц.
PEQ (параметрический эквалайзер) встроен в сервисное меню прошивки.

Дисплей можно снять, открутив все винты с задней стороны, а затем аккуратно сдвинув кронштейны в сторону, чтобы освободить его. Верхнюю сторону нужно немного поддеть, чтобы освободить. Граница составляет 9 мм после модификации.

Я добавил два 120-мм компьютерных вентилятора и несколько светодиодов на заднюю панель дисплея.
Вентиляторы держатся на 3d-печатных кронштейнах.
Вентиляторы питаются от непокрытых контактов 'Panel VCC' на материнской плате, поэтому они включаются, когда телевизор включен. LM2596 $1 buck-конвертер используется для снижения напряжения для бесшумной работы. Такая ориентация вентиляторов обеспечивает поток воздуха на основную печатную плату, а также на TCON. Некоторый поток будет попадать на БП и регулятор подсветки.
Светодиоды питаются аналогичным образом.
Если к GND платы трудно припаяться, можно просто использовать дополнительный винт для крепления провода к GND шасси.

Окончательный результат. Неравномерное освещение из-за того, что дисплей расположен под углом к стене.
