Разборка Chromecast

Введение

Динь-дон, донгл здесь! Google знает, что видео с кошками интереснее смотреть на 72-дюймовом HD-дисплее, поэтому они упаковали Chrome в компактный донгл, добавили к нему HDMI-выход и подарили миру видео с кошками, которого мы заслуживаем! Разбирайте Chromecast и узнайте, как Google удалось втиснуть столько кошек в один маленький корпус.

Хотите быть в курсе наших последних событий? Следите за нами в любой или всех наших социальных сетях! Хотите использовать фильтры? Это Instagram. Больше любите текст? Твиттер! Любите сложные слова? Поздоровайтесь с Facebook.

Что вам нужно

Инструменты

Инструмент для вскрытия iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com

Шаг 1 Разборка Chromecast

Разборка Chromecast, разборка Chromecast: шаг 1, изображение 1 из 3 — Разборка Chromecast, Chromecast Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com

Chromecast Teardown, Chromecast Teardown: шаг 1, изображение 2 из 3 — Разборка Chromecast, Chromecast Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com

Разборка Chromecast, разборка Chromecast: шаг 1, изображение 3 из 3 — Разборка Chromecast, Chromecast Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

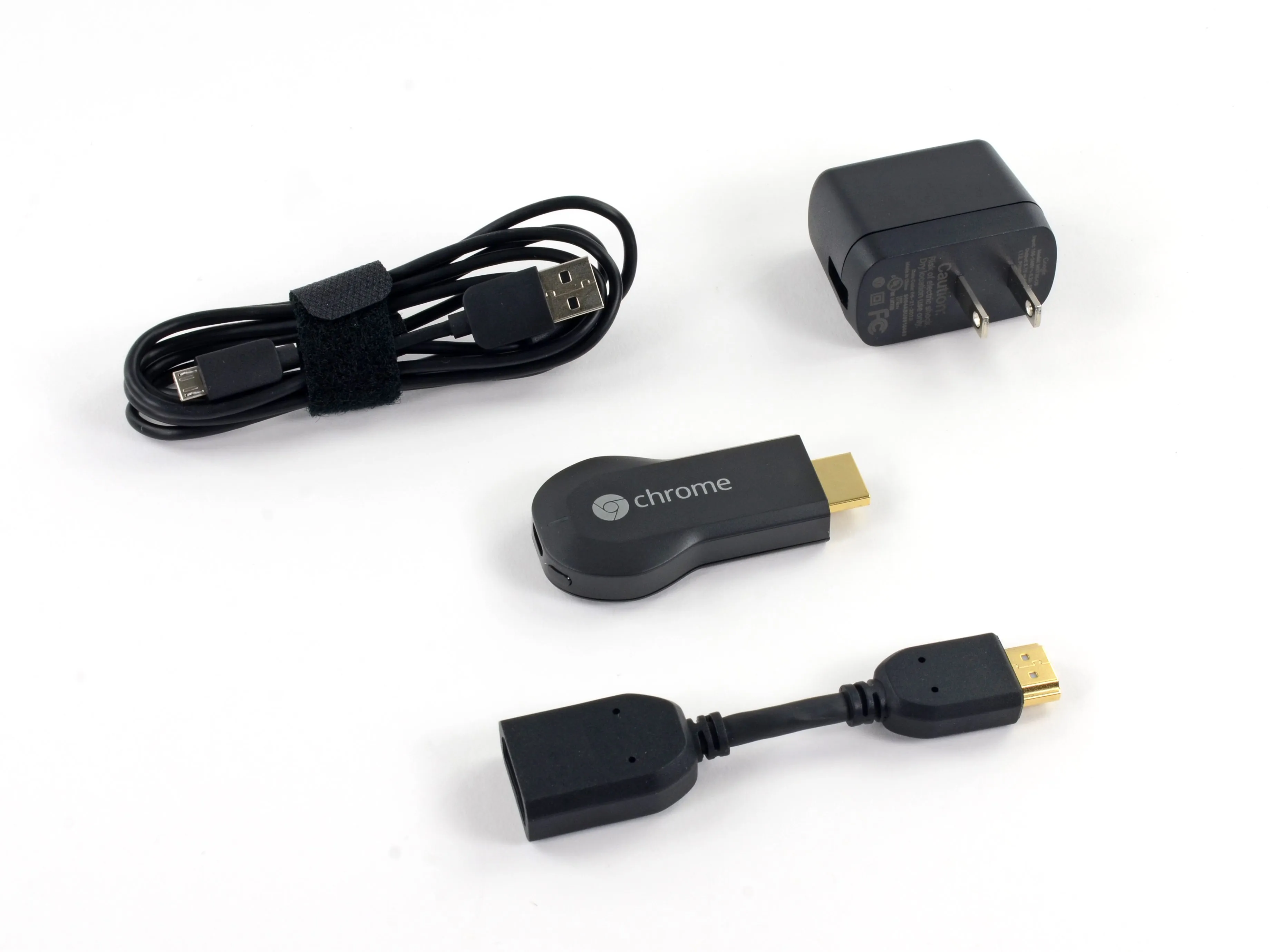

Открыв коробку с Chromecast, мы обнаруживаем не просто донгл.
Характеристики и особенности донгла:
HDMI-выход 1080p
2,4 ГГц WiFi 802.11 b/g/n
Максимальное выходное разрешение видео 1080P
USB-питание
Совместимость с различными устройствами, включая устройства на базе iOS и Android

Шаг 2

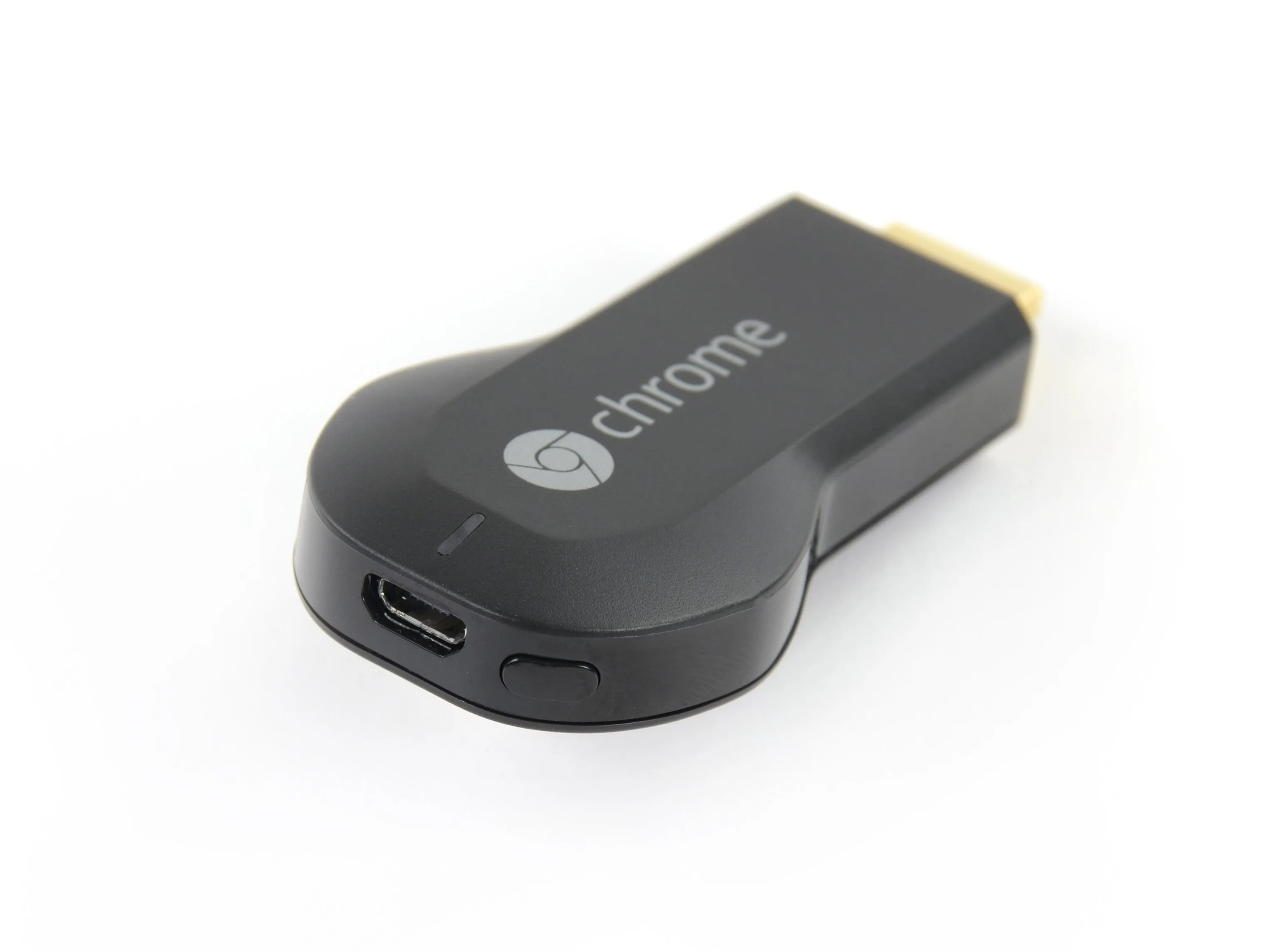

Единственный порт Chromecast - это порт USB для зарядки. Как будто у телевизоров и так мало проводов, ваш любимый новый донгл требует внешнего питания через USB.
Когда мы слышим слово 'донгл', мы обычно не думаем о внешнем питании. Однако Chromecast требует внешнего питания через доступный (нерабочий) USB-порт или через USB-кабель для зарядки и адаптер.
По крайней мере, Google вроде как упоминает об этом...

Комментарии к шагу

Нет, USB требуется только в том случае, если вход HDMI не обеспечивает достаточного питания по линии HDMI 5v, см. https://www.hdmi.org/learningcenter/kb.as...

Устройства HDMI Sink (например, телевизоры) не обеспечивают питание 50 мА, это устройство-источник. В данном случае устройством-источником является Chromecast. Извините, но вам, скорее всего, нужно питание от USB, если только ваш телевизор не соответствует спецификации HDMI.

Я хотел бы сделать корпус с лучшим радиатором для этого забавного diy-проекта.

Каков номинальный ток на адаптере питания? Регулирование?

Какой ток потребляется на холостом ходу и при потоковой передаче?

Спасибо

При напряжении 4,8 вольт я показываю 315ma в потоковом режиме и 240ma (когда фоновая картинка меняется

пик приближается к цифре 300ma в режиме ожидания.

Шаг 3

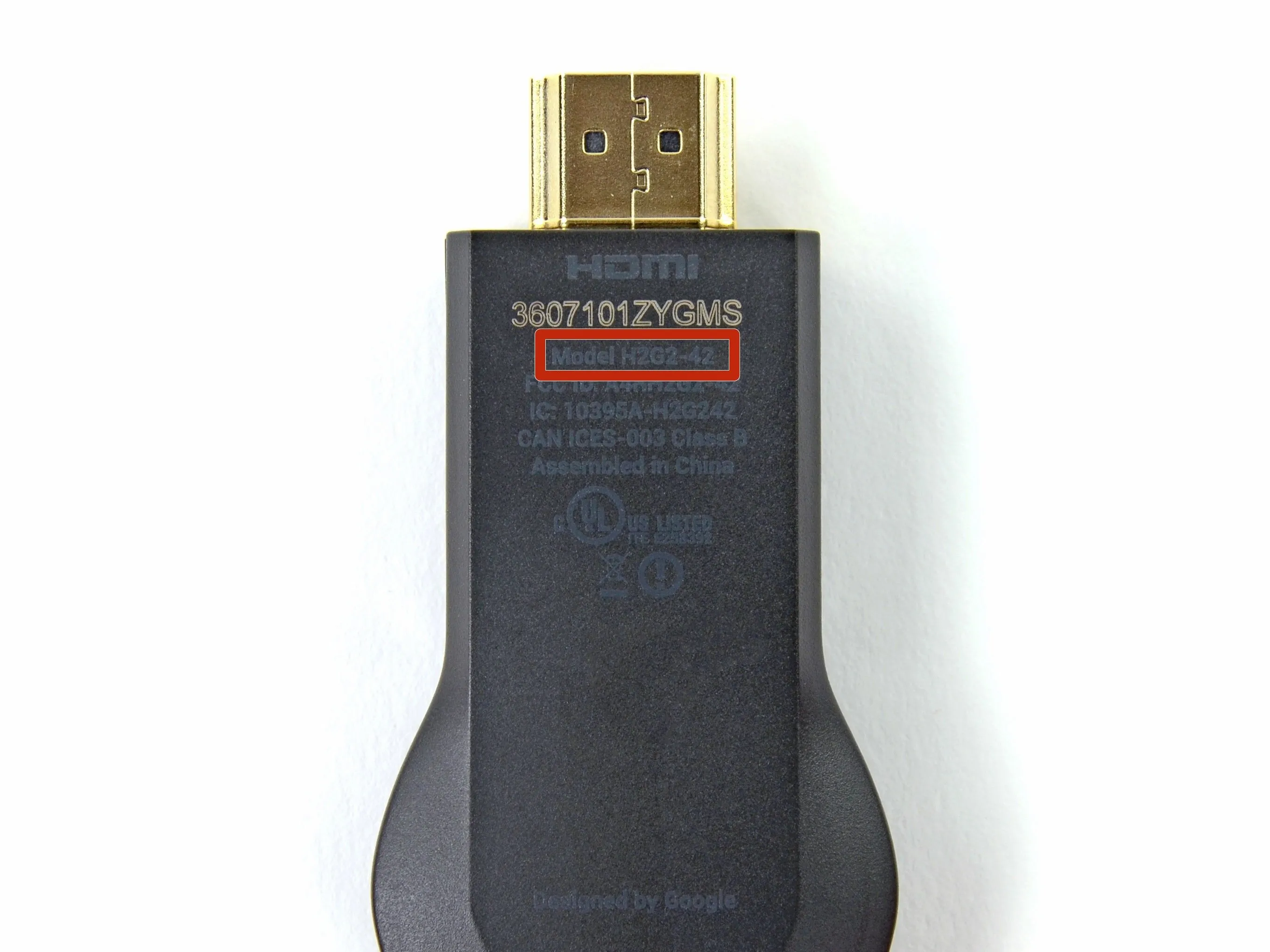

Номер модели: H2G2-42.
Разве '42' не является ответом на вопрос о жизни, Вселенной и всем остальном в Путеводителе автостопщика по Галактике?
А H2G2 - это аббревиатура, присвоенная книге, а также название сайта посвященного созданию путеводителя по жизни, Вселенной и всему остальному.
Мы видим, что ты сделал, Google. Твой умный ботанический юмор не пропадет для нас!
Называйте нас спекулянтами, но, похоже, Google считает, что это устройство - ответ на вопрос о жизни, Вселенной и всем остальном.

Шаг 4

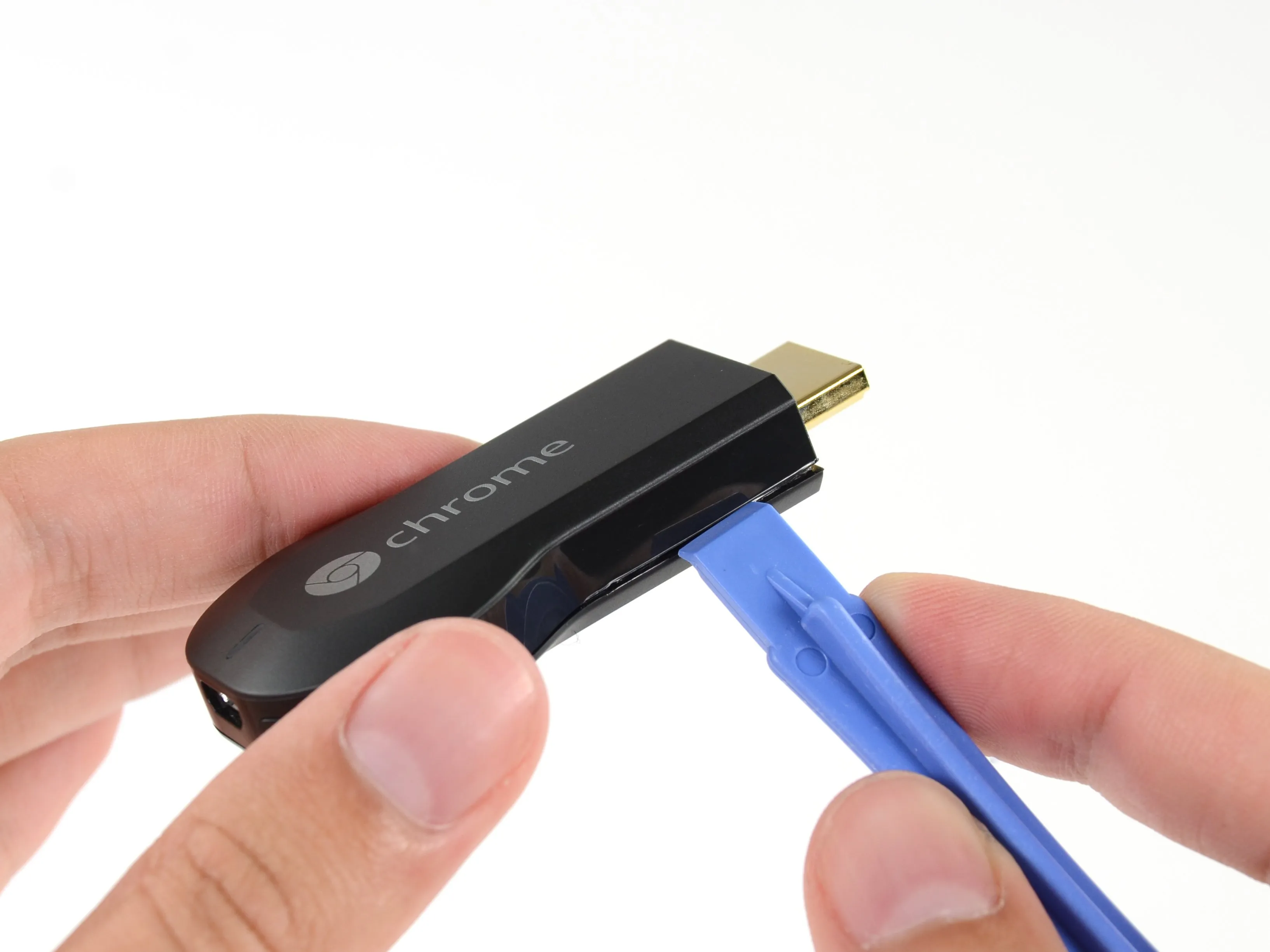

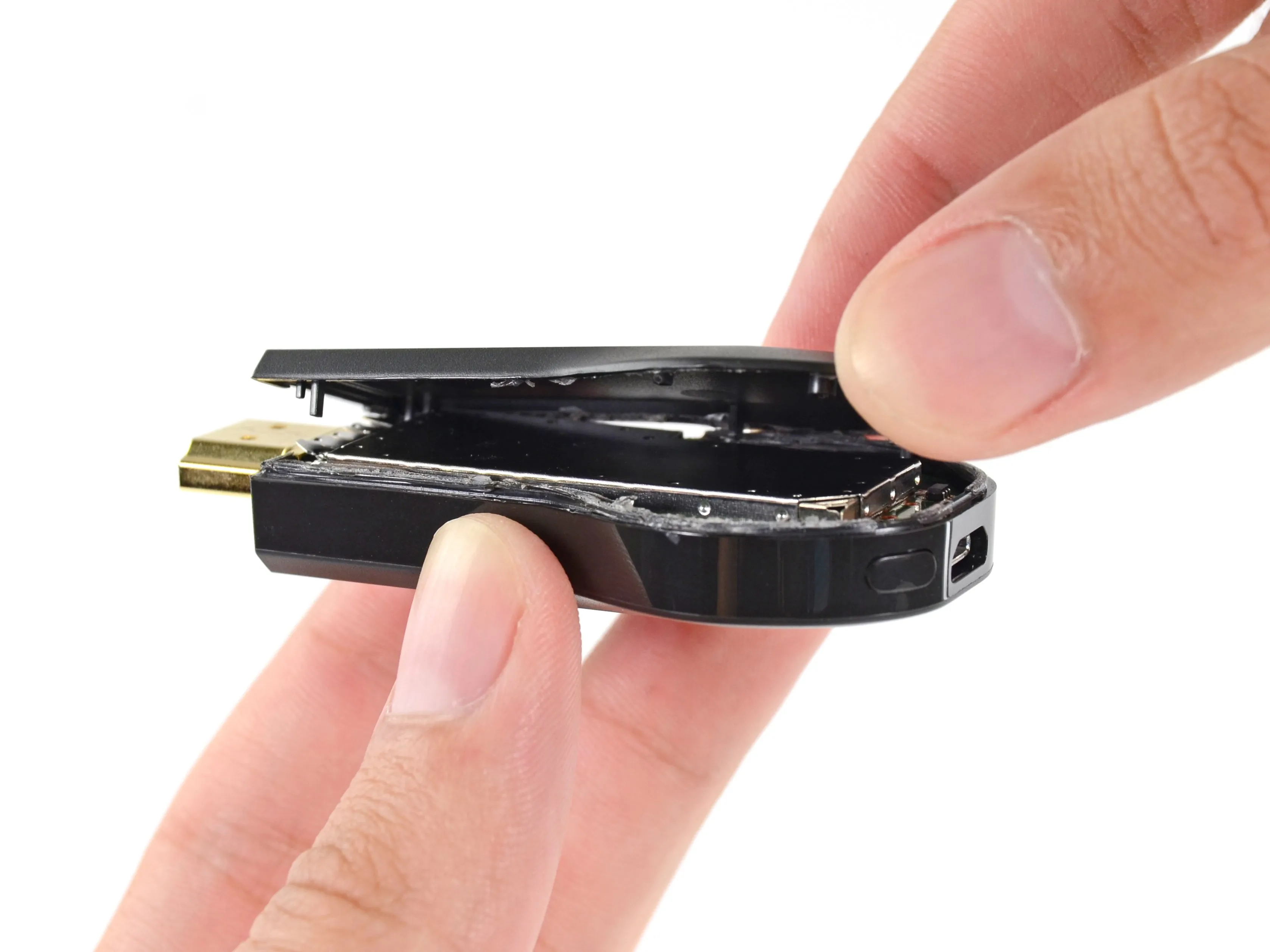

К нашему облегчению (и, возможно, небольшому разочарованию), похоже, что нам не придется доставать большие пушки, чтобы открыть этого маленького парня.
Пластиковый инструмент для открывания использует шов нашего донгла, и вот так мы можем начать вытаскивать компоненты.
Да, нам действительно нравится печатать слово 'донгл'.

Шаг 5

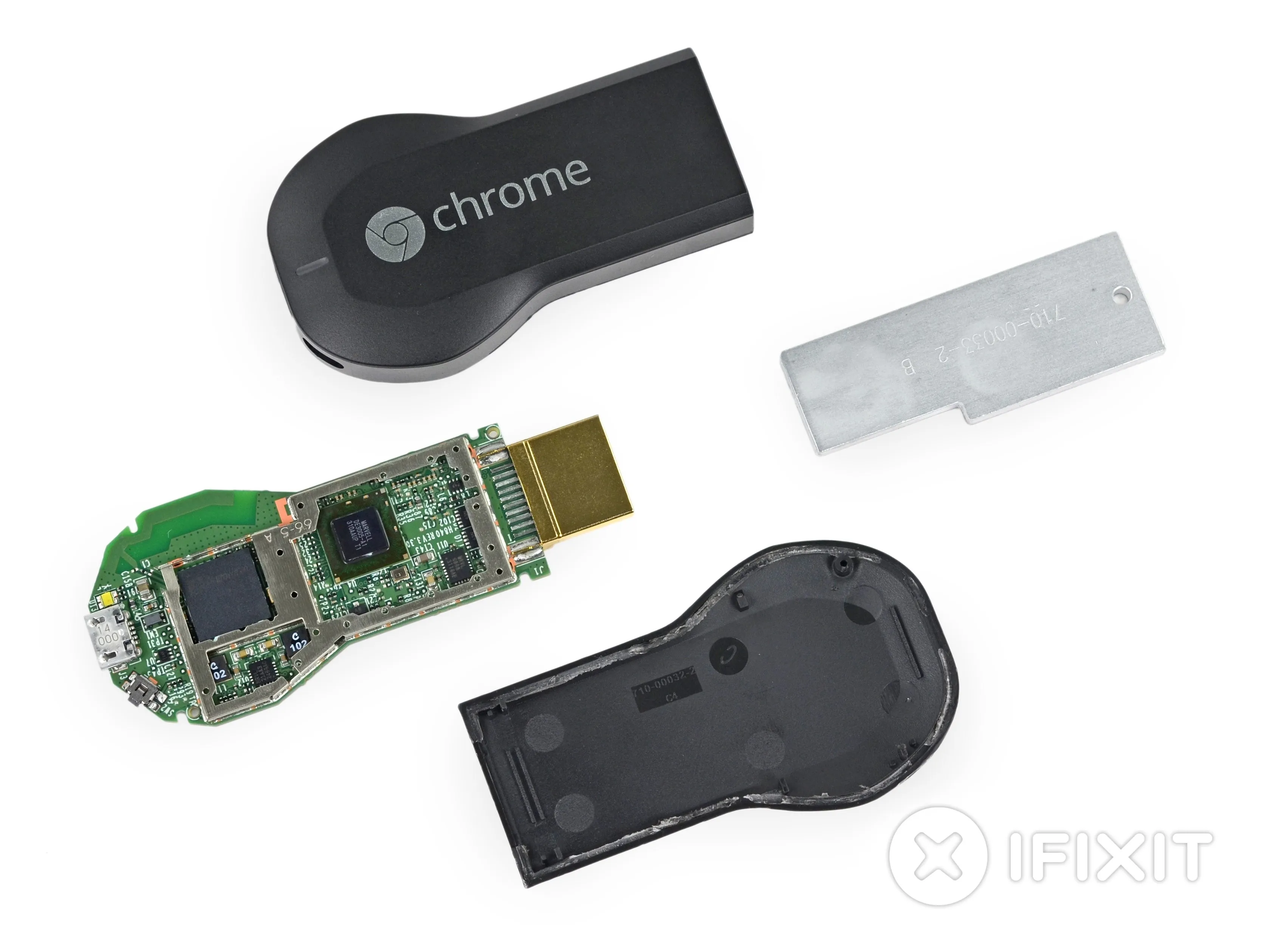

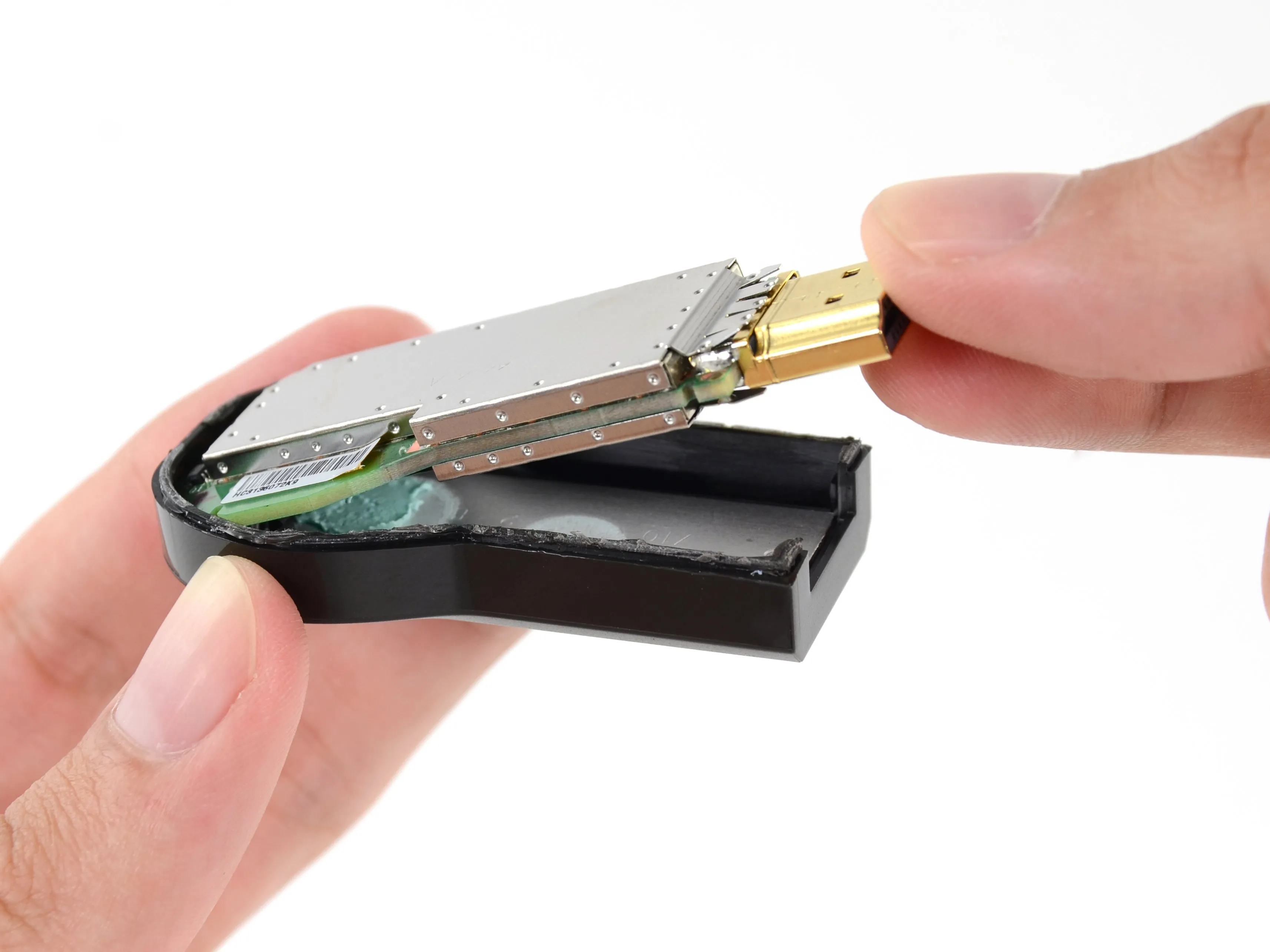

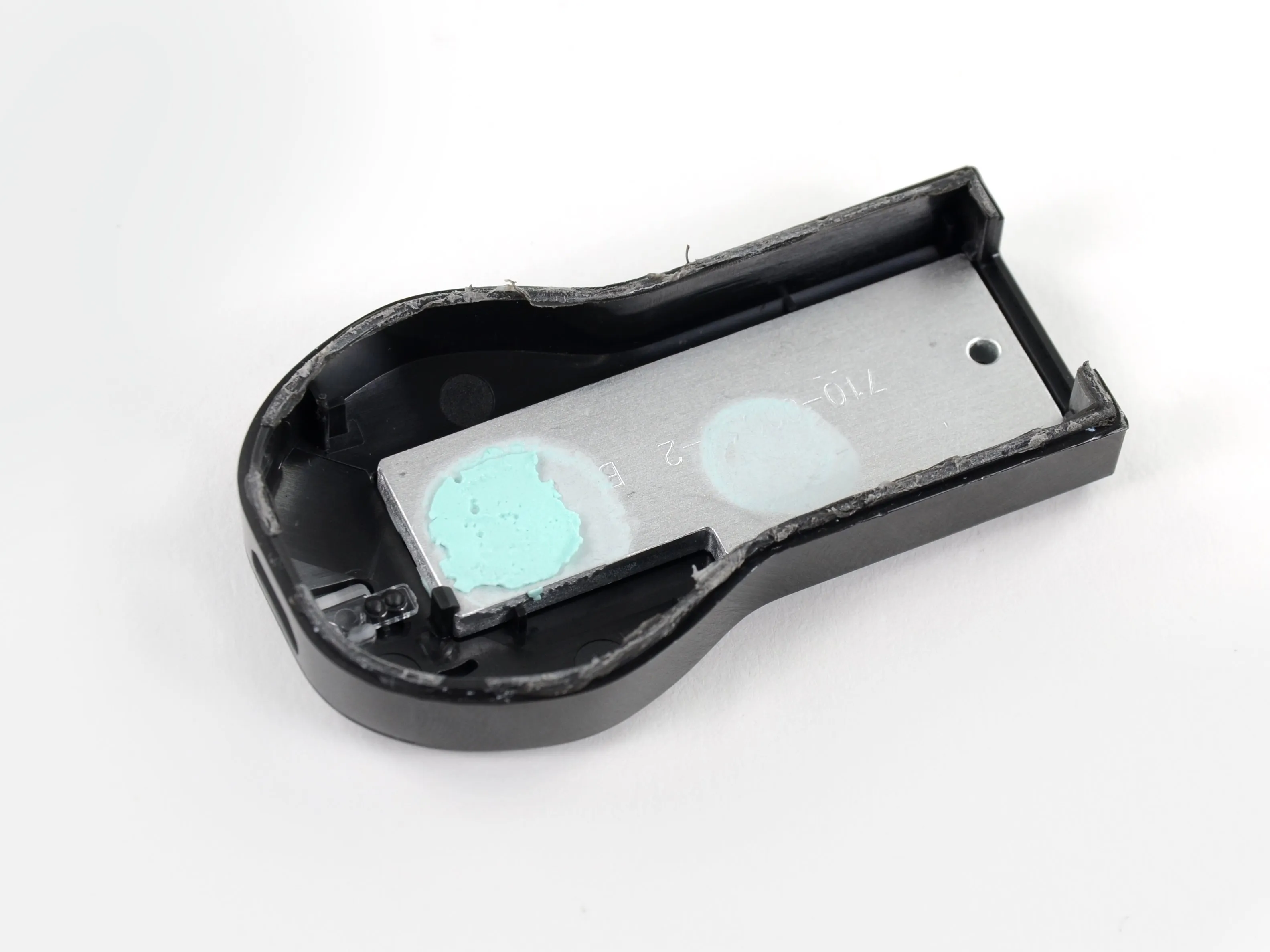

Первым делом вынимаем все. Вытащив материнскую плату из Chromecast, мы получаем пустой корпус.
Почти пустой, если не считать излишних остатков термопасты и большого куска алюминиевого радиатора.

Комментарии к шагу

Мне удалось погнуть разъем HDMI. Устройство перестало работать. Посоветуйте, пожалуйста, как его выровнять?

Мой тоже погнулся, и поэтому металлический корпус отломился. Он все еще работал, но в конце концов один из контактов, расположенных внутри гнезда HDMI Jack (черная пластиковая часть), погнулся. Теперь при подключении он все еще работает, но, похоже, прерывает потоковую передачу из-за того, что этот штырь согнут до конца. Хотелось бы иметь полное руководство по разборке, потому что, вопреки мнению автора, гнездо HDMI Jack определенно можно отремонтировать, а значит, и вернуть к жизни.

Шаг 6

Разборка Chromecast: шаг 6, изображение 3 из 3 | Источник - ifixit.com

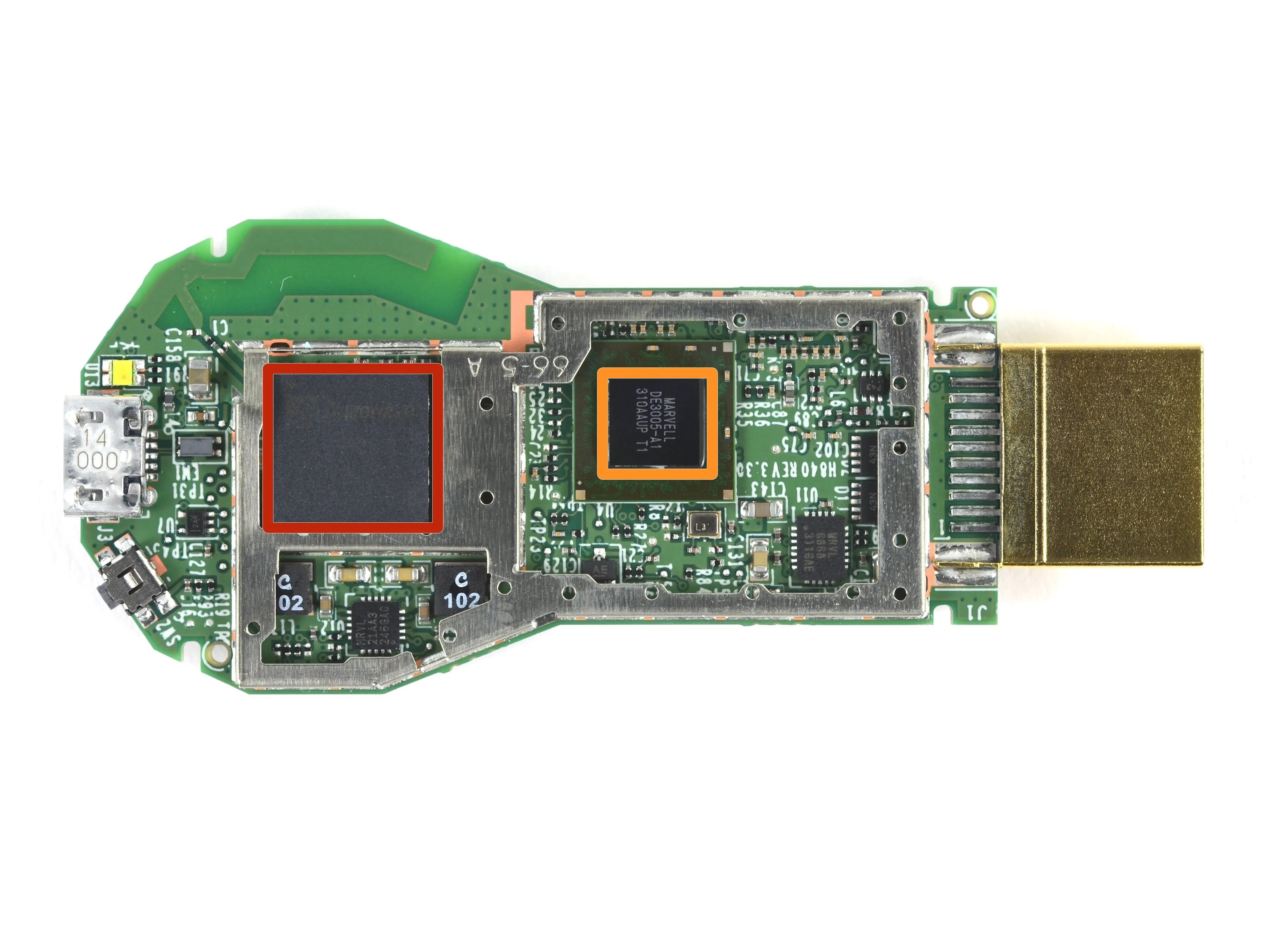

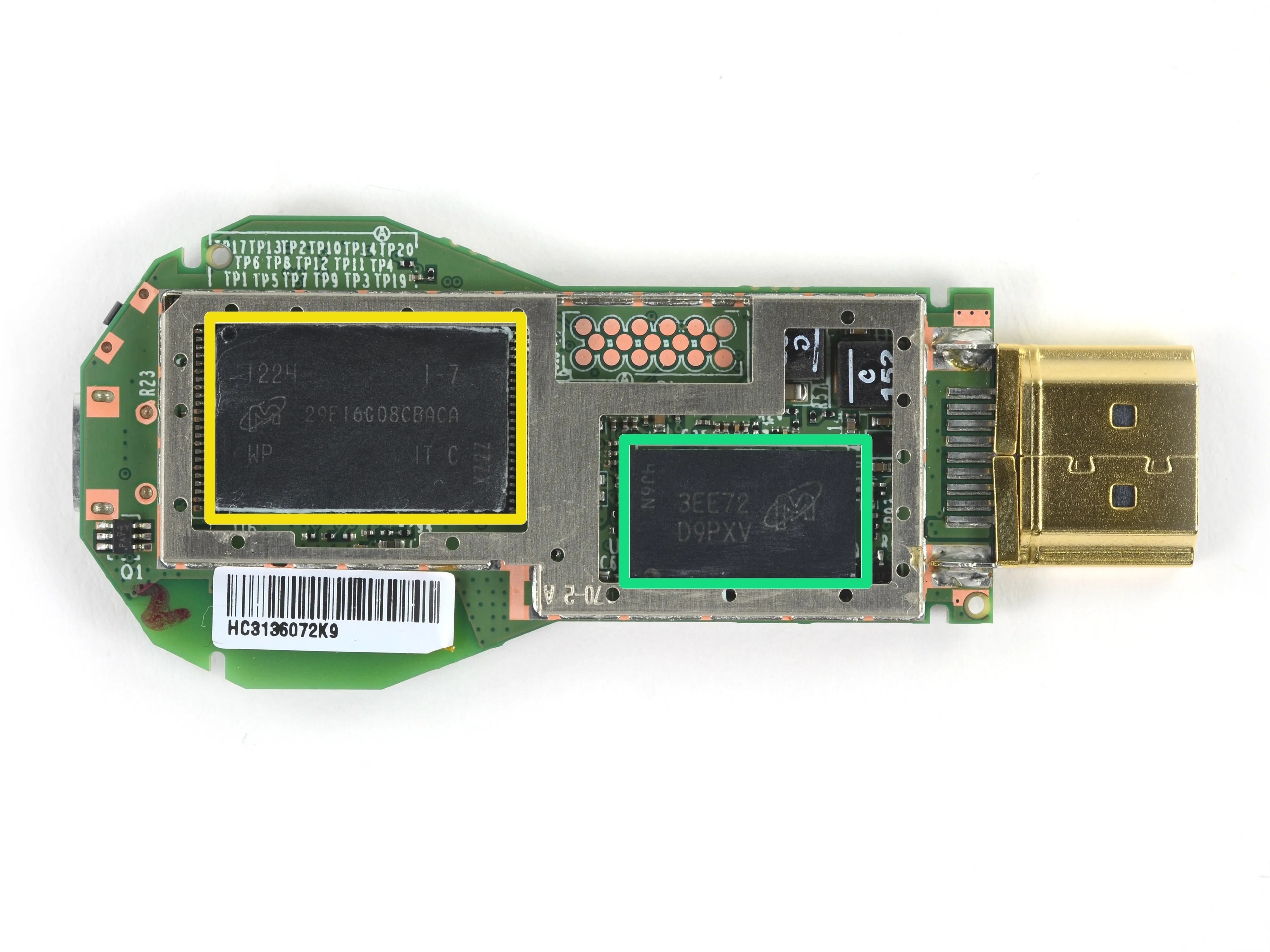

Центральная нервная система:

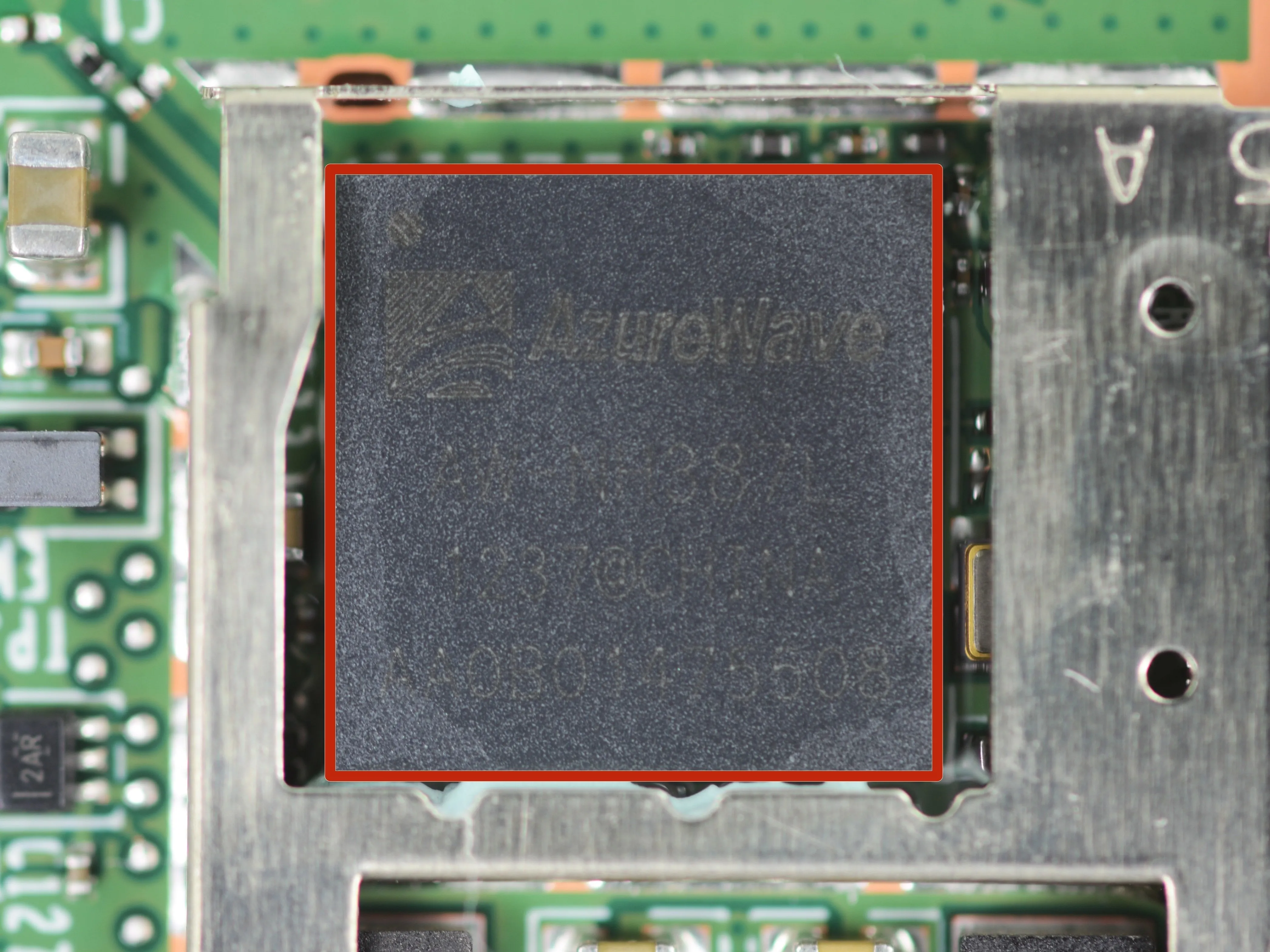

AzureWave AW-NH387 Комбинированный модуль 802.11 b/g/n WLAN, Bluetooth и FM
Система на кристалле Marvell DE3005-A1
Микрон MT29F16G08MAA 16 Гб (2 Гб) флэш-памяти NAND
Микрон D9PXV 512 МБ DDR3L SDRAM
DDR3L SDRAM (1,35 В) - это низковольтная версия DDR3 SDRAM (1,5 В).

Комментарии к шагу

Интересные возможности OOTB, такие как Bluetooth, FM и т.д. Возможно, они будут включены в будущем.

Кто-нибудь знает, какой поставщик производит 30-контактный BGA-разъем для Chromecast?

На моем демонтировался (ака 'отломился') USB-разъем. Спасибо за фотографии разбора. Собираюсь провести операцию поверхностного монтажа под стереомикроскопом. 'Внутри нет обслуживаемых пользователем деталей' - это просто предложение... LOL

Привет, как все прошло с этим исправлением?

Шаг 7

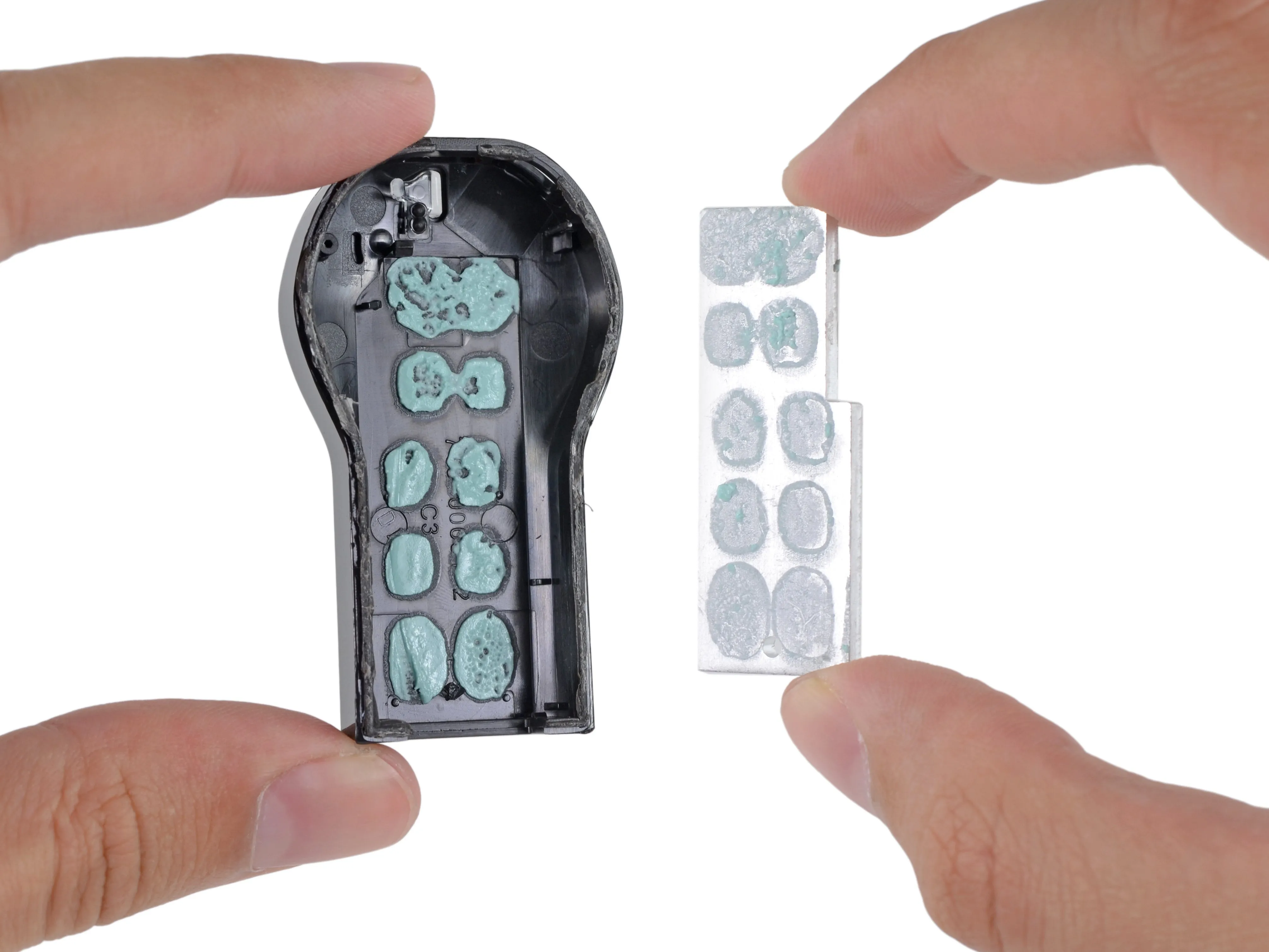

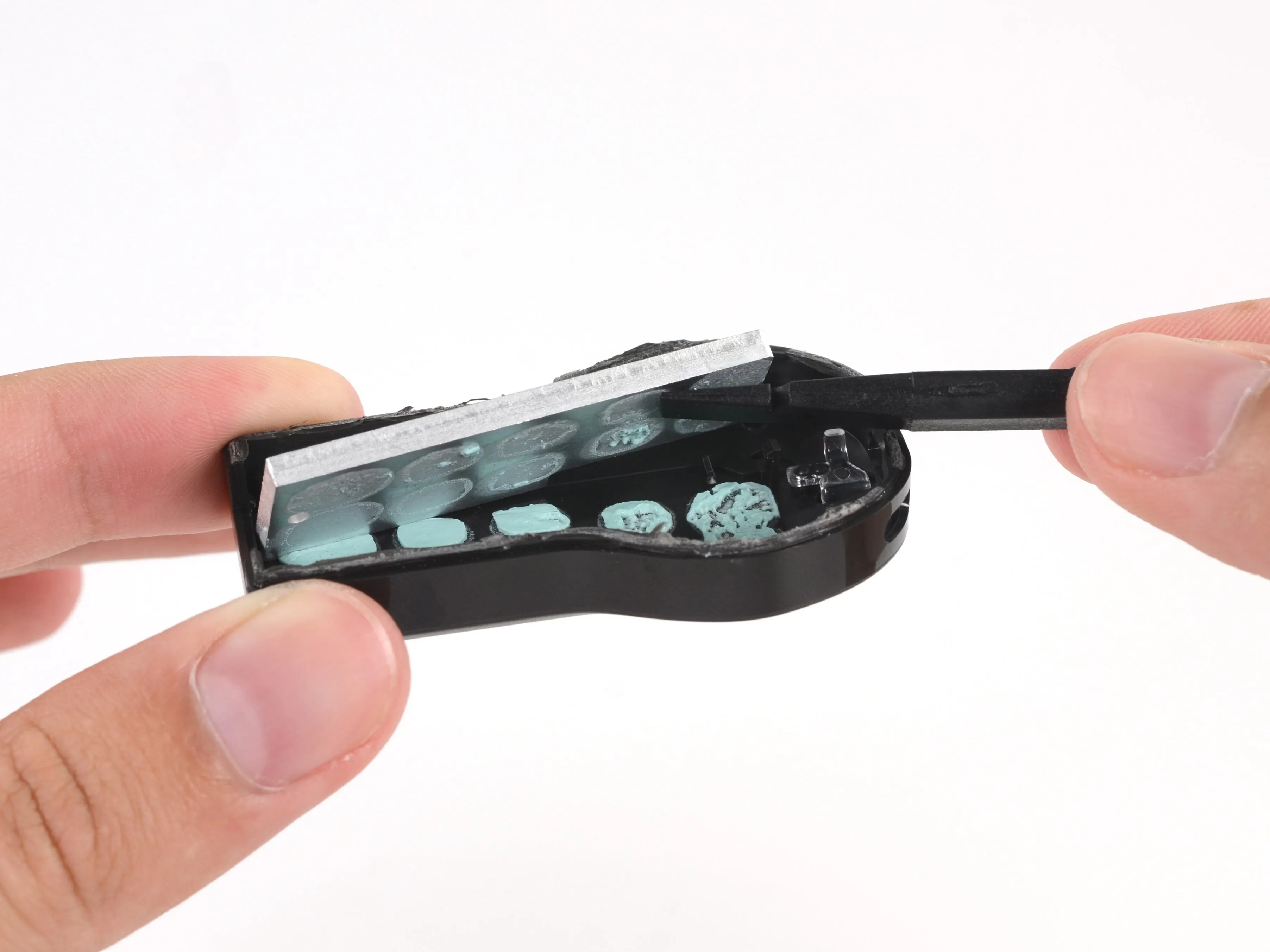

Когда материнская плата извлечена, остается только один компонент: (относительно) огромный радиатор. Изготовленный из цельного алюминия и занимающий всю длину устройства, он покоится в крошечном гробу безжизненного оборудования.
Мы не можем сказать, что удивлены, поскольку в информации о продукте говорится: 'Chromecast может быть горячим на ощупь; это нормально'.
Это несколько обескураживает, что-то вроде 'Растопите в руке, а не во рту'. или 'побочные эффекты могут включать смерть'.

Шаг 8

Мы решили не присваивать Chromecast оценку ремонтопригодности.
В нем просто нечего ремонтировать. Chromecast - это, по сути, предмет роскоши с ограниченным применением.
Лучшая надежда для этого малыша: после долгой и насыщенной жизни, проведенной за просмотром видео с котятами, Chromecast будет ответственно переработан.

Комментарии к шагу

Хочу отремонтировать порт HDMI

тот же самый бич гнется и ломается, как ^!&$@*%%$%*^

Вы можете купить или взять HDMI-порты из старых кабелей и аккуратно припаять их!

Комментарии к статье

HDMI 1.4 может питать устройство без USB.

Спасибо, приятно знать...

Это неверно, люди тестировали это и это не работает.

Dongle, dongle, dongle... да, это забавное слово.

Любое предупреждение, содержащее фразу 'это нормально', явно указывает на то, что любой нормальный человек понимает, что это не нормально.

Следующий снос Galaxy Minstrel .... или это просто британская фишка? Они не тают в руках (если верить рекламе) www.youtube.com/watch?v=R8ggWmC_Cpg

Разве в AzureWave AW-NH387 не используется устройство Marvell 8787 WiFi?

Хотелось бы увидеть анализ используемой WiFi антенны.

Антенна представляет собой PIFA, интегрированную в медь на печатной плате. Вы можете увидеть ее прямо над чипом AzureWave, где есть вырез из металлического экрана. Антенна PIFA имеет наилучшую производительность, прижимаясь к плоскости земли, поэтому чем больше плоскость земли, тем лучше. Заземление HDMI должно обеспечивать заземление всего телевизора.

Разгоняет ли чип Marvell HDMI? Похоже, что у AW-NH387 нет выхода HDMI. Интересно, какой компонент выводит видео/аудио на HDMI?

Нет, AW-NH384 - это модуль WiFi.

Чип Marvell DE3005-A1, известный также как ARMADA 1500-mini, выводит HDMI.
