Разборка Chromecast 2015

Введение

На этой неделе компания Google продолжила свой постоянно расширяющийся крестовый поход по доставке всего вашего интернета, выпустив два донгла для потоковой передачи мультимедиа - Chromecast 2015 и Chromecast Audio. Поэтому сегодня мы предлагаем вам два обзора по цене одного! Этот дуэт с обновленным внешним видом и улучшенным аппаратным обеспечением обещает справиться с любым просмотром Netflix или ночным танцевальным марафоном, который вы можете устроить. Давайте посмотрим, как они это сделают.

Хотите больше обзоров в вашей очереди? Подключайтесь и следите за нами на Facebook, Instagram и Twitter!

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка Chromecast 2015

• Прежде чем мы отбросим новый блестящий корпус этого донгла, давайте посмотрим, что Google может сказать о нём:

• Двухдиапазонный Wi-Fi 802.11b/g/n/ac

• Многонаправленная антенная решетка

• Питание от USB

• Выход HDMI 1080p

• Очевидно, Google решила утаить технические характеристики магнита в корпусе HDMI-разъема. Будем считать, что это молчание означает, что происходит нечто потрясающее.

Шаг 2

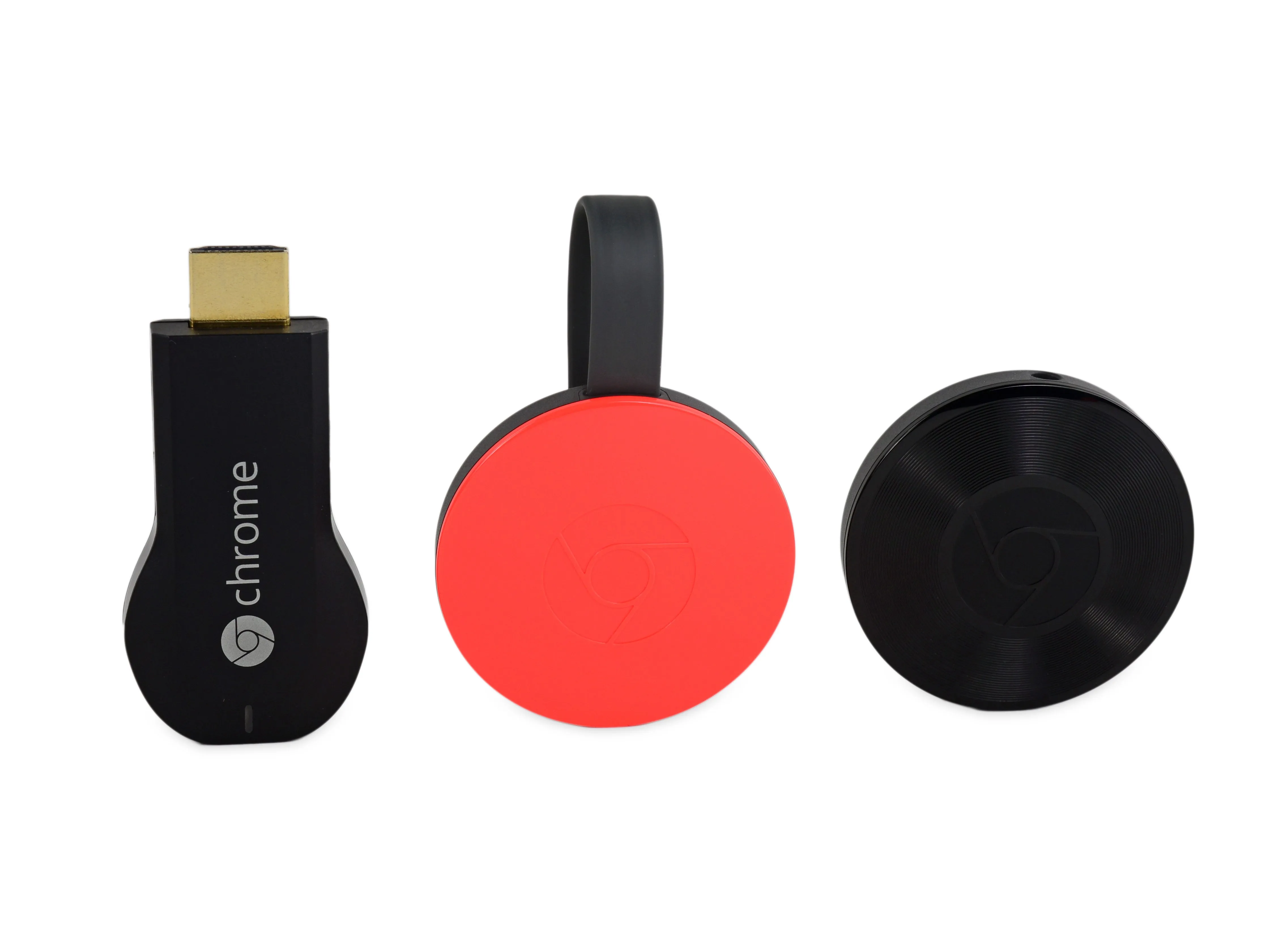

• Прежде чем приступить к работе, мы поставим оригинальный Chromecast рядом с его новыми собратьями - Chromecast 2015 в центре и Chromecast Audio справа.

• Функционально эти модели очень похожи: у них одинаковый выход HDMI, кнопка сброса и порт питания Micro-USB, а также один светодиод.

Шаг 3

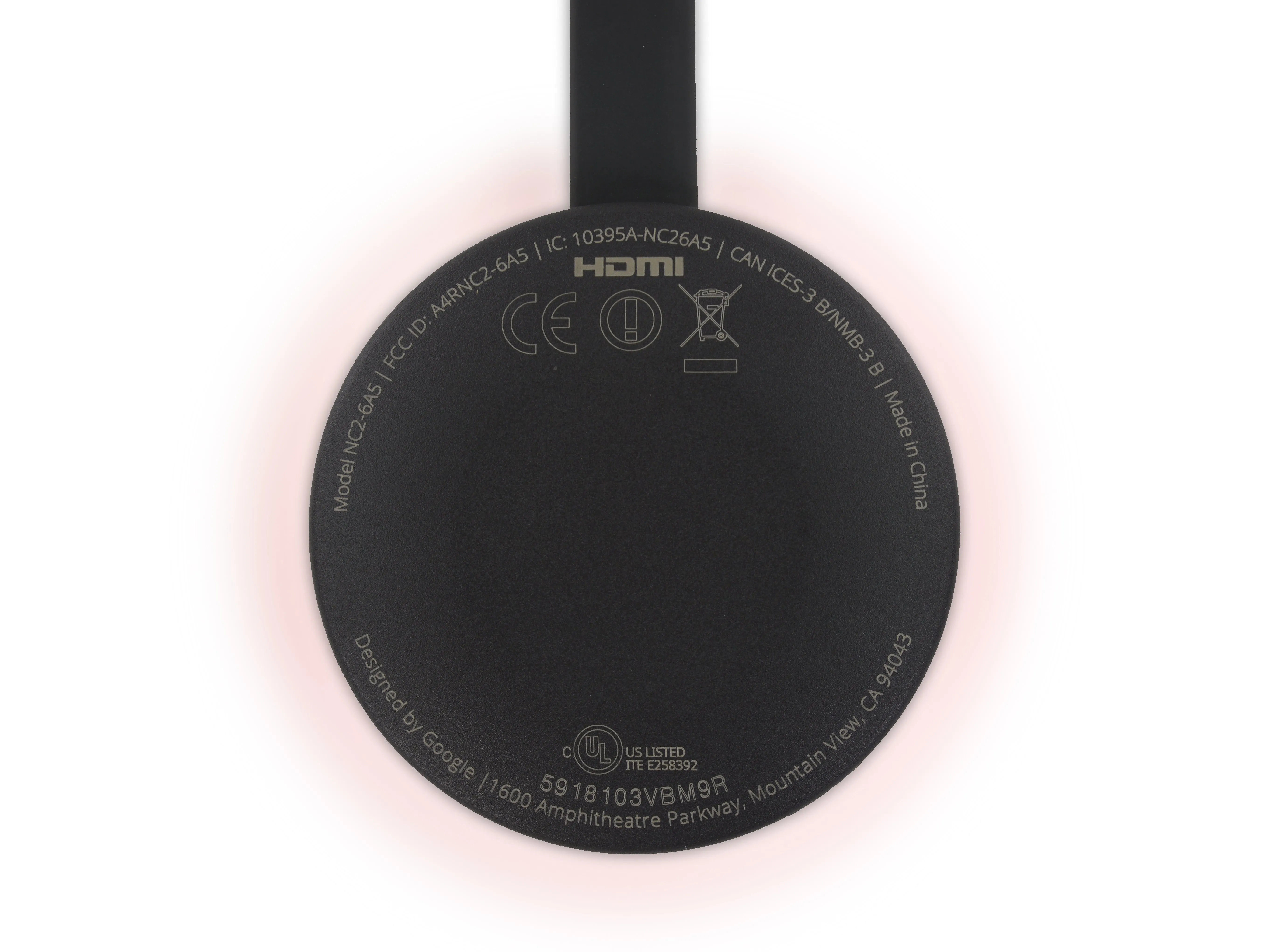

• Он не прожигает дыру в вашем дисплее - этот оранжевый ореол является обратным рассеянием от корпуса безумного 'кораллового' цвета. Маленькие фотоны со вкусом коралла фотоны разлетаются повсюду.

• Предыдущая модель Chromecast дерзкий номер модели похоже, уступил место чему-то более традиционному: NC2-6A5. Может быть, мы упустили какую-то отсылку к поп-культуре? ...Кто-нибудь? ...Кто-нибудь?

• Бдительный читатель Commodore Bob указывает, что NC2 можно прочитать как NCC, а 6A5 в шестнадцатеричной системе преобразуется в 1701. Как вы все знаете, NCC-1701 - это регистрационный номер корабля USS Enterprise.

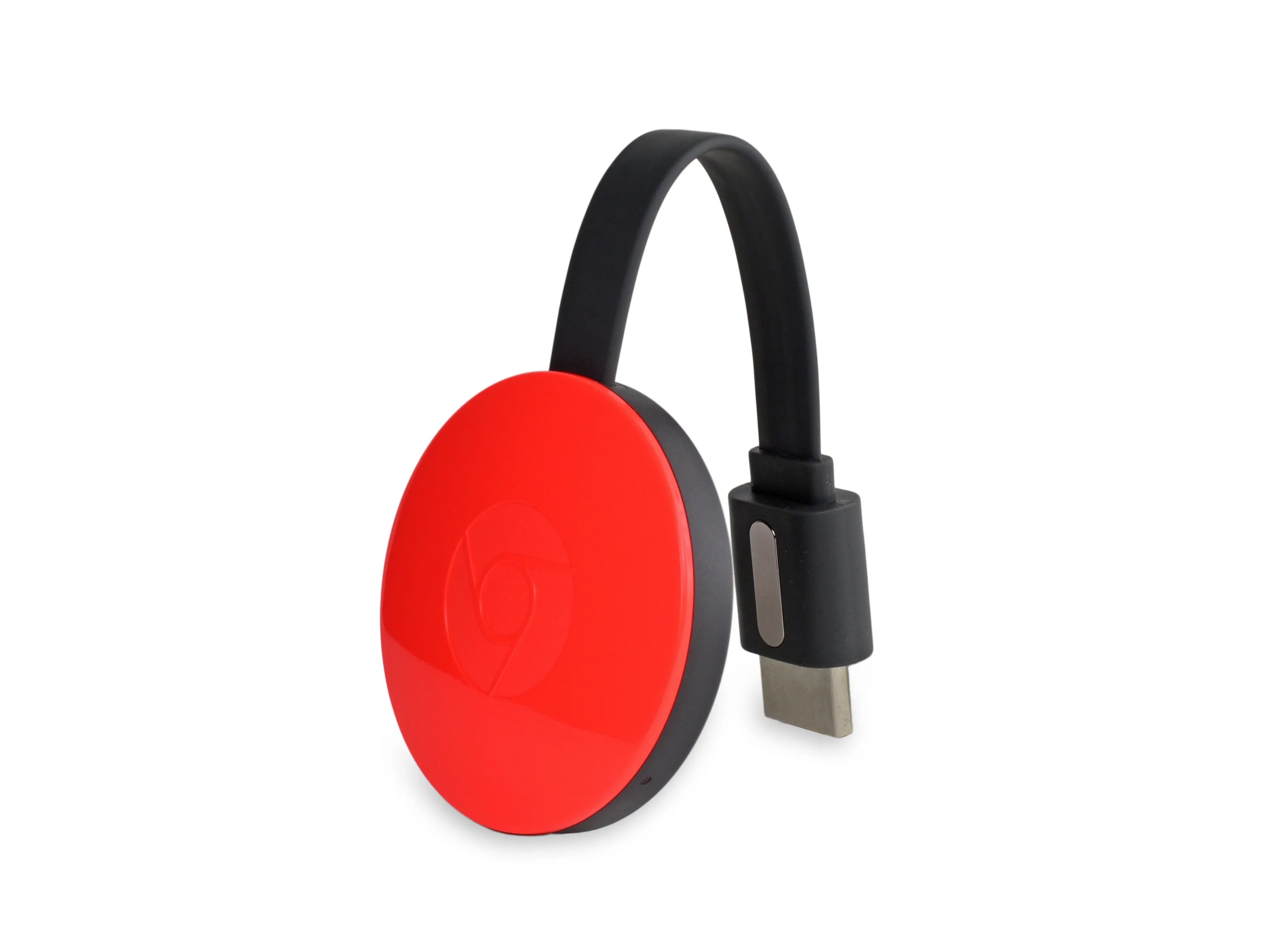

• По словам Google, новый резиновый HDMI-кабель уменьшит помехи Wi-Fi от близлежащих источников ЭМП, поскольку между донглом и телевизором будет дополнительное расстояние.

Шаг 4

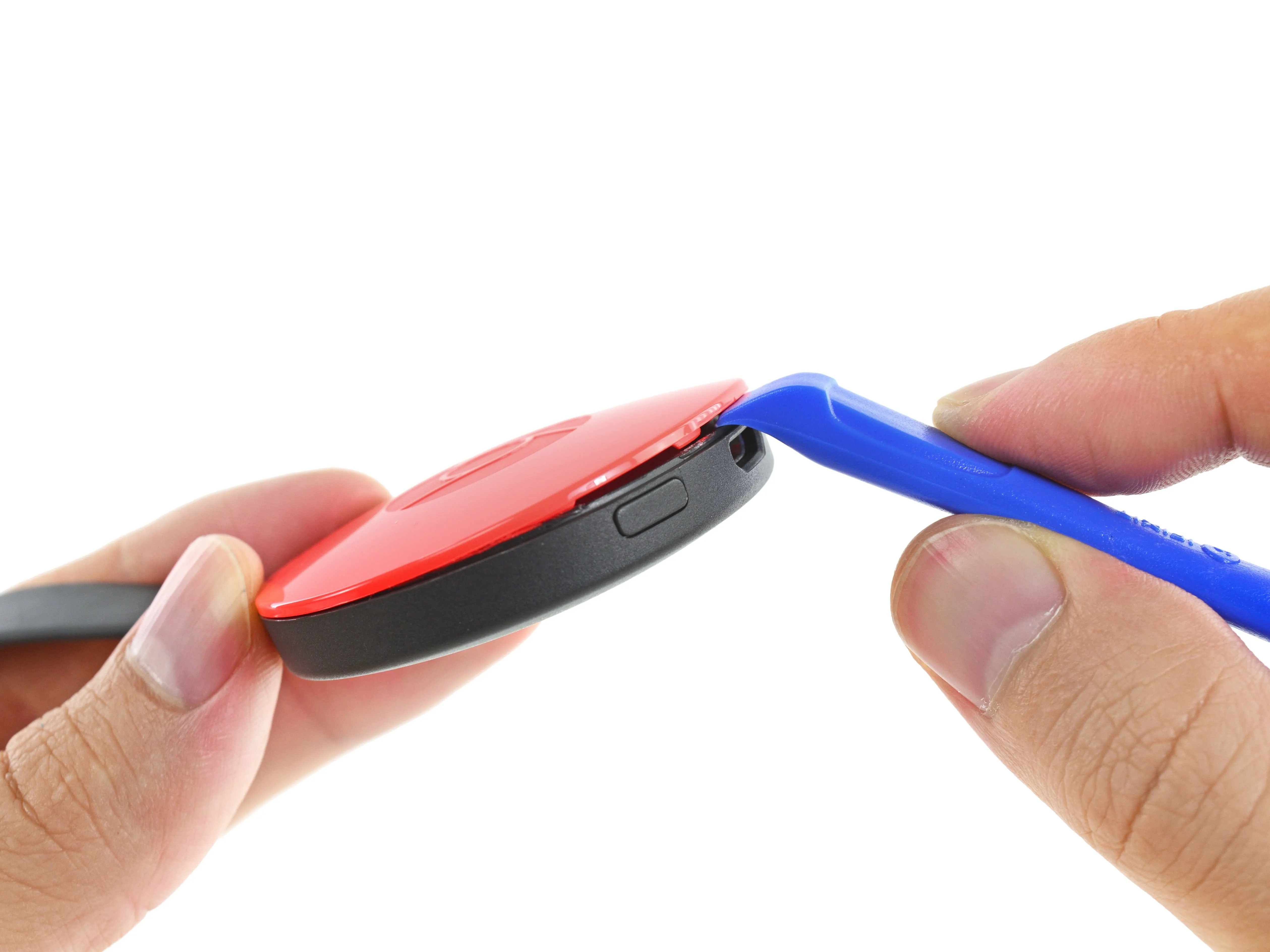

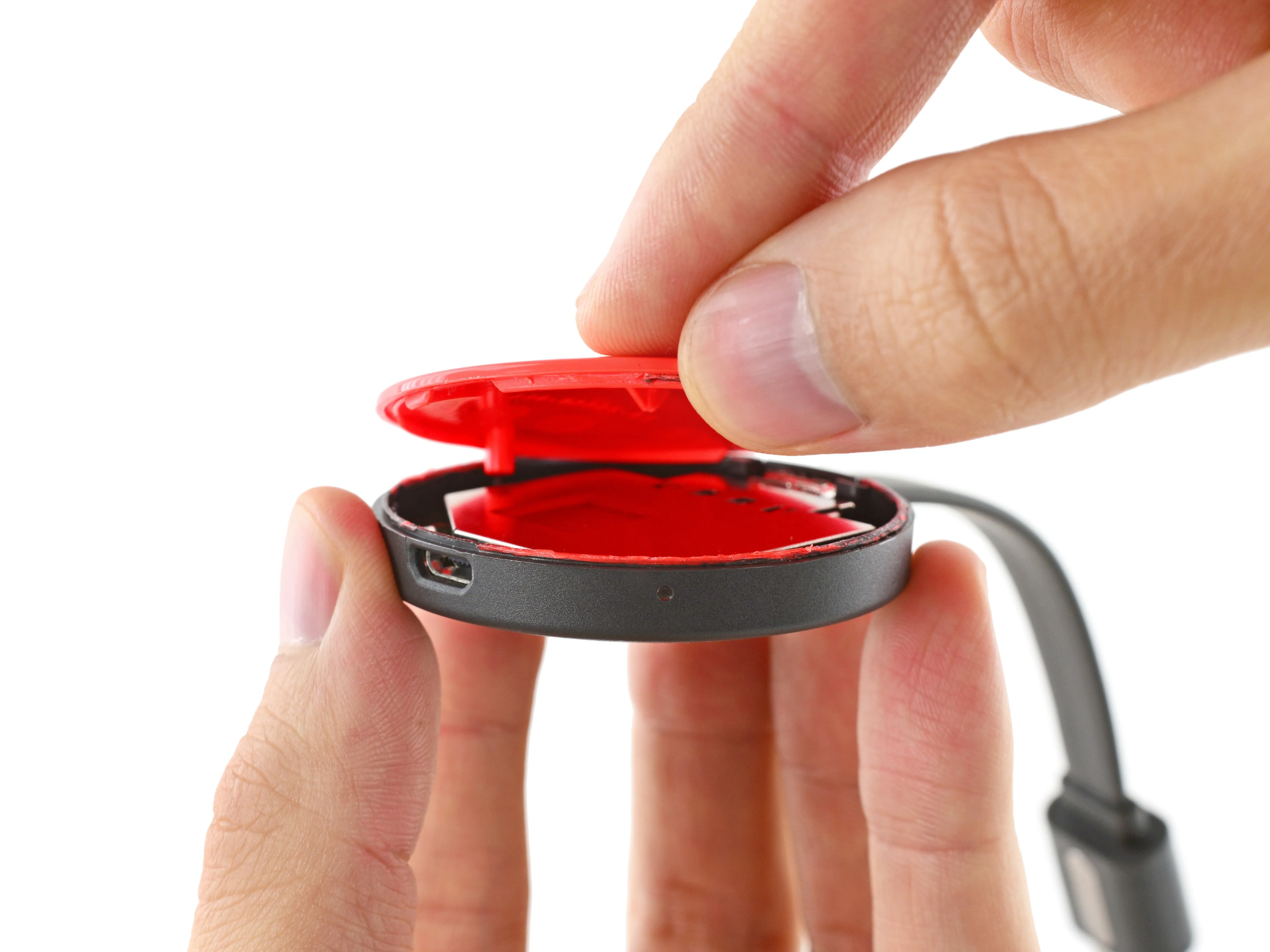

• В отличие от первой итерацииChromecast 2015 оказывается довольно сложно открыть.

• Вокруг ободка корпуса расположено небольшое кольцо удивительно стойкого клея. Пришлось приложить немало усилий, чтобы отделить две части с помощью наших надежных инструментов.

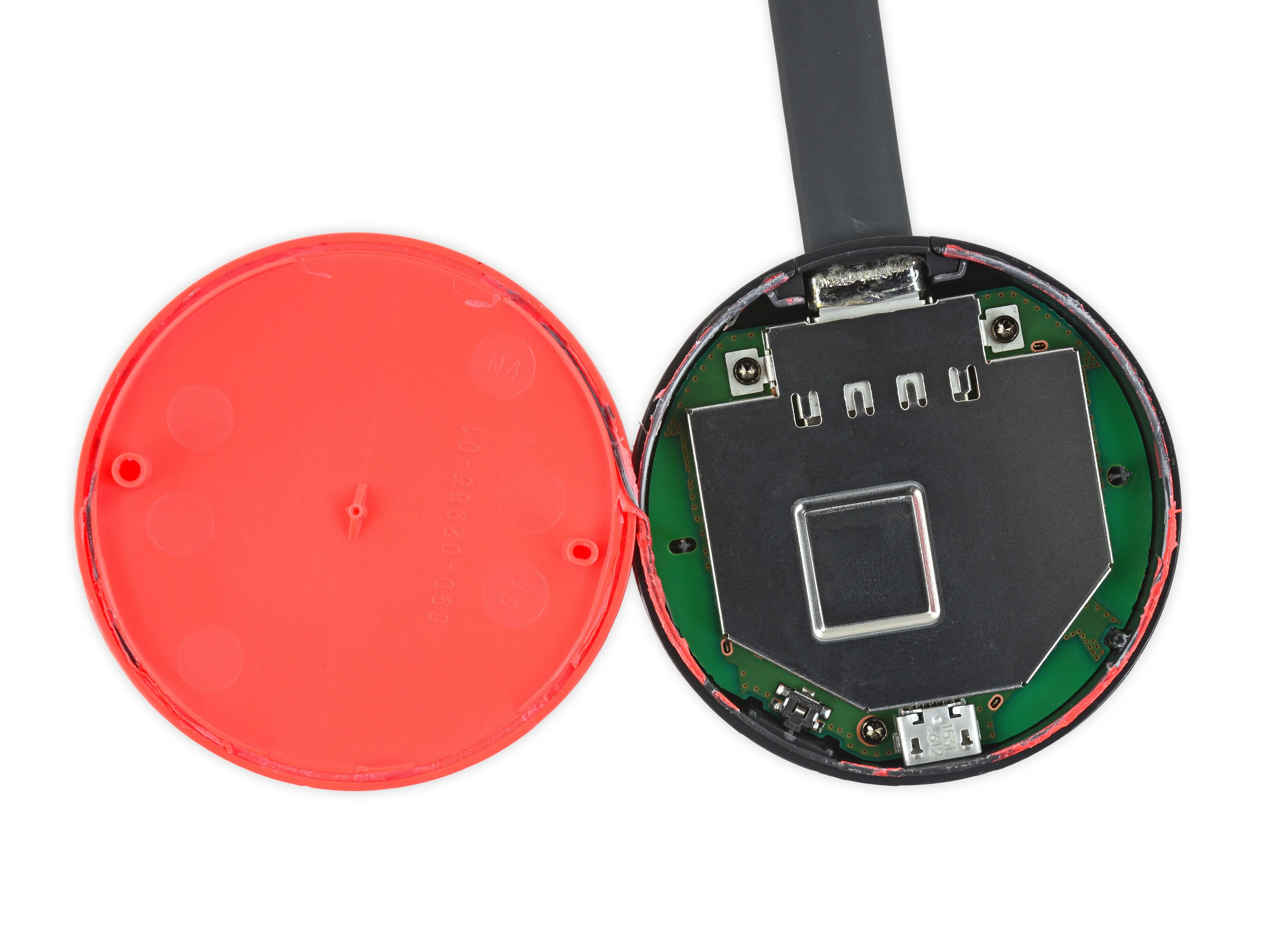

• После долгих попыток верхняя крышка наконец-то освобождается, позволяя нам предварительно взглянуть на новый Chromecast во всей его миниатюрной красе.

Шаг 5

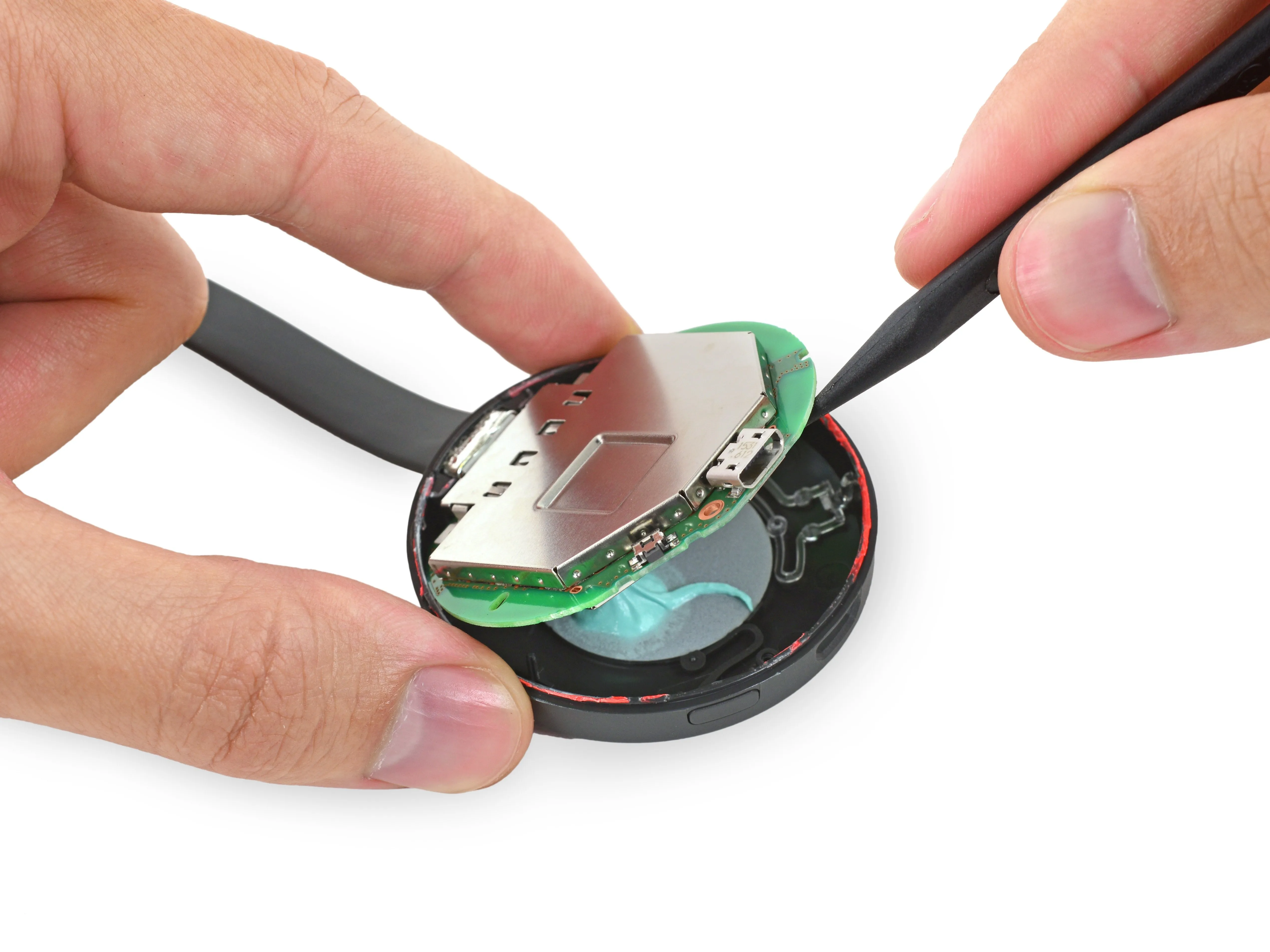

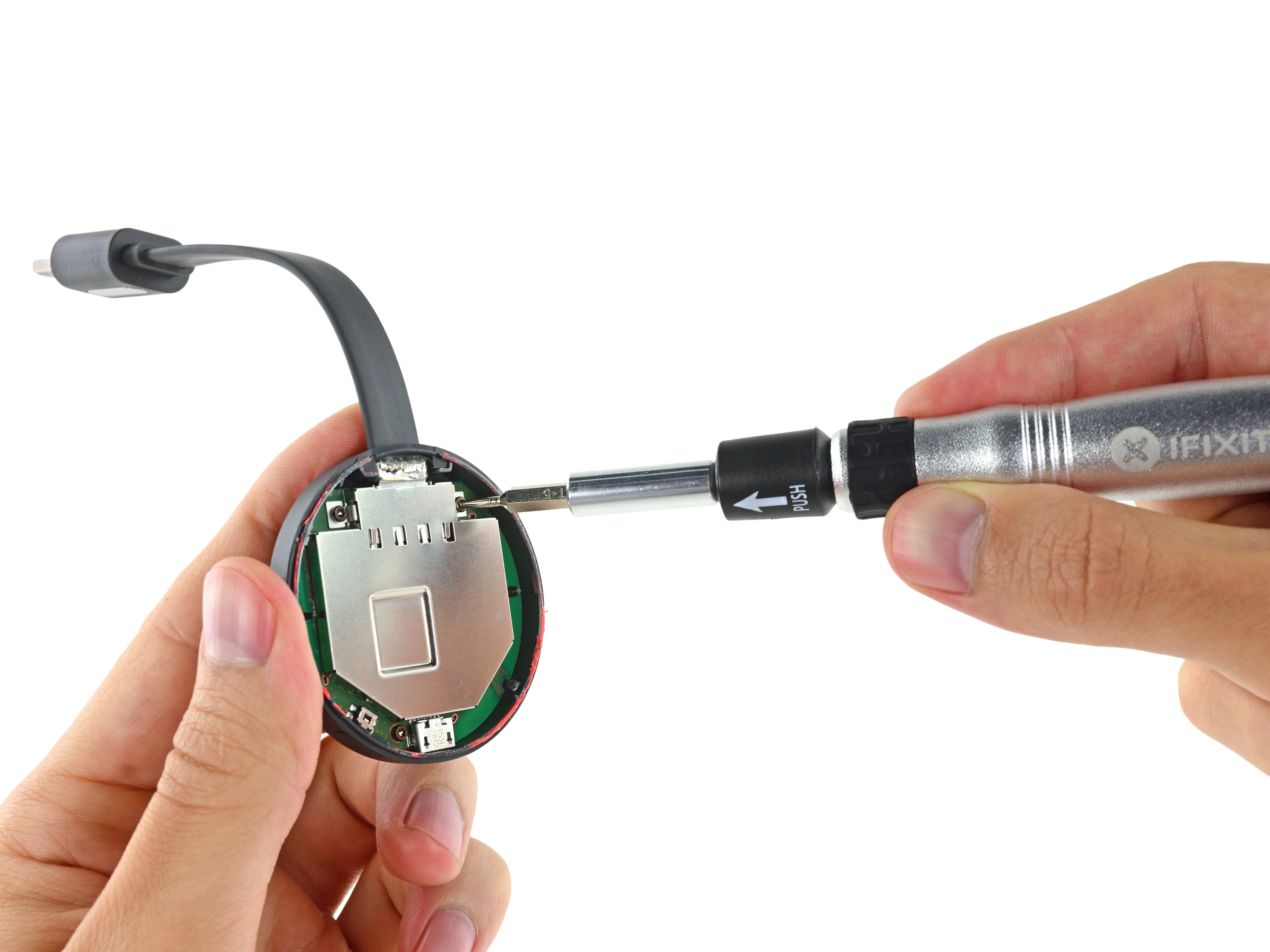

• Сняв крышку с нового Chromecast, мы обнаруживаем три винта T-5, крепящих EMI-экран и материнскую плату к нижней части корпуса.

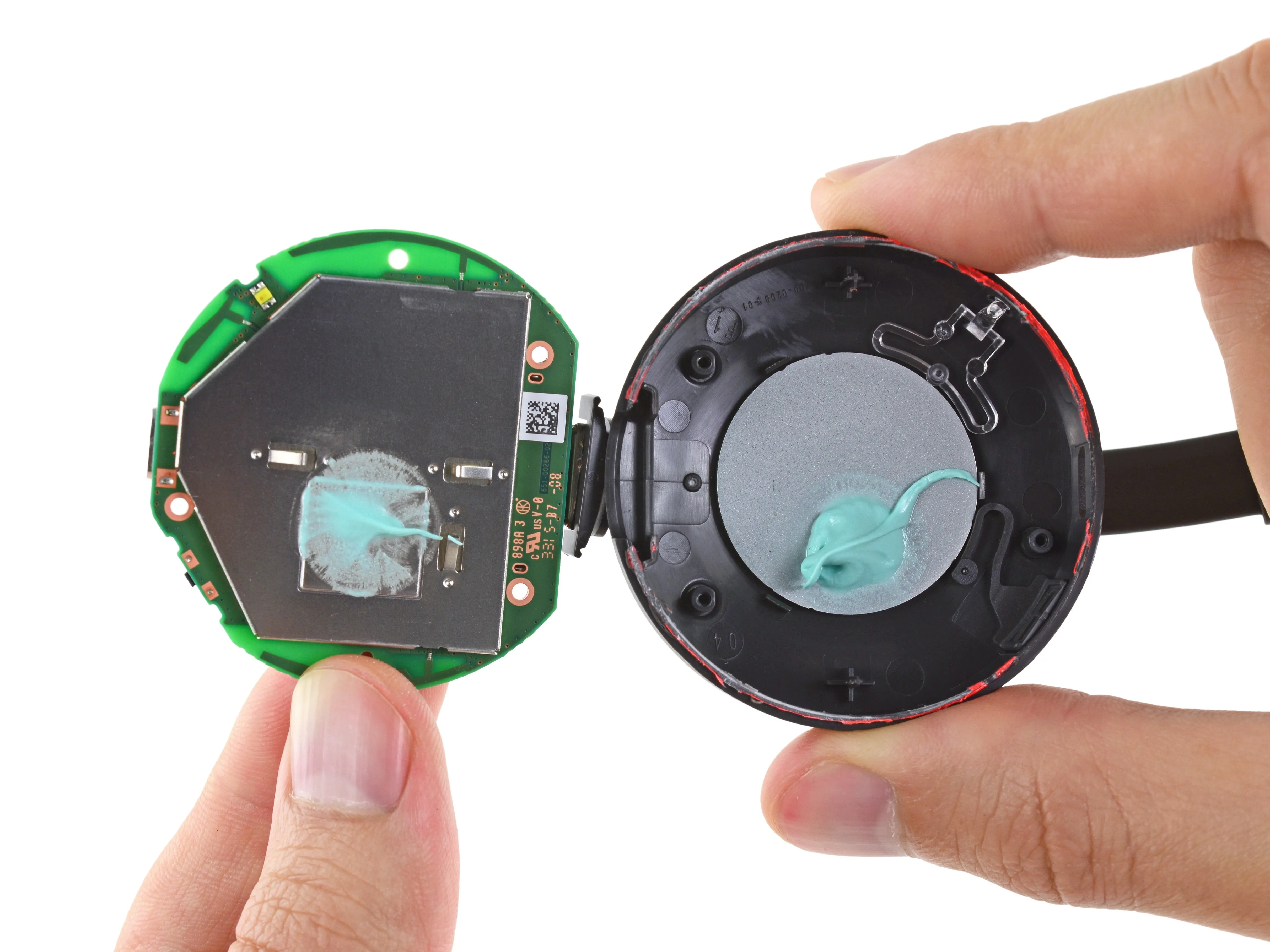

• Мы поддеваем материнскую плату, но обнаруживаем, что она держится на месте с помощью... жевательной резинки?

• При ближайшем рассмотрении это действительно термопаста - много.

• Надеемся, это означает, что Chromecast не будет перегрева проблем с перегревом, которые были у оригинала.

• Темные участки по краям платы - это встроенные двухдиапазонные PIFA антенны. Хотя эта технология похожа на ту, что используется в оригинальном Chromecast, в данной версии используется адаптивный трехантенный массив для выбора наилучшего сигнала.

Шаг 6

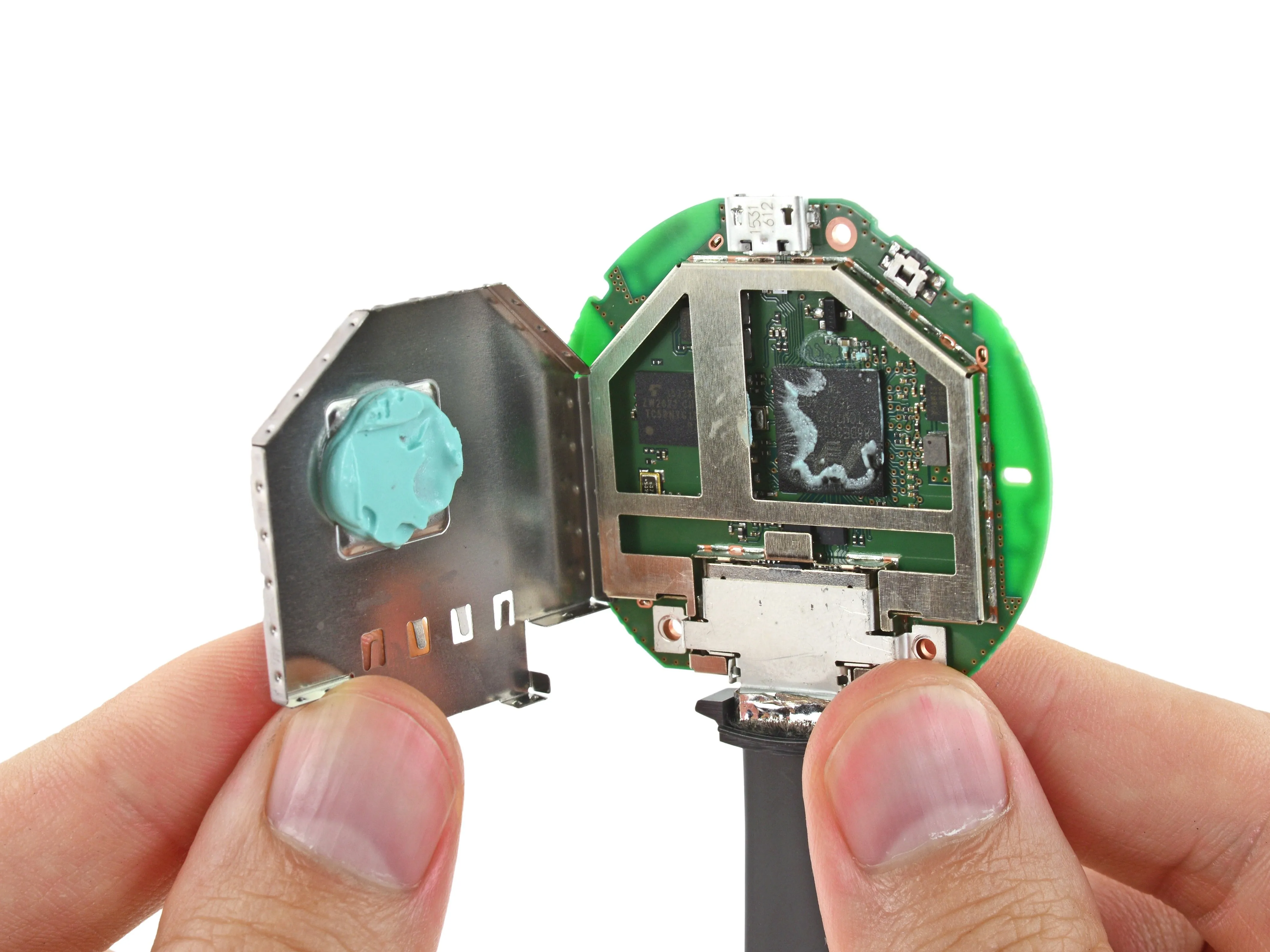

• Сняв первый EMI-экран, вы обнаружите еще больше термопасты!

• И еще больше под вторым экраном EMI. Это три, считайте, три куколки термопасты размером с жвачку в устройстве размером примерно с серебряный доллар.

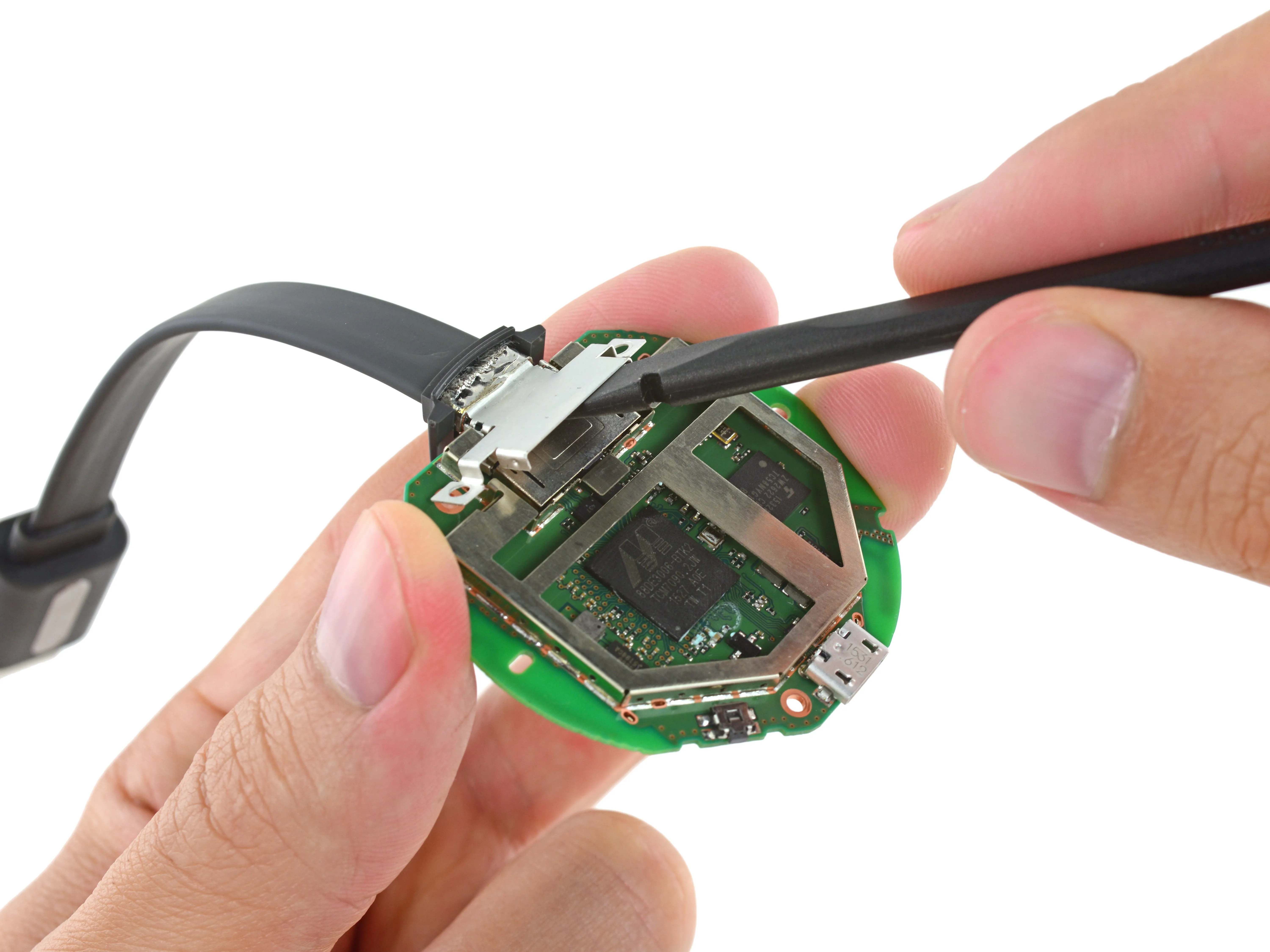

• Кабель HDMI отличается сверхпрочной конструкцией: прочный резиновый корпус, надежно припаянный разъем и прикрученный кронштейн.

• Если вы относитесь к тем людям, которые любят носить вещи за их кабели, то в этом случае вам ничего не грозит.

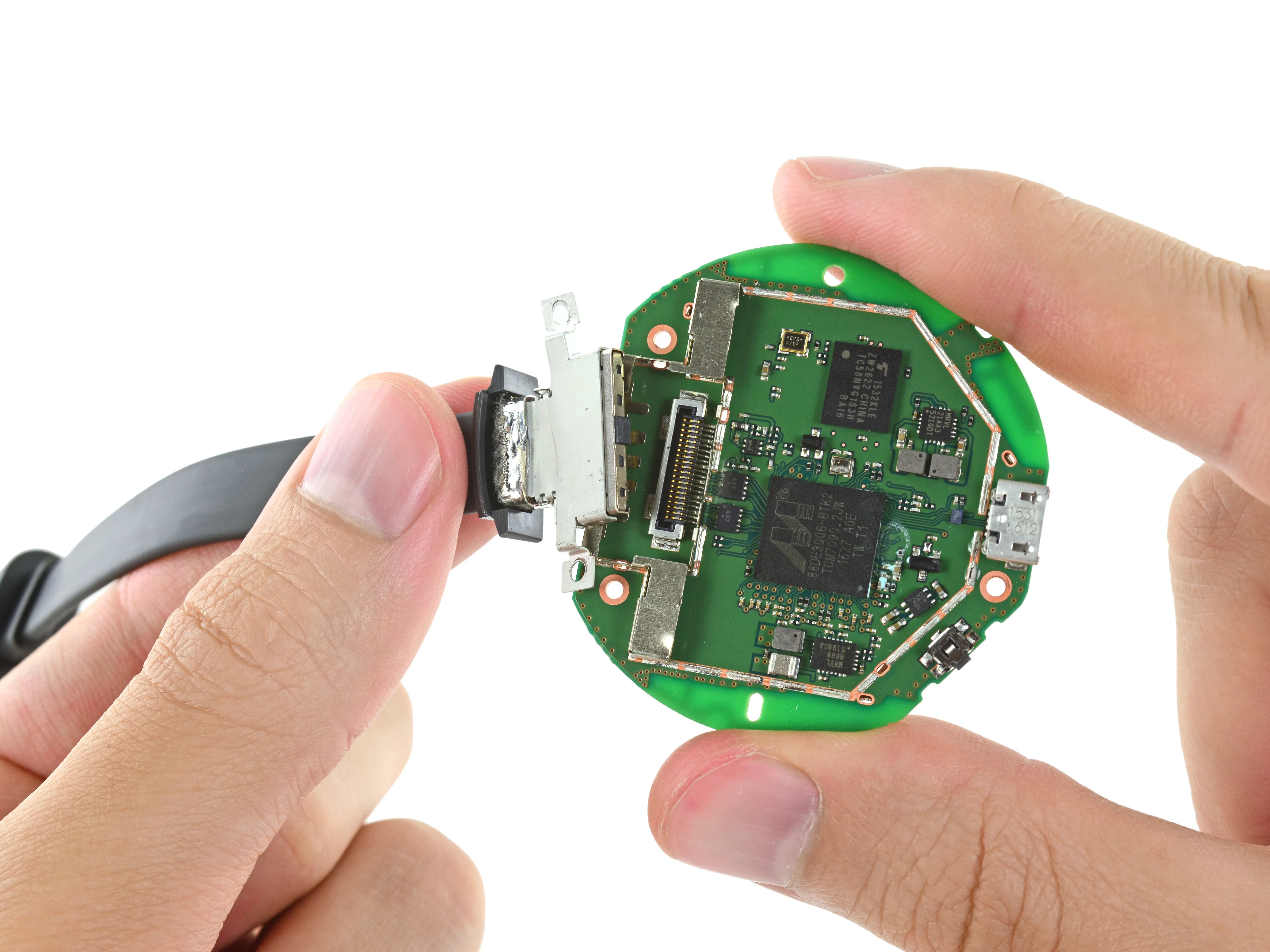

• После того как мы поддеваем кронштейн, HDMI-кабель вылетает на свободу, оставляя лишь кусочки материнской платы.

Комментарии к шагу

Мне нужен этот кабель после того, как сломались контакты для HDMI. Не будет ли кто-нибудь так любезен и не подскажет ли мне, где я могу найти (или заказать) такой кабель?

Заранее спасибо,

С наилучшими пожеланиями

Мне нужен кабель hdmi, подскажите, как его заказать?

Шаг 7

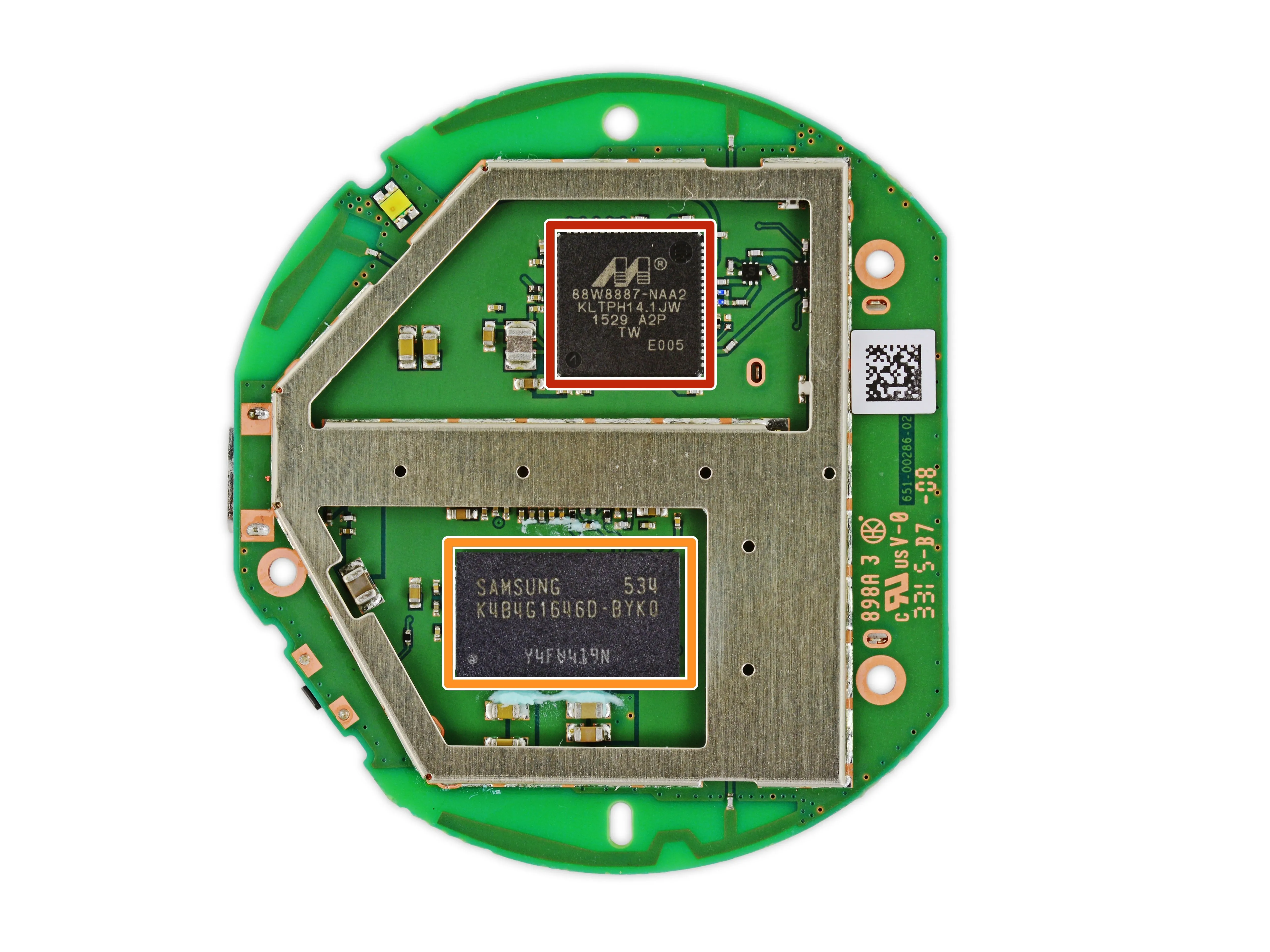

• Отложив в сторону надоедливый пластик, мы переходим к сердцу этого устройства: Кремний!

• Marvell Avastar 88W8887 VHT WLAN, Bluetooth, NFC и FM-приемник

• Samsung K4B4G1646D-BY 4 Гб DDR3L SDRAM

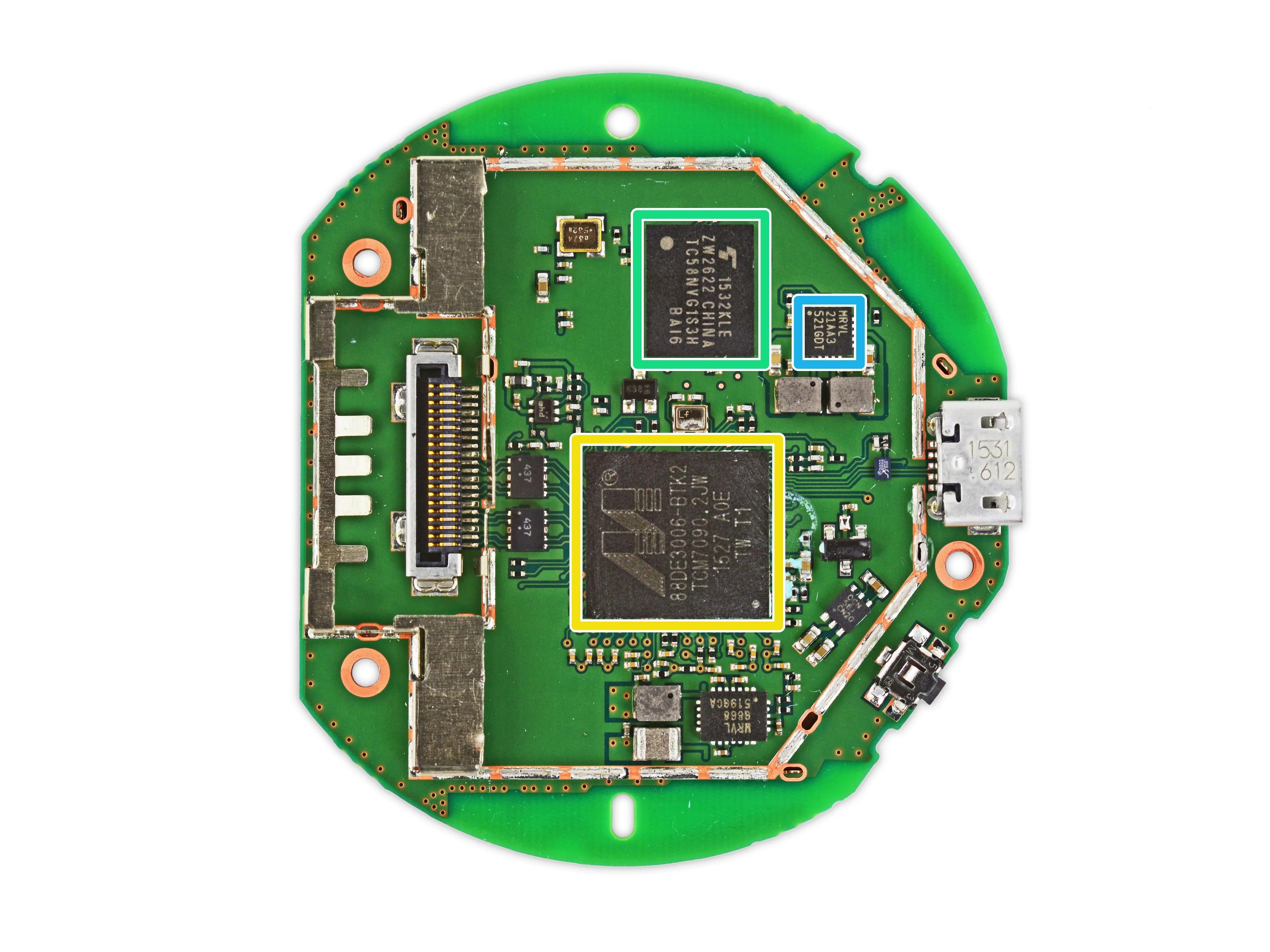

• А на обратной стороне...

• Marvell Armada 88DE3006 Двухъядерный медиапроцессор ARM Cortex-A7 1500 Mini Plus

• Toshiba TC58NVG1S3HBAI6 2 Gb NAND Flash Memory

• DC-DC регулятор MRVL 21AA3 521GDT, вероятно, Marvell Semiconductor

Шаг 8

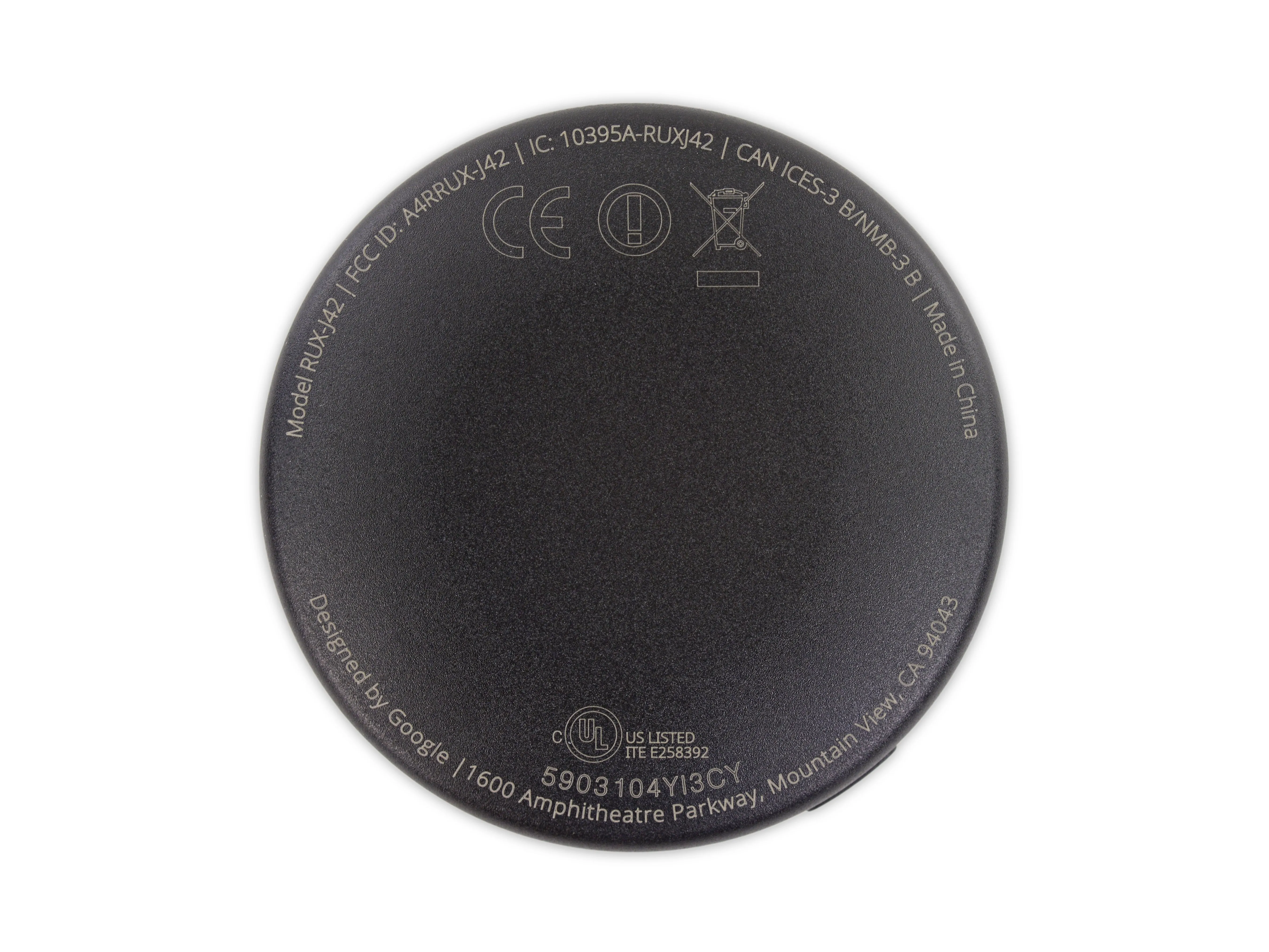

• Не можете насытиться разборками? Мы тоже не можем! С одним донглом мы разобрались, теперь можно сосредоточиться на его аналоге, предназначенном только для аудио: модели RUX-J42.

• Технические характеристики Chromecast Audio:

• Двухдиапазонный Wi-Fi 802.11b/g/n/ac

• Многонаправленная антенная решетка

• USB-питание

• Комбинированный разъем 3,5 мм и mini-TOSLINK

• Удобная запасная шайба для регулируемых столов для аэрохоккея

Шаг 9

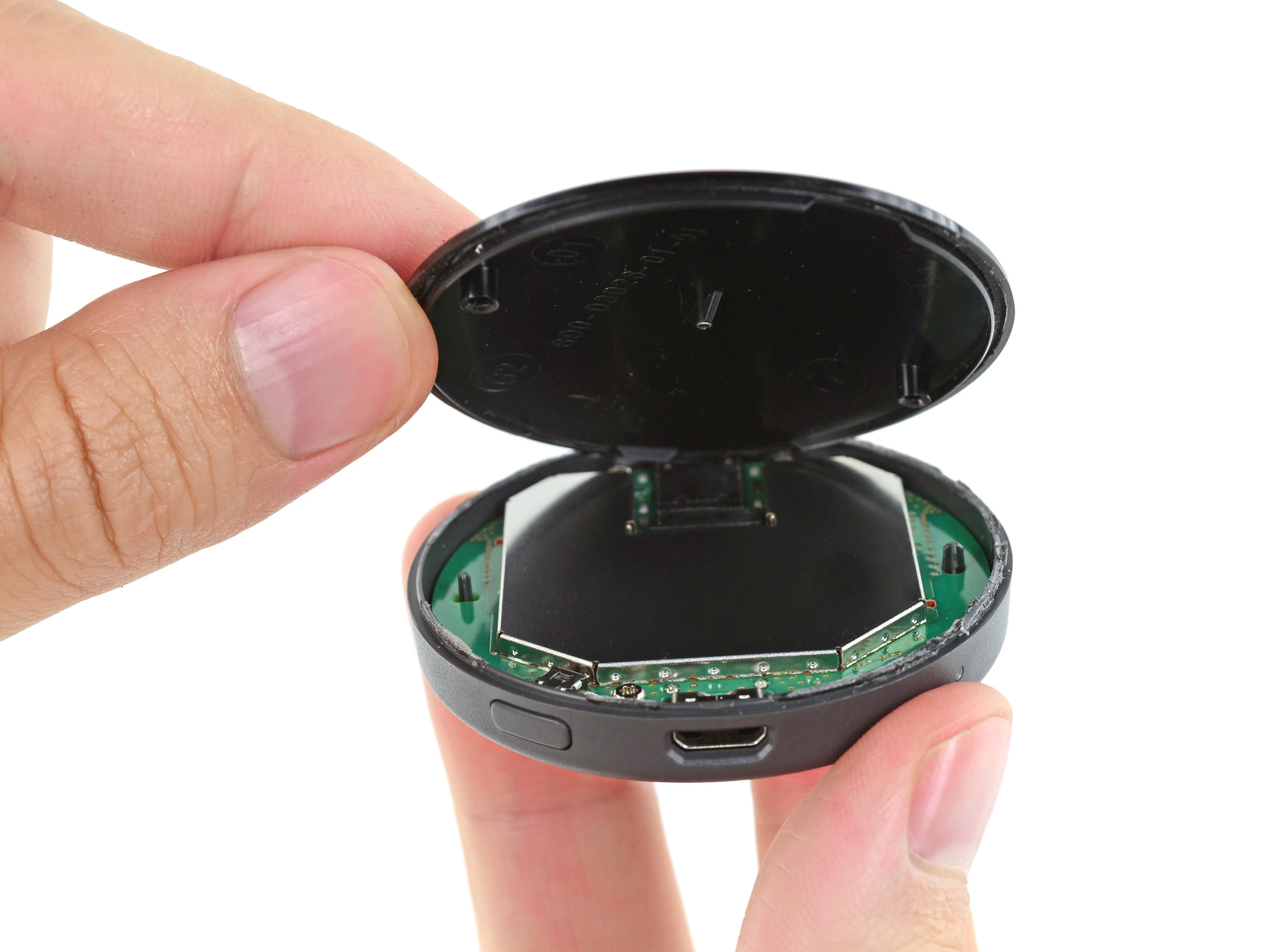

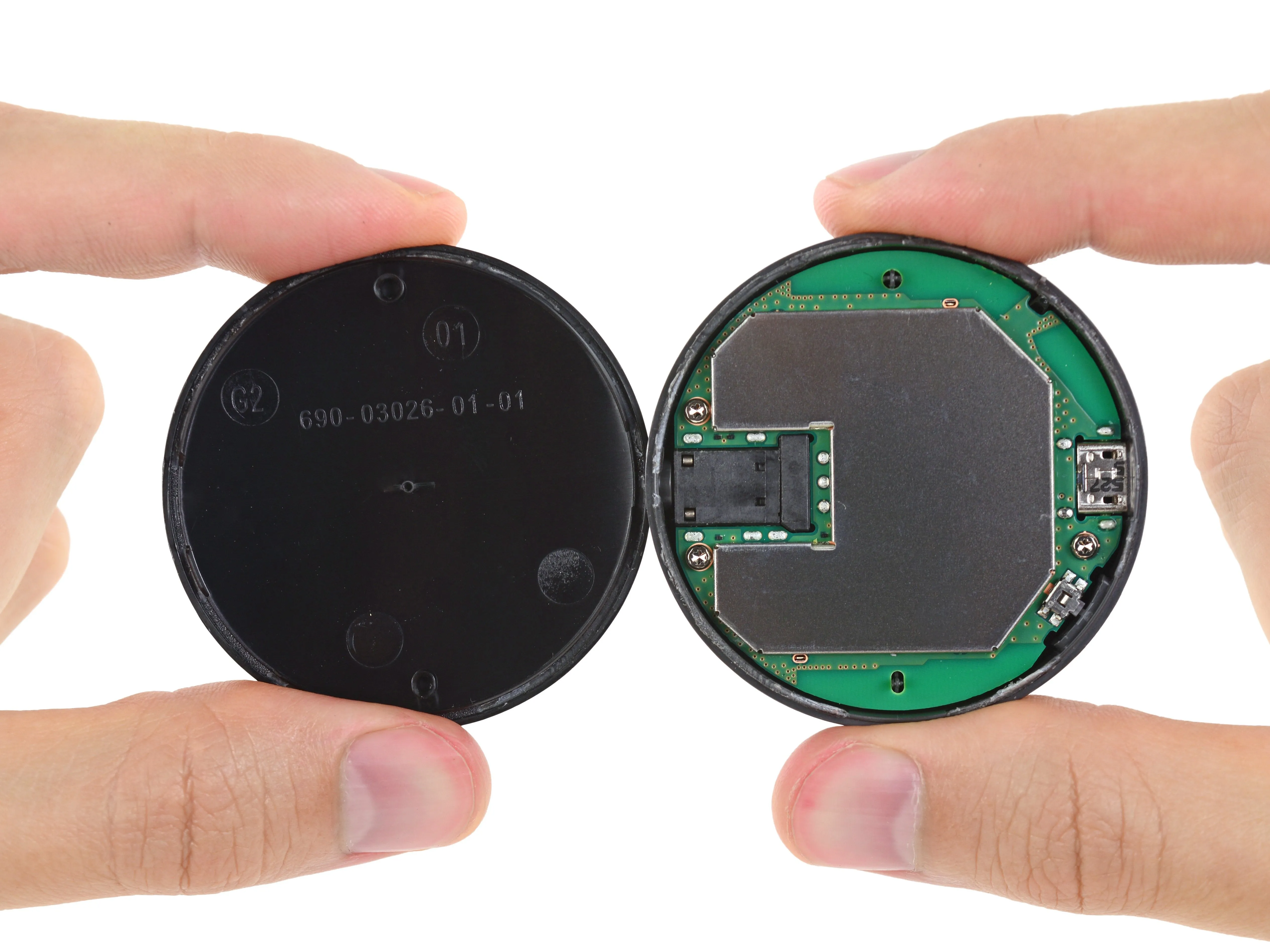

• Вскрыв Chromecast Audio, мы впервые сталкиваемся с привычным аппаратным обеспечением.

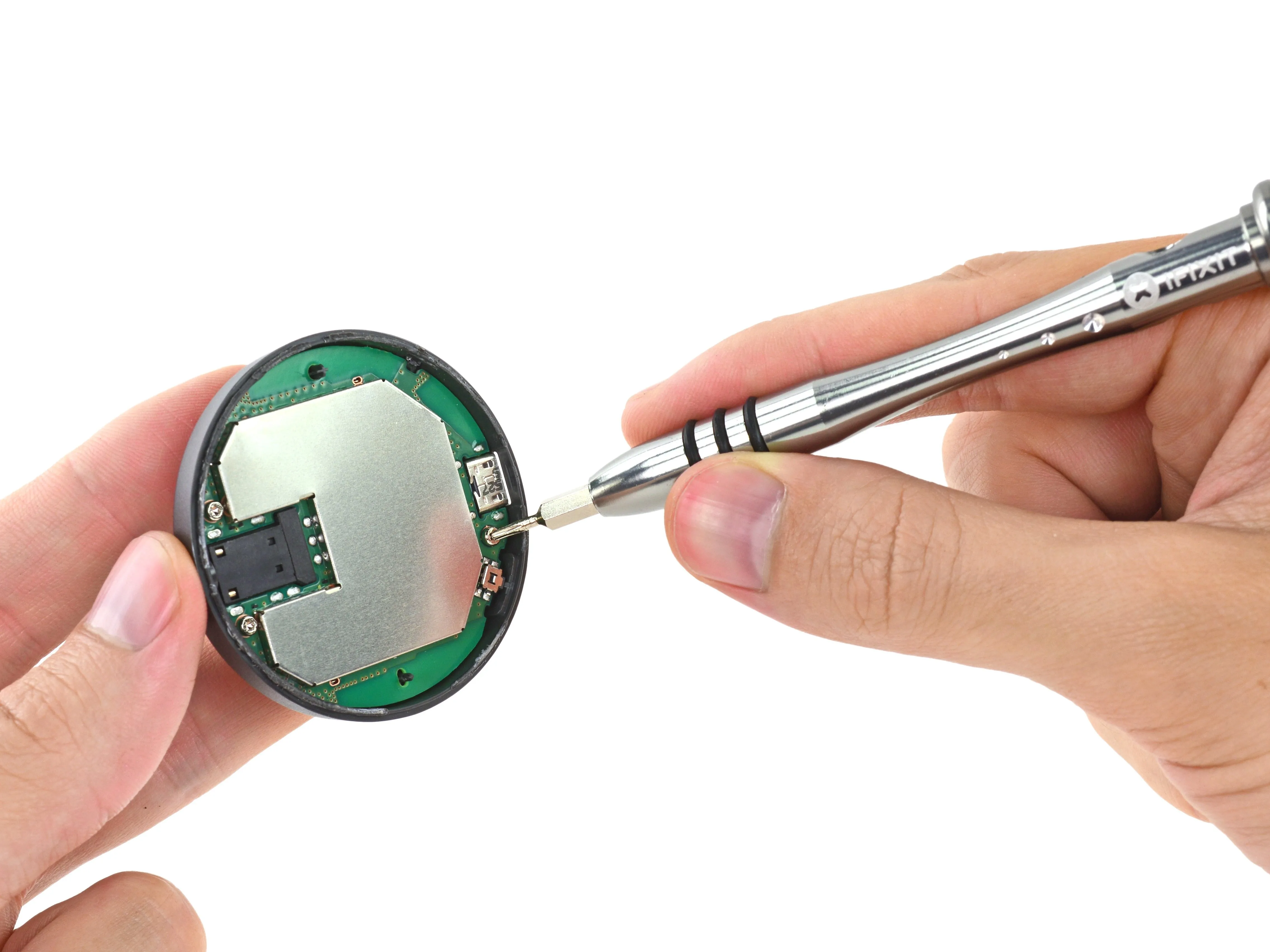

• Как и в варианте с видеопотоком, только три винта Torx стоят на пути к снятию материнской платы.

Шаг 10

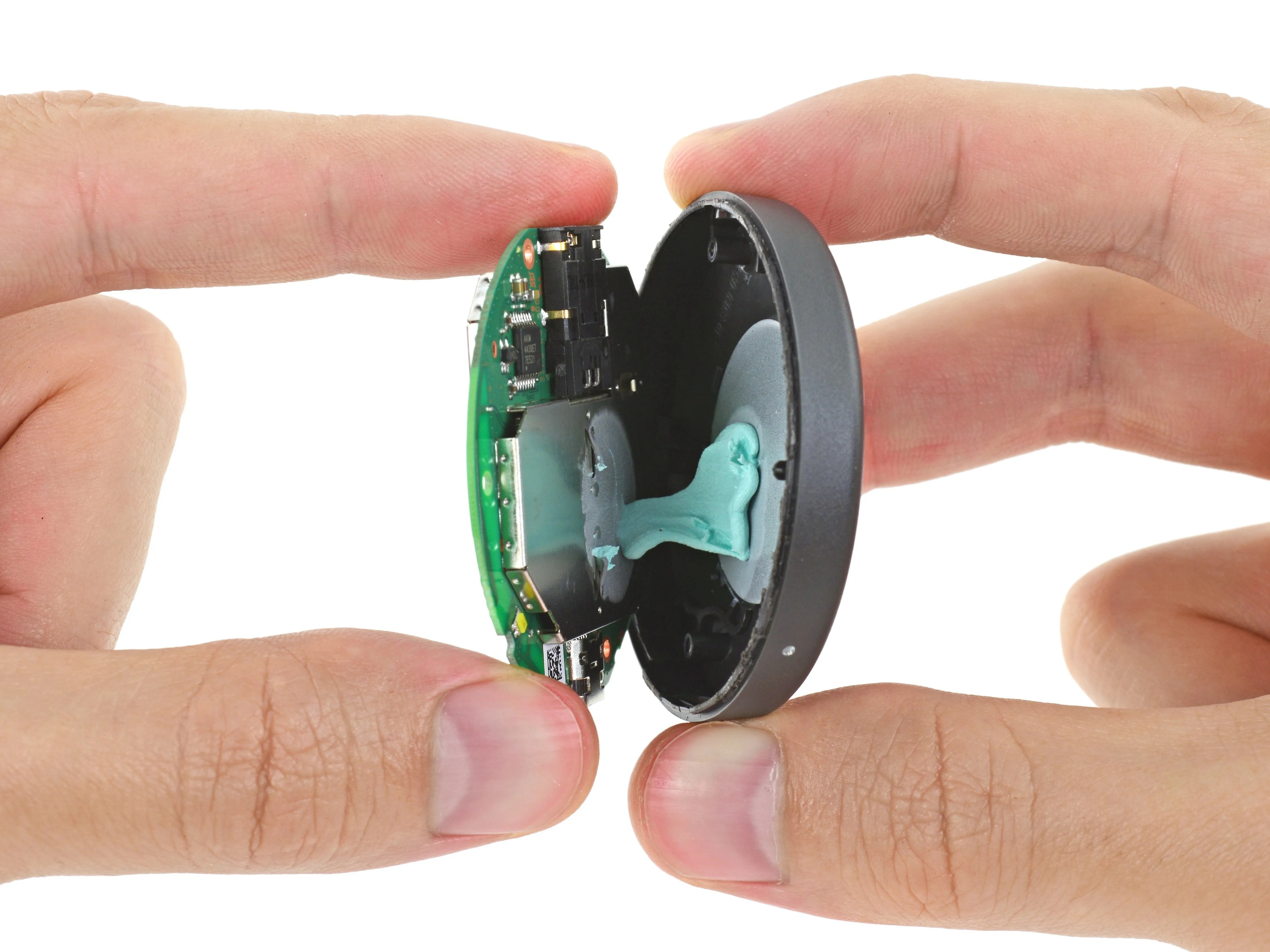

• Хотя Chromecast 2015 и Audio имеют некоторые внешние различия, внутри они очень похожи - вплоть до обилия голубой термопасты.

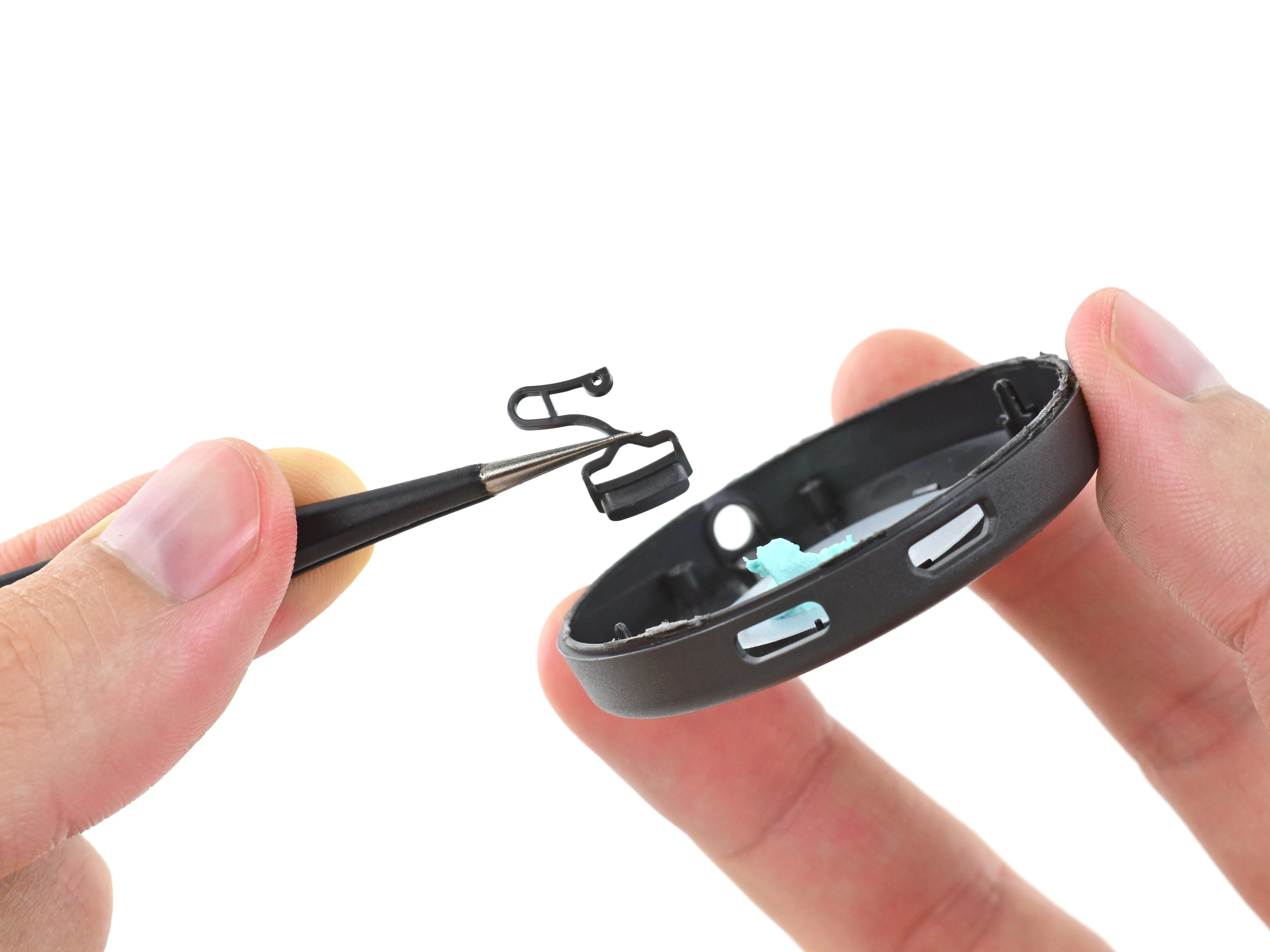

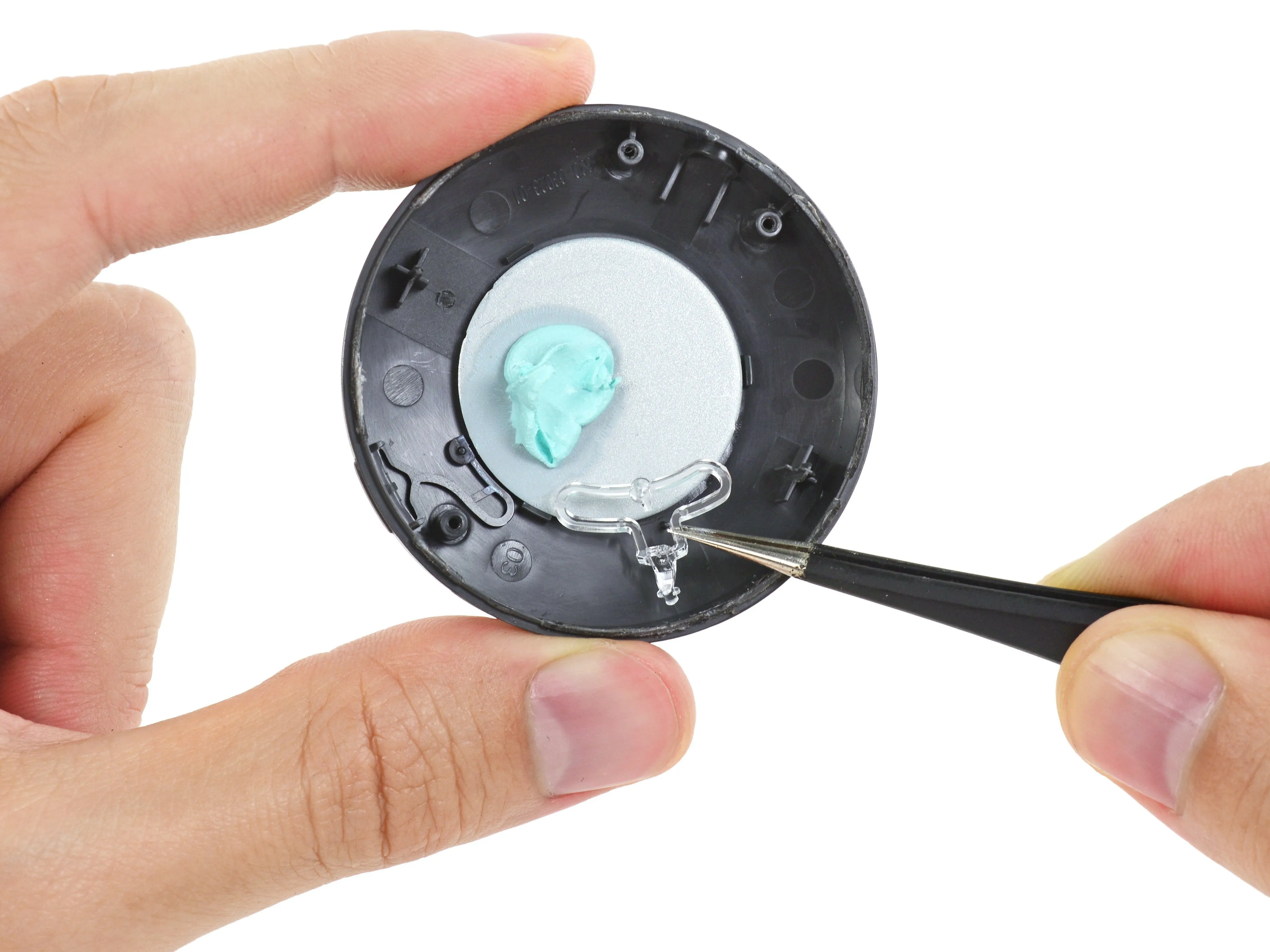

• Помимо радиатора, обе модели имеют два функциональных пластиковых элемента в нижней части корпуса: световод для светодиодного индикатора и симпатичную маленькую кнопку сброса.

Шаг 11

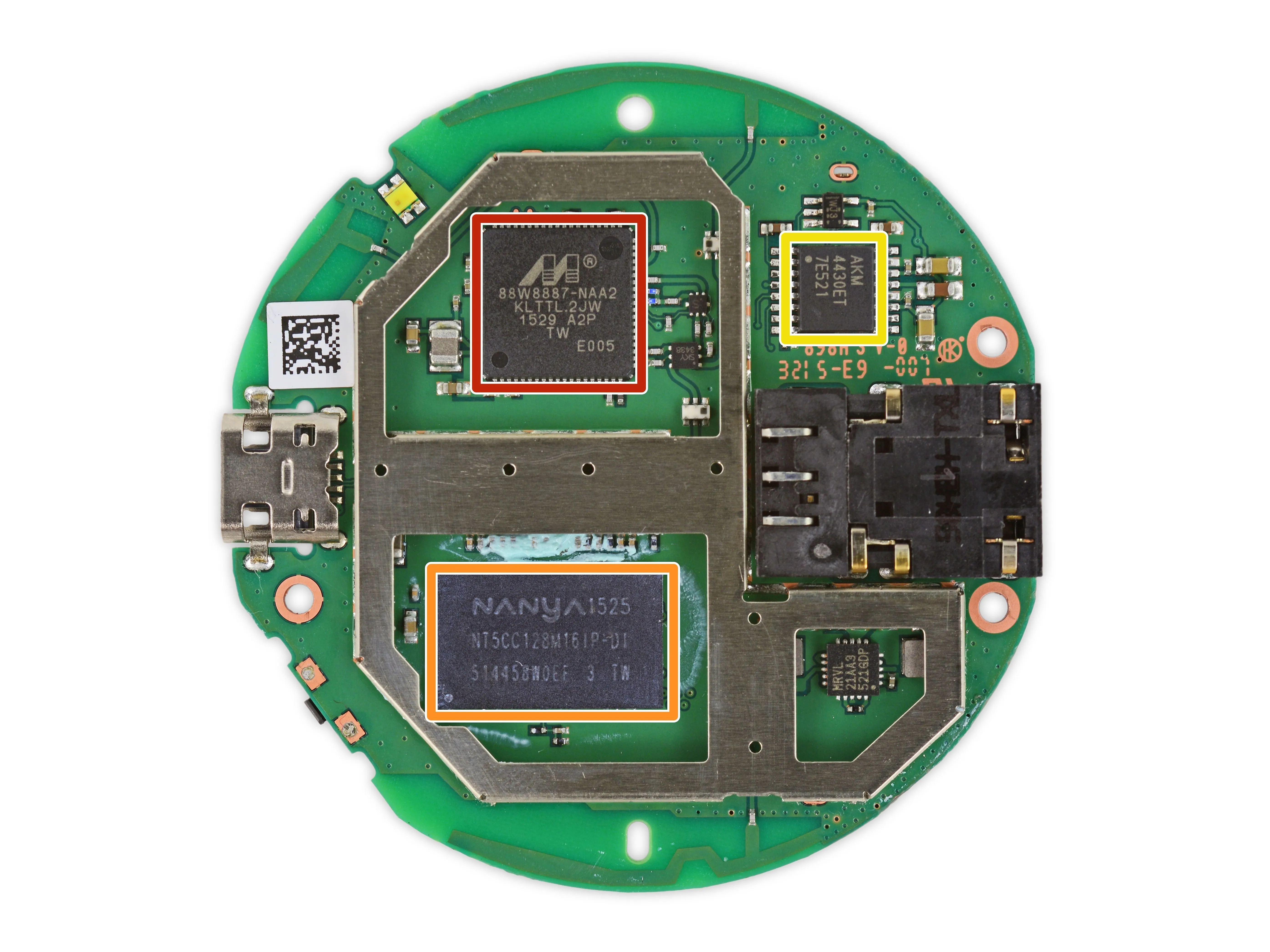

• Мы наконец-то проникли достаточно глубоко, чтобы увидеть некоторые различия между этими двумя устройствами - некоторые аппаратные компоненты те же, что и в HDMI-версии, хотя мы также видим пару микросхем, специфичных для аудио:

• Marvell Avastar 88W8887 VHT WLAN, Bluetooth, NFC и FM-приемник

• Nanya NT5CC128M16IP-DI/EK DDR3L 2 Gb SDRAM

• AKM AK4430 192 кГц 24-битный стерео ЦАП

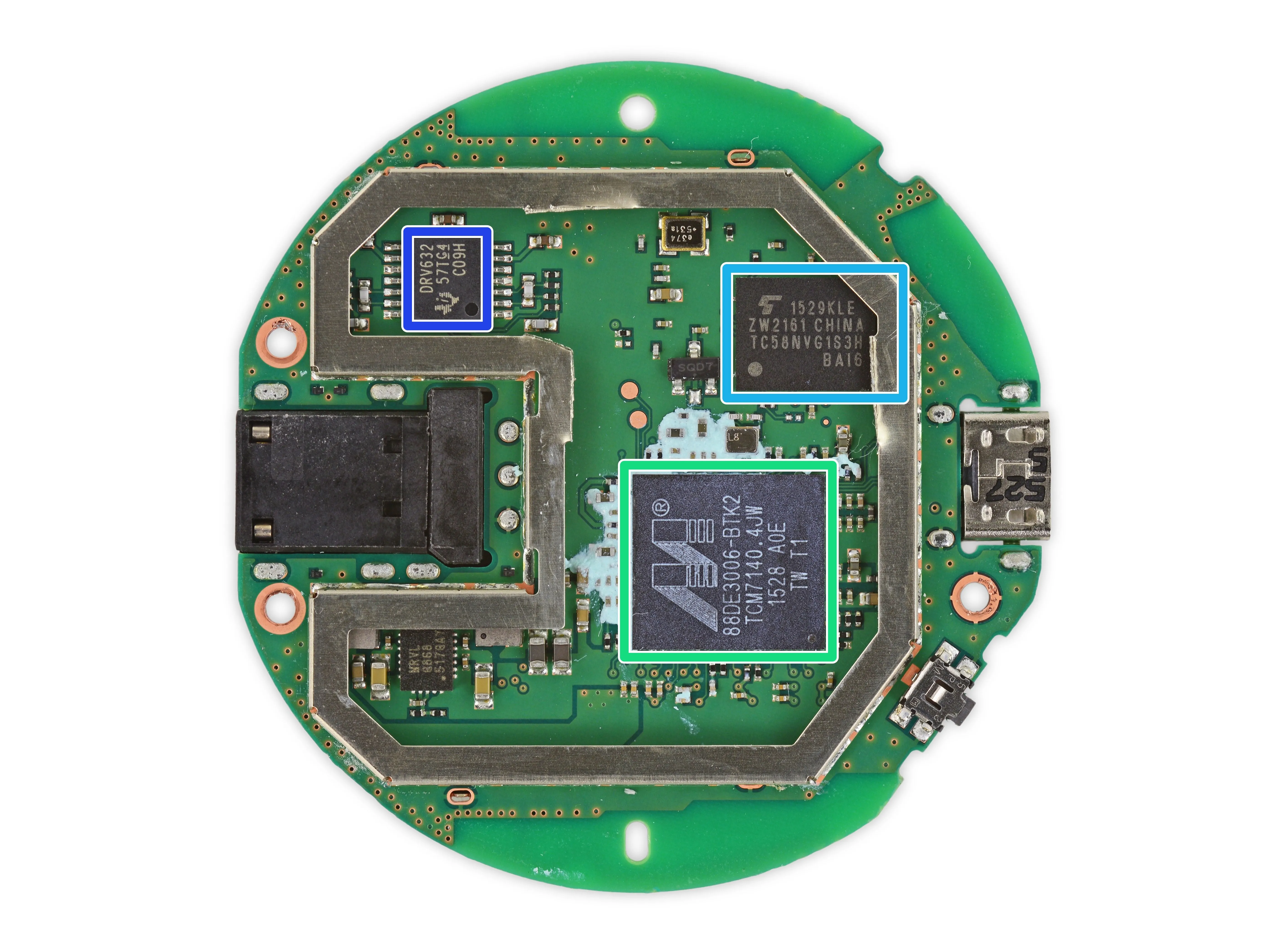

• На обороте:

• Marvell Armada 88DE3006 1500 Mini Plus двухъядерный медиапроцессор ARM Cortex-A7

• Toshiba TC58NVG1S3HBAI6 Флэш-память NAND объемом 2 Гб

• Texas Instruments DRV632 Линейный стереофонический драйвер DirectPath 2-VRMS без всплытия

Шаг 12

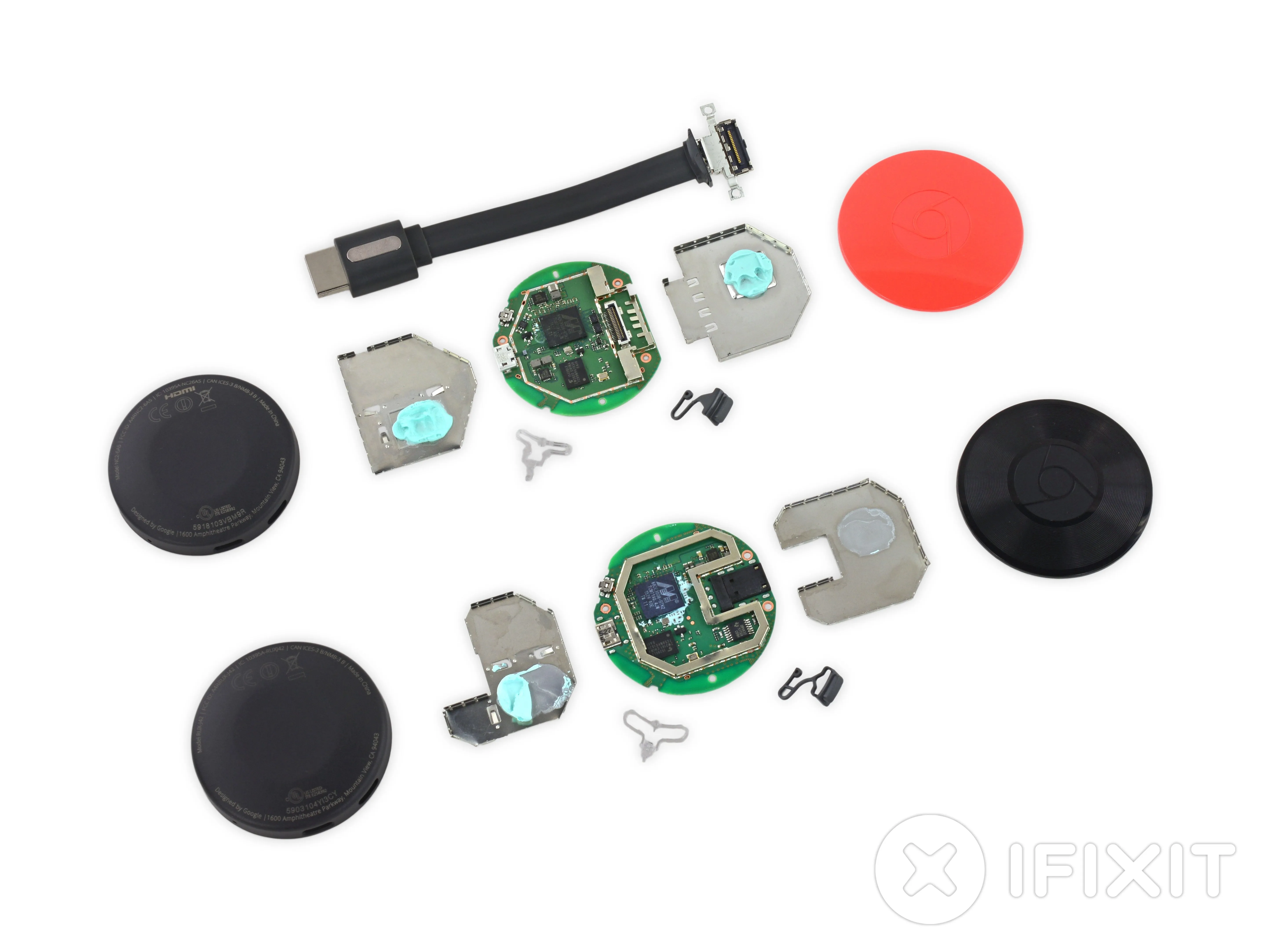

• Мы подошли к завершению нашего двойного обзора и снова решили не ставить оценку ремонтопригодности ни одному из Chromecast 2015 года.

• В конечном итоге любое устройство семейства Chromecast будет представлять собой одну и ту же историю - плату в коробке. В случае внутренней поломки ремонтировать придется очень мало.

• Тем не менее, нам очень нравится внутренний съемный HDMI-кабель. Он добавляет долговечности Chromecast 2015 года, устраняя самую распространенную проблему - повреждение штекера или ослабление HDMI-соединения.

Комментарии к статье

какая у него версия hdmi?

Он должен поддерживать HDMI 2.0

Подождите... 2 гигабита памяти? Это переводится как 256 МБ. Это меньше, чем 2 ГБ в предыдущей модели.

То же самое касается оперативной памяти. У видеомодели всего 4 гигабита оперативной памяти? Это означает 512 МБ оперативной памяти, столько же, сколько и у предыдущей модели.

В переводе на гигабайты. 1 ГБ=1024 МБ

Да, сэр, все верно. Я дважды проверил и сослался на наш старый разбор Chromecast и похоже, что объем флэш-памяти значительно уменьшился, а объем оперативной памяти остался прежним.

Все характеристики чипа были указаны в Гб, как и в Chromecast 2013 года.

Эндрю подтверждает, что это так, но мне больше всего интересно, если это не влияет на производительность, то почему это должно нас волновать?

Ребята, я уверен, что речь идет о гигабайтах, а не о гигабитах.

Вы можете посмотреть здесь - https://www.digikey.com/product-detail/e...

'Memory Size2Gb (256M x 8)'

Алекс его гигабит. Поскольку в байте 8 бит, 1 гигабит = 1/8 часть гигабайта. Значит, 2 гигабита - это 2/8 или 1/4 гигабайта. Если мои математические выкладки верны, то это, вероятно, около 256 мегабайт. :) (Идет проверить математику еще раз с помощью Википедии....)

Ребята, я почти уверен, что это Гигабайты, а не Гигабиты.

Вы можете посмотреть здесь - https://www.digikey.com/product-detail/e...

'Memory Size2Gb (256M x 8)'

Ссылка на предприятие:

nc2 = ncc

6a5 (Hex) = 1701 (Deci)

Это великолепно! Очень нравится. Мы добавили это в разборку :)

Опередил меня! Эта штука действительно напоминает блюдце 'Энтерпрайза'. Возможно, я напечатаю себе остальную часть поделки, чтобы приклеить ее на Chromecast, который я получил вчера!

Спасибо Коммодору Бобу, ты опередил меня на 45 минут или время, необходимое мне, чтобы выгулять собаку, затем прочитать эту статью и сослаться на OG chromecast Делаете.ру teardown.

Хотя я с трудом разобрался с NC²=NCC, я не разобрался с гексом. Отличная работа, Коммодор Боб!

Что это за кусочек 'металла' на конце HDMI-разъема/донгла? Какое-то назначение?

Я думаю, вы видите маленькую магнитную полоску, которая прикрепляет штекер к корпусу, когда шнур откинут.

Итак... Это NCC-1701.

А что насчет аудио RUX-J42?

RUX-J42 =

'R U eXperienced', а J-42 был внутренним кодом Midnight Lightning, посмертного релиза Джеймса Маршалла Хендрикса (он же Джими Хендрикс). Похоже, это прямая отсылка к Хендриксу.

Сколько будут стоить все компоненты для DIY-проекта Chromecast 2?

Вы не сможете купить микросхемы в небольших количествах, вам нужно будет заказать как минимум пару тысяч, и тогда они все равно будут очень дорогими. Кроме того, вы, вероятно, не сможете припаять их к печатной плате без паяльной печи. Так что с тем же успехом можно купить тысячу Chromecasts у Google.

Кто-нибудь знает, кто производит комбинированный разъем 3,5 мм для аудио и mini-toslink?

Это не просто 'кабель', для этого потребуется АЦП, потому что Toslink - оптический (и, следовательно, цифровой), а 3,5 мм - аналоговый. Погуглите.

Черт возьми, Google. Добавьте микрофон, чтобы я мог разговаривать с Google Home из любой комнаты.

Это было бы просто супер!

Мой ChromeCast 2 постоянно перегревается и перезапускается во время просмотра видеоконтента.

Я думал открыть устройство, как показано здесь & удалить эту термопасту, которую они используют & добавить это вместо этого; любые отзывы?

Arctic Silver 5 Thermal Compound

https://www.amazon.com/dp/B00LT0ZWJE/ref...

Мой Chrome cast Audio нагревался, поэтому я привязал его к радиатору процессора (без вентилятора) кабельной стяжкой. Теперь он нагревается, но только чуть-чуть. Нет необходимости в прокладке между нижней частью шайбы и радиатором. Пластиковый корпус, похоже, тоже хорошо передает тепло.

Кто-нибудь знает производителя разъема HDMI для подключения к печатной плате?

Я бы тоже хотел это знать. Вчера я провел несколько часов, просматривая каталоги и изображения. Я не смог найти его.

Мне нужен другой разъем, чтобы я мог постоянно устанавливать Chromecast в моем мини-проекторе.
