Разборка Chumby One

Введение

В последнее время в офисе много говорят о встраиваемом устройстве 'все в одном'. Оно сочетает в себе интернет, доступ к локальной сети через Wi-Fi, и, о да, это еще и будильник... Он называется chumby one.

Chumby one - это платформа с открытым исходным кодом, и разработчики призывают всех хакеров копаться в исходный код.

То, что последует далее, не для слабонервных. Вы были предупреждены.....

Посмотрите на YouTube видео слайд-шоу с разбором!

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Chumby One

• Добро пожаловать в очередной выпуск нашей популярной серии разборов.

• Сегодняшний претендент родом из страны Chumby Industries, inc...

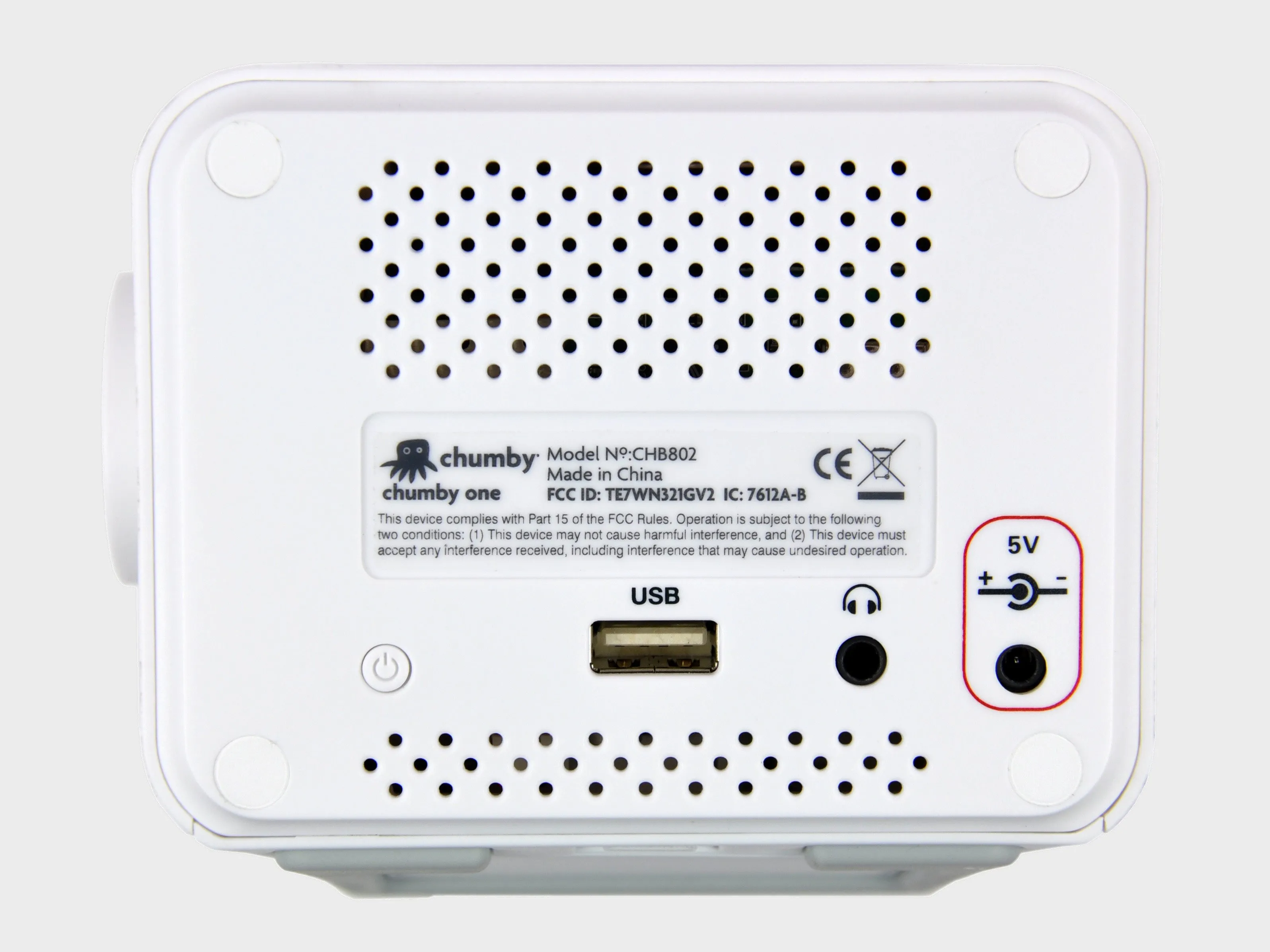

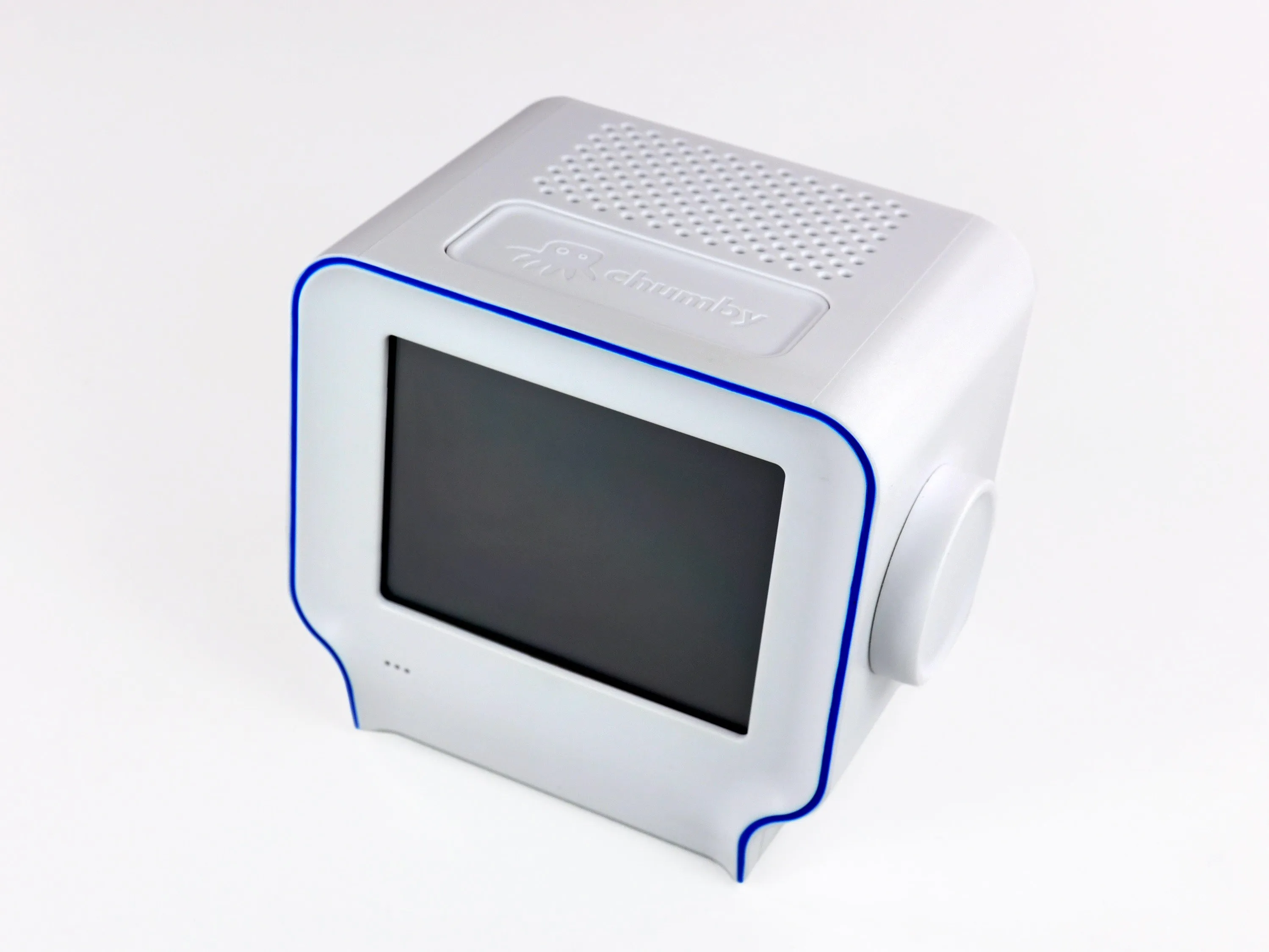

• Размеры 4' в ширину x 4' в высоту x 3,5' в глубину, впечатляющий 3,5-дюймовый цветной сенсорный ЖК-экран и мощный ARM-процессор с частотой 454 МГц - мы рады приветствовать chumby one на самой грандиозной сцене расчленения электроники.

• Chumby One сочетает в себе все лучшее, что может предложить интернет. Он объединяет погоду, новости, музыку, видео, фотографии, социальные сети и многое другое с обширным набором из более чем 1500 виджетов в более чем 30 категориях.

• Это все соус и все такое, но как это выглядит внутри?

Шаг 2

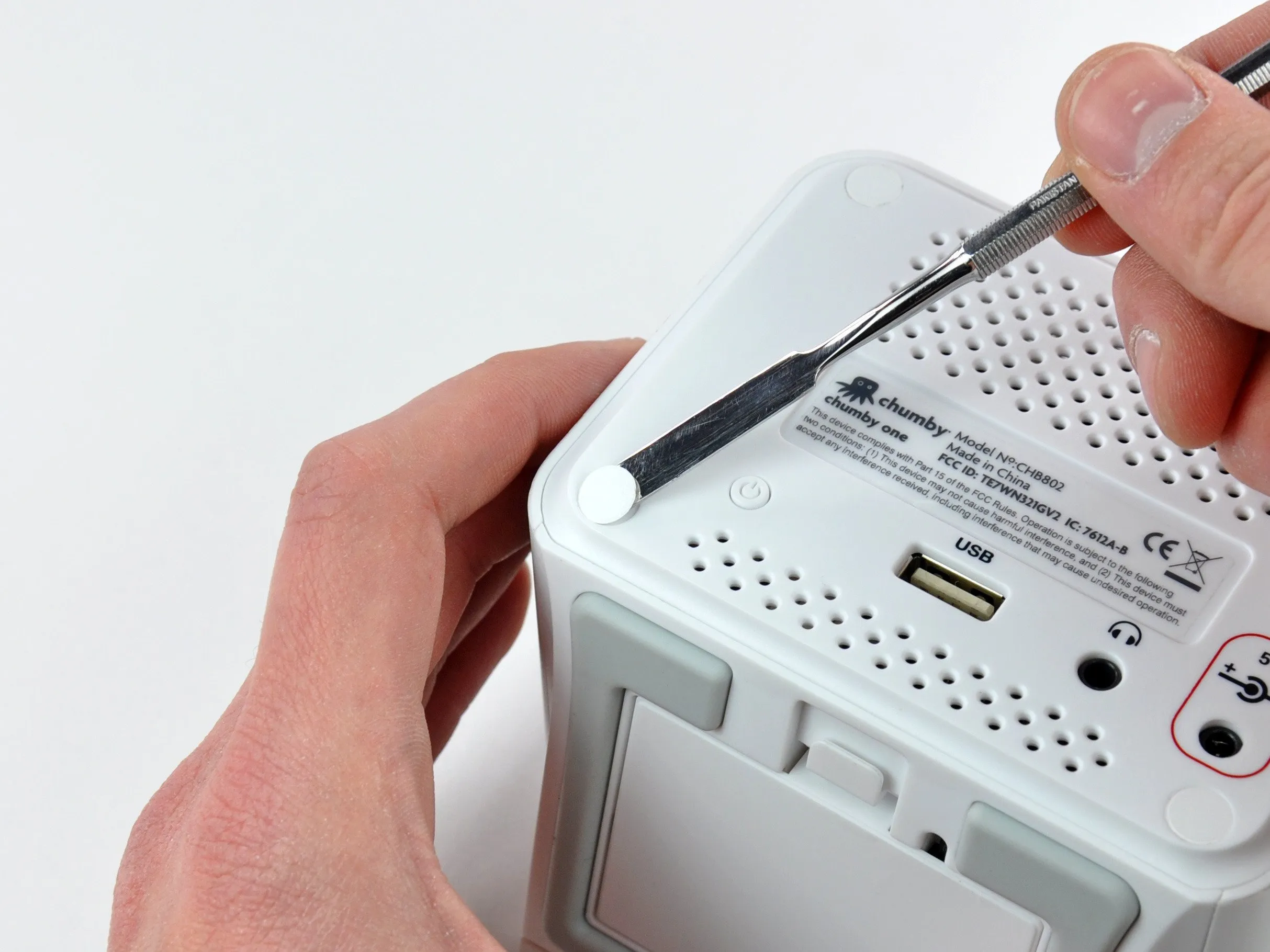

• Сначала с помощью тонкой металлической лопатки удалите четыре самоклеящиеся пластиковые точки, закрывающие отверстия для винтов.

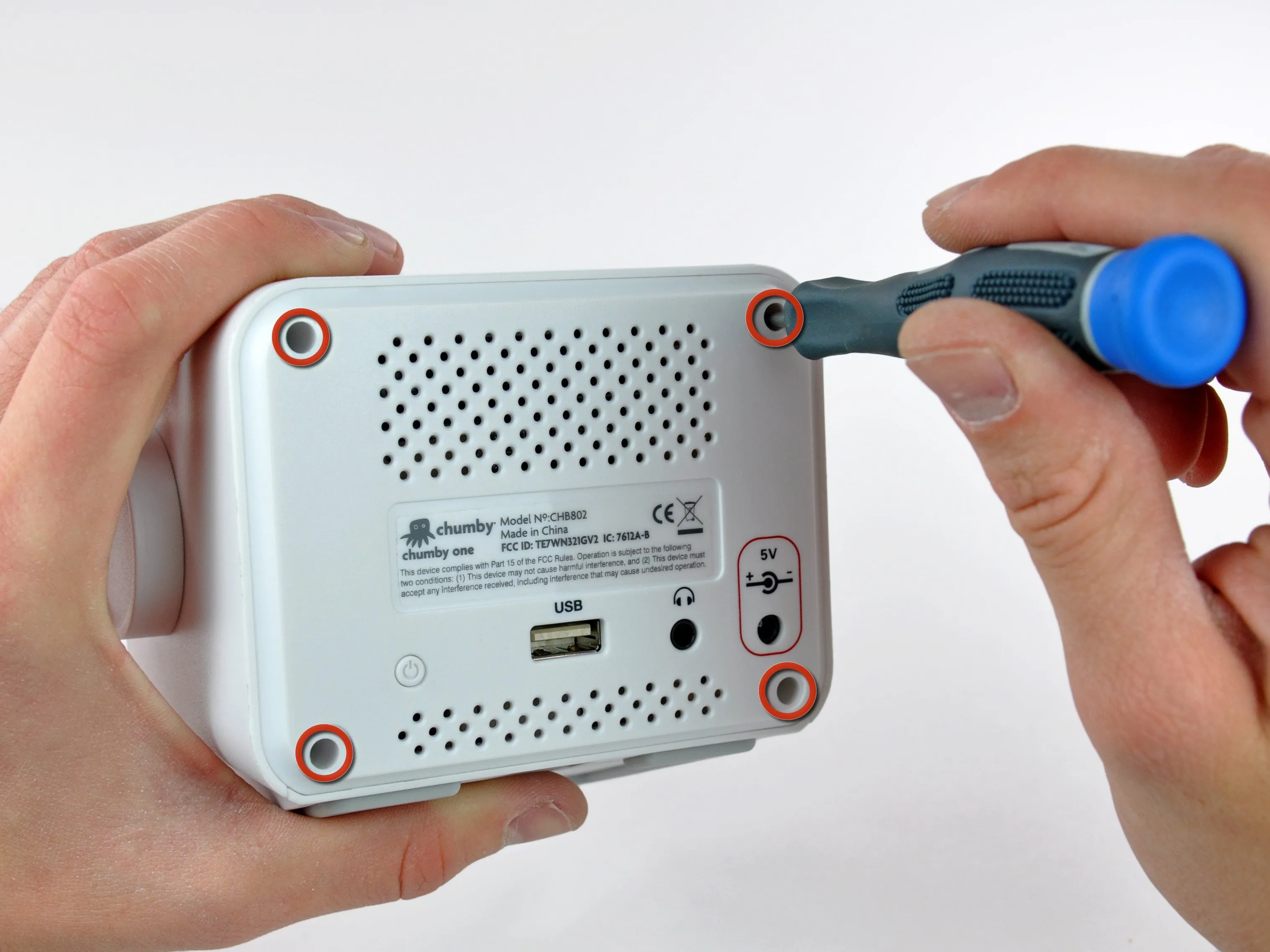

• Выкрутите четыре винта Phillips, скрепляющие корпуса. Для их извлечения вам понадобится тонкая отвертка.

• В верхнем и заднем внешних корпусах имеются вентиляционные отверстия. Такая конструкция корпуса позволяет Chumby охлаждаться без использования вентилятора.

• В нижнем корпусе нет винтов; он удерживается на месте, когда корпуса скреплены вместе.

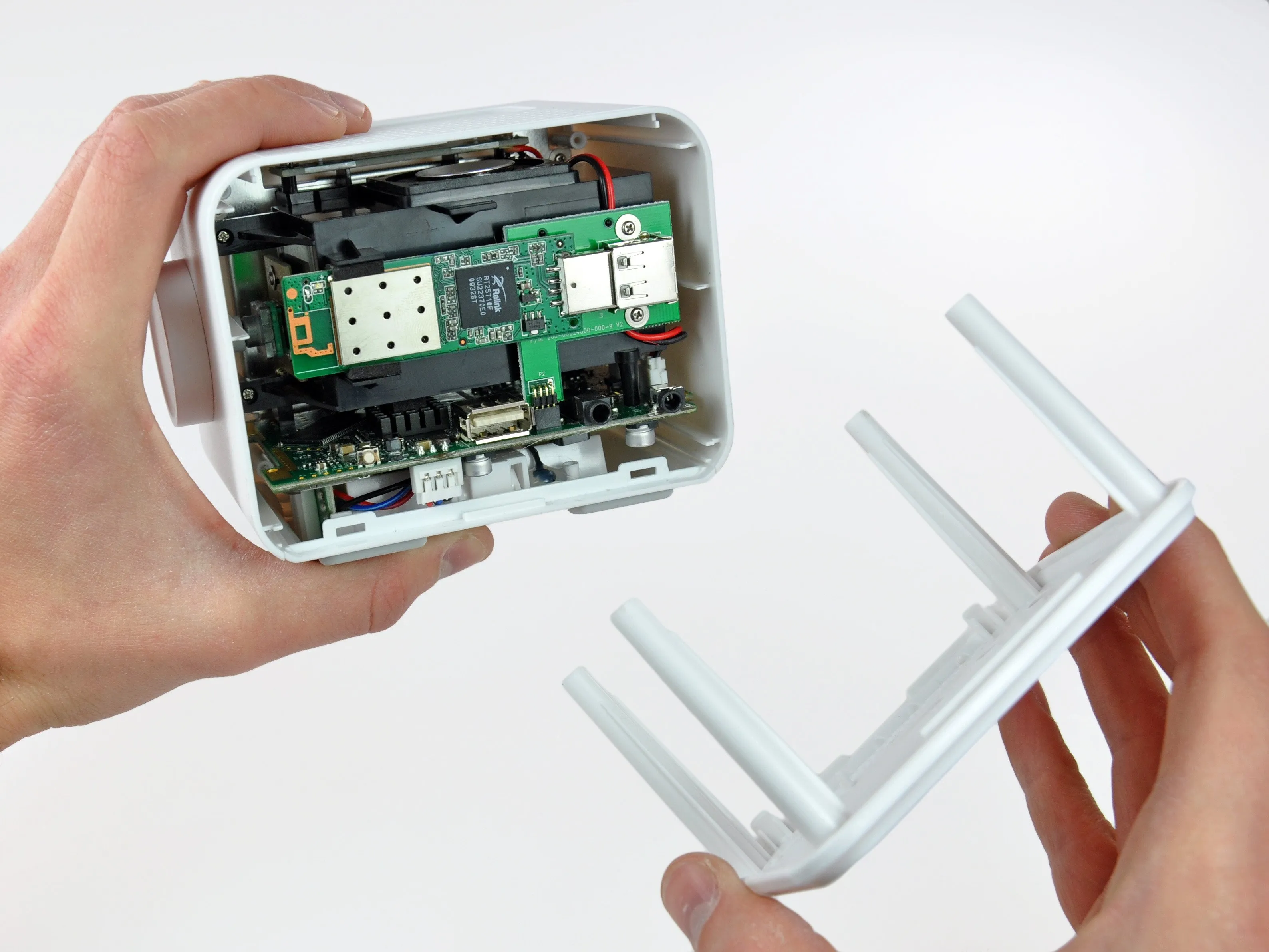

• Потяните задний корпус в сторону, чтобы открыть внутренности.

Шаг 3

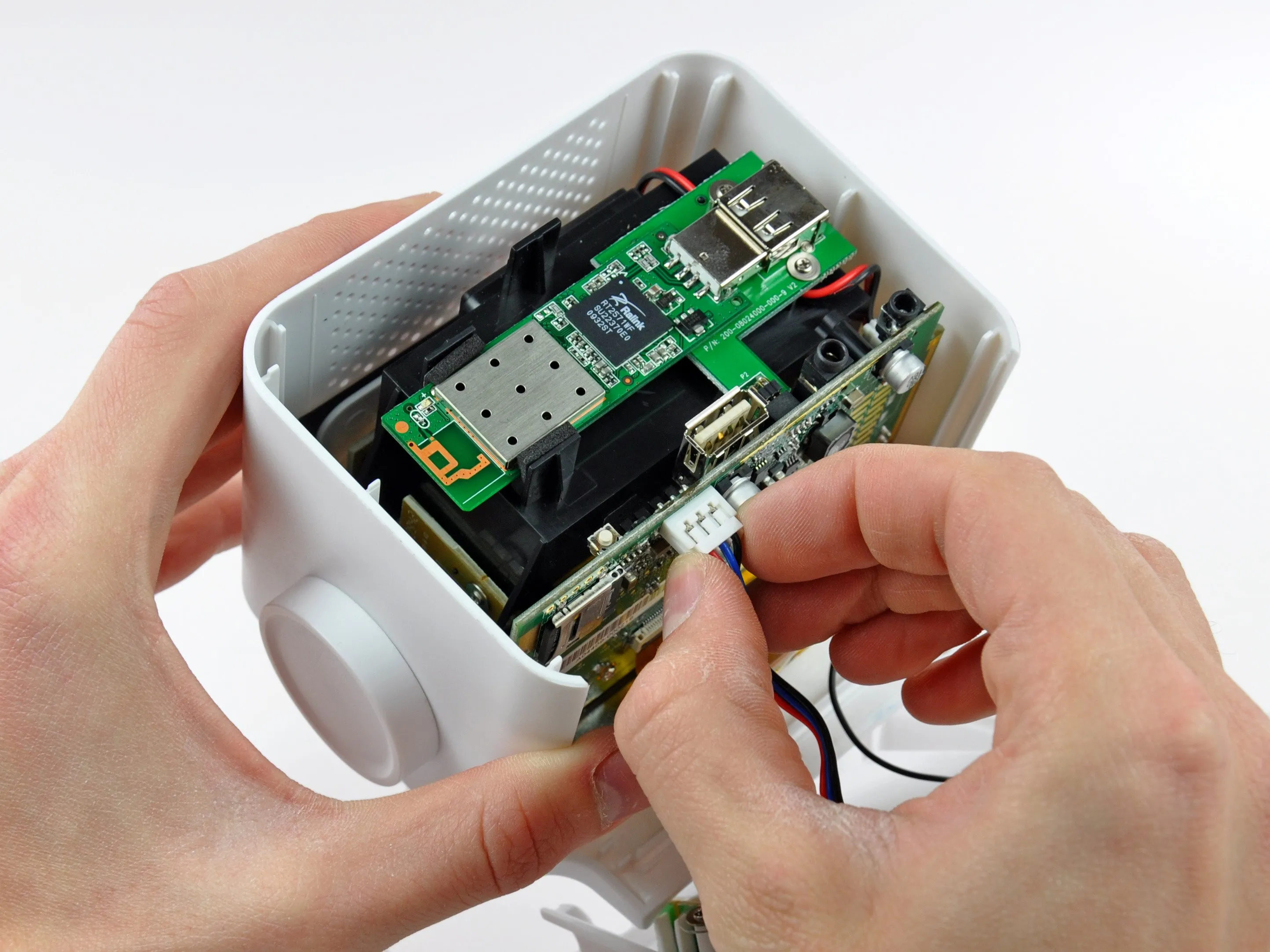

• Сдвиньте нижний корпус с передней части Chumby, затем наклоните его в сторону от логической платы, чтобы открыть разъем батареи. Соблюдая все возможные меры предосторожности, мы решили отсоединить разъем аккумулятора от логической платы.

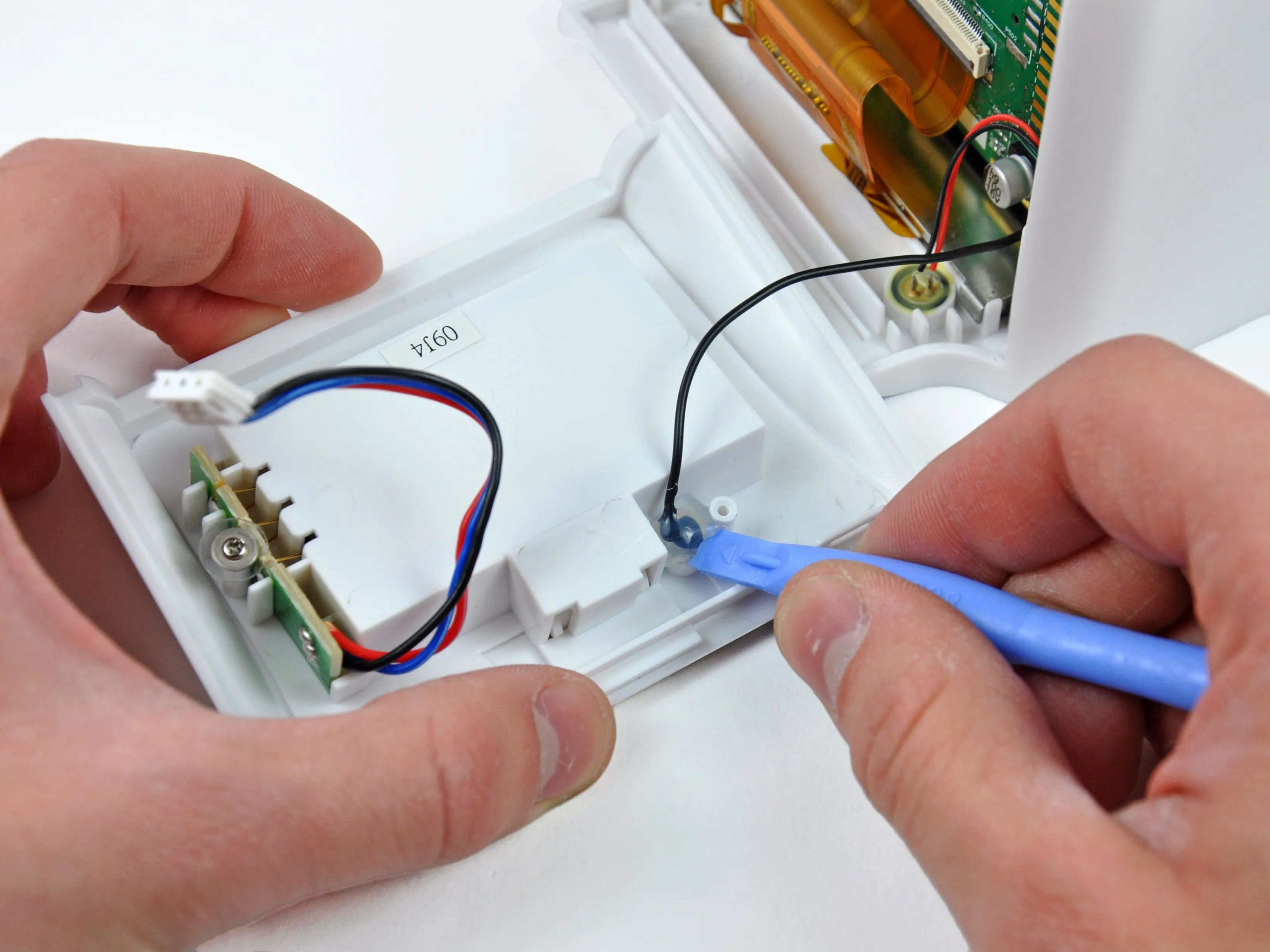

• С помощью пластикового инструмента для открывания отклейте пробку из горячего клея, удерживающую провод FM-антенны в нижнем корпусе. В этот момент вы можете отсоединить провод FM-антенны и снять нижний корпус с Chumby.

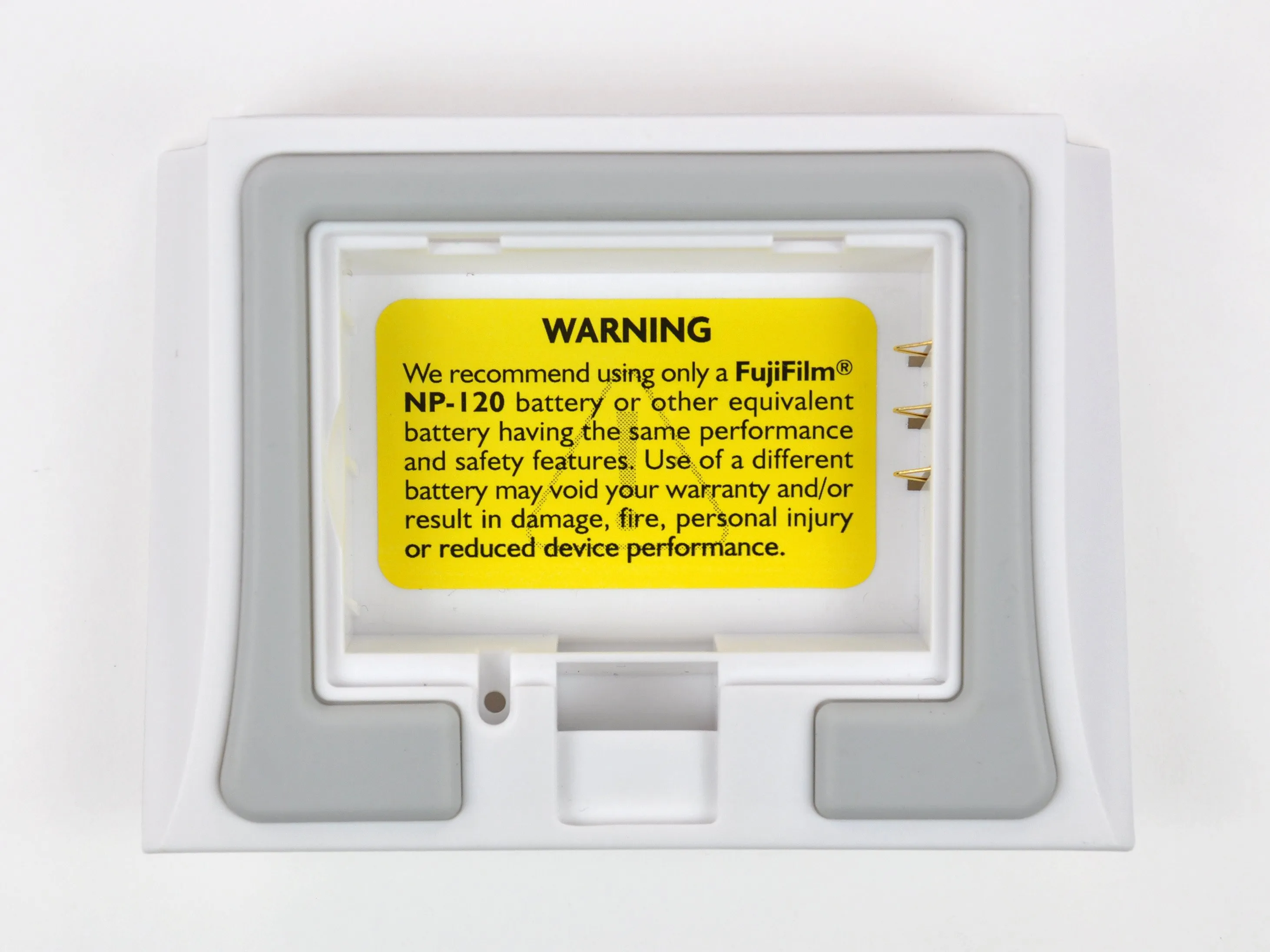

• Компания chumby industries, inc. рекомендует использовать только аккумулятор Fujifilm NP-120.

• NP-120 - это перезаряжаемая литий-ионная батарея для фотоаппаратов. Chumby оснащен схемой для зарядки аккумулятора, когда он подключен к сети переменного тока.

Шаг 4

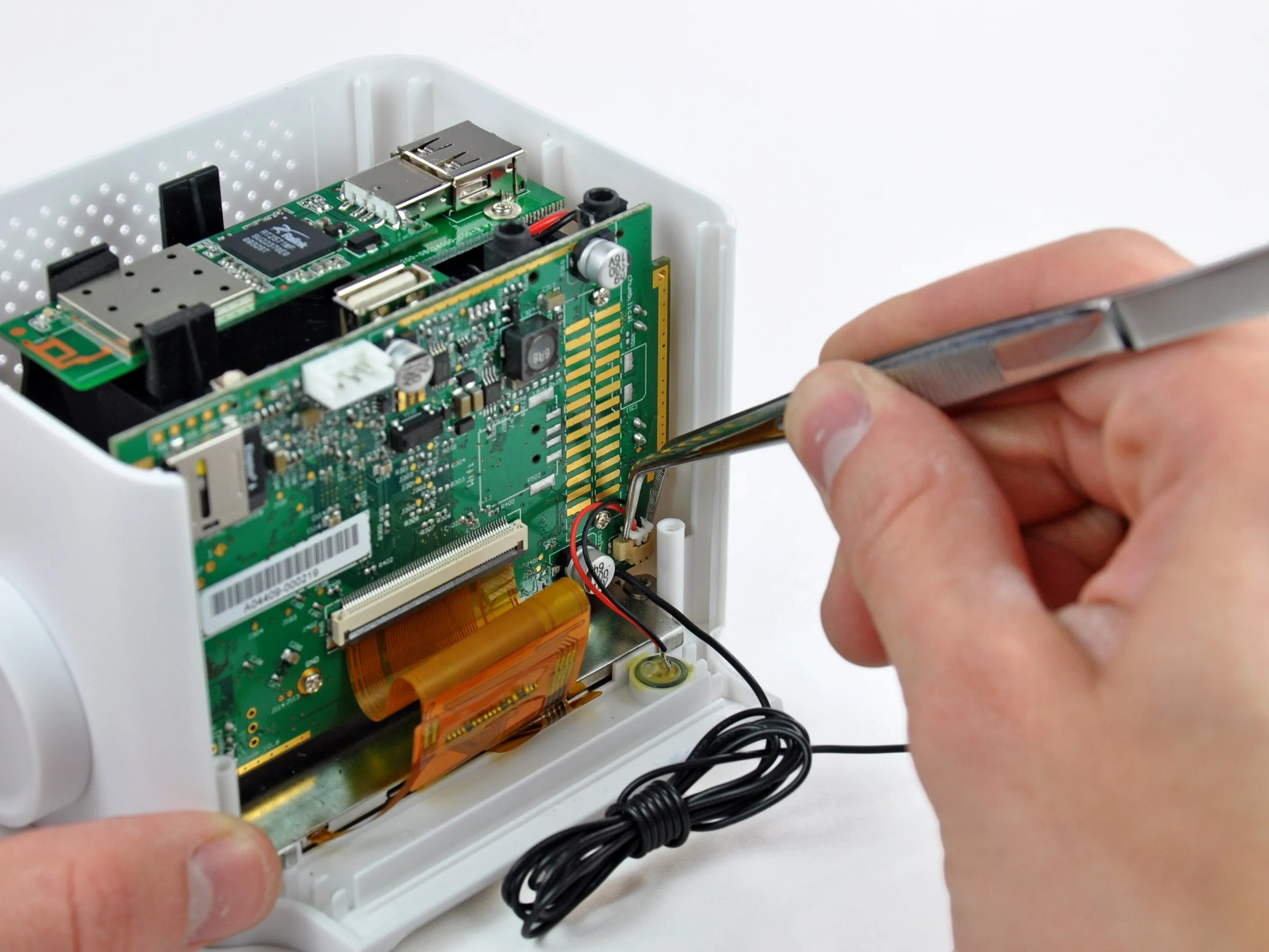

• С помощью пинцета оттяните разъем микрофона от передней панели Chumby.

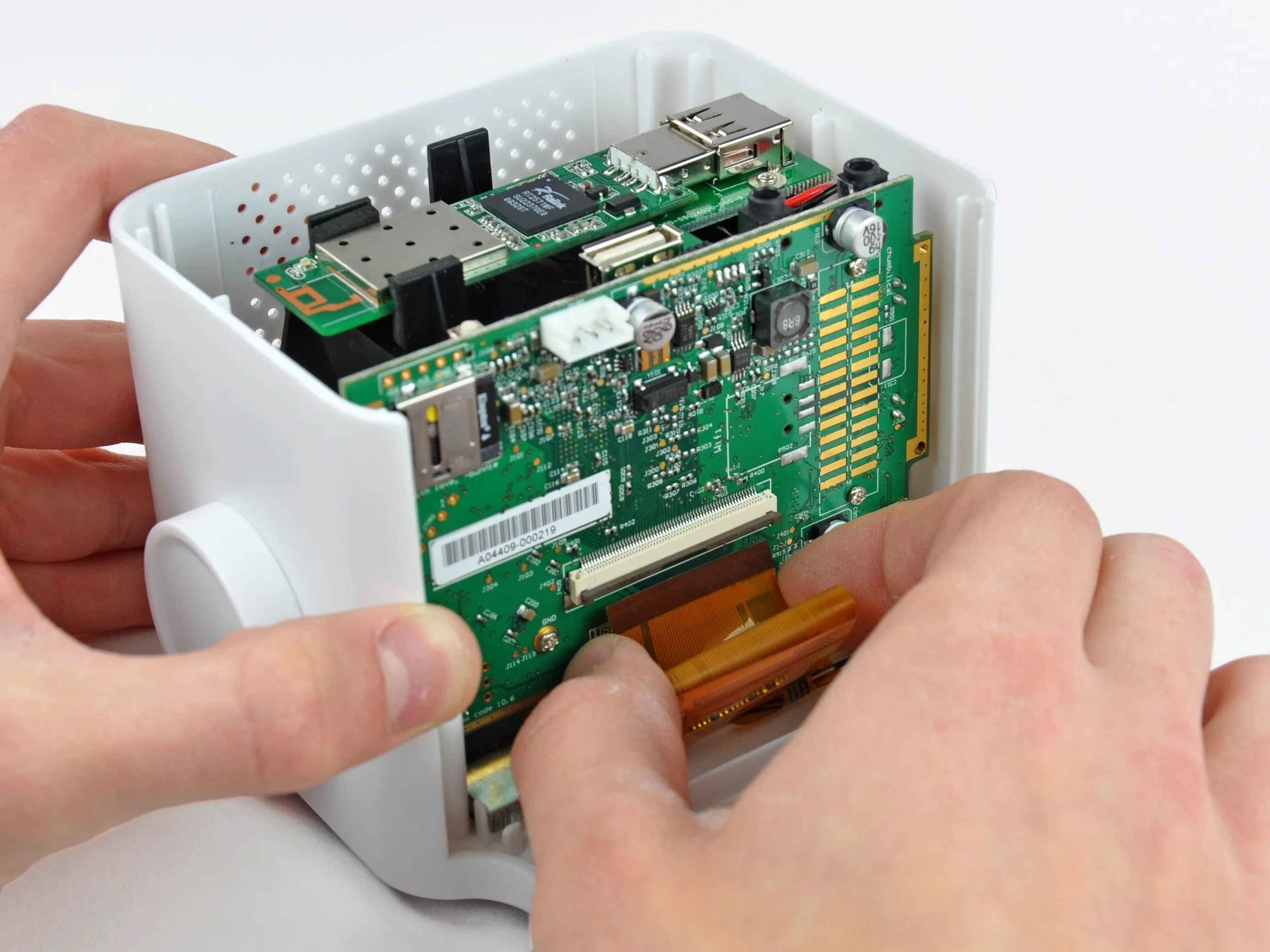

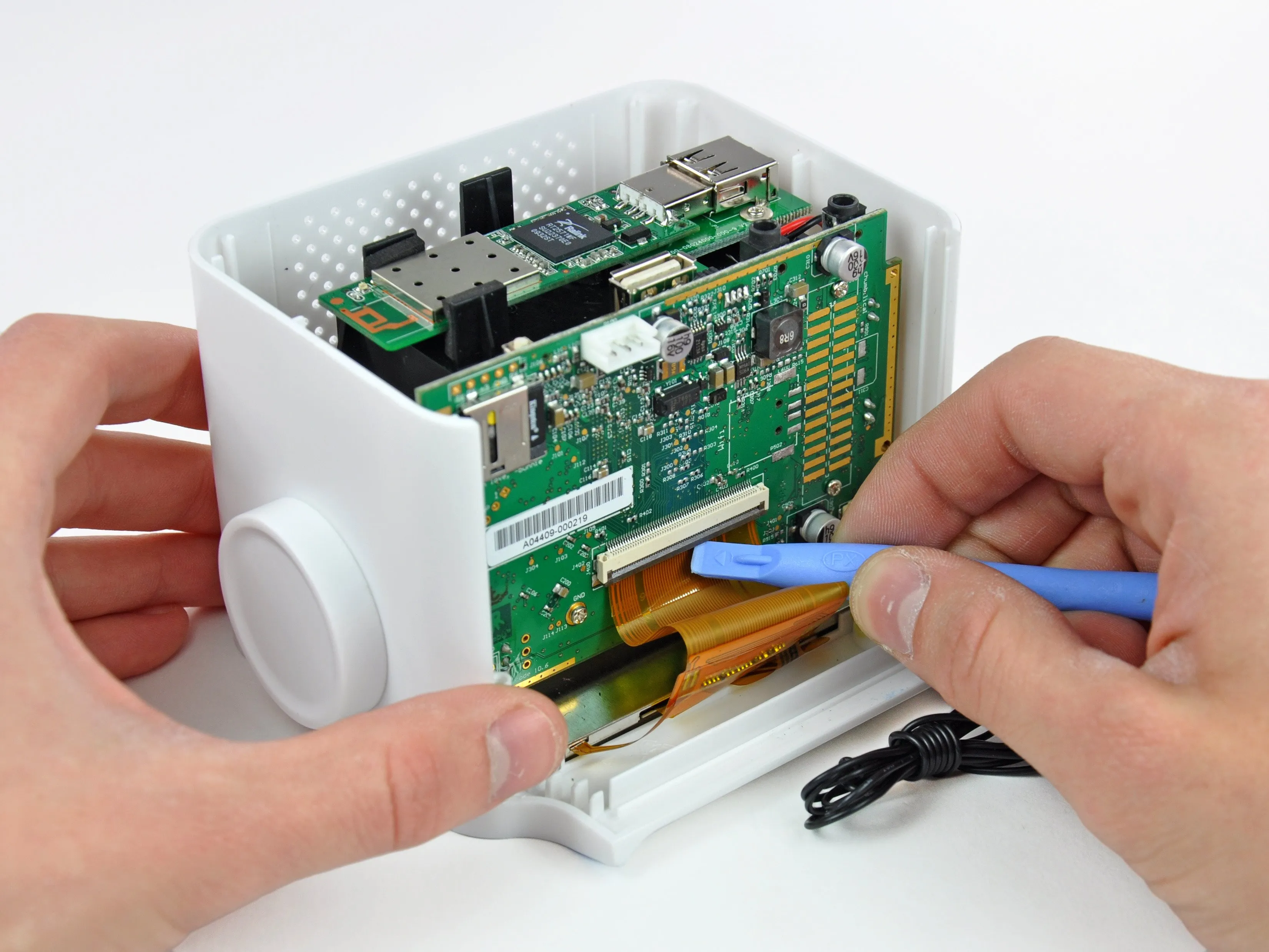

• С помощью пластикового инструмента для открывания подденьте замок ZIF на гнезде ленточного кабеля дисплея.

• Вытащите ленточный кабель дисплея из гнезда.

Шаг 5

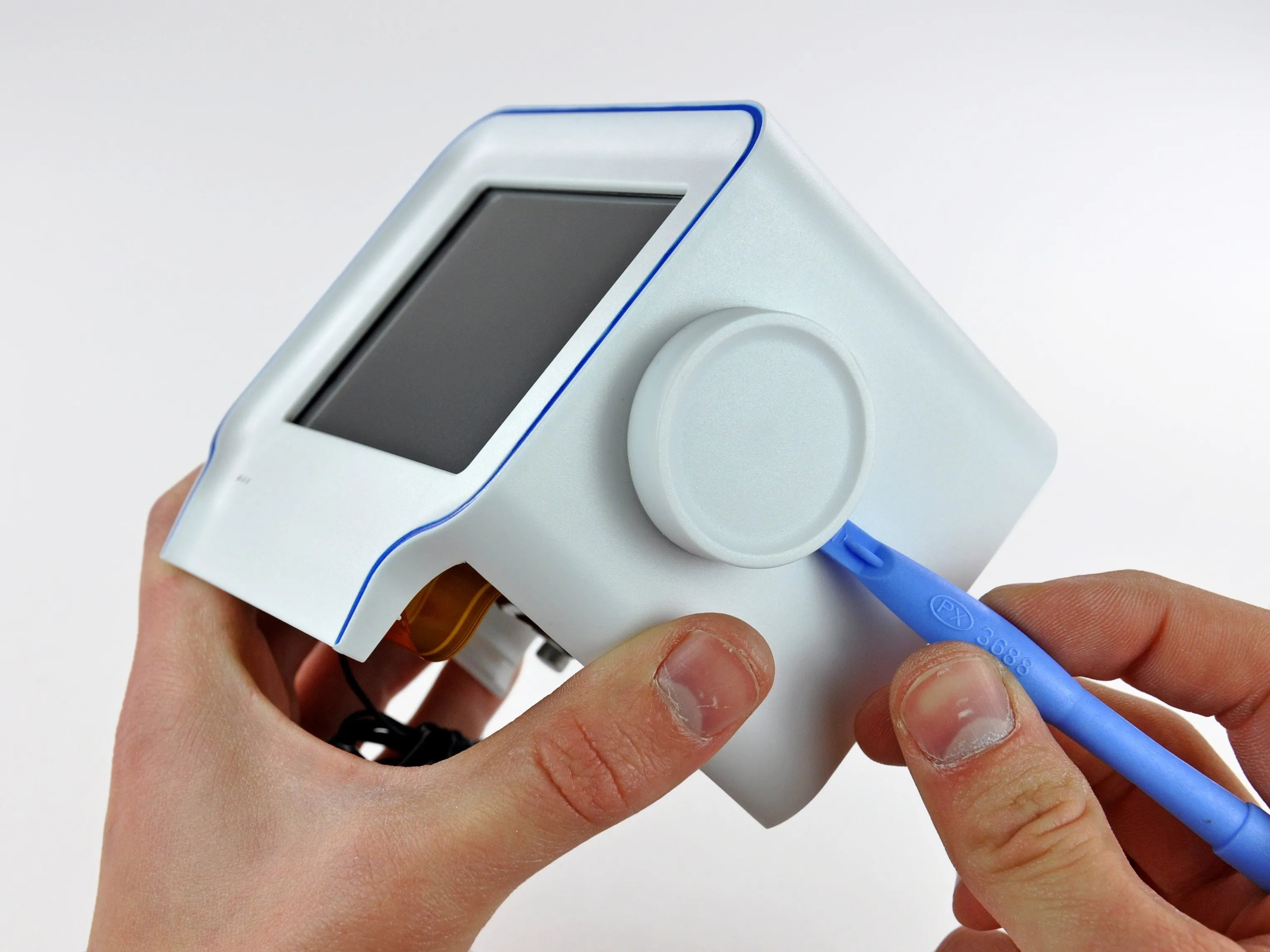

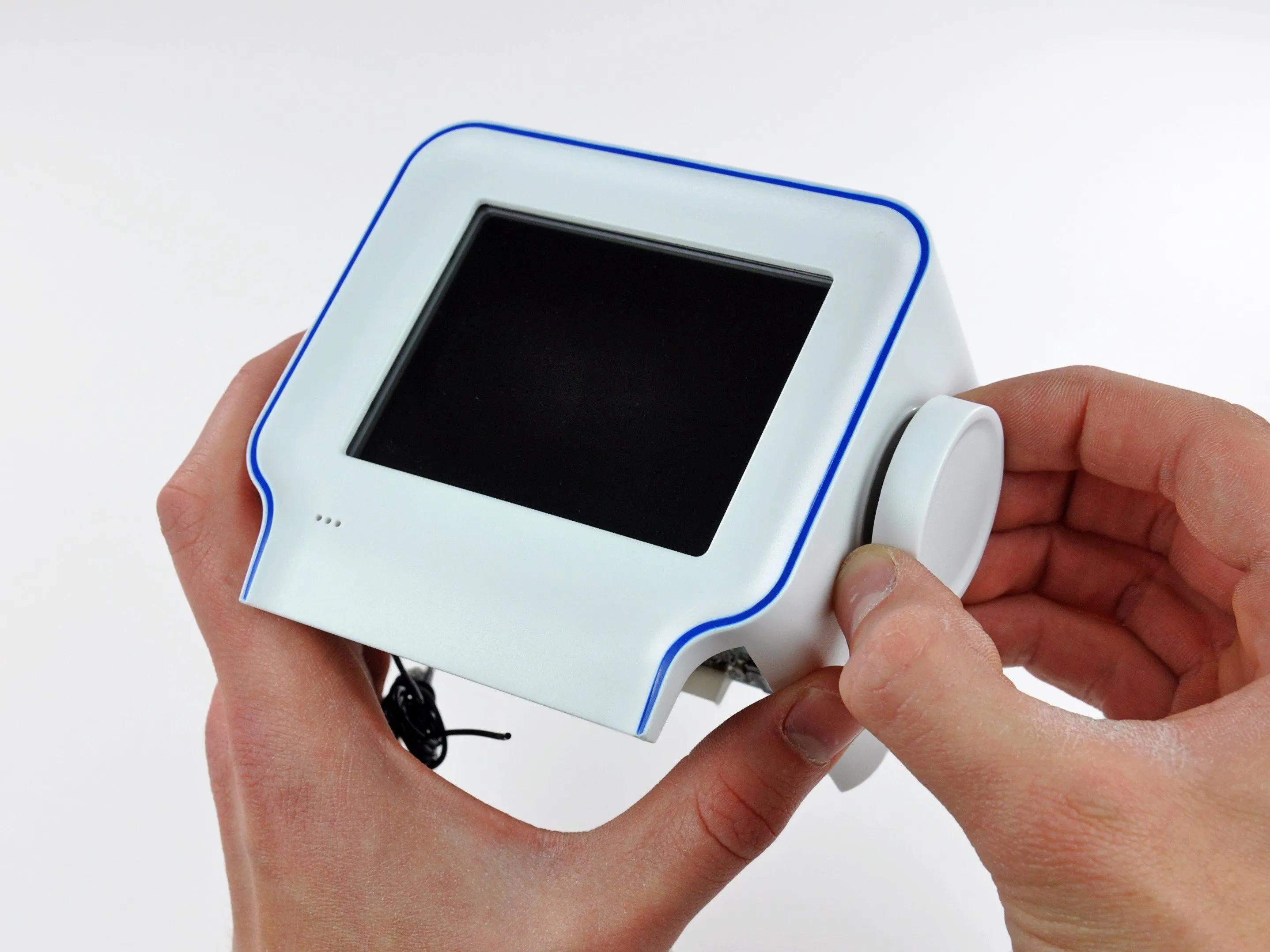

• Регулятор громкости просто напрессован на шлицевой вал регулятора громкости.

• Используйте пластиковый инструмент для открывания, чтобы равномерно поддеть край регулятора громкости, пока не сможете извлечь его из chumby.

• Команды управления громкостью передаются через поворотный энкодер который преобразует угловые градусы поворота в двоичный код, распознаваемый платой.

Шаг 6

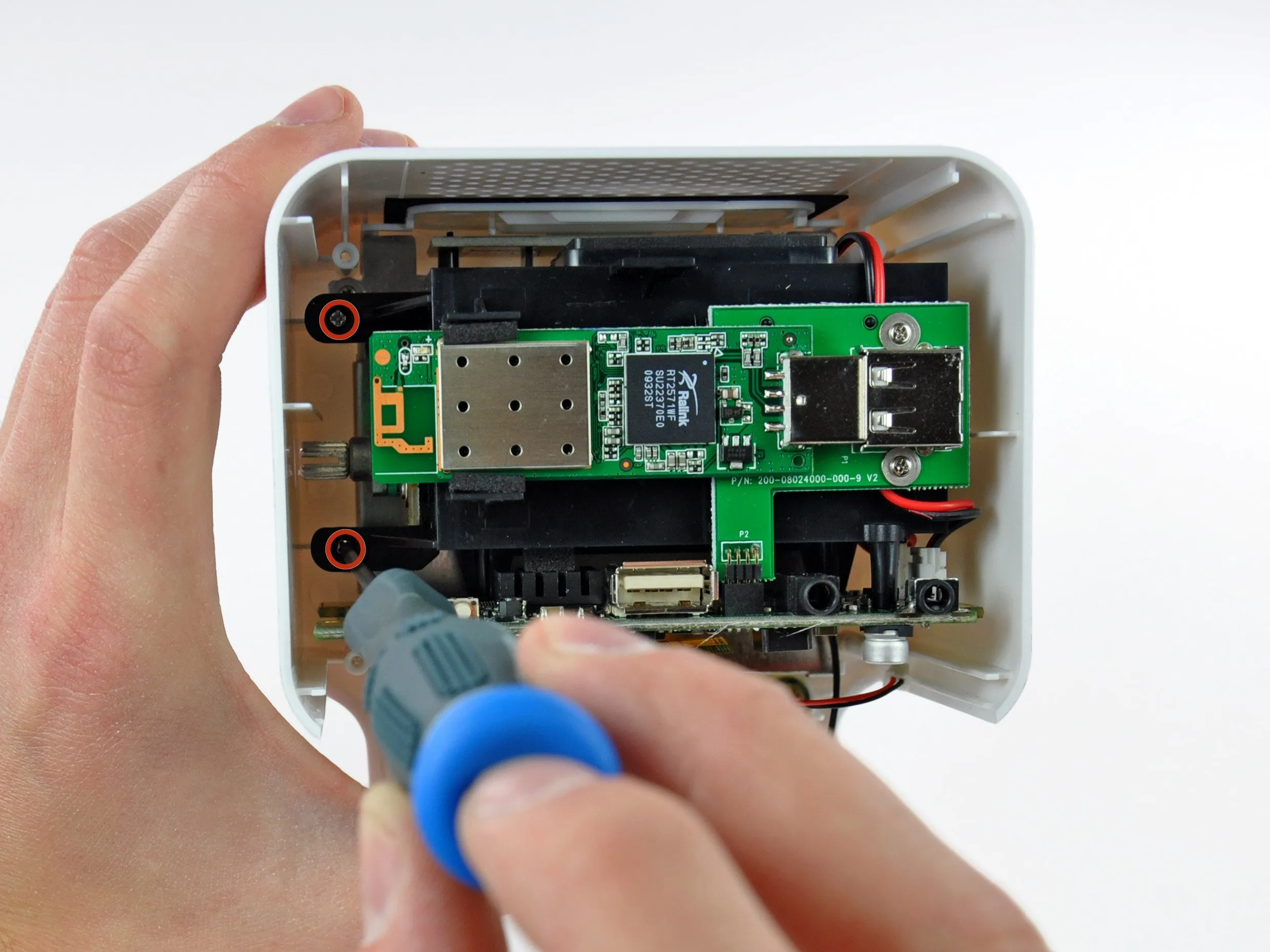

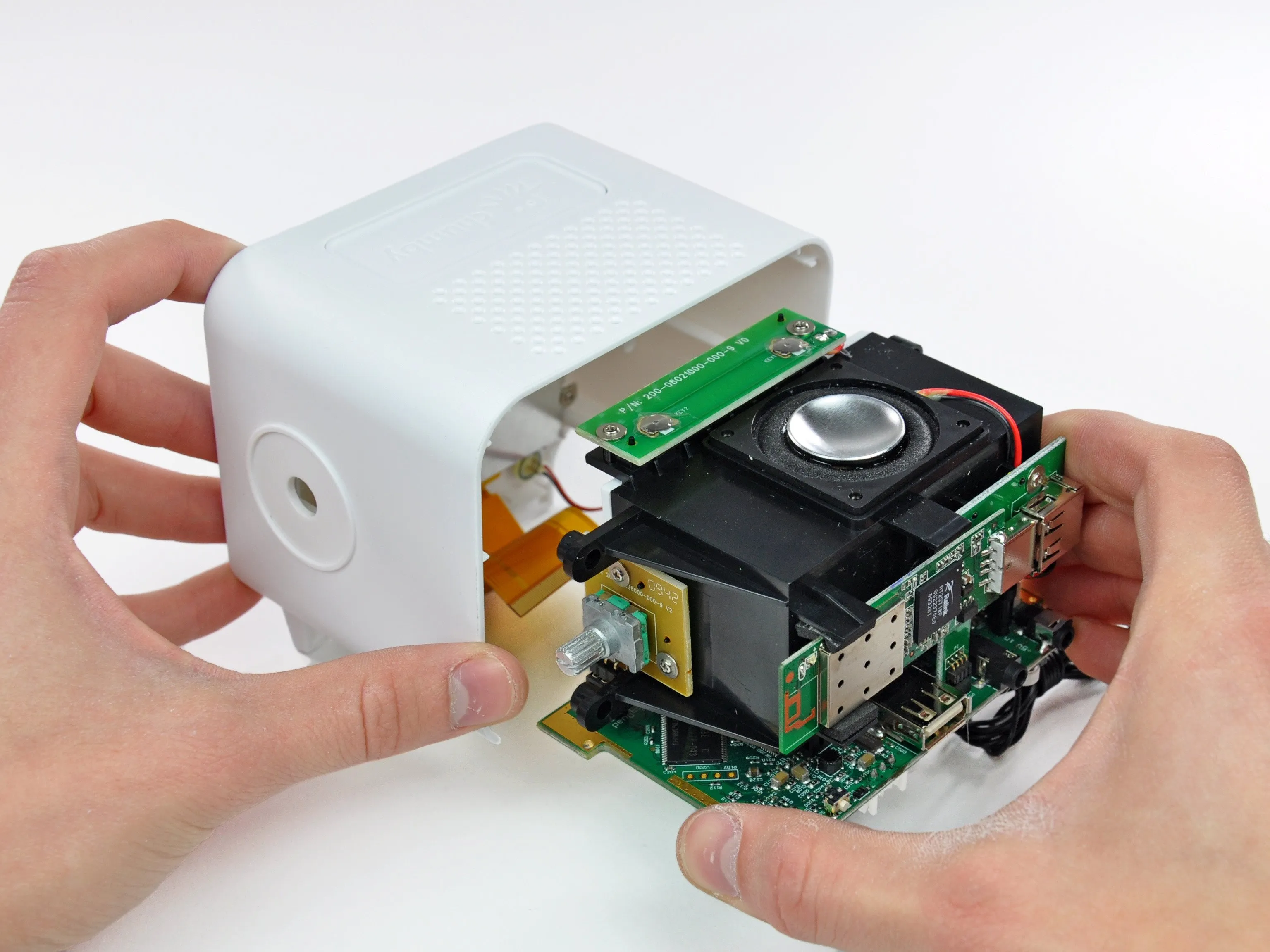

• После откручивания четырех винтов Phillips, крепящих внутреннее шасси к внешнему корпусу, внутренности можно извлечь целиком.

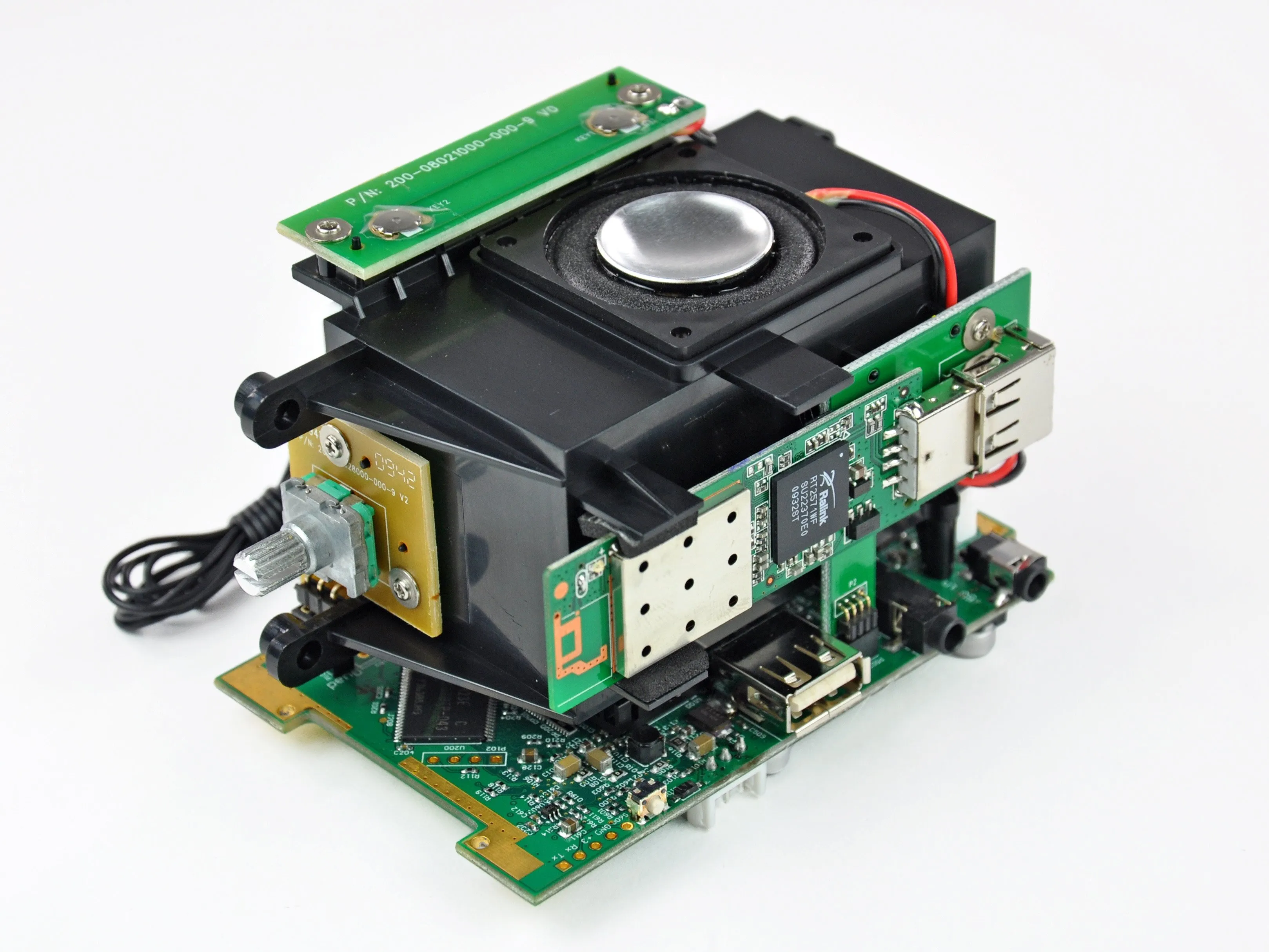

• Органы управления выведены на две дочерние платы: на одной расположены две кнопки, на другой - регулятор громкости.

• Беспроводная карта подключена к небольшой соединительной плате, преобразующей четырехконтактный разъем, расположенный на логической плате, в USB-разъем, используемый беспроводной картой.

• Немного повозившись, мы сломали провод FM-антенны в том месте, где он крепится к плате. Паяльник в помощь!

Шаг 7

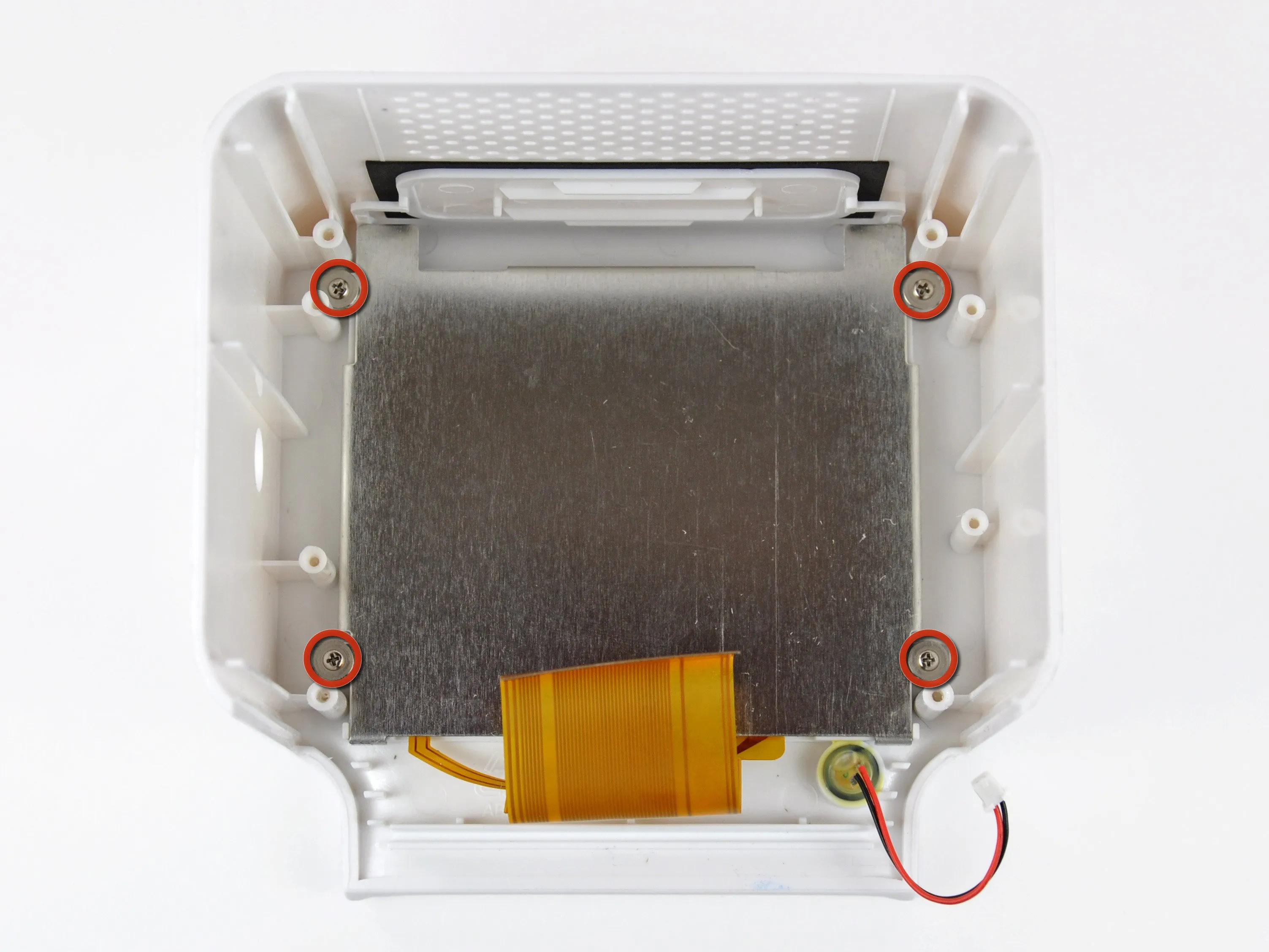

• Затем открутите четыре винта Phillips, крепящие дисплей к внешнему корпусу.

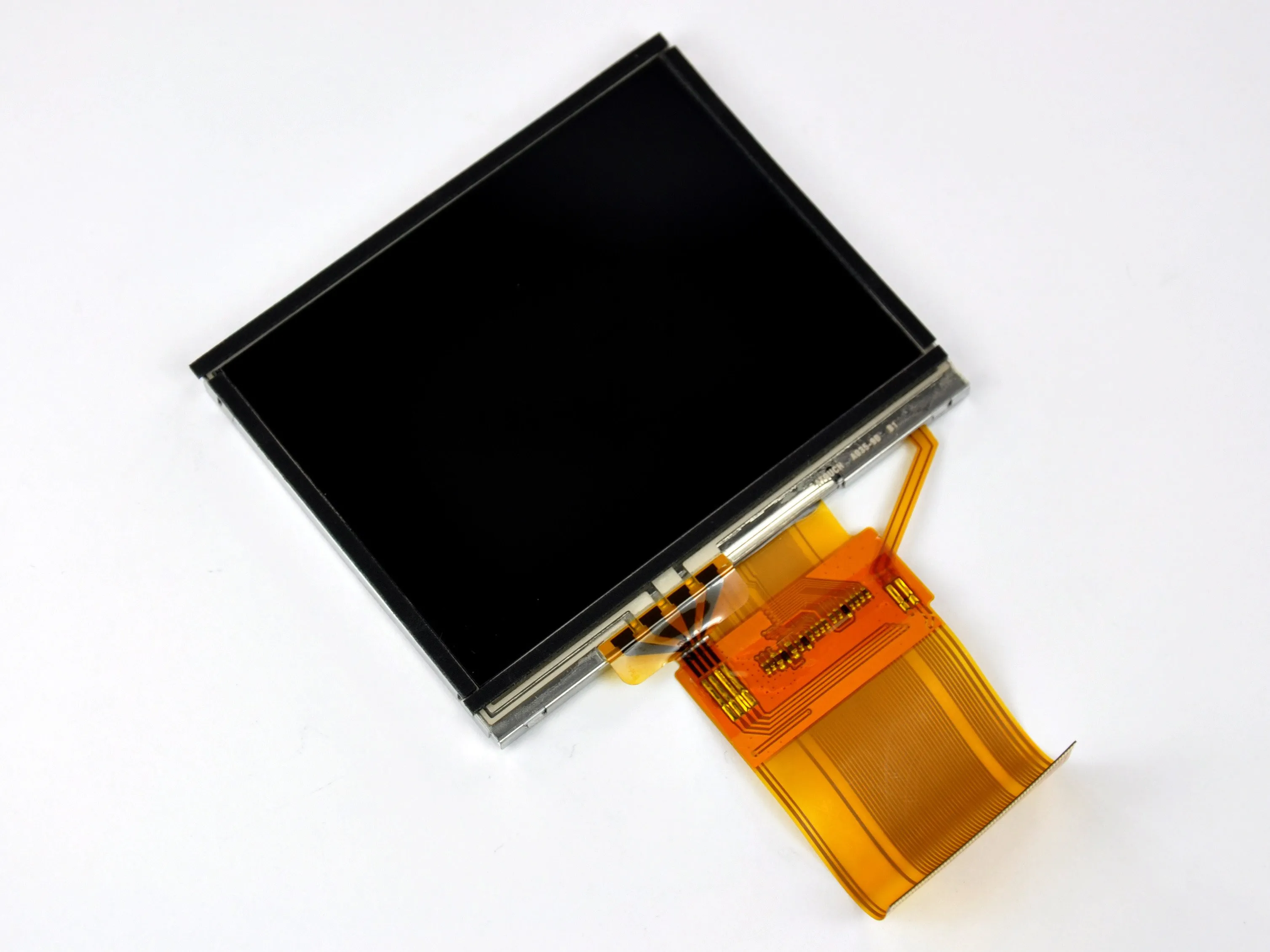

• Поднимите дисплей и его металлический экран из передней части корпуса и насладитесь его великолепием с разрешением 320x240.

• Дисплей представляет собой 3,5-дюймовый тонкопленочный транзисторный (TFT) ЖК-дисплей с разрешением 320x240 пикселей и разрядностью 16 бит на пиксель.

• Сенсорный элемент и ЖК-дисплей подключаются к логической плате через один и тот же ленточный кабель.

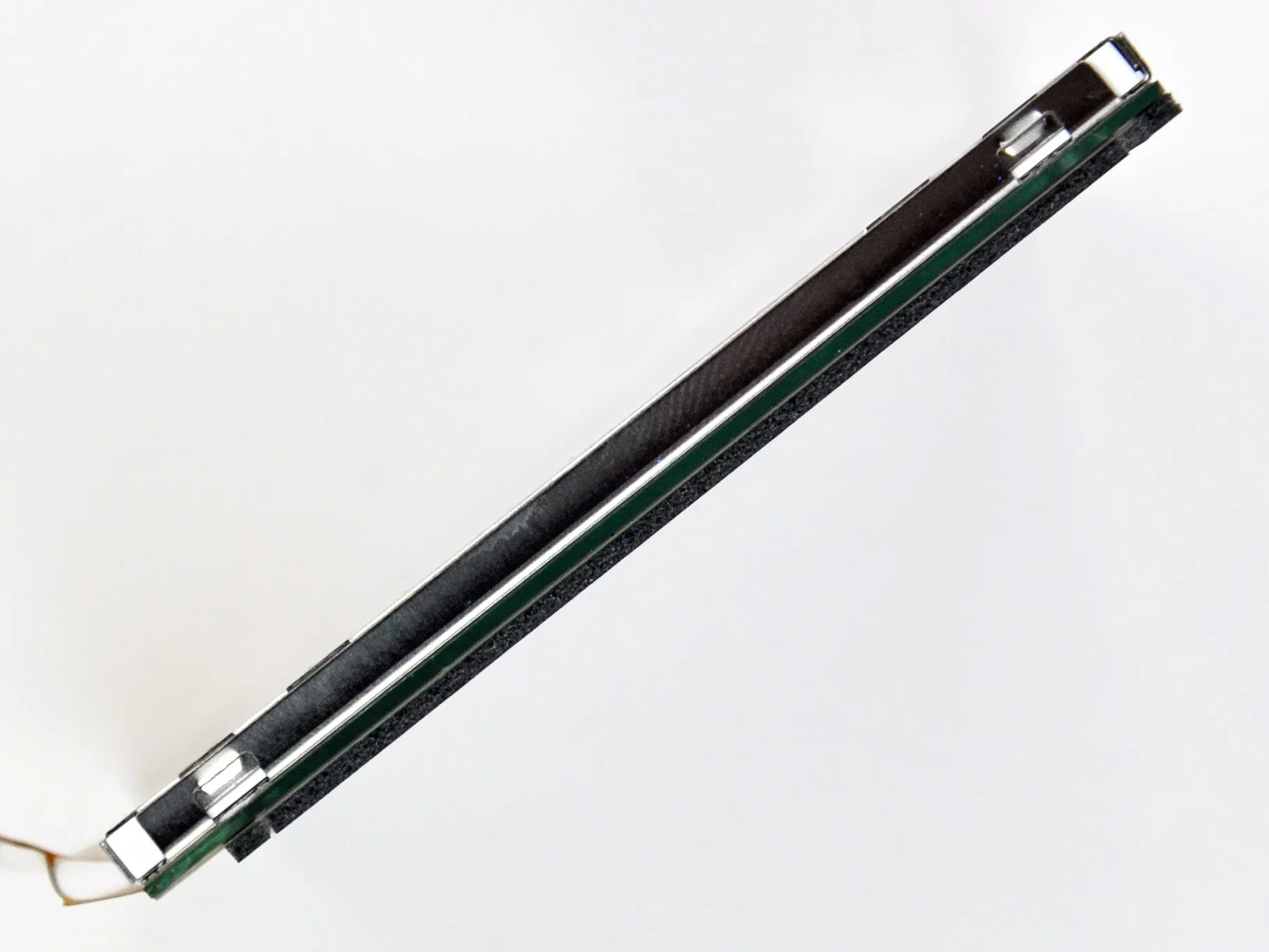

• Внешний край стеклянного элемента тачскрина приклеен к внешней стороне ЖК-дисплея. Кажется, что пыль и ворсинки с трудом проникают между этими двумя частями.

• Как бы нам ни нравилось играть с острыми предметами, мы не были достаточно смелы, чтобы смешивать стекло и лезвия экзекутора, пытаясь снять элемент сенсорного экрана.

Комментарии к шагу

Это называется 'тонкопленочный транзистор (TFT)'... Не хотел бы я посмотреть, как выглядит транзистор с витой пленкой ;)

Источник: https://en.wikipedia.org/wiki/Thin-film_t...

Хотя вы совершенно правы, использование слова 'витой' в качестве прилагательного в контексте ЖК-дисплеев не так уж странно. В старых типах (TN, STN и т.д.) T означает twisted.

Шаг 8

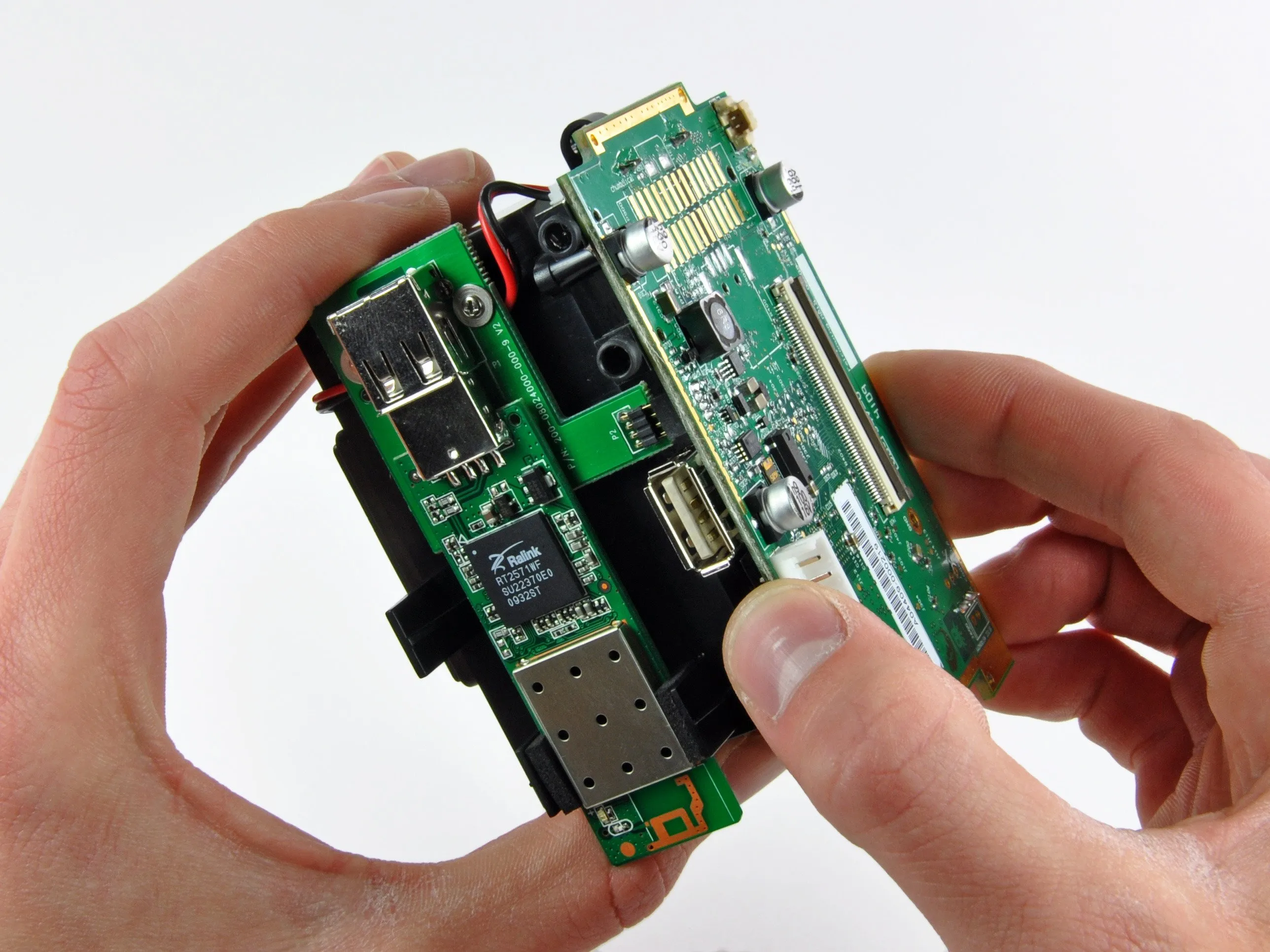

• Осторожно отсоедините логическую плату от внутреннего корпуса. При извлечении платы следите за тем, чтобы не погнуть контакты на платах подключения Wi-Fi и регулятора громкости.

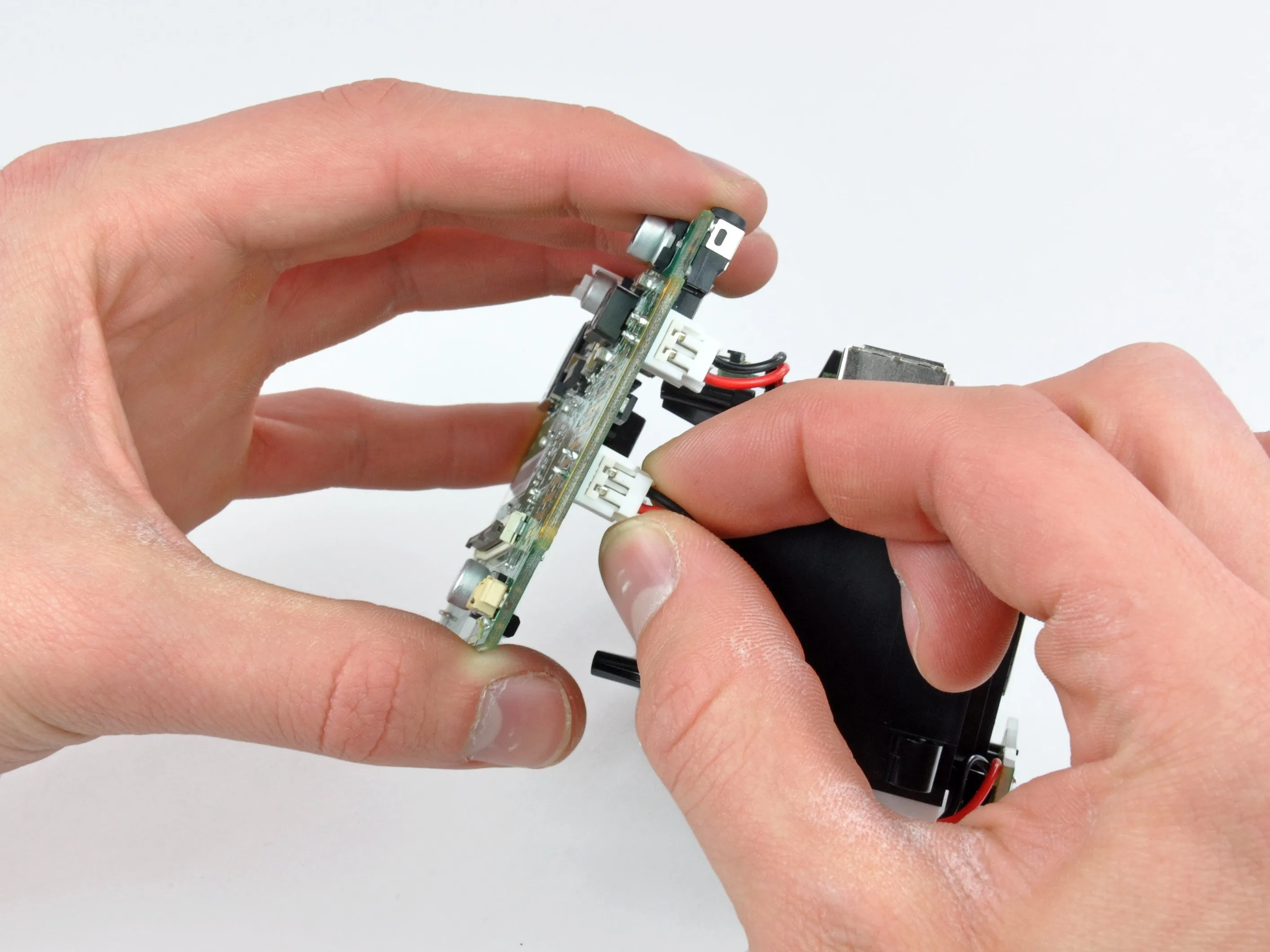

• Слегка отделив две части, отсоедините панель кнопок и разъемы динамиков от логической платы.

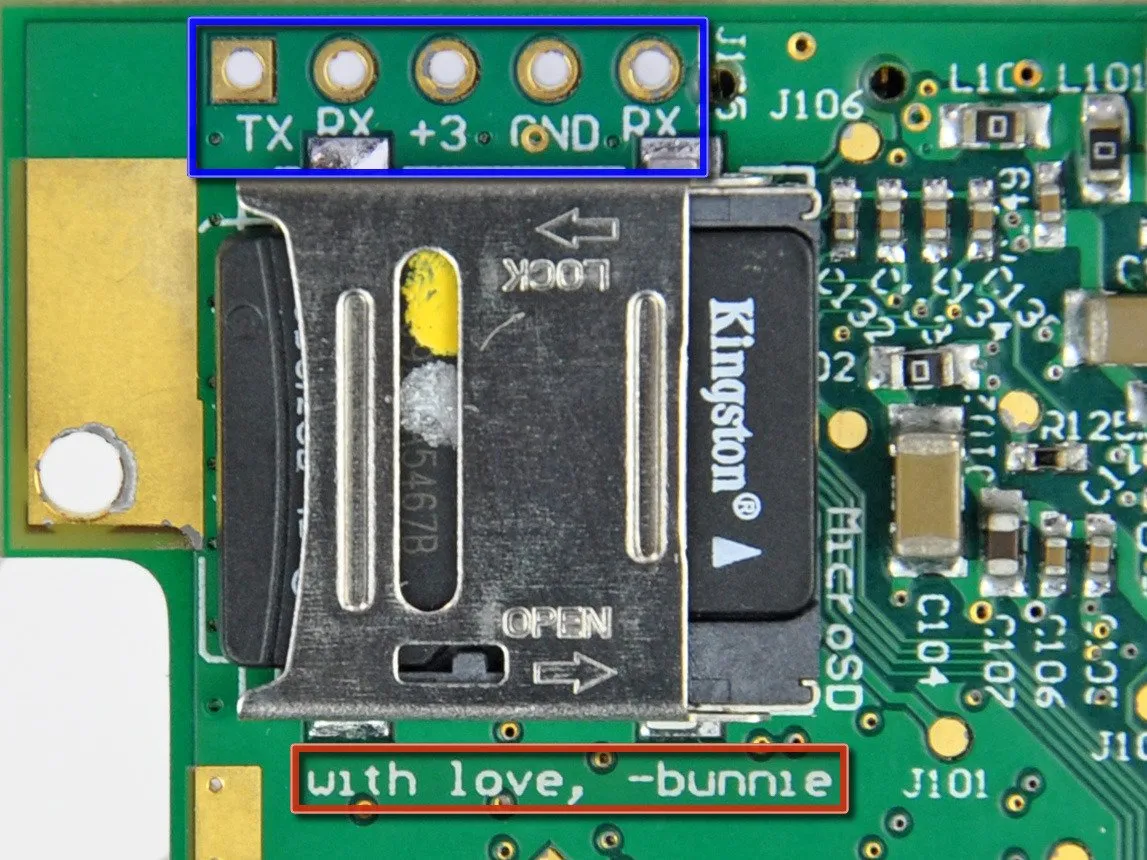

• Смотрите, карта MicroSD!

• Ряд разъемов рядом с гнездом MicroSD обеспечивает подключение последовательной консоли 115200, 8N1 на уровне TTL.

• Сообщение от дизайнера. Как мило.

Шаг 9

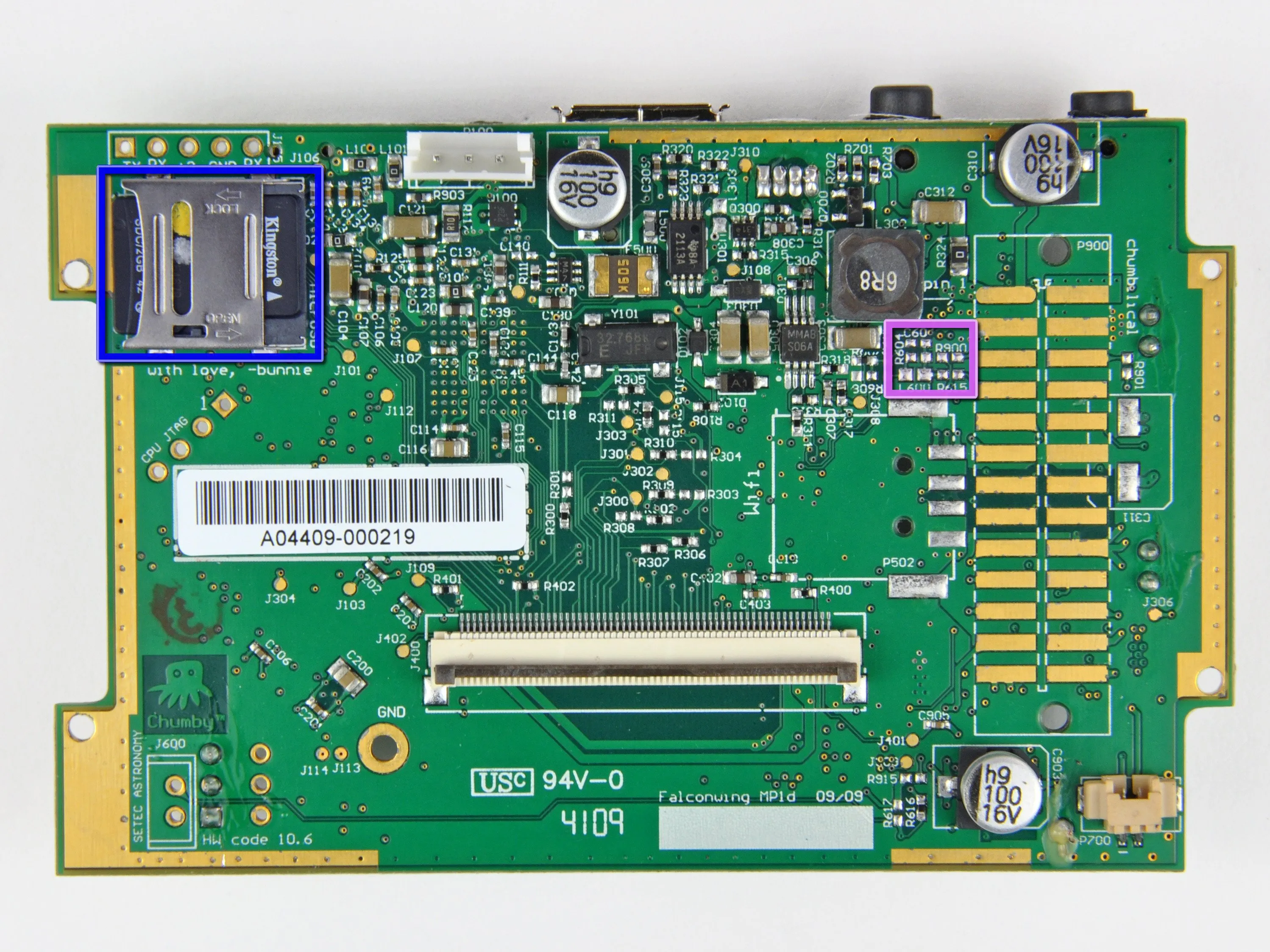

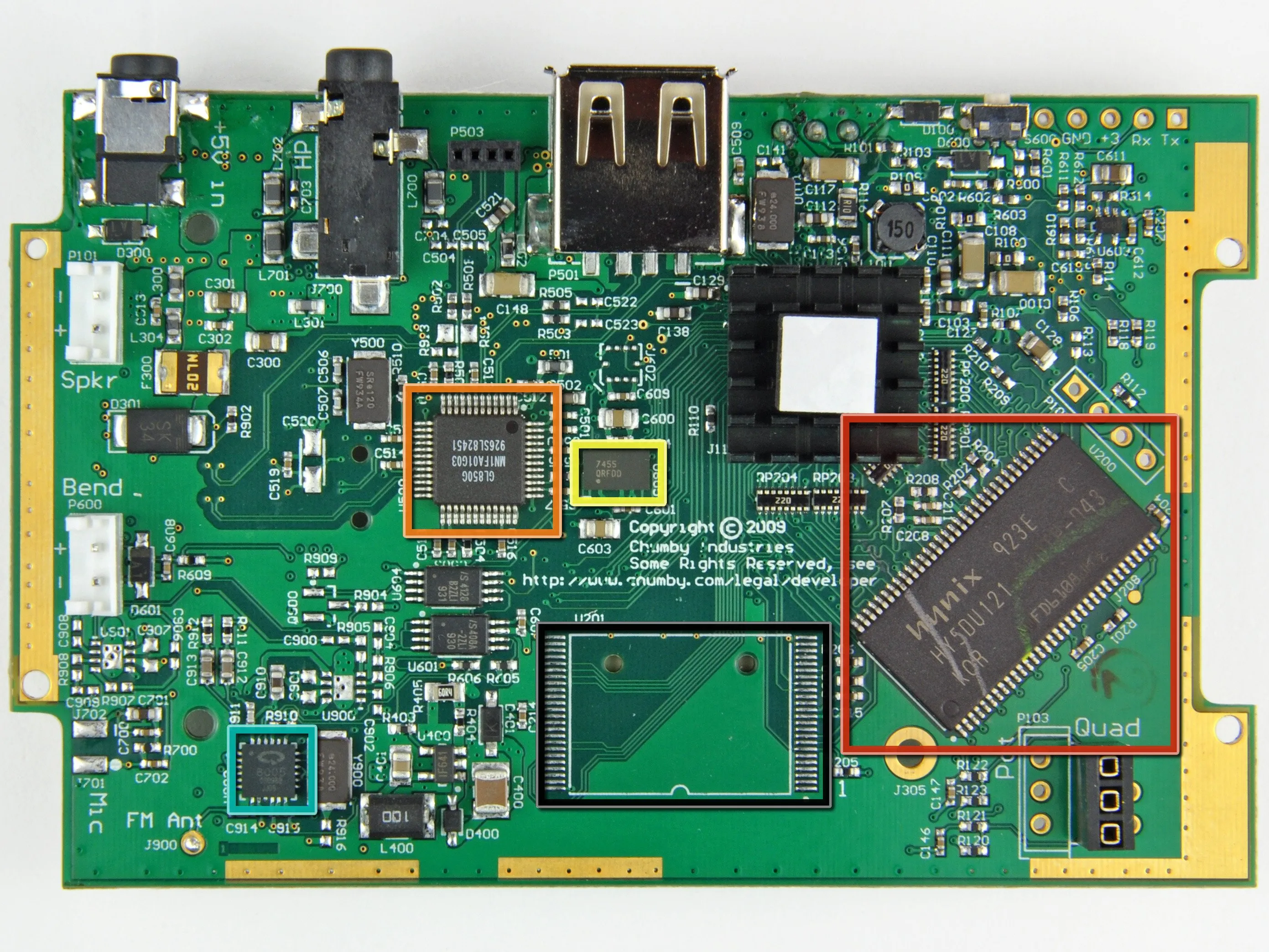

• Некоторые интересные характеристики платы включают:

• 64 МБ Hynix HY5DU121622BTP CMOS Double DataRate (DDR) Synchronous DRAM

• Концентратор USB 2.0 GL8520G

• 3-осевой акселерометр MMA7455

• QN8005B FM-радио

• Пустое место для флэш-памяти NAND (не используется из-за загрузки с MicroSD)

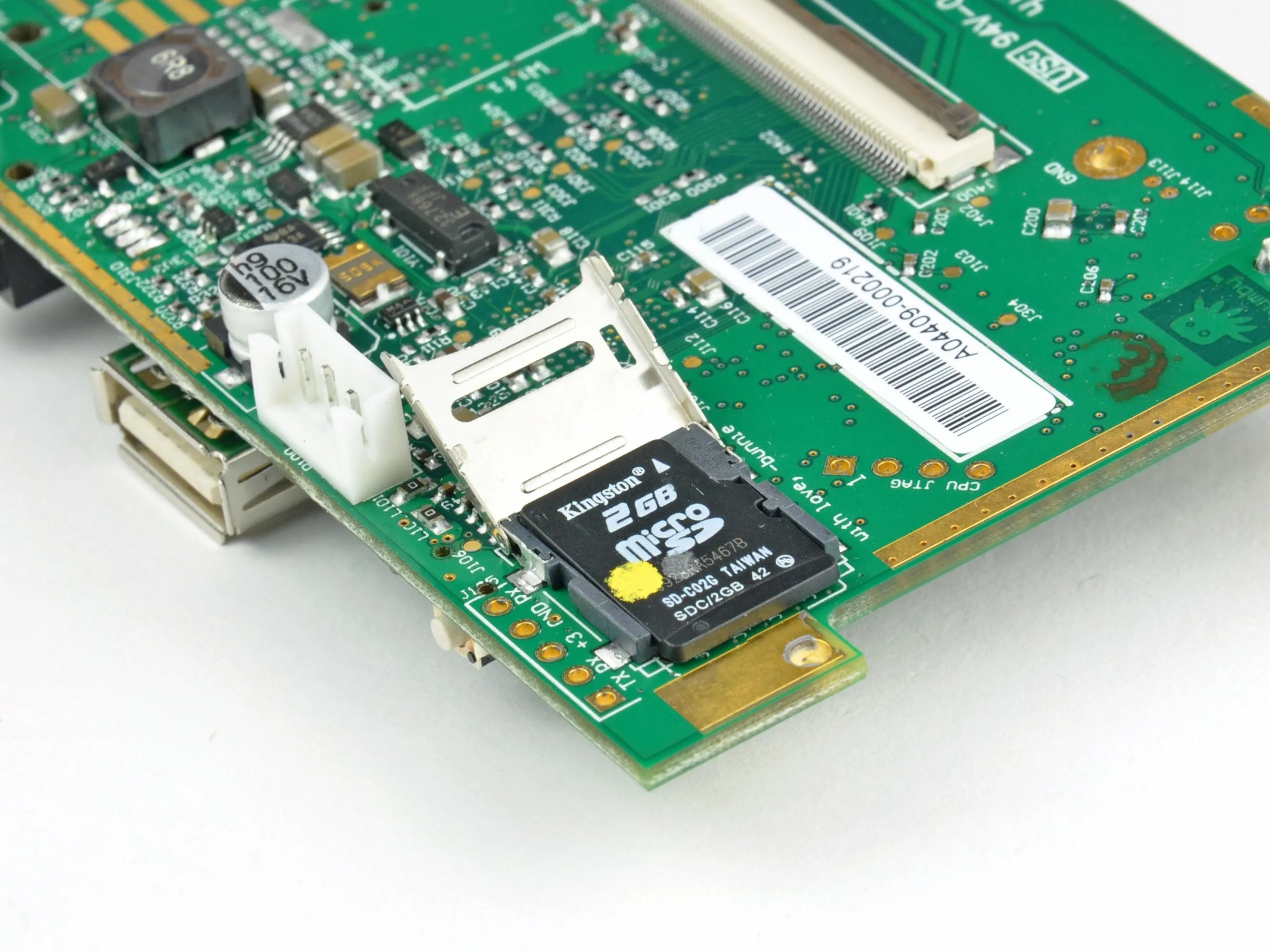

• Разъем для MicroSD с картой прошивки Kingston MicroSD объемом 2 ГБ

• Незаполненные пассивы для композитного (NTSC/PAL) видеовыхода

Шаг 10

• Теперь вернемся к разборке корпуса...

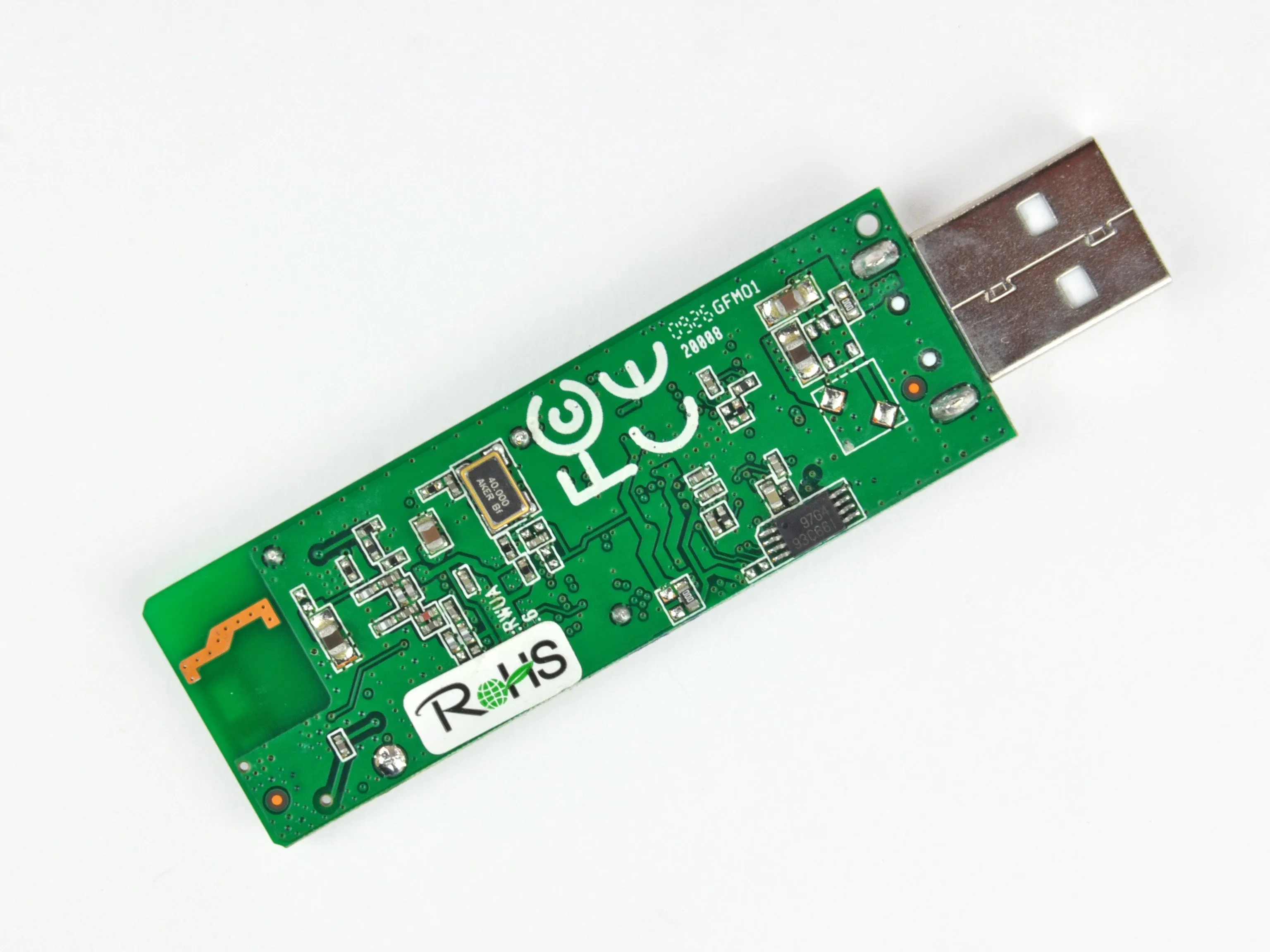

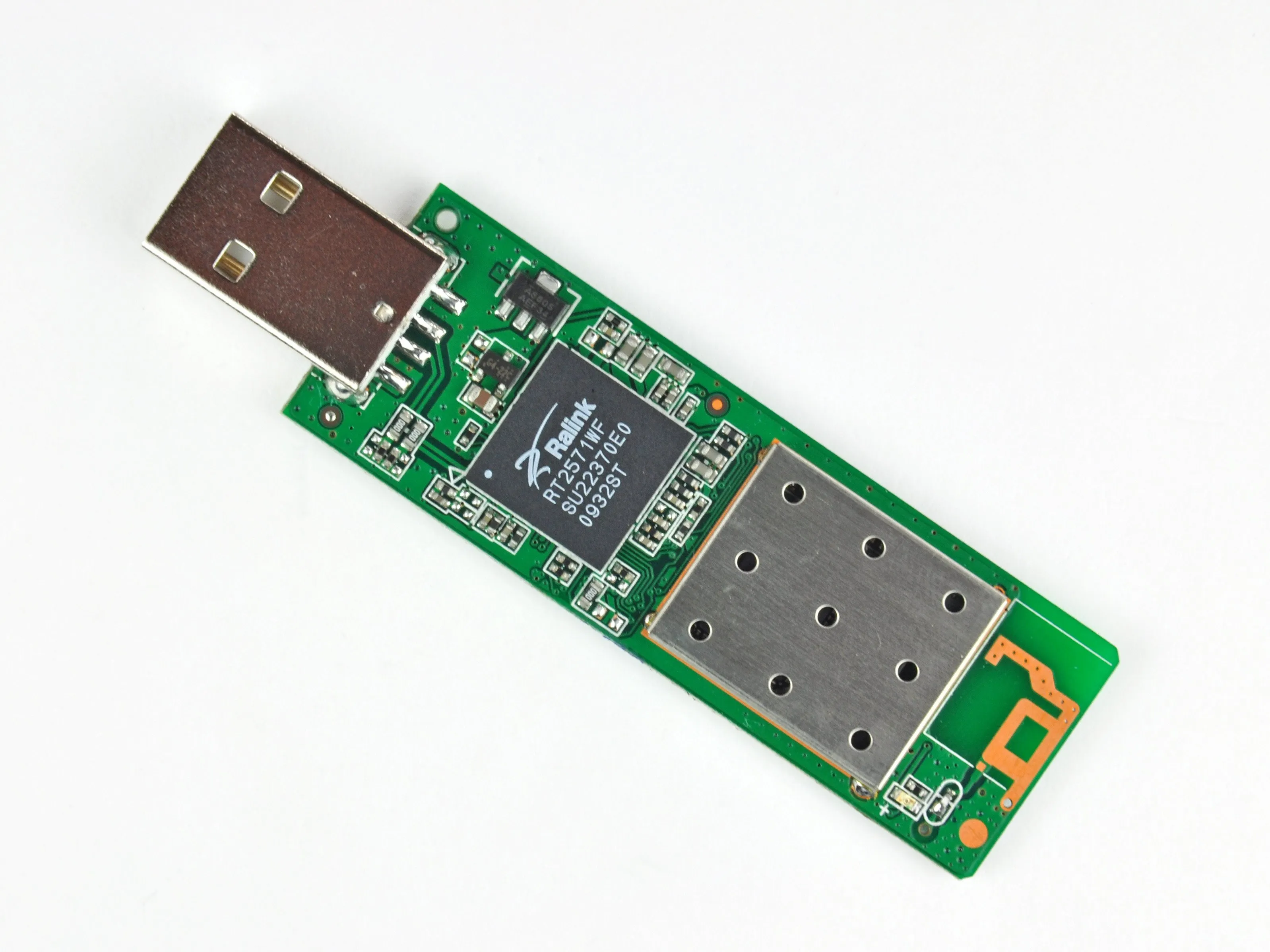

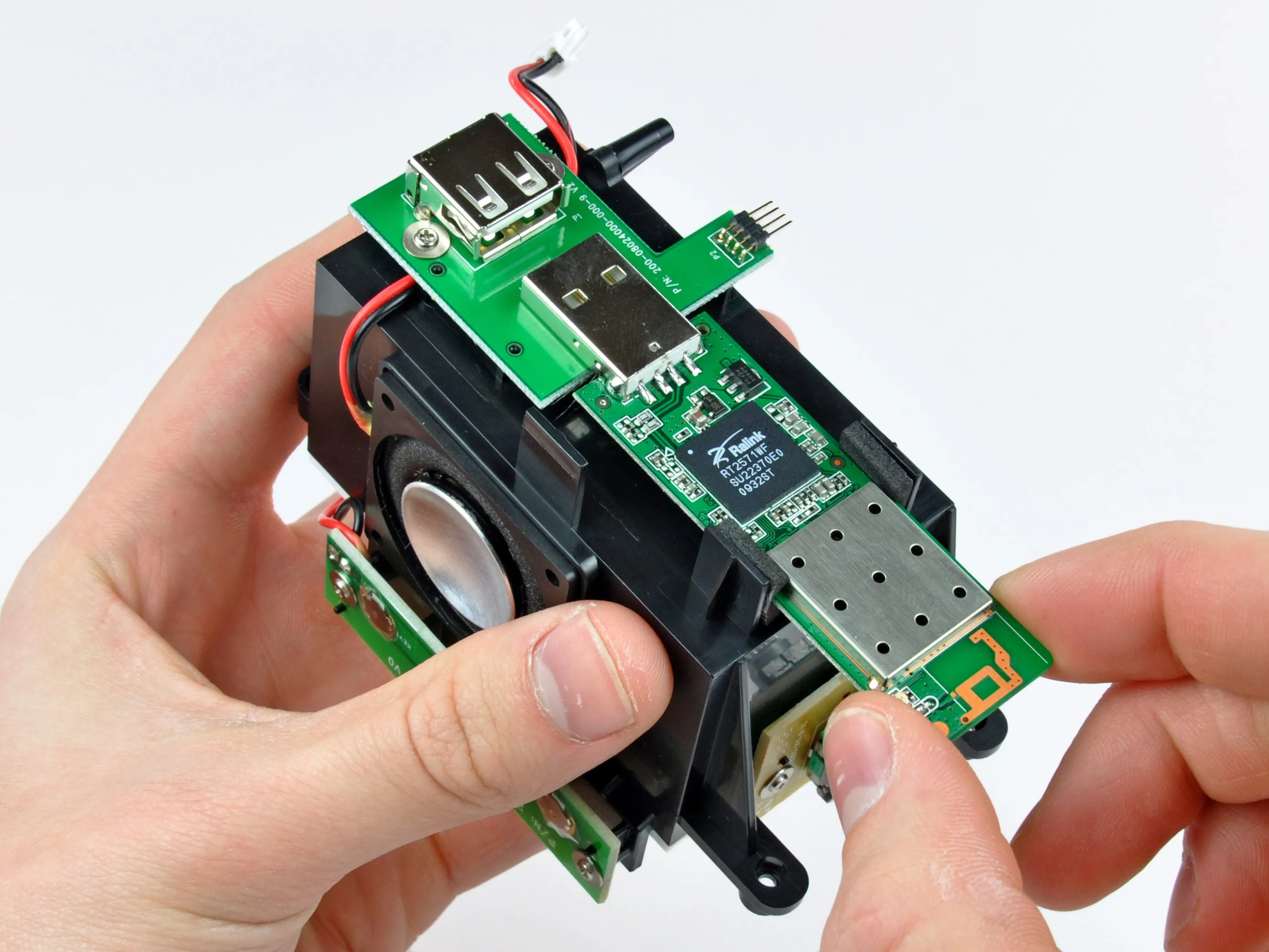

• Простым движением руки извлекаем USB Wi-Fi донгл RT2571 производства Ralink.

• Ralink RT2571 поддерживает как USB 1.1, так и 2.0 для подключения 802.11 a/b/g.

• Чипсет способен работать в Windows XP, 2000, ME, 98SE и в Linux.

• Учитывая открытый исходный код Chumby, беспроводным интернетом можно пожертвовать ради дополнительного USB-порта для Wi-Fi донгла.

Шаг 11

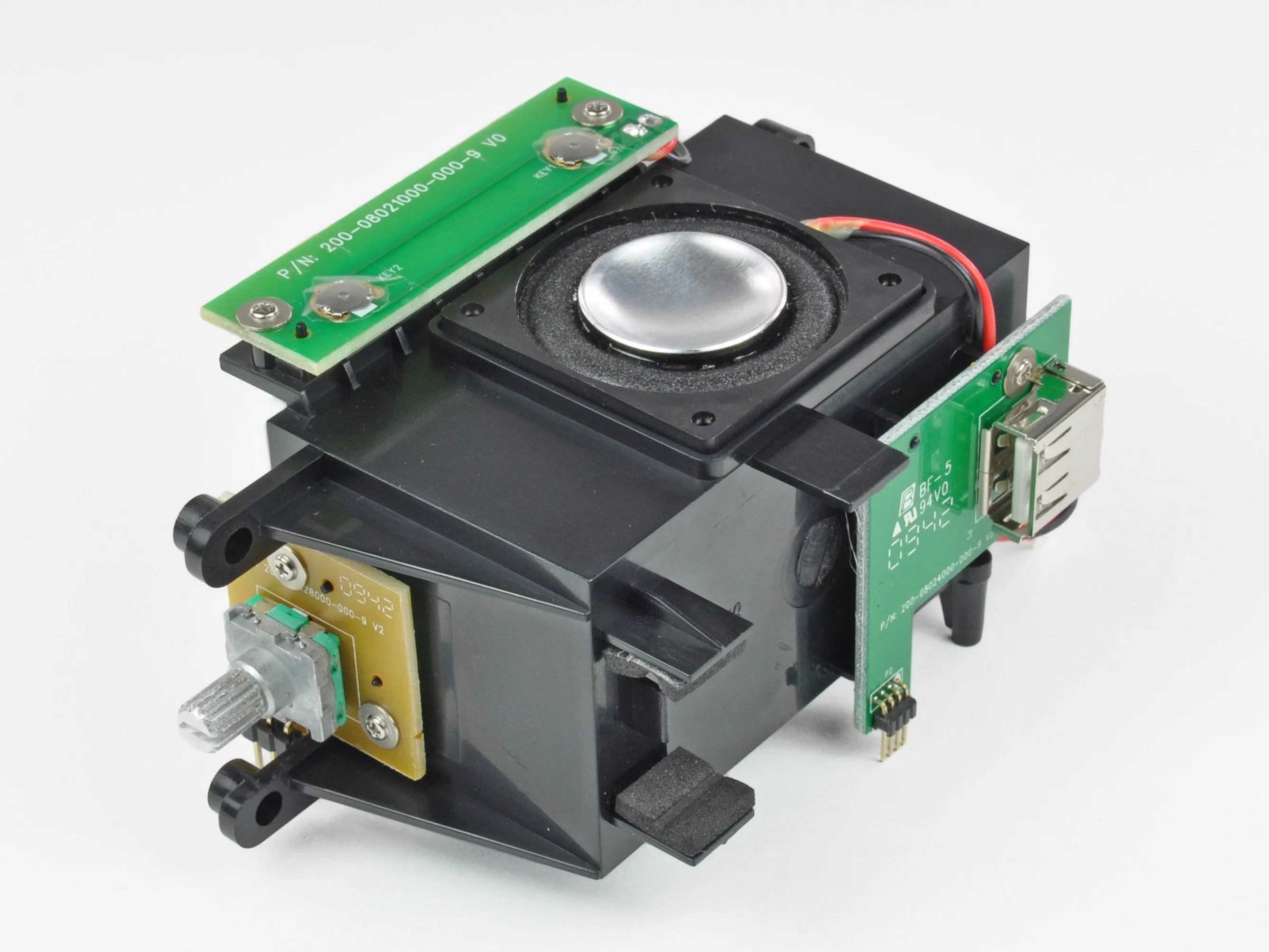

• Послушайте музыку с помощью единственного монофонического динамика мощностью 2 Вт, установленного заподлицо в пластиковом корпусе.

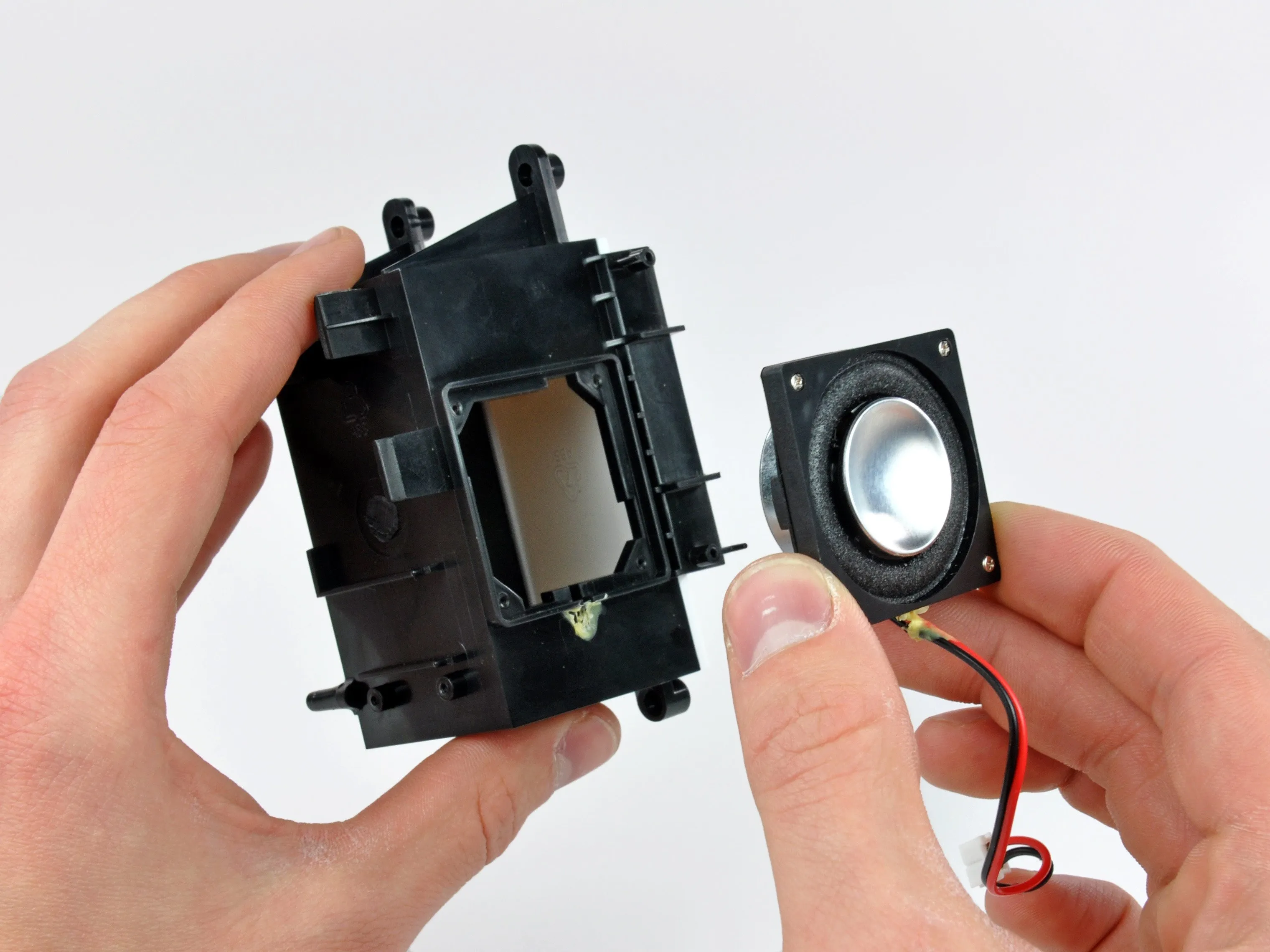

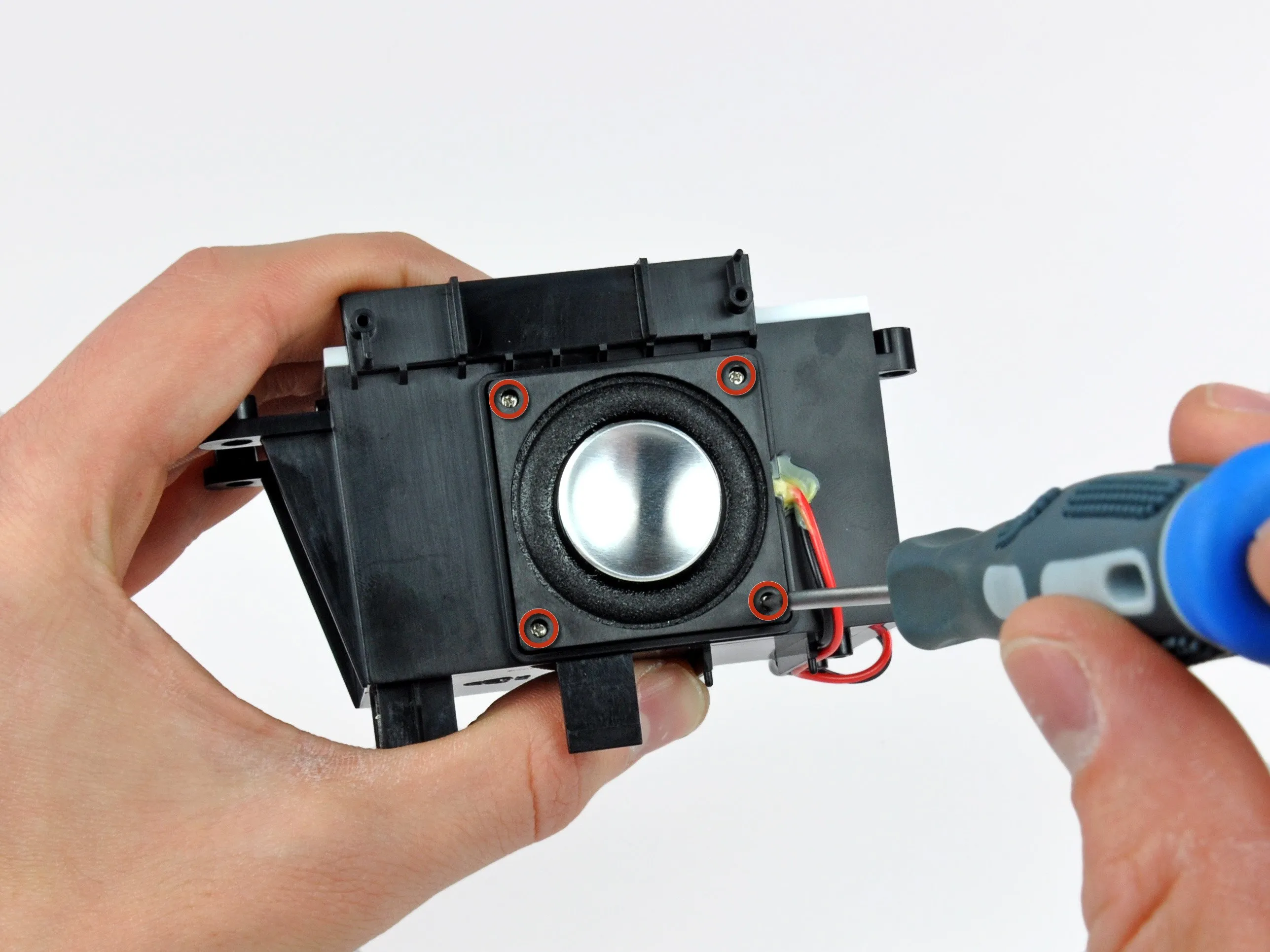

• Открутив четыре винта Phillips, крепящих динамик к шасси, с помощью острого лезвия аккуратно отделите провода динамика от клея, нанесенного возле отверстия динамика.

• Провода динамика приклеены, чтобы дребезжащие звуки не испортили ваше соло на воздушной гитаре.

• Динамик имеет 7/8-дюймовую вогнутую алюминиевую диафрагму, прикрепленную к раме с помощью пенорезиновой оболочки.

• Белая панель на шасси оснащена коническим отверстием, предположительно для устранения резонанса.

Шаг 12

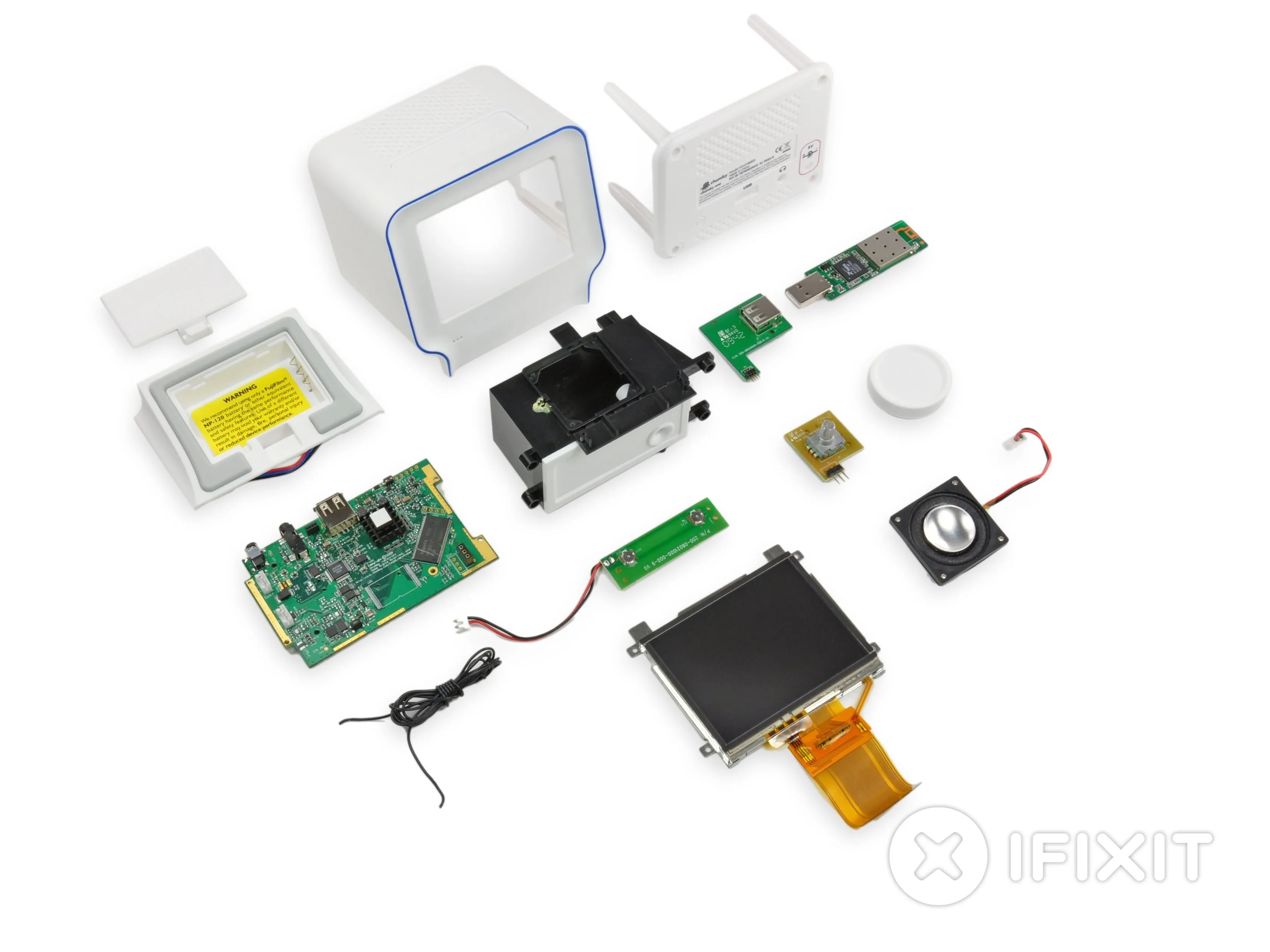

• Увы, мы подошли к концу наших начинаний. Прощай, chumby one, тебя всегда будут помнить как того, кого мы разобрали на части...

• Бессовестная заглушка: если ваш продукт Apple страдает от каких-либо аппаратных проблем, воспользуйтесь нашим сайтом для их устранения!
