Разборка маршрутизатора Cisco 878 Integrated Services Router

Что вам нужно

Детали

• Посмотреть
• Посмотреть

Инструменты

•

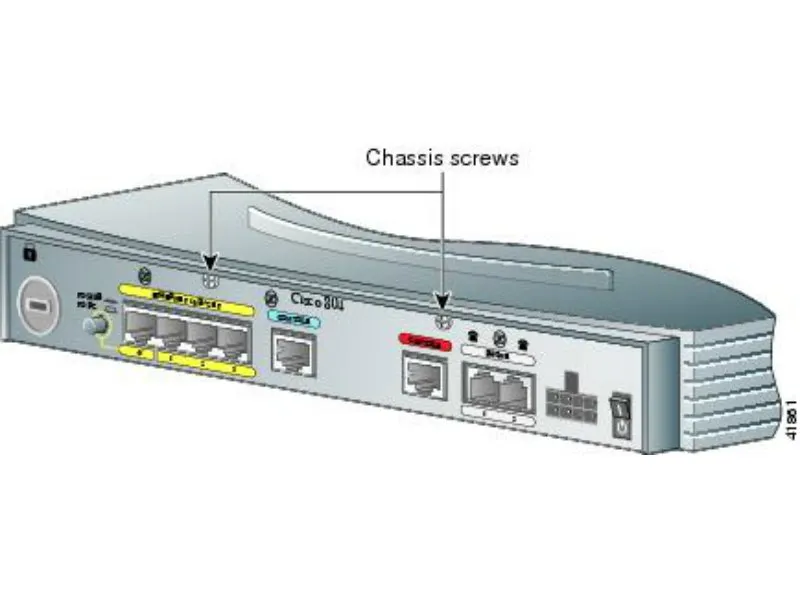

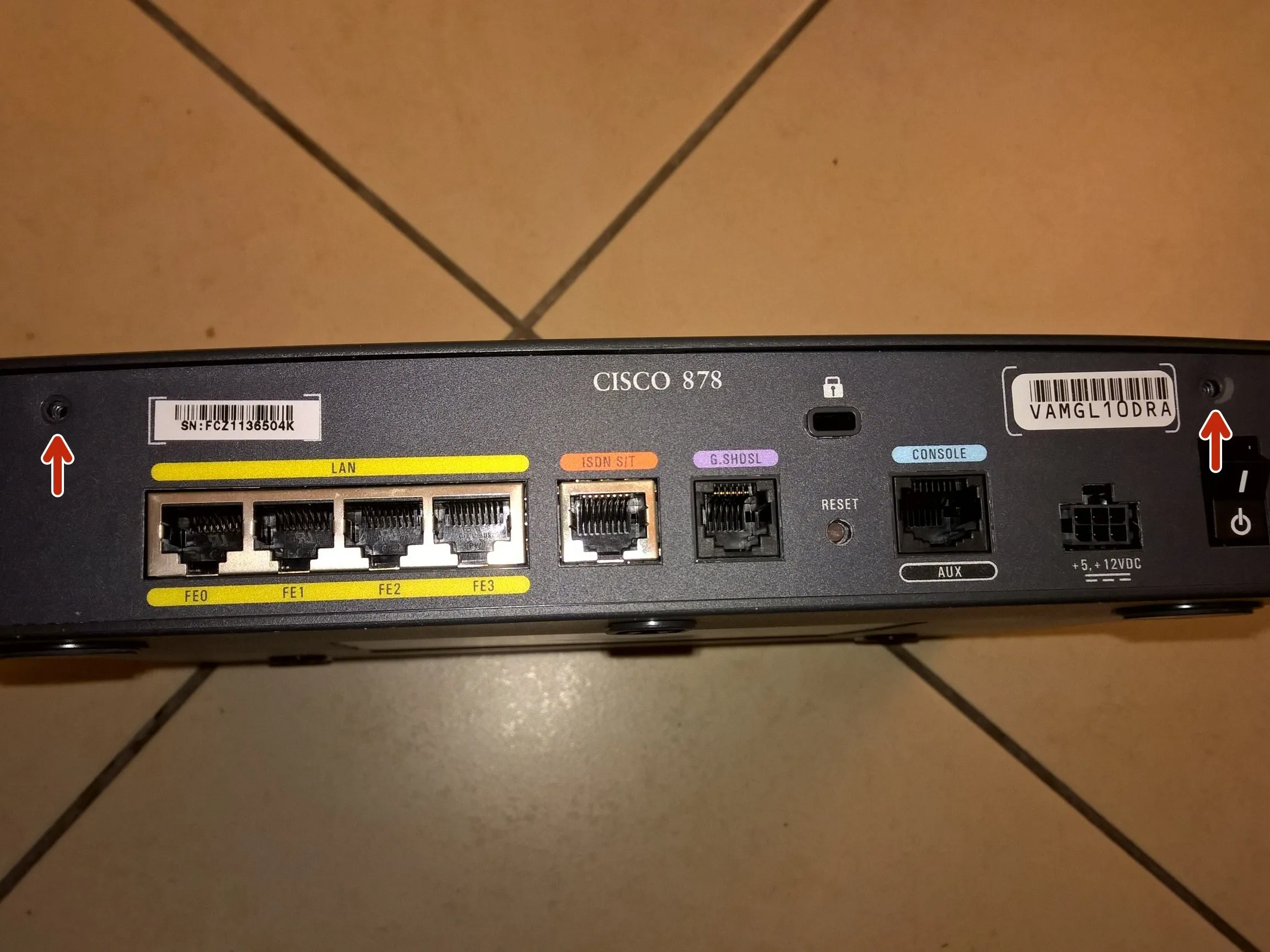

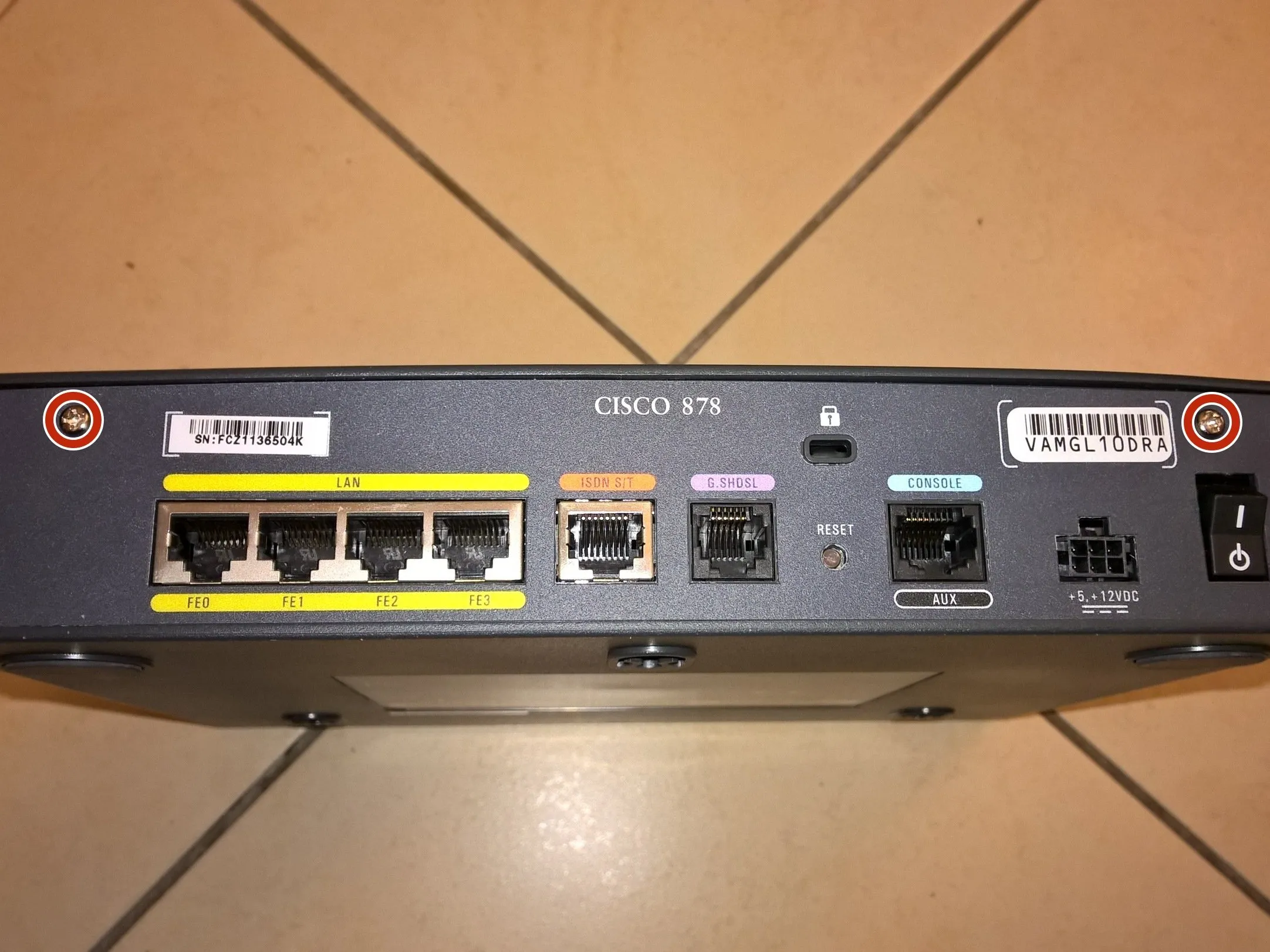

Шаг 1 Выкрутите два винта на задней стороне

• К установке, замене или обслуживанию данного оборудования допускается только обученный и квалифицированный персонал!

• Во время этой процедуры надевайте заземляющие браслеты, чтобы избежать повреждения платы электростатическим разрядом. Не прикасайтесь непосредственно к объединительной плате рукой или любым металлическим инструментом, иначе вы можете удариться током!

• Убедитесь, что выключатель питания переведен в режим ожидания, а кабель питания отсоединен. Отсоедините все кабели от задней панели маршрутизатора.

• С помощью крестообразной отвертки №1 открутите два винта на задней стороне устройства.

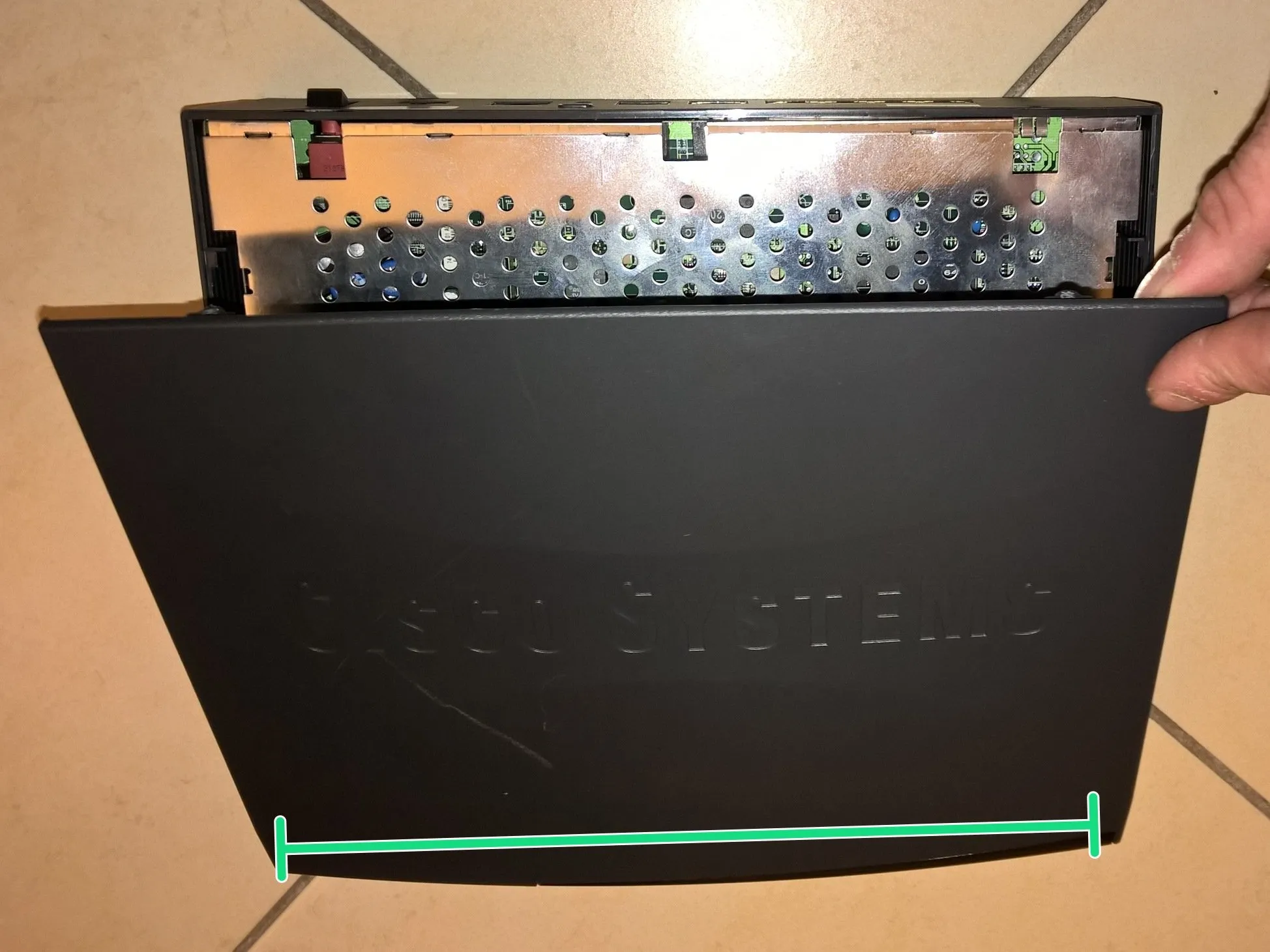

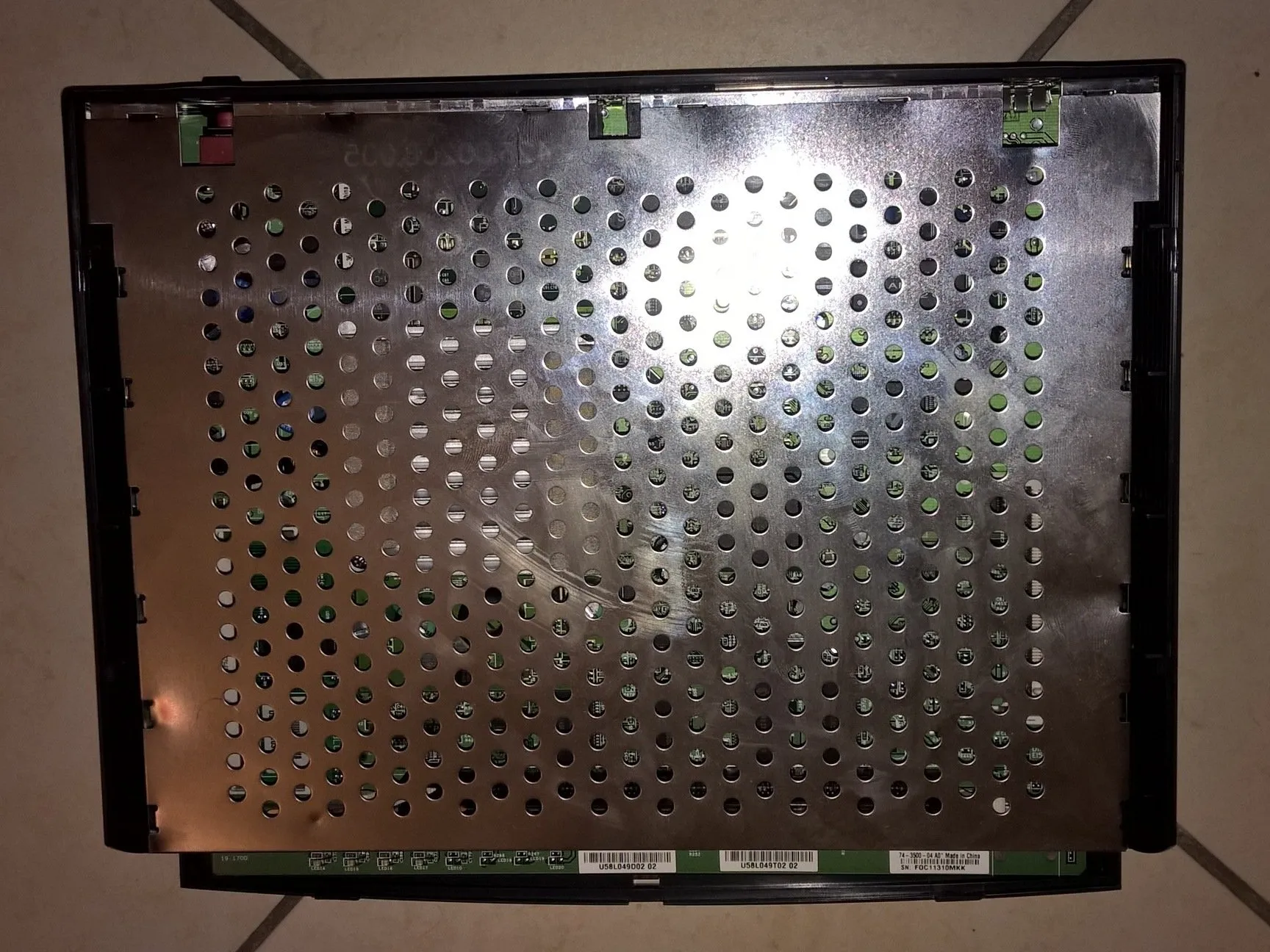

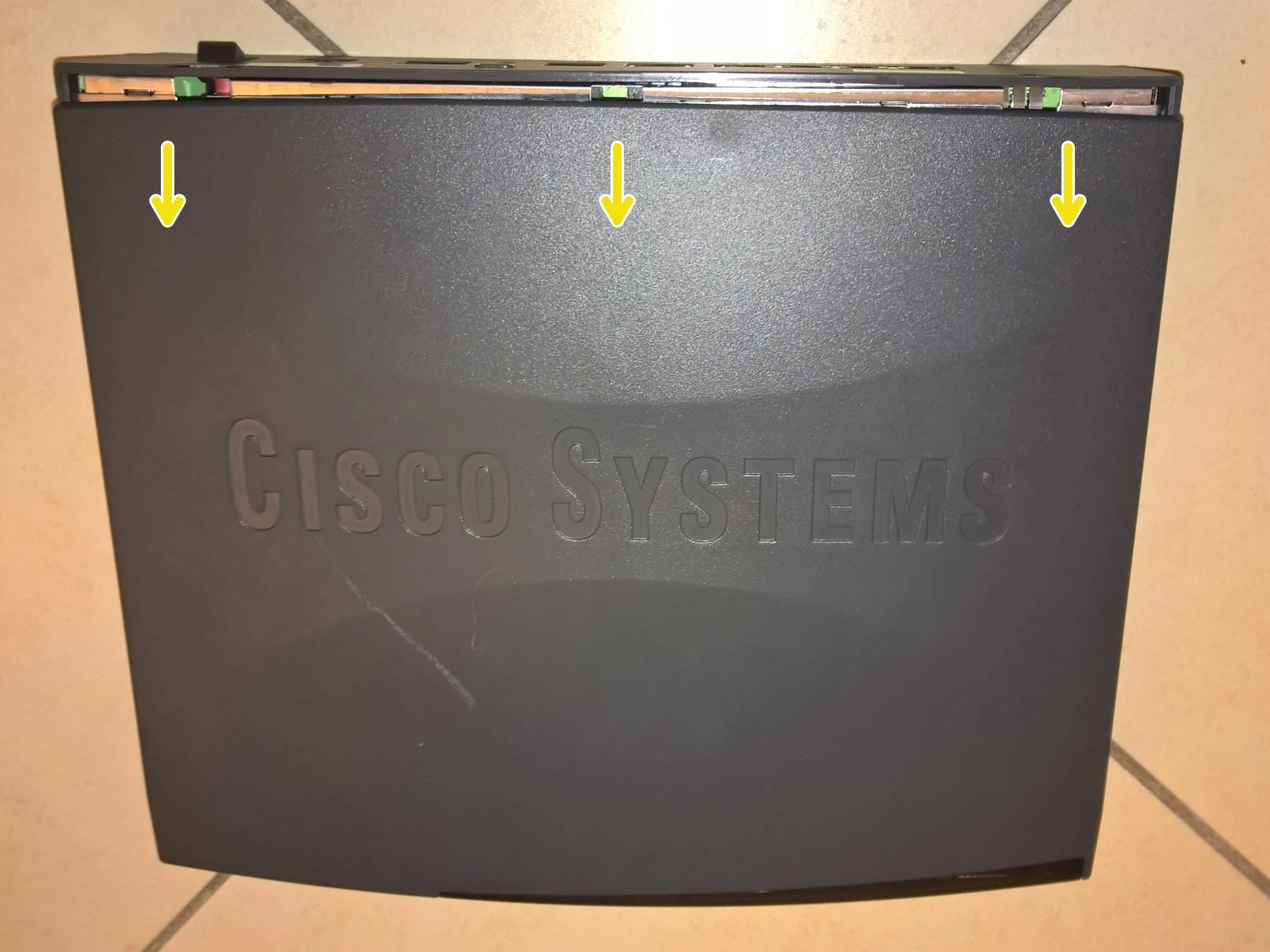

Шаг 2 Снимите верхнюю крышку

• 1. Аккуратно отодвиньте верхнюю крышку маршрутизатора от себя.

• 2. Поднимите верхнюю крышку с нижней части маршрутизатора.

• 3. Снимите верхнюю крышку с устройства.

• Положите маршрутизатор на антистатический коврик.

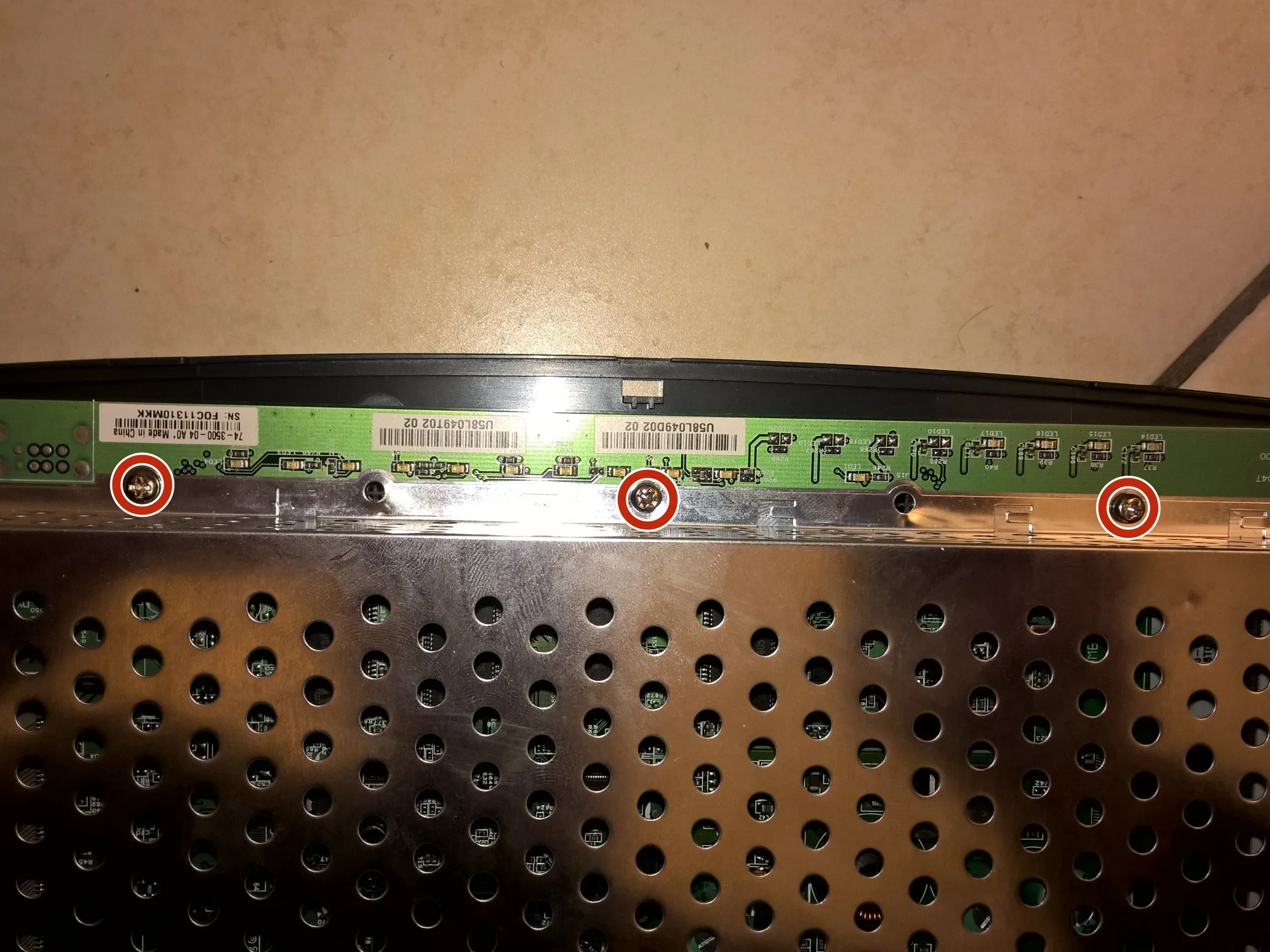

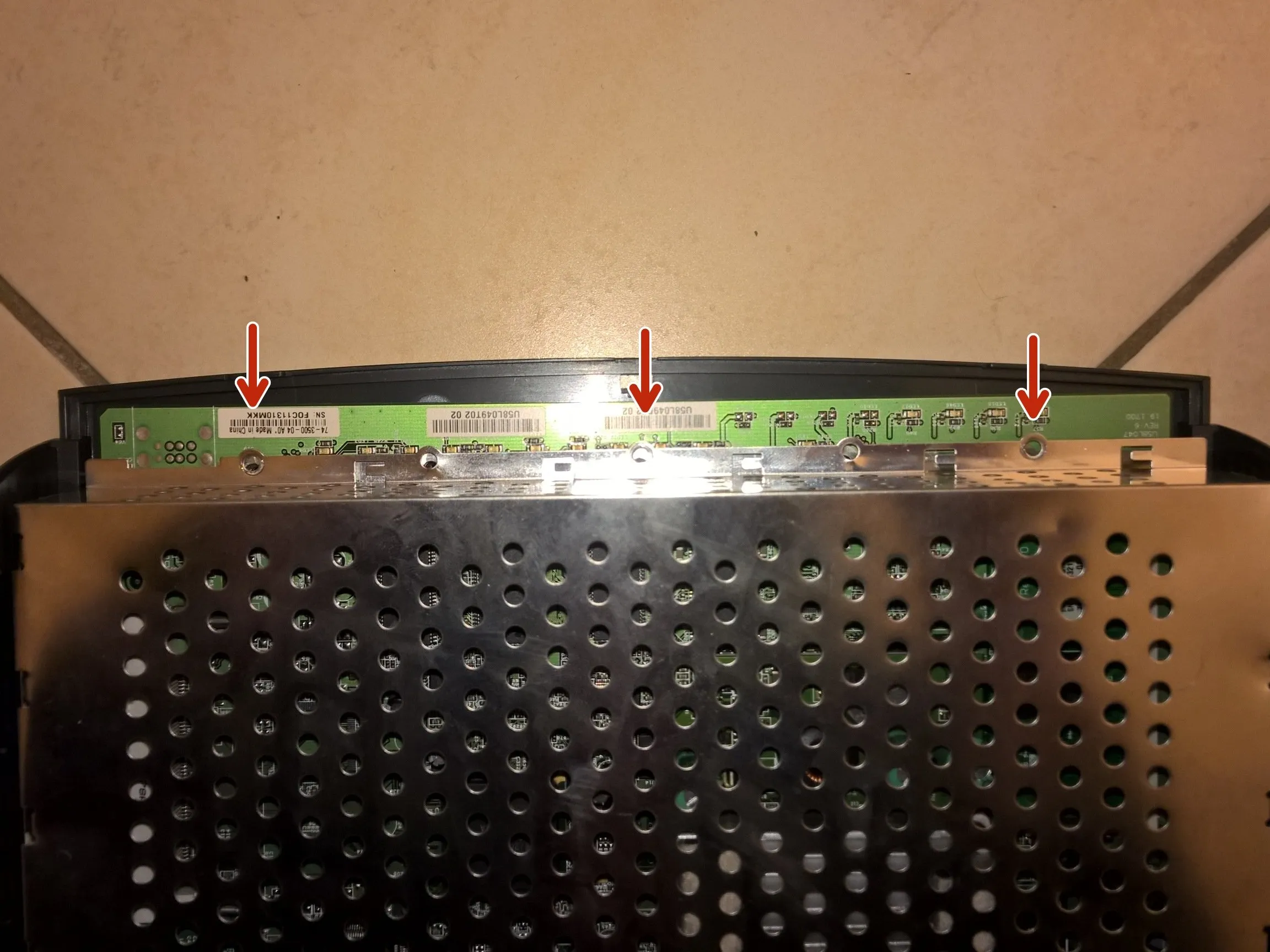

Шаг 3 Выкрутите три винта на передней стороне

• С помощью крестообразной отвертки №1 открутите три винта на передней стороне устройства.

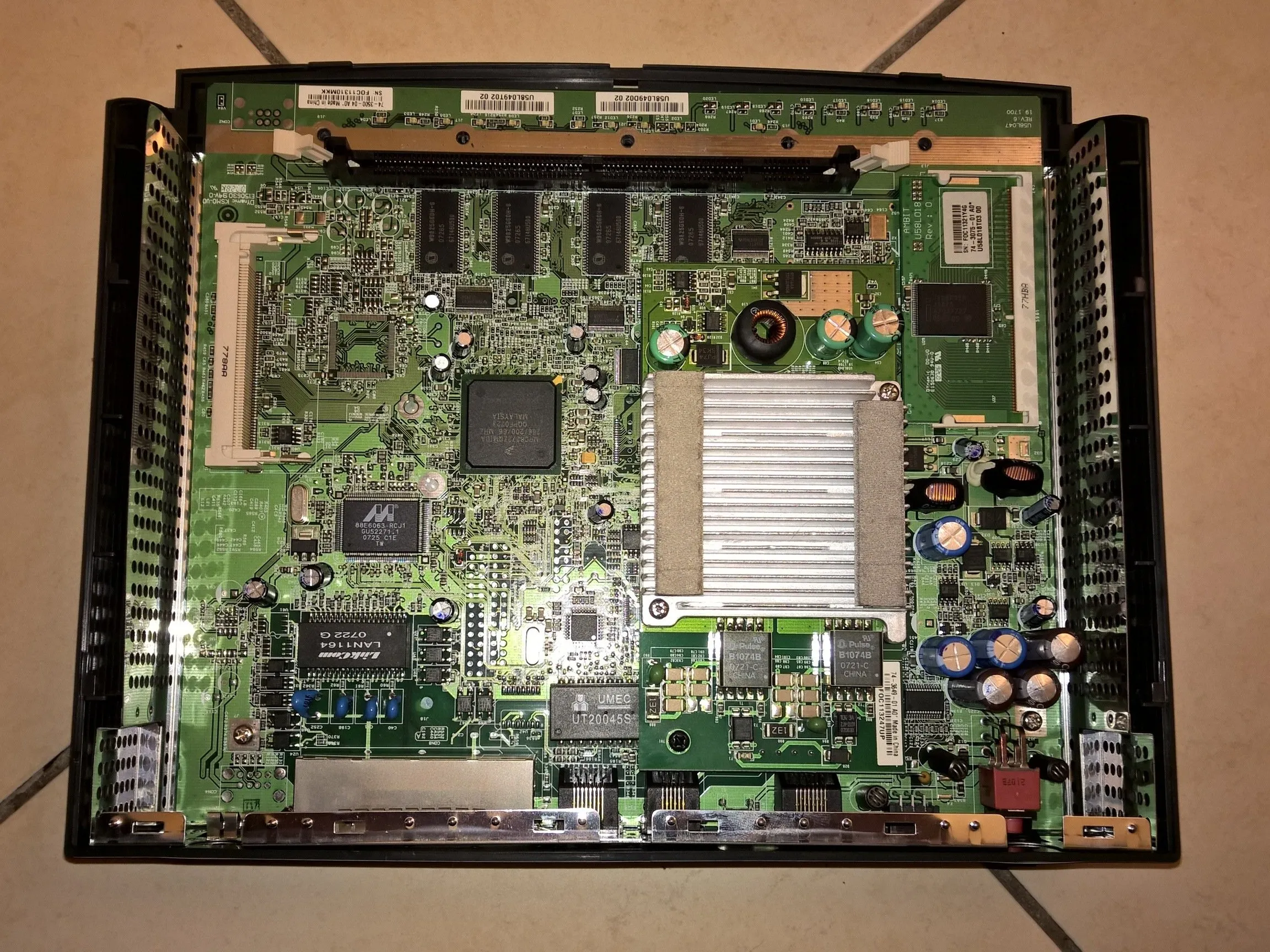

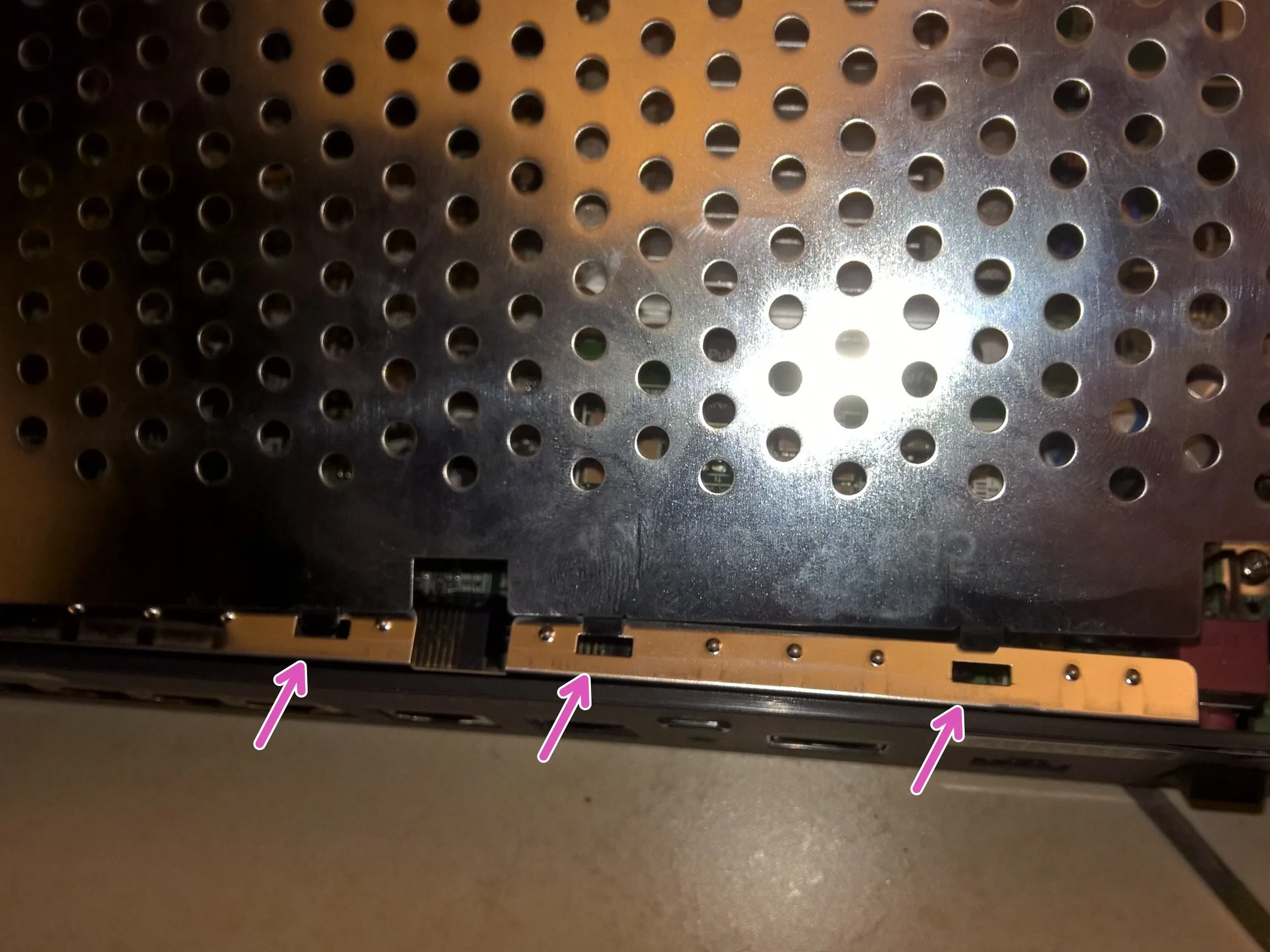

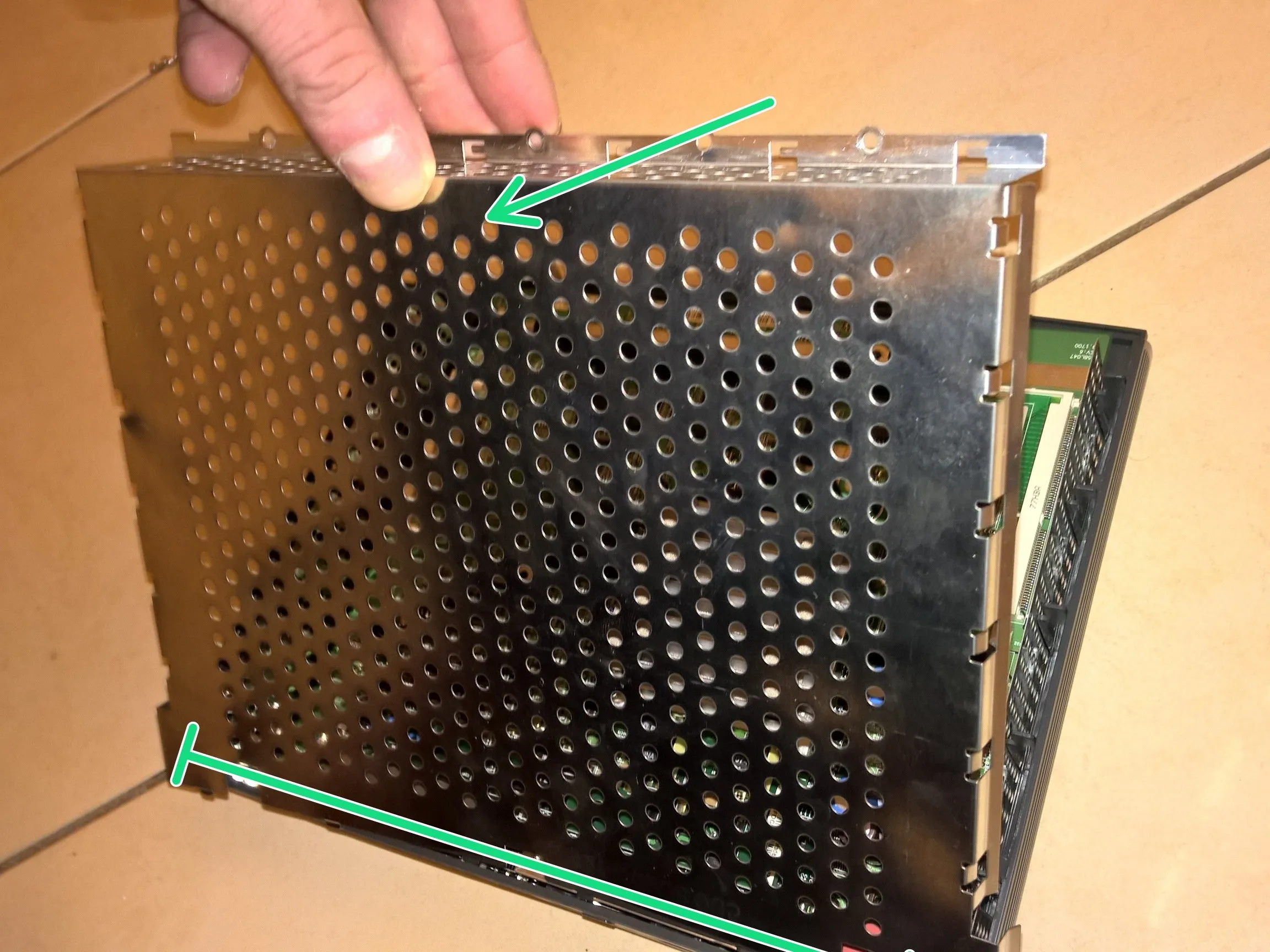

Шаг 4 Снимите внутренний металлический экран

• 1. Аккуратно поднимите внутренний металлический экран с нижней части маршрутизатора.

• 2. Снимите внутренний металлический экран с устройства (см. крепления на рисунке).

• Будьте осторожны и не деформируйте пластины!

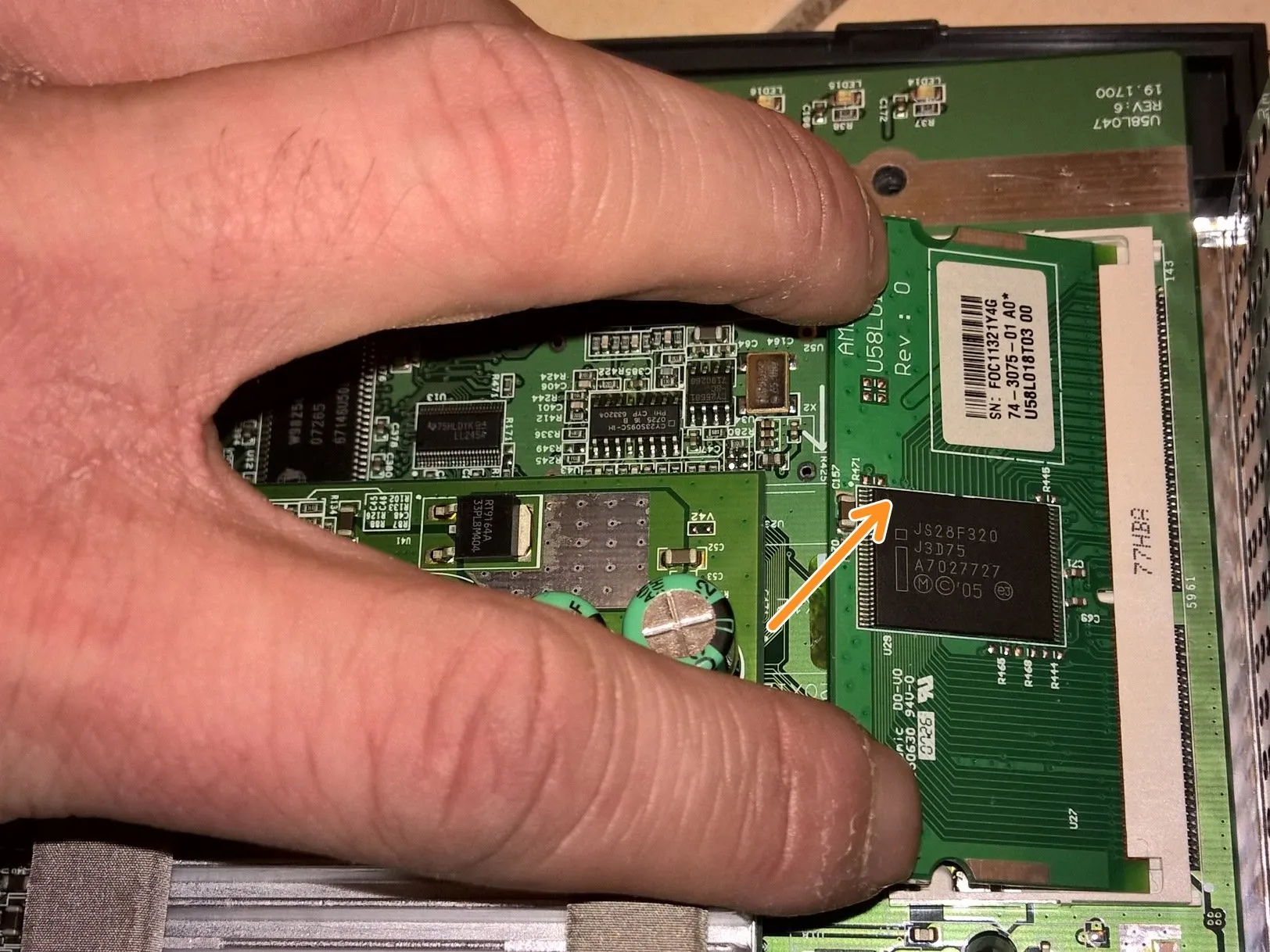

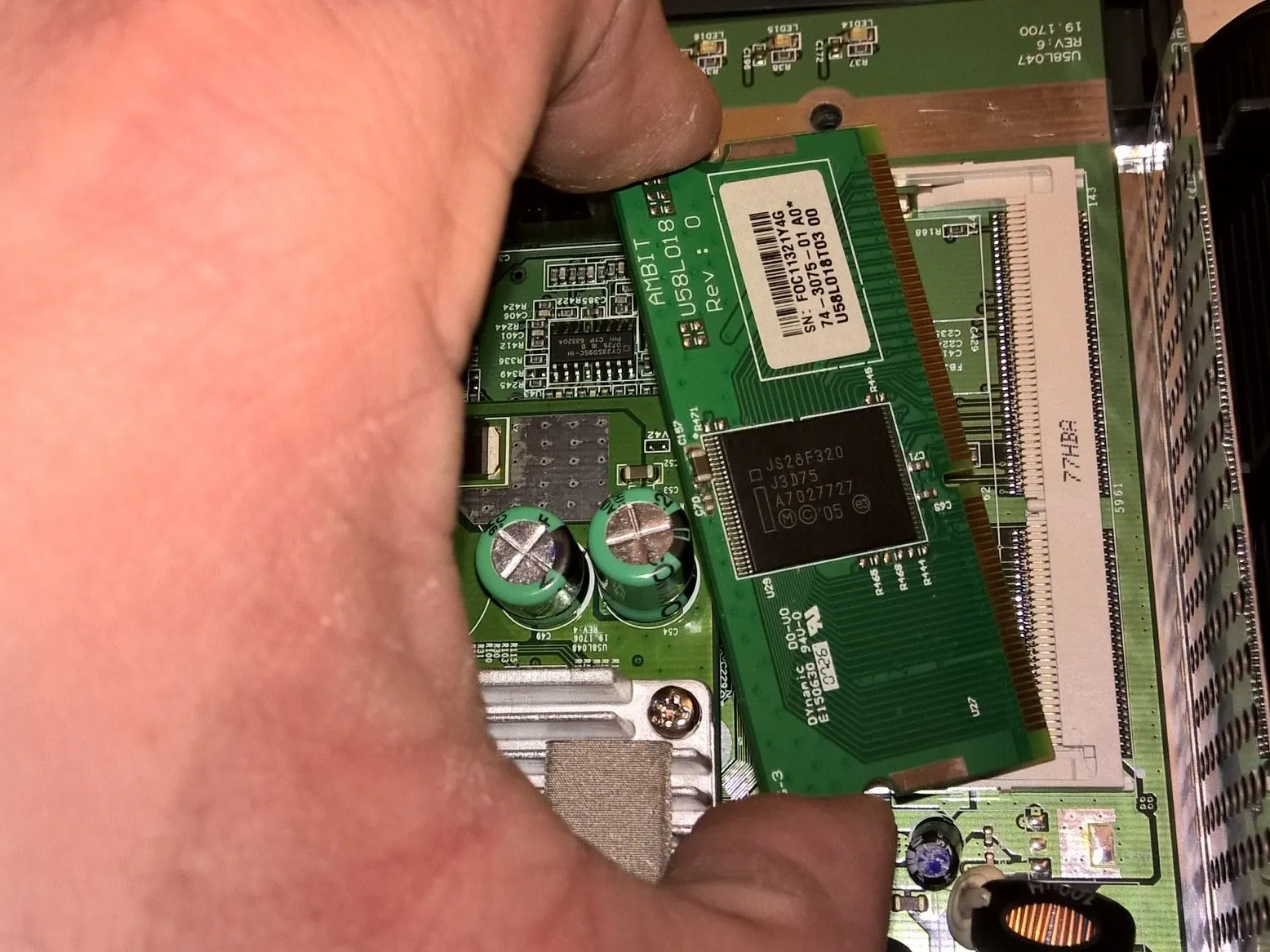

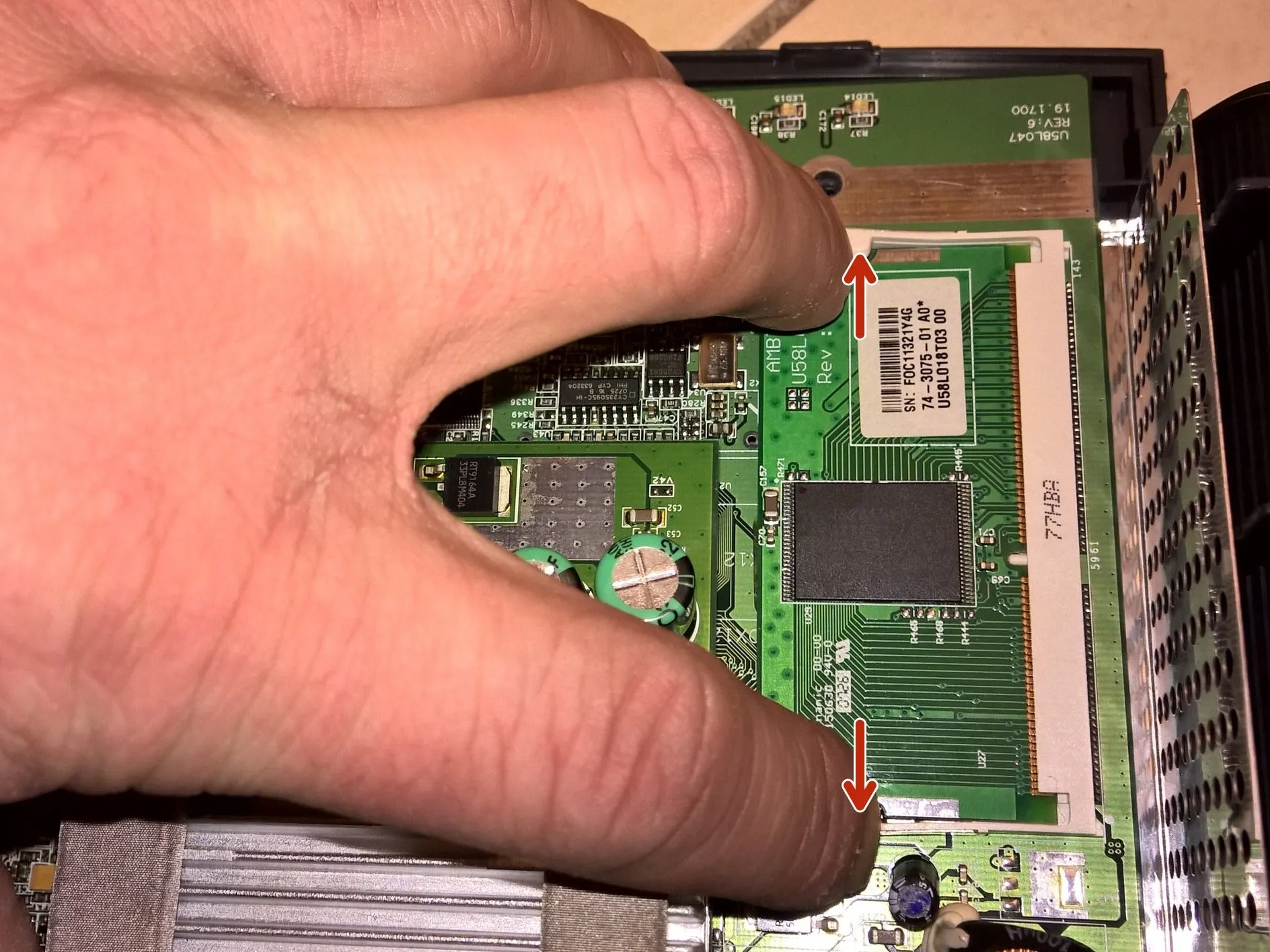

Шаг 5 Извлеките модуль памяти StrataFlash

• 1. Поместите пальцы на рычаги с двух сторон слота и нажмите на них.

• 2. С усилием потяните рычаг фиксатора в сторону от модуля, пока он не поднимется вверх.

• 3. После этого модуль можно извлечь из слота.

Шаг 6 Выкрутите черные и серебристые винты.

• 1. С помощью крестообразной отвертки №1 открутите черный винт.

• 2. Отверткой Phillips #1 выкрутите серебристый винт, как показано на рисунке.

• Вы должны удалить только один серебристый винт - второй удерживает только охлаждающую пластину.

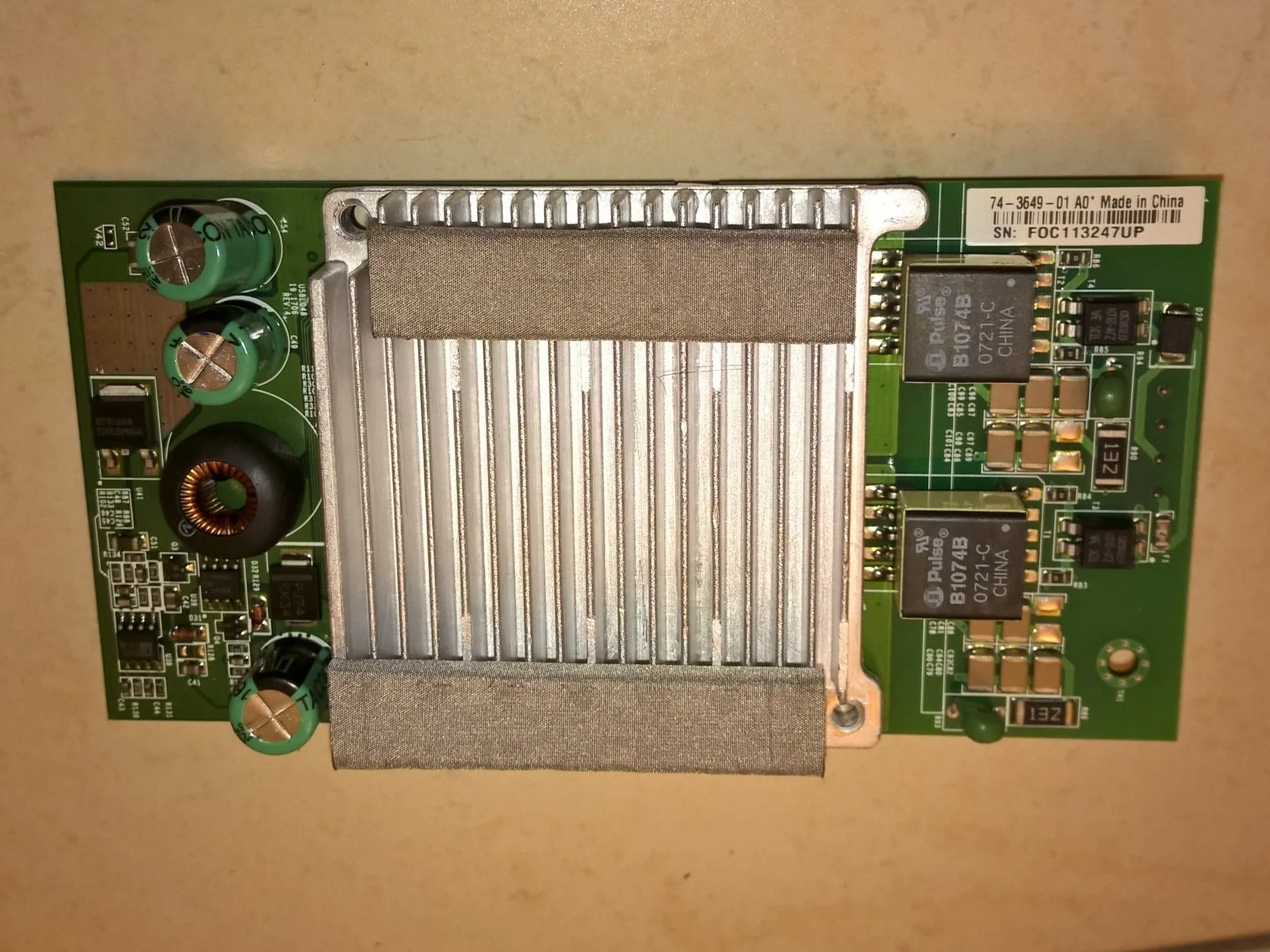

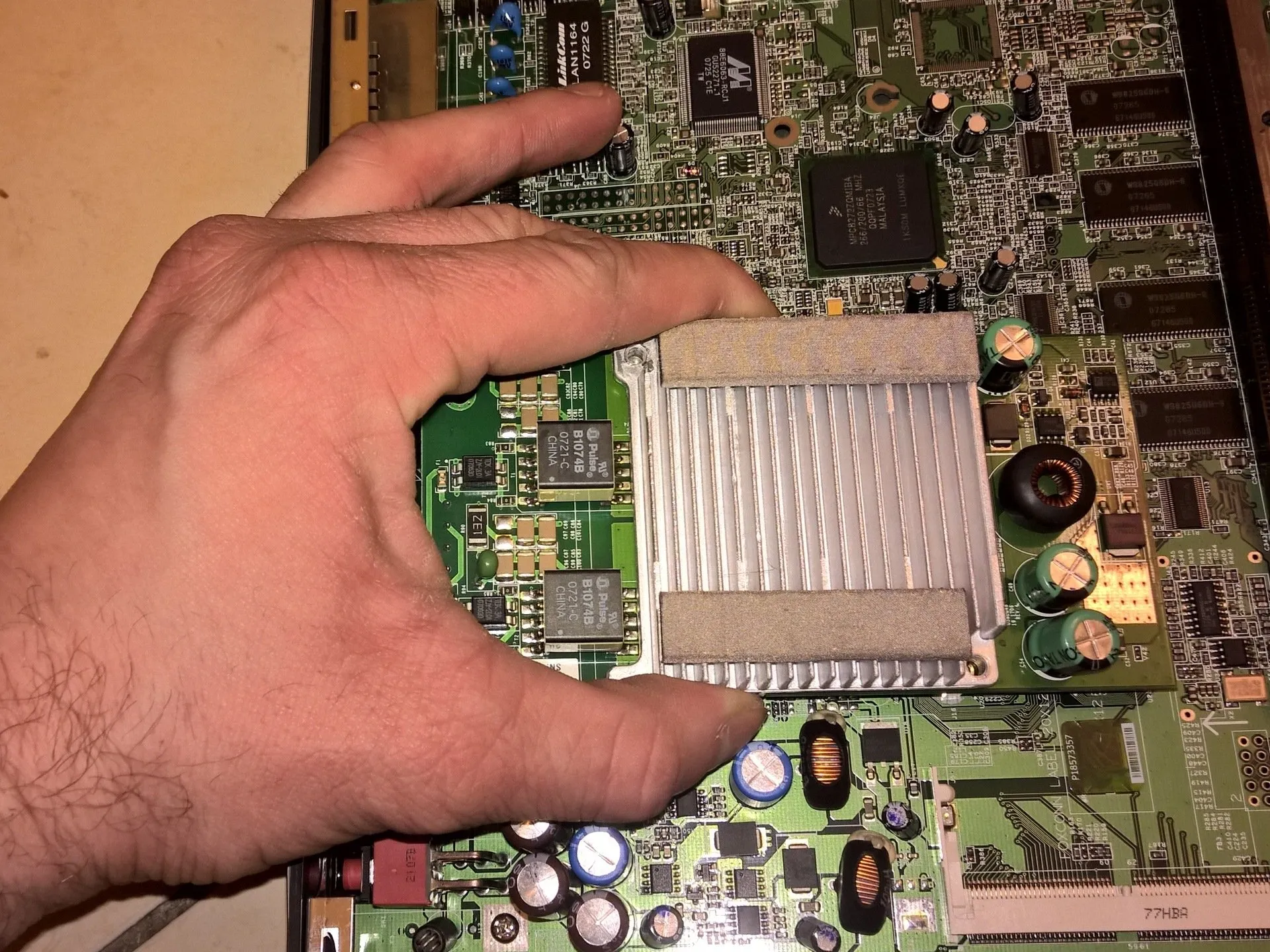

Шаг 7 Извлеките модуль процессора

• Аккуратно потяните модуль вверх, чтобы отсоединить два разъема под ним.

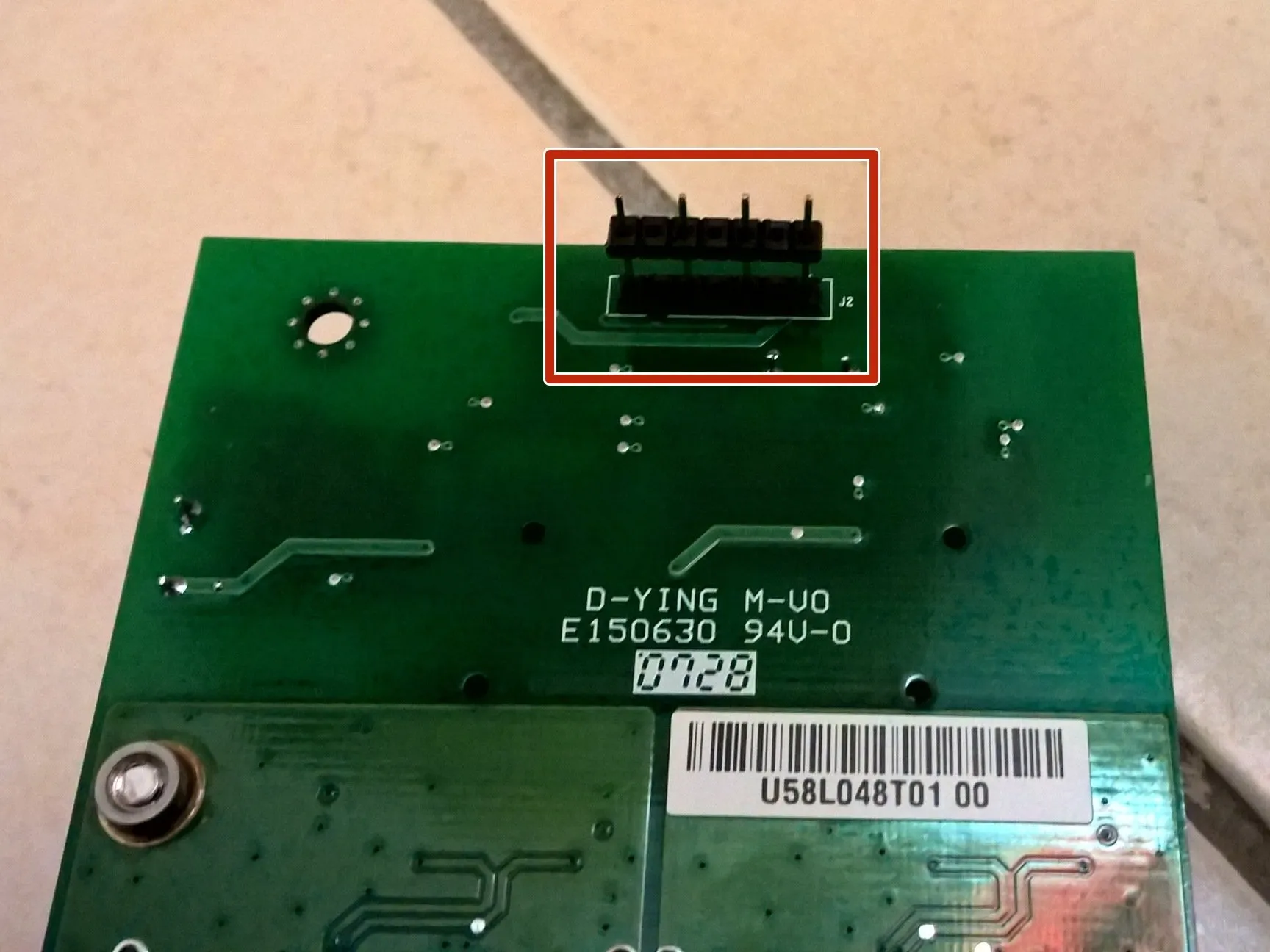

• Будьте осторожны и не повредите 4-контактный разъем (помечен КРАСНЫМ).

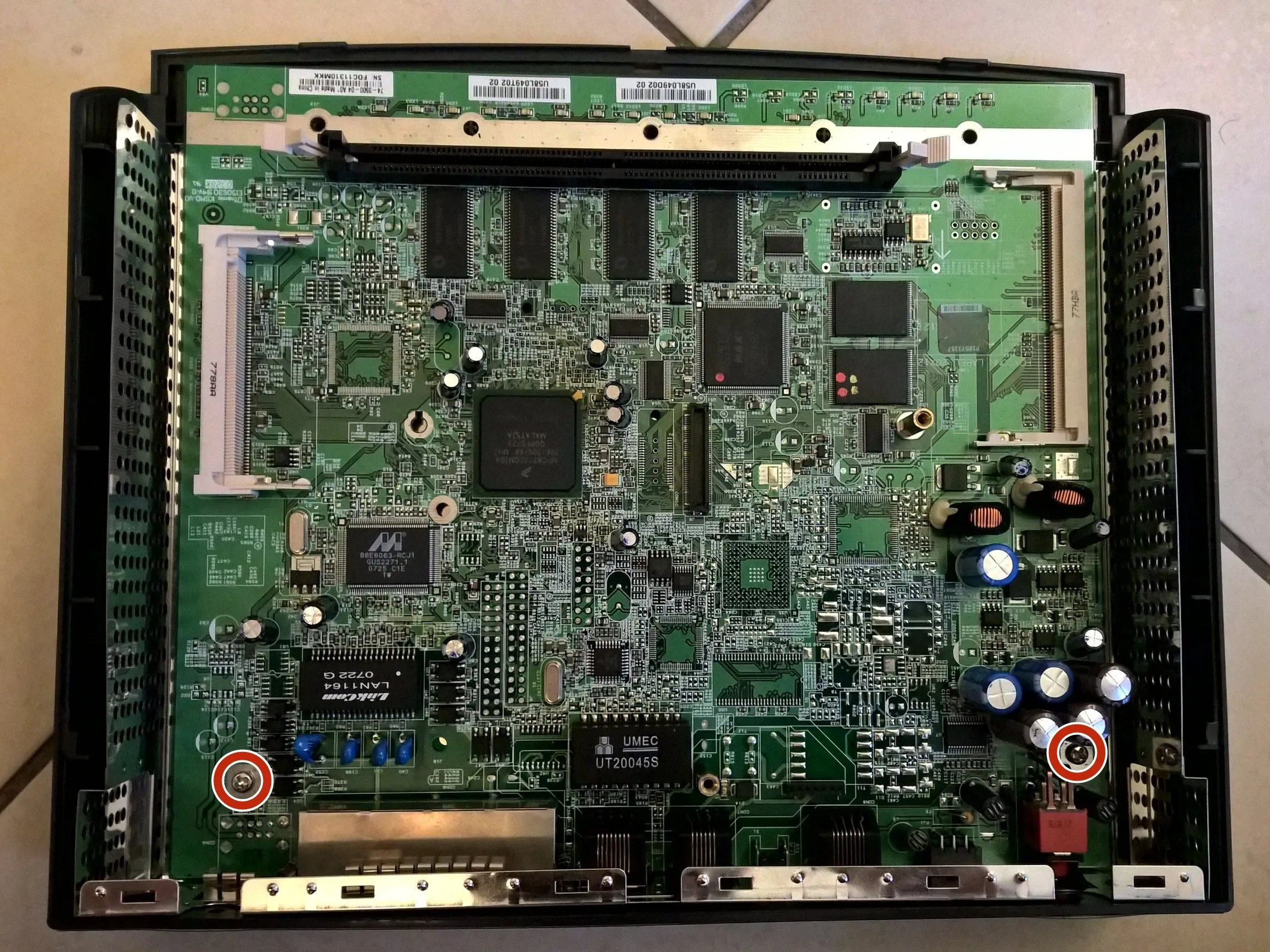

Шаг 8 Открутите винты, крепящие материнскую плату

• С помощью крестовой отвертки №1 открутите два винта, крепящие материнскую плату.

• При установке винтов на место не применяйте силу - резьба сделана из пластика!

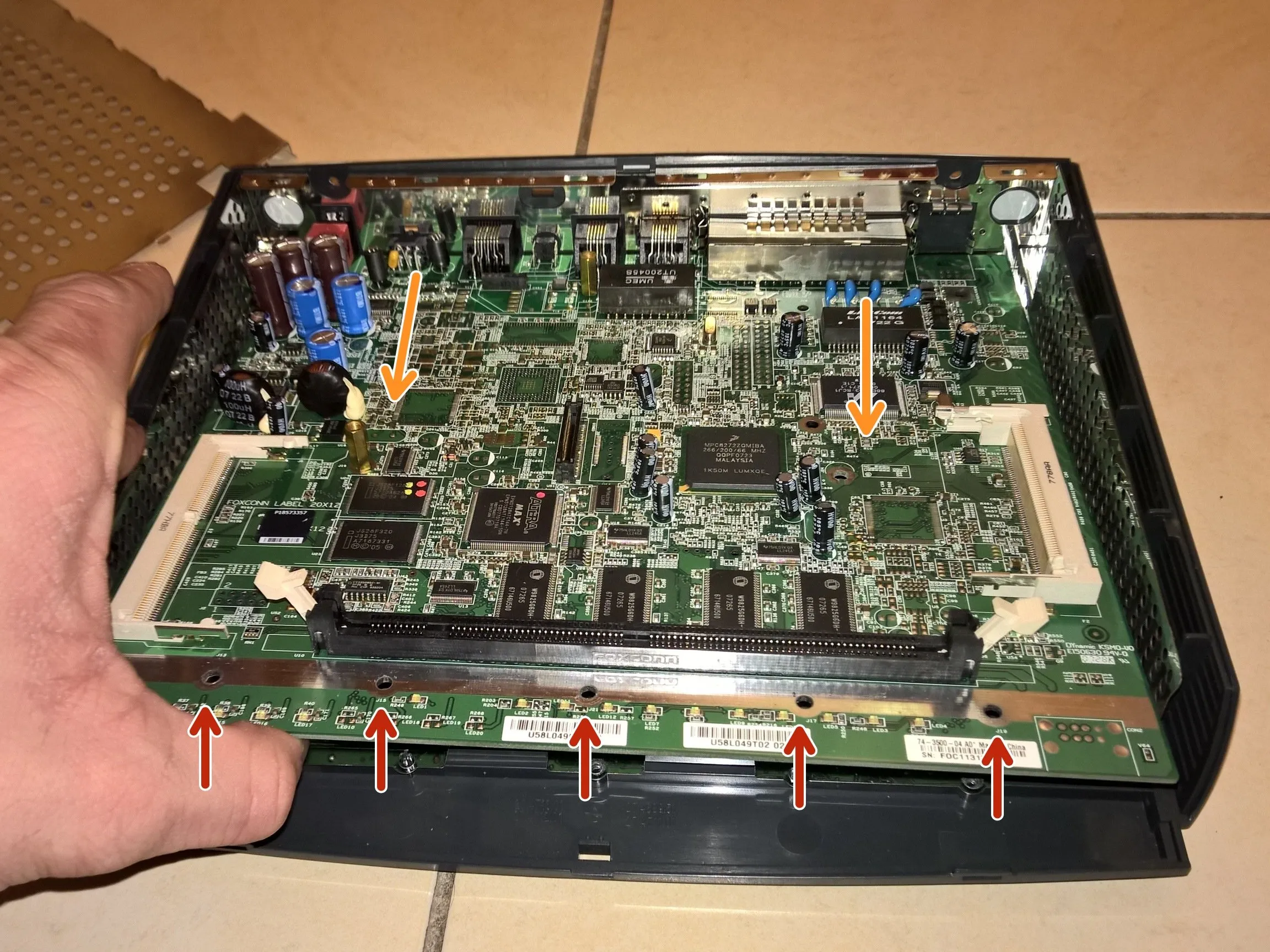

Шаг 9 Извлеките системную плату из корпуса

• 1. Аккуратно приподнимите плату, чтобы освободить пластиковые фиксаторы.

• 2. Осторожно потяните плату в сторону от задней панели (чтобы освободить металлические защитные замки вокруг разъемов).

• 3. Извлеките плату из корпуса.

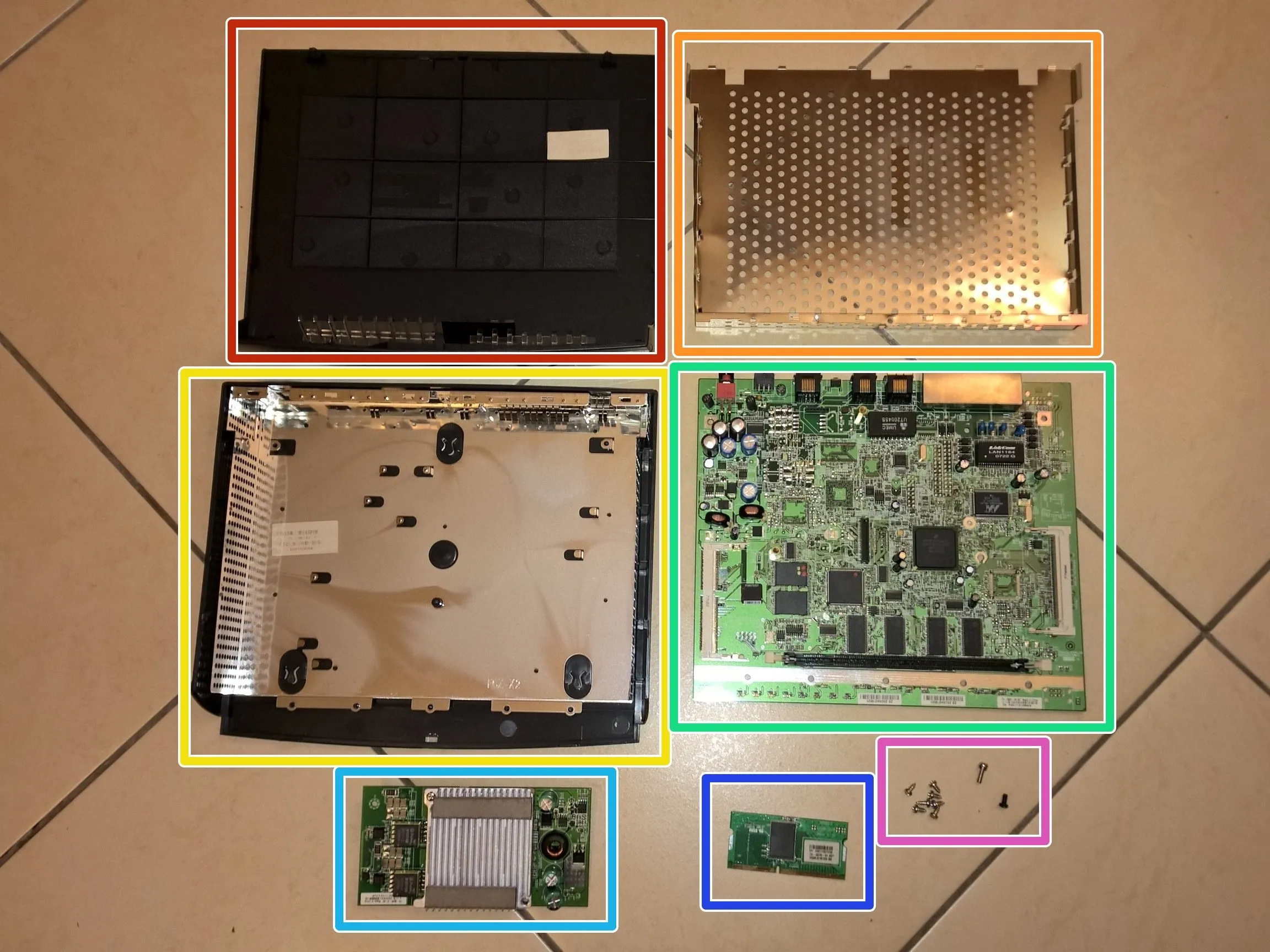

Шаг 10 Снос завершен

• Части и детали:

• Верхняя крышка

• Внутренняя крышка с металлическим экраном

• Нижняя часть корпуса с металлическим экраном

• Материнская плата

• Плата модуля фильтра SHDSL

• Модуль памяти StrataFlash

• 1 черный винт, 1 серебристый длинный винт (1 все еще находится на плате модуля фильтра SHDSL), 7 серебристых винтов

Шаг 11 Слоты расширения материнской платы

• слот mini-PCI для карты WLAN

• Гнездо DRAM для дополнительного модуля памяти RAM

• Слот для дополнительного модуля памяти StrataFlash (установлен модуль объемом 4 МБ)

• Два разъема для подключения платы модуля фильтра SHDSL

Комментарии к статье

Извини, приятель, это не плата процессора, а фильтр линии SHDSL. Процессор - это самый большой, центральный чип (freescale).

Спасибо за информацию! Я обновлю свой гайд соответствующим образом...
