Разборка будильника Coby с цифровой фоторамкой

Введение

Я собираюсь показать вам, как разобрать этот будильник Coby с цифровой фоторамкой.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка будильника Coby Digital Photo Frame

• Вот он, ждет, когда его разберут на части. Не волнуйтесь, я не собираюсь его крушить.

Шаг 2

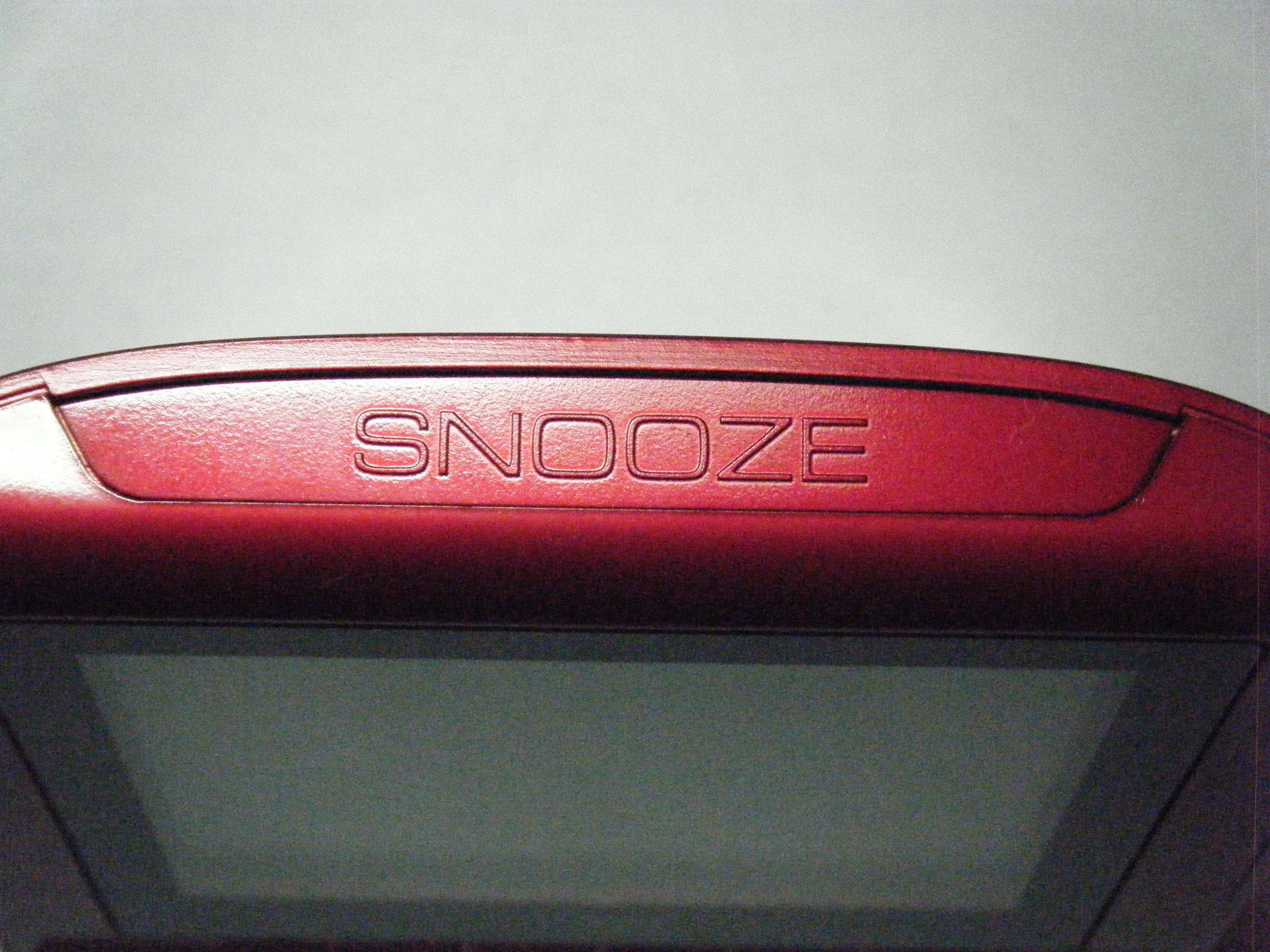

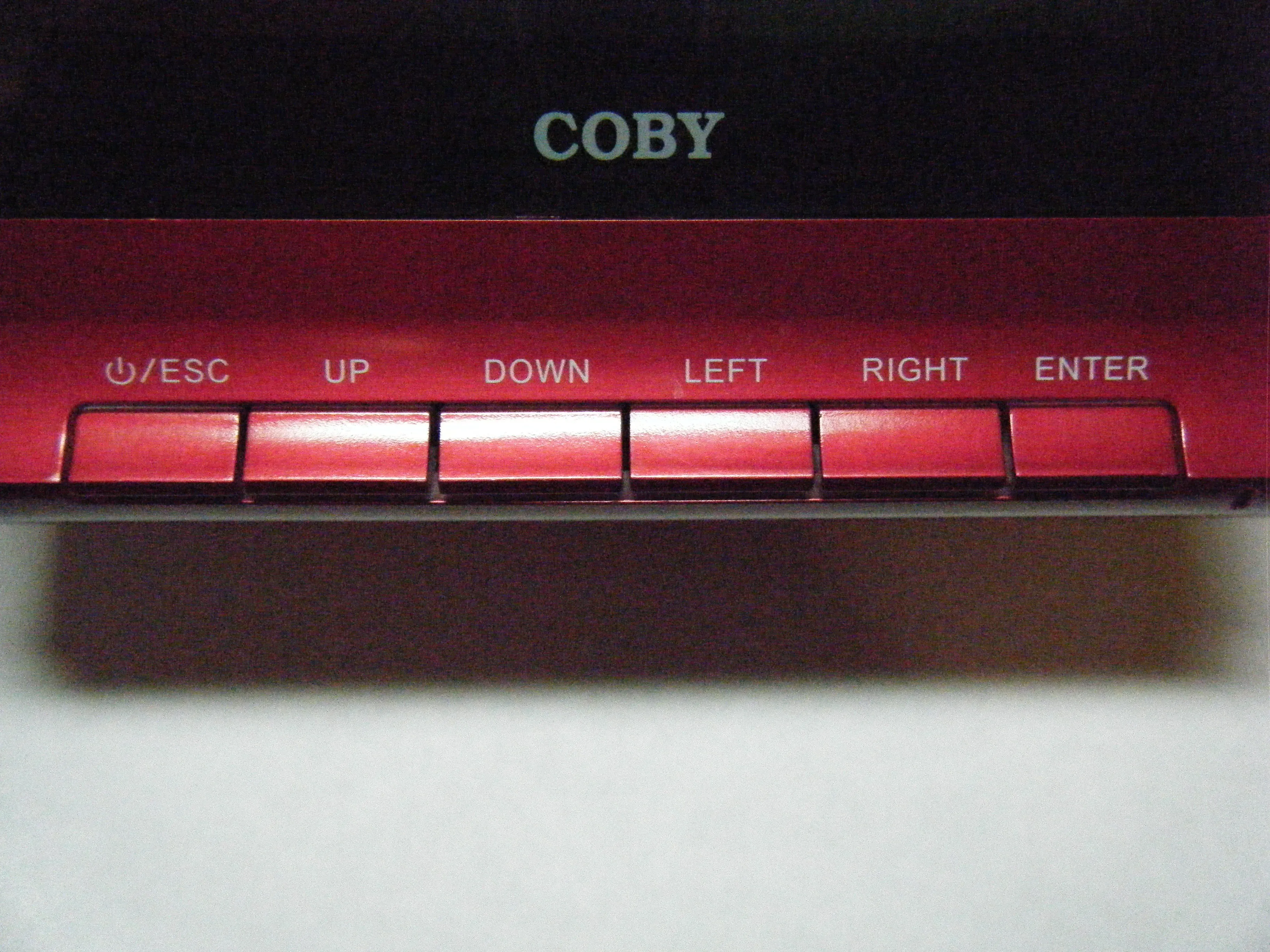

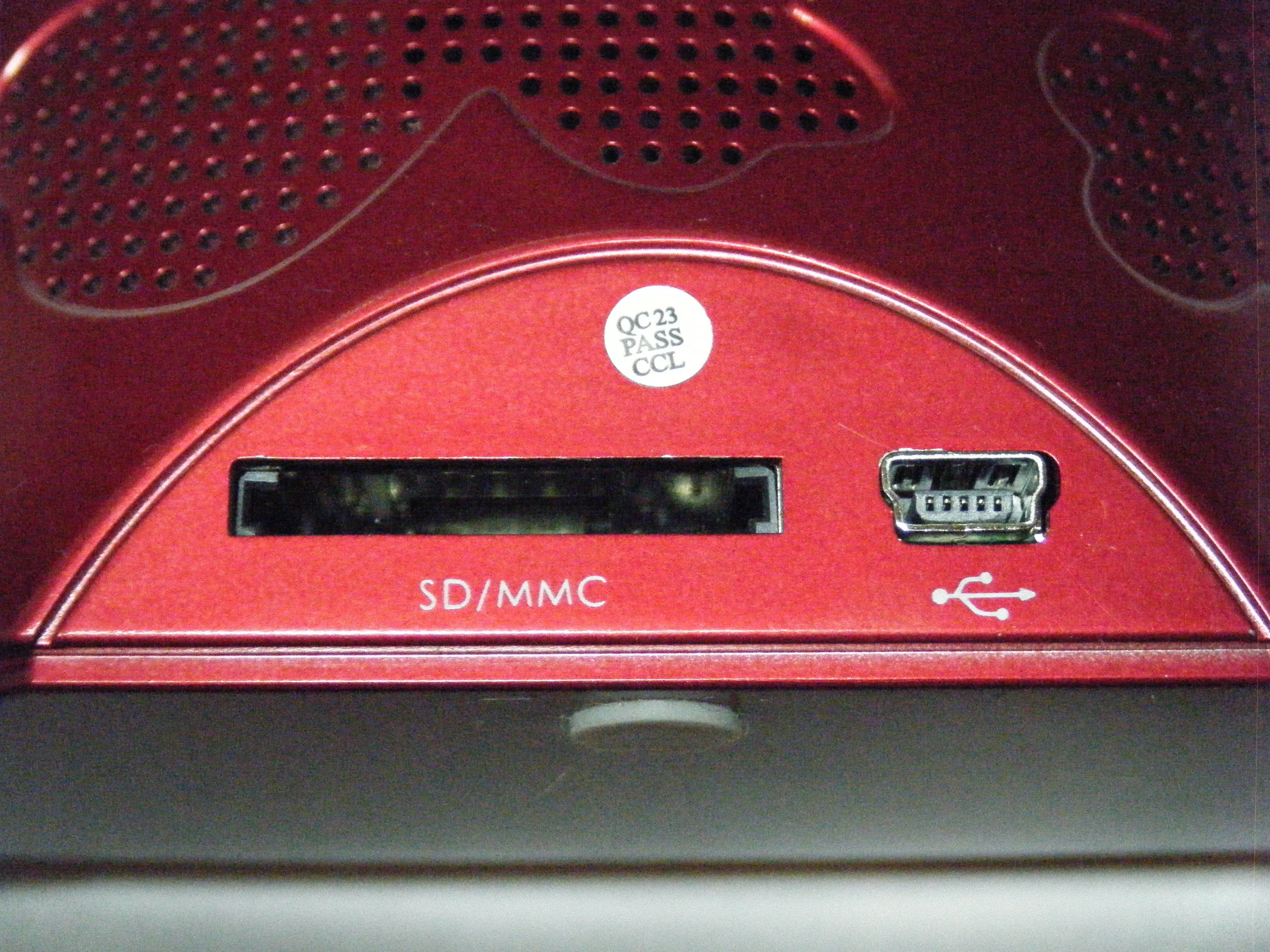

• Вот технические характеристики. Эти часы оснащены портом для подключения к компьютеру, слотом для SD-карты для просмотра фотографий, а также кнопками, включая кнопку дремоты. Также в них есть MP3-плеер, но нет разъема для наушников. Как странно. У него также нет внутренней памяти, поэтому в нем есть слот для карт SD. Но самое приятное в нем то, что он оснащен цветным ЖК-дисплеем!

Шаг 3

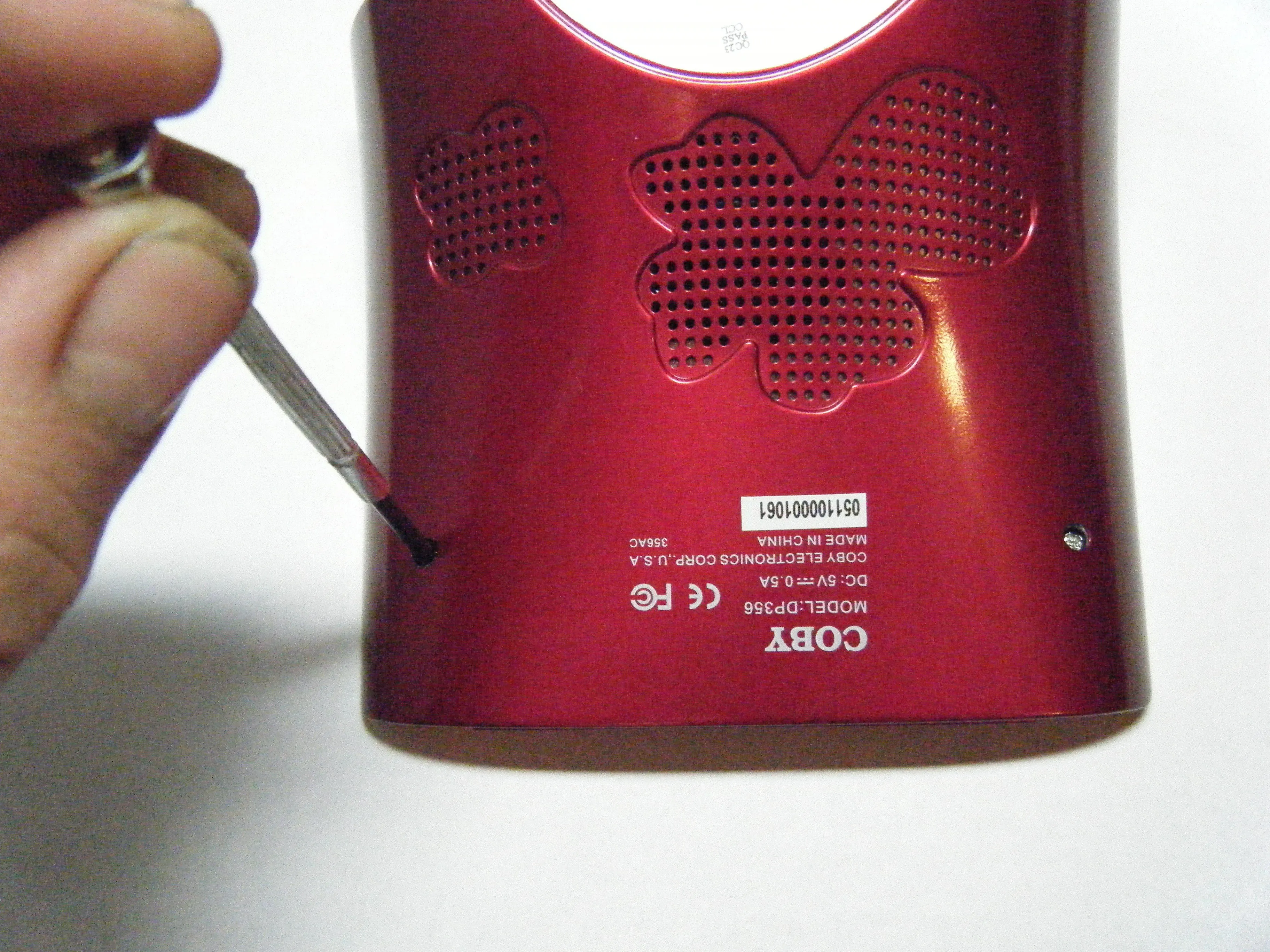

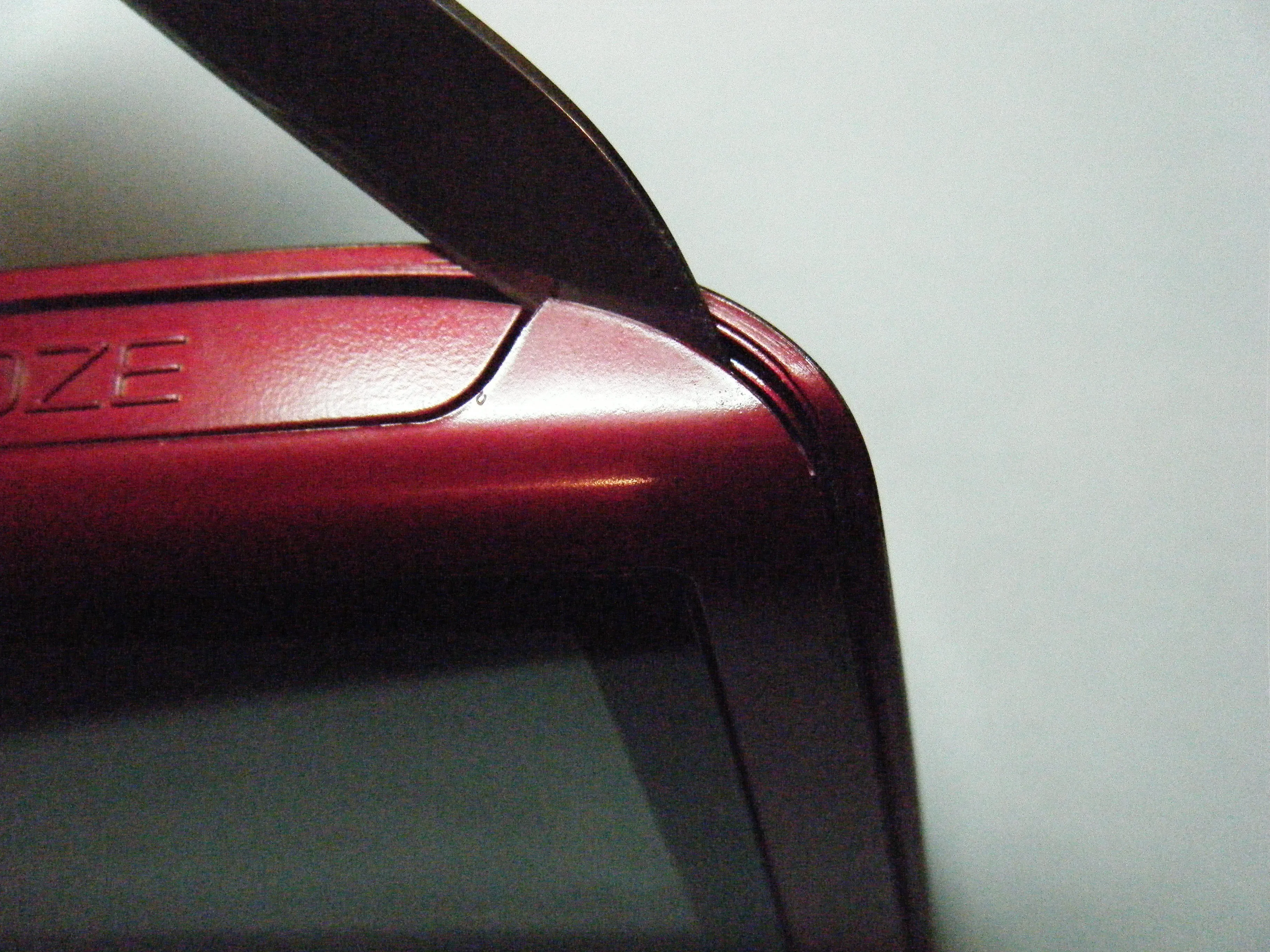

• После того, как два внешних винта корпуса будут удалены, две половинки корпуса можно будет легко раздвинуть.

Шаг 4

• Наш первый взгляд. Красиво, не правда ли?

Шаг 5

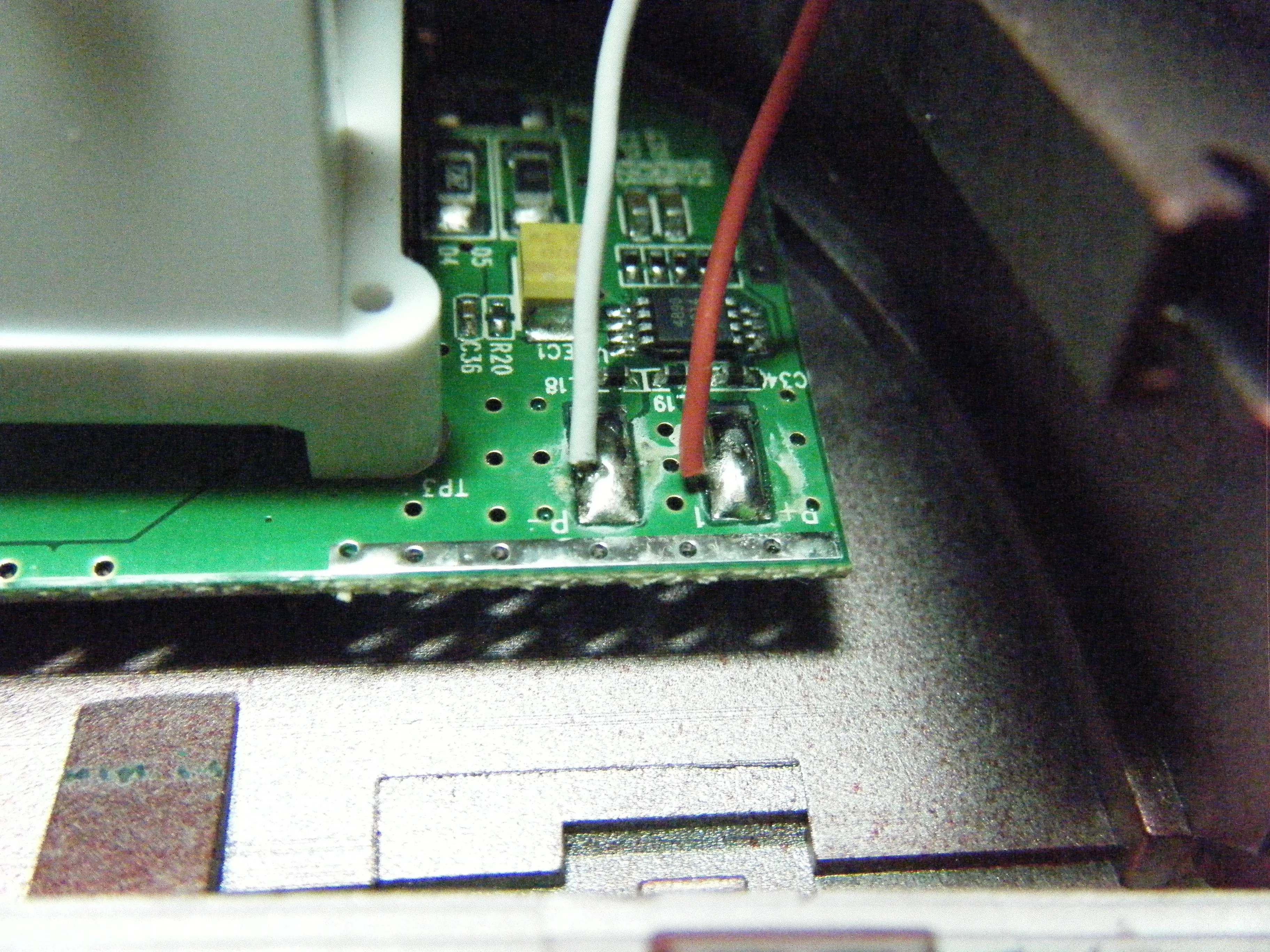

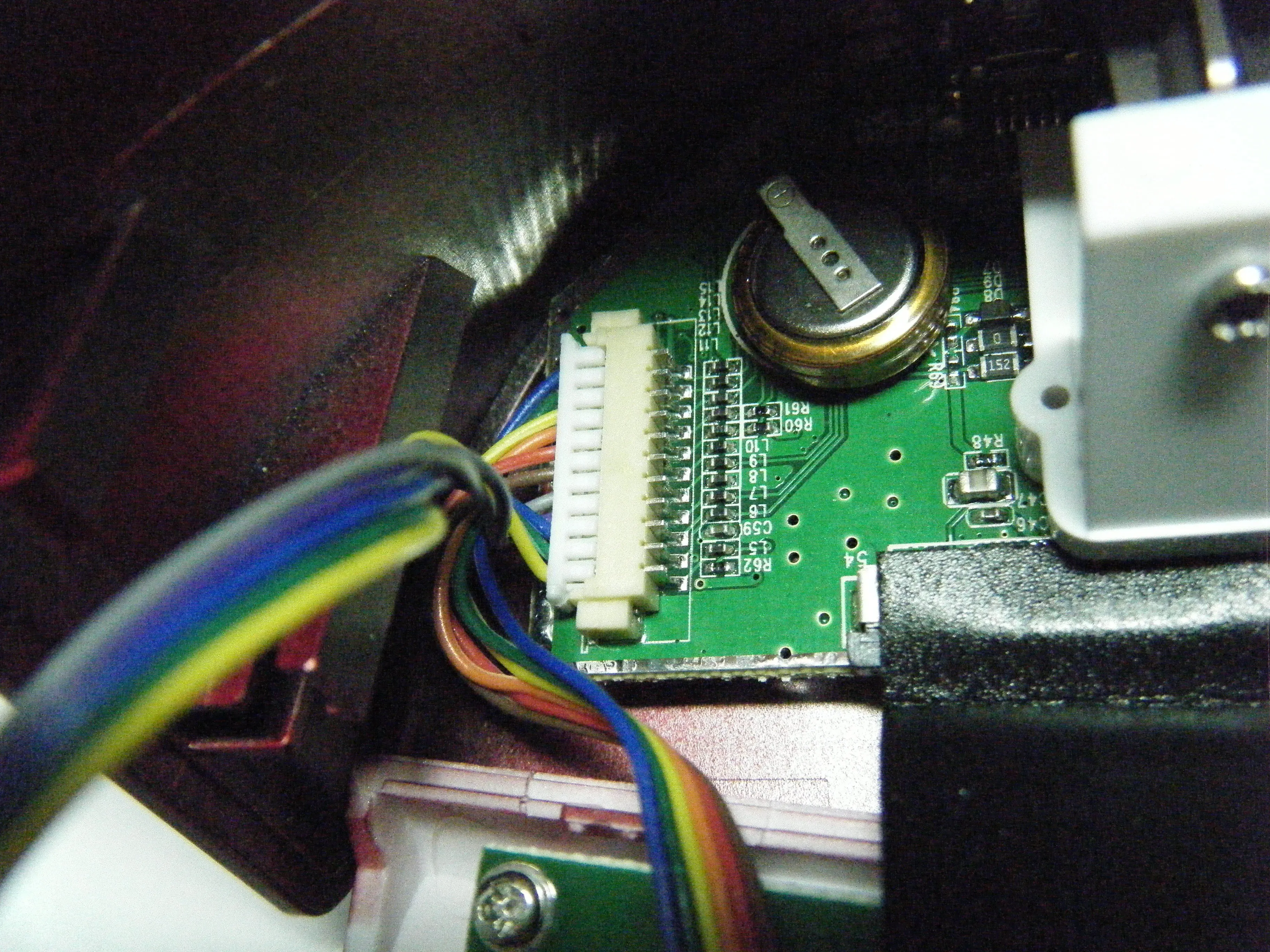

• Жаль, что динамик и провода управления припаяны к логической плате. Динамик держится на двух припаянных площадках. Разъем кабеля управления кнопками выглядит съемным, но он не вынимается. Похоже, им предстоит провести остаток жизни прикованными друг к другу. А как же ЖК-дисплей? Можно ли его заменить?

Шаг 6

• Да! ЖК-дисплей не припаян к логической плате. Он держится на ленточном кабеле. Его можно легко снять.

• Какая боль, если бы он был припаян к логической плате.

Шаг 7

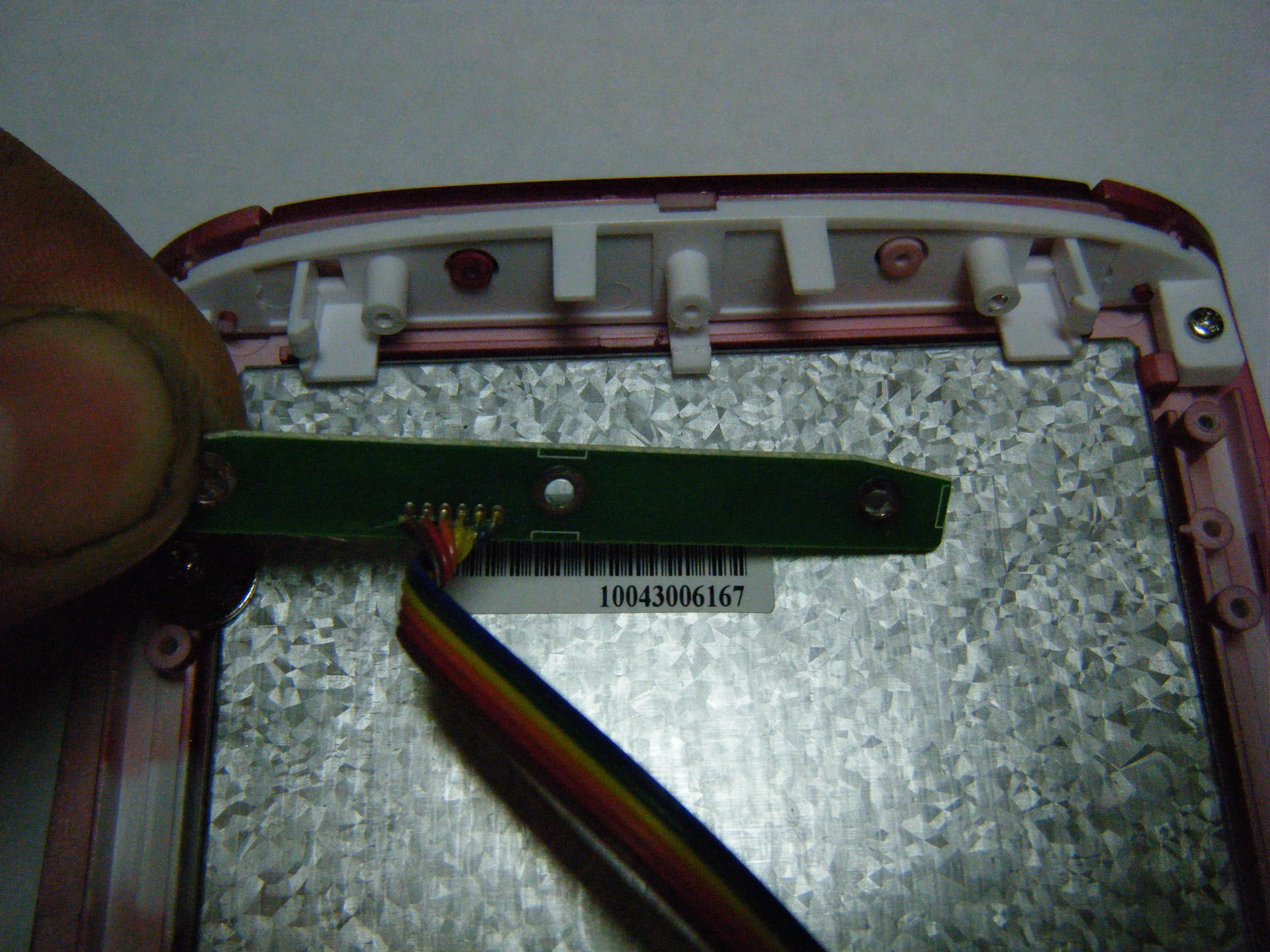

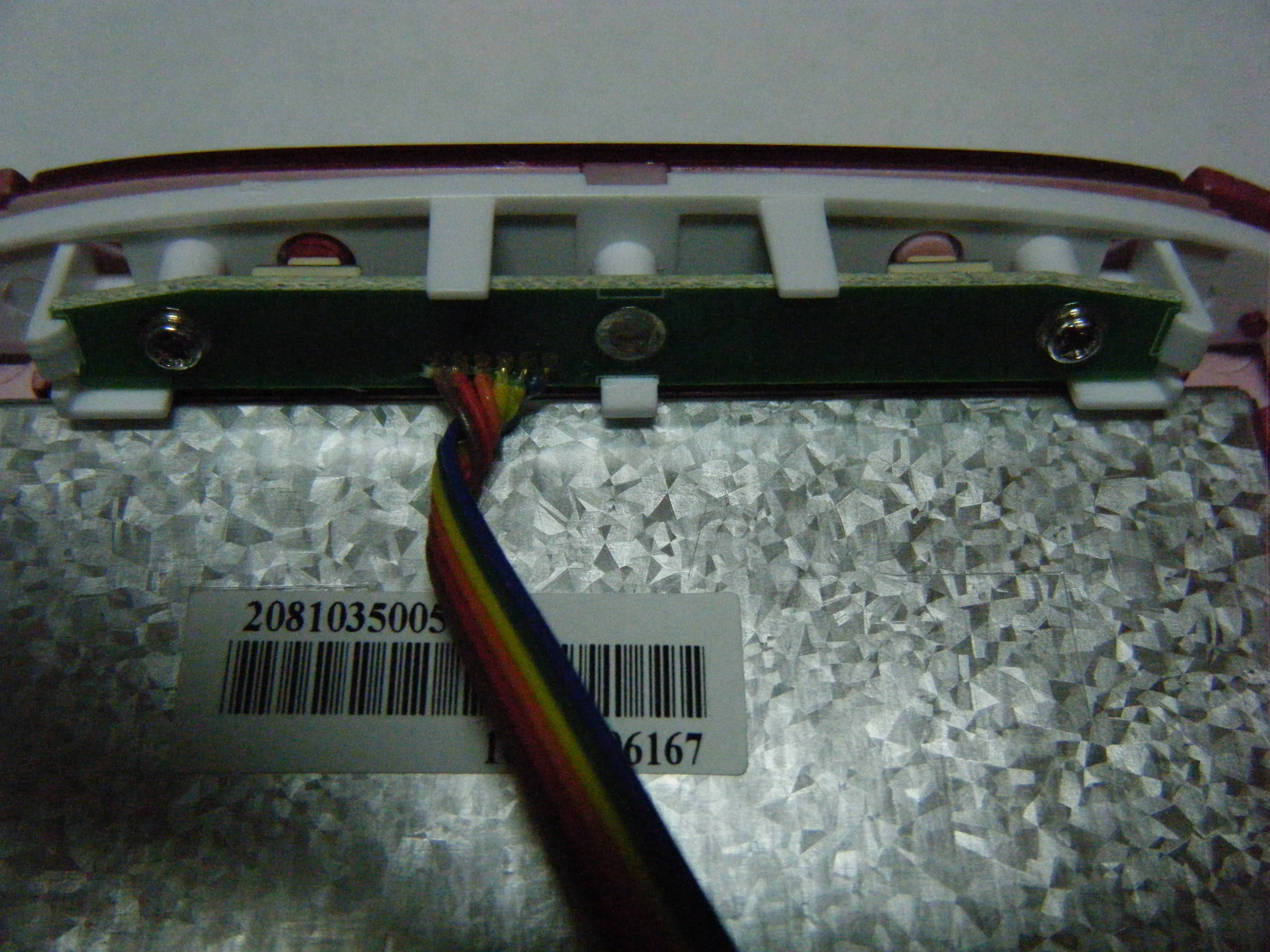

• Выкрутив два винта, вынимаем внутреннюю кнопку перерыва.

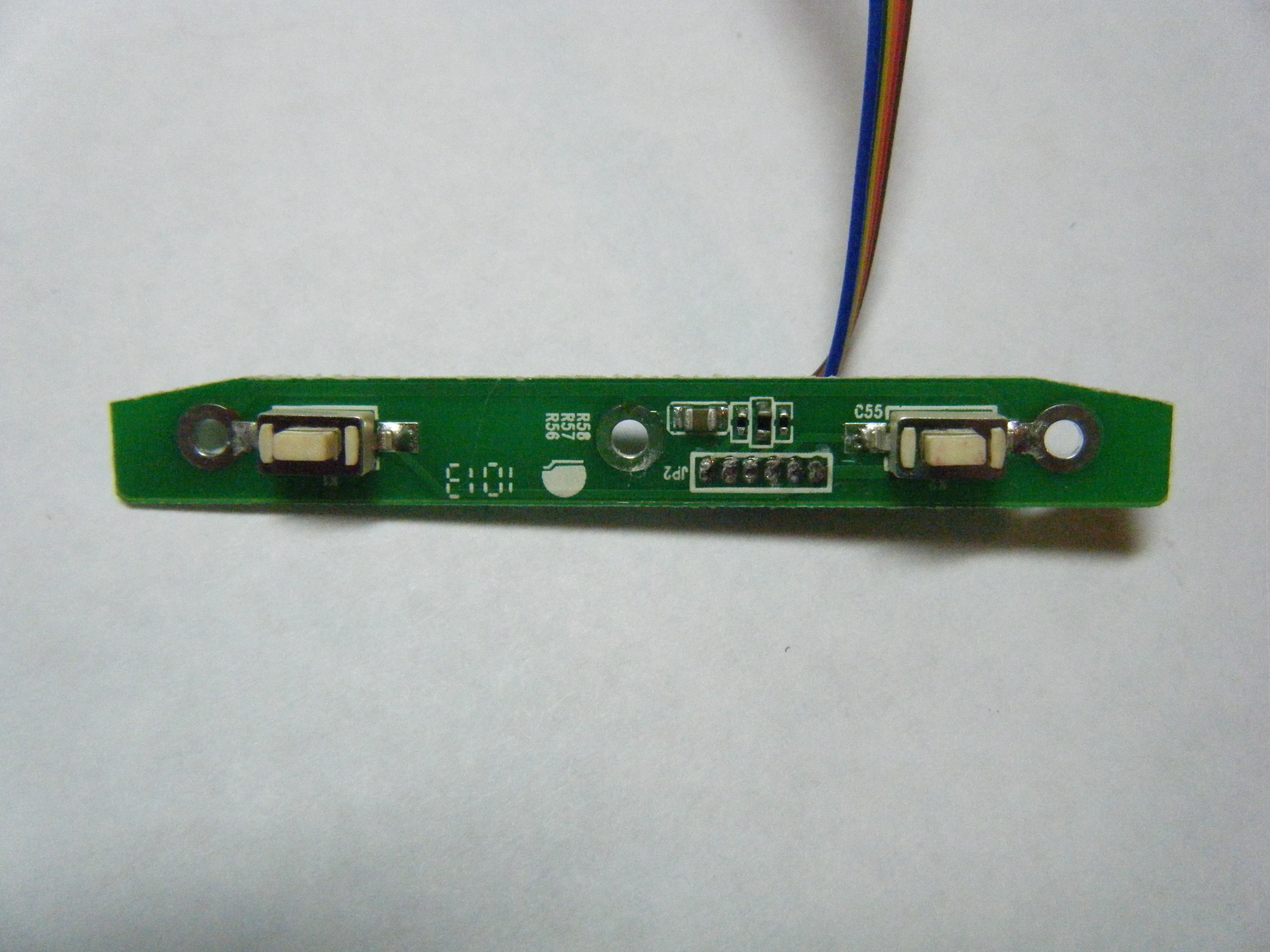

• На этой плате находятся 2 кнопки, а также несколько конденсаторов и резисторов.

Шаг 8

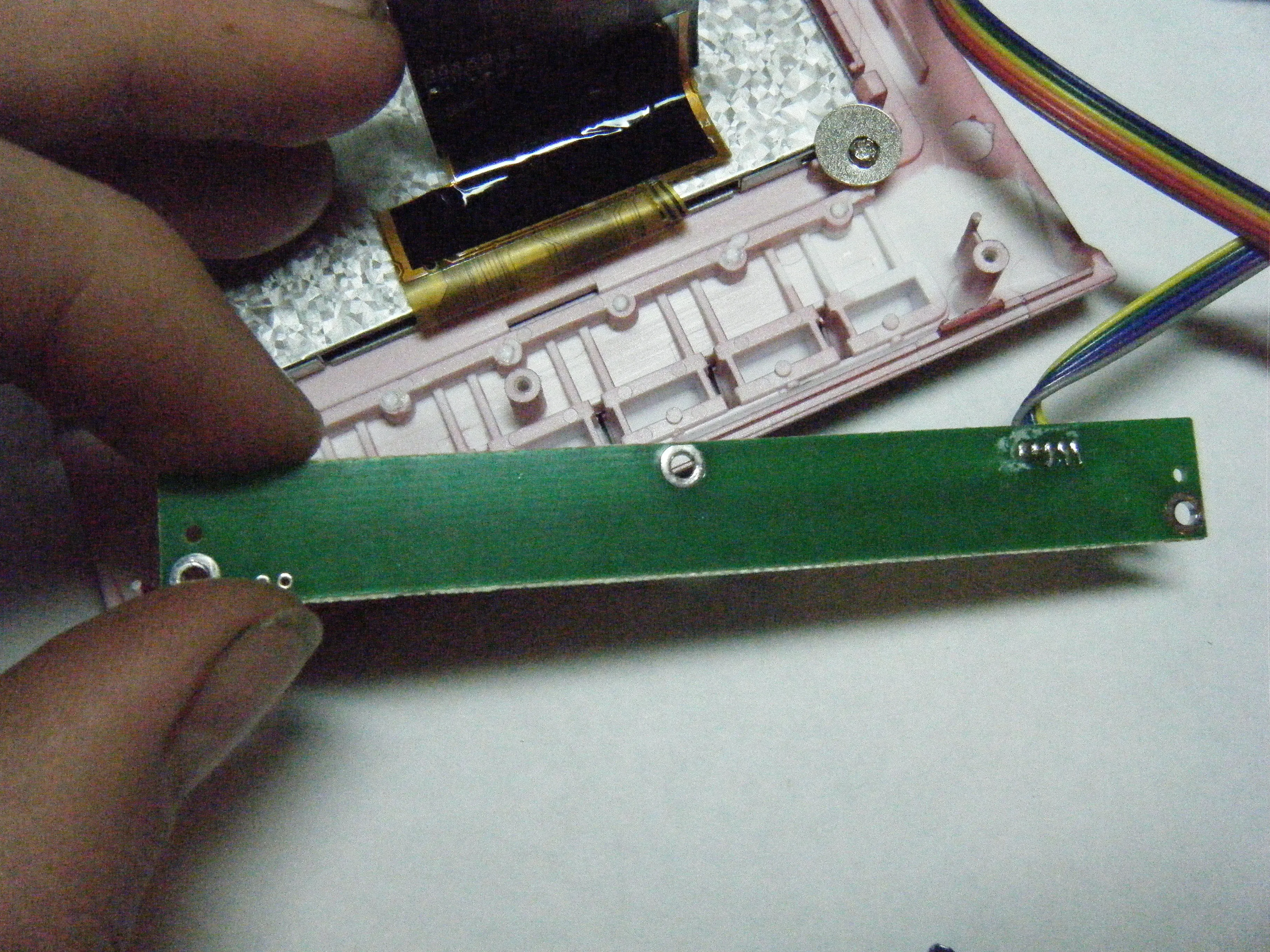

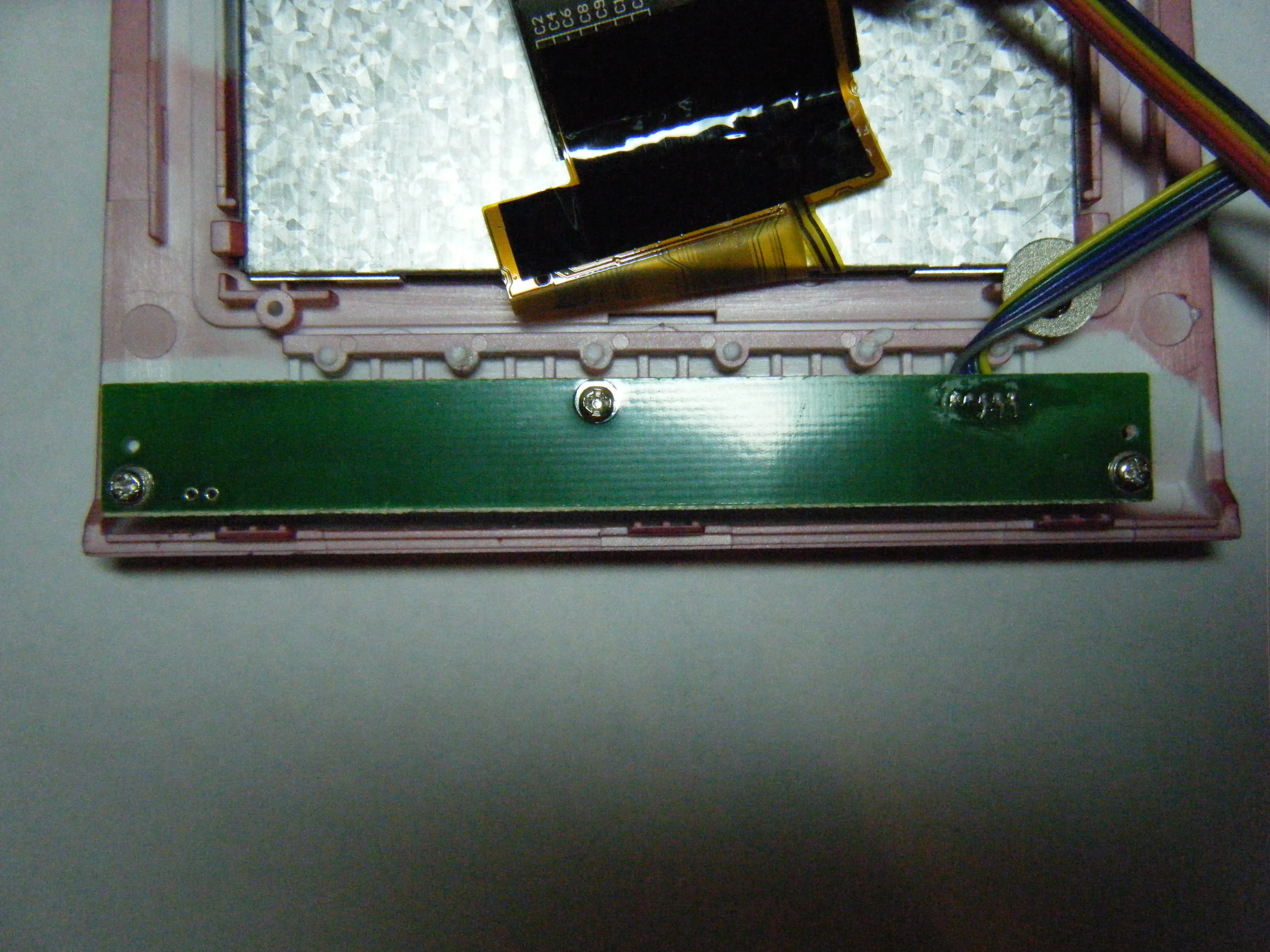

• После откручивания трех винтов, удерживающих плату панели управления, ее можно легко извлечь.

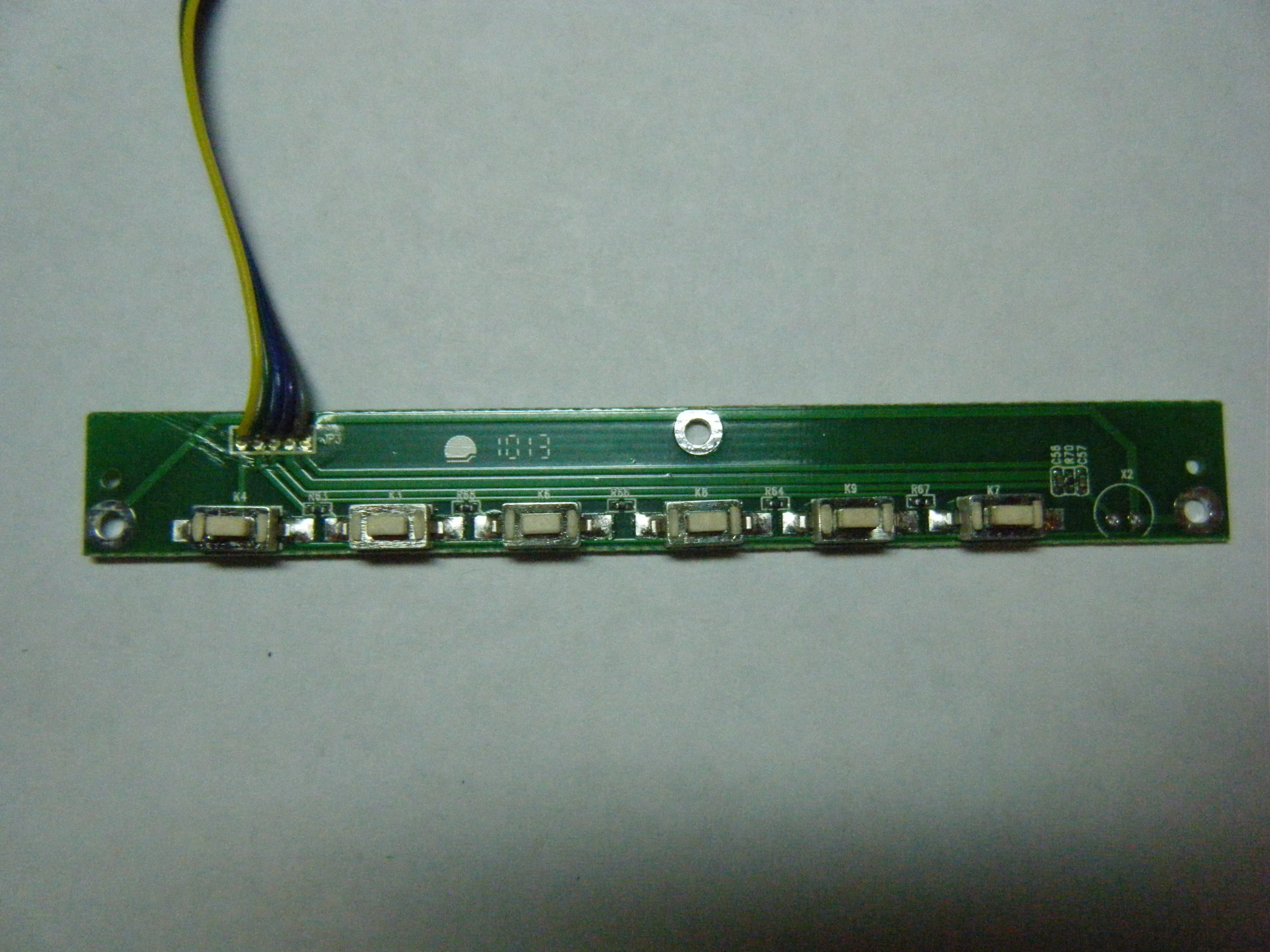

• На другой стороне платы - только кнопки.

Шаг 9

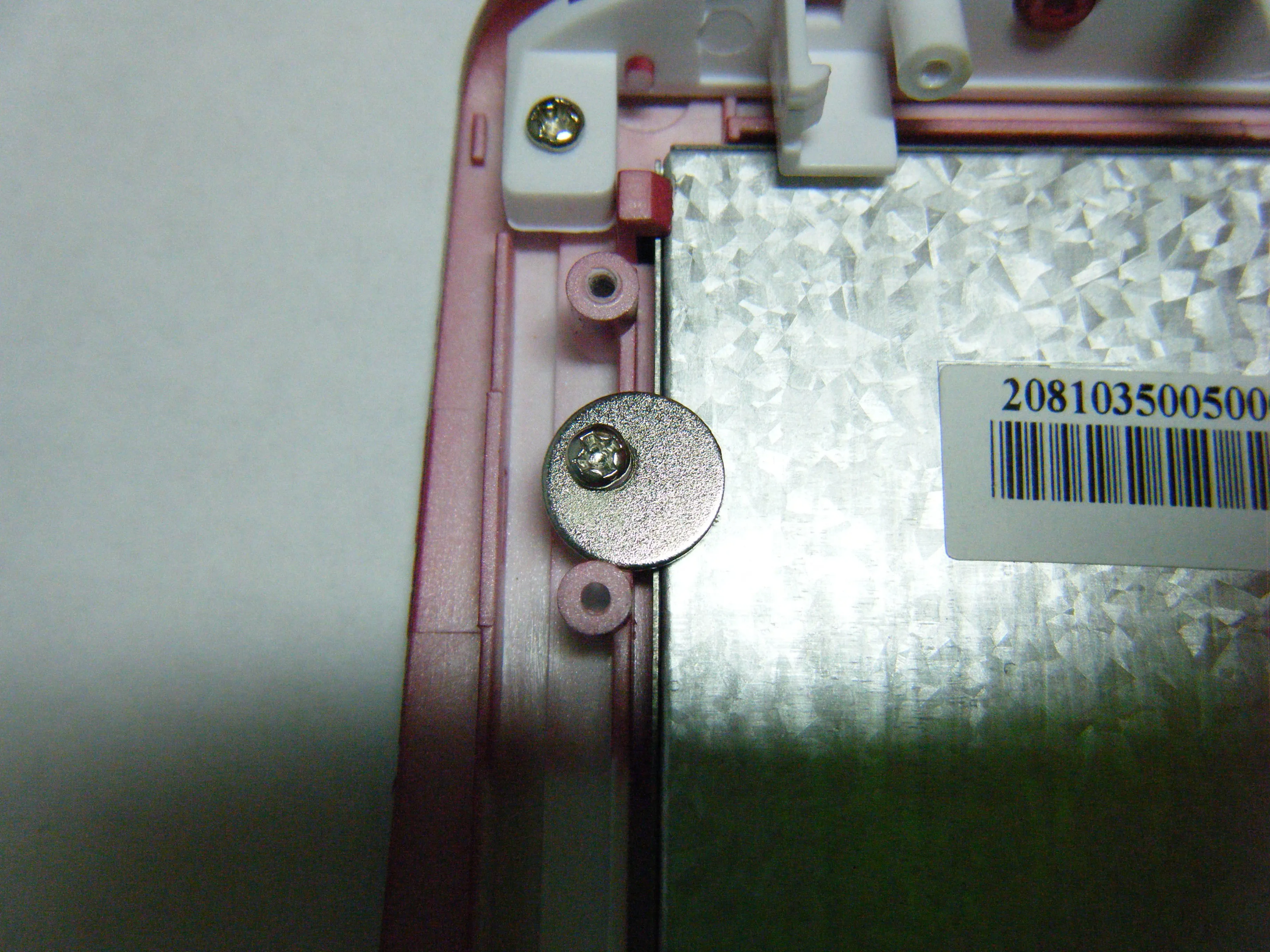

• Это 2 металлических зажима, каждый из которых держится на одном винте, удерживающем ЖК-дисплей. Немного ослабьте винт и поверните каждый зажим.

Шаг 10

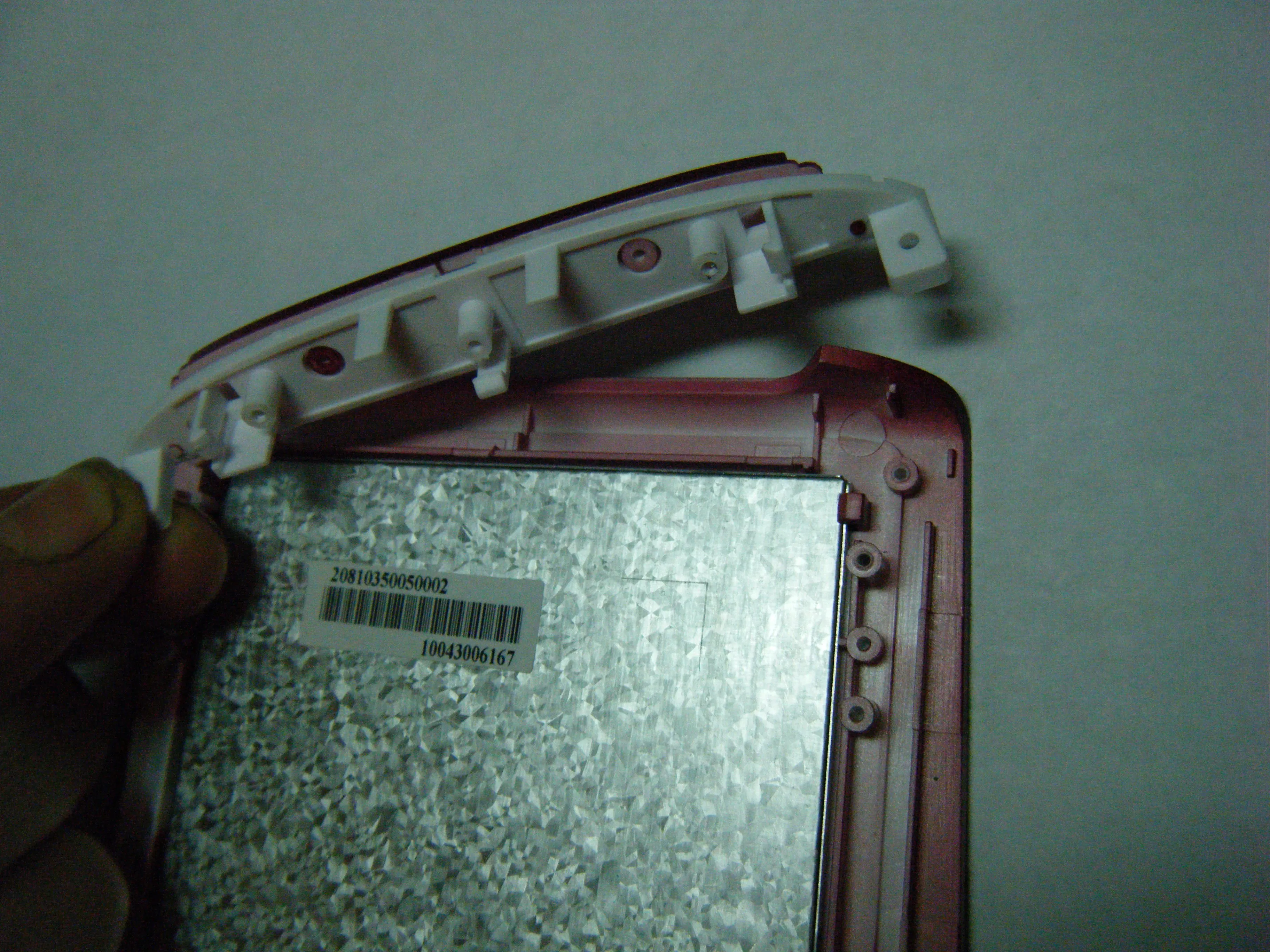

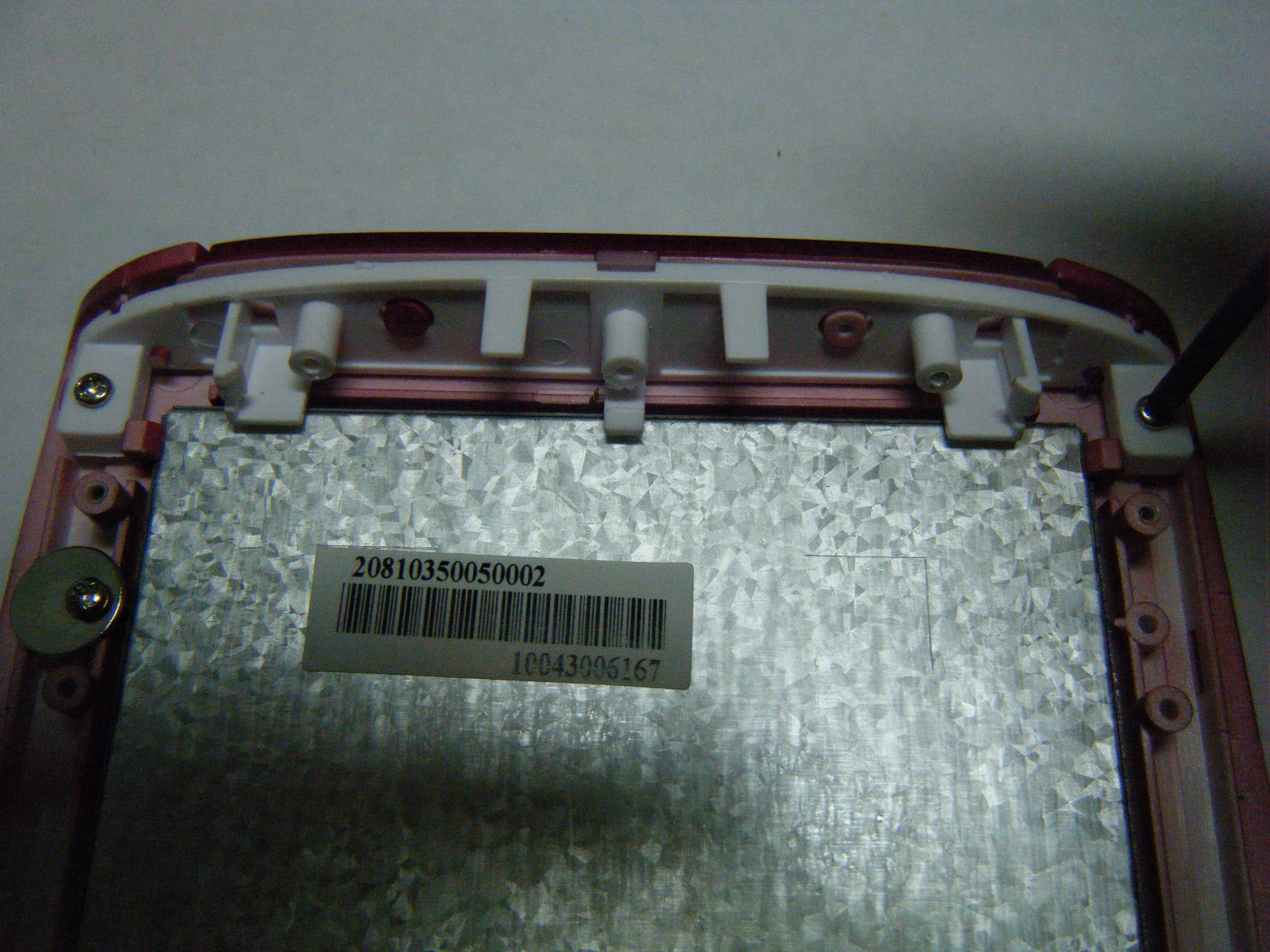

• Но прежде чем снимать ЖК-дисплей, необходимо извлечь внешнюю кнопку повтора звонка. Она держится на двух винтах.

Шаг 11

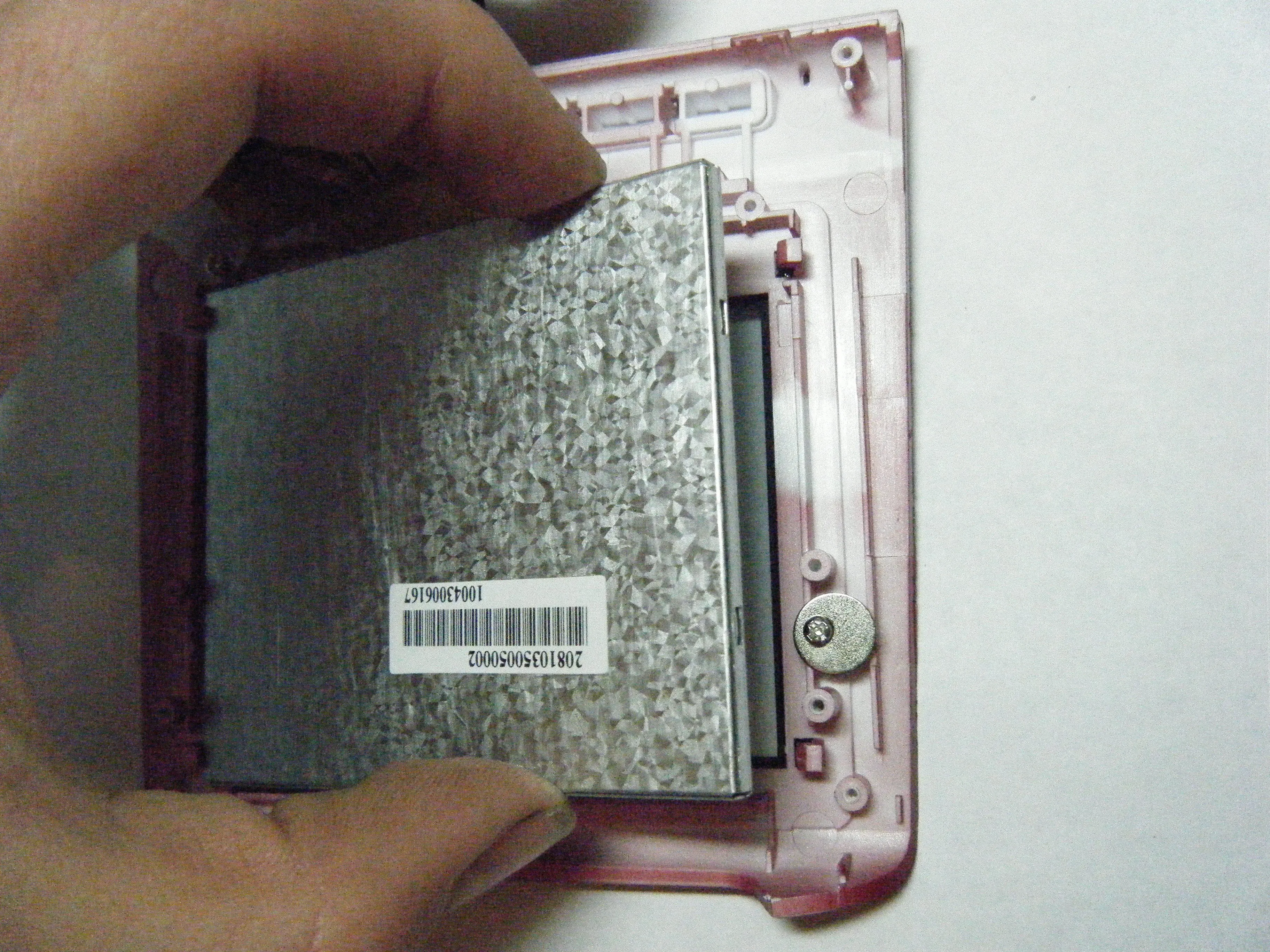

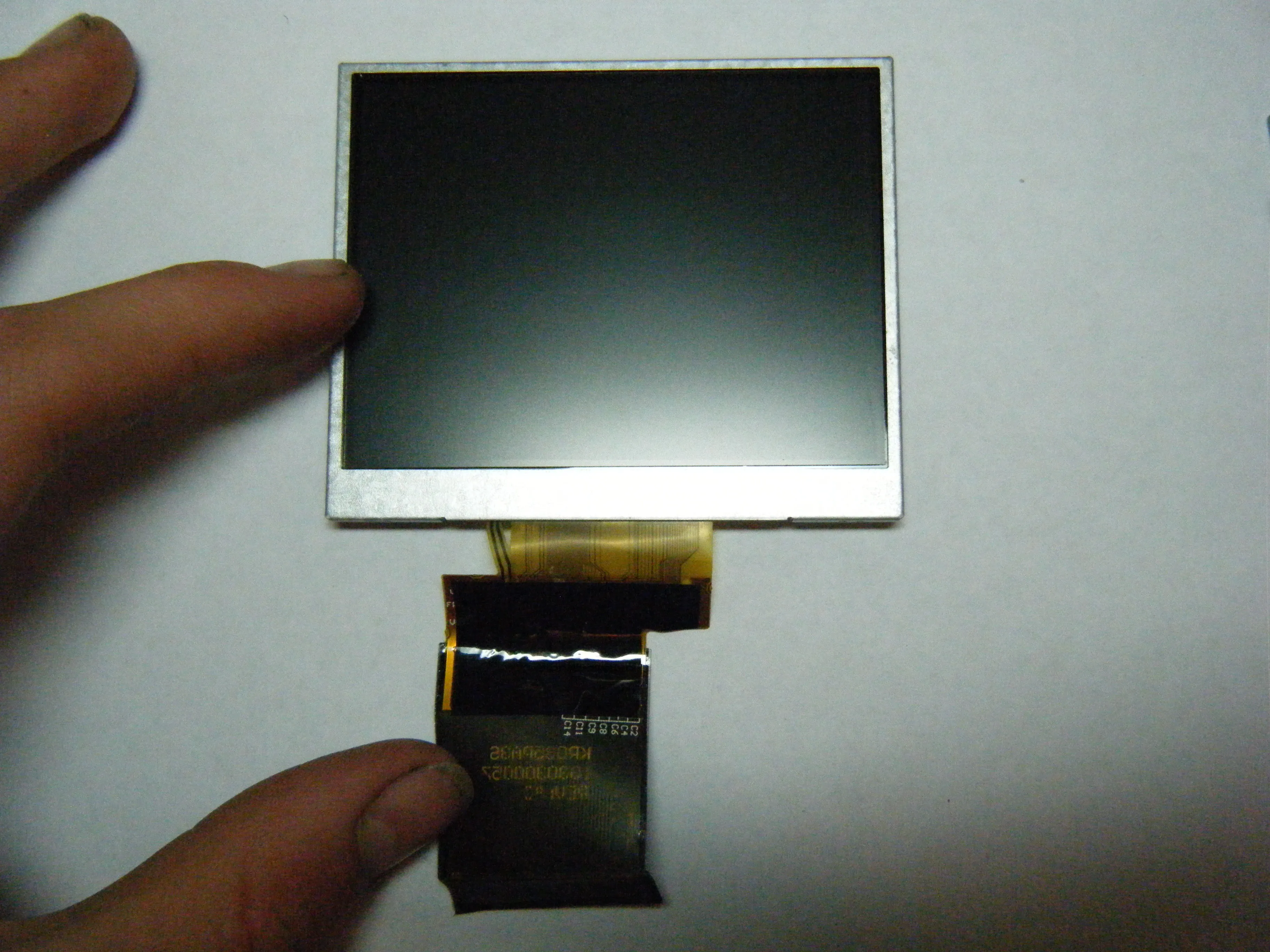

• ЖК-дисплей можно снять!

• Качество и размер экрана не так уж плохи для той цены, которую я за него заплатил.

Шаг 12

• Эти две пластиковые детали крепят динамик и логическую плату к заднему корпусу. необходимо выкрутить винты, удерживающие их.

Шаг 13

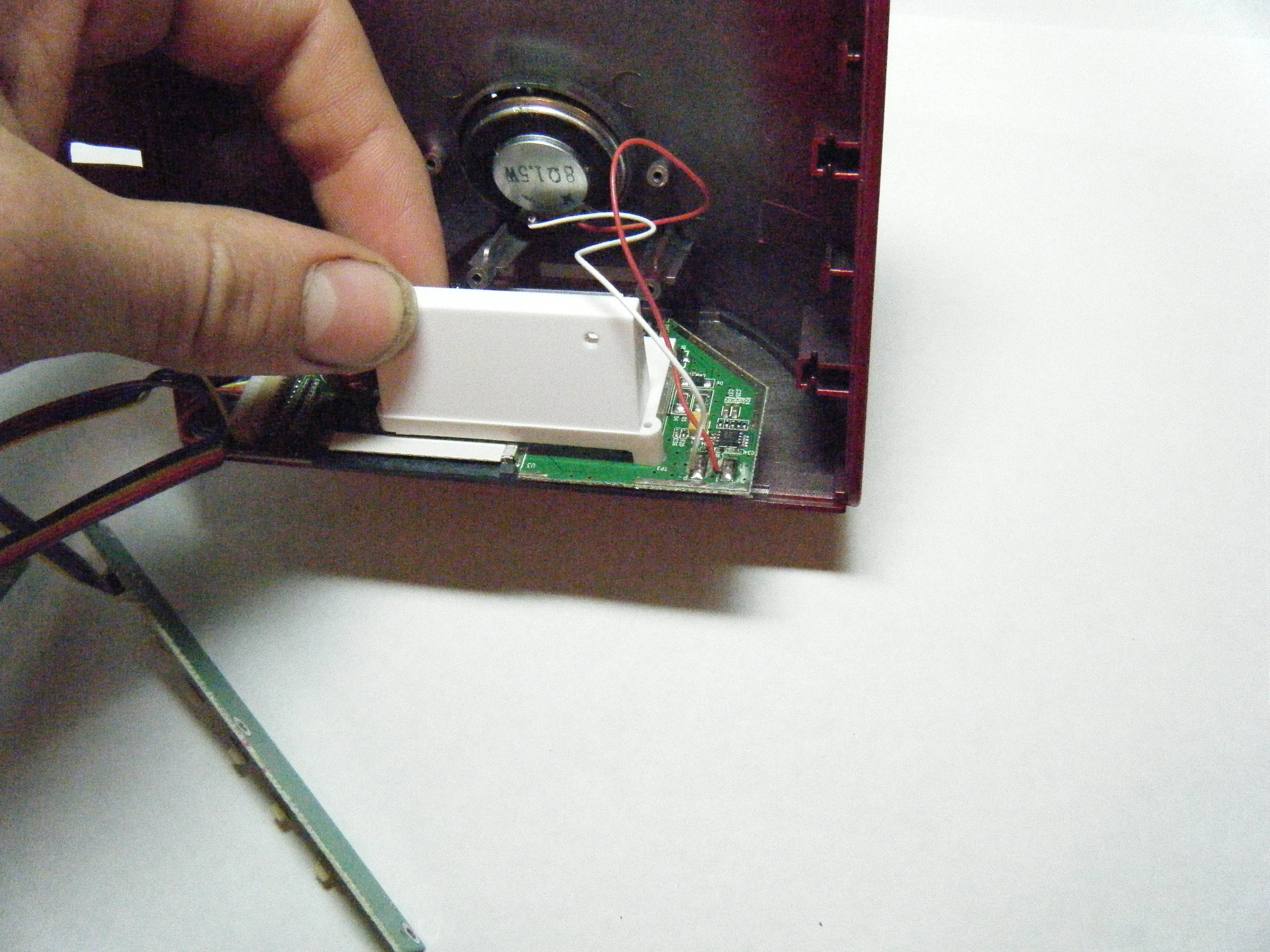

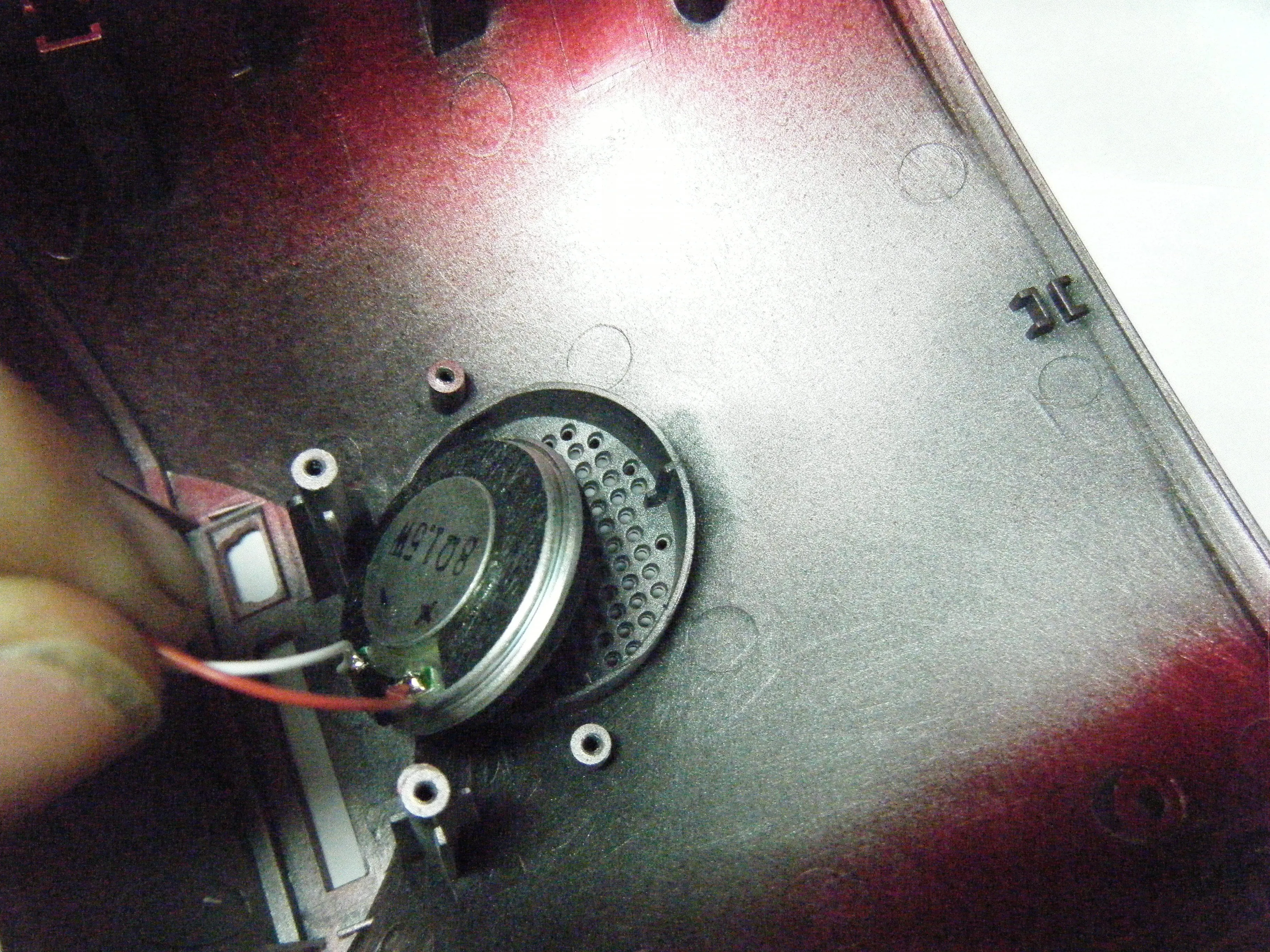

• Вынимаем логическую плату и динамик.

Шаг 14

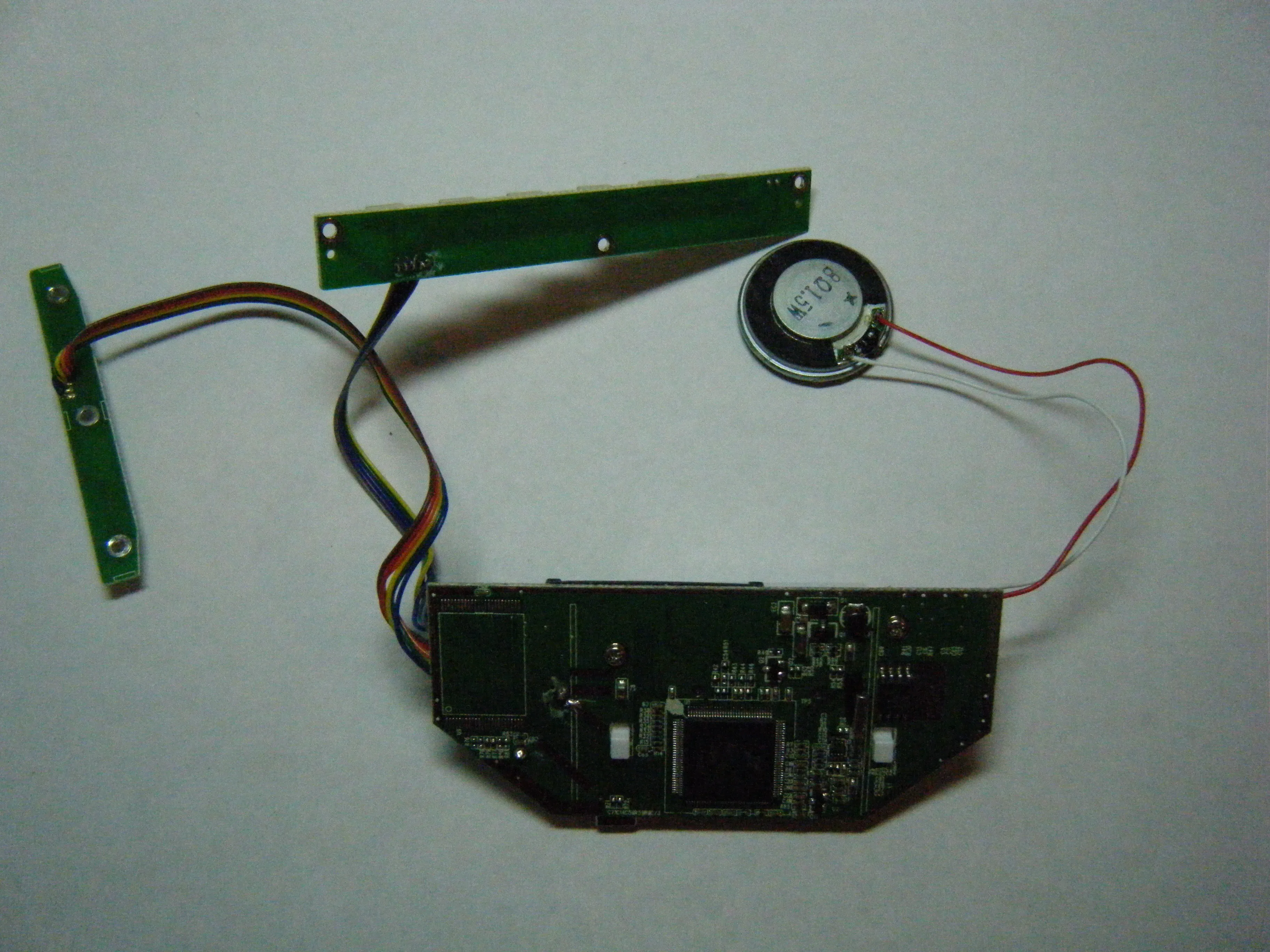

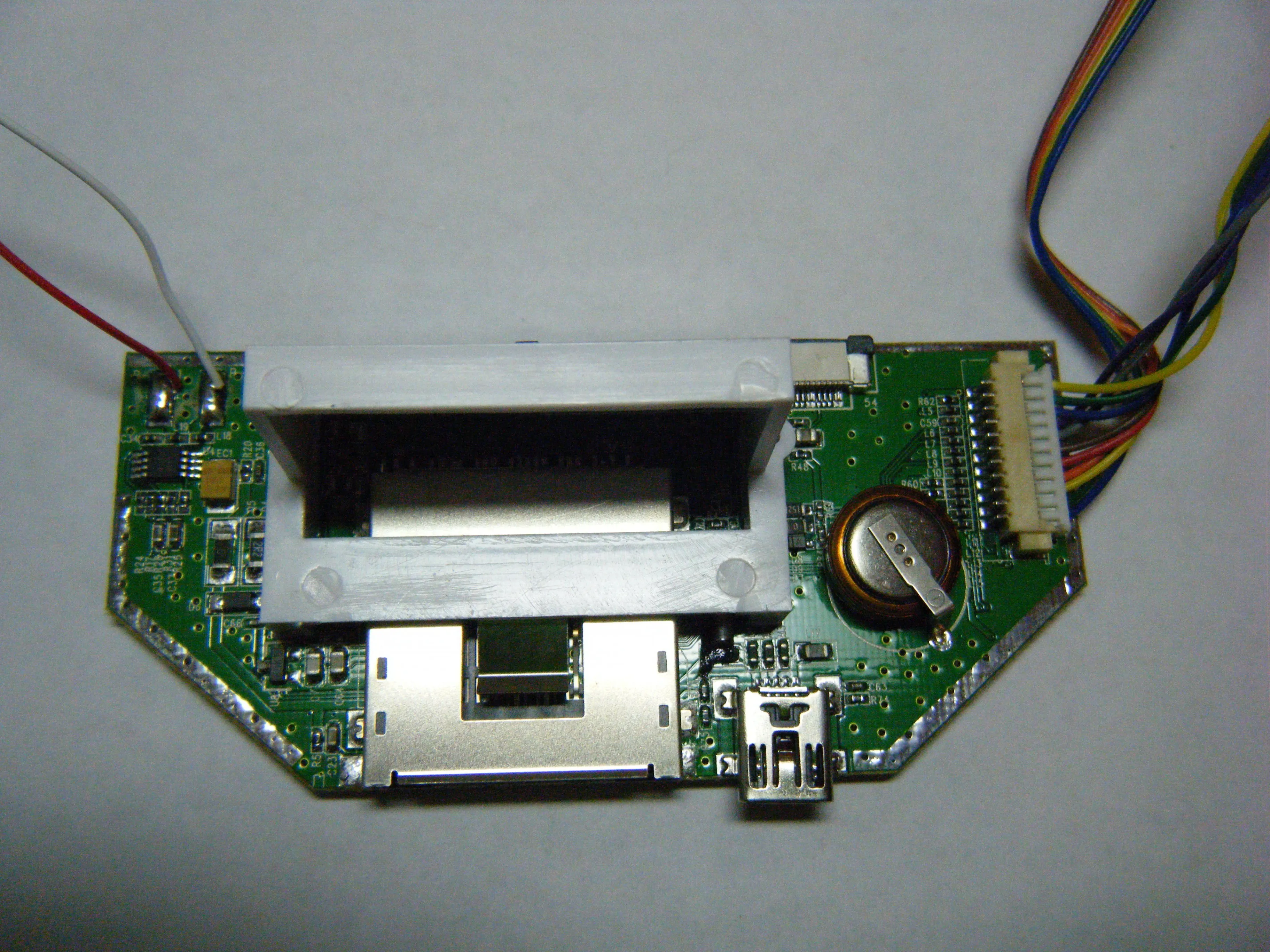

• Вот голая логическая плата, вид спереди и сзади.

Шаг 15

• Чип. Мозг. Микроконтроллер. Моя любимая часть.

• На этой логической плате только один чип. Неудивительно, что у них нет внутренней памяти. Это всего лишь процессор.

Шаг 16

• Готово!

• Я бы оценил эту работу на 7 баллов из 10. Я снимаю 3 балла, потому что некоторые детали были припаяны к логической плате, что затрудняет замену.

• Положительной стороной является то, что экран был воспроизводимым, и тот факт, что все это держалось вместе с помощью винтов, а не клея.
