Разборка джойстика Commodore 1341

Разборка джойстика Commodore 1341

Введение

Давайте заглянем внутрь ретро-джойстика Commodore 64.

Что вам понадобится

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com

Шаг 1 Разборка джойстика Commodore 1341

Разбор джойстика Commodore 1341, разбор джойстика Commodore 1341: шаг 1, изображение 1 из 1
Commodore 1341 Joystick Teardown, Commodore 1341 Joystick Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Джойстик Commodore 1341, представленный в 1984 году, был разработан для использования с компьютерами серии Commodore, включая Commodore 64, 128, VIC20 и Commodore Plus4.

  • Этот джойстик подключается к ретро-компьютерам с помощью 9-контактного разъема.

Шаг 2

Разборка джойстика Commodore 1341: шаг 2, изображение 1 из 3
Разбор джойстика Commodore 1341: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разбор джойстика Commodore 1341: шаг 2, изображение 2 из 3
Разбор джойстика Commodore 1341: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Разбор джойстика Commodore 1341: шаг 2, изображение 3 из 3
Разбор джойстика Commodore 1341: шаг 2, изображение 3 из 3 | Источник - ifixit.com

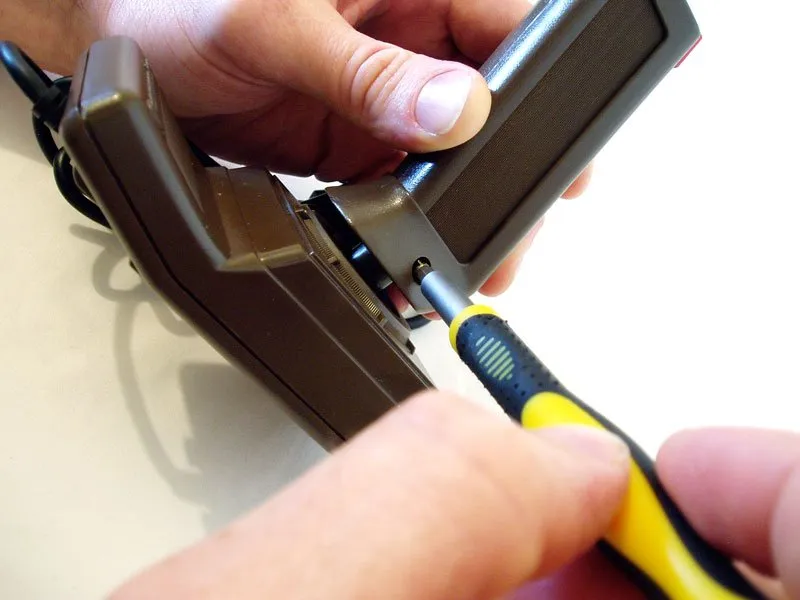

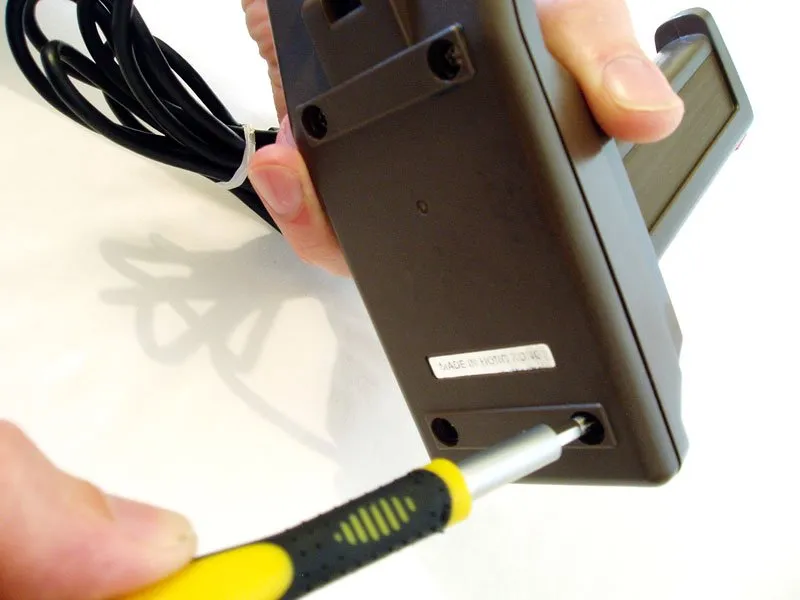

  • Джойстик держится на пяти винтах с крестообразной головкой. Один винт находится на рукоятке, а остальные четыре - под основанием.

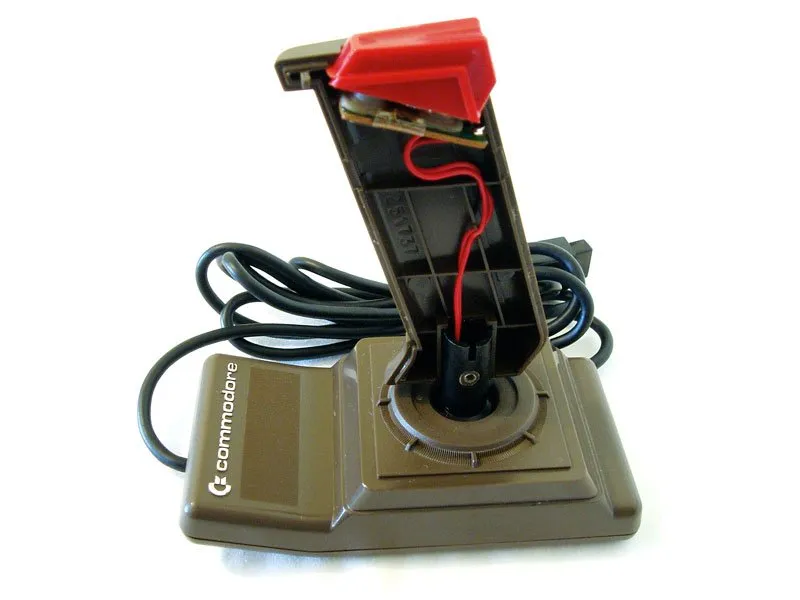

  • После того как винты будут удалены, вы сможете раздвинуть корпус с помощью отвертки с плоской головкой. Только будьте осторожны с основанием, так как оно подпружинено и может легко разлететься на части.

Шаг 3

Разбор джойстика Commodore 1341: шаг 3, изображение 1 из 3
Разборка джойстика Commodore 1341: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Разборка джойстика Commodore 1341: шаг 3, изображение 2 из 3
Разбор джойстика Commodore 1341: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Разбор джойстика Commodore 1341: шаг 3, изображение 3 из 3
Разборка джойстика Commodore 1341: шаг 3, изображение 3 из 3 | Источник - ifixit.com

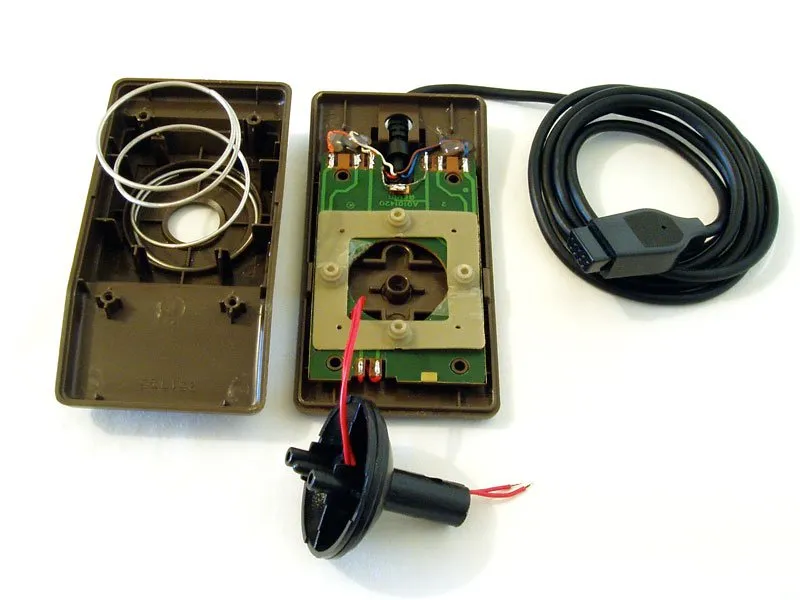

  • Вам нужно будет отпаять кабели кнопки 'огонь' от платы.

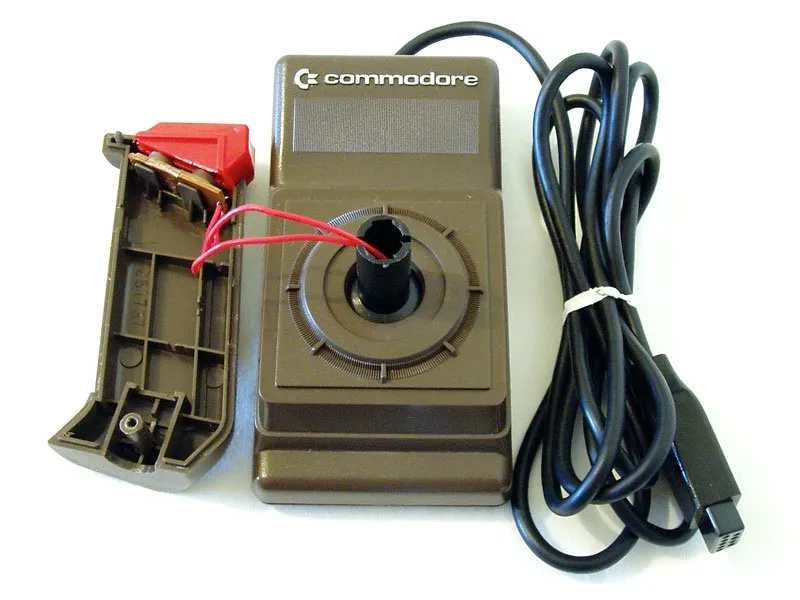

  • Откройте корпус, но следите за пружиной. Под черным валом кнопки также находится резиновая заглушка.

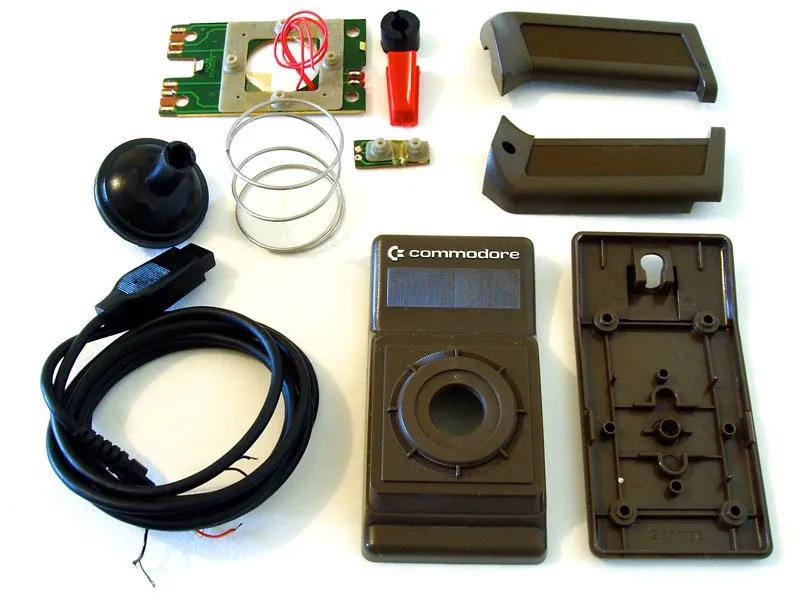

  • Отпаяйте кабели от основной платы джойстика и извлеките все компоненты.

  • Теперь вы готовы очистить все компоненты джойстика и собрать его обратно.
