Разборка Commodore Amiga 1000
Введение
Это та самая Amiga, с которой все началось. Выпущенная в 1985 году Amiga 1000 - это классический винтажный компьютер. На внутренней стороне корпуса Amiga 1000 выгравированы подписи инженеров, работавших над проектом.
Что вам понадобится
Инструменты
Отвертка Phillips #0 | Источник - ifixit.com
Шаг 1 Разборка Commodore Amiga 1000

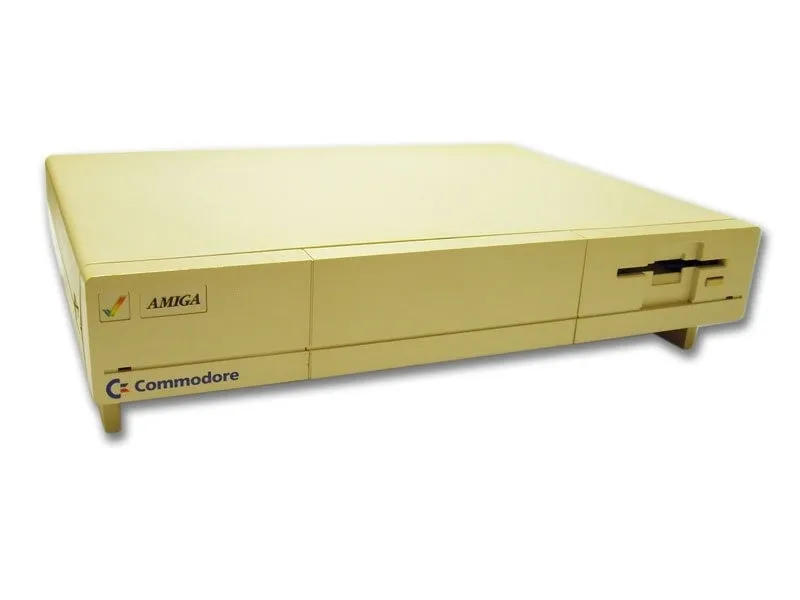

У этой Amiga корпус немного пожелтел от возраста.

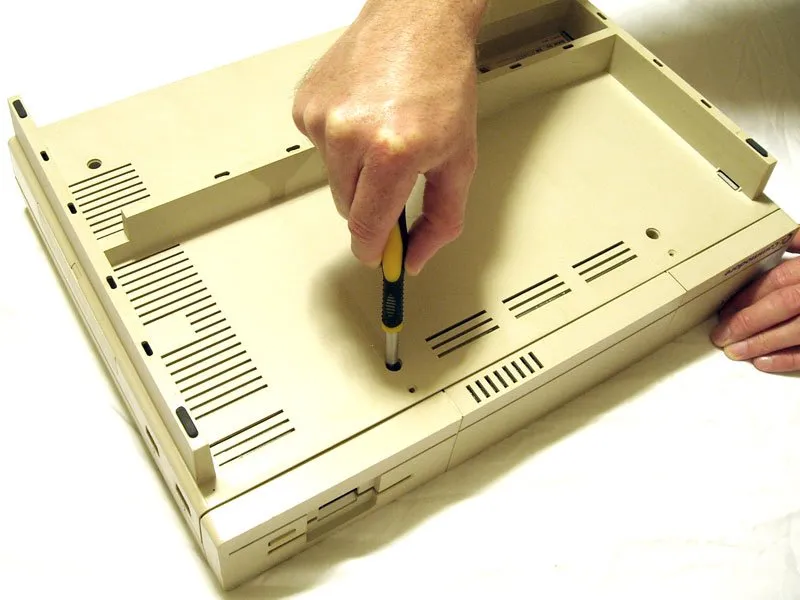

Первым делом необходимо выкрутить винты с крестообразными головками из-под Amiga.

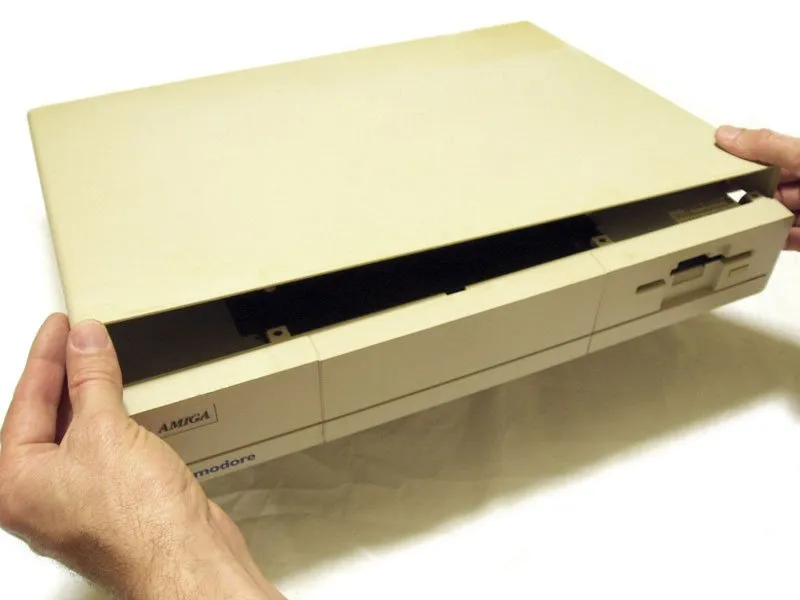

Осторожно переверните машину и отстегните крышку.
Шаг 2

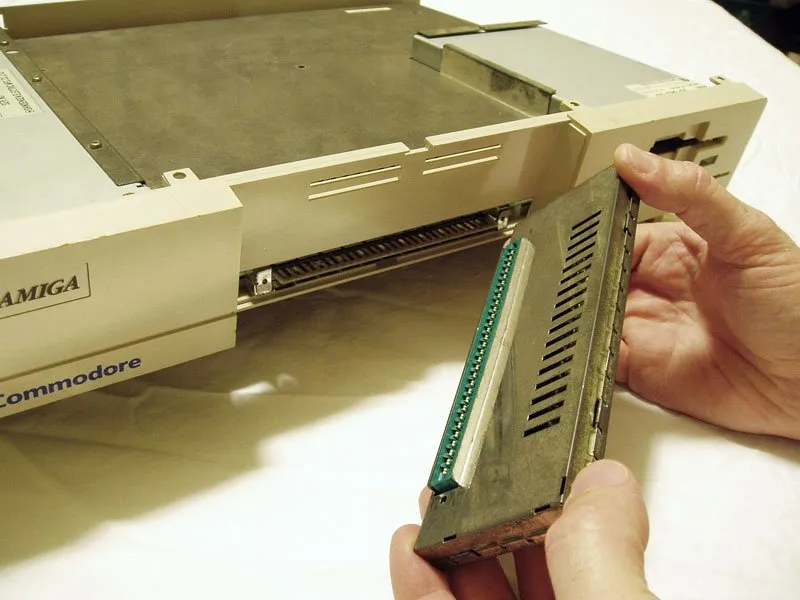

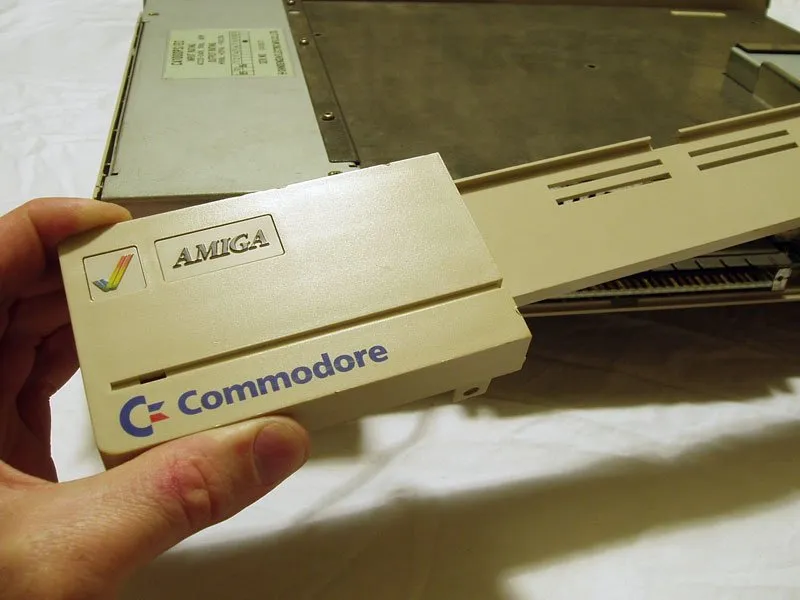

Извлеките плату расширения оперативной памяти, аккуратно потянув её на себя.
После этого можно отсоединить переднюю панель компьютера. Будьте осторожны со светодиодными индикаторами питания и дисковода. Их легко отсоединить с внутренней стороны панели.
Выкрутите винты Phillips, удерживающие металлический экран на месте.
Шаг 3

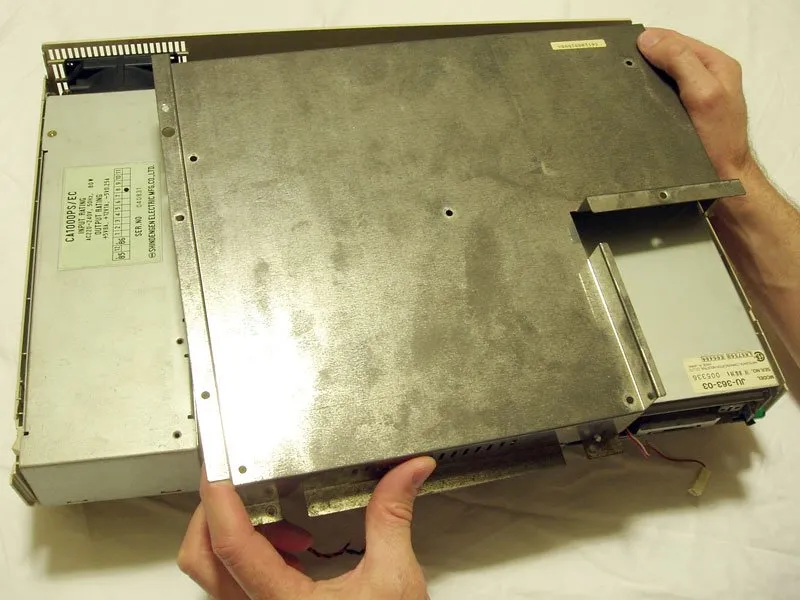

Аккуратно снимите металлический экран, чтобы открыть системную плату, флоппи-дисковод и блок питания.

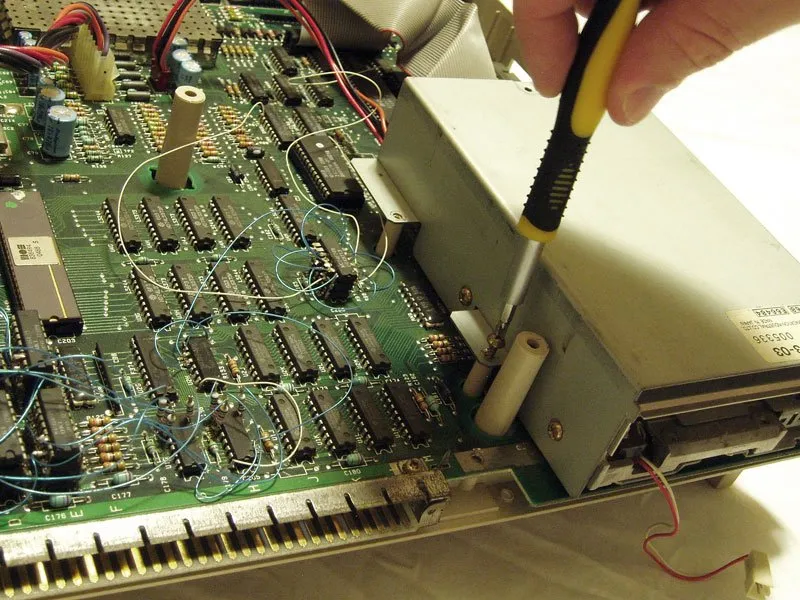

Открутите флоппи-дисковод от корпуса.
Посмотрите на эти провода!
Комментарии к шагу
Боже мой! Эти провода очень удивительны! Неужели Commodore внесла изменения в последнюю минуту?
Нет, Commodore этого не делал. Это печально известный апгрейд памяти 'piggyback', который был представлен в статье в журнале 'Amazing Computing', номер 1, том 2 от 1987 года.
Прикрепив две микросхемы памяти друг к другу поверх микросхем памяти на материнской плате, можно было увеличить объем памяти до 1 Мб! Эти провода нужны для распознавания дополнительной памяти.
Это был проект 'сделай сам', который наверняка аннулировал гарантию! ;)
Извините, я имею в виду 'пайку' и ничего больше.
Шаг 4

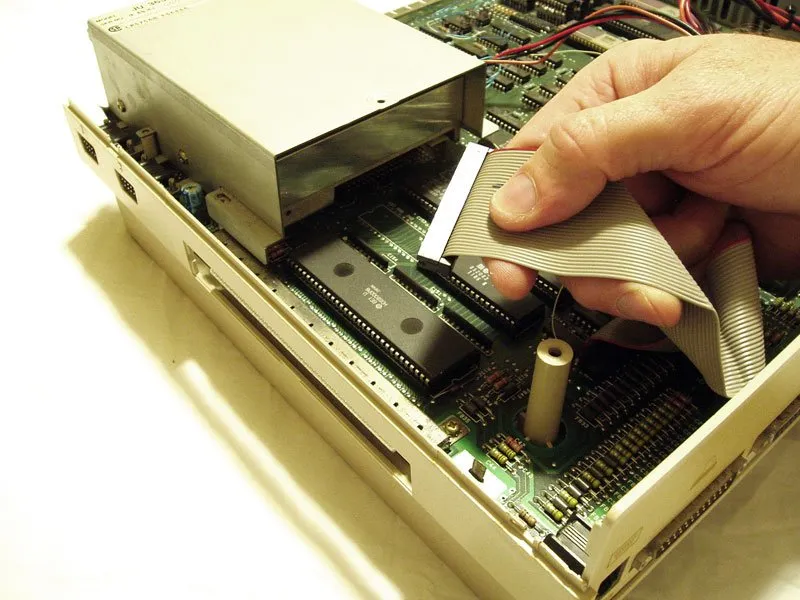

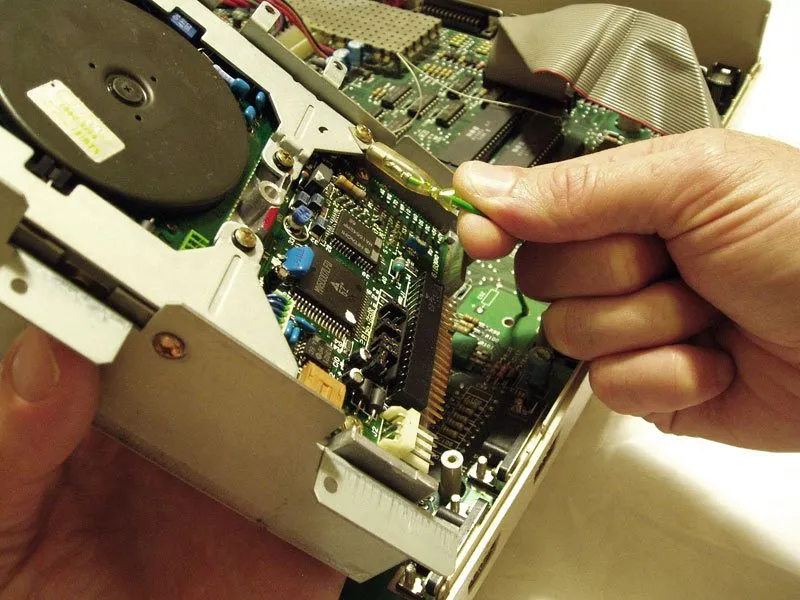

Отсоедините кабели от флоппи-дисковода.
Всего на дисководе три кабеля. Два сзади и один снизу.
Шаг 5

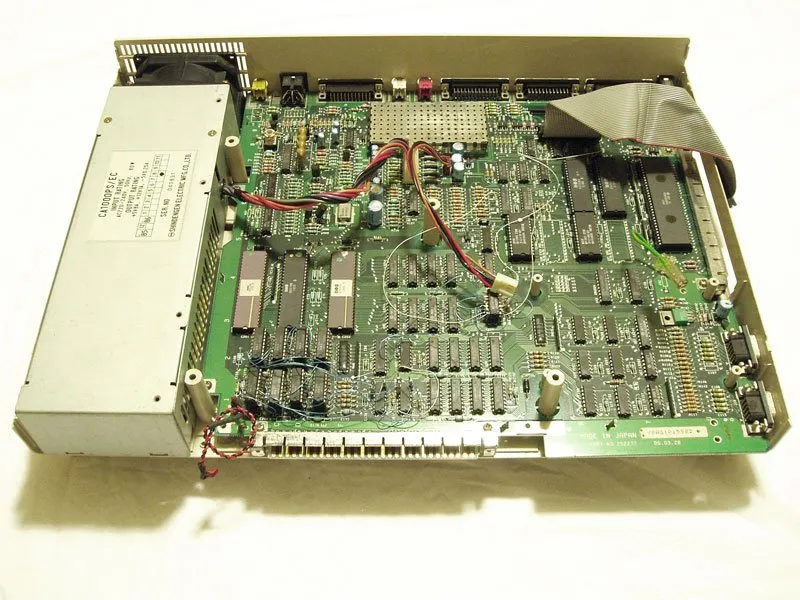

На этой Amiga вы заметите множество тонких проводов на плате. Я не уверен, что это стандартное явление, однако вам следует соблюдать осторожность при работе с этими хрупкими соединениями.

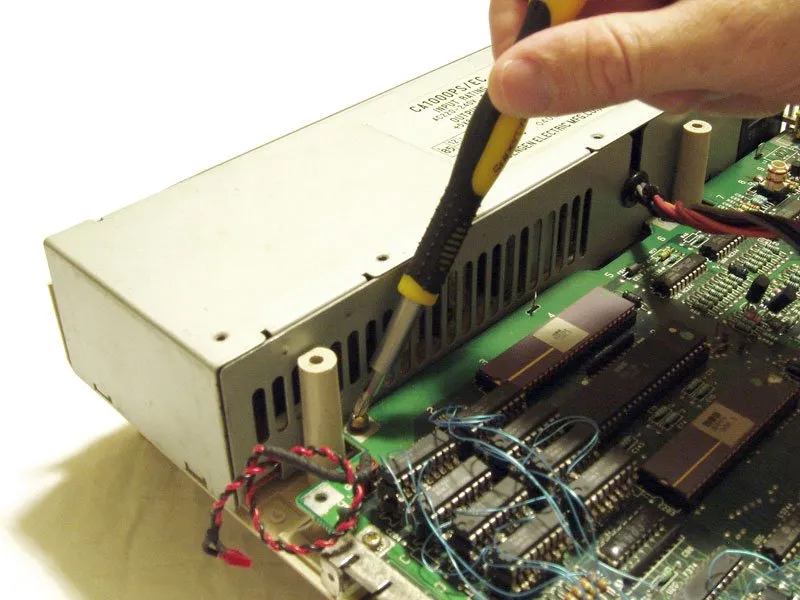

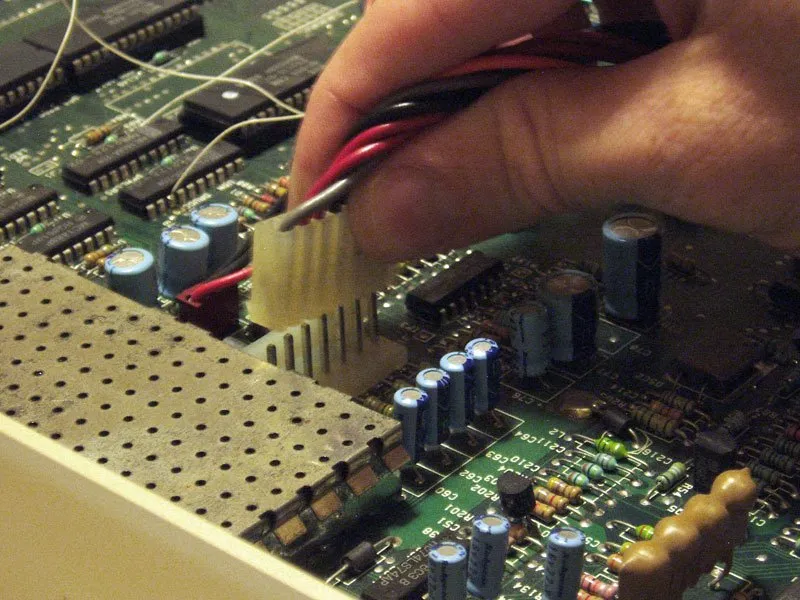

Открутите винты, удерживающие блок питания на месте, и отсоедините разъем от основной платы.
Шаг 6

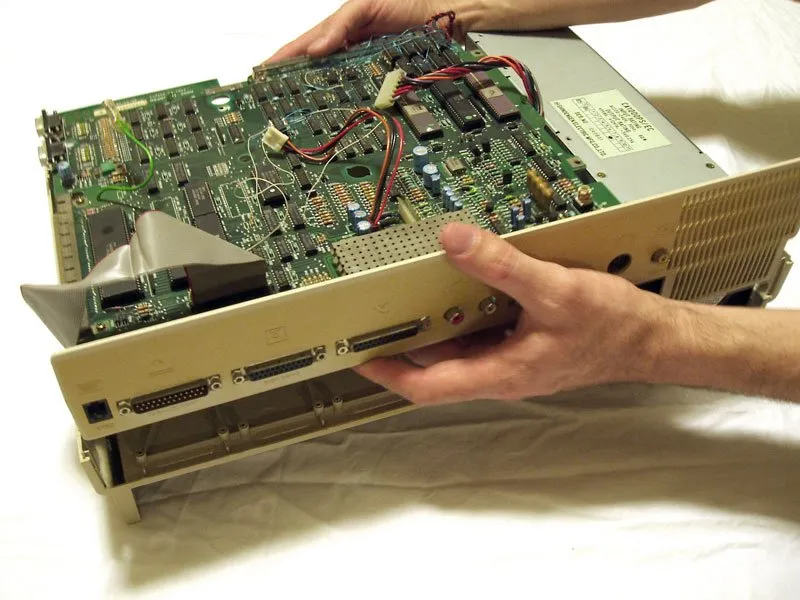

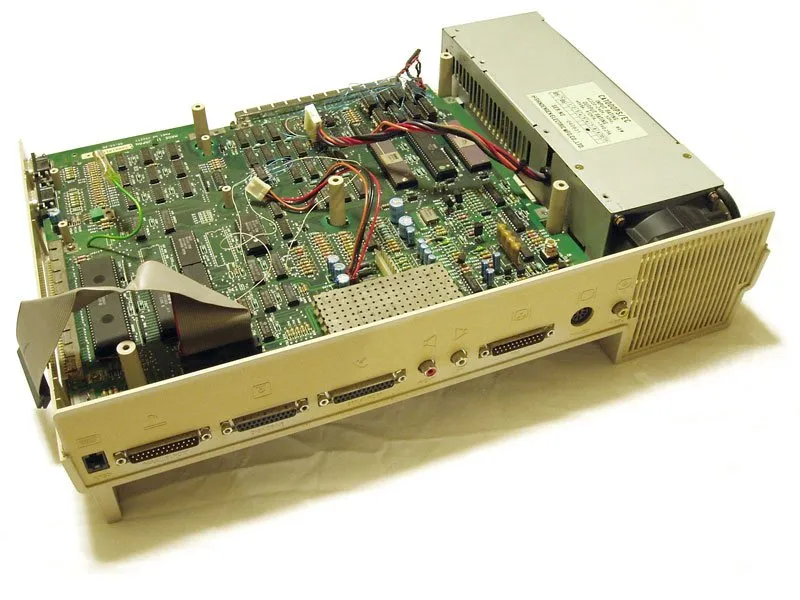

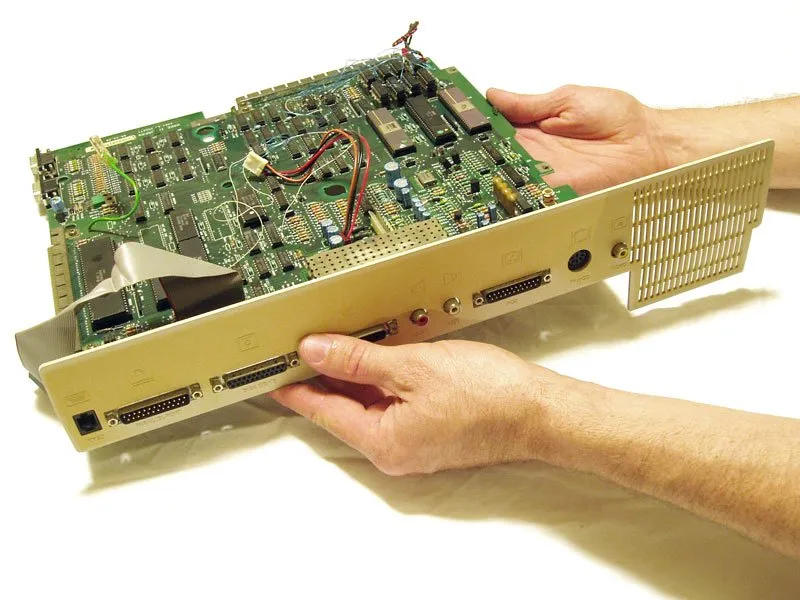

Когда блок питания отключен от основной платы и все винты откручены, пришло время поднять плату из нижнего корпуса.
Задняя панель поднимается вместе с платой.
После этого можно отделить заднюю панель и основную плату.
Шаг 7

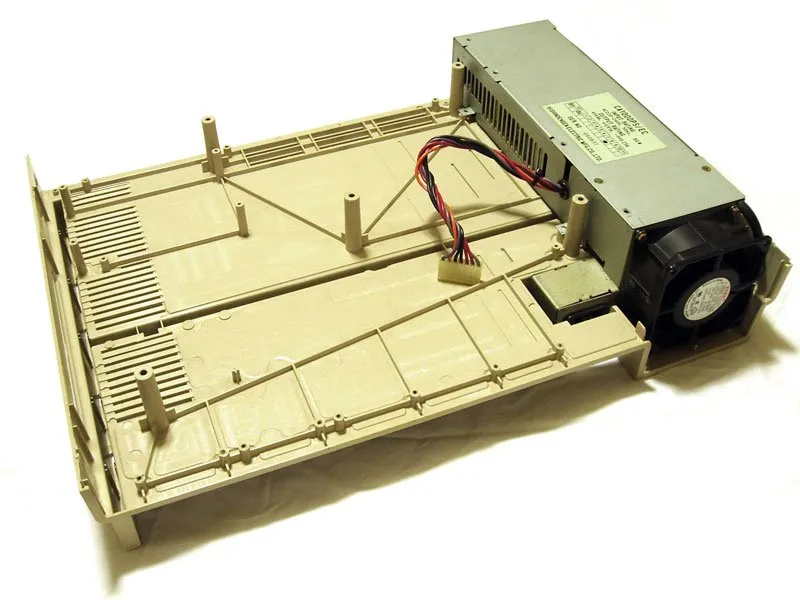

Блок питания - последний элемент, который нужно отделить от нижней части корпуса.
Приподнимите блок питания и наклоните его, как показано на рисунке, чтобы освободить клипсы из-под корпуса.

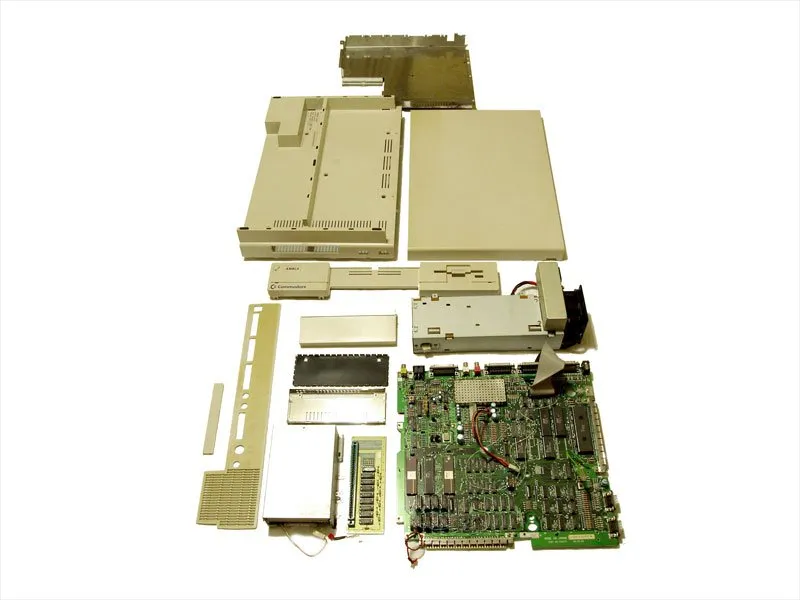

Вот и все, старая добрая разборка Amiga.
Комментарии к статье
Это устройство PAL из Великобритании. У NTSC-блоков из США и Канады есть/была дочерняя плата. Кроме того, логотип Commodore на передней панели - это мертвая улика. Ни на одной из американских версий не было маркировки Commodore. Внутри верхней крышки на всех NTSC-моделях есть подписи команды, включая отпечаток лапы собаки Джея Миннера (Мисти) и 'Джо Пиллоу'.
В Нидерландах у меня было два аппарата PAL, оба с дочерней платой, CVBS-выход также не давал цветного изображения. Подписи, включая отпечаток лапы, также присутствовали, были разные ревизии, те, что с дочерней платой, были более старыми, насколько я помню.
Было 3 финальные ревизии Amiga 1000. Эта - Rev. B. Вот подробности:
- Rev.6, осень 1985 : материнская плата с 256 КБ ОЗУ, 'мезонинная' дочерняя плата с 256 КБ ОЗУ, Denise 8362-R5 без графических режимов EHB, Agnus 8361 NTSC, черно-белый CVBS выход, без логотипа Commodore, продавалась в основном в США
- Rev.A, весна 1986 : материнская плата с 256 КБ RAM, 'мезонинная' внешняя плата с 256 КБ RAM, 'фронтальная' плата расширения с 256 КБ RAM, Denise 8362-R6 с графическими режимами EHB, Agnus 8361 NTSC или Agnus 8367 PAL, черно-белый CVBS выход, без логотипа Commodore, продается в США, импортируется в Европу и Австралию
- Rev.B, лето 1986 года: материнская плата с 512 КБ ОЗУ, 'передняя' плата расширения с 256 КБ ОЗУ, Denise 8362-R8 с графическими режимами 256/512 строк PAL, Agnus 8367 PAL, цветной CVBS выход, синий логотип Commodore, продается в Европе, импортируется в Австралию
Все эти ревизии имеют подписи.
Предыдущие ревизии (Rev1-5) были прототипами с куриными губами-логотипом Commodore вместо A-логотипа на командных клавишах.
Просто добавлю одну комбинацию: У меня есть PAL (8362R6-8367R0-8364R4) от марта 86 года с логотипом Commodore, без дочерней платы, 256 + 256 в передней части exp, без верхнего металлического экрана и с каким-то исправлением в последнюю минуту, где два резистора последовательно были помещены вместо одного в R18, R25, R26, R27. На плате не указан номер, или он закрыт наклейкой s/n. Куплен в Италии.
