Разборка Compaq Deskpro EN

Введение

Это прекрасное вычислительное устройство было недавно обнаружено на неизвестном складе, где его изучали лучшие... мужчины.

Что может скрываться в этом тяжелом металлическом ящике? Золотой идол... Ковчег Завета... Гигантские муравьи?

Все это возможно, но есть только один способ узнать наверняка.

Что вам понадобится

Инструменты

•

• Посмотреть

•

Шаг 1 Разборка Compaq Deskpro EN

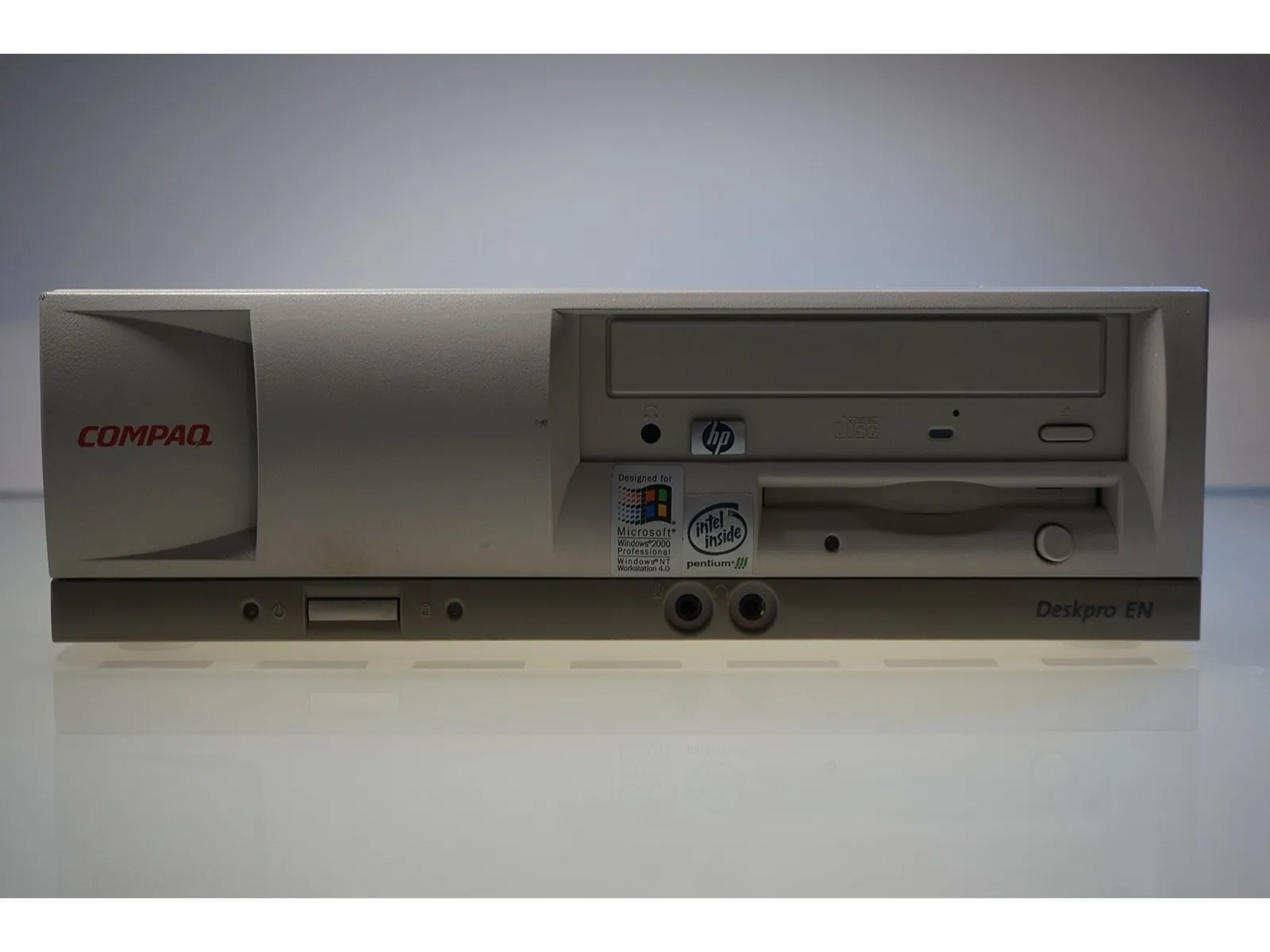

• Вот она, сила бежевого цвета!

• Технические характеристики:

• Процессор Pentium III 933 МГц

• 10 Гб жесткий диск PATA

• 512 МБ оперативной памяти PC133

• 16x DVD-ROM и 3,5' флоппи-дисковод

• Жизненный опыт

• Компания Compaq была куплена Hewlett-Packard в начале 2000-х годов. Скажем так, переход мог бы пройти более гладко.

Шаг 2

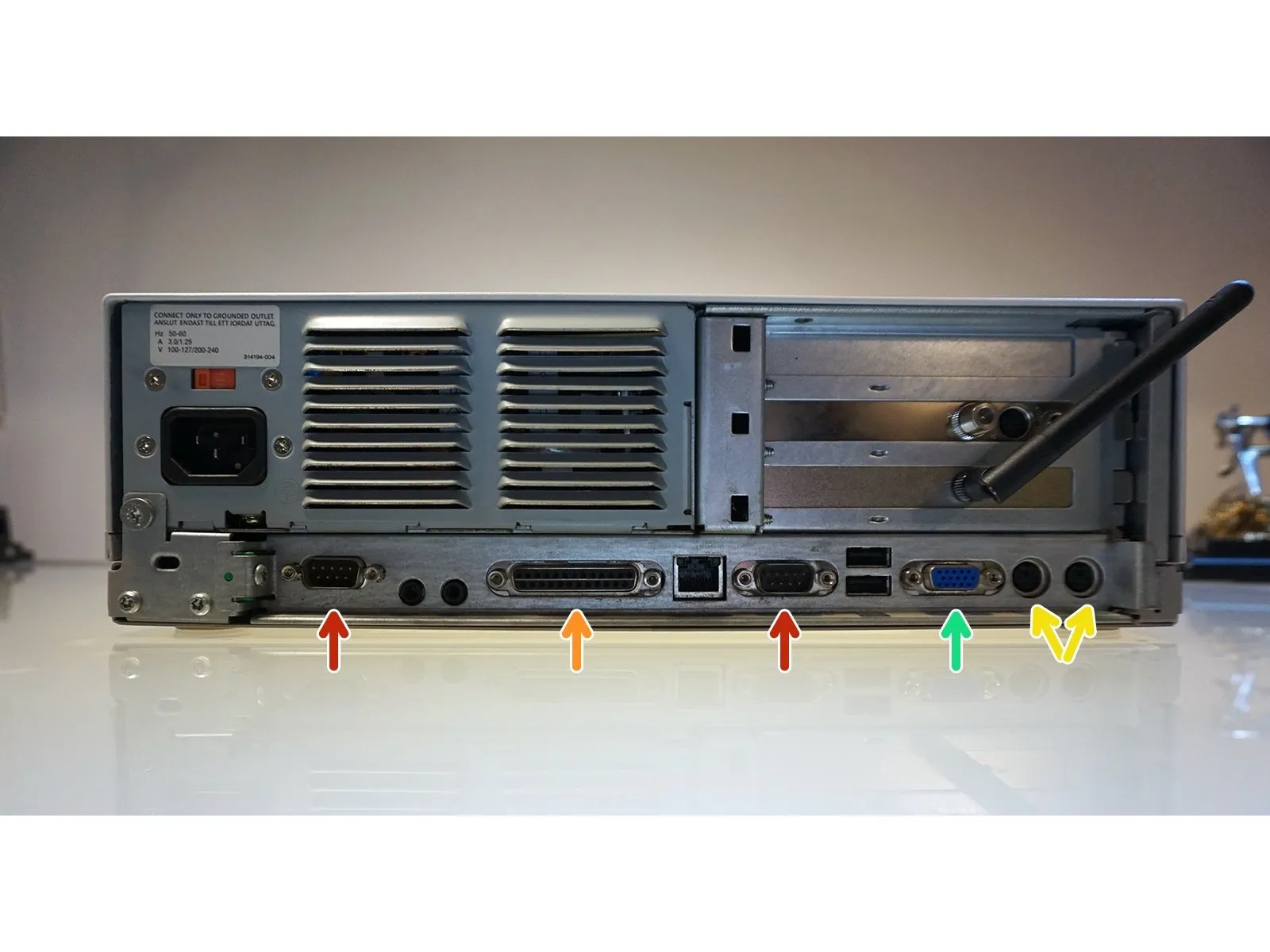

• Некоторые из этих портов должны быть в музее:

• RS-232 Последовательный

• Параллельный DB-25

• PS/2

• DE-15 VGA (о, подождите...)

• Антенна - серьезный признак того, что этот компьютер когда-то был модернизирован.

Шаг 3

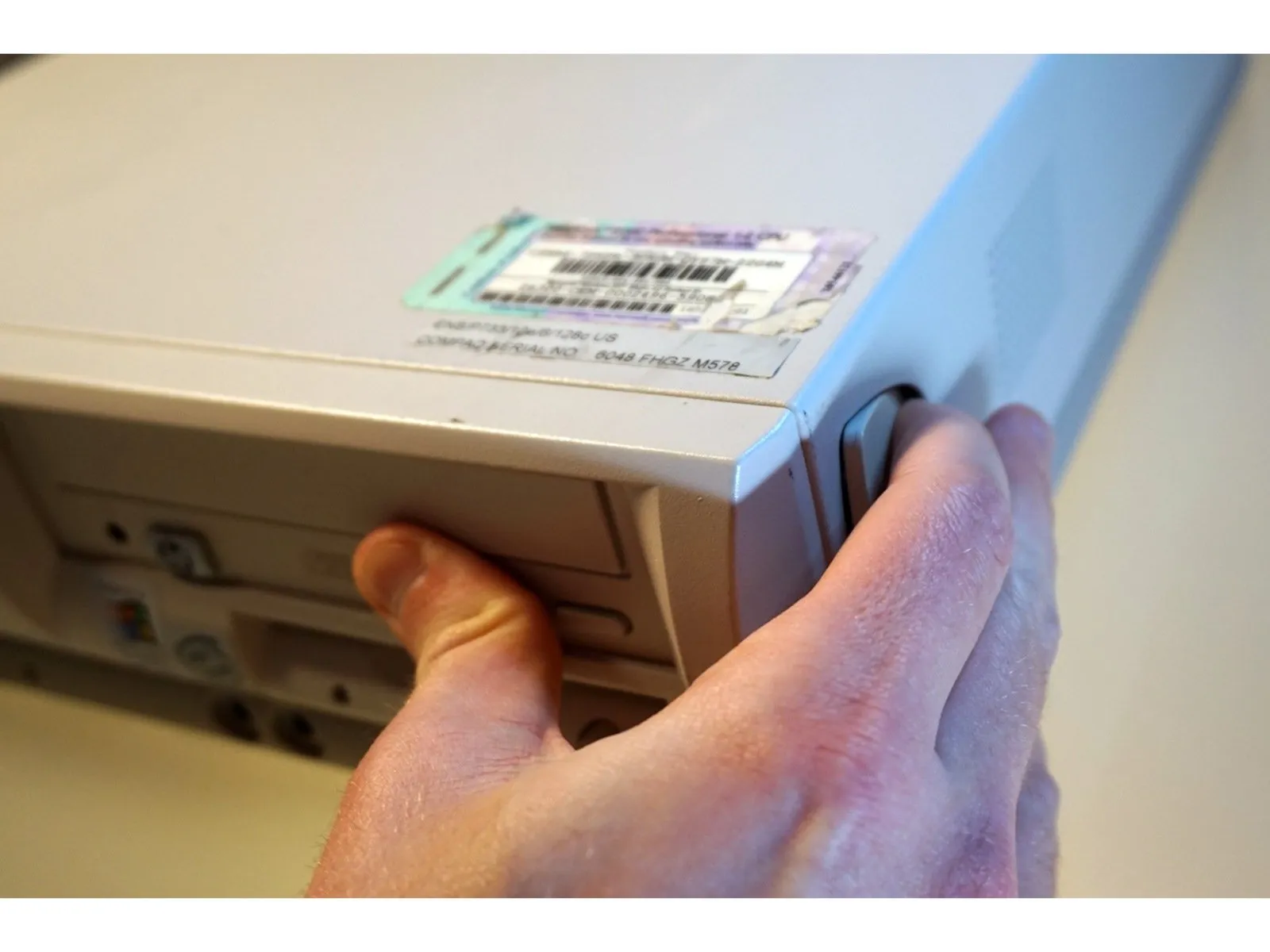

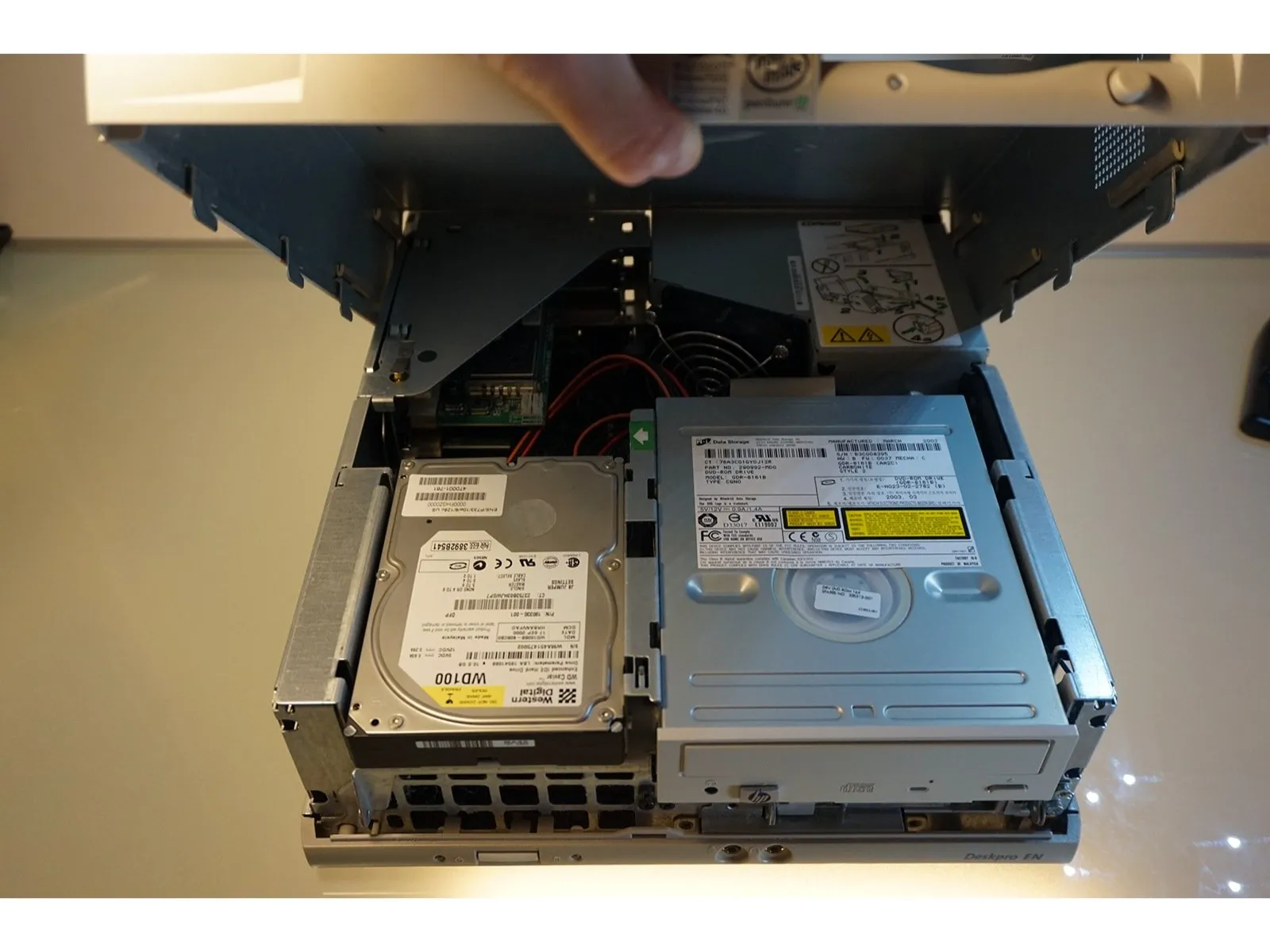

• Мы собираемся снять тяжелый стальной корпус, надавив на выступы, расположенные по бокам крышки, а затем потянув ее вперед.

• Крышка держится на нескольких крючках, поэтому для ее освобождения необходимо немного покачать.

Шаг 4

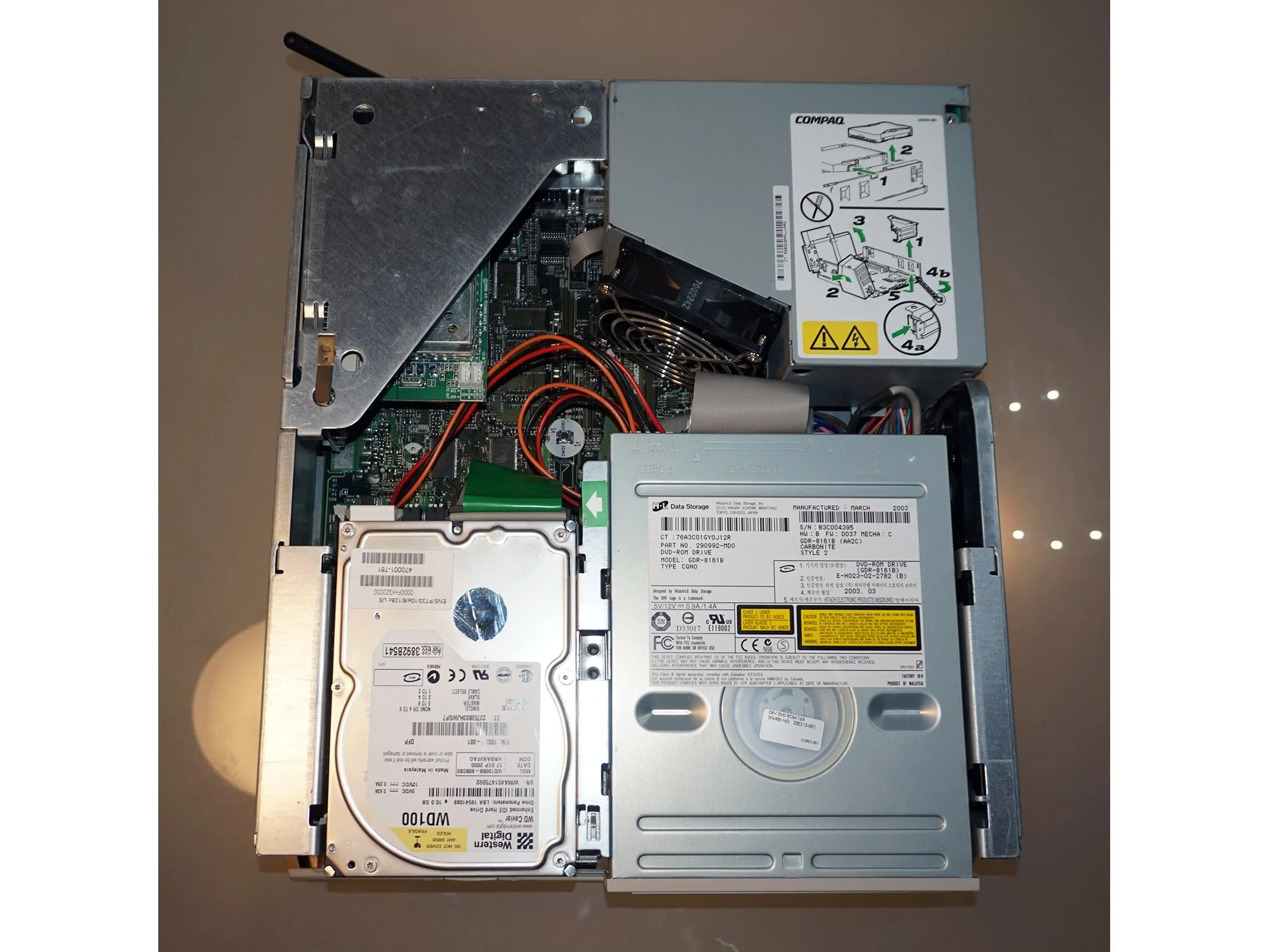

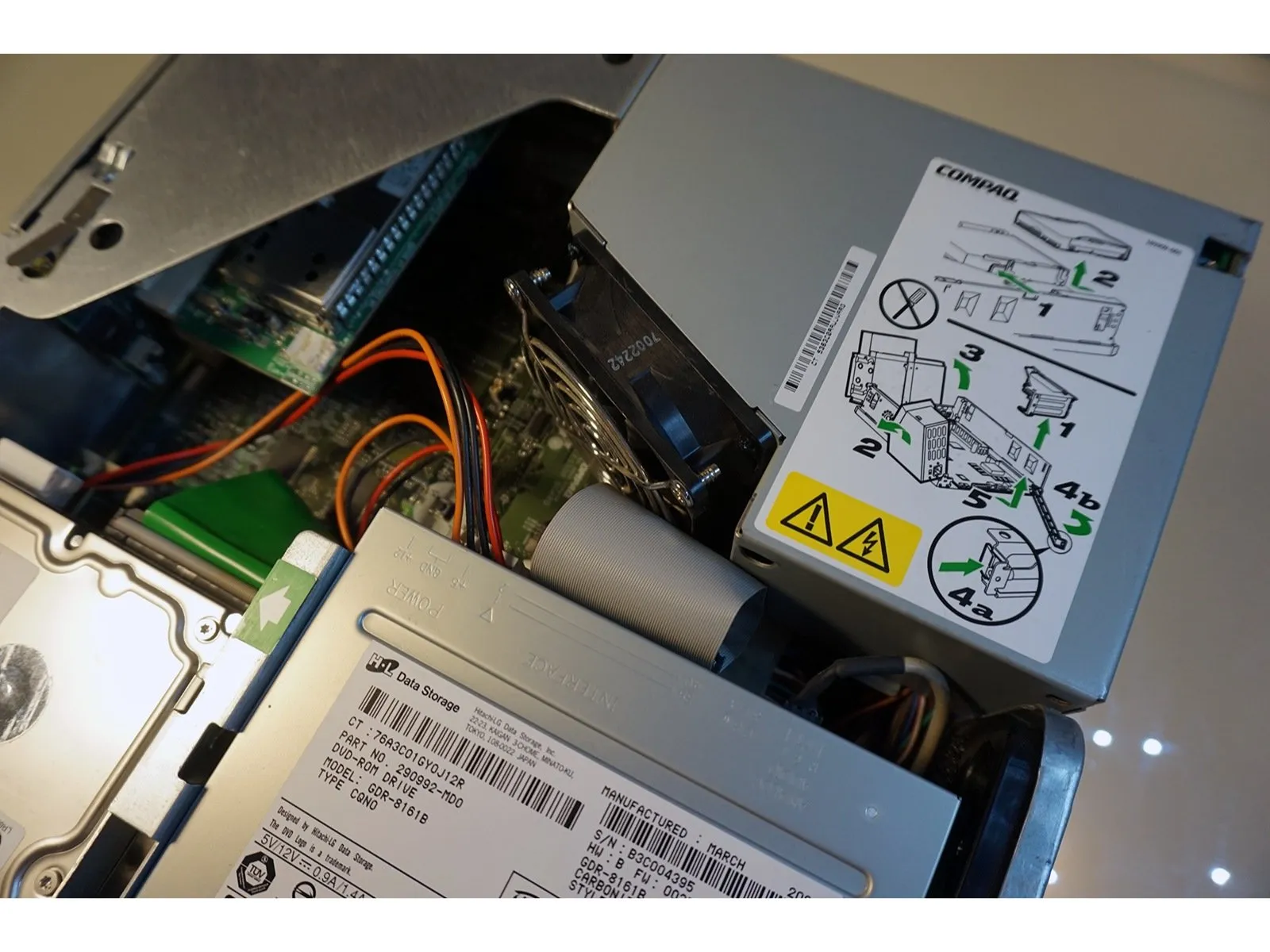

• Сняв крышку, мы видим древние иероглифы. Зеленые вкладки и стрелки указывают, как можно снять остальные основные компоненты.

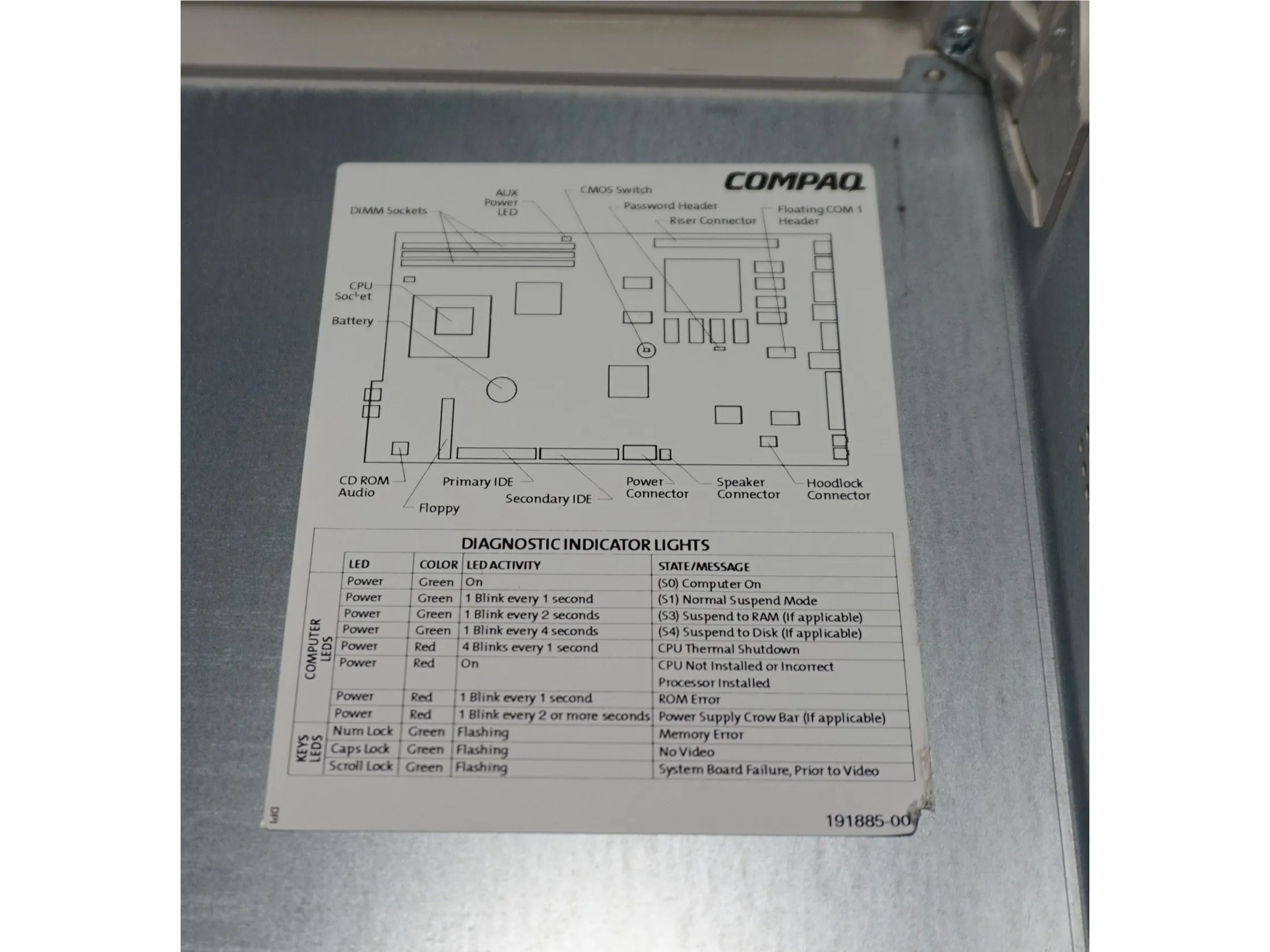

• Схему материнской платы и общие диагностические коды можно найти на внутренней стороне крышки корпуса.

Шаг 5

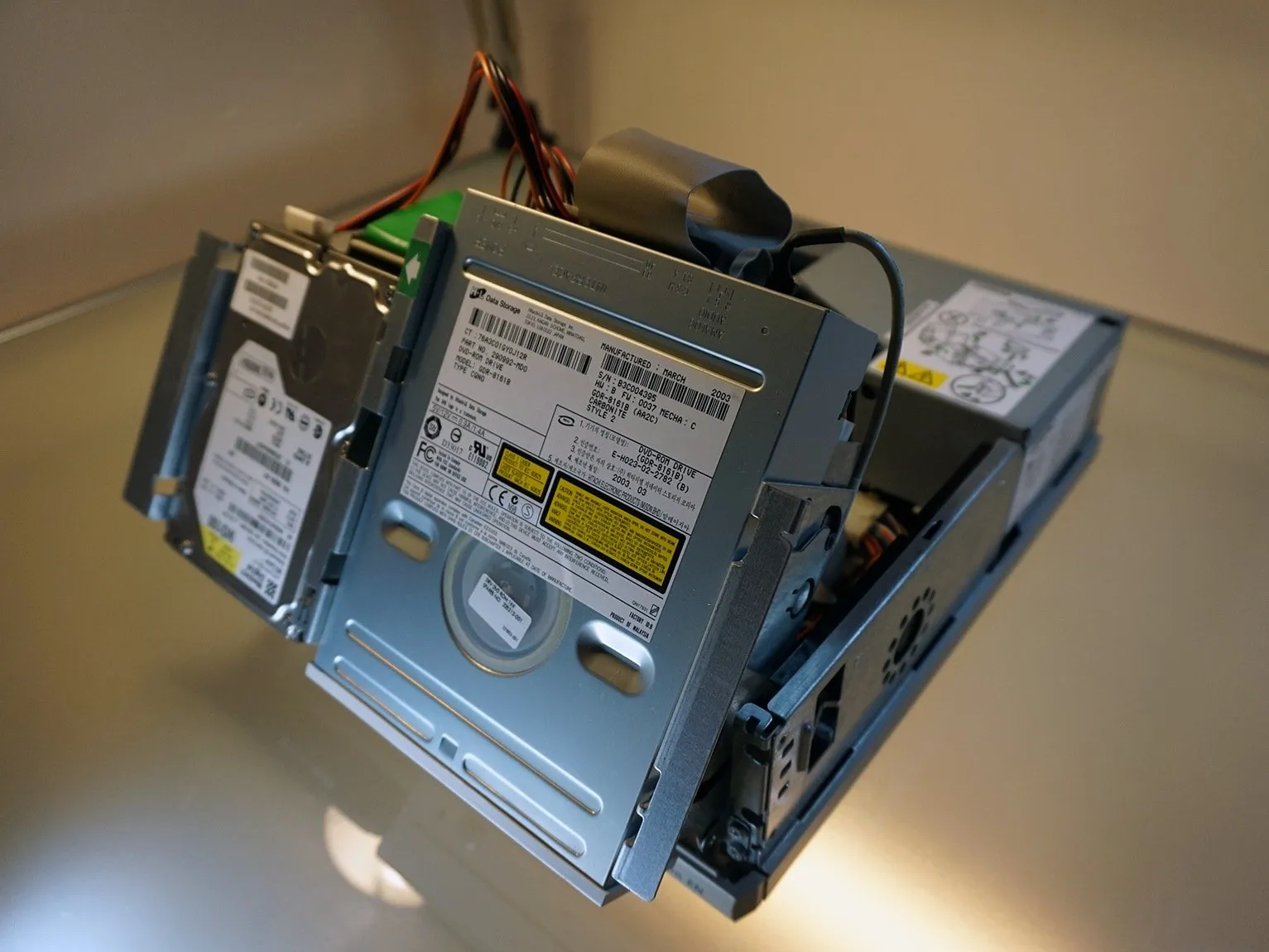

• Различные накопители установлены на одном шарнире, который откидывается вперед. Просто потяните вверх, и он встанет на место.

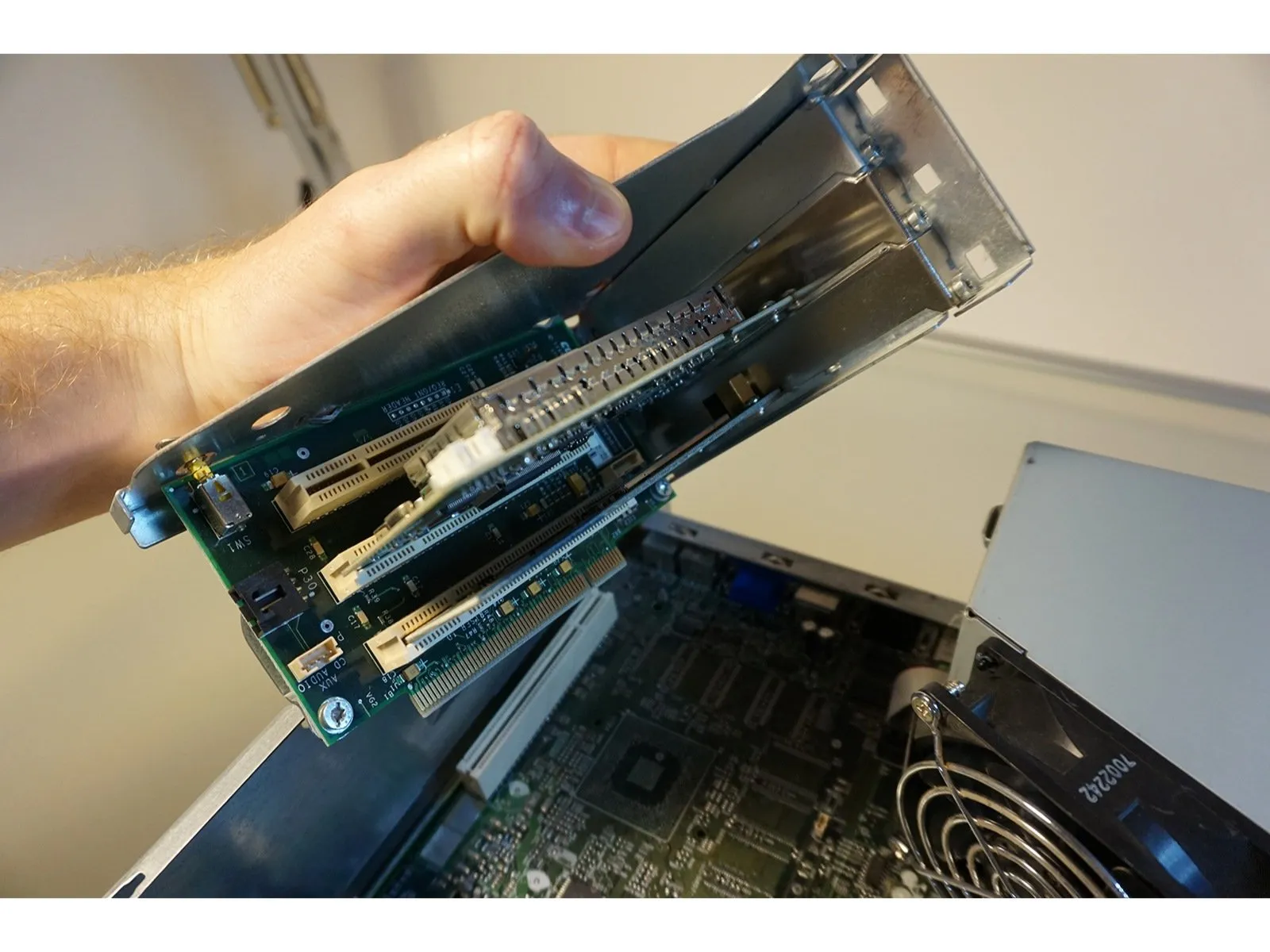

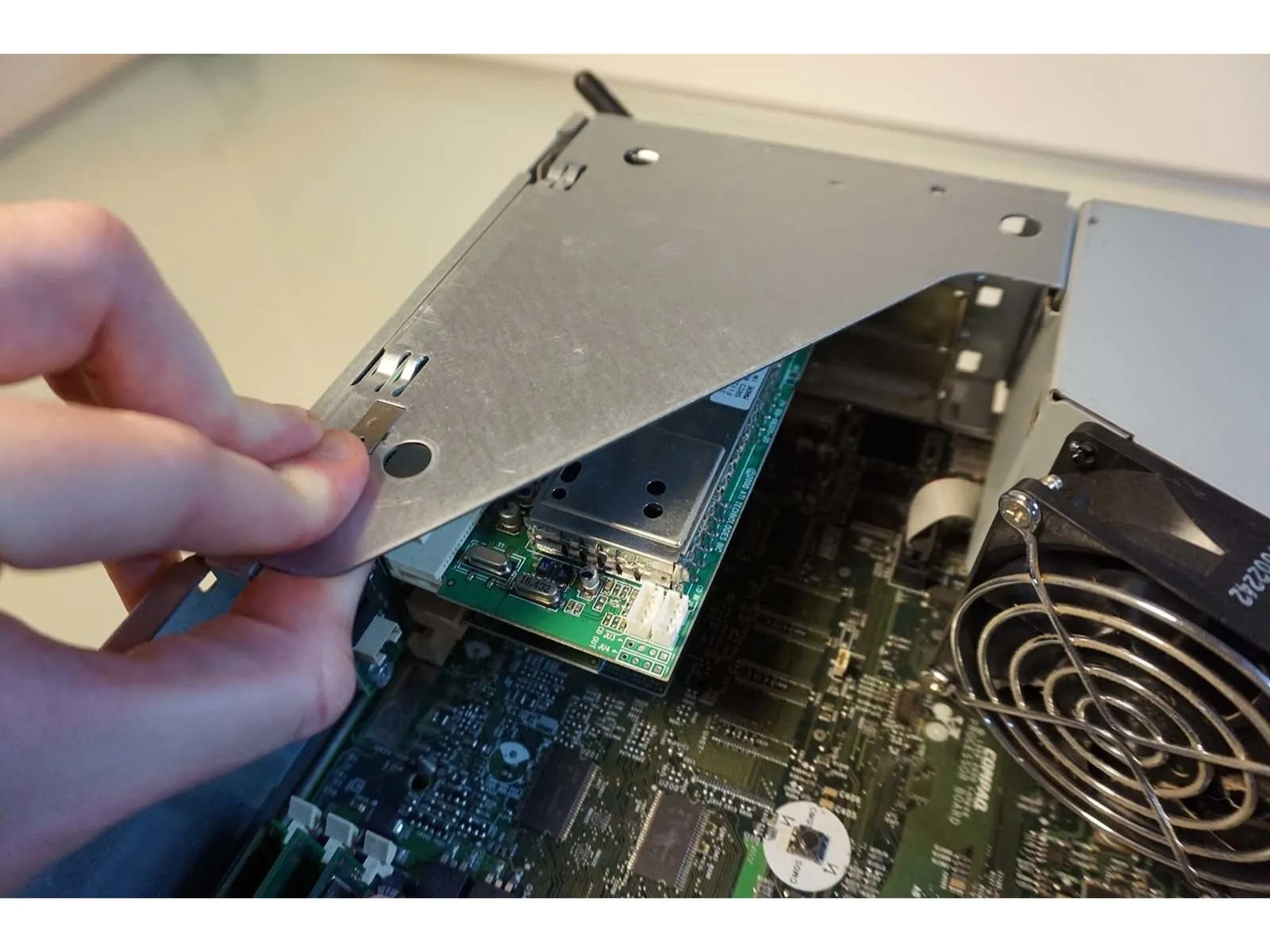

• Стояк PCI - один из немногих, на которых отсутствует зеленая наклейка. Кнопка отсоединения - это серебристый выступ на передней панели компьютера.

• Слот для карты хрупкий, поэтому прикладывайте равномерное усилие и тяните прямо вверх чтобы извлечь плату.

• Пока что мы отложим плату в сторону и вернемся к ней в конце этого разбора.

• Блок питания откидывается вверх и в сторону от материнской платы.

Шаг 6

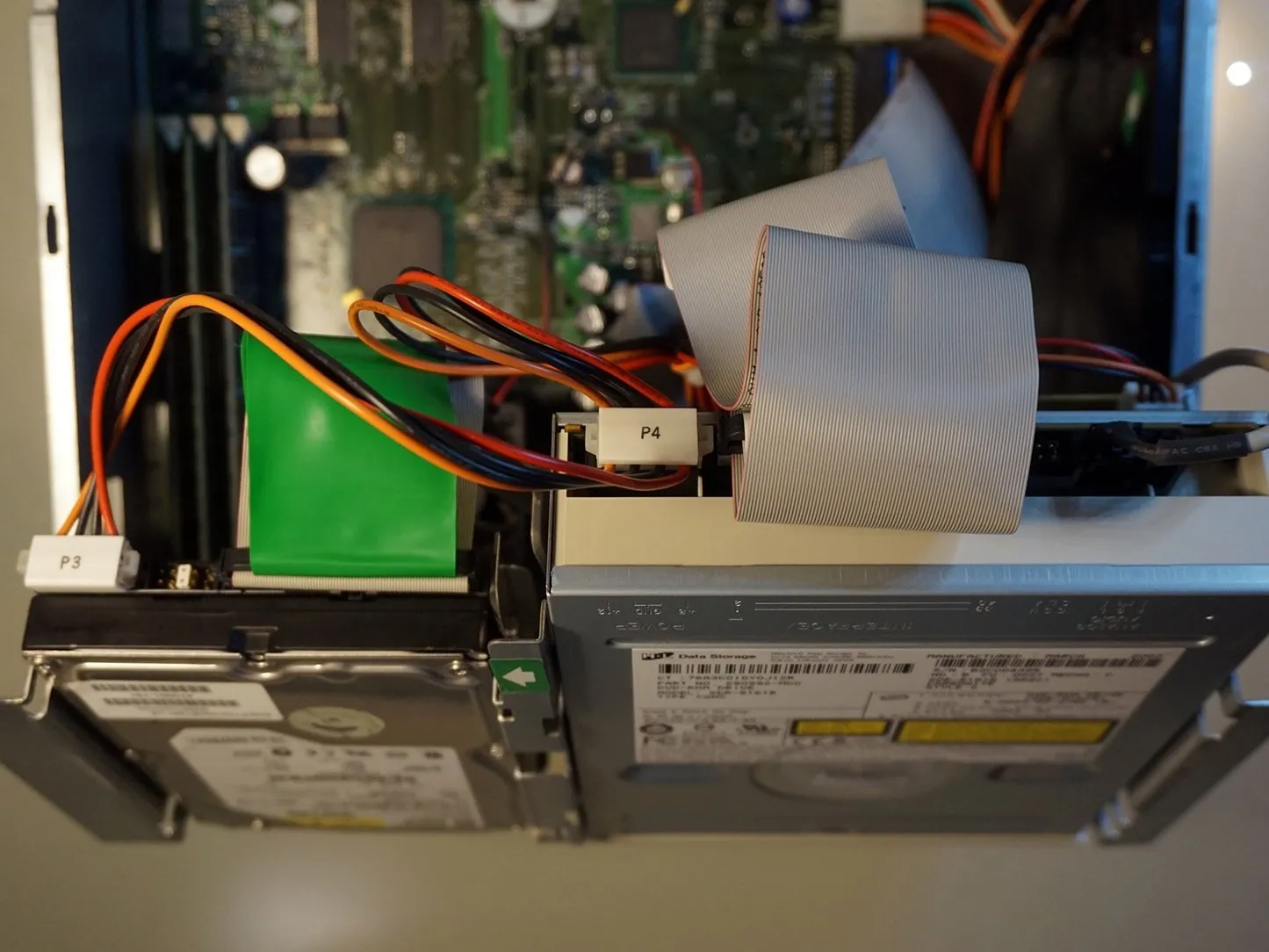

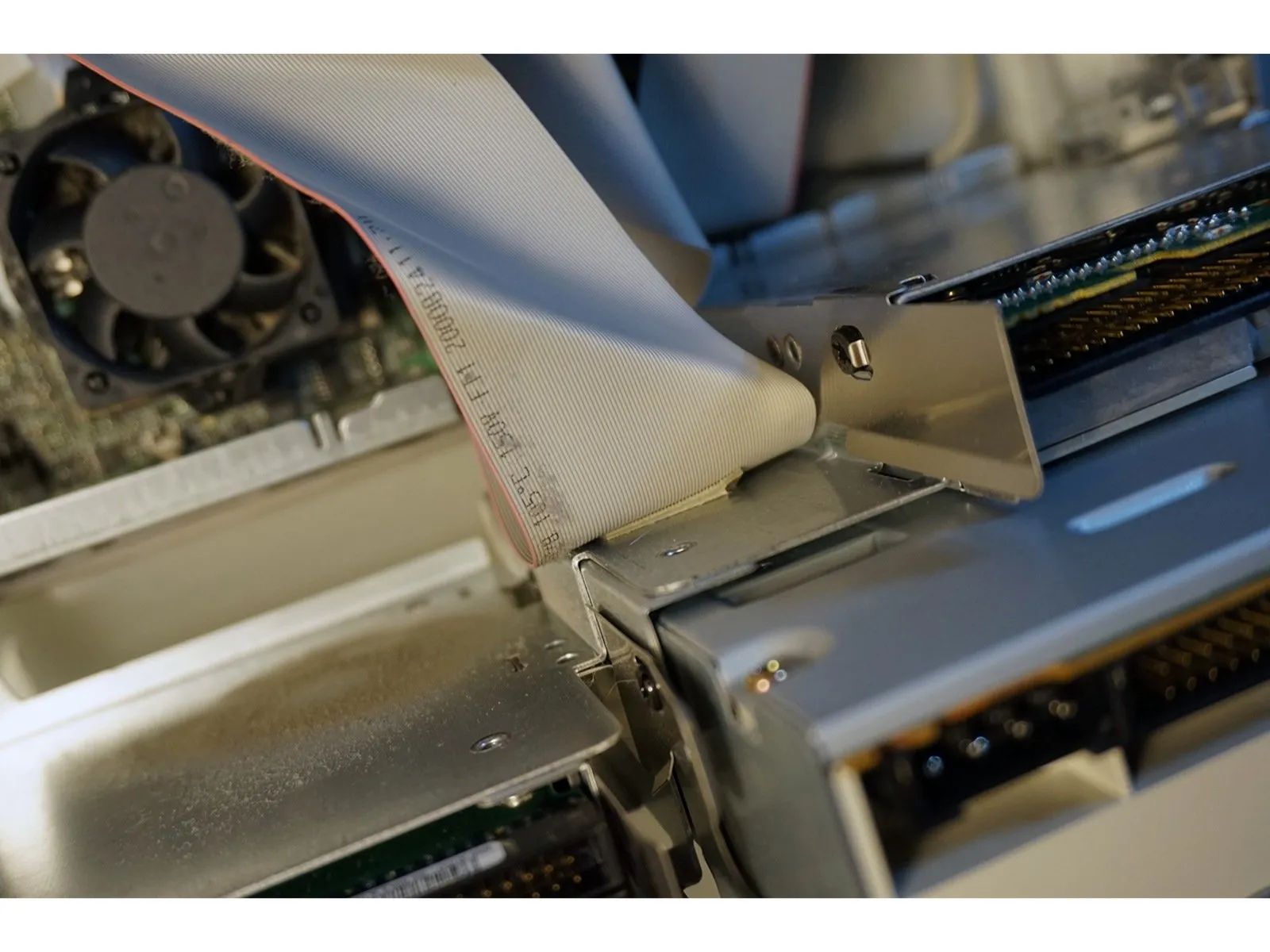

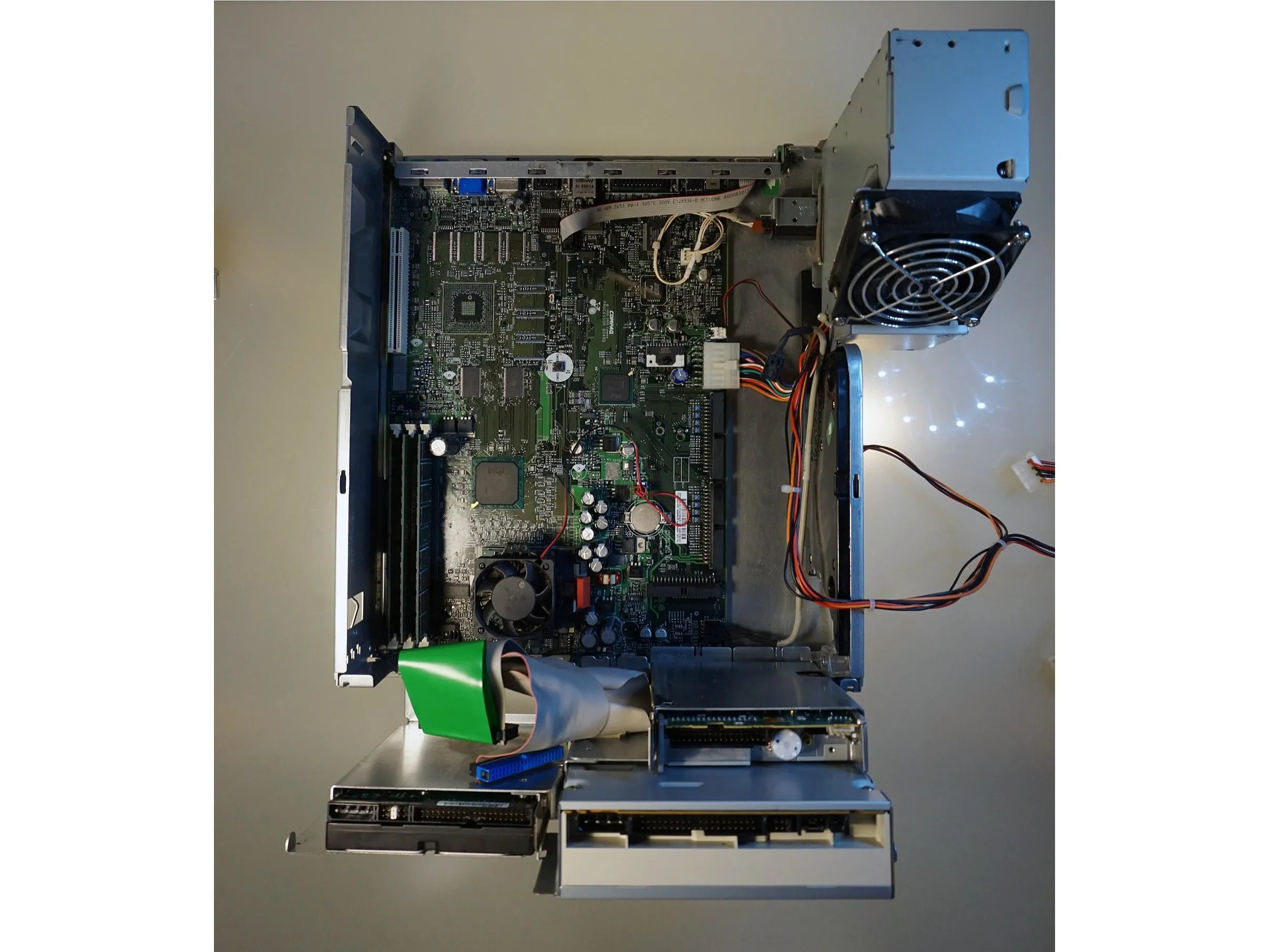

• Пора отсоединить эти надоедливые кабели. Нужно быть осторожным, так как ленточные кабели PATA имеют много контактов, которые можно погнуть.

• Лента. Почему именно лента?

• Мы просто оставим этот кабель приклеенным к петле диска, где он ничего не повредит.

Шаг 7

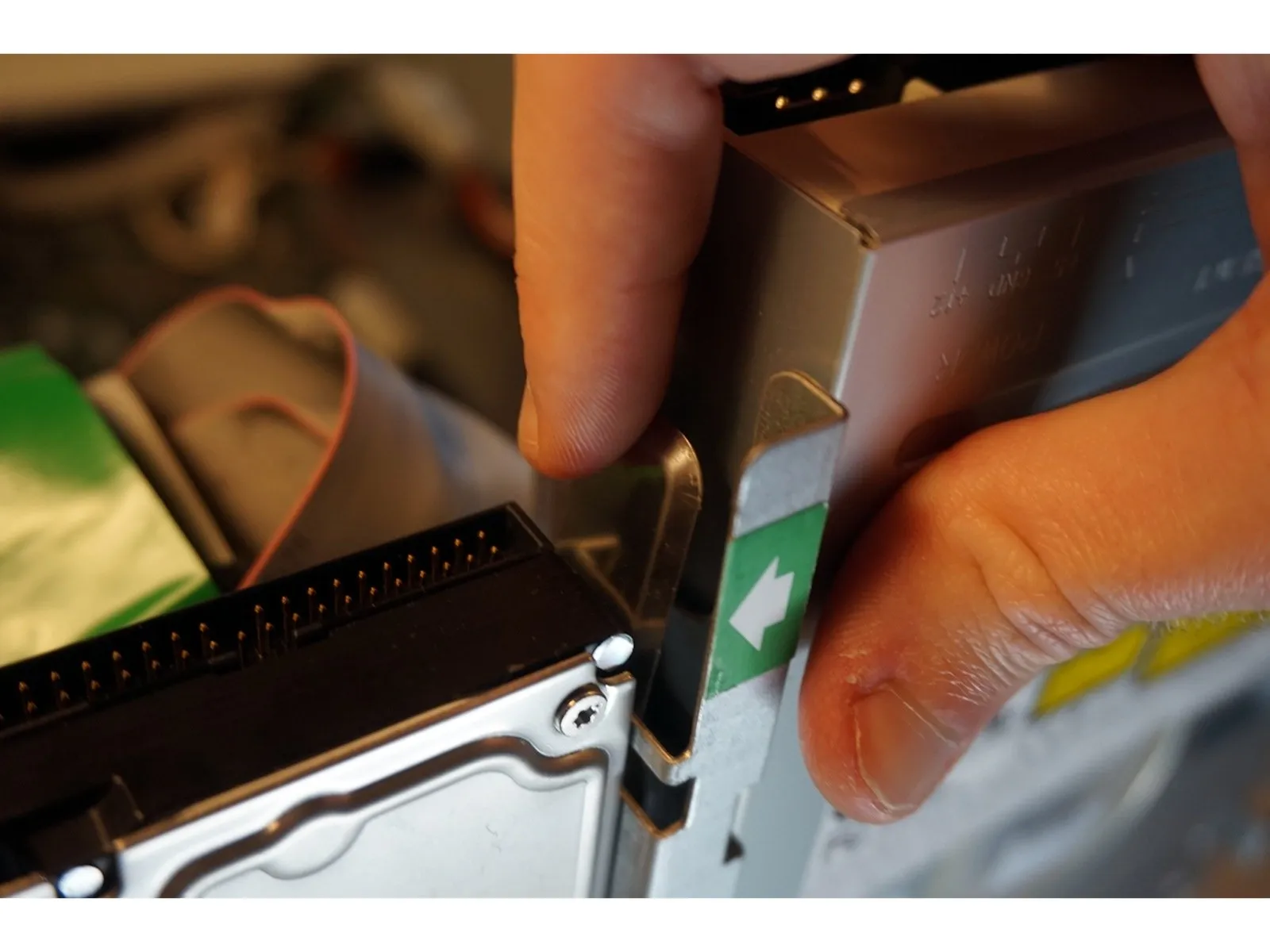

• Каждый накопитель имеет свой металлический выступ, расположенный в центре откидного кронштейна.

• Для извлечения различных дисков достаточно нажать на металлический выступ и выдвинуть диск.

• При нажатии на выступ держите жесткий диск в крепком захвате. Даже небольшой толчок может разрушить старый механический диск, как на рисунке.

Шаг 8

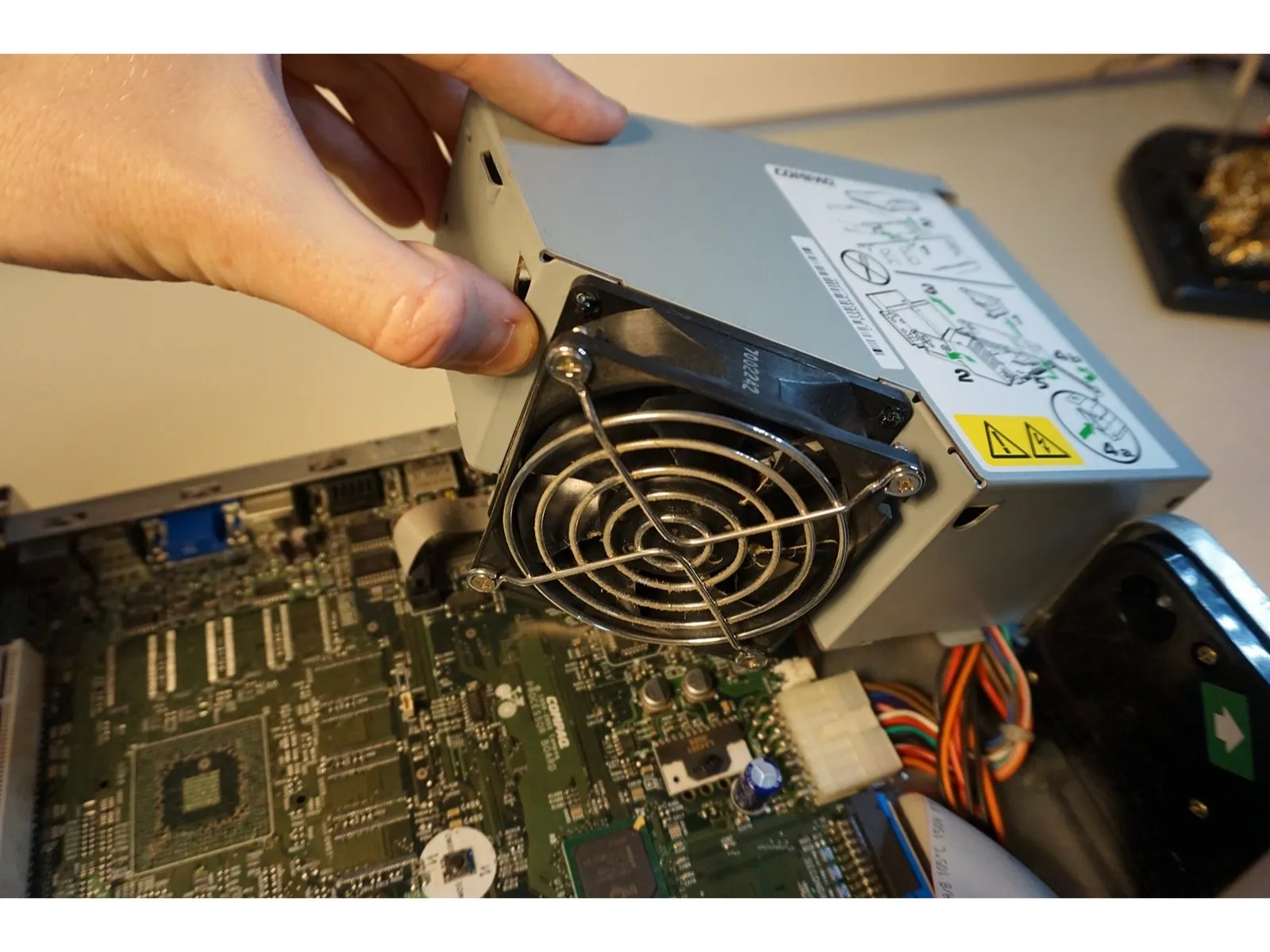

• Следующим шагом будет снятие блока питания.

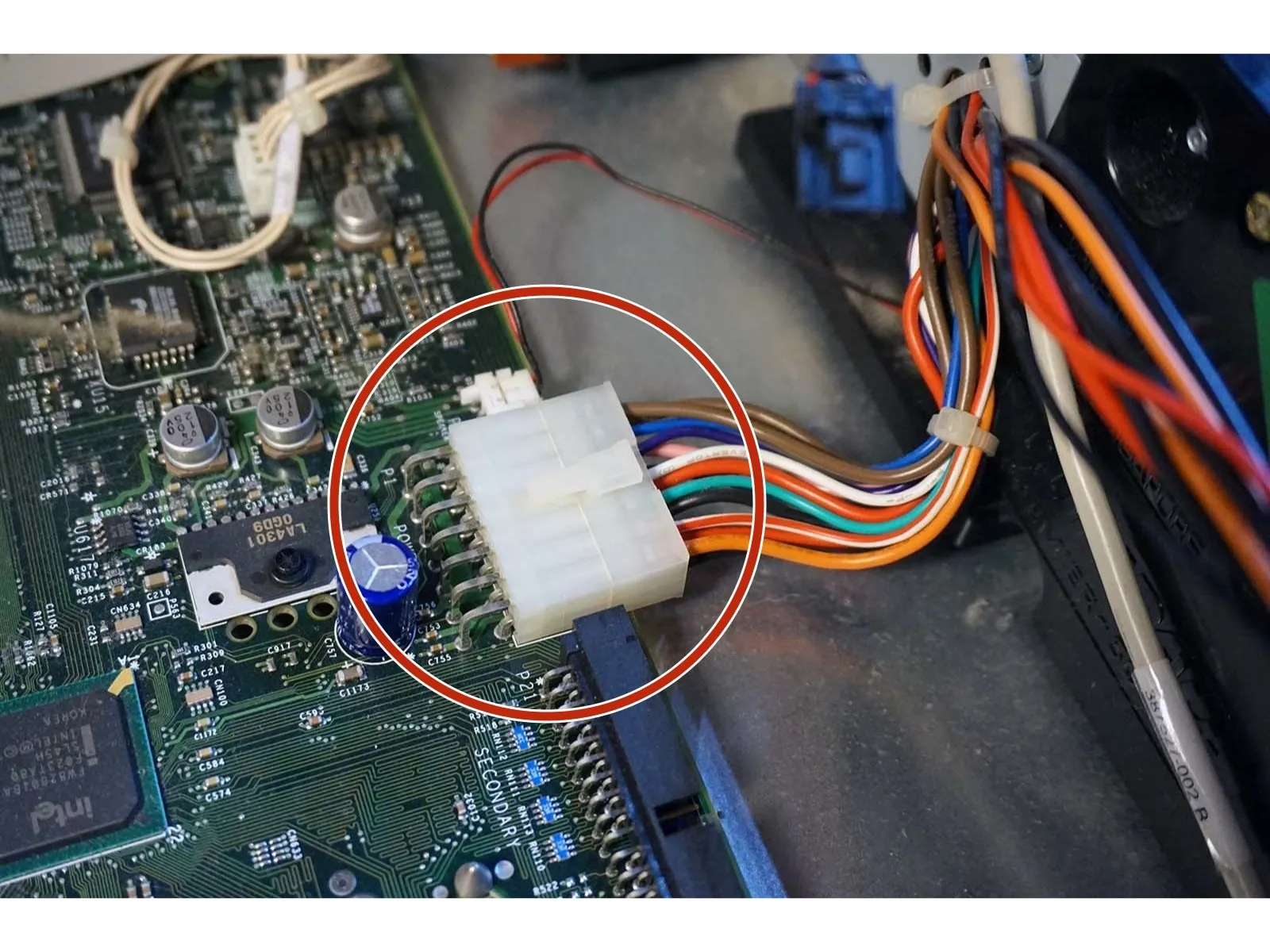

• Отсоедините 14-контактный разъем ATX от материнской платы. (Ищите празднично окрашенный кабель).

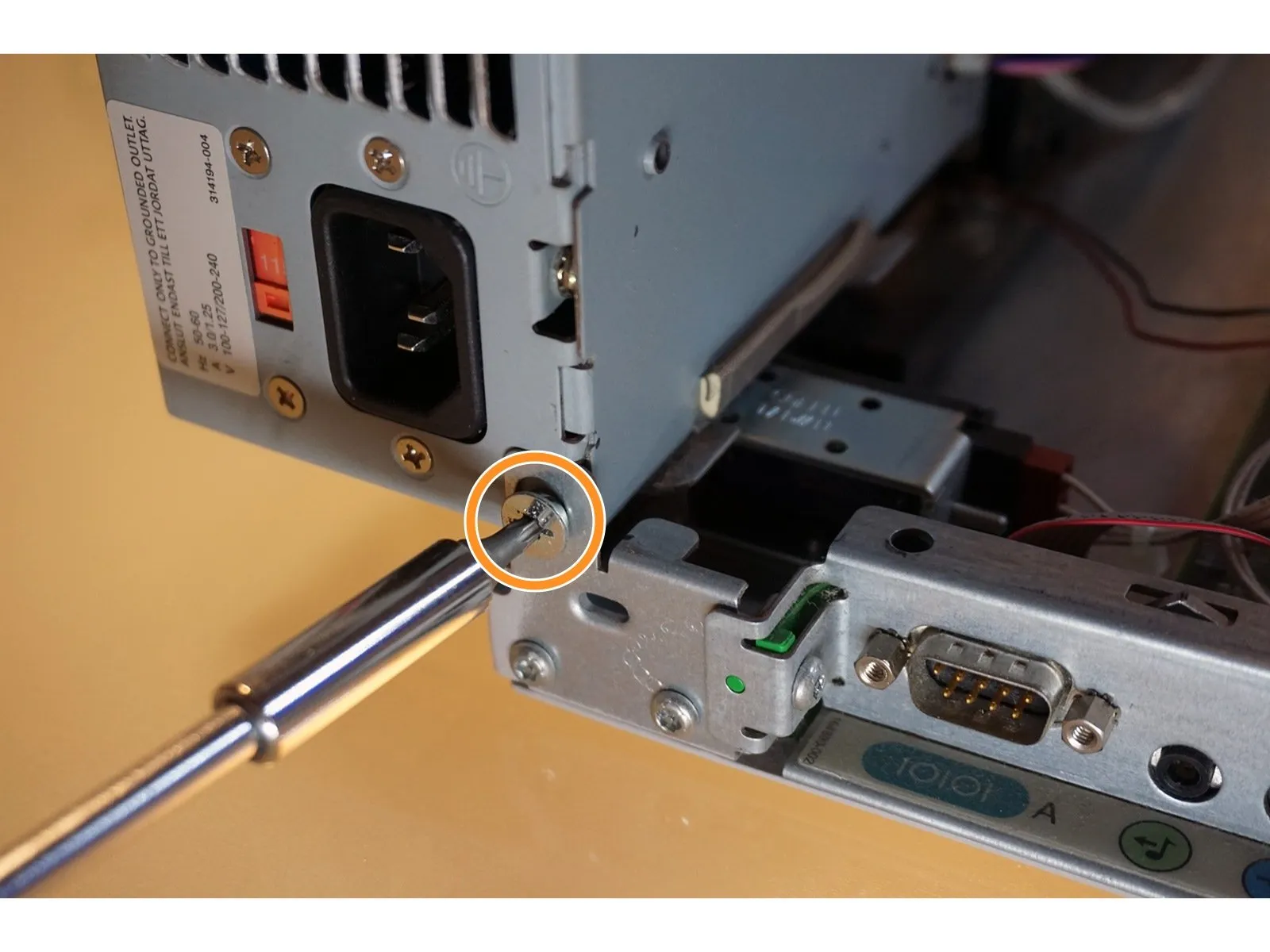

• Одиночный винт T5 Torx крепит блок питания к корпусу.

• Для откручивания этого винта можно использовать обычную плоскую отвертку.

Шаг 9

• Перед снятием материнской платы необходимо отсоединить еще несколько кабелей.

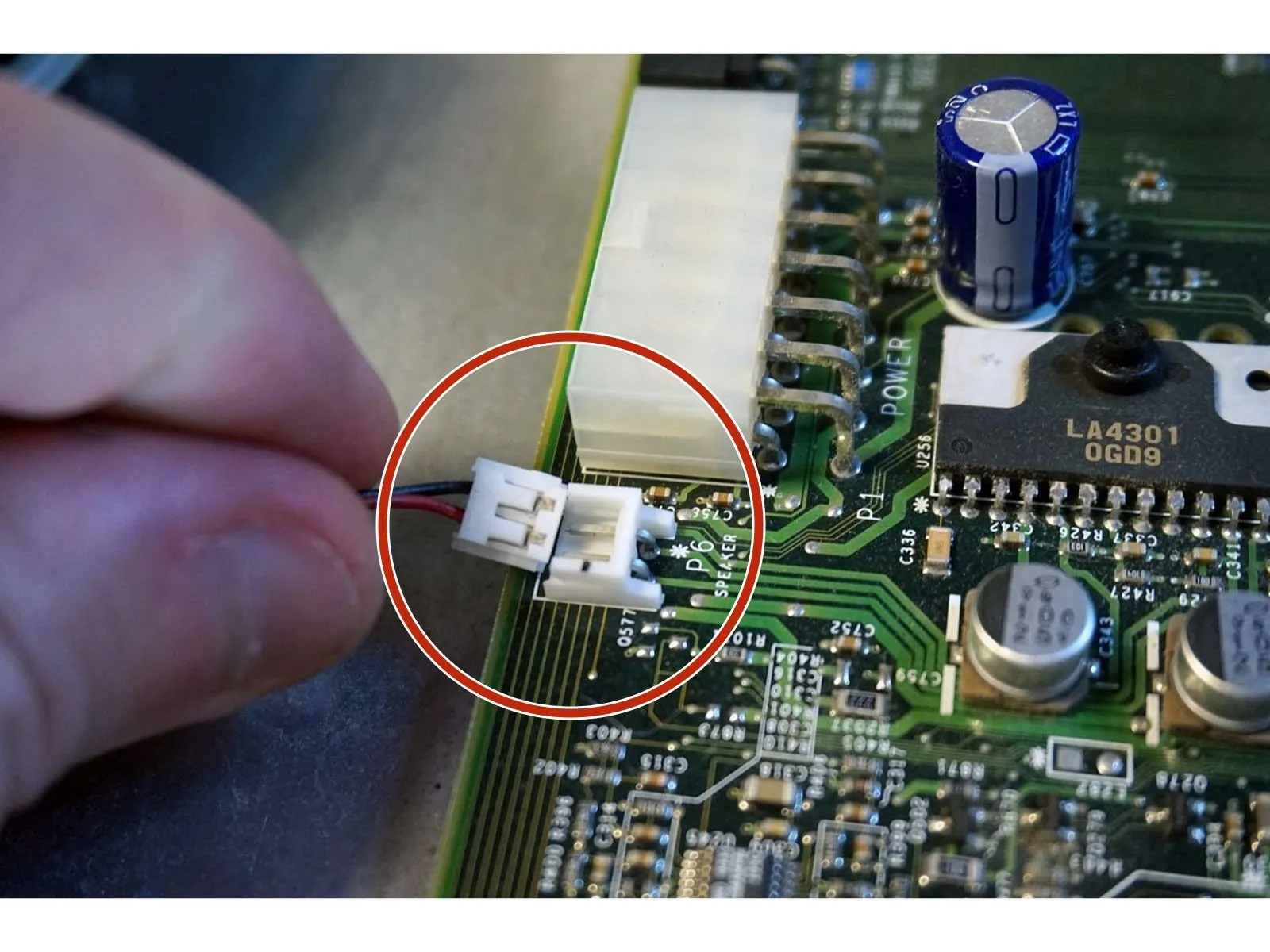

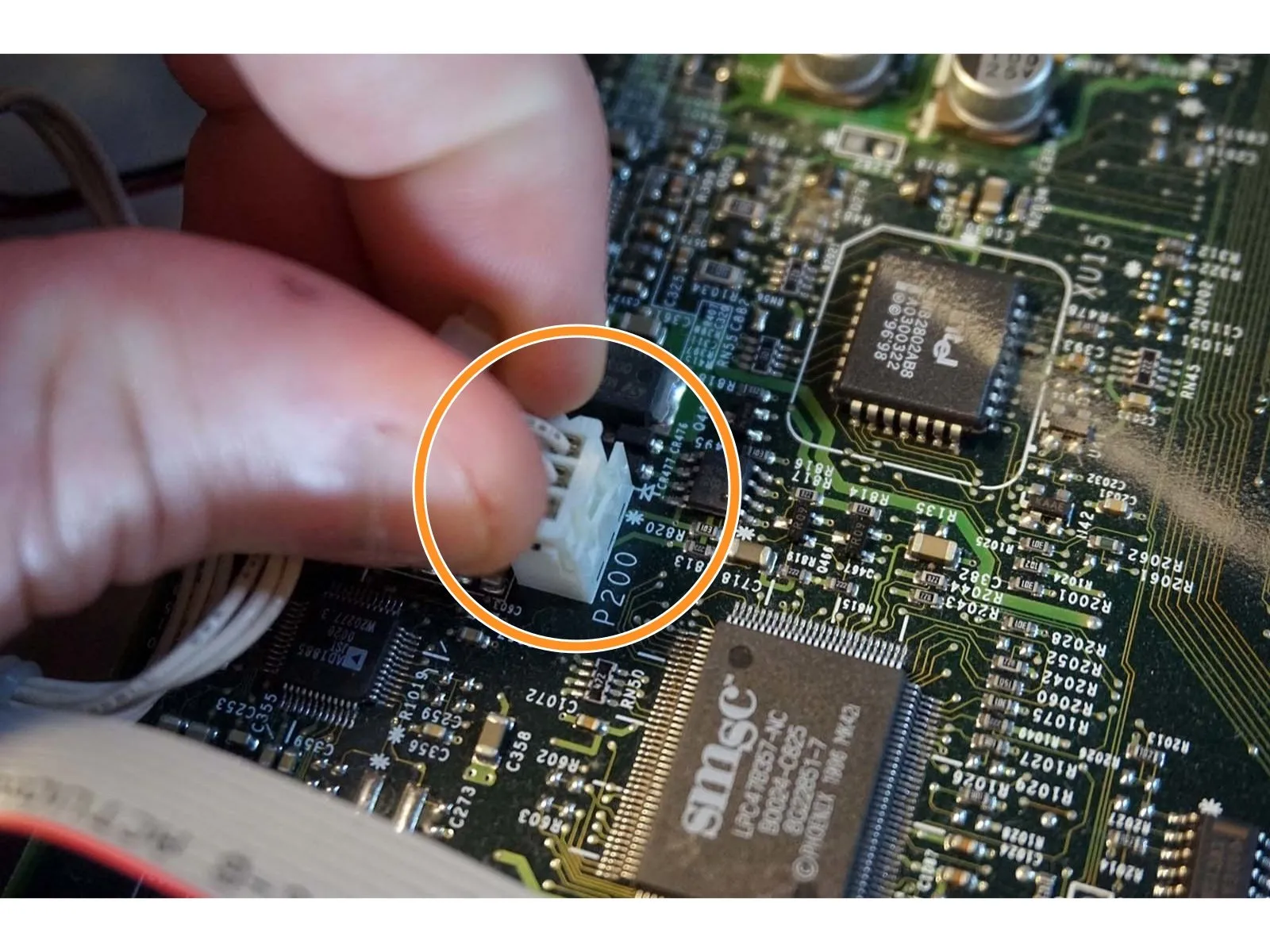

• Кабель динамика имеет красный и черный провод.

• Кабель соленоида имеет три белых провода.

• Соленоид используется для физической блокировки крышки корпуса. Его можно отключить в настройках BIOS.

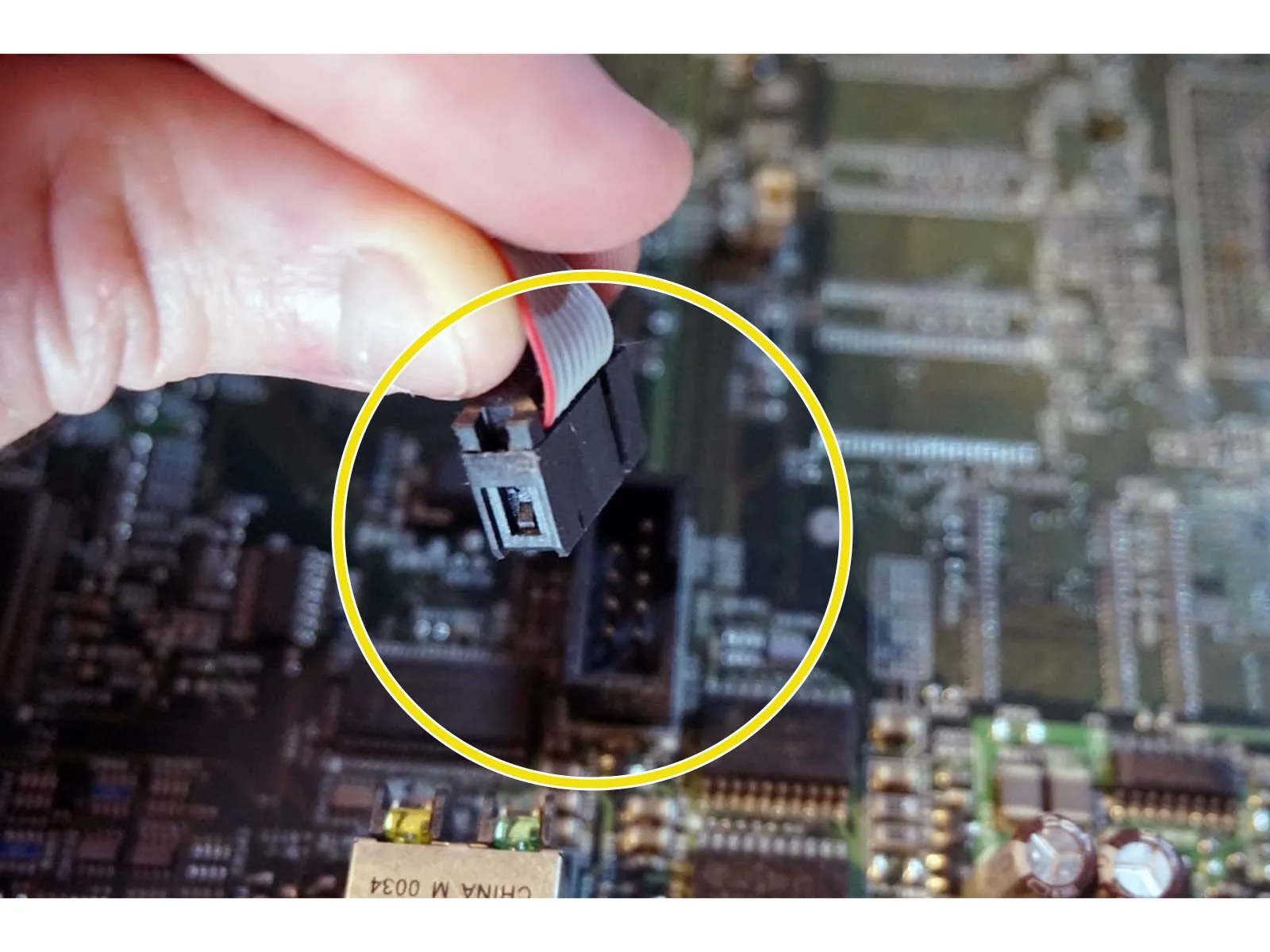

• Последовательный кабель представляет собой небольшую серую ленту. На материнской плате разъем обозначен как 'Flying Serial'.

Шаг 10

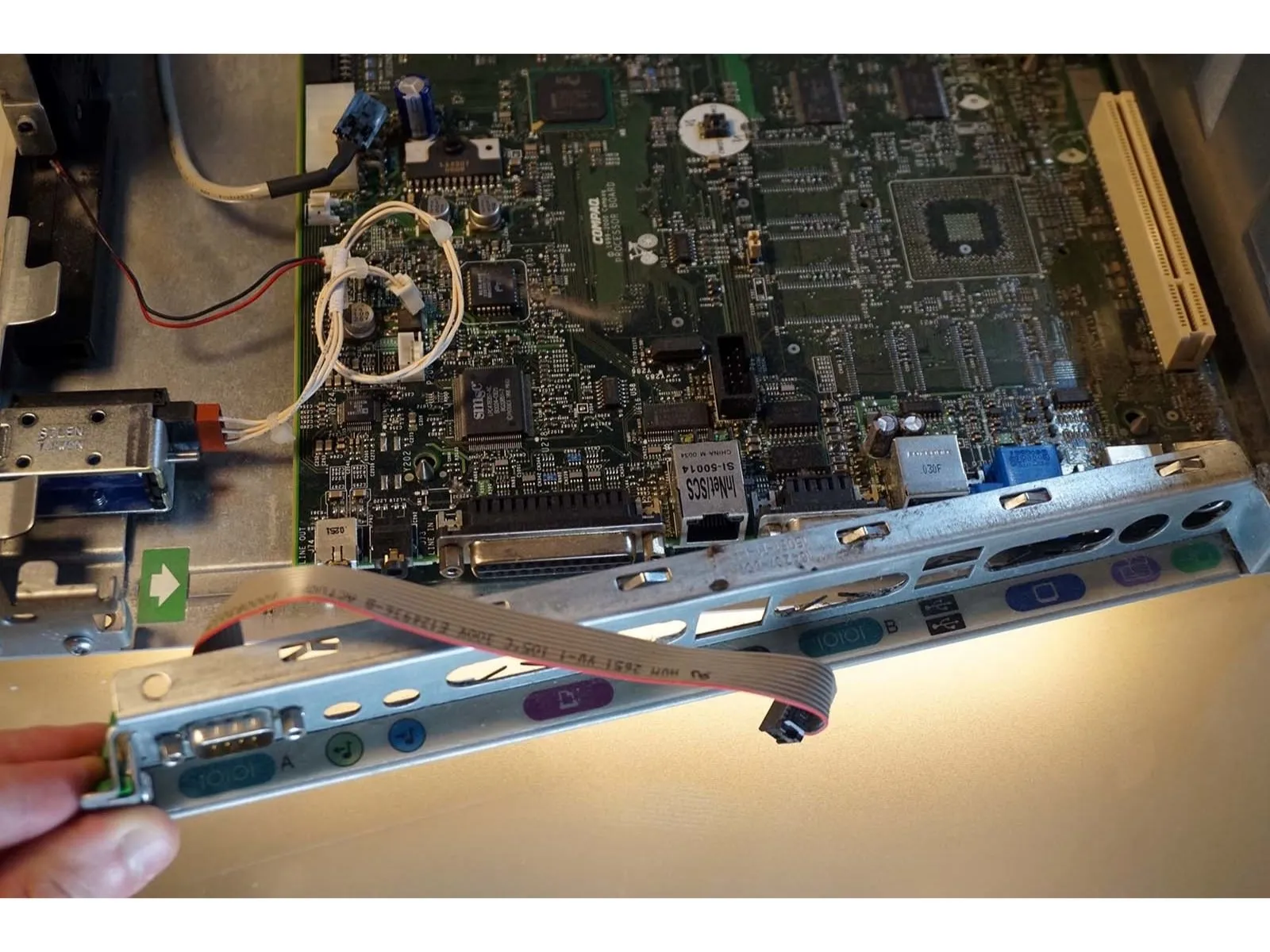

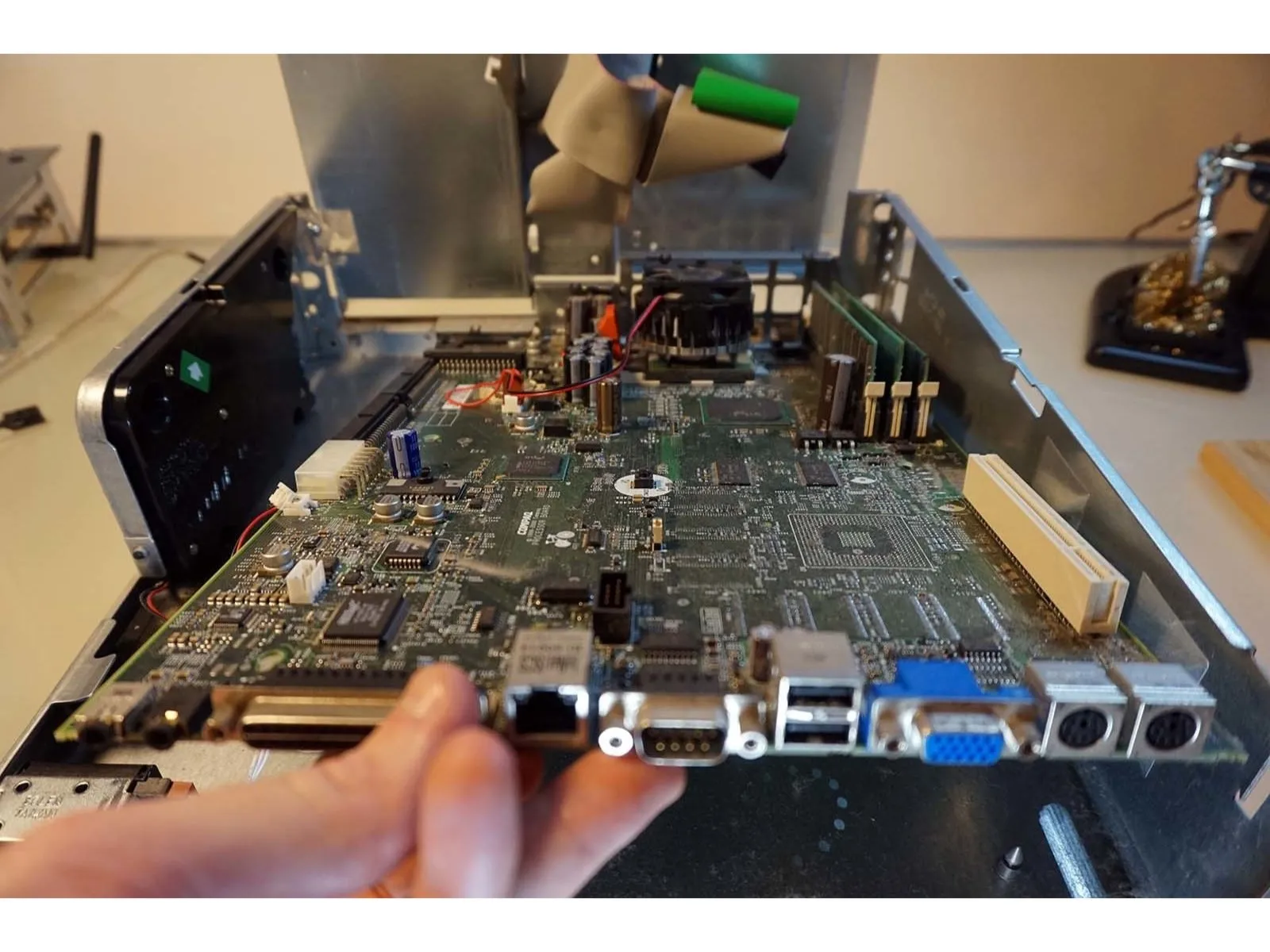

• Наконец-то пришло время снять материнскую плату!

• Начнем с освобождения кронштейна портов ввода-вывода на задней панели компьютера.

• Этот кронштейн находится под давлением и разлетится по комнате, если его не удерживать. (Возможно, поэтому его называют 'летающим серийным').

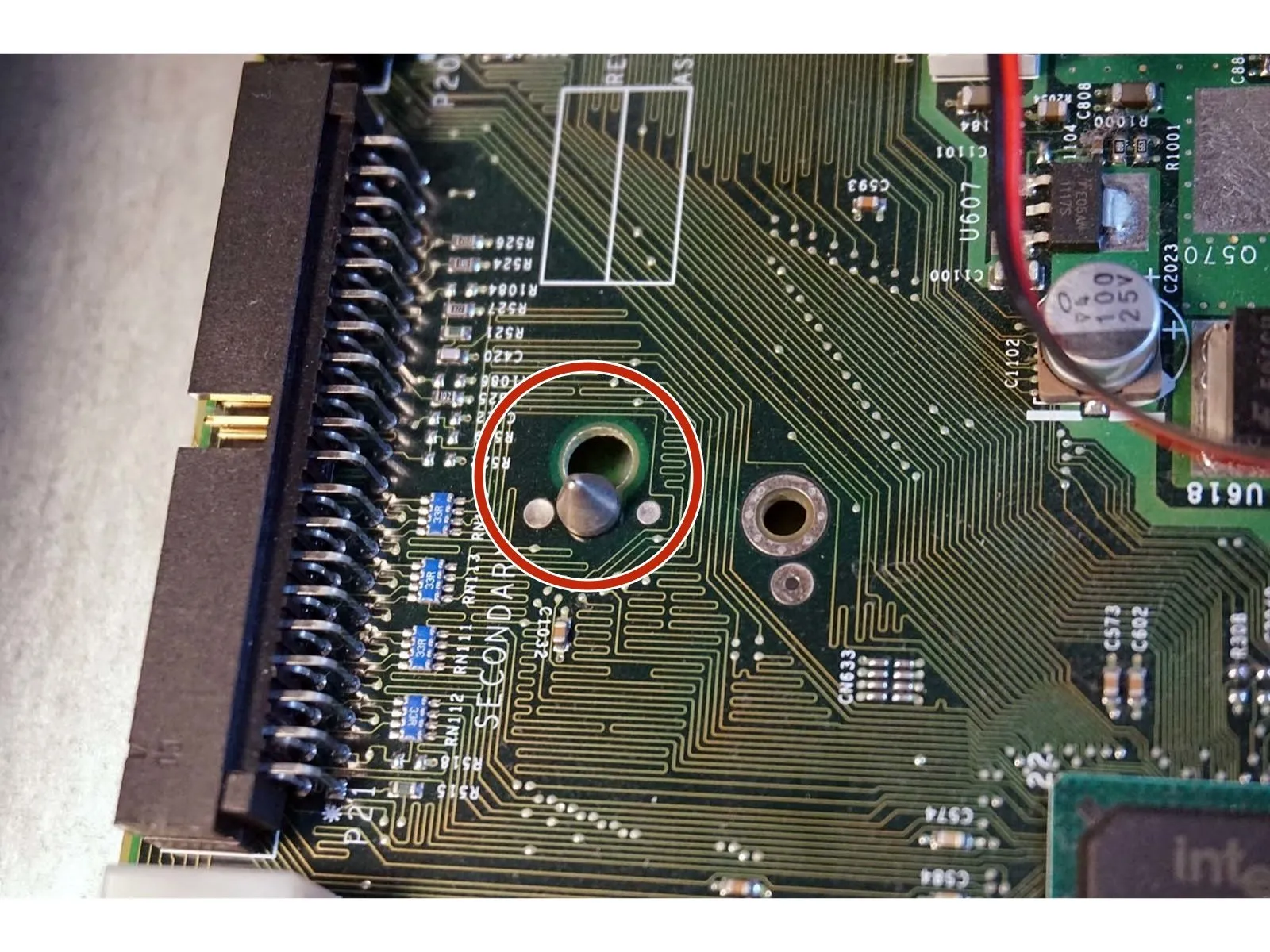

• Шесть опорных штифтов теперь единственное, что удерживает материнскую плату на месте.

• Сдвиньте плату к задней стенке компьютера и поднимите ее, когда штифты освободятся.

Шаг 11

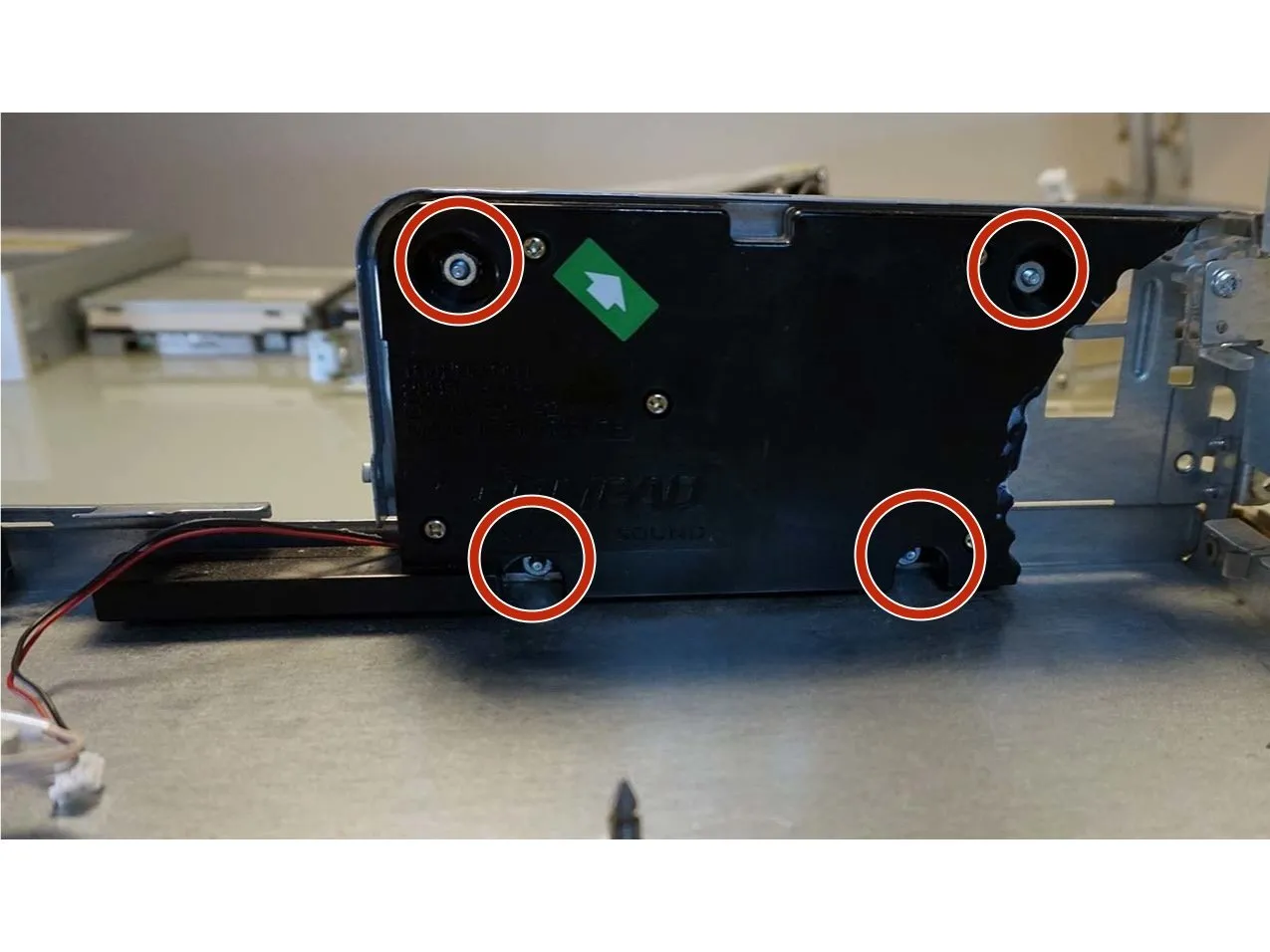

• Четыре шестигранные гайки на 8 мм - единственное, что удерживает эту звуковую систему на шасси.

Шаг 12

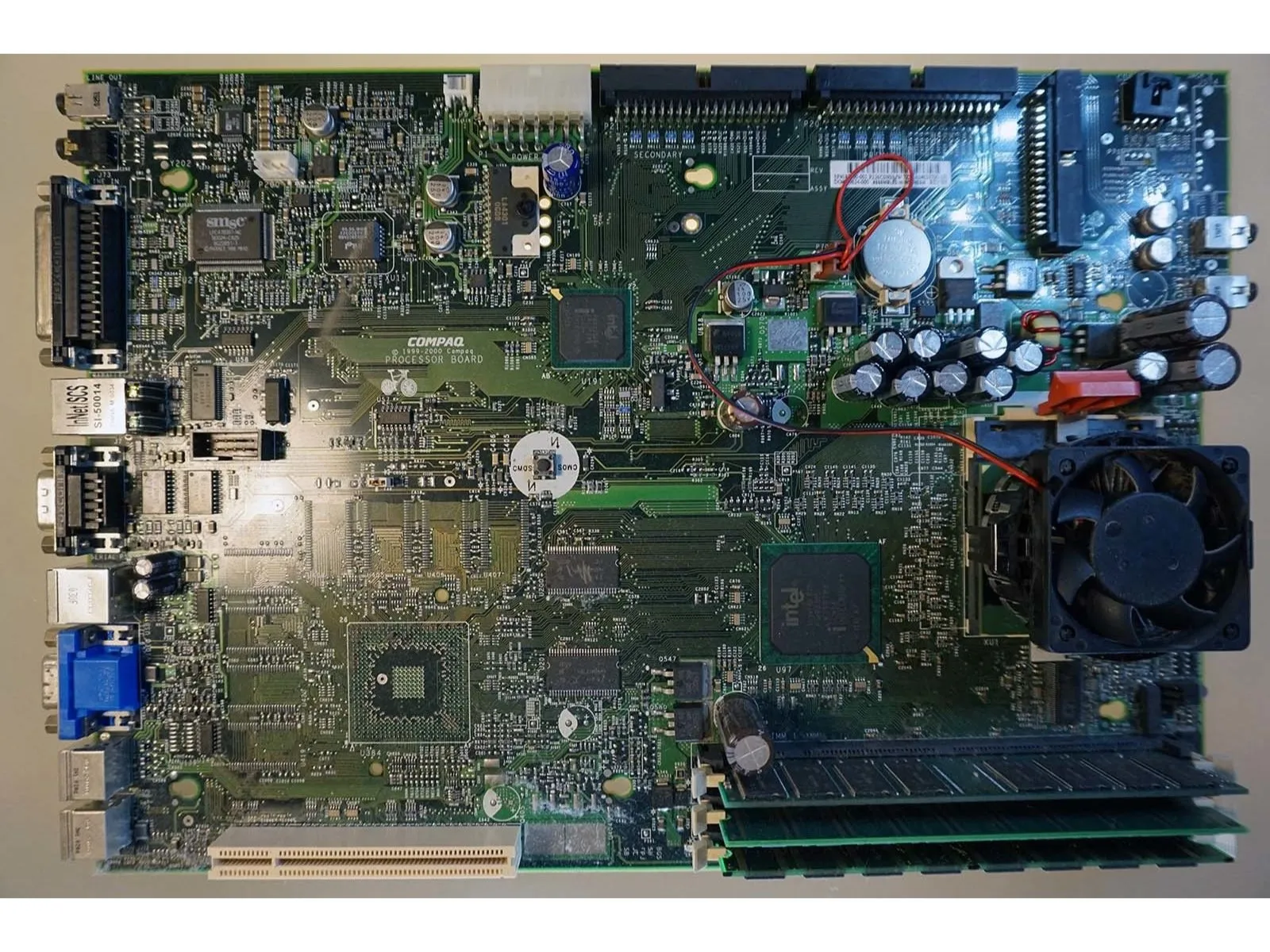

• Полюбуйтесь на материнскую плату во всей ее красе!

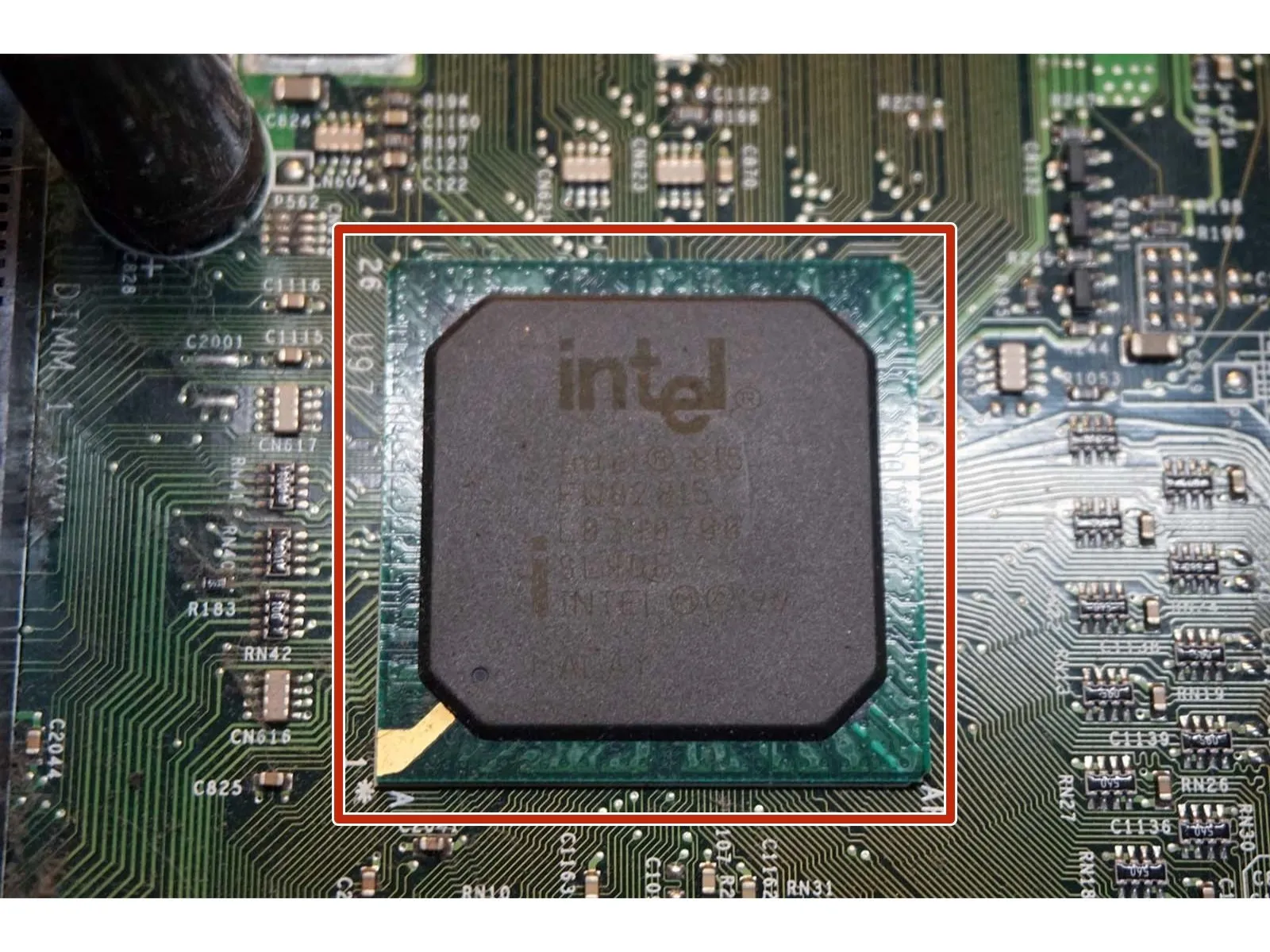

• Вместо выделенной видеокарты в чипсете Intel 815 используется интегрированное графическое решение. Нет нужды говорить, что игры на этой машине будут в лучшем случае мучительными.

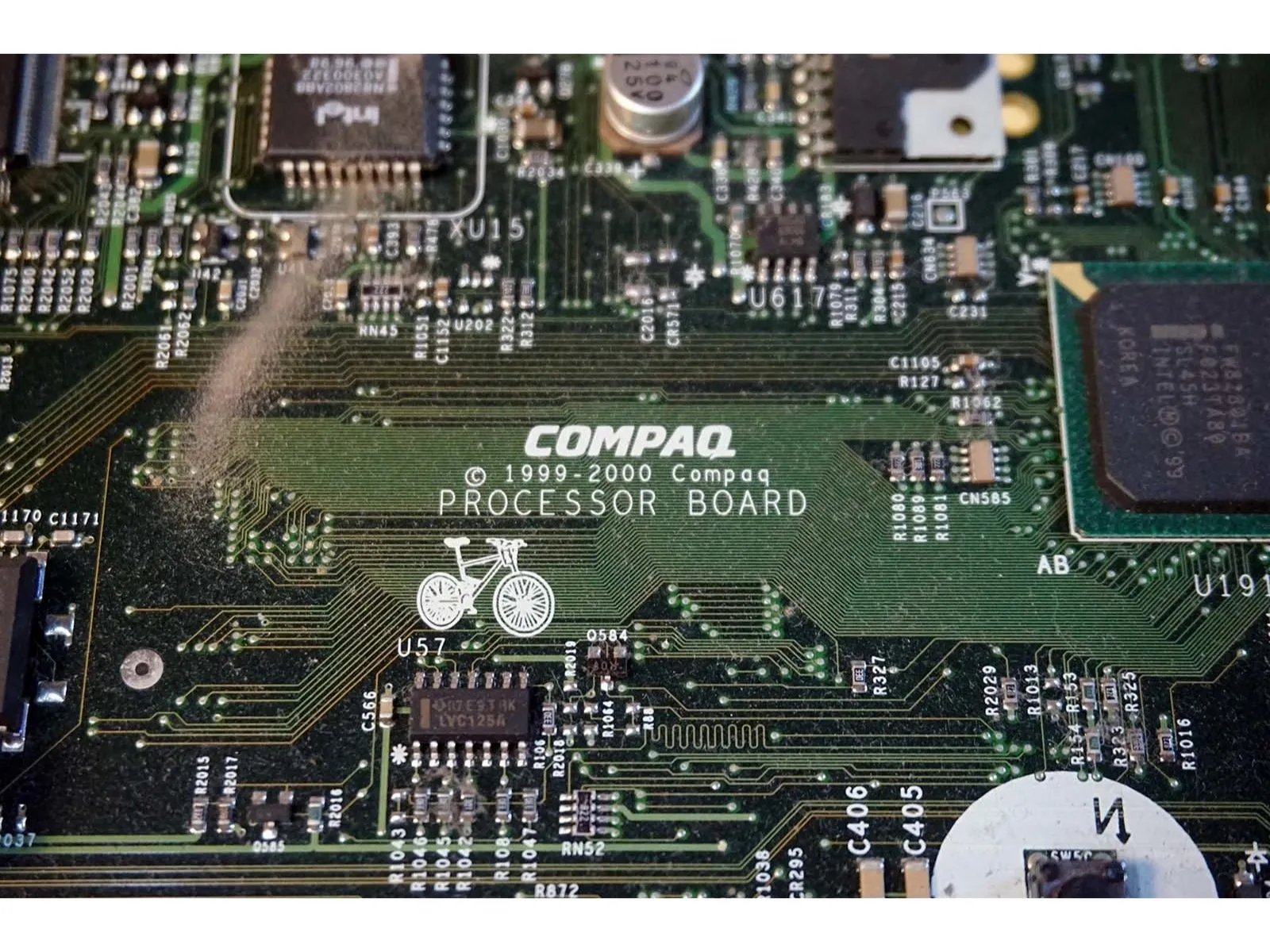

• Велосипед - полная загадка. Некоторые предполагают, что крошечная мышь крутит педали, чтобы приводить в движение вентилятор охлаждения. Другие утверждают, что его поставили масоны, чтобы найти зарытые сокровища.

Шаг 13

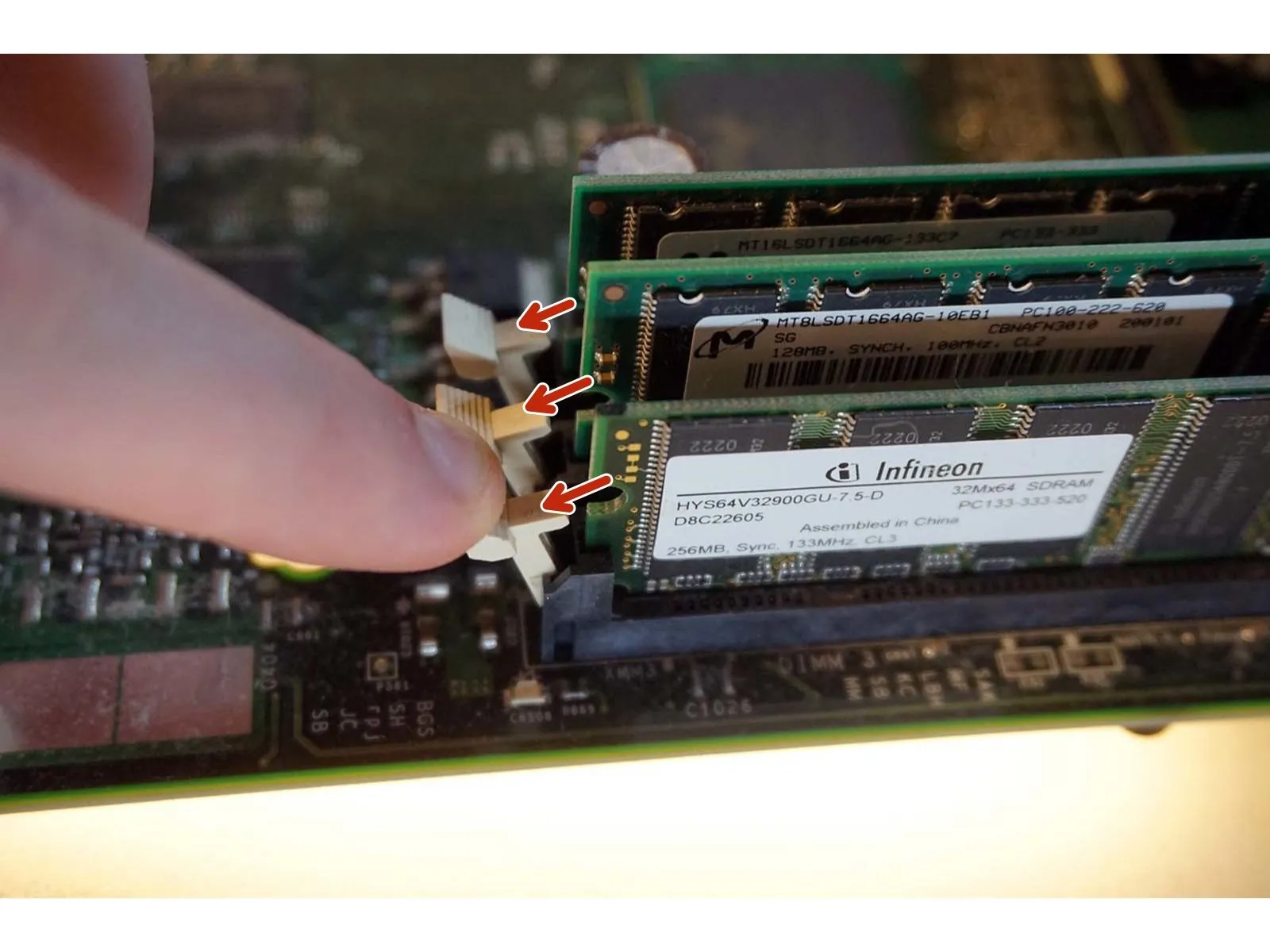

• Оперативную память можно извлечь, разблокировав белые выступы на каждом конце модулей и потянув вверх.

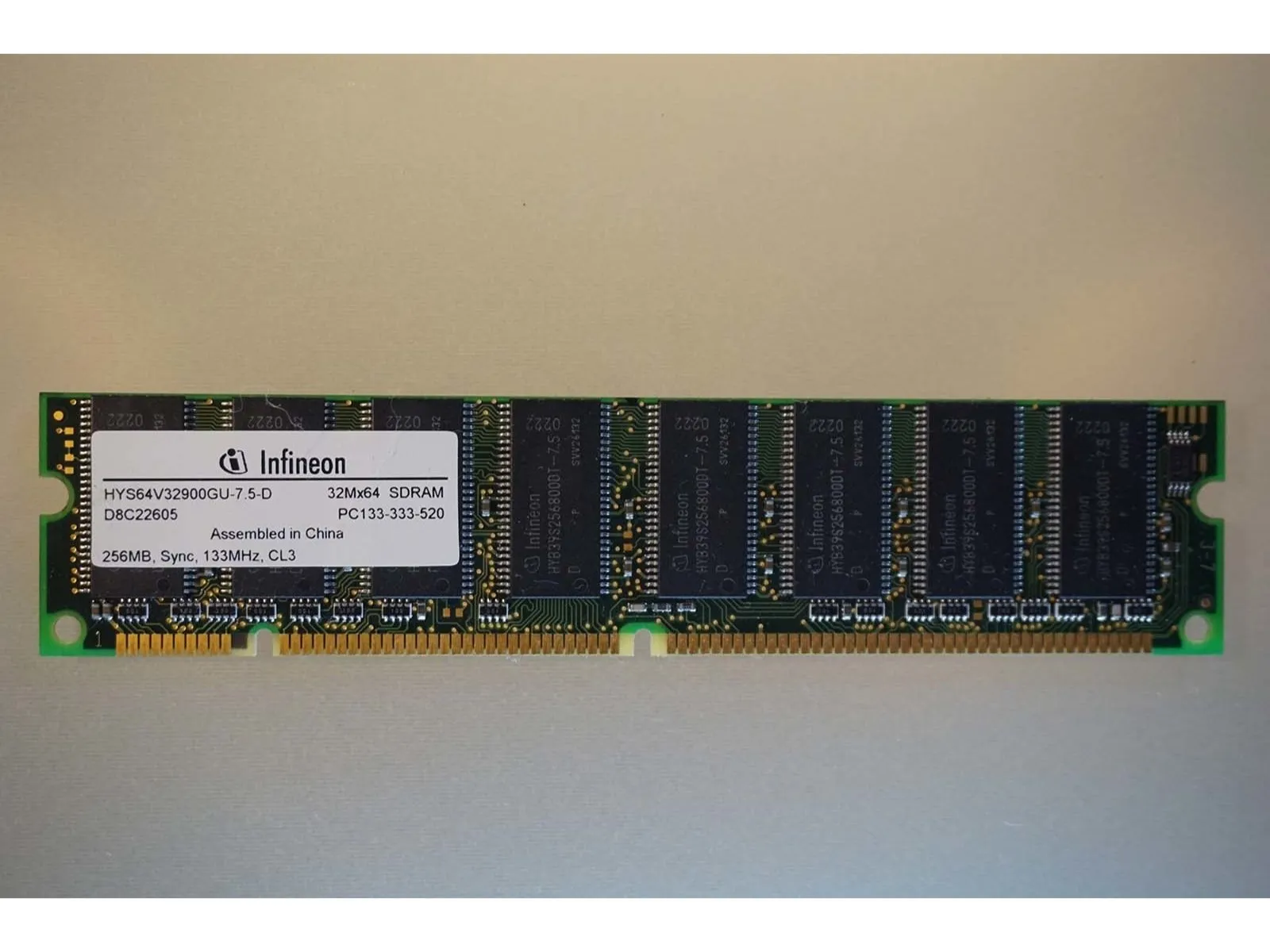

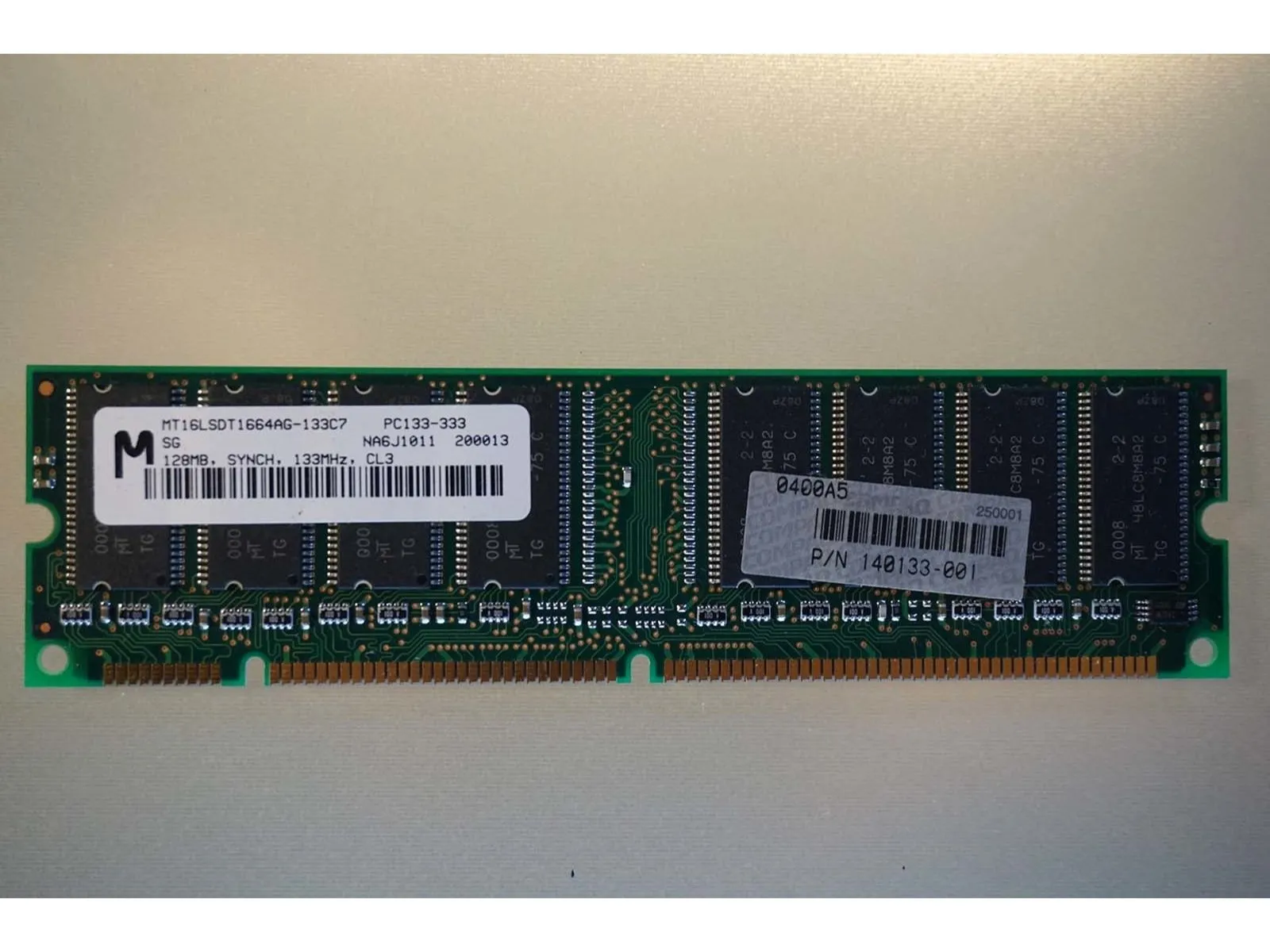

• Здесь мы находим еще один признак прошлых модернизаций. Этот модуль Infineon 256 МБ PC133 не соответствует двум другим планкам, которые являются модулями 128 МБ производства Micron.

Шаг 14

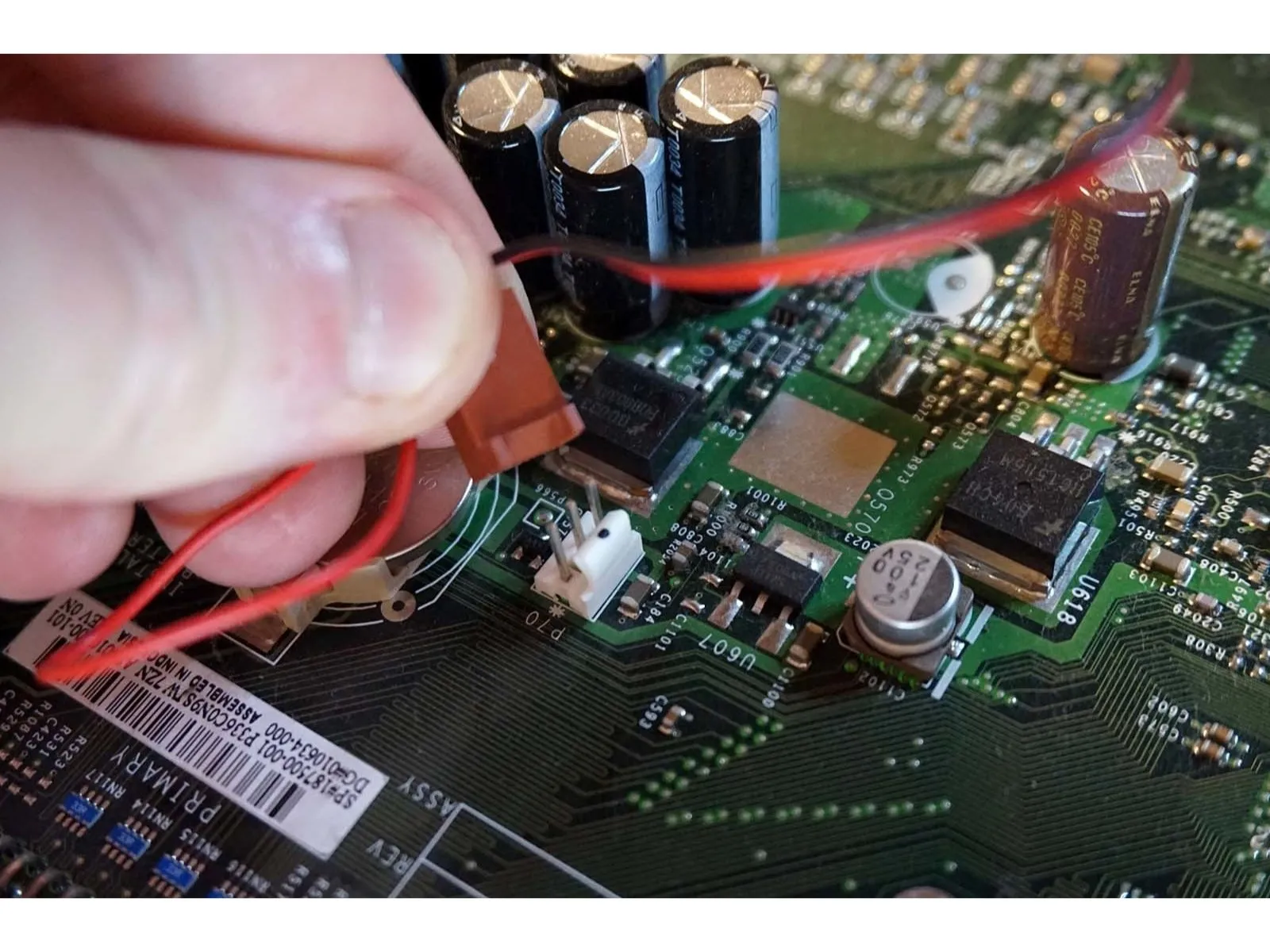

• Первым шагом в снятии процессорного кулера является отсоединение маленького трехконтактного кабеля питания.

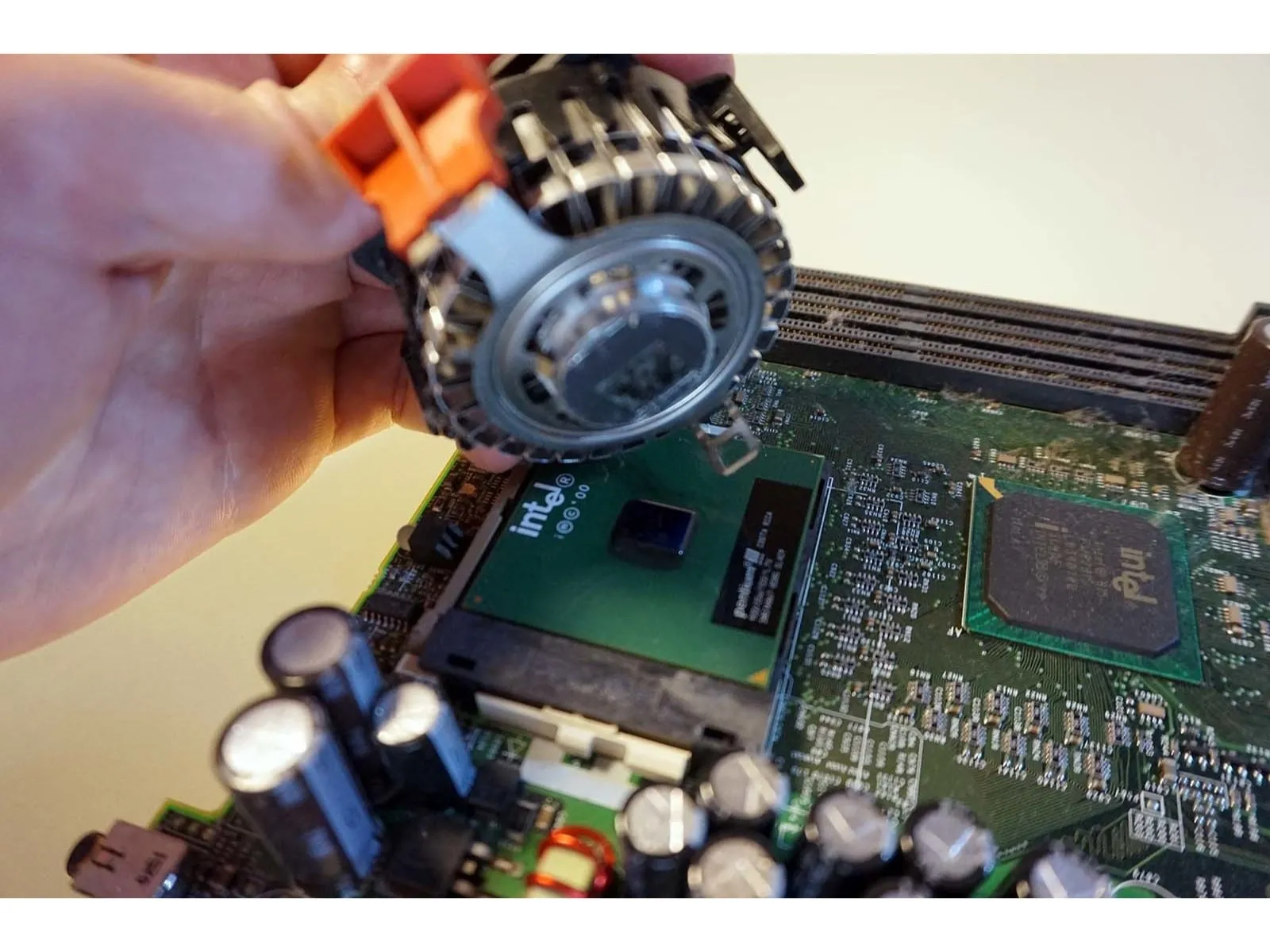

• Кулер процессора крепится к сокету с помощью металлических крючков. Чтобы снять его, не повредив процессор, нужно выполнить два разных движения:

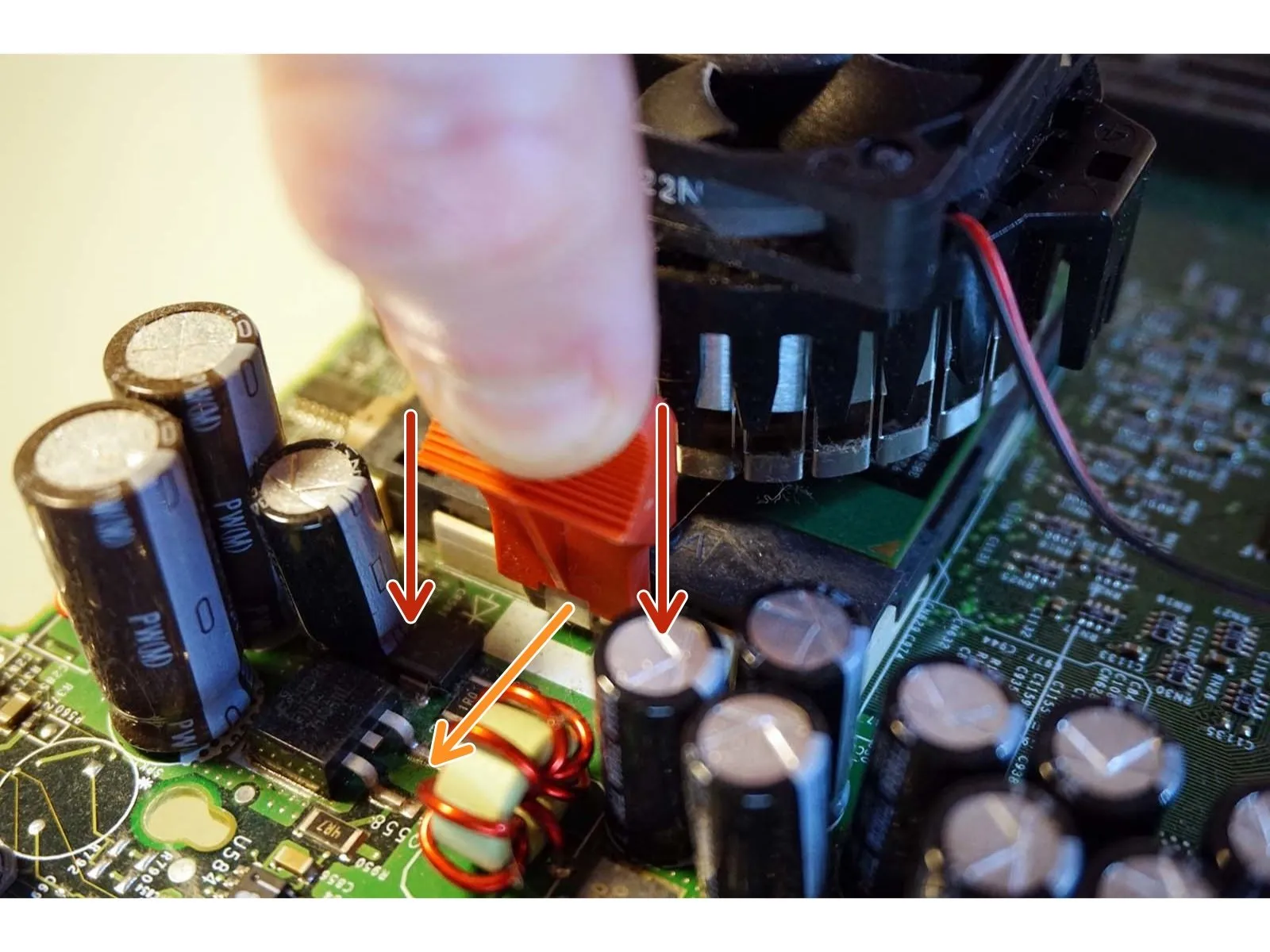

• Аккуратно надавите на красный выступ.

• Сожмите красный выступ в направлении вентилятора, а затем поднимите кулер.

• Слишком сильное давление может привести к поломке процессора и испортить вам день.

• Теперь мы можем увидеть процессорную матрицу, поскольку эта версия Pentium III не имеет встроенного теплораспределителя. Такая конструкция называется flip-chip pin grid array (FC-PGA).

Шаг 15

• Снятие процессора требует твердой руки и может быть немного пугающим.

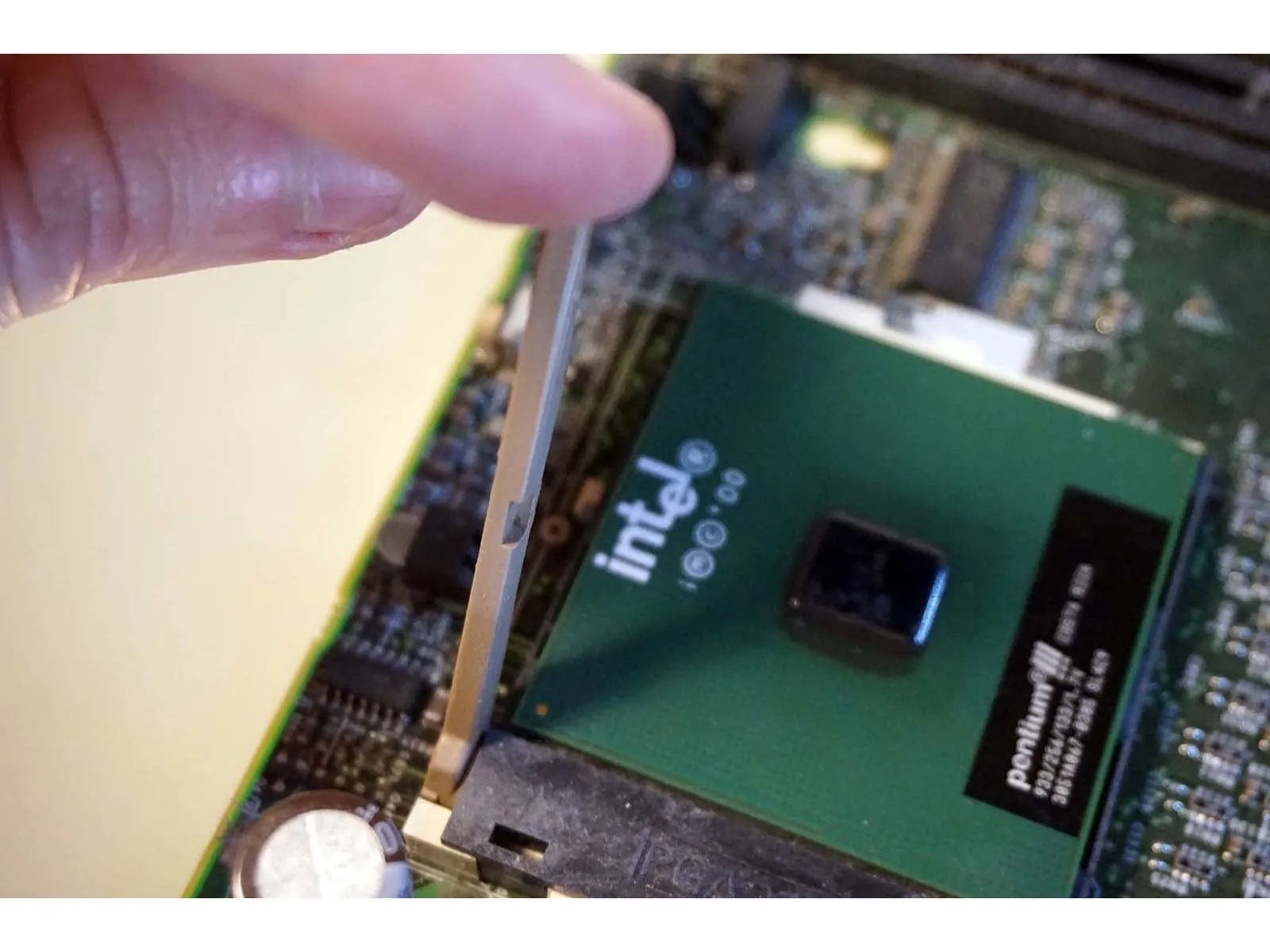

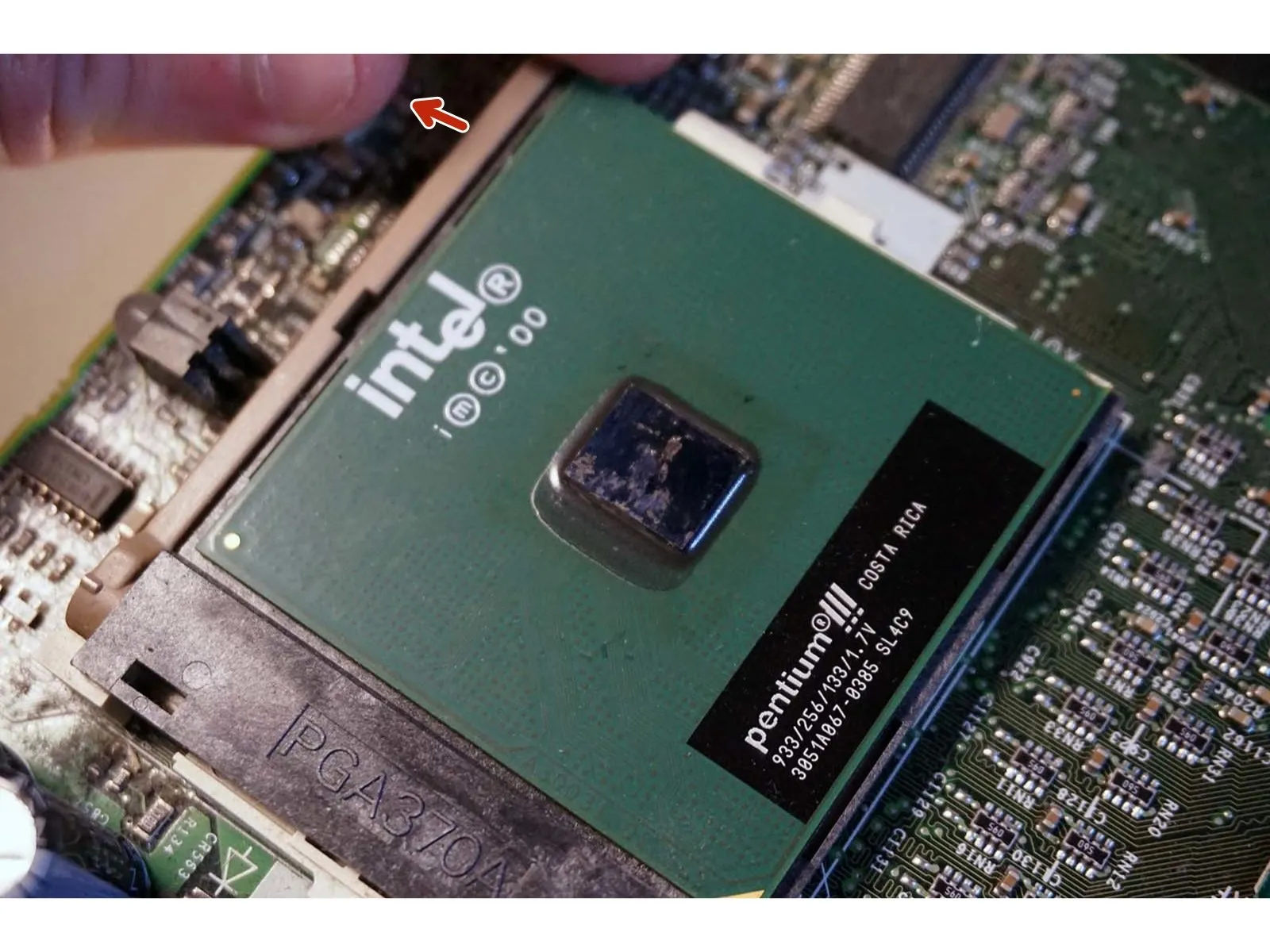

• Бежевый рычажок фиксирует процессор на месте. Потяните его в сторону от процессора, а затем вверх. После разблокировки процессор переместится к группе конденсаторов.

• Сейчас самое время заземлиться, если вы не надели свой замечательный антистатический браслет.

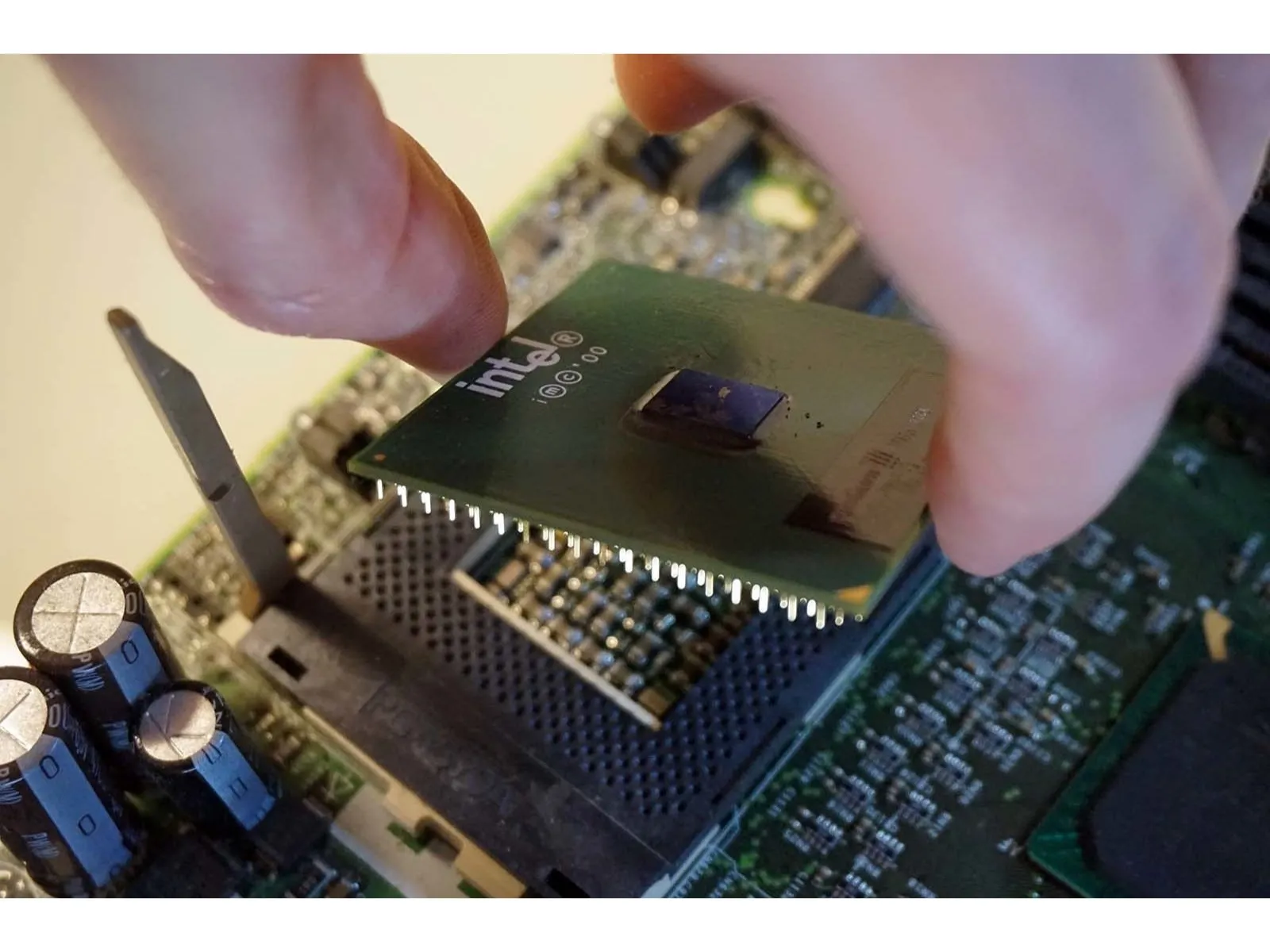

• Процессор можно извлечь из гнезда, взявшись за края и потянув прямо вверх.

• НЕ вынимать процессор из гнезда с усилием или выкручивать его. Если не удается захватить процессор, воспользуйтесь пробойником, чтобы приподнять края.

• Это процессор Pentium III 'Coppermine' с разъемом 370, работающий на частоте 933 МГц. Другие маркировки указывают на 256 КБ кэша L2 и частоту шины 133 МГц.

Шаг 16

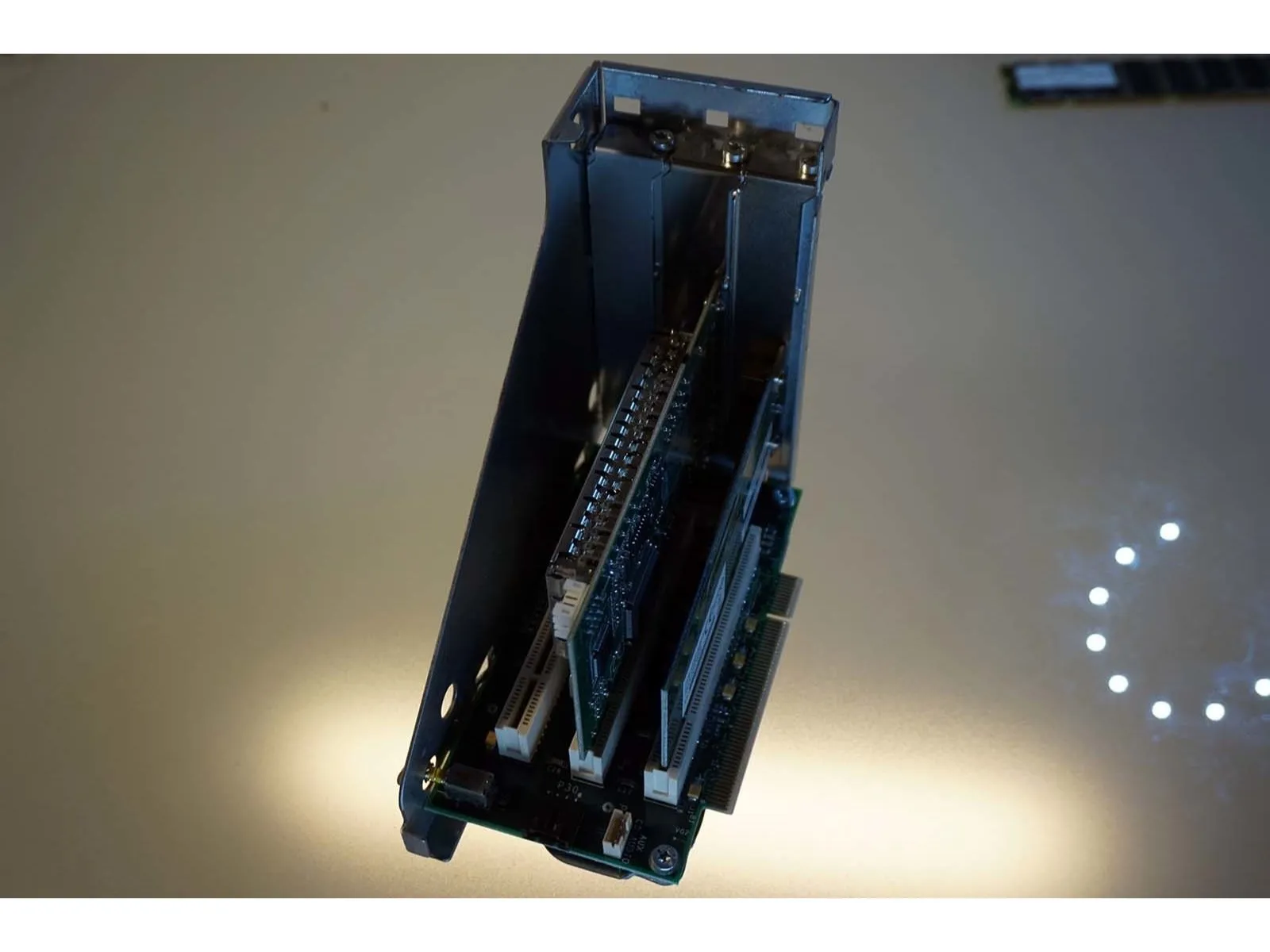

• Пора вернуться к стояку PCI, раз уж мы закончили разбирать материнскую плату.

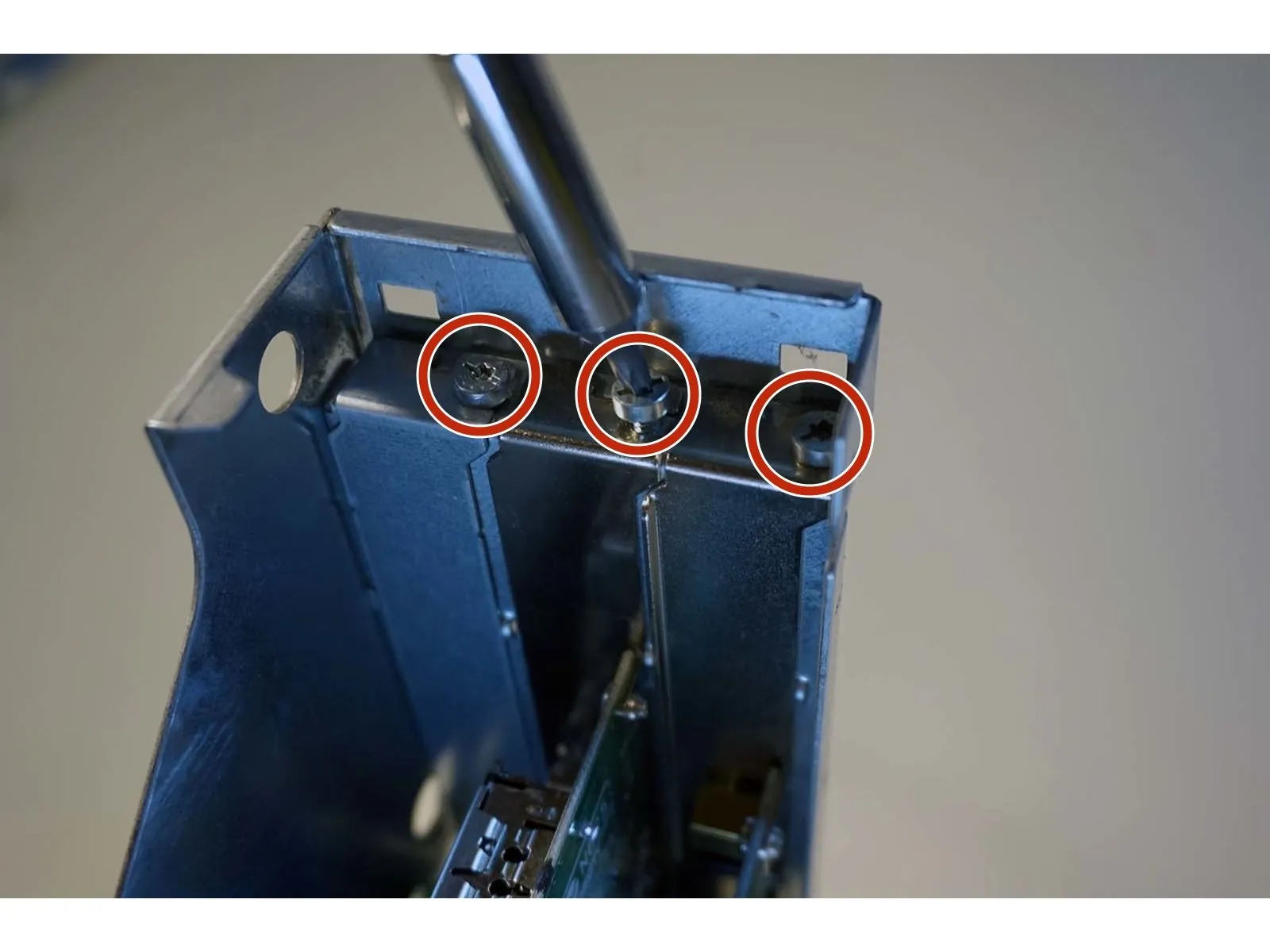

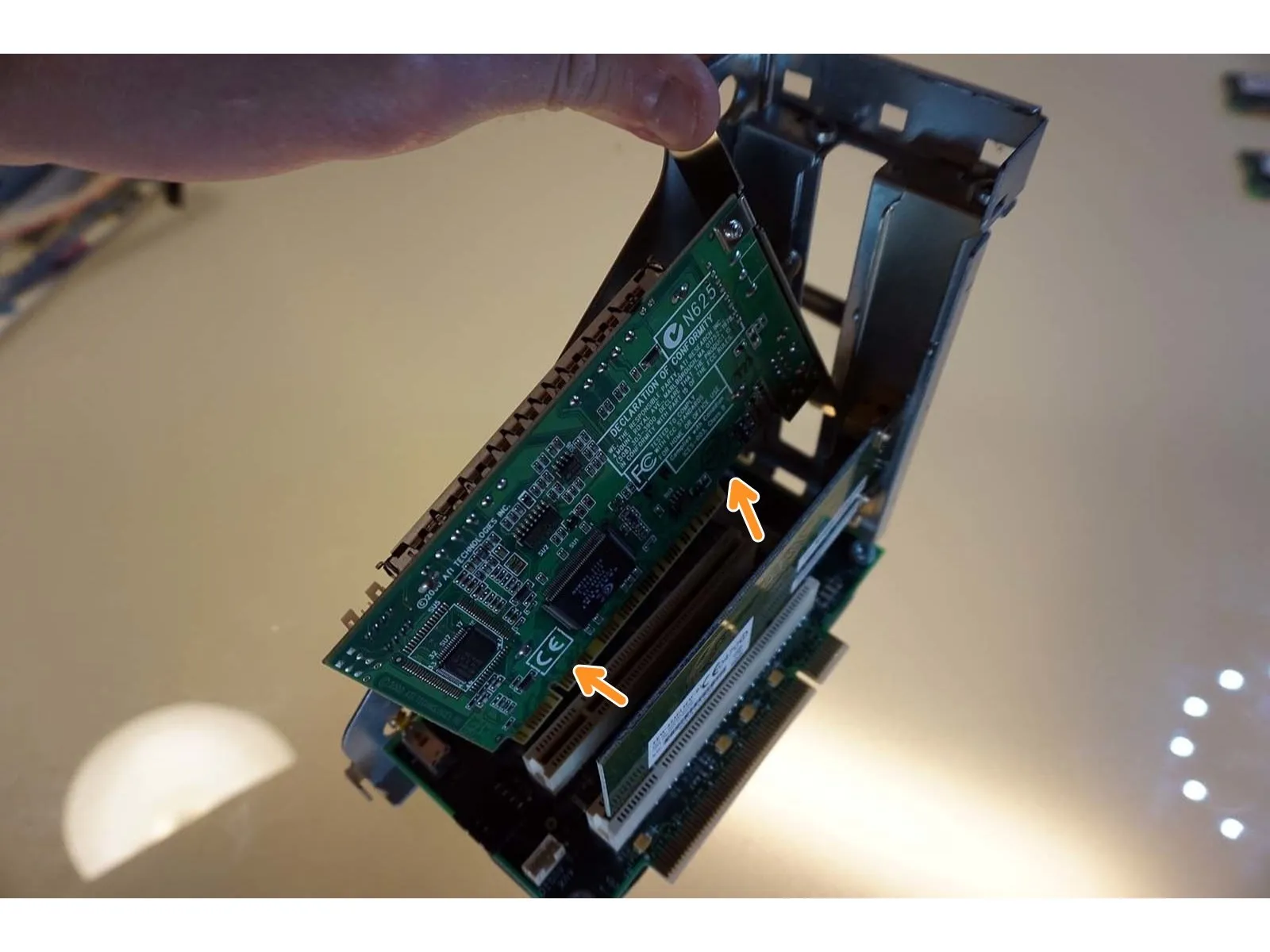

• На стояке есть место для трех дополнительных PCI-карт, каждая из которых крепится одним винтом T5 Torx.

• Чтобы извлечь каждую карту, достаточно быстро потянуть ее на себя.

Шаг 17

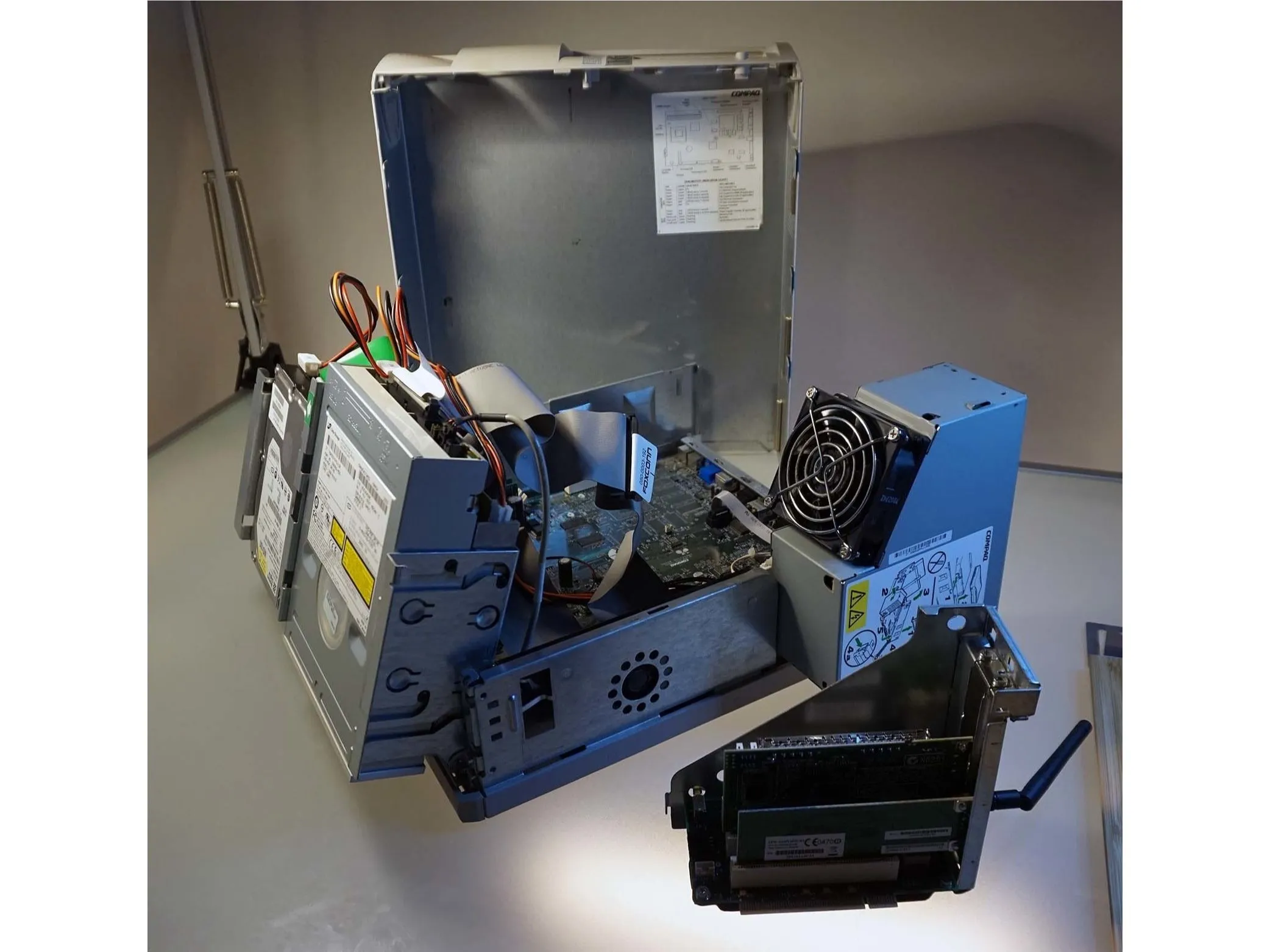

• Вот и все. Осталось только собрать его, пока кто-нибудь не понял, что его нет на складе.

• Неофициальная оценка ремонтопригодности Compaq Deskpro EN: 10 из 10 (10 - самый простой ремонт)

• Здесь практически указано, как его разобрать.

• Большинство распространенных видов ремонта можно выполнить с помощью одного инструмента.

• После снятия крышки лицевые панели остаются не расплавленными. (Всегда хорошо.)

• Поиск запасных частей может потребовать входа в Храм судьбы/Радиолабораторию.
