Разборка карманного компьютера Compaq iPaq 3765

Введение

Взгляд на внутренности iPaq.

Что вам понадобится

Инструменты

•

•

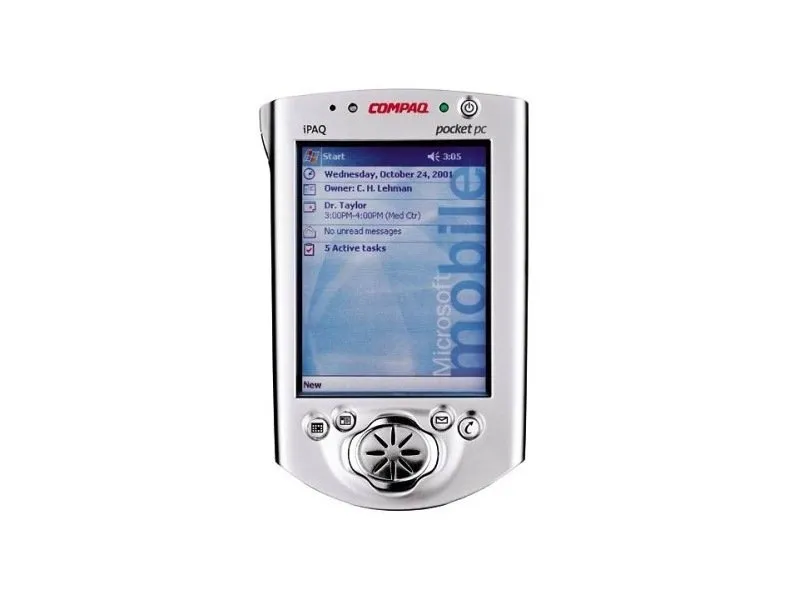

Шаг 1 Разборка Compaq iPaq Pocket PC 3765

• оригинальный ipaq от compaq, а не hp

• разборка реально проста (PS: просто - не всегда легко)

Шаг 2

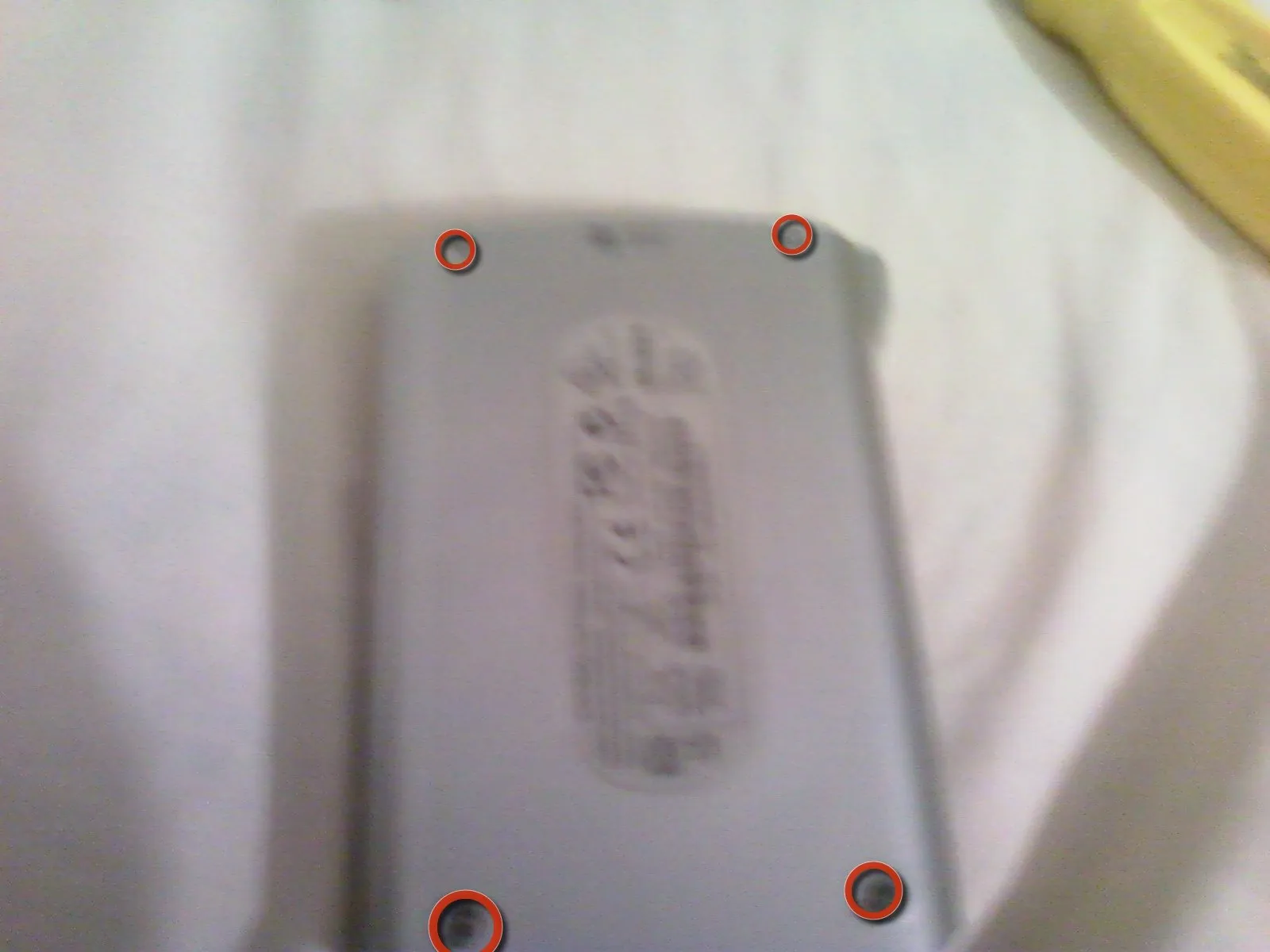

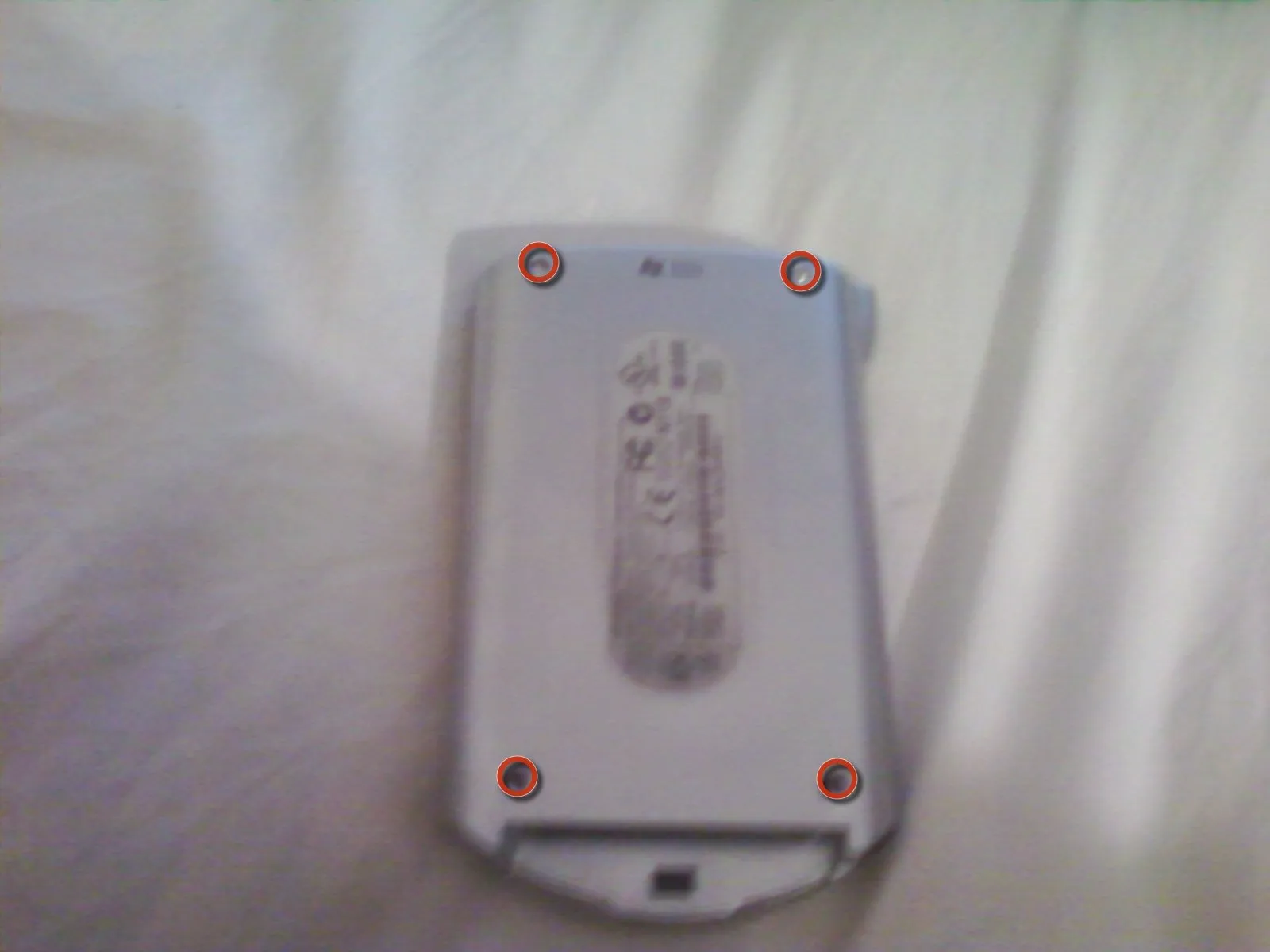

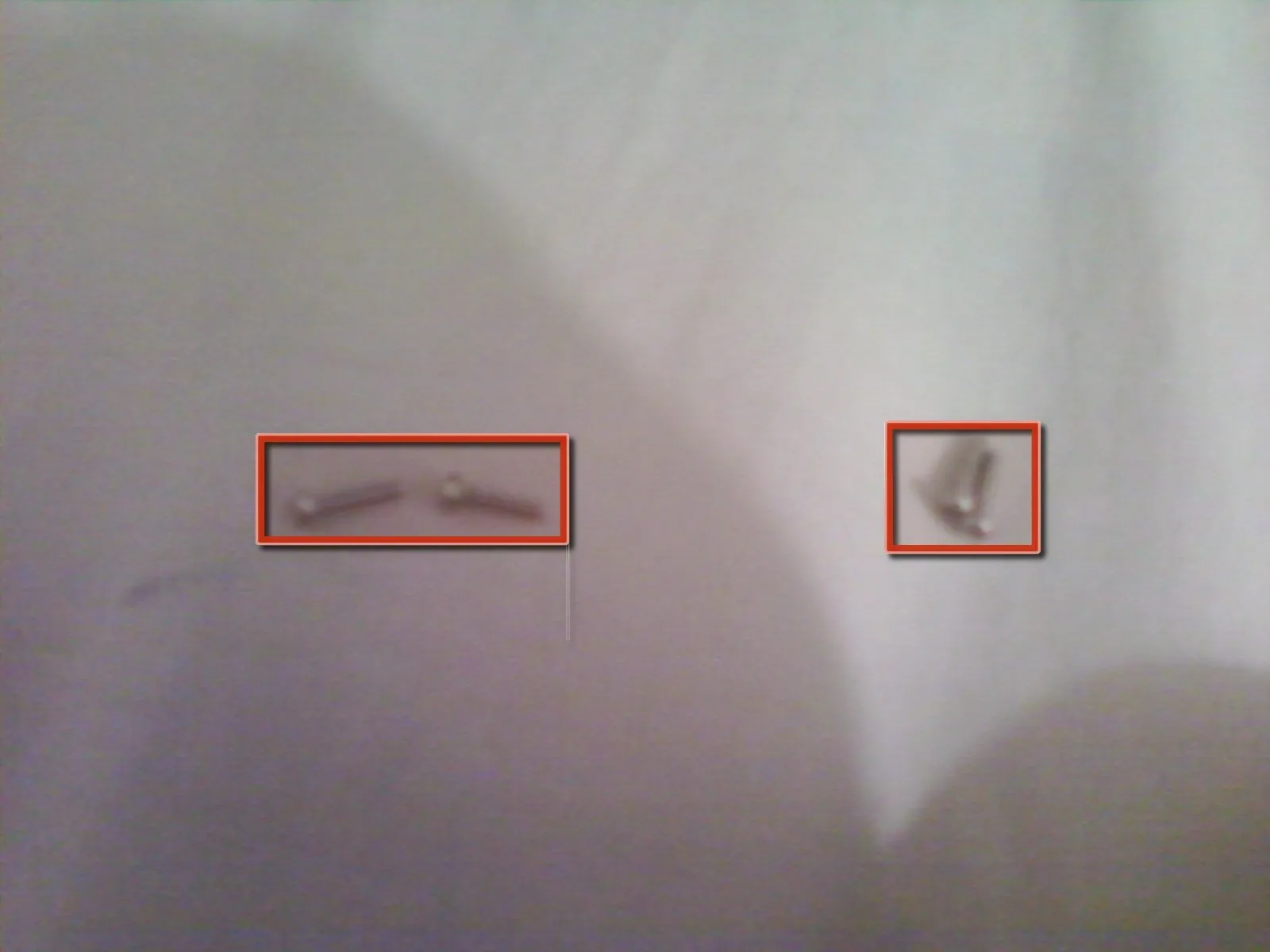

• Здесь находятся четыре винта torx

Шаг 3

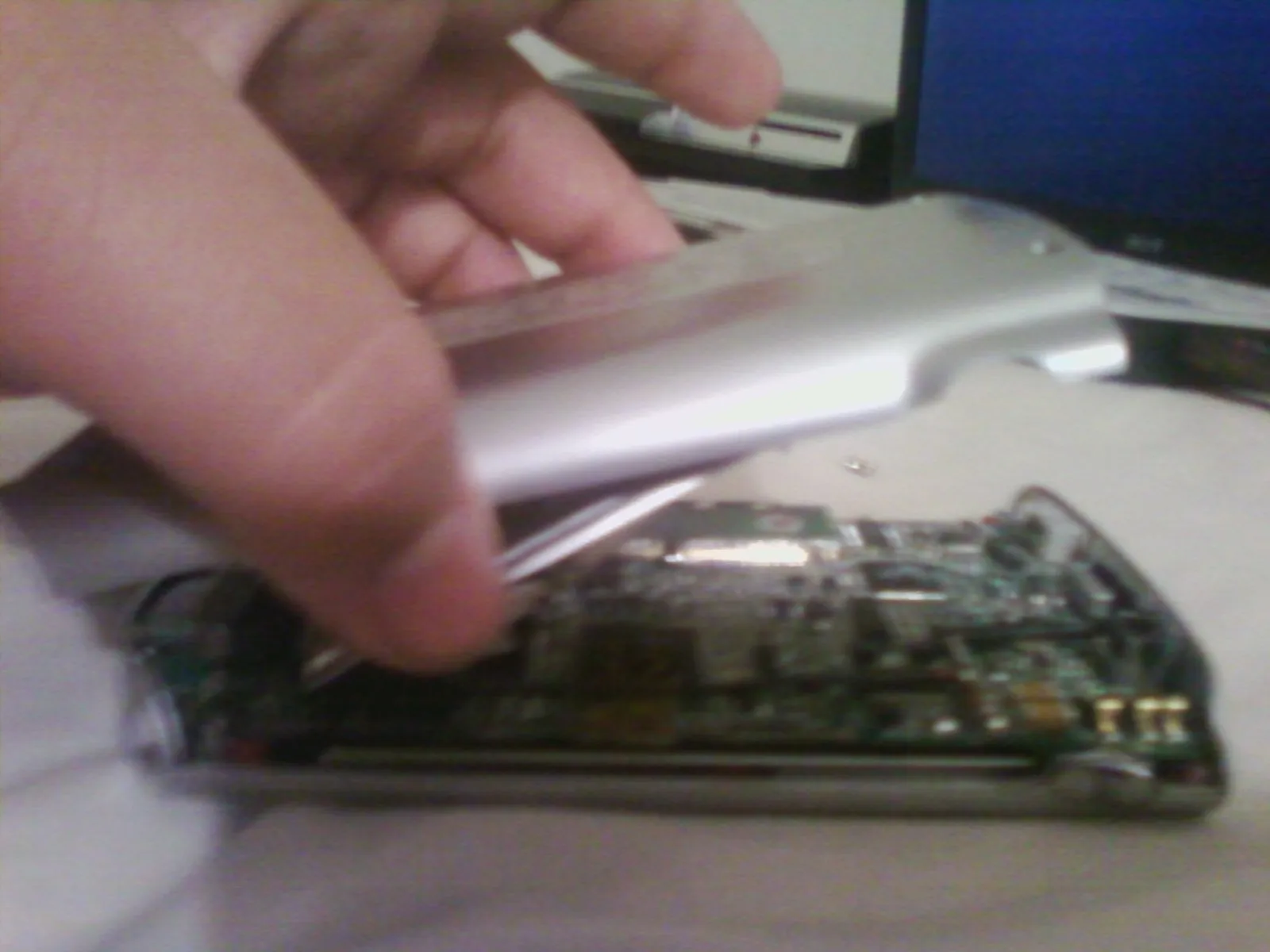

• Аккуратно подденьте края, чтобы освободить крышку

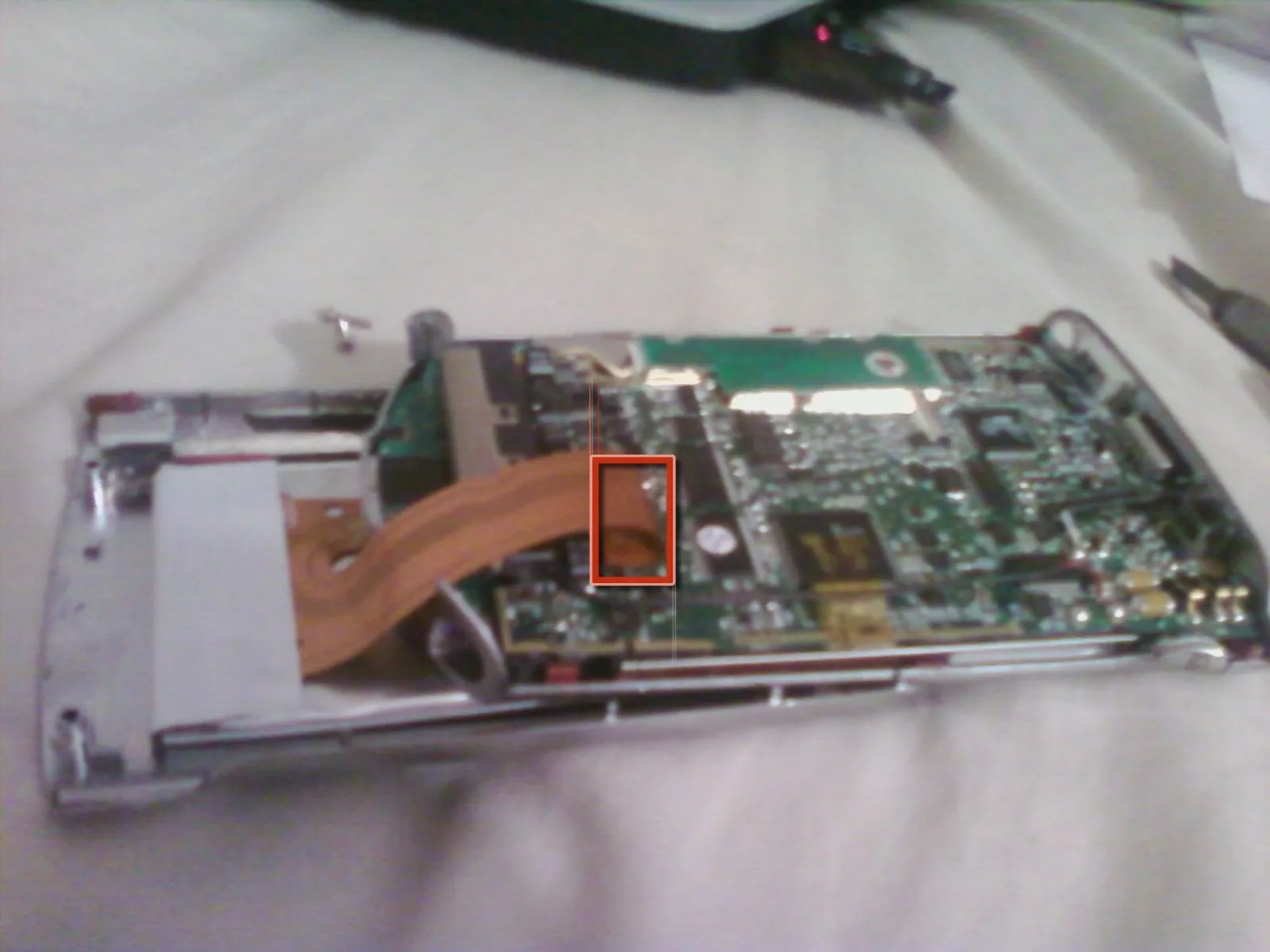

• Батарея приклеена к задней крышке, будьте осторожны, чтобы не повредить хрупкий ленточный кабель

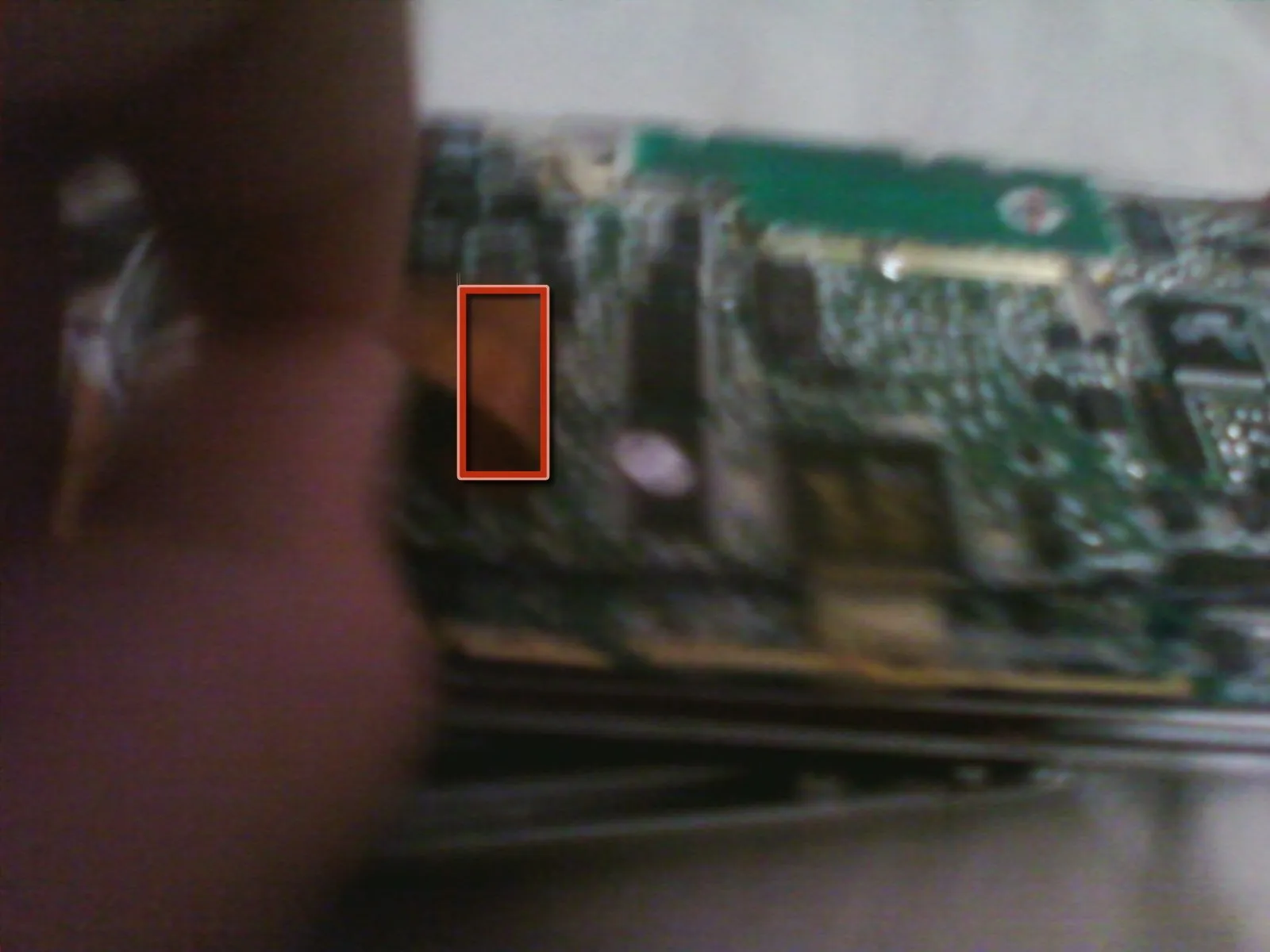

• подложите заднюю часть под переднюю панель и аккуратно извлеките разъем батареи

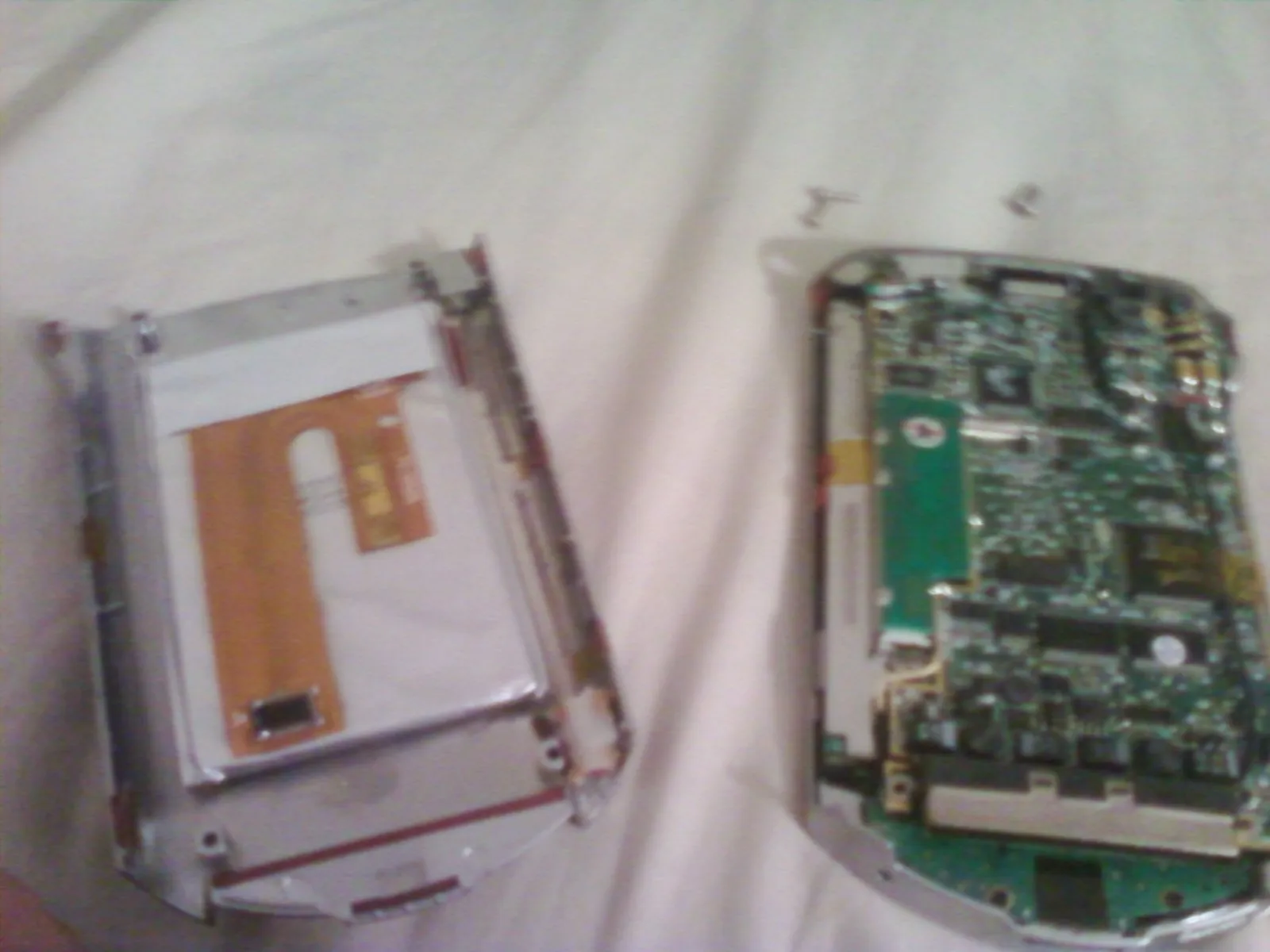

Шаг 4

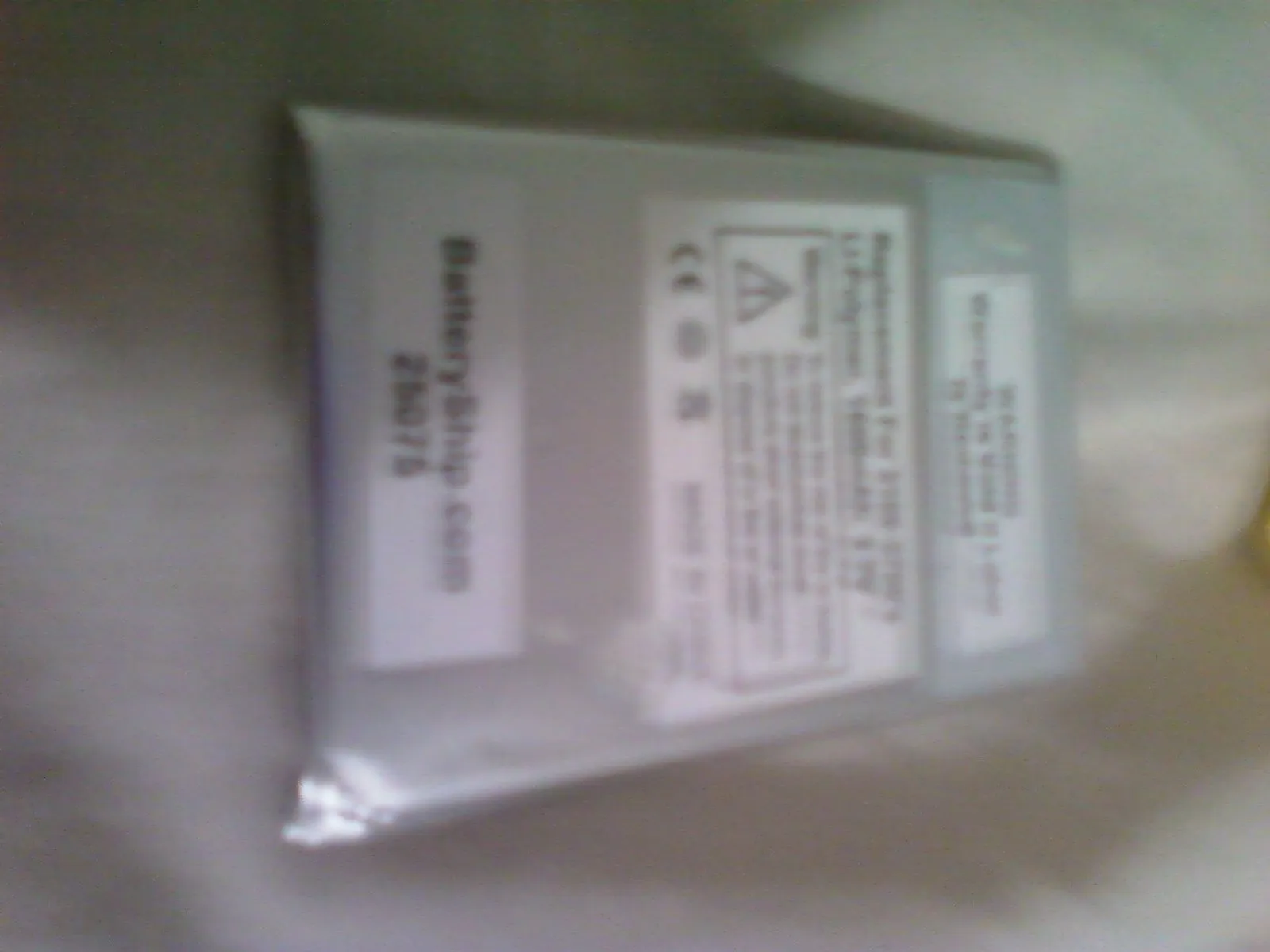

• x

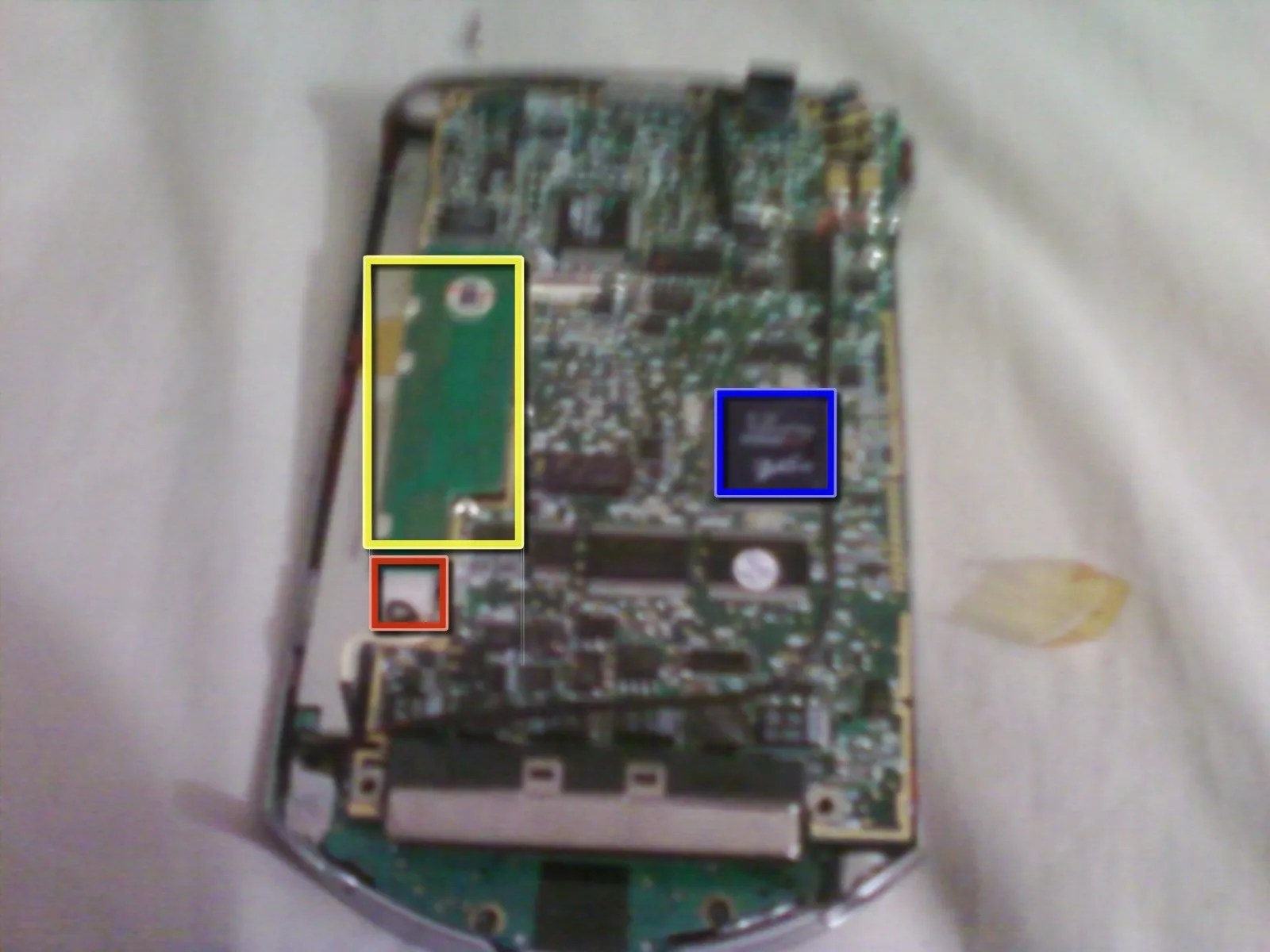

Шаг 5

• Отсоедините подсветку

• от инвертора

• здесь находится фирменный процессор Htc

• не забудьте отсоединить черный провод

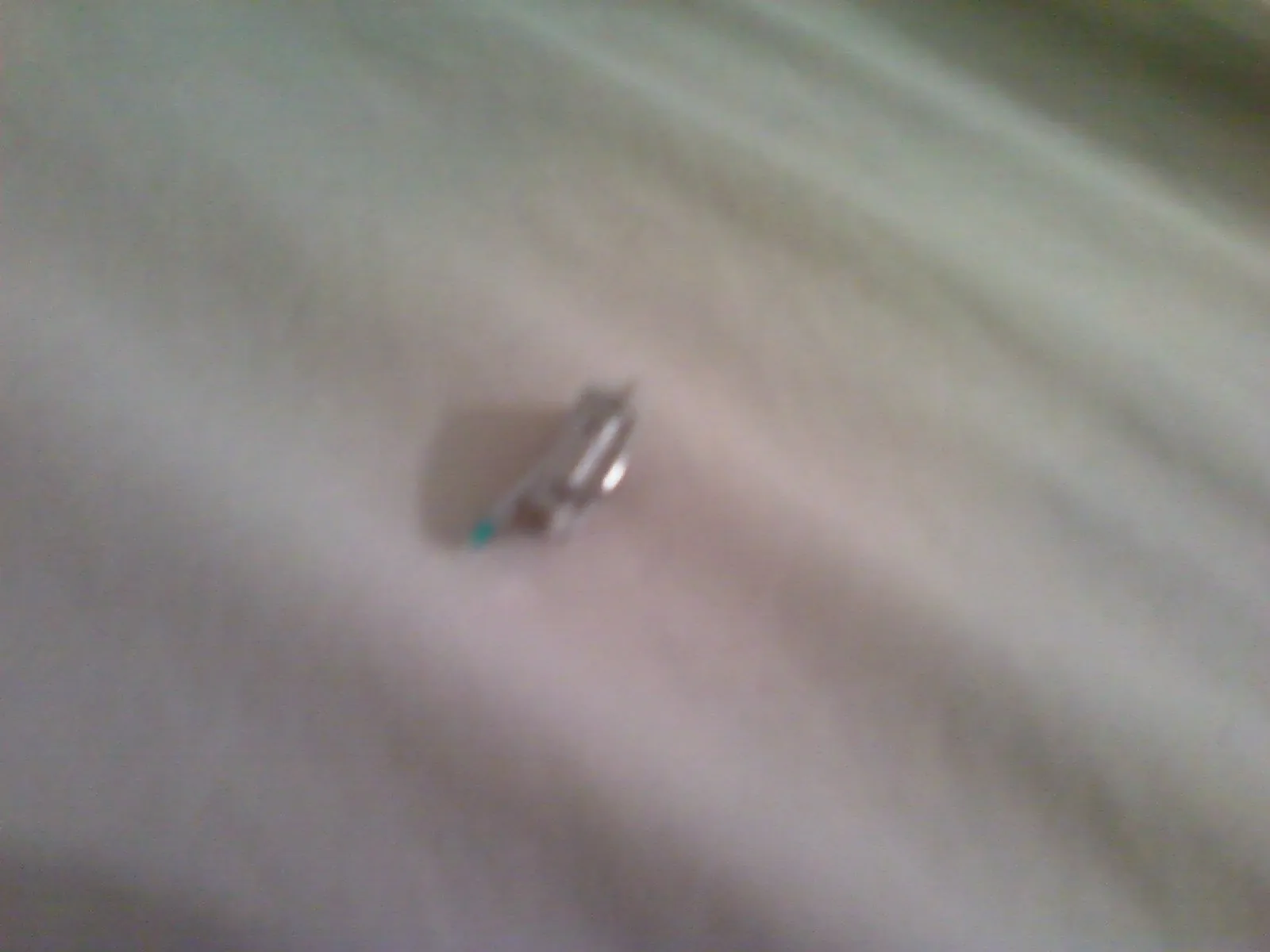

• снимите выталкиватель стилуса

Шаг 6

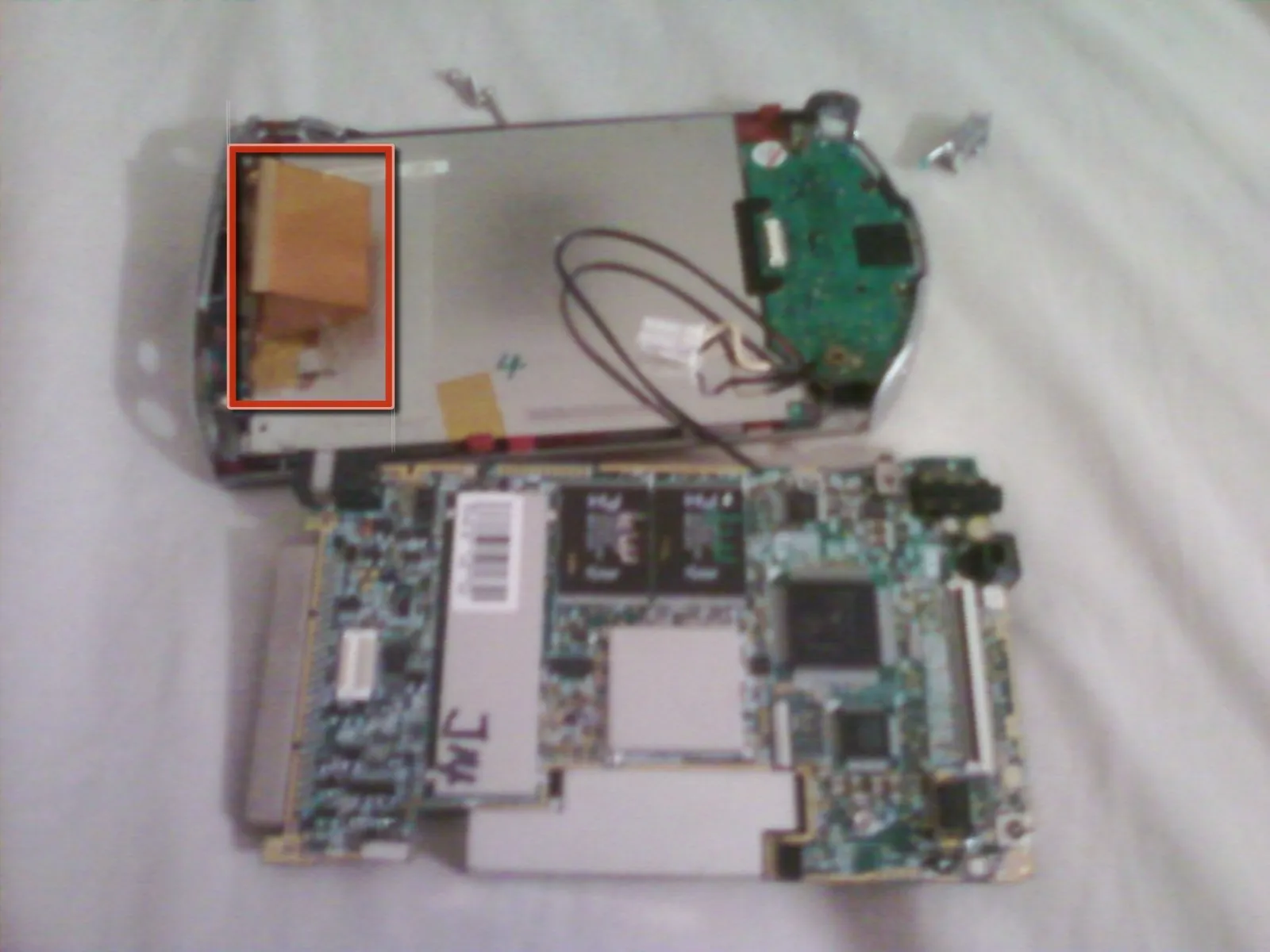

• Аккуратно потяните за верхнюю поверхность, поднимая логическую плату (потребуется некоторое усилие).

• Будьте осторожны с черным проводом, идущим вдоль платы.

• Отсоедините кабели экрана и дигитайзера, стараясь не повредить кабель или разъем.

Шаг 7

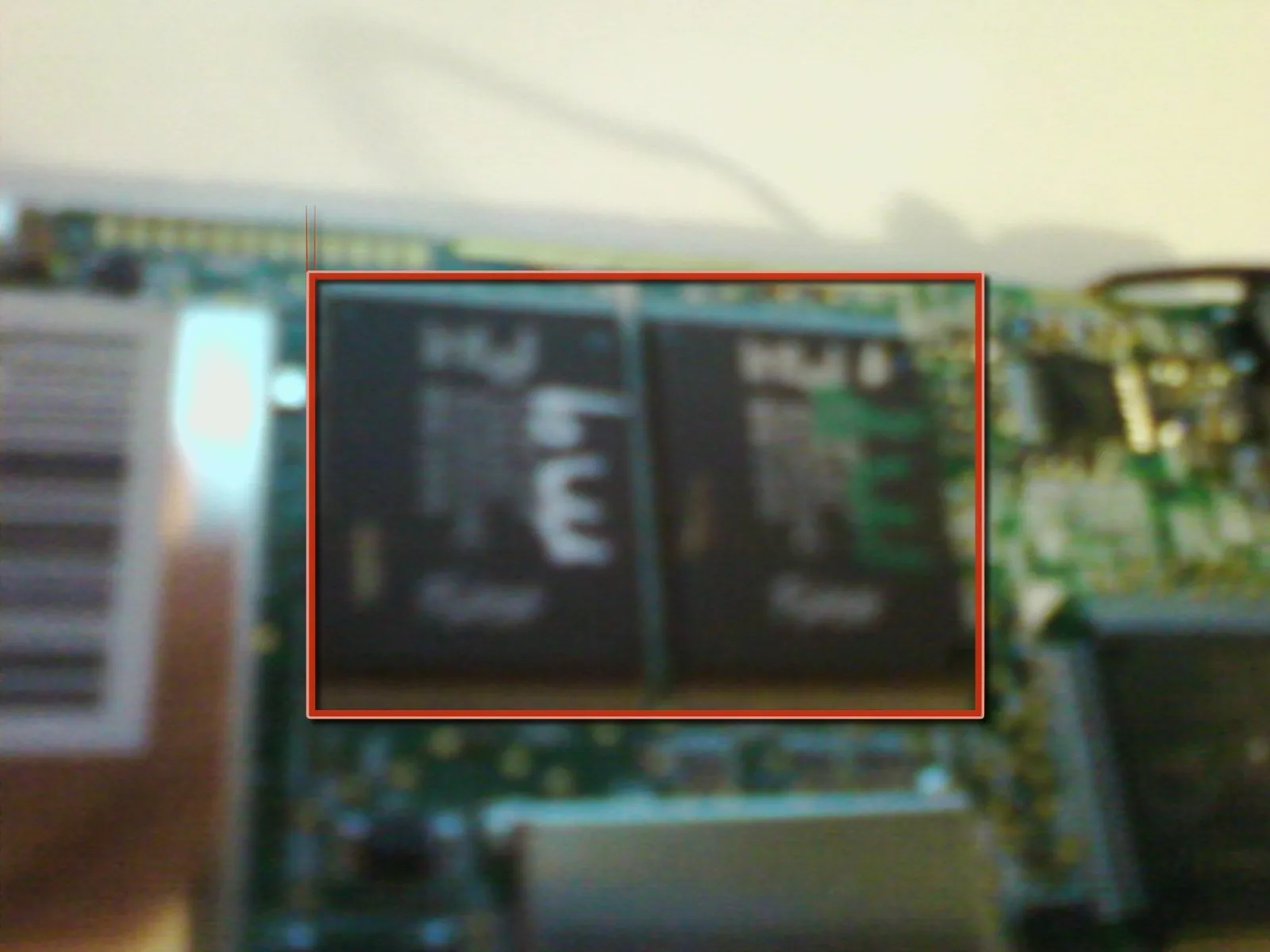

• два чипа флэш-памяти Intel

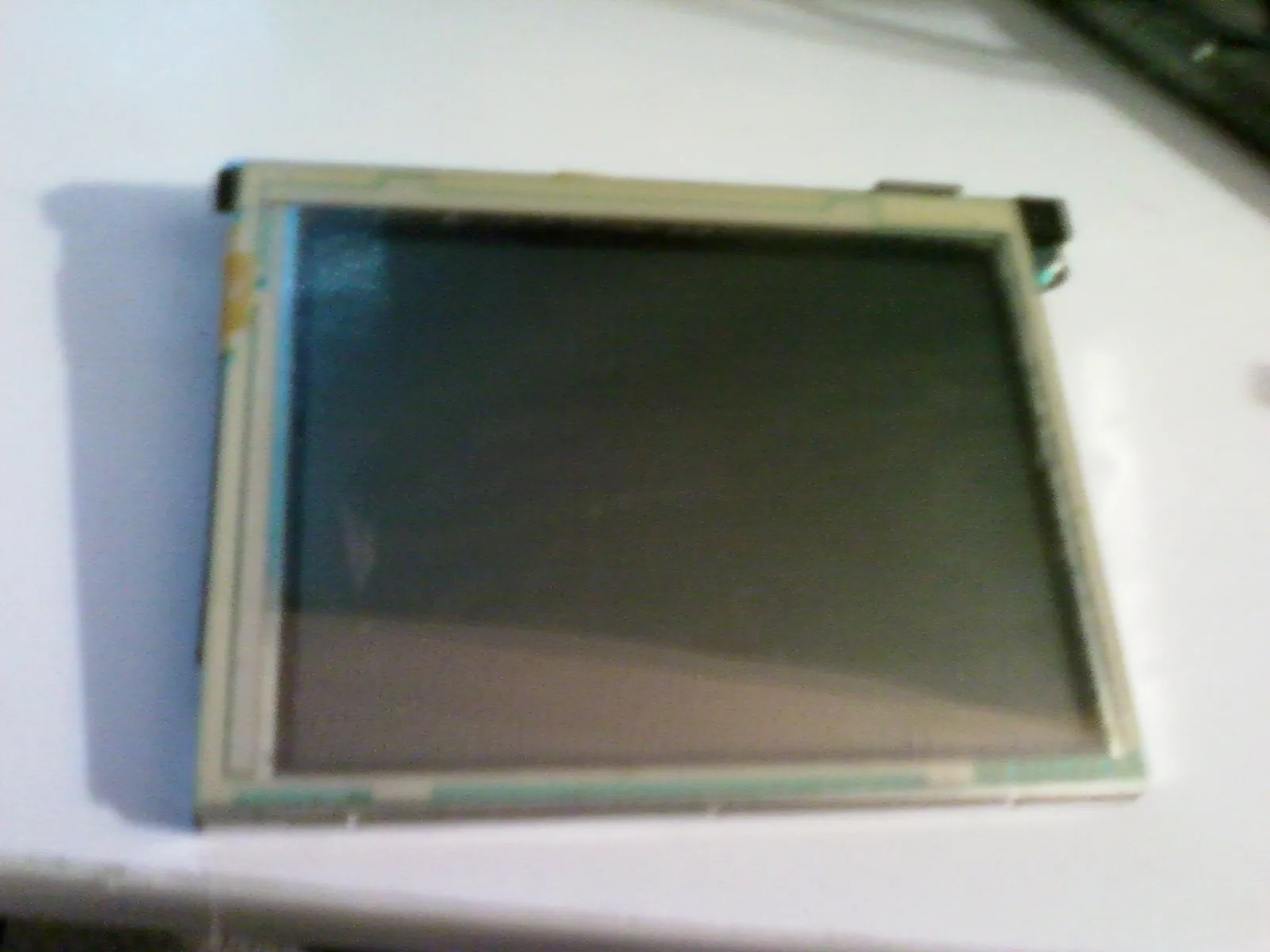

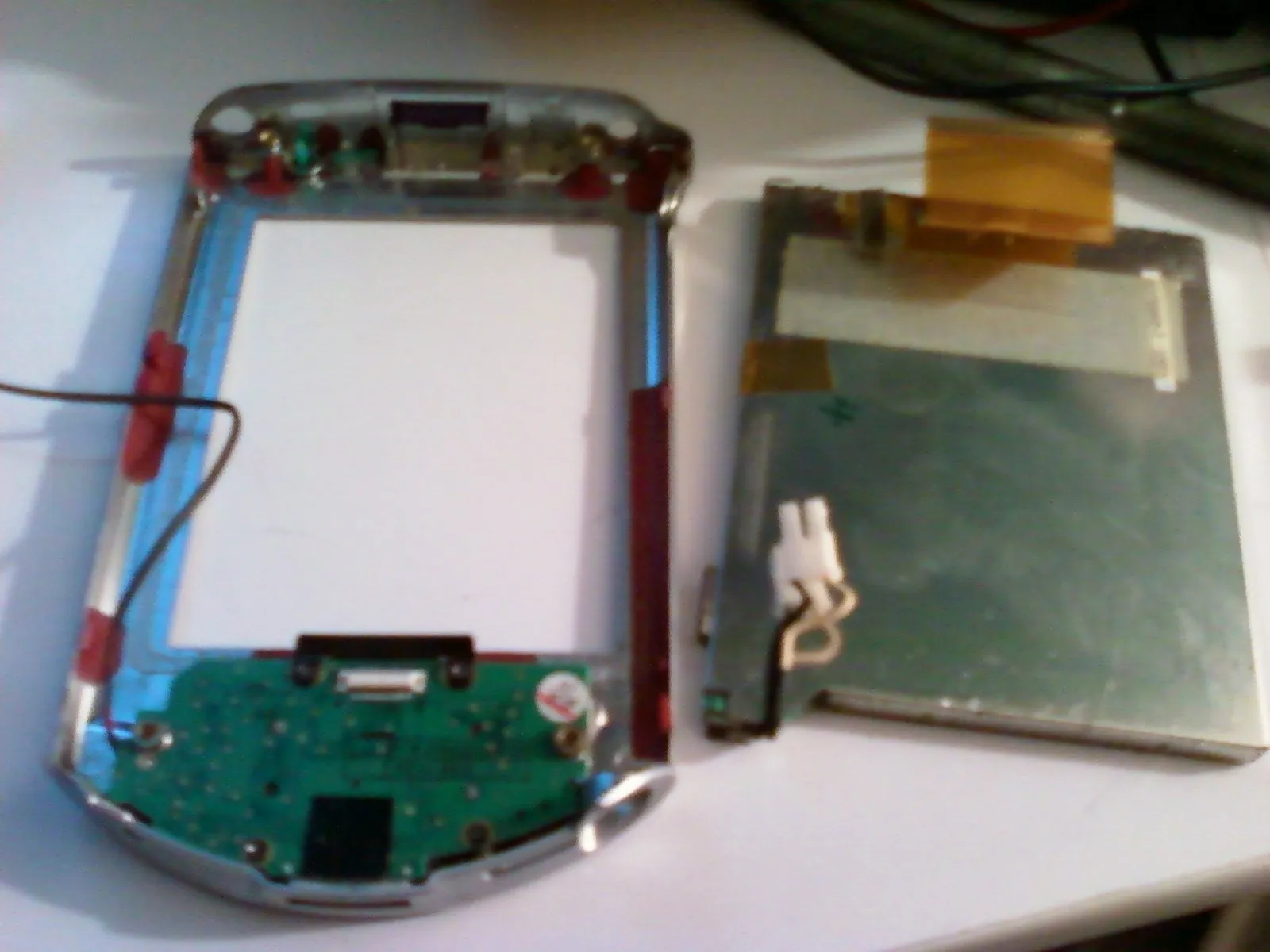

Шаг 8

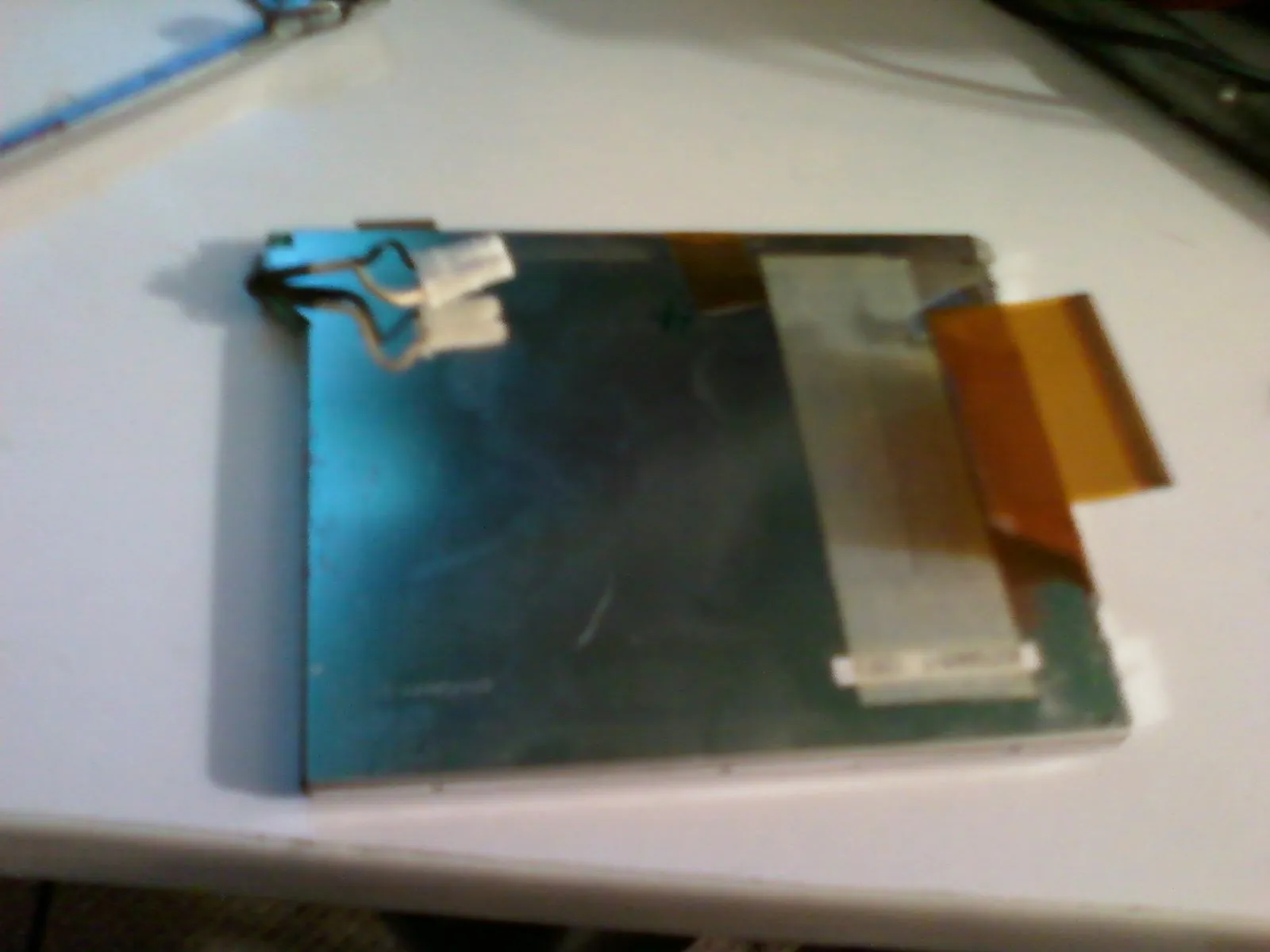

• снова надавив на верхнюю панель, извлеките дисплей из корпуса.

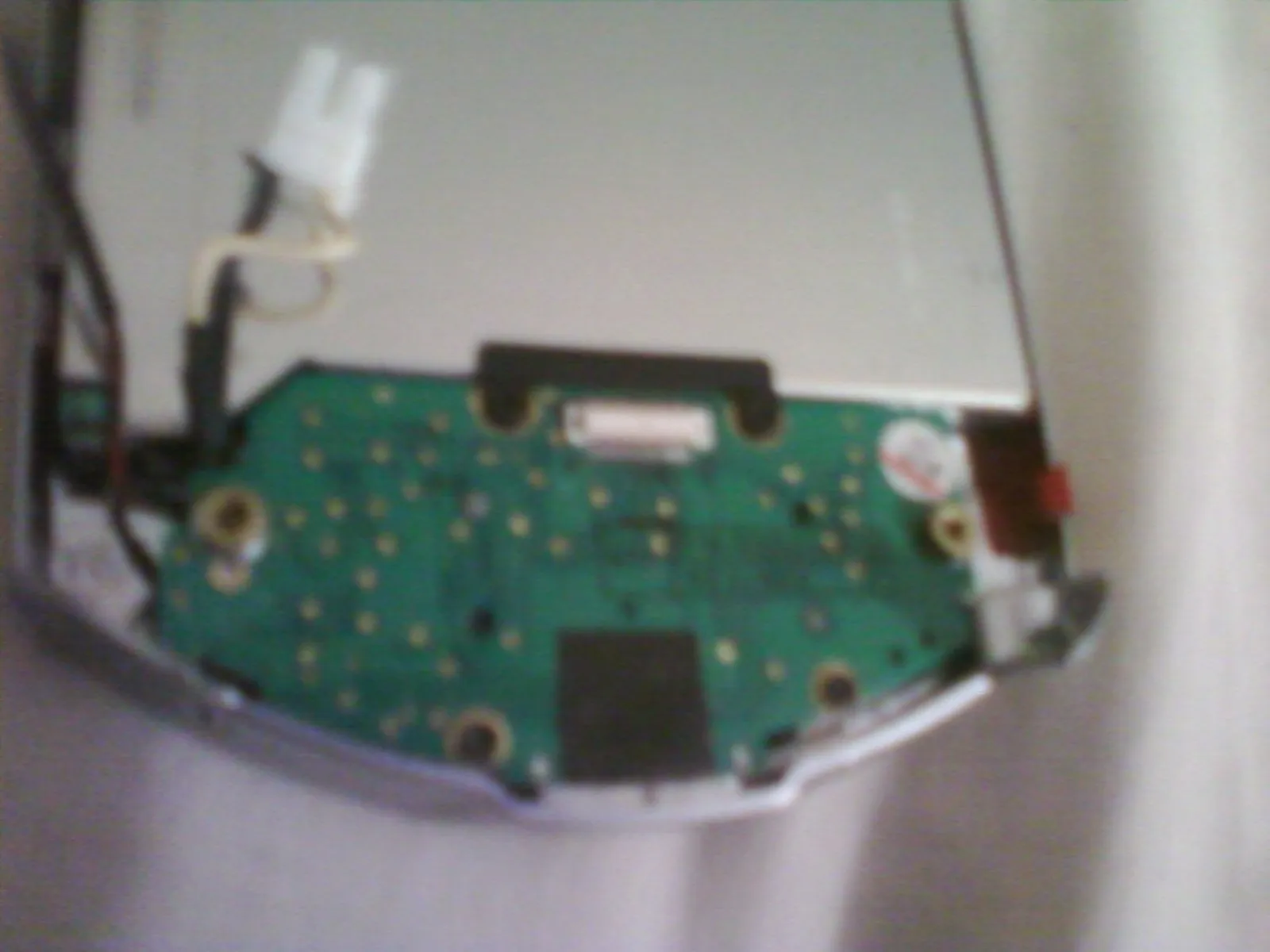

Шаг 9

• фирменная плата управления htc

• (забавно, я думал, что на ней написано compaq?)

Шаг 10

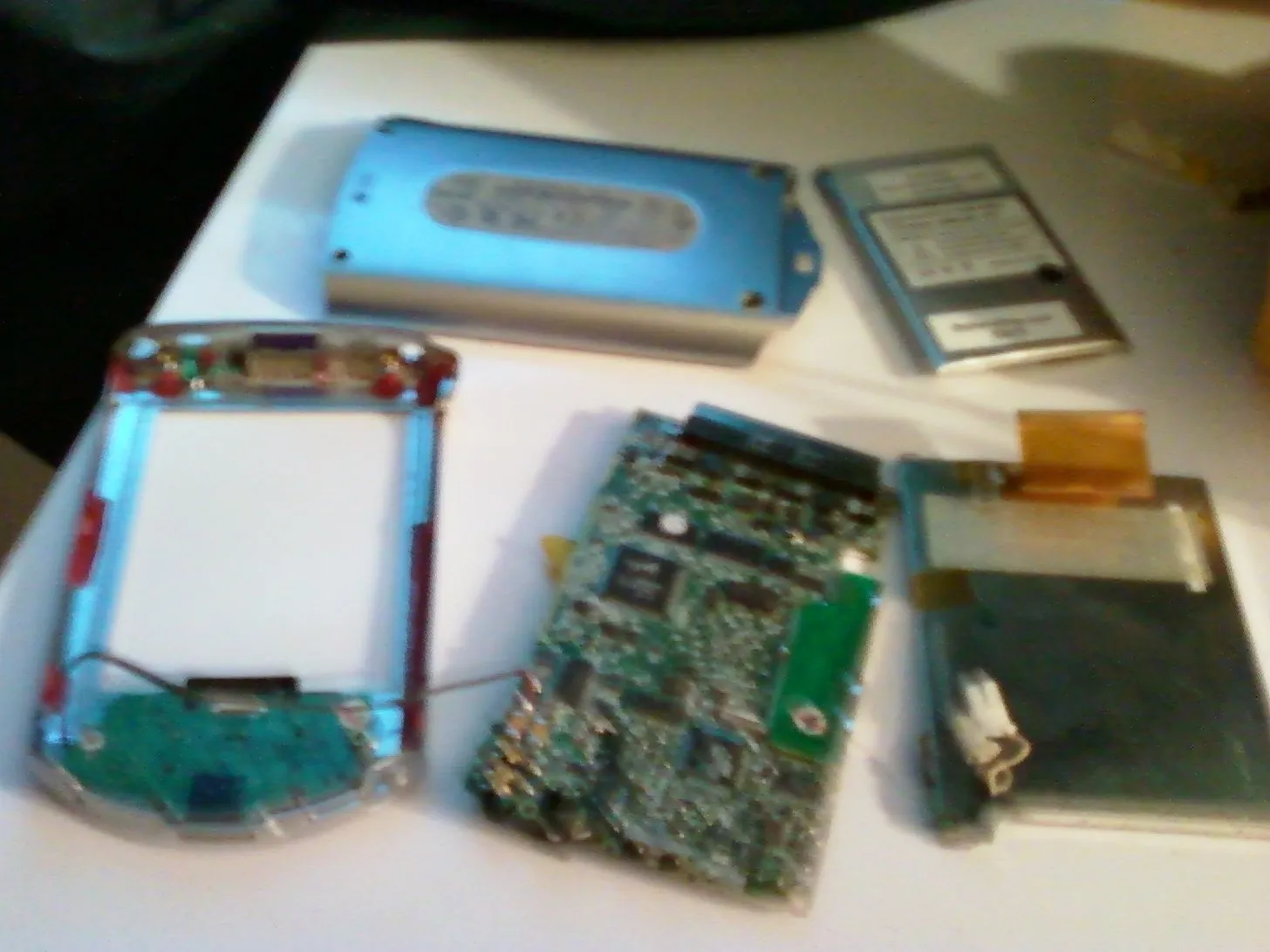

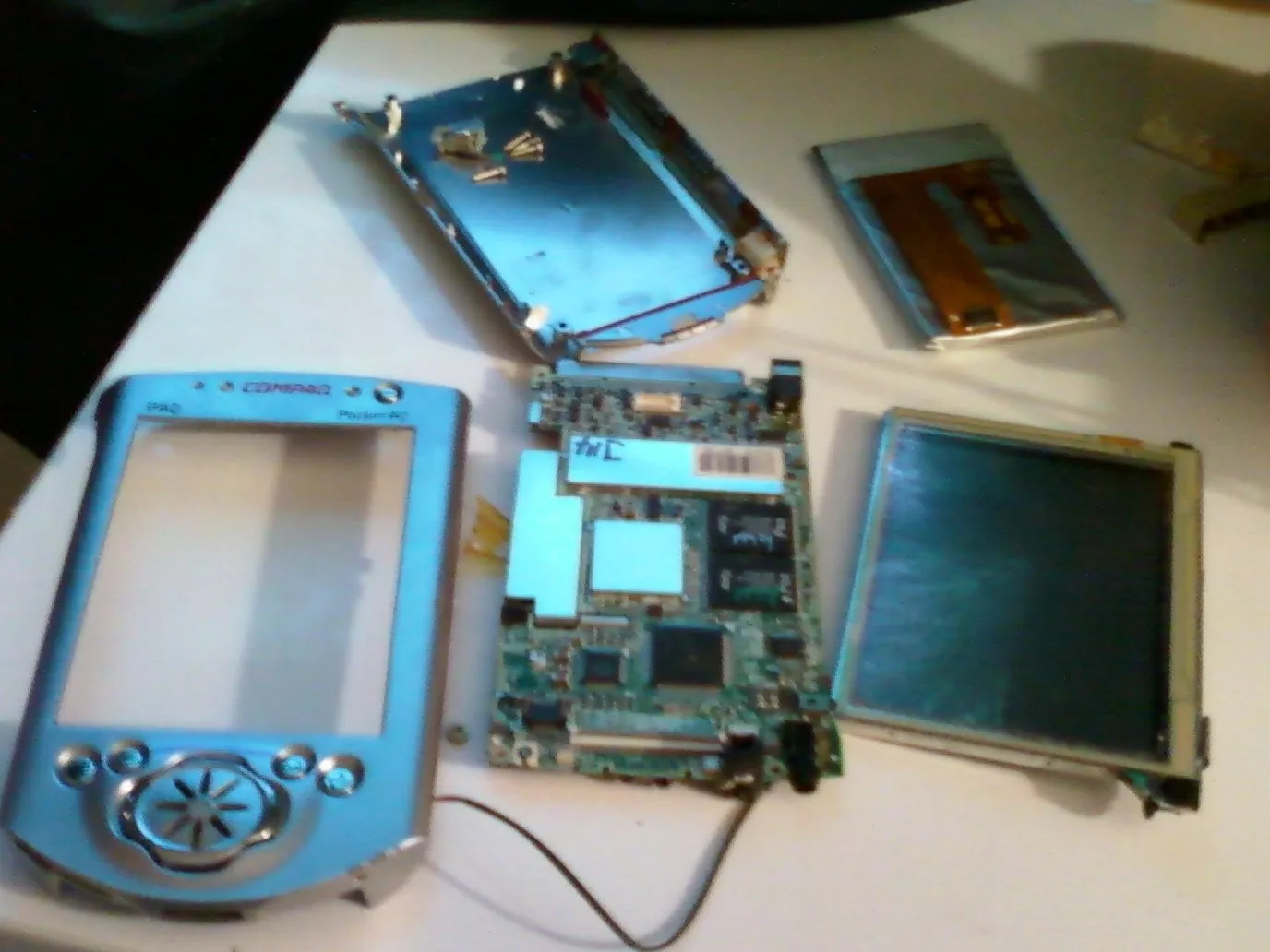

• Конечный продукт (разрушенный)

• Я не использовал никаких антистатических мер предосторожности, собрал устройство и после окончательной фиксации видеокабеля оно заработало нормально.

• PS: сенсорная панель работает, но когда я закрепил видеокабель, я отсоединил его и не понял этого, и теперь мне придется это исправить (вздох).
