Разборка тестера непрерывности

Введение

В этом разделе мы покажем процесс разборки тестера непрерывности. Тестер непрерывности - это небольшое электронное устройство, которое можно использовать для проверки цепи на разомкнутое или замкнутое состояние. Прибор работает, если подключить положительный и отрицательный провода к цепи и нажать маленькую черную кнопку. Если загорается красная лампочка, значит, цепь замкнута. Если нет, то цепь разомкнута.

Это устройство было изготовлено на курсе производственного инжиниринга в Калифорнийском политехническом университете. Все резисторы, переключатель, светодиод и микросхема IC были припаяны к печатной плате вручную.

Что вам понадобится

Инструменты

•

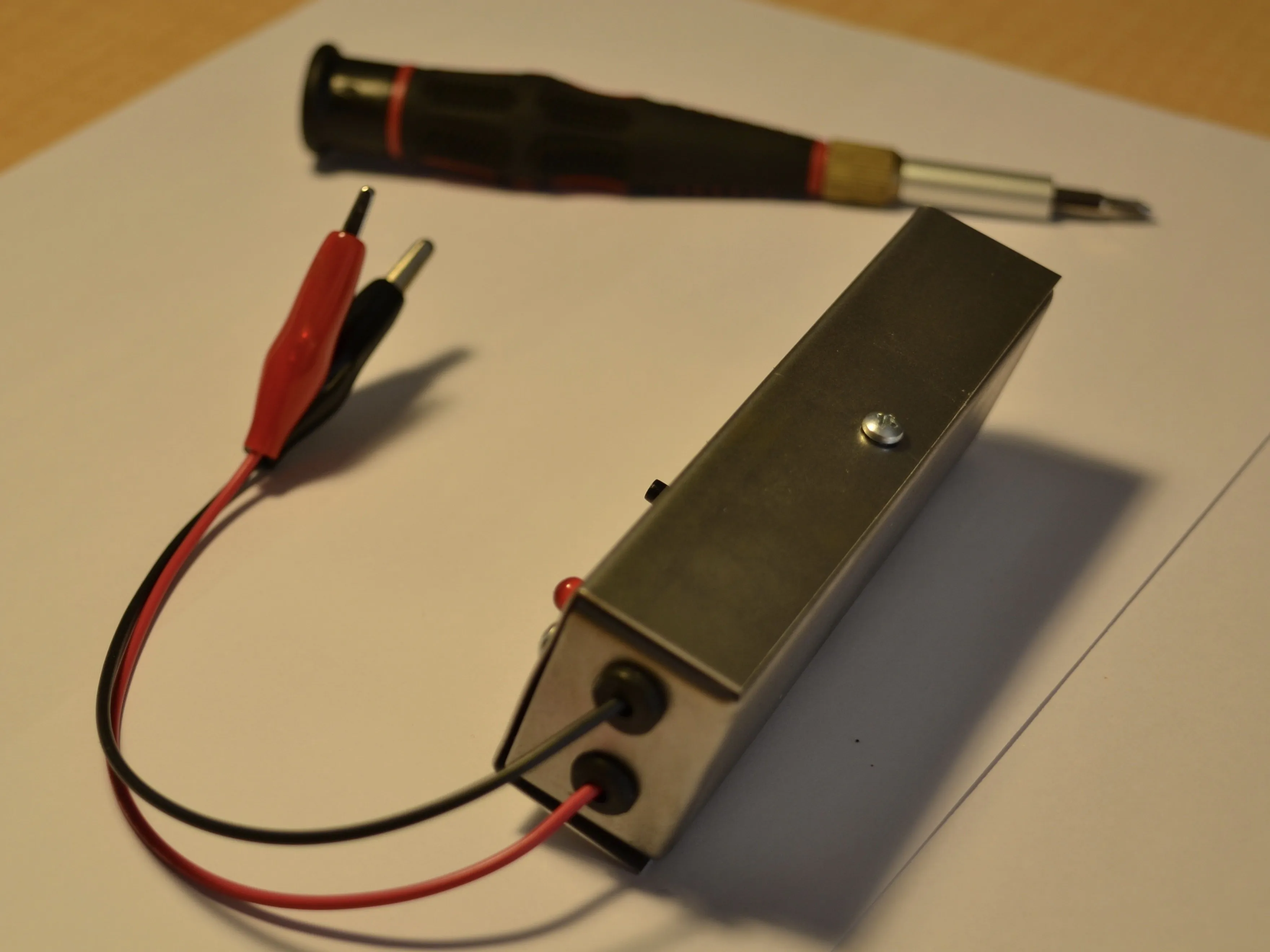

Шаг 1 Соберите инструменты и приборы

• Здесь не нужно много инструментов! Просто возьмите свою любимую крестовую отвертку.

• Лучше всего для этих маленьких винтов подходит PH1.

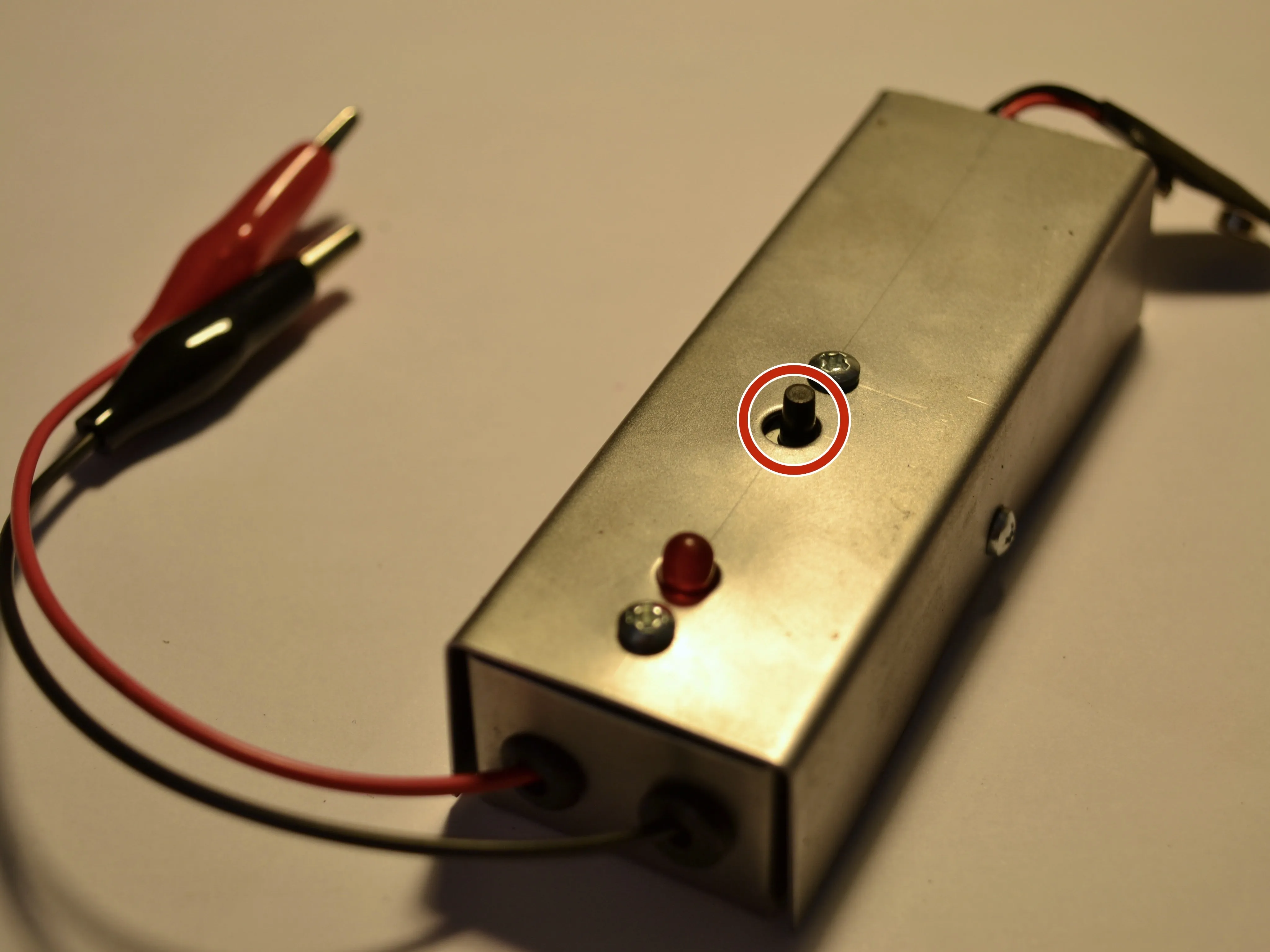

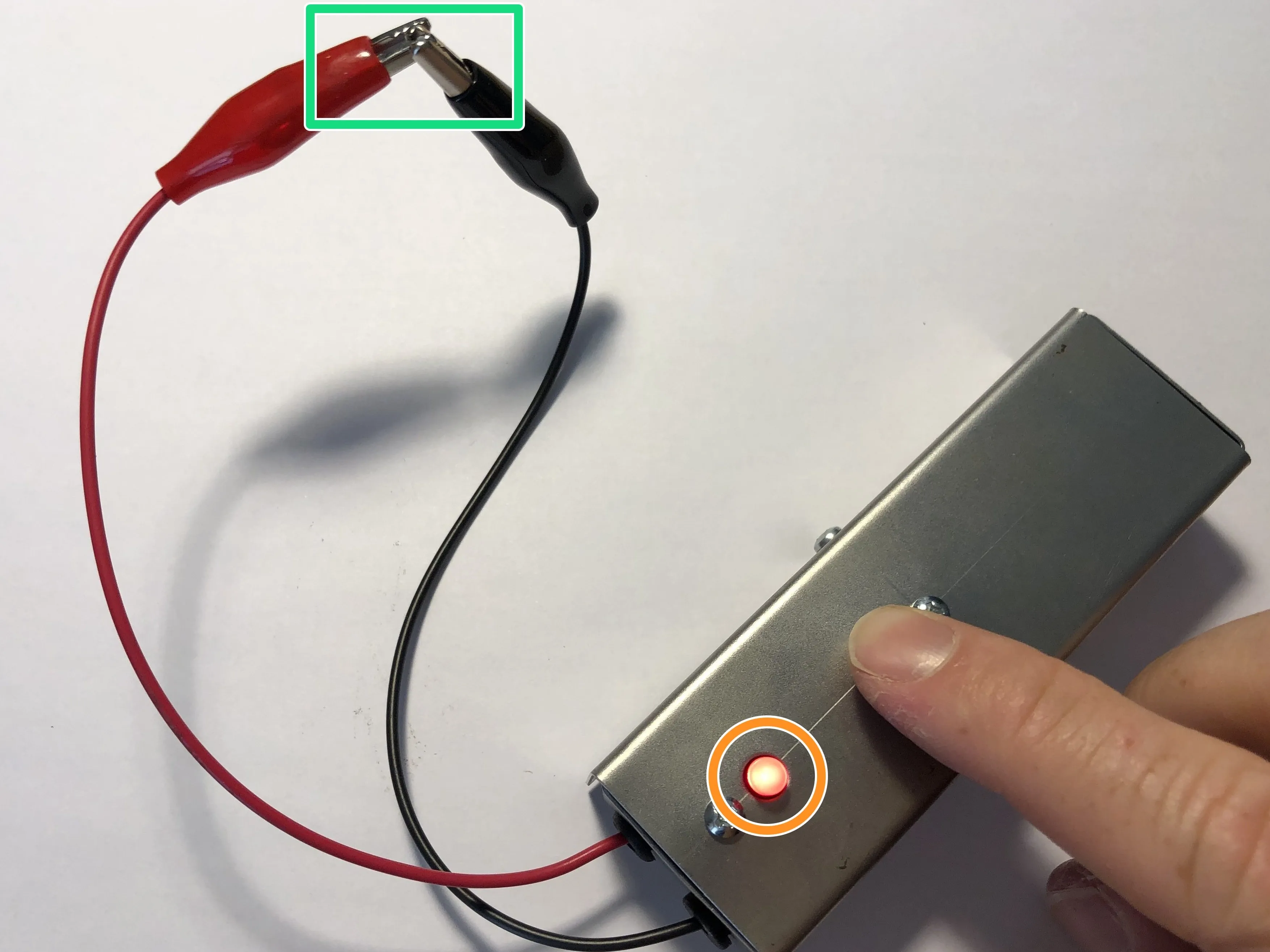

Шаг 2 Проверьте работоспособность

• Подключите положительный и отрицательный выводы друг к другу.

• Нажмите маленькую черную кнопку.

• Загорается ли красный индикатор?

• Если да, то батарея в хорошем состоянии!

• Если нет, пора купить новую 9V!

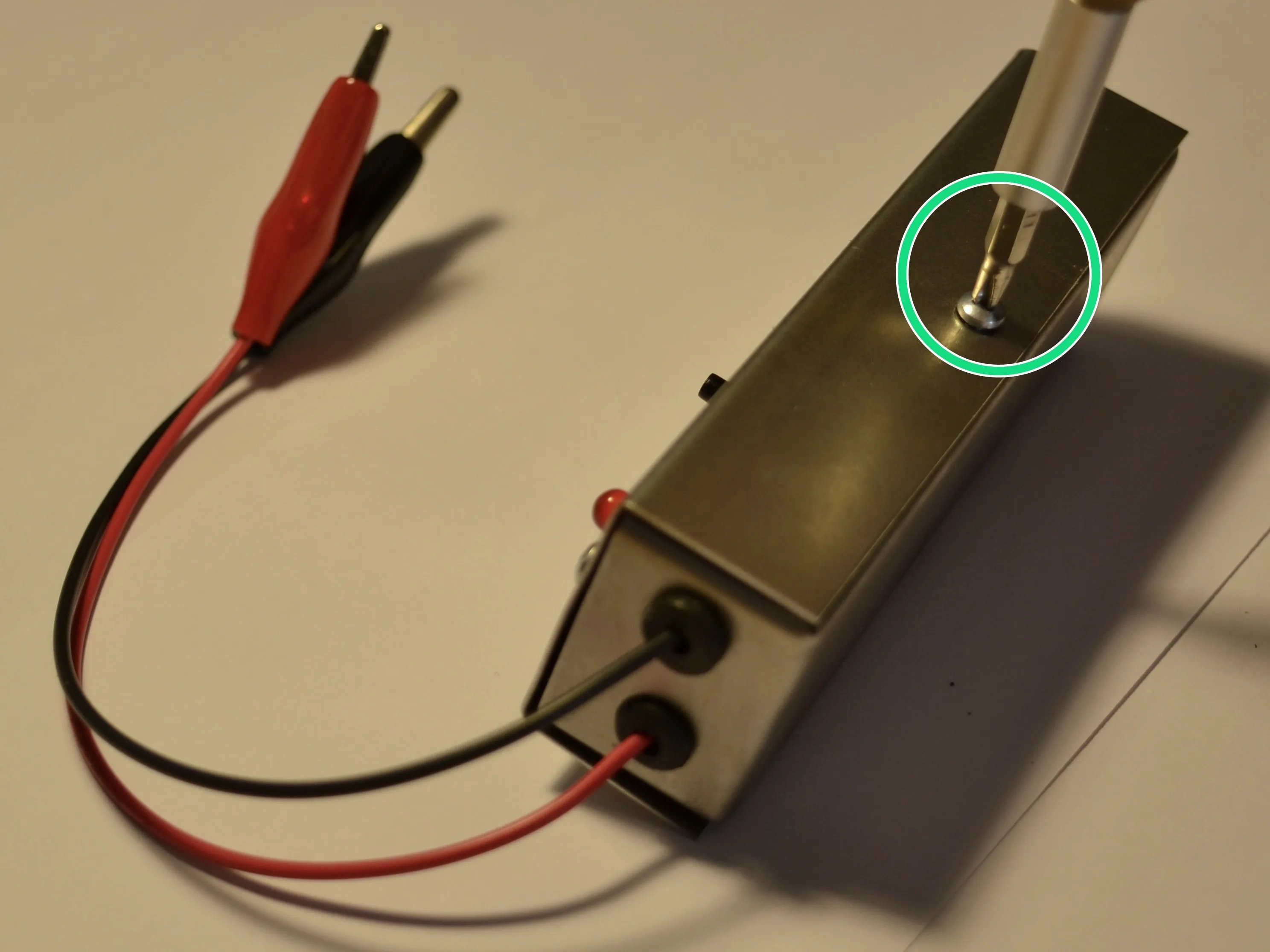

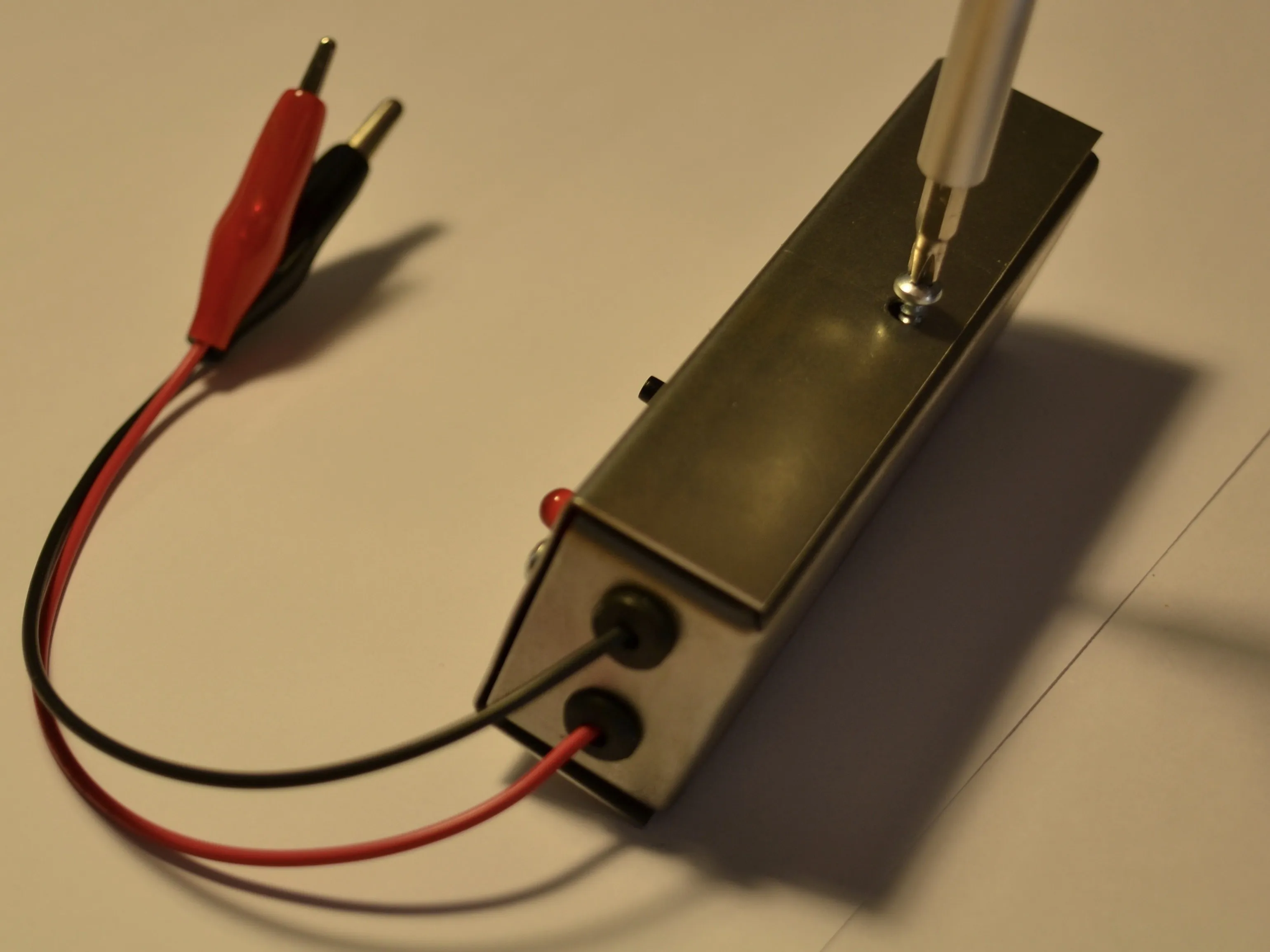

Шаг 3 Открутите боковой винт

• Начните с любой стороны устройства и открутите винт с крестообразной головкой.

• Извлеките винт и отложите его в безопасное место.

• Эти крошечные винты легко потерять, поэтому возьмите рамекину или небольшую миску, чтобы не потерять их!

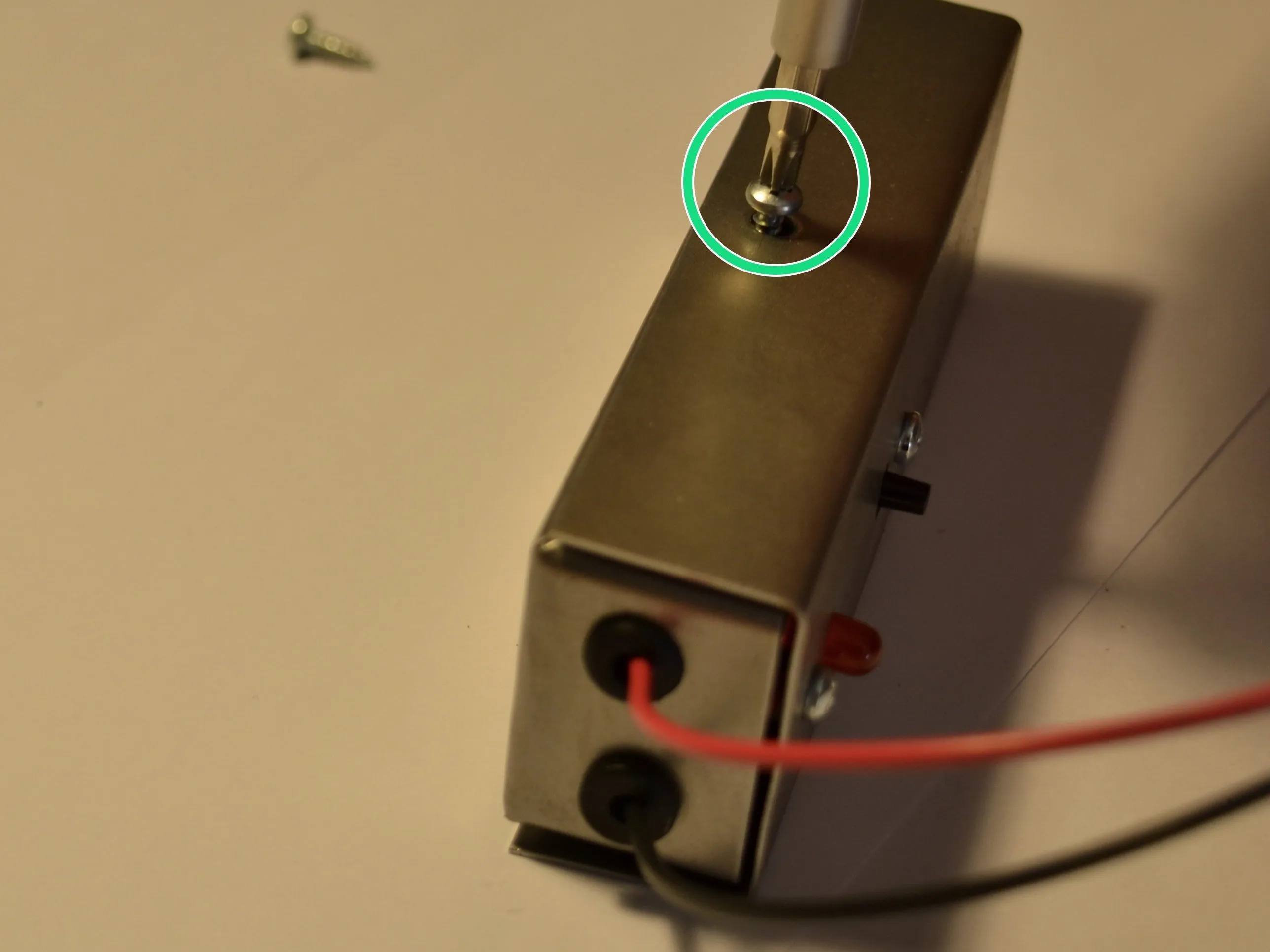

Шаг 4 Выкрутите другой боковой винт

• Переверните прибор на противоположную сторону и повторите процедуру удаления винтов из листового металла.

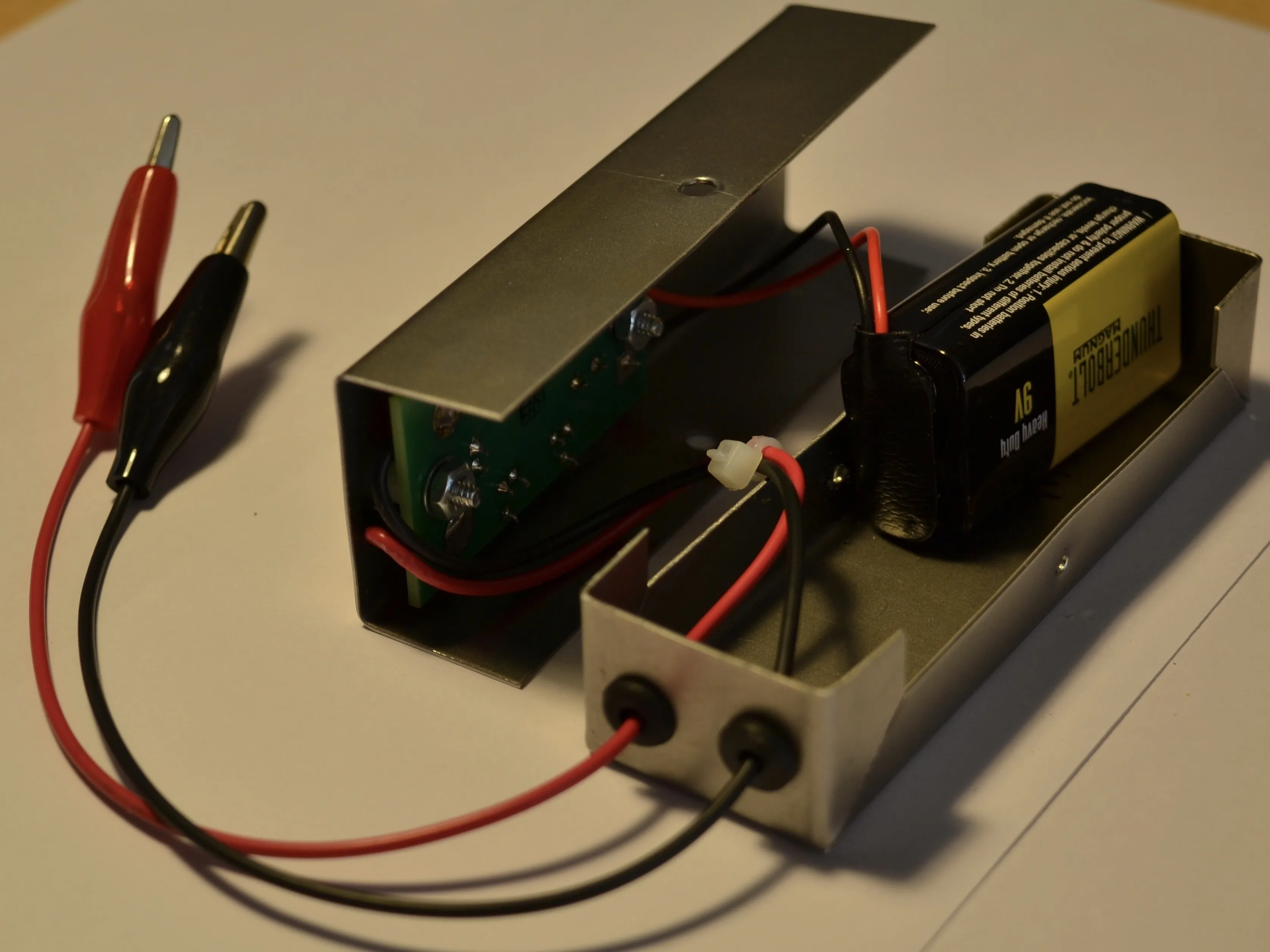

Шаг 5 Отделите устройство

• Отделите верхнюю и нижнюю половинки, чтобы обнажить внутренности.

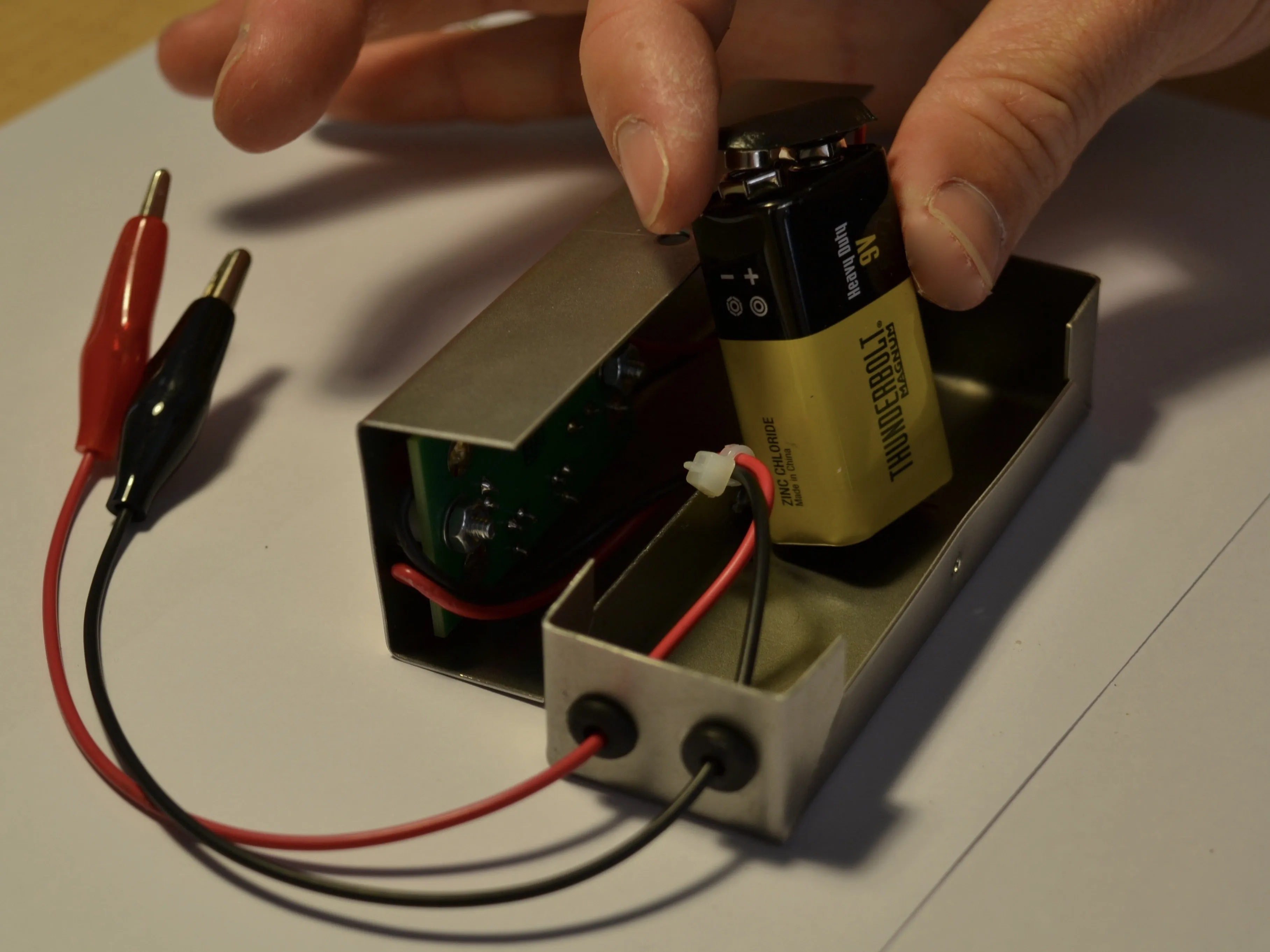

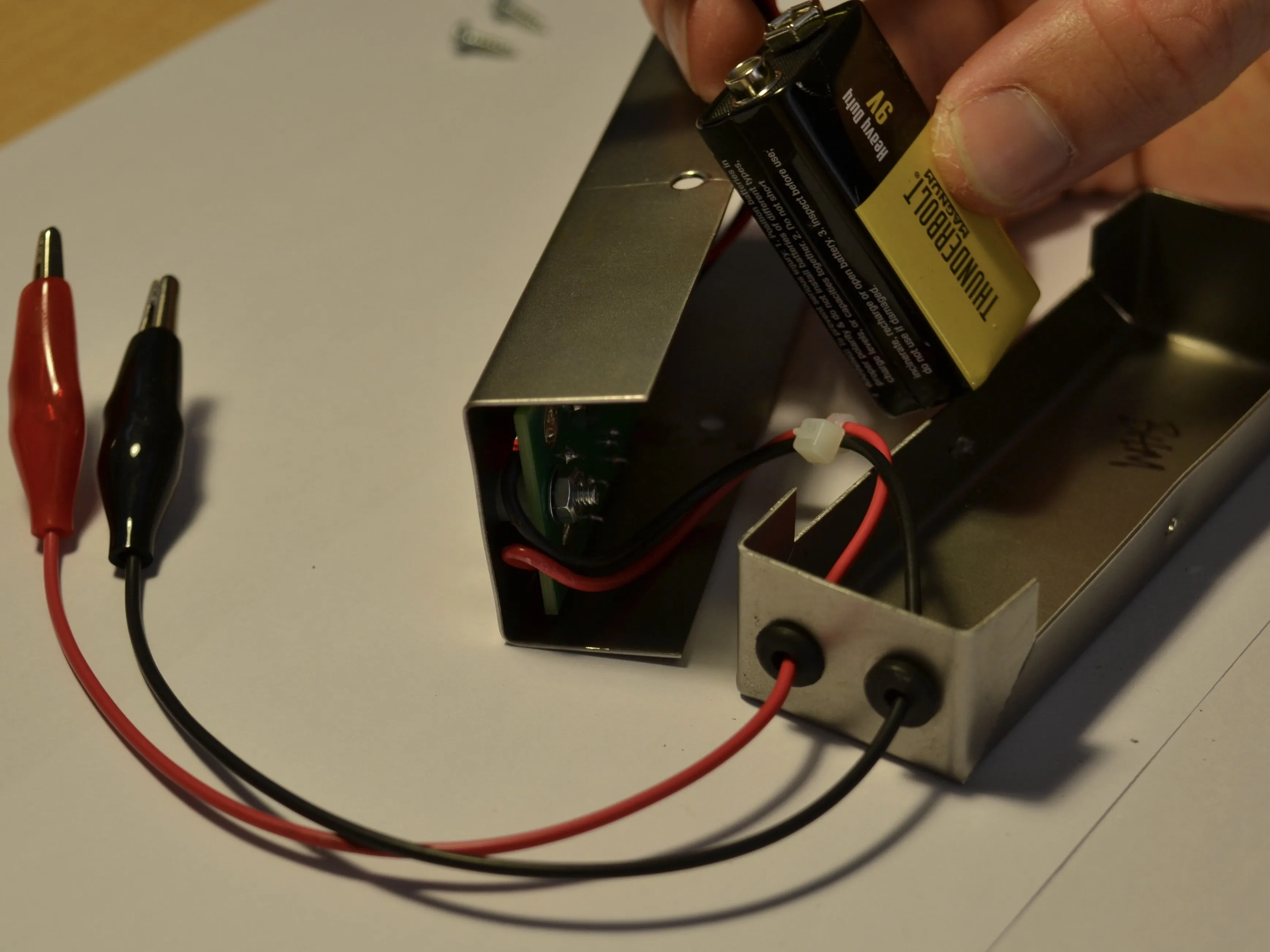

Шаг 6 Извлечение аккумулятора

• Отсоедините разъем на верхней части батареи.

• Отложите батарею в сторону

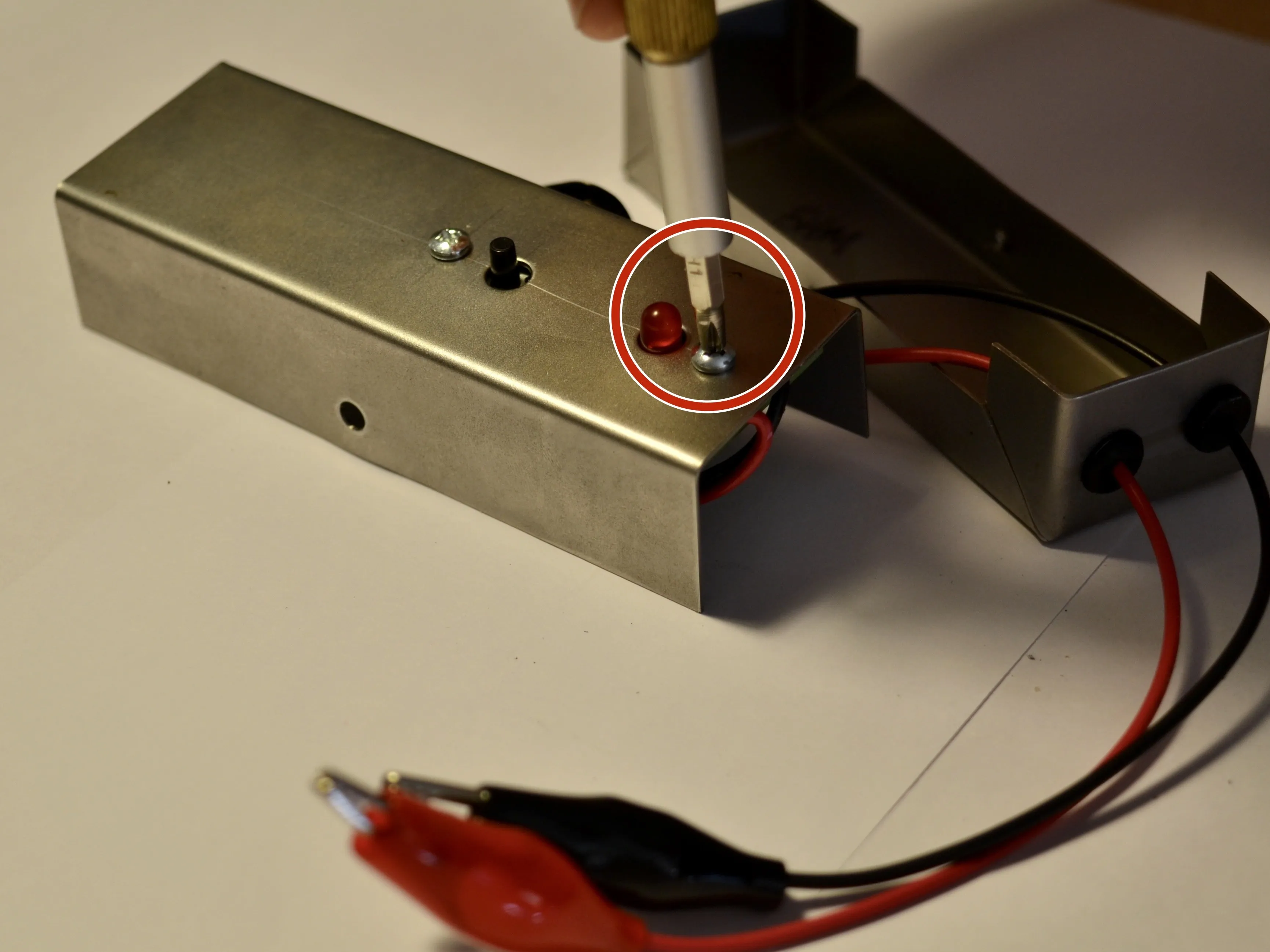

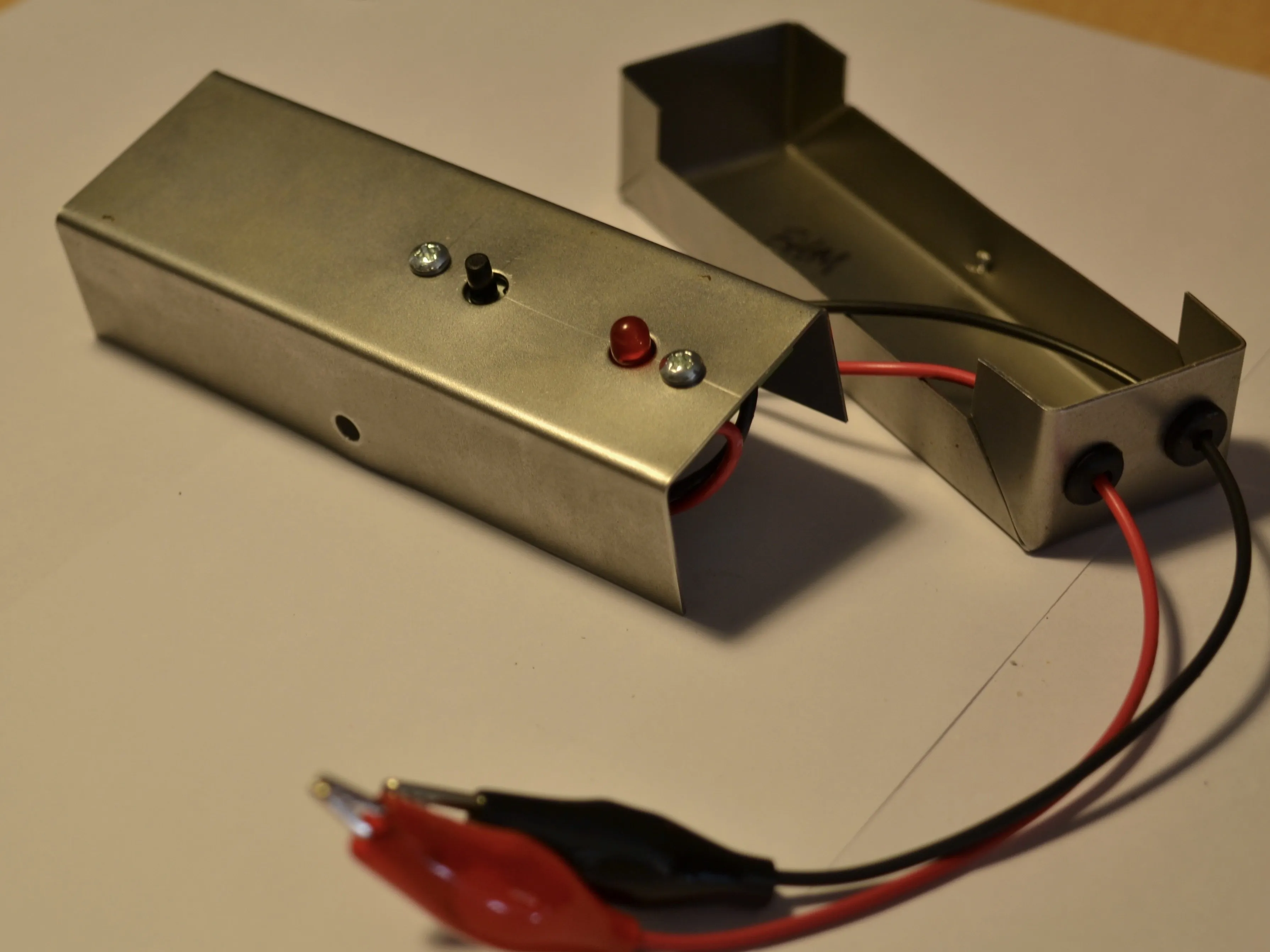

Шаг 7 Открутите первый верхний винт

• Используя ту же отвертку, открутите один из верхних винтов, которые держат печатную плату.

• Придерживайте гайку с обратной стороны другим пальцем, чтобы она не прокручивалась.

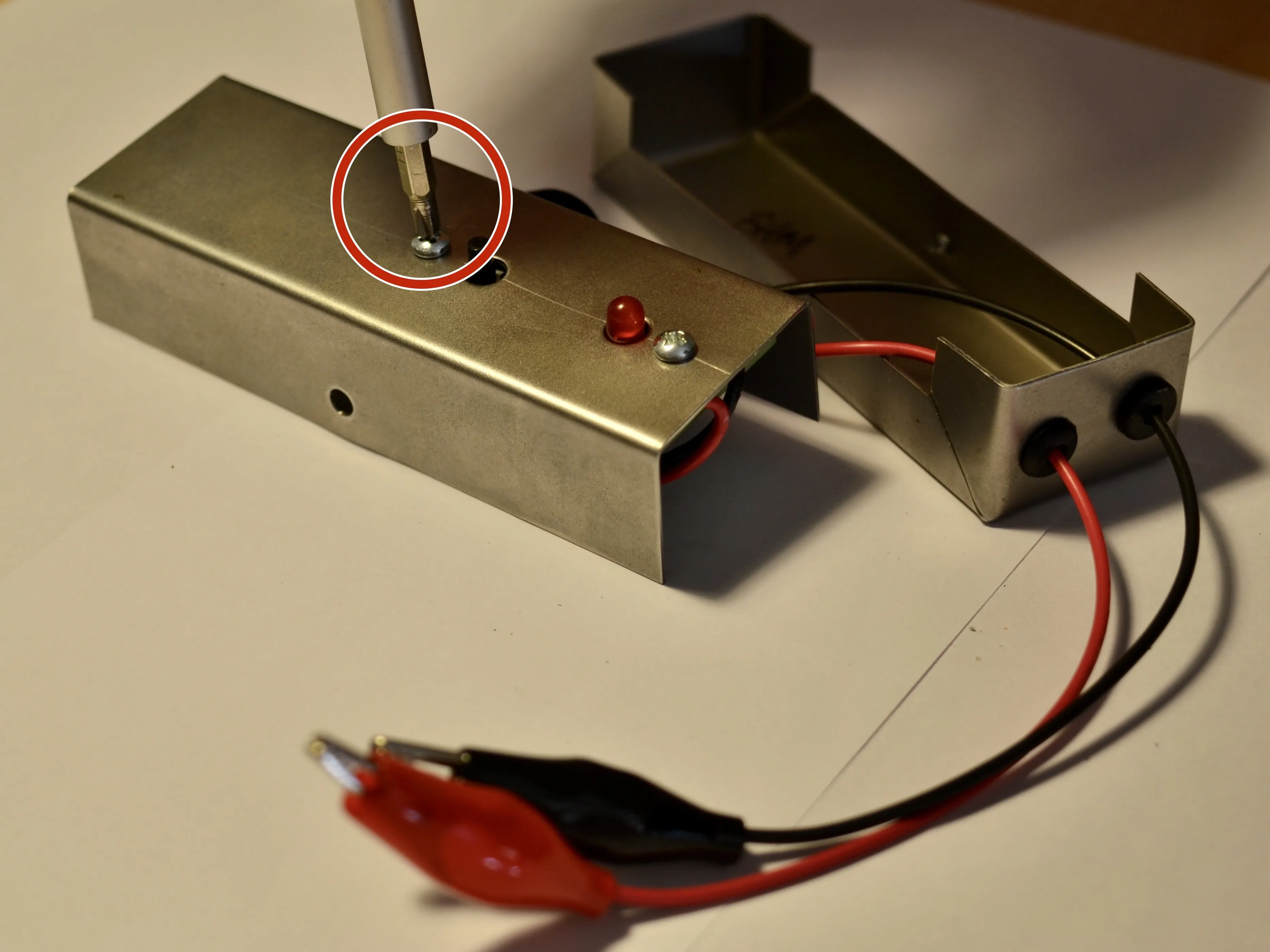

Шаг 8 Открутите другой верхний винт

• Используя тот же процесс, что и в шаге 7, ослабьте другой верхний винт.

• Не забудьте придержать гайку с обратной стороны винта!

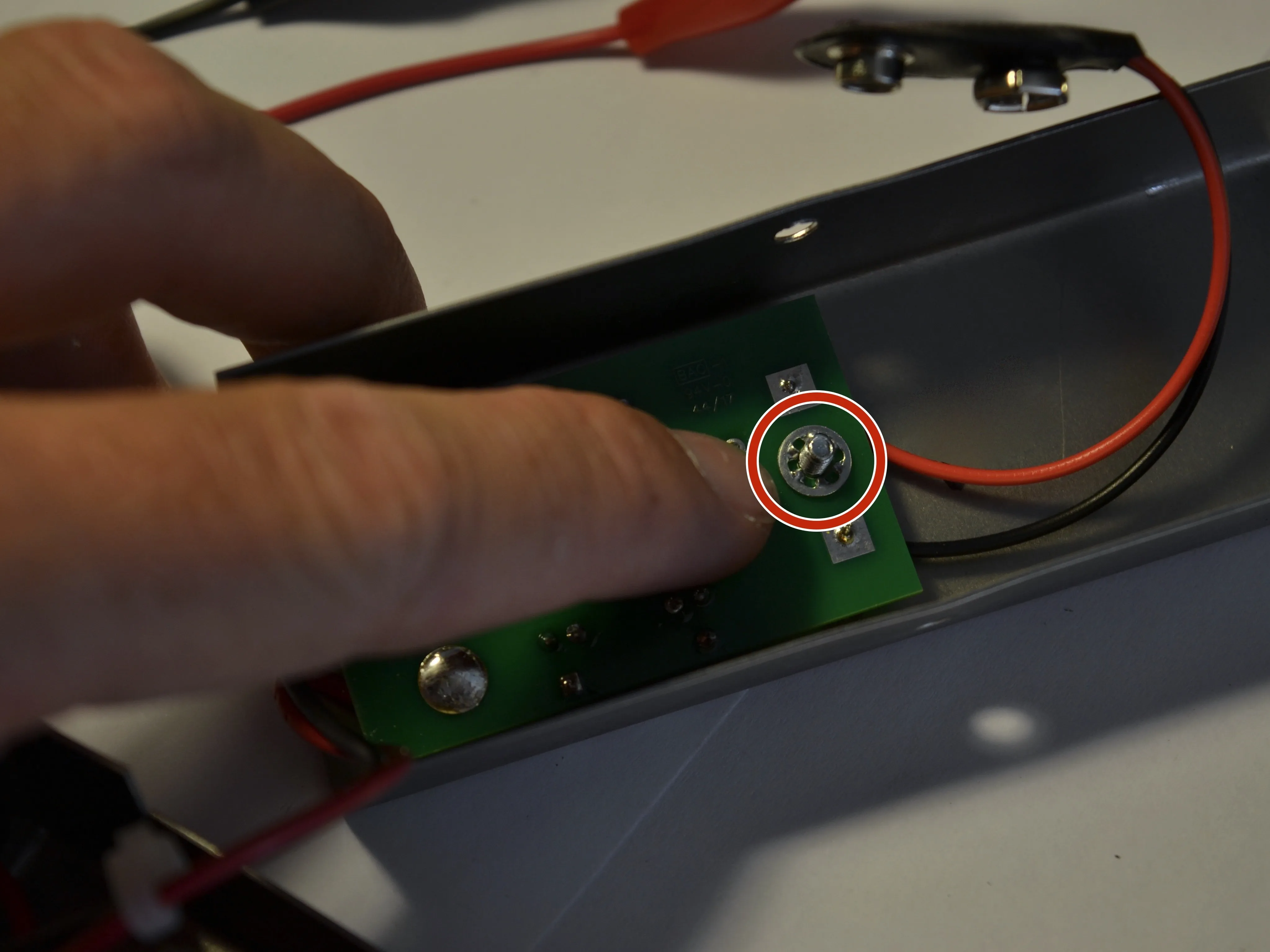

Шаг 9 Снимите звездообразные шайбы

• Сняв гайки с винтов, снимите две звездообразные шайбы и положите их в миску с деталями.

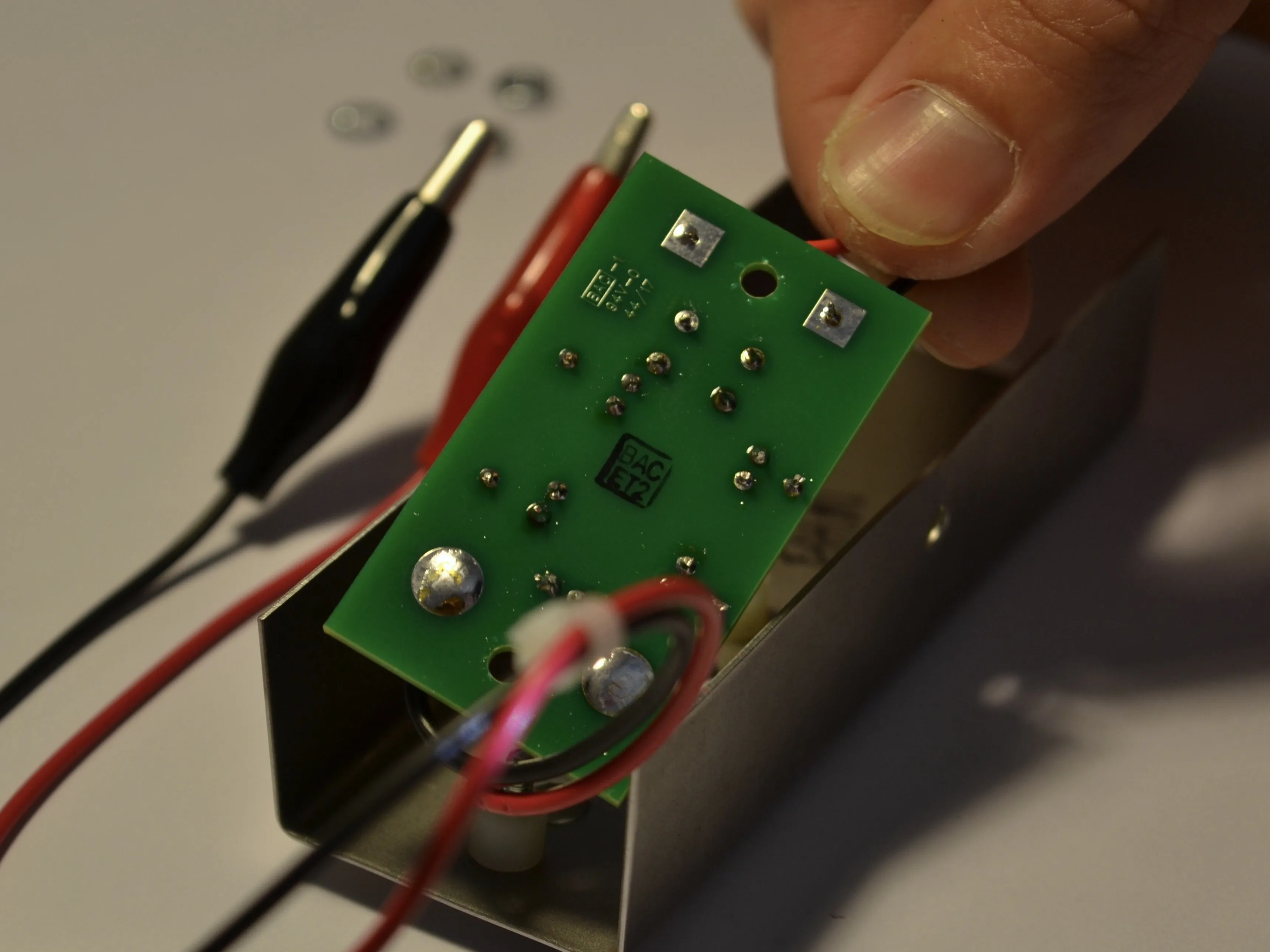

Шаг 10 Извлечение печатной платы

• Открутив гайки и шайбы, извлеките печатную плату из верхнего корпуса.

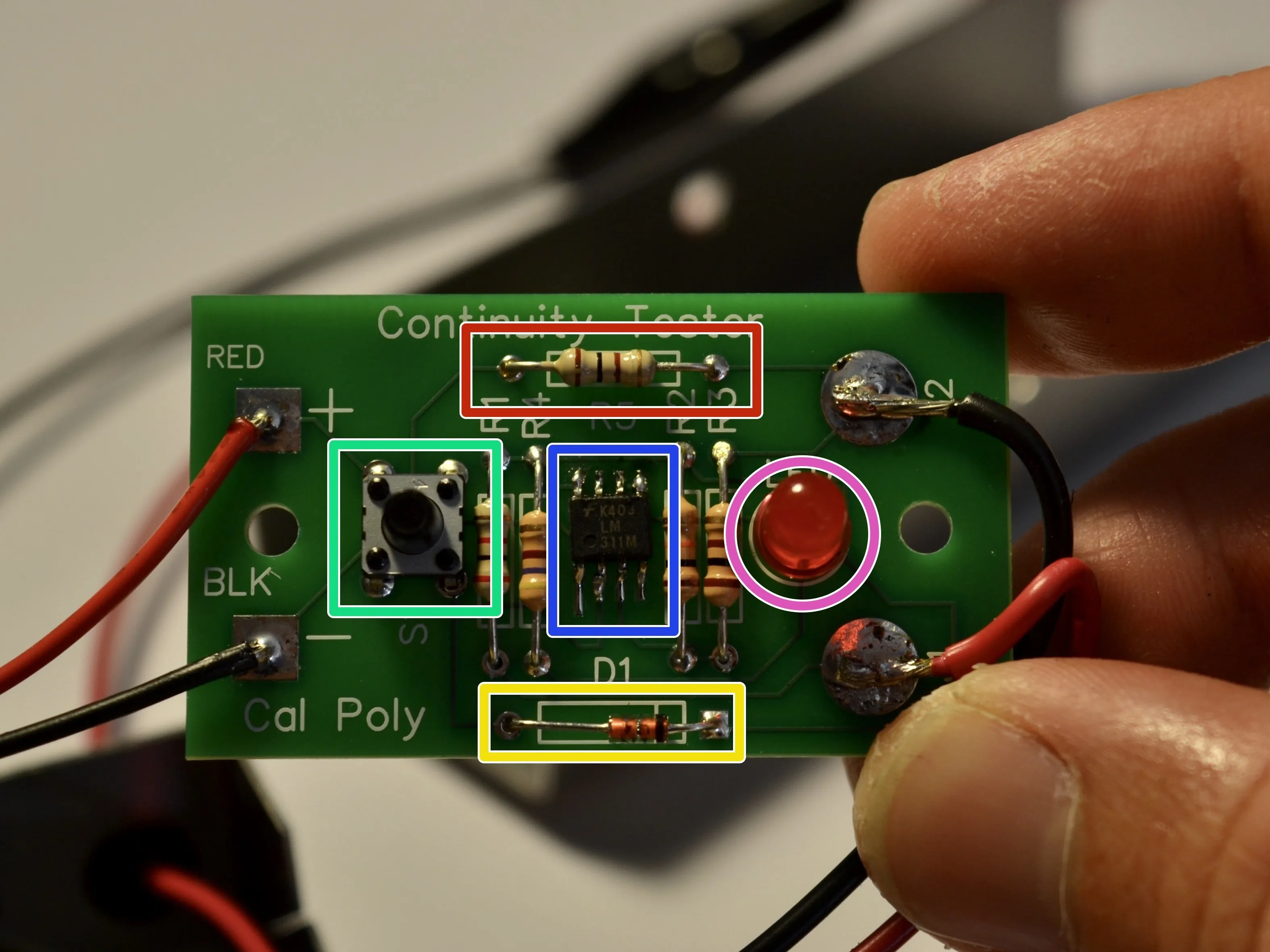

Шаг 11 Осмотрите печатную плату.

• Это резистор. На этой плате их 5 штук!

• Здесь мы видим светодиод.

• Это микросхема Texas Instruments. Она является мозгом всей работы.

• В этом устройстве микросхема ON Semiconductor (ранее Fairchild Semiconductor) LM311M использован компаратор напряжения.

• Это переключатель Panasonic.

• Это маленький диод.

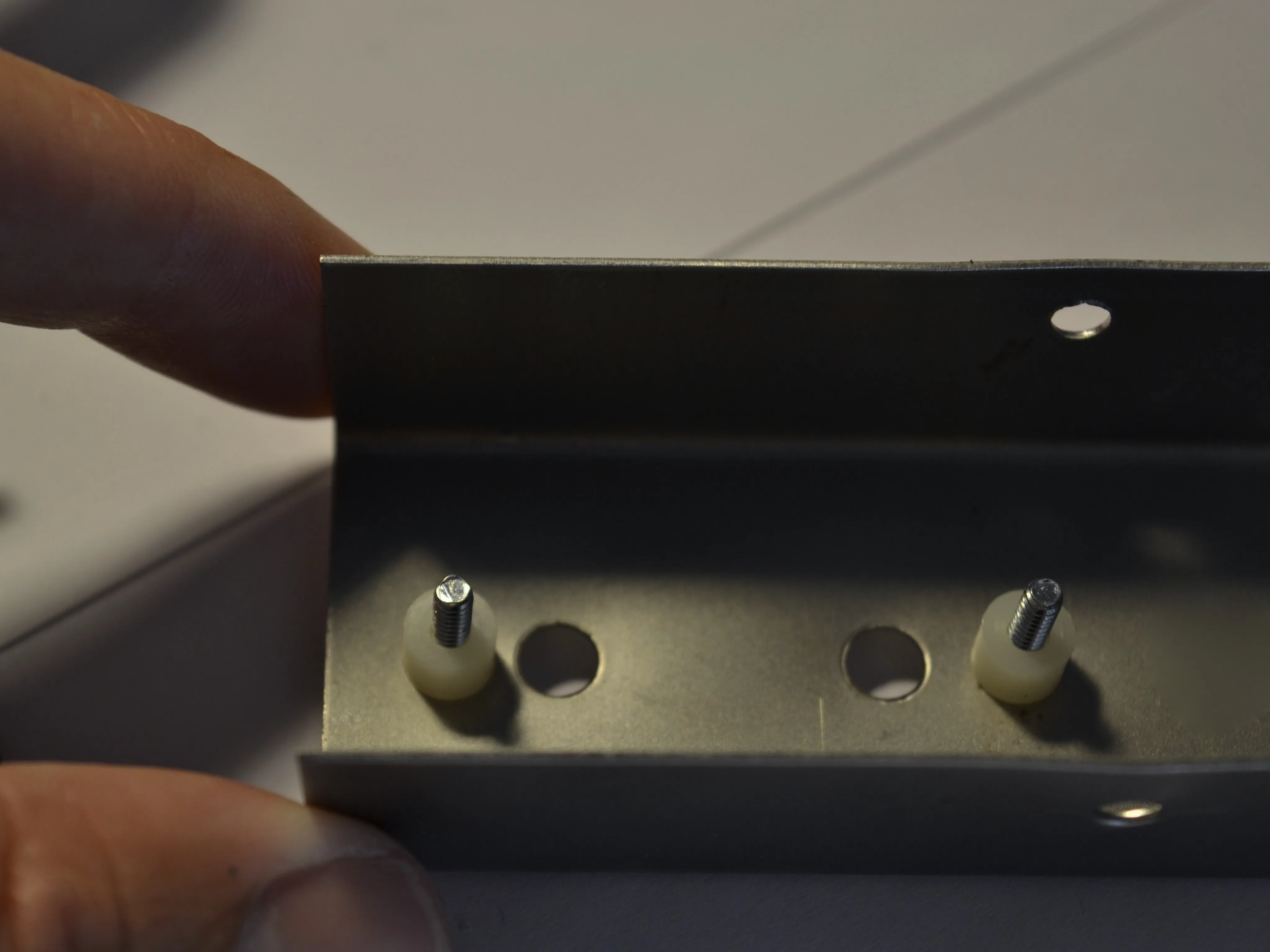

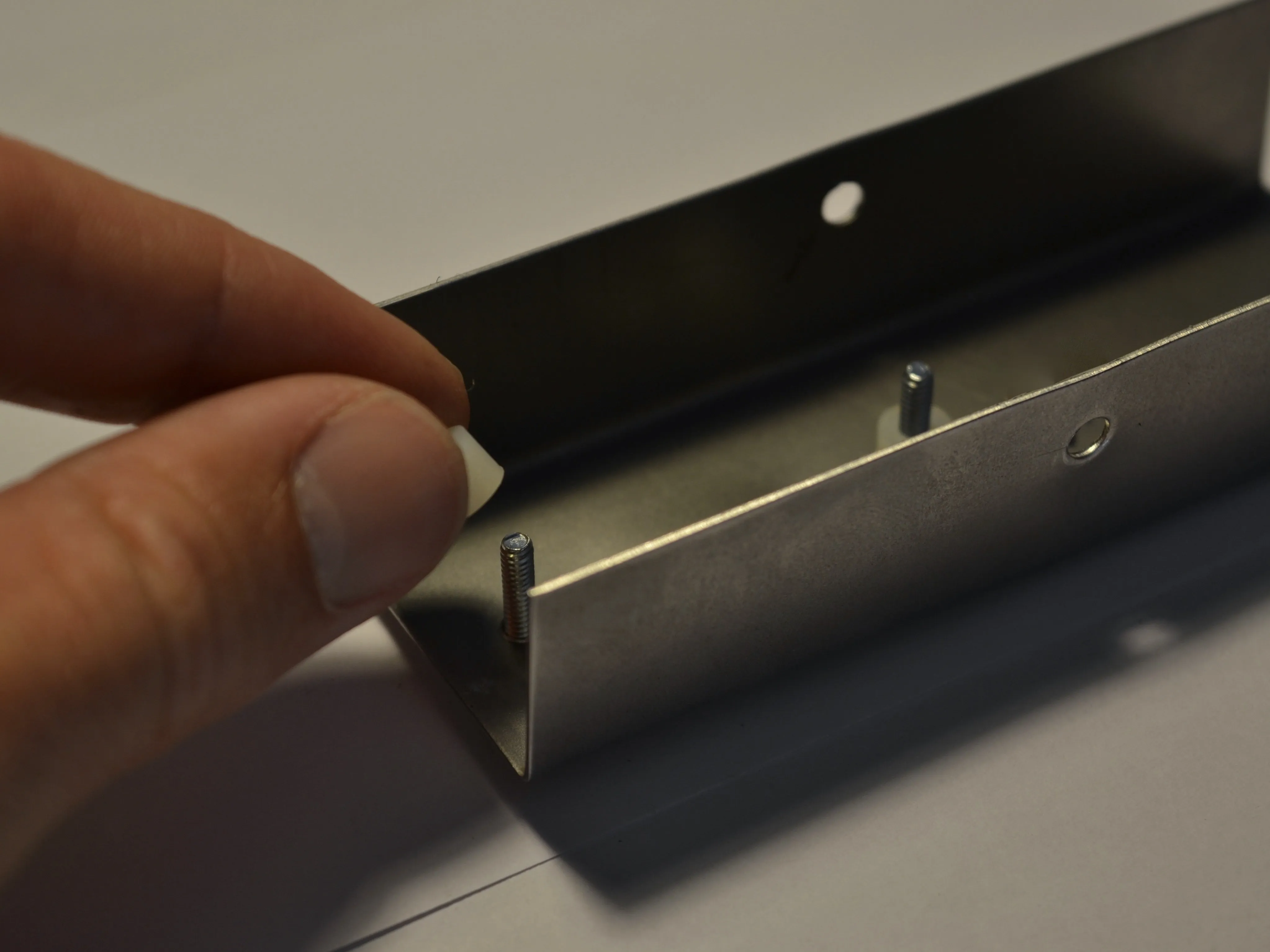

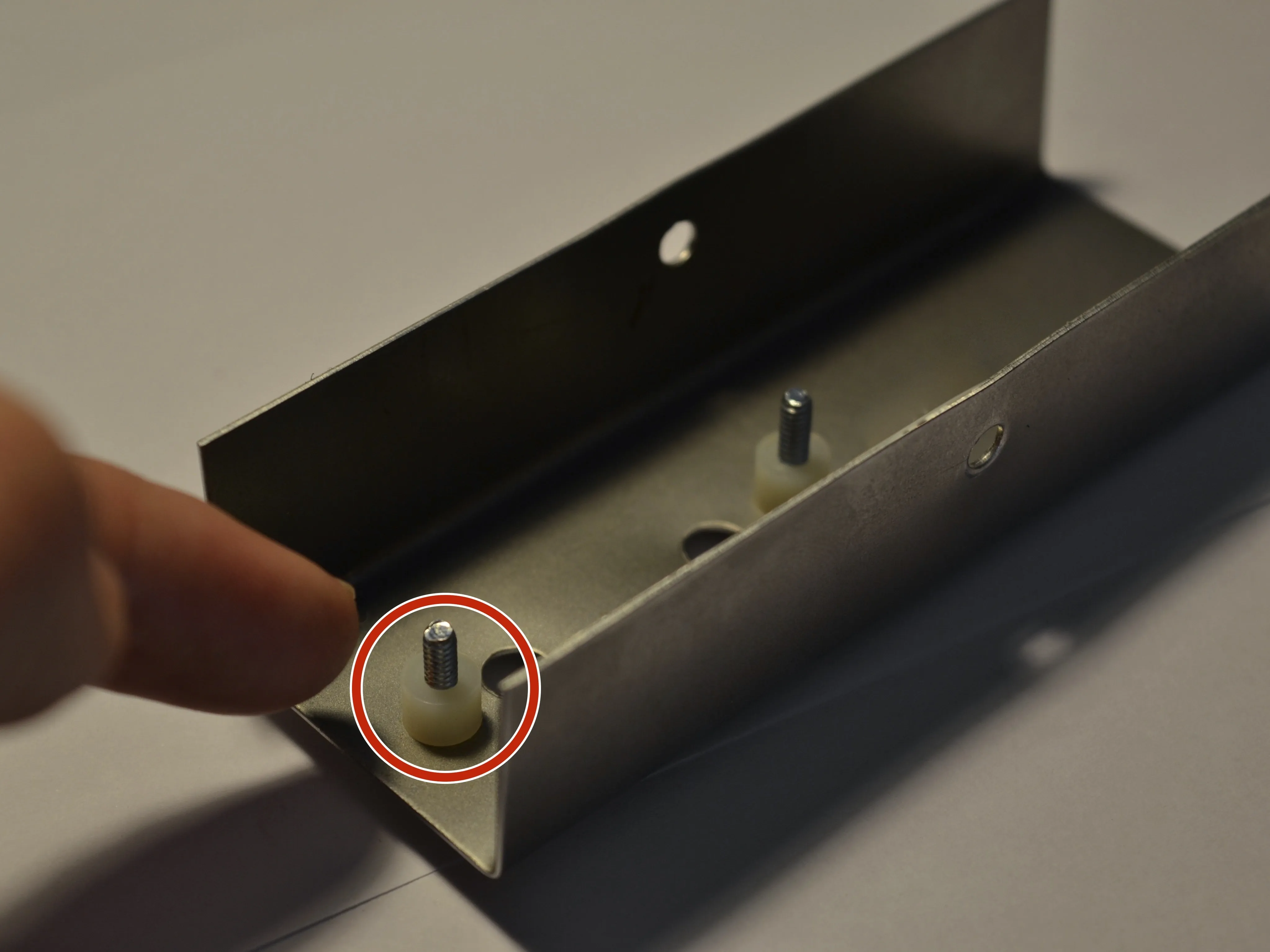

Шаг 12 Удалите первую нейлоновую прокладку

• Эти маленькие прокладки не дают печатной плате разбиться о верхний корпус.

• Используя лучший инструмент (ваши пальцы), снимите первую проставку с винта.

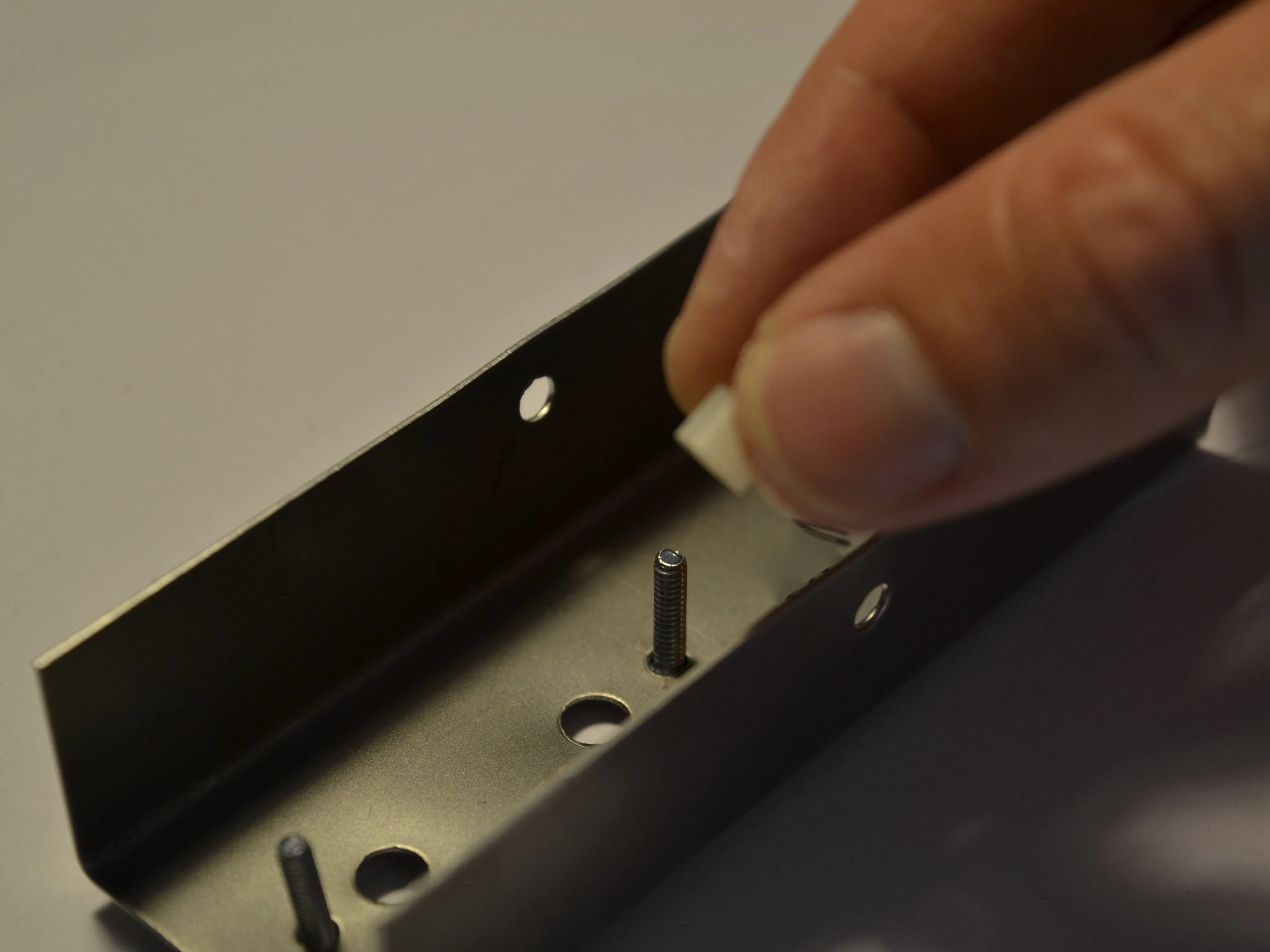

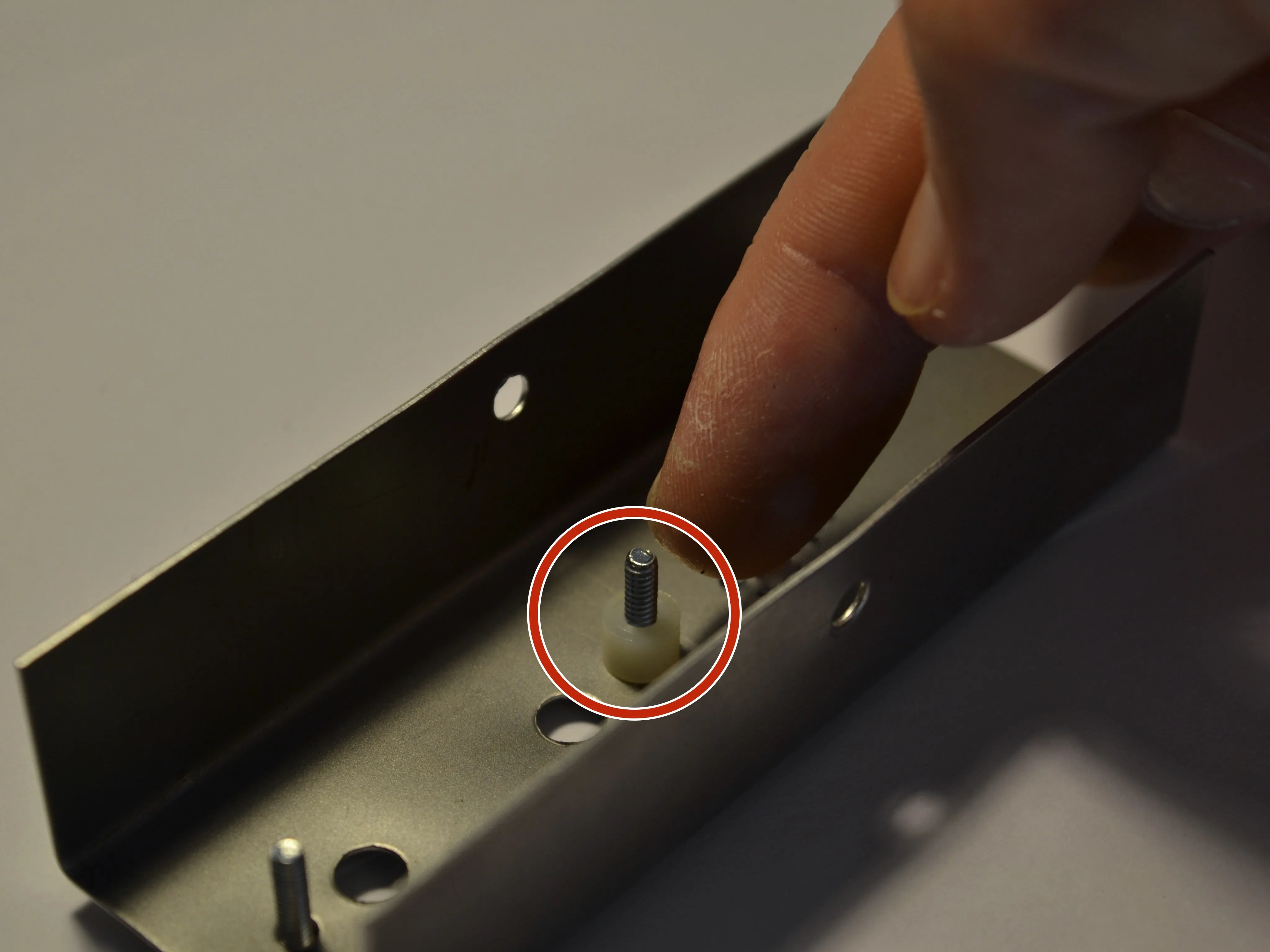

Шаг 13 Снимите вторую прокладку

• Снимите вторую проставку с винта.

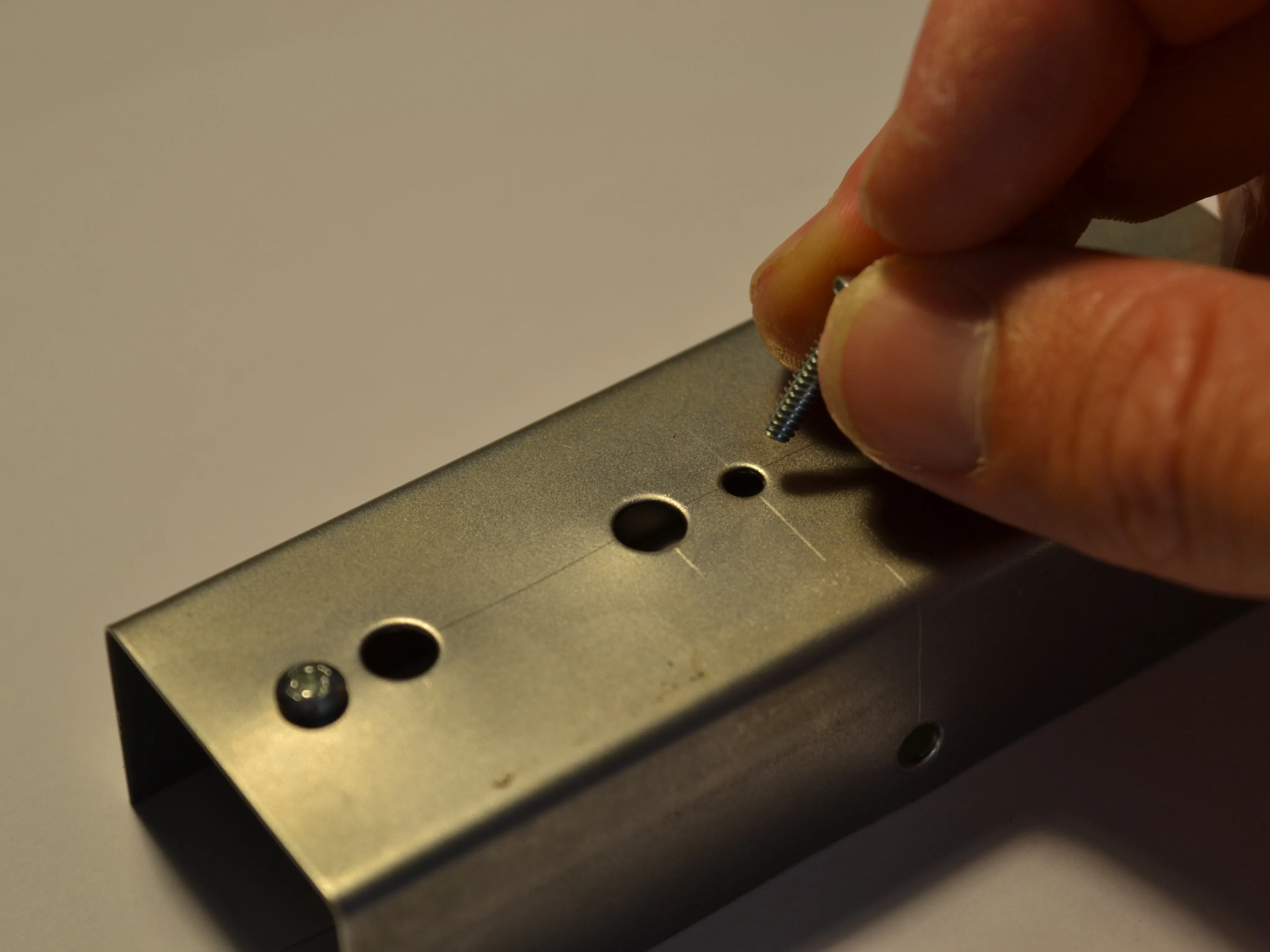

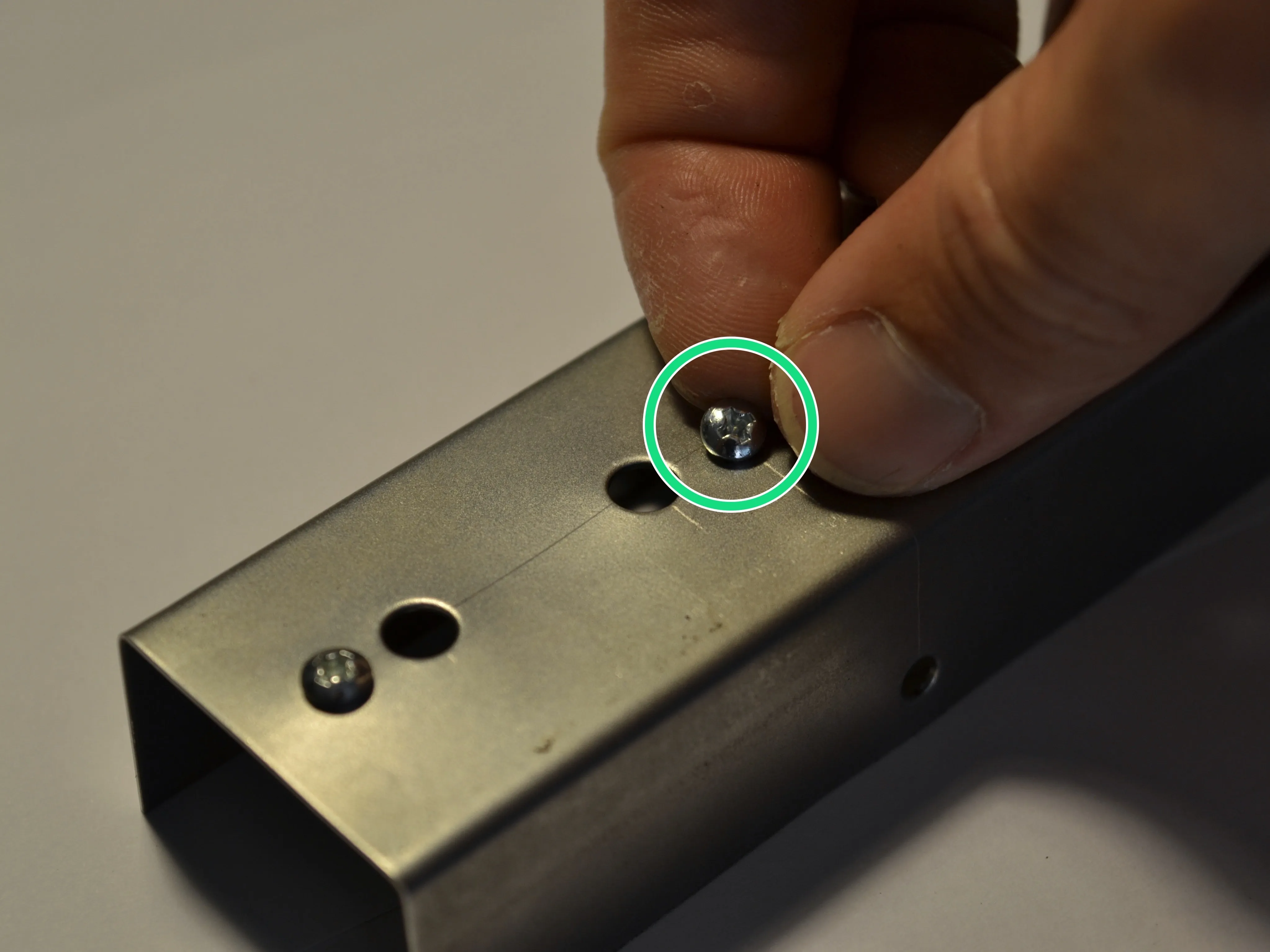

Шаг 14 Выкрутите винт из верхней части корпуса.

• Выньте первый винт из верхней части корпуса.

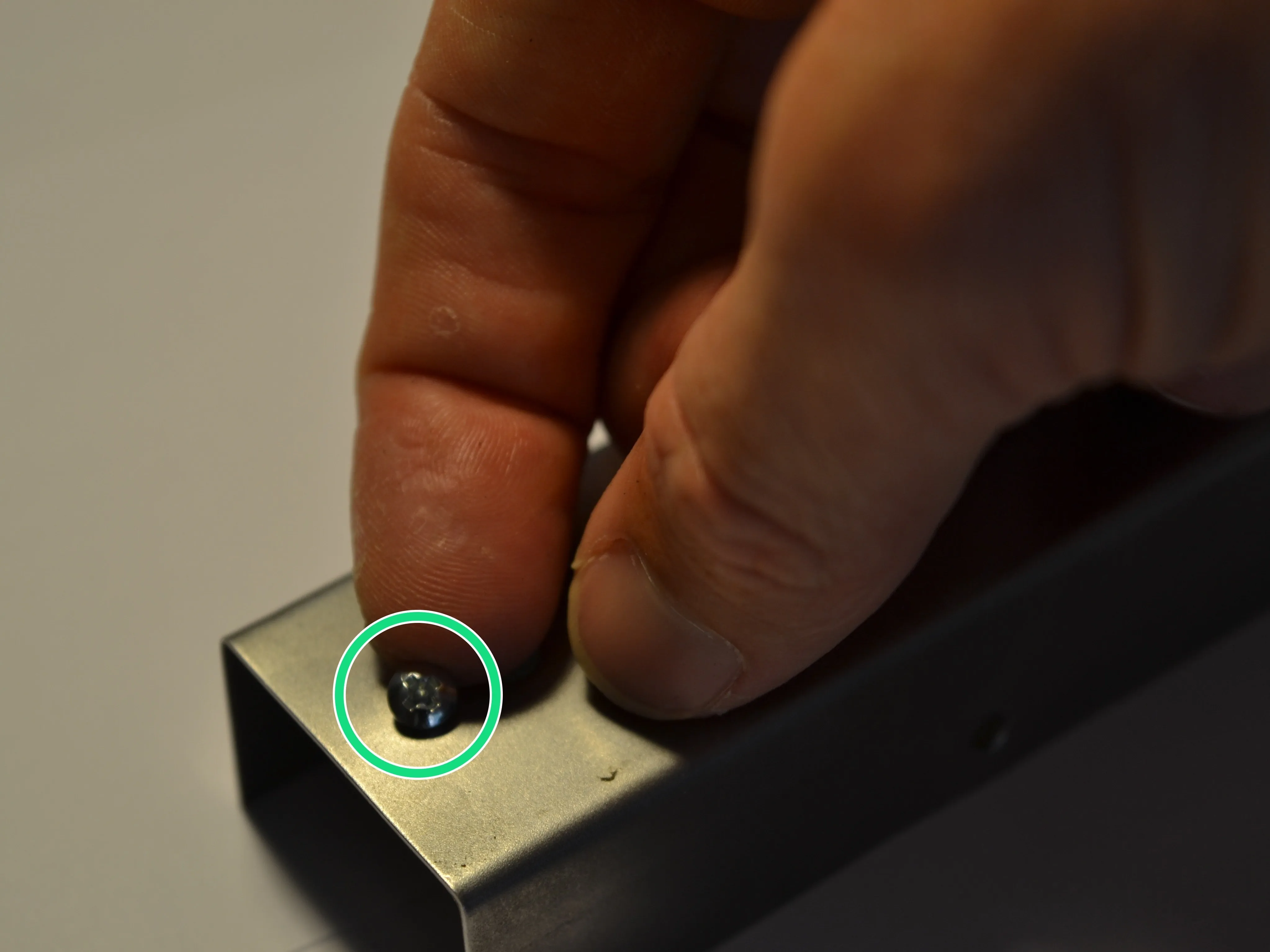

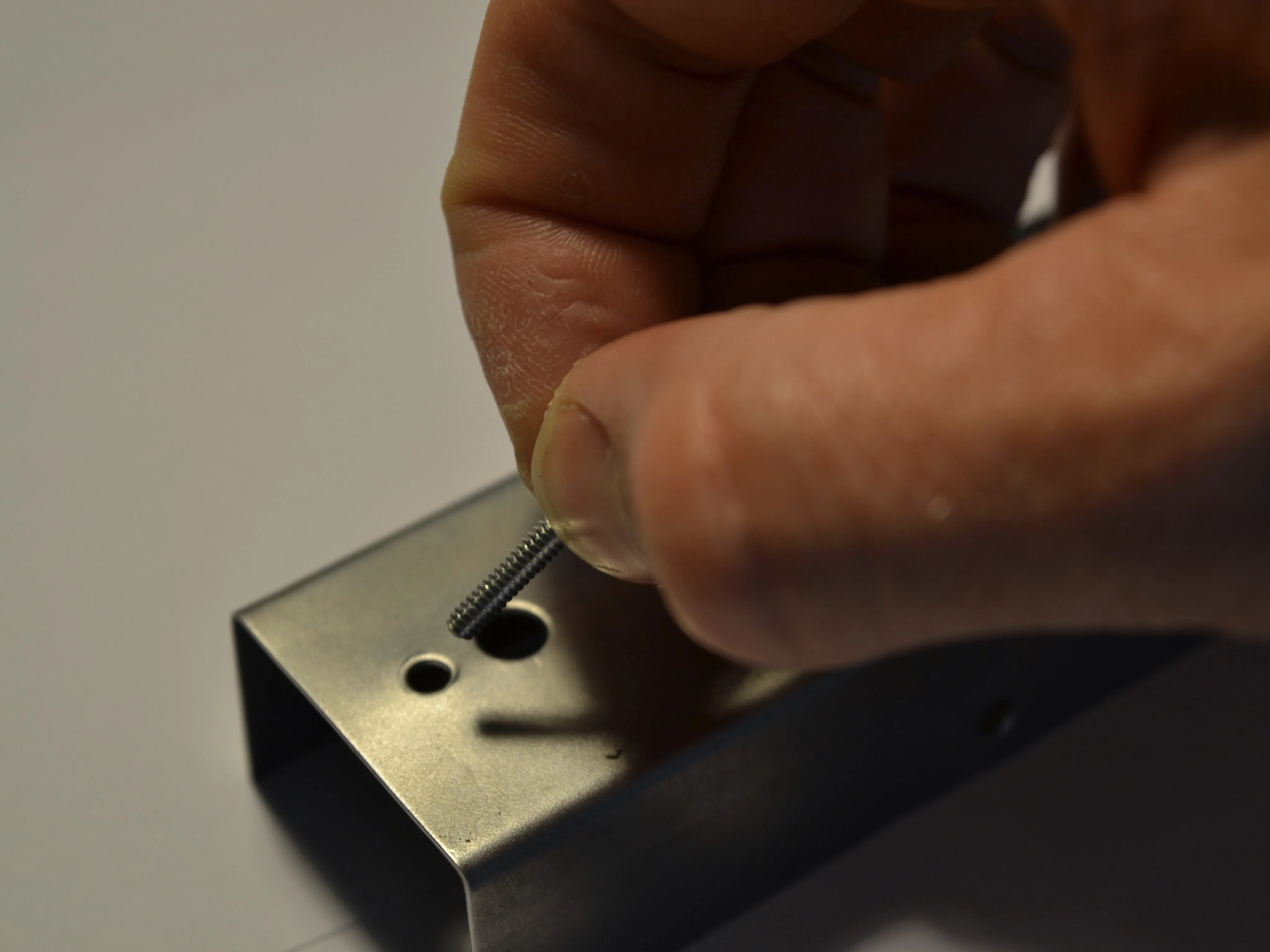

Шаг 15 Извлеките последний винт из верхней оболочки

• Выньте последний винт из верхней части корпуса.

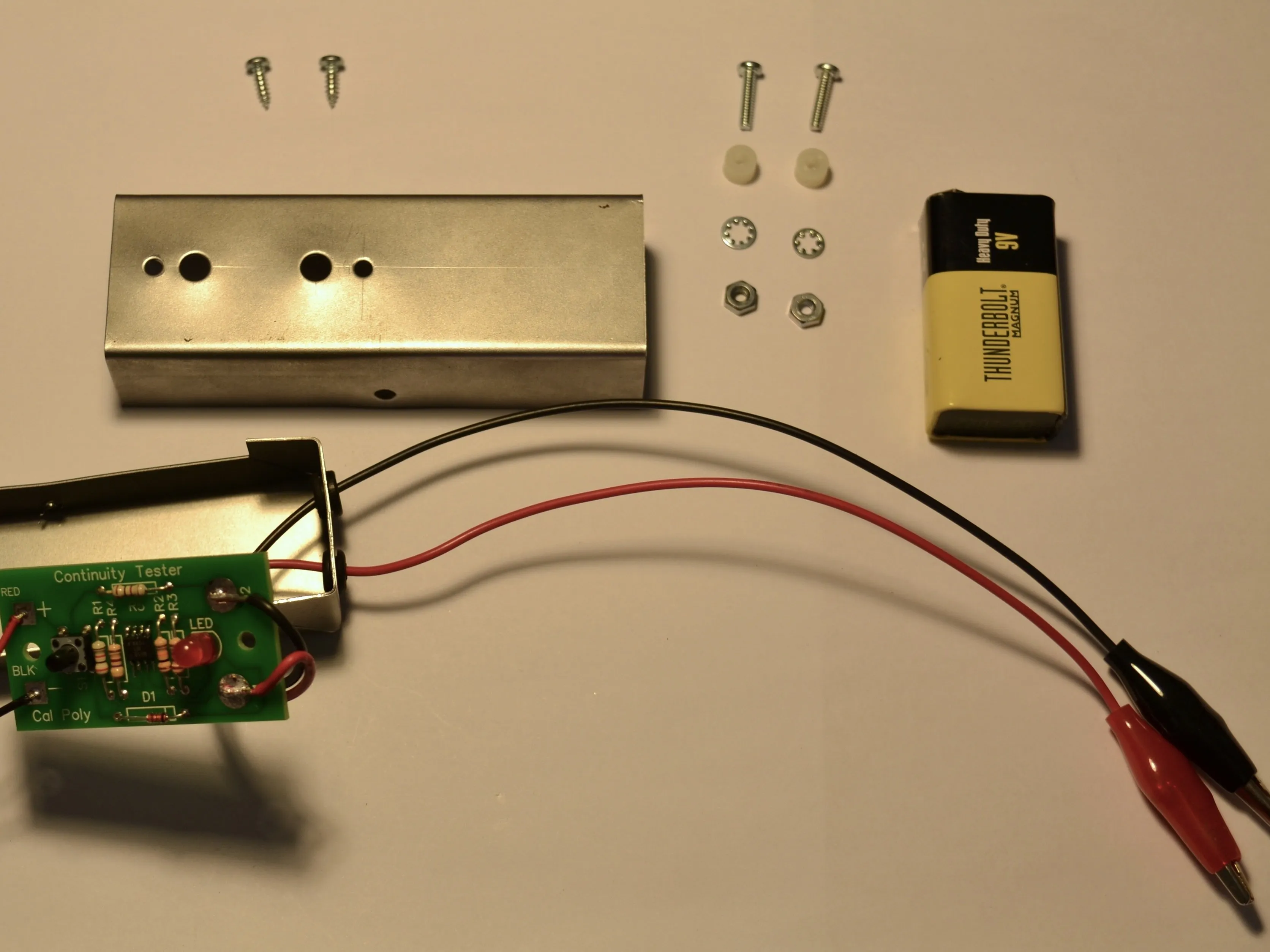

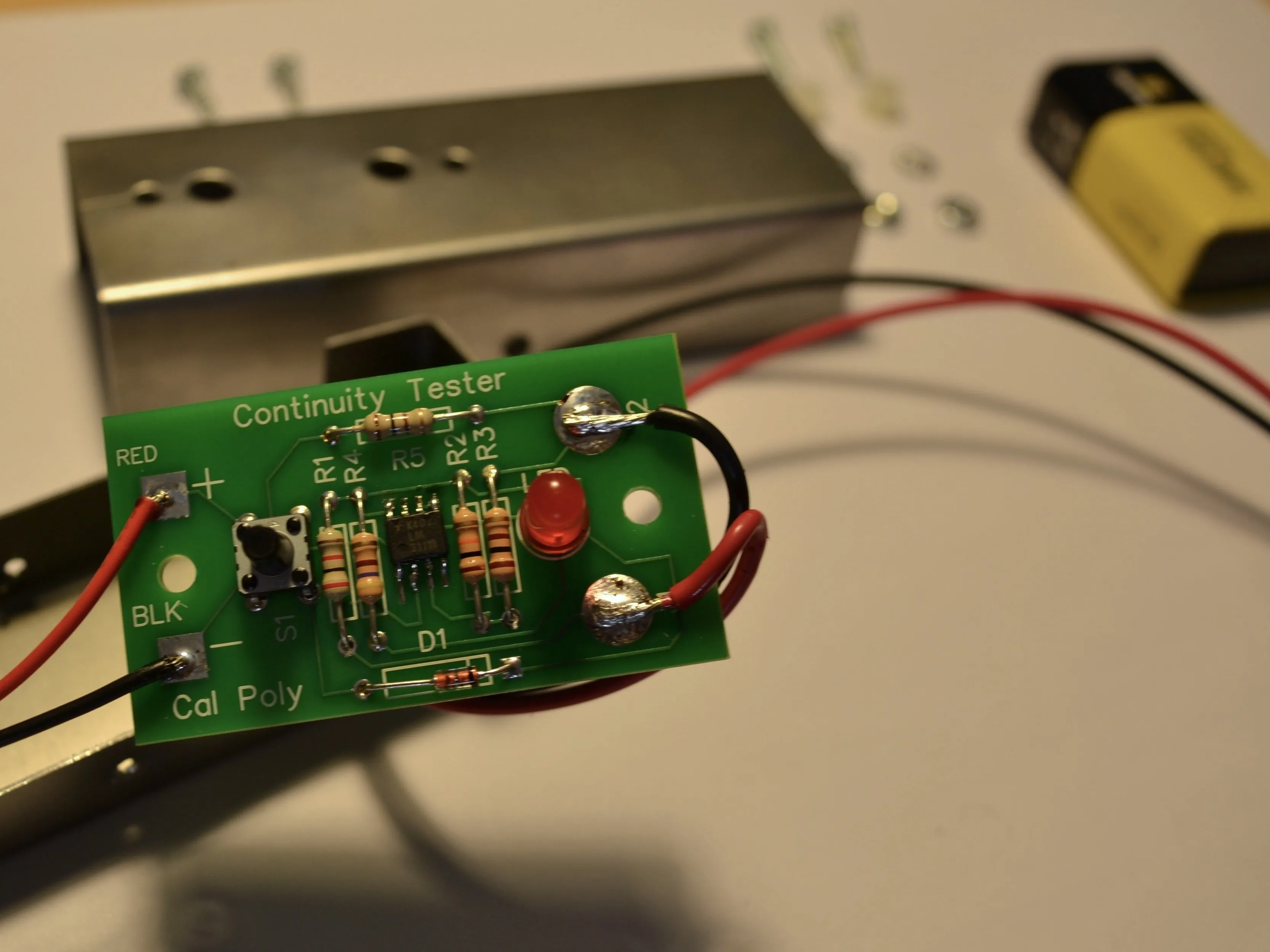

Шаг 16 Готово!

• Сядьте поудобнее и понаблюдайте за своей тяжелой работой.

• Разложите детали так, чтобы получилась красивая фотография для вашего портфолио!
