Разборка Corsair Dark Core (SE)

Введение

Мне очень нравится мой Dark Core, но, к сожалению, поддержка Corsair в лучшем случае неэффективна, когда дело доходит до самостоятельного ремонта (в основном, просто отговаривая от него). В этом руководстве я попытаюсь помочь другим, оказавшимся в затруднительном положении. Спасибо @thefoilist за предоставленную информацию, которая мне была нужна в этой теме: Corsair Dark Core RGB (не SE))

Что вам нужно

Инструменты

•

•

•

•

•

  Посмотреть
• Просмотр

Шаг 1 Начало работы

• Убедитесь, что переключатель включения/выключения установлен в положение 'Выкл', чтобы предотвратить случайные нежелательные включения устройства.

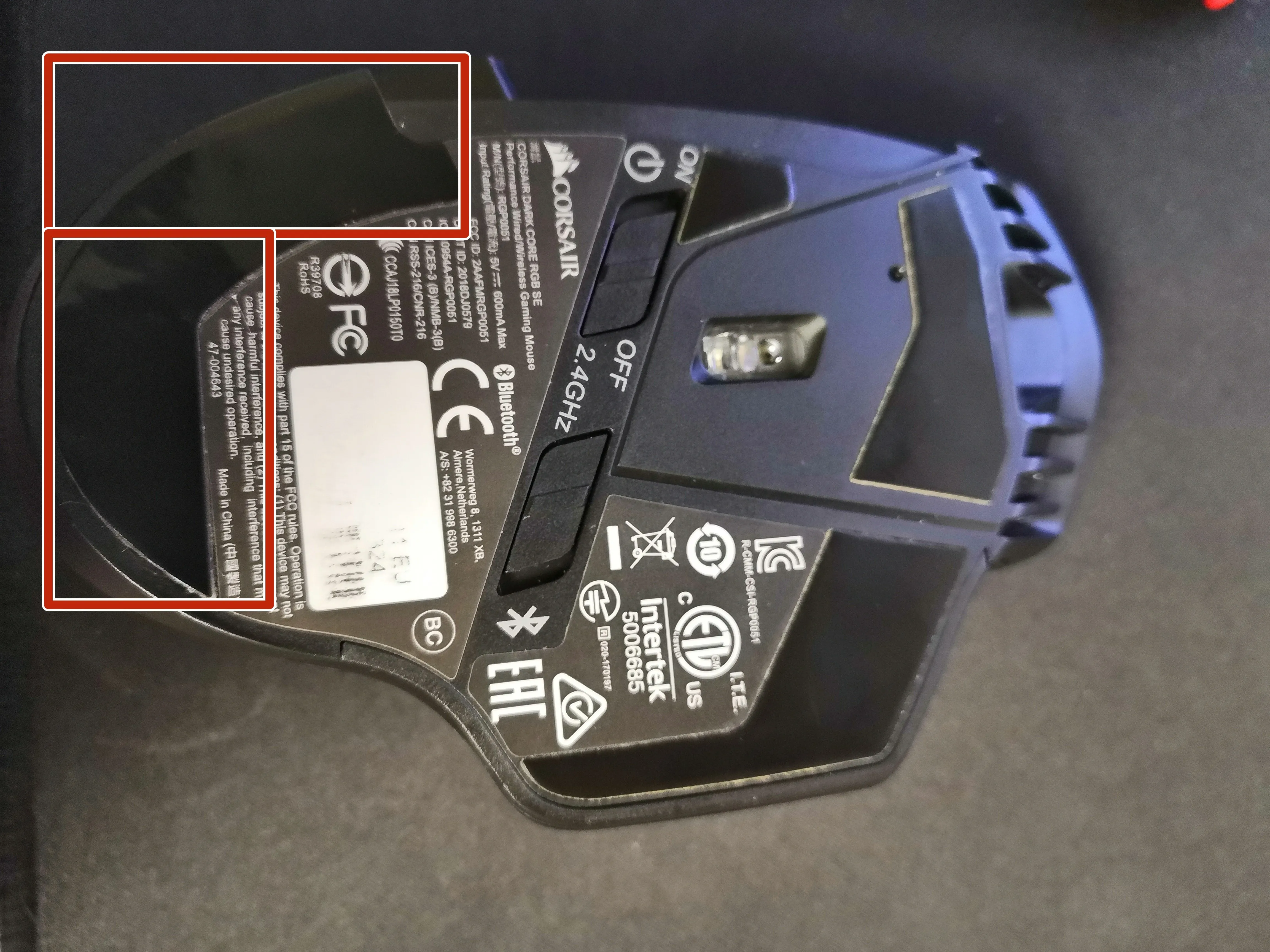

• Нагрейте крайнюю левую подушечку, как показано на рисунке, рядом с местом, куда упирается тыльная сторона ладони во время работы.

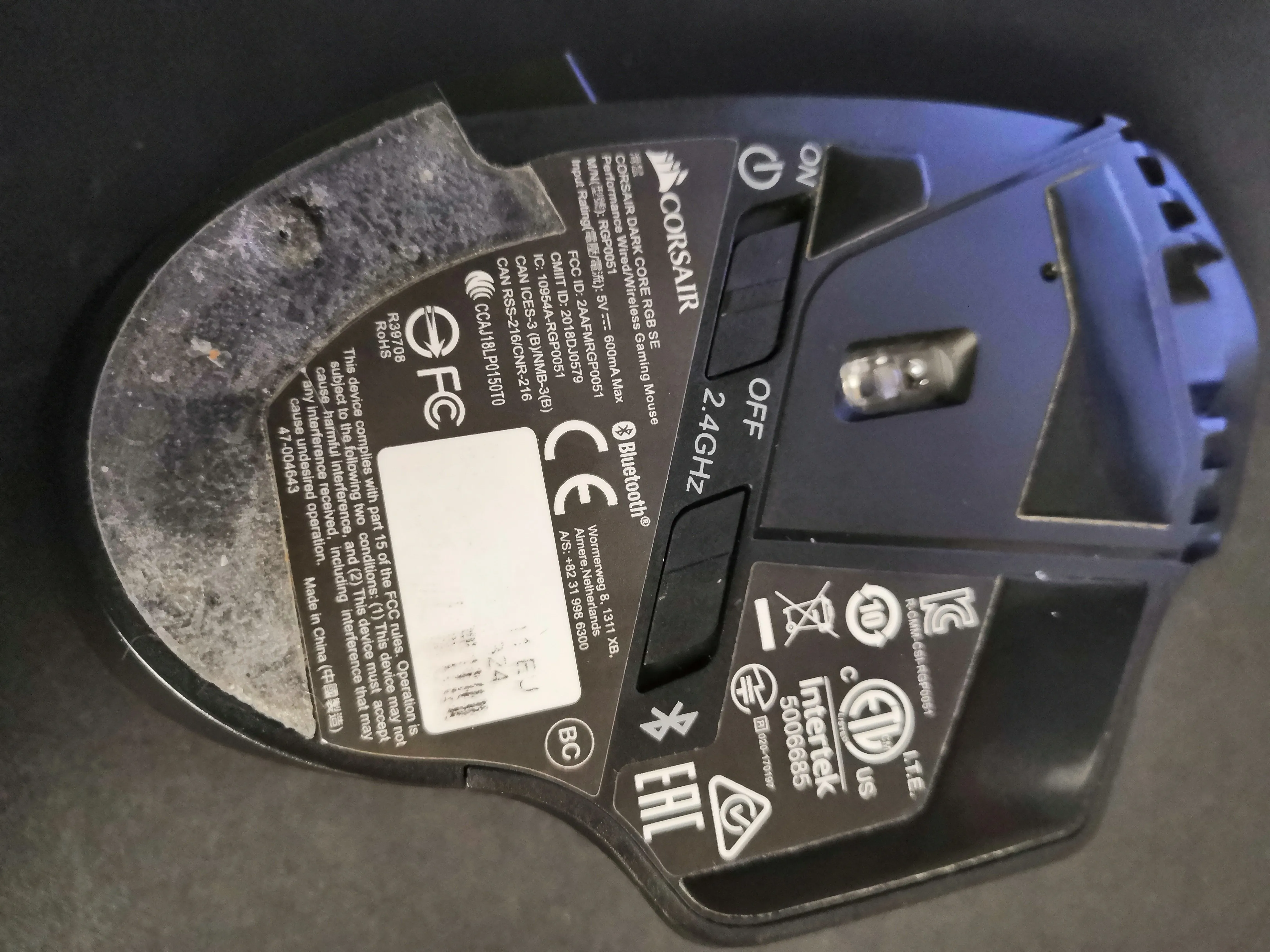

• После нагрева попробуйте аккуратно поддеть тефлоновую накладку с помощью лопатки или гитарного медиатора.

• Снова нагрейте клей и попытайтесь отклеить его одним куском, чтобы можно было использовать его повторно.

• В моем случае тефлон оторвался без клея, но если вам удастся снять его весь сразу, будет еще лучше.

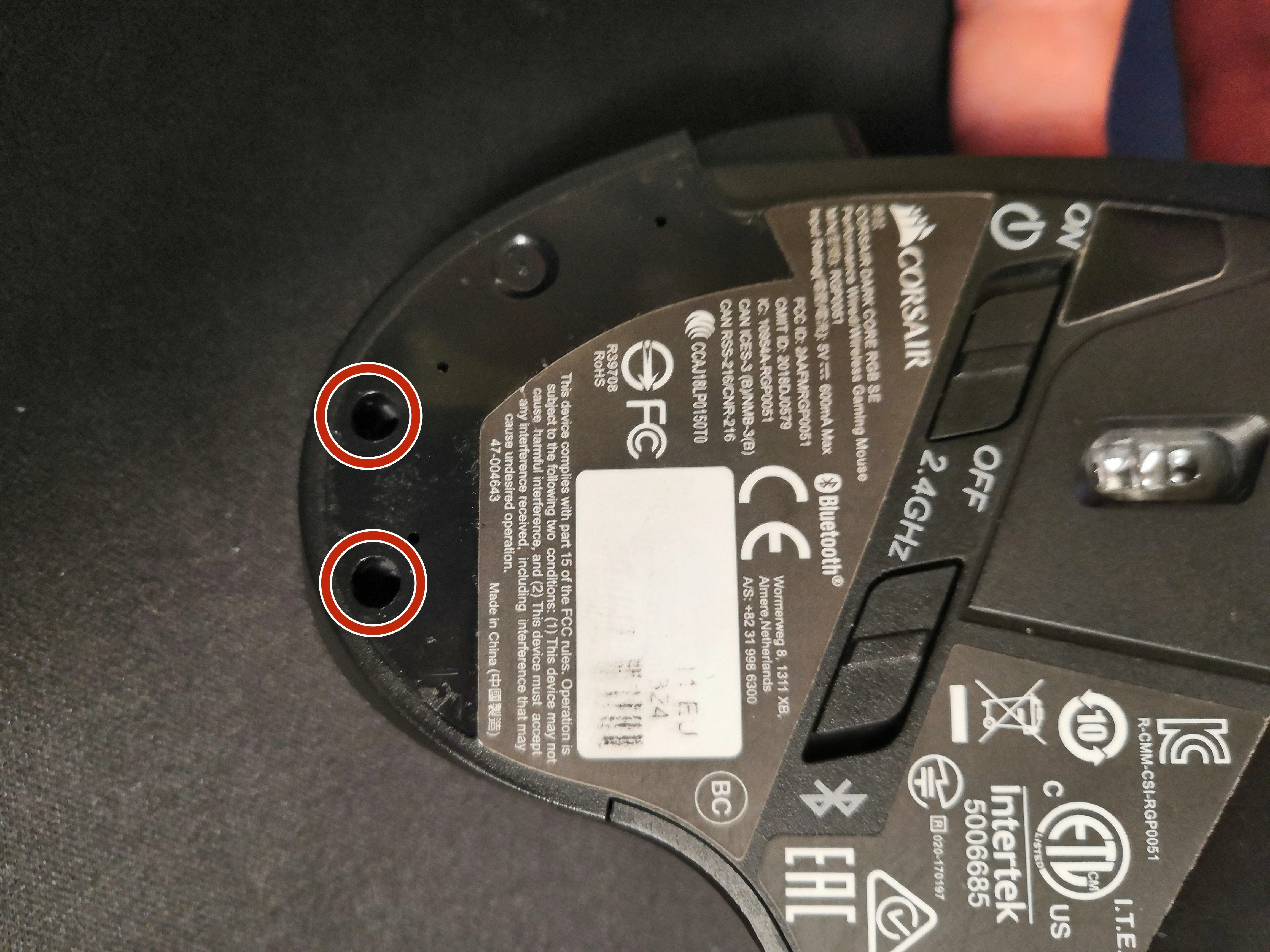

• Теперь, используя отвертку T5 Torx, открутите 2 винта, как отмечено на изображении.

Шаг 2 Снятие подставки для пальцев

• Открутив винты, мы можем попытаться снять подставку для рук.

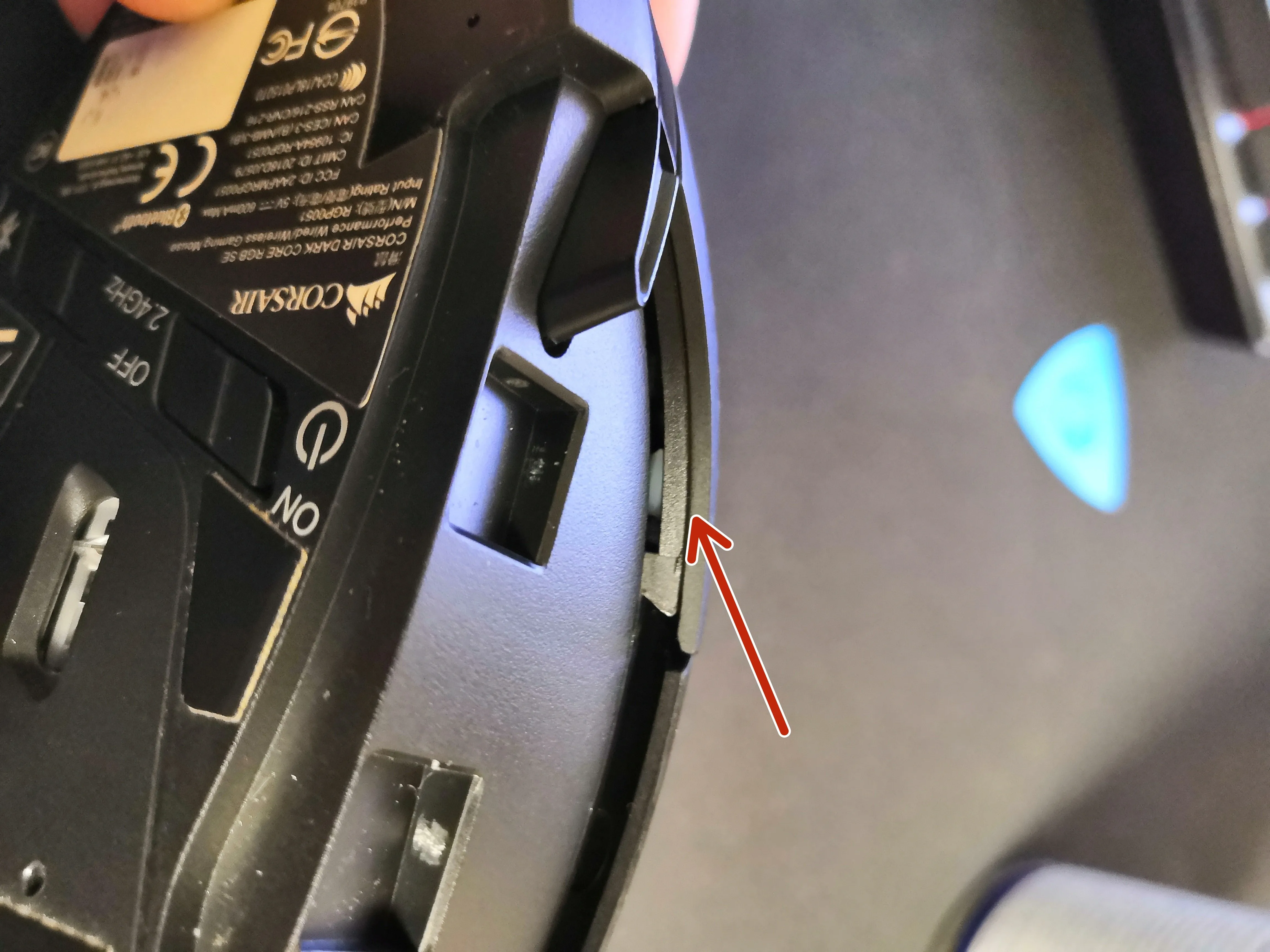

• Для снятия этой детали может потребоваться приложить немало усилий, поскольку она удерживается двумя зажимами по обеим сторонам мыши. Не спешите и не торопите этот процесс.

• Если вы снимите деталь упора для мизинца, то сможете увидеть разделение между верхней частью подставки для ладони и остальной частью корпуса, но сейчас мы будем снимать только верхнюю часть.

• Попробуйте осторожно поддеть ее, используя палочку, кредитную карту, покачивая инструмент, не торопясь и постепенно увеличивая силу, прилагаемую при покачивании.

• Как только клипса с одной стороны выскочит, проведите кредитной картой/пикетом вдоль образовавшегося отверстия до другой стороны и освободите клипсу с другой стороны (это не должно потребовать почти такого же усилия, как с другой стороны).

Шаг 3 Снятие кнопок мыши и верхней части корпуса

• Чтобы получить доступ к внутренностям, нам нужно снять верхний кожух, для этого необходимо открутить еще два винта, которые, к сожалению, расположены под двумя основными кнопками мыши.

• Левую кнопку снять довольно просто: достаточно слегка надавить вверх между корпусом и кнопкой мыши, и вы сможете приподнять ее, так как она находится на шарнире, и аккуратно снять ее с шарнира для лучшего доступа к винту.

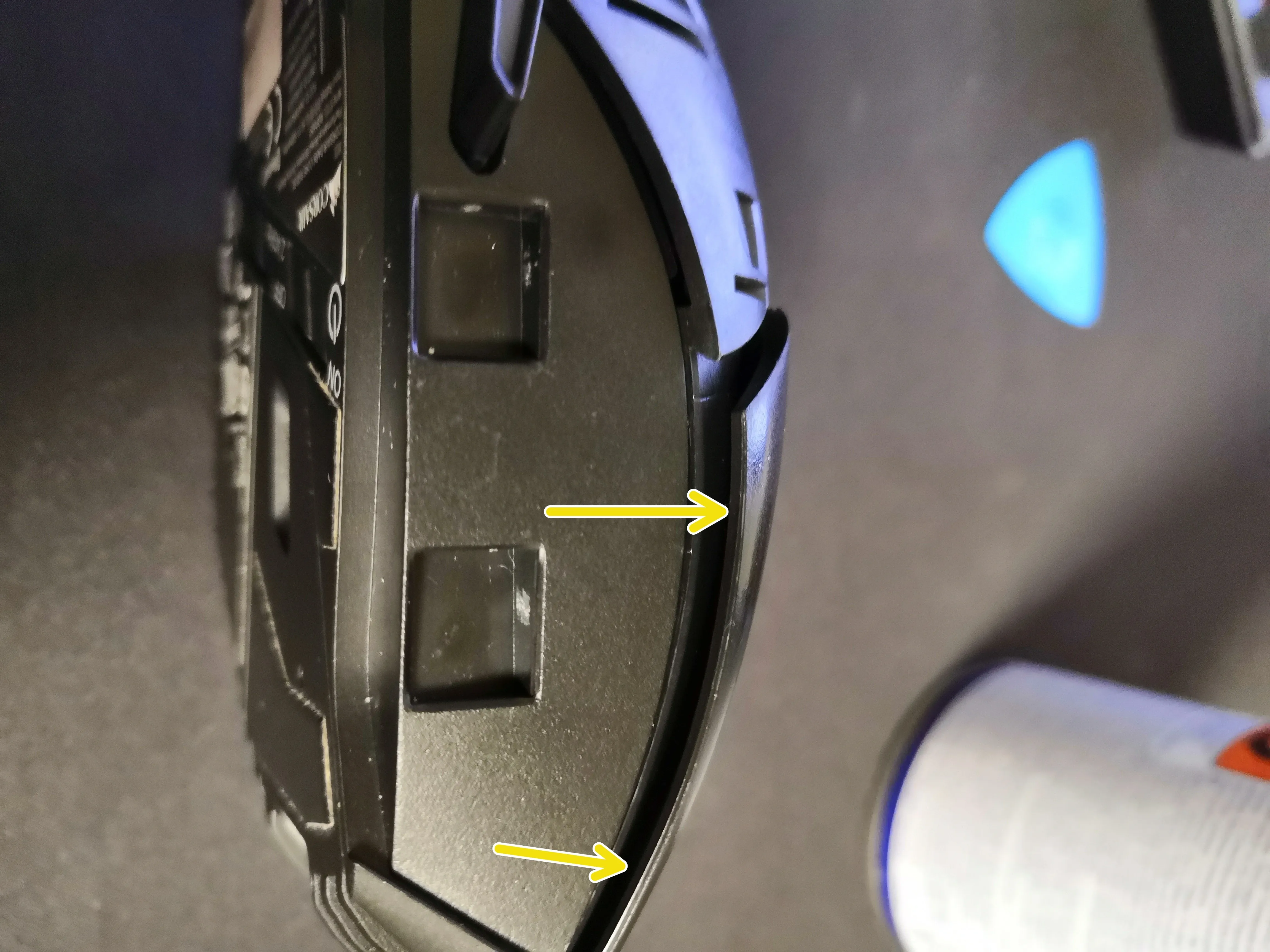

• Для правой кнопки надавите под разными углами, если кнопка не снимается, как левая. Старайтесь давить в точках, отмеченных желтыми стрелками.

• Для снятия правой кнопки требуется гораздо больше силы, будьте очень осторожны и старайтесь давить с разных сторон, чтобы распределить давление и ничего не сломать.

• У меня она не отсоединилась, как левая кнопка, поэтому пришлось снимать ее непосредственно с шарнира.

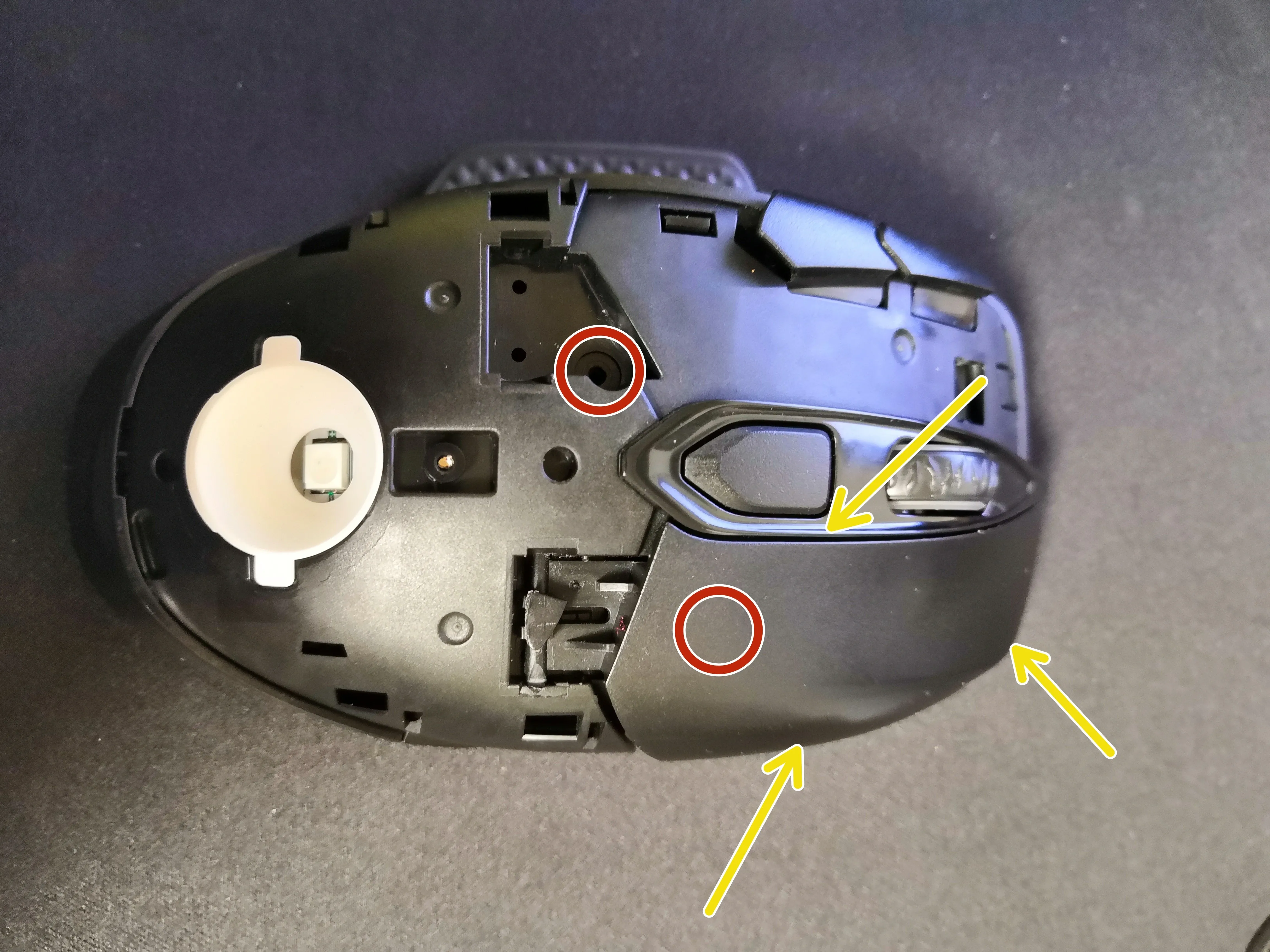

• После того как обе кнопки сняты, мы можем получить доступ к винтам, расположенным в красных кружках, используйте крестовую отвертку, чтобы извлечь их.

Шаг 4 Откройте ее!

• Открутив винты, мы можем снять последнюю крышку, которая стоит между нами и внутренностями.

• Под тем местом, которое вы собираетесь поддеть, находится электроника, поэтому старайтесь держать инструменты ближе к краю. Посмотрите на второе изображение, чтобы увидеть, где может находиться чувствительная электроника и кабели.

• Для снятия этого корпуса потребуется значительно меньше усилий, чем для снятия подставки для пальцев в шаге 2. Тем не менее не торопитесь и по возможности старайтесь оказывать давление в нескольких точках.

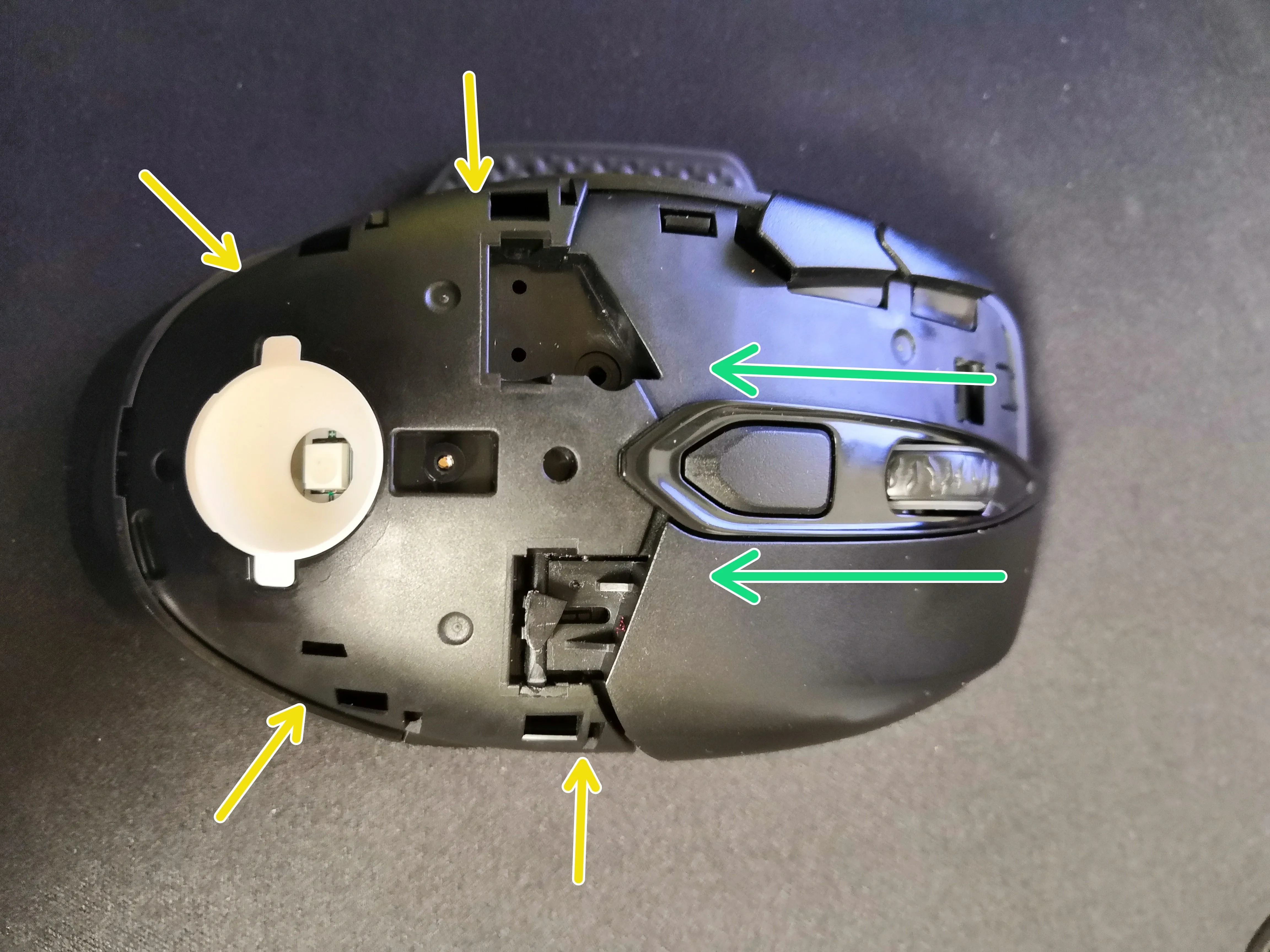

• Используя лопатку или другой инструмент, надавите на верхнюю часть корпуса и нижнюю часть. В передней части мыши есть два зажима, которые не позволяют верхнему корпусу двигаться вперед, поэтому снимайте корпус в направлении зеленых стрелок.

Шаг 5 Ты сукин сын &@!)#, я в деле.

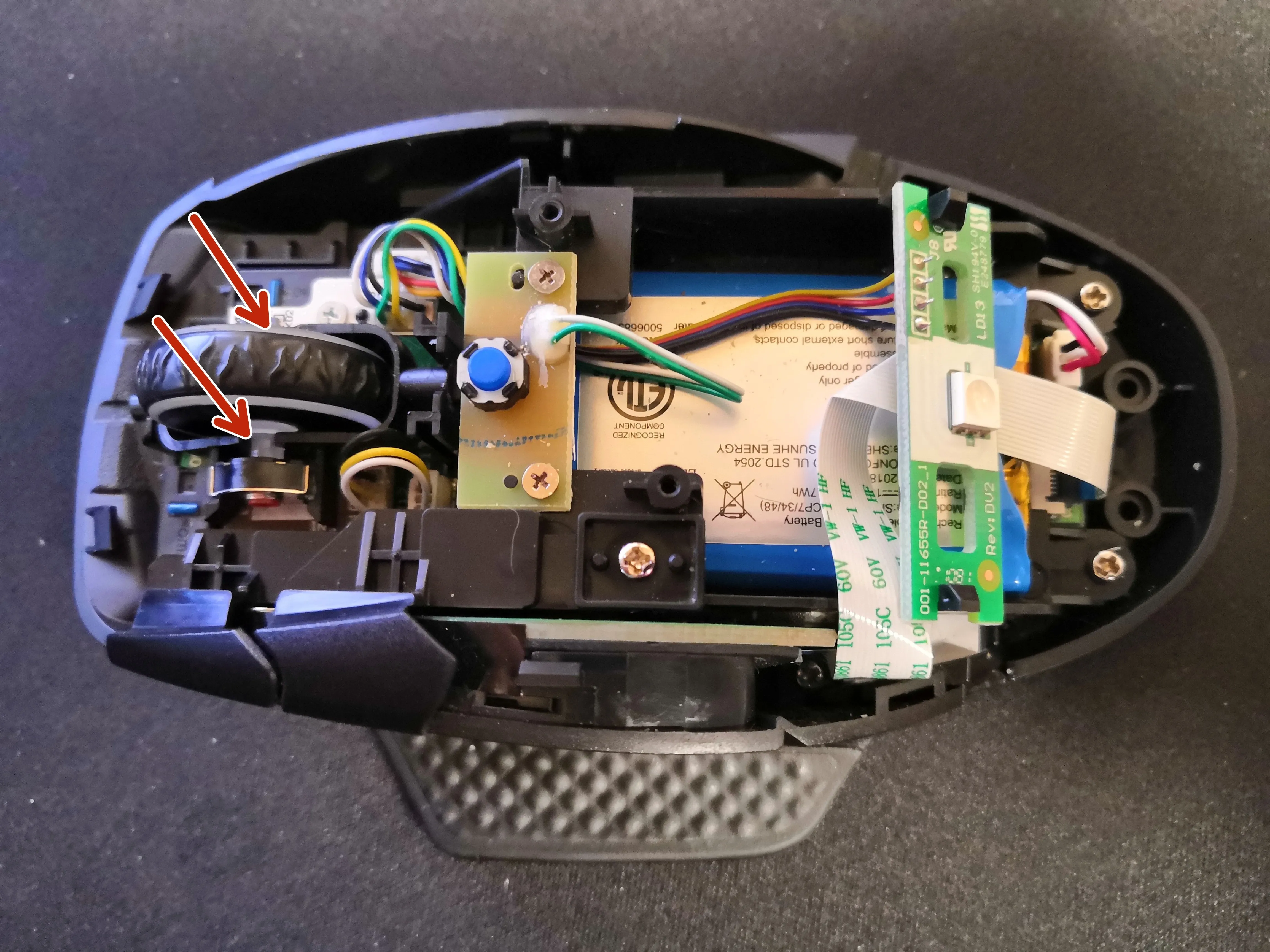

• Если все прошло по плану, то теперь у вас есть доступ к внутренностям

• ВАРИАНТ: Как уже говорилось, пока вы здесь, я рекомендую нанести немного изопропилового спирта /WD40 на Q-Tip и приложить его к валу, отмеченному красными стрелками, после чего сильно поверните колесико, чтобы оно встало на место. Это поможет избавиться от возможного мусора, который, похоже, является распространенной проблемой для мыши.
