Введение

MP3-плеер Cowon iAudio7 8GB, разобранный на части.

Что вам понадобится

Инструменты

  • Набор инструментов Pro Tech
    Pro Tech Toolkit | Источник - ifixit.com

Шаг 1 Разборка Cowon iAudio 7 8GB

Cowon iAudio 7 8GB Teardown, Cowon iAudio 7 8GB Teardown: шаг 1, изображение 1 из 1
Cowon iAudio 7 8GB Teardown, Cowon iAudio 7 8GB Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Устройство в исходном состоянии.

Шаг 2

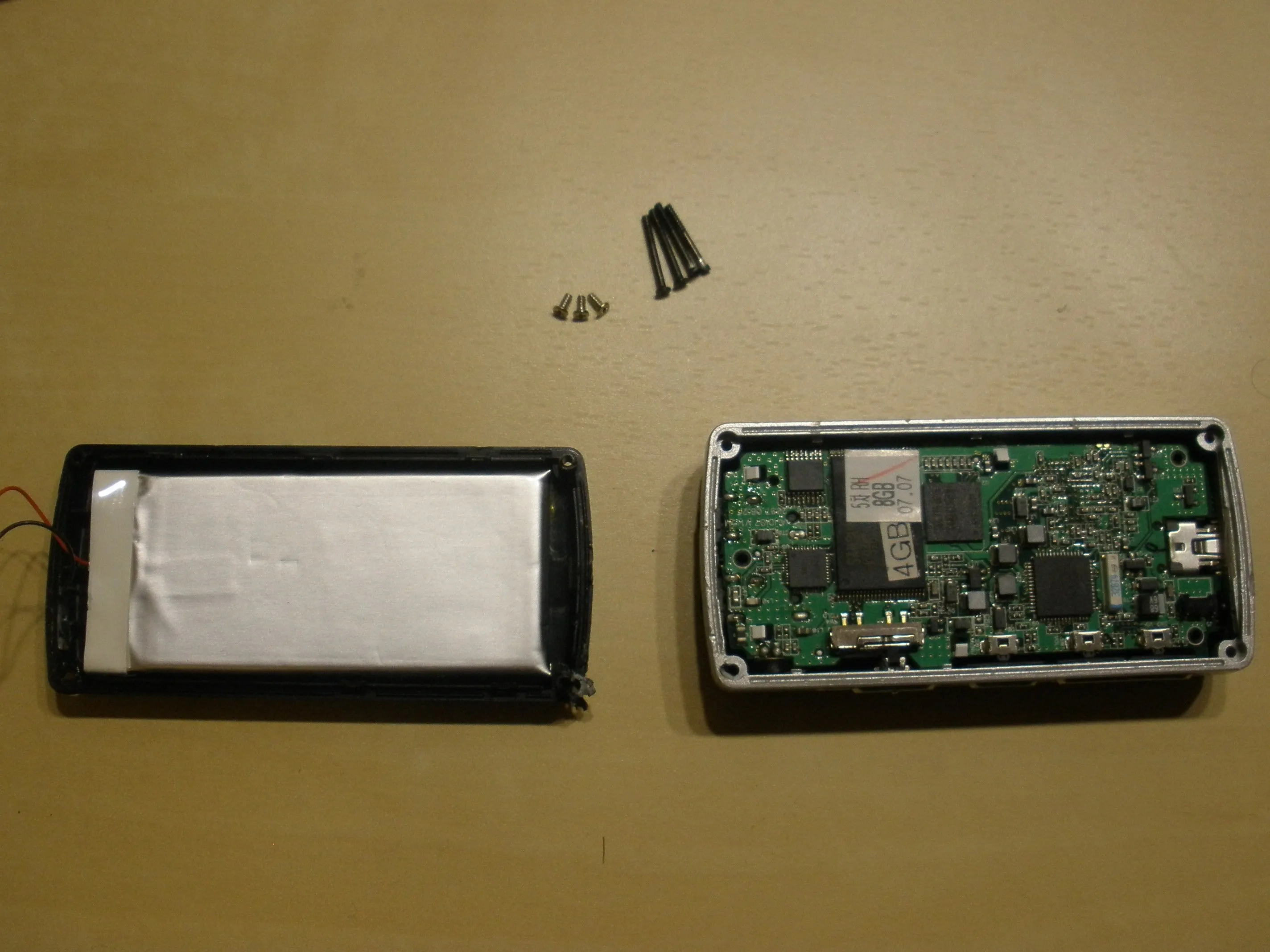

Cowon iAudio 7 8GB Teardown: шаг 2, изображение 1 из 1
Разборка Cowon iAudio 7 8GB: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Извлеките заднюю часть корпуса и открутите винты печатной платы. Мне пришлось высверлить один из винтов корпуса, так как он застрял.

Шаг 3

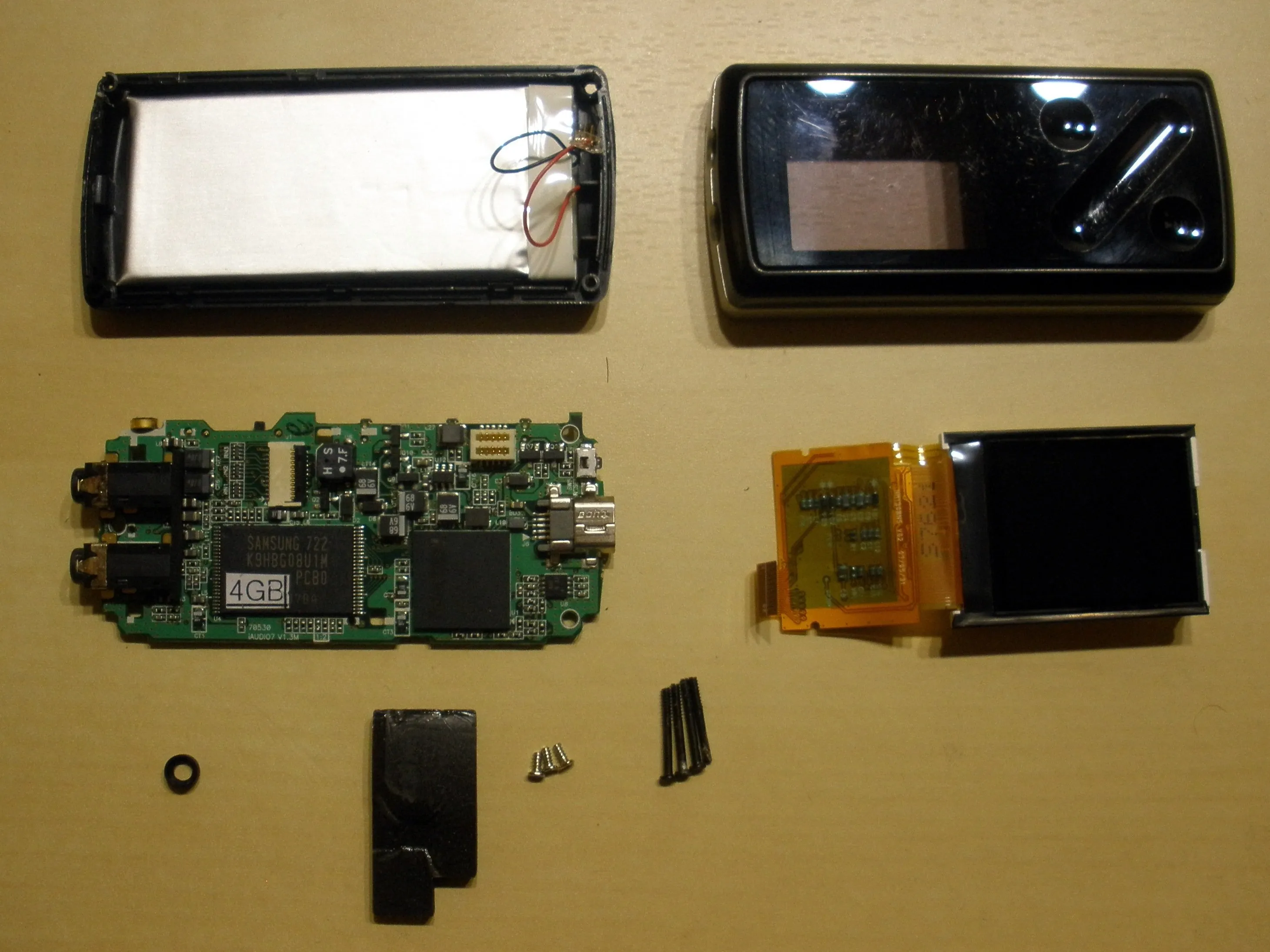

Разборка Cowon iAudio 7 8GB: шаг 3, изображение 1 из 2
Cowon iAudio 7 8GB Teardown: шаг 3, изображение 1 из 2 | Источник - ifixit.com

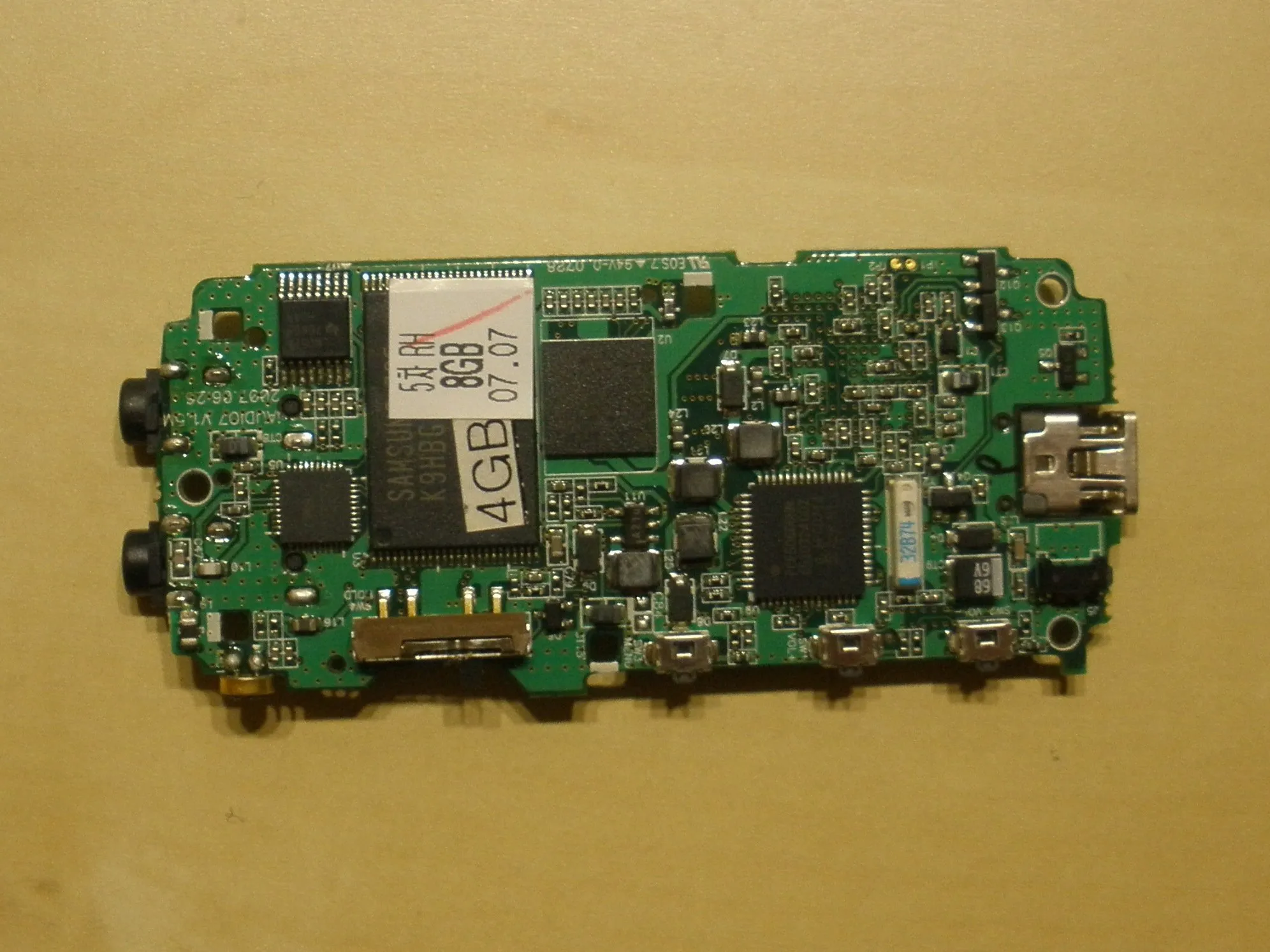

Cowon iAudio 7 8GB Teardown: шаг 3, изображение 2 из 2
Cowon iAudio 7 8GB Teardown: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Все детали разобраны. На втором снимке показана обратная сторона печатной платы.

  • Как мы видим, устройство содержит два флеш-чипа Samsung объемом 4 ГБ, а также контроллер памяти K4M28163PH-BG75.

  • В качестве основного процессора используется Telechips TCC771L.

  • Чип управления питанием/аккумулятором PCF50606HN.
