Введение

Разборка налобного фонаря Cyclops Helios. Обсуждаются как аппаратная идентификация, так и функциональные возможности устройства.

Что вам понадобится

Инструменты

  • Крестовая отвертка №2
    Отвертка Phillips #2 | Источник - ifixit.com
    Посмотреть

Шаг 1 Разборка Cyclops Helios

Cyclops Helios Teardown, Cyclops Helios Teardown: шаг 1, изображение 1 из 1
Разборка циклопа Гелиоса, разборка циклопа Гелиоса: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Перед разборкой выключите Cyclops Helios, нажимая на черную кнопку, пока светодиоды не перестанут излучать видимый свет.

  • Черная кнопка - обведена красным

Шаг 2

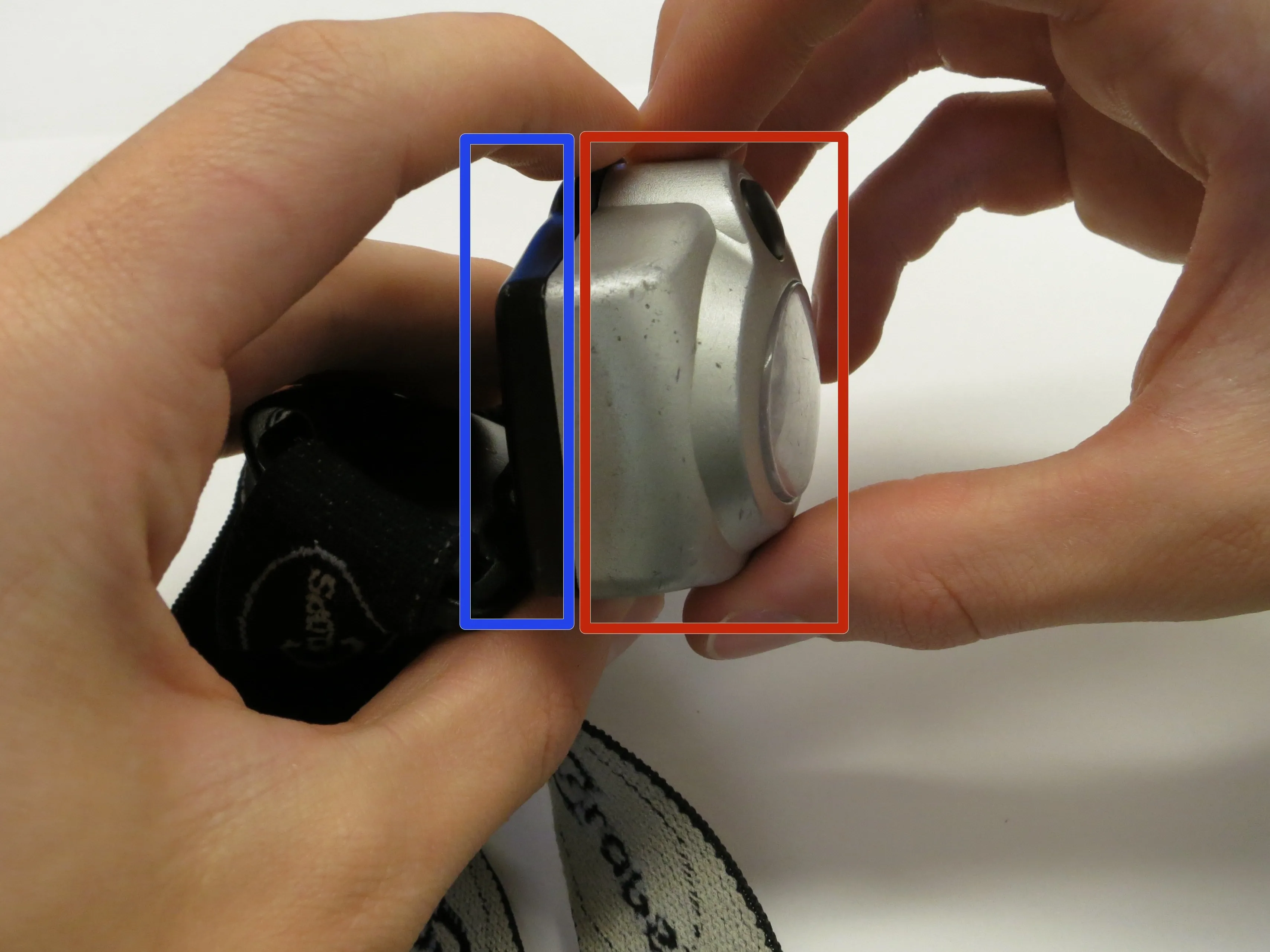

Разборка Cyclops Helios: шаг 2, изображение 1 из 3
Cyclops Helios Teardown: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Cyclops Helios Teardown: шаг 2, изображение 2 из 3
Cyclops Helios Teardown: шаг 2, изображение 2 из 3 | Источник - ifixit.com

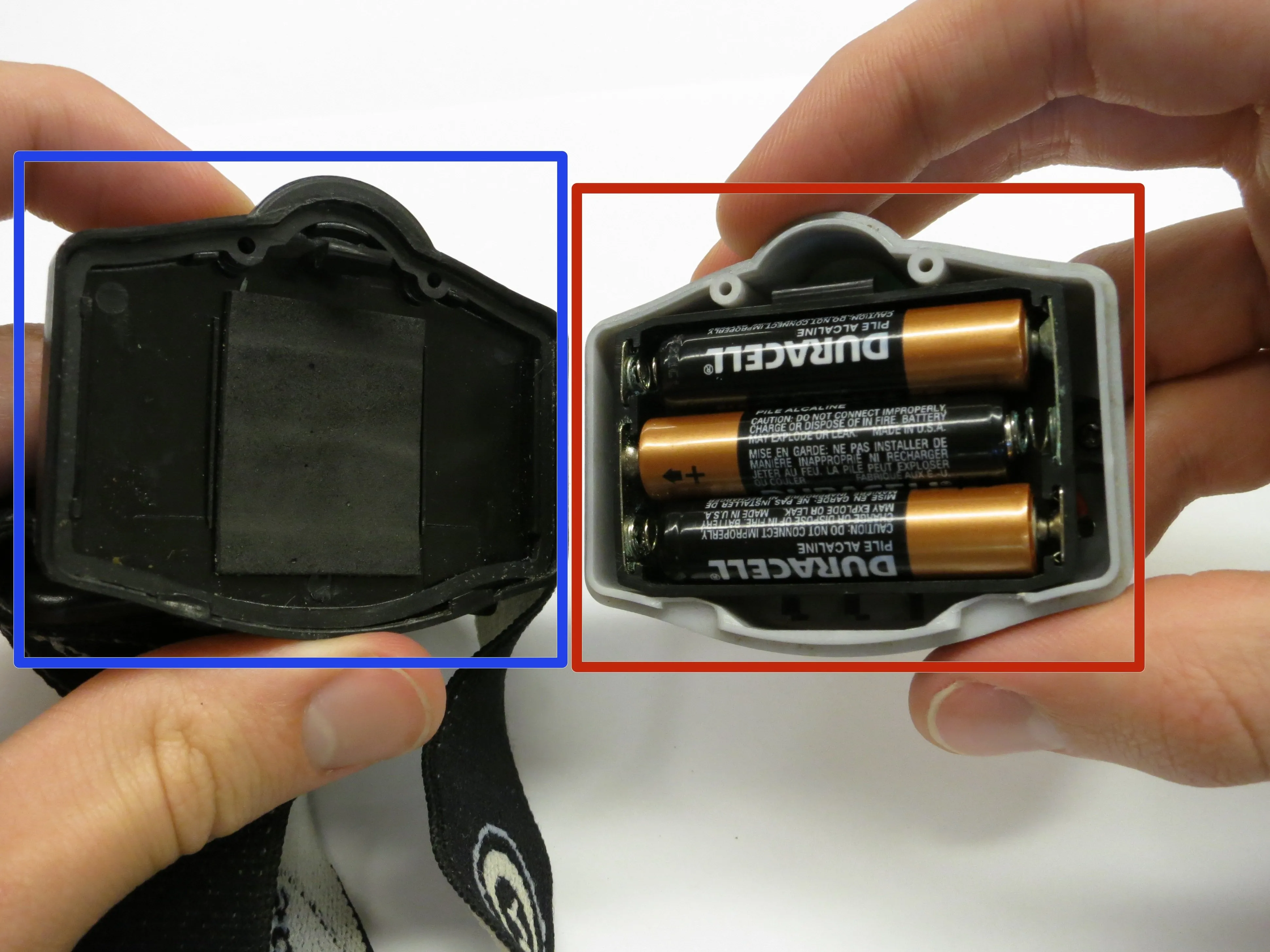

Cyclops Helios Teardown: шаг 2, изображение 3 из 3
Разбор циклопа Гелиоса: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Двумя руками аккуратно отделите переднюю и заднюю панели Cyclops Helios.

  • Передняя панель - в красной коробке

  • Задняя панель - в синей коробке

Шаг 3

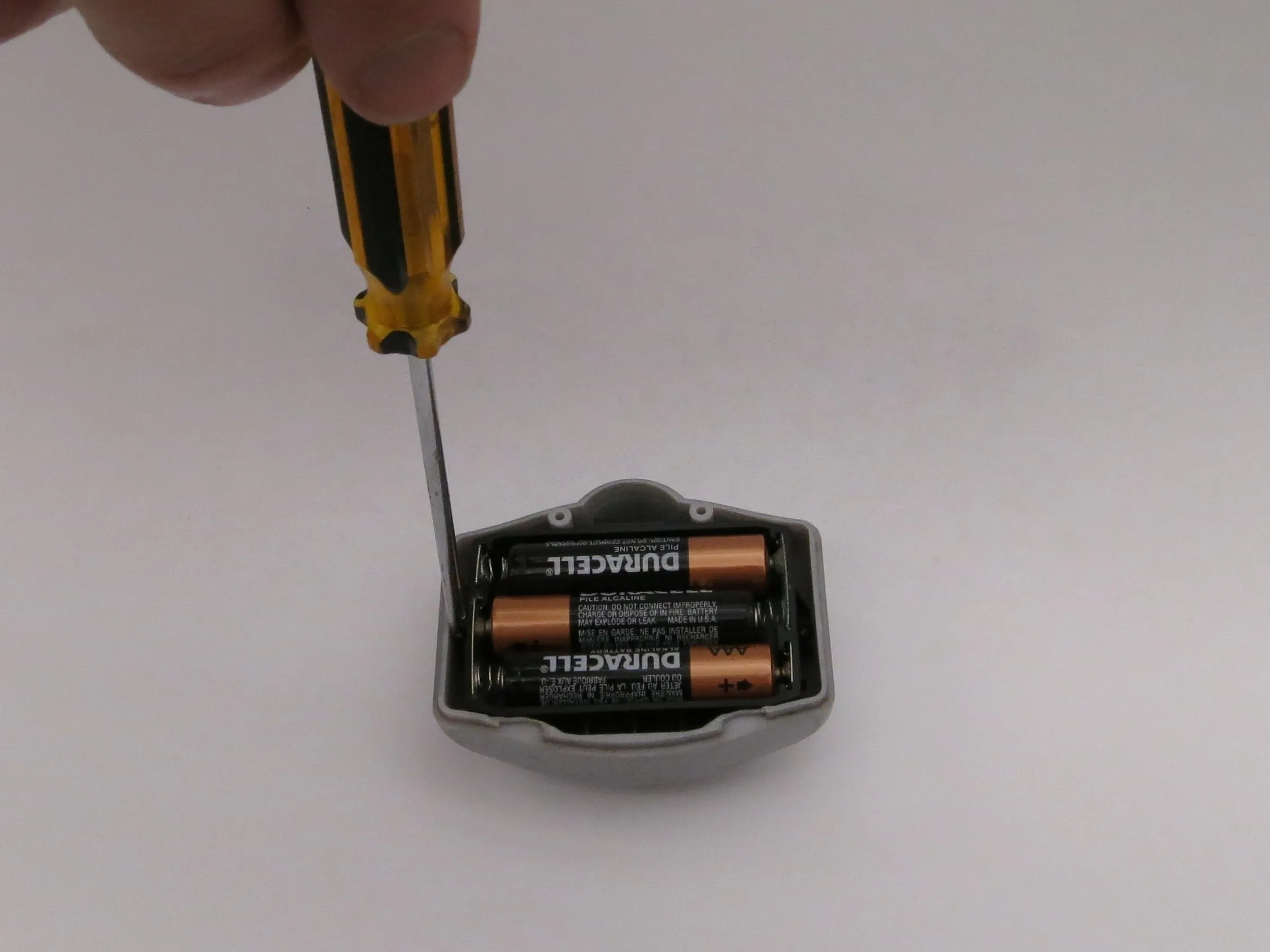

Разборка Cyclops Helios: шаг 3, изображение 1 из 2
Cyclops Helios Teardown: шаг 3, изображение 1 из 2 | Источник - ifixit.com

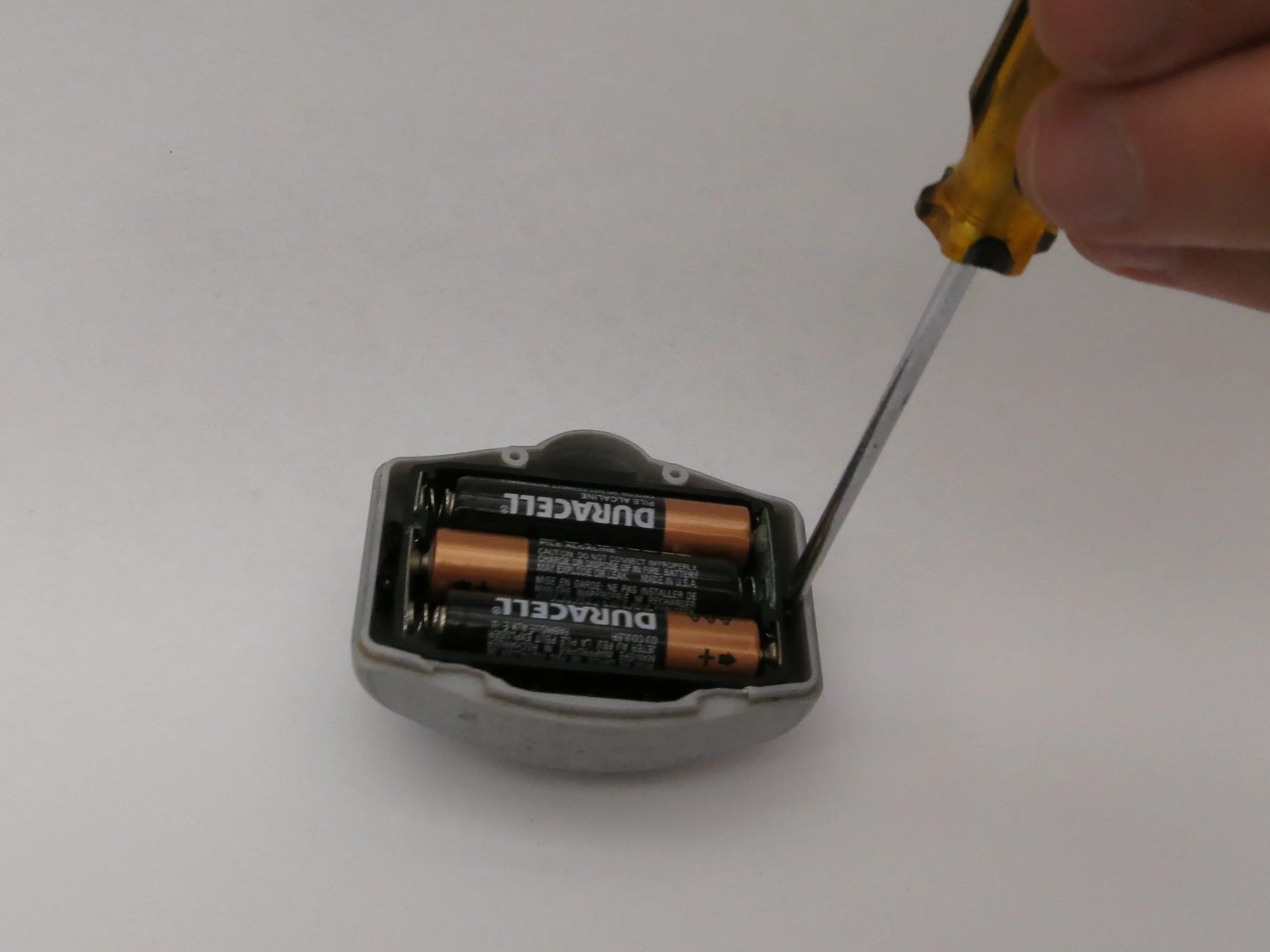

Cyclops Helios Teardown: шаг 3, изображение 2 из 2
Разборка Cyclops Helios: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • С помощью крестообразной отвертки открутите два винта на передней панели.

  • Два винта скрепляют внешний корпус с внутренней электроникой передней панели.

Шаг 4

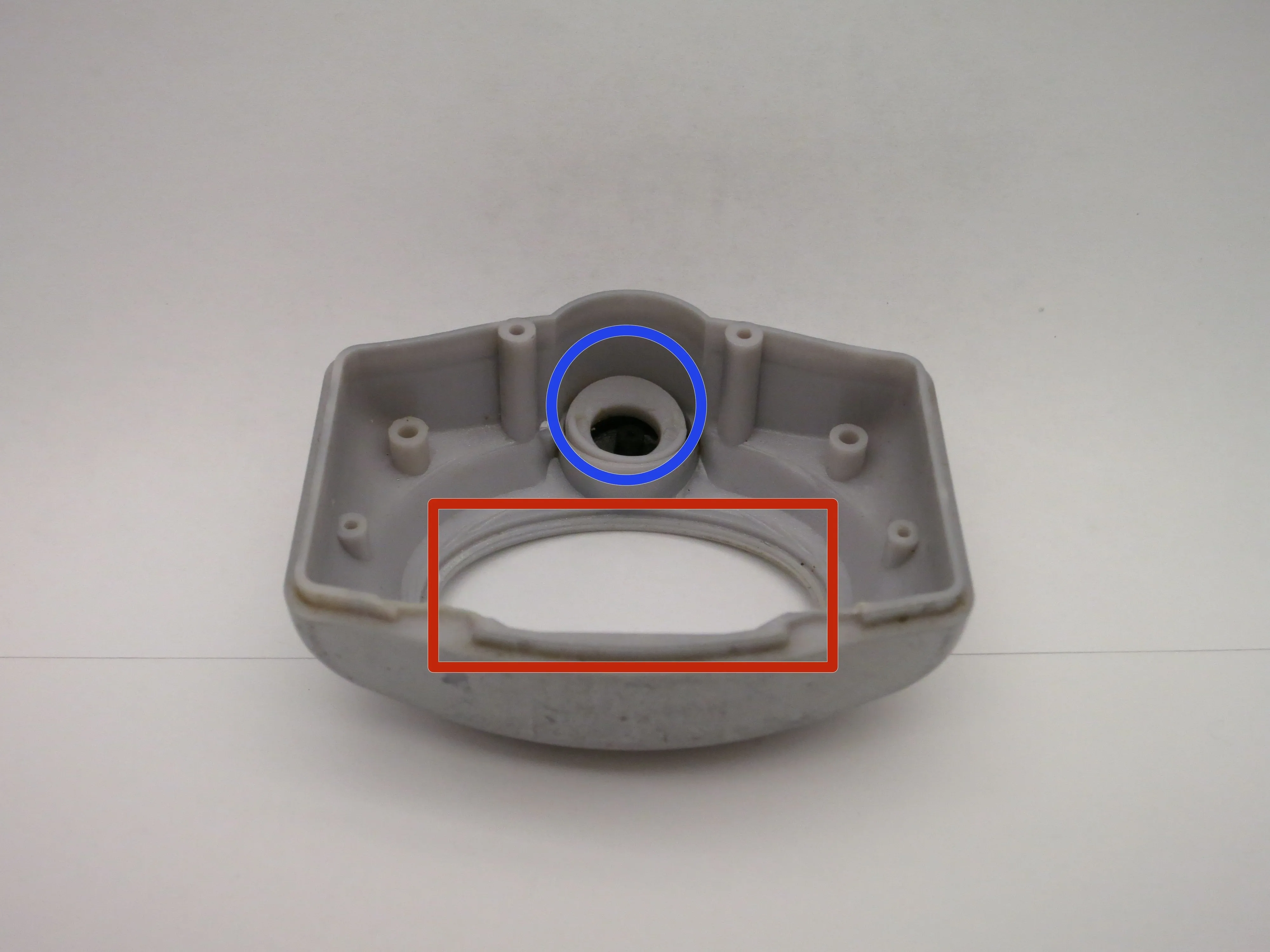

Разборка Cyclops Helios: шаг 4, изображение 1 из 3
Разборка Cyclops Helios: шаг 4, изображение 1 из 3 | Источник - ifixit.com

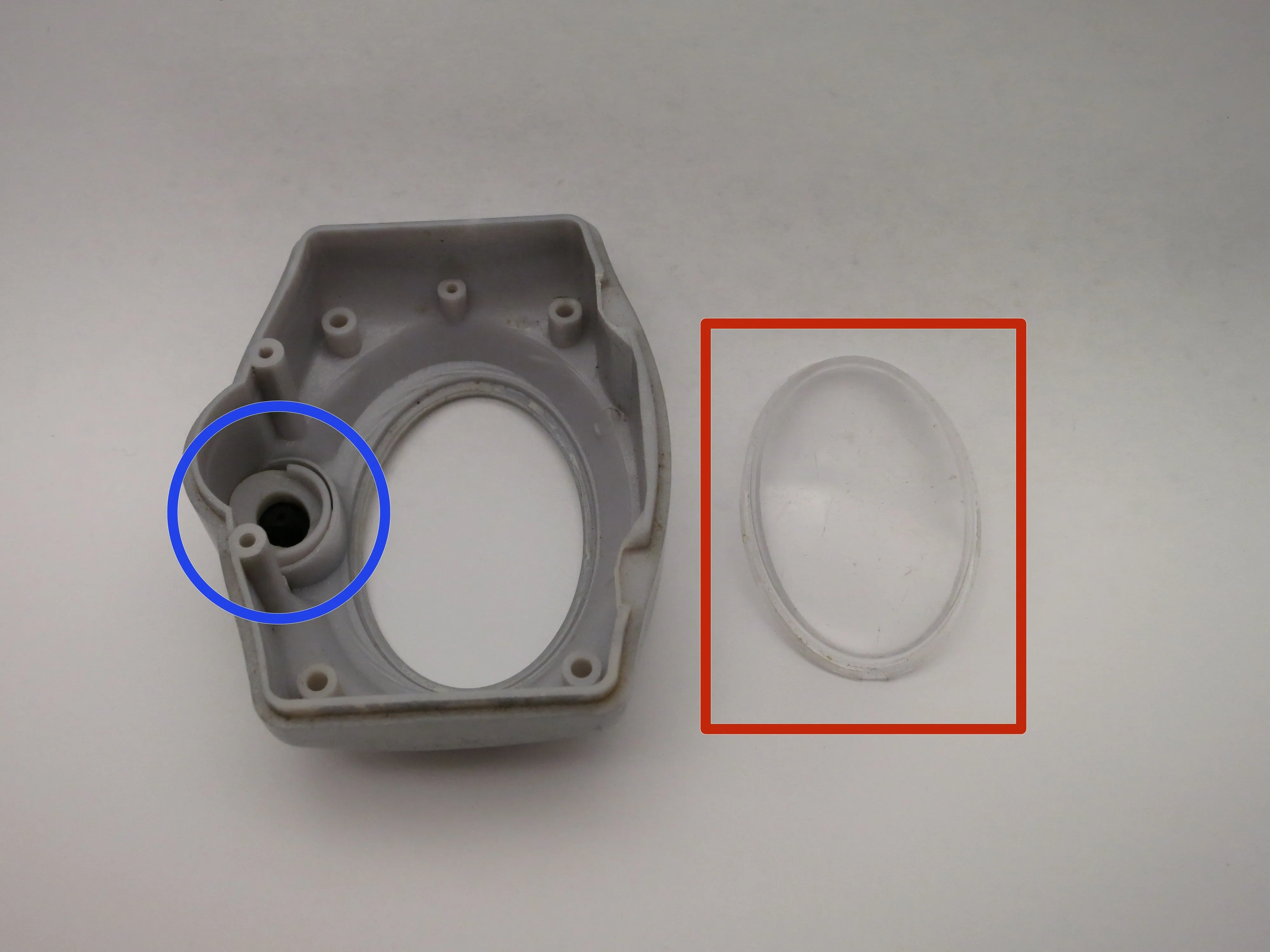

Cyclops Helios Teardown: шаг 4, изображение 2 из 3
Cyclops Helios Teardown: шаг 4, изображение 2 из 3 | Источник - ifixit.com

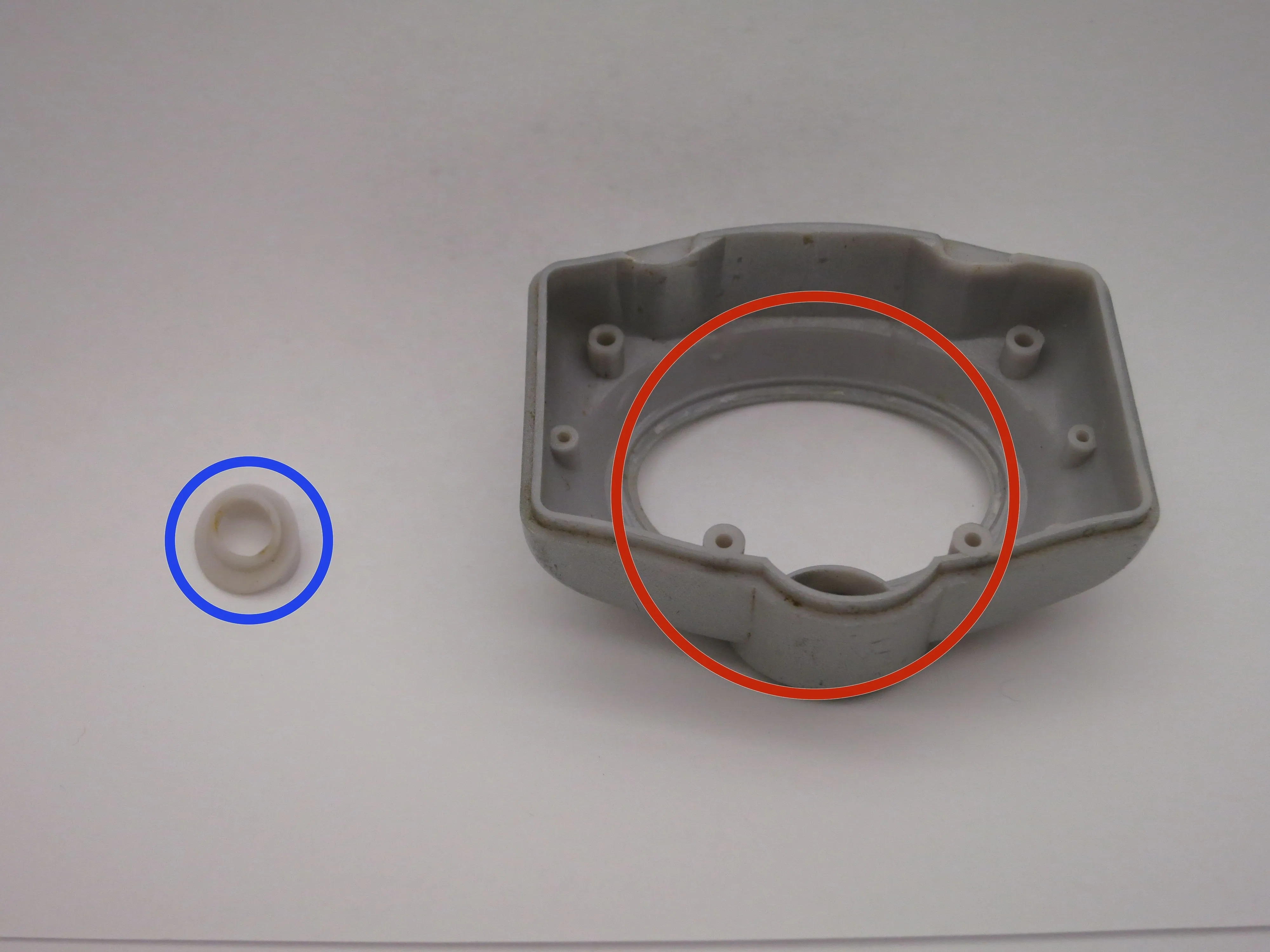

Cyclops Helios Teardown: шаг 4, изображение 3 из 3
Разборка Cyclops Helios: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Внутри корпуса передней панели находится прозрачная пластиковая линза и пластиковая вставка для кнопки. Обе кнопки можно снять.

  • Прозрачная пластиковая линза - в красной коробке

  • Пластиковая вставка кнопки - обведено синим

Шаг 5

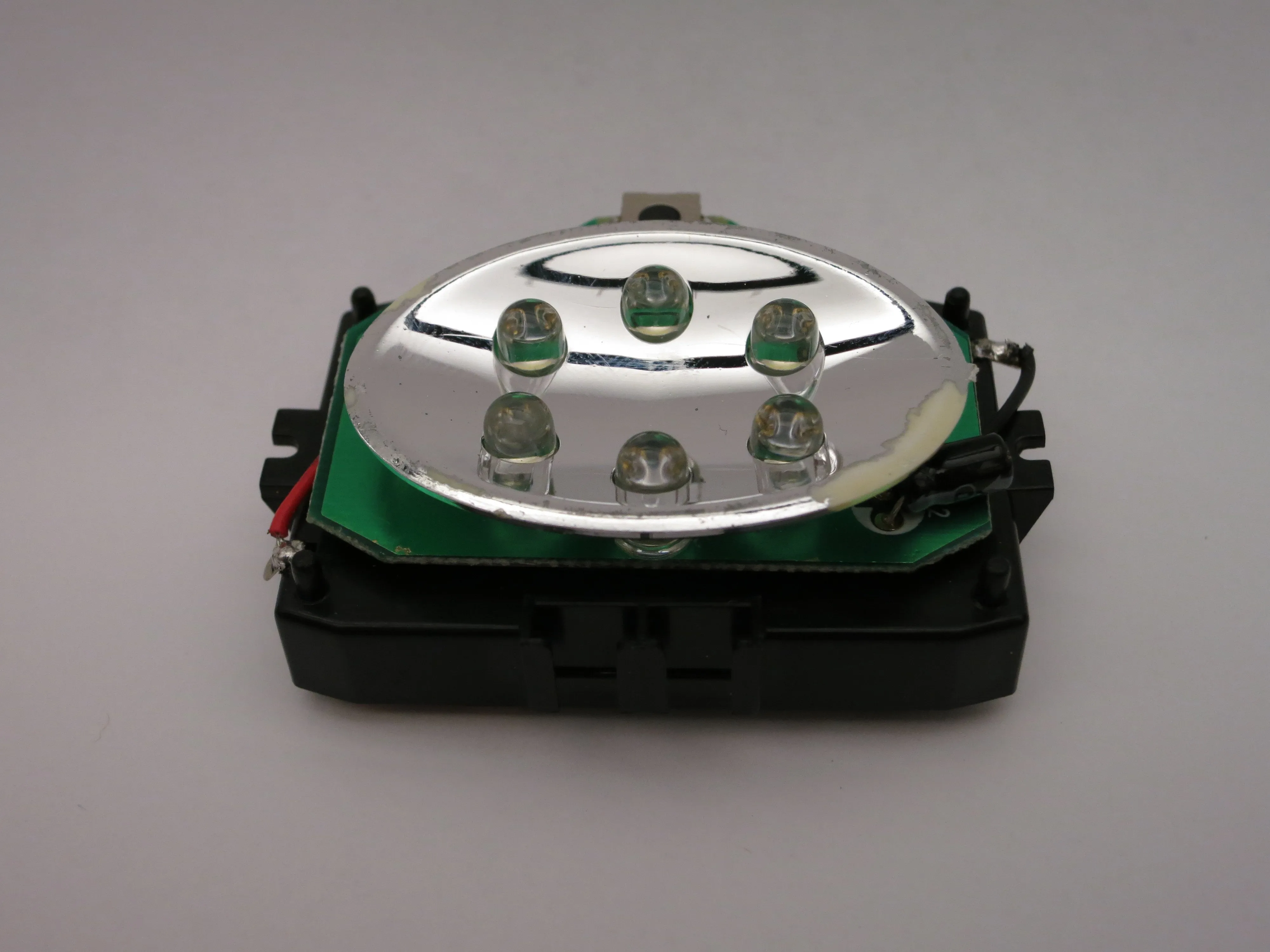

Разборка Cyclops Helios: шаг 5, изображение 1 из 3
Cyclops Helios Teardown: шаг 5, изображение 1 из 3 | Источник - ifixit.com

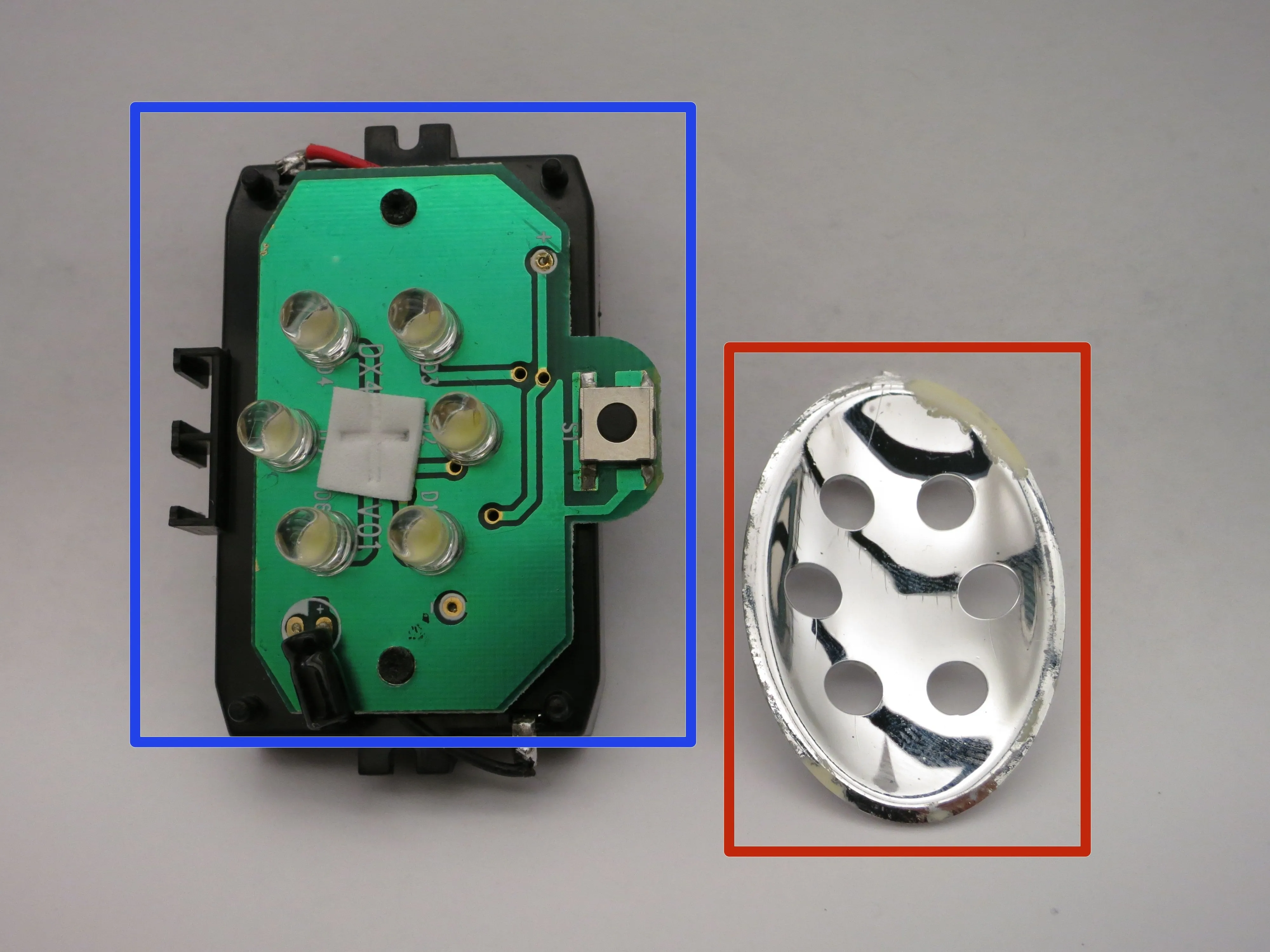

Cyclops Helios Teardown: шаг 5, изображение 2 из 3
Cyclops Helios Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.com

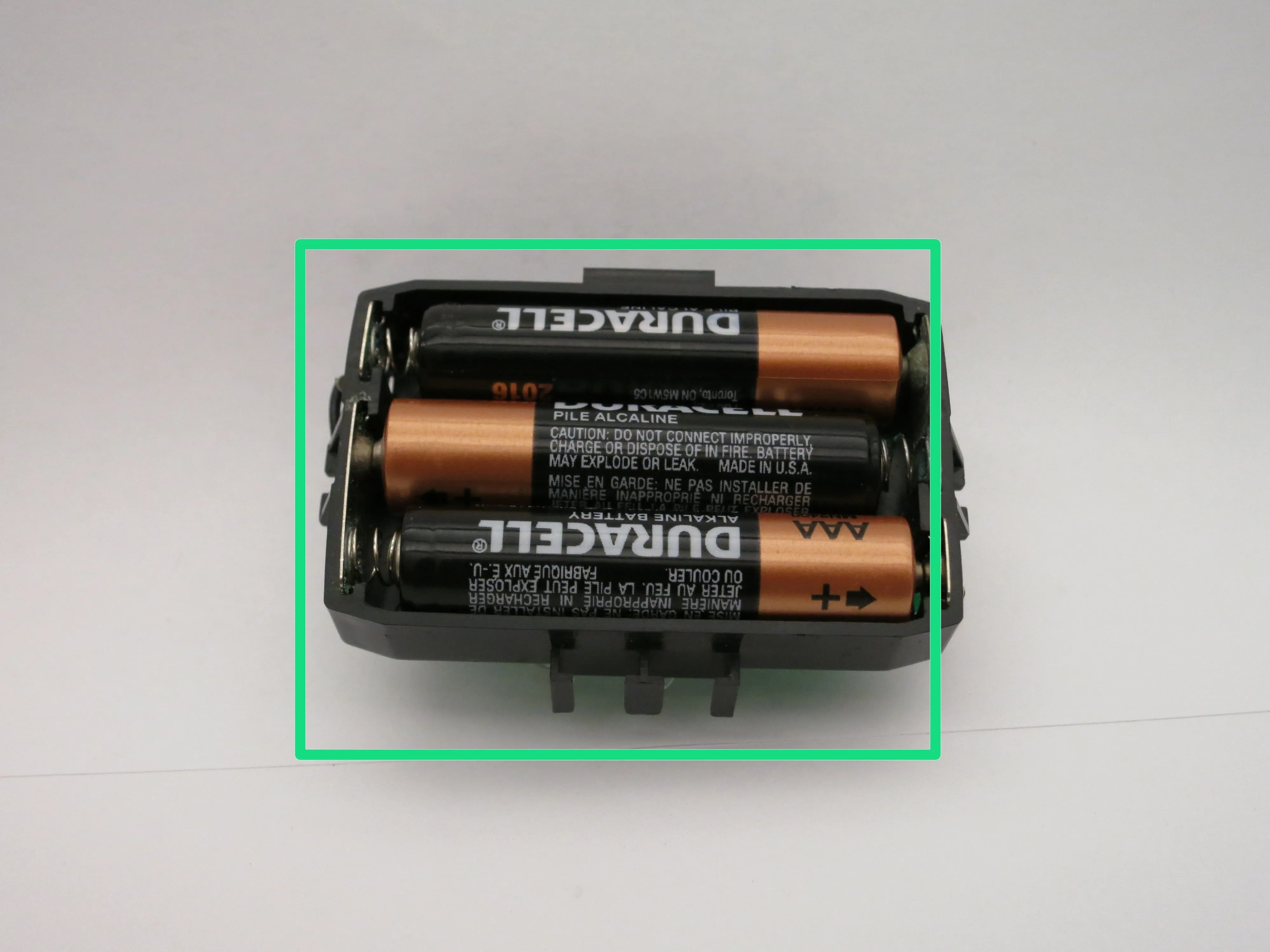

Cyclops Helios Teardown: шаг 5, изображение 3 из 3
Разборка Cyclops Helios: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Внутренний электронный блок передней панели включает в себя параболическое зеркало, печатную плату и держатель батареи.

  • Печатная плата - в синей коробке

  • Параболическое зеркало - в красной коробке

  • Держатель батареи - в зеленой коробке

Шаг 6

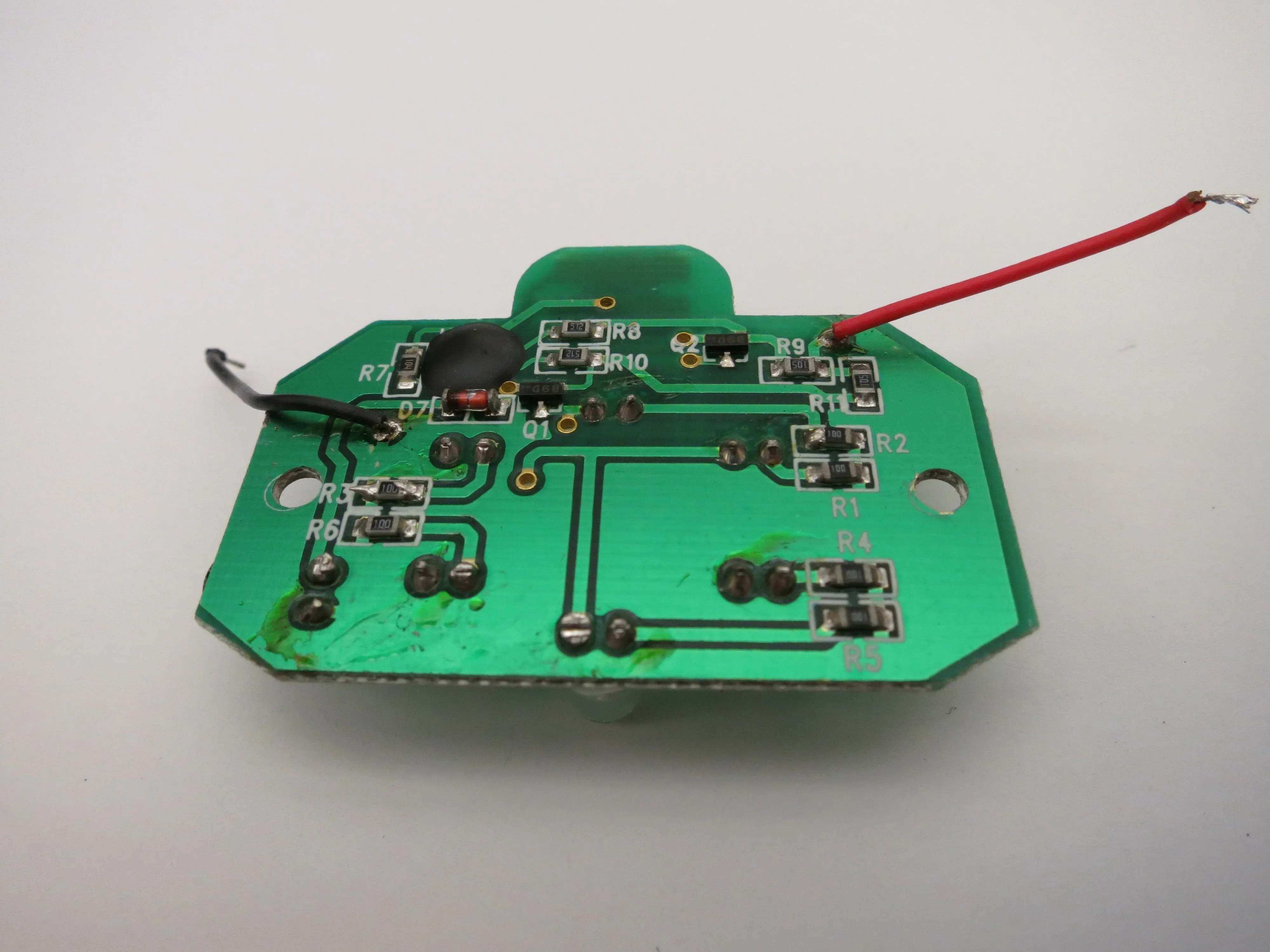

Разборка Cyclops Helios: шаг 6, изображение 1 из 2
Разборка Cyclops Helios: шаг 6, изображение 1 из 2 | Источник - ifixit.com

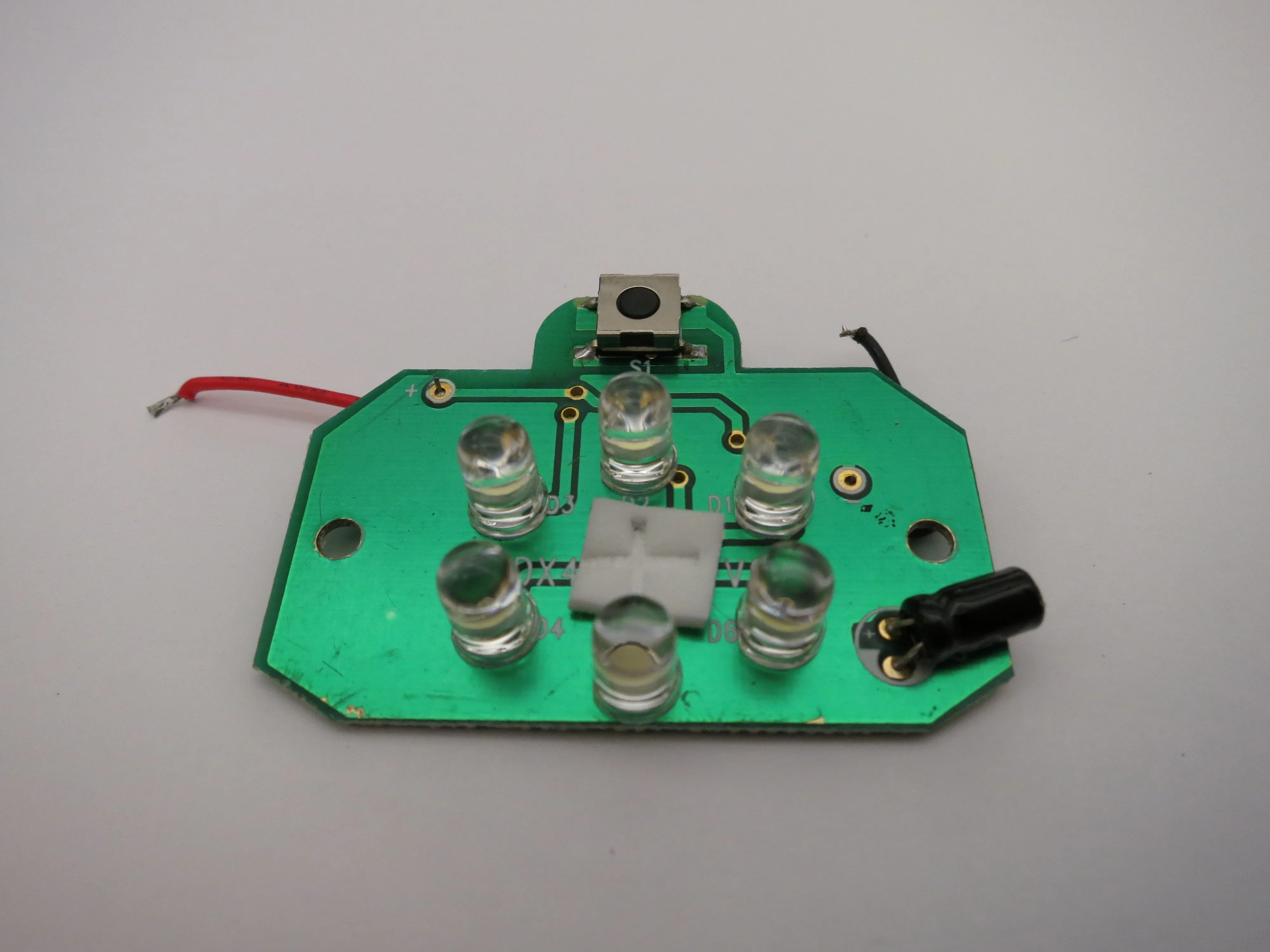

Cyclops Helios Teardown: шаг 6, изображение 2 из 2
Cyclops Helios Teardown: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Отделите печатную плату от держателя батареи, отпаяв черный и красный провода от держателя батареи.
