Разборка D-Link DFE-530TX

Разборка D-Link DFE-530TX

Введение

В этом разборе показаны интегральные схемы (IC), обеспечивающие работу этой ethernet-карты.

Шаг 1 Разборка D-Link DFE-530TX

D-Link DFE-530TX Teardown, D-Link DFE-530TX Teardown: шаг 1, изображение 1 из 2
D-Link DFE-530TX Разборка, D-Link DFE-530TX Разборка: шаг 1, изображение 1 из 2 | Источник - ifixit.com
D-Link DFE-530TX Teardown, D-Link DFE-530TX Teardown: шаг 1, изображение 2 из 2
D-Link DFE-530TX Teardown, D-Link DFE-530TX Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • 93LC46 Это 1K/2K/4K 2.0V MicroWire Serial EEPROM от MicroChip.

  • DL10030A - контроллер интерфейса PCI 10,0 мм x 33 мм от D-Link.

  • Зеленый:CMPWR300 - двойной регулятор 500mASmartOR с переключателем Vaux от California Micro Devices.

  • Синий:80225-B - L80227 - 10BASE-T/ 100BASE-TX Ethernet PHY - ETC от LSI LOGIC.

  • Коричневый: Зеленая подсветка ЖК-дисплея.

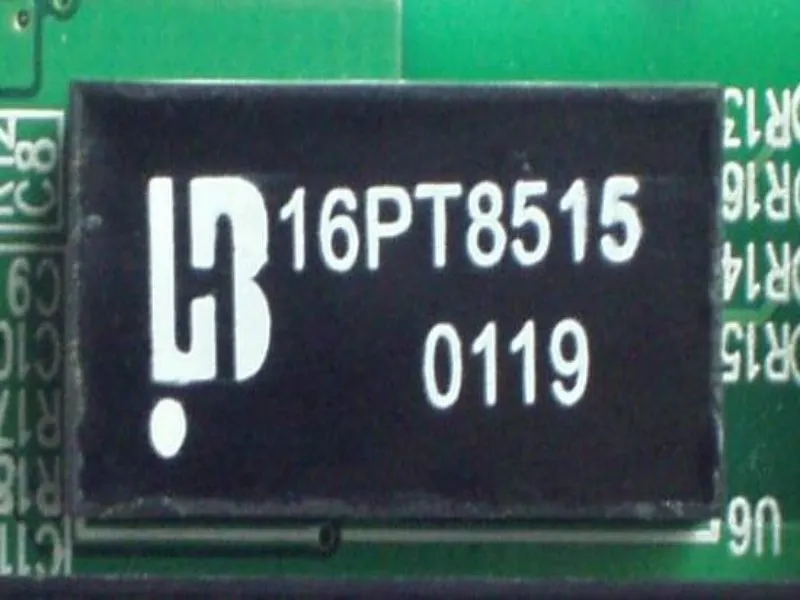

  • Розовый:У меня нет микросхемы на картинке. У меня есть 16PT8515 на следующей картинке, и это 10/100 Base-T Transformer от RealTek.

  • Изображение с сайта PConline.com.cn
