Разборка D-link DI-524

Разборка D-link DI-524

Что вам нужно

Инструменты

  • Набор инструментов для электроники
    Essential Electronics Toolkit | Источник - ifixit.com

Обзор шага 1

D-link DI-524 Teardown, обзор: шаг 1, изображение 1 из 3
D-link DI-524 Teardown, обзор: шаг 1, изображение 1 из 3 | Источник - ifixit.com
D-link DI-524 Teardown, обзор: шаг 1, изображение 2 из 3
D-link DI-524 Teardown, обзор: шаг 1, изображение 2 из 3 | Источник - ifixit.com
D-link DI-524 Teardown, обзор: шаг 1, изображение 3 из 3
D-link DI-524 Teardown, обзор: шаг 1, изображение 3 из 3 | Источник - ifixit.com

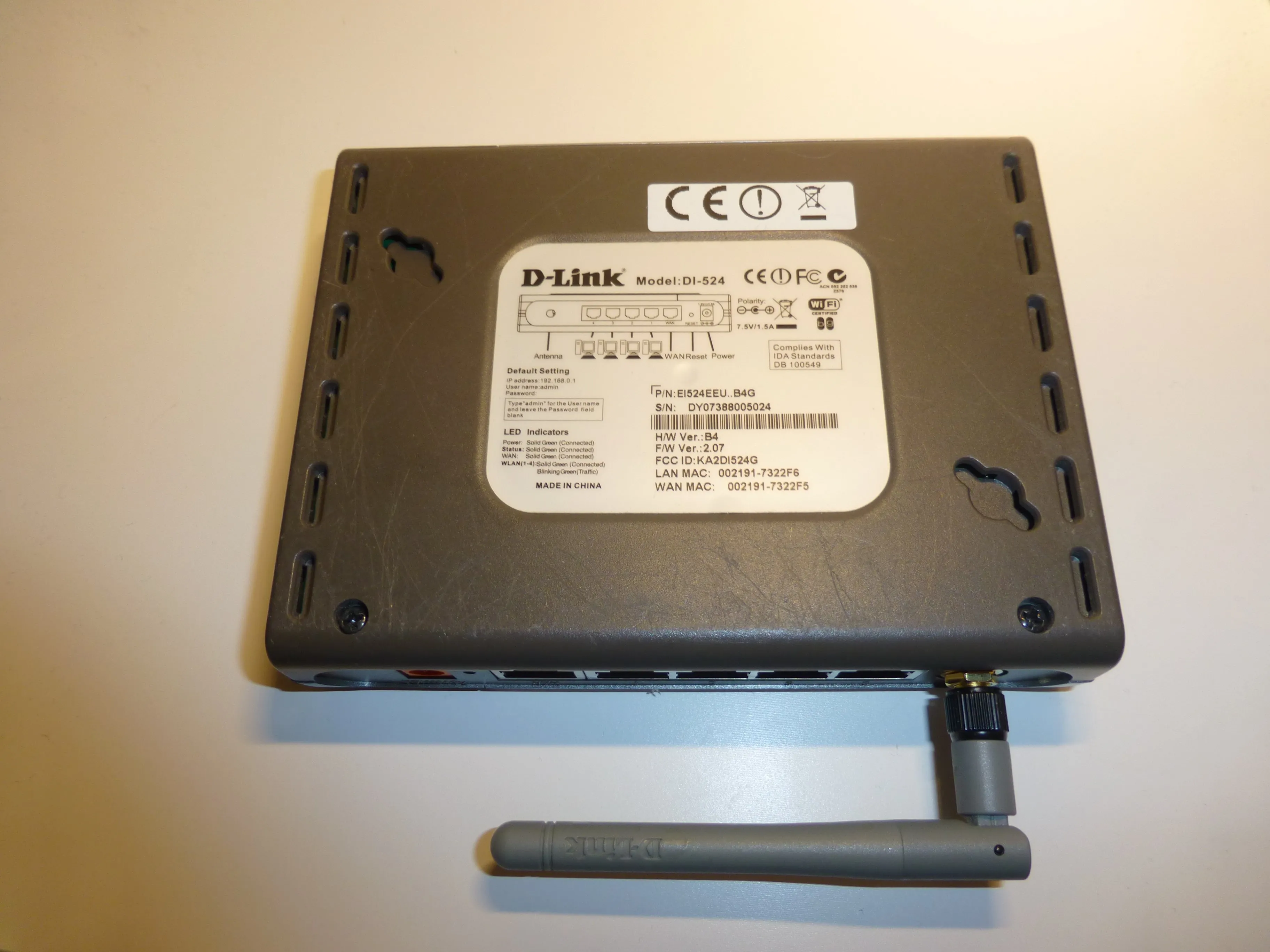

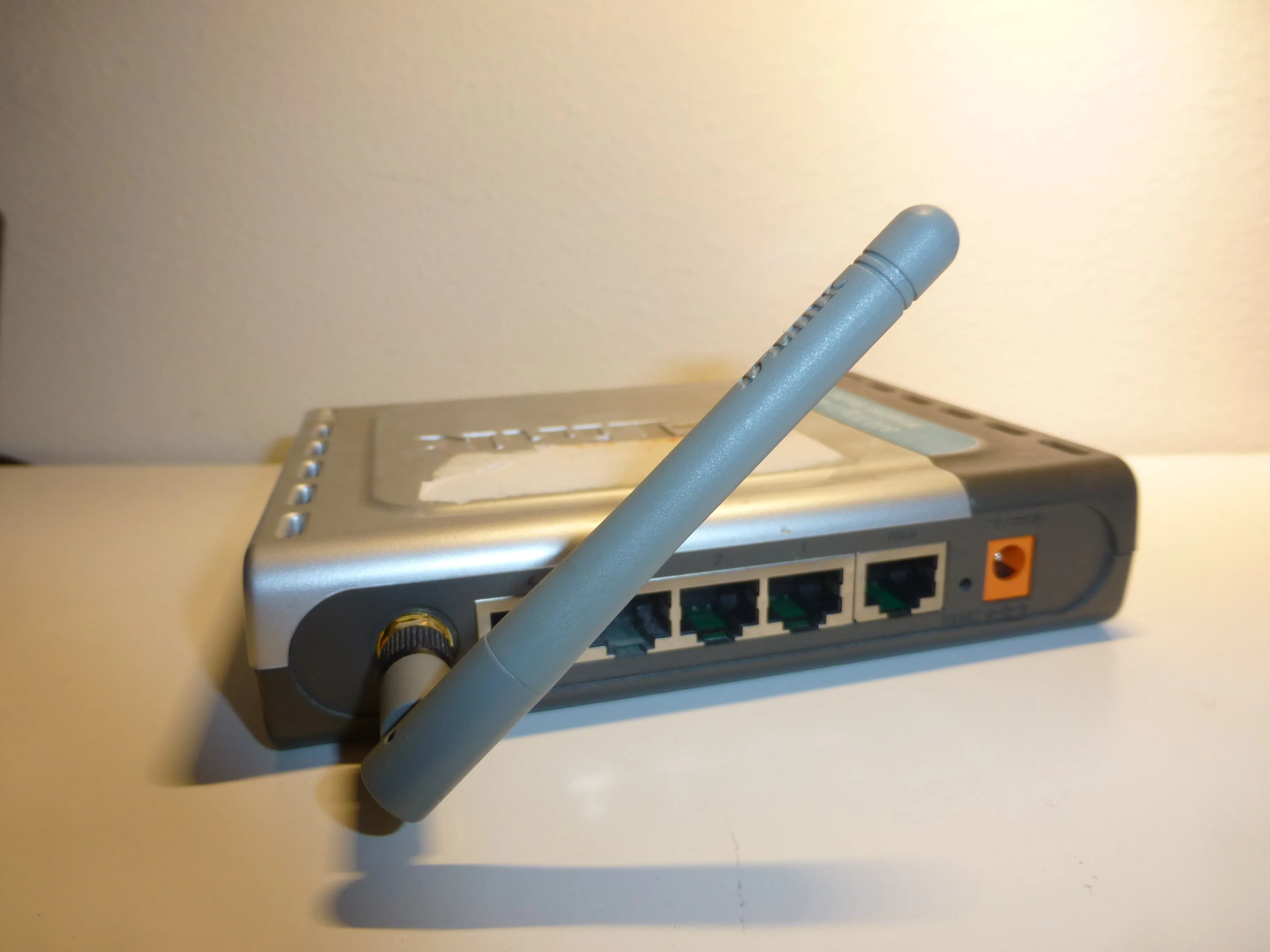

  • Вот он, маршрутизатор, во всей своей 12-летней красе.

Шаг 2 Открываем его

D-link DI-524 Teardown, вскрытие: шаг 2, изображение 1 из 3
D-link DI-524 Teardown, вскрытие: шаг 2, изображение 1 из 3 | Источник - ifixit.com
D-link DI-524 Teardown, вскрытие: шаг 2, изображение 2 из 3
D-link DI-524 Teardown, вскрытие: шаг 2, изображение 2 из 3 | Источник - ifixit.com
D-link DI-524 Teardown, вскрытие: шаг 2, изображение 3 из 3
Разборка D-link DI-524, вскрытие: шаг 2, изображение 3 из 3 | Источник - ifixit.com

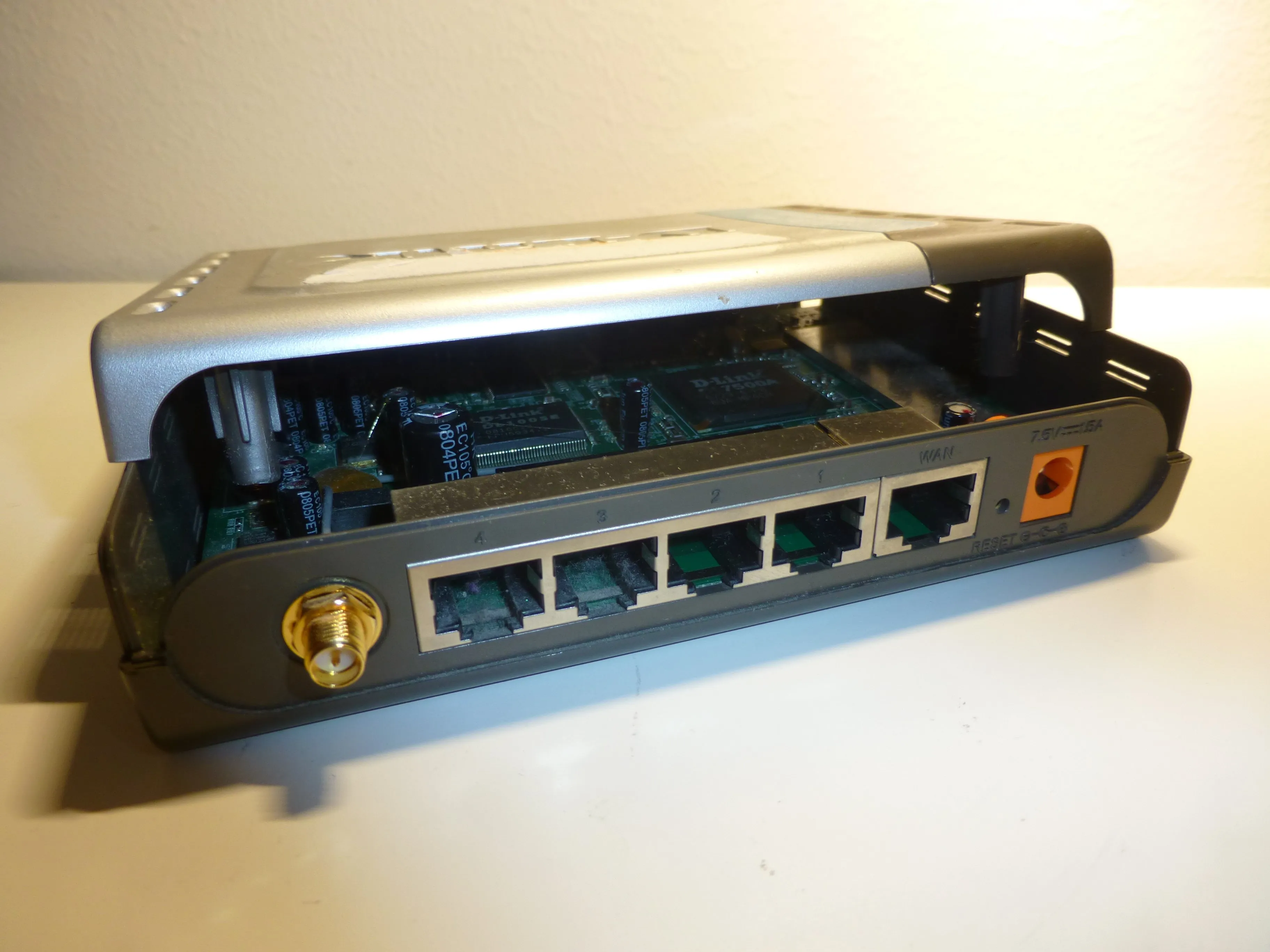

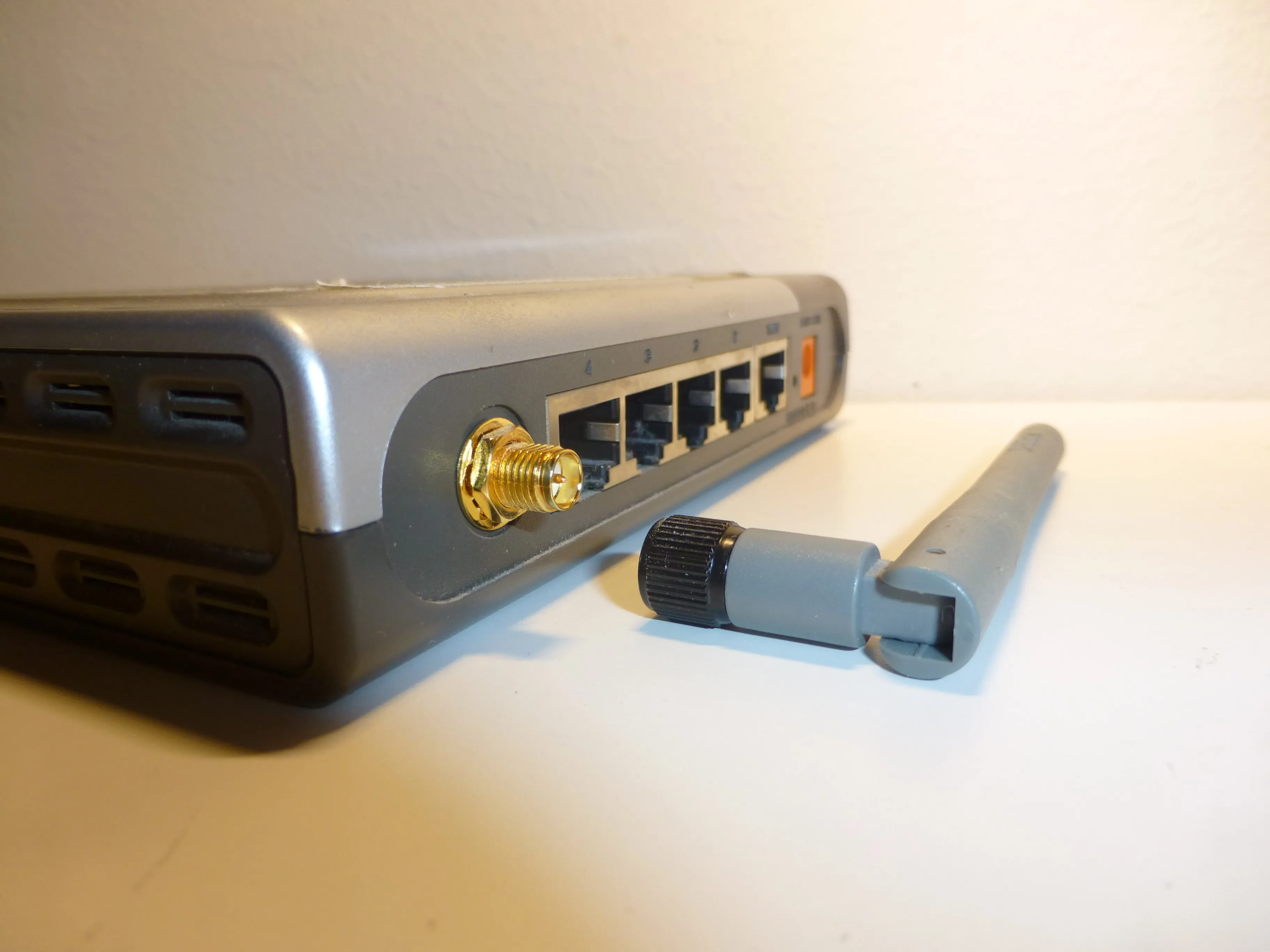

  • Прежде всего, снимите антенну, просто открутив ее.

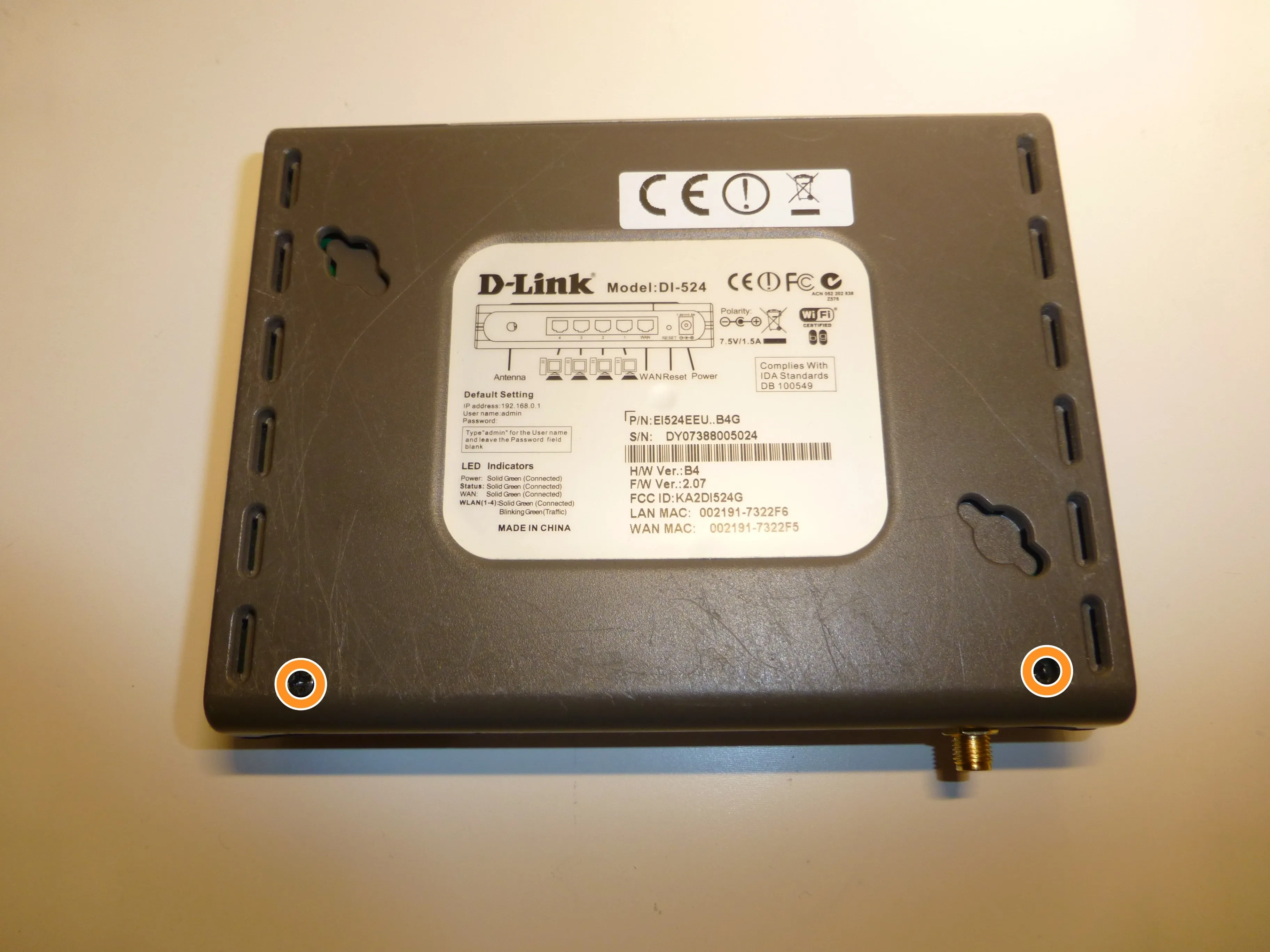

  • После этого переверните роутер и открутите 2 винта, отмеченные оранжевым цветом (рис. 2).

  • Затем просто переверните роутер обратно и поднимите верхнюю пластиковую панель.

Шаг 3 Снятие платы

D-link DI-524 Teardown, снятие платы: шаг 3, изображение 1 из 3
D-link DI-524 Разборка, извлечение платы: шаг 3, изображение 1 из 3 | Источник - ifixit.com
D-link DI-524 Разборка, извлечение платы: шаг 3, изображение 2 из 3
D-link DI-524 Разборка, извлечение платы: шаг 3, изображение 2 из 3 | Источник - ifixit.com
D-link DI-524 Разборка, извлечение платы: шаг 3, изображение 3 из 3
D-link DI-524 разборка, удаление платы: шаг 3, изображение 3 из 3 | Источник - ifixit.com

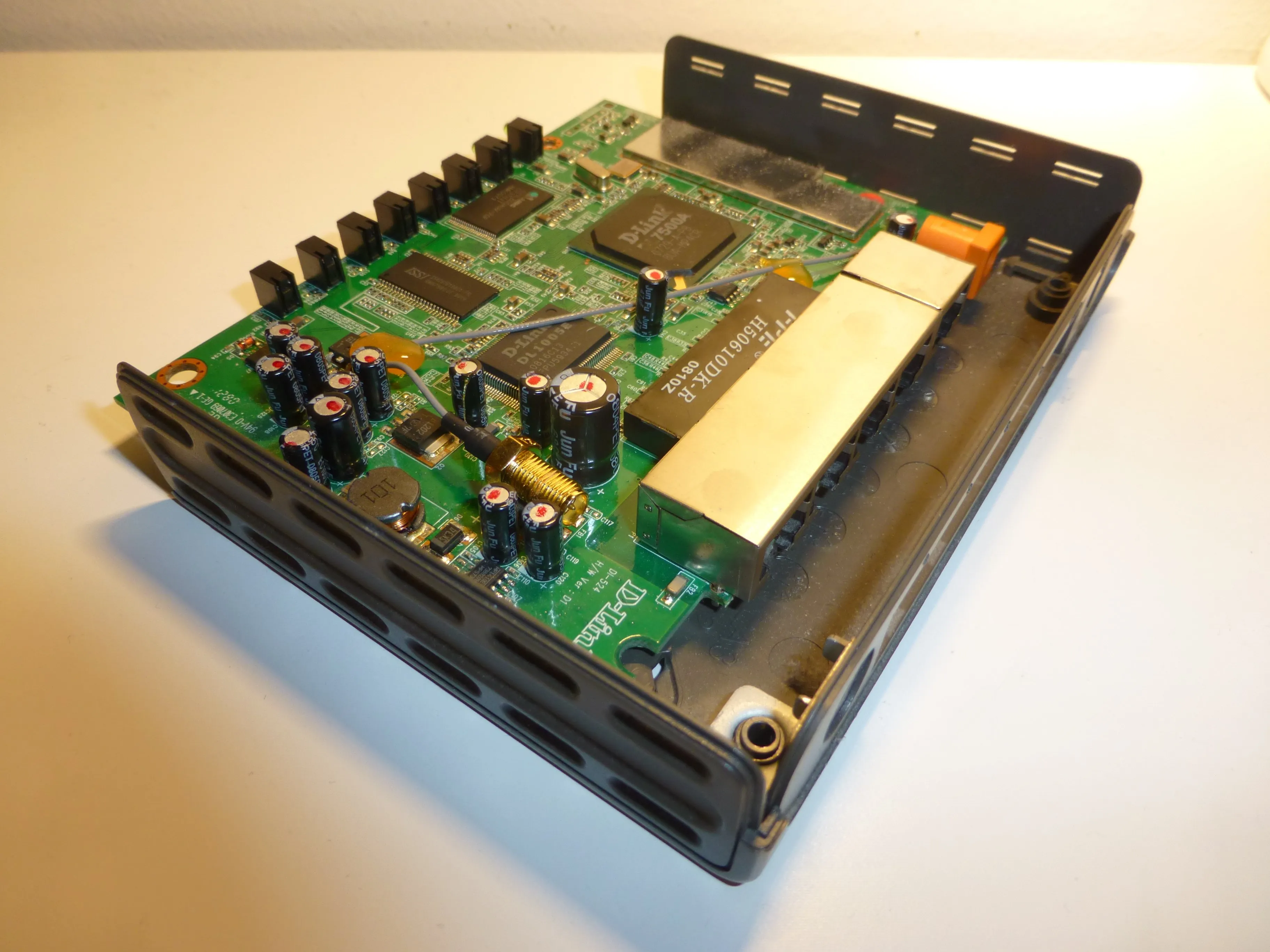

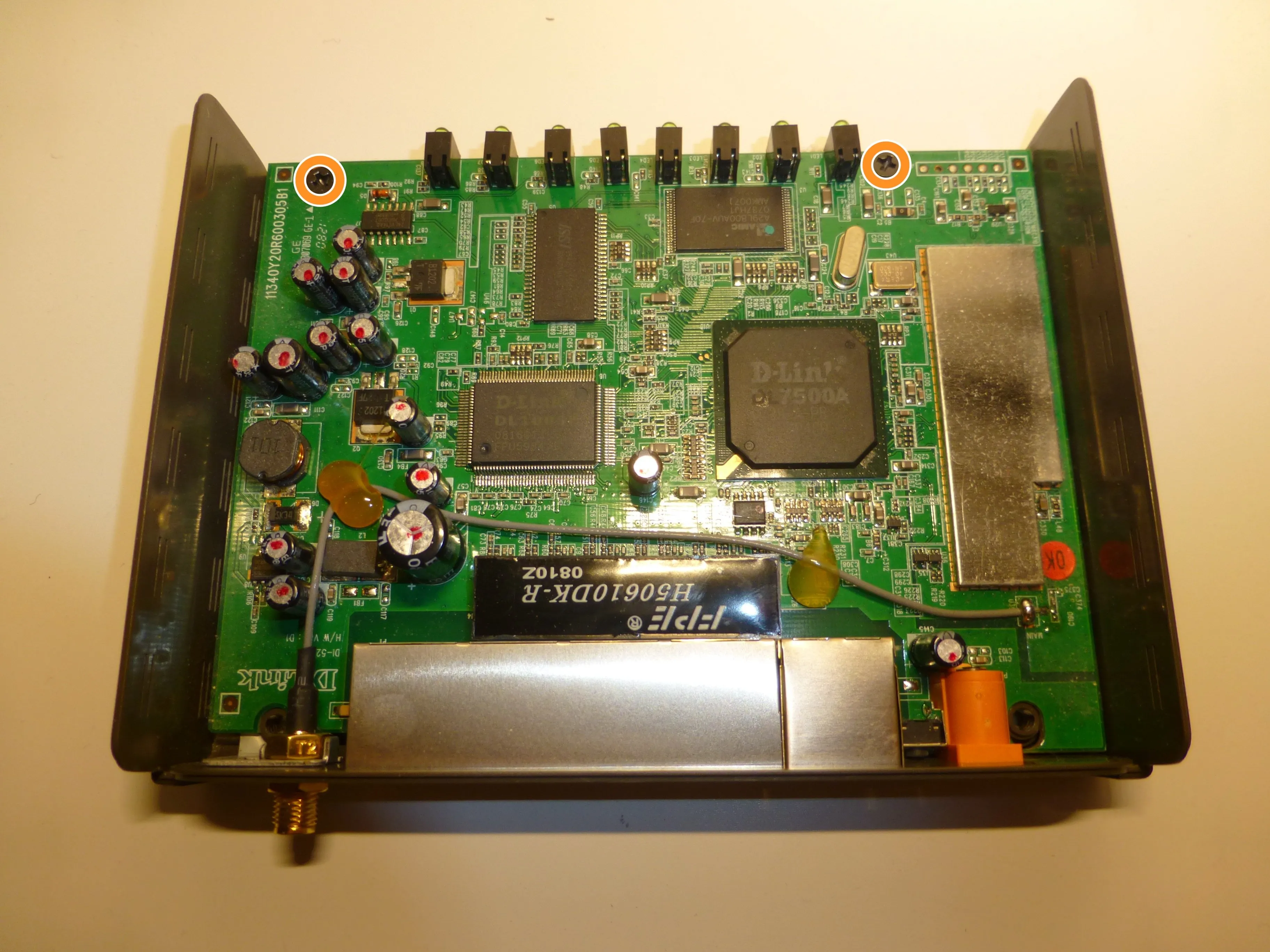

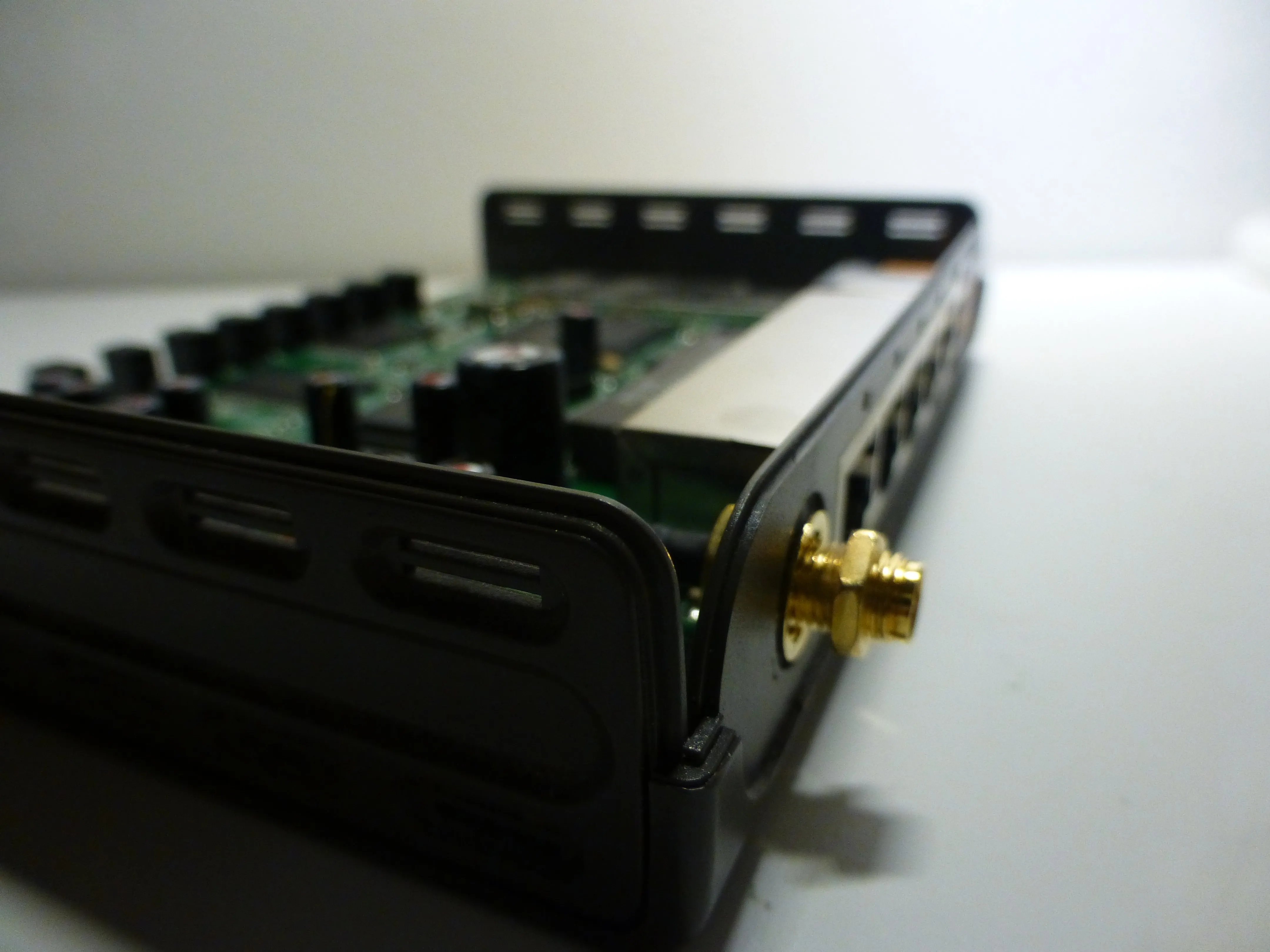

  • Сняв пластик, мы получаем возможность взглянуть на саму плату. Теперь открутите два других винта сзади (также отмечены оранжевым цветом).

  • Прежде чем извлечь всю плату, вам придется открутить гайку, к которой крепилась антенна. Это можно легко сделать с помощью плоскогубцев.

  • После этого просто вытащите разъем и поднимите плату 'вверх и наружу'.

Шаг 4 Микросхемы

Разбор D-link DI-524, микросхемы: шаг 4, изображение 1 из 3
D-link DI-524 Разборка, микросхемы: шаг 4, изображение 1 из 3 | Источник - ifixit.com
D-link DI-524 Teardown, микросхемы: шаг 4, изображение 2 из 3
D-link DI-524 Разборка, микросхемы: шаг 4, изображение 2 из 3 | Источник - ifixit.com
D-link DI-524 Teardown, микросхемы: шаг 4, изображение 3 из 3
D-link DI-524 Teardown, микросхемы: шаг 4, изображение 3 из 3 | Источник - ifixit.com

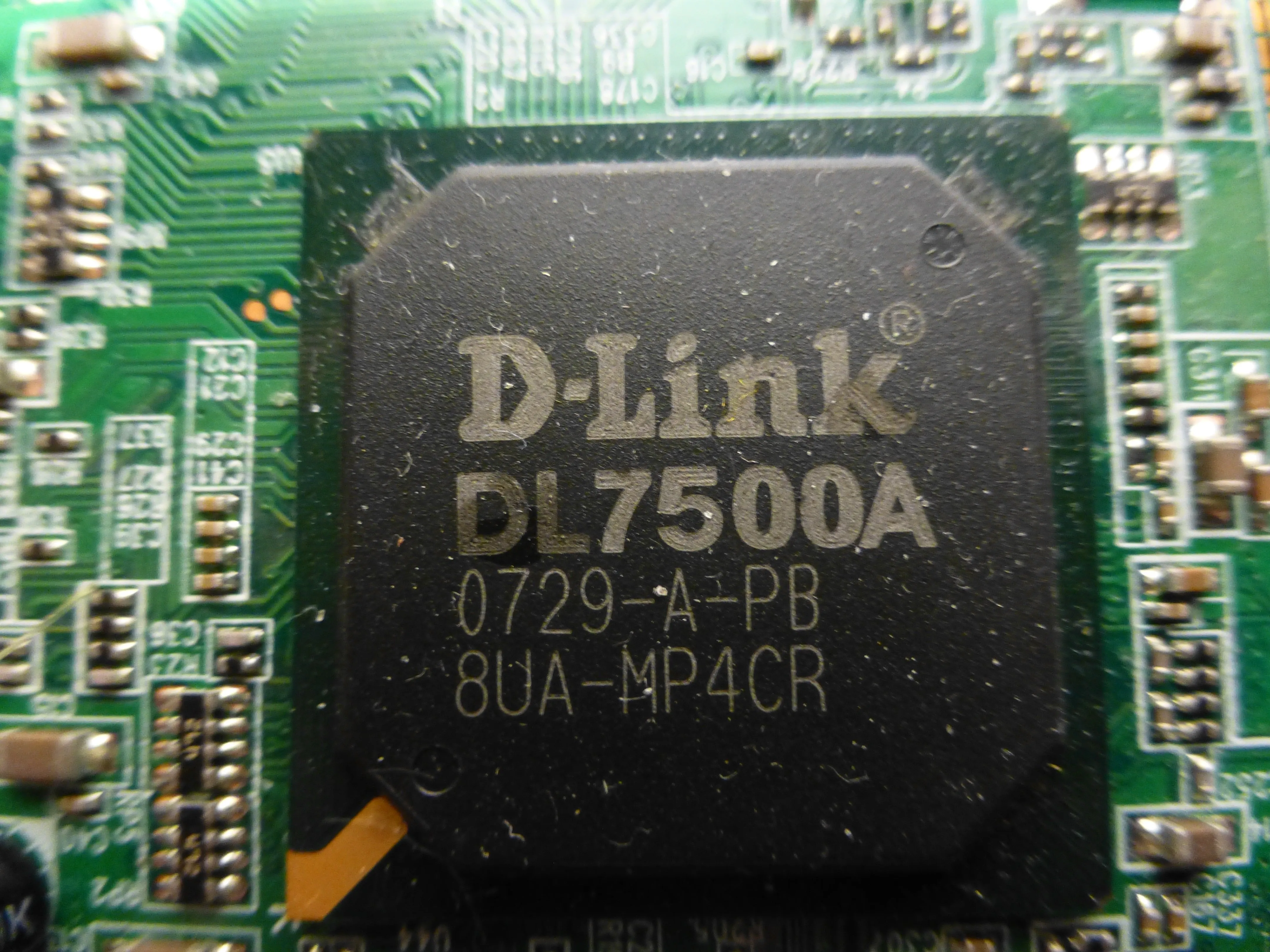

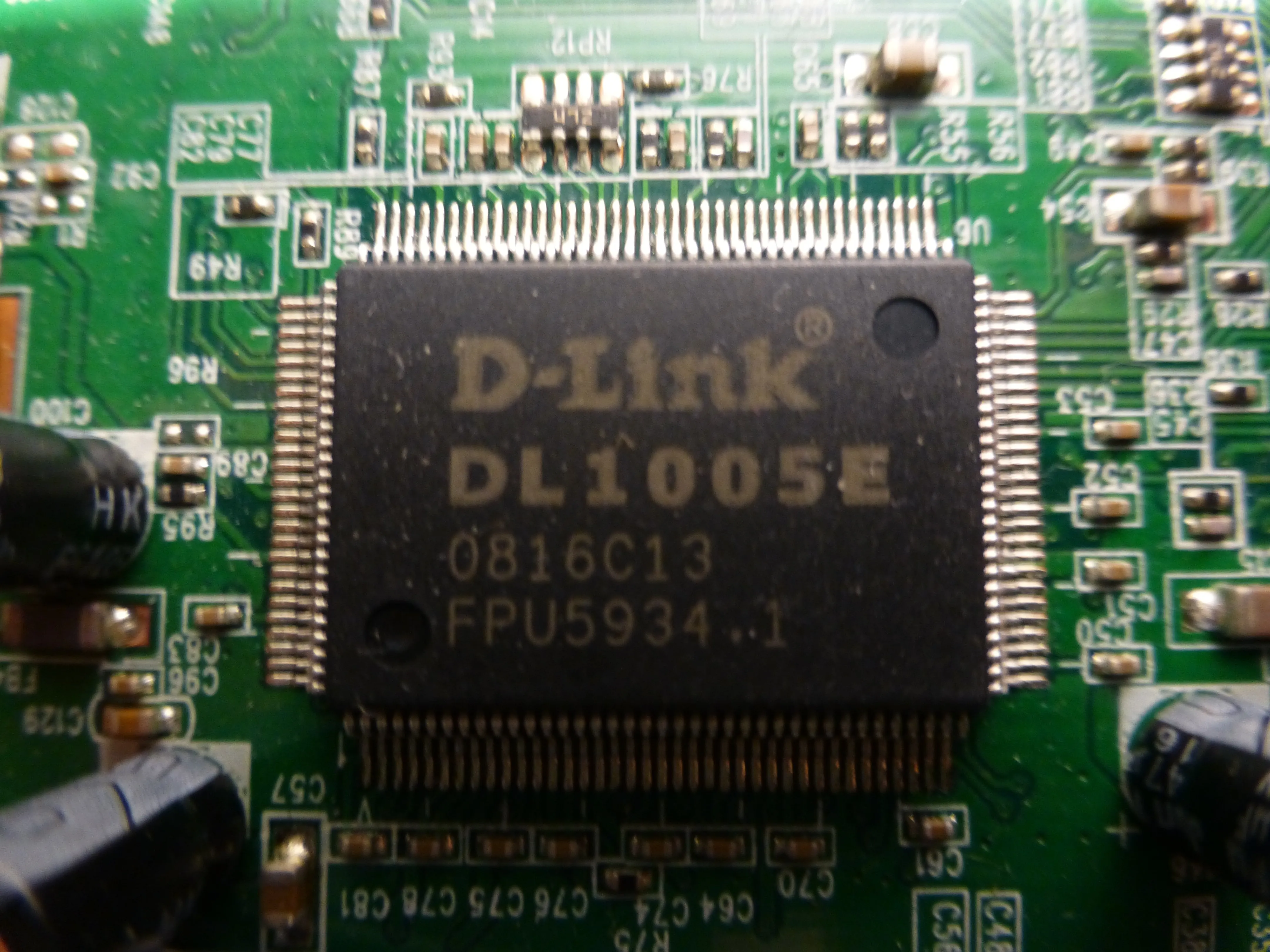

  • Это просто лучший вид на микросхемы платы. Если кто-то из читающих это знает, что это за микросхемы, не стесняйтесь комментировать, и я добавлю информацию.

  • (Есть еще одна микросхема, но Ifiixit разрешает только 3 фотографии)

Шаг 5 Одинокая металлическая клипса

D-link DI-524 Teardown, Одинокий металлический зажим: шаг 5, изображение 1 из 2
D-link DI-524 Разборка, одинокий металлический зажим: шаг 5, изображение 1 из 2 | Источник - ifixit.com
D-link DI-524 Teardown, Одинокий металлический зажим: шаг 5, изображение 2 из 2
D-link DI-524 Teardown, Одинокий металлический зажим: шаг 5, изображение 2 из 2 | Источник - ifixit.com

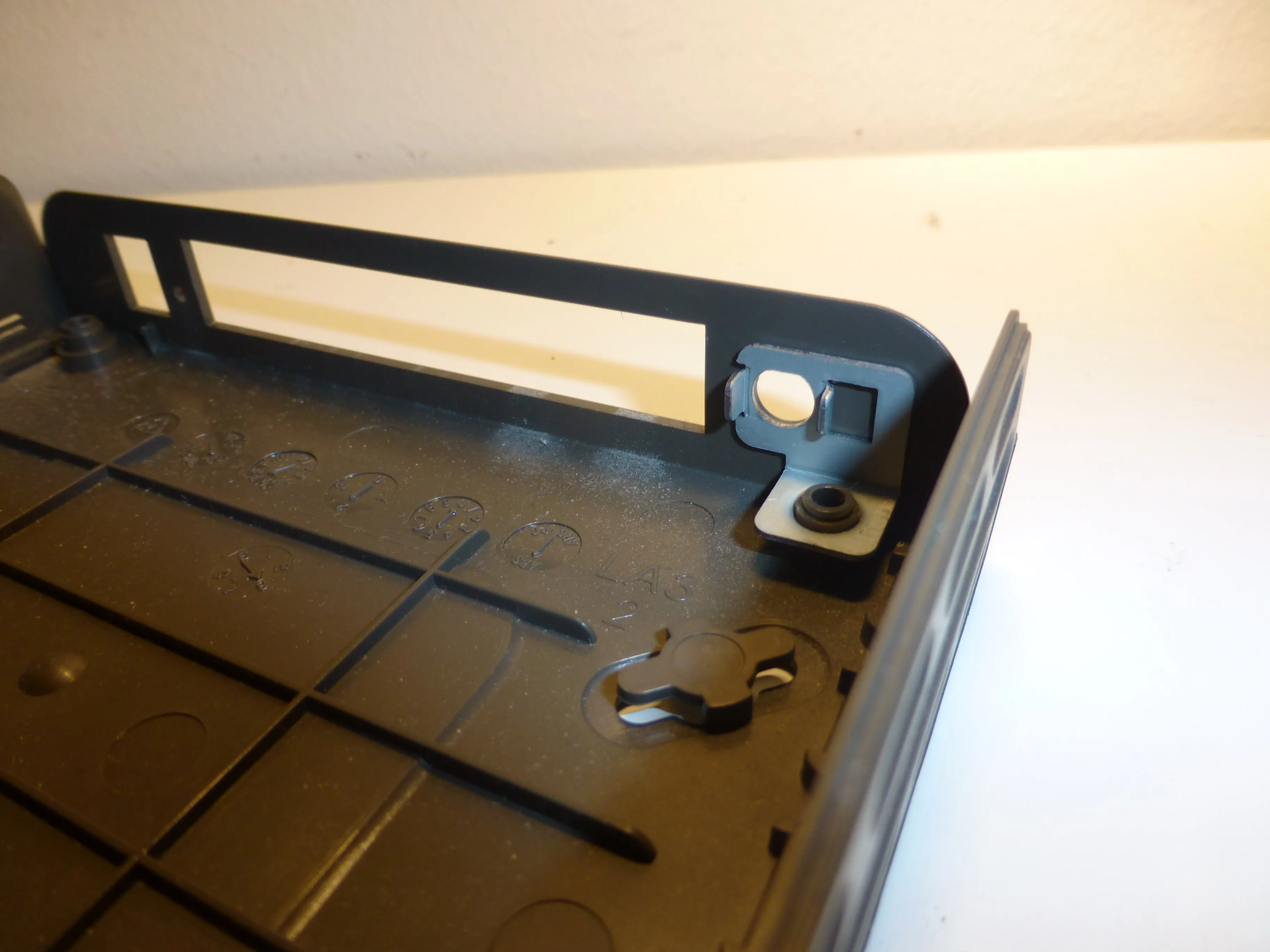

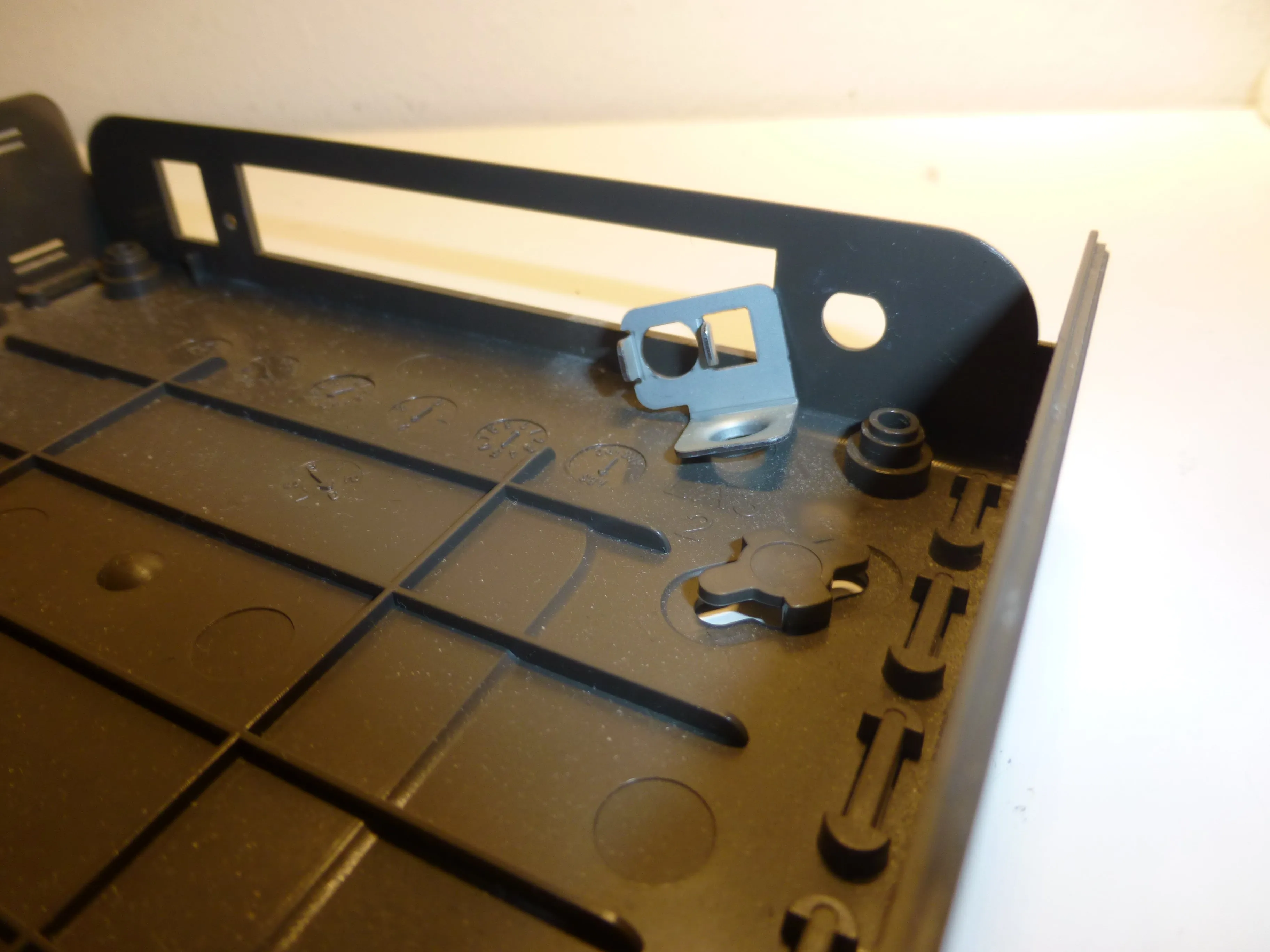

  • Последняя деталь маршрутизатора - это маленькая металлическая клипса. Просто потяните его вверх.

Шаг 6 Вот и все!

Разборка D-link DI-524, вот и все!: шаг 6, изображение 1 из 1
Разборка D-link DI-524, вот и все!: шаг 6, изображение 1 из 1 | Источник - ifixit.com

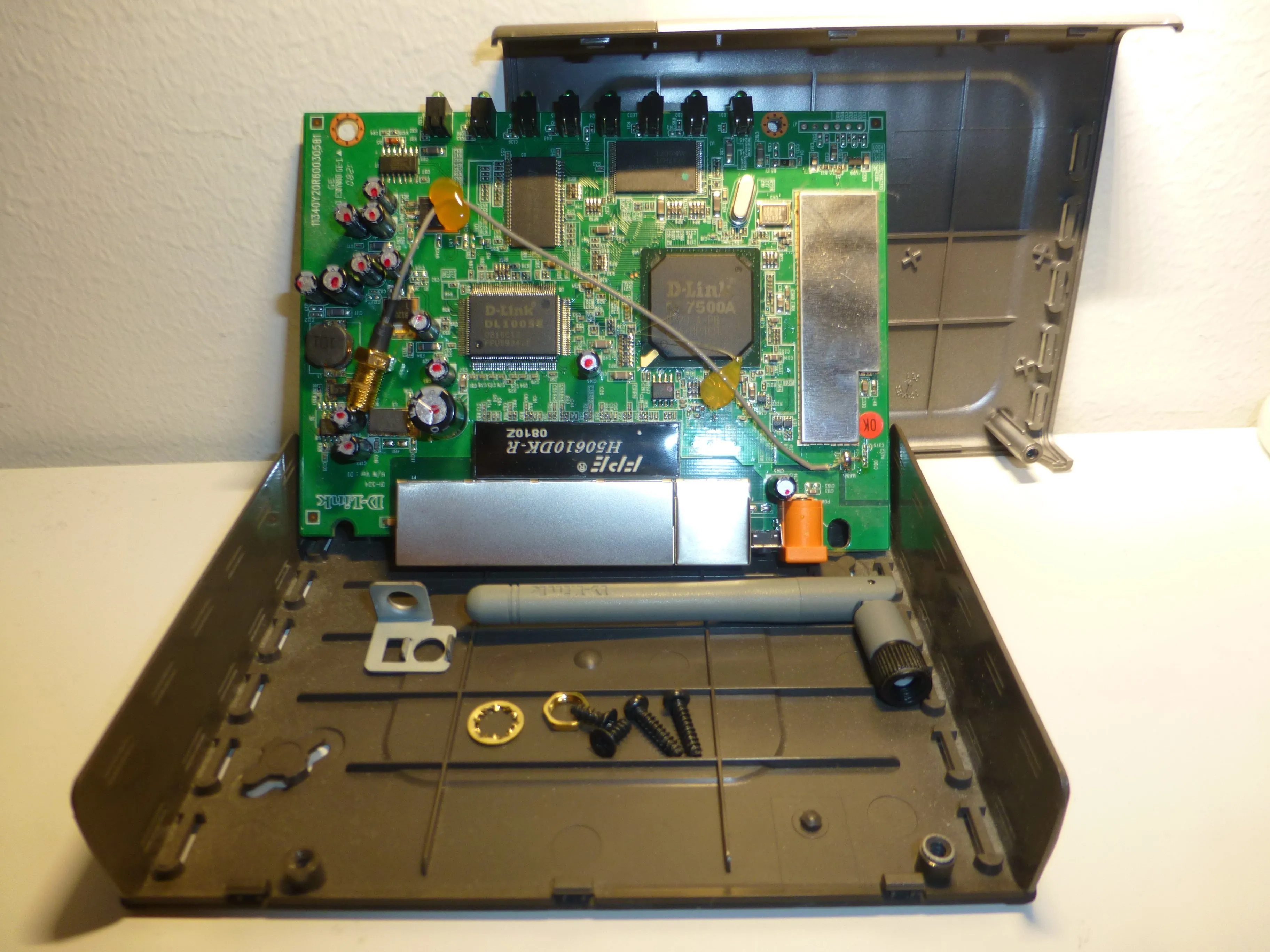

  • Вы успешно разобрали D-link DI-524.

  • Я не смог больше ничего снять с материнской платы, так как она вся припаяна.
