Введение

Это разборка маршрутизатора D-Link DIR 600 с информацией о том, как добраться до устройства.

Что вам понадобится

Инструменты

  • Набор инструментов для электроники
    Essential Electronics Toolkit | Источник - ifixit.com

Шаг 1 Извлечение антенны

D-Link DIR 600 Teardown, снятие антенны: шаг 1, изображение 1 из 1
D-Link DIR 600 разборка, снятие антенны: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Открутите ее руками

Шаг 2 Поиск винтов

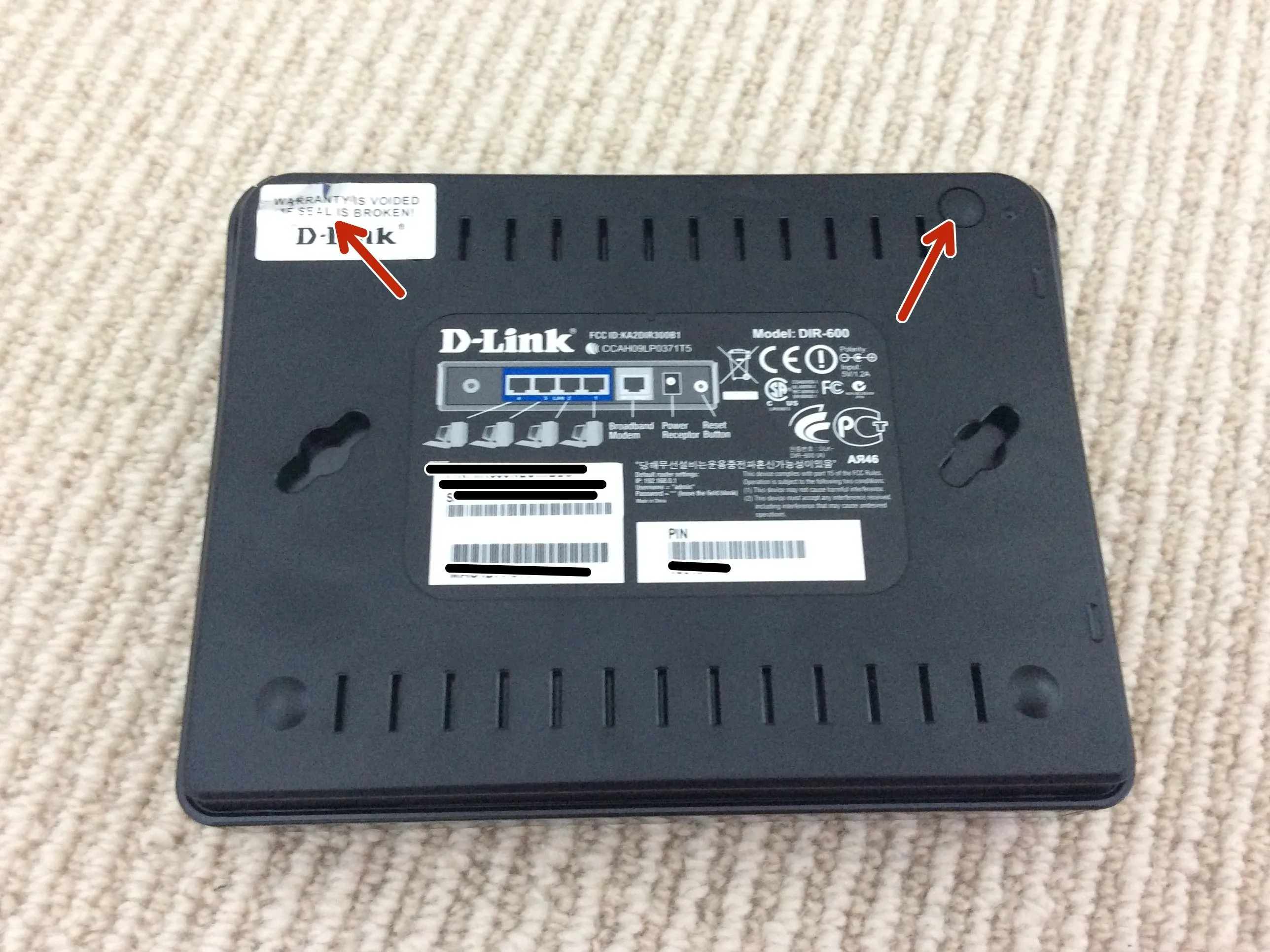

D-Link DIR 600 Teardown, Поиск винтов: шаг 2, изображение 1 из 3
D-Link DIR 600 Teardown, Поиск винтов: шаг 2, изображение 1 из 3 | Источник - ifixit.com

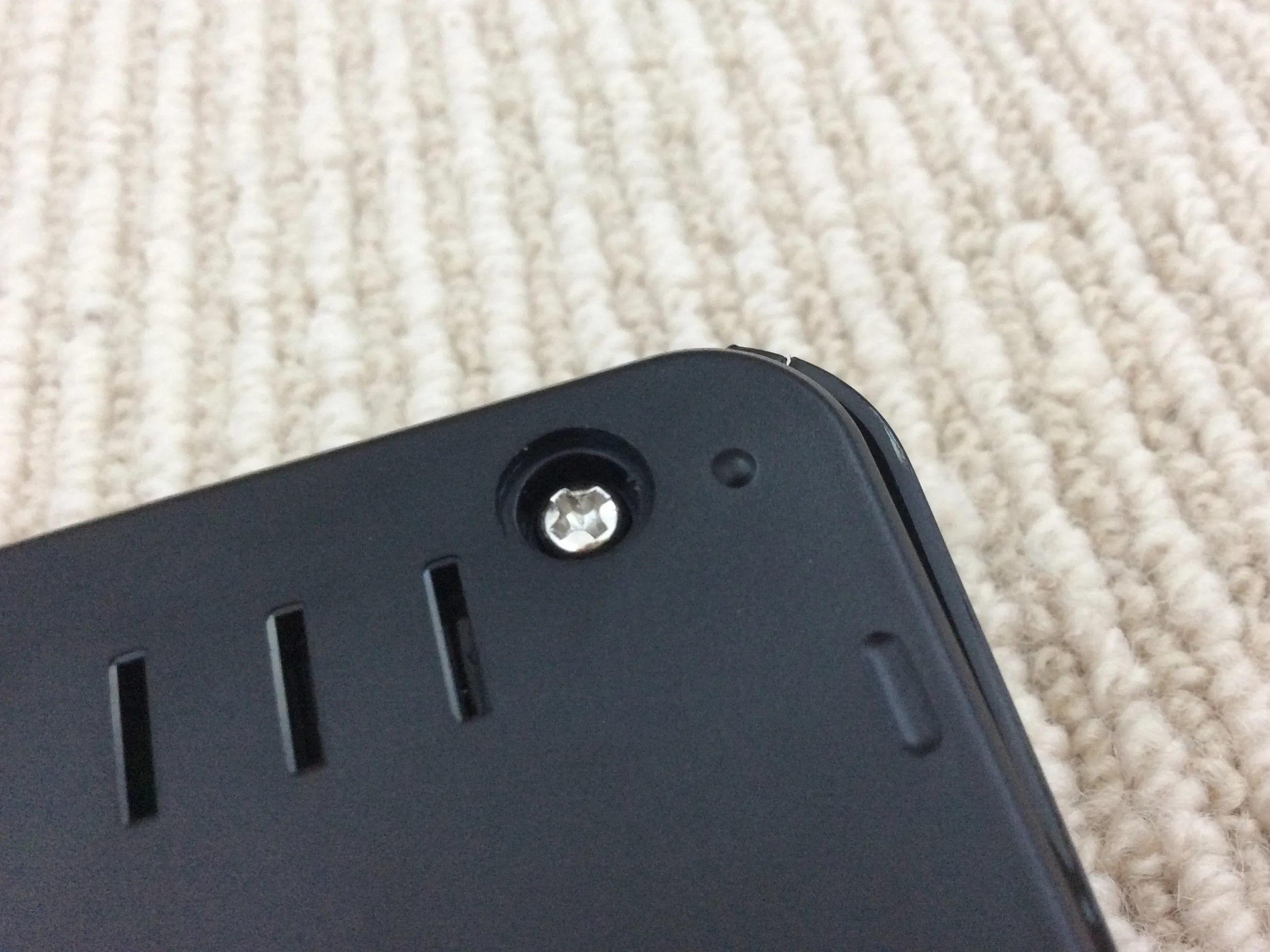

D-Link DIR 600 Teardown, Поиск винтов: шаг 2, изображение 2 из 3
D-Link DIR 600 Teardown, Поиск винтов: шаг 2, изображение 2 из 3 | Источник - ifixit.com

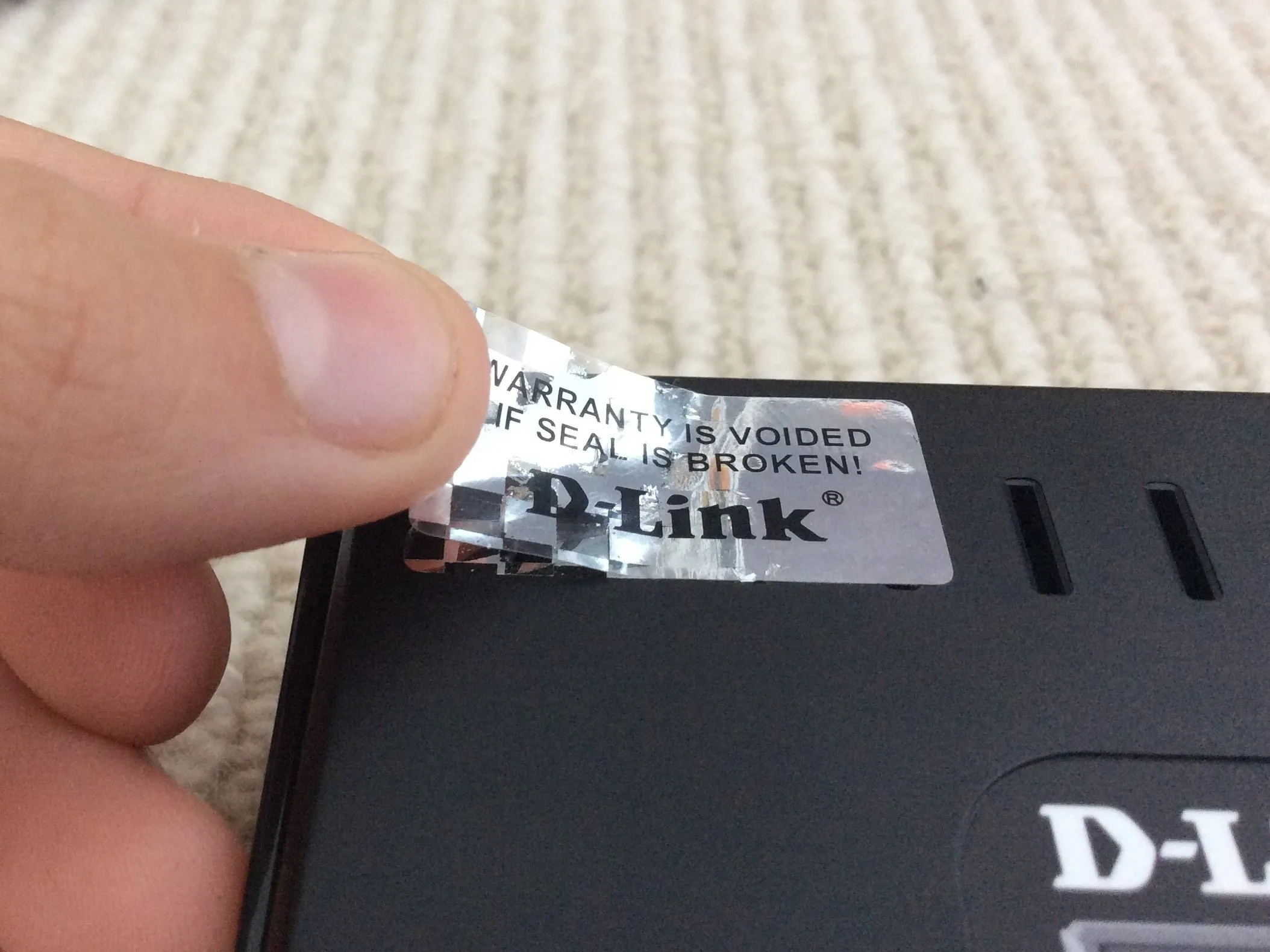

D-Link DIR 600 Teardown, Поиск винтов: шаг 2, изображение 3 из 3
D-Link DIR 600 разборка, поиск винтов: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • На дне есть два винта, отклейте черную резинку.

  • Удаление гарантийной наклейки приведет к АННУЛИРУЕТ вашей гарантии.

Шаг 3 Открытие

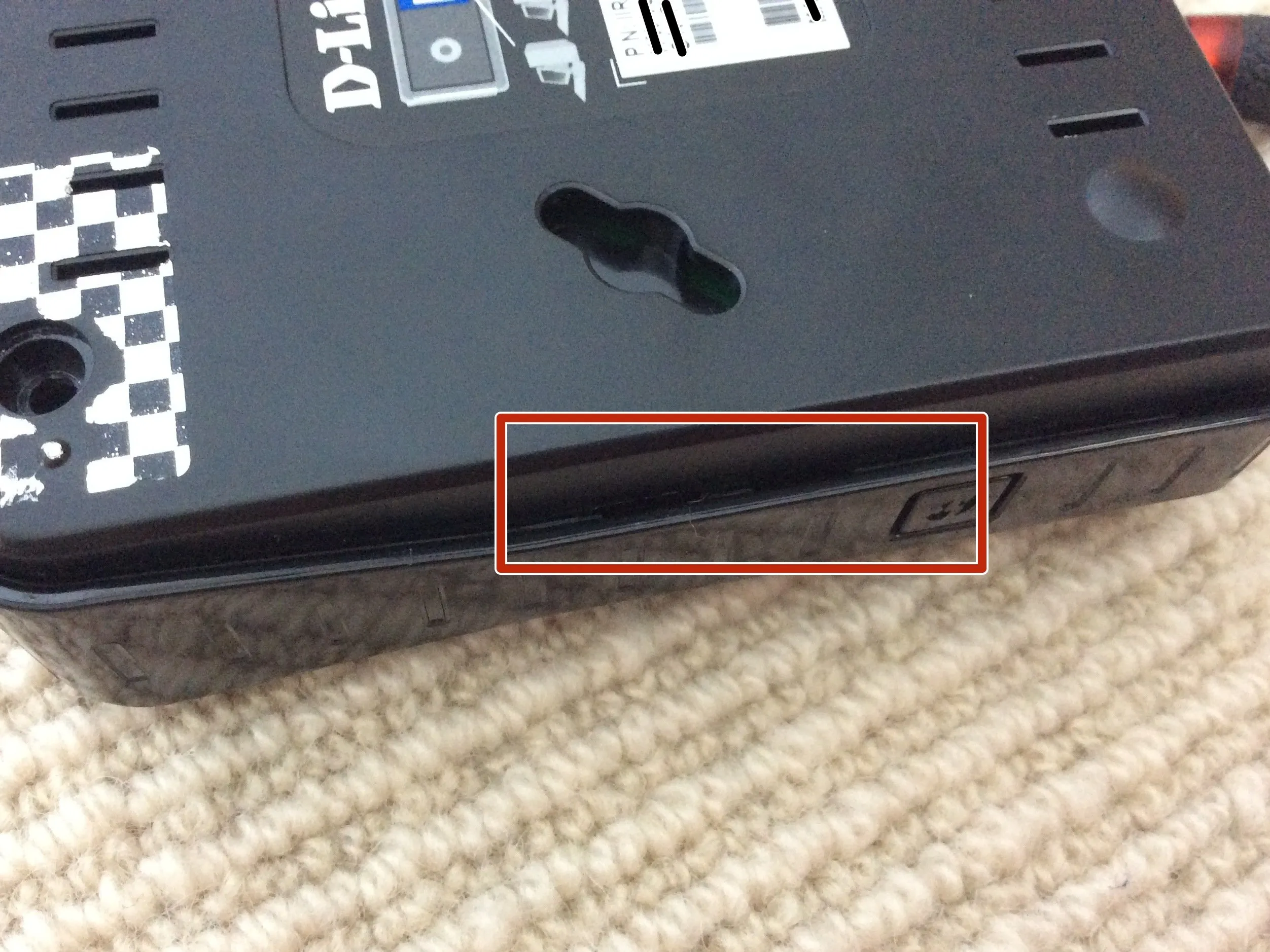

D-Link DIR 600 Teardown, вскрытие: шаг 3, изображение 1 из 1
Разборка D-Link DIR 600, вскрытие: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • С помощью пассатижей или плоской отвертки откройте его с обеих сторон.

Шаг 4 Больше винтов

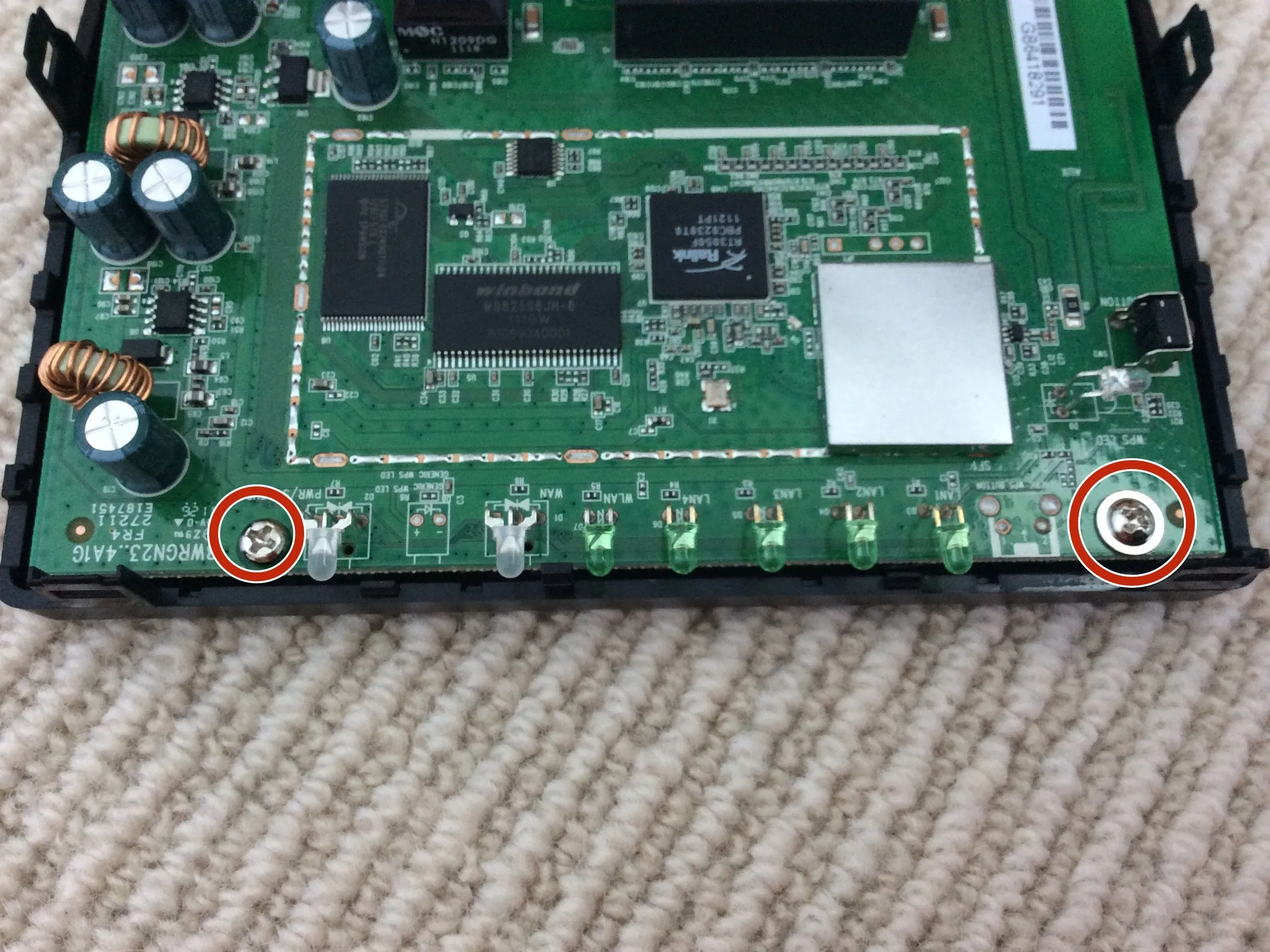

D-Link DIR 600 Teardown, Больше винтов: шаг 4, изображение 1 из 1
Разборка D-Link DIR 600, дополнительные винты: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Открутите два винта

Шаг 5 Снятие логической платы

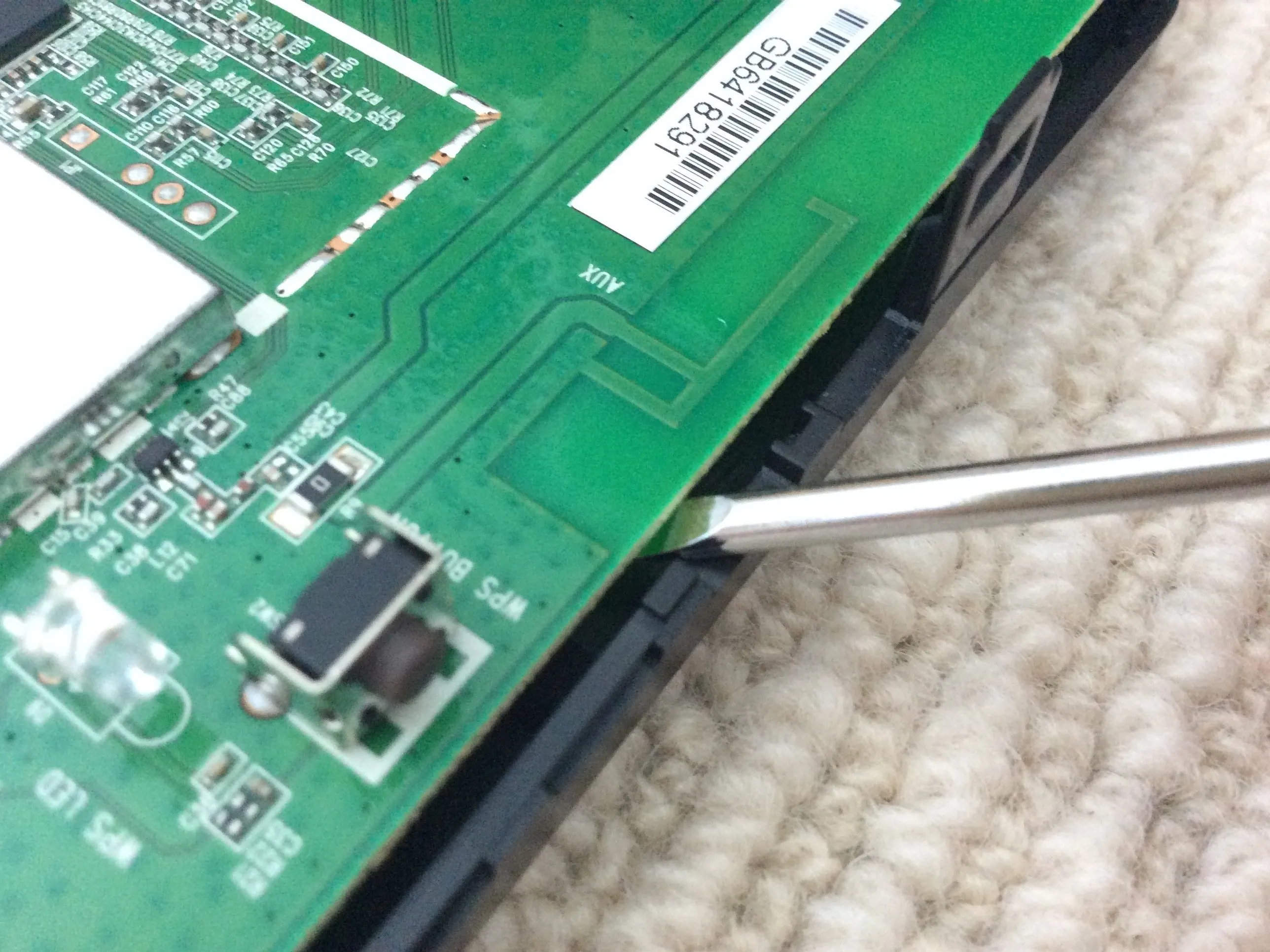

D-Link DIR 600 Teardown, снятие платы логики: шаг 5, изображение 1 из 1
D-Link DIR 600 разборка, снятие платы логики: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • С помощью шила или плоской отвертки извлеките логическую плату.

Шаг 6 Заключение

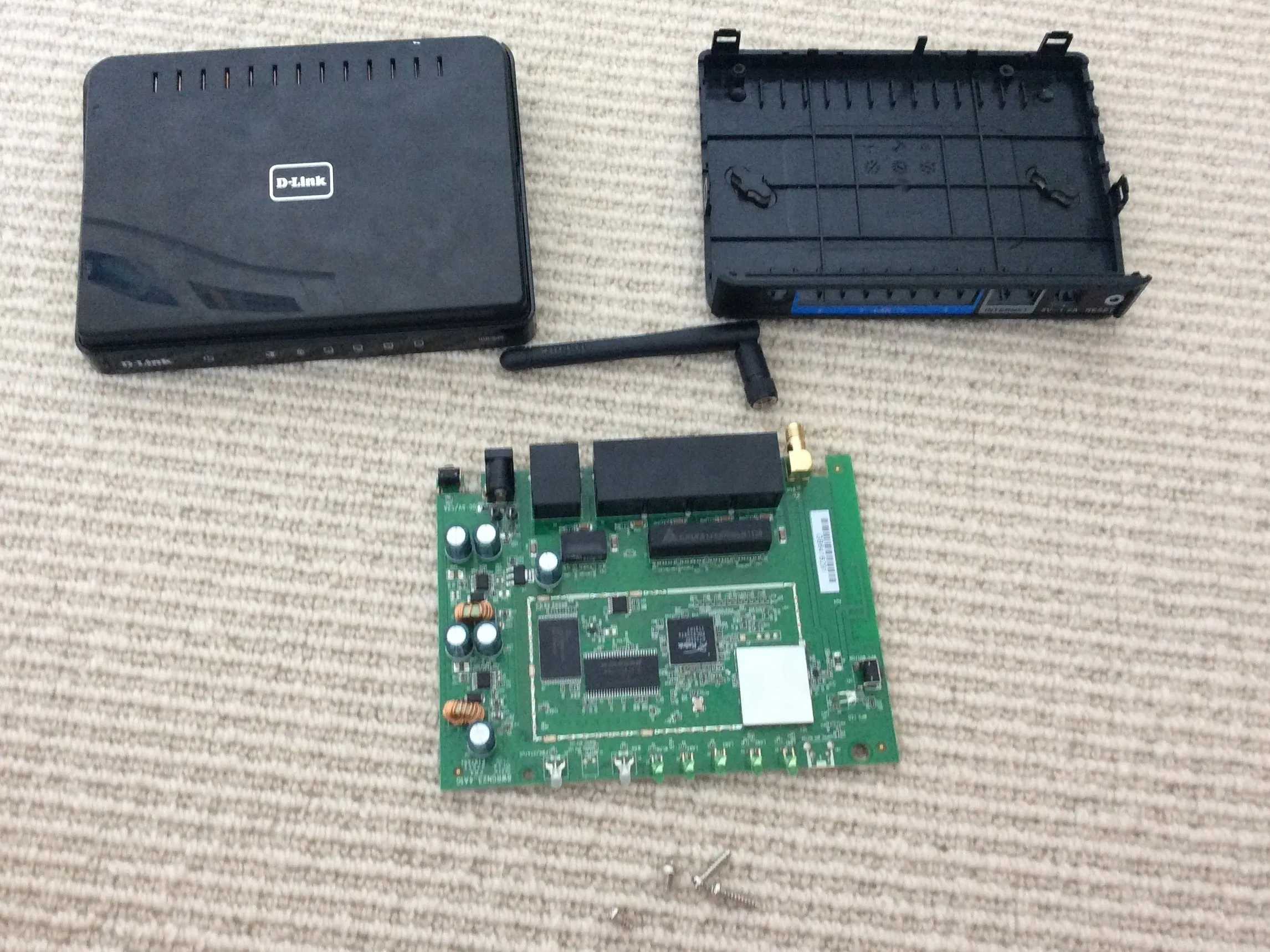

Разборка D-Link DIR 600, заключение: шаг 6, изображение 1 из 1
Разборка D-Link DIR 600, заключение: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • На этом мы завершаем разборку!
