Разборка D-Link DNS-323

Введение

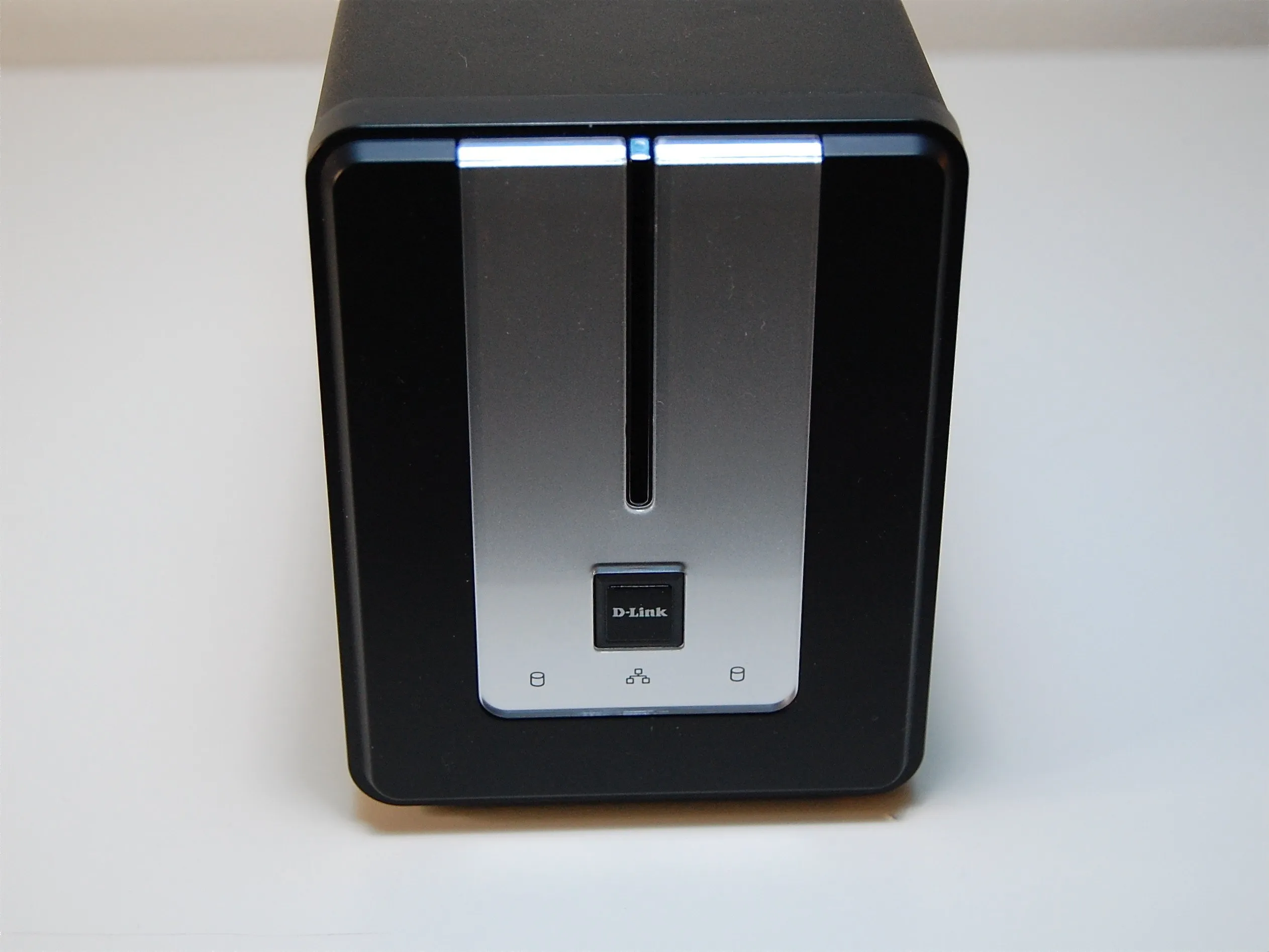

Разборка сетевого хранилища D-Link DNS-323.

Вскрыть его довольно просто.

Инструменты

DNS-323 - это мощное сетевое хранилище с гигабитным Ethernet, сервером печати и возможностью расширения с помощью программного обеспечения. Он может иметь FTP-сервер, DHCP и даже Bittorrent!
Это моя первая разборка, пожалуйста, будьте терпеливы, исправьте мои грамматические ошибки, если вы их найдете.
Это было довольно просто, не сравнить с iPod или Mac.

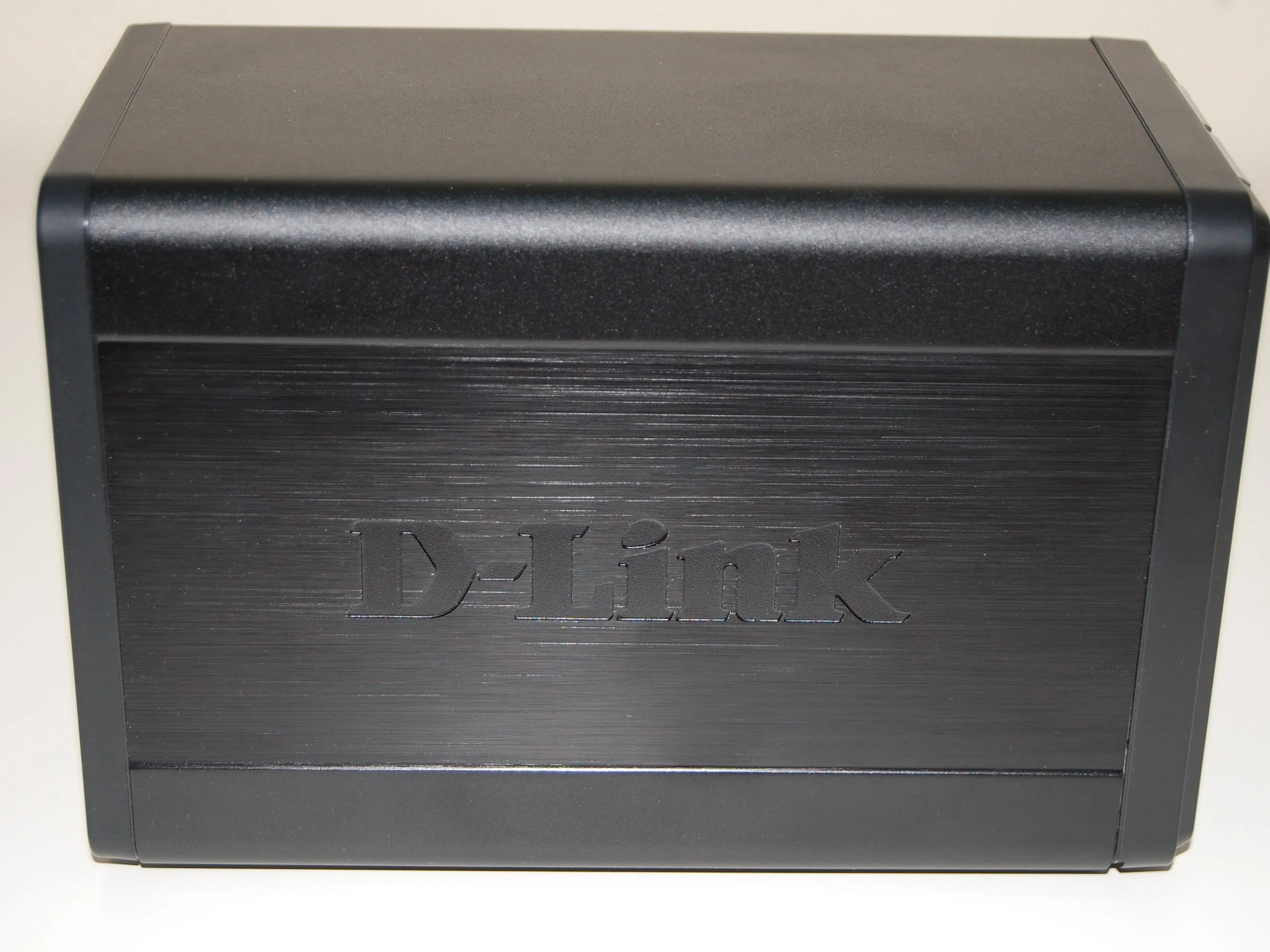

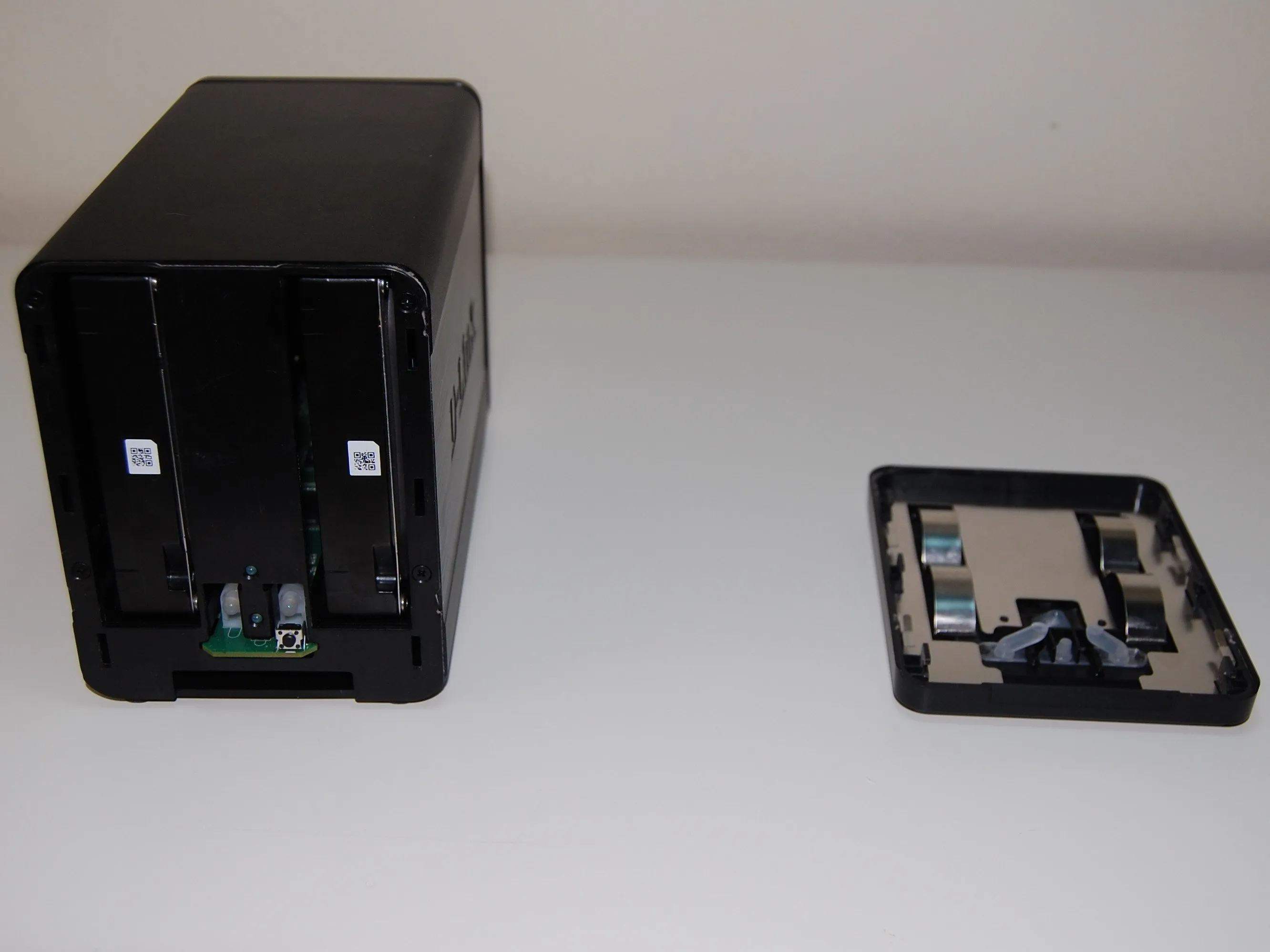

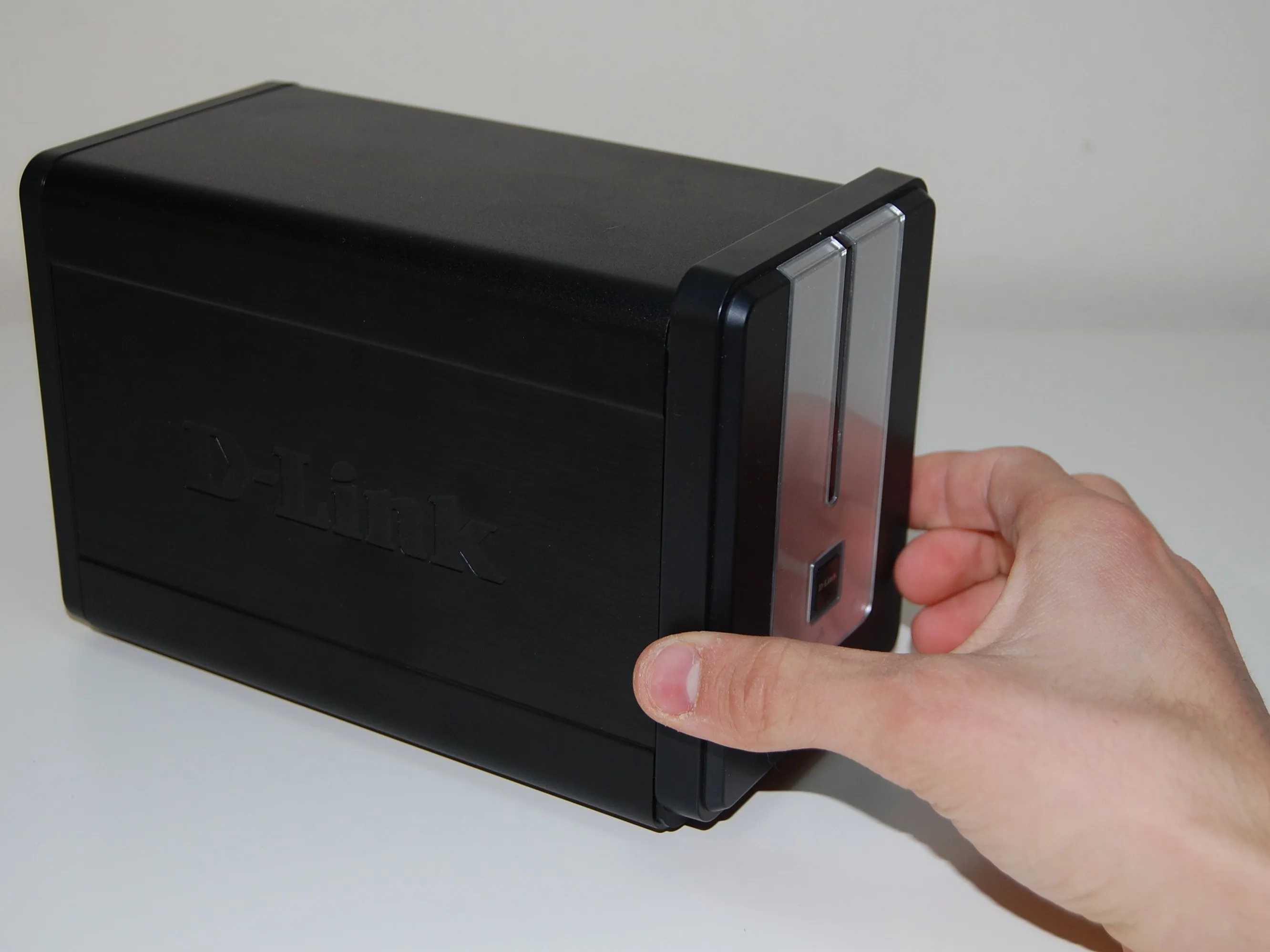

Первым делом снимите переднюю часть, сдвинув ее вверх и потянув на себя.
Вы сможете увидеть жесткие диски.
Кстати, с новым обновлением прошивки DNS-323 может поддерживать до 3 ТБ дискового пространства. Это 1,5 ТБ на диск! Могли ли вы представить себе такую емкость двадцать лет назад?

Вы имеете в виду 3 ТБ?

вы имели в виду на один диск

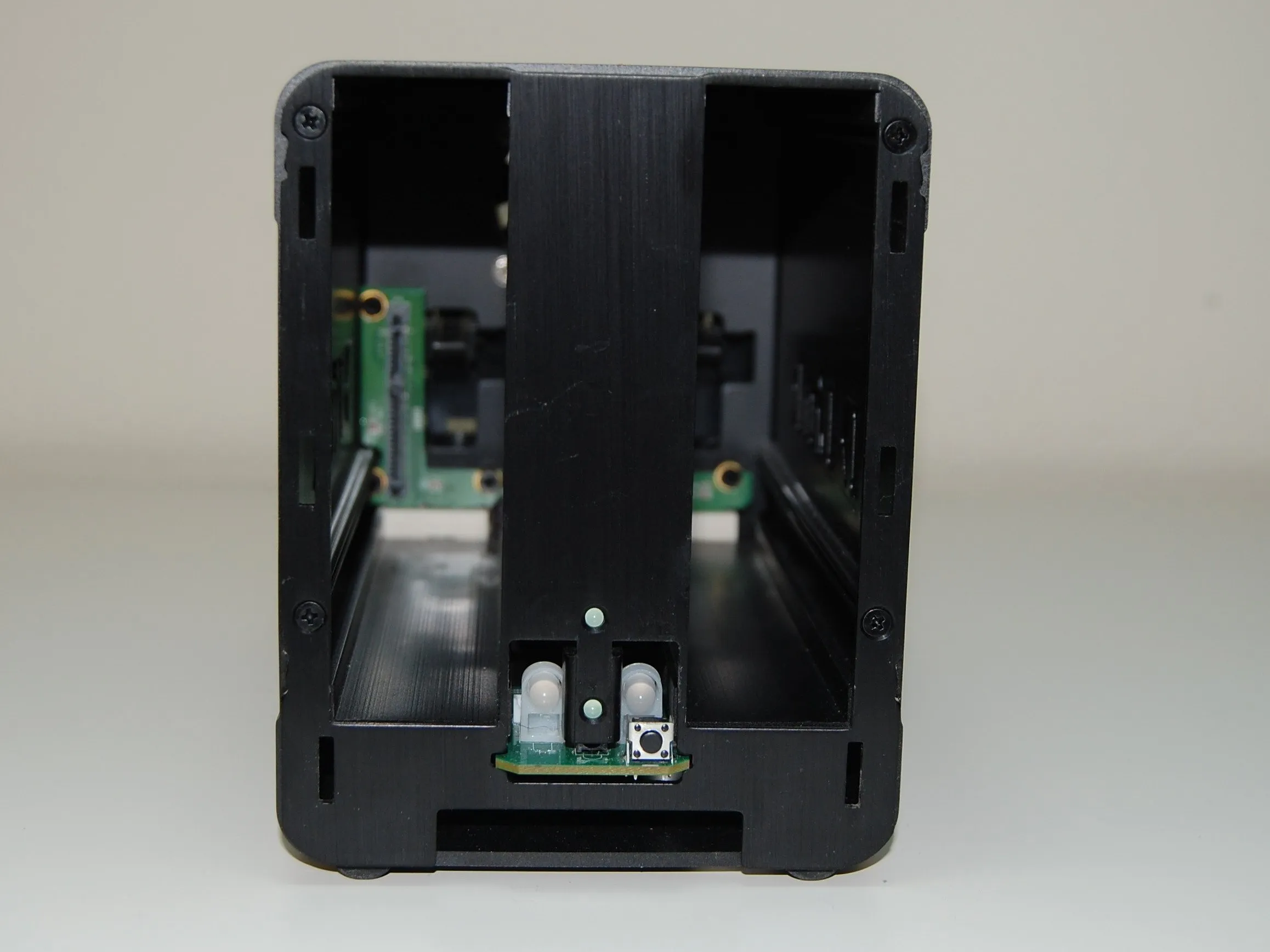

Теперь пришло время извлечь жесткие диски.
Будьте осторожны, при работе с этими деталями не прикасайтесь к микросхемам, не бейте током и не позволяйте собаке играть с ними. Я серьезно, это может привести к потере данных.

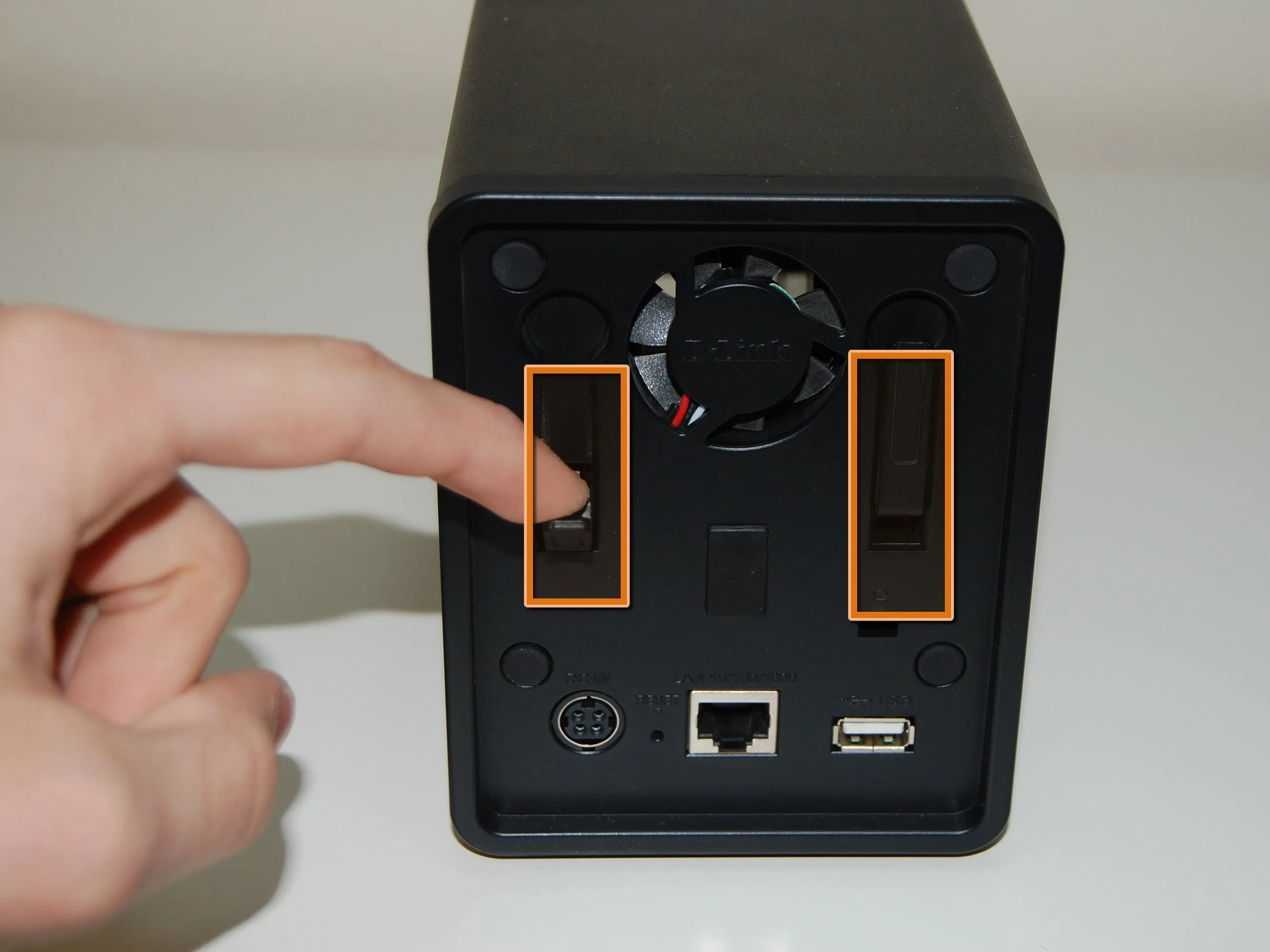

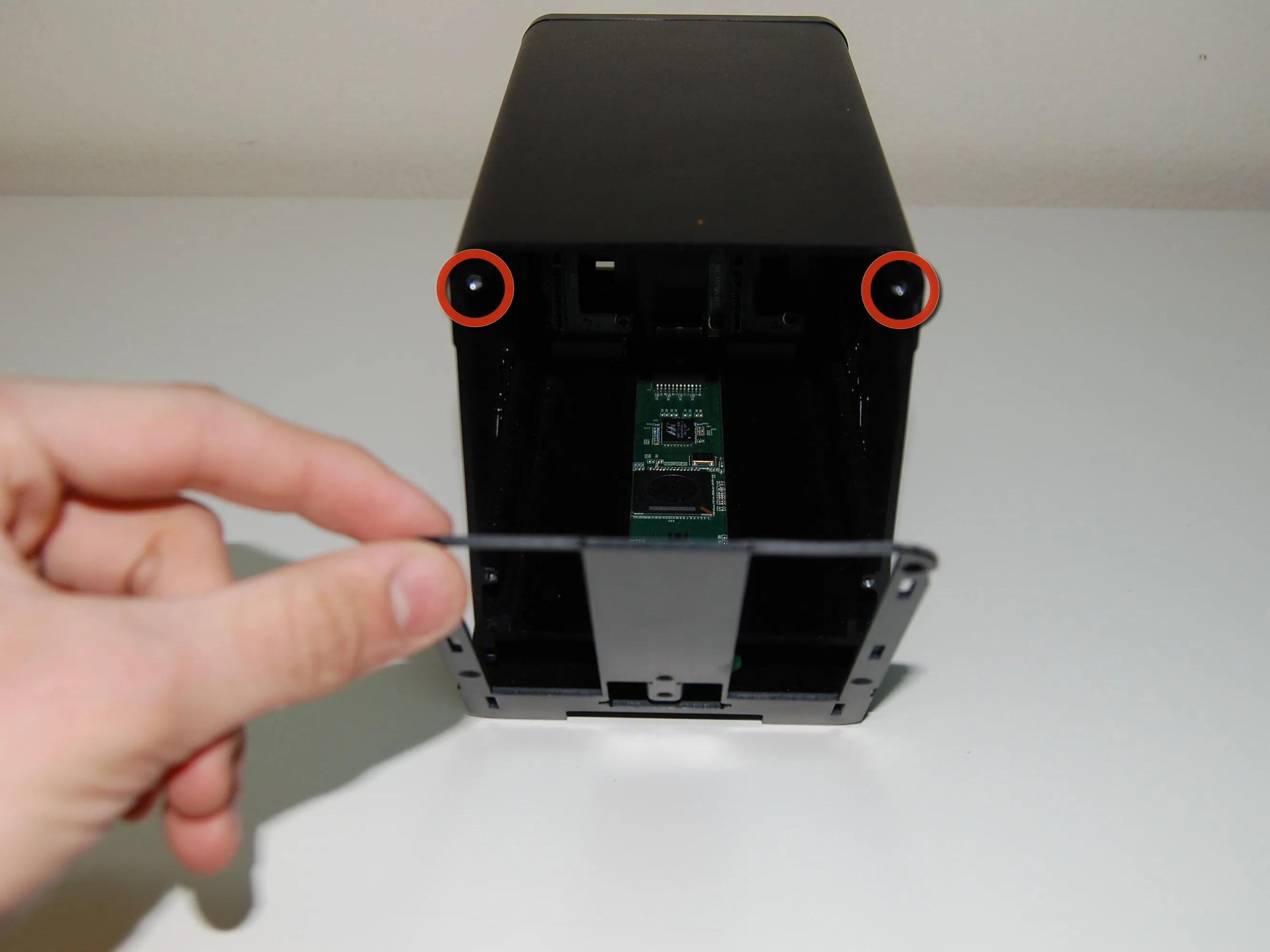

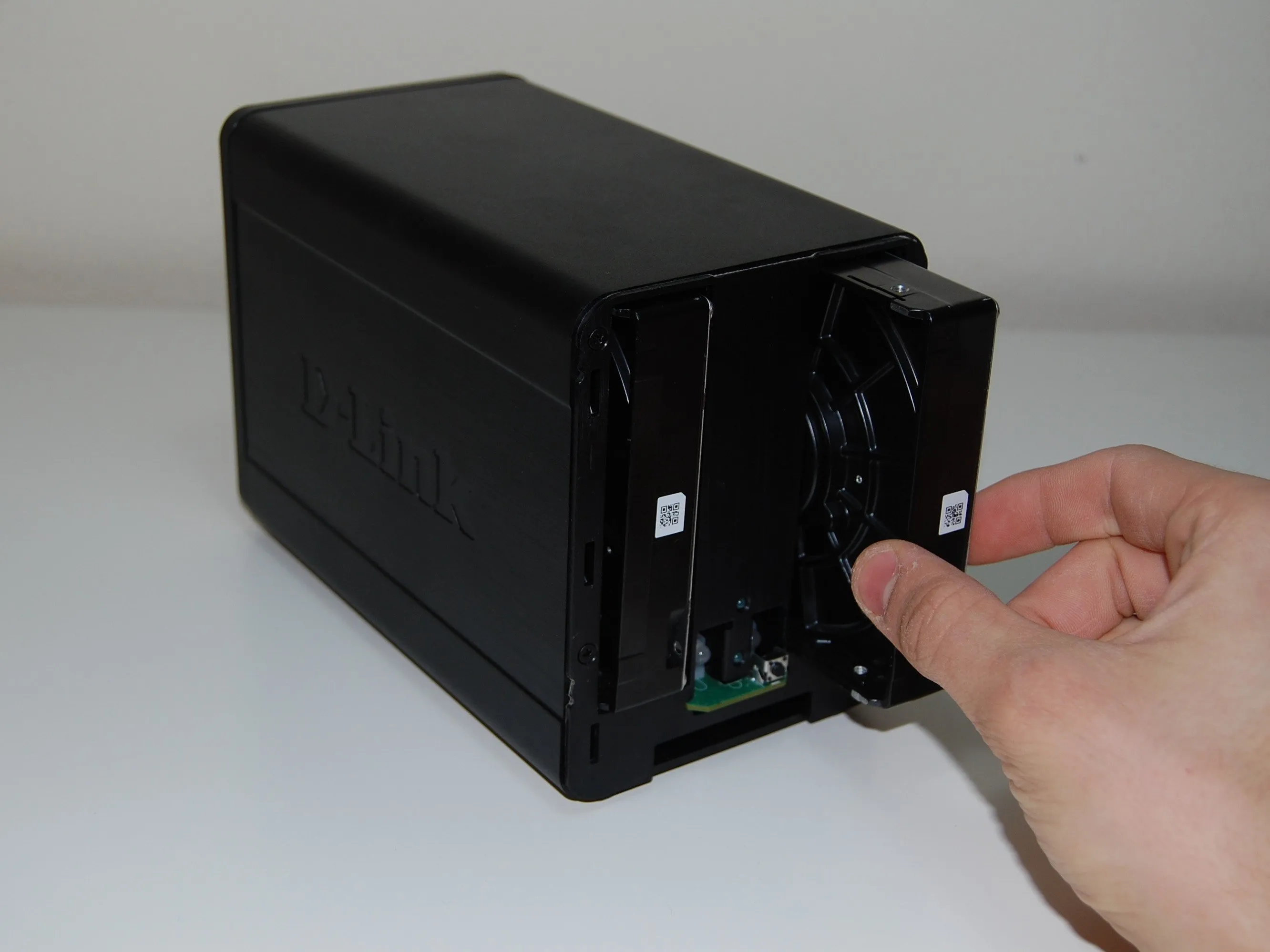

В задней части DNS потяните за два маленьких рычажка, чтобы вынуть жесткие диски.
Аккуратно положите их в безопасное место, пока не соберете все устройство.
Диски устанавливаются по определенному порядку! Запомните, справа или слева, иначе при обращении к NAS после сборки вам будет выдано соответствующее сообщение.

Теперь пришло время открыть заднюю панель.

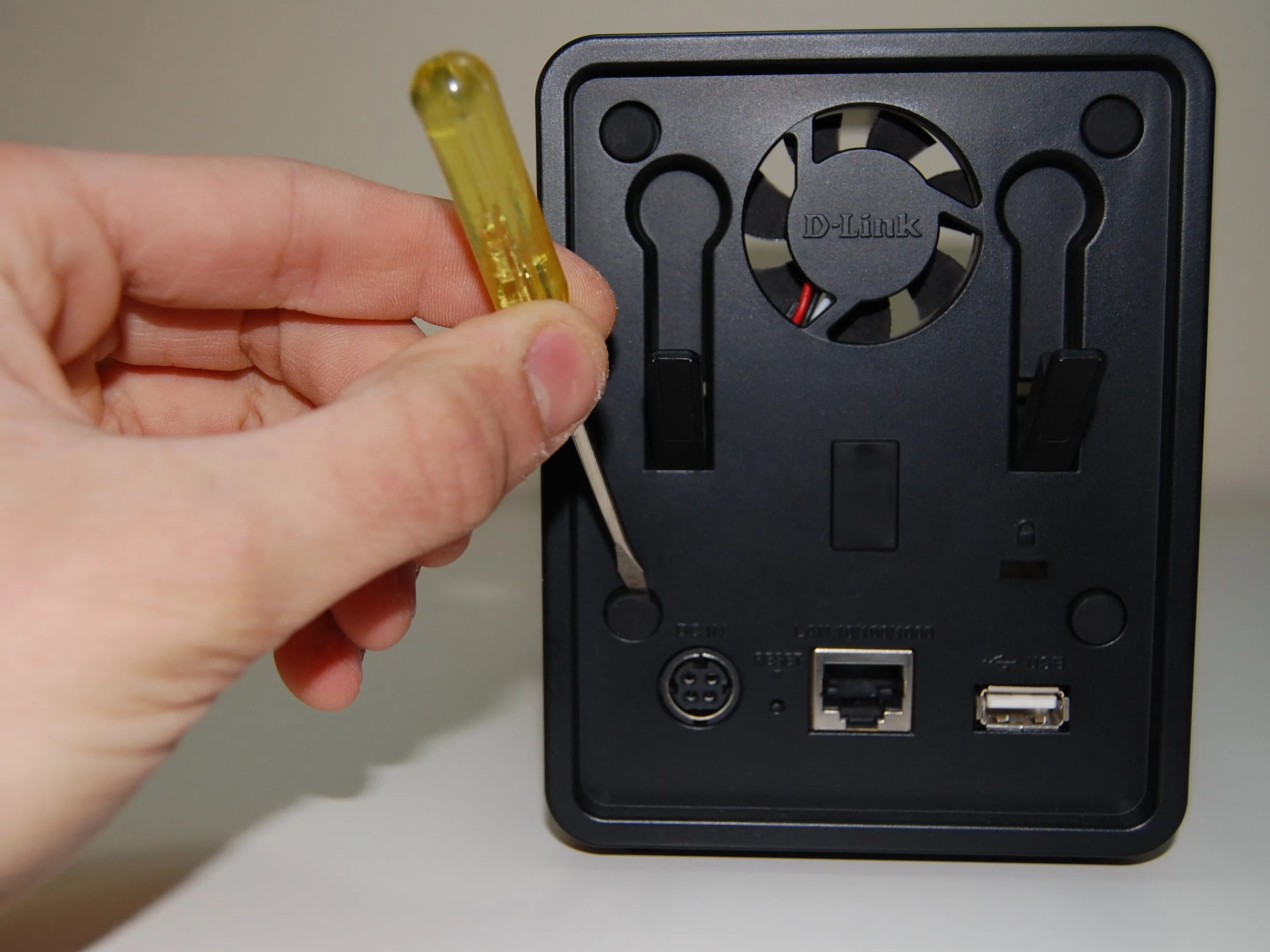

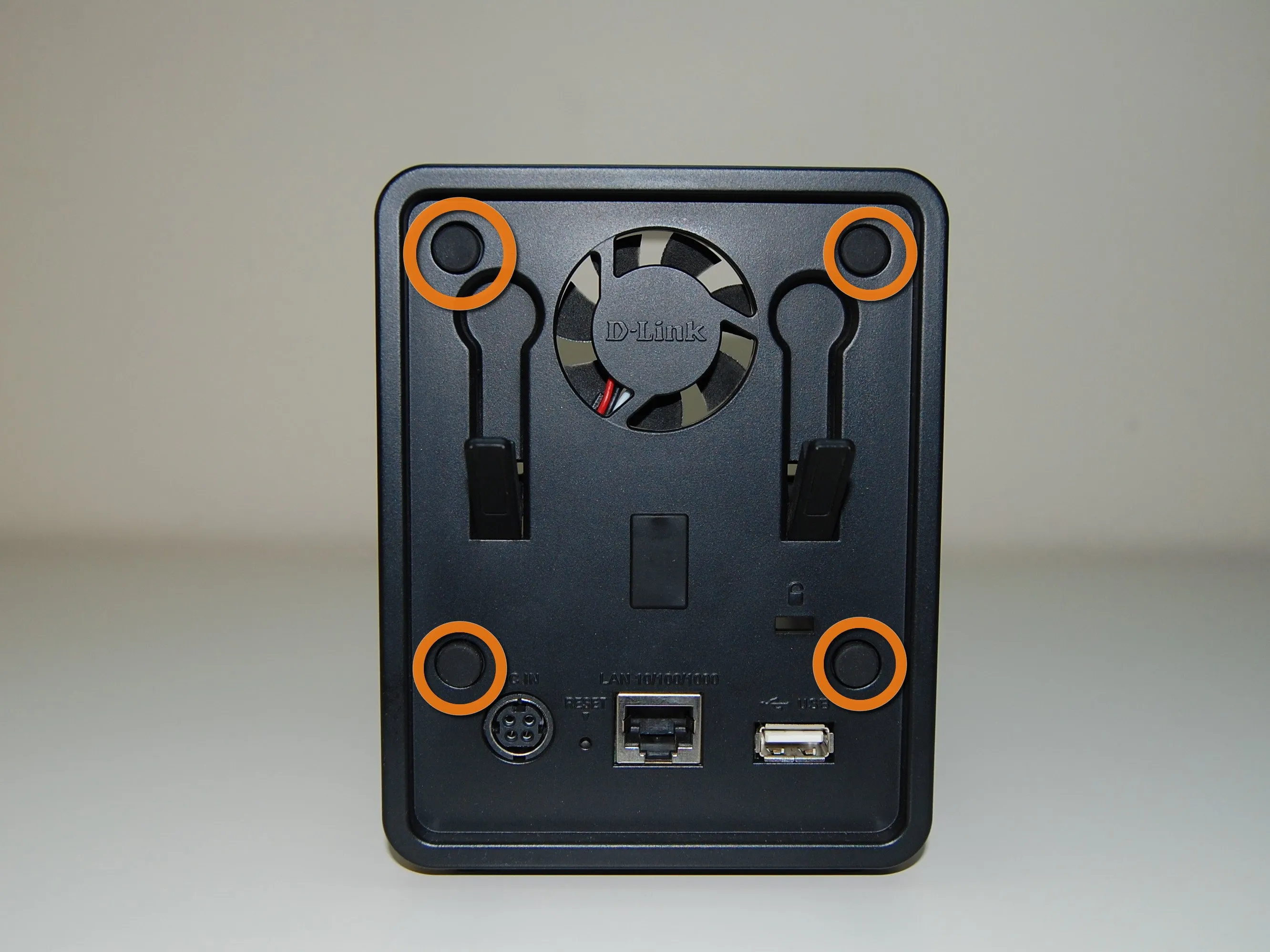

Найдите четыре резиновых колпачка, закрывающих винты, и снимите их с помощью плоской отвертки.

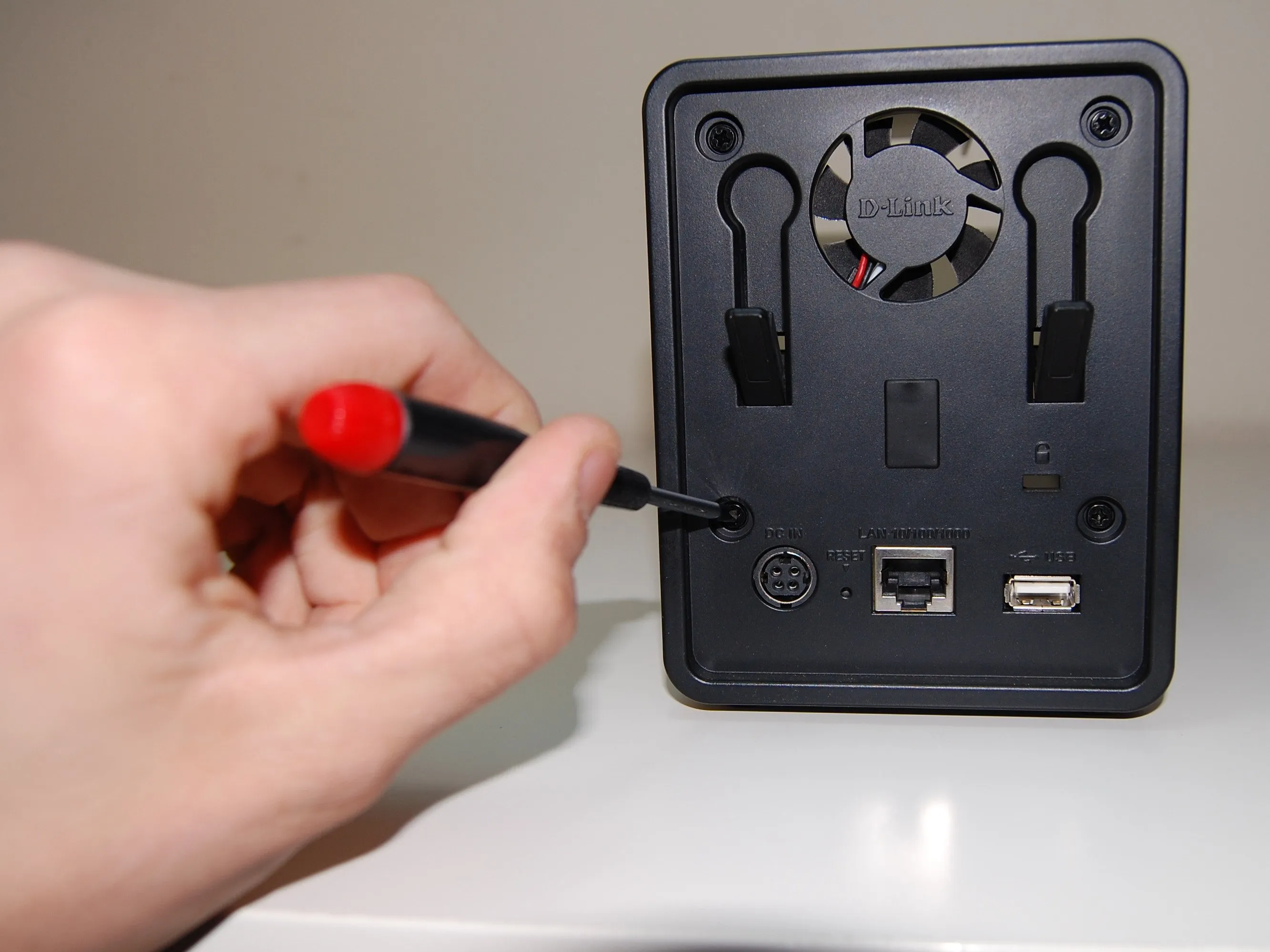

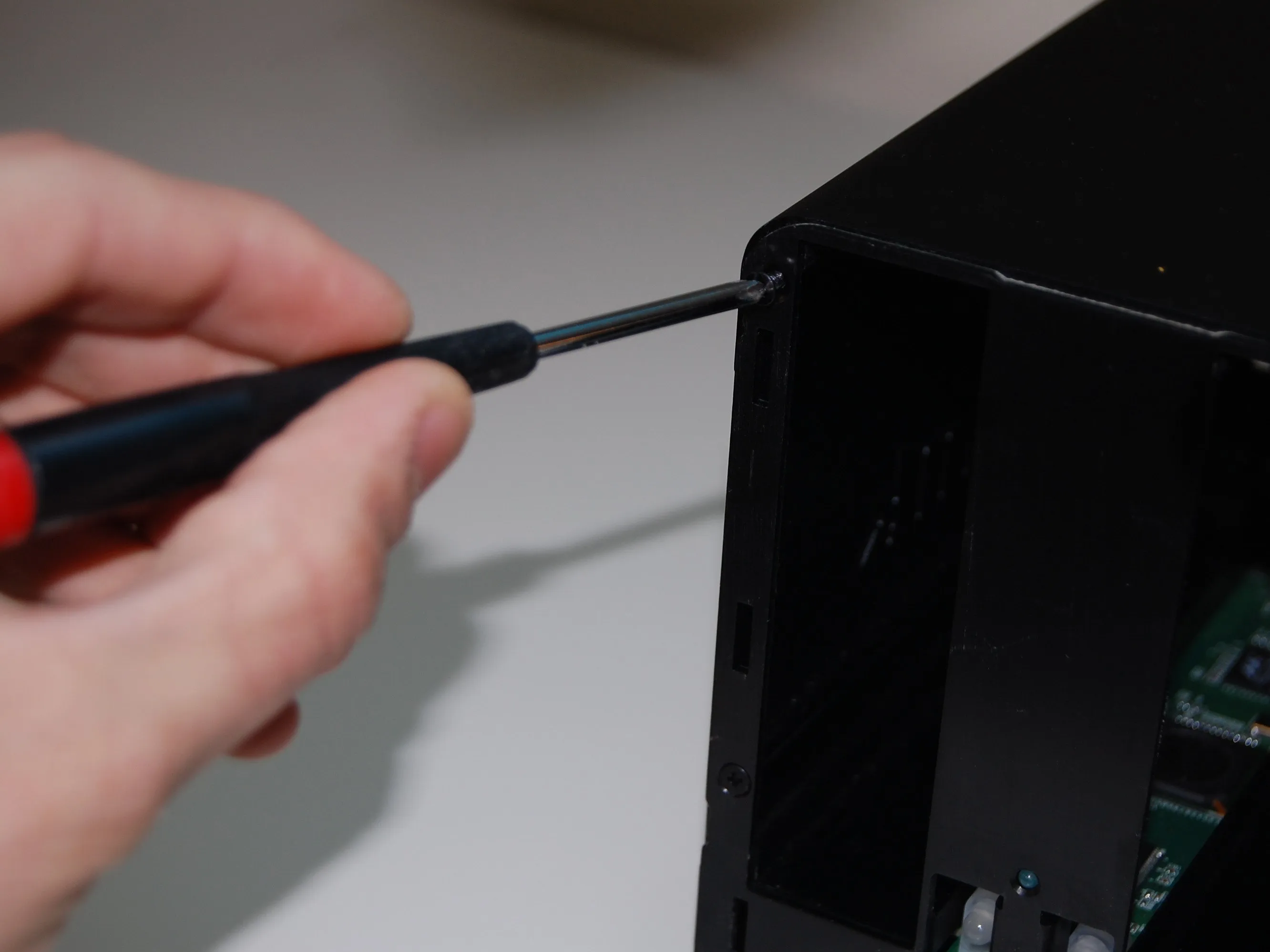

Выкрутите винты с помощью крестовой отвертки.

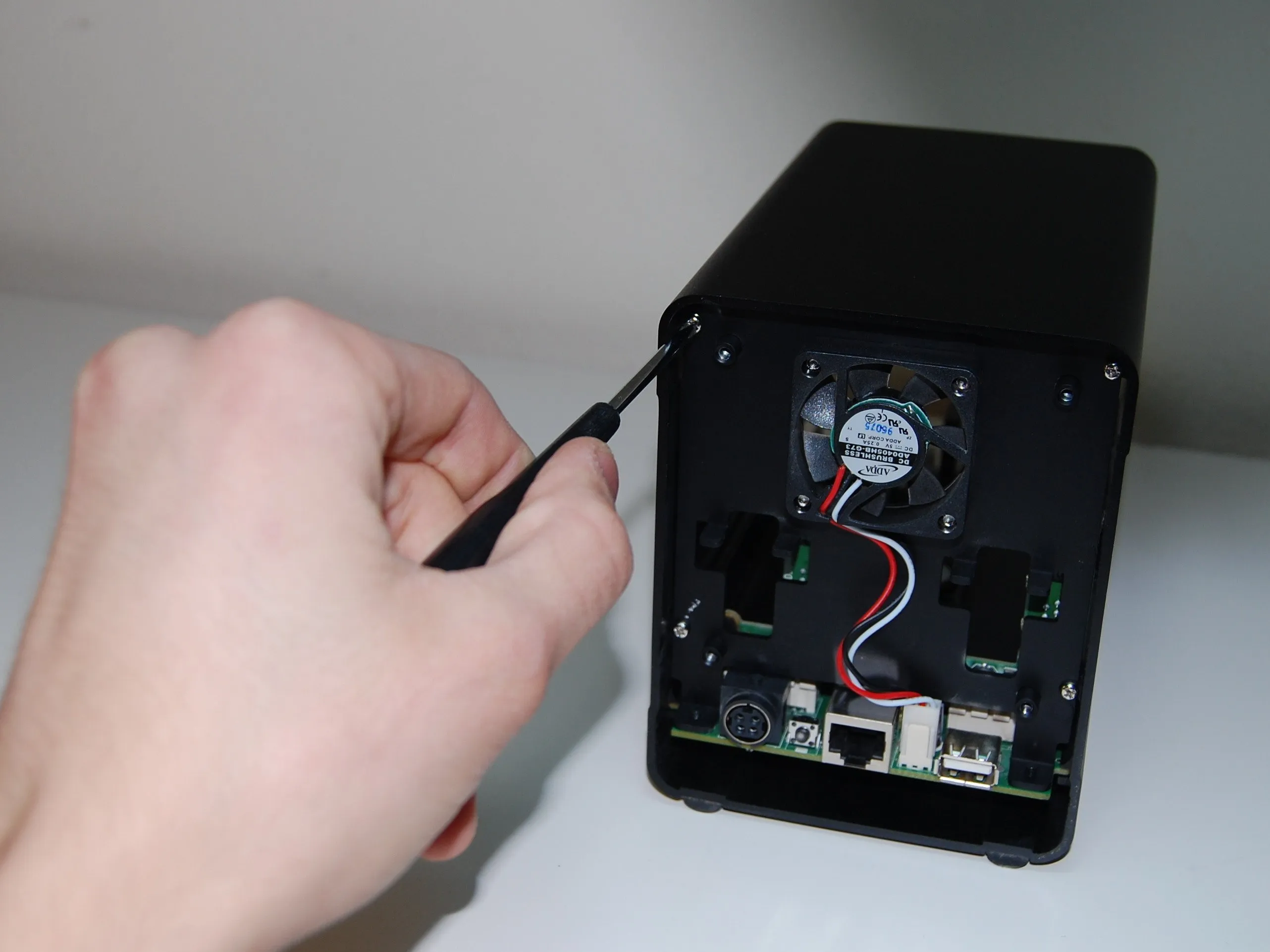

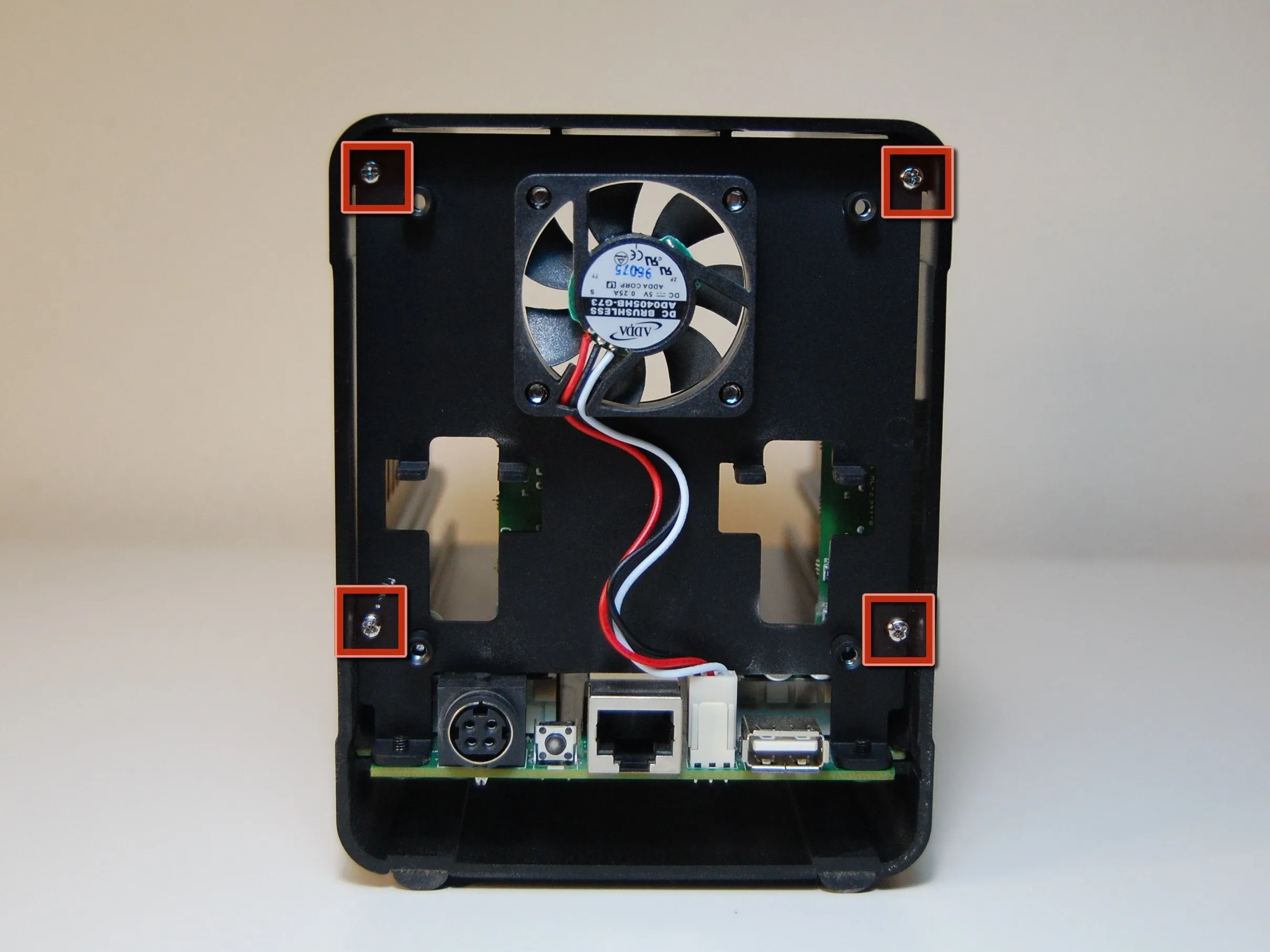

Снимите заднюю панель и открутите следующие четыре винта, показанные на рисунке.
Эти винты жесткие! Будьте внимательны, чтобы не сорвать их!

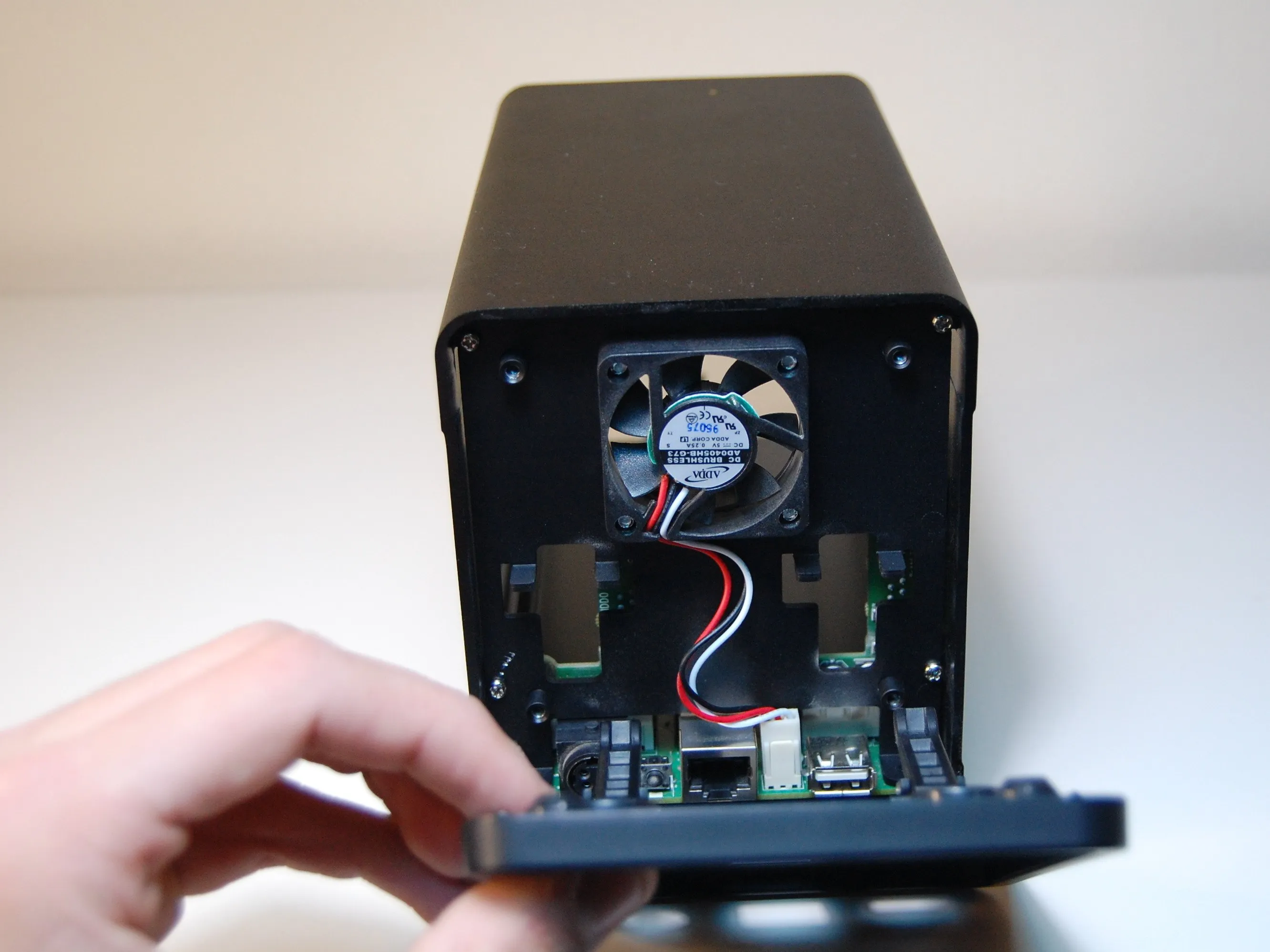

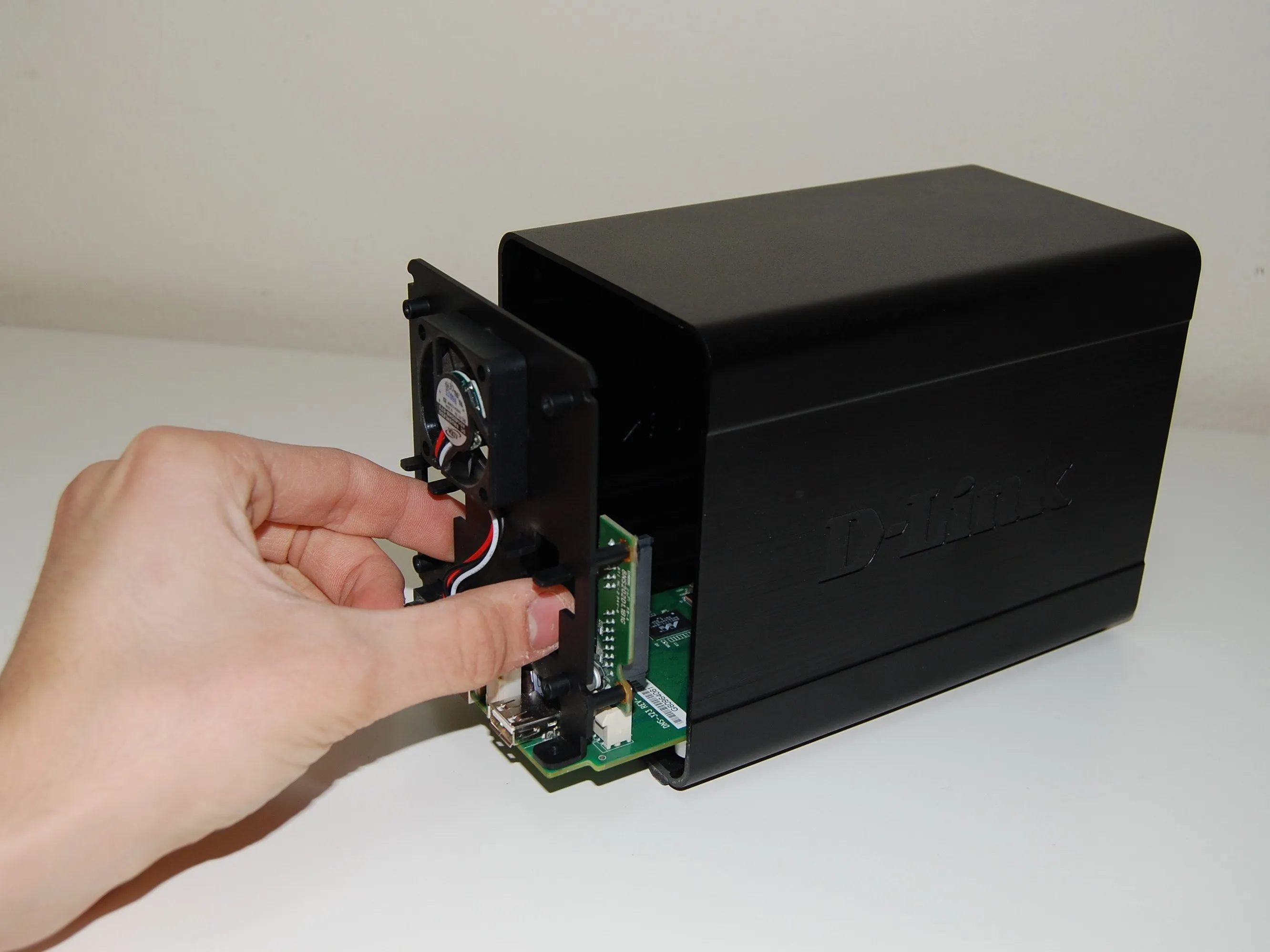

Потяните за плату, чтобы она выдвинулась из корпуса.
Плата довольно простая - маленький компьютер на базе ARM, устанавливающий Linux. (так ли это?). Конденсаторы служат в основном для питания, удвоенные из-за двух HDD.

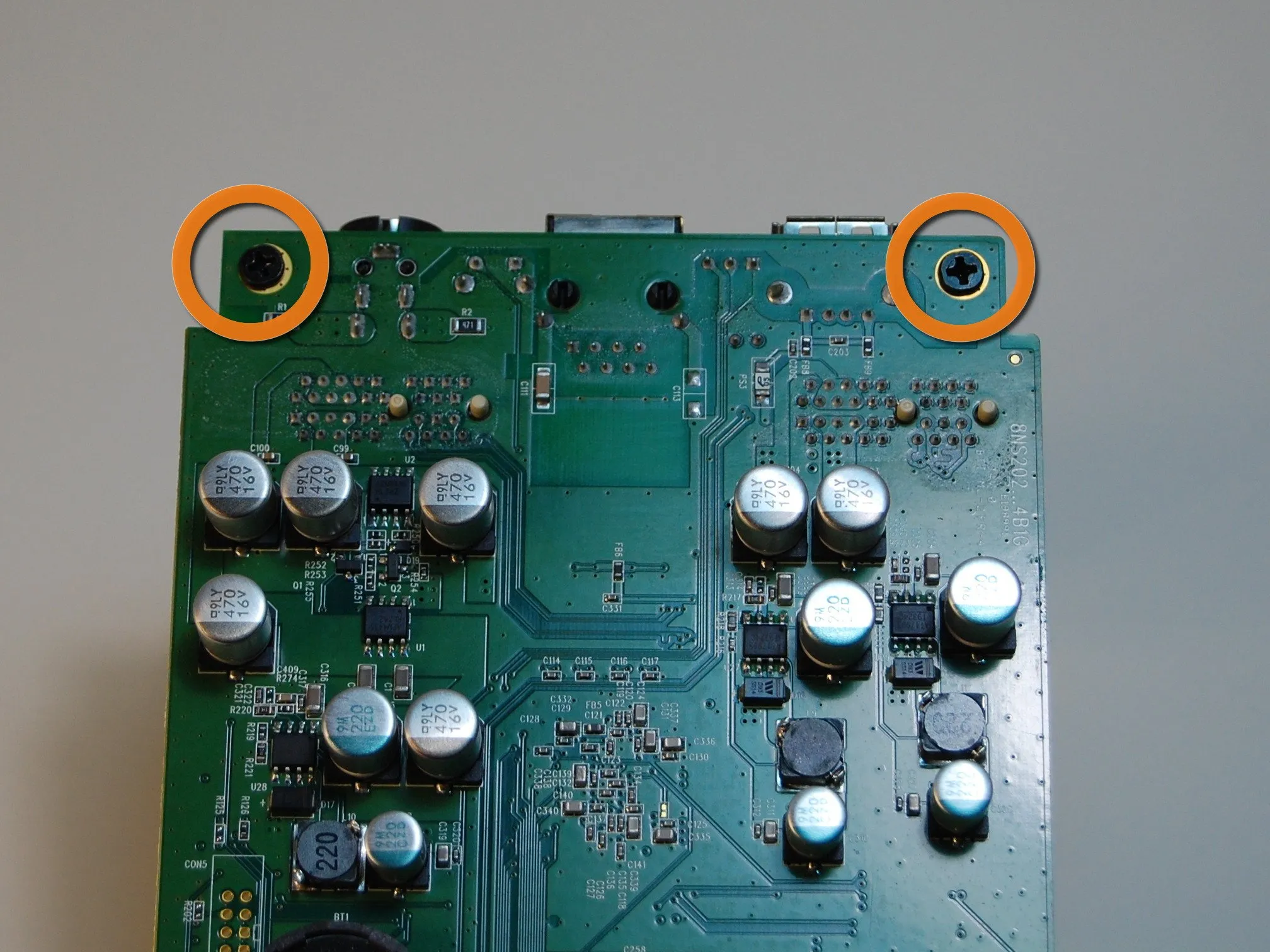

Открутите еще два винта под платой.

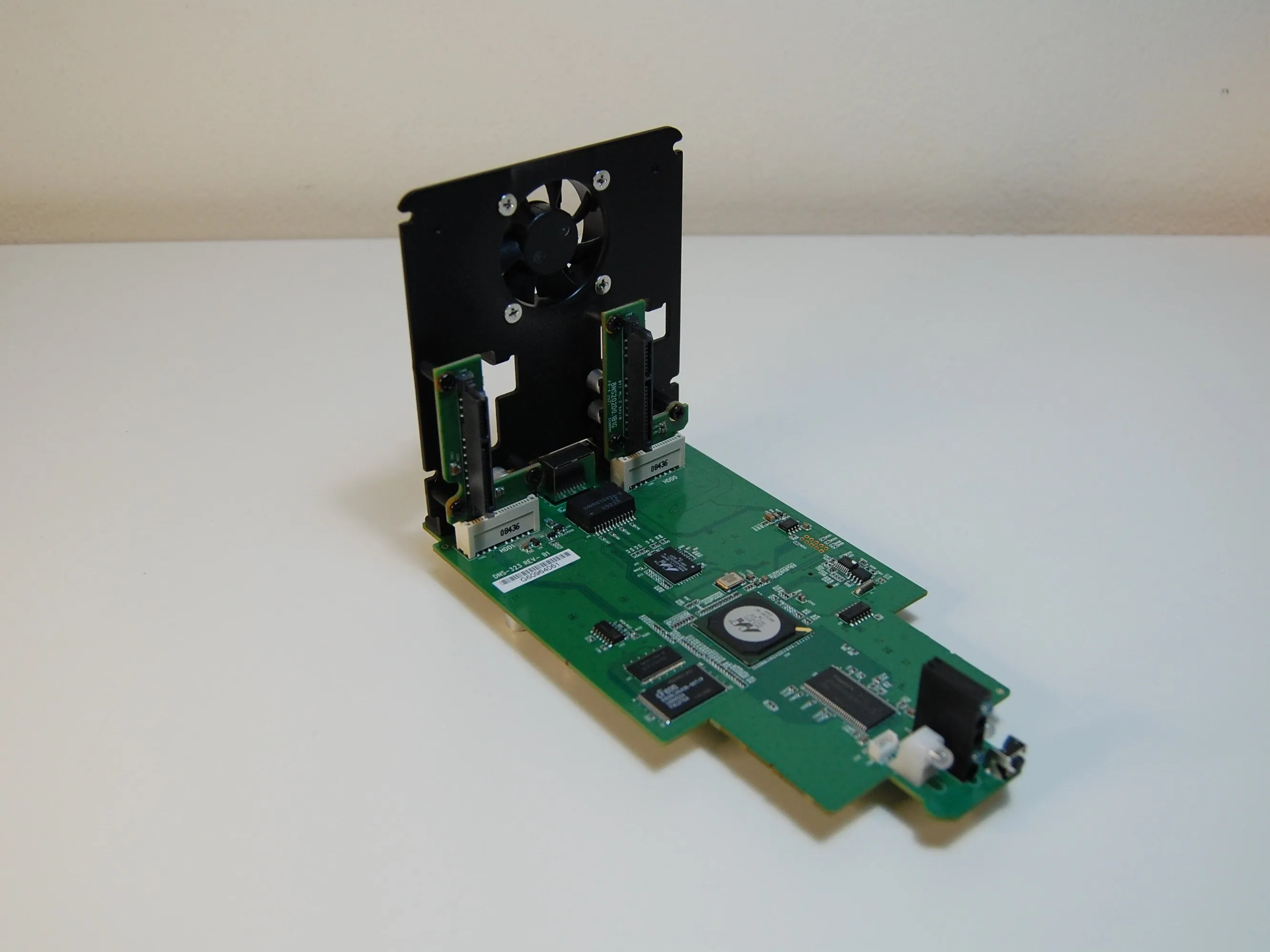

Пришло время снять железную часть.

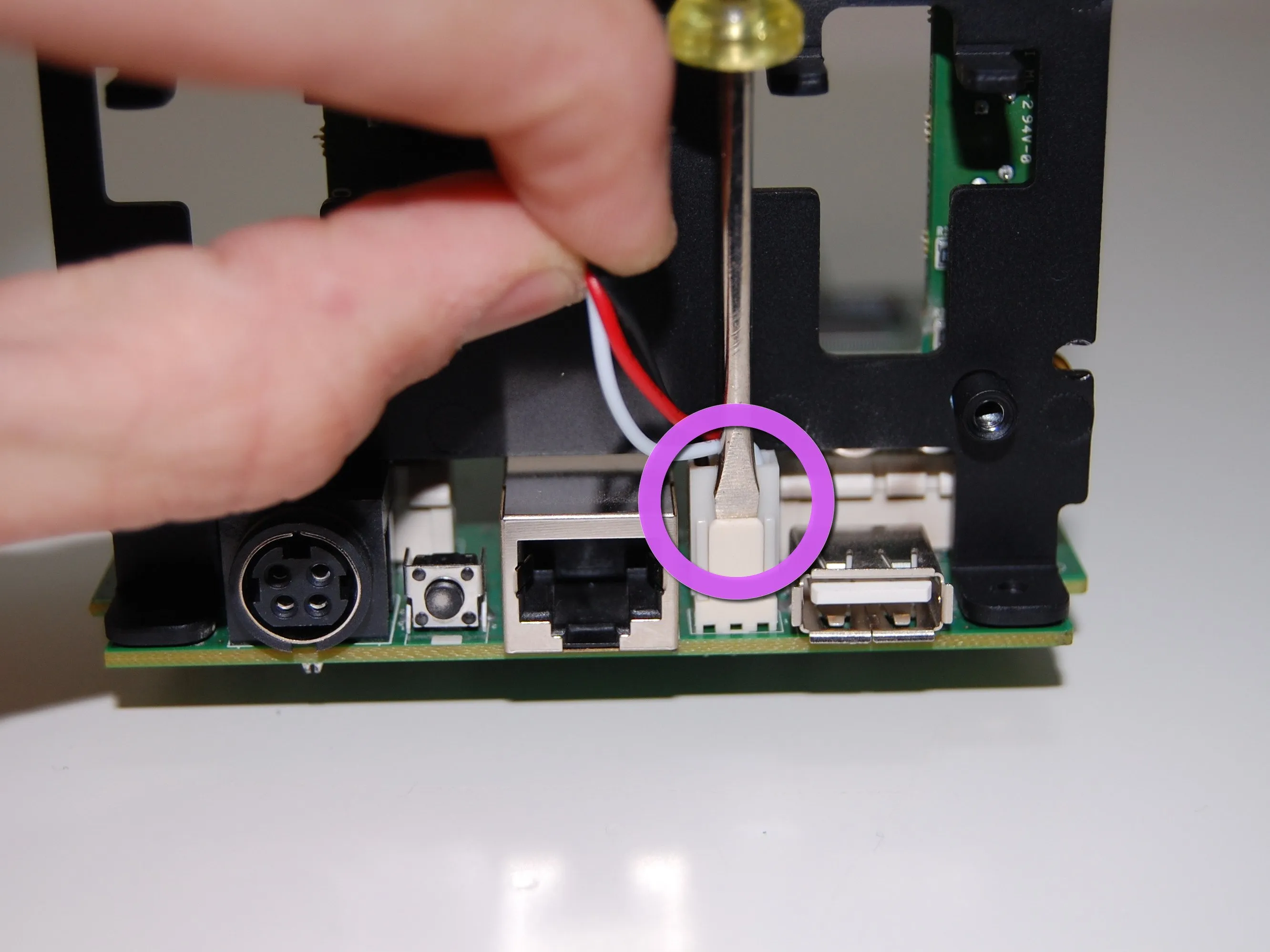

Вытащите провод вентилятора. При необходимости можно воспользоваться плоской отверткой, стараясь не сломать ее.

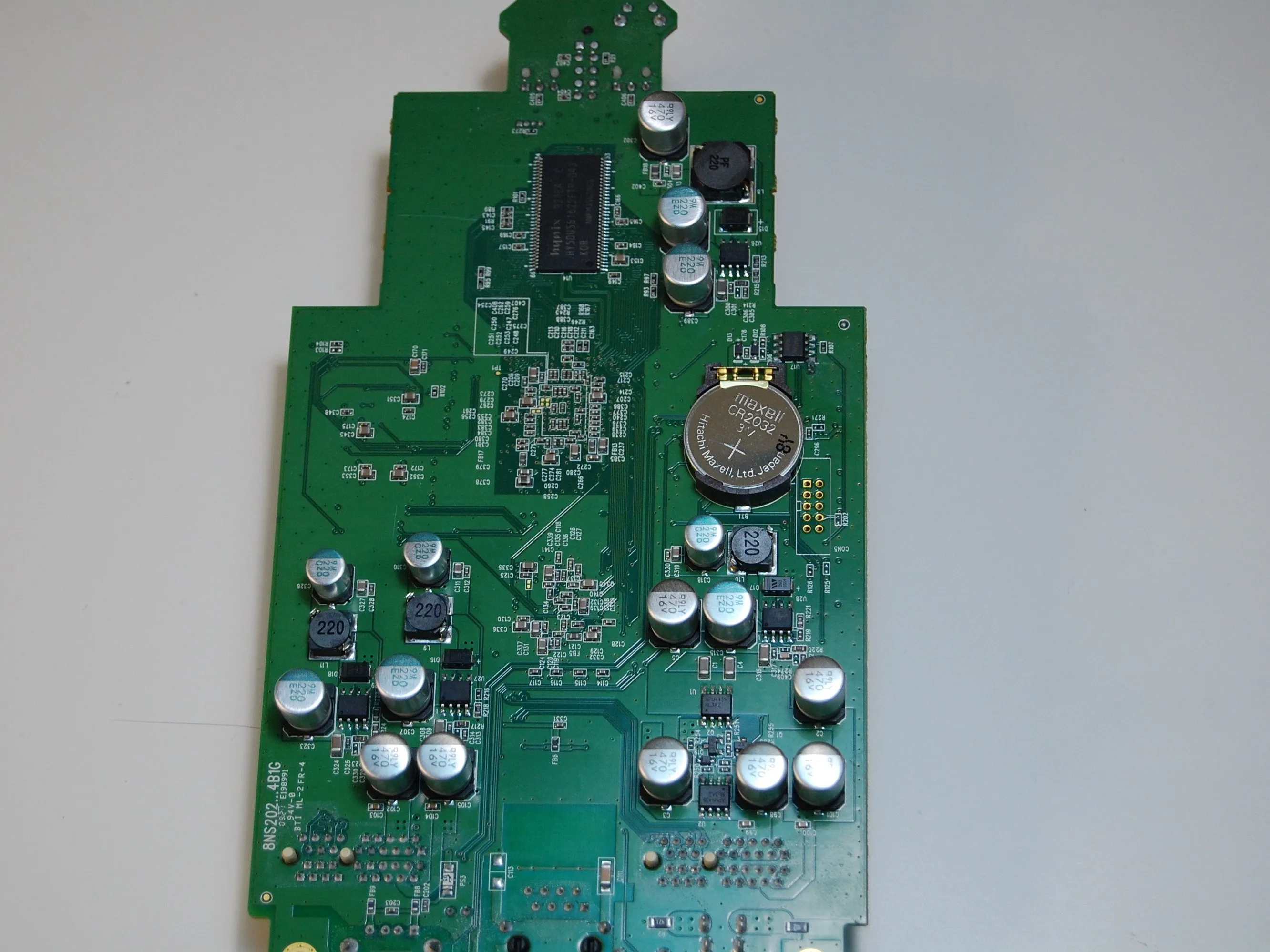

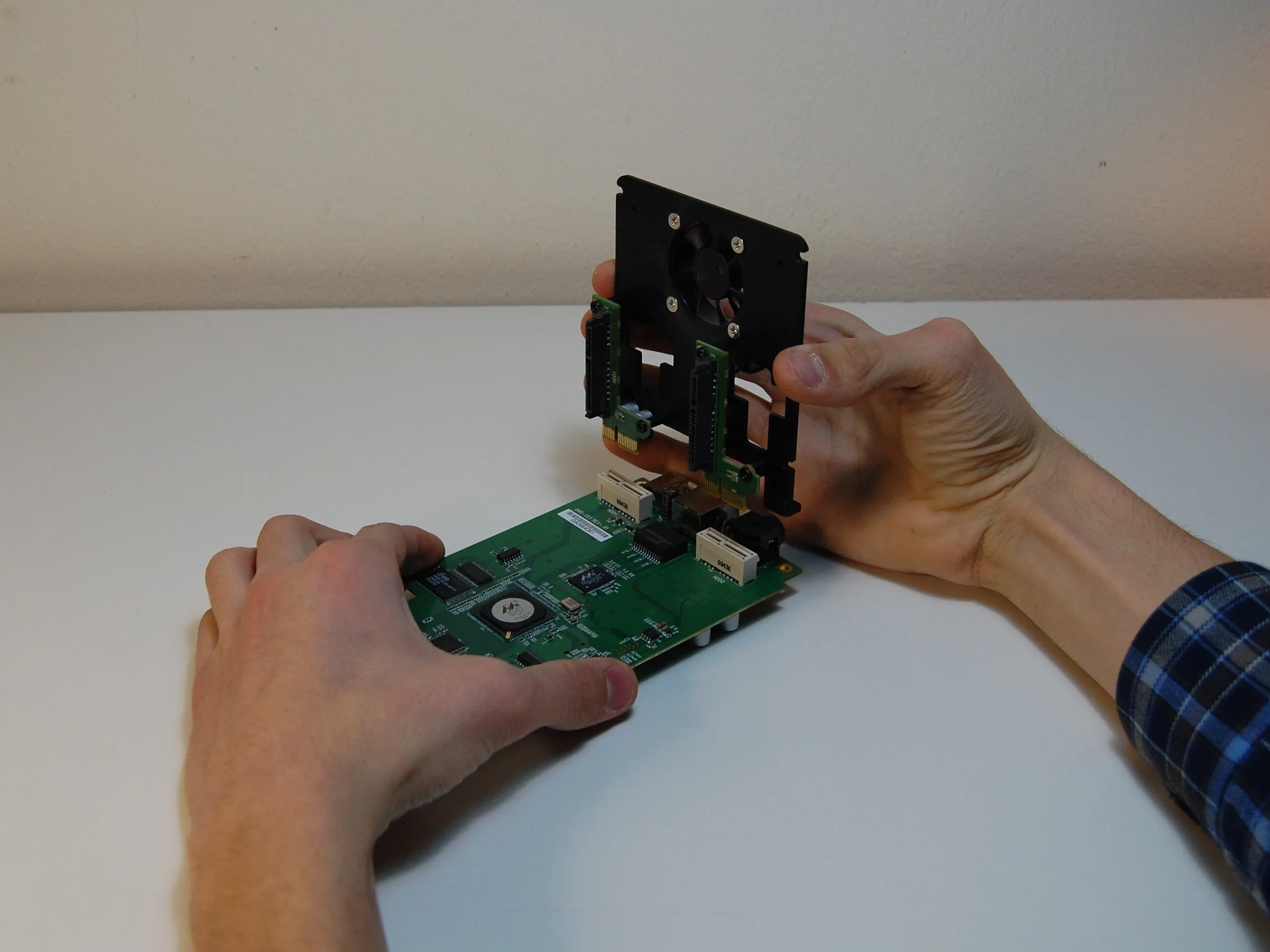

Пришло время отсоединить SATA-адаптеры с вентилятором, чтобы можно было рассмотреть главную схему.
Не извлекайте батарею, так как это может привести к потере времени, некоторых базовых настроек (на уровне платы) и нежелательным перезагрузкам.

Теперь о микросхемах
Первая микросхема выглядит как флэш-память для ПЗУ или произвольная память для ОС, их две; маркировка 921EA C HY5DU56 1622FTP-043 Made in Korea NWFM136SAG3

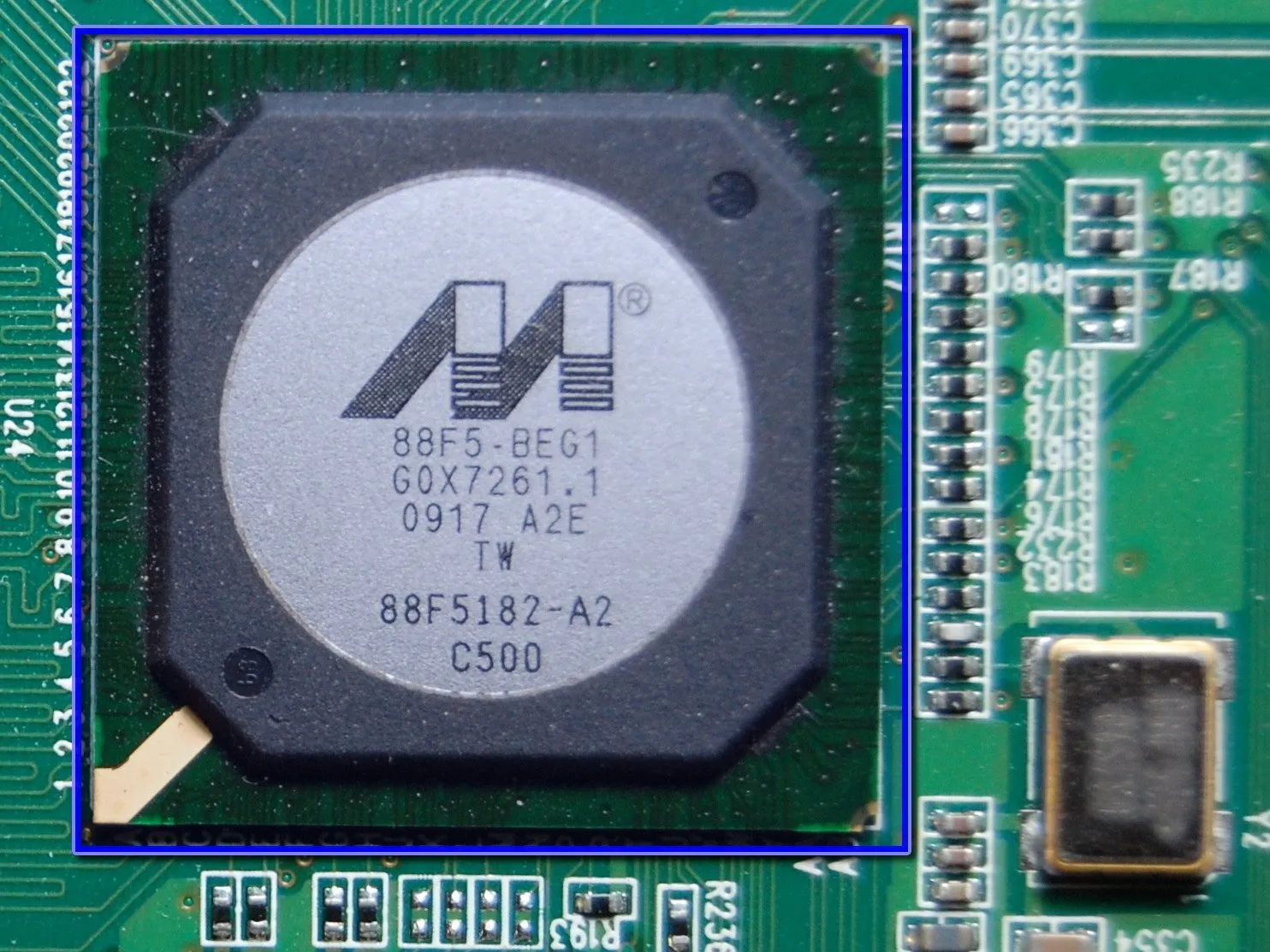

Marvell 88F8152-A2 'Feroceon(r)' SoC (система-на-чипе) для сетей хранения данных
Мультиплексированная 12-24-битная защелка D-типа с маркировкой 94CJNQK ALVCH162260, подробнее смотрите там -->.
https://focus.ti.com/docs/prod/folders/pr...

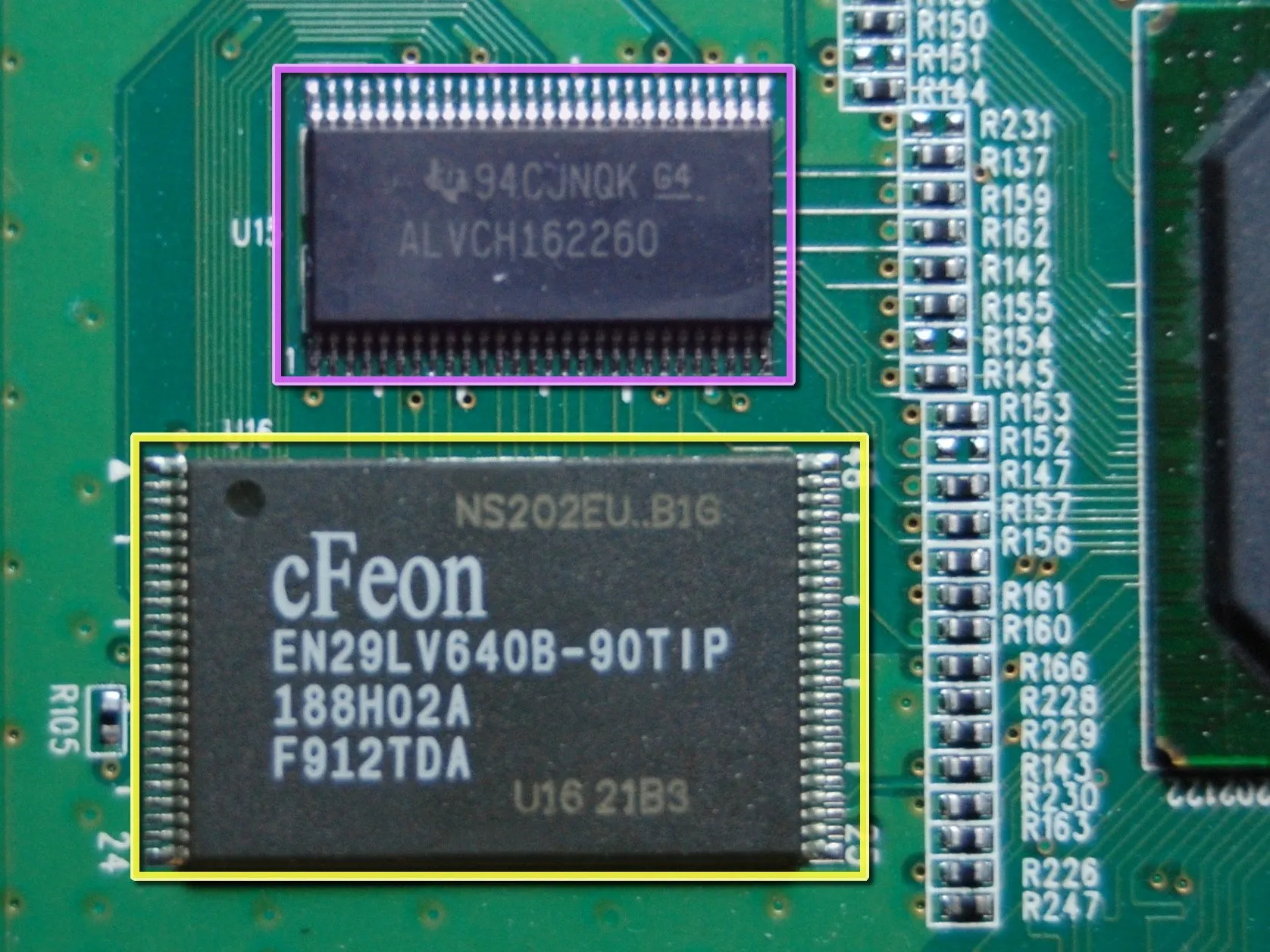

Eon SiliconSolution Inc EN29LV640B-90TIP 64Mbit Flash память

Микросхема в фиолетовой коробке представляет собой 12-24-битную мультиплексированную защелку D-типа: https://focus.ti.com/docs/prod/folders/pr...

Вероятно, это буфер адреса для NOR-флэш, позволяющий отобразить большое устройство в маленькое адресное окно.

Спасибо, исправления были добавлены в руководство!

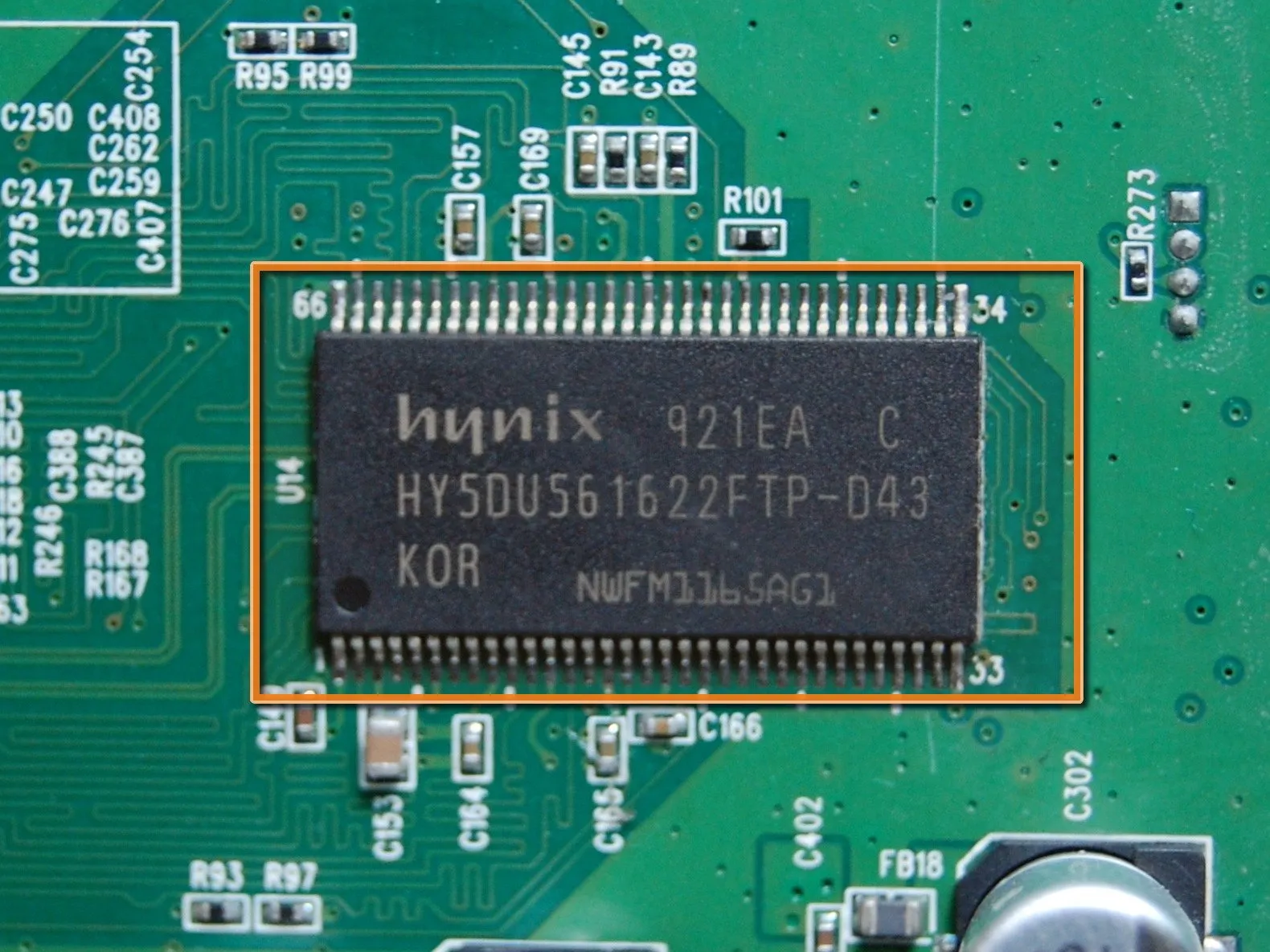

hynix HY5DU561622FTP-D43 - 256-мегабитная DDR SDRAM:

Eon EN29LV640B-90TIP - флэш-память 64 Мбит, 3 В:

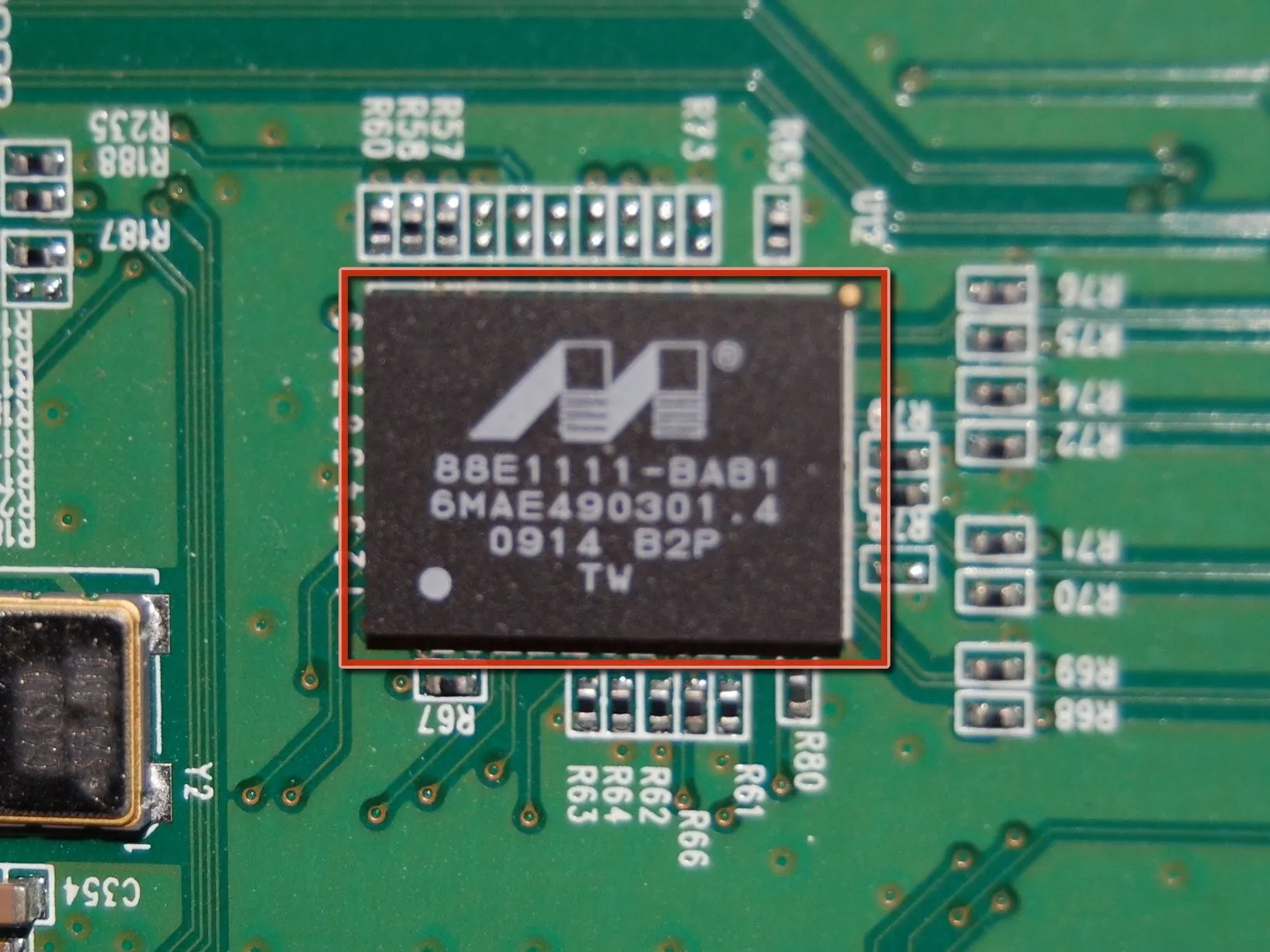

Последний чип... Однопортовый GbE-трансивер Marvell Alaska 88E1111. Маркировка: 88E1111-BAB1 6MAE490301.4 0914 B2P Тайвань
Открутите последние винты.

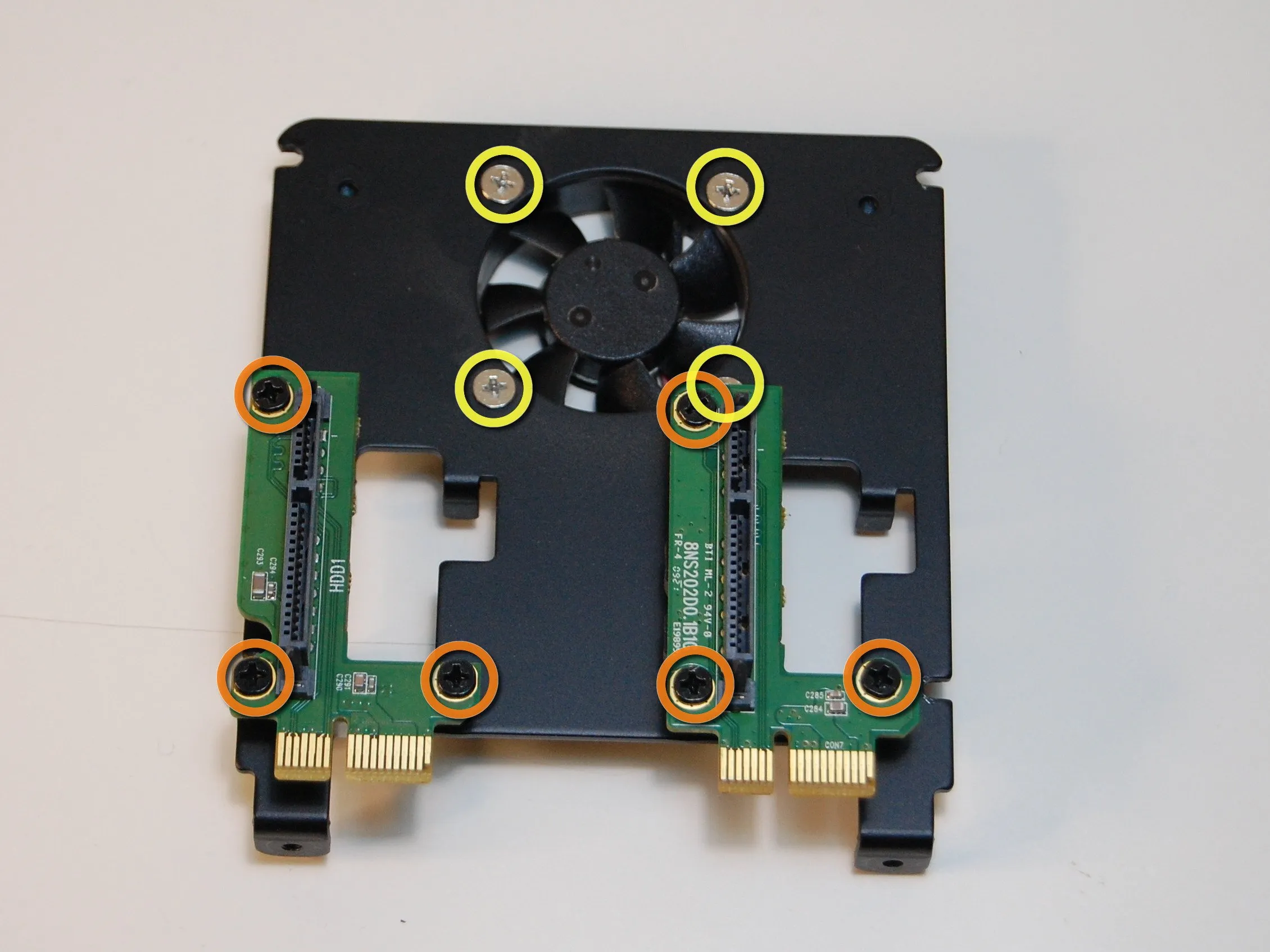

Это не пригодится, если вы не хотите заменить вентилятор; шесть винтов удерживают два разъема SATA и...
...четыре винта держат вентилятор.

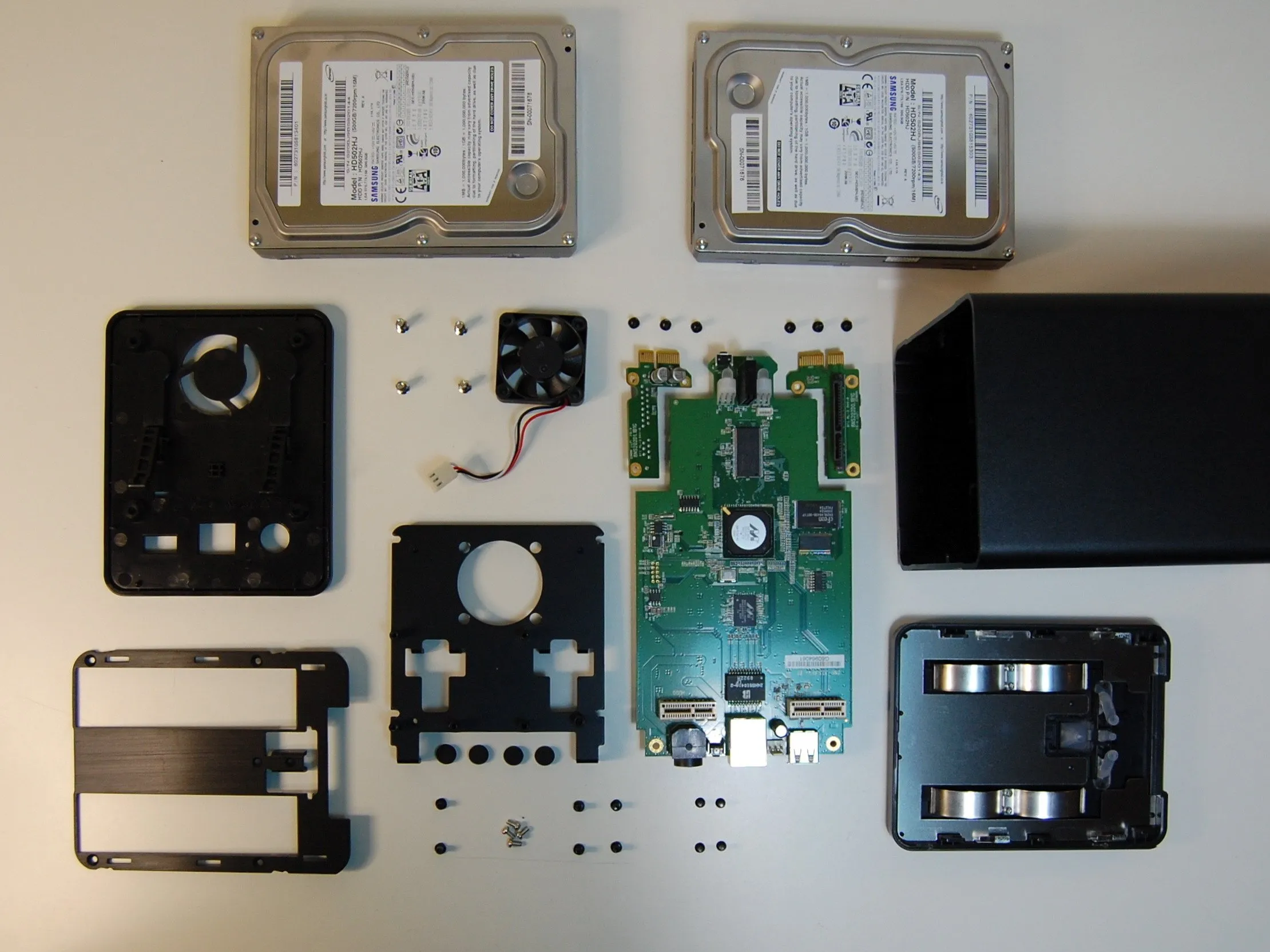

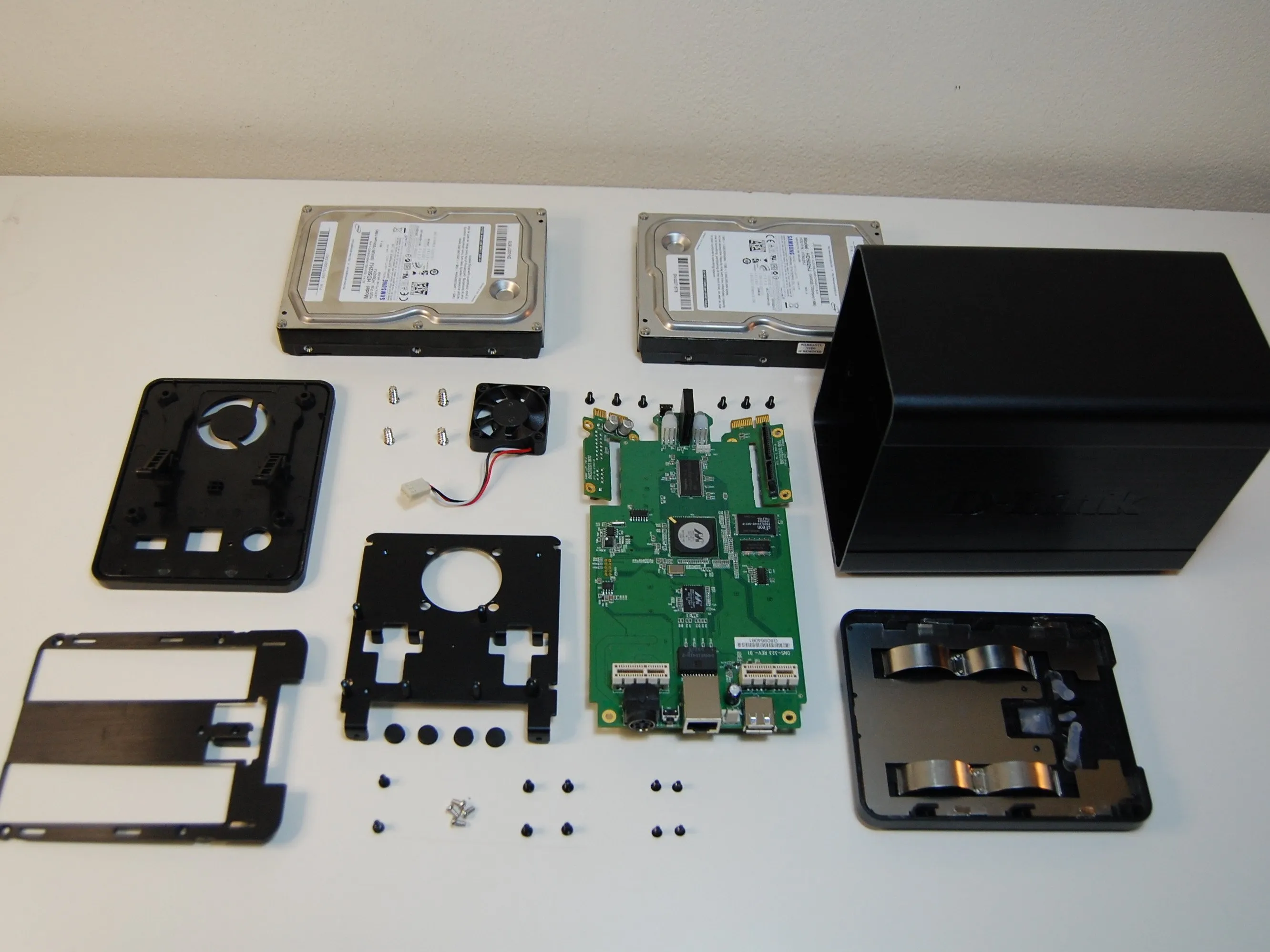

Вот и все, друзья! Теперь DNS-323 разобран. Если вы хотите собрать все обратно, просто следуйте этому руководству!
Руководство подготовил Mc128k.

Мне нужно знать, каково значение C111. Он взорвался, когда в него ударила молния.

Вы когда-нибудь получали ответ на вопрос о значении C111 в DNS-323? У меня сейчас похожая проблема! Фрэнсис
