Разборка Datatronics Discovery 2400CM

Разборка Datatronics Discovery 2400CM

Что вам нужно

Инструменты

  • Spudger
    Spudger | Источник - ifixit.com
  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com

Шаг 1 Снимите переднюю крышку

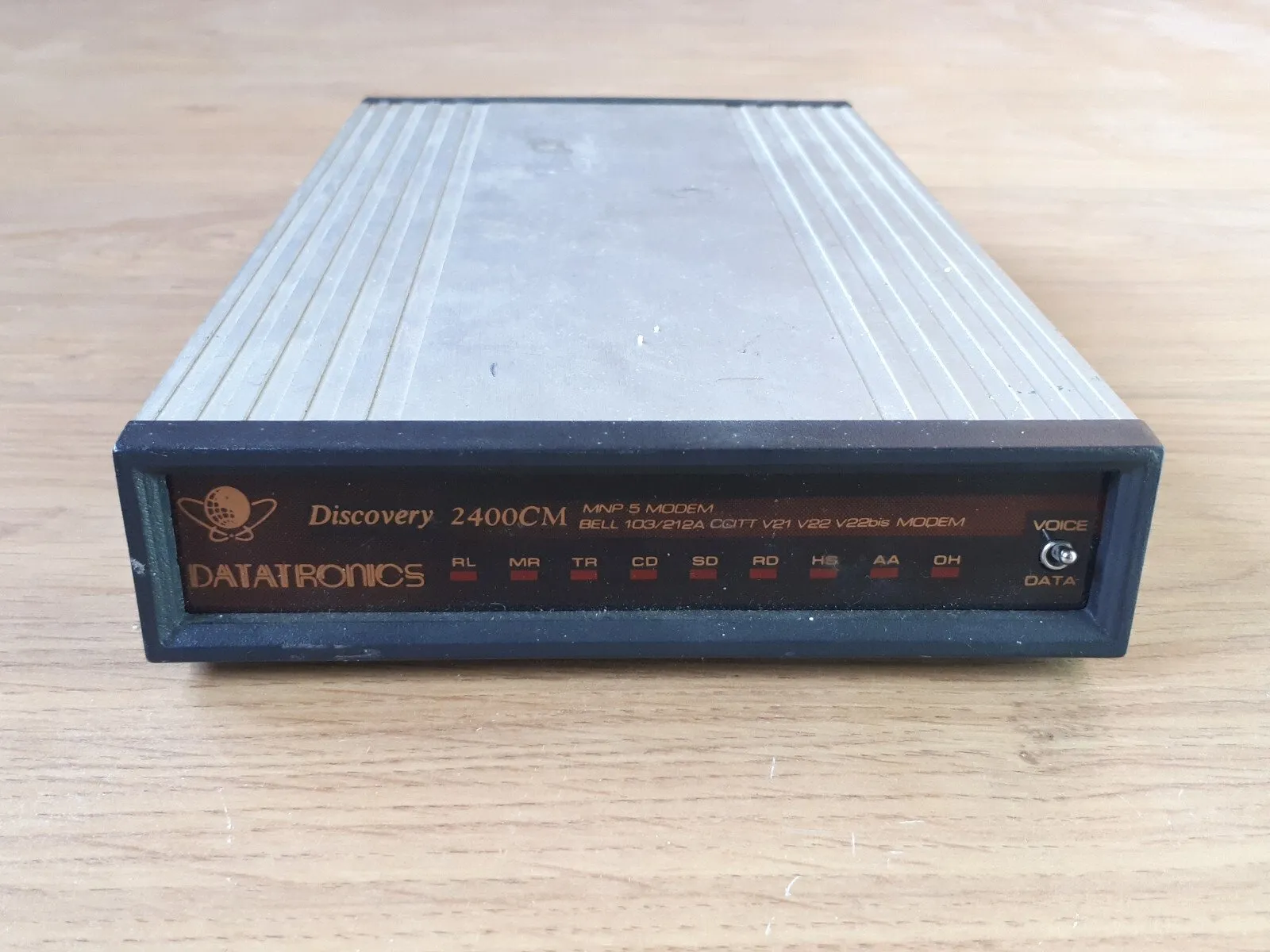

Datatronics Discovery 2400CM Разборка, снятие передней крышки: шаг 1, изображение 1 из 3
Datatronics Discovery 2400CM разборка, снятие передней крышки: шаг 1, изображение 1 из 3 | Источник - ifixit.com

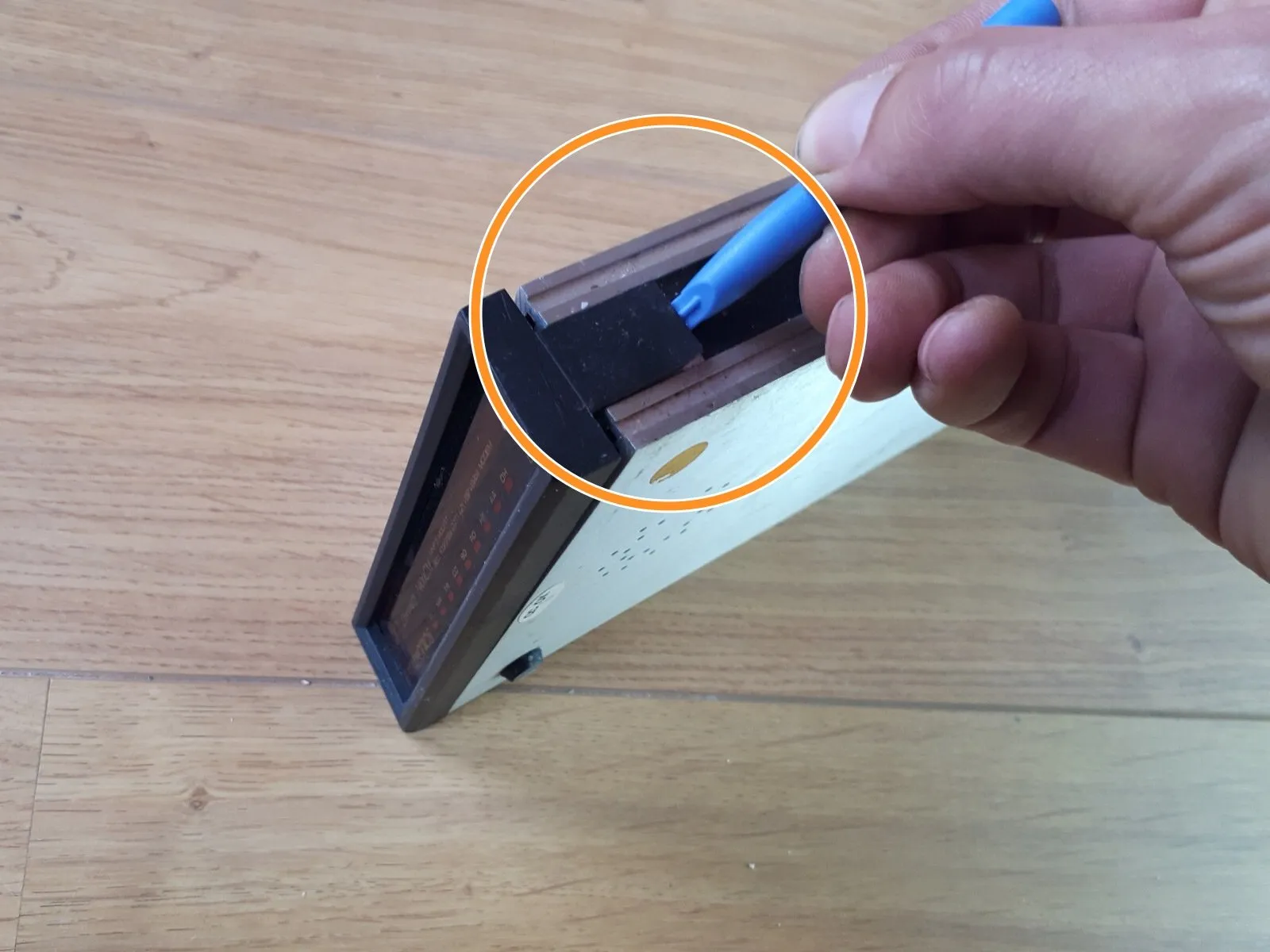

Datatronics Discovery 2400CM Разборка, снятие передней крышки: шаг 1, изображение 2 из 3
Datatronics Discovery 2400CM разборка, снятие передней крышки: шаг 1, изображение 2 из 3 | Источник - ifixit.com

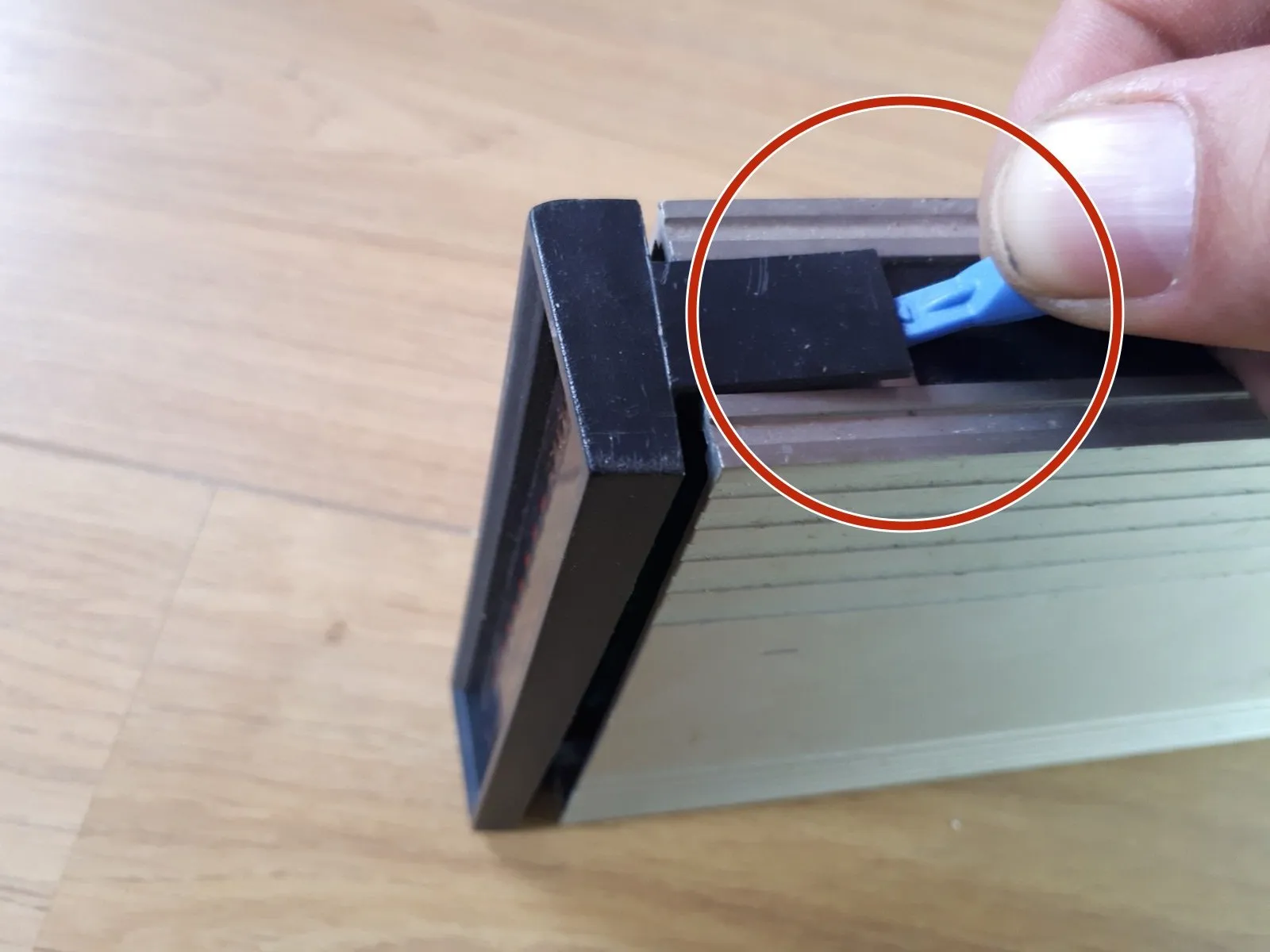

Datatronics Discovery 2400CM разборка, снять переднюю крышку: шаг 1, изображение 3 из 3
Datatronics Discovery 2400CM разборка, снятие передней крышки: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Передняя крышка крепится к корпусу с помощью 2 защелок.

  • С помощью пассатижей откройте защелку с одной стороны.

  • Откройте защелку на другой стороне, чтобы отсоединить переднюю часть.

Шаг 2 снимите заднюю крышку

Разбор Datatronics Discovery 2400CM, снятие задней крышки: шаг 2, изображение 1 из 2
Datatronics Discovery 2400CM Разборка, снятие задней крышки: шаг 2, изображение 1 из 2 | Источник - ifixit.com

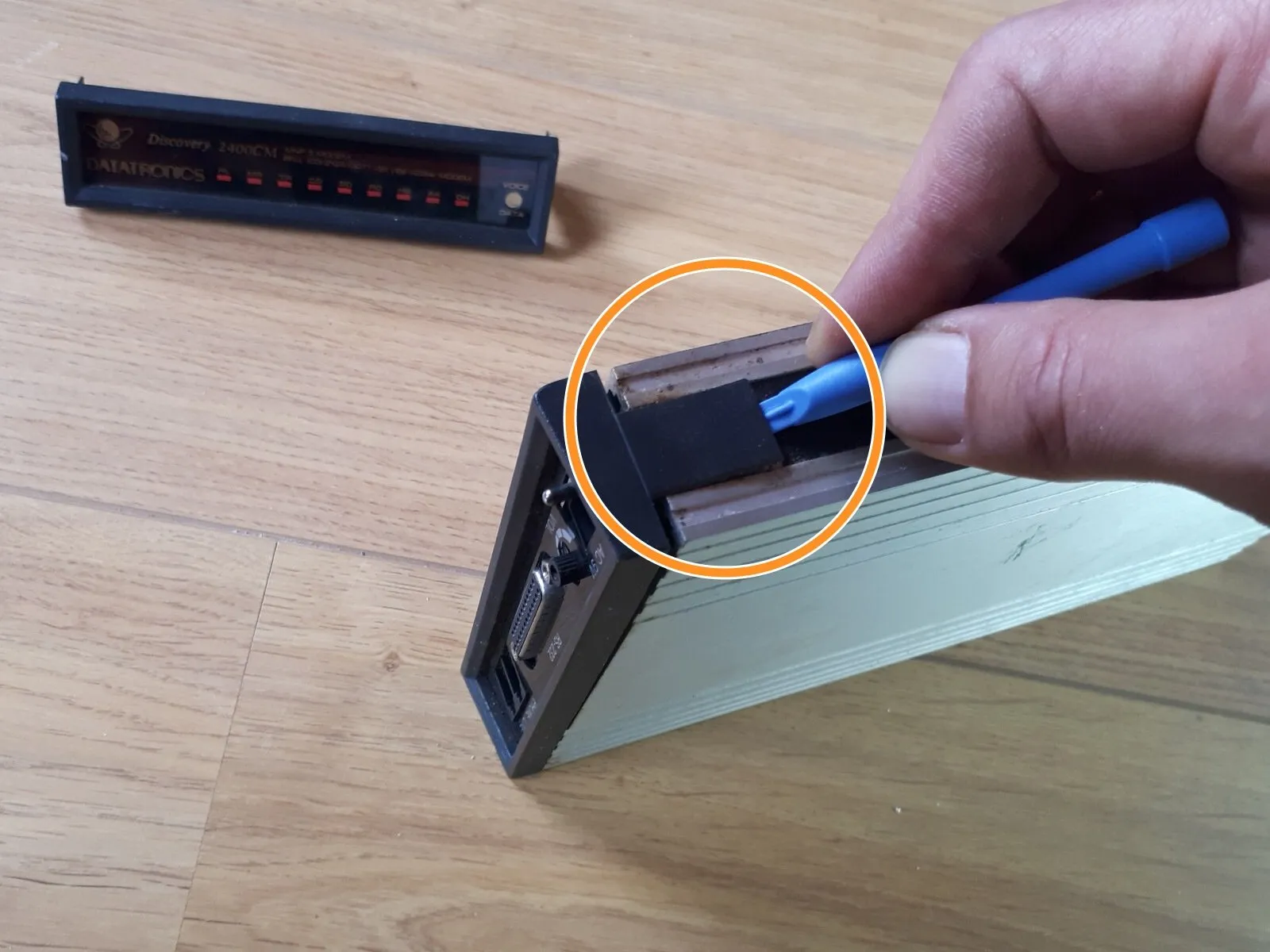

Datatronics Discovery 2400CM разборка, снятие задней крышки: шаг 2, изображение 2 из 2
Datatronics Discovery 2400CM разборка, снятие задней крышки: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Задняя крышка крепится к корпусу так же, как и передняя.

  • Откройте обе защелки, чтобы отсоединить заднюю крышку.

Шаг 3 извлеките плату из корпуса

Datatronics Discovery 2400CM Разборка, извлечение платы из корпуса: шаг 3, изображение 1 из 3
Datatronics Discovery 2400CM Разборка, извлечение платы из корпуса: шаг 3, изображение 1 из 3 | Источник - ifixit.com

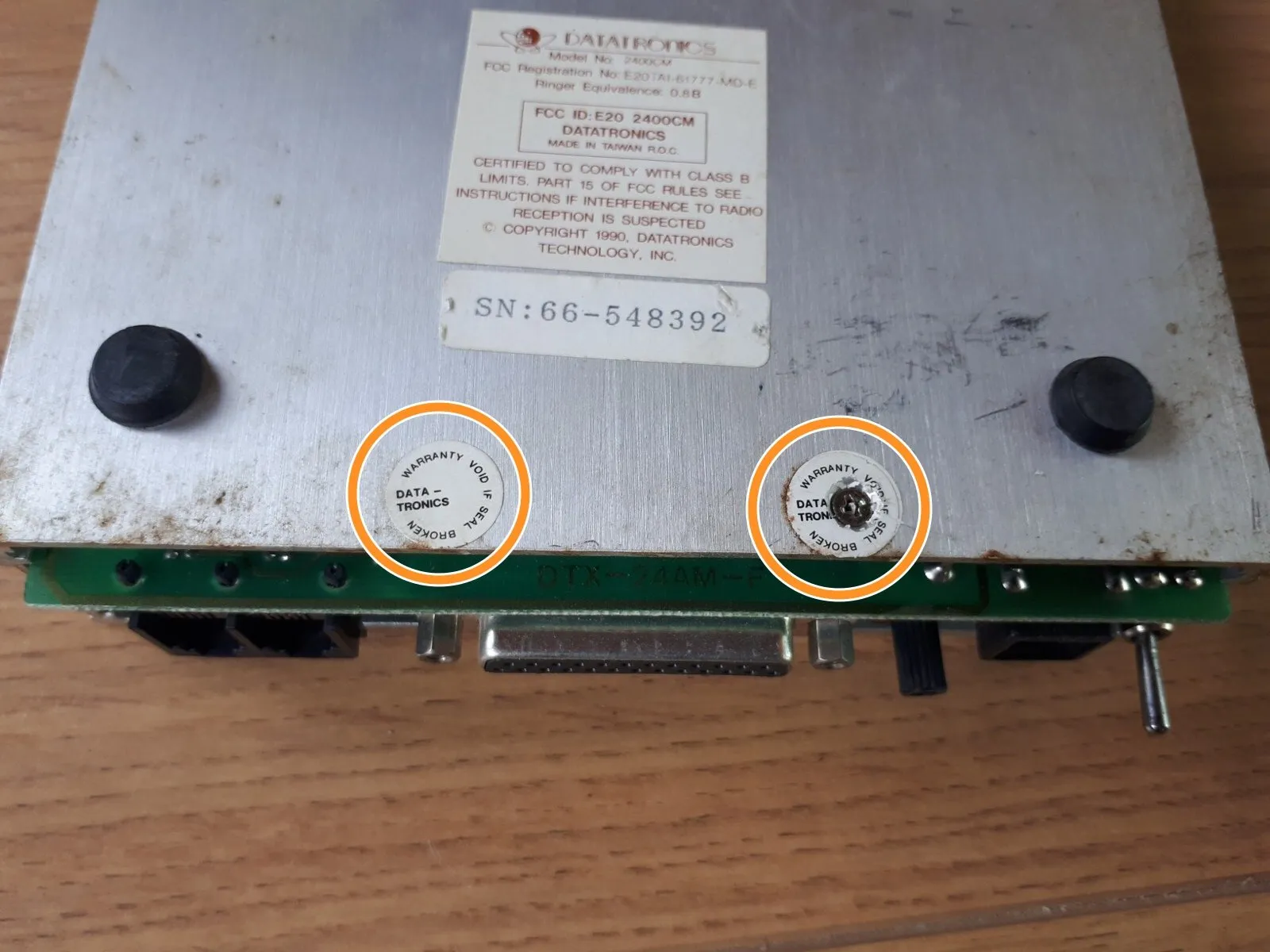

Datatronics Discovery 2400CM Разборка, извлечение платы из корпуса: шаг 3, изображение 2 из 3
Datatronics Discovery 2400CM разборка, извлечение платы из корпуса: шаг 3, изображение 2 из 3 | Источник - ifixit.com

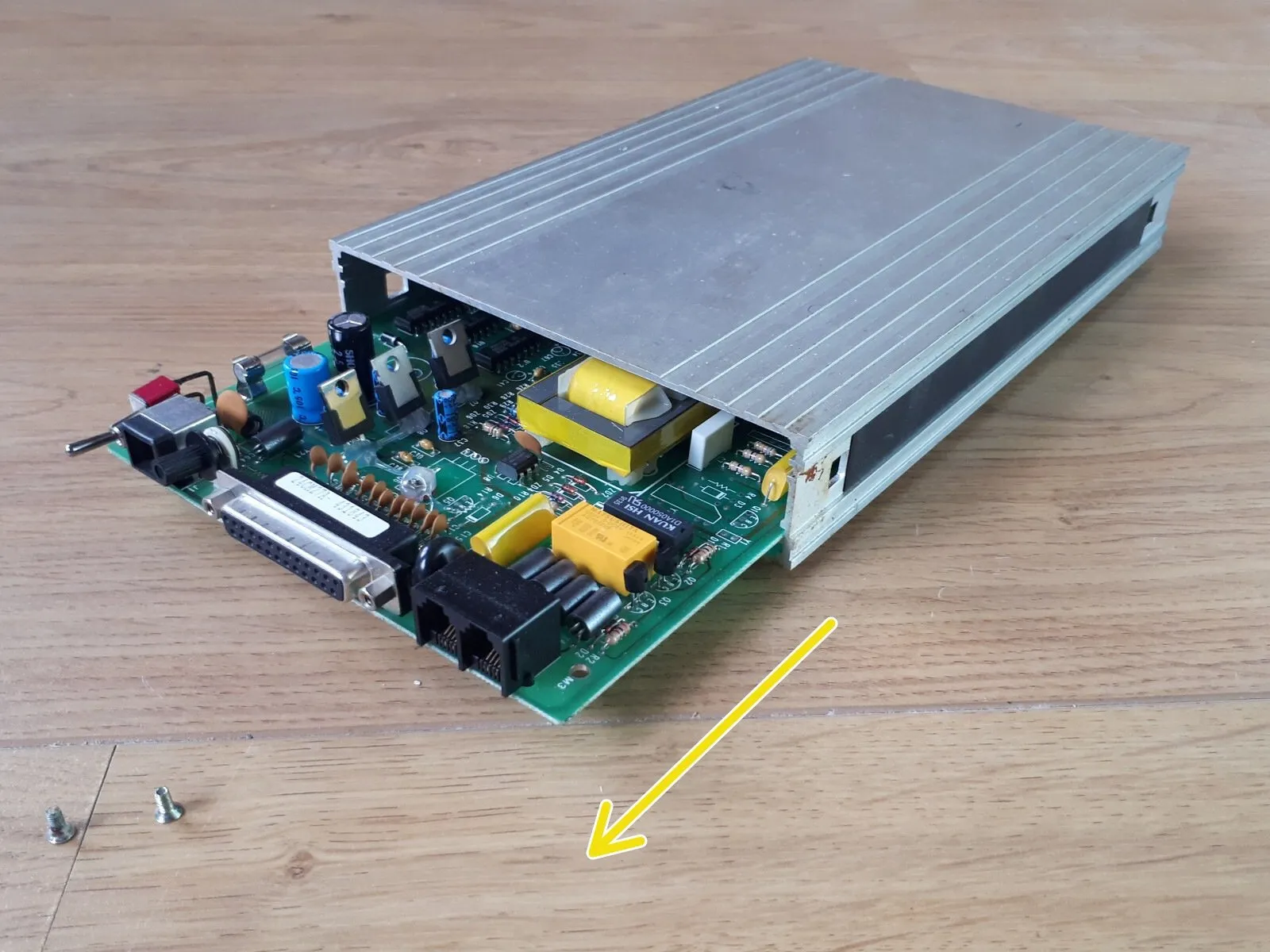

Datatronics Discovery 2400CM Разборка, извлечение платы из корпуса: шаг 3, изображение 3 из 3
Datatronics Discovery 2400CM разборка, извлечение платы из корпуса: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Плата прикреплена к корпусу 2 винтами. Винты спрятаны под наклейками 'гарантия недействительна'.

  • Удалите наклейки, чтобы можно было открутить винты.

  • Выдвиньте плату из корпуса.

Шаг 4 обзор

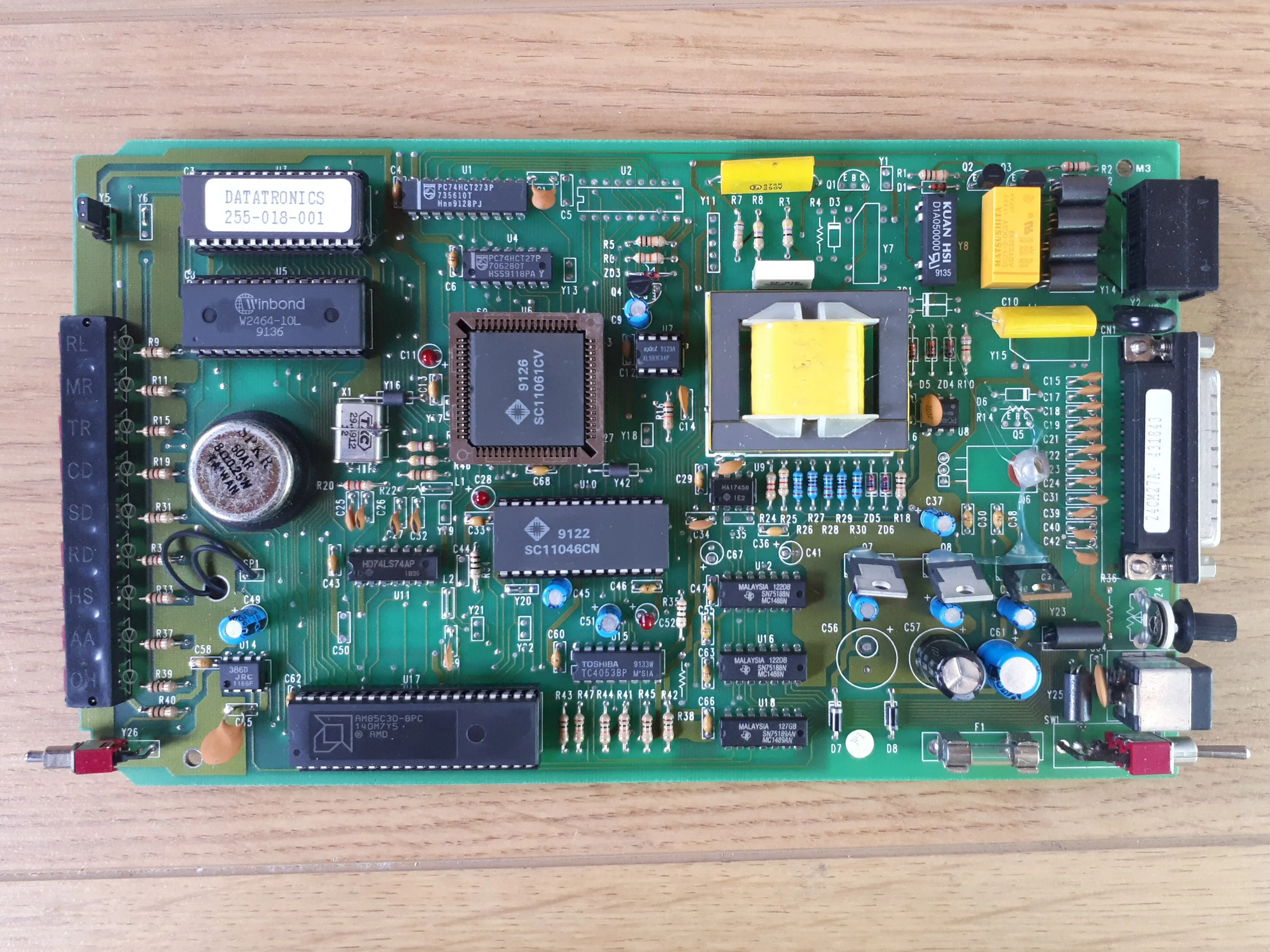

Datatronics Discovery 2400CM Teardown, обзор: шаг 4, изображение 1 из 3
Datatronics Discovery 2400CM Разборка, обзор: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Datatronics Discovery 2400CM Teardown, обзор: шаг 4, изображение 2 из 3
Datatronics Discovery 2400CM Teardown, обзор: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Datatronics Discovery 2400CM Teardown, обзор: шаг 4, изображение 3 из 3
Datatronics Discovery 2400CM Teardown, обзор: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Обзор передней и задней части платы, а также детальный вид этикетки.
