Разборка Datto MP60

Разборка Datto MP60

Что вам нужно

Инструменты

  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com

Шаг 1 Коробка

Datto MP60 Teardown, коробка: шаг 1, изображение 1 из 1
Datto MP60 Teardown, коробка: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Упаковка MP60

Шаг 2 Внутри коробки

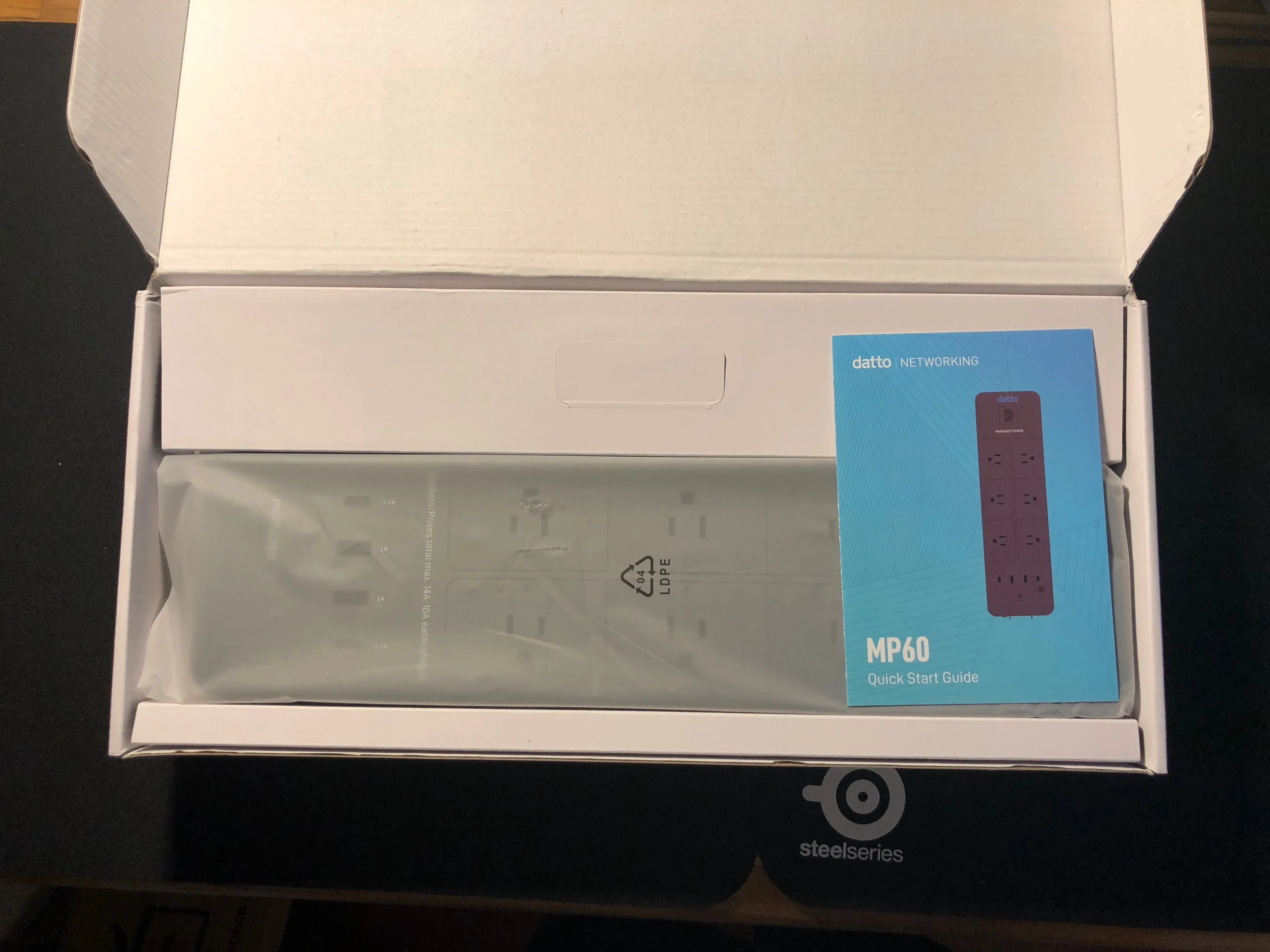

Datto MP60 Teardown, Внутри коробки: шаг 2, изображение 1 из 3
Datto MP60 Teardown, Внутри коробки: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Datto MP60 Teardown, Внутри коробки: шаг 2, изображение 2 из 3
Datto MP60 Teardown, Внутри коробки: шаг 2, изображение 2 из 3 | Источник - ifixit.com

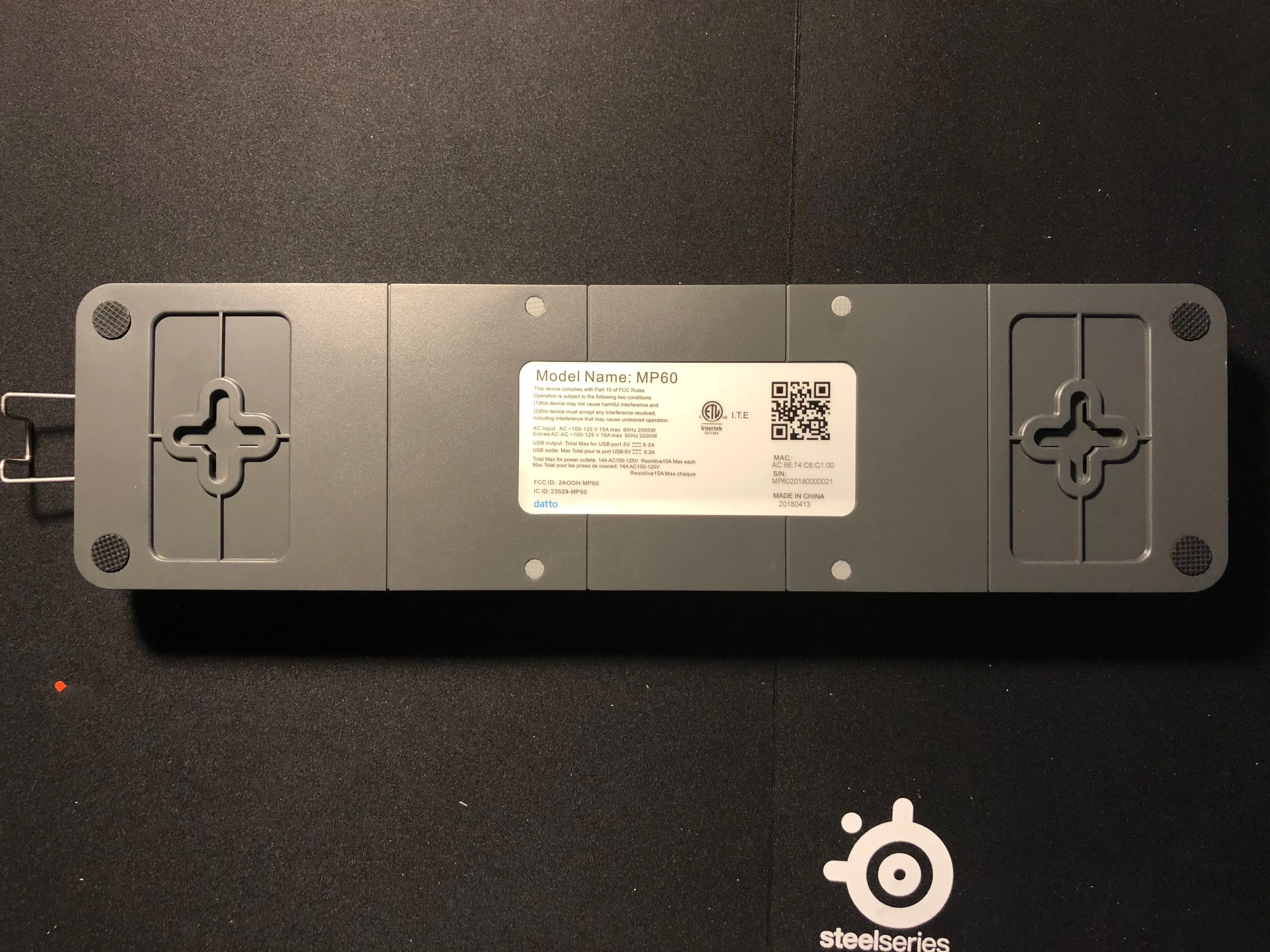

Datto MP60 Teardown, Внутри коробки: шаг 2, изображение 3 из 3
Datto MP60 Teardown, Внутри коробки: шаг 2, изображение 3 из 3 | Источник - ifixit.com

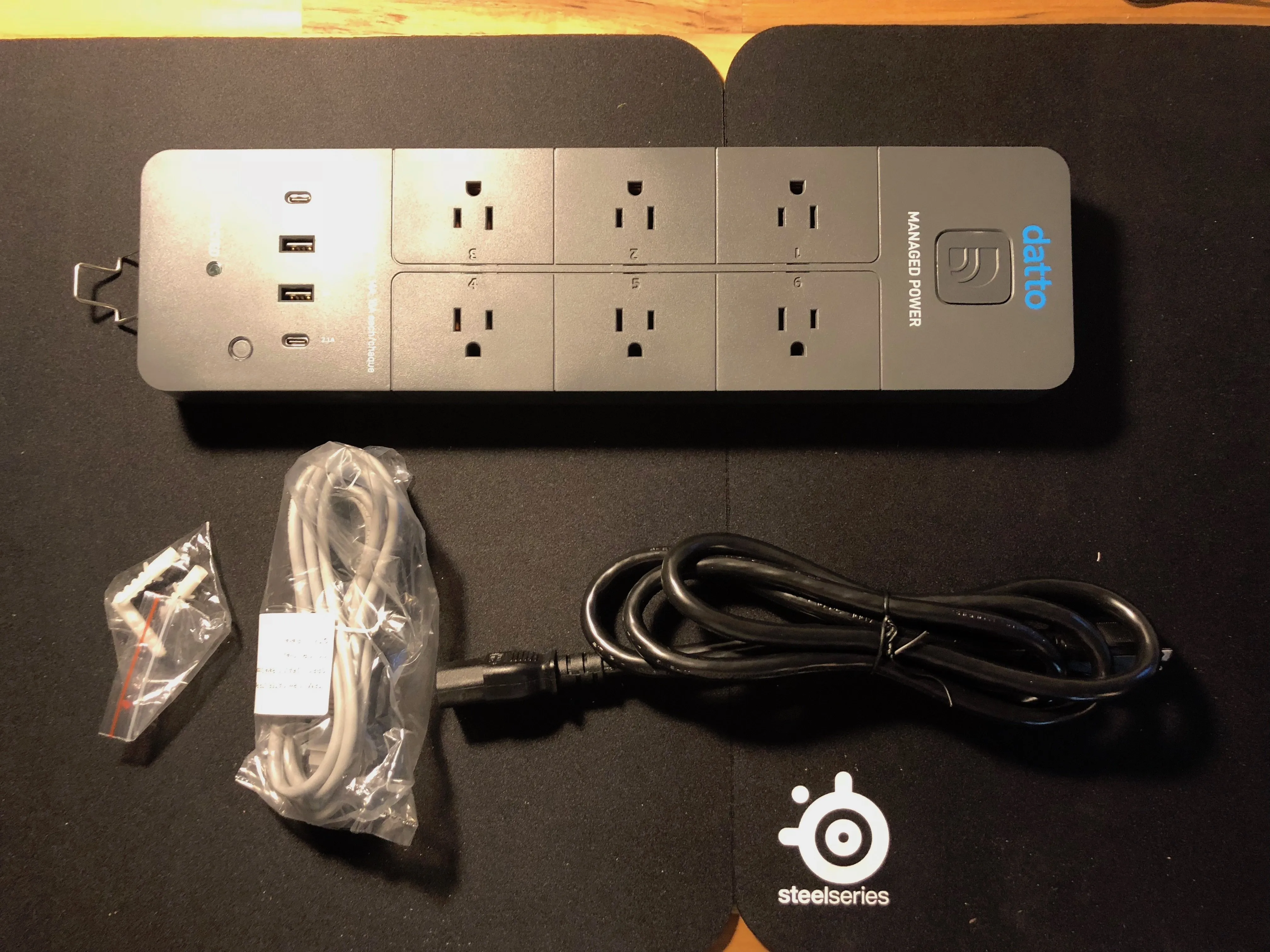

  • MP60

  • 6 футов толстого линейного кабеля

  • Кабель Ethernet 6 футов

  • Винты для настенного монтажа

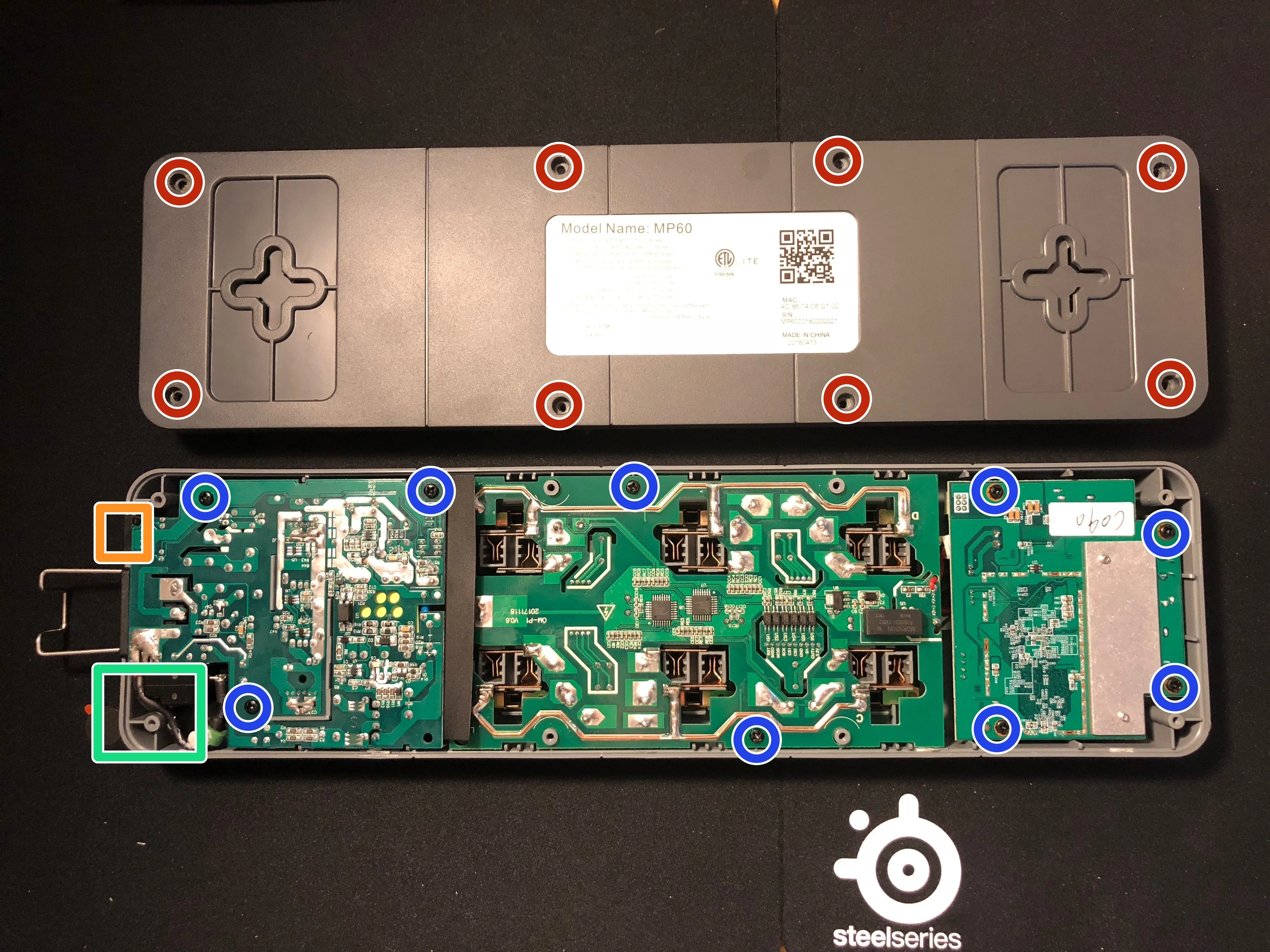

Шаг 3 Выкрутите винты

Datto MP60 Teardown, извлечение винтов: шаг 3, изображение 1 из 1
Datto MP60 Teardown, удаление винтов: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • 8x 3 мм винтов для корпуса с треугольной битой

  • 9x винты Philips #1

  • Пользовательский сбрасываемый выключатель на 16a

  • 10/100 Ethernet

Шаг 4

Datto MP60 Teardown: шаг 4, изображение 1 из 1
Datto MP60 Teardown: шаг 4, изображение 1 из 1 | Источник - ifixit.com

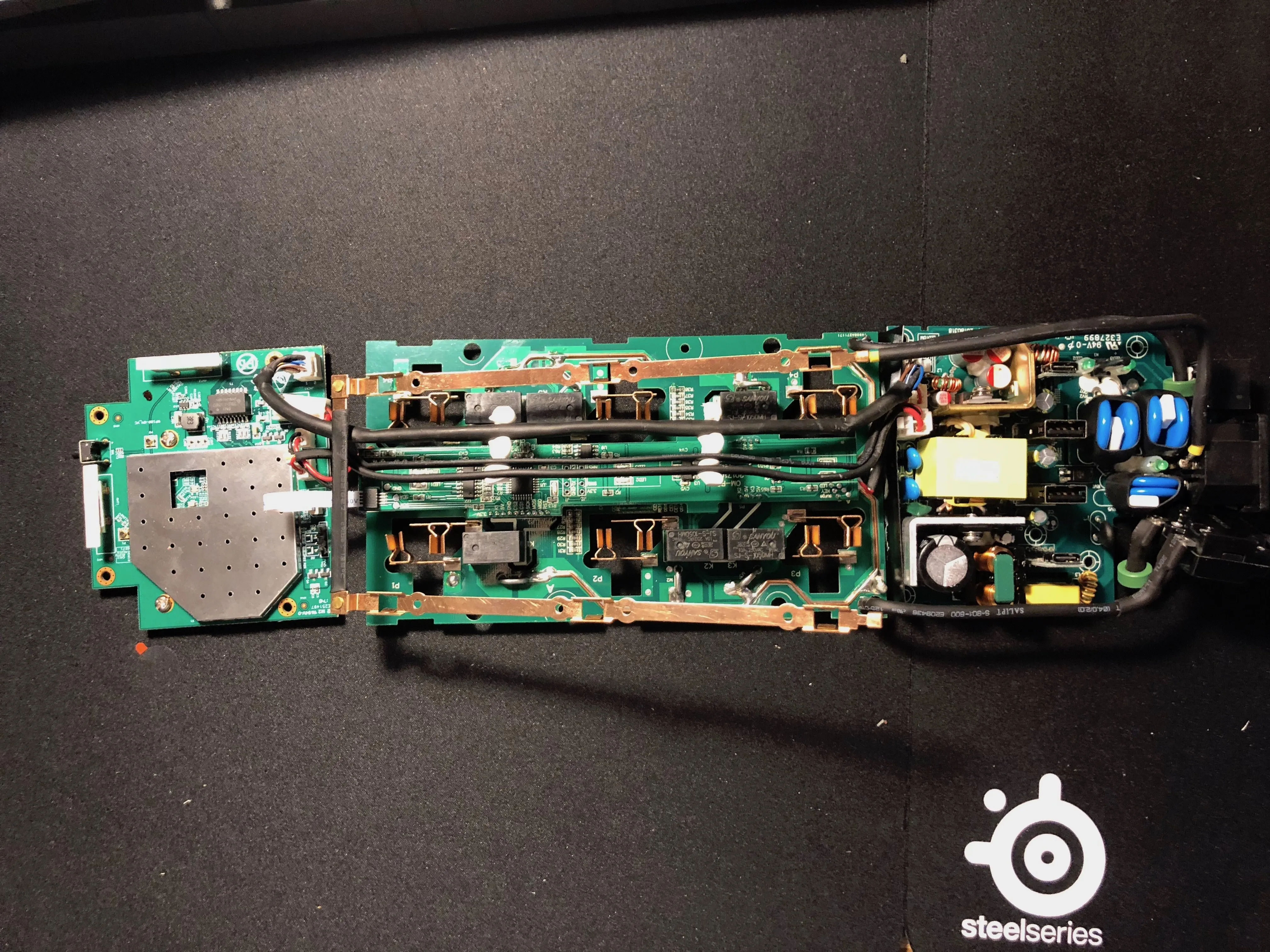

  • После откручивания винтов сборка вынимается как единое целое

  • Плата wifi и антенны расположены как можно дальше от блока питания, чтобы избежать помех.

Шаг 5 Плата Wifi

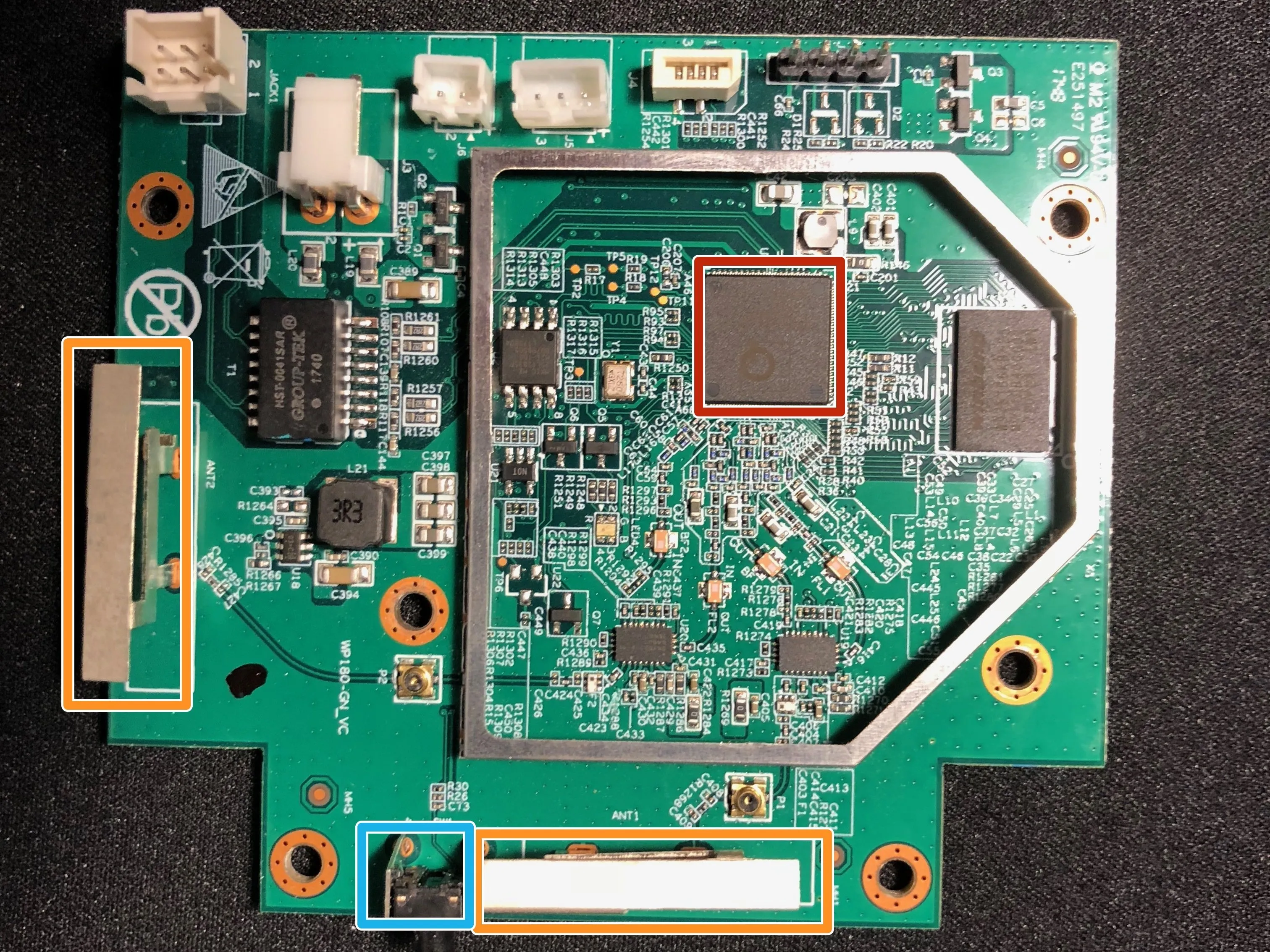

Datto MP60 Teardown, плата Wifi: шаг 5, изображение 1 из 2
Разборка Datto MP60, плата Wifi: шаг 5, изображение 1 из 2 | Источник - ifixit.com

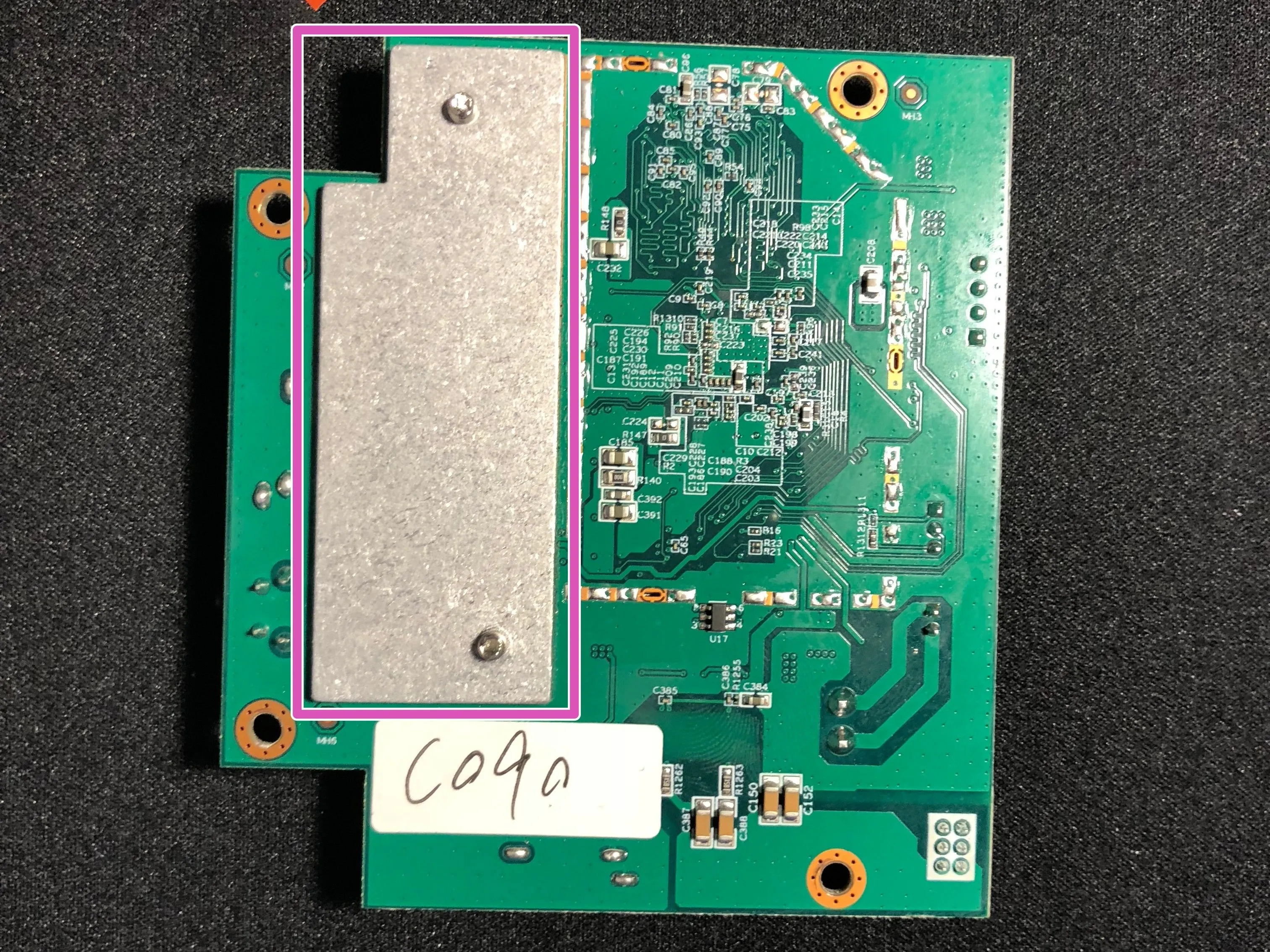

Datto MP60 Teardown, плата Wifi: шаг 5, изображение 2 из 2
Разборка Datto MP60, плата Wifi: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Qualcomm - QCA9531

  • Процессор 560 МГц (не слишком плохо для некоторых розеток)

  • 2x2 B/G/N 2.4 Ghz Wifi

  • Антенна

  • Переключатель сброса

  • Радиатор

Шаг 6 Плата управления розеткой

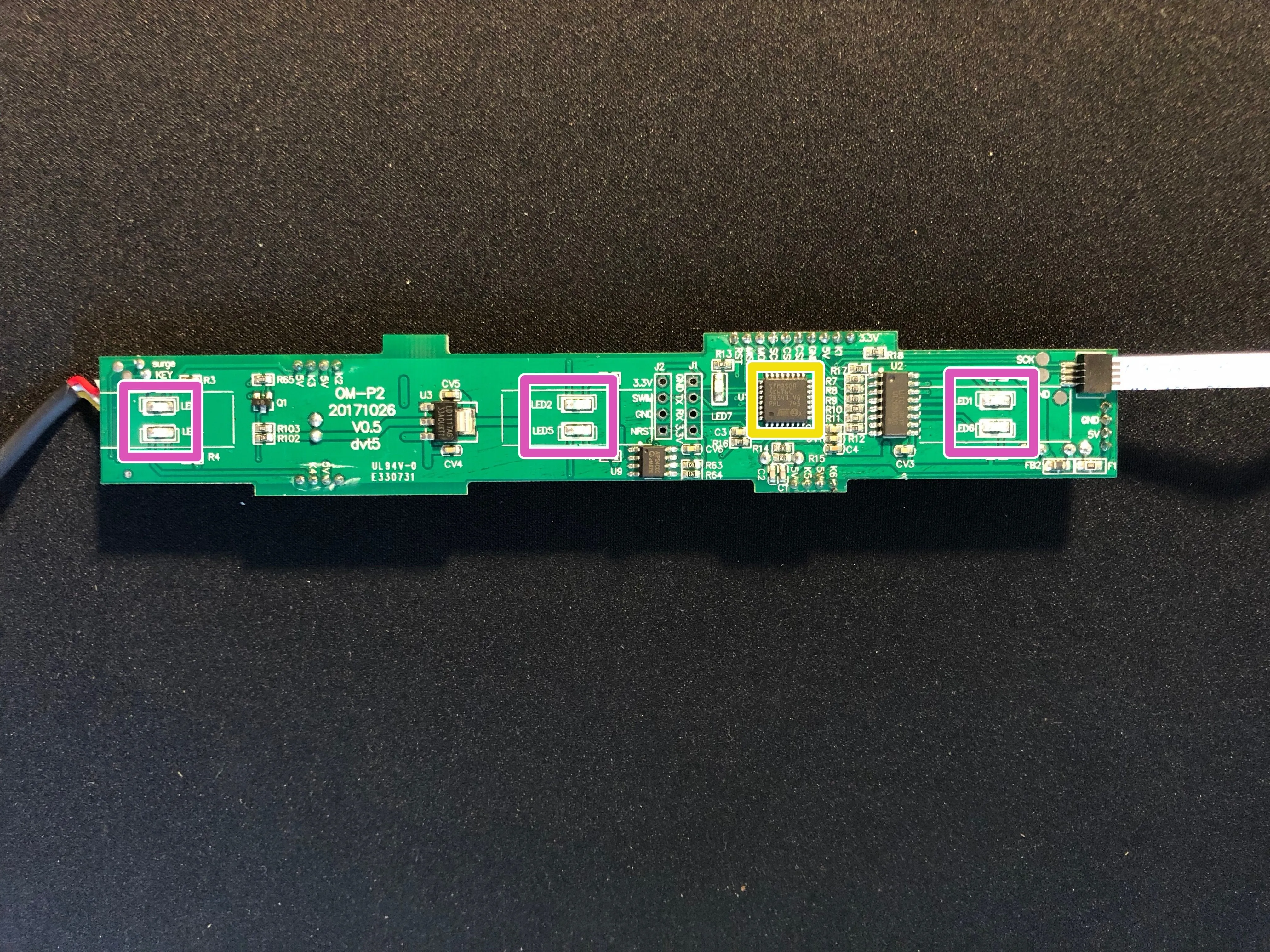

Datto MP60 Teardown, плата управления розеткой: шаг 6, изображение 1 из 1
Datto MP60 Teardown, плата управления розеткой: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • STM8S00 - 16 МГц микроконтроллер

  • Светодиоды состояния розетки

Шаг 7 Плата розетки

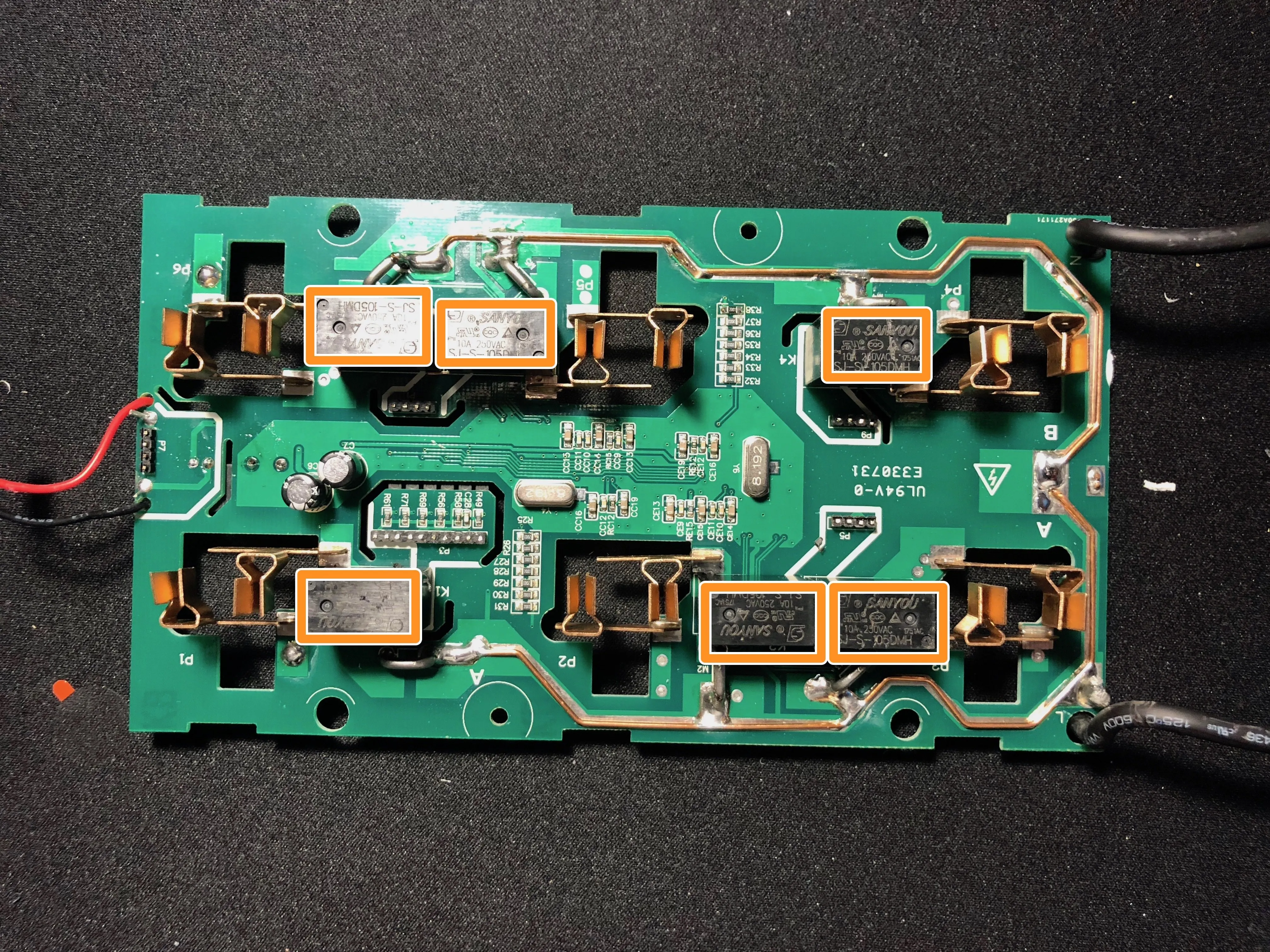

Datto MP60 Teardown, плата розеток: шаг 7, изображение 1 из 2
Datto MP60 Teardown, плата розеток: шаг 7, изображение 1 из 2 | Источник - ifixit.com

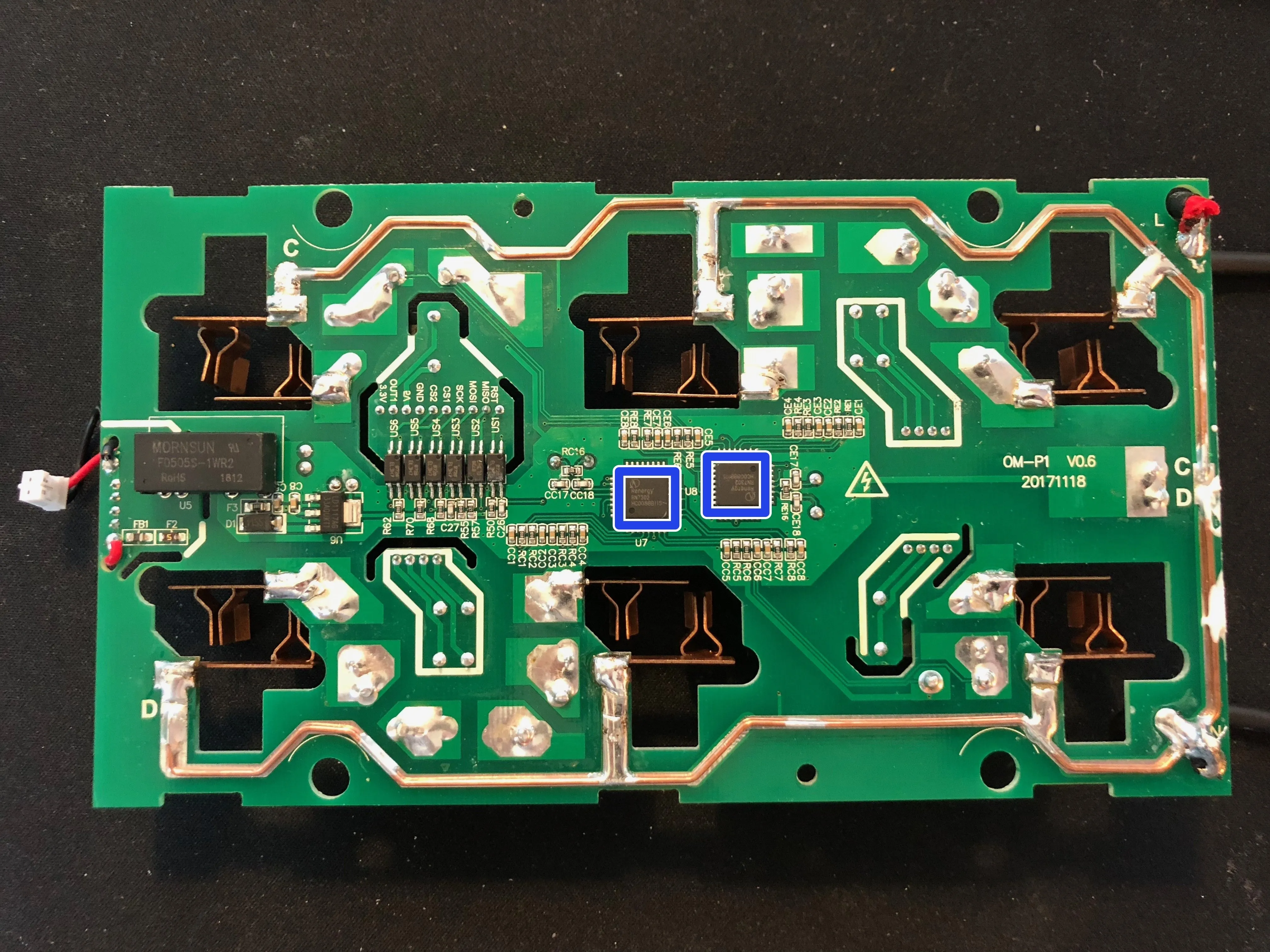

Datto MP60 Разборка, плата розеток: шаг 7, изображение 2 из 2
Datto MP60 Teardown, плата розеток: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Реле 10A

  • Renergy RN7302 3-фазная микросхема учета электроэнергии

Шаг 8

Datto MP60 Teardown: шаг 8, изображение 1 из 1
Datto MP60 Teardown: шаг 8, изображение 1 из 1 | Источник - ifixit.com

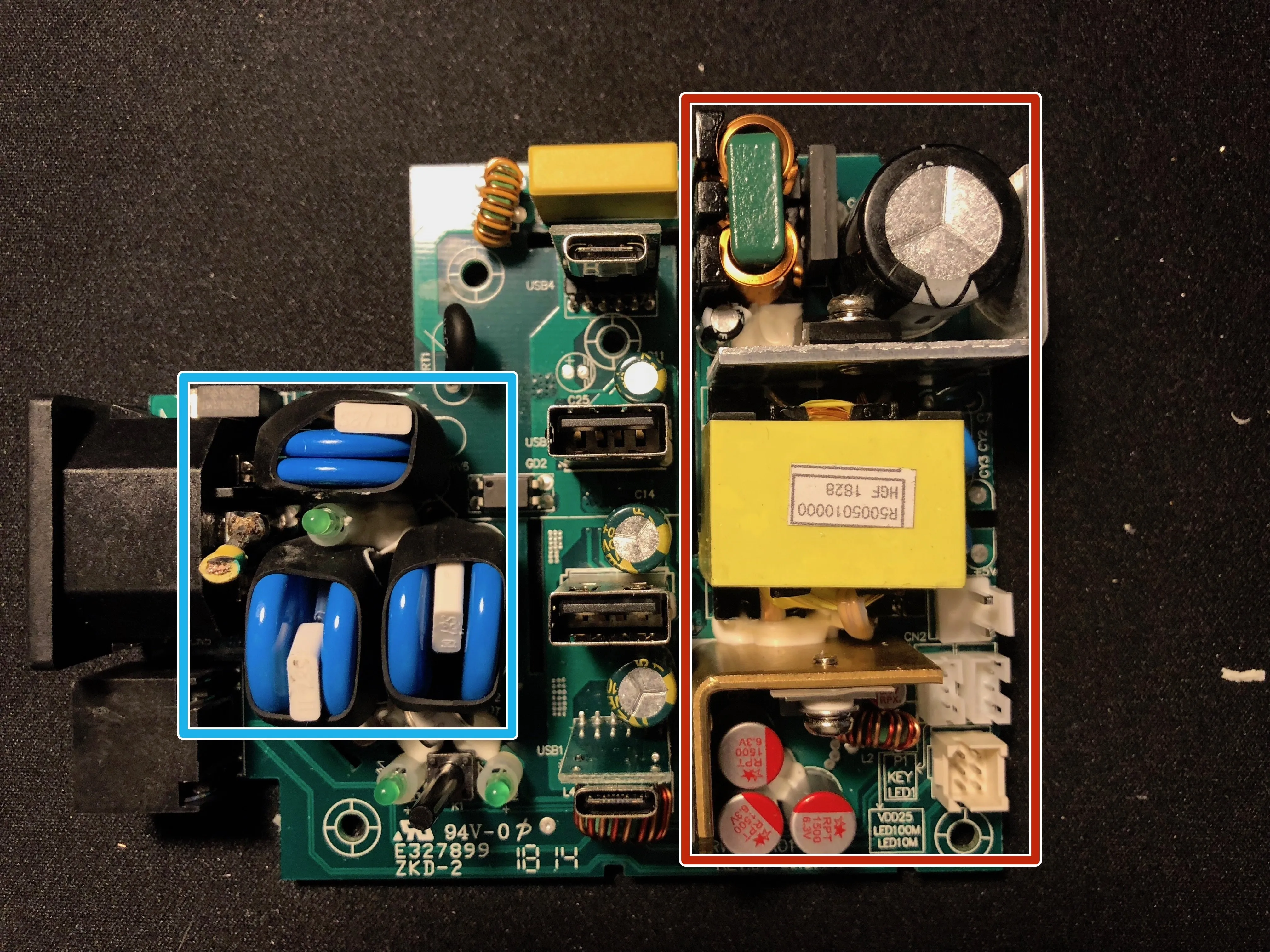

  • Схема подавления импульсных перенапряжений

  • Высококачественный преобразователь 120 В переменного тока в 5 В постоянного тока
