Разборка Dell Inspiron 15-7559

Введение

В этом руководстве показано, как разобрать Dell Inspiron 15-7559.

Что вам понадобится

Инструменты

•

•

•

•

•

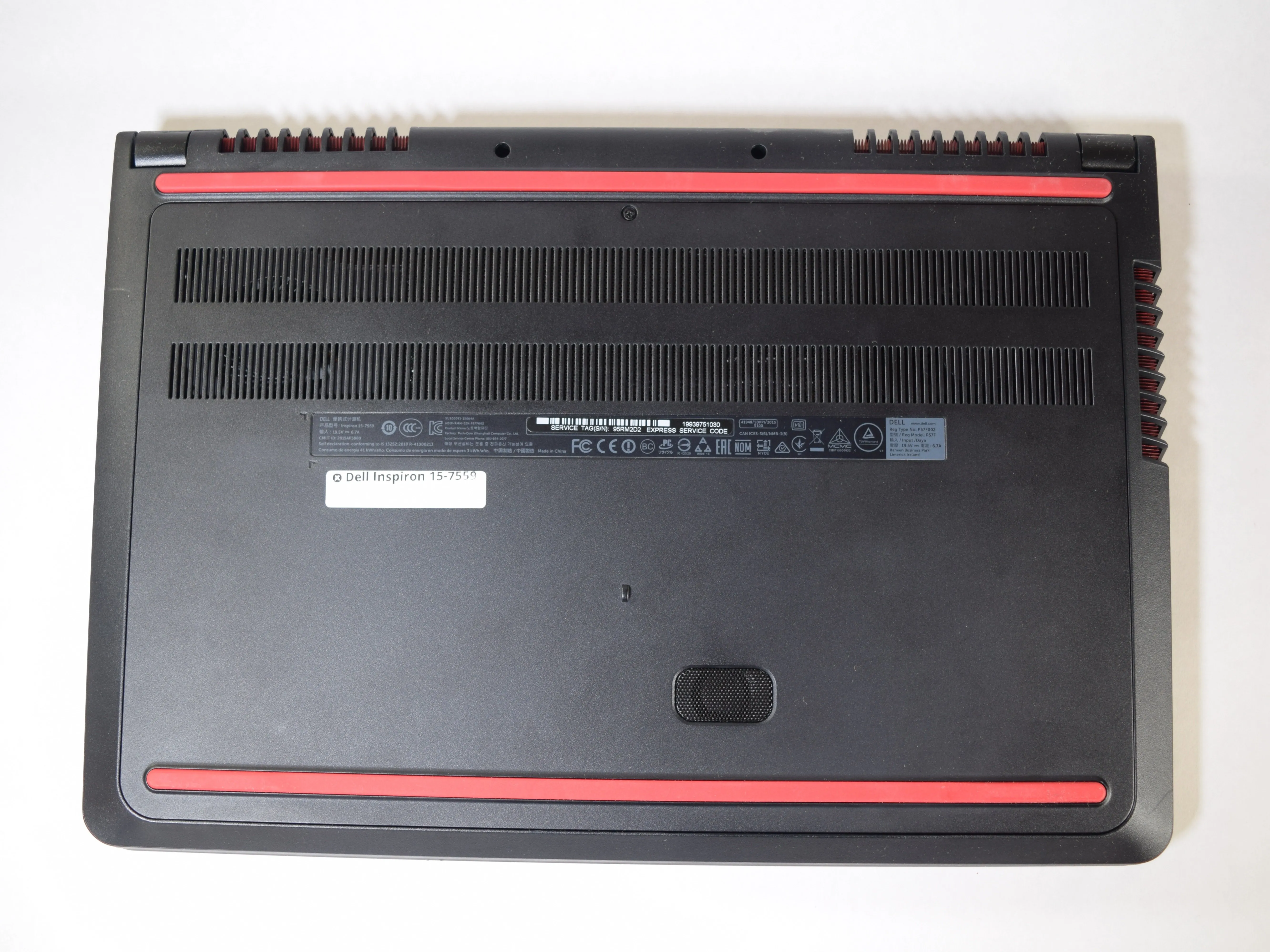

Шаг 1 Задняя панель

• Выключите компьютер.

• Отсоедините кабель зарядки от компьютера.

• Если не выключить устройство и не отсоединить кабель, это может привести к травмам или повреждению устройства.

• Переверните компьютер вверх дном.

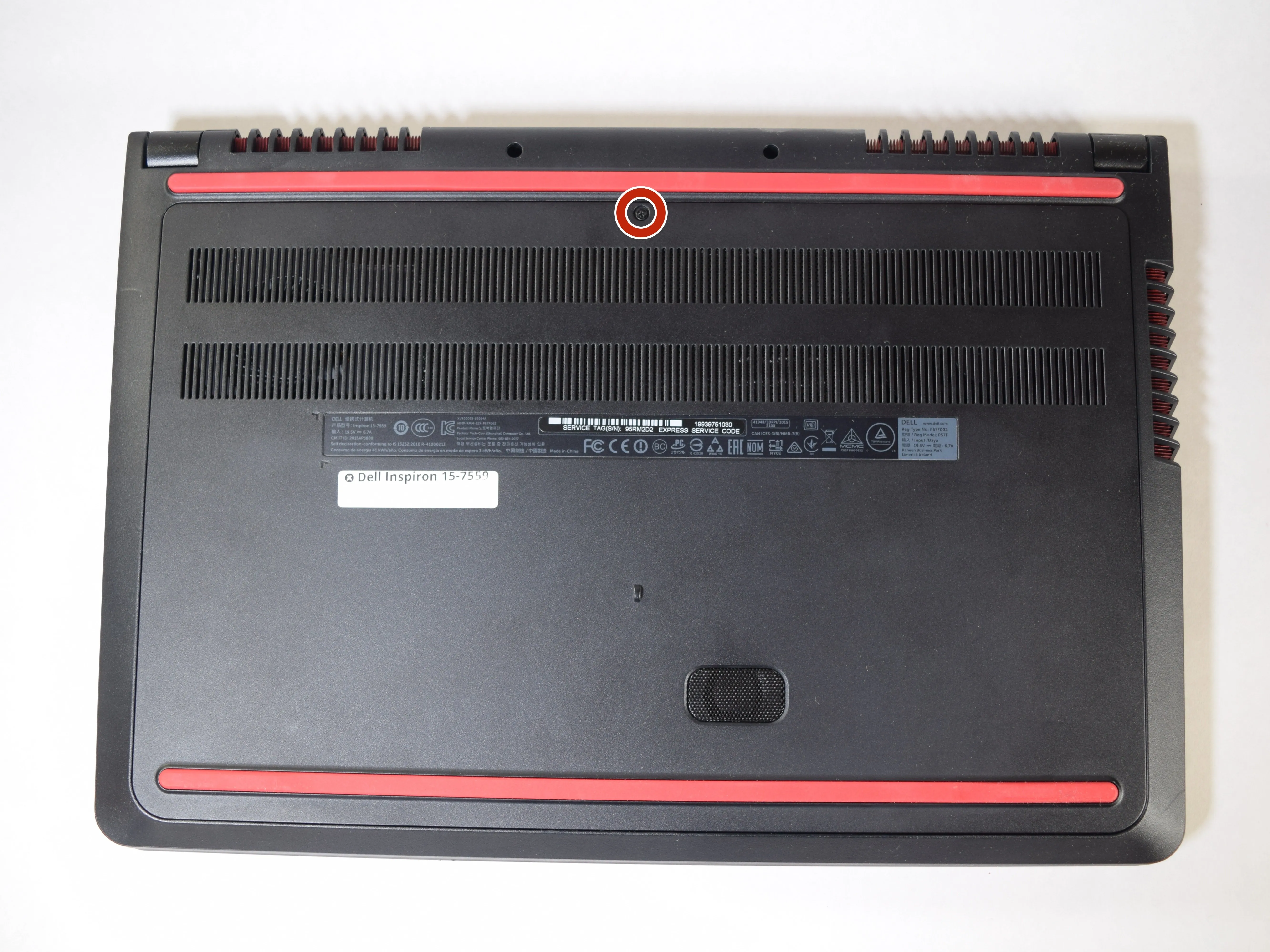

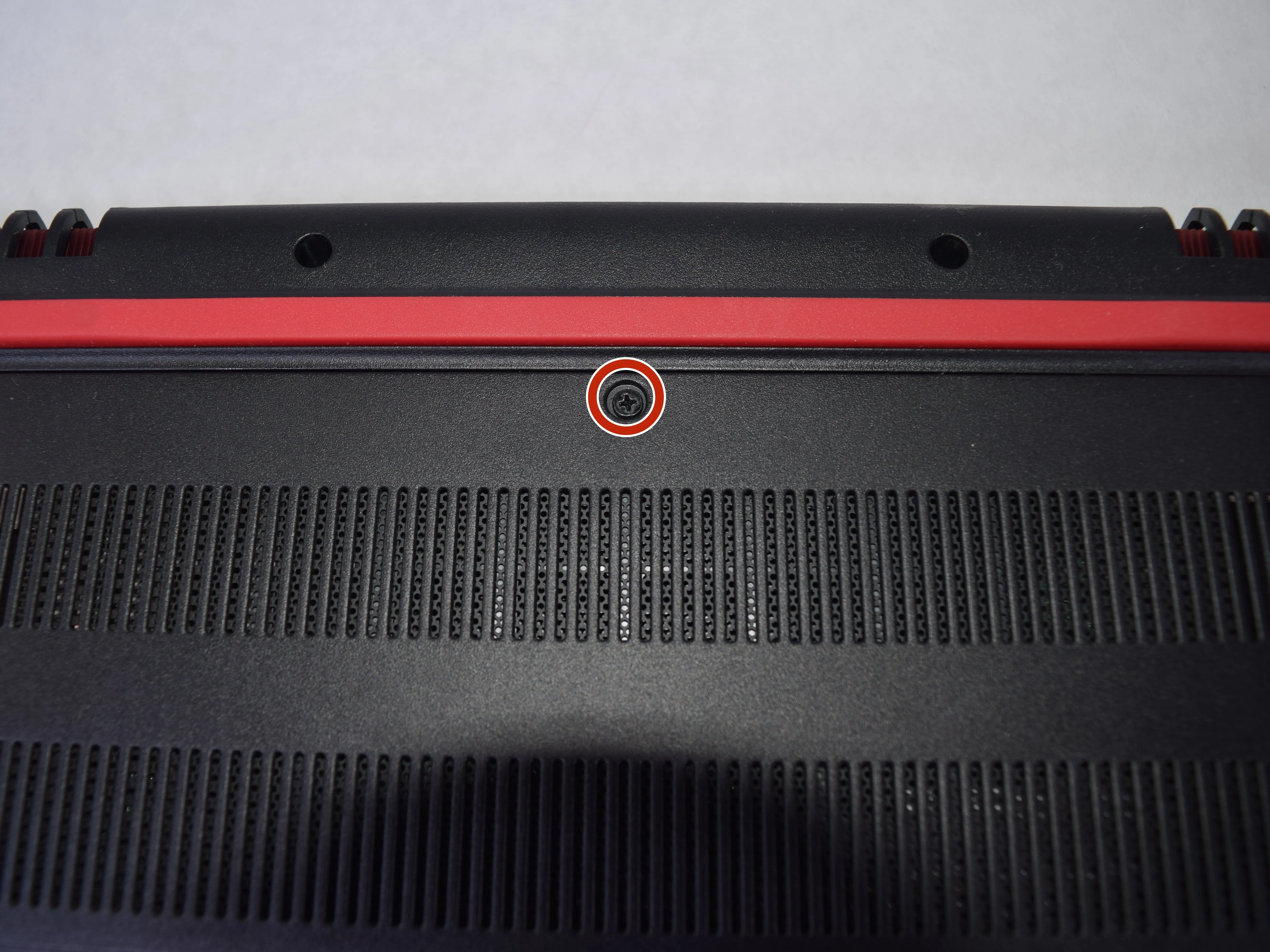

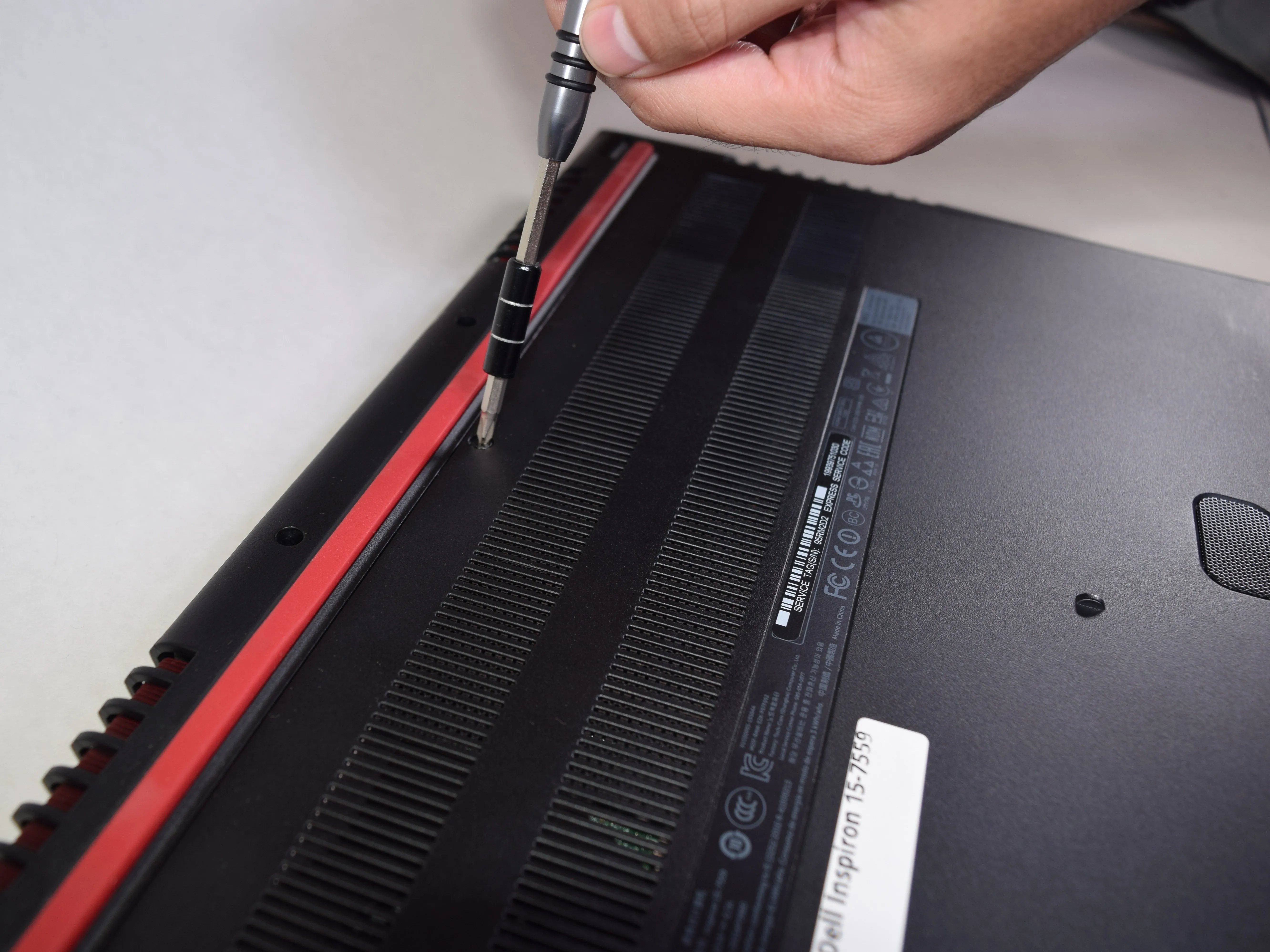

Шаг 2

• Выкрутите невыпадающий винт, расположенный в верхней части задней панели, с помощью отвертки Philips #1.

• Помните, что винт не может быть полностью извлечен из панели, даже если он полностью ослаблен.

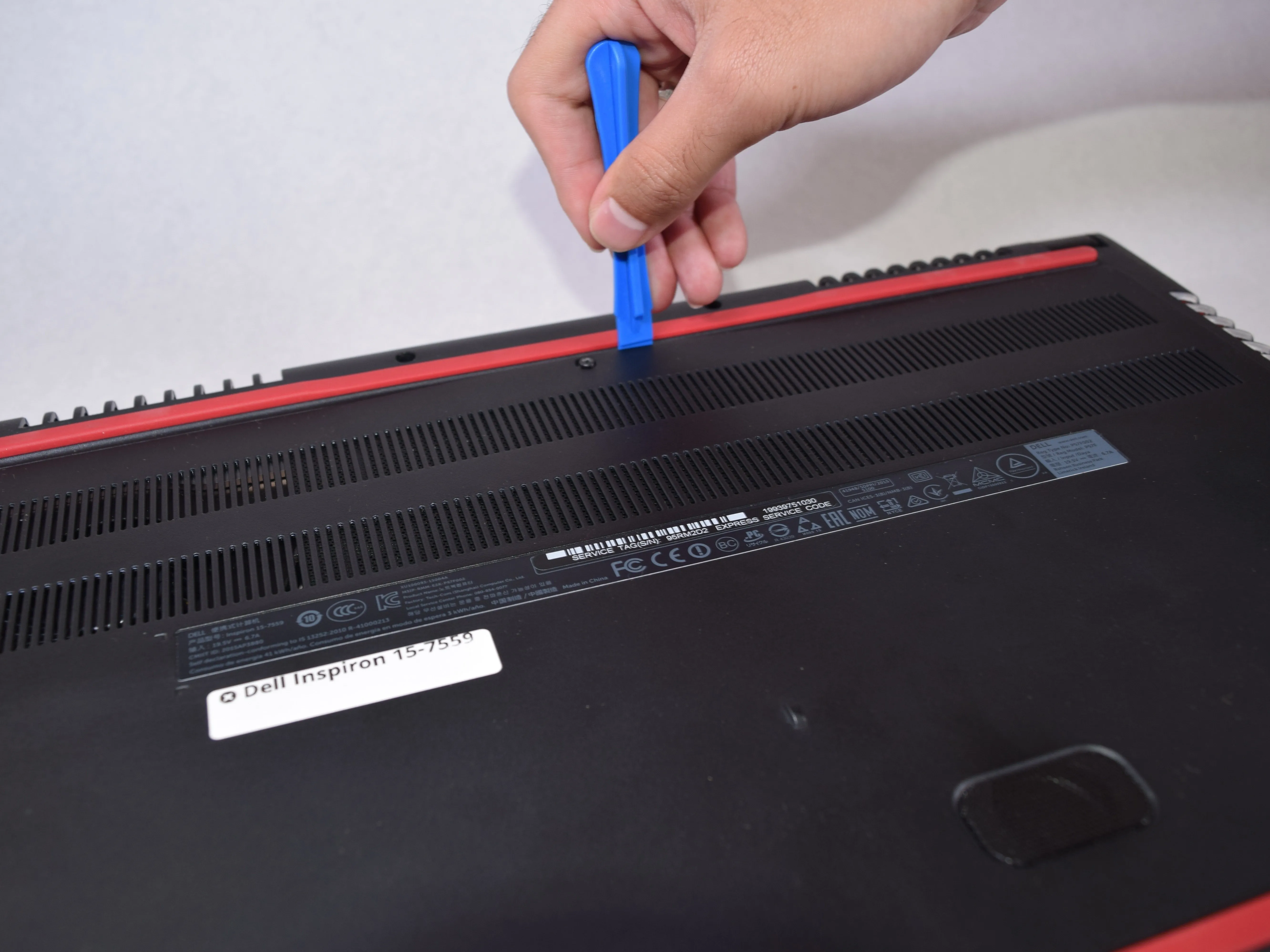

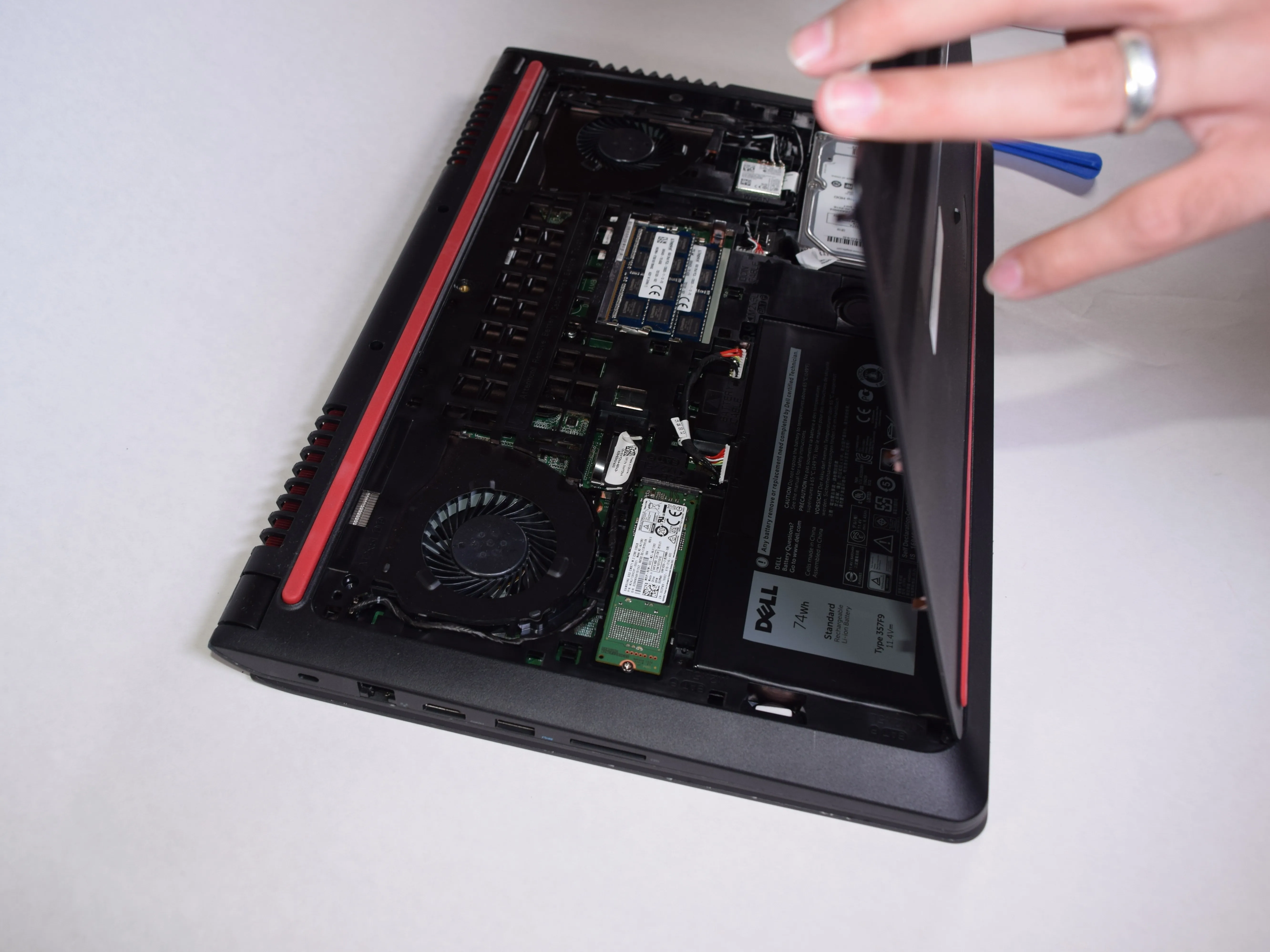

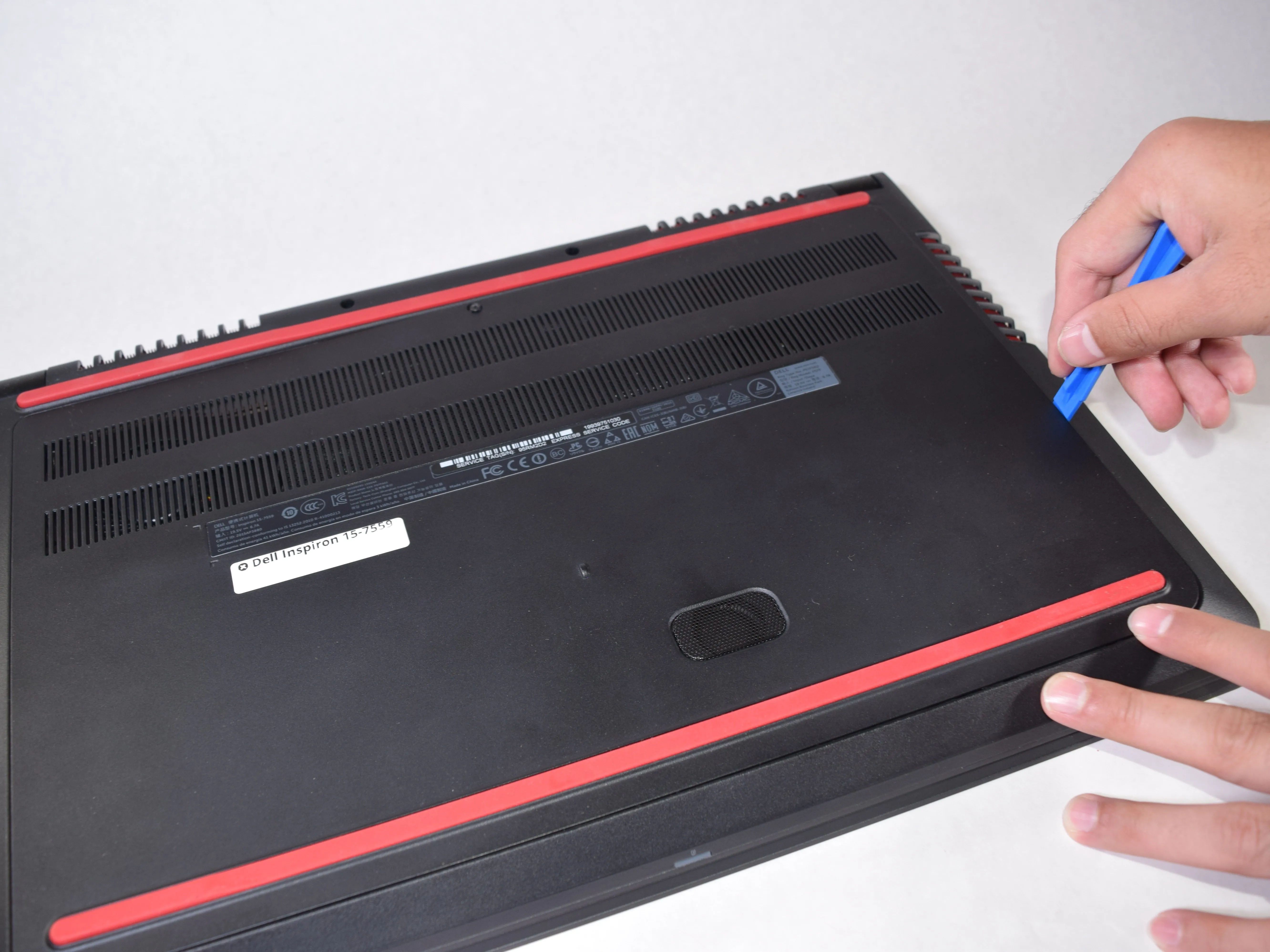

Шаг 3

• С помощью синего пластикового инструмента для открывания аккуратно подденьте часть задней панели.

• Затем проведите инструментом для открывания вокруг задней панели, чтобы отсоединить зажимы, удерживающие панель на месте.

• После отсоединения зажимов заднюю панель можно легко снять с компьютера.

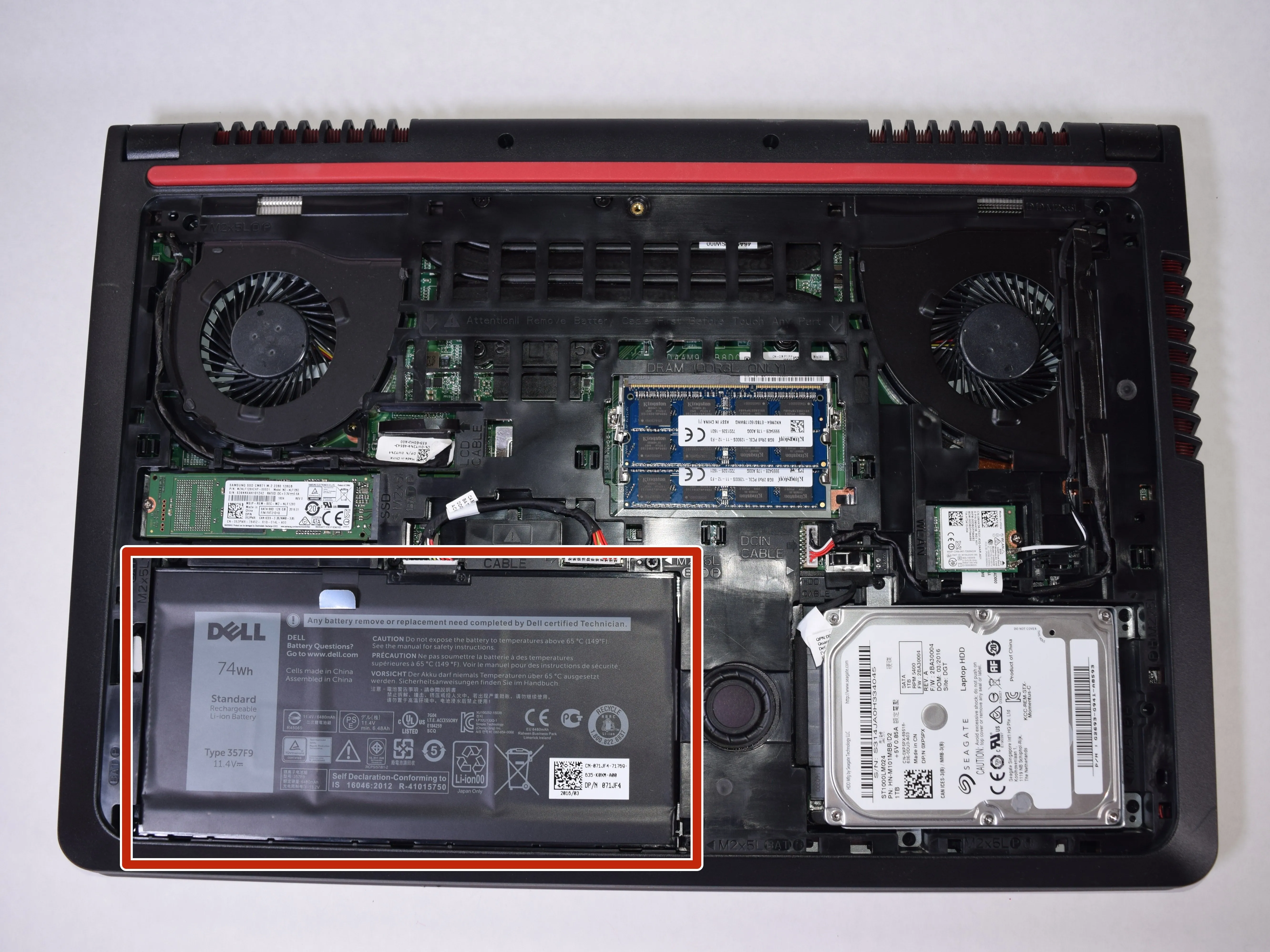

Шаг 4 Батарея

• Найдите батарею в левой нижней части ноутбука.

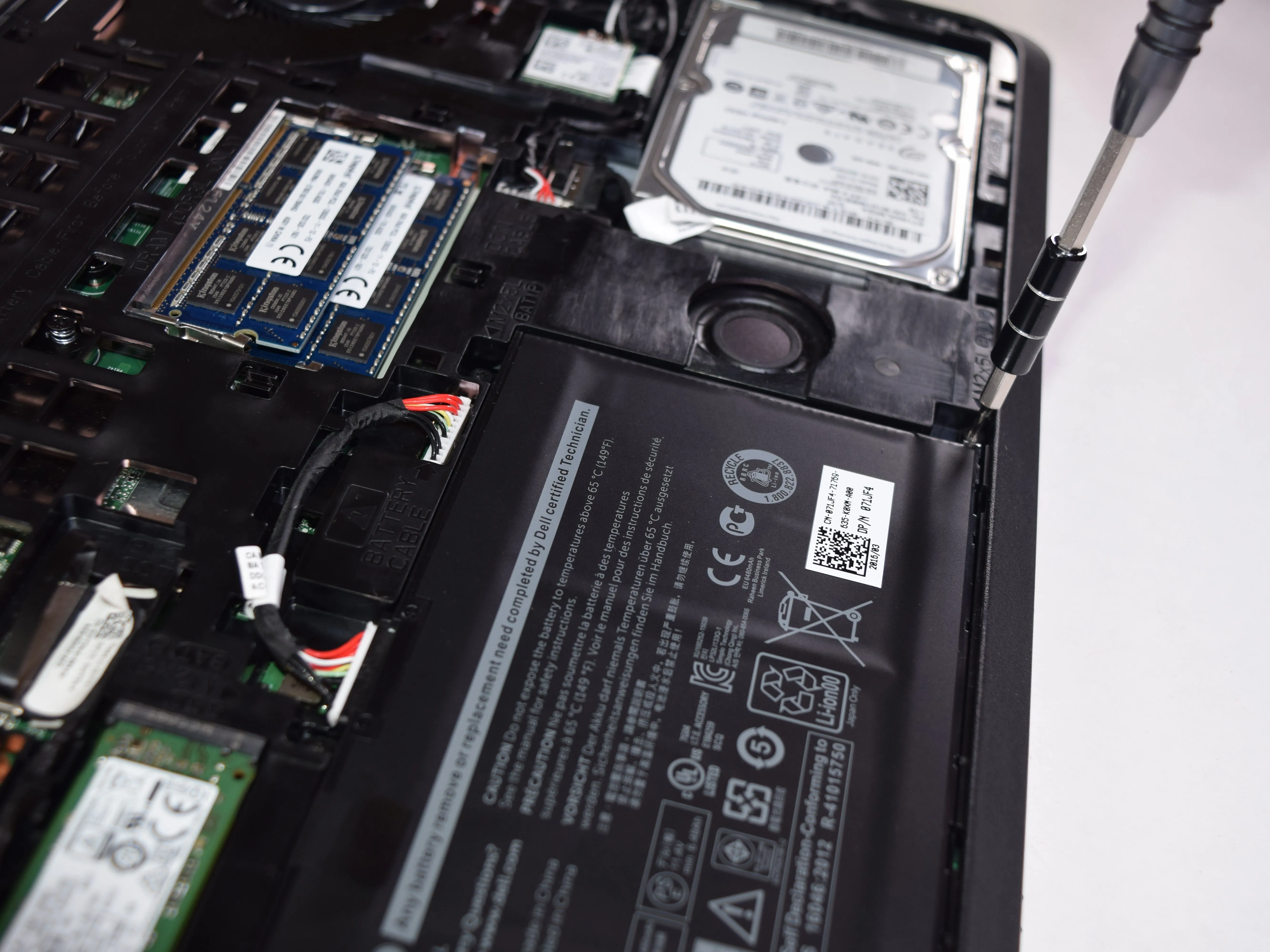

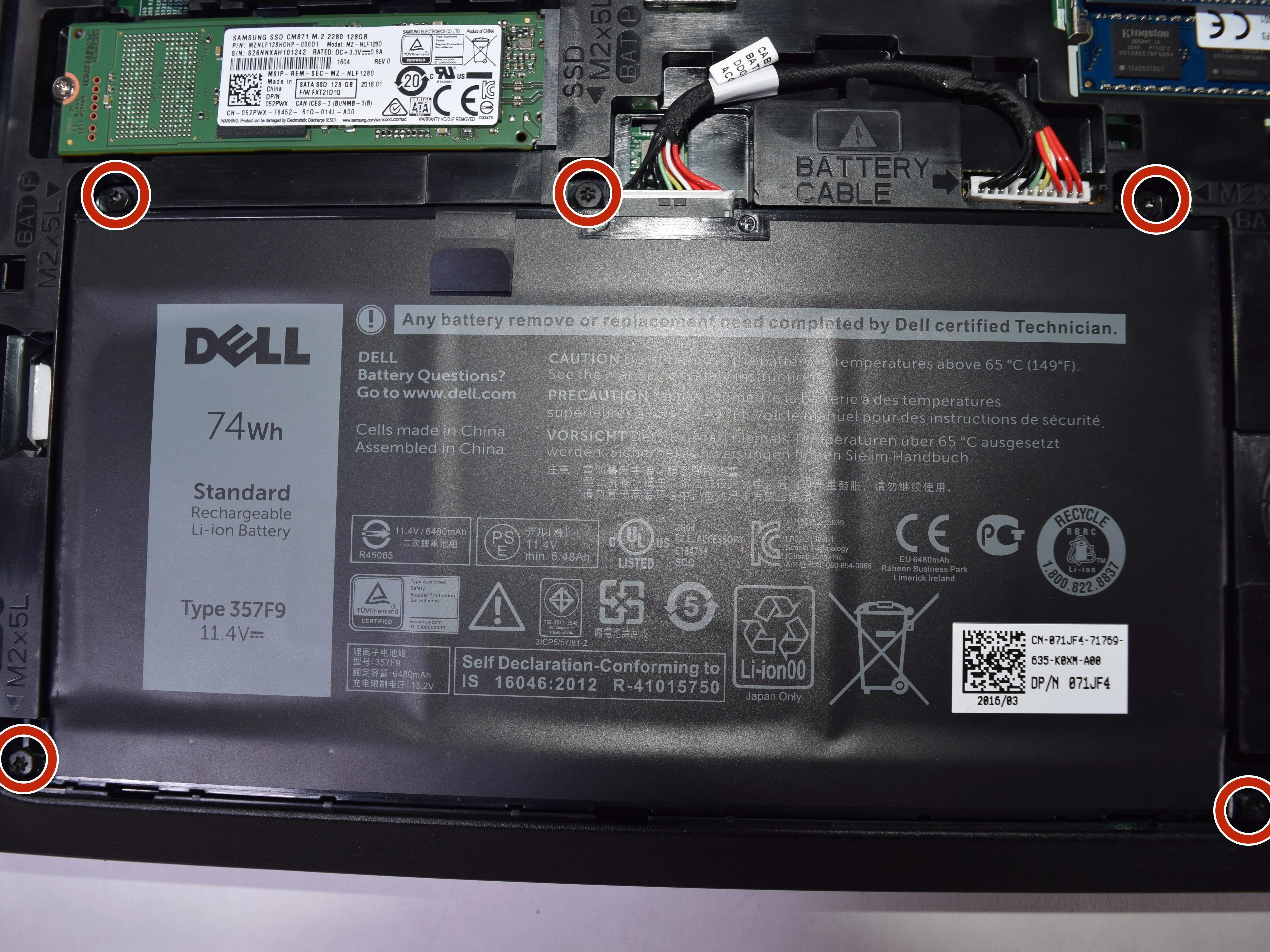

Шаг 5

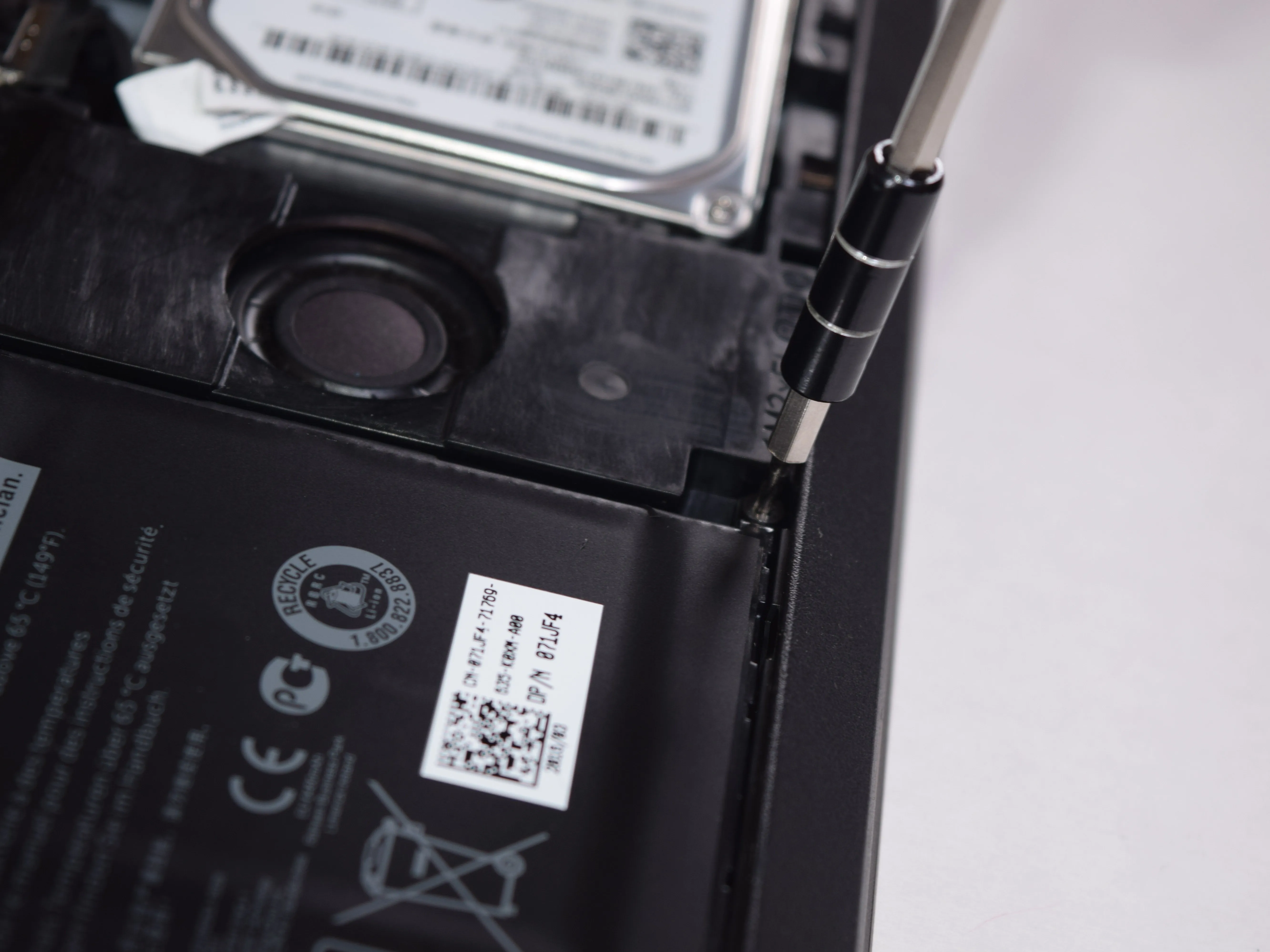

• Открутите 5 винтов x 2 мм x 5 мм, используя отвертку T8 Torx.

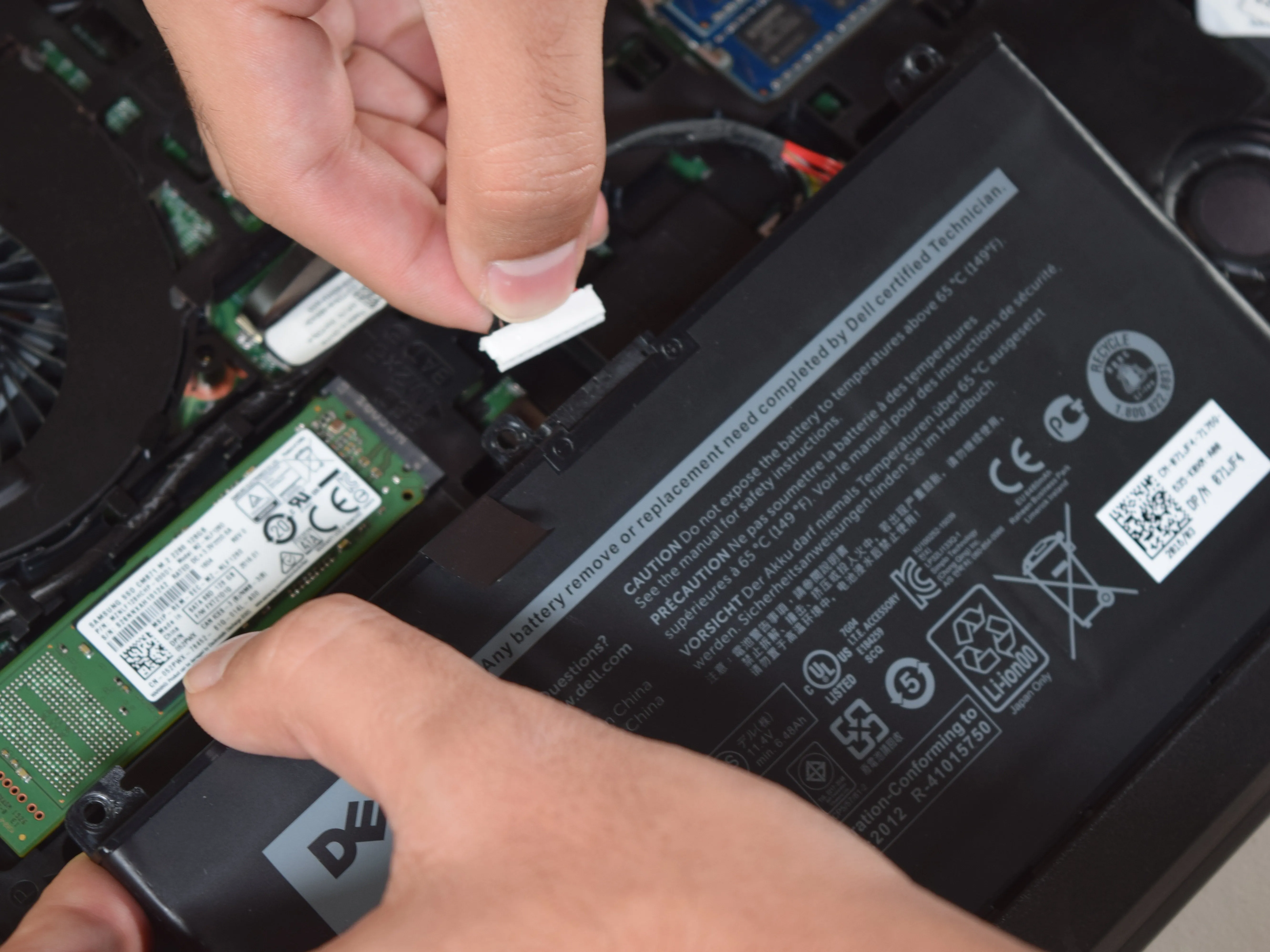

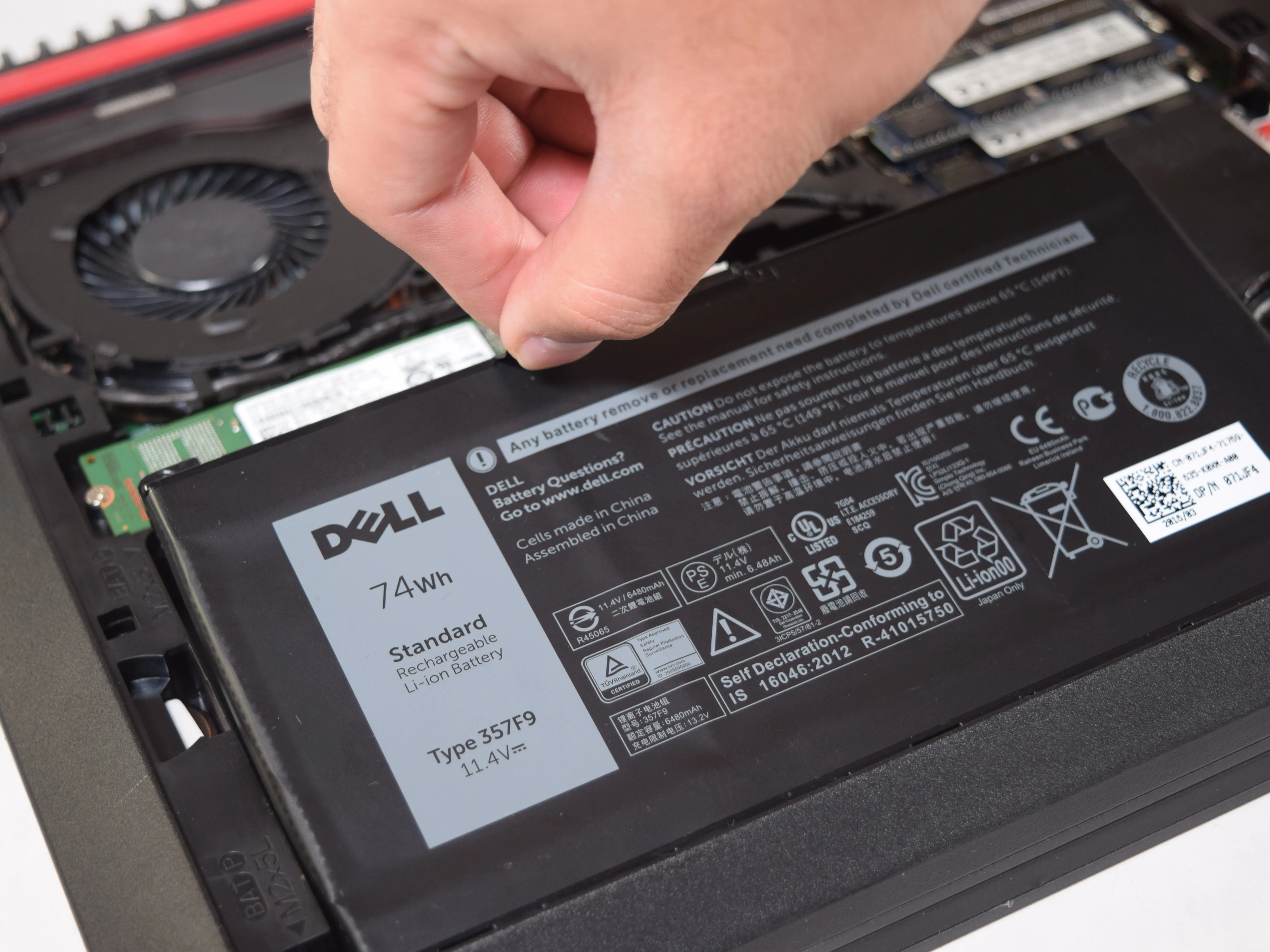

Шаг 6

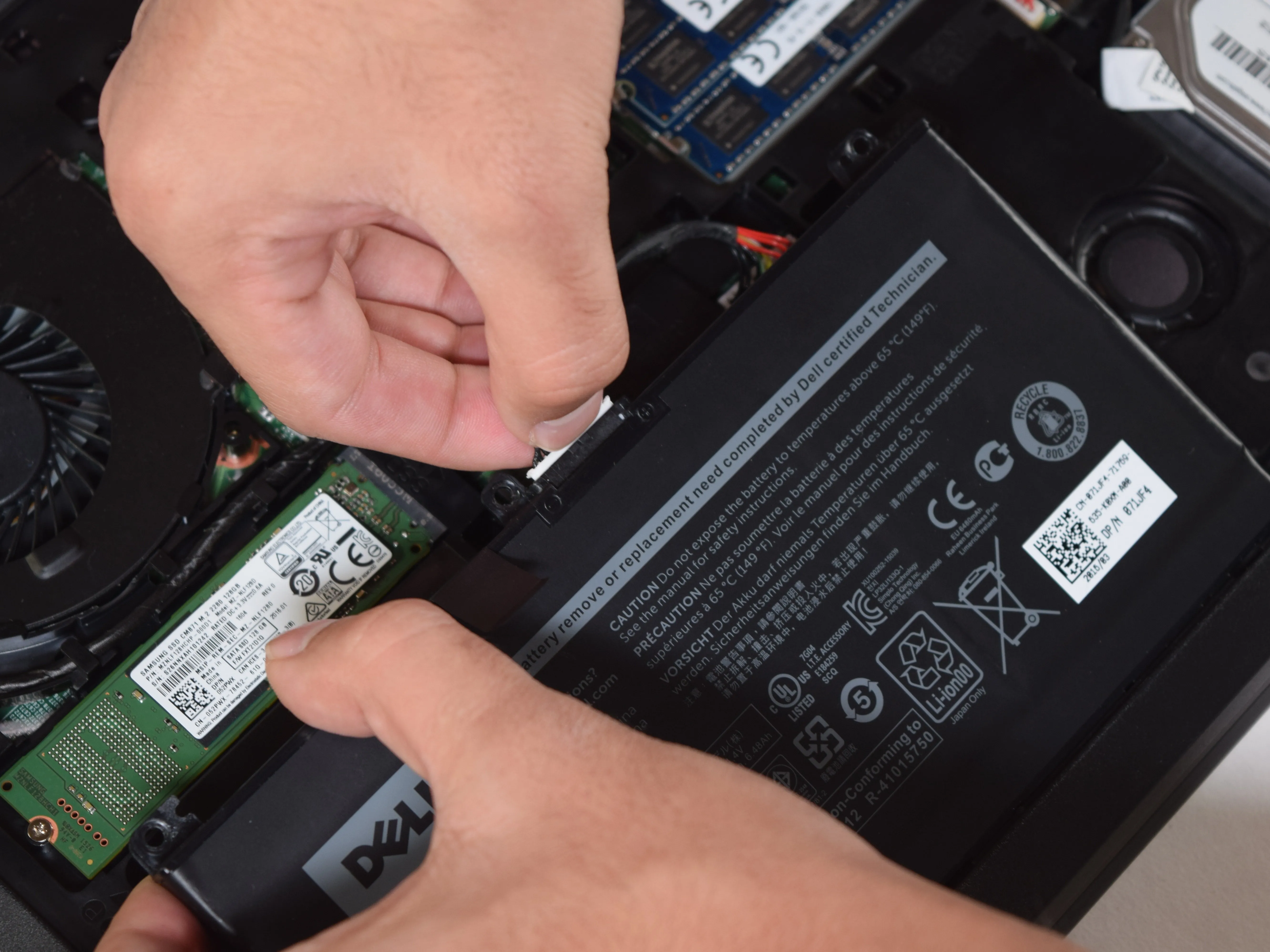

• С помощью выступа над батареей поднимите ее достаточно далеко, чтобы отсоединить подсоединенные к ней кабели.

• Возьмитесь рукой за белую часть, соединяющую кабели с батареей, и отсоедините ее.

• Не тяните за кабели напрямую. Это может привести к их повреждению или отрыву от устройства.

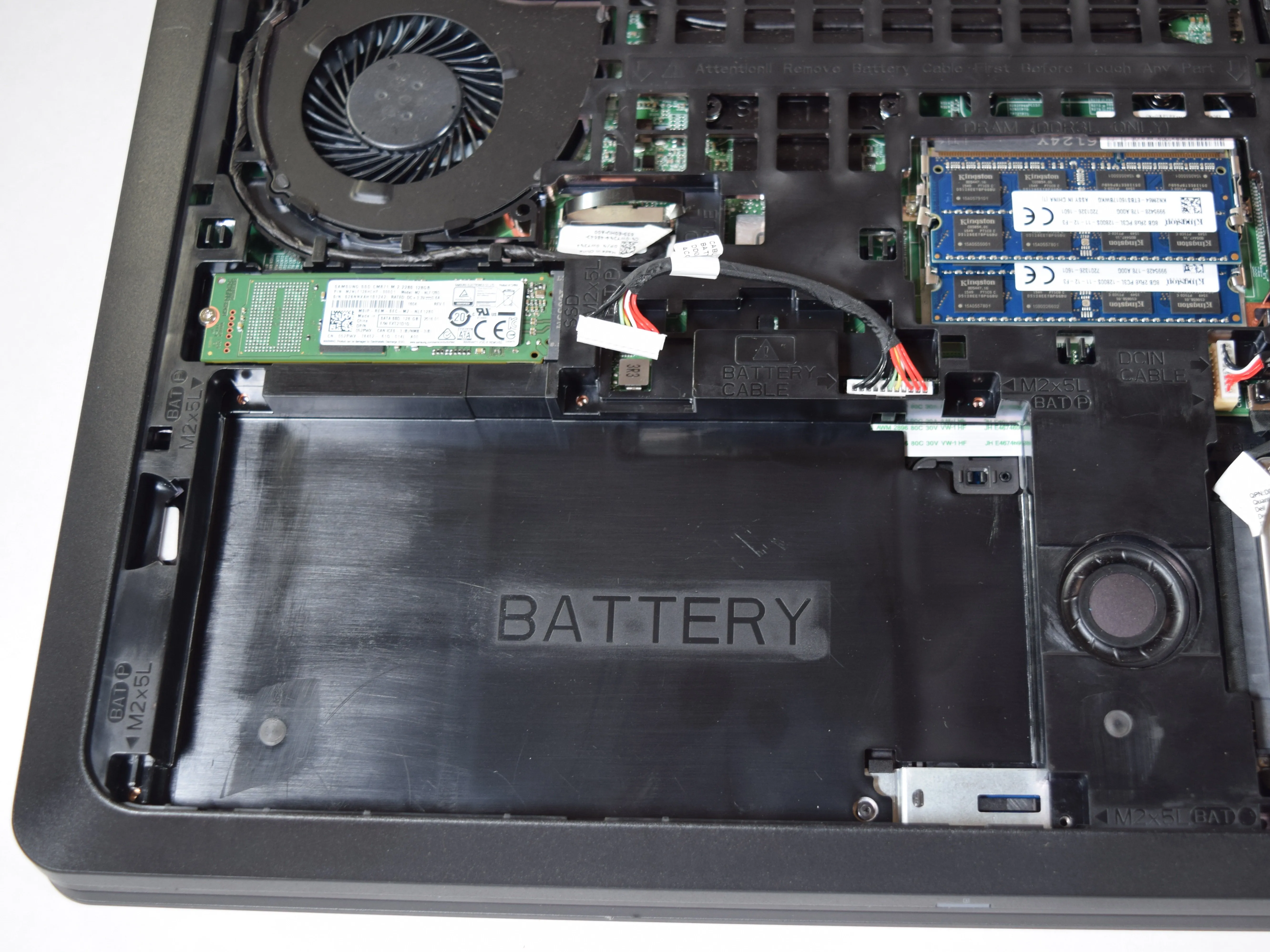

Шаг 7

• Теперь поднимите батарею с устройства, чтобы извлечь ее.

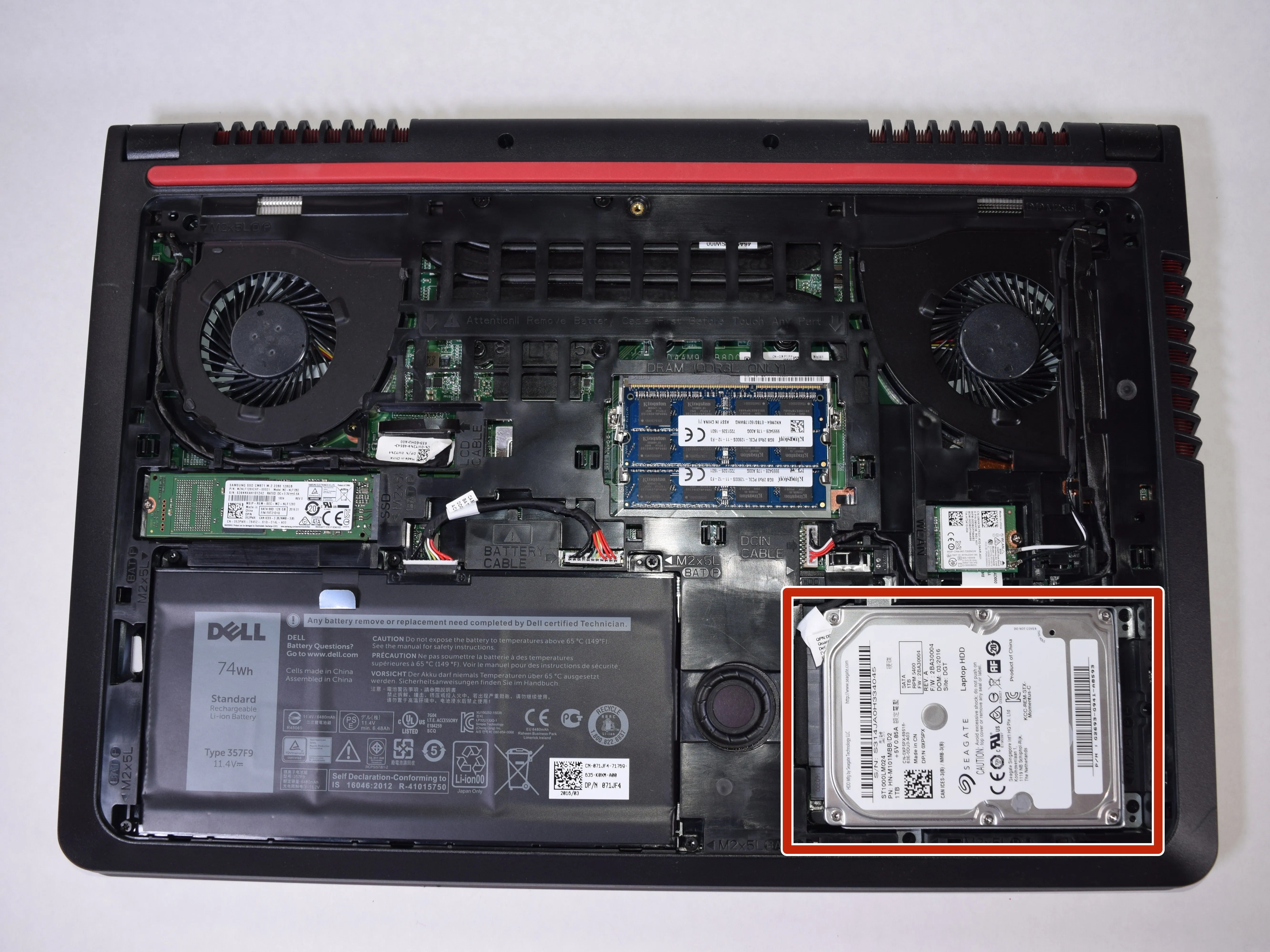

Шаг 8 Жесткий диск

• Найдите жесткий диск в правой нижней части ноутбука.

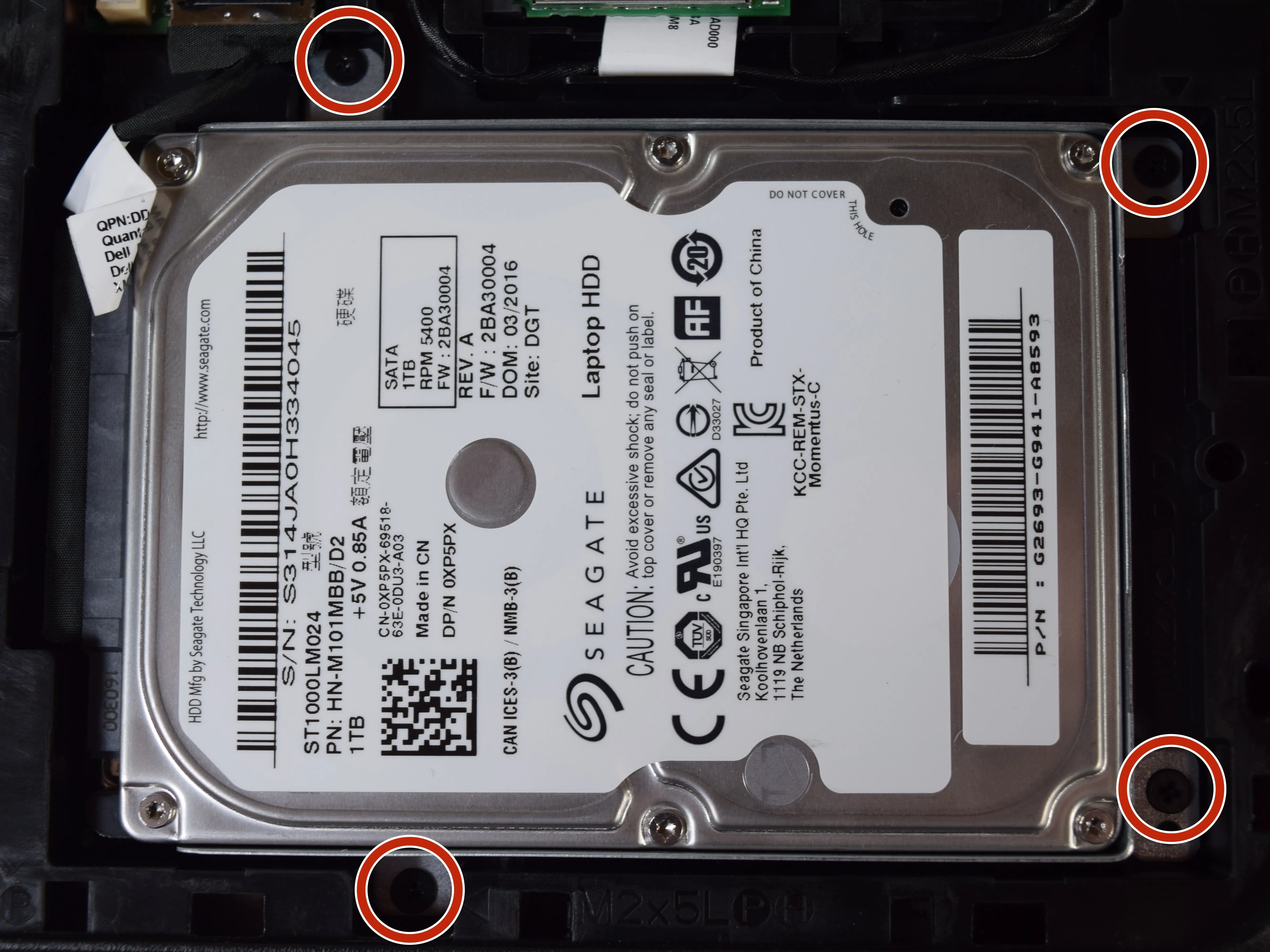

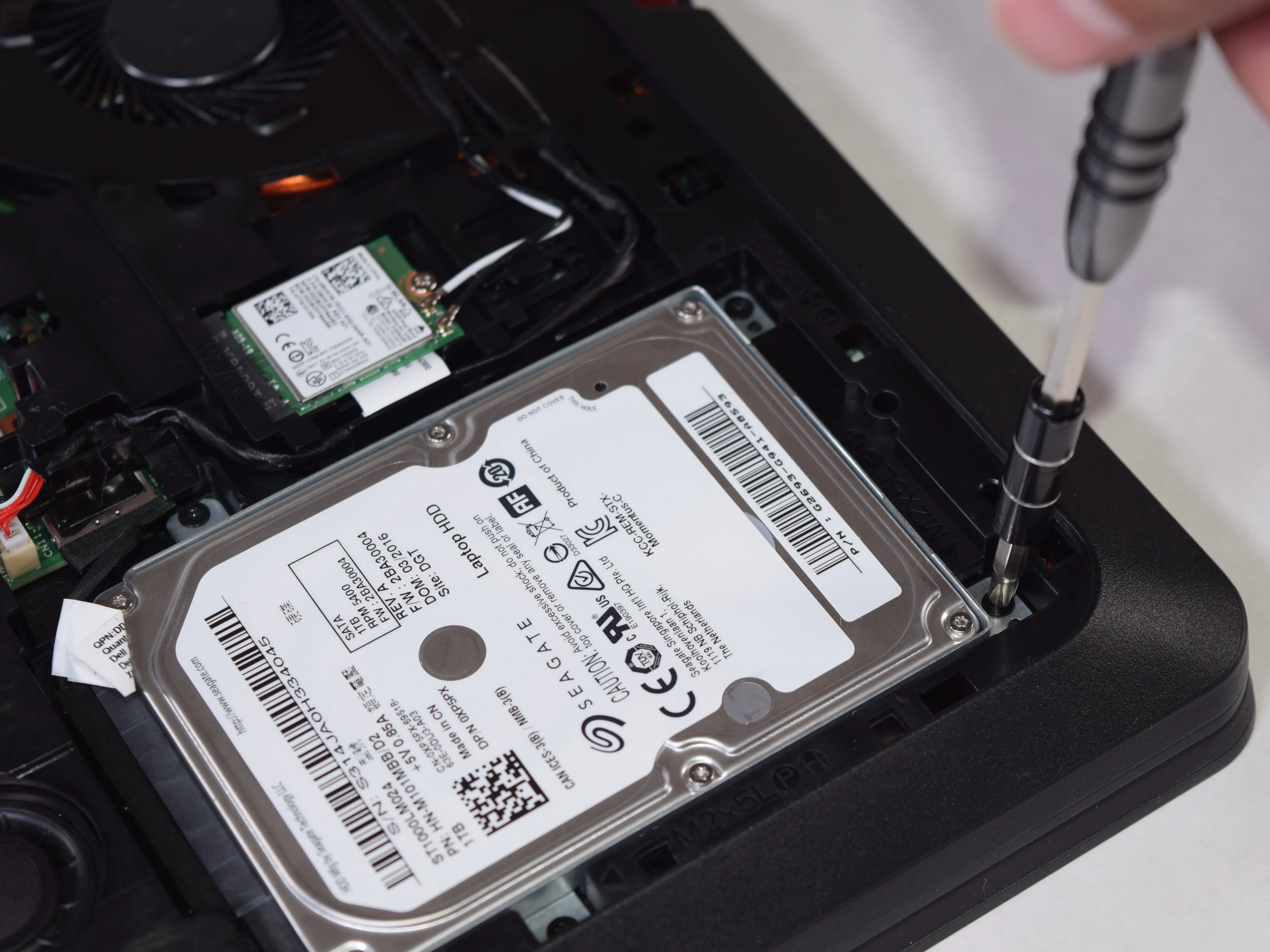

Шаг 9

• Открутите 4 винта x 2,5 x 5 мм, используя отвертку Philips #1.

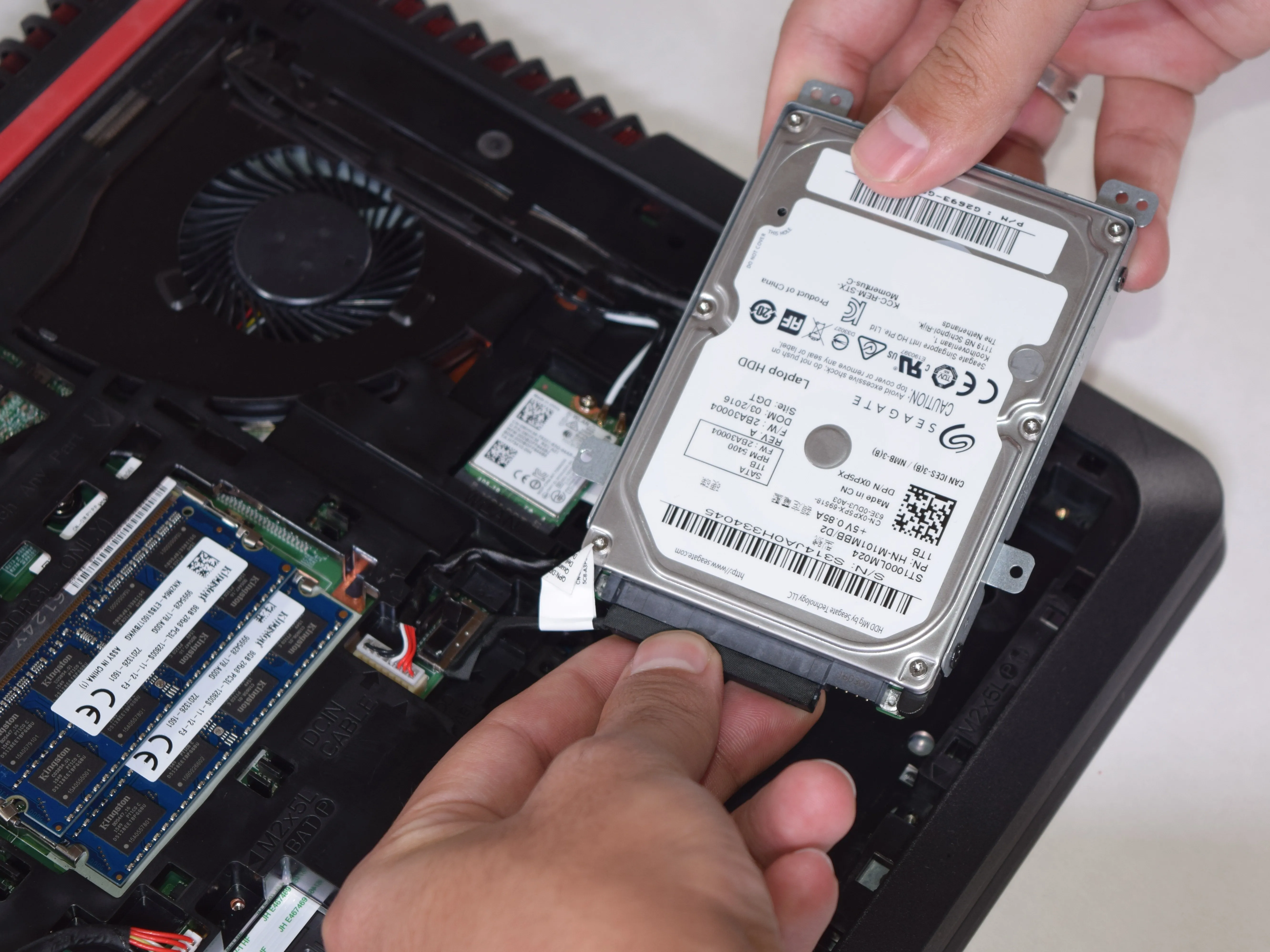

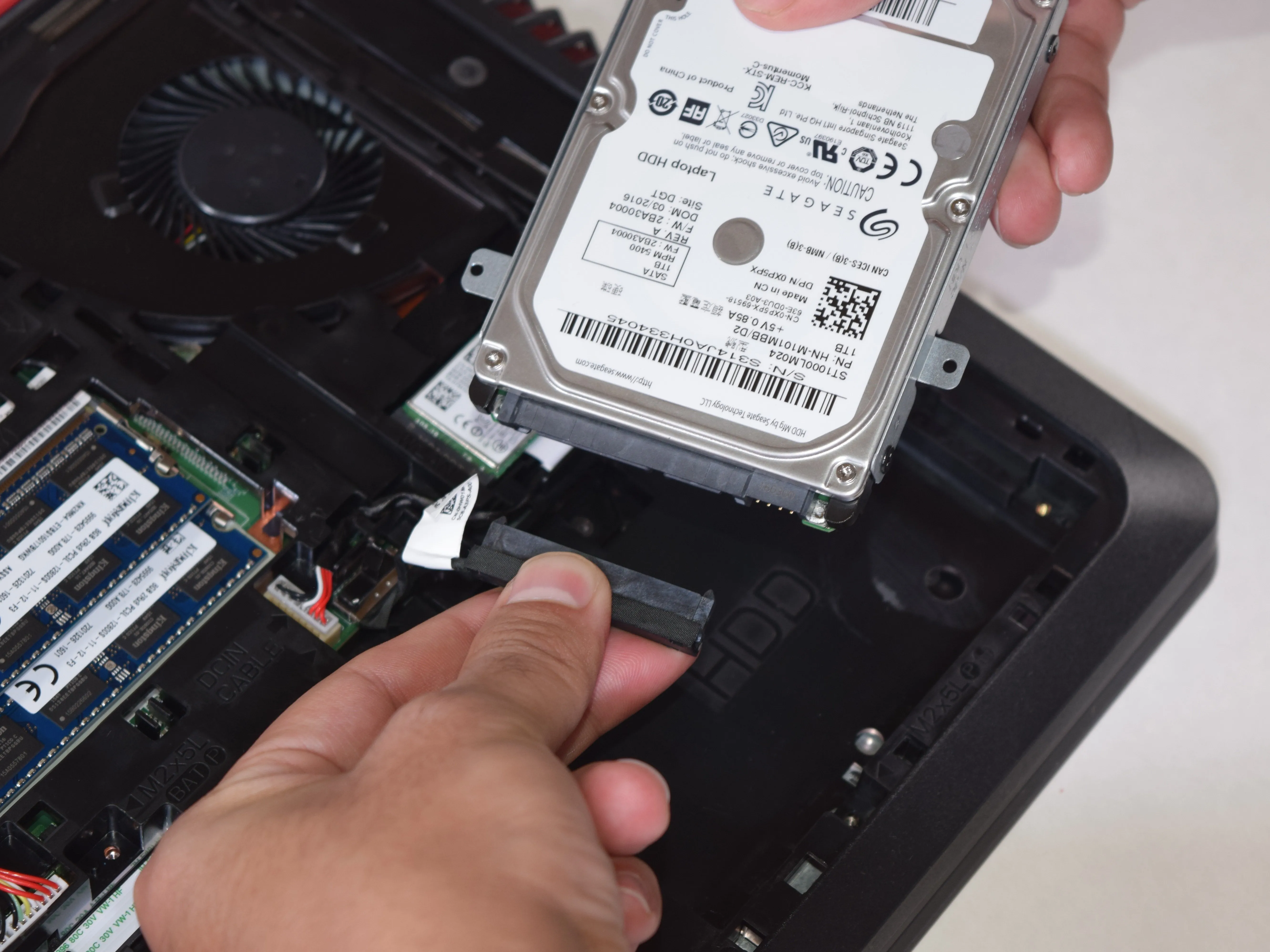

Шаг 10

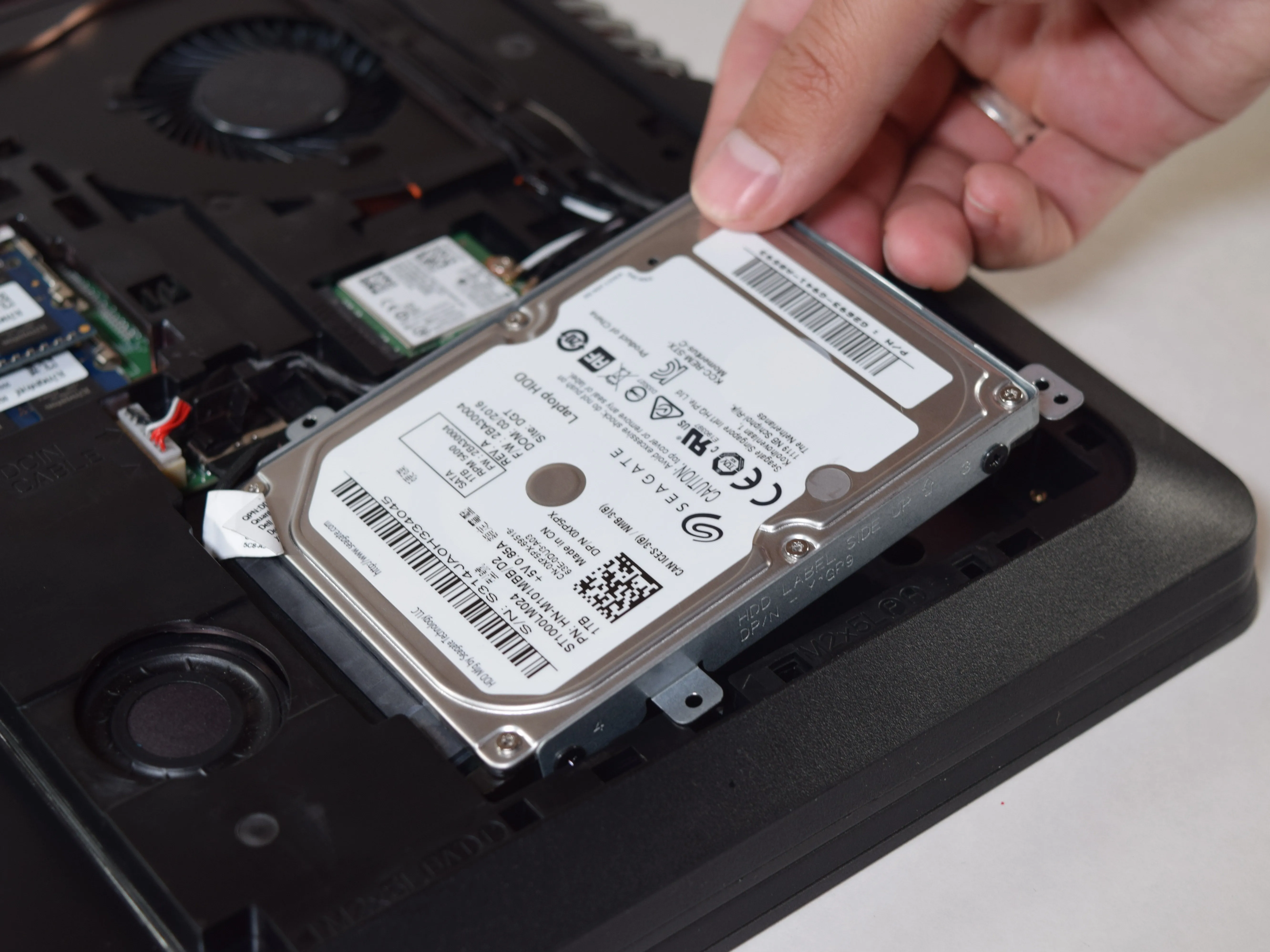

• Руками приподнимите жесткий диск достаточно далеко, чтобы отсоединить подключенные к нему кабели.

• Возьмитесь рукой за черную часть, соединяющую кабели с батареей, и отсоедините ее.

• Не тяните за кабели напрямую. Это может привести к их повреждению или отрыву от устройства.

Шаг 11 Разборка Dell Inspiron 15-7559

• Найдите карту WLAN. Она будет находиться на правой стороне ноутбука.

Шаг 12

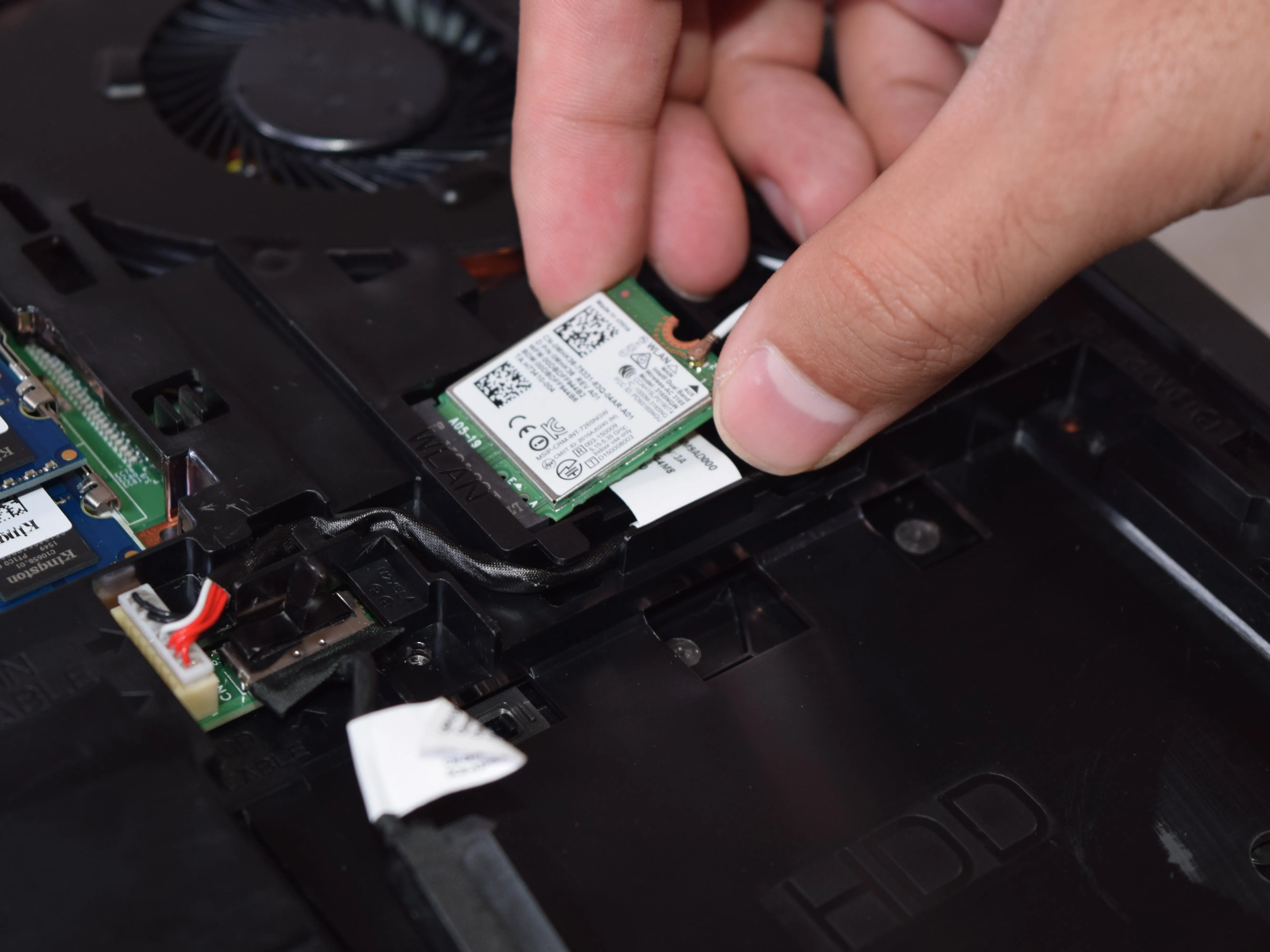

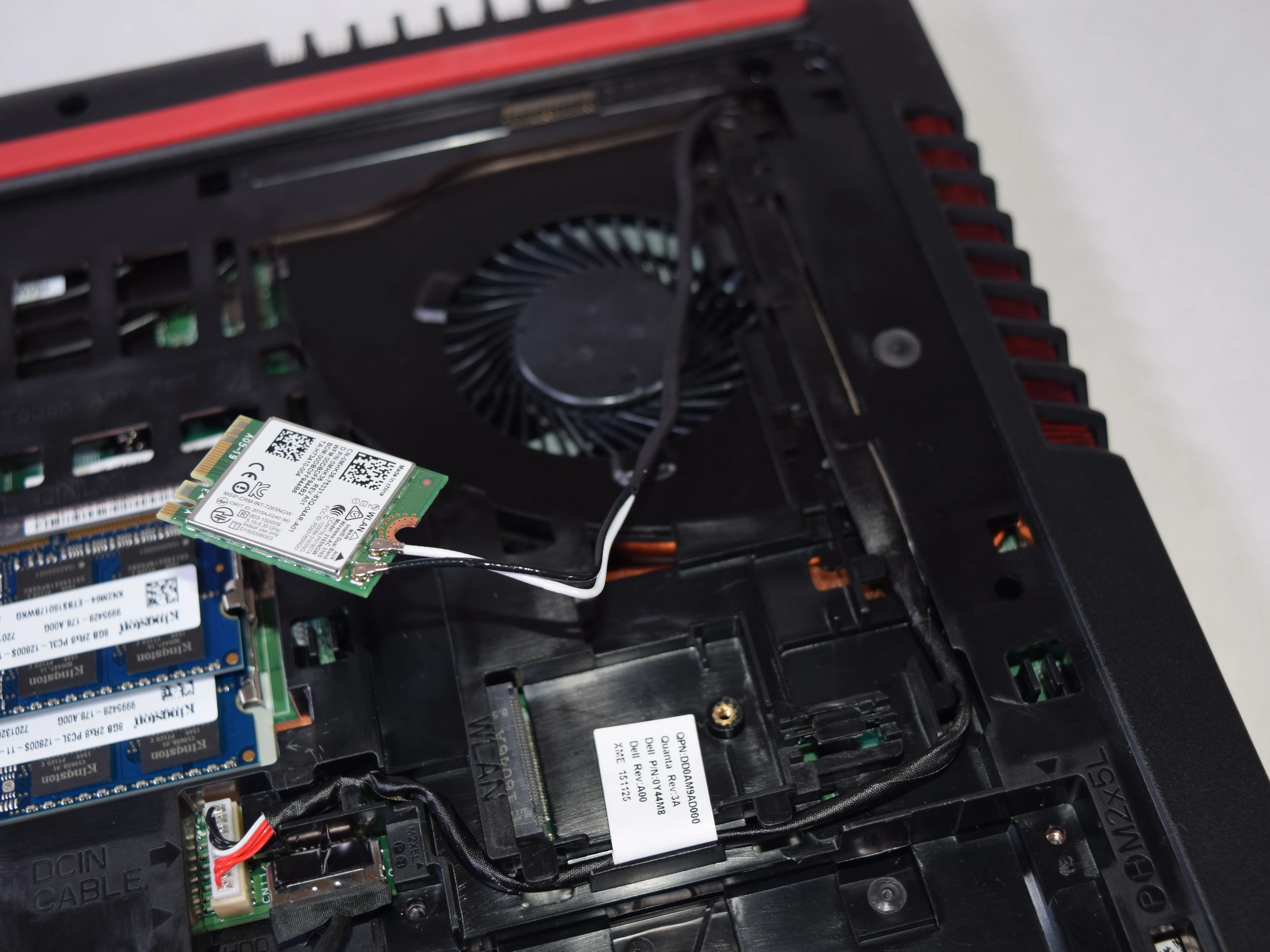

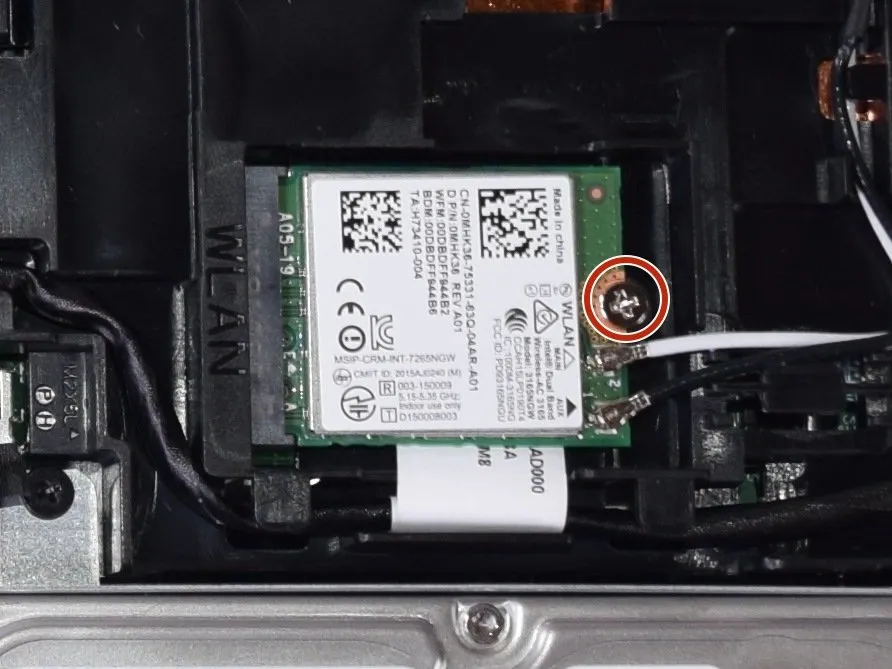

• С помощью отвертки Philips #1 выкрутите винт 2 мм x 3 мм, удерживающий карту WLAN на месте.

• Рукой отсоедините карту WLAN, потянув ее горизонтально вдоль устройства.

• После отсоединения карты WLAN убедитесь, что провода, соединяющие ее, зачищены, чтобы они сидели свободно.

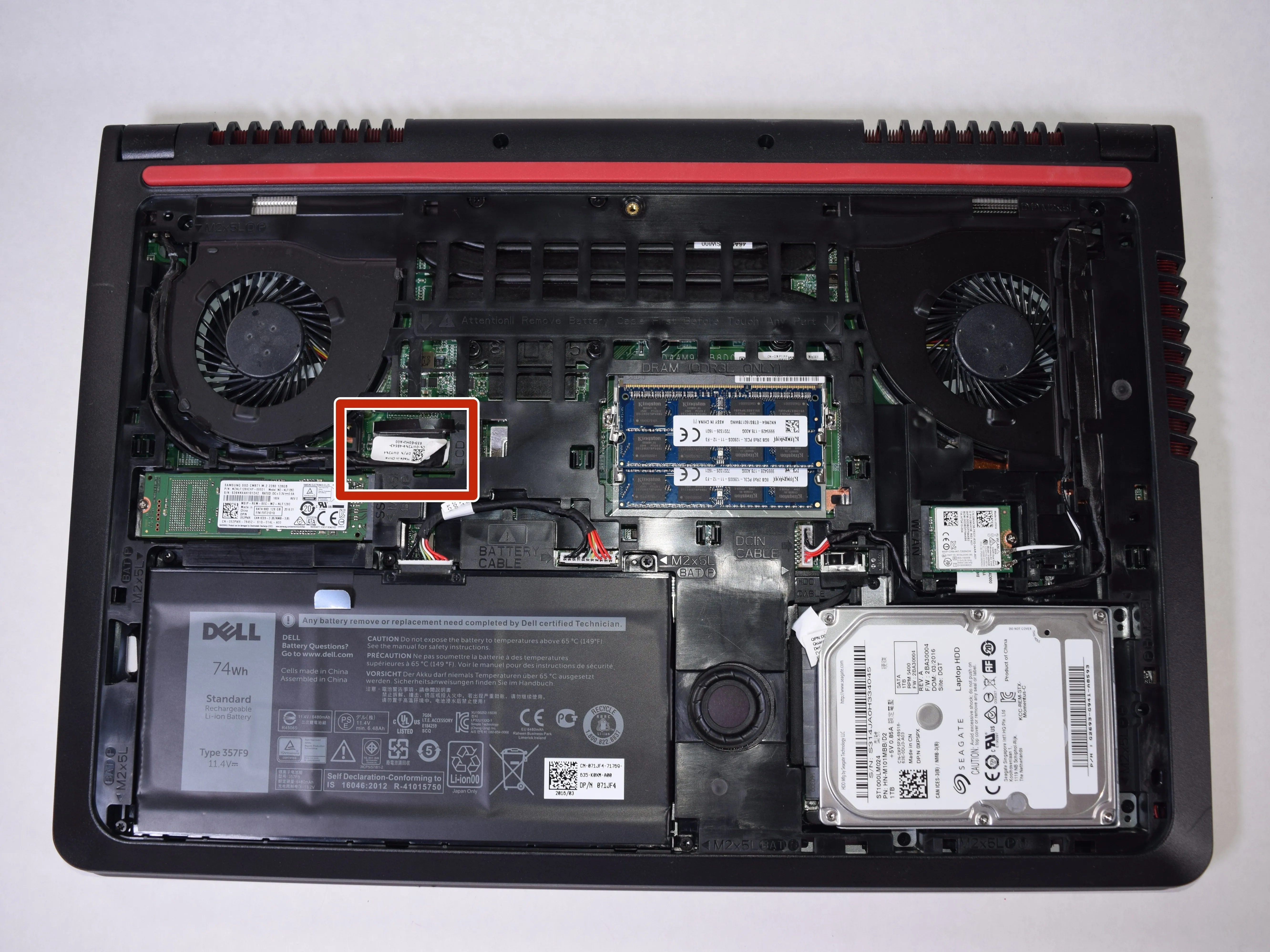

Шаг 13

• Найдите кабель ЖК-дисплея, расположенный в центре ноутбука.

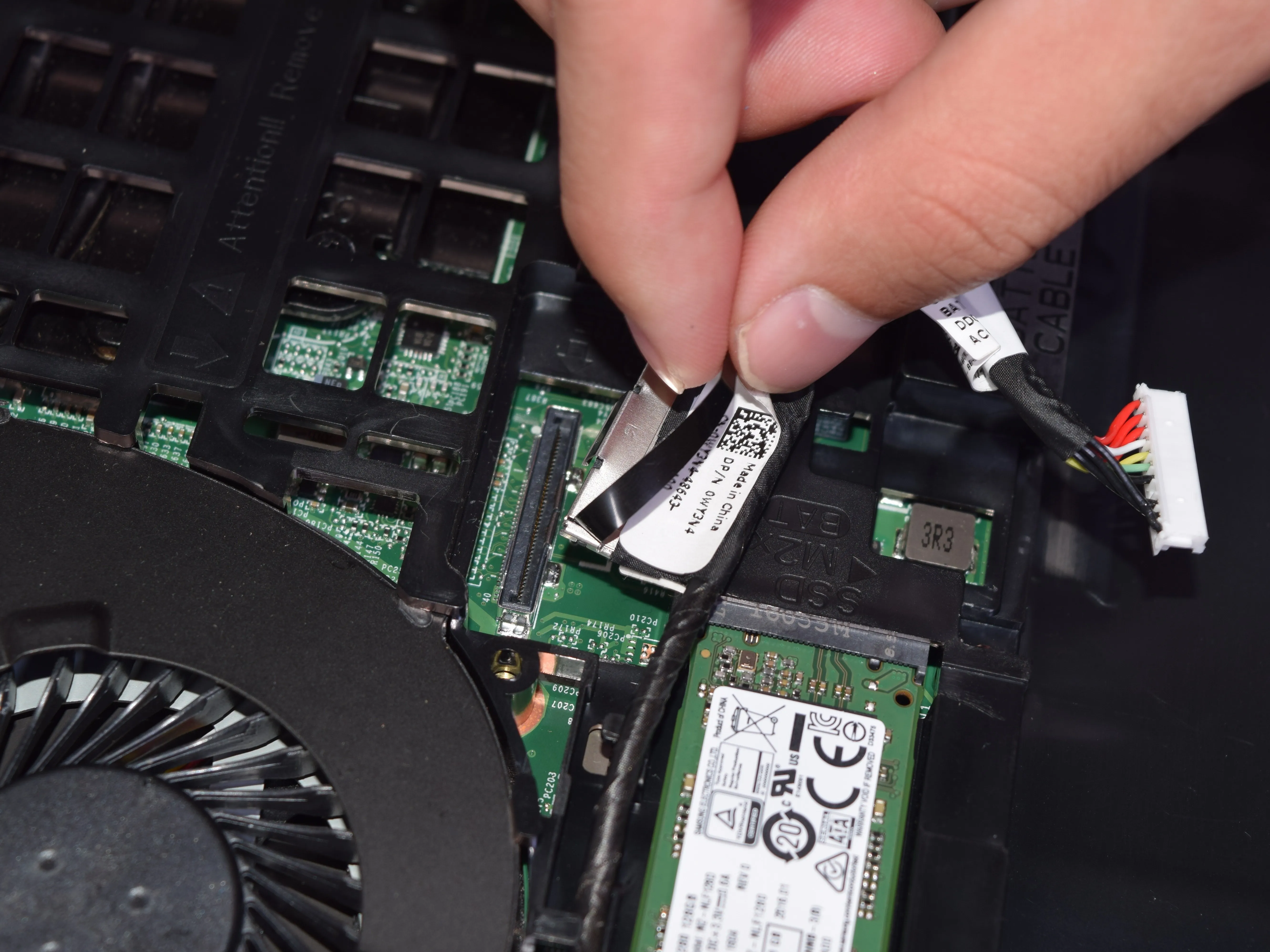

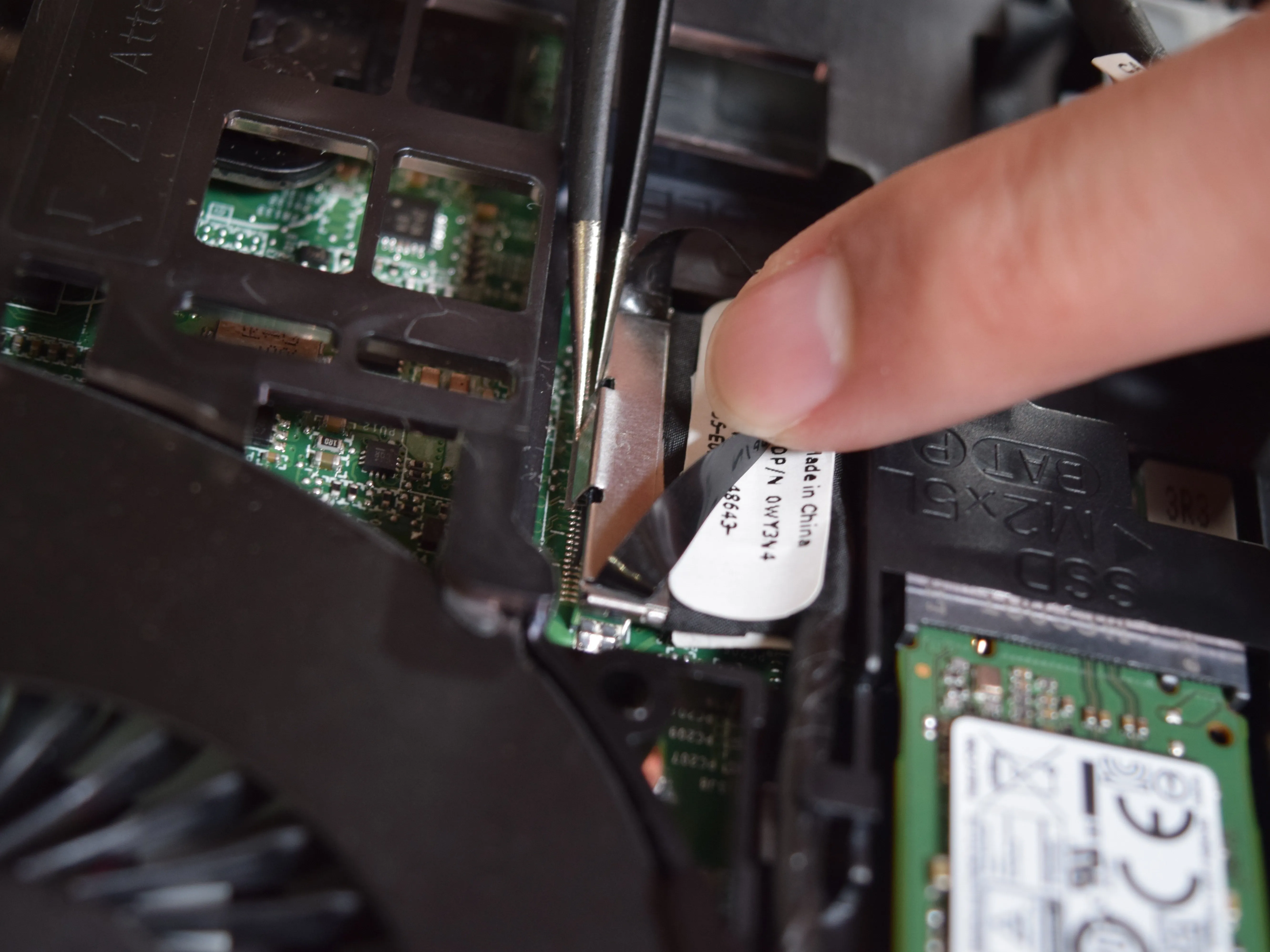

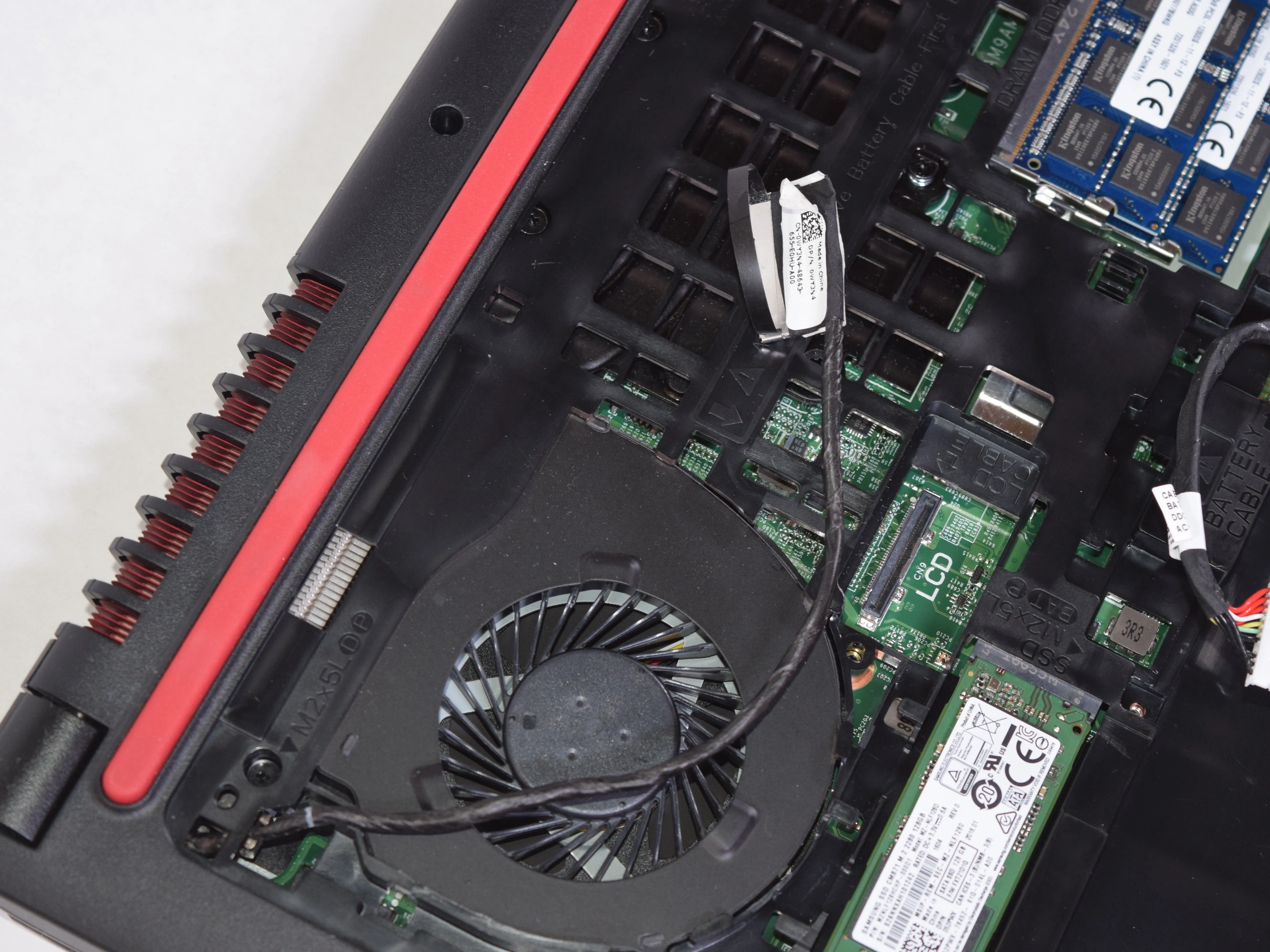

Шаг 14

• С помощью пинцета потяните металлический выступ на задней стороне точки подключения ЖК-дисплея в сторону.

• Когда металлический выступ будет достаточно освобожден, потяните за черный ремешок, чтобы отсоединить ЖК-дисплей.

• После отсоединения ЖК-дисплея убедитесь, что провода, соединяющие его, затянуты, чтобы они сидели свободно.

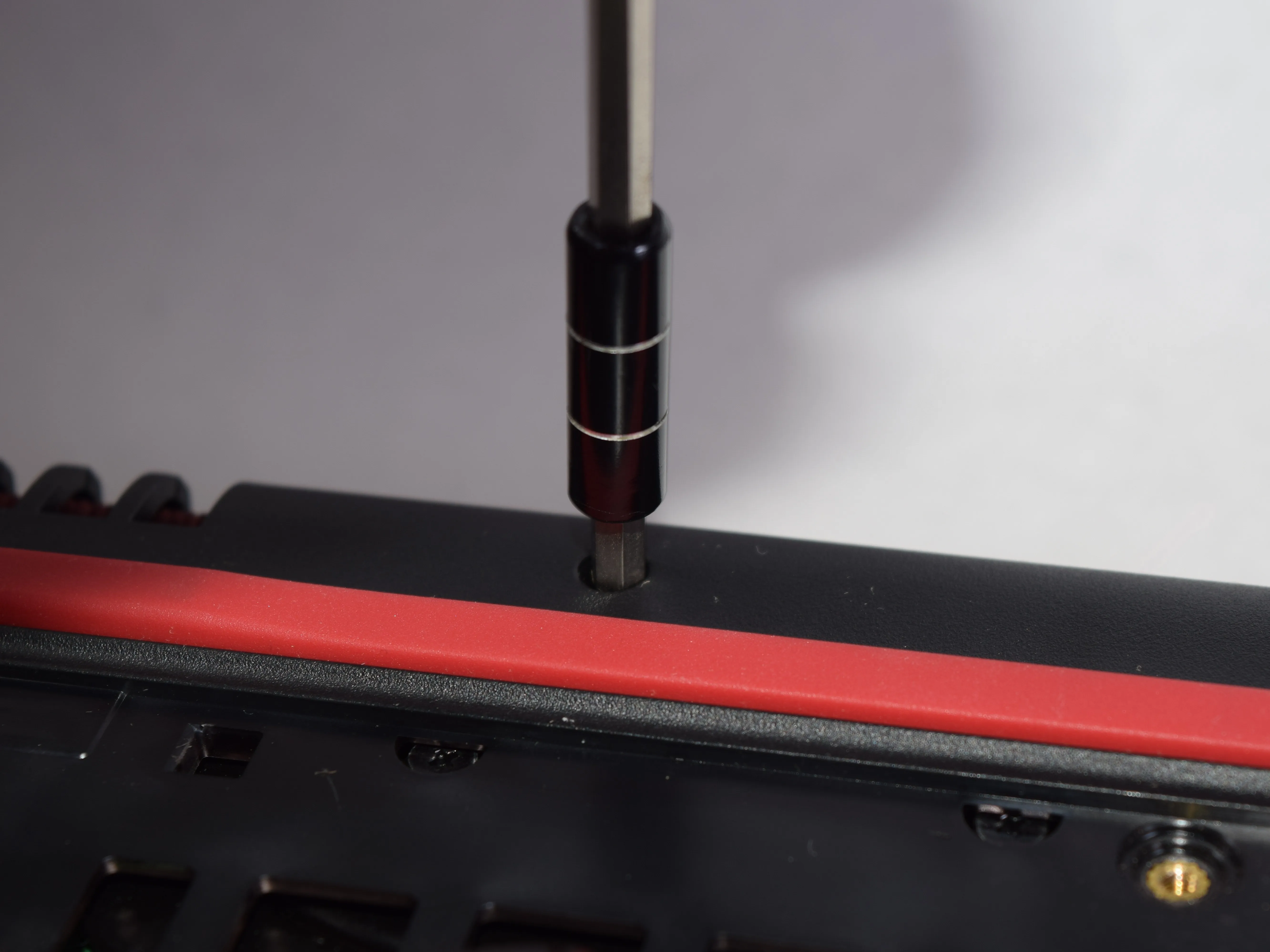

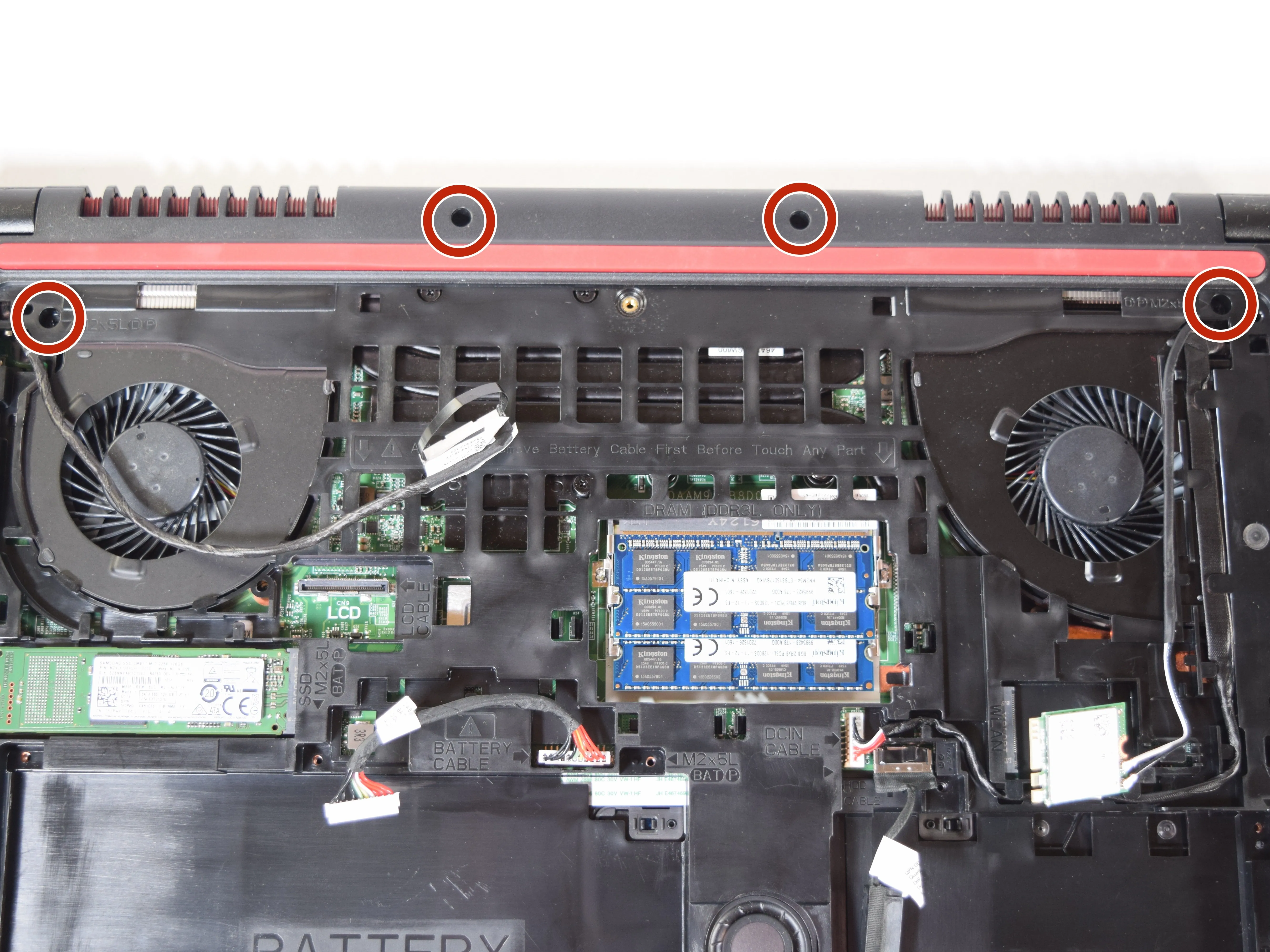

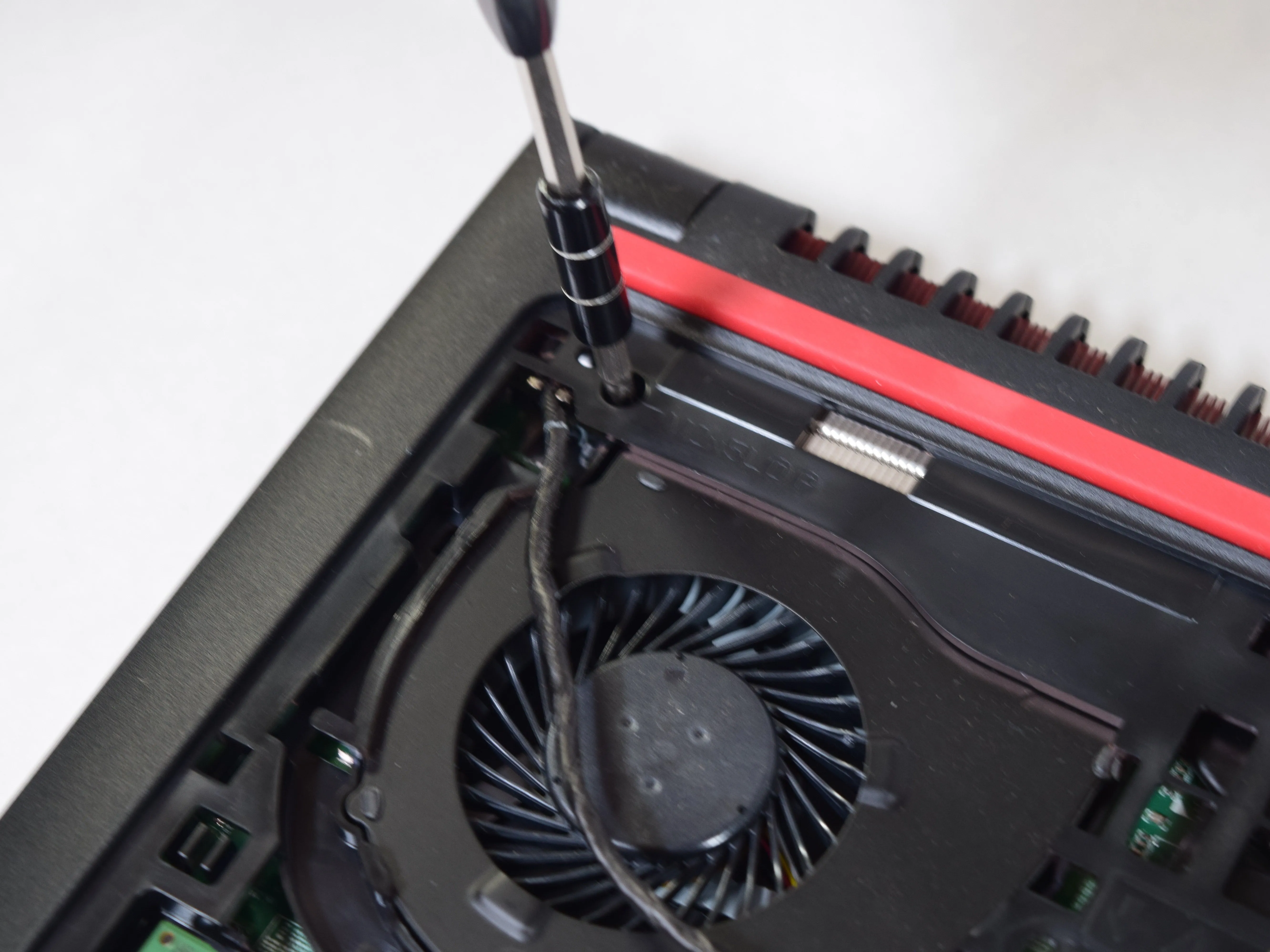

Шаг 15

• С помощью отвертки Philips #1 открутите 4 винта x 2 мм x 5 мм, расположенные в верхней части ноутбука.

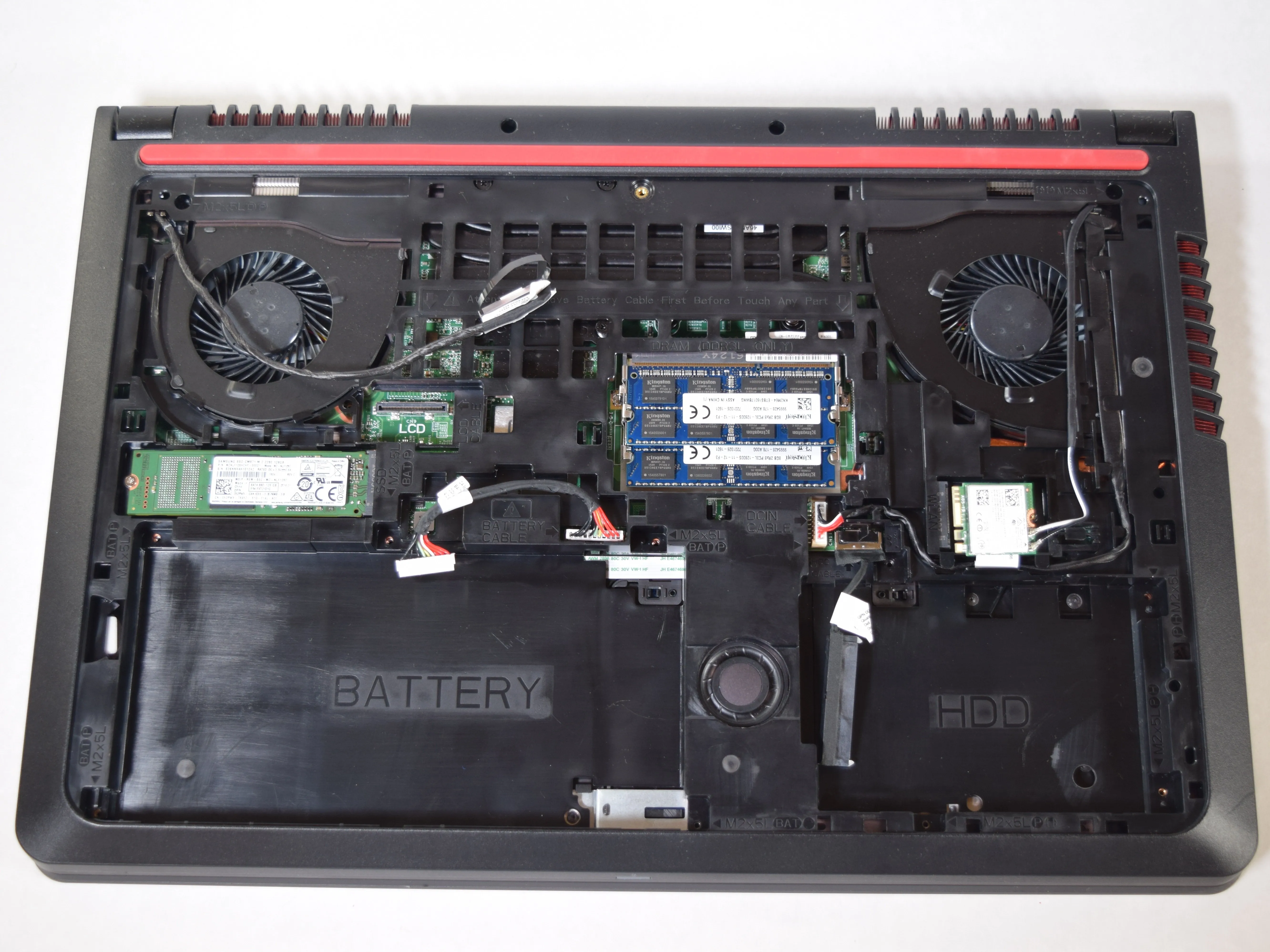

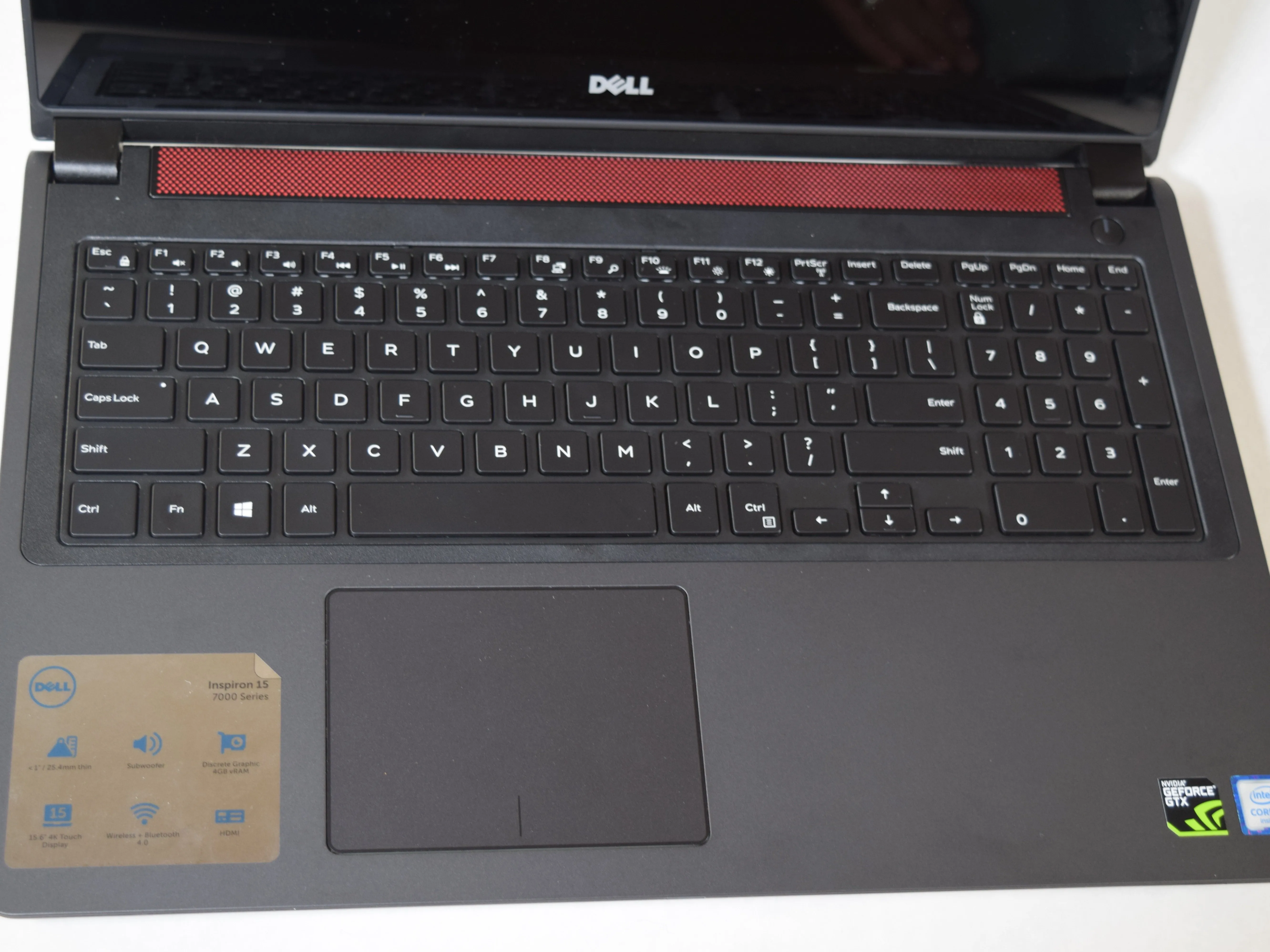

Шаг 16

• Переверните устройство и поднимите экран.

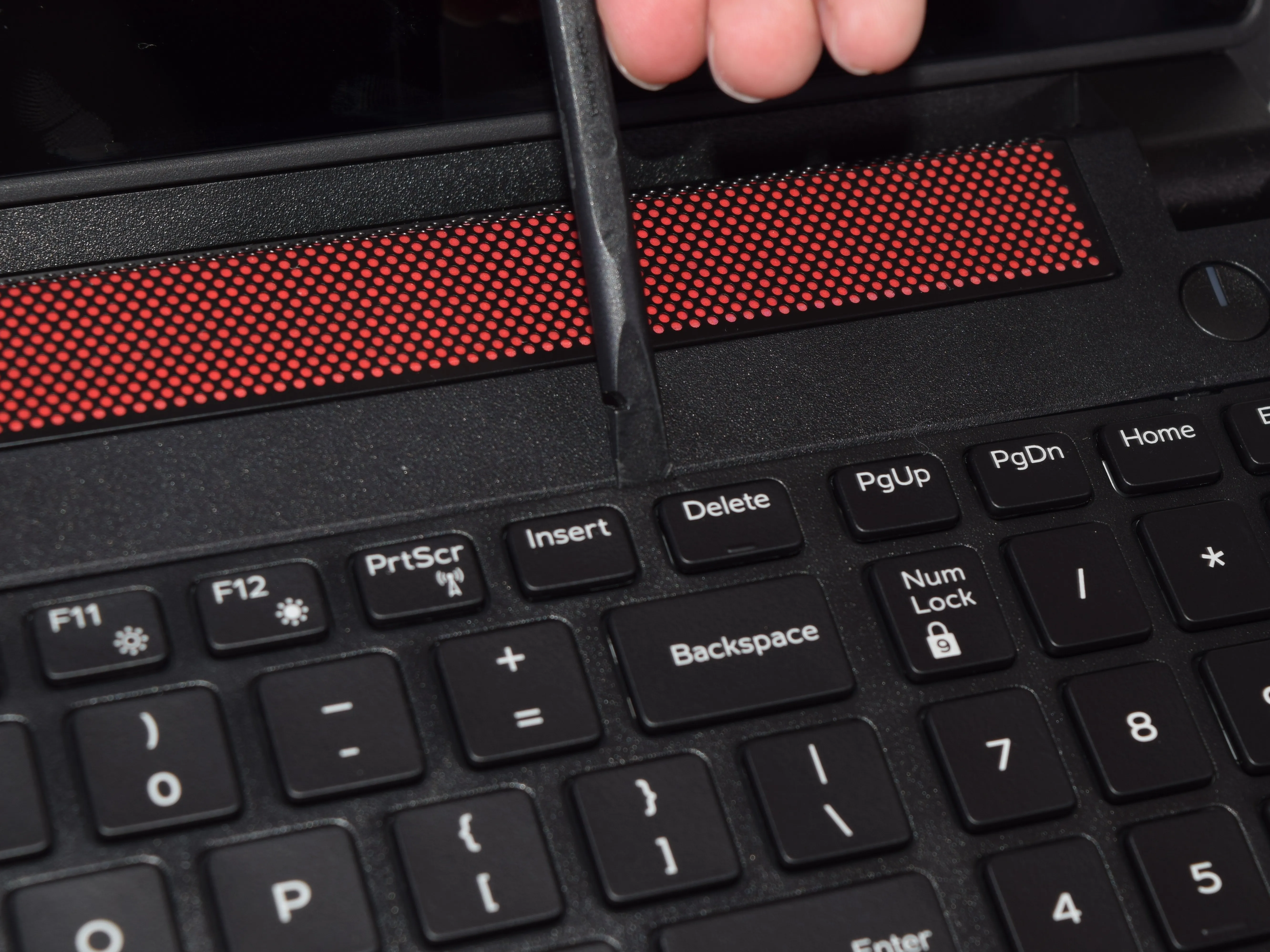

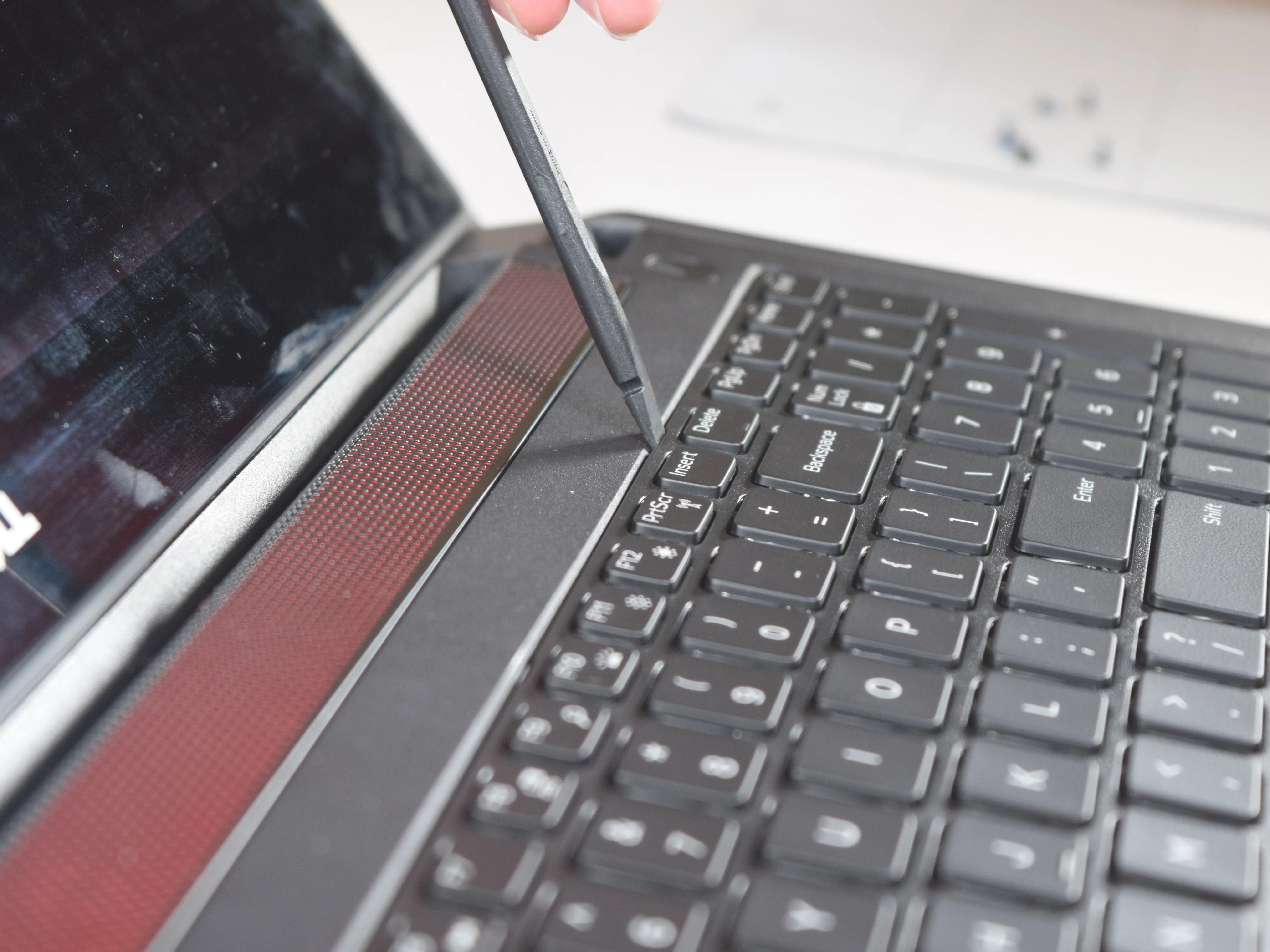

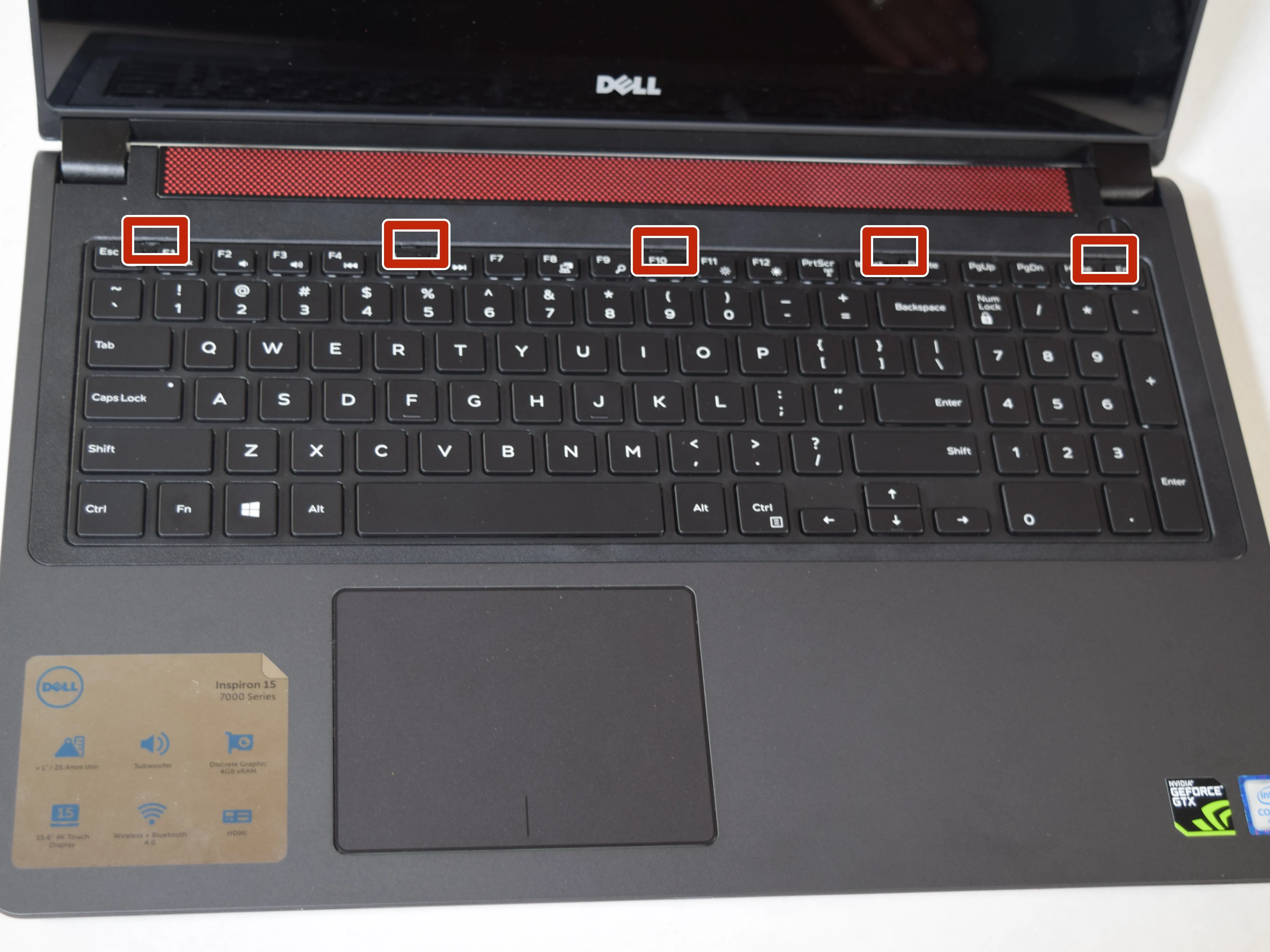

Шаг 17

• Плоским концом пассатижей надавите на 5 выступов, расположенных в верхней части клавиатуры, поддевая каждую секцию пассатижами.

• Освободив 5 выступов, проведите инструментом для открывания по верхней и боковым сторонам клавиатуры, чтобы убедиться, что она полностью освобождена.

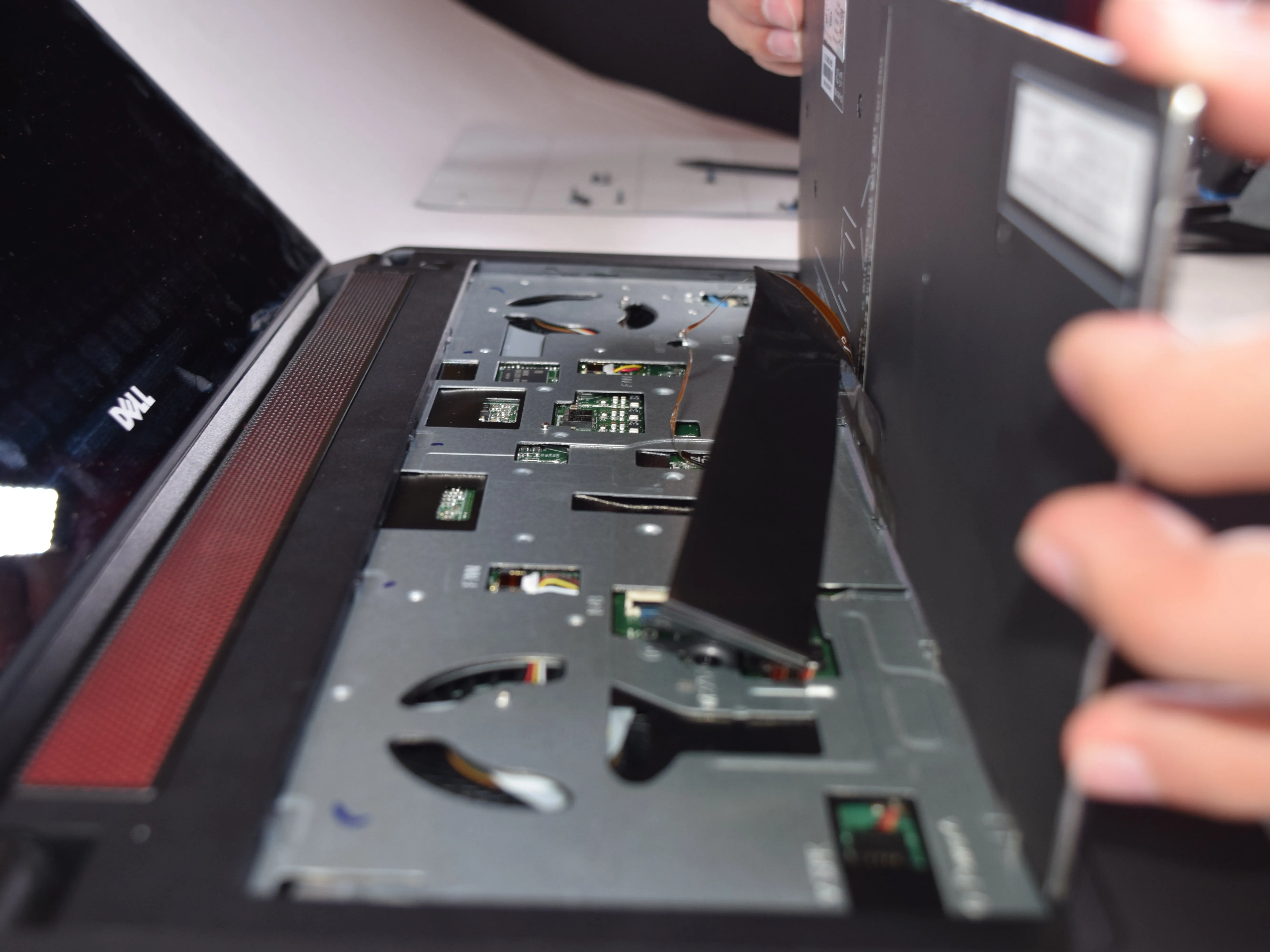

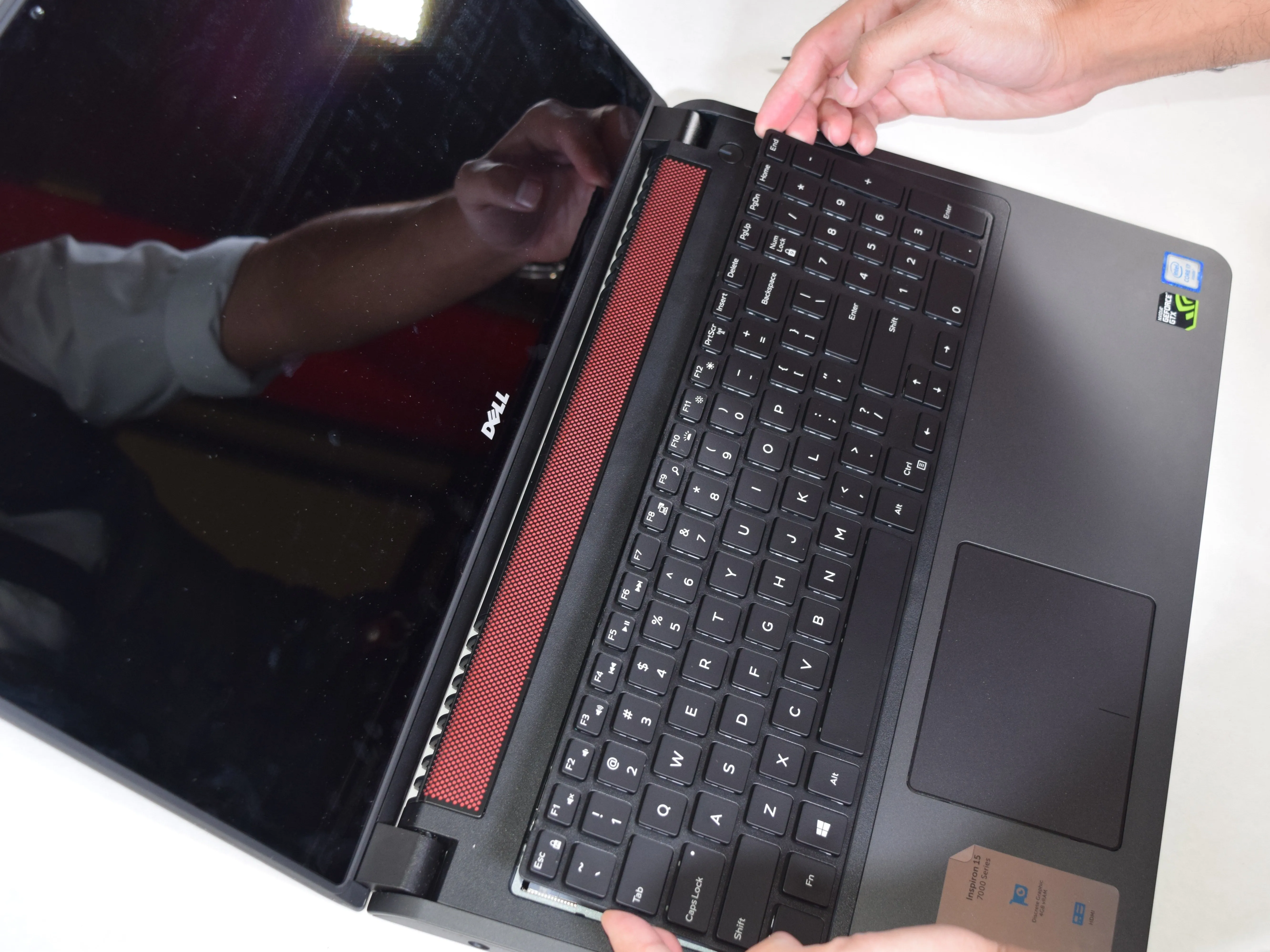

Шаг 18

• Теперь приподнимите клавиатуру настолько, чтобы получить доступ к ленточным кабелям под ней.

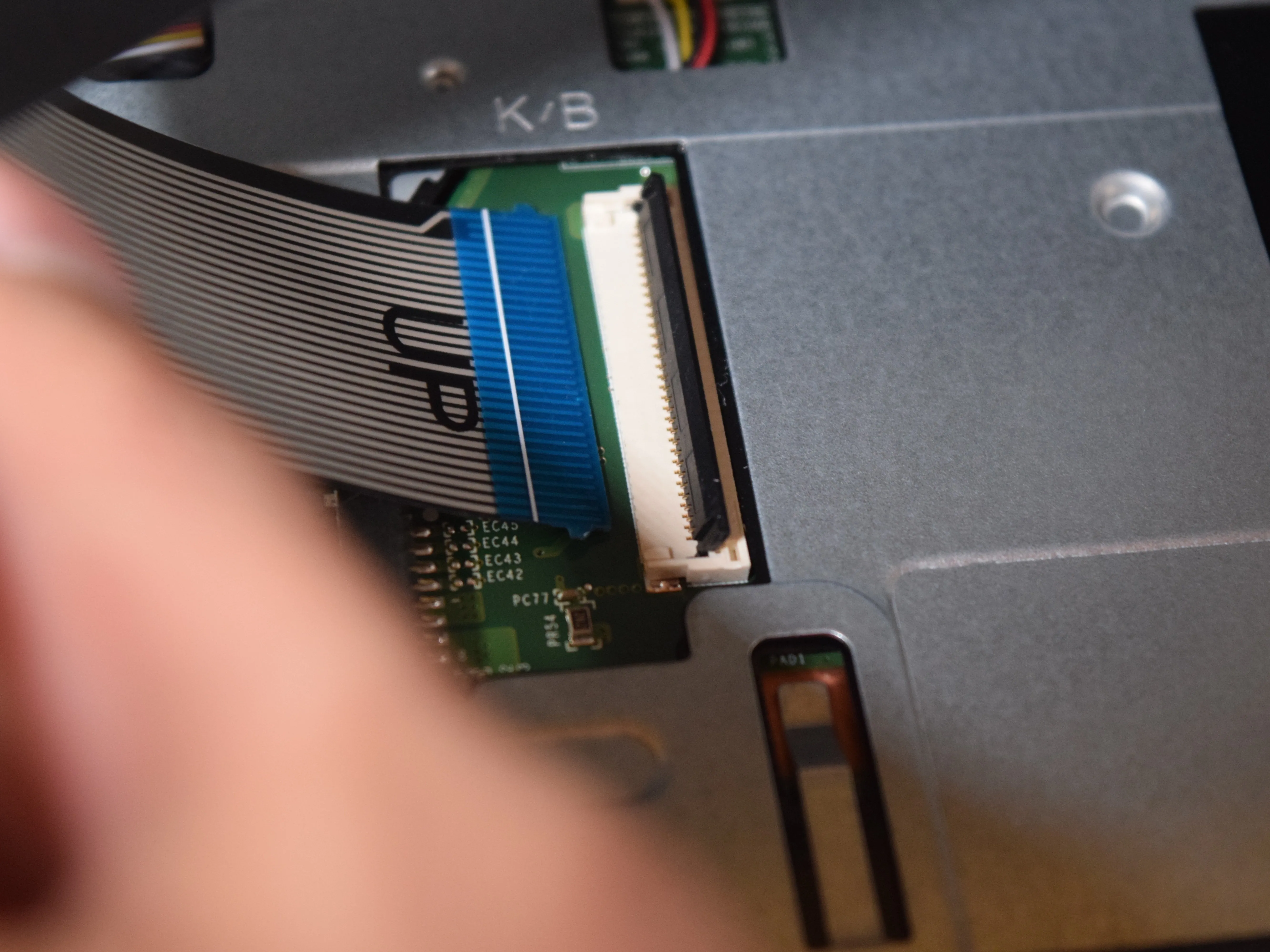

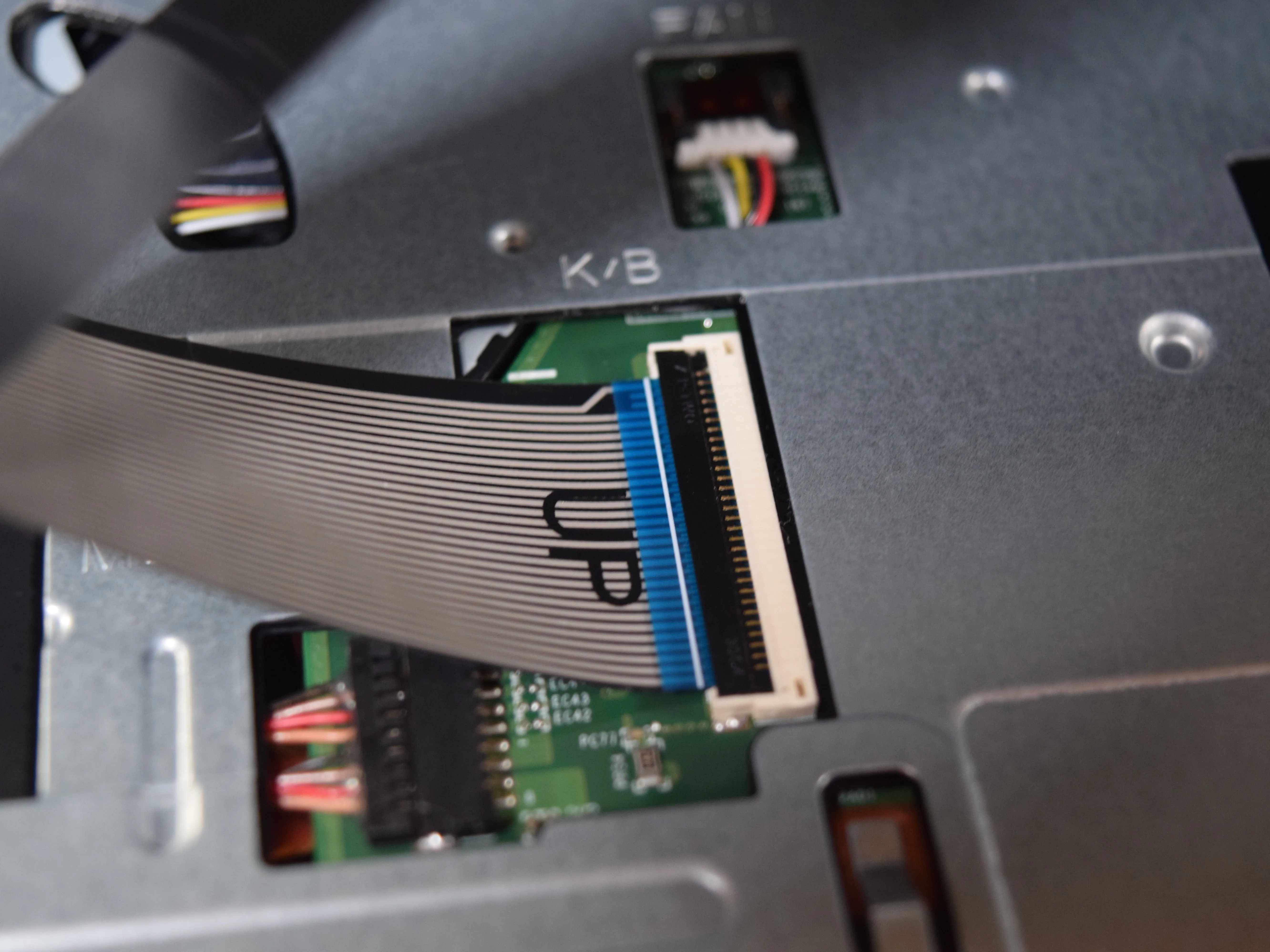

Шаг 19

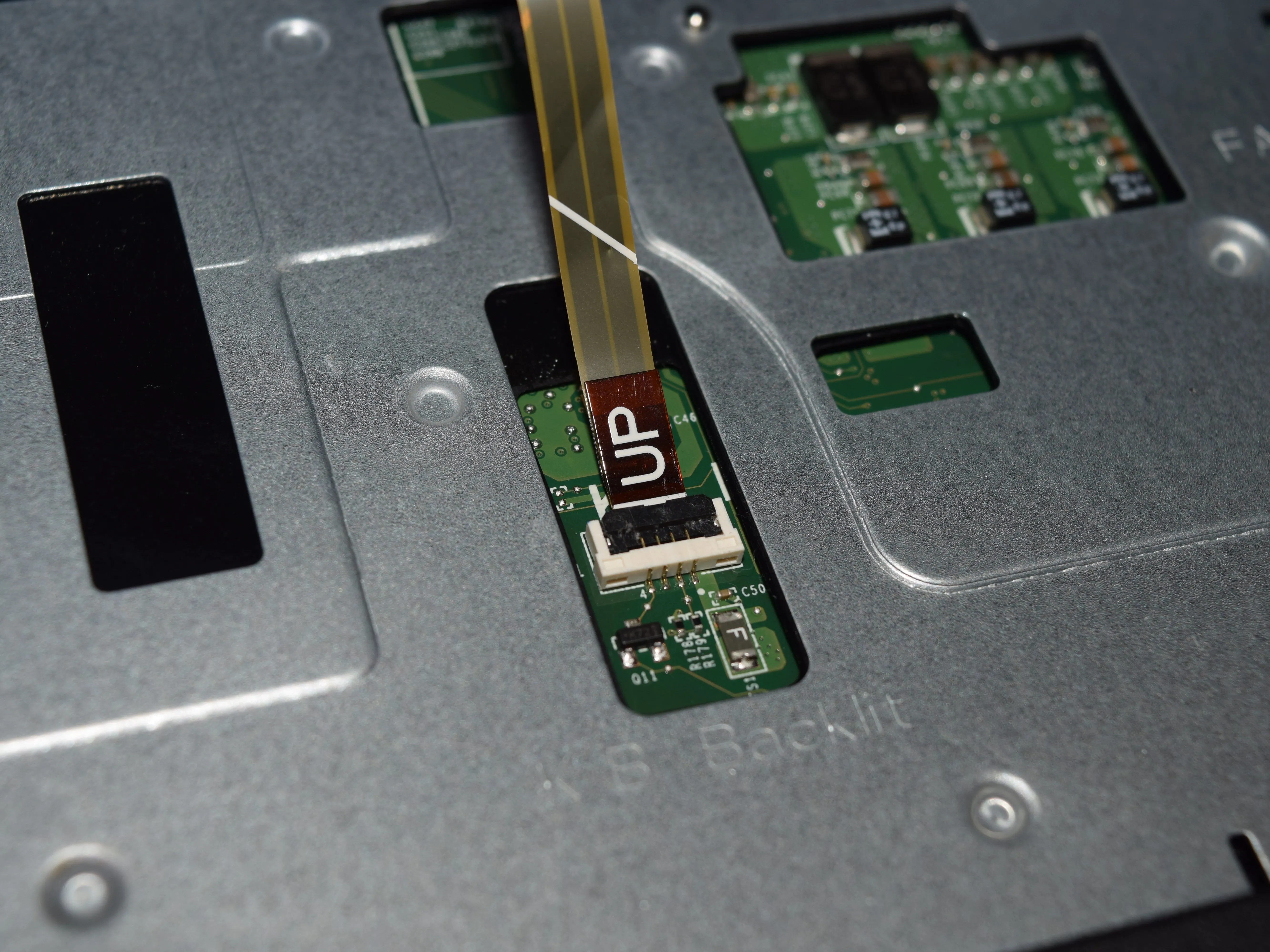

• Для двух ленточных кабелей, соединяющих клавиатуру с ноутбуком, используйте палец, чтобы поднять защелку вверх.

• Когда защелка будет поднята, поднимите ленточный кабель вверх и выньте его из защелки.

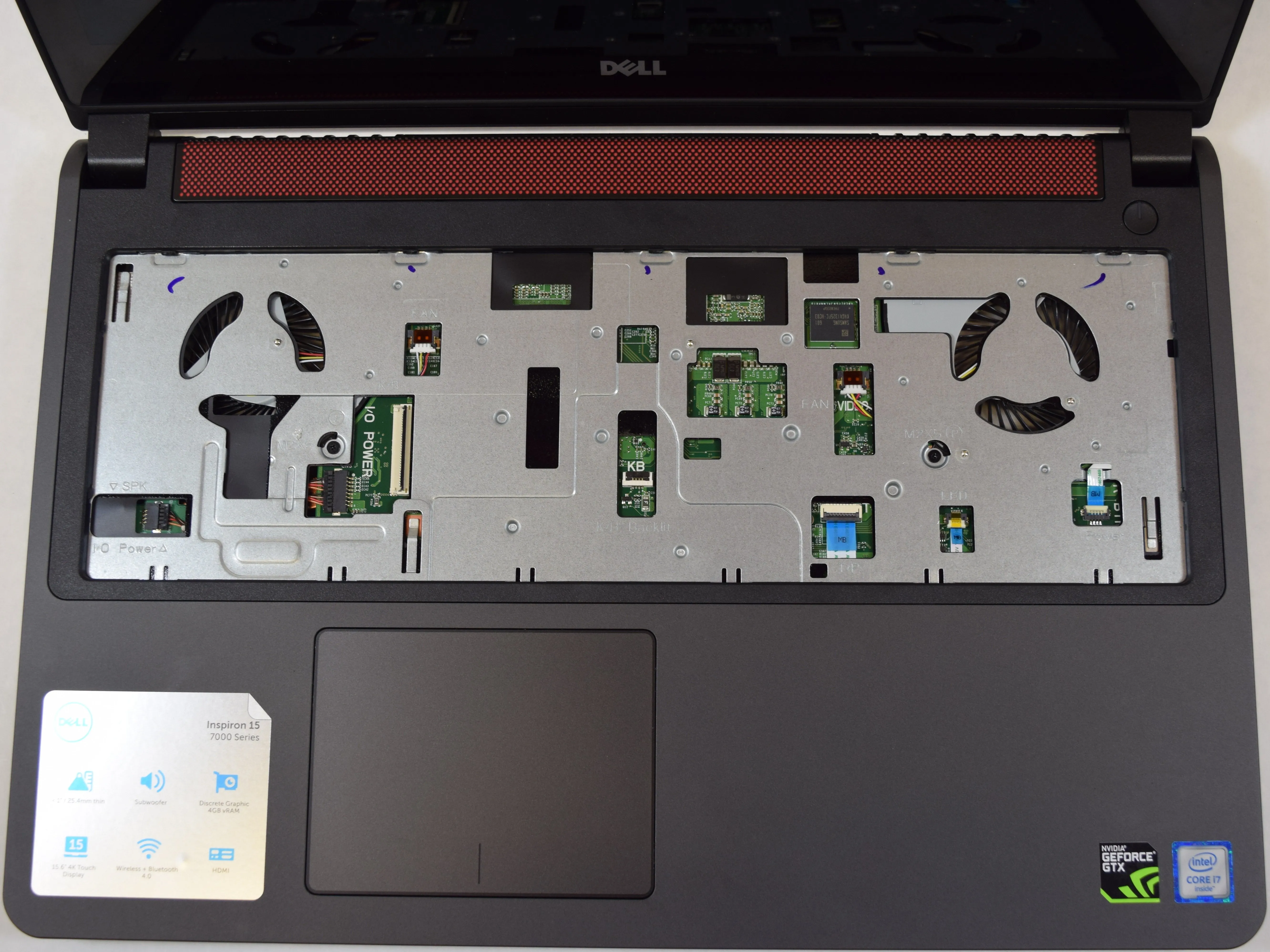

Шаг 20

• Теперь, когда клавиатура полностью отсоединена от ноутбука, снимите ее с устройства.

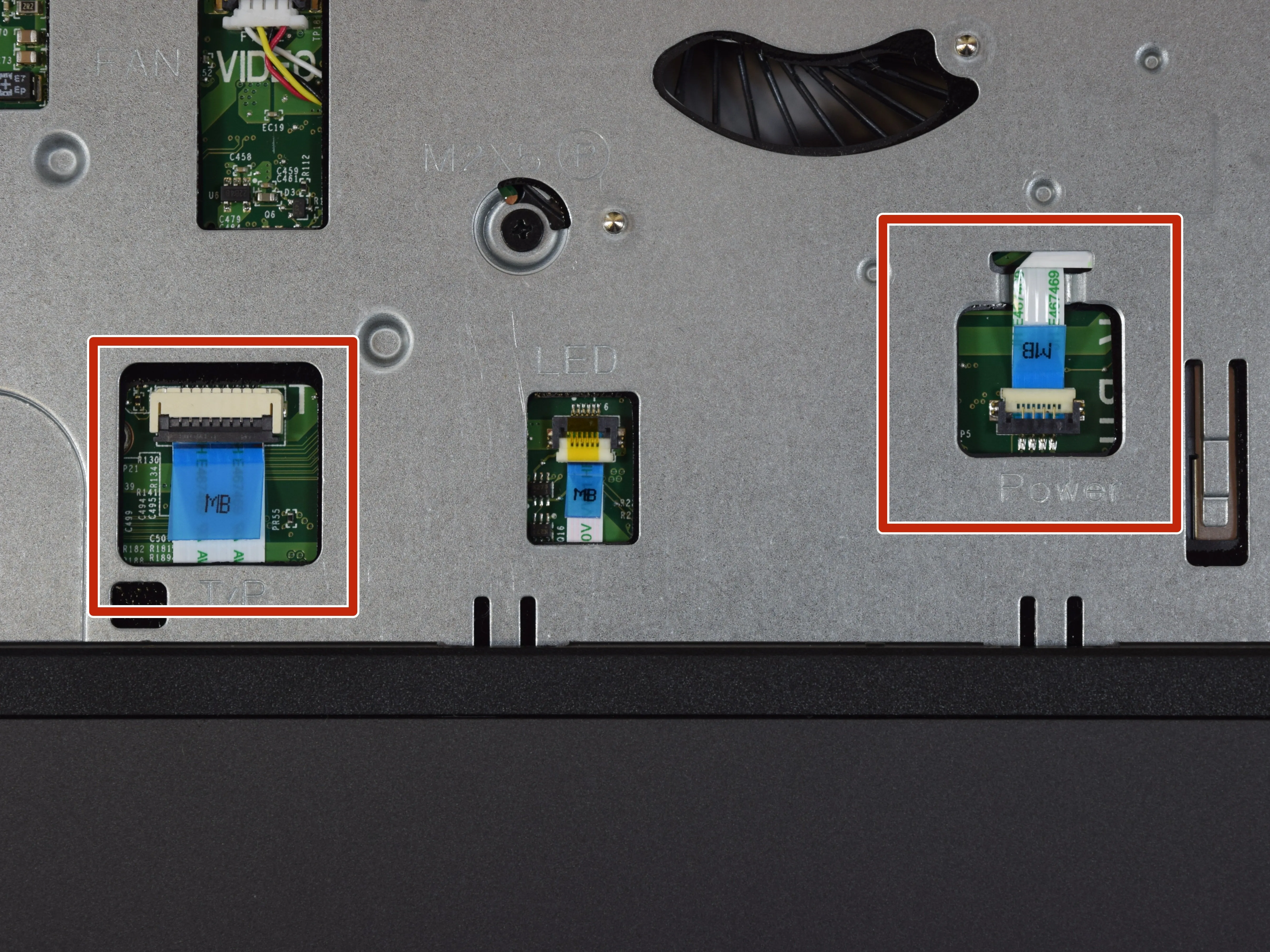

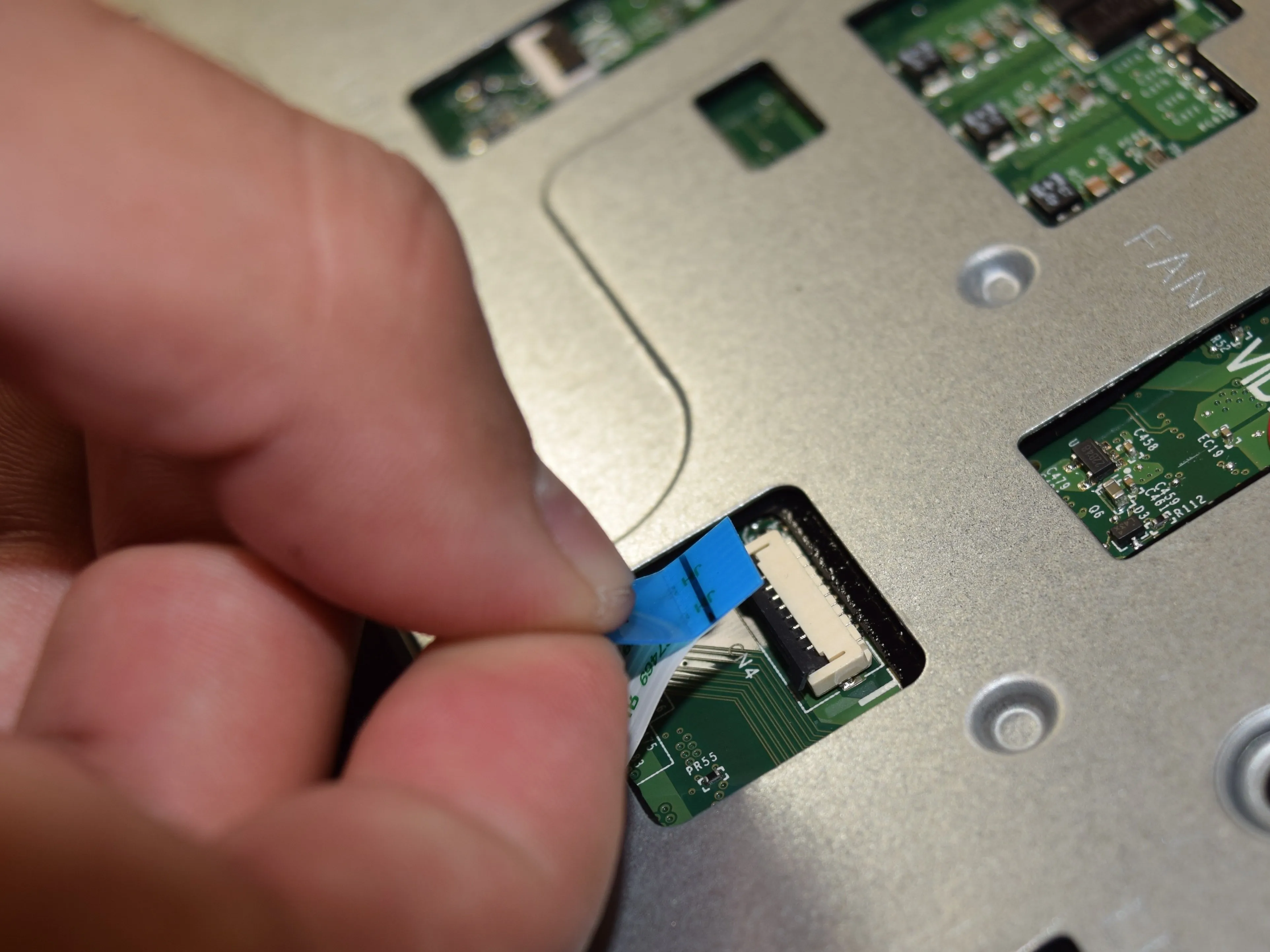

Шаг 21

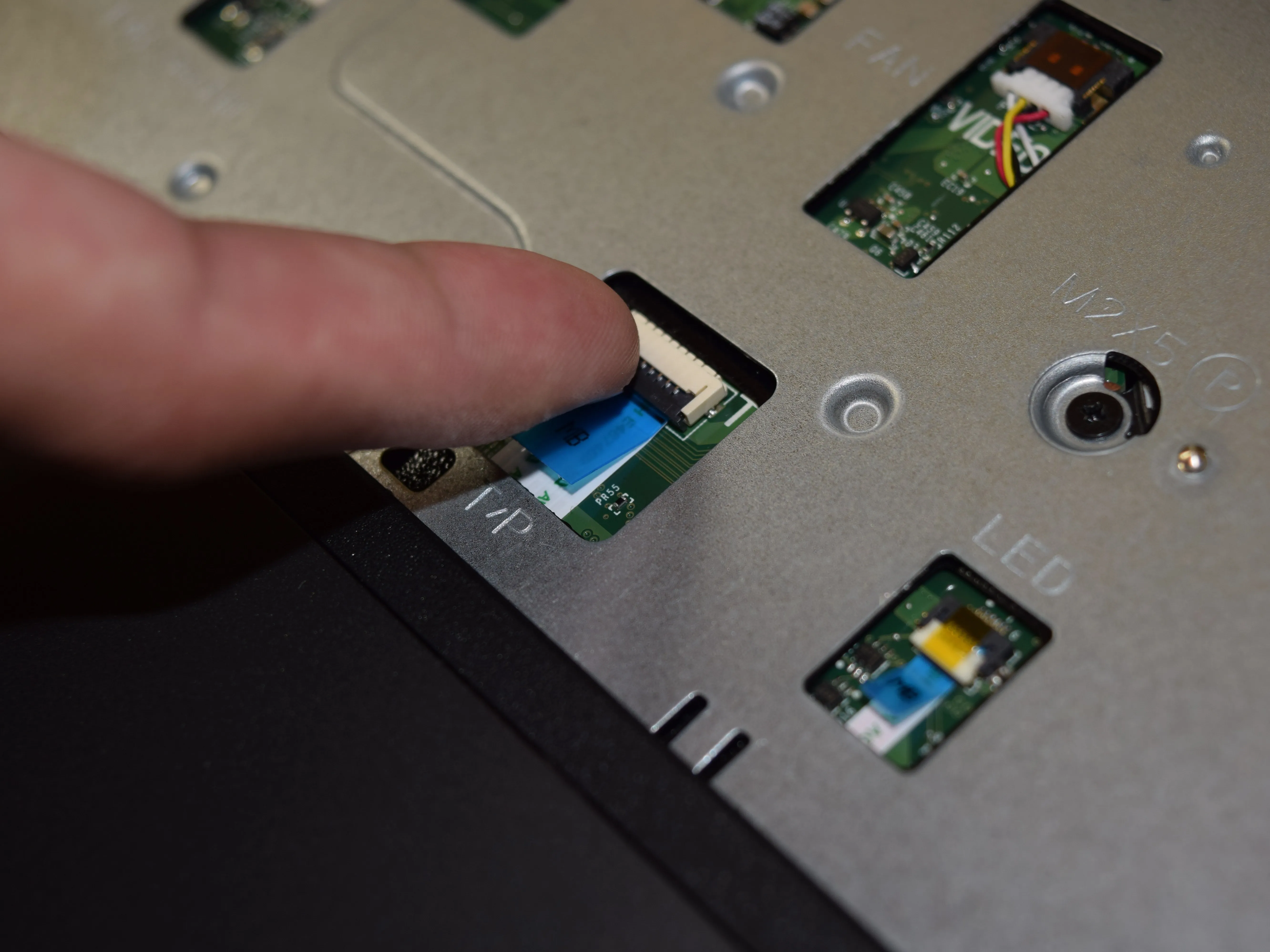

• Найдите ленточный кабель для трекпада и питания.

• Для обоих ленточных кабелей поднимите защелки вверх с помощью пальца.

• Когда защелки будут подняты, поднимите ленточные кабели вверх и выньте их из защелок.

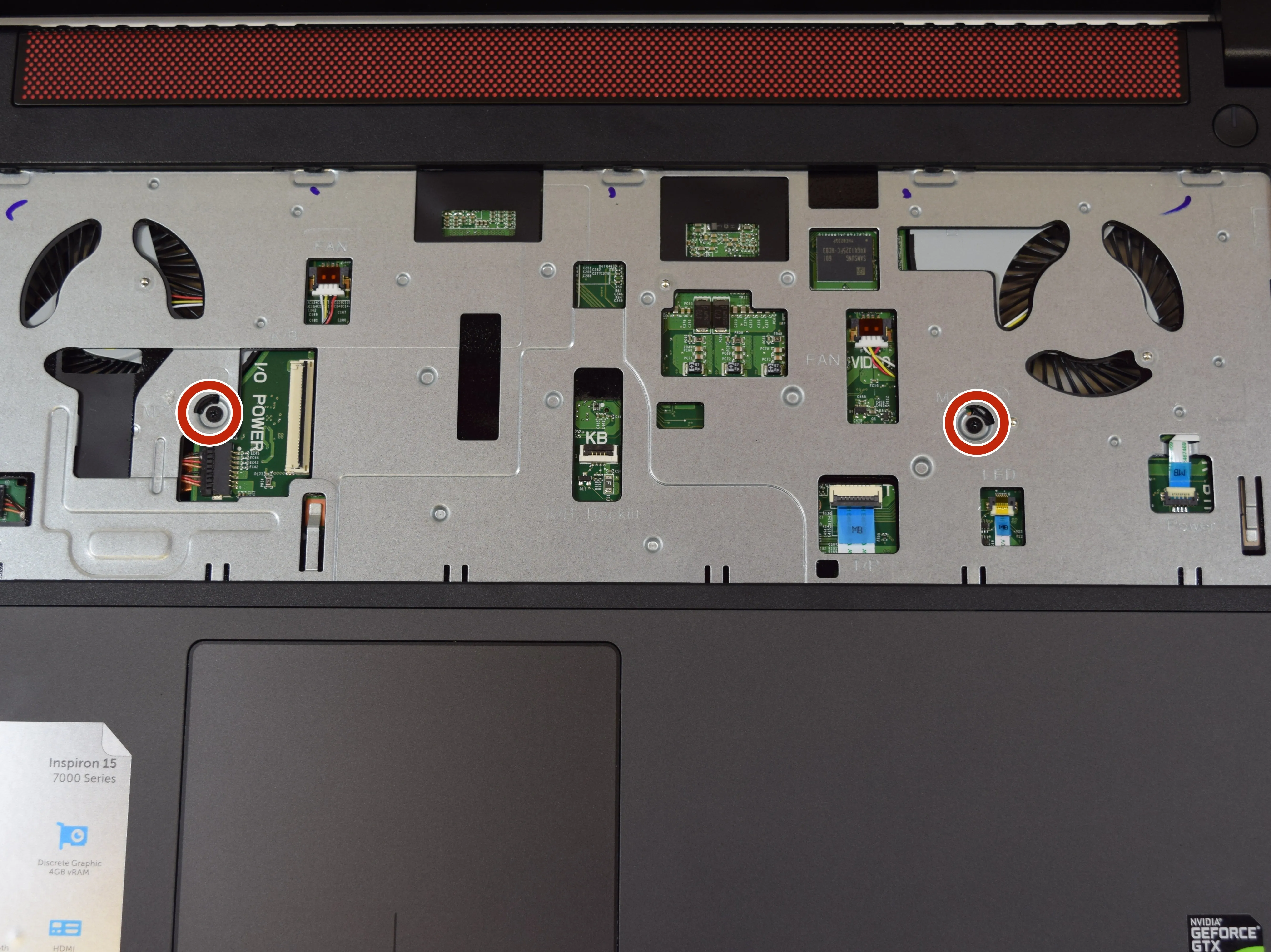

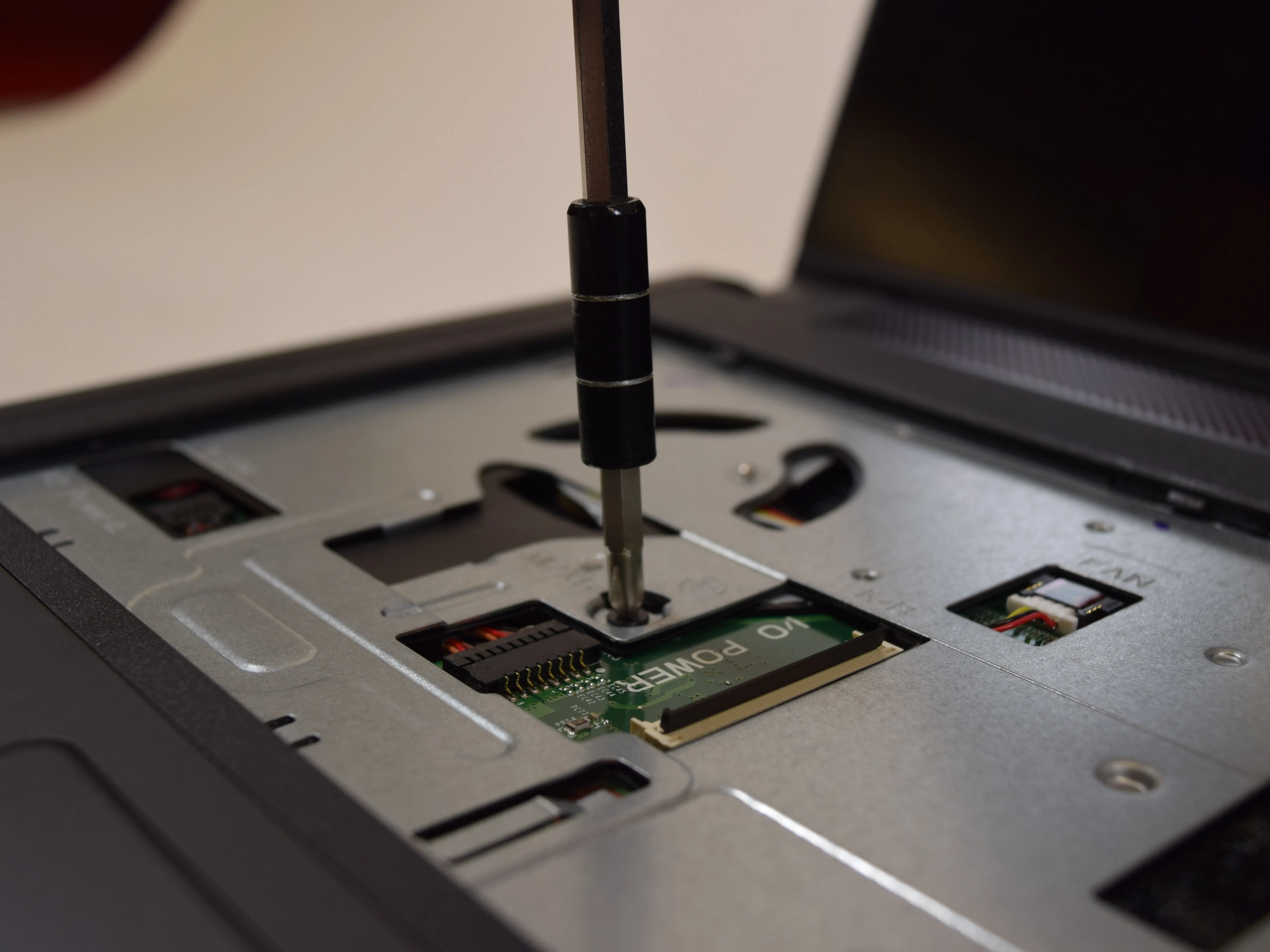

Шаг 22

• Найдите два винта в центре ноутбука.

• Открутите 2 винта x 2,5 x 5 мм, используя отвертку Philips #1.

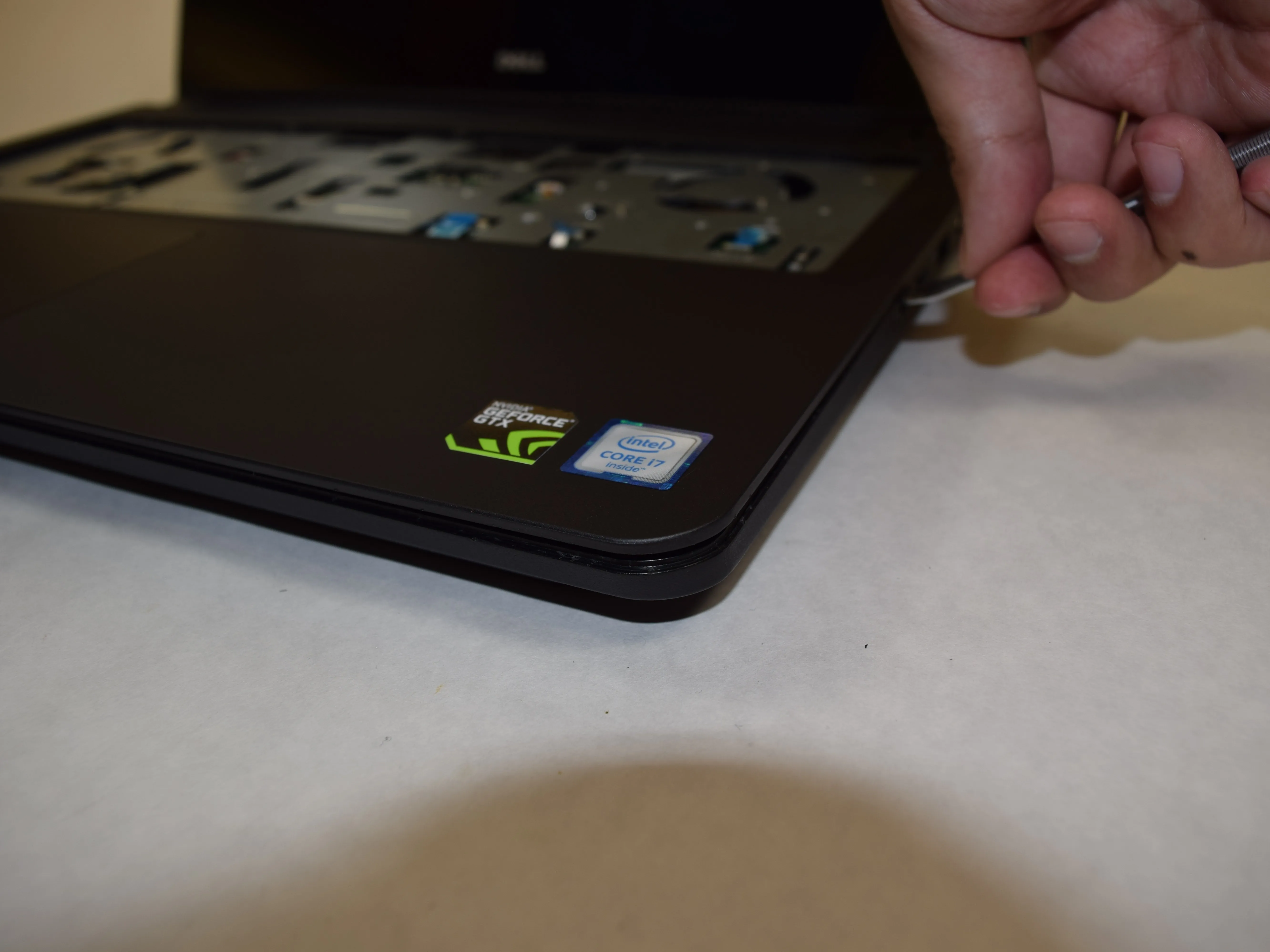

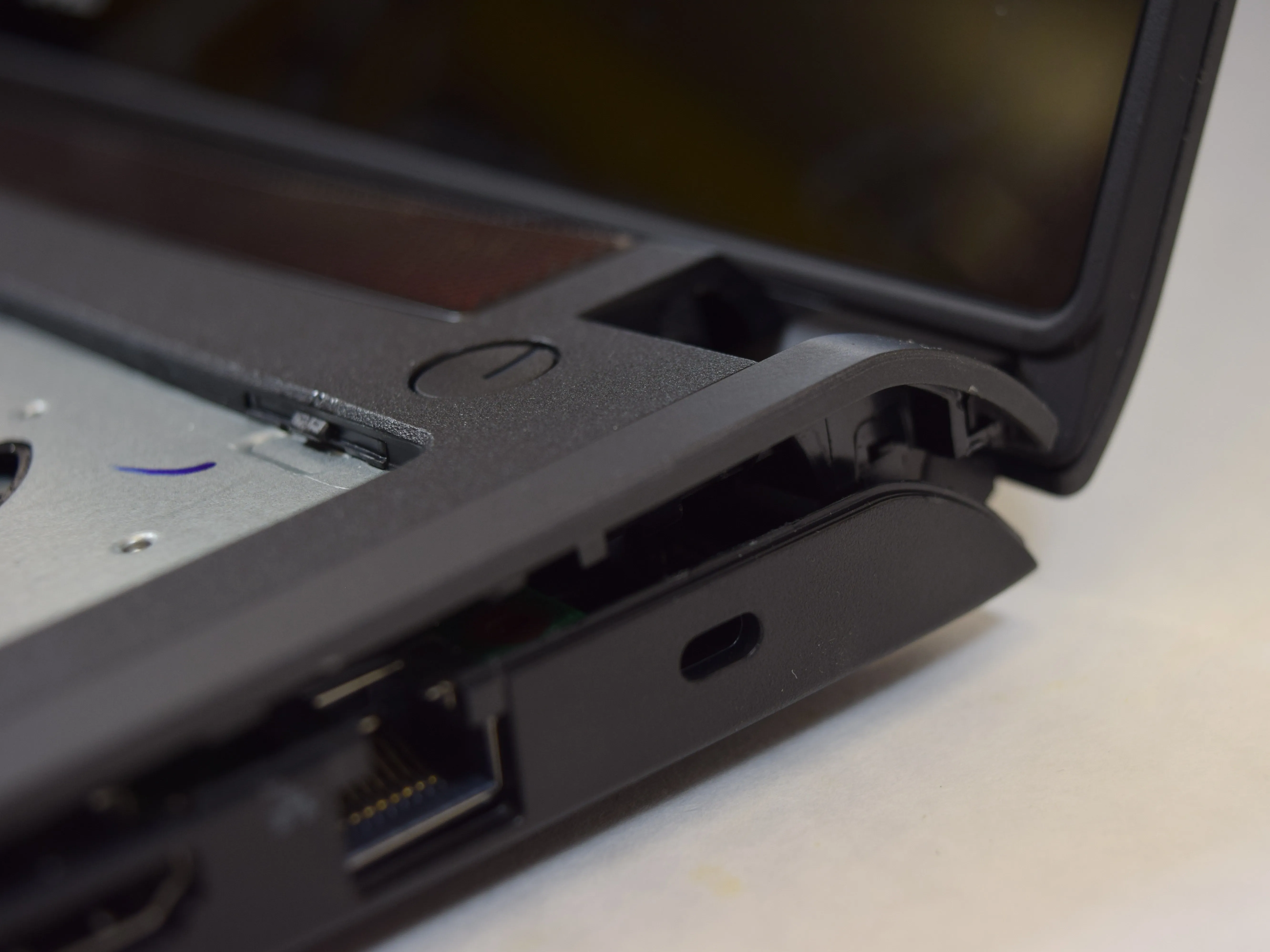

Шаг 23

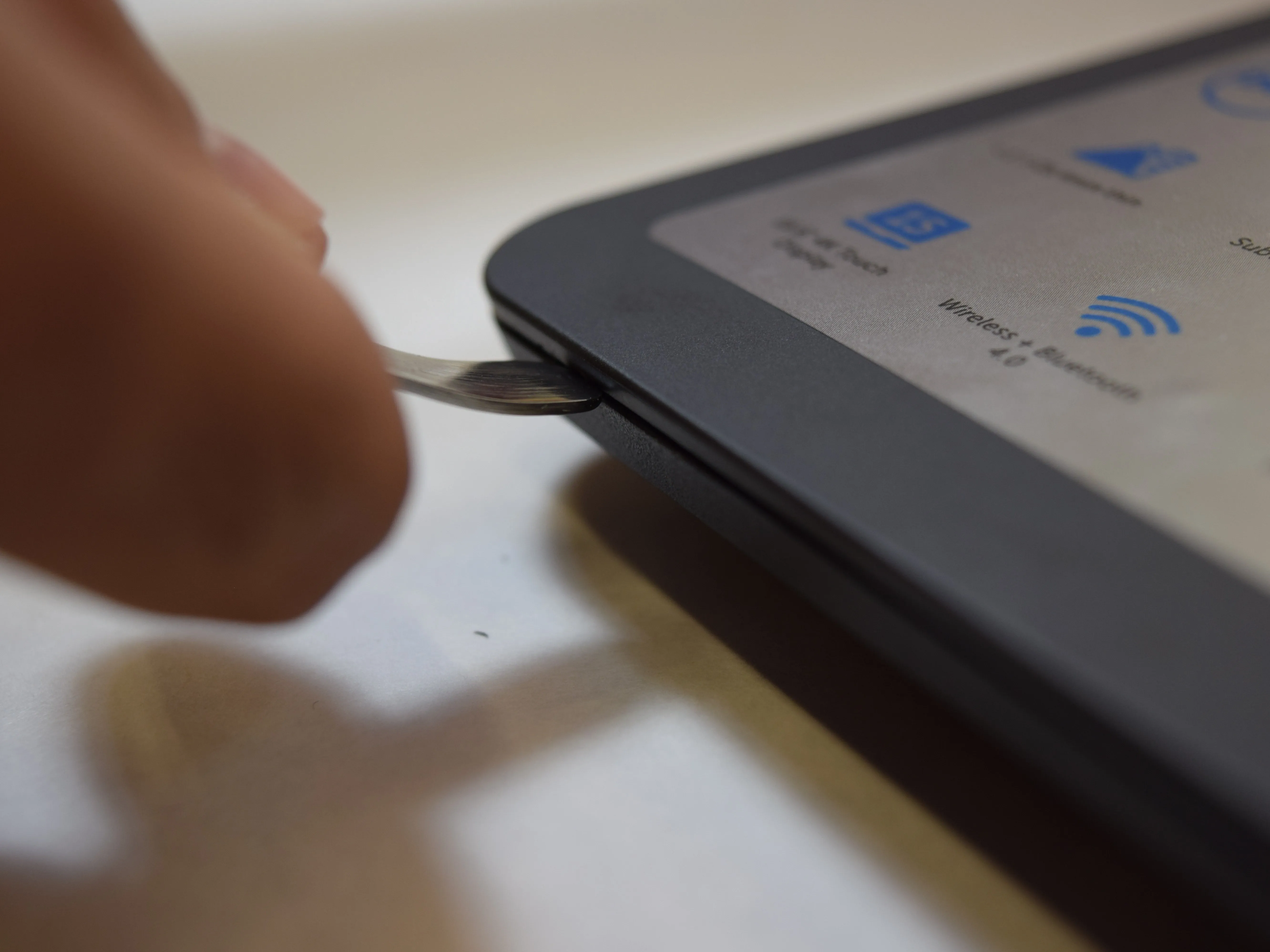

• С помощью металлической лопатки подденьте края верхней панели ноутбука.

• Вы услышите щелчок, когда будете отсоединять язычки панели, это нормально.

• Проще всего начать с угла и двигаться по кругу.

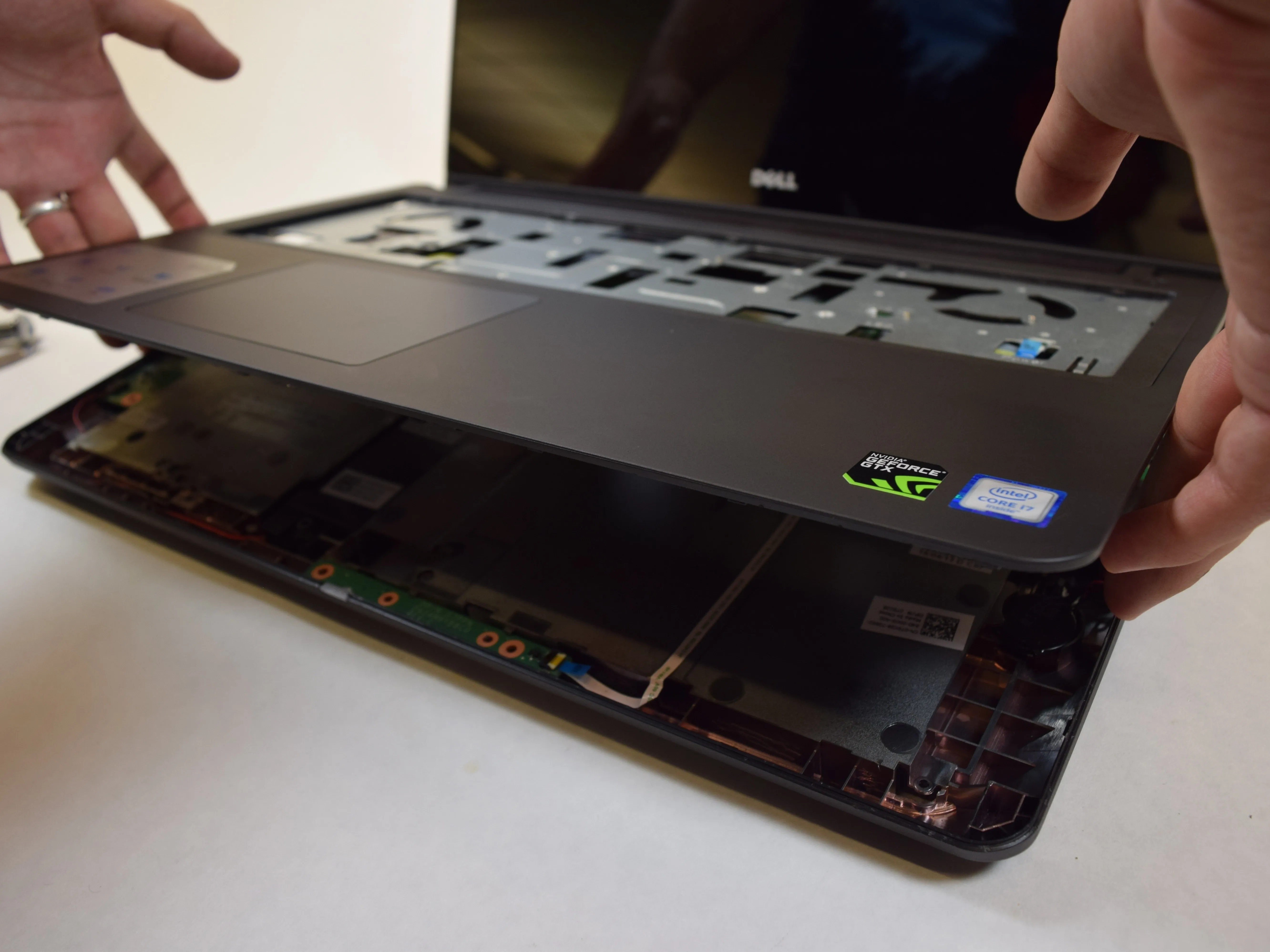

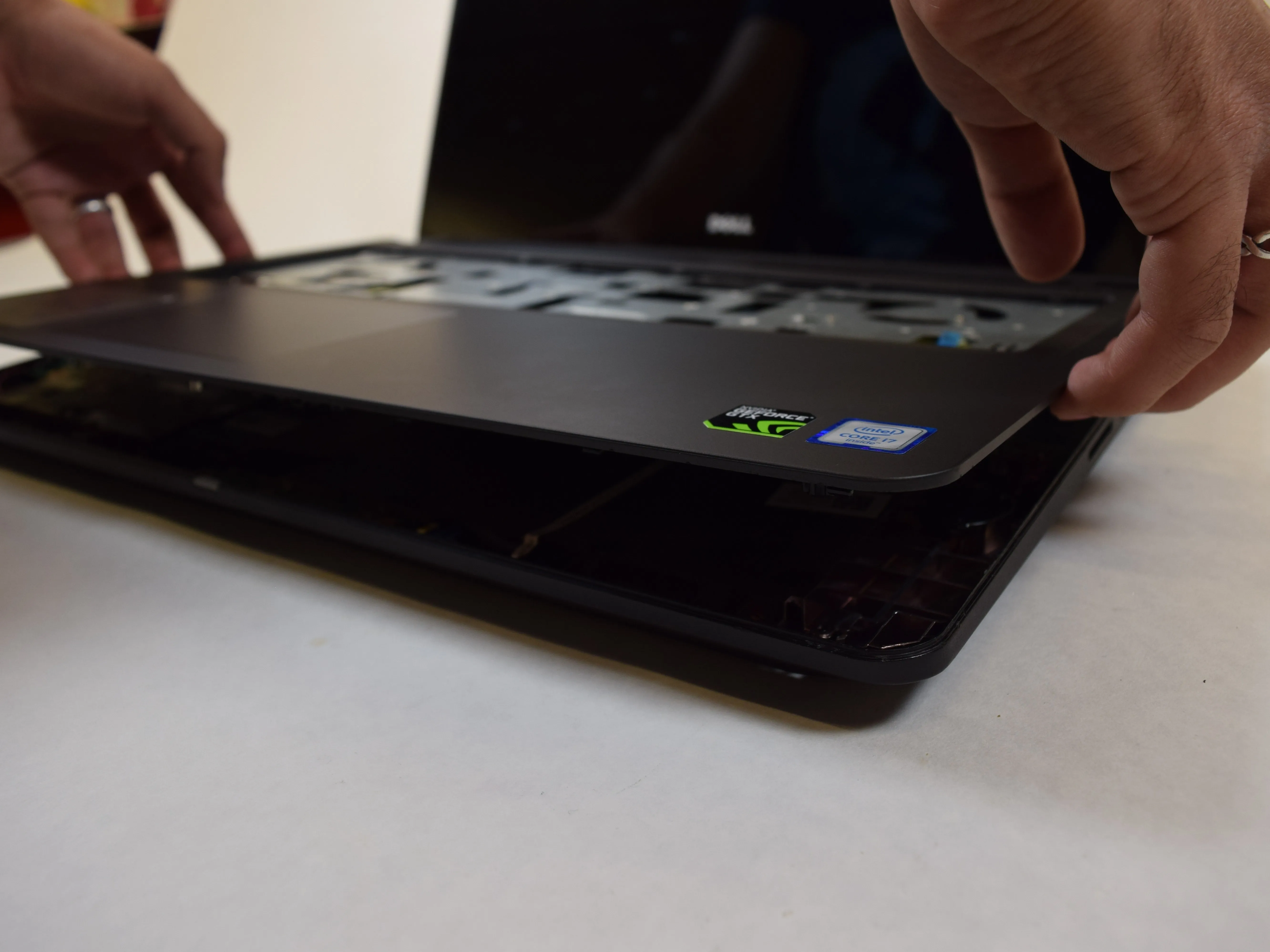

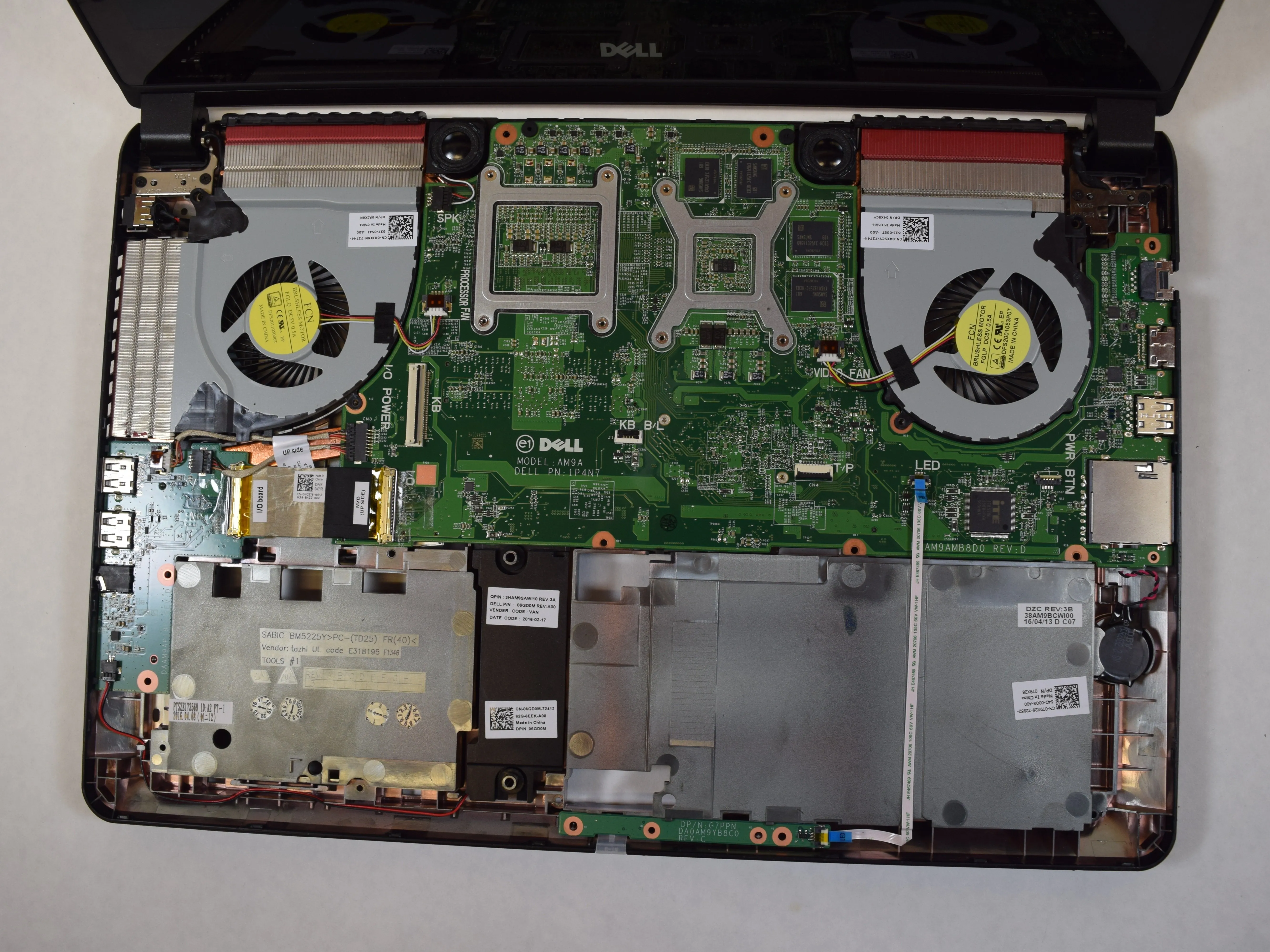

Шаг 24

• Теперь поднимите верхнюю панель ноутбука.

• Если при подъеме панели вы почувствуете сопротивление, остановитесь и убедитесь, что выполнили все предыдущие шаги.

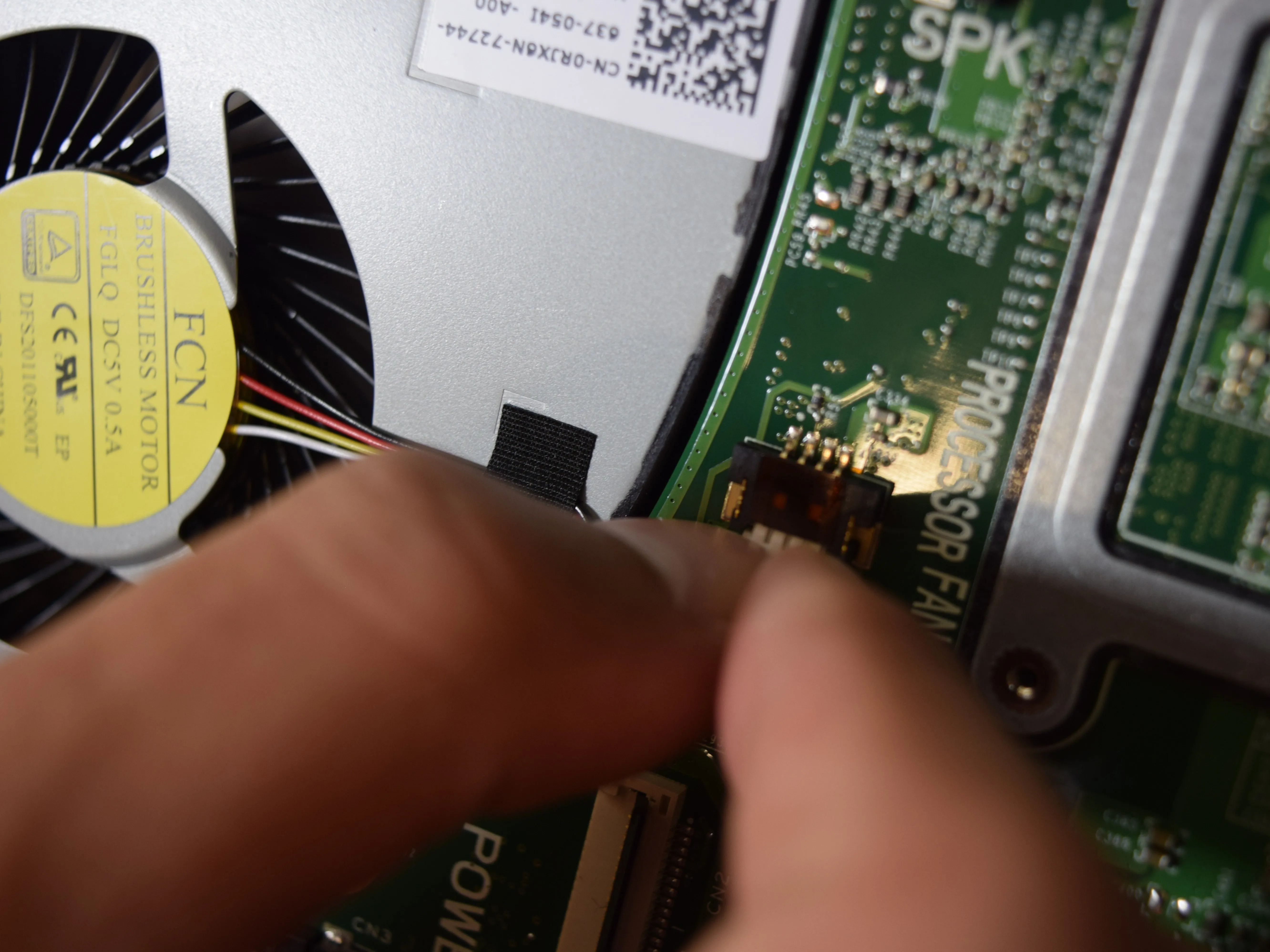

Шаг 25

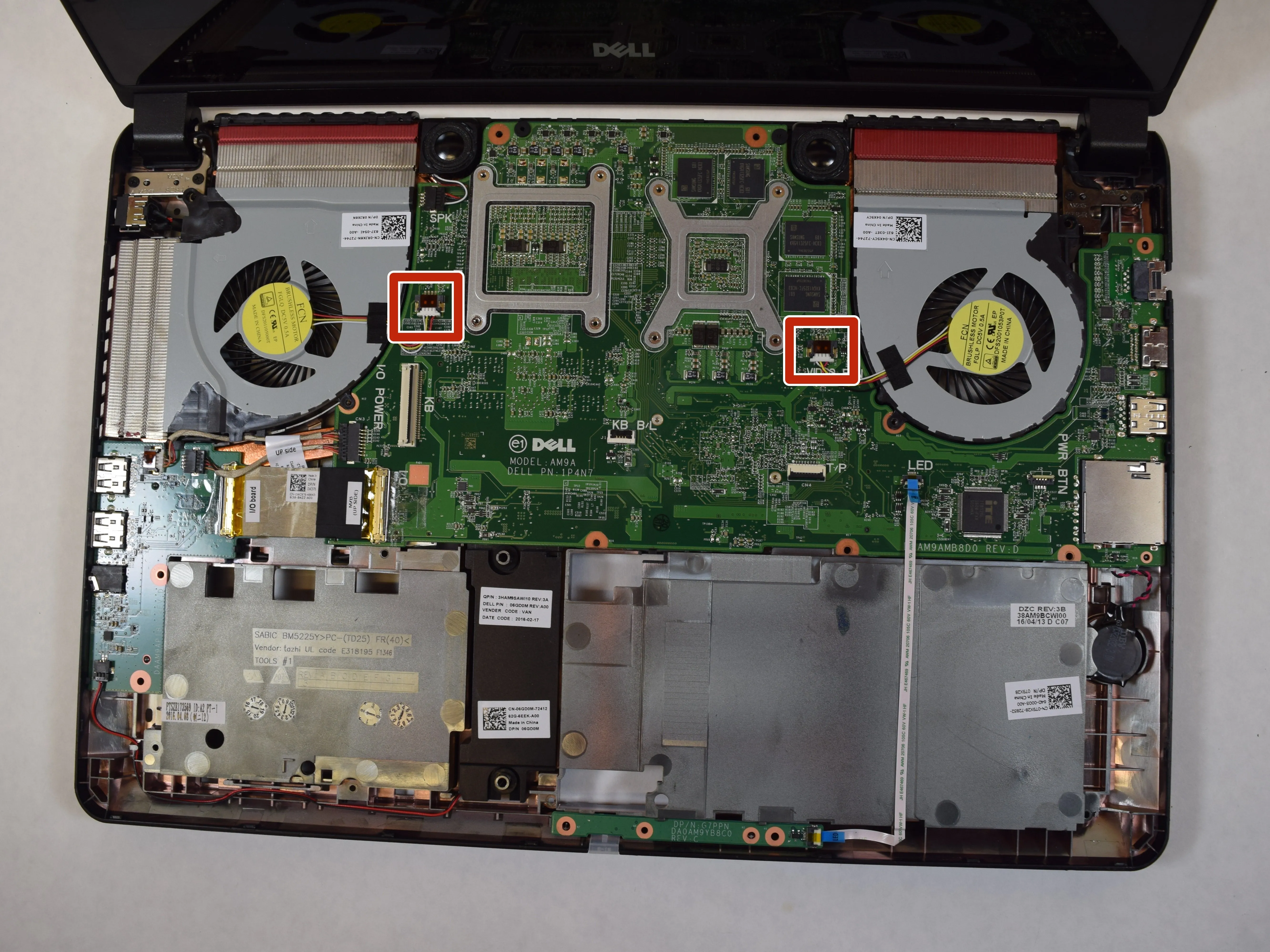

• Найдите разъемы вентилятора на левой и правой сторонах ноутбука.

• Возьмитесь рукой за белую часть и потяните ее в сторону от порта.

• Не тяните за кабели напрямую. Это может привести к их повреждению или отрыву от устройства.

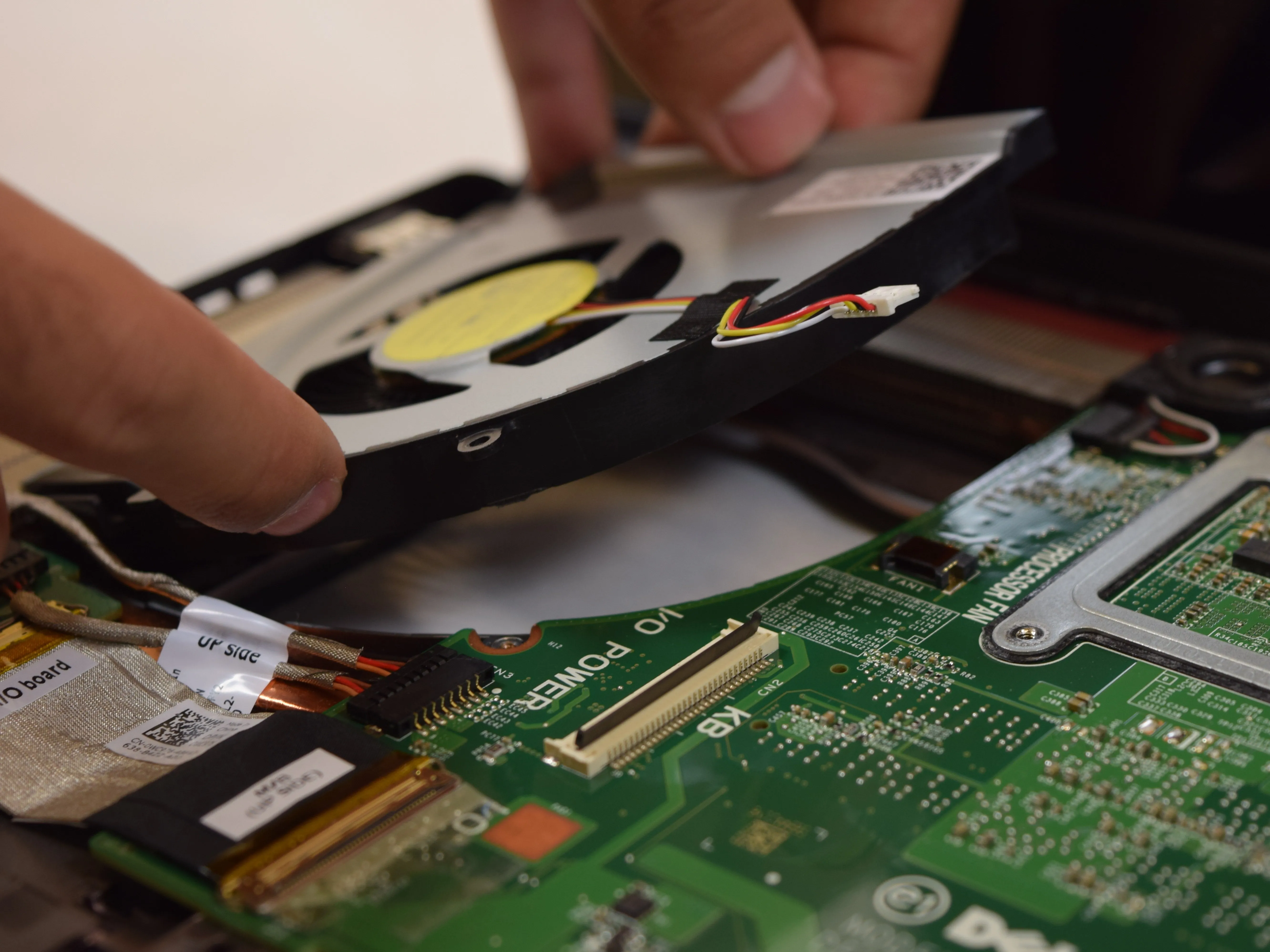

• Как только вентиляторы будут отсоединены, поднимите и снимите их с ноутбука.

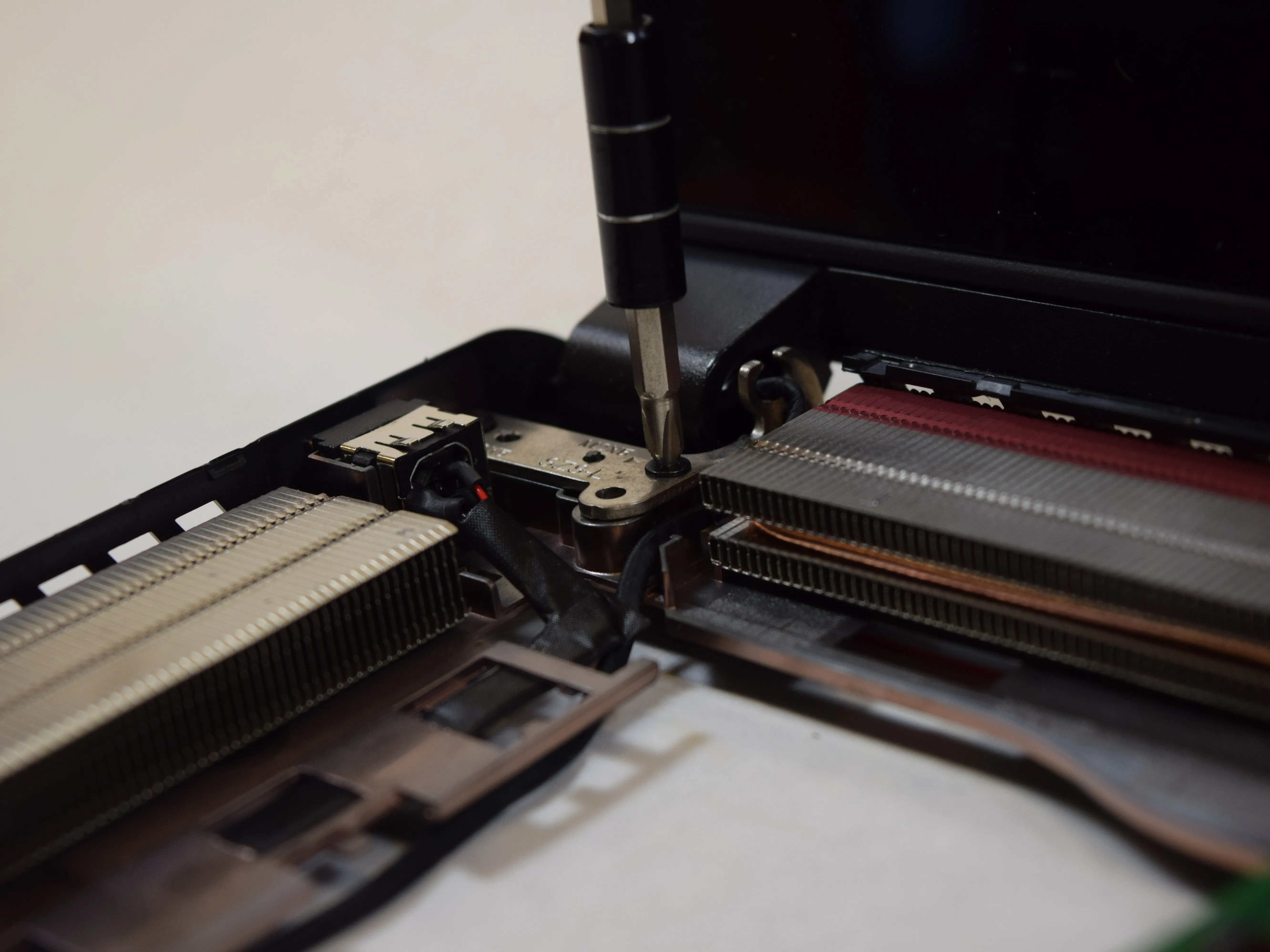

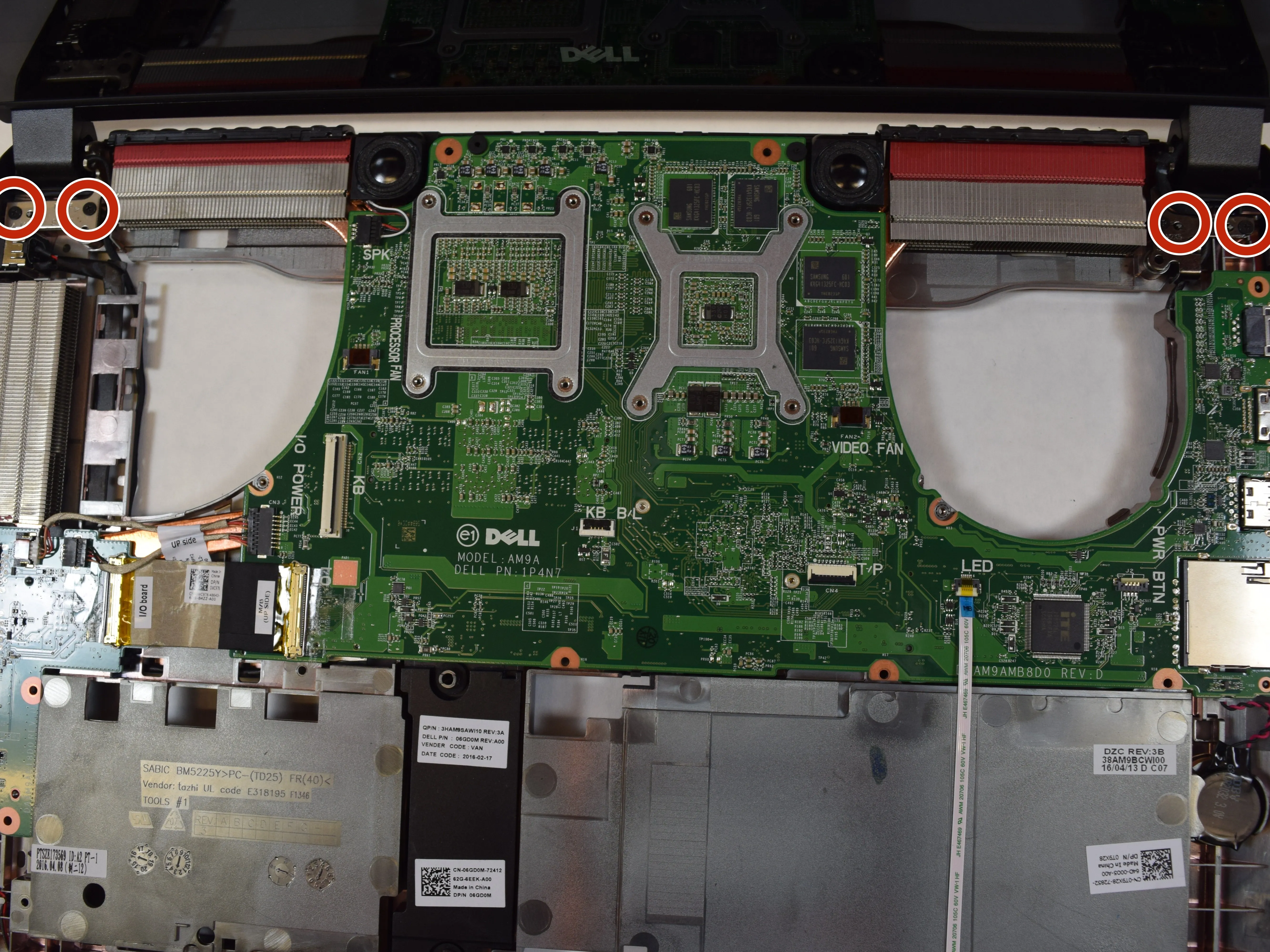

Шаг 26

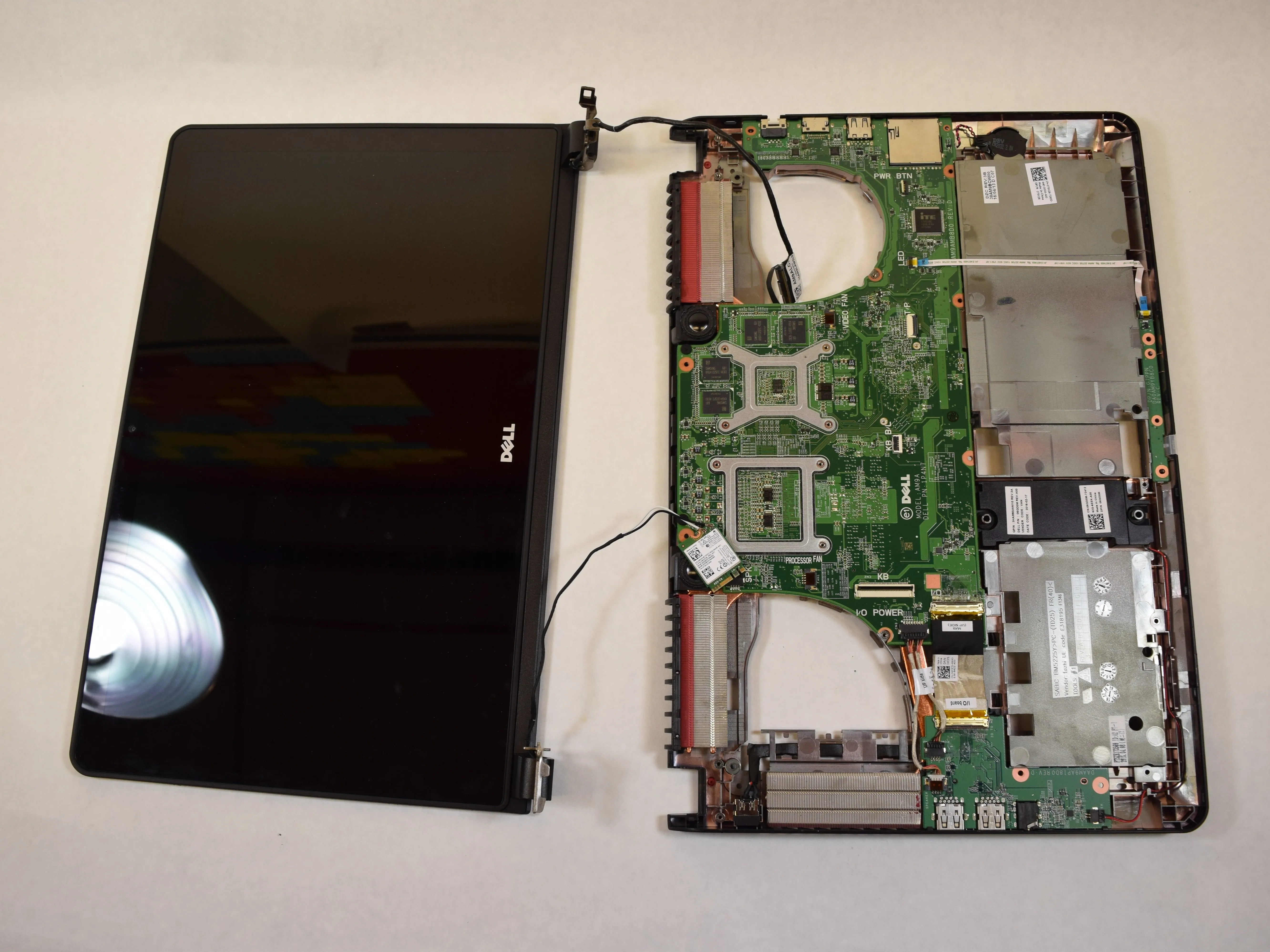

• Найдите 4 винта шарнира в верхней части ноутбука.

• Открутите 4 винта x 2 мм x 5 мм, используя отвертку Philips #1.

• Снимите экран с ноутбука.

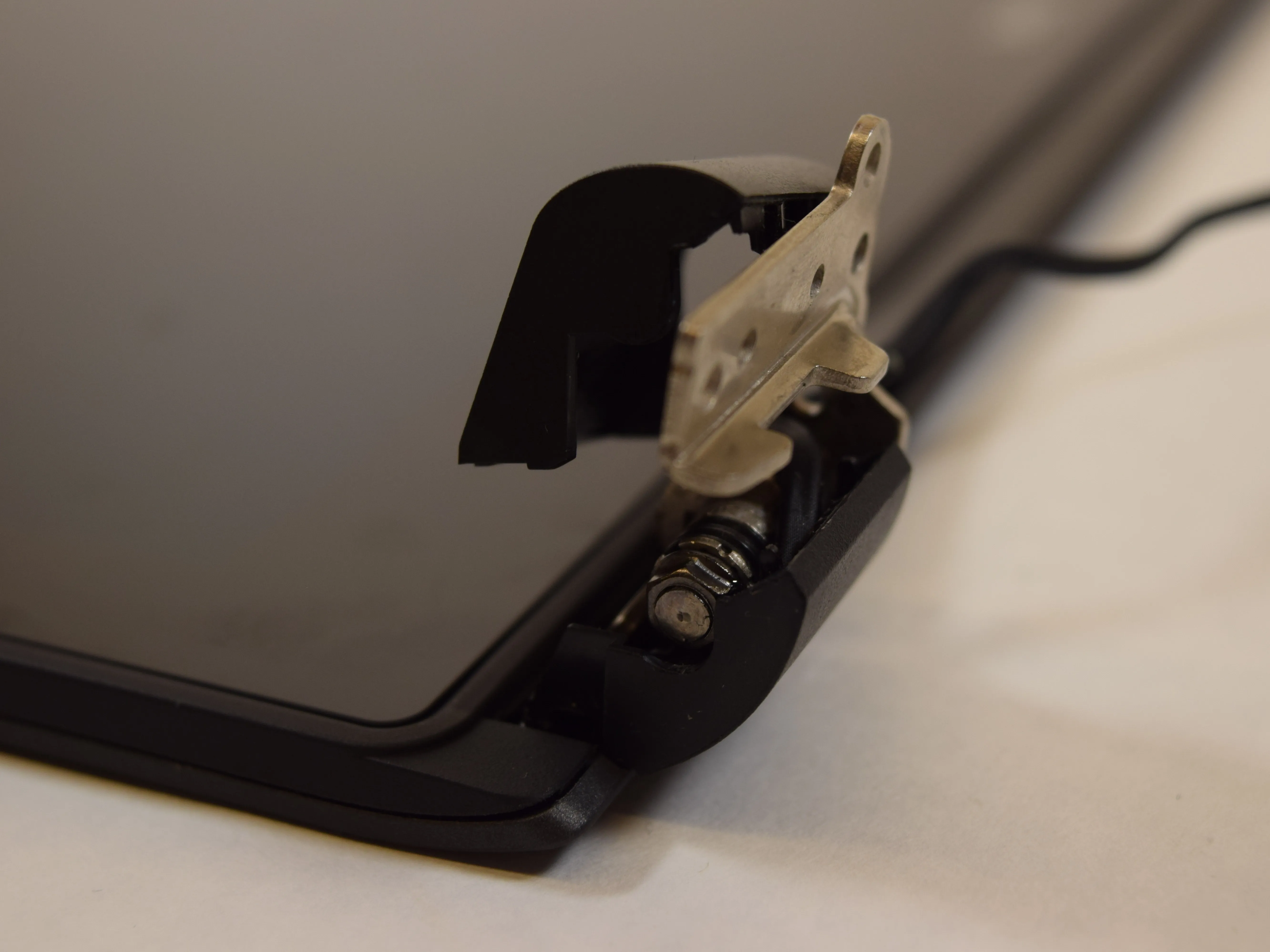

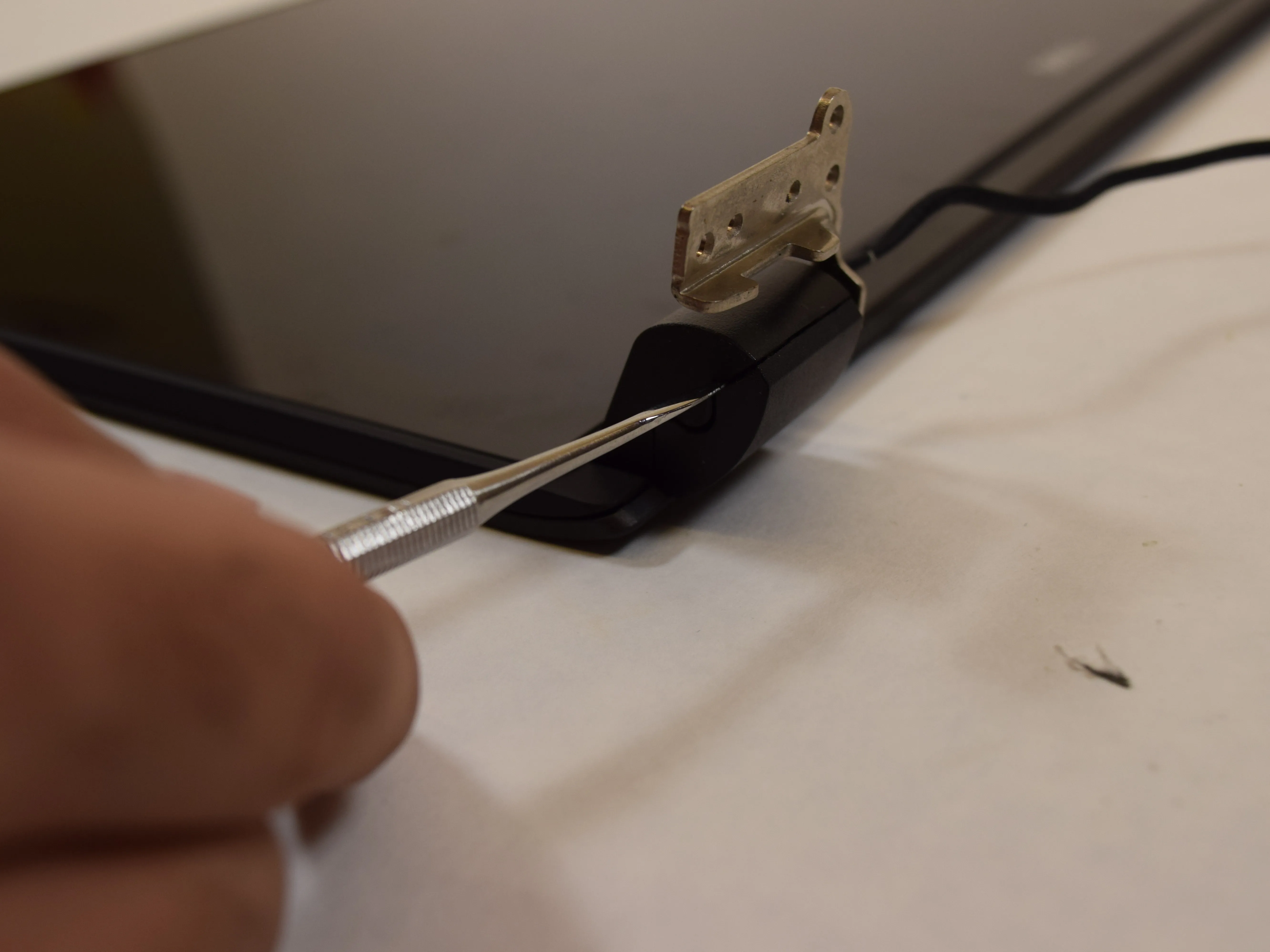

Шаг 27

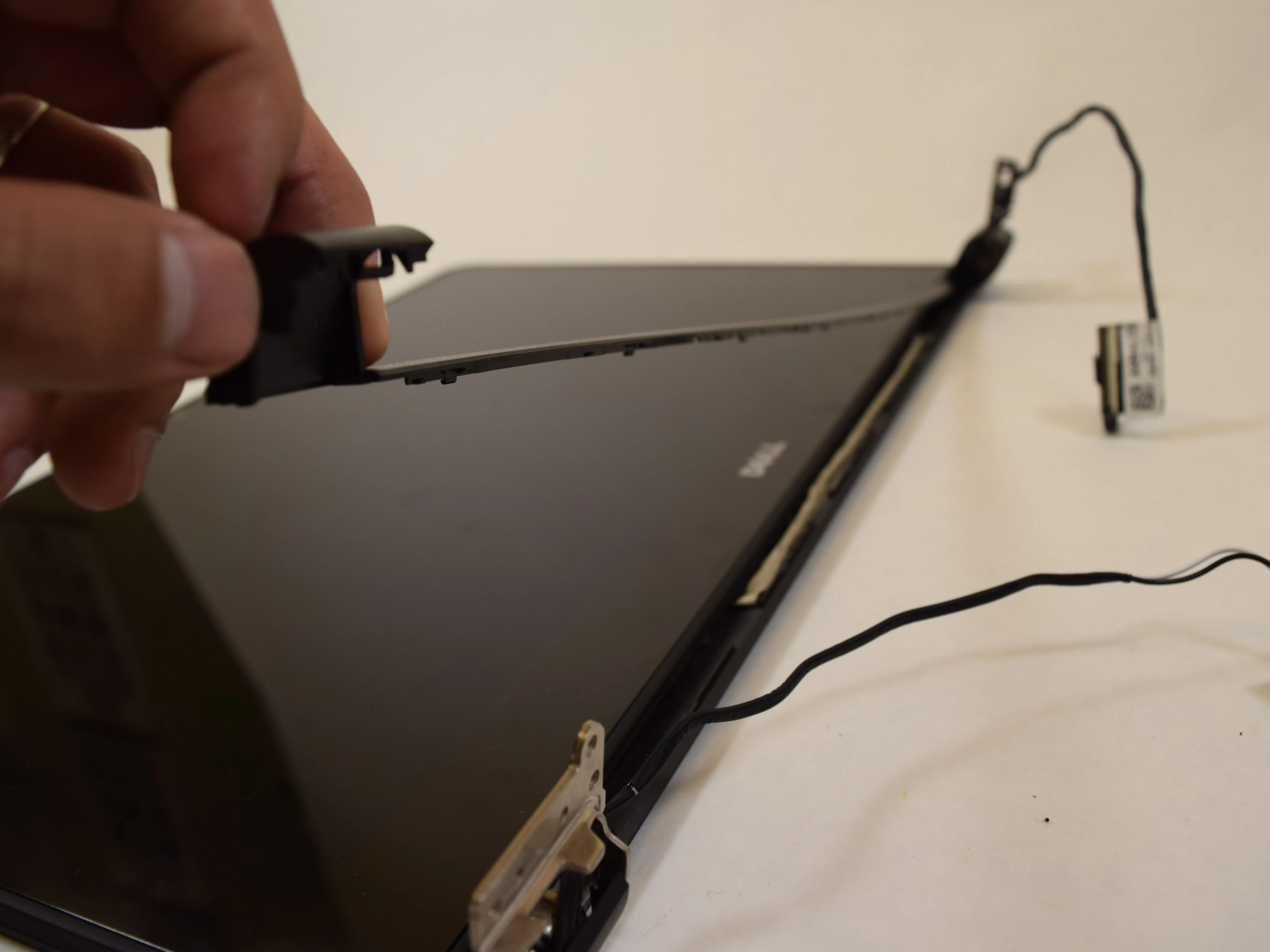

• С помощью металлической лопатки отсоедините рамку вокруг петель.

• Легче всего отсоединить раму вокруг одной петли, а затем рукой оттянуть остальную часть рамы. Вы услышите несколько щелчков при отсоединении язычков, это нормально.

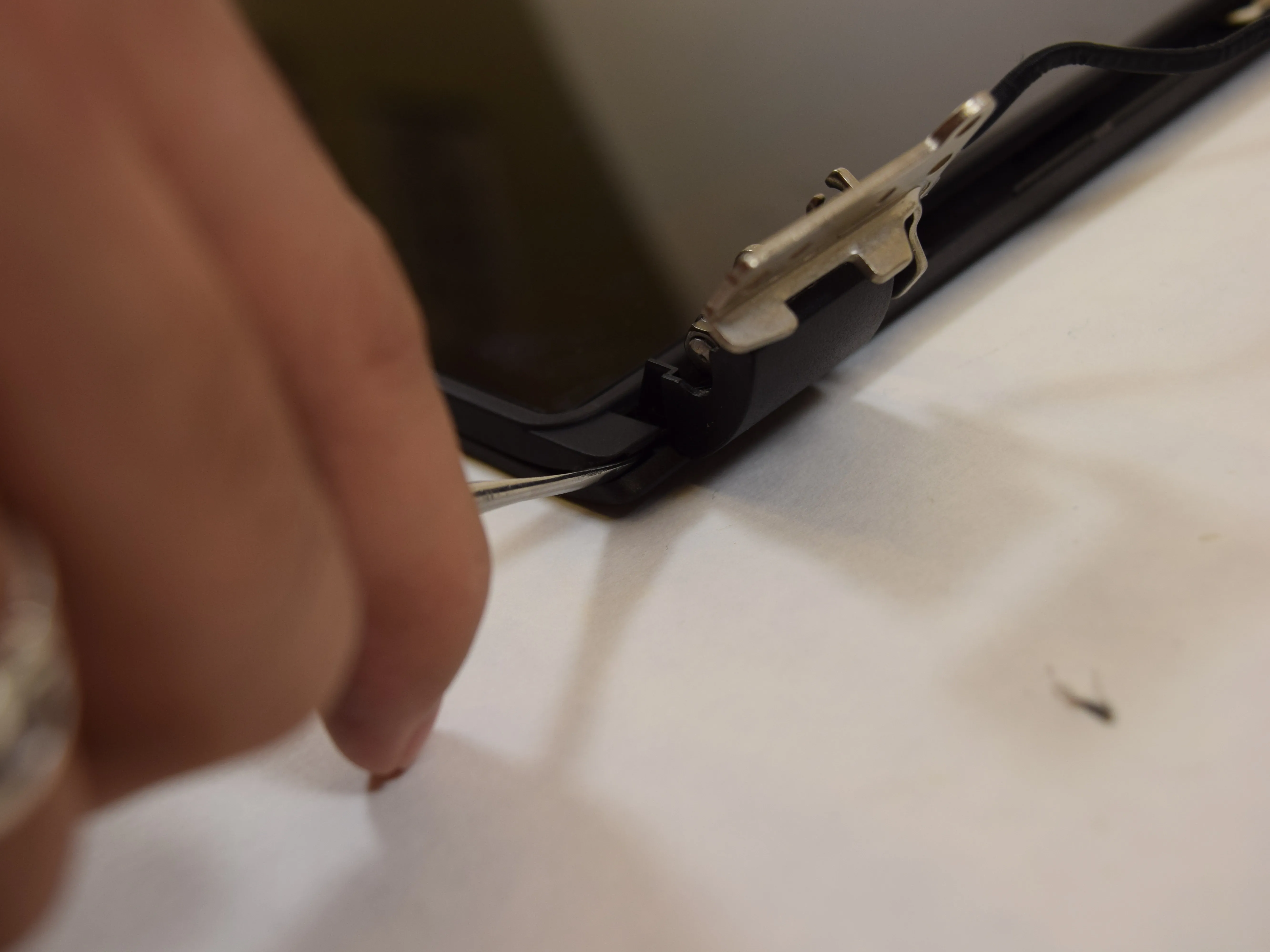

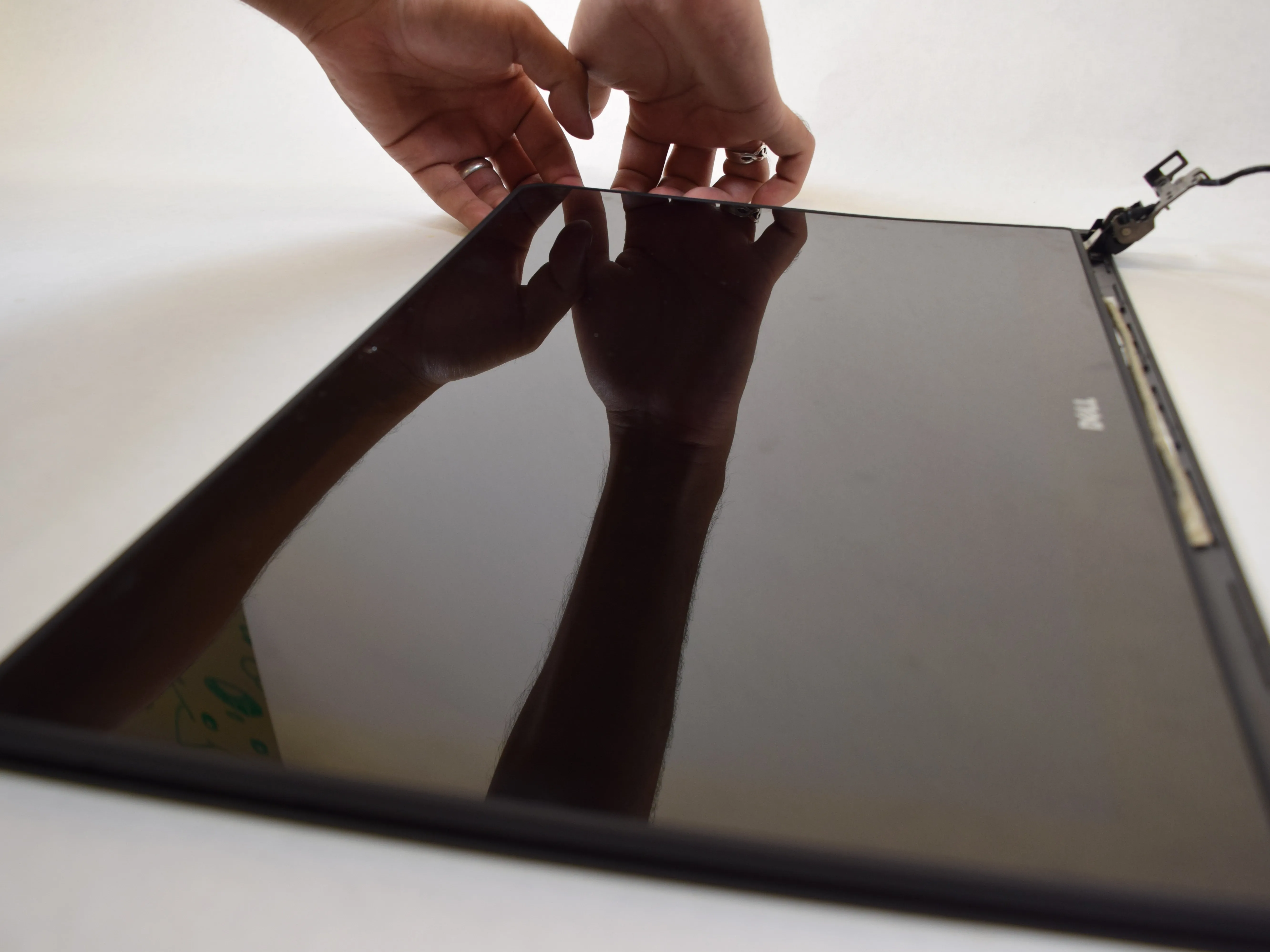

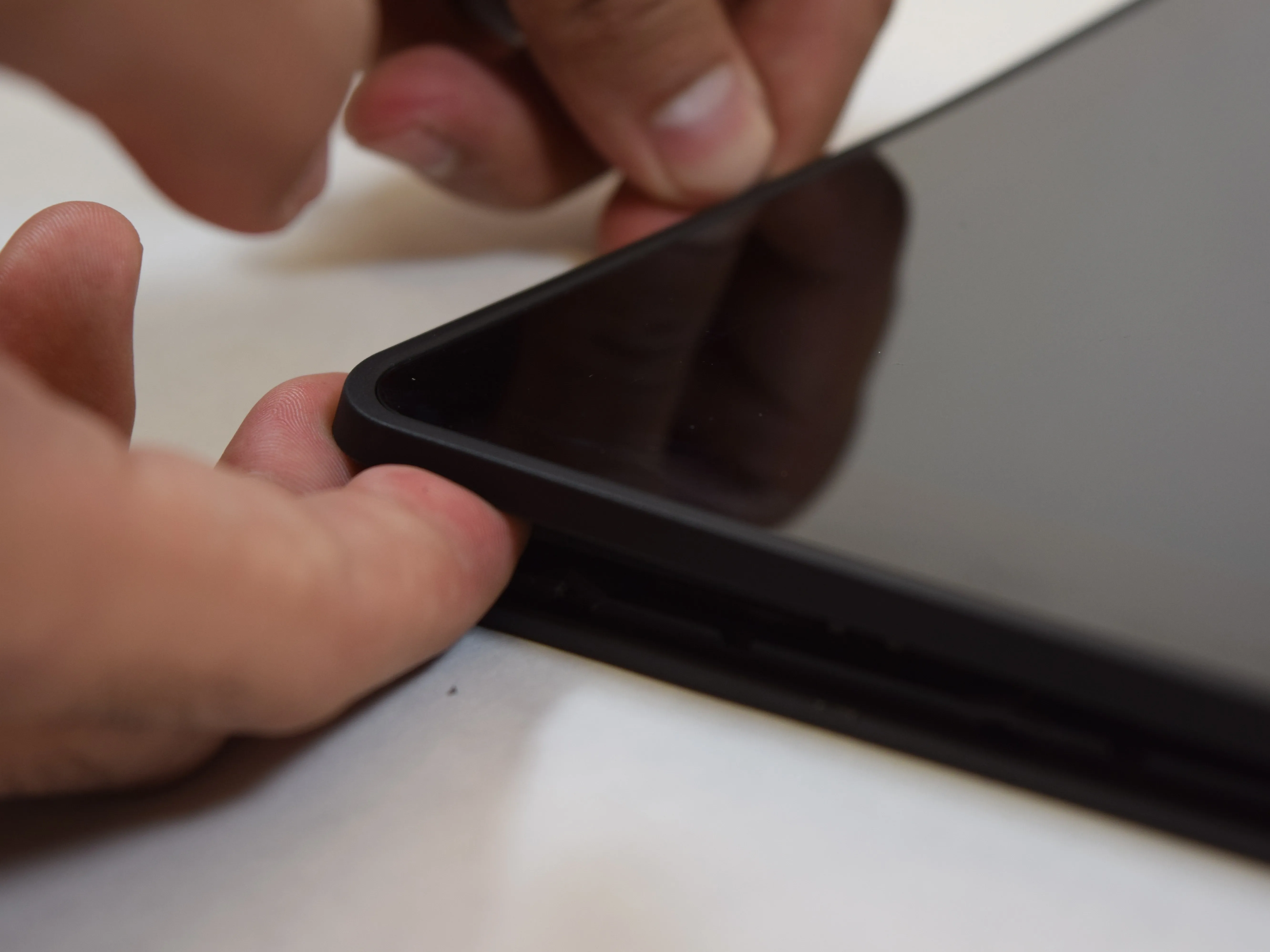

Шаг 28

• Следующий шаг, скорее всего, приведет к тому, что некоторые из защелок, удерживающих дисплей, защелкнутся. Они по-прежнему будут функционировать и удерживать дисплей на месте, и после сборки не должно быть никаких заметных проблем, но выступы будут иметь необратимые повреждения, и при повторной разборке, скорее всего, потребуется их замена.

• С помощью металлической лопатки подденьте рамку вокруг дисплея.

• Проще всего начать с левого нижнего угла и двигаться по кругу. Как только вы освободите достаточную часть рамки, вы можете использовать руки, чтобы закончить оставшуюся часть.

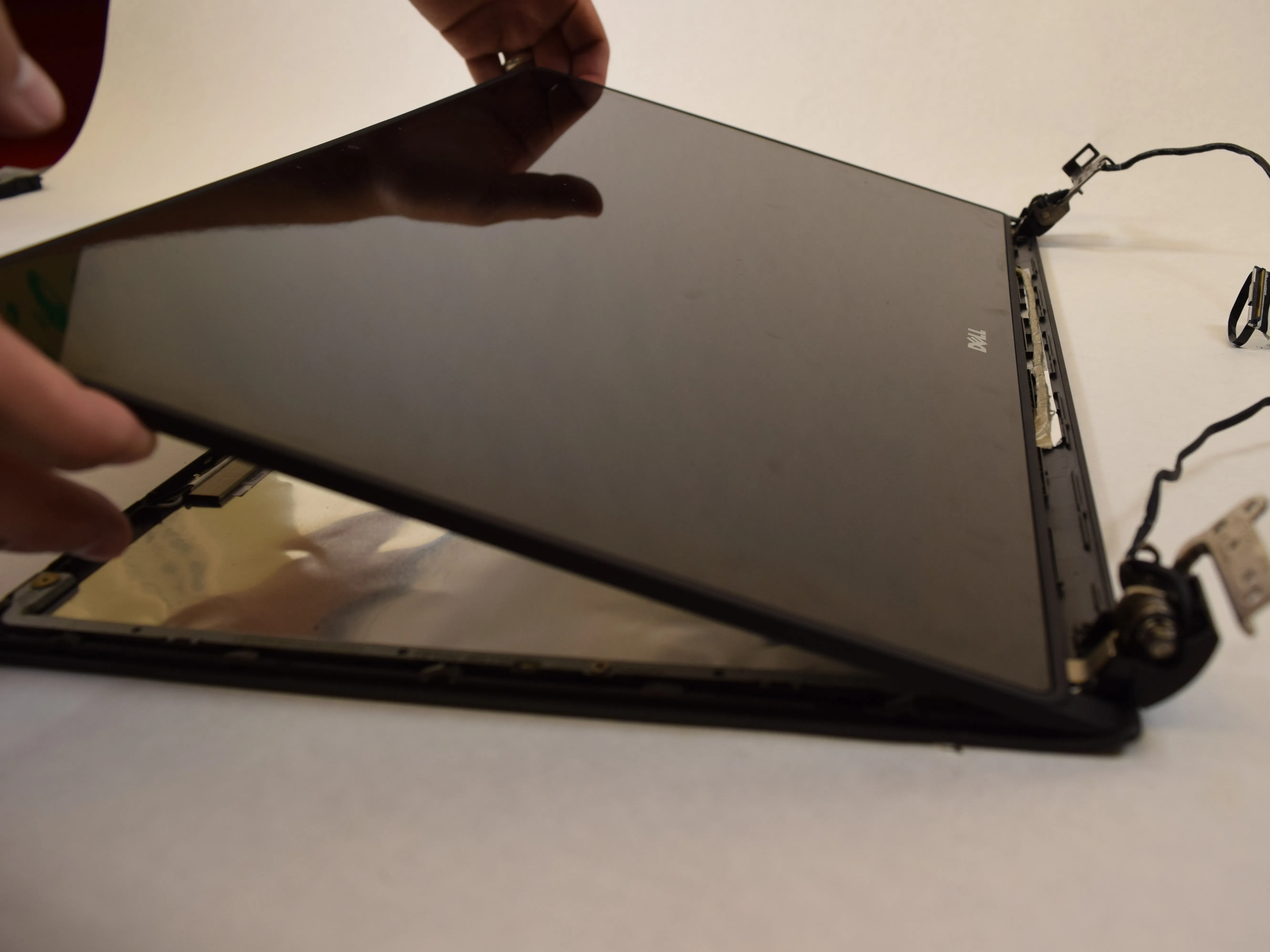

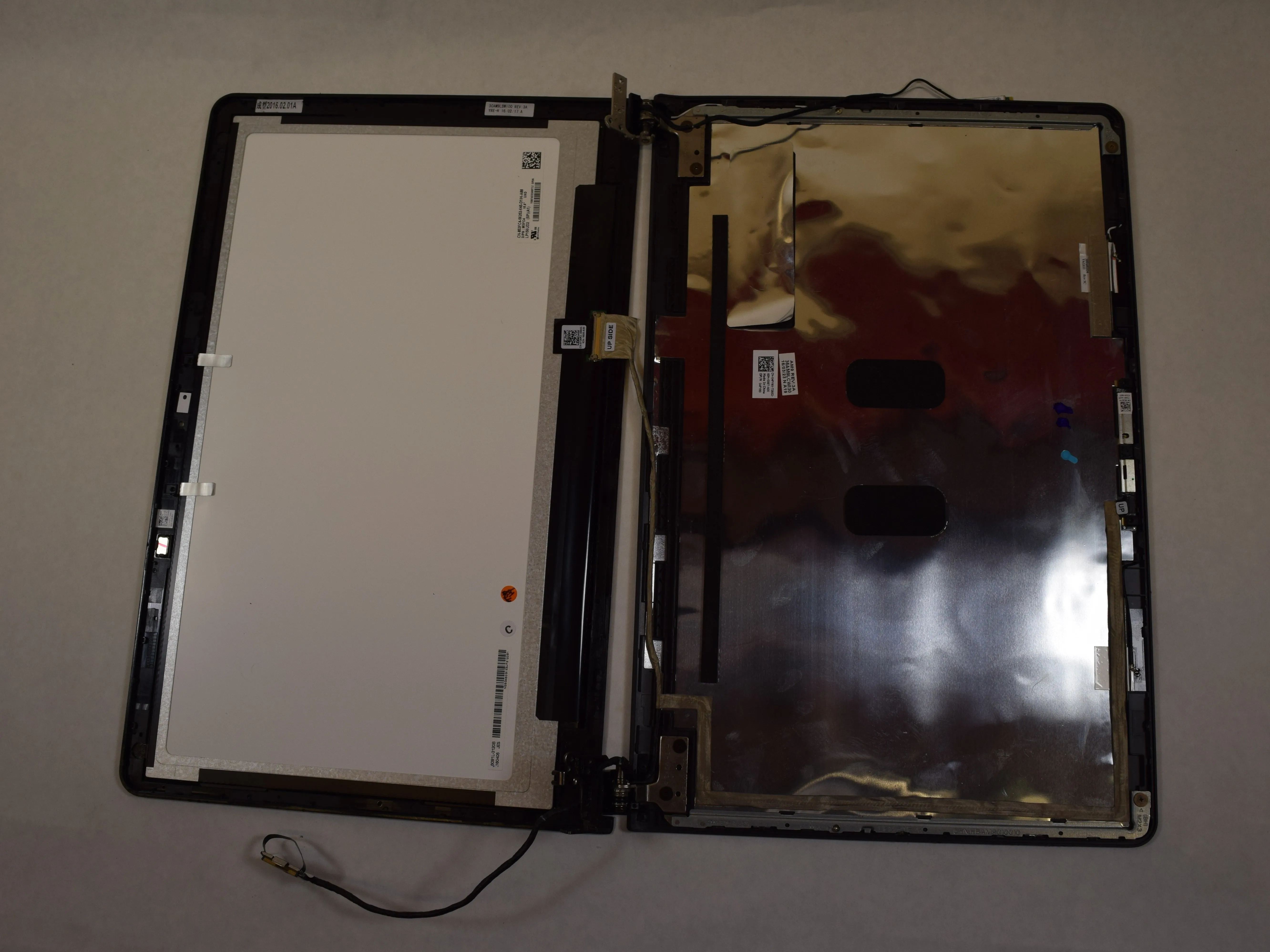

Шаг 29

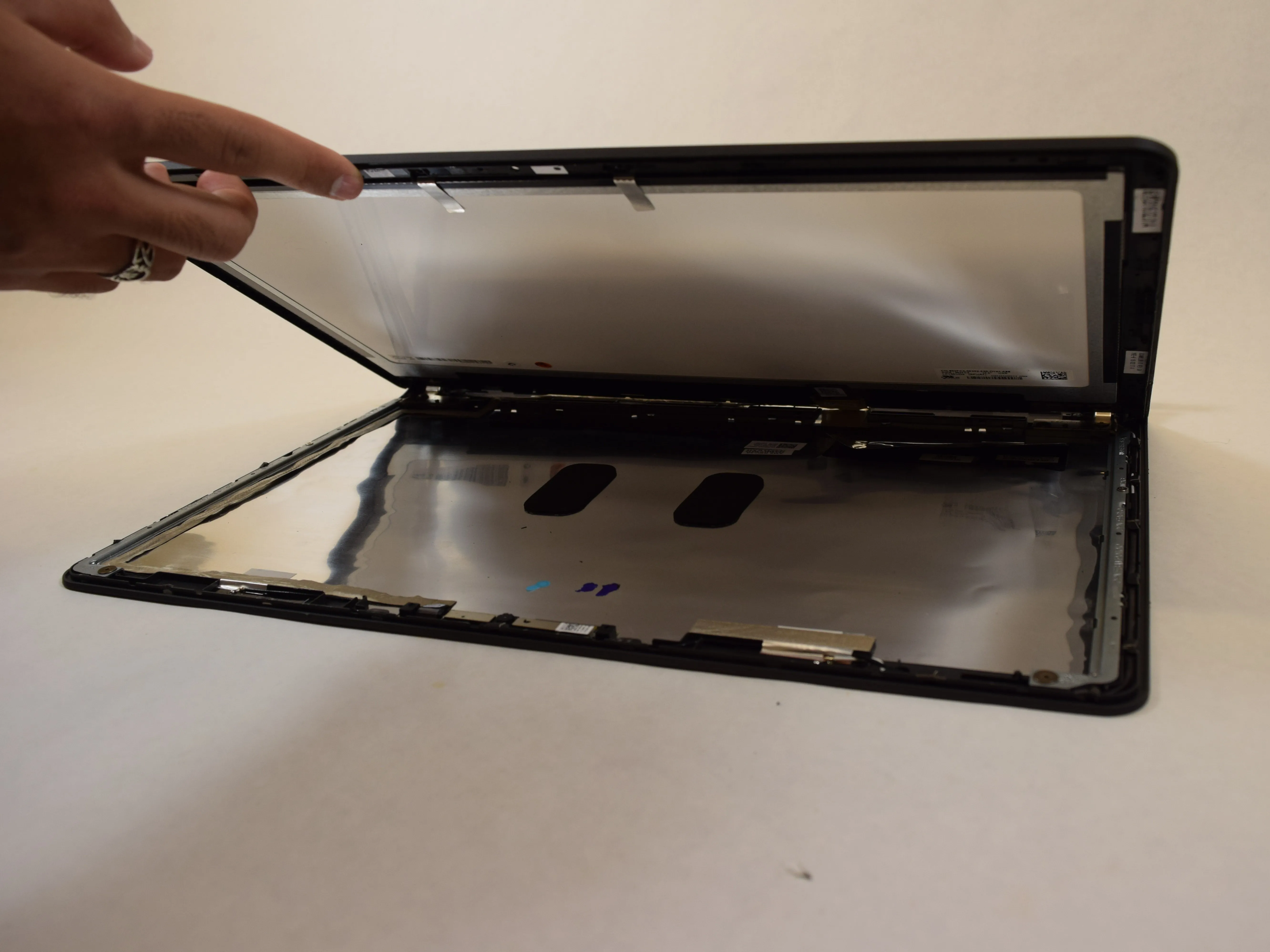

• Поднимите экран, поворачивая его вдоль петель, чтобы он лежал открытым.

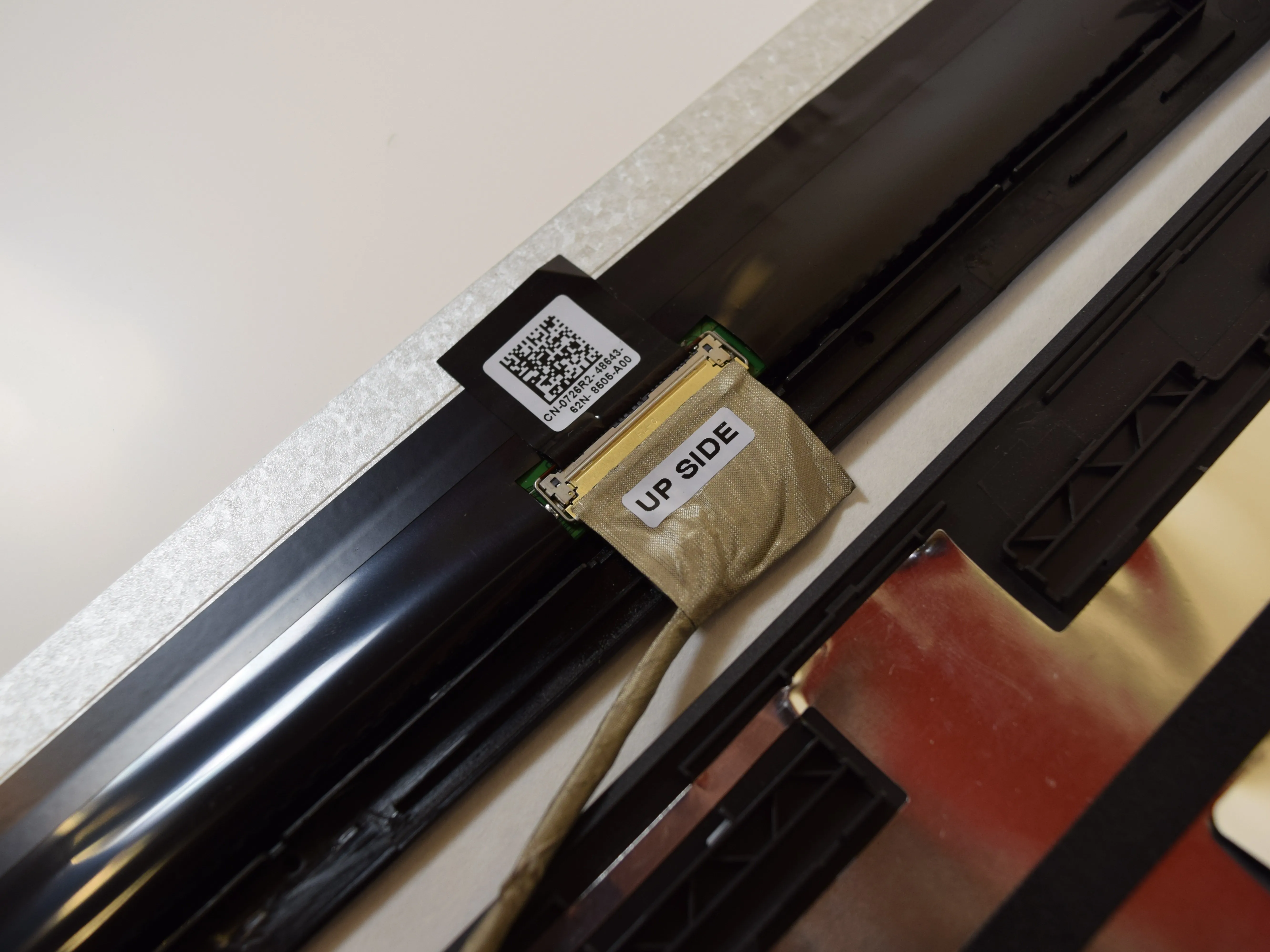

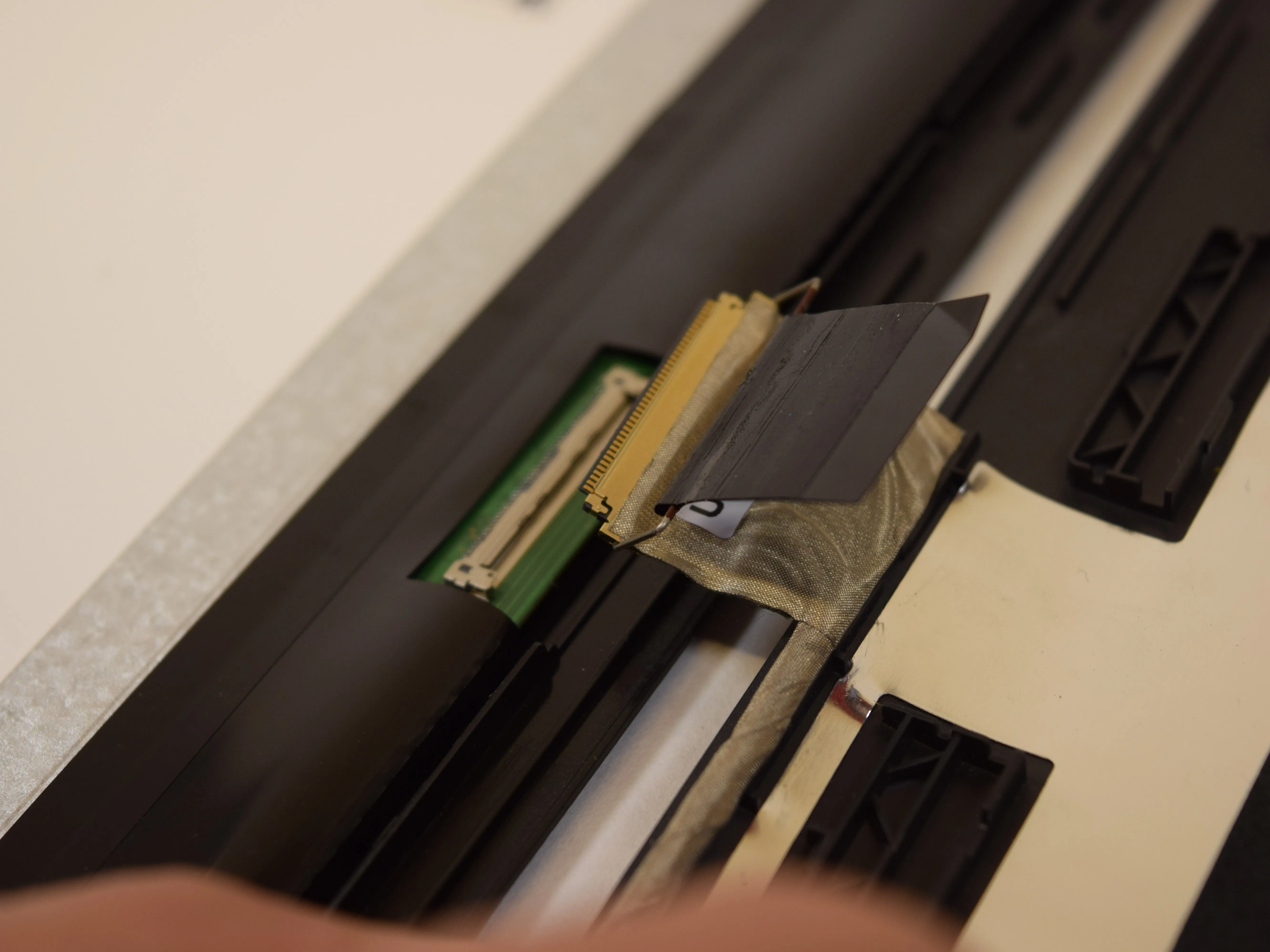

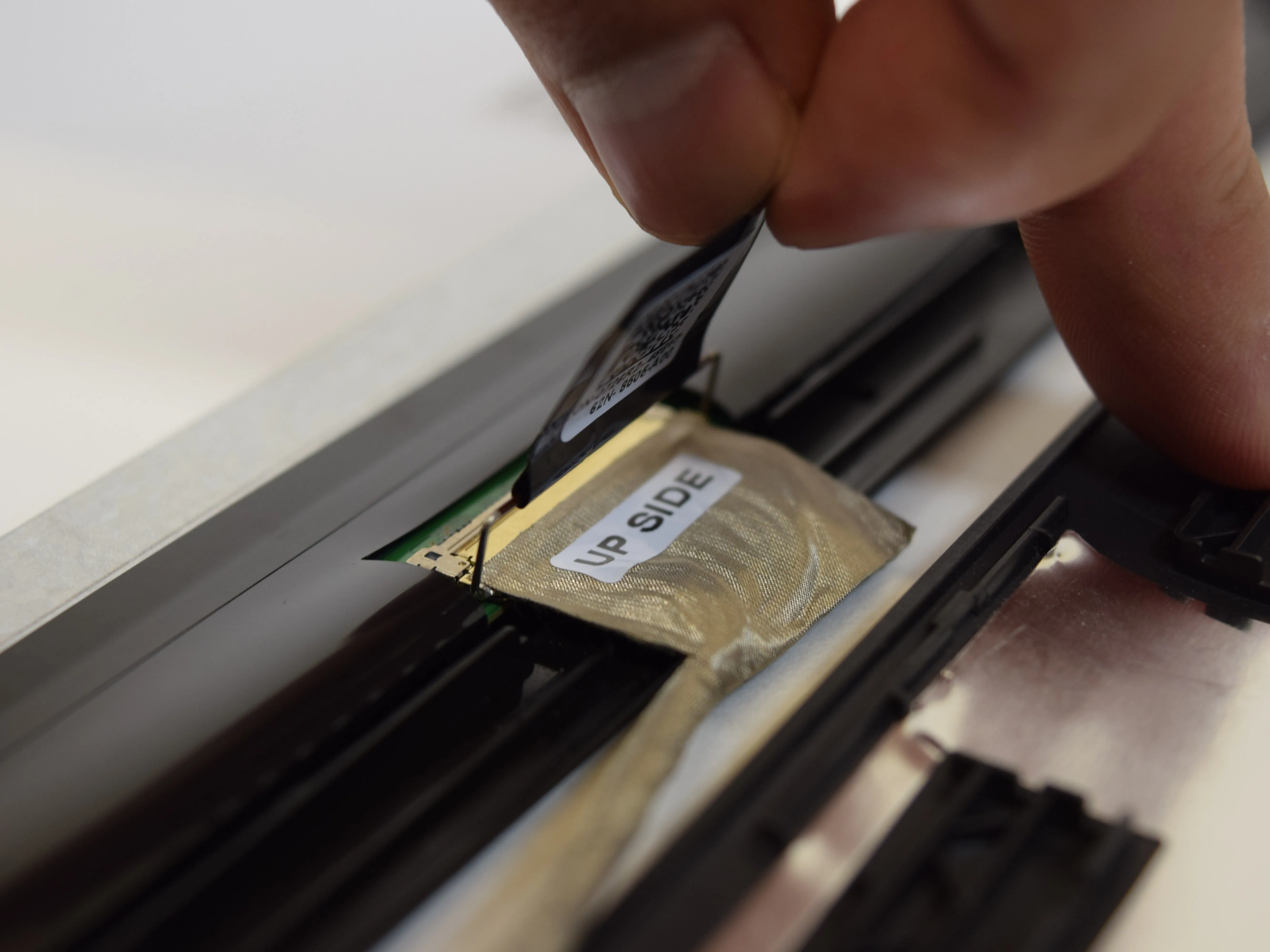

Шаг 30

• Найдите провод, соединяющий дисплей с задней панелью. На нем будет наклейка с qr-кодом.

• Отклейте наклейку и потяните ее назад, чтобы отсоединить кабели.

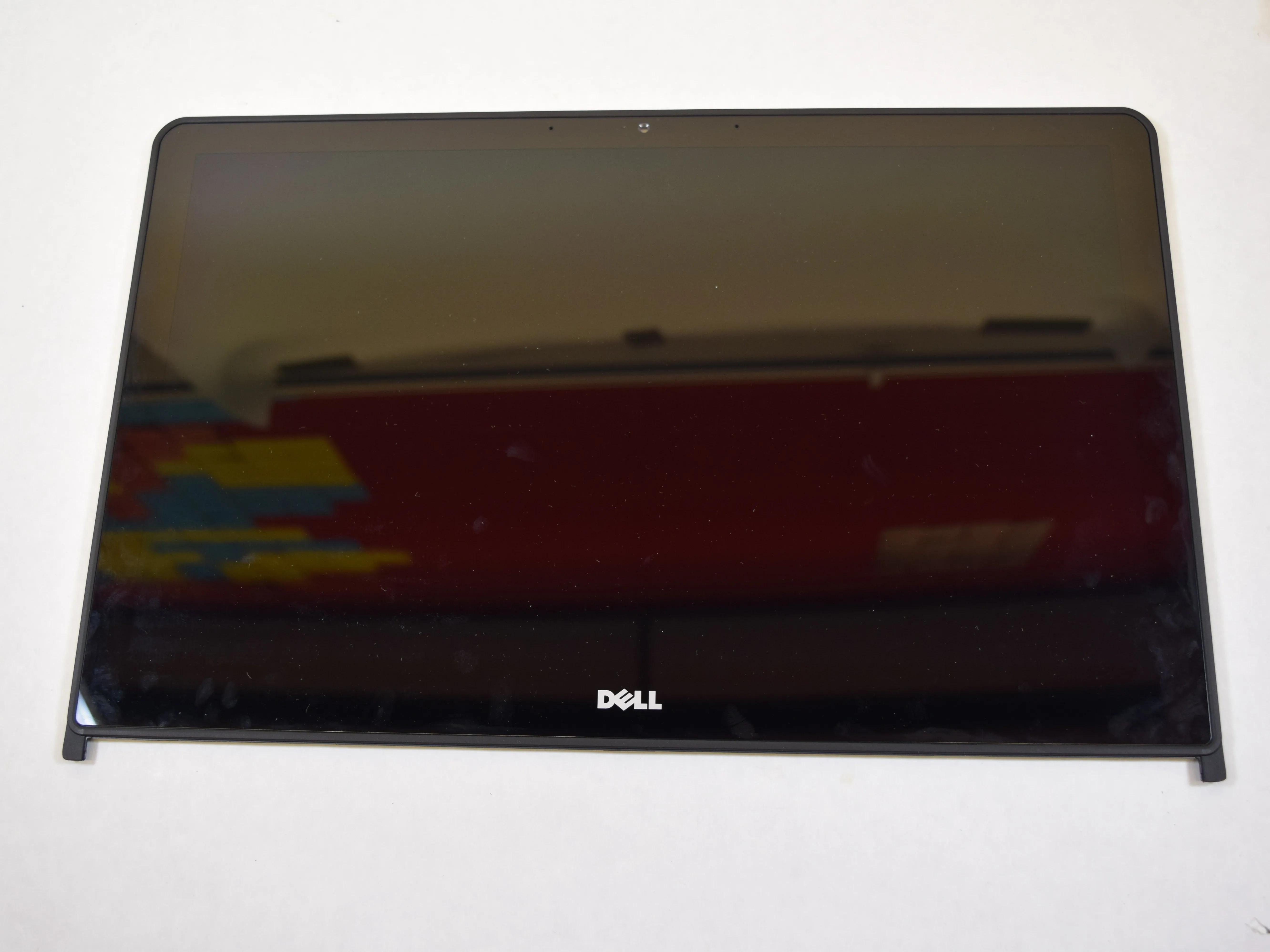

Шаг 31

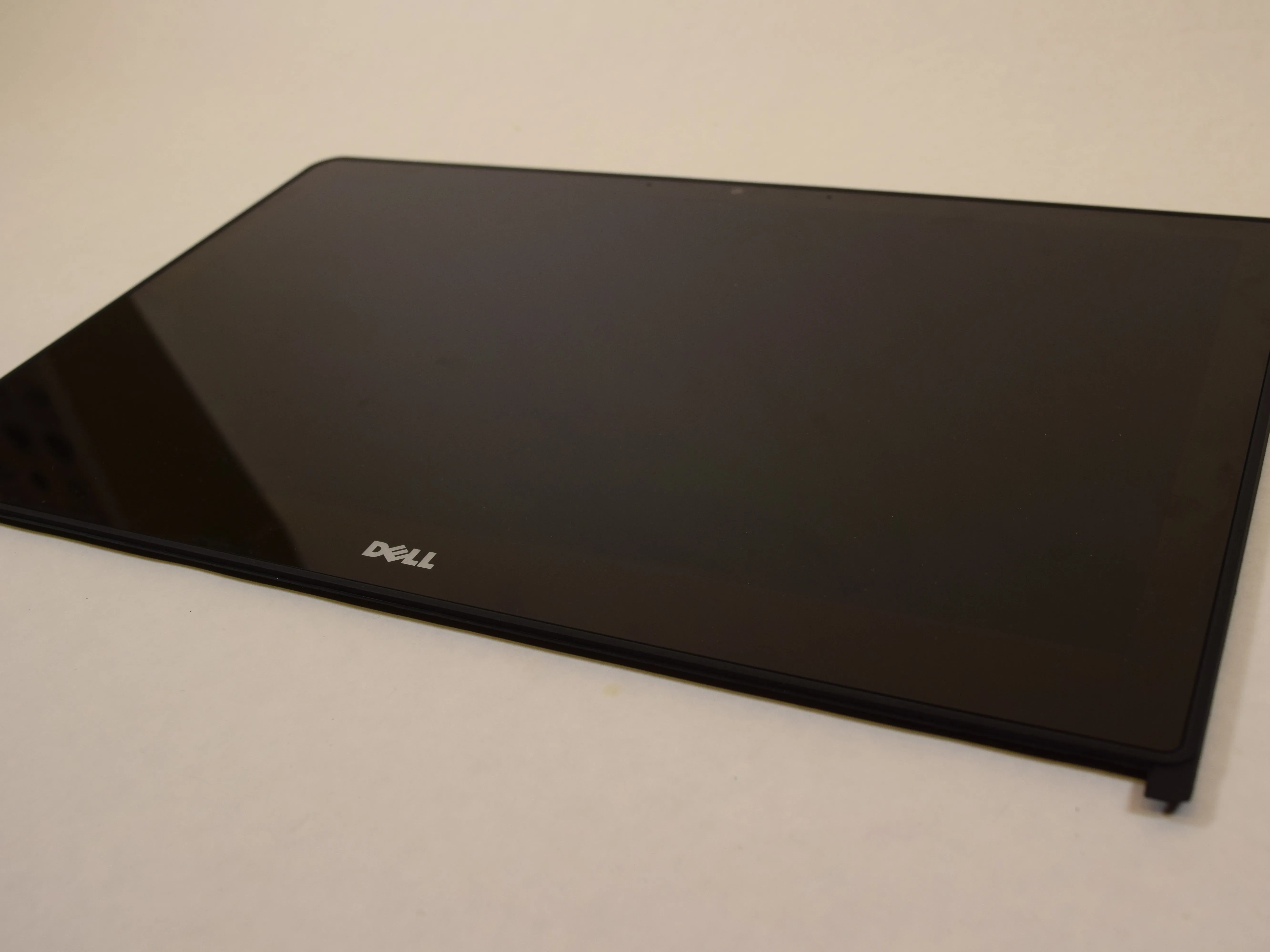

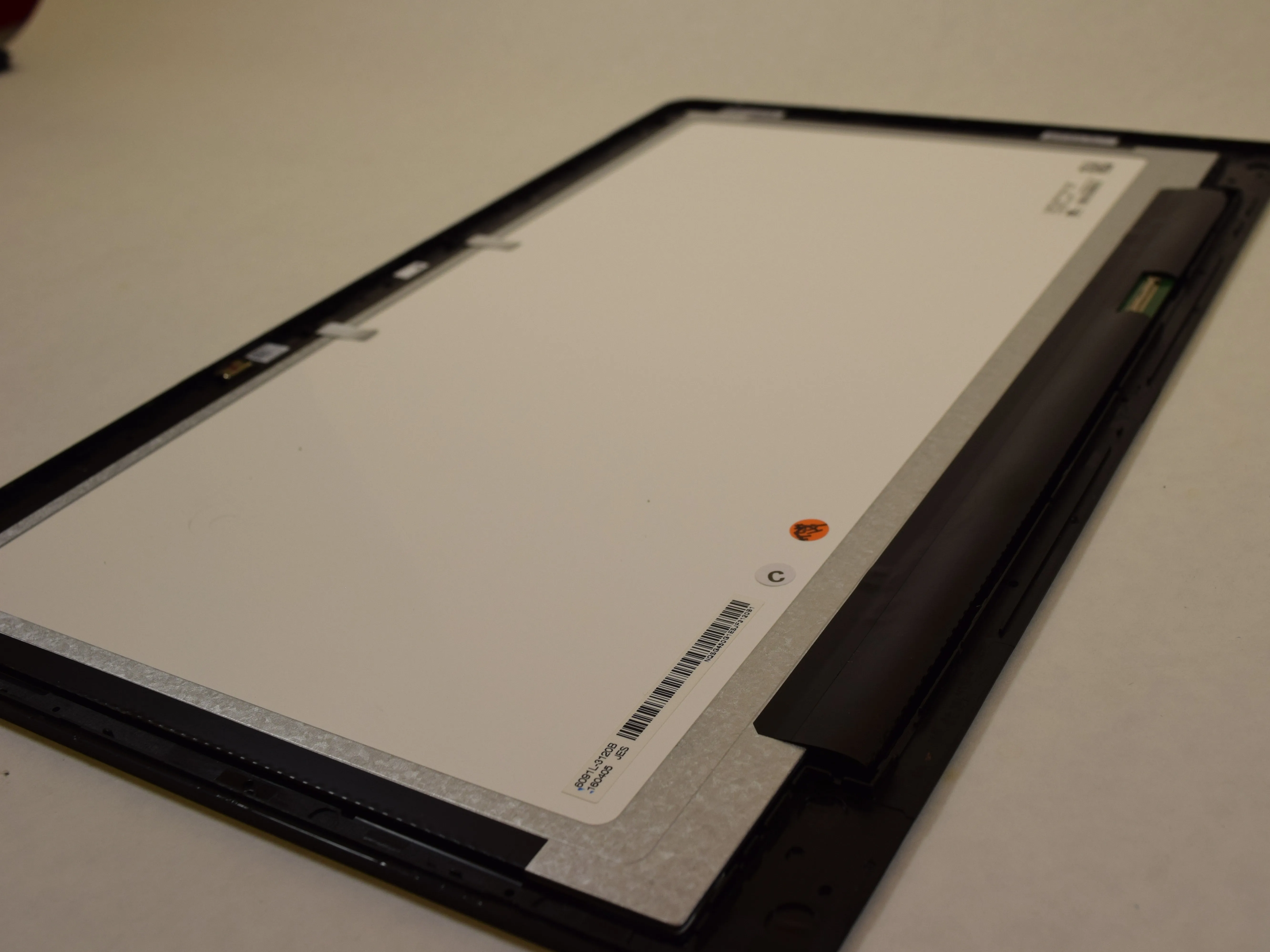

• Теперь дисплей полностью отсоединен.
