Разборка Dell Inspiron 1750
Введение
В этом руководстве вы узнаете, как разобрать компьютер, чтобы заменить несколько внутренних компонентов. Чтобы заменить экран, дисковод, оперативную память, вентилятор, материнскую плату и жесткий диск ноутбука, необходимо выполнить это руководство в полном объеме. В приложении вы найдете блок-схему в формате PDF, иллюстрирующую, какие направляющие требуют этой разборки.
Что вам понадобится
Инструменты
Инструмент для вскрытия iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка Phillips #0 | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Шаг 1 Батарея
Во избежание поражения электрическим током отключите ноутбук от сети перед заменой батареи.

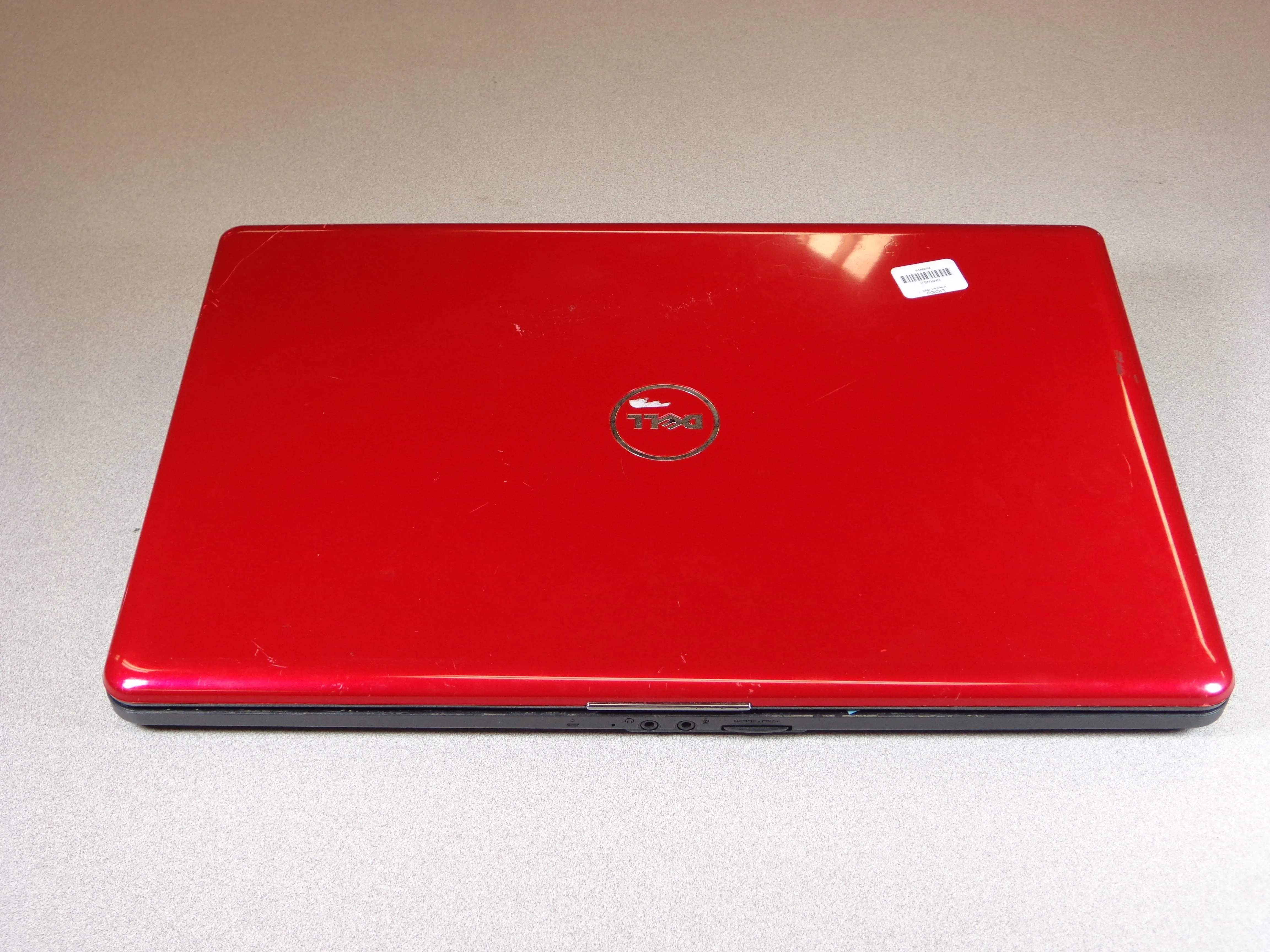

Поставьте ноутбук на ровную устойчивую поверхность.

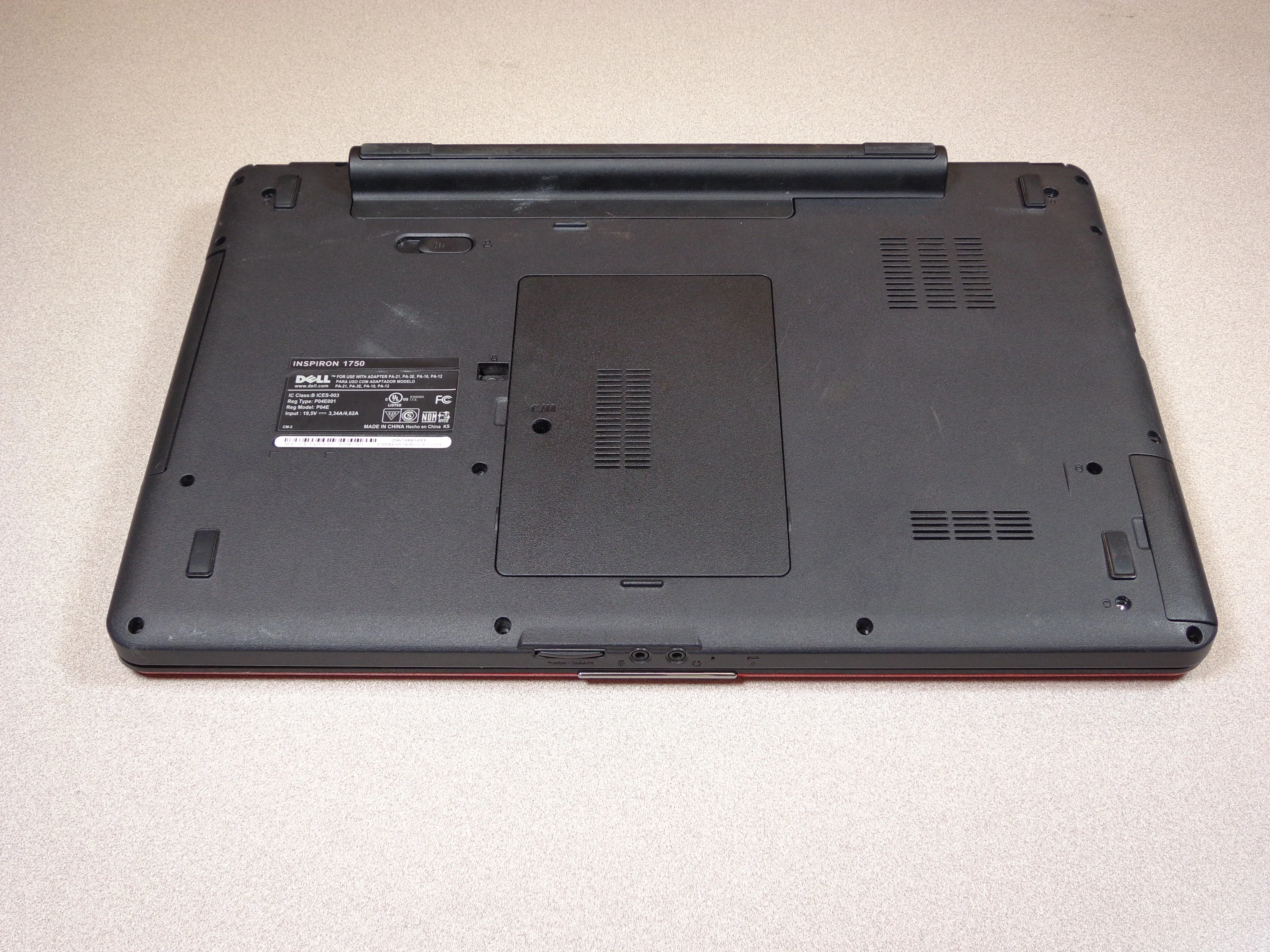

Переверните ноутбук так, чтобы была видна его нижняя часть.
Шаг 2

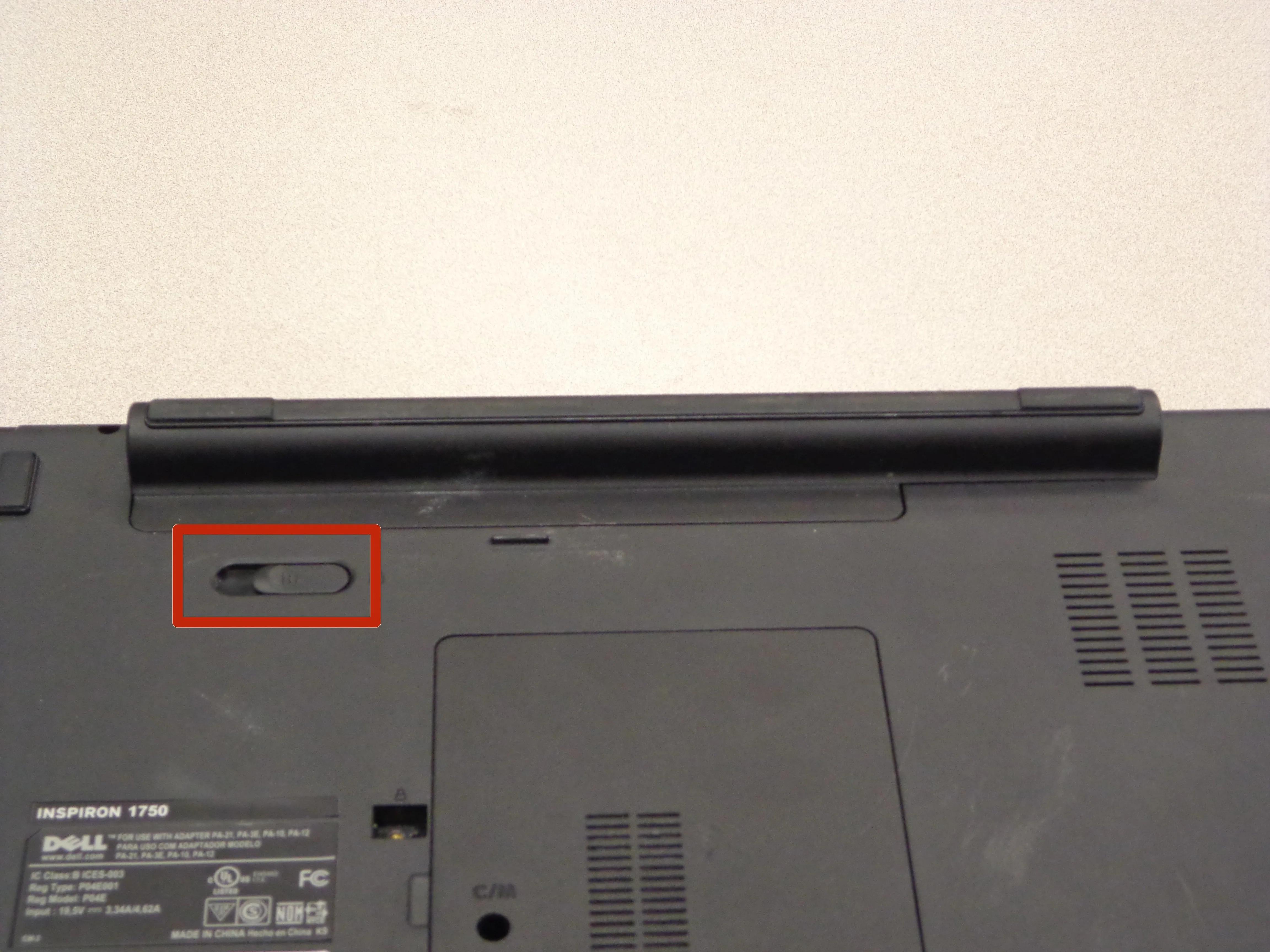

Найдите переключатель блокировки батареи.
Сдвиньте переключатель блокировки влево (в сторону от символа замка).

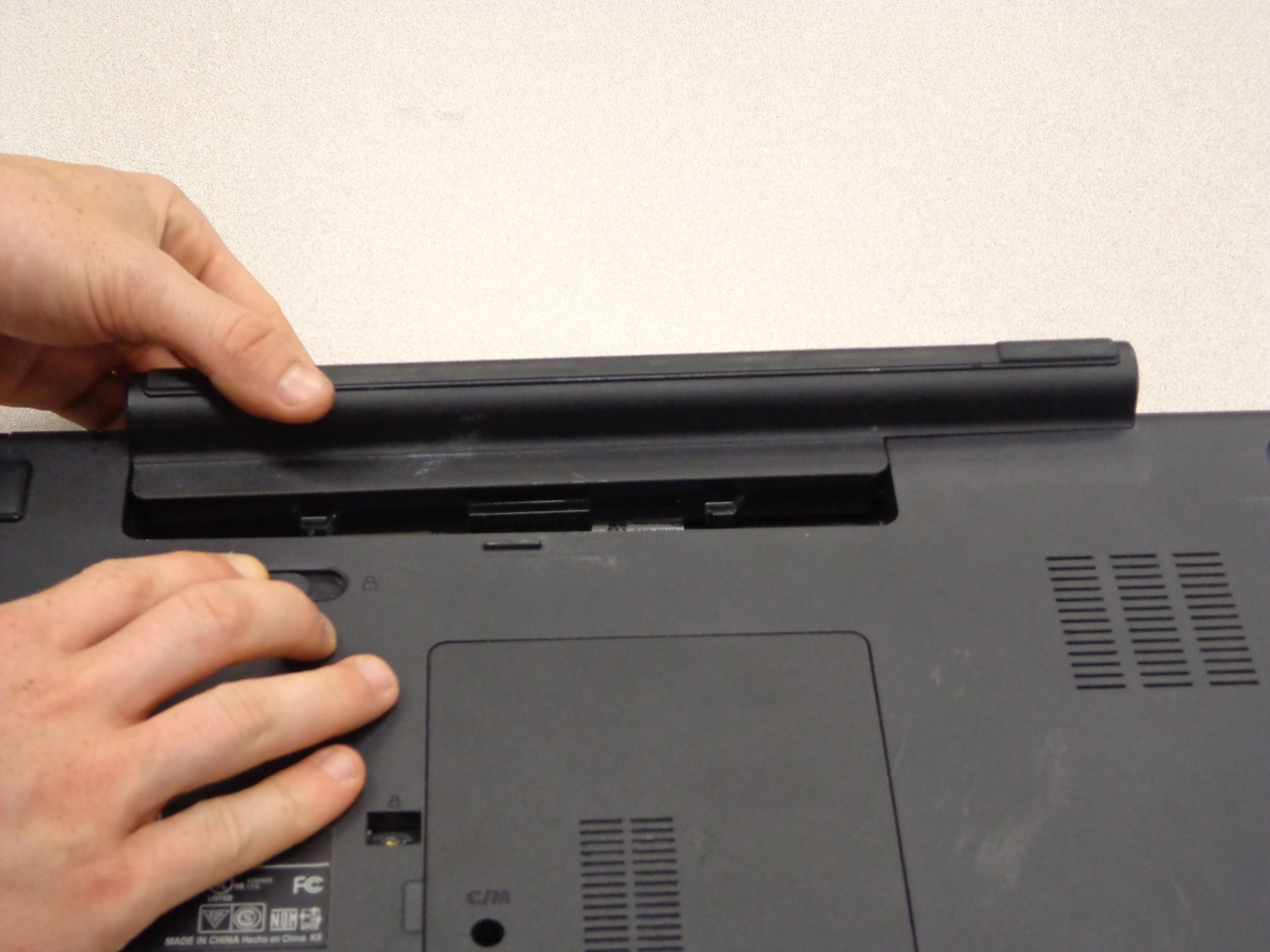

Выдвиньте батарею в сторону от ноутбука.
Шаг 3 Dell Inspiron 1750 Teardown
Разделите винты по размеру и типу головки. Обязательно храните их в безопасном месте.

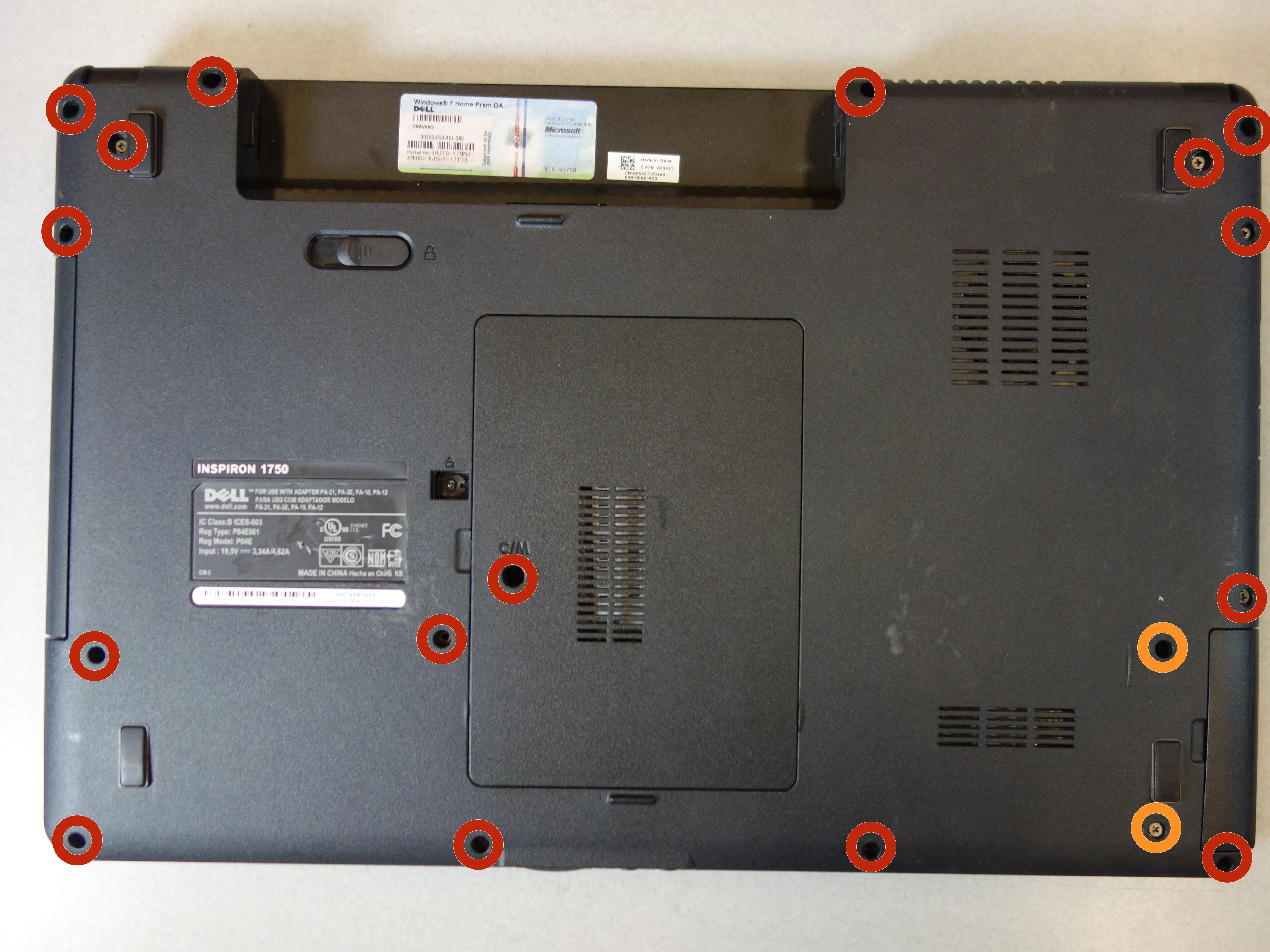

Выкрутите шестнадцать 2-миллиметровых винтов Phillips #00 из нижней части ноутбука.
Выкрутите два 2-миллиметровых винта Phillips #0 из порта жесткого диска.
Шаг 4
Держите руку на задней панели, чтобы она не упала.
Переверните ноутбук горизонтально и откройте крышку.

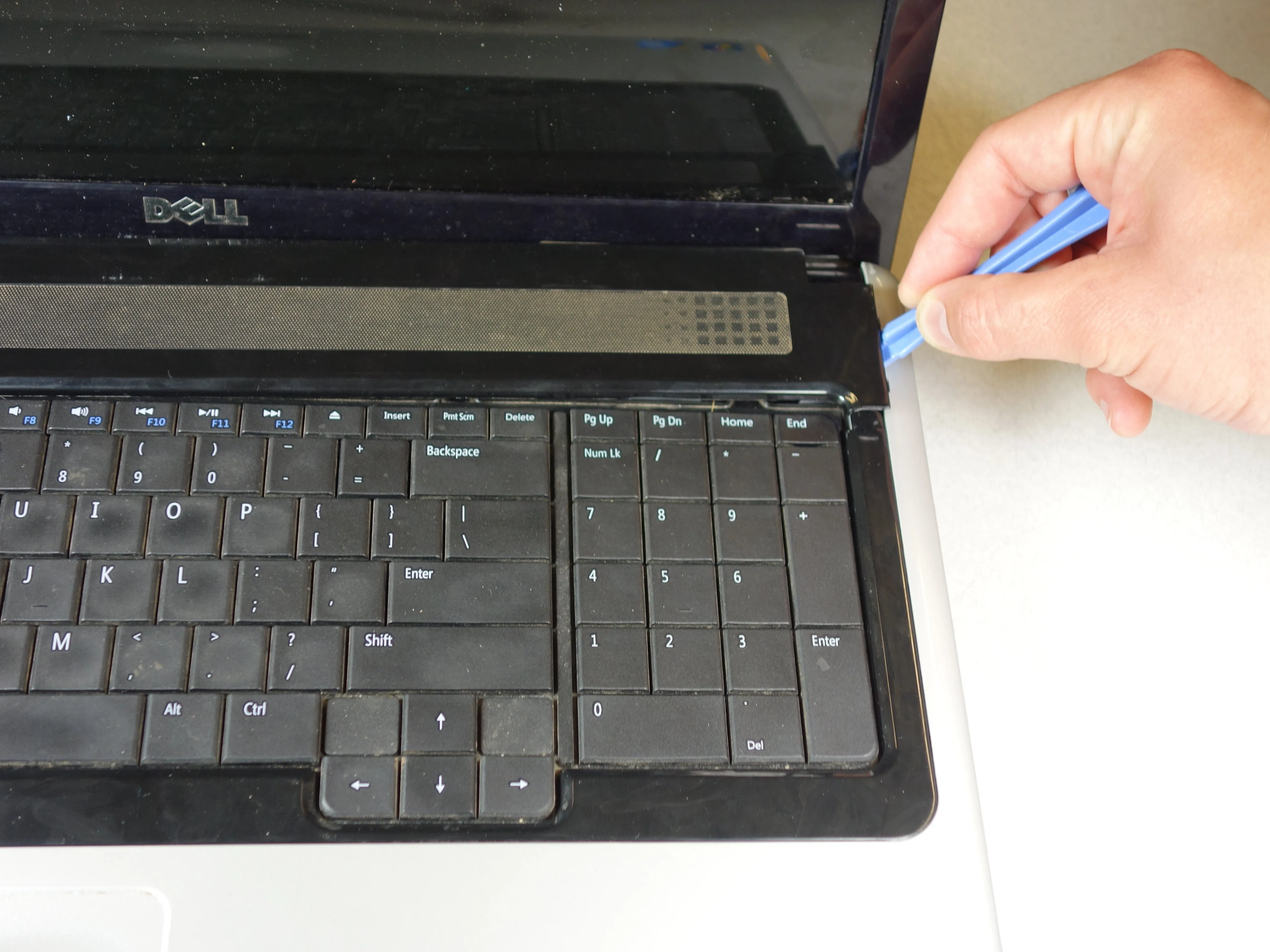

Вставьте кончик пластикового инструмента для открывания в левый верхний угол панели.
Держа наконечник под верхней панелью, проведите пластиковым инструментом для открывания вокруг панели, пока она полностью не отсоединится. Затем аккуратно снимите панель.

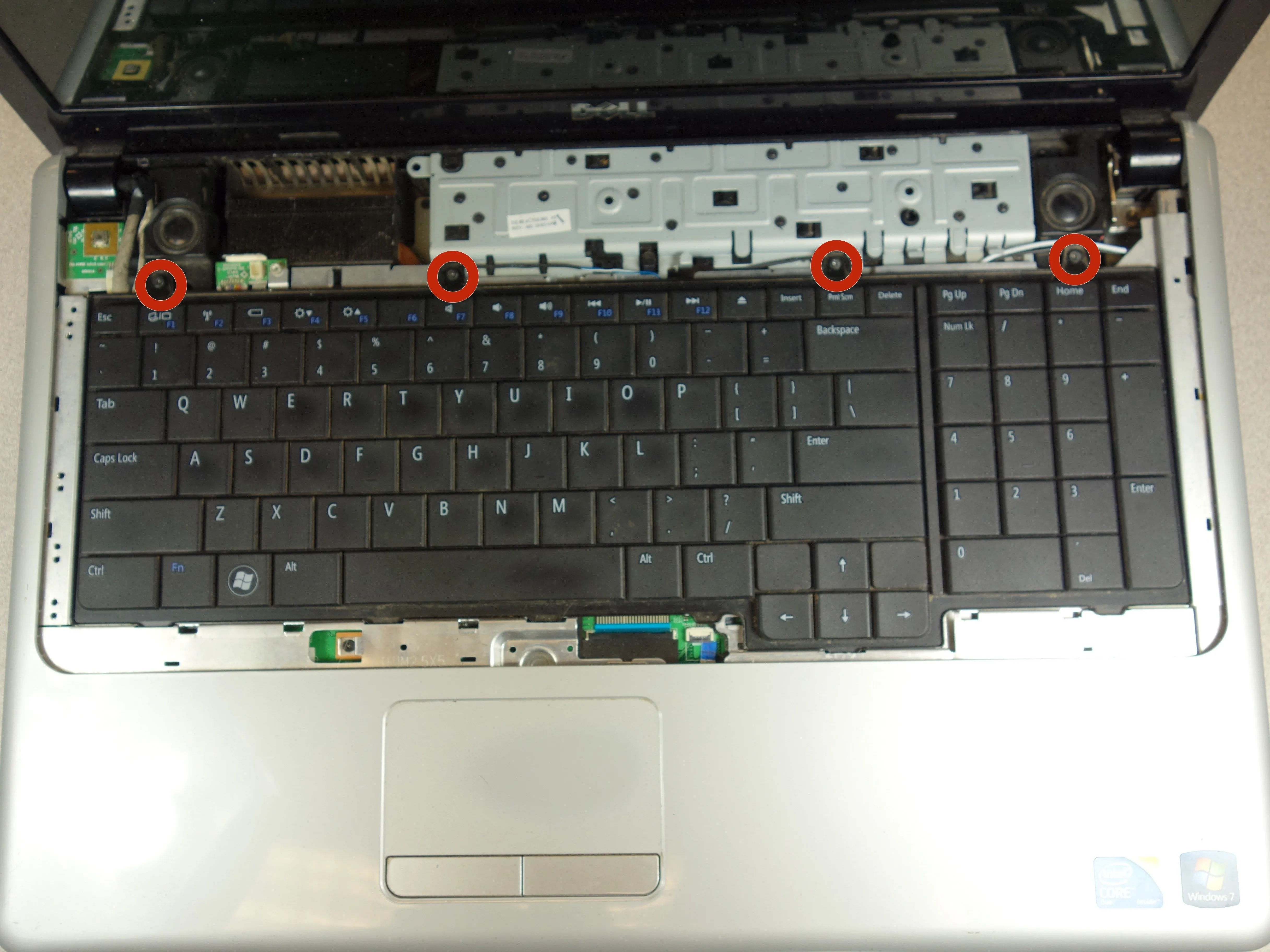

Выкрутите четыре 2-миллиметровых винта Phillips #0 в верхней части клавиатуры.

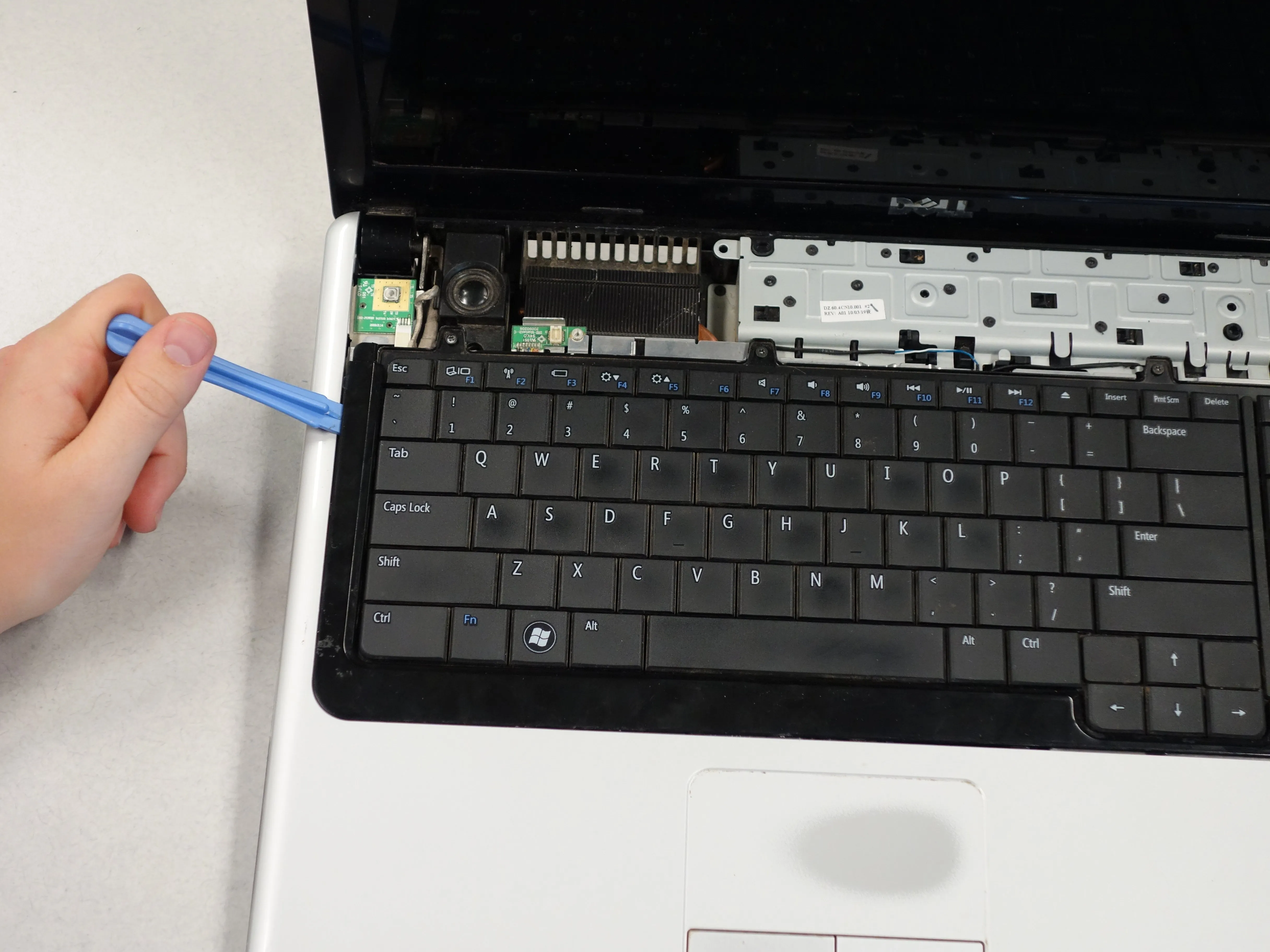

Проведите пластиковым инструментом для открывания вокруг клавиатуры, пока она полностью не освободится. Аккуратно снимите клавиатуру.
Шаг 5
Не поднимайте клавиатуру полностью, чтобы не повредить ее соединения с внутренним блоком ноутбука.

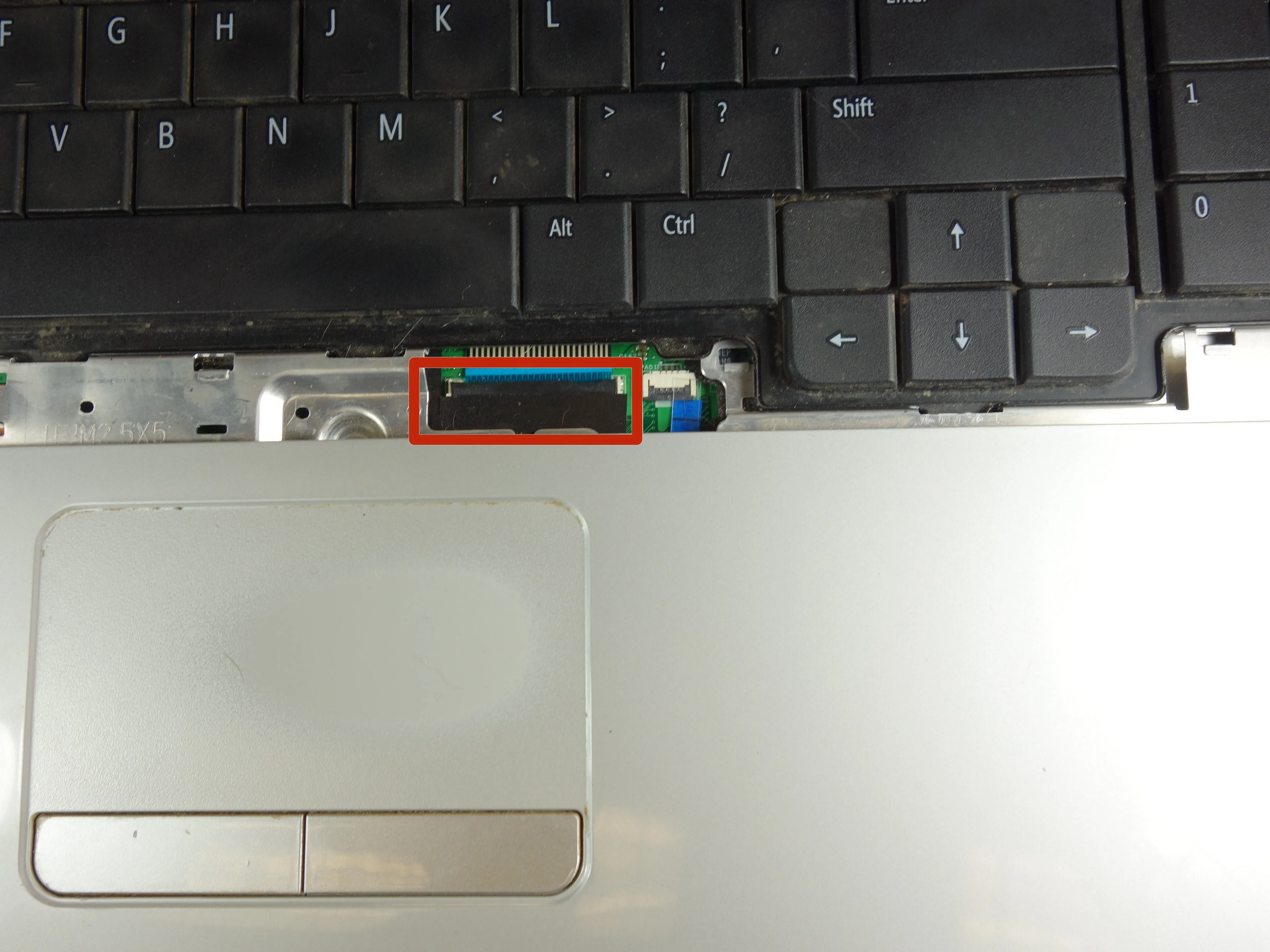

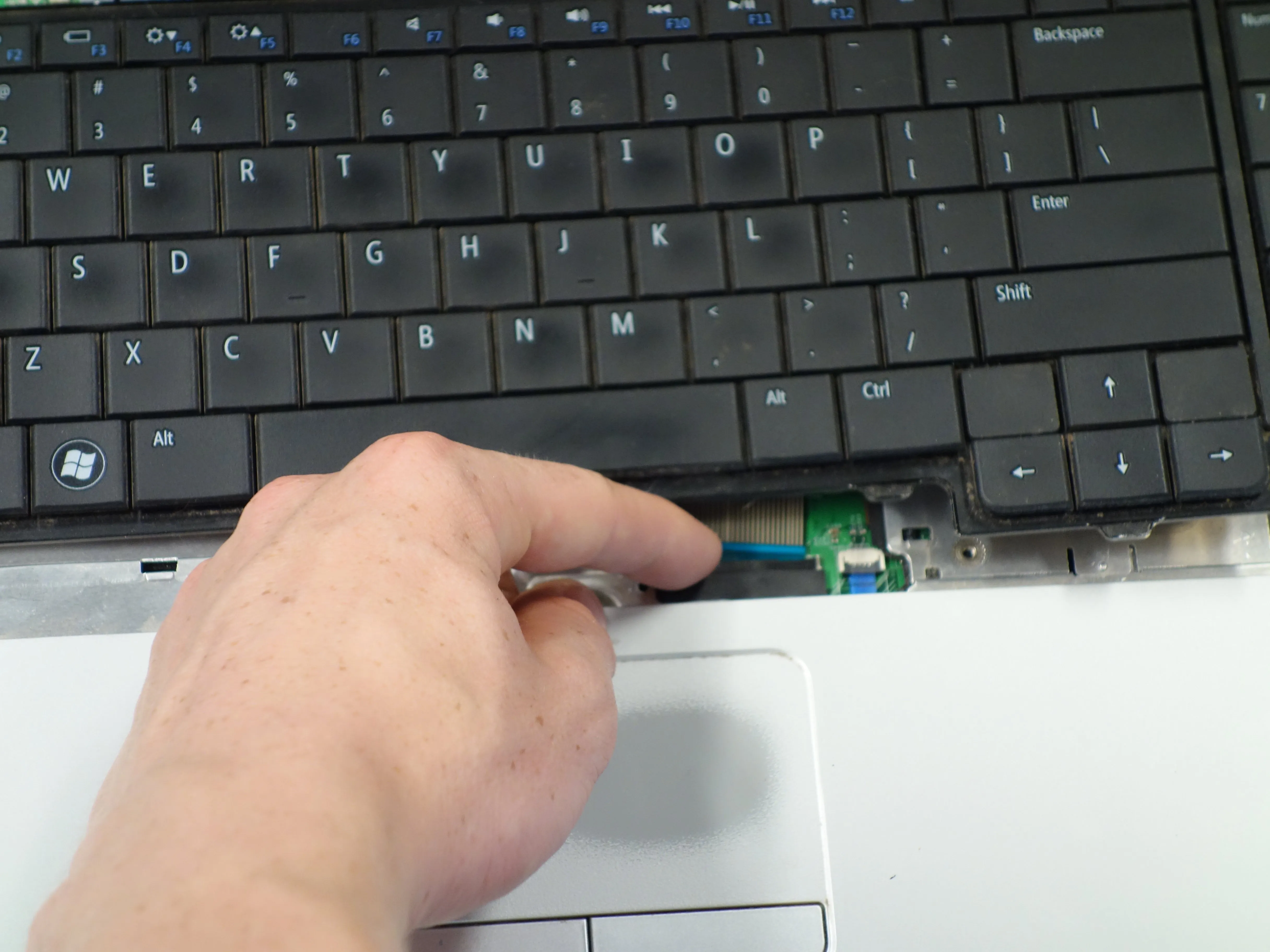

Найдите маленькую черную защелку, прикрепленную синей изолентой.
Подденьте пальцем маленькую защелку и вытащите синюю ленту из порта.

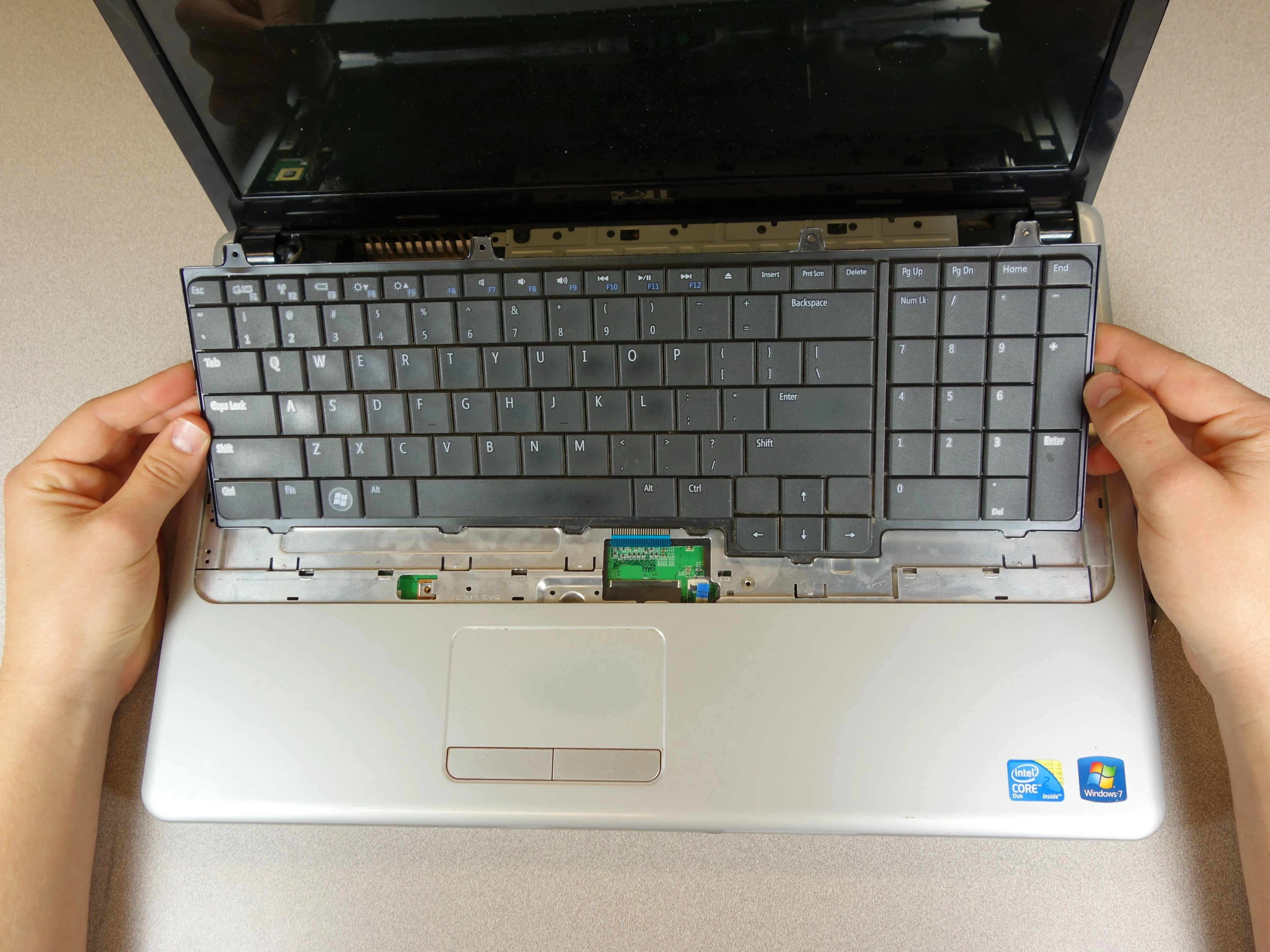

Сдвиньте клавиатуру с коврика для мыши и отложите ее в сторону.
Шаг 6
Во избежание повреждения проводов всегда тяните их за пластиковые концы, а не за кабели.

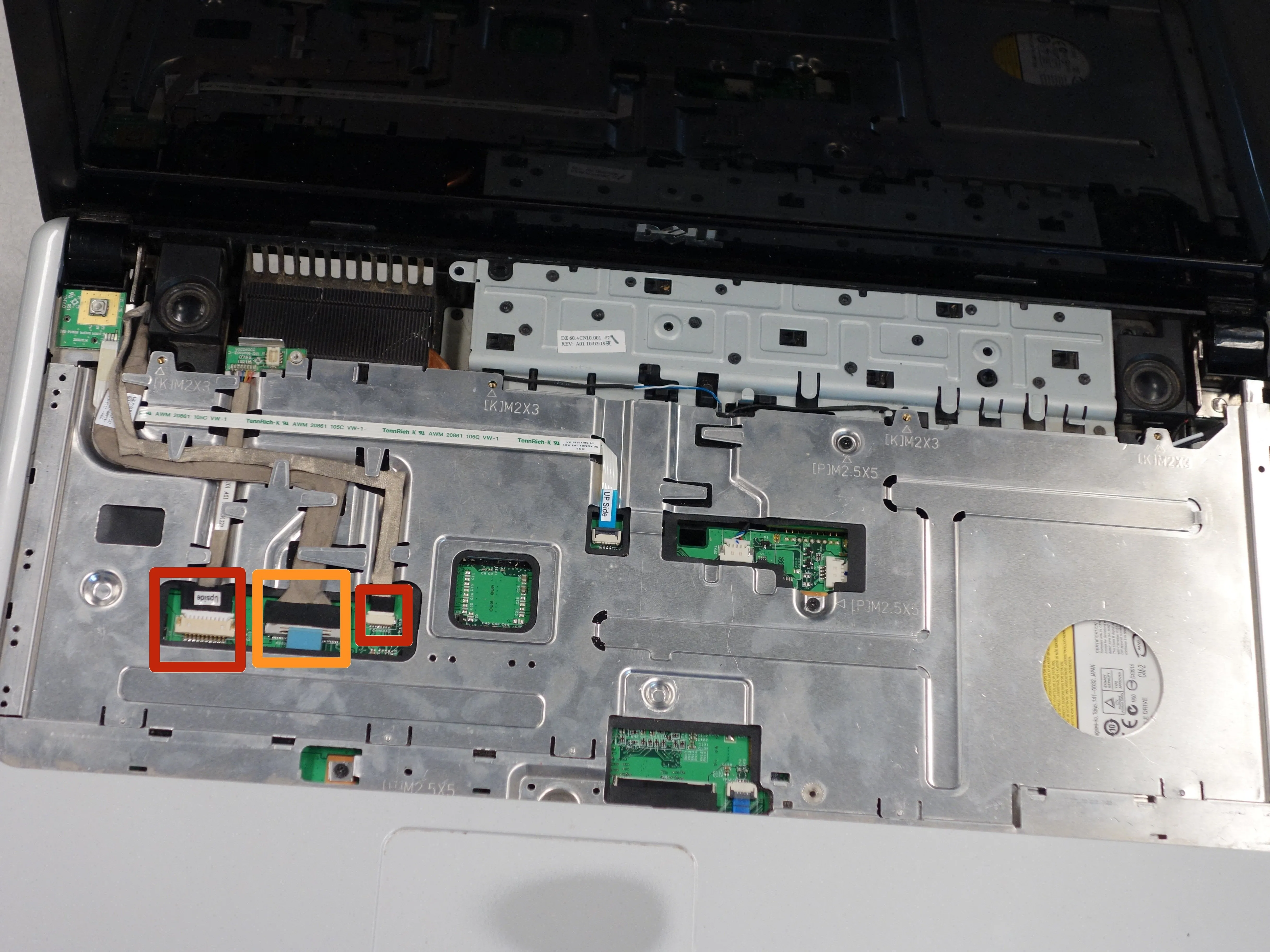

Найдите три провода в левом верхнем углу металлической панели.

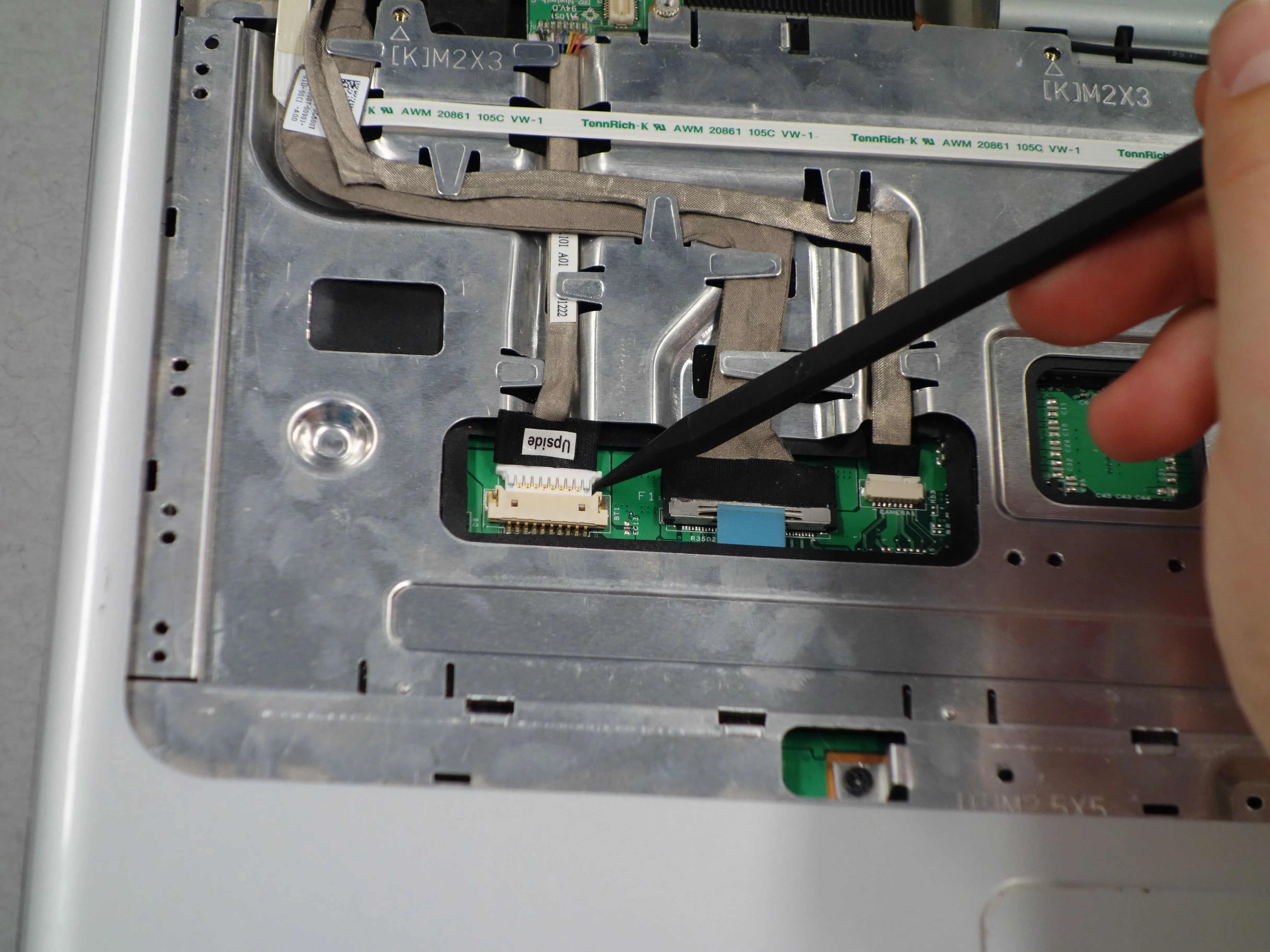

С помощью пробки выведите два кабеля из портов.

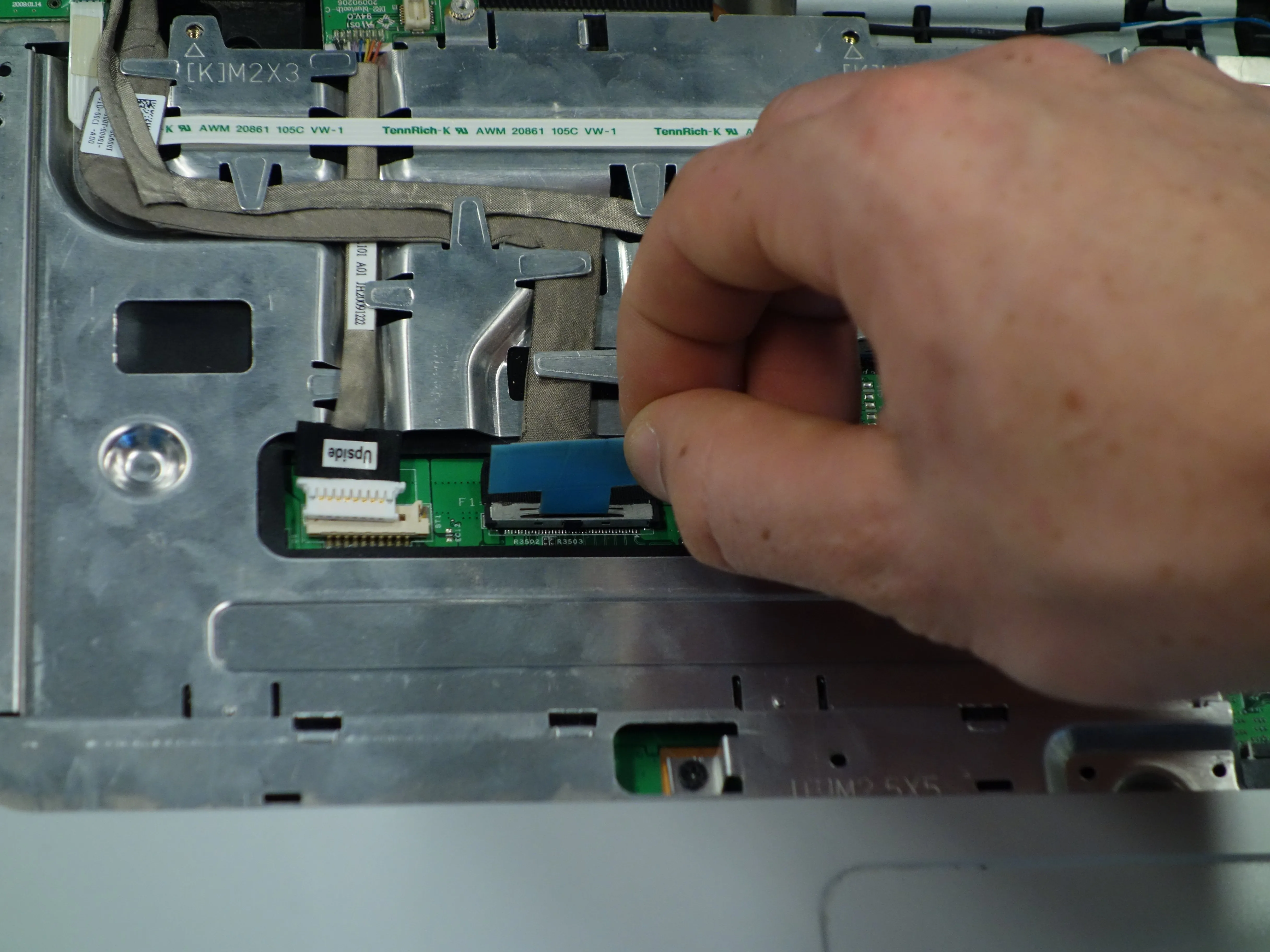

Потяните синий выступ прямо вверх, чтобы снять средний провод.
Шаг 7
Выкрутите три 1-мм винта Phillips #00 на металлической пластине.

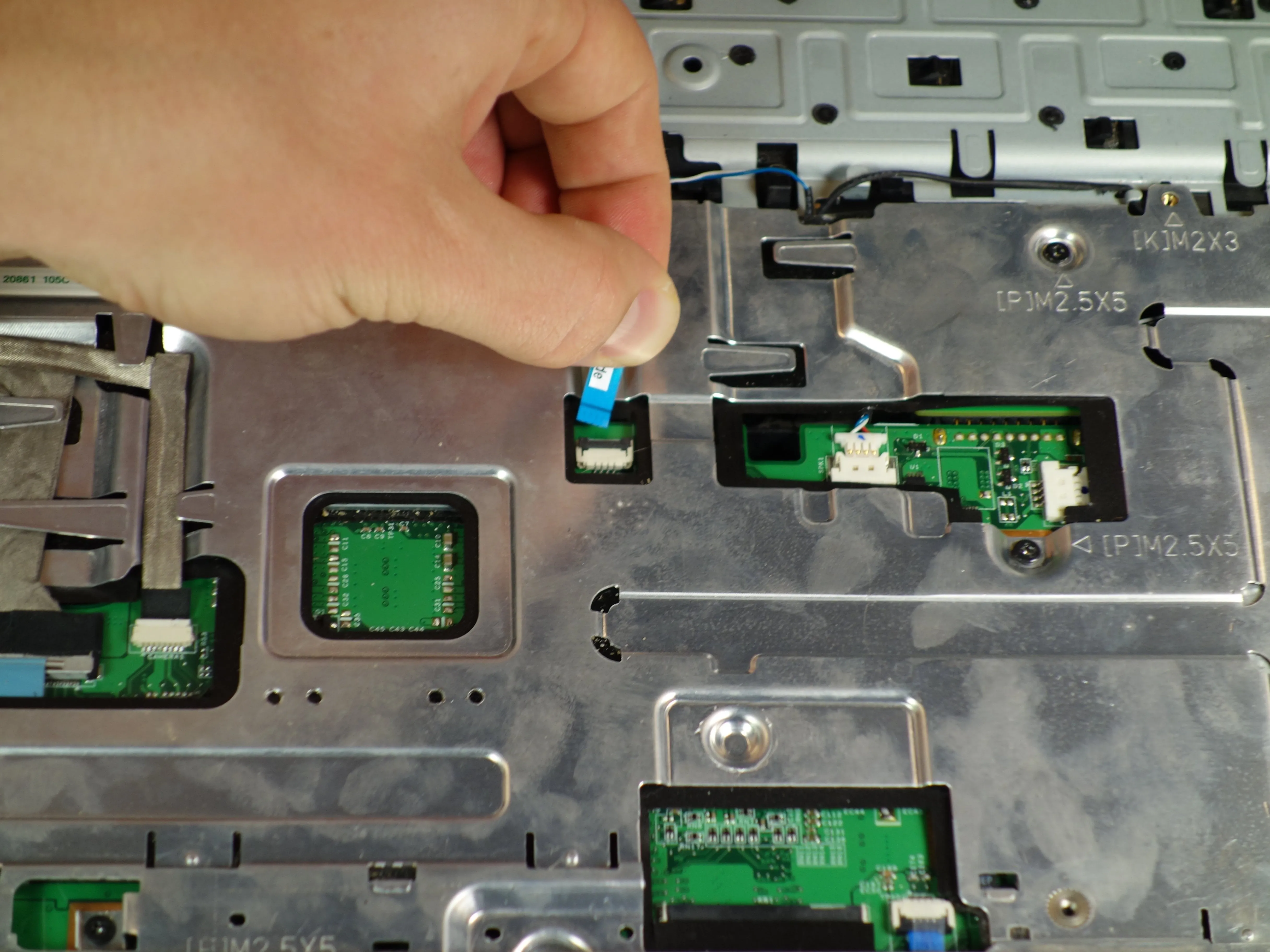

Поднимите черную крышку и отодвиньте синий выступ от крышки.
Шаг 8
Во избежание повреждения проводов всегда тяните их за пластиковые концы, а не за кабели.

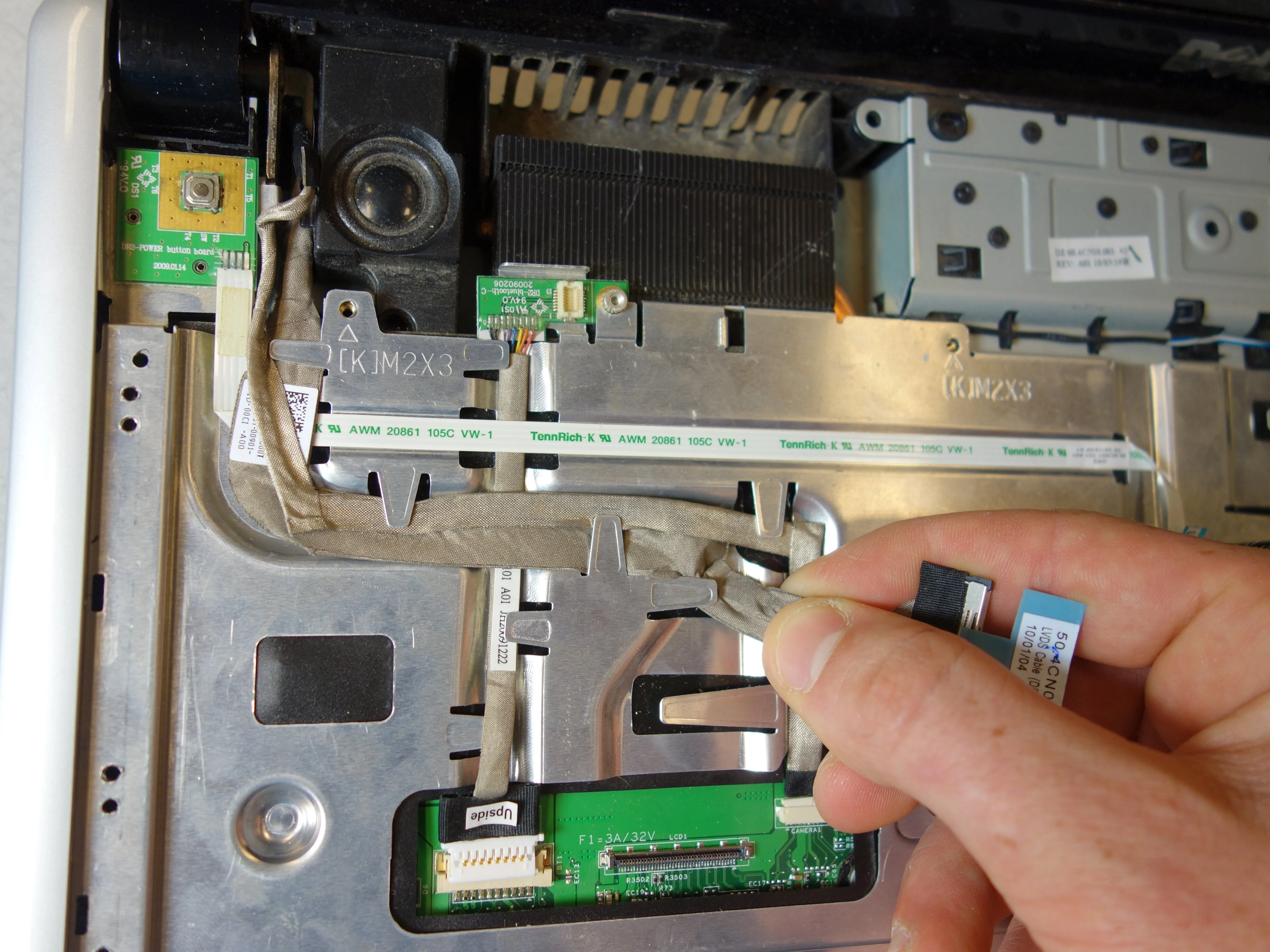

Аккуратно снимите три серых провода с металлических выступов.

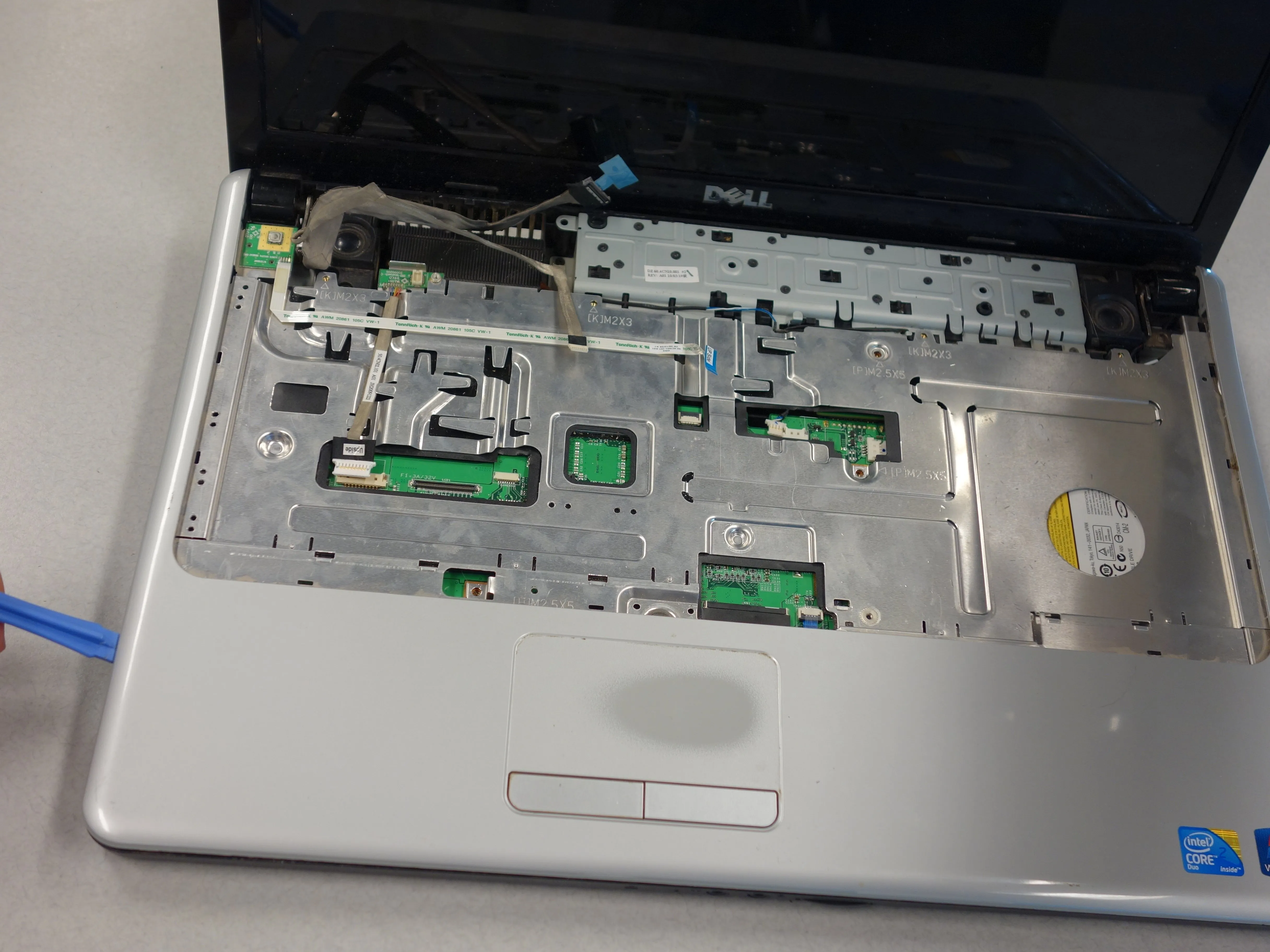

Вставьте кончик пластикового инструмента для открывания в левый нижний угол панели.
Держа наконечник под верхней панелью, проведите пластиковым инструментом для открывания вокруг панели, пока она полностью не освободится.

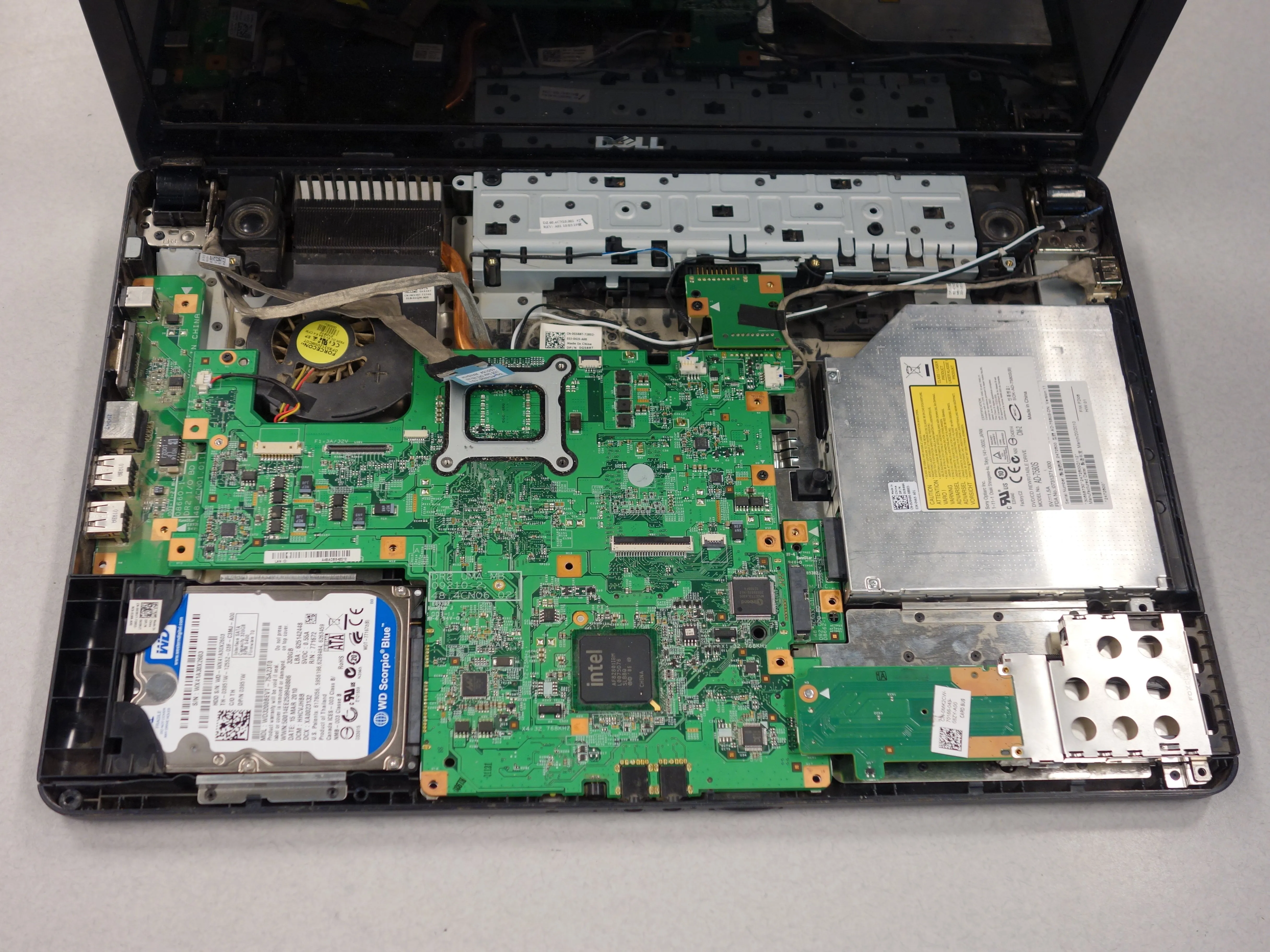

Аккуратно снимите верхнюю металлическую панель.
