Разборка Dell Inspiron Duo
Введение
Введя в обиход термин 'нетвердый', планшет с клавиатурой Inspiron Duo от компании Dell вызывает восхищение своим невиданным ранее способом трансформации между планшетом и нетбуком. Однако удастся ли Dell изменить мир интеграции планшетов и ПК, еще предстоит выяснить. Присоединяйтесь к нам сегодня, когда мы будем разбираться с внутренностями, гайками и болтами самого сенсационного нового компьютера Dell.
Что вам понадобится
Инструменты
Отвертка Phillips #0 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com
Шаг 1 Разборка Dell Inspiron Duo

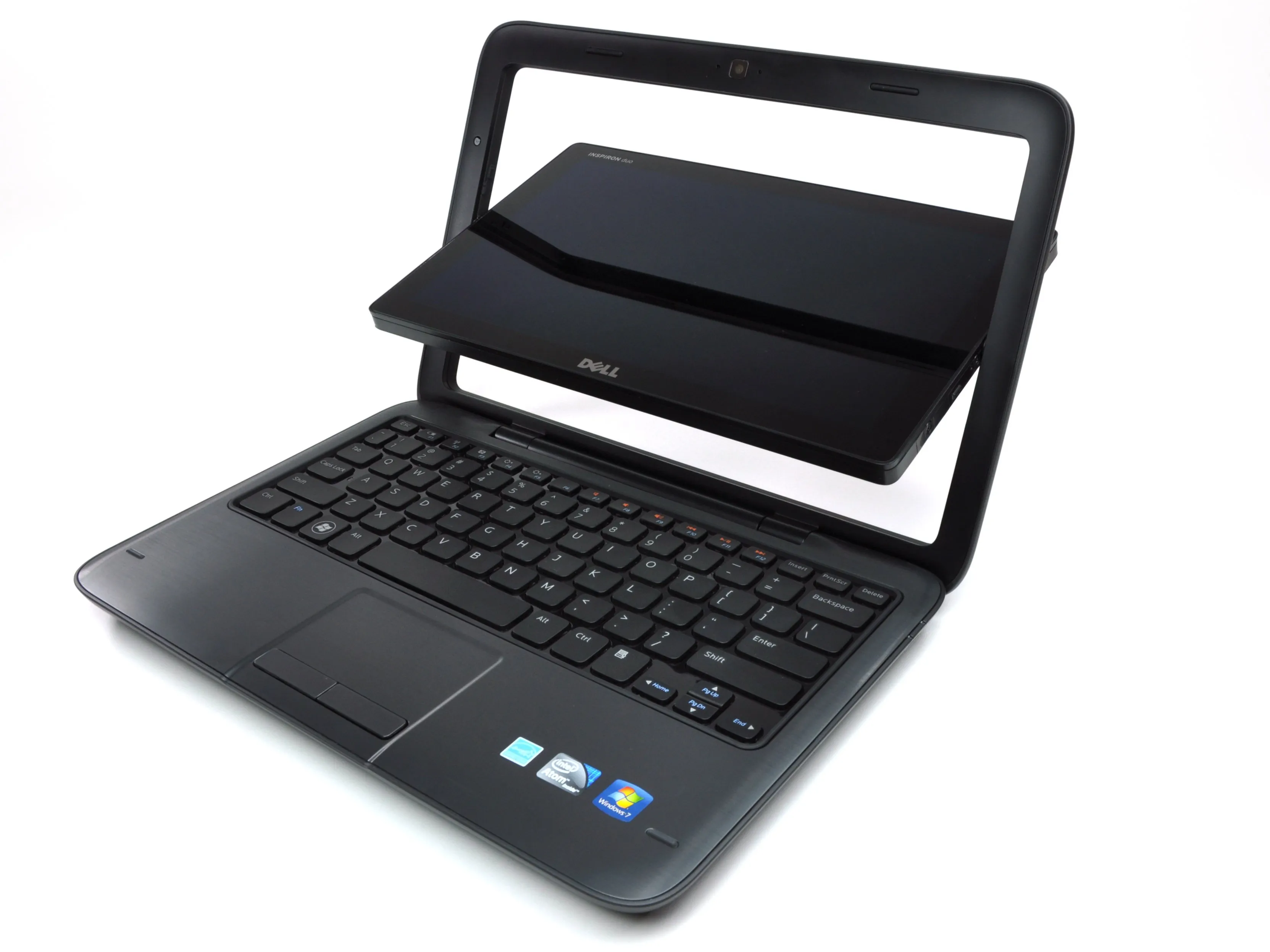

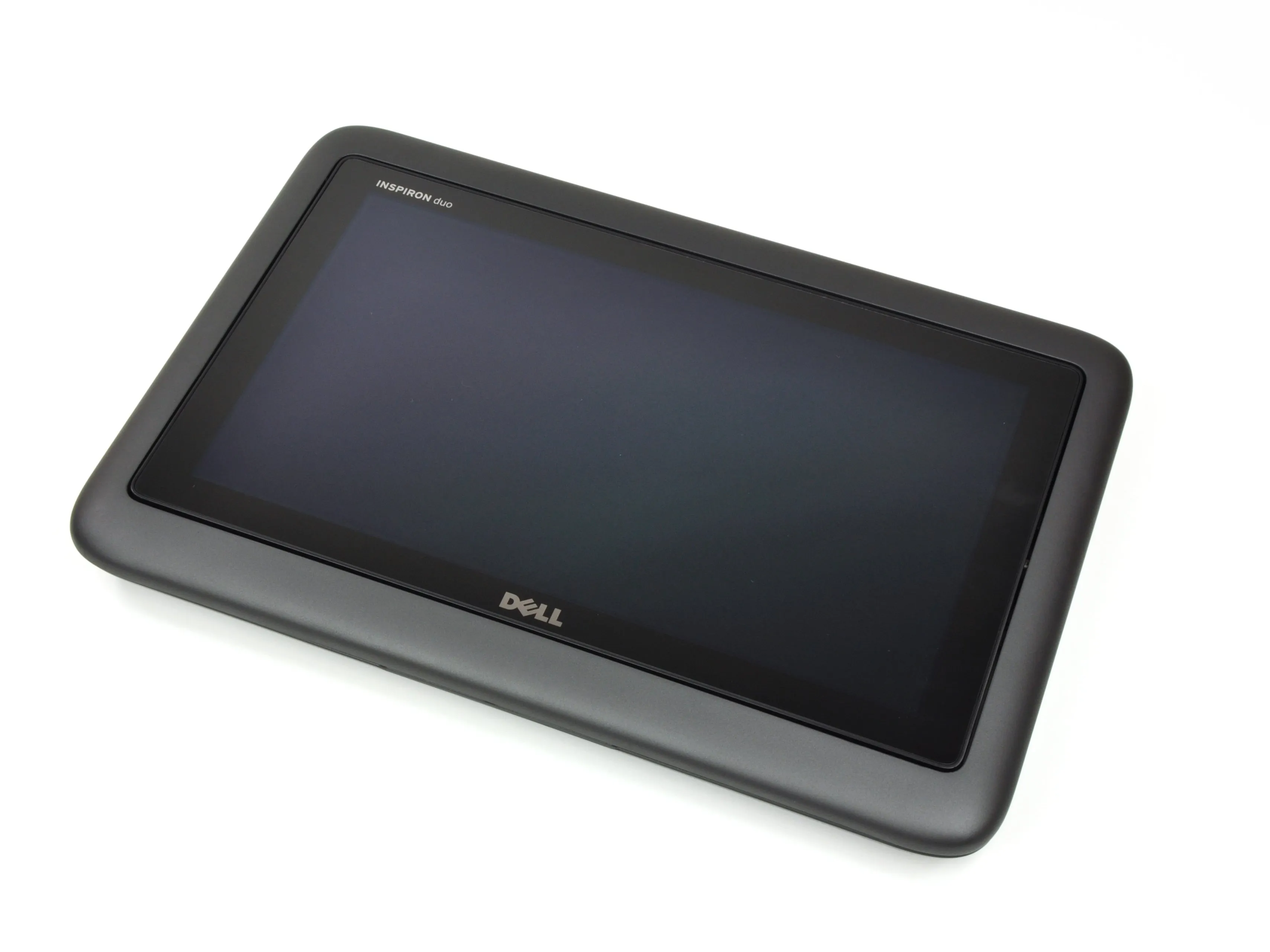

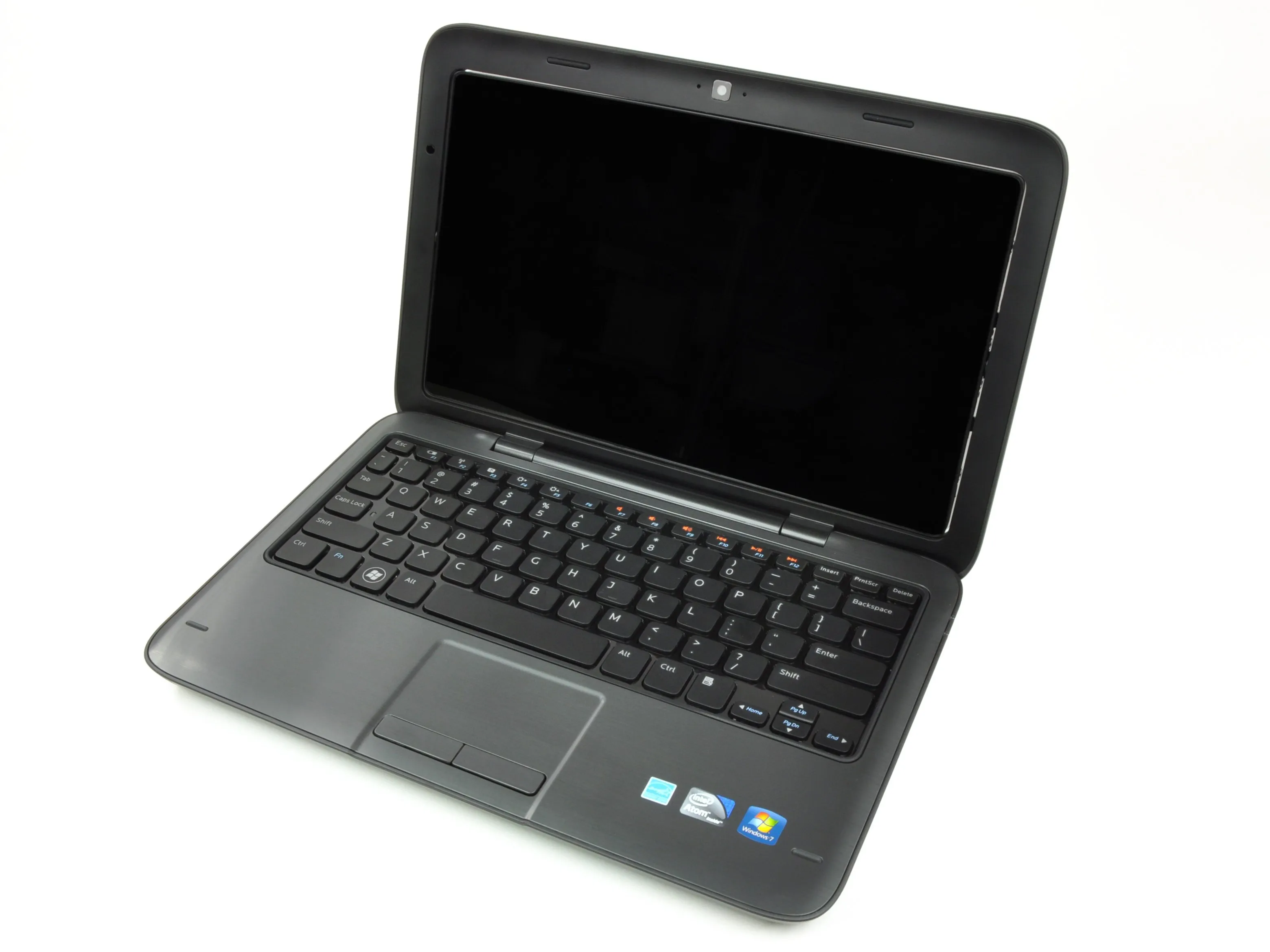

Dell Inspiron Duo: Следующий крупный игрок на рынке нетбуков от Dell, который больше, чем просто нетбук.
Технические характеристики:
Двухъядерный процессор Intel Atom 1,5 ГГц
2 ГБ DDR3 SDRAM
Жесткий диск SATA 320 Гб 7200 об/мин
Чипсет Intel NM10 Express с интегрированной графикой
Встроенная 1,3-мегапиксельная веб-камера
Шаг 2

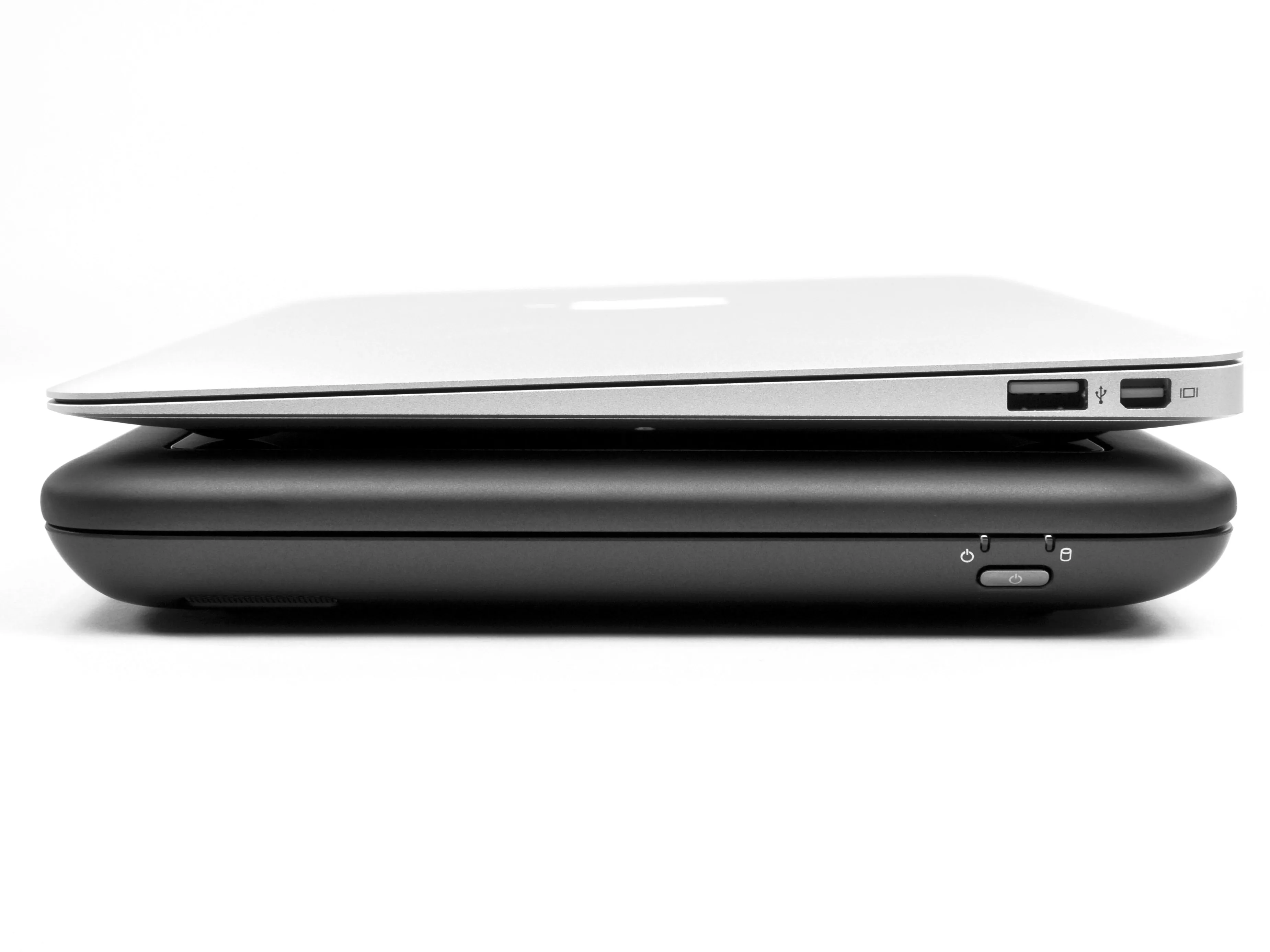

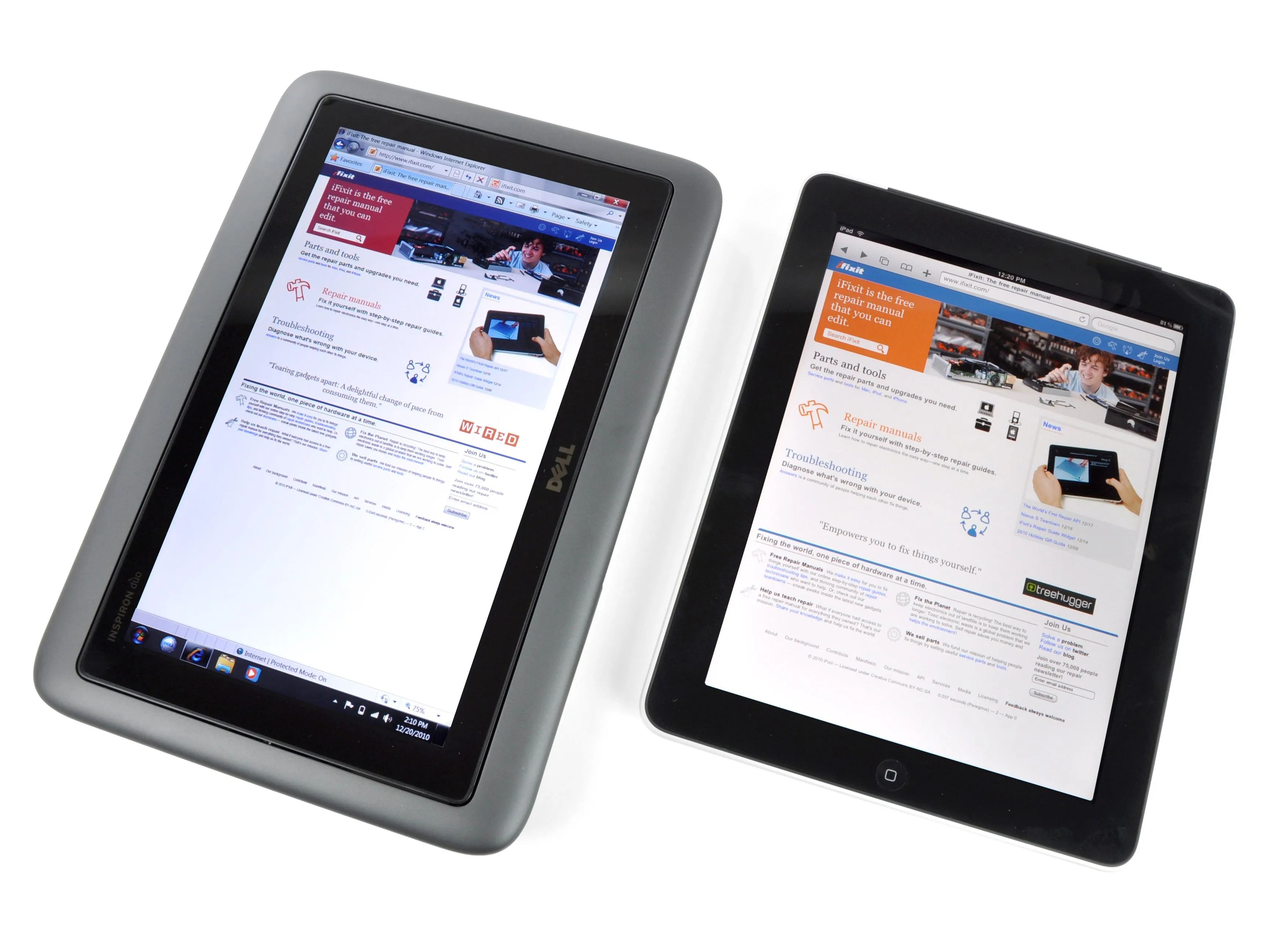

При максимальной толщине в 1,13 дюйма это не самый тонкий нетбук, особенно по сравнению с анорексичным 11-дюймовым MacBook Air.
При размерах 11,22' x 7,66' Inspiron Duo занимает заметно большую площадь, чем другиепланшетов которые мы видели.
Возможно, он более громоздкий, чем другие конкуренты, но при цене $550 он гораздо дешевле, чем MacBook Air и iPad, которые обойдутся вам не менее чем в $1500.
Бессовестная заглушка: если у вас уже есть iPad, почему бы не скачать новое приложение для iPad от Делаете.ру? Оно бесплатно!
Шаг 3

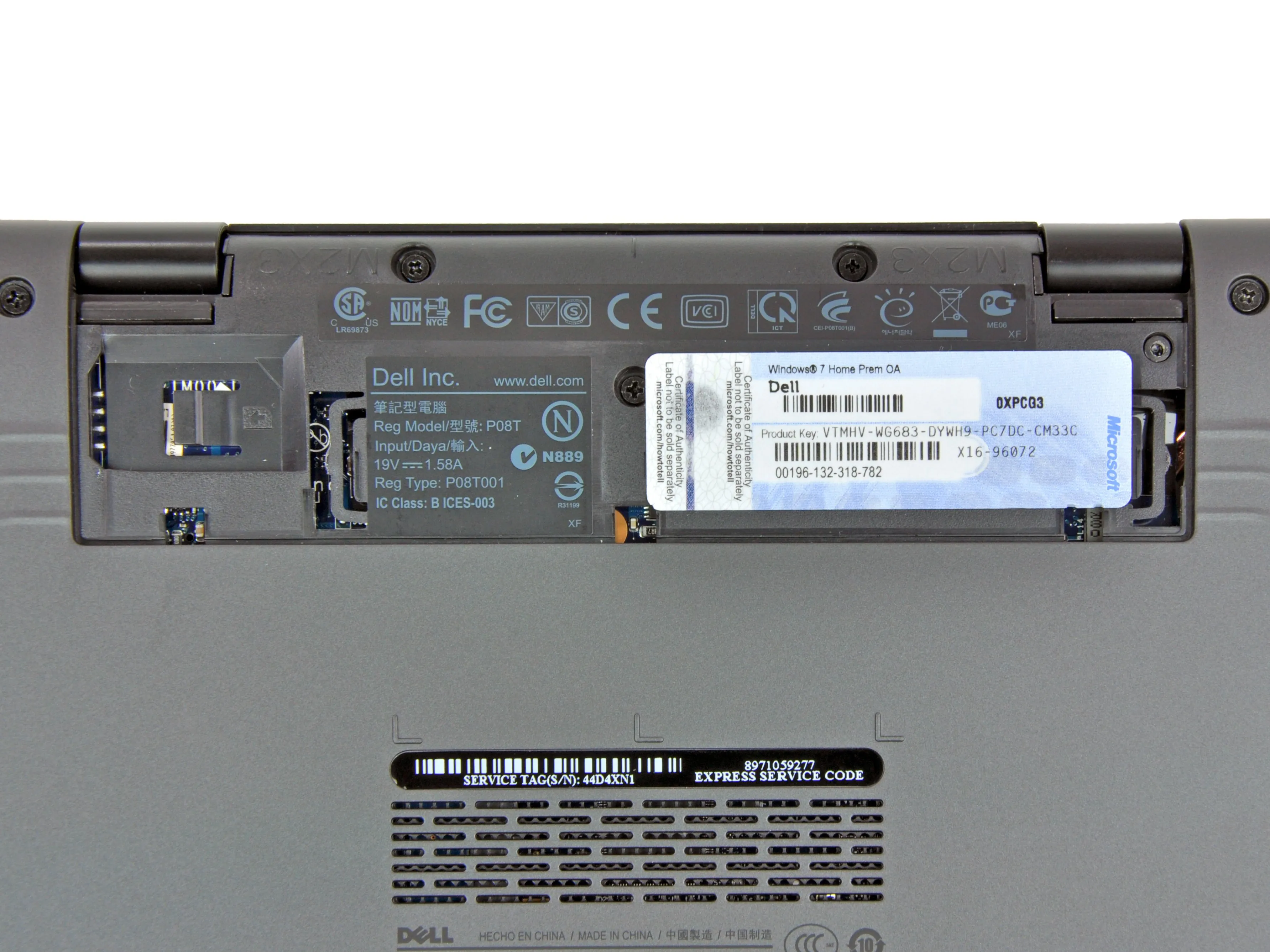

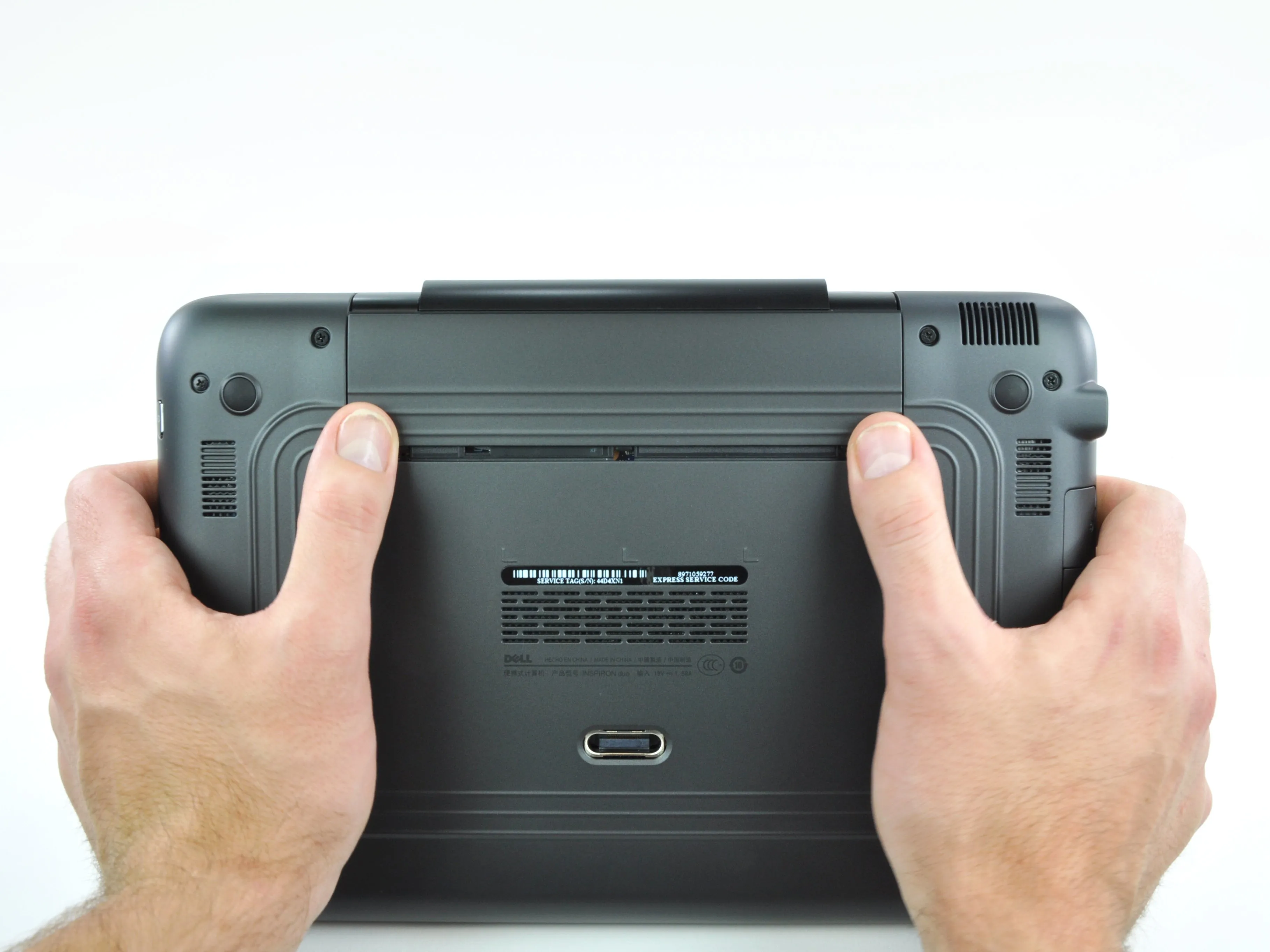

Информация об устройстве и информация о продукте Windows скрыты под съемной крышкой в нижней части Inspiron Duo.
Inspiron Duo предлагает два варианта пользовательского интерфейса. Для тех, кому нужна машина с нетбуком, компьютер поставляется с Windows 7 Home Premium. Для тех, кому нужен быстрый доступ к мультимедиа с планшета, в Inspiron Duo используется интерфейс Dell DuoStage.
Слева от информации об устройстве находится слот для SIM-карты, который в данной модели не используется.
Комментарии к шагу
Подскажите, пожалуйста, артикул крышки наклейки.
Если кнопка не работает, значит, планшет не включается, можно ли запустить аппарат изнутри? Или как-то заменить кнопку?
Шаг 4

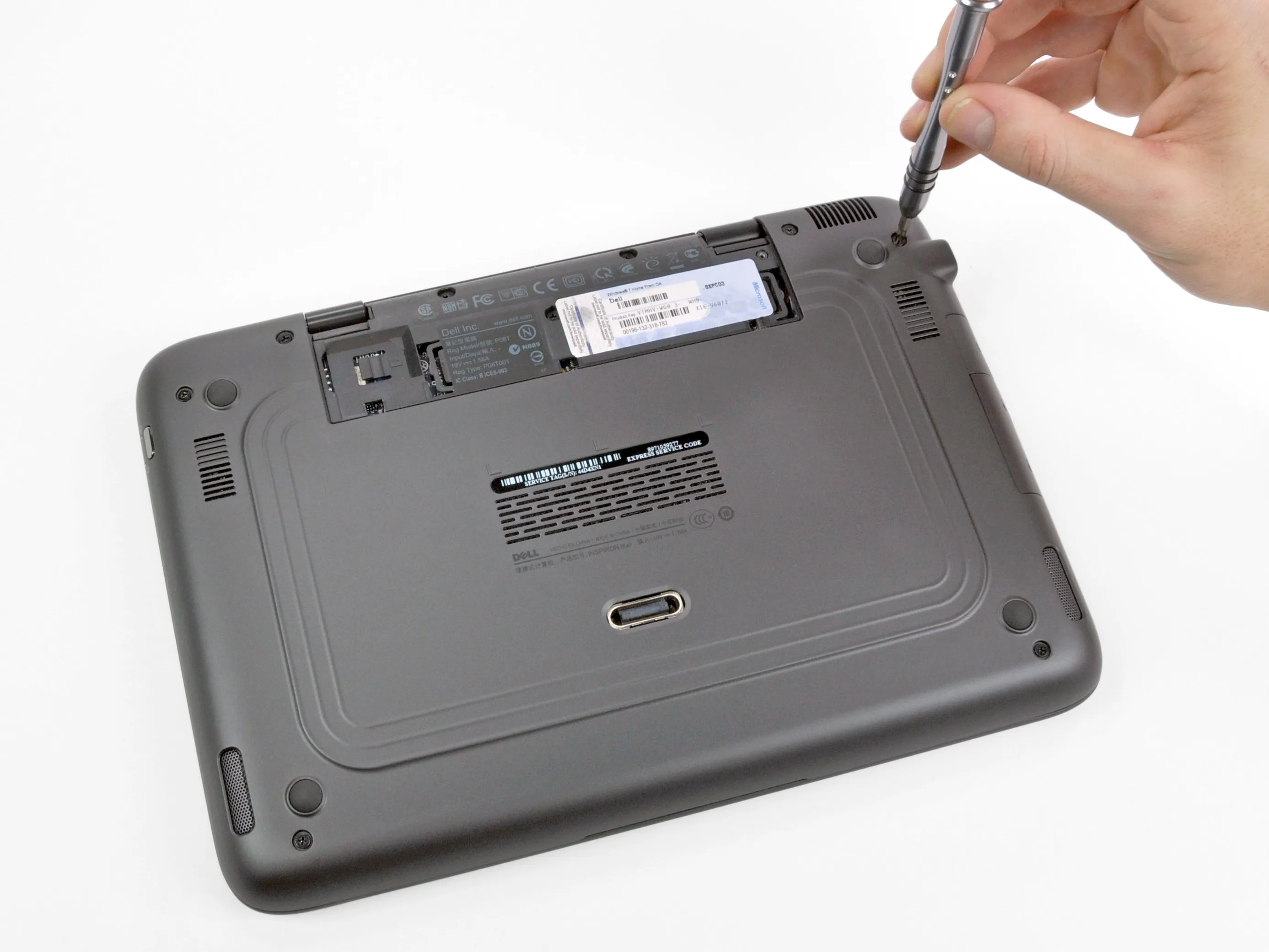

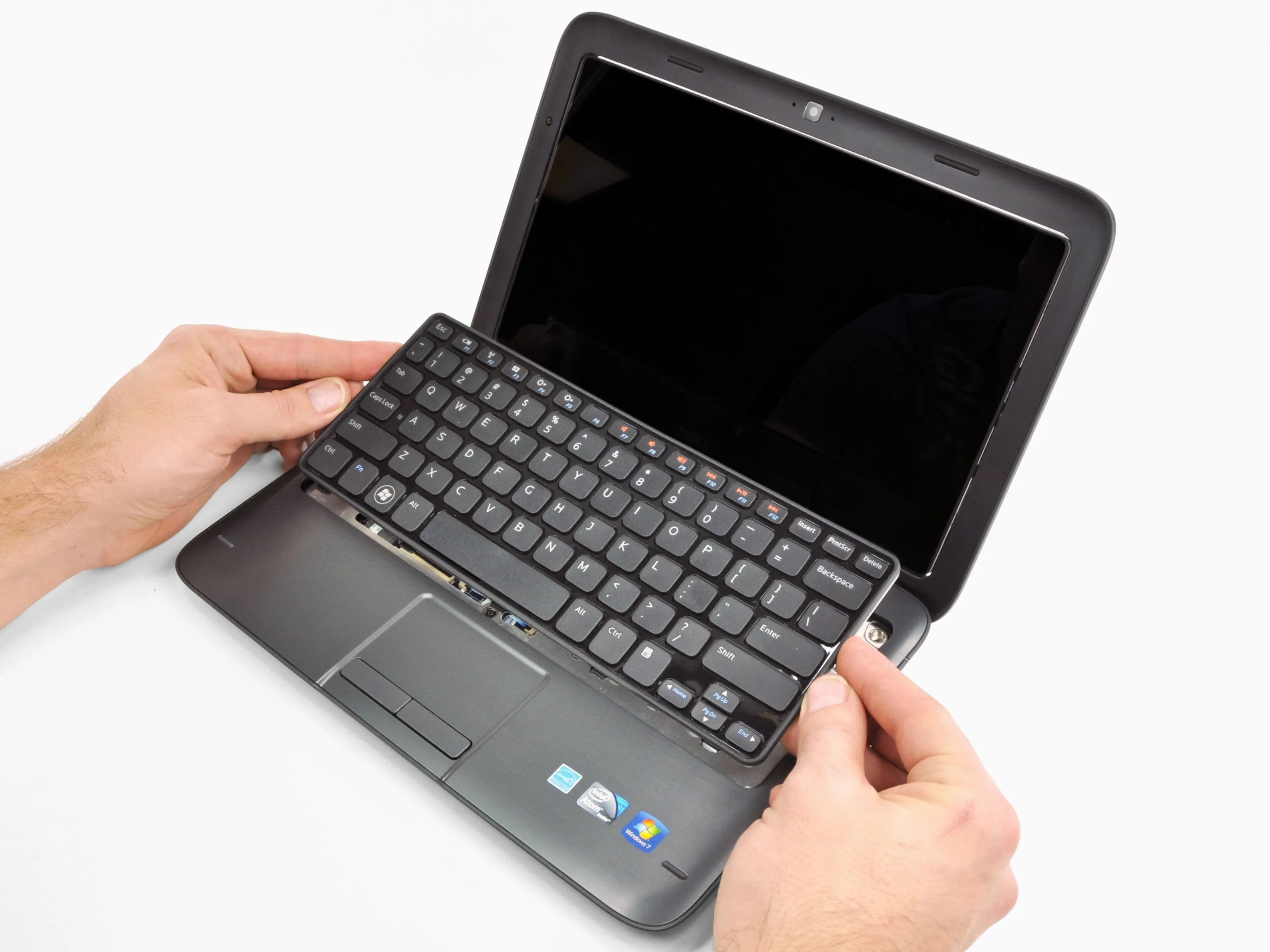

Inspirion Duo разбирается так же, как и почти все остальные ПК в мире: откручиваем 90 (не совсем) винтов сзади, переворачиваем компьютер, вынимаем клавиатуру, откручиваем еще несколько винтов, затем снимаем верхнюю панель.

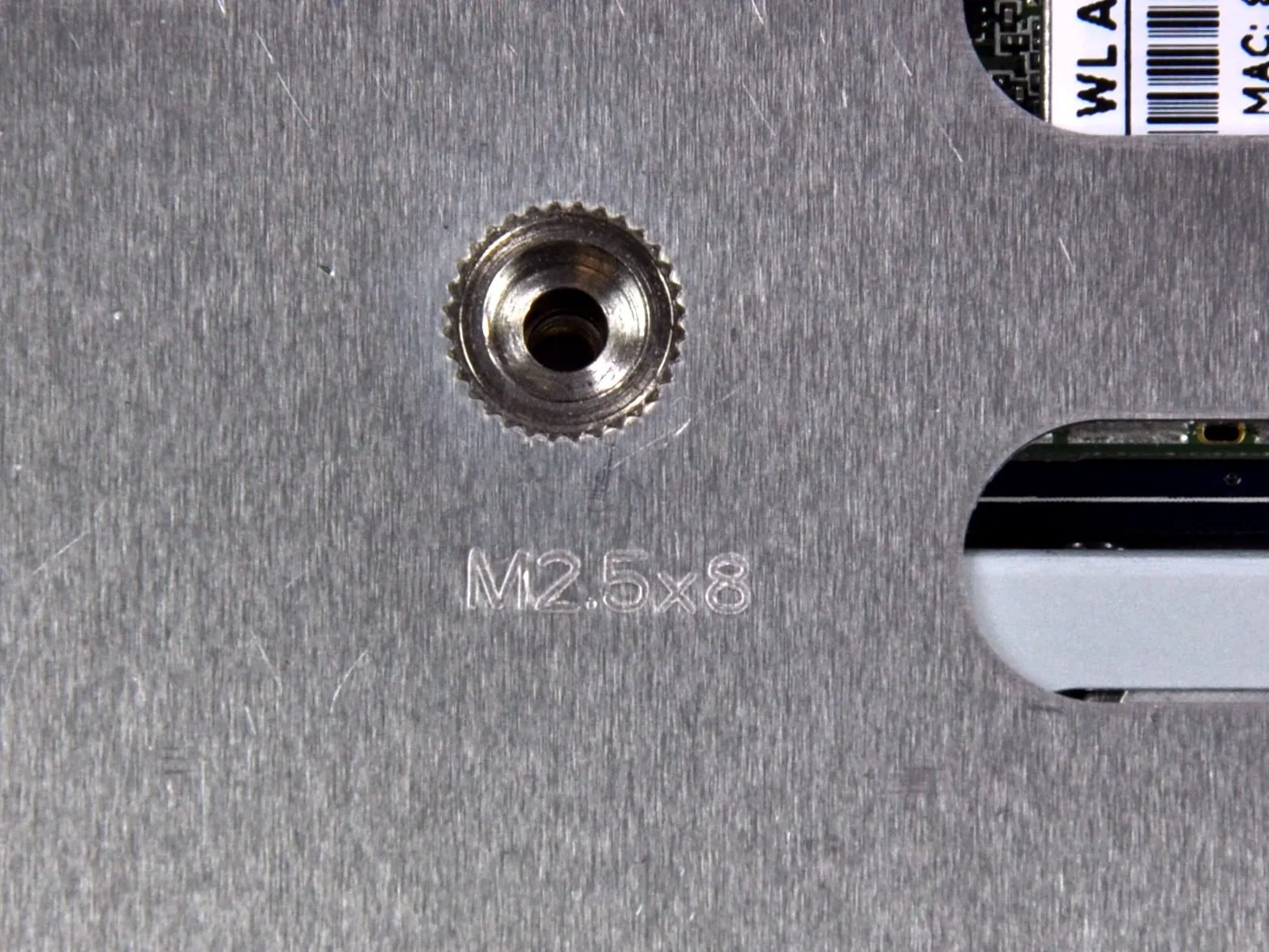

Общая тенденция в ПК, которую мы хотели бы видеть в других устройствах: многие отверстия для винтов промаркированы, чтобы помочь в сборке. Это отверстие предназначено для винта M2.5x8.
Для тех, кто хочет получить урок по обозначениям винтов: Эти винты - метрические (M), с основным диаметром внешней резьбы 2,5 мм и длиной резьбы 8 мм (2,5x8).
Шаг 5

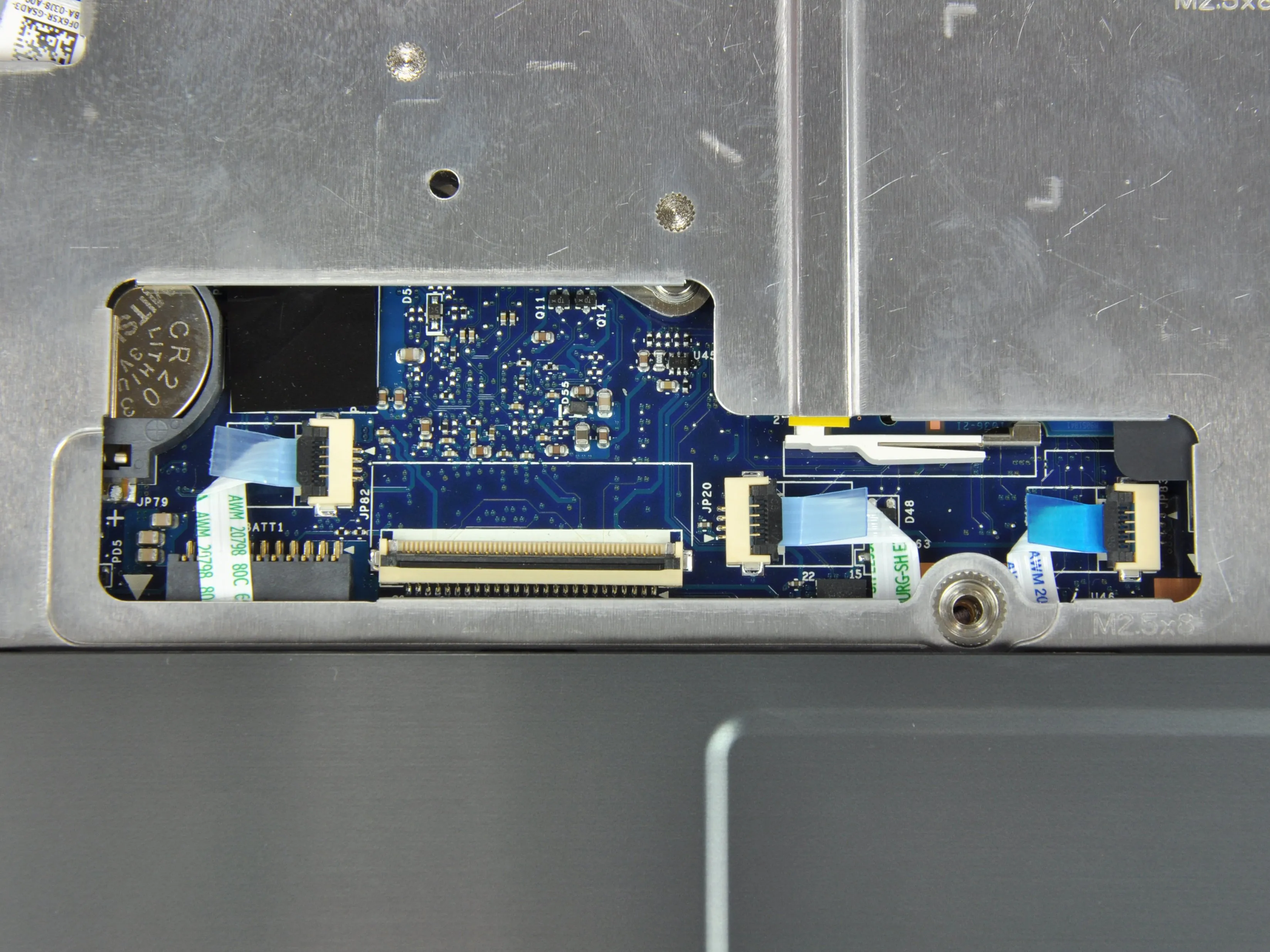

Помимо стандартных винтов и зажимов, к нижней части корпуса прикреплены три разъема.
Средний разъем идет к сенсорной панели, вполне обычный. Два ленточных кабеля, похоже, являются частью механизма переключения. Подробнее об этом позже.
Шаг 6

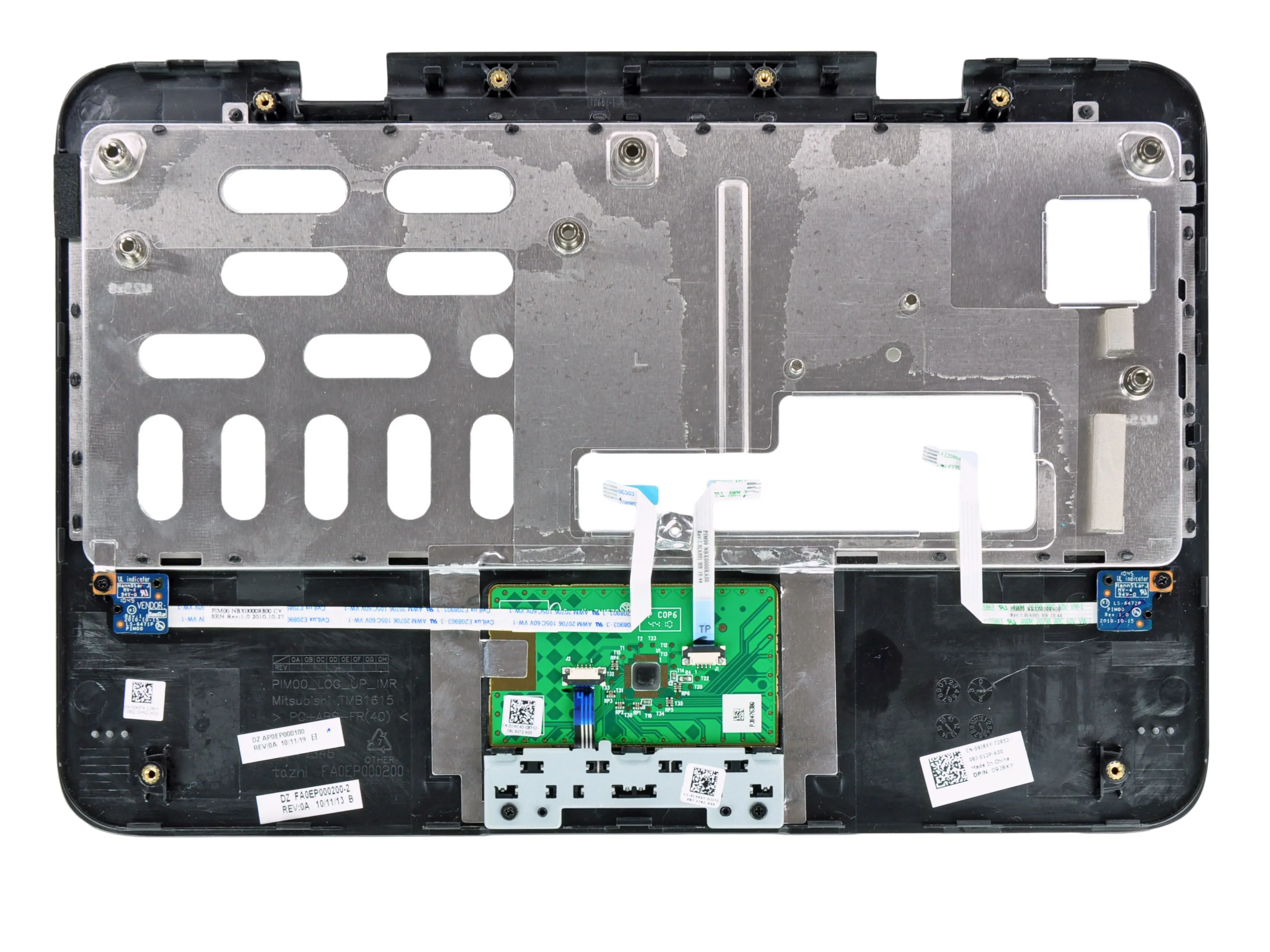

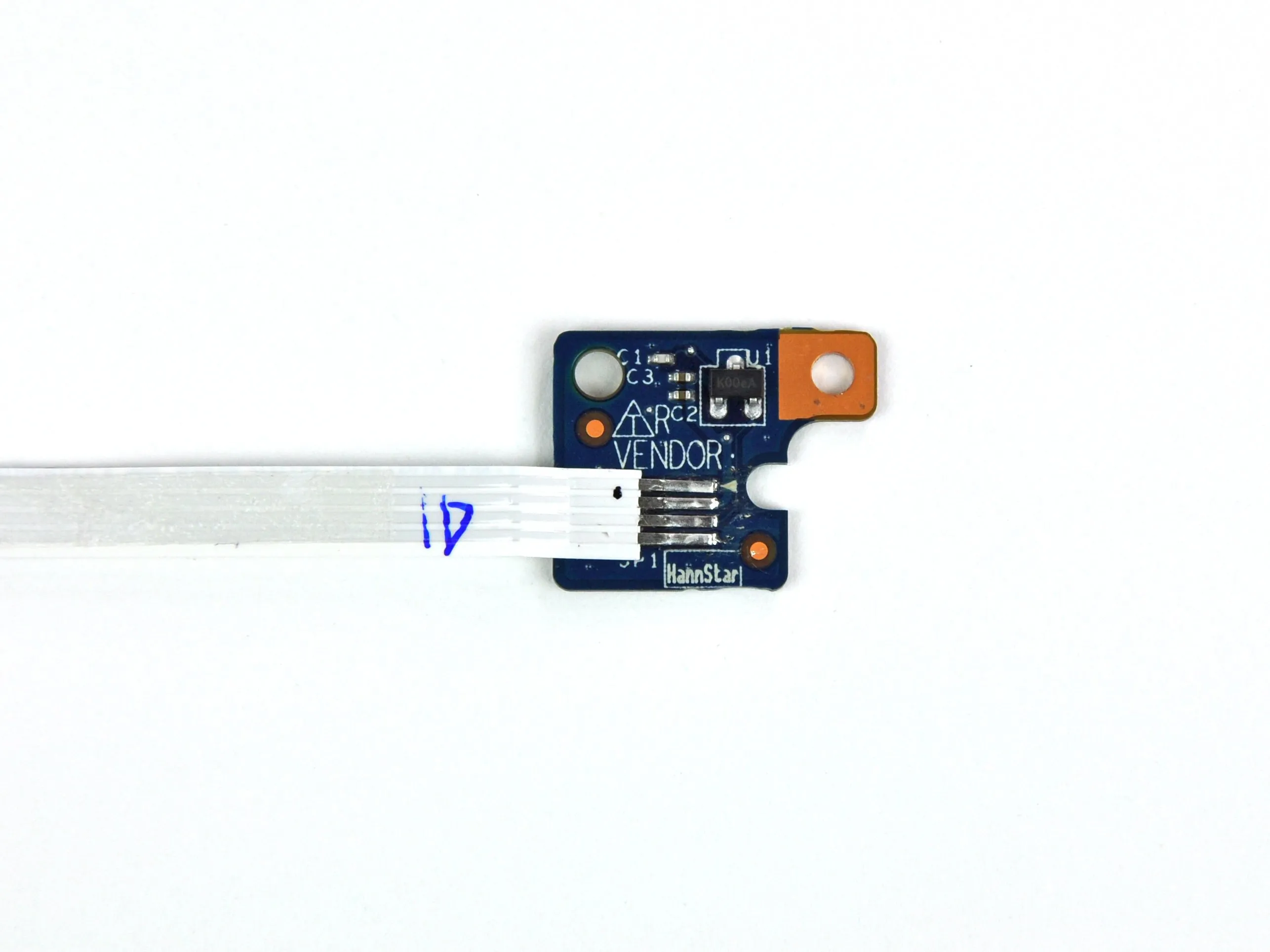

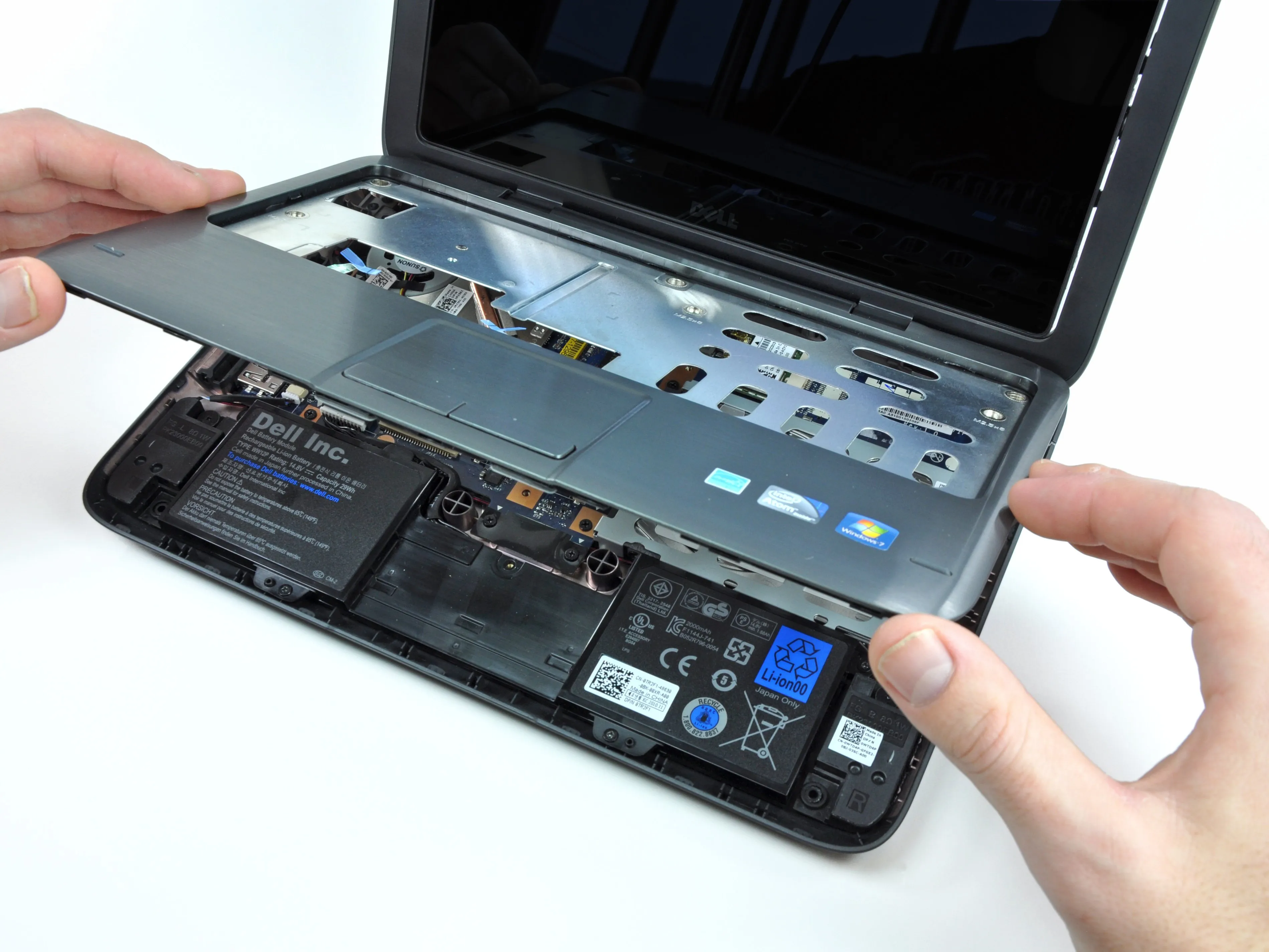

На нижней стороне верхнего корпуса мы видим тачпад и два переключателя, о которых мы подозревали ранее.
Переключение из режима планшета в режим нетбука или наоборот активирует или деактивирует клавиатуру и меняет пользовательский интерфейс экрана. Похоже, что эти два датчика играют роль в определении того, находится ли компьютер в режиме планшета или нетбука.
Шаг 7

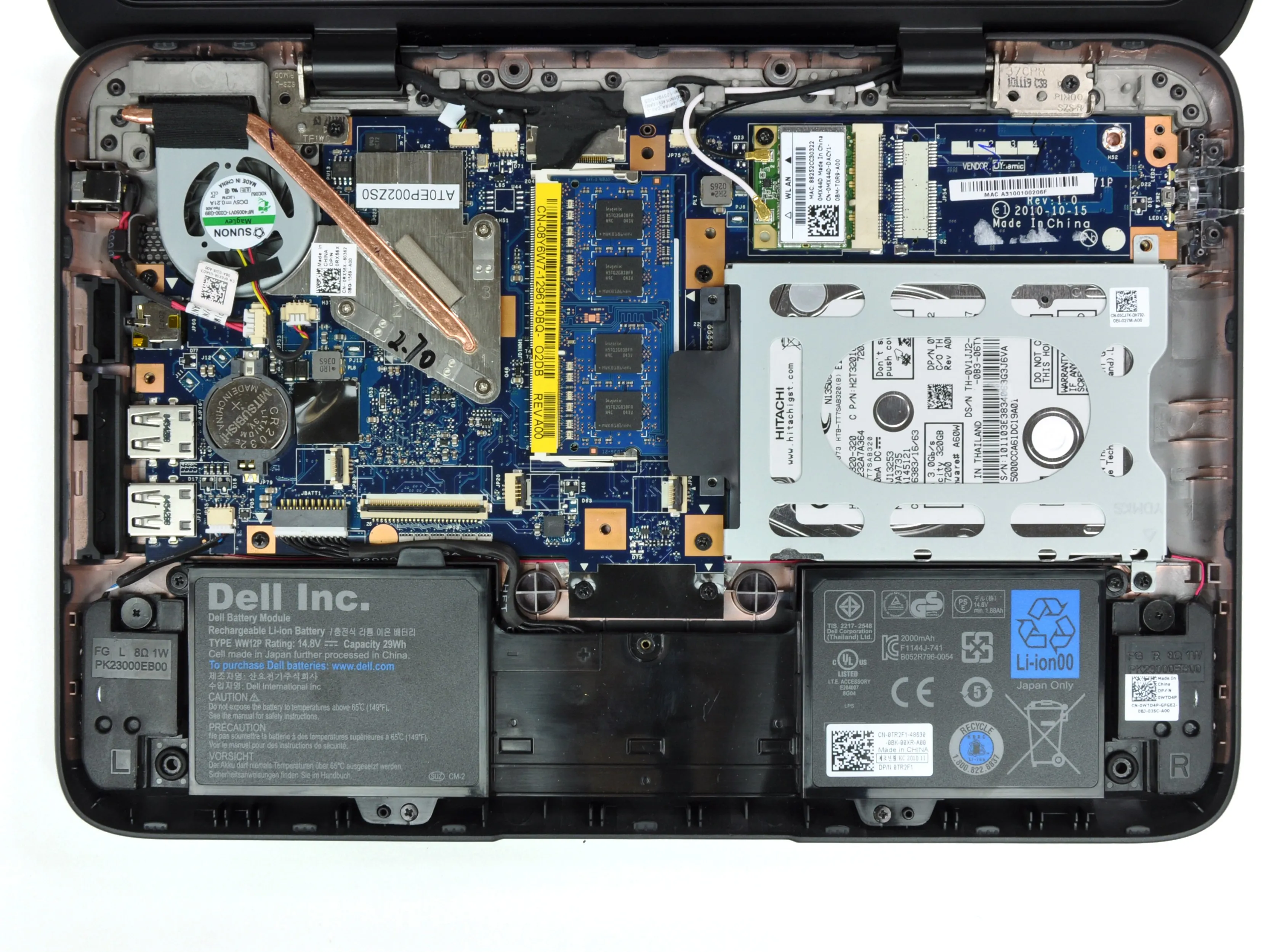

Внутри Inspiron Duo выглядит как любой другой нетбук. Здесь есть материнская плата, жесткий диск, оперативная память, аккумулятор, вентилятор, радиатор, батарея RTC, модуль беспроводной связи и пара динамиков.
Странно. Мы ожидали чего-то более... волшебного.
Шаг 8

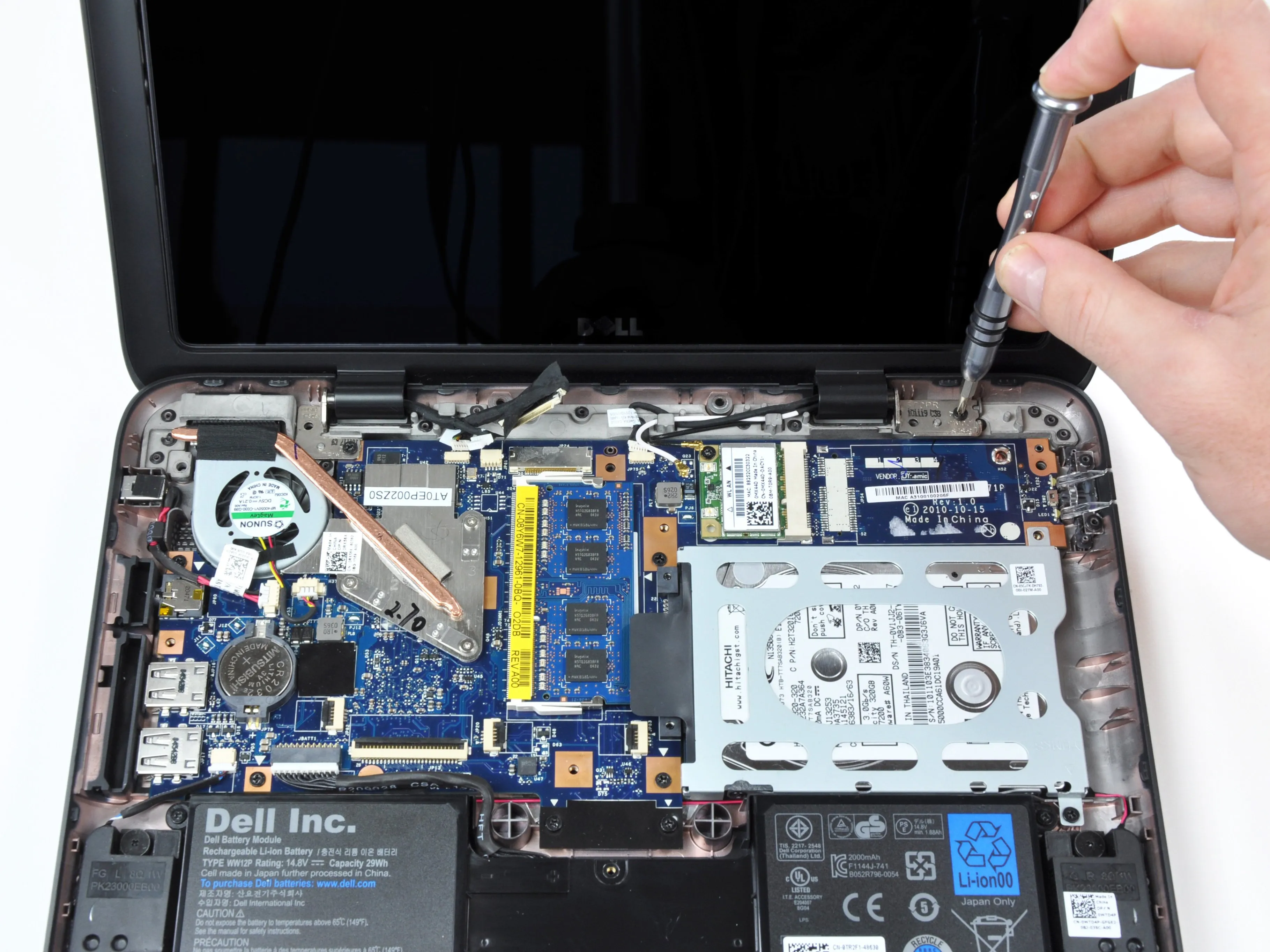

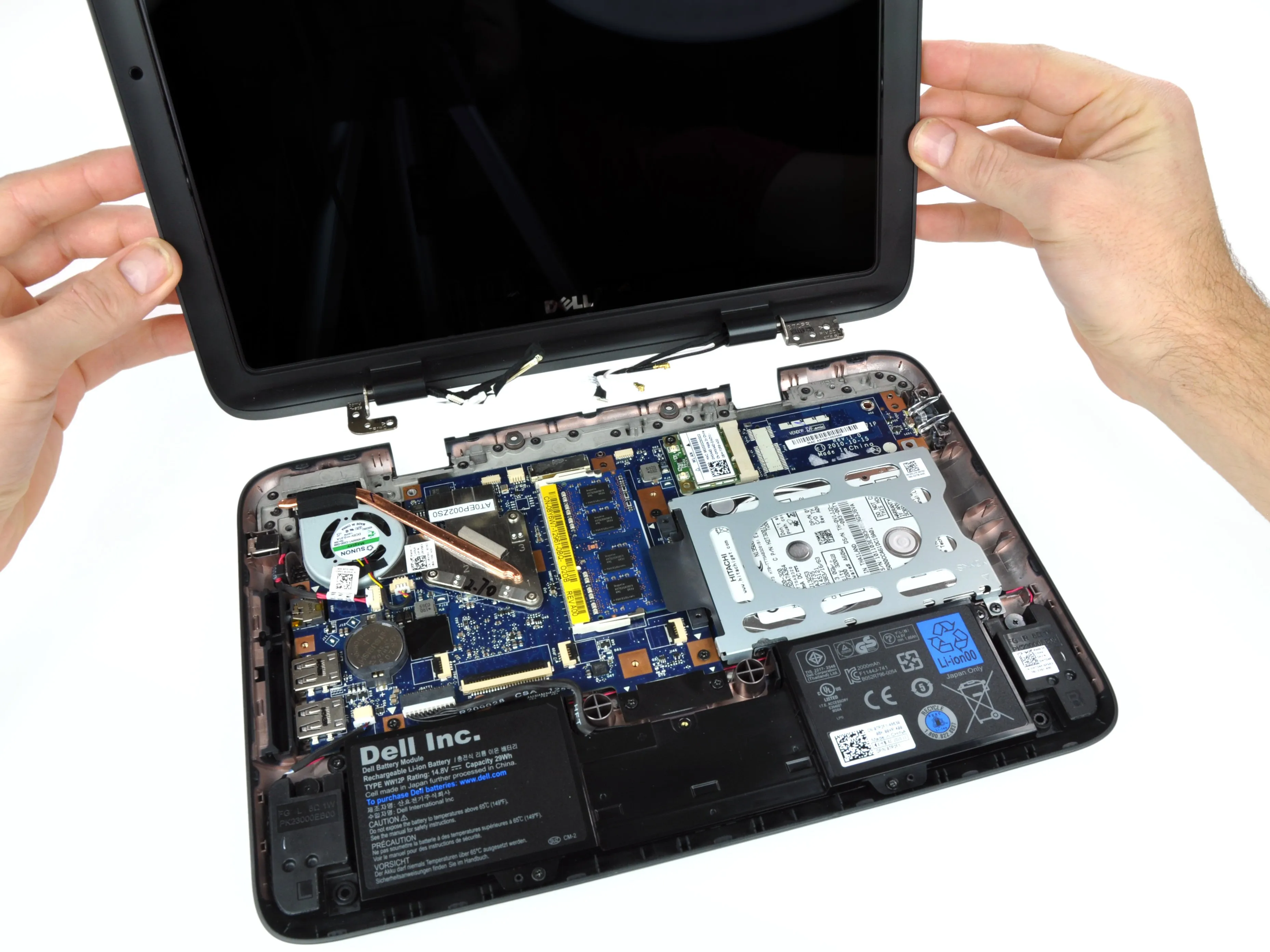

Несколько (6!) разъемов и винтов спустя, дисплей в сборе освобождается от нижнего корпуса.
Шаг 9

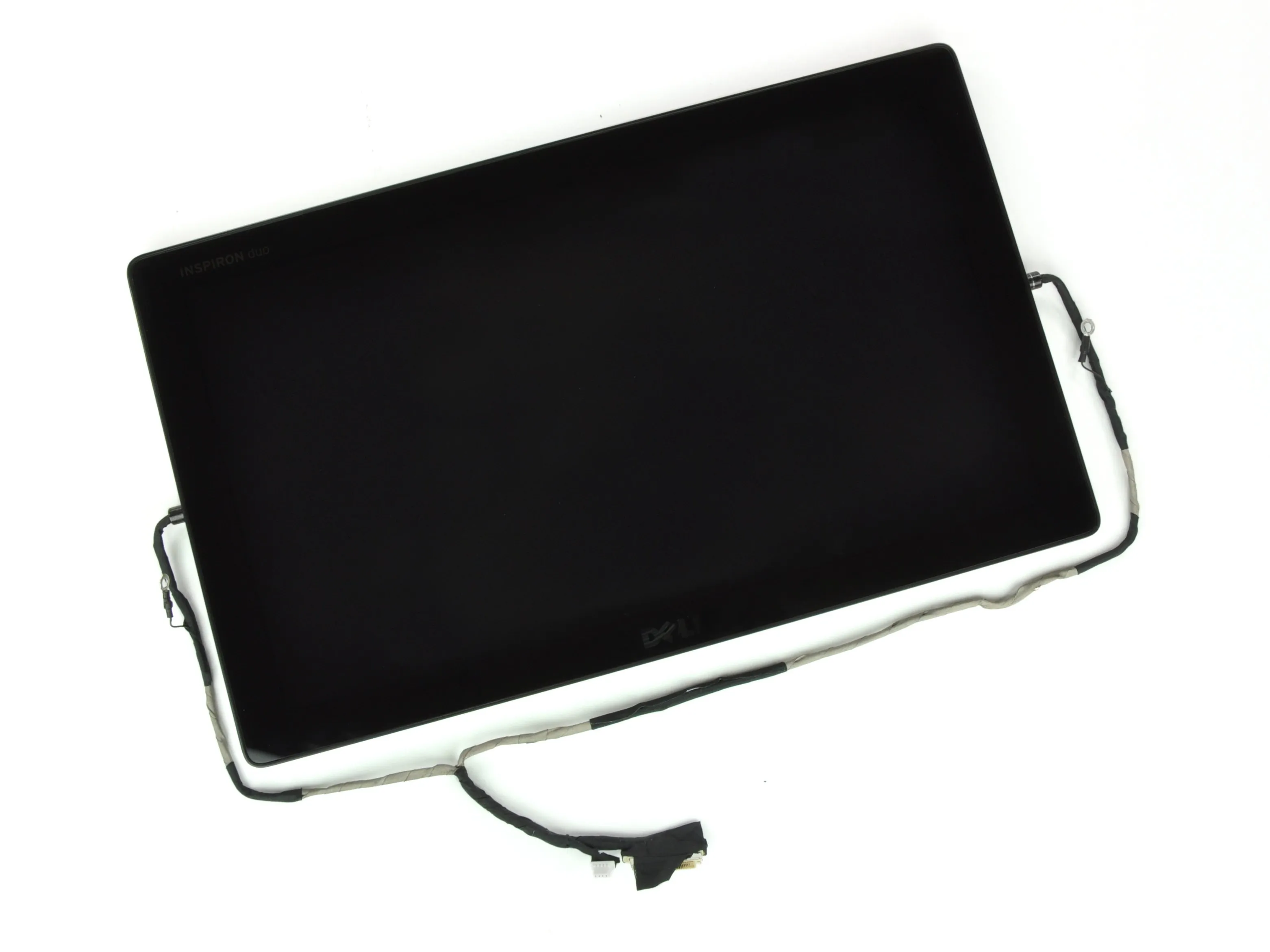

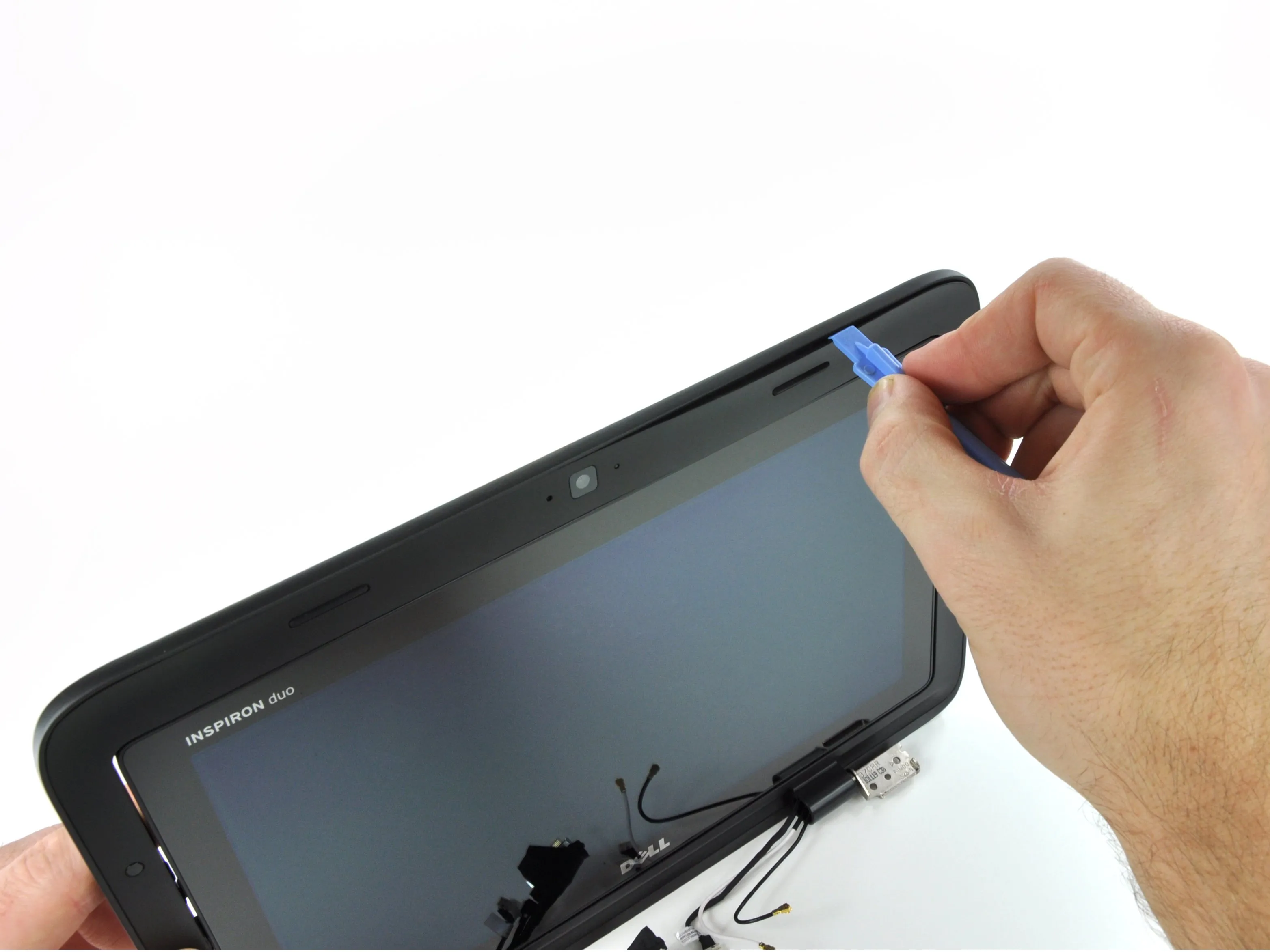

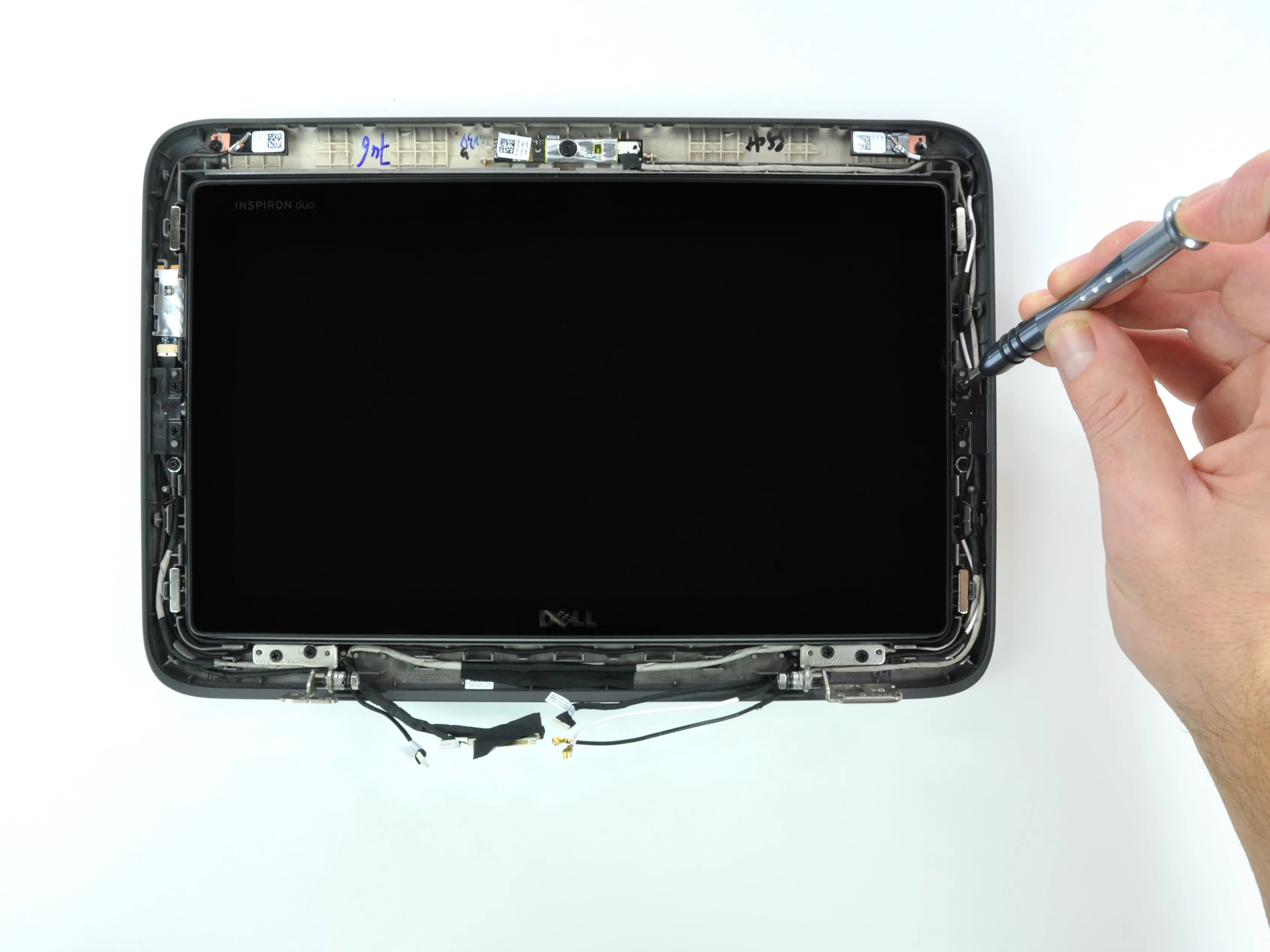

Немного поддев пластиковым инструментом и немного открутив, мы снимаем рамку дисплея и отделяем ЖК-дисплей/цифровой индикатор/стекло от дисплея в сборе.
1,3-мегапиксельная веб-камера расположена над дисплеем, когда Inspiron Duo находится в режиме нетбука. Однако при переворачивании экрана она скрывается, оставляя Samsung Galaxy Tab в качестве единственного планшета, способного делать снимки, пока что...
Разрешение 10,1-дюймового дисплея составляет 1366x768 пикселей, что дает плотность пикселей чуть более 155 ppi - выше, чем у iPad и MacBook Air.
Шаг 10

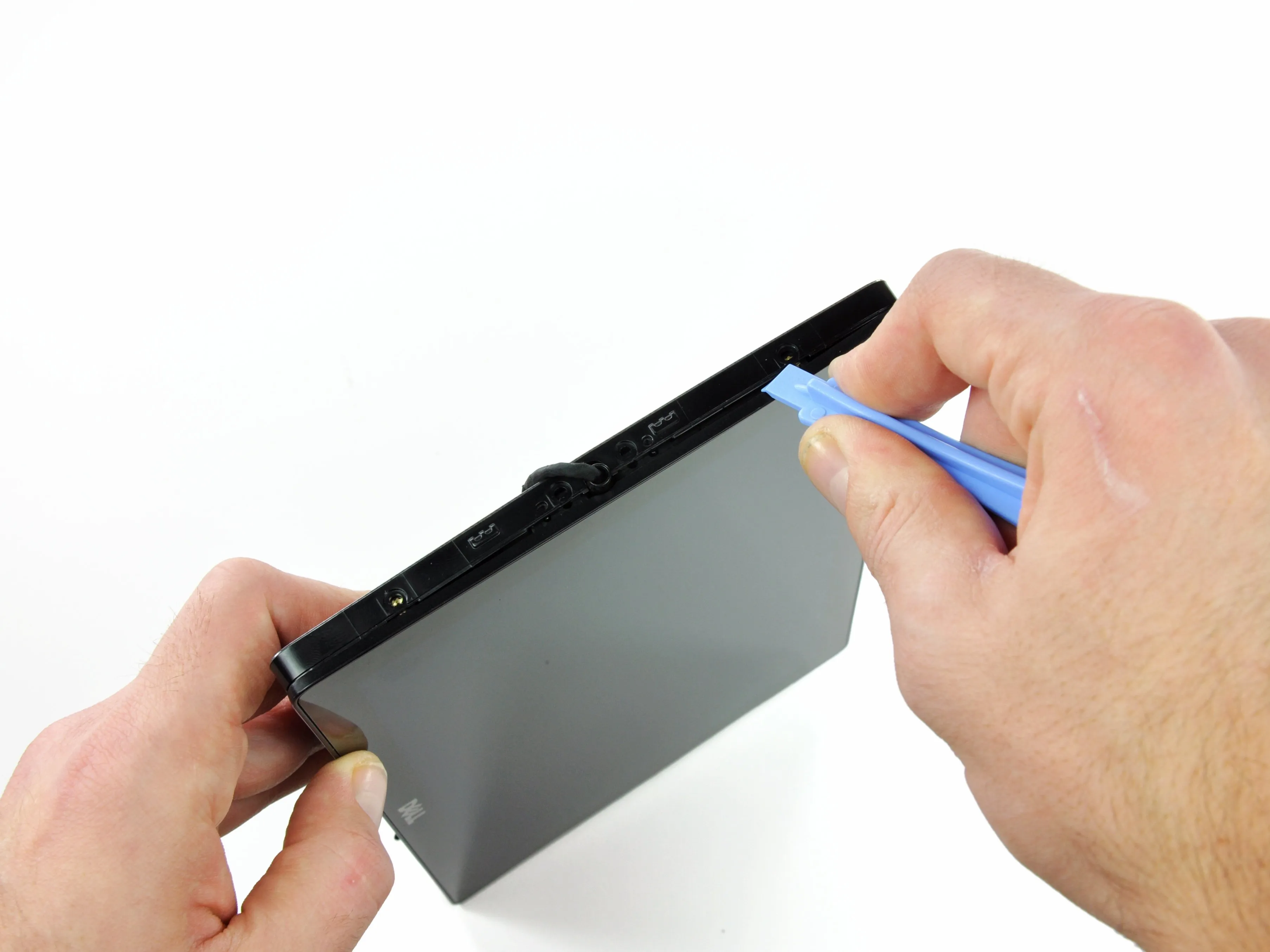

Еще больше винтов и поддевание с помощью инструмента для открывания пластика.

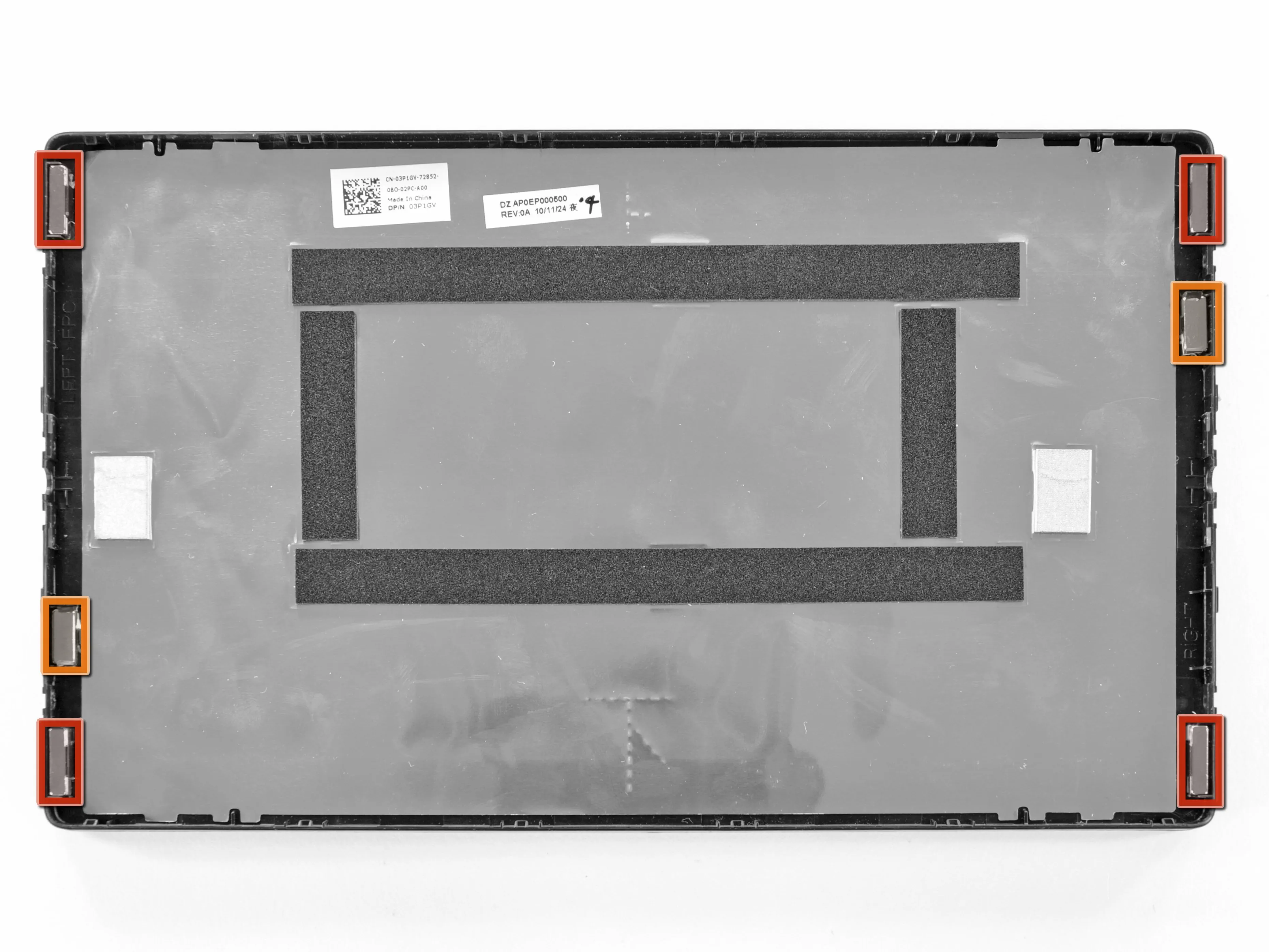

Магниты в углах задней панели ЖК-дисплея позволяют защелкнуть дисплей для использования в нетбуке или планшете.
Смещенные магниты используются для того, чтобы сообщить компьютеру, в какой ориентации находится ЖК-дисплей (планшет или нетбук). Помните, что эти?
Переключатели на нижней стороне верхнего корпуса - это полевые транзисторы (FET), которые изменяют свою проводимость в присутствии магнитного поля. Смещенные магниты в задней рамке заставляют FET указывать, в каком положении находится экран.
Очевидно, что мы не должны прикасаться плату инвертора. Скорее всего, это связано с хрупкостью соединений между платой и кабелями ЖК-дисплея.
Шаг 11

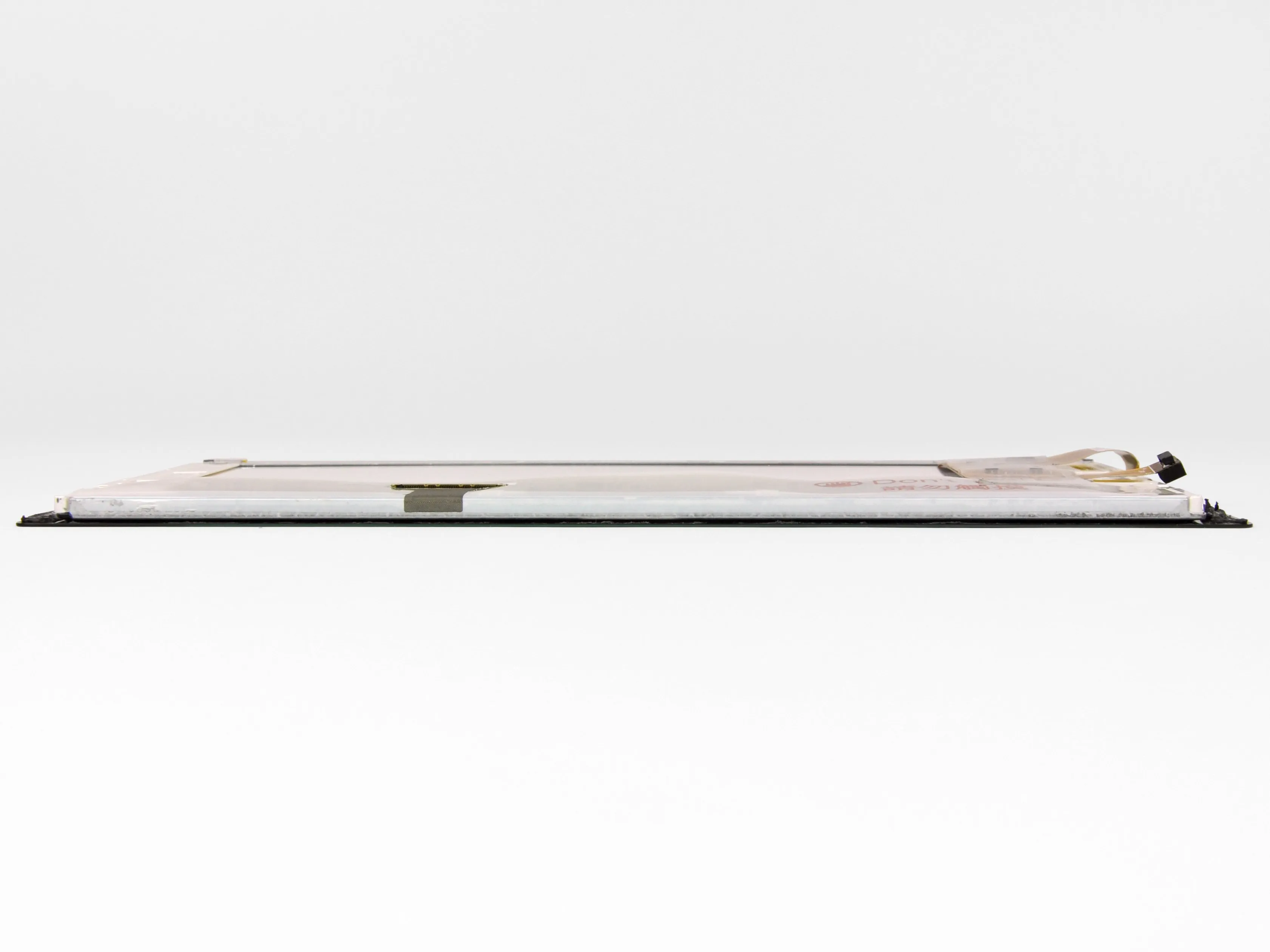

Как и во многих других современных устройствах с сенсорным экраном, дисплей, дигитайзер и переднее стекло Inspiron Duo склеены вместе. Хотя это повышает прочность и чистоту сборки дисплея, это мешает простому ремонту.

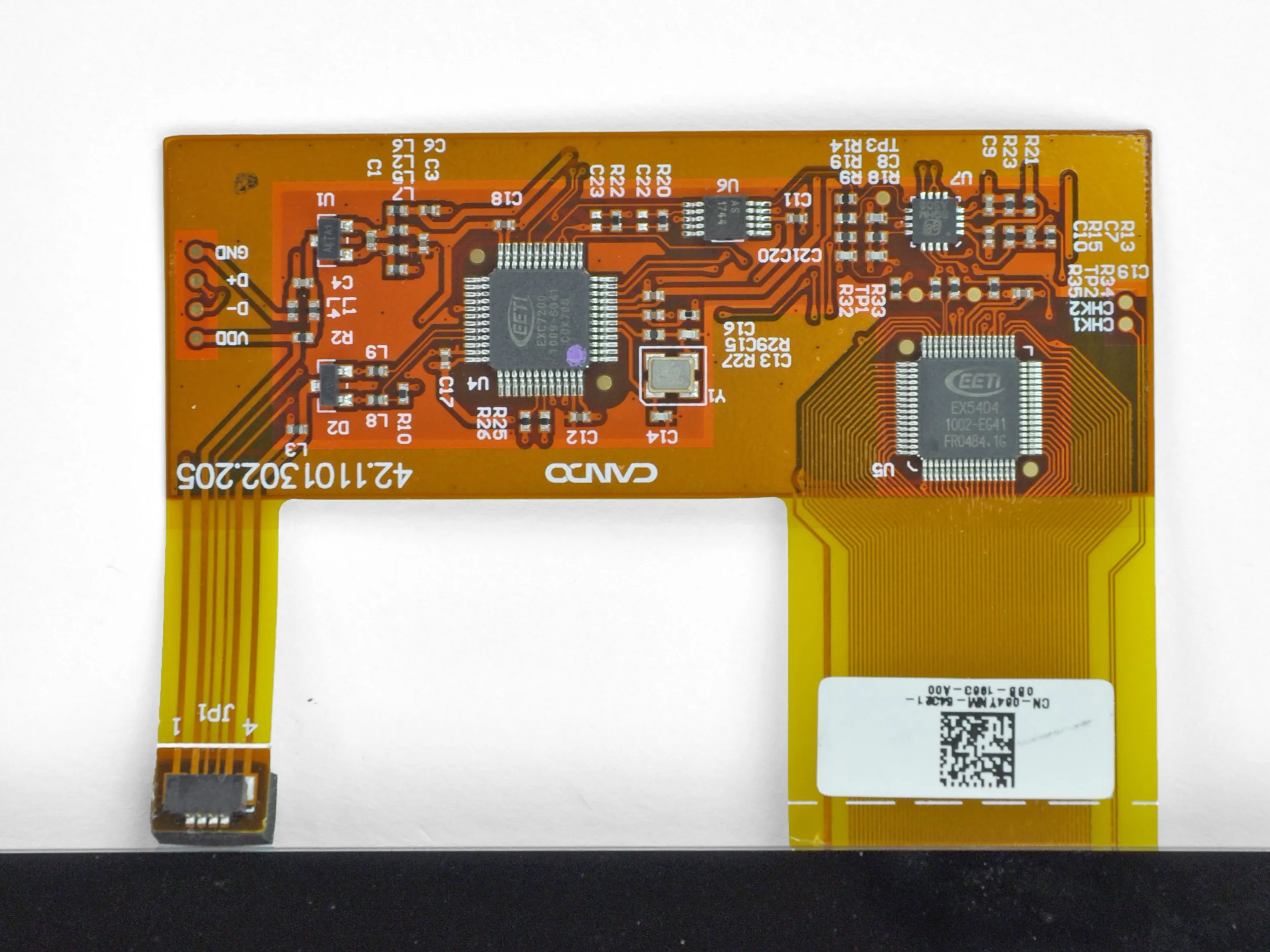

Сенсорным экраном управляет пара чипов EETI, работающих вместе: EX5404 и EXC7200.
Шаг 12

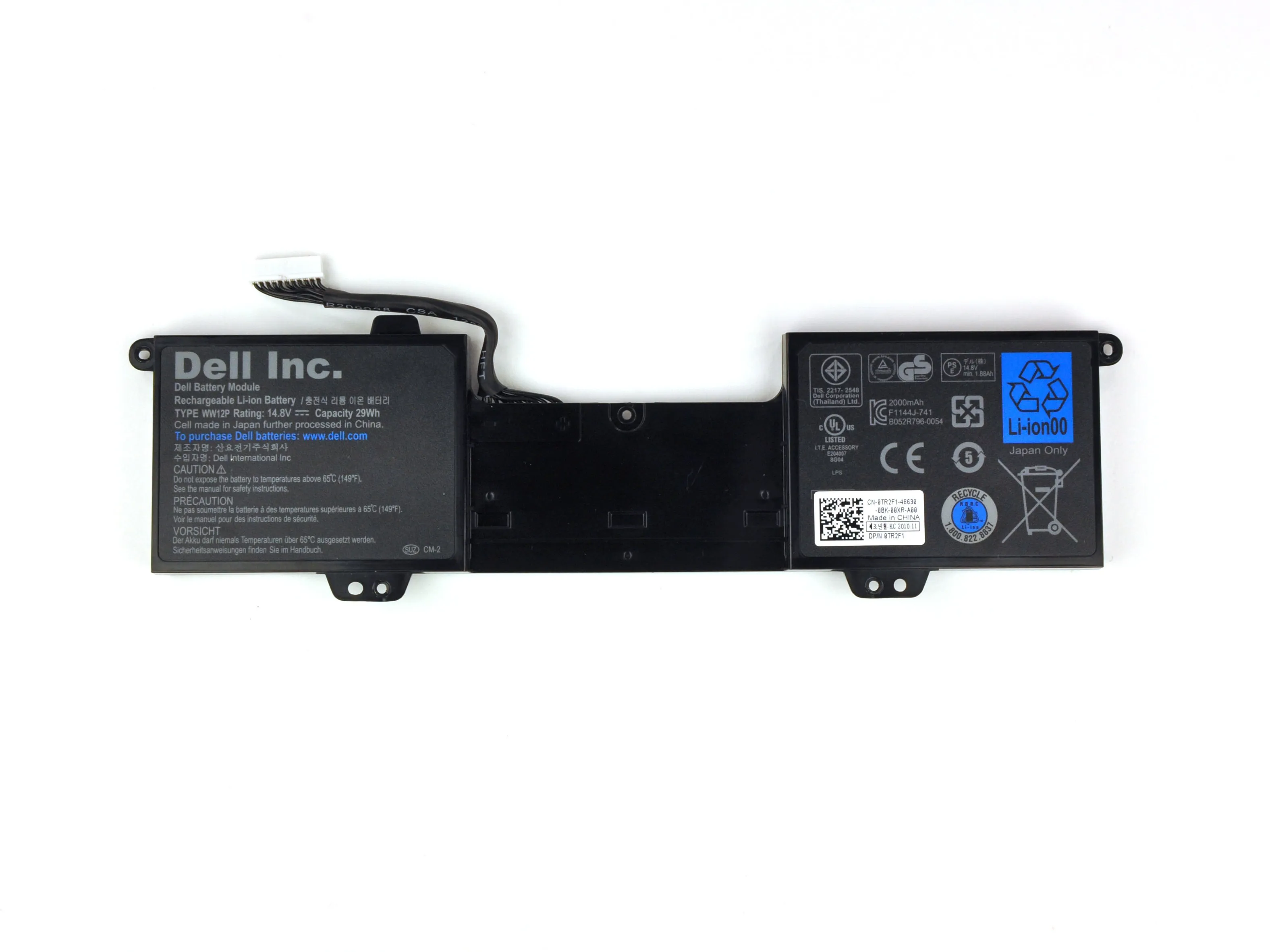

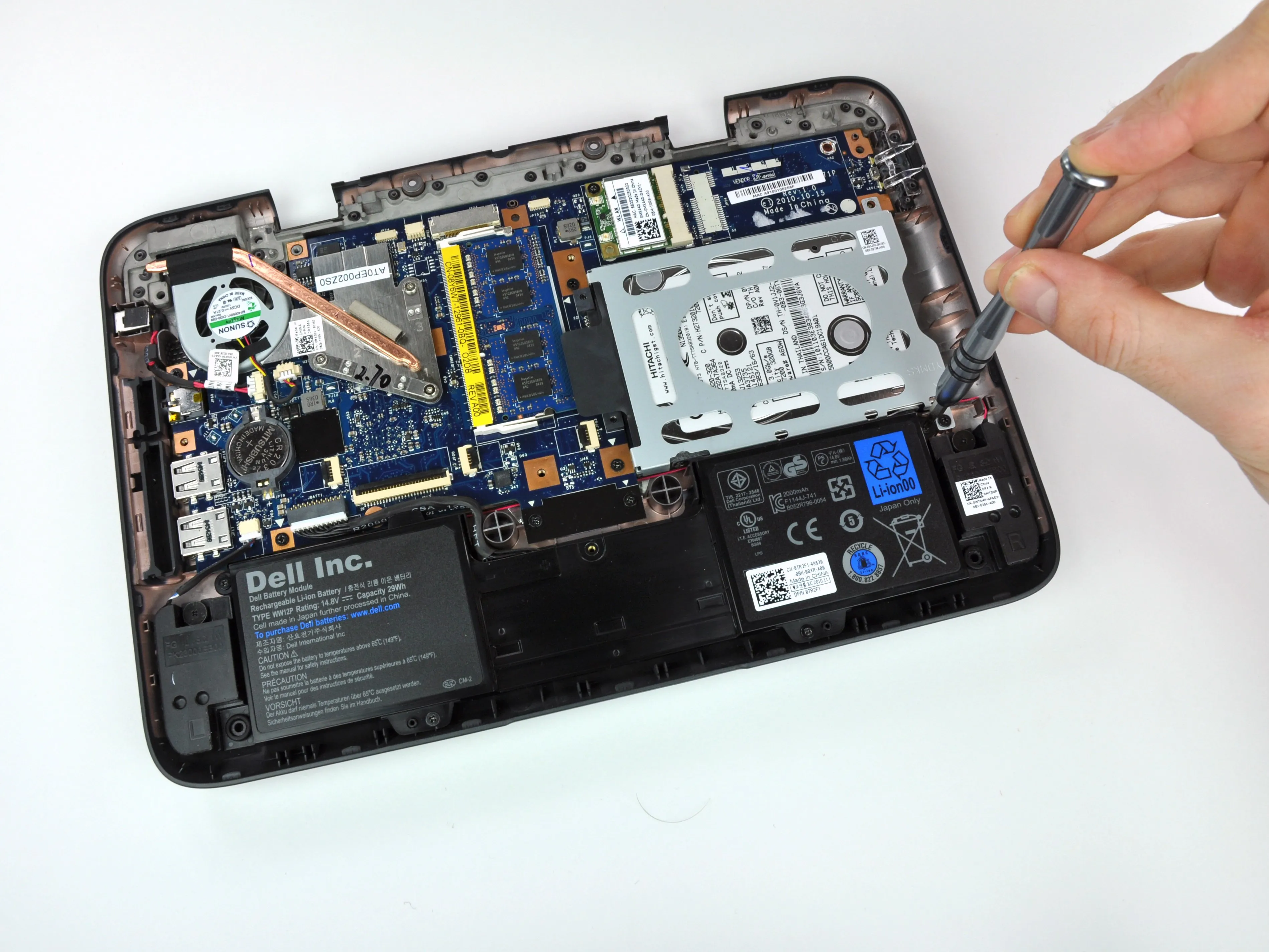

Несмотря на то, что для того, чтобы добраться до батареи, пришлось снять верхнюю крышку, она извлекается довольно легко.
Батарея 14,8 В, 29 Вт-ч - один из хорошо заметных недостатков Inspiron Duo. Хотя Dell утверждает, что его хватает на 3 часа 57 минут, обзор Engadget предупреждает пользователей о том, что время автономной работы составит менее 3 часов.
При заявленном времени автономной работы Inspiron Duo все равно останется далеко позади большинства других устройств, представленных на рынке, многие из которых могут похвастаться временем автономной работы более 7 часов.
Шаг 13

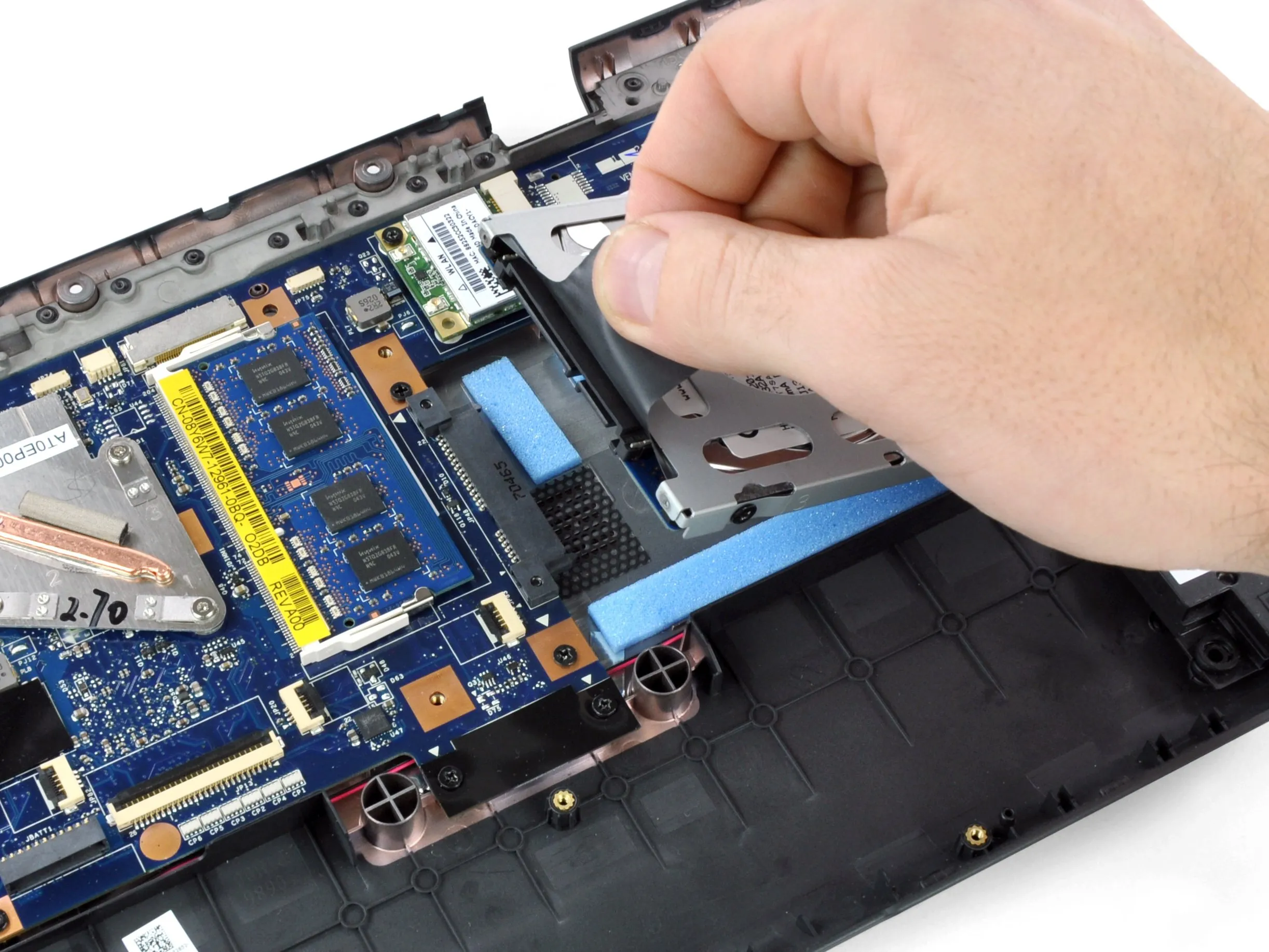

Оставшийся один винт удерживает кронштейн жесткого диска.

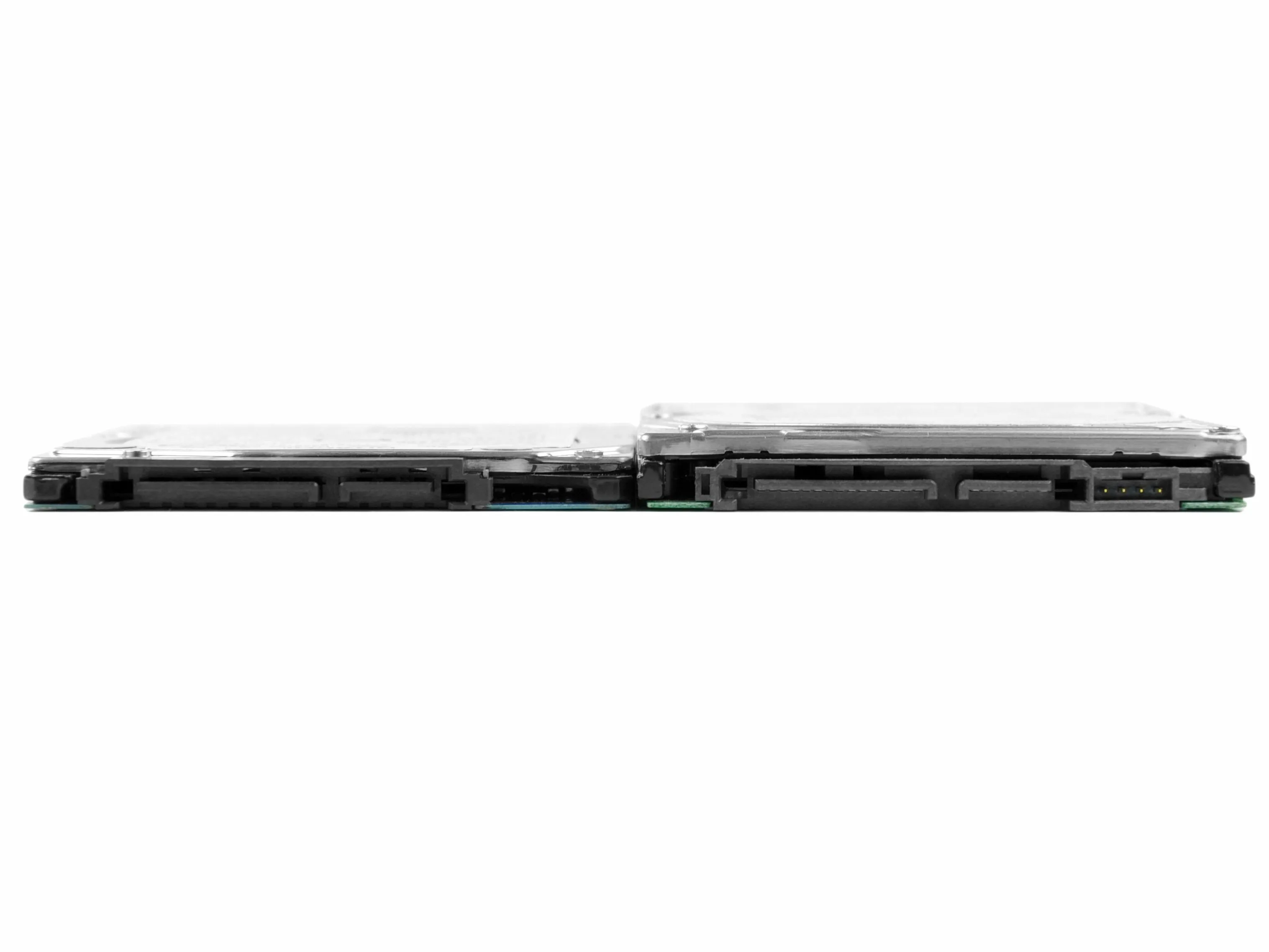

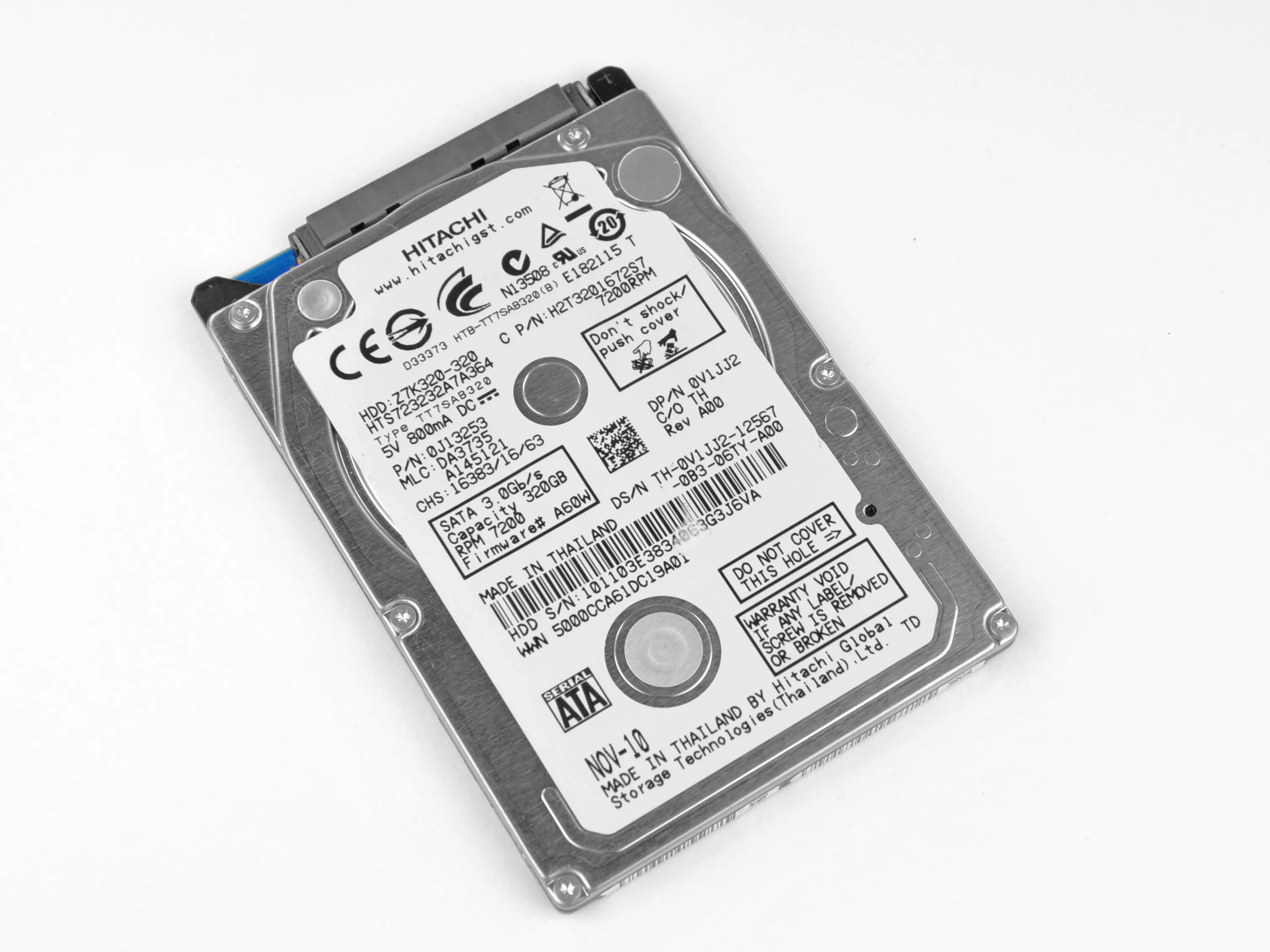

Inspiron Duo поставляется с 320 ГБ 7200 об/мин. Hitachi Travelstar Z7K320 жестким диском Hitachi Travelstar Z7K320 объемом 320 ГБ со скоростью вращения шпинделя 7200 об/мин, который имеет очень тонкий профиль 7 мм.
Шаг 14

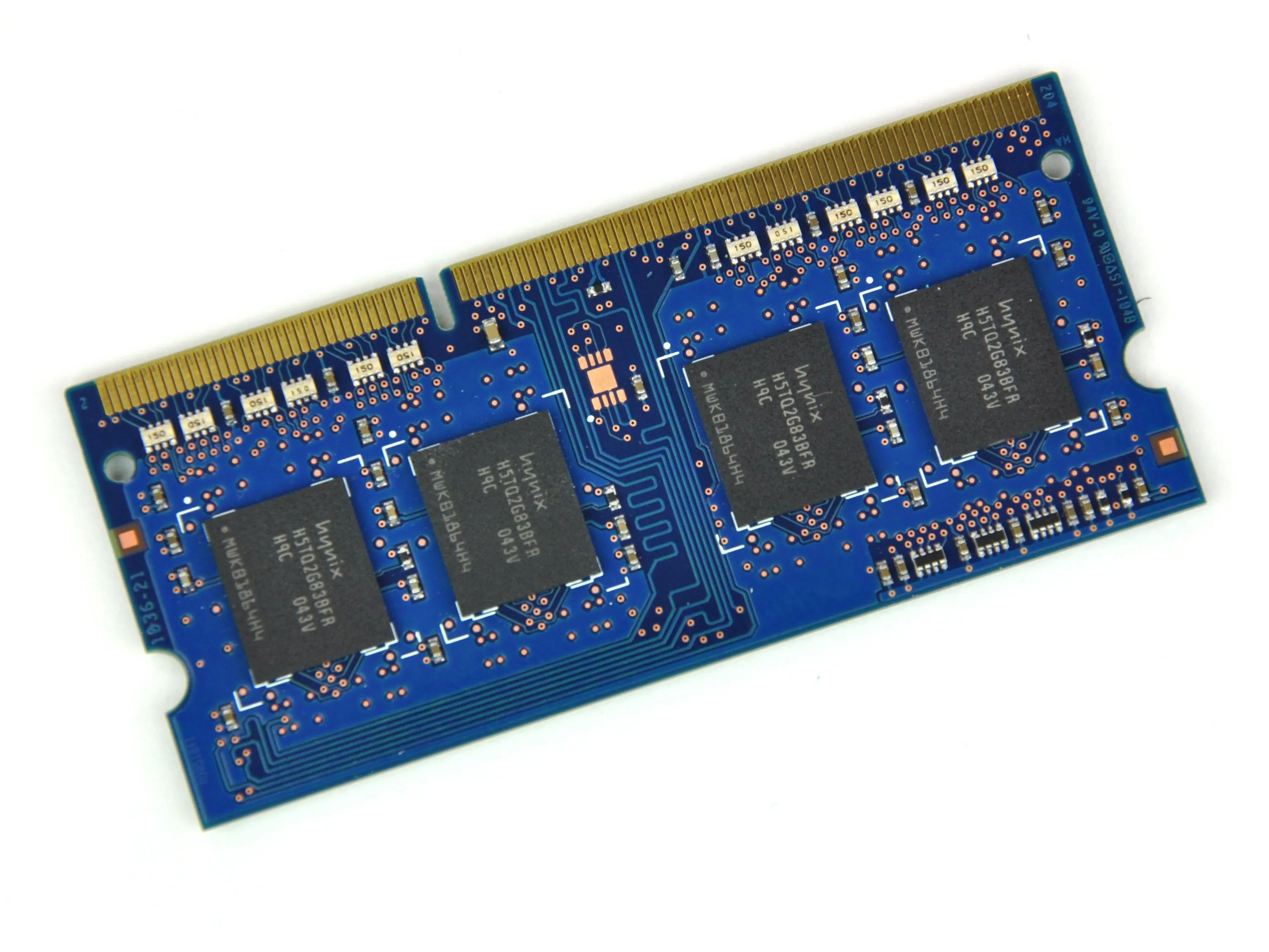

Два гига Hynix DDR3 SDRAM являются стандартным оборудованием для Inspiron Duo.
Оперативная память не может быть увеличена до 2 Гб, но ее можно заменить более быстрым модулем на 2 Гб.
Шаг 15

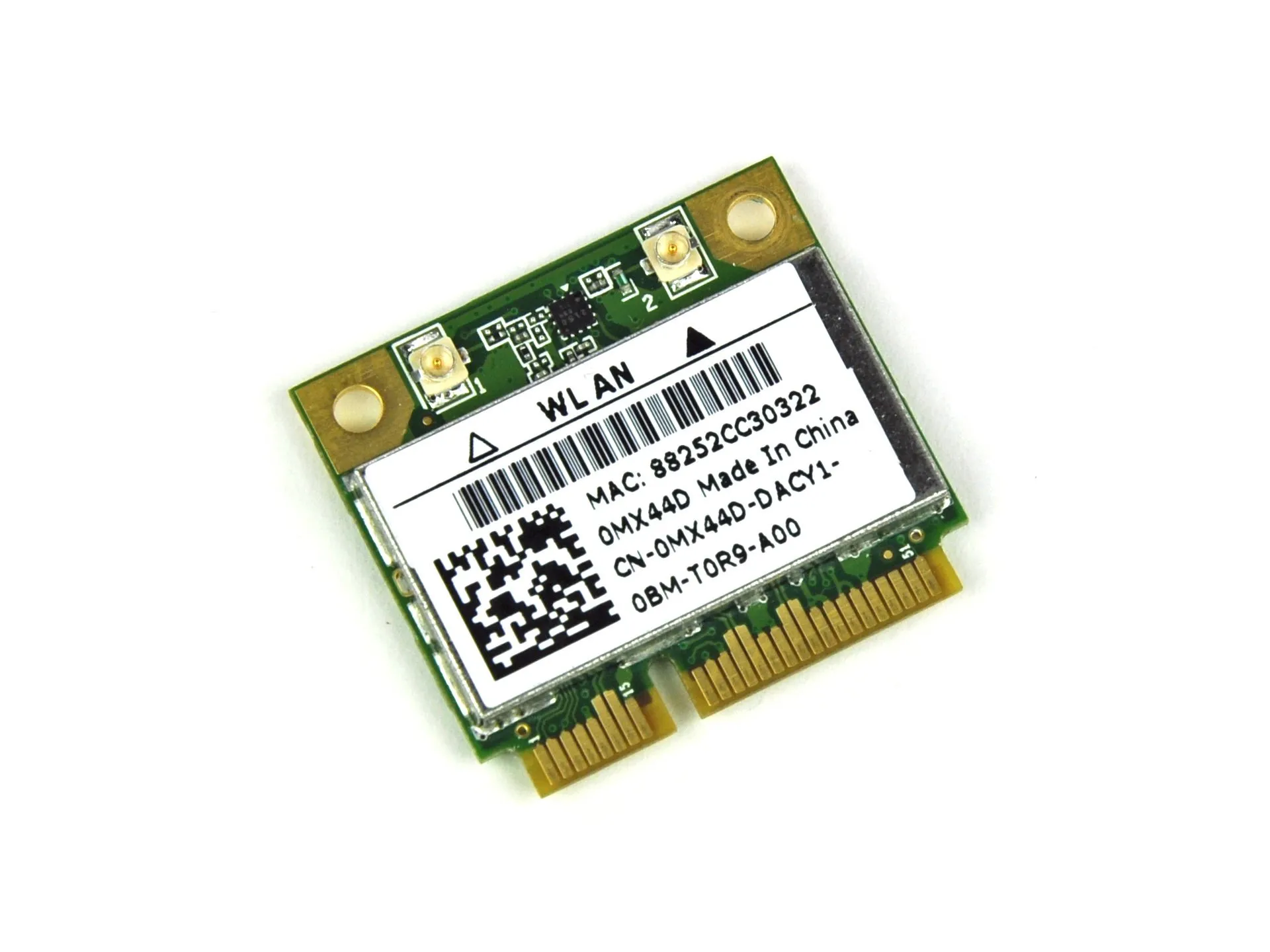

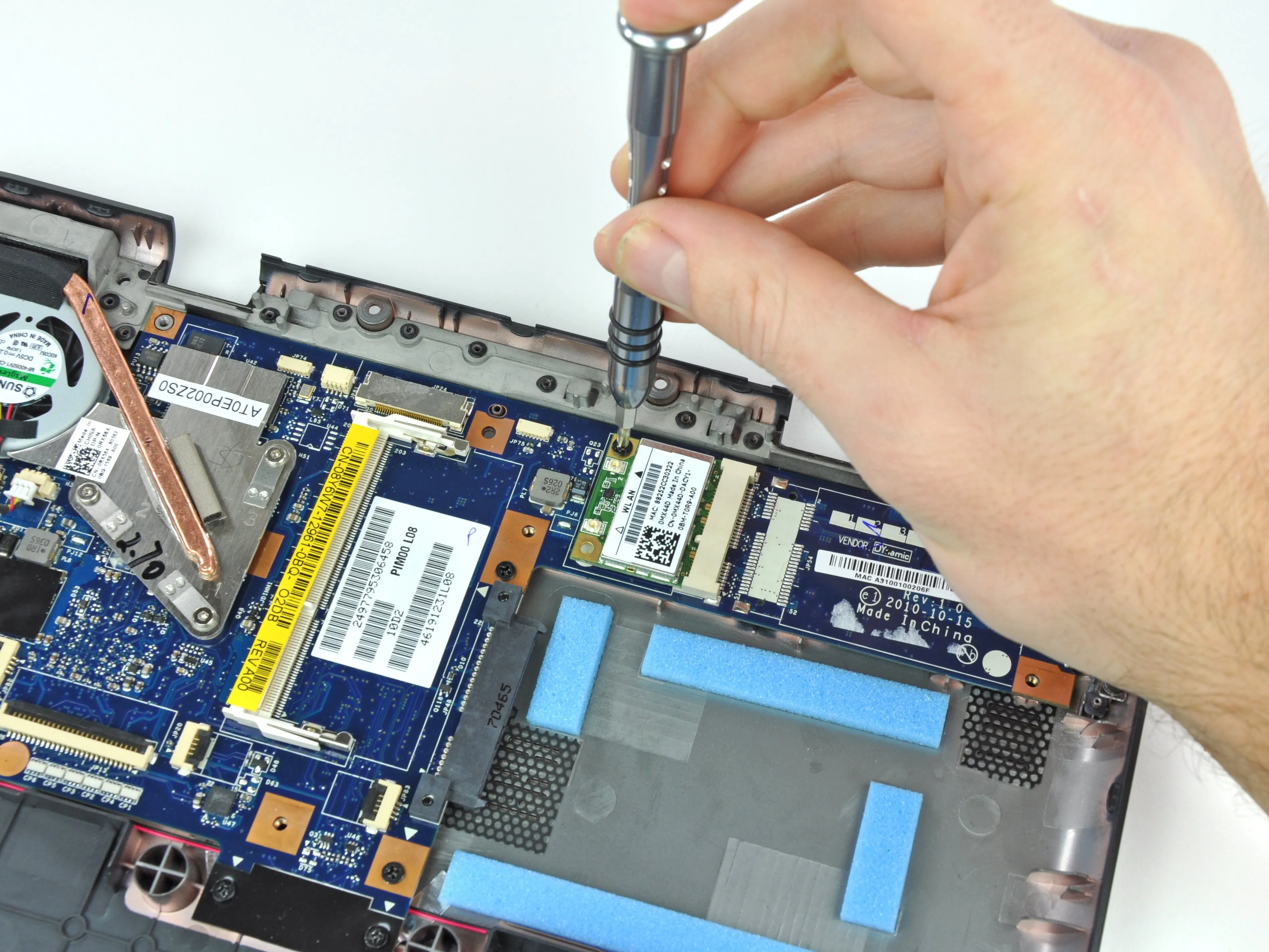

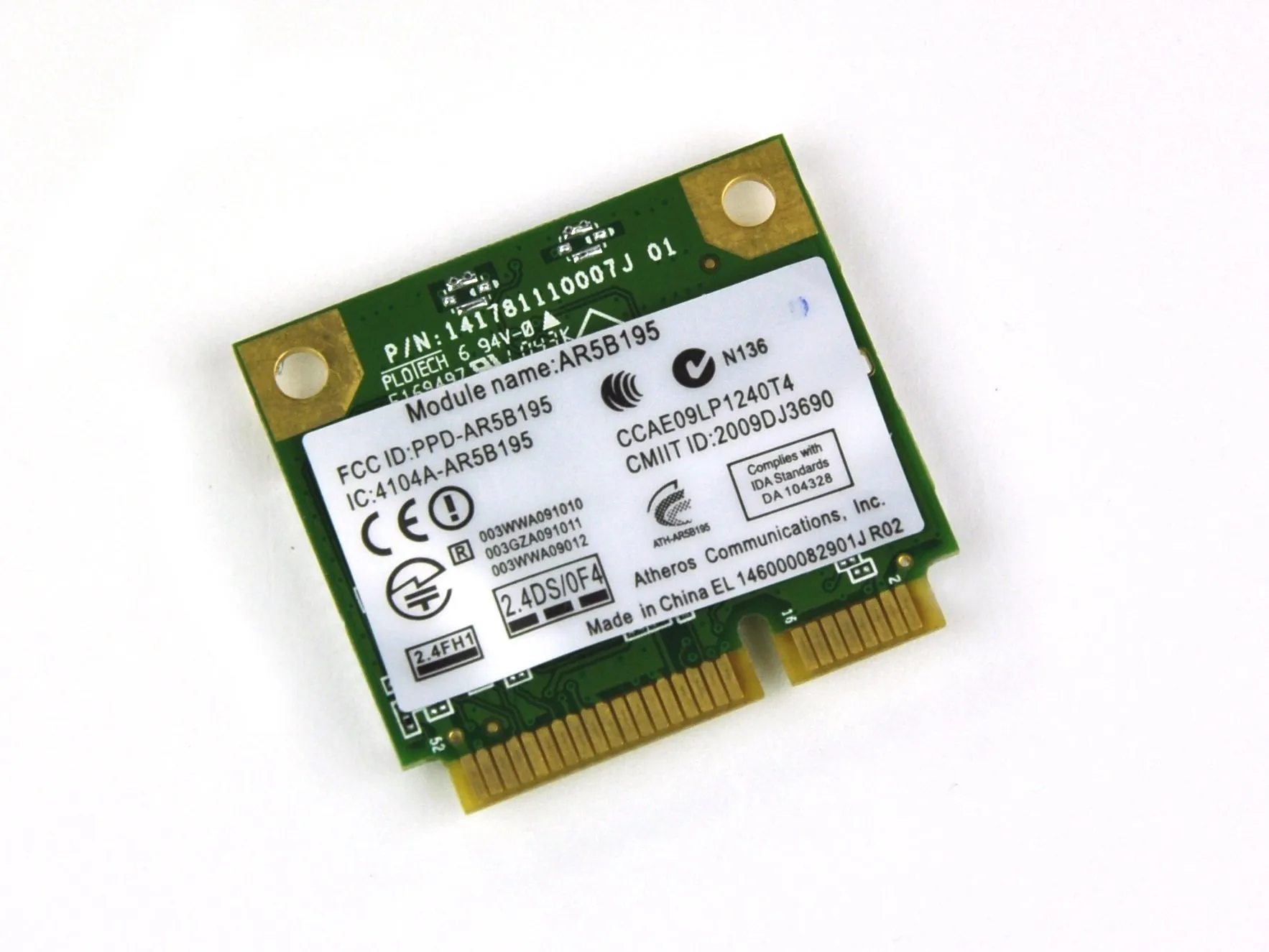

Плата WLAN Atheros AR5B195 вынимается после откручивания одного винта.
Здесь нет ничего нового или впечатляющего. Inspiron Duo обладает возможностями беспроводной связи 802.11b/g/n.
Шаг 16

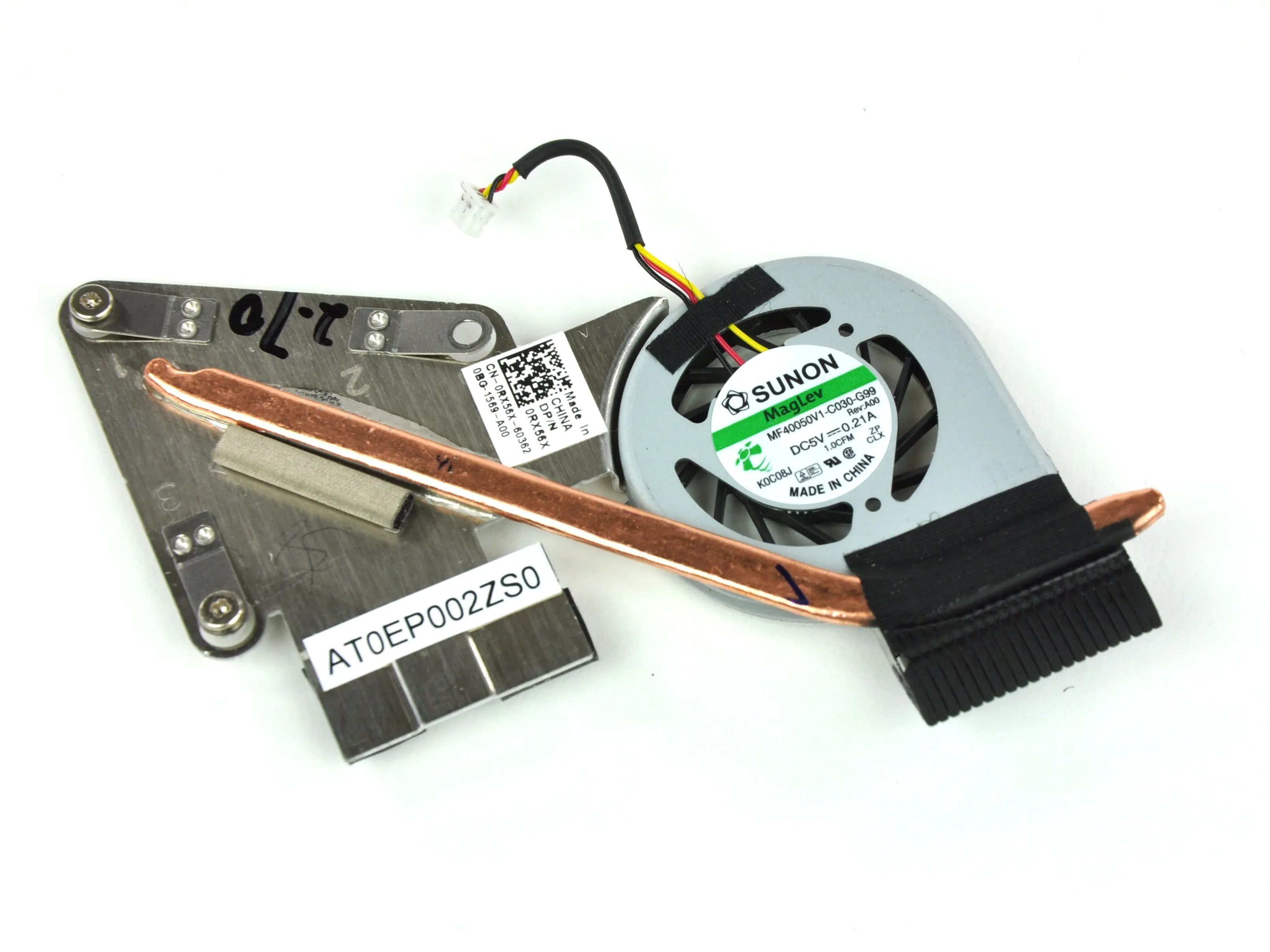

Теплоотвод и Sunon MagLev прикреплены друг к другу и легко вынимаются после отсоединения кабеля вентилятора и откручивания трех винтов Phillips.
Шаг 17

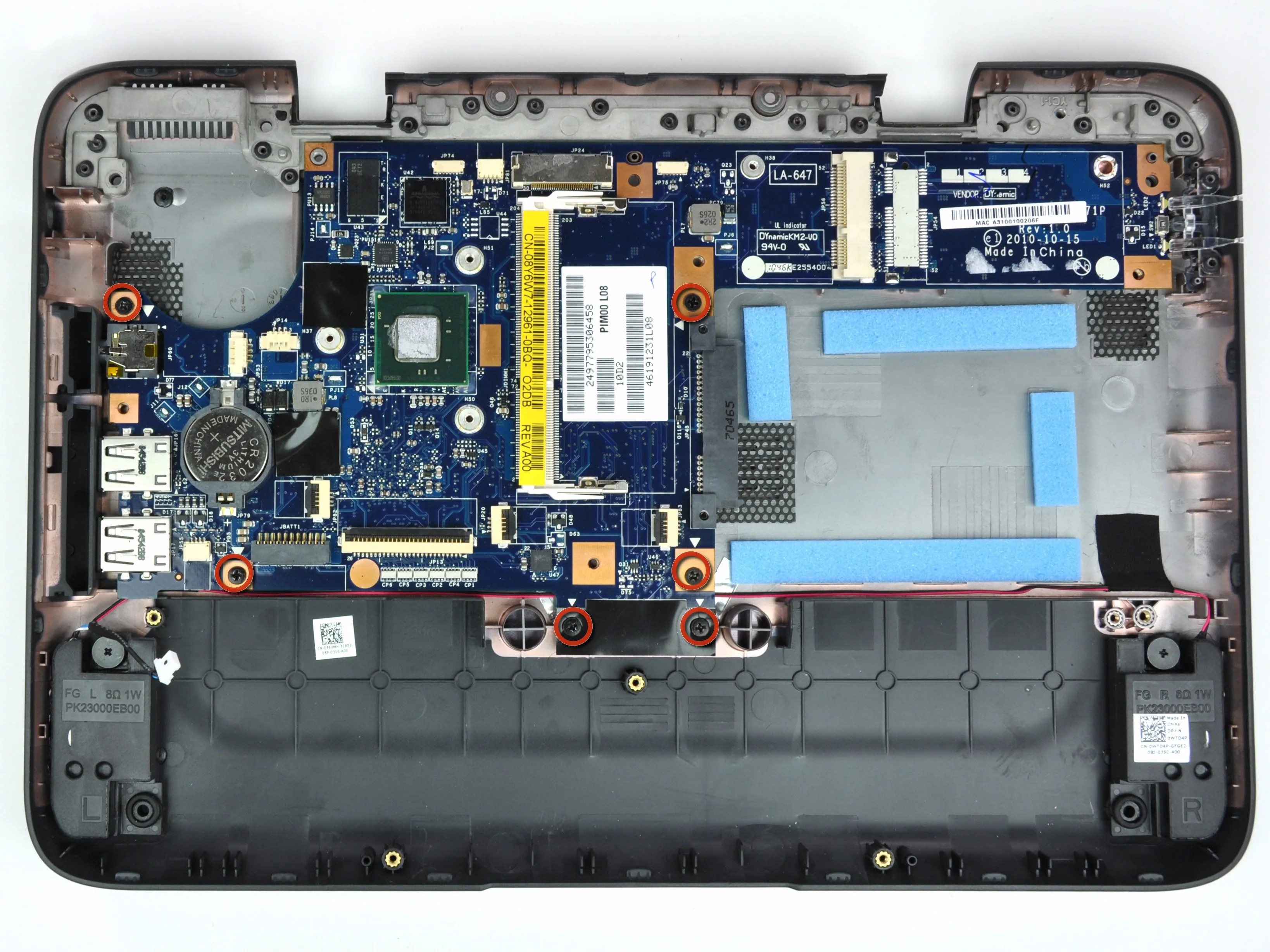

Горстка винтов - это все, что осталось между нами и извлечением материнской платы из нижнего корпуса.

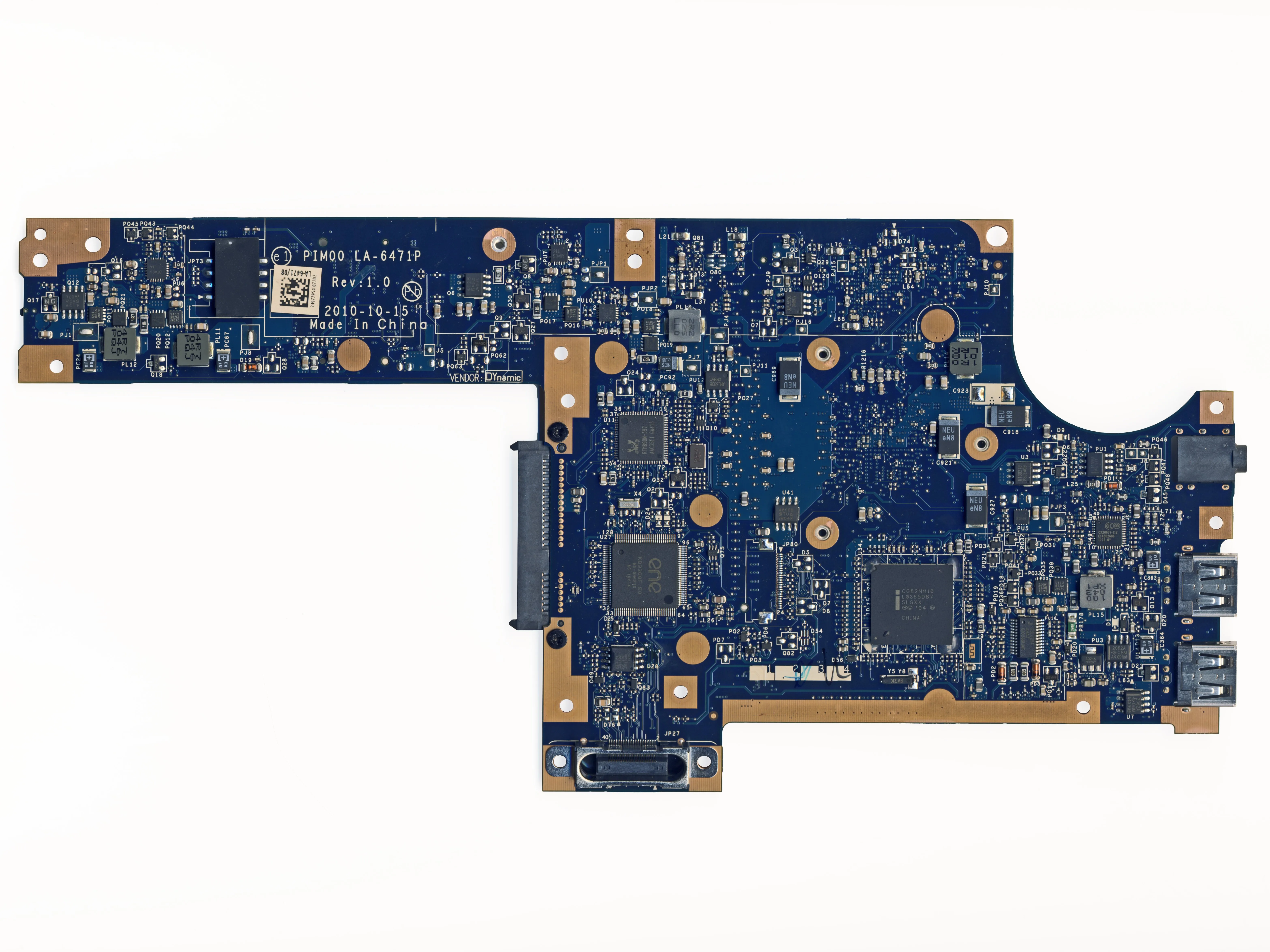

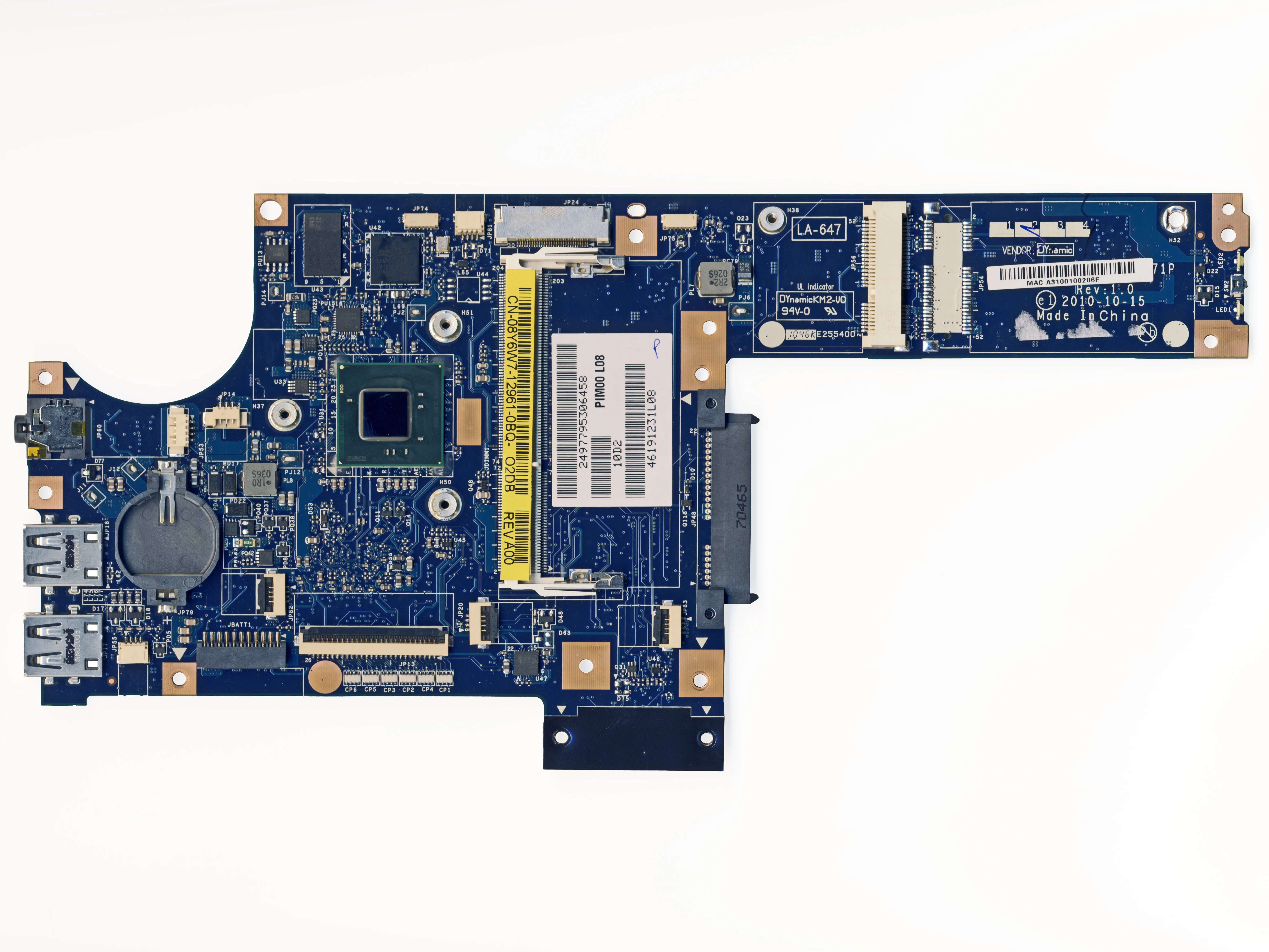

Шаг 18
Тонны чипов.
Samsung KB926QF E0
Realtek RTM890N-397
Шаг 19

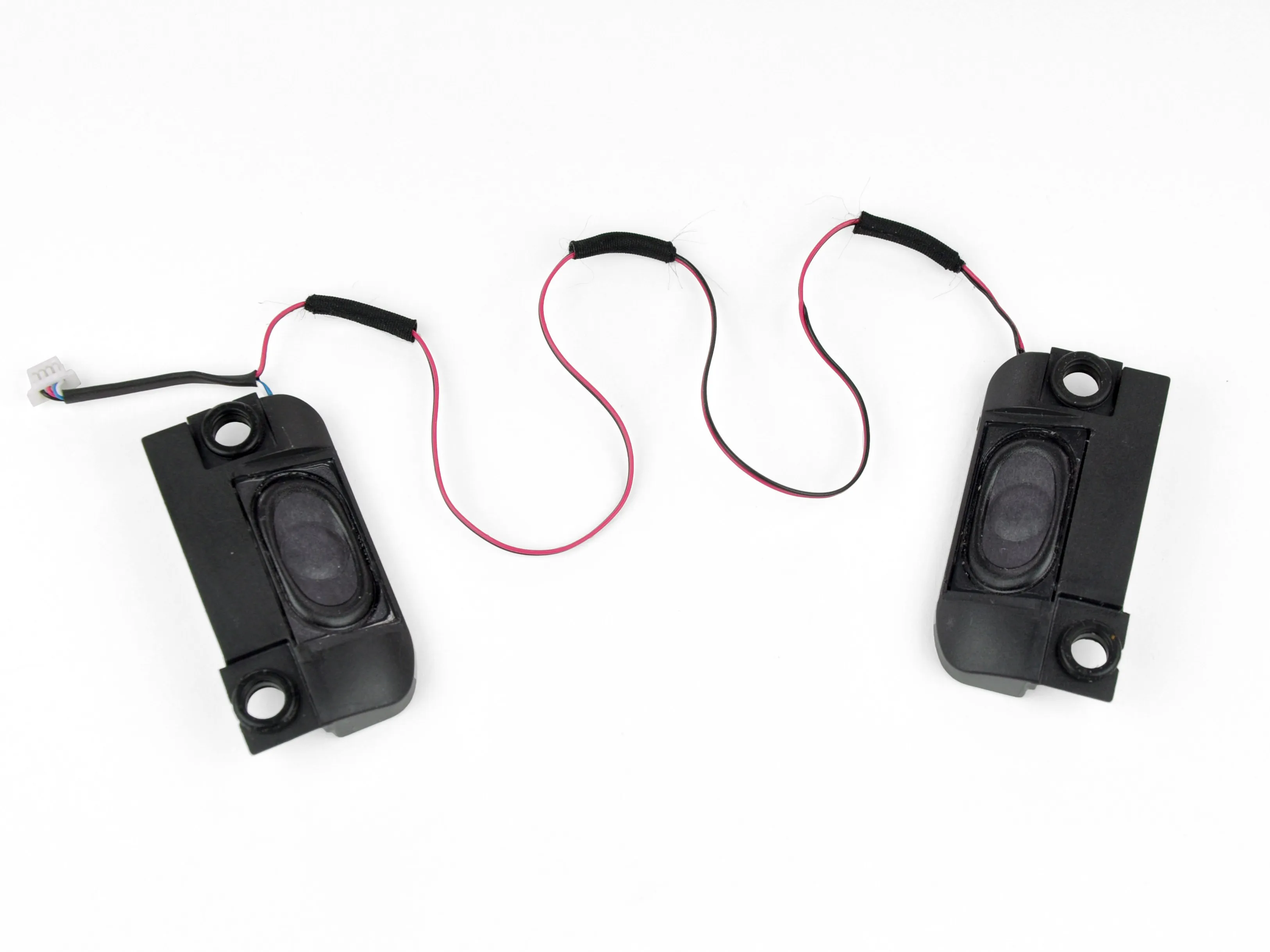

Динамики - единственное, что осталось интересного в Inspiron Duo, и они оба легко вынимаются.
Суммарная мощность этих динамиков составляет 2 Вт, и, хотя никто не назовет их оглушительными, они выдают отличный звук.
Шаг 20

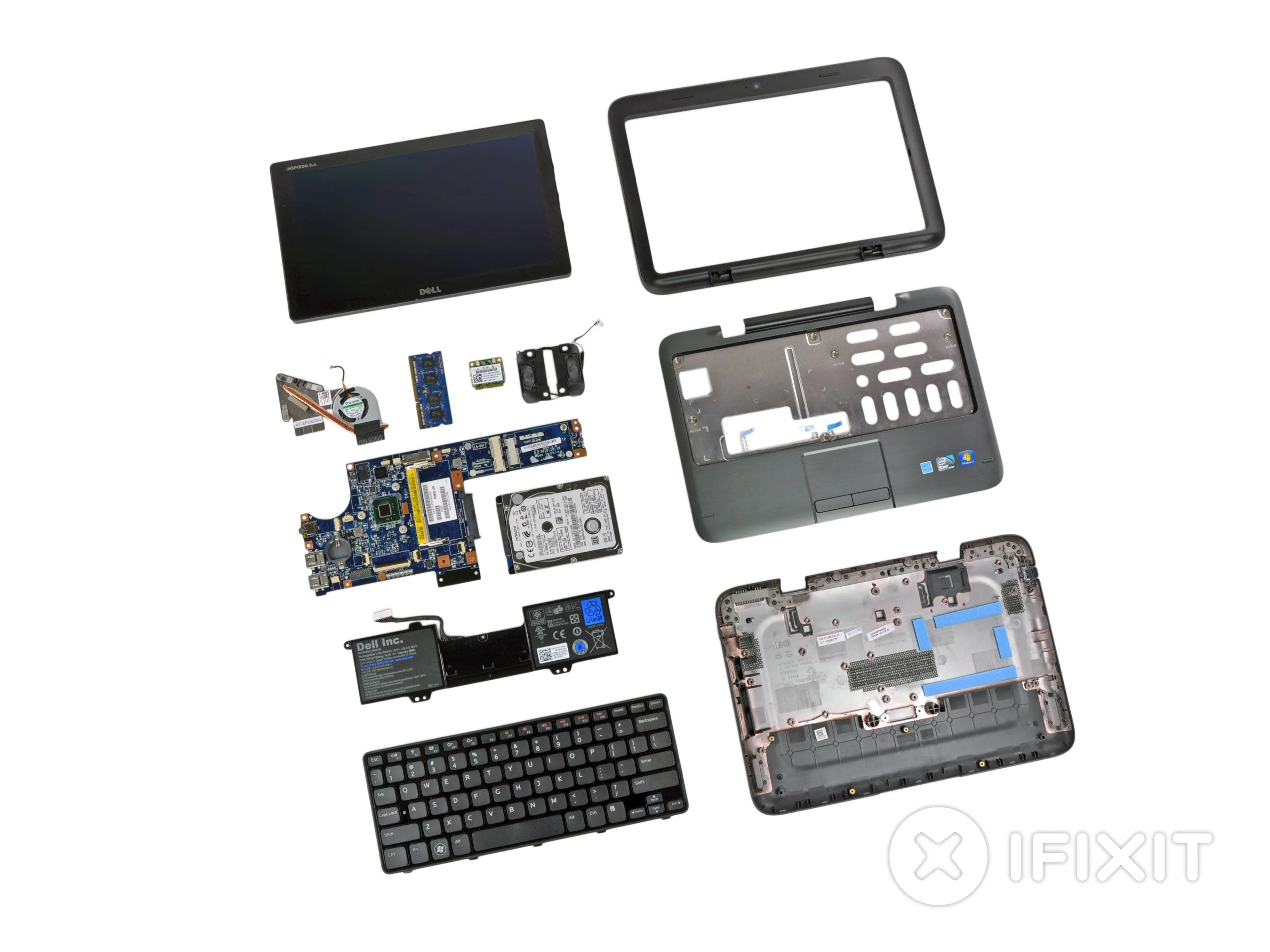

Оценка ремонтопригодности Dell Inspiron Duo: 7 из 10
Большая часть внутреннего оборудования не только заменяется пользователем, но и легко приобретается у Dell или сторонних производителей.
Почти весь компьютер можно разобрать с помощью пластикового инструмента для открывания (или двух) и отвертки Phillips #0.
Многие внешние (и внутренние) отверстия для винтов промаркированы.
Для доступа к батарее необходимо снять верхний корпус, что позорно для продукта Dell.
Добраться до ЖК-дисплея довольно сложно, а когда вы это сделаете, все придется заменить.
Комментарии к статье
Есть советы по сборке?
Следуйте инструкциям снизу вверх.
