Разборка Dell Latitude 3500

Введение

Просто пошаговое руководство по разборке Dell Latitude 3500 в образовательных целях.

Давайте начнем!

Что вам понадобится

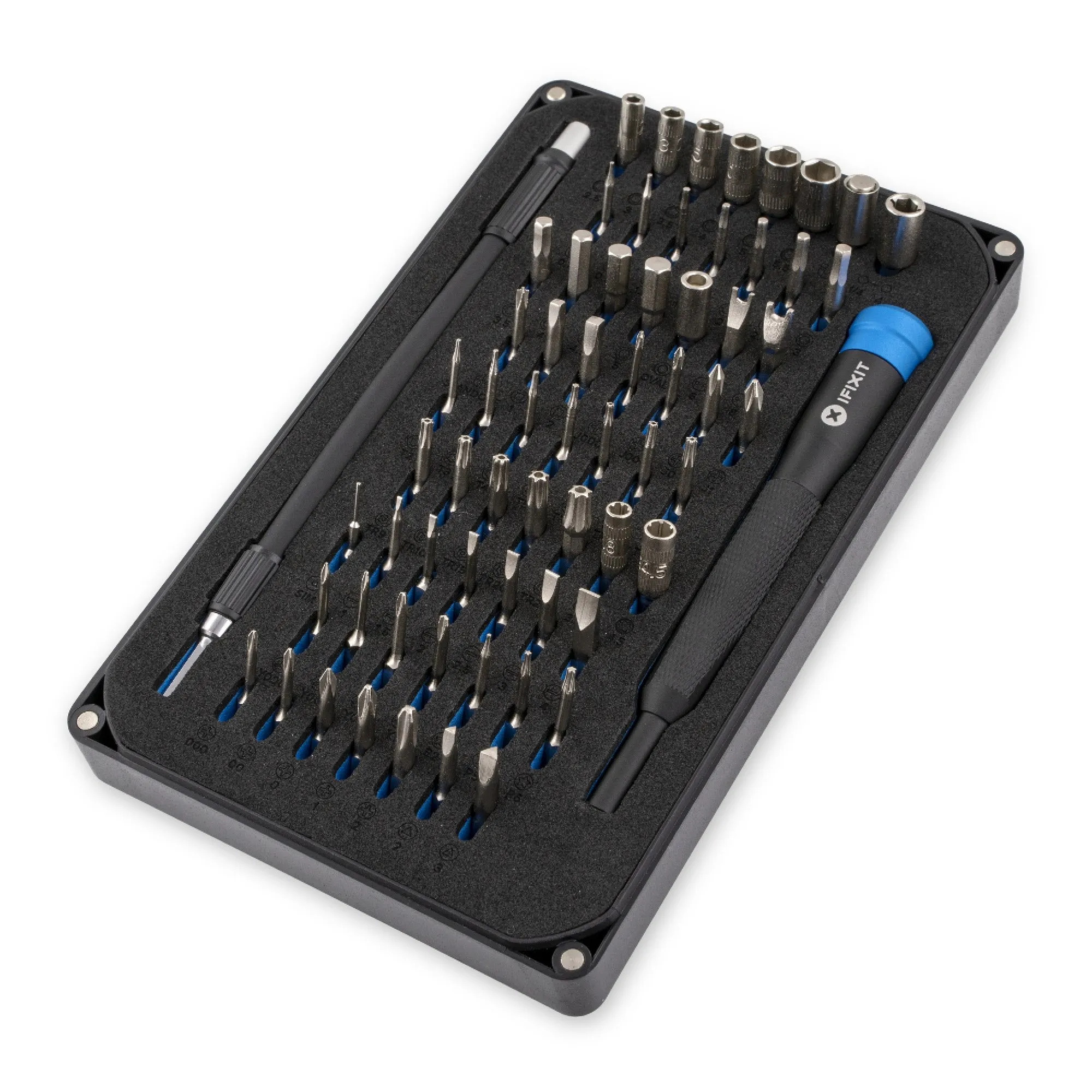

Инструменты

•

•

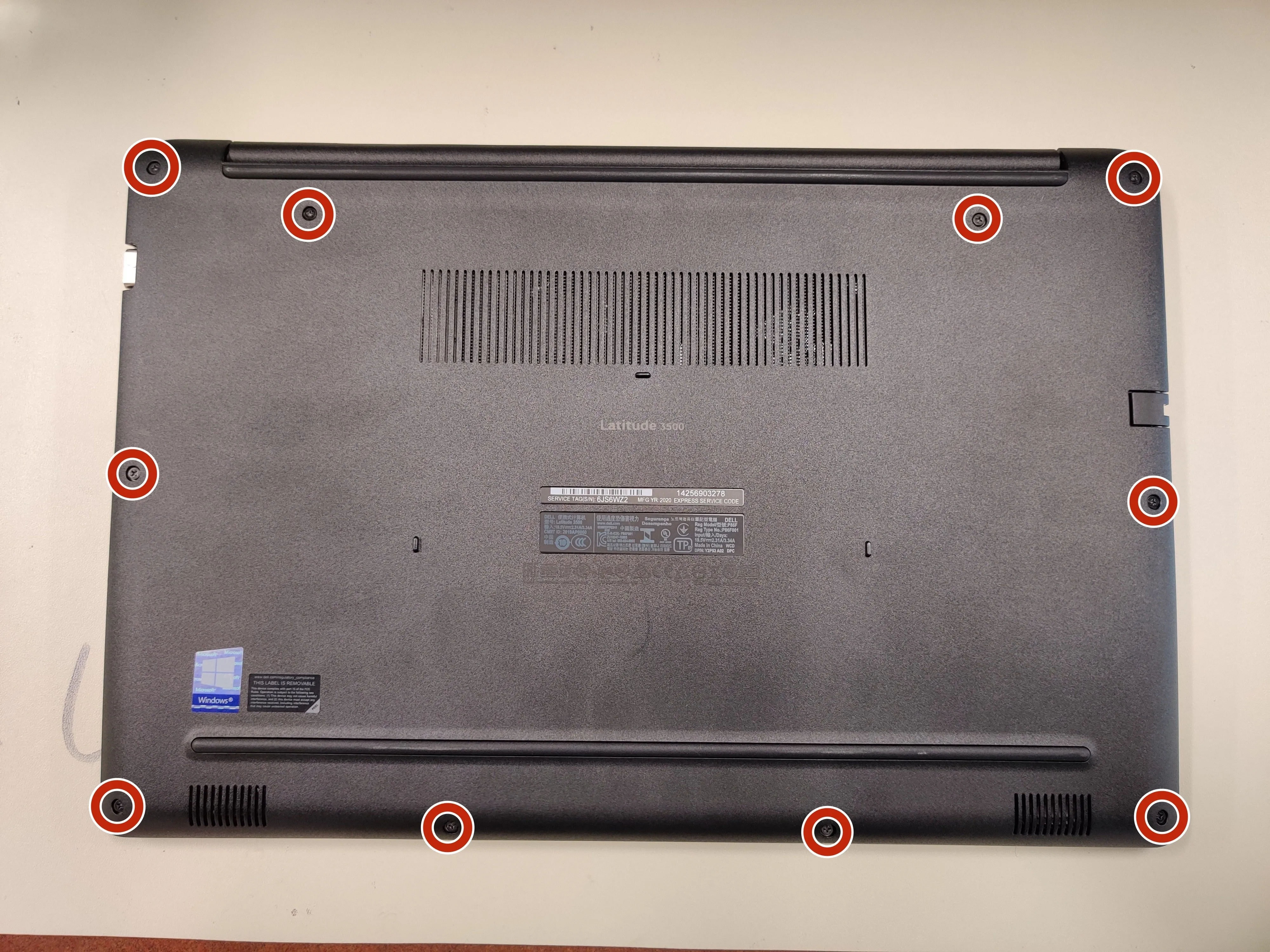

Шаг 1 Снимите нижнюю крышку

• Всего 10 винтов

• Винты не выходят из крышки полностью, но вы почувствуете, когда они достаточно ослабнут.

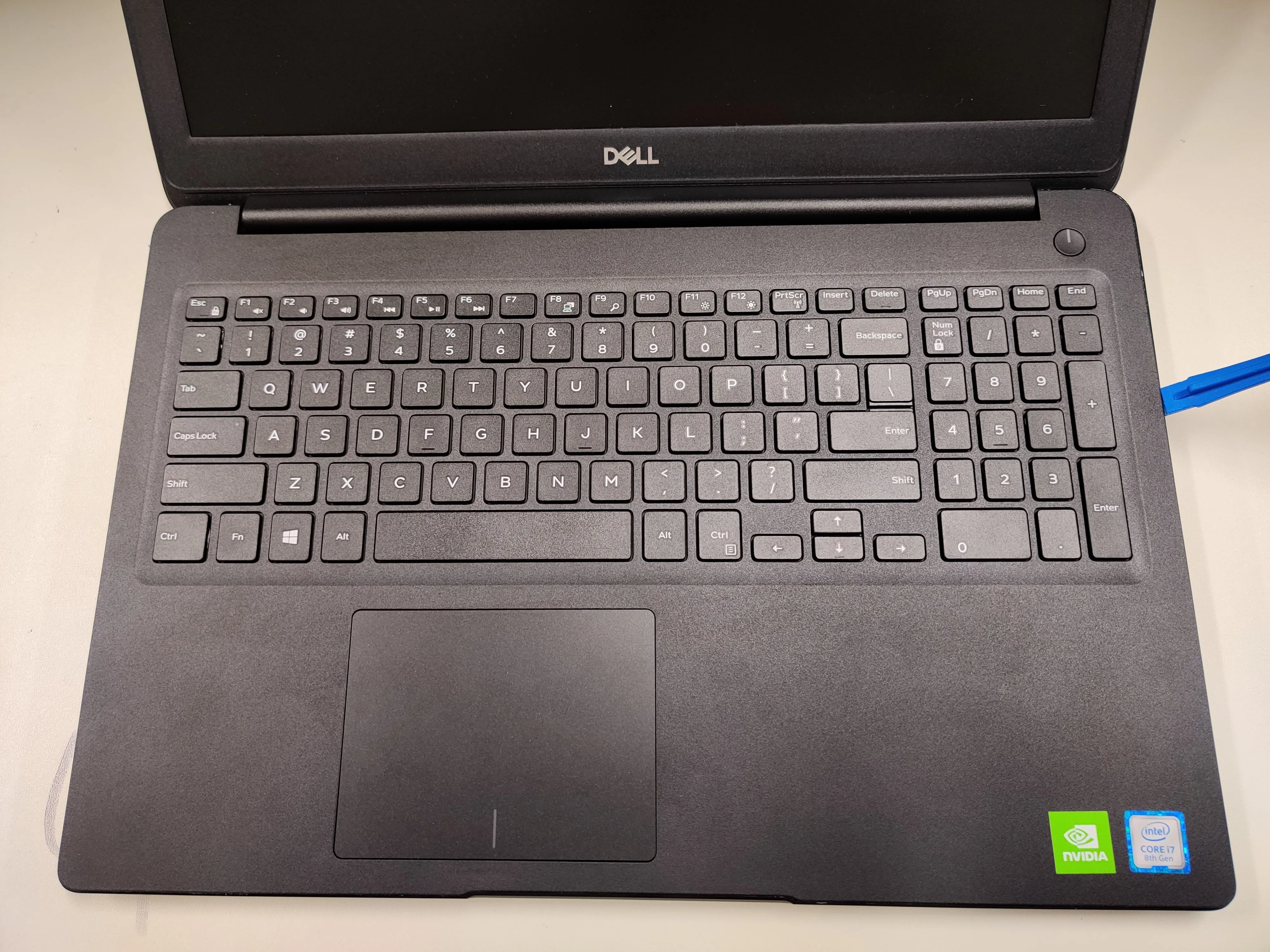

• С помощью пассатижей можно быстро снять крышку, но, возможно, вам придется открыть ноутбук, чтобы найти место для ее установки.

• Иногда крышка может зацепиться, когда вы пытаетесь ее снять: возможно, снова защелка, или винт держится на волоске.

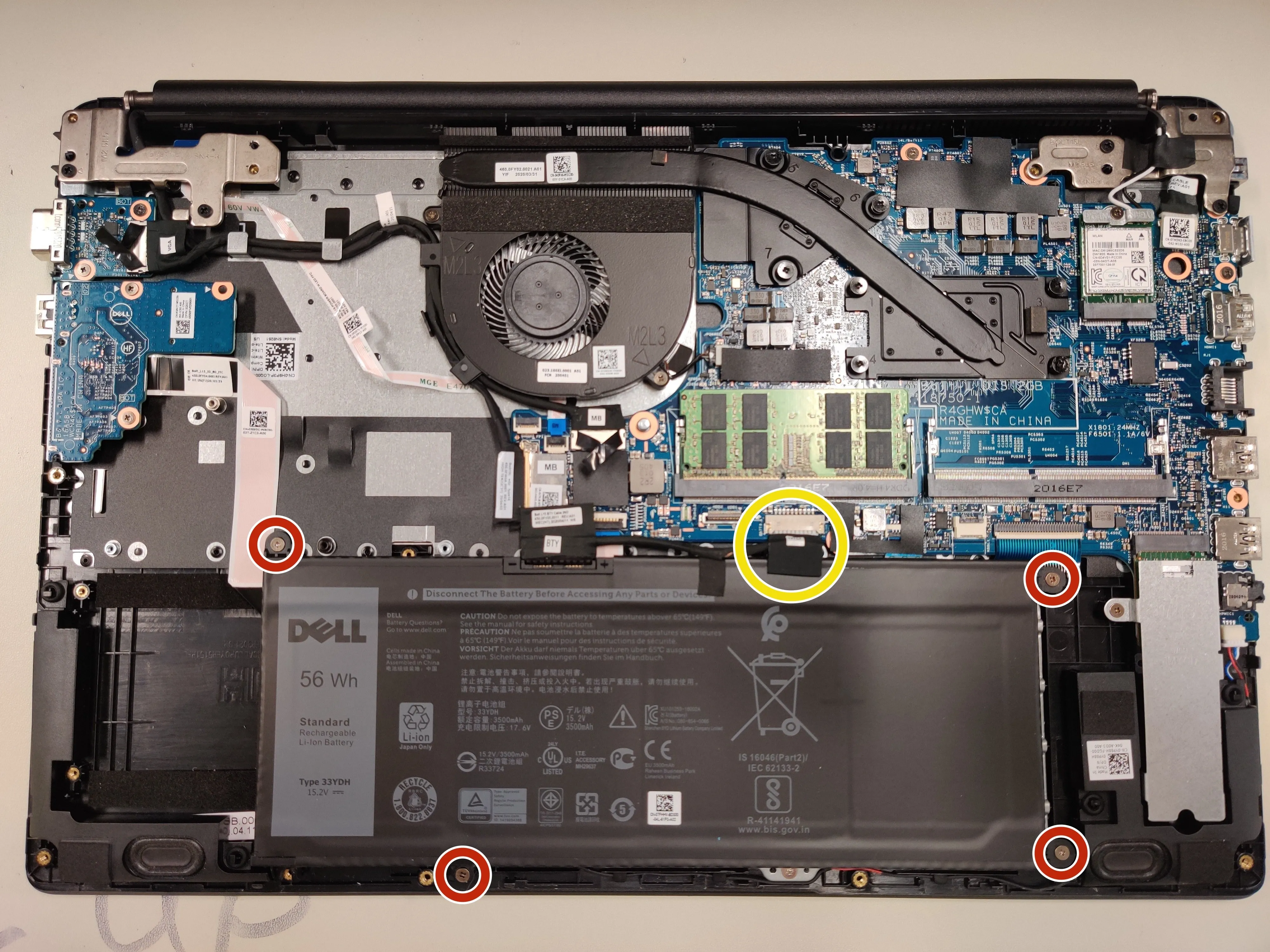

Шаг 2 Извлеките батарею

• Всего 4 винта

• Отсоедините его от материнской платы.

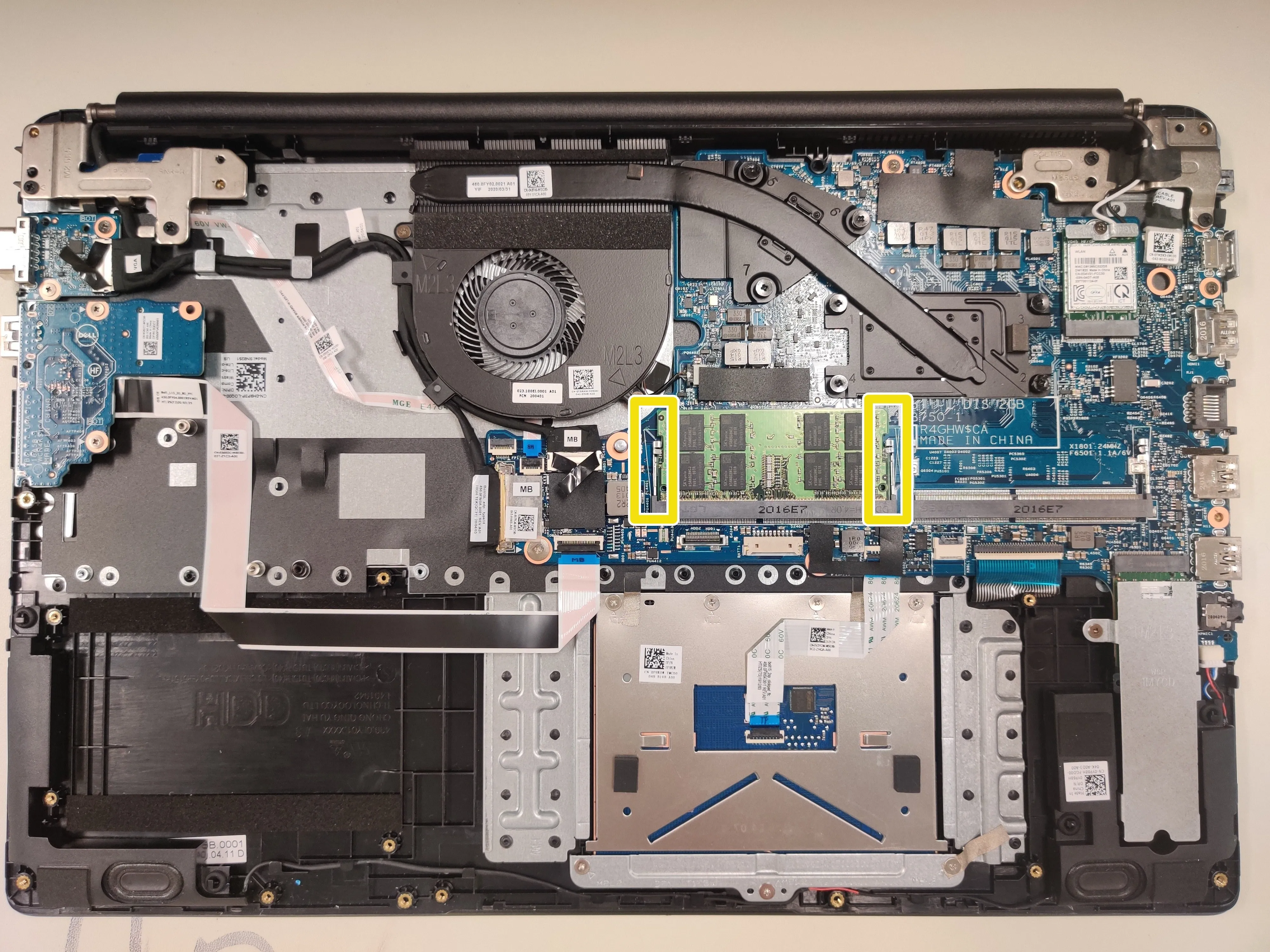

Шаг 3 Извлеките оперативную память

• Осторожно вытолкните металлические защелки с каждой стороны модуля наружу.

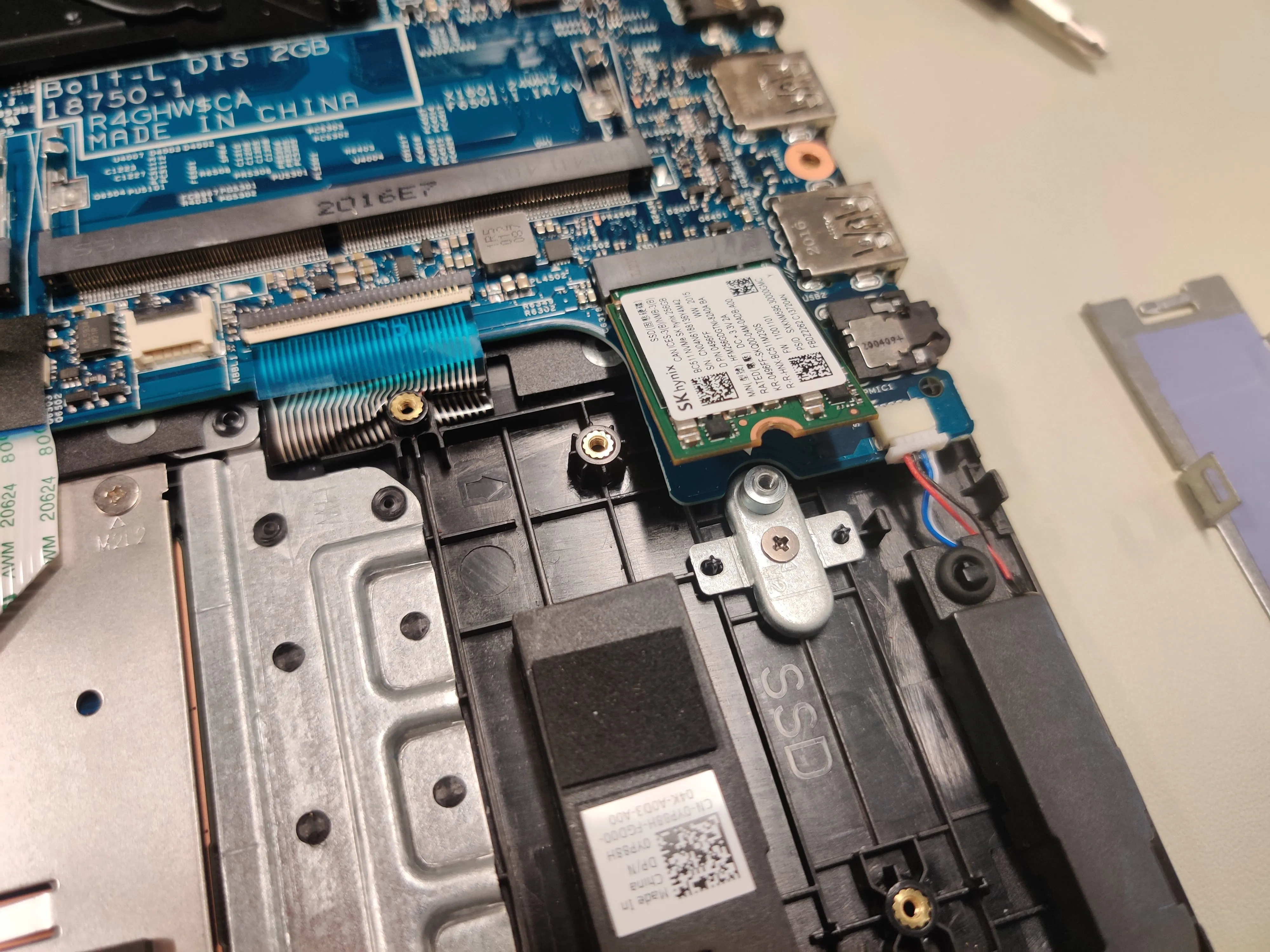

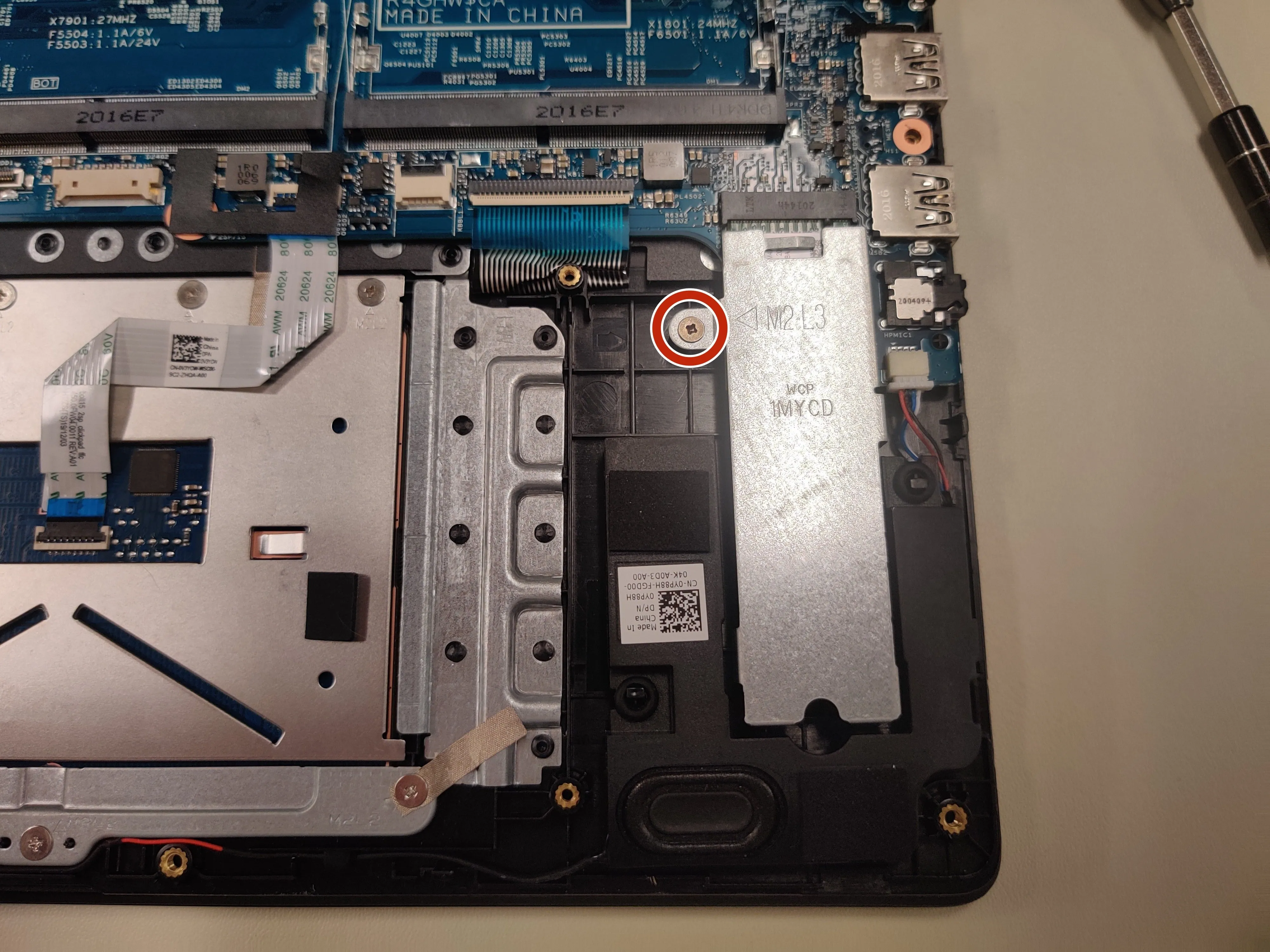

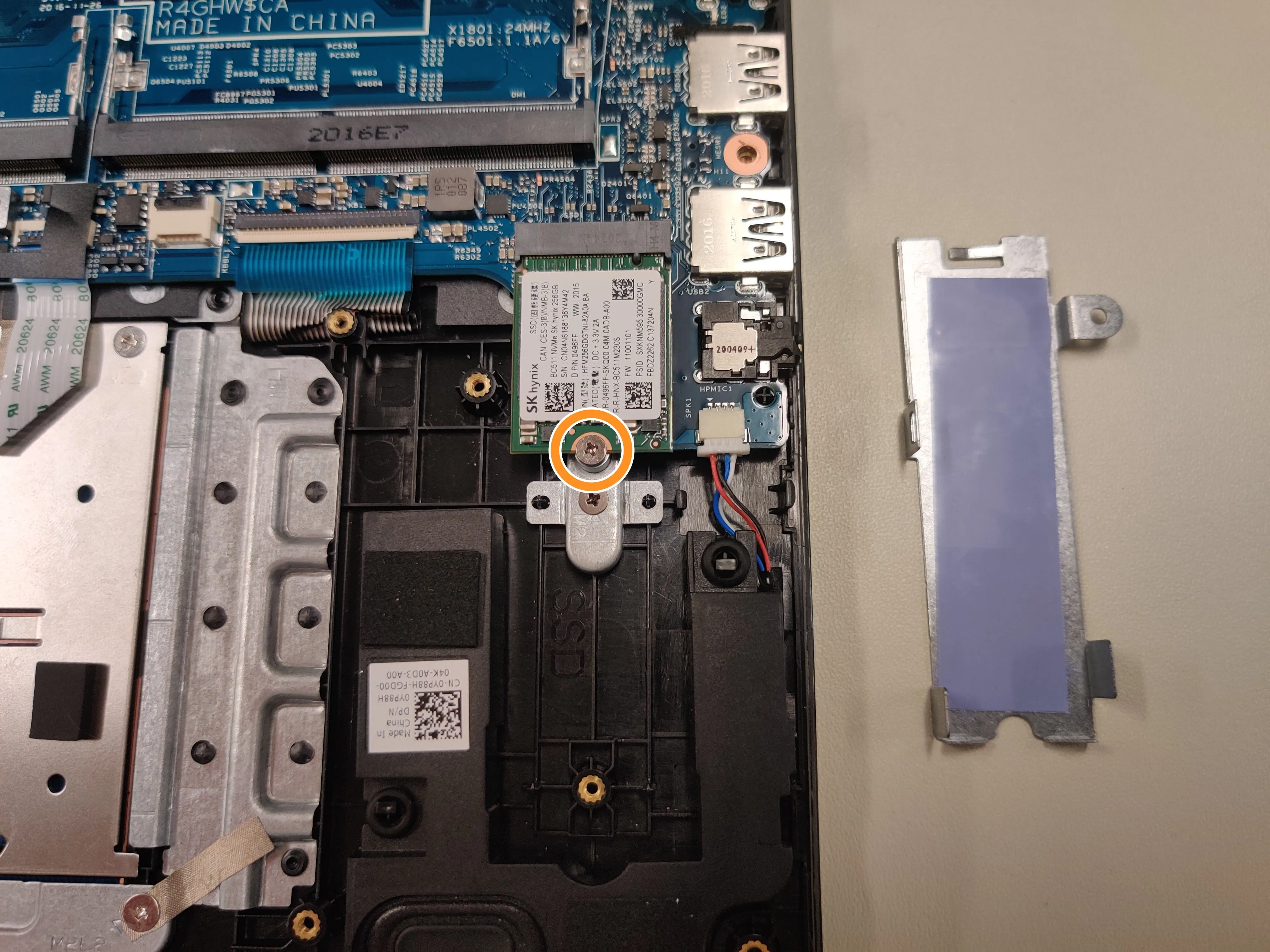

Шаг 4. Извлечение твердотельного накопителя M.2

• Один винт удерживает алюминиевую пластину над SSD для рассеивания тепла.

• Другой винт удерживает сам SSD на месте.

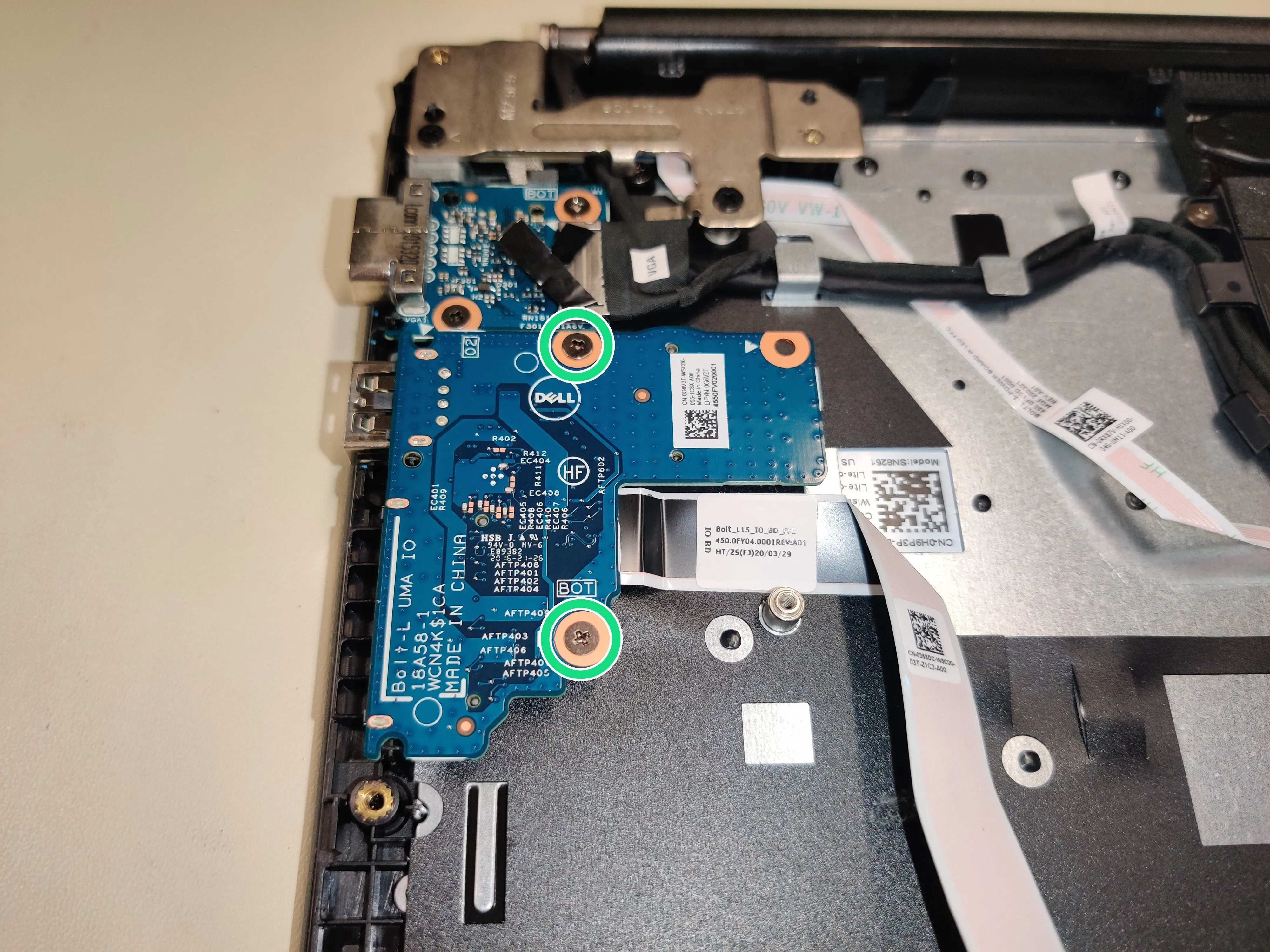

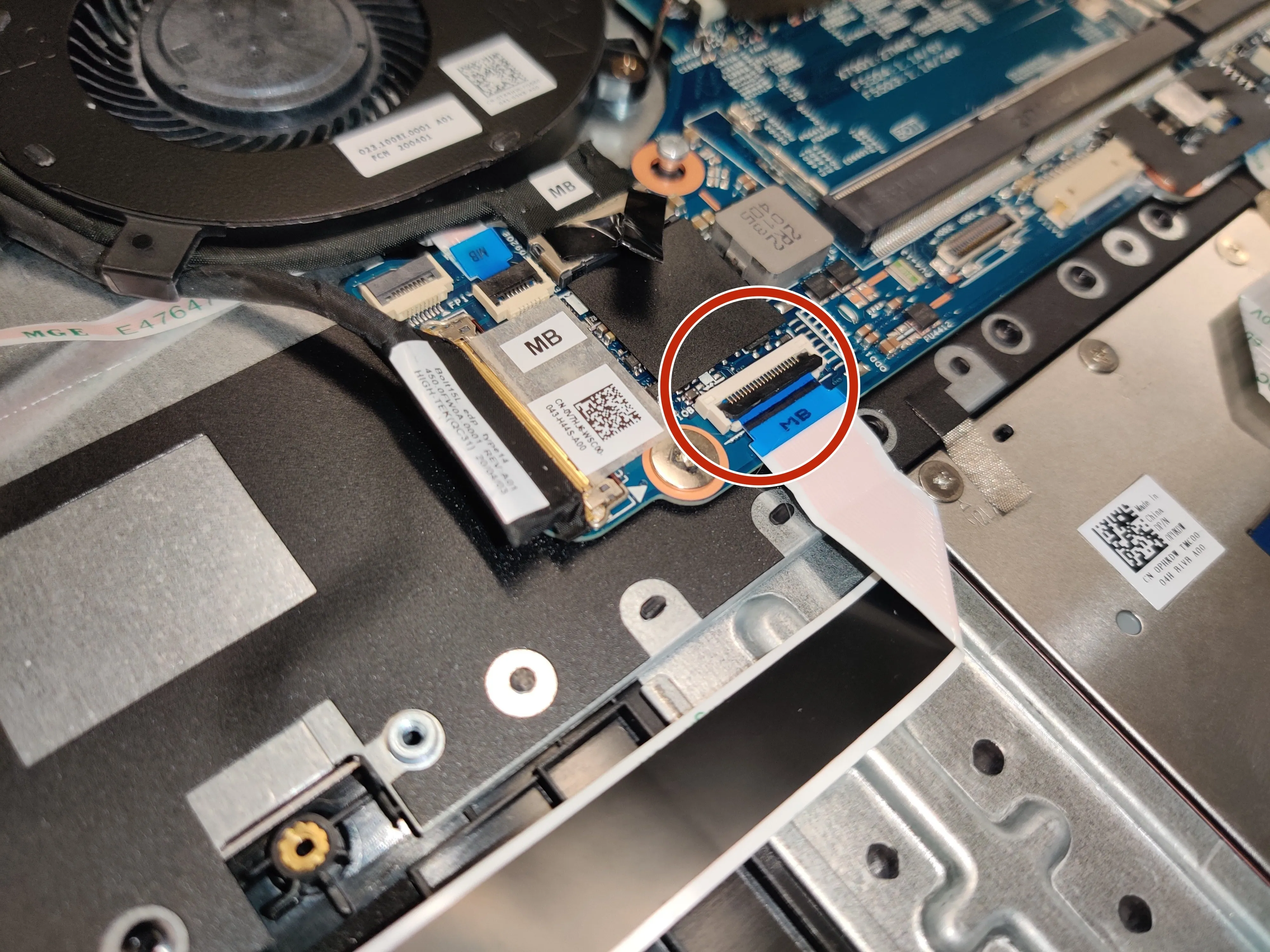

Шаг 5 Извлеките устройство чтения карт памяти USB/SD

• 2 винта

• Осторожно поднимите черный язычок, чтобы освободить ленточный кабель от соединения с материнской платой.

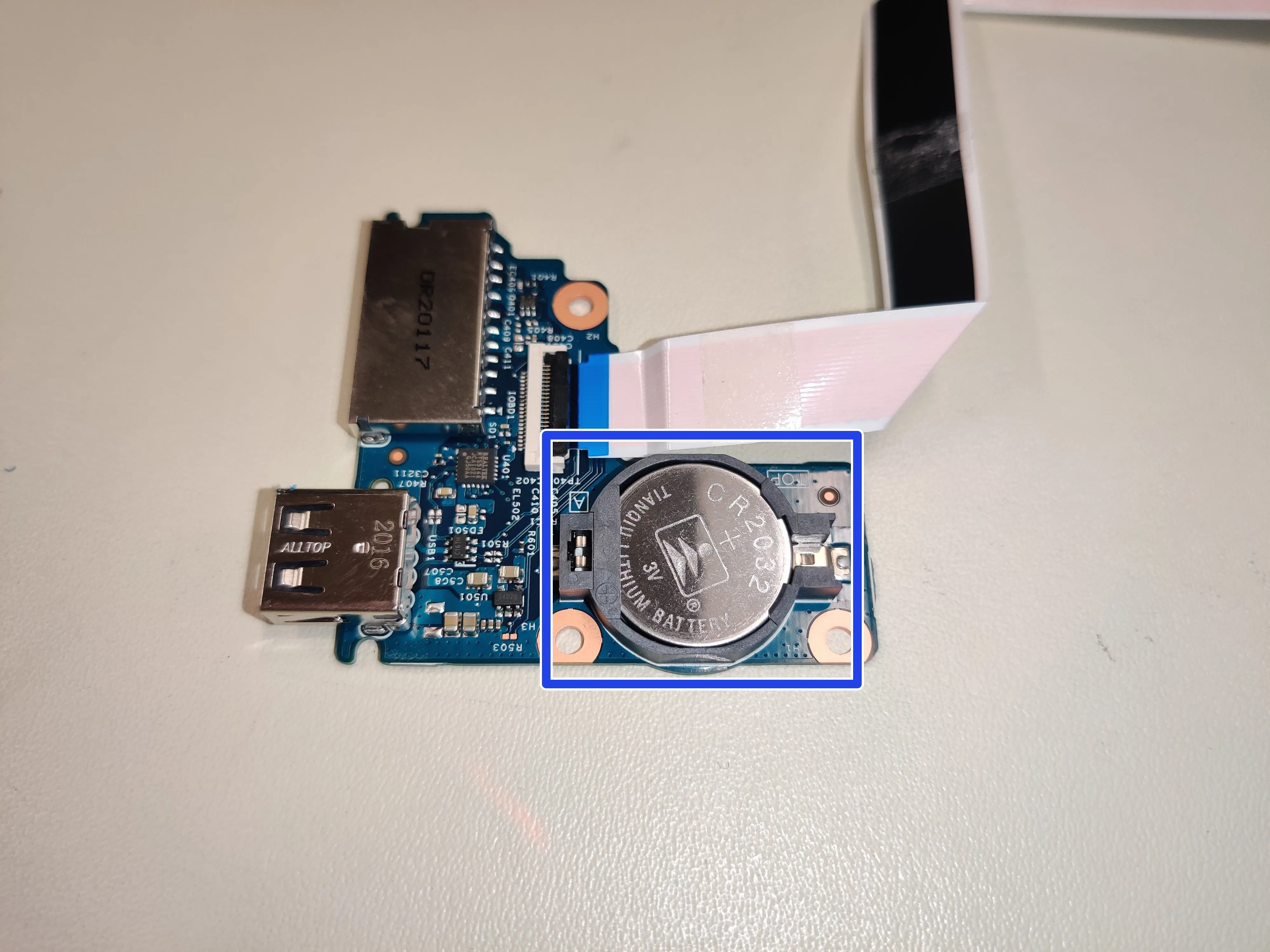

• На нижней стороне находится батарея CMOS.

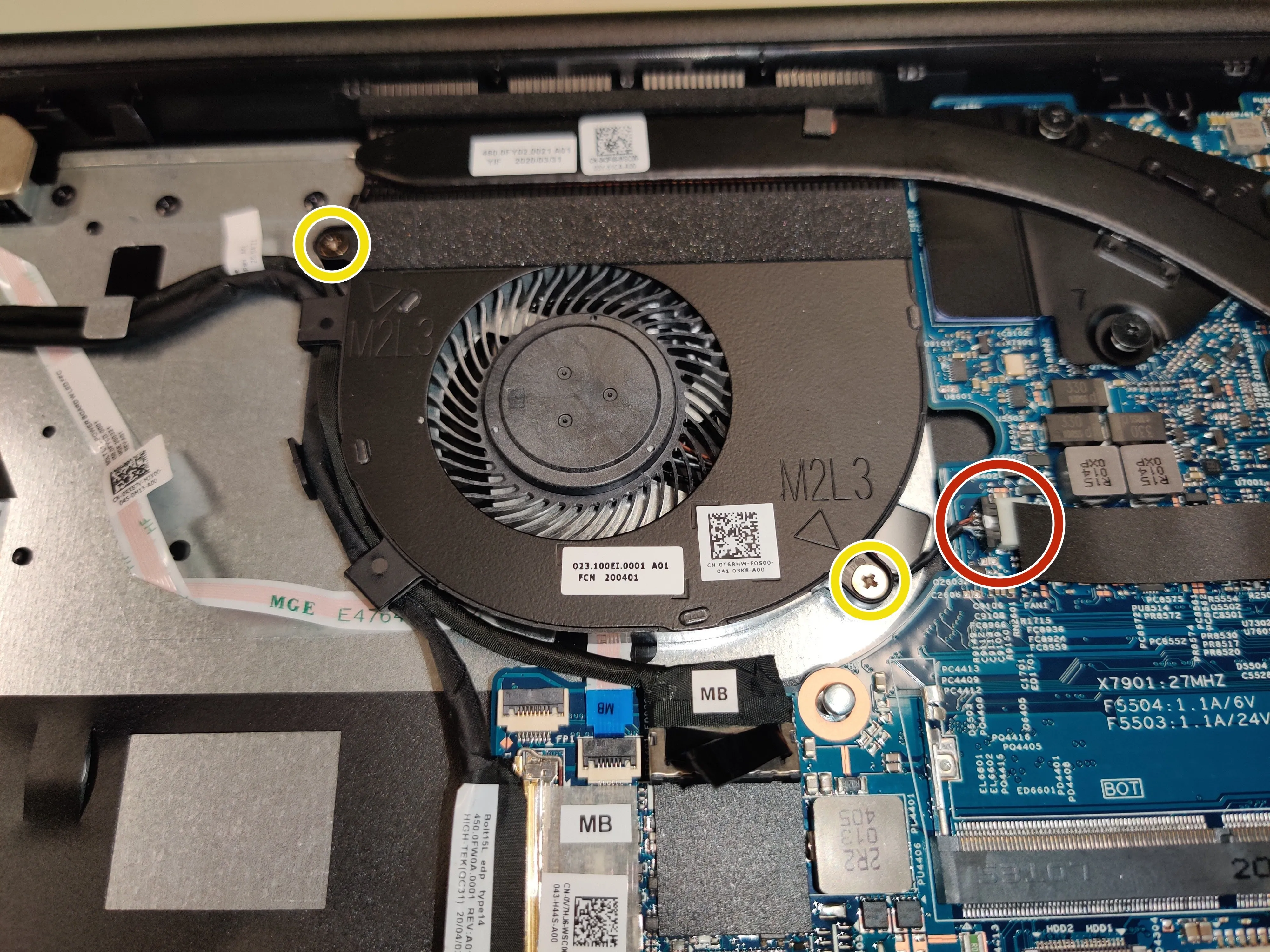

Шаг 6 Снимите вентилятор процессора

• Отсоедините маленькую головку вентилятора от гнезда на материнской плате.

• 2 винта удерживают вентилятор на месте.

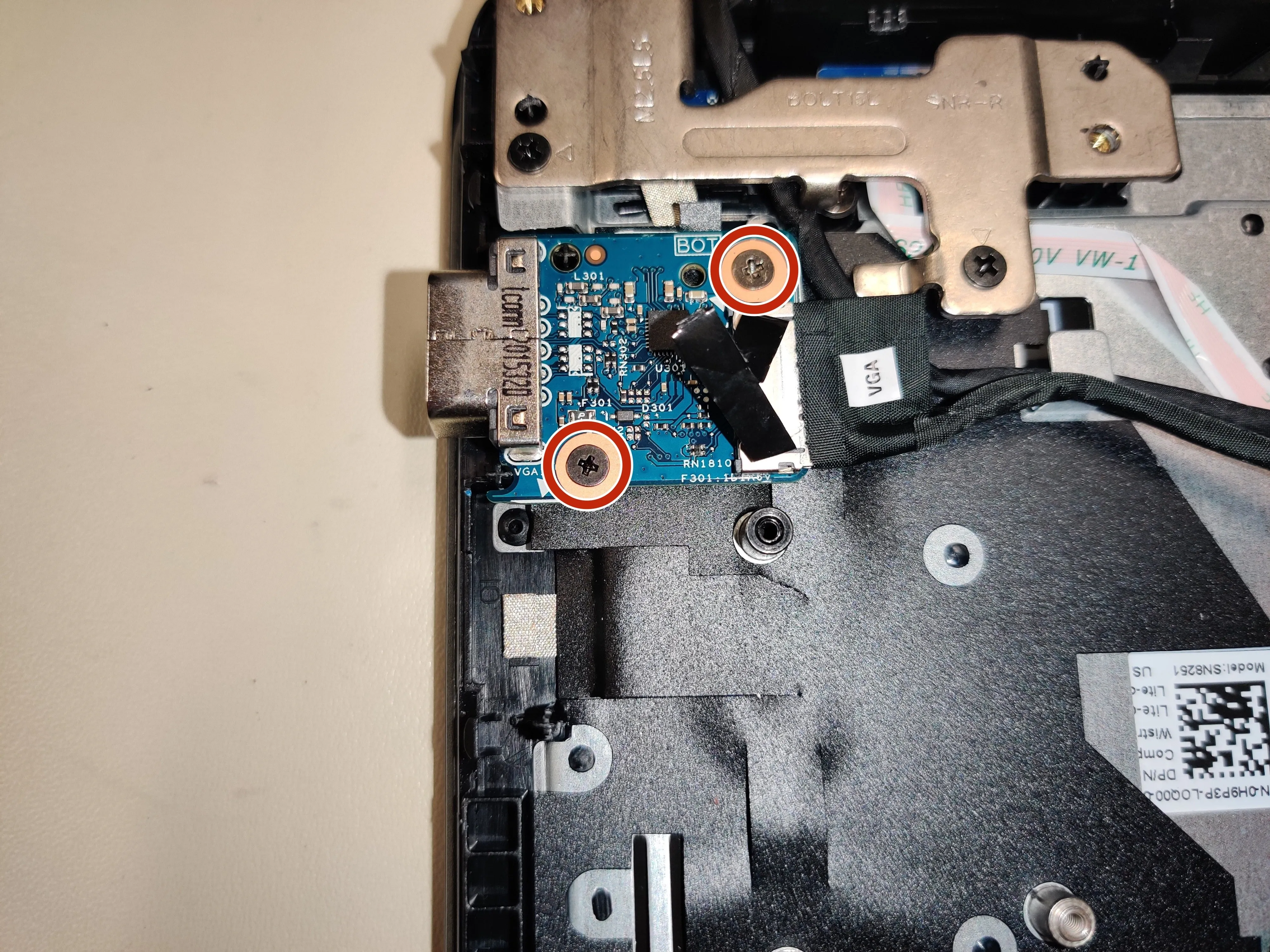

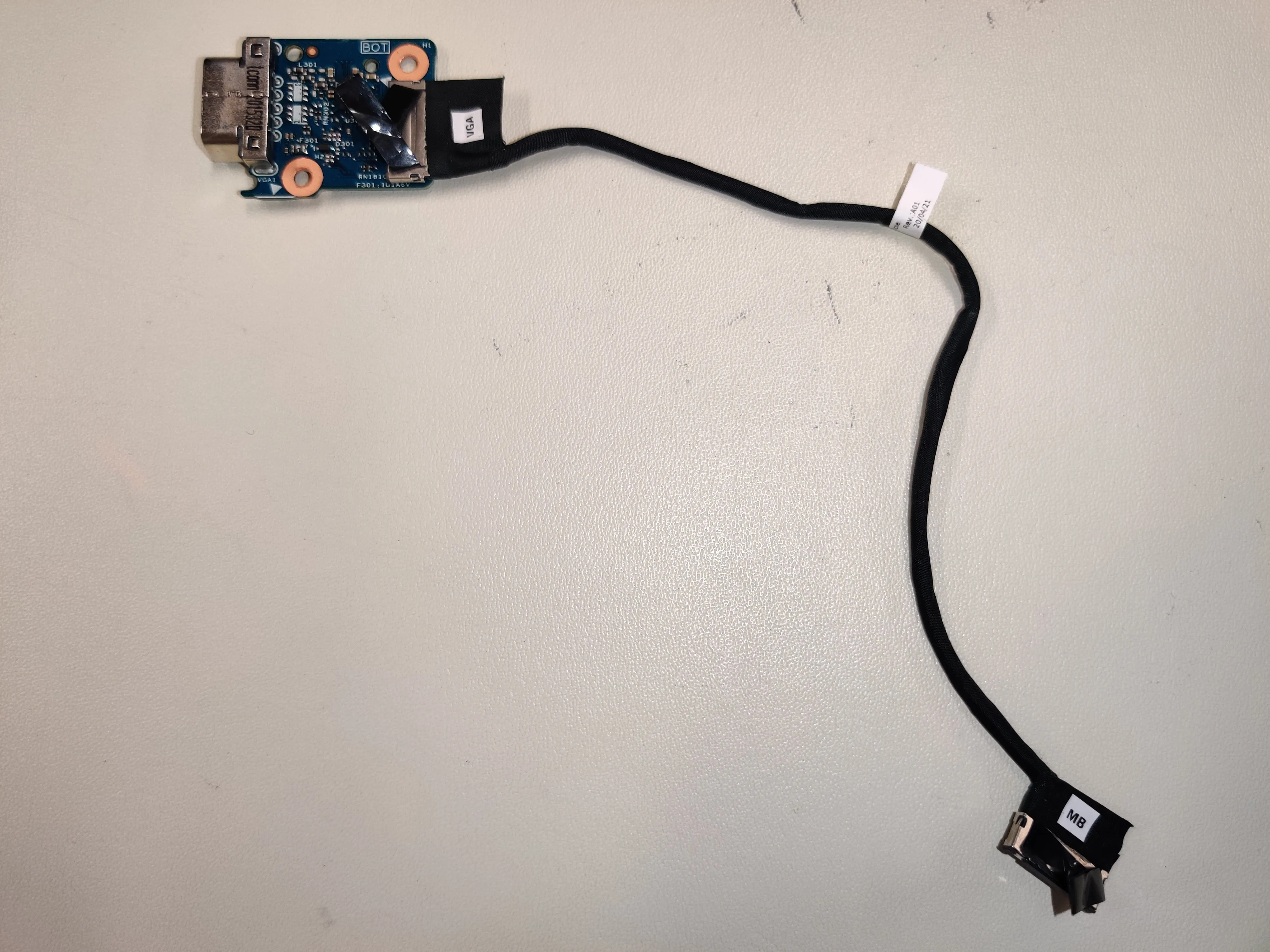

Шаг 7 Снимите плату VGA

• всего 2 винта

• кабель можно отсоединить от материнской платы, аккуратно потянув за разъем вверх

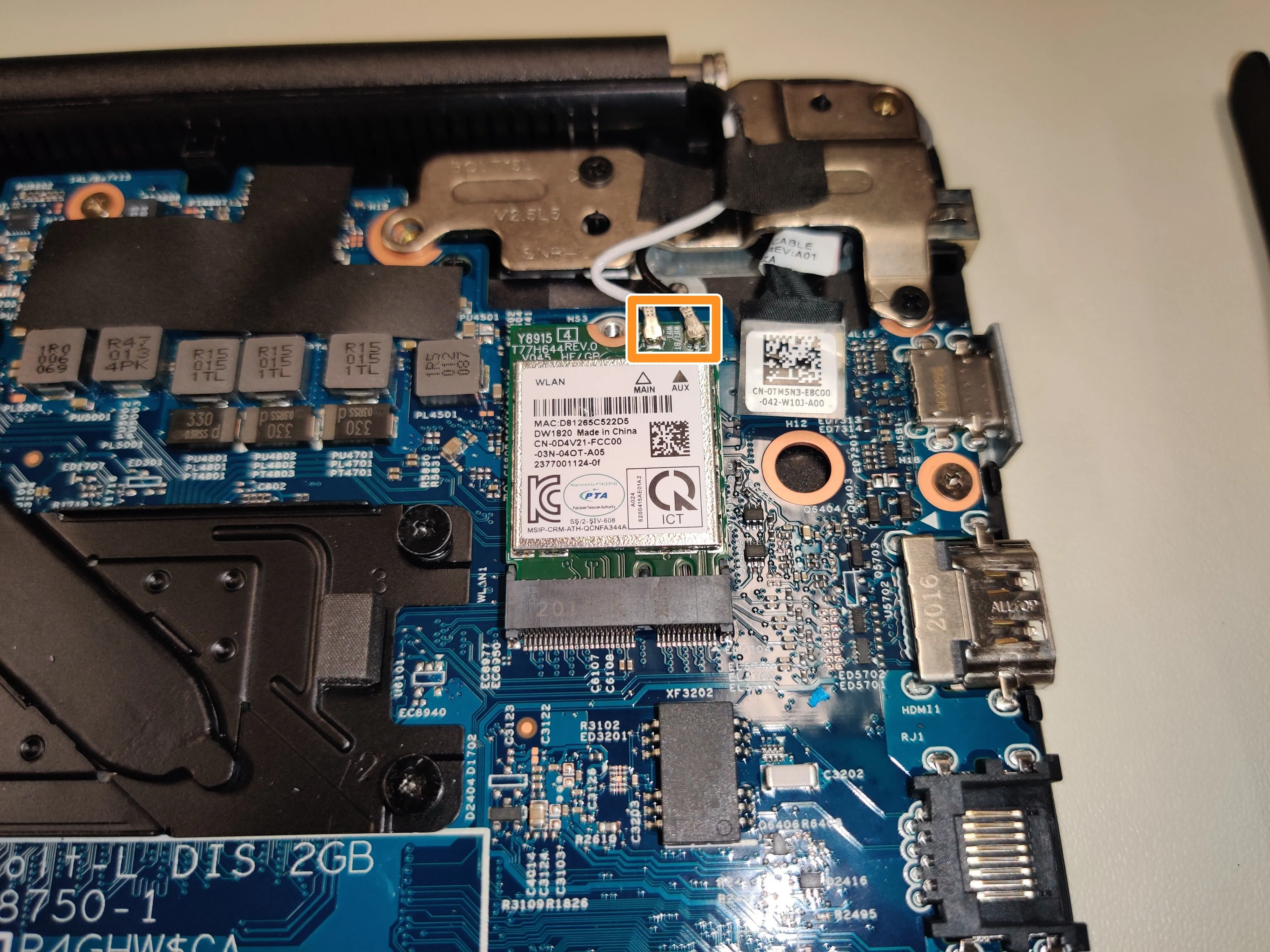

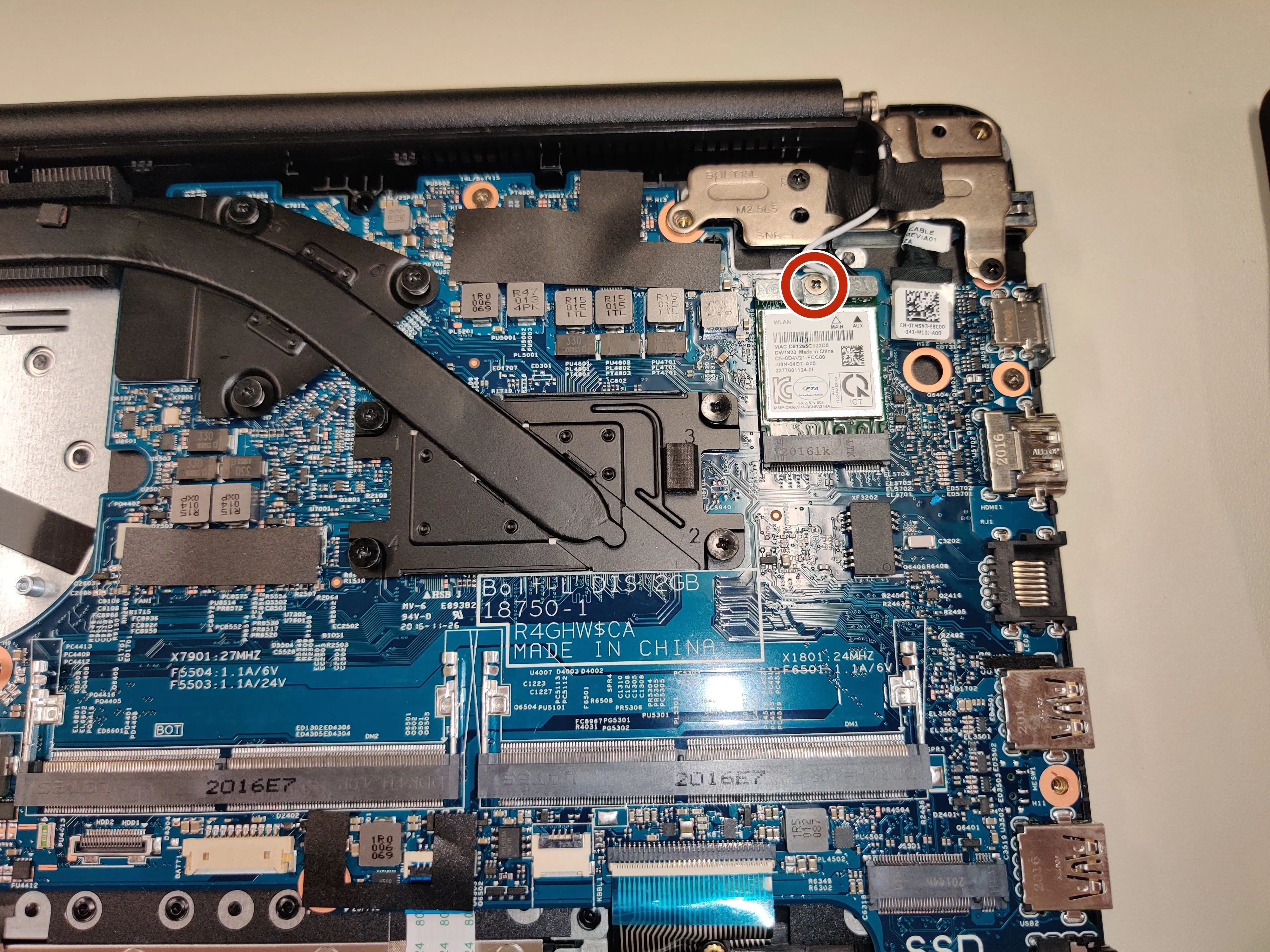

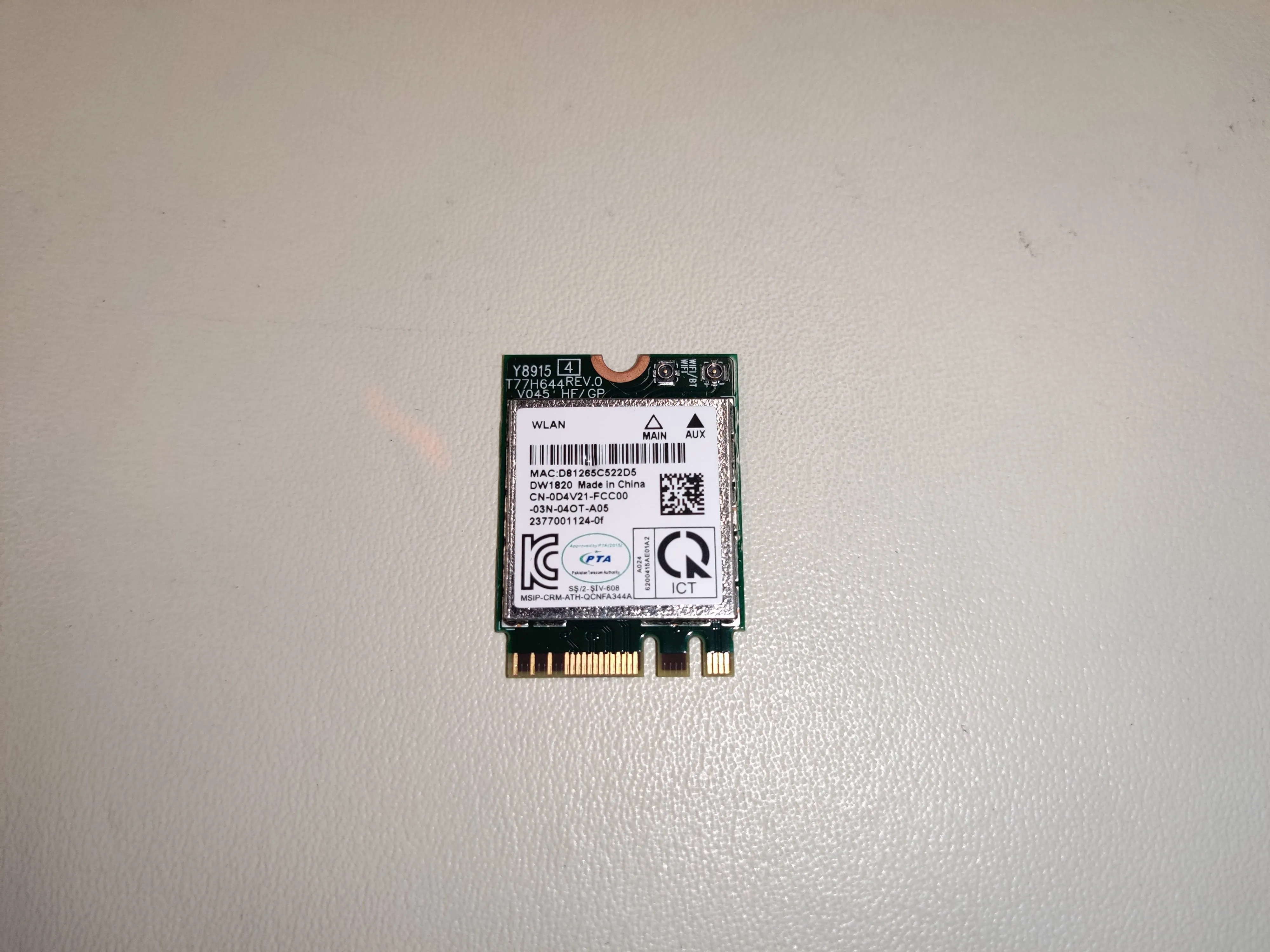

Шаг 8 Извлечение карты Wi-Fi

• Всего 1 винт удерживает небольшой кронштейн на месте над антеннами.

• С помощью инструмента аккуратно поднимите антенны вверх из их соединений.

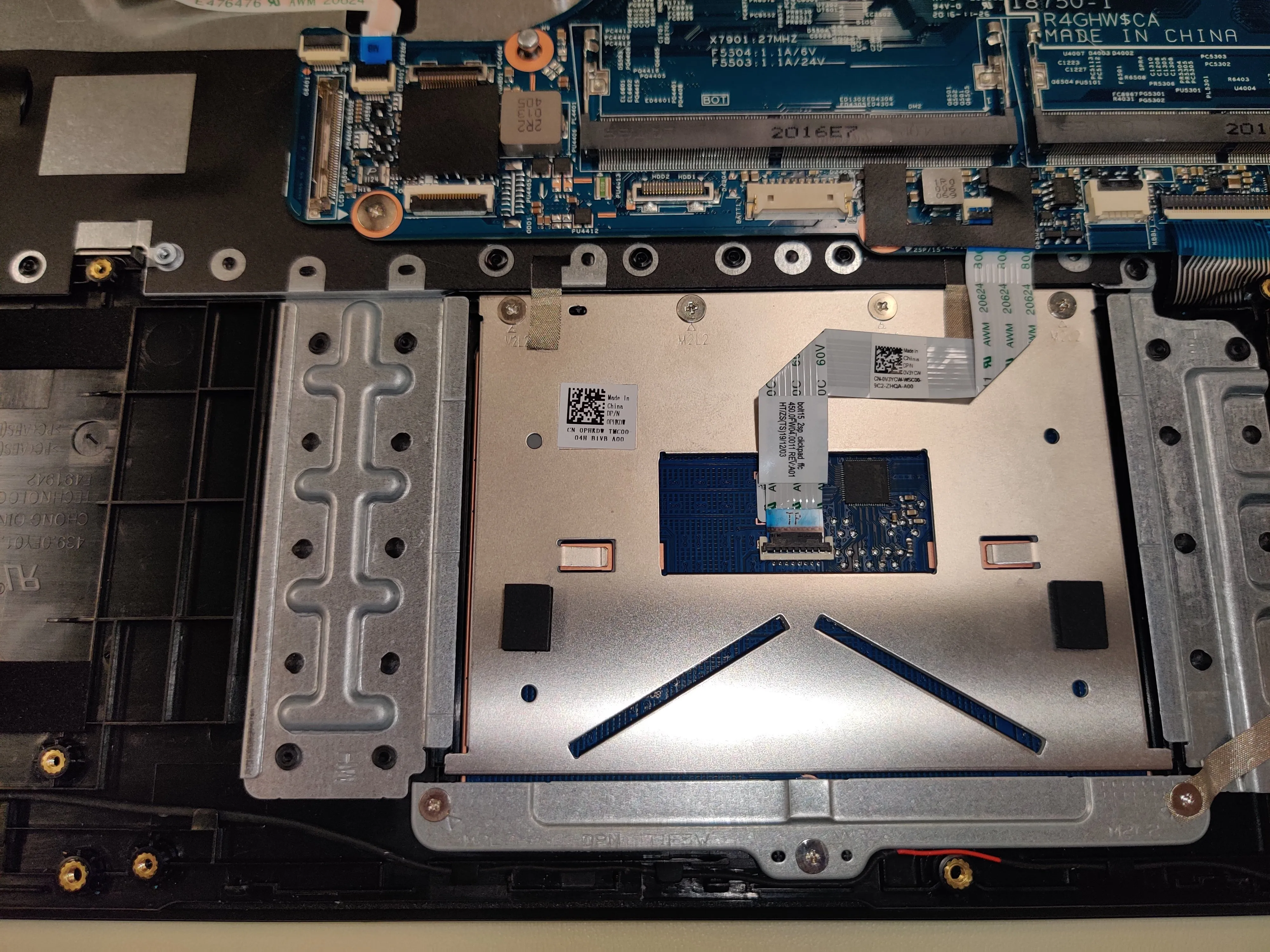

Шаг 9 Снимите тачпад

• Есть небольшое количество ленты, которую нужно отклеить.

• Всего 7 винтов

• На верхней кромке тачпада есть небольшой выступ, который может зацепиться, если вы вытащите его под углом.

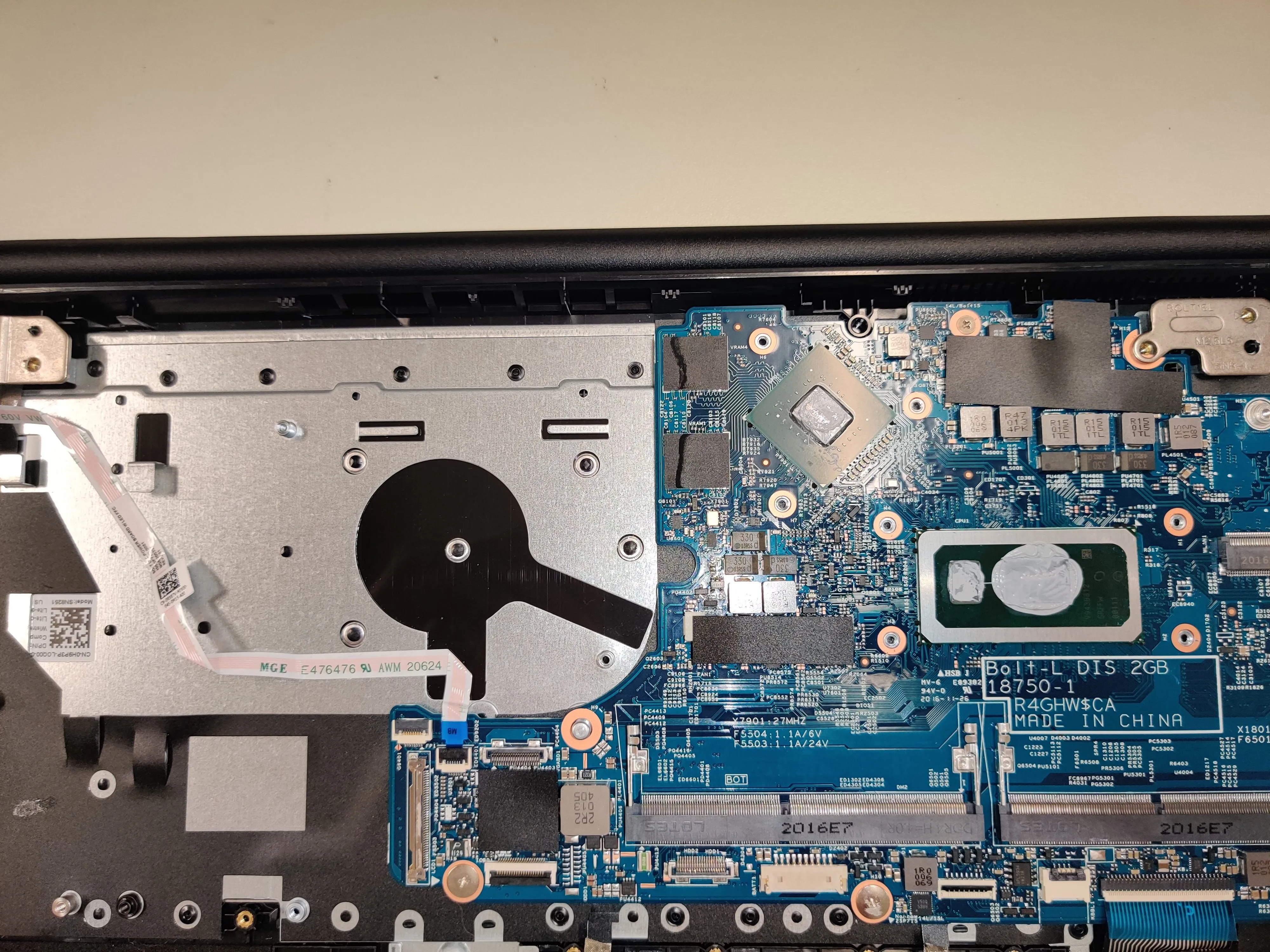

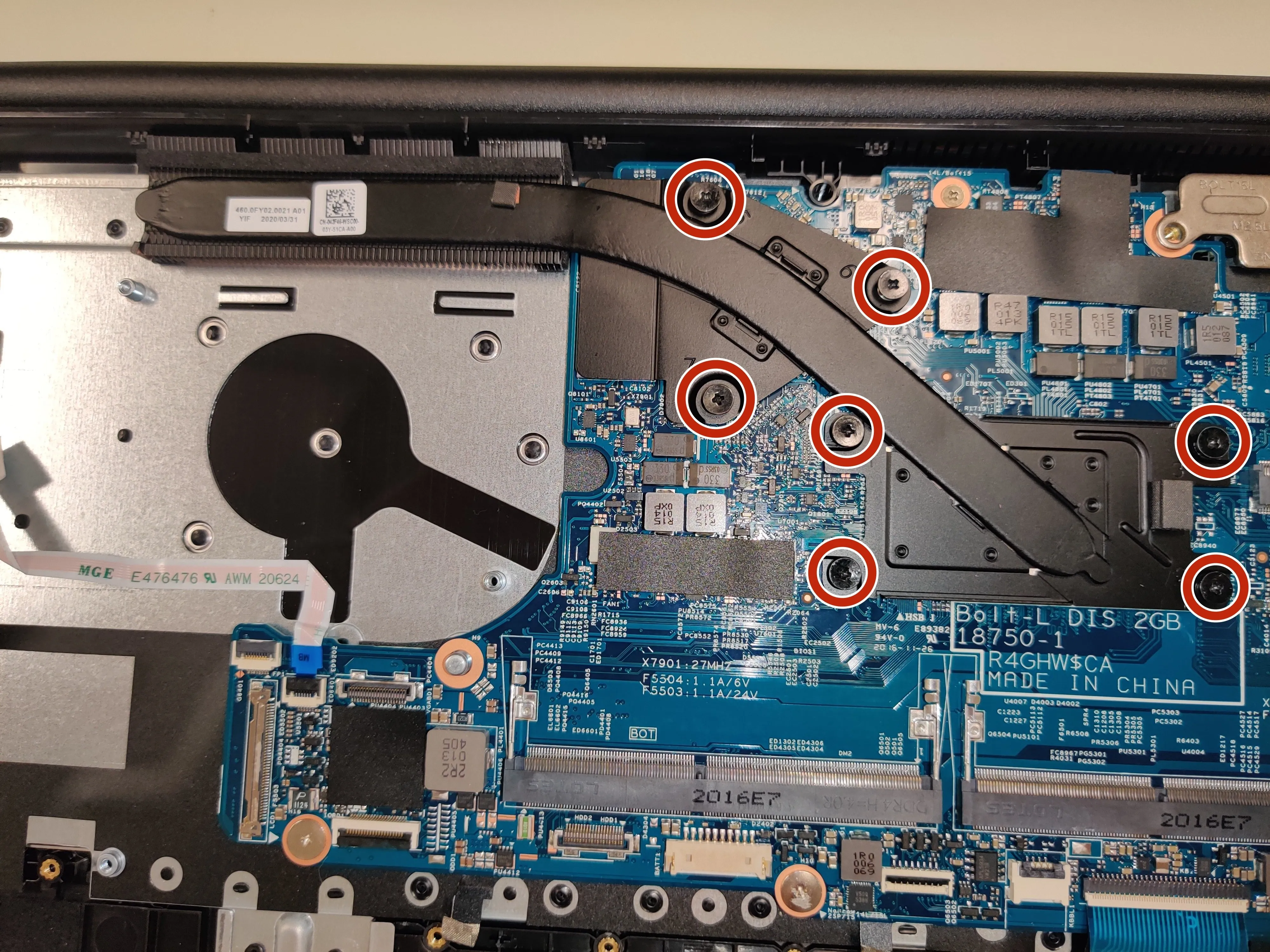

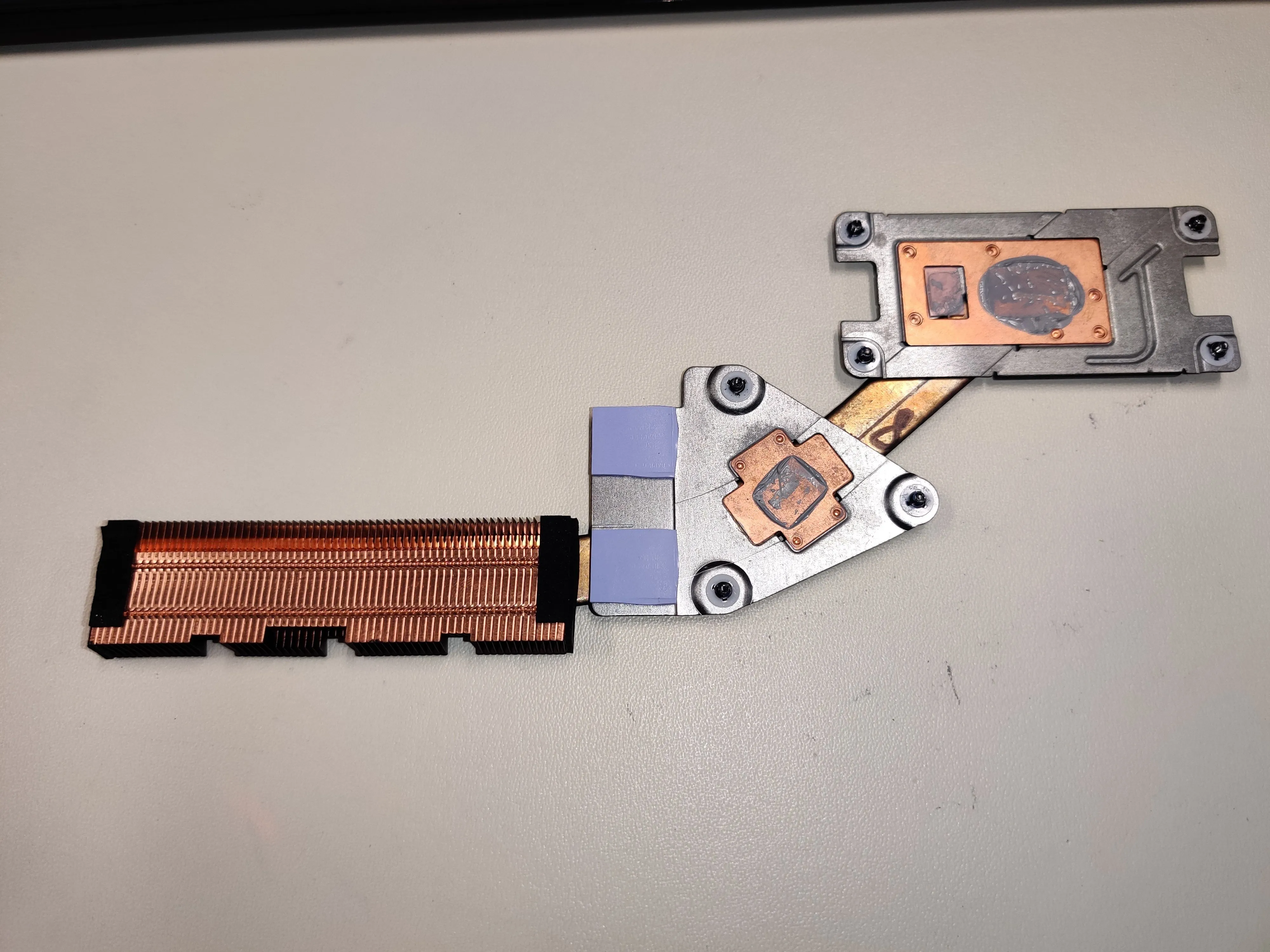

Шаг 10 Снятие радиатора процессора

• Всего 7 винтов

• Винты пронумерованы для наиболее равномерного распределения термопасты по каждой матрице.

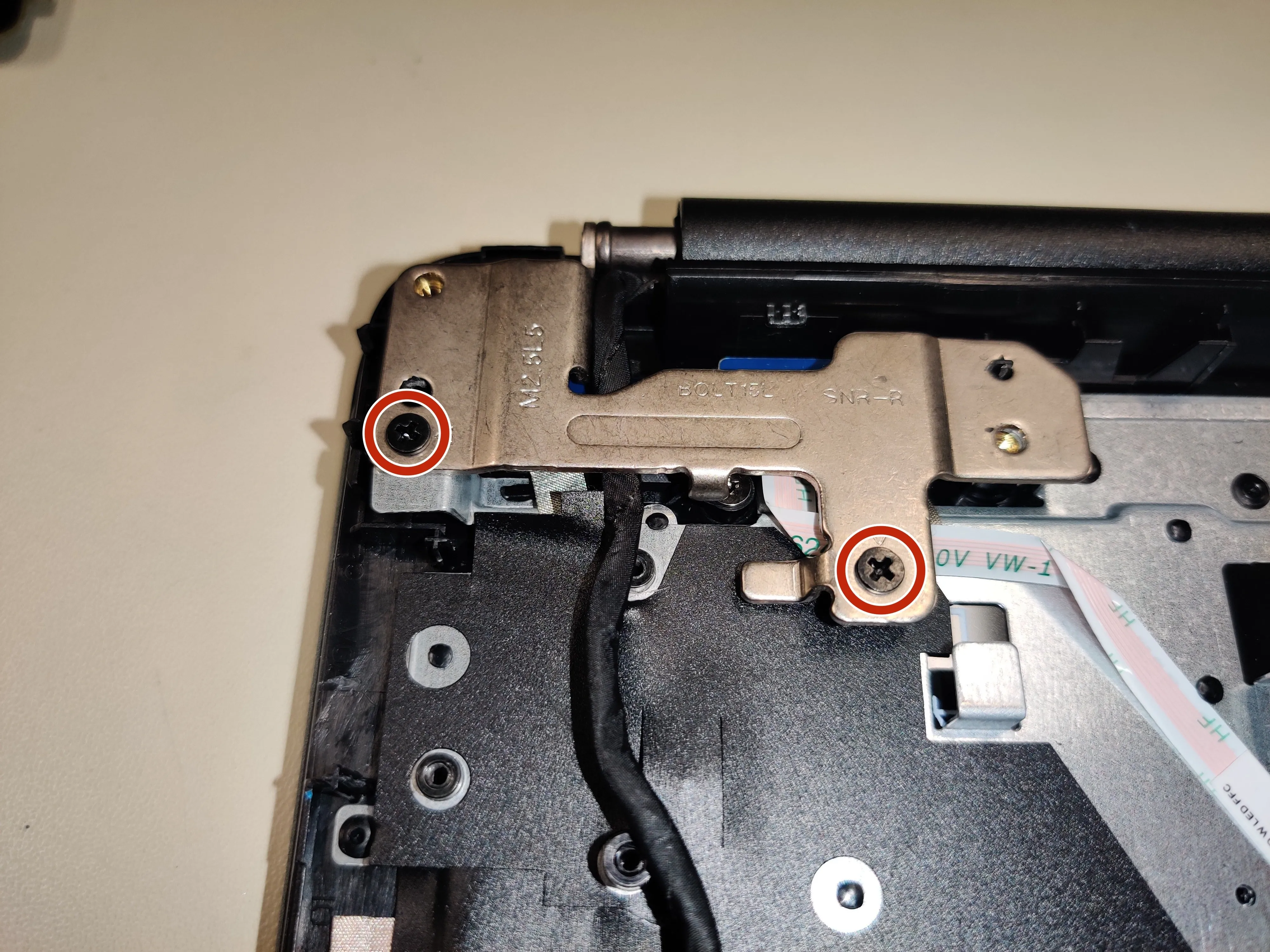

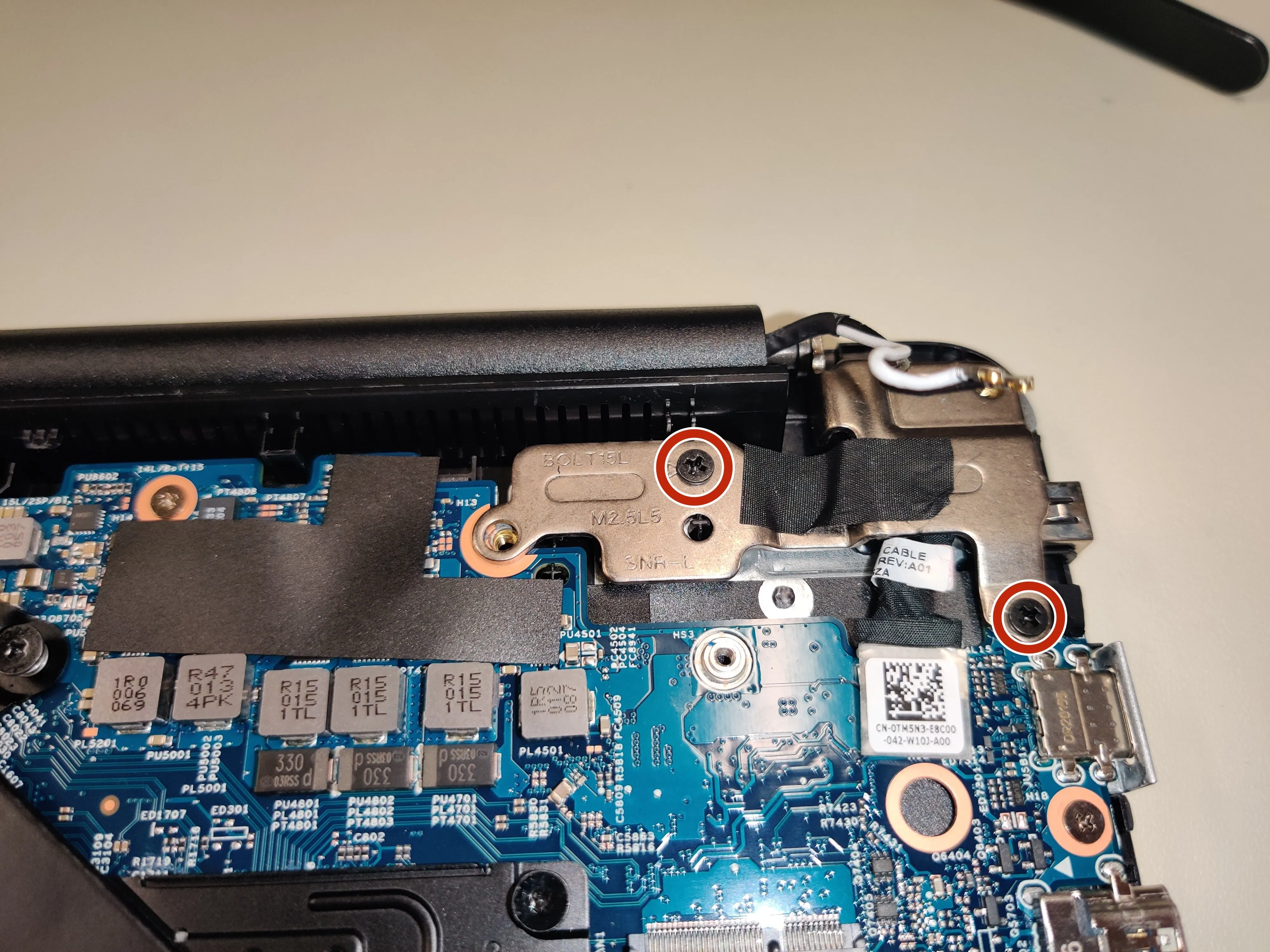

Шаг 11 Поднимите петли

• 2 винта с каждой стороны

• Эти петли удерживают 2 половинки вместе, чтобы они скользили, когда вы поднимаете их вверх.

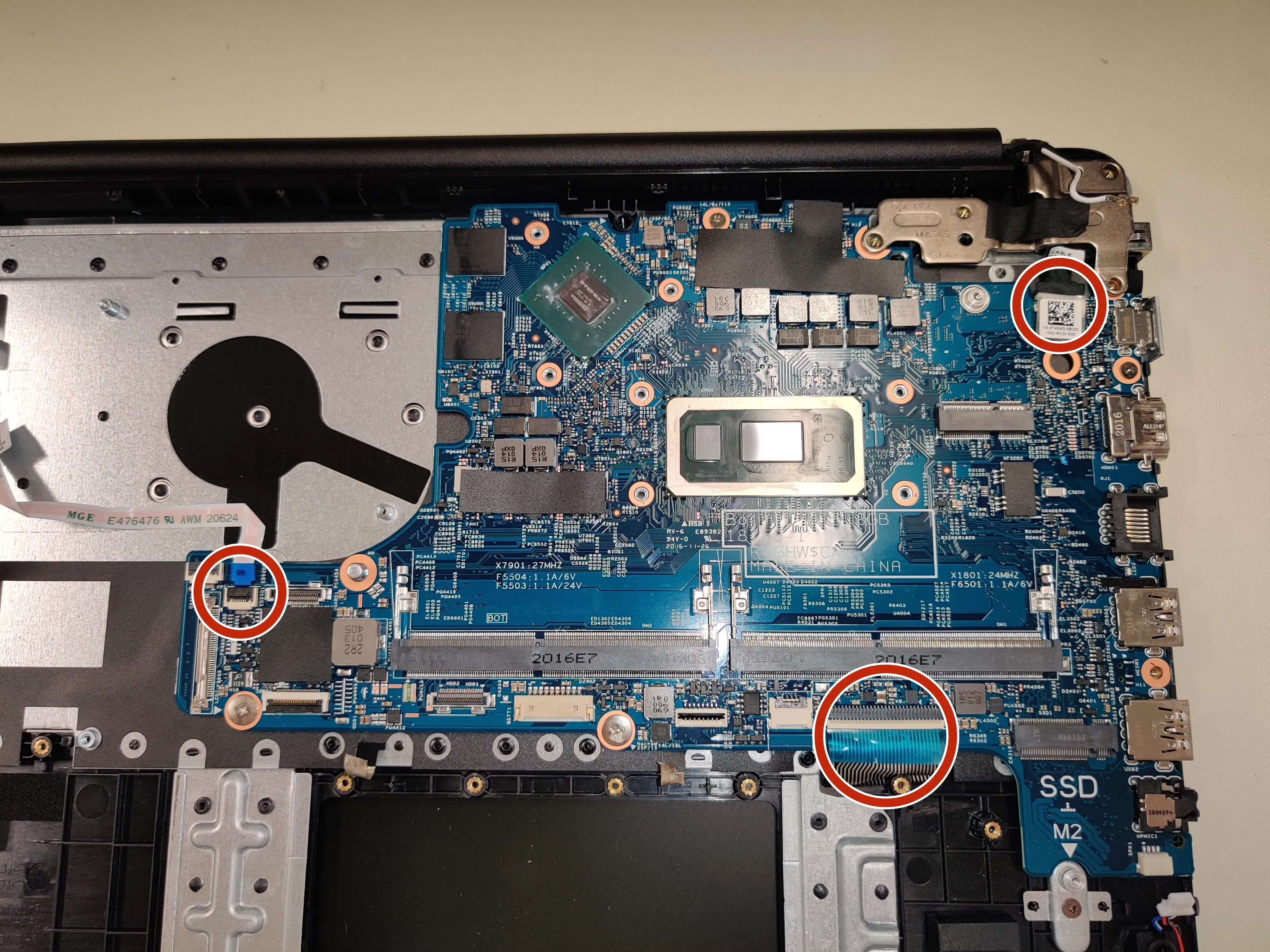

Шаг 12 Отсоедините оставшиеся разъемы

• На материнской плате должны остаться три разъема.

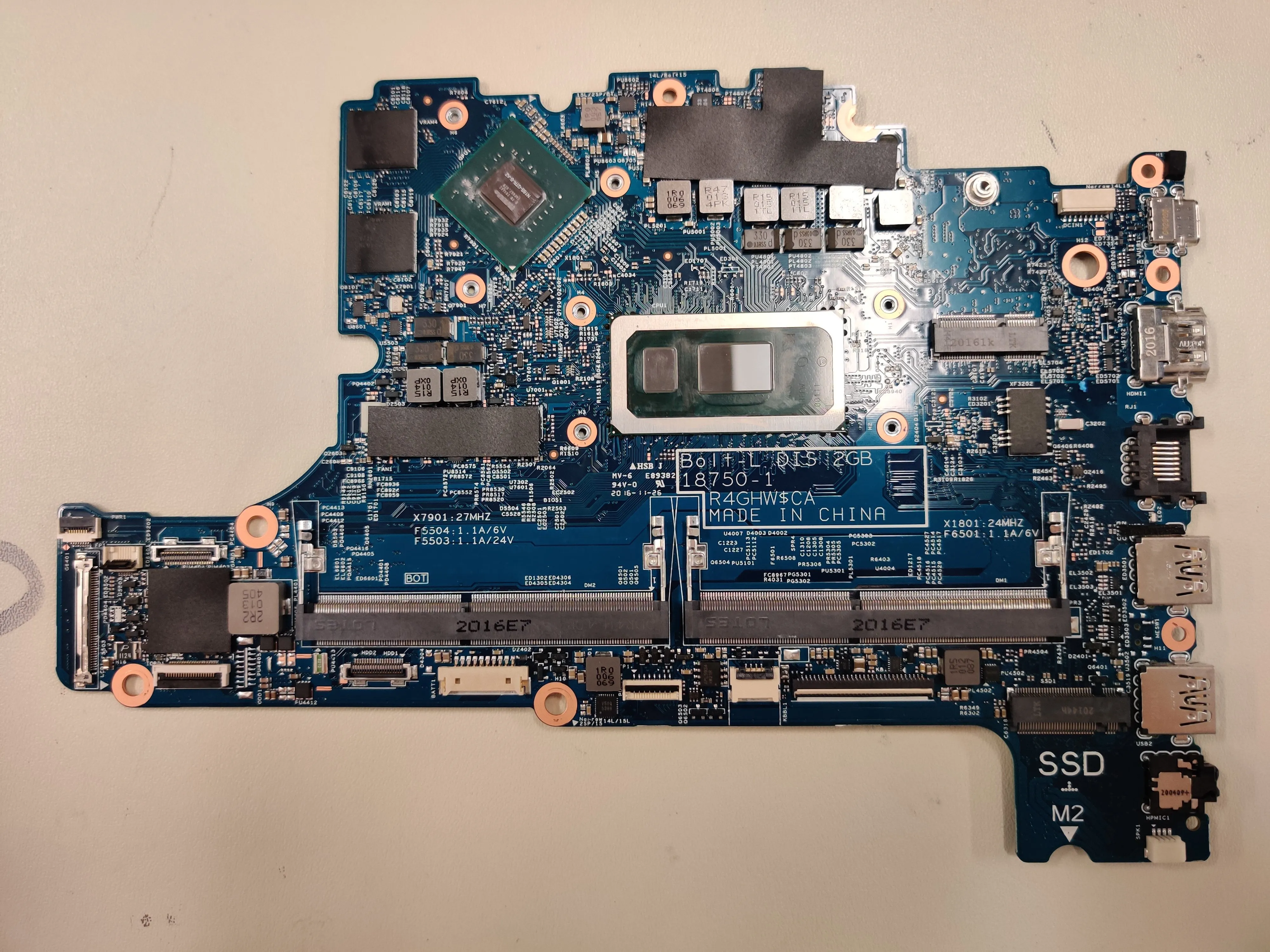

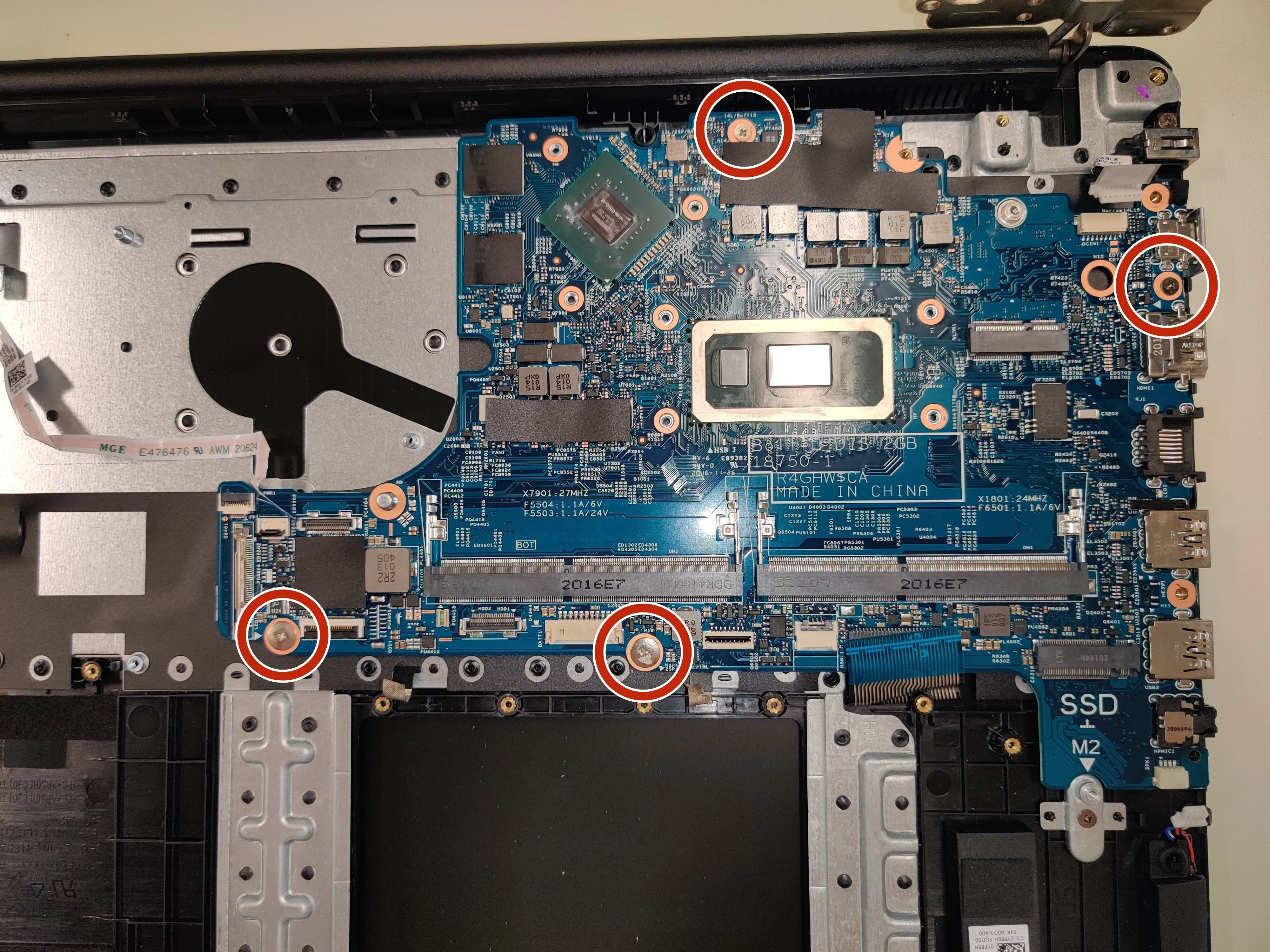

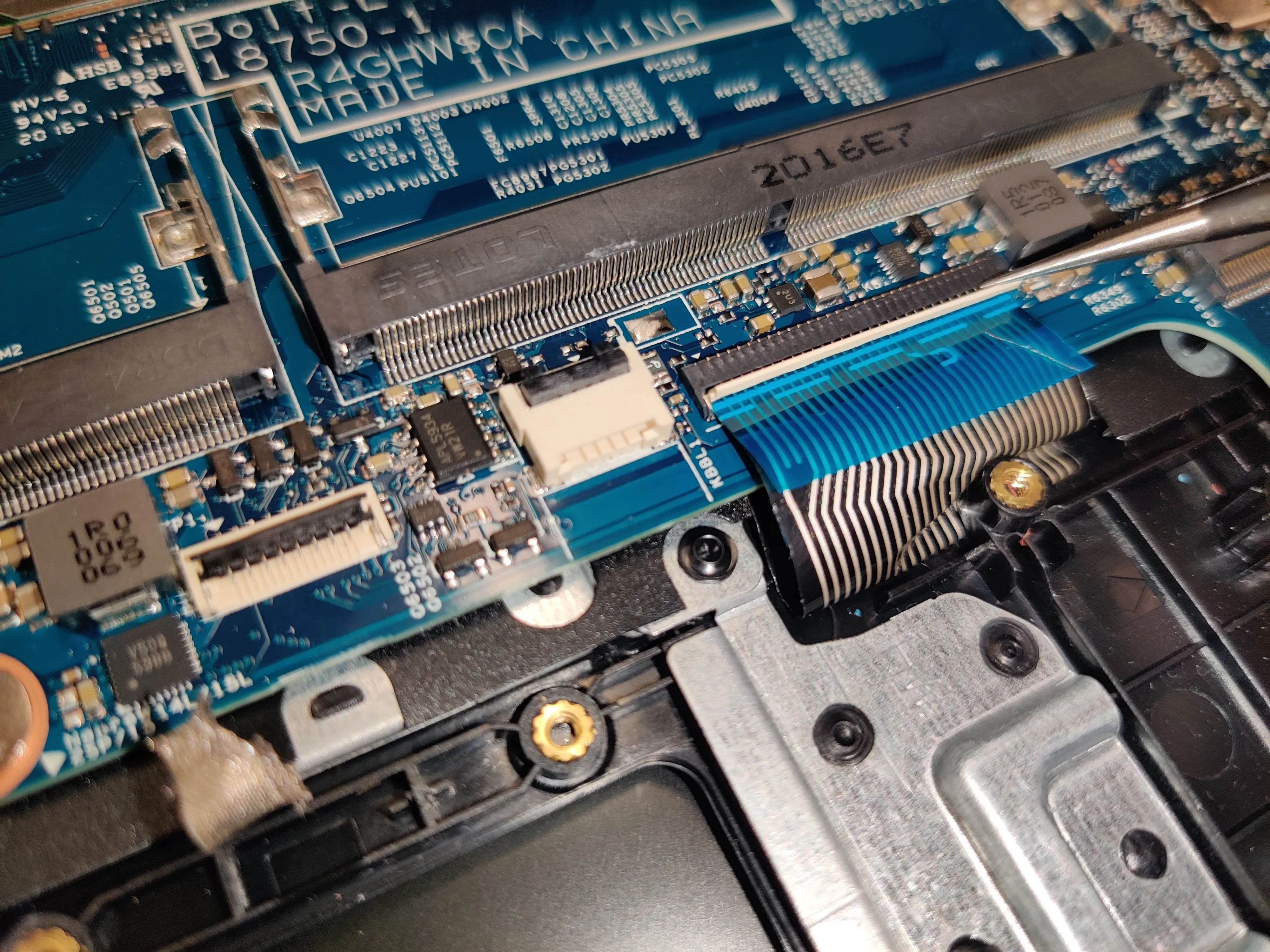

Шаг 13 Извлечение материнской платы

• Всего 4 винта

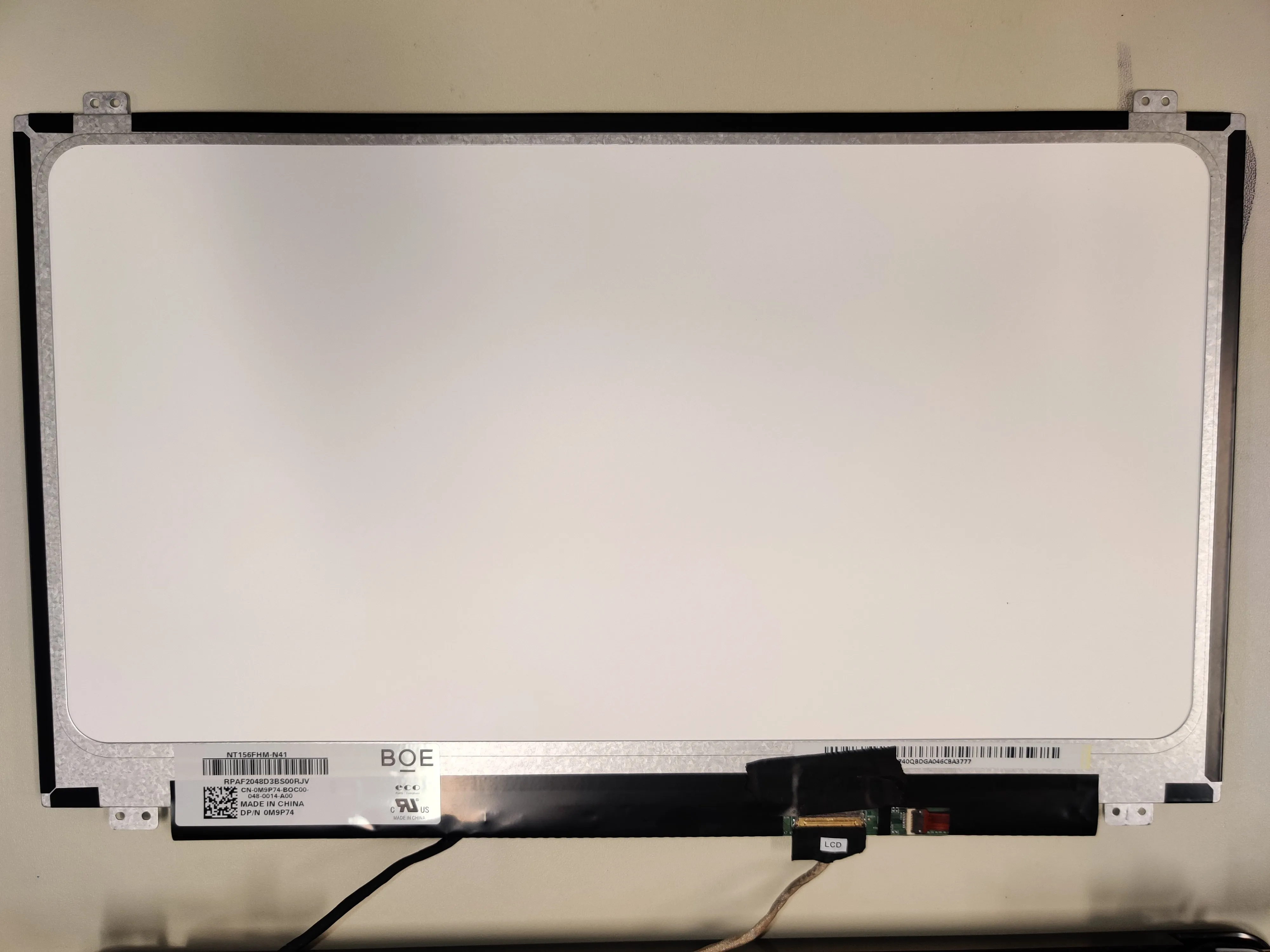

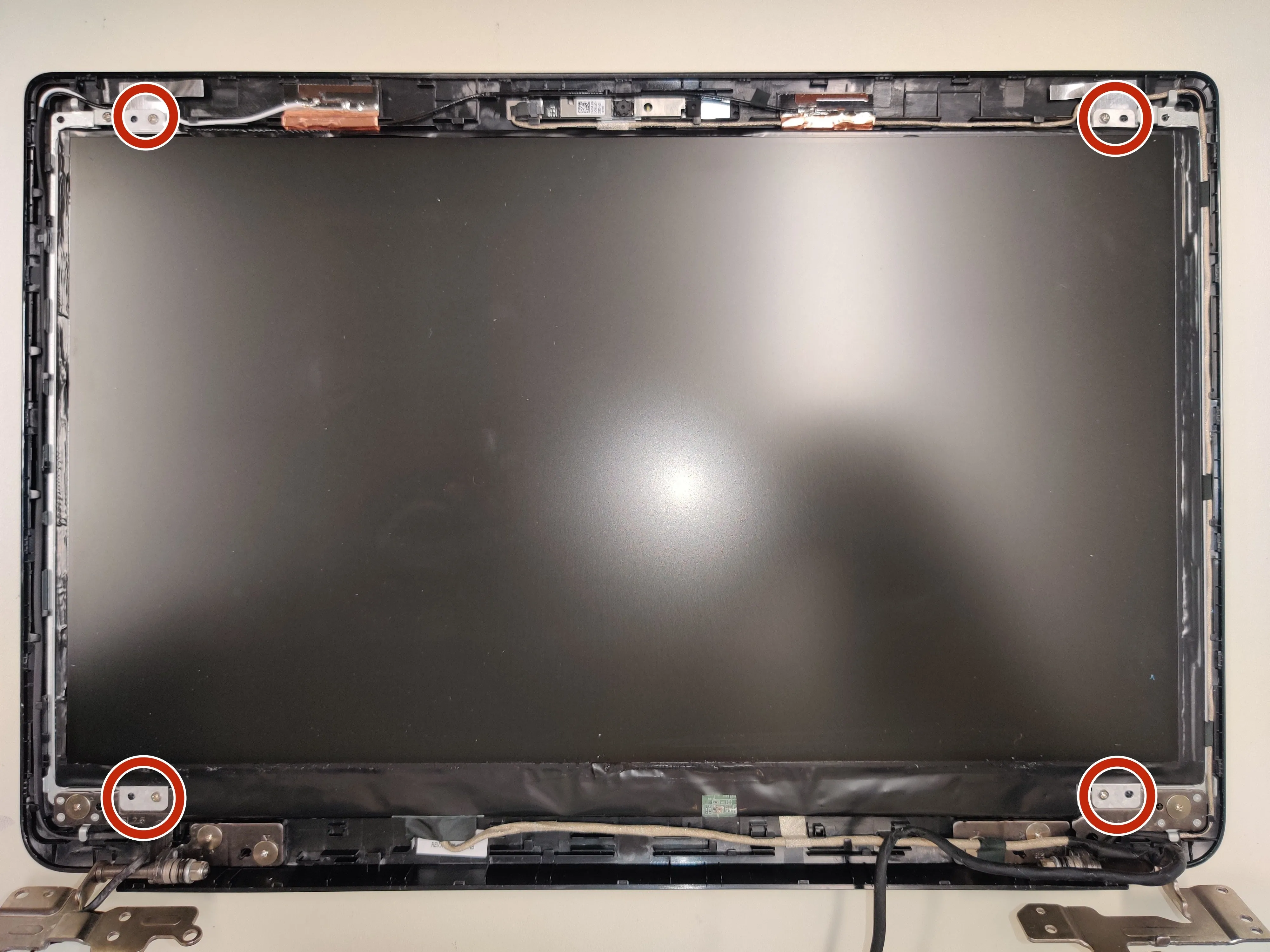

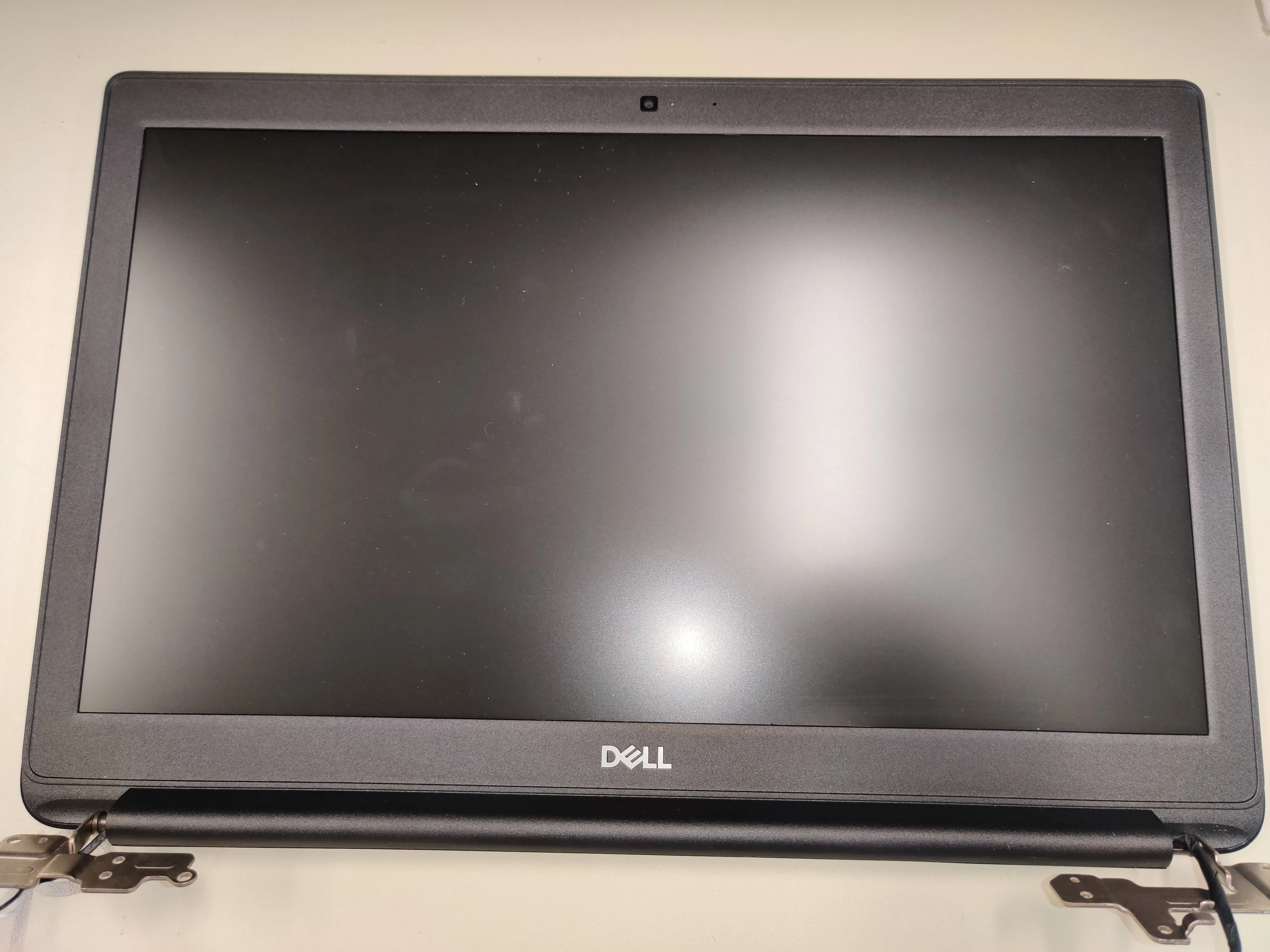

Шаг 14 Снимите крышку экрана

• Промажьте края, даже петли.

• Тонкий (но сильный) клей нанесен по периметру экрана.

• 4 винта удерживают экран на месте.
