Разборка Dell Latitude E6500

Введение

Не забудьте оборудовать подходящее просторное место для работы, а также составить план расположения винтов, чтобы не потерять ни одного.

Примите меры предосторожности от электростатического разряда, надев браслет ESD и подключив его к заземленному металлу.

Технические характеристики этого ноутбука Dell Latitude E6500:

ПРОЦЕССОР: Intel Core 2 Duo T9600 2.8 ghz 1066mhz fsb

Оперативная память: 2x2GB DDR2 PC26400 800mhz

GPU: Nvidia Quadro NVS 160M 256mb DDR3

Жесткий диск: *обновление* Intel X25-M G2 80GB SSD

Дисплей: 15.4' 1920x1200 AG покрытие LCD

Клавиатура с подсветкой, PC Card/Express Card/SD Card/Smart Card (бесконтактная/физическая).

Что вам нужно

Инструменты

•

•

•

•

Шаг 1 Разборка Dell Latitude E6500

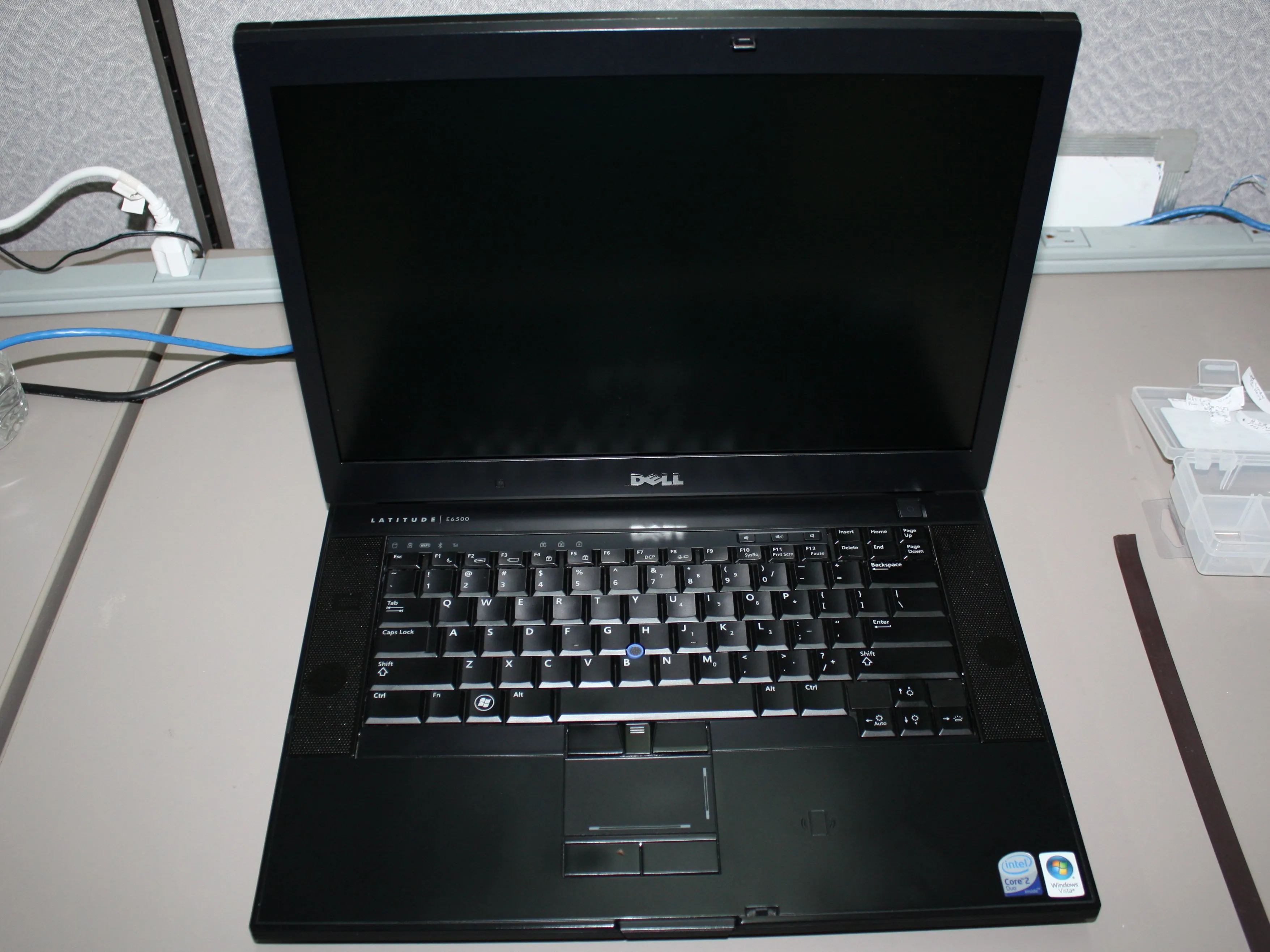

• Компоновка ноутбука Dell E6500.

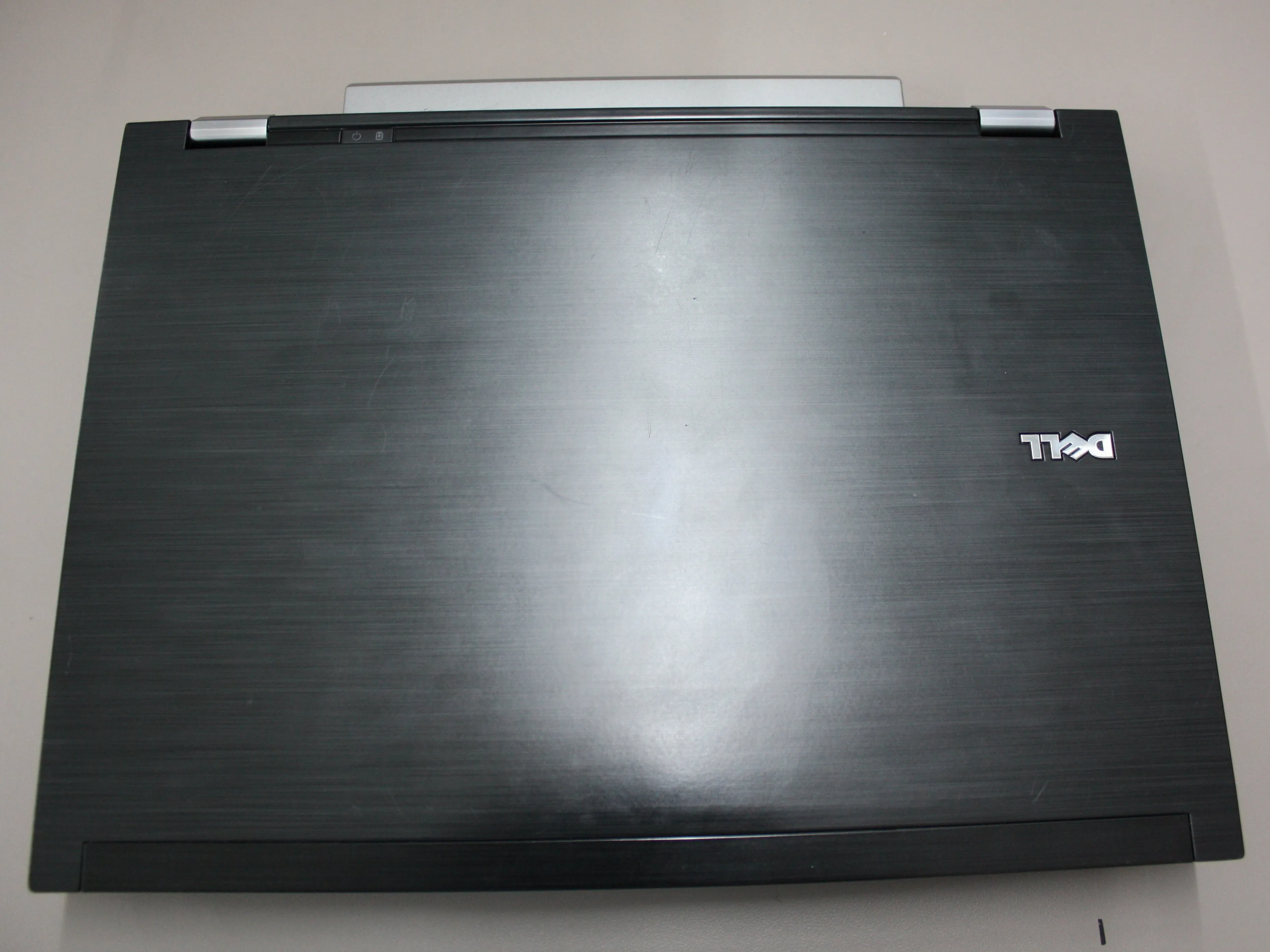

• Снимки закрытой и открытой крышки.

• Перед тем как открыть ноутбук, извлеките батарею и зажмите кнопку питания на 10 секунд, чтобы разрядить конденсаторы.

Шаг 2

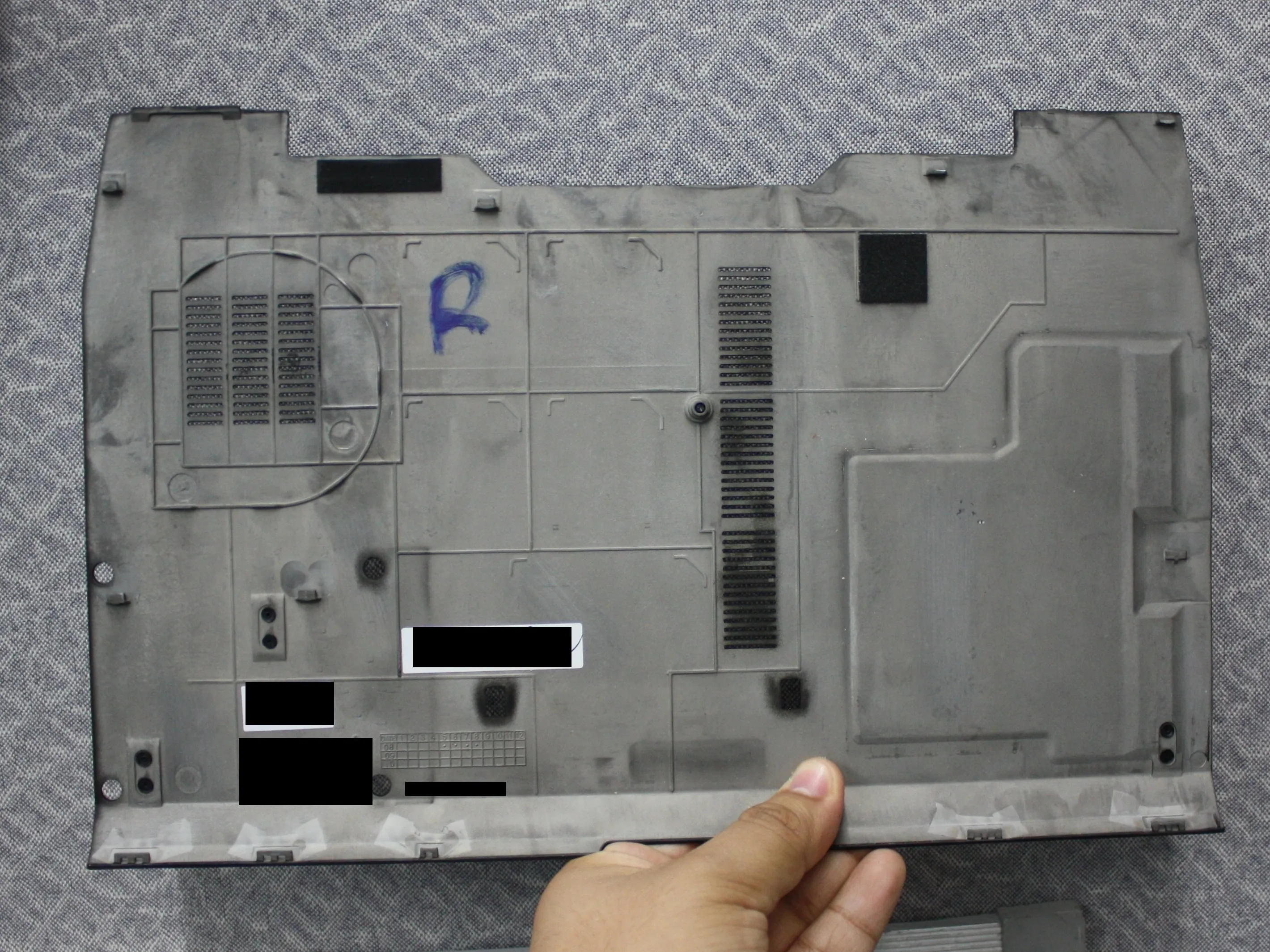

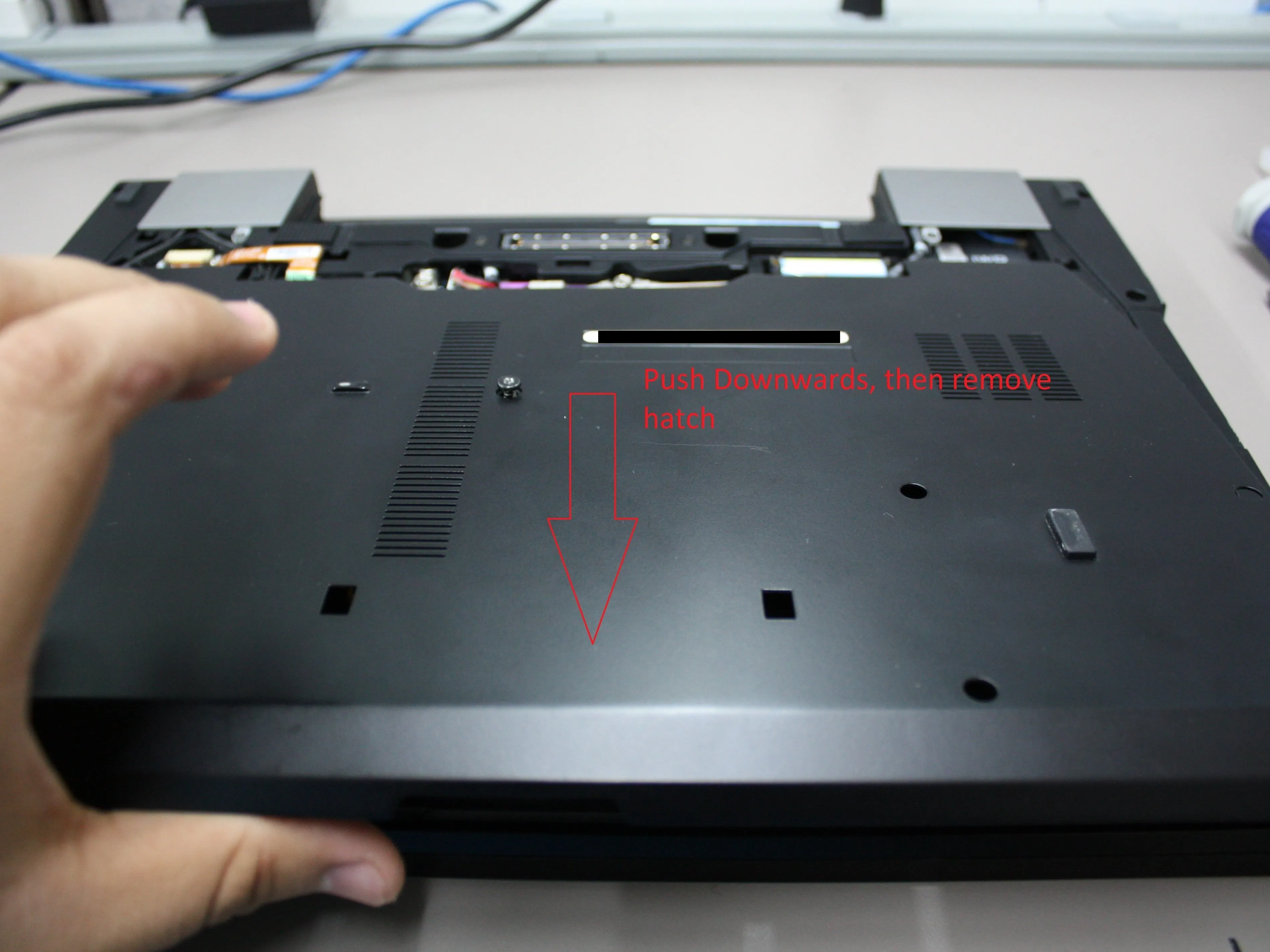

• Снимите сервисный люк:

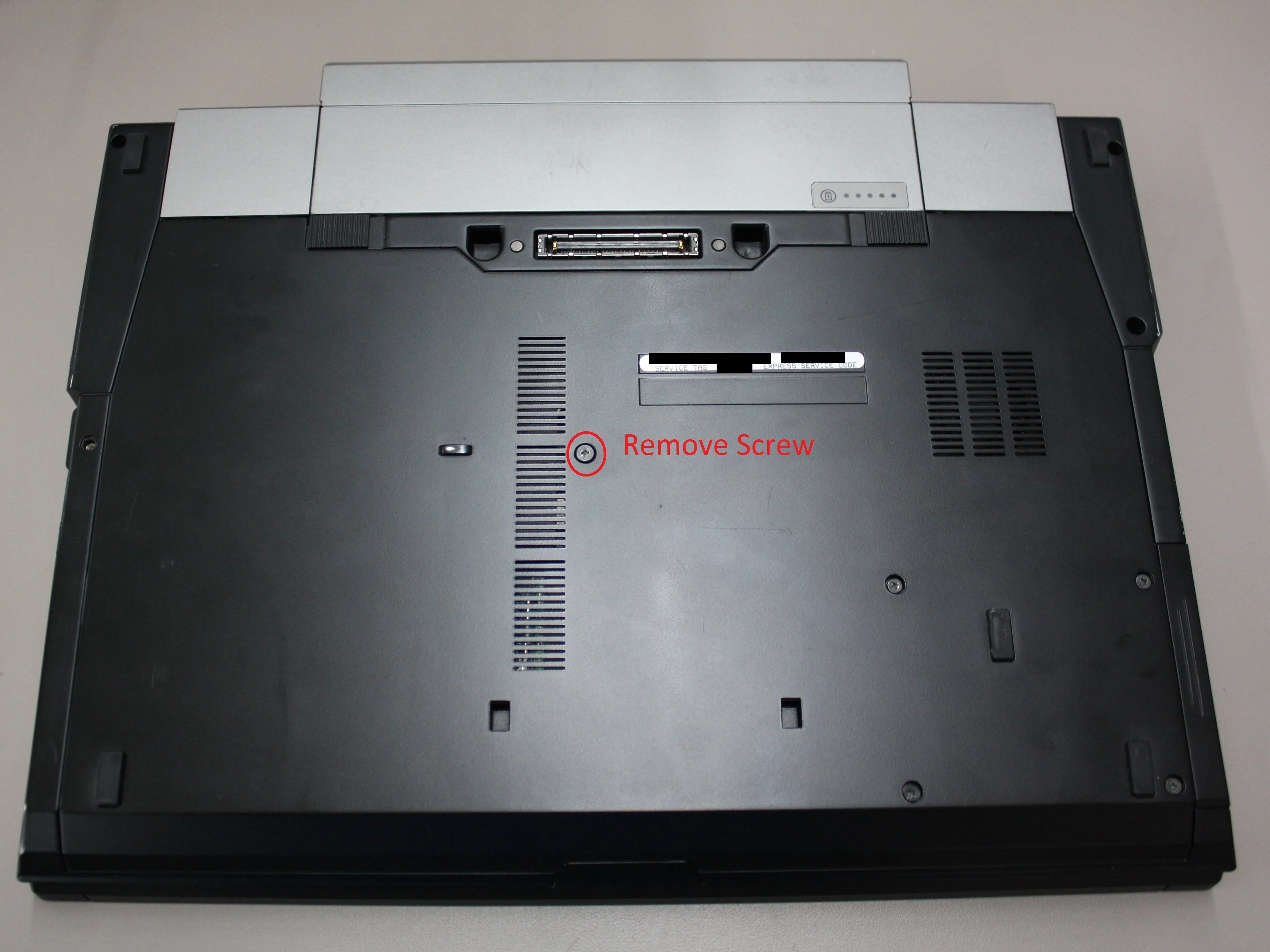

• Выкрутите один невыпадающий винт с помощью отвертки Philips №1.

• После удаления винта снимите люк, надавив на него по направлению к себе, затем поднимите люк и снимите его.

Шаг 3

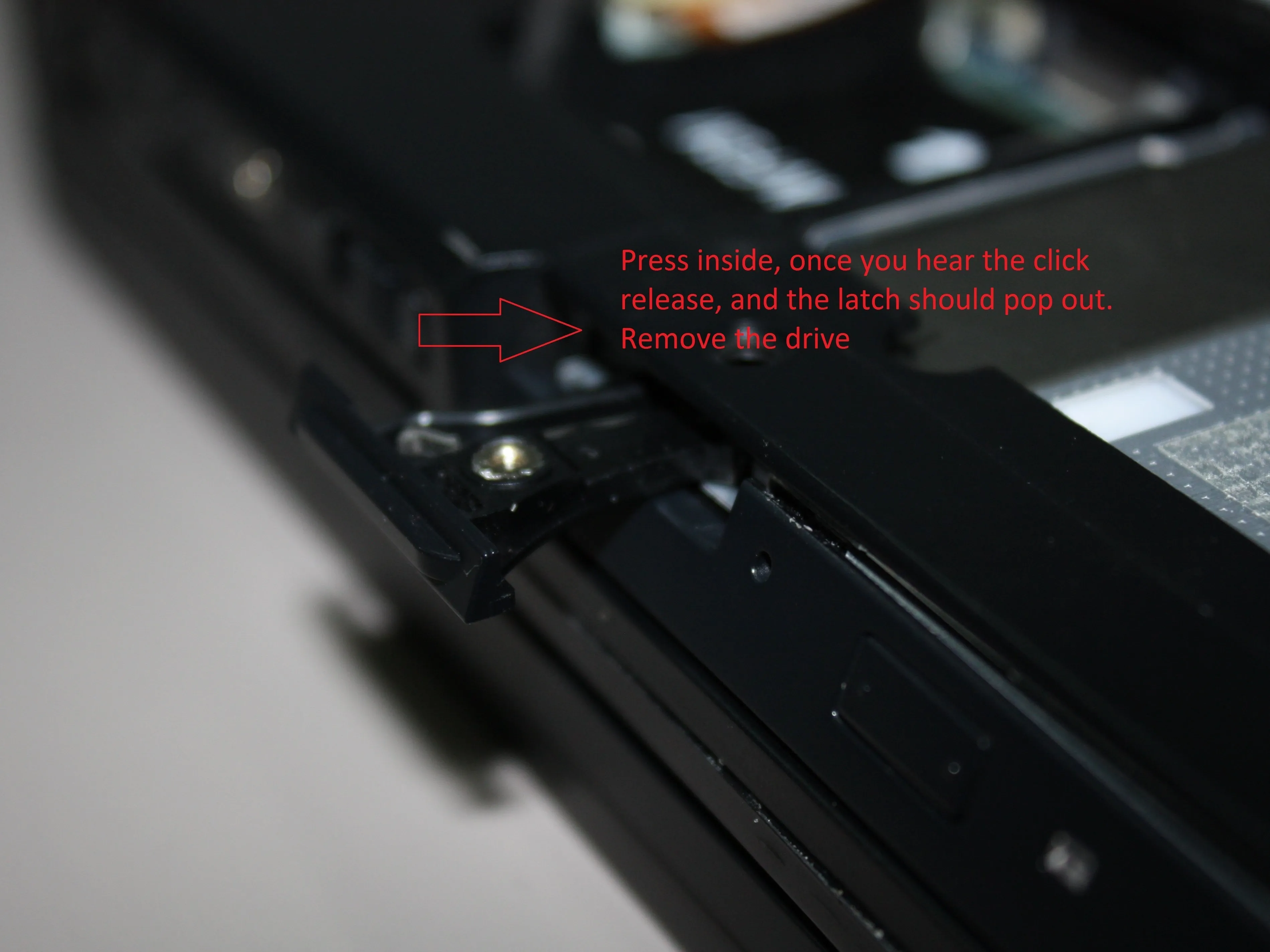

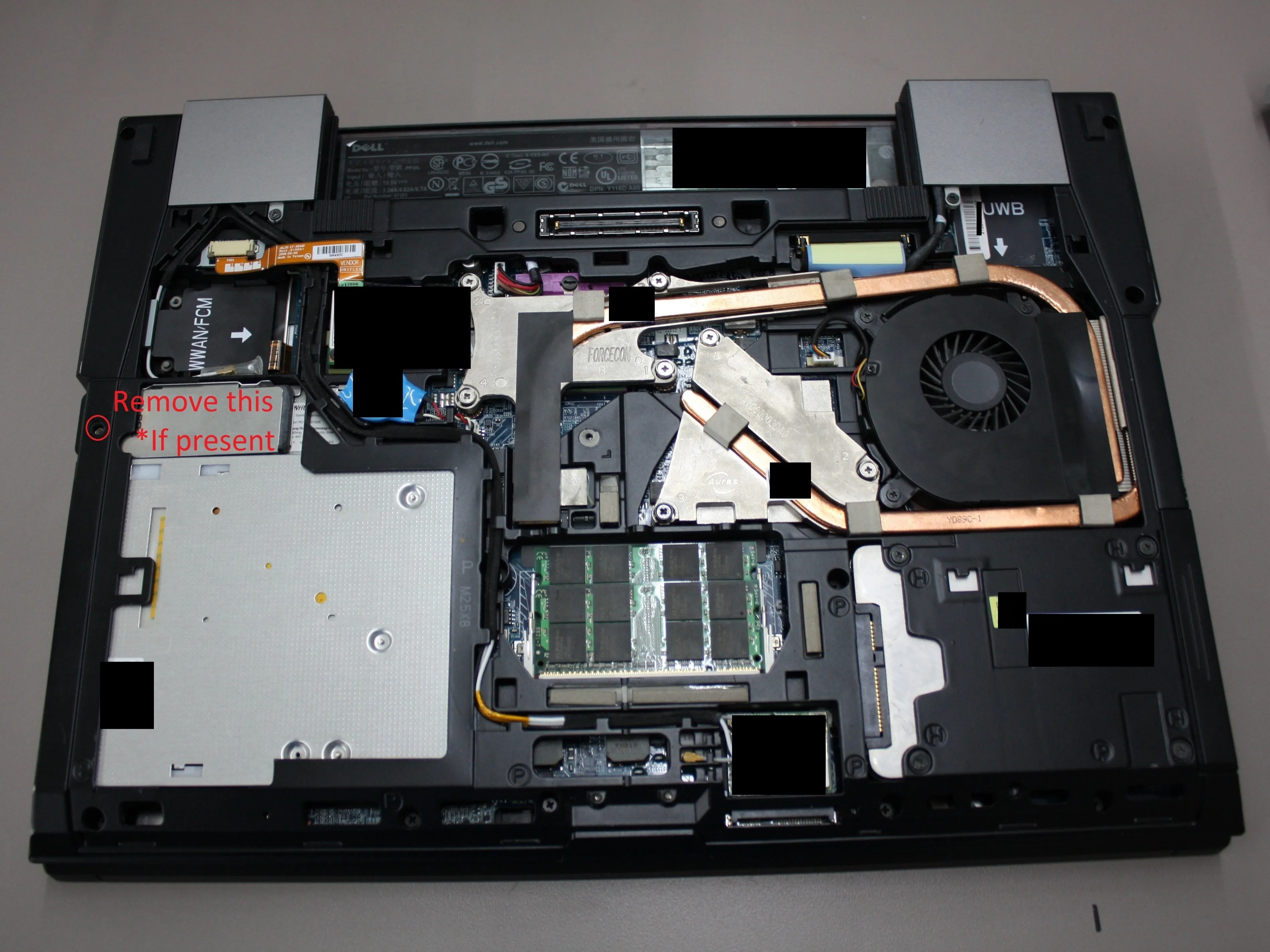

• Извлеките модульный отсек DVD

• Выкрутите винт, если он есть, с помощью отвертки #0 Philips. Обычно его нет, и отсек DVD удерживается на месте системой защелок, используемой во многих моделях Dell.

• Нажмите на защелку внутри ноутбука, пока не услышите звук щелчка защелки. Отпустите ее, и защелка должна выскочить.

• Извлеките привод, потянув за защелку.

Шаг 4

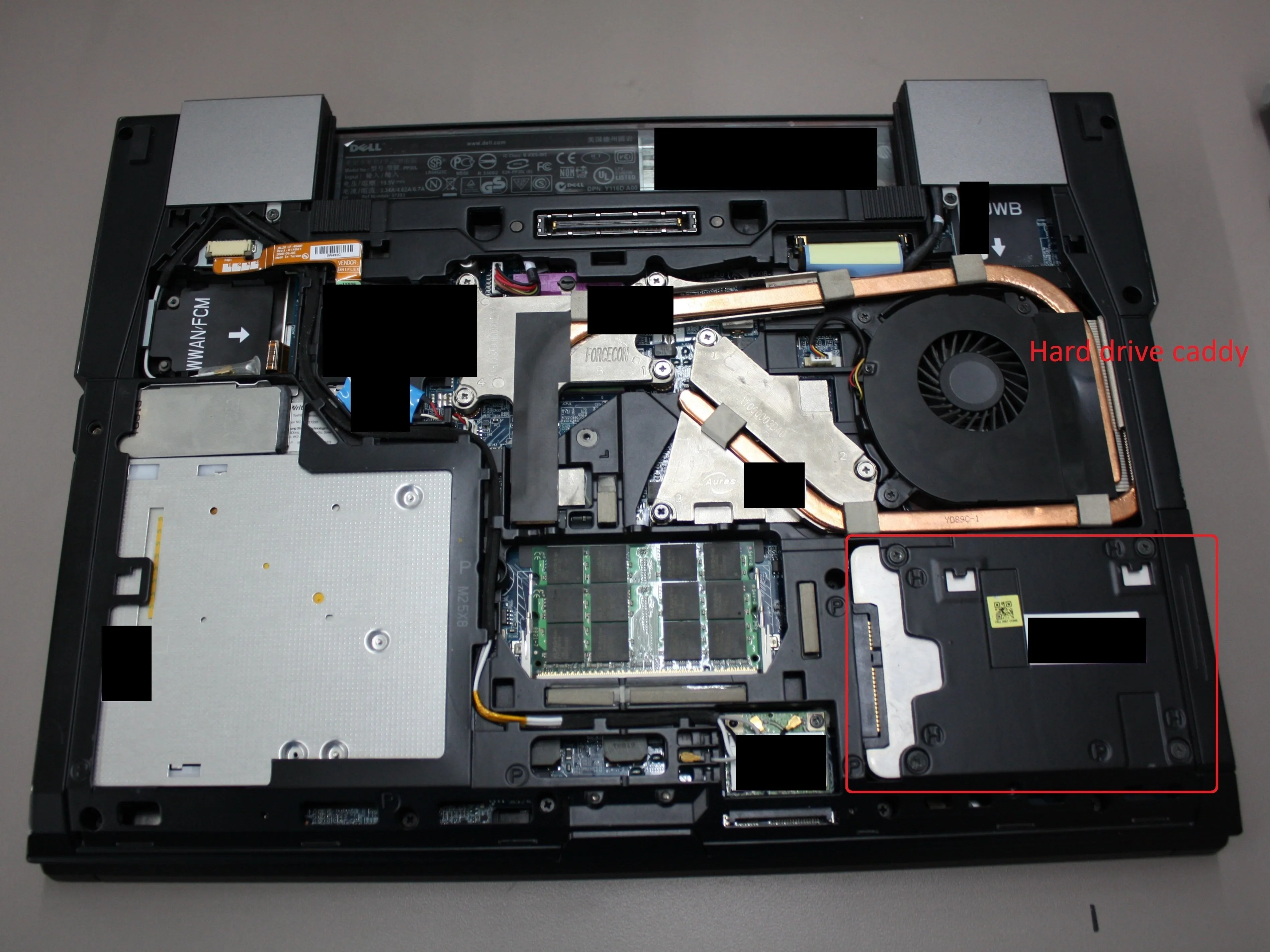

• Снимите блок жесткого диска.

• Найдите сборку жесткого диска в правом нижнем углу.

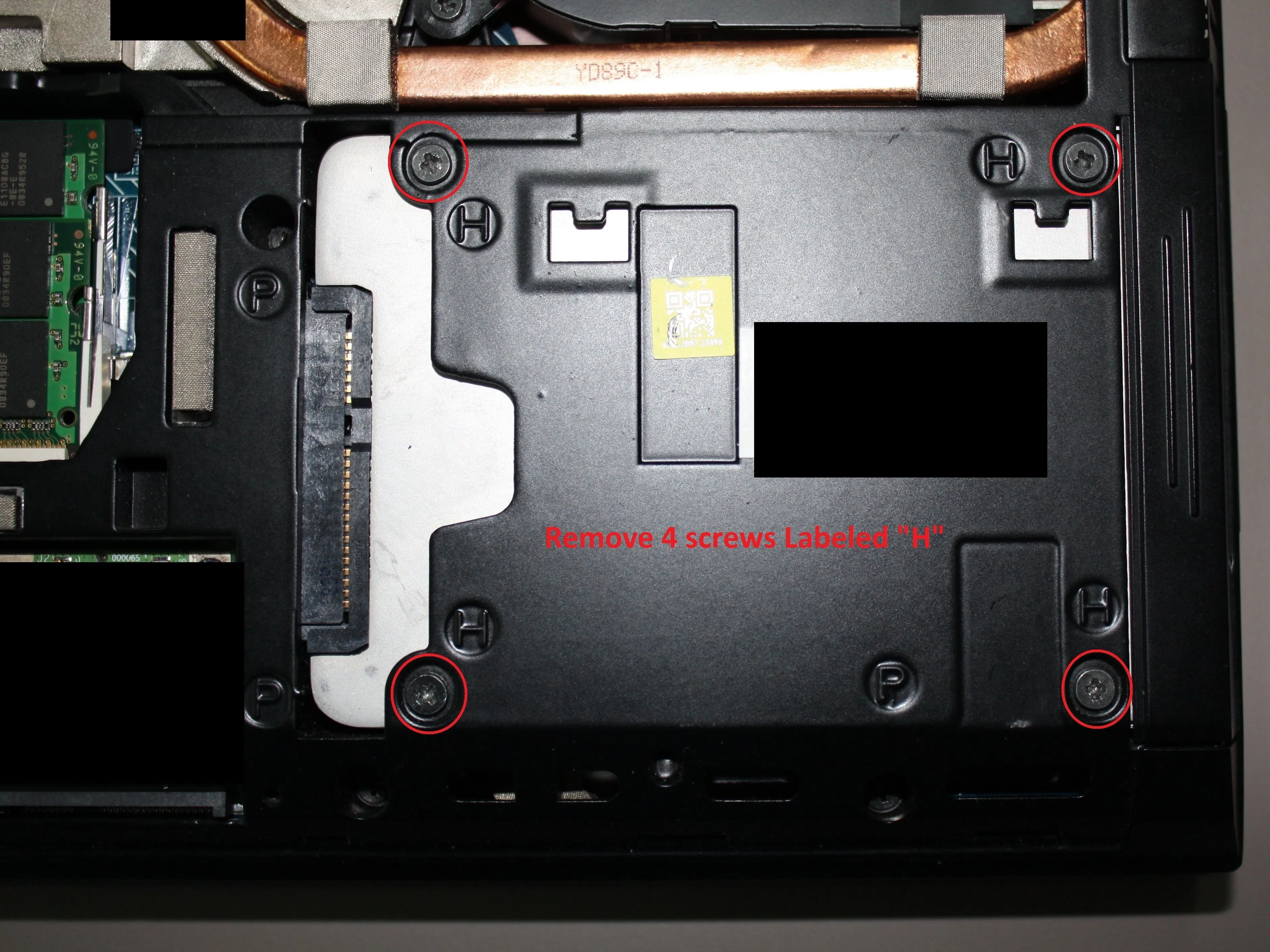

• Открутите четыре винта с помощью отвертки Philips № 0.

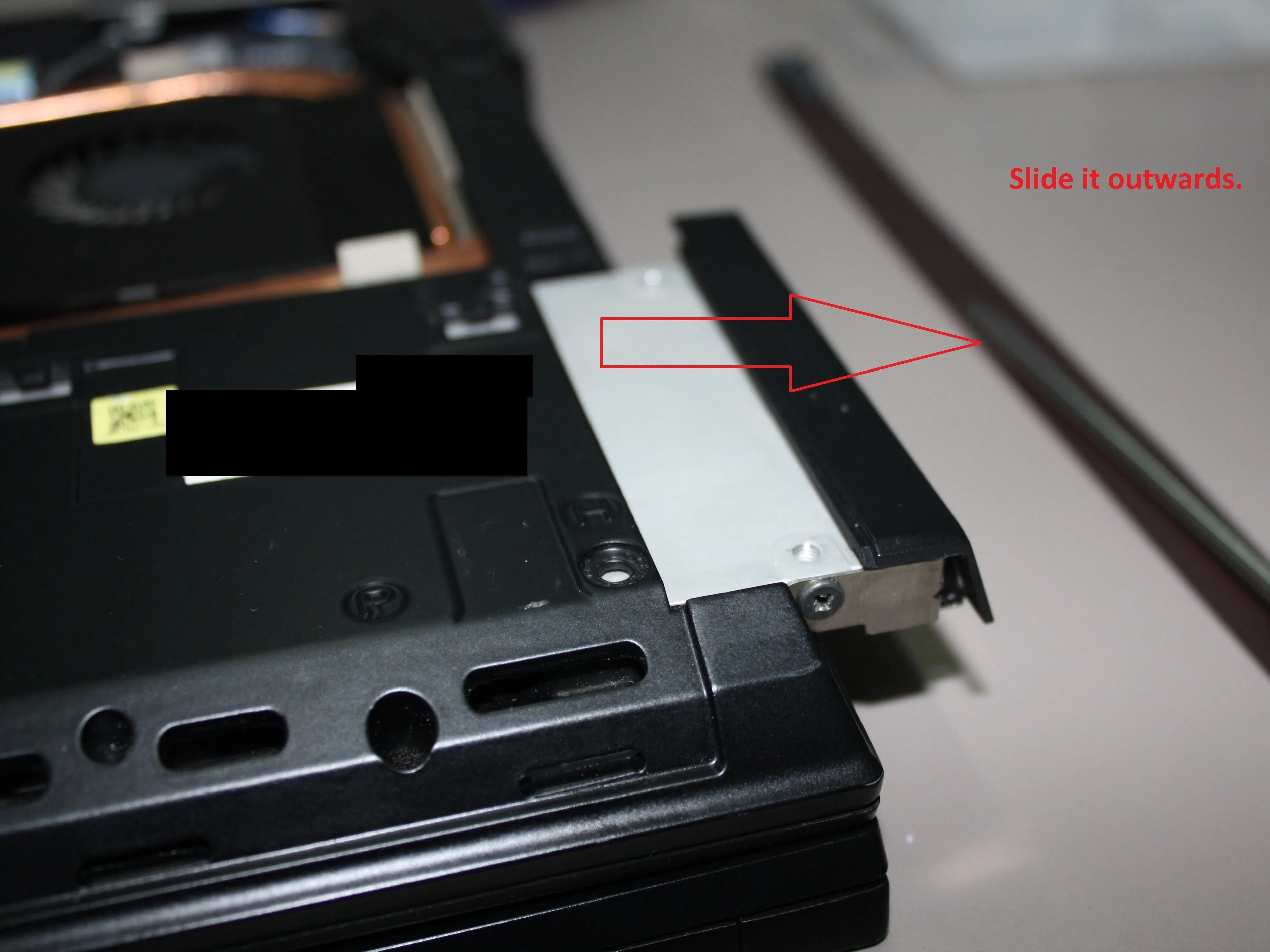

• Извлеките жесткий диск в сборе, потянув его за пластиковый держатель.

Шаг 5

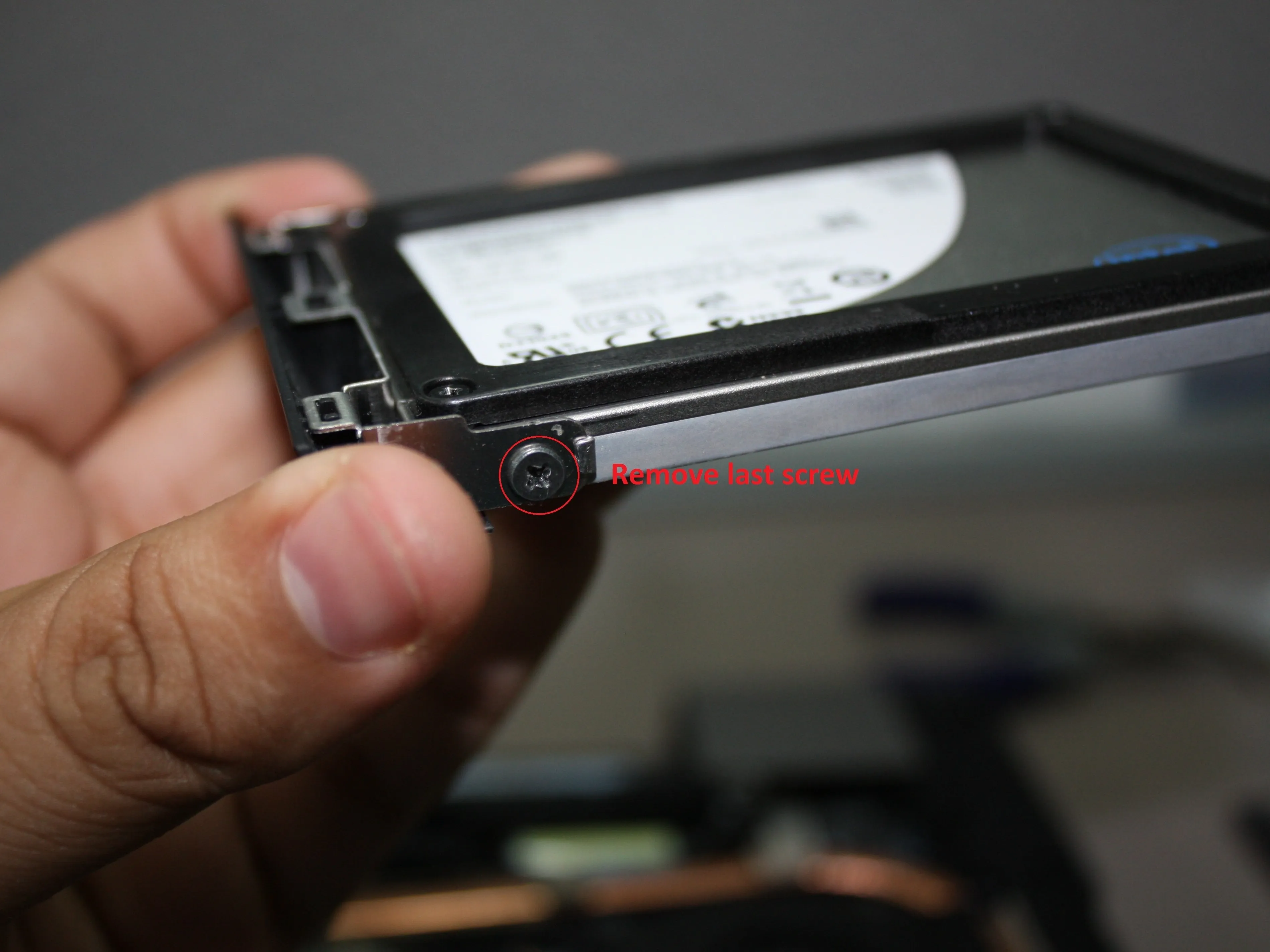

• Извлеките жесткий диск из подставки для жесткого диска.

• Выкрутите один винт с помощью отвертки Philips #0. На другой стороне винта нет, а есть замок на металлическом пазе.

• Извлеките жесткий диск, сдвинув его в сторону, где ранее находился винт, а затем надавив на противоположную сторону, где находится замок.

Шаг 6

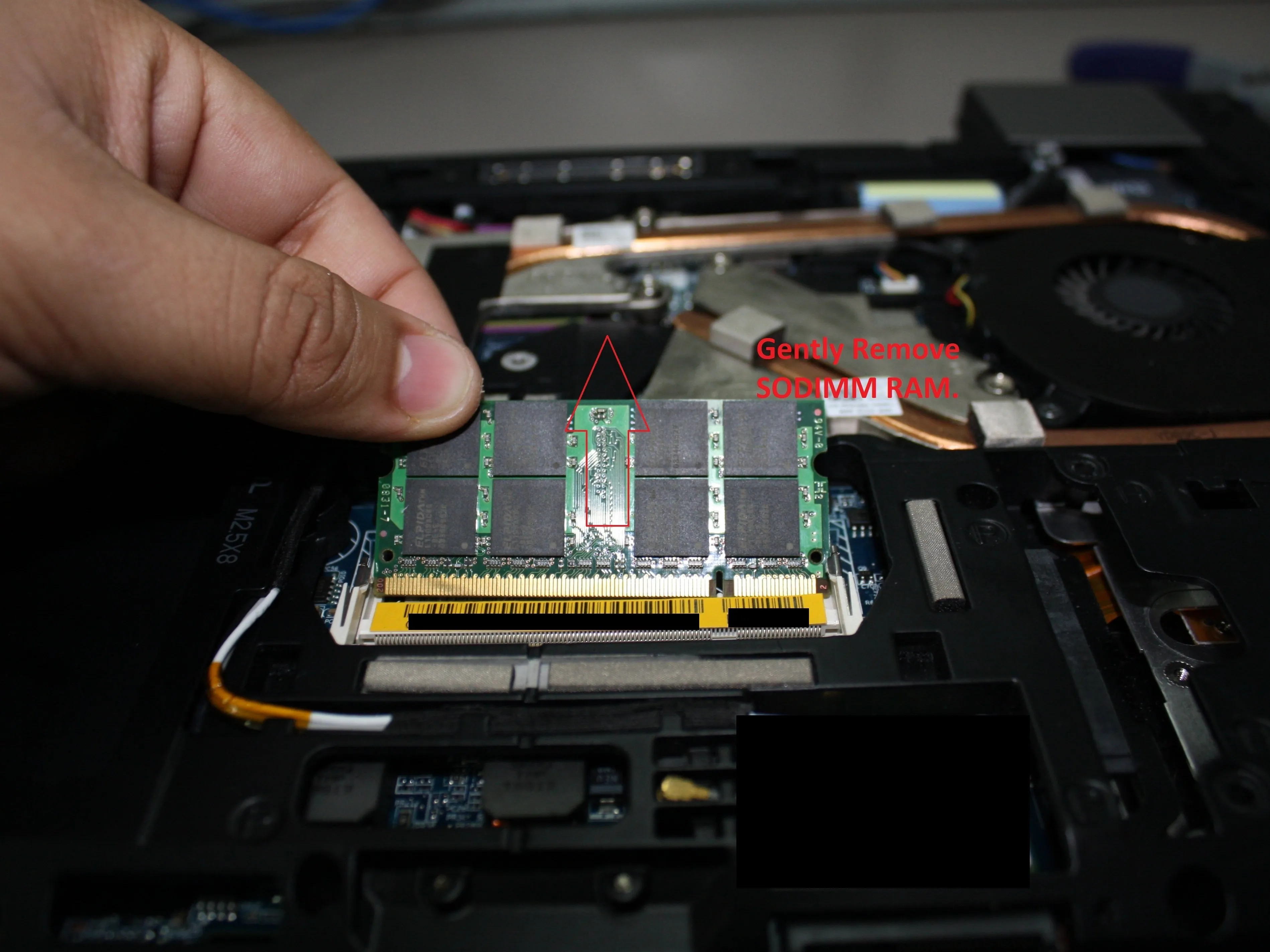

• Извлечение модулей оперативной памяти из 2 слотов DIMM.

• Найдите отсек для модулей оперативной памяти. Он находится на нижней половине ноутбука посередине.

• Отпустите два фиксатора сбоку. Модуль оперативной памяти автоматически выдвинется вверх.

• Крепко возьмитесь за обе стороны модулей плунжера и осторожно потяните их наружу.

Шаг 7

• Снимите узел охлаждения Часть 1 из 2.

• Найдите узел охлаждения, расположенный в средней верхней части ноутбука и тянущийся к концу правой стороны.

• Снимите вентилятор радиатора, открутив три винта с помощью отвертки Philips № 0.

• Отсоедините 3-контактный разъем вентилятора от 3-контактного разъема материнской платы.

Шаг 8

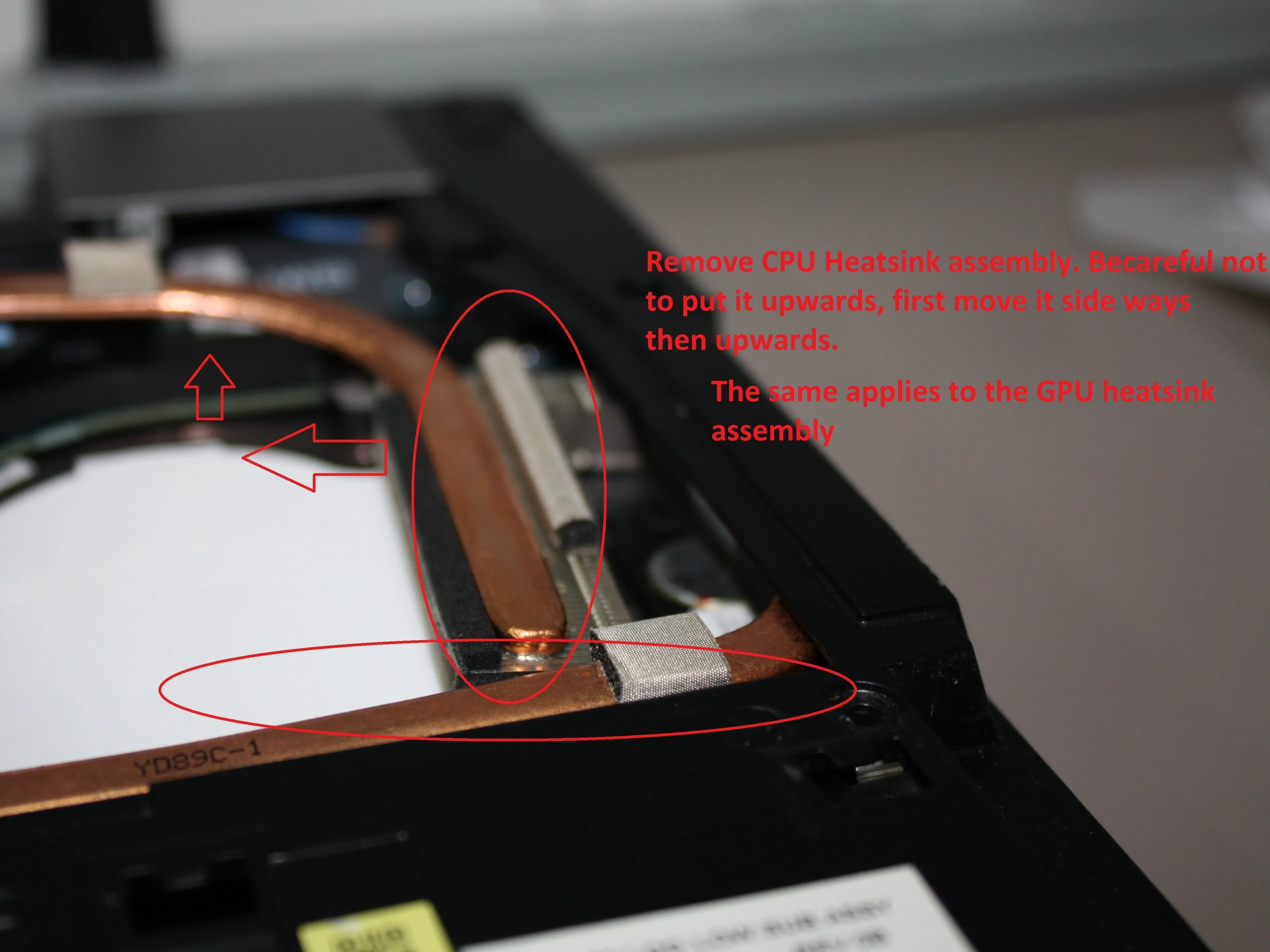

• Снятие блока охлаждения Часть 2 из 2.

• Ослабьте 4 винта на тепловой трубе процессора/радиаторе в сборе, используя отвертку Philips #0, в порядке 1-2-3-4.

• Важно соблюдать этот порядок, чтобы обеспечить наиболее равномерное давление, что снизит риск повреждения ядра процессора и его сокета.

• Ослабьте 3 винта на тепловой трубе/радиаторе GPU в сборе с помощью отвертки #0 Philips в порядке 1-2-3.

• Важно соблюдать порядок действий, чтобы избежать неравномерного давления на GPU и не повредить штифты.

Шаг 9

• Извлеките беспроводную карту/антенны.

• Найдите отсек для беспроводной связи в нижней части около середины.

• Выкрутите 1 винт с помощью отвертки #0 Philips.

• Отсоедините черный, белый и, если нужно, серый антенные кабели. Их можно извлечь, 'высунув' из беспроводной карты. Для очень плотного прилегания может пригодиться отвертка с плоской головкой.

Шаг 10

• Извлечение карты модема (если применимо).

• Найдите отсек модема в средней левой части ноутбука рядом с блоком охлаждения.

• Отсоедините ленточный кабель, разблокировав два боковых прижимных штифта, а затем потяните ленточный кабель на себя, не прилагая больших усилий.

• Открутите 1 винт с помощью отвертки #0 Philip.

• Вытащите плату модема, но будьте осторожны, так как под ней находится еще один кабель.

• Отсоедините 2-контактный кабель снизу от 2-контактного разъема, расположенного на печатной плате модемной карты.

Шаг 11

• Снимаем крышки шарниров и отделяем ЖК-дисплей от сборки. Часть 1 из 2.

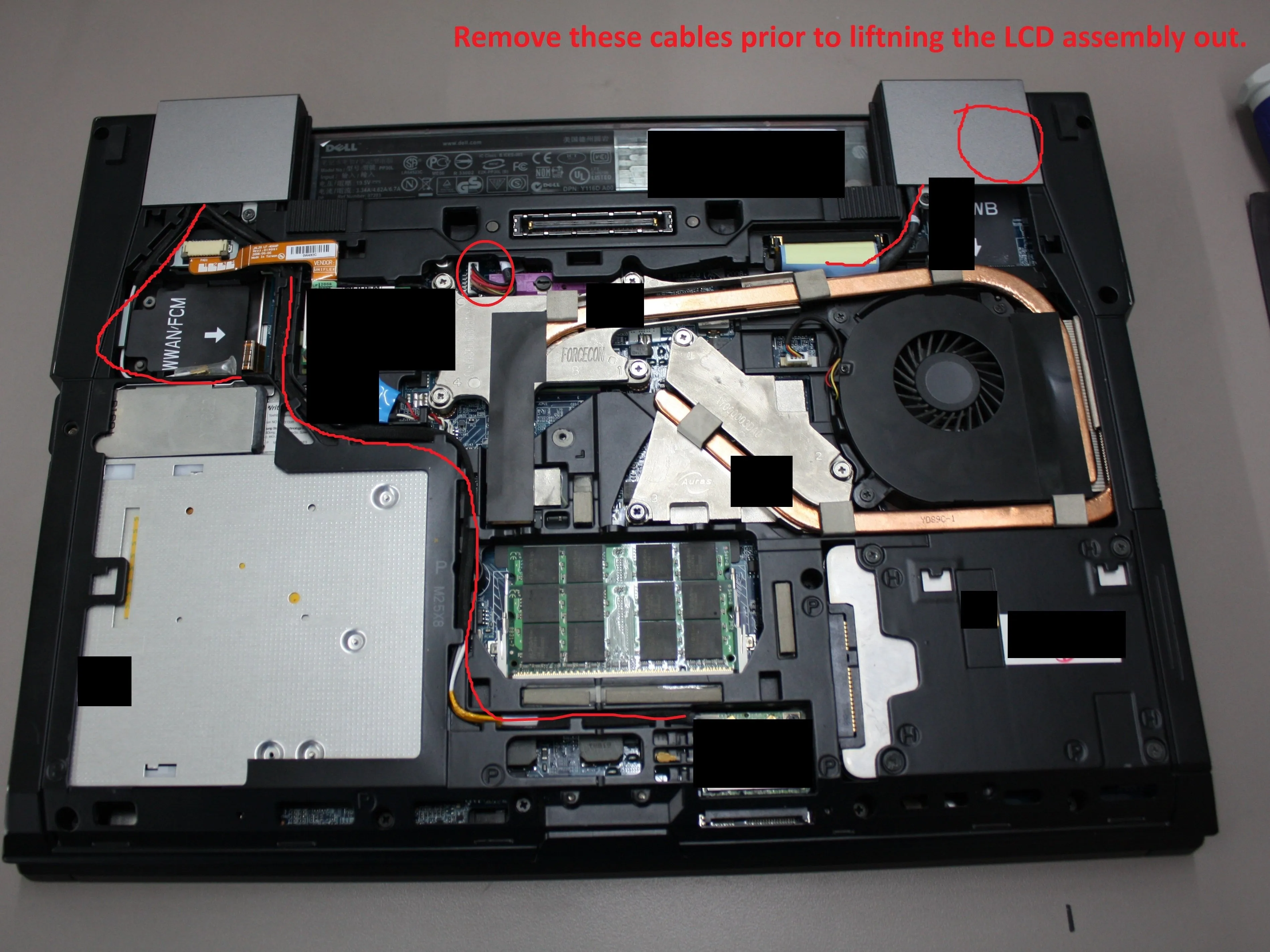

• Найдите все антенные кабели и кабели дисплея, связанные с ЖК-дисплеем в сборе.

• Отсоедините все антенные кабели и кабели дисплея и отсоедините их от держателей, расположенных на сборке. Одна антенна находится в правом верхнем углу под крышкой правого шарнира.

• Выкрутите четыре винта с помощью отвертки Philips #0. Два из них находятся на картинке, еще два - на задней панели.

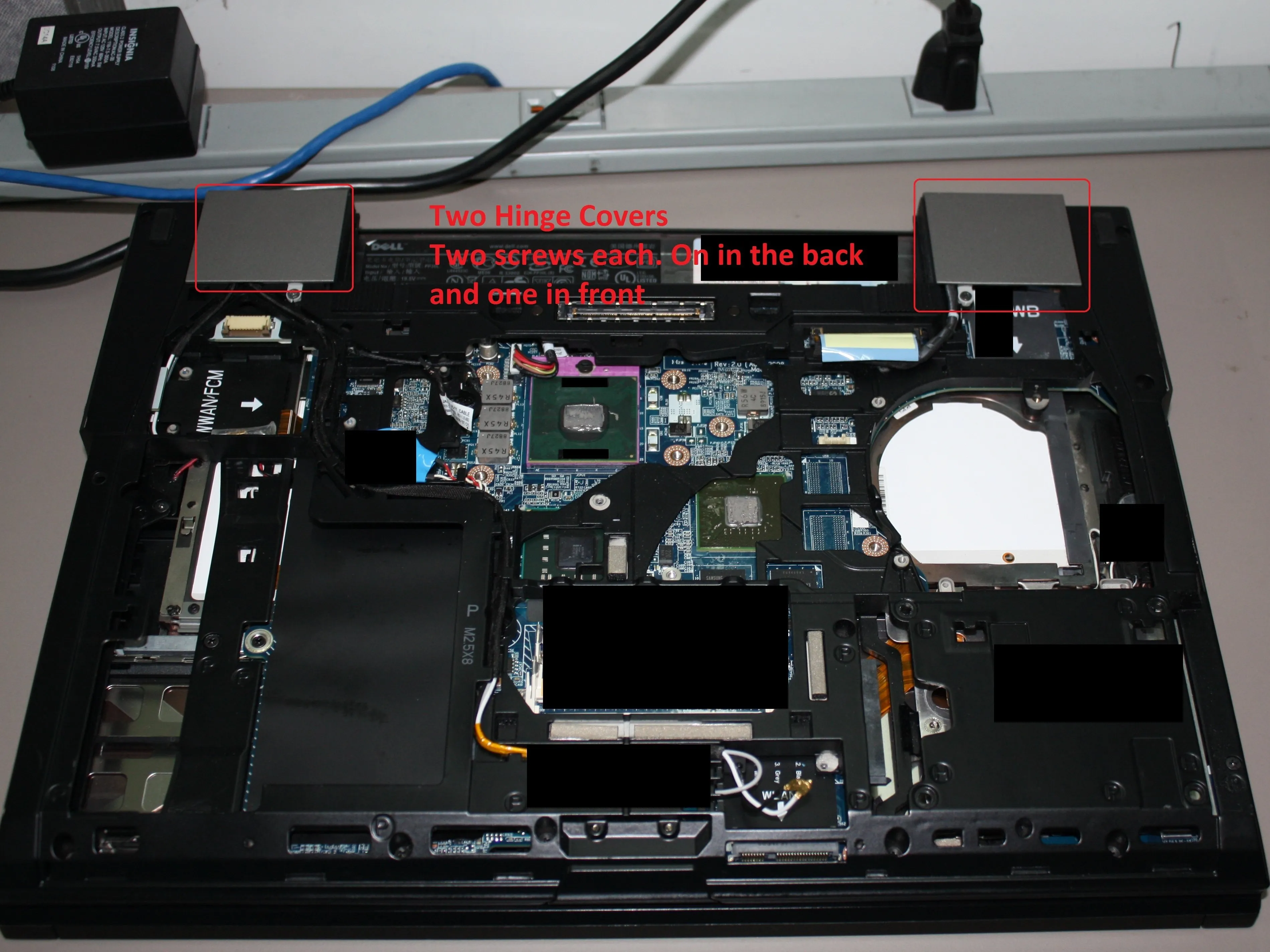

• Снимите крышки шарниров, толкнув их наружу от ноутбука. Поднимите и снимите.

• Сняв крышки петель, вы увидите два винта, по одному на каждой из петель. Выкрутите эти винты с помощью отвертки #0 Philips.

Шаг 12

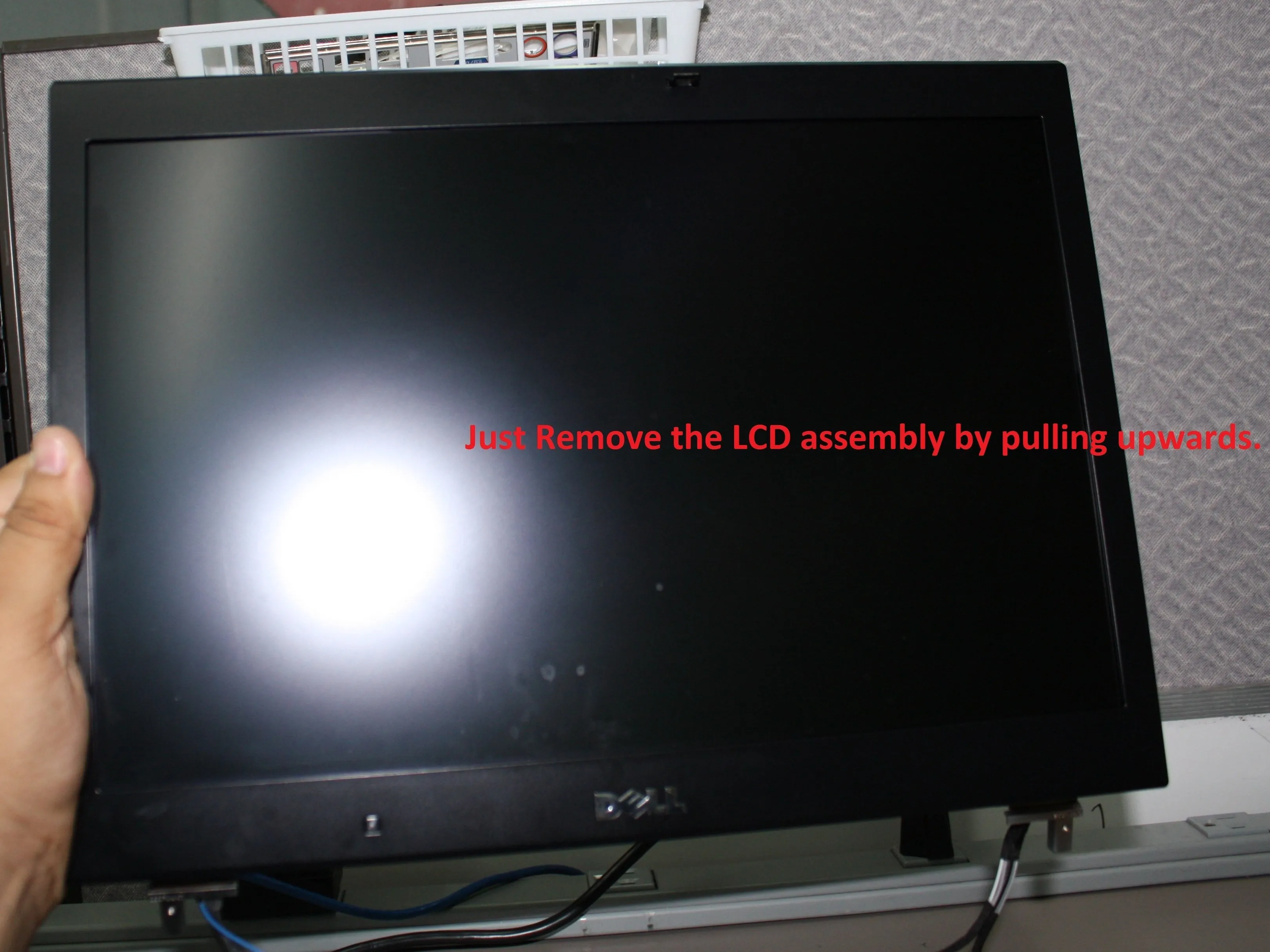

• Снимаем крышки шарниров и отделяем ЖК-дисплей от сборки. Часть 2 из 2.

• Переверните ноутбук. Осторожно откройте ЖК-дисплей, сильно надавив вниз.

• Извлеките узел, потянув его вверх. Сопротивления практически не должно быть.

• Не забывайте о кабелях, которые вы могли забыть.

Шаг 13

• Снятие клавиатуры с подсветкой. Часть 1 из 2.

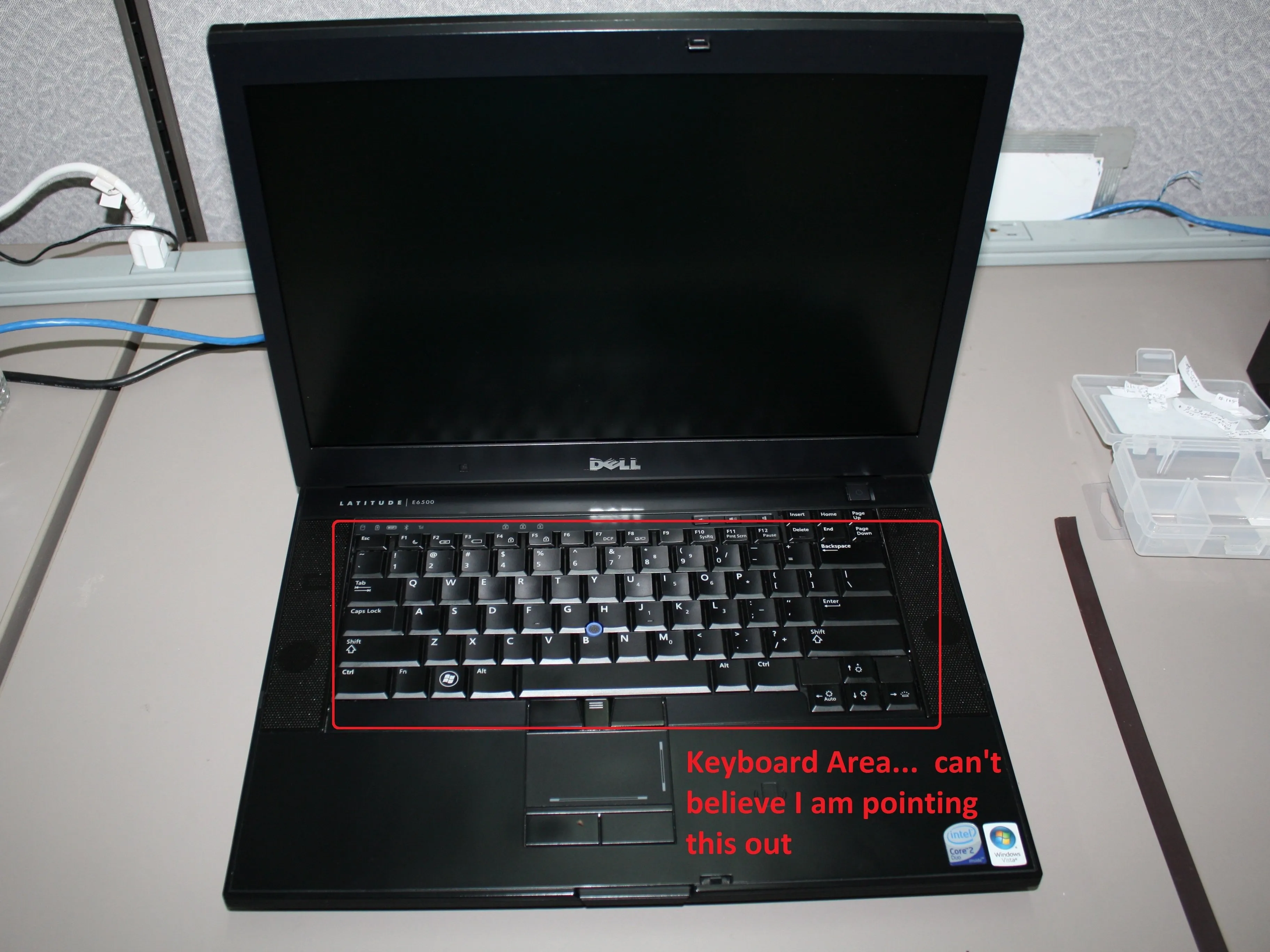

• Поднимите ноутбук вверх и приподнимите экран, чтобы показать клавиатуру.

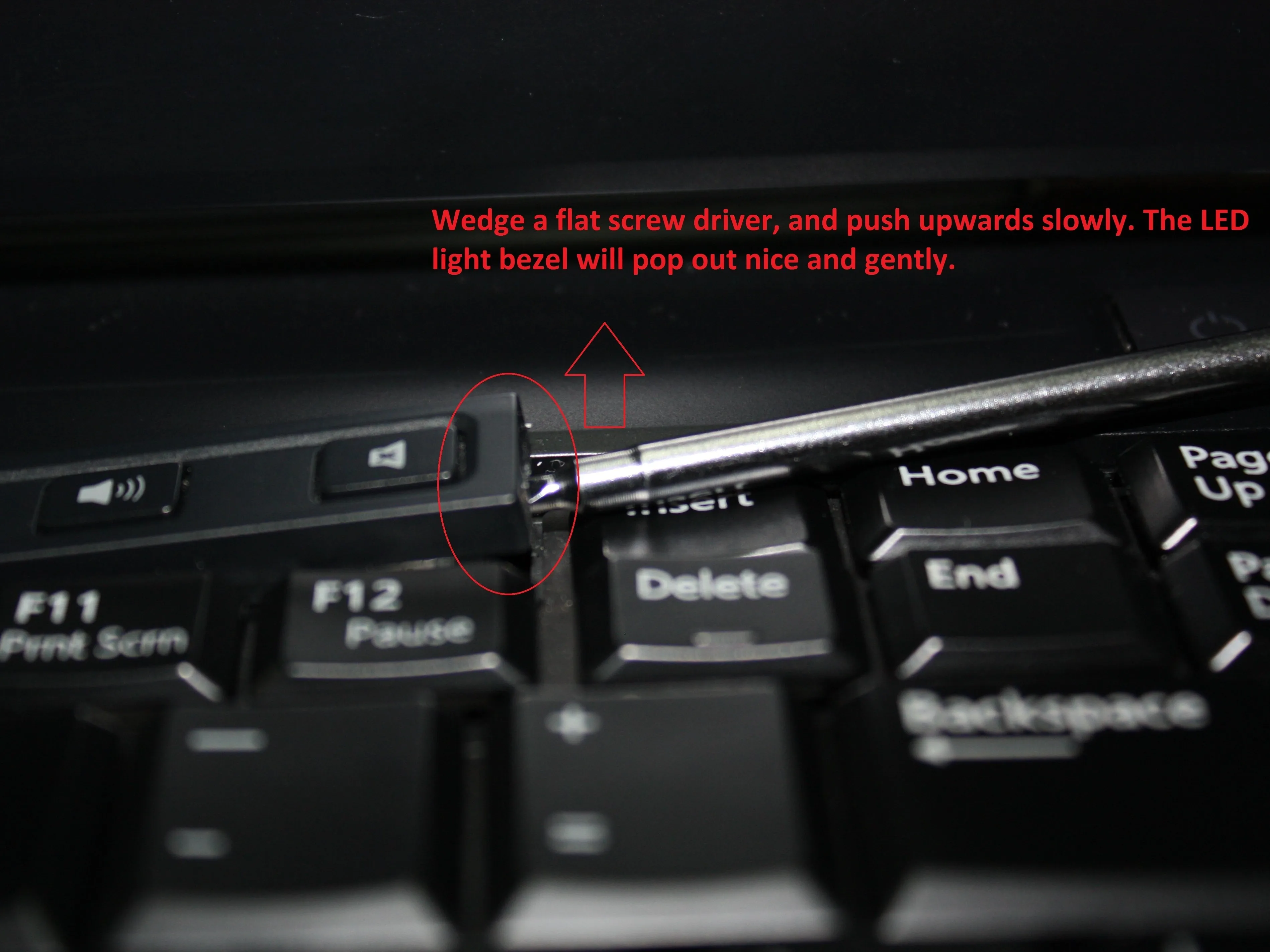

• Найдите небольшую панель светодиодного индикатора, расположенную в верхней части клавиатуры. С помощью небольшой отвертки с плоской головкой выбейте ее. Для этого потребуется минимальное усилие. Снимите ободок светодиодного индикатора.

Шаг 14

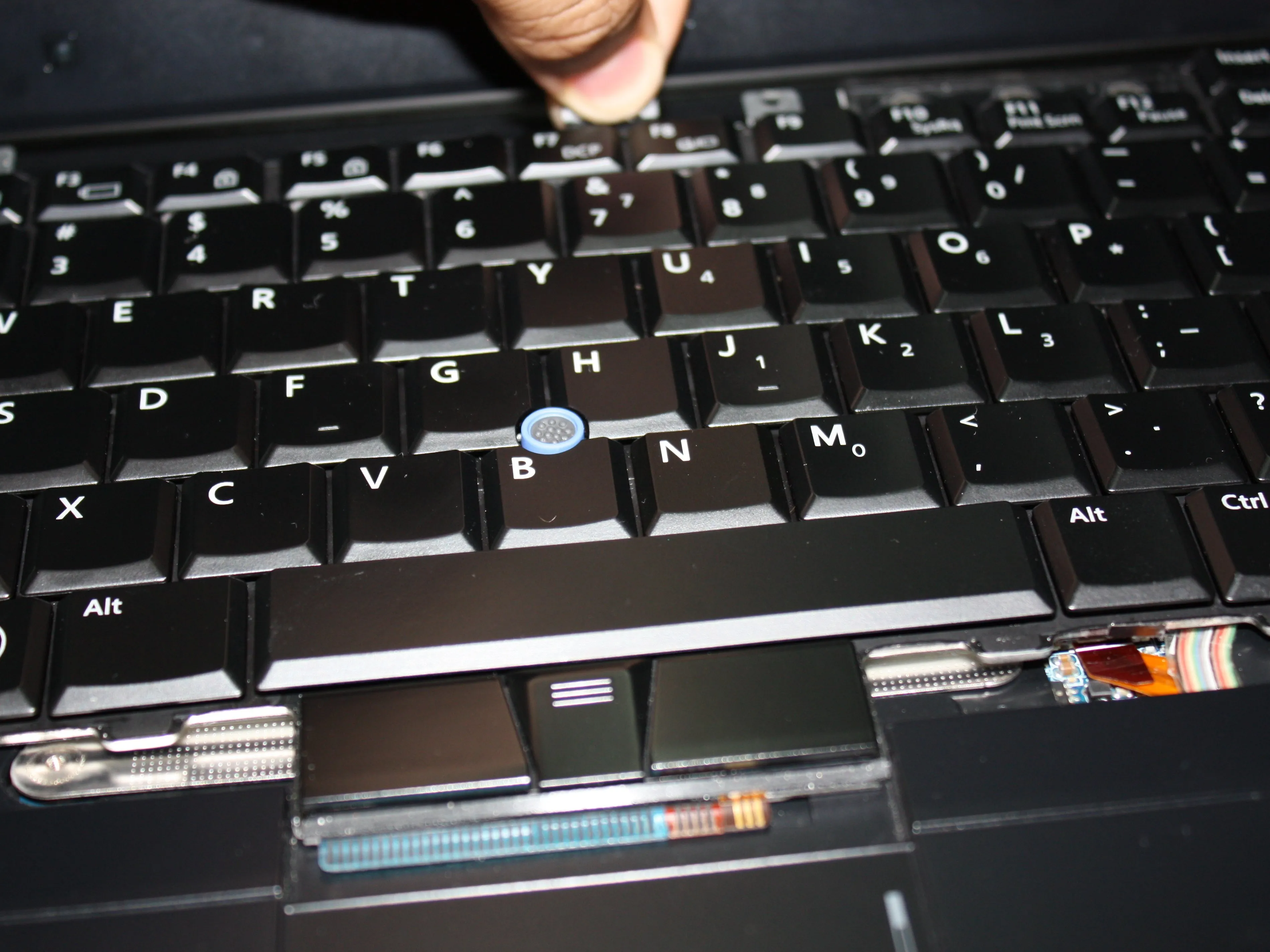

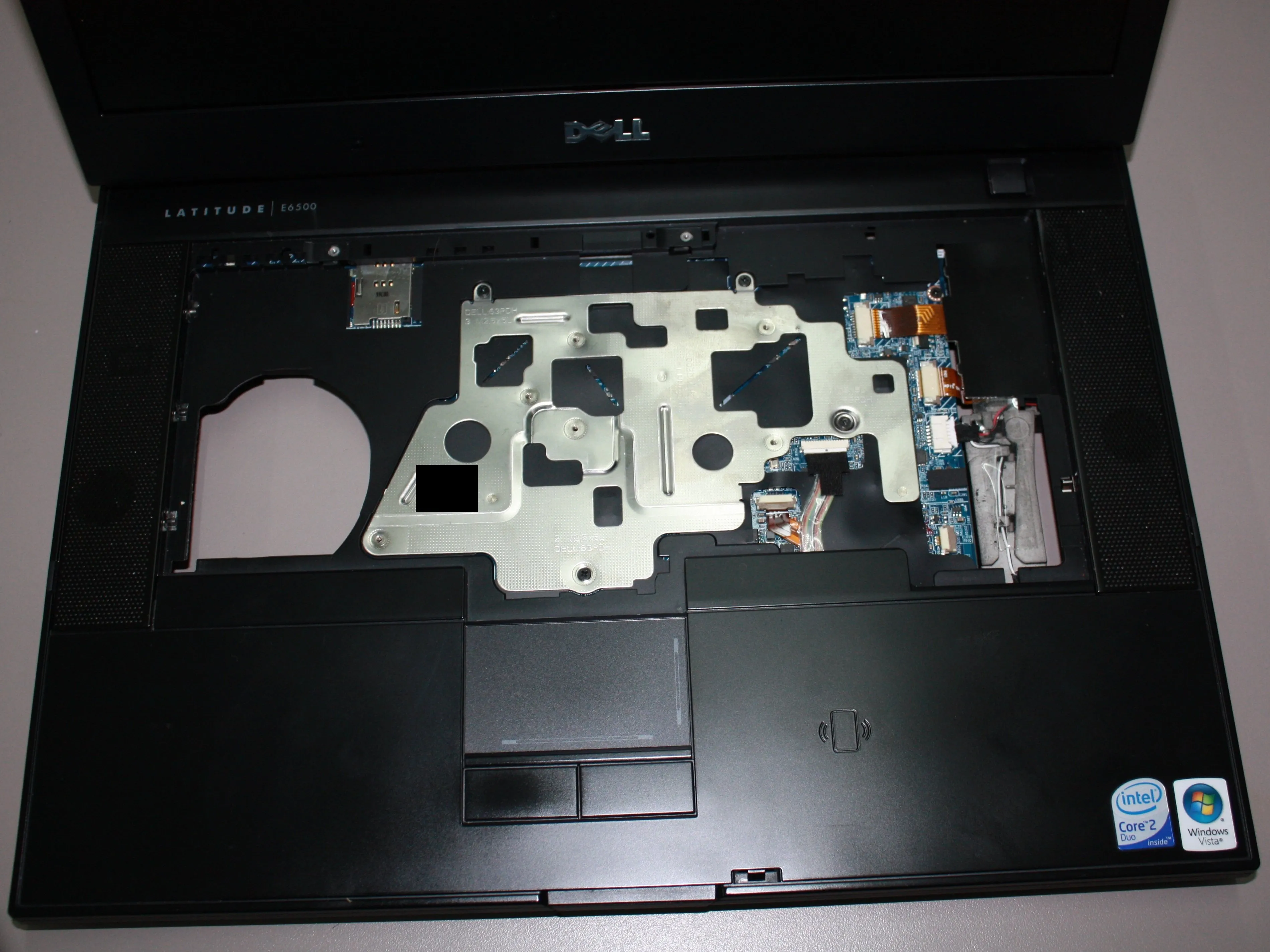

• Снятие клавиатуры с подсветкой. Часть 2 из 2.

• Выкрутите два винта на боковой стороне клавиатуры с помощью отвертки Philips № 0.

• Используйте черную пленку, которая находится в верхней средней части клавиатуры. Немного выдвиньте верхнюю часть клавиатуры и потяните за пленку. Это разблокирует клавиатуру.

Шаг 15

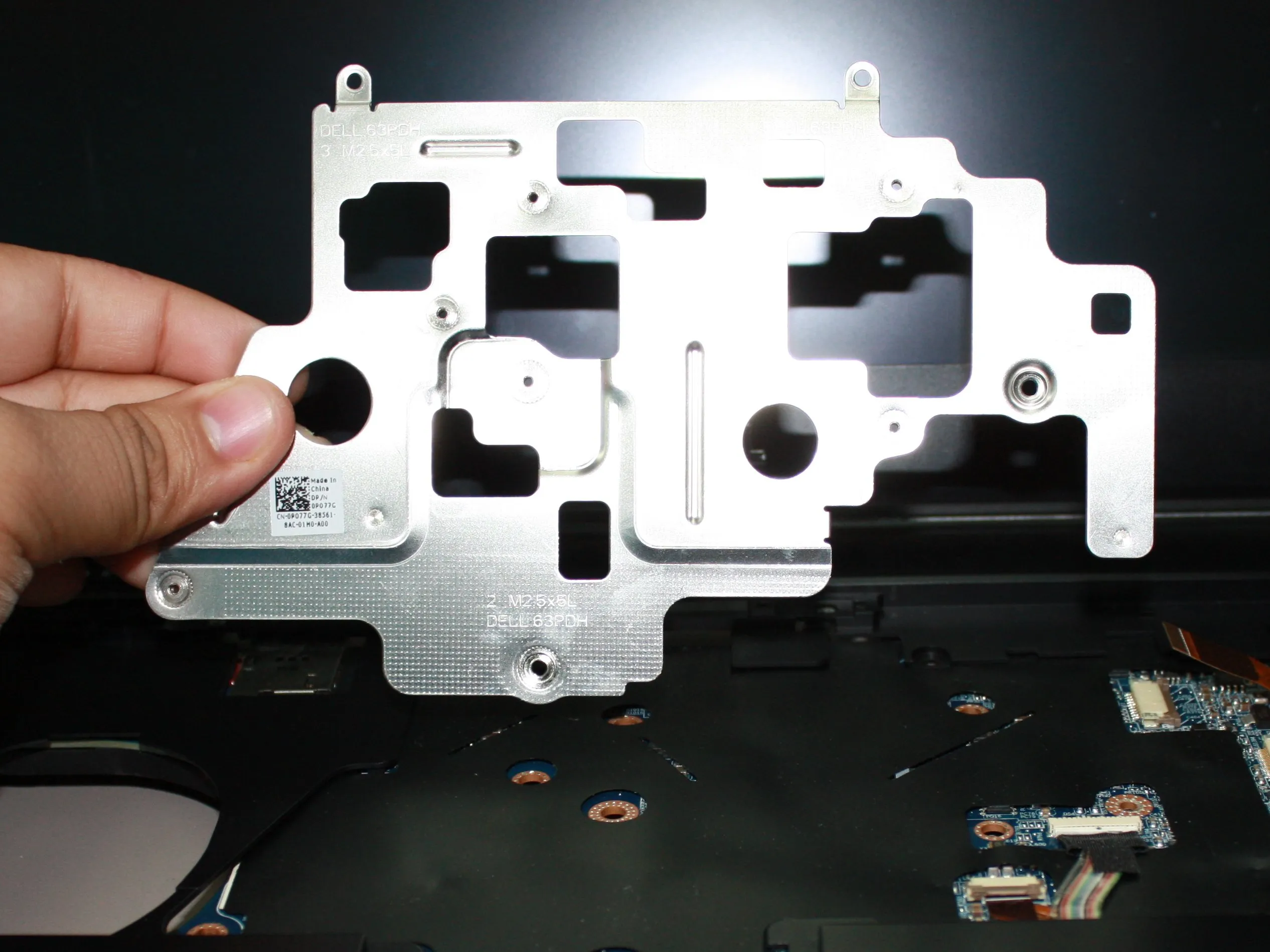

• Снимите металлическую лицевую панель, расположенную под клавиатурой и обеспечивающую меньший изгиб клавиатуры, а также защищающую материнскую плату от сильных нажатий.

• Снимите клавиатуру. (см. шаг № 13-14.

• Выкрутите 4 винта в порядке 1-2-3-4, используя отвертку Philips № 0.

• Поднимите металлическую лицевую панель.

• Наслаждайтесь видом.

Шаг 16

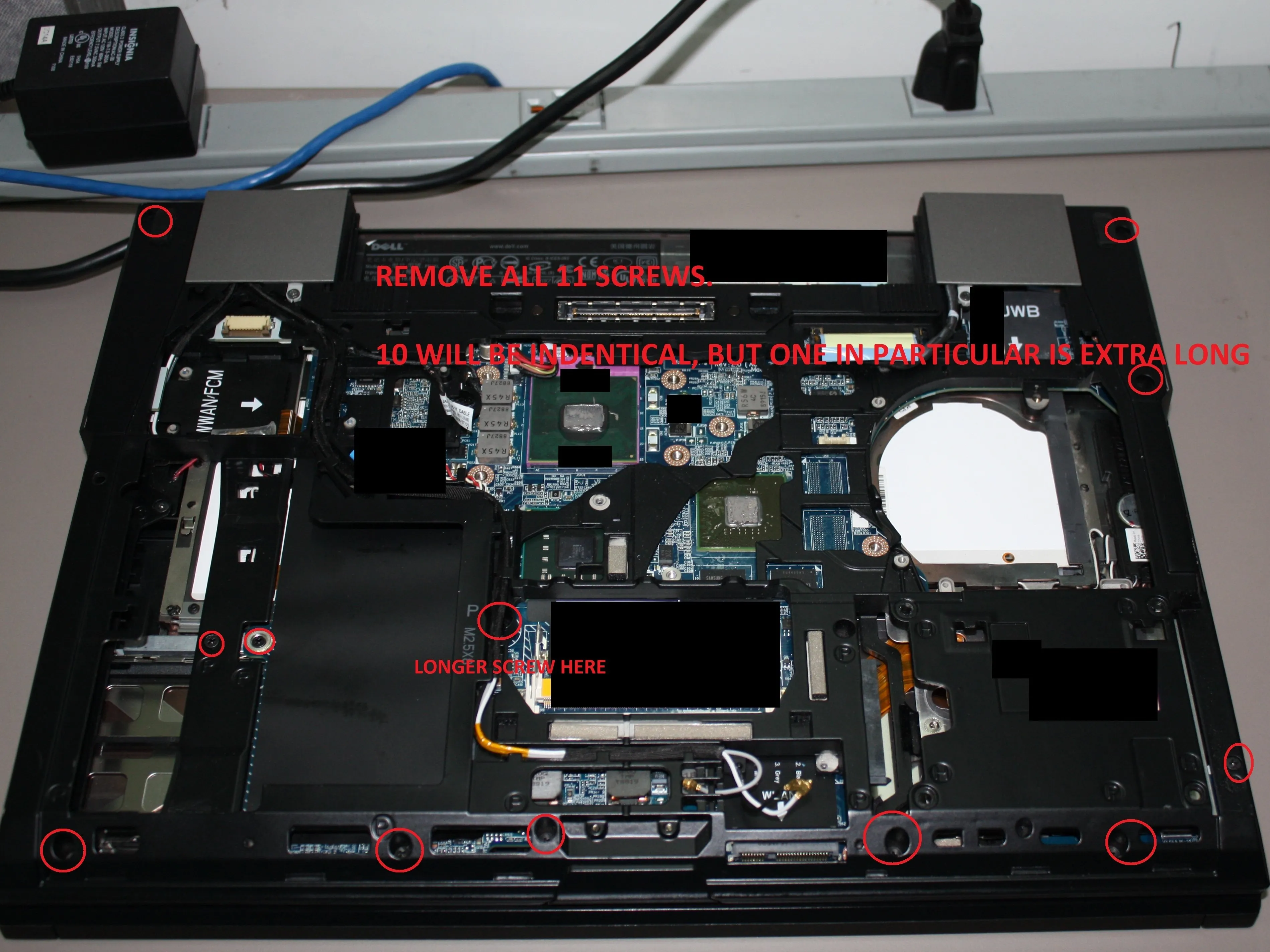

• Снятие верхней части подставки для ладоней с нижней части. Часть 1 из 2.

• Выполните шаги #2-#15, чтобы снять все компоненты.

• Переверните ноутбук на спину. Отверткой #0 Philips выкрутите 10 винтов+1 дополнительный длинный винт.

• Один винт с правой стороны, рядом с отсеком для оптического диска, может не выйти, это не страшно.

• Переверните ноутбук так, чтобы он лежал ладонью вверх.

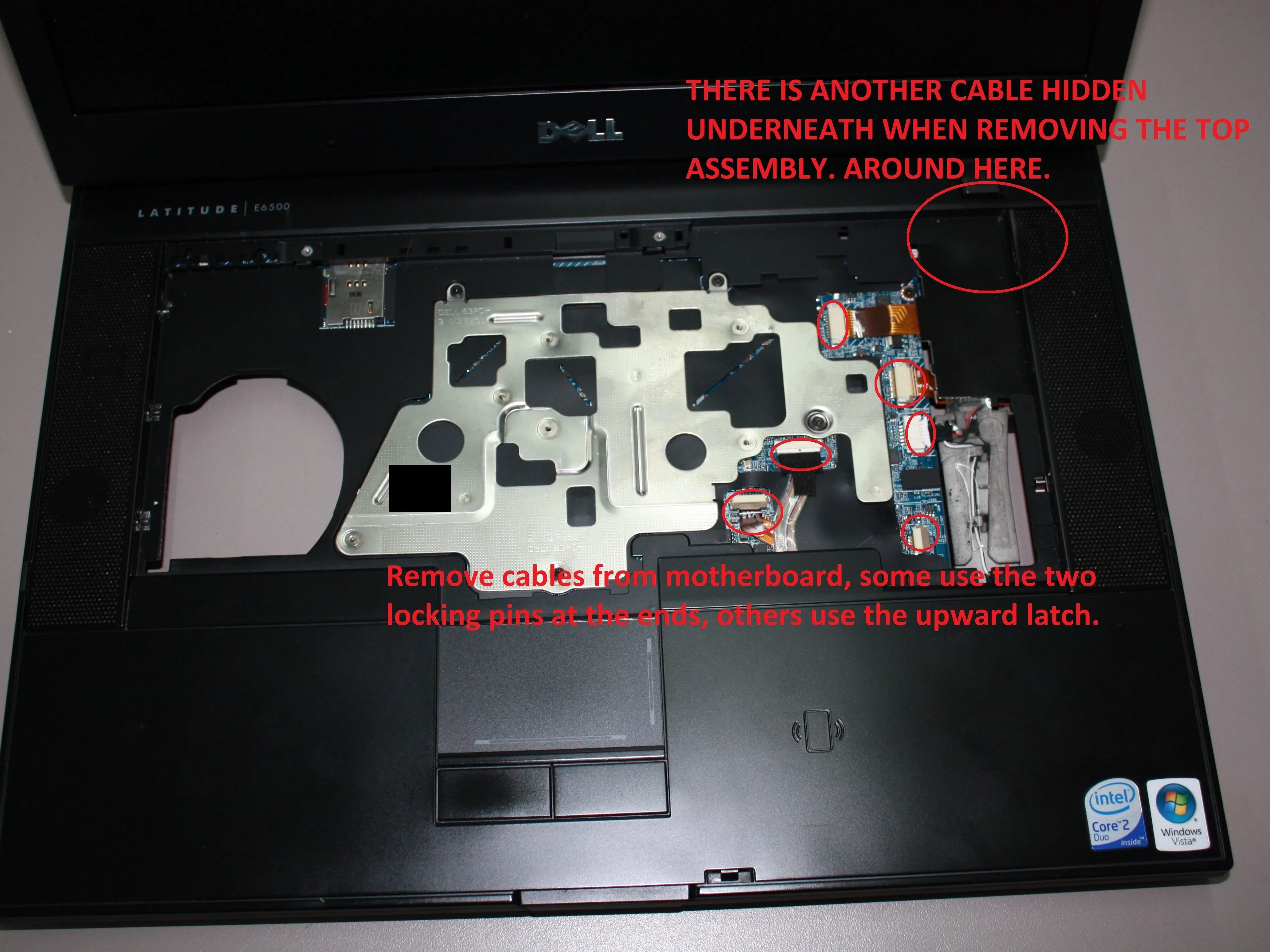

• Выкрутите один винт и отсоедините все кабели. Помните, что при снятии блока подставки для ладоней там будет скрытый кабель, как показано на рисунке.

• Выкрутите 1 винт с надписью '2>' с помощью отвертки Philips № 0.

Шаг 17

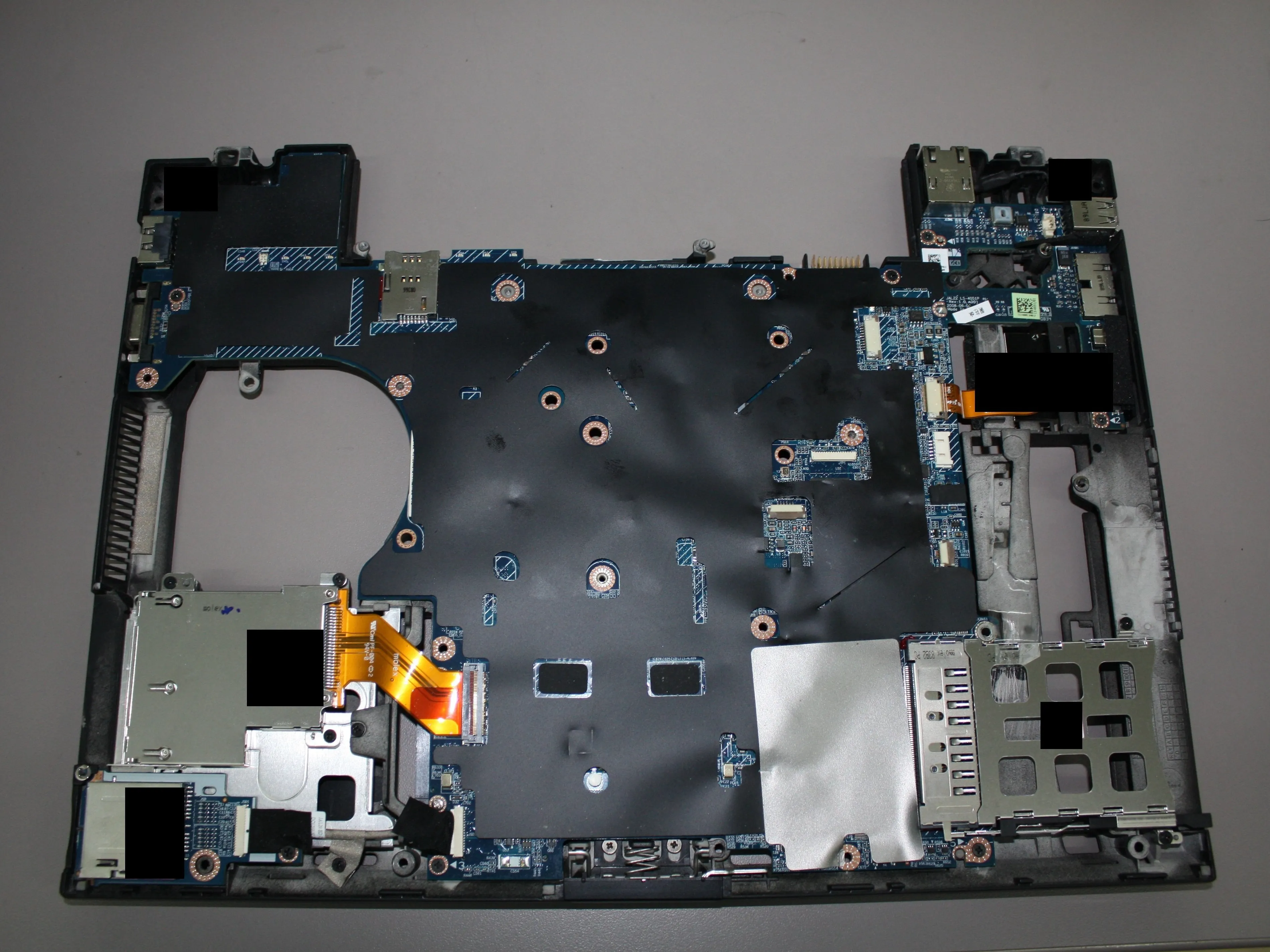

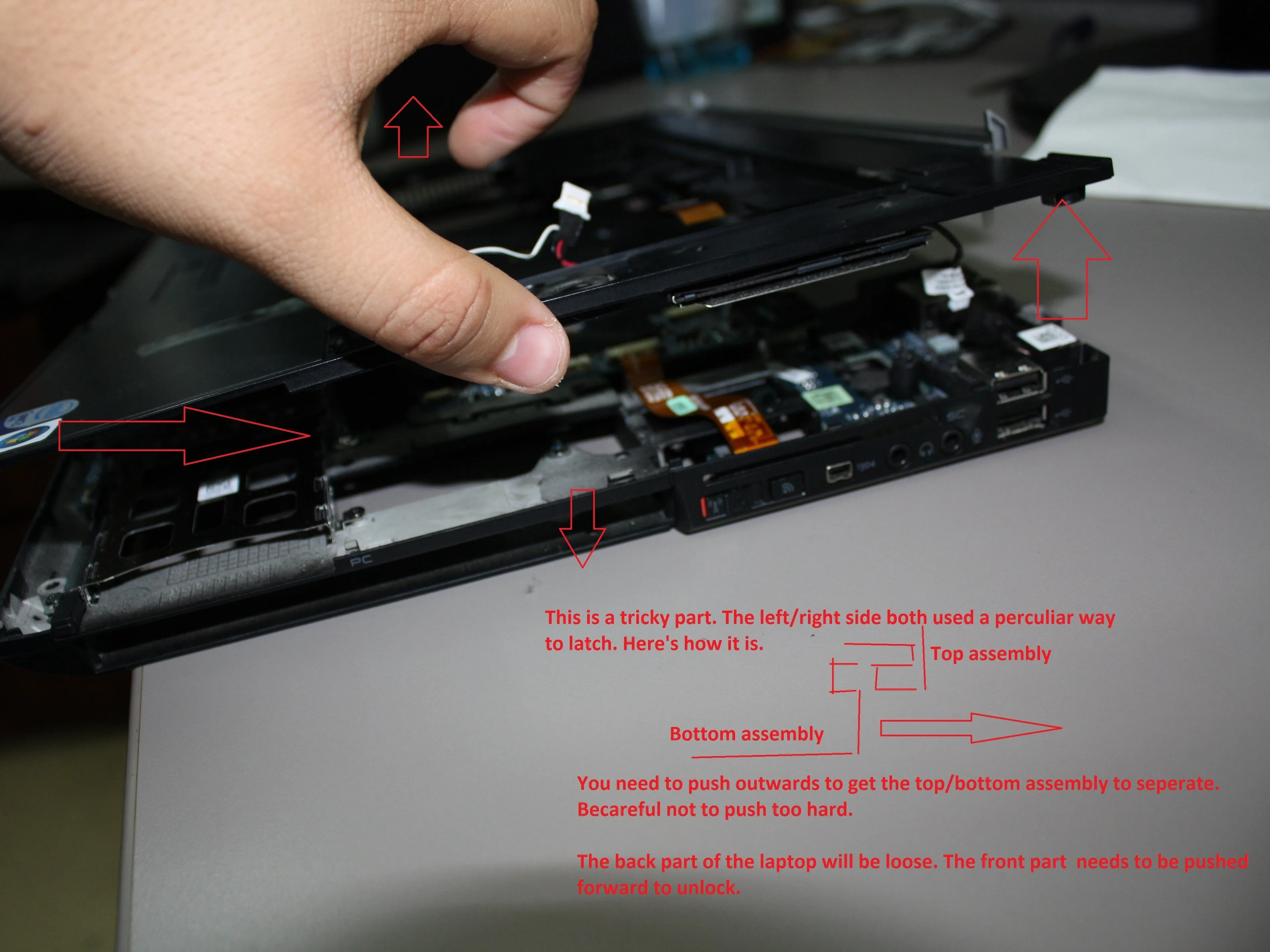

• Снятие верхней части подставки для ладоней с нижней части. Часть 2 из 2.

• После того как все 12 винтов (11 снизу и 1 сверху) будут выкручены, настанет время снять сборку.

• Будьте осторожны при снятии узла, используйте рисунок, чтобы получить представление о том, как его снимать.

• Верхняя часть сборки свободна и может быть перемещена. Правая и левая стороны используют стопорный механизм, как показано на рисунке, чтобы помочь вам снять его. Нижнюю часть нужно толкнуть внутрь, чтобы разблокировать и окончательно снять узел.

• Обратите внимание на 4-контактный (или 3) кабель на картинке, его нужно отсоединить от 4-контактного разъема (или 3).

• Наслаждайтесь видом ;)

Шаг 18

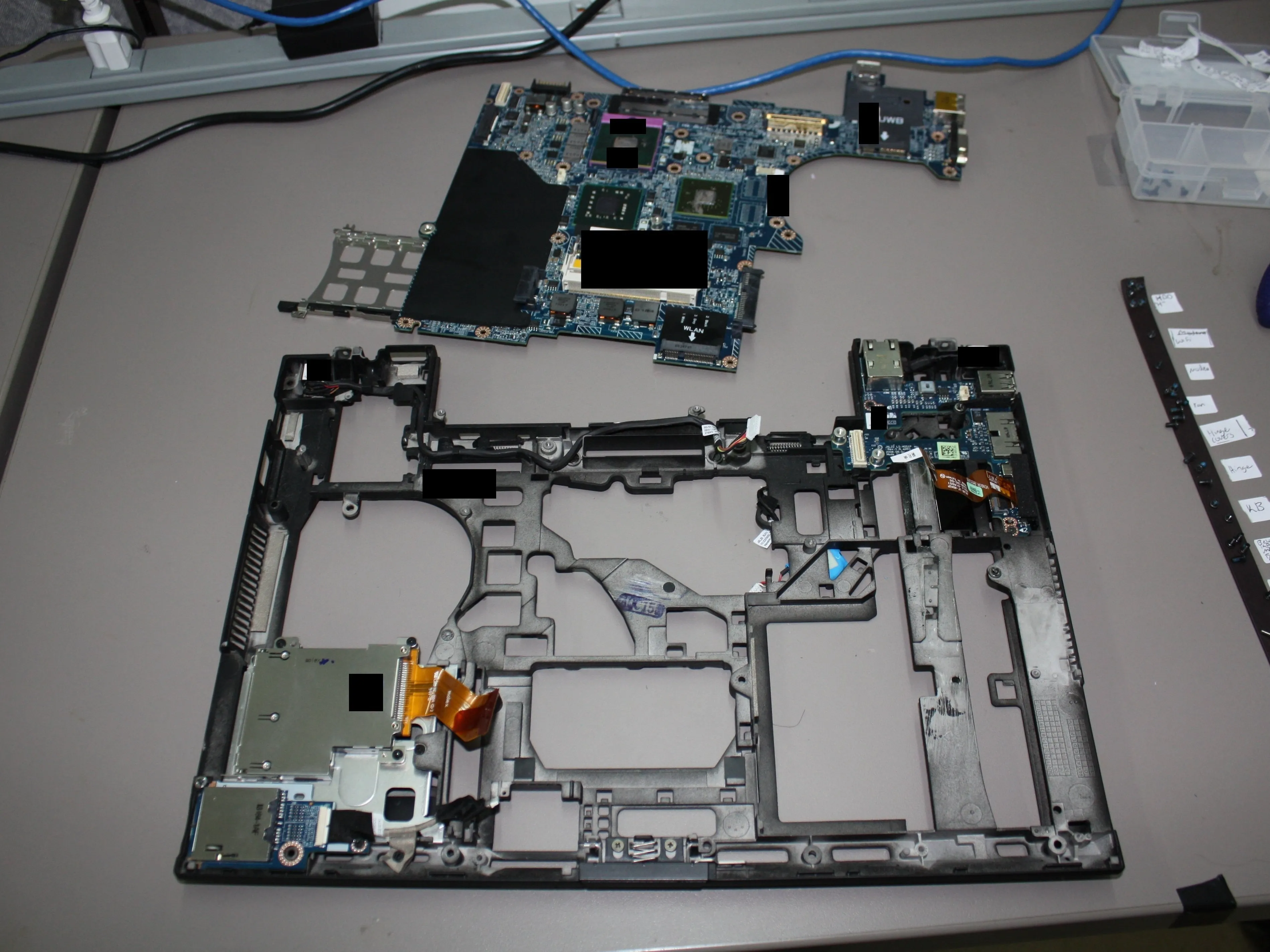

• Извлечение материнской платы из нижнего блока. Для предосторожности я еще раз показываю фотографию верхней панели в сборе.

• Отсоедините два ленточных кабеля, расположенных в противоположных углах материнской платы.

• Кабель слева внизу должен иметь два прижимных штифта, если это не так, просто вытащите кабель.

• На кабеле справа вверху будут два прижимных штифта для фиксации, освободите их и вытащите кабель, используя жесткую пленку.

• Открутите 8 винтов с материнской платы, используя отвертку Philips №0.

• 4 черных винта расположены по краям материнской платы.

• 2 металлических винта находятся под ленточным кабелем слева внизу. Выкрутите их. Последние 2 винта находятся на корпусе жесткого диска справа внизу.

• Наслаждайтесь зрелищем. Вы закончили! Есть еще несколько деталей, но они должны быть легко удалены.

Комментарии к статье

Знаете ли вы размер винтов, используемых в этом ноутбуке Dell? В частности, винты крепления крышки (по 2 на каждой петле). У меня есть E6510, которому не хватает этих винтов, видимо, кто-то уже сталкивался с этим.

Если вы имеете в виду 2 винта с каждой стороны под крышками петель, удерживающих ЖК-дисплей в сборе с корпусом, то это будут винты M2.5x8 (те же, что используются для винтов с маркировкой 'P'.

Они того же размера, если вы говорите о винтах шарнира внутри ЖК-дисплея (за рамкой).
